Κάθε άνθρωπος σήμερα προσπαθεί για άνεση, οπότε είναι δύσκολο να φανταστεί κανείς ένα εξοχικό σπίτι χωρίς νερό. Η παροχή νερού στο σπίτι διαφέρει σε σχήματα, ωστόσο, το κύριο σύστημα ύδρευσης είναι το ίδιο. Προσφέρουμε να καταλάβουμε διαγράμματα καλωδίωσης του συστήματος παροχής νερού και επιλέξτε το καταλληλότερο για το σπίτι ή το εξοχικό σας.
Τύποι σύνδεσης συστημάτων παροχής νερού
Η σύνδεση μπορεί να είναι σειριακή ή παράλληλη. Καθένα από αυτά τροφοδοτείται από μια κεντρική γραμμή ή από ένα πηγάδι (πηγάδι).

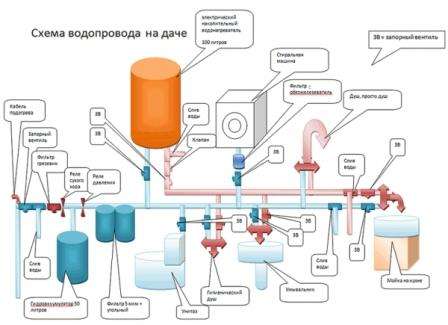

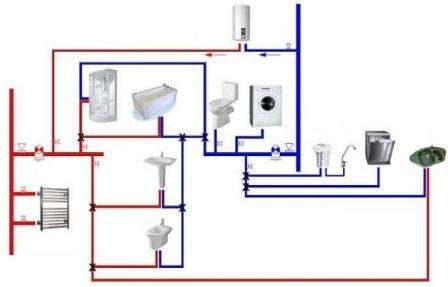

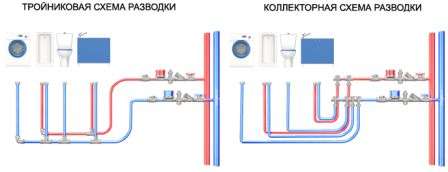

Διαγράμματα δρομολόγησης σωλήνων
Η σειριακή σύνδεση είναι ιδανική για μικρά νοικοκυριά. Με μια τέτοια σύνδεση, ο αγωγός συνδέει τους καταναλωτές νερού, οπότε το νερό πηγαίνει στον καθένα με τη σειρά του. Από την πηγή, ο αγωγός οδηγείται στον καταναλωτή. Τοποθετείται ένα μπλουζάκι με μία είσοδο και δύο εξόδους. Συνδέει τον κύριο καταναλωτή με άλλους.
Ο παράλληλος τύπος σύνδεσης είναι πιο πολύπλοκος, αλλά κατάλληλος για κάθε τύπο κατοικίας, ανεξάρτητα από τον αριθμό των κατοίκων και το μέγεθος του σπιτιού. Σε αυτό το σχήμα υπάρχει ένας συλλέκτης από τον οποίο η καλωδίωση πραγματοποιείται σε όλους τους καταναλωτές ξεχωριστά.
Οριζόντιες παράλληλες σωληνώσεις
Και στις δύο μεθόδους, το συστατικό των συστημάτων είναι το ίδιο. Η λεκάνη απορροής προέρχεται από την κεντρική γραμμή ή από πηγάδι ή πηγάδι. Για πηγάδι (πηγάδι), απαιτείται ενισχυτικό αντλιοστάσιο, δεξαμενή αποθήκευσης (υδραυλικός συσσωρευτής) και φίλτρα.
Οδηγίες βήμα προς βήμα για την εγκατάσταση συστήματος παροχής νερού
Μετά τη δεξαμενή, τοποθετείται ένα μπλουζάκι με εξαρτήματα τύπου κλεισίματος. Η έξοδος στο μπλουζάκι συνδέεται με σωλήνες για οικιακές ανάγκες στην αυλή και η άλλη με την οικιακή παροχή νερού. Τα φίλτρα νερού εισάγονται στην έξοδο της παροχής νερού. Μετά από αυτό, τοποθετείται ένα άλλο παρόμοιο μπλουζάκι. Μοιράζεται ζεστό νερό με κρύο νερό.
Ο σωλήνας κρύου νερού συνδέεται με παρόμοιο συλλέκτη. Οι πρίζες παρέχονται με βαλβίδες διακοπής. Ο σωλήνας ζεστού νερού συνδέεται με το λέβητα, τον λέβητα. Στη συνέχεια, πιάνει έναν παρόμοιο συλλέκτη.
Όταν προκύπτει το ερώτημα, πού ακριβώς να πάρει νερό. Εκτός από την τυπική παροχή νερού, υπάρχουν δύο επιλογές, αυτό είναι πηγάδι ή πηγάδι. Το πηγάδι μπορεί να έχει βάθος 10 – 15 μέτρα, το πηγάδι μπορεί να φτάσει τα 30 μέτρα. Όταν χρησιμοποιείτε νερό φρεατίου, εγκαθίστανται φίλτρα στο σύστημα για χοντρό και επακόλουθο λεπτό καθαρισμό.
Το πηγάδι πρέπει να είναι εξοπλισμένο με ειδικό αντλιοστάσιο.
Το σύστημα παροχής νερού είναι:
- υποβρύχια αντλία ή σταθμό,
- θηλή,
- βαλβίδα κλεισίματος αντεπιστροφής που εμποδίζει το νερό να φύγει πίσω,
- αγωγός,
- μηχανισμός κλειδώματος (εξαρτήματα),
- λεπτός τύπος φίλτρου, πεντάκλινο (αυτόματη σύνδεση),
- μανόμετρο,
- διακόπτης πίεσης,
- υδροσυσσωρευτής.
Διαβάστε επίσης: Πώς να εγκαταστήσετε ένα αντλιοστάσιο
Για να εγκαταστήσετε οποιοδήποτε σύστημα, πρέπει να υπολογίσετε το μήκος και τη διάμετρο του απαιτούμενου σωλήνα. Για τον υπολογισμό, λαμβάνεται το μήκος του σωλήνα σε ολόκληρο το σπίτι. Εάν ο αγωγός έχει μήκος 15 – 20 μέτρα, είναι κατάλληλη διάμετρος έως 20 χιλιοστά, 30 μέτρα, 25 χιλιοστά. Εάν το μήκος των σωλήνων είναι μεγαλύτερο, λαμβάνονται 32 mm.

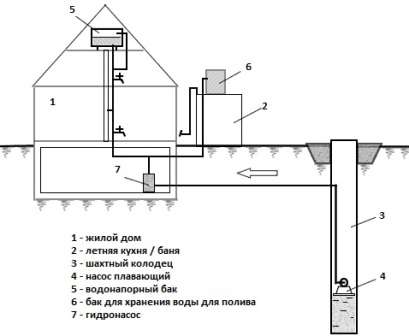

Παροχή νερού καλά
Υπολογίζεται επίσης ο σωλήνας πολλαπλής. Για μία βρύση, η κατανάλωση νερού ανά λεπτό είναι 5 λίτρα. Κάθε καταναλωτής υπολογίζεται και προστίθεται. Με 30 λίτρα ανά λεπτό, απαιτείται σωλήνας διαμέτρου 25 χιλιοστών. Για 50 λίτρα, είναι κατάλληλα 32 χιλιοστά, για 75 λίτρα είναι 38 χιλιοστά. Εάν έχετε μεγάλη οικογένεια ή έχετε μεγάλη κατανάλωση νερού, προστίθεται στον υπολογισμό το 40 τοις εκατό..
Όταν υπολογίζεται το μέγεθος των σωλήνων, η έμφαση δίνεται στο υλικό. Οι σωλήνες μπορούν να κατασκευαστούν από μέταλλο-πλαστικό, χαλκό, χάλυβα, διασταυρωμένο πολυπροπυλένιο. Όλα τα υλικά έχουν τα υπέρ και τα κατά τους. Ο χαλκός είναι ανθεκτικός και δεν σκουριάζει, αλλά έχει υψηλή τιμή.

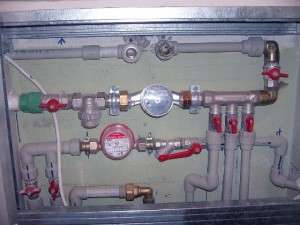

Υδραυλικά μέσα στο σπίτι
Το μέταλλο πλαστικό είναι σωλήνας αλουμινίου με επίστρωση πολυπροπυλενίου διπλής όψης, δεν σκουριάζει, δεν αλλοιώνεται όταν εκτίθεται στο φως, ακαθαρσίες στο νερό, δεν συσσωρεύει αποθέσεις, αλλά δεν είναι κατάλληλο για νερό με 95 μοίρες.
Για παροχή νερού σε πηγάδι ή πηγάδι, αυτή είναι η καλύτερη επιλογή. Ο χάλυβας έχει ένα μειονέκτημα και είναι ευαίσθητος στη διάβρωση. Όλα τα μεμονωμένα στοιχεία πρέπει να έχουν νήματα ή ειδικές συνδέσεις.
Τα υλικά πολυπροπυλενίου είναι φθηνά και ανθεκτικά. Για να τα συνδέσετε, χρειάζεστε ένα ειδικό συγκολλητικό σίδερο (συγκόλληση). Για ζεστό νερό, οι σωλήνες πρέπει να έχουν ένα στρώμα αλουμινίου, υαλοβάμβακα.
Ενδιαφέρον άρθρο: Υδραυλικά από πηγάδι
Η κίνηση της εγκατάστασης ξεκινά από την ίδια την πηγή και πηγαίνει στους καταναλωτές. Κατά την παροχή νερού στο περίβλημα από ένα πηγάδι (πηγάδι), μια αντλία εισάγεται μέσα ή από πάνω. Ο σωλήνας συνδέεται με την αντλία με σφιγκτήρα ή, αν υπάρχει σπείρωμα, με τη βοήθειά του. Το νήμα χρησιμοποιείται συχνότερα για κεντρική παροχή νερού.
Στη συνέχεια, το σύστημα παροχής νερού τοποθετείται στο σπίτι και η δεξαμενή αποθήκευσης, εάν δεν υπάρχει συσσωρευτής, τότε απλά εισάγεται στο δωμάτιο. Ένα μπλουζάκι με εξαρτήματα κλεισίματος τοποθετείται πίσω από τη δεξαμενή. Από την πρώτη έξοδο, ο αγωγός πηγαίνει στον θερμοσίφωνα. Από το δεύτερο, στον κρύο συλλέκτη. Από τον θερμοσίφωνα στην πολλαπλή ζεστού νερού. Από αυτά προέρχεται η καλωδίωση του συστήματος. Μετρητής, μανόμετρο εγκαθίσταται από την υπηρεσία παροχής νερού.
Δείτε το βίντεο: Υδραυλικά σε ιδιωτικό σπίτι. Σχέδιο. μπλοκ.
Όταν περνάτε από τον τοίχο, χρησιμοποιείται ένα γυαλί. Κατά την καλωδίωση σε ένα σπίτι, η απόσταση του σωλήνα από τον τοίχο πρέπει να είναι 25 εκατοστά. Εάν υπάρχουν βρύσες αποστράγγισης, μια κλίση γίνεται στο πλάι. Για τη δεξαμενή αποθήκευσης, ο γερανός πηγαίνει επίσης με την ίδια κλίση..
Διαβάστε επίσης: Πώς να οργανώσετε έναν κήπο με λουλούδια κοντά στο σπίτι, φωτογραφία
Κατά τη σκιαγράφηση της γωνίας από έξω, γίνεται αποζημίωση 1,5 εκατοστών, όταν παρακάμπτεται στο εσωτερικό 4. Οι σωλήνες στερεώνονται με διπλά και μονά κλιπ. Η απόσταση είναι 2 μέτρα. Όταν χρησιμοποιείτε συγκολλητικό σίδερο, οι σωλήνες κόβονται με ειδικό ψαλίδι στο επιθυμητό μήκος. Η τομή πρέπει να είναι κάθετη.
Το βάθος της μελλοντικής πρόσφυσης σημειώνεται στον αγωγό κατά 1,5 εκατοστά. Τα μέρη για συγκόλληση λιπαίνονται με οινόπνευμα. Το κατάλληλο ακροφύσιο τοποθετείται στο συγκολλητικό σίδερο και θερμαίνεται σε κατάσταση λειτουργίας (260 μοίρες).
Ένα θερμαινόμενο ακροφύσιο τοποθετείται στους σωλήνες. Η αντίστροφη μέτρηση είναι 6 δευτερόλεπτα. Το ακροφύσιο αφαιρείται. Συνδέονται σωλήνες ή εξαρτήματα και σωλήνες. Τα υδραυλικά είναι έτοιμα. Τώρα ξέρετε πώς τοποθετείται ο αγωγός και μπορείτε να κάνετε όλη τη δουλειά με τα χέρια σας ή με τη συμμετοχή ειδικών.
Πώς να τοποθετήσετε υδραυλικά στο σπίτι
Κάθε άνθρωπος σήμερα προσπαθεί για άνεση, οπότε είναι δύσκολο να φανταστεί κανείς ένα εξοχικό σπίτι χωρίς νερό. Η παροχή νερού στο σπίτι διαφέρει σε σχήματα, ωστόσο, το κύριο σύστημα ύδρευσης είναι το ίδιο. Προσφέρουμε να καταλάβουμε διαγράμματα καλωδίωσης του συστήματος παροχής νερού και επιλέξτε το καταλληλότερο για το σπίτι ή το εξοχικό σας.
Τύποι σύνδεσης συστημάτων παροχής νερού
Η σύνδεση μπορεί να είναι σειριακή ή παράλληλη. Καθένα από αυτά τροφοδοτείται από μια κεντρική γραμμή ή από ένα πηγάδι (πηγάδι).
Η σειριακή σύνδεση είναι ιδανική για μικρά νοικοκυριά. Με μια τέτοια σύνδεση, ο αγωγός συνδέει τους καταναλωτές νερού, οπότε το νερό πηγαίνει στον καθένα με τη σειρά του. Από την πηγή, ο αγωγός οδηγείται στον καταναλωτή. Τοποθετείται ένα μπλουζάκι με μία είσοδο και δύο εξόδους. Συνδέει τον κύριο καταναλωτή με άλλους.
Ο παράλληλος τύπος σύνδεσης είναι πιο πολύπλοκος, αλλά κατάλληλος για κάθε τύπο κατοικίας, ανεξάρτητα από τον αριθμό των κατοίκων και το μέγεθος του σπιτιού. Σε αυτό το σχήμα υπάρχει ένας συλλέκτης από τον οποίο η καλωδίωση πραγματοποιείται σε όλους τους καταναλωτές ξεχωριστά.
Και στις δύο μεθόδους, το συστατικό των συστημάτων είναι το ίδιο. Η λεκάνη απορροής προέρχεται από την κεντρική γραμμή ή από πηγάδι ή πηγάδι. Για πηγάδι (πηγάδι), απαιτείται ενισχυτικό αντλιοστάσιο, δεξαμενή αποθήκευσης (υδραυλικός συσσωρευτής) και φίλτρα.
Οδηγίες βήμα προς βήμα για την εγκατάσταση συστήματος παροχής νερού
Μετά τη δεξαμενή, τοποθετείται ένα μπλουζάκι με εξαρτήματα τύπου κλεισίματος. Η έξοδος στο μπλουζάκι συνδέεται με σωλήνες για οικιακές ανάγκες στην αυλή και η άλλη με την οικιακή παροχή νερού. Τα φίλτρα νερού εισάγονται στην έξοδο της παροχής νερού. Μετά από αυτό, τοποθετείται ένα άλλο παρόμοιο μπλουζάκι. Μοιράζεται ζεστό νερό με κρύο νερό.
Ο σωλήνας κρύου νερού συνδέεται με παρόμοιο συλλέκτη. Οι πρίζες παρέχονται με βαλβίδες διακοπής. Ο σωλήνας ζεστού νερού συνδέεται με το λέβητα, τον λέβητα. Στη συνέχεια, πιάνει έναν παρόμοιο συλλέκτη.
Όταν προκύπτει το ερώτημα, πού ακριβώς να πάρει νερό. Εκτός από την τυπική παροχή νερού, υπάρχουν δύο επιλογές, αυτό είναι πηγάδι ή πηγάδι. Το πηγάδι μπορεί να έχει βάθος 10 – 15 μέτρα, το πηγάδι μπορεί να φτάσει τα 30 μέτρα. Όταν χρησιμοποιείτε νερό φρεατίου, εγκαθίστανται φίλτρα στο σύστημα για χοντρό και επακόλουθο λεπτό καθαρισμό.
Το πηγάδι πρέπει να είναι εξοπλισμένο με ειδικό αντλιοστάσιο.
Το σύστημα παροχής νερού είναι:
Διαβάστε επίσης: Πώς να εγκαταστήσετε ένα αντλιοστάσιο
Για να εγκαταστήσετε οποιοδήποτε σύστημα, πρέπει να υπολογίσετε το μήκος και τη διάμετρο του απαιτούμενου σωλήνα. Για τον υπολογισμό, λαμβάνεται το μήκος του σωλήνα σε ολόκληρο το σπίτι. Εάν ο αγωγός έχει μήκος 15 – 20 μέτρα, είναι κατάλληλη διάμετρος έως 20 χιλιοστά, 30 μέτρα, 25 χιλιοστά. Εάν το μήκος των σωλήνων είναι μεγαλύτερο, λαμβάνονται 32 mm.
Υπολογίζεται επίσης ο σωλήνας πολλαπλής. Για μία βρύση, η κατανάλωση νερού ανά λεπτό είναι 5 λίτρα. Κάθε καταναλωτής υπολογίζεται και προστίθεται. Με 30 λίτρα ανά λεπτό, απαιτείται σωλήνας διαμέτρου 25 χιλιοστών. Για 50 λίτρα, είναι κατάλληλα 32 χιλιοστά, για 75 λίτρα είναι 38 χιλιοστά. Εάν έχετε μεγάλη οικογένεια ή έχετε μεγάλη κατανάλωση νερού, προστίθεται στον υπολογισμό το 40 τοις εκατό..
Όταν υπολογίζεται το μέγεθος των σωλήνων, η έμφαση δίνεται στο υλικό. Οι σωλήνες μπορούν να κατασκευαστούν από μέταλλο-πλαστικό, χαλκό, χάλυβα, διασταυρωμένο πολυπροπυλένιο. Όλα τα υλικά έχουν τα υπέρ και τα κατά τους. Ο χαλκός είναι ανθεκτικός και δεν σκουριάζει, αλλά έχει υψηλή τιμή.
Το μέταλλο πλαστικό είναι σωλήνας αλουμινίου με επίστρωση πολυπροπυλενίου διπλής όψης, δεν σκουριάζει, δεν αλλοιώνεται όταν εκτίθεται στο φως, ακαθαρσίες στο νερό, δεν συσσωρεύει αποθέσεις, αλλά δεν είναι κατάλληλο για νερό με 95 μοίρες.
Για παροχή νερού σε πηγάδι ή πηγάδι, αυτή είναι η καλύτερη επιλογή. Ο χάλυβας έχει ένα μειονέκτημα και είναι ευαίσθητος στη διάβρωση. Όλα τα μεμονωμένα στοιχεία πρέπει να έχουν νήματα ή ειδικές συνδέσεις.
Τα υλικά πολυπροπυλενίου είναι φθηνά και ανθεκτικά. Για να τα συνδέσετε, χρειάζεστε ένα ειδικό συγκολλητικό σίδερο (συγκόλληση). Για ζεστό νερό, οι σωλήνες πρέπει να έχουν ένα στρώμα αλουμινίου, υαλοβάμβακα.
Ενδιαφέρον άρθρο: Υδραυλικά από πηγάδι
Η κίνηση της εγκατάστασης ξεκινά από την ίδια την πηγή και πηγαίνει στους καταναλωτές. Κατά την παροχή νερού στο περίβλημα από ένα πηγάδι (πηγάδι), μια αντλία εισάγεται μέσα ή από πάνω. Ο σωλήνας συνδέεται με την αντλία με σφιγκτήρα ή, αν υπάρχει σπείρωμα, με τη βοήθειά του. Το νήμα χρησιμοποιείται συχνότερα για κεντρική παροχή νερού.
Στη συνέχεια, το σύστημα παροχής νερού τοποθετείται στο σπίτι και η δεξαμενή αποθήκευσης, εάν δεν υπάρχει συσσωρευτής, τότε απλά εισάγεται στο δωμάτιο. Ένα μπλουζάκι με εξαρτήματα κλεισίματος τοποθετείται πίσω από τη δεξαμενή. Από την πρώτη έξοδο, ο αγωγός πηγαίνει στον θερμοσίφωνα. Από το δεύτερο, στον κρύο συλλέκτη. Από τον θερμοσίφωνα στην πολλαπλή ζεστού νερού. Από αυτά προέρχεται η καλωδίωση του συστήματος. Μετρητής, μανόμετρο εγκαθίσταται από την υπηρεσία παροχής νερού.
Δείτε το βίντεο: Υδραυλικά σε ιδιωτικό σπίτι. Σχέδιο. μπλοκ.
Όταν περνάτε από τον τοίχο, χρησιμοποιείται ένα γυαλί. Κατά την καλωδίωση σε ένα σπίτι, η απόσταση του σωλήνα από τον τοίχο πρέπει να είναι 25 εκατοστά. Εάν υπάρχουν βρύσες αποστράγγισης, μια κλίση γίνεται στο πλάι. Για τη δεξαμενή αποθήκευσης, ο γερανός πηγαίνει επίσης με την ίδια κλίση..
Διαβάστε επίσης: Πώς να οργανώσετε έναν κήπο με λουλούδια κοντά στο σπίτι, φωτογραφία
Κατά τη σκιαγράφηση της γωνίας από έξω, γίνεται αποζημίωση 1,5 εκατοστών, όταν παρακάμπτεται στο εσωτερικό 4. Οι σωλήνες στερεώνονται με διπλά και μονά κλιπ. Η απόσταση είναι 2 μέτρα. Όταν χρησιμοποιείτε συγκολλητικό σίδερο, οι σωλήνες κόβονται με ειδικό ψαλίδι στο επιθυμητό μήκος. Η τομή πρέπει να είναι κάθετη.
Το βάθος της μελλοντικής πρόσφυσης σημειώνεται στον αγωγό κατά 1,5 εκατοστά. Τα μέρη για συγκόλληση λιπαίνονται με οινόπνευμα. Το κατάλληλο ακροφύσιο τοποθετείται στο συγκολλητικό σίδερο και θερμαίνεται σε κατάσταση λειτουργίας (260 μοίρες).
Ένα θερμαινόμενο ακροφύσιο τοποθετείται στους σωλήνες. Η αντίστροφη μέτρηση είναι 6 δευτερόλεπτα. Το ακροφύσιο αφαιρείται. Συνδέονται σωλήνες ή εξαρτήματα και σωλήνες. Τα υδραυλικά είναι έτοιμα. Τώρα ξέρετε πώς τοποθετείται ο αγωγός και μπορείτε να κάνετε όλη τη δουλειά με τα χέρια σας ή με τη συμμετοχή ειδικών.
