نقل حرارة مشعات التسخين: جدول قيم للنماذج ثنائية المعدن والألومنيوم والصلب والحديد الزهر ، وكيفية حساب الطاقة الحرارية المطلوبة للبطاريات ، وطرق زيادة أو تقليل المؤشر

مقدار الحرارة اللازمة للتدفئة?

لحساب كمية الحرارة المطلوبة بدقة للغرفة ، يجب أخذ العديد من العوامل في الاعتبار: السمات المناخية للمنطقة ، وحجم المبنى ، واحتمال فقد الحرارة في السكن (عدد النوافذ والأبواب ، ومواد البناء ، والوجود من العزل ، وما إلى ذلك). نظام الحساب هذا شاق إلى حد ما ويستخدم في حالات نادرة..

في الأساس ، يتم تحديد حساب الحرارة على أساس المعاملات الإرشادية المحددة: بالنسبة للغرفة ذات الأسقف التي لا تزيد عن 3 أمتار ، يلزم 1 كيلو واط من الطاقة الحرارية لكل 10 متر مربع. بالنسبة للمناطق الشمالية ، يرتفع المؤشر إلى 1.3 كيلو واط.

على سبيل المثال ، تتطلب غرفة بمساحة 80 م 2 طاقة 8 كيلو وات للتدفئة المثلى. بالنسبة للمناطق الشمالية ، ستزداد كمية الطاقة الحرارية إلى 10.4 كيلو واط

كيفية تحديد تبديد حرارة البطارية?

تتأثر هذه المعلمة بثلاثة عوامل:

  • درجة حرارة سائل التبريد الذي يدخل الأنبوب – فكلما زاد ارتفاعه ، زاد خرج البطارية.
  • الموصلية الحرارية للمادة الهيكلية للبطارية – فكلما زاد ارتفاعها ، قلت الخسائر أثناء نقل طاقة الناقل الحراري إلى الغرفة المسخنة.
  • مساحة السطح الخارجي للبطارية – كلما كان ذلك أفضل. في الواقع ، يمكن سكب جزء كبير من المبرد في مشعاع كبير ، “لاكتساب” سعرات حرارية ليس بالجودة ، ولكن من حيث الكمية ، حتى في حالة عدم كفاية التوصيل الحراري وانخفاض درجة حرارة الماء أو البخار في البطارية.

كل هذه المعلمات مرتبطة ببعضها البعض في صيغة خاصة مخففة بمعاملات إضافية ، والتي ستكون النتيجة هي نقل الحرارة المطلوب.

وبالمثل ، يمكنك حساب انتقال الحرارة لأي وعاء مملوء بالماء الساخن. ومع ذلك ، في حالة البطاريات ، يمكن الاستغناء عن الحسابات المعقدة غير الضرورية. بعد كل شيء ، تم توحيد جميع المعلمات المذكورة أعلاه منذ فترة طويلة وأخذها مصممو بطاريات التدفئة في الاعتبار..

لذلك ، يتم تحديد نقل الحرارة النموذجي لأقسام المبرد أو اللوحات النهائية في معظم الحالات من خلال الكتب المرجعية التي تم تجميعها من قبل الشركة المصنعة ، حيث يتم تقديم هذه المعلومات في شكل بيانات جدولية. نتيجة لذلك ، لتحديد أداء البطارية ، ما عليك سوى معرفة العلامة التجارية للرادياتير. وإذا كنت تواجه صعوبة في تحديد هذه المعلومات ، فسيكون هناك حساب تقريبي معلومات كافية حول نوع المادة الهيكلية.

يعد تبديد الحرارة أحد مؤشرات الأداء الرئيسية

معامل انتقال الحرارة للمشعات هو مؤشر على قوتها. يحدد مقدار الحرارة المتولدة خلال فترة زمنية معينة. تتأثر قوة المسخن بما يلي: الخصائص الفيزيائية للجهاز ونوع الاتصال ودرجة الحرارة وسرعة المبرد.

يتم تحديد قوة المسخن المشار إليه في ورقة البيانات الخاصة به من خلال الخصائص الفيزيائية للمادة التي صنع منها الجهاز ، وتعتمد على المسافة من المركز إلى المركز. لحساب العدد المطلوب من أقسام المبرد للغرفة ، ستحتاج إلى منطقة سكن ومعامل تدفق حراري للجهاز.

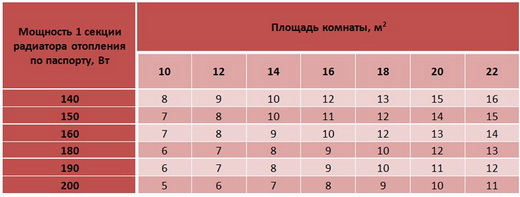

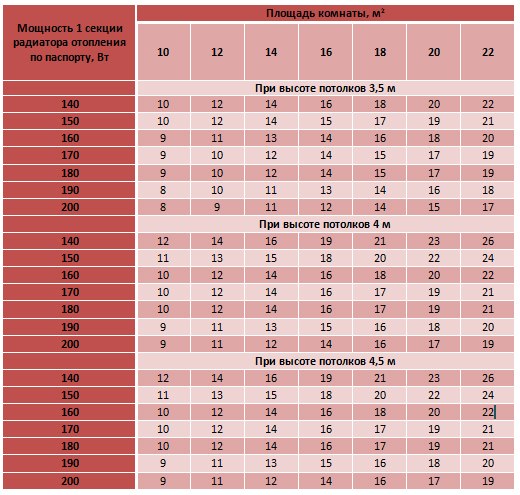

جدول حساب تقريبي

يتم إجراء الحسابات وفقًا للصيغة:

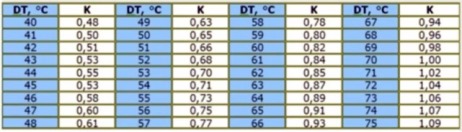

عدد الأقسام = S / 10 * عامل الطاقة (K) / التدفق الحراري (Q)

مثال: من الضروري حساب عدد أقسام بطارية الألومنيوم (Q = 0.18) لغرفة مساحتها 50 م 2.

الحساب: 50/10 * 1 / 0.18 = 27.7. وهذا يعني أن هناك حاجة إلى 28 قسمًا لتدفئة الغرفة. بالنسبة للأجهزة المتجانسة ، بالنسبة للمكان Q ، نضع معامل نقل الحرارة للرادياتير ونتيجة لذلك نحصل على العدد المطلوب من البطاريات.

إذا تم تركيب المسخنات الحرارية بجانب المصادر التي تؤثر على فقد الحرارة (النوافذ والأبواب) ، فسيتم أخذ عامل الطاقة من الحساب – 1.3.

تستخدم المشعات للتدفئة: الفولاذ والألمنيوم والنحاس والحديد الزهر والمعدن (الفولاذ + الألومنيوم) ، وجميعها لها قيم مختلفة لتدفق الحرارة بسبب خصائص المعدن.

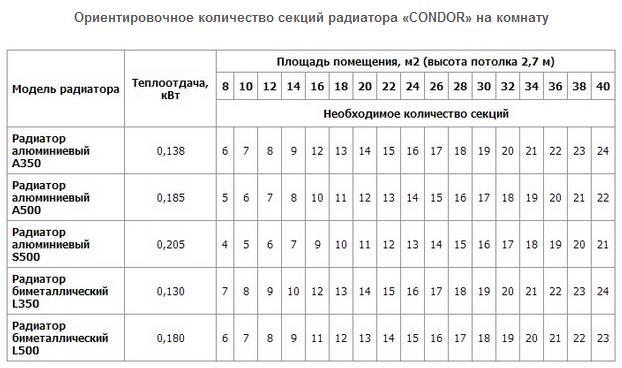

عدد الأقسام في الجدول

مفهوم نقل الحرارة

لمعرفة عدد كيلوواط في قسم واحد من المبرد ثنائي المعدن ، يجب أن تفهم في البداية ما تعنيه هذه المعلمة.

المصطلحات مثل تدفق الحرارة أو الطاقة هي تعريفات لكمية الحرارة التي يولدها المبرد خلال فترة زمنية معينة. لذا فإن نقل الحرارة لقسم واحد من المبرد ثنائي المعدن هو 200 واط.

بعض الشركات المصنعة لا تستخدم الواط في تعيين طاقة البطارية ، ولكن عدد السعرات الحرارية المنبعثة في الساعة. لتجنب سوء الفهم ، يجب ترجمة هذا المؤشر على أساس نسبة 1 واط = 859.8 كالوري / ساعة.

إذا قارنا البطاريات المصنوعة من أنواع مختلفة من المعادن ، فلن يكون لها فقط نقل حرارة مختلف ، ولكن أيضًا معلمات مهمة أخرى. يوجد أدناه جدول لنقل الحرارة للمشعات ثنائية المعدن بالمقارنة مع نظائرها من الحديد الزهر والصلب والألمنيوم. ويمكن ملاحظة أن هذا النوع من البطاريات من جميع النواحي هو “المرشح” الأفضل للتركيب في المنازل بنظام تدفئة مركزي.

كقاعدة عامة ، عند اتخاذ قرار بشأن السخان ، ينبغي للمرء أن يأخذ في الاعتبار ليس فقط نظام التدفئة الذي سيعمل معه ، ولكن أيضًا طريقة التوصيل. حتى مع معرفة عدد كيلوواط في قسم واحد من المبرد ثنائي المعدن وإجراء جميع الحسابات ، قد لا يكون عدد العناصر في الهيكل النهائي كافياً لتدفئة عالية الجودة للغرفة. هذا يرجع إلى حقيقة أن المستهلكين إما لا يعرفون أو ينسون ببساطة التفكير في كيفية توصيل البطارية بالشبكة..

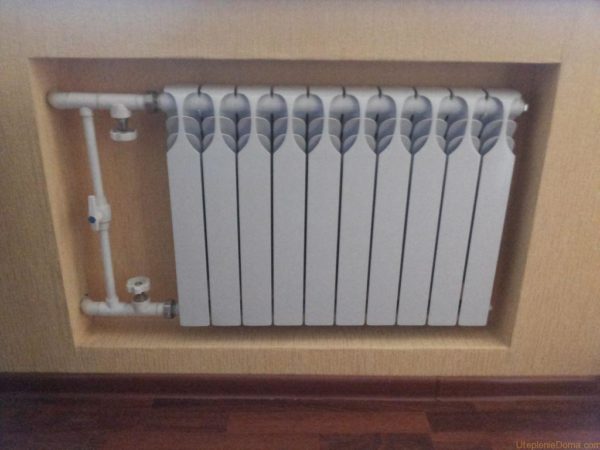

لذا فإن الوصلة السفلية تسمح لك بإخفاء جميع الأنابيب الموجودة في الأرض أو الجدار ، ولكن في نفس الوقت “تأكل” ما يصل إلى 20٪ من الحرارة. إذا لم يؤخذ ذلك في الاعتبار عند حساب أقسام المشعات ثنائية المعدن ، فستكون الغرفة باردة. هذه ليست كل الفروق الدقيقة التي يجب مراعاتها قبل شراء بطاريات التدفئة..

الخصائص الرئيسية لمشعات التدفئة الحديثة

سوق معدات التدفئة مليء بالموديلات الحديثة ، التي تختلف في الشكل ونقل الحرارة ، والتي يتم إنتاجها من معادن مختلفة:

  • الألومنيوم؛
  • النحاس (أنبوب التبريد) والألمنيوم (الغلاف الخارجي) ؛
  • الصلب والألمنيوم
  • الصلب؛
  • الحديد الزهر.

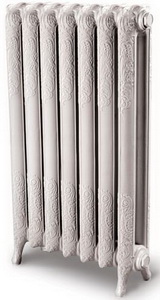

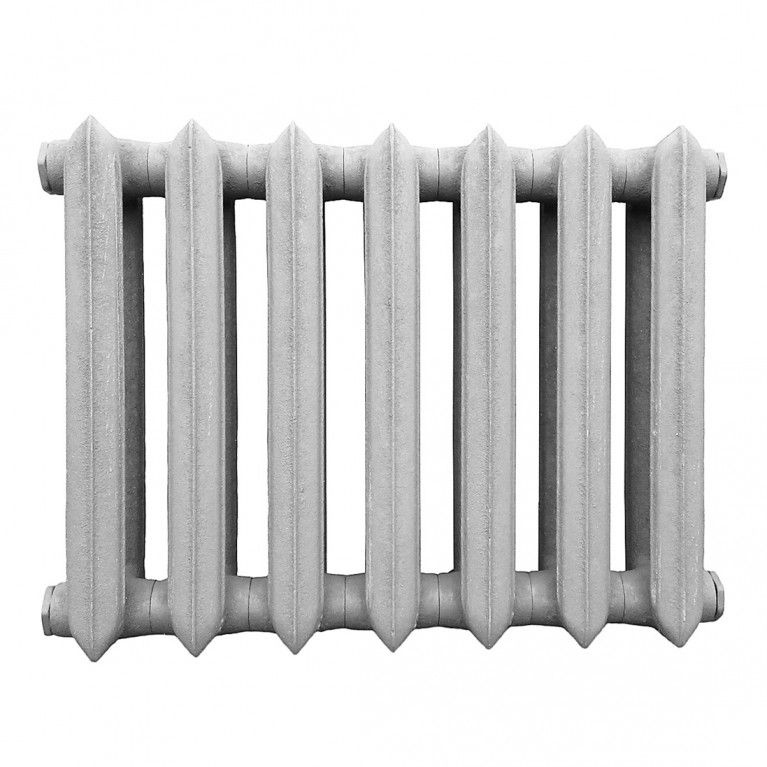

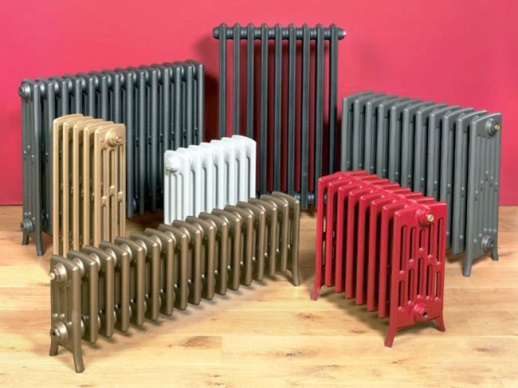

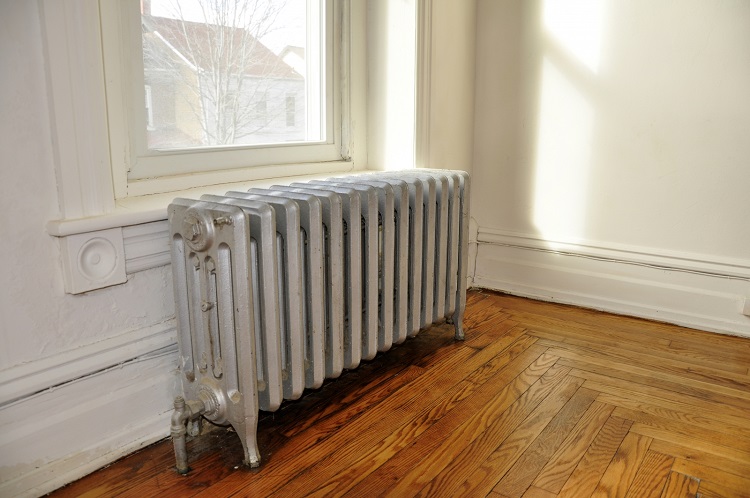

تعتبر بطاريات الحديد الزهر من “كلاسيكيات” أجهزة التدفئة. عرف الجميع “أكورديون” ثقيل الوزن منذ الحقبة السوفيتية. يتم استبدالها تدريجياً بنماذج جديدة على الطراز القديم من نفس الحديد الزهر. المزيد والمزيد من المشعات الحديثة ثنائية المعدن يفضلها العملاء بشكل متزايد..

على الرغم من أن الحديد الزهر يستغرق وقتًا طويلاً للتسخين ، إلا أن هذه البطاريات تحظى بشعبية وتحسد عليها في طلب المستهلكين. تعتبر الموديلات الجديدة من مشعاع الحديد الزهر MC 140 موثوقة ورخيصة ومقاومة لانخفاض الضغط في النظام ، شريطة أن تكون متصلة بإحكام بالأنابيب أثناء التثبيت. عند إيقاف التشغيل ، يظل “الأكورديون” المصنوع من الحديد الزهر دافئًا لفترة طويلة ، على الرغم من أنه يسخن لفترة أطول من الأنواع الأخرى. تتميز التصميمات الجديدة بتصميمات محسّنة ، غالبًا بأقدام للتثبيت على الأرض. يتم عرض مقارنة بين الخمول الحراري (معدل التسخين) والمؤشرات العامة في الجدول 1.

الجدول 1.

المعلمات / المعدن الحديد الزهر لوحة فولاذية أنبوبي فولاذي ثنائي المعدن الألومنيوم
صيغة الأقسام جميع جميع الأقسام الأقسام
الخمول الحراري عالي قليل قليل قليل قليل
مقاومة للتآكل عالي متوسط متوسط متوسط متوسط

تعتبر منتجات الألمنيوم ذات الأنبوب الفولاذي لسائل التبريد هي أصحاب السجلات من حيث الكفاءة. اليوم ، يسخن قسم واحد من المبرد ثنائي المعدن بشكل أسرع وينتج حرارة أكبر في جو الغرفة أكثر من المنتجات المصنوعة من مواد أخرى. عند درجة حرارة الحشو المحددة ، يتم سماع فرقعة مميزة ، لأن الألمنيوم والفولاذ لهما موصلية حرارية مختلفة ودرجة التمدد عند التسخين.

جدول تبديد حرارة مشعات التدفئة

توجد أيضًا بطاريات تعتمد على أنبوب نحاسي في غلاف من الألومنيوم – وهي أغلى الكتل ثنائية المعدن. لديهم أفضل الخصائص ، ناتج حراري عالي وأطول عمر خدمة. العيوب – التكلفة العالية وصعوبة التثبيت (من الأفضل تكليف المحترفين بها).

نصائح مفيدة! عند تقييم فعالية النماذج المختلفة المصنوعة من نفس المعدن ، يتم أخذ سمك جدار المقطع أو الأنبوب في الاعتبار. يجب تحديد هذه المعلمات في وصف النموذج..

مشعات التسخين المصنوعة من الألمنيوم أخف وزنا وأرخص سعرا ، على الرغم من أنها أدنى قليلا من ثنائية المعدن من حيث المعايير الأساسية ، بما في ذلك سعة المقطع لكل متر مربع. تتميز النماذج الأنبوبية بتصميم جميل ، ويمكن إعادة طلاؤها بسهولة لتتناسب مع لون الغرفة. العيب الرئيسي هو احتمال حدوث تشوه وتسرب في أحلام المفصل أثناء المطرقة المائية والضغط الشديد. لهذا السبب ، يوصي الخبراء بشرائها لتدفئة القطاع الخاص..

يقاوم الهيكل الفولاذي تمامًا درجات الحرارة القصوى ، وهو أقل تلوثًا ، وله سطح داخلي مجلفن أملس. السعر المنخفض نسبيًا ومعدلات الإحماء العالية والكفاءة الجيدة هي المؤشرات المحددة التي تفسر شعبيتها. ومع ذلك ، بمرور الوقت ، يتم تدمير الطبقة الواقية الداخلية تحت تأثير الجزيئات الكاشطة لسائل التبريد..

أسباب الأخطاء في الحسابات على أساس مؤشرات التوصيل الحراري

يعد نقل الحرارة لبطارية التسخين معيارًا مهمًا لقوة أو طاقة الحرارة المستلمة خلال فترة زمنية معينة. يتم قياس هذا المؤشر بـ W / m * K أو كال / ساعة (هناك اختلافات في الوصف الفني للنماذج). لتحويل القيم ، استخدم النسبة

1.0 واط / م * ك = 859.8452279 كالوري / ساعة.

ثنائية المعدن (مع النحاس) وألومنيوم الرصاص من حيث الكفاءة الحرارية. ومع ذلك ، عند المقارنة ، غالبًا ما تظهر التناقضات ، حتى عندما يتم تنفيذ جميع الحسابات بشكل صحيح..

يتم عرض نقل الحرارة لمشعات التدفئة ، مع مراعاة نوع المعدن ، في الجدول 2.

الجدول 2

معدن الموصلية الحرارية W / (م * كلفن)
الألومنيوم 237
ثنائي المعدن 185-212
الصلب (مختلف الدرجات) 58-65
الحديد الزهر 52-60

أصعب شيء هو عدم الخطأ في معدلات نقل الحرارة لمبرد الألمنيوم ونماذج ثنائية المعدن. يمكن تفسير هذه الأخطاء بسهولة من خلال مؤشرات أخرى:

  1. يعتمد انتقال الحرارة على التصنيف الهيكلي للنموذج (لوح ، أنبوبي ، مقطعي) ، والذي يختلف أيضًا في المسافة المركزية ودرجة نفاذية 1 متر مكعب من المبرد في نفس الوقت.
  2. لا تصنع البطاريات من الالمنيوم العادي بل من السيليكون (سبيكة مضاف اليها السليكون).
  3. درجة التلامس بين مادتين في الهياكل ثنائية المعدن.
  4. النماذج ثنائية المعدن من نوعين – النحاس + الألومنيوم أو الصلب المجلفن + السيلومين.

ملحوظة! يتم حساب تبديد الحرارة الكامل عند تسخين البطارية بالكامل..

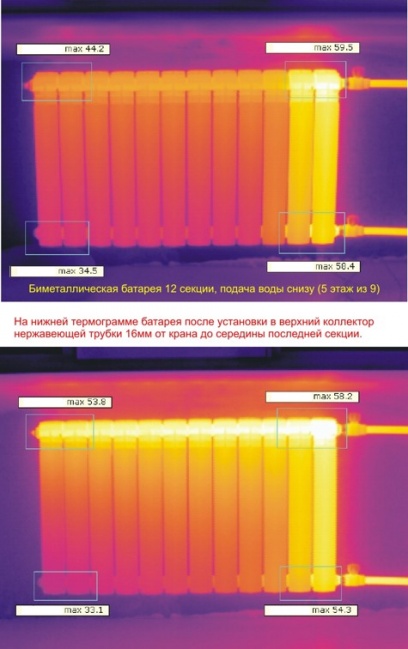

تحتوي بعض الطرز على خمول معين أثناء التسخين ، والذي يتم ملاحظته في بداية موسم التدفئة. لذلك ، من المستحيل مقارنة نقل الحرارة بين مشعات الحديد الزهر والمعدنين ، والتحقق من التسخين بلمسة من اليد حتى يتم “التسريع” حقًا.

جدول تبديد حرارة مشعات التدفئة

يتم قضاء الساعات القليلة الأولى في تدفئة النظام بأكمله وكل مشعاع على حدة. هذه المرة مختلفة لكل نموذج ، ويعتمد الكثير على انسداد دائرة التسخين. لا ينبغي توقع ناتج حرارة مرتفع من “أكورديونات” الحديد الزهر السوفيتي. فهي مسدودة بشكل كارثي بصدأ الأنابيب والكالسيوم والحمأة العضوية..

طرق زيادة انتقال الحرارة لنظام التدفئة

من المهم أن نفهم أن المعلومات المقدمة هي بيانات متوسطة. في الواقع ، قد يختلف نقل الحرارة لمشعات التدفئة والجدول والخصائص التقنية المعلنة اختلافًا طفيفًا في الظروف الحقيقية. يقلل إجمالي فقد الحرارة من كفاءة دائرة التدفئة للشقة أو المنزل.

تدابير فعالة:

  • العزل الخارجي للمنزل

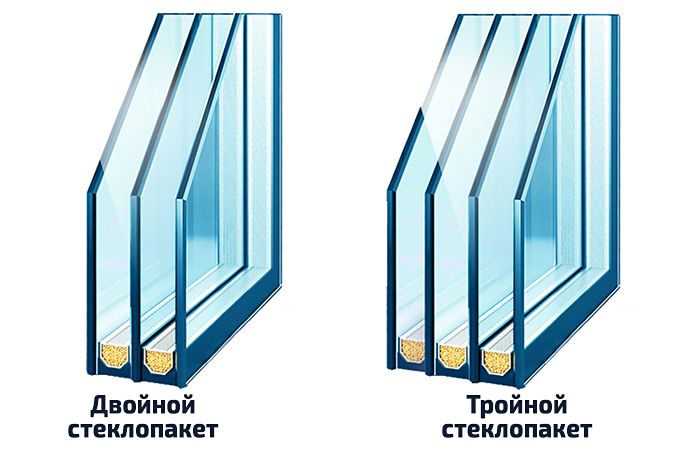

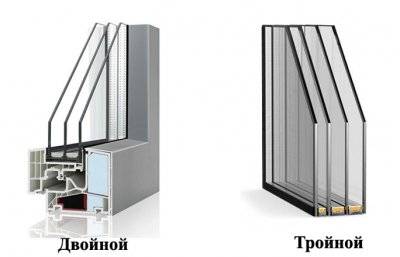

  • استبدال النوافذ القديمة المتشققة بنوافذ ذات زجاج مزدوج من نوع جديد ، ونقلها إلى وضع الشتاء خلال موسم التدفئة ؛
  • إذا كانت الشقة في الطابق الأول أو الأخير ، فمن المهم عزل أكبر قدر ممكن من جانب الغرف المجاورة الباردة ؛

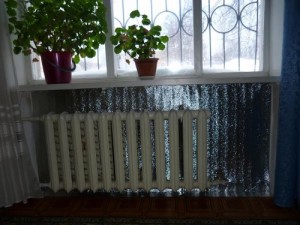

  • لفصل الشتاء ، قم بإصلاح ألواح رقائق عاكسة للحرارة خلف البطاريات على الحائط ؛

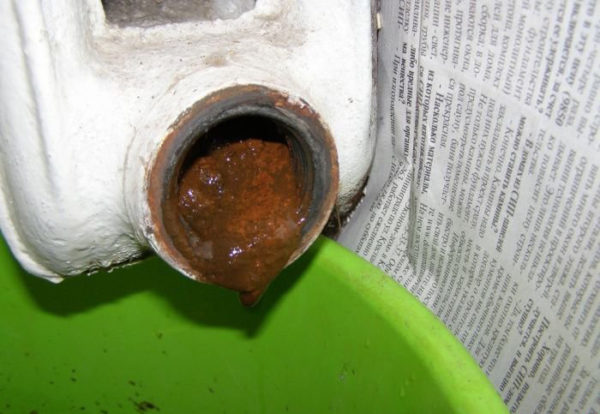

  • من حين لآخر تطهير النظام وتنظيف المشعات لإزالة الرواسب التي تقلل من كفاءة المعدات (علامة – أنابيب دافئة وبطاريات بالكاد دافئة) ؛
  • عند تزيين الجدران (خاصة في غرفة النوم الزاوية أو الحضانة) ، يوصى بتثبيت مجموعة من البطاريات الفولاذية – على 2-3 جدران ، بغض النظر عن عدد النوافذ ، بالإضافة إلى تثبيت ألواح التدفئة المصممة أو كتل الحمل الحراري المدمجة في الأرضيات.

بعد عزل الجدران عالي الجودة ، يُنصح باستبدال النهاية الباردة القديمة بأخرى جديدة. أفضل صفائح من الخشب الطبيعي والفلين ، جص محكم بدون أسمنت وجبس “حجر بري”. مناسبة أيضًا لخلفيات النسيج ذات السطح المخملي وغير المنسوج للرسم..

جدول تبديد حرارة مشعات التدفئة

تحديد عوامل معدلات انتقال حرارة المبرد

في الوصف الفني لأي نموذج من المعدات ، يشار إلى المعلمات المهمة. في الممارسة العملية ، قد تختلف الكفاءة قليلاً بسبب مجموعة من العوامل:

  1. ميزات التصميم – تنتج الأسطح المضلعة حرارة أكثر من الألواح المسطحة ، وتستهلك الألواح الزخرفية ما يصل إلى 40٪ من الطاقة.

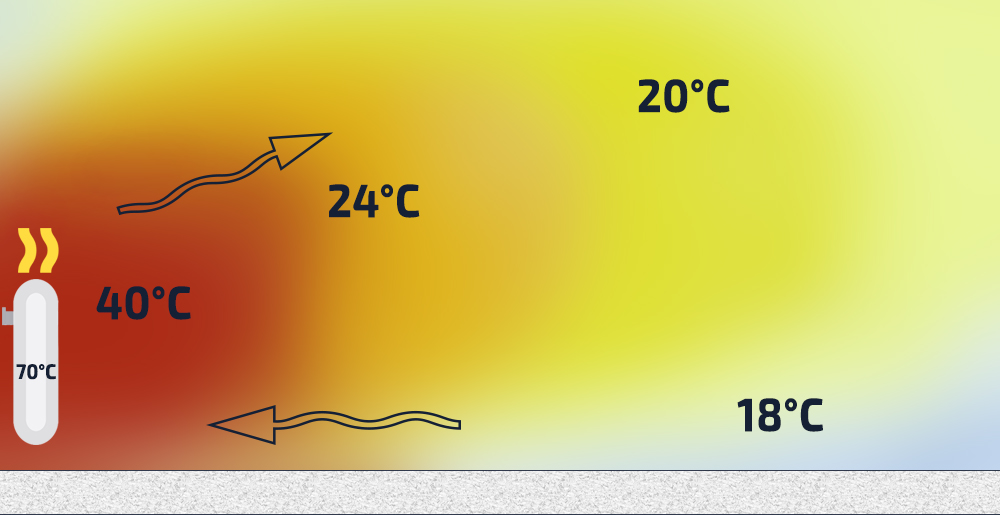

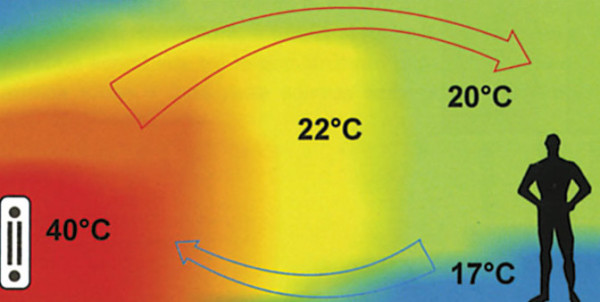

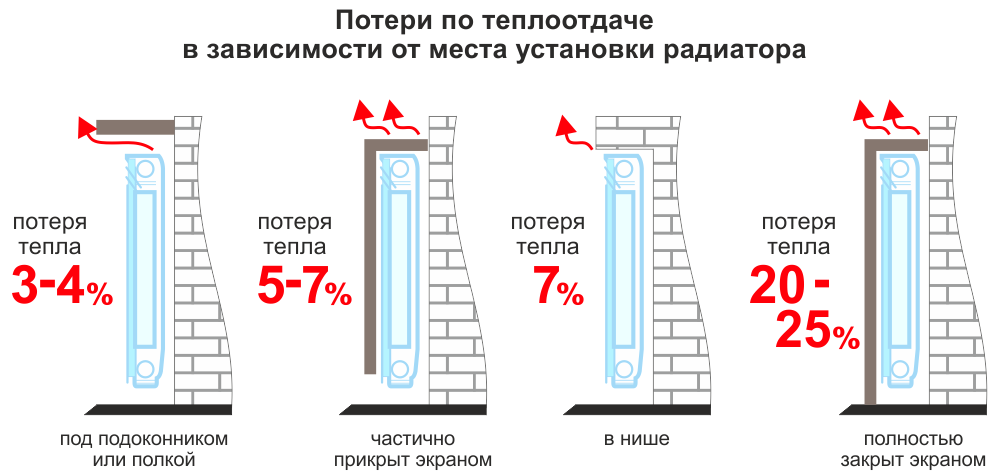

  2. الموقع في عتبة النافذة والارتفاع من مستوى الأرض – يغلف الهواء البارد البطارية ، وكلما زاد الوصول ، كان دوران الهواء في الغرفة أفضل.
  3. تساهم نماذج الحمل الحراري في دوران أكثر نشاطًا لتسخين حجم الهواء في الغرفة.
  4. نطاق المشعات ضخم ، ولكن ليس لكل كتلة مكان مناسب من حيث الارتفاع والعرض والعمق.
  5. نوع من المبرد (ماء ، مضاد للتجمد) ودرجة الحرارة والمسافة من المرجل إلى نقطة النهاية (يتم فقد نسبة كبيرة على طول الطريق ، مما يعطي الحرارة عبر الأنابيب).
  6. الخمول الحراري للمعدن (تستغرق بطاريات الحديد الزهر وقتًا طويلاً للتسخين عند بدء التشغيل).
  7. نوع الاتصال (تعبئة المياه القطرية أكثر كفاءة من نوع التركيب الجانبي والسفلي).
  8. مجموعة متنوعة من الأجهزة حسب نوع التثبيت (مشعات حائط ، مدمجة وأرضية).
  9. مطلية (الأسطح المعدنية أكثر دفئًا من الخيارات المطلية).

نصيحة مفيدة شراء نموذج قوي لغرفة صغيرة لديه بعض الصعوبات – عليك خفض درجة الحرارة. لهذا الغرض ، يتم تثبيت صمامات ثرموستاتية خاصة عند مدخل البطاريات ، وغالبًا ما يتم تقديمها كمجموعة.

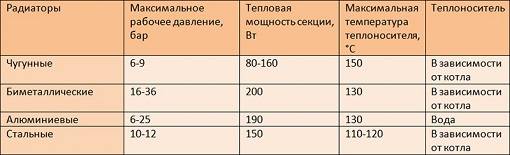

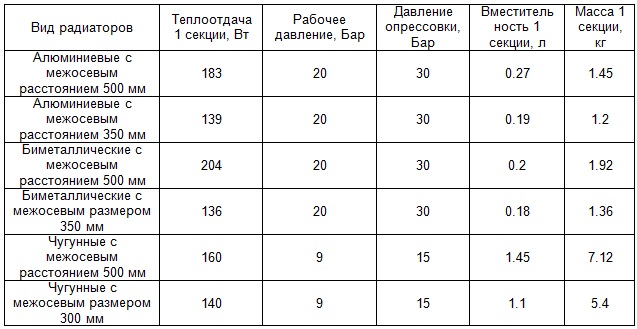

مقارنة المؤشرات: التحليل والجدول

بالإضافة إلى المواد التي صنع منها الجهاز ، يتأثر عامل القدرة بمسافة المركز – الارتفاع بين محاور المخرجات العلوية والسفلية. كما أن قيمة التوصيل الحراري لها تأثير كبير على الكفاءة.

نوع المبرد مسافة المركز (مم) تبديد الحرارة (كيلوواط) درجة حرارة الناقل الحراري (0 درجة مئوية)
الألومنيوم 350 0.139 130
500 0.183
صلب 500 0.150 120
نظام المعدنين 350 0.136 135
500 0.2
الحديد الزهر 300 0.14 130
500 0.16
نحاس 500 0.38 150

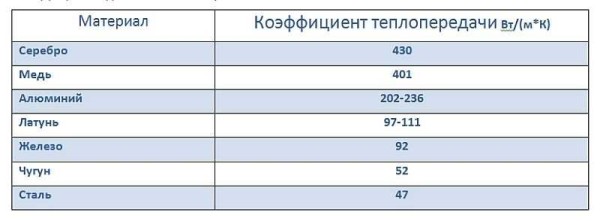

اعتماد انتقال الحرارة على المادة

أفضل المواد لتصنيع المشعات هي المعادن ، لأنها تمتلك أفضل معامل التوصيل الحراري. كلما ارتفع هذا المؤشر ، كلما كانت المادة تنقل الحرارة بشكل أفضل من المبرد الساخن إلى الهواء المحيط..

نحاس

كما يتضح من الجدول ، فإن النحاس هو الأكثر فائدة من وجهة النظر هذه – فهو ينقل الحرارة بشكل أفضل من غيره. ومع ذلك ، مع هذه المزايا ، فإنه “غير مريح” للغاية من حيث التصنيع والتشغيل:

  • يتضرر بسهولة؛
  • يتأكسد بسرعة
  • نشط كيميائيا.

الحديد الزهر

لفترة طويلة ، تتمتع بطاريات التسخين المصنوعة من الحديد الزهر بشعبية تستحقها عن جدارة. هذا المعدن متين وغير مكلف ومقاوم للتآكل. تشمل عيوبه الوزن الكبير والهشاشة فقط..

لكن الوزن الكبير للبطاريات في بعض الحالات مفيد لهم..

في الشبكات التي تحتوي على غلايات تعمل بالوقود الصلب ، يساعد القصور الذاتي الحراري الكبير بسبب وزن المشعات على تهدئة التقلبات الكامنة في درجة حرارة سائل التبريد والحفاظ على درجة الحرارة في الغرفة بعد احتراق الوقود.

صلب

الموصلية الحرارية للصلب أقل. بالإضافة إلى ذلك ، فهي عرضة للتآكل الشديد ، مما يقلل بشكل كبير من عمر خدمة هذه المشعات..

لكن السعر المنخفض نسبيًا وسهولة تصنيع مشعات الألواح يجذب العديد من الشركات المصنعة..

المشعات من هذا النوع عبارة عن لوحين فولاذيين مترابطين مع قنوات مختومة لحركة المبرد.

أنواع المشعات ، نصائح للشراء

يلعب تأثير كبير على اختيار البطاريات من خلال مظهرها (تفضيل الألومنيوم) ، وكيف سيبدو داخل الغرفة ، الغرفة بأكملها. بالنسبة للبناء الخاص (منزل ريفي ، كوخ) ، عندما يكون هناك نظام مستقل لتوليد الحرارة ، يكون عامل الاختيار هذا هو السائد ، ولكن في الشقق ذات التدفئة المركزية ، هناك قيود ومتطلبات للبطاريات بالإضافة إلى مظهرها الجمالي. خصائص القوة لا تقل أهمية عن المظهر الجمالي. هناك 4 مجموعات: (انظر أيضًا: اختيار المبرد الصحيح!)

  1. الألومنيوم.
  2. نظام المعدنين.
  3. بطاريات من الصلب.
  4. الحديد الزهر الكلاسيكي.

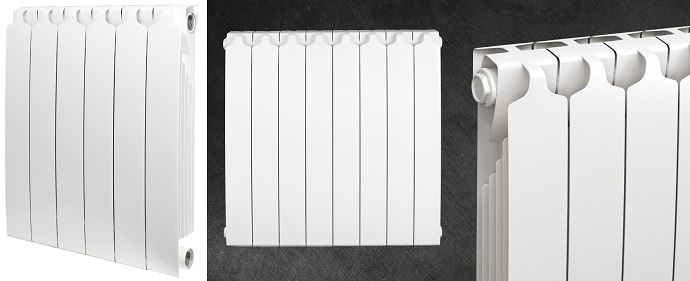

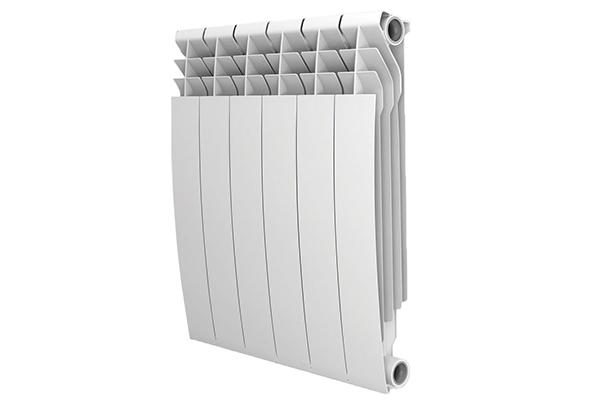

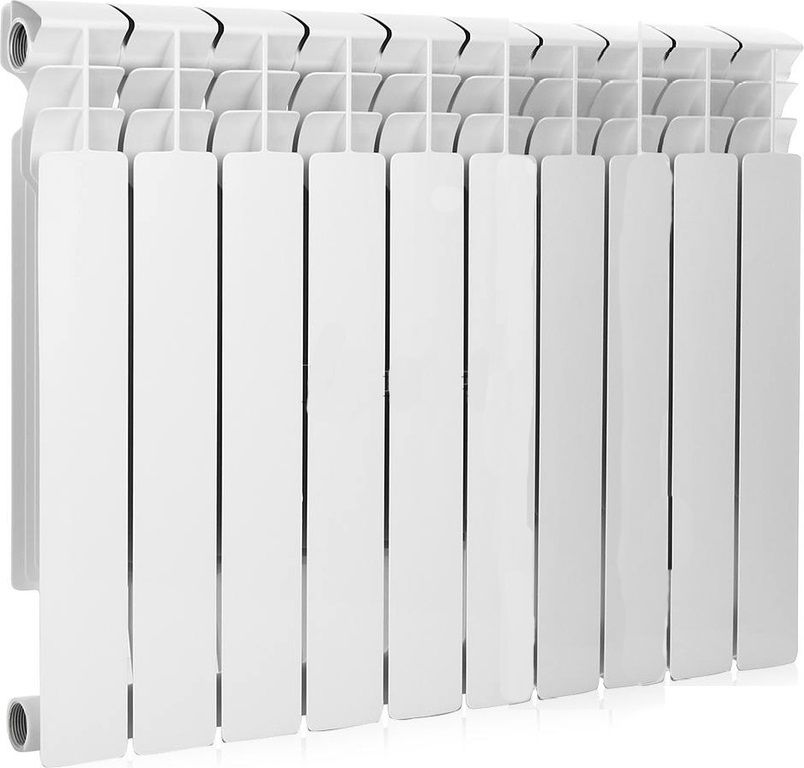

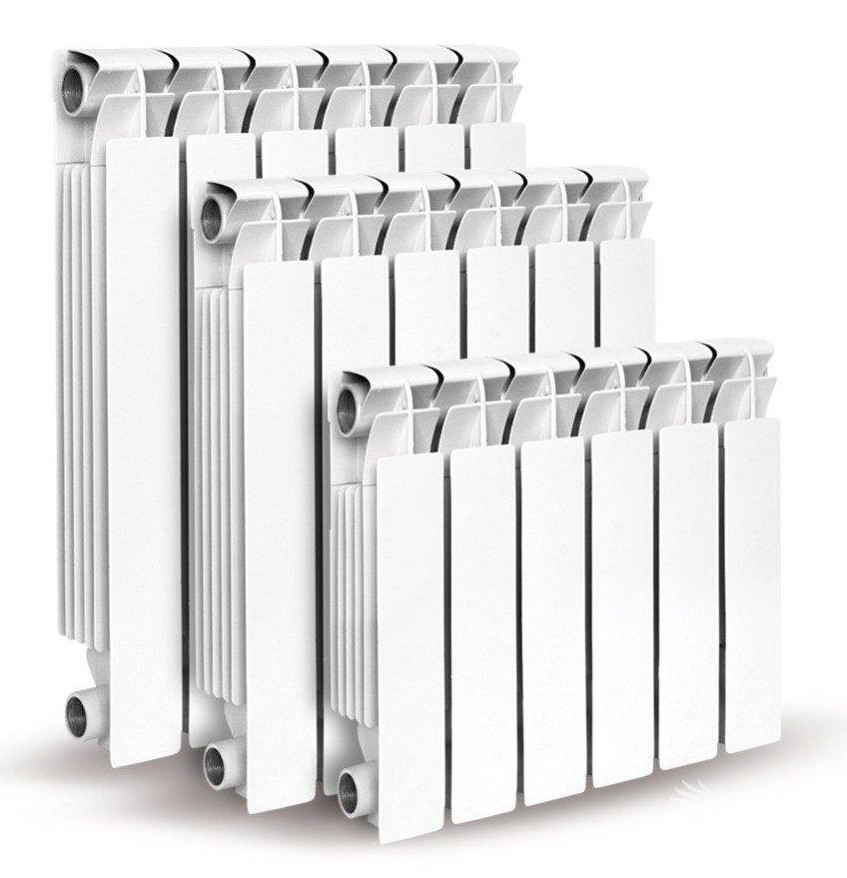

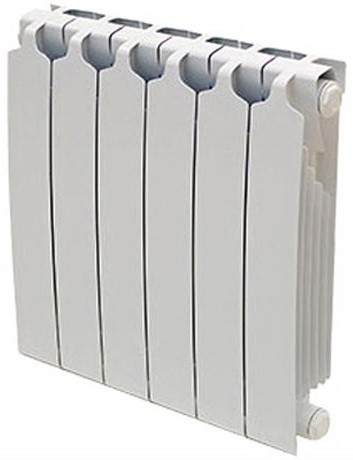

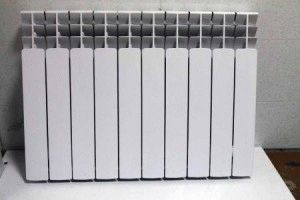

الألمنيوم شائع في روسيا. إن تبديد الحرارة لقسم واحد من المبرد المصنوع من الألومنيوم مرتفع للغاية. يتم إطلاق حوالي 50 ٪ من الحرارة مباشرة عن طريق الإشعاع الحراري ، ويتم نقل الحرارة المتبقية إلى الغرفة عن طريق الحمل الحراري. هذا النوع من المبرد هو الأكثر كفاءة من حيث نقل الحرارة! يزداد نقل الحرارة في مشعات الألمنيوم عندما يكون لديهم زعانف إضافية ، يتم وضعها داخل القسم ، تزداد كفاءة إزالة الحرارة بمقدار 0.5 متر مربع من الغرفة.

تبديد الحرارة لمبرد التدفئة

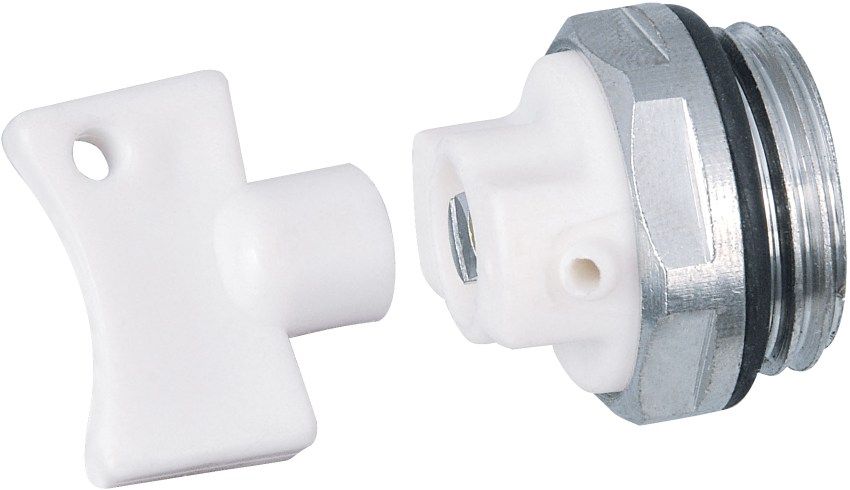

توجد رؤوس حرارية في تصميم مشعات الألومنيوم ، والتي يمكن من خلالها إجراء التنظيم ، يصبح التأثير ملحوظًا بعد 10 دقائق ، مما يسمح بتوفير كبير – يصل إلى 30 ٪ من المورد الحراري. ينصح الخبراء باختيار بطاريات الألمنيوم عالية الجودة. يجب أن يكون لمبرد مشعات الألمنيوم لتوليد الحرارة قيمة أس هيدروجيني في حدود 7-8 وحدات ، ويجب تصفيته بحيث لا توجد جزيئات صلبة فيه. ستؤدي الجزيئات الغريبة الموجودة في المبرد إلى حدوث انتهاك لفيلم الأكسيد وتقود البطارية إلى التآكل السريع..

قبل الاستخدام ، يتم تحضير المبرد ، وإلا فسيصبح النظام بأكمله غير قابل للاستخدام. لذلك ، من خلال اختيار مشعاع الألمنيوم عالي الجودة ، سيكون لديك نظام ذو كفاءة حرارية عالية والقدرة على توفير الحرارة. (انظر أيضا: أي مشعات الألومنيوم أفضل)

معايير اختيار مشعاع التدفئة

  • التصميم – على عكس المنطق ، غالبًا ما يكون أول ما يتم الانتباه إليه هو ظهور المبرد. يمكنك بالطبع العثور على تفسير لهذا النهج: لماذا إذن نغير بطاريات الحديد الزهر القديمة والمربكة الضخمة?
  • السعر – بالنسبة للكثيرين ، هذه المعلمة حاسمة. لماذا تدفع أكثر عندما يمكنك الادخار.
  • يعتبر انتقال الحرارة أهم ما يميز المبرد بالنسبة للمتخصصين. بعد كل شيء ، نقل الحرارة هو الذي يؤثر على كفاءة تدفئة الغرفة. لذلك ، من الجيد أن يكون هذا المؤشر مرتفعًا قدر الإمكان. المبدأ التوجيهي التقريبي هو 100-150 واط من نقل الحرارة لكل 1 متر مربع. غرفة ساخنة.
  • الموثوقية والمتانة – هناك ميزات غير سارة في أنظمة التدفئة المركزية لدينا – عدم استقرار الضغط والتلوث الشديد لمياه التسخين. هذا يمكن أن يؤدي إلى ما يسمى بمطرقة الماء والتآكل. لذلك ، يُنصح باختيار نموذج مشع بطبقة مقاومة للتآكل. يرجى ملاحظة أن الضغط في نظام التدفئة في المباني الشاهقة هو 9-10 أجواء ، وفي غرف الغلايات الفردية – ما يصل إلى 6 أجواء. لذلك يتم تحديد موثوقية ومتانة السخان ، أولاً وقبل كل شيء ، من خلال هذا المؤشر..
  • الحجم – يؤثر على المساحة الخارجية الكلية. يعتمد الحجم على مساحة الغرفة المُدفأة ، والغرض من المبرد: للمنزل ، والمكتب ، والمباني غير السكنية.
  • الوزن – لا يجب شراء الرادياتير فحسب ، بل يجب أيضًا تسليمه إلى وجهته وتجميعه وتركيبه.

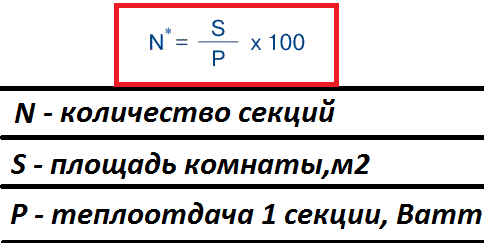

نحسب عدد الأقسام

معيار مهم لاختيار المبرد هو قدرته الحرارية. يشار إليه في بطاقة السعر أو في جواز سفر المبرد. كيفية اختيار المبرد المناسب لاحتياجاتك?

من الضروري تذكر حجم الغرفة التي تم التخطيط للتثبيت فيها. الحساب التقريبي كالتالي: 1000 واط لكل 10 أمتار مربعة (للغرف الزاوية ، والغرف ذات الزجاج الواسع والعزل الحراري السيئ ، نأخذ 1200-1300 واط لكل 10 أمتار مربعة).

اعتمادًا على الطاقة الحرارية المحسوبة ، نختار مشعاعًا بالحجم المطلوب مع العدد المطلوب من الأقسام.

على سبيل المثال ، لتدفئة غرفة بمساحة 15 مترًا مربعًا ، ستحتاج إلى جهاز 1500 واط.

اختيار نوع التوصيل وحجم الرادياتير

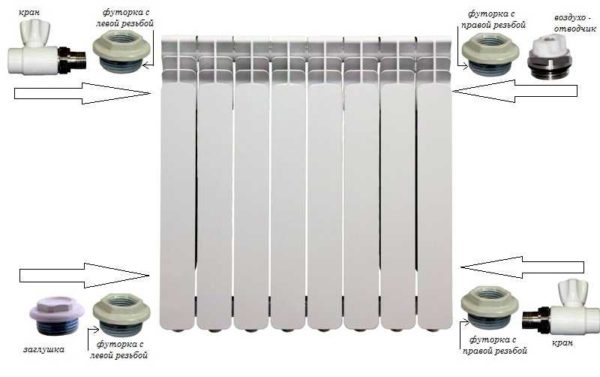

اعتمادًا على المكان الذي سيتم فيه تثبيت المبرد ، وكذلك كيف وفي أي ارتفاع توجد أنابيب الإمداد لنظام التدفئة ، يتم تحديده: نوع اتصال الرادياتير (اتصال سفلي أو جانبي) ، وكذلك حجم المبرد (المسافة المركزية – أي المسافة بين أنابيب التوصيل). يمكن أن يكون من 200 إلى 2000 ملم. يجب الإشارة إلى هذا الرقم في وسم كل نموذج..

مميزات بطاريات الألومنيوم:

  • حجم صغير
  • يسهل؛
  • ضغط عمل مرتفع
  • سعر منخفض؛

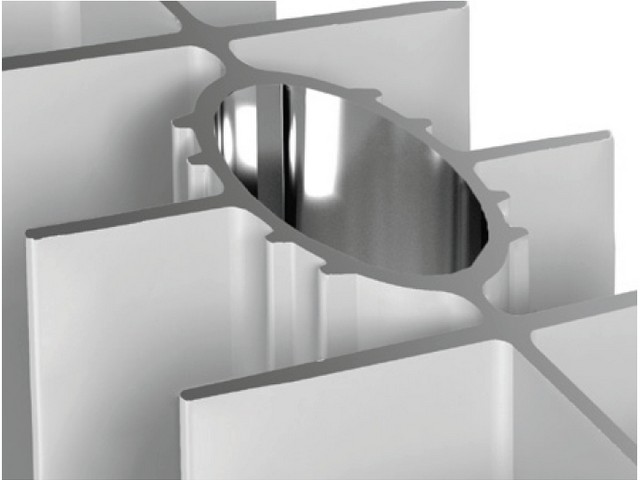

  • تبديد جيد للحرارة بسبب وجود عدد كبير من الزعانف التي تساهم مساحتها الكبيرة في التسخين الجيد.

مواصفات بطاريات الألمنيوم:

  • الضغط – 12-16 بار ؛
  • قسم الطاقة (الحرارة) – 138-210 فولت ؛
  • الأعلى. درجة حرارة سائل التبريد – 130 درجة مئوية ؛
  • وزن قسم واحد في المتوسط ​​1.12 – 1.5 كجم.

اختيار موقع التثبيت

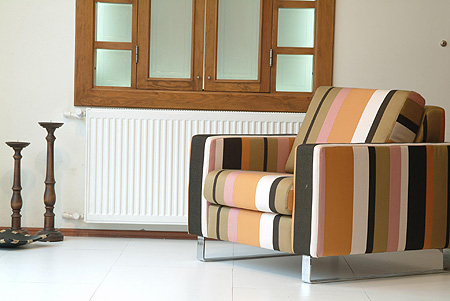

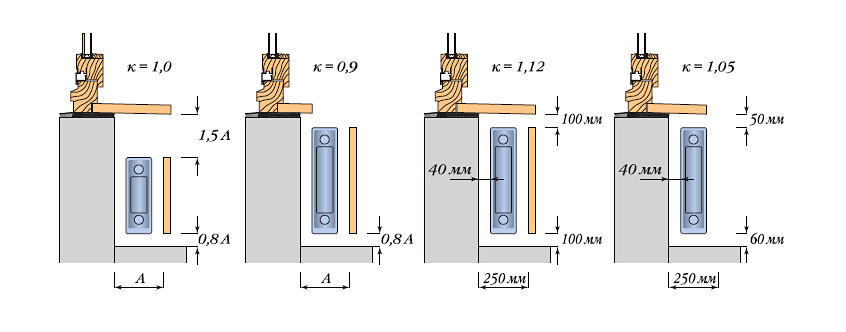

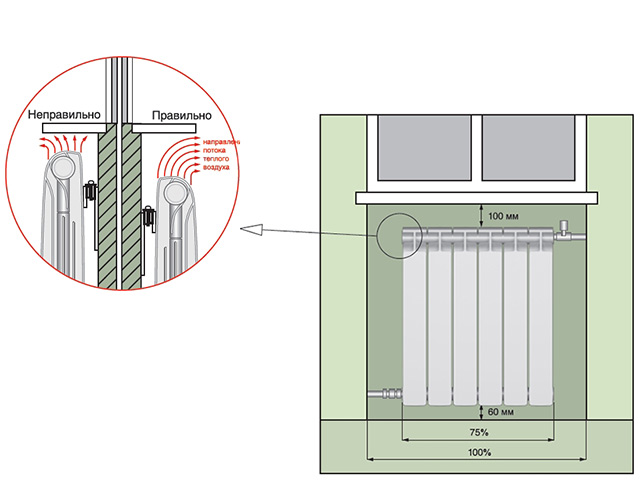

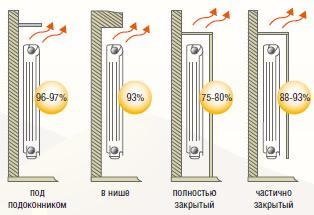

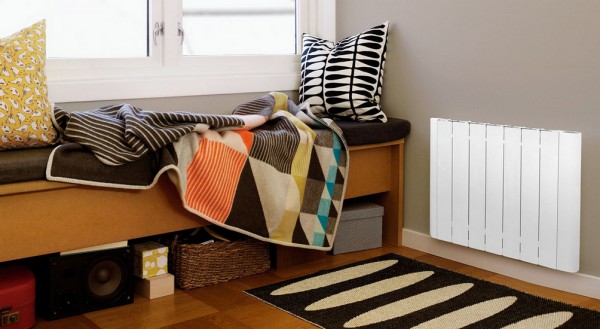

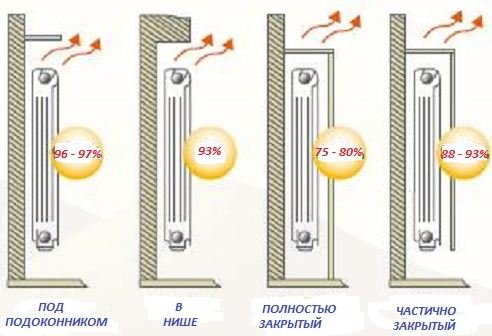

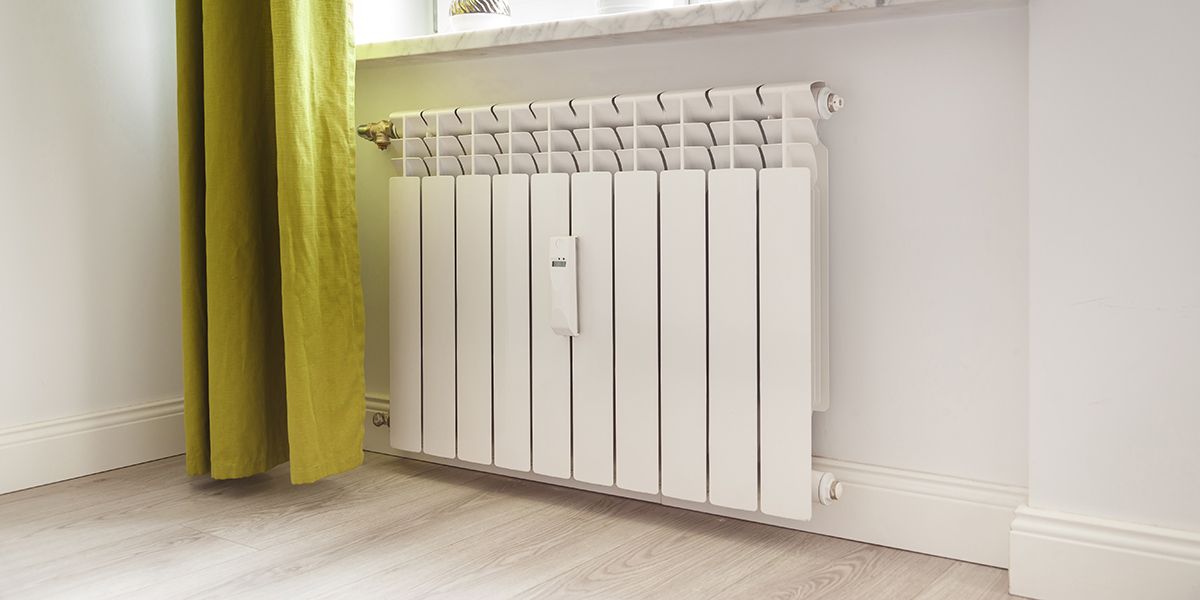

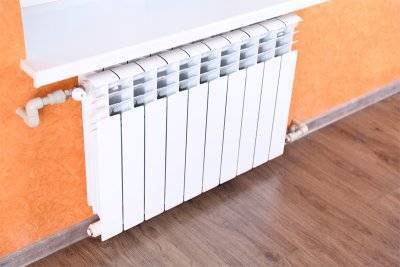

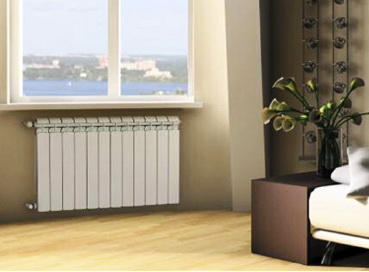

عادةً ما توجد أجهزة التدفئة بالقرب من النوافذ أسفل عتبات النوافذ. يمكن لعتبة النافذة البارزة فوق البطارية أن تعرقل الحركة الصعودية للهواء الدافئ. لذلك يوصى بتركيب الرادياتير بالقرب من الجدار الخارجي على ارتفاع 10 سم من الأرضية بحيث تكون هناك فجوة لا تقل عن 8 سم بينه وبين عتبة النافذة..

في كثير من الأحيان ، لأسباب جمالية ، يتم وضع شاشات زخرفية مختلفة بالقرب من البطارية لمنع جهاز التسخين. في هذه الحالة ، تصبح الشاشة عقبة أمام الطاقة الحرارية المنبعثة من المبرد ، وتبدأ تسخين الغرفة فقط بسبب التبادل الحراري بالحمل الحراري ، مما يقلل بشكل طبيعي من كفاءتها. في هذه الحالة ، نوصي باستخدام مبرد أكثر قوة للتعويض عن فقد الحرارة..

نقل حرارة مشعات التسخين: جدول قيم للنماذج ثنائية المعدن والألومنيوم والصلب والحديد الزهر ، وكيفية حساب الطاقة الحرارية المطلوبة للبطاريات ، وطرق زيادة أو تقليل المؤشر

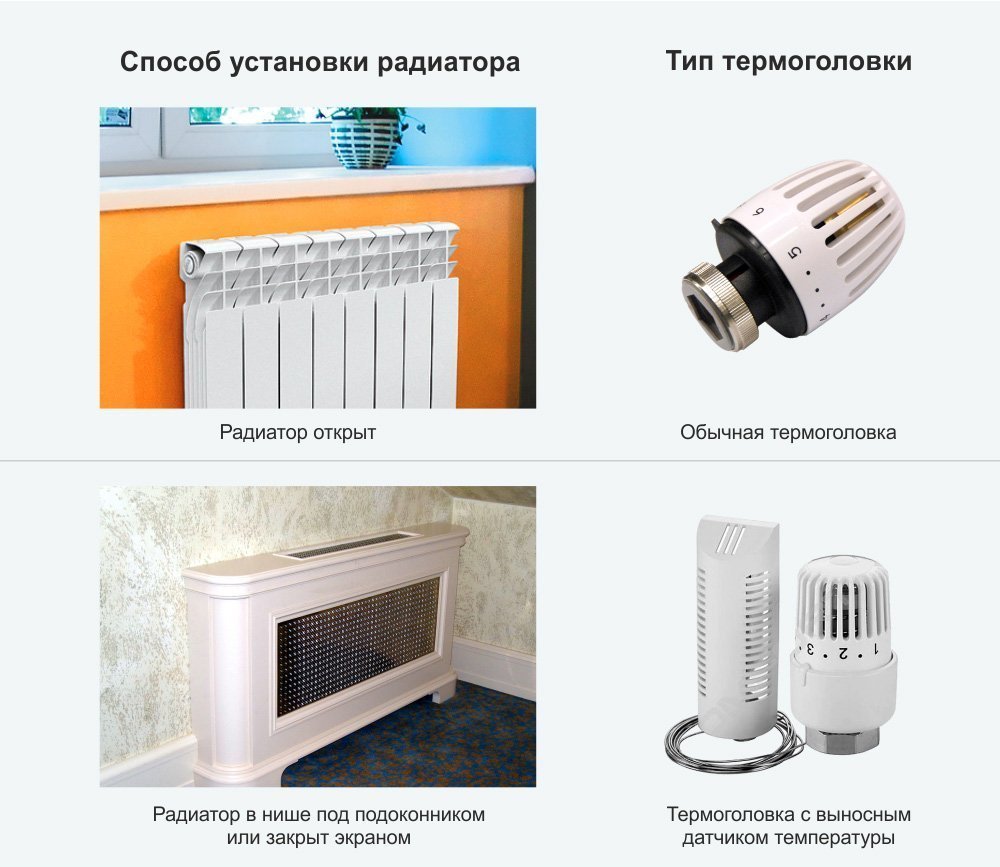

ضبط درجة الحرارة الذاتية

يمكنك تنظيم درجة الحرارة المثلى وضبطها بشكل مستقل في غرف مختلفة ، وفقًا لاستخدامها ، وفي نفس الوقت توفير جزء كبير من الطاقة. من السهل القيام بذلك باستخدام رأس ثرموستاتي مثبت على الصمام الثرموستاتي في الإمداد بمبرد التدفئة..

ينظم الرأس الثرموستاتي ، المثبت مع المبرد ، طاقة التسخين وفقًا لدرجة الحرارة المحددة. لا ينظم الصمام الثرموستاتي ، الذي يوضع عليه الرأس الحراري ، معدل تدفق سائل التبريد – فهو إما مفتوح أو مغلق. وبالتالي ، يبقى فقط ضبط مستوى درجة الحرارة المطلوبة في الغرفة (عن طريق تحويل الرأس الحراري إلى رقم معين) وسيقوم الرأس الحراري ، اعتمادًا على درجة الحرارة المحيطة ، بتنظيمه بشكل مستقل – عن طريق فتح أو إغلاق مسار سائل التبريد لمبرد التدفئة. الأهمية! أثناء التثبيت ، من الضروري أن يتم ضبط درجة حرارة الهواء المحيط بالرأس الحراري بشكل صحيح ، مما يعكس درجة الحرارة الحقيقية للغرفة ، ثم سيعمل النظام بأكمله كما هو متوقع..

نقل حرارة مشعات التسخين: جدول قيم للنماذج ثنائية المعدن والألومنيوم والصلب والحديد الزهر ، وكيفية حساب الطاقة الحرارية المطلوبة للبطاريات ، وطرق زيادة أو تقليل المؤشر

الحل الأمثل لكل منزل!

بالنسبة للمباني والمنازل المنزلية ذات نقاط التسخين الفردية ، يمكن استخدام جميع أنواع أجهزة التدفئة ، بشرط أن تأخذ في الاعتبار ضغط اختبار العمل والضغط الذي تم تصميم الرادياتير المحدد من أجله ، وكذلك لا تنس الفروق الدقيقة التقنية الصغيرة متأصل في كل نوع من أنواع الرادياتير ، على سبيل المثال ، مثل زيادة انبعاث الغازات في مشعات الألومنيوم.

في المباني الحديثة متعددة الطوابق ، من المستحسن استخدام مشعات ثنائية المعدن والألومنيوم ، والتي تتميز بتصميم أنيق وقوة عالية ومقاومة للتآكل..

لمنزل خاص أو شقة?

هناك العشرات والمئات من الشركات المتخصصة في إنتاج التناضح العكسي. المنافسة شرسة. يخرج المسوقون بحجج جديدة لصالح منتجاتهم. هذا يجعل الاختيار من حيث الخصائص أكثر ثراءً ، ويجعل الشراء للمشتري العادي أكثر صعوبة. لنبدأ بالأبسط.

إذا كنت بحاجة إلى جهاز لمنزل خاص أو شقة بنظام تدفئة فردي ، فاختر حسب القوة والتصميم. أولئك. رأيت النموذج الذي أعجبك خارجيًا ، التقطته حسب القوة / الحجم – وهذا كل شيء. بالنسبة لشقة في مبنى متعدد الطوابق ، حيث يتم توفير المبرد عبر أنابيب نظام تدفئة مركزي ، تحتاج أيضًا إلى مراعاة ضغط العمل الذي تحدده الشركة المصنعة. لا ينبغي أن يكون أقل من 10-12 جوًا. خلاف ذلك ، سوف ينكسر الهيكل عند إمداد المياه.

والآن لنكتشف أنواع مشعات التدفئة ، ونقدم البيانات تقليديًا في شكل جدول “صغير”.

خيارات الصك وخصائصها

معيار المقارنة خصائص الأصناف
تنفيذ الاقسام
  • + من الملائم تغيير قوة الجهاز عن طريق تغيير عدد الأقسام
  • – تصميم قابل للطي
  • – خطر حدوث تسربات في المفاصل ذات الحشوات منخفضة الجودة

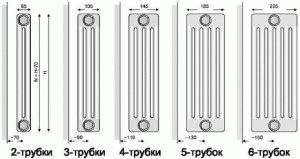

أنبوبي
  • + على غرار القطاعات ، ولكن دون عيوبها
  • – غالي السعر

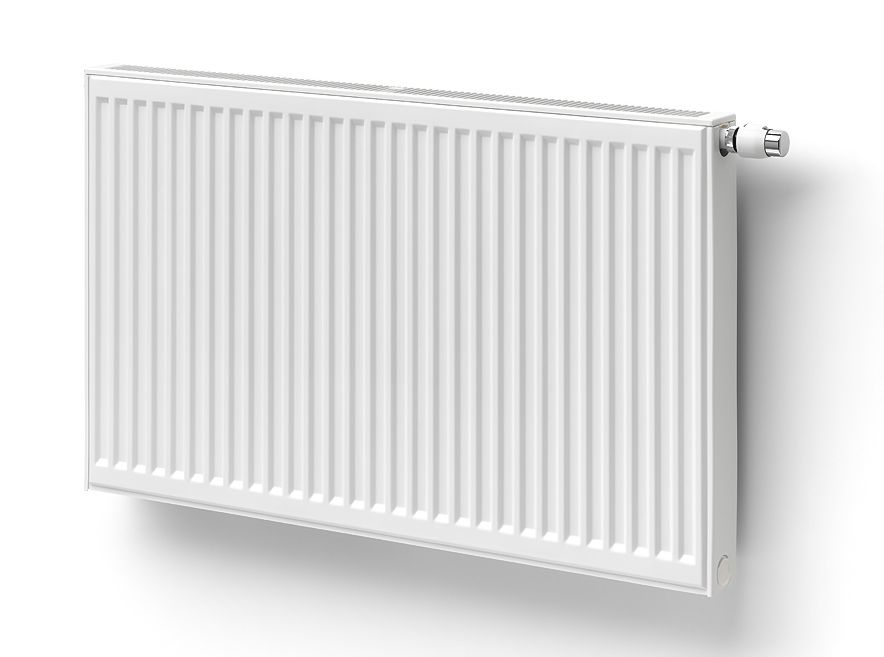

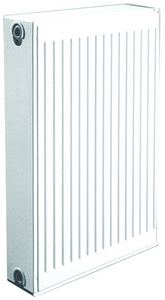

لوحة
  • + الحد الأدنى من مخاطر التسرب ، سهولة الملاءمة ، التنظيم السريع لدرجة حرارة التناضح العكسي (بسبب الحجم الأصغر لسائل التبريد بالداخل)
  • – تم تصميم العديد من الطرز للضغط المنخفض نسبيًا وهي مناسبة فقط للاستخدام في المنازل الخاصة حيث يتوفر نظام تدفئة بمضخة دوران
مادة المبرد الحديد الزهر
  • + دائم وغير مكلف
  • – ثقيل ، مقطعي فقط ، مع خمول حراري مرتفع ، والذي لا يسمح لك بضبط درجة الحرارة بسرعة في الغرفة ، تصميم الأجهزة المتاحة ليس لهواة – النماذج الأكثر إثارة باهظة الثمن
صلب
  • + مجموعة متنوعة من أنواع الهياكل المصنوعة من هذه المادة ، إحماء سريع وبأسعار في متناول الجميع
  • – القابلية للتآكل الناتج عن استخدام السبائك منخفضة الجودة. نظرًا للسهولة النسبية للإنتاج ، قد تواجه منتجات غير مكلفة من الشركات المصنعة عديمة الضمير. وفقًا لذلك ، تستخدم هذه الشركات الفولاذ الأرخص ، في حين أن سمك جدران المبرد يكون ضئيلًا. كل هذا يصبح سببًا للفشل السريع لـ RO..
الألومنيوم
  • + خفيفة الوزن ودائمة وسهلة التركيب ، بسبب القصور الذاتي الحراري المنخفض ، تسمح لك بتغيير درجة الحرارة في الغرفة بسرعة
  • – أغلى من الفولاذ ، بسبب المتطلبات الخاصة لسائل التبريد – مناسب فقط لأنظمة التدفئة الفردية (في المنازل الخاصة أو الشقق مع غلاية التدفئة)

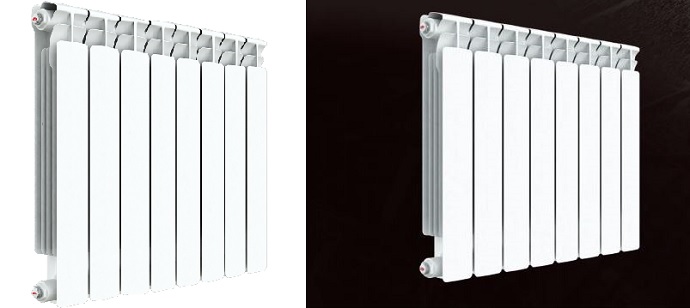

ثنائية المعدن (فولاذ + ألومنيوم)
  • + تعتبر أكثر متانة من الألمنيوم والصلب
  • – غالي السعر
نحاس
  • + دائم ، تبديد الحرارة العالية
  • – الاتصال المباشر بالأنابيب الفولاذية غير مقبول ، تكلفة عالية ، استحالة الطلاء
مادة طوقا سيليكون يتحمل درجات الحرارة العالية ، مما يعوض بشكل فعال عن تمدد الهياكل المعدنية. مثالي لأنظمة التدفئة ذات الضغط المنخفض مثل المنازل الخاصة.
بارونيت البارونيت عبارة عن مطاط مضغوط مع خليط من الأسبستوس ومكونات أخرى. متين ، يتحمل درجات الحرارة العالية. غالبًا ما تستخدم في أنظمة التدفئة المركزية.
الفلوروبلاستيك منتج بوليمر مقاوم للحرارة ، يتم تركيبه بدون تزييت. يقاوم تأثيرات جميع أنواع ناقلات الحرارة.
ورق مقوى مشربة بالطلاء الزيتي ، والورق المقوى الخاص يتواءم بنجاح مع وظيفته في الألومنيوم والمعدنين ROs المثبتة في المنازل الخاصة.
ناقل الحرارة ماء لا يتعلق الأمر بالمياه العادية ، بل بالمياه المعدة خصيصًا. هذا ما يدور في نظام التدفئة المركزي. يحد من محتوى أملاح الصلابة (التي تتشكل بسببها رواسب الملح في الأنابيب – المقياس) والأكسجين (بسبب تآكل المادة وانهيارها). تختلف متطلبات المياه في الاتحاد الأوروبي والاتحاد الروسي ، لذلك ، عند شراء مبرد تدفئة خارجي ، يوصى بمراعاة التركيب الكيميائي للمياه في نظام التدفئة الخاص بك. إذا كنت ترغب في ذلك ، يمكنك العثور عليه في ZhES.
مضاد للتجمد تُستخدم عوامل مانعة التجمد أو مضادات التجمد للأنظمة ذات دائرة التسخين الفردية. هناك حاجة إليها في حالة وجود خطر تجميد المبرد بسبب الغلاية المتوقفة. كما تعلم ، المبرد موجود دائمًا في النظام. إذا ، على سبيل المثال ، تجمد الماء في النظام في الشتاء ، فبسبب التمدد سوف يكسر الأنابيب والمبرد وما إلى ذلك. لا تتجمد الانتفريزات عند متوسط ​​درجات الحرارة تحت الصفر. يمكن استخدام محاليل الإيثيلين جلايكول والبروبيلين جليكول والكحول كحاملات للحرارة..
مكان التركيب ثابت مشعات تقليدية مثبتة في معظم الشقق. يتم التثبيت على الحائط باستخدام دبابيس أو أقواس زاوية خاصة
يقف الكلمة مثل الأجهزة الثابتة ، مثبتة فقط على أرجل خاصة.
ضغط التشغيل* ما يصل إلى 10 أجهزة الصراف الآلي. هذه القيم نموذجية بشكل أساسي للأجهزة من نوع اللوحة..
ما يصل إلى 20 أجهزة الصراف الآلي. وأعلى للتناضح العكسي الأنبوبي والقطاعي.

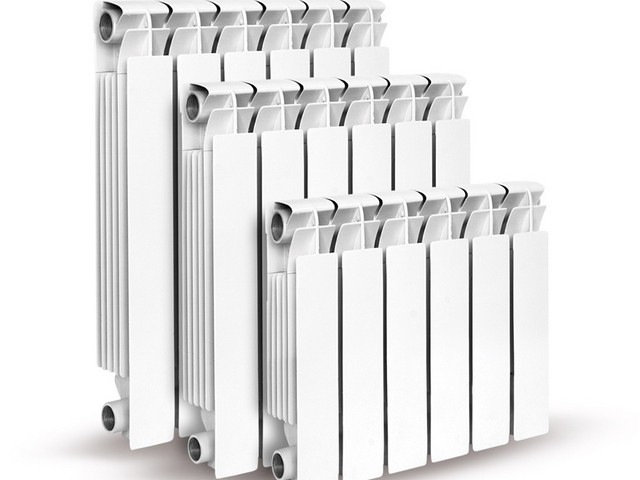

مركز المسافة 350 ، 400 ، 500 ، 600 ، 700 ملم المسافة بين محاور المجمعات الأفقية ، والتي يتم من خلالها تحديد الجهاز للتوصيل بالأنابيب الحالية.

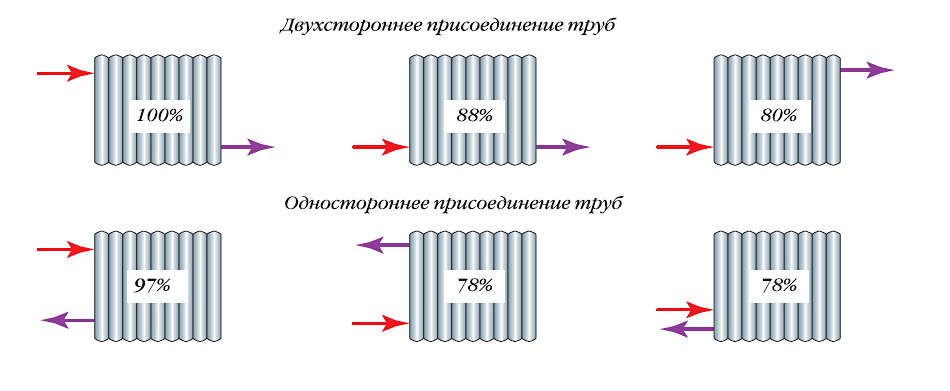

طريقة التوصيل الجانبي من جانب واحد. (نوع فرعي من الاتصال الجانبي) الحل الأكثر شيوعًا وفعالية من حيث استخدام قدرات التناضح العكسي. الوصلة الجانبية: من الأعلى – إلى الأنبوب الذي يمد عامل التسخين ، من الأسفل – إلى المخرج.
قطري (نوع فرعي من الاتصال الجانبي) غالبًا ما يتم استخدامها عند توصيل الأجهزة الطويلة (من 2 متر وأكثر) ، مما يجعل من الممكن توزيع المبرد بالتساوي في جميع أنحاء الحجم الكامل للهيكل. مدخل علوي ، مخرج – من أسفل الجانب المقابل.
سرج (نوع فرعي من الاتصال الجانبي) بالنسبة لـ ROs المقطعية عندما يكون من المستحيل استخدام طرق أخرى. مدخل ومخرج من الجانب من الأسفل على جانبي الجهاز. في هذه الحالة ، قد تنخفض طاقة المبادل الحراري بنسبة 10-20٪..
أدنى لتوصيل لوحة ROs مع الأنابيب المخفية تحت الأرضية. مدخل ومخرج لمسافة قصيرة من الأسفل. كفاءة المبرد أقل من الوصلات الجانبية والقطرية.
الطاقة الحرارية** القيم في نطاق واسع إنه يميز قدرة المبرد على نقل كمية معينة من الحرارة من المبرد إلى الغرفة لكل ساعة تشغيل. لا يعتمد فقط على حجم وجهاز التناضح العكسي ، ولكن أيضًا على درجة حرارة المبرد ، وكذلك الهواء في الغرفة.

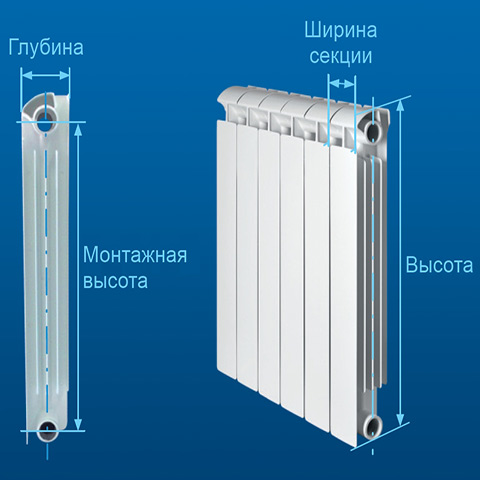

أبعادتصحيح المتوسط: الارتفاع من 260 إلى 800 مم ، العرض 270 إلى 1800 مم ، العمق من 50 إلى 100 مم تؤثر بشكل مباشر على الطاقة الحرارية للجهاز ، لأن يعتمد حجم المبرد المتداول في الجهاز على هذا.

* قبل اختيار الجهاز ، يجب أن تتحقق مع ZhES من أقصى ضغط في نظام التدفئة. تذكر أن جميع المشعات مناسبة لنظام التدفئة المركزي ، باستثناء الألومنيوم!

** كثيرًا ما يُسألون عن كيفية اختيار المبرد المناسب للتدفئة من حيث القوة. لتسهيل الحياة عليك وعلى نفسك ، قمنا بتطوير آلة حاسبة سهلة الاستخدام. استخدم على الصحة!

بالنسبة لأولئك الذين يرغبون في تقدير الطاقة الحرارية بأنفسهم ، يمكنك استخدام التقنية التالية. تحديد القيم المطلوبة لكل وحدة مساحة للغرفة: 100 واط / م 2 – نافذة واحدة وجدار خارجي واحد ؛ 120 واط / م 2 – نافذة واحدة وجداران خارجيان (غرفة الزاوية) ؛ 130 وات / م 2 – نافذتان وجدران خارجية (غرفة الزاوية). على سبيل المثال ، هناك غرفة زاوية بمساحة 20 م 2 مع نافذتين. ثم ستكون القوة المقدرة لـ RO: 20 × 130 = 2600 واط. لنفترض حقيقة أن خصائص جواز السفر للمشعات مرتبطة بظروف التشغيل المثالية للجهاز – 10 ٪ كافية تمامًا. في المجموع ، نحصل على الطاقة الحرارية المطلوبة: 2600 × 1.1 = 2860 واط.

يبقى فقط تحديد الطراز المطلوب ، والذي يمكنك العثور عليه من بين الأجهزة العشرين التي اخترناها..

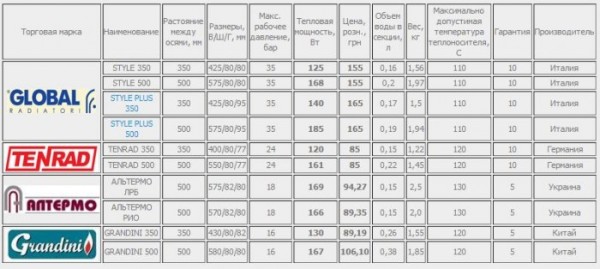

خصائص موجزة لنماذج RO من التصنيف

العلامة التجارية وبلد التصنيع نموذج وأبعاد القسم / اللوحة (العرض × الارتفاع × العمق) المادة ، التدفق الحراري الاسمي لكل قسم / لوحة ، W السعر التقريبي لكل وحدة / قسم
1. Global (إيطاليا) ستايل بلس 500 (80 × 575 × 95) ثنائية المعدن ، 185 من 1041 فرك.
2. RIFAR (RF) ALP-500 (81 × 570 × 75 مم) ثنائية المعدن ، 158 من 630 فرك.
3 – سيرا (إيطاليا) RS 500 (80 × 572 × 95) ثنائي المعدن ، 201 من 850 روبل.
4. RIFAR (RF) مونوليت 500 (80 × 577 × 100) ثنائية المعدن ، 196 من 850 روبل.
5 – رويال ثيرمو (إيطاليا) PianoForte 500 (80 × 591 × 100) ثنائية المعدن ، 185 من 1500 روبل.
6- Global (إيطاليا) ISEO 500 (80 × 582 × 80) الألومنيوم ، 180 من 790 روبل.
7. الحرارية (RF) ستاندرد بلس 500 (79 × 531 × 72) ألومنيوم ، 198 من 400 روبل.
8. الواحة (RF) Al 500/80 (79 × 531 × 72) ألومنيوم ، 170 من 420 روبل.
9 – سيرا (إيطاليا) أليس رويال 95/500 (80 × 580 × 95) ألومنيوم ، 190 من 560 روبل.
10. Royal Thermo (RF) نيلي 500 (80 × 591 × 100) ألومنيوم ، 185 من 630 فرك.
11 – بودروس (ألمانيا) Logatrend K-Profil 33300 1200 (1200 × 300 × 155) فولاذ ، 670 من 2000 روبل.
12. KZTO (RF) هارموني 2-500-12 (70 × 545 × 80) فولاذ ، 180 من 2250 فرك.
13 – ليديا (بيلاروس) اكتب 22500 × 1000 LU 22-510 (1000 × 500 × 47) فولاذ ، 697 من 2850 فرك.
14 – كرمي (ألمانيا) FKO 22 0510 (1000 × 500 × 100) فولاذ ، 965 من 2650 فرك.
15 – فيادروس (الجمهورية التشيكية) ستايل (60 × 580 × 130) الحديد الزهر ، 70 من 1500 روبل.
16. MLOO (بيلاروسيا) MS-140M-05 (104 × 588 × 140) الحديد الزهر ، 160 من 500 روبل.
17. EXEMET (RF) الحديث 3-745 / 600 (45 × 745 × 100) الحديد الزهر ، 102 من 2000 روبل.
18- تيرما (بولندا) Aero H (325 × 900) فولاذ ، 290 من 41000 روبل.
19 – أربونيا (سويسرا ، ألمانيا) كاروثرم KM90 (500 × 943 × 22) فولاذ ، 481 من 100000 روبل.
20- شركة GuRaTec (ألمانيا) أبولو 765/05 (76 × 768 × 250) الحديد الزهر ، 145 من 6600 فرك.

بالإضافة إلى المبادل الحراري نفسه ، لا تنسى صمامات التحكم (الرأس الحراري) وصمام Mayevsky (إن لم يكن مدرجًا) ، والتي يجب شراؤها بشكل منفصل. ينطبق هذا أيضًا في بعض الحالات على مجموعات التركيب. تتطلب أنظمة التدفئة أحادية الأنبوب تجاوزًا.

على الحاجة لشراء مشعات

يعد نظام تسخين المياه اليوم طريقة شائعة لتدفئة المباني السكنية. هذا ينطبق على كل من الأنظمة والأنظمة المركزية مع المرجل الخاص بهم. التكلفة المنخفضة للمشعات والمكونات للتركيب ، والتركيب البسيط ، وإمكانية إدخال وحدات إضافية ، على سبيل المثال ، نظام “الأرضية الدافئة” أو سخانات الهواء – كل هذا يحدد الشعبية المستمرة لتسخين الرادياتير.ميبل

في أي الحالات يصبح من الضروري شراء مشعات؟ أولا ، إذا كان سيتم تركيب نظام التدفئة من الصفر. ثانيًا ، إذا كنت بحاجة إلى استبدال البطاريات القديمة التي تعمل بالفعل بشكل سيئ بسبب التآكل ، والترسبات الداخلية ، وما إلى ذلك. للحفاظ على المنزل دافئًا ومريحًا ، من المهم اختيار جهاز التدفئة المناسب. تحتاج إلى المتابعة ليس فقط من المبلغ ، ولكن أيضًا من خصائص الغرفة وخط الأنابيب والفروق الدقيقة الأخرى. سنناقش هذا بمزيد من التفصيل أدناه. لنبدأ بالسؤال الرئيسي الذي يطرح نفسه عند اختيار مشعات التدفئة.

ما هي المواد الأكثر موثوقية?

الحديد الزهر أم الفولاذ؟ أو ربما الألمنيوم؟ مشعات ثنائية المعدن – ما هذا؟ أيهما أفضل؟ لسوء الحظ ، لا توجد إجابة محددة. كل هذا يتوقف على المكان الذي تريد تثبيت الجهاز فيه ، وعدد السنوات التي تخطط لاستخدامها قبل استبداله والمبلغ الذي ترغب في إنفاقه. نقترح استخدام الجدول.

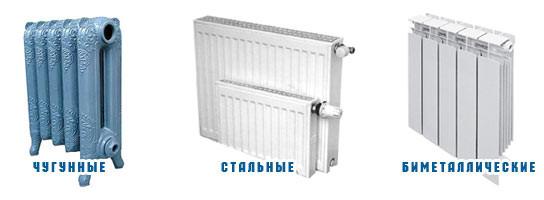

تصنيف المشعات حسب مادة الصنع

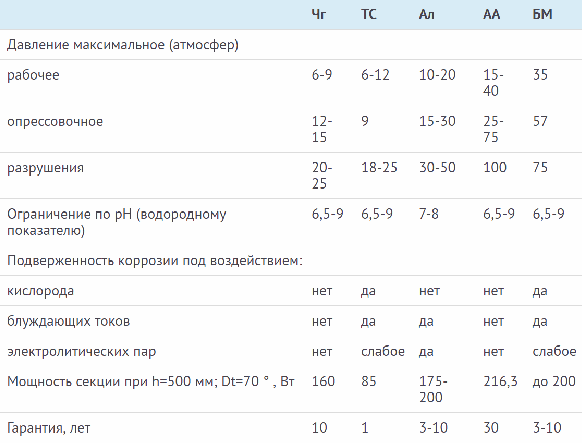

مادة وصف المشعات

الحديد الزهر

تشوجون

يعلم الجميع بطاريات الحديد الزهر التي تم استخدامها في العهد السوفياتي في جميع الشقق. في بعض المنازل ، لا تزال هناك معروضات مثبتة منذ 40 عامًا ، مما يدل على متانتها. تتكون من عدة أقسام من الحديد الزهر وتستخدم في أنظمة تسخين الدورة الدموية الطبيعية. غير مناسب للأنظمة التي يتم التحكم فيها تلقائيًا. هناك رأي مفاده أن منتجات الحديد الزهر لها تصميم قديم. ومع ذلك ، تقدم الشركات المصنعة اليوم نماذج حديثة تمامًا تتناسب مع أي تصميم داخلي..

  • الإيجابيات: مقاومة للضغط العالي حتى 15 ضغط جوي ؛ لا تخضع للتآكل من العمل الميكانيكي للرمل والمواد المسببة للتآكل ؛ متواضع لنوعية المياه
  • سلبيات: وزن ثقيل القصور الذاتي الحراري العالي ، والذي لا يسمح لك بضبط درجة حرارة التسخين بسرعة ؛ هشاشة الحديد الزهر يخافون من المطرقة المائية. من وقت لآخر عليك أن ترسم السطح

صلب

ستال

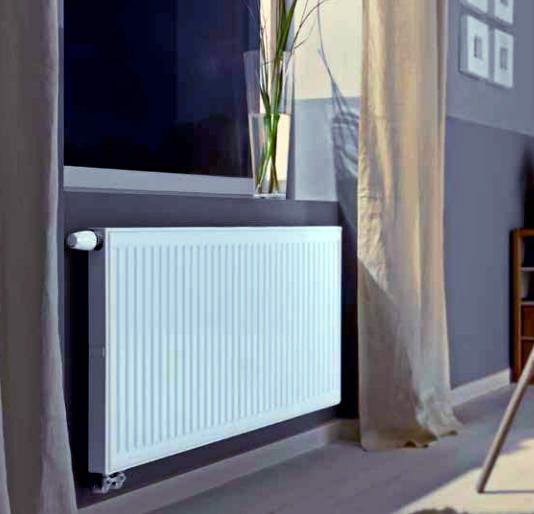

المشعات الفولاذية منتشرة على نطاق واسع في المباني الخاصة والشقق. يمنع الطلاء الواقي على الجدران الداخلية التآكل ويضمن عمر خدمة طويل – أكثر من 20 عامًا. حسب التصميم ، تكون النماذج عبارة عن لوحة – ملحومة من لوحين من الصلب ، أنبوبي وقطاعي ، لذلك من السهل اختيار النوع المناسب لأي غرفة.

  • الإيجابيات: تكلفة منخفضة مقارنة بالألمنيوم. إحماء سريع مقاومة الضغط تنخفض. نقل حرارة عالية مجموعة متنوعة من التصاميم
  • السلبيات: القابلية للتآكل ، لأن الطبقة الواقية الداخلية تبلى بمرور الوقت من آثار الشوائب في الماء ؛ الحساسية تجاه جودة المبرد ؛ قابلية اللحامات الملحومة للمطرقة المائية في مشعات الألواح ؛ وزن كبير بما يكفي

الألومنيوم

الألمنيج

ظهرت النماذج في سوق معدات التدفئة مؤخرًا نسبيًا – في نهاية الثمانينيات من القرن الماضي ، لكنها تمكنت بالفعل من احتلال مكانتها الخاصة ، بعد أن فازت بأكثر من نصف المساحة من الأجهزة الأخرى. يتم التسخين عن طريق الإشعاع الحراري ونقل الحرارة بالحمل الحراري. كقاعدة عامة ، يتم شراء هذه المشعات في منازل خاصة ، في بعض الأحيان في المباني السكنية ، ولكن مع مراعاة استخدام سائل تبريد نظيف.

  • الايجابيات: وزن خفيف. نقل حرارة جيد – 4 مرات أعلى من الحديد الزهر ؛ مقاومة المطرقة المائية. من السهل تشكيل الألمنيوم لإنشاء أقسام تصميم حديثة
  • السلبيات: القابلية للتآكل في وجود شوائب معدنية في الماء

ثنائي المعدن

ثنائي المعدن

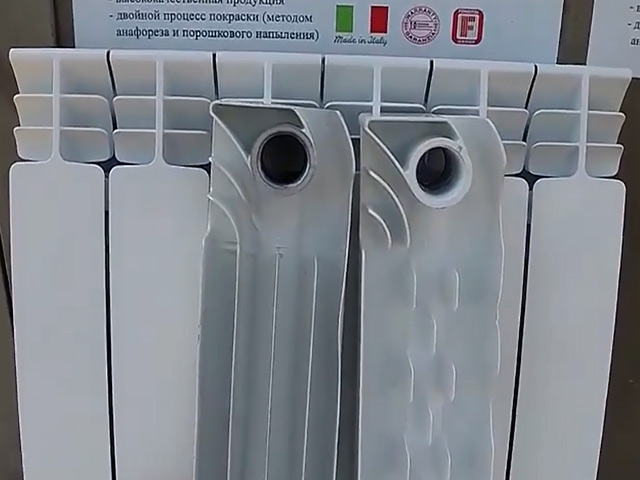

تجمع المشعات ثنائية المعدن بين مزايا الألمنيوم والصلب. في الخارج ، الهيكل مصنوع من الألمنيوم وداخله من الفولاذ. تصل مدة خدمة الأجهزة إلى 30 عامًا. عظيم للمباني السكنية.

  • الإيجابيات: انتقال الحرارة العالية. وزن خفيف؛ مقاومة الضغط العالي حتى 24 ضغط جوي ؛ مقاومة التآكل – متطلبات منخفضة لجودة المياه ؛ مظهر أنيق
  • سلبيات: سعر مرتفع حساسية لوجود الأكسجين في المبرد ؛ الميل لبناء الودائع

نحاس

mednyj

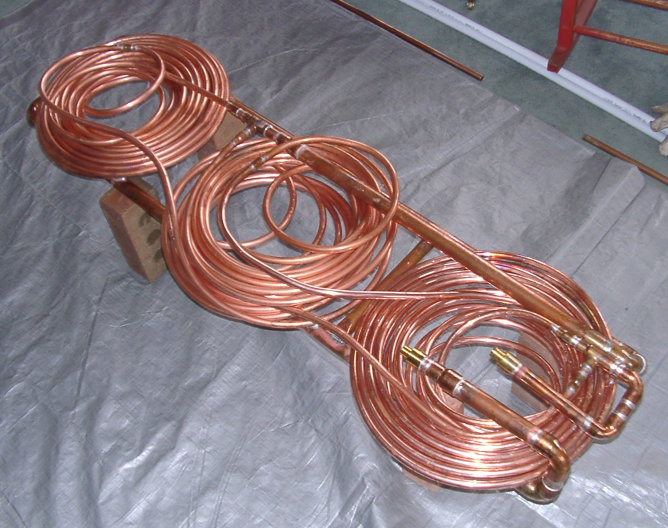

مشعات النحاس ليست شائعة مثل الأجهزة الأخرى. ومع ذلك ، فهي تتمتع بكفاءة عالية ، وهي أعلى بخمس مرات من كفاءة نظيراتها من الحديد الزهر. يتحمل الضغط العالي حتى 16 ضغط جوي. يتم تثبيتها في المنازل حيث يتكون نظام التدفئة من أنابيب نحاسية ، لأنها غير متوافقة مع الأنابيب الفولاذية..

  • الايجابيات: المتانة. الصداقة البيئية – غير عرضة لتشكيل مسببات الأمراض ؛ تبديد حرارة ممتاز البساطة في العملية مقاومة المطرقة المائية
  • السلبيات: تكلفة عالية لا يمكن تلطيخها – يجب إخفاؤها خلف شبكات زخرفية

أنت الآن تعرف مزايا وعيوب المشعات المختلفة ، حتى تتمكن من تحديد الخيار الأفضل بالنسبة لك. ومع ذلك ، هذا ليس كل ما يجب مراعاته عند الشراء. دعنا نتحدث عن المعلمات التي يجب دراستها بمزيد من التفصيل.

الشركات المصنعة الموثوقة

عندما تفهم المعلمات التقنية ، يصبح من الواضح ما هو المبرد الأكثر ملاءمة لغرفة معينة. على سبيل المثال ، أنت بحاجة إلى نموذج من الألومنيوم 1.4 كيلو وات بمسافة مركزية تبلغ 500 مم وضغط تشغيل يبلغ 20 ضغط جوي. يمكنك البدء في البحث عن نماذج محددة ومقارنتها. ما هي الشركة المصنعة التي يجب أن تفضلها؟ دعونا نفهم ذلك.

RIFAR هو الأكثر شعبية بين العلامات التجارية المحلية الحديثة. تقدم الشركة مشعات من الألومنيوم والمعدن ، والتي يتم إنتاجها في منطقة أورينبورغ. مصممة للعمل في الظروف الروسية وقد أثبتت نفسها في مناطق مختلفة من البلاد – من الشرق الأقصى إلى كالينينغراد. المشعات تخضع لاختبارات ضغط مزدوج حتى 30 ضغط جوي ، ولديها قوة وموثوقية عالية. إنها مضمونة لمدة 10 سنوات. علامة تجارية روسية أخرى معروفة في سوق معدات التدفئة منذ عام 1999 هي Elsotherm. تحتفظ المنتجات بمظهرها الجمالي لفترة طويلة بسبب الطلاء المكون من طبقتين. الضمان لموديلات الألمنيوم هو 15 سنة ، ثنائي المعدن – 20 سنة.

المبرد 5

المشعات التركية تحظى بشعبية لدى المشترين. أجهزة COPA هي نماذج من الألواح الفولاذية مع تضليع إضافي وطلاء واقي مزدوج. تشتمل المجموعة على أجهزة التثبيت اللازمة لسهولة التركيب. الضمان 2 سنوات. تتناسب مشعات Demrad المصنوعة من الحديد الزهر بشكل مثالي مع غرفة بأسلوب كلاسيكي أو عتيق – تم تزيين الجسم بتصميم قديم ، حتى أن هناك أرجل مجعدة في الأقسام القصوى.

يجدر تسليط الضوء على مشعات Royal Thermo الإيطالية المنتجة في روسيا. تصنع نماذج الألمنيوم بتقنية PowerShift – يتم توفير أضلاع متموجة إضافية لتحسين الحمل الحراري. تتميز المنتجات ثنائية المعدن بتصميم حديث حصري: يمكن ربط عدة أقسام بترتيب مختلف. هناك مجموعة من الألوان – أبيض أو أسود. يتم تصنيع المشعات الإيطالية SIRA باستخدام تقنية اللحام الفضائي TECH 3 ، مما يجعل الهيكل قويًا للغاية. يضمن الطلاء في 8 مراحل متانة الطلاء. جميع المنتجات تأتي بضمان 10 سنوات..

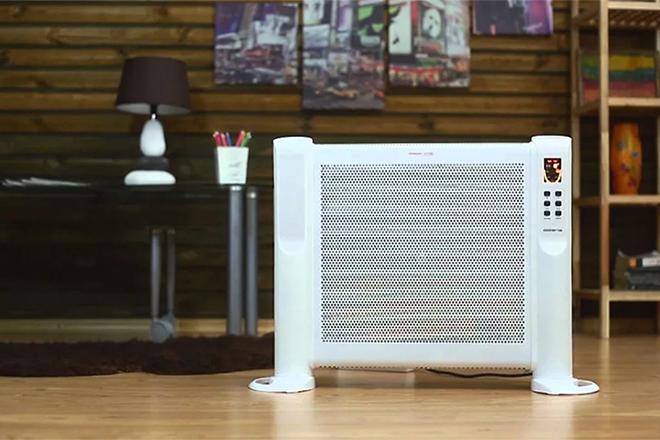

  لوحات التسخين بالأشعة تحت الحمراء: الأنواع ، مبدأ التشغيل ، إجراءات التثبيت

لخص

الآن أنت تعرف ما هي المعلمات لاختيار مشعات التدفئة. الشيء الرئيسي هو معرفة ميزات نظام التدفئة في المنزل. إذا كنت تقوم بإنشاء نظام تدفئة مستقل في منزل خاص ولم تشتري غلاية بعد ، فيمكنك استلامه على موقعنا الإلكتروني وطلبه على الفور باستخدام مشعات. نقدم أيضًا مجموعة كبيرة من الملحقات التي ستكون ضرورية للتثبيت. لا يزال لديك أسئلة؟ اتصل بمدير متجرنا على الإنترنت! سيساعدك على اتخاذ قرار بشأن الشراء..

تصنيف مشعات التدفئة

كيف تم اختيار أفضل مشعات التدفئة لعام 2021؟ أثناء تجميع قائمة TOP ، قام الخبراء بتقييم ومقارنة العلامات التجارية والنماذج الأكثر طلبًا في السوق وثقة المشترين. في المجموع ، تم النظر في عدة عشرات من المرشحين ، وبعد ذلك تم تحديد القادة وفقًا لمعايير فنية مهمة:

  • التنفيذ – مقطعي ، أنبوبي ، لوح ؛
  • مادة الجسم – الحديد الزهر والصلب والألمنيوم والمعادن ثنائية المعدن والنحاس ؛
  • الناقل الحراري – الماء ، التجمد.
  • التثبيت – الأرضية ، طريقة ثابتة ؛
  • ضغط العمل – ما يصل إلى 10 أجواء ، حتى 20 وما فوق ؛
  • خرج الحرارة – ناتج الحرارة بالنسبة لمساحة الغرفة ؛
  • الأبعاد – الارتفاع والعرض والعمق والوزن.

تم أخذ نسبة الجودة والمظهر والسعر لكل مرشح في الاعتبار. ردود الفعل من أولئك الذين قاموا بتشغيل هذه الوحدة أو تلك من تجربتهم الخاصة مهمة أيضًا عند تجميع التقييم. يذكرون سهولة تركيب وصيانة RO ، ومقاومتها للتآكل والأوساخ ، والجمع المتناغم بين التصميم مع الداخل..

أفضل سخانات للبيوت الصيفية

جلوبال ستايل بلس 500

جلوبال ستايل بلس 500

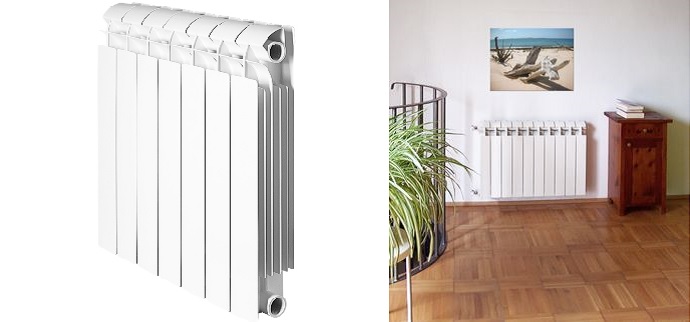

طراز STYLE PLUS 500 من الشركة الإيطالية الشهيرة Global. يتميز STYLE PLUS 500 بهامش أمان متزايد – المنتج قادر على تحمل ضغوط تصل إلى 35 جوًا – بالإضافة إلى قطر متزايد للقنوات الرأسية التي تربط المجمعات الأفقية. لإغلاق مفاصل الأقسام ، يتم استخدام حشيات سيليكون خاصة ، مصممة للتلامس فقط مع الماء المحضر – لا يُسمح بأنواع أخرى من المبردات. تم تصميم هذا المنتج ثنائي المعدن بطريقة لا تتشكل بها جيوب هوائية بالداخل ، مما يمنع التشغيل الصحيح للجهاز. الضمان – 10 سنوات.

الخصائص التقنية الرئيسية لـ Global STYLE PLUS 500 (x6)

قيمة الخصائص
مادة ثنائي المعدن
الطاقة الحرارية ، دبليو 1110
عدد المقاطع ، جهاز كمبيوتر شخصى. 6
أقصى ضغط عمل ، أجهزة الصراف الآلي. 35
مسافة المركز ، مم 500
اتصال جانبي
حجم الماء في قسم واحد ، ل 0.19
الوزن ، كجم 11.64
الأبعاد (عرض × ارتفاع × عمق) ، ملم 480 × 575 × 95
السعر لكل قسم / لوحة من 1041 فرك.

RIFAR ALP-500 ، ثنائي المعادن

RIFAR ALP-500

في عام 2002 ، دخلت شركة Rifar الروسية بسرعة في مجال إنتاج مشعات التدفئة للمنازل والشقق الخاصة ، ومنذ ذلك الحين حققت نجاحًا كبيرًا. تخصص RIFAR الرئيسي هو تطوير وإنتاج الأجهزة ثنائية المعدن والألمنيوم. في نموذج المبرد ثنائي المعدن RIFAR ALP-500 ، يتم تحقيق انتقال حرارة مرتفع بسبب السطح الجانبي المطور للقسم. لذلك ، كان التصميم نحيفًا للغاية – بسمك 75 مم فقط! معروض للبيع هناك نماذج بعدد المقاطع من 4 إلى 14 ، متصلة من خلال حشيات السيليكون ، والتي توفر إحكامًا لا هوادة فيه. يمكن تصنيع RO بأي لون من ألوان لوحة RAL 9016. ومع ذلك ، يجب ألا يغيب عن الأذهان أن المبرد لمثل هذا الجهاز يجب أن يكون فقط ماء مُعد خصيصًا – “مانع التجمد” المستخدم في أنظمة التدفئة في المنازل الخاصة سوف لا يعمل هنا. ضمان 10 سنوات.

الخصائص التقنية الرئيسية لـ RIFAR ALP-500 (x6)

قيمة الخصائص
مادة ثنائي المعدن
الطاقة الحرارية ، دبليو 948
عدد المقاطع ، جهاز كمبيوتر شخصى. 6
أقصى ضغط عمل ، أجهزة الصراف الآلي. عشرين
مسافة المركز ، مم 500
اتصال جانبي
حجم الماء في قسم واحد ، ل 0.2
الوزن ، كجم تسع
الأبعاد (عرض × ارتفاع × عمق) ، ملم ٤٧٤ × ٥٧٠ × ٧٥
السعر لكل قسم / لوحة من 630 فرك.

شاهد الفيديو الذي تبلغ مدته عشر دقائق حول إنتاج المبرد Rifar:

SIRA RS 500 ، ثنائية المعدن

سيرا RS 500

يتم إنتاج ROs الإيطالية عالية الجودة تحت العلامة التجارية Sira ، بما في ذلك الطراز الذي نهتم به – RS 500. موثوقة وأنيقة وفعالة – هذه هي الطريقة التي يمكن بها تمييز هذا المنتج. يبلغ عمر الشركة أكثر من نصف قرن ، لذلك يتم استخدام الحلول المثبتة فقط: كفاف فولاذي من قطعة واحدة مع طبقة خارجية من الألومنيوم ، وطلاء عالي الجودة. يختلف عن الحلول الأخرى في حالة عدم وجود زوايا حادة. الضمان 20 سنة. ومع ذلك ، يجب ألا يغيب عن الأذهان أن مجموعة التثبيت غير قياسية ، وغير متوفرة في كل مكان ، لذلك من الأفضل شرائها أولاً..

الخصائص التقنية الرئيسية لـ SIRA RS 500 (x6)

قيمة الخصائص
مادة ثنائي المعدن
الطاقة الحرارية ، دبليو 1206
عدد المقاطع ، جهاز كمبيوتر شخصى. 6
أقصى ضغط عمل ، أجهزة الصراف الآلي. 40
مسافة المركز ، مم 500
اتصال جانبي
حجم الماء في قسم واحد ، ل 0.19
الوزن ، كجم 13.1
الأبعاد (عرض × ارتفاع × عمق) ، ملم 480 × 572 × 95
السعر لكل قسم / لوحة من 850 روبل.

رويال ثيرمو فيتوريا 500

يمكنك رؤية علامات الحماية على كل جهاز. الاختلاف الرئيسي بين العديد من المنافسين هو نوع التضليع ، فهو لا يخلق جماليات خاصة فحسب ، بل يزيد أيضًا من نقل الحرارة بنسبة 5٪ ، ويوجه تدفق الهواء الدافئ ليس نحو النافذة ، بل إلى داخل الغرفة. سوف يخدم ما يصل إلى 18 مترا مربعا. م بقوة قصوى تبلغ 1750 وات. هناك 10 أقسام في وحدة واحدة من المنتج ؛ قبل طرحه للبيع ، يتم اختبار المنتج وفقًا لـ GOST.

رويال ثيرمو فيتوريا 500

كرامة

  • الحماية من الصدأ – 7 طبقات طلاء ؛
  • حماية كاملة ضد تسرب المياه.
  • بناء الجودة؛
  • تصميم ملفت؛
  • الاحتفاظ بالحرارة لفترة طويلة بعد الإغلاق.

سلبيات

  • سعر مرتفع مقارنة بالمنافسين ؛
  • رائحة معينة في بداية العمل.

إذا اعتبرنا الجهاز من حيث الوزن والأبعاد ، فهذا هو أفضل ممثل في فئته. مع وجود معايير متواضعة ، تكون كفاءتها عالية جدًا. بالإضافة إلى ذلك ، يؤكد بعض الحرفيين والمتخصصين على المقاومة الجيدة لمطرقة الماء حتى 100 جو.

رومر اوبتيما 500×12.5

جميع مشعات الألمنيوم لها وصلة جانبية (1 “). مسافة المركز قياسية – 500 مم. يزن قسم واحد من الرادياتير 0.81 كجم ويحمل 0.28 لترًا من الماء. يتطلب هذا النوع ، بخلاف الأنواع الأخرى الواردة في التصنيف ، حدًا أدنى من سائل التبريد في النظام ، وبالتالي ، يحدث التسخين بشكل أسرع. يقاوم درجات حرارة تصل إلى 110 درجة مئوية. سماكة جدار المجمع العمودي 1.8 مم. معالج بطبقة مقاومة للتآكل. قوة قسم واحد 155 واط. تبديد الحرارة – 133.4 واط عند 70 درجة مئوية. مصمم لضغط 12 بار (الحد الأقصى أثناء اختبار الضغط – 24 بار).

مزايا:

  1. من السهل وضعه.
  2. تصميم لاكوني.
  3. رئتين.
  4. موثوق.
  5. غير مكلف.

عيب:

  1. المادة هشة. أثناء النقل ، يمكن سحقها (هناك حالات معزولة).

يعد ROMMER Al Optima 500 مقابل 3500 روبل لـ 12 قسمًا هو الخيار الأكثر اقتصادا ، مع تصميم متحفظ ودرجة عادية من الموثوقية. يوفر تبديدًا جيدًا للحرارة ، على الرغم من أن أقل من Rifar Alum ، 500.86 ٪ من المستخدمين يوصون بهذه البطاريات للشراء.

ريفر الشب 500

ISEO العالمية

تم إنتاج هذه العلامة التجارية من قبل شركة إيطالية لها ما يقرب من نصف قرن من التاريخ. تتناسب النماذج المدمجة والأنيقة من المشعات بشكل مثالي مع منافذ النوافذ وتبدو جيدة في المساحات المفتوحة. في تصنيعها ، يتم استخدام الألمنيوم عالي الجودة ، وهو مفتاح متانتها وخصائصها الحرارية الممتازة. هذا المنتج هو أحد أكثر المنتجات طلبًا في السوق الروسية..

الخط الواصل

يشمل نطاق طراز هذه السلسلة مشعات بمسافة مركزية 350 و 500 و 600 و 700 و 800 ملم. لديهم هيكل مسبق الصنع يتكون من عدة أقسام.

خصائص الأداء:

  • سائل التبريد – الماء أو البخار بدرجة حرارة تصل إلى 110 درجة مئوية ؛
  • الرقم الهيدروجيني للوسط من 6.5 إلى 8.5 ؛
  • ضغط العمل يصل إلى 16 أجواء.

يتم تحديد عدد العناصر في المبرد وفقًا للقدرة المطلوبة. مع اختلاف درجة الحرارة بمقدار 50 درجة مئوية عند المخرج والمدخل ، يكون 87 وات للقسم الأقصر ، و 164 وات للأطول. طلاء أبيض شديد اللمعان كمعيار.

إذا رغبت في ذلك ، يمكن للمشتري طلب المنتجات بالألوان التالية:

  • أبيض رملي
  • عاج؛
  • بيج ، كوارتز ، رمادي غامق ، رمادي-فضي أو أحمر-بني معدني غير لامع.

ميزات التصميم

المشعات العالمية ISEO لها مساحة كبيرة للتبادل الحراري ، مخفية عن أعين المتطفلين المثبتة على الحائط ، وسطح خارجي مناسب للتنظيف ومظهر أنيق. يمكن تنفيذ البطانة من أي جانب. موضوع التوصيل 1 ”. يوصى بتركيب كل بطارية كاملة بصمام هواء وصمامات إغلاق.

خصائص القسم:

  • الارتفاع من 432 إلى 882 مم ؛
  • العمق والعرض 80 مم ؛
  • الوزن من 1.04 إلى 1.87 كجم ؛
  • الموقع الأمثل 3 سم من الحائط ، 10 سم من الأرض والنافذة.

جلوبال فوكس

نموذج آخر من مشعات الألمنيوم من نفس الشركة الإيطالية. هذه المشعات سهلة التركيب وذات كفاءة عالية وممتعة من الناحية الجمالية. يتم تثبيتها كاملة مع الأنابيب الفولاذية أو البلاستيكية. أثناء تشغيلهم ، يجب ألا يتحول الرقم الهيدروجيني لسائل التبريد نحو وسط قلوي..

الخط الواصل

تمثل المنتجات النهائية هيكلًا جاهزًا من الأقسام بمسافة مركزية من 350 إلى 800 مم. تم اختبارهم جميعًا في المصنع من حيث الضيق والقوة ، مما يضمن موثوقيتها العالية..

ظروف العمل:

  • سائل التبريد – الماء أو البخار بدرجة حرارة تصل إلى 110 درجة مئوية ؛
  • مؤشر الحموضة للوسط من 6.5 إلى 8.5 ؛
  • ضغط النظام يصل إلى 16 اتي.

يتم تحديد عدد العناصر في المبرد مع مراعاة الخصائص الحرارية. تتراوح قوة قسم واحد مع تدرج درجة حرارة 50 درجة مئوية ، اعتمادًا على ارتفاعه ، من 95 إلى 181 واط. تنتج الشركة المصنعة معدات بألوان مختلفة ، مما يبسط اختيار المشعات لأي داخلية.

ميزات التصميم

تم اعتماد مشعات Global Vox وفقًا للمعايير الدولية والروسية. الجودة العالية لسبائك الألومنيوم المختارة والمختبرة بعناية ، جنبًا إلى جنب مع تقنية الطلاء على مرحلتين ، تمنح منتجات هذه العلامة التجارية موثوقية خاصة في التشغيل. بالنسبة للأنابيب ، يتم استخدام وصلات أنابيب مقاس 1 بوصة..

خصائص القسم:

  • ارتفاع من 440 إلى 890 مم ؛
  • عمق 95 مم ؛
  • عرض 80 مم ؛
  • الوزن من 1.12 إلى 2.21 كجم.

الثورة الحرارية الملكية

بطاريات التدفئة لهذه العلامة التجارية موثوقة للغاية وبأسعار معقولة. إنها مصنوعة من سبائك الألومنيوم عالية الجودة ولها مظهر جميل. تتميز بزيادة القوة والمقاومة لمطرقة الماء. تمنح الشركة المصنعة ضمانًا لمدة 10 سنوات.

الخط الواصل

مشعات Royal Thermo Revolution متوفرة بمسافات مركزية 350 و 500 مم. يمكنك شراء المنتجات الجاهزة في أقسام 4 و 6 و 8 و 10 و 12. كل منهم مصمم لضغط تشغيل يبلغ 20 ضغط جوي. تبلغ قوة كل قسم بارتفاع 350 مم مع اختلاف درجة الحرارة 70 درجة 128 وات ، و 500 مم – 170 وات. المشعات مطلية في المصنع باللون الأبيض العالمي.

ميزات التصميم

تحتوي مشعات التدفئة لهذه العلامة التجارية على عدد من الاختلافات المميزة. لديهم شكل ضلع متموج يحسن نقل الحرارة بالحمل بنسبة 3٪. يسمح المقطع العرضي الدائري للمجمعات بأفضل توزيع للأحمال الداخلية. تعمل المقابس الحاصلة على براءة اختراع مع غشاء البوليمر النانوي على زيادة قوة الرابطة وتمنع التآكل. يوفر الطلاء الصديق للبيئة ، المطبق باستخدام تقنية من 7 خطوات ، حماية دائمة ضد التأثيرات الخارجية ويضمن الاستخدام الآمن للأجهزة في غرف الأطفال.

خصائص القسم:

  • ارتفاع 420 أو 570 مم ؛
  • عمق 80 مم ؛
  • عرض 80 مم ؛
  • الوزن 1.01 أو 1.3 كجم.

رويال ثيرمو نيلي

تم تصميم مشعات الألمنيوم القوية لهذه العلامة التجارية المحلية للاستخدام في الغرف ذات المتطلبات الحرارية المتزايدة. إنها مناسبة للغرف الفسيحة ذات النوافذ الكبيرة. سوف يتناسب تصميمها الحديث مع أي تصميم داخلي ، ولا يترك ضمان الشركة المصنعة لمدة 10 سنوات أي شك حول الجودة العالية للتجميع والمواد المستخدمة..

الخط الواصل

يتم إنتاج المبرد Royal Thermo Indigo في تعديل واحد بمسافة مركزية تبلغ 500 مم. يمكن للعميل طلب بطارية قياسية من 4 أو 6 أو 8 أو 10 أو 12 قسمًا. يتم استخدام المنتجات في أنظمة التدفئة الفردية أو المركزية بضغط يصل إلى 20 بار. لون النموذج القادم من المصنع أبيض.

ميزات التصميم

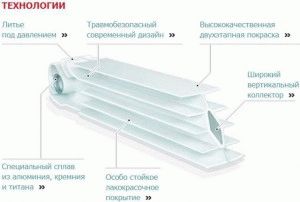

يحتوي المبرد الخاص بهذه العلامة التجارية على جناح إضافي يقطع تدفق الهواء البارد من النافذة. لديها مساحة نقل حرارة متزايدة. كفاءة هذا النموذج 5٪ أعلى من الخصائص الحرارية للنظير. تتميز المواد المستخدمة بالقوة والمقاومة المتزايدة لمطرقة الماء. يساعد التلوين عالي الجودة على إطالة عمر خدمة المنتجات.

خصائص القسم:

  • ارتفاع 585 مم ؛
  • عمق 100 مم ؛
  • عرض 80 مم ؛
  • الوزن 1.35 كجم.

رويال ثيرمو دريم لاينر

تجمع مشعات الألمنيوم لهذا الطراز بين الكفاءة العالية والموثوقية الاستثنائية والتصميم الحديث. إنها تخلق تدفقًا ثابتًا للحمل الحراري يمنع الهواء البارد من دخول النافذة ويوفر أكثر الظروف راحة للبقاء في الغرفة..

الخط الواصل

يتوفر Royal Thermo DreamLiner بمسافة مركزية تبلغ 500 ملم. المشعات مطلية باللون الأبيض وتتكون من 2 إلى 14 قسمًا. قوة كل منهم 197 واط. البطاريات مصممة لضغط تشغيل يبلغ 20 ضغط جوي..

ميزات التصميم

يتم تصنيع المبرد لهذه العلامة التجارية عن طريق صب الضغط العالي. تضمن سبائك الألومنيوم المستخدمة لهذا مع إضافة التيتانيوم والمغنيسيوم والمنغنيز قوة عالية وليونة للمنتج. يتم معالجة جميع الأسطح الداخلية للمقاطع بمركب مقاوم للتآكل والتآكل. يتميز التصميم بشكل ديناميكي هوائي مثالي ومنطقة تلامس متزايدة مع الهواء.

خصائص القسم:

  • ارتفاع 585 مم ؛
  • العمق 87 مم ؛
  • عرض 80 مم ؛
  • الوزن 1.31 كجم.

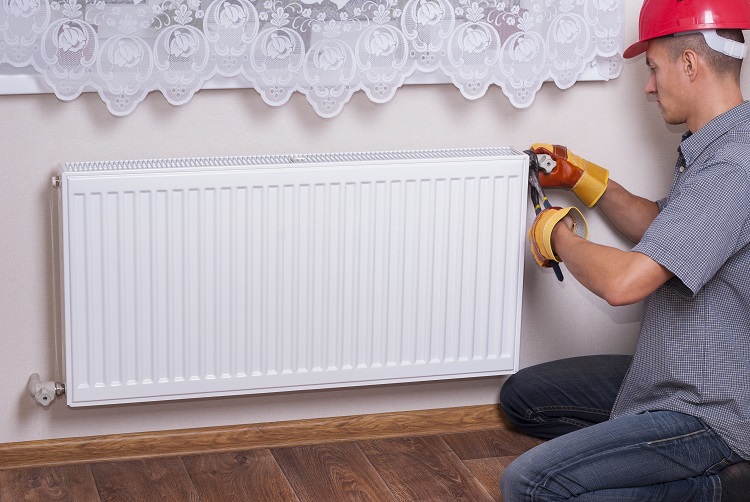

ما هي متطلبات تركيب المشعات?

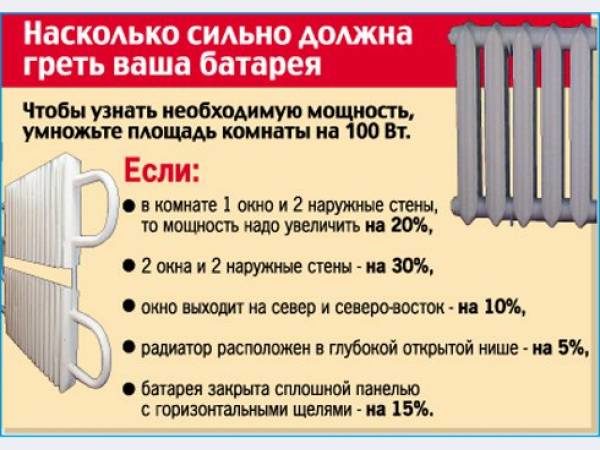

إذا كنت تعتقد أن الحسابات القياسية ، فإن الاستهلاك هو 90-125 واط لكل متر مربع من الغرفة ، والتي يتم تسخينها. في هذه الحالة ، يؤخذ في الاعتبار أيضًا وجود نافذة ، باب ، ارتفاع سقف لا يزيد عن 3 أمتار ، درجة حرارة سائل التبريد 70 درجة مئوية..

إذا تم انتهاك هذه المعايير ، على سبيل المثال ، كان ارتفاع السقف أعلى ، فيجب زيادة قدرة المشعات بنفس المقدار. وإذا كان لديك نوافذ ذات زجاج مزدوج ، فإن نقل الحرارة لديهم منخفض ، على التوالي ، كما تظهر المراجعات ، يمكن تقليل الطاقة بنسبة 10 بالمائة.

إذا انخفضت درجة حرارة المبرد ، فسيتطلب ذلك زيادة طاقة البطاريات ، أو يمكن زيادة عدد الأقسام. في كل مرة تنخفض فيها درجة الحرارة بمقدار 10 درجات ، يتم تعويض ذلك بزيادة الطاقة بنسبة 15-18٪.

بطاريات التدفئة أيهما أفضل

جدول اختيار عدد أقسام مشعاع التدفئة

عند إجراء الحسابات ، بغض النظر عن أفضل مشعات التدفئة ، من الضروري مراعاة ميزات تصميم نظام التدفئة الخاص بك. وإذا تم إمداد الناقل الحراري من خلال الفتحة السفلية ، وسكتة الإرجاع من خلال الفتحة العلوية ، ففي هذه الحالة لن يوفر كل مبرد ما يصل إلى 10 بالمائة من طاقته. إذا تم توفير المبرد من جانب واحد فقط ، فسيكون من غير المجدي تثبيت أكثر من 10 أقسام – بعد كل شيء ، ستسخن الأقسام الأخيرة بشكل ضعيف إلى حد ما.

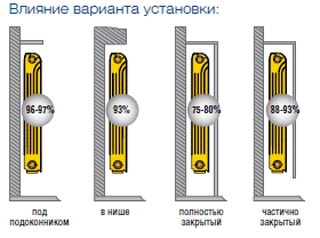

طرق التثبيت

لا يعتمد معدل نقل الحرارة لمشعات التسخين على المواد المستخدمة في تصنيعها فقط. من المهم بنفس القدر توصيل الأجهزة بشكل صحيح بنظام التدفئة. هناك عدة طرق للقيام بذلك:

  1. قطري. يتم توصيل أنبوب إمداد وسيط التسخين من أعلى اليسار ، والمخرج القطري متصل أسفل اليمين. هذه هي الطريقة الأكثر فاعلية لتوصيل المشعات أثناء ارتفاع درجة حرارة الجهاز تمامًا.
  2. الجانب. كلا الأنبوبين متصلان من نفس الجانب. ليست الطريقة الأكثر فاعلية – إذا كانت البطارية تحتوي على العديد من الأقسام ، فلن يتمكنوا من التسخين بالكامل.
  3. اتصال القاع. يتم توصيل الأنابيب من كلا الجانبين من الأسفل.
  4. أعلى اتصال. يتم توصيل أنبوب إمداد سائل التبريد من أعلى اليسار ، والمخرج – من أسفل اليمين.

كاستنتاج

تجدر الإشارة إلى أنه يمكن استخدام أي من أنواع البطاريات الموصوفة لأنظمة التدفئة في المباني السكنية. على الرغم من أن شراء الأجهزة ثنائية المعدن غالبًا ما يكون غير عملي ، لأن مزاياها مماثلة عمليًا لمزايا الألومنيوم ، والتكلفة أعلى عدة مرات. لذلك ، من الأفضل أن يستمروا في البقاء في المرافق الصناعية والعامة..

من غير المرغوب فيه تركيب أجهزة الألمنيوم في الشقق بسبب انخفاض الضغط في النظام مما يؤثر سلبًا على المعدن. الخيار الأمثل الذي تم اختباره على مدار الوقت للشقق هو بطاريات الحديد الزهر. بطريقة أو بأخرى ، تحتاج إلى التركيز على القدرات المالية والرغبات الشخصية..

بالنسبة لأولئك الذين لا يرغبون في الغوص في حسابات مستقلة ، نوصي باستخدام آلة حاسبة خاصة للحسابات ، والتي تأخذ في الاعتبار جميع الفروق الدقيقة تقريبًا التي تؤثر على كفاءة تدفئة الغرفة:

ماذا يعني وكيف يتم حساب معدل نقل الحرارة لمشعات التدفئة

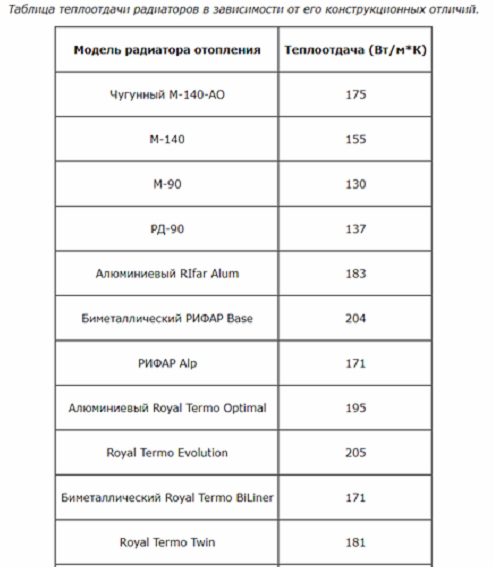

نقل الحرارة هو مؤشر يشير إلى مقدار الحرارة التي ينقلها الرادياتير إلى الهواء لكل وحدة زمنية ، عند درجة حرارة معينة من المبرد الموجود فيه (كقاعدة عامة ، وفقًا لـ GOST – عند 70 درجة مئوية). وتسمى أيضًا الطاقة الحرارية ، وتقاس بالواط (W). أحيانًا تجد في جواز السفر اسم “قوة التدفق الحراري” ، ووحدات قياسها كالوري / الساعة: 1 واط = 859.845 كالوري / ساعة.

يرجى ملاحظة أن الخصائص قد تشير إلى انتقال الحرارة لكل من قسم واحد من الجهاز والمبرد ككل ، إذا تم بيعه في مجموعة من 4،6،8 أو 10 أقسام. مع قوة قسم واحد عند 624 واط ، سيكون للجهاز المكون من 4 أقسام طاقة 4 * 624 = 2.496 كيلو واط.

كيف يتم حساب نقل الحرارة الحقيقي للبطاريات بشكل صحيح

مبدأ العمل لمبرد اللوحة الفولاذية

بادئ ذي بدء ، قم بدراسة ورقة البيانات الفنية للبطارية. في ذلك ، ستجد بالتأكيد معلمات الاهتمام – الطاقة الحرارية لقسم واحد أو مشعاع لوحة كامل بحجم قياسي معين. لا تتسرع في الإعجاب بالأداء الممتاز للسخانات المصنوعة من الألومنيوم أو ثنائية المعدن ، فالرقم الموضح في جواز السفر ليس نهائيًا ويتطلب تعديلًا ، حيث تحتاج إلى حساب انتقال الحرارة.

حكم خاطئ: قوة مشعات الألمنيوم هي الأعلى ، لأن نقل الحرارة للنحاس والألمنيوم هو الأفضل بين المعادن. الموصلية الحرارية للألمنيوم عالية حقًا ، لكن عملية نقل الحرارة تعتمد على العديد من العوامل. الفارق البسيط الثاني: أجهزة التسخين مصنوعة من السيليكون – سبيكة ألمنيوم مع السيليكون ، أداءها أقل بشكل ملحوظ.

بطارية تسخين المياه داخل المنزل

يتوافق نقل الحرارة المنصوص عليه في جواز السفر الخاص بالسخان مع الحقيقة عندما يكون الفرق بين متوسط ​​درجة حرارة المبرد (إمداد t + رجوع t) / 2 وهواء الغرفة 70 درجة مئوية. تسمى القيمة رأس درجة الحرارة ، ويُرمز إليها بـ Δt. صيغة الحساب:

كيفية حساب درجة حرارة الرأس dt

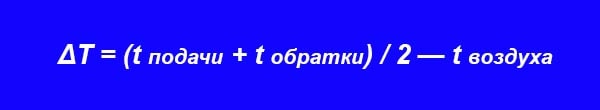

استبدل القيمة المعروفة لرأس درجة الحرارة واحصل على المعادلة التالية:

(إمداد t + إرجاع t) / 2 – t هواء = 70 درجة مئوية

المرجعي. في توثيق المنتجات من مختلف الشركات ، يمكن تعيين المعلمة Δt بطرق مختلفة: dt ، DT ، وأحيانًا تتم كتابتها ببساطة “عند اختلاف درجة حرارة 70 درجة مئوية”.

ما نوع نقل الحرارة الذي سنحصل عليه إذا كانت الوثائق الخاصة بالرادياتير ثنائي المعدن تقول: الطاقة الحرارية لقسم واحد هي 200 واط عند DT = 70 درجة مئوية؟ ستساعد الصيغة نفسها في معرفة ذلك ، فنحن نستبدلها بقيمة درجة حرارة الغرفة +22 درجة مئوية ونجري الحساب بالترتيب العكسي:

(t-feed + t-return) = (70 + 22) x 2 = 184 ° C

مع العلم أن اختلاف درجات الحرارة في أنابيب الإمداد والعودة يجب ألا يتجاوز 20 درجة مئوية ، نحدد قيمها على النحو التالي:

  • t تغذية = 184/2 + 10 = 102 درجة مئوية ؛
  • العودة = 184/2 – 10 = 82 درجة مئوية.

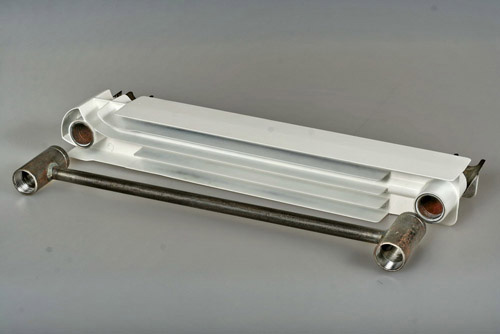

بطارية مقطعية من سبائك الألومنيوم

يمكن الآن ملاحظة أن قسمًا واحدًا من المبرد ثنائي المعدن من المثال سيطلق 200 واط من الحرارة ، بشرط أن تصل درجة حرارة الماء في خط أنابيب الإمداد إلى 102 درجة مئوية ، ودرجة حرارة الهواء في الغرفة – تصل إلى +22 ° С.

الشرط الأول غير عملي ، حيث يتم تسخين الغلايات المحلية الحديثة إلى 80 درجة مئوية (كحد أقصى). هذا يعني أن قسم المبرد لن يتخلى أبدًا عن 200 واط من الحرارة المعلنة. ونادراً ما ترتفع درجة حرارة المبرد في نظام المنزل الخاص عن 70 درجة مئوية ، ثم DT = 38 درجة مئوية ، وليس 70 درجة. أي أن نقل الحرارة الحقيقي للجهاز أقل مرتين من جواز السفر.

إجراء حساب انتقال الحرارة

لذا ، فإن الطاقة الحقيقية لبطارية التسخين أقل بكثير من تلك المعلنة ، ولكن لاختيارها تحتاج إلى فهم مقدارها. هناك طريقة بسيطة لذلك: تطبيق عامل تخفيض على قيمة لوحة الطاقة الحرارية للسخان. يوجد أدناه جدول للمعاملات التي يتم بها ضرب نقل الحرارة المعلن للرادياتير ، اعتمادًا على القيمة الحالية لـ DT:

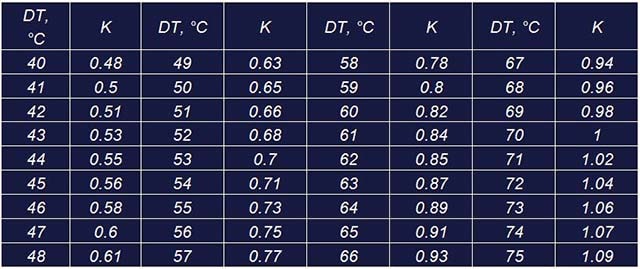

عوامل التحويل لقدرة أقسام المبرد

خوارزمية حساب نقل الحرارة الحقيقي لأجهزة التدفئة لظروفك الفردية هي كما يلي:

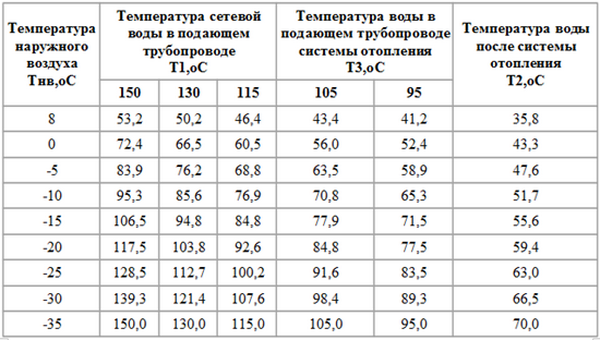

  1. تحديد درجة الحرارة في المنزل والماء في النظام.
  2. استبدل هذه القيم في الصيغة واحسب درجة حرارة الرأس Δt.
  3. أوجد في الجدول المعامل المقابل لـ DT الموجود.
  4. اضرب به قيمة لوحة نقل الحرارة للبطارية.
  5. احسب عدد الأقسام أو السخانات الكاملة لتدفئة الغرفة.

في المثال الموضح ، ستكون الطاقة الحرارية لقسم واحد من مشعاع ثنائي المعدن 200 واط × 0.48 = 96 واط. سوف تستهلك تدفئة غرفة بمساحة 10 أمتار مربعة ما يقرب من 1000 واط من الحرارة أو 1000/96 = 10.4 ≈ 11 قسمًا (التقريب).

يجب استخدام الجدول المقدم وحساب نقل الحرارة للبطاريات عندما يشار إلى Δt في الوثائق ، التي تساوي 70 درجة مئوية. ولكن يحدث أن تعطي الشركات المصنعة طاقة الرادياتير لظروف أخرى ، على سبيل المثال ، عند Δt = 50 درجة مئوية. ثم يستحيل استخدام المعاملات ، فمن الأسهل جمع العدد المطلوب من الأقسام وفقًا لخصائص جواز السفر ، فقط خذ رقمهم بهامش واحد ونصف.

المرجعي. تشير العديد من الشركات المصنعة إلى قيم نقل الحرارة في ظل ظروف التشغيل هذه: tsupply = 90 درجة مئوية ، treturn = 70 درجة مئوية ، tair = 20 درجة مئوية ، والتي تتوافق تمامًا مع Δt = 50 درجة مئوية.

معدلات نقل الحرارة لتدفئة الفضاء

توزيع درجة حرارة الغرفة للتدفئة باستخدام مشعات

التبادل الحراري لمبرد التدفئة المثبت على الحائط.

حسب الممارسة ، لتدفئة غرفة بارتفاع سقف لا يزيد عن 3 أمتار ، وجدار خارجي واحد ونافذة واحدة ، يكفي 1 كيلو وات من الحرارة لكل 10 أمتار مربعة من المساحة.

للحصول على حساب أكثر دقة لنقل الحرارة من مشعات التدفئة ، من الضروري إجراء تعديل للمنطقة المناخية التي يقع فيها المنزل: بالنسبة للمناطق الشمالية ، يلزم 1.4-1.6 كيلو واط من الطاقة للتدفئة المريحة التي تبلغ مساحتها 10 أمتار مربعة. مقدمات؛ للمناطق الجنوبية – 0.8-0.9 كيلو واط. ليست هناك حاجة إلى أي تعديلات لمنطقة موسكو. ومع ذلك ، لكل من منطقة موسكو والمناطق الأخرى ، يوصى بترك احتياطي طاقة بنسبة 15 ٪ (بضرب القيم المحسوبة في 1.15).

مثال: تبلغ مساحة مبنى المنزل في منطقة موسكو 34 مترًا مربعًا ، على التوالي ، يتطلب 34/10 * 1.15 = 3.91 كيلو واط من الطاقة. إذا كانت غرفة في نفس المنطقة تنتمي إلى منزل في المنطقة الشمالية من البلاد ، حيث يكون فقدان الحرارة بسبب المناخ أعلى بكثير ، فستكون هناك حاجة إلى مشعات ذات معدل نقل حرارة 34/10 * 1.4 * 1.15 = 5.474 كيلو وات لتدفئة مريحة.

هناك أيضًا طرق تقييم أكثر احترافًا موصوفة أدناه ، ولكن لإجراء تقييم تقريبي وملاءمة ، فإن هذه الطريقة كافية. قد تكون المشعات أقوى قليلاً من الحد الأدنى للمعيار ، ومع ذلك ، ستزداد جودة نظام التدفئة فقط: سيكون من الممكن ضبط درجة حرارة أكثر دقة ووضع تسخين منخفض الحرارة.

صيغة كاملة لحساب دقيق

تسمح لك الصيغة التفصيلية بمراعاة جميع الخيارات الممكنة لفقدان الحرارة وميزات الغرفة.

س = 1000 واط / م 2 * س * ك 1 * ك 2 * ك 3 … * ك 10,

  • حيث Q هو معدل نقل الحرارة ؛
  • S هي المساحة الإجمالية للغرفة ؛
  • k1-k10 – المعاملات التي تأخذ في الاعتبار فقدان الحرارة وخصائص تركيب المشعات.

إظهار قيم المعاملات k1-k10

K1 – عدد الجدران الخارجية في المبنى (الجدران المتاخمة للشارع):

  • واحد – k1 = 1.0 ؛
  • اثنان – k1 = 1.2 ؛
  • ثلاثة – K1-1.3.

K2 – اتجاه الغرفة (جانب مشمس أو مظلل):

  • الشمال أو الشمال الشرقي أو الشرق – k2 = 1.1 ؛
  • الجنوب أو الجنوب الغربي أو الغرب – k2 = 1.0.

k3 – معامل العزل الحراري لجدران الغرفة:

  • جدران بسيطة غير معزولة – 1.17 ؛
  • وضع 2 من الطوب أو العزل الخفيف – 1.0 ؛
  • تصميم عالي الجودة للعزل الحراري – 0.85.

k4 – حساب مفصل للظروف المناخية للموقع (درجة حرارة الهواء الخارجي في أبرد أسبوع من الشتاء):

  • -35 درجة مئوية وأقل – 1.4 ؛
  • من -25 درجة مئوية إلى -34 درجة مئوية – 1.25 ؛
  • من -20 درجة مئوية إلى -24 درجة مئوية – 1.2 ؛
  • من -15 درجة مئوية إلى -19 درجة مئوية – 1.1 ؛
  • من -10 درجة مئوية إلى -14 درجة مئوية – 0.9 ؛
  • ليست أبرد من -10 درجة مئوية – 0.7.

k5 – معامل مع مراعاة ارتفاع السقف:

  • يصل إلى 2.7 م – 1.0 ؛
  • 2.8 – 3.0 م – 1.02 ؛
  • 3.1 – 3.9 م – 1.08 ؛
  • 4 م وأكثر – 1.15.

k6 – معامل مع مراعاة فقد الحرارة للسقف (ما هو فوق السقف):

  • غرفة / علية باردة وغير مدفأة – 1.0 ؛
  • علية / علية معزولة – 0.9 ؛
  • أماكن معيشة ساخنة – 0.8.

k7 – حساب فقدان الحرارة للنوافذ (نوع وعدد النوافذ ذات الزجاج المزدوج):

  • نوافذ زجاجية مزدوجة

    نوافذ مزدوجة عادية (بما في ذلك خشبية) – 1.17 ؛

  • نوافذ زجاجية مزدوجة (غرفتا هواء) – 1.0 ؛
  • زجاج مزدوج مع حشوة الأرجون أو زجاج ثلاثي (3 غرف هوائية) – 0.85.

k8 – حساب إجمالي مساحة التزجيج (إجمالي مساحة النافذة: مساحة الغرفة):

  • أقل من 0.1 – ك 8 = 0.8 ؛
  • 0.11-0.2 – K8 = 0.9 ؛
  • 0.21-0.3 – K8 = 1.0 ؛
  • 0.31-0.4 – ك 8 = 1.05 ؛
  • 0.41-0.5 – ك 8 = 1.15.

K9 – المحاسبة عن طريقة توصيل المشعات:

  • قطري ، حيث يتدفق من الأعلى ، تدفق العودة من القاع – 1.0 ؛
  • من جانب واحد ، حيث يكون التدفق من الأعلى ، والعائد من الأسفل – 1.03 ؛
  • قاع على الوجهين ، حيث يكون كل من العرض والعودة من القاع – 1.1 ؛
  • قطري ، حيث تكون التغذية من الأسفل ، يكون العائد من الأعلى 1.2 ؛
  • من جانب واحد ، حيث يكون التدفق من الأسفل ، والعودة من الأعلى – 1.28 ؛
  • قاع من جانب واحد ، حيث يكون كل من العرض والعائد من الأسفل – 1.28.

k10 – مع مراعاة موقع البطارية ووجود الشاشة:

  • عمليا غير مغطاة بعتبة النافذة ، ولا تغطيها شاشة – 0.9 ؛
  • مغطاة بعتبة نافذة أو رف حائط – 1.0 ؛
  • مغطى بغلاف زخرفي فقط من الخارج – 1.05 ؛
  • مغطاة بالكامل بالشاشة – 1.15.

بعد تحديد قيم جميع المعاملات واستبدالها في الصيغة ، يمكنك حساب مستوى الطاقة الأكثر موثوقية للمشعات. لمزيد من الراحة ، توجد آلة حاسبة أدناه ، حيث يمكنك حساب نفس القيم عن طريق التحديد السريع لبيانات الإدخال المناسبة..

آلة حاسبة لحساب سريع ودقيق

الطاقة الحرارية للبطاريات

1. تحديد قيمة مساحة الغرفة بالمتر المربع 2. عدد الجدران الخارجية للغرفة ، رياح واحدة 3. واجهات الجدران الخارجية: شمالية أو شمالية شرقية أو شرقية جنوباً أو جنوبية غربية أو غربية 4. درجة العزل الحراري للجدران الخارجية بسيطة وليست معزولة ؛ 2-قرميد أو عزل خفيف ؛ تصميم عازل حراري عالي الجودة ؛ 5. مستوى درجة الحرارة في المنطقة في أبرد أسبوع من موسم التدفئة هو -35 درجة مئوية وأقل من -25 درجة مئوية إلى -34 درجة مئوية -20 درجة مئوية إلى -24 درجة مئوية -15 درجة مئوية إلى -19 درجة مئوية- 10 ° C إلى -14 ° C ليست أبرد من -10 ° C 6. يصل ارتفاع السقف في غرفة التصميم إلى 2.7 متر مربع ، 8 – 3.0 متر مكعب ، 1 – 3.9 متر ، 4 متر وأكثر 7. ماذا يوجد فوق السقف؟ مساحة / علية باردة غير مدفأة ؛ علية / علية ساخنة ؛ مساحة معيشة ساخنة 8. نوع وعدد النوافذ ذات الزجاج المزدوج العادي (بما في ذلك الخشب) النوافذ ذات الزجاج المزدوج بزجاج مزدوج (غرفتان هواء) نوافذ زجاجية مزدوجة مع حشو الأرجون أو نوافذ ثلاثية الزجاج (3 غرف هوائية) 9. نسبة مساحة الزجاج إلى مساحة الأرضية (عدد النوافذ * ارتفاع النافذة * عرض النافذة / مساحة الأرضية): أقل من 0.10.11-0.20.21-0.30.31-0.40.41-0.510. حدد الطريقة المخططة لتوصيل مشعات التدفئة.

لا يتم تغطية الموقع المخطط للرادياتير ووجود الشاشة عملياً بواسطة عتبة النافذة ، ولا يتم تغطيتها بواسطة الشاشة ، أو مغطاة بعتبة النافذة أو نتوء الجدار ، ومغطاة بغلاف مزخرف فقط من الخارج ، ومغطى بالكامل بواسطة شاشة الخدمة. (لا يؤخذ في الاعتبار) TempK

مواد التصنيع

أنواع البطاريات

تتميز مسخنات النحاس والألومنيوم بأعلى معدل انتقال للحرارة. يُلاحظ أقل عامل طاقة في بطاريات الحديد الزهر ، ولكن يتم تعويضه من خلال قدرتها على الاحتفاظ بالحرارة لفترة طويلة..

تتأثر كفاءة الكفاءة بالتركيب الصحيح للأجهزة الحرارية:

  • المسافة المثلى بين الأرضية والبطارية 70-120 مم ، بين عتبة النافذة – 80 مم على الأقل.
  • مطلوب تركيب منفذ الهواء (رافعة Mayevsky).
  • الوضع الأفقي لجهاز التسخين.

مشعات مع أفضل تبديد للحرارة:

مادة النموذج والشركة المصنعة معدل التدفق الحراري (kW) التكلفة لكل قسم (فرك)
الألومنيوم رويال ثيرمو نيلي 500 0.195 700،00
ريفر الشب 500 0.183 700،00
Elsotherm AL N 500х85 0.181 500.00
الحديد الزهر STI Nova 500 (نوع مقطعي) 0.120 750.00
ثنائي المعدن ريفر بيس فينتل 500 0.204 1100،00
رويال ثيرمو بيانو فورتي 500 0.185 1500.00
سيرا RS ثنائية المعدن 500 0.201 1000،00
صلب Kermi FTV (FKV) 22500 2.123 (لوحة) 8200.00 (لوحة)

نقل الحرارة لبطاريات التدفئة: ما هو حسابها حسب جواز سفر المنتج

كمية الحرارة التي يتم نقلها لكل وحدة زمنية إلى حجم معين لكل وحدة زمنية هي انتقال الحرارة من بطارية التسخين. يُطلق على نقل الحرارة أحيانًا اسم ناتج الحرارة لأنه يقاس بالواط..

نقل حرارة مشعات التسخين: جدول قيم للنماذج ثنائية المعدن والألومنيوم والصلب والحديد الزهر ، وكيفية حساب الطاقة الحرارية المطلوبة للبطاريات ، وطرق زيادة أو تقليل المؤشر

في بعض الأحيان ، يُطلق على نقل الحرارة اسم قوة تدفق الحرارة ، وبالتالي يمكنك العثور على وحدة لقياس معدل نقل الحرارة بالساعة في جواز سفر المنتج. توجد علاقة بين الوات والسعرات الحرارية لكل ساعة 1 وات = 859 ، 85 كالوري / ساعة.

حساب انتقال الحرارة الحقيقي بالكيلوواط

للقيام بذلك ، عليك أن تقرر عدد الجدران والنوافذ الخارجية. مع وجود جدار خارجي ونافذة واحدة ، يلزم توفير 1 كيلو وات من الحرارة لكل 10 أمتار مربعة من مساحة الغرفة.

إذا كان عدد الجدران الخارجية اثنين ، فستكون هناك حاجة إلى 1.3 كيلو وات من الطاقة الحرارية لكل 10 م².

بتعبير أدق ، يمكنك حساب الطاقة المطلوبة باستخدام الصيغة Sxhx41:

  • S هي مساحة الغرفة ؛
  • ح هو ارتفاع الغرفة
  • 41 – مؤشر الحد الأدنى للطاقة لكل 1 متر مكعب من حجم الغرفة.

ستكون الطاقة الحرارية المستلمة هي الطاقة الإجمالية المطلوبة لبطارية التسخين. الآن يبقى فقط القسمة على قوة المبرد الواحد وتحديد عددها.

صيغ العد الدقيق

نقل حرارة مشعات التسخين: جدول قيم للنماذج ثنائية المعدن والألومنيوم والصلب والحديد الزهر ، وكيفية حساب الطاقة الحرارية المطلوبة للبطاريات ، وطرق زيادة أو تقليل المؤشر

KT = 1000 واط / م 2 * P * K1 * K2 * K4 … * K7.

مؤشر CT – مقدار الحرارة للغرفة الفردية.

ف – المساحة الإجمالية للغرفة.

K1 – معامل المحاسبة عن فتحات النوافذ. إذا كانت النافذة مزدوجة ، فإن K1 = 1.27.

  • 35 درجة مئوية – 1.5 ؛
  • 25 درجة مئوية – 1.3 ؛
  • 20 درجة مئوية – 1.1 ؛
  • 15 درجة مئوية – 0.9 ؛
  • 10 درجة مئوية – 0.7.

K5 – محاسبة الجدران الخارجية:

  • 1 جدار – 1.1 ؛
  • 2 جدار – 1.2 ؛
  • 3 جدران – 1.3 ؛
  • 4 جدران – 1.4.

K6 – نوع الغرفة فوق الغرفة:

  • العلية الباردة (غير معزولة) – 1.0 ؛
  • العلية مع التدفئة – 0.9 ؛
  • غرفة ساخنة – 0.8.

K7 – مع مراعاة ارتفاع الأسقف:

  • 2.5 م – 1.0 ؛
  • 3.0 م – 1.05 ؛
  • 3.5 م – 1.1 ؛
  • 4.0 م – 1.15 ؛
  • 4.5 م – 1.2.

من خلال هذا الحساب ، يتم أخذ الحد الأقصى لعدد ميزات غرفة التدفئة في الاعتبار..

انتباه! يجب تقسيم النتيجة على انتقال الحرارة لمبرد واحد ويجب تقريب النتيجة لأعلى.

أي مشعات التدفئة لديها أعلى انتقال للحرارة

أما بالنسبة لخصائص المعادن ، فإن الفولاذ لديه أقل انتقال للحرارة ، أما المعدن الثنائي (مزيج من الألومنيوم والصلب) فهو الأعلى..

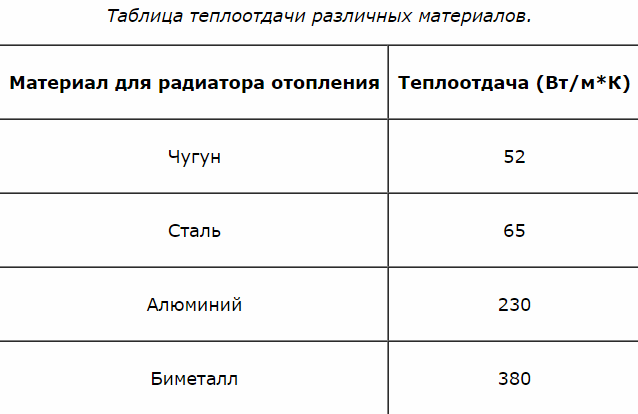

مادة تبديد الحرارة (W / m * K)
صلب 47
الحديد الزهر 52
الألومنيوم 202-236
ثنائي المعدن 380

ومع ذلك ، فهذه ليست سوى خصائص المعادن التي تمثل الصورة العامة. نقل الحرارة ، بدرجة أقل ، ولكنه يعتمد أيضًا على مسافة المركز ، ومنطقة القسم ، وتكنولوجيا التصنيع. لذلك ، نوصيك بمراعاة كفاءة كل نوع من أنواع الرادياتير ككل ، ثم مقارنة النماذج المحددة الأكثر نجاحًا ، واختيار أكثرها فعالية..

نظام المعدنين

نقل الحرارة من مشعات التدفئة ثنائية المعدن

الجرمانيوم NEO BM 350.

في المتوسط ​​، يكون معدل نقل الحرارة للمشعات ثنائية المعدن هو الأعلى. اعتمادًا على الطراز – من 140 واط إلى أقصى طاقة في السوق تبلغ 280 واط لكل قسم (طراز Sira RS 800). إنها مزيج من القنوات الموصلة الفولاذية وزعانف الألمنيوم ، تسخن بسرعة وتطلق الحرارة على الفور.

تم تصميم الأجهزة لضغط تشغيل النظام حتى 35 ضغط جوي. حتى أبسط الموديلات لها عمر خدمة لا يقل عن 20 عامًا. التكلفة لكل قسم 395-2190 روبل.

الألومنيوم

تبديد حرارة مشعات تسخين الألمنيوم

Fondital Vision Innovatium 500.

معدلات نقل الحرارة لمشعات الألومنيوم قريبة من المعدلات ثنائية المعدن ؛ قد يكون لبعض الطرز باهظة الثمن طاقة وكفاءة أعلى من الأجهزة البسيطة ثنائية المعدن..

اعتمادًا على الطراز ، يمكن أن يتراوح ناتج الحرارة من 130 واط إلى 220.9 واط لكل قسم (طراز Roca Dubal-80). بكفاءة عالية ، لديهم العديد من الفروق الدقيقة التشغيلية بالمقارنة مع المعدنين. عند الاختيار ، يجب الانتباه إلى ضغط العمل ، وأحيانًا لا يتجاوز 10 ضغط جوي..

العيب الرئيسي هو الحاجة إلى الحفاظ على درجة حموضة معينة من المبرد (الماء) ، وهو أمر صعب حتى في منزل خاص ، ناهيك عن شقة بها تدفئة مركزية. خلاف ذلك ، فإن مستوى الأس الهيدروجيني فوق 7.5 سيدمر الأجهزة بسرعة. تكلفة عنصر واحد – من 350 إلى 1200 روبل.

مزايا:

  • يتميز بالقصور الذاتي المنخفض (يسخن بسرعة ويبرد بسرعة) والقدرة على تحمل الضغط المرتفع نسبيًا. هذه الميزات تجعل المبرد الألومنيوم جهاز تسخين متعدد الاستخدامات. يمكن استخدامه في كل من أنظمة التدفئة المستقلة والمركزية..
  • بالإضافة إلى ذلك ، يمكنك شراء رؤوس حرارية وضبط درجة الحرارة بشكل فردي لكل غرفة. هذا سيوفر في الوقود..
  • تتمتع مشعات الألمنيوم بمظهر مذهل يناسب أي غرفة داخلية. هذه المشعات مقطعية – من 4 إلى 12 قسمًا. وإذا كنت بحاجة إلى أقسام إضافية ، فيمكنك شرائها من المتاجر. "باوسنتر". ولكن يجب ألا يغيب عن الأذهان أنه لا يمكن لف المشعات المقطعية إلا إلى النصف (أي ، إذا كان المبرد يتكون من 10 أقسام ، فيمكنك شراء 5 أقسام بشكل منفصل ، إذا كان 12 – ثم 6 أقسام ، إلخ.)

الأهمية! عند تركيب مشعات الألمنيوم ، من المهم منع الألمنيوم من ملامسة المحولات والتجهيزات النحاسية ، حيث يحدث التآكل المعدني في مثل هذا الزوج مع احتمال إطلاق الهيدروجين.

تحديد عدد أقسام بطارية الألومنيوم

ليس من السهل إعادة حساب معلمات السخان لظروف معينة. معادلة خرج الحرارة وخوارزمية الحساب المستخدمة من قبل مهندسي التصميم معقدة للغاية بالنسبة لأصحاب المنازل العاديين الذين ليسوا على دراية بهندسة التدفئة..

نقترح حساب عدد أقسام المبرد باستخدام طريقة يسهل الوصول إليها وتعطي حدًا أدنى من الخطأ:

  1. اجمع البيانات الأولية المدرجة في القسم الأول من هذا المنشور – اكتشف كمية الحرارة المطلوبة للتدفئة ودرجة حرارة الهواء والمبرد.
  2. احسب درجة الحرارة الفعلية DT للرأس باستخدام الصيغة أعلاه.
  3. عند اختيار نوع معين من البطاريات ، افتح ورقة البيانات الفنية وابحث عن معدل نقل الحرارة لقسم واحد عند DT = 70 درجة.

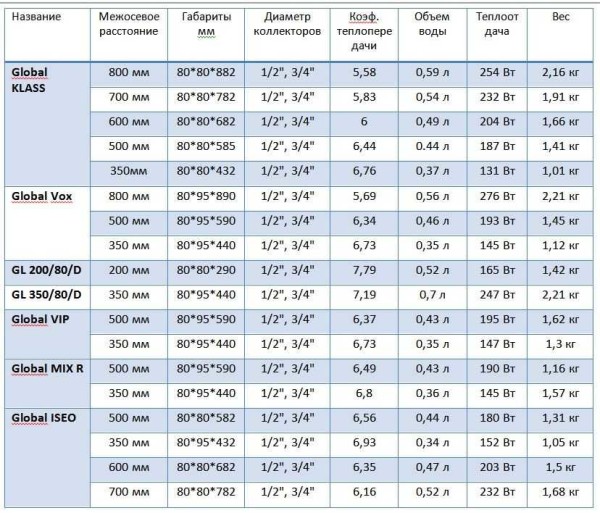

  4. يوجد أدناه جدول لعوامل التحويل الجاهزة لقوة التسخين لأقسام الرادياتير. ابحث عن المؤشر المقابل لـ DT الحقيقي ، واضربه في قيمة نقل الحرارة للوحة الاسم – احصل على قوة 1 ضلع تحت ظروف التشغيل الخاصة بك.

نقل حرارة مشعات التسخين: جدول قيم للنماذج ثنائية المعدن والألومنيوم والصلب والحديد الزهر ، وكيفية حساب الطاقة الحرارية المطلوبة للبطاريات ، وطرق زيادة أو تقليل المؤشر

مع معرفة التدفق الحراري الحقيقي ، ليس من الصعب معرفة عدد أضلاع المبرد المطلوبة لتدفئة الغرفة. اقسم كمية الحرارة المطلوبة على خرج قسم واحد. من أجل الوضوح ، إليك مثال على عملية حسابية:

  1. لنأخذ غرفة زاوية بها بنائين شبه شفافين (نوافذ) بمساحة 15.75 متر مربع ، ارتفاع السقف – 280 سم (كما هو موضح في جزء من الرسم). يبلغ استهلاك الحرارة المحدد للتدفئة 130 واط / م 2 ، وسيكون إجمالي الطلب 130 × 15.75 = 2048 وات.
  2. اكتشفنا حجم الرأس الحراري في القسم السابق ، DT = 43 درجة مئوية.
  3. نختار مشعات الألومنيوم المنخفضة GLOBAL VOX 350 (مسافة المركز – 350 مم). وفقًا لوثائق المنتج ، يبلغ تبديد الحرارة لزعنفة واحدة 145 واط (DT = 70 درجة مئوية).
  4. نجد في الجدول المعامل المقابل لـ DT = 43 درجة مئوية ، K = 0.53.
  5. نضرب القدرة المقدرة في المعامل ونجد العائد الحقيقي لقسم واحد: 0.53 × 145 = 76.85 واط.
  6. نحسب عدد زعانف الألمنيوم لكل غرفة: 2048 / 76.85 26.65 ، تقريبها والحصول على 27 قطعة.

يبقى توزيع الأقسام حول الغرفة. إذا كانت أحجام النوافذ هي نفسها ، فإننا نقسم 28 إلى نصفين ونضع مشعًا به 14 ضلعًا تحت كل فتحة. خلاف ذلك ، يتم تحديد عدد أقسام البطارية بما يتناسب مع عرض النوافذ (تقريبًا). يتم إعادة حساب انتقال الحرارة من مشعات ثنائية المعدن وحديد الزهر بنفس الطريقة..

نقل حرارة مشعات التسخين: جدول قيم للنماذج ثنائية المعدن والألومنيوم والصلب والحديد الزهر ، وكيفية حساب الطاقة الحرارية المطلوبة للبطاريات ، وطرق زيادة أو تقليل المؤشر

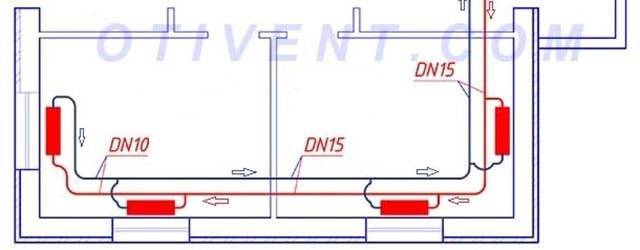

مخطط وضع البطارية – من الأفضل وضع الأجهزة تحت النوافذ أو بالقرب من جدار خارجي بارد

تصف العديد من الشركات المعروفة ، بما في ذلك GLOBAL ، في التوثيق نقل الحرارة لأجهزتها لظروف درجات حرارة مختلفة (DT = 60 درجة مئوية ، DT = 50 درجة مئوية) ، يظهر مثال في الجدول. إذا كانت ΔT الحقيقية = 50 درجة ، فلا تتردد في استخدام الخصائص المحددة دون أي إعادة حساب.

صلب

تبديد حرارة مشعات التسخين الفولاذية

الناتج الحراري لبطاريات الألواح الفولاذية صغير نسبيًا ، ولكنه مثالي ، خاصة في نسبة السعر إلى الأداء. يتم تسخينها بسرعة ، وتتمتع بخصائص أفضل للحمل الحراري (يسخن الهواء بشكل أسرع) ، ولكنها أيضًا تبرد بسرعة. اعتمادًا على النموذج ، يكون تبديد الحرارة 179-13173 واط (طراز Kermi FTV 330930).

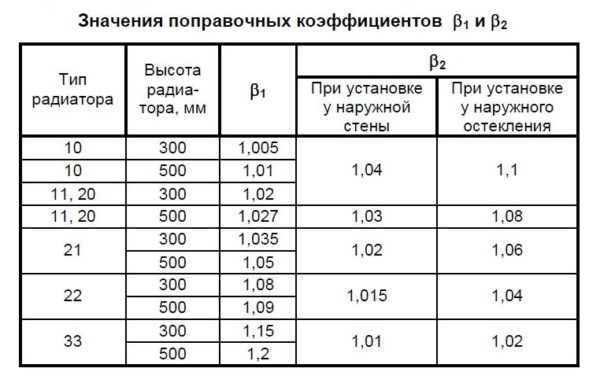

يشار إلى المؤشر للجهاز بأكمله (نظرًا لعدم وجود أقسام) ، لذلك ، عند الاختيار ، يجب الانتباه إلى الطول. تحتوي التكلفة أيضًا على أوسع نطاق – من 1300 إلى 60.000 روبل لكل لوحة.

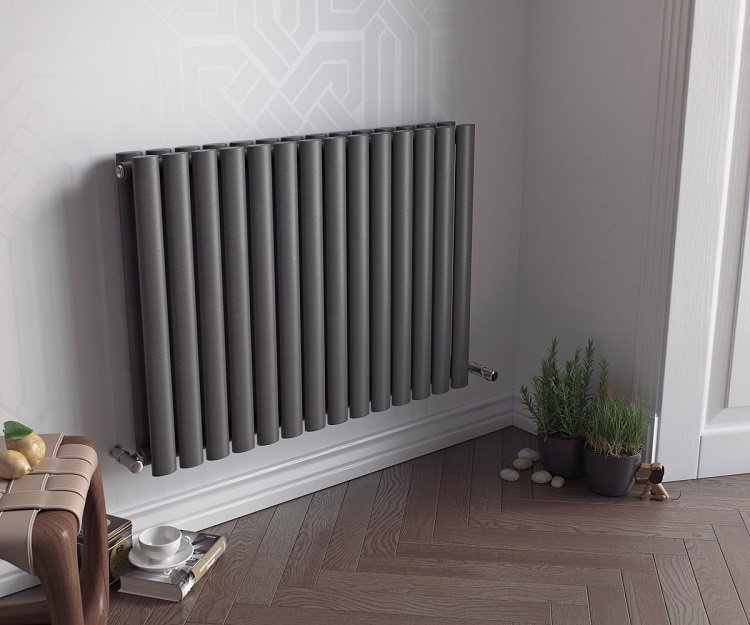

الأجهزة الأنبوبية

لتجميعها ، يتم استخدام أنابيب فولاذية مغلفة بالبوليمر عالية الجودة. يعتمد الحد الأقصى للحمل الذي يمكن للأجهزة تحمله فقط على سمك جدار الأنابيب. من المرغوب فيه أن تكون الأنابيب مصنوعة من الفولاذ المقاوم للصدأ.

يتجاوز العمر التشغيلي للأجهزة الأنبوبية بشكل كبير عمر الأجهزة اللوحية ويصل إلى حوالي 30 عامًا. من الممكن الاتصال بجميع الطرق الموضحة أعلاه. ضغط العمل هو 10-16 جوًا ، يجب تحديد بيانات أكثر تفصيلاً في ورقة بيانات المنتج.

الممثلون المتميزون للمشعات الأنبوبية هم نماذج تم تصنيعها بواسطة Loten:

  • عمودي LotenGrey V ؛
  • أفقي LotenGrey Z.

هذه المشعات مصنوعة من أنبوب جانبي فولاذي ذو مقطع عرضي مستطيل. بالإضافة إلى توفير تدفئة مريحة ، تُظهر المشعات المقدمة أحدث الاتجاهات في تصميم أجهزة التدفئة ، والتي تتناسب تمامًا مع المناطق الداخلية لأي منزل..

عند إنشاء مشعات أنبوبي Loten ، كانت هناك فكرتان رئيسيتان:

  • لإنشاء معدات تسخين عالية الجودة: لتصنيع المشعات ، يتم استخدام معدن عالي القوة بسمك جدار 2.5 مم ، نظرًا لأن أجهزة التسخين هذه لها ضغط تشغيل يبلغ 16 ضغط جوي. المشعات تتحمل ضغط اختبار 25 ضغط جوي ؛
  • قم بتحويل البطارية في نفس الوقت إلى عنصر أنيق داخل المنزل أو المكتب أو المنطقة العامة ، إلخ..

يمكن أن تحتوي نماذج السخانات المعروضة على عدد مختلف من الأقسام ، من 4 إلى 12. يتراوح طول الأقسام من 750 إلى 2000 ملم. يعتمد سعر كل عنصر تسخين بشكل مباشر على المعلمات التالية:

  • عدد وطول الأقسام.
  • نوع الاتصال (جانبي / سفلي).

بدون رسوم إضافية ، يمكنك شراء موديلات الرادياتير المطلية بألوان في ذروة الشعبية من حيث التصميم الداخلي:

  • أسود لامع؛
  • أبيض كلاسيكي
  • بيج فاتح؛
  • الرمادي الخرساني.

ومع ذلك ، يمكن لعشاق المفروشات الزاهية طلب أي ألوان وظلال أخرى..

النماذج المقدمة من المشعات مناسبة للتوصيل بنظام تدفئة مركزي ومستقل. نطاق الحجم واسع حقًا ، يمكنك تجهيز المشعات المقدمة كشقة صغيرة مريحة من غرفة واحدة وقصر ريفي واسع.

توصيل البطاريات سهل بنفس القدر لكل من أنظمة التدفئة المستقلة والمركزية

يمكن أن يكون كل نموذج مع اتصال جانبي أو سفلي. يمكن أن تكون أنظمة التدفئة المناسبة لهذه البطارية:

  • أنبوب واحد
  • أنبوبان.

ستسمح لهم الجودة العالية للمواد والأسلوب المقتضب للمنتجات بأخذ مكان ليس فقط في الشقة لسنوات عديدة ، ولكن أيضًا في قائمة العناصر الداخلية المفضلة لديك. تكمن خصوصيتها في أنها تتمتع بعمر خدمة طويل (الضمان – 5 سنوات ، عمر الخدمة – 30 عامًا) ، لذلك لن تضطر إلى التفكير في تغيير البطاريات قريبًا. هذا يعني أنه يمكنك الوثوق بالجهة المصنعة والاختيار لصالح الأجهزة المدروسة.

أجهزة لوحة

كما يوحي الاسم ، فإن هذه المشعات مصنوعة على شكل ألواح. لهذا ، يتم توصيل عدد معين من الألواح الفولاذية ببعضها البعض. بفضل هذا التجميع ، يتم تحقيق سعة حرارية عالية ، في حين أن سمك كل لوحة فردية لا يكاد يذكر. بالإضافة إلى ذلك ، تزن مشعات اللوحة قليلاً وتوفر القدرة على الاتصال بجميع الطرق المتاحة..

انتباه! قبل شراء أجهزة تدفئة جديدة ، انظر إلى كيفية توصيل الأجهزة القديمة. يُنصح بتوصيل البطاريات الجديدة بنفس الطريقة.

تكلفة مشعات اللوحة أعلى قليلاً من المتوسط ​​، وضغط العمل هو 10 أجواء. وفقًا للخبراء ، من الأفضل استخدام هذه الوحدات في أنظمة التدفئة المستقلة. أما بالنسبة لشقق المدينة ، فإن استخدام هذه البطاريات هنا غير مقبول بسبب الضغط المرتفع للغاية في النظام المركزي..

الجدول 4. مقارنة مشعات الصلب بأبعاد 50×50 سم من أشهر الشركات المصنعة

وزن اتصال الشركة المصنعة ، كجم الحجم ، الطاقة ، W (عند +70 درجة مئوية) أقصى درجة حرارة مسموح بها للسائل ، ضغط ᵒС ، أجهزة الصراف الآلي.
1- ديلونجي راديل (إيطاليا) أدنى 14.9 3.1 1079 110 8.7
2 – بورمو (فنلندا) الجانب + القاع 13.6 2.6 926 110 عشرة
3 – كورادو راديك (الجمهورية التشيكية) الجانب + القاع 15.6 2 914 110 عشرة
4 – “ليديا” (بيلاروس) الجانب + القاع 15.1 3.3 1080 110 8.6
5 – بودروس (ألمانيا) الجانب + القاع 14.1 3.15 913 120 عشرة
6- كرمي (ألمانيا) الجانب + القاع 17.7 2.7 965 110 عشرة

عواقب الاختيار غير الصحيح للبطارية

أولاً ، يمكن تحقيق ارتفاع درجة الحرارة. هذا يعني أن الجو يصبح شديد السخونة في الغرفة بحيث تفتح النافذة وتظل مفتوحة باستمرار. هذا يضر بالجسم ، كما أنه محفوف بفواتير الطاقة الباهظة..

ثانيًا ، إذا كان التحديد غير صحيح وكانت طاقة البطارية أقل من المستوى المطلوب ، فحتى في ذروة الحمل المحتمل في الغرفة ، ستكون هناك دائمًا درجة حرارة منخفضة.

وثالثًا ، إذا كانت البطاريات ضعيفة ، فإن انخفاض الضغط سيؤدي قريبًا إلى جعلها غير قابلة للاستخدام ، مما قد يتسبب في وقوع حادث..

تم إجراء الحساب – ما التالي?

بعد الانتهاء من جميع الحسابات واختيار البطاريات ، لا تنتهي العملية. الخطوة التالية هي اختيار خط الأنابيب ، والصنابير ، وحساب عدد المشعات المطلوبة ، وقياس طول الأنابيب. ثم يتم حساب حجم النظام واختيار المرجل.

كل شخص يشعر بالراحة في العيش في مكان دافئ. ومن أجل توفير هذه الحرارة ، سيتعين عليك معالجة نظام التدفئة بأقصى قدر من الاهتمام والمسؤولية. يقدم المصنعون الكثير من الخيارات للبطاريات والأنابيب والصنابير والغلايات ، ما عليك سوى اختيار الخيار المناسب. ولكي تفعل هذا ، فأنت بحاجة إلى القليل من المعرفة..

أولاً ، يجب أن يكون هناك فهم للغرض الذي سيتم استخدام الغرفة فيه ، أسفل أو فوق المستوى الذي لا ينبغي أن تكون عليه درجة الحرارة. يجدر أيضًا التفكير في الكثير من التفاصيل الدقيقة. على سبيل المثال ، يوصى بعمل مشروع يتم فيه حساب فقد الحرارة وقوة المشعات بدقة. سيكون من الأفضل تثبيت الأخير في منطقة الغرفة حيث يكون الجو باردًا في العادة. يشير المثال أعلاه إلى حالة يتم فيها تثبيت المشعات تحت النوافذ أو بالقرب منها. هذا الخيار هو الأكثر فعالية وربحية..

الحديد الزهر

نقل الحرارة من مشعات تسخين الحديد الزهر

تحتوي مشعات التسخين المصنوعة من الحديد الزهر على أقل انتقال للحرارة – من 80 إلى 160 واط لكل قسم (المعروف MS 140). ميزة وفي نفس الوقت عيب هو القصور الذاتي المنخفض: يبرد الجهاز لفترة أطول من غيره ، لكن هذا يجعله غير مناسب للتحكم الدقيق في المناخ باستخدام عناصر تحكم تلقائية.

تحتوي بطاريات الحديد الزهر على كمية كبيرة من المبرد وكتلة كبيرة. ومع ذلك ، فإن الحديد الزهر مقاوم لأي انخفاض ضغط في النظام ، وتلوث المبرد ، ولا يتآكل. تبدأ التكلفة من 500 روبل لكل قسم ويمكن أن تصل إلى 9000 روبل إذا كانت هذه نماذج أجنبية عالية الجودة.

ما هو المبرد ثنائي المعدن

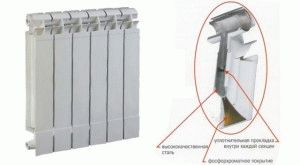

في الأساس ، السخان ثنائي المعدن عبارة عن تصميم مختلط يشتمل على مزايا أنظمة التسخين المصنوعة من الفولاذ والألومنيوم. يعتمد جهاز الرادياتير على العناصر التالية:

  • يتكون السخان من جسمين – أحدهما داخلي من الفولاذ والآخر خارجي من الألومنيوم ؛
  • بسبب الغلاف الداخلي المصنوع من الفولاذ ، فإن الجسم ثنائي المعدن لا يخاف من الماء الساخن العدواني ، ويتحمل الضغط العالي ويضمن قوة عالية لتوصيل أقسام المبرد الفردية في بطارية واحدة ؛
  • ينقل جسم الألمنيوم بشكل أفضل ويبدد تدفق الحرارة في الهواء ، ولا يخاف من تآكل السطح الخارجي.

كتأكيد على انتقال الحرارة العالية للحالة ثنائية المعدن ، يمكنك استخدام الجدول المقارن. من بين أقرب المنافسين المشعات المصنوعة من الحديد الزهر CG ، والفولاذ TS ، والألمنيوم AA و AL ، والمبرد ثنائي المعدن BM لديه واحد من أفضل معدلات نقل الحرارة ، وضغط التشغيل العالي ومقاومة التآكل..

نقل حرارة مشعات التسخين: جدول قيم للنماذج ثنائية المعدن والألومنيوم والصلب والحديد الزهر ، وكيفية حساب الطاقة الحرارية المطلوبة للبطاريات ، وطرق زيادة أو تقليل المؤشر

لمعلوماتك! تستخدم جميع الجداول تقريبًا معلومات الشركات المصنعة حول نقل الحرارة ، والتي تم تقليلها إلى الظروف القياسية – ارتفاع المبرد 50 سم وفرق درجة الحرارة 70 درجة مئوية.

في الواقع ، الوضع أسوأ ، تشير معظم الشركات المصنعة إلى مقدار نقل الحرارة كقيمة لإخراج الحرارة في الساعة لقسم واحد. بمعنى ، قد تشير العبوة إلى أن انتقال الحرارة للقسم ثنائي المعدن من المبرد هو 200 واط.

يتم ذلك بشكل إلزامي ، لا تؤدي البيانات إلى وحدة مساحة أو اختلاف في درجة الحرارة بدرجة واحدة ، من أجل تبسيط تصور المشتري للخصائص التقنية المحددة لنقل حرارة المبرد ، وفي نفس الوقت صنع إعلان صغير.

جهاز

لماذا كانت هذه الإضافات البناءة مطلوبة للرادياتير الألومنيوم؟ بعد كل شيء ، يكون نقل الحرارة لهذا المعدن أعلى بكثير من الفولاذ ، على التوالي ، في شقة بها أجهزة تسخين من الألومنيوم ، سيكون أكثر دفئًا بشكل ملحوظ..

جدول تبديد حرارة مشعات التدفئة ثنائية المعدن

من الواضح أن انتقال حرارة الألمنيوم يزيد مرتين عن الحديد.

لكن الحقيقة هي أن الألمنيوم به “نقاط ضعف” ، وقبل كل شيء ، يرتبط بجودة الناقل الحراري المستخدم لشبكات التدفئة الحضرية. المبرد المستخدم يحمل معه جميع أنواع الشوائب ، بما في ذلك القلويات والأحماض التي تدمر الألمنيوم.

النقطة الثانية المهمة هي عدم القدرة على تحمل الضغط الهيدروليكي ، وهو أمر شائع بالنسبة للمنازل المتصلة بنظام التدفئة المركزية..

في الهياكل ثنائية المعدن ، يدور المبرد عبر الأنابيب الفولاذية دون ملامسة الألومنيوم.

المبرد ثنائي المعدن قادر على تحمل الضغط من 30 إلى 40 بار ، مما يلغي تمامًا إمكانية التدمير من المطرقة المائية.

يضمن مصنعو أجهزة التدفئة هذه تشغيلها على المدى الطويل. متوسط ​​عمر الخدمة محدد بـ 20 سنة.

جدول تبديد حرارة مشعات التدفئة ثنائية المعدن

وبالتالي ، يتم الحفاظ على جميع الصفات الإيجابية لأجهزة الألمنيوم في مشعات ثنائية المعدن..

  • تبديد الحرارة العالية
  • مظهر جذاب؛
  • الاكتناز الجيد.

مع الأخذ في الاعتبار ميزات التصميم الخاصة بهم ، يمكننا أن نقول بثقة أنهم سيكونون الخيار المثالي عند تثبيت نظام التدفئة في شقق المدينة بأيديكم..

جدول تبديد حرارة مشعات التدفئة ثنائية المعدن

يوضح الجدول المقارن لنقل الحرارة لمشعات التسخين ثنائية المعدن الفرق بين نماذج الشركات المصنعة المختلفة

الخصائص

الحقائق التالية تتحدث لصالح أجهزة التدفئة ثنائية المعدن:

مقاومة كيميائية في الهياكل ثنائية المعدن ، يدور المبرد عبر الأنابيب الفولاذية دون ملامسة الألومنيوم.
الخضوع ل المبرد ثنائي المعدن قادر على تحمل الضغط من 30 إلى 40 بار ، مما يلغي تمامًا إمكانية التدمير من المطرقة المائية.
متانة يضمن مصنعو أجهزة التدفئة هذه تشغيلها على المدى الطويل. متوسط ​​عمر الخدمة محدد بـ 20 سنة.

وبالتالي ، يتم الحفاظ على جميع الصفات الإيجابية لأجهزة الألمنيوم في مشعات ثنائية المعدن..

لديهم:

  • تبديد الحرارة العالية
  • مظهر جذاب؛
  • الاكتناز الجيد.

مع الأخذ في الاعتبار ميزات التصميم الخاصة بهم ، يمكننا أن نقول بثقة أنهم سيكونون الخيار المثالي عند تثبيت نظام التدفئة في شقق المدينة بأيديكم..

بناء سخانات ثنائية المعدن

غلاف هذه المشعات مضلع ، مصنوع من سبائك الألومنيوم ، والتي تتميز بتبديد الحرارة الممتاز. يوجد تحت الجسم دائرة تسخين مصنوعة من أنابيب (نحاسية أو فولاذية).

يساعد هذا “الحشو” البطارية على مقاومة هجوم الشوائب الكيميائية والميكانيكية الموجودة في الماء الساخن للتدفئة بشكل مناسب.

الفولاذ الذي يتكون منه الأنابيب الأساسية قوي جدًا. لذلك ، سوف يتحمل المبرد حتى عند الضغط العالي. يمكن أن يكون 20 أو حتى 40 الغلاف الجوي (بعض الطرز تصل إلى 100 الغلاف الجوي). ويمكن أن ترتفع درجة حرارة المبرد إلى 110 أو 130 درجة. إذا كنت بحاجة إلى أرقام أكثر تحديدًا ، فأنت بحاجة إلى إلقاء نظرة على جواز سفر مشعاع معين. من ناحية أخرى ، لا يزيد الألمنيوم من نقل الحرارة فحسب ، بل يخفف أيضًا الجهاز بشكل كبير. بالإضافة إلى ذلك ، يتميز الشكل المعقد للحالة بتصميم جميل للغاية ، مما يمنح المشعات مظهرًا ممتازًا..

وفقًا لخصائصها ، فإن هذه المشعات مناسبة تمامًا لكل من الشقق في المباني ذات الطوابق المختلفة ، وللبيوت الفردية ذات أنظمة التدفئة المستقلة. لكن لا تتسرع إلى المتجر على الفور – سنخبرك أولاً بكيفية التعامل بشكل معقول مع القضية التي يختارونها.

ما مدى فائدة المبرد ثنائي المعدن

في كثير من الأحيان ، لتأكيد النقل الحراري العالي للمشعات ثنائية المعدن ، يتم تقديم المعلومات الجدولية الواردة أدناه.

نقل حرارة مشعات التسخين: جدول قيم للنماذج ثنائية المعدن والألومنيوم والصلب والحديد الزهر ، وكيفية حساب الطاقة الحرارية المطلوبة للبطاريات ، وطرق زيادة أو تقليل المؤشر

غالبًا ما تستخدم المتاجر والإعلانات هذا النوع من المعلومات كبيانات موثوقة حول نقل الحرارة لأنظمة تسخين الماء الساخن المختلفة. حقيقة أن نقل الحرارة لقسم ثنائي المعدن أعلى من هيكل من الصلب أو الحديد الزهر معروف جيدًا حتى بدون بيانات مرجعية ، يبقى فقط للتحقق من مقدار المبرد ثنائي المعدن أفضل من الألمنيوم. هل من الممكن أن يصل الفرق إلى ما يقرب من 40٪؟?

يوضح الجدول أدناه بيانات حول نقل الحرارة بناءً على القياسات العملية للأجهزة لنماذج معينة من المشعات ، بما في ذلك أنظمة ثنائية المعدن والألومنيوم والحديد الزهر..

نقل حرارة مشعات التسخين: جدول قيم للنماذج ثنائية المعدن والألومنيوم والصلب والحديد الزهر ، وكيفية حساب الطاقة الحرارية المطلوبة للبطاريات ، وطرق زيادة أو تقليل المؤشر

كما يتضح من الجدول ، فإن نقل الحرارة بين المواقف الأكثر تطرفاً للمشعات من مصنع واحد ، على سبيل المثال ، الألومنيوم Rifar Alum -183 W / m ∙ K وقاعدة Rifar ثنائية المعدن – 204 W / m ∙ K ، لا يزيد عن 10٪ ، وفي حالات أخرى يكون الفرق أقل.

مشعات التدفئة ثنائية المعدن – أيهما أفضل؟ المميزات والعيوب

تتمثل إحدى ميزات الأجهزة ثنائية المعدن في أنها تتكون من مادتين. الغلاف من الألمنيوم ، اللب من الفولاذ. قوي ودائم. مقاومة للتآكل ومطرقة الماء ، سهلة التركيب ، لديها نقل حرارة عالي. نظرًا للسعر المرتفع نسبيًا والقدرة على تحمل الضغط العالي ، يتم تثبيتها في المباني السكنية. مشعات التدفئة ثنائية المعدن التي هي أفضل للشقة – العلامات التجارية Halsen ، Radena ، Bilit.

مزايا المعدات ثنائية المعدن:

  • مقاومة عالية للتآكل: مكونات فولاذية تحمي من التأثيرات الضارة.
  • تبديد الحرارة العالي بسبب سطح الألمنيوم. التسخين السريع هو سمة من سمات الألومنيوم.
  • عمر خدمة طويل. في المتوسط ​​، تستمر الأجهزة ثنائية المعدن لمدة 25 عامًا.

هناك عيب واحد فقط – السعر المرتفع مقارنة بالألمنيوم والصلب والحديد الزهر.

ظروف التشغيل المثلى للسخانات ثنائية المعدن

الجهاز والمخططات للأنظمة ثنائية المعدن والألمنيوم متشابهة جدًا. داخل مبيت القسم ، يتم عمل قناة رئيسية يتحرك من خلالها المبرد الساخن. يتوافق شكل القناة وأبعادها مع المقطع العرضي لأنبوب الإمداد ، مما يعني أن السائل لا يعاني من اضطراب إضافي ونقاط سخونة محلية.

إذا نظرت إلى البيانات الموجودة في الجدول ، يتضح لك أن كلا النوعين من هياكل الرادياتير مصممان للضغط العالي ، والأهم من ذلك ، ارتفاع درجة حرارة المبرد. في هذه الحالة ، فإن مزايا المبادل الحراري ثنائي المعدن واضحة. أولاً ، يزداد فرق درجة الحرارة ؛ بدلاً من 70 درجة مئوية القياسية ، يمكن أن تصل قيمة الرأس الحراري بسهولة إلى 100 درجة مئوية. على سبيل المثال ، ضغط ودرجة حرارة سائل التبريد عند مدخل نظام التدفئة لمبنى شاهق هو 15-18 بار و 105-110 درجة مئوية ، وأنظمة البخار و 120 درجة مئوية. وفقًا لذلك ، يزداد عامل التصحيح لكفاءة نقل الحرارة إلى 1.1-1.2 ، وهو ما يقرب من 20٪.

ثانيًا ، كلما زاد ضغط المبرد ، زاد معامل انتقال الحرارة وانتقال الحرارة من السائل إلى المعدن. يمكن أن تزيد قيمة انتقال الحرارة بسبب زيادة الضغط بنسبة 5-7٪. نتيجة لذلك ، تلخيصًا لجميع الظروف ، قد يتضح أن السخان ثنائي المعدن مثالي لتدفئة المباني الشاهقة..

نقل حرارة مشعات التسخين: جدول قيم للنماذج ثنائية المعدن والألومنيوم والصلب والحديد الزهر ، وكيفية حساب الطاقة الحرارية المطلوبة للبطاريات ، وطرق زيادة أو تقليل المؤشر

على الرغم من حقيقة أن الشركات المصنعة تعطي نفس عمر الخدمة تقريبًا لكلا النوعين من المبادلات الحرارية ، إلا أنه من الناحية العملية ، عند الضغط المرتفع ودرجة حرارة التسخين ، فإن ثنائية المعدن فقط هي القادرة على العمل لفترة طويلة. الماء الساخن ، حتى مع وجود مواد مضافة وطبقة واقية ، له تأثير مدمر على الألومنيوم. شيء آخر هو الفولاذ مع إضافات صناعة السبائك من المنغنيز والنيكل ، ويمكن أن تصل مدة خدمته إلى 15 عامًا.

أحجام وقدرة الأقسام

المشعات ثنائية المعدن بسبب إدخالات الفولاذ تكون أكثر إحكاما من نماذج الألمنيوم والحديد الزهر والصلب. إلى حد ما ، هذا ليس سيئًا ، فكلما كان حجم القسم أصغر ، قل سائل التبريد المطلوب للتدفئة ، مما يعني أن البطارية أثناء التشغيل تكون أكثر اقتصادا من حيث استهلاك الطاقة الحرارية. ومع ذلك ، فإن الأنابيب الضيقة جدًا يتم انسدادها بسرعة أكبر بالحطام والقمامة ، وهما رفيقان حتميان في شبكات التدفئة الحديثة..

القمامة والأوساخ في المبرد

النماذج الجيدة من المشعات ثنائية المعدن لها سماكة النوى الفولاذية بالداخل مثل جدران أنبوب الماء العادي. يعتمد نقل الحرارة للبطارية على سعة الأقسام ، وتؤثر المسافة من المركز إلى المركز بشكل مباشر على معلمات السعة:

  • 20 سم – 0.1-0.16 لتر ؛
  • 35 سم – 0.15-0.2 لتر ؛
  • 50 سم – 0.2-0.3 لتر.

من البيانات المعطاة ، يترتب على ذلك أن المشعات ثنائية المعدن تتطلب كمية صغيرة من المبرد. على سبيل المثال ، سخان من عشرة أقسام بارتفاع 35 سم وعرض 80 سم يمكنه استيعاب 1.6 لتر فقط. على الرغم من ذلك ، فإن قوة التدفق الحراري كافية لتسخين الهواء في غرفة بمساحة 14 مترًا مربعًا. م يجدر النظر في أن بطارية بهذا الحجم تزن ضعف نظيراتها المصنوعة من الألومنيوم – 14 كجم.

يمكن شراء الغالبية العظمى من البطاريات ثنائية المعدن من المتاجر المتخصصة في قسم واحد وتجميع مشعاع بالحجم الذي تتطلبه الغرفة بالضبط. هذا مناسب ، على الرغم من وجود نماذج من قطعة واحدة مع عدد ثابت من الأقسام (عادة لا يزيد عن 14 قطعة). يحتوي كل جزء على أربعة ثقوب: اثنان في واثنان من الخارج. قد تختلف أحجامها عن طراز السخان. لتسهيل تجميع المشعات ثنائية المعدن ، يتم عمل فتحتين باستخدام خيط جهة اليمين ، واثنان – باستخدام الخيط الأيسر.

تجميع مشعات التدفئة ثنائية المعدن

كيفية اختيار العدد الصحيح للأقسام

يشار إلى نقل الحرارة لأجهزة التسخين ثنائية المعدن في ورقة البيانات. يتم إجراء جميع الحسابات اللازمة على أساس هذه البيانات. في الحالات التي لا يتم فيها الإشارة إلى قيمة نقل الحرارة في المستندات ، يمكن الاطلاع على هذه البيانات على المواقع الرسمية للشركة المصنعة أو استخدامها في الحسابات بمتوسط ​​القيمة. لكل غرفة فردية ، يجب إجراء الحساب الخاص بها..

لحساب العدد المطلوب من الأقسام ثنائية المعدن ، يجب مراعاة عدة عوامل. تكون معلمات نقل الحرارة للمعدن الثنائي أعلى قليلاً من تلك الخاصة بالحديد الزهر (مع مراعاة ظروف التشغيل نفسها. على سبيل المثال ، دع درجة حرارة المبرد تكون 90 درجة مئوية ، ثم قوة قسم واحد من ثنائي المعدن هي 200 واط ، من الحديد الزهر – 180 واط).

جدول حساب طاقة تدفئة المبرد

جدول حساب طاقة تدفئة المبرد

إذا كنت ستغير المبرد المصنوع من الحديد الزهر إلى مشعاع ثنائي المعدن ، فعندئذٍ بنفس الأبعاد ، ستسخن البطارية الجديدة بشكل أفضل قليلاً من البطارية القديمة. وهذا جيد. يجب أن يؤخذ في الاعتبار أنه بمرور الوقت ، سيكون انتقال الحرارة أقل قليلاً بسبب حدوث انسداد داخل الأنابيب. تصبح البطاريات مسدودة بسبب الرواسب التي تتكون من ملامسة المعدن للماء.

لذلك ، إذا قررت الاستبدال ، فاخذ بهدوء نفس عدد الأقسام. في بعض الأحيان يتم تركيب البطاريات بهامش صغير في قسم أو قسمين. يتم ذلك لتجنب فقدان نقل الحرارة بسبب الانسداد. ولكن إذا كنت تشتري بطاريات لغرفة جديدة ، فلا يمكنك الاستغناء عن الحسابات..

الحساب بالأبعاد

يعتمد تبديد حرارة المشعات على حجم الغرفة المراد تسخينها. كلما كبرت الغرفة ، زاد عدد الأقسام التي تحتاجها. لذلك ، أبسط حساب هو مساحة الغرفة.

بالنسبة للسباكة ، هناك معايير خاصة تنظمها SNiP بدقة. البطاريات ليست استثناء. بالنسبة للمباني في منطقة ذات مناخ معتدل ، تبلغ طاقة التدفئة القياسية 100 واط لكل متر مربع من الغرفة. بعد حساب مساحة الغرفة ، وضرب العرض في الطول ، من الضروري أيضًا مضاعفة القيمة الناتجة في 100. سيعطي هذا إجمالي نقل الحرارة للبطارية. يبقى فقط لتقسيمه إلى معلمات نقل الحرارة ثنائية المعدن.

صيغة لحساب عدد الأقسام حسب حجم الغرفة

صيغة لحساب عدد الأقسام حسب حجم الغرفة

بالنسبة لغرفة بحجم 3 × 4 أمتار ، سيبدو الحساب كما يلي:

К = 3х4х100 / 200 = 6 قطع.

الصيغة بسيطة للغاية ، لكنها تسمح لك بحساب عدد تقريبي فقط من الأقسام ثنائية المعدن. لا تأخذ هذه الحسابات في الاعتبار معلمات مهمة مثل:

  • ارتفاع السقف (الصيغة دقيقة إلى حد ما للأسقف التي لا يزيد ارتفاعها عن 3 أمتار) ؛
  • موقع الغرفة (الجانب الشمالي ، ركن المنزل) ؛
  • عدد فتحات النوافذ والأبواب ؛
  • درجة عزل الجدران الخارجية.

كم يجب أن تسخن البطارية

كم يجب أن تسخن البطارية

عوامل التصحيح

على الرغم من نفس القيم في ورقة البيانات ، قد يختلف تبديد الحرارة الفعلي للمشعات تبعًا لظروف التشغيل. بالنظر إلى أن الصيغ أعلاه دقيقة فقط للمنازل ذات مؤشرات العزل المتوسطة وللمناطق ذات المناخ المعتدل ، في ظل ظروف أخرى ، من الضروري تعديل الحسابات.

عوامل التصحيح عند حساب عدد أقسام بطاريات التدفئة

عوامل التصحيح عند حساب عدد أقسام بطاريات التدفئة

لهذا ، يتم أيضًا ضرب القيمة التي تم الحصول عليها أثناء العمليات الحسابية بمعامل:

  • غرف الزاوية والشمال – 1.3 ؛
  • المناطق ذات الصقيع الشديد (أقصى الشمال) – 1.6 ؛
  • شاشة أو صندوق – أضف 25٪ أخرى ، مكانة – 7٪ ؛
  • لكل نافذة في الغرفة ، يزيد إجمالي نقل الحرارة للغرفة بمقدار 100 واط ، لكل باب – 200 واط ؛
  • كوخ – 1.5 ؛

هام! نادرًا ما يتم استخدام المعامل الأخير عند حساب المشعات ثنائية المعدن ، لأن أجهزة التسخين هذه لا يتم تركيبها أبدًا في المنازل الخاصة بسبب تكلفتها العالية.

مشعات ثنائية المعدن

تبديد الحرارة الفعال

يشار إلى قيم خرج الحرارة للمشعات في ورقة البيانات أو على مواقع الويب الخاصة بالمصنعين. إنها مناسبة لمعايير محددة لأنظمة التدفئة. يعتبر الرأس الحراري للنظام خاصية مهمة لا يمكن تجاهلها عند إجراء الحسابات اللازمة. عادةً ، يتم إعطاء قيمة نقل الحرارة لقسم واحد لرأس حراري 60 درجة مئوية ، وهو ما يتوافق مع نظام درجة الحرارة العالية لنظام التسخين بدرجة حرارة ماء تبلغ 90 درجة مئوية. تم العثور على هذه المعلمات الآن في المنازل القديمة. بالنسبة للمباني الجديدة ، يتم بالفعل استخدام المزيد من التقنيات الحديثة ، والتي لم تعد تتطلب رأسًا حراريًا عاليًا. قيمته لنظام التدفئة 30 و 50 درجة مئوية.

الرسم البياني لدرجة حرارة نظام التدفئة

الرسم البياني لدرجة حرارة نظام التدفئة

نظرًا للقيم المختلفة للرأس الحراري في ورقة البيانات ، وفي الواقع ، من الضروري إعادة حساب قوة الأقسام. في معظم الحالات ، اتضح أنه أقل مما هو مذكور. يتم ضرب قيمة نقل الحرارة بالقيمة الحقيقية للرأس الحراري وتقسيمها على ما هو مبين في المستندات.

تبديد حرارة فعال للمشعات حسب طريقة التركيب والتوصيل

تبديد حرارة فعال للمشعات حسب طريقة التركيب والتوصيل

تؤثر معلمات الإخراج لقسم واحد من بطارية تسخين ثنائية المعدن بشكل مباشر على أبعادها وقدرتها على تسخين الغرفة. من المستحيل إجراء حسابات دقيقة دون معرفة قيمة انتقال الحرارة للمعادن ثنائية المعدن.

كيف ترتبط قدرة القسم والقوة?

ترتبط قوة المشعات ثنائية المعدن بشكل مباشر بحجم وسعة الجهاز. كلما قلت الوسائط في البطارية ، كلما كان الجهاز أكثر اقتصادا وفعالية. هذا يرجع إلى حقيقة أن كمية أصغر من وسط العمل ترتفع درجة حرارتها بشكل أسرع بكثير ويتم إنفاق موارد أقل على ذلك. تعتمد سعة القسم على مسافة المركز:

  • 200 مم – حجم المبرد من 0.1 إلى 0.16 لتر.
  • 350 مم – من 0.17 إلى 0.2 لتر.
  • 500 مم – من 0.2 إلى 0.3 لتر.

من خلال الحصول على بيانات حول سعة وقوة قسم واحد من المبرد ثنائي المعدن ، من الممكن حساب كمية المبرد المطلوب لتسخين غرفة معينة. على سبيل المثال: إذا كان تصميم الجهاز يوفر 10 أقسام بمسافة بينية المحاور 500 مم ، فسوف تناسب إجمالاً من 2 إلى 3 لترات من الماء ، ومبرد من 9 أقسام بمسافة بينية المحور 350 مم يحتوي على حوالي 1.6 لتر من المبرد.

في الوقت نفسه ، تسمح لك قوة التدفق الحراري لمبرد ثنائي المعدن مكون من 9 أقسام بمسافة مركزية تبلغ 350 مم بتسخين غرفة بمساحة 14 مترًا مربعًا بشكل فعال. م.

تبديد الطاقة والحرارة للمشعات ثنائية المعدن

ماذا تفعل إذا تم اختيار قوة المبرد بشكل غير صحيح?

إذا حدث خطأ عند تحديد الطاقة المثلى للمشعات ثنائية المعدن وتم شراء جهاز غير فعال بشكل كافٍ ، فإن الموقف قابل للإصلاح: يتم بيع العديد من الأجهزة قسمًا تلو الآخر ، أي ، إذا لزم الأمر ، يمكن زيادة عدد الأقسام. هذا يجعل من الممكن “تجميع” مشعاع بالحجم والقوة الأمثل لغرفة معينة.

إذا لم يكن هناك شك في دقة الحساب ، فيمكنك الاختيار لصالح نموذج صلب: يتم إنتاج الأجهزة بما يصل إلى 14 قسمًا أو أكثر..

قيمة القدرة القياسية للأقسام بمسافة مركزية 500 و 350 مم

يشار إلى قيمة نقل الحرارة للمشعات ثنائية المعدن في ورقة البيانات الفنية للمنتج. قبل الشراء ، يُنصح بالتعرف على وثائق الجهاز ، نظرًا لأن هذه المعلمة فردية لكل طراز. إذا لم تكن هناك بيانات في ورقة البيانات ، فيمكنك استخدام متوسط ​​قيمة الطاقة لقسم واحد من المبرد ثنائي المعدن:

  • الأجهزة التي يبلغ طول مركزها 500 مم هي الأجهزة القياسية والأكثر شيوعًا. مثبتة تقليديا في الشقق. يتراوح متوسط ​​قيمة نقل الحرارة لقسم واحد من المبرد ثنائي المعدن من 170 إلى 210 وات. من المهم مراعاة أن المؤشرات المعلنة عادة ما تكون أعلى قليلاً من المؤشرات الحقيقية ، حيث يتم إجراء القياسات في ظل ظروف مثالية. لذلك ، من الأصح التركيز على الحد الأدنى من مؤشر الطاقة لقسم واحد من مشعاع ثنائي المعدن بقدرة 150 واط. ضغط العمل لقسم واحد – 20 بار ، ضغط العقص – 30 بار ، متوسط ​​الوزن – حوالي 1.92 كجم.
  • عادةً ما يتم تثبيت الأجهزة التي يبلغ طول مركزها 350 مم بجوار نوافذ كبيرة أو في أماكن يصعب الوصول إليها. وفقًا لصحيفة البيانات الفنية ، تتراوح قيمة الطاقة القياسية لقسم واحد من المبرد ثنائي المعدن من 120 إلى 150 وات. القيمة الحقيقية أقل قليلاً – 100-120 واط. ضغط العمل لكل قسم 20 بار ، ضغط العقص 30 بار ، متوسط ​​الوزن حوالي 1.36 كجم.

نصيحة الخبراء: عند تحديد القوة المثلى للرادياتير ثنائي المعدن ، يُنصح بترك “هامش” صغير ، وإلا فقد يصبح من الضروري بناء الجهاز – لتثبيت أقسام إضافية.

قواعد لتحديد القدرة المثلى للمبرد ثنائي المعدن

لتحديد الطاقة المثلى ونقل الحرارة لمبرد معدني لغرفة معينة ، يجب عليك:

  • ادرس بالتفصيل ورقة البيانات الفنية للجهاز ، والتي تشير إلى قوة قسم واحد من المبرد ثنائي المعدن.
  • حدد بدقة مساحة الغرفة المدفأة ، وليس المنزل بأكمله ، ولكن غرفة معينة.
  • استخدم معادلة حساب الطاقة وانتقال الحرارة لمبرد ثنائي المعدنين ، حيث يلزم 100 واط من الطاقة الحرارية لكل متر مربع من الغرفة التي يبلغ ارتفاع السقف فيها 2.7 متر. يجب أن يؤخذ في الاعتبار أن طريقة الحساب هذه قياسية وموحدة ، أي أنها لا تأخذ في الاعتبار الخصائص الفردية للغرفة. عند إجراء عمليات حسابية للغرف الواقعة في الطابق العلوي من المبنى التي لها جداران “خارجيان” (أي الزاوية) ، مع ارتفاع أو انخفاض السقف ، وفي بعض الحالات الأخرى ، يتم إدخال عوامل تصحيح إضافية. لذلك ، يجب اختيار صيغة الحساب مع مراعاة خصائص غرفة معينة..

ما يؤثر على معامل انتقال الحرارة

  • درجة حرارة ناقل الحرارة.
  • المواد التي تصنع منها بطاريات التدفئة.
  • التثبيت الصحيح.
  • أبعاد تركيب الجهاز.
  • أبعاد المبرد نفسه.
  • نوع الاتصال.
  • تصميم. على سبيل المثال ، عدد زعانف الحمل الحراري في مشعات الألواح الفولاذية.

مع درجة حرارة المبرد ، يصبح كل شيء واضحًا ، وكلما زاد ارتفاع درجة الحرارة التي يطلقها الجهاز. المعيار الثاني هو أيضا أكثر أو أقل وضوحا. يوجد هنا جدول حيث يمكنك معرفة المواد وكمية الحرارة التي تنبعث منها.

مادة بطارية تسخين تبديد الحرارة (W / m * K)
الحديد الزهر 52
صلب 65
الألومنيوم 230
ثنائي المعدن 380

دعنا نواجه الأمر ، هذه المقارنة التوضيحية تقول الكثير ، يمكننا أن نستنتج منها ، على سبيل المثال ، أن الألمنيوم له معدل نقل حرارة أعلى بأربع مرات تقريبًا من الحديد الزهر. هذا يجعل من الممكن تقليل درجة حرارة المبرد إذا تم استخدام بطاريات الألومنيوم. وهذا يؤدي إلى توفير الوقود. لكن في الممارسة العملية ، كل شيء يتحول بشكل مختلف ، لأن المشعات نفسها مصنوعة بأشكال وتصميمات مختلفة ، علاوة على ذلك ، فإن نطاق طرازها ضخم جدًا بحيث لا توجد حاجة للحديث عن الأرقام الدقيقة هنا..

تبديد الحرارة (جدول المقارنة)

نقل الحرارة حسب درجة حرارة المبرد

على سبيل المثال ، يمكننا الاستشهاد بالانتشار التالي في درجة انتقال الحرارة من مشعات الألمنيوم والحديد الزهر:

  • ألومنيوم – 170-210.
  • الحديد الزهر – 100-130.

أولا ، النسبة المقارنة قد تراجعت. ثانيًا ، نطاق انتشار المؤشر نفسه كبير جدًا. لماذا يحدث هذا؟ يرجع ذلك في المقام الأول إلى حقيقة أن الشركات المصنعة تستخدم أشكالًا مختلفة وسمك جدار السخان. ونظرًا لأن نطاق النموذج واسع جدًا ، فإن حدود نقل الحرارة مع مؤشرات تشغيل قوية.

دعونا نلقي نظرة على عدة مواضع (نماذج) ، مدمجة في جدول واحد ، حيث سيتم الإشارة إلى ماركات المشعات ومعدلات نقل الحرارة الخاصة بها. هذا الجدول ليس جدولًا مقارنًا ، فنحن نريد فقط أن نوضح كيف يتغير ناتج الحرارة للجهاز اعتمادًا على الاختلافات الهيكلية..

نموذج التشتت الحراري
الحديد الزهر M-140-AO 175
م – 140 155
م – 90 130
RD-90 137
ألمنيوم RIfar Alum 183
قاعدة RIFAR ثنائية المعدن 204
RIFAR Alp 171
ألومنيوم RoyalTermo Optimal 195
تطور RoyalTermo 205
ثنائي المعادن RoyalTermo BiLiner 171
RoyalTermo توأم 181
رويال تيرمو ستايل بلس 185

كما ترون ، يعتمد نقل الحرارة لمشعات التدفئة إلى حد كبير على اختلافات النموذج. وهناك عدد كبير من هذه الأمثلة. من الضروري لفت انتباهك إلى فارق بسيط واحد مهم جدًا – تشير بعض الشركات المصنعة في جواز سفر المنتج إلى انتقال الحرارة ليس قسمًا واحدًا ، ولكن عدة أقسام. لكن كل هذا مكتوب في الوثيقة. من المهم هنا توخي الحذر وعدم ارتكاب خطأ عند إجراء الحساب..

نوع الاتصال

أود أن أتناول هذا المعيار بمزيد من التفصيل. الشيء هو أن المبرد ، الذي يمر عبر الحجم الداخلي للبطارية ، يملأه بشكل غير متساو. وعندما يتعلق الأمر بنقل الحرارة ، فإن هذا التفاوت الشديد يؤثر بشكل كبير على درجة هذا المؤشر. بادئ ذي بدء ، هناك ثلاثة أنواع رئيسية من الاتصال.

  1. الجانبي. غالبا ما تستخدم في شقق المدينة.
  2. قطري.
  3. أدنى.

إذا أخذنا في الاعتبار الأنواع الثلاثة ، فإننا نختار الثاني (قطري) ، كأساس لتحليلنا. أي أن جميع الخبراء يعتقدون أنه يمكن استخدام هذا المخطط المعين لمعامل مثل 100 ٪. وهذا هو الحال في الواقع ، لأن المبرد وفقًا لهذا المخطط يمر من الأنبوب العلوي ، نزولًا إلى الأنبوب السفلي ، مثبتًا على الجانب الآخر من الجهاز. اتضح أن الماء الساخن يتحرك قطريًا وموزعًا بالتساوي في جميع أنحاء الحجم الداخلي بأكمله.

الاتصال الجانبي في هذه الحالة له عيب واحد. يملأ المبرد المبرد ، لكن الأجزاء الأخيرة مغطاة بشكل سيئ. هذا هو السبب في أن فقدان الحرارة في هذه الحالة يمكن أن يصل إلى 7٪..

ومخطط الاتصال السفلي. دعونا نواجه الأمر ، ليست فعالة تمامًا ، فقد يصل فقدان الحرارة إلى 20٪. لكن كلا الخيارين (الجانبي والسفلي) سيعملان بشكل فعال إذا تم استخدامهما في أنظمة ذات دوران قسري لسائل التبريد. حتى الضغط الطفيف سيخلق رأسًا يكفي لجلب الماء إلى كل قسم..

موقع التركيب الصحيح

سؤال مهم آخر غالبًا ما ننساه ، مع الأخذ في الاعتبار أنه ليس ضروريًا جدًا. الخيار الكلاسيكي تحت النافذة ، ولكن لماذا?

ويرجع ذلك إلى وصول الهواء البارد إلى الغرفة:

  • يدخل من خلال النافذة أكثر بكثير مما يدخل من خلال الجدران الخارجية ؛
  • ينزل على الفور ويبدأ في الزحف على الأرض ، مما يسبب عدم الراحة والرغبة في الارتفاع.

لذلك ، تحتاج إلى تثبيت حاجز حراري من شأنه أن يخفف أو حتى ينفي التدفق البارد تمامًا..

نصيحة: استخدم رادياتير بعرض 70-90٪ من فتحة النافذة ، ثم يبدأ الهواء القادم من الشارع في التسخين فورًا.

هناك أيضًا قواعد تثبيت معينة يجب اتباعها من أجل إنشاء حمل حراري جيد وبالتالي تحسين نقل الحرارة:

  • اترك فجوة 60 مم أو أكثر بين المدفأة والأرضية ؛
  • يجب أن تكون المسافة من عتبة النافذة إلى الجزء العلوي من المبرد متماثلة تقريبًا – 50-60 مم أو أكثر ؛
  • يجب أن تتراجع عن الحائط بمقدار 25 مم أو أكثر.

جدول تبديد حرارة مشعات التدفئة ثنائية المعدن

يعتمد نقل الحرارة لقسم واحد من المشعات ثنائية المعدن بشكل مباشر على الموضع الصحيح للسخان

  • في غرفة الزاوية بجدار خارجي إضافي لتقليل فقد الحرارة ، قم بتثبيت جهاز آخر على الحائط البارد. ستكون مهمتها الرئيسية هي تعويض الطاقة ، ولا يلعب ارتفاع التثبيت دورًا في ذلك ، خذ مستوى البطاريات المثبتة أسفل فتحات النوافذ كمثال ؛
  • قبل تثبيت المشعات ، احسب عدد الأقسام بحيث يكون خرج الحرارة كافياً ، مع مراعاة الخسائر من خلال الجدران والنوافذ.

نصيحة: لزيادة نقل الحرارة ، قم بتركيب حاجز من الفوم الفوم خلف الجهاز ، مع الجانب المعدني داخل الغرفة.

لا يسمح نقل الحرارة العادي لأجهزة التسخين بالحصول على الحرارة اللازمة في الغرفة فحسب ، بل يتيح أيضًا توفيرها حقًا. المشعات ثنائية المعدن عبارة عن أجهزة قوية ، عند توصيلها وتركيبها بشكل صحيح ، تعمل على تسخين المباني السكنية والتجارية بسرعة وكفاءة. سيوفر الفيديو في هذه المقالة فرصة للعثور على معلومات إضافية حول الموضوع أعلاه..

مقارنة انتقال الحرارة من مشعات التدفئة بمجموعة من الخصائص: الجدول

مواد التصنيع نموذج الطاقة الحرارية المقدرة من قسم واحد (W) تكلفة القسم (فرك) النتيجة: تكلفة 1 كيلوواط من الطاقة الحرارية (فرك).
نظام المعدنين قاعدة Rifar 500 x4 500/100 204 700 3431.4
سيرا علي ميتال 500 × 4 187 560 2 994.7
رويال ثيرمو فيتوريا 500 × 4 167 590 3،532.9
رومر اوبتيما بي ام 500 × 4 160 395.25 2470.3
الألومنيوم Rifar Alum 500×4.5m 183 550 3،005.5
عالمي ISEO 500 x4 181 550 3،038.7
الثورة الحرارية الملكية 500 × 4 171 497.5 2،909.4
رومر اوبتيما 500×4.5 155 359 2316.1
الحديد الزهر МЗО МС-140М-500 × 4 160 508 3،175
MS-140 – 500 × 4 160 480 3000
صلب Kermi FKO 11500400 459 (لوحة) 2069 (لوحة) 4،507.6
Buderus Logatrend K-Profil 22500400 730 (لوحة) 2300 (لوحة) 3150.7

من المعروف أن مشعات التسخين ثنائية المعدن لديها أعلى نقل للحرارة ، ولديها جميع الخصائص الإيجابية للألمنيوم ، ولكن بسبب الأنابيب الفولاذية يمكن تثبيتها في أي نظام. ومع ذلك ، نوصي بالاهتمام ليس فقط بمعدلات نقل الحرارة ، ولكن أيضًا لتكلفة 1 كيلو وات من الطاقة. كلما زاد معدل تدفق الحرارة ، زادت تكلفة جهاز التسخين ، لكن الأجهزة ذات الطاقة المتزايدة لا تبرر نفسها دائمًا.

نوصي بالتركيز على وضع التسخين ذي درجة الحرارة المنخفضة ، حيث يتم استخدام مشعات كبيرة ، ولا تتجاوز درجة حرارة سائل التبريد فيها 60-70 درجة. مثل هذا النظام أكثر موثوقية ودائمًا ، ولديه احتياطي طاقة ضخم ، ونظام درجة الحرارة المنخفضة لا يحلل الغبار العضوي الموجود في أي مكان للعيش..

تأثير التنسيب وطريقة توصيل المشعات على نقل الحرارة

أفضل مكان لوضع المبرد هو تحت المناور ، لأن أكبر خسارة للحرارة تحدث من خلال النافذة ، بغض النظر عن مدى عزلها. بالإضافة إلى ذلك ، يخلق الهواء الساخن من المدفأة ستارة حرارية: لا ينتشر الهواء البارد من النافذة عبر الغرفة ، ويتم تحسين الدورة الدموية..

تأثير وضع المبرد ووجود مصفاة على انتقال الحرارة

تغيير خرج الحرارة للرادياتير حسب موقع ووجود الشاشة.

إذا اخترت إخفاء المشعات خلف الشاشات أو اللوحات الزخرفية ، فسيؤدي ذلك إلى فقد الطاقة. في بعض الأحيان يتم اللجوء إلى مثل هذه الإجراءات من أجل تقليل قوة تدفق الحرارة بشكل هادف بنسبة 10-15٪.

تأثير طريقة توصيل المبرد على انتقال الحرارة

تخفيض الحرارة الناتجة عن طرق التوصيل المختلفة.

طريقة توصيل المشعات لها أيضًا تأثير كبير:

  1. ثنائية أو أحادية الجانب. يساعد تزويد الأنابيب من جوانب مختلفة على زيادة نقل الحرارة للبطارية ؛ مع هذا الاتصال ، تتوافق طاقة الجهاز مع الحد الأقصى المعلن. ومع ذلك ، من الناحية الهيكلية ، من الأفضل تزويد الأنابيب من جانب واحد إلى المشعات التي تحتوي على أقل من 20 قسمًا..
  2. أعلى أو أسفل. إن تزويد المبرد إلى الجزء العلوي من البطارية ، عند تفريغه من خلال الجزء السفلي ، يكون له تأثير ضئيل على نقل الحرارة. يقلل العلف من أسفل إلى أعلى المعدل بنسبة 20-22٪.

جدول مقارن لنقل الحرارة من الأقسام وضغط العمل وسعة ووزن قسم مشعات التدفئة.

نوع المبرد

نقل الحرارة قسم واحد ، دبليو

ضغط العمل ، بار

ضغط العقص ، بار

سعة 1 قسم ، ل

وزن قسم 1 كجم

الألمنيوم بمسافة مركزية 500 مم

183

عشرين

ثلاثين

0.27

1.45

الألومنيوم بمسافة مركزية 350 مم

139

عشرين

ثلاثين

0.19

1،2

نظام المعدنين بمسافة مركزية 500 مم

204

عشرين

ثلاثين

0.2

1.92

نظام المعدنين بمسافة مركزية 500 مم

136

عشرين

ثلاثين

0.18

1.36

حديد زهر بمسافة مركزية 500 مم

160

تسع

15

1.45

7.12

حديد زهر بمسافة مركزية 500 مم

140

تسع

15

1.1

5.4

جدول مقارن لأنواع أجهزة التدفئة.

المعايير الفنية

مشعات الحديد الزهر

مشعات الصلب

مشعات الألمنيوم

مشعات ثنائية المعدن

مشعات أنبوبي فولاذي

تصميم

الاقسام

ملحومة بالكامل

الاقسام

الاقسام

ملحومة بالكامل

اتصال

الجانبي

أي

الجانبي

الجانبي

أي

القصور الذاتي الحراري

عالي

قليل

قليل

قليل

قليل

حجم المياه

كبير

صغير

صغير

صغير

متوسط

تركيب الثرموستات

لا ينصح

موصى به

موصى به

موصى به

موصى به

مقاومة عمليات التآكل

عالي

متوسط

قليل

عالي

عالي

سائل العمل

ماء

الماء / التجمد

درجة حموضة الماء 7-8

الماء / التجمد

ماء

ضغط العمل

ما يصل إلى 1 ميجا باسكال

ما يصل إلى 1 ميجا باسكال

تصل إلى 2.5 ميجا باسكال

تصل إلى 2.5 ميجا باسكال

ما يصل إلى 1 ميجا باسكال

بناء مرتفع

لا ينصح

لا ينصح

موصى به

موصى به

موصى به

الخط الواصل

ضيق

واسع

واسع

واسع

واسع

الخصائص

يتم إنتاج نماذج التصميم

نشاط كهروكيميائي عالي ، مناهض للنحاس.

مناسب تمامًا للغرف ذات متطلبات النظافة العالية

مقارنة بين معلمات معدات توليد الحرارة من الحديد الزهر والألمنيوم

المعلمة للمقارنة هي الناتج الحراري للمبادلات الحرارية. يعتمد نقل حرارة مشعات الألمنيوم والحديد الزهر على ميزات التصميم ومواد التصنيع.

تصنع بطاريات الحديد الزهر من سبيكة من الحديد الزهر ذات هيكل متجانس ، ووصلة مقطعية باستخدام حشيات خاصة محكمة الإغلاق. يعتبر هذا النوع من المبرد كلاسيكيًا في الاستخدام. ناتج طاقة حقيقي ، 10٪ أقل من خرج الطاقة المعلن في خاصية المعدات.

مزايا في التطبيق:

  • زاد هذا النوع من المبرد من القصور الذاتي..
  • خصائص عالية ضد التآكل.
  • مدة العملية.
  • الجهاز لديه مقاومة هيدروليكية منخفضة.
  • قنوات واسعة لتدوير المبرد.

تشمل عيوب بطاريات الحديد الزهر ما يلي:

  • الوزن ، خاصة عندما يكون به عدة أقسام.
  • يجعل التصميم بين الأقسام وطريقة توصيلها من الصعب صيانة المعدات وتنظيفها.
  • لا توجد إمكانية لتنظيم ناتج الحرارة.
  • يسخن الغرفة ببطء. قسم واحد يعطي 90-110 واط من الطاقة.
  • مظهر قياسي لا يبدو ممتعًا من الناحية الجمالية في الداخل.

تتمتع بطاريات الألمنيوم ، إلى جانب حقيقة أنه من الضروري تحضير مبرد لمشعات تسخين الألمنيوم ، بمزايا كبيرة على بطاريات الحديد الزهر. (انظر أيضًا: كيفية توصيل أقسام مشعاع الألمنيوم)

مزايا المبادلات الحرارية المصنوعة من الألومنيوم:

  • الناتج الحراري لهذه المشعات مرتفع للغاية ، والذي يتحقق من خلال الموصلية الحرارية العالية للمادة..
  • سطح تبادل حراري كبير.
  • يمكن أن يبدو مظهر الجهاز أصليًا في أي داخل شقة أو منزل.
  • يسمح لك الخمول المنخفض بتسخين الغرفة بسرعة.
  • تكلفة المبادل الحراري للألمنيوم أقل من تكلفة المبادل الحراري المصبوب مقارنة بجودة السعر.
  • قدرة عالية على مقاومة التآكل.
  • خصائص عالية القوة لمبادل حراري من الألومنيوم ، ليست أقل شأنا من الحديد الزهر.

مبادل حراري نحاسي

تشمل العيوب كيفية تفاعل المبادل الحراري النحاسي ومشعات الألومنيوم مع بعضها البعض. مثل هذا الاتصال غير مسموح به بسبب النشاط الكهروكيميائي العالي للألمنيوم. الآن يتم توصيل البطاريات بشكل أساسي باستخدام الصمامات والصنابير ، لذلك لا توجد مشاكل مع هذا النوع من التوصيل ، ولكن يجب أخذها في الاعتبار عند تثبيت نظام التدفئة.

مولد الحرارة الألومنيوم الشعبية

من أشهر المبادلات الحرارية ، وفقًا للخبراء ، مشعات الألومنيوم Teploterm ، والتي يمكن أن تعمل بشكل فعال في المباني السكنية ، في المباني الصناعية. يعمل هذا النوع من البطاريات مع سوائل نقل الحرارة: تقليدي (ماء ساخن) ، بخار ، سائل بخصائص غير متجمدة. (انظر أيضا: ما هي مشعات التدفئة)

المؤشرات الفنية لبطارية الألومنيوم Teploterm:

  • القدرة على تحمل ضغط يصل إلى 16 ميجا باسكال.
  • مصنوع من الألمنيوم المصبوب.
  • طريقة توصيل نظام التدفئة ، مترابطة.
  • قسم واحد عند درجة حرارة 70 درجة ، ينتج 200 واط من الطاقة.
  • الإرتفاع ٥٧٠ ملم.
  • مضمون للاستخدام الصحيح حتى 10 سنوات.

تم تكييف هذا النوع من المبرد خصيصًا لظروف العمل في روسيا. زاد من انتقال الحرارة. مشعاع الألومنيوم Teploterm يشير إلى مبادلات حرارية آمنة ، وقد عزز مقاومة التآكل. يقلل الشكل الخارجي المستدير من مخاطر الإصابة. نظرًا لمظهره الجمالي ، فإنه يتناسب تمامًا مع أي ديكور داخلي في المنزل.

ناتج حرارة المشعات ، العدد المطلوب من الأقسام لتوليد الحرارة في المنزل

عند اختيار مبادل حراري لنظام التدفئة ، عليك أن تعرف: كم عدد الأقسام اللازمة لإقامة مريحة فيه. يمكنك حساب عدد أقسام المبرد الألومنيوم باستخدام صيغة معروفة. في هذه الصيغة ، يكون عدد الأقسام مساويًا لمنتج مساحة الغرفة المُدفأة مضروبًا في نسبة الطاقة المطلوبة للمتر المربع الواحد إلى الطاقة الحرارية لقسم البطارية. تبدو هذه الصيغة كما يلي: I = S * 100 / P ، فيها:

  1. ط- استلم عدد الأقسام.
  2. S – مساحة الغرفة الساخنة.
  3. ف – قوة قسم المبرد الألومنيوم.
  4. 100 هي الطاقة الموصى بها لتوليد الحرارة 1 متر مربع.

عند حساب الأقسام التي ستسخن الغرفة ، من الضروري أيضًا مراعاة:

  • ما نوع النوافذ المثبتة في المنزل أو المبنى. تعمل النوافذ البلاستيكية ذات النوافذ المزدوجة الزجاج على تقليل فقد الحرارة في المنزل.
  • (انظر أيضا: أي مشعات التدفئة أفضل)

  • يتم أخذ عدد الجدران الداخلية والخارجية في المنزل في الاعتبار. بالنسبة لشقق الزاوية ، يتم تعيين المعامل أعلى ، نظرًا لوجود المزيد من الجدران الخارجية في الشقة.
  • تؤخذ في الاعتبار حالة الغرف المجاورة سواء كانت دافئة أو باردة. العلية الدافئة ، أو عندما يكون هناك جيران في الطابق العلوي ، قم بخفض اختيار الأقسام.
  • عندما يكون الارتفاع بين الأرضية وسقف الشقة قياسيًا ، يساوي 2.5 متر ، يتم ضبط المعامل على 1 ، وإذا كانت الأسقف أعلى ، يزداد المعامل.
  • بالإضافة إلى نوع النوافذ في المنزل ، يجب مراعاة عددها..

يجب استبدال جميع العوامل المذكورة أعلاه لحساب كامل للعدد المطلوب من الأقسام. من الصعب تنفيذ هذا الإجراء بمفردك. هناك العديد من الخدمات المتخصصة لحساب أقسام الرادياتير المصنوعة من أي مادة. من الضروري فقط إدخال المعلمات الأولية لحساب الأقسام: مادة تصنيع البطارية ، مساحة الغرفة ، ارتفاع الأسقف ، عدد الجدران الخارجية. يتم الحساب تلقائيًا.

كيفية زيادة أداء البطاريات المثبتة بالفعل

صمام ماييفسكي

التكلفة 45-150 روبل.

عنصر لا غنى عنه في نظام التدفئة هو صمام Mayevsky.

في العديد من المشعات الحديثة ، يتم توفيرها في مجموعة ، وإلا يمكن شراؤها بالإضافة إلى ذلك ويمكن تثبيتها بسهولة بأيديكم..

الجهاز مُركب في قابس الرادياتير العلوي ، مقابل إمداد المبرد ، مما يجعل من السهل التخلص من التهوية ، مما يؤدي إلى انخفاض كبير في نقل الحرارة.

يلجأ البعض إلى “الطريقة الشعبية” ، أي تركيب شاشات عاكسة للحرارة ذاتية الصنع مصنوعة من رقائق معدنية أو معدنية ذات زعانف مموجة بين البطارية والجدار..

الطريقة الأكثر فاعلية هي تثبيت أقسام إضافية ، ولكن يجب أن يتم ذلك فقط عند إيقاف تشغيل نظام التدفئة تمامًا مع مراعاة الحمل الإضافي من الأقسام المضافة

زيادة كفاءة نقل الحرارة

لتحقيق أكثر كفاءة تشغيل للمشعات ، تحتاج إلى حساب مساحة الغرفة وقوة الجهاز. في المناخات المعتدلة ، يوصى بتركيب بطاريات ذات توصيل حراري من 70 إلى 100 واط / م 2 لكل 1 م 2 من الغرفة. في المناطق الشمالية ، لا يمكن الاستغناء عن استخدام أجهزة أكثر قوة – 150-200 واط / م 2.

لزيادة معدل عودة الطاقة الحرارية من البطاريات ، يوصى بما يلي:

  1. تدفئة الأماكن. لتقليل فقد الحرارة للهيكل ، يجب عزله. علاوة على ذلك ، يجب أن يتم ذلك ليس فقط من الداخل ، ولكن أيضًا من الخارج ، دون أن ننسى السقف. أكثر أنواع العزل شيوعًا للمنازل هي ألواح الرغوة..
  2. تركيب عواكس. في أغلب الأحيان ، يتم استخدام رقائق معدنية أو مادة البولي بروبيلين. يجب تركيب العاكس على الحائط خلف الرادياتير.
  3. ضيق. يزداد فقدان الحرارة في الغرفة بشكل ملحوظ عند وجود مسودات. عند عزل المنزل ، من الضروري الاهتمام بالنوافذ والأبواب..

لضمان التشغيل الفعال لنظام التدفئة ، غالبًا ما يكون كافياً لحساب مؤشر طاقة البطارية بشكل صحيح. توضح الجداول الخاصة بكفاءة مشعات التدفئة المؤشر المحسوب الذي تضمنه الشركة المصنعة. ومع ذلك ، يمكن زيادتها ببعض الإرشادات البسيطة:

  1. حافظ على نظافة البطاريات لأن الغبار يمكن أن يقلل بشكل كبير من انتقال الحرارة من المشعات.
  2. يجب طلاء البطاريات بألوان داكنة. بعد ذلك ، يمكن زيادة الكفاءة بنسبة 15٪..
  3. زيادة مساحة سطح الجهاز.

عند اختيار المشعات ، من الضروري دراسة خصائصها التقنية بعناية. بفضل بعض الإجراءات ، من الممكن زيادة كفاءة نظام التدفئة. على الرغم من أن تركيب المشعات ليس عملية معقدة ، إلا أنه يجدر تكليف المهنيين بهذا العمل..

مقارنة بين أنواع مختلفة من المشعات

الطاقة الحرارية هي إحدى الخصائص الرئيسية ، ولكن هناك خصائص أخرى لا تقل أهمية. من الخطأ اختيار بطارية فقط على أساس التدفق الحراري المطلوب. أنت بحاجة إلى فهم الظروف التي ينتج عنها المبرد المعين التدفق المحدد ومدة استمراره في نظام التدفئة في منزلك. لذلك ، فمن الأصح مراعاة جميع الخصائص التقنية الرئيسية لأنواع السخانات المقطعية ، وهي:

  • الألومنيوم؛جدول مشعات الألومنيوم تبديد الحرارة
  • نظام المعدنين.
  • الحديد الزهر.

دعونا نقارن مشعات التدفئة وفقًا للمعايير الرئيسية التالية التي تلعب دورًا مهمًا في اختيارها:

  • الطاقة الحرارية؛
  • ضغط العمل المسموح به
  • ضغط العقص (الاختبار) ؛
  • رحابة.
  • وزن.

ملحوظة. لا نأخذ في الاعتبار الحد الأقصى لدرجة تسخين المبرد ، لأنه مرتفع جدًا بالنسبة للبطاريات من جميع الأنواع ، مما يجعلها مناسبة للاستخدام في المباني السكنية لهذه المعلمة..

تعتبر مؤشرات ضغط التشغيل والاختبار مهمة لاختيار البطاريات لأنظمة التدفئة المختلفة. إذا كان ضغط المبرد في المنازل الريفية أو المنازل الريفية نادراً ما يتجاوز 3 بار ، فيمكن أن يصل مع مصدر الحرارة المركزي من 6 إلى 15 بارًا ، اعتمادًا على عدد طوابق المبنى. لا ينبغي لأحد أن ينسى مطرقة المياه ، والتي تكون شائعة في الشبكات المركزية عند تشغيلها. لهذه الأسباب ، لا يوصى بإدراج كل المبرد في مثل هذه الشبكات ، ومن الأفضل مقارنة نقل الحرارة مع مراعاة الخصائص التي تشير إلى قوة المنتج..

تلعب قدرة ووزن عناصر التسخين دورًا مهمًا في بناء المساكن الخاصة. تساعد معرفة سعة المبرد في حساب الكمية الإجمالية للمياه في النظام وتقدير استهلاك الطاقة الحرارية لتسخينه. وزن الجهاز مهم لتحديد طريقة التعلق بجدار خارجي ، مبني ، على سبيل المثال ، من مادة مسامية (الخرسانة الخلوية) أو بواسطة تقنية الإطار.

للتعرف على الخصائص التقنية الرئيسية ، نقدم في الجدول بيانات الشركة المصنعة المشهورة للمشعات المصنوعة من الألومنيوم والمعدن – RIFAR ، بالإضافة إلى معلمات بطاريات الحديد الزهر MC-140.

جدول مشعات الألومنيوم تبديد الحرارة

النتائج المقارنة

جدول مشعات الألومنيوم تبديد الحرارة

كما يوضح الجدول أدناه مقارنة لنقل الحرارة من مشعات التدفئة ، فإن السخانات ثنائية المعدن هي الأكثر كفاءة من حيث القدرة. تذكر أنها تمثل جسمًا من الألمنيوم مع إطار ملحوم قوي داخل أنابيب معدنية لتدفق سائل التبريد. من جميع النواحي ، هذا النوع من السخان مناسب للتركيب في كل من أنظمة التدفئة في المباني الشاهقة وفي البيوت الخاصة. عيبهم الوحيد هو تكلفتها العالية..

إن تبديد حرارة مشعات الألمنيوم أقل قليلاً ، على الرغم من أنها أخف وزناً وأرخص من المشعات ثنائية المعدن. وفقًا للاختبار وضغط التشغيل ، يمكن أيضًا تركيب أجهزة الألمنيوم في المباني من أي عدد من الطوابق ، ولكن بشرط: توجد غرفة مرجل فردية مع وحدة معالجة المياه. الحقيقة هي أن سبائك الألومنيوم عرضة للتآكل الكهروكيميائي من مبرد منخفض الجودة ملازم للشبكات المركزية. من الأفضل تركيب مشعات الألمنيوم في أنظمة منفصلة.

مشعات الحديد الزهر تختلف بشكل حاد عن الآخرين. نقل الحرارة أقل بكثير مع كتلة كبيرة وسعة المقاطع. يبدو أنه مع هذه المقارنة ، لن يجدوا تطبيقًا في أنظمة التدفئة الحديثة. ومع ذلك ، لا يزال الطلب على “أكورديونات” MS-140 التقليدية ، وورقتهم الرابحة الرئيسية هي المتانة ومقاومة التآكل. في الواقع ، يمكن للحديد الزهر الرمادي ، الذي يصنع منه MS-140 عن طريق الصب ، أن يخدم بسهولة ما يصل إلى 50 عامًا أو أكثر ، في حين أن المبرد يمكن أن يكون أيًا كان..

جدول مشعات الألومنيوم تبديد الحرارة

بالإضافة إلى ذلك ، تحتوي بطارية الحديد الزهر التقليدية على قصور حراري كبير بسبب اتساعها واتساعها. هذا يعني أنه عند إيقاف تشغيل الغلاية ، يظل المبرد دافئًا لفترة طويلة. بالنسبة لضغط العمل ، لا يمكن لسخانات الحديد الزهر التباهي بالقوة العالية. إن شرائها لشبكات ذات ضغط مياه مرتفع أمر محفوف بالمخاطر..

حساب الطاقة الحرارية

لتنظيم تدفئة المباني ، من الضروري معرفة الطاقة المطلوبة لكل منها ، ثم حساب انتقال حرارة المبرد. يتم تحديد استهلاك الحرارة لتدفئة الغرفة بطريقة بسيطة إلى حد ما. اعتمادًا على الموقع ، يتم أخذ كمية الحرارة للتدفئة 1 م 3 من الغرفة ، وهي 35 وات / م 3 للجانب الجنوبي من المبنى و 40 وات / م 3 للجانب الشمالي. يتم ضرب الحجم الحقيقي للغرفة بهذه القيمة ونحصل على الطاقة المطلوبة.

انتباه! يتم تكبير الطريقة المعطاة لحساب الطاقة المطلوبة ، وتؤخذ نتائجها في الاعتبار فقط كمبدأ توجيهي.

من أجل حساب بطاريات الألومنيوم أو البطاريات ثنائية المعدن ، يجب أن يبدأ المرء من الخصائص المحددة في وثائق الشركة المصنعة. وفقًا للمعايير ، يتم إعطاء طاقة قسم واحد من المبرد هناك عند DT = 70. وهذا يعني أن قسمًا واحدًا سيعطي تدفقًا حراريًا محددًا عند درجة حرارة الناقل الحراري عند إمداد 105 درجة مئوية ، وفي تدفق العودة – 70 درجة مئوية. في هذه الحالة ، يتم أخذ درجة حرارة تصميم البيئة الداخلية على أنها 18 درجة مئوية.

بناءً على جدولنا ، فإن نقل الحرارة لقسم واحد من المبرد ثنائي المعدن مع بُعد من المركز إلى المركز 500 مم هو 204 واط ، ولكن فقط عند درجة حرارة 105 درجة مئوية في خط أنابيب الإمداد. في الأنظمة الحديثة ، وخاصة الأنظمة الفردية ، لا توجد درجة حرارة عالية ، على التوالي ، وسوف ينخفض ​​خرج الطاقة. لمعرفة التدفق الحراري الحقيقي ، يجب عليك أولاً حساب معلمة DT للظروف الحالية باستخدام الصيغة:

DT = (tpod + trev) / 2 – troom ، حيث:

  • tpod – درجة حرارة الماء في خط أنابيب الإمداد ؛
  • tobr – نفس الشيء ، في المقابل ؛
  • troom – درجة الحرارة داخل الغرفة.

بعد ذلك ، يتم ضرب نقل الحرارة بجواز السفر لرادياتير التسخين بمعامل التصحيح ، اعتمادًا على قيمة DT وفقًا للجدول:

جدول مشعات الألومنيوم تبديد الحرارة

على سبيل المثال ، مع رسم بياني للناقل الحراري 80/60 درجة مئوية ودرجة حرارة الغرفة 21 درجة مئوية ، ستكون معلمة DT (80 + 60) / 2 – 21 = 49 ، وعامل التصحيح هو 0.63. ثم سيكون التدفق الحراري لقسم واحد من نفس المبرد ثنائي المعدن 204 × 0.63 = 128.5 وات. بناءً على هذه النتيجة ، يتم تحديد عدد الأقسام.

ما الذي يحدد انتقال الحرارة من مشعاع الألومنيوم

أنواع مشعات الألمنيوم:

  • الصلب – يتميز بخصائص تقنية منخفضة ، ولم يعد يتم تمثيله تقريبًا في السوق الحديث ولم يعد مطلوبًا.
  • لا يزال يتم تصنيف الحديد الزهر بدرجة عالية وفقًا لمعايير الموثوقية. يتم تقديم العديد من الموديلات الجديدة التي تدوم طويلاً من الناحية الجمالية مع عناصر من الصب الفني. تتناسب هذه البطاريات مع أي تصميم ، ولا داعي لإخفاء مظهرها غير الجمالي خلف الشاشات.
  • الألومنيوم حاليًا هو النوع الأكثر طلبًا من حيث الخصائص التقنية وتوافر السعر. إنها ذات كفاءة عالية ولديها عدد من المزايا..
  • ثنائي المعدن – ظهر جيل جديد مؤخرًا ، ولكنه نشط بالفعل في طلب المستهلكين. نظرًا لجودة وتكوين معدنين ، فإنهما أقوى من حيث الفعالية.

يجب ألا تختار بطارية بناءً على معايير الطاقة الحرارية فقط. في شبكات التدفئة المختلفة ، ستختلف مؤشرات ضغط العمل ، في المنازل الخاصة يكون ضغط المبرد حوالي – 2-3 بار ، في الشقق ذات النظام المركزي 5-15 بار ويختلف عن عدد الطوابق.

يمكن أن يؤدي ارتفاع الضغط في نظام التدفئة إلى إتلاف المبرد المختار بشكل غير صحيح ، لذلك يجب إجراء المقارنة مع مراعاة قوة جهاز التسخين.

خصائص مهمة يجب مراعاتها عند الاختيار:

  • طاقة توليد الحرارة
  • معلمات الضغط المسموح بها ؛
  • الحجم الداخلي لخزان المبرد ؛
  • وزن البطارية.

يجب أن يؤخذ وزن المبرد وحجم الحاوية في الاعتبار عند التركيب في المنازل الخاصة. معرفة كمية المياه التي تمر عبر نظام التدفئة ، فمن السهل حساب استهلاك الحرارة أثناء التسخين.

سيؤثر وزن الجهاز على اختيار المثبتات وطريقة تثبيته بالحائط. اعتمادًا على المادة التي صنعت منها. على سبيل المثال ، إذا كان الجدار مصنوعًا من كتل خرسانية أو خرسانية ، وكانت كتلة البطارية كبيرة بسبب عدد الأقسام ، فيجب أن يكون الخطاف أيضًا قادرًا على تحمل وزنه..

مزايا مشعات الألمنيوم:

  • منطقة إنتاج كبيرة ، مما يوفر نقلًا أفضل للحرارة ؛
  • خفيفة الوزن وخفيفة الوزن.
  • نقل حرارة عالية
  • تنافس بقوة مع بطاريات الصلب والحديد الزهر ؛
  • لا تحتاج إلى طلاء وتتوافق مع التصميم الداخلي الحديث ؛
  • تسخين بسرعة ، مما يوفر الوقود بشكل كبير.

تصنع البطاريات من الألمنيوم عن طريق صب كل قسم ، وبحسب الشركة المصنعة ، يمكنها تحمل ضغط 15-20 جوًا. المشعات ذات الأقسام الملصقة أثناء الإنتاج – المبثوقة – تتحمل الأحمال حتى 40 جوًا ، ولكنها لا تختلف في القوة ، خاصة عند نقاط الاتصال.

يمكن إضافة أي عدد من الأقسام ، يسهل إرفاقها ، ولكن مع نظام التدفئة المركزية ، يجب ألا تشكل هياكل معقدة للغاية.

نقل الحرارة لقسم واحد قادر على تسخين 1.2 متر مكعب. متر من الفضاء – حوالي 120 واط عند درجة حرارة 45-50 درجة مئوية. يسمح وجود منظم تدفق الحرارة ، والذي يتم توفيره في البداية في تكوين الشركة المصنعة ، بالتوفير في الكهرباء..

أثناء التثبيت ، لا يُسمح باستخدام المكونات والأنابيب النحاسية أو الفولاذية ، فقد يؤدي ذلك إلى حدوث تآكل.

من الممكن زيادة كفاءة البطاريات المثبتة بالفعل بطرق بسيطة – تنظيف البطاريات أو إعادة طلاءها بألوان داكنة. سيؤدي تثبيت شاشة خلف المبرد إلى زيادة نقل الحرارة بنسبة تصل إلى 25 بالمائة ، ويمكنك شراء نسخة جاهزة من الشاشة أو استخدام رقائق معدنية.

خيار آخر فعال هو تصنيع غلاف معدني ينبعث منه الحرارة الناتجة أثناء التسخين ، حتى مع إيقاف التدفئة بالفعل. يمكن زيادة طاقة البطاريات عن طريق إضافة عدد الأقسام ، والنتيجة هي زيادة في نقل الحرارة بنسبة لا تقل عن 10 بالمائة.

مع كل هذه المعلمات الإيجابية والجودة العالية ، تتمتع بطاريات الألمنيوم بسعر منخفض ، مما يؤدي إلى مراجعات إيجابية وطلب بين المستهلكين..

رادياتير المنيوم بجانب السرير

عيوب مشعات الألمنيوم

القيود المفروضة على المواد التي يمكن توصيل مشعات الألمنيوم بها ، والصرامة على مكونات المبرد والتوحيد في الحجم هي عيوبها الرئيسية. يمكن منع مشاكل التآكل باستخدام فيلم أكسيد ومعالجته بعوامل مقاومة للتآكل أثناء التثبيت.

هذا النوع من البطاريات لا يتحمل الصدمات المائية لنظام التدفئة المركزي ، لذلك يوصى بتركيبها في المنازل الخاصة وليس الشقق..

حتى لا نخطئ في اختيار نظام التدفئة ، يجدر استخدام نصيحة أحد المتخصصين أو أمثلةنا للحسابات والجدول.

تتمتع بطاريات الألمنيوم بالعديد من الصفات الإيجابية بالإضافة إلى عدد من العيوب. الطلب عليها لا يتلاشى بسبب السعر والمستوى العالي لانتقال الحرارة. عند الشراء ، يجب أن تعطي الأفضلية للمصنعين المحليين ، فهم يأخذون في الاعتبار جودة المياه في الإنتاج ، مما سيؤثر على عمر الخدمة.

المزايا والعيوب الرئيسية لمنتجات الألمنيوم

بادئ ذي بدء ، يجب أن تفكر في السمات الرئيسية لنوع الهياكل المعنية ، بحيث تكون مقتنعًا بمصداقيتها وكفاءتها. يمكن اعتبار العوامل التالية المزايا الرئيسية:

قوة عالية إن نقل الحرارة لقسم واحد من المبرد المصنوع من الألومنيوم أعلى بكثير من نقل الحرارة من الحديد الزهر أو الفولاذ بسبب حقيقة أن قوة منتجات الألمنيوم (أي قدرتها على نقل كمية معينة من الحرارة لكل وحدة زمنية) عالية جدًا عالي
سطح عنصر كبير كلما كبرت مساحة الهيكل التي تنقل الحرارة ، زادت كفاءة عملها واستهلاك ناقلات الطاقة بكفاءة أكبر. يطور المصنعون تصميمات جديدة وأكثر كفاءة كل عام لزيادة الكفاءة
مجموعة واسعة من الأحجام القياسية يمكنك اختيار الحل الأمثل لأي غرفة تقريبًا ، وهناك مجموعة متنوعة من الخيارات للبيع ، ولكل منها خصائصه الخاصة.
انخفاض الجمود الحراري بفضل هذه الميزة ، تبدأ المشعات بنقل الحرارة إلى الغرفة بسرعة كبيرة ، مما يسمح لك بتقليل تكاليف الطاقة ، لأنك لا تحتاج إلى تدفئة المعدن لفترة طويلة للوصول إلى الأداء الطبيعي
مظهر جذاب مشعات الألمنيوم الحديثة ليست عالية الكفاءة فحسب ، بل تبدو رائعة أيضًا ، يمكنك اختيار أفضل حل لأي تصميم داخلي
سهل التنصيب إذا كان لديك الحد الأدنى من مجموعة الأدوات ، فيمكنك تثبيت مشعات التدفئة بيديك ، ولا تختلف الإرشادات الخاصة بتنفيذ العمل عن الخيارات الأخرى ، كما أن الوزن المنخفض يبسط التثبيت فقط

الأهمية!

يمكن اعتبار ميزة إضافية كبيرة أخرى هي العامل الذي يتم فيه بيع العناصر بالكامل ولا تحتاج إلى تلطيخ..

عادة ما يكون الطلاء متينًا للغاية ويحافظ على الموثوقية والسلامة لعقود..

المنتجات المصنوعة من قبل الشركات الإيطالية جذابة بشكل خاص.

الخصائص الكمية

يجب تأكيد الخصائص الكمية أثناء الاختبارات ، والتي تكون نتائجها بمثابة أساس للحصول على شهادة المطابقة. تم تحديد قائمة الخصائص المؤكدة ، بالإضافة إلى طرق الاختبار وشروطه في الوثائق التنظيمية – المعايير الروسية (GOST) والأوروبية (EN 442-2) ، أو الشروط الفنية الصادرة والمعتمدة خصيصًا (TU).

عدد الأقسام

تتكون الغالبية العظمى من نماذج مشعات الألومنيوم من أقسام منفصلة. يسمح لك التقسيم إلى أقسام بتحديد جهاز الطاقة المطلوبة حسب مساحة الغرفة الساخنة.

رادياتير من خمس قطع من الألومنيوم.

يمكن للمشتري شراء كلا القسمين المنفصلين من المبرد وسخان مُجمَّع في المصنع. كقاعدة عامة ، تشتمل المشعات المجمعة في المصنع على 4 إلى 12 قسمًا. عند تجميع المقاطع ، يتم استخدام وصلة الحلمة.

يتم تحديد عدد الأقسام المطلوبة لتدفئة الغرفة بالصيغة التقريبية:

N = 100 * (S / P) ؛

حيث S هي مساحة الغرفة ، م 2 ؛

ف – الطاقة الحرارية لقسم واحد ، دبليو.

تنتج الشركة الإيطالية Global نماذج مزدوجة من سلسلة GL / D ، مع صفين متناظرين بالنسبة لمستوى الجدار الخلفي للأقسام. يتم استخدام مشعات مزدوجة إذا كانت بحاجة إلى التثبيت على مسافة من الحائط.

الطاقة الحرارية (التدفق الحراري الاسمي)

تسمح لك هذه المعلمة (المقاسة بـ W) بتحديد عدد الأقسام التي يجب أن يضطرها المبرد لتسخين منطقة معينة..

أقسام منفصلة من مشعات الألومنيوم.

أقسام منفصلة من مشعات الألومنيوم.

وفقًا لـ GOST 31311-2005 “أجهزة التدفئة. الشروط الفنية العامة “، يتم تحديد الطاقة الحرارية وفقًا للشروط التالية:

  • رأس درجة الحرارة (الفرق بين درجة حرارة المبرد والهواء في الغرفة) ΔТ = 70 درجة مئوية ؛
  • الضغط الجوي B = 760 مم زئبق ؛
  • يتحرك المبرد على طول جهاز التسخين “من أعلى إلى أسفل”.

بالإضافة إلى ذلك ، تشير بعض الشركات المصنعة إلى الطاقة الحرارية المقاسة عند رأس درجة حرارة 30 درجة مئوية و 50 درجة مئوية.

مساحة سطح التدفئة الخارجية

تشمل هذه القيمة مساحة جميع أسطح قسم الرادياتير التي تلامس هواء الغرفة ، بما في ذلك منطقة الزعانف. عادة ما تكون مساحة السطح الخارجي:

  1. للأقسام بمسافة مركزية 350 مم – 0.3 … 0.4 م 2 ؛
  2. للمقاطع بمسافة مركزية 500 مم – 0.4 … 0.5 متر مربع.

الخصائص الهندسية

تحدد الأبعاد الكلية والتركيب (التوصيل) إمكانية تركيب مشعاع تدفئة في ظل ظروف وضع محددة. كما تؤثر أبعاد السخان على قدرته الحرارية..

الأبعاد الكلية لمشعات تسخين الألمنيوم.

أبعاد.

مركز المسافة

المسافة من المركز إلى المركز تسمى المسافة بين محاور المجمعات العلوية والسفلية. من بين المشعات المنتجة تسلسليًا ، تسود الموديلات بمسافة مركزية 200 ، 300 ، 350 ، 500 ، 600 ، 800 ملم. تعد المسافة المركزية البالغة 500 مم هي الأكثر شيوعًا ، وتوجد مشعات بهذا الحجم القياسي في نطاق طرازات جميع الشركات المصنعة. تقوم شركة Global بتصنيع موديلات من سلسلة Oscar بمسافة مركزية من 900 إلى 2000 مم.

أبعاد تركيب مشعات تسخين الألمنيوم.

أبعاد التركيب.

عرض القسم

يبلغ عرض الغالبية العظمى من موديلات مشعات الألومنيوم 80 ملم. في كثير من الأحيان ، يتم إنتاج مقاطع بعرض 70 مم و 100 مم وقيم أخرى..

عمق

تحدد هذه القيمة مسافة التثبيت من محور المجمع إلى جدار الغرفة المجاور. أكثر المنتجات شيوعًا بعمق 80 مم ، ولكن لزيادة الطاقة الحرارية ، تقوم الشركات المصنعة في بعض الطرز بزيادة عمق الرادياتير إلى 100 مم.

درجة حرارة ناقل الحرارة

تم تصميم أجهزة التسخين من هذا النوع لدرجة حرارة سائل التبريد 110 درجة مئوية. تسمح بعض الطرز (على سبيل المثال ، سلسلة Rifar Alum) بالتشغيل عند 135 درجة مئوية.

يوضح الجدولان 1 و 2 الخصائص التقنية للنماذج بمسافة مركزية 350 و 500 مم. توضح الجداول المقارنة معلمات الوزن والحجم ، وحجم المبرد والتدفق الحراري الاسمي لقسم الإنتاج في 7 شركات مختلفة..

الجدول 1 – الخصائص التقنية لمشعات الألومنيوم (مسافة المركز 350 مم)

الشركة المصنعة والطراز الأبعاد الكلية ، مم حجم القسم ، ل وزن القسم ، كجم الطاقة الحرارية ، دبليو
ارتفاع العرض عمق

ريفار

الشب 350

415 80 90 0.19 1.20 139

رويال ثيرمو

نيلي 350

435 80 100 0.29 1.30 155

كونر

لوكس 80/350

430 80 80 0.28 1.05 145

فيرولي

بول 350

431.5 80 98 0.31 1.10 155

عام هيدروليكي

ليتاكس ب 350-80

420 80 80 0.22 0.80 135

عالمي

VOX R 350

440 80 95 0.35 1.12 145

فارميجا

الميجا 350/80

426 80 80 0.30 1.10 147

الجدول 2 – الخصائص التقنية لمشعات الألومنيوم (مسافة المركز 500 مم)

الشركة المصنعة والطراز الأبعاد الكلية ، مم حجم القسم ، ل وزن القسم ، كجم الطاقة الحرارية ، دبليو
ارتفاع العرض عمق

ريفار

الشب 500

565 80 90 0.27 1.45 183

رويال ثيرمو

نيلي 500

585 80 100 0.37 1.65 205

كونر

لوكس 80/500

582 80 80 0.43 1.25 190

فيرولي

POL 500

581.5 80 98 0.38 1.40 180

عام هيدروليكي

ليتاكس ب 500-80

582 80 80 0.36 1.03 180

عالمي

VOX R 500

590 80 95 0.46 1.45 195

فارميجا

الميجا 500/80

576 80 80 0.38 1.20 191

تعتبر الموديلات ذات المسافة المركزية 200 مم هي الأصغر ارتفاعًا بين المشعات المقطعية المصنوعة من الألومنيوم. تُستخدم منتجات بهذا الحجم القياسي للتركيب تحت فتحات النوافذ مع زيادة مساحة الزجاج. يتم عرض الخصائص المقارنة للأجهزة من هذا الحجم القياسي في الجدول 3 وتتضمن بيانات عن المنتجات من ثلاث جهات تصنيع..

الجدول 3 – الخصائص التقنية لمشعات الألومنيوم (مسافة المركز 200 مم)

الشركة المصنعة والطراز الأبعاد الكلية ، مم حجم القسم ، ل وزن القسم ، كجم الطاقة الحرارية ، دبليو
ارتفاع العرض عمق

فارميجا

الميجا 200/80

275 80 80 0.20 0.64 101

سيرا

هيتلاين 200

245 80 80 0.16 0.56 89

كونر

لوكس 80/200

275 80 80 0.26 0.62 123

الحجم الداخلي للقسم

من المعلمات التي تحدد قوة السخان. يعتمد الحجم الداخلي للقسم (يقاس باللتر) على ارتفاع الرادياتير ، بالإضافة إلى الشكل ومساحة المقطع العرضي للقناة الرأسية. لزيادة الحجم الداخلي ، تنتج بعض الشركات المصنعة نماذج ذات قسم مجرى بيضاوي (مشعات حرارية ملكية).

قناة عمودية مع مقطع عرضي بيضاوي لمبرد تسخين من الألومنيوم.

خصائص الجودة

قبل شراء السخان ، يجب عليك أيضًا دراسة خصائص الجودة لمختلف الطرز ، مع عرض ميزات التصميم وتكنولوجيا التصنيع.

طريقة التصنيع

يمكن عمل الأقسام عن طريق القولبة بالحقن أو البثق. البثق هو طريقة تشكيل بالضغط ينتج عنها كتلة ذات كثافة متزايدة. تتمتع المشعات المصنوعة بهذه الطريقة بقوة أعلى ، مما يسمح لها بتحمل الضغط المتزايد.

مشعات الألمنيوم بمختلف الأحجام القياسية.

مشعات الألمنيوم بمختلف الأحجام القياسية.

أثبتت المشعات المقطعية المصنوعة من الألومنيوم أنها جيدة في أنظمة التدفئة الفردية ، عندما يكون لدى صاحب المنزل الفرصة لاختيار نوع ناقل الحرارة بشكل مستقل والتحكم في جودته. تتميز هذه الأجهزة بالأداء الحراري العالي ، وتتفوق على النماذج ثنائية المعدن بسبب انخفاض تكلفتها. تتيح الخصائص التقنية لمشعات التسخين المصنوعة من الألومنيوم للمشتري الفرصة لاختيار أفضل طراز من بين عدد من نظائرها..

كيفية حساب قوة قسم واحد من مشعاع الألمنيوم في نظام التدفئة

قوة قسم واحد من مشعاع الألمنيوم

يمكنك أن تقول بقدر ما تحب أن قلب نظام التدفئة هو الغلاية ، ولكن يتم توفير الحرارة في الغرفة المدفأة بفضل المشعات. ستعتمد الراحة في المنزل بشكل مباشر على ما إذا كان عددهم محسوبًا بشكل صحيح. لإجراء عملية حسابية بشكل صحيح ، يتم أخذ مؤشرات الطاقة لقسم واحد من المبرد الألومنيوم كأساس..

لماذا الألمنيوم؟ بادئ ذي بدء ، لأنها متفوقة بشكل كبير في أدائها على بطاريات الحديد الزهر التقليدية ، وهم الذين يستخدمون بشكل متزايد في إنشاء شبكات التدفئة الحديثة..

أنواع مختلفة من بطاريات الألمنيوم

ملحوظة! يتم إنتاج مشعات الألمنيوم بطريقتين – الصب والبثق. باستخدام طريقة القولبة بالحقن ، يتم تصنيع كل قسم على حدة.

المادة الخام هي السيليكون – الألمنيوم مع إضافات السيليكون لا تزيد عن 12٪. عن طريق التشكيل ، يتم الحصول على أقسام من أشكال مختلفة يمكنها تحمل ضغط يصل إلى 16 ضغطًا جويًا.

تُستخدم طريقة البثق في صنع ليس المشعات ، ولكن الأجزاء المنفصلة الخاصة بها ، ثم يتم تثبيتها معًا. تتيح هذه الطريقة تقليل تكلفة الإنتاج ، ولكن من حيث الخصائص التقنية ، فإن البطاريات التي تم إنشاؤها بواسطة طريقة البثق تكون أدنى من البطاريات المصبوبة. لديهم أيضًا عيبًا آخر – من المستحيل تغيير عدد الأقسام في المبرد..

وتجدر الإشارة إلى نوع آخر من بطاريات الألمنيوم – نوع مؤكسد. إنها أغلى وأعلى جودة إلى حد بعيد. المادة الخام لإنتاجها هي الألمنيوم النقي. المنتج النهائي مؤكسد ، مما يجعله غير قابل للتآكل على الإطلاق. الأجزاء الفردية في هذه المشعات متصلة بواسطة أدوات التوصيل.

لذلك ، فهي ناعمة تمامًا من الداخل ، مما يعني أنهم لا يخافون من فرط النمو. يصل ضغط عملها إلى 70 جوًا.

معلمات مهمة

قوة قسم واحد من مشعاع الألمنيوم

جهاز RoyalThermo Evolution

  1. يمكن أن تكون المسافة بين المحاور قياسية – 200 ، 350 ، 500 ملم – أو غير قياسية. الخيار الأكثر شيوعًا هو 500 ملم.
  2. يمكن أن يختلف الارتفاع أيضًا. قبل شراء البطاريات ، يجدر قياس المسافة تحت عتبة النافذة. يجب أن يكون هناك حوالي 10 سم من المساحة الحرة أعلى وأسفل البطارية. من الحائط إلى المبرد – حوالي 3 سم ، يجب أن تتناسب جميع الأقسام جيدًا مع المكان المخصص للرادياتير.
  3. ضغط. يتضمن هذا الرقم اختبار العمل والضغط. في بعض الأحيان يمكن أيضًا تحديد الحد الأقصى. ضغط التشغيل القياسي لمشعات الألومنيوم هو 10-15 جوًا. بالنسبة للتدفئة المستقلة ، فهذه معلمات كافية ، وبالنسبة للشقق ذات التدفئة المركزية ، من الأفضل اختيار نموذج بمعدلات أعلى – ما يصل إلى 30 جوًا. يجب أن يكون اختبار الضغط 30 ضغط جوي على الأقل. من الأفضل شراء بطاريات بهامش. سيساعد هذا في حالة حدوث عطل أو زيادة غير متوقعة في الضغط في النظام..
  4. انتقال الحرارة. يشار إلى هذا المؤشر فيما يتعلق بقسم واحد. في المتوسط ​​، يكون انتقال الحرارة للقسم هو 100-150 وات. المشعات ذات التبديد العالي للحرارة هي أكثر كفاءة في استخدام الطاقة. ولهذا السبب سرعان ما أصبحت نماذج الألمنيوم رائدة في السوق..

المميزات والعيوب

تختلف بطاريات الألمنيوم عن بطاريات الحديد الزهر في عدد من المؤشرات:

  1. ارتفاع معدل نقل الحرارة ، مما يعني تقليل تآكل وتمزق الغلاية والقدرة على تقليل تكاليف التدفئة.
  2. سهل التركيب ويناسب أي ديكور داخلي.
  3. مناسبة تمامًا لأنظمة التدفئة المستقلة ، ويمكن أيضًا تركيبها في المباني السكنية.
  4. يمكن تركيبها في نظام يحتوي على أنابيب حديدية قديمة وفي شبكات بلاستيكية وبلاستيكية حديثة.

لا يوجد جهاز تدفئة واحد ، ولا عنصر واحد في الشبكات الهندسية يكون مثاليًا وخاليًا تمامًا من العيوب. مشعات الألومنيوم ليست استثناء من هذه القاعدة..

من بين العيوب المهمة ، تجدر الإشارة إلى:

قوة قسم واحد من مشعاع الألمنيوم

  • مخاطر عالية لحدوث تسريبات في مفاصل الأقسام.
  • توزيع الحرارة غير المتكافئ.
  • طفيف انتقال الحرارة بالحمل الحراري.
  • عمر خدمة قصير مقارنة ببطاريات الحديد الزهر.
  • شديدة التعرض للتآكل باستثناء البطاريات المؤكسدة.
  • الحساسية تجاه عدم استقرار ضغط النظام.

يمكن اعتبار هذه العيوب غير مهمة في أنظمة التدفئة المستقلة ، ولكن عليك توخي الحذر عند استبدال المشعات في منزل متصل بطريق سريع مركزي. في مثل هذه الحالات ، من الأفضل اختيار النماذج المؤكسدة ، دون النظر إلى تكلفتها العالية..

نظرة عامة على بعض خيارات الحساب

هناك العديد من الطرق التي يمكنك من خلالها أداء العمل الحسابي ، سننظر في تلك التي يمكن إجراؤها بدون برامج التعليم الخاص والحساب المهني..

كيف تحسب قوة المبرد

قوة قسم واحد من مشعاع الألمنيوم

الاعتماد على عدد الأنابيب

بغض النظر عن مدى جودة البطاريات ، فلن تتمكن من توفير نقل الحرارة اللازم ، إذا تم إجراء حساب الطاقة وعدد الأقسام بشكل غير صحيح في البداية. يعتمد الحساب على سعة قسم واحد. يشار إليه من قبل الشركة المصنعة في مواصفات المنتج. ولكن يجب ألا يغيب عن الأذهان أن متوسط ​​المؤشرات يمكن أن يختلف اختلافًا كبيرًا عن المؤشرات الحقيقية..

لحساب انتقال الحرارة ، يتم استخدام المعلمة ∆t ، وهي الفرق بين درجة حرارة الهواء في الغرفة المُدفأة ودرجة الحرارة في النظام. في الممارسة العملية ، نادراً ما تتجاوز هذه القيمة t 50 درجة مئوية. في الوقت نفسه ، أعلنت الشركات المصنعة أنها t 70 درجة مئوية ، وهي ظروف مثالية.

عند الحساب ، من الضروري مراعاة البيانات الأخرى:

  • موقع المبنى في المنزل.
  • حالة هياكل المباني.
  • أبعاد وموقع النوافذ والأبواب.
  • المواد التي بُني منها المنزل.
  • النوع المستخدم من معدات الغلايات ، إلخ..

يمكن إجراء أبسط الحسابات باستخدام الصيغة – مساحة الغرفة ، مضروبة في 100 ومقسمة على سعة قسم واحد. على سبيل المثال ، للتدفئة الفعالة بمساحة 25 مترًا مربعًا. م يتطلب 16 قسم. يتم الحصول على هذا الرقم من حساب بسيط – 25 × 100/150.

أبسط خيار

سوف يناسبك هذا الحل إذا كان لديك مخطط أرضي ، فالعمل بسيط للغاية:

  • وفقًا للرسومات ، حدد مساحة كل غرفة وقم بتمييزها في شكل قائمة.
  • بعد ذلك ، تحتاج إلى قسمة الأرقام الناتجة على معامل 1.8. ستكون النتيجة الناتجة هي العدد المطلوب من الأقسام. بالطبع ، هذا الخيار بعيد عن المثالية ولا يختلف في الدقة ، ولكن يمكن حساب البيانات التقريبية.

هذه الطريقة ليست جيدة جدًا لمشعات الألومنيوم ، لأنها تختلف في أدائها حسب الحجم

هذه الطريقة ليست جيدة جدًا لمشعات الألومنيوم ، لأنها تختلف في أدائها حسب الحجم

باستخدام الجداول

يحتوي كل مصنع على طاولة نقل الحرارة لمشعات تسخين الألمنيوم ، والتي يمكنك من خلالها بسهولة تحديد قوة طراز معين. وفي معايير SNiP ، توجد جداول خاصة ، والتي من خلالها يمكنك حساب عدد العناصر حسب قوتها. يعد هذا خيارًا مناسبًا جدًا لتنفيذ العمل ، مما يتيح لك الحصول على نتائج دقيقة وصحيحة إلى حد ما..

يوضح جدول نقل الحرارة لمشعات الألومنيوم خصائصها عند درجة حرارة معينة لسائل التبريد ، إذا كانت المؤشرات أقل ، فستتغير القيم لأسفل

يوضح جدول نقل الحرارة لمشعات الألومنيوم خصائصها عند درجة حرارة معينة لسائل التبريد ، إذا كانت المؤشرات أقل ، فستتغير القيم لأسفل

من الملائم بشكل خاص استخدام المعلومات الجاهزة في الغرف ذات الأسقف العالية ، نظرًا لأن الأرقام الخاصة بفقدان الحرارة تزداد بشكل ملحوظ ، يوضح الجدول أدناه عدد أقسام طاقة معينة ستكون مطلوبة لارتفاع سقف معين في الغرفة..

تم تجميع هذا الجدول وفقًا لمتطلبات SNiP وسيساعدك على حساب الغرف العالية بسهولة

تم تجميع هذا الجدول وفقًا لمتطلبات SNiP وسيساعدك على حساب الغرف العالية بسهولة

عوامل إضافية للنظر فيها

النتائج التي تم الحصول عليها لا تأخذ في الاعتبار جميع ميزات الغرفة..

لذلك يجب استخدام عوامل التصحيح ، وهنا أهمها وأهمها:

  • عند استخدام نوافذ PVC ، لا تحتاج إلى زيادة النتيجة التي تم الحصول عليها ، علاوة على ذلك ، يمكن تقليلها بنسبة 10٪.
  • إذا كانت الجدران معزولة بجودة عالية ، فلن تحتاج إلى تعديل النتيجة ، ولكن إذا لم يتم ذلك بشكل جيد ، فيمكن أن يكون التعديل من 10 إلى 40٪.
  • يتطلب فتح كل نافذة إضافة 5٪ إلى سعة التسخين المطلوبة.
  • إذا كان للغرفة جداران خارجيان ، فسيتم إنفاق المزيد من الطاقة الحرارية على تسخينها ، وبالتالي ، يجب استخدام معامل 1.3..
  • يعد موقع المبرد ذا أهمية كبيرة ، نظرًا لأن نقل الحرارة يعتمد على ذلك ، يوضح الرسم البياني أدناه بوضوح كيف تتغير كفاءة التدفئة اعتمادًا على خيار التثبيت.

سيخبرك هذا الرسم البياني بكيفية تغيير النتائج التي تم الحصول عليها اعتمادًا على كيفية وجود المشعات.

سيخبرك هذا الرسم البياني بكيفية تغيير النتائج التي تم الحصول عليها اعتمادًا على كيفية وجود المشعات.

النصيحة!

نوصي بعدم التوفير في العزل وتركيب كتل النوافذ والأبواب عالية الجودة ، فهذا سيقلل بشكل كبير من فقدان الحرارة.

تذكر أن المشعات عالية الجودة تكلف دائمًا الكثير ، وسعر منتج الألمنيوم الجيد مرتفع جدًا.

كيفية تحسين تبديد الحرارة

يحدث عامل القدرة المحدد للمسخن الحراري في ورقة البيانات الخاصة به في ظل ظروف شبه مثالية. في الواقع ، يتم تقليل حجم التدفق الحراري إلى حد ما ، ويرجع ذلك إلى فقد الحرارة الكبير..

شاشة تبديد الحرارة

بادئ ذي بدء ، من أجل زيادة المعامل ، من الضروري تقليل فقد الحرارة – للقيام بأعمال عزل المنزل ، مع إيلاء اهتمام خاص للسقف ، حيث أن حوالي 70 ٪ من الهواء الدافئ والنافذة و فتحات الباب تترك من خلاله.

يُنصح بتركيب مادة عاكسة على الحائط خلف جهاز التسخين لتوجيه كل الطاقة المفيدة إلى الغرفة..

عند تركيب أنبوب حراري ، يجب إعطاء الأفضلية للأنابيب المعدنية ، حيث إنها تقوم أيضًا بتبادل حراري ، على التوالي ، تزداد الكفاءة بشكل كبير.

بإيجاز ، تجدر الإشارة إلى أن مشعات النحاس ، ثنائية المعدن والألومنيوم لديها أفضل نقل للحرارة. الأولى باهظة الثمن ونادراً ما تستخدم..

بناءً على القوة المعلنة للمبرد من قبل الشركة المصنعة ، يمكننا أن نستنتج أن أجهزة التسخين ثنائية المعدن تتفوق على الألومنيوم.

ومع ذلك ، من الناحية العملية ، تنتج أجهزة الألمنيوم مزيدًا من الحرارة ، نظرًا لأن الفولاذ الذي يمثل جزءًا من مسخنات ثنائية المعدن له موصلية حرارية عالية ، مما يعني أنه يبرد في فترة زمنية أقصر..

ماذا تعني قوة المشعات المشار إليها في الوثائق؟

ستعتمد قوة المبرد بشكل مباشر على درجة حرارتها. كلما كان حجمها أكبر ، وكلما كانت الغرفة أكثر برودة ، كلما زادت الحرارة. لكن كم في الواقع?

عند فتح جواز السفر المرفق بالرادياتير ، يمكنك معرفة أن أحد أقسام المبرد به طاقة حرارية ، على سبيل المثال ، 180 وات. ولكن مع حجز صغير – مع “Δt = 50 درجة”. ما هذا?

التعيين Δt أو dt أو DT أو “اختلاف درجة الحرارة” في الوثائق هو الفرق بين متوسط ​​درجة حرارة المبرد ودرجة حرارة الهواء في الغرفة. على سبيل المثال ، 60 درجة ، ناقص 20 درجة – نحصل على Δt يساوي 40 درجة.

يشير المصنعون إلى قوة مشعاتهم ، وعادة ما تكون t تساوي 50 درجة. لكن هل يمكن أن يكون هذا الاختلاف في درجة الحرارة حقيقة؟?

ما هي درجات الحرارة الحقيقية للتدفئة والهواء

ما هو متوسط ​​درجة حرارة غرفة التبريد؟ هذا هو متوسط ​​درجات حرارة التدفق والعودة. على سبيل المثال ، – قم بتوفير 70 درجة ، وإرجاع 50 درجة. ثم ، في المتوسط ​​، في المشعات +60 درجة.

المراجل لها حد تدفئة +80 درجة. لكن عادةً لا يقوم أحد بلفها إلى الحد الأقصى ويقتصر على درجة حرارة إمداد + 70 درجة ، حتى لا تحترق نفسها على المشعات ، على الأقل. ثم سيكون متوسط ​​درجة الحرارة الحقيقية في المشعات +60 درجة مئوية.

عادة ما لا يناسب الهواء البارد في غرفة +20 درجة السكان ، فهم يحاولون تسخينها حتى + 25- + 27 درجة. في المستقبل ، للحسابات ، سنتخذ +23 درجة متواضعة..

وبالتالي ، فإن Δt الحقيقي هو: 60 – 23 = 37 درجة.

توصيات التثبيت لتعزيز تبديد الحرارة

تم تصميم معدات التدفئة بحيث يتم ملاحظة جميع المعايير أثناء تركيبها والتي تجعل نقل الحرارة هو الأفضل..

جدول تبديد حرارة مشعات التدفئة

يجب الحفاظ على أفقي المبرد بدقة ، وإلا فسيتم ملاحظة التهوية في أعلى نقطة. يتم إذابة كمية صغيرة من الهواء في المبرد ، بالإضافة إلى إطلاق المواد الغازية. تتراكم الجيوب الهوائية من هذه الفقاعات الصغيرة بمرور الوقت ، مما يقلل من كفاءة البطارية. لمنع تلوث الهواء عند تركيب البطاريات ، تأكد من استخدام مستوى بناء عالمي..

يظل معيار التثبيت أحد العوامل المحددة للتشغيل الفعال للرادياتير. إلى عتبة النافذة – في حدود 10-15 سم ± 3 سم (حسب حجم مساحة عتبة النافذة). من الأرضية – حوالي 10-12 سم (± 3 سم) وإلى الحائط – 5 سم على الأقل (أكثر).

الأهمية! خطأ التثبيت (في اتجاه تقليل المسافة إلى البطارية) يقلل المعامل الحراري للجهاز بنسبة 8-10٪. هذا بسبب المرور الجزئي للكتل الهوائية عبر العناصر الهيكلية للكتلة الحرارية..

من الواضح أن جميع البيانات الواردة في الجداول يمكن اعتبارها إرشادية ، نظرًا لأن الكثير من الفروق الدقيقة تؤثر على قوة مشعات التسخين والصلب والحديد الزهر والمعدنين. يقترح مقارنة أداء النماذج المختلفة باستخدام الجدول 4.

الجدول 4

متنوع انتاج الحرارة
M-140-AO (الحديد الزهر) 175
م – 90 130
RD-90 137
RIfar Alum (ألمنيوم) 183
RoyalTermo الأمثل 195
RIFAR Alp (ثنائي المعدن) 171
قاعدة RIFAR 204

الاختلافات الهيكلية ونوع المعدن هي العوامل الرئيسية التي تحدد ناتج حرارة المشعات. يجب الإشارة إلى الخصائص الرئيسية في الوصف الفني للنموذج ، ولكن ليس من الممكن دائمًا تصديق ما يكتبه المصنعون في المستندات. غالبًا ما تكون المنتجات المقلدة الصينية التي غمرت السوق العالمية مصحوبة بشهادات “حقيقية” تعد بنقل حرارة مرتفع ، وهو ما لم يتم تأكيده من الناحية العملية.

في ورقة البيانات الفنية من بعض الشركات المصنعة ، يشار إلى معلمات القسم الأول ، بينما يلاحظ البعض الآخر المؤشر العام لنموذج هذا التنسيق. لذلك ، من المهم قراءة المعلومات بعناية والتعمق في المؤشرات المهمة حتى لا نرتكب أخطاء..
