Тънкостите на свързването на топъл под с термостат

Всеки, който започва да ремонтира апартамент, иска да направи перфектното подово покритие и новите технологии допринасят за това по много начини. Всички материали вече са налични и разнообразни. Това са многобройни видове керамични плочки, ламинат, паркет или самонивелиращ се под с 3D ефект..

Но освен декоративните свойства, не бива да се забравят и физическите, например стъпването върху студени плочки след вземане на гореща вана е неприятно. Следователно, качеството на подовата настилка се крие не само в нейната красота, но и в комфортна температура..

Видове и принцип на работа

Има два основни типа подово отопление:

• вода;
• електрически.

Подово отопление не е често срещано сред собствениците на апартаменти на обикновени многоетажни сгради, тъй като подобно преоборудване на водоснабдителните системи в много региони на страната ни е забранено от закона. Най -често инсталирането на воден под се препоръчва да се извършва в частни къщи., където несъмнено ще бъде най -полезен и безопасен за потребителите. Тръбите за такова полагане обикновено се използват металопластични или полиетиленови.

Електрическото подово отопление е удобно за потребителите, тъй като, като го използвате с терморегулатор, можете да спестите енергия и да направите температурата й възможно най -комфортна.

В днешно време често се използва двузонов контролер, който може да контролира температурата на различни топли подове, разположени в съседни помещения..

Електрическият под е представен в няколко разновидности:

Кабелно подово отопление

Най -икономичното сред електрическите подово отопление. Той се продава в магазини за хардуер под формата на чилета, положен е със змия върху специална армираща мрежа. Впоследствие се излива с бетонна замазка. Кабелът се захранва и генерира топлина.

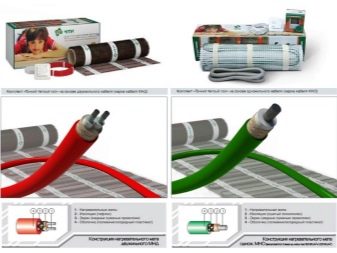

Има два вида резистивни нагревателни кабели:

• едноядрен;
• двужилен.

Най-често се използва последният, двуядрен. Причината за това е електромагнитното излъчване, то идва от електрически едножилен кабел повече, отколкото от двужилен кабел. Това се дължи на факта, че две проводими ядра излъчват две вихрови полета, които поне частично се компенсират едно от друго. И тъй като влиянието на електромагнитните полета върху човешкото тяло влияе неблагоприятно върху функционирането му, се оказва, че двужилен кабел е по-безопасен за нашето здраве. Използването на едноядрени постелки е препоръчително извън жилището..

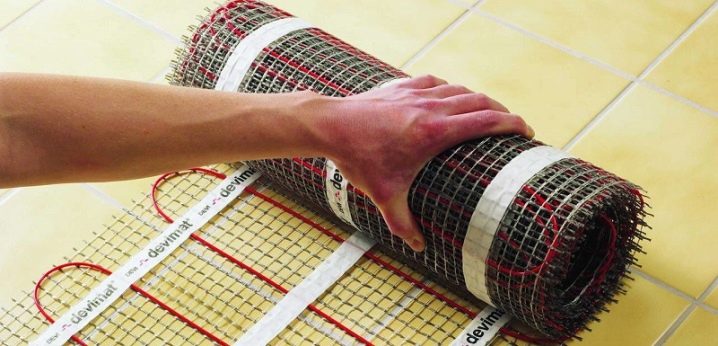

Отоплителни рогозки

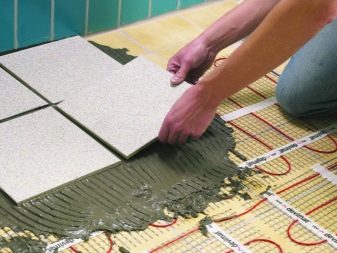

Това е найлонова мрежа с ширина 50 см с тънък нагревателен кабел, вече фиксиран върху нея с малка стъпка (5-7 мм). Този метод за полагане на топъл под е създаден специално за помещения, където не е възможно да се запълни дебел слой бетонна замазка..

Дебелината на отоплителното ядро ​​е само 3 мм, което дава възможност да се монтира пода както сух (директно под ламината), така и мокър (например в залепващия слой от плочки). Цената на отоплителните рогозки е по -висока, отколкото при обикновен кабелен подово отопление, но те също имат повече предимства: монтажът е прост и постелката се загрява по -бързо, тъй като кабелът е по -близо до повърхността.

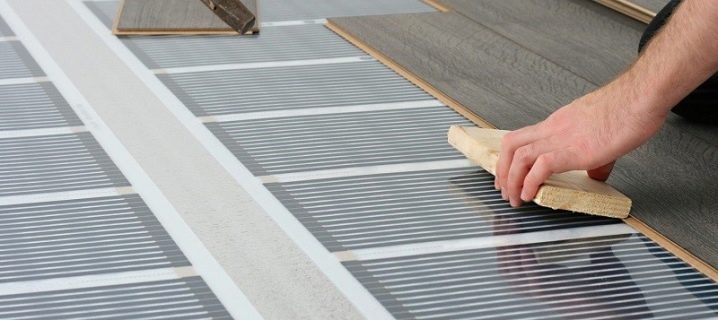

Филмов инфрачервен под

Това е тънък гъвкав термичен филм, който се състои от нагревателни елементи (въглеродни или биметални) по краищата на които са разположени медни шини, през които протича електрически ток. Отличава се с напълно сух монтаж и се побира под ламинат, килим, паркет, плочки. Топлината, генерирана от инфрачервения под, се разпределя равномерно, което го отличава от обикновеното електрическо подово отопление на базата на нагревателен кабел..

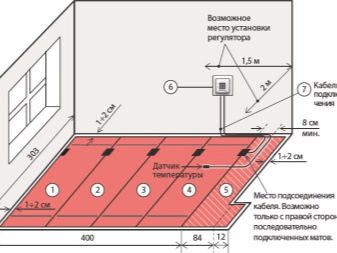

Схема на свързване

Инсталирането и настройката на електрическо подово отопление е доста проста задача.. Основното е да поставите правилно нагревателните елементи, да свържете системата към термостата и към източника на захранване. Следвайки препоръките, можете да направите монтажа на подово отопление правилно със собствените си ръце, без да прибягвате до помощта на специалисти..

Независимо от вида на подовото отопление, което ще се монтира, е необходимо да се подготви термостат. Трябва да го свържете към мрежата, да помислите дали ще се захранва от електрическо табло или от съществуващ контакт. По правило на термостатите вече е показана схема на свързване, което улеснява процедурата за инсталиране. Също така трябва да издълбаете канавка в стената. В бъдеще ще трябва да има две гофри: в едната от тях ще има температурен сензор, а в другата – захранващите проводници на нагревателния кабел. Едва след извършване на тези дейности можете да започнете директно полагане на топъл под..

Когато свързвате пода на кабела, трябва да донесете двата края на захранващия кабел към термостата (свързващата втулка впоследствие се излива с бетонна замазка).

Най -лесният и ефективен начин за полагане на кабела е змия, но може да се използва всеки друг метод, за да се избегне пресичането на кабелите.

След това трябва да инсталирате термичен сензор, той трябва да бъде поставен в специална пластмасова тръба. Ще бъде възможно да се провери функционирането на кабелното подово отопление едва след като бетонната замазка изсъхне напълно. Необходимо е да свържете проводниците, захранващи цялата система, захранващите проводници за нагревателния кабел, както и проводника на температурния сензор.

Принципът на полагане на топлинната подложка е подобен, просто трябва правилно да изчислите мощността на квадратен метър. След полагането на постелката се излива с тънък слой бетонна замазка или лепило за плочки и отгоре се полага декоративно покритие. Не използвайте топлоизолация, тъй като това ще доведе до прегряване. Съединителят също се намира вътре в вратовръзката.

Схемата за полагане на инфрачервен филмов под се различава от предишните само с помощта на специален субстрат на база фолио. Тя ви позволява да отразявате инфрачервените лъчи в желаната посока.

Инсталиране и конфигуриране

От гледна точка на спестяване на енергийни ресурси, монтажът на воден под е най -ефективният. Всички тръби на затворени системи се контролират от т. Нар. Гребенна система (колектор) на топлия под. Това е разпределителен блок, в който се сближават всички тръби на затворени отоплителни системи..

Гребенът изпълнява няколко функции едновременно:

• Намалява температурата на захранващата вода. Температурата на топлия под не трябва да надвишава 45 градуса.
• Осигурява необходимата топлина в помещението, контролира дебита във всеки кръг. За тази цел в колектора са предвидени разходомери, те са отговорни за водния поток.

Монтажът на шкафа с колектора се извършва спрямо височината на готовия планиран топъл под. Препоръчително е колекторът да се постави без шкаф на височина най -малко 1 м от нивото на пода.

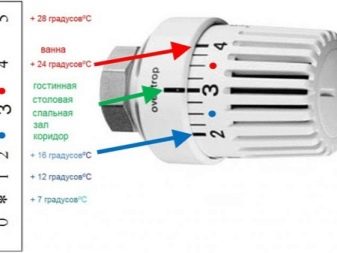

Също така системата често изисква включване на трипътен вентил за регулиране на водните потоци. Присъствието му в системата прави възможно подаването на вода със стабилна температура към разпределението на топлия под. На вентила има термостатична кутия, която ви позволява да регулирате отоплението на изхода. Смесването на вода става между горещата вода, идваща от котела, с течността, която се връща от системата, което дава максимална икономия.

По този начин циркулацията в системата изглежда така:

• Топлата вода от котела влиза в колектора.
• След това влиза в трипътния вентил, ако температурата на водата е по-висока от желаната, тогава вентилът се отваря за потока на охладена вода.
• Вътре смесването се извършва, докато температурата достигне желаното ниво.
• Клапанът се затваря.

Що се отнася до електрическото подово отопление, в този случай ще трябва да бъдете озадачени от избора на термостат и да го регулирате правилно, те са:

• с ръчно или електронно управление;
• със и без възможност за програмиране.

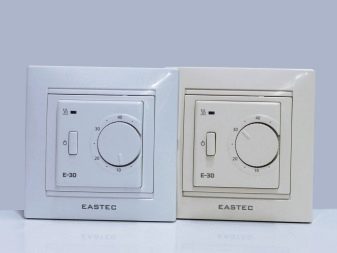

Най -простите термостати са механични, управлявани от въртящо се колело. Те имат значителен недостатък – повишена консумация на енергия, тъй като в този случай е лесно да забравите и да оставите топлия под включен.

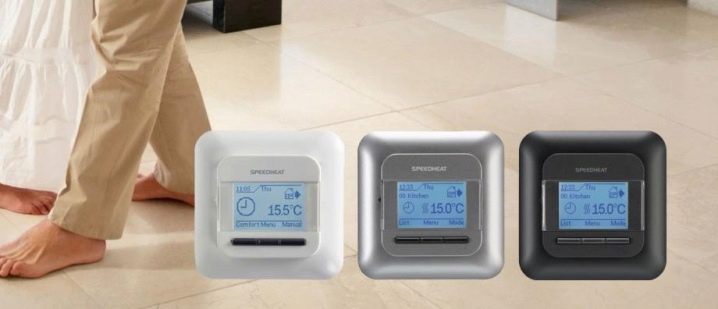

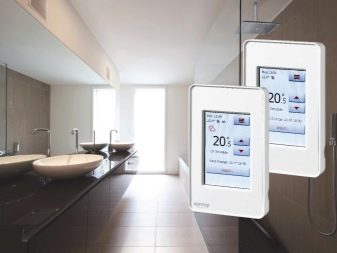

Електронни термостати – управлявани чрез натискане на бутони, желаната температура и текущата температура се показват на LCD екрана..

Електронните програмируеми термостати имат същия вид като обикновените електронни, но са допълнени с функцията за включване и изключване на пода в определено време и дори в зависимост от деня от седмицата (делничен ден / уикенд). Използването на такива устройства е не само удобно, но и помага да се спести значително количество електроенергия, ако ги програмирате правилно.

Единственият проблем за някои потребители може да бъде сложността на програмирането на такъв термостат. За да направят това, производителите включват в комплекта достатъчно подробни инструкции за употреба, настройка и настройка..

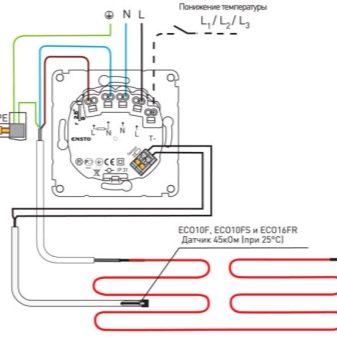

Електронният термостат е свързан съгласно схемата, посочена от производителя върху кутията. В близост до клемите, предназначени за определен проводник, има индикации: два терминала за сензора за температурата на пода, три за захранващия кабел (фаза, нула и заземяване) и два за нагревателния кабел на най-топлия под (за двупроводен използва 2 проводника, за едножичен, съответно един).

Когато работите с инсталирането на термостат, не забравяйте да спазвате основните правила за безопасност:

• Деактивирайте стаята.
• Температурен режим на работа на термостата – от -5 до +40 градуса.
• Почистването трябва да се извършва без използване на корозивни химикали.
• Струва си да проверите работата на термостата само след приключване на работата, не трябва да го стартирате, ако устройството е разглобено.

Рейтинг на производителите

Към днешна дата изборът на системи за подово отопление в магазините е доста обширен. В тази връзка може да бъде трудно да се избере от такова разнообразие наистина висококачествен продукт, който да отговаря на всички изисквания..

Ето защо е необходимо да се разгледат основните производители и да се сравнят характеристиките на техните продукти:

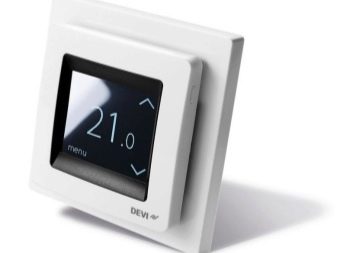

• “Деви” – производител от Дания, представляващ кабелно подово отопление. Тази марка има безспорен плюс: сервизните центрове “Devi” се намират в почти всички големи градове на страната ни, затова в случай на проблеми винаги можете да се обадите на специалист по ремонт, който ще ви помогне да разрешите проблема ви. Гаранцията за топли подове от този производител е 20 години, а цената на техните системи често е по -ниска от тази на конкурентите. Също така “Devi” произвежда висококачествени термостати, така че много отлагат на марката заслужено първо място..

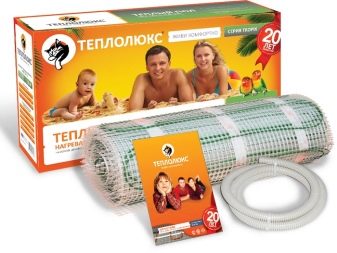

• “Теплолюкс” – руски производител, който стана лидер на вътрешния пазар на подово отопление през 2010 г. Производителят дава 25-годишна гаранция, цената за този продукт е много приятна, а асортиментът е доста широк. “Teplolux” произвежда както ултратънки топли подове, така и мобилни и много други, предназначени да създават комфортни условия.

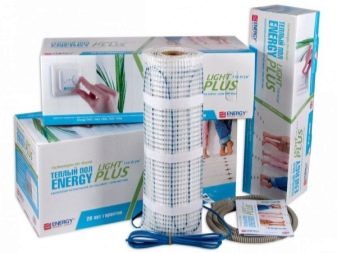

• “Енергия” Това е британски производител, който първоначално се наложи у дома, а по -късно и в други страни по света. Неговото предимство пред другите производители е екологичността на материалите. Също така термоматите “Energy” се считат за едни от най -икономичните както по отношение на консумацията на енергия по кабел, така и по отношение на цената на самото оборудване. Гаранцията на производителя е 20 години.

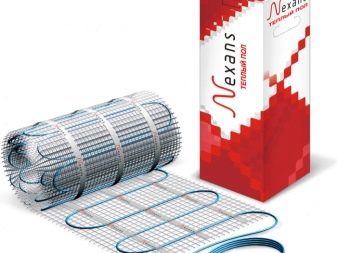

• “Nexans” – известна в цял свят норвежка компания, известна със своите иновативни разработки. Една от тях е термомат връзка без ръкави, която ви позволява да регулирате температурата в различни помещения без никакви проблеми..
• “Легран” – специалист от световна класа, ангажиран в производството на различни електрически и информационни системи, включително термостати за подово отопление. Гамата му включва всички видове: от прости механични до сложни програмируеми регулатори. Серията Celiane е представена от високотехнологични програмируеми системи, които ще задоволят и най-придирчивия клиент..

Съвети от майсторите

Има нюанси, които трябва да се вземат предвид при инсталирането на подово отопление и свързването им към термостат.

• Внимателно измерете площта на помещението и съответно дължината на кабела.
• Първоначално е по -добре да създадете на хартия план за инсталиране на система за топъл под, може да се нуждаете от него, например, при пренареждане на стаята или каквито и да е ремонтни дейности.
• Струва си да се провери съпротивлението на системата, преди кабелът да се излее в вратовръзката, разпространението до 10% е в нормалните граници.
• По -добре е да проверите производителността само след пълното изсъхване на замазката..

За информация как да свържете термостат от топъл под, вижте следното видео.
