بوابات التأرجح: الأنواع وخيارات التصميم

سور ملكية المنزل هو “وجه” الملاك ، وهو مؤشر على حالتهم وذوقهم ، وحمايتهم من الغبار والمتطفلين والحيوانات الأجنبية. تعطي البوابات للضيوف الانطباع الأول عن المنزل ، لذلك يتم منحهم دائمًا أهمية خاصة.

7 صور

الخصائص

تم اختبار تصميم البوابات المتأرجحة ليس فقط لسنوات – لآلاف السنين ، يفضل معظم الناس حول العالم مثل هذه البوابات ، بجدارة.

الأبواب المفصلية هي نظام تثبيت بسيط ومريح يحل العديد من المشكلات في وقت واحد ولديه قائمة من المزايا التي لا شك فيها:

  • سهولة التصنيع والتركيب ، تسمح لك القدرة المالية بتثبيتها بنفسك.
  • الموثوقية والمتانة في الاستخدام.
  • براعة – تستخدم في جميع أنواع المباني والأسوار تقريبًا.
  • مجموعة متنوعة من خيارات التصميم ، مجموعة واسعة من الأحجام.
  • عدم وجود صب الخرسانة الإجباري للمنطقة المجاورة.

اكتسبت البوابات المتأرجحة خلال وجودها مجموعة كبيرة ومتنوعة في كل من ميزات التصميم والمظهر والتصميم..

7 صور

الآراء

هناك مجموعة كبيرة ومتنوعة من البوابات المتأرجحة اليوم ، ويرجع ذلك إلى التطور السريع لتقنيات البناء ، وإنتاج مواد مبتكرة ذات الخصائص التقنية اللازمة ، ومجموعة واسعة من القوام ولوحة ألوان واسعة يمكن أن ترضي الذوق الأكثر تطلبًا..

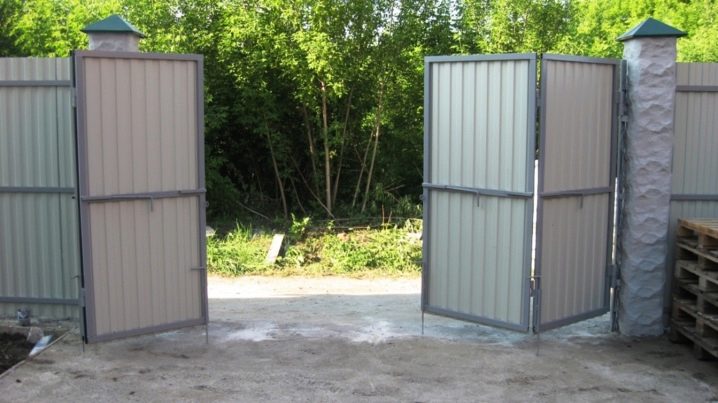

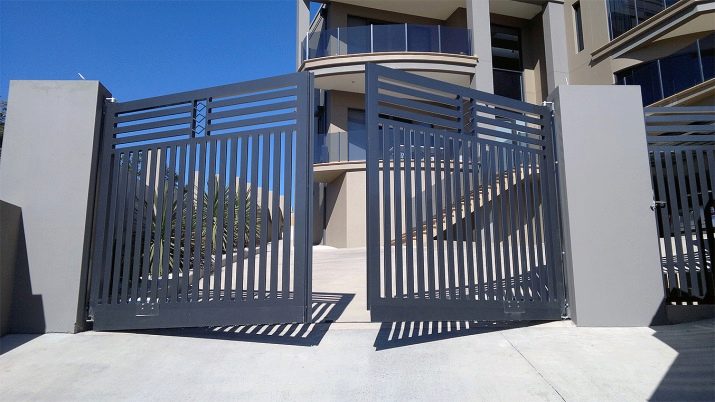

وهي مقسمة على عدد الأوراق وهي ذات ورقة مفردة ومزدوجة الأوراق.

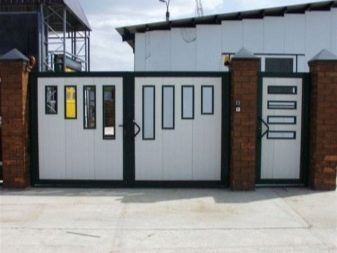

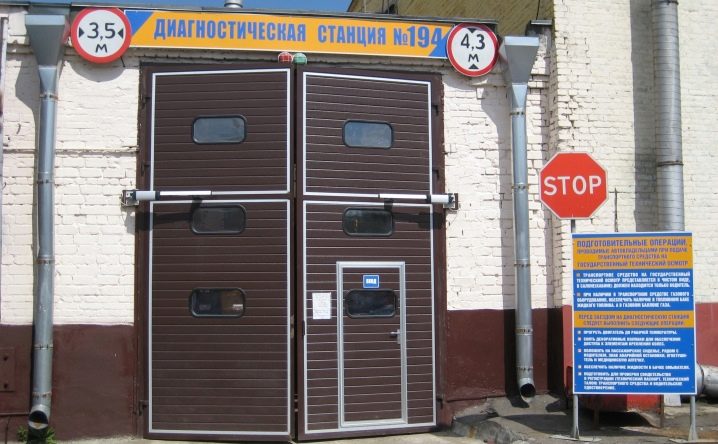

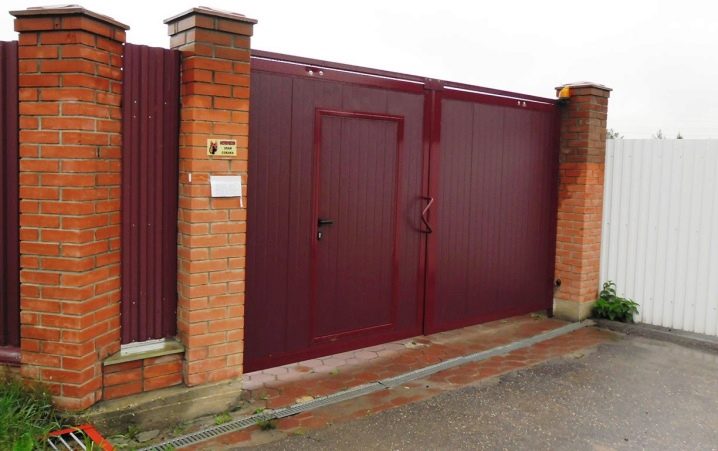

يمكن أن تكون أيضًا مع بوابة صغيرة مدمجة في أحد الأبواب ، مما يوفر مساحة في الغرف الصغيرة (المرائب ، المساحات الصغيرة).

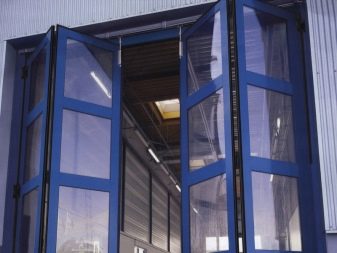

إذا كان الممر بحاجة إلى أن يكون عريضًا ، فسيتم استخدام بوابات قابلة للطي. طياتها في النصف أو طيات الأكورديون لا تعرقل المنطقة. يمكن طي واحد منهم فقط.

وفقًا للتصميم الخارجي ، تتميز الأبواب أحادية الجانب ، المزينة على الجانب الأمامي فقط ، والأبواب ذات الوجهين ، التي لها جانبان مزخرفان..

تختلف البوابات المعدنية في مواد التصنيع ، والبوابات الخشبية ثقيلة وصلبة ، من عوارض معدنية ، وبولي كربونات ، وألواح سندويتش – أخف وزناً. هناك عناصر مزورة شفافة أو مجموعات من مواد مختلفة.

7 صور

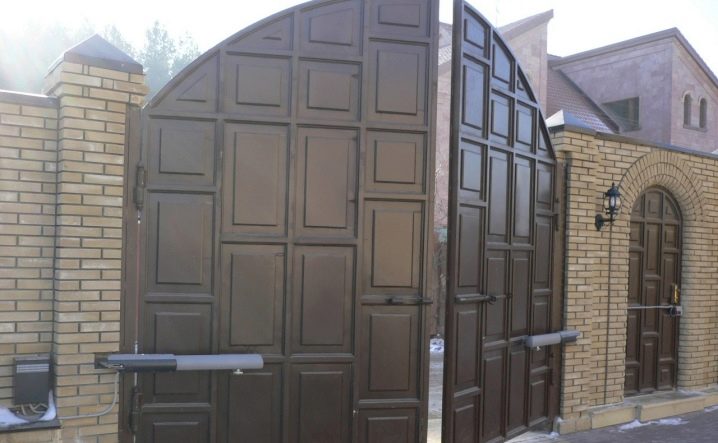

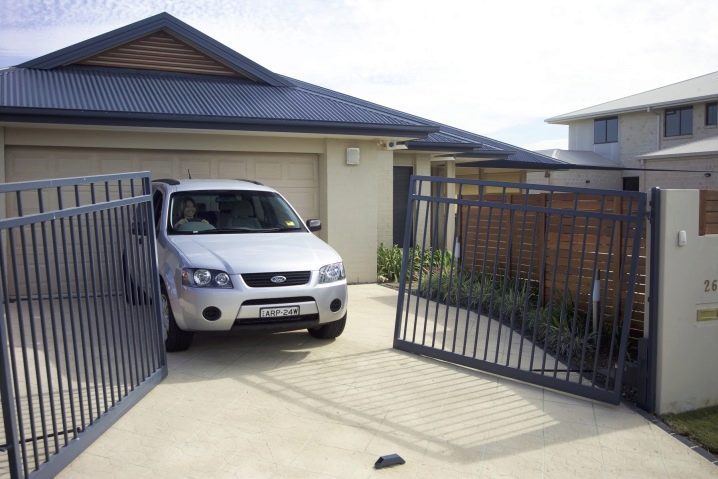

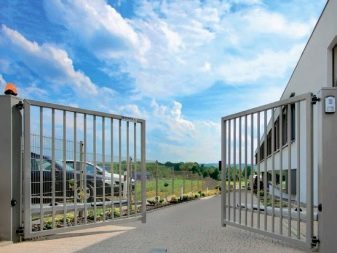

تختلف المداخل الحديثة في طريقة التحكم: ميكانيكية ، يجب فتحها يدويًا ، وأوتوماتيكية – بمحرك كهربائي ، تسمح للسائق بفتح وإغلاق البوابة دون مغادرة السيارة.

يمكن تجهيز أي بوابات متأرجحة ، بما في ذلك البوابات محلية الصنع ، بمجموعة أتمتة.

من خلال التعيين ومجال التطبيق ، يتم تمييز بوابات الشوارع والمداخل والبوابات ، والتي تقيد مرور السيارات إلى ساحات المباني متعددة الطوابق وعادة ما يتم التحكم فيها عن طريق الأتمتة. يتأثر موقع المدخل أيضًا بلوائح الحريق والسلامة..

المواد

يتأثر اختيار المواد التي صنعت منها البوابة بالعوامل التالية:

  • الغرض ومكان التركيب.
  • نوع التحكم – يدوي أو تلقائي.
  • مفهوم معماري عام ، مزيج متناغم مع باقي السور أو التباين.
  • أحمال الرياح ، انحراف القذيفه بفعل الهواء ، وعوامل خارجية أخرى.

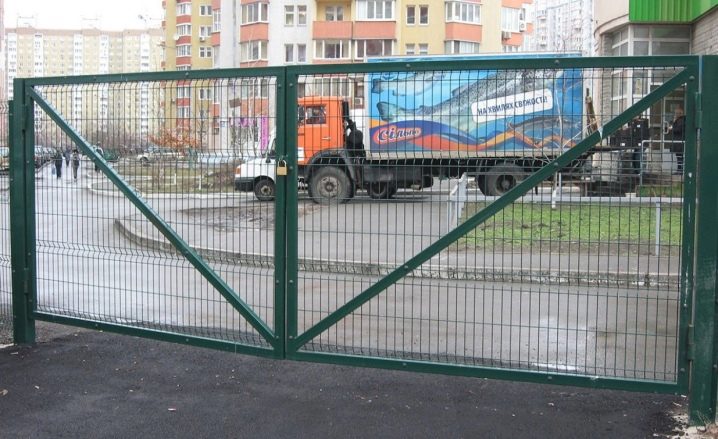

غالبًا ما تستخدم البوابات خفيفة الوزن المصنوعة من اللوح المموج أو البولي كربونات ، بالإضافة إلى شبكة معدنية ملحومة وشبكة مع شبكة فولاذية ممتدة على إطار معدني مصنوع من أنبوب احترافي أو من أنبوب أوروبي في الهياكل التي يتم التحكم فيها تلقائيًا ، ثم يمكن للأبواب يمكن فتحها وإغلاقها بسهولة. يتم تثبيت بوابات الاعتصام بسرعة وتبدو أنيقة.

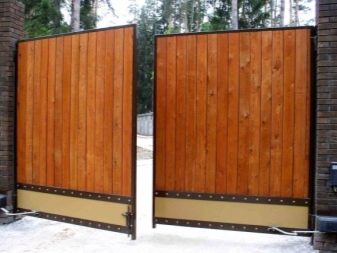

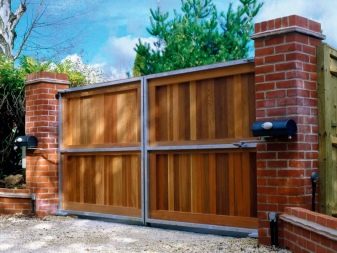

تبدو الأبواب الخشبية أكثر صداقة للبيئة ومثيرة للإعجاب, ولكنها أقل متانة ، لأن الخشب يخضع لتأثير البيئة الخارجية العدوانية ويمكن أن يتدهور بمرور الوقت. الشمس والرطوبة ، الحصول على الخشب ، تجعله بيئة مواتية لتطور البكتيريا والفطريات والحشرات ، وتبدأ عملية الاضمحلال. لإعطاء هذا الثبات المادي ، يتم تشريبه بالمطهرات والمركبات الكارهة للماء ، بالورنيش للعمل الخارجي أو الدهانات. يتم اختيار القضبان من أنواع الخشب الأكثر متانة ، مثل البلوط.

عادة ما يتم تثبيت البوابات الخشبية في قطع الأراضي الخاصة وفي منازل الضواحي..

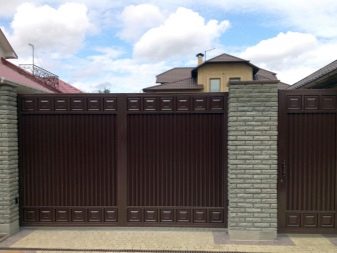

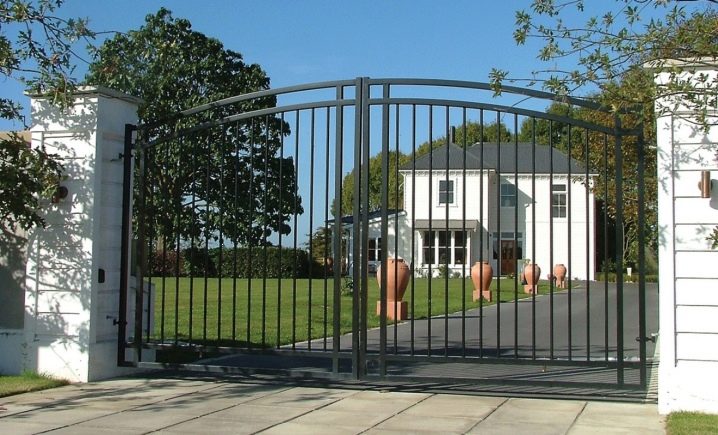

يمكن رؤية الملامح المعدنية والصفائح الفولاذية أو الألومنيوم في جميع المرائب في الدولة ؛ غالبًا ما يتم وضعها على بوابات الشوارع للأسوار من مختلف المناطق والمنظمات والمنازل الخاصة. بوابات مزورة أو بوابات معدنية مع عناصر شبكية لتسهيل البناء تبدو معبرة وأنيقة للغاية. تكلفة هذه البوابات أعلى من تكلفة البوابات العادية بدون ديكور ، ولكن النتيجة ستثير إعجاب الضيوف والجيران أيضًا..

  كيف تزين حديقة وحديقة نباتية بشكل جميل في داشا؟

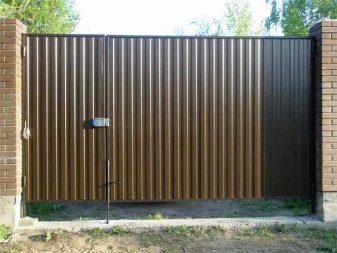

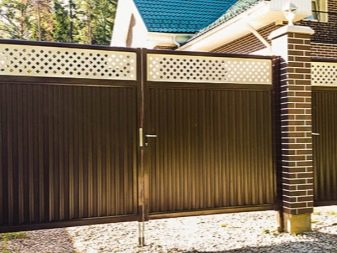

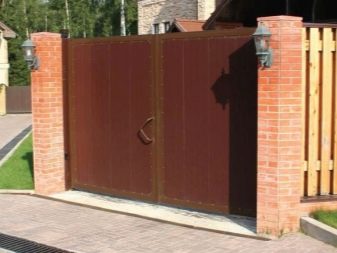

صفيحة ملفوفة تحظى بشعبية كبيرة الآن كمواد لتغليف الوشاح..

له مزايا لا شك فيها:

  • يعد الوزن الخفيف خاصية مهمة لتشغيل الأتمتة.
  • القدرة المالية.
  • العملية والمتانة للصفائح الجانبية بفضل التنميط والغطاء.
  • سهولة القطع والتركيب ، سرعة التركيب.

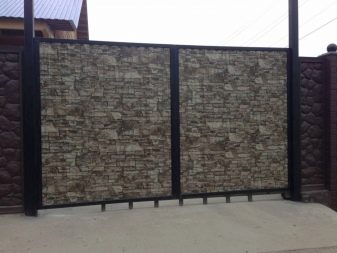

  • مجموعة كبيرة من القوام والألوان والتأثيرات ، على سبيل المثال ، تقليد الخشب والحجر المغطاة بطلاء مضيء أو حراري ، والقدرة على تطبيق أي مطبوعات.

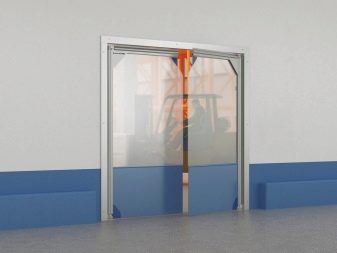

من الخيارات الحديثة ، يمكننا التمييز بين البوابات المصنوعة من البولي كربونات والبلاستيك والأفلام التي تحافظ على المناخ المحلي في المباني الصناعية..

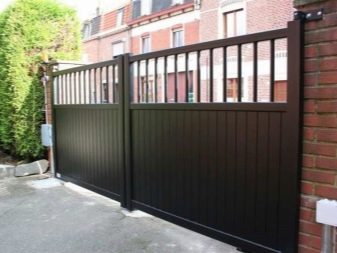

من الممكن أيضًا الجمع بين مواد مختلفة. يمكن استخدام ملف تعريف للإطار ، ويمكن تغليف الوشاح بالخشب ، PVC ، مركب الخشب والبوليمر. تبدو الألواح المعدنية جميلة مع عناصر من الحديد المطاوع وشرائط زخرفية في الأعلى.

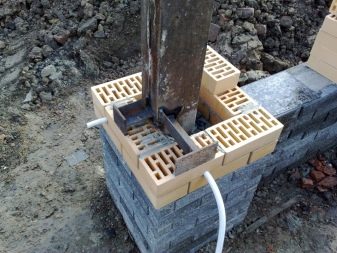

الأعمدة الداعمة للبوابة مصنوعة من أنبوب معدني يقوي الدعامة ويضمن ثبات الهيكل ويتحمل الأحمال الرئيسية. يمكن أن يكون هناك أعمال من الطوب أو الخرسانة المتراصة حول الأنبوب..

اعمال البناء

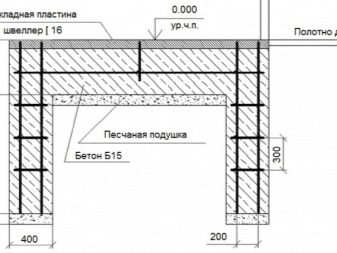

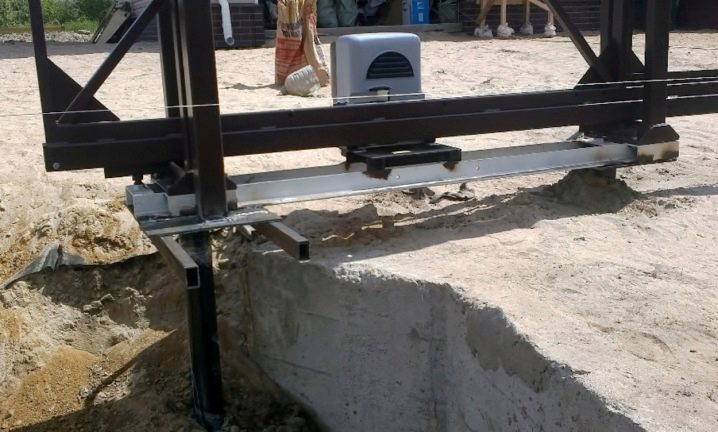

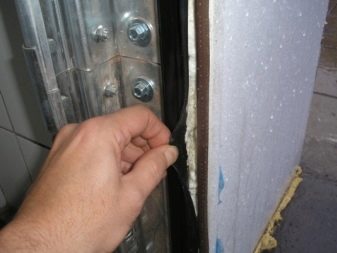

بوابات التأرجح لها تصميم بسيط للغاية. لا يحتاجون إلى أساس ، كما هو الحال بالنسبة لبوابات الأسطوانة المنزلقة ، التي تحتوي على بكرات وعجلات وأدلة. من الممكن الحصول على تفاصيل إضافية ، على سبيل المثال ، تحاول بوابات ورش العمل أن تكون معزولة ومختومة ، وبالتالي ، يتم إرفاق ختم مطاطي بالستائر. إضاءة إضافية مثبتة على أعمدة من الطوب.

تحتوي جميع أنواع البوابات المتأرجحة على العناصر الهيكلية التالية:

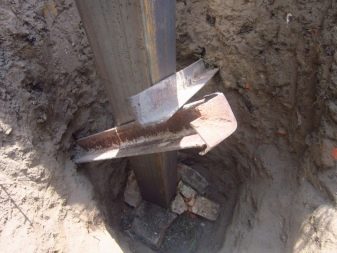

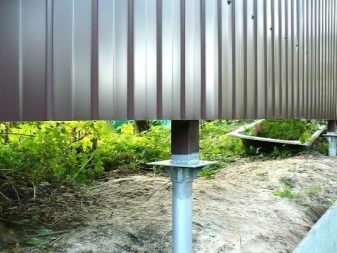

  • ركائز الدعم. بالنسبة للبوابات والأسوار الخفيفة ، يمكن التركيب على أكوام لولبية.

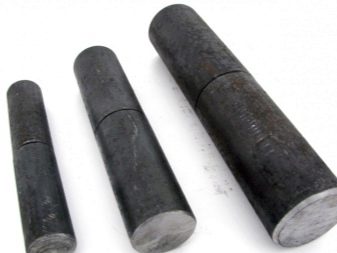

  • المفصلات التي تعلق عليها الزنانير. على البوابات الثقيلة ، يتم استخدام مفصلات أسطوانية ، معززة بمحامل ، ويمكن ضبطها أيضًا.

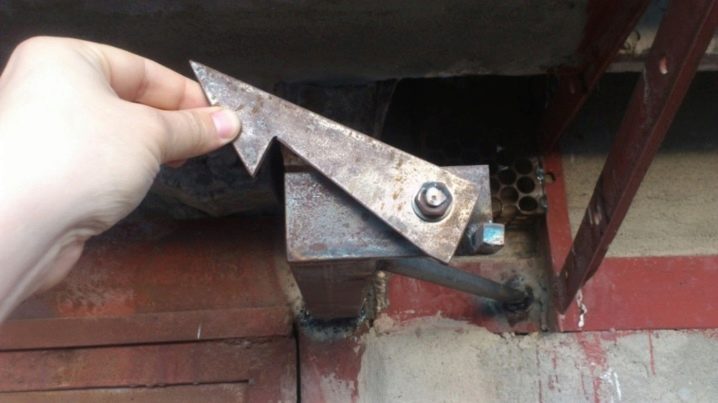

  • الخدم. أنها تقيد فتح البوابة وتوصيلها في حالة مغلقة في سطر واحد ، يمكن أن تكون المشابك بنابض أو مع ممتص الصدمات.

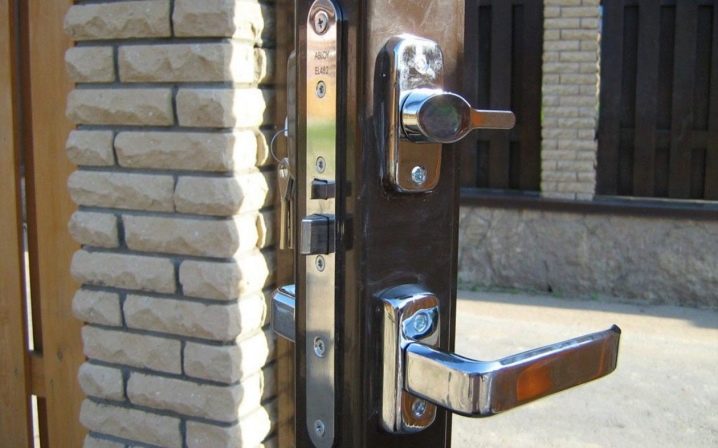

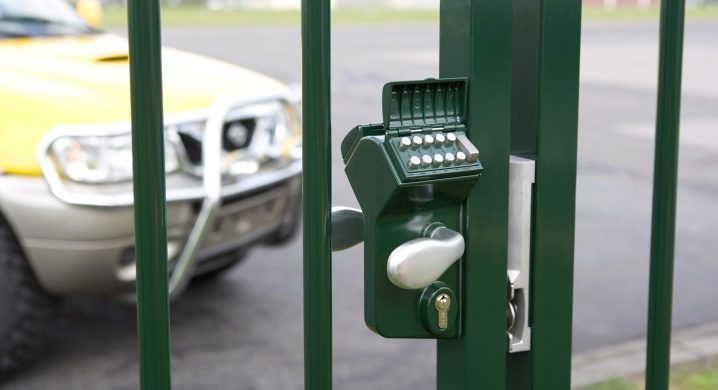

  • الإمساك ، الترباس ، القفل ، يصلح المصاريع في حالة القفل.

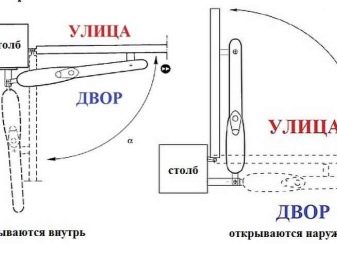

تفتح البوابات للخارج بمساحة صغيرة من المنطقة الداخلية ، ثم يجب تثبيت محرك الأقراص بشكل مخفي ، تحت سطح الأرض ، ويجب أن تكون محاور الأوراق أطول من أجل إصلاح أذرع القيادة بشكل صحيح.

إذا فتحت الأبواب للداخل ، فيمكن ربط الرافعات مباشرة بالمصراع والآلية – بعمود البوابة.

مطلوب مساحة خالية مع سطح مستو لتحريك اللوحات. المهم أيضًا هو انحراف القذيفه بفعل الهواء ، حمل الرياح على الوشاح. في معدلات الرياح العالية ، يوصى باستخدام الأبواب الشبكية ، والتي يمر الهواء من خلالها ، وبالتالي يتم تقليل انحراف القذيفه بفعل الهواء.

لفتح بوابة بسيطة ، تحتاج إلى الخروج من السيارة ، ثم فتح الأبواب بدورها ، والدخول إلى المنطقة ، والخروج مرة أخرى ، وإغلاق الأبواب. في المطر والرياح والثلج ، فإن الخروج من السيارة والقيام بكل ذلك يدويًا يكون طويلًا وغير سار ، لذلك يتم تزويد البوابات بمجموعات من المحركات والأتمتة.

آليات الفتح

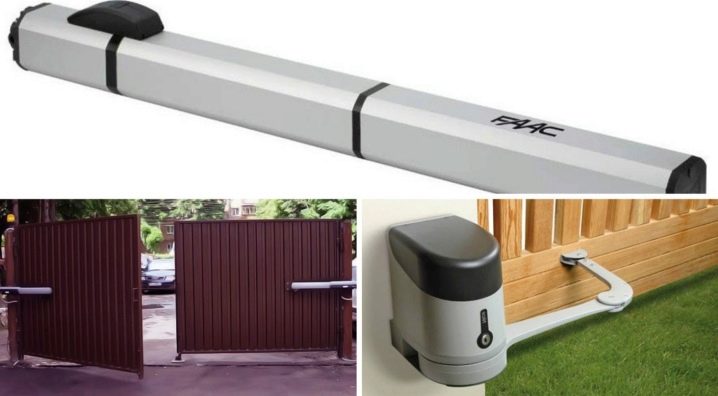

هناك محركات خطية وذات رافعة لتحريك الأوراق. وفقًا لمبدأ التشغيل ، يتم تقسيمها إلى كهروميكانيكية وهيدروليكية. حسب مستوى التنسيب – فوق الأرض وتحت الأرض.

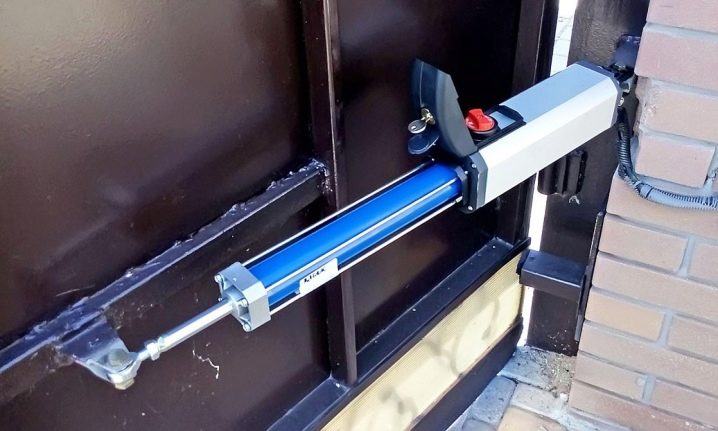

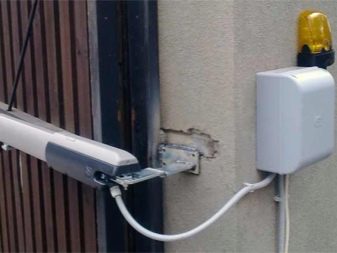

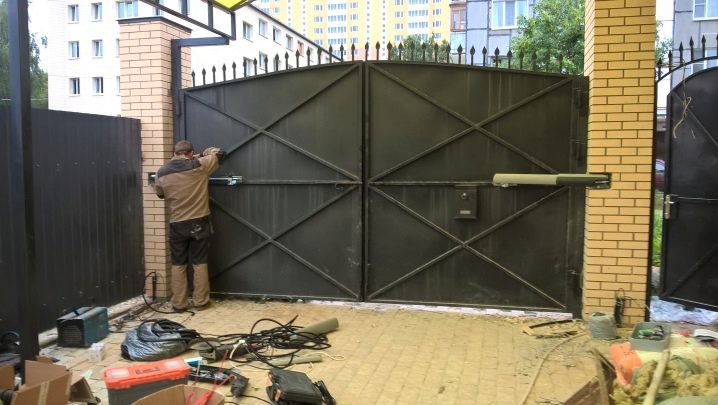

النظام الكهروميكانيكي الخطي هو الأكثر شيوعًا إلى حد بعيد, إنه غير مكلف وسهل التركيب ويفتح للخارج. تبدو كعلبة مستطيلة يخرج منها شريط على شكل سهم. يقوم المسمار ، الذي يتم تدويره بواسطة محرك كهربائي منخفض الطاقة ، بتحريك الجوز على طول الدليل ، وتحويل لحظة دوران الحركة إلى واحدة خطية وتحريك ورقة البوابة. المشغل الخطي مجهز بوحدة تحكم للتشغيل السلس. يتم تثبيت مثل هذا النظام في الجزء السفلي من البوابة..

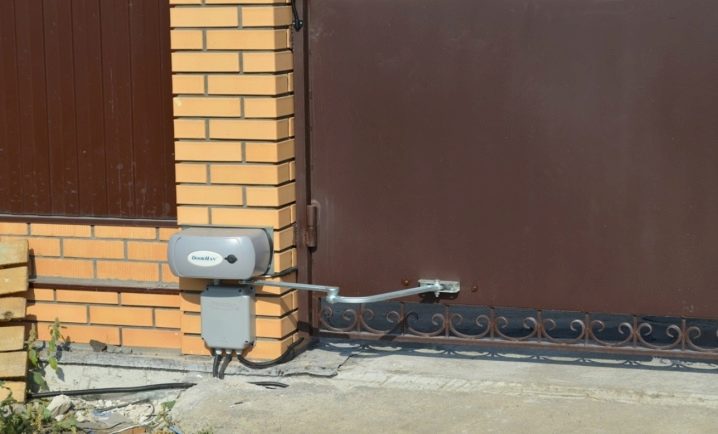

يتم تشغيل محرك الرافعة أيضًا بواسطة محرك كهربائي من خلال علبة تروس. العمود الرأسي ، الذي يتصل به رابط الكرنك ، والذي يفتح اللوحات. تضمن المفاتيح وأجهزة الاستشعار الخاصة والمغالق التشغيل السلس. يتيح محرك الأقراص هذا إمكانية الفتح للداخل حتى مع وجود أعمدة عريضة..

يمكن تركيب آليات الرافعة تحت الأرض ، ولكن في هذه الحالة من الضروري وضعها في صندوق معدني ، خرساني ، محمي من دخول الماء والتجميد. الرافعة بالخارج.

المحرك الهيدروليكي أغلى من غيره ، ويستخدم في بوابات ثقيلة وكثيرة الاستخدام ، ومجهزة بمجموعة أتمتة. تقوم المضخة الكهربائية العكسية بتزويد الأسطوانات التي تحرك البوابة بالزيت.

  تصميم فناء منزل خاص: أفكار غير عادية

مزايا فتح / إغلاق جهاز التحكم عن بعد:

  • المدى – حتى 30 مترًا ، يمكن التحكم فيه من المنزل.
  • يفتح في غضون 10-15 ثانية بعد الضغط على الزر.
  • نظام بسيط وموثوق ودائم.
  • التوقف السريع للمحرك في حالة حدوث عطل أو حادث.
  • التشغيل من الأسلاك القياسية أحادية الطور.

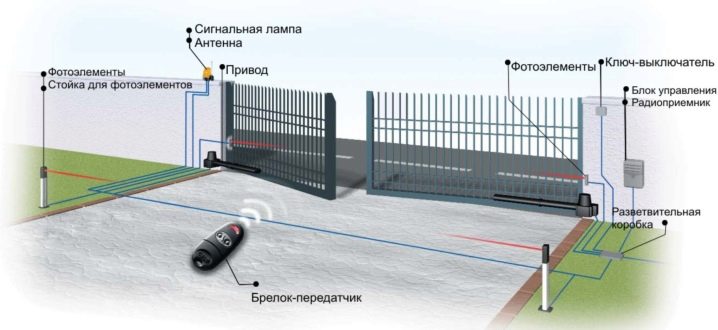

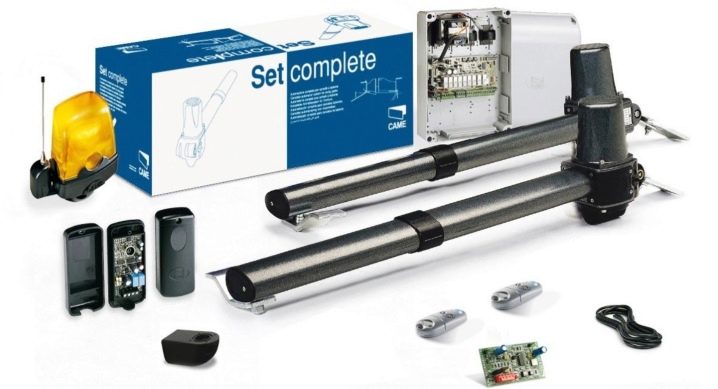

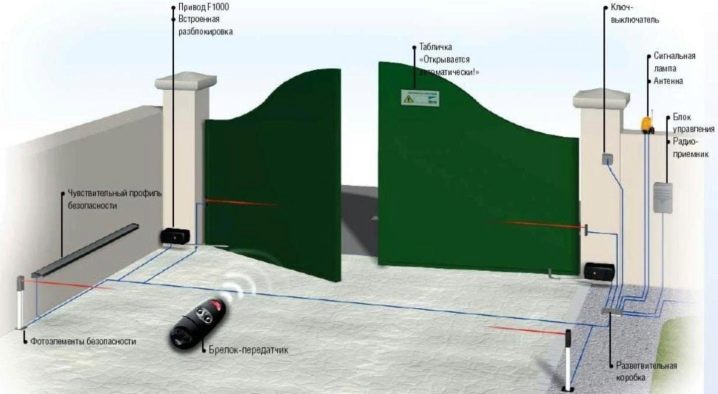

تباع مجموعات التحكم الجاهزة ، والتي تشمل:

  • هوائي الاستقبال.
  • مصباح إشارة.
  • وحدة تحكم مع لوحة الكترونية ومرحل.
  • قفل كهرومغناطيسي.
  • الخلايا الضوئية ، مستشعرات موضع الجسم ، الدوائر الحثية.

جميع الأسلاك والكابلات معزولة بخرطوم مموج معدني ومخبأة تحت طبقة من الخرسانة. يتم فحص الأتمتة للتشغيل قبل التثبيت. يتم تركيب وحدات التحكم في منافذ خاصة في أعمدة أو صناديق.

أبعادتصحيح

سيضمن الموضع والأبعاد الصحيحة ، والحساب الكفء ووضع العلامات ، والأبعاد والوزن للهيكل بأكمله تشغيلًا آمنًا وموثوقًا وعمر خدمة طويل للبوابة..

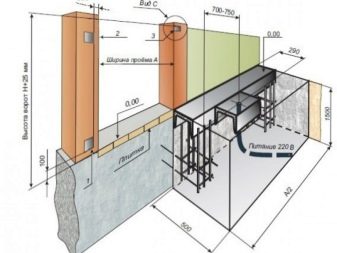

عند تصميم السياج واختيار نوع المحرك والأتمتة ، فإن أبعاد الأعمدة وعرض المدخل والمسافة من العمود إلى الستارة وسماكة الوشاح مهمة للغاية. يجب الإشارة بوضوح إلى كل هذه الأرقام على الرسم. من الضروري تحديد موضع جميع الأجزاء والأقفال والآليات.

الحد الأدنى لعرض البوابة ، الكافي لمرور أي نوع من أنواع النقل ، هو 280 سم ، وعند الحساب ، يجب مراعاة زاوية وصول النقل. إذا لم تتمكن الشاحنة من دخول المنطقة بزاوية قائمة ، فيجب زيادة عرض الممر بمقدار 1.2-1.5 مرة. يجب عليك أيضًا إضافة ضعف سمك اللوحات. يمكن أن يصل الحد الأقصى للعرض إلى 6 أمتار ، ويتطلب تعزيز الهيكل والأتمتة القوية والمحركات.

يجب أن يكون الارتفاع من الأرض إلى الحافة السفلية للرقائق ، حتى لا تعلق أثناء الحركة ، على الأقل 8-10 سم.ارتفاع البوابة ، الذي يساوي 2 متر ، يكفي لمرور عادي المركبات الخفيفة. بالنسبة لبوابات الإنتاج والورشة ، يجب أن يسمح الارتفاع بمرور جميع وسائل النقل الضرورية.

المقطع العرضي لأنبوب التعزيز لأعمدة الدعم هو 80-100 متر. هناك حاجة إلى ملفات تعريف للإطار بقطر 2.5 إلى 4.5 سم. لتعزيز الصلابة قطريًا أو عرضيًا ، ستحتاج إلى ملف تعريف مع مقطع عرضي 2-4 سم.

متطلبات تقنية

مثل أي أعمال بناء ، يتم ترتيب السياج والبوابات بدقة وفقًا للمعايير والقواعد:

  • سطح أملس للمنصة على طول نصف قطر الفتح بالكامل ، يمكن أن يؤدي أدنى عائق إلى التشويش وإلحاق الضرر بالمحرك.
  • يجب أن يكون عرض المدخل والمصراع كافيين لمرور آمن وحر للمركبات. للسيارات 3.5 م ، للبضائع 4 م.
  • تتطلب لوائح السلامة من الحرائق عرض بوابة لا يقل عن 4 أمتار إذا كان المنزل يقع بعيدًا عن التقاطع.
  • الحد الأدنى لارتفاع الرفرف 1.8 متر.
  • يجب أن يكون المظهر والتصميم متناسقين مع المظهر العام للشارع والمنزل.
  • يجب أن تكون البوابة مزودة بكافة أنظمة الأمن واللافتات التحذيرية واللوحات.

أجهزة السلامة

من أجل التشغيل السلس لنظام التأرجح ، من الضروري تنفيذ عدد من التدابير لمنع الأشخاص والأطفال والحيوانات والسيارات في نصف قطر التأرجح من أجل تجنب الإصابات والمغادرة غير المتوقعة للمركبة. لهذا الغرض ، يتم إرفاق لوحات وعلامات تحذير خاصة وعناصر عاكسة وإضاءة إشارة. يستخدم أيضًا إشارات صوتية ، وميض الأضواء الجانبية.

يلزم تثبيت أنظمة للكشف عن الأجسام الغريبة المختلفة على مسار حركة اللوحة القماشية. هذه الأنظمة عبارة عن خلايا ضوئية وأجهزة استشعار لوضع الوشاح وحركته ، بالإضافة إلى موضع السيارة وحركتها أو وجود أجسام غريبة. في هذه الحالة ، يتم تشغيل جهاز التحكم ، ويتم حظر محرك الأقراص وإيقافه تلقائيًا. يتم تثبيت الخلايا الضوئية على مسافة لا تقل عن متر واحد من السياج على أعمدة خاصة وعلى أعمدة البوابة الرئيسية. يتم وضع الدائرة الحثية تحت سطح الأرض على عمق 3 إلى 10 سم في ثلاث أو أربع طبقات.

صنع DIY

من الممكن تمامًا بناء بوابة بشكل مستقل باستخدام الأدوات اللازمة والالتزام بالتكنولوجيا ووقت تجفيف الخرسانة.

للعمل المستقل سوف تحتاج:

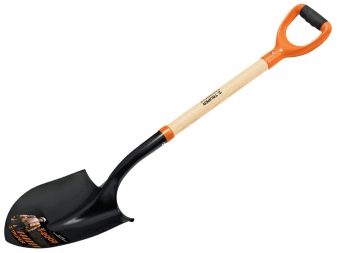

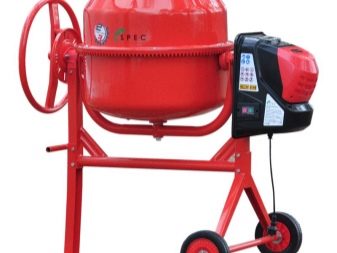

  • خلاطة الخرسانة ، مجرفة.
  • المستوى ، شريط القياس ، علامة ، مربع ؛

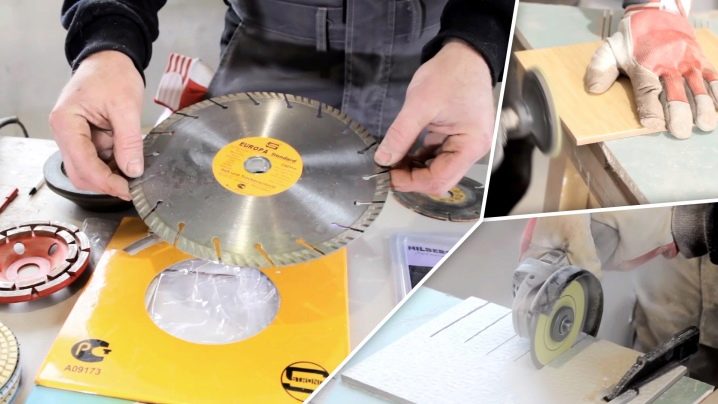

  • مطحنة ، أقراص ماسية

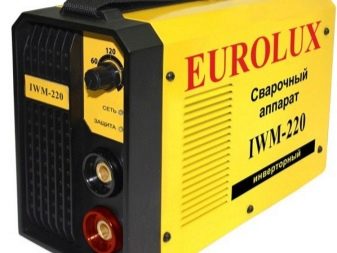

  • آلة لحام؛

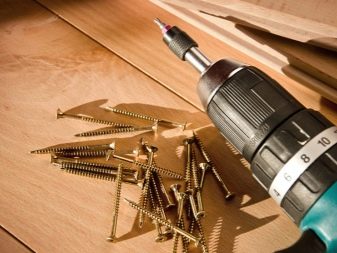

  • مفك البراغي ، مسامير.

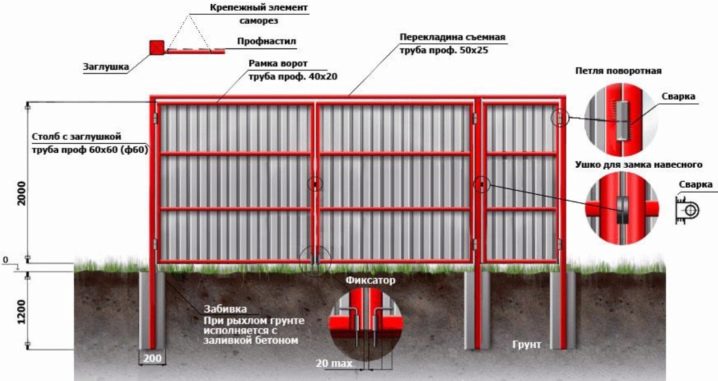

عند استخدام أنظمة التأرجح ، يقع كل الحمل الرئيسي على الأعمدة الداعمة. لإعطاء الهيكل صلابة وموثوقية ، يتم تقوية الدعامات بأنبوب فولاذي وحفر في الأرض على عمق حوالي 1-1.5 متر من تجميد التربة. بعد تحديد موقع الدعامات ، يتم حفر حفرة في هذه النقاط بعمق 1.5 متر وقطرها ضعف حجم المقطع العرضي للأنبوب. علاوة على ذلك ، يتم سكب الرمل والأنقاض في قاع الحفرة ، مما يخلق ما يسمى بالوسادة. ارتفاعه 20 سم.

  كيف تصنع تصميم جميل لقطعة حديقة مساحتها 6 فدان؟

يجب حماية الأنابيب من التآكل وتركيبها في حفر وخرسانة. يجب تغطية الخرسانة بغلاف بلاستيكي وترطيبها كل يوم لتجنب التشقق. بعد أسبوع ، تكتسب الخرسانة القوة اللازمة وتجف. إذا كنت ترغب في ذلك ، يمكنك تراكب الأعمدة بالطوب والحجر.

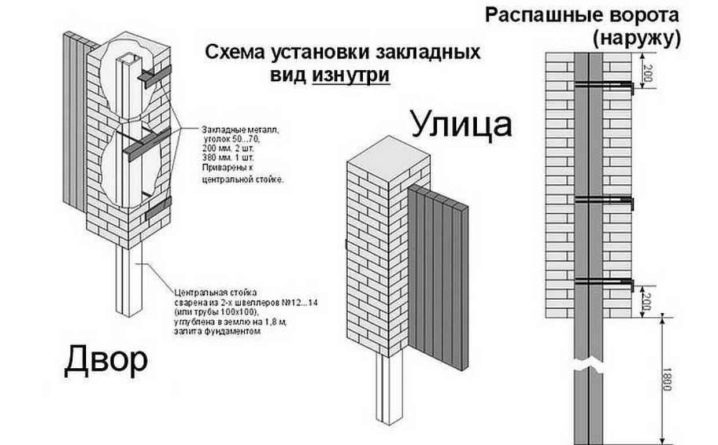

مثبتات أفقية مدمجة ملحومة بدعم الإطار من أعلى وفي منتصف وأسفل العمود.

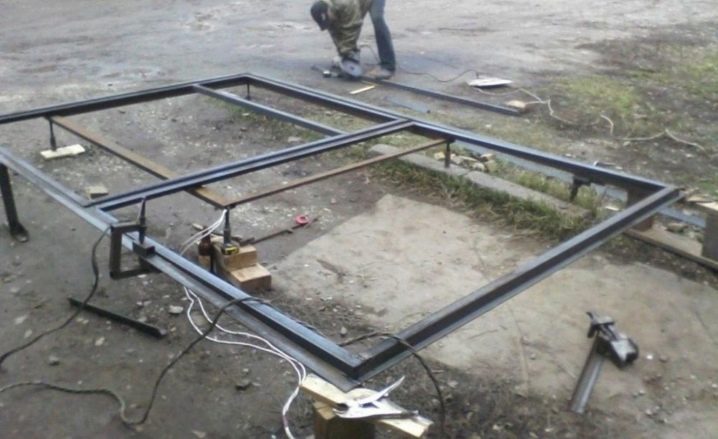

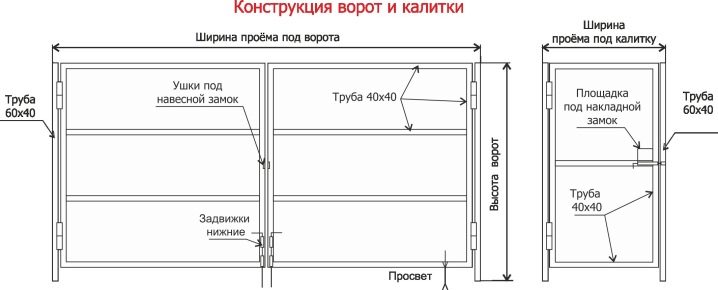

ثم تحتاج إلى إنشاء إطار للستائر وتعزيزها. للقيام بذلك ، تحتاج إلى أنبوب مستطيل الشكل ، معالج بمركب مقاوم للصدأ. وفقًا للرسم ، تحتاج إلى قطع الأنبوب إلى قطع بحواف عند 45 درجة ، وتنظيف المفاصل. ضع تفاصيل الإطار تمامًا وفقًا للرسم وتحقق من الزوايا والأبعاد والأقطار. قم بلحام جميع العقد بمفصل محكم مستمر.

يتم لحام وصلات العبور قطريًا أو أفقيًا على مسافة 50 سم من الحواف العلوية والسفلية للشبكة. يجب أن يكون الهيكل صلبًا قدر الإمكان.

يبدأ تعليق الإطار بتحديد موضع المفصلات. يجب إرفاق الإطار عموديًا بالقاعدة الداعمة ويجب وضع علامة على نقطة ربط المفصلة على مسافة 25 سم من حواف الوشاح. يجب أن يكون الجزء السفلي من الحلقة ملحومًا بالقاعدة ، والجزء العلوي بالإطار. الآن يمكنك تعليق الإطار.

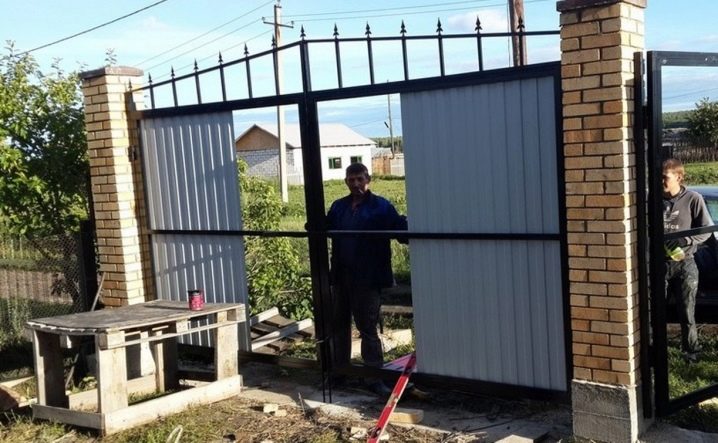

يمكن تغليف القماش قبل تعليقه أو بعده. على سبيل المثال ، يتم تثبيت الصفيحة الملفوفة بمسامير ذات حشوات مطاطية أو مسامير برشام. يتم توصيل الألواح المواجهة بالإطار بمسامير. ثم تحتاج إلى تثبيت المزالج والبراغي والأقفال وضبط البوابة.

المرحلة التالية هي تركيب الأتمتة. يمكنك أيضًا أن تصنعها بنفسك عن طريق شراء مجموعة جاهزة ، أو من الممكن صنعها من قطع غيار ومكونات من الأجهزة المنزلية والسيارات ومواد الخردة. أولاً ، تحتاج إلى حساب المسافة بين مستوى اللوحة القماشية والحافة الخارجية للعمود. إذا تجاوزت 150 مم ، فسيتم استخدام آلية رافعة ، وإلا فسيتم استخدام آلية خطية..

على سبيل المثال ، بالنسبة لمحرك الأقراص ، يتم استخدام مشغل لأطباق الأقمار الصناعية ونوافذ السيارة العالمية للتحكم – مفاتيح التحكم من أجهزة الإنذار وأجهزة التحكم عن بعد للإلكترونيات. ستكون محركات التروس والرافعات اللولبية مفيدة أيضًا.

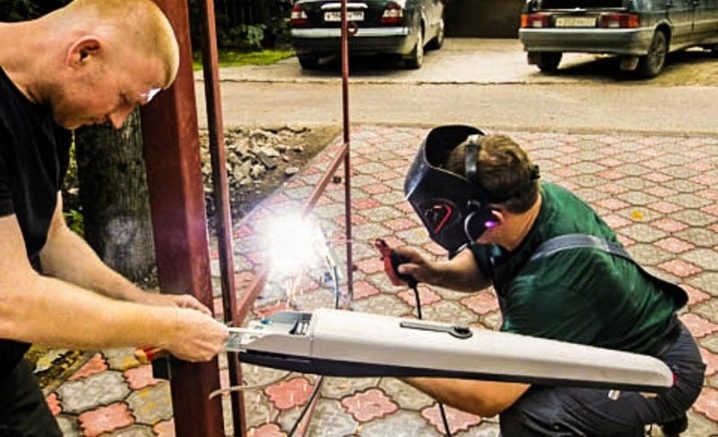

لربط الآليات ، يتم لحام الأقواس وحوامل محرك الأقراص أولاً. ثم يتم تمديد الرافعات إلى الحد الأقصى وتثبيتها على الأعمدة والإطار. بعد توصيل الأسلاك الكهربائية ، يتم اختبار أنظمة التشغيل في أماكن بارزة وفقًا للرسم التخطيطي ، ويتم تثبيت مصابيح التحذير وأجهزة الحماية الأخرى.

ستجد نصائح مفيدة حول تثبيت بوابات التأرجح بيديك في الفيديو التالي..

أمثلة التصميم

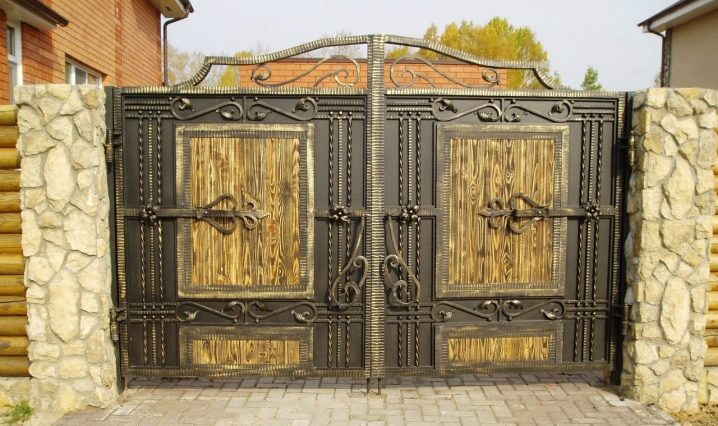

تعطي عناصر الديكور وخيارات الجمع بين المواد مظهرًا لائقًا للبوابات والسياج بأكمله في المنازل الخاصة والداشا.

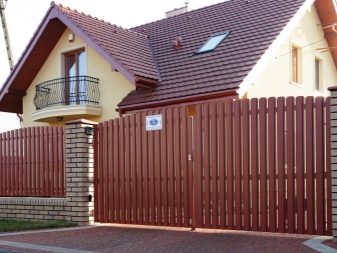

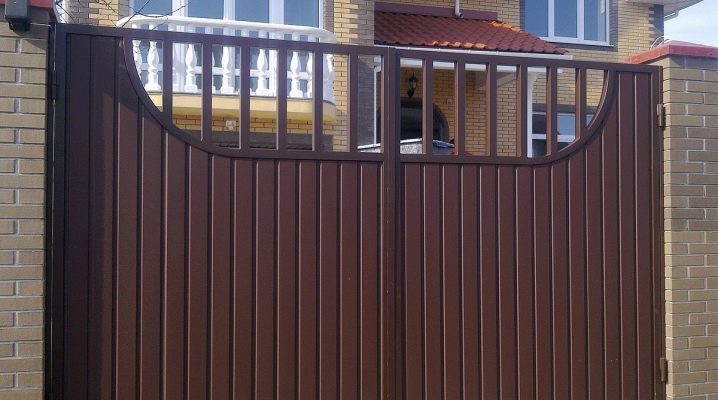

بوابة ضوئية جميلة وفخمة وفي نفس الوقت ، قماشها مغلف بصفائح مموجة. الظل مثالي. يتطابق شكل الأبواب مع الهندسة المعمارية للمنزل في الجزء الخلفي من الفناء. ستتيح الأتمتة القوية للضيوف القيادة إلى الموقع دون مغادرة السيارة.

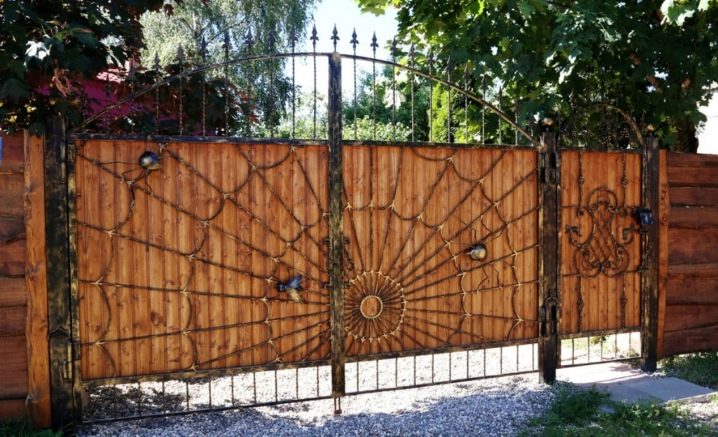

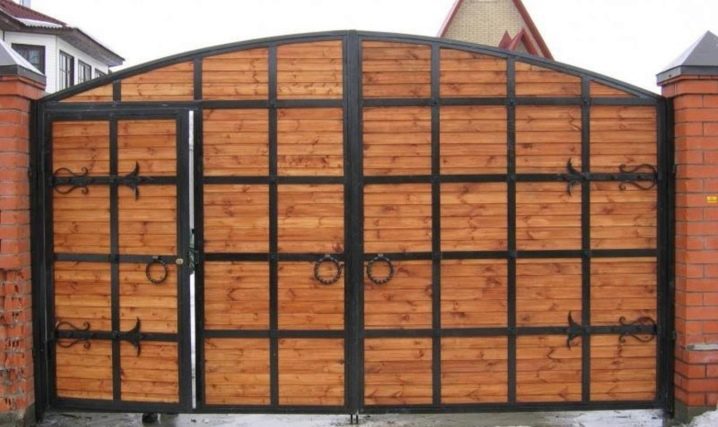

في هذا المثال ، نرى بوابة بلد مصنوعة بأسلوب رائع وموثوقة للغاية وصديقة للبيئة. بفضل العناصر المطروقة والشرائح الخشبية الخفيفة ، فإنها تتناسب تمامًا مع المناظر الطبيعية المحيطة.

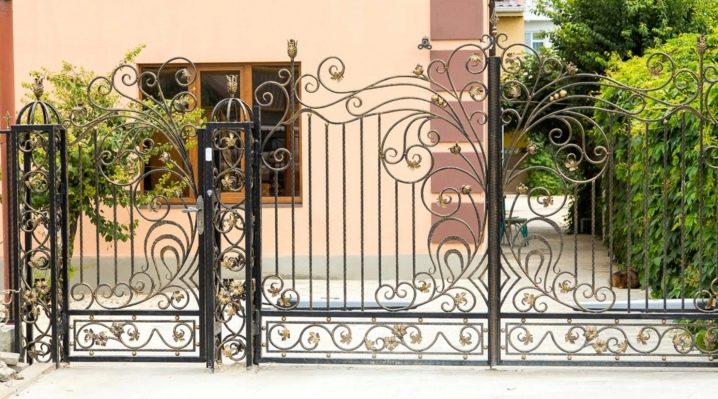

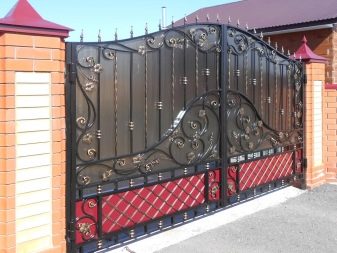

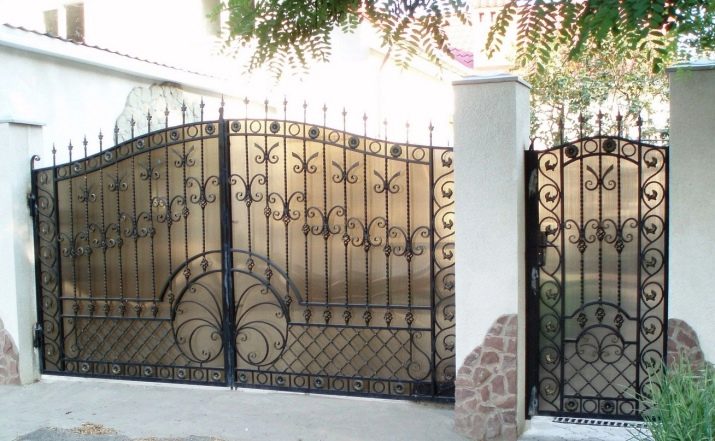

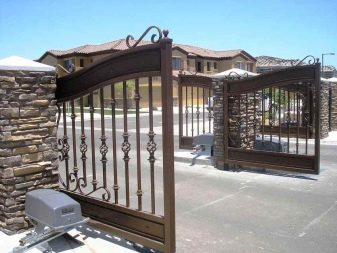

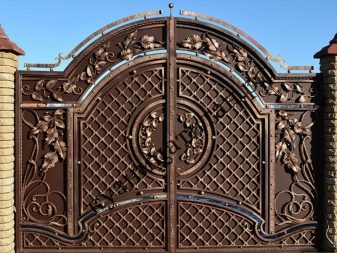

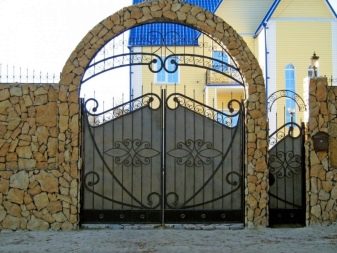

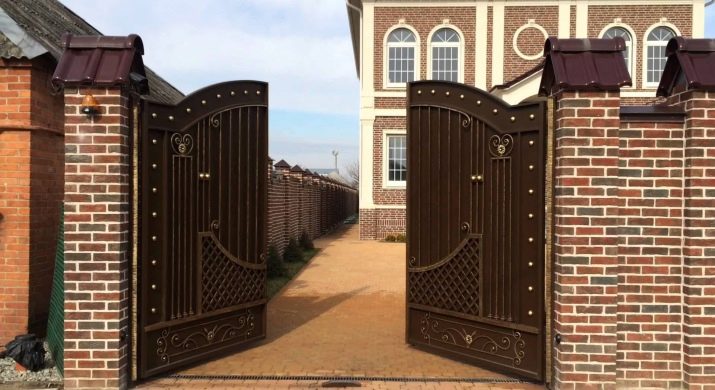

نبل الأسلوب والأداء الذي لا تشوبه شائبة ، والبساطة المتواضعة وأناقة التزوير – كل هذا ينعكس هنا. يثير دانتيل هذه البوابة الحديدية والسياج الإعجاب والحسد ، كما يوضح الذوق الرفيع للسيد والمالكين. السور شفاف ، يظهر من بعيد للضيوف مجموعة واحدة مع المنزل والطبيعة المحيطة.
