دقة اختيار الأنابيب لأرضية دافئة

تحظى الأرضيات الدافئة بشعبية كبيرة في الوقت الحاضر. يتم تفسير الطلب على هذه الأنظمة من خلال حقيقة أنها فعالة للغاية في توفير التدفئة لأي منطقة. بالإضافة إلى ذلك ، يمكن دمجها مع مواد تشطيب مختلفة ، ويمكن تركيب العديد من هياكل التدفئة بمفردها. لكي يعمل النظام بسلاسة وكفاءة ، من الضروري التعامل بجدية مع اختيار الأنابيب. سنتحدث عن هذا اليوم.

الخصائص

تعتبر الأرضيات العملية عالية الجودة التي تعمل على تدفئة الغرفة أمرًا شائعًا اليوم. يمكن استخدامها في مجموعة متنوعة من البيئات. لا يمكن أن يكون منزلًا خاصًا فحسب ، بل يمكن أن يكون أيضًا شقة عادية في المدينة. علاوة على ذلك ، غالبًا ما يقوم الناس بتثبيت أنظمة التدفئة هذه على الشرفات والمقطع ، وتحويلها إلى غرف معيشة كاملة..

تعتمد جودة عمل هذه الهياكل إلى حد كبير على الاختيار المختص للأنابيب. بالإضافة إلى ذلك ، تؤثر هذه التفاصيل أيضًا على عمر خدمة التدفئة الأرضية. هذا هو السبب في أنه من الضروري اختيار الأنابيب المناسبة بكل مسؤولية ، وإلا فإن الهيكل لن يستمر طويلاً ولن يعمل بكامل قوته..

تقدم الشركات المصنعة الحديثة مجموعة مختارة من أنابيب النحاس والصلب والبلاستيك والبولي بروبيلين والبولي إيثيلين للمشترين. لا يمكنك استخدام المنتجات المعدنية الحديدية في تركيب الأرضيات الدافئة. هذا يرجع إلى حقيقة أن هذه العناصر هي خياطة ولا ينصح بوضعها تحت ذراع التسوية..

أيضًا ، لا ينصح الخبراء باستخدام الأنابيب الفولاذية لوضع أرضية ماء دافئ. هذه العناصر عرضة للتآكل ، وبالتالي ، يمكن أن تتشكل الترسبات الكلسية في الجزء الداخلي منها في وقت قريب جدًا. يمكن أن يؤدي ظهور مثل هذه العيوب إلى حدوث تسريبات أو انخفاض في إنتاجية النظام بأكمله..

تعتبر خيارات النحاس عالمية. ميزتهم الرئيسية هي مدة خدمتهم الطويلة. ومع ذلك ، تجدر الإشارة إلى أن الأرضية المسخنة بالماء مع هذه الأنابيب ستكلف المشتري مبلغًا رائعًا. هذا يرجع إلى حقيقة أنه بالإضافة إلى الأنابيب نفسها ، سيتعين على المالكين شراء عناصر توصيل خاصة وتجهيزات ومثبتات موثوقة. تزيد المكونات المدرجة من تكلفة الأرضية بحوالي 30٪..

تعتبر الأنابيب البلاستيكية المقواة للتدفئة الأرضية بديلاً.. السمات الرئيسية لهذه الأجزاء هي وزنها الخفيف ومدى ملاءمتها للبيئة. تتكون مكونات البلاستيك المقوى من عدة طبقات ، يجب أن تكون جودتها مثالية ، وإلا فسوف تتسرب الأنابيب. هذه العناصر أرخص من العناصر النحاسية ، لذلك غالبًا ما يتم اختيارها من قبل المستهلكين المعاصرين. بالطبع ، هناك عدد من الصفات الإيجابية التي تؤثر أيضًا على شعبيتها ، والتي سنتحدث عنها لاحقًا..

تتميز أنابيب البولي بروبلين بنصف قطر كبير للانحناء. هذا هو السبب في أن تركيبها يعتبر أكثر صعوبة. لا يلجأ المشترون إلى هذه الأنواع من الأنابيب كثيرًا ، على الرغم من أنها غير مكلفة. لن يتمكن كل حرفي في المنزل من التعامل مع تركيب هذه الأجزاء. كقاعدة عامة ، يتم تعيين متخصصين لهذا الغرض ، مما يؤدي إلى نفقات إضافية.

يمكن أن تتميز الأنابيب المصنوعة من البولي إيثيلين المتقاطع بخصائص فريدة. ميزتها هي المعالجة الإضافية التي يخضعون لها في عملية تصنيعهم. تحدث هذه العملية تحت ضغط عالٍ ، بسبب ظهور روابط جزيئية جديدة من المواد الخام ، وتصبح أكثر متانة وموثوقية..

يتميز نقل الحرارة الجيد جدًا بالأنابيب غير القابلة للصدأ. هذا الأنبوب المموج متين. وفقًا للمصنعين ، لا توجد قيود على الحياة لهذه المكونات. هذه الميزة للأنابيب غير القابل للصدأ مغرية للغاية في اختيار المكونات المناسبة للتدفئة تحت الأرضية ، لكن هذه العناصر غالية الثمن ، والأختام المطاطية فيها ليست متينة. إنهم لا يخدمون أكثر من 30 عامًا.

السمة الرئيسية التي يجب أن تتمتع بها الأنابيب الخاصة بالأرضية الدافئة هي مرونتها. في لحظة الانحناء ، لا ينبغي أن تتعرض هذه الأجزاء للتشوه أو الكسر ، لأنه أثناء عملية التثبيت ، ستلائم الخطوط التي يبلغ طولها 60-120 مترًا ، وستحدث الانحناءات الصغيرة فيها عدة مرات.

الآراء

بعد التعرف على بعض ميزات الأنابيب المختلفة المصممة للأرضيات التي يتم تسخينها بالماء ، يمكنك المتابعة للتعرف على مزاياها وعيوبها. معرفة المعلومات التفصيلية حول هذه العناصر ، سيتم تبسيط اختيار الخيار المناسب بشكل كبير ولن يستغرق الكثير من الوقت..

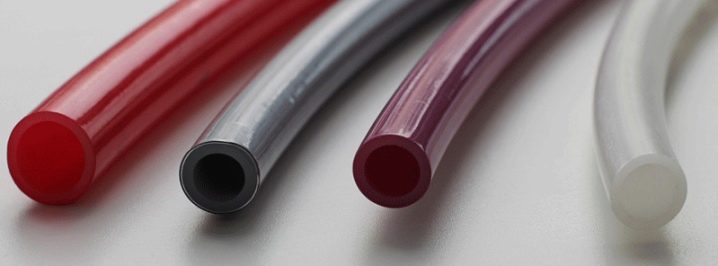

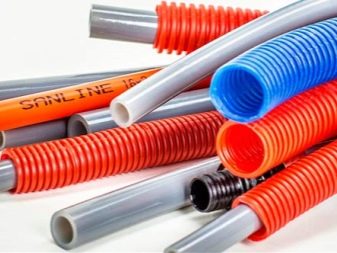

بولي ايثيلين

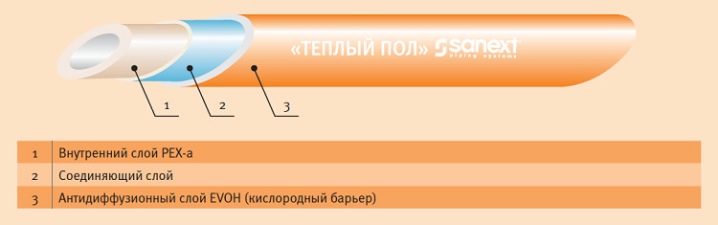

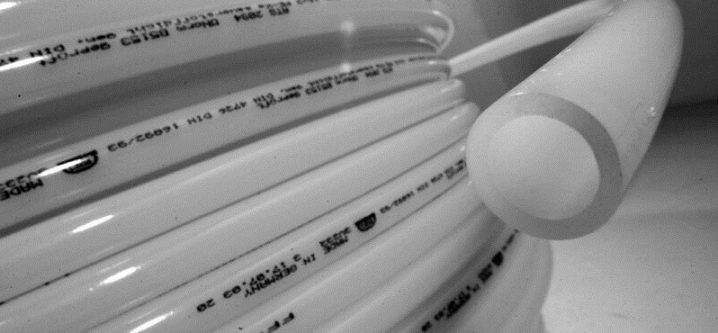

واحدة من أكثر الأنابيب شيوعًا هي الأنابيب ، حيث يتم استخدام البولي إيثيلين المتقاطع أو المقاوم للحرارة..

هذه المادة الخام لها تسمياتها الخاصة:

• PE-X – مادة متشابكة.
• PE-RT – مادة مقاومة للحرارة.
• يوجد ايضا انابيب بولي ايثيلين مصنوعة من مادة الضغط المنخفض (HDPE).

بالتأكيد يعرف الكثير من الناس أن البولي إيثيلين نفسه عبارة عن مادة بلاستيكية إلى حد ما لا تحمل شكلها على الإطلاق. في هذه الحالة ، ليست مناسبة لتجهيز هياكل التدفئة تحت الأرضية. لحل هذه المشكلة ، طور الخبراء طريقة خاصة “للخياطة” ، يتم خلالها ربط جزيئات البولي إيثيلين ببعضها البعض. هذه العملية لها تأثير مفيد على قوة وصلابة المواد الخام. يمكن تحديد جودة المواد النهائية من خلال خياطةها.

هناك عدة أنواع من XLPE:

• PE-XA (70٪) – في مثل هذه المواد الخام ، يتم استخدام الضغط العالي لدمج الجزيئات ، والتي تحتها (في وجود بيروكسيدات) تتحد مع بعضها البعض.
• PE-Xb (65٪) – تحدث طريقة التشابك هذه تحت تأثير المواد الكيميائية. يستخدم Silane الأكثر شيوعًا لهذا الغرض..
• PE-Xc (60٪) هي طريقة خاصة لتشعيع الإلكترون. تحت تأثيره ، يتم تكوين روابط بين الجزيئات في تكوين البولي إيثيلين.
• PE-Xd – هذه التكنولوجيا عفا عليها الزمن. أنه ينطوي على استخدام المواد النيتروجينية الخاصة.

7 صور

تعتبر أنابيب البولي إيثيلين خيارًا جيدًا للتدفئة تحت الأرضية. تتميز بتوصيل حراري جيد ، وخصائص ميكانيكية ممتازة ، وأقل عامل خشونة ، مما يقلل من مقاومة حركة تدفق سائل التبريد. يبلغ قطر هذه الأنابيب عادة 16-32 مم..

يجب أن يكون مثل هذا الأنبوب للتدفئة تحت الأرضية بالضرورة حماية ضد الماء الحمضي في شكل طبقة إضافية من EVOH ، وهو عبارة عن غشاء رقيق. مع هذا العلاج ، ستعمل أنابيب البولي إيثيلين لفترة طويلة جدًا ، مثل نظام التدفئة بأكمله..

تجدر الإشارة إلى أن أنابيب البولي إيثيلين البسيطة توصل الحرارة بشكل أسوأ قليلاً من خيارات البلاستيك المعدني الشائعة. عيب آخر لهذه الأجزاء هو مرونتها المفرطة. تؤدي هذه الخاصية إلى حقيقة أن الأنبوب نفسه ينحني بسهولة ، ولكن يجب ربطه بإحكام بإطار الهيكل. وإلا فإنه سيعود إلى شكله الأصلي. بسبب هذا الفارق البسيط في التركيب ، فإن أنابيب البولي إيثيلين تعقد عملية تركيب أرضية دافئة..

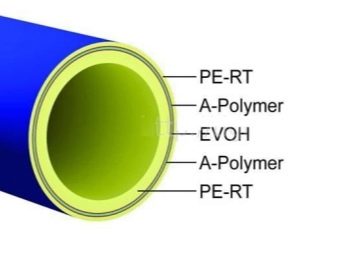

في الآونة الأخيرة نسبيًا ، ظهر بولي إيثيلين خاص مقاوم للحرارة ، وهو مصنوع بطريقة مختلفة. لإنتاجه ، يتم استخدام التفاعلات الكيميائية ، والتي ينتج عنها تشابك سلاسل الجزيئات ، وهذا يحدث ميكانيكيًا ، وليس عن طريق رابطة بين الذرات..

يعتبر البولي إيثيلين المقاوم للحرارة مادة أقل شيوعًا وغالبًا ما توجد ، حيث لا يزال يعتبر جديدًا. تتمتع بخصائص جودة وأداء جيدة ، لكن لا ينصح باستخدامها للتدفئة الأرضية. ويرجع ذلك إلى حقيقة أن البولي إيثيلين المقاوم للحرارة يمكن أن يقلل من عمر خدمة نظام التدفئة ويؤدي إلى تدهور أدائه في ظروف درجات الحرارة العالية..

بولى بروبلين

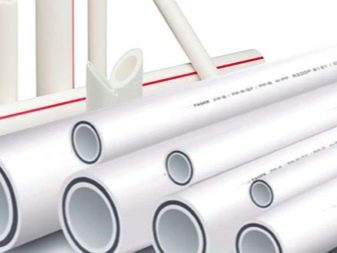

يتم إنتاج أنابيب البولي بروبلين في قطع صغيرة. قطرها عادة 20 مم. عيب هذه الأجزاء هو هيكلها الصلب ، بسبب صعوبة ثنيها ، والذي لا يمكن تجنبه أثناء تركيب الأرضيات الدافئة..

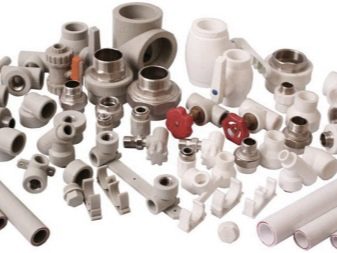

نظرًا لصعوبة ثني هذه الأجزاء ، يجب توصيل أجزاء من خط الأنابيب ببعضها البعض باستخدام أدوات التوصيل باستخدام اللحام.

لهذا السبب تظهر عدة مشاكل في آن واحد:

• قد تتطور مصادر التسرب بمرور الوقت في المناطق المتصلة..
• سوف يزيد وقت التثبيت بشكل كبير.

قبل صب ذراع التسوية ، من الضروري التأكد من جودة جميع لحامات الأنابيب. للقيام بذلك ، قم بتشغيل النظام واتركه يعمل عند ضغط عالٍ ودرجة حرارة تشغيل. خذ وقتك في فحص عمل الهيكل. أثناء تشغيل الأرضية ، تحتاج إلى فحص جميع الوصلات بعناية. إذا لم يتسرب الماء من خلالها ، فيمكن اعتبار النظام موثوقًا ودائمًا بدرجة كافية..

بالطبع ، يوصي الخبراء باستخدام الأنابيب عالية الجودة التي تنتجها الشركات المعروفة فقط. هذه الأجزاء أكثر موثوقية ودائمة..

تشمل مزايا أنابيب البولي بروبلين ما يلي:

• منخفض الكلفة؛
• خصائص توصيل حراري جيدة جدًا ، تشبه المنتجات المعدنية والبلاستيكية ؛
• الضرر (هذه العناصر محايدة كيميائياً) ؛
• متانة.

نحاس

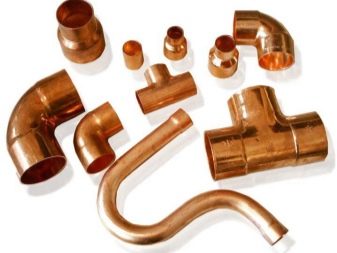

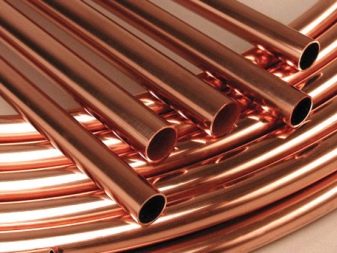

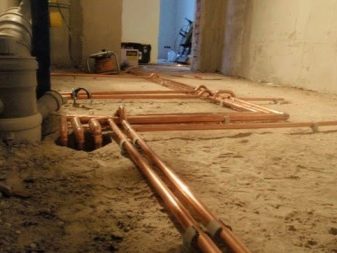

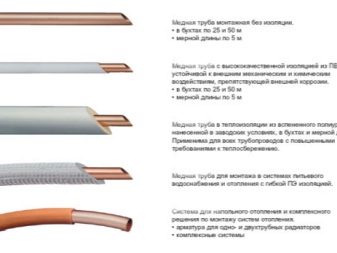

الأنابيب النحاسية هي من أفضل وأجود الأنابيب. إنها مثالية لأنظمة تسخين الماء الساخن.

تحتوي هذه التفاصيل على عدد من الصفات الإيجابية التي تجعلها مطلوبة وشائعة لدى المشترين المعاصرين:

• بادئ ذي بدء ، تجدر الإشارة إلى زيادة مقاومة التآكل لعناصر النحاس. لا يتم تدميرها بواسطة مكونات عدوانية.
• الأنابيب النحاسية لها موصلية حرارية ممتازة. في هذا الصدد ، هم متقدمون على مواد البوليمر..

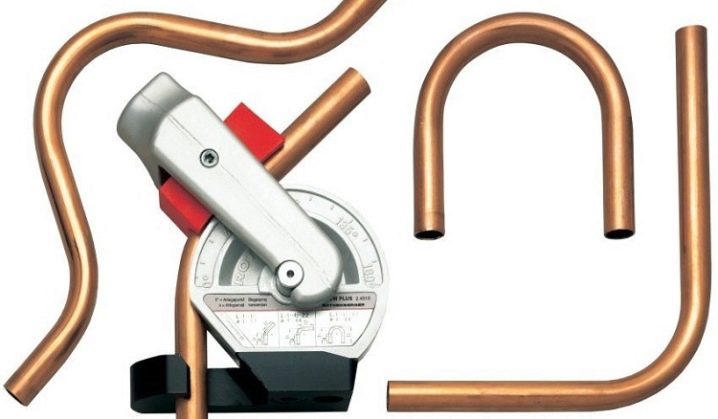

• إنها مرنة بما فيه الكفاية. في أغلب الأحيان ، يتم استخدام خط أنابيب خاص صلب في أنظمة التدفئة..

• تتميز الأجزاء النحاسية بعمر خدمة طويل. يمكنهم الخدمة لعقود دون التسبب في أي مشكلة لأصحابها..
• تحتوي هذه الأنابيب على عدد كبير من أنظمة درجات الحرارة أثناء عملها..
• الجدران الداخلية للأنابيب النحاسية ناعمة تمامًا ، وبالتالي فإن هذه العناصر لها خصائص هيدروليكية ممتازة..

يتم التعرف على الأنابيب النحاسية باعتبارها الأكثر موثوقية ودائمة وعملية. ومع ذلك ، لديهم أيضًا نقاط ضعفهم الخاصة. على سبيل المثال ، تشمل عيوب هذه المنتجات تكلفتها العالية. لا يوافق كل مستهلك على دفع مبالغ كبيرة مقابل الأنابيب النحاسية.

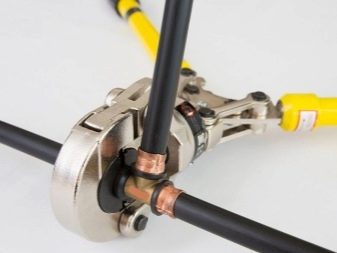

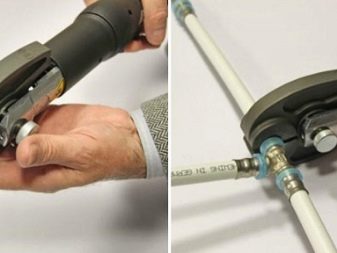

ومن الجدير بالذكر أيضًا أن تركيبها يتطلب معدات خاصة. هذا هو السبب في أن تركيب الأنابيب النحاسية يمكن أن يكون مهمة شاقة بالنسبة للحرفي المنزلي..

عززت البلاستيك

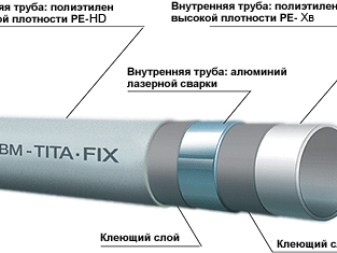

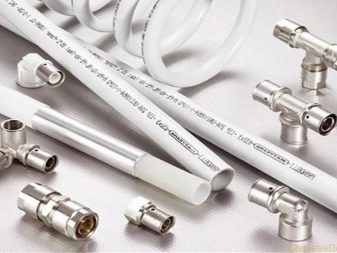

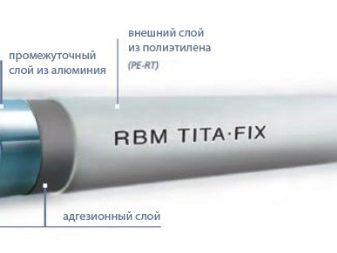

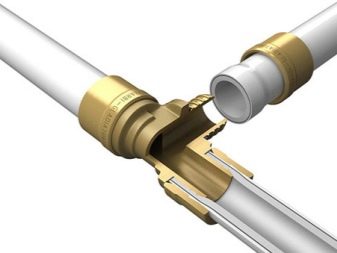

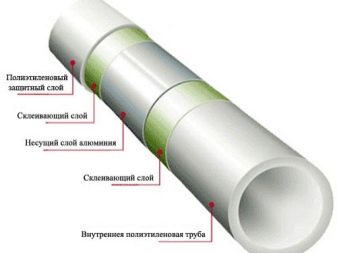

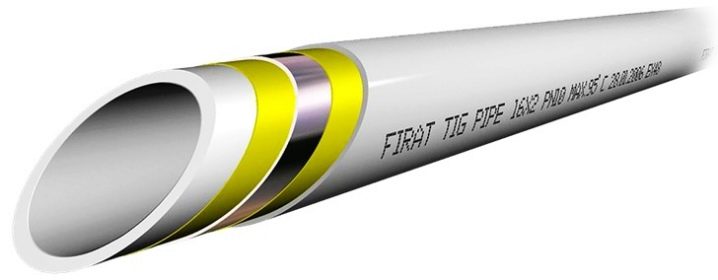

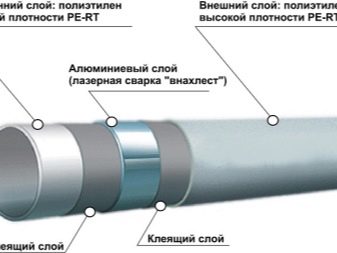

تعتبر الأنابيب المستخدمة في إنتاج البلاستيك المعدني من بين أكثر الأنابيب شيوعًا اليوم. هذه التفاصيل مثالية للتدفئة تحت الأرضية. تتكون أنابيب البلاستيك المقوى من طبقتين بوليمر ، مع طبقة من الألومنيوم.

تعود شعبية هذه الأجزاء إلى التكلفة المعقولة والصفات الإيجابية الأخرى:

• هذه الأنابيب لها موصلية حرارية جيدة. يتحقق هذا التأثير بفضل طبقة الألومنيوم البينية.

• الهياكل البلاستيكية المقواة محمية تمامًا من الأضرار الخارجية المختلفة ، حيث تحتوي على طبقات بوليمر.
• تركيب هذه الأنابيب ليس بالأمر الصعب ، لأنها تنحني بسهولة تامة. بفضل هذه الخاصية ، من المريح جدًا استخدام مثل هذه الهياكل في نظام التدفئة تحت الأرضية..
• لا داعي للخوف من تلف ذراع التسوية أو تآكل الخط ، نظرًا لأن الأنابيب المعدنية والبلاستيكية لها معامل تمدد منخفض للصب.

في كثير من النواحي ، تتفوق الأنابيب المعدنية والبلاستيكية على خيارات البلاستيك التقليدية وحتى النحاس. ومع ذلك ، عند استخدام مادة لاصقة منخفضة الجودة ، قد تدوم هذه العناصر أقل وتفقد الكثير من صفاتها الإيجابية..

المموج

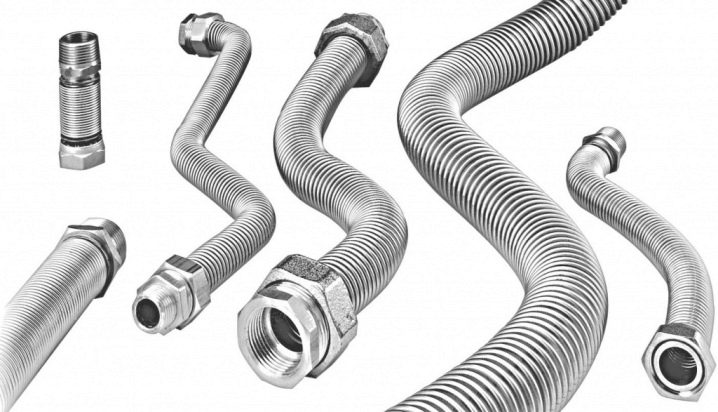

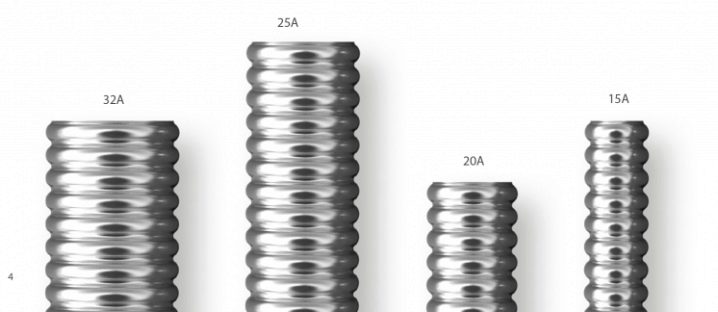

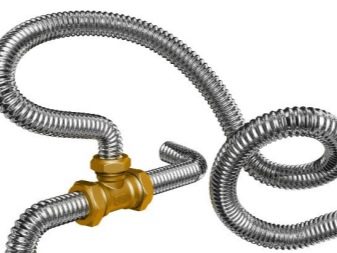

في الآونة الأخيرة ، ظهرت الأنابيب المموجة المصنوعة من الفولاذ المقاوم للصدأ في السوق. تعتبر هذه العينات مثالية لتركيب أرضية دافئة ، لأنها تتميز بزيادة المرونة والموثوقية والمتانة والتركيب البسيط إلى حد ما. بالإضافة إلى ذلك ، فإن الأنبوب المموج غير مكلف ويتم إنتاجه في لفات بطول مثير للإعجاب. التمويج المصنوع من الفولاذ المقاوم للصدأ مقاوم للصقيع ويتحمل الصدمات الهيدروليكية دون مشاكل. بالإضافة إلى ذلك ، تتميز بمعامل تمدد منخفض وموصلية حرارية عالية..

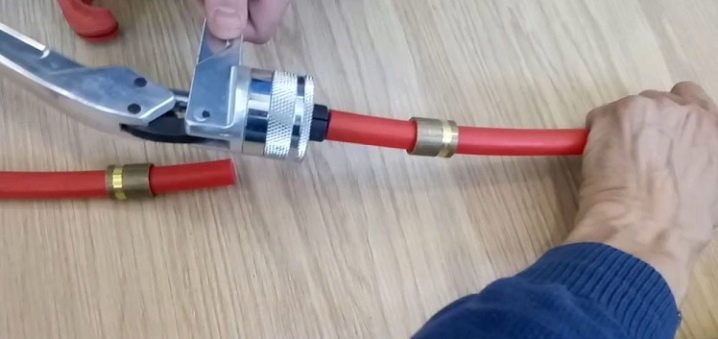

تختلف التركيبات في طريقة تركيبها. ومع ذلك ، لا يمكن معالجة الاتصالات إلا في حالات استثنائية ، لأن استخدامها في ذراع التسوية يمثل مخاطرة كبيرة. يوصى بوضع قطعة واحدة من الأنبوب ووضعها على المجمع المتشعب. عمر خدمة الأنبوب المموج 30 سنة (في المتوسط).

ايهما افضل?

للتدفئة تحت الأرضية ، يمكنك استخدام أي من الأنابيب المدرجة ، ولكن الأكثر شيوعًا والموصى بها هي خيارات النحاس والبلاستيك المعدني. يختارها المستهلكون في أغلب الأحيان لأنها متينة ومقاومة للاهتراء ولديها أيضًا موصلية حرارية ممتازة. لسوء الحظ ، فإن تكلفة هذه الأنابيب مرتفعة ، لكن أداؤها يبرر السعر تمامًا..

عند الاختيار لصالح الهياكل النحاسية باهظة الثمن ، يجب أن يؤخذ في الاعتبار أن تركيبها صعب للغاية. لهذا السبب ، سيتعين عليك إنفاق أموال إضافية على خدمات المتخصصين..

تعتبر أنابيب البولي إيثيلين المتشابكة أيضًا خيارًا جيدًا ، حيث تتميز بخصائص ممتازة في توصيل الحرارة..

تعتبر أنابيب البولي بروبلين هي الأقل ملاءمة للتدفئة الأرضية.. كما هو مذكور أعلاه ، فهي ليست مرنة ، لذا قد يكون تثبيتها مشكلة حقيقية. أيضًا ، لا يعد البولي إيثيلين المقاوم للحرارة مناسبًا على الإطلاق لأنظمة التدفئة تحت الأرضية ، لأنه في درجات الحرارة العالية يمكن أن يشوه مواد التشطيب..

تحديد

يلعب قطر الأنبوب في نظام التسخين دورًا رئيسيًا. يعتمد هذا المؤشر بشكل مباشر على سرعة حركة المبرد. يؤثر القطر أيضًا على اختيار المضخة المناسبة..

كقاعدة عامة ، توجد في الأرضيات الدافئة أنابيب بقطر 12 ، 16 ، 20 ، 25 ، 32 ملم. ومع ذلك ، في معظم الحالات ، يتم استخدام عينات صغيرة بقطر 16 أو 20 ملم..

غالبًا ما توجد في المتاجر أنابيب للتدفئة الأرضية ، حجمها 20 × 2 مم ، 20 × 3.4 مم ، 20 × 4.2 مم.

أيضا ، تختلف الأنابيب في نصف قطر الانحناء. على سبيل المثال ، بالنسبة لخيارات البولي بروبلين ، يبلغ هذا الرقم 8-9 أقطار ، ولأنابيب البولي إيثيلين الأكثر مرونة – 5 أقطار.

أما بالنسبة لطول الأنبوب ، فيعتمد على أبعاد الغرفة., حيث تم التخطيط لتركيب أرضية دافئة ، بالإضافة إلى طاقة المضخة. لذلك ، إذا كان للغرفة شكل مستطيل بسيط ، فيمكن وضع الأنابيب بطريقتين متاحتين: إطالة أو تقليل. نتيجة لذلك ، يمكننا أن نستنتج أن تركيب أنابيب التدفئة الأرضية يعتمد إلى حد كبير على حجمها. أثناء التثبيت ، يتم سكب هذه الأجزاء بالخرسانة (أو خليط آخر) ، وبالتالي فهي تختلف في خصائص القوة وضيق موثوق.

أما بالنسبة إلى ميل الأنبوب ، فيجدر بنا أن نأخذ في الاعتبار أنه يتم تحديده بشكل صارم أيضًا بشكل فردي. ومع ذلك ، فإن الخطوات الأكثر شيوعًا هي من 10 إلى 40 سم ، وبالطبع ، لا يمكن تحقيق هذا المؤشر إلا إذا كانت المواد بلاستيكية بدرجة كافية..

تتميز معظم الأنابيب عالية الجودة للتدفئة الأرضية بدرجة حرارة انصهار وحرق عالية. على سبيل المثال ، لن تذوب عينات البولي إيثيلين الشائعة إلا عندما تصل درجة الحرارة المحيطة إلى 150 درجة ، ودرجة حرارة احتراق هذه المنتجات 400 درجة مئوية..

تتطلب أنابيب البولي بروبلين ، غير المناسبة لوضعها في نظام الأرضية الدافئة ، الكثير من المتطلبات في ظروف درجات الحرارة. يمكن تثبيتها فقط إذا كانت درجة حرارة الغرفة لا تقل عن 15 درجة ، وهذا المؤشر ليس نموذجيًا دائمًا للمناطق ذات الظروف المناخية غير المواتية.

بالنسبة للهياكل النحاسية الباهظة الثمن والمتينة ، فهي مقاومة للتآكل ويمكنها بسهولة تحمل أي ظروف درجة حرارة تقريبًا. يمكن أن يختلف هذا المؤشر من -100 إلى +250 درجة.

لا يمكن للمنتجات البلاستيكية المقواة للأنظمة الدافئة التباهي بمقاومة درجات الحرارة القصوى مثل خيارات النحاس. إنها تتحمل المؤشرات من -10 إلى +95 درجة. القيمة الحدية هي 110 درجة ، ويجب الاحتفاظ بدرجة الحرارة هذه لفترة قصيرة جدًا ، وإلا سيبدأ الأنبوب في التشوه.

قسط

لا تتسرع في البدء في تركيب أنابيب التدفئة الأرضية. تحتاج أولاً إلى إجراء حساب دقيق للهندسة الحرارية. بالطبع ، العمليات الحسابية المعقدة مطلوبة فقط عندما يتعلق الأمر بمناطق كبيرة. بالنسبة لمنزل خاص عادي أو شقة في المدينة ، فإن التوصيات البسيطة التي تم تطويرها على مدار سنوات عديدة من الممارسة كافية تمامًا..

تحتاج أولاً إلى حل المشكلة المتعلقة بقطر الأنابيب. في أغلب الأحيان ، يتم اختيار خيارات 16 أو 20 مم لتركيب أرضية دافئة. يعتمد قطر الهياكل على العديد من العوامل..

وتشمل هذه:

• مساحة الغرفة
• العدد الإجمالي لغرف المعيشة ؛
• ضغط العمل في نظام التدفئة ؛

• درجة الحرارة الفورية لسائل التبريد ؛
• طريقة وضع الأنابيب
• حجم المرجل

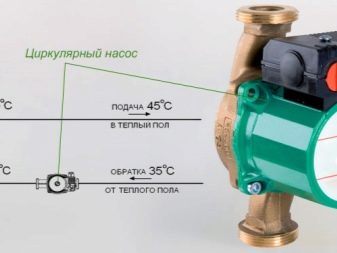

• قوة المضخة (مأخوذة بهامش).

يجدر النظر في أنه كلما اتسع نطاق الأنبوب ، زادت كمية المياه التي تمر خلاله. باستخدام هذه التفاصيل ، ستسخن الغرفة بشكل أسرع بكثير من الأنابيب ذات القطر الصغير. ومع ذلك ، ستتطلب العناصر العريضة ذراع تسوية بسماكة مناسبة ومضخة أكثر قوة ، حيث سيكون من الضروري ضخ كمية كبيرة من المياه ، وكذلك الحفاظ على الضغط المناسب في النظام..

إذا كنت ستقوم بتثبيت تدفئة أرضية في جميع أنحاء المنزل ، فمن المؤكد أن مضخة واحدة ليست كافية لك. لكي لا تواجه مشاكل غير ضرورية ، يجب عليك استشارة المتخصصين الذين سيخبروك بكيفية أن تكون محددًا في وضعك..

يمكن أن تكون الأنابيب نفسها أيًا (من كل ما سبق) ، لكن المقاومة الهيدروليكية للنظام بأكمله ستتغير قليلاً من هذا. علاوة على ذلك ، يتم تحديد قوة المضخة ، كقاعدة عامة ، بهامش ، وبالتالي فإن الفرق بين المواد المختلفة لن يكون كبيرًا..

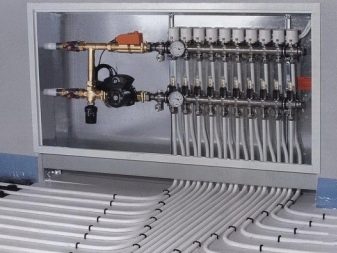

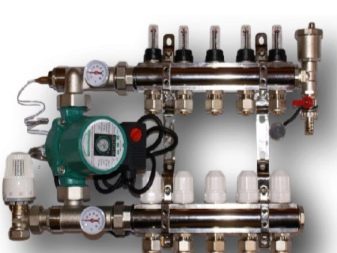

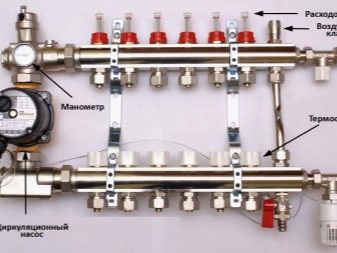

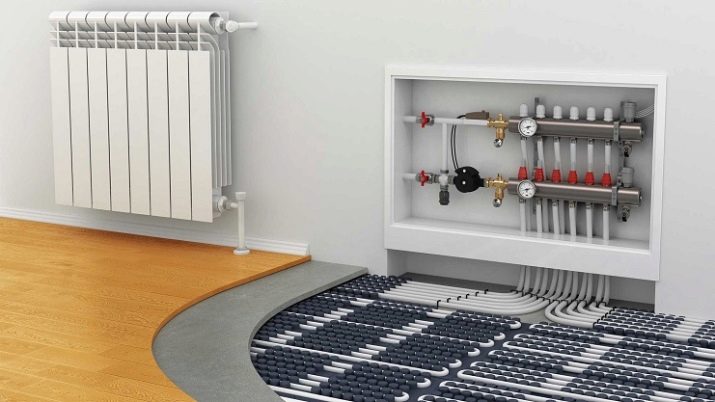

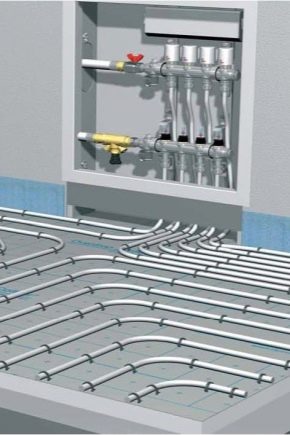

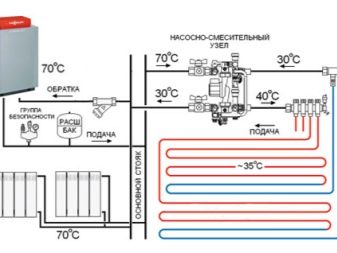

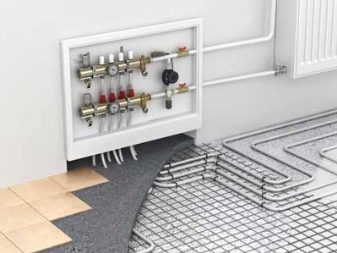

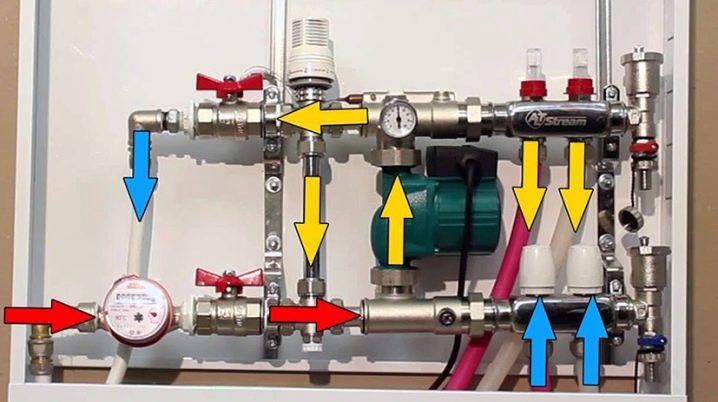

يوصى بحساب معدل تدفق الأنبوب بعد إعداد مكان منفصل للمشعب. تم تصميم هذا الجهاز للحفاظ على الضغط الأمثل في الأنابيب ، وكذلك لتسخين المياه في النظام. بفضل المجمع ، يمكنك الحفاظ على درجة حرارة معينة في الغرفة. من الضروري شراء هذا الجهاز المفيد ، مع مراعاة لقطات الغرفة..

يبلغ متوسط ​​حجم المجمع عادة 60 سم وارتفاع 40 سم وعمق 12 سم. يمكن شراء هذه الأجهزة من متاجر الأجهزة..

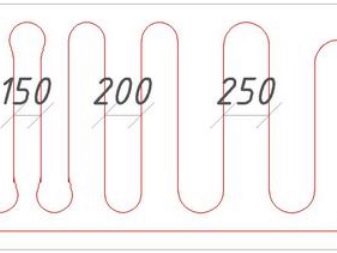

يعتمد معدل تدفق أنبوب التسخين تحت الأرضية إلى حد كبير على خطوة الحلقة:

• خطوة 100 مم – 10 جم (متر جري) لكل 1 متر مربع ؛
• 150 مم – 6.7 جم لكل 1 م 2 ؛
• 200 مم – 5 لتر. م لكل 1 متر مربع. م ؛
• 250 – 4 مساءً لكل 1 م 2 ؛
• 300 – 3.4 لتر.م لكل 1 م 2.

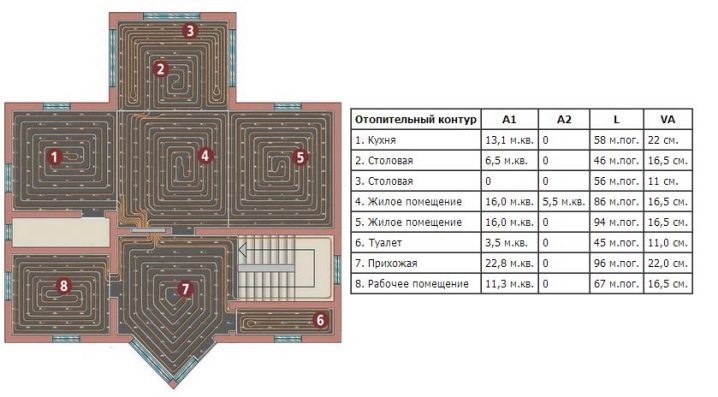

من الضروري أيضًا حساب طول محيط تسخين أرضية الماء. يمكن القيام بذلك بناءً على قطر الأنابيب والمواد التي صنعت منها. على سبيل المثال ، يجب أن تحتوي الهياكل المعدنية والبلاستيكية ذات المعلمة 16 بوصة على ملامح لا تتجاوز 100 متر..

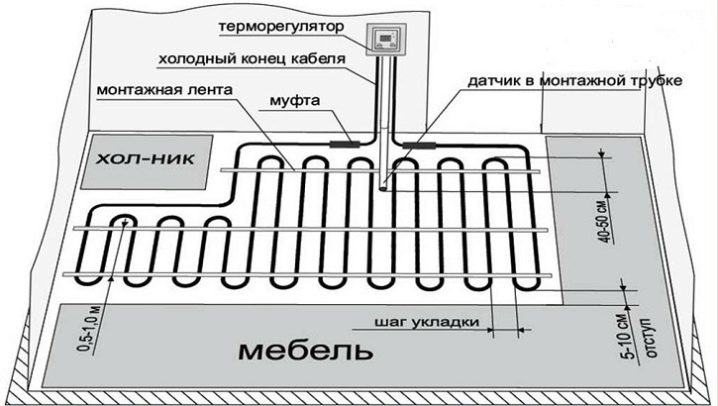

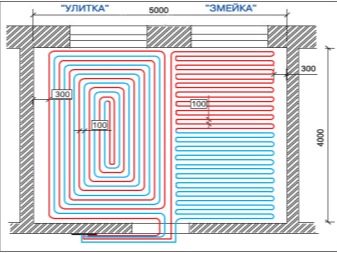

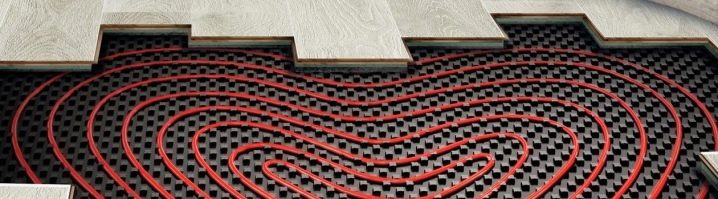

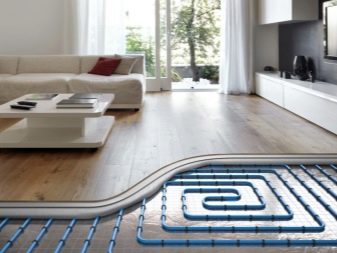

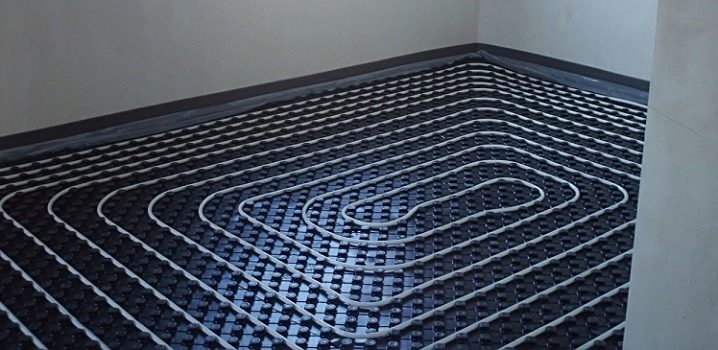

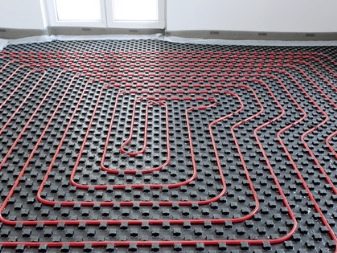

أيضًا ، عند حساب طول الأنابيب ، من الضروري تحديد مخطط وضعها. في أغلب الأحيان ، يختار الناس تخطيطات الأفعى أو الحلزون. بالنسبة لأنابيب XLPE الموثوقة بقطر أكبر يبلغ 18 مم ، يجب ألا يتجاوز الحد الأقصى لطول الفرع 120 مترًا.

إذا كنت ستضع أثاثًا أو أجهزة كبيرة وثقيلة في الغرفة ، فلا يمكن تنفيذ الأنابيب ذات الأرضية الدافئة تحت هذه الأشياء. سيؤدي ذلك إلى تقليل المساحة المقاسة. بالإضافة إلى ذلك ، يجب التراجع عن الأسقف بحوالي 20 سم ، ويجب مراعاة هذه الفروق الدقيقة عند حساب مساحة الغرفة.

التصميم

إذا كنت قد أجريت جميع القياسات اللازمة وقمت بتخزين المواد / الأدوات اللازمة ، فيمكنك البدء في وضع نظام التدفئة. المرحلة الأولى ستكون تركيب العزل الحراري.

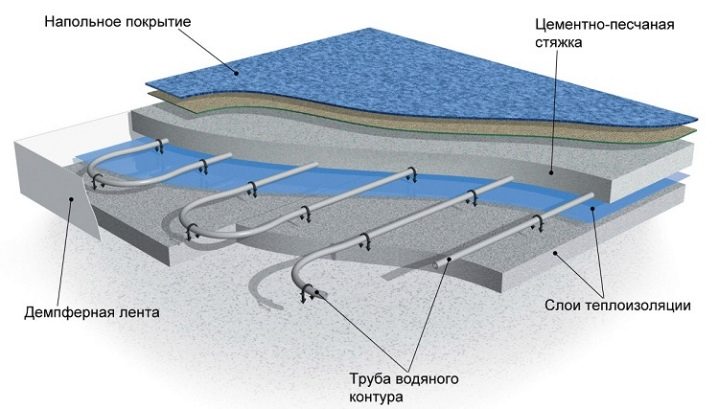

تركيب عازل حراري

في هذه المرحلة ، يجري العمل التحضيري. يتم تنظيف الأرضية جيدًا من الأجسام الغريبة والغبار والأوساخ. بعد ذلك ، تحتاج إلى توسيع طبقة العزل الحراري. لهذا ، غالبًا ما يتم اختيار رغوة غير مكلفة. يجب أن توضع ألواحها على قاعدة خشنة..

يجب ألا يزيد سمك ورقة الرغوة الواحدة عن 12 سم ، ومن الضروري حساب هذه المعلمة بناءً على أبعاد الغرفة وموقعها في المبنى..

تركيب العزل المائي

عندما تنتهي من تثبيت الرغوة (أو أي مادة عازلة أخرى) ، فأنت بحاجة إلى وضع الطبقة الثانية من العزل المائي بشكل صحيح. في أغلب الأحيان ، يتم شراء غلاف بلاستيكي لهذه الأغراض. يجب أن تعلق على الجدران في الغرفة (بجانب الألواح) وتكمل بشبكة مقواة.

مد المواسير وتأمينها

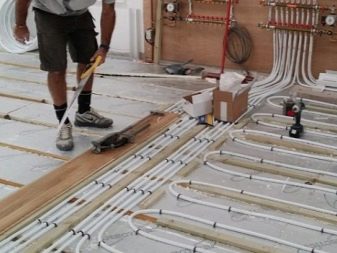

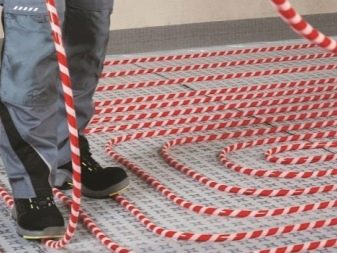

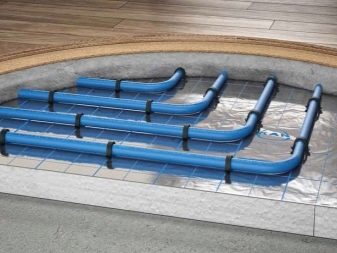

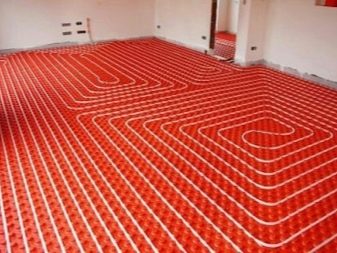

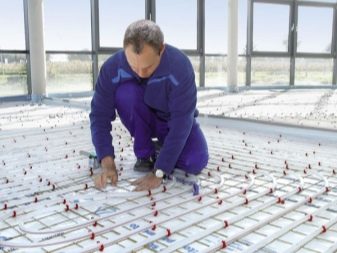

بعد وضع جميع الطبقات اللازمة على القاعدة الخشنة ، يمكنك متابعة تركيب وتثبيت أنابيب نظام التدفئة. إذا تم إجراء جميع الحسابات بشكل صحيح وقمت بتحديد مخطط مناسب لوضع الهيكل ، فلن يكون هذا العمل صعبًا ولن يستغرق الكثير من الوقت..

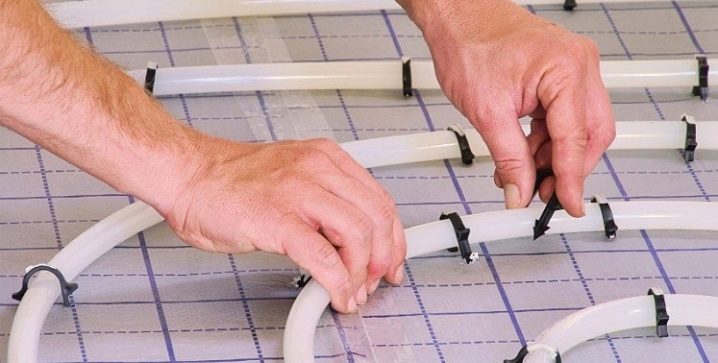

عند وضع الأنابيب لأرضية الماء الدافئ ، يجب تثبيتها بشبكة معززة خاصة. للقيام بذلك ، استخدم وصلات على شكل أسلاك أو مشابك. بعد هذه المرحلة ، يمكنك المضي قدمًا في تجعيد الهيكل الناتج..

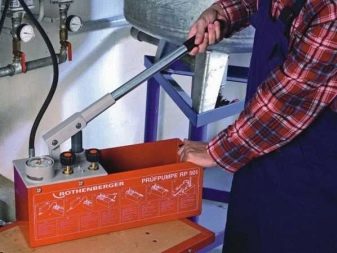

يجب إجراء اختبار الضغط في غضون 24 ساعة عند ضغط التشغيل. باستخدام هذه العملية ، يمكنك تحديد أخطاء التثبيت ، وكذلك التخلص من الأضرار الميكانيكية المختلفة للمواد..

هناك طرق أخرى لتركيب أنابيب التدفئة الأرضية.. على سبيل المثال ، يمكن توصيل هذه الأنظمة بالتدفئة الرئيسية في الغرفة. لتركيب هذه العناصر ، يمكن استخدام كل من خطوط الأنبوب الواحد والثنائي الأنبوب. يتم تثبيتها ليس فقط في المنازل الخاصة ، ولكن أيضًا في الشقق العادية في مبنى شاهق في المدينة. يتم توفير الدوران المستمر للمياه في هذه الهياكل بواسطة مضخة مسؤولة عن تسخين المكان بجودة عالية وعودة المبرد عبر أنابيب الإرجاع.

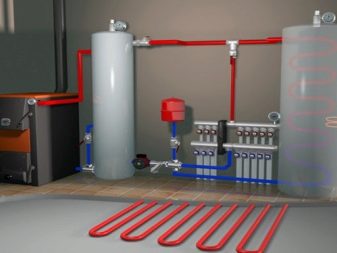

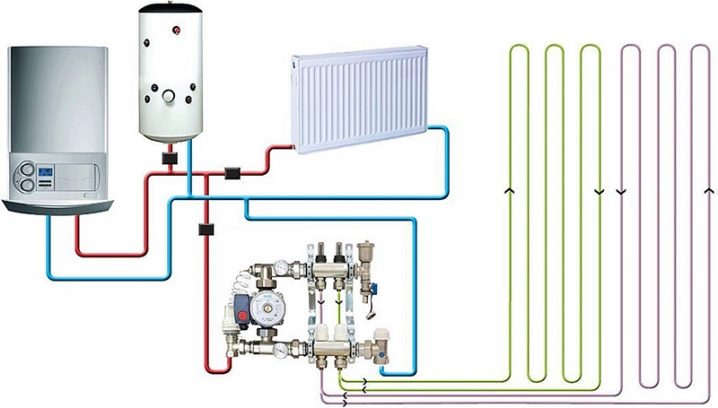

بالنسبة لدائرة نظام التدفئة هذا ، فمن الممكن تمامًا تصميمه بنفسك. للقيام بذلك ، ما عليك سوى مراعاة موقع الأنابيب في الغرفة. إذا تم تنفيذ جميع أعمال التركيب بشكل صحيح ، وكانت الغلاية تعمل بشكل صحيح ، فإن خيار التسخين هذا سيتجاوز البطاريات التقليدية في كثير من النواحي..

عناصر

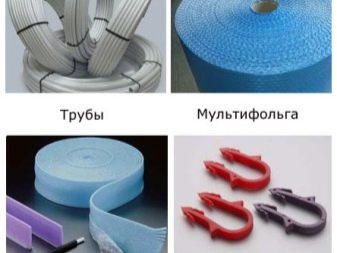

لتركيب عالي الجودة لأرضية دافئة ، ستكون المكونات التالية مطلوبة:

• حامل دباسة. هذا الجزء ضروري لربط أنابيب التسخين بالدباسة بطبقة العزل الحراري..
• مثبت الزاوية.
• تحديد مسار مد الأنابيب. غالبًا ما يكون هذا الجزء مصنوعًا من PVC. يُنصح بشراء مسارات بمشابك أنابيب مدمجة..
• إبزيم ملولب.
• مناسب.

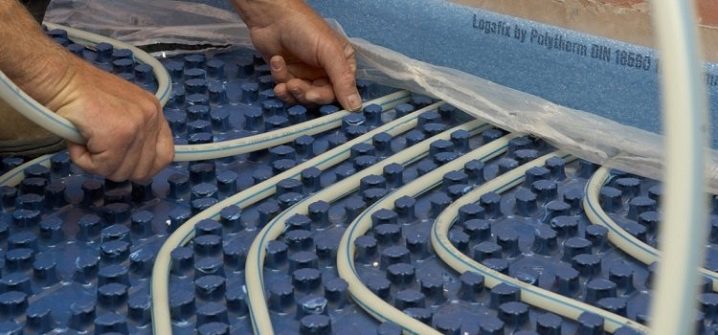

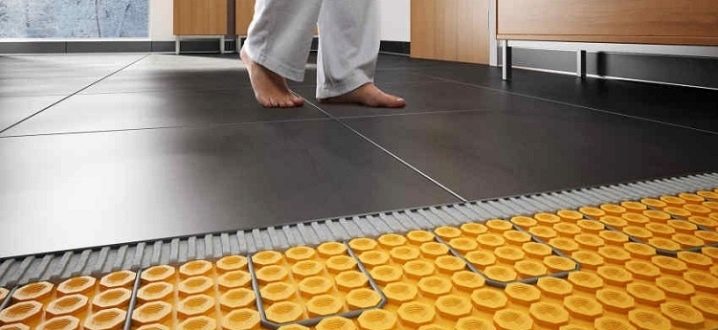

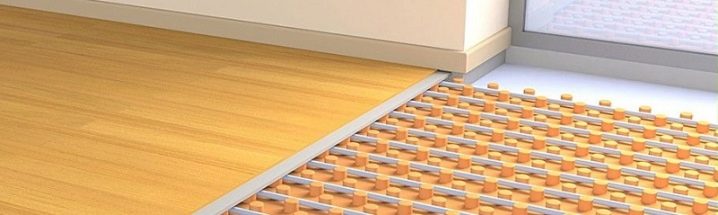

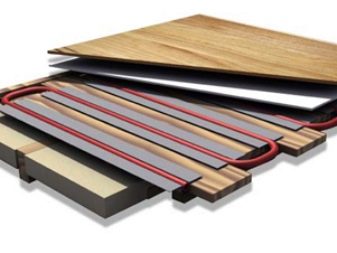

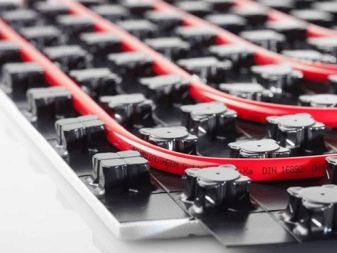

• بلاط خاص لوضع الأنابيب. هذه الأجزاء عبارة عن لوحة مصنوعة من رقائق البوليسترين مع مشابك أنابيب مثبتة.
• سلك التثبيت.

• شريط تثبيت بطبقة لاصقة إضافية.
• ملف التوسع.

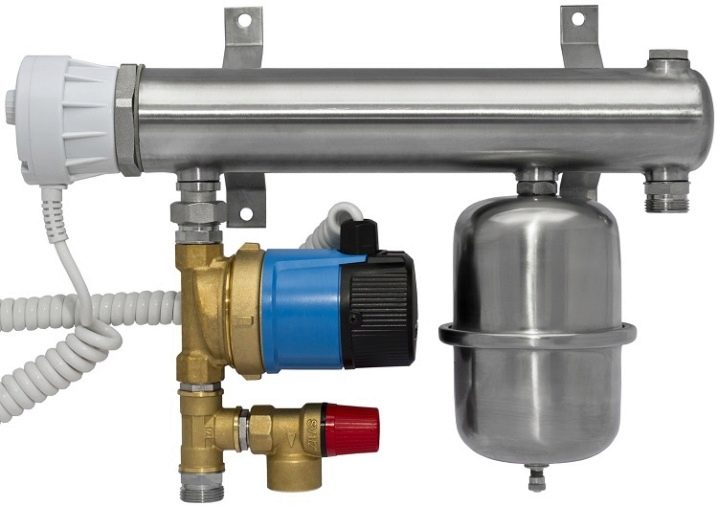

• وحدة خلط المضخات.

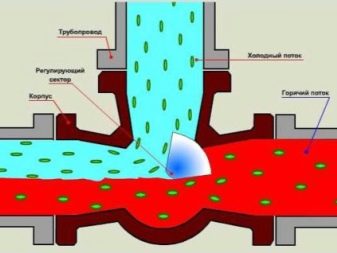

• صمام خلط ثرموستاتي.

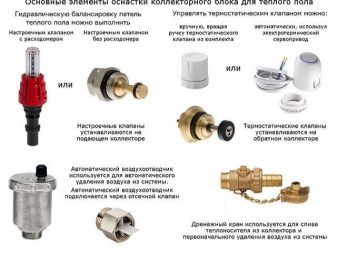

• طقم المنوع.
• وحدة خلط المضخة.
• الاحتفاظ بالمشابك.
• احباط لمفصل التمدد.

• شريط على الوجهين لتوصيل الألواح.
• رقائق عازلة للحرارة.
• احباط محكم.
• فيلم البولي ايثيلين.
• تثبيت المراسي.
• مشابك مختلفة (دبابيس ، أسلاك ، مسارات ، أحزمة).
• المقابس.

• توصيلات.
• شبكة التعزيز.
• مفصلات.
• الشريط المثبط.
• قاعدة خشنة الأساس.

مشاكل محتملة

إذا قررت اختيار وتثبيت الأنابيب بشكل مستقل لأرضية دافئة ، إذن يجب أن تعرف ما هي المشاكل التي قد تواجهها في هذا العمل:

• لكي لا تواجه المشكلة غير السارة المرتبطة بتكوين التكثيف ، يجب عليك اللجوء إلى أنابيب عالية الجودة. على سبيل المثال ، لا تواجه خيارات البلاستيك المعدني مثل هذه العيوب ، حيث تحتوي على طبقة رقائق عازلة.
• قم بتثبيت الهيكل بشكل صحيح. غالبًا ما تؤدي الأخطاء التي تحدث أثناء التثبيت إلى أضرار جسيمة لأنظمة التدفئة..

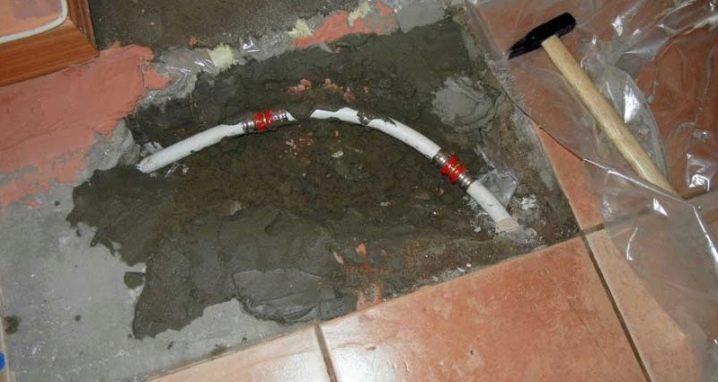

• سبب شائع لأعطال التدفئة تحت الأرضية هو تلف خط الأنابيب..

إذا حدث انخفاض حاد في الضغط ، فهذا ، كقاعدة عامة ، يرتبط بالتسريبات الهيكلية. يمكن أن تكون هذه العواقب غير السارة ناجمة عن قاعة من الأنابيب أو أي ضرر آخر يلحق بها..

• في كثير من الأحيان ، تواجه الأسر مشكلة عدم كفاية تدفئة الغرفة ، مع مراعاة أنظمة الضغط المثلى. السبب الأكثر شيوعًا لهذا العيب هو التوزيع غير المتكافئ للسائل على طول فروع خط الأنابيب. يمكنك التخلص من هذه المشكلة إذا قمت في البداية بإعداد عمل الأرضية الدافئة بشكل صحيح. لكل دائرة من الضروري تحديد المستوى المثالي.

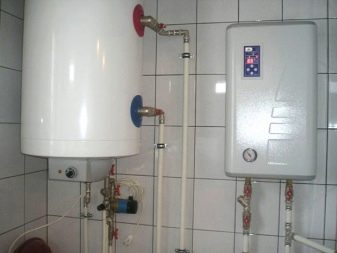

• غالبًا ما تكون هناك أيضًا مشاكل مرتبطة بالتدفئة الأرضية للمعدات الكهربائية. يمكن أن تتعطل أي أجهزة استشعار ومضخات تعمل على مصدر الطاقة أثناء تشغيلها. يمكنك التأكد من أن هذه العناصر في حالة عمل جيدة من خلال الانتباه إلى دوران القضيب أثناء تشغيل الجهاز – يجب أن يكون مرئيًا. يعد المقياس المتعدد مناسبًا أيضًا لاختبار المعدات. بفضل هذا الجهاز ، يصبح من الممكن التحقق من مصدر الطاقة.

• كما أن المشاكل الشائعة المرتبطة بالتدفئة تحت الأرضية هي عدم كفاية العزل الحراري للأرضية السفلية وخرج المرجل السيئ. لكي لا تواجه المشكلة الأولى ، يجب أن تتخذ موقفاً مسؤولاً تجاه تحضير الأرضية قبل تركيب نظام التدفئة. لا تبخل بالعزل الحراري ، وإلا فلن تكون الغرفة دافئة كما تريد..
• من الأفضل اختيار غلاية باحتياطي طاقة صغير. في هذه الحالة ، ستؤمن على نفسك ضد التشغيل غير الكافي لنظام التدفئة..

• هناك أوقات يكون فيها للغلاية طاقة كافية ، لكن الغرفة لا تزال باردة. ربما يشير هذا إلى أنه من الضروري تنظيف الغلاية بشكل صحيح ومراجعة مستشعرات درجة الحرارة أو إجراء إصلاحات مجدولة للهيكل..
• في كثير من الأحيان ، يواجه الملاك مشكلة التسخين المفرط لمساحة المعيشة. مع مثل هذا العيب ، تصبح الغرفة حارة بشكل لا يطاق ، وتسخن الأرضية كثيرًا في وقت قصير جدًا. إذا لم يتم حل هذه المشكلة في الوقت المناسب ، فقد يتدهور غطاء الأرضية ، ومعه ذراع التسوية والأنابيب نفسها. في أغلب الأحيان ، يحدث التسخين المفرط بسبب الإعداد غير الصحيح لنظام التدفئة. إذا لم تكن قادرًا على معرفة السبب ، فمن الأفضل الاتصال بالمتخصصين قبل أن تتعرض المواد الأساسية والتشطيب للتشوه..

يمكن تجنب هذه المشاكل تماما. ولكي لا تواجه هذه العيوب يجب عليك شراء مواد عالية الجودة وموثوقة تدوم طويلاً ولن تسبب أي مشاكل. للقيام بذلك ، يجب عليك اللجوء إلى المنتجات من الشركات المصنعة المعروفة التي تقدر سمعتها وتنتج مكونات موثوقة للتدفئة تحت الأرضية..

يجب عليك أيضًا تثبيت نظام التدفئة وفقًا لجميع القواعد. لا يمكن إهمال أي من مراحل التثبيت ، وإلا ، ونتيجة لذلك ، سيتحول الهيكل إلى القليل من الوظائف وقصير العمر.

نصيحة إختصاصية

للعثور على الأنابيب المثالية للتدفئة الأرضية وتركيبها بدون متاعب, يجدر التعرف على بعض توصيات الخبراء ، والتي يمكن من خلالها تجنب العديد من المشاكل:

• يوصى بتركيب أنابيب للتدفئة الأرضية في الشركة بمساعد. إذا كنت ستقوم بالتثبيت بمفردك ، فعليك إعطاء الأفضلية لأنواع البلاستيك المعدني خفيفة الوزن أو الأنابيب المموجة.
• لا تبخل على أنابيب التدفئة الأرضية. اختر فقط المنتجات عالية الجودة التي ستستمر لسنوات عديدة. كقاعدة عامة ، يمكن لمثل هذه المنتجات أن تتحمل بسهولة درجات الحرارة القصوى ولا تتعرض لتشوهات مثل الكسور التي يمكن أن تؤدي إلى حدوث تسريبات..

• اختر فقط تلك الأنابيب التي زادت إحكامها ، لأنه يجب حماية نظام التدفئة عالي الجودة من الأكسدة.
• إذا كنت ترغب في تحقيق تدفئة أفضل لمنطقة المعيشة ، فعليك استخدام أنابيب بقطر 20 مم أو أكثر. ومع ذلك ، يجب ألا يغيب عن البال أنه بالنسبة لمثل هذه الهياكل ، ستكون هناك حاجة إلى مضخة مناسبة. بالمناسبة ، يجب دائمًا اختياره باحتياطي طاقة صغير..
• انتبه لظروف درجة الحرارة داخل النظام. يجب ألا يختلف المؤشر الأمثل عند المدخل والخروج بأكثر من 5-10 درجات. أما بالنسبة لدرجة الحرارة الدنيا لسائل التبريد نفسه ، فيجب ألا تزيد عن 5 درجات.

• بعد التجفيف ، قد تظهر تشققات على ذراع التسخين تحت الأرضية – وهذه ظاهرة شائعة إلى حد ما. قد تظهر مثل هذه العيوب بسبب الكثافة المنخفضة لطبقة العزل ، أو ضعف ضغط المحلول ، أو السماكة الكبيرة غير الضرورية لذراع التسوية. لكي لا تواجه هذه المشكلة ، تحتاج إلى وضع ألواح العزل الحراري بشكل صحيح ، وكذلك تخفيف المحلول بشكل صحيح لصب ذراع التسوية.
• كن حذرًا مع الهياكل الفولاذية والمعدنية في نظام التدفئة تحت الأرضية. هذه الأجزاء عرضة للتآكل..

الشركات المصنعة والاستعراضات

تنتج العديد من الشركات أنابيب عالية الجودة ومتينة لأرضيات المياه الدافئة. دعونا نلقي نظرة فاحصة على أكثرها شهرة.

فالتيك

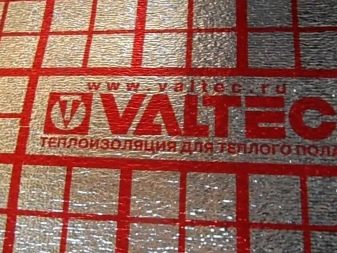

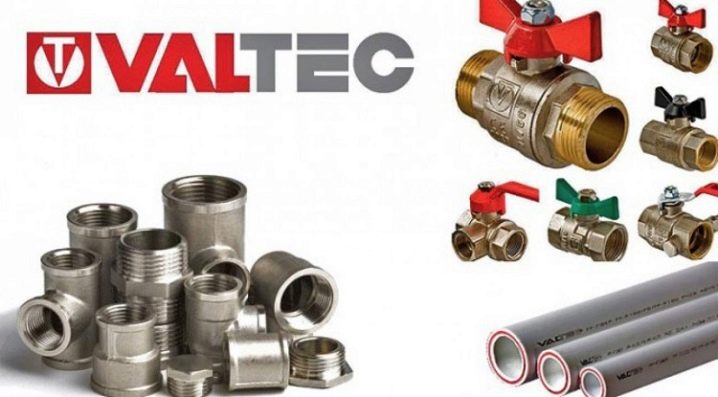

اليوم ، تعد Valtec واحدة من أكثر الشركات شعبية وتطلبًا ، وهي شركة كبرى لتصنيع الأنابيب المعدنية والبلاستيكية عالية الجودة. منتجات هذه العلامة التجارية على رأس العديد من التصنيفات. الأنابيب متعددة الطبقات ومتينة للغاية. الميزة الرئيسية لأنابيب Valtec هي قوتها وليونتها..

تتميز المواد التي تصنع منها أنابيب هذه العلامة التجارية الكبيرة بمقاومة متزايدة للضرر الميكانيكي. كما أن لديها مقاومة ممتازة للحرارة. فيما يتعلق بدرجة المقاومة الهيدروليكية ، فهي منخفضة جدًا. تتمتع منتجات Valtec بعمر افتراضي يزيد عن 50 عامًا.

كان معظم المشترين راضين عن أنابيب الشركة المعدنية والبلاستيكية ، لكن فوجئ الكثير منهم بالتكلفة العالية جدًا لمنتجات Valtec. على الرغم من سهولة التركيب والهيكل المرن ، فإن مثل هذه المنتجات غالبًا ما تخدم أقل بكثير مما تدعي الشركة المصنعة ، كما يقول العديد من المستهلكين..

تجدر الإشارة إلى أن السوق مليء بالأنابيب المزيفة ، والتي يتم تمريرها على أنها منتجات Valtec ذات العلامات التجارية. هذه العينات ذات جودة منخفضة ولا تدوم طويلاً..

Rehau

تحتل شركة Rehau المعروفة مكانة رائدة في السوق لتصنيع خطوط عالية الجودة للتدفئة الأرضية. منتجات هذه العلامة التجارية مصنوعة من البولي إيثيلين والبروبيلين المتشابك.

أنابيب Rehau التي تحمل علامة تجارية مقاومة لدرجات الحرارة القصوى وخصائص القوة العالية وعمر الخدمة الطويل. إذا تعرضت هذه المنتجات للتشوه ، فحينئذٍ تكتسب قريبًا نفس الشكل ، مما يدل على مرونتها. بالإضافة إلى ذلك ، فإن منتجات Rehau مقاومة للتآكل ، وهو أمر مهم بشكل خاص لأنظمة تسخين المياه..

يلاحظ المستهلكون متانة وموثوقية الأنابيب من هذه الشركة المصنعة. أحب الناس أيضًا التثبيت البسيط إلى حد ما ، فضلاً عن مرونة المواد. يعزو المستخدمون الأسعار المرتفعة للغاية إلى عيوب منتجات Rehau..

فارميجا

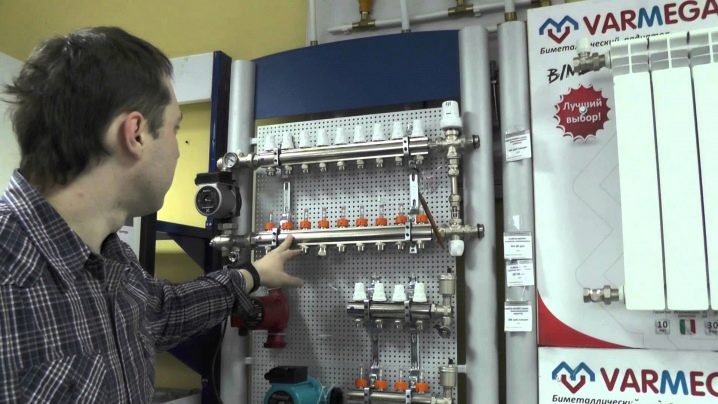

تعمل شركة Varmega الكبيرة في إنتاج السباكة الهندسية. جميع منتجات العلامة التجارية ذات جودة غير مسبوقة. يتم تمثيل النطاق من خلال مشعات موثوقة ودائمة ، وأنظمة إمدادات المياه والتدفئة وغيرها من المنتجات المماثلة..

تم تقدير أنابيب هذه العلامة التجارية من قبل العديد من المشترين. إنهم يخدمون لفترة طويلة ولا يفشلون أثناء تشغيلهم ، مما يتسبب في حدوث تسرب. بالإضافة إلى ذلك ، يسعد المستهلكون بالمجموعة الواسعة من Varmega ، التي لا يتم تمثيلها فقط من خلال أنظمة التدفئة ، ولكن أيضًا من خلال المكونات المكونة المختلفة لهم..

تيسي

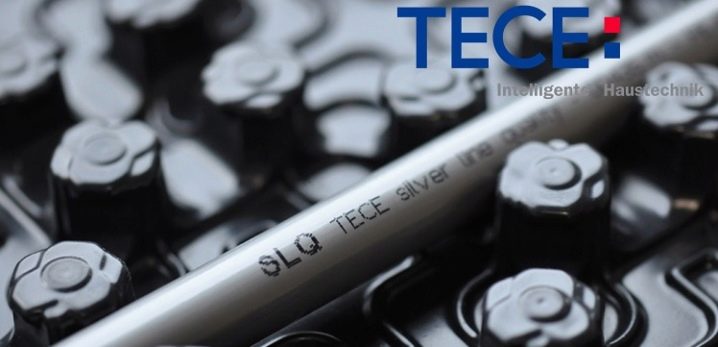

يقدم الوكيل الرسمي لشركة Tece في روسيا مجموعة كبيرة من المنتجات عالية الجودة للعملاء للاختيار من بينها. أنابيب التدفئة من هذه العلامة التجارية مطلوبة ليس فقط في الاتحاد الروسي ، ولكن أيضًا في أوروبا..

كان المستهلكون سعداء بضمان الشركة المصنعة لجميع منتجات Tece. يتم تسليم جميع الأجزاء والتركيبات المطلوبة في أسرع وقت ممكن. بالإضافة إلى ذلك ، يدعي الناس أن منتجات هذه الشركة تعمل لفترة طويلة وبدون مشاكل ، كما أنها سهلة التثبيت..

أبونور

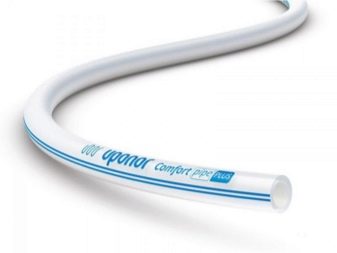

يتم إنتاج أنابيب عازلة للحرارة عالية الجودة بواسطة ماركة أبونور الشهيرة.

يتم تقديم تشكيلتها:

• أنظمة التدفئة؛
• أنظمة التبريد؛
• أنظمة الإمداد بالمياه الساخنة والباردة.

تتميز منتجات الشركة بعمر خدمة طويل وهي أيضًا مثالية لمشاريع التجديد الكبرى. تلبي أنظمة التدفئة فوق جميع معايير الجودة وهي صديقة للبيئة.

يدعي الحرفيون والخبراء المنزليون أن منتجات هذه الشركة ذات جودة ممتازة وسهولة في التركيب. ومع ذلك ، فإن تكلفة معظم أنابيب وأنظمة التدفئة من شركة Uponor تترك الكثير مما هو مرغوب فيه ، وقد لاحظ بعض المستخدمين أن تركيب هياكل Rehau أسهل وأسرع..

شجاع

تشتمل مجموعة هذه العلامة التجارية على أنابيب XLPE عالية الجودة وموثوقة ، بالإضافة إلى خيارات مموجة مرنة. بالإضافة إلى ذلك ، تقدم الشركة للعملاء إكسسوارات ومكونات لأنظمة التدفئة المختلفة ، والمشعبات ، والمراجل والتجهيزات..

معظم المستهلكين ليس لديهم شكاوى حول منتجات هذه العلامة التجارية. علاوة على ذلك ، يفضل الكثير من الناس ذلك بدلاً من تصميمات Rehau باهظة الثمن..

فرانكشي

تقدم هذه الشركة الألمانية أنابيب XLPE عالية الجودة للمستهلكين للاختيار من بينها. التصميمات ذات العلامات التجارية قادرة على تحمل درجات حرارة +70 درجة ومقاومة عالية للتآكل. بالإضافة إلى ذلك ، لا تتعرض أنابيب Frankische للتلف الميكانيكي والأكسدة..

يلاحظ المستهلكون الجودة العالية للأنابيب الألمانية ذات العلامات التجارية ، فضلاً عن التوصيل الحراري الجيد. تشتمل تشكيلة العلامة التجارية على أنابيب بأسعار مختلفة ، لذا يمكنك اختيار الخيار الأفضل لأي محفظة.

Unidelta

Unidelta هي شركة رائدة في إنتاج أنابيب Rex XLPE عالية الجودة. تشمل مجموعة هذه العلامة التجارية الكبيرة أنظمة التدفئة الأرضية والتقليدية..

لطالما وجدت منتجات هذه الشركة عملاءها الدائمين الذين اختاروها لجودتها الممتازة وأدائها الممتاز. يتم تثبيت أنابيب Unidelta بسهولة وبسرعة ، مما يسمح حتى للحرفيين المنزليين عديمي الخبرة بالعمل معهم..

يتم أيضًا إنتاج أنابيب عالية الجودة لأرضيات المياه الدافئة بواسطة العديد من العلامات التجارية الروسية:

• “RosTurPlast”.
• “ROSTERM”.
• LLC “Sanext. عن “.
• “بوليتكس”.

يصنع المصنعون الروس أيضًا أنابيب قوية وموثوقة إلى حد ما من البولي إيثيلين والبلاستيك المعدني. في مجموعة الشركات المدرجة ، يمكنك العثور على منتجات باهظة الثمن وبأسعار معقولة جدًا. على سبيل المثال ، تقدم شركة “Politeks” للمستهلكين أنابيب البولي إيثيلين PE-RT بسعر 21 روبل فقط للمتر.

أمثلة وخيارات ناجحة

ذكر أعلاه أن أنابيب التدفئة الأرضية لا يمكن وضعها تحت الأثاث أو أي أشياء ثقيلة أخرى. لا تخافوا من هذا القيد. يمكنك تخصيص مساحة منفصلة لعناصر التسخين. على سبيل المثال ، يمكن أن تكون منطقة مقابل منطقة جلوس في غرفة المعيشة ، حيث لا توجد طاولات جانبية أو طاولات قهوة..

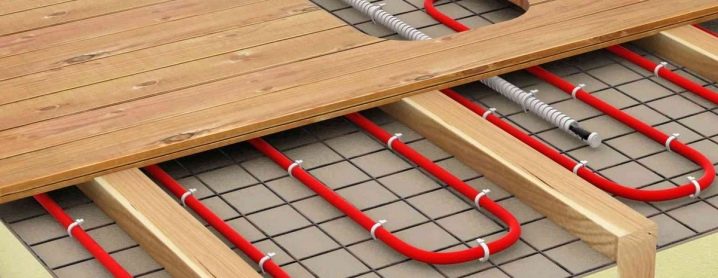

يمكن أيضًا تركيب أنابيب تدفئة أرضية عالية الجودة في المنازل الخشبية. في مثل هذه البيئة ، ستكون الأسر أكثر راحة ودافئًا. هذا هو السبب في أن أصحاب المباني الخاصة من منزل خشبي يلجأون في كثير من الأحيان إلى أنظمة التدفئة هذه..

ستكون هذه الهياكل مفيدة أيضًا في شقق المدينة.. يمكن تركيبها في أي غرفة ، من الردهة إلى غرفة نوم الأطفال. الخيار الثاني هو الأفضل ، لأن الأطفال يحبون العبث واللعب كثيرًا على الأرض ، لذلك سيكون من الأفضل أن يكون الجو دافئًا.

غالبًا ما تستخدم أنظمة التدفئة الحديثة هذه في تصميم لوجيا والشرفات. بفضل أنابيب التدفئة والزجاج الدافئ ، يمكن جعل هذه الغرف معيشية وعملية. علاوة على ذلك ، يمكن تركيب الأنابيب المرنة فيها على الجدران ، وبالتالي تشكيل أكثر مساحة مريحة ودافئة..

في هذا الفيديو سوف تجد لمحة عامة عن الأنابيب الخاصة بأرضية الماء الدافئ.
