Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

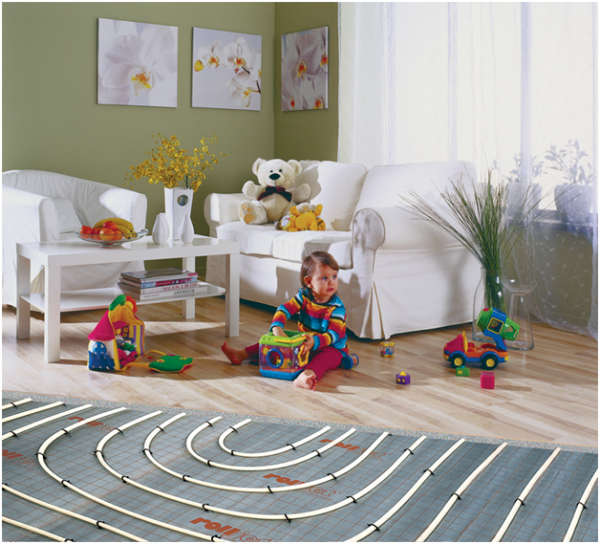

Ζεστό πάτωμα – ιδέα και έννοια

Η ιδέα της ενδοδαπέδιας θέρμανσης σε χώρους διαμονής δεν είναι καινούργια. Ένας άντρας έχει δώσει από καιρό προσοχή στους νόμους της φυσικής που λειτουργούν γύρω μας – ο ζεστός αέρας σε ένα δωμάτιο συσσωρεύεται πάντα στην κορυφή, κάτω από το ταβάνι. Ο ψυχρός αέρας, αντίθετα, βυθίζεται, καθιστώντας το πάτωμα το πιο κρύο μέρος στο δωμάτιο, τρώγοντας πολύτιμες θερμίδες με τη σημαντική του έκταση.

Το δάπεδο, που τεχνητά θερμαίνεται σε μια ορισμένη θερμοκρασία, γίνεται μια ισχυρή πηγή θερμότητας στο δωμάτιο. Λόγω της μεγάλης περιοχής θέρμανσης, ο αέρας θερμαίνεται ομοιόμορφα και ανεβαίνει, γεμίζοντας ολόκληρο τον εσωτερικό χώρο. Η διαδικασία ανταλλαγής αέρα παρέχει την απαιτούμενη θερμοκρασία δωματίου και, επιπλέον, ελαχιστοποιεί τη διαφορά μεταξύ των τιμών της στο επίπεδο του δαπέδου και κάτω από την οροφή. Σε δωμάτια εξοπλισμένα με ζεστά δάπεδα, πρακτικά δεν υπάρχουν ζώνες με δροσερό αέρα.

Οι λέβητες αερίου που χρησιμοποιούνται σήμερα για αυτόνομη θέρμανση στο σπίτι είναι αρκετά ικανοί να εξασφαλίσουν την κανονική λειτουργία ενός δαπέδου με ζεστό νερό. Είναι δυνατόν να επιτευχθεί αποτελεσματική αύξηση της άνεσης σε αυτήν την κατάσταση εάν πληρούνται ορισμένες προϋποθέσεις – ακριβείς θερμικοί και υδραυλικοί υπολογισμοί, κατάλληλη εγκατάσταση του συστήματος ενδοδαπέδιας θέρμανσης.

Εννοια

Η θέρμανση δαπέδου μπορεί να παρέχεται τοποθετώντας την στο χώρο του αγωγού μεταξύ του δαπέδου και της επένδυσης του δαπέδου, στην οποία θα κυκλοφορεί ο φορέας θερμότητας που θερμαίνεται από το λέβητα αερίου. Το νερό (συνηθισμένο ή με ειδικά αντιψυκτικά πρόσθετα) λειτουργεί ως φορέας θερμότητας – ένα παραδοσιακό υγρό που χρησιμοποιείται για αυτόνομο εξοπλισμό λέβητα.

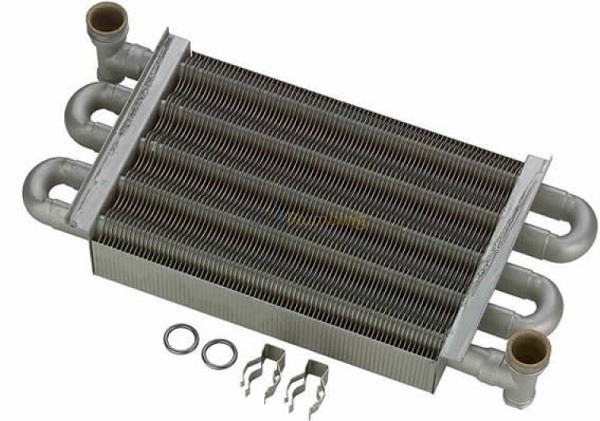

Ο εναλλάκτης θερμότητας σε αυτή την περίπτωση είναι ένας αγωγός που βρίσκεται κάτω από το κάλυμμα δαπέδου. Το αποτέλεσμα επιτυγχάνεται λόγω της μεγάλης περιοχής μεταφοράς θερμότητας. Η ποσότητα θερμότητας που εισέρχεται στον εσωτερικό χώρο είναι αρκετή για οριζόντια και κατακόρυφη κατανομή της μάζας του θερμού αέρα.

Σπουδαίος! Η θεμελιώδης διαφορά μεταξύ αυτού του συστήματος και άλλων τύπων συστημάτων θέρμανσης είναι η χαμηλή θερμοκρασία του ψυκτικού. Για ένα δάπεδο ζεστού νερού, αρκεί να θερμάνετε το ψυκτικό σε θερμοκρασία 30-50 0 C..

Αυτό που βρίσκεται στην καρδιά της τεχνολογίας

Αυτή η αποτελεσματικότητα επιτεύχθηκε χάρη στην παροχή του συστήματος με μεταφορά. Όσο χαμηλότερο είναι το επίπεδο εγκατάστασης, τόσο πιο ομοιόμορφα θα ζεσταθεί η επιφάνεια του δαπέδου. Κατά τη σύνδεση θερμών δαπέδων αερίου στο λέβητα, είναι απαραίτητο να εγκαταστήσετε ένα ολόκληρο σύστημα σωλήνων κάτω από το δάπεδο. Επιπλέον, είναι εγκατεστημένη μια πολλαπλή, αντλία διανομής και κυκλοφορίας. Ο συλλέκτης χρησιμοποιείται στην περίπτωση εγκατάστασης δαπέδου με ζεστό νερό. Το ζεστό νερό εισέρχεται στον συλλέκτη από το λέβητα, μετά το οποίο γεμίζει ομοιόμορφα όλα τα υπάρχοντα κυκλώματα. Περνώντας από αυτά, θερμαίνει την επιφάνεια του δαπέδου και μετά την ψύξη επιστρέφει πίσω στο λέβητα..

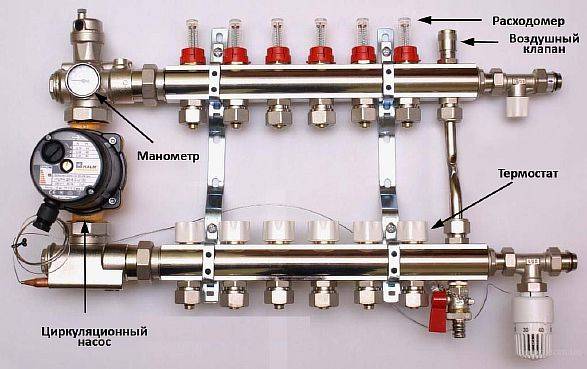

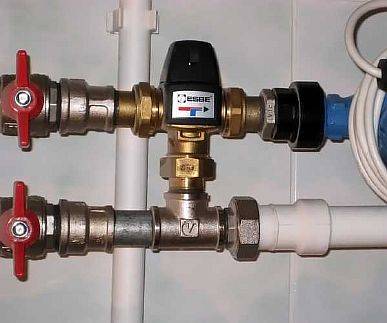

Το σύστημα πρέπει επίσης να είναι εξοπλισμένο με πρόσθετες συσκευές ελέγχου, όπως:

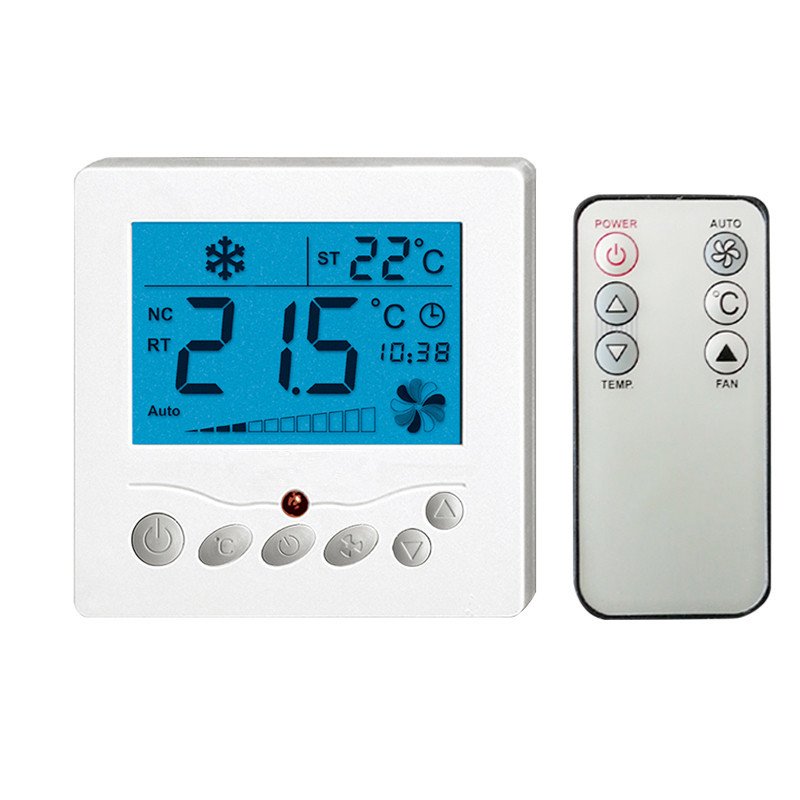

  • ο θερμοστάτης είναι εγκατεστημένος σε κάθε περίπτωση, συμπεριλαμβανομένου του λέβητα θέρμανσης.
  • ένα μανόμετρο βοηθά στην παρακολούθηση της στάθμης του νερού στο σύστημα.

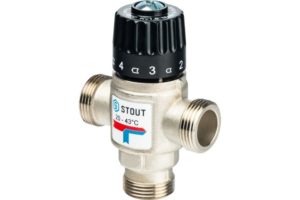

  • βαλβίδες ελέγχου (ο αριθμός τους εξαρτάται από το επίπεδο πολυπλοκότητας του συστήματος και το μέγεθός του).

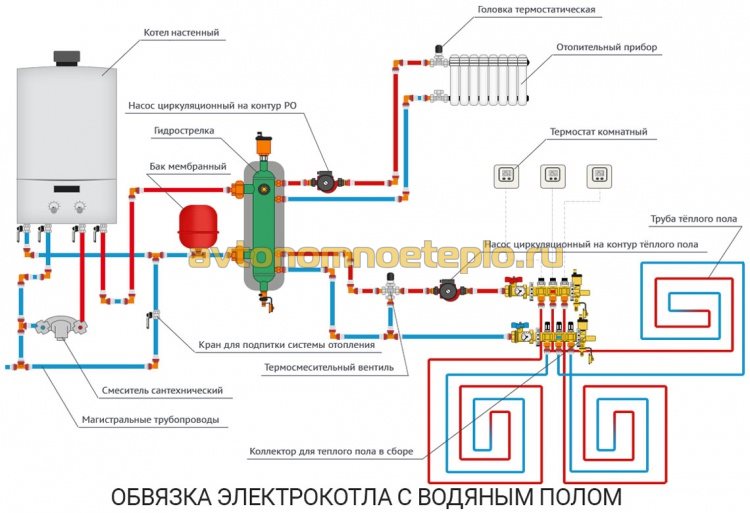

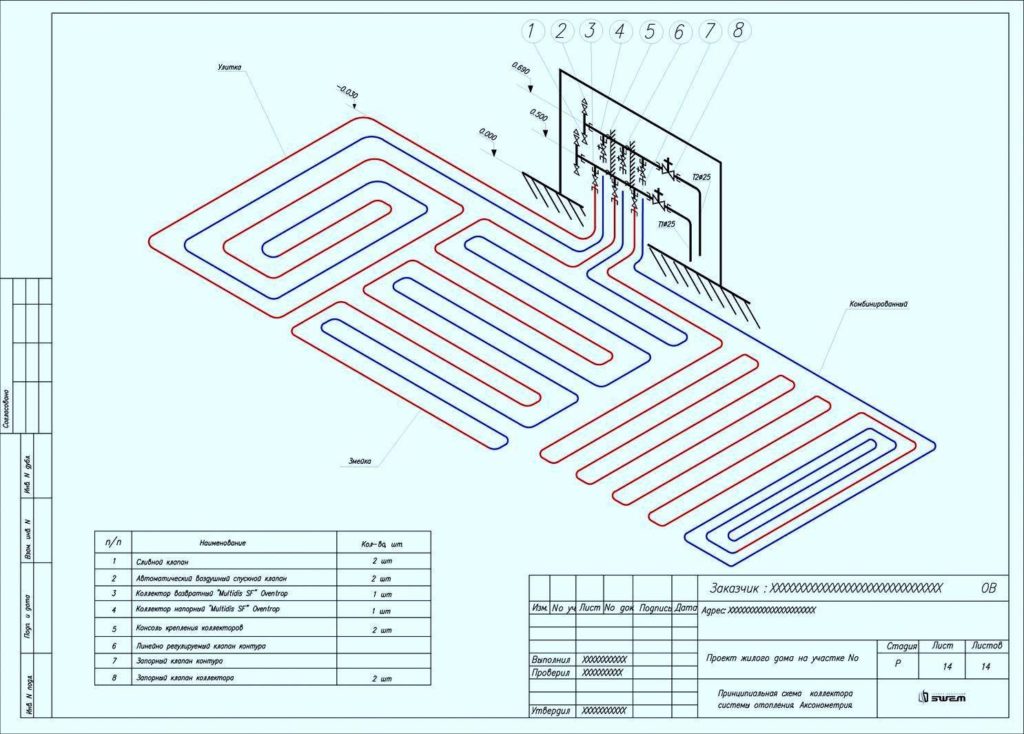

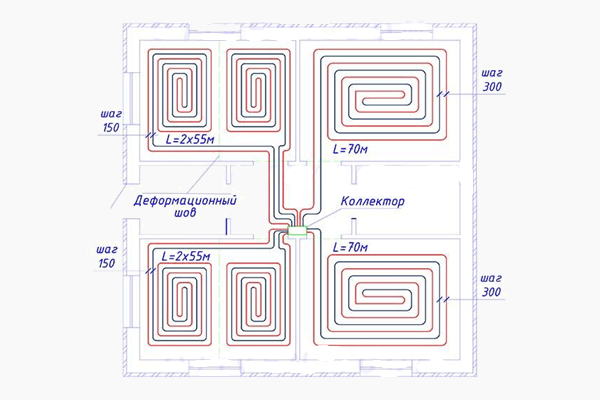

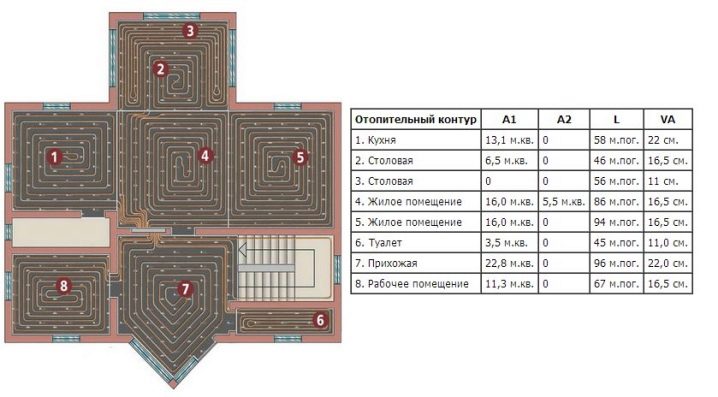

Διάγραμμα σύνδεσης

Διαφορετικά περιγράμματα θα χρειαστούν για δωμάτια διαφορετικού μεγέθους. Η μέγιστη χωρητικότητα του συστήματος και το μήκος του σωλήνα θα έχουν έναν αριθμό περιορισμών σχεδιασμού. Η συμμόρφωση με τις βασικές παραμέτρους κατά την εγκατάσταση ενός δαπέδου νερού είναι πιο σημαντική από ό, τι κατά την εγκατάσταση ενός ηλεκτρικού. Το καλώδιο θα θερμανθεί ομοιόμορφα σε όλο το μήκος του, ωστόσο, με την πάροδο του χρόνου, το νερό που περνά κατά μήκος του κυκλώματος θα κρυώσει. Ένα κύκλωμα έχει σχεδιαστεί για να θερμαίνει ένα δωμάτιο του οποίου η έκταση δεν υπερβαίνει τα 35 τετράγωνα.

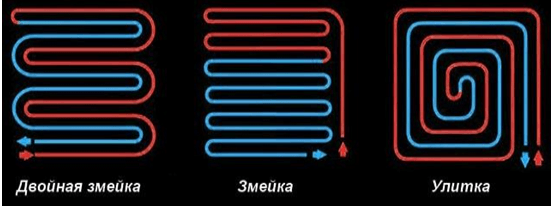

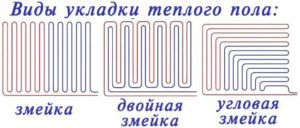

Το σχέδιο εγκατάστασης εξαρτάται άμεσα από το μέγεθος του δωματίου. Για μεγάλα δωμάτια είναι προτιμότερο να χρησιμοποιείτε μια σπείρα, ενώ για μικρά δωμάτια συνιστάται να χρησιμοποιείτε ένα φίδι. Σε σπάνιες περιπτώσεις, είναι απαραίτητο να καταφύγουμε σε συνδυασμό προγραμμάτων, αλλά ένας επαγγελματίας πρέπει να ασχοληθεί με αυτό το ζήτημα. Το βήμα μεταξύ των στροφών μπορεί να είναι από 15 έως 25 εκ. Για να ολοκληρώσετε το περίγραμμα, πρέπει να χρησιμοποιήσετε μόνο έναν σωλήνα. Συνιστάται η χρήση σωλήνων από μέταλλο-πλαστικό. Τέτοια σχέδια θα λυγίσουν καλά, θα κοστίσουν φθηνά και θα πωληθούν σε περίπτερα. Εάν απαιτούνται πολλά μεμονωμένα στοιχεία για σύνδεση εντός του κυκλώματος, τότε θα πρέπει να χρησιμοποιηθεί συγκόλληση. Οι σύνδεσμοι είναι κατάλληλοι για μηχανικές συνδέσεις, αλλά μπορούν να χρησιμοποιηθούν μόνο σε ανοιχτούς χώρους.

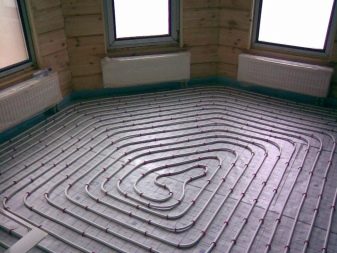

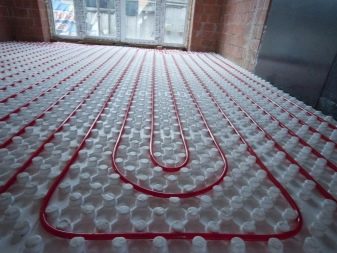

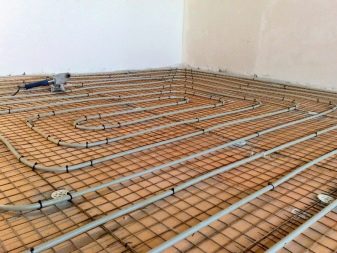

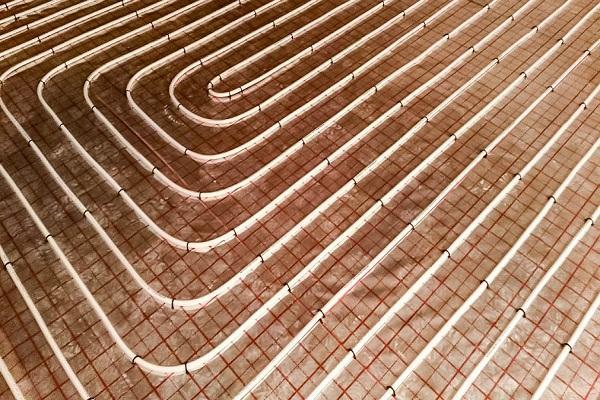

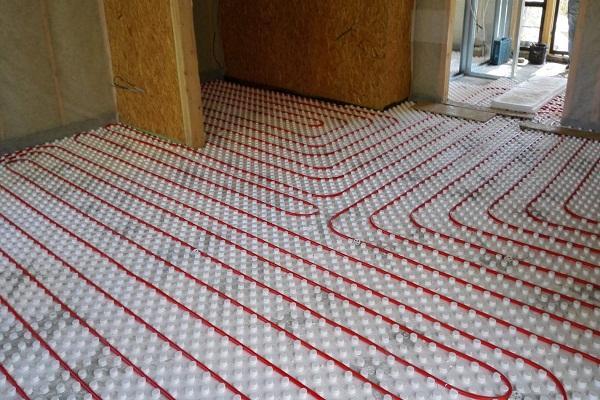

σπειροειδής

Το κύριο ατού ενός ζεστού δαπέδου

Τα δάπεδα νερού είναι κυρίως ένα σύστημα θέρμανσης χαμηλής θερμοκρασίας. Λειτουργεί αποτελεσματικά όταν το ψυκτικό θερμαίνεται μόνο στους 45 C. Πολλοί θεωρούν ότι αυτό το γεγονός είναι σχεδόν το κύριο πλεονέκτημα, εστιάζοντας στο γεγονός ότι μια τέτοια “χαμηλή θερμοκρασία” σας επιτρέπει να εξοικονομήσετε χρήματα. Από τη μία πλευρά, αυτό είναι αλήθεια. Από την άλλη πλευρά, αντίθετα, μπορείτε να αρχίσετε να πληρώνετε υπερβολικά χωρίς να γνωρίζετε τα χαρακτηριστικά ορισμένων λεβήτων..

Αλλά αν επιλέξετε λέβητα για θερμαινόμενο δάπεδο νερού, ο οποίος ακονίζεται για εργασίες χαμηλής θερμοκρασίας, τότε μόνο σε αυτή την περίπτωση μπορείτε πραγματικά να αρχίσετε να εξοικονομείτε.

Αποτελεσματικότητα της ενδοδαπέδιας θέρμανσης από λέβητα αερίου

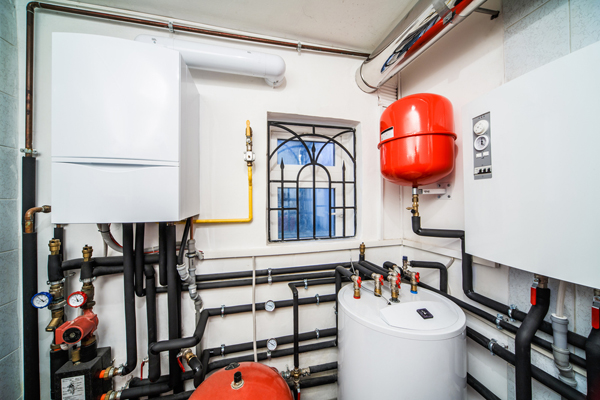

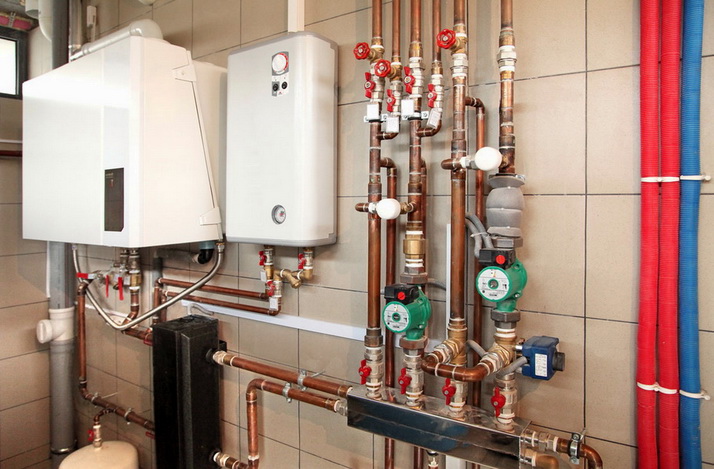

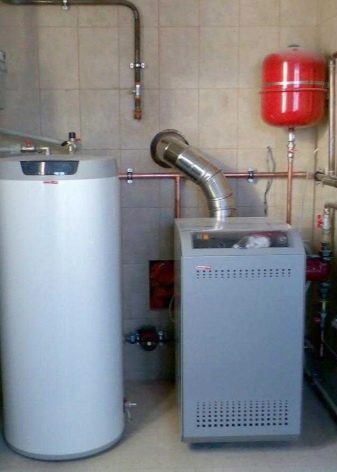

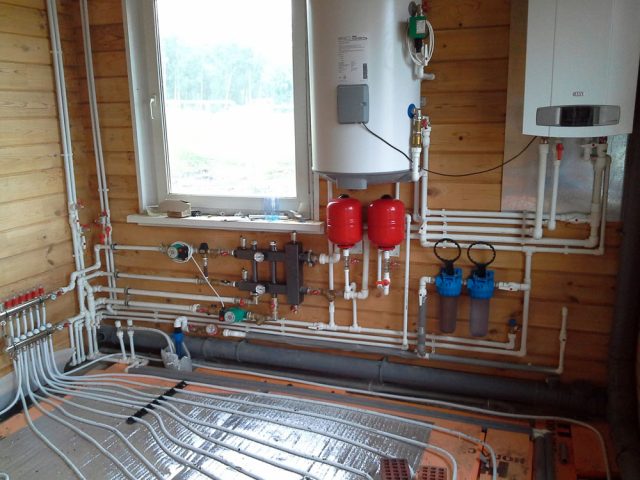

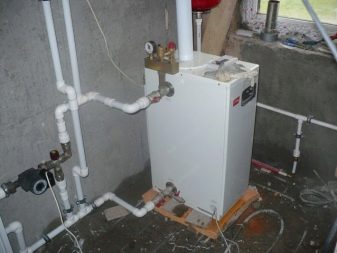

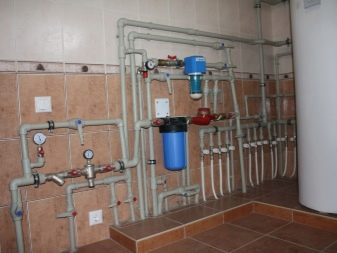

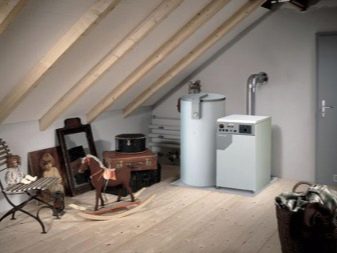

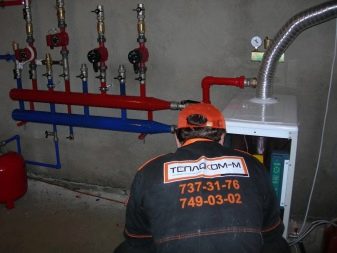

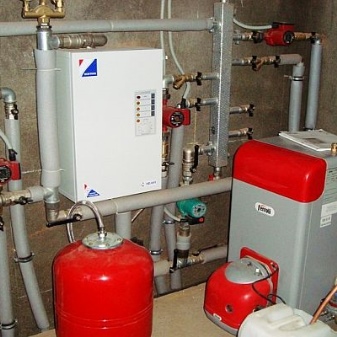

λέβητας αερίου στο λεβητοστάσιο

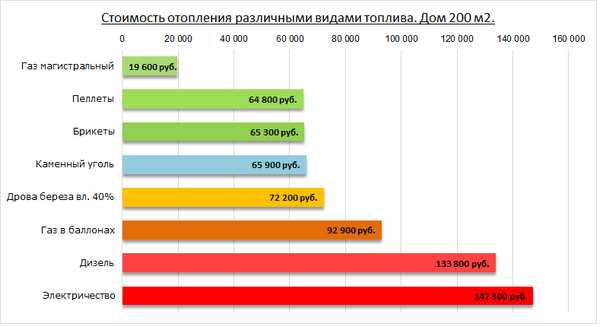

Δεδομένου ότι το φυσικό αέριο είναι ο πιο δημοφιλής τύπος καυσίμου στη χώρα μας, ας ξεκινήσουμε με αυτό. Πολλοί άνθρωποι αγοράζουν λέβητες αερίου για ένα θερμαινόμενο με δάπεδο νερό, χωρίς να σκέφτονται πώς τότε θα πρέπει να πληρώσουν υπερβολικά.

Όπως κάνουν πολλοί:

  • Βάλτε το λέβητα
  • Έθεσαν θερμοκρασία 45-55 μοίρες σε αυτό
  • Χαίρομαι

Ως αποτέλεσμα, δεν παρατηρούν ότι πληρώνουν υπερβολικά επιπλέον χρήματα. Λόγω ποιου; Ναι, όλα είναι απλά – οι συμβατικοί λέβητες αερίου επιτυγχάνουν μέγιστη απόδοση σε μέγιστες θερμοκρασίες λειτουργίας. Και είναι ίσες με 70-90 μοίρες.

Εάν δείτε μια περήφανη φιγούρα από τον κατασκευαστή “Η απόδοση του λέβητα μας είναι 94%”, τότε λάβετε υπόψη ότι στο διαβατήριο σίγουρα θα υποδείξει ότι αυτό ισχύει μόνο για υψηλές θερμοκρασίες λειτουργίας. Σε λειτουργία χαμηλής θερμοκρασίας, η απόδοση μειώνεται στο 80-85%.

Επίσης, η λειτουργία χαμηλής θερμοκρασίας ενός λέβητα αερίου συνεπάγεται το σχηματισμό συμπυκνώματος. Και αυτό επηρεάζει αρνητικά τη διάρκεια ζωής του λέβητα..

Φυσικά, τέτοιοι λέβητες μπορούν να προσαρμοστούν για την αποτελεσματική λειτουργία των δαπέδων που θερμαίνονται με νερό. Για να γίνει αυτό, φυσικά, θα πρέπει να περιπλέξετε λίγο το σύστημα..

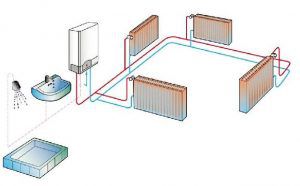

Εάν διαθέτετε συνδυασμένο σύστημα θέρμανσης δαπέδου + καλοριφέρ, τότε μέσω μονάδας ανάμιξης, η απόδοση του λέβητα μπορεί να φτάσει αμέσως στο μέγιστο επίπεδο.

Και τώρα τι μπορώ να κάνω; Μην αγοράζετε λέβητες αερίου για ενδοδαπέδια θέρμανση; Στην πραγματικότητα, υπάρχει ένας τύπος λέβητα αερίου που ακονίζονται για το έργο της ενδοδαπέδιας θέρμανσης. Τέτοιοι λέβητες ονομάζονται λέβητες συμπύκνωσης. Τέτοιοι λέβητες λαμβάνουν επιπλέον ενέργεια από το συμπύκνωμα που προκύπτει. Σε χαμηλές θερμοκρασίες λειτουργίας, η απόδοση του λέβητα είναι κοντά στο 100%.

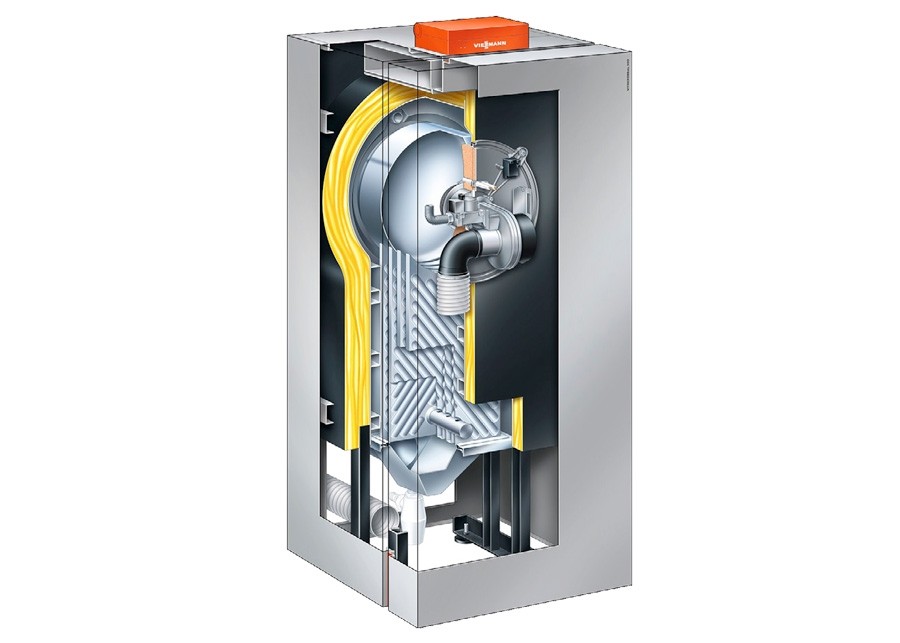

Λέβητας συμπύκνωσης αερίου

Τοπική άποψη του λέβητα συμπύκνωσης

Αντλία θερμότητας. Πληρώνουμε πολλά, εξοικονομούμε ακόμη περισσότερα

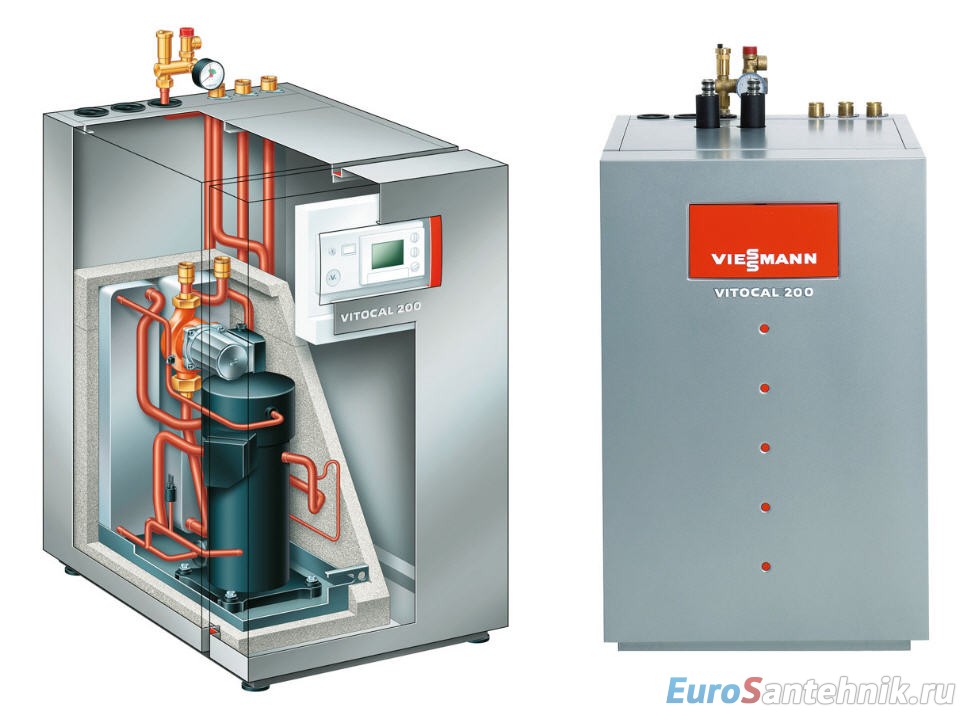

Αντλία θερμότητας

Η αντλία θερμότητας είναι επίσης ένας ιδανικός “λέβητας” για ένα θερμαινόμενο με δάπεδο νερό. Κοστίζει υπέρογκα χρήματα και αποδίδει απρεπώς για μεγάλο χρονικό διάστημα. Είναι όμως ικανό να παράγει συντελεστή μετατροπής 1 σε 6 σε χαμηλές θερμοκρασίες λειτουργίας. Δηλαδή, από 1 KW κατανάλωσης ενέργειας, για παραγωγή 6 KW θερμικής ενέργειας.

Γράψαμε ένα ξεχωριστό άρθρο σχετικά με την αρχή της λειτουργίας. Εκεί θα βρείτε όλα τα μυστικά της αντλίας θερμότητας και γιατί συμβαίνει ένας τέτοιος μετασχηματισμός. Εν ολίγοις, αυτή η συσκευή είναι ικανή να μετατρέψει την ενέργεια της Γης σε θερμική ενέργεια..

Αξίζει να υπολογίσετε την πραγματική αποπληρωμή πριν την αγορά. Perhapsσως, ενώ διαβάζετε αυτό το υλικό, η αγορά θα ήταν ήδη σκόπιμη.

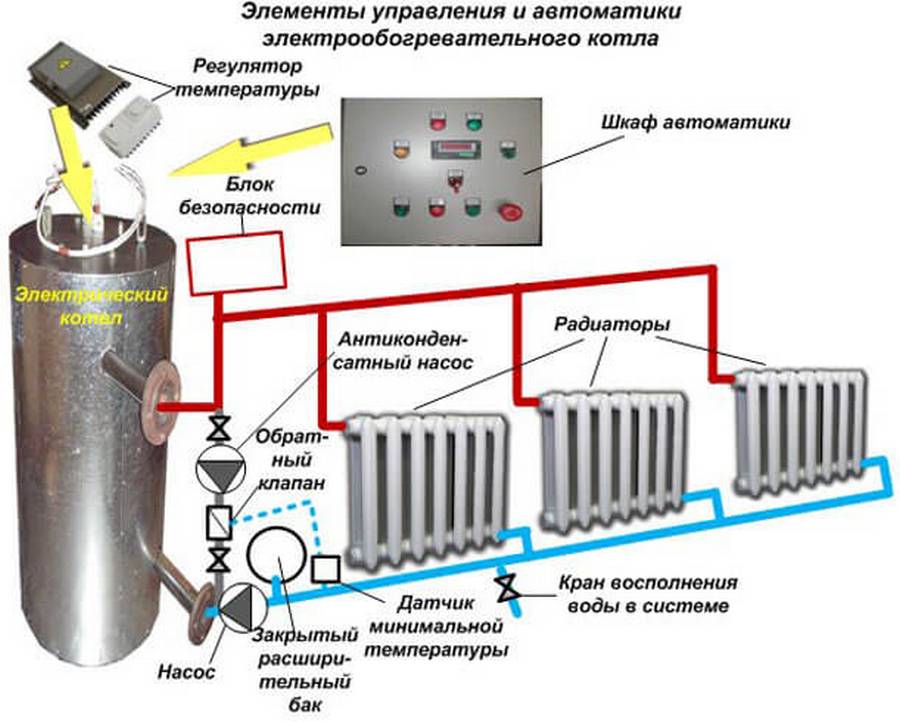

Θέρμανση ενδοδαπέδιας θέρμανσης με ηλεκτρικό ρεύμα

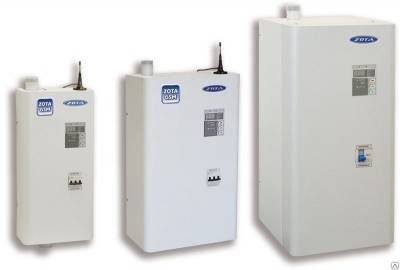

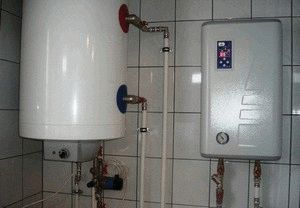

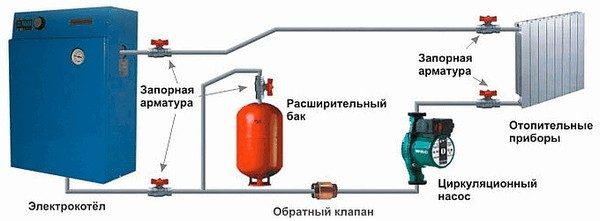

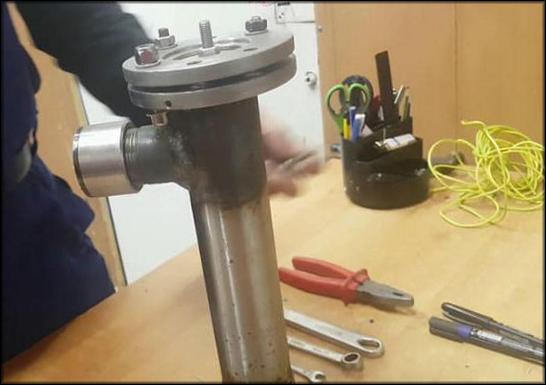

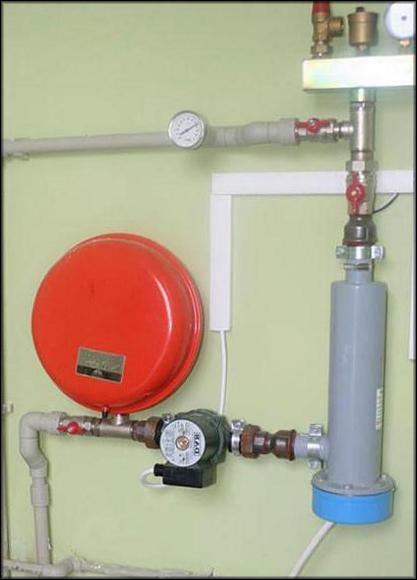

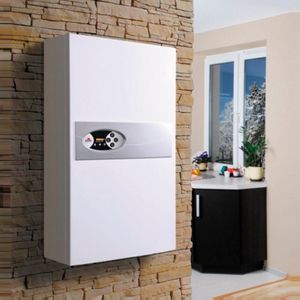

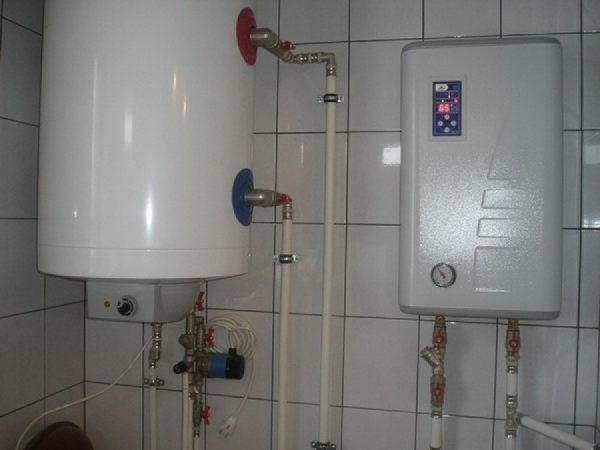

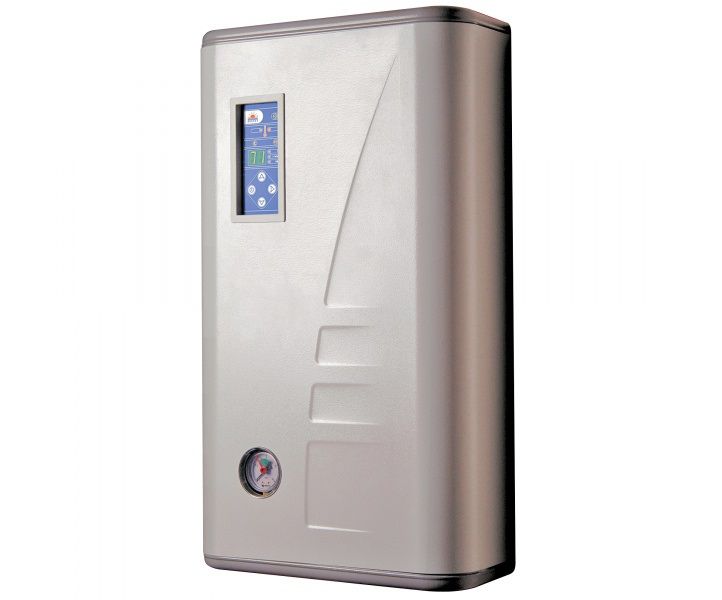

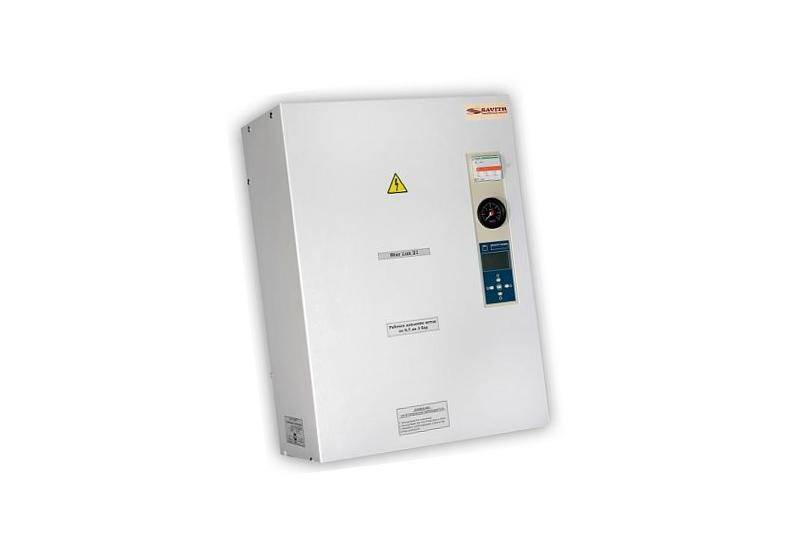

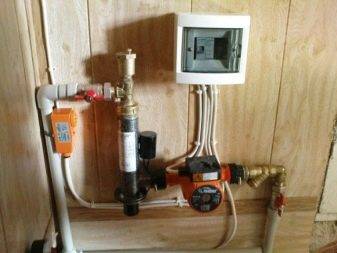

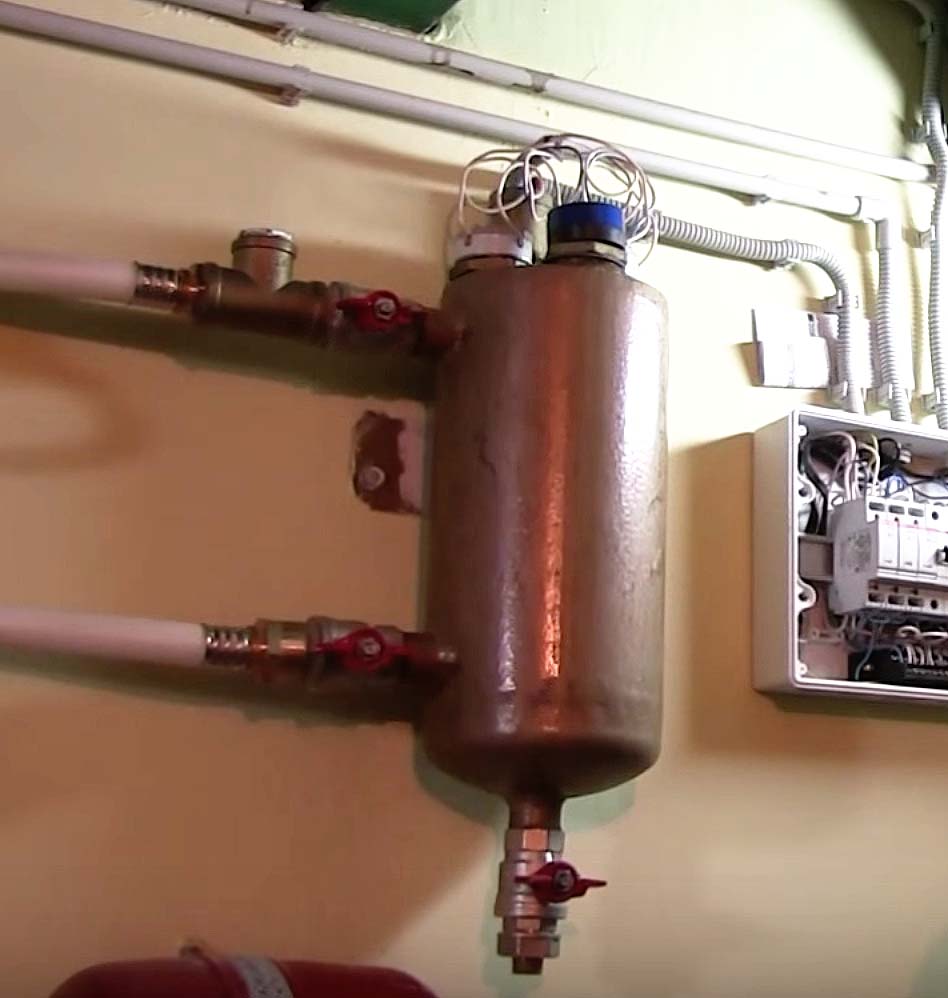

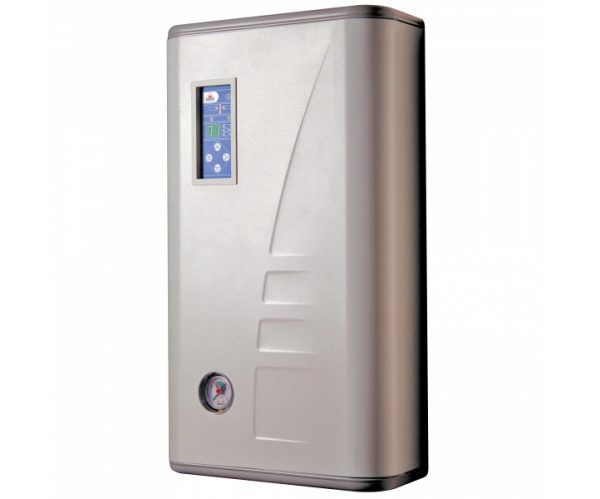

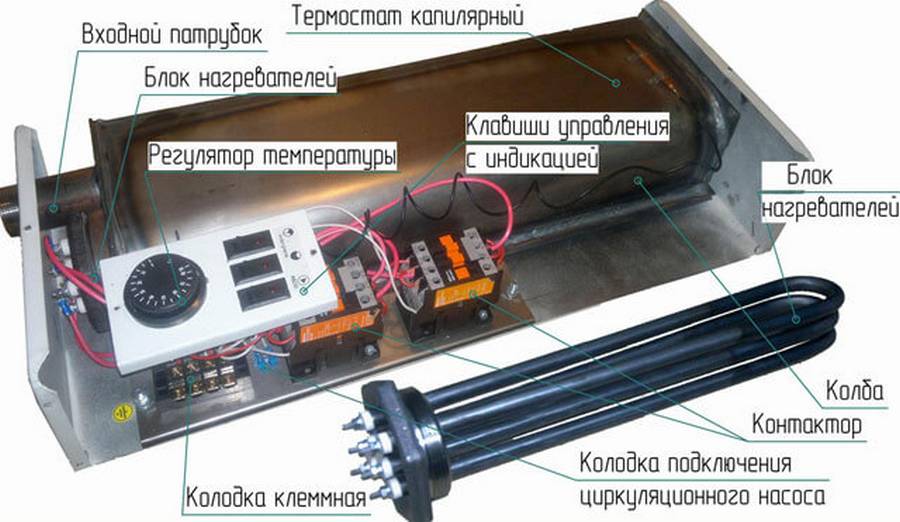

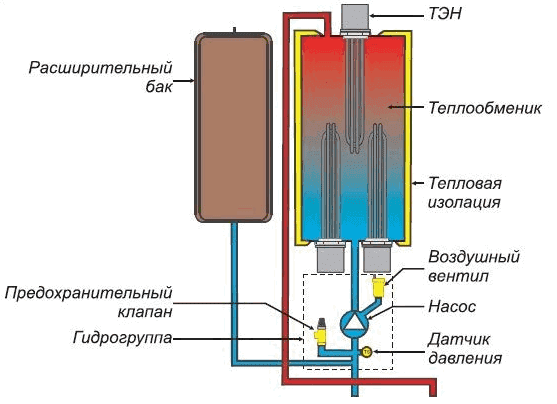

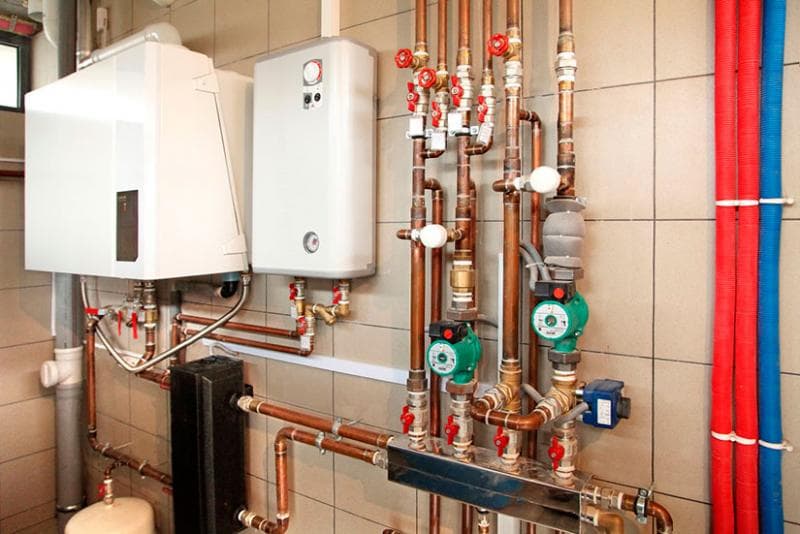

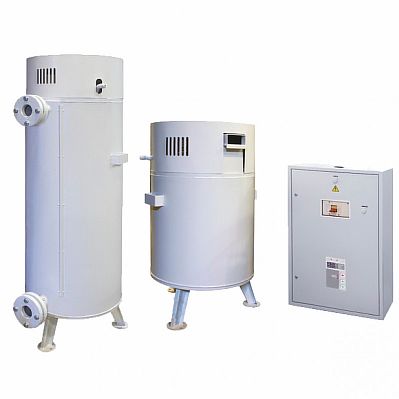

σπιτικός ηλεκτρικός λέβητας

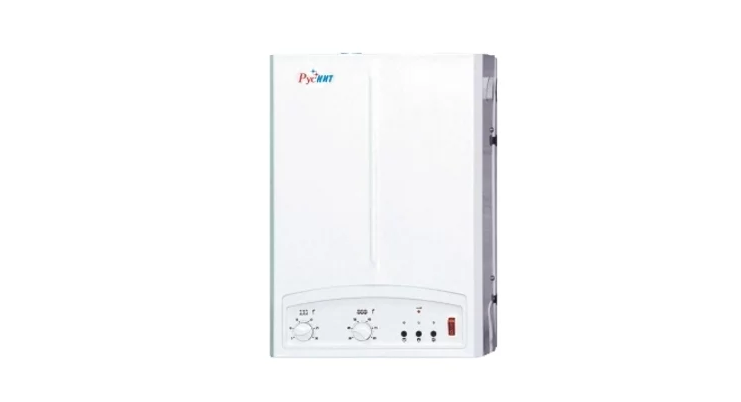

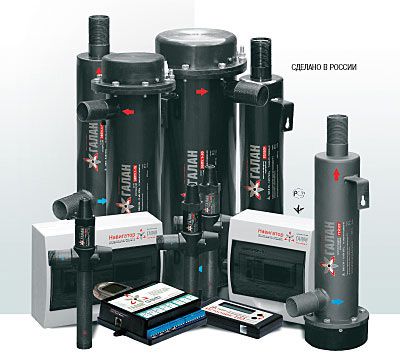

Ο επόμενος λέβητας για θερμαινόμενο με δάπεδο νερό, τον οποίο θα εξετάσουμε, θα είναι ηλεκτρικός. Μελέτησε αυτά τα μοντέλα πάνω κάτω. Ούτε αυτοί κατέληξαν σε κάτι ιδιαίτερα ευρηματικό. Δεν υπάρχουν παγίδες όπως στους λέβητες αερίου.

Επομένως, πάρτε αυτό που σας αρέσει, ρυθμίστε την επιθυμητή θερμοκρασία θέρμανσης και χαρείτε.

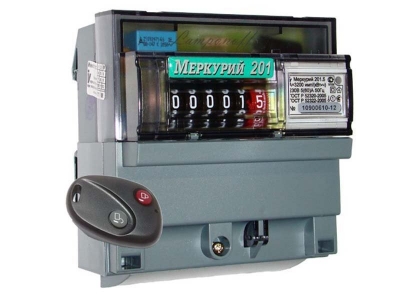

Ορισμένα μοντέλα ηλεκτρικών λεβήτων έχουν ειδικούς τρόπους λειτουργίας για το σύστημα θέρμανσης δαπέδου νερού. Το αν αυτές οι λειτουργίες παρέχουν πλεονεκτήματα ή όχι είναι ανοιχτό ερώτημα. Επομένως, πάρτε το μοντέλο του λέβητα κατά την κρίση σας..

Το κύριο μειονέκτημα αυτών των λεβήτων είναι ότι καταναλώνουν πολύ ηλεκτρική ενέργεια και απαιτούν ξεχωριστή καλωδίωση. Λοιπόν, και τις περισσότερες φορές αποτυγχάνουν γρηγορότερα από τους λέβητες αερίου και στερεών καυσίμων.

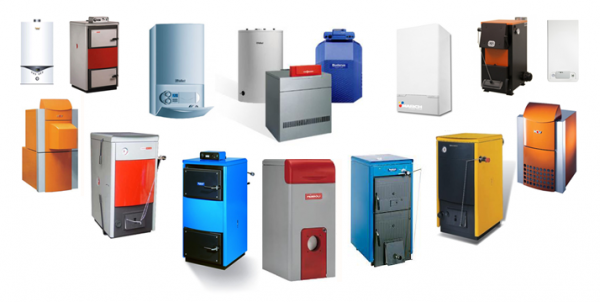

Τι γίνεται με τους υπόλοιπους λέβητες?

Όπως αναφέρθηκε στην αρχή του άρθρου, οποιοσδήποτε λέβητας μπορεί να χρησιμοποιηθεί για τη θέρμανση ενός θερμαινόμενου νερού δαπέδου, αλλά υπάρχουν μόνο μερικοί τρόποι για να γίνει αυτό όσο το δυνατόν πιο αποτελεσματικά. Όσο για τα υπόλοιπα μοντέλα, ας τα αναλύσουμε εν συντομία..

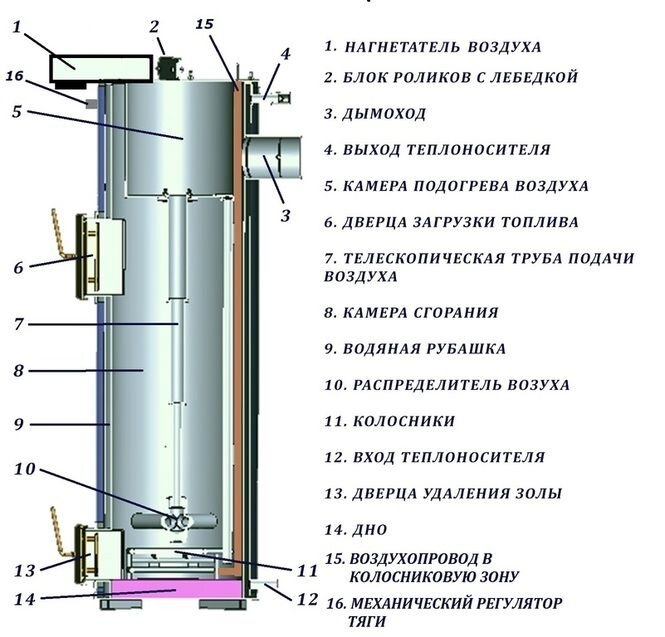

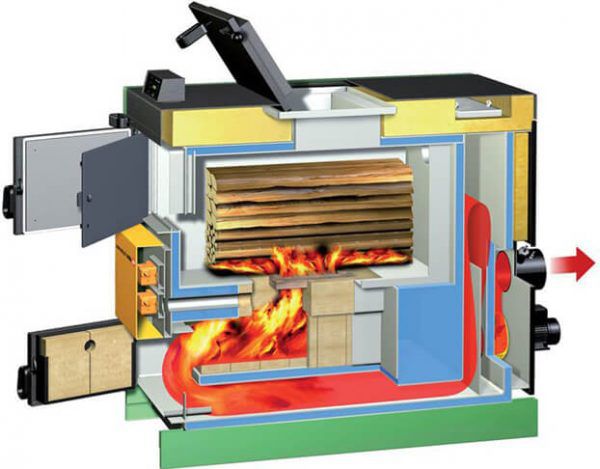

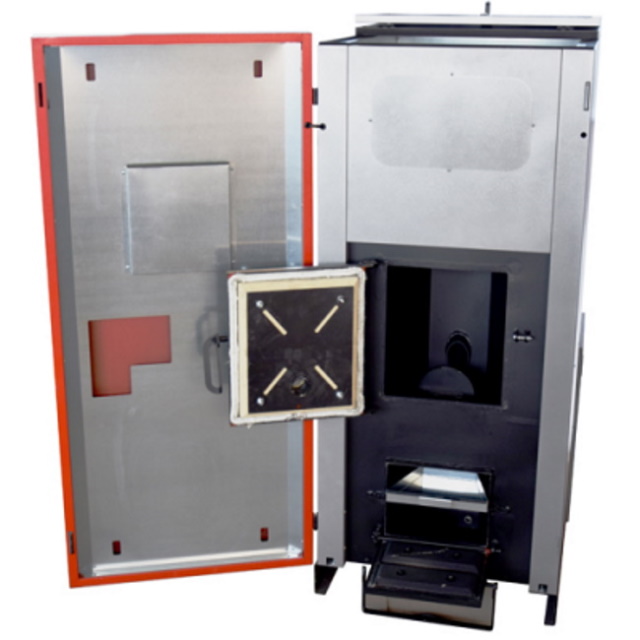

Λέβητες στερεών καυσίμων

Επικεντρωθείτε το ίδιο στο μοντέλο μακράς καύσης. Έτσι, τουλάχιστον θα στερηθείτε μια άδεια παραμονής χωρίς προγραμματισμό στο λεβητοστάσιο. Προμηθευτείτε επίσης μια δεξαμενή αποθήκευσης για να αποφύγετε περιττά προβλήματα κατά τη θέρμανση μιας θέρμανσης δαπέδου νερού με λέβητα στερεού καυσίμου.

Λέβητες ντίζελ

Ακριβό και μη πρακτικό στις περισσότερες περιπτώσεις. Αλλά αν θέλετε, τότε γιατί όχι?

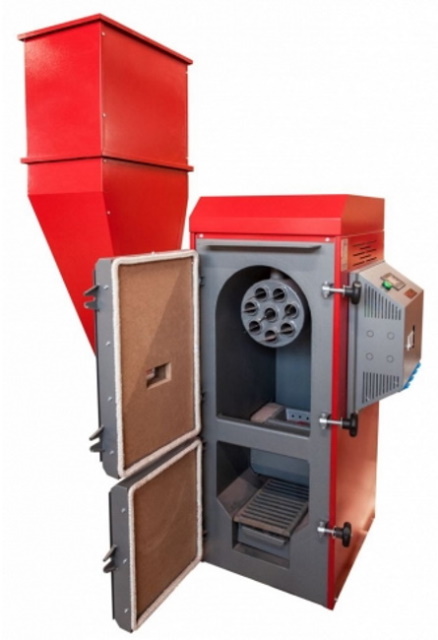

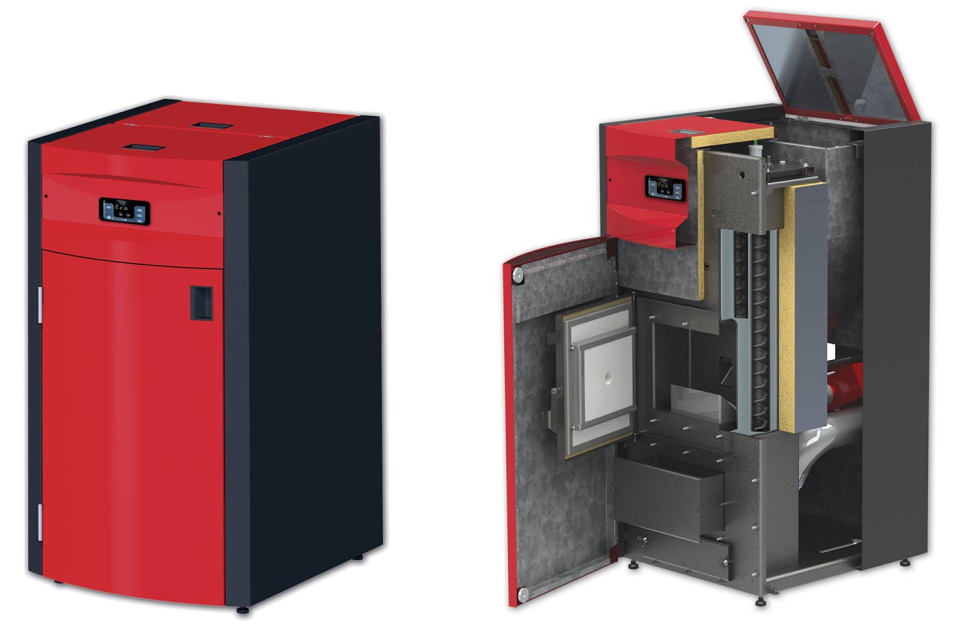

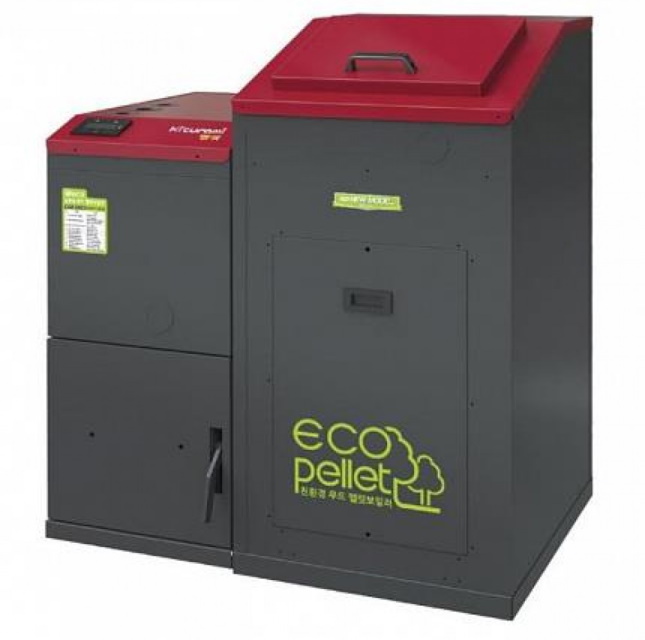

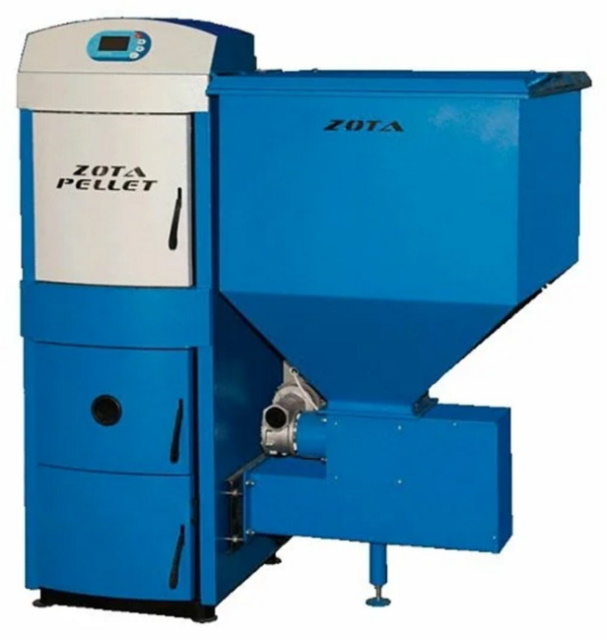

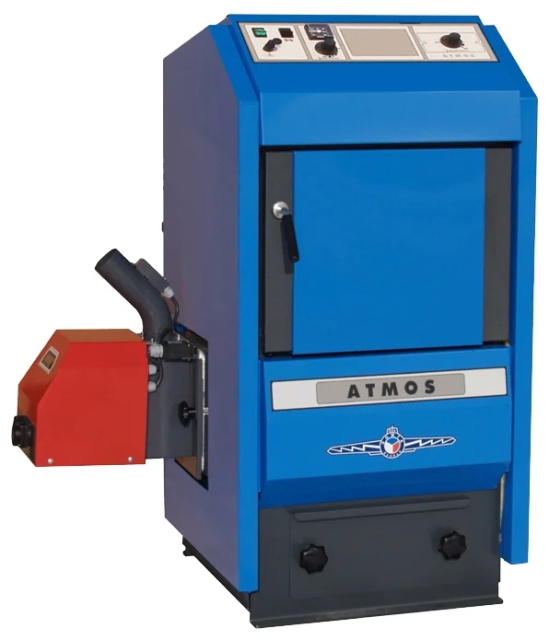

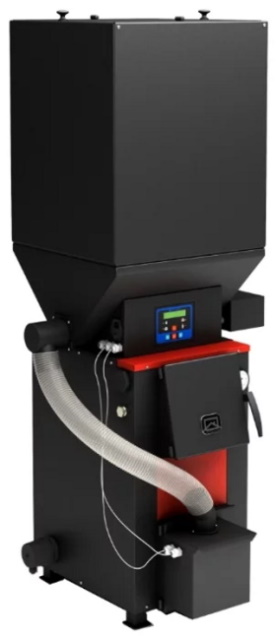

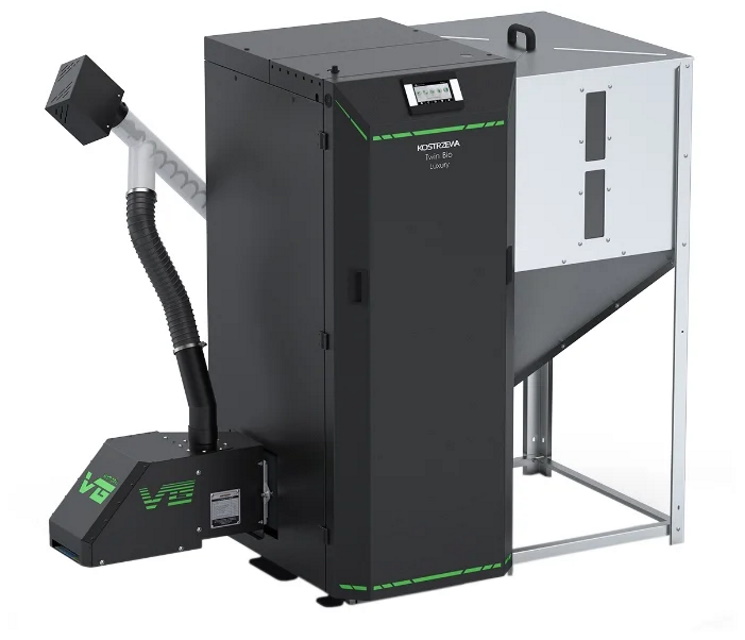

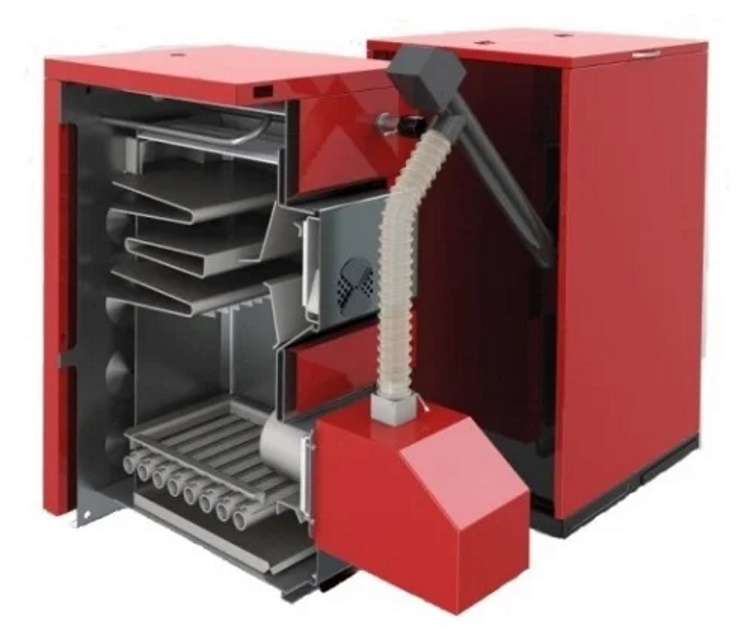

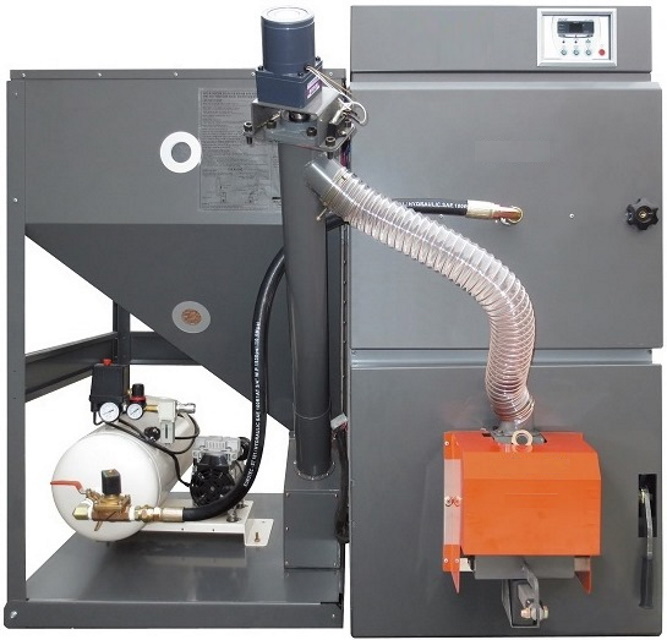

Λέβητες πέλλετ

Γράφτηκε επίσης ξεχωριστό υλικό για αυτά. Προτείνουμε να διαβάσετε. Εάν θέλετε έναν τέτοιο λέβητα για τον εαυτό σας και υπάρχουν διαθέσιμες πρώτες ύλες κοντά, τότε ένας λέβητας pellet θα είναι μια καλή συσκευή για θέρμανση δαπέδου νερού

Χαρακτηριστικά των θερμών δαπέδων

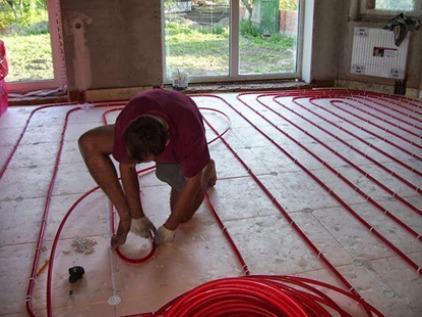

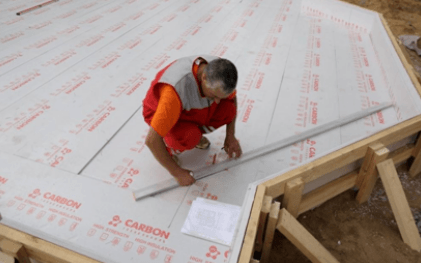

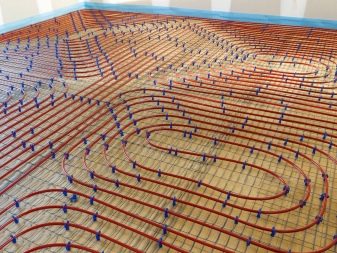

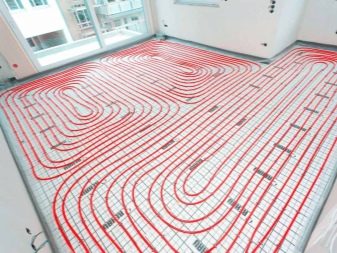

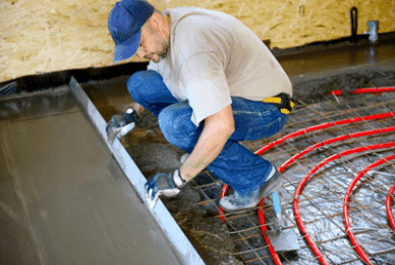

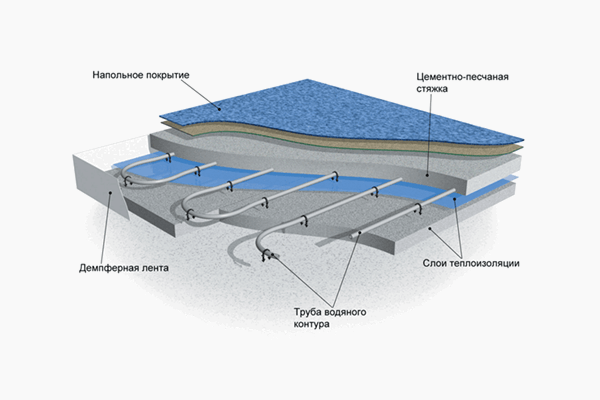

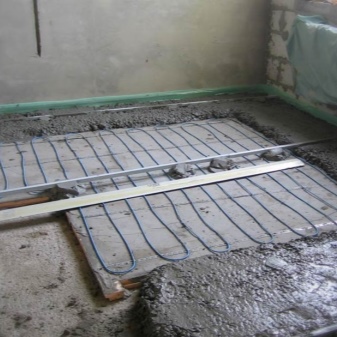

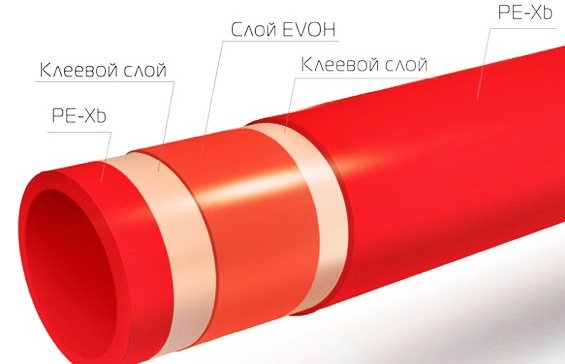

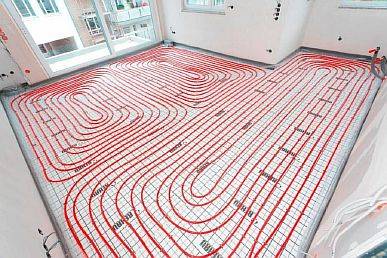

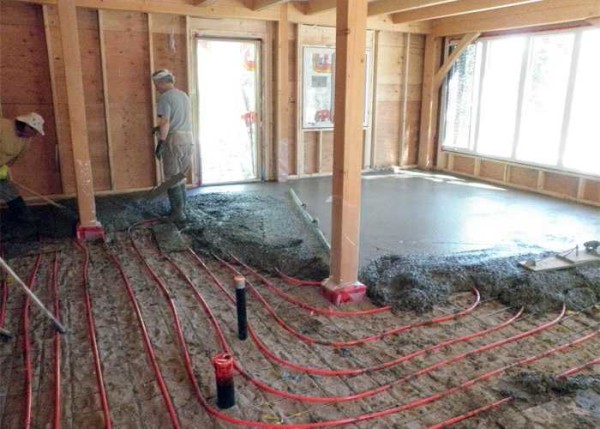

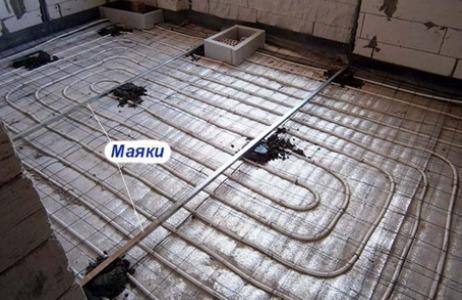

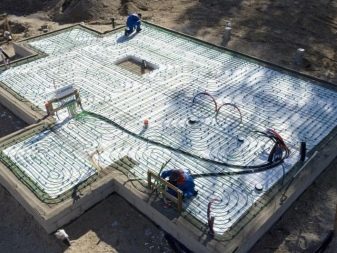

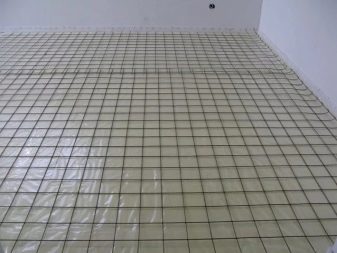

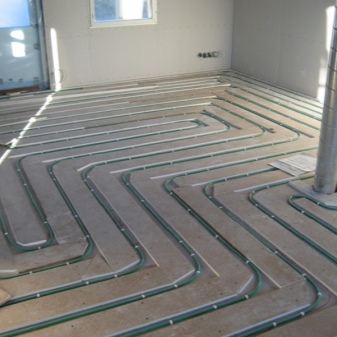

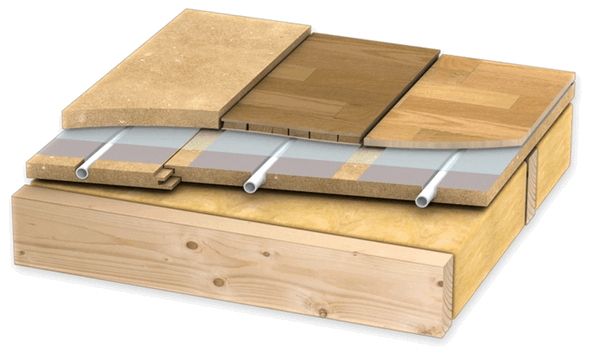

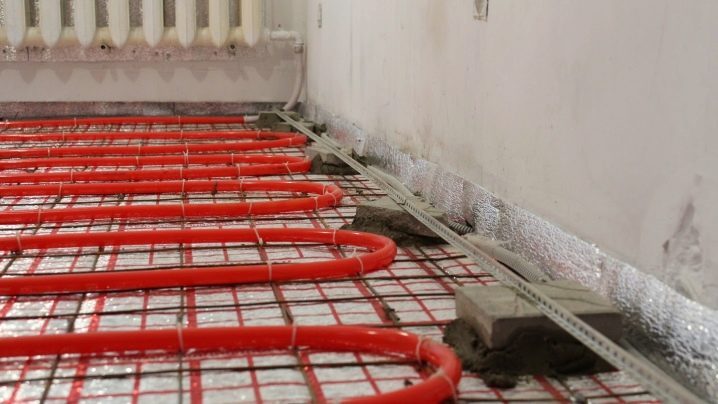

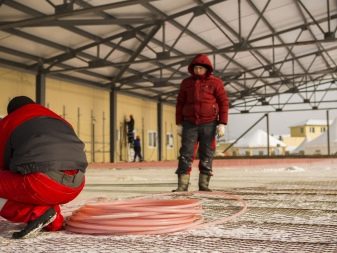

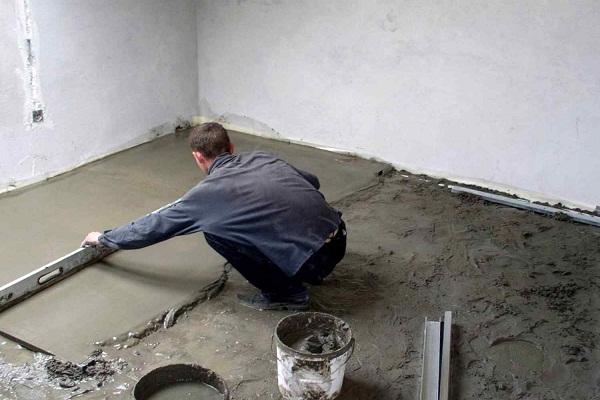

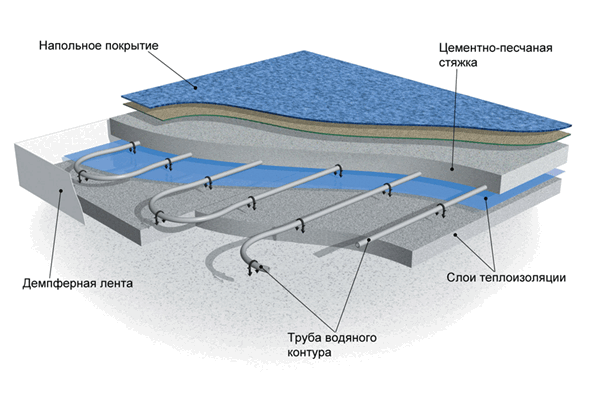

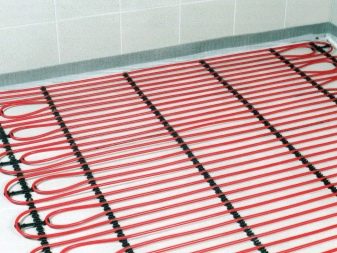

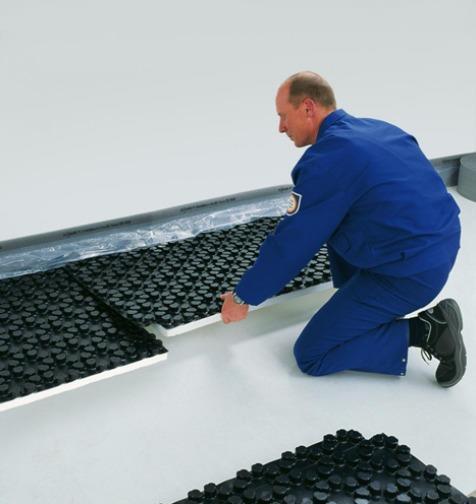

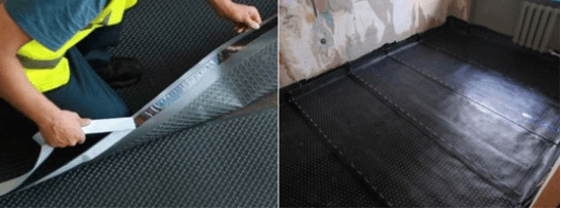

Ένα δάπεδο ζεστού νερού μοιάζει με σωλήνες (15-20 mm) στερεωμένους σε τσιμεντένιο στρώμα με τη μορφή σπείρας ή σερπαντίνας και βρίσκονται σε ολόκληρη την περιοχή του σπιτιού κάτω από την επένδυση δαπέδου. Μπορεί να είναι και ανεξάρτητη πηγή θέρμανσης και πρόσθετη θερμαντική συσκευή. Τα μεμονωμένα μέρη του δαπέδου ονομάζονται βρόχοι, περιγράμματα ή κλαδιά. Η θέρμανση παρέχεται με ζεστό νερό που κυκλοφορεί μέσα από αυτά. Είναι πολύ πιο εύκολο να φτιάξετε ένα δάπεδο νερού σε μια ιδιωτική κατοικία παρά σε ένα διαμέρισμα. Αυτό οφείλεται στο γεγονός ότι η αυτόνομη θέρμανση μπορεί να χρησιμοποιηθεί στο σπίτι και τα διαμερίσματα έχουν μόνο ένα κοινό σύστημα παροχής νερού και όταν συνδέονται με αυτό, σίγουρα θα υπάρξει πτώση της πίεσης του νερού στο σύστημα και τα θερμαντικά σώματα ενός οικισμού πολυκατοικία..

Απαιτεί άδεια από τον οργανισμό σχεδιασμού για την εκτέλεση εργασιών, τη σωστή εγκατάσταση.

Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

Σε μοντέρνα διαμερίσματα με βελτιωμένο σχεδιασμό και νέα κτίρια, παρέχεται ανυψωτικό για τη σύνδεση συστήματος δαπέδου νερού. Το τοποθετημένο δάπεδο νερού συνδέεται με την κεντρική θέρμανση, έναν ηλεκτρικό θερμοσίφωνα ή έναν αυτόνομο θερμαντήρα – λέβητα αερίου. Ένα αναμφισβήτητα θετικό σημείο είναι η δυνατότητα διατήρησης της βέλτιστης θερμότητας στο δωμάτιο. Η θερμοκρασία του νερού στο θερμαντήρα διατηρείται συνήθως στους 50-55 μοίρες. Ακόμα κι αν στο δρόμο το θερμόμετρο δείχνει 20-25 βαθμούς παγετού, τότε ολόκληρο το σύστημα παροχής θερμότητας και νερού θα λειτουργήσει με πλήρη απόδοση. Έτσι, είναι το δάπεδο που είναι το κύριο συστατικό στη δημιουργία ενός άνετου καθεστώτος θερμοκρασίας..

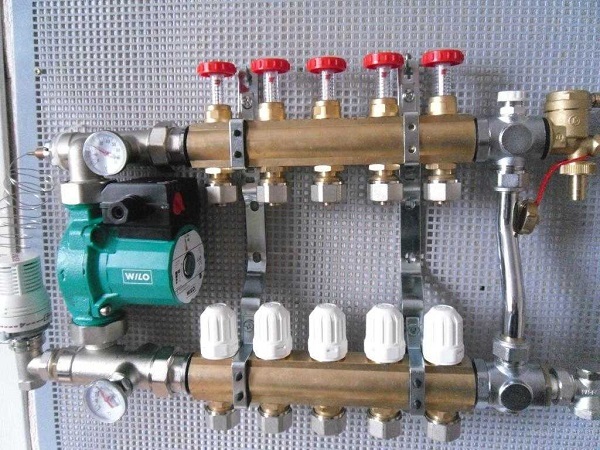

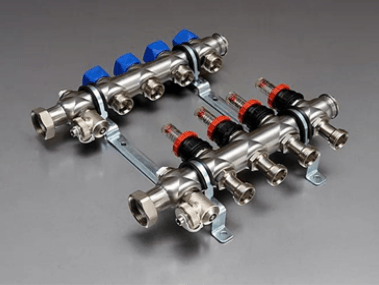

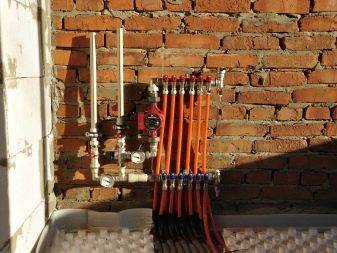

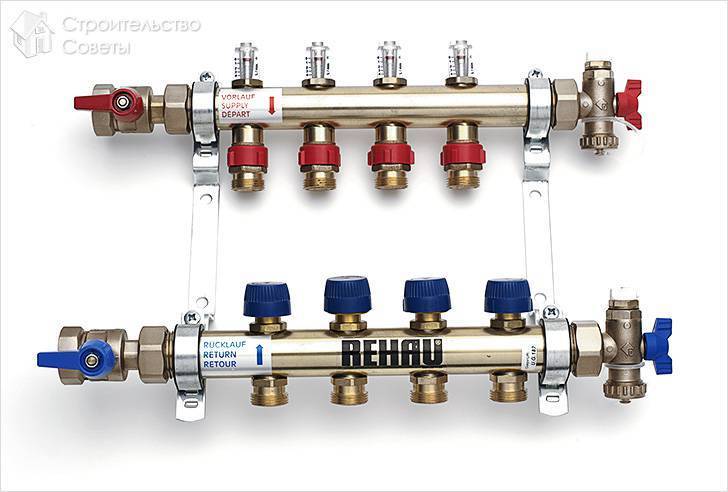

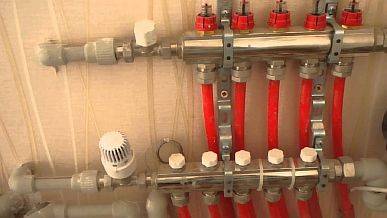

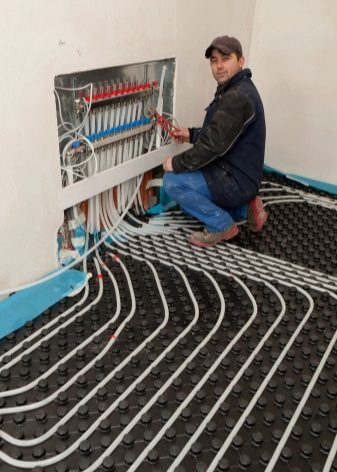

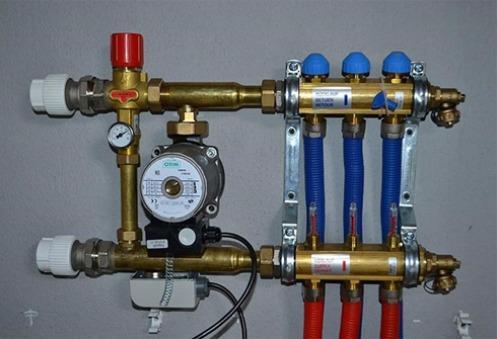

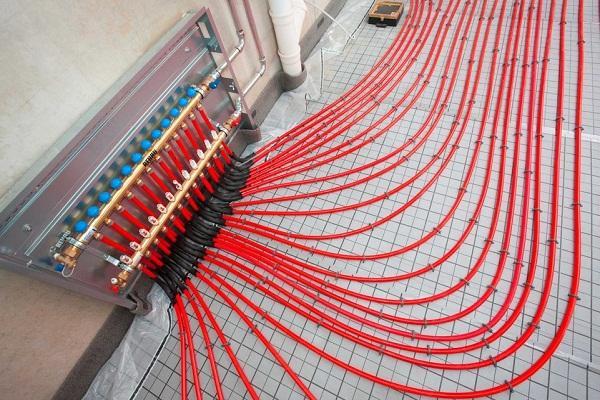

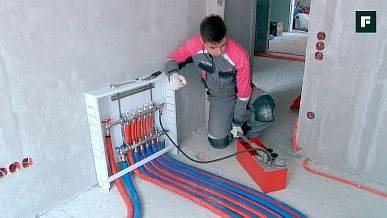

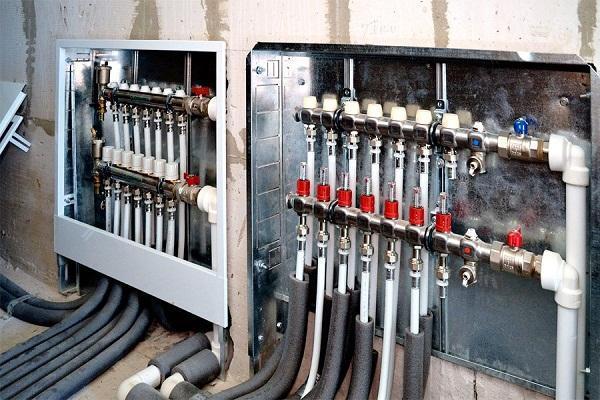

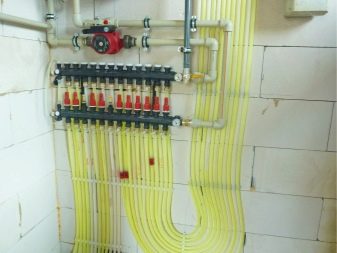

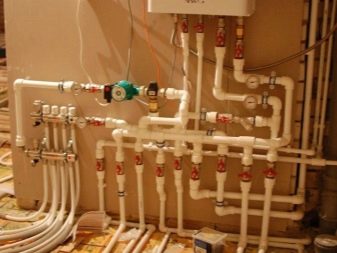

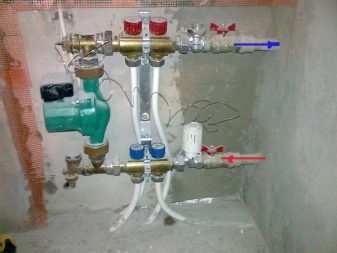

Με τη βοήθεια ρυθμιζόμενων συλλεκτών, το σύστημα παροχής νερού αντιδρά στις μεταβολές της θερμοκρασίας έξω. Σε αντίθεση με τα θερμαντικά σώματα και τις μπαταρίες, ένα δάπεδο με ζεστό νερό σας επιτρέπει να θερμαίνετε ομοιόμορφα ολόκληρη την περιοχή ενός διαμερίσματος ή σπιτιού. Μια σημαντική απόχρωση όταν χρησιμοποιείτε ένα τέτοιο σύστημα θέρμανσης είναι να διατηρείτε μια σταθερή θερμοκρασία θέρμανσης και να την προσαρμόζετε με ακρίβεια. Μια αύξηση ή μείωση κατά 2-3 μοίρες δημιουργεί μια αίσθηση ζέστης ή κρύου στο σπίτι. Οι σύγχρονοι λέβητες αερίου είναι εξοπλισμένοι με αυτοματοποίηση που ρυθμίζει αυτές τις διαδικασίες..

Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

Η αρχή της λειτουργίας ενός δαπέδου ζεστού νερού από έναν λέβητα αερίου

Η ενδοδαπέδια θέρμανση νερού είναι ένα σύστημα σωλήνων μέσω του οποίου κυκλοφορεί συνεχώς ζεστό νερό, θερμαίνεται από έναν φορέα ενέργειας. Σε αυτή την περίπτωση, λέβητας αερίου. Είναι ανέφικτο να εγκαταστήσετε τέτοιες κατασκευές σε πολυώροφα διαμερίσματα, καθώς απαγορεύεται από τη Νομοθεσία, αλλά σε μια ιδιωτική κατοικία αυτή είναι η καλύτερη επιλογή..

Σας προσφέρουμε να μάθετε ποιον λέβητα για δάπεδο με ζεστό νερό να επιλέξετε, πώς να υπολογίσετε την ισχύ, τα διαγράμματα και τις οδηγίες εγκατάστασης.

Δάπεδα με ζεστό νερό

Είναι πολύ πιο εύκολο να εγκαταστήσετε το σύστημα από κεντρική θέρμανση, αλλά είναι ενοχλητικό – θα πρέπει να περιμένετε για την περίοδο θέρμανσης. Το σύστημα αερίου μπορεί να χρησιμοποιηθεί όλο το χρόνο.

Ο λέβητας αερίου είναι μια εξειδικευμένη μονάδα που θερμαίνει το νερό και ψύχει τα υγρά χρησιμοποιώντας φυσικό αέριο. Το σύστημα είναι εξοπλισμένο με μονάδα ανάμιξης ψυκτικού, η οποία διαθέτει πολλαπλή, θερμοστατικό μίξερ και αντλία, λόγω των οποίων διατηρείται το απαιτούμενο καθεστώς θερμοκρασίας. Το ζεστό νερό ρέει κατά μήκος των περιγραμμάτων.

Λέβητας αερίου

Για μια ιδιωτική κατοικία μεγάλης περιοχής, όπου σχεδιάζεται να αυξηθεί η άνεση του καθεστώτος θερμοκρασίας σε μεγάλο αριθμό δωματίων, η καλύτερη επιλογή θα ήταν ένας λέβητας αερίου διπλού κυκλώματος δαπέδου σε αυτόνομο σχεδιασμό. Τέτοιες μονάδες έχουν υψηλή ισχύ, είναι σε θέση να λύσουν ταυτόχρονα πολλά προβλήματα ταυτόχρονα – θέρμανση κατοικιών και παροχή ζεστού νερού.

Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

Σημείωση: για τον εξοπλισμό θέρμανσης αερίου δαπέδου, είναι απαραίτητο να εξοπλίσετε ένα κατάλληλο δωμάτιο με καμινάδα και εξαερισμό. Ο χώρος που διατίθεται για το λεβητοστάσιο (ισχύς λέβητα έως 30 kW) πρέπει να έχει έκταση τουλάχιστον 4 τετραγωνικών μέτρων και ο ελάχιστος όγκος – 8 κυβικά μέτρα. Εάν χρησιμοποιείται λέβητας αερίου ενός κυκλώματος για την ενδοδαπέδια θέρμανση, τότε για το σύστημα ζεστού νερού χρήσης, θα πρέπει επιπλέον να εγκαταστήσετε έναν έμμεσο λέβητα θέρμανσης, ο οποίος μπορεί να τοποθετηθεί στο ίδιο δωμάτιο.

Για ένα διαμέρισμα όπου κάθε τετραγωνικό μέτρο εμβαδού είναι ακριβό, μπορείτε να χρησιμοποιήσετε έναν επιτοίχιο λέβητα αερίου, ο οποίος, με τη σωστή επιλογή ισχύος, θα διασφαλίσει επίσης την αποτελεσματική λειτουργία ενός δαπέδου που θερμαίνεται με νερό. Λόγω του μεγέθους του, είναι ευκολότερο να βρείτε μια θέση για την τοποθέτηση τέτοιου εξοπλισμού · οι τοίχοι λέβητες αερίου μπορούν να εγκατασταθούν ακόμη και στην κουζίνα ή στο μπάνιο. Συνήθως, η ισχύς των επιτοίχιων λεβήτων αερίου ποικίλλει στην περιοχή των 7-30 kW.

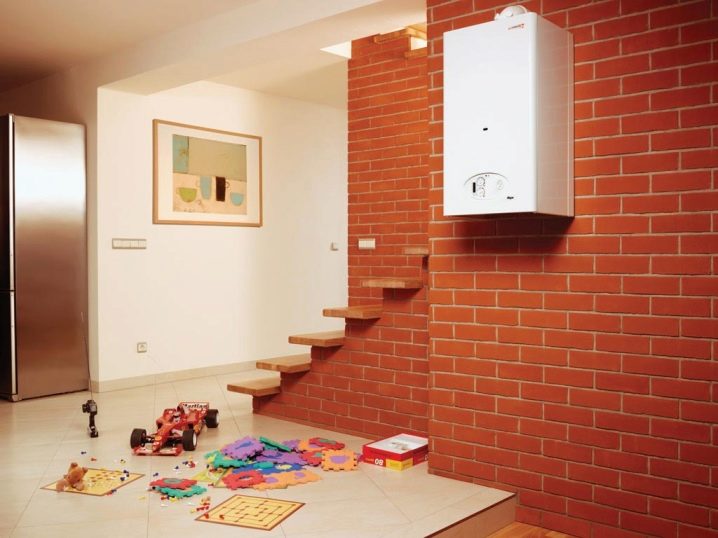

Οι επιτοίχιες αυτόνομες συσκευές αερίου στις περισσότερες περιπτώσεις έχουν κλειστό θάλαμο καύσης, επομένως, για αποτελεσματική και ασφαλή λειτουργία, αρκεί να εξοπλίσετε μια ομοαξονική καμινάδα με πρόσβαση στο δρόμο ή στον κεντρικό άξονα της καμινάδας.

Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

Ένα σημαντικό σημείο κατά την αγορά εξοπλισμού είναι ο προσδιορισμός της βέλτιστης ισχύος ενός λέβητα αερίου, ο οποίος θα πρέπει να εξασφαλίσει τη λειτουργία του συστήματος “ενδοδαπέδια θέρμανση νερού”, επομένως, όταν επιλέγετε ένα μοντέλο λέβητα αερίου, είναι απαραίτητο να βασιστείτε τα δεδομένα των θερμικών υπολογισμών.

Για αναφορά: για θέρμανση 1 τετρ. m χώρου διαβίωσης, απαιτούνται περίπου 100 W ηλεκτρική ενέργεια, υπό την προϋπόθεση ότι το δωμάτιο είναι καλά μονωμένο, οροφές ύψους όχι μεγαλύτερο από 3 m και δεν υπάρχει υπερβολικός αριθμός παραθύρων.

Οι περισσότεροι χώροι ενός ιδιωτικού σπιτιού έχουν εξωτερικούς τοίχους στο σχεδιασμό τους, οι απώλειες θερμότητας μέσω των οποίων μπορεί να απαιτηθεί αύξηση έως και 150 W στην κατανάλωση θερμότητας για θέρμανση 1 τετραγωνικό μέτρο. ζωτικός χώρος. Επομένως, όταν αγοράζετε λέβητα αερίου, ακόμη και αν έχετε υπολογισμό θερμότητας που υποδεικνύει την απαιτούμενη ισχύ της μονάδας, είναι καλύτερο να αγοράσετε μια συσκευή που υπερβαίνει την υπολογισμένη τιμή αυτού του χαρακτηριστικού κατά 15-20%.

Στις περισσότερες περιπτώσεις, η ισχύς των λεβήτων διπλού κυκλώματος έχει σχεδιαστεί για παροχή ζεστού νερού με ένα ή δύο σημεία εισαγωγής νερού. Επομένως, με την αύξηση του αριθμού των σημείων πρόσληψης ζεστού νερού, θα απαιτείται αύξηση της ισχύος του λέβητα..

Από αυτή την άποψη, ένα δάπεδο που θερμαίνεται με νερό έχει ένα πλεονέκτημα – φορτώνει το λέβητα αερίου σε ήπια λειτουργία. Η αρχή λειτουργίας του συστήματος ενδοδαπέδιας θέρμανσης σε αυτήν την περίπτωση απαιτεί από τον λέβητα να θερμαίνει το ψυκτικό με ελάχιστη κατανάλωση ενέργειας. Το μεγαλύτερο μέρος της ισχύος του λέβητα απελευθερώνεται για τη θέρμανση του συστήματος ζεστού νερού.

Ιδιαιτερότητες

Η ενδοδαπέδια θέρμανση είναι ένα σύστημα που χρησιμοποιεί την κυκλοφορία ζεστού νερού στους σωλήνες ως πηγή ενέργειας. Η αρχή της λειτουργίας είναι απλή: οι εύκαμπτοι σωλήνες εγκαθίστανται κάτω από την τελική επίστρωση, μέσω της οποίας ρέει ζεστό νερό. Συνήθως λαμβάνεται είτε από κεντρική θέρμανση είτε από λέβητα αερίου..

Οποιοδήποτε έμπειρο άτομο θα συστήσει τη χρήση λέβητα αερίου. Το γεγονός είναι ότι η κεντρική θέρμανση ενεργοποιείται μόνο την περίοδο φθινοπώρου-χειμώνα, όταν η μέση θερμοκρασία ανά ημέρα φθάνει σε έναν ορισμένο κανόνα. Δηλαδή, τον υπόλοιπο χρόνο, ένα δάπεδο με ζεστό νερό δεν φέρνει κανένα όφελος..

Εάν θέλετε να μην εξαρτάται από την εποχή, τότε εγκαταστήστε έναν λέβητα αερίου.

Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

Ανοιχτά και κλειστά συστήματα

Όλα τα συστήματα αποθήκευσης μπορούν να χωριστούν σε δύο κατηγορίες – κλειστά και ανοιχτά. Στην πρώτη περίπτωση, το σύστημα κατασκευάζεται χρησιμοποιώντας μεγάλο αριθμό φύλλων – για παράδειγμα, μοριοσανίδες, καθρέφτες, πλαστικό κλπ. Μπορεί να εγκατασταθεί στον τοίχο ή κατά μήκος του και να το κρύψει εν μέρει, κρύβοντας όλα τα ελαττώματα. Επίσης, τέτοια συστήματα αποθήκευσης έχουν συνήθως πόρτες πίσω από τις οποίες μπορείτε να κρύψετε όλα τα πράγματα που είναι τοποθετημένα στα ράφια..

Τα ανοιχτά συστήματα αποθήκευσης δεν έχουν πόρτες, αλλά μπορούν να βοηθήσουν στη δημιουργία ενός ορισμένου επιπέδου άνεσης στο σπίτι, επειδή διάφορα ρούχα μπορούν να τοποθετηθούν στα ράφια. Μπορούν επίσης να εγκατασταθούν σε γκαρνταρόμπα, υπό την προϋπόθεση ότι το δωμάτιο χρησιμοποιείται μόνο ως ντουλάπα. Τέτοια συστήματα περιλαμβάνουν ράφια.

Σήμερα, τα συστήματα κατασκευής είναι πολύ δημοφιλή, τα οποία ο ιδιοκτήτης μπορεί να συναρμολογήσει όπως του ταιριάζει, αλλάζοντας τον αριθμό των τμημάτων, των ραφιών, την απόσταση μεταξύ τους. Είναι πολύ εύκολο να συναρμολογήσετε ένα τέτοιο σύστημα, το κύριο πράγμα είναι να ακολουθήσετε τις οδηγίες..

Πλεονεκτήματα και μειονεκτήματα της ενδοδαπέδιας θέρμανσης από λέβητα αερίου

Ο εξοπλισμός φυσικού αερίου είναι μια από τις πιο δημοφιλείς μεθόδους θέρμανσης δαπέδου σε ιδιωτικό σπίτι. Αυτή η επιλογή έχει πολλά αναμφισβήτητα πλεονεκτήματα:

  1. Παρέχει ομοιόμορφη, αποδοτική θέρμανση.
  2. Το ενεργειακό κόστος είναι ελάχιστο – σε πολλές περιπτώσεις αυτή είναι η πιο δημοσιονομική επιλογή.
  3. Κατάλληλο για κάθε επίστρωση και θέρμανση.
  4. Απολύτως ασφαλές για την υγεία (σε σύγκριση με την ηλεκτρική θέρμανση δαπέδου, η οποία παράγει μαγνητικά πεδία).
  5. Ένα τέτοιο δάπεδο είναι εύκολο να ενσωματωθεί στο γενικό σύστημα θέρμανσης, το οποίο διευκολύνει τη διαδικασία εγκατάστασης..

Αυτή η μέθοδος δεν έχει συγκεκριμένα μειονεκτήματα. Τα κύρια μειονεκτήματα είναι γενικής φύσης – είναι εγγενή τόσο στο φυσικό αέριο όσο και σε άλλους τύπους θέρμανσης δαπέδου:

  1. Η προθέρμανση διαρκεί πολύ, αλλά απενεργοποιείται πολύ αργά, οπότε είναι αδύνατο να επιτευχθεί άμεση θέρμανση ή ψύξη της επιφάνειας.
  2. Το σύστημα εξαρτάται από την ηλεκτρική ενέργεια, οπότε σε περίπτωση υπέρτασης ή άλλων διακοπών, ο εξοπλισμός θα κλείσει.
  3. Η εγκατάσταση του συστήματος απαιτεί ορισμένες δεξιότητες. Ωστόσο, η εγκατάσταση του ίδιου του λέβητα δεν είναι ιδιαίτερα δύσκολη. Το πιο σημαντικό στάδιο είναι η σύνδεση της συσκευής στην παροχή αερίου.

    Ενδοδαπέδια θέρμανση από λέβητα αερίου: πώς να συνδεθείτε, διαγράμματα, κατανάλωση αερίου

Ένας λέβητας αερίου δαπέδου έχει αρκετά απτά πλεονεκτήματα και ουσιαστικά στερείται μειονεκτημάτων.

Κατανάλωση αερίου για ενδοδαπέδια θέρμανση

Η κατανάλωση αερίου είναι ένας από τους πιο σημαντικούς δείκτες που πρέπει να προσδιοριστούν ακόμη και πριν αγοράσετε λέβητα αερίου για ενδοδαπέδια θέρμανση. Κατά τον υπολογισμό, θα πρέπει να ακολουθήσετε 2 βασικούς κανόνες:

  1. Σύμφωνα με τις απαιτήσεις του GOST, 1 m3 αερίου που καταναλώνεται δίνει 9,3 kW ενέργειας.
  2. Για κάθε 10 m2 ενδοδαπέδιας θέρμανσης, απαιτείται 1 kW ενέργειας. Εάν η επιφάνεια του σπιτιού είναι 100 m2, θα χρειαστούν 10 kW, εάν 150 m2 – 15 kW, 200 m2 – 200 kW, και ούτω καθεξής..

Ταυτόχρονα, η πραγματική απόδοση της συσκευής δεν είναι ποτέ 100%και στις περισσότερες περιπτώσεις δεν υπερβαίνει το 93%(για υπολογισμούς είναι καλύτερο να λάβετε ένα περιθώριο 90%). Επομένως, από την απόδοση των 9,3 kW, η διαφορά του 10% πρέπει να αφαιρεθεί, δηλαδή 9,3 * 0,9 = 8,37 kW. Αυτή είναι μια λίγο πολύ πραγματική φιγούρα. Υπάρχουν όμως και άλλοι παράγοντες:

  • παγωμένοι χειμώνες?
  • κακή μόνωση του σπιτιού.
  • χαμηλή θερμική ικανότητα δομικών υλικών.

Στη συνέχεια, η απόδοση μπορεί να μειωθεί κατά άλλο 3%, δηλαδή ο δείκτης θα είναι 87%και στη συνέχεια: 9,3 * 0,87 = 8,0 kW. Αυτή είναι η ελάχιστη τιμή – μια τέτοια ποσότητα θερμαινόμενου δαπέδου με αέριο θα είναι εγγυημένη (με ρυθμό ροής 1 m3). Επομένως, για να θερμάνετε ολόκληρη την περιοχή του σπιτιού, θα χρειαστείτε:

Εμβαδόν, m2

ισχύς, kWt

κατανάλωση αερίου, m3

50

5

0,65

100

δέκα

1,25

150

15

1,85

200

είκοσι

2,50

Συνήθως, η ισχύς των λεβήτων αερίου δεν υπερβαίνει τα 240 kW και σε αυτή τη σειρά υπάρχουν ήδη τα πιο ακριβά μοντέλα (35-50 χιλιάδες ρούβλια). Επομένως, εάν η επιφάνεια της ενδοδαπέδιας θέρμανσης δεν είναι πολύ μεγάλη (έως 240 m2), μπορείτε να εγκαταστήσετε 1 ισχυρή συσκευή. Εάν η επιφάνεια είναι πολύ μεγαλύτερη (για παράδειγμα, υπάρχουν 2-3 όροφοι), δεν θα χρειαστείτε 1, αλλά 2-3 λέβητες.

Κατά τον υπολογισμό του αερίου για τη θέρμανση ενός θερμού δαπέδου, πρέπει να λαμβάνονται υπόψη το υλικό των τοίχων, τα χαρακτηριστικά της κλιματικής ζώνης και άλλοι παράγοντες

Ποιος λέβητας είναι κατάλληλος για τη λειτουργία του συστήματος?

Για να λειτουργήσει το δάπεδο ζεστού νερού, πρέπει να συνδεθεί ένας λέβητας θέρμανσης. Αυτός είναι ο λόγος για τον οποίο δεν συνιστάται η χρήση τέτοιων συστημάτων σε διαμερίσματα. Είναι πολύ δύσκολο να εγκαταστήσετε έναν μεγάλο λέβητα, καθώς απλά δεν υπάρχει χώρος για αυτό και η σύνδεση με το σύστημα κεντρικής θέρμανσης οδηγεί σε ισχυρή πτώση του επιπέδου πίεσης σε ολόκληρο τον ανυψωτήρα.

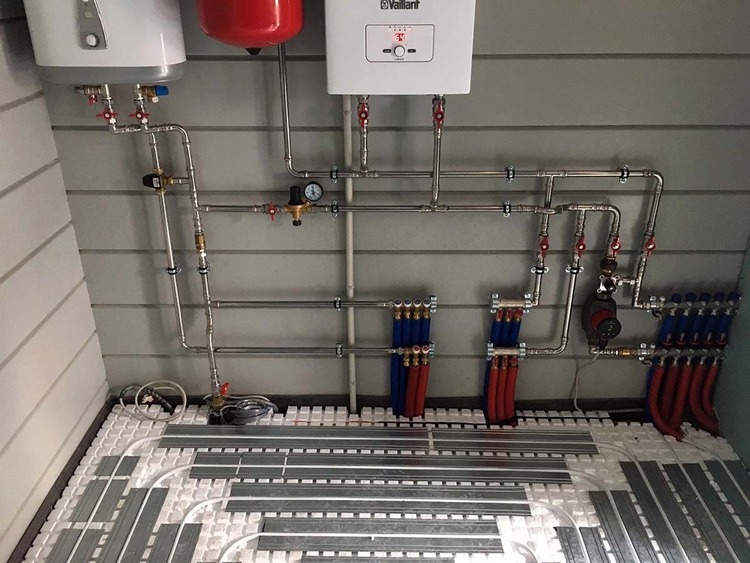

Ενδοδαπέδια θέρμανση νερού από λέβητα αερίου στο διαμέρισμα

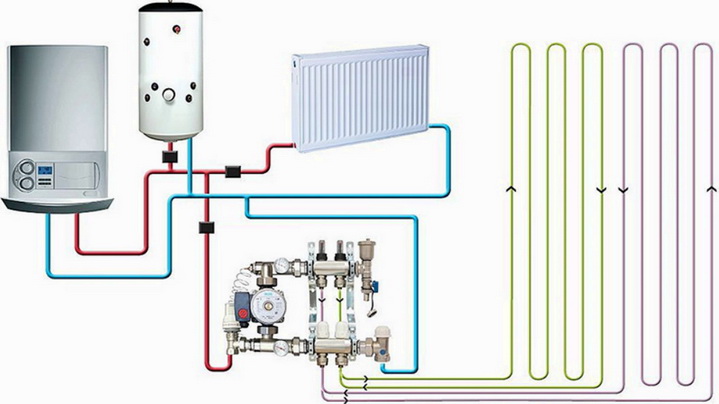

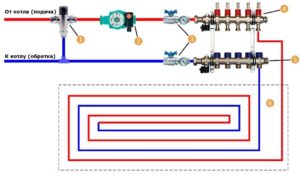

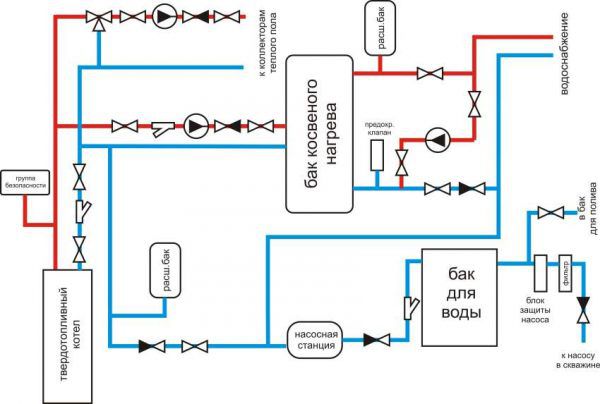

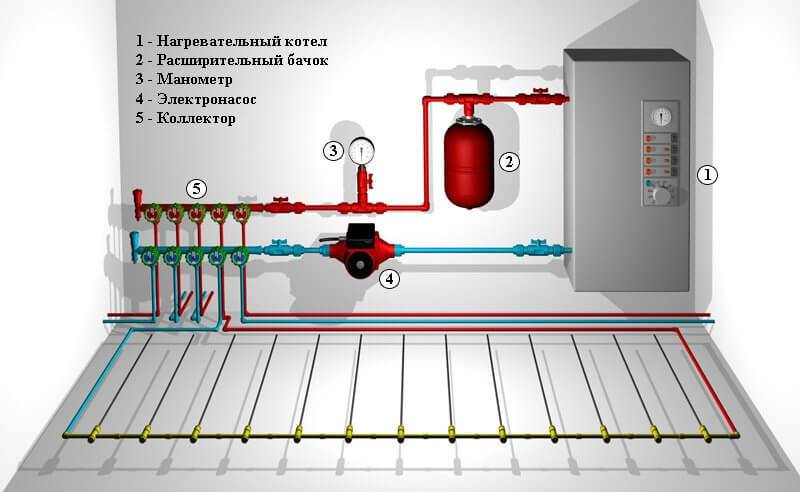

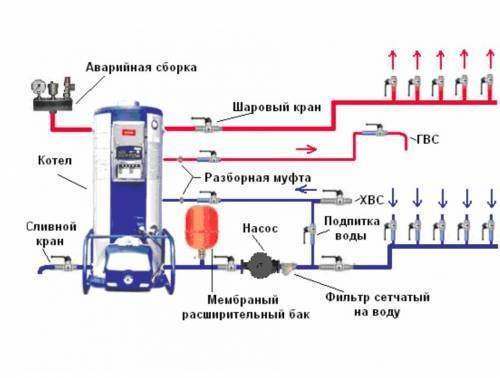

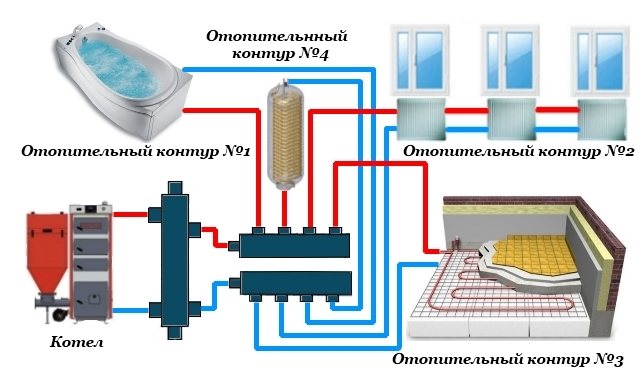

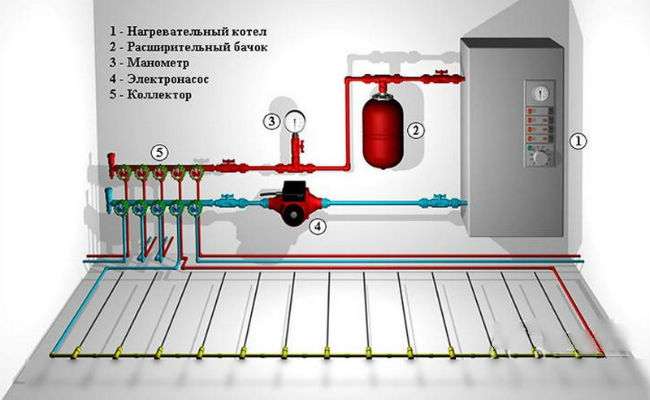

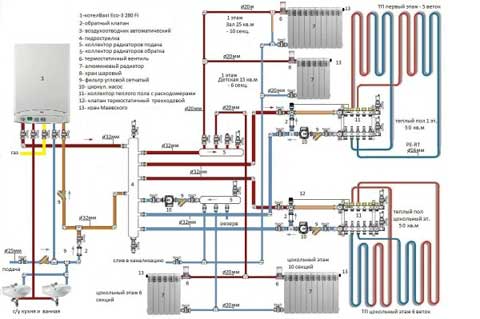

Διάγραμμα καλωδίωσης ενός θερμαινόμενου με νερό δαπέδου στον λέβητα.

Για μια ιδιωτική κατοικία, η επιλογή εγκατάστασης θερμαινόμενου δαπέδου με νερό είναι η βέλτιστη. Υπάρχει η δυνατότητα σύνδεσης ενός μεγάλου λέβητα, ο οποίος θα παρέχει ζεστό νερό σε ολόκληρο το σπίτι. Τέτοιες εργασίες δεν προκαλούν ιδιαίτερα προβλήματα, αλλά το σύστημα θα λειτουργεί χωρίς διακοπή όλο το χρόνο. Είναι απαραίτητο να επιλέξετε εξοπλισμό με βάση τη δύναμή του. Ο υπολογισμός εδώ δεν είναι πολύ δύσκολος, πρέπει να υπολογίσετε την ισχύ όλων των θερμών δαπέδων και να προσθέσετε 15-20%.

Για να διασφαλιστεί η λειτουργία του λέβητα και του συστήματος στο σύνολό του, απαιτείται η εγκατάσταση μιας αντλίας κυκλοφορίας ή περισσότερων. Αυτό θα εξασφαλίσει την κίνηση του ψυκτικού μέσω του συστήματος, τη σωστή κατανομή της θερμότητας. Το ίδιο το σχέδιο σύνδεσης με τον λέβητα μοιάζει με αυτό: πρώτα έρχεται ο ίδιος ο λέβητας, ο οποίος παρέχει θέρμανση νερού στους 70 ° C, μετά τον οποίο εγκαθίσταται μια ειδική ομάδα ασφαλείας, μια δεξαμενή διαστολής. Στη συνέχεια, ο σωλήνας τροφοδοσίας πηγαίνει στον συλλέκτη, τοποθετείται η ενδοδαπέδια θέρμανση. Μια ειδική μονάδα άντλησης και ανάμιξης είναι εγκατεστημένη μεταξύ του σωλήνα παροχής και του συλλέκτη, η οποία εξασφαλίζει την τροφοδοσία και την ομαλή λειτουργία του θερμού δαπέδου. Η επιστροφή του συστήματος πηγαίνει σε μια ξεχωριστή πολλαπλή συλλογής, περνά μέσα από τη μονάδα ανάμειξης αντλίας και μετά επιστρέφει στο λέβητα για να θερμάνει το ήδη ψυγμένο νερό. Συνήθως, στη διαδρομή επιστροφής, η θερμοκρασία του ψυκτικού είναι ήδη 30 ° C.

Πώς να επιλέξετε έναν λέβητα?

Οι ιδιοκτήτες συνήθως επιλέγουν μια μονάδα θέρμανσης για μια ιδιωτική κατοικία προς όφελος της χρήσης οποιουδήποτε φορέα ενέργειας από αυτά που είναι διαθέσιμα. Αυτή η προσέγγιση είναι σωστή και πρέπει να τηρείται κατά την επιλογή λέβητα για ενδοδαπέδια θέρμανση (TP). Δηλαδή, κατά την επιλογή ενός κατάλληλου θερμαντήρα, πρέπει να ληφθούν υπόψη οι ακόλουθοι παράγοντες:

  • ποιος φορέας ενέργειας είναι ο πιο κερδοφόρος?
  • τι θερμική ισχύς απαιτείται?
  • πώς παρέχεται ηλεκτρική ενέργεια στην περιοχή κατοικίας, υπάρχουν συχνές διακοπές ρεύματος.
  • άνεση κατά τη λειτουργία, συμπεριλαμβανομένης της ευκολίας συντήρησης.
  • πόσο εύκολα η μελλοντική πηγή θερμότητας ταιριάζει στα κυκλώματα θέρμανσης δαπέδου.

Επιτοίχιος λέβητας για κυκλώματα ενδοδαπέδιας θέρμανσης

Στο πλαίσιο αυτού του άρθρου, το τελευταίο σημείο έχει ιδιαίτερο ενδιαφέρον. Το γεγονός είναι ότι κανένας κατασκευαστής δεν παράγει ειδικούς λέβητες για ενδοδαπέδια θέρμανση. Σε ορισμένα μοντέλα γεννητριών θερμότητας αερίου, μπορείτε να βρείτε μόνο τη λειτουργία της εργασίας με θερμαινόμενα δάπεδα με νερό και τίποτα περισσότερο..

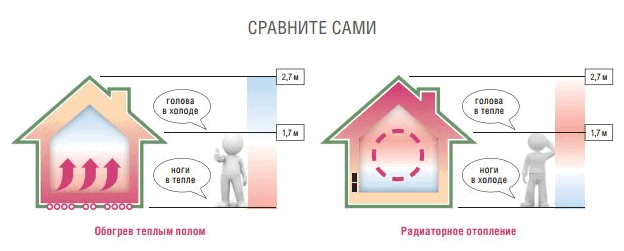

Η κύρια διαφορά μεταξύ του συστήματος θέρμανσης καλοριφέρ και των κυκλωμάτων θέρμανσης δαπέδου είναι η θερμοκρασία του ψυκτικού. Για την παροχή θερμαντικών σωμάτων, το νερό θερμαίνεται έως 85 ° C το μέγιστο, ενώ σε σωλήνες δαπέδων νερού δεν πρέπει να υπερβαίνει τους 55 ° C.

Το βέλτιστο πρόγραμμα θερμοκρασίας στο σύστημα ενδοδαπέδιας θέρμανσης είναι 35-45 ° C στην παροχή και 25-35 ° C στον αγωγό επιστροφής. Εάν ένα ζεστό δάπεδο και θερμαντικά σώματα, που παρέχονται με θερμαινόμενο νερό από έναν λέβητα, συμμετέχουν στη θέρμανση του σπιτιού, τότε αυτό δεν επηρεάζει την επιλογή της γεννήτριας θερμότητας. Ένα άλλο ζήτημα είναι όταν δεν παρέχονται μπαταρίες και η μονάδα λέβητα πρέπει να εξυπηρετεί μόνο ένα σύστημα θέρμανσης δαπέδου χαμηλής θερμοκρασίας..

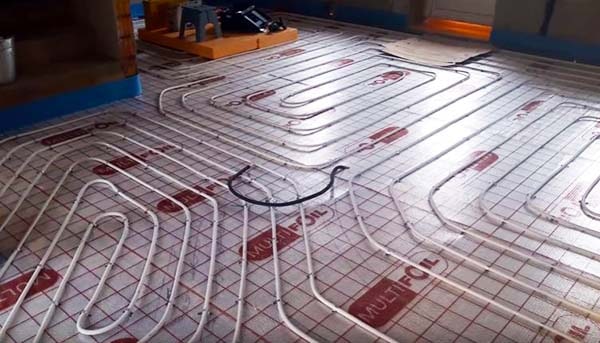

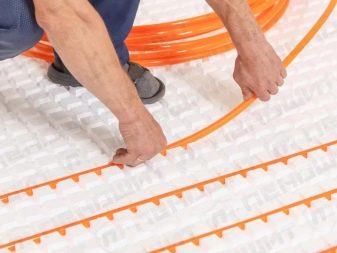

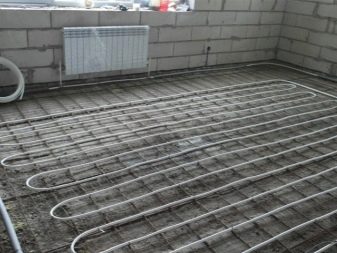

Μεντεσέδες για δάπεδα με ζεστό νερό - διάταξη σωλήνων

Δείτε επίσης: Μόνωση του υπογείου εξωτερικά και εσωτερικά: οδηγίες βήμα προς βήμα

Δεν είναι κάθε πηγή θερμότητας ικανή να διατηρήσει μια θερμοκρασία ψυκτικού 30-40 ° C. Το ζήτημα επιλύεται χρησιμοποιώντας διάφορες μεθόδους σωληνώσεων της μονάδας θέρμανσης. Η πολυπλοκότητα της σύνδεσης εξαρτάται από τον τύπο του λέβητα που χρησιμοποιείται για ένα δάπεδο ζεστού νερού:

  • τοίχος ή δάπεδο αερίου.
  • ηλεκτρικός;
  • στερεό καύσιμο;
  • αυτόματο πέλλετ ή άνθρακα.

Πόσο συμβατοί είναι αυτοί οι λέβητες με την ενδοδαπέδια θέρμανση και πώς να τους συνδέσετε σωστά, θα εξετάσουμε ξεχωριστά για κάθε μία από τις ποικιλίες.

Οι καλύτεροι λέβητες αερίου για ενδοδαπέδια θέρμανση

Η ενδοδαπέδια θέρμανση και ο λέβητας αερίου είναι τα κύρια στοιχεία του συστήματος επιφανειακής θέρμανσης στο σπίτι. Επομένως, η επιλογή εξοπλισμού απαιτεί μια ειδική προσέγγιση. Κατά την επιλογή ενός λέβητα, πρέπει να δώσετε προσοχή όχι μόνο στα τεχνικά χαρακτηριστικά του, αλλά και στις κριτικές πραγματικών αγοραστών που έχουν ήδη αγοράσει αυτόν τον εξοπλισμό για ένα ζεστό δάπεδο, καθώς και στη μάρκα του κατασκευαστή. Με βάση αυτούς τους δείκτες, μπορείτε να αξιολογήσετε τα 10 καλύτερα μοντέλα που είναι πιο δημοφιλή:

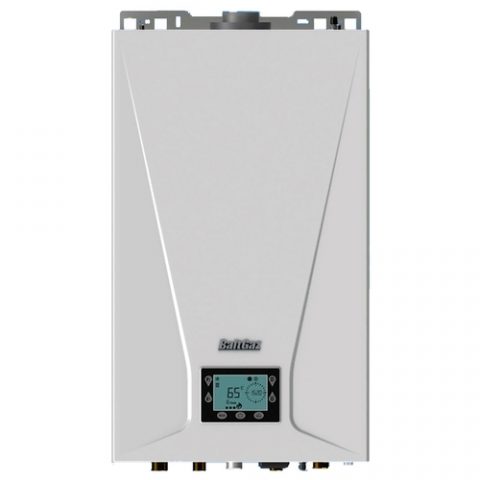

  1. BaltGaz Turbo E 24: λέβητας διπλού κυκλώματος με μέγιστη ισχύ 24 kW. Σχεδιασμένο για ενδοδαπέδια θέρμανση έως 240 m2. Διαθέτει ενσωματωμένη αντλία και τράπεζα επέκτασης, κατά προσέγγιση τιμή 30.000 ρούβλια.

    Ενδοδαπέδια θέρμανση από λέβητα αερίου: πώς να συνδεθείτε, διαγράμματα, κατανάλωση αερίου

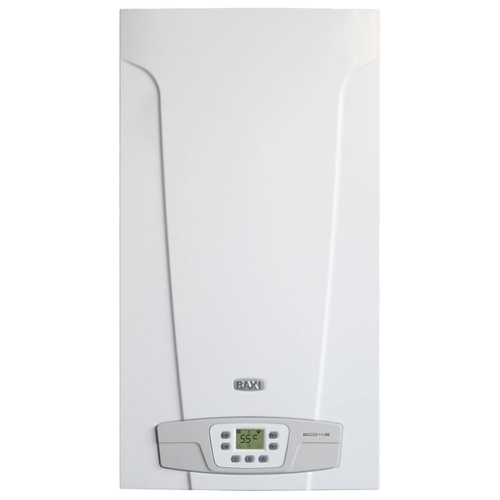

  2. Ο BAXI ECO-4s 24F είναι ένας αξιόπιστος λέβητας αερίου διπλού κυκλώματος για ενδοδαπέδια θέρμανση με ισχύ έως 24 kW. Εντοιχισμένη, ηλεκτρονικά ελεγχόμενη, ενσωματωμένη αντλία. Πωλείται στην τιμή των 35.000 ρούβλια.

    Ενδοδαπέδια θέρμανση από λέβητα αερίου: πώς να συνδεθείτε, διαγράμματα, κατανάλωση αερίου

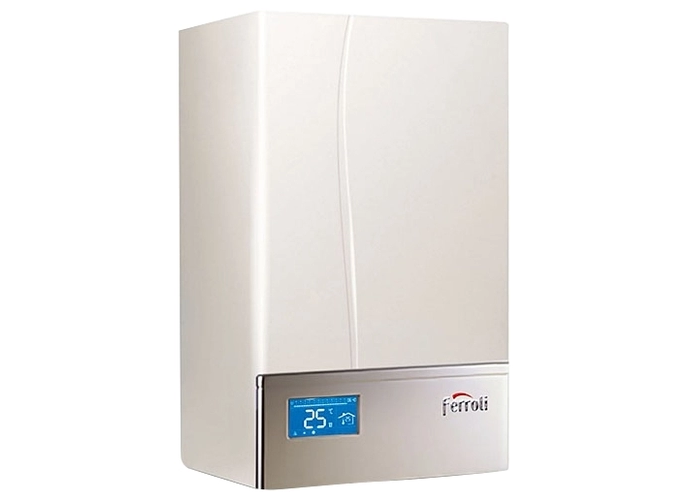

  3. Ο Ferroli Fortuna F24 είναι ένας τοίχος λέβητας διπλού κυκλώματος με ηλεκτρονικό έλεγχο και ενσωματωμένη αντλία, ισχύος έως 24 kW, θερμαινόμενη περιοχή έως 240 m2. Πωλείται σε μέση τιμή 28.000 ρούβλια.

    Ενδοδαπέδια θέρμανση από λέβητα αερίου: πώς να συνδεθείτε, διαγράμματα, κατανάλωση αερίου

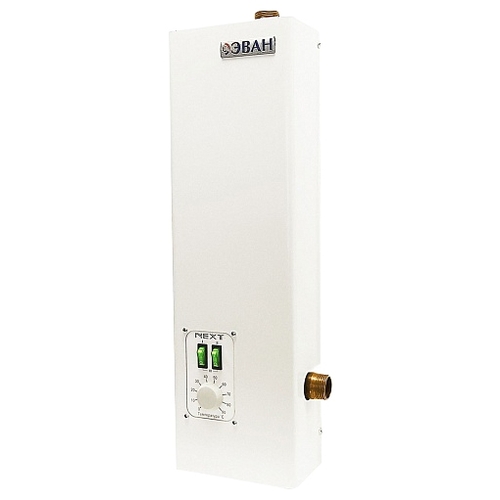

  4. Το EVAN Next 7 είναι ένα οικονομικό μοντέλο (8500 ρούβλια), σχεδιασμένο για ενδοδαπέδια θέρμανση έως 70 m2 (ισχύ έως 7 kW). Η συσκευή είναι μηχανικά ελεγχόμενη, ενός κυκλώματος, τοποθετημένη στον τοίχο.

    Ενδοδαπέδια θέρμανση από λέβητα αερίου: πώς να συνδεθείτε, διαγράμματα, κατανάλωση αερίου

  5. Το EVAN Next 3 είναι ένα άλλο οικονομικό μοντέλο, το οποίο έχει σχεδιαστεί για 1-2 δωμάτια (έως 30 m2, ισχύ έως 3 kW). Μηχανικός έλεγχος, μπορεί να τοποθετηθεί στον τοίχο, ενός κυκλώματος. Πωλείται επίσης σε τιμή 8.500 ρούβλια.

    Ενδοδαπέδια θέρμανση από λέβητα αερίου: πώς να συνδεθείτε, διαγράμματα, κατανάλωση αερίου

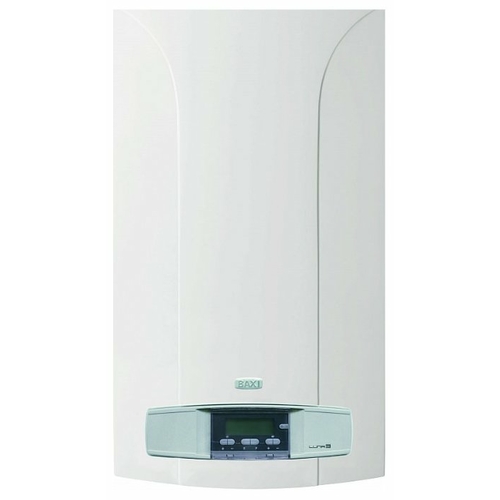

  6. Το BAXI LUNA-3 240 Fi είναι ένας από τους ισχυρότερους λέβητες αερίου (έως 25 kW), ο οποίος μπορεί να θερμάνει τα δάπεδα σε όλο το σπίτι. Εξοπλισμένο με αντλία κυκλοφορίας και ηλεκτρονικό χειριστήριο. Τιμή περίπου 53.000 ρούβλια.

    Ενδοδαπέδια θέρμανση από λέβητα αερίου: πώς να συνδεθείτε, διαγράμματα, κατανάλωση αερίου

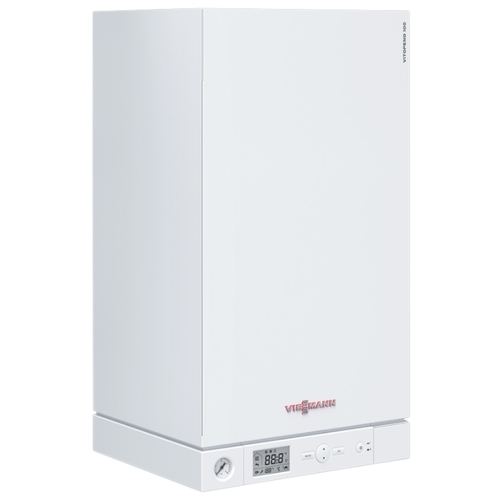

  7. Ο Viessmann Vitopend 100-W A1JB010 είναι ένας ακόμη ισχυρός λέβητας αερίου (έως 24 kW) για δάπεδο ζεστού νερού. Σύστημα διπλού κυκλώματος με ενσωματωμένη αντλία και δοχείο διαστολής, ηλεκτρονικά ελεγχόμενο. Μέση τιμή 41.000 ρούβλια.

    Ενδοδαπέδια θέρμανση από λέβητα αερίου: πώς να συνδεθείτε, διαγράμματα, κατανάλωση αερίου

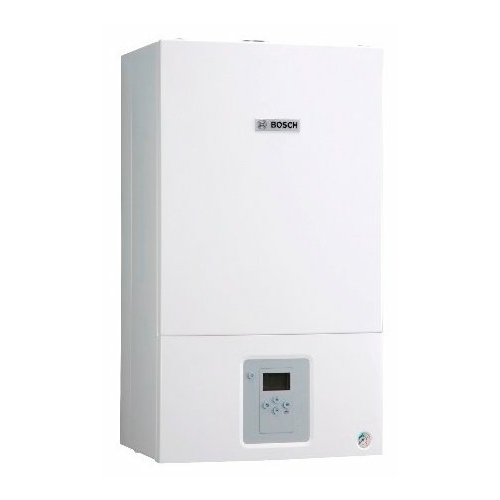

  8. Το Bosch Gaz 6000 W WBN 6000-24 С είναι μοντέλο λέβητα από αξιόπιστο κατασκευαστή, αναπτύσσει ισχύ έως 24 kW. Μια συσκευή διπλού κυκλώματος με αντλία και δεξαμενή διαστολής, τοποθετημένη στον τοίχο. Πωλείται στην τιμή των 49.000 ρούβλια.

    Ενδοδαπέδια θέρμανση από λέβητα αερίου: πώς να συνδεθείτε, διαγράμματα, κατανάλωση αερίου

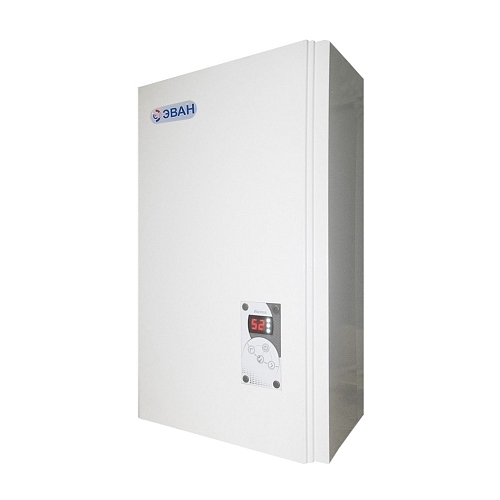

  9. Το EVAN Warmos-IV-5 5.1 είναι ένας λέβητας μονό κυκλώματος για ενδοδαπέδια θέρμανση, θερμαίνει ένα δωμάτιο έως 51 m2. Είναι ηλεκτρονικά ελεγχόμενος και λειτουργεί με μονοφασική τάση δικτύου. Μοντέλο προϋπολογισμού, μέση τιμή 15.000 ρούβλια.

    Ενδοδαπέδια θέρμανση από λέβητα αερίου: πώς να συνδεθείτε, διαγράμματα, κατανάλωση αερίου

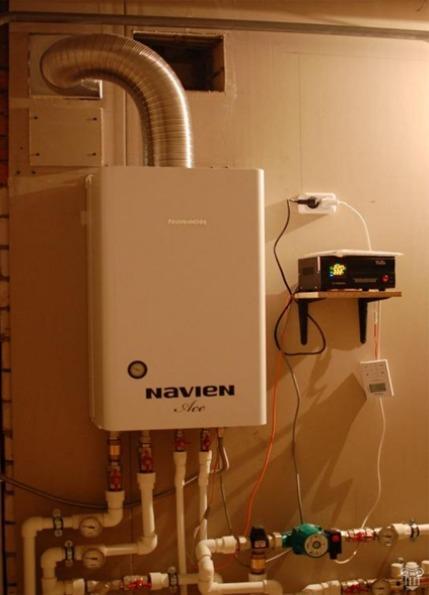

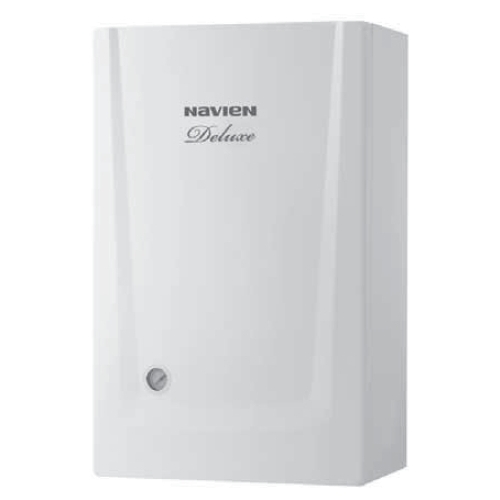

  10. Το Navien DELUXE COAXIAL 24K είναι ένα από τα πιο προσιτά μοντέλα (τιμή 30.000 ρούβλια), το οποίο αναπτύσσει ισχύ έως 240 kW και μπορεί να θερμάνει το δάπεδο έως 240 m2. Λέβητας διπλού κυκλώματος με μονοφασική τάση, ενσωματωμένη αντλία και ηλεκτρονικό έλεγχο.

    Ενδοδαπέδια θέρμανση από λέβητα αερίου: πώς να συνδεθείτε, διαγράμματα, κατανάλωση αερίου

Προσοχή! Όλα τα μοντέλα που περιγράφονται καλύπτονται από εγγύηση κατασκευαστή έως και 2 χρόνια. Εάν είναι απαραίτητο, η περίοδος μπορεί να παραταθεί σε 3 έτη με επιπλέον χρέωση.

Πώς να υπολογίσετε την ισχύ

Τι είδους λέβητας χρειάζεται για δάπεδα με ζεστό νερό είναι οικονομικό, οπότε επιλέγουμε με βάση την απόδοσή του. Για να βρείτε το σωστό μοντέλο, πρέπει να υπολογίσετε την ισχύ.

Ο μέσος δείκτης της μονάδας για ένα προαστιακό κτίριο – απαιτείται 1 kW ισχύος ανά 10 m2, δηλαδή, η συγκεκριμένη απόδοση είναι 100 W ανά m2. Αλλά αυτός είναι ένας μάλλον τραχύς υπολογισμός, ο οποίος είναι κατάλληλος για ένα κτίριο από τούβλα με ελάχιστη απώλεια θερμότητας..

Κατά την εγκατάσταση εξοπλισμού αερίου, είναι απαραίτητο να προετοιμάσετε και να συντονίσετε το έργο με κυβερνητικές υπηρεσίες και να λάβετε άδεια από την επιθεώρηση αερίου. Το έργο έχει ένα τμήμα στο οποίο υποδεικνύεται ο υπολογισμός της ισχύος της συσκευής..

Εάν τα σχέδια περιλαμβάνουν την τοποθέτηση ενός ηλεκτρικού λέβητα ή λέβητα πυρόλυσης, τότε χρησιμοποιείται ένα έντυπο για τον υπολογισμό του φορτίου του σπιτιού. Ο τύπος είναι κατάλληλος για τις περιοχές της μεσαίας λωρίδας, εάν το διαμέρισμα βρίσκεται στις βόρειες περιοχές, χρησιμοποιείται συντελεστής διόρθωσης 1,2 ή 1,3. Σε περίπτωση κακής μόνωσης ή παροχής ζεστού νερού χρήσης, εφαρμόζεται επίσης συντελεστής 1,2..

Mk = 0.1 * Po * k1 * k2 * k3, όπου:

Ας υπολογίσουμε, για παράδειγμα, την απόδοση μιας γεννήτριας για ένα σπίτι 250 m2 στη βόρεια περιοχή, με κακή μόνωση και παροχή ζεστού νερού:

MK = 0,1 * 250 * 1,2 * 1,2 * 1,3 = 46,8 kW

Εάν το δωμάτιο βρίσκεται σε κεντρική περιοχή, τότε ο υπολογισμός του δείκτη μοιάζει με αυτό:

MK = 0,1 * 250 * 1,2 * 1,2 = 36,8 kW

Εάν το δωμάτιο είναι καλά μονωμένο και δεν απαιτείται παροχή ζεστού νερού, τότε:

Mk = 0.1 * 250 = 25 kW

Δεν συνιστάται να κάνετε ένα μεγάλο απόθεμα ισχύος, εκτός από την αύξηση του κόστους της θερμικής ενέργειας, αυτό θα οδηγήσει σε υπερθέρμανση του TP και αστοχία.

Διαδικασία συμπύκνωσης και ενδοδαπέδια θέρμανση

Σύμφωνα με τις οδηγίες, δεν μπορεί να προμηθευτεί κρύο νερό σε έναν λέβητα που λειτουργεί – αυτό μπορεί να επηρεάσει αρνητικά την ανθεκτικότητα του εναλλάκτη θερμότητας, αλλά αυτός ο κανόνας ισχύει μόνο για λέβητες μεταφοράς. Στην περίπτωση ενός λέβητα συμπύκνωσης, δεν θα υπάρξει ανισορροπία θερμοκρασίας, αφού το κρύο νερό προθερμαίνεται στον εξοικονομητή στη βέλτιστη θερμοκρασία. Θερμαινόμενο νερό θα έρθει ήδη στον κύριο εναλλάκτη θερμότητας.

Εάν παρέχεται ανεπαρκώς ψυγμένο νερό στον λέβητα συμπύκνωσης, τότε απλώς θα χάσει όλα τα πλεονεκτήματά του, επειδή ο ατμός δεν θα συμπυκνωθεί, πράγμα που σημαίνει ότι το ψυκτικό υγρό δεν θα θερμανθεί. Επομένως, το νερό στη γραμμή επιστροφής πρέπει να κρυώσει όσο το δυνατόν περισσότερο. Τα ζεστά δάπεδα θα μας βοηθήσουν σε αυτό..

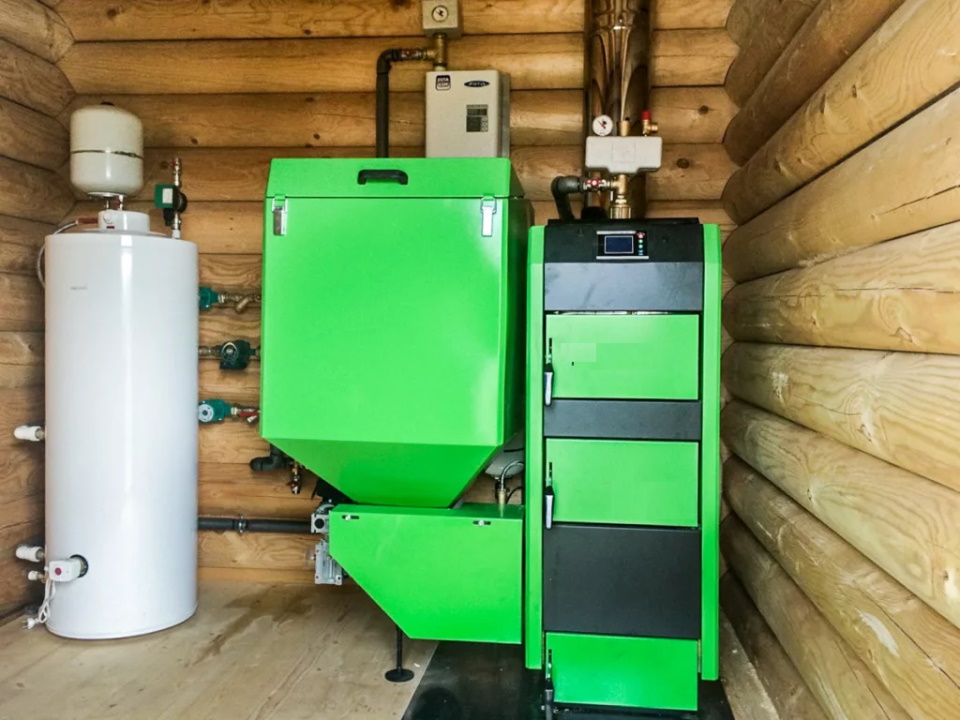

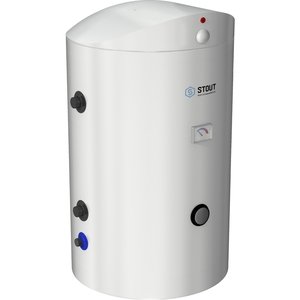

Αποθήκευση θερμότητας και προηγμένα μοντέλα

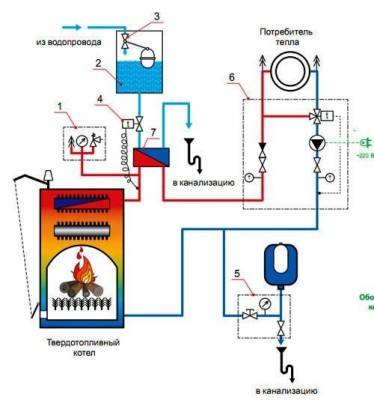

Συνιστάται η χρήση δεξαμενής αποθήκευσης με συμβατικούς λέβητες στερεών καυσίμων, παρά το κόστος (μπορείτε να το κάνετε μόνοι σας).

Στη συνέχεια, με έναν ισχυρό λέβητα, θα μπορείτε να το θερμαίνετε μία φορά την ημέρα, γεγονός που θα αυξήσει σημαντικά την άνεση της διαμονής σας. Και το ζεστό δάπεδο θα λειτουργεί σταθερά και σωστά, χωρίς υπερφόρτωση του εξοπλισμού.

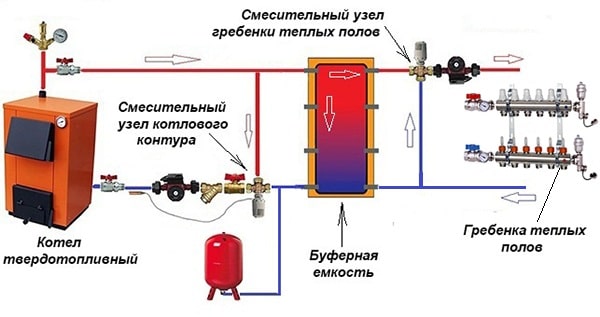

Πώς λειτουργεί το buffer tank

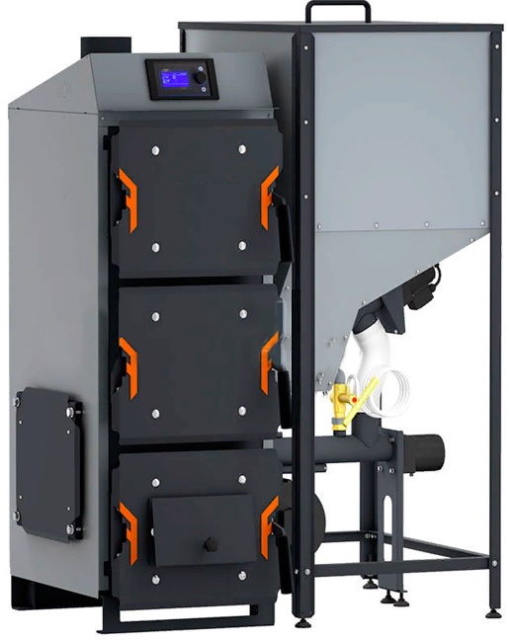

Υπάρχουν αυτοματοποιημένες μηχανές σφαιριδίων, αλλά είναι ακριβές από μόνες τους και το καύσιμο για αυτά είναι ακριβότερο από τον συμβατικό άνθρακα και καυσόξυλα. Αλλά μαζί τους είναι δυνατό να χρησιμοποιήσετε ένα ζεστό δάπεδο χωρίς προβλήματα …

Τ.Ν. οι λέβητες πυρόλυσης είναι πολύ ύποπτοι, οι διακεκριμένοι κατασκευαστές δεν τους κατατάσσουν ως αξιόπιστο και χρήσιμο εξοπλισμό και δεν παράγουν.

Ποιες είναι οι διαφορές μεταξύ των λεβήτων πυρόλυσης

Τυπικές επιλογές είναι το αυτοματοποιημένο φυσικό αέριο και το ηλεκτρικό

Δεν υπάρχει τεχνική έννοια “λέβητας ενδοδαπέδιας θέρμανσης”. Οποιαδήποτε γεννήτρια θερμότητας μπορεί να θερμάνει αυτό το σύστημα..

Ωστόσο, ένα θερμαινόμενο δάπεδο θα λειτουργεί καλύτερα με ένα αυτοματοποιημένο σύστημα θέρμανσης, το οποίο συνήθως σχηματίζεται με βάση τις γεννήτριες θερμότητας – αέριο τοίχου και ηλεκτρικό.

Όπου υπάρχει κύριο φυσικό αέριο, φυσικά, τίποτα άλλο δεν θερμαίνεται και η επιλογή πέφτει σε αυτοματοποιημένους λέβητες αερίου που είναι επιτοίχιοι, κατάλληλοι για την «κανονική» περιοχή διαμερισμάτων και σπιτιών ή λέβητες δαπέδου για μεγάλα κτίρια.

Άποψη ενός σύγχρονου λεβητοστασίου

Αλλά από την άποψη της άνεσης, οι ηλεκτρικοί λέβητες είναι ακόμα καλύτεροι – κάνουν λιγότερο θόρυβο, δεν υπάρχουν εκπομπές ρύπων, δεν υπάρχουν δυσκολίες στη συντήρηση.

Είναι αλήθεια ότι ο ηλεκτρισμός είναι η πιο ακριβή μορφή ενέργειας. Αλλά μόνο τη μέρα. Εάν υπάρχει η ευκαιρία να εκδοθεί νυχτερινή τιμή, τότε θα πρέπει να χρησιμοποιηθεί. Και χρησιμοποιήστε μια γεννήτρια θερμότητας, πάλι, με μια δεξαμενή buffer, η οποία πρέπει να φορτιστεί τη νύχτα. Επιπλέον, ο νυχτερινός ηλεκτρισμός, ίσως, είναι ο ηγέτης όσον αφορά την αναλογία άνεσης και τιμής, αν δεν υπάρχει φυσικό αέριο, φυσικά.

Σχέδιο για την ενεργοποίηση αυτοματοποιημένου λέβητα με ζεστό δάπεδο

Οι αυτόματοι λέβητες φυσικού αερίου και ηλεκτρικά χαρακτηρίζονται από σταθερή λειτουργία – αυτό ακριβώς που χρειάζεστε για ένα θερμαινόμενο δάπεδο με νερό.

Η καλύτερη λύση στην ερώτηση

Οι λέβητες συμπύκνωσης εμφανίστηκαν σχετικά πρόσφατα και αμέσως άρχισαν να χρησιμοποιούνται ευρέως, ειδικά στην Ευρώπη. Ο λόγος είναι η αυξημένη εξοικονόμηση ενέργειας. Ο σκοπός τους είναι να εργαστούν με ζεστό δάπεδο, αφού στην έξοδο δίνουν θερμοκρασία – 40 -50 μοίρες.

Block διάγραμμα της συμπερίληψης ενός θερμού δαπέδου χωρίς μονάδα ανάμιξης.

Πώς να συνδέσετε το κύκλωμα απευθείας στο λέβητα

Έχουμε πολλαπλασιαστεί λέβητες συμπύκνωσης, με απόδοση μεγαλύτερη από 100%, κάτι που συγκρατείται από το υψηλό κόστος και τη χαμηλή τιμή των ενεργειακών μεταφορέων..

Χαρακτηριστικά της επιλογής συμπύκνωσης

Επιπλέον, η “απόδοση είναι πάνω από 100%” δεν είναι ολίσθηση της γλώσσας, αλλά τεχνικό γεγονός, καθώς η θερμότητα καύσης υπολογίζεται σύμφωνα με τη συνήθη μέθοδο, χωρίς να λαμβάνεται υπόψη η ενέργεια που περιέχεται στους υδρατμούς, που σχηματίζεται κατά την καύση.

Και αν αυτός ο ατμός περάσει πίσω στο νερό, κάτι που συμβαίνει στους +55 βαθμούς, τότε απελευθερώνεται επιπλέον ενέργεια. Συνολικά, εκπέμπει περισσότερη ενέργεια από ό, τι απελευθερώνεται κατά την κανονική καύση καυσίμου, όπως πιστεύεται κοινά.

Δεν απαιτείται μονάδα ανάμιξης εδώ, μόνο προστασία από υπερθέρμανση. Αλλά η περιοχή των θερμαντικών σωμάτων, για να επιτευχθεί κανονική μεταφορά θερμότητας, πρέπει να αυξηθεί σχεδόν 2 φορές, τουλάχιστον 1,5 φορές, αφού αντί για τις συνηθισμένες 70 μοίρες, τώρα παίρνουμε 45 μοίρες

Πρέπει να χρησιμοποιήσω λέβητα συμπύκνωσης

Οι ειδικοί λένε ότι θα εξοικονομήσει 10% ενέργεια όταν εργάζεστε σε θερμαντικά σώματα και έως 20% – 25% όταν εργάζεστε σε ζεστά δάπεδα, ανάλογα με το ύψος της οροφής και τη μόνωση. (…. Σε σύγκριση με έναν συμβατικό λέβητα αερίου (απόδοση 97%) και με ένα συμβατικό δίκτυο καλοριφέρ.)

Και αυτά είναι πολύ σημαντικά νούμερα. Ωστόσο, το χαμηλό κόστος αερίου μας τα καθιστά ασήμαντα. Στην Ευρώπη, σε κανονικό επίπεδο, απαιτούν ήδη την εγκατάσταση μόνο λεβήτων συμπύκνωσης ….

Κατά τη δημιουργία θέρμανσης σε ιδιωτικό σπίτι, όλοι οι ειδικοί συνιστούν τη χρήση προοδευτικών και άνετων συστημάτων θέρμανσης – χρησιμοποιώντας ένα ζεστό δάπεδο ως κύριο σύστημα και ένα θερμαντικό σώμα ως πρόσθετο. Και επίσης χρησιμοποιήστε λέβητα συμπύκνωσης, αν είναι δυνατόν, ή άλλο εξοπλισμό για διαθέσιμες πηγές ενέργειας ….

Πώς να επιλέξετε λέβητα στερεού καυσίμου για ενδοδαπέδια θέρμανση

Κατευθυνόμενοι στο κατάστημα για λέβητα στερεών καυσίμων, οι περισσότεροι άνθρωποι δεν έχουν ιδέα τι να ψάξουν. Βασίζονται σε πωλητές, οι οποίοι συχνά ενεργούν για τα δικά τους συμφέροντα.

Ας εξετάσουμε το ζήτημα της επιλογής πιο προσεκτικά. Τα κύρια κριτήρια για τον λέβητα στερεού καυσίμου είναι παράμετροι όπως:

  1. Εξουσία.
  2. Ρυθμιστής ισχύος.
  3. Μεταβλητότητα.
  4. Μέθοδος θέρμανσης νερού.

Κατά τον υπολογισμό της ισχύος, λαμβάνουν υπόψη πόσο καλά είναι μονωμένο το δωμάτιο, καθώς και η περιοχή του. Σε κάθε λέβητα, ο κατασκευαστής υποδεικνύει τον όγκο που μπορεί να θερμανθεί από τον λέβητα, ελλείψει απώλειας θερμότητας

Διαφορετικά, αγοράζουν λέβητα στερεού καυσίμου με χωρητικότητα 24% περισσότερο από ό, τι χρειάζεται..

Οι κατασκευαστές παράγουν λέβητες με και χωρίς ρυθμιστή ισχύος. Μπορεί να λειτουργήσει αυτόματα ή χειροκίνητα. Η πρώτη επιλογή είναι πιο οικονομική.

Η χρήση πτητικότητας στη συσκευή ενός λέβητα στερεών καυσίμων αυξάνει την παραγωγικότητά του, αλλά εξαρτά τον λέβητα από την ηλεκτρική ενέργεια και μειώνει το επίπεδο αυτονομίας.

Όταν απαιτείται μια συσκευή όχι μόνο για τη θέρμανση ενός σπιτιού, αλλά και για την παροχή ζεστού νερού, τότε επιλέγεται ένας λέβητας διπλού κυκλώματος, καθώς θερμαίνει το νερό σε λειτουργία ροής. Εάν απαιτείται συσκευή αποθήκευσης, εγκαθίσταται χωρητικότητα buffer.

Σύνδεση μονάδας στερεού καυσίμου

Έχετε επιλέξει να θερμαίνετε το σπίτι σας με ξύλο χρησιμοποιώντας ενδοδαπέδια θέρμανση χωρίς σύνδεση καλοριφέρ; Ετοιμαστείτε για μια σημαντική επένδυση στις σωληνώσεις ενός λέβητα στερεού καυσίμου, καθώς σε αυτήν την κατάσταση δεν μπορείτε να κάνετε χωρίς μια δεξαμενή αποθήκευσης. Ο λόγος είναι ότι οι θερμαντήρες που καίνε ξύλο πρέπει να ρίξουν θερμότητα κάπου, διαφορετικά το μπουφάν νερού της μονάδας μπορεί να βράσει..

Ενδοδαπέδια θέρμανση από δύο λέβητες

Επιπλέον, μια γεννήτρια θερμότητας στερεού καυσίμου δεν μπορεί να θερμάνει το ψυκτικό μόνο στους 40 ° C, η ελάχιστη θερμοκρασία λειτουργίας της είναι 55 ° C. Εάν είναι χαμηλότερη, σχηματίζεται συμπύκνωση στο θάλαμο καύσης, η οποία επηρεάζει αρνητικά τα μεταλλικά τοιχώματα. Ακόμη και σε έναν μη διαβρωτικό λέβητα από χυτοσίδηρο, η συμπύκνωση σχηματίζει ένα στρώμα εναποθέσεων που εμποδίζει την αποτελεσματική καύση καυσίμου.

Προκειμένου ο λέβητας στερεού καυσίμου να λειτουργεί με τη μέγιστη απόδοση και να καίτε καυσόξυλα με το μεγαλύτερο όφελος, πρέπει να διατηρήσετε τη θερμοκρασία του ψυκτικού στους 80-90 ° C, η οποία είναι απολύτως ασυμβίβαστη με τα ζεστά δάπεδα. Αυτό σημαίνει ότι απαιτείται χωρητικότητα αποθήκευσης – ένας συσσωρευτής θερμότητας.

Κατά τη μέγιστη καύση καυσόξυλων, η υπερβολική θερμότητα θα συσσωρευτεί στον συσσωρευτή θερμότητας και το σύστημα θέρμανσης δαπέδου θα επιλέξει σταδιακά την απαιτούμενη ποσότητα χρησιμοποιώντας τη μονάδα ανάμιξης, όπως φαίνεται στο διάγραμμα:

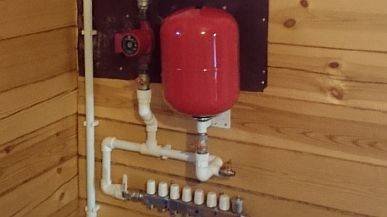

Σύνδεση του λέβητα TT με τη χτένα ενδοδαπέδιας θέρμανσης

Οι βαλβίδες διακοπής για τον συσσωρευτή θερμότητας συμβατικά δεν φαίνονται στο διάγραμμα.

Σύμφωνα με το προτεινόμενο σχήμα, μπορείτε να συνδέσετε οποιοδήποτε λέβητα στερεού καυσίμου ή αερίου, αυτό είναι το καλύτερο από τις υπάρχουσες επιλογές, αν και όχι το φθηνότερο. Συνιστάται η σύνδεση αυτοματοποιημένων γεννητριών σφαιριδίων και άνθρακα με τον ίδιο τρόπο. Ο υπολογισμός και η επιλογή του όγκου του χρησιμοποιούμενου συσσωρευτή θερμότητας είναι ένα ξεχωριστό θέμα που συζητείται εδώ..

Ένας τρόπος για να μειωθεί το κόστος του λουρί

Το κύκλωμα προστασίας από τη συμπύκνωση μπορεί να μειωθεί στο κόστος εγκαθιστώντας μια βαλβίδα ανάμειξης τριών κατευθύνσεων απλοποιημένου σχεδιασμού, η οποία δεν απαιτεί τη σύνδεση ενός αισθητήρα θερμοκρασίας επιθέματος και θερμικής κεφαλής. Ένα θερμοστατικό στοιχείο είναι ήδη εγκατεστημένο σε αυτό, ρυθμισμένο σε σταθερή θερμοκρασία μείγματος 55 ή 60 ° C, όπως φαίνεται στο σχήμα:

Σημείωση. Πολλές γνωστές μάρκες όπως οι Herz Armaturen, Danfoss, Regulus και άλλες παράγουν παρόμοιες βαλβίδες που διατηρούν μια σταθερή θερμοκρασία του μικτού νερού εξόδου και προορίζονται για εγκατάσταση στο κύριο κύκλωμα ενός λέβητα στερεού καυσίμου..

Η εγκατάσταση ενός τέτοιου στοιχείου σίγουρα σας επιτρέπει να εξοικονομήσετε χρήσεις στις σωληνώσεις του λέβητα TT. Αλλά ταυτόχρονα, χάνεται η δυνατότητα αλλαγής της θερμοκρασίας του ψυκτικού με τη βοήθεια της θερμικής κεφαλής και η απόκλιση του στην έξοδο μπορεί να φτάσει τους 1-2 ° C. Στις περισσότερες περιπτώσεις, αυτά τα μειονεκτήματα είναι ασήμαντα..

Αλγόριθμος εργασίας

Η αρχή λειτουργίας ενός ηλεκτρικού συστήματος ενδοδαπέδιας θέρμανσης προβλέπει τις ακόλουθες εργασίες:

  • νερό ή άλλο ψυκτικό υγρό γεμίζει τη δεξαμενή με θερμαντικά στοιχεία.
  • Ταυτόχρονα, τα θερμαντικά στοιχεία ενεργοποιούνται και ο φορέας θερμότητας θερμαίνεται στην καθορισμένη θερμοκρασία. Εάν ο λέβητας είναι εξοπλισμένος με σωληνοειδείς θερμαντήρες, το νερό θερμαίνεται έμμεσα. Τα συγκροτήματα ηλεκτροδίων δεν χρησιμοποιούν θερμάστρες. Εδώ, η θέρμανση συμβαίνει όταν το νερό εκτίθεται στο ρεύμα.
  • μετά τη θέρμανση σε μια προκαθορισμένη θερμοκρασία, το υγρό περνά μέσα από την πολλαπλή διανομής. Σε αυτό, ο φορέας κατανέμεται σε όλες τις περιοχές του θερμού δαπέδου. Για βέλτιστη λειτουργία του συστήματος, απαιτείται διανομέας, ανεξάρτητα από τη θέρμανση ολόκληρου του κτιρίου ή κατά τη θέρμανση του θερμού δαπέδου.
  • όταν κρυώσει, το υγρό περνά στον λέβητα, όπου θερμαίνεται ξανά.

Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

Έτσι, το δάπεδο, εξοπλισμένο με ηλεκτρικό λέβητα, θερμαίνεται..

Επιλέγοντας λέβητα στερεού καυσίμου για ζεστό δάπεδο

Έχοντας αποφασίσει για τον εαυτό σας να δημιουργήσει τη μέγιστη άνεση και άνεση στο σπίτι με τη βοήθεια ενός λέβητα στερεού καυσίμου και ενός συστήματος θέρμανσης “ζεστού δαπέδου”, δεν πρέπει να δημιουργήσετε ιδιαίτερες ψευδαισθήσεις. Αυτό το κύκλωμα είναι τόσο ευαίσθητο και απαλό στη λειτουργία, επομένως, θα χρειαστείτε συνεχή προσοχή και έλεγχο στον εξοπλισμό λειτουργίας..

Για να διευκολύνετε τουλάχιστον κάπως το έργο σας στο μέλλον, πρέπει να αντιμετωπίσετε αυστηρά την επιλογή μιας μονάδας στερεού καυσίμου.

Μπορείτε να χρησιμοποιήσετε μια παραδοσιακή μονάδα καύσης ξύλου, μόνο τότε θα πρέπει να αφιερώσετε περισσότερο χρόνο στη συντήρησή της. Η κατάσταση φαίνεται καλύτερη με εξοπλισμό λέβητα εξοπλισμένο με αυτοματοποιημένο μηχανισμό παροχής καυσίμου. Οι συσκευές στερεών καυσίμων πέλλετ είναι καλές από αυτή την άποψη. Εγκαθιστώντας μια χοάνη pellet δίπλα στη μονάδα θέρμανσης, μπορείτε να απελευθερώσετε πολύ χρόνο για τον εαυτό σας.

Για παράδειγμα: η φόρτωση του bunker, κατά μέσο όρο 1-2 m3 με καύσιμο σε μορφή pellet, θα επιτρέψει σε έναν λέβητα 50 kW να λειτουργεί χωρίς διακοπή για σχεδόν μια εβδομάδα. Το σύστημα θέρμανσης προστατεύεται πρακτικά από την απόψυξη κατά τη διάρκεια της μακράς απουσίας σας.

Για να εξισορροπηθούν τα μειονεκτήματα που χαρακτηρίζουν τις παραδοσιακές μονάδες στερεού καυσίμου, θα επιτρέψουν λέβητες τύπου πυρόλυσης.

Προβολές

Η θέρμανση του σπιτιού χωρίζεται σε διάφορους τύπους. Εξαρτάται από μια σειρά παραγόντων. Για παράδειγμα, ανάλογα με τη θέση του, ένα δάπεδο με ζεστό νερό χωρίζεται σε μια επιλογή για ένα σπίτι και ένα διαμέρισμα..

Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

Στην πραγματικότητα, ένα δάπεδο ζεστού νερού εγκαθίσταται συχνά σε μια ιδιωτική κατοικία χτισμένη από αεριωμένο σκυρόδεμα. Λόγω αυτού, πραγματοποιείται ομοιόμορφη θέρμανση του σπιτιού. Στο σπίτι σας, δεν εξαρτάστε από την κεντρική θέρμανση, έχετε την ευκαιρία να πραγματοποιήσετε καμινάδα και εξαερισμό. Ένας τέτοιος όροφος είναι κατάλληλος για απρόβλεπτες κλιματολογικές συνθήκες στη Ρωσία, επομένως είναι συνηθισμένο στους καλοκαιρινούς κατοίκους που περνούν πολύ χρόνο σε μια εξοχική κατοικία. Με ένα τέτοιο πάτωμα, μπορείτε να έρθετε εκεί οποιαδήποτε στιγμή του χρόνου και να μην περιμένετε μια ζεστή περίοδο όταν το σπίτι, λόγω της θερμοκρασίας του αέρα γύρω, θα μπορεί να ζεσταθεί μόνο του.

Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

Στο διαμέρισμα, ενδέχεται να προκύψουν προβλήματα με την εγκατάσταση ενός θερμαινόμενου νερού δαπέδου. Τα παλιά σπίτια δεν είναι προσαρμοσμένα σε αυτό – το πάτωμα είναι άνισο, το σύστημα θέρμανσης είναι παλιό και η εταιρεία διαχείρισης είναι ακόμα πιο απίθανο να αναλάβει κινδύνους και δεν θα δώσει συγκατάθεση για την εγκατάσταση του δαπέδου. Σε ένα νέο κτίριο, η κατάσταση μπορεί να είναι διαφορετική. Επιπλέον, χρειάζεστε γραπτή συγκατάθεση από την εταιρεία εξυπηρέτησης σπιτιών ότι η εγκατάσταση ενός τέτοιου δαπέδου είναι πραγματικά επιτρεπτή. Διαφορετικά, μπορείτε να λάβετε πρόστιμο.

Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

 Ηλεκτρικός

Οι ηλεκτρικοί λέβητες είναι οι πιο αποδοτικοί θερμοσίφωνες για δάπεδα ζεστού νερού, είναι: θερμαντικά στοιχεία, ιοντικά και επαγωγικά. Σε αυτά, υπάρχει μια μετατροπή της ηλεκτρικής ενέργειας σε θερμότητα. Είναι πλήρως αυτοματοποιημένα, εύκολο στην εγκατάσταση και ρύθμιση και μπορούν να διαμορφωθούν από απόσταση. Οι συσκευές διατηρούν τη θέρμανση του ψυκτικού σε ένα δεδομένο επίπεδο χωρίς να χάνουν την απόδοσή τους.

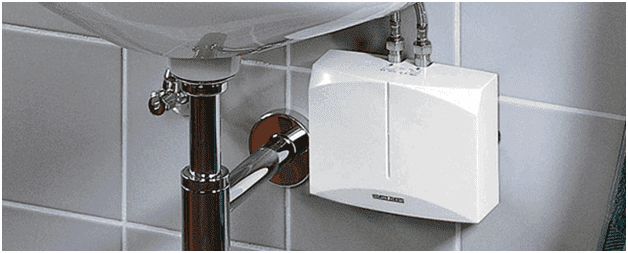

Φωτογραφία - Ηλεκτρικοί λέβητες

Συχνά χρησιμοποιούνται επιτοίχια θερμαντικά στοιχεία, καθώς είναι απλά στο σχεδιασμό και εύκολο στην εγκατάσταση. Είναι εξοπλισμένα με δεξαμενή διαστολής και αντλία.

Εάν η περιοχή του δωματίου δεν είναι μεγάλη, τότε τα κυκλώματα TP μπορούν να συνδεθούν απευθείας στη γεννήτρια θερμότητας.

Κατά την κατασκευή ενός δαπέδου ζεστού νερού από έναν λέβητα θέρμανσης σε ένα μεγάλο ιδιωτικό σπίτι, θα χρειαστεί να εγκαταστήσετε μια μονάδα ανάμιξης και διανομής.

Τα μειονεκτήματα περιλαμβάνουν την υψηλή τιμή της ενέργειας. Για να μειωθεί το κόστος της θερμότητας, συνιστάται η χρήση ενός σχήματος με εξωτερική δεξαμενή αποθήκευσης νερού και μετρητή ενέργειας δύο τιμολογίων.

Συσκευή τύπου ηλεκτροδίου

Ένας λέβητας ηλεκτροδίων είναι η πιο αποδοτική αλλά ακριβή πηγή θέρμανσης για ένα σύστημα TP. Είναι εύκολο στη λειτουργία και παρέχει προσαρμογή 15 έως 100%. Μπορεί να διαμορφωθεί από απόσταση μέσω SMS ή μέσω Διαδικτύου.

Πολλοί χρήστες αποδίδουν το υψηλό κόστος της θερμικής ενέργειας και την ανάγκη ανακατασκευής του εσωτερικού ηλεκτρικού δικτύου σε μειονέκτημα μιας τέτοιας πηγής. Προκειμένου να μειωθεί το κόστος της θερμότητας, οι ειδικοί συνιστούν τη χρήση εξωτερικής δεξαμενής αποθήκευσης νερού και μέτρησης ηλεκτρικής ενέργειας δύο τιμολογίων στο κύκλωμα..

Λέβητας ηλεκτροδίων

Με φόρτωση

  1. Αυτόματο – η φόρτωση των σφαιριδίων ρυθμίζεται από προγραμματισμό από ειδικούς.
  2. Ημιαυτόματο – με χειροκίνητη ρύθμιση.
  3. Μηχανική – χειροκίνητη πλήρωση χοάνης.

Με τον αριθμό των περιγραμμάτων

1. Μονοκύκλωμα – μόνο για λειτουργία σε λειτουργία θέρμανσης.

Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

2. Διπλό κύκλωμα – η δυνατότητα πρόσθετης παραγωγής ζεστού νερού.

Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

Ντίζελ

Η αρχή λειτουργίας των λέβητες ντίζελ, για τους οποίους το καύσιμο ντίζελ χρησιμεύει ως καύσιμο, είναι παρόμοια με τη λειτουργία των λεβήτων αερίου. Η διαδικασία καύσης τους είναι πλήρως αυτοματοποιημένη. Έχουν υψηλή απόδοση, χαμηλή κατανάλωση καυσίμου, εύκολη εγκατάσταση και εύκολη συντήρηση. Αξίζει να σημειωθεί η περιβαλλοντική καταλληλότητα και οικονομική αποδοτικότητα τους..

Το μειονέκτημα τέτοιων μοντέλων είναι η μυρωδιά του καυσίμου ντίζελ, επομένως εγκαθίστανται σε ξεχωριστό δωμάτιο (λεβητοστάσιο). Επιπλέον, απαιτείται επίσης δεξαμενή καυσίμου και αντλία για την τροφοδοσία του.

Πλεονεκτήματα και μειονεκτήματα του συστήματος

Κατά κανόνα, το σύστημα θέρμανσης ενός TP με θέρμανση είναι εύκολο στην εγκατάσταση και πολύ οικονομικό. Δεν παρεμβαίνει στους ενοικιαστές, καθώς είναι ενσωματωμένο στο πάτωμα.

Δεν απαιτεί σημαντική συντήρηση και ελεύθερο χώρο στον τοίχο κάτω από το παράθυρο του ψυγείου. Μια τέτοια θέρμανση δεν απαιτεί υψηλή θερμοκρασία θέρμανσης, γεγονός που καθιστά το σύστημα ιδανικό για λέβητες συμπύκνωσης..

Η ακτινοβολούμενη θερμότητα από το ζεστό δάπεδο κατανέμεται ομοιόμορφα σε όλο το δωμάτιο, έτσι ώστε ένα άτομο να αισθάνεται άνετα σε αυτό.

Με την παραδοσιακή θέρμανση, ο ζεστός αέρας ανεβαίνει στην οροφή, θερμαίνοντας έτσι μόνο το πάνω μέρος του δωματίου, αφήνοντας το κάτω μέρος κρύο. Αυτό είναι πολύ άβολο για τους κατοίκους του πρώτου ορόφου, ειδικά όταν ένα δάπεδο με πλακάκια είναι εγκατεστημένο στο δωμάτιο..

Σύστημα δαπέδου νερού λέβητα

Η ενδοδαπέδια θέρμανση θερμαίνει ομοιόμορφα το σπίτι, αφαιρώντας τα κρύα σημεία που είναι χαρακτηριστικά για τη θέρμανση του καλοριφέρ. Η θερμότητα μεταφέρεται απευθείας στο ανθρώπινο σώμα, οπότε ακόμα και αν η θερμοκρασία του δωματίου είναι κάτω από +18 C, θα εξακολουθεί να είναι ζεστή, σε αντίθεση με τα θερμαντικά σώματα. Το σύστημα TP επιτρέπει τη χρήση οποιασδήποτε πηγής θέρμανσης, ακόμη και ενός αυτο-κατασκευασμένου λέβητα για ένα ζεστό δάπεδο.

Το σύστημα έχει τα μειονεκτήματά του που πρέπει να γνωρίζετε πριν φτιάξετε ένα ζεστό δάπεδο. Το πιο σημαντικό είναι η αδράνεια θέρμανσης. Δεν χρειάζονται περισσότερα από 30 λεπτά για να ζεσταθεί ένα ξύλινο δάπεδο, ενώ ένα τσιμεντένιο πάτωμα θερμαίνεται από μία έως αρκετές ώρες, ανάλογα με το βάθος των συστημάτων σωληνώσεων.

Είναι αδύνατο να εγκαταστήσετε ενδοδαπέδια θέρμανση σε ολόκληρη την περιοχή · πρέπει να λάβετε υπόψη τη θέση των μονάδων δαπέδου και των υπηρεσιών κοινής ωφελείας. Για συντήρηση και επισκευή, ο ιδιοκτήτης θα πρέπει να αφαιρέσει το υπάρχον κάλυμμα για πρόσβαση στα καλώδια ή τους σωλήνες θέρμανσης..

Πώς να βρείτε επαρκή ισχύ λέβητα

Υπολογίστε την απαιτούμενη θερμική ισχύ της πηγής του συστήματος θέρμανσης για να επιλέξετε τον σωστό εξοπλισμό λέβητα.

Εάν είναι εγκατεστημένος λέβητας αερίου στο σπίτι, τότε θα χρειαστεί η υλοποίηση και η έγκριση του έργου του λεβητοστασίου με τις κρατικές αρχές για την επακόλουθη θέση σε λειτουργία εξοπλισμού και τη λήψη άδειας από την επιθεώρηση αερίου. Ένα από τα τμήματα ενός τέτοιου έργου είναι ο υπολογισμός της θερμικής ισχύος του συστήματος παροχής θερμότητας, ο οποίος μπορεί να χρησιμοποιηθεί για την επιλογή του σωστού εξοπλισμού.

Εάν σχεδιάζεται να εξοπλιστεί λέβητας στερεού καυσίμου ή ηλεκτρικός λέβητας στο σπίτι, τότε χρησιμοποιείται ένας πρακτικός τύπος για τον υπολογισμό του φορτίου του σπιτιού. Ο τύπος έχει αποδειχθεί καλά για τις εγκαταστάσεις που βρίσκονται στις κεντρικές περιοχές της Ρωσίας. Για τις βόρειες περιοχές, υιοθετείται επιπλέον ένας συντελεστής διόρθωσης 1,2 -1,3. Επιπλέον, εισάγεται ένας συντελεστής διόρθωσης για σπίτια με χαμηλό επίπεδο θερμομόνωσης – 1,2 και, εάν είναι απαραίτητο, θέρμανση ζεστού νερού – 1,2.

Επιλογή ισχύος λέβητα για ενδοδαπέδια θέρμανση

Υπολογισμός ισχύος:

Mk = 0.1 * Po * k1 * k2 * k3

όπου:

  • Μк – ισχύς λέβητα, kW;
  • By – η περιοχή του θερμαντικού αντικειμένου, m2.
  • k1 – διόρθωση για θερμομόνωση.
  • k2 – διόρθωση για παροχή ζεστού νερού.
  • k3 – τροποποίηση για την περιοχή κατοικίας.

Έτσι, για μια περιοχή θέρμανσης 250 m2 με φορτίο ζεστού νερού χρήσης, στις βόρειες περιοχές κατοικίας και σε ένα σπίτι με κακή θερμομόνωση, θα απαιτείται ισχύ λέβητα για ένα ζεστό δάπεδο:

MK = 0,1 * 250 * 1,2 * 1,2 * 1,3 = 46,8 kW

Για την ίδια περιοχή στην κεντρική περιοχή της Ρωσίας, θα χρειαστείτε:

MK = 0,1 * 250 * 1,2 * 1,2 = 36,8 kW

Και σε καλά μονωμένα ιδιωτικά σπίτια και χωρίς φορτίο ζεστού νερού χρήσης, ο λέβητας επιλέγεται με την ακόλουθη χωρητικότητα:

Mk = 0.1 * 250 = 25 kW

Ταυτόχρονα, ο ιδιοκτήτης δεν πρέπει να παρασυρθεί με αύξηση του αποθέματος ισχύος, αυτή η αρχή είναι πολύ επιβλαβής για το σύστημα TP, καθώς θα προκαλέσει υπερθέρμανση του ψυκτικού με την επακόλουθη δημιουργία μιας κατάστασης έκτακτης ανάγκης, και επίσης να οδηγήσει σε αύξηση του κόστους της θερμικής ενέργειας λόγω εξάντλησης καυσίμου.

Ποικιλίες δαπέδου νερού και δομή τους

Μια σωστά επιλεγμένη βάση εξασφαλίζει καλή θέρμανση αέρα και υψηλή απόδοση εργασίας. Οι διαφορές βρίσκονται στο υλικό από το οποίο κατασκευάζεται.

Αρθρωτό ξύλινο πάτωμα

Το ξύλινο πάτωμα είναι ελαφρύ, επομένως εφαρμόζεται σε ξύλινα και πάνελ σπίτια, στους επάνω ορόφους και λότζες. Εγκαθίσταται στην υπο-επιφάνεια χρησιμοποιώντας μονωτικά φύλλα. Για να δημιουργήσετε μια επίπεδη επιφάνεια, κάτω από το ξύλινο πάτωμα τοποθετούνται φύλλα από ινώδες γύψο ανθεκτικά στην υγρασία.

Αρθρωτό ξύλινο πάτωμα

Το αρθρωτό σύστημα αποτελείται από ταινίες από μοριοσανίδες πάχους 22 mm, στις οποίες είναι προσαρτημένες πλάκες αλουμινίου που αντανακλούν τη θερμότητα με κανάλια για τοποθέτηση σωλήνων. Ανάλογα με το βήμα του μεντεσέ, το πλάτος της ξύλινης μονάδας κυμαίνεται από 130 έως 280 mm. Οι ανακλαστήρες θερμότητας αλουμινίου έχουν πλάτος 15-30 εκ. Είναι εξοπλισμένοι με αυλακώσεις για σωλήνες. Οι μονάδες τοποθετούνται σε ένα στρώμα θερμικής και στεγανοποίησης, αυξάνοντας την απόδοση της μεταφοράς θερμότητας.

Πλακάκια από ξύλο

Σε αντίθεση με τον αρθρωτό τύπο, το σύστημα rack δεν διαθέτει έτοιμες μονάδες με σχισμές.

Πλακάκια από ξύλο

Οι αυλακώσεις σχηματίζονται από μόνες τους κατά την τοποθέτηση ξύλινων σχαρών με πάχος 28 mm και βήμα 30-60 εκ. Μια πλάκα αλουμινίου χρησιμεύει επίσης ως ανακλαστήρας θερμότητας. Η εγκατάσταση ραφιών δεν απαιτεί ένα παχύ στρώμα θερμομόνωσης · ​​μπορεί να τοποθετηθούν κεραμικά πλακίδια σε αυτό. Χρησιμοποιείται για τη θέρμανση δεύτερων ορόφων και μπαλκονιών.

Σύστημα σκυροδέματος

Το σύστημα σκυροδέματος εφαρμόζεται μόνο σε σπίτια με ισχυρά δάπεδα από οπλισμένο σκυρόδεμα..

Σε αντίθεση με το ξύλινο πάτωμα, οι βρόχοι του ψυκτικού τοποθετούνται απευθείας στην τσιμεντένια επίστρωση, θερμαίνοντάς την κατά τη λειτουργία. Ένα υπόστρωμα από σκυρόδεμα απαιτεί καλή υδροηλεκτρική και θερμική μόνωση του υποδαπέδου. Το πάχος του γεμίσματος πάνω από τους σωλήνες είναι 3-4 εκ. Το ενισχυτικό πλέγμα χρησιμοποιείται για την ενίσχυση της επίστρωσης. Κατά μήκος της περιμέτρου της βάσης του τοίχου πρέπει να χρησιμοποιείται ταινία αποσβεστήρα, η οποία αντισταθμίζει τη θερμική διαστολή του σκυροδέματος και μειώνει την απώλεια θερμότητας από τον τοίχο. Κατά την έκχυση του δαπέδου θέρμανσης δαπέδου, χρησιμοποιείται σκυρόδεμα της μάρκας M300 B22.5. Κεραμικά πλακίδια τοποθετούνται στην κορυφή της επίστρωσης, λιγότερο συχνά παρκέ, laminate, ξύλινες σανίδες.

Ο μηχανισμός του έργου

Το πάτωμα είναι ζεστό νερό – δεν υπάρχει τίποτα περισσότερο από ένα αυτόνομο σύστημα θέρμανσης για κατοικίες.

Η δομή είναι ένα δίκτυο αγωγών που είναι ενσωματωμένοι στη βάση του δαπέδου. Ζεστό νερό ρέει μέσα τους, λειτουργεί ως πηγή θερμότητας. Οι σωλήνες βρίσκονται κάτω από το κάλυμμα δαπέδου. Το ζεστό νερό ρέει μέσω σωλήνων πολυμερούς, τροφοδοτείται από λέβητα (αέριο).

Ενδοδαπέδια θέρμανση νερού από λέβητα αερίου στο σπίτι

Το πάτωμα θερμαίνεται σταδιακά, λόγω του οποίου ο αέρας σε ολόκληρο το δωμάτιο θερμαίνεται. Το σύστημα είναι μελετημένο: εξασφαλίζεται ομοιόμορφη θέρμανση του δωματίου.

Είναι σημαντικό να ληφθεί υπόψη ότι το έργο των δαπέδων ζεστού νερού συνιστάται να τοποθετείται μόνο σε ιδιωτικές κατοικίες, καθώς η εγκατάσταση της δομής σε ένα διαμέρισμα εκθέτει τον κίνδυνο διαρροής λόγω βλάβης στον αγωγό.

Αυτή η κατασκευή δεν απαιτεί εργασίες προετοιμασίας επίστρωσης. Η βάση του έργου είναι οι σανίδες από την προηγούμενη επένδυση δαπέδου. Δώστε ιδιαίτερη προσοχή στην απουσία κενών και κενών μεταξύ αυτών των σανίδων, εάν υπάρχουν – συνιστάται η αντικατάσταση του καλύμματος δαπέδου.

Ξηρά πατώματα

Η συσκευή ξηρών δαπέδων είναι η πιο βολική πλήρωση δαπέδων που θερμαίνονται με νερό. Η εξάλειψη μιας κατάστασης έκτακτης ανάγκης με ενδοδαπέδια θέρμανση δεν θα προκαλέσει ιδιαίτερο κόστος.

Το υπόστρωμα της διογκωμένης άργιλης άμμου αφαιρείται εύκολα. Μετά την ξήρανση, η άμμος επιστρέφει στη θέση της.

Πώς μπορείτε να εγκαταστήσετε δάπεδα νερού?

Τα δάπεδα με ζεστό νερό μπορούν να τοποθετηθούν με διάφορους τρόπους – δάπεδα και χρήση σκυροδέτησης. Ας ρίξουμε μια πιο προσεκτική ματιά σε καθένα από αυτά..

Σκυροδέτηση. Οι σωλήνες, μέσω των οποίων κυκλοφορεί το ψυκτικό, τοποθετούνται με τον απαιτούμενο τρόπο στην προετοιμασμένη βάση και χύνονται με τσιμεντένια επίστρωση. Κύρια μειονεκτήματα: επίπονη “υγρή” εργασία, μεγάλο βάρος του συστήματος και η πολυπλοκότητα της αποσυναρμολόγησής του.

Ο σωστός τρόπος. Περιλαμβάνει την τοποθέτηση σωλήνων σε ένα ειδικά συναρμολογημένο κατάστρωμα. Μπορεί να αποτελείται από πλαστικά δομοστοιχεία ή ξύλινα μπλοκ με αυλακώσεις προετοιμασμένες σε αυτά για τοποθέτηση σωλήνων. Μπορείτε επίσης να βρείτε ξύλινες μονάδες στερέωσης προς πώληση. Το κύριο μειονέκτημα είναι ότι το σύστημα χρειάζεται περισσότερο χρόνο για να ζεσταθεί από το σκυρόδεμα.

Τι πρέπει να γίνει πριν ξεκινήσετε την εγκατάσταση?

Η κατάλληλη διάταξη ενός δαπέδου με ζεστό νερό απαιτεί προσεκτική προπαρασκευαστική εργασία. Στην πορεία τους, πρέπει να ληφθούν υπόψη όλα τα μικρά πράγματα, από τα οποία στη συνέχεια θα εξαρτηθεί η αποτελεσματική λειτουργία της δομής:

  • Είναι καλύτερο να αναθέσετε το έργο του μελλοντικού συστήματος σε ειδικούς, καθώς είναι αρκετά δύσκολο να κάνετε ανεξάρτητους υπολογισμούς. Θα είναι απαραίτητο να καθοριστεί το μήκος του σωλήνα, το βήμα της εγκατάστασής του και η ισχύς του κυκλώματος θέρμανσης, εάν υπάρχουν πολλά από αυτά, τότε για καθένα ξεχωριστά. Αυτό λαμβάνει υπόψη πολλές αποχρώσεις και παραμέτρους. Υπάρχουν ειδικά προγράμματα υπολογισμού που χρησιμοποιούν πολλοί άνθρωποι. Ωστόσο, πρέπει να καταλάβετε ότι ένα ελάττωμα στους υπολογισμούς θα οδηγήσει σε μείωση της αποδοτικότητας ή απλώς στην αδυναμία λειτουργίας ολόκληρου του συστήματος..
  • Ο εξοπλισμός για την ενδοδαπέδια θέρμανση πρέπει να είναι υψηλής ποιότητας, κατασκευασμένος και αγορασμένος από αξιόπιστη εταιρεία που παρέχει καλές εγγυήσεις. Θα είναι φθηνότερο να πληρώσετε για ένα ποιοτικό προϊόν παρά να ξοδέψετε πολλά χρήματα αργότερα για δαπανηρές και χρονοβόρες επισκευές.
  • Για να ελαχιστοποιηθεί το θερμικό φορτίο στην επίστρωση και να αποφευχθεί η ρωγμή, το σύστημα θα πρέπει να χωριστεί σε τμήματα έως 40 τετραγωνικών μέτρων. Μ.
  • Η ενδοδαπέδια θέρμανση πρέπει να προετοιμαστεί προσεκτικά. Πρέπει να είναι καθαρό και ισοπεδωμένο, δεν επιτρέπονται διαφορές άνω των 5 mm.

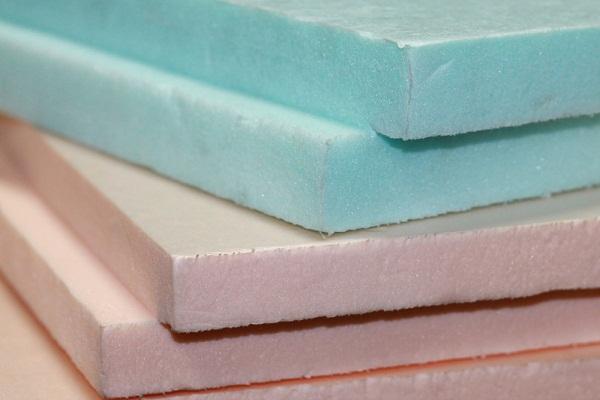

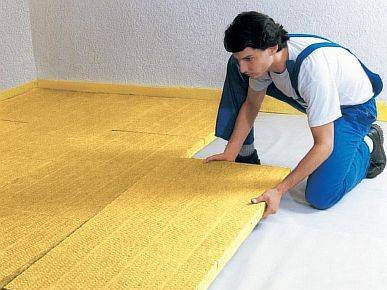

  • Για να αποφευχθεί η απώλεια θερμότητας, πρέπει να απλωθεί ένα θερμομονωτικό στρώμα στην προετοιμασμένη βάση, με ύψος 3 έως 15 cm, ανάλογα με τις τιμές της θερμοκρασίας λειτουργίας του ψυκτικού. Αυτά μπορεί να είναι ειδικά θερμομονωτικά υλικά ή χαλάκια σχεδιασμένα για δάπεδο με ζεστό νερό. Το τελευταίο μπορεί να εξοπλιστεί με εξαρτήματα σωλήνων, τα λεγόμενα αφεντικά, κάτι που είναι πολύ βολικό.

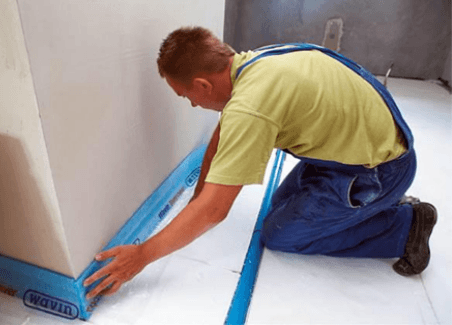

Μια ταινία αποσβεστήρα τοποθετείται γύρω από την περίμετρο του δωματίου και μεταξύ των περιοχών εγκατάστασης, η οποία μπορεί να αντισταθμίσει τις διακυμάνσεις της θερμοκρασίας της επίστρωσης.

Τα πατάκια αφεντικού σχεδιασμένα για θέρμανση δαπέδου νερού είναι πολύ άνετα. Δεν λειτουργούν μόνο ως θερμομονωτικό, αλλά και ασφαλίζουν τους σωλήνες στη θέση τους.

Κατά την κατάρτιση ενός σχεδίου τοποθέτησης, θα πρέπει να αποφεύγεται ένας μεγάλος αριθμός αρμών σωλήνων, οι οποίοι φέρουν τον πιθανό κίνδυνο διαρροών κάτω από το δάπεδο. Είναι καλύτερο να εξοπλίσετε την πιο ασφαλή επιλογή, όπου οι συνδέσεις υπάρχουν μόνο στην έξοδο και την είσοδο του συλλέκτη. Σε αυτή την περίπτωση, το μήκος του σωλήνα ενός τεμαχίου δεν πρέπει να είναι μεγαλύτερο από 90 m, διαφορετικά η θερμοκρασία του φορέα θερμότητας που κυκλοφορεί μπορεί να μειωθεί.

Τοποθέτηση δαπέδου θέρμανσης νερού σε επίστρωση

Οι εργασίες ξεκινούν με τον προσδιορισμό της θέσης του συλλέκτη, ο οποίος τις περισσότερες φορές «κρύβεται» σε ένα ειδικό ντουλάπι. Συνήθως τοποθετείται στον τοίχο. Η συσκευή πρέπει να τοποθετηθεί έτσι ώστε το μήκος των σωλήνων από κάθε θερμαινόμενο δωμάτιο να είναι περίπου το ίδιο. Μπορείτε να φέρετε τον συλλέκτη πιο κοντά στα μεγαλύτερα περιγράμματα. Το κύριο πράγμα είναι ότι είναι εγκατεστημένο πάνω από το επίπεδο του θερμού δαπέδου, χωρίς σωληνώσεις προς τα πάνω, διαφορετικά μπορεί να υπάρχουν προβλήματα στο σύστημα εξάτμισης αέρα.

Το επόμενο στάδιο είναι η σήμανση της προετοιμασμένης βάσης, λαμβάνοντας υπόψη τη διαίρεση σε τομείς με έκταση 40 τ. μ. Στη συνέχεια τοποθετείται ένα θερμομονωτικό στρώμα και μια ταινία αποσβεστήρα. Στη συνέχεια, τοποθετείται το πλέγμα ενίσχυσης, στο οποίο στη συνέχεια θα στερεωθούν οι σωλήνες. Εάν επιλεγούν ειδικά θερμομονωτικά σαν θερμομόνωση, το πλέγμα δεν θα χρειαστεί. Μπορείτε να αρχίσετε να σχεδιάζετε τον αγωγό. Μπορεί να γίνει με διάφορους τρόπους: φίδι, σπείρα, βρόχους κ.λπ. Το βήμα τοποθέτησης ποικίλλει από 10 έως 40 cm και η απόσταση από τον τοίχο στον πλησιέστερο σωλήνα δεν μπορεί να είναι μικρότερη από 8 cm.

Οι σωλήνες στερεώνονται στο πλέγμα ενίσχυσης με πλαστικά κλιπ. Είναι σημαντικό να μην τσιμπήσετε το τμήμα, θα πρέπει να είναι σε ελεύθερο βρόχο, διαφορετικά, υπό την επίδραση της θερμότητας, ο σωλήνας θα επεκταθεί και μπορεί να παραμορφωθεί στην περιοχή της σφιχτής πίεσης. Οι σφιγκτήρες στερέωσης εγκαθίστανται σε βήματα του 1 μ. Ο χειρισμός του σωλήνα πρέπει να γίνεται με μεγάλη προσοχή. Τις περισσότερες φορές παρέχεται με τη μορφή κόλπου. Το να το τραβήξετε από εκεί κατά μήκος των στροφών είναι απαράδεκτο. Θα πρέπει σταδιακά, όπως τοποθετείται, να ξετυλίγει το σωλήνα, τοποθετώντας και στερεώνοντας το στοιχείο στο πάτωμα..

Υπάρχουν αρκετές επιλογές για την τοποθέτηση σωλήνων για ενδοδαπέδια θέρμανση. Τα πιο συνηθισμένα: σπείρα, φίδι, θηλιές, διπλό σαλιγκάρι

Η περιστροφή του εξαρτήματος γίνεται πολύ προσεκτικά, τηρώντας τις ελάχιστες απαιτήσεις ακτίνας κάμψης. Συνήθως είναι περίπου πέντε διάμετροι σωλήνων. Εάν πιέσετε το προϊόν, σχηματίζεται μια υπόλευκη περιοχή-αίθουσα. Υποδεικνύει απότομο τέντωμα του θραύσματος και απώλεια των χαρακτηριστικών αντοχής του, γεγονός που οδηγεί σε αυξημένο κίνδυνο ρήξης σωλήνα. Δεν συνιστάται η τοποθέτηση τμήματος με τέτοιο ελάττωμα στο σύστημα ενδοδαπέδιας θέρμανσης. Το κατεστραμμένο θραύσμα πρέπει να αντικατασταθεί, γεγονός που οδηγεί στην εμφάνιση περιττών αρμών στον αγωγό, και αυτό είναι επίσης ανεπιθύμητο.

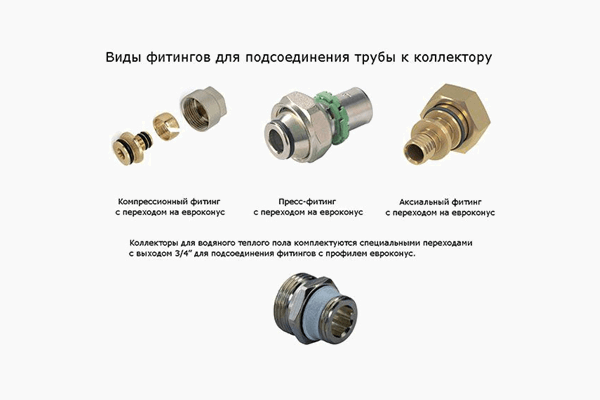

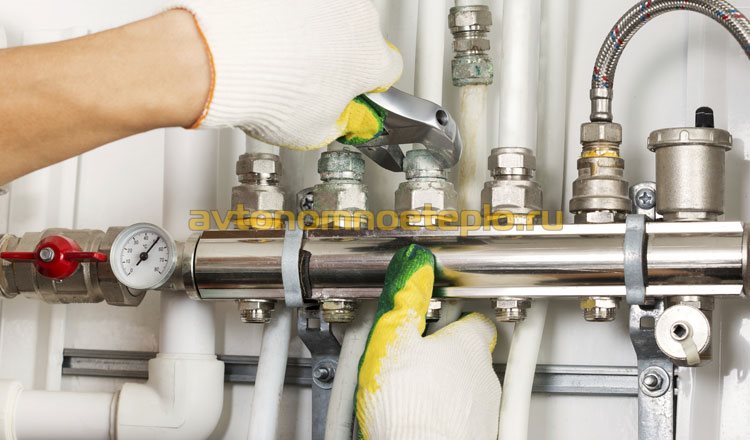

Οι τοποθετημένοι σωλήνες πρέπει να συνδέονται με τον συλλέκτη. Για αυτό, χρησιμοποιούνται ειδικά εξαρτήματα πτύχωσης ή συστήματα Eurocone. Η αρχή του σωλήνα κάθε κυκλώματος θέρμανσης συνδέεται με την έξοδο τροφοδοσίας από έναν συλλέκτη, οπότε ο αριθμός εξόδων και κυκλωμάτων πρέπει να είναι ο ίδιος. Το άκρο του αγωγού συνδέεται με πολλαπλή επιστροφής. Εάν ο σωλήνας τοποθετηθεί κοντά στον σύνδεσμο διαστολής, πρέπει να τοποθετηθεί ένας κυματοειδής σωλήνας..

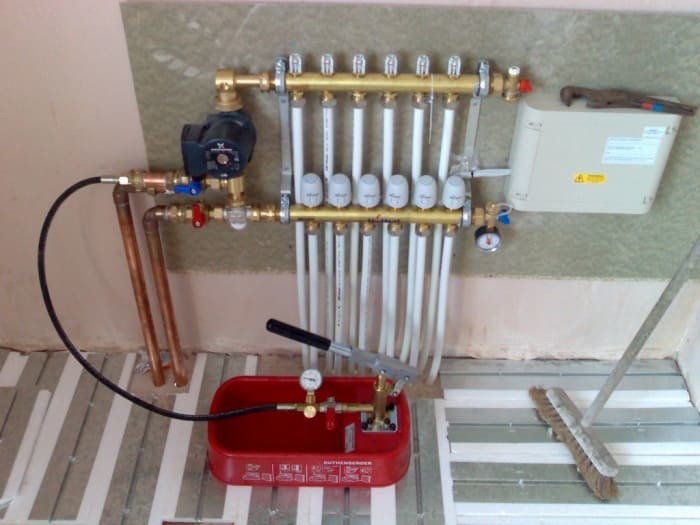

Στο τέλος της εγκατάστασης, ο έλεγχος συστήματος είναι υποχρεωτικός. Για να γίνει αυτό, χύνεται νερό στον αγωγό, παρέχεται πίεση 5-6 bar κατά τη διάρκεια της ημέρας. Μετά από αυτό, πραγματοποιείται μια προσεκτική εξέταση για τον εντοπισμό πιθανών επεκτάσεων στους σωλήνες ή διαρροές. Περισσότερα στο βίντεο:

Εάν η δοκιμαστική λειτουργία ήταν επιτυχής, αρχίζουν να ρίχνουν την επίστρωση. Θα πρέπει να πραγματοποιείται μόνο με σωλήνες γεμάτους με νερό με πίεση εργασίας μέσα τους. Μετά την έκχυση, η επίστρωση θα στεγνώσει εντελώς όχι νωρίτερα από 28 ημέρες. Μετά από αυτό το χρονικό διάστημα, μπορείτε να ξεκινήσετε τις εργασίες εγκατάστασης της επένδυσης δαπέδου..

Πριν αρχίσετε να ρίχνετε το στρώμα, οι σωλήνες συνδέονται με το ενισχυτικό πλέγμα χρησιμοποιώντας ειδικούς πλαστικούς σφιγκτήρες που εμποδίζουν την ολίσθηση των στοιχείων.

Υπάρχουν ορισμένες αποχρώσεις σχετικά με το σχηματισμό μιας επίστρωσης πάνω από θερμαινόμενα με νερό νερά. Εξαρτώνται από τον τύπο του καλύμματος δαπέδου που θα τοποθετηθεί πάνω του. Εάν σκοπεύετε να τοποθετήσετε πλακάκια, η επίστρωση πρέπει να έχει ύψος 3-5 cm ή η κατανομή των σωλήνων να έχει κενά της τάξης των 10-15 cm. Διαφορετικά, σύμφωνα με την αρχή της διανομής θερμότητας, υπάρχει κίνδυνος εμφάνισης μιας «θερμικής ζέβρας», η οποία είναι ευδιάκριτη από το πόδι. Αλλά είναι καλύτερο να τοποθετήσετε μια λεπτότερη επίστρωση κάτω από το έλασμα ή το λινέλαιο. Σε αυτή την περίπτωση, για να ενισχυθεί η δομή, τοποθετείται ένα άλλο ενισχυτικό πλέγμα πάνω από το ζεστό δάπεδο, το οποίο θα μειώσει επίσης τη θερμική διαδρομή προς την επιφάνεια της επικάλυψης..

Πού μπορείτε να τοποθετήσετε

Λόγω του μεγάλου αριθμού σωλήνων, η θέρμανση νερού γίνεται κυρίως σε ιδιωτικές κατοικίες. Το γεγονός είναι ότι το σύστημα θέρμανσης πολυώροφων κτιρίων πρώιμης κατασκευής δεν έχει σχεδιαστεί για αυτήν τη μέθοδο θέρμανσης. Είναι δυνατό να κάνετε ένα ζεστό δάπεδο από τη θέρμανση, αλλά υπάρχει μεγάλη πιθανότητα είτε να είναι πολύ κρύο για εσάς, είτε στους γείτονες πάνω ή κάτω, ανάλογα με τον τύπο τροφοδοσίας του συστήματος. Μερικές φορές ολόκληρος ο ανεμιστήρας κρυώνει: η υδραυλική αντίσταση του δαπέδου του νερού είναι αρκετές φορές υψηλότερη από αυτή του συστήματος θέρμανσης του ψυγείου και μπορεί να φράξει την κίνηση του ψυκτικού. Για το λόγο αυτό, είναι πολύ δύσκολο να λάβετε άδεια από την εταιρεία διαχείρισης για την εγκατάσταση θερμού δαπέδου (η εγκατάσταση χωρίς άδεια αποτελεί διοικητικό αδίκημα).

Η ενδοδαπέδια θέρμανση συνεπάγεται μεγάλο αριθμό σωλήνων μικρής διαμέτρου

Η ενδοδαπέδια θέρμανση συνεπάγεται μεγάλο αριθμό σωλήνων μικρής διαμέτρου

Τα καλά νέα είναι ότι στα νέα κτίρια άρχισαν να κατασκευάζουν δύο συστήματα: το ένα για θέρμανση με καλοριφέρ, το δεύτερο για δάπεδο που θερμαίνεται με νερό. Σε τέτοια σπίτια, δεν απαιτείται άδεια: αναπτύχθηκε ένα κατάλληλο σύστημα λαμβάνοντας υπόψη μια υψηλότερη υδραυλική αντίσταση.

Αρχές οργάνωσης

Για να καταλάβετε τι χρειάζεστε για να φτιάξετε ένα θερμαινόμενο δάπεδο με τα χέρια σας, πρέπει να καταλάβετε από τι αποτελείται το σύστημα και πώς λειτουργεί.

Έλεγχος μέσης θερμοκρασίας θέρμανσης

Για να κάνετε τα πόδια σας άνετα στο πάτωμα, η θερμοκρασία του ψυκτικού δεν πρέπει να υπερβαίνει τους 40-45 ° C. Στη συνέχεια, το δάπεδο θερμαίνεται σε άνετες τιμές- περίπου 28 ° C. Ο περισσότερος εξοπλισμός θέρμανσης δεν μπορεί να παράγει τέτοια θερμοκρασία: τουλάχιστον 60-65 ° C. Εξαίρεση αποτελούν οι λέβητες συμπύκνωσης αερίου. Δείχνουν μέγιστη απόδοση ακριβώς σε χαμηλές θερμοκρασίες. Από την πρίζα τους, το θερμαινόμενο ψυκτικό μπορεί να τροφοδοτηθεί απευθείας στους σωλήνες της ενδοδαπέδιας θέρμανσης.

Όταν χρησιμοποιείτε οποιοδήποτε άλλο τύπο λέβητα, απαιτείται μονάδα ανάμιξης. Σε αυτό, το ψυχρό ψυκτικό από τον σωλήνα επιστροφής προστίθεται στο ζεστό νερό από το λέβητα. Μπορείτε να δείτε τη σύνθεση αυτού του δεσμού στο διάγραμμα σύνδεσης του θερμού δαπέδου με το λέβητα..

Διάγραμμα συσκευής δαπέδου που θερμαίνεται με νερό

Διάγραμμα συσκευής δαπέδου που θερμαίνεται με νερό

Η αρχή λειτουργίας έχει ως εξής. Το θερμαινόμενο ψυκτικό παρέχεται από το λέβητα. Πηγαίνει στη θερμοστατική βαλβίδα, η οποία, όταν ξεπεραστεί το όριο θερμοκρασίας, ανοίγει το μείγμα νερού από τον σωλήνα επιστροφής. Στη φωτογραφία, υπάρχει ένας βραχυκυκλωτήρας μπροστά από την αντλία κυκλοφορίας. Μια βαλβίδα αμφίδρομης ή τριών κατευθύνσεων είναι εγκατεστημένη σε αυτήν. Ανοίγοντάς το και ανακατέψτε το ψυγμένο ψυκτικό υγρό.

Η μικτή ροή μέσω της αντλίας κυκλοφορίας εισέρχεται στον θερμοστάτη, ο οποίος ελέγχει τη λειτουργία της θερμοστατικής βαλβίδας. Όταν επιτευχθεί η καθορισμένη θερμοκρασία, η ροή από τη ροή επιστροφής σταματά, εάν υπερβεί, ανοίγει ξανά. Έτσι ρυθμίζεται η θερμοκρασία του ψυκτικού υγρού της ενδοδαπέδιας θέρμανσης νερού..

Τύποι λέβητες για ενδοδαπέδια θέρμανση

Υπάρχουν διάφοροι τύποι λέβητες για τη θέρμανση του ψυκτικού υγρού, δηλαδή του νερού. Διαφέρουν στα χαρακτηριστικά της εργασίας, της εγκατάστασης και της λειτουργίας, καθώς και στον τύπο καυσίμου λόγω του οποίου λειτουργούν.

Λέβητες θέρμανσης

Τραπέζι. Τύποι λέβητες θέρμανσης.

Πληκτρολογήστε Γενικές πληροφορίες

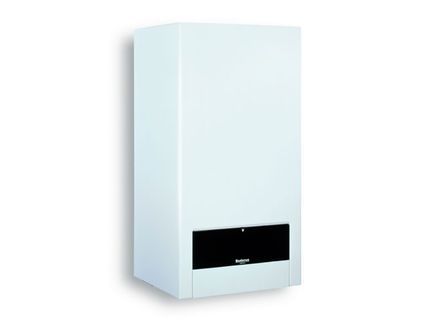

Μονοκύκλωμα

Μονοκύκλωμα

Τέτοιοι λέβητες θερμαίνουν μόνο το ψυκτικό (στην περίπτωσή μας, νερό). Προκειμένου να χρησιμοποιηθούν για κάτι άλλο, είναι απαραίτητο να αγοράσετε λέβητες, εναλλάκτες θερμότητας κ.λπ..
Διπλό κύκλωμα

Διπλό κύκλωμα

Λέβητες αυτού του τύπου μπορούν να χρησιμοποιηθούν για θέρμανση νερού και για σκοπούς θέρμανσης. Η θέρμανση σε μια τέτοια μονάδα είναι δυνατή λόγω της παρουσίας εναλλάκτη θερμότητας ή λέβητα που βρίσκεται ήδη απευθείας στην ίδια τη συσκευή.

Επίσης, οι λέβητες μπορούν να χωριστούν σε δύο κατηγορίες ανάλογα με τον τόπο εγκατάστασης. Είναι επιτοίχια, τοποθετημένα στο πάτωμα. Τα δάπεδα τείνουν να έχουν περισσότερη ισχύ από τα κρεμαστά. Αλλά τα τελευταία είναι πολύ πιο βολικά όσον αφορά την εγκατάσταση και λιγότερο δαπανηρά για συντήρηση..

Εγκατάσταση λέβητα αερίου BAXI + ηλεκτρικό λέβητα Protherm

Λέβητες στερεών καυσίμων

Τα καυσόξυλα και τα πέλλετ καυσίμων χρησιμεύουν ως καύσιμο για αυτές τις μονάδες. Η αρχή της λειτουργίας είναι παρόμοια με την καύση ξύλου σε μια συμβατική σόμπα. Αλλά ταυτόχρονα, η καύση συμβαίνει σε υψηλές θερμοκρασίες (από +250 μοίρες) και χωρίς πρόσβαση αέρα. Η θέρμανση του ψυκτικού υγρού συμβαίνει λόγω της απελευθέρωσης καυτού καπνού κατά την καύση του καυσίμου.

Λέβητας στερεών καυσίμων για ενδοδαπέδια θέρμανση

Λέβητας στερεών καυσίμων για ενδοδαπέδια θέρμανση

Σε οικιακούς χώρους, τέτοιοι λέβητες χρησιμοποιούνται σπάνια, το συνηθισμένο πεδίο χρήσης τους είναι η παραγωγή, η γεωργία. Αυτές οι μονάδες στο σπίτι απαιτούν συνεχή προσοχή, καθώς και φόρτωση καυσίμου, γεγονός που περιπλέκει τη λειτουργία..

Σε μια σημείωση! Εάν ο λέβητας έχει κλειστό θάλαμο όπου καίγεται καύσιμο, τότε μπορεί να εγκατασταθεί οπουδήποτε. Για εξοπλισμό με κάμερα ανοιχτού τύπου, είναι απαραίτητο να αναζητήσετε ξεχωριστό δωμάτιο εγκατάστασης στο σπίτι..

Διάγραμμα λέβητα στερεών καυσίμων

Σχέδιο ενός σπιτικού λέβητα στερεού καυσίμου: πώς να το κάνετε σωστά

Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

Όσοι αποφασίσουν να συναρμολογήσουν τη μονάδα λέβητα μόνοι τους θα πρέπει να σκεφτούν εκ των προτέρων τη διάταξή της και να συντάξουν σχέδια εργασίας όλων των τμημάτων που θα συμμετάσχουν στη συναρμολόγηση. Εάν δεν υπάρχει ευκαιρία ή χρόνος για να εκπονήσετε ένα σχέδιο σχεδίου, μπορείτε να χρησιμοποιήσετε έτοιμες εξελίξεις που δημοσιεύονται στο Διαδίκτυο από πλοιάρχους που ασχολούνται με την κατασκευή μονάδων λέβητα. Αλλά η διάταξη του εξοπλισμού μπορεί να διαφέρει από την απαιτούμενη και πρέπει ακόμα να κάνετε αλλαγές στη δομή του θερμαντήρα..

Οι λέβητες στερεών καυσίμων για μακρά καύση με κύκλωμα νερού για το σπίτι είναι η καλύτερη επιλογή για την οργάνωση οικονομικής και χαμηλού κόστους θέρμανσης ενός σπιτιού. Γενικά, η μονάδα αποτελείται από:

  • φούρνοι?
  • άνοιγμα για φόρτωση καυσίμου ·
  • τηγάνι τέφρας?
  • συστήματα αεραγωγών?
  • καμινάδα;
  • πόρτες πυρόσβεσης και δοχείου τέφρας.
  • εναλλάκτης θερμότητας νερού?
  • στοιχεία του συστήματος ελέγχου ·
  • σωλήνες διακλάδωσης εισόδου και εξόδου.

Μία από τις καλύτερες επιλογές για την κατασκευή ενός λέβητα είναι να φτιάξετε το σώμα του από χαλύβδινο σωλήνα ή κέλυφος κυλίνδρου αερίου ή δέκτη αέρα. Για αυτό, επιλέγονται μέρη διαφόρων τυπικών μεγεθών έτσι ώστε να εισάγονται το ένα στο άλλο. Το κενό μεταξύ των τοίχων πρέπει να είναι εντός 4-6 εκ. Μια μικρότερη απόσταση θα οδηγήσει στο γεγονός ότι το νερό θα ζεσταθεί γρήγορα και θα βράσει. Η διαδικασία εξάτμισης θα συνοδεύεται από αυξημένο θόρυβο. Είναι παράλογο να αυξηθεί η απόσταση: ταυτόχρονα, αυξάνεται η κατανάλωση υλικών, το βάρος της μονάδας και η ποσότητα νερού που πρέπει επίσης να θερμανθεί.

Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

Προς ενημέρωσή σας!

Η διάμετρος των σωλήνων εισόδου και εξόδου πρέπει να είναι τουλάχιστον 40 mm. Εάν σκοπεύετε να οργανώσετε την κυκλοφορία του νερού λόγω θερμικής διαστολής, η περιοχή ροής αυξάνεται στα 50 mm.

Για να διασφαλιστεί η απρόσκοπτη λειτουργία της μονάδας λέβητα, είναι εγκατεστημένες συσκευές ασφαλείας και στοιχεία αυτοματισμού ή ελέγχου. Πρώτα απ ‘όλα, το κύκλωμα θέρμανσης είναι εξοπλισμένο με δεξαμενή διαστολής για να αντισταθμίσει τη διαστολή της θερμοκρασίας του νερού. Στην έξοδο, εγκαθίσταται μια “ομάδα ασφαλείας” – μανόμετρο, βαλβίδα ασφαλείας και εξαερισμός. Επιπλέον, είναι απαραίτητο να προβλεφθεί ένα σημείο τοποθέτησης για την τοποθέτηση ενός θερμόμετρου..

Ηλεκτρικοί λέβητες

Αυτές οι ηλεκτρικές μονάδες μπορούν να χρησιμοποιηθούν σε όλους τους χώρους και είναι οι πλέον κατάλληλες για σύνδεση με συστήματα ενδοδαπέδιας θέρμανσης. Η σύνδεση αυτού του λέβητα είναι απλή, παρά την φαινομενική πολυπλοκότητα. Τέτοιες μονάδες θα επιτρέψουν την οργάνωση θέρμανσης χαμηλής θερμοκρασίας – όπως απαιτείται για ένα ζεστό δάπεδο – λόγω της δυνατότητας ρύθμισης της θερμοκρασίας της εξερχόμενης ροής φορέα θερμότητας.

Κύκλωμα ηλεκτρικού λέβητα για δάπεδο ζεστού νερού

Κύκλωμα ηλεκτρικού λέβητα για δάπεδο ζεστού νερού

Σε μια σημείωση! Όσο υψηλότερες είναι οι τιμές θερμομόνωσης στο δωμάτιο, τόσο λιγότερη ενέργεια θα χρειαστεί να αγοράσετε έναν λέβητα.

Στη φωτογραφία - ηλεκτρικός λέβητας θέρμανσης

Τι είναι η μονάδα ανάμιξης

Ο λέβητας θερμαίνει συνήθως νερό έως 80-95 ° C, αυτή είναι η βέλτιστη θερμοκρασία για χρήση σε θερμαντικά σώματα. Ωστόσο, σύμφωνα με τα πρότυπα υγιεινής, η θερμοκρασία του δαπέδου δεν πρέπει να είναι μεγαλύτερη από 30 ° C..

Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

Η υπέρβαση αυτής της θερμοκρασίας μπορεί να οδηγήσει σε αυξημένη απελευθέρωση επιβλαβών ουσιών από το δάπεδο και γενικά θα είναι άβολο να περπατάτε σε ένα τέτοιο πάτωμα (δείτε το άρθρο για τους κινδύνους της ενδοδαπέδιας θέρμανσης και του laminate).

Λαμβάνοντας υπόψη το πάχος της επίστρωσης δαπέδου και του καλύμματος δαπέδου, η θερμοκρασία του ψυκτικού υγρού στα κυκλώματα δεν είναι υψηλότερη από 55 ° C. Αυτός είναι ο λόγος για τον οποίο το νερό για ενδοδαπέδια θέρμανση παρέχεται μέσω μιας μονάδας ανάμιξης, αναμιγνύει ένα ζεστό υγρό με ένα πιο ψυχρό (το οποίο έχει ήδη περάσει από το σύστημα και έχει καταφέρει να κρυώσει). Το σχήμα του συστήματος εμφανίζεται στο βίντεο:

Στοιχεία συστήματος

Όταν το θερμό ψυκτικό υγρό φτάσει στην πολλαπλή, στηρίζεται στη βαλβίδα ασφαλείας. Η θερμική κεφαλή ανιχνεύει τη θερμοκρασία του υγρού και αν υπερβεί τις καθορισμένες τιμές, η βαλβίδα ανοίγει ελαφρώς και η κρύα και η θερμή θερμική ουσία αναμιγνύονται.

Επιπλέον, εάν τα κυκλώματα είναι μεγάλα, συχνά κάνουν μια μονάδα άντλησης και ανάμιξης με τα χέρια τους. Είναι εξοπλισμένο με κυκλική αντλία που αντλεί νερό μέσα από αυτό και αυξάνει την πίεση στο σύστημα..

Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

Εκτός από τα κύρια στοιχεία (βαλβίδα δύο ή τριών κατευθύνσεων και αντλία), υπάρχουν επιπλέον μέρη στη μονάδα: παράκαμψη (βραχυκυκλωτήρας), βαλβίδες αποστράγγισης και διακοπής λειτουργίας, έξοδος αέρα, δεξαμενή διαστολής.

Διάγραμμα σύνδεσης

Το διάγραμμα σύνδεσης του συστήματος ενδοδαπέδιας θέρμανσης για όλες τις συσκευές είναι σχεδόν το ίδιο.

Μπορείτε να συμμετάσχετε:

  • στη στήλη?
  • αντλία στο λέβητα αερίου δαπέδου συμπύκνωσης.
  • στο γενικό ή ατομικό σύστημα θέρμανσης ·
  • στα θερμαντικά σώματα.

Το κύριο πράγμα είναι να αγοράσετε ένα έτοιμο σετ συλλεκτών, με το οποίο μπορείτε να συνδέσετε σωλήνες θέρμανσης..

Με αυτό, μπορείτε επίσης να ρυθμίσετε τη θερμοκρασία των φορέων θερμότητας, καθώς και να υπολογίσετε την κατανάλωση αερίου..

Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

Ιδιαίτερη προσοχή πρέπει να δοθεί στην παροχή ζεστού νερού χρήσης. Το κύριο καθήκον του συστήματος είναι η συνεχής παροχή νερού με επαρκή δείκτη θερμοκρασίας. Είναι σημαντικό να επιλέξετε και να οργανώσετε τη λειτουργία ενός κατάλληλου συστήματος για όλους που έχουν αποφασίσει να τοποθετήσουν ένα ζεστό πόρο στο σπίτι του..

Ο σχεδιασμός του συστήματος μπορεί να γίνει ανεξάρτητα, αλλά υπάρχει μεγάλος κίνδυνος να κάνετε λάθος, καθώς οι υπολογισμοί πρέπει να είναι ακριβείς. Σε αυτή την περίπτωση, είναι καλύτερο να επικοινωνήσετε με έναν ειδικό ή μια εταιρεία σχεδιασμού, αλλά μπορεί να χρειαστούν κάποια χρήματα. Αξίζει να θυμηθούμε αυτή τη στιγμή.

Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

Όσο για την ίδια την εγκατάσταση, πρέπει να υπολογίσετε το κόστος όλων των στοιχείων, ή μάλλον:

  • θερμομονωτικό στρώμα.
  • ενισχυτικό πλέγμα ·
  • αγωγός;
  • συλλέκτης;
  • περιγράμματα?
  • εξαρτήματα και αυτοματοποίηση.
  • μονάδα άντλησης και ανάμιξης ·
  • πιέζοντας και γεμίζοντας το σύστημα με υγρό.

Το τελευταίο στάδιο εργασίας είναι η προσαρμογή, η οποία περιλαμβάνει όλους τους τελικούς ελέγχους. Εδώ επιλέγεται η επιθυμητή θερμοκρασία του κυκλοφορούντος υγρού..

Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

Φίδι

Η διάταξη “φίδι” ξεκινά γύρω από την περίμετρο ολόκληρου του δωματίου, στη συνέχεια ο βρόχος κάμπτεται έως το 1800 και ταιριάζει από τοίχο σε τοίχο με ζιγκ -ζαγκ. Σε αυτή την περίπτωση, η επιφάνεια θερμαίνεται άνισα, υπάρχουν περιοχές με όλο και λιγότερο έντονη θέρμανση..

Διάταξη

Η δεύτερη μέθοδος “φιδιού” υπονοεί ότι οι σωλήνες με ζεστό και κρύο νερό τοποθετούνται δίπλα -δίπλα. Ως αποτέλεσμα, συμβαίνει ομοιόμορφη θέρμανση ολόκληρης της επιφάνειας..

Το σχήμα “Φίδι” έχει τα ακόλουθα χαρακτηριστικά:

  • η μέγιστη κάμψη του βρόχου φτάνει τα 1800
  • το κύκλωμα που τοποθετείται με αυτόν τον τρόπο λειτουργεί από μια όχι πολύ ισχυρή αντλία κυκλοφορίας
  • χρησιμοποιείται ενεργά στο μπάνιο και στις τουαλέτες
  • τοποθετημένο σε δωμάτια με γραμμική κλίση, τοποθετημένα από τη μονάδα ανάμιξης προς την κατεύθυνση της κλίσης

Σαλιγκάρι

Η θέση των σωλήνων ξεκινά κατά μήκος των τοίχων, στη συνέχεια στον πιο απομακρυσμένο τοίχο ο βρόχος ξεδιπλώνεται πίσω.

Σχέδιο τοποθέτησης για ένα σαλιγκάρι δαπέδου με ζεστό νερό

Ένα σαλιγκάρι τοποθετείται σε μια σπείρα, κινείται προς το κέντρο του δωματίου. Το πλεονέκτημα αυτής της μεθόδου είναι η ίδια θέρμανση ολόκληρης της επιφάνειας, ακόμη και στα εξωτερικά τοιχώματα, γεγονός που καθιστά δυνατή τη μείωση της ισχύος του λέβητα διατηρώντας παράλληλα την έξοδο του ψυκτικού..

Χαρακτηριστικά του σχήματος στοίβαξης “Σαλιγκάρι”:

  • η κάμψη του σωλήνα είναι 31-900
  • χρησιμοποιείται για τη θέρμανση μεγάλων περιοχών, όπου η θέρμανση οφείλεται σε πολλά κυκλώματα νερού
  • δεν χρησιμοποιείται σε δωμάτια με γραμμική κλίση, επειδή υπάρχει μεγάλη πιθανότητα συχνού σχηματισμού εμπλοκών αέρα

Χαρακτηριστικά του σχεδίου στοίβαξης σαλιγκαριών

Συνδυασμένο σχέδιο διάταξης

Με το συνδυασμένο σχήμα, μέρος του δωματίου θερμαίνεται με ένα κύκλωμα νερού, τοποθετημένο στη μέθοδο “σαλιγκάρι” και το άλλο μισό – σύμφωνα με το σχέδιο “φίδι”. Or, δύο σαλόνια στο σπίτι μπορούν να θερμανθούν σύμφωνα με το σχέδιο “σαλιγκάρι” και στο μπάνιο και το ντους μπορείτε να στρώσετε αρκετές στροφές με ένα “φίδι”.

Συνδυασμένη διάταξη δαπέδου που θερμαίνεται με νερό

Κατά την κατάρτιση ενός σχεδίου εγκατάστασης δαπέδου, λάβετε υπόψη τα ακόλουθα:

  • αποφασίστε σε ποιους χώρους θα εγκατασταθεί το σύστημα “θερμού δαπέδου” και πού θα παραμείνουν τα θερμαντικά σώματα
  • ισχύς λέβητα
  • μέγεθος δωματίου σε m2
  • αριθμός θερμαινόμενων δαπέδων
  • βασικό υλικό (ξύλο, σκυρόδεμα, πολυστυρόλιο)
  • διάταξη επίπλων στα δωμάτια
  • γωνία κλίσης της επιφάνειας

Επίσης, κατά τον υπολογισμό, πρέπει να δώσετε προσοχή σε ορισμένες αποχρώσεις:

  • το μήκος του κυκλώματος (το συνολικό μήκος του σωλήνα ψυκτικού) δεν πρέπει να υπερβαίνει τα 80 m, διαφορετικά η κυκλοφορία θα διαταραχθεί
  • η διαφορά μεταξύ του μήκους των κυκλωμάτων σε διαφορετικούς χώρους δεν πρέπει να υπερβαίνει τα 15 μέτρα
  • η ελάχιστη επιφάνεια περιγράμματος πρέπει να είναι 15 m2
  • η ποσότητα του υλικού εξαρτάται από το βήμα τοποθέτησης
Απόσταση μεταξύ βρόχων / cm Κατανάλωση υλικού / μετρητής λειτουργίας
δέκα δέκα
15 6,7
είκοσι 5
25 4
τριάντα 3.4

Οτι. η ποσότητα του υλικού υπολογίζεται με τον τύπο:

γραμμικός μετρητής σωλήνα (λαμβάνοντας υπόψη την απόσταση μεταξύ των βρόχων) x περιοχή του δωματίου

το μέγιστο βήμα δεν πρέπει να υπερβαίνει τα 30 cm, διαφορετικά το πάτωμα θα είναι κρύο σε ορισμένα σημεία

Η κάτοψη ενός σπιτιού ή δωματίου μεταφέρεται σε χαρτί γραφικών ή χρησιμοποιείται ειδικό πρόγραμμα..

Πώς να επιλέξετε λέβητα αερίου για ενδοδαπέδια θέρμανση

Σύμφωνα με τη μέθοδο εγκατάστασης, υπάρχουν:

  1. Οι τοίχοι λέβητες κρέμονται στον τοίχο, ενώ ο τοίχος πρέπει να είναι αρκετά ισχυρός και ισχυρός, αφού το βάρος του λέβητα είναι μάλλον μεγάλο. Χρησιμοποιούνται κυρίως για το σύστημα θέρμανσης ενός σπιτιού με μικρή επιφάνεια, από 230 έως 360 m2.
  2. Δάπεδο – το πλεονέκτημα αυτού του συστήματος είναι ότι είναι εγκατεστημένο στην επιφάνεια του δαπέδου, ενώ εξαλείφει την πρόσθετη πίεση στον τοίχο. Κατάλληλο για χρήση σε σπίτια με πλαίσιο όπου οι τοίχοι δεν είναι ιδιαίτερα ισχυροί. Είναι κατάλληλα για θέρμανση σπιτιού με μεγάλη επιφάνεια λόγω των μεγάλων διαστάσεών τους..

Από τον αριθμό των περιγραμμάτων:

  1. Μονοκύκλωμα – χρησιμοποιείται για να λειτουργήσει με μία γραμμή του συστήματος θέρμανσης.
  2. Διπλό κύκλωμα – χρησιμεύει ως πηγή ισχύος για το σύστημα θέρμανσης και ως πηγή θέρμανσης ζεστού νερού, το οποίο χρησιμοποιείται για οικιακούς σκοπούς. Πρέπει να ληφθεί υπόψη ότι η ταυτόχρονη εργασία σε δύο τρόπους είναι αδύνατη. Όταν το νερό θερμαίνεται, η θέρμανση απενεργοποιείται.

Με υλικό ανταλλαγής θερμότητας:

Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

Εναλλάκτης θερμότητας λέβητα

  1. Χάλυβας – το υλικό ανήκει στον προϋπολογισμό. Δεν έχει μεγάλη διάρκεια ζωής, επειδή υπό την επίδραση των θερμοκρασιών, φθείρεται γρήγορα και σπάει. Επίσης, το υλικό σκουριάζει για μικρό χρονικό διάστημα, παρά την εφαρμογή διαφόρων αντιδιαβρωτικών παραγόντων σε αυτό..
  2. Ο ανοξείδωτος χάλυβας είναι ένα από τα πιο ακριβά υλικά που δεν συναντάτε συχνά στην αγορά. Τα χαρακτηριστικά του υλικού είναι καλά, γιατί συνδυάζει την καλύτερη απόδοση συσκευών από χυτοσίδηρο και χάλυβα.
  3. Χυτοσίδηρος – εξαιρετικά ανθεκτικός στις διαβρωτικές διαδικασίες, τα πλεονεκτήματα είναι η δύναμη και η μεγάλη διάρκεια ζωής. Κατά την εγκατάσταση μιας τέτοιας συσκευής, είναι απαραίτητο να ελέγχετε την ομοιομορφία της θέρμανσης, επειδή διαφορετικές θερμοκρασίες σε διαφορετικές περιοχές μπορεί να οδηγήσουν σε ρωγμές. Το μειονέκτημα είναι η υψηλή ευθραυστότητα του υλικού.
  4. Χαλκός – χρησιμοποιείται συχνότερα κατά την εγκατάσταση ενός λέβητα σε επιφάνεια τοίχου, είναι ανθεκτικός στις διαδικασίες διάβρωσης και έχει μικρό βάρος. Με ένα τέτοιο υλικό, ο λέβητας αποδεικνύεται χαμηλής αδράνειας και αυτό σας επιτρέπει να προσαρμόσετε γρήγορα τον τρόπο λειτουργίας του..

Ανάλογα με τον τύπο της εστίας ή του θαλάμου καύσης:

  1. Ανοιχτού τύπου – οι διαδικασίες καύσης πραγματοποιούνται με τη βοήθεια αέρα, ο οποίος εισέρχεται μέσω καναλιών σχεδιασμένων για αυτό. Κατά την εγκατάσταση ενός τέτοιου συστήματος, απαιτείται δωρεάν πρόσβαση στον αέρα και ένα δωμάτιο που θα είναι ειδικά σχεδιασμένο για αυτό. Το κόστος αυτού του τύπου λέβητα είναι χαμηλό.
  2. Κλειστού τύπου ή τουρμπίνας – με κόστος πολύ ακριβότερο από τον ανοιχτό τύπο, χρησιμοποιείται συχνότερα σε σπίτια με μικρή έκταση, όπως σπιτάκια, καθώς δεν απαιτεί ξεχωριστό χώρο για εγκατάσταση.

Οι καμινάδες κάθετου τύπου χρησιμοποιούνται για την εξάλειψη του καπνού. Εάν χρησιμοποιείτε οριζόντιο, χρειάζεστε έναν επιπλέον ανεμιστήρα που θα παρέχει καθαρό αέρα, με τη βοήθεια του οποίου πραγματοποιείται η διαδικασία καύσης.

Το ανακάτεμα ή η εμφύσηση αέρα για την αύξηση της έντασης της διαδικασίας καύσης είναι ένα χαρακτηριστικό που υπάρχει σχεδόν σε όλους τους λέβητες αερίου νέας γενιάς..

Κατά την επιλογή ενός λέβητα, η εξοικείωση με τα τεχνικά χαρακτηριστικά του θα βοηθήσει, έτσι θα αποδειχθεί ότι θα μάθετε όλα τα πλεονεκτήματα, τις δυνατότητες και τα μειονεκτήματα.

Πρώτα απ ‘όλα, κατά την επιλογή, πρέπει να δώσετε προσοχή στην ισχύ του λέβητα, τους τύπους θαλάμων καύσης, τον αριθμό κυκλωμάτων, τον όγκο καυσίμου. Πρέπει επίσης να λάβετε υπόψη την ποσότητα νερού που καταναλώνετε, τη δυνατότητα θέρμανσης (ο μέσος όρος είναι 2,5-15 l / min.). Η απόδοση πρέπει να είναι περίπου 90-95%.

Στη συνέχεια, θα πρέπει να επιλέξετε έναν θερμοσίφωνα για το σύστημα ενδοδαπέδιας θέρμανσης. Κατά τον υπολογισμό της ισχύος, πρέπει να εστιάσετε στη μέση τιμή, αυτή είναι περίπου 1 kW ανά 10-12 m2 ολόκληρης της κατεχόμενης περιοχής.

Συνιστάται να προτιμάτε αυτόν τον τύπο, όπου είναι δυνατόν να ρυθμιστεί ο τρόπος λειτουργίας του λέβητα. Είναι προτιμότερο να επιλέξετε ένα σύστημα με ομαλό έλεγχο. Ο αριθμός των κυκλωμάτων και ο τύπος εγκατάστασης πρέπει να είναι όσο το δυνατόν πιο κοντά στις απαιτήσεις του δωματίου.

Κριτήρια επιλογής λέβητα

Σύμφωνα με τη μέθοδο εγκατάστασης, ένας λέβητας αερίου κάτω από ένα ζεστό δάπεδο μπορεί να είναι δαπέδου ή επιτοίχιος. Ο πρώτος τύπος είναι ο βέλτιστος για δομές πλαισίου, επειδή δεν δημιουργεί αυξημένο φορτίο στους τοίχους, είναι διαστασιακό και ικανό να εξυπηρετήσει πλήρως μεγάλες περιοχές (εδώ θα χρειαστεί ξεχωριστό λεβητοστάσιο). Οι επιτοίχιες συσκευές αποτελούν τη βάση των συστημάτων θέρμανσης σε συμπαγείς κατοικίες.

Με βάση τον αριθμό των κυκλωμάτων, οι λέβητες ταξινομούνται σε:

  • μονό κύκλωμα – σχεδιασμένο για την εκτέλεση εργασιών θέρμανσης (το ψυκτικό θα θερμαίνεται τόσο για καλοριφέρ όσο και για ενδοδαπέδια θέρμανση),
  • διπλού κυκλώματος – χρησιμεύουν ως πηγή ενέργειας για παροχή ζεστού νερού και θέρμανση. Πολλά μοντέλα πρέπει να εναλλάσσονται.

Ο εναλλάκτης θερμότητας – η κύρια μονάδα εργασίας της μονάδας – μπορεί να κατασκευαστεί από τα ακόλουθα υλικά:

  • χυτοσίδηρος. Ανθεκτικό στη διάβρωση, ανθεκτικό και αξιόπιστο, πρέπει να παρακολουθείται για ομοιόμορφη θέρμανση, διαφορετικά υπάρχει μεγάλος κίνδυνος ρωγμής του δοχείου. Ένα σημαντικό μειονέκτημα είναι η ευθραυστότητα της αρχικής ουσίας,
  • ανοξείδωτο ατσάλι. Δεν έχει μεγάλη διανομή λόγω του υψηλού κόστους, παρουσιάζει αξιοπρεπή διάρκεια ζωής,
  • χαλκός. Η πιο δημοφιλής λύση για λέβητες τοίχου. Διαθέτει ιδιότητες όπως χαμηλό νεκρό βάρος, αντοχή στη διάβρωση. Χαμηλή αδράνεια για ευέλικτο και γρήγορο έλεγχο θερμοκρασίας.

Ο θάλαμος καύσης μπορεί να είναι ανοιχτός ή κλειστός. Στην πρώτη περίπτωση, ο αέρας για τη σίτιση της φλόγας τροφοδοτείται με φυσικό ρεύμα μέσω των καναλιών που προβλέπονται στο σχέδιο, τέτοιες συσκευές χρειάζονται ξεχωριστό δωμάτιο – λεβητοστάσιο – όπου θα παρέχεται δωρεάν πρόσβαση αέρα (αυτό είναι το πιο προσιτό τμήμα εξοπλισμού ως προς την τιμή). Ένας υπερτροφοδοτούμενος κλειστός λέβητας είναι πιο βολικός για τη ρύθμιση της ενδοδαπέδιας θέρμανσης · ​​δεν χρειάζεται να παρέχει ξεχωριστό χώρο γι ‘αυτό. Συνήθως τα προϊόντα καύσης εκκενώνονται μέσω κάθετης καμινάδας, εάν σχεδιάζεται οριζόντια μέθοδος, ενσωματώνεται ανεμιστήρας στο σύστημα.

Κατά την επιλογή της καλύτερης συσκευής, είναι σημαντικό να μελετήσετε τα ακόλουθα χαρακτηριστικά της σειράς:

  • ισχύς εξοπλισμού,
  • αριθμός περιγραμμάτων,
  • σχεδιασμός θαλάμου καύσης,
  • μέγιστη επιφάνεια θέρμανσης,
  • κατανάλωση καυσίμου,
  • η ικανότητα θέρμανσης και η ένταση της κατανάλωσης νερού (οι μέσες τιμές διατηρούνται περίπου 2,5-17 l / min, οι πιο παραγωγικές παραλλαγές είναι ακριβότερες),
  • Αποτελεσματικότητα (συνήθως δεν υπερβαίνει το 80-90%).

Για να μπορέσει ο θερμοσίφωνας να εξυπηρετήσει πλήρως το ζεστό δάπεδο, είναι σημαντικό να υπολογίσετε σωστά την ισχύ του. Κατά μέσο όρο, 1-1,5 kW είναι αρκετά για τη θέρμανση 10 τετραγωνικών μέτρων. μ. Είναι βέλτιστο εάν ο εξοπλισμός είναι εξοπλισμένος με τη δυνατότητα ομαλής ρύθμισης του καθεστώτος θερμοκρασίας.

Προτάσεις επιλογής λέβητα

Μία από τις πιο σημαντικές παραμέτρους για την επιλογή λέβητα θέρμανσης είναι η δυνατότητα σύνδεσης με σύστημα θέρμανσης δαπέδου. Αυτό είναι απαραίτητο για να μπορέσετε να ρυθμίσετε τη θερμοκρασία του ψυκτικού που θα κυκλοφορεί χωρίς να θυσιάζετε τον εξοπλισμό και τον προϋπολογισμό. Στην παροχή, το σύστημα θέρμανσης πρέπει να εκπέμπει μόνο + 35-45 μοίρες και στην επιστροφή – περίπου +25.

Εάν σκοπεύετε να συνδέσετε έναν ηλεκτρικό λέβητα σε άμεση γειτνίαση με ένα σαλόνι, συνιστάται να δώσετε προσοχή στις εισαγόμενες συσκευές

Εάν σκοπεύετε να συνδέσετε έναν ηλεκτρικό λέβητα σε άμεση γειτνίαση με ένα σαλόνι, συνιστάται να δώσετε προσοχή στις εισαγόμενες συσκευές

Σε μια σημείωση! Εάν το σπίτι θερμαίνεται από καλοριφέρ συνδεδεμένα με το λέβητα, από τα οποία απομακρύνεται επίσης το σύστημα ενδοδαπέδιας θέρμανσης, τότε θα είναι ευκολότερο να επιλέξετε μια μονάδα. Εάν τα δωμάτια θερμαίνονται όχι από το λέβητα, τότε είναι σημαντικό να επιλέξετε το μοντέλο που θα σας επιτρέψει να ρυθμίσετε μια χαμηλή θερμοκρασία θέρμανσης δαπέδου..

Είναι επίσης σημαντικό να αξιολογηθεί η περιοχή του δωματίου στο οποίο θα εγκατασταθεί το σύστημα ενδοδαπέδιας θέρμανσης, τα υλικά από τα οποία γίνεται το φινίρισμά του, καθώς και οι παράμετροι της επίστρωσης..

Εγκατάσταση ενδοδαπέδιας θέρμανσης

Εγκατάσταση ενδοδαπέδιας θέρμανσης

Από το ψυγείο

Σύνδεση ψυγείου κατάλληλη για εγκατάσταση φιδιού ή σαλιγκαριού.

σύνδεση θερμαινόμενου νερού δαπέδου από καλοριφέρ

Για να συνδεθείτε στο σύστημα καλοριφέρ, χρειάζεστε δύο βρύσες: ένα συμβατικό ψυγείο, εγκατεστημένο στην παροχή και μια βαλβίδα RTL με θερμοστάτη, η οποία περιορίζει τη θερμοκρασία ροής επιστροφής. Ο θερμοστάτης αντιδρά όταν ξεπεραστεί η επιτρεπόμενη θερμοκρασία και κλείνει αυτόματα. Όταν το υγρό κρυώσει στην καθορισμένη τιμή, η βαλβίδα ανοίγει αυτόματα.

Το διάγραμμα σύνδεσης από το ψυγείο έχει ως εξής:

  1. Αναδύονται δύο βρόχοι ενδοδαπέδιας θέρμανσης: παροχή και επιστροφή ψυγμένου υγρού. Ο βρόχος για την παροχή θερμού ψυκτικού συνδέεται με εύκαμπτο σωλήνα από ανοξείδωτο χάλυβα. Ένας προσαρμογέας με θηλυκό σπείρωμα είναι εγκατεστημένος στο σωλήνα Pex, όπου έχει τοποθετηθεί μια εύκαμπτη επένδυση.
  2. Στη ροή επιστροφής υπάρχει προσαρμογέας με εξωτερικό σπείρωμα και παρόμοιος εύκαμπτος σωλήνας. Η βαλβίδα RTL είναι τοποθετημένη προς την κατεύθυνση ροής του ψυκτικού υγρού, πρέπει να ελέγχεται με την κατεύθυνση του βέλους στο σώμα.

Ένα τέτοιο σχήμα έχει πολλά μειονεκτήματα, συγκεκριμένα, διάφοροι σωλήνες και αρμοί κολλάνε έξω, καταλαμβάνοντας ελεύθερο χώρο. Είναι πολύ πιο βολικό να χρησιμοποιήσετε ένα unibox – μια συσκευή που αποτελείται από αμφίδρομη βαλβίδα με θερμοστάτη, βαλβίδα Mayevsky για εξαερισμό αέρα και νήμα για σύνδεση εξαρτημάτων. Όλα τα στοιχεία βρίσκονται συμπαγή στο κουτί διακλάδωσης.

Από βαλβίδα τριών κατευθύνσεων

Το θερμαινόμενο νερό εισέρχεται απευθείας από τον λέβητα στην πολλαπλή διανομής, αποκλίνει σε βρόχους και επιστρέφει στον λέβητα, προσαρμοσμένο στη θερμοκρασία του “θερμού δαπέδου”.

σύνδεση ενδοδαπέδιας θέρμανσης νερού από βαλβίδα τριών κατευθύνσεων

Η κατάσταση είναι κάπως πιο περίπλοκη εάν το σπίτι διαθέτει επιπλέον θέρμανση καλοριφέρ. Το νερό στα θερμαντικά σώματα έχει θερμοκρασία 70C και στους βρόχους δεν υπερβαίνει τους 35-450C. Σε αυτή την περίπτωση, απαιτείται θερμοστατική βαλβίδα τριών κατευθύνσεων. Εγκαθίσταται στην αντλία κυκλοφορίας και ρυθμίζει τη θερμοκρασία ροής. Το καθήκον της τριπλής βαλβίδας είναι να συνδέσει το κύκλωμα θέρμανσης υψηλής θερμοκρασίας και την πολλαπλή υποδαπέδιας θέρμανσης.

ΠΡΟΣΟΧΗ! Βεβαιωθείτε ότι η εγκατάσταση είναι σωστή! Η θερμοστατική βαλβίδα ανάμειξης είναι εγκατεστημένη στη διασταύρωση της μονάδας καλοριφέρ και του κυκλώματος ενδοδαπέδιας θέρμανσης, πίσω από την οποία είναι τοποθετημένη μια αντλία κυκλοφορίας.

Από βαλβίδα τριών κατευθύνσεων

Ο ρυθμιστής είναι μια θερμοστατική κεφαλή με αισθητήρα βύθισης ή ενεργοποιητή με ελεγχόμενο ελεγκτή. Σε περίπτωση υπέρβασης του επιτρεπόμενου κανόνα νερού, ο αυτοματισμός εμποδίζει τη ροή από τον λέβητα. Όταν το υγρό κρυώσει, το στέλεχος ανεβαίνει αυτόματα, επιτρέποντας στο ζεστό υγρό να ρέει στους βρόχους.

Κύκλωμα με ηλεκτρονικό θερμοστάτη

Το σύστημα τροφοδοσίας TP λειτουργεί με μικρού μεγέθους θερμικά κιτ, μπορούν να διασφαλίσουν τη λειτουργία μόνο ενός βρόχου μιας περιοχής θέρμανσης όχι μεγαλύτερης από 20 m2.

Ο θερμοστάτης είναι μια μικρή συσκευή με πλαστική θήκη, η οποία περιέχει:

Η αρχή λειτουργίας του κυκλώματος είναι απλή – το θερμαινόμενο υγρό κατευθύνεται στο κύκλωμα απευθείας από τον λέβητα, χωρίς ανάμειξη. Η ρύθμιση της θερμοκρασίας πραγματοποιείται από τον ενσωματωμένο ρυθμιστή.

Δίνει την εντολή σε μια ηλεκτρομηχανική βαλβίδα, η οποία είναι υπεύθυνη για την παροχή αερίου στον λέβητα. Το νερό κινείται κατά μήκος του βρόχου χωρίς τη δράση της αντλίας και ψύχεται απευθείας μέσα στον βρόχο.

Φωτογραφία - Σχήμα με θερμοστάτη

Διάγραμμα σύνδεσης με αντλία κυκλοφορίας

Χρησιμοποιείται κυρίως για σύνδεση με κεντρική θέρμανση. Είναι εγκατεστημένο στη γραμμή επιστροφής έτσι ώστε να υπάρχει περισσότερη θερμότητα στα θερμαντικά σώματα. Ωστόσο, για να μειωθεί η ροή θερμότητας, μια τέτοια αντλία εγκαθίσταται συχνά στην παροχή.

Η χρήση λέβητα συμπύκνωσης σε σύστημα θέρμανσης δαπέδου είναι ευεργετική για την επιστροφή κρύου.

Λέβητας για δάπεδο ζεστού νερού: διάγραμμα σύνδεσης και επιλογή ισχύος

Λέβητας για δάπεδο ζεστού νερού: διάγραμμα σύνδεσης και επιλογή ισχύος

Πώς να συνδέσετε το λέβητα στη γραμμή δαπέδου?

Στην έξοδο του ψυκτικού και στην επιστροφή τοποθετούνται δείκτες. Δείχνουν σε ποια σύνδεση πρέπει να είναι συνδεδεμένα τα κυκλώματα τροφοδοσίας και επιστροφής. Για την ενδοδαπέδια θέρμανση, συνιστάται η χρήση εξοπλισμού με χαμηλή θερμαντική ικανότητα. Το ψυκτικό μέσο σε αυτό θερμαίνεται έως 60 ° C. Οι πλαστικοί σωλήνες χρησιμοποιούνται για το “ζεστό δάπεδο”.

Λέβητας για δάπεδο ζεστού νερού: διάγραμμα σύνδεσης και επιλογή ισχύος

Υπό τη συνεχή επίδραση των υψηλών θερμοκρασιών, μπορούν να παραμορφωθούν, επομένως, η γραμμή δαπέδου συνδέεται με το λέβητα μέσω μεταλλικών σωλήνων από γαλβανισμένο χάλυβα ή χαλκό..

Η μονάδα σύνδεσης γίνεται με σπείρωμα μέσω παξιμαδιών καπακιού. Για στεγανότητα, χρησιμοποιούνται λαστιχένια ένθετα. Μια βαλβίδα διακοπής είναι εγκατεστημένη στον σωλήνα διακλάδωσης για να μπορεί να κλείσει την έξοδο του ζεστού ψυκτικού υγρού ή του ψυχρού νερού από τη γραμμή δαπέδου. Διάμετρος σωλήνα 26 mm. Το κύκλωμα συνδέεται με μια χτένα επικοινωνίας. Το νερό “ζεστό δάπεδο” από το λέβητα αερίου εκκενώνεται μέσω της μονάδας διανομής.

Ο εξοπλισμός είναι στερεωμένος στον τοίχο. Η γραμμή δαπέδου οδηγείται έξω από την πολλαπλή τροφοδοσίας. Το άλλο άκρο του σωλήνα συνδέεται με την πολλαπλή επιστροφής. Το ψυκτικό κυκλοφορεί μέσω της γραμμής δαπέδου. Μέσω του σωλήνα επιστροφής, εισέρχεται ξανά στο λέβητα.

Για να μπορέσετε να απενεργοποιήσετε τη χτένα, τοποθετούνται βαλβίδες στους σωλήνες εισόδου και επιστροφής. Οι βρύσες κόβουν επίσης σε κάθε σωλήνα διακλάδωσης της πολλαπλής τροφοδοσίας και επιστροφής. Τα ροτόμετρα είναι εγκατεστημένα για τη ρύθμιση της πλήρωσης του κυκλώματος νερού. Ο αυτοματισμός που ρυθμίζει τη θερμοκρασία του υγρού είναι εγκατεστημένος στο λέβητα.

Λέβητας για δάπεδο ζεστού νερού: διάγραμμα σύνδεσης και επιλογή ισχύος

Τα εξαρτήματα προσαρμογέα ορείχαλκου χρησιμοποιούνται για τη σύνδεση του πλαστικού σωλήνα με την πολλαπλή. Εισάγονται χρησιμοποιώντας τη μέθοδο συγκόλλησης. Ο σωλήνας θερμαίνεται με διαστολέα, εγκαθίσταται ένα εξάρτημα. Το πλαστικό ψύχεται, στερεώνοντας με ασφάλεια τον προσαρμογέα. δεν χρησιμοποιείται στεγανωτικό.

Μέθοδος υπολογισμού του δαπέδου του νερού

Κατά τον υπολογισμό ενός δαπέδου νερού, λαμβάνονται υπόψη οι ακόλουθοι παράγοντες:

  • το συνολικό μήκος του κυκλώματος πρέπει να περιορίζεται σε μήκος 100 μ. Με αύξηση αυτού του δείκτη, η πίεση του νερού στους σωλήνες δεν θα φτάσει το τυπικό επίπεδο.
  • τα γειτονικά περιγράμματα δεν πρέπει να διαφέρουν σε μήκος περισσότερο από 15 m.
  • η απόσταση μεταξύ των σειρών σωλήνων πρέπει να είναι 150 mm.
  • όταν η απόσταση μεταξύ των γραμμών μειωθεί στα 100 mm, θα χρειαστεί να τοποθετήσετε 10 m περισσότερους σωλήνες σε 1 m2 εμβαδού.

Εάν πιστεύετε ότι η εμπειρία σας στην εκτέλεση υδραυλικών έργων είναι ανεπαρκής, τότε είναι καλύτερο να καλέσετε επαγγελματίες και να μεταφέρετε όλη την ευθύνη για την ποιότητα της εγκατάστασης ενός δαπέδου με ζεστό νερό σε αυτούς.

Κατασκευή και σύνδεση ενδοδαπέδιας θέρμανσης με το λέβητα

Για λογους σαφηνειας,

σκεφτείτε πώς να φτιάξετε ένα ζεστό δάπεδο από έναν θερμοσίφωνα, χρησιμοποιώντας ένα παράδειγμα χρήσης

tena χωρητικότητας 3 kW για θέρμανση επιφάνειας 30 m2, με εγκατάσταση τριών κατευθύνσεων

βαλβίδα.

Χρειαζόμαστε λέβητα ανακυκλοφορίας με πρίζες για σύνδεση σωλήνων για παροχή ζεστού και κρύου νερού. Η συνιστώμενη διάμετρος των ακροφυσίων είναι 2,6 εκατοστά. Επιπλέον, θα πρέπει να αποθηκεύσετε εργαλεία που θα χρειαστείτε στην εργασία σας, ώστε να μην αποσπάται η προσοχή σας κατά τη διαδικασία εγκατάστασης..

Ακολουθία κατασκευής

τα υδραυλικά δάπεδα από έναν θερμοσίφωνα μοιάζουν με αυτό:

Προετοιμασία της τραχιάς βάσης – πρέπει να ισοπεδωθεί και να καθαριστεί από συντρίμμια.

Λέβητας για δάπεδο ζεστού νερού: διάγραμμα σύνδεσης και επιλογή ισχύος

Εγκατάσταση του συγκροτήματος της πολλαπλής – πρέπει να στερεωθεί στον τοίχο ή να τοποθετηθεί σε ειδικά εξοπλισμένο μέταλλο

κουτί.

Λέβητας για δάπεδο ζεστού νερού: διάγραμμα σύνδεσης και επιλογή ισχύος

Συνδέοντας το δωμάτιο περιμετρικά με ταινία αποσβεστήρα – αυτό θα βοηθήσει στη διατήρηση της ακεραιότητας της τσιμεντένιας επίστρωσης.

Λέβητας για δάπεδο ζεστού νερού: διάγραμμα σύνδεσης και επιλογή ισχύος

Υδροηλεκτρική μόνωση – μεμβράνη πολυαιθυλενίου μπορεί να χρησιμοποιηθεί ως υλικό στεγανοποίησης. Η επιλογή του θερμομονωτικού υλικού είναι τεράστια, από κανονικό αφρό μέχρι στρώμα από διογκωμένο πολυστυρένιο με ωτίδες.

Λέβητας για δάπεδο ζεστού νερού: διάγραμμα σύνδεσης και επιλογή ισχύος

Εγκατάσταση του κυκλώματος νερού – αυτό μπορεί να είναι

σωλήνες από χαλκό, πολυαιθυλένιο ή ανθεκτικό στη θερμότητα πλαστικό. Τοποθέτηση θέρμανσης

στοιχεία παράγονται σύμφωνα με το προγραμματισμένο σχήμα και με ένα καθορισμένο βήμα.

Οι σωλήνες μπορούν να στερεωθούν στο ενισχυτικό πλέγμα, το οποίο τοποθετείται στη θερμομόνωση,

πλαστικοί σφιγκτήρες ή στερεώστε μεταξύ των αυλακώσεων από σανίδες πολυστερίνης.

Λέβητας για δάπεδο ζεστού νερού: διάγραμμα σύνδεσης και επιλογή ισχύος

Σύνδεση του κυκλώματος με τη διανομή

συλλέκτης – το ένα άκρο στην κρύα βρύση και το άλλο στο ζεστό.

Λέβητας για δάπεδο ζεστού νερού: διάγραμμα σύνδεσης και επιλογή ισχύος

Σύνδεση του λέβητα στη μονάδα διανομής – πραγματοποιείται με μεταλλικούς σωλήνες.

Λέβητας για δάπεδο ζεστού νερού: διάγραμμα σύνδεσης και επιλογή ισχύος

Εγκατάσταση βαλβίδας τριών κατευθύνσεων με θερμική κεφαλή στην πολλαπλή – για ρύθμιση του επιπέδου θερμοκρασίας του θερμού

δάπεδο νερού.

Λέβητας για δάπεδο ζεστού νερού: διάγραμμα σύνδεσης και επιλογή ισχύοςΣύνδεση της αντλίας κυκλοφορίας σε

ενδοδαπέδια θέρμανση – παρέχει τη ροή και την απαραίτητη πίεση του νερού στον αγωγό

φύλο.

Λέβητας για δάπεδο ζεστού νερού: διάγραμμα σύνδεσης και επιλογή ισχύος

Εγκατάσταση δεξαμενής διαστολής – είναι απαραίτητο να αφαιρέσετε την περίσσεια νερού από το σύστημα θέρμανσης. Θα πρέπει να τοποθετηθεί σε κρύο μεταλλικό σωλήνα κοντά στην έξοδο στο λέβητα. Και μπροστά του πρέπει να εξοπλίσετε έναν σωλήνα για έξοδο αέρα.

Λέβητας για δάπεδο ζεστού νερού: διάγραμμα σύνδεσης και επιλογή ισχύος

Έλεγχος απόδοσης συστήματος – για τον εντοπισμό πιθανών διαρροών και δυσλειτουργιών. Η δοκιμή πίεσης πραγματοποιείται εντός 24 ωρών υπό πίεση λειτουργίας.

Επιλογή λέβητα για TP

Το κύριο πρόβλημα είναι ότι η λειτουργία ενός ηλεκτρικού λέβητα σε αυτή την περίπτωση θα θεωρηθεί ακατάλληλη χρήση, η οποία μπορεί φυσικά να οδηγήσει σε αστοχία της συσκευής θέρμανσης εκ των προτέρων. Οι οικιακές θερμάστρες έχουν σχεδιαστεί για να παρέχουν στους κατοίκους ζεστό νερό για οικιακούς σκοπούς. Το να κρεμάσετε ένα επιπλέον φορτίο σε μια ηλεκτρική συσκευή σημαίνει ότι θα αλλάξετε θεμελιωδώς τη δυνατότητα κατασκευής της συσκευής.

Ένα σύστημα θέρμανσης που βασίζεται σε ηλεκτρική θέρμανση νερού δεν είναι τίποτα το ιδιαίτερο. Ο λέβητας είναι μια συσκευή στην οποία το νερό θερμαίνεται με ηλεκτρική ενέργεια..

Σωρευτικός

Για μοντέλα με δεξαμενή αποθήκευσης, το κύριο δομικό στοιχείο είναι το στοιχείο θέρμανσης, το οποίο παρέχει θέρμανση νερού. Τα θερμαντικά στοιχεία συνήθως εγκαθίστανται σε μια δεξαμενή αποθήκευσης όπου ρέει νερό βρύσης. Ο τρόπος ενεργοποίησης και απενεργοποίησης των θερμαντικών στοιχείων παρέχεται αυτόματα.

Κατά την κανονική λειτουργία της συσκευής, ανάλογα με την ισχύ των θερμαντικών στοιχείων και τον όγκο της δεξαμενής, το νερό θερμαίνεται εντός 2-3 ωρών. Λόγω του διπλού σώματος, το νερό στη δεξαμενή διατηρεί τη ρυθμισμένη θερμοκρασία για μεγάλο χρονικό διάστημα (12-24 ώρες).

Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

Εσωτερική δομή του λέβητα αποθήκευσης που συνδέεται με την ενδοδαπέδια θέρμανση

Λόγω των υψηλών λειτουργικών παραμέτρων, ο τύπος αποθήκευσης στο σχεδιασμό του ταιριάζει καλύτερα για να εξασφαλίσει τη λειτουργία της ενδοδαπέδιας θέρμανσης στο διαμέρισμά σας..

Ρεύση

Αν μιλάμε για έναν ηλεκτρικό λέβητα ροής, τότε το σχηματικό διάγραμμα είναι εντελώς διαφορετικό. Δεν υπάρχει δεξαμενή αποθήκευσης και η όλη διαδικασία λαμβάνει χώρα μέσα σε μια συμπαγή φιάλη, η οποία είναι εξοπλισμένη με θερμαντικό στοιχείο. Σε αντίθεση με τις συσκευές αποθήκευσης, οι συσκευές ροής είναι εξοπλισμένες με θερμαντικά στοιχεία υψηλότερης ισχύος (6-20 kW), ικανά να παρέχουν εντατική θέρμανση της ροής του νερού σε σύντομο χρονικό διάστημα..

Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

Για την ενδοδαπέδια θέρμανση, ένας λέβητας ροής μπορεί να θεωρηθεί ακατάλληλος. Δεν αξίζει να μπω σε λεπτομέρειες μιας τέτοιας απόφασης. Υπάρχει ένα προφανές γεγονός – υψηλή κατανάλωση ενέργειας!

Ποια μάρκα είναι η καλύτερη

Ένας σημαντικός παράγοντας κατά την επιλογή ενός λέβητα θα είναι η μάρκα με την οποία κατασκευάζεται ο εξοπλισμός. Υπάρχουν αρκετοί κατασκευαστές που προμηθεύουν λέβητες θέρμανσης στην αγορά. Ας εξοικειωθούμε με τα κύρια και πιο δημοφιλή από αυτά, καθώς και με τις μάρκες λέβητες και το κόστος τους. Η έμφαση θα δοθεί στους ηλεκτρικούς λέβητες, αφού είναι η καλύτερη επιλογή.

Βαθμολογία δημοφιλών κατασκευαστών

#1 Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση Buderus Logamax, σειρά E 97/100
# 2 Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση Kospel EKCO 96/100
# 3 Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση “Galan”, σειρά “Ochag”, “Geyser” και “Volcano” 91/100
#4 Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση Ferroli 96/100
#5 Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση RusNIT 97/100

Buderus Logamax, σειρά E

Χώρα προέλευσης – Γερμανία. Πρόκειται για θερμαντικά στοιχεία λέβητες επιτοίχιας τοποθέτησης διαφόρων δυνατοτήτων. Οικολογικές πηγές θερμότητας που χρησιμοποιούνται για τη θέρμανση χώρων για διάφορους σκοπούς, συμπεριλαμβανομένων των κατοικιών.

Buderus Logamax, σειρά E

πλεονεκτήματα

  • είναι δυνατή η σύνδεση με οποιοδήποτε σύστημα θέρμανσης.
  • τοποθετημένο σε συστήματα κλειστού τύπου.
  • υψηλής απόδοσης;
  • τα μοντέλα είναι εύκολο να εγκατασταθούν, απαιτούν ελάχιστο αριθμό πρόσθετων στοιχείων.

Μειονεκτήματα

  • υψηλή τιμή.

Kospel EKCO

Χώρα προέλευσης – Πολωνία. Πρόκειται για λέβητες θέρμανσης, οι οποίοι έχουν σχεδιαστεί λαμβάνοντας υπόψη τη σύνδεση του συστήματος ενδοδαπέδιας θέρμανσης. Εγκατεστημένα σε τοίχους, σας επιτρέπουν να ρυθμίζετε ομαλά την ισχύ του εξοπλισμού. Σας επιτρέπει να ρυθμίσετε την αυτόματη ενεργοποίηση. Η θερμοκρασία μπορεί να ρυθμιστεί από +30 έως +85 μοίρες.

Kospel EKCO

πλεονεκτήματα

  • υπάρχει μια ρύθμιση ισχύος 6 βημάτων, η οποία έχει θετική επίδραση στην κατανάλωση ενέργειας.
  • ευκολία εγκατάστασης και χρήσης ·
  • υψηλής απόδοσης.

Μειονεκτήματα

  • υψηλή τιμή.

“Galan”, σειρά “Ochag”, “Geyser” και “Volcano”

Χώρα προέλευσης – Ρωσία. Οι λέβητες ηλεκτροδίων είναι αρκετά αξιόπιστοι και οικονομικοί σε σύγκριση με τυχόν θερμαντικά στοιχεία. Αποδίδουν γρήγορα και μπορούν να βελτιστοποιηθούν για διαφορετικά επίπεδα απώλειας θερμότητας. Η διάρκεια ζωής είναι περίπου 30 χρόνια. Αυτός ο εξοπλισμός είναι τύπου ροής, επομένως δεν απαιτεί έγκριση από τις εποπτικές αρχές. Η θέρμανση του ψυκτικού υγρού συμβαίνει λόγω του ιονισμού του, η θέρμανση πραγματοποιείται χωρίς θερμαντικά στοιχεία. Ο εξοπλισμός είναι αυτοματοποιημένος, ο οποίος σας επιτρέπει να ρυθμίσετε την απαιτούμενη θερμοκρασία και να μην την παρακολουθείτε.

πλεονεκτήματα

  • προσιτη τιμη;
  • ευκολία εγκατάστασης.
  • αθόρυβη εργασία ·
  • διαστάσεις.

Μειονεκτήματα

  • ο φόβος των αυξήσεων τάσης.
  • μεγάλο φορτίο στην καλωδίωση.

Ferroli

Χώρα προέλευσης – Ιταλία. Ηλεκτρικός λέβητας μονής κυκλώματος. Σύνδεση σε μονοφασικό ή τριφασικό δίκτυο. Ενσωματωμένη λειτουργία αυτόματης και θέρμανσης λέβητα που εξαρτάται από τον καιρό. Digitalηφιακό σύστημα ελέγχου και αυτοδιάγνωση, πίνακας ελέγχου με μεγάλη οθόνη LCD, ενσωματωμένος εβδομαδιαίος προγραμματιστής. Είναι δυνατή η σύνδεση εξωτερικής δεξαμενής αποθήκευσης για την παραγωγή παροχής ζεστού νερού και κυκλώματος χαμηλής θερμοκρασίας (ενδοδαπέδια θέρμανση).

Ηλεκτρικός λέβητας Ferroli

πλεονεκτήματα

  • ένα ευρύ φάσμα διαφορετικών δυνατοτήτων.
  • εξαρτήματα καλής ποιότητας
  • μεγάλη ενημερωτική οθόνη LCD.
  • τη δυνατότητα χρήσης αντιψυκτικού υγρού στο σύστημα θέρμανσης.

Μειονεκτήματα

  • υψηλή τιμή;
  • Κινεζική συνέλευση?
  • δεν περιλαμβάνεται θερμοστάτης χώρου.

RusNIT

Χώρα προέλευσης – Ρωσία. Συμπαγής και ελαφρύς ηλεκτρικός λέβητας για τοποθέτηση σε τοίχο. Μπορεί να χρησιμοποιηθεί ως κύρια ή εφεδρική συσκευή θέρμανσης για κτίρια κατοικιών, εξοχικές κατοικίες, διάφορους οικιακούς χώρους με επιφάνεια έως 80 m².

Ηλεκτρικός λέβητας RusNIT

πλεονεκτήματα

  • προσιτη τιμη;
  • αντέχει σε χαμηλή τάση.
  • σύνδεση σε μονοφασικά και τριφασικά δίκτυα.

Μειονεκτήματα

  • πιθανές δυσκολίες σύνδεσης.

Baxi Amptec

Baxi (Ιταλία) – οι συσκευές που κατασκευάζονται είναι κατάλληλες για διαφορετικά συστήματα θέρμανσης – καλοριφέρ ή θέρμανση δαπέδου. Πολλά μοντέλα μπορούν να λειτουργήσουν σε χαμηλές θερμοκρασίες.

Οι συσκευές είναι συμπαγείς και εύχρηστες. Η τιμή τους σχετίζεται άμεσα με την ισχύ της μονάδας.

Πλεονέκτημα – λειτουργούν σε εξωτερικούς χώρους σε θερμοκρασίες κάτω από το μηδέν.

Wirbel ECO SM 25

Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

Μάρκα – Wirbel (Αυστρία).

Χώρα προέλευσης – Αυστρία.

Συμπαγές μοντέλο μονομπλόκ με ισχύ έως 28 kW, που παρέχει θέρμανση χώρου έως 200 τετραγωνικά μέτρα. μέτρα. Το μικρό σώμα περιέχει τα κύρια συστατικά του ιμάντα, τον αυτοματισμό ελέγχου και το δοχείο. Αυτός ο σχεδιασμός διευκολύνει την εγκατάσταση – αρκεί η παροχή και η επιστροφή του ψυκτικού.

Οι διαστάσεις διευκολύνουν τη μεταφορά του προϊόντος μέσω μιας τυπικής πόρτας που θα εγκατασταθεί σε εσωτερικούς χώρους μετά την ανακαίνιση. Ο λέβητας είναι εξοπλισμένος με δεξαμενή διαστολής, αντλία κυκλοφορίας, βαλβίδα ασφαλείας, γεγονός που μειώνει το κόστος εγκατάστασης. Η αφαίρεση καυσαερίων ελέγχει τον ανεμιστήρα καυσαερίων που είναι εγκατεστημένος μπροστά από την καμινάδα.

Η ασφάλεια διασφαλίζεται με τη μόνωση του θαλάμου καύσης, εξοπλισμένη με βαλβίδα ασφαλείας που μειώνει την πίεση πάνω από 2,5 bar, ρύθμιση της κατανάλωσης πέλλετ με βιδωτό μεταφορέα.

Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

Wirbel ECO SM 25 Πλεονεκτήματα:

  • συμπαγές;
  • μπορεί να εγκατασταθεί σε οποιοδήποτε χώρο, τηρώντας τις απαιτήσεις για εξαερισμό, αποστάσεις από τοίχους και οροφές.
  • υψηλή απόδοση (απόδοση έως 93%).
  • αυτόματο έλεγχο της παροχής πέλλετ και του αέρα τροφοδοσίας, καθώς και την απομάκρυνση του καπνού, ρυθμίζοντας τον τρόπο λειτουργίας για οποιαδήποτε ημέρα.
  • μεγάλη περιοχή ανταλλαγής θερμότητας του θαλάμου καύσης με ένα μπουφάν νερού.
  • απλός έλεγχος από την οθόνη.
  • αρκεί να καθαρίζετε μία φορά την εβδομάδα.
  • οικολογική καθαριότητα σύμφωνα με την 5η τάξη του ευρωπαϊκού προτύπου.

Μειονεκτήματα:

  • δεν εντοπίστηκε.

Sime Solida 5 PL

Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

Μάρκα – Sime (Ιταλία).

Χώρα προέλευσης – Ιταλία.

Μοντέλο με χυτοσίδηρο εναλλάκτη θερμότητας και γενικό καυστήρα για θέρμανση δωματίων έως 192 τετρ. μέτρα. Το βασικό κιτ περιλαμβάνει σύστημα τροφοδοσίας καυσίμου και δοχείο 80 κιλών. Η χρήση σφαιριδίων αυτοματοποιεί τη σίτιση, μειώνοντας σημαντικά τον όγκο αποθήκευσης. Μπορείτε να εγκαταστήσετε μια χοάνη χωρητικότητας 500, 300 ή 200 λίτρων.

Η ισορροπημένη καύση με χαμηλή εκπομπή αερίων εξασφαλίζεται από τη δομή των τμημάτων από χυτοσίδηρο του εναλλάκτη θερμότητας. Η αύξηση του αριθμού τους επηρεάζει την ισχύ. Σύμφωνα με τους ιδιοκτήτες, το σύστημα ελέγχου εγγυάται αξιόπιστη λειτουργία σε διάφορες συνθήκες..

Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

Sime Solida 5 PL Πλεονεκτήματα:

  • αυτοματοποίηση της διαδικασίας θέρμανσης.
  • χαμηλή απόδοση αερίου.
  • εύκολη συντήρηση του θαλάμου καύσης.
  • εύκολη εγκατάσταση και συντήρηση.
  • η δυνατότητα σύνδεσης ενός λέβητα έμμεσης θέρμανσης.
  • την παρουσία θερμοστατικού ρυθμιστή “Regulus”.
  • υψηλή αξιοπιστία;
  • μεγάλη διάρκεια ζωής.

Μειονεκτήματα:

  • όχι πολύ υψηλή απόδοση (76%).

Βάση FACI 26

Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

Μάρκα – FACI (Ιταλία).

Χώρα προέλευσης – (Ρωσία).

Αυτόματο βασικό μοντέλο ρωσικής παραγωγής χωρίς πρόσθετες επιλογές για θέρμανση χώρων έως 260 τ. μέτρα. Η μονάδα είναι κατασκευασμένη από υψηλής ποιότητας ανθεκτικό στη θερμότητα χάλυβα. Εγκαθίσταται καυστήρας από χυτοσίδηρο (ανταπόκριση). Η διαδικασία καύσης ελέγχεται πλήρως από τον αυτοματισμό. Εξοπλισμένο με εναλλάκτη θερμότητας τριών σειρών για οικονομική κατανάλωση. Ο σχεδιασμός προβλέπει την τοποθέτηση της χοάνης από κάθε πλευρά ή πίσω από το λέβητα. Είναι δυνατή η αύξηση της διάρκειας ζωής της μπαταρίας λόγω των πιο χωρητικών bunkers κατά ένα ή δύο χιλιάδες λίτρα, τα οποία είναι εγκατεστημένα αντί για το τυπικό. Η χρήση τροφοδοσίας με δύο βίδες εγγυάται προστασία από τη διείσδυση της φλόγας εκεί.

Η πρόσθετη εγκατάσταση μιας μονάδας GSM θα παρέχει τηλεχειρισμό του συστήματος θέρμανσης. Χρησιμοποιώντας μηνύματα SMS, ο λέβητας μπορεί να ξεκινήσει ή να κλείσει από απόσταση, καθώς και να παρακολουθείται η κατάσταση του συστήματος. Επιπλέον, είναι δυνατό να εξοπλιστεί με θερμοστάτη δωματίου που θα ελέγχει το λέβητα σύμφωνα με τη ρυθμισμένη θερμοκρασία..

Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

  • αυτοκαθαριζόμενος καυστήρας?
  • υψηλή απόδοση (92%).
  • κερδοφορία?
  • αποτροπή διείσδυσης πυρκαγιάς στο καταφύγιο ·
  • τη δυνατότητα χρήσης πέλλετ χαμηλής ποιότητας, καθώς και καυσόξυλα ή μπρικέτες ως εφεδρικό.
  • ένα μεγάλο καταφύγιο για αυτόνομη εργασία μέσα σε μια εβδομάδα από έναν σελιδοδείκτη.
  • αισθητήρας καυσαερίων?
  • μεγάλη διάρκεια ζωής?
  • εύκολο καθαρισμό και συντήρηση.
  • κομψός σχεδιασμός?
  • 5 χρόνια εγγύηση.

Μειονεκτήματα:

  • εξάρτηση του αυτοματισμού από την τροφοδοσία.

FACI Base 26 κριτική βίντεο:

ZOTA Pellet 15S

Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

Μάρκα – ZOTA (Ρωσία).

Χώρα προέλευσης – Ρωσία.

Εγχώριο μοντέλο για θέρμανση δωματίων έως 150 τ. μέτρα. Σχεδιασμένο για λειτουργία σε ρωσικές συνθήκες με πιθανές διακυμάνσεις τάσης, ασταθή ποιότητα πέλλετ, αποθήκευση, συνθήκες θερμοκρασίας. Σε περίπτωση προσωρινής διακοπής ρεύματος, ο λέβητας μπορεί να καεί με ξύλο, για το οποίο είναι απαραίτητο να εγκαταστήσετε τη σχάρα, η οποία περιλαμβάνεται στο σετ παράδοσης, και να αφαιρέσετε τους σωλήνες για να απενεργοποιήσετε τη δευτερεύουσα παροχή αέρα. Σε περίπτωση μακράς απουσίας κατοίκων, χρησιμοποιούνται στοιχεία θέρμανσης για τη διατήρηση της καθορισμένης θερμοκρασίας.

Ένα καταφύγιο με τροποποιημένη γεωμετρία μπορεί να τοποθετηθεί εκατέρωθεν του λέβητα με δυνατότητα εγκατάστασης επιπλέον τμημάτων.

Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

Μπορείτε να αγοράσετε σε τιμή από 149.310 έως 167.900 ρούβλια.

Πλεονεκτήματα ZOTA Pellet 15S:

  • υψηλό βαθμό αυτοματοποίησης.
  • έλεγχος από το τηλεχειριστήριο στον μπροστινό πίνακα.
  • καλά χαρακτηριστικά απόδοσης.
  • αυξημένη αποδοτικότητα ·
  • αυτόματη ανάφλεξη?
  • εξωτερικός αισθητήρας για τη ρύθμιση της βέλτιστης θερμοκρασίας για ρύθμιση που εξαρτάται από τον καιρό.
  • έλεγχος τριών αντλιών και ηλεκτρομαγνητικών βαλβίδων ·
  • προηγμένα συστήματα ασφαλείας: προστασία από υπερθέρμανση, διείσδυση καύσης στο αποθήκη, εξάντληση του τρυπανιού, αυτόματη όπισθεν, καθώς και συναγερμός όταν διακοπεί η παροχή πέλλετ.
  • προαιρετική σύνδεση μονάδας GSM για έλεγχο από smartphone ή tablet.

Μειονεκτήματα:

  • υψηλό κόστος ποιοτικών σφαιριδίων.
  • άβολος καθαρισμός.

Κριτική βίντεο ZOTA Pellet 15S:

BURNIT PELL EASY 20

Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

Μάρκα – Burnit (Βουλγαρία).

Χώρα προέλευσης – Βουλγαρία.

Κομψό οικονομικό μοντέλο με ενσωματωμένο καυστήρα, αντλία, δοχείο διαστολής για τη θέρμανση ενός μικρού εξοχικού σπιτιού ή χώρου διαβίωσης έως 150 τ. μέτρα. Οι μικρές διαστάσεις επιτρέπουν την εγκατάσταση σε κλειστό μπαλκόνι ή σε μικρό τεχνικό δωμάτιο. Το προϊόν λειτουργεί σε αυτόματη λειτουργία – τροφοδοσία pellet, ανάφλεξη και καθαρισμός. Επιπλέον, είναι δυνατή η σύνδεση μιας μονάδας GSM για τηλεχειρισμό.

Το σύστημα τροφοδοσίας δεν επιτρέπει την είσοδο της φλόγας στη χοάνη και όταν η θερμοκρασία αυξηθεί πάνω από το κανονικό, ο θερμοστάτης STB σταματά την παροχή σφαιριδίων. Επιπλέον, ο οπτικός έλεγχος της διαδικασίας καύσης πραγματοποιείται στο προσοφθάλμιο φακό. Η λειτουργικότητα παρέχει τη διατήρηση όλων των ρυθμίσεων στη μνήμη του ελεγκτή όταν είναι απενεργοποιημένο το τροφοδοτικό.

Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

Προσφέρεται σε τιμή 252.300 ρούβλια.

BURNIT PELL EASY 20 Πλεονεκτήματα:

  • αυτόματη ανάφλεξη και τροφοδοσία σφαιριδίων ·
  • αυτοκαθαριζόμενος καυστήρας?
  • έλεγχος αντλιών ζεστού νερού και θέρμανσης ·
  • έλεγχος θερμοκρασίας στη δεξαμενή, δεξαμενή αποθήκευσης, λέβητα.
  • ανεμιστήρας αναρρόφησης καπνού?
  • προσοφθάλμιο για οπτικό έλεγχο της καύσης.
  • προηγμένο σύστημα ασφαλείας.
  • υψηλή αξιοπιστία;
  • μεγάλη διάρκεια ζωής?
  • τη δυνατότητα τηλεχειρισμού μέσω κινητών εφαρμογών IOS ή Android ·
  • εξαιρετική σχέση ποιότητας / τιμής.

Μειονεκτήματα:

  • αστάθεια των συστημάτων ελέγχου και αυτοματισμού.

Atmos D 21 P

Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

Μάρκα – Atmos (Τσεχία).

Χώρα προέλευσης – Τσεχία.

Συμπαγές μοντέλο για τη θέρμανση κατοικιών ή εξοχικών κατοικιών έως 160 τ. μέτρα. Υλικό εναλλάκτη θερμότητας – φύλλο χάλυβα πάχους έως 8 mm. Ο θάλαμος καύσης είναι επενδυμένος με ειδικά ενισχυμένα κεραμικά που προστατεύουν από την εξουθένωση και προάγουν τη μέγιστη μεταφορά θερμότητας. Στην κορυφή υπάρχουν ανοίγματα για σωλήνες στους οποίους είναι εγκατεστημένα επιβραδυντικά καυσαερίων βούρτσας.

Η μονάδα είναι εξοπλισμένη με πατενταρισμένο αυτόματο καυστήρα πέλετ νέας γενιάς ATMOS A25 με λειτουργία διαμόρφωσης ισχύος. Πραγματοποιείται μόνο ανάφλεξη και η φλόγα κατευθύνεται στον κλίβανο. Ένα ιδιαίτερο χαρακτηριστικό είναι η δυνατότητα αυτοκαθαρισμού με εκτόξευση της τέφρας με έναν ανεμιστήρα ενσωματωμένο στον καυστήρα. Αυτό αυξάνει σημαντικά τη διάρκεια ζωής. Είναι δυνατή η σύνδεση μικτού λέβητα ή έμμεσης θέρμανσης.

Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

Μπορείτε να αγοράσετε σε τιμή 361.910 ρούβλια.

Atmos D 21 P Πλεονεκτήματα:

  • υψηλό βαθμό αυτοματοποίησης.
  • συμπαγές;
  • αξιοπιστία;
  • μεγάλη διάρκεια ζωής?
  • εύκολη συντήρηση?
  • οικονομική κατανάλωση?
  • αυτοδιάγνωση με ένδειξη σφάλματος στην οθόνη.
  • αυτόματη ανάφλεξη?
  • αυτόματος καθαρισμός του καυστήρα.
  • δοσολογημένη παροχή σφαιριδίων.
  • διακοπή λειτουργίας του λέβητα σε περίπτωση έκτακτης ανάγκης.
  • υψηλής απόδοσης;
  • μικρή εκπομπή επιβλαβών ουσιών ·
  • απενεργοποίηση του προϊόντος μετά την καύση του καυσίμου ·
  • βολική πρόσβαση στο θάλαμο καύσης.
  • αποτροπή τυχαίου ανοίγματος της πόρτας του θαλάμου καύσης.

Μειονεκτήματα:

  • δεν ταυτοποιήθηκε.

Κριτική βίντεο λέβητα:

Οικοσύστημα BW40 + pell 40 + FH500

Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

Μάρκα – Ecosystem (Βουλγαρία).

Χώρα προέλευσης – Βουλγαρία.

Μοντέλο συστήματος θέρμανσης για ιδιωτική κατοικία και κανονική θέρμανση χώρου έως 200 τ. μέτρα. Ο εξοπλισμός είναι αξιόπιστος και σχεδιασμένος για συνεχή λειτουργία. Τα εξαρτήματα πληρούν αυστηρά πρότυπα και είναι εργοστασιακά ελεγμένα. Το προϊόν εγκαθίσταται εύκολα σε οποιοδήποτε κτίριο και δεν απαιτεί ειδική συντήρηση.

Μπορείτε να συνδέσετε διάφορους τύπους καυστήρων (φυσικό αέριο, ντίζελ, πετρέλαιο, σφαιρίδια) μέσω της φλάντζας στην κάτω πόρτα. Χαμηλός συντελεστής οπισθέλκουσας του θαλάμου καύσης.

Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

Προσφέρεται σε τιμή 244.100 ρούβλια.

Ecosystem BW40 + pell 40 + FH500 Πλεονεκτήματα:

  • συμμόρφωση με το ευρωπαϊκό πρότυπο EN 303-5 2012 ·
  • μεγάλη επιφάνεια του πτερυγίου εναλλάκτη θερμότητας.
  • θάλαμος καυσαερίων τριών σταδίων για αύξηση της απόδοσης.
  • ευστροφία;
  • εύκολο καθαρισμό και συντήρηση.
  • βαλβίδα ασφαλείας;
  • πυροπροστασία του θαλάμου εκκένωσης με αφαιρούμενη μεταλλική σχάρα τέφρας.

Μειονεκτήματα:

  • αστάθεια της μονάδας ελέγχου και αυτοματισμού.

Kiturami KRP 20A

Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

Μάρκα – Kiturama (Δημοκρατία της Κορέας).

Χώρα προέλευσης – Δημοκρατία της Κορέας.

Μοντέλο με έναν τριτροπέα εναλλάκτη θερμότητας αναγνωρισμένου ηγέτη στην παραγωγή εξοπλισμού θέρμανσης στη Δημοκρατία της Κορέας για τη θέρμανση κτιρίων κατοικιών έως 300 τ. μέτρα. Εγκαθίσταται σε δωμάτια με εξαερισμό παροχής και εξάτμισης για να διασφαλιστεί η κανονική λειτουργία με κενό στην καμινάδα 2,5-3,5 mm. στήλη νερού.

Το προϊόν είναι εξοπλισμένο με καυστήρα πυρσού με κεραμικό στοιχείο θέρμανσης. Όταν γεμίσει το τμήμα εκκίνησης των σφαιριδίων, ο ανεμιστήρας και ο θερμαντήρας ενεργοποιούνται και ακολουθεί ανάφλεξη. Ο αέρας τροφοδοτείται σε σπείρα, κορεσμένο ομοιόμορφα ολόκληρο το στρώμα με οξυγόνο με σχεδόν πλήρη καύση. Τα θερμά αέρια περνούν από τον εναλλάκτη θερμότητας τρεις φορές για μέγιστη ανάκτηση θερμότητας. Η συσσωρευμένη σκωρία αφαιρείται αυτόματα από την επιφάνεια του καυστήρα με μηχανική κίνηση σύμφωνα με το πρόγραμμα.

Οι τρόποι λειτουργίας, η ρύθμιση της διαδικασίας φυσήματος του εναλλάκτη θερμότητας και ο καθαρισμός ρυθμίζονται στη μονάδα ελέγχου. Επιπλέον, η ρύθμιση μπορεί να πραγματοποιηθεί από απόσταση από το τηλεχειριστήριο..

Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

Πωλείται στην τιμή των 265.000 ρούβλια.

Kiturami KRP 20A Πλεονεκτήματα:

  • υψηλή απόδοση άνω του 92%.
  • κερδοφορία?
  • το κύκλωμα παροχής ζεστού νερού θερμαίνει νερό έως 60 μοίρες με χωρητικότητα 9 l / min.
  • αυτόματη διάγνωση?
  • σύστημα πυρόσβεσης με αισθητήρα θερμοκρασίας στην είσοδο του καυστήρα και ηλεκτρομαγνητική βαλβίδα.
  • μεγάλος όγκος ψυκτικού?
  • προστασία από υπερθέρμανση.
  • ήσυχη δουλειά?
  • πνευματικός καθαρισμός εναλλάκτη θερμότητας.
  • απομακρυσμένος θερμοστάτης για έλεγχο τρόπων λειτουργίας και ρύθμιση παραμέτρων.

Μειονεκτήματα:

  • ο σχηματισμός κέικ σκωρίας στη σχάρα του καυστήρα, που παρεμβαίνει στην κανονική λειτουργία, την εμφάνιση αιθάλης, την αύξηση της κατανάλωσης πέλλετ και τη μείωση της απόδοσης.
  • εξάρτηση από την εξουσία.

Βίντεο αναθεώρηση της συσκευής:

Kostrzewa Twin Bio Lux NE

Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

Μάρκα – Kostrzewa (Πολωνία).

Χώρα προέλευσης – Πολωνία.

Κομψό οικονομικό μοντέλο με αυτόματη παροχή καυσίμου για θέρμανση δωματίων έως 200 τ. μέτρα. Η βέλτιστη αξιοποίηση της επιφάνειας θέρμανσης εξασφαλίζεται από την επίπεδη σχεδίαση με “γλωσσίδες – σωλήνες νερού” διατηρώντας τις ελάχιστες διαστάσεις. Η συσκευή είναι εξοπλισμένη με καυστήρα Platinum Bio VG με μεταβλητή γεωμετρία, λειτουργία αυτοκαθαρισμού σε συνεχή λειτουργία, ικανή να κάψει τα πιο φθηνά σφαιρίδια. Ταυτόχρονα, ο καθαρισμός του λέβητα δεν απαιτεί την αφαίρεσή του. Για την κατασκευή ενός συμπαγούς κάθετου εναλλάκτη θερμότητας, χρησιμοποιείται χάλυβας λέβητα υψηλής ποιότητας P265GH με πάχος έως 5 mm.

Η μονάδα είναι εξοπλισμένη με σύστημα παρακολούθησης της παρουσίας καυσίμου στη δεξαμενή και τη στάχτη. Κατά τη διαδικασία της εργασίας, πραγματοποιούνται πληροφορίες σχετικά με τις επερχόμενες ενέργειες, συμπεριλαμβανομένων. σίτιση σφαιριδίων ή καθαρισμός. Ο περιορισμός των επιβλαβών εκπομπών επιτυγχάνεται με τη χρήση ενός ενσωματωμένου κεραμικού θαλάμου και καυστήρα.

Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

Η μέση τιμή από τον κατασκευαστή είναι 414.000 ρούβλια.

Kostrzewa Twin Bio Lux NE [Πλεονεκτήματα:

  • καυστήρας με μεταβλητή γεωμετρία και λειτουργία αυτοκαθαρισμού.
  • έλεγχος της ποσότητας των σφαιριδίων ·
  • χαμηλό επίπεδο επιβλαβών εκπομπών ·
  • τη δυνατότητα σύνδεσης πολλών κυκλωμάτων θέρμανσης, συμπεριλαμβανομένων ζεστό πάτωμα?
  • ρύθμιση της θερμοκρασίας σε καιρικές ή χειροκίνητες λειτουργίες.
  • ρύθμιση του εναλλάκτη θερμότητας ·
  • διαμόρφωση και έλεγχος της φλόγας χρησιμοποιώντας φωτοκύτταρο ·
  • εκκίνηση ή διακοπή με χαμηλή θερμική αδράνεια.
  • η εξάλειψη του αερίου σκάει κατά την ανάφλεξη λόγω τριών φάσεων καύσης.
  • σε περίπτωση διακοπής ρεύματος, επαναφέρετε τις τελευταίες ρυθμίσεις με τη λειτουργία αυτόματης εκκίνησης.
  • τη δυνατότητα εξωτερικού ελέγχου όλων των λειτουργιών και συστημάτων από υπολογιστή ή smartphone ·
  • προστασία από το πάγωμα και την υπερθέρμανση ·
  • προστασία από την απόφραξη της αντλίας.
  • ισχύς στην ένδειξη.

Μειονεκτήματα:

  • πολύπλοκη προσαρμογή.
  • σε περίπτωση λανθασμένης εγκατάστασης, μεγάλη λαιμαργία για pellet.

Teplodar Kupper ΟΚ 20

Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

Μάρκα – Teplodar (Ρωσία).

Χώρα προέλευσης – Ρωσία.

Συμπαγές μοντέλο ισχυρού εξοπλισμού αυτόματης θέρμανσης μονής κυκλώματος ρωσικής παραγωγής. Απόδοση αφαίρεσης θερμότητας για θέρμανση χώρου έως 200 τ. Τα μέτρα παρέχονται από την ανεπτυγμένη επιφάνεια του μπουφάν νερού, συμπληρωμένη από έναν εναλλάκτη θερμότητας σωλήνα νερού. Η εγκατάσταση του καυστήρα πέλλετ πραγματοποιείται χωρίς πρόσθετη εργασία αντί για την πόρτα τέφρας. Υπάρχει ένας φωτοαισθητήρας που ανιχνεύει την παρουσία πυρκαγιάς στην εστία για να ενεργοποιήσετε την ανάφλεξη με την επανάληψη της διαδικασίας καύσης. Μονοφασικό τροφοδοτικό.

Πάνω, για εξοικονόμηση χώρου, υπάρχει μια ογκώδης χοάνη με σβώλους τροφοδοσίας τρυπανιού, καθώς και ένας πίνακας ελέγχου για τη ρύθμιση των παραμέτρων.

Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

Ελάχιστη τιμή – 86.400 ρούβλια.

Teplodar Kupper OK 20Πλεονεκτήματα:

  • ενσωματωμένο τηλεχειριστήριο για αυτόματο έλεγχο ανάφλεξης, διαδικασία καύσης, διατήρηση της ισορροπίας θερμοκρασίας του ψυκτικού υγρού.
  • μερική τέφρα που φυσά με ενσωματωμένο ανεμιστήρα.
  • Θερμαντικό στοιχείο για 6 kW.
  • εύκολη μετατροπή σε στερεό καύσιμο.
  • αυτόματη διάγνωση?
  • ένδειξη ένταξης ·
  • προστασία από υπερθέρμανση.
  • μόνωση βασάλτη?
  • οικονομική κατανάλωση pellet ·
  • συμπαγές.

Μειονεκτήματα:

  • χωρίς στοιχεία καμινάδας και θερμοστάτη.
  • δυσκολίες στον καθαρισμό μιας οριζόντιας καμινάδας.
  • δεν είναι πολύ βολικό να μπεις για να γεμίσεις το bunker με pellets.

Βίντεο κριτική Teplodar Kupper OK 20:

12 Savitr Lux 9

Ηλεκτρικός λέβητας για ενδοδαπέδια θέρμανση

Σχετικά ακριβός, αλλά ισχυρός και λειτουργικός εξοπλισμός. Διαθέτει τρία επίπεδα ισχύος. Αυτόματη περιστροφή των θερμαντικών στοιχείων. Ο λέβητας χρησιμοποιεί ένα υψηλής ποιότητας ρελέ Omron και αξιόπιστο και ανεξάρτητο από το κύκλωμα ελέγχου προστασίας από υπερθέρμανση, κατάψυξη και διαρροή ψυκτικού..

Πλεονεκτήματα:

Ηλεκτρικός λέβητας μονοκυκλώματος (στοιχείο θέρμανσης)

Ισχύς 9 kW

Τοποθέτηση σε τοίχο

Τριφασική και μονοφασική σύνδεση

Αντλία κυκλοφορίας (ενσωματωμένη), η οποία ήδη δικαιολογεί σε μεγάλο βαθμό την υψηλή τιμή του ίδιου του λέβητα

Λειτουργικότητα: μανόμετρο, εξωτερικός αισθητήρας θερμοκρασίας, θερμοστάτης, προγραμματιστής

Υπάρχει μια οθόνη

Δυνατότητα σύνδεσης εξωτερικού ελέγχου

Προστασία από υπερθέρμανση, αυτόματη διάγνωση, εξαερισμός, βαλβίδα ασφαλείας

Μειονεκτήματα:

Επικοινωνία όχι υψηλής ποιότητας

Επειδή υπάρχει ένα απομακρυσμένο μανόμετρο, είναι δύσκολο να αποσυναρμολογηθεί ο λέβητας

Έλλειψη στατιστικών για τη μέση ημερήσια θερμοκρασία

γενικές πληροφορίες

Ηλεκτρικός λέβητας για ενδοδαπέδια θέρμανση

Οι ηλεκτρικοί λέβητες για ενδοδαπέδια θέρμανση είναι οι απλούστερες συσκευές για τη θέρμανση και την προετοιμασία ενός φορέα θερμότητας (ζεστό νερό).

Θερμαίνονται μόνα τους, χωρίς τη χρήση καυσίμου, γεγονός που τους καθιστά πολύ πιο εύκολους στη λειτουργία, τόσο όσον αφορά τη μικρότερη ανησυχία όσο και την ασφάλεια..

Για να εργαστούν, χρειάζονται μόνο ηλεκτρικό ρεύμα στο δίκτυο και νερό σε εναλλάκτη θερμότητας. Δεν χρειάζεται μεταφορά καυσίμου, αποθήκευση και αποθήκευση, φόρτωση στο θάλαμο καύσης κλπ. Η συντήρηση τέτοιων λέβητων είναι η απλούστερη και πιο προσιτή για όλους. Επιπλέον, δεν χρειάζεται να λάβετε άδεια για τη χρήση μιας τέτοιας συσκευής από τις αρμόδιες εποπτικές αρχές..

Παράμετροι επιλογής λέβητα

Η διάταξη ενός συστήματος ενδοδαπέδιας θέρμανσης συνδέεται όχι μόνο με τη σωστή διάταξη των στοιχείων, αλλά και με την επιλογή μιας συσκευής για τη θέρμανση του ψυκτικού. Τις περισσότερες φορές, χρησιμοποιούνται ηλεκτρικοί λέβητες για το σκοπό αυτό. Αλλά η ποιότητά τους εξαρτάται από πολλές παραμέτρους, συμπεριλαμβανομένης της τιμής..

Επομένως, κατά την επιλογή μιας ηλεκτρικής συσκευής, πρέπει να δώσετε προσοχή στα ακόλουθα χαρακτηριστικά της:

  • Το υλικό από το οποίο κατασκευάζεται η δεξαμενή λέβητα, οι ειδικοί συνιστούν να επιλέξετε ανοξείδωτο χάλυβα
  • Αντοχή στη διάβρωση του θερμαντικού στοιχείου
  • Αντίσταση μόνωσης
  • Προστατευτικές λειτουργίες της συσκευής (από την ενεργοποίηση χωρίς νερό)
  • Δυνατότητα ρύθμισης της ισχύος θέρμανσης

Είναι εξοπλισμένα με σύστημα ελέγχου μικροεπεξεργαστή που εξασφαλίζει την πιο αθόρυβη λειτουργία του εξοπλισμού..

συγκριτικός πίνακας

Wirbel ECO SM 25Sime Solida 5 PLFACI Base 26 ZOTA Pellet 15S Teplodar Kupper OK 20
Μέγιστη θερμική ισχύς, kW 28.6 26 26 15 είκοσι
Θερμαινόμενη περιοχή, τετρ. Μ 200 192 260 150 200
Αποδοτικότητα,% 93.3 76,6 92 90 83
Εγκατάσταση ΕΞΩΤΕΡΙΚΟΥ ΧΩΡΟΥ
Αυτόματη σίτιση Ναί
Αντλία κυκλοφορίας Ναί Οχι Οχι Οχι Οχι
Δεξαμενή διαστολής, l Ναί Οχι Οχι Οχι Οχι
Θερμοκρασία φορέα θερμότητας, deg. ΜΕ 80 50-95 55-85 60-95 95
Μέγιστη. πίεση στο κύκλωμα θέρμανσης, bar 2.5 4 1.5 3 2
Σωλήνας διακλάδωσης σύνδεσης θέρμανσης, ίντσα 1 2 1 2
Διάμετρος καμινάδας, mm 80 150 160 150 150
Διαστάσεις (ΠxΥxΒ), cm 94χ147,5χ65 47x108x55,5 50×120,5×180 114x157x106 48,5x74x83
Βάρος, kg 280 350 350 333 163
Εγγύηση, έτος 1 2 1 1 2

Μυστικά της σωστής επιλογής

Όταν αγοράζετε εξοπλισμό θέρμανσης που λειτουργεί με pellet ξύλου, πολλοί άνθρωποι καθοδηγούνται από έναν προϋπολογισμό. Αυτή είναι εν μέρει λάθος προσέγγιση. Πρέπει να λαμβάνεται υπόψη η περιοχή που θα θερμανθεί. Επιλέξτε λέβητα με αποθεματικό ισχύος 20%.

Εάν το κόστος του εξοπλισμού είναι ένα σημαντικό κριτήριο, σημειώστε ότι τα μοντέλα με τα ίδια τεχνικά χαρακτηριστικά από εγχώριους και ξένους κατασκευαστές ενδέχεται να διαφέρουν σημαντικά στην τιμή. Επιπλέον, υπάρχει μια ποικιλία συσκευών που μπορούν να λειτουργήσουν με διαφορετικούς τύπους καυσίμων. Οι συνδυασμένοι λέβητες είναι ακριβότεροι αλλά προσφέρουν περισσότερα οφέλη.

Είναι σημαντικό να γνωρίζουμε ότι η απόδοση ενός λέβητα pellet εξαρτάται επίσης από την ποιότητα του καυσίμου. Αγοράστε pellets από αξιόπιστους κατασκευαστές. Εξοπλίστε τον εξαερισμό τροφοδοσίας και εξάτμισης στο λεβητοστάσιο.

Η αρχή λειτουργίας των αυτόματων λεβήτων πέλλετ

Κατά την εκκίνηση του λέβητα από ψυχρή κατάσταση, τα σφαιρίδια φορτώνονται χειροκίνητα στο μηχανισμό τροφοδοσίας με βίδες. Μετά από αυτό, τίθεται σε λειτουργία το αυτόματο σύστημα ελέγχου της μονάδας, ο καυστήρας ανάβει και ξεκινά η αυτόματη παροχή σφαιριδίων στην περιοχή καύσης..

Όταν η θερμοκρασία του θερμαντικού μέσου φτάσει την καθορισμένη τιμή, η παροχή πέλλετ σταματά. Όταν μειώνεται η θερμοκρασία του νερού θέρμανσης, η παροχή σφαιριδίων στο θάλαμο καύσης αποκαθίσταται, ακολουθούμενη από αυτόματη ανάφλεξη του καυστήρα.

Σίτιση με πέλλετ

Η τροφοδοσία καυσίμου των σφαιριδίων στον καυστήρα πραγματοποιείται χρησιμοποιώντας έναν κοχλιωτό τροφοδότη τύπου μεταφορέα. Συνήθως χωρίζεται σε 2 μέρη: αν τελειώσουν τα σφαιρίδια σε αυτό που βρίσκεται πιο κοντά στη μονάδα, ο δεύτερος μεταφορέας ξεκινά και γεμίζει τον πρώτο με καύσιμο.

Ο έλεγχος της παρουσίας καυσίμου στον τροφοδότη πραγματοποιείται χρησιμοποιώντας ειδικούς φωτοαισθητήρες. Η τροφοδοσία καυσίμου των λεβήτων πέλλετ ολοκληρώνεται με ένα συγκρότημα αποθήκευσης σφαιριδίων, ο όγκος της αποθήκης θα εξαρτηθεί από τη θερμική ισχύ της εγκατάστασης.

Εάν η ενσωματωμένη χοάνη pellet είναι άδεια, ο κάτω αισθητήρας δεξαμενής θα λειτουργήσει και θα στείλει ένα σήμα στα αυτόματα συστήματα ασφαλείας, το οποίο θα απενεργοποιήσει τον λέβητα. Πολλές σύγχρονες συσκευές καύσης pellet είναι εξοπλισμένες με αυτόματο σύστημα εκκίνησης..

Οι λέβητες μπορούν να ορίσουν διαφορετικούς ρυθμούς παράδοσης καυσίμου σε λεπτά, δηλαδή ο χρήστης ορίζει το χρόνο για να φτάσουν τα σφαιρίδια στο επίπεδο καύσης, η προεπιλεγμένη τιμή δεν υπερβαίνει τα δύο λεπτά, η οποία είναι αρκετή για αυτόματη ανάφλεξη. Υπάρχει επίσης μια ρύθμιση για την ταχύτητα παροχής κενού καυσίμου για αυτόματη πλήρωση της δεξαμενής καυσίμου.

Ελλείψει τέτοιου συστήματος, η αυτόματη εισαγωγή ελέγχεται από τον εύκαμπτο σωλήνα του λέβητα από εξωτερική αποθήκη καυσίμου..

Ανάφλεξη και καύση

Ανάψτε τα σφαιρίδια με τον ίδιο τρόπο όπως κάθε στερεό καύσιμο. Η καλύτερη επιλογή είναι να χρησιμοποιήσετε ειδικές ουσίες για ανάφλεξη, αν και οι κόκκοι αναφλέγονται καλά χωρίς αυτές. Στην περίπτωση χρήσης υγρού έναρξης, οι κόκκοι χύνονται πάνω του, περιμένοντας λίγο να απορροφηθεί το υγρό και στη συνέχεια βάλτε φωτιά.

Σε συστήματα αυτόματης ανάφλεξης, εκτελείται από ηλεκτρικούς θερμαντήρες μέσω των οποίων τροφοδοτείται αέρας. Αφού τα σφαιρίδια αναβοσβήνουν καλά και η φλόγα γίνει σταθερή, αρχίζουν να ρυθμίζουν την παροχή αέρα για να αυξήσουν τη θερμική ισχύ της μονάδας..

Στην περίπτωση που είναι απαραίτητο να αυξηθεί η διάρκεια της καύσης καυσίμου και η πιο οικονομική χρήση του, θα είναι απαραίτητο να περιοριστεί η παροχή οξυγόνου. Για να αυξηθεί ο ρυθμός καύσης, αντίθετα, προστίθεται αέρας

Αφαίρεση τέφρας

Στην αυτόματη λειτουργία, η καύση των σφαιριδίων προχωρά στη σχάρα της συσκευής καυστήρα, η φλόγα είναι ομοιόμορφη με κίτρινο χρώμα. Στη συνέχεια, το καύσιμο στο θάλαμο καύσης θα καεί εντελώς, ο μαύρος καπνός δεν θα βγει από την καμινάδα και θα υπάρχουν πολύ λίγα υπολείμματα τέφρας.

Με βάση την ποιότητα καταναλωτή του χρησιμοποιημένου στερεού καυσίμου, η τέφρα απομακρύνεται σε διαφορετικά διαστήματα. Σε αυτή την περίπτωση, είναι απαραίτητο να διασφαλιστεί ότι το επίπεδο τέφρας δεν ανεβαίνει στην κορυφή του καυστήρα..

Συνήθως η τέφρα αφαιρείται πριν από τη φόρτωση καυσίμου. Οι σύγχρονοι λέβητες πέλλετ διαθέτουν αυτόματο σύστημα καθαρισμού και εκφόρτωσης τέφρας, το οποίο αποτρέπει τη συσσώρευση και τη σκωρία των εσωτερικών επιφανειών γύρω από τον καυστήρα.

Πώς να εγκαταστήσω

Μπορείτε να δοκιμάσετε να εγκαταστήσετε έναν λέβητα pellet στο σπίτι μόνοι σας με τα χέρια σας εάν έχετε ειδικές γνώσεις ή χρησιμοποιείτε το Διαδίκτυο, όπου παρουσιάζονται αναλυτικές οδηγίες. Ωστόσο, είναι καλύτερο να αναθέσετε τη λύση μιας τέτοιας ερώτησης σε επαγγελματίες από έναν εξειδικευμένο οργανισμό που έχει άδεια κατασκευής, οι οποίοι θα τοποθετήσουν αξιόπιστα τη μονάδα κατά την επισκευή ή την κατασκευή..

Πριν προχωρήσετε στην εγκατάσταση, είναι απαραίτητο να ολοκληρώσετε το σχέδιο.

Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

Κύρια βήματα

1. Προπαρασκευαστικά:

  • προετοιμασία των χώρων ·
  • ενίσχυση και ισοπέδωση μιας πυρίμαχης βάσης που μπορεί να αντέξει τη μονάδα.
  • τοποθέτηση ηλεκτρικής καλωδίωσης.
  • εγκατάσταση εξαερισμού και καμινάδας.

2. Εγκατάσταση και σωληνώσεις:

  • εγκατάσταση σε λόφο, σύνδεση με την καμινάδα του αγωγού αερίου-αέρα.
  • εγκατάσταση της χοάνης, σύνδεση του τρυπανιού.
  • συναρμολόγηση του πίνακα ελέγχου.
  • σωληνώσεις της αντλίας κυκλοφορίας.
  • εγκατάσταση δεξαμενής διαστολής ·
  • εγκατάσταση αυτοματισμού για τον έλεγχο της ροής επιστροφής ·
  • εφεδρική καλωδίωση τροφοδοσίας, εγκατάσταση σταθεροποιητή.
  • σύνδεση του κυκλώματος ψυκτικού υγρού και επιστροφή.

3. Δραστηριότητες ανάθεσης:

  • έλεγχος της συμμόρφωσης με το έργο ·
  • έλεγχος στεγανότητας?
  • έλεγχος αυτοματισμού?
  • πτύχωση?
  • έλεγχος έναρξης και μέτρησης παραμέτρων.
  • εργασία προσαρμογής.

4. Πρώτη εκκίνηση:

  • γεμίζοντας το δοχείο με σφαιρίδια.
  • έλεγχος της πίεσης του νερού, συμπλήρωση των προτύπων εάν είναι απαραίτητο.
  • άνοιγμα του αποσβεστήρα καπνού.
  • ανάφλεξη – από πίνακα ελέγχου ή χειροκίνητα.
  • τον έλεγχο της συμμόρφωσης των παραμέτρων με το έργο ·
  • διακοπή μετά από εξουθένωση ·
  • έλεγχος της θερμοκρασίας του θερμαντικού μέσου για την αποφυγή σχηματισμού συμπύκνωσης.

Κοινά λάθη

  1. Έλλειψη ελέγχου θερμοκρασίας επιστροφής.
  2. Μη ικανοποιητική στεγανότητα του κυκλώματος αερίου, μείωση της απόδοσης λόγω διαρροής αερίου πυρόλυσης.
  3. Κακή θερμομόνωση της βάσης, προκαλώντας συμπύκνωση και εκπομπή επιβλαβών ουσιών.
  4. Ασυμφωνία του μεγέθους του λεβητοστασίου με τις απαιτήσεις πυρασφάλειας, η οποία δεν επιτρέπει την εξυπηρέτηση της αποθήκης ή του τρυπανιού.

Οι λέβητες πέλλετ διακρίνονται για την αποτελεσματικότητά τους, την ευκολία λειτουργίας και τη μεγάλη διάρκεια ζωής της μπαταρίας. Αλλά οι βέλτιστες παράμετροι μπορούν να επιτευχθούν μόνο στην περίπτωση της σωστής επιλογής εξοπλισμού, εγκατάστασης και θέσης σε λειτουργία..

Λίστα με τα καλύτερα μοντέλα οικιακών λεβήτων πέλλετ

Παρά τη μεγάλη δημοτικότητα των pellets, η επιλογή εξοπλισμού δεν είναι τόσο μεγάλη:

  • Valday 22Μ. Ρωσία. Πρόκειται για έναν λέβητα θέρμανσης pellet ενός κυκλώματος. 22 kW είναι το μέγιστο, 4 kW είναι το ελάχιστο. Ο εξοπλισμός λειτουργεί σε σφαιρίδια από τύρφη, ξύλο και μπορεί να θερμανθεί με ξύλο. Η περιεκτικότητα σε υγρασία των πρώτων υλών είναι έως 35%. Κατά την τοποθέτηση καυσόξυλων, εγκαθίστανται πρόσθετες σχάρες. Περιεκτικότητα σε τέφρα 90%, ενσωματωμένη μονάδα ελέγχου απομακρυσμένης πρόσβασης, προστασία από υπερθέρμανση. Αποθήκη με φορτίο έως 160 κιλά. Κατανάλωση 6,3 kg / h. Ο εναλλάκτης θερμότητας είναι χάλυβας, η μονάδα λειτουργεί με ένα φορτίο έως και 26 ώρες. Τιμή από 1960 $ (13800 ρούβλια).
  • Kupper PRO. Teplodar. Μονάδα με ένα κύκλωμα και αυτόματο καυστήρα. Ισχύς 4-22 kW. Η θέρμανση με πριονίδι είναι αποδεκτή, κατάλληλη για σπίτια με επιφάνεια 20 m2 ή περισσότερο. Υπάρχει δυνατότητα αναδιαμόρφωσης για παροχή αερίου, στη βασική διαμόρφωση υπάρχει θερμαντικό στοιχείο 6 kW. Η γενική συσκευή λειτουργεί επίσης με ηλεκτρική ενέργεια – αυτό είναι βολικό για περιόδους εκτός εποχής. Ο αυτόματος πίνακας ελέγχου ελαχιστοποιεί τη συμμετοχή του χρήστη. Κατά την πρώτη εκκίνηση, είναι απαραίτητο να ρυθμίσετε τους τρόπους λειτουργίας και στη συνέχεια ο εξοπλισμός διατηρεί τις καθορισμένες παραμέτρους. Αποθήκη με όγκο 120 kg, κατανάλωση έως 9 kg / h, περίοδος λειτουργίας με ένα φορτίο έως 14 ώρες. Απόδοση 95%. Τιμή από 1330 $ (94000 ρούβλια.).
  • Stropuva P20. Ο Λιθουανός κατασκευαστής προσφέρει αδρανή πέλλετ χωρίς τρυπάνι για την τροφοδοσία πρώτων υλών και σύστημα αυτόματης ανάφλεξης. Για να ξεκινήσετε τη συσκευή, πρέπει να ενεργοποιήσετε τον καυστήρα αερίου, ο φορέας ενέργειας εγκαθίσταται στον θάλαμο υπό την επίδραση της βαρύτητας. Η ισχύς είναι 20 kW, η κανονικότητα της αφαίρεσης τέφρας είναι 1 φορά σε 4-5 εβδομάδες. Απόδοση έως 90%, εναλλάκτης θερμότητας χάλυβα, τιμή από $ 2.200 (160.000 ρούβλια). Η συσκευή διαθέτει 4 ενσωματωμένους αισθητήρες θερμοκρασίας-αυτό σας επιτρέπει να τελειοποιήσετε τις λειτουργίες και να ελέγξετε τη λειτουργία του καυστήρα. Υπάρχει ανεμιστήρας εξαναγκασμένου αέρα – είναι πιο βολικό να αλλάξετε την ένταση της θέρμανσης του ψυκτικού. Ένας σχετικά μικρός όγκος του χώρου αποθήκευσης (90 kg) και η χαμηλή κατανάλωση καυσίμου εντός 4 kg / h είναι πλεονεκτήματα. Με ένα φορτίο, η συσκευή λειτουργεί έως και 23 ώρες.

Είναι δυνατή η χρήση ηλεκτρικού λέβητα για παροχή ζεστού νερού και ενδοδαπέδια θέρμανση

Η χρήση ηλεκτρικών λεβήτων για δάπεδα νερού και συστήματα ζεστού νερού περιορίζεται άμεσα αποκλειστικά σε θερμαντικά στοιχεία. Ο σχεδιασμός προβλέπει δύο ξεχωριστούς δακτυλίους κυκλοφορίας, καθένας από τους οποίους έχει τη δική του συσκευή θέρμανσης. Ξεχωριστά κυκλώματα, διευκολύνουν τη ρύθμιση της έντασης θέρμανσης της παροχής ζεστού νερού και του θερμαντικού μέσου.

Τα μοντέλα ηλεκτροδίων δεν προορίζονται για σύνδεση με παροχή ζεστού νερού, αλλά εάν είναι απαραίτητο, ο θερμαντήρας μπορεί να τροποποιηθεί. Σε αυτή την περίπτωση, οι σωληνώσεις του λέβητα θα περιλαμβάνουν:

  • Έμμεσος λέβητας θέρμανσης – για θέρμανση παροχής ζεστού νερού, θα χρειαστεί να θερμάνετε το ψυκτικό σε θερμοκρασία 10-20 ° C περισσότερο από ό, τι απαιτείται για την ενδοδαπέδια θέρμανση. Το κύκλωμα θα λειτουργήσει, όπως σε παρόμοια συστήματα με εγκατεστημένη γεννήτρια θερμότητας αερίου.
  • Χτενίστε με μονάδα ανάμιξης – δεν θα λειτουργήσει απευθείας για την τροφοδοσία του δαπέδου νερού από τον ηλεκτρικό λέβητα, λόγω της υπερβολικής θερμοκρασίας του ψυκτικού. Θα χρειαστεί να μειώσετε την ένταση της θέρμανσης. Για αυτό, μια μονάδα ανάμιξης προστίθεται στο σχήμα, που βρίσκεται στην υδραυλική πολλαπλή. Μόνο με αυτήν τη σύνδεση, θα λειτουργήσει η συσκευή ενδοδαπέδιας θέρμανσης με ηλεκτρικό λέβητα τύπου ηλεκτροδίου.εγκατάσταση χτένας
  • Θερμικοί αισθητήρες – ένας αισθητήρας είναι ενσωματωμένος στο σχέδιο που καταγράφει τη θερμοκρασία θέρμανσης του ψυκτικού, αλλά, εάν είναι απαραίτητο, ένας αισθητήρας θερμοκρασίας δωματίου συνδέεται επιπλέον για τον έλεγχο της θέρμανσης του αέρα στο δωμάτιο. Όταν χρησιμοποιείτε ενδοδαπέδια θέρμανση, ο αισθητήρας εγκαθίσταται σε απόσταση 15-20 cm από την επιφάνεια του δαπέδου.

Οι σωληνώσεις του δαπέδου του νερού, εκτός από τη χτένα, περιλαμβάνουν ένα σύστημα επεξεργασίας και φιλτραρίσματος νερού και μια σύνθεση του κυκλώματος νερού. Βεβαιωθείτε ότι έχετε εγκαταστήσει μια σύνδεση γείωσης για να αποφύγετε ηλεκτροπληξία..

Οι ηλεκτρικοί λέβητες με σωληνωτή θερμάστρα συνδέονται στο δίκτυο μέσω RCD. Συναρμολογήσεις ηλεκτροδίων, αποκλειστικά μέσω αυτοματισμού.

Ο χρόνος θέρμανσης του θερμού δαπέδου από τον ηλεκτρικό λέβητα εξαρτάται άμεσα από τον τύπο του εξοπλισμού που χρησιμοποιείται. Τα μοντέλα ηλεκτροδίων φτάνουν στην ισχύ λειτουργίας σχεδόν αμέσως. Στα στοιχεία θέρμανσης ηλεκτρικούς λέβητες, πριν από την παροχή θερμαινόμενου ψυκτικού υγρού, θα πρέπει να περιμένετε περίπου 10 λεπτά.

Περιγραφή του ηλεκτρικού λέβητα

Ένας λέβητας θέρμανσης νερού, που τροφοδοτείται με ηλεκτρική ενέργεια, είναι ένα μονωμένο δοχείο ορισμένου όγκου. Ο αφρός πολυουρεθάνης χρησιμοποιείται ως θερμομονωτικό υλικό. Εξωτερικά, το δοχείο προστατεύεται από περίβλημα από ανοξείδωτο ατσάλι.

Η εσωτερική επιφάνεια καλύπτεται από γυάλινο σμάλτο ή από χάλυβα, πάνω στο οποίο εφαρμόζεται σμάλτο με προσθήκη τιτανίου. Η επίστρωση μπορεί να αντέξει σε υψηλές θερμοκρασίες, δεν αντιδρά με άλατα νερού, δεν διαβρώνεται.

Ο λέβητας διαθέτει πρίζες για κρύο και ζεστό νερό. Οι θερμοσίφωνες, στις οποίες μπορεί να συνδεθεί το σύστημα θέρμανσης, είναι εξοπλισμένοι με πρίζες για το ψυκτικό, το οποίο ρέει μέσω του συστήματος σωλήνων στα καλοριφέρ ή στο δάπεδο και επιστρέφει κατά μήκος του ψυκτικού κυκλώματος πίσω στο λέβητα. Το ψυκτικό εκκενώνεται μέσω του σωλήνα εισαγωγής ζεστού νερού.

Παρέχεται μια μονάδα ελέγχου για αυτόματη ρύθμιση της λειτουργίας του ηλεκτρικού λέβητα. Αποτελείται από αισθητήρα θερμοκρασίας, θερμοστάτη και θερμοστάτη. Ο εξοπλισμός βρίσκεται κάτω από ένα προστατευτικό περίβλημα από χάλυβα. Στην εξωτερική επιφάνεια εμφανίζεται μόνο το πάνελ του θερμοστάτη. Το θερμικό καθεστώς για το νερό έχει οριστεί σε αυτό..

Υπάρχει ένα θερμαντικό στοιχείο μέσα στο δοχείο. Μπορεί να είναι ένα θερμαντικό στοιχείο, ένα ηλεκτρόδιο ή ένα πηνίο επαγωγής. Αυτές οι συσκευές είναι συνδεδεμένες σε δίκτυο 220 V. Ανάλογα με την πηγή θέρμανσης, διακρίνονται ορισμένες τροποποιήσεις των λεβήτων.

  1. Θερμαντικά στοιχεία. αυτός είναι ο πιο συνηθισμένος εξοπλισμός θέρμανσης νερού. Το ψυκτικό φέρεται σε μια ορισμένη θερμοκρασία χρησιμοποιώντας ένα θερμαντικό στοιχείο. Είναι εγκατεστημένο στην κάτω επιφάνεια της εστίας. Για να αποφευχθεί ο σχηματισμός κλίμακας στο θερμαντικό στοιχείο, τοποθετείται σε μεταλλικό σωλήνα. Η άνοδος μαγνησίου παρέχει πρόσθετη προστασία.
  2. Λέβητες ηλεκτροδίων? μια μεταλλική ράβδος λειτουργεί ως ηλεκτρόδιο. Είναι η κάθοδος. Τροφοδοτείται με ρεύμα. Το σώμα του λέβητα λειτουργεί ως άνοδος. Όταν το σύστημα είναι ενεργοποιημένο, τα ιόντα αρχίζουν να αλλάζουν την πολικότητά τους και έλκονται είτε στη ράβδο είτε στα τοιχώματα του λέβητα. Η χαοτική κίνηση φορτισμένων σωματιδίων απελευθερώνει ενέργεια που αυξάνει τη θερμοκρασία του νερού..
  3. Το ψυκτικό μπορεί να θερμανθεί χρησιμοποιώντας ένα επαγωγικό πηνίο, στο κέντρο του οποίου είναι μια μεταλλική ράβδος. ένα ηλεκτρικό ρεύμα εφαρμόζεται στο πηνίο. Ένα ηλεκτρομαγνητικό πεδίο σχηματίζεται γύρω από αυτό και γύρω από τη ράβδο. δημιουργούνται ροές δίνης που θερμαίνουν το ψυκτικό.

Ηλεκτρικός λέβητας για ενδοδαπέδια θέρμανση

Εάν ένας ηλεκτρικός λέβητας χρησιμοποιείται μόνο για θέρμανση νερού, το οποίο προορίζεται για οικιακές ανάγκες, τότε επιλέγεται μια οριζόντια μονάδα χαμηλής ισχύος. Είναι εύκολο να εγκατασταθεί στον τοίχο. Εξοπλισμός κάθετης μορφής, υψηλής ισχύος προορίζεται για το σύστημα θέρμανσης ζεστού νερού. Τοποθετούνται στο πάτωμα ή στον τοίχο..

Οι θερμοσίφωνες συνιστάται να τοποθετούνται σε ξεχωριστό δωμάτιο. Εάν η μονάδα είναι τοποθετημένη σε ξύλινο τοίχο, τότε είναι απαραίτητο να καλύψετε την επιφάνειά της με φύλλο αμιάντου ή χαρτόνι βασάλτη. Ο εξοπλισμός εγκαθίσταται σε ύψος 1,5 m από το δάπεδο και 80 cm από την οροφή.

Στις οικιακές συσκευές θέρμανσης, οι σόμπες αερίου διατηρούν απόσταση 50 εκ. Τα ηλεκτρικά καλώδια οδηγούνται από πάνω, έτσι ώστε σε περίπτωση έκτακτης ανάγκης να μην πάρουν νερό.

Οι κύριοι κατασκευαστές εξοπλισμού θέρμανσης είναι οι Buderus, Logamax, Kospel EKCO, Aton Electro, Galan, Barskiy Mashzavod. Ο εξοπλισμός επιλέγεται ανάλογα με τη χωρητικότητα, την ισχύ λειτουργίας και τον αριθμό των κυκλωμάτων νερού. Για την ενδοδαπέδια θέρμανση, αγοράζονται μονάδες με 2 κυκλώματα.

Μπορείτε να συναρμολογήσετε μόνοι σας έναν ηλεκτρικό λέβητα για ενδοδαπέδια θέρμανση. Ένα δοχείο από ανοξείδωτο χάλυβα επιλέγεται ως δοχείο. Εξωτερικά, είναι μονωμένο με ορυκτοβάμβακα.

Σημαντικά χαρακτηριστικά και εξοπλισμός

Ηλεκτρικός λέβητας για δάπεδο ζεστού νερού

Οι ηλεκτρικοί θερμαντήρες χωρίζονται σε ροή και αποθήκευση. Για την παροχή ζεστού νερού, χρησιμοποιούνται συχνά μοντέλα ροής · για θέρμανση, απαιτείται λέβητας (λέβητας) τύπου αποθήκευσης.

Με έναν λέβητα για πολλαπλή τιμολόγηση ενέργειας, μπορείτε να εξοικονομήσετε: τις περισσότερες φορές ο λέβητας θα λειτουργεί στη νυχτερινή ζώνη όταν το ρεύμα είναι φθηνότερο.

Οι ειδικοί συνιστούν τον υπολογισμό της έντασης του κινητήρα με βάση την αναλογία 25 λίτρων ανά κιλοβάτ ισχύος. Η βασική απαίτηση για τον λέβητα: καλή θερμομόνωση των τοίχων.

Η απαιτούμενη ισχύς του λέβητα υπολογίζεται ως 1 κιλοβάτ ανά δέκα μέτρα επιφάνειας συν συντελεστή διόρθωσης.

Για περιοχές με εύκρατο κλίμα, αρκεί να προσθέσετε 15 τοις εκατό στην υπολογιζόμενη χωρητικότητα, για τις βόρειες περιοχές – να το αυξήσετε κατά μιάμιση έως δύο φορές. Για λέβητα διπλού κυκλώματος, προσθέστε στην τελική τιμή τουλάχιστον το ένα τέταρτο του ζεστού νερού χρήσης.

Το θερμαντικό στοιχείο, ανεξάρτητα από τον τύπο του, τοποθετείται στη δεξαμενή εναλλάκτη θερμότητας. Η ίδια η δεξαμενή είναι εξοπλισμένη με ακροφύσια για τη σύνδεση του σωλήνα τροφοδοσίας και την επιστροφή.

Οι συσκευές ελέγχου περιλαμβάνουν απαραίτητα:

  • μανόμετρο;
  • αισθητήρας θερμοκρασίας με βαλβίδα ασφαλείας.
  • εξαεριστήρας;
  • χειροκίνητο ή αυτόματο ρυθμιστή.
  • ηλεκτρικός κόμβος για σύνδεση στο δίκτυο.

Ο έλεγχος ισχύος μπορεί να είναι κλιμακωτός και ομαλός (εάν υπάρχει ενσωματωμένος ρεοστάτης στο σύστημα ελέγχου).

Ένα εισαγόμενο μοντέλο υψηλής ποιότητας είναι συνήθως εξοπλισμένο με πρόσθετες λειτουργίες: ομαλή εκκίνηση, οθόνη υγρών κρυστάλλων, δυνατότητα προγραμματισμού ρυθμίσεων.Ηλεκτρικός λέβητας για δάπεδο ζεστού νερού

Υπάρχουν μοντέλα με ενσωματωμένα δοχεία επέκτασης. Η συσκευασία μπορεί να περιλαμβάνει αντλία, συμπεριλαμβανομένου. με ρύθμιση πολλαπλών σταδίων.

Ταξινόμηση εξοπλισμού και αρχή λειτουργίας

Ένας ηλεκτρικός λέβητας μετατρέπει την ηλεκτρική ενέργεια σε θερμότητα και, ανάλογα με τα χαρακτηριστικά του σχεδιασμού, μπορεί να είναι:

  • TENOV;
  • ηλεκτρόδιο;
  • επαγωγή.

Ανεξάρτητα από τον τύπο, τα μοντέρνα μοντέλα είναι εξοπλισμένα με θερμοστάτη, με τον οποίο μπορείτε να ρυθμίσετε την ισχύ της συσκευής και τον βαθμό θέρμανσης του ψυκτικού.

Συνήθως είναι επίσης δυνατή η λήψη πληροφοριών από έναν εξωτερικό αισθητήρα προκειμένου να παρακολουθείται η θερμοκρασία της μάζας του αέρα σε ένα συγκεκριμένο δωμάτιο..

Συνθήκες λειτουργίας

Για την ενδοδαπέδια θέρμανση, μπορούν να χρησιμοποιηθούν μόνο θερμαντικά στοιχεία. Ο σχεδιασμός έχει δύο κυκλώματα κυκλοφορίας με ξεχωριστές συσκευές θέρμανσης. Αυτό σας επιτρέπει να προσαρμόσετε εύκολα τον βαθμό θέρμανσης του ψυκτικού και του νερού για οικιακές ανάγκες. Οι λέβητες ηλεκτροδίων δεν μπορούν να συνδεθούν με το ζεστό νερό, αλλά ο θερμαντήρας μπορεί να τροποποιηθεί. Σε αυτή την περίπτωση, πολλά στοιχεία περιλαμβάνονται στην πλεξούδα:

Συνθήκες λειτουργίας

λέβητας έμμεσης θέρμανσης.

  • μονάδα ανάμιξης ·
  • θερμικοί αισθητήρες.

Ο λέβητας μπορεί να χρησιμοποιηθεί για τη θέρμανση νερού για οικιακή χρήση. Θα πρέπει να είναι 10-15 μοίρες πιο ζεστό από το ψυκτικό. Το σύστημα λειτουργεί με τον ίδιο τρόπο όπως ο εξοπλισμός με εγκατεστημένη γεννήτρια θερμικού αερίου. Είναι αδύνατο να φέρετε τον λέβητα στην ενδοδαπέδια θέρμανση, αυτό δεν επιτρέπει τη θερμοκρασία του υγρού, επομένως, χρησιμοποιείται μονάδα ανάμιξης. Μειώνει τη θέρμανση επιτρέποντας στο σύστημα να λειτουργεί από μια συσκευή ηλεκτροδίων..

Ο αισθητήρας σταθεροποίησης θερμοκρασίας είναι ήδη ενσωματωμένος στον εξοπλισμό. Αλλά αν δεν περιλαμβάνεται στο κιτ, τότε μπορείτε να χρησιμοποιήσετε εξοπλισμό δωματίου που ρυθμίζει τη θέρμανση του αέρα στο δωμάτιο. Η συσκευή πρέπει να τοποθετηθεί σε ύψος 15-20 cm πάνω από την επιφάνεια του δαπέδου. Οι σωληνώσεις περιλαμβάνουν διήθηση και επεξεργασία νερού, αναπλήρωση κυκλώματος. Ο πλοίαρχος πρέπει σίγουρα να εγκαταστήσει τη γείωση, θα αποτρέψει τις διακοπές ρεύματος.

Οι λέβητες με σωληνοειδείς θερμαντήρες συνδέονται στο δίκτυο και οι μονάδες στα ηλεκτρόδια λειτουργούν με αυτοματοποίηση. Ο χρόνος θέρμανσης δαπέδου εξαρτάται από τον τύπο της κατασκευής. Ο εξοπλισμός του θερμαντικού στοιχείου αυξάνει τη θερμοκρασία σε δέκα λεπτά και οι συσκευές ηλεκτροδίων αντιμετωπίζουν αμέσως.

Κατάλληλα μοντέλα

Δεν είναι όλοι οι ηλεκτρικοί λέβητες κατάλληλοι για ενδοδαπέδια θέρμανση. Ορισμένα μοντέλα μπορούν να τροποποιηθούν με την προσθήκη πρόσθετου εξοπλισμού. Άλλα δεν μπορούν να αλλάξουν. Ο εξοπλισμός ΔΕΔ ορισμένων κατασκευαστών αγοράζεται για το σύστημα θέρμανσης:

Λέβητας Kospel EKCO

σειρά που δημιουργήθηκε ειδικά για ενδοδαπέδια θέρμανση – Kospel EKCO.

  • μονάδες στις οποίες μπορείτε να συνδέσετε έναν έμμεσο λέβητα θέρμανσης – Ferroli.
  • Μόνο οι λέβητες ACV είναι κατάλληλοι για θέρμανση, αλλά ένας εναλλάκτης θερμότητας πλάκας για παροχή ζεστού νερού μπορεί να συνδεθεί στη σειρά E-tech S.
  • συσκευές που επιτρέπουν τη χρήση αντιψυκτικού ως ψυκτικού – Rilano.
  • σχέδια που κυκλοφορούν ξεχωριστά για ενδοδαπέδια θέρμανση και καλοριφέρ – Baxi AMPTEC.
  • προϊόντα του εργοστασίου μηχανών Barsky.

Ο εξοπλισμός ηλεκτροδίων κατασκευάζεται από τη ρωσική εταιρεία GALAN. Οι λέβητες της σειράς Geyser, Vulkan και Ochag είναι κατάλληλοι για συστήματα θέρμανσης δαπέδου. Όλα τα μοντέλα είναι πολύ δημοφιλή για ποιότητα και αξιοπιστία, δοκιμάζονται υπό κανονικές συνθήκες χρήσης και πληρούν όλες τις απαιτήσεις.

Μείωση του κόστους

Το κύριο μειονέκτημα της λειτουργίας ηλεκτρικών λεβήτων είναι η υψηλή κατανάλωση ηλεκτρικής ενέργειας. Αλλά σύμφωνα με τους υπολογισμούς, μπορεί να γίνει κατανοητό ότι ακόμη και ένα τέτοιο κόστος θα είναι πολύ μικρότερο από ό, τι όταν χρησιμοποιείται κεντρική θέρμανση. Τα σύγχρονα μοντέλα μπορούν να ονομαστούν οικονομικά, ενώ είναι εξαιρετικά αποδοτικά..

Αλλά μπορείτε να μειώσετε ανεξάρτητα το κόστος ενέργειας ακολουθώντας μερικές συστάσεις. Είναι απαραίτητο να χρησιμοποιήσετε αυτοματισμούς – αισθητήρες ελέγχου θερμοκρασίας. Θα μειώσουν το κόστος κατά 10-15%. Είναι καλύτερα να επιλέξετε εξοπλισμό με τηλεχειριστήριο. Χρησιμοποιώντας το τηλεχειριστήριο, αλλάζουν λειτουργίες χωρίς να ανοίγουν το λεβητοστάσιο.

Αισθητήρες ελέγχου θερμοκρασίας.

Επιπλέον, μπορείτε να αρνηθείτε το ζεστό νερό. Είναι καλύτερα να εγκαταστήσετε έναν ηλεκτρικό λέβητα, το κόστος ηλεκτρικής ενέργειας είναι 40% χαμηλότερο από αυτό των συστημάτων θέρμανσης διπλού κυκλώματος. Για τη θέρμανση των δαπέδων, αρκεί ένας λέβητας, ο οποίος θερμαίνει μόνο το ψυκτικό. Η κατανάλωση ηλεκτρικής ενέργειας αναφέρεται στην τεχνική τεκμηρίωση που επισυνάπτεται στον εξοπλισμό.

Ένας έμπειρος τεχνίτης θα επιλέξει και θα εγκαταστήσει εύκολα έναν ηλεκτρικό λέβητα για ένα ζεστό δάπεδο με τα χέρια του. Εάν ο ιδιοκτήτης των χώρων δεν διαθέτει ειδικές δεξιότητες για τέτοιες εργασίες, τότε είναι καλύτερο να το αναθέσετε σε έναν ειδικό. Η εγκατάσταση πρέπει να είναι αξιόπιστη και υψηλής ποιότητας, διαφορετικά θα υπάρξουν περιοδικές βλάβες στο σύστημα..

Επαγωγική θερμαινόμενη συσκευή

Σε τέτοιους λέβητες, το στοιχείο θέρμανσης είναι κατασκευασμένο από ένα διηλεκτρικό σώμα με ένα πηνίο και έναν πυρήνα τυλιγμένο πάνω του. Το ρεύμα στο πηνίο προκαλεί μια πιθανή διαφορά στον πυρήνα, η οποία θερμαίνεται αρκετά γρήγορα. Η θερμική ενέργεια μεταφέρεται στον φορέα θερμότητας.

Οι λέβητες με αρχή επαγωγής λειτουργίας είναι ανθεκτικοί στη φθορά, έχουν υψηλή απόδοση και λειτουργούν για εξαιρετικά μεγάλο χρονικό διάστημα. Ο σχεδιασμός είναι τόσο απλός που μπορεί να γίνει από διαθέσιμα εργαλεία.

Πρόκειται για λέβητα με υψηλή απόδοση και μεγάλη διάρκεια ζωής. Τα βιομηχανικά μοντέλα είναι αρκετά ακριβά, αλλά αν το επιθυμείτε, μπορείτε να φτιάξετε ένα σπιτικό επαγωγικό ανάλογο. Οποιοδήποτε ρευστό μεταφοράς θερμότητας είναι κατάλληλο και οι βλάβες είναι εξαιρετικά σπάνιες.

Γιατί χρειάζεστε?

Με τη βοήθεια ενός ηλεκτρικού λέβητα, ο φορέας θερμότητας θερμαίνεται (και, κατά κανόνα, ζεστό νερό οικιακής χρήσης). Το θερμαινόμενο ψυκτικό υγρό θερμαίνει το σπίτι κυκλοφορώντας στο σύστημα ενδοδαπέδιας θέρμανσης. Χωρίς λέβητα, το σύστημα μπορεί να τροφοδοτηθεί μόνο από το κεντρικό δίκτυο θέρμανσης, κάτι που δεν είναι πάντα εφικτό τόσο σωματικά όσο και οικονομικά. Ως εκ τούτου, ένας ηλεκτρικός λέβητας για ένα ζεστό δάπεδο, στην πραγματικότητα, είναι μια πηγή θερμότητας για ένα σπίτι με πλαίσιο..

Πλεονεκτήματα λέβητες επαγωγής

Μεταξύ των θετικών ιδιοτήτων αυτής της συσκευής, αξίζει να επισημανθούν:

  • αξιοπιστία;
  • ασφάλεια;
  • η ικανότητα λειτουργίας οποιουδήποτε τύπου ψυκτικού ·
  • προστασία από πλάκα.
  • σταθερά υψηλή απόδοση.
  • γρήγορη έξοδος στη λειτουργία εργασίας.
  • έλλειψη αποσπώμενων συνδέσεων.

Κατασκευή λέβητα επαγωγής

Ο σχεδιασμός αυτών των λεβήτων, όπως αυτός των θερμαντικών στοιχείων, είναι αρκετά απλός, οπότε αν το επιθυμείτε, μπορείτε να κάνετε τη δική σας παραγωγή. Απλά πρέπει να προετοιμάσετε:

  • μετατροπέας συγκόλλησης?
  • τσιμπίδα;
  • τραπεζίτης;
  • ατσάλινο σύρμα;
  • συρμάτινη ράβδος από ανοξείδωτο χάλυβα.
  • πλαστικός σωλήνας με παχιά τοιχώματα.
  • προσαρμογείς?
  • μεταλλικό πλέγμα?
  • χάλκινο εμαγιέ σύρμα.

Στάδιο 1. Το υλικό που θα ακτινοβοληθεί από ηλεκτρομαγνητικά κύματα θα είναι μικρά κομμάτια συρματόσχοινου ή χαλύβδινου σύρματος ø7 mm. Το μέγιστο μήκος των τμημάτων είναι 5 cm.

Στάδιο 2. Είναι απαραίτητο να γίνει η υπόθεση. Ταυτόχρονα θα:

  • τη βάση για τη δημιουργία ενός πηνίου επαγωγής.
  • μέρος του κεντρικού συστήματος θέρμανσης.

Για την κατασκευή της θήκης, χρησιμοποιείται ένας πλαστικός σωλήνας με εσωτερική διάμετρο λίγο μικρότερη από 5 cm.

Στάδιο 3. Για τη σύνδεση του λέβητα στην παροχή νερού, χρησιμοποιούνται προσαρμογείς. Μέσω αυτών των προσαρμογέων, το ψυχρό ψυκτικό υγρό θα εισέλθει στο λέβητα και το θερμαινόμενο θα επιστρέψει στον αγωγό. Σε αυτό το στάδιο, ο πρώτος προσαρμογέας είναι προσαρτημένος στη βάση..

Στάδιο 4. Ένα σιδερένιο πλέγμα τοποθετείται στο κάτω μέρος της δομής. Θα εμποδίσει κομμάτια σύρματος να μπουν στον κορμό.

Στάδιο 5. Μετά από αυτό, το ίδιο το καλώδιο γεμίζει. Θα πρέπει να υπάρχει αρκετή ποσότητα για να γεμίσει εντελώς όλος ο ελεύθερος χώρος του δοχείου. Το επάνω μέρος του σώματος κλείνει με τον δεύτερο προσαρμογέα.

Στάδιο 6. Μετά τη δημιουργία, μπορείτε να προχωρήσετε στο κύριο πράγμα – το πηνίο επαγωγής. Το εμαγιέ σύρμα χαλκού λαμβάνεται και τυλίγεται γύρω από το σώμα σε ενενήντα στροφές. Θα πρέπει να τοποθετηθούν περίπου στο κέντρο της δομής..

Βήμα 7. Στη συνέχεια, ο ηλεκτρικός λέβητας θέρμανσης πρέπει να συνδεθεί στο σύστημα θέρμανσης. Για να γίνει αυτό, ένα μικρό τμήμα κόβεται από τον αγωγό και αντί αυτού προσαρτάται μια δομή.

Στάδιο 8. Το πηνίο συνδέεται με το μετατροπέα, το σύστημα γεμίζει με νερό.

Εφαρμογή

Δεν υπάρχουν θεμελιώδεις περιορισμοί στη χρήση ηλεκτρικών λεβήτων. Οι κύριοι περιορισμοί είναι οι τιμές ηλεκτρικής ενέργειας στην περιοχή. Σε περιοχές όπου δεν είναι δυνατή η ένταξη στο σύστημα DH, πρακτικά δεν υπάρχουν επιλογές για τη θέρμανση του σπιτιού – είτε ηλεκτρική ενέργεια είτε άλλα είδη καυσίμων που είναι πολύ πιο επίπονα στη χρήση και απαιτούν ανθρώπινη συμμετοχή (συντήρηση, επίβλεψη, επίβλεψη, παράδοση και αποθήκευση καυσίμων κ.λπ.). κλπ.). Συχνά επιλέγονται ηλεκτρικοί λέβητες χαμηλής συντήρησης.

Κατανάλωση ενέργειας

Φωτογραφία 11

Η κατανάλωση ηλεκτρικής ενέργειας καθορίζεται από τον τύπο του θερμαντήρα και την ισχύ του.

Το μέγεθος της αναμενόμενης κατανάλωσης είναι ένα πολύ πιεστικό ζήτημα, καθώς καθορίζει το χρηματικό ποσό που θα πρέπει να πληρώνεται τακτικά για ηλεκτρική ενέργεια..

Ως εκ τούτου, είναι χρήσιμο να υπολογίσετε την ισχύ του και να καθορίσετε τις παραμέτρους κατανάλωσης πριν αγοράσετε έναν λέβητα..

Προσοχή! Η χρήση πιο μοντέρνων σχεδίων ηλεκτρικών λεβήτων σας επιτρέπει να σταθεροποιήσετε και να μειώσετε την κατανάλωση ηλεκτρικής ενέργειας και, κατά συνέπεια, το κόστος πληρωμής για αυτό..

Οικονομία

Οι επιλογές εξοικονόμησης ενέργειας, εκτός από την επιλογή πιο οικονομικών μοντέλων και τύπων θερμαντήρων, βασίζονται στη χρήση της θερμικής αδράνειας του φορέα θερμότητας. Για παράδειγμα, παρουσία τσιμεντένιας επίστρωσης, καθίσταται δυνατή η περιοδική αποσύνδεση του θερμαντήρα από το δίκτυο..

Το στρώμα σκυροδέματος ψύχεται για μεγάλο χρονικό διάστημα, το οποίο σας επιτρέπει να εξοικονομήσετε σημαντικά ενέργεια (και χρήματα) – έως 30%, και μερικές φορές περισσότερο. Επιπλέον, θα είναι λογικό να οργανωθεί η σωστή κατανομή των τρόπων λειτουργίας των κυκλωμάτων σε διαφορετικά δωμάτια – είναι πιο δροσερό στους διαδρόμους, στο σαλόνι ή στο μπάνιο – είναι πιο ζεστό. Αυτός ο διαχωρισμός θα βοηθήσει στη μείωση της έντασης της θέρμανσης και θα δημιουργήσει οικονομίες..

Η διαδικασία συναρμολόγησης ενός λέβητα με θερμαντικά στοιχεία με τα δικά του ποτάμια

Πριν φτιάξετε έναν ηλεκτρικό λέβητα με τα χέρια σας, θα πρέπει να φροντίσετε για τη διαθεσιμότητα μιας αξιόπιστης γραμμής τροφοδοσίας. Μόνο εξοπλισμός χωρητικότητας έως 6 kW μπορεί να συνδεθεί σε συνηθισμένα δίκτυα με τάση 220 V και συχνότητα 50 Hz. Εάν απαιτείται ισχυρότερος λέβητας, πρέπει να γίνει τριφασική καλωδίωση και ξεχωριστή είσοδος γι ‘αυτόν..

Έτσι, ξεκινάμε τη συναρμολόγηση ενός σπιτικού ηλεκτρικού λέβητα θέρμανσης από έναν σωλήνα με διατομή 159 mm με πάχος τοιχώματος 10 mm. Αυτός ο σωλήνας θα χρησιμεύσει ως τύμπανο λέβητα. Για αυτό, θα χρειαστείτε είτε εργοστασιακά ημισφαίριο με τμήμα 159 mm και πάχος 10 mm, είτε λαμαρίνα με πάχος 8 mm παρόμοιου τμήματος.

Ηλεκτρικός λέβητας μόνος σας για το σπίτι: πώς να κάνετε + διάγραμμα εγκατάστασης-αρχή λειτουργίας

Η οροφή του λέβητα, στην οποία στη συνέχεια θα ενσωματωθούν τα θερμαντικά στοιχεία, μπορεί να κατασκευαστεί από ένα κανάλι πάχους 8 mm.

Κόψαμε ένα μανίκι ¾ ίντσας στο θόλο του λέβητα. Θα βιδώσουμε τη βαλβίδα αποστράγγισης σε αυτό το περίβλημα. Επιπλέον, θα χρειαστείτε 2 σωλήνες 1 ιντσών για εισροή και επιστροφή. Τα σπειρώματα στους σωλήνες διακλάδωσης μπορούν να γίνουν εσωτερικά και εξωτερικά. Όλα εξαρτώνται από το ποιο είναι πιο βολικό για εσάς να εργαστείτε..

Για να απαλλαγείτε από την υπερβολική πίεση, πρέπει να προετοιμάσετε έναν σωλήνα διακλάδωσης για τη σύνδεση του καναλιού παράκαμψης. Θα χρειαστείτε επίσης 3 προσαρμογείς, σε κάθε έναν από τους οποίους θα βιδωθεί ένα θερμαντικό στοιχείο για έναν ηλεκτρικό λέβητα. Ένας ακόμη προσαρμογέας θα χρειαστεί για τον θερμικό αισθητήρα. Επιπλέον, θα χρειαστείτε κατόχους για αυτοματοποίηση..

Λάβετε υπόψη ότι είναι σκόπιμο να κόψετε αμέσως τα σπειρώματα στα ακροφύσια και τους προσαρμογείς.

Οι προετοιμασμένοι σωλήνες με σπείρωμα, όπως και στα θερμαντικά στοιχεία, πρέπει να βιδωθούν αμέσως στους προσαρμογείς. Αυτό είναι απαραίτητο έτσι ώστε το σπείρωμα να μην καταστραφεί κατά τη συγκόλληση στην οροφή. Για να επισημάνετε τα σημεία εισαγωγής των θερμαντικών στοιχείων, η εξωτερική διάμετρος του σωλήνα πρέπει να χωριστεί σε 6 ίσους τομείς ανάλογα με το μέγεθος της ακτίνας. Στη συνέχεια σχεδιάζουμε τρεις ίδιους τομείς αυστηρά υπό γωνία 120 °.

Το επόμενο βήμα είναι να ξεκινήσετε την κοπή. Αφού τελειώσετε με τα σημάδια, χρησιμοποιώντας έναν κόπτη πλάσματος, κόψτε τις οπές για τους σωλήνες για τα θερμαντικά στοιχεία. Θα πρέπει να κοπούν μόνο κατά μήκος του εξωτερικού περιγράμματος. Με όλους τους άλλους σωλήνες, αυτό δεν έχει σημασία..

Ηλεκτρικός λέβητας μόνος σας για το σπίτι: πώς να κάνετε + διάγραμμα εγκατάστασης-αρχή λειτουργίας

Ξεκινάμε τη συγκόλληση. Πρώτον, αναχαιτίζουμε τους σωλήνες σε αρκετά σημεία, έτσι ώστε να μην οδηγούνται. Στη συνέχεια ελέγχουμε την ακρίβεια της θέσης, εάν είναι απαραίτητο, χτυπήστε ελαφρά με ένα σφυρί και, στη συνέχεια, κάντε μια συνεχή ραφή. Είναι σημαντικό οι προσαρμογείς για στοιχεία θέρμανσης σε έναν ηλεκτρικό λέβητα για θέρμανση με τα χέρια τους να προεξέχουν 1 cm πάνω από την επιφάνεια της καμάρας του λέβητα.

Στη συνέχεια, πρέπει να βεβαιωθείτε ότι τα στοιχεία θέρμανσης ταιριάζουν πλήρως στο σώμα του ηλεκτρικού λέβητα. Επομένως, μετά την εφαρμογή μιας συνεχούς ραφής, είναι απαραίτητο να βιδώσετε τα θερμαντικά στοιχεία στους προσαρμογείς.

Προχωράμε στην κοπή της αψίδας από το κανάλι. Στο κέντρο του κάνουμε μια τρύπα για τον σωλήνα διακλάδωσης της βαλβίδας αέρα, μετά την οποία συγκολλούμε τον ίδιο τον σωλήνα διακλάδωσης. Στο πλάι κάνουμε μια τρύπα για τον αισθητήρα θερμοκρασίας και επίσης συγκολλάμε το σωλήνα κάτω από αυτό.

Όλες οι προεξοχές, οι γρίλιες και τα υπολείμματα των εργασιών συγκόλλησης πρέπει να καθαρίζονται προσεκτικά με ένα μύλο. Η εσωτερική επιφάνεια της πλατφόρμας του θόλου πρέπει να είναι απόλυτα επίπεδη. Οι σωλήνες για την εγκατάσταση στοιχείων θέρμανσης θα προεξέχουν μόνο από έξω κατά 1 cm.

Πήραμε έναν αρκετά ισχυρό ηλεκτρικό λέβητα με τα χέρια μας με 3 θερμαντικά στοιχεία. Εάν χρειάζεστε μια απλούστερη μονάδα, σύμφωνα με την ίδια αρχή μπορεί να συναρμολογηθεί για 1 ή 2 θερμαντικά στοιχεία.

Τι εργαλεία θα χρειαστούν

Πριν ξεκινήσετε την εργασία, πρέπει να φροντίσετε ειδικά εργαλεία και εξοπλισμό.

Θα χρειαστείτε:

  • μηχανή συγκόλλησης inverter?
  • κόφτης αερίου ή πλάσματος.
  • Γωνιακός μύλος (μύλος).
  • ηλεκτρικό τρυπάνι;
  • σφυριά?
  • όργανο μέτρησης (ταινία μέτρησης, πυξίδες και ούτω καθεξής).

Τι εργαλεία θα χρειαστούν

Ηλεκτρικός λέβητας σε θερμαντικά στοιχεία

Αυτή η θέρμανση είναι η πιο κοινή. Για τη θέρμανση του νερού στο σύστημα θέρμανσης, χρησιμοποιήθηκαν θερμαντικά στοιχεία, τοποθετημένα σε ειδική δεξαμενή – εναλλάκτη θερμότητας. Wasταν, στην πραγματικότητα, μια συνηθισμένη μεταλλική κυλινδρική δεξαμενή με ενσωματωμένα ακροφύσια για την παροχή και έξοδο του ψυκτικού..

Το ίδιο το στοιχείο θέρμανσης – στοιχείο θέρμανσης – είναι ένας μεταλλικός σωλήνας με εσωτερική σπείρα νιχρώματος. Για να βελτιωθεί η μεταφορά θερμότητας, οι σωλήνες γέμισαν με χαλαζιακή άμμο.

Όταν εφαρμόζεται ηλεκτρική ενέργεια στο πηνίο, θερμαίνεται και μεταφέρει θερμότητα στο πληρωτικό χαλαζία. Ένας λεπτός μεταλλικός σωλήνας του θερμαντικού στοιχείου θερμαίνεται και μεταφέρει θερμότητα στο περιβάλλον νερό ή άλλο ψυκτικό.

Στην πραγματικότητα, αυτή είναι η αρχή λειτουργίας τέτοιων θερμαντήρων. Μετά την παροχή ηλεκτρικής ενέργειας στις επαφές των θερμαντικών στοιχείων, το σύστημα θέρμανσης γεμίζει με ζεστό νερό σε 15-20 λεπτά.

σπιτικός ηλεκτρικός λέβητας

Αρχίζουμε να φτιάχνουμε έναν σπιτικό ηλεκτρικό λέβητα:

  1. Προετοιμάστε τρεις σωλήνες ø13 mm και δύο ø30 mm.
  2. Η δεξαμενή θέρμανσης θα χρειαστεί ένα κομμάτι χαλύβδινου σωλήνα ø 219 mm με πάχος τοιχώματος 3 mm. Το μήκος του τεμαχίου εργασίας είναι περίπου 65 εκ. Αυτό είναι το μελλοντικό μας δοχείο θέρμανσης. Για τους σωλήνες τροφοδοσίας και επιστροφής, κόβονται οπές της αντίστοιχης διαμέτρου στο σώμα της δεξαμενής. Οι ίδιες οπές πρέπει να προετοιμαστούν για το χτύπημα των σωλήνων αποστράγγισης και του δοχείου διαστολής.
  3. Οι προετοιμασμένες θηλές συγκολλούνται στις οπές που γίνονται με μηχανή συγκόλλησης inverter.
  4. Κόψτε έναν κύκλο από φύλλο χάλυβα με πάχος 3-10 mm για να ταιριάζει στη διάμετρο της δεξαμενής. Πρέπει να συγκολληθεί σε ένα από τα άκρα του σωλήνα ø 219 mm. Επεξεργαστείτε προσεκτικά τις συγκολλημένες περιοχές.
  5. Κάντε μια τρύπα στη βάση της δεξαμενής για την τοποθέτηση του θερμαντικού στοιχείου.
  6. Συνδέστε το λέβητα στο σύστημα θέρμανσης χρησιμοποιώντας τους σωλήνες τροφοδοσίας και επιστροφής.
  7. Συνδέστε τα καλώδια στις επαφές εξόδου του ηλεκτρικού θερμαντήρα.
  8. Τοποθετήστε θερμοστάτη.
  9. Γεμίστε τη δομή με νερό και δοκιμάστε τη για στεγανότητα.
  10. Παροχή ηλεκτρικής ενέργειας σε θερμαντικά στοιχεία.
  11. Το τελευταίο στάδιο είναι η ζωγραφική.

Λέβητας θέρμανσης ηλεκτροδίων

Στην πραγματικότητα, μοιάζουν επιφανειακά, αλλά η ίδια η αρχή της θέρμανσης του υγρού στο λέβητα είναι διαφορετική. Είναι από μόνο του ένα στοιχείο θέρμανσης. Το δεύτερο στοιχείο είναι ένα μονωμένο ηλεκτρόδιο χάλυβα.

Λέβητας θέρμανσης ηλεκτροδίων

Για να ξεκινήσει η διαδικασία θέρμανσης, η τροφοδοσία πρέπει να διαχωριστεί. Ένα μηδέν συνδέεται με το σώμα, μια φάση συνδέεται με το ηλεκτρόδιο.

Όταν εφαρμόζεται τάση, αρχίζει η ενεργή ταλάντωση των ιοντικών σωματιδίων στο υγρό. Το ψυκτικό αρχίζει να θερμαίνεται. Λοιπόν, τότε το ζεστό νερό ανεβαίνει και περνά μέσα από το σωλήνα στο σύστημα θέρμανσης. Το ψυγμένο υγρό επιστρέφει πίσω στο λέβητα.

Πλεονεκτήματα:

  • Λόγω του μικρού μεγέθους του θερμαντήρα, μπορεί να τοποθετηθεί σε μικρά δωμάτια.
  • Δεν χρειάζεται να ανησυχείτε για το βράσιμο του ψυκτικού. Χωρίς νερό μέσα στο λέβητα, απλά δεν θα λειτουργήσει.
  • Δεν φοβάμαι τις πτώσεις τάσης.
  • Υψηλή ταχύτητα του λέβητα που φτάνει στον τρόπο λειτουργίας.
  • Πιο οικονομικές μονάδες σε σύγκριση με τα θερμαντικά στοιχεία.

λέβητες σε ηλεκτρόδια

Μειονεκτήματα:

  • Η αποτελεσματική λειτουργία του λέβητα ηλεκτροδίων επηρεάζεται από την ποιότητα του ψυκτικού.
  • Απαιτείται αξιόπιστη γείωση – υπάρχει πιθανότητα ηλεκτροπληξίας.
  • Ένα τέτοιο σύστημα δεν ανέχεται τον αερισμό..

Εναλλακτικά συστήματα

Ο ανταγωνισμός στην αγορά συστημάτων θέρμανσης για ηλεκτρικούς λέβητες αποτελείται από εγκαταστάσεις που λειτουργούν με ντίζελ και στερεά καύσιμα (συμπεριλαμβανομένων των pellet), καθώς και μονάδες φυσικού αερίου και συνδυασμού..

Στην πράξη, όταν συγκρίνουμε τους τεχνικούς και οικονομικούς δείκτες των λεβήτων που παρουσιάζονται, μπορούμε να συμπεράνουμε ότι οι ηλεκτρικές εγκαταστάσεις για τη θέρμανση ενός κτιρίου κατοικιών είναι μία από τις καλύτερες επιλογές λειτουργίας. Τα κύρια πλεονεκτήματά τους είναι η αξιοπιστία στη λειτουργία, η σχετική φθηνότητα της συσκευής, η αθόρυβη λειτουργία, η ευκολία εγκατάστασης και ο πλήρης αυτοματισμός..

Δεν είναι όλες οι μονάδες εξοπλισμένες με πλήρες σύστημα αυτοματισμού και ορισμένες (στερεά καύσιμα) δεν το έχουν καθόλου.

Ένα θετικό χαρακτηριστικό των ηλεκτρικών λεβήτων μεταξύ άλλων εκπροσώπων είναι η φιλικότητα προς το περιβάλλον: κατά τη λειτουργία, δεν σχηματίζεται καπνός, αιθάλη, τέφρα, κάτι που είναι εξαιρετικά σημαντικό για τη διασφάλιση πυρασφάλειας..

Κόστος θέρμανσης

Μέχρι στιγμής, ο φθηνότερος τύπος θέρμανσης είναι το φυσικό αέριο. Αλλά η κατάσταση μπορεί να αλλάξει σύντομα: γίνεται γρήγορα πιο ακριβή. Εν τω μεταξύ, κατά την εγκατάσταση λέβητα αερίου για δάπεδο ζεστού νερού, θα πληρώσετε το λιγότερο για τους ενεργειακούς πόρους που χρησιμοποιούνται μηνιαίως..

Η δεύτερη θέση αφορά τα καύσιμα που είναι ασυνήθιστα για τη χώρα μας – πέλλετ και μπρικέτες καυσίμων. Αν συγκρίνουμε το κόστος ενός τόνου καυσόξυλων και σφαιριδίων, τότε τα σφαιρίδια είναι πιο ακριβά, αλλά από την άποψη του κόστους ενός κιλοβάτ θερμότητας, η χρήση σβόλων / μπρικετών είναι φθηνότερη. Αυτά τα μικρά σφαιρίδια παράγονται από απόβλητα από τη βιομηχανία επεξεργασίας ξύλου ή την καλλιέργεια. Ταυτόχρονα, η θερμιδική τους αξία είναι υψηλότερη από εκείνη των καλύτερων καυσόξυλων και για τα υψηλότερης ποιότητας σφαιρίδια είναι συγκρίσιμη ακόμη και με την ποσότητα θερμότητας που εκπέμπουν ορισμένες μάρκες άνθρακα. Και ταυτόχρονα, τα απόβλητα (τέφρα) είναι δέκα φορές λιγότερα. Στην ίδια κατηγορία μπορούν να αποδοθούν και μπρικέτες καυσίμων. Απλώς, τα σφαιρίδια χρησιμοποιούνται συνήθως σε ειδικές εγκαταστάσεις και οι μπρικέτες μπορούν να χρησιμοποιηθούν για τη θέρμανση συνηθισμένων λεβήτων στερεού καυσίμου..

Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

Τα πέλλετ και οι μπρικέτες καυσίμων δεν είναι ακόμη διαδεδομένα στη χώρα μας, αλλά η θέρμανση με αυτά αποδεικνύεται οικονομική. Ο υψηλός βαθμός αυτονομίας των μονάδων που λειτουργούν με αυτό το καύσιμο είναι επίσης ευχάριστος.

Η τρίτη και η τέταρτη θέση αμφισβητούνται από καυσόξυλα και κάρβουνο. Σε ορισμένες περιοχές είναι πιο κερδοφόρο να θερμαίνεται με ξύλο, σε άλλες -.

Πέμπτη θέση για υγρά καύσιμα – δεν είναι φθηνή. Το λειτουργικό κόστος θα πρέπει επίσης να περιλαμβάνει την ανάγκη θέρμανσης της δεξαμενής καυσίμου ή την εγκατάσταση της δεξαμενής σε θερμαινόμενο δωμάτιο. Επιπλέον, οι εγκαταστάσεις καυσίμου ντίζελ απαιτούν λεβητοστάσιο. Επιπλέον, είναι καλύτερο να χτίσετε ένα λεβητοστάσιο σε μια αξιοπρεπή απόσταση από το σπίτι: ο θόρυβος κατά τη λειτουργία του καυστήρα είναι αξιοπρεπής και η μυρωδιά είναι έντονη και διεισδύει παντού.

Είναι γενικά αποδεκτό ότι η πιο ακριβή θέρμανση είναι η ηλεκτρική ενέργεια. Όταν χρησιμοποιείτε αυτοματοποιημένες σύγχρονες συσκευές, πρέπει να πληρώσετε μόνο λίγο περισσότερο από ό, τι όταν χρησιμοποιείτε κάρβουνο ή καυσόξυλα. Μην εκπτώσεις λοιπόν σε ηλεκτρικούς λέβητες για ενδοδαπέδια θέρμανση. Απλά, για πιο οικονομική θέρμανση, είναι σκόπιμο να πάρετε μια μονάδα θέρμανσης με δυνατότητα ρύθμισης της ισχύος. Σε ορισμένους παραδοσιακούς ηλεκτρικούς λέβητες, τα θερμαντικά στοιχεία συναρμολογούνται σε ομάδες και ο αυτοματισμός, ενεργοποιώντας / απενεργοποιώντας τις ομάδες, ρυθμίζει την ισχύ εργασίας και εξοικονομεί ηλεκτρική ενέργεια. Για ένα ζεστό δάπεδο, είναι σκόπιμο να λάβετε μια μονάδα τριών σταδίων ή, σε ακραίες περιπτώσεις, δύο σταδίων. Οι λέβητες επαγωγής και ηλεκτροδίων είναι από μόνοι τους οικονομικοί (εάν ελέγχονται από ηλεκτρονικά) και χαμηλής αδράνειας, δηλαδή δεν σπαταλούν ενέργεια.

Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

Κόστος θέρμανσης ανάλογα με τον τύπο καυσίμου που χρησιμοποιείται

Οδηγίες συναρμολόγησης για σπιτικό λέβητα ηλεκτροδίων

Ως σώμα για έναν ηλεκτρικό λέβητα θέρμανσης με τα χέρια μας, χρησιμοποιούμε έναν σωλήνα με εσωτερικό τμήμα περίπου 50 mm και μήκος 40 cm. Επιπλέον, θα χρειαστείτε μια συμπαγή ράβδο με διάμετρο 20 mm και μήκος 30 cm, καθώς και δύο προσαρμογείς με κομμένο εσωτερικό σπείρωμα. Στο τέλος της ράβδου, ανοίγουμε μια τυφλή τρύπα με ένα νήμα για ένα μπουλόνι Ø10 mm.

Ετοιμάζουμε τους σωλήνες. 1 θα συγκολλήσουμε στο τέλος του σωλήνα και το άλλο στο πλάι. Για να ταιριάζει απόλυτα ο πλευρικός σωλήνας στον σωλήνα, κόβεται με μύλο και στη συνέχεια γυαλίζεται με στρογγυλή λίμα.

Κόβουμε τις τρύπες για τους σωλήνες. Εάν δεν υπάρχει κόφτης, πολλές μικρές τρύπες μπορούν να ανοίξουν γύρω από την περιφέρεια. Το έργο φτάνει στο ιδανικό με ένα αρχείο και ένα στρογγυλό αρχείο. Η οπή για τον πλευρικό σωλήνα πρέπει να βρίσκεται 10-15 mm από την άκρη του σωλήνα.

Το επόμενο βήμα είναι η συγκόλληση των σωλήνων στον σωλήνα. Για να μην οδηγηθούν, πρώτα κάνουν συγκόλληση σε διάφορα σημεία και μετά επιβάλλουν μια συνεχή ραφή.

Ετοιμάζουμε μια πλατφόρμα για έναν ηλεκτρικό λέβητα. Για να το κάνετε αυτό, μπορείτε να πάρετε ένα φύλλο υαλοβάμβακα με πάχος 2 cm και να κόψετε ένα κομμάτι 120 × 120 mm χρησιμοποιώντας ένα πριόνι για μέταλλο. Στη συνέχεια, σε αυτήν την πλατφόρμα, πρέπει να ανοίξετε μία τρύπα στο κέντρο και τέσσερις περιμετρικά. Η διατομή των οπών πρέπει να είναι 10-12 mm.

Ηλεκτρικός λέβητας μόνος σας για το σπίτι: πώς να κάνετε + διάγραμμα εγκατάστασης-αρχή λειτουργίας

Μέσα από τις οπές περιμετρικά, οι συνδετήρες του σώματος του λέβητα παραλείπονται και η κεντρική τρύπα έχει σχεδιαστεί για να στερεώνει το ηλεκτρικό ηλεκτρόδιο.

Προχωράμε στη στερέωση του σώματος του λέβητα στην πλατφόρμα. Για να εξασφαλιστεί η ασφαλής εφαρμογή, μπορούν να συγκολληθούν τέσσερα παξιμάδια Ø12 mm στο σώμα από 4 πλευρές. Τα μπουλόνια Ø10 mm θα περάσουν εύκολα από αυτά.

Αυτά τα παξιμάδια πρέπει να συγκολληθούν με μια μικρή μετατόπιση από την πλατφόρμα. Για να το διασφαλίσετε, είναι απαραίτητο να βιδώσετε τα παξιμάδια κατάλληλου μεγέθους στα μπουλόνια, να τα περάσετε σε φαρδιά παξιμάδια και να τα στερεώσετε ξανά από κάτω με μικρότερα. Έτσι, θα είναι ευκολότερο να πραγματοποιηθούν εργασίες συγκόλλησης..

Στο τελευταίο στάδιο, πραγματοποιούμε την τελική συναρμολόγηση του λέβητα. Για να γίνει αυτό, κόβουμε ένα ελαστικό παρέμβυσμα με τμήμα ελαφρώς μεγαλύτερο από την εξωτερική διάμετρο του λέβητα. Στο κεντρικό τμήμα του κάνουμε μια τρύπα και περνάμε ένα ηλεκτρόδιο μέσα από αυτήν. Στη συνέχεια, τοποθετούμε το σώμα στην πλατφόρμα και το στερεώνουμε.

Ποιοι ηλεκτρικοί λέβητες συνιστώνται για δάπεδα νερού

Όπως έχει επανειλημμένα σημειωθεί σε αυτό το άρθρο, δεν είναι όλοι οι ηλεκτρικοί λέβητες κατάλληλοι για θερμαινόμενα δάπεδα. Τα μοντέλα ορισμένων κατασκευαστών μπορούν να τροποποιηθούν, άλλα όχι. Κρίνοντας από την εμπειρία λειτουργίας και τα τεχνικά χαρακτηριστικά, είναι προτιμότερο να συνδέσετε ηλεκτρικούς λέβητες των ακόλουθων σημάτων στην ενδοδαπέδια θέρμανση:

  • Λέβητες θερμαντικών στοιχείων:
    1. Buderus Logamax, σειρά E
    2. Kospel EKCO (μια σειρά ειδικά σχεδιασμένη για σύνδεση με ενδοδαπέδια θέρμανση)
    3. Ferroli LEB και Ferroli ZEWS (με δυνατότητα σύνδεσης λέβητα έμμεσης θέρμανσης)
    4. ACV E-tech W (μόνο για θέρμανση) και ACV E-tech S (με δυνατότητα σύνδεσης επιπλέον πλάκας εναλλάκτη θερμότητας για παροχή ζεστού νερού)
    5. Σειρά Vaillant eloBLOCK
    6. Baxi AMPTEC (σειρά, ξεχωριστά για καλοριφέρ και ενδοδαπέδια θέρμανση)
    7. Rilano EVPM (με δυνατότητα χρήσης αντιψυκτικού)
    8. Εργοστάσιο κατασκευής μηχανών Barsky Zh7-ΚΕΠ
    9. Λέβητες ηλεκτροδίων:
      1. GALAN, σειρά OCHAG, GEYSER και VOLCANO
      2. ATON Electro

      Όλα τα μοντέλα δοκιμάζονται σε οικιακές συνθήκες λειτουργίας και έχουν δείξει καλά όταν εργάζονται με συστήματα θέρμανσης χαμηλής θερμοκρασίας.

      διάγραμμα καλωδίωσης συστήματος δαπέδου νερού με ηλεκτρικό λέβητα

      δέσιμο ζεστού δαπέδου με ηλεκτρικό λέβητα μέσω υδραυλικού βέλους

      σχέδιο κοινών σωληνώσεων του συστήματος θέρμανσης με θερμά δάπεδα και καλοριφέρ από ηλεκτρικό λέβητα και λέβητα αερίου

      Θερμαντικά στοιχεία

      Ένας ηλεκτρικός λέβητας για δάπεδο ζεστού νερού μπορεί να είναι θερμαντικό στοιχείο, ηλεκτρόδιο ή επαγωγή. Τα στοιχεία θέρμανσης χρησιμοποιούνται συχνότερα για σύνδεση σε σύστημα δαπέδου νερού · είναι οι πιο συνηθισμένοι και δοκιμασμένοι στο χρόνο θερμαντήρες. Το στοιχείο θέρμανσης είναι σωληνοειδές, αρκετά απλό στη συσκευή – μπορεί ακόμη και να γίνει ανεξάρτητα, αλλά είναι αρκετά αξιόπιστο και κάνει εξαιρετική δουλειά με το έργο του. Η απόδοση είναι αρκετά υψηλή – 97-98%.

      Επίσης, οι μονάδες με σωληνοειδείς θερμαντήρες είναι βολικές στο ότι μπορούν να είναι τόσο μονόκυκλου όσο και διπλού κυκλώματος. Η ισχύς κυμαίνεται από 2 έως 60 kW και μπορεί να λειτουργεί από δίκτυο μονοφασικών και τριφασικών.

      Ο εξοπλισμός ισχύος 12 kW και άνω λειτουργεί μόνο από τριφασικό δίκτυο.

      Οι λέβητες διπλού κυκλώματος είναι μίνι λεβητοστάσιο, κάθε κύκλωμα των οποίων μπορεί να λειτουργεί τόσο σε ζεύγη όσο και ξεχωριστά, ενώ το έργο και των δύο είναι ανεξάρτητο το ένα από το άλλο. Το ένα κύκλωμα θα λειτουργήσει για θέρμανση και το δεύτερο θα παρέχει παροχή ζεστού νερού. Αυτό είναι ιδιαίτερα βολικό για ενδοδαπέδια θέρμανση.

      Για ευκολία στη χρήση, συνιστάται η χρήση λέβητες διπλού κυκλώματος – για θέρμανση και παροχή ζεστού νερού. Το κόστος ενός τέτοιου εξοπλισμού είναι κατά μέσο όρο 20-40% υψηλότερο από τον εξοπλισμό ενός κυκλώματος, αλλά η διαφορά στην τιμή αντισταθμίζεται από την άνεση χρήσης..

      Θερμοσίφωνες ηλεκτροδίων

      Ένας λέβητας ηλεκτροδίων μπορεί επίσης να θερμάνει το δάπεδο του νερού. Λειτουργεί με μια ελαφρώς διαφορετική αρχή – η αντίσταση των θετικών και αρνητικών ηλεκτροδίων θερμαίνει το ψυκτικό μέσα σε λίγα λεπτά.

      Τα πλεονεκτήματα αυτών των μοντέλων ξεχωρίζουν:

      • συμπαγές μέγεθος?
      • διάρκεια ζωής;
      • υψηλή απόδοση, η οποία πρακτικά δεν μειώνεται με την πάροδο του χρόνου.
      • αρκετά λογικές τιμές.

      Είναι δυνατή η σύνδεση τέτοιων λεβήτων με καλοριφέρ μαζί με τα δάπεδα εγκαθιστώντας μια μονάδα ανάμιξης. Επίσης, ο εξοπλισμός ηλεκτροδίων είναι 30 τοις εκατό πιο οικονομικός από το θερμαντικό στοιχείο, το οποίο είναι επίσης ένα πλεονέκτημα..

      Ένα σημαντικό μειονέκτημα στη χρήση τους θα είναι ότι ο λέβητας ηλεκτροδίων για σωστή λειτουργία απαιτεί ειδικό υγρό – αντιψυκτικό.

      Επαγωγικοί θερμαντήρες

      Ο πιο υψηλής τεχνολογίας ηλεκτρικός λέβητας για ζεστό νερό σήμερα είναι επαγωγικός. Αυτά τα συστήματα έχουν σχεδιαστεί για να καταναλώνουν την ελάχιστη ποσότητα ενέργειας ενώ μεγιστοποιούν την απόδοση και τη διάρκεια ζωής. Φυσικά, είναι σε θέση να θερμάνουν όχι μόνο ένα θερμαινόμενο με νερό νερό δάπεδο, αλλά και θερμαντικά σώματα, για παράδειγμα, στον δεύτερο όροφο ενός κτιρίου..

      Η επαγωγή καταλαμβάνει τον λιγότερο χώρο στο δωμάτιο

      Οι επαγωγικές συσκευές λειτουργούν απολύτως αθόρυβα, είναι πλήρως αυτοματοποιημένες, έχουν υψηλή απόδοση, έως και 100%, δεν απαιτούν καμινάδα, ξεχωριστά δωμάτια ή φροντίζουν γι ‘αυτό, η δηλωμένη διάρκεια ζωής του κατασκευαστή είναι 30 χρόνια.

      Υπάρχουν δύο σημαντικά μειονεκτήματα:

      • υψηλό κόστος, ειδικά σε σύγκριση με μοντέλα ηλεκτροδίων.
      • μη δοκιμασμένες αρχές σχεδιασμού και αξιοπιστίας. Ναι, φυσικά, ο κατασκευαστής ισχυρίζεται 30 χρόνια πιθανής ζωής, αλλά δεν υπάρχει πραγματική απόδειξη για αυτό.

      Σφαιρίδιο

      Παρά το γεγονός ότι τα τελευταία χρόνια έχει γίνει σχεδόν καθολική αεριοποίηση, ο εξοπλισμός που τροφοδοτείται με αέριο εξακολουθεί να εγκαθίσταται σπάνια σε αγροτικές περιοχές. Ο κύριος τομέας εφαρμογής του είναι τα διαμερίσματα της πόλης και οι εξοχικές κατοικίες, τα οποία είναι παρόμοια ως προς την άνεση με τις συνθήκες μιας μητρόπολης. Στα χωριά, εγκαθίσταται συχνότερα εξοπλισμός στερεών καυσίμων – λέβητας ξύλου, πέλλετ ή άνθρακα.

      Το πιο σημαντικό πλεονέκτημα που διακρίνει έναν λέβητα θέρμανσης στερεού καυσίμου (πέλλετ ή καύσης ξύλου) είναι το χαμηλό κόστος και η ευκολία λειτουργίας του. Στην ύπαιθρο, τα καυσόξυλα παραμένουν το φθηνότερο καύσιμο μέχρι σήμερα, και η πιθανότητα παροχής φυσικού αερίου σε απομακρυσμένες γωνιές της χώρας εξακολουθεί να είναι πρακτικά στη σφαίρα της φαντασίας..

      Επιλογές σύνδεσης συστήματος θέρμανσης

      Οι ηλεκτρικοί λέβητες χρησιμοποιούνται σε συστήματα με υγρό φορέα θερμότητας που κυκλοφορεί μέσω σωλήνων.

      Αυτές μπορεί να είναι παραδοσιακές επιλογές καλοριφέρ:

      • με φυσική κίνηση του ψυκτικού.
      • με αναγκαστική κυκλοφορία?
      • συνδυασμένες επιλογές.

      Επιπλέον, οι λέβητες χρησιμοποιούνται με επιτυχία σε συστήματα θέρμανσης δαπέδου νερού. Είναι επίσης κατάλληλα όταν συνδυάζουν καλοριφέρ ως κύρια πηγή θέρμανσης και TP ως προσθήκη σε αυτό. Κατά την εγκατάσταση θέρμανσης με βάση έναν ηλεκτρικό λέβητα, θα πρέπει να επιλέξετε ένα κατάλληλο σχέδιο.

      Σύστημα φυσικού τύπου

      Ένα τέτοιο σύστημα λειτουργεί αξιοποιώντας την ικανότητα του νερού να διαστέλλεται όταν θερμαίνεται. Το θερμό ψυκτικό υγρό τείνει προς τα πάνω, μετατοπίζοντας το κρύο νερό από το κύκλωμα. Επιστρέφει στον εναλλάκτη θερμότητας, θερμαίνεται, αντικαθιστά το ψυγμένο υγρό κ.λπ. Σε αυτή την περίπτωση, ο ηλεκτρικός λέβητας τοποθετείται στο κάτω μέρος του κυκλώματος..

      Για να λειτουργήσει σωστά το σύστημα θέρμανσης με βαρύτητα, είναι σημαντικό να επιλέξετε επαρκώς φαρδιούς σωλήνες και να τους τοποθετήσετε με τη σωστή κλίση (+)

      Η εφαρμογή ενός συστήματος με φυσική κυκλοφορία νερού κατά μήκος του κυκλώματος απαιτεί ικανό υπολογισμό και σωστή εγκατάσταση.

      Θα απαιτηθεί σημαντικός αριθμός σωλήνων ορισμένης διαμέτρου, οι οποίοι πρέπει να τοποθετηθούν με την επιθυμητή κλίση. Προβλήματα μπορεί να προκύψουν εάν χρειαστεί να ρυθμίσετε την ισχύ της συσκευής και να αλλάξετε το επίπεδο θέρμανσης του ψυκτικού.

      Κύκλωμα εξαναγκασμένης κυκλοφορίας

      Εδώ, η κίνηση του ζεστού νερού μέσω των σωλήνων παρέχεται από μια αντλία συνδεδεμένη στο σύστημα. Εκτός από αυτό, θα χρειαστείτε επίσης μια δεξαμενή διαστολής μεμβράνης και εξοπλισμό που εξασφαλίζει τη λειτουργία της: μανόμετρο, βαλβίδες διακοπής κλπ..

      Ο ηλεκτρικός λέβητας τοποθετείται από κάτω, στη συνέχεια συνδέεται μια δεξαμενή διαστολής στο σύστημα, μετά την οποία τοποθετείται μια αντλία κυκλοφορίας.

      Για να διασφαλίσετε την αναγκαστική κυκλοφορία του ψυκτικού μέσω του συστήματος, θα χρειαστείτε μια αντλία κυκλοφορίας, ένα δοχείο διαστολής μεμβράνης και άλλα στοιχεία (+)

      Αυτός ο τύπος κυκλώματος είναι λιγότερο ευαίσθητος στα χαρακτηριστικά των σωλήνων και των θερμαντικών σωμάτων, γεγονός που παρέχει πολλές ευκαιρίες για την επιλογή των κατάλληλων εξαρτημάτων. Σε τέτοια συστήματα μπορεί να χρησιμοποιηθεί αντιψυκτικό. Διευρύνονται επίσης οι δυνατότητες ρύθμισης της θερμοκρασίας του νερού στο κύκλωμα.

      Ηλεκτρικός λέβητας και διπλό τιμολόγιο

      Ένας από τους σημαντικούς λόγους χρήσης ηλεκτρικού λέβητα για θέρμανση είναι η δυνατότητα χρήσης διπλής τιμολόγησης για τη χρήση ηλεκτρικής ενέργειας. Η μείωση των τελών κατά τη διάρκεια της νυχτερινής περιόδου σας επιτρέπει να μειώσετε σημαντικά το κόστος.

      Ένας μετρητής δύο τιμολογίων καθιστά δυνατή την πληρωμή της ηλεκτρικής ενέργειας που χρησιμοποιείται τη νύχτα πολύ λιγότερο από την ημέρα και εξοικονομεί τους ιδιοκτήτες ηλεκτρικών λεβήτων

      Θα χρειαστεί να αγοράσετε και να εγκαταστήσετε έναν μετρητή δύο τιμών. Αξίζει να σημειωθεί ότι τα μοντέλα διπλού κυκλώματος εξοπλισμού με θερμαντικά στοιχεία παρέχουν ζεστό νερό στη πτυσσόμενη βρύση με χαρακτηριστική αισθητή καθυστέρηση. Ως αποτέλεσμα, χάνεται μέρος της θερμότητας, γεγονός που μειώνει την επίδραση της εξοικονόμησης ηλεκτρικής ενέργειας..

      Είναι λογικό να συμπληρωθεί ένας τέτοιος σχεδιασμός με έναν εξωτερικό συσσωρευτή θερμότητας ικανό να διατηρεί υψηλή θερμοκρασία θερμαινόμενου νερού για μεγάλο χρονικό διάστημα. Μια τέτοια συσκευή είναι αρκετά αποτελεσματική όταν χρησιμοποιείτε μετρητή δύο τιμολογίων..

      Το νερό θερμαίνεται τη νύχτα, διατηρείται ζεστό και χρησιμοποιείται κατά τη διάρκεια της ημέρας, η κατανάλωση ενέργειας κατά τη διάρκεια της ημέρας μειώνεται, όπως και οι λογαριασμοί για το ρεύμα που χρησιμοποιείται..

      Κόστος θέρμανσης για έναν ηλεκτρικό λέβητα με δάπεδο νερού

      Το κόστος ηλεκτρικής ενέργειας είναι ένα από τα σημαντικότερα μειονεκτήματα των ηλεκτρικών λεβήτων. Αλλά ακόμη και απλοί υπολογισμοί μπορούν να δώσουν αποτελέσματα που υποδεικνύουν ότι η κατανάλωση ηλεκτρικής ενέργειας θα έχει ως αποτέλεσμα πολύ μικρότερο κόστος από αυτό που πρέπει να πληρώσετε για τηλεθέρμανση. Οι σύγχρονοι ηλεκτρικοί λέβητες είναι οικονομικοί και έχουν υψηλή θερμική απόδοση..

      Υπάρχουν τρόποι μείωσης του κόστους ενέργειας:

      • Η χρήση αυτοματισμού – το κόστος, μετά τη σύνδεση θερμοστατών χώρου, μειώνεται κατά 15-20%. Πίνακας τηλεχειριστηρίου, βοηθά στην γρήγορη αλλαγή των ρυθμίσεων εάν είναι απαραίτητο, χωρίς επίσκεψη στο λεβητοστάσιο.
      • Άρνηση παροχής ζεστού νερού – για σύγκριση, ένας ηλεκτρικός λέβητας για θέρμανση νερού χρησιμοποιεί έως και 40% λιγότερη ηλεκτρική ενέργεια από ένα κύκλωμα ζεστού νερού εγκατεστημένο σε ηλεκτρικό λέβητα.

      Η κατανάλωση ηλεκτρικής ενέργειας για κάθε ηλεκτρικό λέβητα αναφέρεται στην τεχνική τεκμηρίωση.

      Πώς να συνδέσετε μόνοι σας τον λέβητα στην ενδοδαπέδια θέρμανση

      Εάν ο ηλεκτρικός λέβητας εγκαταστάθηκε σύμφωνα με όλους τους κανόνες, τότε η σύνδεση μόνος σας δεν θα προκαλέσει δυσκολίες. Συνήθως αυτή η λειτουργία εκτελείται με την ακόλουθη σειρά:

      1. Ο επιτοίχιος λέβητας ή ο δαπέδου είναι εγκατεστημένος σύμφωνα με τις οδηγίες.
      2. 2 σωλήνες από το θερμό δάπεδο παρέχονται στο θερμαντήρα.
      3. Οι σωλήνες συνδέονται με το λέβητα μέσω μιας βρύσης.

      Μια αντλία κυκλοφορίας έχει ήδη εγκατασταθεί σε έναν σύγχρονο λέβητα, επομένως, αφού τροφοδοτήσετε το ψυκτικό υγρό και πιέσετε το σύστημα, ένα τέτοιο σχήμα θα λειτουργήσει ως συνήθως..

      Πώς εγκαθίσταται ο εξοπλισμός?

      1. Ρίξτε αντιψυκτικό. Αυτό θα μειώσει το κόστος ηλεκτρικής ενέργειας κατά περίπου 5-10 τοις εκατό. Λιγότερο συχνά, αντί για αντιψυκτικό υγρό χρησιμοποιείται αλμυρό νερό (αποσταγμένο)..
      2. Ο λέβητας συνδέεται στο δίκτυο ηλεκτρικής ενέργειας σύμφωνα με το διάγραμμα σύνδεσης που καθορίζεται στις οδηγίες, ενώ η σύνδεση μεταξύ του εξοπλισμού πρέπει να εμφανίζεται στον πίνακα.
      3. Εγκαθίσταται πρόσθετος εξοπλισμός: μια δεξαμενή και μια συσκευή υπολειπόμενου ρεύματος (RCD). Αυτές οι συσκευές προστατεύουν από την εξουθένωση κατά τη διάρκεια μιας ισχυρής αύξησης ισχύος..
      4. Για λέβητες με υψηλή ισχύ, πρέπει να εγκατασταθεί ένα τριφασικό δίκτυο. Αυτό πρέπει να γίνει από έναν αρμόδιο επαγγελματία ηλεκτρολόγο..
      5. Τοποθετήστε αισθητήρες θερμοκρασίας. Η παρουσία αυτών των συσκευών μειώνει την κατανάλωση ενέργειας κατά 5-15%. Ο θερμοστάτης είναι απαραίτητος ώστε ο λέβητας να μη λειτουργεί άχρηστα όταν το δωμάτιο θερμαίνεται στην επιθυμητή θερμοκρασία.

      Κατά την εγκατάσταση ηλεκτρικών λεβήτων, καθώς και για εγκαταστάσεις αυτού του τύπου, είναι απαραίτητο να συμμορφώνεστε με τις απαιτήσεις ασφαλείας:

      • τα καλώδια πρέπει να είναι μονωμένα με την απαιτούμενη διατομή.
      • το καλώδιο πρέπει να τοποθετηθεί σε ένα κανάλι ειδικό για αυτό.
      • υποχρεωτική παρουσία γείωσης.

      Αξίζει να σημειωθεί ότι η εγκατάσταση και η σύνδεση όλων των συσκευών πρέπει να γίνονται προσεκτικά, δεν πρέπει να υπάρχουν ανοιχτά τμήματα του καλωδίου και γυμνά καλώδια. Είναι απαραίτητο να παρακολουθείται η εμφάνιση του σώματος εναλλάκτη θερμότητας χρησιμοποιώντας ένα δείγμα φάσης για το ψυκτικό. Φυσικά, είναι πιθανό μια τέτοια προστασία να είναι ήδη στο σχεδιασμό του λέβητα, αλλά είναι καλύτερο να το παίξετε με ασφάλεια και να εξασφαλίσετε τον εαυτό σας.

      Αποτέλεσμα

      Με σωστή εγκατάσταση, προσεκτική χρήση και εγκατάσταση πρόσθετου εξοπλισμού, παρατείνεται η διάρκεια ζωής του συστήματος ενδοδαπέδιας θέρμανσης. Η κατασκευή θερμαινόμενων δαπέδων γίνεται με τέτοιο τρόπο ώστε η θέρμανση να κατανέμεται άνετα και ομοιόμορφα, σε αντίθεση με τη χρήση θερμαντικών σωμάτων.

      Η χρήση ηλεκτρικού συστήματος λέβητα για δάπεδο με ζεστό νερό είναι οικονομική και πρακτική. Η μονάδα θα λειτουργεί ανεξάρτητα από τη διαθεσιμότητα γενικής θέρμανσης στο σπίτι, η οποία είναι πολύ βολική μεταξύ των εποχών.

      Κατά την επιλογή ηλεκτρικού εξοπλισμού, είναι απαραίτητο να βασιστείτε στα βασικά κριτήρια και να χρησιμοποιήσετε τη βοήθεια εξειδικευμένων υπαλλήλων, εάν είναι απαραίτητο, θα σας βοηθήσουν να επιλέξετε σωστά έναν ηλεκτρικό λέβητα, λαμβάνοντας υπόψη την ισχύ και τη χώρα του κατασκευαστή. Ο εξοπλισμός μπορεί να εγκατασταθεί είτε ανεξάρτητα είτε επικοινωνώντας με επαγγελματίες, θα κάνουν τα πάντα γρήγορα και αποτελεσματικά.

      Προκατασκευασμένα συστήματα πολλαπλής

      Ηλεκτρικός λέβητας για ενδοδαπέδια θέρμανση: επιλογή, σύνδεση μόνος σας με ηλεκτρικό λέβητα

      Ένα πλήρες σύστημα πολλαπλής, μαζί με βαλβίδες διακοπής και ελεγκτές θερμοκρασίας, περιλαμβάνει:

      • μονάδα ανάμιξης ·
      • βρύση αποστράγγισης?
      • έξοδος αέρα?
      • αντλία για κυκλοφορία υγρού σε σωλήνες.

      Μια βαλβίδα με θερμοστάτη ελέγχου μπορεί εύκολα να χρησιμεύσει ως ανάλογο βαλβίδας διακοπής στις εισόδους / εξόδους. Το κύριο πλεονέκτημα αυτών των συσκευών είναι η ικανότητά τους να στενεύουν και να επεκτείνονται ανάλογα με την καθορισμένη βέλτιστη θερμοκρασία, ρυθμίζοντας την ένταση του θερμαινόμενου υγρού.

      Ηλεκτρικός λέβητας για ενδοδαπέδια θέρμανση: επιλογή, σύνδεση μόνος σας με ηλεκτρικό λέβητα

      Η αντλία μίξερ πρέπει να εγκατασταθεί μεταξύ του σφιγκτήρα τροφοδοσίας και του σωλήνα παροχής, ενώ η τρίτη έξοδος πηγαίνει στην επιστροφή και βρίσκεται μπροστά από τον σφιγκτήρα επιστροφής. Η προκύπτουσα σύνδεση θα επιτρέψει στην αντλία να πάρει το ψυγμένο υγρό από το σύστημα και να το στείλει απευθείας στην παροχή.

      Επιλογές σωληνώσεων έκτακτης ανάγκης

      Όποια από τις επιλογές του συστήματος θέρμανσης και αν επιλέξετε, ένα κύκλωμα έκτακτης ανάγκης πρέπει να εφαρμοστεί σε συστήματα θέρμανσης δύο κυκλωμάτων, τα οποία θα λειτουργήσουν ως προστασία σε περίπτωση διαφόρων μη τυποποιημένων καταστάσεων, για παράδειγμα, εάν διακοπεί ξαφνικά η ηλεκτρική ενέργεια. Υπάρχουν διάφοροι τρόποι αντιμετώπισης αυτού του προβλήματος..

      Ηλεκτρικός λέβητας για ενδοδαπέδια θέρμανση: επιλογή, σύνδεση μόνος σας με ηλεκτρικό λέβητα

      Η παροχή νερού από το σύστημα ύδρευσης στο σύστημα χρησιμοποιείται αρκετά σπάνια, καθώς είναι αναποτελεσματική. Το θέμα είναι ότι το σύστημα υδραυλικών εγκαταστάσεων σταματά να λειτουργεί όταν το ρεύμα είναι απενεργοποιημένο. Μια συγκεκριμένη ποσότητα νερού αποθηκεύεται στους συσσωρευτές, ωστόσο, αυτή η ποσότητα απλά δεν θα είναι αρκετή για να αποτρέψει την υπερθέρμανση του εξοπλισμού. Εάν το αντιψυκτικό χρησιμοποιείται ως ψυκτικό, τότε περίπου 150 λίτρα αυτής της ακριβής ουσίας θα στραγγιστούν απλά στο αποχετευτικό σύστημα..

      Εάν συνδέσετε την αντλία κυκλοφορίας σε αδιάλειπτη παροχή ρεύματος, μπορείτε να την παίξετε με ασφάλεια έναντι διακοπής ρεύματος στο δίκτυο. Ωστόσο, αυτή η λύση έχει και τα μειονεκτήματά της. Αυτό το τροφοδοτικό ενδέχεται να μην λειτουργεί λόγω απροσδόκητων καταστάσεων. Επιπλέον, οι λέβητες με σύστημα διπλού κυκλώματος απαιτούν συνεχή συντήρηση και προληπτική συντήρηση. Είναι συνεχώς απαραίτητο να παρακολουθείτε την υγεία των μπαταριών και να πραγματοποιείτε έναν έλεγχο υγείας με φόρτιση και δοκιμές.

      Ηλεκτρικός λέβητας για ενδοδαπέδια θέρμανση: επιλογή, σύνδεση μόνος σας με ηλεκτρικό λέβητα

      Το κύκλωμα προστατεύει το σύστημα θέρμανσης από υπερθέρμανση

      Η έννοια της βαρυτικής κυκλοφορίας σημαίνει ένα ειδικό κύκλωμα, το οποίο χαρακτηρίζεται από μικρές διαστάσεις και χρησιμεύει για την απομάκρυνση της περίσσειας θερμικής ενέργειας στο σύστημα θέρμανσης. Αυτό το κύκλωμα πρέπει να ενεργοποιηθεί μόνο μετά την απενεργοποίηση της αντλίας, πράγμα που θα οδηγήσει στο γεγονός ότι δεν θα θερμανθεί ολόκληρο το κτίριο, αλλά μερικά από αυτά.

      Μία από τις πιο αποτελεσματικές μεθόδους είναι η δημιουργία ενός κυκλώματος έκτακτης ανάγκης. Είναι ένα απαραίτητο συστατικό κάθε καλού συστήματος θέρμανσης. Χάρη σε αυτό, ο βρόχος, η βαρύτητα και οι εξαναγκασμένοι βρόχοι μπορούν να λειτουργήσουν σε διαφορετικά μέρη του συστήματος ως συνήθως. Ωστόσο, όταν η αντλία είναι σβηστή, θα λειτουργήσει μόνο το κύκλωμα βαρύτητας..

      Έτσι, συζητήσαμε τις κύριες λειτουργίες και τα τεχνικά χαρακτηριστικά των υφιστάμενων σχεδίων σωληνώσεων για ηλεκτρικούς λέβητες. Χρειάζεται μόνο να κάνετε την επιλογή σας, στηριζόμενοι στις τεχνικές σας γνώσεις, τον οικογενειακό προϋπολογισμό και τη γενική διάταξη του συστήματος θέρμανσης στο σπίτι σας. Αφού ζυγίσετε όλες τις αποχρώσεις και εστιάσετε στο σχέδιο που είναι ιδανικό για το σπίτι σας, θα πρέπει να προχωρήσετε απευθείας στην εγκατάσταση.

      Εγκατάσταση της μονάδας

      Πρώτα πρέπει να εγκαταστήσετε έναν ηλεκτρικό λέβητα σε εσωτερικούς χώρους. Όπως έχουμε ήδη πει, η μονάδα μπορεί να είναι επιδαπέδια ή επιτοίχια. Στην πρώτη περίπτωση, το σετ περιλαμβάνει μια ειδική βάση, στην οποία γίνεται η «προσγείωση».

      Για να κρεμάσετε τον λέβητα στον τοίχο, είναι απαραίτητο να προετοιμάσετε άγκυρες με πείρους και ένα τρυπάνι με κατάλληλο τρυπάνι. Αρχικά, σημειώστε τον τοίχο χρησιμοποιώντας μια μεζούρα και έναν δείκτη..

      Οι οπές πρέπει να είναι απόλυτα ευθυγραμμισμένες οριζόντια. Στη συνέχεια, τρυπάμε τις σημειωμένες θέσεις, οδηγούμε πείρους και βιδώνουμε την άγκυρα. Αφού η άγκυρα είναι σταθερά τοποθετημένη μέσα στον τοίχο, μπορείτε να κρεμάσετε τον ηλεκτρικό λέβητα.

      Εφιστούμε την προσοχή σας στο γεγονός ότι η εγκατάσταση ενός ηλεκτρικού λέβητα πρέπει να εκτελείται τέλεια ομοιόμορφα τόσο οριζόντια όσο και κάθετα. Οποιαδήποτε εσφαλμένη ευθυγράμμιση μπορεί να επηρεάσει την απόδοση και τη διάρκεια ζωής του εξοπλισμού.

      Οποιαδήποτε εσφαλμένη ευθυγράμμιση μπορεί να επηρεάσει την απόδοση και τη διάρκεια ζωής του εξοπλισμού..

      Κριτικές χρηστών

      Οι χρήστες ανταποκρίνονται μόνο θετικά στη λειτουργία των ηλεκτρικών λεβήτων σε συνδυασμό με το σύστημα ενδοδαπέδιας θέρμανσης.

      Στάνισλαβ. Zelenogradsk: «Εγκατέστησα ένα ζεστό δάπεδο στο λουτρό. Ο ηλεκτρικός λέβητας σας επιτρέπει να διατηρείτε την απαιτούμενη θερμοκρασία με ελάχιστη κατανάλωση ενέργειας “.

      Νικητής. Kislovodsk: «Προηγουμένως, τοποθετήθηκαν θερμαντικά σώματα, αλλά το χειμώνα ήταν πάντα πολύ κρύο. Εγκατέστησα έναν ηλεκτρικό λέβητα και τοποθέτησα σωλήνες στο πάτωμα και έτσι έλυσα τελείως το πρόβλημα »..

      Μυθιστόρημα. Κουρσκ: “Σε σύγκριση με μια δεξαμενή θέρμανσης για στερεά καύσιμα, ένας ηλεκτρικός λέβητας δεν απαιτεί καμινάδα, οπότε το εγκατέστησα απευθείας σε θερμαινόμενο δωμάτιο.”.

      Προσοχή! Η εγκατάσταση θερμού δαπέδου και ηλεκτρικού λέβητα είναι η καλύτερη επιλογή όταν είναι απαραίτητο να μειωθεί το κόστος θέρμανσης χωρίς να μειωθεί η απόδοση θέρμανσης. Επιπλέον, τέτοιες συσκευές είναι σχετικά φθηνές και η εγκατάσταση δεν απαιτεί πολύ χρόνο..

      Πώς να συνδεθείτε σωστά?

      Για τη σύνδεση ενός δαπέδου με ζεστό νερό, στις περισσότερες περιπτώσεις, χρησιμοποιείται λέβητας αερίου διπλού κυκλώματος σε τοίχο. Πρέπει να εγκατασταθεί σε εσωτερικό χώρο τη στιγμή που συνδέεται το δάπεδο του νερού. Η ίδια η διαδικασία σύνδεσης περιλαμβάνει διάφορα στάδια. Αρχικά, το ίδιο το δάπεδο είναι τοποθετημένο και στη συνέχεια συνδέεται με το σύστημα.

      Η ροή εργασίας για την τοποθέτηση και τη σύνδεση ενός δαπέδου νερού χωρίζεται σε μέρη:

      • υπολογίζεται το μήκος του περιγράμματος.
      • επιλέγεται η βάση για την τοποθέτηση του δαπέδου.
      • απλώνεται θερμομονωτικό υλικό.
      • η ταινία αποσβεστήρα είναι προσαρτημένη.
      • γίνεται ενίσχυση.
      • τοποθετούνται σωλήνες.
      • έχει εγκατασταθεί ένας συλλέκτης.
      • τα κυκλωματα ειναι συνδεδεμενα?
      • πραγματοποιείται δοκιμή πίεσης ·
      • δημιουργείται ένα κοινό σύστημα παροχής νερού.
      • χύνεται η επίστρωση.

      Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

      Μήκος περιγράμματος

      Πρώτα απ ‘όλα, είναι απαραίτητο να υπολογίσετε το μήκος κάθε κυκλώματος. Κατά κανόνα, το μήκος ενός βρόχου δεν υπερβαίνει τα 100 m με διάμετρο 16 mm. Σε περίπτωση υπέρβασης, η πίεση σε διαφορετικούς κλάδους θα διαφέρει προς τη μία ή την άλλη κατεύθυνση, πράγμα που θα προκαλέσει δυσλειτουργία ολόκληρου του συστήματος. Τα μικρά δωμάτια υποδηλώνουν ένα κύκλωμα, τα μεγάλα – πολλά. Πρέπει να είναι όλα περίπου ίδια. Η διαφορά μεταξύ τους πρέπει να διατηρείται εντός 15 μέτρων..

      Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

      Βάση για την τοποθέτηση του δαπέδου

      Είναι απαραίτητο να αποφασίσετε σε ποια βάση θα τοποθετηθεί το πάτωμα. Μπορείτε να επιλέξετε είτε τσιμεντοκονία είτε στεγνά δάπεδα. Μια πλάκα από σκυρόδεμα χρησιμοποιείται συχνότερα. Το πάχος του κυμαίνεται από 5-7 mm. Ένα στρώμα στεγανοποίησης τοποθετείται σε αυτό – μια μεμβράνη με πάχος τουλάχιστον 0,1 mm.

      Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

      Ενίσχυση

      Το ενισχυτικό πλέγμα συνδέεται με τη μόνωση και συνδέεται μεταξύ τους με κομμάτια σύρματος. Συνιστάται επίσης να κάνετε ενίσχυση πάνω από τους στρωμένους σωλήνες για αξιόπιστη στερέωσή τους..

      Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

      Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

      Θερμική μόνωση

      Είναι καλύτερα να πάρετε υλικό που έχει αποδειχθεί στην αγορά. Το διογκωμένο πολυστυρόλιο είναι ένα από τα σύγχρονα υλικά που χρησιμοποιούνται για θερμομόνωση (35 κιλά ανά 1 κυβικό εκατοστό). Είναι πρακτικό και εύκολο στη χρήση. Η τοποθέτηση γίνεται με επικάλυψη στους τοίχους σε ύψος 10-20 εκ. Οι αρμοί είναι κολλημένοι με ταινία σε ύψος 10-20 εκ. Είναι επίσης δυνατή η χρήση ορυκτού μαλλιού για αυτούς τους σκοπούς..

      Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

      Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

      Δημιουργία κοινού συστήματος παροχής θερμότητας και νερού και σύνδεση κυκλωμάτων

      Το επόμενο στάδιο είναι η επιλογή του σχήματος σύνδεσης και η ίδια η σύνδεση των κυκλωμάτων. Πρώτα πρέπει να εγκαταστήσετε μια πολλαπλή – ένα σύστημα θέρμανσης διανομής. Ο συλλέκτης αποτελείται από δύο σωλήνες (τροφοδοσία και επιστροφή). Κάθε ένα από αυτά έχει πλευρικές οπές – έξοδο (στην τροφοδοσία) και είσοδο (στην επιστροφή). Αυτές οι έξοδοι συνδέονται με μια βαλβίδα για τη σύνδεση ενός δαπέδου ζεστού νερού και με καλοριφέρ (μπαταρίες).

      Μπορεί να φαίνεται δύσκολο να πραγματοποιηθεί μια σύνδεση με μία μόνο πηγή θέρμανσης. Στην πραγματικότητα, όλα είναι απλά. Και τα δύο άκρα του κυκλώματος συνδέονται με δύο πλευρές της πολλαπλής. Η μία πλευρά είναι προσαρτημένη στην έξοδο, η άλλη στην είσοδο (επιστροφή). Σχηματίζεται ένας κλειστός βρόχος. Έτσι, τα υποκαταστήματα συνδέονται σε όλα τα δωμάτια. Τα στοιχεία σύνδεσης βρίσκονται στα άκρα των συλλεκτών. Από τη μία πλευρά υπάρχει μια βρύση για την αποστράγγιση του νερού, από την άλλη – για τον εξαερισμό.

      Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

      Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

      Οι συλλέκτες στερεώνονται με τη μορφή ενός μπλουζιού ή TTT tees. Ο αριθμός τους υπολογίζεται σε σχέση με τον αριθμό των κλάδων του φορέα θερμότητας.

      Το κιτ σύνδεσης περιλαμβάνει τα ακόλουθα στοιχεία:

      • κυκλική αντλία?
      • βαλβίδα ανάμειξης- δύο ή τριών κατευθύνσεων.
      • βαλβίδες διακοπής?
      • βρύσες αποστράγγισης και αέρα.
      • εξαρτήματα για σύνδεση.

      Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

      Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

      Αφού τοποθετηθούν οι σωλήνες, συνδέονται με την πολλαπλή. Το ένα άκρο του βρόχου συνδέεται με την είσοδο ζεστού νερού και το άλλο με την έξοδο. Τα περιγράμματα στερεώνονται με εξαρτήματα ή ειδικά παξιμάδια. Η εγκατάσταση είναι δυνατή χρησιμοποιώντας μια βαλβίδα ανάμειξης ή μια κυκλική αντλία. Η αντλία είναι εγκατεστημένη στον σωλήνα επιστροφής και όχι στον σωλήνα τροφοδοσίας. Εάν εγκατασταθεί στον σωλήνα τροφοδοσίας, η αντλία θα πάρει έναν επιπλέον όγκο νερού από το σύστημα θέρμανσης, ο οποίος, με τη σειρά του, θα προκαλέσει μείωση της θερμότητας στα θερμαντικά σώματα..

      Αφού ολοκληρώσετε τη σύνδεση, γεμίστε το σύστημα με νερό, αφαιρέστε τον αέρα χρησιμοποιώντας ειδικές βρύσες στις πολλαπλές και ελέγξτε για διαρροές. Εάν δεν εντοπιστούν διαρροές, τότε ενεργοποιείται ένας δοκιμαστικός λέβητας για να βεβαιωθείτε ότι το σύστημα λειτουργεί σωστά και ότι η θερμότητα παρέχεται σε όλα τα κυκλώματα. Αυτό ολοκληρώνει την εγκατάσταση ενός δαπέδου ζεστού νερού και τη σύνδεσή του με έναν λέβητα αερίου..

      Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

      Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

      Εγκατάσταση της πολλαπλής και των μετρητών

      Η πολλαπλή είναι ένα σύστημα διανομής για θέρμανση. Αποτελείται από 2 σωλήνες – τροφοδοσία και επιστροφή. Στις πλευρές καθενός από αυτά υπάρχουν ανοίγματα με έξοδο και είσοδο. Χρησιμεύουν ως στοιχεία σύνδεσης της βαλβίδας με καλοριφέρ.

      Η σύνδεση πραγματοποιείται με τη σύνδεση και των δύο άκρων του κυκλώματος στις δύο πλευρές του ίδιου του συστήματος συλλογής. Το ένα πρέπει να προσαρτηθεί στην πρίζα και το άλλο στην είσοδο.

      Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

      Ως αποτέλεσμα, σχηματίζεται ένας κλειστός βρόχος και τα κλαδιά σε όλα τα δωμάτια συνδέονται. Υπάρχουν συνδετικά στοιχεία στο τέλος του συλλέκτη. Υπάρχουν επίσης βρύσες για αποστράγγιση νερού και εξόδου αέρα σε διαφορετικές πλευρές..

      Ο συλλέκτης είναι σταθερός με τη μορφή τριαντάφυλλων, ο αριθμός των οποίων εξαρτάται από τον αριθμό των κλάδων ψυκτικού.

      Σετ σύνδεσης:

      • αντλία κυκλοφορίας?
      • ανάμειξη βρύσες?
      • βαλβίδες διακοπής?
      • βρύση για αποστράγγιση νερού και εξαερισμό.
      • συνδετικά εξαρτήματα.

      Μετά την τοποθέτηση των σωλήνων, αρχίζουν να τους συνδέουν με το σύστημα συλλογής. Το ένα άκρο του βρόχου πρέπει να συνδεθεί στην είσοδο για ζεστό νερό και το άλλο στην έξοδο. Όλα είναι ασφαλισμένα με παξιμάδια και εξαρτήματα. Εάν είναι επιθυμητό, ​​η εγκατάσταση μπορεί να πραγματοποιηθεί χρησιμοποιώντας αντλία κυκλοφορίας ή βαλβίδα ανάμειξης.

      Σε αυτή την περίπτωση, το σύστημα άντλησης δεν είναι εγκατεστημένο στον σωλήνα τροφοδοσίας, αλλά στον σωλήνα επιστροφής. Όταν εγκατασταθεί στον σωλήνα επιστροφής, θα καταναλώνεται περισσότερο νερό από το σύστημα θέρμανσης και, κατά συνέπεια, η θερμότητα στις μπαταρίες θα μειωθεί.

      Το τελευταίο στάδιο συνίσταται στην πλήρωση του συστήματος με νερό, την αφαίρεση του αέρα με ειδικές βρύσες που είναι εγκατεστημένες στην πολλαπλή και τον έλεγχο για διαρροές. Εάν δεν βρεθεί, δοκιμάζουμε τον λέβητα για να βεβαιωθούμε ότι ολόκληρο το σύστημα λειτουργεί σωστά και ότι η θερμότητα παρέχεται ομοιόμορφα σε όλα τα κυκλώματα..

      Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

      Με τη βοήθεια συλλεκτών, το σύστημα αντιδρά στις παραμικρές διακυμάνσεις της θερμοκρασίας στο δρόμο. Τα ζεστά δάπεδα, σε αντίθεση με το σύστημα μπαταριών και καλοριφέρ, σας επιτρέπουν να θερμαίνετε ολόκληρη την περιοχή ομοιόμορφα.

      Σε αυτή την περίπτωση, ένα σημαντικό σημείο είναι το έργο της διατήρησης μιας σταθερής θερμοκρασίας θέρμανσης και της ακριβούς ρύθμισής της. Η αύξηση ή η μείωση 1-3 μοίρες μπορεί να δημιουργήσει κρύο και ζέστη σε εσωτερικούς χώρους. Το πώς το σύστημα θα ρυθμίσει τις διαδικασίες εξαρτάται από το μοντέλο των λέβητων θέρμανσης.

      Υπολογισμοί και σωστή κατανομή σωλήνων

      Όσον αφορά τη διάμετρο των σωλήνων, οι πιο διαδεδομένες είναι οι εκδόσεις 2 εκατοστών. Η μέγιστη απόσταση μεταξύ των στροφών είναι 30 cm, η ελάχιστη είναι 10. Ταυτόχρονα, συνιστάται να τηρείτε το ίδιο διάστημα μεταξύ του σωλήνα και των τοίχων – 20 εκ. Κοντά στους τοίχους με παράθυρα, η απόσταση μεταξύ των σειρών είναι έγινε μικρότερη. Η τοποθέτηση ξεκινά από την πλευρά του κοντού τοίχου και γι ‘αυτό, περίπου 15 σωλήνες λαμβάνονται για να δημιουργήσουν μια ευθεία βάση σωλήνων. Η απόσταση από τον συλλέκτη στις στροφές του αγωγού δεν πρέπει να είναι μικρότερη από 40 εκ. Κάθε κύκλωμα του συστήματος θέρμανσης εντός των δωματίων πρέπει να έχει μήκος 40 μ., Αλλά κατά προτίμηση όχι περισσότερο από 100. Σε μεγάλα δωμάτια, δεν πρέπει επενδύστε σε αυτόν τον δείκτη, αλλά απλώς σχηματίστε 2 ή περισσότερα κυκλώματα, ιδανικά το ίδιο μήκος. Εξακολουθεί να επιτρέπεται η υπέρβαση του ορίου των 100 m: 120 m θεωρείται το μέγιστο για σωλήνες XLPE 18 mm, 125 m – για πλαστικούς σωλήνες με διάμετρο 2 cm.

      Πώς να φτιάξετε έναν συσσωρευτή θερμότητας με τα χέρια σας

      Ένας μόνος συσσωρευτής θερμότητας για λέβητα στερεών καυσίμων είναι ένας ενεργειακά αποδοτικός και απλός σχεδιασμός, που αντιπροσωπεύει ένα δοχείο στο μέσο του οποίου υπάρχει ένα ψυκτικό που λαμβάνει και αποθηκεύει ενέργεια. Αφού ο λέβητας ολοκληρώσει την εκτέλεση του κύκλου λειτουργίας του, ο χώρος θερμαίνεται απορροφώντας την προηγουμένως συλλεγόμενη ενέργεια. Χάρη σε αυτό, ο συσσωρευτής θερμότητας αυξάνει σημαντικά την αποδοτικότητά του και εξοικονομεί σημαντικά πόρους..

      Η θέρμανση από λέβητα στερεού καυσίμου (εγκατεστημένη στο χέρι) με συσσωρευτή θερμότητας αποτελείται από πολλούς σπειροειδείς σωλήνες που βρίσκονται σε όλη την περίμετρο της δεξαμενής. Αυτή η διάταξη οφείλεται στην ταχύτερη δυνατή χρήση θερμότητας. Κάθε ένα από τα σπειροειδή κυκλώματα που βρίσκονται στο δοχείο είναι υπεύθυνο για μία ενέργεια. Για παράδειγμα, το πρώτο λαμβάνει την παραγόμενη θερμική ενέργεια, το δεύτερο θερμαίνει την περιοχή του δωματίου (κτίριο), το τρίτο θερμαίνει νερό για οικιακούς σκοπούς.

      Πλεονεκτήματα της χρήσης συσκευής αποθήκευσης θερμότητας:

      1. Συσσώρευση και συγκέντρωση θερμικής ενέργειας.
      2. Δυνατότητα συνδυασμού δύο ή περισσότερων πηγών θερμότητας.
      3. Αύξηση της παραγωγικότητας.
      4. Διαθεσιμότητα θέρμανσης νερού.
      5. Ελεγχος θερμοκρασίας.

      Ένας λέβητας στερεού καυσίμου με κύκλωμα νερού, εγκατεστημένος στο χέρι, σας επιτρέπει να εξοικονομήσετε χρήματα όταν είναι εξοπλισμένο με συσσωρευτή θερμότητας.

      Για αυτοπαραγωγή συσσωρευτή θερμότητας για λέβητα, θα χρειαστείτε μεγάλη χωρητικότητα. Είναι σχεδόν αδύνατο να το φτιάξετε με τα χέρια σας. Η ιδανική επιλογή είναι μια δεξαμενή από ανοξείδωτο χάλυβα ή οποιοδήποτε δοχείο με καπάκι. Το πάχος του χρησιμοποιημένου χάλυβα είναι 4-9 mm. Το προτιμώμενο σχήμα είναι ένας κύλινδρος ή μια σφαίρα, ως έσχατη λύση – ένας κύβος.

      Μια κατάλληλη επιλογή είναι ένα βαρέλι. Για ένα εξοχικό σπίτι ή μια εξοχική βίλα, ο ελάχιστος όγκος ενός βαρελιού για λέβητα στερεών καυσίμων ξεκινά από 1 τόνο. Σε μεγάλα δοχεία, πριν από τη χρήση τους, συγκολλούνται ενισχυτικά, τα οποία θα το ενισχύσουν σημαντικά.

      Έχοντας λάβει την απαραίτητη χωρητικότητα, σκέφτονται την τοποθεσία του, καθώς στο μέλλον θα είναι πολύ βαρύτερο. Επιπλέον, θα χρειαστούν διαγράμματα και σχέδια..

      Εξετάστε τη σταδιακή κατασκευή ενός συσσωρευτή θερμότητας για λέβητα στερεού καυσίμου. Η σειρά κατασκευής του:

      1. Η φλάντζα είναι συγκολλημένη στο μέγεθος του καλύμματος. Στο μέλλον, θα χρησιμοποιηθεί για βιδωτές συνδέσεις. Οι πλευρές σύσφιξης είναι εγκατεστημένες για να σφραγίσουν το κάλυμμα.
      2. Η εσωτερική επιφάνεια επεξεργάζεται με φωσφορικό οξύ (διάλυμα), ασταρώνεται 4 έως 6 φορές και καλύπτεται με δύο έως τρία στρώματα χρώματος υψηλής θερμοκρασίας.
      3. Οι εργασίες συγκόλλησης βρίσκονται σε εξέλιξη. Τα πηνία συγκολλούνται μέσα στο βαρέλι.
      4. Εάν είναι δυνατόν, η βαφή σε σκόνη γίνεται μαζί με το πηνίο. Σας επιτρέπει να πάρετε μια επίστρωση υψηλής ποιότητας, η οποία αυξάνει τις αντιδιαβρωτικές ιδιότητες..
      5. Η κύρια δεξαμενή και το πηνίο ελέγχονται για διαρροές.
      6. Γίνεται λείανση και βαφή του εξωτερικού του βαρελιού. Προτιμώμενο χρώμα – ασημί.
      7. Μονωμένο με ένα στρώμα αλουμινόχαρτου και μια παχιά μπάλα του min. βαμβάκι.

      Λαμβάνοντας υπόψη ότι ο συσσωρευτής θερμότητας για λέβητα στερεού καυσίμου θερμαίνεται συνεχώς, πρέπει να τηρούνται οι κανόνες πυρασφάλειας

      Αυτό που αναφλέγεται γρήγορα και εύκολα ωθείται πίσω σε ασφαλή απόσταση.

      Ένα σύστημα κλειστού τύπου θα έχει μια αρκετά υψηλή πίεση ψυκτικού υγρού · επομένως, πρέπει να δοθεί ιδιαίτερη προσοχή σε συγκολλήσεις, αρμούς, αρμούς. Είναι επίσης απαραίτητο να τοποθετήσετε ελαστικά παρεμβύσματα από καουτσούκ στο καπάκι, τα οποία μπορούν να αντέξουν τη θερμοκρασία λειτουργίας του ψυκτικού..

      Στην περίπτωση χρήσης θερμαντικών στοιχείων για πρόσθετη θέρμανση, είναι απαραίτητο να τηρούνται οι κανόνες ηλεκτρικής ασφάλειας: η δεξαμενή πρέπει να έχει “γείωση”, δηλαδή γείωση και οι επαφές είναι μονωμένες. Η χρήση τους είναι ευεργετική όταν:

      Η χρήση τους είναι ευεργετική όταν:

      1. Η ανάγκη παροχής ζεστού νερού για μεγάλες εγκαταστάσεις (δημόσια λουτρά, νοσοκομεία, νηπιαγωγεία, σχολεία).
      2. Χρήση υλικών καυσίμου.
      3. Η χρήση συμπιεστών θερμότητας (καθιστά τη δουλειά τους πιο ισορροπημένη).

      Όπως μπορείτε να δείτε, η εγκατάσταση ενός λέβητα στερεού καυσίμου με τα χέρια σας είναι ένα μάλλον απλό και πρωτόγονο πράγμα, αλλά ταυτόχρονα έχει μια σειρά από χαρακτηριστικά. Το στοιχείο είναι εγκατεστημένο τόσο σε διαμέρισμα όσο και σε ιδιωτικό σπίτι. Το κόστος εγκατάστασης είναι ελάχιστο, η εξοικονόμηση μέγιστη. Η ποικιλία είναι ποικίλη, ο καθένας θα βρει αυτό που του ταιριάζει. Επίσης, πρέπει να σημειωθεί ότι μπορείτε να φτιάξετε λέβητα στερεού καυσίμου με τα χέρια σας για γκαράζ. Εάν δεν είστε σίγουροι για τις δικές σας δυνάμεις, καλέστε τον πλοίαρχο, θα κάνει όλες τις απαραίτητες εργασίες με υψηλή ποιότητα και εγκαίρως.

      Κανόνες σχεδιασμού και συναρμολόγησης

      Η απόφαση να επιλέξετε ακριβώς ένα δάπεδο νερού και όχι ένα ηλεκτρικό ανάλογο που απαιτεί σχολαστική εγκατάσταση, είναι η βέλτιστη για συστήματα θέρμανσης σε λέβητες αερίου.

      Τέτοια συστήματα αναγνωρίζονται ως τα λιγότερο ενεργειακά, αποδοτικά και φθηνά για λειτουργία. Επιλογές με λέβητες στερεού καυσίμου είναι επίσης αποδεκτές.

      Η άψογη λειτουργία του συστήματος είναι δυνατή μόνο υπό δύο προϋποθέσεις: επαγγελματικούς υπολογισμούς σχεδιασμού και ικανή εκτέλεση εγκατάστασης.

      Επομένως, τα πρώτα βήματα στο δρόμο για την εγκατάσταση θερμαινόμενου δαπέδου σε εξοχική κατοικία ή σε ιδιωτικό σπίτι είναι η ανάλυση της δομής, η επιλογή των υλικών και η σύνταξη.

      Ιδιότητες που πρέπει να έχει ένα έργο

      • Ανθεκτικότητα και αξιοπιστία.
      • Ομοιόμορφη θέρμανση του δωματίου.
      • Στεγανοποίηση.
      • Δεν υπάρχουν πρόσθετες συσκευές για τη θέρμανση του δωματίου.
      • Αισθητική εμφάνιση.
      • Μεγάλη διάρκεια ζωής.

      Επιλέγοντας έναν σωλήνα για το πάτωμα

      Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

      Σωλήνας TIM PEX για περίγραμμα δαπέδου, διασταυρωμένος με PE

      Για το σύστημα ενδοδαπέδιας θέρμανσης (απευθείας για θέρμανση), χρησιμοποιούνται τρεις τύποι υλικών, πιο συγκεκριμένα σωλήνες:

      • Χαλκός.
      • Διασταυρωμένο πολυαιθυλένιο (PE).
      • Ενισχυμένο-πλαστικό.

      Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

      Metalloplast (το ίδιο πολυαιθυλένιο σταυρωτά συνδεδεμένο).

      Αλλά, θα πω αμέσως ότι ο χαλκός είναι πολύ ακριβός, οπότε δεν θα συζητήσουμε καν για τέτοια περιγράμματα, μόνο σταυρωτά συνδεδεμένα PE και μεταλλικά πλαστικά υπολείμματα. Αν και, στην πραγματικότητα, τόσο το PE όσο και το metalloplast είναι κατασκευασμένα από το ίδιο πολυαιθυλένιο θωρακισμένο με αλουμινόχαρτο ή EVOH, μόνο εμείς έχουμε συνηθίσει να τα ξεχωρίζουμε από το χρώμα και να τα ονομάζουμε διαφορετικά.

      Με βάση την πολυετή εμπειρία στην εγκατάσταση συστημάτων θέρμανσης και θέρμανσης διαφόρων τύπων, μπορώ να πω ότι είναι καλύτερο να αγοράζετε σωλήνες που έχουν συνηθίσει να ονομάζονται μεταλλικοί-πλαστικοί σωλήνες. Είναι συνήθως λευκά, ενώ τα σταυρωτά συνδεδεμένα PE είναι ροζ, κόκκινα ή γκρι-μπλε. Το θωρακισμένο στρώμα στην πρώτη περίπτωση είναι κατασκευασμένο από φύλλο αλουμινίου (έχει εξαιρετική θερμική αγωγιμότητα) και στη δεύτερη περίπτωση, είναι ένα στρώμα EVOH (αποτελεσματικό υλικό νέας γενιάς).

      Γιατί λοιπόν άρχισα να προτιμώ το μέταλλο-πλαστικό; Όλα είναι πολύ απλά και υπάρχουν καλοί λόγοι για αυτό:

      1. Οι σωλήνες XLPE έχουν την ίδια θερμική αγωγιμότητα με το μέταλλο-πλαστικό, αλλά ταυτόχρονα είναι πολύ ακριβότεροι.
      2. χάρη στην πανοπλία αλουμινίου, μια τσιμεντένια επίστρωση μπορεί να χυθεί σε μεταλλικό πλαστικό χωρίς να γεμίσει τους σωλήνες με νερό, ενώ το PE μπορεί να παραμορφωθεί σε αυτήν την πίεση (ισιώστε).

      Σύσταση. Όταν αγοράζετε σωλήνες πολυστυρολίου, πρέπει να επιλέξετε έναν σωλήνα χωρίς ραφή – είναι πιο αξιόπιστος. Εάν ο πωλητής δεν μπορεί να παράσχει πιστοποιητικό για το προϊόν, τότε ελέγξτε το μόνοι σας. Για να το κάνετε αυτό, κόψτε ένα κομμάτι μήκους 7-10 mm από τον κόλπο και προσπαθήστε να το αποσυναρμολογήσετε σε στρώσεις. Εάν καταφέρατε να το κάνετε αυτό χωρίς δυσκολία, τότε το προϊόν είναι κακής ποιότητας..

      Οι αποχρώσεις της συσκευής ενδοδαπέδιας θέρμανσης

      Η κατασκευή της κατασκευής ενός δαπέδου νερού είναι πολύπλοκη και ταυτόχρονα απλή. Είναι πολύ συστατικό στη σύνθεση, οπότε το κύριο πράγμα είναι να τηρείτε τη σειρά τοποθέτησης όλων των στρωμάτων..

      Το σχήμα “υγρού” τύπου αναγνωρίζεται ως καθολικό, στο οποίο τα περιγράμματα του δαπέδου του νερού τοποθετούνται στο θερμομονωτικό στρώμα και από πάνω χύνονται με τσιμεντοκονία.

      Κάθε κομμάτι της «πίτας» έχει μια συγκεκριμένη λειτουργία. Η βάση για τη δομή είναι χώμα ή πλάκα από σκυρόδεμα. Ένα λεπτό φιλμ τοποθετείται πάνω του (αλλά όχι λιγότερο από 0,1 mm πάχος) – συνηθισμένο πολυαιθυλένιο ή ένα ακριβότερο ανάλογο.

      Στη συνέχεια, καλύψτε το δάπεδο με θερμομονωτικό υλικό. Μία από τις καλύτερες επιλογές είναι ο εξωθημένος αφρός πολυστερίνης – ανθεκτικός, σχετικά φθηνός, με χαμηλή θερμική αγωγιμότητα.

      Ελάχιστες απαιτήσεις:

      • πυκνότητα – από 40 kg / m³.
      • πάχος – από 300 mm.

      Το κύριο στρώμα είναι μια πλήρωση τσιμέντου, μέσα στην οποία θα βρίσκονται σωλήνες με ψυκτικό υγρό. Οι πλαστικοποιητές προστίθενται στο διάλυμα για να το κάνουν πιο κινητό και βολικό για στυλ..

      Για αντοχή, η επίστρωση ενισχύεται με ενισχυτικό πλέγμα με κελί 50 * 50 mm ή μεγαλύτερο 100 * 100 mm και πάχος ράβδου 3-5 mm.

      Το τελικό στρώμα είναι ένα ανθεκτικό στη θερμότητα κάλυμμα δαπέδου. Το καλύτερο υλικό είναι τα κεραμικά πλακίδια, τα οποία μεταφέρουν καλά τη θερμότητα. Όταν αγοράζετε λινέλαιο ή πολυστρωματικό υλικό, θα πρέπει να επιλέξετε προϊόντα με ειδική ετικέτα “ζεστό δάπεδο” (+)

      Η επιλογή της επίστρωσης φινιρίσματος θα καθορίσει το θερμικό καθεστώς, το οποίο μπορεί να ρυθμιστεί αυτόματα ή χειροκίνητα μέσω μονάδων ανάμιξης – συλλεκτών.

      Ποιες αρχές στυλ πρέπει να τηρείτε?

      Πρώτον, πρέπει να κάνετε υπολογισμούς. Αυτό είναι ένα ξεχωριστό και πολύπλοκο θέμα, ωστόσο, για ανεξάρτητους γρήγορους υπολογισμούς, μπορείτε να χρησιμοποιήσετε την ηλεκτρονική αριθμομηχανή, έχοντας βαθμολογήσει μεμονωμένες παραμέτρους στις απαραίτητες στήλες.

      Εάν μια κατασκευαστική εταιρεία ασχολείται με ενδοδαπέδια θέρμανση, τότε οι ειδικοί της εκτελούν επίσης εργασίες διακανονισμού..

      Τα τυπικά επαληθευμένα στοιχεία λαμβάνονται ως βάση υπολογισμού, τα οποία πρέπει να τηρούνται, ανεξάρτητα από τη μέθοδο εγκατάστασης και τις ειδικές συνθήκες εγκατάστασης..

      Συνήθως, χρησιμοποιούνται σωλήνες PEX για εγκατάσταση, οι οποίοι δεν μπορούν να τοποθετηθούν πιο κοντά από 10-15 cm ο ένας από τον άλλον, καθώς υπάρχει μεγάλος κίνδυνος πτυχών. Εάν το θερμικό φορτίο στο πάτωμα είναι μικρό, για παράδειγμα, σε πολλούς αρέσει να χαλαρώνουν σε δροσερά υπνοδωμάτια, τότε επιτρέπεται ένα βήμα διάταξης έως 60 cm.

      Μερικές πιο χρήσιμες συμβουλές:

      • ένα κύκλωμα δεν κατανέμεται σε δύο δωμάτια.
      • για ένα δωμάτιο 35-40 m², 1 κύκλωμα δεν είναι αρκετό, τουλάχιστον 2.
      • μία πλευρά του περιγράμματος – όχι περισσότερο από 8 m.
      • η ταινία αποσβεστήρα αντισταθμίζει την παραμόρφωση κατά τη θερμική διαστολή.

      Υπάρχουν εξαιρέσεις. Για παράδειγμα, εάν η τουαλέτα και το μπάνιο είναι μικρά σε έκταση και βρίσκονται στη γειτονιά, τότε ένα κύκλωμα νερού είναι αρκετό για να τα θερμάνει.

      Μέθοδοι εγκατάστασης κυκλωμάτων νερού

      Οι πιο αποτελεσματικοί τύποι εγκατάστασης σωλήνων – “σαλιγκάρι” και “φίδι”, έχουν εφευρεθεί εδώ και πολύ καιρό, οπότε δεν θα χρειαστεί να πειραματιστείτε με τη συσκευή κυκλώματος.

      Υπάρχουν πολλές ποικιλίες δύο δημοφιλών μεθόδων, η επιλογή εξαρτάται από τη διαμόρφωση του δωματίου, το μήκος του κυκλώματος και το καθεστώς θερμοκρασίας. Μερικές φορές τα συνδυασμένα σχήματα είναι τα βέλτιστα

      Το “Snake” είναι η πιο εύκολη επιλογή για εφαρμογή. Το μειονέκτημά του είναι μια μεγάλη διαφορά στις θερμοκρασίες ψυκτικού στην είσοδο / έξοδο. Πρέπει να ληφθεί υπόψη ότι το δεύτερο μισό του κυκλώματος θα εκπέμπει λιγότερη θερμότητα..

      Το “σαλιγκάρι” κατανέμει ομοιόμορφα τη θερμότητα σε όλο το δωμάτιο, αλλά είναι πιο δύσκολο να εκτελεστεί. Εάν οι ιδιοκτήτες δεν θέλουν να χωρίσουν το δωμάτιο σε ζεστές και δροσερές ζώνες, τότε είναι καλύτερο να χρησιμοποιήσετε αυτήν τη συγκεκριμένη μέθοδο..

      Για να εξοικονομήσετε σωλήνες και να αυξήσετε την ενεργειακή απόδοση, χρησιμοποιείται συχνά ένας συνδυασμός δύο επιλογών: ένα “σαλιγκάρι” τοποθετείται στο κέντρο, ένα “φίδι” κατά μήκος των τοίχων. Εάν τοποθετήσετε σωστά τους μεντεσέδες και υπολογίσετε το βήμα τοποθέτησης, τότε η θερμοκρασία του δαπέδου θα είναι όσο το δυνατόν πιο άνετη για τους κατοίκους..

      Κατανάλωση θερμότητας για εξαερισμό

      Για να μάθετε πόση θερμότητα χάνει ένα ιδιωτικό σπίτι στο σύνολό του, πρέπει να προσθέσετε τις απώλειες όλων των δωματίων του. Αλλά αυτό δεν είναι όλο, επειδή είναι απαραίτητο να ληφθεί υπόψη η θέρμανση του αέρα εξαερισμού, η οποία παρέχεται επίσης από το σύστημα θέρμανσης. Για να μην μπείτε στη ζούγκλα των πολύπλοκων υπολογισμών, προτείνεται να μάθετε αυτήν την κατανάλωση θερμότητας χρησιμοποιώντας έναν απλό τύπο:

      Qair = cm (tв – tн), όπου:

      • Qair – η απαιτούμενη ποσότητα θερμότητας για εξαερισμό, W
      • m είναι η ποσότητα αέρα κατά μάζα, που ορίζεται ως ο εσωτερικός όγκος του κτιρίου πολλαπλασιασμένος με την πυκνότητα του μείγματος αέρα, kg ·
      • (tв – tн) – όπως στον προηγούμενο τύπο.
      • c – θερμική ικανότητα μάζας αέρα, ληφθείσα ίση με 0,28 W / (kg ºC).

      Για να προσδιοριστεί η ζήτηση θερμότητας ολόκληρου του κτιρίου, μένει να προστεθεί η αξία του QTP για το σπίτι συνολικά με την αξία του Qair. Η ισχύς του λέβητα λαμβάνεται με ένα περιθώριο για τον βέλτιστο τρόπο λειτουργίας, δηλαδή με συντελεστή 1,3. Ένα σημαντικό σημείο πρέπει να ληφθεί υπόψη εδώ: εάν σκοπεύετε να χρησιμοποιήσετε μια γεννήτρια θερμότητας όχι μόνο για θέρμανση, αλλά και για θέρμανση νερού για παροχή ζεστού νερού, τότε το αποθεματικό ισχύος πρέπει να αυξηθεί. Ο λέβητας πρέπει να λειτουργεί αποτελεσματικά σε 2 κατευθύνσεις ταυτόχρονα και επομένως ο συντελεστής ασφαλείας πρέπει να λαμβάνεται τουλάχιστον 1,5.

      Διάγραμμα καλωδίωσης για ενδοδαπέδια θέρμανση νερού, ανάλογα με τη διαμόρφωση της υπάρχουσας θέρμανσης

        σχέδιο ενός σωλήνα. Η σύνδεση της τροφοδοσίας του κυκλώματος με τον φορέα θερμότητας που κυκλοφορεί συμβαίνει μετά την αντλία κυκλοφορίας και η επιστροφή – μετά. Το σύστημα ρυθμίζεται χρησιμοποιώντας μια εγκατεστημένη πολλαπλή ή σφαιρική βαλβίδα.

        σχήμα δύο σωλήνων. Όταν έχει τοποθετηθεί η ενδοδαπέδια θέρμανση νερού, συνδέεται με τους αγωγούς τροφοδοσίας και επιστροφής της υπάρχουσας θέρμανσης. Το έργο ελέγχεται από δύο σφαιρικές βαλβίδες.

        διάγραμμα σύνδεσης χωρίς αντλία κυκλοφορίας. Η εγκατάσταση αυτού του συστήματος είναι δυνατή, αλλά δεν υπάρχει καμία εγγύηση για την κανονική λειτουργία και απόδοση του. Λαμβάνοντας υπόψη την πολυπλοκότητα της εγκατάστασης, είναι πολύ πιο εύκολο να χρησιμοποιήσετε την πρώτη ή τη δεύτερη επιλογή. Για τη λειτουργία του θερμού δαπέδου, η παροχή συνδέεται στην αρχή του δωματίου και η επιστροφή είναι στο τέλος

        Είναι επίσης σημαντικό να διασφαλιστεί το απαιτούμενο επίπεδο κλίσης κατά την εγκατάσταση αγωγών..

      Συσκευή θέρμανσης δαπέδου χωρίς επίστρωση

      Χρησιμοποιώντας ένα ξύλινο αρθρωτό σύστημα ή χαλάκια εξοπλισμένα με αφίσες, δεν είναι δύσκολο να κάνετε ενδοδαπέδια θέρμανση. Η διαφορά από την προηγούμενη τεχνολογία είναι η απουσία τσιμεντοκονίας και η τοποθέτηση της επένδυσης απευθείας στη μόνωση ή στις σανίδες.

      Υπάρχει ένας ευκολότερος και φθηνότερος τρόπος για να τοποθετήσετε βρόχους νερού σε διαφορά ύψους 5 cm:

      1. Τοποθετήστε σανίδες αφρού πολυστερίνης 50 mm με πλευρικές ασφάλειες πάνω από τη στεγανοποίηση.
      2. Σημειώστε τις διαδρομές σωλήνων στη μόνωση και κόψτε τις αυλακώσεις με θερμικό μαχαίρι ή αιχμηρό εργαλείο.
      3. Τοποθετήστε μεταλλικές πλάκες στις αυλακώσεις και τοποθετήστε τις σωληνώσεις.
      4. Τοποθετήστε laminate ή άλλο λεπτό δάπεδο.

      Οι υπόλοιπες εργασίες για τη δοκιμή και τη σύνδεση του θερμού δαπέδου με το δίκτυο της υπάρχουσας θέρμανσης πραγματοποιούνται σύμφωνα με την τεχνολογία που περιγράφεται στην προηγούμενη ενότητα..

      Απευθείας σύνδεση σε δίκτυο καλοριφέρ δύο σωλήνων

      Η εισαγωγή του κυκλώματος ενδοδαπέδιας θέρμανσης σε δίκτυο καλοριφέρ δύο σωλήνων μπορεί να χρησιμοποιηθεί μόνο εάν πληρούνται ορισμένες προϋποθέσεις:

      • το μέγεθος της θερμαινόμενης περιοχής δεν υπερβαίνει τα 100 m2.
      • η παροχή θερμότητας παρέχεται από λέβητα αερίου, ο οποίος διατηρεί τη θερμοκρασία στους 40-50 ° C.
      • υψηλή απόδοση της κυκλικής αντλίας στο λεβητοστάσιο.

      Όταν χρησιμοποιείτε αυτό το σχήμα, τα τοποθετημένα στοιχεία συνδέονται ταυτόχρονα σε δύο αγωγούς: τροφοδοσία και επιστροφή.

      Αυτή η μέθοδος είναι αποδεκτή, αλλά έχει σοβαρά μειονεκτήματα:

      • το μεγαλύτερο μέρος του νερού θα κινηθεί κατά μήκος της διαδρομής της μικρότερης αντίστασης και θα εισέλθει απλώς στην κύρια γραμμή αντί να γεμίσει το κύκλωμα θέρμανσης.
      • στην κρύα εποχή, με ισχυρότερη θέρμανση των λεβήτων στο θερμαινόμενο δωμάτιο, γίνεται αποπνικτική.
      • σε δωμάτια όπου το δάπεδο είναι πλακάκια, δημιουργείται η επίδραση ενός ατμόλουτρου (επιπλέον, δεν απαιτείται συνεχής θέρμανση στο μπάνιο και στις τουαλέτες).

      Σχέδιο για άμεση σύνδεση με σύστημα θέρμανσης δύο σωλήνων με καλοριφέρ

      Εάν προσπαθήσετε να κόψετε το κύκλωμα σε διακοπή στη γραμμή επιστροφής, τότε η υδραυλική πίεση ολόκληρου του κλάδου θα μειωθεί, καθώς και ο ρυθμός ροής του ψυκτικού θα μειωθεί. Αυτό θα καταστήσει τόσο το θερμό δάπεδο όσο και το ψυγείο εκτός λειτουργίας..

      Σημαντικά συστατικά

      Το τυπικό διάγραμμα καλωδίωσης για ένα δάπεδο ζεστού νερού περιλαμβάνει:

      • Σωλήνες – προτιμότερο από πολυμερή.
      • Μονάδα ανάμιξης για ενδοδαπέδια θέρμανση, που λειτουργεί για την ομαλοποίηση της θερμοκρασίας του υγρού στις βέλτιστες τιμές της τάξης των 50 ° C.
      • Πολλαπλές θήκες σχεδιασμένες να διανέμουν υγρό κατά μήκος των κυκλωμάτων.
      • Συσκευές ελέγχου.

      Η ρύθμιση της παροχής θερμού και ψυγμένου υγρού στην πολλαπλή εισαγωγής πραγματοποιείται μέσω ενός αποσβεστήρα. Όταν οι ενδείξεις του αισθητήρα είναι κάτω από τη βέλτιστη θερμοκρασία, η ένταση του θερμού ψυκτικού μέσου είναι μεγαλύτερη από την ψύξη. Στην αντίθετη κατάσταση, θα επικρατήσει κρύο υγρό..

      Ξεχωριστή σύνδεση από το λέβητα

      Εάν πρέπει να θερμάνετε το δάπεδο σε πολλά δωμάτια ταυτόχρονα, τότε η επιλογή σύνδεσης με την υπάρχουσα θέρμανση καλοριφέρ εξαφανίζεται αμέσως. Θα χρειαστεί να εγκαταστήσετε μια χτένα διανομής και πρόσθετους αγωγούς έτσι ώστε κάθε δωμάτιο να έχει τη δική του παροχή και επιστροφή.

      Εάν όλα όσα χρειάζεστε είναι ήδη εκεί, τότε οι μέθοδοι σύνδεσης μπορεί να είναι οι εξής:

      Εγκατάσταση θερμικών κεφαλών, αξιολόγηση του βαθμού θέρμανσης της επιστροφής, στη χτένα (επιτρέπεται εάν το συνολικό μήκος των κυκλωμάτων δεν είναι μεγαλύτερο από 50 m).

      Η έννοια της πρώτης μεθόδου είναι απλή – είναι απλώς η εφαρμογή μιας παραλλαγής με τη χρήση ρυθμιστικών θερμοστατικών κεφαλών σε σχέση με πολλούς συνδεδεμένους σωλήνες ταυτόχρονα. Η παρουσία αρκετών RTL σας επιτρέπει να ελέγχετε τη θέρμανση δαπέδου σε κάθε δωμάτιο ξεχωριστά. Η ροή του ψυκτικού υγρού παρέχεται από μια αντλία, η οποία βρίσκεται σε επιτοίχιο λέβητα αερίου ή σε φούρνο.

      Εγκατάσταση της μονάδας ανάμιξης (ο σχεδιασμός συμπληρώνεται με αμφίδρομη βαλβίδα και πολλαπλή).

      Η βαλβίδα είναι εγκατεστημένη στον αγωγό τροφοδοσίας. Η λειτουργία του ελέγχεται από μια θερμική κεφαλή εξοπλισμένη με αισθητήρα θερμοκρασίας απομακρυσμένου τύπου, ο οποίος τοποθετείται στο εσωτερικό του σωλήνα συλλέκτη ή στερεώνεται στην εξωτερική του επιφάνεια. Όταν η θερμοκρασία του νερού αυξάνεται, η βαλβίδα κλείνει. Επιτρέπεται επίσης η εγκατάσταση μιας πρόσθετης δομής άντλησης που θα αντλεί υγρό σε όλες τις στροφές του θερμού δαπέδου.

      Μονάδα ανάμειξης με θερμοστατική βαλβίδα τριών κατευθύνσεων. Η αρχή λειτουργίας τέτοιων δομών έχει ήδη δοθεί παραπάνω. Αυτή η επιλογή είναι μια καλύτερη λύση. Έχει σχεδιαστεί περισσότερο για σημαντική ροή του ψυκτικού χωρίς υπερφόρτωση..

      Παρά την ύπαρξη αδιαμφισβήτητων πλεονεκτημάτων, η δεύτερη και η τρίτη επιλογή δεν είναι κατάλληλες για όλους, καθώς απαιτούν σοβαρό χρόνο (για εργασίες εγκατάστασης) και χρηματικό (για την αγορά του απαραίτητου εξοπλισμού).

      Απλοποιημένο σχέδιο σύνδεσης θερμού δαπέδου με το λέβητα

      Υποθέτω ότι όλα σε αυτό το διάγραμμα είναι εύκολα αναγνωρίσιμα. Εάν συναντήσετε κάτι άγνωστο, τότε μπορείτε να το εξοικειωθείτε στην ενότητα σχετικά με τον εξοπλισμό για θερμαινόμενα δάπεδα με νερό..

      K – λέβητας δαπέδου. TK – βαλβίδα τριών κατευθύνσεων. H – αντλία κυκλοφορίας. KP και KO – συλλέκτες προμήθειας και επιστροφής. TP – ζεστό πάτωμα. Β – δεξαμενή διαστολής. Θερμοστάτης δωματίου T TR – θερμικό ρελέ (σερβοκινητήρας)

      Η αντλία τοποθετείται μπροστά από την πολλαπλή τροφοδοσίας. μπροστά από την αντλία – βαλβίδα τριών κατευθύνσεων. Η βαλβίδα τριών κατευθύνσεων και η αντλία κυκλοφορίας μαζί σχηματίζουν μια μονάδα ανάμιξης που μπορείτε να κάνετε μόνοι σας ή μπορείτε να πετάξετε για μια έτοιμη συναρμολόγηση, η οποία επίσης ενώνεται με την πολλαπλή.

      Τρίκλινο κύκλωμα βαλβίδων

      Η σύνδεση στο σύστημα θέρμανσης σε ιδιωτικό σπίτι με ζεστό δάπεδο πραγματοποιείται συχνά χρησιμοποιώντας βαλβίδα τριών κατευθύνσεων. Για να χτίσετε μια τέτοια δομή, πρέπει να έχετε:

      • θερμαντικά σώματα, με επίπεδο θέρμανσης με παράγοντα θέρμανσης έως 70 – 80 μοίρες.
      • κυκλώματα ενδοδαπέδιας θέρμανσης, με νερό που θερμαίνεται στους 40 C.

      Το κύριο καθήκον είναι πώς να ψύξετε το νερό που προέρχεται από το καλοριφέρ στον επιθυμητό βαθμό. Αυτό το πρόβλημα μπορεί να λυθεί χρησιμοποιώντας ένα θερμοστατικό έμβολο τριών κατευθύνσεων. Τοποθετείται στον σωλήνα τροφοδοσίας και μετά τοποθετείται αντλία κυκλοφορίας. Κατά τη διαδικασία, αναμιγνύεται ζεστό νερό με κρύο νερό, το οποίο προέρχεται από τον σωλήνα επιστροφής της ενδοδαπέδιας θέρμανσης, μέχρι να επιτευχθεί το επιθυμητό επίπεδο θερμοκρασίας.

      Ωστόσο, ένας τέτοιος συνδυασμένος σχεδιασμός θέρμανσης έχει ένα μειονέκτημα – την αδυναμία ρύθμισης της ροής της πρόσληψης του φορέα αποβλήτων θερμότητας. Αυτό θα οδηγήσει σε διαλείπουσα παροχή είτε υπερβολικά ζεστού είτε κρύου νερού στο κύκλωμα. Αυτό το μειονέκτημα επηρεάζει την απόδοση του δαπέδου..

      Οι διαφορές μπορούν να αντισταθμιστούν εν μέρει με μια τσιμεντένια επίστρωση. Αλλά είναι δύσκολο να υπολογιστεί το βέλτιστο πάχος του στρώματος σκυροδέματος..

      Είναι αδύνατο να μην πούμε για τα πλεονεκτήματα αυτής της μεθόδου:

      • ευκολία εγκατάστασης.
      • αποδεκτό κόστος εξοπλισμού.

      βίντεο

      Αυτή η επιλογή δικαιολογείται όταν το μέγεθος ενός ιδιωτικού σπιτιού είναι μικρό. Επιπλέον, η χρήση βαλβίδας τριών κατευθύνσεων σάς επιτρέπει να συναρμολογήσετε αυτήν τη δομή με τα χέρια σας..

      Σύνδεση του λέβητα και της ενδοδαπέδιας θέρμανσης με χρήση βαλβίδας ανάμιξης

      Η αντλία ανάμιξης μπορεί να αντικατασταθεί με έναν αναμικτήρα τριών κατευθύνσεων, ο οποίος εκτελεί την ίδια λειτουργία, μόνο χωρίς αντλία (χρησιμοποιείται όταν υπάρχει καλή κυκλοφορία, η οποία δεν απαιτεί πρόσθετη αντλία). Η εγκατάσταση μίκτη τριών κατευθύνσεων πραγματοποιείται στο ίδιο σημείο με τη μονάδα ανάμειξης αντλίας, δηλ. στην έξοδο της πολλαπλής επιστροφής.

      Από τη μία πλευρά, οι συλλέκτες συνδέονται με σωλήνες από τον εξοπλισμό θέρμανσης και από την άλλη, πρέπει να εγκατασταθεί ένας διαχωριστής σε κάθε συλλέκτη. Ένας αεραγωγός συνδέεται από την πάνω πλευρά του διαχωριστή. Μια βαλβίδα αποστράγγισης είναι εγκατεστημένη στην κάτω πλευρά του διαχωριστή.

      Πλήρες σύστημα πολλαπλής

      Το πλήρες σύστημα πολλαπλής περιλαμβάνει: βαλβίδες κλεισίματος, αναμικτήρα τριών κατευθύνσεων, εξαερισμό, στρόφιγγα αποστράγγισης, κυκλική αντλία.

      Το πλήρες σύστημα συλλεκτών περιλαμβάνει, εκτός από τις βαλβίδες κλεισίματος στους σωλήνες, ένα μίξερ τριών κατευθύνσεων (ή αντλία και μονάδα ανάμειξης), έναν εξαερισμό, μια βαλβίδα αποστράγγισης, μια κυκλική αντλία για τη διευκόλυνση της κυκλοφορίας του ψυκτικού οι σωλήνες.

      Οι βαλβίδες διακοπής εισόδου και εξόδου μπορούν να αντικατασταθούν με θερμοστατικές βαλβίδες ελέγχου. Είναι εξοπλισμένα με λαμπτήρα κεριού παραφίνης, μέσω του οποίου ρυθμίζεται η ισχύς της βαλβίδας..

      Η μονάδα ανάμιξης με αντλία είναι απαραίτητη για την ανάμιξη του ψυχρού ψυκτικού από τη ροή επιστροφής στην παροχή, μειώνοντας τη θερμοκρασία ενός υπερβολικά θερμού υγρού. Οι άνθρωποι που ζουν σε περιοχές με κρύο κλίμα χρειάζονται μίξερ, επειδή ο εξοπλισμός θα λειτουργήσει σε ισχυρή λειτουργία θέρμανσης και η θερμοκρασία του ψυκτικού υγρού της επίστρωσης θερμαινόμενου νερού δεν πρέπει να είναι υψηλότερη από 55 μοίρες.

      Η αντλία ανάμιξης είναι εγκατεστημένη μεταξύ του σωλήνα τροφοδοσίας και της πολλαπλής τροφοδοσίας. Η τρίτη έξοδος της αντλίας πηγαίνει στη ροή επιστροφής μπροστά από τον αγωγό παράδοσης. Έτσι, η αντλία θα πάρει το ψυκτικό με ελάχιστη θερμοκρασία και θα το προσθέσει στη ροή.

      Χαρακτηριστικά σύνδεσης της δομής με πηγή θερμότητας

      Στο κύκλωμα δαπέδου, συνήθως η μέση θερμοκρασία του ψυκτικού είναι 35-40 μοίρες. Διαγράμματα καλωδίωσης δαπέδων που θερμαίνονται με νερό σε μια ιδιωτική κατοικία λειτουργούν με τη βοήθεια αναγκαστικής ανάμειξης ροών. Μέρος του ψυκτικού από τη ροή επιστροφής πηγαίνει στο κύκλωμα τροφοδοσίας.

      Οι λέβητες αερίου είναι εξοπλισμένοι με ειδικό αυτοματισμό. Οι μονάδες στερεών καυσίμων απαιτούν μια πιο σύνθετη συσκευή. Είναι εξοπλισμένα με αντλίες κυκλοφορίας και ειδική δεξαμενή buffer. Σε αυτή την περίπτωση, χρησιμοποιείται ένας πιο πολύπλοκος έλεγχος καύσης..

      Οι ηλεκτρικοί λέβητες θεωρούνται η καλύτερη επιλογή για σύστημα θέρμανσης δαπέδου. Ο ειδικός αυτοματισμός σας επιτρέπει να διατηρήσετε την επιθυμητή θερμοκρασία χωρίς να χάσετε τη θερμική ισχύ.

      Προπαρασκευαστικές δραστηριότητες

      Πριν ξεκινήσετε την εγκατάσταση ενός δαπέδου με ζεστό νερό, προετοιμάστε τα εργαλεία, τα υλικά, τους χώρους, κάντε ορισμένους υπολογισμούς, καταρτίστε ένα σχηματικό σχέδιο του συστήματος.

      Απαιτήσεις για τις εγκαταστάσεις

      Οι λέβητες αερίου είναι εκρηκτικός εξοπλισμός, επομένως θα πρέπει να τηρείτε τα βασικά πρότυπα για το δωμάτιο, τα οποία διασφαλίζουν την ασφαλή λειτουργία:

      • το ελάχιστο ύψος οροφής είναι 2,5 m.
      • ο λέβητας δεν πρέπει να εγκατασταθεί έτσι ώστε να αγγίζει άλλα έπιπλα – κρατήστε απόσταση 50-70 cm από όλες τις πλευρές.
      • οι τοίχοι σε ένα δωμάτιο με λέβητα αερίου πρέπει να είναι ανθεκτικοί στη φωτιά (κάντε το φινίρισμα με μη εύφλεκτα υλικά).
      • πρέπει να εγκατασταθεί ένα σύστημα εξαερισμού.
      • η ελάχιστη επιφάνεια του δωματίου είναι 4 τετραγωνικά μέτρα. Μ;
      • ένας βρόχος γείωσης είναι εγκατεστημένος στο δωμάτιο.
      • ανάλογα με την ισχύ του λέβητα, επιλέγεται η διατομή της καμινάδας.
      • η πόρτα στο δωμάτιο πρέπει να έχει πλάτος 80-100 cm.
      • το δωμάτιο πρέπει να έχει πρόσβαση στον κεντρικό αγωγό φυσικού αερίου και σε μια πηγή παροχής νερού.
      • απαιτείται η παρουσία αγωγού με κρύο νερό.

      Εάν υπάρχει κεντρική παροχή νερού, δεν χρειάζεται να χρησιμοποιήσετε αντλία. Αυτό εξοικονομεί σημαντικά τον οικογενειακό προϋπολογισμό. Απαιτείται μια μονάδα διανομής πολλαπλής για τη σύνδεση του συστήματος δαπέδου νερού.

      Υπολογισμοί και δημιουργία έργου

      Ο σχεδιασμός είναι ένα σημαντικό βήμα. Πρώτα απ ‘όλα, δημιουργείται ένα διάγραμμα ενός σπιτιού με δωμάτια όπου θα βρίσκονται οι σωλήνες (με την πάροδο του χρόνου, οι άνθρωποι ξεχνούν την ακριβή τοποθεσία του συστήματος και το σχέδιο θα σας επιτρέψει να το δείτε). Φροντίστε να σκεφτείτε πού θα εγκατασταθούν τα έπιπλα, καθώς δεν τοποθετούνται σωλήνες σε αυτά τα μέρη.

      Υπάρχουν άλλες αποχρώσεις που πρέπει να τηρηθούν:

      • ένα κύκλωμα δεν πρέπει να υπερβαίνει τα 100 μέτρα, καθώς μειώνεται η απόδοση θέρμανσης.
      • το μήκος όλων των περιγραμμάτων πρέπει να είναι περίπου το ίδιο (επιτρέπεται απόκλιση 10-15 m).
      • υποχωρήστε από τους τοίχους κατά 28-35 cm.
      • απόσταση μεταξύ των σωλήνων – 10-20 cm (υπό σοβαρές κλιματολογικές συνθήκες, θα πρέπει να υπάρχει ένας ελάχιστος δείκτης).

      Ένα από τα πιο σημαντικά σημεία είναι όλοι οι υπολογισμοί. Είναι δύσκολο να αντιμετωπίσετε μόνοι σας μια τέτοια εργασία, επομένως είναι καλύτερο να αναθέσετε αυτήν τη διαδικασία σε επαγγελματίες..

      Μπορείτε να υπολογίσετε τον αριθμό των σωλήνων ως εξής: L = S / N * 1.1, όπου L είναι το μήκος των σωλήνων, S είναι η περιοχή του δωματίου, N είναι το μήκος του βήματος, 1.1 – 10% του περιθωρίου για στροφές σωλήνων.

      Για παράδειγμα:

      1. S = 50 τετρ. Μ.
      2. Ν = 0,2 m.
      3. 50 / 0,2 * 1,1 = 275 μ.

      Σε αυτό το σχήμα, μην ξεχάσετε να προσθέσετε την απόσταση στον συλλέκτη, πολλαπλασιασμένος με 2, αφού περνούν 2 σωλήνες (στον συλλέκτη τροφοδοσίας και επιστροφής). Φροντίστε να λάβετε υπόψη την απώλεια θερμότητας, το πλάτος του τοίχου, το χρησιμοποιημένο υλικό δαπέδου κ.λπ..

      Ένα παράδειγμα διάταξης για ένα δάπεδο νερού:

      Σχέδιο δαπέδου

      Είναι σημαντικό να σκεφτείτε τον τρόπο διάταξης των σωλήνων. Χρησιμοποιούνται κυρίως 3 μέθοδοι:

      1. Το φίδι είναι ένα σύστημα που μοιάζει με βρόχο και καλύπτει ολόκληρη την περιοχή. Οι μεντεσέδες τρέχουν από τοίχο σε τοίχο, αλλά ζεστό νερό ρέει μόνο κατά μήκος της μιας πλευράς.
      2. Το διπλό φίδι διαφέρει από το συνηθισμένο στο ότι οι καυτοί σωλήνες βρίσκονται σε όλο το δωμάτιο..
      3. Ένα σαλιγκάρι ή μια σπείρα είναι η καλύτερη επιλογή για ένα ιδιωτικό σπίτι, αφού ολόκληρη η περιοχή θερμαίνεται.

      Σπειροειδής

      Εργαλεία και υλικά

      Το πρώτο πράγμα που πρέπει να επιλέξετε είναι οι σωλήνες. Είναι κατασκευασμένα από διαφορετικά υλικά και διαφέρουν σε διάμετρο. Τι χρησιμοποιείται:

      • Οι χάλκινοι σωλήνες θεωρούνται οι καλύτεροι επειδή είναι ανθεκτικοί, αξιόπιστοι και έχουν υψηλό βαθμό μεταφοράς θερμότητας. Ταυτόχρονα, το κόστος είναι το υψηλότερο.

      Χαλκοσωλήνες

      • Το μέταλλο-πλαστικό είναι ένα σύγχρονο υλικό που έχει κερδίσει μια επάξια θέση στην πρώτη γραμμή της δημοτικότητας. Η τιμή είναι χαμηλότερη από τον χαλκό, η ποιότητα είναι σχεδόν η ίδια (θα διαρκέσουν αρκετά χρόνια λιγότερο).

      Σωλήνες από ενισχυμένο πλαστικό

      • Το PEX είναι κατασκευασμένο από πολυαιθυλένιο και είναι μια οικονομική επιλογή. Υπάρχει ένα σημαντικό μειονέκτημα – είναι αδύνατο να επιτευχθεί ένα ιδανικό σχήμα, αφού όταν παρέχεται νερό, οι σωλήνες ισιώνουν.

      PEX

      Το δεύτερο σημαντικό υλικό είναι η μόνωση, καθώς εξασφαλίζει τη διατήρηση της θερμότητας. Για ένα δάπεδο ζεστού νερού, που τροφοδοτείται από λέβητα αερίου, χρησιμοποιούνται συχνότερα τα ακόλουθα:

      • EPPS – εξωθημένος αφρός πολυστερίνης. Χαρακτηρίζεται από υψηλή αντοχή, χαμηλή αγωγιμότητα θερμότητας, αντοχή σε υψηλή υγρασία, προσιτό κόστος. Το υλικό παράγεται με τη μορφή πλακών με πάχος 0,2, 0,3, 0,5, 0,8 και 10 cm (διαστάσεις: 50×100 cm, 60×125 cm). Η μέθοδος σύνδεσης είναι χαραγμένη, έτσι ώστε τα EPSP να τοποθετούνται γρήγορα και εύκολα.

      εξωθημένος αφρός πολυστερίνης

      • Τα θερμομονωτικά στρώματα προφίλ είναι κατασκευασμένα από αφρό πολυστερίνης υψηλής πυκνότητας. Αρκετά βολικό υλικό για δάπεδο νερού, καθώς η επιφάνεια είναι εξοπλισμένη με στρογγυλές ή ορθογώνιες “αιχμές”, γεγονός που δημιουργεί ευκολία κατά την τοποθέτηση σωλήνων. Το πάχος των στρωμάτων κυμαίνεται από 1 cm έως 3 cm, το μέγεθος είναι 50×100 cm ή 60×120 cm. Το μείον είναι το υψηλό κόστος.

      Θερμομονωτικά χαλιά προφίλ

      Μπορείτε να χρησιμοποιήσετε άλλα πιο προσιτά υλικά, αλλά αυτά που περιγράφονται παραπάνω θεωρούνται τα πιο βέλτιστα. Το EPS μπορεί να αγοραστεί με ένα στρώμα αλουμινόχαρτου στο οποίο εφαρμόζονται οι σημάνσεις, αλλά το κόστος αυτού του τύπου υλικού είναι υψηλότερο. Επιπλέον, για τσιμεντένιο δάπεδο, η παρουσία φύλλου δεν έχει νόημα (δεν υπάρχει ανακλαστικότητα, το σκυρόδεμα διαβρώνει το αλουμίνιο).

      Εξετάστε το πάχος της μόνωσης με βάση τις ακόλουθες απαιτήσεις:

      • είναι καλύτερο να τοποθετήσετε υλικό πάχους 10 cm σε 2 στρώσεις σε βάση εδάφους.
      • όταν στρώνετε σε τσιμεντένια επίστρωση, 5 cm είναι αρκετά.
      • κατά την τοποθέτηση στον 2ο όροφο – 3 cm.

      Επιπλέον, θα πρέπει να αγοράσετε υλικό στερέωσης – πείρους τύπου δίσκου, οι οποίοι είναι προσαρτημένοι στο κέντρο και στις αρθρώσεις, έτσι ώστε οι πλάκες να μην επιπλέουν όταν ρίχνετε την επίστρωση από πάνω.

      Η τρίτη εργαλειοθήκη είναι μια μονάδα πολλαπλής και ανάμειξης. Σκοπός του είναι να λάβει το ψυκτικό, να διανείμει θερμότητα σε όλο το σύστημα, να ρυθμίσει τη θερμοκρασία και τη ροή, να εξισορροπήσει τους βρόχους των κυκλωμάτων και να αφαιρέσει τον αέρα. Οι συλλέκτες είναι διαφορετικοί, αλλά για ένα θερμαινόμενο δάπεδο νερού, που τροφοδοτείται από λέβητα αερίου, αγοράζουν μια μονάδα με ένα ειδικό σετ.

      Τι να ψάξω:

      • Το μπλοκ πολλαπλής πρέπει να είναι εξοπλισμένο με διάφορα εξαρτήματα – βαλβίδες εξισορρόπησης για ρύθμιση με μετρητή ροής, οι οποίες είναι τοποθετημένες στο τμήμα τροφοδοσίας, καθώς και βαλβίδες διακοπής ή θερμοστατικές βαλβίδες για επιστροφή. Πρέπει να υπάρχει αυτόματος εξαερισμός, βαλβίδα αποστράγγισης.

      Κύρια στοιχεία

      • Για τη σύνδεση των σωλήνων με την πολλαπλή χρησιμοποιούνται εξαρτήματα (εξαρτήματα συμπίεσης, αξονικής ή πρέσας).

      Τύποι εξαρτημάτων

      • Για να τοποθετήσετε τη μονάδα πολλαπλής ανάμιξης, αγοράστε ένα στήριγμα που παρέχει την απαιτούμενη κεντρική απόσταση.

      Αγκύλες

      • Ντουλάπι πολλαπλών, ανοιχτού ή κλειστού τύπου.

      Πολλαπλό ντουλάπι

      Βάση

      Πριν από την εγκατάσταση ενός θερμαινόμενου δαπέδου με νερό, πραγματοποιούνται πάντα προπαρασκευαστικές εργασίες για τον καθαρισμό της περιοχής. Η επιφάνεια του δαπέδου καθαρίζεται από ξένα συντρίμμια, πρέπει να ισοπεδωθεί (ελέγξτε με επίπεδο κτιρίου). Εάν υπάρχουν παρατυπίες, συνιστάται να κάνετε ένα μικρό στρώμα στρώματος ή να ρίξετε άμμο. Σε σκληρή επιφάνεια, το πάτωμα σκουπίζεται από τη σκόνη.

      Παρκέ

      Αυτονομία εργασίας

      Υπάρχουν διαφορετικοί λέβητες για το σύστημα ενδοδαπέδιας θέρμανσης, ωστόσο, οι λέβητες αερίου κερδίζουν δημοτικότητα, λόγω του γεγονότος ότι με επαρκή ισχύ, λειτουργούν χωρίς διακοπή. Ο αυτόματος έλεγχος σάς επιτρέπει να ελέγχετε εύκολα τον τρόπο παροχής θερμότητας στο σπίτι.

      Ενδοδαπέδια θέρμανση νερού από λέβητα αερίου στο σπίτι

      Προσιτη τιμη

      Το φυσικό αέριο είναι αυτή τη στιγμή η πιο κερδοφόρα πρώτη ύλη για το επιλεγμένο έργο. Έτσι, κατά την εγκατάσταση ενός δαπέδου ζεστού νερού από έναν λέβητα, η πληρωμή για ηλεκτρική ενέργεια θα είναι χαμηλότερη σε σύγκριση με τα ανάλογα.

      Ενδοδαπέδια θέρμανση νερού από λέβητα αερίου στο σπίτι

      Συμβατότητα συστήματος

      Διαφορετικοί λέβητες είναι κατάλληλοι για συστήματα θέρμανσης οικεία στους καταναλωτές. Το καθεστώς θερμοκρασίας τέτοιων συσκευών είναι από εξήντα έως ενενήντα βαθμούς.

      Σημειώστε ότι το σύστημα ενδοδαπέδιας θέρμανσης απαιτεί χαμηλότερες θερμοκρασίες (από 35-50º). Σε μια τέτοια κατάσταση, δεν μπορεί κανείς να κάνει χωρίς μια συλλεκτική μονάδα, με τη βοήθεια της οποίας θα παρέχεται ο απαραίτητος βαθμός θέρμανσης νερού..

      Οι ειδικοί συνιστούν την επιλογή λέβητα αερίου για αυτό το έργο. Είναι εύκολο να εγκαταστήσετε αυτήν τη δομή με τα χέρια σας, χρησιμοποιώντας τις οδηγίες που είναι προσαρτημένες σε κάθε μονάδα του προϊόντος..

      Προετοιμασία της βάσης

      Η βάση πρέπει να προετοιμαστεί κατάλληλα πριν από την τοποθέτηση του αγωγού. Η επιφάνεια της βάσης πρέπει να είναι σταθερή, καθαρή και επίπεδη. Οι διαφορές ύψους επιτρέπονται στο εύρος συν ή μείον 10 mm ανά μέτρο γραμμικού μήκους. Εάν η επιφάνεια του δαπέδου δεν πληροί τις απαιτήσεις, έχει μεγάλη καμπυλότητα και εμφανή ελαττώματα, εγκαθίσταται μια επίστρωση ισοπέδωσης, ακολουθούμενη από στεγανοποίηση της βάσης σε περίπτωση αποσυμπίεσης του συστήματος..

      Πριν από την τοποθέτηση του αγωγού, το υπόστρωμα είναι επίσης μονωμένο. Για τους σκοπούς αυτούς, χρησιμοποιούνται πλάκες από εξωθημένο αφρό πολυστερίνης ή ίνες βασάλτη με πάχος 30-50 mm..

      Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

      Με επαρκή προϋπολογισμό, δικαιολογείται η χρήση πλακών με θωράκιση με φύλλο και εξοπλισμένες με ειδικές προεξοχές για βολική τοποθέτηση σωλήνων. Τέτοια μέτρα χρησιμοποιούνται για τη μείωση των απωλειών θερμότητας μέσω του δαπέδου στις εγκαταστάσεις του πρώτου ορόφου – ένα θερμαινόμενο δάπεδο μαζί με έναν λέβητα αερίου οποιασδήποτε χωρητικότητας θα λειτουργήσει με αυξημένο φορτίο ταυτόχρονα με τη θέρμανση δαπέδου για τη θέρμανση ενός υπογείου ή διαμερίσματος κάποιου άλλου το πάτωμα παρακάτω.

      Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

      Σπουδαίος! Πριν την έκχυση των στρωμένων σωλήνων του συστήματος ενδοδαπέδιας θέρμανσης με τσιμεντοκονία, είναι απαραίτητο να κολλήσετε μια λωρίδα ταινίας αποσβεστήρα πάχους 5 mm και πλάτους ίσου με το πάχος του στρώματος του κονιάματος που θα χυθεί περιμετρικά του δωματίου οι τοίχοι. Η ταινία θα αντισταθμίσει τη θερμική διαστολή της επίστρωσης και θα μειώσει την πίεση της στις κάθετες κατασκευές.

      Στεγανοποίηση

      Μετά τα προπαρασκευαστικά μέτρα, τοποθετήστε το υλικό στεγανοποίησης, εξαλείφοντας έτσι την υψηλή υγρασία στη συνολική δομή. Συνιστάται να τοποθετήσετε τη στεγανοποίηση στο κάτω μέρος, αλλά είναι επίσης δυνατό πάνω από τη μόνωση. Διαδικασία εργασίας:

      • απλώστε το υλικό στην επιφάνεια αλληλοεπικαλύπτονται (επικαλύπτονται 10 cm).
      • φροντίστε να τυλίξετε τις άκρες στον τοίχο.
      • κολλήστε τους αρμούς με ταινία κατασκευής, εάν δεν υπάρχει ταινία κόλλας στο υλικό.

      Κόλλα κόλλας

      Εάν το ζεστό δάπεδο είναι στρωμένο στον δεύτερο όροφο του σπιτιού, μπορείτε να το κάνετε χωρίς μόνωση και να τοποθετήσετε σωλήνες πάνω από τη στεγανοποίηση.

      Ταινία αποσβεστήρα

      Μια ταινία αποσβεστήρα χρησιμοποιείται για να αντισταθμίσει τη θερμική διαστολή που συμβαίνει κατά τη διάρκεια της επίστρωσης. Με απλά λόγια, η συστολή και η διαστολή είναι περιορισμένες και ρυθμιζόμενες. Το ύψος της ταινίας πρέπει να είναι 15 cm, είναι κολλημένο μεταξύ της επιφάνειας του δαπέδου και των τοίχων περιμετρικά του δωματίου.

      Κολλήστε την ταινία

      Μόνωση

      Η θερμομόνωση τοποθετείται σε στρώμα στεγανοποίησης, χώματος ή σκυροδέματος, ανάλογα με τις επιθυμίες και τις απαιτήσεις του ιδιοκτήτη. Είναι σημαντικό να τοποθετήσετε παπούτσια σε μια εντελώς επίπεδη επιφάνεια, ειδικά εάν οι σανίδες EPSP είναι στοιβαγμένες, καθώς τα τακούνια μπορούν να παραμορφώσουν τη μόνωση.

      Η σειρά της διαδικασίας εγκατάστασης και οι κανόνες:

      1. Με τη βοήθεια ενός κτιρίου, στάθμης νερού ή λέιζερ, είναι απαραίτητο να ξεπεράσετε το επίπεδο της τελικής επιφάνειας δαπέδου στους τοίχους, εξαλείφοντας έτσι τις παρατυπίες. Εάν υπάρχουν σταγόνες, η τραχιά βάση καλύπτεται με άμμο για ισοπέδωση..
      2. Το πρώτο φύλλο μονωτήρα θερμότητας ταιριάζει στην πιο μακρινή γωνία του δωματίου κοντά στους τοίχους. Δεν πρέπει να υπάρχουν κενά μεταξύ των πλακών – ο σύνδεσμος είναι απόλυτα σφιχτός.
      3. Σε κάθε στάδιο, ελέγξτε με ένα επίπεδο ότι το επίπεδο είναι οριζόντιο..
      4. Εάν συναντήσετε εμπόδια με τη μορφή στοιχείων επικοινωνίας ή προεξοχών, οι πλάκες κόβονται με ένα μαχαίρι (γίνονται τρύπες του απαιτούμενου μεγέθους).
      5. Κατά την εγκατάσταση 2 στρωμάτων σανίδων EPSP, η εργασία πραγματοποιείται σε αμοιβαία κάθετη κατεύθυνση σε σχέση με το πρώτο στρώμα.
      6. Αφού τοποθετηθούν οι πλάκες, στερεώνονται. Για να το κάνετε αυτό, κάντε τρύπες της απαιτούμενης διαμέτρου με μια διάτρηση, τοποθετήστε πείρους δίσκου, σφυρίξτε τους με ένα σφυρί. Οι συνδετήρες εγκαθίστανται στις αρθρώσεις και στο κέντρο. Βεβαιωθείτε ότι έχετε τοποθετήσει ταινία κατασκευής στις αρθρώσεις..

      Τοποθέτηση πλακών

      Ενισχυτικό πλέγμα

      Η ενίσχυση ενός δαπέδου που θερμαίνεται με νερό είναι μια προαιρετική διαδικασία, αλλά οι ειδικοί συνιστούν ανεπιφύλακτα την εγκατάσταση ενός ενισχυτικού πλέγματος, καθώς αποσκοπεί στην ενίσχυση της συνολικής δομής. Το υλικό στερεώνεται μετά την τοποθέτηση των σωλήνων και αυτό είναι το σωστό βήμα, σε αντίθεση με το πλέγμα που τοποθετείται απευθείας στη μόνωση, επειδή ο οπλισμός περιλαμβάνει την ενσωμάτωση του πλέγματος στην τσιμεντένια επίστρωση.

      Χρησιμοποιείται μεταλλικό ή πλαστικό πλέγμα με διάμετρο σύρματος 3 mm και μέγεθος πλέγματος 10×10 cm. Απαγορεύεται αυστηρά η χρήση εξαρτημάτων με κυματοειδή επιφάνεια, καθώς καταστρέφει την επιφάνεια του σωλήνα.

      Χαρακτηριστικά εγκατάστασης:

      • το πλέγμα επικαλύπτεται από 1 κύτταρο.
      • τα στοιχεία συνδέονται μεταξύ τους μέσω πλαστικών σφιγκτήρων ή σύρματος (πλέξιμο).
      • δεν πρέπει να υπάρχουν αιχμηρά και προεξέχοντα άκρα – κόβονται.
      • ενισχυτικό πλέγμα σε ορισμένα σημεία συνδέεται με σφιγκτήρες στους σωλήνες.

      Καλύψτε με ενισχυτικό πλέγμα

      Τοποθέτηση και στερέωση σωλήνων

      Η μέθοδος τοποθέτησης σωλήνων εξαρτάται από την τραχιά βάση. Εάν πρόκειται για θερμαντήρα, τότε η επάνω επίστρωση μπορεί να μην απαιτείται, καθώς άλλα υλικά είναι τοποθετημένα στην κορυφή – φύλλα μοριοσανίδων κ.λπ..

      Εάν η βάση είναι σκυρόδεμα, τότε η επίστρωση είναι υποχρεωτική διαδικασία. Ωστόσο, οι ειδικοί συνιστούν να χύσετε το ανώτερο στρώμα με σκυρόδεμα και στις δύο περιπτώσεις (ο σχεδιασμός θα είναι πιο αξιόπιστος). Από την άλλη πλευρά, σε περίπτωση θραύσης ή ρήξης σωλήνα, το μίγμα σκυροδέματος πρέπει να σπάσει και τα φύλλα μπορούν να αφαιρεθούν μετά την αφαίρεση του καλύμματος δαπέδου..

      Εάν χρησιμοποιείτε στρώματα προφίλ διογκωμένης πολυστερίνης για μόνωση, τότε απλά πρέπει να επεκτείνετε τους εύκαμπτους σωλήνες μεταξύ των αιχμών. Από πάνω, μπορείτε να φτιάξετε μια επίστρωση ή να στρώσετε φύλλα από ίνες γύψου.

      Χαλιά με προφίλ από διογκωμένο πολυστυρόλιο

      Η κατάσταση είναι εντελώς διαφορετική εάν χρησιμοποιείτε μια πιο δημοσιονομική επιλογή – EPS. Με βάση το επιλεγμένο σχήμα (φίδι, σαλιγκάρι κ.λπ.), καταρτίζεται ένα σχέδιο διάταξης σωλήνων, μετά το οποίο σημειώνεται ένας δείκτης στα στρωμένα φύλλα.

      Σημάδια δαπέδου

      Μην ξεχάσετε να αφήσετε χώρο για σωλήνες επιστροφής κατά την τοποθέτηση διπλού – εάν το βήμα τοποθέτησης είναι 15 cm, τότε πρέπει αρχικά να αφήσετε 30 cm.

      Τι να κάνω μετά:

      • Ξετυλίξτε περίπου 15 m σωλήνα από το πηνίο, συνδέστε το άκρο στην πολλαπλή για παροχή νερού.
      • Τοποθετήστε τους σωλήνες κατά μήκος της επισημασμένης “διαδρομής”, ξετυλίγοντας σταδιακά το μήκος από τον κόλπο.
      • Ασφαλίστε τα στοιχεία με βραχίονες καμάκι, λυγίζοντας προσεκτικά το σωλήνα (δεν πρέπει να υπάρχουν συστροφές). Οι συνδετήρες σε ίσια τμήματα συνδέονται μετά από 30-50 cm, σε στροφή – 15 cm.

      Στερεώστε με συνδετήρες

      • Εάν δεν θέλετε να χρησιμοποιήσετε αγκύλες, τοποθετήστε ένα ενισχυτικό πλέγμα κάτω από τους σωλήνες, στο οποίο συνδέετε τα στοιχεία με σύρμα ή πλαστικούς σφιγκτήρες.

      Με ενισχυτικό πλέγμα

      • Τοποθετήστε τον σωλήνα επιστροφής προς την ίδια κατεύθυνση, αποσύροντας το απαιτούμενο μέγεθος βήματος.
      • Ευθυγραμμίστε όλους τους σωλήνες.

      Κυκλώματα σύνδεσης

      Η πολλαπλή έχει σωλήνα τροφοδοσίας και επιστροφής. Σε κάθε ένα από αυτά στις πλευρές υπάρχουν τρύπες που συνδέονται με τα περιγράμματα μέσω βαλβίδων.

      Σωλήνας τροφοδοσίας και επιστροφής

      Έτσι, και τα δύο περιγράμματα πρέπει να προσαρτηθούν σε δύο πλευρικές οπές – είσοδο και έξοδο, σχηματίζοντας έναν κλειστό βρόχο. Υπάρχουν επίσης συνδετικά στοιχεία στα τελικά μέρη της πολλαπλής. Είναι σχεδιασμένα για να απελευθερώνουν αέρα και να αποστραγγίζουν υγρό. Πρέπει να εγκατασταθεί μια βαλβίδα ανάμειξης, βαλβίδες διακοπής και μια κυκλική αντλία.

      Κυκλική αντλία

      Ο αριθμός των οπών για τα κυκλώματα εξαρτάται από τον αριθμό των σωλήνων που συνδέονται στο ένα άκρο στην είσοδο τροφοδοσίας και το άλλο στην έξοδο επιστροφής.

      Σύνδεση σωλήνων

      Η στερέωση γίνεται με εξαρτήματα ή παξιμάδια. Η αντλία είναι πάντα τοποθετημένη στο πίσω μέρος της πολλαπλής όπου είναι προσαρτημένοι οι σωλήνες επιστροφής νερού.

      Κορυφαίο στήριγμα

      Αφού εργαστείτε με τους σωλήνες, μεταβείτε στην κορυφαία γραβάτα. Βάλτε φάρους σε τσιμεντοκονία, – δώστε χρόνο να στεγνώσει (είκοσι τέσσερις ώρες).

      Ειδικές συστάσεις

      • Μετά την ολοκλήρωση της εργασίας, είναι σκόπιμο να μην ενεργοποιήσετε τον λέβητα σε πλήρη ισχύ.
      • Για να βελτιστοποιήσετε το καθεστώς θερμοκρασίας σε ένα σπίτι με σύστημα θέρμανσης δαπέδου, πρέπει να επιλέξετε τη σωστή επένδυση δαπέδου.
      • Μην χρησιμοποιείτε χαλιά στο υπνοδωμάτιο και στο νηπιαγωγείο..

      Εκμετάλλευση

      • Το έργο πρέπει να συνδεθεί την φθινοπωρινή περίοδο.
      • Το ζεστό δάπεδο από το λέβητα στο σπίτι είναι εύκολο να εγκατασταθεί με τα χέρια σας: μην παρεκκλίνετε από την τεχνολογία διαδικασίας.

      Ξυλότυπος

      Ο ξυλότυπος μπορεί να εγκατασταθεί αμέσως μετά την εκσκαφή – τότε η άμμος και το χαλίκι θα συμπιεστούν σε αυτό. Στο παράδειγμα, ο ξυλότυπος έχει στηθεί στο τελειωμένο “μαξιλάρι”.

      Οι οδηγίες βήμα προς βήμα για ξυλότυπο θα είναι οι εξής:

      1. Σημειώστε την περιοχή με κορδόνι (μπορείτε να χρησιμοποιήσετε τα σημάδια που έγιναν κατά την ανασκαφή).
      2. Τοποθετήστε ξύλινα μανταλάκια περιμετρικά (έξω από το κορδόνι) σε διαστήματα 1,5–2 m.
      3. Τοποθετήστε τις πλευρές του ξυλότυπου μεταξύ του κορδονιού και των μανταλιών – μπορούν να βιδωθούν με βίδες με αυτοκόλλητη τομή ή να καρφωθούν. Η οριζόντια θέση των πλευρών και η σταθερότητα της κλίσης ελέγχονται χρησιμοποιώντας το επίπεδο του κτιρίου.

      Είναι λογικό να ενισχυθούν οι σύνδεσμοι των σανίδων με τα μανταλάκια και τις γωνίες του ξυλότυπου από έξω – με τη βοήθεια ξύλινων ή μεταλλικών “γωνιών”.

      Πτύχωση

      Μετά τη σύνδεση των κυκλωμάτων, πραγματοποιείται δοκιμή πίεσης, δηλαδή έλεγχος της λειτουργικότητας του συστήματος δαπέδου ζεστού νερού που συνδέεται από τον λέβητα αερίου.

      Για αυτό, χρησιμοποιείται συμπιεστής με επίπεδο πίεσης 4 bar. Ένας μετρητής πίεσης χρησιμοποιείται για τη ρύθμιση και την παρακολούθηση του επιπέδου πίεσης. Εάν πέσει, ελέγξτε τους σωλήνες για ζημιές. Κατά την κανονική λειτουργία του συστήματος, το επίπεδο πίεσης δεν πέφτει.

      Ο συλλέκτης έχει σωλήνα αποστράγγισης μέσω του οποίου το νερό αποβάλλεται στον αποχετευτικό αγωγό μέσω ενός εύκαμπτου σωλήνα. Πρέπει να συνδεθεί, καθώς κατά τον έλεγχο των κυκλωμάτων, θα χυθεί υγρό.

      Τι πρέπει να γίνει:

      • ένας σωλήνας από την παροχή νερού παρέχεται στην είσοδο τροφοδοσίας της πολλαπλής με μια βαλβίδα διακοπής σφαιρών.
      • μια αντλία πίεσης είναι συνδεδεμένη στην είσοδο (τροφοδοσία), η οποία προορίζεται για το κύκλωμα.
      • οι υπόλοιπες είσοδοι και έξοδοι στους συλλέκτες αποκλείονται.
      • Οι αεραγωγοί παραμένουν ανοιχτοί.
      • Το νερό συνδέεται για λίγα λεπτά για να καθαρίσει τους σωλήνες από την εσωτερική λίπανση και να αφαιρέσει τον αέρα.

      Δημηγορία

      Υπάρχουν δύο τύποι τσιμεντοκονίας – για την τραχιά βάση και το ανώτερο στρώμα. Στην πρώτη περίπτωση, πρέπει να κάνετε τα εξής:

      • Αφού προετοιμάσετε τη βάση (καθαρισμός από βρωμιά και σκόνη), κάντε σημάδια στους τοίχους του ύψους του πρώτου στρώματος. Στη συνέχεια, προσθέστε ένα στρώμα άμμου έως και 10 cm για να ισοπεδώσετε το επίπεδο του δαπέδου, στη συνέχεια υγράνετε και σφίγγετε.
      • Στη συνέχεια, προσθέστε 5 εκατοστά θρυμματισμένη πέτρα, προσθέστε ξανά νερό και βάλτε το. Για να απλοποιήσετε τη διαδικασία εργασίας, μπορείτε αμέσως να αναμίξετε χαλίκι με άμμο ποταμού και να κάνετε ένα στρώμα 15 εκ. Σας προτείνουμε να μάθετε ποιο είναι το βέλτιστο πάχος επίστρωσης για ένα δάπεδο που θερμαίνεται με νερό.

      Δημηγορία

      • Εγκαταστήστε φάρους από προφίλ για ευκολία στη χρήση.
      • Τώρα προετοιμάστε το μίγμα σκυροδέματος-για 1 μέρος τσιμέντου (βαθμός M400) χρειάζονται 6-7 μέρη χαλικιού και 4-5 μέρη άμμου.
      • Ρίξτε 5 εκατοστά μίγμα σκυροδέματος στο πάτωμα, ισοπεδώνοντας προσεκτικά την επιφάνεια.

      Φάρους

      • Απομένει να περιμένετε μια εβδομάδα έως ότου η τραχιά βάση στεγνώσει τελείως.

      Πώς να φτιάξετε ένα κορυφαίο στήριγμα:

      • Μετά την εγκατάσταση των σωλήνων και του ενισχυτικού πλέγματος, προετοιμάζεται ένα διάλυμα σκυροδέματος για έκχυση. Βέλτιστες αναλογίες: τσιμέντο (βαθμός M400) – 10 κιλά, άμμος ποταμού – 18-19 κιλά, θρυμματισμένη πέτρα – 35-37 κιλά. Εάν είναι απαραίτητο, προσθέστε πλαστικοποιητή στην αναλογία που αναφέρεται στις οδηγίες..
      • Δεδομένου ότι η διαδικασία πραγματοποιείται μετά το πάτημα και τη σύνδεση ολόκληρου του συστήματος, αφήστε νερό στους σωλήνες, έτσι ώστε να μην επιπλέουν κατά τη διάρκεια περαιτέρω εργασιών.
      • Τοποθετήστε φάρους πάνω από τα περιγράμματα – διάτρητες μεταλλικές λωρίδες. Για να το κάνετε αυτό, στα πλάγια και στο κέντρο των φάρων, εφαρμόστε λίγο σκυρόδεμα για να στερεώσετε το προφίλ.

      Εφαρμόστε με μίγμα σκυροδέματος

      • Ξεκινώντας από τη μακρινή γωνία, γεμίστε το δάπεδο με ζεστό νερό με τσιμεντοκονία, τεντώνοντάς το κατά μήκος των φάρων χρησιμοποιώντας έναν κανόνα. Εάν σχηματιστούν κοιλότητες με υγρό, προσθέστε μερικά ξηρά συστατικά στο διάλυμα, έτσι ώστε το μείγμα να μην είναι πολύ υγρό..

      Η ταχύτητα σκλήρυνσης του σκυροδέματος εξαρτάται από το επίπεδο της θερμοκρασίας του αέρα στο δωμάτιο και τον χρόνο. Μπορείτε να εξοικειωθείτε με τους δείκτες χρησιμοποιώντας τον πίνακα (οι αριθμοί αναφέρονται σε ποσοστά):

      Θερμοκρασία αέρα (ͦС) 24 ώρες (ημέρα) 48 ώρες (2 ημέρες) 72 ώρες (3 ημέρες) 120 ώρες (5 ημέρες) 168 ώρες (εβδομάδα) 336 ώρες (2 εβδομάδες) 672 ώρες (28 ημέρες)
      0 5 12 δεκαοχτώ 28 35 50 65
      +5 εννέα 19 27 38 48 62 77
      +δέκα 12 25 37 50 58 72 85
      +είκοσι 23 40 50 65 75 90 97
      +τριάντα 35 55 65 80 90 97 98

      Με βάση τους κανόνες, περαιτέρω εργασία μπορεί να γίνει όταν το μίγμα τσιμέντου αποκτά 50% αντοχή, μπορεί να ξεκινήσει η ενδοδαπέδια θέρμανση, αλλά στην ελάχιστη θερμοκρασία θέρμανσης – στο 75%, το σύστημα ενδοδαπέδιας θέρμανσης μπορεί να ενεργοποιηθεί πλήρως – στους 100 %.

      Συνθήκες σύνδεσης

      Τώρα ας μιλήσουμε για τις συνθήκες για το κύκλωμα ενδοδαπέδιας θέρμανσης που συνδέεται με το σύστημα θέρμανσης καλοριφέρ. Πρώτα πρέπει να καταλάβετε ότι το τοποθετημένο σύστημα θέρμανσης καλοριφέρ δεν είναι καουτσούκ. Ως εκ τούτου, έχει κάποιους περιορισμούς. Και πρέπει να γίνει σωστά. Πολύ συχνά βλέπω πώς οι άνθρωποι εγκαθιστούν συστήματα θέρμανσης καλοριφέρ, χρησιμοποιώντας, για παράδειγμα, σωλήνα PPR dm 25 mm. Και πώς, σε αυτή την περίπτωση, να συνδέσετε την ενδοδαπέδια θέρμανση στο σύστημα; Αυτός είναι ο λόγος για τον οποίο συνιστώ πάντα την εγκατάσταση σωλήνων για σύστημα θέρμανσης καλοριφέρ που ξεκινά με διάμετρο 32 mm και άνω..

      Τώρα για το μήκος του περιγράμματος ενδοδαπέδιας θέρμανσης. Το μήκος δεν πρέπει να υπερβαίνει τα 40-50 μέτρα για ένα σύστημα δύο σωλήνων, ανάλογα με τα παραπάνω χαρακτηριστικά. Μπορεί να τοποθετηθεί τόσο με ένα φίδι που ξεκινά, για παράδειγμα, από τους εξωτερικούς τοίχους, όσο και με μια σπείρα.

      Το μήκος του κυκλώματος ενδοδαπέδιας θέρμανσης για τη Λένινγκραντκα με αναγκαστική κυκλοφορία δεν πρέπει να υπερβαίνει τα 20-30 μέτρα. Επιπλέον, εάν το μήκος του περιγράμματος σας είναι μεγαλύτερο, τότε πρέπει να το χωρίσετε σε ίσα μέρη.

      Σε αυτήν την περίπτωση, συνιστώ τη χρήση μεταλλικού-πλαστικού σωλήνα dm 16-18 mm μέγιστο. Dm 20 mm χρησιμοποιείται για συστήματα βαρύτητας. Τυπικά, η θερμοκρασία του ψυκτικού στα συστήματα θέρμανσης καλοριφέρ είναι τουλάχιστον 70 μοίρες. Ταυτόχρονα, οι σωλήνες PEX-AL-PEX μπορούν να αντέξουν θερμοκρασίες 90 μοίρες. Υπάρχουν επίσης ανάλογα σωλήνων XLPE με αδιάβροχο στρώμα οξυγόνου, που αντέχουν επίσης θερμοκρασίες 90 βαθμών Κελσίου..

      Εγκατάσταση πρόσθετου αυτοματισμού

      Ο βοηθητικός αυτοματισμός απαιτείται όταν τα κυκλώματα τοποθετούνται σε πολλά δωμάτια και το ψυκτικό υγρό πρέπει να θερμαίνεται σε κάθε σύστημα σε μια ορισμένη θερμοκρασία. Για παράδειγμα, στο υπνοδωμάτιο – έως 20 ° C, στο σαλόνι – έως 25 ° C, στο μπάνιο – έως 30 ° C. Για αυτό, χρησιμοποιείται μια μονάδα ελέγχου, η οποία αποτελείται από μια βαλβίδα τριών κατευθύνσεων , αντλία κυκλοφορίας και θερμική κεφαλή.

      Πρόσθετος αυτοματισμός συνδέεται με την πολλαπλή διανομής, οι θερμικές κεφαλές τοποθετούνται στις εξόδους επιστροφής και εγκαθίσταται παράκαμψη μεταξύ εισόδου και εξόδου. Επιπλέον, πρέπει να υπάρχει ροτέμετρο στην έξοδο τροφοδοσίας..

      Αρχή λειτουργίας:

      1. Όταν το ψυκτικό υγρό υπερθερμανθεί, η βαλβίδα τριών κατευθύνσεων κλείνει αυτόματα το κύκλωμα τροφοδοσίας και περισσότερο ανοίγει την επιστροφή.
      2. Ταυτόχρονα, κρύο νερό αναμιγνύεται με ζεστό νερό στο θάλαμο ανάμιξης..
      3. Όταν το νερό κρυώσει, η βαλβίδα κλείνει επίσης αυτόματα την έξοδο επιστροφής.

      Αρχή λειτουργίας

      Έλεγχος συστήματος

      Η πρώτη εκκίνηση του συστήματος ενδοδαπέδιας θέρμανσης πραγματοποιείται προκειμένου να ελέγξει τη λειτουργικότητα ολόκληρου του κυκλώματος στο σύνολό του και να ελέγξει όλες τις αρθρώσεις για διαρροές. Όλα τα κυκλώματα γεμίζουν με ψυκτικό υγρό, ο αέρας απελευθερώνεται και όλες οι βαλβίδες και οι βρύσες ελέγχονται για λειτουργία.

      Μετά τη σύνδεση των συσκευών ελέγχου, η δοκιμή πίεσης επαναλαμβάνεται. Η πίεση δημιουργείται μιάμιση φορά περισσότερο από την ονομαστική.

      Αφού μελετήσατε αυτό το υλικό, ανακαλύψατε την απάντηση στο ερώτημα πώς να συνδέσετε ένα ζεστό δάπεδο στο κύκλωμα του λέβητα αερίου και μάθετε ποιες λεπτότητες υπάρχουν, καθώς και ποια προβλήματα μπορεί να προκύψουν κατά τη διάρκεια επισκευών στο σπίτι.

      Συστήματα ενδοδαπέδιας θέρμανσης

      Αυτές οι συσκευές είναι τοποθετημένες σε υπάρχοντα ξύλινα δάπεδα ή δοκούς από ξύλο.

      Στην αρθρωτή έκδοση, χρησιμοποιούνται πλάκες (μονάδες) με κανάλια και αυλακώσεις για πλάκες και σωλήνες διανομής θερμότητας..

      Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

      Στα υποείδη της ενδοδαπέδιας θέρμανσης, η εγκατάσταση μονάδων πραγματοποιείται μεταξύ των κορμών που διατίθενται στο σκληρό τραχύ δάπεδο ή τα κούτσουρα έχουν εγκατασταθεί εκ των προτέρων. Αυτές οι δομές παίζουν το ρόλο των νευρώσεων ακαμψίας του διατεταγμένου δαπέδου ζεστού νερού και του επακόλουθου φινιρίσματος του, ο κατάλογος των δομικών στοιχείων δεν διαφέρει από την αρθρωτή μορφή.

      Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

      Μετά το τέλος της τοποθέτησης των δαπέδων ενδοδαπέδιας θέρμανσης, το σύστημα υπόκειται επίσης σε πίεση και τίθεται σε λειτουργία (έλεγχος στεγανότητας, σύσφιξη των συνδέσεων).

      Η πολυεπίπεδη μέθοδος εγκατάστασης του συστήματος ενδοδαπέδιας θέρμανσης είναι καθολική και εφαρμόζεται σχεδόν σε όλα τα κτίρια και κατασκευές. Ωστόσο, τα πλεονεκτήματά του αντικατοπτρίζονται στο κόστος, το οποίο είναι αρκετά υψηλό..

      Δοκιμή δαπέδου νερού

      Στο τέλος της εγκατάστασης της δομής ενδοδαπέδιας θέρμανσης, οι αγωγοί δοκιμάζονται. Αυτό γίνεται με δύο τρόπους..

      Η πρώτη μέθοδος συνίσταται στη δημιουργία πίεσης νερού στους σωλήνες που υπερβαίνει το πρότυπο μιάμιση φορά. Η μέθοδος είναι πολύπλοκη και απαιτεί ειδικό εξοπλισμό δοκιμών..

      Η δεύτερη μέθοδος δοκιμής είναι πιο προσιτή. Πραγματοποιείται με τη σύνδεση της τοποθετημένης ενδοδαπέδιας θέρμανσης σε αεροσυμπιεστή. Δεδομένου ότι τα μόρια του αέρα είναι μικρότερα από τα μόρια του νερού, η δοκιμή πεπιεσμένου αέρα είναι πολύ πιο αποτελεσματική από την πρώτη μέθοδο δοκιμής..

      Πριν από τη δοκιμή, όλες οι κρίσιμες αρθρώσεις σωλήνων καλύπτονται με σαπουνόνερο. Η διαρροή αέρα θα φανεί από την εμφάνιση φυσαλίδων..

      Μέτρα ασφαλείας

      Βεβαιωθείτε ότι τηρείτε τους κανόνες ασφαλείας όταν χρησιμοποιείτε δάπεδο ζεστού νερού από λέβητα αερίου:

      • εγκαταστήστε έναν αναλυτή αερίου – είναι ακριβό, αλλά θα είστε σίγουροι για την ασφάλεια (εάν ο καυστήρας σβήσει ξαφνικά, ενεργοποιείται το προστατευτικό σύστημα).
      • αποκλείστε τη θέση εύφλεκτων αντικειμένων κοντά στον λέβητα.
      • μην επιδιορθώνετε μόνοι σας το σύστημα αερίου – φροντίστε να καλέσετε έναν υπάλληλο υπηρεσίας αερίου.
      • ο λέβητας πρέπει να εγκατασταθεί σε βάση πυρκαγιάς.
      • εάν υπάρχει διαρροή αερίου (υπάρχει συγκεκριμένη μυρωδιά), κλείστε αμέσως την παροχή και καλέστε τους εργαζόμενους φυσικού αερίου.

      Ένα θερμαινόμενο δάπεδο από έναν λέβητα αερίου, κατασκευασμένο στο χέρι, θα εξοικονομήσει σημαντικά τα χρήματα της οικογένειας. Για να διασφαλίσετε την ασφάλεια, ακολουθήστε αυστηρά όλες τις απαιτήσεις εγκατάστασης. Εάν δεν είστε σίγουροι για τις δυνατότητές σας, συμβουλευτείτε ειδικούς ή αναθέστε ένα τόσο δύσκολο έργο σε επαγγελματίες.

      Παραδείγματα επιτυχημένης εργασίας

      Με όλες τις δυσκολίες και τις αυστηρές οδηγίες, πολλοί άνθρωποι αντιμετώπισαν οι ίδιοι την εγκατάσταση ενός δαπέδου με ζεστό νερό. Το κύριο πράγμα είναι να κάνουμε τα πάντα σωστά. Εάν δεν είστε σίγουροι για τις ικανότητές σας, μπορείτε να επικοινωνήσετε με ορισμένες εταιρείες, όπου οι επαγγελματίες θα σας βοηθήσουν να συντάξετε μια κάτοψη, να αγοράσετε τα απαραίτητα υλικά και να εγκαταστήσετε το σύστημα. Φυσικά, πρέπει επίσης να πληρώσετε για αυτό και μπορεί να είναι πιο ακριβό από ό, τι αν τα κάνατε όλα μόνοι σας. Αλλά μερικές φορές αυτή η επιλογή είναι καλύτερη, γιατί αν κάνετε τα πάντα λάθος, θα πρέπει να ξοδέψετε δύο φορές.

      Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

      Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

      Εάν πρόκειται να ζητήσετε βοήθεια από μια επαγγελματική ομάδα, βεβαιωθείτε ότι έχετε βεβαιωθεί εκ των προτέρων ότι αυτοί οι άνθρωποι είναι πραγματικά ειδικοί στον τομέα τους. Διαβάστε κριτικές για τη δουλειά τους, διαβάστε τις απόψεις των ανθρώπων σε εξειδικευμένα φόρουμ και μόνο τότε επικοινωνήστε με την εταιρεία της επιλογής σας. Οι απατεώνες ή οι μη επαγγελματίες καλύτερα να αποφεύγουν τέτοια λεπτή και βαριά δουλειά..

      Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

      Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

      Εάν θέλετε να εγκαταστήσετε ενδοδαπέδια θέρμανση με λέβητα αερίου, θα πρέπει να θυμάστε ότι αυτός είναι ένας ακριβός, αλλά ο πιο βέλτιστος τρόπος για να μειώσετε το κόστος θέρμανσης του σπιτιού σας. Όταν η εγκατάσταση γίνει σωστά και με ακρίβεια, δεν θα υπάρξουν προβλήματα με τη λειτουργία. Αλλά είναι καλύτερα να ζυγίζετε όλα τα πλεονεκτήματα και τα μειονεκτήματα, μάθετε τις ακριβείς τιμές για τα απαραίτητα στοιχεία. Στη συνέχεια, αποφασίστε πόσο το χρειάζεστε..

      Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

      Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

      Μην φοβάστε να κάνετε ερωτήσεις σε ειδικούς, αναζητήστε ειδική συμβουλή. Για να τοποθετήσετε τη θέρμανση δαπέδου μόνοι σας, θα χρειαστείτε τη μέγιστη ποσότητα χρήσιμων πληροφοριών. Η ενδοδαπέδια θέρμανση είναι μια κερδοφόρα και οικονομική λύση για τη δημιουργία μιας ζεστής ατμόσφαιρας στο σπίτι σας.

      Ένα τέτοιο πάτωμα θα αντικαταστήσει με επιτυχία οποιοδήποτε χαλί και δεν θα συλλέξει σκόνη στο σπίτι σας..

      Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

      Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

      Χρήσιμες συμβουλές

      Για να λειτουργήσει το σύστημα ενδοδαπέδιας θέρμανσης από λέβητα αερίου στη σωστή λειτουργία, ακολουθήστε ορισμένους κανόνες. Οι ειδικοί συστήνουν τα εξής:

      1. Κατά την εγκατάσταση ενός λέβητα αερίου, φροντίστε να εγκαταστήσετε μια καμινάδα και επιπλέον ένα σύστημα έκτακτης ανάγκης για τα κυκλώματα. Αυτό είναι απαραίτητο σε περίπτωση βλάβης..
      2. Τοποθετήστε κυλίνδρους με πεπιεσμένο αέρα. Επιτρέπουν την ομαλή λειτουργία στις χαμηλότερες θερμοκρασίες αέρα..
      3. Αγοράστε λέβητες, συλλέκτες και άλλα εξαρτήματα μόνο από αξιόπιστους κατασκευαστές.
      4. Μέγιστη πίεση για δάπεδο ζεστού νερού – 10 bar.
      5. Όταν αγοράζετε λέβητα αερίου, δώστε προσοχή στο σύνολο των λειτουργιών, καθώς ορισμένα μοντέλα δεν μπορούν να χρησιμοποιηθούν για θερμαινόμενο δάπεδο με νερό.
      6. Προσπαθήστε να εγκαταστήσετε το λέβητα σε κατοικημένη περιοχή και όχι σε υπόγειο κλπ., Καθώς σε περίπτωση δυσλειτουργίας το χειμώνα, το σύστημα παγώνει..
      7. Μην κάνετε την κορυφαία γραβάτα μέχρι να ελέγξετε ότι το σύστημα λειτουργεί (πτύχωση).

      Επαγγελματικές συμβουλές

      Οι ειδικοί συνιστούν την εγκατάσταση καμινάδας κατά την εγκατάσταση δαπέδου με ζεστό νερό με λέβητα αερίου. Επίσης, σε αυτή την περίπτωση, υπάρχει ανάγκη σύνδεσης συστήματος προώθησης κυκλώματος έκτακτης ανάγκης. Αυτό συμβαίνει σε περίπτωση που συμβεί κάποια βλάβη..

      Μπορείτε να προμηθεύσετε κυλίνδρους πεπιεσμένου αέρα, με τη βοήθεια των οποίων μπορείτε να διατηρήσετε τη θερμοκρασία που χρειάζεστε σε σοβαρούς παγετούς. Αυτό εξηγείται από το γεγονός ότι υπάρχουν κάποιες λύσεις στο εσωτερικό τους που δεν τους επιτρέπουν να παγώσουν.

      Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

      Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

      Όταν αγοράζετε σωλήνες, προσεγγίστε αυτό το θέμα υπεύθυνα. Η λάθος επιλογή μπορεί να οδηγήσει σε άσχημες συνέπειες. Δώστε προσοχή στη δημοτικότητα, την επισήμανση και τα χαρακτηριστικά του κατασκευαστή. Θα πρέπει να φέρουν την ένδειξη: “Μέγιστη πίεση – 10 bar”. Ο μεγαλύτερος εκθέτης είναι απαράδεκτος.

      Εάν αντιμετωπίζετε δυσκολίες, επικοινωνήστε με τον σύμβουλο καταστήματος για βοήθεια.

      Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

      Φτιάξτε μόνοι σας δάπεδο ζεστού νερού από λέβητα αερίου στο σπίτι: διαγράμματα, υπολογισμοί και βήμα προς βήμα εγκατάσταση

        Επιλογή εναλλάκτη θερμότητας για χειμερινή σκηνή: τύποι και χαρακτηριστικά σχεδιασμού
