Βαλβίδες ελατηρίου ασφαλείας – τα πάντα για το σχεδιασμό και την εγκατάσταση

Σε τι χρησιμεύει μια βαλβίδα ασφαλείας;?

Ορισμένα από αυτά έχουν ήδη αναφερθεί στο εισαγωγικό μέρος του άρθρου. Είναι απλό – με την αύξηση της θερμοκρασίας στο σύστημα θέρμανσης (όταν λειτουργεί ο λέβητας), το ψυκτικό τείνει να επεκτείνεται.

Εν μέρει, το πετυχαίνει – ακριβώς για τέτοιους σκοπούς, παρέχεται μια δεξαμενή διαστολής σε οποιοδήποτε σύστημα. Και στην εποχή μας, τα συστήματα άρχισαν να κατασκευάζονται κυρίως κλειστού τύπου, δηλαδή με σφραγισμένη δεξαμενή διαστολής μεμβράνης ή τύπου μπαλονιού..

Σε τέτοιες δεξαμενές υπάρχει ένας θάλαμος αέρα, ο οποίος είναι προ-φουσκωμένος με μια ορισμένη πίεση. Υπό την επίδραση του ψυκτικού υγρού που διαστέλλεται στον όγκο (και γι ‘αυτό αυτός είναι ο μόνος τρόπος για ελεύθερη διαστολή), ο θάλαμος αέρα συστέλλεται, η πίεση σε αυτό και στο σύστημα στο σύνολό του αυξάνεται.

Τόσο η συσκευή όσο και η αρχή λειτουργίας της δεξαμενής διαστολής ενός κλειστού συστήματος θέρμανσης δεν είναι ιδιαίτερα περίπλοκα.

Με σωστά υπολογισμένες παραμέτρους του συστήματος θέρμανσης, ένας τέτοιος σύνδεσμος αντιστάθμισης είναι αρκετά αρκετός για να διατηρήσει τη βέλτιστη ισορροπία θερμοκρασίας, όγκου και πίεσης του ψυκτικού. Επιπλέον, σε αυτόνομα συστήματα, δεν λειτουργούν ποτέ με δείκτες πολύ υψηλής πίεσης. Κατά κανόνα, με αναγκαστική κυκλοφορία με χρήση εξοπλισμού άντλησης, η πίεση στους σωλήνες των κυκλωμάτων σπάνια ανεβαίνει πάνω από το όριο δύο τεχνικών ατμόσφαιρων (2 atm, 2 bar ή 0,2 MPa), και ακόμη και τότε μόνο στις μέγιστες θερμοκρασίες θέρμανσης του μέσου θέρμανσης Το Κατά συνέπεια, ο θάλαμος αέρα της δεξαμενής διαστολής προαντλείται σε περίπου 1,5 atm..

Σε τέτοια συστήματα, μια μέγιστη πίεση 3 ατμοσφαιρών θα είναι υπεραρκετή και δεν είναι απαραίτητο να ανέβει πάνω από αυτήν. Αυτό μπορεί να επηρεάσει αρνητικά την ακεραιότητα των σωλήνων των τοποθετημένων κυκλωμάτων, εξαρτημάτων, εναλλάκτες θερμότητας. Ορισμένα θερμαντικά σώματα και θερμαντικά σώματα “δεν τους αρέσει” η υψηλή πίεση.

Σε κλειστά συστήματα θέρμανσης, η βαλβίδα ασφαλείας λειτουργεί σε ντουέτο με δεξαμενή μεμβράνης διαστολής.

Εάν όλα υπολογίζονται σωστά κατά τη διάρκεια του σχεδιασμού του συστήματος, τότε η πίεση δεν πρέπει να υπερβεί το όριο που έχει οριστεί για αυτό. Αλλά συμβαίνει οτιδήποτε, για παράδειγμα, μια προσωρινή βλάβη του θερμοστατικού ελέγχου του λέβητα. Or μια ανακάλυψη της μεμβράνης της δεξαμενής διαστολής, η απελευθέρωση αέρα από τον “στεγνό” θάλαμο του λόγω δυσλειτουργίας της θηλής. Συμβαίνουν και άλλα προβλήματα. Σε τέτοιες συνθήκες η πίεση στο σύστημα μπορεί να αρχίσει να ανεβαίνει ανεξέλεγκτα, να υπερβαίνει το ανώτερο επιτρεπτό όριο. Σε τι οδηγεί αυτό μερικές φορές – καλύτερα να μην το πεις

Και για να αποφευχθούν οι συνέπειες, χρειάζεται απλώς μια βαλβίδα ασφαλείας. Μόλις η πίεση φτάσει στο όριο, ενεργοποιείται, η βαλβίδα ανοίγει και απελευθερώνει την περίσσεια ψυκτικού στην αποχέτευση. Κανονικοποιώντας έτσι το επίπεδο πίεσης, δίνοντας στους ιδιοκτήτες χρόνο να βάλουν σε τάξη το σύστημα, για να βρουν τη δυσλειτουργία που προκάλεσε την έκτακτη ανάγκη.

Δηλαδή, η βαλβίδα επιλέγεται (ή ρυθμίζεται, εάν παρέχεται μια τέτοια επιλογή) για τη μέγιστη επιτρεπόμενη πίεση του ψυκτικού στο κύκλωμα θέρμανσης.

Πώς λειτουργεί η βαλβίδα ασφαλείας?

Η βαλβίδα ασφαλείας αποτελείται από:

  • Μεταλλικό σώμα από ορείχαλκο ή μπρούτζο.
  • Μηχανισμός ασφαλείας με χαλύβδινο ελατήριο και λαβή ασφαλείας.
  • Στοιχείο κλειδώματος: καρούλι ή πλάκα.
  • Φυσούρα για στενή σύνδεση δομικών τμημάτων.
  • Βίδα ρύθμισης.

Οι βαλβίδες παράγονται σε δύο εκδόσεις: με χειροκίνητο έλεγχο πίεσης και με εργοστασιακές ρυθμίσεις. Το όριο λειτουργίας των μοντέλων του πρώτου τύπου ορίζεται ανεξάρτητα, στη δεύτερη περίπτωση ο κατασκευαστής εγκαθιστά ένα προστατευτικό κάλυμμα που εμποδίζει την αναδιαμόρφωση του προϊόντος.

Για ασυμπίεστα μέσα, χρησιμοποιήστε προϊόντα αναλογικής δράσης. Η ανύψωση κλείστρου σε αυτά εμφανίζεται ομοιόμορφα. Για συμπιέσιμες ουσίες, παράγονται προστατευτικά εξαρτήματα δύο θέσεων, τα οποία με απότομη άνοδο κλειδώνουν το μέσο εργασίας. Ανάλογα με το απαιτούμενο ύψος της ανύψωσης καρούλι, το προϊόν κατασκευάζεται χαμηλής ανύψωσης, μέσης ανύψωσης και πλήρους ανύψωσης.

Οι δύο πρώτοι τύποι χρησιμοποιούνται σε αγωγούς με χαμηλή απόδοση και στοιχεία πλήρους ανύψωσης σε αγωγούς που απαιτούν υψηλή απόδοση.

Ποιες είναι οι βαλβίδες ασφαλείας?

Ανάλογα με τον τύπο φορτίου στο καρούλι, οι βαλβίδες είναι:

  • Φορτωμένο ελατήριο. Η μέση πίεση αντιτίθεται σε ένα ελατήριο.
  • Μοχλός-φορτίο. Η συσκευή ενεργοποιείται μετακινώντας το βάρος που συνδέεται με το μοχλό. Ισχύει μόνο με σύνδεση φλάντζας.
  • Μαγνητικό ελατήριο. Με την αύξηση της πίεσης, ο ηλεκτρομαγνήτης, σε σήμα από τους αισθητήρες, πιέζει το καρούλι στο κάθισμα. Ο σχεδιασμός είναι μια έμμεση βαλβίδα.

Όταν το στοιχείο δεν λειτουργεί για μεγάλο χρονικό διάστημα, το εξάρτημα φράζει, γεγονός που οδηγεί σε αποσυμπίεση του συστήματος και συνεχείς διαρροές. Σε αυτή την περίπτωση, το προϊόν πρέπει να καθαρίζεται τακτικά..

Τύποι βαλβίδων – “ανοιχτό” και “κλειστό”

Βαλβίδα ανοιχτού τύπου 17s28nzh

Κλειστή βαλβίδα

Κλειστή βαλβίδα 17ls6nzh

Με τον τρόπο που απορρίπτεται το μέσο εργασίας, οι βαλβίδες ασφαλείας μπορούν να κλείσουν ή να ανοίξουν. Οι κλειστές βαλβίδες είναι σφραγισμένες στο περιβάλλον. Όταν ενεργοποιείται η βαλβίδα, η περίσσεια υγρού ή αερίου εκκενώνεται στον αγωγό εξόδου και δεν εισέρχεται στην ατμόσφαιρα. Η ανοιχτή βαλβίδα διαρρέει. Όταν η πίεση στο σύστημα υπερβεί τον επιτρεπόμενο ρυθμό, ανοίγει και απελευθερώνει περίσσεια υγρού εργασίας στην ατμόσφαιρα..

Οι βαλβίδες ασφαλείας κλειστού τύπου χρησιμοποιούνται συνήθως στη χημική βιομηχανία. Εγκαθίστανται σε συστήματα που μεταφέρουν υγρά ή αέρια επικίνδυνα για το περιβάλλον..

Οι ανοικτές βαλβίδες χρησιμοποιούνται εάν η ατμόσφαιρα δεν μολύνεται κατά την εκκένωση του περιττού μέσου εργασίας. Η αγορά μιας ανοιχτής βαλβίδας σας εξοικονομεί χρήματα καθώς κοστίζει περίπου 30% λιγότερο από μια κλειστή βαλβίδα με τα ίδια χαρακτηριστικά.

Ανοιξε

Εγκαθίσταται σε συστήματα με φυσική κυκλοφορία του φορέα θερμότητας. Τοποθετείται στο υψηλότερο σημείο και είναι ένα ανοιχτό ή ημι-ανοιχτό δοχείο στρογγυλού ή ορθογώνιου σχήματος.

Σε ένα ορισμένο επίπεδο, ένας σωλήνας εισάγεται σε αυτό για να αποστραγγίσει την περίσσεια ψυκτικού. Ένα ανοιχτό δοχείο πρέπει να είναι μονωμένο έτσι ώστε το ψυκτικό υγρό να μην κρυώνει.

Πλεονεκτήματα:

  • απλότητα και απλότητα υπηρεσιών ·
  • έλλειψη πρόσθετων στοιχείων ·
  • Ευκολία ελέγχου.

Μειονεκτήματα:

  • άνοιγμα και επαφή με την ατμόσφαιρα, ως αποτέλεσμα της οποίας είναι δυνατή η διάβρωση της ίδιας της συσκευής.
  • λόγω του ανοίγματος, υπάρχει μεγάλη εξάτμιση του ψυκτικού, η οποία οδηγεί στην ανάγκη για συνεχή παρακολούθηση της στάθμης του υγρού.
  • η εγκατάσταση στην κορυφή του κύριου ανυψωτήρα είναι ενοχλητική όταν προσθέτετε υγρό στο σύστημα.

Κλειστό

Μια κλειστή δεξαμενή εγκαθίσταται σε συστήματα θέρμανσης με αναγκαστική κυκλοφορία του ψυκτικού. Είναι ένα σφραγισμένο δοχείο με μια βαλβίδα Mayevsky που έχει εγκατασταθεί για να απομακρύνει τον υπερβολικό αέρα. Για τον έλεγχο της πίεσης στο εσωτερικό της δεξαμενής, είναι εξοπλισμένο με βαρόμετρο. Μια τέτοια δεξαμενή είναι εγκατεστημένη οπουδήποτε στο δωμάτιο..

Πλεονεκτήματα:

  • πλήρης στεγανότητα του συστήματος.
  • έλλειψη επαφής με τον αέρα, η οποία αποκλείει τη διάβρωση σωλήνων και καλοριφέρ.
  • ευκολία εγκατάστασης.
  • κερδοφορίας.

Μειονεκτήματα:

  • την ανάγκη εγκατάστασης πρόσθετου εξοπλισμού για τον έλεγχο της πίεσης στο εσωτερικό της δεξαμενής ·
  • κίνδυνος ζημιάς στη συσκευή λόγω υπερτάσεων πίεσης.

Αρχή βαλβίδας

Η αρχή λειτουργίας οποιασδήποτε βαλβίδας ασφαλείας είναι εξαιρετικά απλή. Το στοιχείο ασφάλισης πιέζεται πάνω στο κάθισμα με ένα ελατήριο. Καθώς η πίεση αυξάνεται, αρχίζει να ξεπερνά τη δύναμη συμπίεσης του ελατηρίου, συμπιέζοντάς το και σπρώχνοντας το στοιχείο διακοπής από το κάθισμα. Η περίσσεια υγρού ή αερίου ορμά στον ανοιχτό αυλό. Καθώς το κεφάλι σβήνει, το ελατήριο σπρώχνει το στοιχείο κλεισίματος πίσω στο κάθισμα.

Η συσκευή κλείνει και είναι έτοιμη για τον επόμενο κύκλο εργασίας. Η δύναμη συμπίεσης του ελατηρίου, και επομένως το κατώφλι απόκρισης, ρυθμίζεται από τη βίδα.

Ταξινόμηση βαλβίδων ασφαλείας

Οι ειδικοί ταξινομούν τις συσκευές σύμφωνα με διάφορες παραμέτρους.

Σύμφωνα με την αρχή της δράσης:

  • Απευθείας. Αυτή είναι μια κλασική μηχανική βαλβίδα ασφαλείας.
  • Εμμεσος. Χρησιμοποιούνται αισθητήρας πίεσης, αυτόματος έλεγχος και τηλεχειριζόμενη βαλβίδα. Ο αισθητήρας με βαλβίδα μπορεί να τοποθετηθεί σε διαφορετικά σημεία της δομής.

Με τον τρόπο που ανοίγει το κλείστρο:

  • αναλογική (για μέσα συμπίεσης χαμηλής συμπίεσης)
  • δύο σταδίων (για αέρια).

Με τον τρόπο φόρτωσης του καρουλιού:

  • άνοιξη;
  • μοχλός-φορτίο?
  • μαγνητικό ελατήριο.

Υπάρχουν άλλοι τύποι βαλβίδων ανακούφισης ασφαλείας που χρησιμοποιούνται σε ειδικές βιομηχανικές εγκαταστάσεις..

Ταξινόμηση # 1 – Με μηχανισμό σύσφιξης

Σε συστήματα θέρμανσης ιδιωτικών σπιτιών, διαμερισμάτων και βιομηχανικών εγκαταστάσεων χαμηλής ισχύος, προτιμάται ο τύπος ελατηρίου του προϊόντος.

Διάγραμμα ασφάλειας ελατηρίου

Το κύριο στοιχείο λειτουργίας της συσκευής είναι το ελατήριο. Υποστηρίζει τη μεμβράνη που επικαλύπτει το κάθισμα. Τοποθετείται μια ροδέλα στο στέλεχος που συνδέεται με τη λαβή, στην οποία εφάπτεται το πάνω μέρος του ελατηρίου. Η θέση του πλυντηρίου και η επίδραση πίεσης στο διάφραγμα ρυθμίζονται με ένα κουμπί

Η συσκευή διακρίνεται από μια απλή και αξιόπιστη δομή, συμπαγείς διαστάσεις, τη δυνατότητα συνδυασμού με άλλα στοιχεία της μονάδας ασφαλείας και μια προσιτή τιμή. Η δύναμη συμπίεσης του μηχανισμού ελατηρίου εξαρτάται από την παράμετρο πίεσης στην οποία ενεργοποιείται η βαλβίδα. Το εύρος προσαρμογής επηρεάζεται από την ελαστικότητα του ίδιου του ελατηρίου..

Η αρχή λειτουργίας των ασφαλειών ελατηρίου έχει ως εξής:

  • η ροή του νερού δρα στο κλείστρο της συσκευής.
  • η κίνηση του ψυκτικού περιορίζεται από τη δύναμη του ελατηρίου.
  • η κρίσιμη πίεση υπερβαίνει τη δύναμη συμπίεσης, ανεβάζοντας το στέλεχος του καρουλιού προς τα πάνω.
  • το υγρό αποστέλλεται στην πρίζα.
  • ο εσωτερικός όγκος του νερού σταθεροποιείται.
  • το ελατήριο κλείνει το μπουλόνι, επιστρέφοντάς το στην αρχική του θέση.

Το σώμα της συσκευής ελατηρίου είναι κατασκευασμένο από υψηλής ποιότητας ορείχαλκο υψηλής αντοχής χρησιμοποιώντας τεχνολογίες και τεχνικές θερμής σφράγισης. Ο χάλυβας χρησιμοποιείται στην παραγωγή του ελατηρίου. Το διάφραγμα, οι σφραγίδες και η λαβή είναι κατασκευασμένα από πολυμερή.

Ορισμένες μάρκες διαθέτουν εξοπλισμό με ήδη εγκατεστημένες εργοστασιακές ρυθμίσεις. Υπάρχουν επίσης μοντέλα στη γκάμα που μπορούν να προσαρμοστούν στον τόπο εγκατάστασης κατά την περίοδο λειτουργίας..

Κλειστή βαλβίδα ασφαλείας

Οι βαλβίδες είναι ανοιχτές και κλειστές. Στην πρώτη έκδοση του σχεδιασμού, το ψυκτικό υγρό απορρίπτεται στην ατμόσφαιρα, στη δεύτερη, κατεβαίνει στον αγωγό επιστροφής

Οι ασφάλειες μοχλού δεν είναι τόσο διαδεδομένες. Σε ιδιωτικά αυτόνομα συστήματα με λέβητα, εγκαθίστανται σπάνια. Η λειτουργία συγκεντρώνεται στον βιομηχανικό τομέα σε μεγάλες εγκαταστάσεις παραγωγής όπου η διάμετρος των αγωγών είναι τουλάχιστον 200 mm.

Η δύναμη στη ράβδο σε τέτοιους μηχανισμούς παρέχεται όχι από το ελατήριο, αλλά από το βάρος που αιωρείται στον μοχλό. Κινείται κατά μήκος του μοχλού, προσαρμόζοντας τη δύναμη με την οποία το στέλεχος θα πιεστεί στη σέλα.

Η βαλβίδα βάρους μοχλού ανοίγει όταν η πίεση ρευστού από το κάτω μέρος του καρουλιού υπερβεί τις τιμές που προέρχονται από το μοχλό. Μετά από αυτό, το νερό φεύγει από μια ειδική έξοδο.

Συσκευή ασφαλείας με μοχλό φόρτωσης

Η ρύθμιση των κλειδαριών ασφαλείας μοχλού φορτίου πραγματοποιείται μετακινώντας τη ράβδο κατά μήκος του μοχλού. Για να αποφευχθεί η μη εξουσιοδοτημένη ή τυχαία αλλαγή του, το φορτίο βιδώνεται, καλύπτεται με ειδικό περίβλημα και κλειδώνεται με κλειδαριά.

Η πίεση απόκρισης, όπως και το εύρος ρύθμισης, καθορίζεται από το μήκος του μοχλού και το βάρος του φορτίου. Οι ασφάλειες μοχλού δεν είναι κατώτερες από τις συσκευές ελατηρίου ως προς την αξιοπιστία, αλλά είναι πιο ακριβές. Οι συσκευές είναι εγκατεστημένες σε εξαρτήματα με φλάντζες σωλήνων με ονομαστική διάμετρο 50 και άνω.

Ταξινόμηση # 2 – Με ύψος ανύψωσης πύλης

Στις βαλβίδες ασφαλείας χαμηλής ανύψωσης, το βύσμα ανεβαίνει όχι περισσότερο από 0,05 της διαμέτρου του καθίσματος. Ο μηχανισμός ανοίγματος σε έναν τέτοιο εξοπλισμό είναι ανάλογος.

Χαρακτηρίζεται από χαμηλό εύρος ζώνης και τον πιο πρωτόγονο σχεδιασμό. Ο εξοπλισμός χαμηλής ανύψωσης χρησιμοποιείται σε σκάφη με υγρό μέσο.

Πλήρης βαλβίδα ασφαλείας ανελκυστήρα

Οι συσκευές πλήρους ανύψωσης είναι εξοπλισμένες με μηχανισμό ανοίγματος δύο θέσεων. Χρησιμοποιούνται για τον εξοπλισμό όχι μόνο των δοχείων με υγρά, αλλά και συστημάτων στα οποία κυκλοφορούν συμπιεσμένα μέσα (πεπιεσμένος αέρας, ατμός, αέριο)

Για συσκευές πλήρους ανύψωσης, η ανύψωση των μπουλονιών είναι υψηλότερη. Αυτό σημαίνει ότι η απόδοση τους είναι πολύ καλύτερη από την προηγούμενη έκδοση, έτσι ώστε να είναι σε θέση να αποφορτίζουν μεγαλύτερους όγκους περίσσειας ψυκτικού υγρού..

Ταξινόμηση # 3 – με ταχύτητα απόκρισης

Η πλάκα κάλυψης των αναλογικών ανακουφιστικών βαλβίδων ανοίγει σταδιακά. Κατά κανόνα, η ποσότητα ανοίγματος είναι ανάλογη με την αύξηση της πίεσης που ασκείται στην εσωτερική επιφάνεια. Ταυτόχρονα με την ανύψωση του μηχανισμού, οι όγκοι του αποφορτισμένου ψυκτικού αυξάνονται ομαλά.

Ο σχεδιασμός των συσκευών δεν περιορίζει τις δυνατότητες χρήσης τους σε συμπιεστό μέσο, ​​αλλά παρόλα αυτά επικρατούν σε συστήματα με νερό και άλλο υγρό..

Αναλογική συσκευή ασφαλείας

Μεταξύ των πλεονεκτημάτων των βαλβίδων ασφαλείας με ανάλογη ταχύτητα απόκρισης είναι το χαμηλό κόστος, η απλότητα του σχεδιασμού, η μη ταλάντωση, το άνοιγμα της παρτίδας στο επίπεδο των απαιτούμενων τιμών για τη διατήρηση συγκεκριμένων παραμέτρων λειτουργίας.

Ένα χαρακτηριστικό των βαλβίδων on-off είναι η στιγμιαία λειτουργία με πλήρες άνοιγμα μετά την επίτευξη των οριακών σημείων πίεσης στο σύστημα, στα οποία ανοίγει το κλείστρο ασφαλείας.

Οι ειδικοί συνιστούν τη χρήση αυτών των συσκευών σε συμπιεσμένα μέσα. Τα κύρια μειονεκτήματά τους περιλαμβάνουν την παρουσία χαρακτηριστικών αυτο-ταλαντώσεων του κλείστρου..

Κατά την εγκατάσταση μιας βαλβίδας δύο θέσεων σε ένα σύστημα θέρμανσης με υγρό φορέα θερμότητας, θα πρέπει να ληφθεί υπόψη ότι κατά το ξαφνικό άνοιγμα του κλείστρου, θα εκκενωθεί μεγάλη ποσότητα νερού..

Αυτό θα προκαλέσει πτώση της πίεσης πολύ γρήγορα. Η βαλβίδα θα κλείσει αμέσως, προκαλώντας σφυρί νερού. Οι αναλογικές συσκευές δεν προκαλούν τέτοιους κινδύνους..

Βασικές λεπτομέρειες

Βαλβίδες ελατηρίου ασφαλείας - τα πάντα για το σχεδιασμό και την εγκατάσταση

Η διάταξη των βαλβίδων ελέγχου περιλαμβάνει: σώμα, κάλυμμα (κεφάλι), κάθισμα, βύσμα (αποσβεστήρας) και στέλεχος (άτρακτος) με σφόνδυλο. Μερικές φορές ο σφόνδυλος μπορεί να αντικατασταθεί με μια αυτόματη συσκευή. Όλα τα συστατικά συνδυάζονται μέσω του σώματος. Η λειτουργική ουσία παρέχεται στο εσωτερικό της συσκευής μέσω του σώματος. Ο άξονας που βρίσκεται στο κεφάλι (υπάρχει επίσης ένας αδένας συσκευασίας) αναγκάζει τη βαλβίδα να κινηθεί, με αποτέλεσμα η τρύπα στο κάθισμα να ανοίγει ή να κλείνει. Το εργατικό προσωπικό, μπαίνοντας μέσα από αυτό, βγαίνει από την άλλη πλευρά. Η ροή μπορεί να είναι ευθεία ή τυλιγμένη.

Βαλβίδες εξοπλισμένες με βαλβίδα πεταλούδας

Προϊόντα τύπου γκαζιού χρειάζονται για να ρυθμίσουν ή να διακόψουν την πρόσβαση σε ροές αερίου, υγρού ή δύο φάσεων. Το λεπτό πτερύγιο μοιάζει με δύο βαθιές πλάκες στοιβαγμένες μεταξύ τους. Ένα σφραγιστικό στρώμα από μαλακό υλικό μπορεί να βρίσκεται στο άνοιγμα της διόδου της διάταξης πεταλούδας. Ο άξονας κινείται σε σχέση με το κλείστρο. Όταν είναι κλειστό, το πτερύγιο εμποδίζει τη ροή ροής υποθέτοντας κάθετη θέση και προσκολλώντας σφιχτά στο μαλακό υλικό παρεμβύσματος που βρίσκεται μέσα στο περίβλημα. Όταν η βαλβίδα πεταλούδας είναι ανοιχτή, σημαίνει ότι ο αποσβεστήρας είναι παράλληλος με τη ροή..

Βαλβίδες ελατηρίου ασφαλείας - τα πάντα για το σχεδιασμό και την εγκατάσταση

Το τεμάχιο ελέγχου της σφαιρικής βαλβίδας είναι σαν μια μπάλα με διαμπερή οπή. Υπό την επίδραση του άξονα, μπορεί να περιστραφεί με πλάτος 90 ° C. Όταν ο μηχανισμός είναι ανοιχτός, σημαίνει ότι τα εξωτερικά άκρα της διαμπερής οπής στη σφαίρα ευθυγραμμίζονται με τις οπές στα καθίσματα. Όταν είναι κλειστό, οι τρύπες στην μπάλα δεν ευθυγραμμίζονται με τις τρύπες στα καθίσματα και τα καθίσματα είναι κλειστά επειδή είναι πολύ κοντά στην επιφάνεια.

Ο ρυθμιστικός μηχανισμός θυμίζει κάπως μηχανισμό μείωσης. Είναι εξοπλισμένο με ειδική κίνηση (συνήθως ηλεκτρική ή πνευματική) που σχετίζεται με αυτόματο ρυθμιστή. Όσον αφορά τα χαρακτηριστικά της μονάδας ελέγχου βαλβίδων ελέγχου, μπορεί να σημειωθεί ότι, στην πραγματικότητα, είναι μια συσκευή για τη μέτρηση του ρυθμού ροής, της θερμοκρασίας ή της πίεσης του υγρού με την επακόλουθη σύγκριση του επιπέδου αυτών των τιμών με τις απαιτούμενες Το Μια εντολή προέρχεται από τη μονάδα ελέγχου, υπακούοντας στην οποία, το σώμα εργασίας παίρνει την επιθυμητή θέση. Η κίνηση του στοιχείου μέσα στην έμμεση βαλβίδα μπορεί να είναι μεταφραστική ή περιστροφική. Σύμφωνα με το σχεδιασμό, ο μηχανισμός ελέγχου μπορεί να είναι τύπου βαλβίδας ή γκαζιού.

Με τη βοήθεια βαλβίδων ελέγχου, ο ρυθμός ροής και το επίπεδο πίεσης μπορούν να ελεγχθούν, οπότε ο μηχανισμός δεν είναι σχεδόν ποτέ εντελώς ανοιχτός ή κλειστός. Δεδομένου ότι χρησιμεύει για το γκάζι της ροής (διαδικασία που χαρακτηρίζεται από μείωση της πίεσης). Το υλικό από το οποίο κατασκευάζεται η συσκευή ελέγχου πρέπει να είναι πολύ ανθεκτικό στη διάβρωση. Η μείωση της πίεσης τελειώνει μερικές φορές με σπηλαίωση (όταν πρόκειται για υγρές ουσίες) και θόρυβο (όταν πρόκειται για ροές ατμού ή αερίου). Οι υπερσύγχρονες βαλβίδες ελέγχου είναι ιδιαίτερα ανθεκτικές στη σπηλαίωση και το θόρυβο, καθιστώντας τις κατάλληλες για τις πιο σκληρές συνθήκες.

Εξισορρόπηση

Οποιοδήποτε CO απαιτεί υδραυλική ρύθμιση, με άλλα λόγια – εξισορρόπηση. Πραγματοποιείται με διάφορους τρόπους: με σωστά επιλεγμένη διάμετρο σωλήνα, ροδέλες, με διαφορετικές διατομές ροής κ.λπ..

Ο σκοπός αυτής της συσκευής είναι ότι ο απαιτούμενος όγκος ψυκτικού υγρού και η ποσότητα θερμότητας μπορούν να παρέχονται σε κάθε κλάδο, κύκλωμα και καλοριφέρ..

Βαλβίδες ελατηρίου ασφαλείας - τα πάντα για το σχεδιασμό και την εγκατάσταση

Η βαλβίδα είναι μια συμβατική βαλβίδα, αλλά με δύο εξαρτήματα εγκατεστημένα στο σώμα της από ορείχαλκο, τα οποία καθιστούν δυνατή τη σύνδεση εξοπλισμού μέτρησης (μανόμετρα) ή ενός τριχοειδούς σωλήνα με αυτόματο ρυθμιστή πίεσης.

Η αρχή λειτουργίας της βαλβίδας εξισορρόπησης για το σύστημα θέρμανσης έχει ως εξής: Περιστρέφει το κουμπί ρύθμισης για να επιτύχει έναν αυστηρά καθορισμένο ρυθμό ροής του ψυκτικού. Αυτό γίνεται μετρώντας την πίεση σε κάθε ακροφύσιο, μετά την οποία, σύμφωνα με το διάγραμμα (συνήθως παρέχεται από τον κατασκευαστή στη συσκευή), ο αριθμός στροφών του κουμπιού ρύθμισης καθορίζεται για να επιτευχθεί η απαιτούμενη παροχή νερού για κάθε κύκλωμα CO Το Οι χειροκίνητοι ρυθμιστές εξισορρόπησης εγκαθίστανται σε κυκλώματα με έως και 5 θερμαντικά σώματα. Σε κλαδιά με μεγάλο αριθμό συσκευών θέρμανσης – αυτόματα.

Χαρακτηριστικά σχεδιασμού ενίσχυσης

Υπάρχουν δύο βασικά στοιχεία στο σχεδιασμό των βαλβίδων ασφαλείας: ένα στοιχείο διακοπής και ένα σημείο ρύθμισης. Το στοιχείο διακοπής αποτελείται από ένα ειδικό κλείστρο και ένα κάθισμα. Ως ρυθμιστής χρησιμοποιείται ένας μοχλός φόρτωσης ή μηχανισμός ελατηρίου, ο οποίος εξασφαλίζει την κίνηση του κλείστρου.

Μια τυπική βαλβίδα με ελατήριο άμεσης δράσης είναι μια βαλβίδα ελέγχου που αποτελείται από ένα σώμα, βύσμα, κάθισμα, φυσητήρα και μια ειδική βίδα για τη ρύθμιση της δύναμης του καρουλιού στο κάθισμα. Στις βαλβίδες ασφαλείας, η πίεση του μέσου αντισταθμίζεται από τη δράση ενός συμπιεσμένου ελατηρίου. Ανάλογα με την ελαστικότητα του μηχανισμού ελατηρίου, καθορίζεται το εύρος λειτουργίας του τρόπου ρύθμισης της συσκευής. Λόγω του αξιόπιστου σχεδιασμού και της απλότητας του σχεδιασμού τους, οι βαλβίδες χρησιμοποιούνται σε διάφορα μηχανικά συστήματα και βιομηχανικές εγκαταστάσεις χαμηλής ισχύος.

Προδιαγραφές βαλβίδων ασφαλείας

Η κύρια απαίτηση για εξαρτήματα έκτακτης ανάγκης είναι η αξιοπιστία και η ακρίβεια λειτουργίας. Αυτό επιτυγχάνεται μέσω:

  • Γρήγορο άνοιγμα όταν επιτευχθεί το όριο.
  • Επαρκής ικανότητα ανοίγματος.
  • Καθαρό κλείσιμο όταν η πίεση πέσει σε αποδεκτό επίπεδο.
  • Εγγυημένη στεγανότητα και καμία διαρροή στην κανονική κεφαλή πριν και μετά τη λειτουργία.
  • Αξιοπιστία κατά τη διάρκεια ζωής του διαβατηρίου και τον αριθμό σχεδίασης λειτουργιών. Σταθερότητα των παραμέτρων των ελαστικών στοιχείων και της ποιότητας των επιφανειών του καρουλιού και του καθίσματος.

Όλες οι βαλβίδες ασφαλείας πρέπει να ελέγχονται περιοδικά για απόδοση, ακεραιότητα και ποιότητα σφραγίδων. Για να γίνει αυτό, αποσυναρμολογείται και αποστέλλεται σε πιστοποιημένο εργαστήριο βαθμονόμησης ή κέντρο δοκιμών. Για ασφάλειες που λειτουργούν σε πολύπλοκες εγκαταστάσεις συνεχούς κύκλου, οι επιτόπιες δοκιμές είναι αποδεκτές. Πραγματοποιείται με τη μέθοδο δοκιμής σε δράση.

Σκοπός και σχεδιασμός βαλβίδων ασφαλείας

Οι βαλβίδες ασφαλείας είναι συσκευές άμεσης δράσης, η λειτουργία των οποίων εξαρτάται από την κίνηση του μέσου εργασίας. Ο σχεδιασμός του προϊόντος καθορίζεται από τον τύπο του, αλλά όλοι χρησιμοποιούνται για την προστασία του αγωγού από υπερπίεση, ρίχνοντας περίσσεια μέσων στην ατμόσφαιρα ή στο σύστημα αποστράγγισης. Αφού σταθεροποιηθούν οι ενδείξεις πίεσης στο καθορισμένο εύρος, η εκφόρτιση σταματά..

Σχέδιο βαλβίδας ασφαλείας

Βαλβίδες ελατηρίου ασφαλείας - τα πάντα για το σχεδιασμό και την εγκατάσταση

Η πίεση στο σύστημα αγωγών μπορεί να αυξηθεί λόγω εξωτερικών ή εσωτερικών λόγων:

  • Επιδράσεις εξωτερικών πηγών θερμικής ενέργειας.
  • Παραβιάσεις της τεχνολογίας χρήσης του συνδεδεμένου εξοπλισμού, δυσλειτουργίες στη λειτουργία του.
  • Προβλήματα εγκατάστασης συστήματος.

  • Μηχανική βλάβη σε σωλήνες κ.λπ..

Οι βαλβίδες ασφαλείας έχουν σχεδιαστεί για να σταθεροποιούν την πίεση στο σύστημα και απαιτούνται σε όλα τα τμήματα αγωγών όπου είναι πιθανό ατύχημα. Χρησιμοποιούνται κατά τη σύνδεση οικιακού και βιομηχανικού εξοπλισμού υψηλής πίεσης. Κύριος τομέας εφαρμογής – συστήματα θέρμανσης, παροχής νερού και φυσικού αερίου, παροχή πεπιεσμένου αέρα.

Οφέλη από τη χρήση βαλβίδων ασφαλείας

Οι ανακουφιστικές βαλβίδες χρησιμοποιούνται ευρέως για την προστασία από προβλήματα σε συστήματα υψηλής πίεσης.

Τα πλεονεκτήματα της χρήσης βαλβίδων για την ομαλοποίηση της πίεσης στο σύστημα είναι προφανή:

  • Χαμηλή τιμή της συσκευής με μεγάλη διάρκεια ζωής.
  • Απλότητα σχεδίασης και ευκολία στη χρήση.
  • Εύκολη εγκατάσταση και επιλογή ρυθμίσεων εργασίας.
  • Μια ποικιλία τύπων και διαστάσεων σάς επιτρέπει να επιλέξετε την καταλληλότερη βαλβίδα εκτόνωσης, ανάλογα με τα τεχνικά χαρακτηριστικά του συστήματος.
  • Η δυνατότητα χρήσης συσκευών σε επιθετικά περιβάλλοντα.
  • Ανάλογα με τον τύπο της συσκευής, υπάρχουν βαλβίδες που είναι εγκατεστημένες τόσο οριζόντια όσο και κάθετα..

Η βαλβίδα ασφαλείας είναι ένα σχετικά φθηνό και αξιόπιστο στοιχείο και αποτελεί απαραίτητο μέρος οποιουδήποτε συστήματος υψηλής πίεσης. Η σωστή επιλογή μιας συσκευής ασφαλείας, η επαγγελματική εγκατάσταση, η έγκαιρη συντήρηση και η αντιμετώπιση προβλημάτων θα εξασφαλίσουν την ομαλή λειτουργία του συστήματος για μεγάλο χρονικό διάστημα..

Ρύθμιση των βαλβίδων ασφαλείας

Η βαλβίδα ασφαλείας ρυθμίζεται μετά την ολοκλήρωση της διαδικασίας εγκατάστασης. Χρησιμοποιώντας ένα χαλύβδινο ελατήριο, η βαλβίδα ρυθμίζεται με τέτοιο τρόπο ώστε η δύναμη της μπομπίνας να πιέζει τη συσκευή στο κάθισμα της βαλβίδας και να αποτρέπει την πρόωρη εκφόρτιση του μέσου εργασίας. Η βαλβίδα ασφαλείας με ελατήριο ρυθμίζεται χρησιμοποιώντας μια ειδική βίδα. Ο σχεδιασμός της βαλβίδας ασφαλείας έχει σχεδιαστεί με τέτοιο τρόπο ώστε να αποκλείεται εντελώς η σύσφιξη του ελατηρίου πέραν της καθορισμένης τιμής..

Σήμανση συσκευής

Οι βαλβίδες ασφαλείας υπόκεινται σε υποχρεωτική επισήμανση. Τα ακόλουθα εφαρμόζονται στο σώμα της βαλβίδας ασφαλείας:

  • ονομασία προϊόντος
  • ένα βέλος που δείχνει την κατεύθυνση ροής του μέσου
  • ονομαστική τιμή πίεσης
  • τιμή της ονομαστικής διαμέτρου της βαλβίδας
  • σειριακός αριθμός βαλβίδας
  • ημερομηνία παραγωγής

Η πινακίδα αναγνώρισης είναι συνήθως προσαρτημένη στο καπό της βαλβίδας ή στο εξωτερικό της φλάντζας εξόδου.

Μετρητές πίεσης

Κάθε δοχείο και ανεξάρτητες κοιλότητες με διαφορετική πίεση πρέπει να είναι εξοπλισμένα με μετρητές πίεσης άμεσης δράσης. Το μανόμετρο εγκαθίσταται στην ένωση του δοχείου ή του αγωγού μεταξύ του δοχείου και των βαλβίδων διακοπής.

Οι μετρητές πίεσης πρέπει να έχουν κλάση ακρίβειας τουλάχιστον: 2,5 – στην πίεση λειτουργίας του δοχείου έως 2,5 MPa (25 kgf / cm2), 1,5 – στην πίεση λειτουργίας του δοχείου πάνω από 2,5 MPa (25 kgf / cm2).

Το μανόμετρο πρέπει να επιλέγεται με τέτοια κλίμακα ώστε το όριο μέτρησης της πίεσης εργασίας να βρίσκεται στο δεύτερο τρίτο της κλίμακας..

Μια κόκκινη γραμμή πρέπει να σημειωθεί στην κλίμακα μετρητή από τον ιδιοκτήτη του σκάφους για να υποδείξει την πίεση λειτουργίας στο δοχείο. Αντί για την κόκκινη γραμμή, επιτρέπεται η τοποθέτηση μιας μεταλλικής πλάκας βαμμένης κόκκινης και σφιχτής στο γυαλί του μετρητή πίεσης στο σώμα του μετρητή πίεσης.

Το μανόμετρο πρέπει να είναι εγκατεστημένο έτσι ώστε οι ενδείξεις του να είναι σαφώς ορατές στο προσωπικό σέρβις..

Η ονομαστική διάμετρος της θήκης των μετρητών πίεσης που έχουν εγκατασταθεί σε ύψος έως 2 m από το επίπεδο της πλατφόρμας παρατήρησης πρέπει να είναι τουλάχιστον 100 mm, σε ύψος 2 έως 3 m – τουλάχιστον 160 mm.

Δεν επιτρέπεται η εγκατάσταση μετρητών πίεσης σε ύψος άνω των 3 m από το επίπεδο της πλατφόρμας.

Μια βαλβίδα τριών κατευθύνσεων ή μια συσκευή που την αντικαθιστά θα πρέπει να εγκατασταθεί μεταξύ του μετρητή πίεσης και του δοχείου, επιτρέποντας περιοδικό έλεγχο του μετρητή πίεσης χρησιμοποιώντας μια βαλβίδα ελέγχου..

Εάν είναι απαραίτητο, το μανόμετρο, ανάλογα με τις συνθήκες λειτουργίας και τις ιδιότητες του μέσου στο δοχείο, πρέπει να είναι εφοδιασμένο είτε με σωλήνα σιφώνου, είτε με ρυθμιστικό λαδιού, ή άλλες συσκευές που το προστατεύουν από την άμεση έκθεση στο περιβάλλον και τη θερμοκρασία και διασφαλίζει την αξιόπιστη λειτουργία του..

Σε σκάφη που λειτουργούν υπό πίεση άνω των 2,5 MPa (25 kgf / cm2) ή σε θερμοκρασία περιβάλλοντος άνω των 250 ° C, καθώς και με εκρηκτική ατμόσφαιρα ή επικίνδυνες ουσίες της 1ης και 2ης κατηγορίας κινδύνου σύμφωνα με το GOST 12.1.007-76 αντί για βαλβίδα τριών κατευθύνσεων, επιτρέπεται η εγκατάσταση ξεχωριστού εξαρτήματος με στοιχείο διακοπής για τη σύνδεση ενός δεύτερου μετρητή πίεσης.

Σε ακίνητα σκάφη, εάν είναι δυνατόν να ελέγξετε το μανόμετρο εντός των χρονικών ορίων που καθορίζονται από τους Κανόνες αφαιρώντας το από το δοχείο, η εγκατάσταση μιας βαλβίδας τριών κατευθύνσεων ή μιας συσκευής που την αντικαθιστά είναι προαιρετική.

Στα κινητά σκάφη, η ανάγκη εγκατάστασης βαλβίδας τριών κατευθύνσεων καθορίζεται από τον προγραμματιστή του έργου του σκάφους.

Οι μετρητές πίεσης και οι αγωγοί που τα συνδέουν με το δοχείο πρέπει να προστατεύονται από το πάγωμα..

Το μανόμετρο δεν επιτρέπεται να χρησιμοποιείται στις περιπτώσεις που:

  • δεν υπάρχει σφραγίδα ή σφραγίδα με σήμα στην επαλήθευση ·
  • η περίοδος επαλήθευσης είναι εκπρόθεσμη ·
  • το βέλος, όταν είναι απενεργοποιημένο, δεν επιστρέφει στην ένδειξη μηδενικής κλίμακας κατά ένα ποσό που υπερβαίνει το μισό του επιτρεπόμενου σφάλματος για αυτήν τη συσκευή ·
  • το γυαλί είναι σπασμένο ή υπάρχει ζημιά που μπορεί να επηρεάσει την ορθότητα των ενδείξεων του.

Η επαλήθευση των μετρητών πίεσης με τη σφράγιση ή τη σφράγιση τους πρέπει να πραγματοποιείται τουλάχιστον μία φορά κάθε 12 μήνες. Επιπλέον, τουλάχιστον μία φορά κάθε 6 μήνες, ο πλοιοκτήτης του σκάφους πρέπει να πραγματοποιεί έναν επιπλέον έλεγχο των μετρητών πίεσης λειτουργίας με ένα μανόμετρο ελέγχου με μια καταγραφή των αποτελεσμάτων στο ημερολόγιο ελέγχου ελέγχου. Ελλείψει μετρητή πίεσης ελέγχου, επιτρέπεται η διενέργεια πρόσθετου ελέγχου με επαληθευμένο μανόμετρο λειτουργίας, το οποίο έχει την ίδια κλίμακα και κλάση ακρίβειας με το μανόμετρο που δοκιμάζεται..

Η διαδικασία και οι όροι για τον έλεγχο της λειτουργικότητας των μετρητών πίεσης από το προσωπικό σέρβις κατά τη λειτουργία των σκαφών πρέπει να καθορίζονται από τις οδηγίες για τον τρόπο λειτουργίας και την ασφαλή συντήρηση των σκαφών, εγκεκριμένες από τη διοίκηση του οργανισμού – ο ιδιοκτήτης το σκάφος..

Συσκευές ασφαλείας υπερπίεσης

Κάθε δοχείο (κοιλότητα του συνδυασμένου δοχείου) πρέπει να είναι εξοπλισμένο με διατάξεις ασφαλείας έναντι αύξησης της πίεσης πάνω από την επιτρεπόμενη τιμή.

Τα ακόλουθα χρησιμοποιούνται ως συσκευές ασφαλείας:

  • βαλβίδες ασφαλείας με ελατήριο ·
  • βαλβίδες ασφαλείας μοχλού-φορτίου ·
  • συσκευές ασφάλειας παλμών (IPU), που αποτελούνται από μια κύρια βαλβίδα ασφαλείας (HPV) και μια παλμική βαλβίδα ελέγχου (IPK) άμεσης δράσης ·
  • συσκευές ασφαλείας με μεμβράνες που καταρρέουν (συσκευές ασφαλείας μεμβράνης – MPU).
  • άλλες συσκευές, η χρήση των οποίων είναι εγκεκριμένη από το Gosgortechnadzor της Ρωσίας.

Δεν επιτρέπεται η εγκατάσταση βαλβίδων μοχλού σε κινητά σκάφη.

Ο σχεδιασμός της βαλβίδας ελατηρίου πρέπει να αποκλείει τη δυνατότητα σύσφιξης του ελατηρίου πάνω από την καθορισμένη τιμή και το ελατήριο πρέπει να προστατεύεται από ανεπίτρεπτη θέρμανση (ψύξη) και άμεση δράση του μέσου εργασίας εάν έχει επιβλαβές αποτέλεσμα στο υλικό ελατηρίου.

Ο σχεδιασμός της βαλβίδας ελατηρίου πρέπει να προβλέπει μια συσκευή για τον έλεγχο της σωστής λειτουργίας της βαλβίδας σε κατάσταση λειτουργίας ανοίγοντάς τη με το ζόρι κατά τη λειτουργία..

Επιτρέπεται η εγκατάσταση βαλβίδων ασφαλείας χωρίς διάταξη για αναγκαστικό άνοιγμα, εάν η τελευταία είναι ανεπιθύμητη λόγω των ιδιοτήτων του μέσου (εκρηκτικές, εύφλεκτες, 1η και 2η κατηγορίες κινδύνου σύμφωνα με το GOST 12.1.007-76) ή σύμφωνα με τις συνθήκες της τεχνολογικής διαδικασίας. Σε αυτή την περίπτωση, ο έλεγχος της λειτουργίας των βαλβίδων πρέπει να πραγματοποιείται στις βάσεις..

Εάν η πίεση λειτουργίας του δοχείου είναι ίση ή μεγαλύτερη από την πίεση της πηγής τροφοδοσίας και η πιθανότητα αύξησης της πίεσης από μια χημική αντίδραση ή θέρμανση αποκλείεται στο δοχείο, τότε η εγκατάσταση μιας βαλβίδας ασφαλείας και ενός μετρητή πίεσης σε αυτό είναι προαιρετικό..

Ένα δοχείο σχεδιασμένο για πίεση μικρότερη από την πίεση της πηγής που το παρέχει, πρέπει να διαθέτει αυτόματη συσκευή μείωσης στον αγωγό τροφοδοσίας με μανόμετρο και διάταξη ασφαλείας εγκατεστημένη στην πλευρά χαμηλότερης πίεσης μετά τη συσκευή μείωσης.

Εάν έχει εγκατασταθεί μια γραμμή παράκαμψης (παράκαμψη), πρέπει επίσης να είναι εξοπλισμένη με συσκευή αναγωγής..

Για μια ομάδα σκαφών που λειτουργούν με την ίδια πίεση, επιτρέπεται η εγκατάσταση μίας αναγωγικής συσκευής με μανόμετρο και βαλβίδα ασφαλείας σε κοινό αγωγό τροφοδοσίας μέχρι την πρώτη διακλάδωση σε ένα από τα σκάφη.

Σε αυτή την περίπτωση, η εγκατάσταση συσκευών ασφαλείας στα ίδια τα πλοία δεν είναι απαραίτητη εάν αποκλείεται η πιθανότητα αύξησης της πίεσης..

Στην περίπτωση που η αυτόματη συσκευή μείωσης δεν μπορεί να λειτουργήσει αξιόπιστα λόγω των φυσικών ιδιοτήτων του μέσου εργασίας, επιτρέπεται η εγκατάσταση ενός ρυθμιστή ροής. Σε αυτή την περίπτωση, θα πρέπει να παρέχεται προστασία από την αύξηση της πίεσης..

Ο αριθμός των βαλβίδων ασφαλείας, οι διαστάσεις και η απόδοση τους πρέπει να επιλέγονται σύμφωνα με τον υπολογισμό, έτσι ώστε να μην δημιουργείται πίεση στο δοχείο που να υπερβαίνει την πίεση σχεδιασμού κατά περισσότερο από 0,05 MPa (0,5 kgf / cm2) για σκάφη με πίεση έως έως 0,3 MPa (3 kgf / cm2), κατά 15% – για σκάφη με πίεση από 0,3 έως 6,0 MPa (από 3 έως 60 kgf / cm2) και κατά 10% – για δοχεία με πίεση άνω των 6,0 MPa (60 kgf / cm2).

Όταν λειτουργούν οι βαλβίδες ασφαλείας, η πίεση στο δοχείο μπορεί να ξεπεραστεί το πολύ κατά 25% της πίεσης εργασίας, υπό την προϋπόθεση ότι αυτή η περίσσεια προβλέπεται από το έργο και αντικατοπτρίζεται στο διαβατήριο του σκάφους.

Η χωρητικότητα της βαλβίδας ασφαλείας καθορίζεται σύμφωνα με το ND.

Η συσκευή ασφαλείας πρέπει να παρέχεται από τον κατασκευαστή με διαβατήριο και οδηγίες λειτουργίας..

Το διαβατήριο, μαζί με άλλες πληροφορίες, πρέπει να αναφέρει τον ρυθμό ροής της βαλβίδας για συμπιεσμένα και ασυμπίεστα μέσα, καθώς και την περιοχή στην οποία έχει εκχωρηθεί.

Οι διατάξεις ασφαλείας πρέπει να εγκαθίστανται σε σωλήνες διακλάδωσης ή αγωγούς που συνδέονται άμεσα με το σκάφος..

Οι αγωγοί σύνδεσης των διατάξεων ασφαλείας (είσοδος, έξοδος και αποστράγγιση) πρέπει να προστατεύονται από το πάγωμα του μέσου εργασίας σε αυτά..

Κατά την εγκατάσταση πολλών συσκευών ασφαλείας σε έναν σωλήνα διακλάδωσης (αγωγός), η επιφάνεια διατομής του σωλήνα διακλάδωσης (αγωγός) πρέπει να είναι τουλάχιστον 1,25 της συνολικής επιφάνειας διατομής των βαλβίδων που είναι εγκατεστημένες σε αυτό.

Κατά τον προσδιορισμό της διατομής των αγωγών σύνδεσης μήκους άνω των 1000 mm, είναι επίσης απαραίτητο να ληφθεί υπόψη η τιμή της αντίστασής τους.

Δεν επιτρέπεται η επιλογή του μέσου εργασίας από τους σωλήνες διακλάδωσης (και στα τμήματα των αγωγών σύνδεσης από το σκάφος στις βαλβίδες), στις οποίες είναι εγκατεστημένες οι διατάξεις ασφαλείας..

Οι συσκευές ασφαλείας πρέπει να βρίσκονται σε μέρη προσβάσιμα για τη συντήρησή τους..

Δεν επιτρέπεται η εγκατάσταση βαλβίδων διακοπής μεταξύ του σκάφους και της συσκευής ασφαλείας, καθώς και πίσω από αυτό.

Ο οπλισμός μπροστά (πίσω) από τη συσκευή ασφαλείας μπορεί να εγκατασταθεί, με την προϋπόθεση ότι δύο συσκευές ασφαλείας είναι εγκατεστημένες και κλειδωμένες, αποκλείοντας την πιθανότητα ταυτόχρονης απενεργοποίησης τους. Σε αυτή την περίπτωση, καθένα από αυτά πρέπει να έχει την ικανότητα που προβλέπεται στο σημείο 5.5.9 του Κανονισμού.

Οι αγωγοί εξόδου των διατάξεων ασφαλείας και οι γραμμές παλμών της IVU σε σημεία πιθανής συσσώρευσης συμπυκνώματος πρέπει να είναι εξοπλισμένες με συσκευές αποστράγγισης για την αφαίρεση του συμπυκνώματος.

Δεν επιτρέπεται η εγκατάσταση συσκευών διακοπής ή άλλων εξαρτημάτων σε αγωγούς αποστράγγισης. Το μέσο που διαφεύγει από τις συσκευές ασφαλείας και τις αποχετεύσεις πρέπει να απορρίπτεται σε ασφαλές μέρος..

Τα αποφορτισμένα τοξικά, εκρηκτικά και επικίνδυνα για τη φωτιά τεχνολογικά μέσα πρέπει να αποστέλλονται σε κλειστά συστήματα για περαιτέρω διάθεση ή σε οργανωμένα συστήματα αποτέφρωσης..

Απαγορεύεται ο συνδυασμός απορρίψεων που περιέχουν ουσίες που, όταν αναμειχθούν, μπορούν να σχηματίσουν εκρηκτικά μείγματα ή ασταθείς ενώσεις..

Εγκαθίστανται συσκευές ασφαλείας διαφράγματος:

  • αντί για βαλβίδες ασφαλείας μοχλού φορτίου και ελατηρίου, όταν αυτές οι βαλβίδες δεν μπορούν να χρησιμοποιηθούν σε συνθήκες λειτουργίας συγκεκριμένου περιβάλλοντος λόγω αδράνειας ή άλλων λόγων ·
  • μπροστά από βαλβίδες ασφαλείας σε περιπτώσεις όπου οι βαλβίδες ασφαλείας δεν μπορούν να λειτουργήσουν αξιόπιστα λόγω των επιβλαβών συνεπειών του εργασιακού περιβάλλοντος (διάβρωση, διάβρωση, πολυμερισμός, κρυστάλλωση, κόλληση, κατάψυξη) ή πιθανές διαρροές μέσω κλειστής βαλβίδας, εκρηκτικά και επικίνδυνα για πυρκαγιά, τοξικά, επιβλαβείς για το περιβάλλον κλπ … ουσίες. Σε αυτή την περίπτωση, πρέπει να παρέχεται μια συσκευή για την παρακολούθηση της υγείας της μεμβράνης.
  • παράλληλα με τις βαλβίδες ασφαλείας για την αύξηση της χωρητικότητας των συστημάτων εκτόνωσης πίεσης.
  • στην πλευρά εξόδου των βαλβίδων ασφαλείας για την πρόληψη των επιβλαβών επιπτώσεων των μέσων εργασίας από την πλευρά του συστήματος ανακούφισης και για τον αποκλεισμό της επίδρασης των διακυμάνσεων της αντίθλιψης από αυτό το σύστημα στην ακρίβεια των βαλβίδων ασφαλείας.

Η ανάγκη και ο τόπος εγκατάστασης των συσκευών ασφαλείας μεμβράνης και ο σχεδιασμός τους καθορίζεται από τον οργανισμό σχεδιασμού..

Τα διαφράγματα ασφαλείας πρέπει να επισημαίνονται και η σήμανση δεν πρέπει να επηρεάζει την ακρίβεια της απόκρισης του διαφράγματος..

Η σήμανση πρέπει να εφαρμόζεται κατά μήκος της άκρης του δακτυλιοειδούς τμήματος των μεμβρανών ή οι μεμβράνες πρέπει να είναι εφοδιασμένες με στελέχη σήμανσης (ετικέτες) προσαρτημένα σε αυτές.

Κάθε παρτίδα μεμβρανών πρέπει να έχει διαβατήριο που έχει εκδοθεί από τον κατασκευαστή.

Το διαβατήριο πρέπει να υπογράφεται από τον επικεφαλής του κατασκευαστικού οργανισμού, η υπογραφή του οποίου είναι σφραγισμένη.

Το διαβατήριο πρέπει να συνοδεύεται από τεχνική τεκμηρίωση για στηρίγματα κατά του κενού, σύσφιξη και άλλα στοιχεία, συναρμολογημένα με τα οποία επιτρέπεται να λειτουργούν τα διαφράγματα αυτής της παρτίδας. Η τεχνική τεκμηρίωση δεν επισυνάπτεται σε περιπτώσεις όπου οι μεμβράνες κατασκευάζονται σε σχέση με τα σημεία στερέωσης που είναι ήδη διαθέσιμα στον καταναλωτή.

Τα διαφράγματα ασφαλείας πρέπει να εγκαθίστανται μόνο στα καθορισμένα σημεία στερέωσής τους..

Η συναρμολόγηση, η εγκατάσταση και η λειτουργία των μεμβρανών πρέπει να πραγματοποιούνται από ειδικά εκπαιδευμένο προσωπικό..

. Οι μεμβράνες ασφαλείας ξένης παραγωγής, που κατασκευάζονται από οργανισμούς που δεν βρίσκονται υπό τον έλεγχο της Gosgortekhnadzor της Ρωσίας, μπορούν να εγκριθούν για λειτουργία μόνο με ειδικές άδειες για τη χρήση τέτοιων μεμβρανών που εκδίδονται από το Gosgortekhnadzor της Ρωσίας με τον τρόπο που έχει καθοριστεί από αυτήν..

Οι συσκευές ασφαλείας διαφράγματος πρέπει να βρίσκονται σε μέρη που είναι ανοικτά και προσβάσιμα για επιθεώρηση και εγκατάσταση / αποσυναρμολόγηση, οι αγωγοί σύνδεσης πρέπει να προστατεύονται από το πάγωμα του μέσου εργασίας σε αυτά και οι συσκευές πρέπει να εγκαθίστανται σε σωλήνες διακλάδωσης ή αγωγούς που συνδέονται άμεσα με το σκάφος..

Κατά την εγκατάσταση μιας διάταξης ασφαλείας διαφράγματος σε σειρά με βαλβίδα ασφαλείας (μπροστά ή πίσω από τη βαλβίδα), η κοιλότητα μεταξύ της μεμβράνης και της βαλβίδας πρέπει να επικοινωνείται με σωλήνα αποστράγγισης με μανόμετρο πίεσης σήματος (για την παρακολούθηση της λειτουργικότητας των μεμβρανών ).

Επιτρέπεται η εγκατάσταση μιας συσκευής μεταγωγής μπροστά από τις διατάξεις ασφαλείας της μεμβράνης παρουσία διπλού αριθμού συσκευών μεμβράνης, εξασφαλίζοντας ταυτόχρονα την προστασία του δοχείου από υπερπίεση σε οποιαδήποτε θέση της συσκευής μεταγωγής.

Η διαδικασία και οι όροι για τον έλεγχο της λειτουργικότητας των συσκευών ασφαλείας, ανάλογα με τις συνθήκες της τεχνολογικής διαδικασίας, πρέπει να καθορίζονται στις οδηγίες λειτουργίας των συσκευών ασφαλείας, εγκεκριμένες από τον ιδιοκτήτη του πλοίου με τον καθορισμένο τρόπο.

Τα αποτελέσματα του ελέγχου της λειτουργικότητας των συσκευών ασφαλείας, οι πληροφορίες σχετικά με τη ρύθμισή τους καταγράφονται στο ημερολόγιο βάρδιας της λειτουργίας των σκαφών από τα άτομα που εκτελούν τις καθορισμένες λειτουργίες.

Συνθήκες αποθήκευσης

Η θέση αποθήκευσης των οργάνων πρέπει να είναι σε ξηρό, κλειστό χώρο. Οι συσκευές τοποθετούνται σε όρθια θέση σε ειδικά τακάκια. Τοποθετούνται σε κουτιά ή ράφια που παρέχουν κάθετη τοποθέτηση.

Σε αυτή την περίπτωση, όλα τα μέρη πρέπει να λιπαίνονται και να τυλίγονται σε λαδωμένο χαρτί..

Τα σωματεία πρέπει να κλείνουν καλά κατά τη διάρκεια της αποθήκευσης..

Χαρακτηριστικά των βαλβίδων έκτακτης ανάγκης τριών κατευθύνσεων

Ξεχωριστά, αξίζει να μιλήσουμε για μια συσκευή που δεν είναι τόσο γνωστή στους καταναλωτές – μια βαλβίδα τριών κατευθύνσεων με χειροκίνητο ή ηλεκτρικό διακόπτη. Χρησιμοποιείται σε συστήματα θέρμανσης με κυκλώματα χαμηλής θερμοκρασίας.

Ο σχεδιασμός των ασφαλειών είναι εξοπλισμένος με τρεις οπές, μία από τις οποίες είναι είσοδος και δύο έξοδοι. Οι μέσες ροές ελέγχονται από ένα κλείστρο που έχει τη μορφή σφαίρας ή στελέχους. Το κινούμενο υγρό αναδιανέμεται με περιστροφές.

Βαλβίδες ασφαλείας τριών κατευθύνσεων

Οι ασφάλειες τριών κατευθύνσεων είναι κατάλληλες για λέβητες συμπύκνωσης και σε περιπτώσεις όπου λειτουργούν πολλά διαφορετικά συστήματα από έναν εξοπλισμό θέρμανσης

Φανταστείτε μια κατάσταση: ένα σύστημα θέρμανσης με σύστημα συμβατικών καλοριφέρ και ενδοδαπέδια θέρμανση εφαρμόζεται σε ένα σπίτι. Οι τεχνικές απαιτήσεις για τη λειτουργία της δεύτερης επιλογής προβλέπουν όχι πολύ υψηλές θερμοκρασίες ψυκτικού.

Ο λέβητας θερμαίνει το νερό στην ίδια θερμοκρασία για όλα τα συστήματα. Σε τέτοιες συνθήκες, υπάρχει ανάγκη για συσκευή αναδιανομής, με τα καθήκοντα της οποίας η βαλβίδα τριών κατευθύνσεων κάνει εξαιρετική δουλειά..

Είναι υπεύθυνος για τις ακόλουθες λειτουργίες:

  • οριοθέτηση περιοχών ·
  • κατανομή της πυκνότητας ροής ανά ζώνες.
  • διευκόλυνση της ανάμιξης του ψυκτικού από τους κύριους κλάδους της παροχής / επιστροφής για αποστολή ψυχρότερου νερού στον αγωγό ενδοδαπέδιας θέρμανσης παρά στα θερμαντικά σώματα.

Για να μην ελέγχετε συνεχώς τη θερμοκρασία του μέσου μόνοι σας, πρέπει να δώσετε προσοχή σε μοντέλα βαλβίδων εξοπλισμένα με σερβοκινητήρα.

Αυτή η συσκευή τροφοδοτείται από έναν αισθητήρα εγκατεστημένο στο κύκλωμα χαμηλής θερμοκρασίας. Όταν αλλάζουν τα σημάδια θερμοκρασίας, ενεργοποιείται ένας μηχανισμός διακοπής, ανοίγοντας ή κλείνοντας την παροχή υγρού από την επιστροφή.

Γιατί χρειάζεστε βαλβίδες μπαταρίας

Οι βαλβίδες είναι επίσης εγκατεστημένες σε καλοριφέρ και μπαταρίες του κυκλώματος, αλλά η κύρια λειτουργία τους είναι να αφαιρούν αέρα από το σύστημα.

Η εγκατεστημένη βαλβίδα για το θερμαντικό σώμα μπορεί να είναι χειροκίνητη ή αυτόματη. Η χειροκίνητη βαλβίδα ανοίγει και κλείνει χειροκίνητα με ένα κλειδί και ένα κατσαβίδι.

Επιλογή εξαρτημάτων έκτακτης ανάγκης

Κατά το σχεδιασμό μιας παροχής νερού, ενός συστήματος θέρμανσης ή μιας εγκατάστασης επεξεργασίας, είναι απαραίτητο να καθορίσουμε με σαφήνεια τα επιτρεπόμενα όρια πίεσης για τα εξαρτήματα ή τα τμήματα του δικτύου. Αυτό λαμβάνει υπόψη παραμέτρους όπως:

  • απόδοση λέβητα ή κύριας αντλίας.
  • όγκος και θερμοκρασία εργασίας του περιβάλλοντος εργασίας ·
  • χαρακτηριστικά της κυκλοφορίας του.

Με βάση αυτό, καθορίζουν τον τύπο, τη διατομή, την απόδοση, την τιμή κατωφλίου λειτουργίας, την ταχύτητα λειτουργίας και το χρόνο επιστροφής στην αρχική του κατάσταση, καθώς και τον αριθμό και τη θέση εγκατάστασης των βαλβίδων ασφαλείας..

Στα οικιακά συστήματα θέρμανσης, οι βαλβίδες με ελατήριο χρησιμοποιούνται συχνότερα. Για υγρά μέσα αρκεί η χρήση συσκευών ανύψωσης χαμηλής ή μέσης. Η απόδοση θα πρέπει να παρέχει γρήγορη εκφόρτιση της κεφαλής σε επιτρεπτές τιμές.

  Επιλογές δαπέδου γκαράζ

Ο σχεδιασμός του περιβλήματος καθορίζεται από τον τόπο όπου αποβάλλεται η περίσσεια του μέσου εργασίας. Εάν εκφορτιστεί απευθείας στο περιβάλλον, αρκεί μια ανοιχτή βαλβίδα. Εάν η εκκένωση πρέπει να λάβει χώρα στην αποχέτευση, απαιτείται σώμα με έξοδο κατάλληλου τύπου σύνδεσης. Το πιο συχνά χρησιμοποιούμενο σπείρωμα ή θηλή.

Σε καμία περίπτωση δεν πρέπει να αγοράσετε μια βαλβίδα που είναι πολύ υψηλή σε σχέση με το υπολογιζόμενο όριο απόκρισης. Μια τέτοια συσκευή δεν θα ανοίξει τη σωστή στιγμή. Αυτό μπορεί να οδηγήσει σε βλάβη του εξοπλισμού ή ακόμη και σε πλήρη βλάβη του συστήματος..

  • Βαλβίδες ασφαλείας έμμεσης δράσης
  • Έμμεσο χαρακτηριστικό βαλβίδας

Οι βαλβίδες ασφαλείας συνήθως εγκαθίστανται παράλληλα στη γραμμή εκκένωσης. Όταν επιτευχθεί η ρυθμισμένη πίεση, η βαλβίδα ασφαλείας ανοίγει και επιτρέπει τη ροή (ή μέρος της ροής) από τη γραμμή πίεσης στη γραμμή αποστράγγισης..

Κριτήρια επιλογής

Πριν ασχοληθείτε με μια συγκεκριμένη βαλβίδα ασφαλείας, είναι επιτακτική ανάγκη να εξοικειωθείτε λεπτομερώς με τα τεχνικά χαρακτηριστικά του εξοπλισμού του λέβητα..

Δεν είναι απαραίτητο να αμελήσετε τη μελέτη των οδηγιών του κατασκευαστή, οι οποίες περιγράφουν όλες τις επιτρεπόμενες τιμές. Διάφοροι παράγοντες παίζουν σημαντικό ρόλο στην επιλογή ενός προϊόντος:

  • Διάμετρος ανοίγματος βαλβίδας ασφαλείας.
  • Ο μεγαλύτερος δυνατός δείκτης της πίεσης του ψυκτικού στον λέβητα.
  • Ισχύς εξοπλισμού θέρμανσης.

Είναι απαραίτητο να ελέγξετε ότι ο ρυθμιστής πίεσης βρίσκεται εντός του εύρους εντός του οποίου βρίσκονται οι παράμετροι του συγκεκριμένου λέβητα. Η πίεση απόκρισης πρέπει να είναι στην περιοχή 27-32% μεγαλύτερη από τον τρόπο λειτουργίας, που απαιτείται για την κανονική λειτουργία του συστήματος.

Η διάμετρος της βαλβίδας πρέπει να είναι μικρότερη από το τμήμα του σωλήνα διακλάδωσης. Διαφορετικά, η σταθερή αντίσταση δεν θα επιτρέψει στην ασφάλεια να εκτελέσει πλήρως τις λειτουργίες της..

Πατώντας τη μέθοδο

Κατά τη θέρμανση ενός ιδιωτικού σπιτιού, διαμερίσματος ή βιομηχανικών χώρων όπου χρησιμοποιείται εξοπλισμός χαμηλής ισχύος, συχνά επιλέγεται μια βαλβίδα με ελατήριο για την ανακούφιση έκτακτης πίεσης του νερού για το σύστημα θέρμανσης.

Αυτά είναι απλά, συμπαγή, φθηνά αλλά αξιόπιστα μοντέλα που μπορούν να συνδυαστούν με άλλο εξοπλισμό για ασφάλεια..

Ο λόγος συμπίεσης του ελατηρίου σχετίζεται με την παράμετρο φορτίου στην οποία ενεργοποιείται η βαλβίδα. Η ελαστικότητα του ελατηρίου επηρεάζει το εύρος ρύθμισης.

Η αρχή της λειτουργίας της συσκευής: ένα ρεύμα νερού ασκεί πίεση στο κλείστρο, καθώς εντείνεται, ο βαθμός συμπίεσης του ελατηρίου αυξάνεται πολύ. Από αυτό, η ράβδος καρούλι ανεβαίνει προς τα πάνω, απελευθερώνοντας περίσσεια ατμού και σταθεροποιείται ο όγκος του ρευστού εντός της γραμμής. Εν τω μεταξύ, το ελατήριο επιστρέφει τη μονάδα στην αρχική της κατάσταση..

Οι ελαστικές τροποποιήσεις είναι κατασκευασμένες από ορείχαλκο υψηλής αντοχής, χρησιμοποιούνται τεχνολογίες θερμής σφράγισης. Το ίδιο το ελατήριο είναι ατσάλι και το διάφραγμα, οι σφραγίδες και η λαβή είναι πολυμερή.

Μπορείτε να επιλέξετε ανάμεσα σε μοντέλα με εργοστασιακές ρυθμίσεις ή αυτά που πρέπει να προσαρμοστούν ξεχωριστά κατά την εγκατάσταση.

Με το βαθμό ανοίγματος του κλείστρου

Οι βαλβίδες χαμηλής ανύψωσης υποθέτουν ανύψωση βαλβίδας όχι μεγαλύτερη από 0,05 φορές τη διάμετρο του καθίσματος: ο μηχανισμός ανοίγματος είναι πλήρως ανάλογος.

Το προϊόν χαρακτηρίζεται από χαμηλή απόδοση και πρωτόγονο σχεδιασμό. Η ασφάλεια εγκαθίσταται σε εγκαταστάσεις με υγρά μέσα.

Η πλήρης παραλλαγή ανύψωσης συμβάλλει στη μέγιστη επιτρεπόμενη ανύψωση της βαλβίδας, η οποία βελτιώνει την απόδοση, καθώς εκκενώνεται μεγάλη ποσότητα ατμού κάθε φορά.

Μπαταρίες φορτίου

Οι μπαταρίες φορτίου είναι απλές στο σχεδιασμό και αξιόπιστες στη λειτουργία. Τα μειονεκτήματά τους περιλαμβάνουν μικρή χωρητικότητα υγρού και αδράνεια λόγω της μεγάλης μάζας του φορτίου..

Βαλβίδες ελατηρίου ασφαλείας - τα πάντα για το σχεδιασμό και την εγκατάσταση

1 – τρύπα υπερχείλισης. 2 – εγκάρσιο τεμάχιο. 3 – φορτίο. 4 – απόθεμα? 5 – κύλινδρος. 6 – βάση

Βαλβίδες ελατηρίου ασφαλείας - τα πάντα για το σχεδιασμό και την εγκατάσταση

1 – στήλη ελέγχου. 2 – πνευμοϋδραυλικός κύλινδρος. 3 – πνευματικοί κύλινδροι

Ο συσσωρευτής φορτίου (εικ. 65) αποτελείται από μια βάση με κύλινδρο ράβδου και βάρη αναρτημένα μέσω ενός εγκάρσιου τεμαχίου.

Το υγρό παρέχεται στον πυθμένα του συσσωρευτή, σηκώνοντας τη ράβδο με το βάρος. Η πίεση του συσσωρευτή καθορίζεται ανάλογα με την περιοχή της ράβδου και το βάρος του φορτίου. Μια οπή υπερχείλισης είναι εγκατεστημένη στο πάνω μέρος του κυλίνδρου για να αποφευχθεί η εκτόξευση του υγρού συσσωρευτή..

Βαλβίδα ελέγχου

Κατά την εγκατάσταση πολλών αντλιών, κάθε μία από αυτές συνδέεται στη γραμμή μέσω βαλβίδας ελέγχου. Όταν η αντλία σταματήσει ή μεταβεί σε αδράνεια, η ροή του υγρού από τη γραμμή στην αντλία σταματά. Η βαλβίδα ελέγχου (εικ. 64) αποτελείται από ένα σώμα και μια βαλβίδα, η οποία πιέζεται από ένα ελατήριο σε ένα κωνικό κάθισμα. Όταν ασκείται πίεση από κάτω, η βαλβίδα ανοίγει και το υγρό ρέει προς τα εμπρός. Όταν σταματήσει η αντλία, η ροή του υγρού σταματά και η αντίθλιψη κινεί τη βαλβίδα προς τα κάτω, πιέζοντας το κάθισμα και εμποδίζοντας το υγρό να κινηθεί προς την αντίθετη κατεύθυνση.

Βαλβίδες ελατηρίου ασφαλείας - τα πάντα για το σχεδιασμό και την εγκατάσταση

1 – βαλβίδα. 2 – άνοιξη? 3 – κωνική σέλα. 4 – θήκη

Σε υδραυλικούς σταθμούς μέσης και υψηλής ισχύος, χρησιμοποιούνται συσσωρευτές για τη σταθεροποίηση της πίεσης σε μεταβλητούς ρυθμούς ροής. Τη στιγμή της υψηλής κατανάλωσης, ο συσσωρευτής θα δώσει λάδι στη γραμμή, τη στιγμή της χαμηλής κατανάλωσης, χρεώνεται. Χρησιμοποιούνται πολλοί τύποι συσσωρευτών, αλλά οι πιο διαδεδομένοι είναι φορτίο και πνευματικό.

Συμβουλές για την επιλογή του καλύτερου μοντέλου

Πριν ασχοληθείτε με έναν συγκεκριμένο εξοπλισμό ασφαλείας, είναι επιτακτική ανάγκη να εξοικειωθείτε λεπτομερώς με τα τεχνικά χαρακτηριστικά του εργοστασίου λέβητα..

Η ανάγκη για ασφάλεια για προστασία από τον παγετό

Η λειτουργία της βαλβίδας ασφαλείας αντικατοπτρίζεται αρνητικά σε θερμοκρασίες κάτω από το μηδέν. Επομένως, ένα αρκετά σημαντικό χαρακτηριστικό για τη συσκευή είναι η παρουσία προστασίας από τον παγετό

Μην αμελήσετε να διαβάσετε τις οδηγίες του κατασκευαστή, οι οποίες υποδεικνύουν όλες τις οριακές τιμές..

Αρκετά κριτήρια έχουν καθοριστικό ρόλο στην επιλογή μιας συσκευής για θέρμανση:

  1. Απόδοση λέβητα.
  2. Μέγιστη επιτρεπόμενη πίεση του μέσου για την παραγωγή θερμότητας του εξοπλισμού θέρμανσης.
  3. Διάμετρος βαλβίδας ασφαλείας.

Πρέπει να ελεγχθεί ότι ο ρυθμιστής πίεσης στη συσκευή έχει εύρος εντός του οποίου περιλαμβάνονται οι παράμετροι ενός συγκεκριμένου λέβητα. Η πίεση απόκρισης πρέπει να είναι 25-30% υψηλότερη από τον δείκτη λειτουργίας που απαιτείται για σταθερή λειτουργία του συστήματος.

Χρόνος απόκρισης έναντι πίεσης

Όσο υψηλότερη είναι η πίεση λειτουργίας, τόσο λιγότερος χρόνος χρειάζεται για να λειτουργήσει η συσκευή. Το κενό μεταξύ της πίεσης στην αρχή της κίνησης και όταν το κλείστρο είναι πλήρως ανοιχτό πρέπει να είναι 15% για ονομαστική τιμή μικρότερη από 2,5 atm, 10% για υψηλότερες παραμέτρους

Η διάμετρος της βαλβίδας ασφαλείας δεν πρέπει να είναι μικρότερη από τη σύνδεση εισόδου. Διαφορετικά, η συνεχής υδραυλική αντίσταση δεν θα επιτρέψει στην ασφάλεια να εκτελέσει πλήρως τις άμεσες εργασίες της..

Το βέλτιστο υλικό για την κατασκευή εξοπλισμού είναι ο ορείχαλκος. Έχει χαμηλό συντελεστή θερμικής διαστολής, ο οποίος αποκλείει την καταστροφή του σώματος από τα αποτελέσματα της ισχυρής πίεσης.

Η μονάδα ελέγχου είναι κατασκευασμένη από ανθεκτικά στη θερμότητα πλαστικά υλικά που διατηρούν την απαιτούμενη ακαμψία ακόμη και σε επαφή με βραστό υγρό.

Βαλβίδα ασφαλείας εκτόνωσης πίεσης συστήματος θέρμανσης

Τι είναι μια βαλβίδα ασφαλείας σε ένα σύστημα θέρμανσης;

Ένα σύστημα θέρμανσης υπό πίεση αποτελεί πιθανή πηγή κινδύνου. Το καθήκον του ιδιοκτήτη του σπιτιού είναι να κάνει το σύστημα θέρμανσης όσο το δυνατόν πιο αξιόπιστο και ασφαλές. Ένα από τα στοιχεία που το παρέχει αυτό είναι μια βαλβίδα ανακούφισης υπερπίεσης ασφαλείας (έκτακτης ανάγκης).

Βαλβίδα εκτόνωσης υπερπίεσης: τύποι, συσκευή, αρχή λειτουργίας

Υπάρχουν δύο τύποι “κατεδάφισης” – μοχλός -φορτίο και ελατήριο. Τα φορτηγά τύπου μοχλού δεν χρησιμοποιούνται για τη θέρμανση ιδιωτικών κατοικιών, επομένως δεν έχει νόημα να τα εξετάσουμε. Ας μιλήσουμε για ανοιξιάτικους «νταμπέρ». Βλέπουμε τη συσκευή τους σε ενότητα στο παρακάτω σχήμα..

Η συσκευή μιας βαλβίδας ασφαλείας με ελατήριο για το σύστημα θέρμανσης

Στο μεταλλικό σώμα εισάγεται ένα στοιχείο διακοπής και ρύθμισης ή μια βαλβίδα, η οποία δέχεται την πίεση του ψυκτικού. Πιέζεται από ένα ελατήριο, η ελαστική δύναμη του οποίου έχει σχεδιαστεί για ένα συγκεκριμένο φορτίο. Όταν η πίεση στο σύστημα θέρμανσης δρα στη βαλβίδα με δύναμη μεγαλύτερη από τη δύναμη του ελατηρίου, αρχίζει να συμπιέζεται, ο δίσκος ανεβαίνει. Μια ορισμένη ποσότητα ψυκτικού υγρού αποστραγγίζεται στο ανοιγμένο διάκενο, η πίεση πέφτει, το ελατήριο εμποδίζει τη ροή. Έτσι λειτουργεί μια βαλβίδα εκτόνωσης υπερπίεσης.

Βαλβίδα ζεύξης

Αυτές οι συσκευές είναι κατασκευασμένες από ορείχαλκο. Αυτή η άποψη είναι άμεση ροή, με άλλα λόγια, ανοίγει μέσω δύναμης πίεσης. Παρά το γεγονός ότι αυτή είναι η φθηνότερη επιλογή, είναι επίσης αρκετά αξιόπιστη. Η βαλβίδα ασφαλείας ζεύξης στο σύστημα θέρμανσης έχει απλό σχεδιασμό: στέλεχος με φλάντζα και στις δύο πλευρές – νήμα.

Ορειχάλκινη συσκευή

Αυτός ο εξοπλισμός είναι πιο περίπλοκος στο σχεδιασμό. Πρέπει να εγκατασταθεί στο σύστημα θέρμανσης αμέσως μετά την αντλία κυκλοφορίας. Το στέλεχος και το ελατήριο σε αυτό το σχέδιο είναι κατασκευασμένα από ανοξείδωτο χάλυβα. Η ορειχάλκινη βαλβίδα ασφαλείας στο σύστημα θέρμανσης μπορεί να αντέξει τη θερμοκρασία του μέσου θέρμανσης έως και 1200 ° C.

Η βαλβίδα αντεπιστροφής είναι μια συσκευή ασφαλείας που εμποδίζει την αντίστροφη ροή του ψυκτικού στο σύστημα θέρμανσης όταν πέσει η πίεση..

Προστασία συστήματος θέρμανσης – βαλβίδα ασφαλείας

Όλα τα κυκλώματα θέρμανσης, οποιοσδήποτε εξοπλισμός λέβητα, ανεξάρτητα από τον τόπο εγκατάστασης, ταξινομούνται ως πηγές αυξημένου κινδύνου. Μπορούν να θεωρηθούν ως δοχείο πίεσης. Το σύστημα θέρμανσης περιλαμβάνει έναν λέβητα, το ψυκτικό θερμαίνεται σε αυτό και υπό ορισμένες, ανώμαλες συνθήκες, μπορεί να καταστρέψει τον εξοπλισμό. Μπορείτε να διαβάσετε για τη θέρμανση λέβητα στο σπίτι εδώ.

Μια βαλβίδα ασφαλείας θέρμανσης χρησιμοποιείται για την προστασία των συστημάτων θέρμανσης, μια απλή αλλά αποτελεσματική συσκευή.

Καθορισμός της ονομαστικής διατομής και του ορίου απόκρισης

Είναι εύκολο να προσδιοριστεί το τμήμα της βαλβίδας κινδύνου – δεν πρέπει να είναι μικρότερο από τη διάμετρο του σωλήνα παροχής. Διαφορετικά, δεν θα λειτουργήσει όπως θα έπρεπε. Όταν εγκαθίστανται έξω από μια ομάδα ασφαλείας, κάνουμε το στρώσιμο με μια μικρή κλίση προς το λέβητα (είναι επίσης δυνατό κάθετα, αλλά σίγουρα όχι προς την αντίθετη κατεύθυνση). Εάν η καλωδίωσή σας είναι μία ίντσα, κάνουμε ένα κλαδί με τον ίδιο σωλήνα, βάζουμε μια εκρηκτική βαλβίδα του ίδιου τμήματος. Με αυτό είναι σαφές.

Μπορεί να γίνει μέρος μιας ομάδας ασφαλείας ή να εγκατασταθεί ξεχωριστά

Το όριο απόκρισης καθορίζεται με βάση την πίεση λειτουργίας του συστήματος. Για κανονική λειτουργία, θα πρέπει να είναι 20-30% υψηλότερη. Εάν η θέρμανσή σας λειτουργεί στα 1,2 bar, τότε η βαλβίδα εκτόνωσης υπερπίεσης θα πρέπει να λειτουργεί στα 1,45-1,55 bar.

Δεν είναι πάντα δυνατό να βρεθεί βαλβίδα έκτακτης ανάγκης με την απαιτούμενη τιμή ενεργοποίησης. Μπορείτε είτε να πάρετε με παρόμοιες παραμέτρους είτε να βρείτε μια ρυθμιζόμενη (υπάρχουν 1,5 ράβδοι).

Κανόνες εγκατάστασης, συχνότητα αντικατάστασης

Μια βαλβίδα έκτακτης ανάγκης εγκαθίσταται πάντα στη ροή, μετά τον λέβητα. Σε αυτήν την περίπτωση, τηρούνται οι ακόλουθοι κανόνες:

  • Εάν η βαλβίδα ανακούφισης έχει εγκατασταθεί ξεχωριστά, τοποθετείται ένα μανόμετρο μπροστά του – για να παρακολουθεί την κατάσταση του συστήματος.
  • Τοποθετείται σε απόσταση 20-30 cm από το λέβητα.
  • Ο κλάδος κατασκευάζεται με σωλήνα ίδιας διαμέτρου με τον αγωγό τροφοδοσίας. Για τον ακριβέστερο προσδιορισμό της πίεσης, μπορεί να έχει μια μικρή κλίση προς τον λέβητα..
  • Οι συσκευές κλεισίματος (βρύσες, βαλβίδες αντεπιστροφής κ.λπ.) δεν πρέπει να τοποθετούνται μεταξύ του λέβητα και της βαλβίδας ανατίναξης..
  • Σε συστήματα με φυσική κυκλοφορία, αυτή η συσκευή τοποθετείται στο υψηλότερο σημείο του συστήματος..

Τοποθετείται κοντά στον λέβητα (σε πολλά μοντέλα βρίσκεται στον ίδιο τον λέβητα, σε ορισμένους λέβητες υπάρχει χώρος για εγκατάσταση)

Για να αποφύγετε τη ροή του εκφορτισμένου ψυκτικού στο πάτωμα, μπορείτε να τοποθετήσετε έναν εύκαμπτο σωλήνα στην έξοδο. Μπορεί να χαμηλώσει σε δοχείο ή να βγει στον αποχετευτικό αγωγό. Αλλά σε αυτή την περίπτωση, είναι απαραίτητο να παρακολουθήσετε με κάποιο τρόπο την ενεργοποίηση – να ρυθμίσετε ένα ξυπνητήρι. Άλλωστε, δεν παίζει απλώς εκτός, αλλά για κάποιο λόγο.

Ένα άλλο σημαντικό σημείο: μετά από αρκετές λειτουργίες (5-6), η βαλβίδα εκτόνωσης υπερπίεσης πρέπει να αντικατασταθεί. Αυτό οφείλεται στη φθορά του ελατηρίου. Η συσκευή δεν ξεκινά σωστά. Η βαλβίδα κοστίζει λίγο, οπότε δεν είναι γενική. Η μόνη δυσάρεστη στιγμή είναι ότι οι συσκευές κλειδώματος δεν μπορούν να τοποθετηθούν μπροστά της. Επομένως, η βαλβίδα έκτακτης ανάγκης μπορεί να αφαιρεθεί μόνο με πλήρη διακοπή του συστήματος και μείωση της πίεσης στην ατμοσφαιρική. Αυτό είναι όλο το αλίευμα..

Η κατάσταση μπορεί να βελτιωθεί με την τοποθέτηση βαλβίδων διακοπής μετά το Demoman. Σε αυτή την περίπτωση, τουλάχιστον δεν θα χρειαστεί να αποστραγγίσετε το ψυκτικό από το σύστημα, αλλά μόνο από το λέβητα, το οποίο δεν είναι πλέον τόσο τρομακτικό.

Γιατί διαρρέει η βαλβίδα έκτακτης ανάγκης;

Εάν εμφανιστεί μια λακκούβα κάτω από τη βαλβίδα ασφαλείας, είναι απαραίτητο να αναθεωρήσετε το σύστημα. Εάν δεν δώσετε προσοχή σε αυτό το σύμπτωμα για μεγάλο χρονικό διάστημα, ο λέβητας μπορεί ακόμη και να εκραγεί. Έτσι ελέγχουμε αμέσως για πιθανούς λόγους:

  • Η πίεση στο δοχείο διαστολής είναι πολύ χαμηλή και δεν ανταποκρίνεται στην εργασία. Ελέγχουμε την πίεση στη δεξαμενή μεμβράνης. Για να γίνει αυτό, υπάρχει ένα καρούλι στο πάνω μέρος, συνδέουμε ένα μανόμετρο σε αυτό και κοιτάμε τις ενδείξεις. Θα πρέπει να είναι 0,2-0,5 bar μικρότερη από την πίεση λειτουργίας του συστήματος. Εάν είναι πολύ χαμηλή, παίρνουμε την αντλία και την αντλούμε από το ίδιο καρούλι.
  • Το διάφραγμα στη δεξαμενή διαφράγματος είναι κατεστραμμένο. Έξοδος – αλλάζουμε τη μεμβράνη ή βάζουμε μια νέα δεξαμενή.
  • Η δεξαμενή διαφράγματος είναι μικρότερη από την απαιτούμενη για το σύστημα (10% του όγκου του συστήματος). Εάν ο όγκος είναι πραγματικά μικρός, τοποθετήστε ένα δεύτερο δοχείο ή αλλάξτε το σε μεγαλύτερο.
  • Το ψυκτικό υπερθερμαίνεται (βράζει). Για την επίλυση του προβλήματος, απαιτούνται λύσεις κυκλώματος, απαιτείται εκσυγχρονισμός κυκλώματος. Μια πιο ήπια, αλλά προσωρινή λύση είναι να μειώσετε την ένταση της καύσης. Εάν αγνοήσετε τη βαλβίδα ανατίναξης που στάζει, ο λέβητας μπορεί να σκάσει
  • Η βαλβίδα έκτακτης ανάγκης έχει φράξει. Μερικές φορές εμφανίζονται εναποθέσεις στο κάθισμα ή το ελαστικό μαξιλάρι. Αυτό μπορεί να είναι τα σκουπίδια που προέρχονται από τη ροή του ψυκτικού ή μπορεί να είναι αποτέλεσμα συνεχών διαρροών. Στην πρώτη επιλογή, απλά αφαιρούμε τα συντρίμμια και βάζουμε τη συσκευή στη θέση της. Στη δεύτερη, η βαλβίδα θα πρέπει να αντικατασταθεί. Η πλάκα σχηματίζεται όταν ρίχνεται λίγο υγρό και στεγνώνει και αυτό είναι μια ανώμαλη λειτουργία του συστήματος (ή της βαλβίδας). Η διέξοδος είναι η αντικατάσταση. Εάν διαρρεύσει επίσης ένα νέο, πρέπει να ελέγξετε όλες τις επιλογές σύμφωνα με την παραπάνω λίστα..
  • Λάθος ρύθμιση της πίεσης απόκρισης της βαλβίδας. Σε αυτήν την περίπτωση, πρέπει να ελέγξετε σε ποια πίεση λειτουργεί πραγματικά η προστατευτική σας συσκευή. Για να το κάνετε αυτό, μπορείτε να μειώσετε και να αυξήσετε την πίεση στο σύστημα για να προσδιορίσετε το πραγματικό όριο απόκρισης. Εάν το μοντέλο είναι ρυθμιζόμενο, προσαρμόστε τις ρυθμίσεις. Εάν η τιμή σκανδάλης είναι σταθερή, θα πρέπει να αγοράσετε άλλη συσκευή.

Κοινή λειτουργία της βαλβίδας και του δοχείου διαστολής

Η δεξαμενή διαστολής στο σύστημα θέρμανσης έχει σχεδιαστεί για να σταθεροποιεί την πίεση. Αλλά είναι λάθος να πιστεύουμε ότι δεν χρειάζεται βαλβίδα ασφαλείας με μια τέτοια δεξαμενή. Η δεξαμενή μπορεί να μην λειτουργεί σωστά, απλώς να είναι εκτός αέρα.

Ένα άλλο λάθος είναι η αντίθετη άποψη ότι η βαλβίδα μπορεί να αναλάβει τις λειτουργίες της δεξαμενής διαστολής – απελευθερώστε την πίεση μόλις αυξηθεί ελαφρώς. Αυτή η συσκευή δεν έχει σχεδιαστεί δομικά για πολλαπλές λειτουργίες και μετά από αρκετές εκφορτίσεις, εμφανίζεται μια σταθερή διαρροή …

Η βαλβίδα ασφαλείας έχει σχεδιαστεί μόνο για να λειτουργεί σε περίπτωση επείγουσας αύξησης της πίεσης, πάνω από τον κανόνα, μετά την οποία το προσωπικό πρέπει να λάβει μέτρα για την εξάλειψη των αιτιών μιας τέτοιας κατάστασης.

Πότε λειτουργεί συνήθως η βαλβίδα;

Υπάρχουν τέσσερις τυπικές καταστάσεις όταν μια βαλβίδα ενεργοποιείται στη θέρμανση.

  • Το υγρό αντλείται στο σύστημα με χειροκίνητη αντλία χωρίς έλεγχο πίεσης ή η αυτόματη πλήρωση αποδείχθηκε ελαττωματική και δίνει αυξημένη πίεση.
  • Το σύστημα θέρμανσης είναι ελαττωματικό – η δεξαμενή διαστολής δεν εγκαταστάθηκε ή μπλοκαρίστηκε από μια βρύση.
  • Το δοχείο διαστολής δεν λειτουργεί σωστά – δεν υπάρχει αέρας σε αυτό.
  • Λέβητας που βράζει με μαζική απελευθέρωση ατμού.

Βαλβίδα στο κύκλωμα του λέβητα

Σχεδιασμός βαλβίδας ασφαλείας, πώς λειτουργεί

Το κύριο δομικό στοιχείο της βαλβίδας πίεσης είναι το ελατήριο που δρα στο κλείστρο. Στην κανονική θέση, ο δίσκος πιέζεται στο κάθισμα και δεν απελευθερώνει υγρό από το σωλήνα. Σε περίπτωση έκτακτης ανάγκης αύξησης της πίεσης, ανεβαίνει και το υγρό αρχίζει να εισχωρεί στην πλευρική έξοδο.

Σχεδιασμός βαλβίδας πίεσης

Τύποι βαλβίδων εξισορρόπησης

Η βαλβίδα εξισορρόπησης βοηθά στην επίτευξη της υδραυλικής ισορροπίας κατά την προετοιμασία του συστήματος θέρμανσης. Υπάρχουν δύο τύποι στοιχείων εξισορρόπησης:

Απαιτείται ένα στατιστικό στοιχείο εξισορρόπησης για να δημιουργηθεί μια σταθερή αντίσταση ενσωματωμένη στο σύστημα. Όλες οι ρυθμίσεις για μια τέτοια συσκευή εξισορρόπησης πρέπει να είναι στοιχεία που μπορούν να επηρεάσουν τις απώλειες μέσω όλων των άλλων.

Οι συσκευές δυναμικής εξισορρόπησης χρησιμεύουν ως περιοριστές ροής για τον έλεγχο όλων των απωλειών. Η προσαρμογή των στοιχείων εξισορρόπησης πραγματοποιείται σε ένα ορισμένο επίπεδο κόστους, που υποστηρίζεται εντός των καθορισμένων ειδικών ορίων. Όταν η πίεση μπροστά από τη βαλβίδα αυξάνεται, ανοίγει ελαφρώς έτσι ώστε η πίεση μέσω του στοιχείου εξισορρόπησης να είναι υψηλότερη. Αυτό σας επιτρέπει να διατηρείτε και να ελέγχετε τη ροή στο επιθυμητό εύρος. Η πίεση εξόδου για τη δυναμική βαλβίδα εξισορρόπησης πρέπει να είναι κάτω από ένα ορισμένο επίπεδο για να διασφαλιστεί η σωστή λειτουργία (η αντίσταση στην απομακρυσμένη βαλβίδα δεν μπορεί να είναι κοντά στο 0, σε αντίθεση με μια στατική βαλβίδα εξισορρόπησης).

Τα στοιχεία εξισορρόπησης είναι χειροκίνητου τύπου και αυτόματου ρυθμιστικού τύπου. Ακόμη και ο υψηλότερος υπολογισμός ποιότητας απαιτεί προσαρμογές, συμπεριλαμβανομένων των συσκευών εξισορρόπησης. Η ρύθμιση της πίεσης, της θερμοκρασίας πραγματοποιείται χρησιμοποιώντας βαλβίδες ελέγχου

Η συσκευή εξισορρόπησης, όπως και άλλα στοιχεία, είναι πολύ σημαντική και έχει τα δικά της καθήκοντα. Η προσαρμογή στο ανώτερο όριο πίεσης είναι ένα σημαντικό σημείο παρουσία ενός ρυθμιστή εξισορρόπησης

Η βαλβίδα είναι επίσης ικανή να εκτελεί ρόλο εξισορρόπησης. Υπάρχουν όμως διαφορές από το στοιχείο εξισορρόπησης. Εκτελεί ένα λεπτό κανονιστικό έργο.

Το στοιχείο ελέγχου εξισορρόπησης κατανέμει τη θερμότητα με ακρίβεια. Τα στοιχεία εξισορρόπησης έχουν λειτουργικό εύρος:

  • υποστήριξη πίεσης?
  • περιορισμός της κατανάλωσης ·
  • κλείσιμο του αγωγού.

Το στοιχείο εξισορρόπησης διατηρεί αυτόματα τη ροή σε ισορροπία μεταξύ 0-100%. Δεν έχει σημασία για τη συσκευή αυτόματης εξισορρόπησης εάν η παροχή είναι ζεστή ή κρύα..

Βαλβίδα εκτόνωσης πίεσης έκτακτης ανάγκης στο σύστημα θέρμανσης

Το στοιχείο εξισορρόπησης λειτουργεί χωρίς θόρυβο. Η ρύθμιση της βαλβίδας εξισορρόπησης είναι αυτόματη, δεν χρησιμοποιείται περίπλοκος σχεδιασμός σωληνώσεων. Οι αυτόματες συσκευές εξισορρόπησης επιτρέπουν τη διαίρεση της περιοχής του αγωγού σε ανεξάρτητα μέρη. Εκτός από την εξισορρόπηση ζώνης, η βαλβίδα εξισορρόπησης δεν χρειάζεται στατική ρύθμιση..

Περιφερειακό δευτερεύον μέρος

Βαλβίδα εκτόνωσης πίεσης έκτακτης ανάγκης στο σύστημα θέρμανσης

Η βαλβίδα ελέγχου είναι ένα στοιχείο του συστήματος θέρμανσης, που αποτελείται από πλαστική ή μεταλλική βάση, η οποία εκτελεί τη λειτουργία αποκλεισμού της τροφοδοσίας του ψυκτικού. Αυτό συμβαίνει όταν η ροή αρχίζει να κινείται προς την αντίθετη κατεύθυνση. Ο μεταλλικός δίσκος στερεώνεται σε ένα ελατήριο, το οποίο βρίσκεται υπό πίεση όταν η ροή κινείται προς μία κατεύθυνση και όταν κινείται προς τα πίσω, το ελατήριο ενεργοποιείται για να εμποδίσει τη δίοδο στο σωλήνα. Η συσκευή βαλβίδας δεν έχει μόνο ένα δίσκο και ένα ελατήριο, αλλά και ένα παρέμβυσμα. Αυτό το εξάρτημα βοηθά στη διατήρηση του δίσκου στη θέση του. Εξαιτίας αυτού, πρακτικά δεν υπάρχει πιθανότητα διαρροής σωλήνα. Οι βαλβίδες δίσκου χρησιμοποιούνται ευρέως σε οικιακά συστήματα θέρμανσης.

Ας εξετάσουμε την αρχή της λειτουργίας και ένα παράδειγμα του πότε οι βαλβίδες ελέγχου είναι απαραίτητες και πότε όχι. Στον τρόπο λειτουργίας των κυκλωμάτων όπου υπάρχει κυκλοφορία, η παρουσία μιας βαλβίδας είναι προαιρετική. Για παράδειγμα, αν κοιτάξετε ένα κλασικό λεβητοστάσιο, όπου υπάρχουν τρία παράλληλα κυκλώματα. Αυτό μπορεί να είναι κύκλωμα καλοριφέρ με αντλία, κύκλωμα θέρμανσης δαπέδου με δική του αντλία και κύκλωμα φόρτωσης λέβητα. Συχνά, τέτοια συστήματα χρησιμοποιούνται στην εργασία με λέβητες δαπέδου, τα οποία ονομάζονται συστήματα προτεραιότητας άντλησης..

Οι προτεραιότητες άντλησης είναι ο ορισμός της εναλλασσόμενης λειτουργίας των αντλιών. Για παράδειγμα, η χρήση βαλβίδων ελέγχου πραγματοποιείται όταν μόνο μία αντλία παραμένει σε λειτουργία..

Η εγκατάσταση βαλβίδων εξαφανίζεται εντελώς εάν υπάρχει υδραυλικό βέλος στο διάγραμμα. Αυτό επιτρέπει, κατά τη διάρκεια της πτώσης πίεσης σε ορισμένες αντλίες, να απαλλαγείτε από αυτό το πρόβλημα χωρίς τη χρήση βαλβίδων ελέγχου. Το υδραυλικό βέλος υποδεικνύει το τμήμα κλεισίματος, το οποίο λειτουργεί για την αποκατάσταση της πίεσης σε μία από τις αντλίες.

Η παρουσία ενός λέβητα δαπέδου στο κύκλωμα καθιστά επίσης δυνατή την μη εγκατάσταση βαλβίδων ελέγχου για θέρμανση. Αυτό οφείλεται στο βαρέλι του, το οποίο γεφυρώνει ένα συγκεκριμένο μέρος από την πτώση, το οποίο θεωρείται μηδενική αντίσταση ή ένα υδραυλικό βέλος. Η χωρητικότητα τέτοιων βαρελιών φτάνει μερικές φορές τα 50 λίτρα..

Οι βαλβίδες ελέγχου στη θέρμανση χρησιμοποιούνται εάν ο λέβητας τοποθετηθεί σε αρκετά μεγάλη απόσταση από τις αντλίες. Επιπλέον, εάν τα συγκροτήματα και ο λέβητας απέχουν 5 μέτρα, αλλά οι σωλήνες είναι πολύ στενοί, αυτό δημιουργεί απώλειες. Σε αυτή την περίπτωση, μια αντλία εκτός λειτουργίας μπορεί να δημιουργήσει κυκλοφορία και πίεση σε άλλους κόμβους, οπότε αξίζει να τοποθετήσετε και τα τρία κυκλώματα με βαλβίδα ελέγχου.

Ένα άλλο παράδειγμα χρήσης βαλβίδων ελέγχου είναι όταν υπάρχει επιτοίχιος λέβητας, και παράλληλα με αυτόν, λειτουργούν δύο μονάδες. Τις περισσότερες φορές, οι επιτοίχιοι λέβητες έχουν ένα σύστημα καλοριφέρ και το δεύτερο είναι μια επιτοίχια μονάδα ανάμειξης, μαζί με ένα ζεστό δάπεδο. Οι βαλβίδες ελέγχου δεν χρειάζεται να εγκατασταθούν, εάν η μονάδα ανάμιξης λειτουργεί μόνο σε σταθερή λειτουργία, τότε στην κατάσταση αδράνειας δεν θα υπάρχει τίποτα που να ρυθμίζει τις βαλβίδες, επειδή αυτό το κύκλωμα θα κλείσει.

Υπάρχουν στιγμές που η αντλία δεν λειτουργεί στη μονάδα τοίχου ανάμιξης. Αυτό συμβαίνει μερικές φορές όταν η αντλία απενεργοποιείται από θερμοστάτη δωματίου κατά τη διάρκεια συγκεκριμένης θερμοκρασίας δωματίου. Σε αυτή την περίπτωση, η βαλβίδα είναι απαραίτητη, επειδή η κυκλοφορία θα συνεχιστεί στη μονάδα.

Σήμερα, οι σύγχρονες μονάδες μίξης προσφέρονται στην αγορά, όταν όλοι οι βρόχοι στην πολλαπλή είναι απενεργοποιημένοι. Για να μην λειτουργεί η αντλία στο ρελαντί, στην πολλαπλή προστίθεται επίσης παράκαμψη με βαλβίδα παράκαμψης. Χρησιμοποιούν επίσης έναν διακόπτη τροφοδοσίας, ο οποίος απενεργοποιεί την αντλία όταν κλείσουν όλοι οι βρόχοι στην πολλαπλή. Η έλλειψη κατάλληλων στοιχείων, μπορεί να προκαλέσει βραχυκυκλωμένο κόμβο.

Αυτές είναι όλες οι περιπτώσεις όπου δεν χρειάζονται βαλβίδες ελέγχου. Στις περισσότερες άλλες συνθήκες, η χρήση βαλβίδων ελέγχου δεν απαιτείται. Οι βαλβίδες χρησιμοποιούνται μόνο σε μερικές περιπτώσεις:

  • Όταν τρεις κόμβοι συνδέονται παράλληλα και ένας από αυτούς είναι εκτός εργασίας.
  • Κατά την εγκατάσταση σύγχρονων συλλεκτών.

Περιπτώσεις όταν οι βαλβίδες ελέγχου χρησιμοποιούνται πολύ σπάνια, οπότε τώρα σταδιακά εξαλείφονται..

Πώς να επιλέξετε μια βαλβίδα για έναν λέβητα θέρμανσης

Όταν επιλέγετε μια βαλβίδα ασφαλείας για θέρμανση, καθοδηγούνται από τους ακόλουθους παράγοντες:

  1. Ο καθοριστικός παράγοντας για την επιλογή μιας βαλβίδας ασφαλείας είναι η καθορισμένη πίεση. Το συνηθισμένο πρότυπο για οικιακές συσκευές που χρησιμοποιούνται σε σύστημα θέρμανσης υπολογίζεται ότι είναι 3 bar. Αυτός ο δείκτης οφείλεται στο γεγονός ότι στα περισσότερα μεμονωμένα κλειστά κυκλώματα με καλοριφέρ που χρησιμοποιούν αντλίες κυκλοφορίας, μεταφέρεται ένας φορέας θερμότητας με τυπική πίεση 1,5 bar. Οι διακυμάνσεις του όταν θερμαίνονται στις υψηλότερες θερμοκρασίες μπορούν να φτάσουν τα 2,5 bar και η οριακή τιμή άνω των 3 bar υποδεικνύει υπερθέρμανση του ψυκτικού και μπορεί να γίνει κρίσιμη για τους αγωγούς πολυμερών (ο λέβητας μπορεί να αντέξει σημαντικά υψηλότερα υδραυλικά φορτία).
  2. Μεταξύ των μοντέλων στην αγορά, υπάρχουν πολλά προϊόντα από την Κίνα των ελάχιστα γνωστών εμπορικών σημάτων. Το ρωσο-ιταλικό προϊόν Valtex, βαλβίδες από τον ιταλικό κατασκευαστή λεβήτων Baksi, έχουν καλή σχέση ποιότητας-τιμής. Πολλοί γνωστοί προμηθευτές ηλεκτρικών λεβήτων με τις μάρκες Vailant, Ariston, Baksi παράγουν επιπλέον σχετικό εξοπλισμό, ο οποίος περιλαμβάνει επίσης βαλβίδες ασφαλείας..
  3. Όσον αφορά το κόστος, την ευκολία εγκατάστασης και τη λειτουργικότητα, είναι καλύτερο να αγοράσετε μια ομάδα ασφαλείας. Η μονάδα περιλαμβάνει επιπλέον ένα μανόμετρο (σας επιτρέπει να ελέγχετε τη διαδικασία ρύθμισης και την πίεση στο σύστημα) και μια αυτόματη βαλβίδα για αιμορραγία αέρα στο κύκλωμα.

Σημείωση: Ορισμένοι κατασκευαστές (Valtex) κάνουν τη λαβή των μη ρυθμιζόμενων βαλβίδων ασφαλείας κόκκινη, κίτρινη και μαύρη για να υποδείξουν τη μέγιστη επιτρεπόμενη πίεση (για παράδειγμα, μαύρη λαβή 1,5 bar, κόκκινη λαβή 3 bar και κίτρινη λαβή 6 bar).

Πώς να εγκαταστήσω

Κατά την εγκατάσταση των εξαρτημάτων αποστράγγισης ασφαλείας, τηρείτε τους ακόλουθους κανόνες:

  1. Συνήθως, η βαλβίδα εκτόνωσης πίεσης στο σύστημα θέρμανσης εγκαθίσταται στο οικιακό κύκλωμα σε ένα μόνο αντίγραφο. Τα κύρια σημεία τοποθέτησής του βρίσκονται ακριβώς πάνω από έναν ηλεκτρικό λέβητα στερεών καυσίμων, αερίου στην έξοδο του ή δίπλα σε έναν οριζόντιο αγωγό. Εάν αυτό δεν είναι δυνατό για τεχνικούς λόγους, η κύρια προϋπόθεση για τη σωστή εγκατάσταση είναι η εγκατάσταση στη γραμμή τροφοδοσίας μέχρι την πρώτη βαλβίδα διακοπής..
  2. Ο πλευρικός σωλήνας εξόδου συνδέεται συνήθως με αποχετευτικό σύστημα ή σύστημα αποστράγγισης, εάν είναι τεχνικά δύσκολο ή η ένταση του ψυκτικού στο κύκλωμα δεν είναι υψηλή, μπορείτε να χρησιμοποιήσετε έναν εύκαμπτο σωλήνα, ο οποίος χαμηλώνει σε ένα δοχείο κατάλληλου όγκου.
  3. Το υγρό πρέπει να αφαιρεθεί με ρήξη του πίδακα μέσω χοάνης ή υδραυλικής σφράγισης για να διασφαλιστεί ότι το σύστημα λειτουργεί όταν έχει φράξει ο αποχετευτικός αγωγός.
  4. Για εγκατάσταση σε αγωγό, χρησιμοποιήστε ένα μπλουζάκι BOTTOM κατάλληλης διαμέτρου, το πρότυπο είναι 1/2, 3/4, 1 και 2 ίντσες. Η διάμετρος της εισόδου του αγωγού στη βαλβίδα δεν πρέπει να είναι μικρότερη από αυτή του συστήματος.

Γιατί μπορεί να διαρρεύσει η βαλβίδα

Η βαλβίδα εκτόνωσης πίεσης στο σύστημα θέρμανσης μπορεί να διαρρεύσει για διάφορους λόγους. Σε ορισμένες περιπτώσεις, αυτή είναι μια αποδεκτή φυσική διαδικασία, σε άλλες περιπτώσεις, μια διαρροή υποδηλώνει δυσλειτουργία της συσκευής..

Η διαρροή της βαλβίδας προστασίας μπορεί να προκληθεί από τους ακόλουθους λόγους:

  1. Βλάβη στο σφραγισμένο λαστιχένιο κύπελλο, δίσκος ως αποτέλεσμα επαναλαμβανόμενης χρήσης. Εάν, κατά την επισκευή, το ανταλλακτικό δεν μπορεί να βρεθεί προς πώληση ή δεν περιλαμβάνεται στη συσκευασία, θα πρέπει να αλλάξετε εντελώς τη συσκευή.
  2. Στους τύπους ελατηρίων, το άνοιγμα του πλευρικού σωλήνα αποστράγγισης γίνεται σταδιακά, με οριακές τιμές πίεσης ή βραχυπρόθεσμες υπερτάσεις, η βαλβίδα μπορεί να λειτουργήσει εν μέρει και να στάξει, πράγμα που δεν υποδηλώνει τη δυσλειτουργία της.
  3. Η διαρροή μπορεί να προκληθεί από λανθασμένες ρυθμίσεις ή δυσλειτουργίες του δοχείου διαστολής – βλάβη στο διάφραγμα του, διαρροή αέρα μέσα από ένα συμπιεσμένο περίβλημα ή μια χαλασμένη θηλή. Σε αυτήν την περίπτωση, είναι δυνατές ξαφνικές αυξήσεις πίεσης ως αποτέλεσμα του σφυριού νερού, προκαλώντας περιοδική βραχυπρόθεσμη ροή του ψυκτικού μέσω της βαλβίδας ασφαλείας..
  4. Μερικές ρυθμιζόμενες βαλβίδες διαρρέουν επειδή το υγρό διαρρέει στο στέλεχος από την κορυφή κατά την ενεργοποίηση..
  5. Εάν δημιουργηθεί αντίθλιψη στον σωλήνα διακλάδωσης πάνω από το όριο απόκρισης της συσκευής, συμβαίνει επίσης διαρροή..

Η βαλβίδα ασφαλείας των λέβητων ατμού έχει σχεδιαστεί για να τους προστατεύει από την υπερπίεση στο σύστημα που προκαλείται από διάφορους παράγοντες και είναι ένα απαραίτητο στοιχείο στη λειτουργία αυτού του τύπου εξοπλισμού. Διατίθεται προς πώληση ένα ευρύ φάσμα συσκευών ασφαλείας από Κινέζους, εγχώριους και Ευρωπαίους κατασκευαστές με σχετικά χαμηλό κόστος. Κατά την αγορά, είναι λογικό να επιλέξετε μια προστατευτική ομάδα από διάφορες συσκευές, οι οποίες περιλαμβάνουν επιπλέον ένα μανόμετρο και μια βαλβίδα εξαέρωσης αέρα.

Επιλογή και εγκατάσταση βαλβίδας ασφαλείας στο κύκλωμα

Σε ιδιωτικές κατοικίες και μικρά κεντρικά λεβητοστάσια, εγκαθίστανται βαλβίδες ασφαλείας με ελατήριο. Σε κυκλώματα θέρμανσης με διάμετρο σωλήνα άνω των 200 mm, εγκαθίστανται οι λεγόμενες βαλβίδες μοχλού-φορτίου. Η σωστή επιλογή βαλβίδας ασφαλείας για το σύστημα θέρμανσης λαμβάνει υπόψη την αδράνειά του, η οποία για συστήματα με πιέσεις έως 0,25 MPa είναι 15%και πάνω από 0,25 MPa – 10%. Αυτό σημαίνει – για υψηλές πιέσεις εργασίας, η βαλβίδα πρέπει να ενεργεί γρηγορότερα..

Κατά την επιλογή μιας βαλβίδας, είναι σημαντικό να επιλέξετε τη σωστή διάμετρο, η οποία πρέπει να είναι ίση με τη διάμετρο του σωλήνα εισόδου. Μια ιδανικά επιλεγμένη βαλβίδα ασφαλείας για λέβητες θέρμανσης πρέπει να λαμβάνει υπόψη τα τεχνικά δεδομένα του δοχείου διαστολής διαφράγματος

Η βαλβίδα πρέπει να δράσει αμέσως εάν το δοχείο διαστολής δεν είναι πλέον σε θέση να αντισταθμίσει την αύξηση του όγκου του ψυκτικού κατά τη θέρμανση. Σύμφωνα με τους ισχύοντες κανόνες, μια βαλβίδα ασφαλείας για το σύστημα θέρμανσης εγκαθίσταται μόνο στην έξοδο του λέβητα θέρμανσης. Ένας μετρητής πίεσης είναι εγκατεστημένος παράλληλα με τη βαλβίδα για την παρακολούθηση της κατάστασης του κυκλώματος.

Κατά την εγκατάσταση των βαλβίδων, είναι επιτακτική ανάγκη να ληφθούν υπόψη τα ακόλουθα:

  • δεν πρέπει να υπάρχουν εγκατεστημένες συσκευές μεταξύ του λέβητα και της βαλβίδας.
  • εγκαταστήστε έναν αγωγό αποστράγγισης για να αφαιρέσετε την περίσσεια νερού στο αποχετευτικό δίκτυο ή να επιστρέψετε.
  • σε κλειστό σύστημα, η βαλβίδα ρυθμίζεται στο υψηλότερο σημείο.

Διάμετρος

Η διάμετρος της βαλβίδας εκτόνωσης πίεσης στο σύστημα θέρμανσης δεν πρέπει να είναι μικρότερη από τη σύνδεση του σωλήνα εισόδου. Διαφορετικά, η σταθερή υδραυλική πίεση θα επηρεάσει τη λειτουργία του μηχανισμού..

Αρχή λειτουργίας

Αυτή η συσκευή είναι κατασκευασμένη από σώμα και δύο χυτά μέρη. Το ίδιο το σώμα είναι κατασκευασμένο από υδραυλικό ορείχαλκο, το οποίο δημιουργείται χρησιμοποιώντας τεχνολογία θερμής σφράγισης..

Το κύριο συστατικό της βαλβίδας είναι ένα χαλύβδινο ελατήριο. Λόγω του ότι είναι αρκετά ελαστική, είναι υπεύθυνη για τη δύναμη πίεσης στην οποία θα υποβληθεί η μεμβράνη, κλείνοντας το πέρασμα προς τα έξω. Το ίδιο το διάφραγμα βρίσκεται στο κάθισμα με σφραγίδα και πιέζεται από ένα ελατήριο.

Το ακραίο τμήμα του ελατηρίου από πάνω ακουμπά πάνω σε ένα μεταλλικό πλυντήριο, το οποίο στερεώνεται στη ράβδο και βιδώνεται στην πλαστική λαβή. Ο σκοπός της λαβής στη ρύθμιση της βαλβίδας ασφαλείας στο σύστημα θέρμανσης.

Είναι σημαντικό η βαλβίδα να ενεργοποιηθεί εγκαίρως, χωρίς καθυστέρηση. Αυτό εξαρτάται άμεσα από τα χαρακτηριστικά του μηχανισμού του, τα κύρια συστατικά του οποίου είναι το στέλεχος, το ελατήριο και η πλάκα..

Το κύριο χαρακτηριστικό της βαλβίδας είναι η διαφορά (σε ποσοστό) μεταξύ της πίεσης στον αγωγό στην αρχή, όταν το στέλεχος μόλις αρχίζει να κινείται και της πίεσης τη στιγμή που η δίοδος είναι ανοιχτή για την εκκένωση της περίσσειας ψυκτικού μέσου..

Αυτή η παράμετρος επηρεάζεται άμεσα από την ονομαστική πίεση στο σύστημα θέρμανσης. Η ταχύτητα με την οποία αρχίζει να λειτουργεί η βαλβίδα εξαρτάται από την πίεση λειτουργίας στο σύστημα – όσο υψηλότερες είναι οι τιμές της, τόσο λιγότερο χρόνο θα χρειαστεί για να ανοίξει η βαλβίδα.

Είναι πολύ σημαντικό ο μηχανισμός ρύθμισης να μην έρχεται σε επαφή με το θερμαντικό μέσο. Τα πηνία του ελατηρίου πρέπει να είναι μονωμένα το ένα από το άλλο και να μην έρχονται ποτέ σε επαφή μεταξύ τους. Εάν η βαλβίδα ασφαλείας είναι “εκτός λειτουργίας” για μεγάλο χρονικό διάστημα, τότε το ελατήριο μπορεί να “κολλήσει” – και τότε η βαλβίδα μπορεί απλά να μην ανοίξει. Χάρη σε ένα ειδικό στέλεχος που έχει σχεδιαστεί για να ανασύρει χειροκίνητα το ελατήριο, μερικές φορές είναι δυνατό να ελέγξετε τη λειτουργία της βαλβίδας.

Η βαλβίδα ανοίγει εντελώς όταν η πίεση στο σύστημα θέρμανσης αυξάνεται κατά 10% της καθορισμένης τιμής και το πλήρες κλείσιμό της πραγματοποιείται όταν η πίεση μειωθεί κατά 20% σε σχέση με την παράμετρο απόκρισης. Συνιστάται να προτιμάτε μοντέλα στα οποία ο ρυθμός απόκρισης πίεσης είναι υψηλότερος από τους δείκτες λειτουργίας του συστήματος θέρμανσης κατά 25-30%.

Προκειμένου η υδραυλική αντίσταση να μην έχει σημαντική επίδραση στη λειτουργία του τμήματος που έχει σχεδιαστεί για να προστατεύει το σύστημα από υπερφόρτωση, η διάμετρος της βαλβίδας πρέπει να είναι πανομοιότυπη με τη διάμετρο του σωλήνα εισόδου ή να είναι ελαφρώς μεγαλύτερη.

Προκειμένου να μειωθούν οι υδραυλικές απώλειες, η βαλβίδα πρέπει να εγκατασταθεί έτσι ώστε να κλίνει ελαφρώς προς τον λέβητα..

Υλικό κατασκευής

Τις περισσότερες φορές, το σώμα του στοιχείου ασφαλείας είναι κατασκευασμένο από ορείχαλκο. Αυτό οφείλεται στο γεγονός ότι αυτό το υλικό χαρακτηρίζεται από χαμηλή θερμική διαστολή, αξιοπιστία και επίσης δεν υπόκειται σε διαβρωτικές διαδικασίες και η τιμή του θα σας εκπλήξει ευχάριστα..

Συνοψίζοντας, αξίζει να σημειωθεί ότι η βαλβίδα ασφαλείας είναι ένας πολύ σημαντικός κρίκος στην προστασία του συστήματος θέρμανσης. Ο ρόλος αυτής της λεπτομέρειας είναι πολύ σημαντικός, οπότε η επιλογή πρέπει να προσεγγιστεί υπεύθυνα, γιατί η ασφάλεια του συστήματος θέρμανσης του σπιτιού σας εξαρτάται άμεσα από αυτό.

Όταν επιλέγετε μια βαλβίδα, πρέπει να δώσετε προσοχή σε όλες τις τεχνικές παραμέτρους και την ποιότητα του προϊόντος. Είναι σημαντικό να ρυθμίσετε σωστά και να εγκαταστήσετε τη βαλβίδα ασφαλείας ως οι παραμικρές ανακρίβειες μπορούν να οδηγήσουν στο γεγονός ότι η συσκευή δεν θα λειτουργήσει εγκαίρως σε περίπτωση έκτακτης ανάγκης.

Επιλογές τοποθέτησης

Για να εξασφαλιστεί η αξιόπιστη και ασφαλής λειτουργία της βαλβίδας στο σύστημα θέρμανσης, συνιστάται η εγκατάσταση σύμφωνα με όλους τους κανόνες. Μπορείτε να τα βρείτε σε ειδικά κανονιστικά έγγραφα. Οι κανόνες διαφέρουν ανάλογα με τη χωρητικότητα και την πίεση λειτουργίας του συστήματος. Αλλά οι βασικές αρχές εξακολουθούν να διατηρούνται, μεταξύ αυτών:

  • Σε ένα σύστημα θέρμανσης, αυτή η συσκευή πρέπει να εγκατασταθεί στη γραμμή ροής αμέσως μετά τον λέβητα. Εάν η ισχύς της γεννήτριας θερμότητας είναι μεγάλη, επιτρέπεται η εγκατάσταση δύο βαλβίδων.
  • Η βαλβίδα ασφαλείας στον σωλήνα επιστροφής των συστημάτων θέρμανσης είναι εγκατεστημένη μόνο για να παρέχει παροχή ζεστού νερού στο υψηλότερο σημείο του λέβητα.
  • Είναι επίσης απαράδεκτο να περιορίσετε το κανάλι στα σημεία μεταξύ της γραμμής από τη βαλβίδα, η συσκευή των βαλβίδων διακοπής είναι απαράδεκτη.
  • Οι σωλήνες εκκένωσης πρέπει να απορρίπτονται σε αποχετευτικό δίκτυο ή άλλο ασφαλές μέρος. Η εγκατάσταση συσκευών κλειδώματος σε αυτήν τη γραμμή είναι απολύτως απαράδεκτη..

Πληρωμή

Ο υπολογισμός της διάταξης ασφαλείας πρέπει να πραγματοποιείται σύμφωνα με τη μεθοδολογία που παρουσιάζεται στο SNiP II-35 “Boiler Plants”.

Δεδομένου ότι οι κατασκευαστές σπάνια αναφέρουν στις τεχνικές προδιαγραφές το πραγματικό ύψος της ανόδου του στελέχους, στον υπολογισμό αυτή η παράμετρος είναι ίση με το 1/20 της διαμέτρου του καθίσματος. Για το λόγο αυτό, το τυπικό μέγεθος της βαλβίδας ως αποτέλεσμα αυτού του υπολογισμού αποδεικνύεται κάπως υπερεκτιμημένο. Σε κάθε περίπτωση, μετά την επιλογή της συσκευής, είναι απαραίτητο να συγκρίνετε τη θερμική ισχύ του συστήματος θέρμανσης με τη μέγιστη ισχύ που συνιστάται στην τεχνική περιγραφή για το επιλεγμένο τυπικό μέγεθος..

Η εγκατάσταση βαλβίδας ασφαλείας απαιτείται για την προστασία του συστήματος θέρμανσης από την υπέρβαση του επιπέδου πίεσης πάνω από τη μέγιστη επιτρεπόμενη τιμή. Για το λόγο αυτό, ο υπολογισμός αυτής της συσκευής θα πρέπει να μειωθεί στον υπολογισμό της μέγιστης επιτρεπόμενης αύξησης του όγκου του ψυκτικού υγρού και στον προσδιορισμό πιθανών πηγών υπερβολικής πίεσης.

Πηγές αύξησης του όγκου μπορεί να είναι:

  • Υπερθέρμανση σε εναλλάκτη θερμότητας ή λέβητα με επακόλουθη εξάτμιση. Κατά την εξάτμιση, το υγρό είναι σε θέση να αυξήσει τον όγκο του κατά 461 φορές, επομένως, αυτός ο παράγοντας είναι κυρίαρχος κατά την επιλογή μιας βαλβίδας..
  • Αποτυχία του αυτόματου ελέγχου των γραμμών τροφοδοσίας του λέβητα και των ανεξάρτητων συστημάτων θέρμανσης. Αυτό μπορεί επίσης να είναι ο κυρίαρχος παράγοντας στην επιλογή βαλβίδων..
  • Ο φορέας θερμότητας, που θερμαίνεται σε μονάδα ανταλλαγής θερμότητας ή λέβητα, αυξάνει τον όγκο του. Όταν θερμαίνεται, η συγκεκριμένη αύξηση του όγκου είναι από 0 έως 100 ° C, που είναι μόνο 4%, επομένως, όταν επιλέγετε το τυπικό μέγεθος μιας συσκευής αυτού του τύπου, αυτό δεν είναι θεμελιώδες σημείο..

Ο επιλεγμένος εξοπλισμός πρέπει να διασφαλίζει την εκφόρτιση της υπολογιζόμενης ποσότητας ψυκτικού, σύμφωνα με τον σημαντικότερο παράγοντα αύξησης του όγκου.

Τι απαιτούν οι κανονισμοί

Από τα πρότυπα, μπορείτε να μάθετε ότι στο δρόμο προς τη βαλβίδα από τον εναλλάκτη θερμότητας, δεν πρέπει να υπάρχουν όχι μόνο συσκευές διακοπής, αλλά και συσκευές ρύθμισης, καθώς και αγωγός με μικρότερη διάμετρο από την ίδια τη βαλβίδα. Η ρύθμιση πίεσης πρέπει να είναι 15 έως 25% υψηλότερη από την πίεση λειτουργίας του ρευστού. Το όριο απόκρισης πρέπει να ελέγχεται τουλάχιστον μία φορά το χρόνο κατά τη συνήθη συντήρηση του συστήματος ….

Τύποι ασφαλειών

Η βαλβίδα ασφαλείας για συστήματα θέρμανσης έχει διάφορες ποικιλίες, οι οποίες διαφέρουν στην αρχή της λειτουργίας και εκτελούν διάφορες λειτουργίες:

  • απαλλάσσω;
  • πίσω;
  • αέρας;
  • ρυθμιστική?
  • παράκαμψη.

Φορτωμένο ελατήριο

Σε αντίστροφες συσκευές με ελατήριο, το πτερύγιο εισόδου κλείνει με δύναμη ελατηρίου. Η ροή του νερού πιέζει τη μεμβράνη, σηκώνοντας το ελατήριο και ανοίγοντας το πέρασμα. Σε περίπτωση επιστροφής ροής υγρού, η οποία είναι απαράδεκτη εάν χρησιμοποιείται κλειστό κύκλωμα θέρμανσης, το ελατήριο πιέζει τη μεμβράνη από πάνω, κλείνοντας την οπή. Η πίεση στο πίσω μέρος ενισχύει περαιτέρω τη δύναμη προς τα κάτω αποτρέποντας τις αναστροφές ροής.

Μπάλα

Βασίζεται στην ίδια αρχή, αλλά αντί για ελατήριο και κλείστρο, χρησιμοποιείται μια χαλύβδινη σφαίρα για να κλείσει η τρύπα αποστράγγισης λόγω βαρύτητας. Αυτό επιβάλλει ορισμένους περιορισμούς. Έτσι, για παράδειγμα, μπορεί να χρησιμοποιηθεί μόνο σε οριζόντια τμήματα θέρμανσης..

Αέρας

Εκτός από την υπερπίεση στο σύστημα θέρμανσης, υπάρχει επίσης το πρόβλημα του πιθανού σχηματισμού κλειδαριών αέρα. Βασικά, αυτό το πρόβλημα παρουσιάζεται εάν το νερό λειτουργεί ως ψυκτικό. Το γεγονός είναι ότι το νερό σε θερμοκρασία δωματίου περιέχει μια ορισμένη ποσότητα διαλυμένου αέρα, ο οποίος απελευθερώνεται κατά τη διαδικασία θέρμανσης. Η εγκατάσταση μιας βαλβίδας εκτόνωσης αέρα για θέρμανση σε ένα κλειστό σύστημα θα αποτρέψει τη συσσώρευση αέρα, εμποδίζοντας την κίνηση του νερού.

Κανονιστική

Η βαλβίδα ελέγχου είναι εγκατεστημένη μπροστά από τα θερμαντικά σώματα. Εκτελεί τη λειτουργία ελέγχου θερμοκρασίας. Λειτουργεί με την αρχή του περιορισμού της απόδοσης με την αύξηση της θερμοκρασίας του ψυκτικού μέσου έως ότου η ροή που κατευθύνεται προς τις μπαταρίες μπλοκαριστεί τελείως. Έτσι, καθίσταται δυνατή η ρύθμιση της θερμοκρασίας των συστημάτων θέρμανσης, η οποία σας επιτρέπει να μειώσετε τη σπατάλη ενέργειας και να διατηρήσετε τη θερμοκρασία του δωματίου σε άνετο επίπεδο..

Παράκαμψη

Οι θερμικές βαλβίδες ελέγχου για θέρμανση βοηθούν στη διατήρηση της θερμοκρασίας εντός των καθορισμένων ορίων, αποτρέποντας την υπερθέρμανση του χώρου, περιορίζοντας ή κλείνοντας τη ροή του ψυκτικού που οδηγεί στα θερμαντικά σώματα. Αυτή η αρχή μπορεί να οδηγήσει σε πολλά προβλήματα..

Για παράδειγμα, εάν ένα σύστημα θέρμανσης σε ένα σπίτι προβλέπει πολλά δωμάτια με θερμαντικά σώματα και η ροή του ψυκτικού μέσου εμποδίζεται, τότε η κυκλοφορία του σταματά, πράγμα που μπορεί να οδηγήσει είτε σε άνιση θέρμανση διαφορετικών δωματίων, είτε σε βλάβη στην αντλία αναγκαστικής κυκλοφορίας Το Για την επίλυση τέτοιων προβλημάτων, χρησιμοποιείται βαλβίδα παράκαμψης..

  Πώς να καθαρίσετε ανεξάρτητα το λέβητα από την κλίμακα και τη βρωμιά στο σπίτι;

Η βαλβίδα παράκαμψης εκτελεί το έργο της διατήρησης μιας ομοιόμορφης ροής του θερμαντικού μέσου. Για αυτό, όταν η πίεση στους σωλήνες αυξάνεται, ανακατευθύνει την περίσσειά του στο κύκλωμα επιστροφής. Το μέσο θέρμανσης δεν αφαιρείται από το σύστημα θέρμανσης. Η ασφάλεια παράκαμψης είναι ικανή να λειτουργεί σε σταθερή λειτουργία και όχι σαν αντίστροφη, η οποία ανακουφίζει την πίεση μόνο στις κορυφές της αύξησης του όγκου του ψυκτικού.

Επομένως, η εγκατάσταση μιας βαλβίδας ασφαλείας για ένα κλειστό σύστημα θέρμανσης είναι εξαιρετικά σημαντική. Η επιλογή μιας κατάλληλης συσκευής εξαρτάται από τις λειτουργίες που θα της ανατεθούν..

Τύποι αμυντικών μηχανισμών

Στη βιομηχανία, χρησιμοποιούνται διάφορα σχέδια προστατευτικών σωλήνων, ανάλογα με τη θέση εγκατάστασής τους και το μέσο που χρησιμοποιείται. Αυτά μπορεί να είναι ελατήρια, μοχλοί, διάφραγμα, βαλβίδες ασφαλείας δύο θέσεων και άλλοι τύποι που χρησιμοποιούνται..

Μηχανισμός ασφαλείας τύπου μοχλού

Ο μηχανισμός αυτού του εξαρτήματος αποτελείται από ένα μοχλό συνδεδεμένο με ένα καρούλι που κλείνει τη θύρα εξόδου. Ένα φορτίο αναστέλλεται στο μοχλό και, ανάλογα με το βάρος του φορτίου και τον τόπο στερέωσης στο μοχλό, η ρύθμιση του μηχανισμού προσαρμόζεται.

Το βάρος είναι σταθερό στο μοχλό έναντι τυχαίας μετατόπισης και ρύθμισης. Το μειονέκτημα αυτού του σχεδιασμού είναι η δυσχέρεια του, επομένως, η χρήση τέτοιων μηχανισμών πραγματοποιείται σε συστήματα με μεγάλη διάμετρο σωλήνα, άνω των 50 mm.

Βαλβίδες ελατηρίου ασφαλείας - τα πάντα για το σχεδιασμό και την εγκατάσταση

Συσκευή ασφαλείας τύπου μοχλού

Βαλβίδα διαφράγματος ασφαλείας

Το κύριο στοιχείο αυτού του σχεδιασμού είναι η μεμβράνη. Η αρχή της λειτουργίας είναι ότι όταν συμβαίνει πίεση έκτακτης ανάγκης στους σωλήνες, η μεμβράνη σπάει και το μέσο εργασίας αποφορτίζεται. Οι συσκευές διαφράγματος είναι εύκολες στην κατασκευή, ερμητικά σφραγισμένες και ανταποκρίνονται γρήγορα.

Σπουδαίος! Έχουν ένα σημαντικό μειονέκτημα, μετά από κάθε ενεργοποίηση, η μεμβράνη πρέπει να αντικατασταθεί με μια νέα. Επομένως, ένα συνηθισμένο εξάρτημα τοποθετείται πάντα δίπλα σε μια τέτοια συσκευή..

Ανάλογα με το σχέδιο, τέτοιες συσκευές μπορεί να είναι με δίσκο που σπάει και με δίσκο που αναδύεται:

  1. Οι μηχανισμοί ρήξης δίσκου χρησιμοποιούνται σε συστήματα με υγρά και αέρια μέσα εργασίας. Το σχήμα της μεμβράνης είναι επίπεδο ή θολωτό, όταν η πίεση αλλάζει απότομα πάνω από την πίεση εργασίας, η συσκευή ενεργοποιείται και η μεμβράνη καταρρέει.
  2. Οι μηχανισμοί κτυπήματος διαφράγματος χρησιμοποιούνται συχνότερα σε συστήματα αερίων μέσων. Το διάφραγμα είναι κατασκευασμένο από ελαστικό ύφασμα και προστατεύει τους σωλήνες τόσο από τη συσσώρευση πίεσης όσο και από επικίνδυνα χαμηλή πίεση. Για αυτό, τα μαχαίρια βρίσκονται στο πάνω και στο κάτω μέρος της μεμβράνης. Όταν αλλάζει η πίεση, η μεμβράνη λυγίζει και όταν, με απότομη πτώση στο σύστημα, αγγίζει τα μαχαίρια, το κέλυφος κόβεται. Σε αυτή την περίπτωση, ανάλογα με το μέγεθος της πίεσης, συμβαίνει είτε εκφόρτιση είτε αναπλήρωση από πρόσθετη χωρητικότητα.

Βαλβίδες ελατηρίου ασφαλείας - τα πάντα για το σχεδιασμό και την εγκατάσταση

Συσκευή διαφράγματος ασφαλείας

Στοιχείο με απομακρυσμένο αισθητήρα

Το προϊόν είναι ο ίδιος μηχανισμός ελατηρίου ενσωματωμένος σε ένα περίβλημα με δύο ακροφύσια για σύνδεση με τη γραμμή τροφοδοσίας και εκφόρτιση στον αποχετευτικό αγωγό. Η ράβδος, η οποία ανοίγει την πλάκα και τη διαδρομή προς το ψυκτικό, τίθεται σε κίνηση με φυσούνα (2 ομάδες – κύρια και εφεδρική). Όταν το νερό υπερθερμανθεί (από 95 έως 100 ° C), πιέζονται από ένα ευαίσθητο στη θερμοκρασία υγρό που προέρχεται από τη φιάλη του αισθητήρα μέσω ενός τριχοειδούς σωλήνα. Ο σχεδιασμός του στοιχείου ασφαλείας φαίνεται στο σχήμα:

Βαλβίδα λέβητα με αισθητήρα

Η βαλβίδα θερμοκρασίας περιλαμβάνεται στη σωλήνωση του λέβητα στερεού καυσίμου με τρεις τρόπους:

  • με ψύξη μέσω του κυκλώματος νερού της γεννήτριας θερμότητας.
  • το ίδιο, μέσω ειδικού εναλλάκτη θερμότητας έκτακτης ανάγκης.
  • εκκένωση ψυκτικού με αυτόματο μακιγιάζ.

Το πρώτο σχήμα, που φαίνεται παρακάτω, χρησιμοποιείται για συστήματα θέρμανσης διπλού κυκλώματος που θερμαίνουν νερό για παροχή ζεστού νερού. Όταν ο αισθητήρας, τοποθετημένος κάτω από το περίβλημα του λέβητα TT, λειτουργεί στον μηχανισμό, τότε ζεστό νερό από το κύκλωμα αποστραγγίζεται στον αποχετευτικό αγωγό και τη θέση του παίρνει το κρύο νερό από την παροχή νερού. Όποια και αν είναι τα αίτια του ατυχήματος, ένα τέτοιο σύστημα ροής θα κρυώσει γρήγορα το μπουφάν του λέβητα και θα αποτρέψει τις συνέπειες..

Διάγραμμα καλωδίωσης της βαλβίδας θερμότητας στον λέβητα

Το πηνίο DHW ενός λέβητα διπλού κυκλώματος μπορεί να χρησιμεύσει τόσο ως θερμαντήρας όσο και ως ψύκτης σε περίπτωση υπερθέρμανσης. Για προστασία, αρκεί να συνδέσετε μια θερμική βαλβίδα σύμφωνα με το σχήμα

Σημείωση. Η έκδοση χρησιμοποιεί σχήματα από το εμπορικό σήμα CALEFFI, που έχουν ληφθεί από τον επίσημο πόρο του κατασκευαστή.

Το δεύτερο σχέδιο αφορά γεννήτριες θερμότητας με ενσωματωμένο εναλλάκτη θερμότητας έκτακτης ανάγκης για ψύξη σε περίπτωση υπερθέρμανσης. Τέτοιες μονάδες παράγονται από ευρωπαϊκές μάρκες Atmos, Di Dietrich και άλλες..

Διάγραμμα σύνδεσης μέσω εναλλάκτη θερμότητας λέβητα έκτακτης ανάγκης

Για ένα παράδειγμα σύνδεσης ενός στοιχείου αποβλήτων μέσω ενός τυπικού εναλλάκτη θερμότητας, δείτε το βίντεο:

Το τελευταίο σχήμα εφαρμόζεται μόνο σε συνδυασμό με ένα αυτόματο σύστημα μακιγιάζ, καθώς εδώ η βαλβίδα εκφορτίζει το ψυκτικό υγρό και όχι το νερό ψύξης..

Συσκευή εκκένωσης θερμικού νερού έκτακτης ανάγκης

Όπως μπορείτε να δείτε, ο κατασκευαστής επιτρέπει την εγκατάσταση δύο συσκευών έκτακτης ανάγκης – πίεση (ομάδα ασφαλείας) και θερμοκρασία (βαλβίδα εκτόνωσης)

Προειδοποίηση. Δεν συνιστάται η χρήση αυτόματου μακιγιάζ για θερμαντήρες που καίνε ξύλο με εστία από χυτοσίδηρο. Το τελευταίο φοβάται τις αλλαγές θερμοκρασίας και μπορεί να σπάσει από την παροχή μεγάλης ποσότητας κρύου νερού μέχρι την επιστροφή.

Υδραυλικές βαλβίδες συνδυασμού

Αυτός ο εντυπωσιακός εκπρόσωπος των εξαρτημάτων έκτακτης ανάγκης είναι παρόμοιος ως προς την αρχή της εργασίας με βαλβίδες παράκαμψης και εκτελεί 3 λειτουργίες ταυτόχρονα:

  1. Απαλλαγή του υπερθερμαινόμενου φορέα θερμότητας από τη δεξαμενή του λέβητα με το σήμα του απομακρυσμένου αισθητήρα.
  2. Αποτελεσματική ψύξη με γεννήτρια θερμότητας.
  3. Αυτόματη αναπλήρωση του συστήματος θέρμανσης με κρύο νερό.

Σχεδιασμός βαλβίδας ανακούφισης με υδροκίνηση

Η παραπάνω εικόνα δείχνει τον σχεδιασμό του προϊόντος, όπου φαίνεται ότι 2 πλάκες είναι εγκατεστημένες σε μια ράβδο, ανοίγοντας ταυτόχρονα 2 περάσματα: το ψυκτικό υγρό που βράζει εκκενώνεται κατά μήκος του πρώτου, το νερό ρέει κατά μήκος της δεύτερης προς την αντίθετη κατεύθυνση και αναπληρώνει το απώλειες. Το διάγραμμα σύνδεσης της συνδυασμένης βαλβίδας παράκαμψης με λέβητα στερεού καυσίμου μοιάζει με αυτό:

Πώς να συνδέσετε μια βαλβίδα θερμικής ανακούφισης

Σημείωση. Εάν είναι απαραίτητο να χρησιμοποιήσετε μια παρόμοια συσκευή για την ψύξη ενός λέβητα TT με εναλλάκτη θερμότητας από χυτοσίδηρο, τότε η ροή πρέπει να οργανωθεί μέσω μιας ανοικτής δεξαμενής διαστολής ή ενός έμμεσου λέβητα θέρμανσης.

Βαλβίδα ασφαλείας λέβητα

Η βαλβίδα παράκαμψης με τριπλή έξοδο λειτουργεί με την ίδια συνδυασμένη αρχή, μόνο που είναι ενσωματωμένη απευθείας στη γραμμή τροφοδοσίας ψυκτικού κοντά στη μονάδα θέρμανσης. Η φυσούνα βρίσκεται στο τμήμα του σώματος που τοποθετείται στον σωλήνα. Η εκκένωση πραγματοποιείται μέσω του κάτω σωλήνα διακλάδωσης και η παροχή νερού και η γραμμή μακιγιάζ συνδέονται με τα δύο άνω. Τέτοια προϊόντα χρησιμοποιούνται όταν υπάρχει έλλειψη ελεύθερου χώρου στο λεβητοστάσιο..

Στοιχείο ασφαλείας συστήματος θέρμανσης

Μια τέτοια βαλβίδα ανακούφισης έχει σχεδιαστεί για να εγκαθίσταται στη γραμμή τροφοδοσίας

Πώς να επιλέξετε μια βαλβίδα ανακούφισης

Φυσικά, με κόστος αγοράς και εγκατάστασης, μια παραδοσιακή βαλβίδα εκτόξευσης είναι φθηνότερη από τις συσκευές θερμοκρασίας. Θα προστατεύσει εύκολα ένα κλειστό σύστημα θέρμανσης συνδεδεμένο με λέβητα αερίου, ντίζελ ή ηλεκτρικό, γιατί σε περίπτωση ατυχήματος, σταματούν να θερμαίνονται σχεδόν αμέσως. Ένα άλλο πράγμα είναι μια γεννήτρια θερμότητας με καύση ξύλου και άνθρακα, η οποία δεν είναι σε θέση να σβήσει αμέσως..

Για να επιλέξετε επιτυχώς μια βαλβίδα θερμικής εκτόνωσης ή υπερπίεσης, ακολουθήστε αυτές τις οδηγίες:

  1. Όταν χρησιμοποιείτε οποιαδήποτε πηγή ενέργειας εκτός από στερεά καύσιμα, μπορείτε να αγοράσετε μια συμβατική συσκευή κατεδάφισης.
  2. Ελέγξτε την τεκμηρίωση για την πηγή θερμότητας ή τον λέβητα (όποιο είναι απαραίτητο για προστασία) και επιλέξτε εξαρτήματα ασφαλείας σύμφωνα με τη μέγιστη επιτρεπόμενη πίεση που καθορίζεται σε αυτό. Ο περισσότερος εξοπλισμός θέρμανσης έχει σχεδιαστεί για όριο 3 Bar, αν και υπάρχουν εξαιρέσεις – οι λέβητες της Λιθουανικής Stropuva αντέχουν μόνο 2 Bar και ορισμένες ρωσικές μονάδες (από φθηνές) – 1,5 Bar.
  3. Για αποτελεσματική ψύξη των θερμογεννητριών σε ξύλο σε περίπτωση ατυχήματος, είναι καλύτερο να εγκαταστήσετε μία από τις βαλβίδες θερμικής ανακούφισης. Η μέγιστη πίεση λειτουργίας τους είναι 10 bar..
  4. Σε ανοιχτά συστήματα με λέβητα TT, η ανακούφιση πίεσης είναι άχρηστη. Επιλέξτε μια συσκευή ασφαλείας που λειτουργεί σε θερμοκρασία ψυκτικού 95-100 ° C, κατάλληλη για τη μονάδα σας και τη μέθοδο μακιγιάζ.

Συμβουλή. Αποφύγετε την αγορά φθηνών εξαρτημάτων ασφαλείας από την Κίνα. Όχι μόνο δεν είναι αξιόπιστο, αλλά διαρρέει και μετά την πρώτη έκρηξη..

Εκτός από τα μοντέλα με σταθερές ρυθμίσεις, υπάρχουν βαλβίδες προς πώληση με δυνατότητα προσαρμογής. Εάν δεν είστε επαγγελματίας στον τομέα της θέρμανσης, τότε δεν πρέπει να τα αγοράσετε και δεν υπάρχει ιδιαίτερη ανάγκη..

Διαφορές στα σχέδια

Ο σχεδιασμός των διαφόρων βαλβίδων ασφαλείας μπορεί να διαφέρει. Έτσι, οι περισσότερες βαλβίδες διατίθενται με ένα κάθισμα. Μπορείτε επίσης να βρείτε σχέδια στα οποία δύο καθίσματα (και δύο στελέχη με ελατήρια) είναι εγκατεστημένα το ένα δίπλα στο άλλο..

Σε σχέση με το ύψος ανύψωσης του στοιχείου ασφάλισης στη διάμετρό του, διακρίνονται τα ακόλουθα:

  • χαμηλή άνοδος: έως 1/20.
  • μέση άνοδος: έως 1/4.
  • πλήρης ανύψωση: πάνω από 1/4.

Όσο υψηλότερη είναι η ανύψωση, τόσο πιο γρήγορα ενεργοποιείται η συσκευή. Τα μοντέλα χαμηλής ανύψωσης χρησιμοποιούνται για υγρά, όπου δεν απαιτείται εκκένωση μεγάλου όγκου για να μειωθεί η πίεση στο φυσιολογικό. Σε αυτά, το ύψος ανύψωσης είναι ανάλογο με την πίεση του μέσου. Αυτά με πλήρη ανύψωση ονομάζονται επίσης δύο θέσεων. Έχουν δύο θέσεις: “Ανοιχτό” και “Κλειστό” και προορίζονται για:

  • Υγρά συστήματα υψηλής πίεσης.
  • αέρια.

Αυτός ο σχεδιασμός σας επιτρέπει να αποφορτίζετε γρήγορα έναν σημαντικό όγκο αερίου ή υγρού και χρησιμοποιείται σε ιδιαίτερα κρίσιμες εγκαταστάσεις και τεχνολογικά συγκροτήματα..

Οι σημαντικότερες διαφορές σχεδιασμού παρατηρούνται στον τρόπο με τον οποίο εφαρμόζεται η δύναμη φόρτωσης στο στοιχείο διακοπής..

Βαλβίδες μοχλού

Τέτοιες δομές χρησιμοποιούν τη δύναμη της βαρύτητας για να αντισταθμίσουν τη δύναμη ώσης. Μπορούν να τοποθετηθούν μόνο σε θέση που ορίζεται αυστηρά από τον κατασκευαστή σε σχέση με τον ορίζοντα και δεν είναι εγκεκριμένα για χρήση σε οχήματα και άλλα κινούμενα αντικείμενα. Το βάρος του φορτίου μεταφέρεται μέσω του μοχλού στο στέλεχος του καρουλιού, εξισορροπώντας το μέχρι η πίεση στον αγωγό να είναι κάτω από το κατώφλι.

Σε τιμές υψηλής πίεσης, οι διαστάσεις των μοχλών και των βαρών αυξάνονται αισθητά. Επιπλέον, μπορούν να αντηχήσουν και να δημιουργήσουν υψηλά επίπεδα δόνησης..

Για να απαλλαγούμε από αυτά τα φαινόμενα, χρησιμοποιούνται βαλβίδες δύο θέσεων, καθεμία από τις οποίες είναι μικρή σε μέγεθος και βάρος. Η ρύθμιση τέτοιων συσκευών πραγματοποιείται με την προσθήκη ή αφαίρεση μέρους του βάρους που τοποθετείται στο μοχλό. Διακρίνονται από τη σταθερότητα των παραμέτρων λειτουργίας και την απουσία της επίδρασης γήρανσης των ελατηρίων, γεγονός που μειώνει την ελαστικότητά τους..

Ποικιλίες ομάδων ασφαλείας και αρχή επιλογής κατάλληλου μοντέλου

Μια τυπική βαλβίδα ασφαλείας λέβητα μπορεί να έχει πολλά χαρακτηριστικά σχεδιασμού. Αυτές οι αποχρώσεις δεν αλλάζουν τη λειτουργικότητα της συσκευής, αλλά απλώς διευκολύνουν τη χρήση και τη συντήρησή τους. Για να επιλέξετε τη σωστή μονάδα ασφαλείας, πρέπει να γνωρίζετε τι είναι οι βαλβίδες ασφαλείας για τους λέβητες και πώς διαφέρουν.

Μοντέλα μοχλού

Ο πιο συνηθισμένος τύπος τυπικής διάταξης ασφαλείας είναι το μοντέλο βραχίονα μοχλού. Ένας τέτοιος μηχανισμός μπορεί να λειτουργήσει χειροκίνητα, κάτι που είναι βολικό κατά τον έλεγχο ή την αποστράγγιση του νερού από τη δεξαμενή του λέβητα. Το κάνουν έτσι:

  • ο οριζόντια τοποθετημένος μοχλός εγκαθίσταται κάθετα.
  • Η άμεση σύνδεση με το στέλεχος ενεργοποιεί τον μηχανισμό ελατηρίου.
  • η πλάκα της βαλβίδας ασφαλείας ανοίγει με δύναμη την τρύπα και το νερό αρχίζει να ρέει από το εξάρτημα.

Ακόμα κι αν δεν απαιτείται πλήρης εκκένωση της δεξαμενής, πραγματοποιείται μηνιαία αποστράγγιση ελέγχου για τον έλεγχο της λειτουργικότητας της μονάδας ασφαλείας.

Βαλβίδες ελατηρίου ασφαλείας - τα πάντα για το σχεδιασμό και την εγκατάσταση

Τα προϊόντα διαφέρουν στον σχεδιασμό του μοχλού και του ακροφυσίου για την εκκένωση νερού. Εάν είναι δυνατόν, είναι καλύτερο να επιλέξετε ένα μοντέλο με μια σημαία στερεωμένη στο σώμα. Η στερέωση γίνεται με μπουλόνι που εμποδίζει το χειροκίνητο άνοιγμα του μοχλού από τα παιδιά. Το προϊόν έχει βολικό σχήμα ψαροκόκαλο με τρεις κοπές, το οποίο παρέχει ασφαλή στερέωση του εύκαμπτου σωλήνα.

Το φθηνότερο μοντέλο δεν έχει σταθεροποίηση πλαισίου ελέγχου. Ο μοχλός μπορεί να πιάσει κατά λάθος με το χέρι σας και θα ξεκινήσει άσκοπη αποστράγγιση του νερού. Η θηλή είναι κοντή, με μόνο έναν δακτύλιο νήματος. Είναι ενοχλητικό να στερεώσετε τον εύκαμπτο σωλήνα σε μια τέτοια προεξοχή και, υπό ισχυρή πίεση, μπορεί να σκιστεί..

Μοντέλα χωρίς μοχλό

Βαλβίδες ελατηρίου ασφαλείας - τα πάντα για το σχεδιασμό και την εγκατάσταση

Οι βαλβίδες ασφαλείας χωρίς μοχλό είναι η φθηνότερη και πιο άβολη επιλογή. Τέτοια μοντέλα έρχονται συχνά με θερμοσίφωνα. Οι έμπειροι υδραυλικοί απλά τα πετάνε. Οι μονάδες λειτουργούν παρόμοια με τα μοντέλα μοχλού, μόνο που δεν υπάρχει δυνατότητα χειροκίνητης εκροής ελέγχου ή άδειασμα του δοχείου λέβητα.

Τα μοντέλα χωρίς μοχλό διατίθενται σε δύο εκδόσεις: με κάλυμμα στο τέλος του αμαξώματος και τυφλό. Η πρώτη επιλογή είναι πιο βολική. Εάν είναι φραγμένο, το κάλυμμα μπορεί να ξεβιδωθεί για να καθαριστεί ο μηχανισμός. Ένα κωφό μοντέλο δεν μπορεί να ελεγχθεί για λειτουργικότητα και δεν μπορεί να κλιμακωθεί. Οι συνδέσεις ανακούφισης υγρού και στις δύο βαλβίδες είναι σύντομες με έναν δακτύλιο σπειρώματος.

Κόμβοι ασφαλείας για μεγάλους θερμοσίφωνες

Βελτιωμένες βαλβίδες ασφαλείας εγκαθίστανται σε θερμοσίφωνες με όγκο δεξαμενής αποθήκευσης 100 λίτρων. Λειτουργούν με τον ίδιο τρόπο, μόνο που είναι επιπλέον εξοπλισμένα με σφαιρική βαλβίδα για αναγκαστική αποστράγγιση, καθώς και μανόμετρο.

Βαλβίδες ελατηρίου ασφαλείας - τα πάντα για το σχεδιασμό και την εγκατάσταση

Ιδιαίτερη προσοχή πρέπει να δοθεί στην έξοδο υγρού. Είναι σπειρωμένο. Η αξιόπιστη στερέωση αποτρέπει το σπάσιμο του εύκαμπτου σωλήνα από ισχυρή πίεση και εξαλείφει την άβολη χρήση του σφιγκτήρα

Η αξιόπιστη στερέωση αποτρέπει το σπάσιμο του εύκαμπτου σωλήνα από ισχυρή πίεση και εξαλείφει την άβολη χρήση του σφιγκτήρα.

Πρωτότυπα μοντέλα

Βαλβίδες ελατηρίου ασφαλείας - τα πάντα για το σχεδιασμό και την εγκατάσταση

Για τους λάτρεις της αισθητικής και της άνεσης, οι κατασκευαστές προσφέρουν αυθεντικούς κόμβους ασφαλείας. Το προϊόν είναι εξοπλισμένο με μανόμετρο, επιχρωμιωμένο και δίνει κομψό σχήμα. Τα προϊόντα φαίνονται όμορφα, αλλά το κόστος τους είναι υψηλό.

Διαφορά στις σημάνσεις του σώματος

Τα ποιοτικά προϊόντα στη θήκη πρέπει να φέρουν σήμανση. Ο κατασκευαστής υποδεικνύει τη μέγιστη επιτρεπόμενη πίεση, καθώς και την κατεύθυνση κίνησης του νερού. Η δεύτερη σήμανση είναι ένα βέλος. Βοηθά στον προσδιορισμό από ποια πλευρά θα τοποθετηθεί το τμήμα στο σωλήνα του λέβητα.

Σε φθηνά κινεζικά μοντέλα, οι σημάνσεις συχνά λείπουν. Μπορείτε να υπολογίσετε την κατεύθυνση του υγρού χωρίς βέλος. Η πλάκα της βαλβίδας ελέγχου πρέπει να ανοίγει προς τα πάνω σε σχέση με το ακροφύσιο του λέβητα, έτσι ώστε το νερό από την παροχή νερού να μπορεί να ρέει στη δεξαμενή. Αλλά δεν θα είναι δυνατόν να προσδιοριστεί η επιτρεπόμενη πίεση χωρίς σήμανση. Εάν η ένδειξη δεν ταιριάζει, η μονάδα ασφαλείας θα διαρρέει συνεχώς ή, γενικά, δεν θα λειτουργεί σε περίπτωση έκτακτης ανάγκης.

Άλλοι τύποι βαλβίδων

Όταν προσπαθούν να εξοικονομήσουν χρήματα στην ομάδα ασφαλείας, προσπαθούν να εγκαταστήσουν μια εκρηκτική βαλβίδα σχεδιασμένη για το σύστημα θέρμανσης στο θερμοσίφωνα. Οι κόμβοι είναι παρόμοιοι στη λειτουργικότητα, αλλά υπάρχει μία προειδοποίηση. Η βαλβίδα έκρηξης δεν είναι σε θέση να αιμορραγήσει σταδιακά το υγρό. Ο μηχανισμός θα λειτουργήσει όταν η περίσσεια πίεσης φτάσει σε κρίσιμο επίπεδο. Μια εκρηκτική βαλβίδα μπορεί να εξαφανίσει όλο το νερό από τη δεξαμενή μόνο σε ατύχημα.

Ξεχωριστά, αξίζει να εξεταστεί η εγκατάσταση μόνο μιας βαλβίδας ελέγχου. Ο μηχανισμός αυτής της μονάδας, αντίθετα, κλειδώνει το νερό μέσα στη δεξαμενή, εμποδίζοντας το να ρέει στον αγωγό. Εάν υπάρχει περίσσεια πίεσης, η πλάκα εργασίας με το στέλεχος δεν θα μπορεί να λειτουργήσει προς την αντίθετη κατεύθυνση, γεγονός που θα οδηγήσει σε ρήξη της δεξαμενής..

Ο σκοπός της βαλβίδας ελατηρίου

Επικίνδυνη υπερπίεση στο σύστημα εμφανίζεται ως αποτέλεσμα εξωτερικών και εσωτερικών παραγόντων. Η αύξηση προκαλείται τόσο από λανθασμένη συλλογή θερμομηχανικών κυκλωμάτων, η οποία προκαλεί δυσλειτουργίες στη λειτουργία του εξοπλισμού, την εισροή θερμότητας στο σύστημα από ξένες πηγές, όσο και φυσικές διεργασίες εντός του συστήματος που δεν προβλέπονται από τυπικές συνθήκες λειτουργίας που περιοδικά προκύψουν στο σύστημα..

Τα προϊόντα ασφαλείας αποτελούν αναπόσπαστο μέρος κάθε οικιακού ή βιομηχανικού συστήματος πίεσης. Η εγκατάσταση μηχανισμών ασφαλείας πραγματοποιείται σε αγωγούς σε σταθμούς συμπιεστών, σε αυτόκλειστα, σε λεβητοστάσια. Οι βαλβίδες εκτελούν προστατευτικές λειτουργίες σε αγωγούς μέσω των οποίων μεταφέρονται όχι μόνο αέρια αλλά και υγρές ουσίες.

Η συσκευή και η αρχή λειτουργίας των ελατηρίων

Η βαλβίδα αποτελείται από ένα ατσάλινο σώμα, η κάτω ένωση του οποίου χρησιμοποιείται ως συνδετικό στοιχείο μεταξύ αυτής και του αγωγού. Εάν η πίεση αυξηθεί στο σύστημα, το μέσο απελευθερώνεται μέσω της πλευρικής σύνδεσης. Το ελατήριο, προσαρμοσμένο στην πίεση του συστήματος, σπρώχνει το καρούλι στο κάθισμα. Το ελατήριο ρυθμίζεται μέσω ενός ειδικού δακτυλίου, ο οποίος βιδώνεται στο επάνω κάλυμμα που βρίσκεται στο σώμα της συσκευής. Το καπάκι που τοποθετείται στο πάνω μέρος έχει σχεδιαστεί για να προστατεύει τον δακτύλιο από καταστροφή ως αποτέλεσμα μηχανικής καταπόνησης. Η παρουσία ειδικού αυτιού για σφράγιση σας επιτρέπει να προστατεύετε το σύστημα από εξωτερικές παρεμβολές.

Για βαλβίδες στις οποίες ένα ελατήριο λειτουργεί ως μηχανισμός εξισορρόπησης, επιλέγεται η δύναμη του στοιχείου εργασίας. Εάν οι παράμετροι έχουν επιλεγεί σωστά, κατά την κανονική κατάσταση του συστήματος, η βαλβίδα, η οποία είναι υπεύθυνη για την απελευθέρωση της υπερβολικής πίεσης από τον αγωγό, πρέπει να πιεστεί στο κάθισμα. Όταν η απόδοση αυξάνεται σε κρίσιμο επίπεδο, ανάλογα με τον τύπο της συσκευής ελατηρίου, το καρούλι κινείται μέχρι ένα ορισμένο ύψος.

Χειροκίνητη βαλβίδα έκρηξης

Ωστόσο, σε βιομηχανίες που χρησιμοποιούν επιθετικά και τοξικά περιβάλλοντα, υψηλές θερμοκρασίες και πιέσεις, η εκκαθάριση ελέγχου μπορεί να είναι πολύ επικίνδυνη. Επομένως, για βαλβίδες ελατηρίου που χρησιμοποιούνται σε τέτοιες βιομηχανίες, η δυνατότητα χειροκίνητου καθαρισμού δεν παρέχεται και απαγορεύεται ακόμη..

Η βαλβίδα ελατηρίου ασφαλείας παράγεται σε τρεις εκδόσεις:

  • Οι συσκευές χαμηλής ανύψωσης είναι κατάλληλες για συστήματα σωλήνων αερίου και ατμού, η πίεση στα οποία δεν υπερβαίνει τα 0,6 MPa. Η ανύψωση μιας τέτοιας βαλβίδας δεν υπερβαίνει το 1/20 της διαμέτρου του καθίσματος.
  • Συσκευές μεσαίας ανύψωσης στις οποίες το ύψος της ανύψωσης καρούλι είναι 1/6 έως 1/10 της διαμέτρου του ακροφυσίου.
  • Συσκευές πλήρους ανύψωσης στις οποίες η ανύψωση της βαλβίδας φτάνει μέχρι το ¼ της διαμέτρου του καθίσματος.

Ταξινόμηση και χαρακτηριστικά βαλβίδων ελατηρίου

Η βαλβίδα ασφαλείας με ελατήριο παράγεται σε τρεις εκδόσεις:

  • Οι συσκευές χαμηλής ανύψωσης είναι κατάλληλες για συστήματα σωλήνων αερίου και ατμού, η πίεση στα οποία δεν υπερβαίνει τα 0,6 MPa. Η ανύψωση μιας τέτοιας βαλβίδας δεν υπερβαίνει το 1/20 της διαμέτρου του καθίσματος.
  • Συσκευές μεσαίας ανύψωσης στις οποίες το ύψος της ανύψωσης καρούλι είναι 1/6 έως 1/10 της διαμέτρου του ακροφυσίου.
  • Συσκευές πλήρους ανύψωσης στις οποίες η ανύψωση της βαλβίδας φτάνει μέχρι το ¼ της διαμέτρου του καθίσματος.

Γνωστή ταξινόμηση βαλβίδων με βάση τον τρόπο ανοίγματος τους:

  • Ελατήρια βαλβίδα ελέγχου. Μια έμμεση εξωτερική πηγή πίεσης χρησιμοποιείται για τον έλεγχο των βαλβίδων ελέγχου με ελατήριο. Οι βαλβίδες ελέγχου με ελατήριο, που ονομάζονται συσκευές εκτόνωσης παλμών, μπορούν να λειτουργήσουν με την ενέργεια του ηλεκτρισμού.
  • Ευθεία βαλβίδα. Σε συσκευές άμεσου τύπου, η πίεση λειτουργίας του μέσου έχει άμεση επίδραση στο καρούλι, το οποίο αυξάνεται με την αύξηση της πίεσης.

Υπάρχουν ανοιχτές και κλειστές βαλβίδες. Στην περίπτωση συσκευής άμεσου τύπου, όταν ανοίγει η βαλβίδα, το μέσο αποβάλλεται απευθείας στην ατμόσφαιρα. Οι κλειστές βαλβίδες παραμένουν εντελώς σφραγισμένες στο περιβάλλον απελευθερώνοντας πίεση σε ειδικό αγωγό.

Πλεονεκτήματα

Υπάρχουν διάφοροι τύποι εξοπλισμού που ανακουφίζουν την υπερβολική πίεση από το σύστημα, αλλά οι βαλβίδες ασφαλείας με ελατήριο είναι δημοφιλείς λόγω της παρουσίας σημαντικών πλεονεκτημάτων:

  • Απλότητα και αξιοπιστία του σχεδιασμού.
  • Ευκολία ρύθμισης παραμέτρων λειτουργίας και ευκολία εγκατάστασης.
  • Ποικιλία μεγεθών, τύπων και σχεδίων.
  • Η εγκατάσταση της συσκευής ασφαλείας είναι δυνατή τόσο οριζόντια όσο και κάθετα.
  • Σχετικά μικρές συνολικές διαστάσεις.
  • Μεγάλη περιοχή ροής.

Τα μειονεκτήματα των βαλβίδων ασφαλείας περιλαμβάνουν την ύπαρξη περιορισμών στο ύψος του ανυψωτικού καρουλιού, αυξημένες απαιτήσεις για την ποιότητα του ελατηρίου για βαλβίδες ασφαλείας, οι οποίες μπορεί να αποτύχουν όταν λειτουργούν σε επιθετικό περιβάλλον ή συνεχή έκθεση σε υψηλές θερμοκρασίες.

Πώς να επιλέξετε μια βαλβίδα με ελατήριο?

Κατά την επιλογή μιας ασφάλειας, αξίζει να βασιστείτε σε πολλές σημαντικές αρχές, λόγω των οποίων εξαρτάται η αδιάλειπτη λειτουργία του συστήματος και η ικανότητα της ασφάλειας να εκτελεί τις απαραίτητες λειτουργίες:

  • Οι βαλβίδες ασφαλείας με ελατήριο είναι το μικρότερο μέγεθος σε σύγκριση με άλλους τύπους βαλβίδων ασφαλείας και πρέπει να επιλέγονται όταν δεν υπάρχει αρκετός ελεύθερος χώρος.
  • Οι ιδιαιτερότητες της χρήσης βαλβίδων σχετίζονται με την παρουσία αυξημένων κραδασμών, οι οποίες επηρεάζουν αρνητικά την απόδοση της συσκευής και μπορούν γρήγορα να την καταστήσουν άχρηστη. Για παράδειγμα, οι συσκευές μοχλού και βάρους είναι πιο επιρρεπείς σε κραδασμούς λόγω της παρουσίας ενός μακρού μοχλού και μεντεσέδων στη δομή. Επομένως, για συστήματα στα οποία παρατηρούνται σημαντικές επιδράσεις κραδασμών, αξίζει να επιλέξετε μια βαλβίδα ασφαλείας με ελατήριο..
  • Ανάλογα με τα χαρακτηριστικά σχεδιασμού της συσκευής, το ελατήριο μπορεί να αλλάξει τη δύναμη πίεσης με την πάροδο του χρόνου. Αυτό συμβαίνει επειδή η συνεχής ανύψωση του καρουλιού προκαλεί αλλαγές στη μεταλλική δομή..

Πώς να εγκαταστήσετε και να ρυθμίσετε

Σε διακλαδισμένα δίκτυα παροχής νερού, εγκαθίστανται βαλβίδες μείωσης πίεσης στην είσοδο του διαμερίσματος. Σας επιτρέπουν να αντισταθμίσετε τις πτώσεις πίεσης που σχετίζονται με την άνιση ροή νερού σε διαφορετικούς ορόφους του κτιρίου και να σταθεροποιήσετε την πίεση για τους τελικούς χρήστες.

Συνιστάται να λαμβάνετε υπόψη τα ακόλουθα κατά τον προγραμματισμό και την εγκατάσταση:

  • Ελλείψει ειδικών οδηγιών από τον κατασκευαστή, η βαλβίδα τοποθετείται στο σπάσιμο οποιουδήποτε σωλήνα, κατακόρυφου και οριζόντιου..
  • Εάν οι μετρητές πίεσης δοκιμής δεν αποτελούν μέρος του σχεδιασμού της συσκευής, τότε θα πρέπει να εγκατασταθούν πριν από το κιβώτιο ταχυτήτων και αμέσως μετά από αυτό. Αυτό θα σας επιτρέψει να ελέγξετε οπτικά τις παραμέτρους στην είσοδο και την υγεία της συσκευής..
  • Εάν το τμήμα του αγωγού εξοπλισμένο με μειωτήρα έχει αυστηρούς περιορισμούς στη μέγιστη πίεση, τότε παρέχεται μια βαλβίδα ασφαλείας μετά τη μειωτική βαλβίδα, η οποία ανακουφίζει από την υπερβολική πίεση σε μια μη τυποποιημένη κατάσταση..
  • Εάν έχει επιλεγεί ο σχεδιασμός του εμβόλου του κιβωτίου ταχυτήτων, πρέπει να υπάρχει ένα φίλτρο μηχανικού καθαρισμού μπροστά του. Προστατεύει τμήματα υψηλής ακρίβειας του μηχανισμού από ζημιές από σωματίδια σκουριάς, άμμου και ορυκτών αποθέσεων.
  • Εάν το νερό είναι πολύ μολυσμένο, για παράδειγμα, σε περίπτωση παλαιού και φθαρμένου δικτύου διανομής νερού, ενδέχεται να απαιτούνται πρόσθετα φίλτρα για τη μείωση της αλατότητας του νερού..
  • Όταν επιλέγετε τον τύπο σύνδεσης στην πλευρά χαμηλής πίεσης (έως 5 atm), με σπείρωμα.

Οι συνδέσεις με φλάντζες είναι πιο αξιόπιστες, αλλά τα πλεονεκτήματά τους είναι αδύναμα στο οικιακό δίκτυο. Οι συγκολλημένοι σύνδεσμοι έχουν μέγιστη αξιοπιστία, αλλά χαμηλή συντηρησιμότητα. Για εξοπλισμό που απαιτεί περιοδική συντήρηση και αντικατάσταση, αυτή δεν είναι η καλύτερη επιλογή..

Βαλβίδες ελατηρίου ασφαλείας - τα πάντα για το σχεδιασμό και την εγκατάσταση

Αποχρώσεις εγκατάστασης

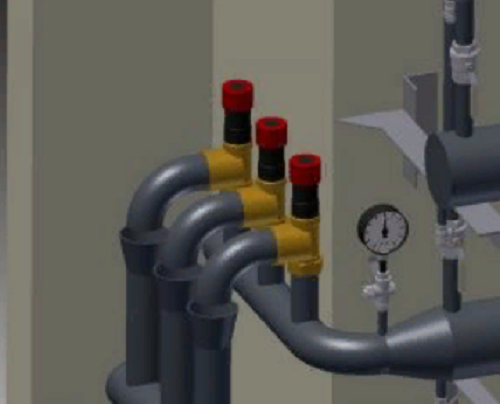

Μια βαλβίδα ασφαλείας τύπου ελατηρίου εγκαθίσταται σε οποιοδήποτε σημείο του συστήματος που εκτίθεται σε αυξημένη πίεση και κινδυνεύει από μηχανική βλάβη. Η συσκευή δεν απαιτεί μεγάλο ελεύθερο χώρο, το οποίο αποτελεί σημαντικό πλεονέκτημα σε σύγκριση με άλλους τύπους συσκευών ασφαλείας.

Για να αποφύγετε δυσλειτουργίες, μην τοποθετείτε βαλβίδες κλεισίματος ανάντη της βαλβίδας ασφαλείας. Για την εκκένωση του αέριου μέσου, εγκαθίστανται ειδικές συσκευές ή η εκκένωση συμβαίνει απευθείας στην ατμόσφαιρα. Για να ειδοποιήσετε το προσωπικό, μαζί με τις βαλβίδες ελατηρίου, τοποθετείται ένα ειδικό σφύριγμα, το οποίο τοποθετείται στο σωλήνα εκκένωσης. Όταν ενεργοποιηθεί η βαλβίδα, θα εκδοθεί σήμα σφυρίγματος, πράγμα που σημαίνει ότι η πίεση στο σύστημα έχει αυξηθεί και η βαλβίδα έχει ανοίξει για να απελευθερώσει το μέσο..

Πιθανές αιτίες θραύσης της βαλβίδας ασφαλείας

Οι βαλβίδες ασφαλείας είναι στιβαρές και αξιόπιστες συσκευές που παρέχουν συνεχή προστασία των συστημάτων από υπερπίεση. Μια βαλβίδα με ευθύγραμμο ή αντίστροφο ελατήριο αποτυγχάνει για διάφορους λόγους:

  • Η παρουσία αυξημένων κραδασμών.
  • Συνεχής έκθεση σε επιθετικά μέσα στο γκάζι ασφαλείας.
  • Λανθασμένη εγκατάσταση τσοκ ή βαλβίδας ελατηρίου ασφαλείας.

Προκειμένου να αποφευχθούν ατυχήματα και δυσλειτουργίες στη λειτουργία των συστημάτων, οι βαλβίδες ασφαλείας ελέγχονται περιοδικά για δυσλειτουργίες. Οι βαλβίδες ελέγχονται για αντοχή και στεγανότητα πριν τεθούν σε λειτουργία. Επίσης, πραγματοποιούνται περιοδικοί έλεγχοι προκειμένου να προσδιοριστεί η στεγανότητα των επιφανειών στεγανοποίησης και των συνδέσεων του κιβωτίου γεμίσματος..

Με τη σωστή επιλογή συσκευών ασφαλείας, λαμβάνοντας υπόψη τις παραμέτρους του συστήματος, τη διενέργεια περιοδικών ελέγχων και την έγκαιρη εξάλειψη δυσλειτουργιών, οι βαλβίδες ασφαλείας με ελατήριο θα εξασφαλίσουν αξιόπιστη λειτουργία του συστήματος και αξιόπιστη προστασία από υπερπίεση για μεγάλο χρονικό διάστημα..

Δυσλειτουργίες και επισκευές

Η διαρροή του μέσου μέσω της βαλβίδας συμβαίνει όταν η πίεση είναι χαμηλότερη από τη ρύθμιση.

  • καθυστέρηση στα στοιχεία στεγανοποίησης ξένων αντικειμένων – είναι απαραίτητο να καθαρίσετε το γκάζι.
  • βλάβη στα στοιχεία στεγανοποίησης – πραγματοποιείται αυλάκωση ή πτύχωση, ακολουθούμενη από έλεγχο στεγανότητας. εάν το βάθος της ζημιάς είναι μεγαλύτερο από 0,1 mm, είναι απαραίτητο να πραγματοποιηθεί μηχανική επεξεργασία.
  • παραμόρφωση ελατηρίου – αντικαθίσταται.
  • κακή ευθυγράμμιση στοιχείων λόγω μεγάλου φορτίου – το φορτίο εξαλείφεται, ελέγχονται οι γραμμές εκκένωσης και λήψης, είναι απαραίτητο να σφίξετε τα στηρίγματα.
  • μειωμένη πίεση ανοίγματος – ρύθμιση, παραμόρφωση του ελατηρίου – αντικαθίσταται.
  • κακής ποιότητας συναρμολόγηση μετά την επισκευή – εξαλείψτε όλα τα ελαττώματα συναρμολόγησης.

Η επισκευή των τσοκ ελατηρίων ασφαλείας πρέπει να εμπιστεύεται έναν επαγγελματία. Το κόστος της διαδικασίας θα κοστίσει από $ 50.

Βαλβίδα ασφαλείας ελατηρίου (κιβώτιο ταχυτήτων)

– τύπος εξαρτημάτων αγωγών που έχουν σχεδιαστεί για να προστατεύουν αυτόματα τον εξοπλισμό και τους αγωγούς από υπερπίεση που υπερβαίνουν μια προκαθορισμένη τιμή, απορρίπτοντας την περίσσεια του μέσου εργασίας και διασφαλίζοντας τον τερματισμό της χωματερής στην πίεση κλεισίματος και αποκαθιστώντας την πίεση λειτουργίας.

Κύριες μονάδες συναρμολόγησης και μέρη βαλβίδων:

1 – σώμα, 2 – κάθισμα, 3 – καρούλι, 4 – κάλυμμα, 5 – στέλεχος, 6 – παξιμάδι, 7 – καρφιά, 8 – ελατήριο, 9 – φυσητήρες (εγκατεστημένο σε βαλβίδες φυσητήρα), 10 – βίδα ασφάλισης, 11 – ρύθμιση δακτύλιος, 12 – θάμνος οδηγός, 13 – διάφραγμα, 14 – βίδα ρύθμισης, 15 – καπάκι, 16 – φλάντζα με σπείρωμα.

Αρχή λειτουργίας.

Σε κανονική πίεση λειτουργίας, η δύναμη του συμπιεσμένου ελατηρίου πιέζει το καρούλι στο κάθισμα (η θύρα εκκένωσης του μέσου εργασίας είναι κλειστή). Όταν η πίεση ανεβαίνει πάνω από την καθορισμένη τιμή, μια αντίθετη κατευθυνόμενη δύναμη αρχίζει να δρα στο καρούλι, το οποίο συμπιέζει το ελατήριο και το καρούλι ανεβαίνει, ανοίγοντας το πέρασμα για την εκκένωση του μέσου εργασίας. Αφού η πίεση πριν πέσει η βαλβίδα στην πίεση κλεισίματος, το καρούλι πιέζεται ξανά στο κάθισμα υπό την επίδραση του ελατηρίου, σταματώντας την εκκένωση του μέσου.

Στεγανότητα κλείστρου

– κατηγορία “Β” GOST R 54808. Κατόπιν αιτήματος του πελάτη, είναι δυνατή η κατασκευή με άλλες κατηγορίες στεγανότητας.

Πιθανά σχέδια βαλβίδων:

  • Σφραγισμένο πώμα με μονάδα εξαναγκασμένου ανοίγματος και χωρίς τέτοια μονάδα.
  • Φυσούρα εξισορρόπησης.
  • Θερμοπροστατευτικό διαμέρισμα.
  • “Ανοιχτό” καπάκι.
  • Στοιχείο κλειδώματος που αποτρέπει την ενεργοποίηση της βαλβίδας.

Σύνδεση με τον αγωγό:

  • φλάντζα?
  • για επέκταση φακού (φλάντζα σύμφωνα με το GOST 9399).
  • πνιγομαι;
  • τσαπκοβοε.

Φυσητήρες βαλβίδες.

Η φυσούνα είναι ένας μηχανισμός που αντισταθμίζει το φαινόμενο της αντίθλιψης στην έξοδο της βαλβίδας. Το φυσητήρα έχει σχεδιαστεί για να προστατεύει το ελατήριο της βαλβίδας από τις βλαβερές συνέπειες ενός επιθετικού περιβάλλοντος εργασίας σε υψηλές ή χαμηλές θερμοκρασίες. Οι βαλβίδες φυσητήρα είναι κατασκευασμένες από χάλυβα βαθμών 12Χ18Ν9ΤΛ και 12Χ18Ν12МЗТЛ και έχουν σχεδιαστεί για περιβάλλοντα εργασίας με θερμοκρασίες από μείον 60 ° C και κάτω. Ονομασία βαλβίδων φυσητήρα: KPP4S, KPPS.

Εκτέλεση επιφανειών στεγανοποίησης και διαστάσεων σύνδεσης φλαντζών βαλβίδων-σύμφωνα με το GOST 12815-80, σειρά 2, μήκη πρόσωπο με πρόσωπο-σύμφωνα με το GOST 16587-71.

Οι βαλβίδες DN 25 PN 100 kgf / cm2 μπορούν να κατασκευαστούν με άκρα πνιγμού για σύνδεση με τον αγωγό σύμφωνα με το GOST 2822-78, καθώς και με σύνδεση φλάντζας σύμφωνα με το GOST 12815-80, σειρά 2.

Οι βαλβίδες ασφαλείας με ονομαστική πίεση PN 250 kgf / cm2 και PN 320 kgf / cm2, όπως και άλλα μοντέλα, έχουν σχεδιαστεί για να προστατεύουν τον εξοπλισμό από απαράδεκτη υπερπίεση απορρίπτοντας αυτόματα περίσσεια μέσου εργασίας. Χρησιμοποιείται σε εξοπλισμό με υγρά και αέρια μέσα εργασίας που δεν διαβρώνουν τα μέρη του σώματος περισσότερο από 0,1 mm.

Οι βαλβίδες ασφαλείας με σώμα με σφραγισμένη συγκόλληση μπορούν να κατασκευαστούν με ξεχωριστό μήκος πρόσωπο με πρόσωπο (L και L1), ύψος (H) και διαστάσεις σύνδεσης των φλαντζών, γεγονός που τους επιτρέπει να χρησιμοποιούνται ως υποκατάστατα των εισαγόμενων εξαρτημάτων χωρίς να αλλάζουν τα ήδη εγκατεστημένα εξοπλισμού και αγωγών.

Υπολογισμός της απόδοσης των βαλβίδων – σύμφωνα με το GOST 12.2.085-2002.

Ρύθμιση πίεσης, Рн

– την υψηλότερη υπερβολική πίεση στην είσοδο της βαλβίδας ασφαλείας, στην οποία η βαλβίδα είναι κλειστή και εξασφαλίζεται η καθορισμένη στεγανότητα της βαλβίδας.

Πίεση έναρξης ανοίγματος, Рн.о.

(πίεση εκκίνησης, ρυθμισμένη πίεση) – υπερβολική πίεση στην είσοδο στη βαλβίδα ασφαλείας, στην οποία η δύναμη που προσπαθεί να ανοίξει τη βαλβίδα εξισορροπείται από τις δυνάμεις που συγκρατούν το στοιχείο κλεισίματος στο κάθισμα. Με την πίεση της έναρξης του ανοίγματος, η στεγανότητα της πύλης της βαλβίδας παραβιάζεται και το στοιχείο κλεισίματος αρχίζει να ανεβαίνει.

Πλήρης πίεση ανοίγματος, Rp.o.

– υπερβολική πίεση στην είσοδο στη βαλβίδα ασφαλείας, στην οποία κινείται η βαλβίδα και επιτυγχάνεται η μέγιστη απόδοση.

Κλείσιμο πίεσης, Рз

(πίεση πίσω καθίσματος) – υπερπίεση στην είσοδο στη βαλβίδα ασφαλείας, στην οποία, μετά την απελευθέρωση του μέσου εργασίας, το στοιχείο ασφάλισης κάθεται στο κάθισμα, εξασφαλίζοντας την καθορισμένη στεγανότητα της βαλβίδας. Πίεση κλεισίματος βαλβίδας, Рз – όχι μικρότερη από 0,8 Рн.

Πίεση στην πλάτη

– υπερβολική πίεση στην έξοδο της βαλβίδας (ειδικότερα, από τη βαλβίδα ασφαλείας).

Η αντίθλιψη είναι το άθροισμα της στατικής πίεσης στο σύστημα εξάτμισης (στην περίπτωση κλειστού συστήματος) και της πίεσης που προκύπτει από την αντίστασή του όταν ρέει το μέσο εργασίας..

Υποχρεωτικές ελάχιστες πληροφορίες παραγγελίας.

Όταν παραγγέλνετε βαλβίδες, πρέπει να συμπληρώσετε το ερωτηματολόγιο (Παράρτημα Β):

  • τύπος προϊόντος, ονομασία, ονομασία τύπου (σύμφωνα με τον πίνακα των σχημάτων) ·
  • ονομαστική διάμετρος του σωλήνα εισόδου, DN, mm.
  • ονομαστική πίεση, PN, kgf / cm2.
  • ρύθμιση πίεσης (Рн, kgf / cm2) ή αριθμό ελατηρίου (όταν ορίζετε μόνο τον αριθμό ελατηρίου, η βαλβίδα προσαρμόζεται στην ελάχιστη τιμή από το εύρος του καθορισμένου ελατηρίου).
  • υλικό σώματος?
  • την παρουσία χειροκίνητης μονάδας πυροδότησης στη δομή της βαλβίδας ·
  • η παρουσία φυσητήρα στη δομή της βαλβίδας.

Παράδειγμα ονομασίας κατά την παραγγελία βαλβίδας ελατηρίου ασφαλείας:

Ένα παράδειγμα ονομασίας κατά την παραγγελία βαλβίδας ελατηρίου ασφαλείας DN 50 PN 16 kgf / cm2 από χάλυβα 12X18N9TL με χειροκίνητη σκανδάλη, πίεση ρύθμισης-Рн = 16 kgf / cm2, μοντέλο KPP4R σύμφωνα με την TU 3742-005-64164940-2013:

Βαλβίδα ασφαλείας KPP4R 50-16 DN 50 PN 16 kgf / cm2, Рн = 16 kgf / cm2, 17nzh17nzh. Κατά την παραγγελία, πρέπει να συμπληρώσετε τις βαλβίδες με αντίστοιχες (φλάντζες, φλάντζες, καρφιά, παξιμάδια · για βαλβίδες DN 25 PN 100 – θηλές με παξιμάδια και φλάντζες σύνδεσης).

Η βαλβίδα ασφαλείας είναι εξαρτήματα αγωγών που προστατεύουν τον εξοπλισμό και τους αγωγούς υψηλής πίεσης από μηχανικές βλάβες και διάφορα είδη καταστροφών ως αποτέλεσμα έκτακτης ανάγκης. Αυτό επιτυγχάνεται με την απελευθέρωση υπερβολικής ποσότητας υγρού, αερίου ή ατμού από το σύστημα, καθώς και δοχείων στα οποία σχηματίζεται υπερβολική πίεση. Επιπλέον, αυτή η βαλβίδα εμποδίζει την εκκένωση του μέσου εργασίας όταν αποκατασταθεί η ονομαστική πίεση..

Η βαλβίδα ασφαλείας είναι ένας μηχανισμός που λειτουργεί σε άμεση επαφή με το μέσο εργασίας μαζί με άλλες δομές που εκτελούν τη λειτουργία προστατευτικών εξαρτημάτων, συμπεριλαμβανομένων των ρυθμιστών πίεσης.

Συντήρηση και επισκευή

Η συντήρηση των κιβωτίων ταχυτήτων είναι ελάχιστη. Εάν ο κατασκευαστής έχει υποδείξει τη συχνότητα επιθεώρησης, τότε είναι καλύτερο να το παρατηρήσετε και να αποσυναρμολογήσετε τη βαλβίδα την καθορισμένη ώρα, να ελέγξετε την κατάσταση των μερών της και, εάν είναι απαραίτητο, να αντικαταστήσετε τα φθαρμένα. Εάν υπάρχουν δύο μετρητές πίεσης στον μειωτήρα παροχής νερού, πριν και μετά, τότε σύμφωνα με τις ενδείξεις τους, είναι δυνατό να προσδιοριστεί με μεγαλύτερη ακρίβεια ο χρόνος μη προγραμματισμένης συντήρησης της συσκευής. Η έγκαιρη προγραμματισμένη συντήρηση αποφεύγει τις μη προγραμματισμένες, επείγουσες επισκευές που προκαλούνται από βλάβη.

Βαλβίδες ασφαλείας άμεσης δράσης

Στις βαλβίδες άμεσης δράσης, μια δύναμη ελατηρίου δρα στη μία πλευρά της βαλβίδας διακοπής και ρύθμισης από την αντίθετη πλευρά-η δύναμη της πίεσης ρευστού.

Το ελατήριο σε τέτοιες βαλβίδες ονομάζεται ελατήριο ισχύος, επειδή είναι αυτή που ασκεί ένα αποτέλεσμα δύναμης που διατηρεί το κλείσιμο-ρύθμιση μέχρι τη στιγμή του ανοίγματος.

Η ανακουφιστική βαλβίδα τύπου poppet που συζητήθηκε προηγουμένως είναι ένα παράδειγμα βαλβίδας άμεσης δράσης. Ο ίδιος τύπος περιλαμβάνει βαλβίδες καρούλι..

Στην αρχική κατάσταση, το καρούλι 3, εγκατεστημένο στο σώμα 1, κλείνει τα κανάλια στις γραμμές πίεσης και αποστράγγισης. Όταν η δύναμη πίεσης αυξηθεί σε τιμή που υπερβαίνει τη δύναμη του ελατηρίου 2, το καρούλι θα κινηθεί προς τα πάνω, ανοίγοντας το κανάλι για ροή από τη γραμμή πίεσης προς τη γραμμή αποστράγγισης..

Χαρακτηριστικό βαλβίδας άμεσης δράσης

Το χαρακτηριστικό της ανακουφιστικής βαλβίδας άμεσης δράσης έχει αρκετά μεγάλη ανύψωση.

Τα καπάνια άμεσης δράσης είναι επιρρεπή σε αυτο-ταλάντωση. Για υψηλούς ρυθμούς ροής και υψηλές πιέσεις, το μέγεθος του ελατηρίου πρέπει να είναι πολύ μεγάλο.

Συσκευή απόσβεσης

Η λειτουργία της βαλβίδας ασφαλείας επηρεάζεται όχι μόνο από στατικά, αλλά και από δυναμικά φορτία.

Για να μειωθεί η αρνητική επίδραση των αυτο-ταλαντώσεων ενός στοιχείου ρύθμισης κλεισίματος με ελατήριο, χρησιμοποιούνται συσκευές απόσβεσης σε βαλβίδες ασφαλείας άμεσης δράσης.

Η πιο κοινή συσκευή απόσβεσης είναι ένα έμβολο απόσβεσης, το οποίο συνδέεται άκαμπτα με το στοιχείο ασφάλισης και ρύθμισης.

Για απόσβεση, μπορεί να γίνει ένα στενό κανάλι στο έμβολο ή στο πεπλατυσμένο, όπως στο παράδειγμα που φαίνεται στο σχήμα..

Κατά την κίνηση του εμβόλου, το ρευστό κινείται σε ένα μικρό κενό. Αυτό δημιουργεί μια δύναμη απόσβεσης που κατευθύνεται αντίθετα από την κίνηση του εμβόλου..

Οι περισσότερες σύγχρονες υδραυλικές βαλβίδες άμεσης δράσης έχουν ένα έμβολο απόσβεσης στο σχεδιασμό τους..

Η αρχή λειτουργίας της βαλβίδας ασφαλείας του θερμοσίφωνα

Κατά τη λειτουργία του θερμοσίφωνα, μπορεί να προκύψουν καταστάσεις έκτακτης ανάγκης – λόγω λανθασμένης σύνδεσης του συστήματος ή τεχνικών ελαττωμάτων. Για να διασφαλιστεί η αξιόπιστη λειτουργία, μια βαλβίδα ασφαλείας εισάγεται στο σύστημα. Εγγυάται αξιόπιστη λειτουργία του λέβητα και προστασία από ζημιές σε περίπτωση απότομης αλλαγής πίεσης σε περίπτωση δυσλειτουργίας..

Η βαλβίδα ασφαλείας αποτελείται από δύο στοιχεία: η αντίστροφη βαλβίδα βρίσκεται στο άμεσο σώμα και η συσκευή ασφαλείας βρίσκεται στο κάθετο τμήμα της. Το νερό εισέρχεται στον θερμοσίφωνα μέσω μιας βαλβίδας αντεπιστροφής.

Σε περίπτωση επείγουσας αύξησης της πίεσης στο εσωτερικό του θερμοσίφωνα, η περίσσεια νερού απορρίπτεται μέσω του εξαρτήματος στη γραμμή αποστράγγισης. Στο πλάι υπάρχει λαβή για χειροκίνητη απελευθέρωση νερού.

Συσκευή βαλβίδας ελέγχου

Η βαλβίδα ελέγχου για το θερμοσίφωνα χρησιμεύει για να αποτρέψει τη διαρροή νερού από το λέβητα εάν η πίεση στην παροχή νερού πέσει ή το νερό είναι εντελώς απενεργοποιημένο. Όταν η δεξαμενή γεμίσει αρχικά, η πίεση του νερού ανοίγει το ελατήριο του στοιχείου κλεισίματος και το νερό εισέρχεται στο σώμα. Κατά την πλήρωση, η πίεση στο εσωτερικό του λέβητα αυξάνεται και μόλις ισοδυναμεί με την παροχή νερού, το στοιχείο διακοπής poppet εμποδίζει την πρόσβαση νερού από την παροχή νερού. Μετά από αυτό, τα θερμαντικά στοιχεία θερμαίνουν το νερό στην καθορισμένη θερμοκρασία. Μόλις ανοίξετε τη ζεστή βρύση στο νεροχύτη ή στο ντους, η πίεση στο εσωτερικό του λέβητα θα πέσει και το νερό θα αρχίσει να ρέει ξανά στον λέβητα..

Η στεγανότητα της υδραυλικής βαλβίδας ελέγχου είναι απαραίτητη για την ασφαλή λειτουργία του θερμοσίφωνα. Σε κτίρια κατοικιών, υπάρχουν συχνά περιπτώσεις όταν η πίεση στο δίκτυο πέσει ή η παροχή νερού σταματήσει. Σε περίπτωση δυσλειτουργίας, μπορεί να ρέει νερό από τη θήκη του θερμοσίφωνα και το θερμαντικό στοιχείο θα θερμαίνει τον αέρα μέσα.

Εάν ο θερμοσίφωνας δεν προβλέπει αυτόματη αποσύνδεση των θερμαντικών στοιχείων κατά τη διάρκεια ξηρής θέρμανσης, αυτό θα οδηγήσει σε εξουθένωση και βλάβη του ακριβού εξοπλισμού. Αυτό είναι ιδιαίτερα επικίνδυνο εάν αυτή τη στιγμή αρχίζει η παροχή νερού, η οποία, πέφτοντας στα θερμά θερμαντικά στοιχεία, θα προκαλέσει έντονη εξάτμιση, η οποία μπορεί να οδηγήσει ακόμη και σε έκρηξη..

Συσκευή ανταλλακτικών ασφαλείας

Όταν ενεργοποιούμε τη θέρμανση του νερού, η πίεση στον λέβητα αυξάνεται καθώς αυξάνεται η θερμοκρασία. Μόλις η πίεση υπερβεί την τιμή της ρύθμισης του ελατηρίου στον κατακόρυφο κλάδο, η βαλβίδα θα ανοίξει και η περίσσεια νερού θα αποβληθεί μέσω του εξαρτήματος στη γραμμή αποστράγγισης. Έτσι, η βαλβίδα ασφαλείας για το θερμοσίφωνα, η αρχή της λειτουργίας της οποίας βασίζεται στη διατήρηση της κανονικής πίεσης, διασφαλίζει την ασφαλή χρήση της συσκευής στο σπίτι..

Η βαλβίδα ασφαλείας παρέχεται με το λέβητα. Οι παράμετροι του ελατηρίου προσαρμόζονται στην πίεση σχεδιασμού στην οποία λειτουργεί το κοτόπουλο. Απαγορεύεται αυστηρά η αποσυναρμολόγηση και η ρύθμιση του ελατηρίου μόνοι σας..

Δεν θα μπορείτε να ρυθμίσετε με ακρίβεια τις παραμέτρους και η υδραυλική σας βαλβίδα θα λειτουργεί είτε σε χαμηλή πίεση, είτε σε μεγαλύτερη από αυτήν για την οποία έχει σχεδιαστεί η αντοχή του αμαξώματος. Εάν στην πρώτη περίπτωση δεν υπάρχει ιδιαίτερος κίνδυνος, το νερό απλώς θα αποφορτιστεί πριν θερμανθεί στην καθορισμένη θερμοκρασία..

Λοιπόν, στη δεύτερη περίπτωση, η υπερβολική πίεση μπορεί να προκαλέσει σοβαρές συνέπειες..

Η πίεση μέσα στο δοχείο μπορεί να αυξηθεί σε κρίσιμες 5-6 ατμόσφαιρες, μια τεράστια συσσώρευση ατμού και μια έκρηξη συμβαίνει.

Για να κλείσετε την παροχή νερού, μπορεί να εγκατασταθεί μια βαλβίδα διακοπής απευθείας ανάντη της βαλβίδας ασφαλείας για το θερμοσίφωνα. Για την εκκένωση νερού, χρησιμοποιείται ένας διαφανής πλαστικός σωλήνας, ο οποίος είναι προσαρτημένος στο εξάρτημα με ένα σφιγκτήρα. Το άλλο άκρο του σωλήνα κατευθύνεται στο αποχετευτικό σύστημα. Μπορείτε, βέβαια, να βάλετε ένα κουβά για να συλλέξετε νερό, αλλά αυτό το δοχείο αρκεί μόνο για να συλλέξει υγρό όταν στάζει. Σε περίπτωση επείγουσας επαναφοράς, αυτή η χωρητικότητα μπορεί να μην είναι αρκετή.

Η σύνδεση του αγωγού από την παροχή νερού στη συσκευή ασφαλείας μπορεί να γίνει με εύκαμπτο ενισχυμένο σωλήνα ή χρησιμοποιώντας σωλήνες πολυπροπυλενίου. Δεδομένου ότι η πίεση στο δίκτυο ύδρευσης μπορεί να αυξηθεί χωρίς λόγο, μπορεί να εγκατασταθεί μειωτήρας για να περιορίσει τις διακυμάνσεις της πίεσης του νερού..

  Αφαιρούμε το χιόνι στη χώρα

Είναι επίσης καλή ιδέα να εγκαταστήσετε ένα φίλτρο στο σύστημα για τον καθαρισμό του νερού από ακαθαρσίες. Η βρωμιά που εισέρχεται στον λέβητα εγκαθίσταται στα θερμαντικά στοιχεία και μειώνει τη θερμαντική τους ικανότητα. Όταν αντικαθιστάτε τη βαλβίδα ασφαλείας ή την επισκευάζετε, είναι απαραίτητο να αποστραγγίσετε εντελώς το νερό από τη θερμάστρα..

Για τέτοιες περιπτώσεις, εγκαθίσταται ένα μπλουζάκι μεταξύ της υδραυλικής βαλβίδας και της εισόδου του λέβητα. Μια βαλβίδα διακοπής και ένας αγωγός συνδέονται με το μπλουζάκι, το οποίο αποστραγγίζει το νερό στον αποχετευτικό αγωγό. Όταν λειτουργεί ο λέβητας, η βρύση είναι κλειστή και όταν είναι απαραίτητο να αποστραγγιστεί το νερό, η βρύση ανοίγει και το νερό αποστραγγίζεται. Η ίδια συσκευή είναι εγκατεστημένη στην έξοδο ζεστού νερού. Για προστασία από το μη εξουσιοδοτημένο άνοιγμα της βρύσης, είναι καλύτερο να αφαιρέσετε τη λαβή και να την αποθηκεύσετε ξεχωριστά..

Πού είναι τοποθετημένη η βαλβίδα ασφαλείας;?

Υπάρχουν αρκετές απαιτήσεις για την υποχρεωτική εγκατάσταση βαλβίδας ασφαλείας.

  • Η βαλβίδα ασφαλείας πρέπει να αποτελεί υποχρεωτικό στοιχείο οποιουδήποτε αυτόνομου συστήματος θέρμανσης κλειστού τύπου, ανεξάρτητα από τον τύπο του λέβητα. Ταυτόχρονα, ακόμη και αν ο λέβητας έχει τη δική του ενσωματωμένη ομάδα ασφαλείας, η οποία περιλαμβάνει μια τέτοια βαλβίδα, οι ειδικοί συστήνουν ανεπιφύλακτα την εγκατάσταση μιας άλλης – ήδη στο ίδιο το κύκλωμα.

Κατά κανόνα, μία βαλβίδα ανά κύκλωμα είναι αρκετή..

  • Ωστόσο, υπάρχει και μια επιφύλαξη. Μερικές φορές ένας εναλλάκτης θερμότητας χρησιμοποιείται για τη μεταφορά θερμότητας σε ένα κύκλωμα στο σύστημα θέρμανσης. Δηλαδή, δεν υπάρχει άμεση επαφή μέσω των σωλήνων μεταξύ του κύριου κυκλώματος από το λέβητα και του δευτερεύοντος κυκλώματος. Αυτό σημαίνει ότι αυτό το δευτερεύον κύκλωμα πρέπει να έχει τη δική του ομάδα ασφαλείας, συμπεριλαμβανομένης μιας βαλβίδας ασφαλείας.

Κάθε κύκλωμα που διαχωρίζεται από το κύριο κύκλωμα που δέχεται θερμότητα μέσω εναλλάκτη θερμότητας πρέπει να έχει τη δική του βαλβίδα ασφαλείας..

  • Ακριβώς η ίδια απαίτηση ισχύει για το κύκλωμα παροχής ζεστού νερού που συνδέεται με τη θέρμανση μέσω ενός λέβητα έμμεσης θέρμανσης. Εκτός αν, φυσικά, η βαλβίδα δεν προβλέπεται από το σχέδιο του ίδιου του λέβητα.

Σε θερμοσίφωνα αποθήκευσης άμεσης θέρμανσης (ηλεκτρικός λέβητας ή λέβητας αερίου), απαιτείται επίσης βαλβίδα. Είναι αλήθεια ότι αρκετά άλλα μοντέλα χρησιμοποιούνται ήδη εκεί, σχεδιασμένα ειδικά για μια τέτοια εφαρμογή..

Ένας θερμοσίφωνας αποθήκευσης χωρίς βαλβίδα ασφαλείας είναι μια βόμβα αναρτημένη από τον τοίχο. Επιπλέον, όπως μπορείτε να δείτε, αυτό δεν παρατίθεται, αφού πρακτικά δεν είναι υπερβολή. Η σημασία μιας βαλβίδας ασφαλείας για έναν θερμοσίφωνα περιγράφεται λεπτομερώς σε μια ειδική δημοσίευση της πύλης μας.

Φαίνεται ότι η πίεση σε όλο το κύκλωμα κατανέμεται περίπου ίσα. Αλλά, παρ ‘όλα αυτά, η βέλτιστη θέση της βαλβίδας είναι ο σωλήνας τροφοδοσίας μετά την έξοδο από τον λέβητα – όχι πιο κοντά από 0,5 μέτρα. Και δεδομένου ότι οι βαλβίδες συνήθως εγκαθίστανται ως μέρος της λεγόμενης “ομάδας ασφαλείας”, το υψηλότερο σημείο του σωλήνα παροχής γίνεται το καλύτερο μέρος. Έτσι, ο αυτόματος εξαερισμός, ο οποίος ανήκει στην ομάδα, απομάκρυνε εγκαίρως τα αέρια που συσσωρεύονται (φυσικά, στο επάνω σημείο), εμποδίζοντας τη δημιουργία ενός κλειδαριού αέρα. (Αν και το υψηλότερο σημείο από μόνο του είναι για μια βαλβίδα ασφαλείας, ας είμαστε ειλικρινείς, δεν είναι σημαντικό).

Ομάδα ασφαλείας στον σωλήνα τροφοδοσίας μετά την έξοδο από το λέβητα. Παρεμπιπτόντως, ας δώσουμε προσοχή στο σφάλμα – μια βρύση είναι τοποθετημένη μεταξύ του λέβητα και της βαλβίδας, η οποία δεν πρέπει.

Σε αυτή την περίπτωση, πρέπει να τηρηθεί μια πολύ σημαντική απαίτηση – μεταξύ του λέβητα (ή άλλης πηγής θερμότητας, για παράδειγμα, εναλλάκτη θερμότητας) και της βαλβίδας που είναι εγκατεστημένη σε αυτό το κύκλωμα, καμία συσκευή διακοπής δεν είναι απολύτως απαράδεκτη. Μετά – παρακαλώ, αλλά πριν από αυτόν – αποκλείεται εντελώς. Δεν πρέπει να υπάρχει καμία πιθανότητα τυχαίας αποκοπής της συσκευής ασφαλείας από το κύκλωμα..

Παρεμπιπτόντως, αν κρίνουμε από τις δημοσιευμένες φωτογραφίες, κάποιοι τσιγκουνεύονται αυτήν την απαίτηση. Και εντελώς μάταια!

Ένας άλλος κανόνας είναι ότι ο σωλήνας που είναι κατάλληλος για τη βαλβίδα δεν μπορεί να είναι μικρότερος από την τιμή που αναγράφεται σε αυτό! Διαφορετικά, η συσκευή ενδέχεται να μην λειτουργεί σωστά. Κατά κανόνα, το DN υποδεικνύεται στο σώμα, για παράδειγμα, ¾ “.

Θα πρέπει να γίνει κατανοητό σωστά ότι μια τέτοια διάταξη βαλβίδων δεν είναι καθόλου δόγμα. Φυσικά, οι ιδιαιτερότητες του δημιουργούμενου συστήματος θέρμανσης λαμβάνονται πάντα υπόψη. Έτσι, για παράδειγμα, μια “ομάδα ασφαλείας” μαζί με μια βαλβίδα ασφαλείας μπορεί κάλλιστα να “στεφανώσει” ένα υδραυλικό βέλος.

Η «ομάδα ασφαλείας» σε πλήρη ισχύ βρίσκεται στην υδροσταγίδα.

Τώρα είναι η ώρα να καλύψετε ένα τέτοιο κενό, καθώς αυτές είναι πολύ σημαντικές πληροφορίες για τον σωστό σχεδιασμό του συστήματος! Ένα ξεχωριστό άρθρο της πύλης μας λέει λεπτομερώς για τον υδραυλικό διανομέα ή το υδραυλικό βέλος του συστήματος θέρμανσης..

Υπάρχουν και άλλες λύσεις επίσης. Για παράδειγμα, μια βάση για την τοποθέτηση στον τοίχο μιας δεξαμενής διαστολής, η οποία ταυτόχρονα χρησιμεύει ως πολλαπλή για τη σύνδεση της ίδιας της δεξαμενής και όλων των συσκευών της “ομάδας ασφαλείας” – μανόμετρο, βαλβίδα ασφαλείας και αυτόματο εξαερισμό.

Στήριγμα για την ανάρτηση της δεξαμενής διαστολής, η οποία είναι ταυτόχρονα ένας συλλέκτης τόσο για τη δεξαμενή όσο και για ολόκληρη την “ομάδα ασφαλείας”.

Παρεμπιπτόντως, κανείς δεν σας υποχρεώνει να τοποθετήσετε και τις τρεις αυτές συσκευές μαζί – απλώς ο συνδυασμός τους είναι πιο βολικός για καθημερινό έλεγχο. Μπορείτε, αν το επιθυμείτε, να αγοράσετε μια βαλβίδα ασφαλείας, η οποία έχει ήδη ενσωματωμένο μανόμετρο – επίσης μια πολύ καλή λύση..

“Δύο σε ένα” – βαλβίδα ασφαλείας με ενσωματωμένο μανόμετρο.

Όσον αφορά τους αεραγωγούς, συνήθως το θέμα δεν περιορίζεται σε αυτό – αρκετοί τέτοιοι διαχωριστές εγκαθίστανται στις πιο ευάλωτες περιοχές του συστήματος από την άποψη της συσσώρευσης αερίου..

Πιθανώς, δεν θα είναι πολύ καλό εάν το νερό, όταν ενεργοποιηθεί η βαλβίδα, απλώς χυθεί στο πάτωμα. Ως εκ τούτου, προσπαθούν να συνδέσουν έναν σωλήνα στον σωλήνα εξόδου, ο οποίος αφαιρεί την περίσσεια ψυκτικού υγρού στον αποχετευτικό αγωγό..

Αλλά ένας συμπαγής σωλήνας προς τον αποχετευτικό αγωγό δεν είναι επίσης η καλύτερη λύση. Το γεγονός είναι ότι η βαλβίδα, όπως είναι ήδη σαφές, εξομαλύνει την κατάσταση έκτακτης ανάγκης, αλλά δεν τη διορθώνει με κανέναν τρόπο. Δηλαδή, θα πρέπει να είναι πολύ σημαντικό για τον ιδιοκτήτη ενός σπιτιού ή διαμερίσματος να δει ότι ενεργοποιήθηκε η βαλβίδα – αυτό είναι ένα σαφές σήμα κάποιου προβλήματος και η ανάγκη για επείγουσα αναζήτηση λύσης στο πρόβλημα.

Επομένως, συνιστάται η σύνδεση του σωλήνα αποστράγγισης όχι απευθείας στη βαλβίδα, αλλά μέσω ειδικής χοάνης για να σπάσει ο πίδακας..

Βαλβίδα ασφαλείας με προσαρτημένη χοάνη εκτόξευσης τζετ. Ο σωλήνας αποστράγγισης θα προχωρήσει πιο μακριά από αυτό το χωνί..

Με αυτήν την προσέγγιση, η ενεργοποίηση της βαλβίδας δεν θα αγνοηθεί – θα εμφανιστεί με κάποια σημάδια (θόρυβος πίδακα, πιτσιλιές στο πάτωμα κ.λπ.)

Γιατί μπορεί να ενεργοποιηθεί η βαλβίδα?

Μπορεί να υπάρχουν διάφοροι λόγοι για τους οποίους η βαλβίδα γίνεται αισθητή όταν στάζει ή χυθεί το ψυκτικό υγρό. Δεν είναι όλοι εξίσου σοβαροί, αλλά σε κάθε περίπτωση, αντιδράσεις, επαλήθευση – οποιαδήποτε από αυτές αξίζει.

  • Perhapsσως ο πιο σοβαρός λόγος είναι η αστοχία ή η ασταθής λειτουργία του συστήματος θερμορύθμισης του ίδιου του λέβητα θέρμανσης. Σίγουρα, θα ενεργοποιείται συχνά και με άφθονη διαρροή νερού..
  • Προκαλέστε διαρροή στη βαλβίδα που μπορεί να δυσλειτουργήσει το δοχείο διαστολής. Αυτό θα μπορούσε να είναι μια αρχική εσφαλμένη διαμόρφωση (αλλά στη συνέχεια θα εμφανιστεί αρκετά γρήγορα). Από κρυμμένους λόγους – βλάβη στη μεμβράνη ή δυσλειτουργία της θηλής, μέσω της οποίας αερίστηκε ο αέρας που αντλείται στον “ξηρό” θάλαμο. Με τέτοιες δυσλειτουργίες στο σύστημα, ξεκινούν ξαφνικές αυξήσεις πίεσης, έως και το σφυρί νερού, το οποίο οδηγεί σε βραχυπρόθεσμα, αλλά μάλλον συχνά ανοίγματα βαλβίδων.
  • Η βαλβίδα μπορεί επίσης να διαρρεύσει ελαφρώς στις οριακές τιμές της πίεσης στο σύστημα. Η ακρίβεια των συσκευών ελατηρίου δεν είναι εξαιρετική, της τάξης του 20%, οπότε αυτό το φαινόμενο δεν αποκλείεται. Έξοδος – πιο ακριβείς ρυθμίσεις συστήματος με την επιλογή του κατάλληλου εξοπλισμού.
  • Η φθορά της βαλβίδας είναι επίσης μια από τις πιθανές αιτίες. Έχει ήδη ειπωθεί παραπάνω ότι μετά από αρκετές πλήρεις ενεργοποιήσεις, η βαλβίδα a priori θα αρχίσει να “βιδώνεται” και είναι καλύτερα είτε να την επισκευάσετε (εάν επισκευάζεται), είτε να την αντικαταστήσετε με μια νέα.
  • Ναι, και χωρίς σκανδάλη – παρόλα αυτά, η άνοιξη μπορεί να αρχίσει να “κουράζεται” με την πάροδο του χρόνου. Και επιπλέον, μερικές φορές η υπονόμευση εμφανίζεται λόγω της διαρροής του ψυκτικού κατά μήκος του στελέχους. Επίσης, πιθανώς, ένας λόγος για να σκεφτείτε την επισκευή ή, μάλλον, την αντικατάσταση.
  • Η λειτουργία θεωρητικά μπορεί επίσης να προκληθεί από το κενό στο σωλήνα εξόδου. Αλλά το να μιλάμε για αυτό δεν είναι σοβαρό. Επιπλέον, εάν η σύνδεση θα γίνει με διακοπή στο τζετ.

Πώς να στραγγίξετε το νερό μέσω μιας βαλβίδας?

Συνήθως, το νερό αποστραγγίζεται κατά τη διάγνωση βλαβών. Ωστόσο, υπάρχουν άλλες καταστάσεις όταν αυτή η διαδικασία είναι απαραίτητη..

  1. Λέβητες χωρών. Στο τέλος του καλοκαιρινού εξοχικού σπιτιού, είναι απαραίτητο να στραγγίξετε το νερό για να αποφύγετε το πάγωμα. Η αγνόηση της κατάστασης θα οδηγήσει σε ρήξη λέβητα το χειμώνα..
  2. Σύγκρουση. Σε αυτή την περίπτωση, θα είναι απαραίτητο να αδειάσετε τη δεξαμενή του λέβητα από το νερό για να εξαλειφθούν οι δυσλειτουργίες στο σύστημα παροχής νερού..

Ορισμένες εγκαταστάσεις δεν έχουν σχεδιαστεί για να στέκονται για μεγάλο χρονικό διάστημα χωρίς νερό. Αυτές οι πληροφορίες αναφέρονται στο εγχειρίδιο οδηγιών. Σε αυτή την περίπτωση, το εμφιαλωμένο νερό έρχεται στη διάσωση..

Χρησιμοποιώντας μια βαλβίδα ασφαλείας, το νερό αποστραγγίζεται πιο ομαλά και με ασφάλεια. Για να απελευθερώσετε το δοχείο, πρέπει να εκτελέσετε έναν αριθμό χειρισμών..

  1. Η συσκευή θέρμανσης βρίσκεται κάτω από ένα ορισμένο επίπεδο πίεσης, επομένως είναι απαραίτητο να κλείσετε το στοιχείο διακοπής της εισόδου κρύου νερού. Στη συνέχεια, θα πρέπει να προσπαθήσετε να απελευθερώσετε νερό από τη βρύση όσο το δυνατόν περισσότερο..
  2. Αφού φύγει τελείως το νερό, η βρύση κλείνει. Υπάρχει ένας μοχλός στη βαλβίδα. Η αποστράγγιση θα ξεκινήσει μόλις εισέλθει αέρας στη δεξαμενή. Εάν ο θερμοσίφωνας διαθέτει βύσμα, πρέπει να αφαιρεθεί. Εάν δεν υπάρχει τεχνική τρύπα, ανοίγει μια πρόσθετη βρύση για την αποστράγγιση του νερού. Βρίσκεται στο σωλήνα.
  3. Μάζες αέρα εισέρχονται και το νερό αποστραγγίζεται μέσω ενός στομίου στη βαλβίδα ασφαλείας.

Η αποστράγγιση είναι μια μακρά διαδικασία, αλλά δεν απαιτεί μεγάλη προσπάθεια και ειδικές δεξιότητες. Ένας θερμοσίφωνας 50-80 λίτρων θα αδειάσει μετά από περίπου 1,5-2 ώρες. Εάν υπάρχει συσσώρευση ιλύος στη βαλβίδα, η αποστράγγιση του νερού θα διαρκέσει από 3 έως 4 ώρες..

Κανόνες εγκατάστασης και εγκατάστασης

Έχοντας προγραμματίσει την αυτοεγκατάσταση μιας βαλβίδας ασφαλείας για θέρμανση, θα πρέπει να προετοιμάσετε ένα σύνολο εργαλείων εκ των προτέρων. Στην εργασία, δεν μπορείτε να κάνετε χωρίς ρυθμιζόμενα κλειδιά και κλειδιά, κατσαβίδι Phillips, πένσα, μεζούρα, στεγανωτικό σιλικόνης.

Πριν ξεκινήσετε την εργασία, πρέπει να καθορίσετε ένα κατάλληλο μέρος για εγκατάσταση. Η βαλβίδα ασφαλείας συνιστάται να τοποθετηθεί στον σωλήνα παροχής κοντά στην έξοδο του λέβητα. Η βέλτιστη απόσταση μεταξύ των στοιχείων είναι 200-300 mm.

Βίδωμα στη συσκευή ασφαλείας

Όλες οι συμπαγείς ασφάλειες του σπιτιού έχουν σπείρωμα. Για να επιτευχθεί πλήρης στεγανότητα κατά το βίδωμα, είναι απαραίτητο να σφραγίσετε τον σωλήνα με ρυμούλκηση ή σιλικόνη. Είναι ανεπιθύμητη η χρήση ταινίας FUM, καθώς δεν αντέχει πάντα σε κρίσιμα υψηλές θερμοκρασίες.

Στην κανονιστική τεκμηρίωση που συνοδεύει κάθε συσκευή, η διαδικασία εγκατάστασης συνήθως προγραμματίζεται βήμα προς βήμα..

Ορισμένοι βασικοί κανόνες εγκατάστασης είναι οι ίδιοι για όλους τους τύπους βαλβίδων:

  • εάν η ασφάλεια δεν είναι τοποθετημένη ως μέρος μιας ομάδας ασφαλείας, τοποθετείται ένα μανόμετρο δίπλα της.
  • στις βαλβίδες ελατηρίου, ο άξονας του ελατηρίου πρέπει να έχει αυστηρά κάθετη θέση και να βρίσκεται κάτω από το σώμα της συσκευής.
  • στον εξοπλισμό μοχλού-φορτίου, ο μοχλός τοποθετείται οριζόντια.
  • στο τμήμα του αγωγού μεταξύ του εξοπλισμού θέρμανσης και της ασφάλειας, δεν επιτρέπεται η εγκατάσταση βαλβίδων ελέγχου, βρύσες, βαλβίδες πύλης, αντλία κυκλοφορίας.
  • για να αποφευχθεί ζημιά στο σώμα όταν περιστρέφεται η βαλβίδα, είναι απαραίτητο να επιλέξετε με ένα κλειδί από την πλευρά όπου πραγματοποιείται το βίδωμα.
  • ένας σωλήνας αποστράγγισης που οδηγεί το ψυκτικό στο δίκτυο αποχέτευσης ή ο σωλήνας επιστροφής συνδέεται με τον σωλήνα εξόδου της βαλβίδας.
  • ο σωλήνας εξόδου δεν συνδέεται απευθείας με την αποχέτευση, αλλά με τη συμπερίληψη χοάνης ή λάκκου.
  • σε συστήματα όπου η κυκλοφορία υγρών είναι φυσική, η βαλβίδα ασφαλείας τοποθετείται στο υψηλότερο σημείο.

Η ονομαστική διάμετρος της συσκευής επιλέγεται με βάση τις μεθόδους που αναπτύχθηκαν και εγκρίθηκαν από την Gostekhnadzor. Κατά την επίλυση αυτού του ζητήματος, είναι πιο σοφό να ζητήσετε βοήθεια από επαγγελματίες..

Εάν αυτό δεν είναι δυνατό, μπορείτε να δοκιμάσετε να χρησιμοποιήσετε εξειδικευμένα διαδικτυακά προγράμματα για τον υπολογισμό.

Παράδειγμα σωστού διαγράμματος καλωδίωσης

Για να μειωθούν οι υδραυλικές απώλειες κατά την πίεση του μέσου στο δίσκο της βαλβίδας, η εγκατάσταση εξοπλισμού έκτακτης ανάγκης πραγματοποιείται με κλίση προς τη μονάδα λέβητα

Η ρύθμιση της βαλβίδας επηρεάζεται από τον τύπο της δομής σύσφιξης. Οι συσκευές ελατηρίου έχουν κάλυμμα. Η προ-συμπίεση του ελατηρίου ρυθμίζεται περιστρέφοντάς το. Η ακρίβεια ρύθμισης αυτών των προϊόντων είναι υψηλή: +/- 0,2 atm.

Στις συσκευές μοχλού, οι ρυθμίσεις γίνονται με αύξηση της μάζας ή μετακίνηση του φορτίου..

Μετά από 7-8 λειτουργίες στην εγκατεστημένη συσκευή έκτακτης ανάγκης, το ελατήριο και η πλάκα φθείρονται, με αποτέλεσμα να σπάσει η στεγανότητα. Σε αυτή την περίπτωση, είναι σκόπιμο να αντικαταστήσετε τη βαλβίδα με μια νέα..

Εγκατάσταση και συναρμολόγηση

Για την ασφαλή λειτουργία των αγωγών αερίου και νερού, κατά την εγκατάσταση προστατευτικών μονάδων, συνιστάται να συμμορφώνεστε με τις ακόλουθες απαιτήσεις:

  1. Μην τοποθετείτε βαλβίδες κλεισίματος και φίλτρα σε σωλήνες κατάλληλους για τη συσκευή ασφαλείας και σωλήνες εκτόνωσης πίεσης..
  2. Ο άξονας του ελατηρίου πρέπει να τοποθετηθεί κάθετα. Η μονάδα πρέπει να είναι ελεύθερα προσβάσιμη για αντικατάσταση και ρύθμιση..
  3. Ο μοχλός του μηχανισμού ασφαλείας του τύπου μοχλού πρέπει να τοποθετηθεί οριζόντια κατά την εγκατάσταση.
  4. Μπροστά από το εξάρτημα ελέγχου πίεσης πρέπει να εγκατασταθεί μανόμετρο..

    Βαλβίδες ελατηρίου ασφαλείας - τα πάντα για το σχεδιασμό και την εγκατάσταση

    Εγκατάσταση μετρητή πίεσης σε αγωγό

  5. Ανάλογα με το μέσο λειτουργίας, ο σωλήνας εκκένωσης μπορεί να κατευθυνθεί: στην ατμόσφαιρα για ατμό και αέρια μη επιθετικά μέσα. Για ζεστό νερό, η αποχέτευση πρέπει να κατευθύνεται σε ειδικό δοχείο ή πίσω στο σύστημα. Εάν υπάρχει ένα επιθετικό μέσο στους σωλήνες, τότε η εκκένωση πρέπει να αποστραγγίζεται μόνο σε μια κλειστή δεξαμενή..
  6. Το μήκος του σωλήνα από τον εξοπλισμό έως την εγκατάσταση της προστατευτικής μονάδας πρέπει να είναι ελάχιστο. Σε αυτόν τον τομέα, δεν επιτρέπεται η σύνδεση υποκαταστημάτων για την επιλογή του μέσου εργασίας..
  7. Η βαλβίδα ασφαλείας για το σύστημα θέρμανσης μπορεί να εγκατασταθεί σε πολλά σημεία του αγωγού, ενώ ο ρυθμός ροής του μέσου εργασίας μέσω του αγωγού πρέπει να είναι 1,25 φορές μεγαλύτερος από τη συνολική παροχή των εγκατεστημένων συσκευών. Βαλβίδες ελατηρίου ασφαλείας - τα πάντα για το σχεδιασμό και την εγκατάσταση

    Εγκατάσταση εξοπλισμού στο λεβητοστάσιο

  8. Πριν θέσετε σε λειτουργία το σύστημα, είναι επιτακτική ανάγκη να ελέγξετε τη σωστή ρύθμιση της βαλβίδας ασφαλείας, καθώς και την ικανότητά της να επιστρέψει στην αρχική της θέση και να διασφαλίσει τη στεγανότητα.

Απαιτούμενα εργαλεία και υλικά

Για να εγκαταστήσετε τη βαλβίδα θα χρειαστείτε:

  • κλειδί ρυθμιζόμενου ανοίγματος;
  • καπνός – ταινία ή ρυμούλκηση.
  • ειδική πάστα για στεγανοποίηση αρμών.

Πρόοδο των εργασιών

Κάθε προϊόν που έχει σχεδιαστεί για να απελευθερώνει υπερπίεση είναι πλήρες με οδηγίες εγκατάστασης, οι οποίες πρέπει να διαβαστούν προσεκτικά πριν ξεκινήσετε την εργασία. Πριν από την εγκατάσταση, πρέπει επίσης να αποσυνδέσετε το θερμοσίφωνα από το δίκτυο και να αποστραγγίσετε το νερό από αυτό. Η βαλβίδα πρέπει να τοποθετηθεί στην παροχή κρύου νερού μέχρι το κλείδωμα. Η σειρά εγκατάστασης της βαλβίδας έχει ως εξής:

  • σήμανση του χώρου εγκατάστασης ·
  • αφαίρεση τμήματος του σωλήνα με μέγεθος που αντιστοιχεί στο μήκος του σώματος της συσκευής.
  • σπείρωμα στα άκρα των σωλήνων:
  • καλύπτοντας το τμήμα με σπείρωμα με ταινία ρυμούλκησης ή καπνού.
  • βιδώνοντας τη βαλβίδα στο σπείρωμα του σωλήνα.
  • σύνδεση σε άλλο σωλήνα σωλήνα που οδηγεί στο αποχετευτικό σύστημα.
  • σφίγγοντας τη σύνδεση με σπείρωμα με ένα ρυθμιζόμενο κλειδί.
  • σφράγιση του κόμβου με ειδική πάστα.
  • ρύθμιση της συσκευής σύμφωνα με τις τιμές διαβατηρίου (εάν είναι απαραίτητο).

Ρυθμιστής πίεσης

Βαλβίδες ελατηρίου ασφαλείας - τα πάντα για το σχεδιασμό και την εγκατάσταση

Η λειτουργία των μπαταριών και της αντλίας είναι μειωμένη λόγω υψηλών ή χαμηλών επιπέδων πίεσης. Ο σωστός έλεγχος στο σύστημα θέρμανσης θα βοηθήσει στην αποφυγή αυτού του αρνητικού παράγοντα. Η πίεση στο σύστημα παίζει σημαντικό ρόλο στη διασφάλιση ότι το νερό εισέρχεται στους σωλήνες και τα θερμαντικά σώματα. Η απώλεια θερμότητας θα μειωθεί εάν η πίεση τυποποιηθεί και διατηρηθεί. Εδώ βοηθούν οι ρυθμιστές πίεσης του νερού. Η αποστολή τους είναι, πρώτα απ ‘όλα, να προστατεύσουν το σύστημα από υπερβολική πίεση. Η αρχή της λειτουργίας αυτής της συσκευής βασίζεται στο γεγονός ότι η βαλβίδα του συστήματος θέρμανσης, που βρίσκεται στον ρυθμιστή, λειτουργεί ως εξισωτής των προσπαθειών. Οι ρυθμιστές ταξινομούνται ανάλογα με τον τύπο πίεσης: στατιστική, δυναμική. Η επιλογή του ρυθμιστή πίεσης είναι απαραίτητη με βάση τη χωρητικότητα. Αυτή είναι η ικανότητα να περάσει τον απαιτούμενο όγκο του ψυκτικού, παρουσία της απαιτούμενης σταθερής πτώσης πίεσης..

Πνευμοϋδραυλικός συσσωρευτής

Ο πνευμοϋδραυλικός συσσωρευτής (Εικ. 66) αποτελείται από πνευματικούς κυλίνδρους, έναν πνευμοϋδραυλικό κύλινδρο και ένα σύστημα ελέγχου. Λόγω του κινδύνου έκρηξης ενός μείγματος ατμών λαδιού με αέρα, οι πνευματικοί κύλινδροι φορτίζονται με αδρανές αέριο – άζωτο, αργό κ.λπ..

Θέση εγκατάστασης βαλβίδων ασφαλείας

Κατά την επιλογή ενός χώρου για την εγκατάσταση συσκευών ασφαλείας, πρέπει να τηρούνται ορισμένοι κανόνες:

  1. Οι βαλβίδες παλμών πρέπει να εγκαθίστανται σε εσωτερικούς χώρους, λαμβάνοντας υπόψη το κλίμα για το οποίο προορίζονται (εύκρατο ή τροπικό).
  2. Για τη συντήρηση, την επισκευή, τη συναρμολόγηση και την αποσυναρμολόγηση προϊόντων, συνιστάται η οργάνωση του χώρου έτσι ώστε αυτές οι ενέργειες να είναι χωρίς διακοπή από το σύστημα παροχής νερού..
  3. Εκτελέστε την εγκατάσταση σύμφωνα με τα σχέδια εργασίας του σχεδιασμού.
  4. Η κύρια βαλβίδα τοποθετείται με συγκόλληση στο εξάρτημα μόνο κάθετα προς τα πάνω. Είναι δυνατή η απόκλιση, αλλά όχι μεγαλύτερη από 0,2 mm ανά 100 mm του ύψους της προστατευτικής συσκευής.
  5. Κατά τη συγκόλληση, αποκλείστε την πιθανότητα εισροής, φθοράς, κλίμακας που εισέρχεται στην κοιλότητά του.
  6. Οι ραφές μετά το μαγείρεμα πρέπει να υποβληθούν σε θερμική επεξεργασία, με βάση τις απαιτήσεις των σημερινών οδηγιών για την εγκατάσταση εξοπλισμού για το σύστημα ύδρευσης.
  7. Απαγορεύεται η εγκατάσταση συσκευών διακοπής και φίλτρων σε σωλήνες που ταιριάζουν στους αγωγούς βαλβίδων και εκτόνωσης πίεσης..
  8. Ο μοχλός βαλβίδας είναι τοποθετημένος οριζόντια.
  9. Για να ελέγξετε την πίεση, πρέπει να βάλετε ένα μανόμετρο μπροστά από το εξάρτημα..
  10. Η βαλβίδα για το σύστημα θέρμανσης μπορεί να εγκατασταθεί σε διάφορα σημεία του αγωγού.

Ρύθμιση των βαλβίδων ασφαλείας

Βαλβίδες ελατηρίου ασφαλείας - τα πάντα για το σχεδιασμό και την εγκατάσταση

Η ρύθμιση των προστατευτικών συσκευών πραγματοποιείται μετά την εγκατάσταση και την έκπλυση του συστήματος..

Οι βαλβίδες ασφαλείας ελέγχονται σε διάφορα στάδια:

  1. Ρύθμιση πίεσης που έχει ρυθμιστεί ελαφρώς πάνω από το όριο πίεσης εργασίας.
  2. Ελέγχοντας την πίεση κατά το άνοιγμα, δεν πρέπει να υπερβαίνει το ελάχιστο. Αντιστοιχεί στην κανονική λειτουργία. Η πίεση στη βαλβίδα ασφαλείας με ελατήριο μπορεί να ρυθμιστεί περιστρέφοντας τη βίδα ρύθμισης, η οποία συμπιέζει το ελατήριο. Μοχλός ρυθμιζόμενος αλλάζοντας το βάρος του φορτίου.
  3. Έλεγχος πλήρους ανοίγματος και κλεισίματος.

Η ρύθμιση μπορεί να παραλειφθεί για συσκευές ασφαλείας στις οποίες η πίεση καθορίζεται από τον κατασκευαστή.

Μια βαλβίδα ασφαλείας μπορεί να θεωρηθεί έτοιμη για λειτουργία εάν εξασφαλιστεί στεγανότητα αέρα και νερού, το κλείστρο ανοίγει και κλείνει καλά, η πίεση της έναρξης ανοίγματος και κλεισίματος έχει αποκλίσεις εντός του αποδεκτού εύρους για αυτόν τον τύπο (βλ. Διαβατήριο συσκευής).

Η συχνότητα ελέγχου των βαλβίδων ασφαλείας – μία φορά το τέταρτο.

Μετά από όλους τους χειρισμούς ρύθμισης, είναι απαραίτητο να σφραγίσετε, να εκχωρήσετε έναν αριθμό και να τον εφαρμόσετε στο σώμα της προστατευτικής συσκευής (ή σε μια πλάκα, είναι συγκολλημένη στο σώμα της βαλβίδας, υποδεικνύει: τον τόπο εγκατάστασης, πίεση), συντάξτε μια κάρτα λειτουργίας ή ένα τεχνολογικό διαβατήριο.

Ρύθμιση πράξης

Το πιστοποιητικό ρύθμισης της βαλβίδας ασφαλείας είναι υποχρεωτικό έγγραφο. Αναγράφεται σε κάθε βαλβίδα. Η μορφή της πράξης μπορεί να προσαρμοστεί.

Εάν αλλάξουν οι προϋποθέσεις για τη ρύθμιση της συσκευής, τότε οι καταχωρήσεις γίνονται απαραίτητα στο έγγραφο. Στην πράξη, πρέπει να συμπληρώσετε όλα τα σημεία. Εάν δεν υπάρχουν ξεχωριστά δεδομένα, γράψτε: “Δεν απαιτούνται δεδομένα”.

Η πράξη υποδεικνύει επίσης την προμήθεια που αποδέχεται την ετοιμότητα της συσκευής για λειτουργία. Στο τέλος του εγγράφου, οι υπογραφές των μελών αυτής της επιτροπής είναι υποχρεωτικές..

Εκμετάλλευση

Η ανθεκτικότητα των προστατευτικών μηχανισμών εξαρτάται από την τήρηση όλων των συνθηκών τεχνικής λειτουργίας. Κατά τη λειτουργία της προστατευτικής μονάδας, λόγω φθοράς των κύριων εξαρτημάτων, μπορεί να προκύψουν τα ακόλουθα ελαττώματα:

  1. Διαρροές σέλας. Ένα ελάττωμα μπορεί να συμβεί ως αποτέλεσμα της εισόδου μεταλλικών τσιπς και της παρουσίας γρατζουνιών στο κάθισμα. Το ελάττωμα εξαλείφεται χτυπώντας το κάθισμα ή αντικαθιστώντας το με παρόμοιο εξάρτημα.
  2. Υποτιμημένη πίεση ανοίγματος της συσκευής λόγω απώλειας των ελαστικών ιδιοτήτων της από το ελατήριο βαλβίδας ή λανθασμένης ρύθμισης της ρύθμισης. Για να εξαλειφθεί η βλάβη, είναι απαραίτητο να αντικαταστήσετε το ελατήριο ή το ίδιο το εξάρτημα, να ρυθμίσετε την πίεση, να το ελέγξετε σε λειτουργία και να τοποθετήσετε μια σφράγιση.
  3. Εάν είναι απαραίτητη η αντικατάσταση της μονάδας για επισκευή, τότε ένα βύσμα ή βαλβίδα δεν μπορεί να αντικατασταθεί προσωρινά στη θέση του. Είναι απαραίτητο, για την ασφάλεια της εγκατάστασης, να προεπιλέξετε μια βαλβίδα με τα ίδια ακριβώς χαρακτηριστικά και να την εγκαταστήσετε μόνο αντί της αφαιρεθείσας..
  4. Εάν εμφανιστεί παλμός κατά τη λειτουργία, γρήγορο άνοιγμα και κλείσιμο του κλείστρου της συσκευής, τότε ένα τέτοιο ελάττωμα μπορεί να προκαλέσει ανεπιθύμητη δόνηση των αγωγών, γεγονός που μπορεί να οδηγήσει στην παραμόρφωσή τους. Ο λόγος μπορεί να είναι μια αναντιστοιχία μεταξύ των διαστάσεων διατομής του κύριου αγωγού και του αγωγού που συνδέεται με τη μονάδα. Για την εξάλειψη του ελαττώματος, είναι απαραίτητο να εγκαταστήσετε σωλήνες του ίδιου τμήματος κατά την εγκατάσταση..

Πώς να αντικαταστήσετε μια σπασμένη βαλβίδα ασφαλείας σε ένα θερμοσίφωνα

Οι εργασίες αντικατάστασης βαλβίδων εκτελούνται με την ακόλουθη σειρά:

  1. Αρχικά, αποστραγγίζουμε το νερό από τη θερμάστρα και το αποσυνδέουμε από την παροχή ρεύματος.
  2. Διακόπτουμε την παροχή κρύου και ζεστού νερού στη συσκευή. Για να το κάνετε αυτό, κλείστε και τις δύο βαλβίδες στο θερμοσίφωνα. Εάν δεν είναι εκεί, τότε απλώς διακόπτουν την παροχή νερού στο διαμέρισμα..
  3. Στη συνέχεια, ανοίγουμε δύο διαφορετικές βρύσες στο σπίτι. Ανοίξτε μια βρύση ζεστού νερού στο ένα μίξερ και κρύο νερό στον άλλο..
  4. Τώρα ανοίγουμε τις βρύσες στο λέβητα και αποστραγγίζουμε το υπόλοιπο νερό.
  5. Αποσυνδέστε τον εύκαμπτο σωλήνα από το εξάρτημα επιστροφής.
  6. Ξεβιδώνουμε την παλιά βαλβίδα και στη θέση της εγκαθιστούμε ένα νέο προϊόν.
  7. Κλείνουμε όλες τις βρύσες στο σπίτι και συνδέουμε τη μονάδα στο σύστημα τροφοδοσίας.

Εάν δεν υπάρχει καθόλου σύστημα παροχής ζεστού νερού σε ένα ιδιωτικό σπίτι, τότε το υγρό αποστραγγίζεται και η συσκευή κλείνει με την ίδια σειρά, με εξαίρεση το σημείο με το άνοιγμα του μίξερ ζεστού νερού και το κλείσιμο της βρύσης στο σωλήνες ζεστού νερού.

Για τι χρειάζεται?

Αυτό το στοιχείο του θερμοσίφωνα έχει σχεδιαστεί για να διασφαλίζει την ασφάλεια της συσκευής σε περίπτωση πτώσης πίεσης που προκύπτει κατά τη λειτουργία. Τα υγρά μεταφοράς θερμότητας τείνουν να διαστέλλονται όταν θερμαίνονται. Εάν η θερμοκρασία του υπερβαίνει τους 80-90 °, τότε ο όγκος του θα αυξηθεί έως και 3%. Έτσι, σε έναν κλασικό θερμαντήρα 50 λίτρων, πρέπει να βάλετε κάπου 1,5 λίτρα νερό. Η βασική αρχή της βαλβίδας ασφαλείας του λέβητα είναι η εκκένωση υπερβολικού ζεστού νερού..

Εάν δεν εγκαταστήσετε προστασία, μπορείτε να ξεχάσετε τη σωστή λειτουργία του θερμοσίφωνα, ακόμη και αν ακολουθούνται οι υπόλοιπες συστάσεις λειτουργίας. Αργά ή γρήγορα, η πίεση τροφοδοσίας θα ξεπεραστεί και η περίσσεια ψυκτικού θα αποβληθεί στο χώρο των σωλήνων νερού ή στη δεξαμενή τουαλέτας. Αυτό δεν καταναλώνει μόνο ενέργεια, αλλά οδηγεί επίσης σε προβλήματα με την πάροδο του χρόνου..

Για μεγάλους λέβητες

Όλα τα παραπάνω μοντέλα είναι κατάλληλα για θερμοσίφωνες έως 50-60 λίτρα. Άλλα μοντέλα είναι διαθέσιμα για μεγαλύτερους λέβητες, πολλά από τα οποία έχουν ενσωματωμένες πρόσθετες συσκευές. Συνήθως πρόκειται για σφαιρική βαλβίδα και / ή μανόμετρο – για έλεγχο πίεσης.

Για λέβητες έως 200 λίτρα

Για λέβητες έως 200 λίτρα

Η σύνδεση εκκένωσης νερού εδώ έχει ένα τυπικό σπείρωμα, οπότε δεν θα υπάρξουν προβλήματα με την αξιοπιστία της στερέωσης. Τέτοιες συσκευές έχουν ήδη αρκετά υψηλή τιμή, αλλά η ποιότητα και η αξιοπιστία τους είναι πολύ υψηλότερες..

Με μανόμετρο και πρωτότυπο

Με μανόμετρο και πρωτότυπο

Δεν αρέσουν σε όλους αυτές οι συσκευές σε εμφάνιση. Για όσους δίνουν μεγάλη σημασία στην αισθητική, παράγονται πολύ ελκυστικές συσκευές. Η τιμή τους, ωστόσο, είναι συγκρίσιμη με την τιμή ενός ακριβού θερμοσίφωνα, αλλά όμορφη.

Διαρρέει από τη βαλβίδα; Τι να κάνω?

Εάν στάζει από τη βαλβίδα ασφαλείας για ή διαρρεύσει από το λέβητα, είναι απαραίτητο να καταλάβετε γιατί συμβαίνει αυτό και πώς να λύσετε αυτό το πρόβλημα χωρίς βλάβη στον θερμοσίφωνα.

Εάν στάζει όταν θερμαίνεται το νερό, είναι εντάξει, αφού το νερό διαστέλλεται όταν θερμαίνεται και σχηματίζεται επιπλέον υγρό, το οποίο βοηθά στην αποφόρτιση επιπλέον ράβδων.

Όταν ρέει συνεχώς ή χωρίς θέρμανση, τότε:

  • πολύ υψηλή πίεση?
  • η βαλβίδα ασφαλείας έχει σπάσει και πρέπει να αντικατασταθεί.

Στη δεύτερη περίπτωση, είναι απαραίτητο να συνδέσετε έναν εύκαμπτο σωλήνα στην έξοδο αποστράγγισης για να απαλλαγείτε από το νερό. Σε αυτή την περίπτωση, μην βυθίζετε το κάτω άκρο του εύκαμπτου σωλήνα σε νερό. Εάν υπάρχει ισχυρή διαρροή, πρέπει να ελέγξετε τη βαλβίδα με ένα μανόμετρο. Εάν η πίεση του νερού υπερβαίνει τα 3 atm, πρέπει να εγκαταστήσετε έναν ρυθμιστή που θα μειώσει την πίεση. Μόνο ένας ειδικός μπορεί να εκτελέσει αυτήν τη διαδικασία, καθώς απαιτούνται δεξιότητες και εμπειρία.

Ο θερμοσίφωνας μπορεί να σταματήσει να θερμαίνεται επειδή η βαλβίδα διαρρέει νερό. Αυτό είναι δυνατό εάν ο εξοπλισμός είναι σε λειτουργία. Κατά τη διαδικασία, θα ληφθεί υπόψη η κατανάλωση ηλεκτρικής ενέργειας, η λάμπα θέρμανσης θα είναι αναμμένη, αλλά το νερό δεν θα ανεβάσει καθόλου τη θερμοκρασία.

Η πιο σίγουρη λύση σε περίπτωση δυσλειτουργίας των θερμοσιφώνων είναι να καλέσετε τον πλοίαρχο, ο οποίος θα εξαλείψει γρήγορα και εύκολα τα προβλήματα, θα είναι σε θέση να βρει χωρίς αμφιβολία τη ρίζα όλων των προβλημάτων.

Εγκατάσταση. Πού να βάλετε?

Για να λειτουργήσει ο λέβητας χωρίς προβλήματα, η εγκατάσταση βαλβίδας ασφαλείας είναι απαραίτητη. Πολλοί κατασκευαστές εξοπλίζουν τους θερμοσίφωνες με επώνυμες βαλβίδες. Εάν δεν είναι εκεί, πρέπει να το αγοράσετε. Είναι απαραίτητο να επιλέξετε με βάση την επιτρεπόμενη πίεση. Αυτές οι πληροφορίες αναφέρονται στις οδηγίες.

Η εγκατάσταση πραγματοποιείται τόσο με προσαρμογείς όσο και χωρίς. Υπάρχουν ορισμένοι κανόνες που πρέπει να τηρούνται.

Το στοιχείο πρέπει να τοποθετηθεί στον σωλήνα που παρέχει νερό στον λέβητα, στο σημείο όπου εισέρχεται στο δοχείο.

Σωστή τοποθέτηση βαλβίδας – μεταξύ της βαλβίδας διακοπής και του δοχείου. Όταν ταιριάζει το νήμα, βιδώνεται στο ακροφύσιο της δεξαμενής και στη συνέχεια βιδώνεται πάνω του μια βρύση.

αποστράγγιση νερού από το λέβητα μέσω του στρόφιγγου αποστράγγισης

Η εγκατάσταση του στοιχείου πραγματοποιείται αποκλειστικά λαμβάνοντας υπόψη την κατεύθυνση των βέλων. Κάθε σύνδεση αντιμετωπίζεται με στεγανωτικό.

Τα σπειρώματα σφίγγονται σφιχτά για να αποφευχθούν μελλοντικές διαρροές. Αλλά δεν πρέπει να πιέζετε πολύ, καθώς μπορείτε να σπάσετε το νήμα ή να καταστρέψετε τη χάλκινη θήκη.

Η εγκατάσταση βαλβίδας ασφαλείας για λέβητα δεν ακολουθεί πάντα τον ίδιο αλγόριθμο, καθώς οι θερμοσίφωνες διαφέρουν μεταξύ τους, όπως οι βαλβίδες. Πολλές τροποποιήσεις είναι εξοπλισμένες με ρυθμιστή ενεργοποίησης. Αντιδρούν στο επίπεδο πίεσης. Ρυθμιζόμενο σύμφωνα με την αρχή της χαλάρωσης / σύσφιξης του ελατηρίου πίεσης. Πρέπει να καταλάβετε ότι όλα τα συστήματα και οι μηχανισμοί ρυθμίζονται στη διαδικασία παραγωγής και δεν πρέπει να κάνετε ανεξάρτητες προσπάθειες ρύθμισης.

Για να ελέγξετε την ποιότητα της εγκατάστασης της βαλβίδας, αντλείται νερό. Εάν συμβεί διαρροή, μπορείτε να προσπαθήσετε να σφίξετε ελαφρά το νήμα μέχρι να σταματήσει να στάζει. Εάν η διαρροή είναι ισχυρή, θα πρέπει να επαναλάβετε.

Κανόνες και πρότυπα

Η χρήση βαλβίδων ασφαλείας διέπεται από εθνικά και βιομηχανικά πρότυπα, κανόνες λειτουργίας και τεχνικές οδηγίες..

Για τα δοχεία υπό πίεση, ισχύουν τα ακόλουθα κανονιστικά έγγραφα:

  • (PB 03-576-03). Κανόνες ασφαλείας για σκάφη και εγκαταστάσεις υπό πίεση.
  • “Λέβητας & Κωδικός σκάφους υπό πίεση »American Standard.
  • GOST 24570-81 Εθνικό πρότυπο για βαλβίδες ασφαλείας.

Τα συστήματα που προστατεύονται από εξαρτήματα έκτακτης ανάγκης, σε περίπτωση μη φυσιολογικής λειτουργίας ή ατυχήματος, αποτελούν σημαντική απειλή για τη βιομηχανική και δημόσια ασφάλεια. Επομένως, ο σχεδιασμός, η συναρμολόγηση, η εγκατάσταση, η λειτουργία τους εποπτεύονται από εξουσιοδοτημένους φορείς που παρακολουθούν τη συμμόρφωση με τις απαιτήσεις κανόνων και προτύπων σε όλα τα στάδια του κύκλου ζωής του εξοπλισμού. Στη Ρωσική Ομοσπονδία, αυτό ανατίθεται στο Rostekhnadzor.

Πώς να ελέγξετε τη λειτουργικότητα

Μπορείτε να ελέγξετε τη λειτουργικότητα ανοίγοντας το θερμοσίφωνα (μην ανοίγετε τη βρύση ζεστού νερού ταυτόχρονα) και περιμένετε να ζεσταθεί πλήρως το νερό στη μέγιστη δυνατή θερμοκρασία. Μετά από λίγο, θα πρέπει να στάξει περίσσεια νερού από τον μηχανισμό προστασίας ασφαλείας..

Η βαλβίδα δεν θα λειτουργήσει εάν:

  • η βρύση παροχής ζεστού νερού είναι ελαττωματική (η πίεση θα απελευθερωθεί μέσω αυτής).
  • ο θερμοστάτης έχει ρυθμιστεί στους 30-40⁰C (το νερό δεν θα ζεσταθεί σε τέτοιο βαθμό ώστε η πίεση μέσα στη δεξαμενή να φτάσει στο επιτρεπτό επίπεδο).
  • η πίεση λειτουργίας της βαλβίδας ασφαλείας είναι υψηλή, δεν αντιστοιχεί στη χωρητικότητα του εξοπλισμού θέρμανσης νερού (η μέγιστη επιτρεπόμενη πίεση στη δεξαμενή αποθήκευσης δεν θα είναι επαρκής για να ενεργοποιήσει τον μηχανισμό βαλβίδας ασφαλείας. Μπορεί να έχει επικίνδυνες συνέπειες).

Το νερό από τη συσκευή βαλβίδας πρέπει να αποστραγγίζεται περιοδικά. Εάν αυτό δεν συμβεί και εξαιρούνται όλες οι παραπάνω περιπτώσεις, η ίδια η ασφάλεια είναι ελαττωματική. Πρέπει να αντικατασταθεί με νέο, αφού ελέγξετε την απόδοσή του.

Ο μηχανισμός ασφαλείας πρέπει να εγκατασταθεί στον εξοπλισμό θέρμανσης νερού για να εξασφαλίσει μακρά, απρόσκοπτη, ασφαλή λειτουργία της συσκευής. Θα πρέπει να επιλέξετε την πιο κατάλληλη για όλες τις παραμέτρους σχεδιασμού και λειτουργίας, διαφορετικά οι δραστηριότητές της θα είναι αναποτελεσματικές, ακόμη και επικίνδυνες. Σε αυτή την περίπτωση, είναι απαραίτητο να ελέγχετε περιοδικά τη λειτουργικότητά του, περίπου μία φορά το μήνα. Εάν εντοπιστεί δυσλειτουργία, αντικαταστήστε τη βαλβίδα που δεν λειτουργεί με μια νέα..

Είναι πολύ επικίνδυνο να το βελτιώσετε ανεξάρτητα, να το αντικαταστήσετε με μηχανισμό βαλβίδας ελέγχου. Αυτό θα οδηγήσει σε δυσάρεστες συνέπειες, λόγω των οποίων, είναι πιθανό ότι θα πρέπει να αντικαταστήσετε τον αγορασμένο θερμοσίφωνα με έναν νέο..

Τι μπορεί να συμβεί ελλείψει προστασίας του λέβητα

Μια πιο κρίσιμη κατάσταση μπορεί να προκύψει όταν η πίεση νερού του δικτύου ύδρευσης πέσει απότομα. Αυτό συμβαίνει συνήθως τη νύχτα, όταν οι σχετικές υπηρεσίες πραγματοποιούν απρόβλεπτες επισκευές ή συντηρήσεις, κλείνοντας την παροχή κρύου νερού. Σε αυτή την περίπτωση, μια πλήρης αποστράγγιση νερού από το λέβητα οδηγεί σε εξάντληση του θερμαντικού στοιχείου..

Για να αποφευχθούν τέτοιες καταστάσεις, πολλοί “θρήνοι των Κουλιμπίνων”, μη συνειδητοποιώντας την πολυπλοκότητα της κατάστασης, έβαλαν συνηθισμένες βαλβίδες ελέγχου στο σύστημα εξοπλισμού θερμοσιφώνων. Ωστόσο, δεν καταλαβαίνουν ότι τοποθετούν μια «ωρολογιακή βόμβα» στα σπίτια τους..

Μετά από όλα, ένας θερμοσίφωνας είναι μια πολύπλοκη συσκευή μηχανικής θερμότητας, ο αυτοματισμός και ο θερμοστάτης του μπορούν επίσης να αποτύχουν στην πιο ακατάλληλη στιγμή. Τότε τα γεγονότα μπορεί να γίνουν πολύ θλιβερά. Εάν το υλικό από το οποίο κατασκευάζεται η δεξαμενή θερμοσίφωνα είναι σωστά επιλεγμένο, τότε δεν συμβαίνει βρασμός, καθώς το σημείο βρασμού εδώ μετατοπίζεται πάνω από τους συνηθισμένους 100 βαθμούς και η κατάσταση ελέγχεται. Ωστόσο, εάν το υλικό δεν αντιστοιχεί στα χαρακτηριστικά αντοχής, τότε εάν ανοίξει τυχαία οποιαδήποτε βρύση νερού στο διαμέρισμα, η εσωτερική πίεση της δεξαμενής μπορεί να μειωθεί απότομα, το σημείο βρασμού του νερού θα επιστρέψει στους 100 βαθμούς και στη συνέχεια ρεύμα ατμού που μοιάζει με χιονοστιβάδα εμφανίζεται με ταχύτητα αστραπής, η οποία μπορεί να οδηγήσει σε μηχανική βλάβη στα όρια της δεξαμενής και ισχυρή έκρηξη.

Βλάβες, αιτίες και εξάλειψή τους

Βαλβίδες ελατηρίου ασφαλείας - τα πάντα για το σχεδιασμό και την εγκατάσταση

Για να μειωθεί η πίεση στην παροχή νερού, εγκαθίσταται μειωτήρας

Υπάρχουν δύο τύποι διάσπασης: το νερό ρέει συνεχώς ή σταματά να ρέει εντελώς. Εάν βρείτε κάποιο από αυτά, είναι σημαντικό να λάβετε υπόψη ότι η αιμορραγία του υγρού κατά τη διαδικασία θέρμανσης είναι φυσιολογική και έτσι υποτίθεται ότι λειτουργεί το σύστημα. Επιτρέπεται η αποστράγγιση όταν ο λέβητας δεν λειτουργεί..

Για παράδειγμα, ο μηχανισμός βαλβίδας έχει σχεδιαστεί για 6 bar και η πίεση απευθείας στην παροχή νερού είναι 7 bar. Μέχρι να πέσει, το νερό θα αιμορραγεί σταδιακά. Εάν η κατάσταση επαναληφθεί, θα χρειαστεί να την αλλάξετε ή να εγκαταστήσετε μειωτήρα στην είσοδο του διαμερίσματος ή του σπιτιού.

DIY εγκατάσταση

Βαλβίδες ελατηρίου ασφαλείας - τα πάντα για το σχεδιασμό και την εγκατάσταση

Διάγραμμα εγκατάστασης βαλβίδων για παροχή κρύου νερού

Οι ασφάλειες επιλέγονται σύμφωνα με την πίεση για την οποία έχει σχεδιαστεί η μονάδα που προστατεύεται από καταστάσεις έκτακτης ανάγκης (αναφέρεται στο διαβατήριο). Η επιλογή επηρεάζεται από τον όγκο της δεξαμενής που δηλώνεται στα χαρακτηριστικά, σύμφωνα με τα οποία τα όρια απόκρισης έχουν σχεδιαστεί για 6, 7, 8 και 10 bar. Η εγκατάστασή του είναι απλή: λίγη ταινία FUM ή λαδωμένη ρυμούλκηση τυλίγεται στο σπείρωμα, μετά την οποία το ίδιο το προϊόν βιδώνεται στον σωλήνα εργασίας. Η συσκευή βιδώνεται με το χέρι μέχρι να σταματήσει και στη συνέχεια γίνονται δύο ακόμη στροφές με το κλειδί..

Η διαδικασία έχει ως εξής:

  1. Καθορίζεται ο τόπος εγκατάστασης της συσκευής ρύθμισης. Επιλέγεται ανάλογα με το είδος του νερού που πρέπει να εγκατασταθούν οι βαλβίδες στον θερμοσίφωνα – συχνότερα στην παροχή κρύου νερού.
  2. Λαμβάνεται υπόψη η παρουσία μιας σφαιρικής βαλβίδας – πρέπει να αδειάσετε τη δεξαμενή πριν από τη χειμερινή αποθήκευση.
  3. Η βαλβίδα για το λέβητα τοποθετείται συχνά στο πλάι του μπλουζιού, τοποθετημένη απευθείας στον σωλήνα εισόδου.

Δοκιμές

Για να ελέγξετε τη λειτουργικότητα του προϊόντος βαλβίδας, παρέχεται ένας μοχλός εκτόνωσης υπερβολικής πίεσης. Με τον θερμαντήρα σβηστό, σηκώστε το μοχλό αρκετές φορές για να μειώσετε αυτήν την περίσσεια. Αφού σταματήσει να στάζει το νερό, περιμένετε μέχρι να ξεκινήσει η θέρμανση. Εάν το υγρό συνεχίσει να ρέει, ο μηχανισμός ελατηρίου είναι πιθανότατα φραγμένος. Σε αυτή την περίπτωση, το πτυσσόμενο μοντέλο αποσυναρμολογείται, καθαρίζεται και στη συνέχεια τοποθετείται στην αρχική του θέση. Με μια μη διαχωρίσιμη βαλβίδα, θα πρέπει να αντικατασταθεί με ένα νέο, προηγουμένως αγορασμένο δείγμα.

Είναι πολύ χειρότερο εάν το νερό δεν ρέει στον σωλήνα εισόδου. Ο λόγος για αυτό είναι η εμφάνιση φράγματος στην ίδια τη βαλβίδα ή στο εξάρτημα εξόδου. Αφού ελέγξετε αυτά τα μέρη, ελλείψει αποτελέσματος, θα πρέπει να αντικαταστήσετε το προϊόν.

Επαγγελματικές συστάσεις εγκατάστασης

Ακόμη και μια τόσο απλή διαδικασία όπως η εγκατάσταση βαλβίδων βασίζεται στην εκπλήρωση ορισμένων κανόνων. Για παράδειγμα, ο σχεδιασμός του δωματίου απαιτεί συχνά ομάδες μάσκας και ασφάλειας αγωγών..

Μπορείτε να αποκρύψετε συσκευές, αλλά πληρούνται τρεις προϋποθέσεις:

  • το μήκος της εύκαμπτης γραμμής ή σωλήνα από την ασφάλεια στη δεξαμενή δεν πρέπει να υπερβαίνει τα 2 m, διαφορετικά θα υπάρξει υπερβολική πρόσθετη πίεση στο ελατήριο της βαλβίδας.
  • ιδανική εγκατάσταση μιας ασφάλειας – απευθείας στο εξάρτημα του λέβητα, και αν δεν λειτουργήσει, τότε η εγκατάσταση ενός μπλουζιού εξακολουθεί να αποκλείεται.
  • για την επισκευή των εξαρτημάτων, πρέπει να εγκατασταθεί μια τεχνική καταπακτή.

Πολλοί άνθρωποι ανησυχούν όταν βλέπουν σταγονίδια νερού στο σωλήνα της βαλβίδας. Αυτό είναι φυσιολογικό και υποδεικνύει ότι η συσκευή λειτουργεί..

Κατά καιρούς, υπάρχουν μικρές αυξήσεις πίεσης στη γραμμή, οι οποίες προκαλούν μια ελάχιστη εκκένωση υγρού. Πρέπει να ανησυχείτε όταν το νερό είτε δεν εμφανίζεται καθόλου, είτε χύνεται συνεχώς.

Το τμήμα της γραμμής μεταξύ του θερμοσίφωνα και της ασφάλειας πρέπει να είναι ελάχιστο. Αυτό δεν είναι απαραίτητο για αισθητικούς λόγους, αλλά για να μην δημιουργηθεί πρόσθετη πίεση στους σωλήνες.

Πρέπει να θυμόμαστε ότι η αυτόματη αναβάθμιση των συσκευών ασφαλείας απαγορεύεται αυστηρά. Εάν χρειάζεστε μια βαλβίδα 0,8 MPa, τότε πρέπει να αγοράσετε ένα τόσο νέο προϊόν και να μην προσπαθήσετε να αλλάξετε ή να ρυθμίσετε με κάποιο τρόπο τη συσκευή κατά 0,7 MPa.

Συστάσεις κατά την επιλογή

Βαλβίδα εκτόνωσης πίεσης έκτακτης ανάγκης στο σύστημα θέρμανσης

Οι βαλβίδες ορείχαλκου έχουν χαμηλό συντελεστή θερμικής διαστολής, σπάνια σπάνε, δεν παραμορφώνονται

Πριν αγοράσετε συγκεκριμένο εξοπλισμό ασφαλείας, απαιτείται να μελετήσετε λεπτομερώς τις τεχνικές παραμέτρους του λέβητα. Συνιστάται ανεπιφύλακτα να διαβάσετε προσεκτικά τις οδηγίες του κατασκευαστή, οι οποίες καθορίζουν τις οριακές παραμέτρους του εξοπλισμού..

Τα ακόλουθα κριτήρια παίζουν σημαντικό ρόλο στην επιλογή της απαιτούμενης βαλβίδας:

  • απόδοση μονάδας θέρμανσης.
  • επιτρεπόμενη πίεση στο σύστημα για την παραγωγή θερμότητας του εξοπλισμού θέρμανσης ·
  • διάμετρος βαλβίδας.

Εκτός από τα παραπάνω, είναι απαραίτητο να ελέγξετε ότι ο ρυθμιστής πίεσης του προστατευτικού μηχανισμού έχει εύρος κατάλληλο για τις παραμέτρους της μονάδας θέρμανσης. Η πίεση απόκρισης πρέπει να υπερβαίνει την τιμή λειτουργίας της κανονικής λειτουργίας του συστήματος κατά 25-30%.

Τελευταίες συμβουλές

Εάν ενδιαφέρεστε έντονα για την ασφάλεια του λεβητοστασίου και την αξιόπιστη λειτουργία του εξοπλισμού θέρμανσης, σας συνιστούμε να μελετήσετε προσεκτικά την ποικιλία όταν αγοράζετε εξαρτήματα. Το γεγονός είναι ότι εμφανίζονται στην αγορά νέα χρήσιμα προϊόντα που δεν μπορούν να αναθεωρηθούν στο πλαίσιο αυτού του άρθρου, αλλά μπορεί να είναι χρήσιμα για εσάς..

Λειτουργική στιγμή. Παρακολουθήστε την κατάσταση των βαλβίδων ασφαλείας για να εντοπίσετε εγκαίρως τη λειτουργία και να κατανοήσετε τους λόγους. Κατευθύνετε τις συσκευές για θερμική εκκένωση στη χοάνη αποχέτευσης με μια έκρηξη του πίδακα – μια απροσδόκητη πιτσιλιά νερού στο λεβητοστάσιο και βρεγμένα ίχνη θα καταστήσουν σαφές ότι έχει συμβεί έκτακτη ανάγκη.
