وحدة المصعد لنظام التدفئة – الجهاز ، الغرض ، الحسابات

وحدة المصعد في نظام التدفئة: ما هي

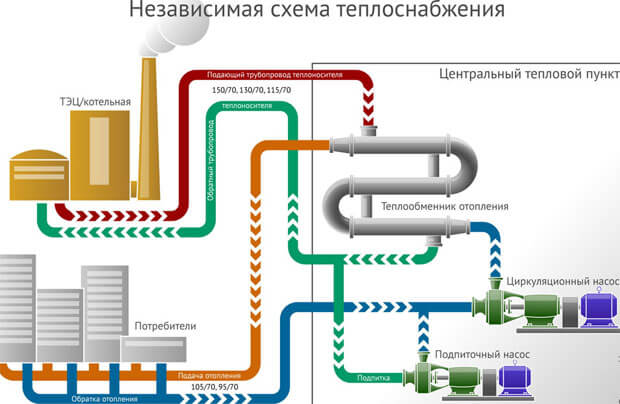

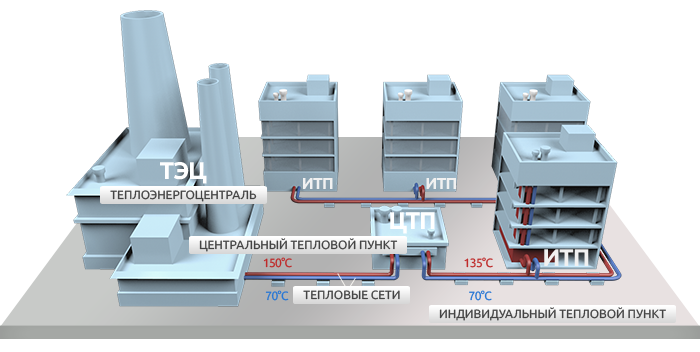

يتم قياس ثلاث طرق لتشغيل شبكات الإمداد الحراري الرئيسية بالدرجات ، وهي تبدو كما يلي:

  1. 95/70.
  2. 130/70.
  3. 150/70.

تشير القيمة الأولى إلى درجة حرارة التدفق والثانية تشير إلى أنبوب الإرجاع. نظرًا لأن المسافة إلى غرف الغلايات غالبًا ما تكون كبيرة بدرجة كافية ، يتم فقد الطاقة ، مما يؤدي إلى إجراء تعديلات على الأرقام مع مراعاة الطقس خارج النافذة. تم تصميم هذه الخيارات الثلاثة لتوفير استهلاك الوقود..

وصف عام

قبل التعامل مع الرسم التخطيطي لوحدة تسخين المصعد ، يجب أن يقال إن المصعد ، بتصميمه ، هو نوع من مضخات الدوران ، والتي توجد في نظام التدفئة جنبًا إلى جنب مع عدادات الضغط وصمامات الإغلاق.

تؤدي وحدات المصاعد الحرارية عددًا من الوظائف في عملها. بادئ ذي بدء ، يقوم هذا الجهاز الإلكتروني بتوزيع الضغط في نظام التسخين بحيث يتم توصيل الماء للمستهلكين في المشعات عند ضغط ودرجة حرارة معينين. أثناء الدوران عبر الأنابيب من غرفة المرجل إلى المباني متعددة الطوابق ، يتضاعف حجم حامل الحرارة في الدائرة تقريبًا. يمكن أن يحدث هذا فقط إذا كان هناك إمداد بالمياه في حاوية منفصلة مختومة..

في أغلب الأحيان ، يتم توفير حامل حراري من غرفة المرجل ، بدرجة حرارة حوالي 110-160 درجة مئوية. بالنسبة للاحتياجات المنزلية ، من حيث السلامة ، فإن قراءات درجات الحرارة المرتفعة هذه غير مقبولة. لا يمكن أن يزيد نظام درجة الحرارة القصوى لسائل التبريد في الدائرة عن 90 درجة مئوية.

من هذا الفيديو نتعرف على مبدأ تشغيل وحدة تسخين المصعد:

من الجدير بالذكر أيضًا أن SNiP يشير حاليًا إلى مستوى درجة حرارة سائل التبريد في حدود 65 درجة مئوية. ولكن من أجل توفير الموارد ، هناك مناقشة نشطة حول تقليل هذا المعيار إلى 55. مع الأخذ في الاعتبار رأي الخبراء ، لن يشعر المستهلك بفرق كبير ، وكتطهير ، يجب تسخين الناقل الحراري إلى 75 ℃ مرة في اليوم. ومع ذلك ، لم يتم اعتماد هذه التغييرات في SNiP ، حيث لا يوجد رأي دقيق حول فعالية وجدوى هذا القرار..

يتيح الرسم التخطيطي لوحدة المصعد في نظام التدفئة إمكانية جعل نظام درجة حرارة الناقل الحراري يلبي المتطلبات القياسية.

يسمح لك هذا الجهاز بمنع العواقب التالية:

  • إذا كانت الأسلاك مصنوعة من البروبيلين أو الأنابيب البلاستيكية ، فهي غير مصممة لتزويد حامل الحرارة الساخن ؛
  • ليست جميع أنابيب التدفئة مصممة للتعرض لفترات طويلة لدرجات حرارة مرتفعة تحت ضغط عالٍ – ستؤدي هذه الظروف إلى فشلها السريع ؛
  • المشعات شديدة السخونة ، إذا تم التعامل معها بإهمال ، يمكن أن تسبب حروقًا.

لماذا تحتاج وحدة تدفئة

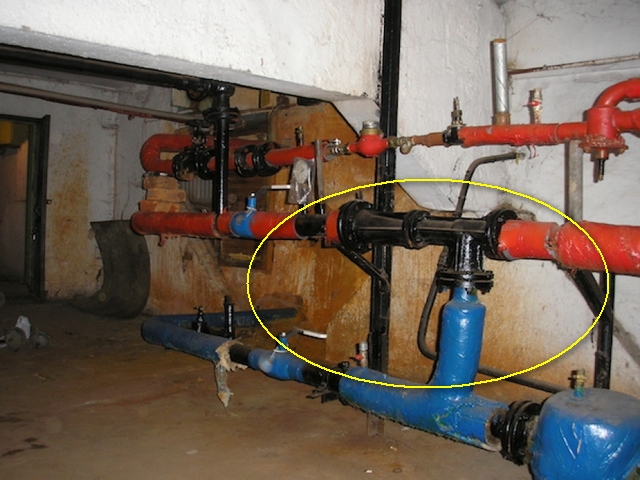

تقع نقطة الحرارة عند مدخل التدفئة الرئيسية في المنزل. الغرض الرئيسي منه هو تغيير معلمات المبرد. لتوضيح الأمر بشكل أكثر وضوحًا ، تعمل وحدة التسخين على تقليل درجة حرارة وضغط المبرد قبل أن يدخل المبرد أو المسخن. هذا ضروري ليس فقط حتى لا تحرق نفسك من لمس جهاز التدفئة ، ولكن أيضًا لإطالة عمر خدمة جميع معدات نظام التدفئة.

هذا مهم بشكل خاص إذا كانت التدفئة داخل المنزل مطلقة باستخدام أنابيب البولي بروبلين أو المعدن البلاستيكي. هناك طرق تشغيل منظمة لوحدات التسخين:

توضح هذه الأرقام الحد الأقصى والأدنى لدرجة حرارة المبرد في التدفئة الرئيسية.

أيضًا ، وفقًا للمتطلبات الحديثة ، يجب تثبيت مقياس حرارة في كل وحدة تسخين. الآن دعنا ننتقل إلى جهاز وحدات التدفئة.

الغرض من وحدة المصعد

تم تصميم هذا العنصر المهم في النظام لخفض الضغط وتطبيع درجة حرارة المبرد. تتم العملية عن طريق إضافة الماء البارد من دائرة التسخين إلى خط الأنابيب.

وفقًا للمعايير الصحية المقبولة عمومًا ، يجب ألا يتجاوز السائل في المشعات 95 درجة ، وسأقدم العديد من الحقائق الواضحة فيما يتعلق بهذه اللحظة:

  1. يمكن للأجهزة الأكثر تسخينًا في الشقة أن تؤذي الطفل بعد لمسها.
  2. ستصبح مشعات الحديد الزهر في هذه الحالة عرضة للتلف الميكانيكي ويمكن أن تفشل عينات الألومنيوم الهشة.
  3. الأنابيب البلاستيكية المستخدمة في توزيع الغرفة غير مصممة لدرجات حرارة عالية جدًا ويمكن أن تفقد مظهرها الجمالي.

لمنع مثل هذه التجاوزات ، يتم اختيار المصعد في نظام التدفئة الرئيسي ، ومن المستحيل الاستغناء عن مثل هذه التفاصيل في المباني السكنية..

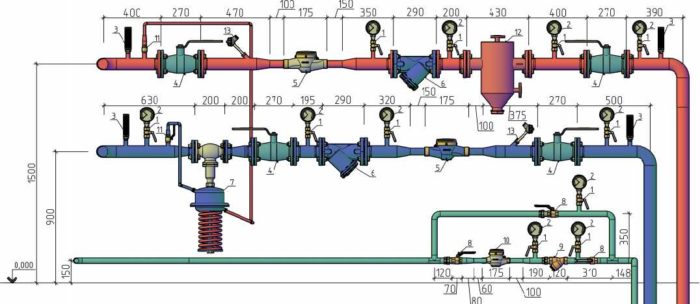

جهاز وحدة القياس

تتكون وحدة قياس الحرارة من العناصر الرئيسية التالية:

  • أغلق الصبابات.
  • مقياس الحرارة.
  • محول حراري.
  • مستنقع.
  • عداد التدفق.
  • مستشعر درجة حرارة خط العودة.
  • معدات اختياريه.

وظائف مقياس الحرارة

يجب أن تؤدي الأداة من أي نوع المهام التالية:

1. القياس التلقائي:

  • مدة العمل في منطقة الخطأ.
  • وقت التشغيل بجهد الإمداد المطبق.
  • الضغط المفرط للسائل المتداول في نظام الأنابيب.
  • درجات حرارة الماء في خطوط أنابيب إمدادات المياه الساخنة والباردة وأنظمة الإمداد الحراري.
  • استهلاك الناقل الحراري في إمدادات الماء الساخن وأنابيب الإمداد الحراري.

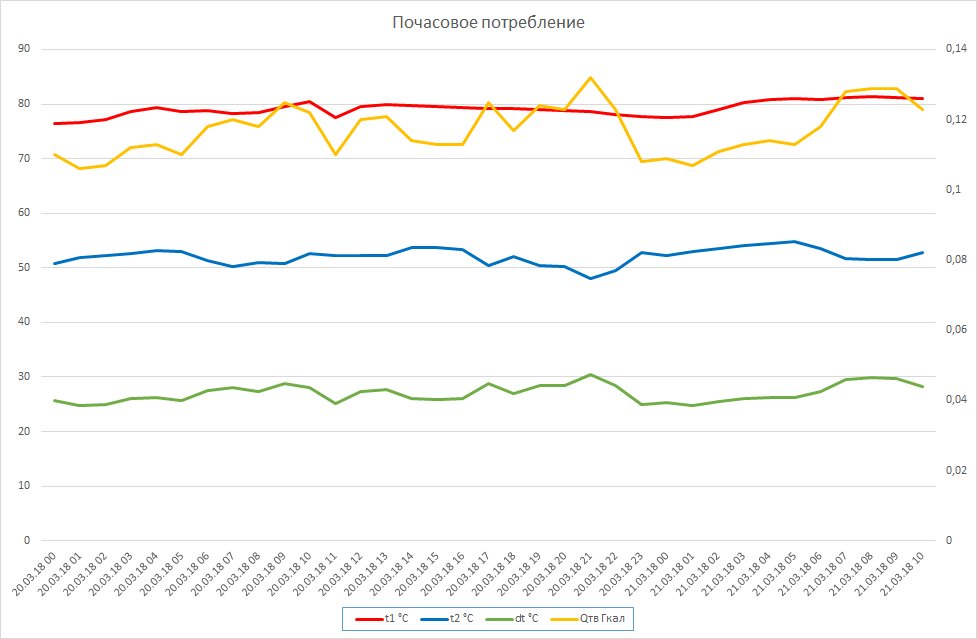

  • كمية الحرارة المستهلكة.
  • حجم المبرد المتدفق عبر خطوط الأنابيب.
  • استهلاك الطاقة الحرارية.
  • اختلاف درجة حرارة السائل المتداول في أنابيب الإمداد والعودة (أنابيب إمداد الماء البارد).

صمامات الإغلاق والحوض

تقوم أجهزة القفل بقطع نظام التدفئة للمنزل عن شبكة التدفئة. في الوقت نفسه ، يحمي الحوض عناصر مقياس الحرارة وشبكة التدفئة من الأوساخ الموجودة في المبرد.

التكوين والموقع

يمكن أن يكون للمباني السكنية تكوينات مختلفة. من هذا UUT قد تختلف في المظهر والبنية لبعضها البعض.

وحدة المصعد لنظام التدفئة - الجهاز ، الغرض ، الحسابات

من الممكن أيضًا تركيب هذه الوحدات لمنزل خاص إذا كان متصلاً بنظام تدفئة مركزي.

ومع ذلك ، يتم تضمين العناصر الرئيسية في كل عقدة:

  1. صمامات الإغلاق والتحكم. أجهزة وأجهزة للتنظيم والإغلاق الكامل للعقد المختلفة لنظام التدفئة.
  2. مقياس الحرارة. جهاز القياس الرئيسي ، الذي قد يختلف في التصميم ، ولكن يجب أن يعطي قراءات للمعلمات الرئيسية لإمداد الحرارة.

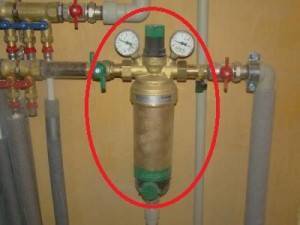

  3. مستنقع. نقطة تجميع القمامة. الغرض الرئيسي من هذا الجهاز هو منع دخول الأجسام والمواد الغريبة إلى نظام التدفئة..
  4. عداد التدفق. جهاز يأخذ في الاعتبار معدل تدفق المبرد ويساعد على تنظيم إمداداته.
  5. مصعد. تستخدم وحدة تسخين المصعد لتنظيم درجة حرارة المبرد. في هذا الجهاز ، نظرًا لخلط المبرد الساخن والمبرد (رجوع) ، يتم ضبطه وفقًا للمؤشرات القياسية.
  6. استشعار حراري. جهاز قياس لتحديد درجة حرارة المبرد عند العودة من نظام التسخين.
  7. المعدات المساعدة. يتم تزويد العديد من مراكز التحكم بأجهزة ووحدات إضافية. تتيح التقنيات الحديثة توسيع إمكانيات التحكم بشكل كبير.

الشرط الرئيسي لتحديد موقع الأجهزة وجميع مكونات نظام التحكم هو أقصى قدر من الدقة والكفاءة. لذلك ، هناك قواعد معينة لتسلسل وموقع العقد الرئيسية. هنا فقط بعض منهم:

  1. ضع أجهزة القياس في الواجهة ، في أقرب مكان ممكن من الصمامات والمنظمين لإمداد سائل التبريد.
  2. حظر معدات فروع خطوط الأنابيب الإضافية التي تتجاوز أجهزة الاستشعار.
  3. يتم وضع مستشعر درجة الحرارة في الخلف أمام الصمام من الخارج.
  4. ضع الأدوات بحيث يكون هناك وصول بصري جيد لأخذ قراءات الأجهزة وصيانتها.

محول حراري

يتم تركيب هذا الجهاز بعد صمامات الصرف الصحي والإغلاق في بئر مملوء بالزيت. يتم تثبيت الجلبة إما على خط الأنابيب عن طريق وصلة ملولبة أو ملحومة فيه.الوحدة الحرارية ما هي

استشعار حراري

يتم تثبيت هذا الجهاز على خط أنابيب الإرجاع مع صمامات الإغلاق ومقياس التدفق. لا يسمح هذا الترتيب بقياس درجة حرارة السائل المتداول فحسب ، بل يسمح أيضًا بقياس معدل تدفقه عند المدخل والمخرج..

ترتبط عدادات التدفق وأجهزة استشعار درجة الحرارة بمقاييس الحرارة ، والتي تسمح بحساب الحرارة المستهلكة ، وتخزين البيانات وأرشفتها ، وتسجيل المعلمات ، بالإضافة إلى عرضها المرئي.

كقاعدة عامة ، يوجد مقياس الحرارة في خزانة منفصلة مع وصول مجاني. بالإضافة إلى ذلك ، يمكن تثبيت عناصر إضافية في الخزانة: مصدر طاقة غير متقطع أو مودم. تسمح لك الأجهزة الإضافية بمعالجة البيانات التي ترسلها وحدة القياس عن بُعد والتحكم فيها.

ترتيب تركيب وحدة القياس

قبل تركيب وحدة قياس الحرارة ، من المهم فحص المنشأة وتطوير وثائق المشروع. يقوم المتخصصون الذين يشاركون في تصميم أنظمة التدفئة بإجراء جميع الحسابات اللازمة واختيار الأجهزة والمعدات ومقياس الحرارة المناسب.

بعد تطوير وثائق التصميم ، من الضروري الحصول على موافقة من المنظمة التي توفر الحرارة. هذا مطلوب بموجب القواعد الحالية لحساب الطاقة الحرارية ومعايير التصميم..

فقط بعد الاتفاق ، يمكنك تركيب وحدات قياس الحرارة بأمان. يتكون التثبيت من إدخال أجهزة قفل ووحدات في خطوط الأنابيب والأعمال الكهربائية. يتم الانتهاء من الأعمال الكهربائية من خلال توصيل أجهزة الاستشعار وعدادات التدفق بالآلة الحاسبة ثم بدء تشغيل الآلة الحاسبة لتسجيل الطاقة الحرارية.

الوحدة الحرارية ما هي

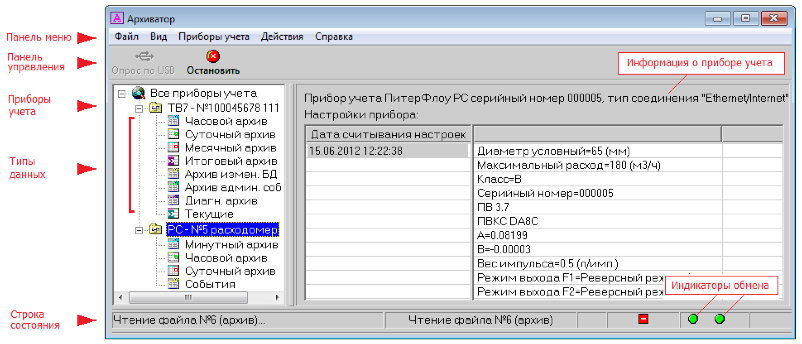

بعد ذلك ، يتم ضبط عداد الطاقة الحرارية ، والذي يتمثل في التحقق من قابلية تشغيل النظام وبرمجة الآلة الحاسبة ، ثم يتم تسليم الكائن إلى الأطراف المتفق عليها للمحاسبة التجارية ، والتي يتم تنفيذها بواسطة جهاز خاص. عمولة ممثلة بشركة الإمداد الحراري. من الجدير بالذكر أن وحدة القياس هذه يجب أن تعمل لبعض الوقت ، والتي تتراوح بالنسبة للمؤسسات المختلفة من 72 ساعة إلى 7 أيام..

لدمج عدة عقد قياس في شبكة إرسال واحدة ، سيكون من الضروري تنظيم الاسترجاع عن بُعد ومراقبة محاسبة المعلومات من عدادات الحرارة.

تصريح الاستخدام

عند قبول تشغيل وحدة التسخين ، يتم التحقق أيضًا من مطابقة الرقم التسلسلي لجهاز القياس ، المشار إليه في جواز السفر الخاص به ونطاق القياس للمعلمات المثبتة لمقياس الحرارة إلى نطاق القراءات المقاسة ، حسب وجود الأختام ونوعية التركيب.

يحظر تشغيل وحدة التدفئة في الحالات التالية:

  • وجود روابط إضافية في خطوط الأنابيب غير منصوص عليها في وثائق التصميم.
  • تشغيل العداد خارج معايير الدقة.
  • وجود ضرر ميكانيكي بالجهاز وعناصره.
  • كسر الأختام الموجودة على الجهاز.
  • تدخل غير مصرح به في تشغيل وحدة التدفئة.

الوحدة الحرارية ما هي

ماذا يقول شكل أنفك عن شخصيتك؟ يعتقد العديد من الخبراء أن النظر إلى الأنف يمكن أن يخبرنا كثيرًا عن شخصية الشخص. لذلك ، عندما تلتقي للمرة الأولى ، انتبه إلى أنف غير المألوف.

الوحدة الحرارية ما هي

لماذا تحتاج إلى جيب صغير على الجينز؟ يعلم الجميع أن هناك جيبًا صغيرًا على الجينز ، لكن القليل منهم فكر في سبب الحاجة إليه. ومن المثير للاهتمام أنه كان في الأصل مكانًا لـ xp.

الوحدة الحرارية ما هي

على عكس كل الصور النمطية: فتاة مصابة باضطراب وراثي نادر تنتصر على عالم الموضة اسم هذه الفتاة ميلاني جايدوس ​​، وقد اقتحمت عالم الموضة بسرعة وصادمة وملهمة ومدمرة للصور النمطية الغبية..

الوحدة الحرارية ما هي

10 صور غامضة صادمة قبل وقت طويل من ظهور الإنترنت وأساتذة Photoshop ، كانت الغالبية العظمى من الصور الملتقطة حقيقية. أحيانًا تكون الصور خاطئة حقًا.

الوحدة الحرارية ما هي

15 أعراض السرطان تتجاهل النساء في الغالب العديد من علامات السرطان تشبه أعراض أمراض أو حالات أخرى وغالبًا ما يتم تجاهلها. إيلاء الاهتمام لجسمك. إذا لاحظت.

الوحدة الحرارية ما هي

كيف تبدو أصغر سنًا: أفضل قصات الشعر لمن هم فوق 30 و 40 و 50 و 60 فتاة في العشرينات من العمر لا تقلق بشأن شكل وطول تسريحات الشعر. يبدو أن الشباب تم إنشاؤه لإجراء تجارب على المظهر والتجعيد الجريء. ومع ذلك ، بالفعل بعد.

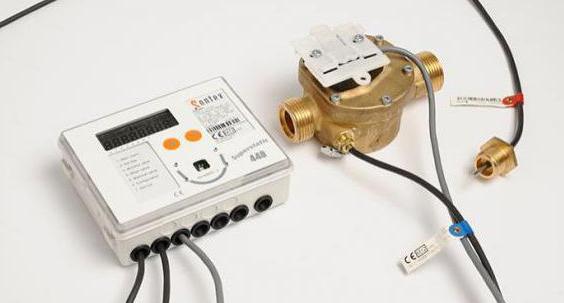

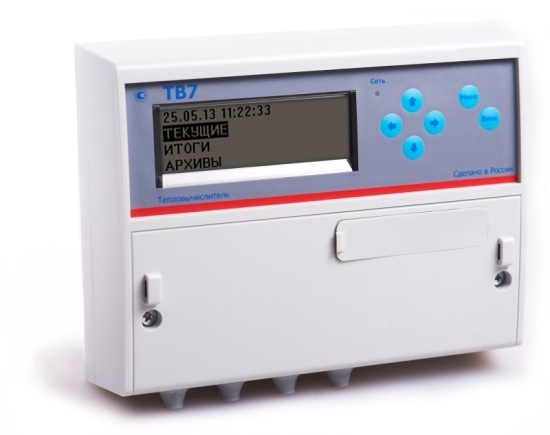

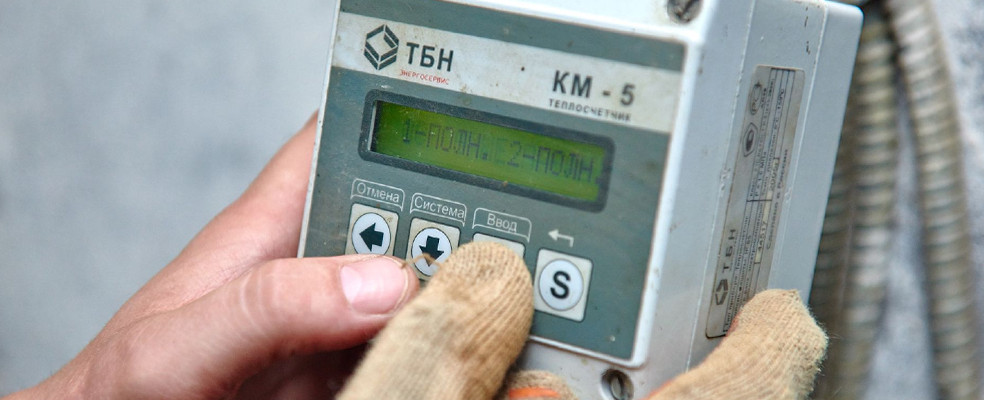

مقياس الحرارة

مقياس الحرارة هو العنصر الرئيسي الذي يجب أن تتكون منه وحدة الطاقة الحرارية. يتم تثبيته عند مدخلات الحرارة لنظام التدفئة بالقرب من حدود الميزانية العمومية لشبكة التدفئة.الوحدة الحرارية ما هي

عند تثبيت جهاز قياس عن بعد من حدود معينة ، تضيف شبكات الحرارة خسائر بالإضافة إلى قراءات العدادات (لحساب الحرارة المنبعثة من سطح خطوط الأنابيب في القسم من حدود فصل التوازن إلى مقياس الحرارة).

أنواع عدادات الحرارة حسب طريقة القياس

حاليًا ، يتم استخدام الأنواع التالية من عدادات الحرارة على نطاق واسع:

  • مبدأ العمل الميكانيكي أو مقياس سرعة الدوران. التعديل الأكثر شيوعًا لأجهزة قياس الحرارة. هناك ريشة أو دوارة (توربين). إنها سهلة الاستخدام ولا تتطلب تكاليف كهربائية. إنها تعمل بفضل المكره أو الدوار والحركة الترددية للسائل ؛

وحدة المصعد لنظام التدفئة - الجهاز ، الغرض ، الحسابات

الأهمية! تتطلب عدادات الحرارة الميكانيكية على المبرد ، يجب أن يكون الماء نظيفًا. الجهاز مزود بعنصر مرشح إضافي ، حيث أن تلوثه يؤثر بشكل مباشر على دقة القراءات..

  • الكهرومغناطيسي. يعتمد مبدأ التشغيل على التفاعل مع الموجات الكهربائية لسائل التبريد. من بين جميع الفئات المقدمة ، تعد أجهزة القياس هذه هي الأكثر دقة. عيب الجهاز هو استخدامه في أنظمة التدفئة الأفقية ؛

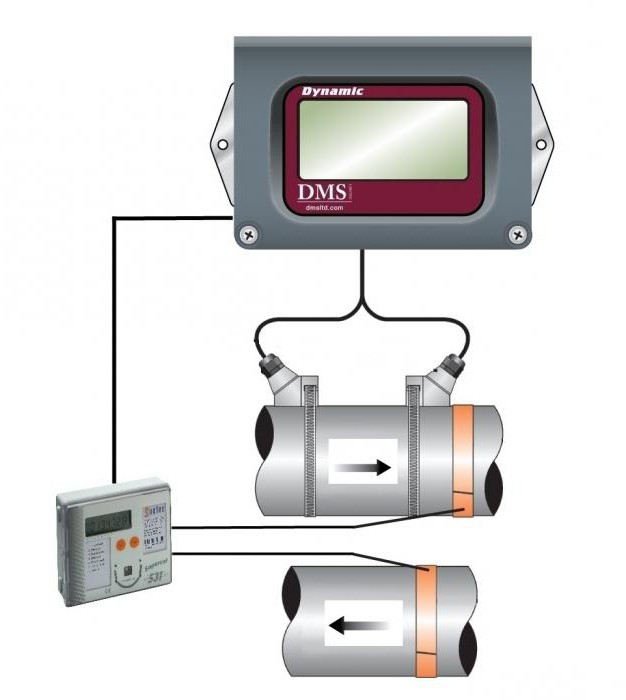

  • بالموجات فوق الصوتية. يتم قياس الطاقة الحرارية عن طريق قياس طول إشارة الموجات فوق الصوتية التي تمر عبر المبرد. يتم تثبيت العدادات في أزواج ، مقابل بعضها البعض. تختلف العناصر غير المنقولة فيما بينها أيضًا في: التردد والوقت والارتباط ومبدأ عمل دوبلر. يتم استخدامها في أنظمة التدفئة المفتوحة والمغلقة ؛
  • نوع دوامة. إنها تخلق تدفقًا دواميًا في السائل ، نظرًا لموقعها على مسار المبرد ، متبوعًا بتكوين واختفاء دوامات المجال المغناطيسي. تستخدم في أنظمة التدفئة الرأسية والأفقية.

وحدة المصعد لنظام التدفئة - الجهاز ، الغرض ، الحسابات

الأهمية! تتطلب عدادات الحرارة الدوامة خطوط أنابيب مباشرة ، حيث أن جودة القياسات تعتمد بشكل مباشر على تكوين السائل الساخن المتحرك وسرعته ووجود الكتل الهوائية فيه.

إجراء تركيب وحدة قياس الحرارة

يتم تركيب النظام وتشغيله وبدء تشغيله بالترتيب التالي:

  • مسح المباني وتحديد نطاق العمل لمنزل معين ؛
  • تطوير وثائق المشروع مع الاعتماد اللاحق للمشروع ؛
  • أعمال التركيب بالمعدات (أنشطة الربط والتركيبات الكهربائية) ؛
  • التكليف (برمجة واختبار قابلية تشغيل الشبكة) ؛
  • إبرام اتفاق مع بيان لاحق في الميزانية العمومية لشركة خدمات التدفئة.

تركيب وتركيب وحدات قياس الطاقة – الاجراء

يتضمن تركيب وحدات القياس في المرافق جبهتين للعمل: قطع الأجزاء الميكانيكية الحرارية في الأنابيب وتنفيذ الأعمال الكهربائية.

نتيجة جميع الإجراءات هي توصيل المستشعرات وعدادات التدفق بالآلة الحاسبة. بعد ذلك ، يتم تشغيل وحدة الحوسبة. الخطوة التالية هي تصحيح جميع الوحدات المتصلة. يتم تنفيذه باستخدام إعداد برنامج الآلة الحاسبة والاختبار اللاحق للنظام. يتم تسليم العقدة بعد إتمام الفحص بنجاح.

طريقة تركيب محطات القياس:

  1. رسم تقديرات التصميم لوحدة قياس الحرارة
  2. تنسيق المشروع في الشركة الموردة
  3. تسجيل مجموعة كاملة من الجهاز
  4. إنتاج وحدات التجميع وفقًا للرسومات الموجودة
  5. دمج الكتل المعيارية في الشبكات القائمة
  6. أعمال التركيبات الكهربائية والتصحيح
  7. تسليم المشروع النهائي للعميل

صيانة وإصلاح وتركيب UUTE في الاستلام – ما هو?

UUET تعني وحدة قياس الطاقة الحرارية وهو نظام تقني يتكون من أجهزة القياس وأجهزة قياس الطاقة الحرارية وحجم استهلاكها وأجهزة لمراقبة وتسجيل معلمات المبرد. تم تعريف هذا المصطلح في المرسوم الحكومي الصادر في 18 نوفمبر 2013 رقم 1034 “بشأن القياس التجاري للطاقة الحرارية ، ناقل الحرارة”.

لكن تجدر الإشارة إلى أن تركيب وحدة قياس الحرارة ليس رغبة سكان المنزل ، إنه التزام بسبب قواعد التشريع. لذلك ، تقع تكلفة تثبيته على محفظة مالكي الشقق وينعكس ذلك في إيصال المرافق..

لا يفهم جميع المستأجرين سبب وجوب تثبيته في مبنى سكني ، لكن المرافق تدعي أنه في النهاية ستصبح الفوائد واضحة. وهناك عدة أسباب لذلك:

  1. يتيح لك UUTE مراعاة استهلاك الموارد المستهلكة في منزل معين. في حالة فقد الحرارة على التيار الكهربائي بسبب خطأ من المورد ، لن يتم اعتبار الخسائر من المستهلك ، ولكن سيتم أخذ التكاليف الفعلية فقط في الاعتبار.
  2. يصبح من الممكن التحكم في جودة المورد الموفر وامتثاله للمعايير ، لتحديد التسريبات والخسائر.
  3. يتيح الجهاز إمكانية تسجيل تكاليف الماء البارد فقط خلال فترة إيقاف إمداد الماء الساخن.

يتكون تثبيت UUTE نفسه من البيانات التالية:

  • تكلفة نظام الأدوات والأجهزة بالكامل ؛
  • تركيب المعدات.

تعتمد تكلفة التركيب بشكل مباشر على حالة خط الأنابيب في المنزل. قد يتطلب الربط تحديثها أو إزالة جزء من الاتصالات الحالية من أجل إجراء التثبيت الصحيح. يمكن أن يؤدي هذا إلى زيادة العبء المالي بشكل كبير على أصحاب الشقق في المنزل وقد يختلف المبلغ الموجود على الإيصال في كل مبنى من مباني المساكن..

نصائح وحيل لتثبيت UUTE

التوصية الرئيسية لتركيب وحدات قياس الحرارة هي متطلبات العامل البشري..

وحدة المصعد لنظام التدفئة - الجهاز ، الغرض ، الحسابات

يجب أن يتم تقدير المشروع بأكمله لهيكل معين ، بالإضافة إلى التثبيت الإضافي للمعدات ، من قبل متخصصين لديهم معرفة ومهارات محددة في هذا المجال. ممتلكات الأسرة في هذه الحالة سوف تستمر لفترة أطول..

اعمال صيانة

مزيد من الاستغلال:

  1. جميع الأجهزة ، مثل وحدات IPU الخاصة بالشقق ، مغلقة.
  2. لا يسمح بأي تدخل إلا بمعرفة المنظمة الموردة..
  3. يجب على الأشخاص ذوي المؤهلات المناسبة الحفاظ على قابلية التشغيل وإجراء التعديلات..

لتجنب المشاكل غير الضرورية ، يوصى بإشراك شركات متخصصة أو مؤسسة إمداد حراري للصيانة..

كيف يعمل المصعد

بعبارات بسيطة ، المصعد في نظام التدفئة عبارة عن مضخة مياه لا تتطلب مصدر طاقة خارجي. بفضل هذا ، وحتى التصميم البسيط والتكلفة المنخفضة ، وجد العنصر مكانه في جميع نقاط التسخين تقريبًا التي تم بناؤها في الحقبة السوفيتية. ولكن من أجل التشغيل الموثوق به ، هناك حاجة إلى شروط معينة ، والتي سيتم مناقشتها أدناه..

وحدة المصعد في نظام التدفئة: مبدأ تشغيل وحدة المصعد في نظام التدفئة ، الرسم التخطيطي

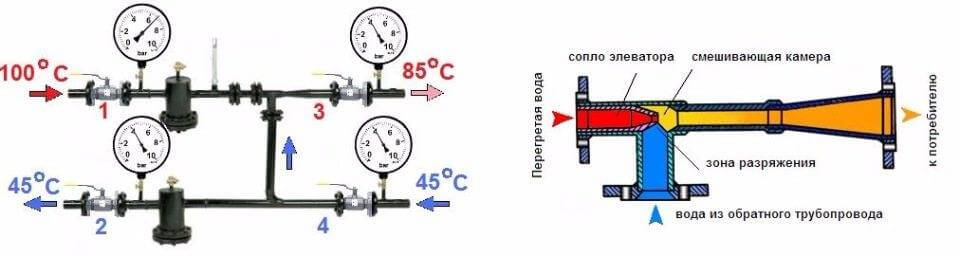

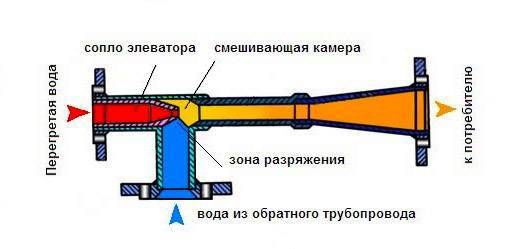

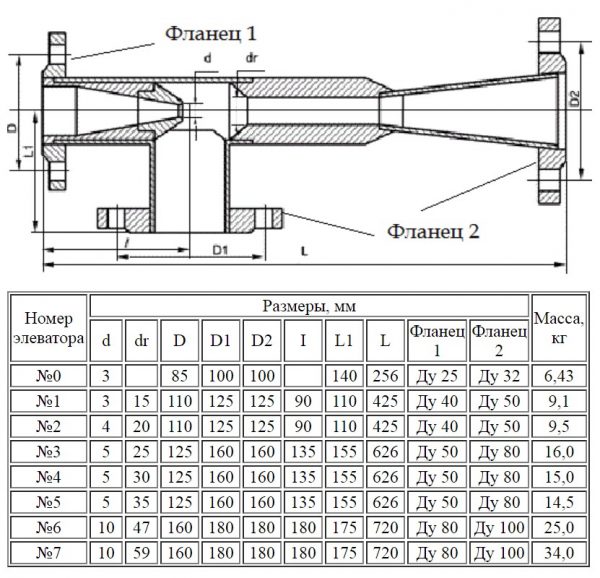

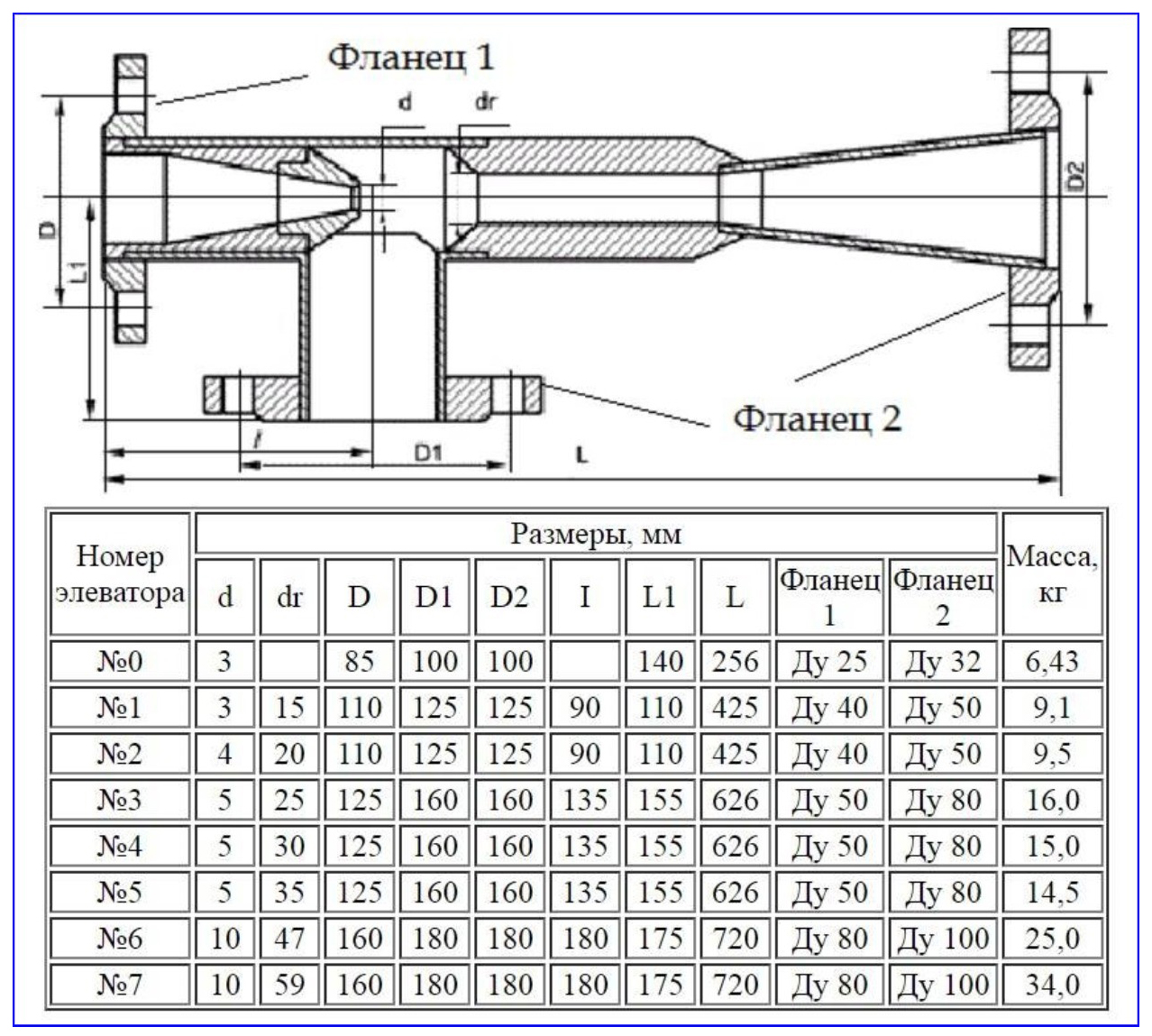

لفهم هيكل مصعد نظام التدفئة ، يجب أن تدرس المخطط الموضح في الشكل أعلاه. تشبه الوحدة إلى حد ما نقطة الإنطلاق العادية ويتم تثبيتها على خط أنابيب الإمداد ، حيث ينضم منفذها الجانبي إلى خط الإرجاع. فقط من خلال نقطة الإنطلاق البسيطة ، ستذهب المياه من الشبكة مباشرة إلى خط أنابيب العودة ومباشرة إلى نظام التدفئة دون تقليل درجة الحرارة ، وهو أمر غير مقبول.

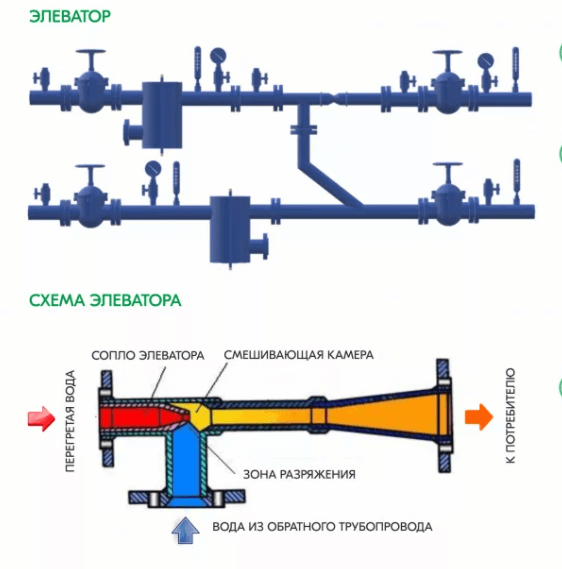

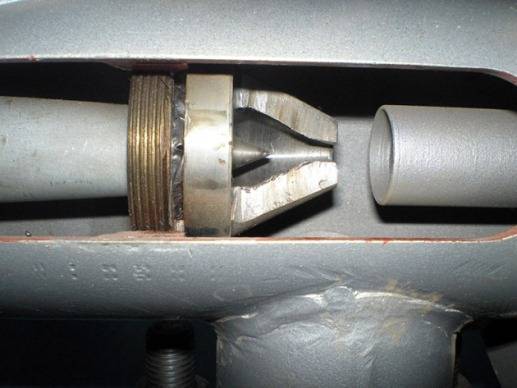

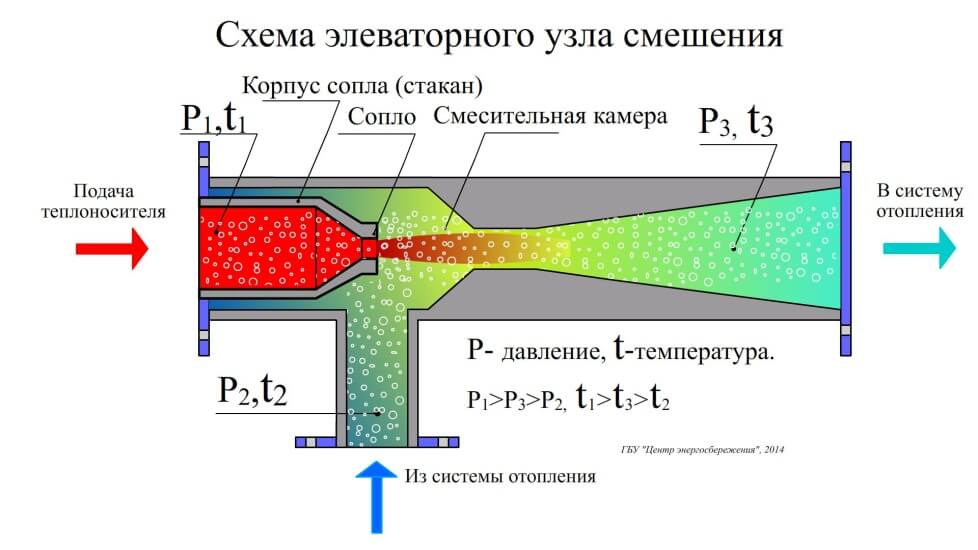

يتكون المصعد القياسي من أنبوب إمداد (غرفة أولية) مع فوهة مدمجة بقطر التصميم وغرفة خلط ، حيث يتم توفير المبرد المبرد من العودة. عند الخروج من التجميع ، يتمدد الأنبوب الفرعي ليشكل ناشرًا. تعمل الوحدة على النحو التالي:

  • يتم توجيه المبرد من الشبكة بدرجة حرارة عالية إلى الفوهة ؛
  • عند المرور عبر ثقب بقطر صغير ، يزداد معدل التدفق ، مما يؤدي إلى ظهور منطقة خلخلة خلف الفوهة ؛
  • يتسبب الضغط الناقص في امتصاص الماء من خط أنابيب العودة ؛
  • يتم خلط التدفقات في الغرفة وتنتقل إلى نظام التدفئة من خلال الناشر.

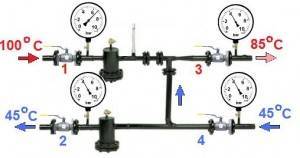

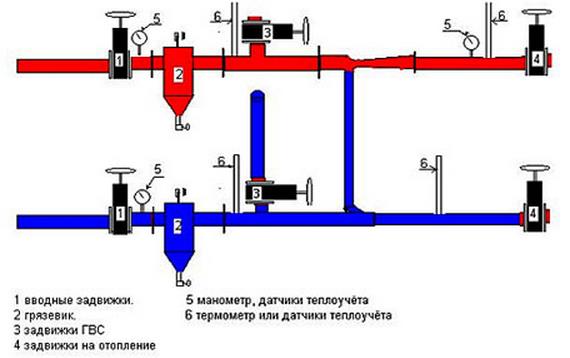

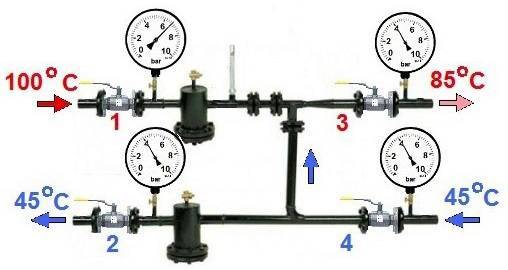

يوضح الرسم التخطيطي لوحدة المصعد كيفية حدوث العملية الموصوفة ، حيث تتم الإشارة إلى جميع التدفقات بألوان مختلفة:

وحدة المصعد في نظام التدفئة: مبدأ تشغيل وحدة المصعد في نظام التدفئة ، الرسم التخطيطي

الشرط الذي لا غنى عنه للتشغيل المستقر للوحدة هو أن قيمة فرق الضغط بين خطوط الإمداد والعودة لشبكة إمداد الحرارة أكبر من المقاومة الهيدروليكية لنظام التدفئة.

إلى جانب المزايا الواضحة ، فإن وحدة الخلط هذه لها عيب واحد مهم. الحقيقة هي أن مبدأ تشغيل مصعد التدفئة لا يسمح بتنظيم درجة حرارة الخليط عند المخرج. بعد كل شيء ، ما هو المطلوب لهذا؟ قم بتغيير ، إذا لزم الأمر ، كمية الحرارة الزائدة من الشبكة وامتصاصها في الماء من العودة. على سبيل المثال ، من أجل خفض درجة الحرارة ، من الضروري تقليل معدل التدفق وزيادة تدفق المبرد عبر العبور. لا يمكن تحقيق ذلك إلا عن طريق تقليل قطر الفوهة ، وهو أمر مستحيل..

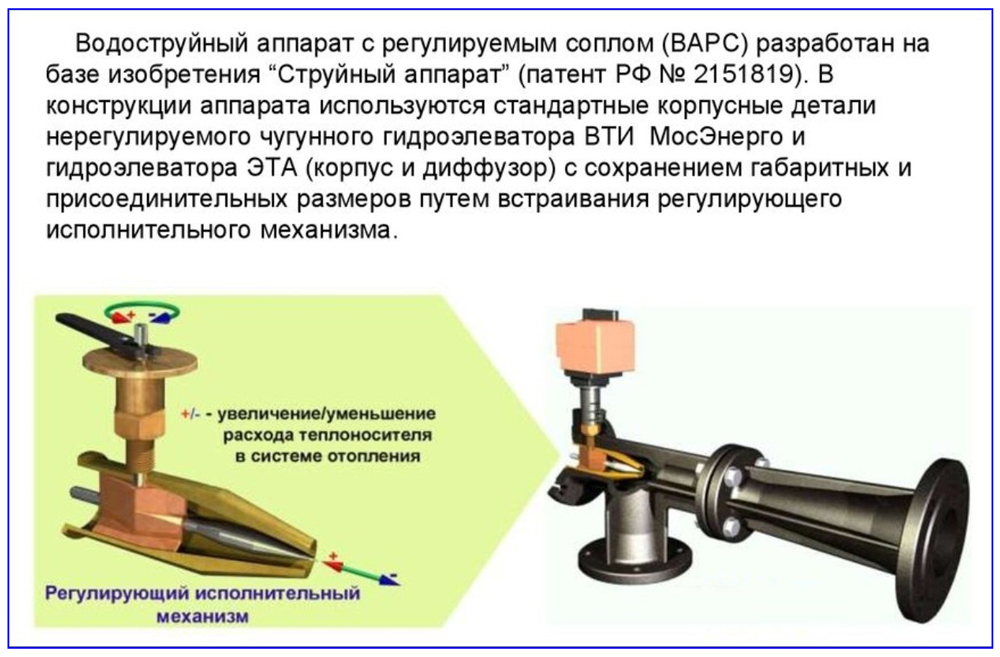

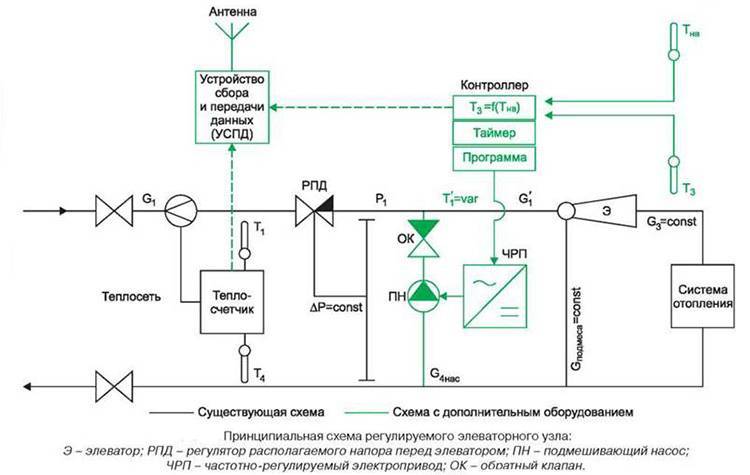

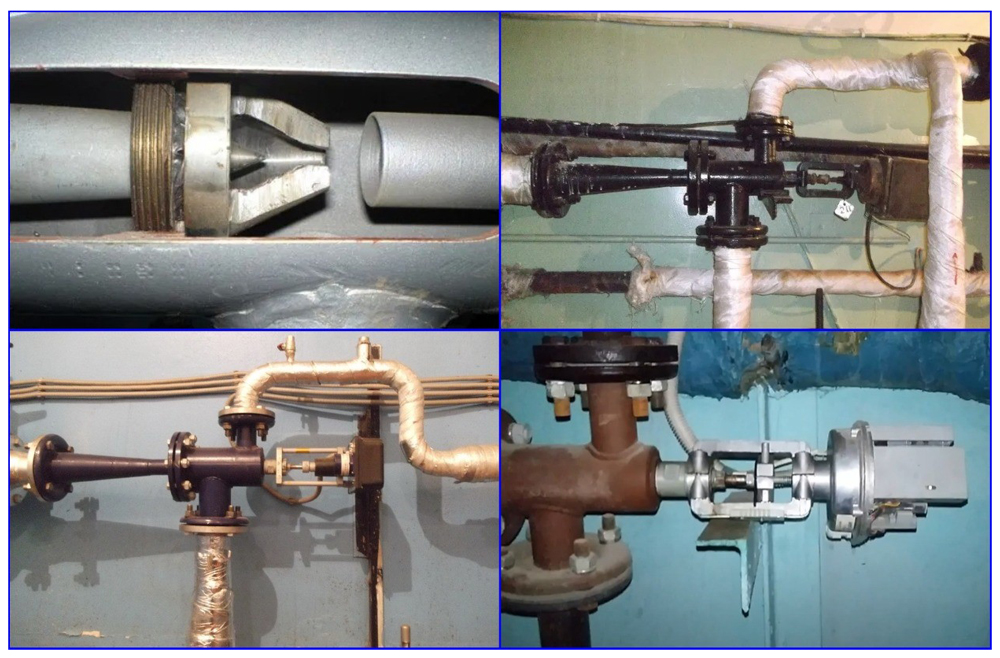

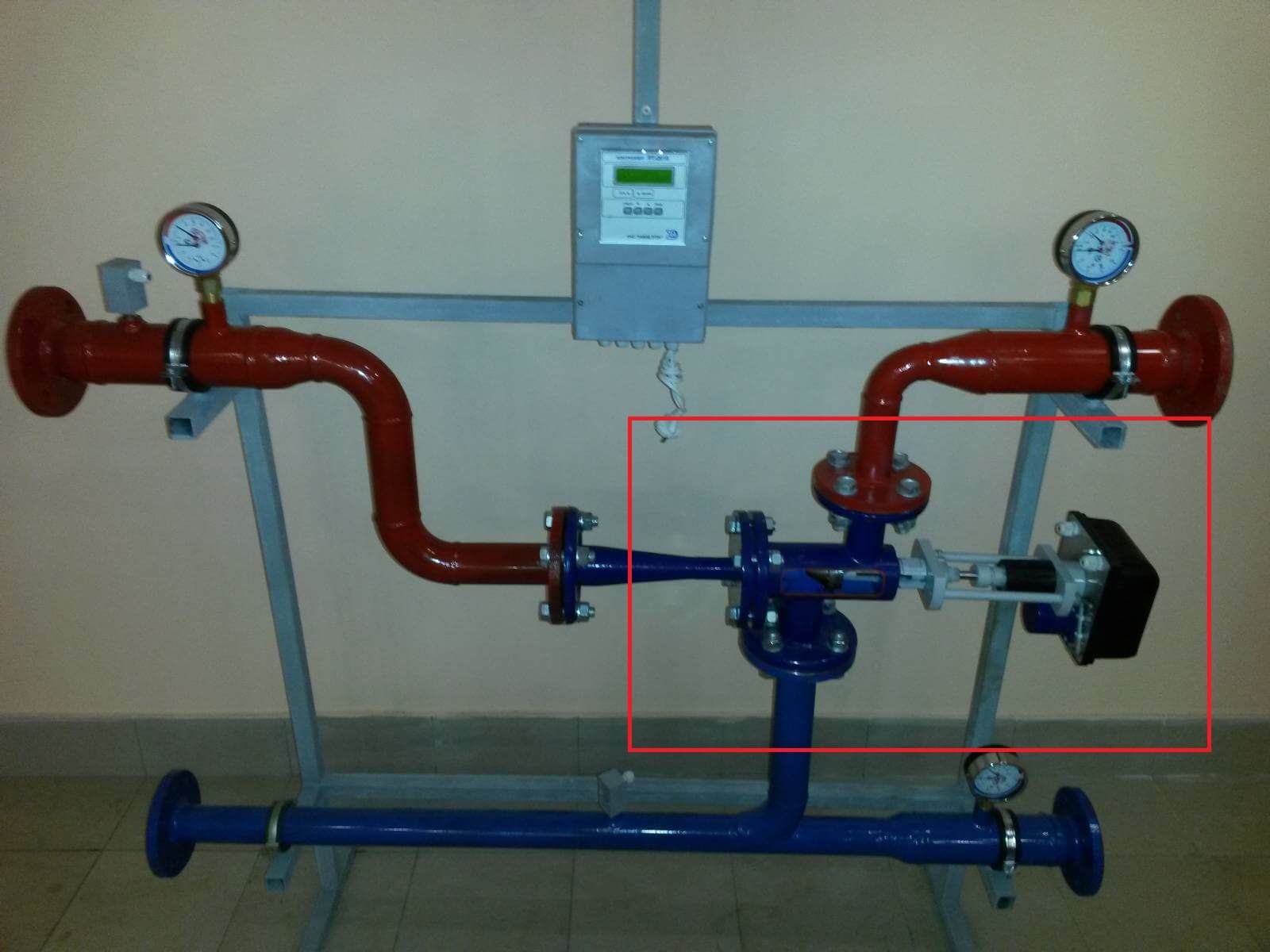

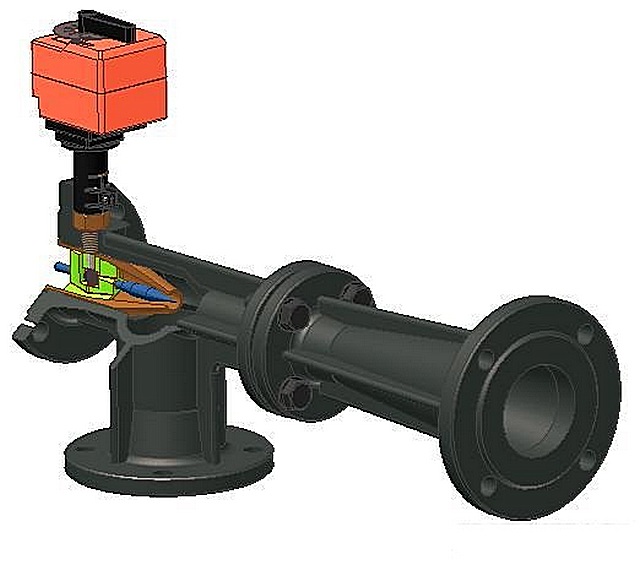

تساعد المصاعد ذات المحرك الكهربائي في حل مشكلة تنظيم الجودة. في نفوسهم ، عن طريق محرك ميكانيكي يدور بواسطة محرك كهربائي ، يزيد قطر الفوهة أو ينقص. يتم تحقيق ذلك بسبب دخول إبرة الخانق المخروطية إلى الفوهة من الداخل على مسافة معينة. يوجد أدناه رسم تخطيطي لمصعد تدفئة مع إمكانية التحكم في درجة حرارة الخليط:

وحدة المصعد في نظام التدفئة: مبدأ تشغيل وحدة المصعد في نظام التدفئة ، الرسم التخطيطي

1 – فوهة 2 – إبرة خنق. 3 – جسم المحرك مع أدلة ؛ 4 – رمح مع محرك تروس.

ملحوظة. يمكن تجهيز عمود الإدارة بمقبض للتحكم اليدوي ومحرك كهربائي يمكن تشغيله عن بُعد.

وحدة المصعد في نظام التدفئة: مبدأ تشغيل وحدة المصعد في نظام التدفئة ، الرسم التخطيطي

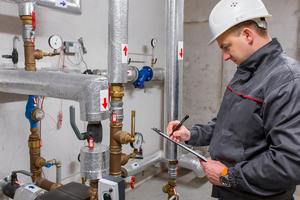

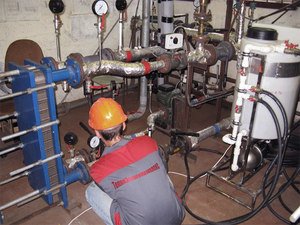

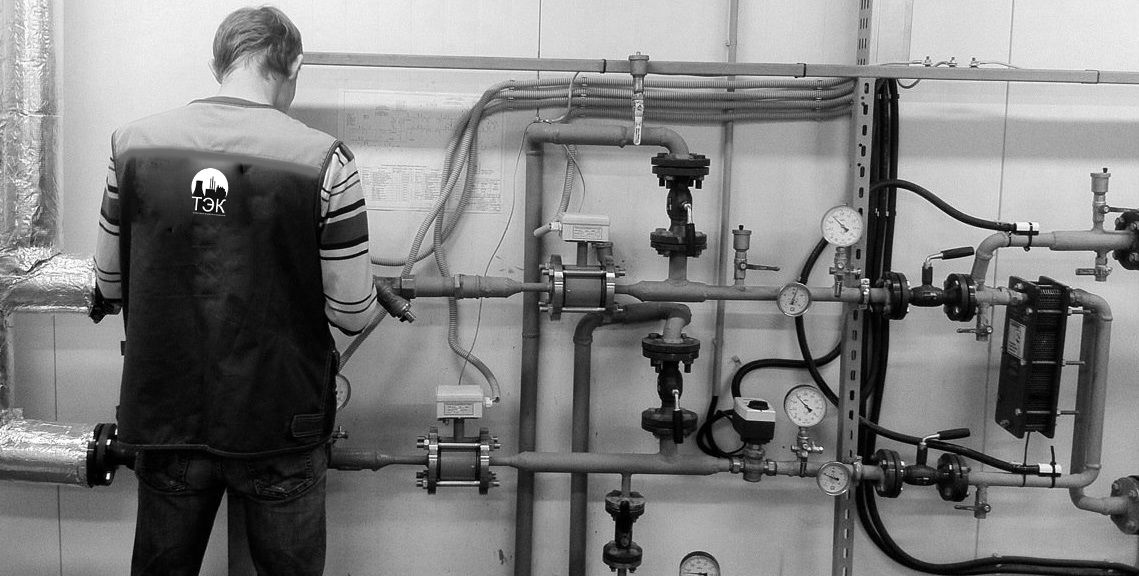

من يقوم بتركيب وصيانة وحدة التدفئة في المباني السكنية?

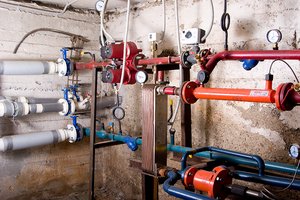

في المباني متعددة الشقق ، تعمل التدفئة المركزية (HW) وإمدادات المياه الساخنة (DHW) ، ويقع خط الأنابيب الرئيسي لتزويدها في الطوابق السفلية ، وتجهيزها بصمامات الإغلاق. يسمح لك هذا الأخير بفصل نظام إمداد التدفئة الداخلي عن الشبكة الخارجية.

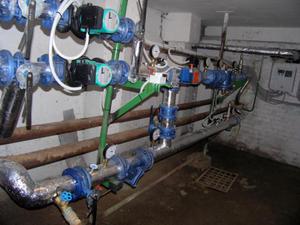

تم تجهيز وحدة التسخين نفسها بمجمعات الطين ، والصمامات ، والأجهزة ، وتحتوي على جهاز مثل المصعد في تصميمها. من بينها ، تتطلب الصيانة المستمرة عادة حوض ، وهو عبارة عن أنبوب فولاذي بقطر DN = 159-200 مم وهو ضروري لتجميع الأوساخ القادمة من خط الأنابيب الرئيسي لحماية خطوط الأنابيب وأجهزة التدفئة من التلوث..

تركيب وحدة حرارية ، صيانتها ، بما في ذلك التنظيف – عمل الأقفال التي تخدم مبنى سكني ، والوفاء بمتطلبات منظمة تقدم الإسكان والخدمات المجتمعية.

التركيبات الكهربائية المدمجة

لا يسمح للسلطات الضريبية بتصنيف الممتلكات والمنشآت والمعدات في المجموعة المناسبة. يجب أن يتم هذا التصنيف من قبل المشغل الاقتصادي نفسه بمساعدة الهيئة الإحصائية المرخص لها. لا يمكن اعتبار التركيبات الكهربائية المتصلة بشكل دائم كأصل رئيسي منفصل. هذا يزيد من القيمة الأولية للمبنى..

أجهزة الإنارة والشمعدانات وأدوات القياس

إذا لم يتم دمج التركيبات الكهربائية في هيكل المبنى ، فيمكن اعتبارها كاشف مستقل. بالنسبة للمؤسسات الفردية ، تتلقى سلطات الضرائب الدائمة الضوء داخل المباني وخارجها غير المرتبطة بشكل دائم بالمبنى. يمكن فصلها دون الإضرار بهياكلها أو مبانيها.

  • عدم الاتصال بالشبكة الكهربائية.
  • كفاءة.
  • بساطة التصميم.

سلبيات:

  • عدم القدرة على التحكم في درجة حرارة المخرج.
  • مطلوب حساب واختيار دقيق.
  • يجب ملاحظة الضغط التفاضلي بين خطوط الإرجاع والإمداد..

تصميم

يتكون المصعد من:

  • غرف فراغ
  • فوهات
  • المصعد النفاث.

بين مهندسي التدفئة هناك مفهوم مثل ربط وحدة المصعد. وهو يتألف من تركيب الصمامات الضرورية ومقاييس الضغط ومقاييس الحرارة. كل هذا يتم تجميعه وهو عقدة.

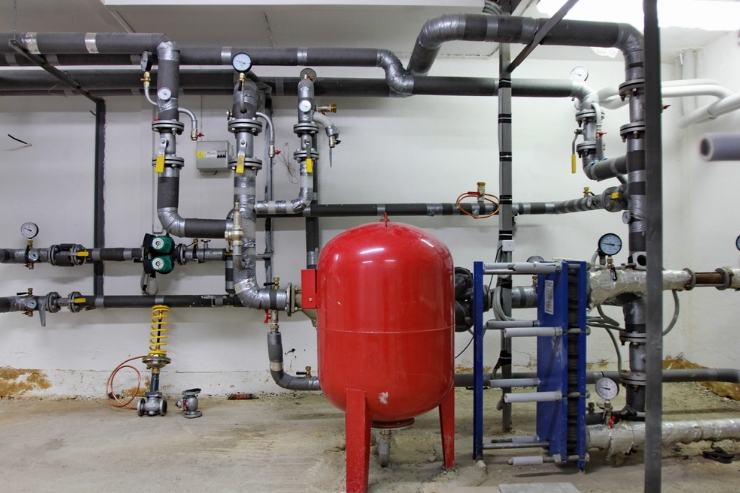

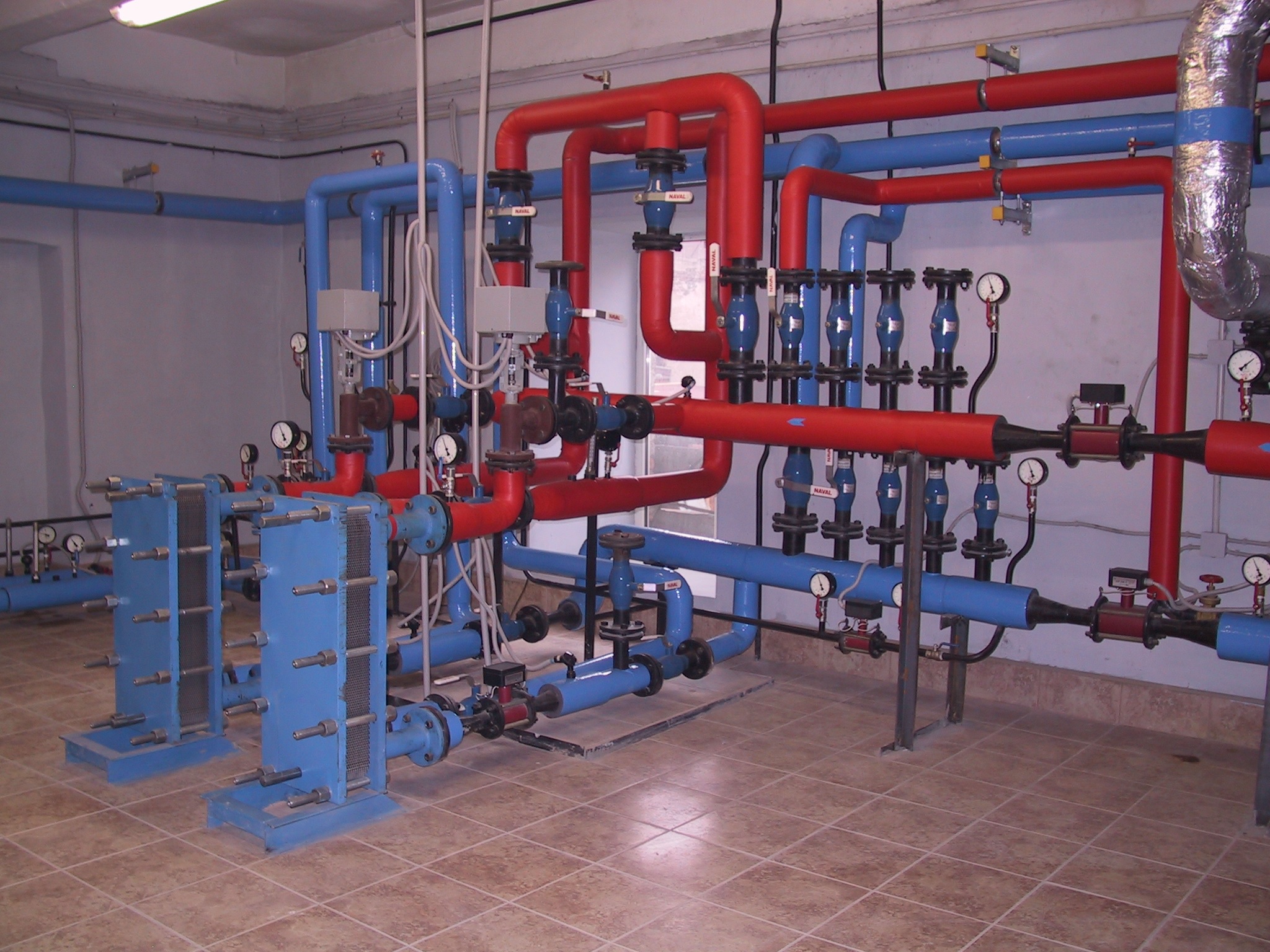

نقطة توزيع تدفئة للمبنى

وحدة المصعد لنظام التدفئة - الجهاز ، الغرض ، الحسابات

يوصي مهندسو التدفئة باستخدام أحد أوضاع درجة الحرارة الثلاثة لتشغيل الغلاية. تم حساب هذه الأنماط مبدئيًا من الناحية النظرية وكانت قيد الاستخدام العملي لسنوات عديدة. أنها توفر نقل الحرارة مع الحد الأدنى من الخسارة على مسافات طويلة بأقصى قدر من الكفاءة.

يمكن تعيين الأوضاع الحرارية للغلاية على أنها نسبة درجة حرارة الإمداد إلى درجة حرارة “العودة”:

  1. 150/70 – جريان الحرارة 150 درجة ، ودرجة حرارة “الرجوع” 70 درجة.
  2. 130/70 – درجة حرارة الماء 130 درجة ، درجة حرارة “العودة” 70 درجة ؛
  3. 95/70 – درجة حرارة الماء 95 درجة ، درجة حرارة “العودة” – 70 درجة.

وحدة المصعد لنظام التدفئة - الجهاز ، الغرض ، الحسابات

في الظروف الحقيقية ، يتم تحديد الوضع لكل منطقة محددة ، بناءً على قيمة درجة حرارة الهواء في الشتاء. وتجدر الإشارة إلى أنه من المستحيل استخدام درجات حرارة عالية لتدفئة المباني ، خاصة 150 درجة و 130 درجة ، وذلك لتجنب الحروق والعواقب الوخيمة أثناء إزالة الضغط..

درجة حرارة الماء أعلى من درجة الغليان ولا تغلي في الأنابيب بسبب الضغط العالي. هذا يعني أنه من الضروري تقليل درجة الحرارة والضغط وتوفير الاستخراج الحراري اللازم لمبنى معين. يتم تعيين هذه المهمة لوحدة المصعد في نظام التدفئة – معدات التدفئة الخاصة الموجودة في نقطة توزيع الحرارة.

تحديد قيمة وحدة التسخين

المصعد عبارة عن جهاز مستقل غير متطاير يؤدي وظائف معدات ضخ المياه النفاثة. تعمل وحدة التسخين على خفض الضغط ودرجة حرارة الناقل الحراري والخلط في الماء المبرد من نظام التدفئة.

الجهاز قادر على نقل المبرد المسخن إلى أعلى درجات حرارة ممكنة ، وهو أمر مفيد من الناحية الاقتصادية. طن من الماء ، يتم تسخينه إلى +150 درجة مئوية ، يحتوي على طاقة حرارية أكبر بكثير من طن من المبرد بدرجة حرارة +90 درجة مئوية فقط.

العناصر الرئيسية للمصعد

وحدة المصعد لنظام التدفئة - الجهاز ، الغرض ، الحسابات

المكونات الرئيسية للجهاز هي:

  • المصعد النفاث
  • فوهة
  • غرفة فراغ

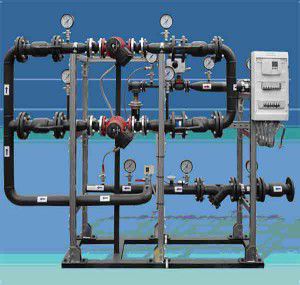

تتكون وحدة تسخين المصعد من صمامات إغلاق ، ومقاييس حرارة للتحكم ، ومقاييس ضغط. ويسمى أيضًا “ربط المصعد”.

يتم إدخال الأفكار والاختراعات التقنية الجديدة بسرعة في حياتنا. التدفئة ليست استثناء.

يتم استبدال وحدات المصعد المعتادة بأجهزة تنظم المبرد في الوضع التلقائي..

تكلفتها أعلى بكثير ، ولكن في نفس الوقت ، هذه الأجهزة أكثر اقتصادا وكفاءة في استخدام الطاقة. بالإضافة إلى ذلك ، الطاقة مطلوبة لتشغيلها. في بعض الأحيان هناك حاجة إلى الكثير من الطاقة. الموثوقية من ناحية والتقدم التقني من ناحية أخرى.

مبادئ التشغيل ومخطط تفصيلي لوحدة التدفئة

لفهم كيفية عمل المعدات ، تحتاج إلى فهم تصميمها. تصميم وحدة تدفئة المصعد ليس معقدًا. الجهاز عبارة عن نقطة الإنطلاق المعدنية مع ربط الشفاه في النهايات.

ميزات التصميم كالتالي:

  • أنبوب الفرع الأيسر عبارة عن فوهة تتناقص نحو نهاية القطر المحسوب ؛
  • خلف الفوهة توجد غرفة خلط أسطوانية ؛
  • هناك حاجة إلى الأنبوب الفرعي السفلي لتوصيل خط أنابيب دوران المياه العكسي ؛
  • الأنبوب الفرعي الأيمن عبارة عن موزع تمدد ينقل سائل التبريد الساخن إلى الشبكة.

على الرغم من الجهاز البسيط لمصعد وحدة التدفئة ، فإن مبدأ تشغيل الوحدة أكثر تعقيدًا:

  1. المبرد المسخن إلى درجة حرارة عالية يتحرك عبر الفوهة إلى الفوهة ، ثم تحت الضغط تزداد سرعة النقل ، ويتدفق الماء بسرعة عبر الفوهة إلى الحجرة. يحافظ تأثير مضخة الماء النفاث على معدل معين لتدفق المبرد في النظام.
  2. عندما يمر الماء عبر الحجرة ، ينخفض ​​الضغط ، وتمر النفاثة عبر الناشر ، مما يوفر فراغًا في حجرة الخلط. ثم ، تحت ضغط مرتفع ، يحرك المبرد السائل العائد من خط التسخين عبر العبور. يتم إنشاء الضغط من خلال تأثير الطرد بسبب الفراغ ، مما يحافظ على تدفق الناقل الحراري المزود.
  3. في غرفة الخلط ، ينخفض ​​نظام درجة حرارة التدفقات إلى +95 درجة مئوية ، وهذا هو المؤشر الأمثل للنقل عبر نظام التدفئة في المنزل.

فهم ماهية وحدة التدفئة في مبنى سكني ، ومبدأ تشغيل المصعد وقدراته ، من المهم الحفاظ على انخفاض الضغط الموصى به في أنابيب الإمداد والعودة. الفرق ضروري للتغلب على المقاومة الهيدروليكية للشبكة في المنزل والجهاز نفسه

تم دمج وحدة المصعد الخاصة بنظام التدفئة بالشبكة على النحو التالي:

  • أنبوب الفرع الأيسر متصل بخط الإمداد ؛
  • أقل – إلى الأنابيب مع إعادة النقل ؛
  • يتم تثبيت صمامات الإغلاق على كلا الجانبين ، مع استكمالها بفلتر الأوساخ لمنع انسداد الوحدة.

الدائرة بأكملها مجهزة بمقاييس ضغط ومقاييس حرارة ومقاييس حرارة. للحصول على مقاومة تدفق أفضل ، يتم قطع وصلة مرور في خط أنابيب الإرجاع بزاوية 45 درجة.

مزايا وعيوب وحدات التدفئة

إن مصعد التدفئة غير المتطاير غير مكلف ، ولا يحتاج إلى توصيله بمصدر الطاقة ، ويعمل بشكل لا تشوبه شائبة مع أي نوع من المبرد. ضمنت هذه الخصائص الطلب على المعدات في المنازل ذات التدفئة المركزية ، حيث يتم توفير حامل حرارة بدرجة عالية من التدفئة..

مساوئ استخدام:

  1. الحفاظ على الضغط التفاضلي للمياه في خطوط التدفق العكسي وأنابيب الإمداد.
  2. يتطلب كل سطر حسابات ومعلمات محددة لوحدة التسخين. عند أدنى تغيير في درجة حرارة السائل ، سيتعين عليك ضبط فتحات الفوهة ، وتثبيت فوهة جديدة.
  3. لا توجد إمكانية لتنظيم كثافة وتسخين المبرد المنقول بسلاسة.

الوحدات ذات قسم التجويف القابل للتعديل ، والمحرك اليدوي أو الكهربائي لناقل الحركة الموجود في غرفة الانتظار معروضة للبيع. لكن في هذه الحالة ، يفقد الجهاز عدم تقلبه..

مزايا المصعد

يقول العديد من المستهلكين أن دائرة مصعد التدفئة غير منطقية ، ومن الأسهل بكثير تزويد المستخدمين بحامل حراري منخفض الحرارة. في الواقع ، يشير هذا النهج إلى زيادة قطر خط أنابيب التدفئة المركزية لتعميم حامل حرارة أكثر برودة ، مما يعني تكاليف إضافية.

أي أن الدائرة عالية الجودة لوحدة التسخين تسمح لك باستخدام جزء من الماء المبرد من خط الإرجاع مع حجم إمداد المبرد. على الرغم من أن بعض مصادر المصاعد هي أجهزة هيدروليكية قديمة ، إلا أنها في الواقع هي الأكثر كفاءة في التشغيل. كما أن هناك المزيد من الأجهزة الحديثة التي حلت محل أنظمة وحدة المصعد..

يتضمن هذا الأنواع التالية من الأجهزة:

  • خلاط مزود بغشاء ثلاثي ؛
  • صفيحة تبادل حرارة.

نماذج المبادلات الحرارية

وحدة المصعد لنظام التدفئة - الجهاز ، الغرض ، الحسابات

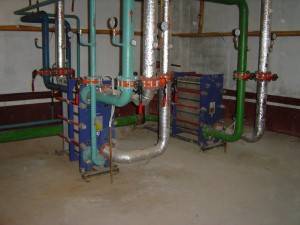

هناك نوع آخر من وحدات التدفئة لمنزل خاص – يعتمد على مبادل حراري. في هذه الحالة ، يتم توصيل مبادل حراري خاص بالجهاز ، والذي يفصل السائل عن مصدر التسخين الرئيسي عن السائل الموجود في الغرفة. وظيفة مماثلة ضرورية للتحضير الإضافي لسائل التبريد باستخدام مواد مضافة وأجهزة ترشيح مختلفة. يوسع المخطط الاحتمالات في تنظيم ضغط ودرجة حرارة سائل التبريد داخل المبنى. وبالتالي ، يتم تقليل تكلفة تدفئة المبنى بشكل كبير..

يجب استخدام الصمامات الثرموستاتية لخلط الماء عند درجات حرارة مختلفة. تتفاعل هذه الأنظمة عادةً مع مشعات الألمنيوم ، ولكن لكي تستمر هذه الأخيرة لأطول فترة ممكنة ، من الضروري اختيار المبرد بعناية ، ورفض استخدام المواد الخام منخفضة الجودة. بالطبع ، يعد تتبع جودة السائل مشكلة ، لذلك من الأفضل التخلي عن هذه المادة ، مع تفضيل مشعات ثنائية المعدن أو من الحديد الزهر.

يشير مخطط اتصال DHW إلى استخدام مبادل حراري. توفر هذه الطريقة العديد من الفوائد منها:

  1. 1. إمكانية تنظيم درجة حرارة الماء.
  2. 2. إمكانية تغيير ضغط المبرد الساخن.

لسوء الحظ ، لا تراقب العديد من شركات الإدارة درجة حرارة المبرد ، وفي بعض الأحيان تقلل من شأنها بعدة درجات. بالكاد يلاحظ المستهلك العادي مثل هذه التغييرات ، ولكن على مستوى المنزل بأكمله ، فإن هذا يوفر مبالغ هائلة من المال..

معلومات عامة موجزة عن أنظمة التدفئة

لفهم أهمية وحدة المصعد بشكل صحيح ، ربما يكون من الضروري أولاً النظر بإيجاز في كيفية عمل أنظمة التدفئة المركزية..

مصدر الطاقة الحرارية هو CHP أو بيوت الغلايات ، حيث يتم تسخين عامل التسخين إلى درجة الحرارة المطلوبة بسبب استخدام نوع أو آخر من الوقود (الفحم ، منتجات النفط ، الغاز الطبيعي ، وما إلى ذلك). يتم ضخ الناقل الحراري عبر الأنابيب إلى نقاط الاستهلاك..

تم تصميم وحدة CHP أو منزل المرجل الكبير لتوفير الحرارة لمنطقة معينة ، في بعض الأحيان – مع منطقة كبيرة جدًا. تبين أن أنظمة خطوط الأنابيب ممتدة ومتفرعة للغاية. كيف يمكن تقليل فقد الحرارة وتوزيعها بالتساوي بين المستهلكين ، بحيث ، على سبيل المثال ، المباني الأبعد عن مصنع CHP لا تعاني من القصور فيها؟ يتم تحقيق ذلك من خلال العزل الحراري الشامل لأنابيب التدفئة والحفاظ على نظام حراري معين فيها..

  أعلى مواقد الغاز للخيمة: مراجعة لأفضل الشعلات والسخانات

في الممارسة العملية ، يتم استخدام العديد من أوضاع درجة الحرارة المحسوبة نظريًا والتي تم التحقق منها عمليًا لتشغيل بيوت الغلايات ، والتي توفر كلاً من نقل الحرارة عبر مسافات طويلة دون خسائر كبيرة ، وأقصى كفاءة واقتصاد لمعدات الغلايات. لذلك ، على سبيل المثال ، يتم استخدام الأوضاع 150/70 ، 130/70 ، 95/70 (درجة حرارة الماء في خط الإمداد / درجة الحرارة في “العودة”). يعتمد اختيار وضع معين على المنطقة المناخية للمنطقة وعلى المستوى المحدد لدرجة حرارة الهواء الشتوية الحالية.

مخطط مبسط لإمداد الحرارة من CHPP (بيت المرجل) للمستهلكين

1 – غرفة المرجل أو CHP.

2- مستهلكي الطاقة الحرارية.

3 – مصدر التيار الرئيسي للمبرد المسخن.

4 – الطريق السريع “رجوع”.

5 و 6 – الفروع من الطرق السريعة إلى المباني الاستهلاكية.

7 – وحدات توزيع التدفئة الداخلية.

من التيار الكهربائي و “العودة” هناك فروع لكل مبنى متصل بهذه الشبكة. ولكن هنا تظهر الأسئلة على الفور.

  • أولاً ، تتطلب الأشياء المختلفة كميات مختلفة من الحرارة – لا يمكنك مقارنة ، على سبيل المثال ، مبنى سكني ضخم مرتفع ومبنى صغير منخفض الارتفاع..
  • ثانيًا ، درجة حرارة الماء في الخط لا تفي بالمعايير المسموح بها للتزويد المباشر بأجهزة التبادل الحراري. كما يتضح من الأوضاع المذكورة أعلاه ، غالبًا ما تتجاوز درجة الحرارة نقطة الغليان ، ويتم الحفاظ على الماء في حالة سائلة من التجميع فقط بسبب ارتفاع ضغط النظام وضيقه..

استخدام مثل هذه درجات الحرارة الحرجة في غرف ساخنة غير مقبول. ولا يتعلق الأمر فقط بالإمداد الزائد من الطاقة الحرارية – إنه أمر خطير للغاية. أي لمسة للبطاريات التي يتم تسخينها إلى هذا المستوى ستؤدي إلى حروق شديدة في الأنسجة ، وفي حالة حدوث انخفاض طفيف في الضغط ، يتحول المبرد على الفور إلى بخار ساخن ، مما قد يؤدي إلى عواقب وخيمة للغاية.

ليست كل المشعات متساوية. النقطة ليست فقط وليس فقط في مادة التصنيع والمظهر. يمكن أن تختلف اختلافًا كبيرًا في خصائصها التشغيلية ، والتكيف مع نظام تدفئة معين..

وبالتالي ، في وحدة التدفئة المحلية للمنزل ، من الضروري تقليل درجة الحرارة والضغط إلى مستويات التشغيل المحسوبة ، مع ضمان اختيار الحرارة المطلوب ، الكافي لاحتياجات التدفئة لمبنى معين. يتم لعب هذا الدور بواسطة معدات التدفئة الخاصة. كما ذكرنا سابقًا ، يمكن أن تكون هذه مجمعات آلية حديثة ، ولكن في كثير من الأحيان يتم إعطاء الأفضلية للمخطط المثبت لعقدة المصعد.

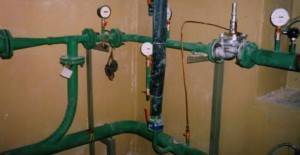

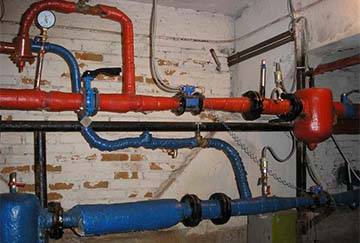

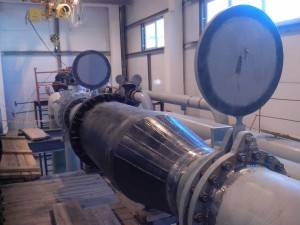

إذا نظرت إلى نقطة توزيع التدفئة للمبنى (غالبًا ما تكون موجودة في الطابق السفلي ، عند نقطة دخول شبكات التدفئة الرئيسية) ، فيمكنك رؤية عقدة يكون فيها العبور بين أنابيب الإمداد والعودة واضحًا مرئي. هنا يقف المصعد نفسه ، وسيتم وصف الجهاز ومبدأ التشغيل أدناه.

جهاز

وحدة المصعد لنظام التدفئة - الجهاز ، الغرض ، الحسابات

ظاهريًا ، يبدو هذا العنصر وكأنه نوع من المعدن أو هيكل من الحديد الزهر بثلاثة ثقوب ، كل منها به حواف لتوصيل الوحدة بالنظام ، الذي تتكون منه وحدة المصعد ، يجب أن تتعلم المزيد. أثار الهيكل الداخلي اهتماما أكبر بي ، في البداية تحتاج إلى تفكيك المكونات بشكل منفصل ، يبدو كما يلي:

  1. إطار.
  2. فوهة.
  3. حجرة الخلط.
  4. الأشواط.
  5. خط عودة.
  6. تسجيل خروج.

يمكن اكتشاف الحد الأقصى من الضغط عند الإمداد ، وعند المخرج من الموزع يكون أقل ، وفي نظام الإرجاع ، يكون الحد الأدنى ، ويحدث نفس الشيء مع درجة حرارة السائل. يقطع العبور العمودي الجسم بزاوية 90 درجة.

مميزات وحدات المصاعد

كانت وحدات المصاعد منذ 20-30 عامًا هي النوع الرئيسي من التركيبات التي تنظم الضغط ودرجة الحرارة للناقل الحراري عند مدخل دوائر التدفئة في المباني والهياكل المختلفة. حاليًا ، يمكن اعتبارها قديمة من الناحية الأخلاقية ، ولا تحظى بشعبية كبيرة بسبب الميزات التالية:

  • اعتماد رأس الخرج على قطرات ضغط شبكة التدفئة. نظرًا لعدم وجود ردود فعل في وحدات المصاعد البسيطة وأي تعديلات على المبنى ، فكلما زاد الضغط عند مدخلها ، زاد الضغط عند المخرج. في بعض الحالات ، يمكن أن تستهلك المباني القريبة قدرًا كبيرًا من الطاقة الحرارية (حجم الناقل الحراري) ، مما يؤدي إلى سحب المصعد..
  • ترتبط درجة حرارة الوسط بعد المصعد ارتباطًا مباشرًا بمعلمات درجة حرارة سائل التبريد الذي يدخل مدخله من أنظمة التدفئة. إذا لم يكن الماء عند مدخله ساخنًا جدًا ، فسيتم أيضًا خفض درجة حرارته عند المخرج ، والعكس صحيح..

    علامات وحدات المصاعد.

  • يرتبط التشغيل الصحيح للمصعد ارتباطًا مباشرًا بجودة المياه الواردة. في حالة الاتساخ الشديد ، يمكن أن تنسد الفوهة الضيقة (قطرها 6 مم تقريبًا) ، مما يؤدي إلى تعطل الوحدة..
  • أي حالات طارئة وحرجة في أنظمة التدفئة لها تأثير مباشر على الأداء الصحيح لوحدة المصعد.
  • يعد استخدام المصعد القياسي غير مربح من الناحية الاقتصادية ، لأنه لا يسمح بتحسين استهلاك الطاقة بسبب عدم وجود أي تعديلات تتعلق بمعلمات درجة حرارة الناقل الحراري..
  • بالنظر إلى أن مبدأ تشغيل مصعد التسخين يعتمد على خفض الضغط ، فإن الضغط العالي لسائل العمل عند المدخل ضروري لتشغيله بشكل صحيح. إذا كان ضغط المدخل منخفضًا جدًا ، فقد لا يكون رأس المخرج كافيًا لتزويد سائل التسخين لمسافات طويلة أو ارتفاعات..

وحدة مصعد قابلة للتعديل ومميزاتها.

  • مبدأ تشغيل وحدة المصعد في نظام التدفئة وطريقة تشغيلها لا يتوافقان مع الاستهلاك المتغير للطاقة الحرارية. بمعنى ، إذا تم تركيب الصمامات الحرارية في مشعات الشقق في مبنى متعدد الطوابق (وكانت هذه التعديلات موجودة في جميع المباني الحديثة تقريبًا) ، فإن أحجام المبرد المتدفق على طول الدائرة سوف تتغير باستمرار عند ضبط الإعدادات. وفقًا لذلك ، ستتدفق أحجام مختلفة من السائل من العودة إلى وحدة الخلط ، مما يؤدي إلى ارتفاع درجة الحرارة والضغط عند مخرج المصعد. بمعنى آخر ، المصعد فعال في المباني المشتركة القديمة مع مشعات من الحديد الزهر بدون تعديلات أو مبادلات حرارية مدمجة في الألواح..
  • نطاق محدود من التطبيقات. لا يمكن أن يعمل نظام التدفئة المزود بوحدة مصعد في المباني الشاهقة إذا كان الضغط عند مدخله منخفضًا. كما أن عملها غير فعال عند تغيير جدول الإمداد بالحرارة في محطات التدفئة..
  • إذا تم استخدام وحدات المصعد القابلة للتعديل ، فعند انخفاض ضغط الدخول ، ينخفض ​​الضغط في خط العودة ، وبالتالي تنخفض درجة حرارته.
  • لا يمكن تحديد معلمات وحدة المصعد على النحو الأمثل لدائرة تسخين معينة – تم تصميم جميع الأرقام الصادرة فقط لأقطار قليلة من الأنابيب النموذجية.

    وحدات مع الضبط التلقائي.

جوهر وحدة المصعد

يعتبر تجميع المصعد في نظام التدفئة آلية وظيفية خاصة وهي جزء من معدات التدفئة في المنزل. في الواقع ، تعمل كمضخة نفاثة مائية أو مضخة طرد..

بفضل تصميمه ، يسمح لك المصعد بزيادة الضغط في نظام التدفئة ، مع زيادة حجم المبرد (يتم الحصول على زيادة في كمية الماء بسبب ارتفاع درجة حرارته ونفس الضغط العالي). هذا يعني أن الماء في الأنابيب يسخن حتى 150 درجة مئوية دون أن يتحول إلى بخار بسبب المساحة المغلقة. بالإضافة إلى ذلك ، يتم توليد ضغط متزايد في المصعد. كل هذه الظروف ، التي تم إنشاؤها بواسطة جهاز المصعد ، تساهم في زيادة كفاءة إمداد أنابيب التدفئة لاحقًا..

بعد وصول المياه البالغة 150 درجة إلى مكان استخدامها المباشر ، يتم تشغيل المصعد. يجب أن تخفض درجة حرارة وضغط الماء ، لأنه في مثل هذه الحالة الساخنة ، لا يمكن لسائل التبريد دخول أنظمة التدفئة. خلاف ذلك ، سوف تتدهور بطاريات وأنابيب الحديد الزهر وسيظل احتمال تمزقها ، مما قد يكون له عواقب وخيمة. حتى لو لم تكن المشعات من الحديد الزهر ، ولكنها مصنوعة من معدن مختلف ، فهناك احتمال أن تحترق.

إنه ممتع! لا يتم تسخين الماء بالضرورة إلى 150 درجة مئوية ، فهناك أيضًا طرق تشغيل أخرى – مع درجة حرارة مدخل تبلغ 130 درجة مئوية ، 95 درجة مئوية (بدلاً من 90 درجة مئوية).

رسم تخطيطي لوحدة المصعد

لن يتمكن مصعد التسخين من العمل بشكل منتج بدون الأنابيب المناسبة ، على الرغم من أن الجهاز بسيط للغاية ، ويبدو كمضخة تزود السائل تحت ضغط معين ، ولكن هناك بعض الفروق الدقيقة في هذا الأمر ، سأقوم بتحليلها بدقة أكبر.

يدخل الماء الأكثر تسخينًا إلى المدخل ويتحرك للأمام بسبب الضغط. بفضل الفوهة ، يتم إنشاء تأثير الحقن ، والذي يجبر السائل على الدخول إلى غرفة الاستقبال ، لإنشاء منطقة فراغ.

وحدة المصعد لنظام التدفئة - الجهاز ، الغرض ، الحسابات

مع انخفاض الضغط ، يتم امتصاص الماء من الأنبوب الفرعي ، والذي بدوره متصل بخط أنابيب الإرجاع. بسبب هذه التلاعبات ، يدخل المبرد إلى حلق المصعد ويبدأ خلط التدفق الساخن والبارد..

الماء ، الذي تم تطبيعه مع مراعاة جميع معايير السلامة ، يعود إلى النظام من خلال الناشر ويتم توزيعه بين المشعات الموجودة في الشقق ، هكذا يبدو مخطط وحدة تسخين المصعد.

مخطط وحدة التدفئة

وحدة المصعد في نظام التدفئة: مبدأ تشغيل وحدة المصعد في نظام التدفئة ، الرسم التخطيطي

يتم ضبط إمداد المبرد بواسطة وحدات تسخين المصعد في المنزل. المصعد هو العنصر الرئيسي لوحدة التسخين ؛ يحتاج إلى ربط. تعتبر معدات التحكم حساسة للتلوث ، لذلك يتم تضمين مرشحات الطين في الأنابيب ، والتي يتم توصيلها بـ “الإمداد” و “الإرجاع”.

يتضمن تقليم المصعد:

وحدة المصعد في نظام التدفئة: مبدأ تشغيل وحدة المصعد في نظام التدفئة ، الرسم التخطيطي

  • مرشحات الطين
  • مقاييس الضغط (مدخل ومخرج) ؛
  • مستشعرات درجة الحرارة (موازين الحرارة عند مدخل المصعد وعند المخرج وعند “الرجوع”) ؛
  • صمامات البوابة (للعمل الوقائي أو الطارئ).

    وحدة المصعد في نظام التدفئة: مبدأ تشغيل وحدة المصعد في نظام التدفئة ، الرسم التخطيطي

    هذه هي أبسط نسخة من الدائرة لضبط درجة حرارة سائل التبريد ، لكنها غالبًا ما تستخدم كجهاز أساسي لوحدة التسخين. وحدة قاعدة المصعد لتدفئة أي مباني وهياكل ، توفر التحكم في درجة الحرارة والضغط لسائل التبريد في الدائرة.

مزايا استخدامه لتدفئة المباني الكبيرة والمنازل والمباني الشاهقة:

  1. الموثوقية بسبب بساطة التصميم ؛
  2. التكلفة المنخفضة لأجزاء التجميع والمكونات ؛
  3. عدم التقلب المطلق
  4. توفير كبير في استهلاك ناقل الحرارة يصل إلى 30٪.

ولكن في ظل وجود مزايا لا جدال فيها لاستخدام المصعد لأنظمة التدفئة ، يجب أيضًا ملاحظة عيوب استخدام هذا الجهاز:

  • يتم الحساب بشكل فردي لكل نظام ؛
  • أنت بحاجة إلى انخفاض ضغط إلزامي في نظام تسخين الجسم ؛
  • إذا كان المصعد غير منظم ، فمن المستحيل تغيير معلمات دائرة التسخين.

تحليل الدائرة

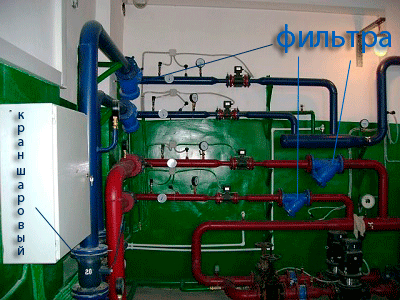

كما تعلم ، تتكون الوحدة من فلاتر ومصعد وأجهزة وأدوات. إذا كنت تخطط لتثبيت هذا النظام بشكل مستقل ، فإن الأمر يستحق فهم الرسم التخطيطي. من الأمثلة الجيدة على ذلك مبنى شاهق ، يوجد في الطابق السفلي دائمًا وحدة مصعد.

في الرسم التخطيطي ، يتم تمييز عناصر النظام بالأرقام:

1 ، 2 – تشير هذه الأرقام إلى خطوط أنابيب الإمداد والعودة المثبتة في محطة التدفئة.

3.4 – خطوط أنابيب الإمداد والعودة المثبتة في نظام تدفئة المبنى (في حالتنا ، هذا مبنى متعدد الطوابق).

5- مصعد.

6 – يشير هذا الرقم إلى المرشحات الخشنة ، والتي تُعرف أيضًا باسم مرشحات الطين.

7- موازين الحرارة

8 – المانومترات.

يتضمن التركيب القياسي لنظام التدفئة هذا أجهزة التحكم ومجمعات الطين والمصاعد والصمامات. اعتمادًا على التصميم والغرض ، يمكن إضافة عناصر إضافية إلى العقدة.

مثير للإعجاب! اليوم ، في المباني متعددة الطوابق والشقق ، يمكن للمرء أن يجد وحدات المصاعد المجهزة بمحرك كهربائي. هذه الترقية ضرورية لضبط قطر الفوهة. بسبب المحرك الكهربائي ، يمكن تصحيح الناقل الحراري.

تجدر الإشارة إلى أن المرافق العامة تزداد تكلفة كل عام ، وهذا ينطبق أيضًا على المنازل الخاصة. نتيجة لذلك ، يقوم مصنعو الأنظمة بتزويدهم بأجهزة توفير الطاقة. على سبيل المثال ، يمكن أن تحتوي الدائرة الآن على منظمات التدفق والضغط ومضخات الدوران وحماية الأنابيب وعناصر معالجة المياه ، فضلاً عن الأتمتة التي تهدف إلى الحفاظ على الوضع المريح.

أيضًا ، في الأنظمة الحديثة ، يمكن تركيب وحدة قياس الطاقة الحرارية. من الاسم يمكن فهم أنه مسؤول عن حساب استهلاك الحرارة في المنزل. إذا لم يكن هذا الجهاز موجودًا ، فلن تكون المدخرات مرئية. يسعى معظم أصحاب المنازل والشقق الخاصة إلى تركيب عدادات للكهرباء والماء ، لأنهم يضطرون إلى دفع أقل من ذلك بكثير..

أبعاد وحدة المصعد

يتم تصنيع المصاعد بعدة أحجام قياسية تتوافق مع حجم واحتياجات نظام تدفئة المنزل أو مدخل مبنى سكني:

طاولة وحدة المصعد

جدول اعتماد رقم المصعد على حجمه

يتم اختيار المصعد وفقًا لمجموعة من المعلمات المختلفة – درجة الحرارة ، والضغط في النظام ، وإنتاجية خطوط الأنابيب ، وأبعاد التوصيل ، إلخ. يتم اختيار معظم الأجهزة بناءً على قطر الأنابيب التي تزود نظام التدفئة. من المهم التأكد من تطابق قطر أنابيب الإمداد مع أبعاد فوهات المصعد ، بحيث لا يتحول الجهاز إلى نوع من الغشاء الذي يقلل من الإنتاجية والضغط في النظام. بالإضافة إلى ذلك ، فإن حجم الفوهة ، الذي يجب حسابه بعناية ، يؤثر على كفاءة العملية. تتوفر معادلات الحساب على الشبكة ، لكن لا يوصى بعملها بنفسك بدون خبرة وتدريب. أسهل طريقة هي استخدام آلة حاسبة على الإنترنت يمكن العثور عليها على الإنترنت. يُنصح بالتحقق من النتيجة التي تم الحصول عليها على آلة حاسبة أخرى للحصول على نتيجة أكثر دقة..

مبدأ تشغيل الوحدة في نظام التدفئة

أعتقد أن مبدأ تشغيل مصعد التدفئة يمكن مقارنته بمضخة مياه تعمل بدون أي موارد خارجية..

التصميم بسيط للغاية وميزاني ، ولهذا السبب تستخدم معظم نقاط التسخين هذا العنصر في أنظمة المباني السكنية. لكن يجب تشغيل كل وحدة بشكل صحيح ، دون شروط معينة ، لا يمكن تجنب الانقطاعات في العمل.

يحتوي مصعد التسخين على ثلاث فتحات مع فلنجات للتثبيت ، أحدها متصل بخط أنابيب الإمداد ، والثاني مسؤول عن إمداد المشعات بالسائل ، والثالث يتلقى تدفق العودة. لكي تعمل الشبكة بشكل صحيح ، من الضروري أن يتجاوز فرق الضغط بين تدفق الإمداد والعودة المقاومة الهيدروليكية لنظام التدفئة.

مصعد بضبط أوتوماتيكي

لا أعتبر أن هذا النوع من الأجهزة هو الأكثر عملية بسبب اعتماده على عوامل خارجية ، لكن الجهاز حديث للغاية ويستحق الاهتمام. يتضمن التصميم تغيير قسم الفوهة عن طريق الضبط التلقائي.

ترتبط طريقة عمل مجموعة المصعد بآلية مصممة خصيصًا لهذه العملية ، والتي توجد داخل جسم المصعد. هذا المكون هو المسؤول عن حركة إبرة الخانق ذهابًا وإيابًا ، اعتمادًا على درجة حرارة السائل في النظام..

وحدة المصعد لنظام التدفئة - الجهاز ، الغرض ، الحسابات

يعمل العنصر المتحرك في الفوهة على اللومن ، ونتيجة لذلك يتغير إمداد المبرد ومعدل تدفقه. لا تؤدي التغييرات في نفاذية السائل إلى تنظيم درجة الحرارة في الأنابيب فحسب ، بل تنظم أيضًا سرعة حركة الماء في نظام التدفئة. هذا بسبب التغيير في المعامل عند خلط التدفقات الباردة والساخنة. أخبرتك ، وفقًا لمخطط مصعد التدفئة ، هناك تغير في درجة الحرارة في الأنبوب الرئيسي.

عامل مهم بنفس القدر هو أنه باستخدام عنصر لا يمكن الاستغناء عنه ، يمكنك أيضًا تنظيم الضغط في أنابيب ومشعات الشقق..

يوجه الجهاز التدفق ، ويحدث تغييرات في وسط التسخين في دائرة التسخين. يفترض تصميم الجهاز تدوير السائل ، وغالبًا ما تذهب إليه مثل هذه الإضافات الناجحة مثل وحدات التوزيع. في المباني السكنية ، تكون هذه الأجهزة ضرورية فقط لأن العديد من المستهلكين يعيشون فيها في وقت واحد..

المجمع أو المشط مسؤول عن توزيع المياه ؛ بعد دخول هذه الحاوية ، يمر المبرد من وحدة المصعد الأوتوماتيكي عبر غرف السكان عبر العديد من المخارج. مثل هذا التلاعب لا يؤثر على الضغط في النظام ، فهو يظل كما هو.

إيجابيات وسلبيات وحدة التدفئة

تتميز وحدة المصعد في نظام التدفئة بالمزايا التالية:

  • التكلفة المعقولة وبساطة التصميم تجعل المصعد مطلوبًا ، على الرغم من “عمره” المثير للإعجاب.
  • لا يحتاج هذا الجهاز غير المتطاير إلى مصدر طاقة لتشغيله.
  • نظرًا لوجود مصعد تدفئة ، يمكن تصغير المقطع العرضي لخط الأنابيب الرئيسي ، مما يوفر على أجهزته.

عيوب هذا الجهاز هي استحالة ضبط درجة حرارة المبرد. ومع ذلك ، يمكن تسوية هذا العيب باستخدام أجهزة لضبط قطر الفوهة. في هذه الحالة ، يتم التحكم في درجة الحرارة عن طريق التحكم في معدل التدفق ، مما يؤثر على درجة الفراغ في حجرة الخلط..

سلبيات

دائرة وحدة التسخين والجهاز نفسه ، على الرغم من كل جوانبها الإيجابية ، لها عيوب ، والتي يجب أن تشمل ما يلي:

  1. يصعب حساب أبعاد مكونات الجهاز ، ولكن إذا لم يتم ذلك ، فلن يعمل لضمان أقصى قدر من الإنتاجية..
  2. توفير ضغط تفاضلي عبر خطين ، من الضروري الالتزام بمؤشر لا يتجاوز 2 بار.
  3. للتنظيم ، من الضروري تجهيز الوحدة بمحرك كهربائي.

للتحكم في درجة الحرارة ، سيكون من الضروري تغيير قطر الفوهة ، لكن ليست كل موديلات الجهاز مجهزة بمثل هذه الأجهزة ، أعتقد أن هذه هي المشكلة الرئيسية في تشغيل وحدة المصعد في نظام التدفئة.

أعطال وحدة المصعد الرئيسية

حتى الجهاز البسيط مثل وحدة المصعد قد لا يعمل بشكل صحيح. يمكن تحديد الأعطال من خلال تحليل قراءات أجهزة قياس الضغط في نقاط التحكم في وحدة المصعد:

  1. غالبًا ما تحدث الأعطال بسبب انسداد خطوط الأنابيب بالأوساخ والجزيئات الصلبة في الماء. إذا كان هناك انخفاض في الضغط في نظام التسخين ، وهو أعلى بكثير حتى الحوض ، فإن هذا العطل ناتج عن انسداد الحوض الموجود في أنبوب الإمداد. يتم تفريغ الأوساخ من خلال قنوات الصرف في الحوض وتنظيف الشباك والأسطح الداخلية للجهاز.
  2. إذا قفز الضغط في نظام التدفئة ، فقد تكون الأسباب المحتملة هي التآكل أو انسداد الفوهة. إذا تعطلت الفوهة ، فقد يتجاوز الضغط في وعاء التمدد الحراري المسموح به.
  3. من الممكن حدوث حالة يرتفع فيها الضغط في نظام التسخين ، وتظهر مقاييس ضغط الدم قبل وبعد الحوض في “الرجوع” قيمًا مختلفة. في هذه الحالة ، تحتاج إلى تنظيف حوض “الإرجاع”. يتم فتح صنابير التصريف الموجودة عليها وتنظيف الشبكة وإزالة الأوساخ من الداخل.
  4. عندما يتغير حجم الفوهة بسبب التآكل ، يحدث اختلال رأسي لدائرة التسخين. ستكون البطاريات ساخنة في الأسفل ، وستكون ساخنة بشكل غير كافٍ في الطوابق العليا. يؤدي استبدال الفوهة بفوهة بقطر محسوب إلى التخلص من هذه المشكلة..

مواصفات الموديلات القياسية

تحتوي نسخ المصنع على 7 أنواع من التصاميم ، تختلف في الحجم ، ولكل منها رقم خاص به. من أجل اختيار خيار جيد بنجاح وتجنب المشاكل أثناء اختبار الضغط ، يجدر النظر في معلمتين – قطر غرفة الخلط والفوهة.

مع المكون الثاني ، يكون الوضع أبسط ، ويمكن استبداله إذا لزم الأمر ، لأن العلبة قابلة للإزالة. يتم اللجوء إلى هذه الإجراءات في خيارين:

  1. ارتداء جزء بعد وقت معين (ارتداء جزيئات كاشطة).
  2. التغييرات في نسبة الخلط ، وهو أمر ضروري لزيادة أو تقليل درجة حرارة وسط التسخين.

لقد تعلمت حقيقة مثيرة للاهتمام حول تشغيل وحدة المصعد ، غالبًا في المواصفات الفنية لا يمكنك العثور على عنصر يقدم المشتري إلى قسم الفوهة ، ويتم حساب القطر بشكل منفصل. ينصب الاهتمام الرئيسي على حجرة الخلط والحقن من أجل حساب الحجم بأكبر قدر ممكن من الدقة لنظام تدفئة معين.

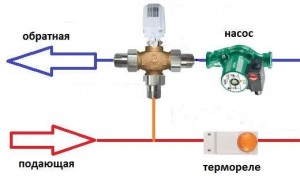

ثلاثي صمام

إذا كان من الضروري تقسيم تدفق الناقل الحراري بين مستهلكين ، يتم استخدام صمام ثلاثي الاتجاه للتدفئة ، والذي يمكن أن يعمل في وضعين:

  • وحدة المصعد لنظام التدفئة

    الوضع الدائم

  • الوضع الهيدروليكي المتغير.

وحدة المصعد لنظام التدفئة

يتم تثبيت الصمام ثلاثي الاتجاهات في تلك الأماكن من دائرة التسخين حيث قد يكون من الضروري تقسيم تدفق المياه أو إيقافه تمامًا. مادة الصمام من الصلب أو الحديد الزهر أو النحاس. يوجد جهاز إغلاق داخل الصمام ، يمكن أن يكون كرويًا أو أسطوانيًا أو مخروطيًا. يشبه الصنبور نقطة الإنطلاق ، واعتمادًا على الاتصال ، يمكن أن يعمل الصمام ثلاثي الاتجاهات الموجود في نظام التدفئة كخلاط. يمكن أن تتنوع نسب الخلط على نطاق واسع.

يستخدم الصمام الكروي بشكل أساسي من أجل:وحدة المصعد لنظام التدفئة

  1. التحكم في درجة حرارة الأرضيات الدافئة.
  2. تنظيم درجة حرارة البطارية
  3. توزيع المبرد في اتجاهين.

هناك نوعان من الصمامات ثلاثية الاتجاهات – صمامات الإغلاق والتحكم. من حيث المبدأ ، فهي متكافئة عمليًا ، ولكن من الصعب تنظيم درجة الحرارة بسلاسة باستخدام صمامات الإغلاق ثلاثية الاتجاهات..

متطلبات المبنى

في الغالبية العظمى من الحالات ، يتم تركيب وحدات الخلط في الطابق السفلي من المبنى. لأداء وظائفها ، من الضروري مراعاة خصائص الغرفة – التغيرات الموسمية في درجة الحرارة والرطوبة.

هناك عدد من المتطلبات لهذه المؤشرات ، والتي يجب الوفاء بها. على وجه الخصوص ، ينطبق هذا على وحدات المصاعد في نظام التدفئة المركزية المزودة بمحركات مؤازرة أوتوماتيكية مثبتة:

  • يجب ألا تقل درجة حرارة الغرفة عن 0 درجة مئوية ؛
  • لمنع ظهور التكثيف على سطح الأنابيب ، يتم تركيب نظام تهوية للعادم ؛
  • بالنسبة للأجهزة الكهربائية ، يجب تركيب لوحة مفاتيح منفصلة. يوصى بتوفير مصدر طاقة مستقل في حالة انقطاع التيار الكهربائي في حالات الطوارئ.

ومع ذلك ، في الواقع ، من النادر أن نجد أن هذه القواعد متبعة. نتيجة لذلك ، حتى بالنسبة للرسم الأكثر كفاءة لوحدة المصعد ، قد يختلف تنفيذها العملي بشكل كبير. هذا هو السبب في ظهور مخططات بديلة لخلط تدفقات المبرد..

بعض المباني السكنية الجديدة المتصلة بالتدفئة المركزية لا تحتوي على دائرة تدفئة بالمصعد. لتثبيته ، تحتاج إلى الاتصال بشركة الإدارة.

خيارات أخرى لوحدات التدفئة

وحدة المصعد لنظام التدفئة

بناءً على المبدأ الأساسي لتشغيل وحدة المصعد في نظام التدفئة ، تم تطوير طرق بديلة للحفاظ على مستوى درجة الحرارة المطلوب في الأنابيب للمستخدمين. يكمن اختلافهم عن المخطط التقليدي في وجود نظام تحكم إلكتروني معقد.

أول ما اهتم به مطورو هذه الوحدة هو الاستهلاك الأمثل للمياه الساخنة. لذلك ، يتم تثبيت عداد الطاقة الحرارية بالضرورة على أنبوب المدخل. لا يجعل من الممكن رؤية حجم المبرد الذي يدخل إلى نظام المنزل فحسب ، بل يمكنه أيضًا حساب تكلفته تلقائيًا ونقل البيانات إلى شركة الإدارة.

تسمح لك المضخات المثبتة بالتحكم في معدل مرور المبرد عبر الأنابيب. هذا ضروري لتقليل الخطأ عند خلط تدفق السوائل في الفوهة. لهذا الغرض ، يتم تركيب مستشعرات درجة الحرارة على أنابيب المدخل والعودة. إذا كان مستوى تسخين المياه أقل من المستوى المحدد ، تتوقف المضخة عن العمل. لزيادة حجم المبرد الساخن ، يتم تنشيط معدات الضخ المقابلة.

ومع ذلك ، يجب على المرء أيضًا أن يأخذ في الاعتبار عيوب مثل هذا النظام:

  • الاعتماد على مصدر الطاقة. لا يمكن تشغيل مصدر الكهرباء في حالات الطوارئ إلا لفترة قصيرة. للحماية من الجهد الزائد ، يجب تركيب مقوم التكثيف ؛
  • مع زيادة تعقيد النظام ، تزداد احتمالية فشله. يكفي أن يفشل أحد المستشعرات – ستتغير معلمات المزج الأمثل.

على الرغم من هذه العوامل ، فإن شعبية الأنظمة الجديدة ترجع إلى سهولة استخدامها وتحقيق وفورات كبيرة في تكاليف التدفئة. هذا هو السبب في أن وحدات المصاعد المحسنة لنظام التدفئة المركزية ستكون مطلوبة..

بالنسبة للتكاليف الأولية لشراء المعدات والتركيب ، يتم إرجاع هذه الاستثمارات في شكل وفورات في تكاليف التدفئة في غضون 3-5 سنوات. ولكن بشرط أن تشارك شركات محترفة وصادقة في التصميم والتركيب.

كيف يتم تنظيم مخرج المبرد

يمكن تنظيم المبرد عند مخرج المصعد بإحدى طريقتين:

  1. توصيل السائل عبر فوهة قطرها أصغر
  2. تركيب الصمامات اليدوية

إذا دخل المبرد إلى الشقق من خلال فوهة بقطر معين ، فإن سرعة حركته عبر الأنابيب تزداد بشكل كبير. يدخل السائل إلى جميع المصاعد بسرعة نسبيًا ، مما يضمن توزيعًا متساويًا للحرارة في جميع أنحاء المنزل.

عندما يقرر السباكون تركيب مخمدات معدنية يتم ضبطها يدويًا ، يكون من الصعب للغاية تحقيق توزيع متساوٍ لسائل التبريد. في حالة التنظيم غير السليم ، ستكون الشقق الواقعة في الطوابق السفلية الأقرب للمصعد أكثر سخونة من الطوابق العلوية. سيكون عليك الاتصال بالسيد واتخاذ إجراءات معينة.

كيفية اكتشاف خلل في المصعد

أسهل طريقة للتأكد من أن وحدة المصعد تعمل بشكل صحيح هي فحص درجات الحرارة عند مدخلها ومخرجها. يمكن تطوير الأحداث وفقًا لسيناريو واحد:

  1. المؤشرات صحيحة – لا يلزم اتخاذ أي إجراء ، لأن الجهاز يعمل بشكل صحيح
  2. إذا كانت القراءات متطابقة تقريبًا ، فإن المصعد مسدود أو من الضروري تقليل قطر الفوهة.
  3. إذا كانت المؤشرات مختلفة تمامًا ، فإن المصعد معيب ويتطلب فحصًا أكثر شمولاً.

أكبر عدد من حالات الفشل مرتبطة بالفوهة. إذا كان مسدودًا ، فمن الضروري تفكيك هذا العنصر من الوحدة وتنظيفه. بمرور الوقت ، تشعر بالملل بسبب الشوائب الموجودة في السائل وتحتاج إلى الاستبدال..

من الضروري التحقق من صلاحية وحدة المصعد للخدمة في الحالات التي لا تتلقى فيها الشقق الموجودة في الطوابق الأخيرة حرارة كافية ، في الطابق السفلي ، على العكس من ذلك ، يكون هناك فائض. لا ينصح بإزالة أي أعطال بنفسك ، يجب عليك الاتصال بالمتخصصين.

قبل موسم التدفئة التالي ، يجب فحص المصعد للتأكد من قابليته للتشغيل. يتم إيلاء اهتمام خاص لمجمع الطين ، الذي يجمع كل الخلافات المتراكمة في المبرد. يجب أن يكون الاختلاف في الضغط عند المدخل والمخرج غائبًا عمليًا ، وإلا يمكننا التحدث عن انسداده.

المشاكل الرئيسية

إصلاح وحدة التدفئة

لسوء الحظ ، حتى الجهاز البسيط مثل وحدة المصعد يخضع لأعطال وأعطال مختلفة. لتحديد الخلل ، من الضروري تحليل قراءات مقاييس الضغط في نقاط التحكم..

أحد الأسباب الرئيسية لتلف مجموعة المصعد هو التراكم الكبير للحطام في خطوط الأنابيب. غالبًا ما يكون هذا الحطام عبارة عن أوساخ وجزيئات صلبة في الماء. في حالة حدوث انخفاض حاد في الضغط في نظام التسخين ، من الضروري تنظيف هذا الخزان بعيدًا قليلاً عن الحوض. يتم التخلص من الأوساخ باستخدام قنوات الصرف ، وبعد ذلك يتم صيانة الشبكات والأسطح الداخلية للهيكل.

في حالة ارتفاع الضغط ، تحقق من النظام بحثًا عن العمليات المسببة للتآكل أو الحطام. يمكن أن تحدث المشكلة أيضًا بسبب تدمير الفوهة ، ونتيجة لذلك يصبح مستوى الضغط مرتفعًا جدًا..

حتى في تشغيل وحدات المصعد ، هناك ظواهر يبدأ فيها الضغط في النمو بمعدل مذهل ، وتعرض أجهزة قياس الضغط قبل وبعد الحوض نفس القيمة. إذا كان الأمر كذلك ، فمن الضروري إجراء تنظيف شامل لحوض دائرة الإرجاع. للقيام بذلك ، افتح الصنابير ونظف الشبكة وتخلص من جميع الأوساخ الموجودة بالداخل.

إذا تغيرت أبعاد الفوهة بسبب العمليات المسببة للتآكل ، فمن الممكن حدوث اختلال رأسي في دائرة التسخين. في هذه الحالة ، سوف ترتفع درجة حرارة المشعات السفلية جيدًا ، بينما تظل المشعات العلوية باردة. للتخلص من العطل ، تحتاج إلى استبدال الفوهة.

كيف تخدم

يعتمد تشغيل المصعد على عمل القوانين الفيزيائية ، وبالتالي فإن تصميمه لا يوفر أي أجزاء متحركة أو دوارة. حتى في التصميمات الأكثر تعقيدًا ذات حجم الفوهة المتغير ، تتحرك إبرة خاصة ، مما يزيد أو ينقص ممر سائل التبريد (وفقًا لمبدأ مسدس الرش) ، والذي لا يتمتع بسرعة حركة عالية. لذلك ، فإن العناية الكاملة بالجهاز تتمثل في تنظيف الأوساخ في الوقت المناسب ، وإزالة الأوساخ ، والتراكم شيئًا فشيئًا بسبب الجودة المنخفضة لسائل التبريد. تخضع الفوهات التي تتعرض للأحمال عند تعرضها لتيار من الماء الساخن للاستبدال الدوري. يتم فحص قطر الفوهة وحالتها سنويًا ، ويتم الاستبدال عند الضرورة – التآكل الشديد للجزء ، والزيادة المفرطة أو النقصان في الإنتاجية. من الضروري أيضًا مراقبة ضيق وصلات الفلنجات وتغيير الحشيات والأختام في الوقت المناسب.

مجالات التطبيق والغرض

التحكم في وحدات التدفئة

بعد التعامل مع مخطط وحدة التدفئة ، يمكنك المتابعة مباشرة إلى أعمال التركيب. كما تعلم ، غالبًا ما تستخدم هذه التركيبات في المباني متعددة الشقق المتصلة بنظام تدفئة مشترك مشترك..

وحدات التدفئة مخصصة للمهام التالية:

  1. 1. فحص وتغيير خصائص تشغيل المبرد والجهد الحراري.
  2. 2. مراقبة الوضع الحالي لأنظمة التدفئة.
  3. 3. مراقبة وتسجيل المؤشرات الرئيسية لسائل التبريد – درجة الحرارة الحالية والضغط والحجم.
  4. 4. عمل الحسابات النقدية ووضع الخطة المثلى لاستهلاك الطاقة.

عند تجهيز نظام تدفئة في الغرفة ، عليك أن تفهم أن التدفئة المركزية تتطلب تكاليف معينة. إذا كنا نتحدث عن مبنى سكني ، فسيتم تقسيم جميع التكاليف على المستأجرين. لكن في بعض الأحيان تكون غير مبررة بسبب الموقف غير العادل لشركات الإدارة والتركيب غير السليم لأجزاء النظام..

ومن أجل منع حدوث أضرار مالية كبيرة ، من المهم تركيب وحدة تدفئة عالية الكفاءة لمنزل خاص مسبقًا ، والتي ستنظم تلقائيًا أي تغييرات وتحدد النسبة المثلى لدرجة حرارة المبرد. فقط الفحص الكفء للمعدات والصيانة المناسبة سيسمح لك بتجهيز نظام تدفئة فعال يدوم لسنوات عديدة دون أعطال..

أنواع وحدات تسخين المصاعد

لا تكشف دائرة التسخين لوحدة المصعد عن آلية تعديل نظام درجة الحرارة. وهذه هي الطريقة الرئيسية لتحسين استهلاك الطاقة الحرارية اعتمادًا على العوامل الخارجية – درجة الحرارة بالخارج ، ودرجة العزل الحراري للمنزل ، وما إلى ذلك. لهذا الغرض ، يتم تثبيت قضيب مدبب خاص في الفوهة. تضمن محركات التروس توصيلها بالصمام. من خلال ضبط موضع القضيب ، يتغير معدل نقل الفوهة.

اعتمادًا على المعدات المركبة ، هناك نوعان من وحدات تسخين المصعد القابلة للتعديل:

  • الطريقة اليدوية. يتم تدوير الصمام بالطريقة التقليدية. في هذه الحالة ، يجب على الموظف المسؤول مراقبة قراءات أجهزة قياس الضغط ومقاييس الحرارة للنظام ؛
  • آلي. يتم تثبيت محرك سيرفو على دبوس الصمام المتصل بمستشعرات درجة الحرارة والضغط. اعتمادًا على المؤشرات المحددة ، يتم تنفيذ حركات القضيب.

يجب ألا يشتمل الرسم النموذجي لوحدة المصعد على العناصر المطلوبة فقط ، بل يجب أن يتضمن الخصائص التشغيلية للنظام. ولهذا تحتاج إلى إجراء حساب للمعلمات. يتم تنفيذ هذا العمل فقط من قبل منظمات التصميم المتخصصة ، لأنه يتطلب مراعاة جميع العوامل.

إن تركيب وحدة مصعد قابلة للتعديل للتدفئة مع مقياس استهلاك الطاقة الحرارية سيوفر ما يصل إلى 30٪ من استهلاك ناقل الحرارة الساخن.

أنواع تسخين الهواء

في نظام الهواء ، كما هو الحال في نظام المياه ، يمكن ضبط المبرد بطريقتين:

عن طريق الحمل (نظام الجاذبية)

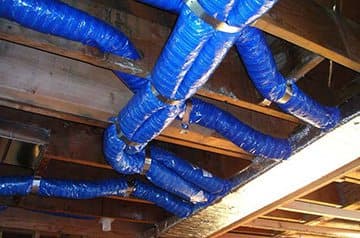

مجاري الهواء

هنا ، يتم استخدام قوة أرخميدس فقط كمحرك ، مما يجبر الهواء الساخن ، الذي تقل كثافته ، على الطفو ، أي التحرك للأعلى.

للقيام بذلك ، يكفي وضع مولد الحرارة تحت أدنى مستهلك – وهذا كل شيء ، سيتبع الهواء المكان الذي يحتاج إليه بنفسه..

هذه الطريقة لها ثلاثة عيوب:

قوة تدفق الحمل ليست عالية جدًا ، لذلك لن تعمل على تثبيت المرشح ؛ للسبب نفسه ، يمكن أن تؤدي المسودة الطفيفة إلى تعطيل إمداد الهواء الدافئ.

يجب تسخين الهواء بقوة كبيرة ، وإلا فلن تتمكن قوة أرخميدس من التغلب على المقاومة الديناميكية الهوائية لمجاري الهواء..

بمساعدة المروحة (التغذية القسرية)

مثل هذا النظام لا يخاف من المسودات ، ويمكن وضع مولد الحرارة فيه على أي مستوى. بالإضافة إلى ذلك ، يمكن تسخين الهواء بشكل طفيف فقط ، وهو أمر مريح للغاية خلال غير موسمها. يمكن تقليل المقطع العرضي لمجاري الهواء ، حيث لم تعد مقاومتها الديناميكية الهوائية مهمة.

مقابل كل هذه المزايا ، سيتعين عليك الدفع بالمعنى الحرفي (تكلفة المروحة والكهرباء التي تشغلها) ، وفي الجهاز المحمول – يصبح النظام متقلبًا.

بالإضافة إلى ذلك ، يمكن أن يكون تسخين الهواء تدفقًا مباشرًا وإعادة تدوير.

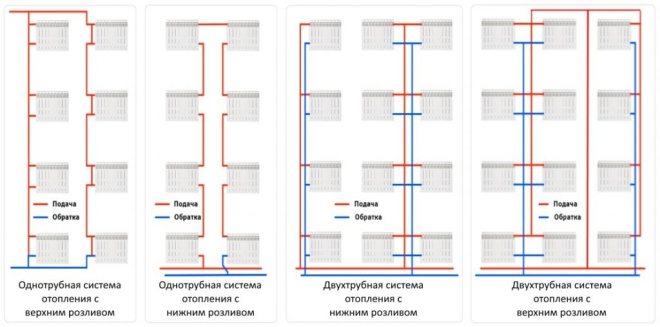

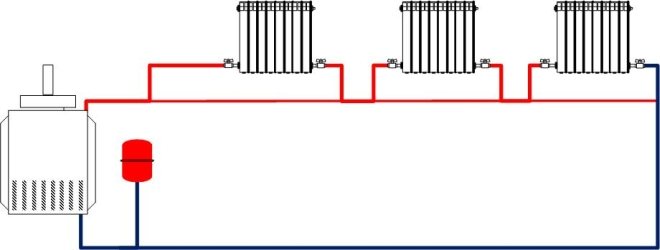

نظام تسخين أحادي الأنبوب

يحتوي الإمداد الحراري أحادي الأنبوب لمبنى سكني على الكثير من العيوب ، وأهمها فقدان الحرارة بشكل كبير أثناء نقل الماء الساخن. في هذه الدائرة ، يتم تغذية المبرد من الأسفل إلى الأعلى ، وبعد ذلك يدخل البطاريات ، ويطلق الحرارة ويعود إلى نفس الأنبوب. بالنسبة للمستخدمين النهائيين الذين يعيشون في الطوابق العليا ، كان الماء الساخن يصل في السابق إلى حالة دافئة بالكاد.

هناك أوقات يكون فيها نظام الأنبوب الواحد أكثر بساطة ، في محاولة لزيادة درجة حرارة المبرد في المشعات. للقيام بذلك ، يتم قطع البطارية مباشرة في الأنبوب. في النهاية ، يبدو أن المبرد هو امتداد لها. ولكن من خلال هذا الاتصال ، يتلقى المستخدمون الأوائل فقط مزيدًا من الحرارة ، ويصل الماء إلى آخر مستهلكين باردًا تقريبًا (اقرأ أيضًا: “نظام تدفئة الشقة – خاصية”). بالإضافة إلى ذلك ، فإن الإمداد الحراري أحادي الأنبوب لمبنى سكني يجعل من المستحيل ضبط المشعات – بعد تقليل إمداد المبرد في بطارية منفصلة ، ينخفض ​​أيضًا تدفق المياه على طول الأنبوب بالكامل.

وحدات تدفئة المباني السكنية

عيب آخر لمثل هذا الإمداد الحراري هو استحالة استبدال المبرد خلال موسم التدفئة دون تصريف المياه من النظام بأكمله. في مثل هذه الحالات ، من الضروري تثبيت وصلات العبور ، مما يجعل من الممكن فصل البطارية وتوجيه المبرد من خلالها..

وهكذا ، من ناحية ، نتيجة لتركيب نظام تدفئة أحادي الأنبوب ، يتم تحقيق وفورات ، ومن ناحية أخرى ، تنشأ مشاكل خطيرة فيما يتعلق بتوزيع الحرارة على الشقق. في نفوسهم ، يتجمد السكان في الشتاء.

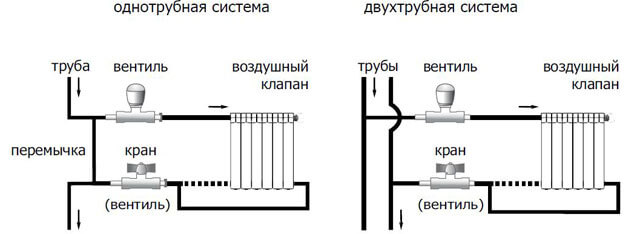

نظام تسخين ثنائي الأنابيب

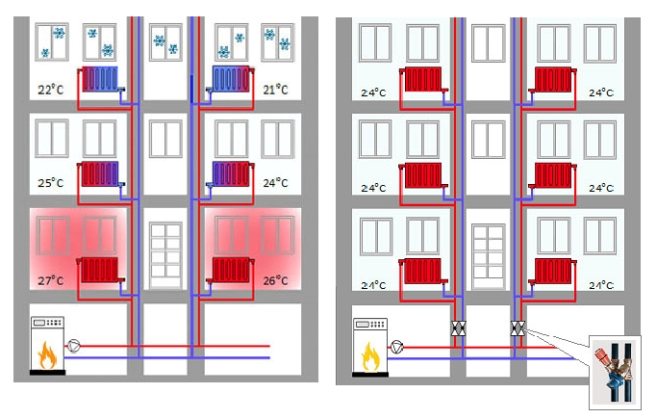

يمكن أن يكون نظام التدفئة المفتوح والمغلق لمبنى سكني ثنائي الأنابيب (انظر الصورة) ، مما يسمح لك بالحفاظ على درجة حرارة المبرد في المشعات الموجودة في الشقق في جميع الطوابق. جهاز الدائرة ذات الأنبوبين يعني أن الماء الساخن المبرد في المبرد لا يتدفق مرة أخرى إلى نفس الأنبوب. يدخل ما يسمى بقناة “العودة” أو العودة. انظر أيضًا: “ما هي وحدة مصعد نظام التدفئة؟”.

لا يهم كيفية توصيل البطارية – لأنبوب الناهض أو المتسكع ، فإن المبرد لديه درجة حرارة ثابتة على طول مسار نقله بالكامل عبر أنابيب الإمداد.

وحدات تدفئة المباني السكنية

تتمثل إحدى المزايا المهمة لدارات المياه ذات الأنبوبين في تنظيم نظام التدفئة لمبنى سكني على مستوى كل بطارية فردية عن طريق تثبيت صنابير بها منظم حرارة (اقرأ أيضًا: “ضبط نظام التدفئة – تفاصيل من الممارسة “). نتيجة لذلك ، يتم تزويد الشقة بصيانة تلقائية لنظام درجة الحرارة المطلوب. في الدائرة ذات الأنبوبين ، من الممكن استخدام مشعات التدفئة مع كل من الوصلات السفلية والجانبية. يمكنك أيضًا استخدام حركة مختلفة للسائل المبرد – طريق مسدود وما يرتبط به.

توريد الماء الساخن في أنظمة التدفئة

عادة ما يكون الماء الساخن في المباني متعددة الطوابق مركزيًا ، بينما يتم تسخين المياه في غرف الغلايات. يتم توصيل إمدادات المياه الساخنة من دوائر التسخين ، سواء من أنبوب واحد أو أنبوبين. درجة الحرارة في صنبور الماء الساخن في الصباح دافئة أو باردة ، حسب عدد الأنابيب الرئيسية. إذا كان هناك مصدر حراري من أنبوب واحد لمبنى سكني بارتفاع 5 طوابق ، فعند فتح الصنبور الساخن ، سيخرج الماء البارد منه أولاً لمدة نصف دقيقة.

يكمن السبب في حقيقة أنه في الليل ، نادرًا ما يقوم أي من المستأجرين بتشغيل الصنبور بإمداد الماء الساخن ، ويبرد المبرد الموجود في الأنابيب. نتيجة لذلك ، هناك زيادة في الإنفاق على المياه المبردة غير الضرورية ، حيث يتم تصريفها مباشرة في المجاري.

وحدات تدفئة المباني السكنية

على عكس نظام الأنبوب الواحد ، في إصدار ثنائي الأنابيب ، يدور الماء الساخن باستمرار ، لذلك لا تنشأ المشكلة المذكورة أعلاه مع DHW هناك. صحيح ، في بعض المنازل ، من خلال نظام إمداد الماء الساخن ، يوجد صاعد مع أنابيب – قضبان مناشف ساخنة ، تكون ساخنة حتى في حرارة الصيف.

يهتم العديد من المستهلكين بمشكلة إمداد الماء الساخن بعد انتهاء موسم التدفئة. في بعض الأحيان يختفي الماء الساخن لفترة طويلة. الحقيقة هي أن المرافق ملزمة بالامتثال لقواعد تدفئة المباني السكنية ، والتي بموجبها من الضروري إجراء اختبارات ما بعد التدفئة لأنظمة الإمداد الحراري (اقرأ أيضًا: “إجراء الاختبار الهيدروليكي لنظام التدفئة وخطوط الأنابيب” ). لا يتم تنفيذ هذا العمل بسرعة ، خاصة إذا تم العثور على ضرر يحتاج إلى الإصلاح..

خلال فترة الصيف ، يتم اختبار النظام بأكمله الذي يوفر التدفئة المركزية في مبنى سكني. تقوم المرافق بإجراء إصلاحات روتينية وكبيرة على مصدر التدفئة الرئيسي ، مع فصل الأقسام الفردية عنه. عشية موسم التدفئة القادم ، يُعاد اختبار مصدر التدفئة الذي تم إصلاحه (لمزيد من التفاصيل: “قواعد إعداد مبنى سكني لموسم التدفئة”).

بعض ميزات مصعد التدفئة

عند النظر في مسألة ماهية وحدة المصعد ، يجدر بنا أن نركز بشكل منفصل على ميزات ترتيبها لتدفئة المنزل.

عند تصميم نظام تدفئة ، ينبغي إيلاء اهتمام خاص لنسبة مقاومة الجهاز إلى الضغط الناتج داخل الأنبوب الذي يمد المياه. على النحو الأمثل ، هذه النسبة هي 1 إلى 7. الفرق في الضغط بين دائرتي الإمداد والعودة مهم أيضًا. من الضروري السعي لضمان توافق هذه المؤشرات ، ثم يعتبر النظام يعمل بكامل طاقته. يسمح بالانحراف ، ولكن ليس أكثر من 0.5 كجم / سم 3.

أجهزة قابلة للتعديل

تُظهر ممارسة استخدام مصاعد التدفئة أن استخدام الأجهزة الخاضعة للرقابة ضروري أكثر للواقع الأجنبي: تتطلب فصول الشتاء الباردة الروسية عادةً تدفئة جيدة ومستقرة للمباني السكنية ولا يلزم تغيير درجة حرارة المبرد باستمرار.

أيضًا ، تُستخدم المصاعد القابلة للتعديل لتدفئة المباني غير السكنية: إذا خفضت درجة الحرارة ليلاً ، عندما لا يكون هناك عملاء وزوار ، يمكنك تحقيق وفورات تصل إلى 30٪. يتم تنظيم المبرد بمساعدة مصعد التسخين هذا باستخدام مرحل إضافي خاص مجهز بمحرك كهربائي.

مشط

عندما يكون هناك جسم ساخن ، أي منزل به عدة طوابق ، يلزم تركيب موزع خاص يوفر الحرارة لكل كائن فردي أو لكل غرفة. لهذا الغرض ، يتم استخدام معدات إضافية خاصة – مشط (الاسم الثاني هو جامع).

يتمثل جوهر تشغيل هذا الجهاز في ما يلي: يتدفق المبرد الجاهز للتدفئة من مخرج المصعد ، ويدخل المجمع. بعد ذلك ، يوزع المشط الماء على المستهلكين بنفس الضغط. في هذه الحالة ، لا يتوقف تشغيل النظام بأكمله ، ويتم استبعاد التأثير المتبادل لفروعه. بالإضافة إلى ذلك ، فإن الضغط في البطاريات يتوافق مع الضغط عند مخرج المصعد.

عناصر إضافية لنظام التدفئة

ظهر الاهتمام المتزايد بمسألة ماهية المصعد في نظام التدفئة مؤخرًا لسبب ما. النقطة المهمة هي الأسعار المتزايدة باستمرار للإسكان والخدمات المجتمعية. في مثل هذه الظروف ، يفكر أصحاب المنازل الخاصة في الحصول على وفورات ودرجة حرارة الهواء العادية في الشتاء..

يمكن القيام بذلك باستخدام عناصر إضافية تقلل من استهلاك الطاقة غير الضروري:

  • مضخات الدوران
  • عناصر واقية للأنابيب.
  • أنظمة تنقية المياه
  • أجهزة أوتوماتيكية مختلفة تهدف إلى التحكم في الوضع المريح لتسخين المبرد.

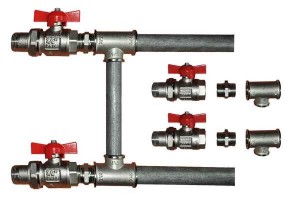

ثلاثي صمام

أنت تعرف بالفعل ما هي وحدة تسخين المصعد ، ولكن هناك بعض أنواع هذا الجهاز التي تستحق الدراسة. لذلك ، لتوزيع الحرارة بين مستخدمين أو منع التدفق تمامًا ، يتم استخدام صمام ثلاثي خاص. جهاز المصعد لديه أوضاع التشغيل التالية:

  • الوضع الهيدروليكي المتغير
  • الوضع الدائم.

لجعل الرافعة قوية بما يكفي لأداء مهامها ، فهي مصنوعة من الحديد الزهر أو النحاس أو الفولاذ. يوجد بالداخل جهاز قفل أسطواني أو كروي أو مخروطي. يمكن أن تعمل هذه الآلية كخلاط ، في حين أنه من الممكن تنظيم وتغيير نسب خلط الماء البارد والساخن في نطاق واسع.

في معظم الحالات ، يتم استخدام صمام كروي لتنظيم درجة حرارة الأرضية الدافئة أو تسخين البطاريات أو تقسيم تدفق التدفئة إلى اتجاهين. هناك نوعان من الصمامات ثلاثية الاتجاهات – صمامات الإغلاق والتحكم. كما يوحي الاسم ، تم تصميم صمام التحكم خصيصًا من أجل الضبط المريح ، لكن صمامات الإغلاق ثلاثية الاتجاهات لن تسمح لك بتغيير درجة الحرارة بسلاسة.

تسخين المياه

هناك حاجة إلى مصعد في نظام التدفئة لتقليل درجة الحرارة ، ومعها ضغط المبرد ، ولكن هناك استثناءات. لذلك ، في المناطق الباردة ، يمكنك العثور على تصميمات بمصعد يمكنه ، على العكس من ذلك ، تسخين الماء. يتم إطلاق مثل هذا الجهاز عندما يتم خلط الماء المبرد بالفعل مع سائل التبريد شديد الحرارة القادم من أنبوب المدخل المقابل. تعمل مجموعة المصاعد هذه على زيادة كفاءة نظام تدفئة المنزل بالكامل..

حساب واختيار المصعد

تسترشد بالصيغ الخاصة ، أولاً وقبل كل شيء ، تحتاج إلى حساب قطر حجرة الخلط ، ثم تحديد العدد المطلوب من مصعد التسخين ، وبعد ذلك يتم تحديد حجم الفوهة. يجب تحويل السعرات الحرارية غير المفهومة على الفور إلى وحدات مشتركة ، وغالبًا ما يتم تحويلها إلى شريط.

يتم قياس الجزء الضيق من فوهة المصعد بالمليمترات ، وهناك أيضًا معادلة لهذه العملية. لم تكن الحسابات صعبة بالنسبة لي ، رغم أنه عند النظر إلى المفكرة ، بدت جميع العمليات ضخمة. بعد حساب الرأس عند المخرج من الخط المركزي ، يجدر تطبيق صيغة بديلة لتحديد القطر. لكني أود أن ألفت انتباهكم إلى حقيقة أن النتيجة سيتم التعبير عنها بالسنتيمتر.

حسابات واختيار نموذج المصعد المطلوب

لنفترض أن درجة الحرارة في أنبوب الإمداد لمحطة التدفئة هي 135 ، وفي أنبوب الإرجاع – 70 درجة مئوية. من المخطط الحفاظ على درجة حرارة 85 درجة مئوية في نظام التدفئة في المنزل ، و 70 درجة مئوية عند الخروج. للحصول على تدفئة عالية الجودة لجميع الغرف ، يلزم توفر طاقة حرارية تبلغ 80 كيلو واط. حسب الجدول يتحدد ان معامل المقاومة “1”.

نستبدل هذه القيم في الأسطر المقابلة من الآلة الحاسبة ، وعلى الفور نحصل على النتائج الضرورية:

نتيجة لذلك ، لدينا بيانات لاختيار نموذج المصعد المطلوب وشروط تشغيله بشكل صحيح. وبالتالي ، تم الحصول على الأداء المطلوب للنظام – كمية المبرد التي يتم ضخها لكل وحدة زمنية ، الحد الأدنى لعمود الماء. و اهم القيم اقطار فوهة المصعد و عنقها (حجرة الخلط).

من المعتاد تقريب قطر الفوهة إلى أجزاء من المليمتر (4.4 مم في هذه الحالة). يجب أن تكون القيمة الدنيا للقطر 3 مم – وإلا فسوف تسد الفوهة بسرعة.

تتيح لك الحاسبة أيضًا “تشغيل” القيم ، أي لمعرفة كيف ستتغير عند تغيير المعلمات الأولية. على سبيل المثال ، إذا تم تخفيض درجة الحرارة في محطة التدفئة ، على سبيل المثال ، إلى 110 درجة ، فسيستلزم ذلك معلمات أخرى للوحدة..

يؤدي تغيير أي معلمة أولية على الفور إلى تغيير نتائج الحسابات

كما ترى ، يبلغ قطر فوهة المصعد 7.2 ملم.

هذا يجعل من الممكن اختيار جهاز به أكثر المعلمات قبولًا ، مع نطاق معين من التعديلات ، أو مجموعة من الفوهات القابلة للاستبدال لطراز معين..

بعد الحصول على البيانات المحسوبة ، يمكنك بالفعل الرجوع إلى جداول الشركات المصنعة لهذه المعدات لتحديد الإصدار المطلوب.

عادة في هذه الجداول ، بالإضافة إلى القيم المحسوبة ، يتم أيضًا تقديم معلمات أخرى للمنتج – أبعاده ، وأبعاد شفة ، ووزن ، وما إلى ذلك..

على سبيل المثال ، المصاعد الفولاذية المائية من سلسلة 40s10bk:

المعلمات الخطية الرئيسية للمصعد النفاث

الشفاه: 1 – عند المدخل ، 1-1 – عند وصلة الأنبوب من “العودة” ، 1-2 – عند المخرج.

2 – مدخل الأنابيب.

3 – فوهة قابلة للإزالة.

4 – غرفة الاستلام.

5- خلط العنق.

7 – الناشر.

يتم تلخيص المعلمات الرئيسية في الجدول – لسهولة الاختيار:

عدد

أبعاد المصعد ، ملم الوزن,

كجم تقريبي

استهلاك الماء

من الشبكة,

ذ

العاصمة د د D1 د 2 ل L1 إل
1 3 15 110 125 125 90 110 425 9.1 0.5-1
2 4 عشرين 110 125 125 90 110 425 9.5 1-2
3 5 25 125 160 160 135 155 626 16.0 1-3
4 5 ثلاثين 125 160 160 135 155 626 15.0 3-5
5 5 35 125 160 160 135 155 626 14.5 5-10
6 عشرة 47 160 180 180 180 175 720 25 10-15
7 عشرة 59 160 180 180 180 175 720 34 15-25

حساب واختيار المصعد حسب الرقم

دعنا نوضح الإجراء على الفور: أولاً وقبل كل شيء ، يتم حساب قطر حجرة الخلط واختيار العدد المناسب للمصعد ، ثم يتم تحديد حجم فوهة العمل. يتم حساب قطر حجرة الحقن (بالسنتيمترات) بالصيغة:

صيغة لحساب عنق الخلط

مؤشر Gpr الذي يشارك في الصيغة هو معدل التدفق الحقيقي لسائل التبريد في نظام مبنى سكني ، مع مراعاة مقاومته الهيدروليكية. يتم حساب القيمة على النحو التالي:

صيغة تحديد معدل تدفق عامل التسخين لتدفئة المبنى

  • Q هو مقدار الحرارة التي يتم إنفاقها على تدفئة المبنى ، kcal / h ؛
  • Tcm هي درجة حرارة الخليط عند مخرج نقطة الإنطلاق للمصعد ؛
  • Т2о – درجة حرارة الماء في خط العودة ؛
  • h هي مقاومة أسلاك التسخين بالكامل مع المشعات ، معبرًا عنها بالأمتار من عمود الماء.

المرجعي. لإدخال سعرات حرارية غير مفهومة في الصيغة ، تحتاج إلى ضرب الواط المألوف في عامل 0.86. يتم تحويل عدادات المياه إلى الوحدة الأكثر شيوعًا: 10.2 mH2. فن. = 1 بار.

مثال على اختيار رقم المصعد. اكتشفنا أن الاستهلاك الحقيقي Gpr سيكون 10 أطنان من الماء المختلط في ساعة واحدة. ثم يبلغ قطر حجرة الخلط 0.874 × 10 = 2.76 سم ، ومن المنطقي أن تأخذ الخلاط رقم 4 بغرفة 30 مم.

نكتشف الآن قطر الجزء الضيق من الفوهة (بالمليمترات) باستخدام الصيغة التالية:

صيغة لحساب حجم الفوهة

  • Dr هو الحجم المحدد مسبقًا لحجرة الحقن ، سم ؛
  • ش هي نسبة الاختلاط.
  • Gpr – معدل تدفقنا للحامل الحراري النهائي عند تزويد النظام.

على الرغم من أن الصيغة تبدو مرهقة ظاهريًا ، إلا أن الحسابات في الواقع ليست معقدة للغاية. تظل معلمة واحدة غير معروفة – معامل الحقن ، محسوبًا على النحو التالي:

صيغة حساب نسبة الخلط

قمنا بفك رموز جميع التعيينات من هذه الصيغة ، باستثناء المعلمة T1 – درجة حرارة الماء الساخن عند مدخل المصعد. إذا افترضنا أن قيمتها 150 درجة ، ودرجة حرارة الإمداد والعودة 90 و 70 درجة مئوية ، على التوالي ، فإن الحجم المطلوب Dc سيخرج 8.5 مم (بمعدل تدفق 10 طن / ساعة من الماء).

عندما تُعرف قيمة الضغط Нр عند مدخل المصعد من جانب الوسط ، يمكنك استخدام صيغة بديلة لتحديد القطر:

صيغة لتحديد قطر الفوهة بناءً على الرأس المتاح

تعليق. يتم التعبير عن نتيجة الحساب للصيغة الأخيرة بالسنتيمتر.

إصلاح واستبدال أجزاء المصعد

على الرغم من حقيقة أن مصعد التدفئة آلية متينة ، إلا أن أجزائه قد تحتاج في بعض الأحيان إلى الاستبدال. على سبيل المثال ، يجب تغيير الفوهة عندما يزيد قطرها بسبب التآكل ، والذي يحدث بسبب احتكاك الجسيمات الصلبة التي يتم التقاطها في ماء المبرد..

أيضًا ، يتم تغيير الفوهة عندما يكون من الضروري رفع / خفض درجة حرارة الماء المزود لنظام التدفئة في المنزل..

في بعض الأحيان ، لتغيير معلمات المبرد دون استبدال الأجزاء بمصعد ، يتم تثبيت الصمامات (الصمامات اليدوية) في نظام التدفئة ، لكن هذا لا يساعد في حل المشكلة كثيرًا. الحقيقة هي أنه مع مثل هذه الطريقة اليدوية ، وحتى الحرفية للضبط ، لن يكون من الممكن تحقيق توزيع متساوٍ للمياه في جميع أنحاء نظام التدفئة بأكمله..

رسم تخطيطي مع صمام ثنائي الاتجاه ومضخات في خط الإرجاع

يعتمد تنظيم أنظمة التدفئة وإمدادات المياه الساخنة ، وكذلك كفاءة استخدام الطاقة الحرارية ، إلى حد كبير على خصائصها. تتأثر كفاءة العمل بشكل مباشر بالتقلبات في النظام الهيدروليكي في شبكات التدفئة. بالإضافة إلى ذلك ، تنص المشاريع الحديثة على ترتيب الوصول عن بعد إلى التحكم في نقاط التسخين. اليوم ، تحظى الأجهزة المزودة بمحرك كهربائي لضبط الفوهة بشعبية ، مما يجعل من الممكن تغيير معدل تدفق المبرد تلقائيًا في نظام التدفئة في المباني السكنية. عند تثبيت محطة فرعية آلية ، يمكنك استخدام التنظيم الأمامي ، عندما لا يعتمد ضبط جانب واحد من MKD على الجانب الآخر. يتم تجديد نظام التدفئة بمساعدة معدات الضخ المناسبة من أنبوب الإرجاع لشبكات التدفئة. نظام التسخين هو أيضًا حلقة مغلقة يتحرك على طولها المبرد بمساعدة مضخات الدوران من نقطة الحرارة إلى المستهلكين والعكس. ثم يتم إرسال المبرد إلى خط أنابيب الإرجاع ويتدفق مرة أخرى عبر الشبكة الرئيسية لإعادة استخدامه في مؤسسة توليد الحرارة. تم تصميم آلية بحيث يمكن تحريك إبرة الخانق في الاتجاه الطولي. إنه يغير تجويف الفوهة ، ونتيجة لذلك ، يتغير معدل تدفق المبرد. محطة فرعية مع تنظيم تعويض الطقس

مخططات الأسلاك لوحدة المصعد في نظام التدفئة

وحدة المصعد في نظام التدفئة: مبدأ تشغيل وحدة المصعد في نظام التدفئة ، الرسم التخطيطي

ترتبط عمليات تسخين المياه لإمداد الماء الساخن (DHW) وأنظمة التدفئة بطريقة ما ببعضها البعض.

نظرًا لحقيقة أنه يجب الحفاظ على درجة حرارة الماء في مصدر الماء الساخن تحت أي ظرف من الظروف في حدود 60-65 درجة ، في درجات حرارة خارجية موجبة ، يمكن لمبرد ساخن أن يدخل المصعد أكثر من المطلوب.

في الوقت نفسه ، هناك زيادة في استهلاك الحرارة عند مستوى 5٪ – 13٪. لتجنب هذه الظاهرة ، يتم استخدام ثلاثة مخططات لتوصيل وحدة المصعد:

  • مع منظم تدفق المياه.
  • مع فوهة قابلة للتعديل
  • بمضخة تنظيم.

مع منظم تدفق المياه

عند استيفاء هذا الشرط ، من الممكن تجنب اختلال الأرضية ، والذي يحدث في أنظمة أحادية الأنابيب في حالة انخفاض معدل تدفق سائل التبريد.

ومع ذلك ، فإن دائرة “المصعد + وحدة التحكم في التدفق” غير قادرة على الحفاظ على درجة الحرارة في اتجاه مجرى التيار لهذا الجهاز عند مستوى مقبول عند الانحرافات عن جدول درجة الحرارة العادية.

مع فوهة قابلة للتعديل

يتم تنظيم منطقة المقطع العرضي لمخرج الفوهة بواسطة إبرة يتم إدخالها فيه. في نفس الوقت ، يزيد معامل الخلط ، وبالتالي تنخفض درجة حرارة المبرد بعد المصعد..

عيب هذا المخطط هو أنه عندما يتم إدخال الإبرة في فتحة المخروط ، تزداد المقاومة الهيدروليكية للأخير ، ونتيجة لذلك ينخفض ​​معدل تدفق المبرد ، وبالتالي كمية الحرارة المقدمة..

وحدة المصعد في نظام التدفئة: مبدأ تشغيل وحدة المصعد في نظام التدفئة ، الرسم التخطيطي

مع مضخة التحكم

يتم تثبيت المضخة على خط الخلط لوحدة المصعد أو موازية لها. بالإضافة إلى ذلك ، يتم تثبيت منظمات تدفق الناقل الحراري ودرجة حرارته. هذا الحل فعال للغاية لأنه يسمح لك بما يلي:

  • تنظيم درجة حرارة المبرد في أي درجة حرارة خارجية ، وليس فقط في حالة إيجابية ؛
  • الحفاظ على دوران المبرد في الشبكة الداخلية عند إيقاف الخارجي.

تشمل عيوب المخطط التكلفة العالية والتعقيد وزيادة تكاليف التشغيل بسبب إمداد المضخة بالطاقة..

تصنيف أنظمة الإمداد بالحرارة بطريقة تنظيم أنظمة التدفئة

وفقًا لطريقة تنظيم أنظمة التدفئة في MKD ، تنقسم أنظمة الإمداد الحراري إلى:

· المعالون.

مستقل.

أنظمة الإمداد الحراري المعتمدة – الأنظمة التي يتم فيها تسخين المياه وتزويدها بنظام التدفئة وإمداد الماء الساخن مباشرةً ، أي في مشعات وصنابير التدفئة – واحدة ونفس الشيء.

أنظمة الإمداد الحراري المستقلة – الأنظمة التي يعطي فيها المبرد في شبكات التدفئة الحرارة إلى نظام التدفئة الداخلي لمبنى سكني من خلال مبادل حراري لوحة.

تصنيف أنظمة الإمداد الحراري بطريقة تنظيم إمداد الماء الساخن (إمداد الماء الساخن)

في هذا التصنيف ، تنقسم أنظمة الإمداد الحراري إلى:

· مغلق؛

افتح.

أنظمة الإمداد الحراري المغلقة – يتم أخذ الماء الخاص بإمداد الماء الساخن من مصدر المياه وتسخينه من خلال مبادل حراري بمياه الشبكة.

في نظام التدفئة المفتوح ، يتم أخذ الماء الساخن مباشرة من شبكة التدفئة.

كيف تعمل محطة فرعية مع وحدة خلط المصعد؟

يتم تركيب وحدات خلط المصعد في نقاط تسخين المباني ، والتي يتم توصيلها بشبكة تدفئة تعمل في وضع مع تنظيم عالي الجودة بشأن الماء “المحموم”.

يتضمن التنظيم عالي الجودة تغييرًا في درجة حرارة الماء الداخل إلى نظام التسخين اعتمادًا على درجة الحرارة الخارجية ، مع التدفق المستمر للمياه المتداولة فيه.

يؤخذ الماء “المحموم” في الاعتبار إذا كان مصدره شبكة التدفئة بدرجة حرارة أعلى من تلك المطلوبة لتزويد نظام التدفئة.

على سبيل المثال ، يمكن أن تعمل شبكة التدفئة وفقًا لجدول 150/70 أو 130/70 أو 110/70 ، وقد تم تصميم نظام التدفئة وفقًا لجدول 95/70. يفترض جدول درجة الحرارة 150/70 أنه عند درجة حرارة تصميم الهواء الخارجي (بالنسبة إلى كييف تكون -22 درجة مئوية) ، يجب أن تكون درجة الحرارة عند مدخل شبكات التدفئة في المنزل مساوية لـ 150 درجة مئوية ، ويجب أن تذهب في شبكة التدفئة بدرجة حرارة 70 درجة مئوية ، بينما في منزل مصمم لجدول 95/70 ، يجب أن تدخل هذه المياه بدرجة حرارة 95 درجة مئوية.

تجمع وحدة المصعد بين تدفق المياه من مصدر شبكة التدفئة بدرجة حرارة 150 درجة مئوية وتدفق الماء الذي يغادر نظام التسخين بدرجة حرارة 70 درجة مئوية – نتيجة الاختلاط ، تدفق مع درجة حرارة 95 درجة مئوية يتم الحصول عليها عند مخرج المصعد الذي يتم تزويده بنظام التدفئة.

كيف يحدث الاختلاط

يوجد في حجرة الخلط في وحدة المصعد مُربك “فوهة / مخروط” يعمل على تسريع تدفق الماء شديد السخونة. مع زيادة معدل التدفق ، ينخفض ​​الضغط فيه (هذه الخاصية موصوفة في قانون برنولي) لدرجة أنه يصبح أقل قليلاً من الضغط في خط أنابيب الإرجاع. يؤدي اختلاف الضغط بين حجرة الخلط وخط أنابيب العودة إلى التدفق الزائد لسائل التبريد من خلال وصلة عبور “صندوق المصعد” من الرجوع إلى الإمداد.

في حجرة الخلط ، يتم تكوين خليط من تيارين بدرجة الحرارة المطلوبة بالفعل ، ولكن بضغط أقل من ضغط خط أنابيب الإرجاع. يدخل الخليط إلى ناشر المصعد حيث ينخفض ​​معدل التدفق ويزداد الضغط فوق ضغط خط العودة. لا تزيد زيادة الضغط عن 1.5 ميغاواط ، مما يفرض قيودًا على وحدات المصعد في تطبيقات أنظمة التدفئة ذات المقاومة الهيدروليكية العالية.

عيوب وحدات خلط المصعد

1 غير متوافق مع المنظمين الأوتوماتيكي ، لذلك يُحظر تثبيتها معًا.

2 يُنشئ رأسًا يمكن التخلص منه عند مدخل نظام التدفئة بما لا يزيد عن 1.5 متر من عمود الماء ، مما يستبعد تركيب نقاط تسخين المصعد في المباني التي تم تجهيز أنظمة التدفئة بها بصمامات ترموستاتية للرادياتير.

3 تحتوي وحدة المصعد على نسبة خلط ثابتة ، والتي لا تسمح بتزويد عامل التسخين بدرجة الحرارة المطلوبة إلى نظام التدفئة ، إذا كانت شبكة التدفئة ساخنة.

4 حساسية عالية جدًا للضغط المتاح عند مدخل شبكة التدفئة. يؤدي الانخفاض في الرأس المتاح بالنسبة إلى القيمة المحسوبة إلى انخفاض التدفق الحجمي للمياه المتداولة في نظام التدفئة ، مما يؤدي بدوره إلى اختلال التوازن في النظام وإغلاق الرافعات / الفروع البعيدة.

5 لتشغيل المصعد ، يجب أن يتجاوز فرق الضغط بين أنابيب الإمداد والعودة 15 ميجاوات..

أين يتم تركيب المحطات الفرعية مع عقد المصعد؟?

تم تجهيز جميع أنظمة التدفئة تقريبًا التي تم تشغيلها قبل عام 2000 بنقاط تسخين مع عقد المصعد.

أين يمكن تطبيق المصاعد ITPs؟?

في الوقت الحالي ، بالنسبة لجميع المباني السكنية والمكتبية التي تم تصميمها وإعادة بنائها ، من الضروري استخدام التنظيم التلقائي عند نقطة حرارة. يحظر استخدام وحدات المصاعد جنبًا إلى جنب مع المنظمين الآليين بموجب اللوائح..

يمكن تركيب وحدات المصاعد فقط على الأشياء التي لا توجد فيها حاجة للتحكم الآلي في نظام التدفئة ، والرأس المتاح (فرق الضغط بين أنابيب الإمداد والعودة) عند المدخل ثابت ويتجاوز 15 ميغاواط ، لتشغيل نظام التسخين المتصل ، فرق الضغط بين الإمداد والعودة في عمود الماء 1.5 متر ، ونظام التسخين يعمل بمعدل تدفق ثابت وغير مجهز بمنظمين أوتوماتيكي.

DHW من نقطة تسخين فردية

الأبسط والأكثر شيوعًا هو المخطط ذو التوصيل المتوازي أحادي المرحلة لسخانات الماء الساخن (الشكل 10). وهي متصلة بنفس شبكة التدفئة مثل أنظمة التدفئة في المباني. يتم توفير المياه من شبكة إمدادات المياه الخارجية لسخان DHW. في ذلك ، يتم تسخينه بواسطة مياه الشبكة القادمة من مصدر حراري..

يتم إرجاع مياه الشبكة المبردة إلى مصدر الحرارة. بعد سخان إمداد الماء الساخن ، يدخل ماء الصنبور الساخن إلى نظام DHW. إذا كانت الأجهزة في هذا النظام مغلقة (على سبيل المثال ، في الليل) ، فإن الماء الساخن يعاد عبر أنبوب الدوران إلى المبادل الحراري DHW..

بالإضافة إلى ذلك ، يتم استخدام نظام تسخين الماء الساخن على مرحلتين. في ذلك ، في فصل الشتاء ، يتم تسخين ماء الصنبور البارد أولاً في مبادل حراري للمرحلة الأولى (من 5 إلى 30 درجة مئوية) باستخدام سائل تبريد من أنبوب الإرجاع لنظام التدفئة ، ثم يتم تسخين المياه من أنبوب الإمداد للشبكة الخارجية تستخدم للتسخين النهائي للمياه إلى درجة الحرارة المطلوبة (60 درجة مئوية) … الفكرة هي استخدام الطاقة الحرارية المهدرة من خط العودة من نظام التدفئة للتدفئة. في الوقت نفسه ، يتم تقليل استهلاك مياه الشبكة لتسخين المياه في مصدر الماء الساخن. في الصيف ، يتم التدفئة وفقًا لمخطط من مرحلة واحدة.

بالنسبة لبناء المساكن متعددة الطوابق (أكثر من 20 طابقًا) ، يتم استخدام المخططات ذات التوصيل المستقل لنظام التدفئة بشبكة التدفئة والاتصال الموازي لإمدادات المياه الساخنة (الشكل 11). يسمح لك هذا الحل بتقسيم أنظمة التدفئة وإمداد الماء الساخن للمبنى إلى عدة مناطق هيدروليكية مستقلة ، عندما يقع IHP في الطابق السفلي ويضمن تشغيل الجزء السفلي من المبنى ، على سبيل المثال ، من الأول إلى الطابق الثاني عشر ، وفي الطابق الفني للمبنى توجد نفس نقطة التسخين بالضبط من 13 إلى 24 طابقًا. في هذه الحالة ، يكون تنظيم التسخين و DHW أسهل في التنظيم في حالة حدوث تغيير في الحمل الحراري ، كما أنهما أقل خمولًا من حيث الوضع الهيدروليكي والتوازن..

تركيب المصعد في النظام

وحدة المصعد لنظام التدفئة - الجهاز ، الغرض ، الحسابات

يوجد هذا الجهاز غالبًا في الطابق السفلي من المنزل ، ولكن قبل البدء في عمليات التلاعب المرتبطة بالتثبيت ، يتم فحص الغرفة بحثًا عن الفروق الدقيقة مثل:

  1. لا تنخفض درجة الحرارة عن 0 درجة مئوية.
  2. يجب أن تكون الغرفة مغطاة.
  3. وجود تهوية العادم ، لأنه بعد تكوين المكثفات على الأنابيب ، ستفشل الوحدة بسرعة.

تحتاج النماذج ذات الآليات التلقائية المدمجة إلى إمداد مستمر بالكهرباء ، لذلك بدون تثبيت مصدر طاقة مستقل ، ستكون هذه المعدات غير آمنة..

عند إيقاف تشغيل مورد مهم للتشغيل ، يجب ألا تتوقف عملية تنظيم درجة الحرارة ، وإلا ستحدث الكثير من اللحظات غير السارة ، ولتجنب انخفاض الجهد ، من الضروري تثبيت مقوم التكثيف.

مصعد بفوهة قابلة للتعديل

بمساعدة أحدث طرازات المصاعد المجهزة بالأتمتة ، يمكنك توفير الحرارة بشكل كبير. يتم تحقيق ذلك من خلال تنظيم درجة حرارة المبرد في منطقة مخرجه. لتحقيق هذا الهدف ، يمكنك خفض درجة الحرارة في الشقق ليلاً أو في النهار ، عندما يكون معظم الناس في العمل ، أو الدراسة ، أو ما إلى ذلك..

وحدة المصعد لنظام التدفئة ما هو عليه

تختلف وحدة المصعد الاقتصادية عن النسخة التقليدية بوجود فوهة قابلة للتعديل. يمكن أن يكون لهذه الأجزاء تصميمات مختلفة ومستويات تعديل. تختلف نسبة الخلط للجهاز المزود بفوهة قابلة للتعديل من 2 إلى 6. كما أوضحت الممارسة ، هذا كافٍ تمامًا لنظام التدفئة في مبنى سكني.

تكلفة المعدات مع الضبط التلقائي أعلى بكثير من سعر المصاعد التقليدية. لكنها أكثر اقتصادا وعملية وكفاءة..

ومن الناحية البناءة فهي تشمل:

  • معالج قابل للبرمجة
  • ما لا يقل عن اثنين من المزدوجات الحرارية – على المدخل وخطوط الأنابيب القابلة للانعكاس ؛
  • مقاييس تدفق كمية الوسائط المستهلكة ؛

لذلك ، بالنسبة للأداء عالي الجودة للمعدات ، يعتبر ترتيب مرشح خاص عملية إلزامية. يعتمد مبدأ تشغيل هذا الجهاز على مرور تنبيه خاص بالموجات فوق الصوتية عبر تيار الناقل. يرتبط معدل إرسال التنبيه ارتباطًا مباشرًا بمعدل تقدم السائل.

يجب أن يعرف أولئك الذين يقومون بتركيب هذا الجهاز شروط استخدامه:

  • عدم وجود فراش على جدران خط الأنابيب ؛
  • نقص البنية التحتية الجوية.
  • أعلى درجة نقاء للسائل المتداول ؛
  • استمرارية الضغط

سيوفر وجود العوامل المذكورة أعلاه الأداء الفعال للحساس ، والذي سيظهر نتيجة غير مشوهة.

التحقق من حالة وحدة المصعد

يمكن تحديد الأعطال بسهولة تامة ، تحتاج إلى تحليل قراءات مقاييس الضغط المثبتة في نقاط تحكم مختلفة.

في كثير من الأحيان ، يؤدي الانسداد المفرط بجزيئات كاشطة صغيرة إلى تجاوزات في العمل ، ويتم التعبير عن ذلك في انخفاض في الضغط مقارنة بالمؤشرات السابقة. تحدث القفزات بسبب الترسبات المسببة للتآكل أو خلل في الفوهة.

التنظيف الدوري لمجمعات الطين سيحمي وحدة المصعد من العديد من المشاكل والمتاعب ؛ من أجل تحديد بعض الأعطال ، سيكون من الضروري فحص جميع مكونات الوحدة.

من الضروري أيضًا النظر عبر الشبكات عند فتح صنابير التصريف ، وإذا ظهر تآكل ، فمن الأفضل استبدال فوهة المصعد على الفور بفوهة جديدة لتجنب المحاذاة الرأسية لدائرة النظام.

فيديوهات ذات علاقة

الأعطال والإصلاحات المحتملة

على الرغم من موثوقية المعدات ، قد تتعطل وحدة تدفئة المصعد في بعض الحالات. المبرد الساخن والضغط العالي يكتشفان بسرعة المناطق المعرضة للخطر ويؤديان إلى فشل هذا الجهاز. يحدث هذا حتمًا إذا كانت العناصر الفردية ذات تجميع رديء الجودة ، وحساب حجم الفوهة غير صحيح ، وأيضًا بسبب ظهور الانسدادات..

ضوضاء في أنبوب التدفئة. قد تولد وحدة تسخين المصعد ضوضاء أثناء التشغيل. إذا لوحظ ذلك ، فهذا يعني ظهور مخالفات أو تشققات عند مخرج الفوهة أثناء التشغيل..

وسبب تكوين هذه العيوب هو تشوه الفوهة الناتج عن إمداد الماء الساخن بضغط مرتفع. يمكن أن يحدث هذا إذا لم يتم خنق الرأس الزائد بواسطة منظم التدفق..

ظروف درجة حرارة غير صحيحة

يمكن التساؤل عن جودة تشغيل مصعد التدفئة إذا كانت درجة الحرارة على دارات المدخل والمخرج تختلف اختلافًا كبيرًا عن جدول درجة الحرارة. هذا على الأرجح بسبب فوهة كبيرة الحجم..

عدم تطابق درجة الحرارة

يمكن أيضًا التشكيك في جودة تشغيل المصعد عندما تختلف درجات حرارة المدخل والمخرج كثيرًا عن جدول درجات الحرارة. هذا على الأرجح بسبب قطر الفوهة المتضخم..

تدفق متوسط ​​التسخين غير صحيح

يمكن أن يؤدي الخانق الخاطئ إلى تغيير معدل تدفق المبرد ، على عكس مؤشر التصميم.

يمكن التعرف على هذا الانتهاك بسهولة عن طريق تغيير درجة الحرارة في أنابيب الإمداد والعودة. يمكن حل المشكلة عن طريق إصلاح منظم التدفق..

الأجزاء المعيبة من التجميع

إذا كان مخطط توصيل نظام التسخين بالخط الخارجي مستقلاً ، فإن سبب سوء تشغيل المصعد يمكن أن يكون بسبب عناصر تسخين المياه الخاطئة ، ومضخات الدوران ، وصمامات الحماية والإغلاق ، والتسريبات المختلفة في المعدات والأنابيب ، فشل المنظمين.

تشمل الأسباب الرئيسية التي تؤثر سلبًا على مبدأ التشغيل ومخطط معدات الضخ تدمير الأغشية المرنة في مفاصل أعمدة المحرك الكهربائي والمضخة ، وارتداء المحامل وفشل المقاعد الموجودة تحتها ، وظهور الشقوق والمخالفات على الجسم ، تسرب أختام الزيت. لا يمكن التخلص من جميع الأعطال المذكورة أعلاه إلا عن طريق الإصلاح..

يمكن ملاحظة تشغيل سخانات المياه بجودة رديئة في حالة كسر ضيق خط الأنابيب أو حدوث التصاق أو تدمير مجموعة الأنابيب. لا يمكن حل المشكلة إلا عن طريق استبدال الأنابيب.

الانسداد والتلوث

الانسداد هو أحد الأسباب الأكثر شيوعًا لسوء جودة الإمداد بالحرارة. يرجع مظهرها إلى دخول الأوساخ في نظام التدفئة ، إذا لم تتعامل مرشحات الطين مع مهمتها. يمكن أن يؤدي تراكم التآكل داخل خط الأنابيب أيضًا إلى زيادة المشكلة..

يمكن معرفة مستوى تلوث المرشحات من بيانات مقاييس الضغط المثبتة بالقرب من المرشح وخلفه. يمكن أن يؤكد الضغط التفاضلي الكبير أو ينفي الافتراض حول مستوى التلوث. لتنظيف المرشحات ، من الضروري إزالة الأوساخ من خلال صمامات الصرف الموجودة في الجزء السفلي من الغلاف..

يجب تصحيح أي أعطال في نظام معدات التدفئة والأنابيب على الفور.!

يجب تسجيل أي تعليقات لا تؤثر على تشغيل نظام التدفئة في وثائق خاصة ، ويجب تضمينها في خطة العمل الرأسمالي أو الحالي لإصلاح المعدات. يجب أن يتم استكشاف الأخطاء وإصلاحها في الصيف قبل موسم التدفئة..

كيف تتم عملية الإمداد الحراري لمبنى شاهق

يوجد في كل مبنى سكني نظام تدفئة مركزي يتكون من العناصر التالية:

  • مصدر؛
  • شبكة تدفئة
  • مستهلك.

تعمل الغلايات و CHPs كمصادر للطاقة الحرارية..

من غرف الغلايات إلى المنازل ، يتم توجيه الماء الساخن على الفور ويتطلب انخفاضًا في درجة الحرارة ، وإلا ستتلف معدات التدفئة في المنزل. في مصنع CHP ، يتم تحويله إلى بخار لتوليد الكهرباء ، ثم يتم استخدام هذا البخار لتسخين المبرد الذي يدخل شبكة التدفئة للمبنى..

ما هو ITP في مبنى سكني?

محطة التسخين الفردية (IHP) هي جهاز مصمم لنقل الطاقة الحرارية من شبكة التدفئة (CHP ، CHP ، غرفة المرجل) إلى الأنظمة الداخلية: التدفئة ، وإمداد الماء الساخن – إمداد الماء الساخن ، والتهوية. يقع ، كقاعدة عامة ، في الطابق السفلي أو الغرفة الفنية بالمنزل.

وحدة المصعد لنظام التدفئة - الجهاز ، الغرض ، الحسابات

مفهوم نقطة الحرارة

يعتمد الاقتصاد في الاستخدام ومستوى الإمداد الحراري للمستهلك بشكل مباشر على الأداء الصحيح للمعدات..

في الواقع ، تمثل نقطة الحرارة حدًا قانونيًا ، والذي يعني في حد ذاته تزويده بمجموعة من معدات التحكم والقياس. بفضل هذا الملء الداخلي ، يصبح تعريف المسؤولية المتبادلة للطرفين أكثر سهولة. لكن قبل التعامل مع هذا ، من الضروري فهم كيفية عمل الدوائر الحرارية للوحدات الحرارية ولماذا قراءتها..

معدات ITP

في أغلب الأحيان ، يتضمن ITP:

  • المبادلات الحرارية (نقل الحرارة) ؛
  • صمامات الإغلاق والتحكم ؛
  • مضخات؛
  • الأجهزة.
  • وحدات تحكم.
  • لوحات التحكم الكهربائية

كيف توفر ITP المال?

من المربح للغاية التوفير في حجم المبنى بأكمله عن طريق تقليل استهلاك الحرارة ، خاصة في الظروف الروسية. تشمل التدابير ذات الأولوية المتعلقة بتنظيم التدفئة لمبنى سكني ما يلي:

القياس في حد ذاته ليس طريقة لتقليل استهلاك الحرارة. ولكن كما تبين الممارسة ، يتيح لك تثبيت هذه الأجهزة الحصول على تأثير اقتصادي كبير. في كثير من الأحيان ، تبالغ شركات الإمداد بالطاقة في تقدير القيم المحسوبة للأحمال الحرارية أو تلغي التكاليف والنفقات الإضافية للمستهلك (التسريبات من الأنابيب ، وانخفاض درجة حرارة المبرد الطبيعي في أقسام أنابيب التدفئة).

يتيح لك استبدال وحدة نظام التدفئة بأخرى حديثة تنظيم إمداد الحرارة لنظام التدفئة (التهوية) حسب درجة حرارة الهواء الخارجي مع إمكانية التصحيح والتصحيح اليومي في عطلات نهاية الأسبوع والأعياد في الوضع التلقائي.

تسمح إعادة بناء نقطة التسخين الفردية مع الانتقال إلى نظام إمداد حراري مغلق للمبنى بضمان التوفير عن طريق ضبط معلمات إمداد المبرد لنظام التدفئة المحلي (خاصة خلال موسم التدفئة بسبب التخلص من ارتفاع درجة الحرارة بمقدار 2- 3 كيلوواط / متر مكعب في السنة).

تكلفة تنفيذ ITP تشمل:

  • 1. تصميم الأقسام الحلول الميكانيكية الحرارية (TMR) أتمتة الحلول الميكانيكية الحرارية وحدة قياس الطاقة الحرارية
  • 2. تعتمد تكلفة المعدات والمواد على الشركة المصنعة وعدد الأنظمة وقدرة ITP ويتم حسابها وفقًا للمواصفات
  • 3.أعمال التركيب + التكليف أعمال السباكة على التشغيل الآلي والتكليف بإمدادات الطاقة (التكليف)

مكانة الدائرة في التصميم

عند تصميم دائرة لوحدة تدفئة للتدفئة في حي سكني ، بشرط أن يكون نظام التدفئة مغلقًا ، انتبه بشكل خاص لاختيار دائرة لتوصيل سخانات الماء الساخن بالشبكة. سيحدد المشروع المحدد معدلات التدفق المقدرة لناقلات الحرارة والوظائف وأنماط التحكم ، إلخ..

يتم تحديد اختيار مخطط وحدة التدفئة للتدفئة بشكل أساسي من خلال النظام الحراري الثابت للشبكة. إذا كانت الشبكة تعمل وفقًا لجدول التدفئة ، فسيتم اختيار الرسم بناءً على الحساب الفني والاقتصادي. في هذه الحالة ، تتم مقارنة المخططات المتوازية والمختلطة لوحدات التسخين الحراري.

كيفية تجهيز نقطة التسخين

تشير الأرقام هنا إلى العقد والعناصر التالية:

  • 1 – صمام ثلاثي
  • 2 – صمام البوابة
  • 3 – صمام التوصيل
  • 4 ، 12 – جامعي الطين.
  • 5 – فحص الصمام ؛
  • 6 – غسالة دواسة الوقود.
  • 7 – تركيب V لميزان حرارة ؛
  • 8 – ميزان حرارة
  • 9 – مقياس ضغط الدم
  • 10 – مصعد
  • 11 – مقياس الحرارة
  • 13 – عداد المياه
  • 14 – منظم تدفق المياه ؛
  • 15 – منظم البخار.
  • 16 – الصمامات
  • 17 – خط الالتفافية.

محطة تسخين مزدوجة الدائرة

في هذه الحالة ، لا تختلط المبردات في دائرتين من النظام. لنقل الحرارة من دائرة إلى أخرى ، يتم استخدام مبادل حراري ، عادة لوحة. يظهر الرسم التخطيطي لمحطة فرعية مزدوجة الدائرة أدناه..

المبادل الحراري للوحة هو جهاز يتكون من عدد من الألواح المجوفة ، يتم من خلالها ضخ سائل التسخين ، ومن خلال الآخر – السخان الساخن. لديهم كفاءة عالية للغاية ، فهي موثوقة ومتواضعة. يتم تنظيم كمية الحرارة التي يتم التخلص منها عن طريق تغيير عدد الصفائح التي تتفاعل مع بعضها البعض ، وبالتالي فإن تناول الماء المبرد من خط العودة غير مطلوب.

قليلا عن العيوب

على الرغم من حقيقة أن وحدة التدفئة لها العديد من المزايا ، إلا أن لها أيضًا عيبًا واحدًا مهمًا. الحقيقة هي أنه من المستحيل تنظيم درجة حرارة الناقل الحراري الخارج بواسطة المصعد. إذا أظهر قياس درجة حرارة العودة أنها شديدة الحرارة ، فسيلزم تقليلها. لا يمكن تحقيق هذه المهمة إلا عن طريق تقليل قطر الفوهة ، ومع ذلك ، فإن هذا ليس ممكنًا دائمًا بسبب ميزات التصميم..

في بعض الأحيان ، تكون وحدة التسخين مجهزة بمحرك كهربائي ، يمكن من خلاله تصحيح قطر الفوهة. إنه يحرك الجزء الرئيسي من الهيكل – إبرة الخانق على شكل مخروط. تحرك هذه الإبرة مسافة محددة مسبقًا في الفتحة على طول القسم الداخلي للفوهة. يسمح لك عمق الحركة بتغيير قطر الفوهة وبالتالي التحكم في درجة حرارة المبرد.

يمكن تزويد العمود بمشغل يدوي على شكل مقبض ومحرك كهربائي يتم التحكم فيه عن بعد..

تجدر الإشارة إلى أن تثبيت مثل هذا النوع من منظم درجة الحرارة يسمح لك بتحديث نظام التدفئة العام بوحدة تدفئة دون استثمارات مالية كبيرة..

مشاكل محتملة

كقاعدة عامة ، تنشأ معظم المشاكل في وحدة المصعد للأسباب التالية:

  • انسداد في المعدات
  • التغييرات في قطر الفوهة نتيجة لتشغيل الجهاز – تؤدي زيادة المقطع العرضي إلى تعقيد التحكم في درجة الحرارة ؛
  • انسداد في مجمعات الطين.
  • فشل الصمامات
  • أعطال المنظمين.

في معظم الحالات ، من السهل جدًا معرفة سبب الخلل ، حيث إنها تؤثر على الفور على درجة حرارة الماء في الدائرة. إذا انخفضت درجة الحرارة وكانت الانحرافات عن المعايير ضئيلة ، فمن المحتمل أن تكون فجوة أو أن المقطع العرضي للفوهة قد زاد قليلاً.

يشير الاختلاف في مؤشرات درجة الحرارة لأكثر من 5 درجات مئوية إلى وجود مشكلة لا يمكن حلها إلا من قبل المتخصصين بعد التشخيص.

إذا زاد المقطع العرضي للفوهة نتيجة للأكسدة من التلامس المستمر مع الماء أو الحفر اللاإرادي ، فإن توازن النظام بأكمله ينزعج. يجب تصحيح هذا الخلل في أسرع وقت ممكن..

تجدر الإشارة إلى أنه من أجل توفير الموارد المالية واستخدام التدفئة بشكل أكثر كفاءة ، يمكن تركيب عدادات الكهرباء في وحدات التدفئة. وتجعل أجهزة قياس الماء الساخن والحرارة من الممكن تقليل تكلفة فواتير الخدمات.

ما هي “شبكة التدفئة” و “وحدة التدفئة”

شبكة تدفئة المنزل عبارة عن مجموعة من خطوط الأنابيب التي توفر الحرارة لكل مساحة معيشة. هذا نظام معقد يتكون من أنبوبين حراريين: ساخن ومبرد.

وحدة التدفئة – نظام معدات التدفئة ؛ المكان الذي يندمج فيه أنبوب الماء الساخن مع نظام تدفئة المبنى. يتم هنا توزيع وقياس الحرارة..

قائمة المهام المنجزة تشمل:

  • السيطرة على حالة مصدر الحرارة ؛
  • مراقبة حالة أنابيب المياه والحرارة ؛
  • تسجيل البيانات من أجهزة القياس.

أنواع وحدات التدفئة

في المباني متعددة الطوابق ، يتم استخدام نوعين من نقاط التسخين.

دائرة التسخين لوحدة التسخين

توفر الدائرة الواحدة اتصالًا مباشرًا بأنابيب الماء الساخن ، أي أن أنابيب الحرارة متصلة باستخدام مصعد. في المباني الشاهقة ، تكون شبكة التدفئة واسعة جدًا ، لكن معظم المعدات تقع في الطابق السفلي..

الأهمية! مخطط وحدة التسخين ذات الدائرتين هو نظام من أنبوبين حراريين على اتصال مع بعضهما البعض من خلال مبادل حراري.

علاوة على ذلك ، سننظر بمزيد من التفصيل في مبدأ تشغيل وحدة التسخين أحادية الدائرة. نظرًا لهيكلها ، أي وجود مصعد ، وتكلفتها المنخفضة ، يتم استخدامها في أغلب الأحيان. الشركات التي تعمل في تركيب معدات التدفئة ووحدات التدفئة أكثر ربحية لاستخدام وحدات المصاعد التي عفا عليها الزمن ولا تتطلب عناية فائقة..

ما هي أنواع أنظمة التدفئة في مبنى سكني

حسب تركيب المولد الحراري او موقع غرفة المرجل:

  1. نظام مستقل في الشقة ، حيث يتم تركيب غلاية التدفئة في غرفة منفصلة أو في المطبخ. تعود تكاليف شراء غلاية ومشعات ومواد الأنابيب ذات الصلة بسرعة ، حيث يمكن تعديل هذا النظام المستقل بناءً على اعتباراتك الخاصة فيما يتعلق بنظام درجة الحرارة في المنزل. بالإضافة إلى ذلك ، لا يفقد خط الأنابيب الفردي الحرارة ، بل على العكس من ذلك ، فهو يساعد في تسخين المبنى ، حيث يتم وضعه في الشقة أو حول المنزل. لا يلزم تكييف المرجل الفردي لإعادة بناء التدفئة المركزية – بمجرد وضع مخطط التدفئة وتنفيذه ، سيعمل مدى الحياة. وأخيرًا ، يمكن استكمال الدائرة العاملة بالفعل بدوائر متوازية أو متصلة بالسلسلة ، على سبيل المثال ، “أرضية دافئة” ؛
  2. خيار التدفئة الفردية ، المصمم لخدمة المبنى السكني بأكمله أو المجمع السكني بأكمله ، هو غرفة غلاية صغيرة. ومن الأمثلة على ذلك بيوت الغلايات القديمة التي تخدم الحي ، أو المجمعات الجديدة لمنزل واحد أو أكثر بمصادر طاقة مختلفة – من الغاز والكهرباء إلى الألواح الشمسية والينابيع الحرارية ؛

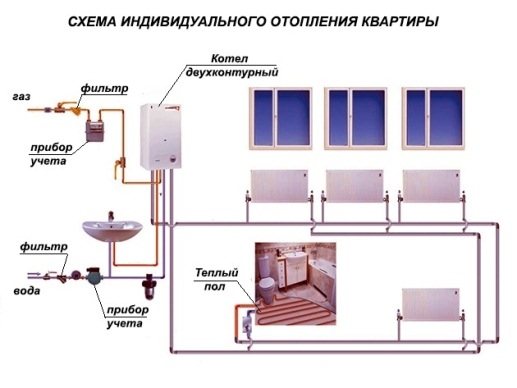

  3. مخطط التدفئة الفردية للشقة

  4. مخطط التدفئة المركزية في مبنى متعدد الطوابق هو الحل العملي الأكثر شيوعًا لهذه المشكلة حتى الآن..
  5. مخطط التدفئة المركزية

مخططات التدفئة حسب معلمات مائع العمل:

  1. التسخين بالماء العادي ، في الأنابيب التي لا يتم تسخين المبرد فيها فوق 65-700 درجة مئوية. هذا تطور من مجال الأنظمة منخفضة الإمكانات ، ولكن غالبًا ما تعمل المخططات القديمة مع درجة حرارة مائع العمل تصل إلى 80-1050 درجة مئوية ؛
  2. تسخين البخار ، حيث لا يتحرك الماء الساخن في الأنابيب ، ولكن البخار تحت الضغط. هذه الأنظمة هي شيء من الماضي ، واليوم لا يتم استخدامها عمليًا في توصيل الحرارة والتدفئة لأي نوع من المباني السكنية..
  3. مخطط التدفئة في مبنى سكني

بناءً على مخطط الأنابيب:

  1. الأكثر شيوعًا هو نظام تدفئة أحادي الأنبوب لمبنى متعدد الطوابق ، حيث تكون كل من أنابيب الإمداد وأنابيب الإرجاع أحد خيوط التدفئة الرئيسية. لا يزال من الممكن العثور على مثل هذا المخطط في مباني “خروتشوف” و “ستالين” ، ولكن من الناحية العملية له عيب كبير: البطاريات أو المشعات المتصلة في سلسلة في الدائرة لا توفر نقلًا موحدًا للحرارة – سيكون كل جهاز تسخين تالٍ أكثر برودة قليلاً ، وسيكون المبرد الأخير في خط الأنابيب هو الأبرد. للحصول على نفس التوزيع الحراري على الأقل تقريبًا في جميع أنحاء الغرف ، يجب أن يكون كل مبرد تالٍ في الدائرة مزودًا بعدد أكبر من الأقسام. بالإضافة إلى ذلك ، في مخطط تسخين أحادي الأنبوب في مبنى مكون من خمسة طوابق ، من المستحيل استخدام مشعات لا تتوافق مع معايير التصميم وأجهزة لتنظيم نقل الحرارة – الصمامات ، إلخ. اللائحة؛
  2. يعد مخطط Leningradka حلاً أكثر كمالًا ، ولكن وفقًا لنفس مخطط الأنبوب الواحد. في هذا المخطط ، يوجد ممر جانبي (وصلة أنبوب) يمكنه توصيل أو فصل أجهزة تسخين إضافية ، وبالتالي تنظيم نقل الحرارة في الغرفة ؛
  3. لينينغرادكا - دائرة التدفئة

  4. بدأ نظام تدفئة أكثر تطوراً ثنائي الأنابيب في مبنى سكني في وجوده مع تشييد المباني وفقًا لمشروع ما يسمى بـ “Brezhnevka” – منزل لوحة. يعمل تدفق الإمداد والعودة في مثل هذا المخطط بشكل منفصل ، وبالتالي فإن درجة حرارة مائع العمل عند مدخلات ومخرجات الشقق في مبنى مكون من 9 طوابق هي نفسها دائمًا ، كما هو الحال في المشعات أو البطاريات. ميزة أخرى هي القدرة على تثبيت صمام منظم أوتوماتيكي أو يدوي على كل جهاز تسخين ؛
  5. مخطط الحزمة (المجمع) هو أحدث تطور للإسكان غير النمطي. يتم توصيل جميع أجهزة التسخين بالتوازي ، ومع مراعاة حقيقة أن هذا نظام OO مغلق في مبنى سكني ، يمكن إخفاء الأنابيب. عند تنفيذ مخطط الحزمة ، يمكن لجميع أجهزة الضبط أن تحد أو تزيد من إمداد الحرارة بجرعة محددة.

حاسبة الحرارة

يحتوي كل منزل تقريبًا بالفعل على جهاز خاص يسمى حاسبة الحرارة. وتتمثل مهمتها في حساب مقدار الحرارة التي استهلكها منزلك. لسوء الحظ ، لأسباب تاريخية ، عندما كان لدينا كل شيء مشترك ، وبالتالي لا أحد ، لم نعتد على حساب تكاليف التدفئة. وفي الوقت نفسه ، فإن التدفئة اليوم هي أغلى عمود من النفقات في الفواتير. علاوة على ذلك ، نظرًا لحقيقة أنه لم يفكر أحد تاريخيًا في التدفئة في بلدنا ، فإن هذه المنطقة هي الآن الأكثر رشوة وغير فعالة على الإطلاق. ومن أجل تصحيح الموقف بطريقة ما ، يجب على كل من يهتم بالأرقام التي يتعرض لها في فواتير الخدمات أن يتذكر ويفهم الصيغة الرئيسية في الإسكان والخدمات المجتمعية:

وبالتحديد ، وفقًا لصيغة المدرسة هذه ، يحسب مقياس الحرارة تكلفة التدفئة بالنسبة لك: m هي كتلة المبرد الذي مر عبر منزلك في ساعة واحدة ، dT هو فرق درجة الحرارة بين الإمداد والعودة. أولئك. عند المدخل ، على سبيل المثال ، 80 درجة ، يبرد المبرد الذي يمر عبر بطاريات التدفئة في المنزل إلى 50 درجة – dT يساوي 30 درجة. بضرب كتلة المبرد في فرق درجة الحرارة ، نحصل على نفس Gigacaloria. كل منطقة لها سعرها الخاص مقابل 1 جيجا كالوريا ، على سبيل المثال في بلدي فلاديمير هو 1987 روبل 40 كوبيل. يتم ضرب Q الذي تم الحصول عليه للشهر في التعريفة ، ثم قسمة مساحة المعيشة الإجمالية للمنزل ، ونحصل على تكلفة التدفئة لكل متر مربع. حسنًا ، كم متر مربع تملكه ، في الواقع أنت ملزم بدفعه. إليكم مخططًا بسيطًا إلى حد ما ، لا يشك فيه الكثيرون في بلدنا ، بما في ذلك ، لدهشة الجميع ، حتى أولئك الذين يشاركون في هذه الخدمات السكنية والمجتمعية (كما أوضحت ممارستي).

فقط من خلال فهم كيفية عمل مقياس الحرارة ومعرفة سعر التدفئة ، يمكنك التعامل مع مشكلات توفير الطاقة. وكما تظهر الصيغة ، يمكنك التوفير إما في اختلاف درجة الحرارة أو في كتلة المبرد الذي يمر عبر المنزل. هنا من الضروري إجراء حجز ، تمامًا مثل ذلك ، من المستحيل أخذ الإمداد ووضعه في الإرجاع ، إذا كان المنزل لا يأخذ الحرارة على الإطلاق ، وكان الفرق في درجات حرارة العرض والعودة أقل من 3 درجات ، تتم إزالة مقياس الحرارة هذا من السجل ويتم شحن المنزل وفقًا للمعيار. هذه الميزة لشبكة تدفئة المدينة والتي لن نتطرق إليها الآن..

ننزل إلى الطابق السفلي

حسنًا ، الآن نأتي إلى الجزء الممتع. معظم أجهزة الكمبيوتر الحرارية الحديثة هي أجهزة حديثة للغاية ، لا يتم استخدام إمكانياتها على الإطلاق ، نظرًا لحقيقة أن المنازل يديرها سباكون Vasya من الماضي البعيد والجدة من HOA. أحث جميع المتخصصين في تكنولوجيا المعلومات على ألا يكونوا كسالى وأن ينزلوا إلى قبو منزلك وينظروا إلى هذا الجهاز الحاسوبي المثير للاهتمام. على سبيل المثال ، كان هناك آلة حاسبة للحرارة Thermotronic TV7 في منزلي:

صورة

يتمتع هذا الجهاز بإمكانيات كبيرة جدًا ، مثل الاتصال عبر Ethernet و USB و RS-232 ، ولكن الأهم من ذلك أنه يحتوي على قارئ بطاقة SD. تحتاج فقط إلى إدخال بطاقة SD بداخلها ، وستقوم تلقائيًا بتسجيل السجل الكامل للقراءات – الضغط ودرجة الحرارة وحجم المبرد والخصائص الأخرى اللازمة لحساب تكلفة التدفئة. بالمناسبة ، في حالتي ، اتضح أيضًا أنه إذا تم استخدام مقاييس التدفق الأصلية (جهاز استشعار يحسب كتلة المبرد) ، فسيكون من الممكن تسجيل التسريبات تلقائيًا في المنزل وإرسال الرسائل القصيرة إلى السباكة – لديك فيضان ، ركض إلى المنزل!

ولذا قمنا بتنزيل البيانات من مقياس الحرارة ، والآن ، باستخدام برنامج Archiver ، يمكننا معالجة البيانات من العداد:

صورة

البرنامج نفسه بدائي تمامًا ، ولا يعرف حتى كيفية إنشاء الرسوم البيانية ، ولا يقوم حتى بالتصدير إلى Excel. لكن ctrl-ctrl-v القديم الجيد يجعل من السهل التعامل مع المشكلة!

رسم المخططات

الآن بعد أن أصبح لدينا البيانات في Excel ، يمكننا رسم الرسوم البيانية واستخلاص بعض الاستنتاجات. أوه ، كم يمكنك رؤيته على الرسوم البيانية! على سبيل المثال ، في الرسم البياني الأول ، هناك نوعان من الدعم في حجم المبرد (خطوط زرقاء غامقة ورمادية علوية) يمر عبر المنزل ، وهذا على الأرجح هو عطل في الأنابيب في المنطقة. يتزامن فقط مع زيادة في درجة حرارة العرض (الصقيع!)

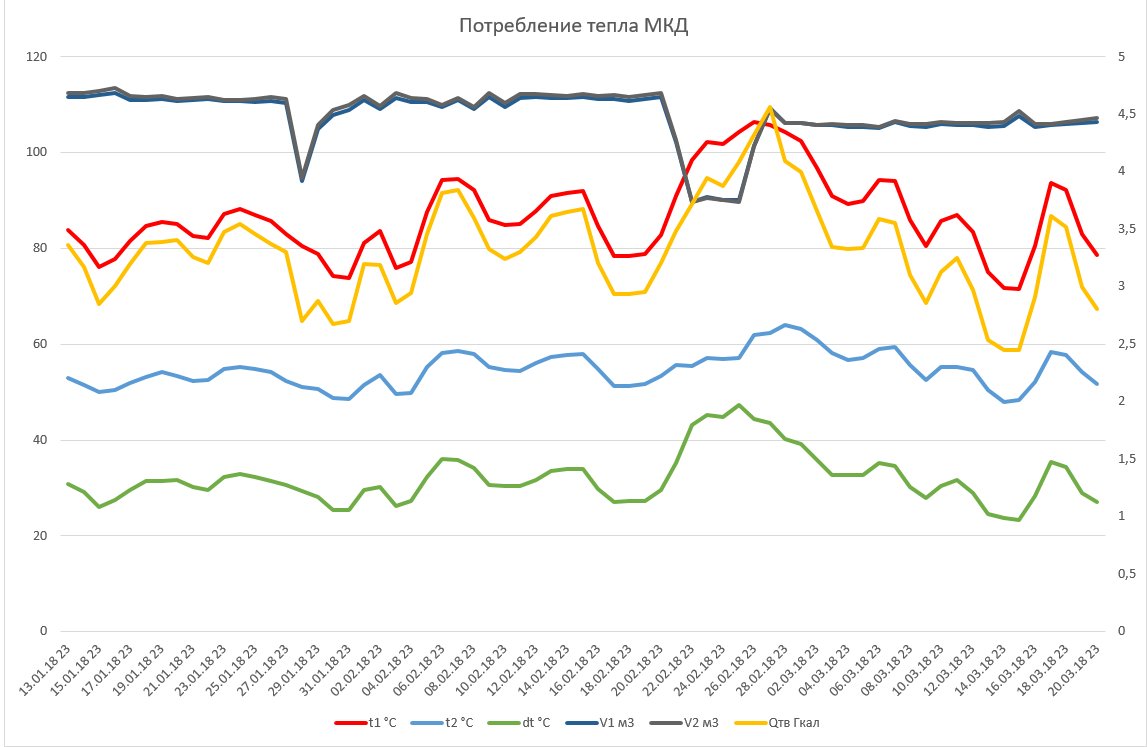

صورة

المحور الأيمن هو Q ، والذي يظهر الحرارة بالجيجا السعرات الحرارية في اليوم. كما قلت بسعر 1 جيجا كالوريا في فلاديمير تكلف 1987.40 روبل. على الرسم البياني ، يتم تمييز Gigacalories بخط أصفر. هذا هو عدد الجيجاكالوري الذي سيجمعه المنزل في شهر واحد ، هذا المبلغ مضروبًا في 1987.40 روبل ، ثم يتم تقسيمه إلى شقق وتدفعه في إيصالاتك لشقة مشتركة.

الخطوط الحمراء والزرقاء هي درجات حرارة التدفق والعودة. القيم على المقياس الأيسر. الخط الأخضر هو دلتا أي تلك درجة الحرارة ، وكم استغرق منزلك للتدفئة. كما ترون ، فإن درجة حرارة التقديم في الطقس البارد تزيد عن 100 درجة. وإذا تم اختراقه ، فهو يهدد الحياة!

يمكن ملاحظة أنه على الرغم من القفزة في درجة حرارة التدفق ، فإن درجة حرارة العودة دائمًا ما تكون متماثلة تقريبًا. هذه ظاهرة مثيرة للاهتمام. هل يعرف احد لماذا؟ لدي نسخة ، لكنني سأتركها معي الآن ، انتقل إلى التعليقات! &# 128578 ؛ إنه لأمر مخز ، في الواقع ، لا يمكنك حفظ ما هو واضح ، على اختلاف درجات الحرارة.

يمثل الخطان الأزرق الداكن والرمادي حجم سائل التبريد الذي يمر عبر المدخل والمخرج ، على التوالي ، في الساعة. لسبب ما ، لدينا القليل من الأوراق أكثر مما يأتي. إما أن يكون هناك خطأ في القياس ، أو أن شيئًا ما يتدفق في مكان ما … سوف أفهم هذه المشكلة.

صورة

والرقم الثاني هو الاستهلاك بالساعة لآخر 24 ساعة. هنا ، ترتبط جميع القمم في السعرات الحرارية (الخط البرتقالي) بالحياة المنزلية. يستيقظون في الساعة 7 صباحًا ، ويتناولون الغداء في الساعة 12 ، والعشاء في الساعة 17 ، وحوالي 9-10 مساءً ، يستحم الجميع ويصبون الماء الساخن بنشاط. منضبطة ما لدي الجيران! &# 128578 ؛

حسنًا ، الآن ، عندما يكون من الممكن تتبع استهلاك الحرارة لمبنى سكني ، يمكن طرح مسألة كفاءة الطاقة. بادئ ذي بدء ، أخطط لف جميع الأنابيب في المنزل بمرونة الطاقة ، بالإضافة إلى تثبيت أتمتة تعتمد على الطقس ، وإزالة مجموعة المصاعد التي تعود إلى عصور ما قبل التاريخ من الدائرة ، وتثبيت صمام ثلاثي الاتجاهات يمكن التحكم فيه تلقائيًا أو عن طريق الإنترنت. أفعل كل هذا مع التحكم في التصوير الحراري. أعتقد أنني سأقوم أيضًا بنشر بعض المنشورات حول المصور الحراري إذا قبل الجمهور هذا الموضوع. حسنًا ، بشكل عام ، أخطط لمعالجة مسألة توفير الطاقة بالكامل ، نظرًا لأن قراءات استهلاك الطاقة في المنزل في الوقت الحالي مرتفعة للغاية ، وهو ما نراه بوضوح على الرسم البياني.

أين تم تركيب وحدات التدفئة؟?

يتم تركيب وحدات التدفئة وصيانتها ، كقاعدة عامة ، في المباني السكنية النموذجية مع أنظمة التدفئة المشتركة.

في المقابل ، يتم تركيب وحدات قياس الحرارة في مبنى سكني لأداء المهام التالية:

  • فحص وتنظيم تشغيل الناقل الحراري والطاقة الحرارية ؛
  • فحص وتنظيم الأنظمة الهيدروليكية وأنظمة التدفئة ؛
  • تسجيل بيانات وسط التسخين مثل درجة الحرارة والضغط والحجم.
  • إجراء تسوية نقدية للمستهلك والمورد للطاقة الحرارية ، بعد التحقق من البيانات المستلمة.

وحدة التدفئة في مبدأ تشغيل مبنى سكني

عند تنفيذ تركيب مشروع معدات التدفئة ، يجب أن يؤخذ في الاعتبار. أن استهلاك الموارد التي يتم توفيرها للتدفئة المركزية في مبنى سكني يتكبد تكاليف مالية معينة للمستخدمين (في هذه الحالة ، سكان مبنى سكني).

لتقليل التكاليف ، وكذلك للحفاظ على قابلية تشغيل الوحدة المبنية وفقًا للمخطط المصمم مسبقًا لفترة طويلة ، سيكون المبنى السكني قادرًا ، إذا تم التحقق من معدات المحاسبة وصيانتها ، بما في ذلك التثبيت عالي الجودة من المعدات وخطوط الأنابيب ، يتم توفيرها في الوقت المناسب..

دائرة حرارية بديلة

وحدة التدفئة في مبدأ تشغيل مبنى سكني

بفضل التقنيات الجديدة التي وجدت تطبيقها في مخطط التدفئة للمباني متعددة الشقق ، أصبح من الممكن استبدال المصعد بجهاز أكثر تقدمًا. نظام التحكم بالتدفئة الآلي هو بديل كامل لوحدة المصعد القياسية. لكن تكلفة مثل هذا الجهاز أعلى بكثير ، على الرغم من أن استخدامه أكثر اقتصادا..

الغرض الرئيسي من الوحدة الآلية هو التحكم في نظام درجة الحرارة ومعدل تدفق المبرد داخل نظام التدفئة ، اعتمادًا على درجة الحرارة خارجها. لتشغيل مثل هذه الوحدة ، من الضروري أن يكون لديك مصدر للكهرباء بطاقة عالية بما فيه الكفاية. ولكن على الرغم من كل الابتكارات في مجال تقنيات التدفئة ، لا تزال وحدة المصعد تحظى بشعبية في المرافق العامة..

اليوم ، تحظى المصاعد في نظام التدفئة بمحرك ضبط كهربائي بشعبية. بالإضافة إلى ذلك ، يصبح من الممكن التحكم في معدل تدفق المبرد دون تدخل بشري. نظرًا لحقيقة أن هذه المعدات تتمتع بمزايا لا جدال فيها ، فلا يوجد شرط مسبق لاستبدالها شركات المرافق في المستقبل القريب..

فئة رئيسية. مثال على تركيب المبرد بيديك

ضع في اعتبارك خوارزمية الإجراءات عند توصيل البطارية بنظام التدفئة.

الخطوة 1. أولاً ، قم بإعداد وتجميع مشعاع التدفئة نفسه. نظف جميع الثقوب الملولبة من شحوم المصنع ، والتي يمكنك استخدام منظف خاص وفرشاة لها.

الخطوة 2. عند الانتهاء ، قم بإزالة مادة التنظيف المتبقية بمنشفة ورقية

من المهم أن تكون الثقوب نظيفة وجافة قدر الإمكان.

الخطوة الثالثة. قم بتثبيت المحولات (في مثالنا ، هذه هي و ¾ بوصة).

“أمريكي” من الصنبور إلى المحول الذي قمت بتثبيته مسبقًا. للشد ، استخدم مفتاح ربط خاص لـ “المرأة الأمريكية”. نتيجة لذلك ، تقوم بتجهيز زوج من الثقوب – مدخل ومخرج (في المثال ، يقعان بشكل مائل).

الخطوة 5. قم بتركيب القوابس على الثقوب غير الضرورية التي يجب إغلاقها.

الخطوة 6. جهز السيقان (هذه أنابيب رفيعة خاصة) ، اقطعها. شطف السيقان الداخلية

ثم اشعر بالأجزاء الداخلية – من المهم عدم الشعور بالنتوءات هناك.

يتم تحضير أنبوب (ساق) أداة شطف داخلية

الخطوة 7. حرك الجوز والفاصل النحاسي والشريط المطاطي على الأنبوب (بهذا الترتيب). ثم قم بتوسيع الأنبوب باستخدام أداة خاصة ، وادفعه للداخل حتى يتوقف. بعد التمدد ، لن يكون الأنبوب قادرًا على القفز من مكانه تحت تأثير الضغط أثناء تشغيل نظام التدفئة.

الخطوة 8. قم بتمرير الأجزاء المرنة والأجزاء الأخرى إلى الحافة الممتدة ، ثم قم بتوصيل المحول.

الخطوة 9. حدد المكان الذي سيتم فيه تثبيت المبرد على الحائط وفقًا للمتطلبات الموضحة أعلاه. أولاً ، حدد مركز عتبة النافذة ، وقم بقياس 10 سم – ستكون حوامل البطارية عند هذا المستوى بالضبط.

العلامات

الخطوة 10. ارسم خطًا لتركيب الحوامل الموازية لعتبة النافذة على مسافة 10 سم ، وسيتم ربط الحوامل نفسها بالمسامير.

رسم خط لتركيب الحوامل

الخطوة 11. سيتم وضع دعامة أخرى على بعد 12 سم من سطح الأرض على طول خط الوسط العمودي.

تركيب الحامل السفلي

الخطوة 12. قم بتثبيت البطارية على الحوامل ، وقم بتسويتها.

تركيب مشعاع التدفئة

الخطوة 13. ضع علامة على الحائط على الأماكن التي ستوضع فيها الأخاديد (في مثالنا ، سيتم وضع الأنابيب داخل الجدار). افعل ذلك في جميع الأماكن التي سيتم فيها توصيل الأنابيب بالرادياتير..

بمناسبة ستروبينج الجدار في المستقبل

الخطوة 14. قم بإجراء بوابات المناطق المحددة مسبقًا. قم بإزالة البطارية لتسهيل القيام بالعمل.

ستروبينج

الخطوة 15. تحضير الأنبوب. ضع علامة سيتم قطعها على طولها ، كما هو موضح في الصورة أدناه.

تجهيز الأنابيب لتوصيل الرادياتير

الخطوة 16. قم بتوصيل البطارية ، اضغط على البطانة الناعمة الموضوعة في الحائط. شد جميع الوصلات بإحكام. يجب أن يكون الإدخال في الأعلى ، والإخراج ، على التوالي ، في الأسفل.

فيديو – كيفية تركيب مشعاع التدفئة

إذا اخترت مخططًا مناسبًا وتعرفت على جميع الفروق الدقيقة في الاتصال ، فسيكون تثبيت المبرد بيديك سريعًا وبدون أي مشاكل. تحتاج فقط إلى التصرف بحذر ، والقيام بكل شيء بكفاءة. تعتمد جودة تدفئة منزلك على مدى صحة قيامك بكل شيء.!

من يقوم بتجميع وحدة التدفئة

تعمل التدفئة المركزية (TS) وإمدادات المياه الساخنة (DHW) في MKD ، وقد تم تجهيز خط أنابيب الطريق ، الذي يقع في الطابق السفلي ، بتركيبات قفل. إنها تسمح لك بإيقاف تشغيل الهيكل الداخلي لإخراج التدفئة من الخط الخارجي.

تم تجهيز وحدة التسخين نفسها بمجمعات الطين ، وتركيبات القفل ، والأجهزة ، وتحتوي على مثل هذه المعدات في الهيكل ، تسمى المصعد. من بينها ، عادةً ما يكون التوفير المستمر مطلوبًا بواسطة حوض ، والذي يتم تقديمه على شكل أنبوب فولاذي ، Ø 15.9-20 سم ، وهو ضروري لجمع الرواسب المختلفة القادمة من خط أنابيب الطريق من أجل سلامة الأخير ووسائل التدفئة من الرواسب.

يعد جهاز الوحدة الحرارية وتوفيره وكذلك التنظيف من أنشطة صانعي الأقفال الذين يوفرون هذا المنزل ، مما يلبي احتياجات الشركة التي تقدم الإسكان والخدمات المجتمعية.
