مخططات نظام التدفئة: صورة ، مشورة الخبراء

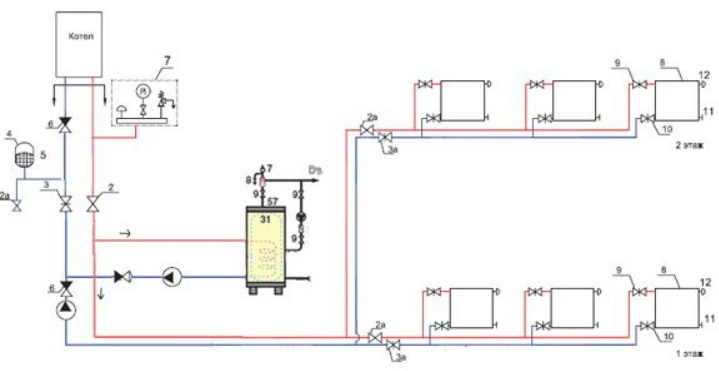

مبدأ تشغيل نظام التدفئة

هناك العديد من مخططات أجهزة التدفئة. في كثير من الأحيان ، يرتكب العديد من العملاء أخطاء بسبب قلة الخبرة. وتحاول الشركات التي تقدم هذه الخدمات كسب المزيد من الأموال من هؤلاء العملاء..

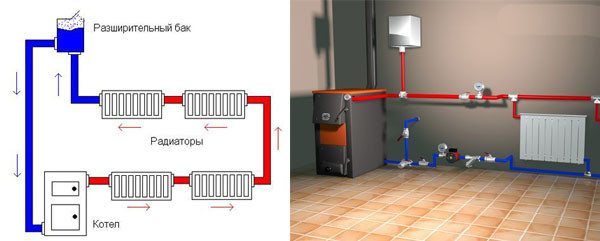

القاعدة الأساسية لأي نظام تدفئة هي الدائرة المغلقة للشبكة. في تمثيل بسيط ، يبدو مخطط شبكة التدفئة كنوع من حلقات توصيلات الأنابيب التي يتدفق فيها الماء ، ويتم تسخينه باستمرار من المرجل. تعمل هذه الغلاية بشكل مستمر بحيث لا تبرد في أي دورة لاحقة لتدفق المياه عبر الأنابيب..

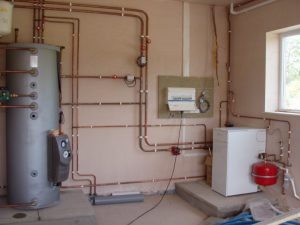

يتكون نظام التدفئة من:

  • ربط الأنابيب
  • توصيلات؛
  • غلاية للتدفئة
  • مشعات أو أجهزة تسخين أخرى ؛

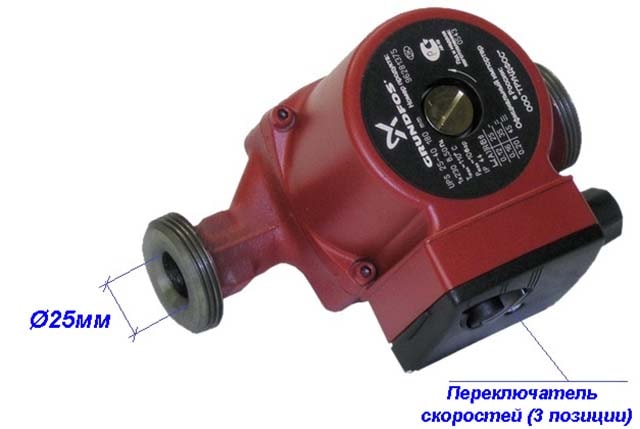

  • مضخة لضمان السرعة المطلوبة لتدفق المياه عبر الأنابيب ؛
  • خزان التمدد.

طرق تسخين الأسلاك

في المناطق الداخلية لمنزل خاص حديث ، يمكنك غالبًا رؤية مدفأة أو موقد ، ولكن غالبًا ما تكون عناصر من النمط العام للغرفة. في هذه الحالة ، تكون الغلاية ذات الدائرة الواحدة أو الدائرة المزدوجة مسؤولة عن الحرارة في المنزل. علاوة على ذلك ، يتم استخدام الخيار الأول فقط في غرف التدفئة ، ويعمل النوع الثاني على التوازي على توفير الحرارة وتسخين المياه.

يمكن تنفيذ ترتيب نظام التدفئة في منزل خاص باستخدام مخطط الأسلاك أحادي الأنابيب والأنبوبين من غلاية التدفئة. قبل اختيار أحد الخيارات ، يجب أن تدرس بمزيد من التفصيل ميزات وخصائص كل نوع ، وكذلك تحديد جوانبها الإيجابية وعيوبها..

عناصر نظام التدفئة

في المنازل الريفية من الأفضل تسخين المياه. تعتبر هذه الطريقة تقليدية. يتم توفير الحرارة للمنزل بمساعدة حامل حراري يمكن تسخينه بمصادر طاقة مختلفة..









يتضمن هذا النظام المكونات التالية:

  • أجهزة نظام التدفئة
  • مصدر الحرارة؛
  • شبكة خطوط الأنابيب.

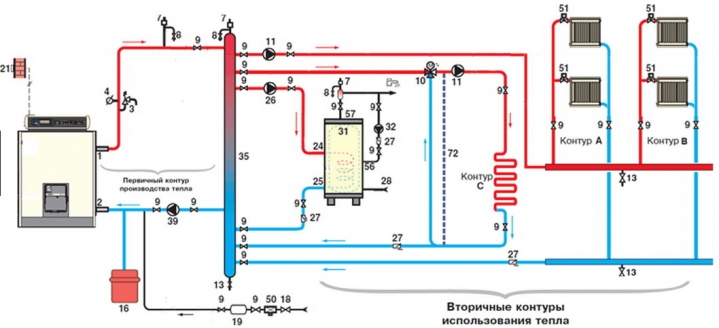

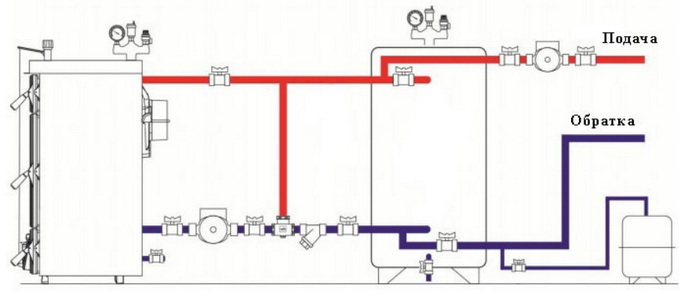

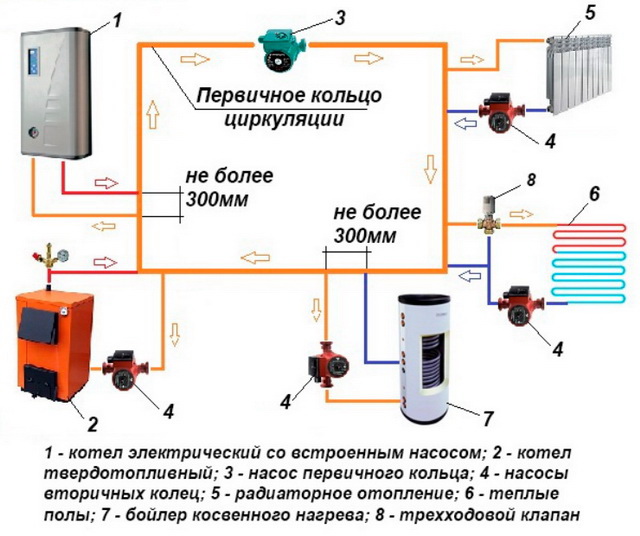

العمل الكامل مستحيل بدون معدات مثل:

  • خزان التمدد

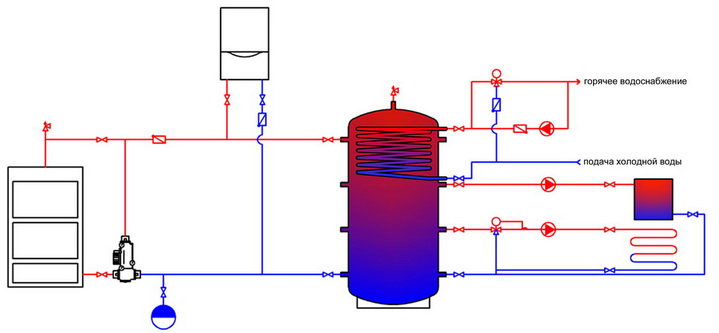

  • القدرة العازلة؛
  • مضخة الدورة الدموية؛

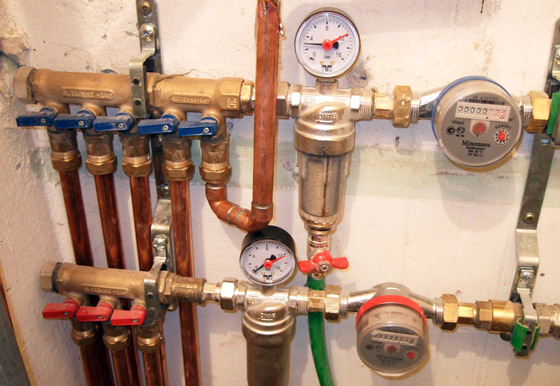

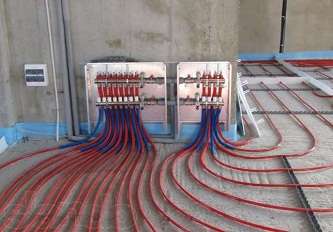

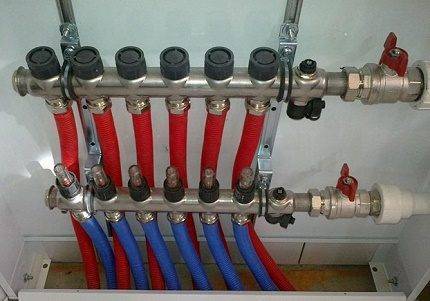

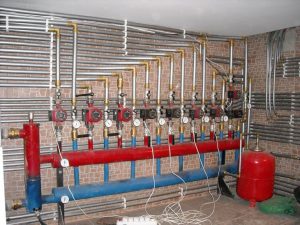

  • مشعب التوزيع
  • أجهزة الأتمتة
  • فاصل هيدروليكي

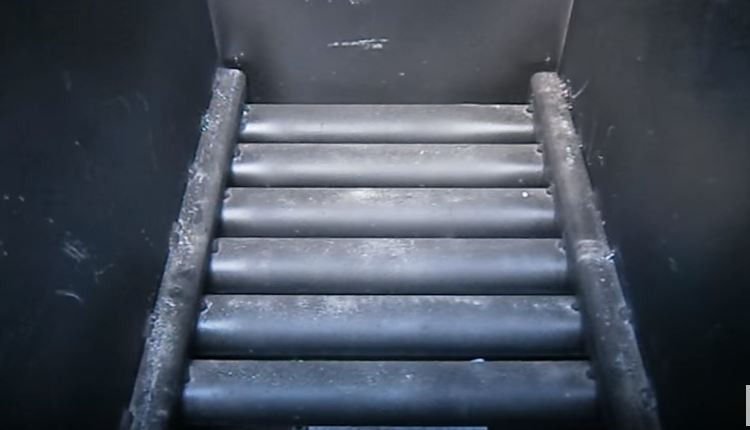

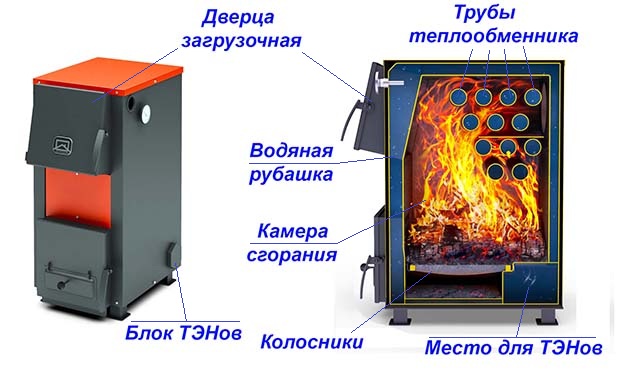

  • غلاية التدفئة.

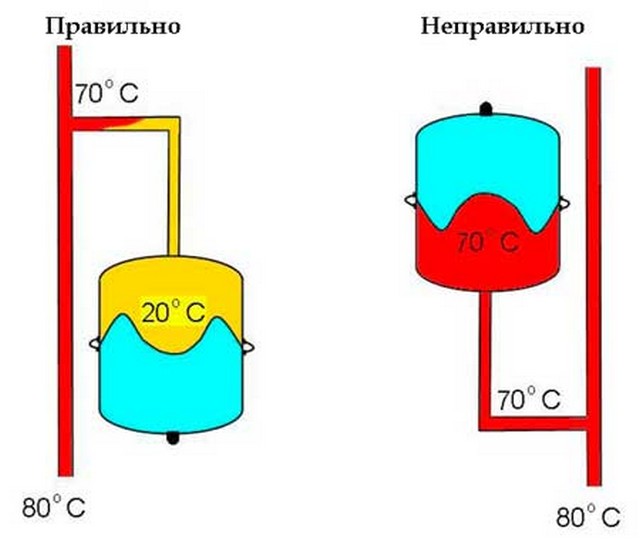

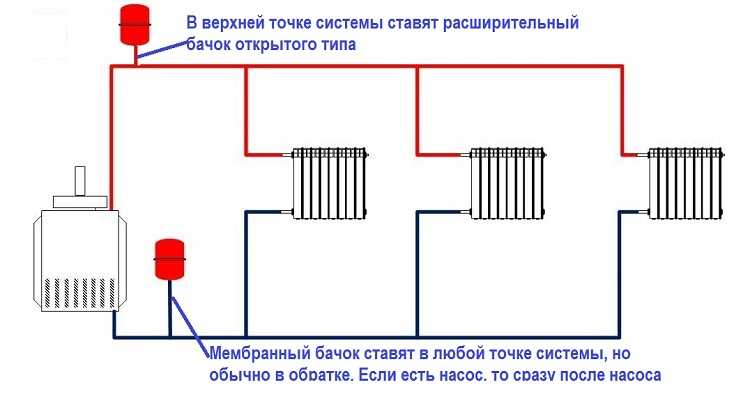

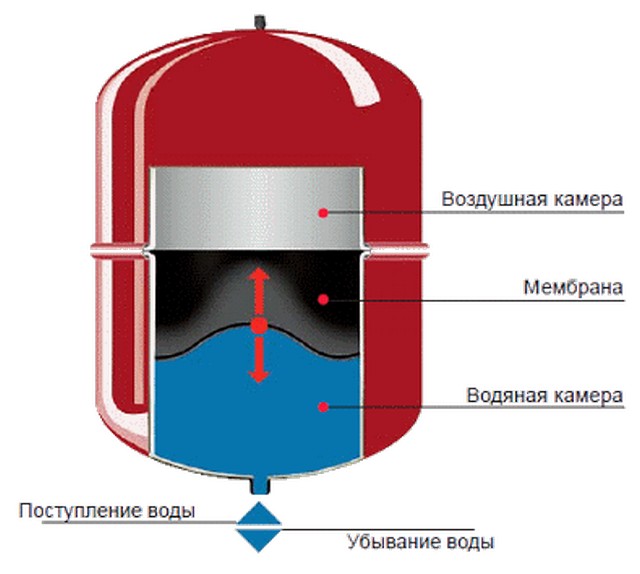

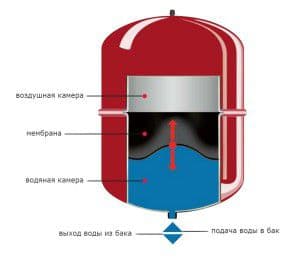

من المهم أن يكون خزان التمدد عنصرًا إلزاميًا في المعدات لنظام تسخين المياه. يتم تثبيت كل شيء آخر إذا لزم الأمر.


أنواع الدوران القسري للحامل الحراري في التدفئة

يتم استخدام أنظمة التدفئة الدورانية القسرية في المنازل المكونة من طابقين نظرًا لطول خطوط النظام (أكثر من 30 مترًا). يتم تنفيذ هذه الطريقة باستخدام مضخة دوران تضخ السائل في الدائرة. يتم تثبيته عند مدخل السخان ، حيث تكون درجة حرارة وسط التسخين هي الأدنى..

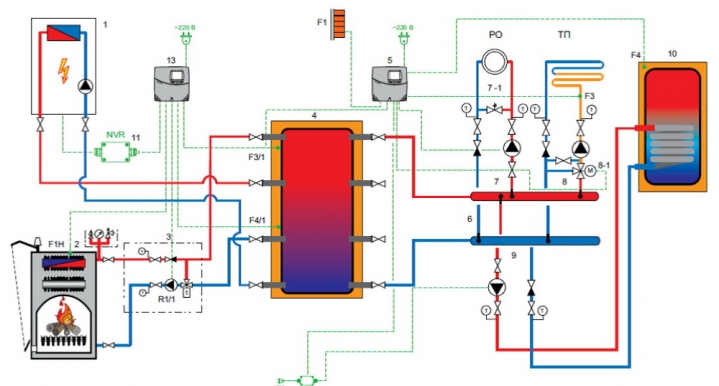

جميع وحدات أي نظام تدفئة

بدءًا من أنظمة التدفئة الأولى ، كانت جميع الأنظمة اللاحقة بدون فشل تحتوي على ثلاثة عناصر أساسية للمخطط: مصدر حرارة ، ونظام خط أنابيب مزود بصمامات إغلاق وصمامات أمان وأجهزة تسخين.

في الأنظمة القسرية ، يتم أيضًا تركيب مضخة شبكة لتدوير المبرد. تستخدم هذه العناصر الأساسية لتصنيف أنظمة التدفئة..

مخططات نظام التدفئة: صورة ، مشورة الخبراء

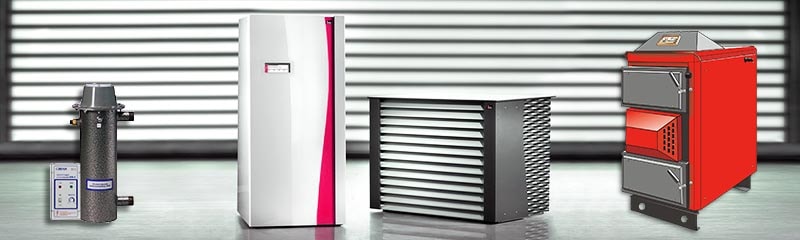

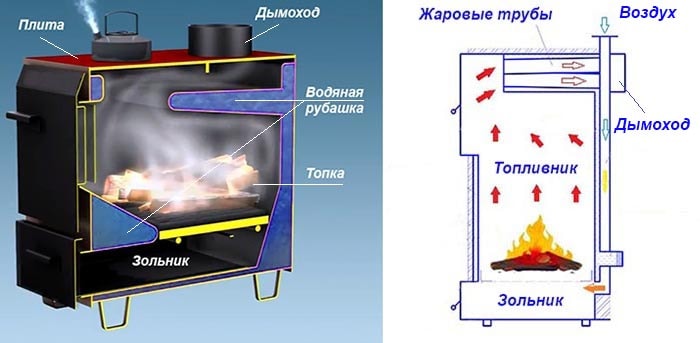

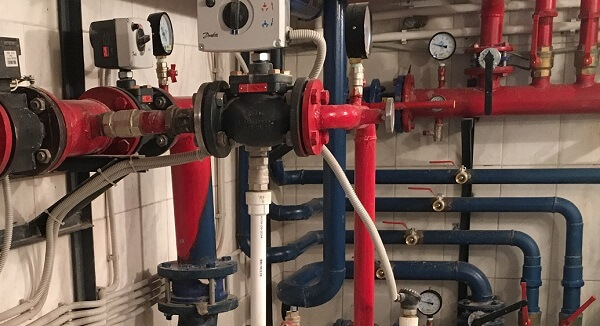

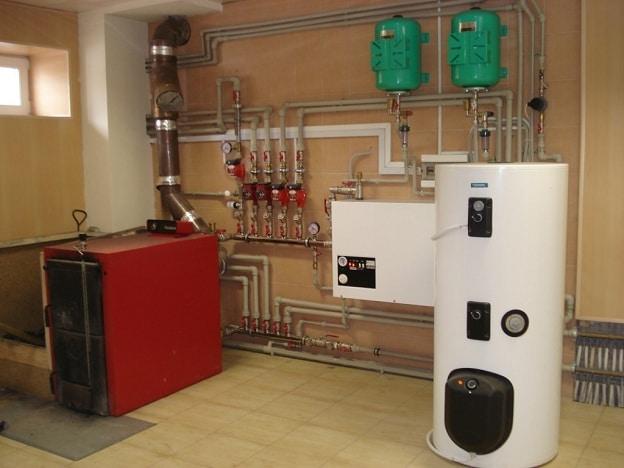

مصادر الحرارة هي قلب أي نظام إمداد حراري. يمكن أن تكون هذه محطة طاقة حرارية وغرفة مرجل مركزية ووحدة مرجل داخلية. في الآونة الأخيرة ، تشمل هذه المصادر غير التقليدية للطاقة الحرارية ، على سبيل المثال ، مضخات الحرارة ومجمعات الطاقة الشمسية..

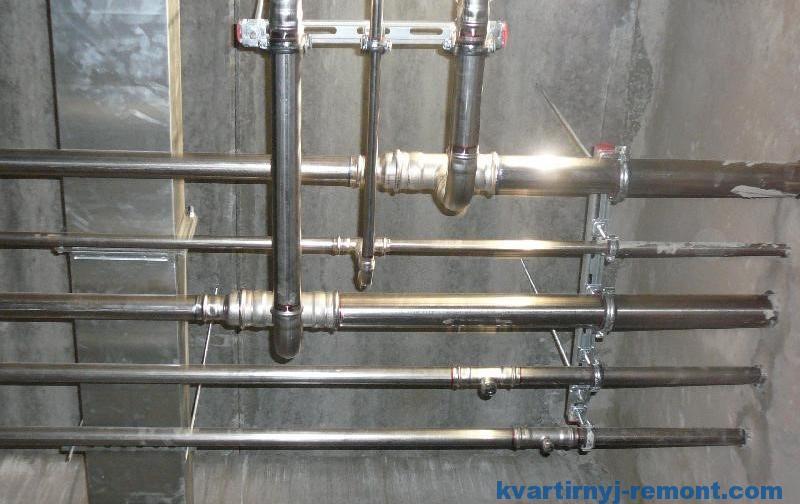

يستخدم نظام الأنابيب لنقل الحرارة من المصدر إلى أجهزة التسخين. يتم تحديد مفهوم نظام التدفئة ونوعه في مرحلة التصميم. أنظمة التدفئة طبيعية ، عندما يتحرك الناقل الحراري بسبب اختلاف درجة الحرارة والقوة ، عندما يتم تنفيذ حركة تسخين المياه داخل النظام بواسطة مضخة دوران.

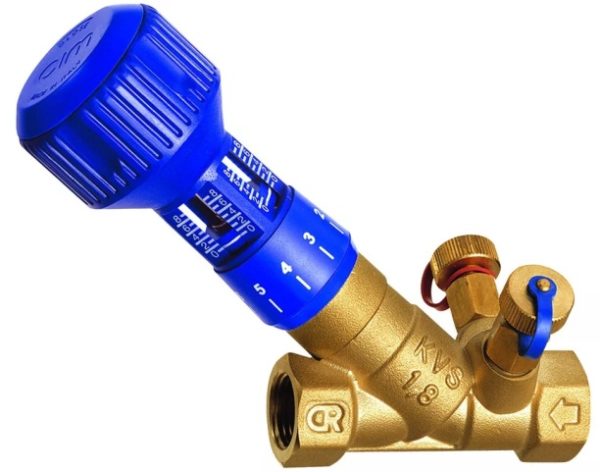

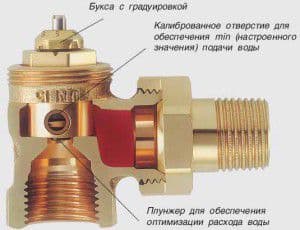

لحماية عناصر الدائرة الحرارية وصيانتها وإصلاحها ، يتم تثبيت صمامات الإغلاق والتحكم الواقية ، بالإضافة إلى المستشعرات والثرموستات وفتحات التهوية وخزانات التمدد على خطوط أنابيب الإمداد وحامل الحرارة المرتجع.

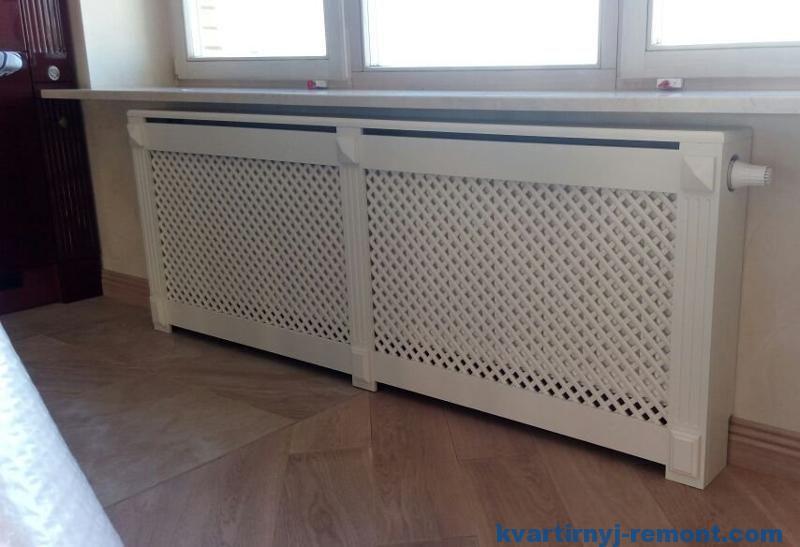

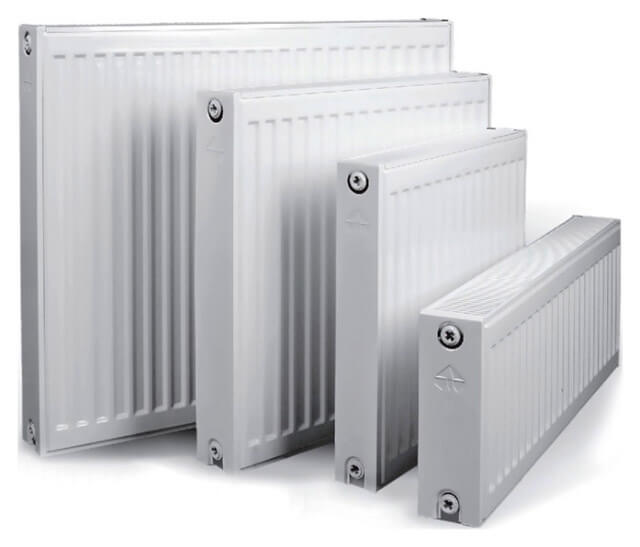

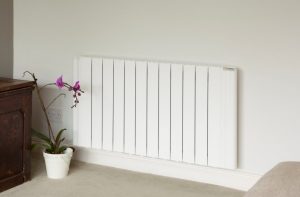

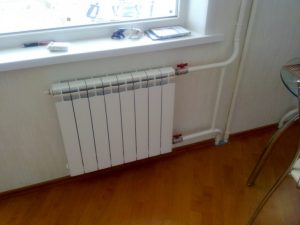

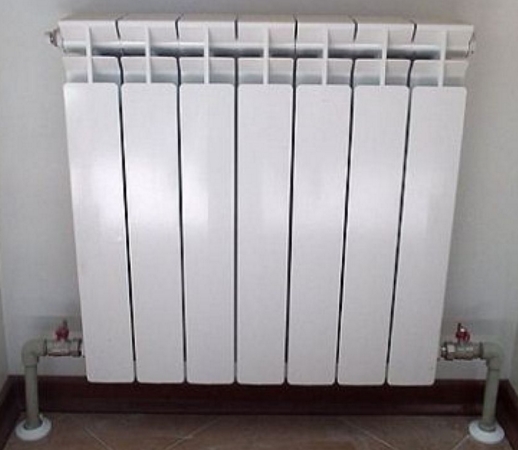

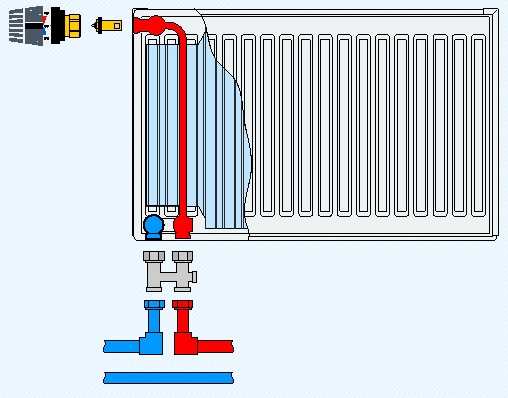

أجهزة التسخين هي أجهزة تنقل الحرارة من المبرد الساخن إلى بيئة الغرفة. يتم اختيارهم وفقًا لقوتهم ، والتي يجب أن تتجاوز فقد حرارة الجسم المسخن وتكون من أنواع مختلفة: فهي مصنوعة من الحديد الزهر والفولاذ وسبائك الألومنيوم..

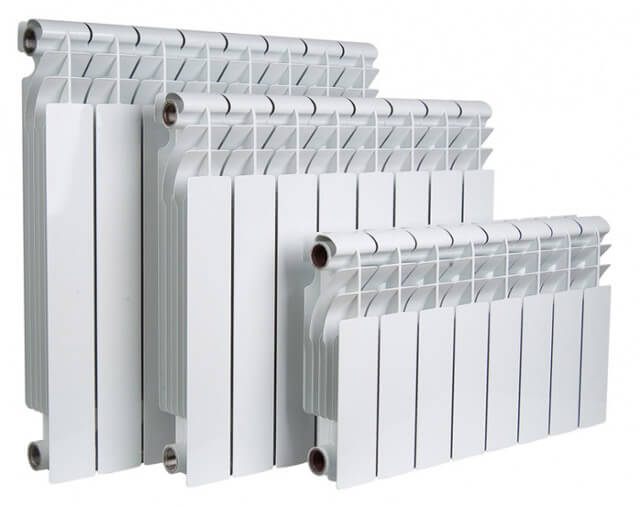

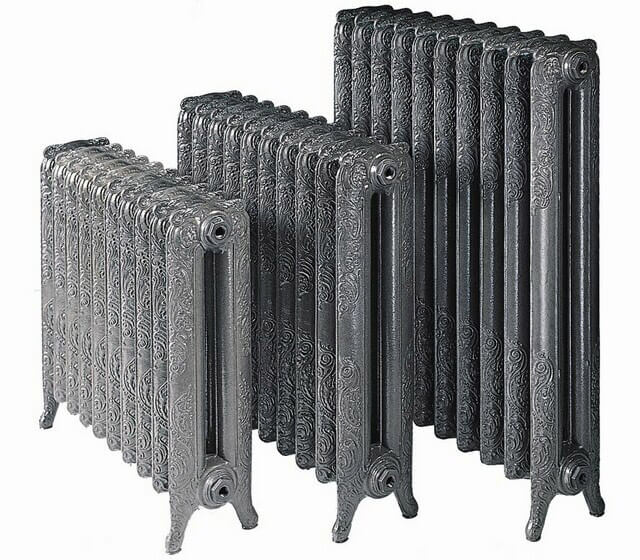

حاليًا ، الأكثر شيوعًا هي المشعات ثنائية المعدن ، المصممة لـ 25 ضغط جوي ، والتي تتجاوز مدة خدمتها 25 عامًا.

ميزات نظام تسخين المياه

أنظمة التدفئة في منزل خاص: صور ، مشورة الخبراء

تحديد نوعها

  • خيار التسخين الطبيعي هو الأرخص ؛
  • لا تتطلب هذه المعدات اتصالاً بالتيار المتردد ؛
  • يمكن استخدام أي غلاية تدفئة في مثل هذا النظام.

إذا أخذنا في الاعتبار عيوبها ، فأود أن أسلط الضوء على المشاكل التالية:

  • مستوى منخفض من الكفاءة
  • المبرد موزع بشكل غير متساو على البطاريات ؛
  • يتم تثبيت خزان التمدد بالضرورة في مثل هذا النظام ؛
  • الاستخدام الإلزامي لخط أنابيب معدني.

قد يكون لدى الكثير من الناس سؤال ، لماذا بالضبط تكون الأنابيب مصنوعة من المعدن؟ كل شيء بسيط للغاية ، يدور سائل التبريد في نظام التدفئة هذا عند درجة حرارة عالية جدًا ، خاصة بالقرب من المرجل. لذلك ، لن تكون جميع الأنابيب البلاستيكية قادرة على تحمل مثل هذه الأحمال الحرارية..

في وجود مضخة دورانية ، يحدث كل شيء بشكل مختلف قليلاً. تعمل هذه الطريقة بشكل أكثر كفاءة على توزيع المبرد على المشعات. أيضًا ، يمكن أن يعزى استخدام خط أنابيب بقطر صغير إلى الصفات الإيجابية لتدوير المياه القسري. لذلك ، إذا قارنا أنظمة التسخين هذه ، فإن قطر الأنبوب بالتدوير الطبيعي لسائل التبريد يكون تقريبًا نصف حجمه عند استخدام مضخة الدوران.

ما هي المكونات الرئيسية لنظام تسخين المياه?

يتكون النظام بأكمله من العناصر التالية:

  1. غلاية يتم فيها تسخين الماء ومنه يتم إرسال الماء الساخن إلى دائرة التسخين.
  2. أنابيب.
  3. مشعات.
  4. مضخة الدورة الدموية.
  5. خزان التمدد.
  6. أجهزة الأتمتة.

    أنظمة التدفئة في منزل خاص: صور ، مشورة الخبراء

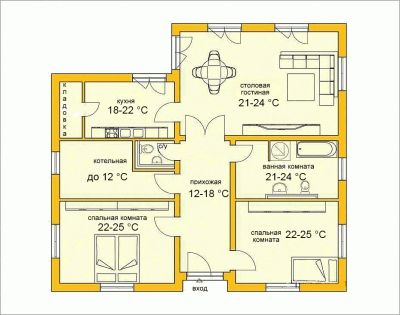

كيف تبدأ في تصميم التدفئة في منزلك الخاص?

في المرحلة الأولية ، تحتاج إلى اختيار نوع التدفئة وحساب جميع المواد والأعمال التي ستحتاج إلى شرائها وتنفيذها. كل هذا يجب القيام به واختياره بأكبر قدر ممكن من الاقتصاد والكفاءة. لكي تعمل التدفئة بأقصى قدر من الكفاءة ، يجب أن يكون المنزل معزولًا جيدًا ولديه القدرة على الاحتفاظ بالحرارة لفترة طويلة. يتم تصميم وتركيب التدفئة أثناء تركيب جميع الاتصالات.

ما هي خيارات تنفيذ نظام تسخين المياه?

أبسط تطبيق هو نظام أحادي الأنبوب. في هذه الحالة ، كما يوحي الاسم ، يتحرك المبرد عبر أنبوب واحد. أي أن المشعات متصلة ببعضها البعض على التوالي ويدخل الماء من الغلاية أولهما ، ثم في المشعات اللاحقة. بعد مرور الرادياتير الأخير ، يعود الماء إلى الغلاية عبر أنبوب يؤدي من المبرد الأخير إلى المرجل. يعد هذا الخيار من أسهل الخيارات في التنفيذ وهو اقتصادي للغاية ، لأن الحد الأدنى من المعدات والمواد مطلوب..

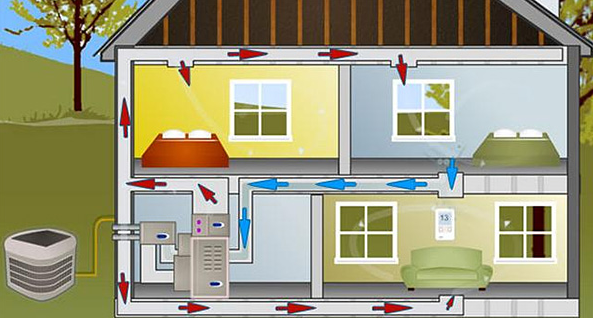

تدفئة الهواء

مخططات نظام التدفئة: صورة ، مشورة الخبراء

هذا النوع من التدفئة معروف ويستخدم منذ العصور القديمة. تم تزويد الغرفة بالهواء الساخن عن طريق نظام مجاري الهواء ، وبالتالي تسخينها. في تصميمه الحديث ، تعتبر طريقة تدفئة شائعة للغرف الكبيرة. حتى وقت قريب ، تم استخدامه فقط في قاعات الإنتاج والمرافق الرياضية والأماكن العامة. لكن تطوير التقنيات الحديثة يجعل من الممكن استخدام طريقة الهواء في المنازل الخاصة..

يتم تدفئة المبنى وتزويده بالكتلة الهوائية بواسطة سخانات الهواء. في ورش العمل الكبيرة ، هذه تركيبات خاصة توفر تدفئة ودورانًا ثابتًا للهواء عند درجة حرارة معينة. يوفر الخيار المحلي استخدام سخانات الهواء منخفضة الطاقة. عادة ما تكون هذه مسدسات حرارية وسخانات مروحة. الأجهزة متحركة تمامًا وتستخدم طرق بناء مختلفة مثل السخان الرئيسي (السخانات الكهربائية ، مواقد الوقود ، إلخ)..

يتطلب تشغيل تسخين الهواء التقيد الصارم بقواعد السلامة من الحرائق ومتطلبات النظافة الأساسية. والثاني ينص على وجود فلاتر تنقية الهواء ، وتهوية التدفق ، ومجاري الهواء ، وستائر الهواء وعناصر أخرى. وكذلك التحكم المستمر في نظام مجاري الهواء ككل.

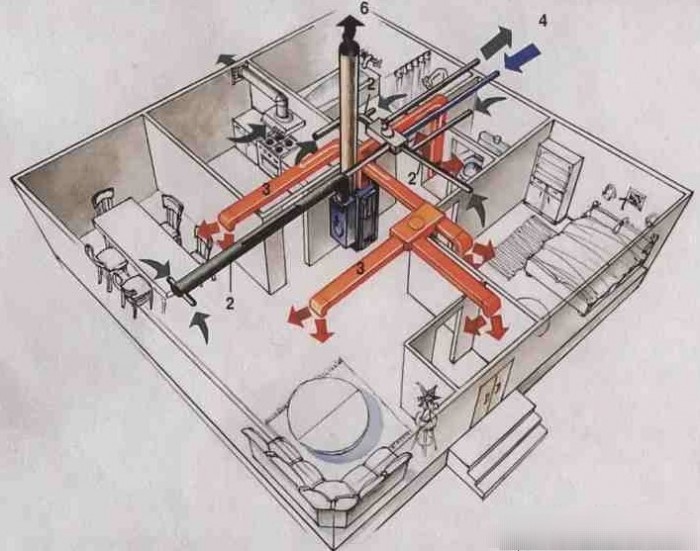

تدفئة الهواء المركزية

يتم تدفئة الهواء المركزي في الغرف بأي خطة ، إذا كان المبنى يحتوي على نظام تهوية مركزي. يمكن تنظيم هذه الأنواع من أنظمة التدفئة وفقًا لثلاثة مخططات مختلفة: إعادة تدوير التدفق المباشر ، وإعادة تدوير جزئي أو كامل. يمكن استخدام التدوير الكامل للهواء بشكل أساسي خلال غير ساعات العمل لأنواع التدفئة أثناء العمل ، أو لتدفئة الغرفة قبل بدء يوم العمل..

مقارنة أنظمة التدفئة

تدفئة الهواء المركزية

ومع ذلك ، يمكن إجراء التدفئة وفقًا لمثل هذا المخطط إذا كان لا يتعارض مع أي قواعد السلامة من الحرائق أو متطلبات النظافة الأساسية. بالنسبة لمخطط التدفئة هذا ، يجب استخدام نظام تهوية الإمداد ، ولكن لن يتم سحب الهواء من الشارع ، ولكن من تلك الغرف التي يتم تسخينها. في نظام تسخين الهواء المركزي ، يتم استخدام هذه الأنواع البناءة من أجهزة التدفئة مثل: مشعات ، مراوح ، فلاتر ، مجاري هواء وغيرها من الأجهزة.

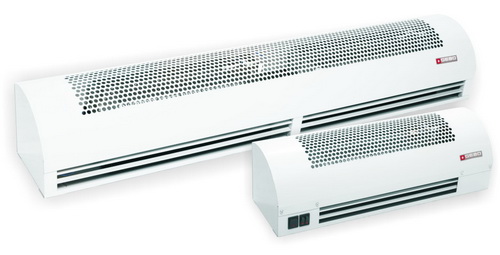

ستائر هوائية

يمكن أن يأتي الهواء البارد بكميات كبيرة من الشارع إذا كانت الأبواب الأمامية للمنزل تفتح كثيرًا. إذا لم يتم فعل أي شيء للحد من كمية الهواء البارد التي تدخل الغرفة ، أو عدم تسخينها ، فقد يؤثر ذلك سلبًا على نظام درجة الحرارة ، الذي يجب أن يتوافق مع المعيار. لمنع حدوث هذه المشكلة ، يمكنك إنشاء ستارة هوائية في مدخل مفتوح..

يحدث الحد من كمية الهواء البارد الوارد خارج المبنى بسبب تغيير هيكلي في مدخل الغرفة.

اختيار نظام التدفئة

أصبحت الستائر الهوائية الحرارية من النوع المضغوط أكثر شيوعًا مؤخرًا. تعتبر الستائر الأكثر فاعلية من النوع “الأنيق”. تخلق مثل هذه الستائر حاجز هواء نفاث يحمي المدخل المفتوح من تغلغل تيارات الهواء البارد. كما تظهر المقارنة بين أنواع التدفئة ، فإن مثل هذه الستارة يمكن أن تقلل من فقد الحرارة بمقدار النصف تقريبًا..

غاز

مخططات نظام التدفئة: صورة ، مشورة الخبراء

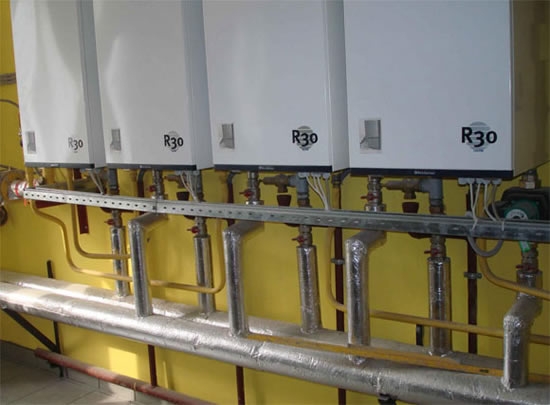

يتضمن هذا الخيار لتدفئة المنزل استخدام الطاقة من احتراق وقود الغاز. في الوقت الحالي ، هذا هو أرخص أنواع التدفئة وأكثرها آلية. يتم تطبيقه في المناطق الغازية.

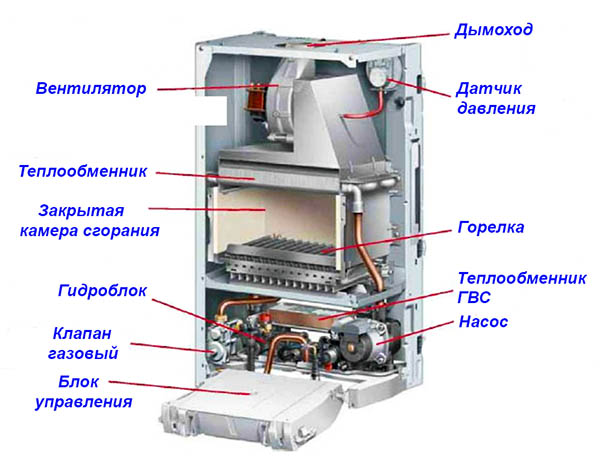

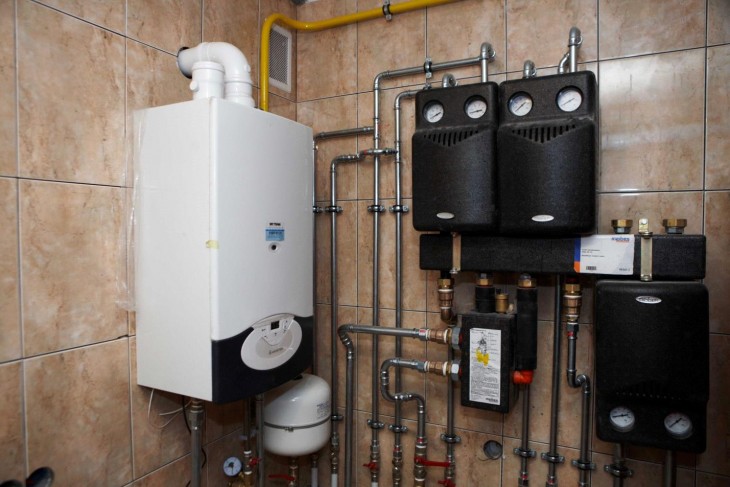

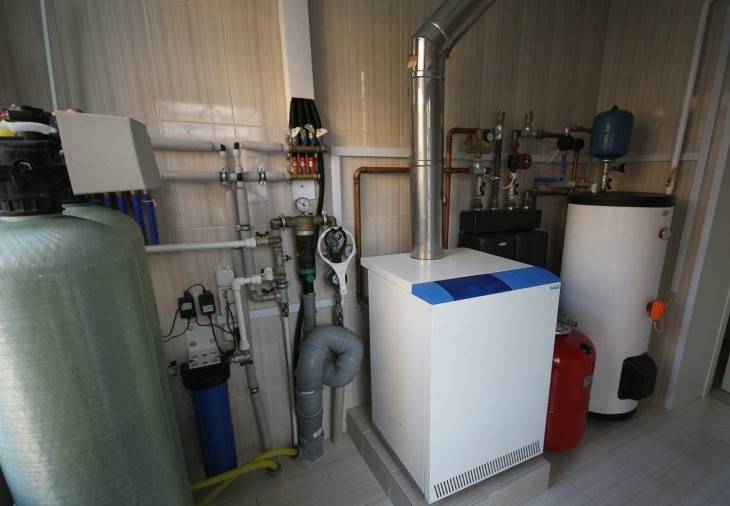

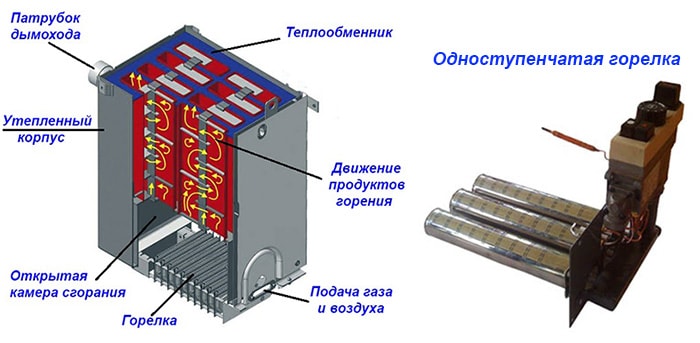

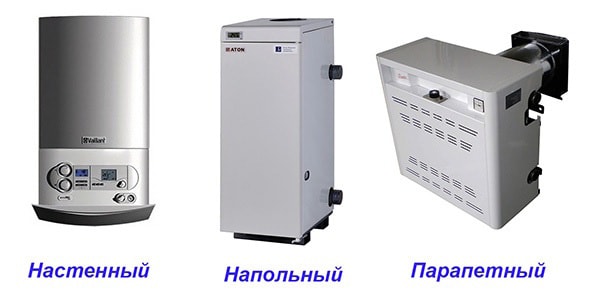

مصدر التسخين عبارة عن غلاية غاز مثبتة على الحائط أو مثبتة على الأرض. دائرة واحدة للتدفئة فقط. يمكن تنظيم تسخين المياه في هذه الغلايات من خلال جهاز غلاية التدفئة الخارجية غير المباشرة.

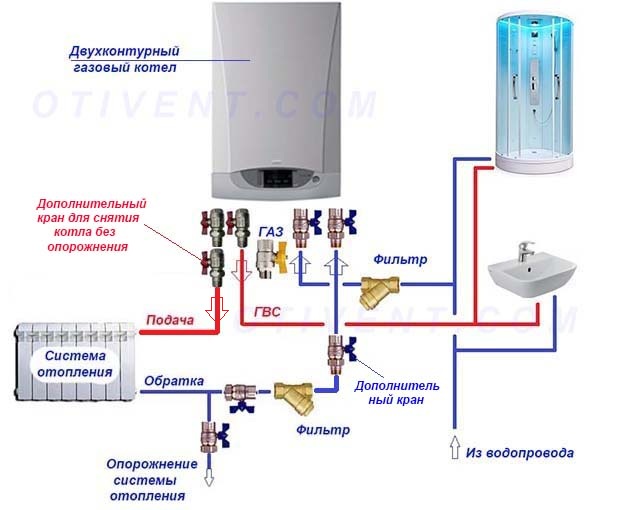

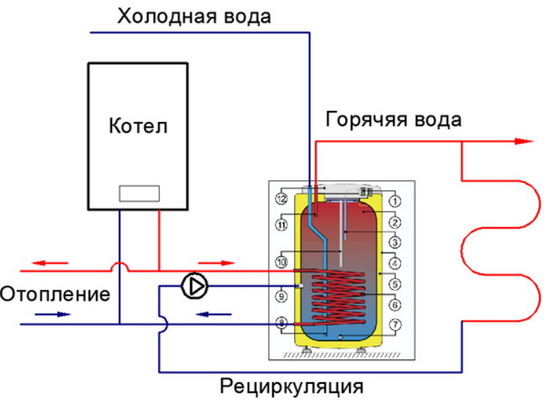

للتدفئة المشتركة وتحضير الماء الساخن ، يتم تركيب غلايات الغاز ذات الدائرة المزدوجة. تتمتع غلايات الغاز بالقدرة على العمل في وضع التشغيل الآلي بنسبة 100 ٪ ، بما في ذلك التحكم عن بعد عبر شبكات نقل المعلومات الحديثة: Wi-Fi و SMS والإنترنت.

تعمل الأتمتة المعوضة للطقس على ضبط درجة الحرارة الداخلية وفقًا لدرجة الحرارة الخارجية.

يمكن أن يشمل هذا النوع من التسخين أيضًا التسخين الحراري بالغاز. تشبه الأجهزة ظاهريًا الماء أو المسخنات الكهربائية. الاختلاف الوحيد هو أن مشعات التسخين تعمل بواسطة غلاية تعمل بالغاز أو الوقود الصلب ، وأن مسخنات الغاز لها اتصال مباشر بالغاز ، ولا يوجد نظام أنابيب.

تنتقل الحرارة بالحمل الحراري من الغاز المحترق عبر جدران الجهاز. من وجهة نظر الكفاءة ، هذا هو جهاز التسخين الأكثر كفاءة ، ولا توجد خسائر على طول خطوط الأنابيب ويتم تقليل تكاليف التركيب. العيب الوحيد هو الحاجة إلى تجهيز نظام مدخنة لكل مسخن..

أرضية الأشعة تحت الحمراء

مخططات نظام التدفئة: صورة ، مشورة الخبراء

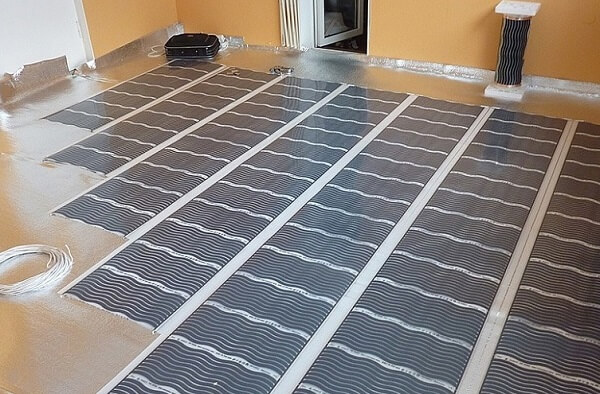

تشير أرضية الأشعة تحت الحمراء إلى التدفئة الكهربائية ، ويمكن تشغيلها من المقبس أو وحدة التحكم التي تعدل درجة حرارة المنطقة في المنزل.

يتم تصنيع النظام على شكل ألواح مغلفة ، مع ترتيب داخلي لعناصر التسخين على شكل شريط. يتم لحامها في ألواح الكربون التي تنبعث منها طيف الأشعة تحت الحمراء عند مرور الكهرباء.

على عكس الأرضية التي يتم تسخينها بالماء ، فإن هذا النوع من التدفئة يكون أقل شاقة عند التركيب ، ولا يرفع المستوى ، بينما يوفر أسرع وأعلى جودة تدفئة. بالإضافة إلى ذلك ، كما هو مطلوب ، يمكن تفكيك نظام التدفئة هذا بسهولة ونقله إلى الغرفة المطلوبة..

المضخات الحرارية ومحطات الطاقة الحرارية الأرضية

مخططات نظام التدفئة: صورة ، مشورة الخبراء

يتم التقليل من الاستخدام الكفء لدرجة حرارة سطح الأرض لتدفئة المنازل بشكل غير عادل في روسيا ، على الرغم من أن مستخدمي أوروبا الغربية طبقوا هذه الممارسة بنجاح..

مصدر الحرارة الجوفية هو مورد غير محدود وشبه مجاني يسمح لك بتزويد المنزل بجميع أنواع الإمداد الحراري: التدفئة والتهوية وإمدادات المياه الساخنة. في الوقت نفسه ، لا يهم حجم الخدمات والموسم ودرجة الحرارة الخارجية ومكان الإقامة..

التقنيات الحديثة المبتكرة قادرة على تجميع حرارة الأرض التي لا تنضب. مع ارتفاع تكاليف تركيب هذه المعدات والتكلفة المنخفضة لوحدة من الطاقة الحرارية المتولدة ، فإن فترة الاسترداد للتدفئة الحرارية الأرضية هي 5-6 سنوات ، وهو ما يتوافق تمامًا مع المؤشرات العالمية في قطاع الطاقة..

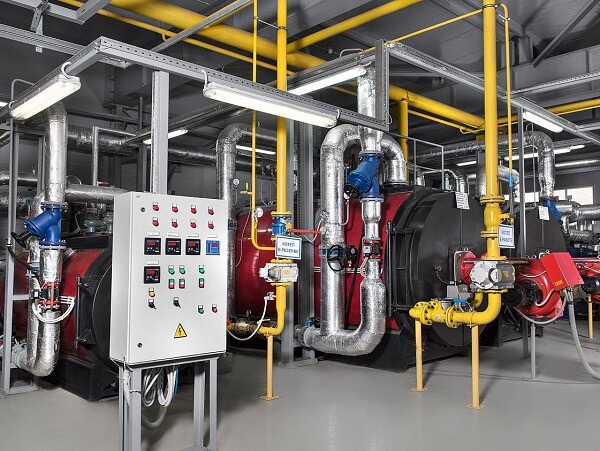

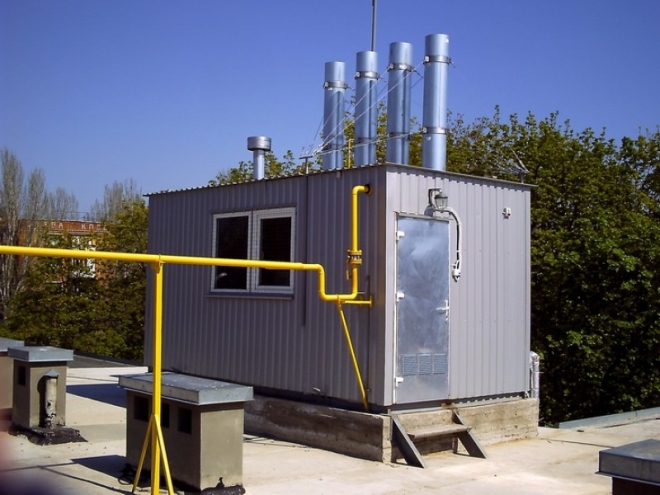

أنظمة التدفئة الصناعية

مخططات نظام التدفئة: صورة ، مشورة الخبراء

يتضمن تنفيذ عمليات الإنتاج الحفاظ على ظروف درجة الحرارة المطلوبة داخل المبنى ، خاصة في فترة الخريف والشتاء. في معظم الأحيان ، يتم تثبيت تسخين البخار في الإنتاج..

تصنف أنظمة تسخين البخار حسب ضغط البخار:

  • ضغط منخفض 0.7 أجهزة الصراف الآلي.
  • ضغط مرتفع فوق 0.7 أجهزة الصراف الآلي.

تعتمد تطورات التصميم في بناء الأنظمة الهندسية للمباني الصناعية على تفاصيل هذا الإنتاج ، فيما يتعلق بتحليل انبعاثات الحرارة أثناء عملية الإنتاج يلعب دورًا مهمًا في هذه العملية ، لاستخدامه لاحقًا في نظام التدفئة باعتباره ثانويًا. مصادر الطاقة.

ترتبط تكاليف تدفئة المباني الصناعية بتكلفة المنتجات المصنعة. يتطلب السوق أسعارًا منخفضة ، وبالتالي فإن مشكلة توفير الطاقة حادة في تدفئة المساحات الصناعية.

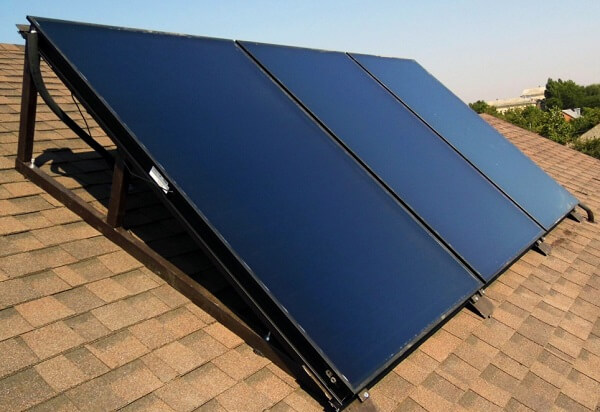

تجميع الطاقة الشمسية

مخططات نظام التدفئة: صورة ، مشورة الخبراء

نوع حديث آخر من التدفئة ، والذي يكتسب حجمًا في تركيب أنظمة التدفئة المستقلة. وإذا تم استخدام هذا الخيار لإعداد إمدادات المياه الساخنة منذ زمن بعيد ، على سبيل المثال ، عند تركيب دش صيفي.

تستخدم الطاقة الشمسية في أنظمة التدفئة مؤخرًا نسبيًا. تم تسهيل ذلك من خلال المستوى الصناعي لإنتاج الألواح الشمسية الرخيصة المثبتة على أسطح المنازل. عند تعرضهم لأشعة الشمس ، يقومون بتوليد الكهرباء لنظام التدفئة..

يتم تثبيت الأجهزة بزاوية أقصى امتصاص لأشعة الشمس. في النظام ، يتم تثبيت البطاريات التي تتراكم فيها شحنة كهربائية وتنقلها إلى نظام التدفئة ليلاً.

تكون فترة الاسترداد لهذه الأنظمة مساوية تقريبًا للأنظمة المزودة بمضخات حرارية ، لكن التكاليف لا تزال أعلى ، ويظل الوقت المستغرق ، عندما يكون الاستبدال الكامل للبطاريات مطلوبًا ، صغيرًا ، فقط سنتان. تعيق هذه الظروف الاستخدام الواسع للأنظمة الشمسية في الطاقة الحرارية المنزلية..

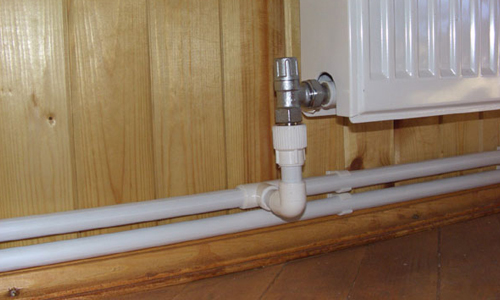

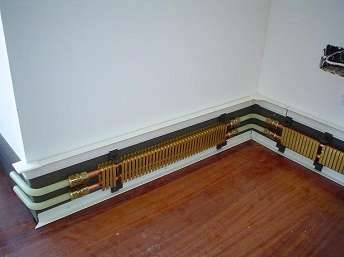

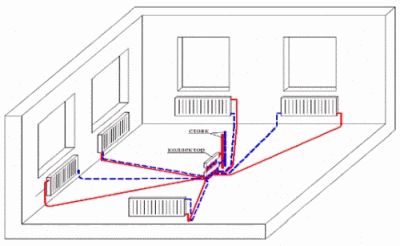

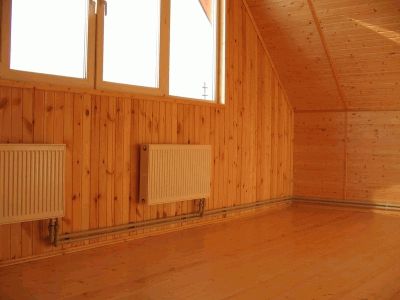

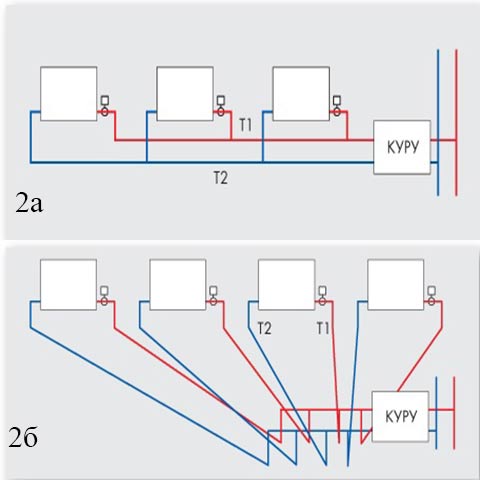

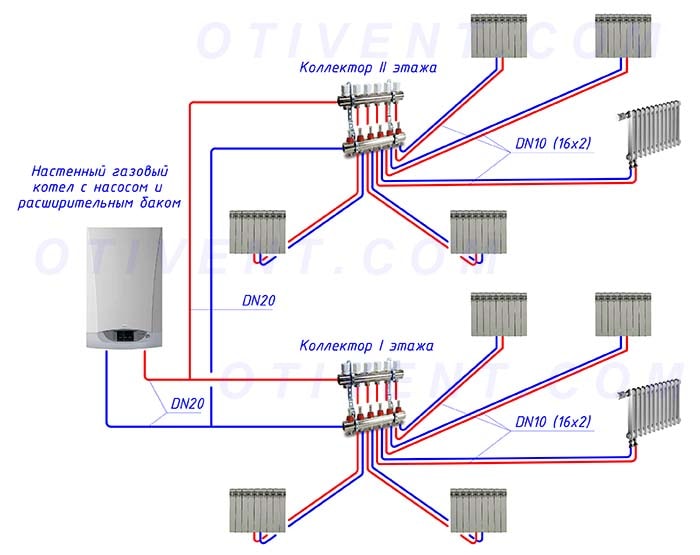

أنظمة تسخين الحواف

إنها تحل محل المشعات المعتادة وأنظمة التدفئة تحت الأرضية تمامًا. يتم تثبيت الأنابيب على مستوى الألواح ، ويتم تسخين الغرفة بالتتابع. يقدم المصنعون ظلال مختلفة من الأنابيب للتركيب “تحت القاعدة” ، يمكنك اختيار لون للداخل أو تنويعه.

مخططات نظام التدفئة: صورة ، مشورة الخبراء

تركيب نظام القاعدة

تحليل الحجج المؤيدة والمعارضة

لنبدأ بالسلبيات. بالإضافة إلى استهلاك المواد ، الذي يؤثر على تكلفة المشروع ، هناك حاجة لتركيب خزانة متشعبة ، الأمر الذي يتطلب مساحة إضافية..

هذا هو المكان الذي تنتهي فيه عيوب نظام الأشعة ، وتبدأ سلسلة من المزايا:

  • تصميم وتركيب بسيط ، يتم استخدام أنابيب من نفس القطر داخل النظام ؛
  • مع التثبيت الخفي ، لا توجد وصلات في الجدران والأرضية ؛
  • سرعة تركيب عالية بسبب الحد الأدنى من الاتصالات ؛

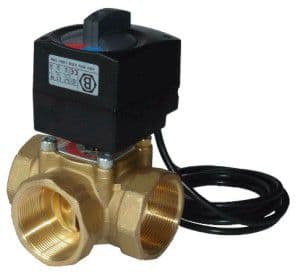

  • توسيع الوظائف من خلال تركيب الصمامات وأجهزة الاستشعار وفتحات التهوية والرؤوس الحرارية لأتمتة تشغيل نظام التدفئة ؛
  • التحكم في درجة الحرارة في كل غرفة على حدة باستخدام العناصر الميكانيكية أو الأتمتة ؛
  • القدرة على قطع أي المبرد دون وقف عملية التسخين ؛
  • تدفئة موحدة لجميع الغرف.

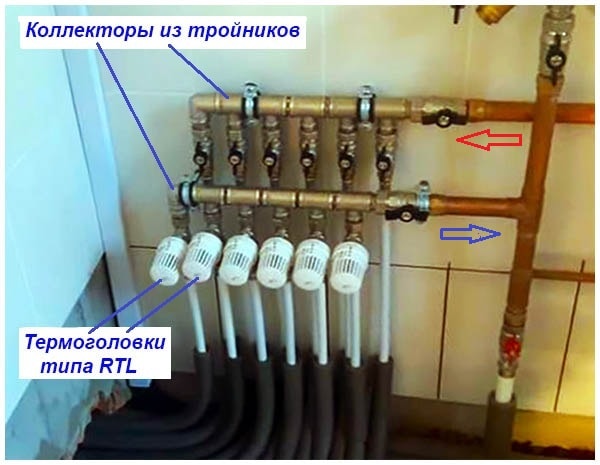

تسمح لك لوحة التحكم الخارجية ببرمجة عملية التسخين ، بما في ذلك الضبط التلقائي حسب ظروف الطقس بالخارج. بفضل المستشعرات المثبتة ، يمكن لجميع المقيمين تعيين أي معلمات مريحة لهم ، في غرفة معينة.

مخططات نظام التدفئة: صورة ، مشورة الخبراء

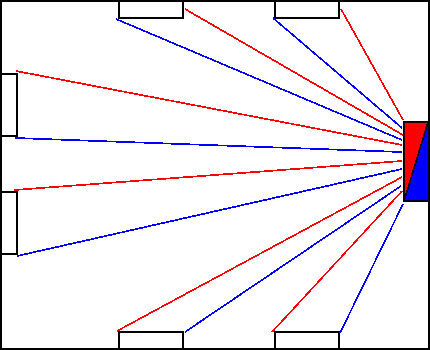

يعد النظام المشع مكلفًا ماديًا من حيث التنفيذ ، ولكنه يتقدم على جميع الخيارات الأخرى من حيث مرونة الإعدادات وضمان كفاءة جميع التدفئة

وبالتالي ، يتيح لك التصميم الشعاعي للأسلاك تحقيق إمكانية تحكم عالية في نظام التدفئة وتحقيق معدل التدفق الأمثل لسائل التبريد..

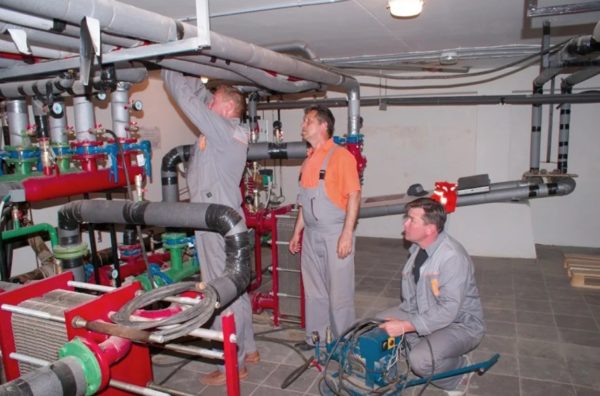

صيانة نظام تدفئة المبنى

بعد الحساب الصحيح للهندسة الحرارية لإمداد حرارة المبنى ، من الضروري معرفة القائمة الإلزامية للوثائق التنظيمية لصيانتها. تحتاج إلى معرفة ذلك من أجل مراقبة تشغيل النظام في الوقت المناسب ، وكذلك تقليل حدوث حالات الطوارئ..

يتم إعداد تقرير التفتيش على نظام تدفئة المبنى فقط من قبل ممثلي الشركة المسؤولة. هذا يأخذ في الاعتبار خصوصيات الإمداد الحراري ونوعه وحالته الحالية. أثناء فحص نظام التدفئة للمبنى ، يجب ملء النقاط التالية من المستند:

  1. موقع المنزل وعنوانه بالضبط.
  2. رابط لاتفاقية إمداد الحرارة.
  3. عدد وموقع أجهزة الإمداد بالحرارة – المشعات والبطاريات.
  4. قياس درجة الحرارة في الغرف.
  5. عامل تغيير الحمل حسب الظروف الجوية الحالية.

لبدء مسح لنظام التدفئة في المنزل ، يجب عليك تقديم طلب إلى شركة الإدارة. يجب أن تشير إلى السبب – ضعف عمل الإمداد الحراري ، أو حالة طوارئ أو عدم توافق المعلمات الحالية للنظام مع المعايير.

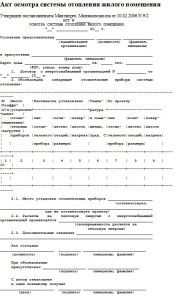

تقرير فحص نظام التدفئة

تقرير فحص نظام التدفئة

وفقًا للمعايير الحالية ، أثناء وقوع حادث ، يجب على ممثلي شركة الإدارة التخلص من عواقبه في غضون 6 ساعات كحد أقصى. كما يتم بعد ذلك إعداد وثيقة عن الأضرار التي لحقت بأصحاب الشقق بسبب الحادث. إذا كان السبب هو حالة غير مرضية ، يجب على القانون الجنائي ترميم الشقق على نفقته الخاصة أو دفع تعويض.

في كثير من الأحيان ، أثناء إعادة بناء نظام التدفئة للمبنى ، من الضروري استبدال بعض عناصره بعناصر أكثر حداثة. يتم تحديد التكاليف من خلال الحقيقة – على أساس توازن نظام التدفئة. يجب أن يتم التعامل مع ترميم خطوط الأنابيب والمكونات الأخرى غير الموجودة في الشقق من قبل شركة الإدارة.

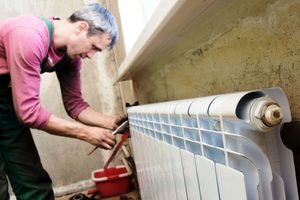

إذا أراد مالك المبنى تغيير بطاريات الحديد الزهر القديمة للبطاريات الحديثة ، فيجب اتخاذ الإجراءات التالية:

  1. يتم تقديم طلب إلى شركة الإدارة ، والذي يشير إلى مخطط الشقة وخصائص أجهزة التدفئة المستقبلية.
  2. بعد 6 أيام ، يلتزم القانون الجنائي بتقديم المواصفات الفنية.
  3. وفقا لهم ، يتم اختيار المعدات.
  4. يتم التركيب على نفقة صاحب الشقة. لكن في الوقت نفسه ، يجب أن يحضر ممثلو القانون الجنائي..

للتدفئة المستقلة لمنزل خاص ، لا تحتاج إلى القيام بأي شيء من هذا القبيل. تقع مسؤولية ترتيب وصيانة التدفئة في المستوى المناسب بالكامل على عاتق مالك المنزل. الاستثناءات هي المشاريع التقنية لتدفئة الأماكن بالكهرباء والغاز. بالنسبة لهم ، من الضروري الحصول على موافقة القانون الجنائي ، وكذلك إجراء اختيار وتركيب المعدات وفقًا للاختصاصات.

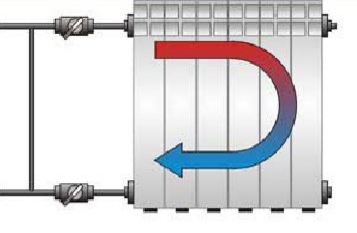

يصف الفيديو ميزات تسخين المبرد:

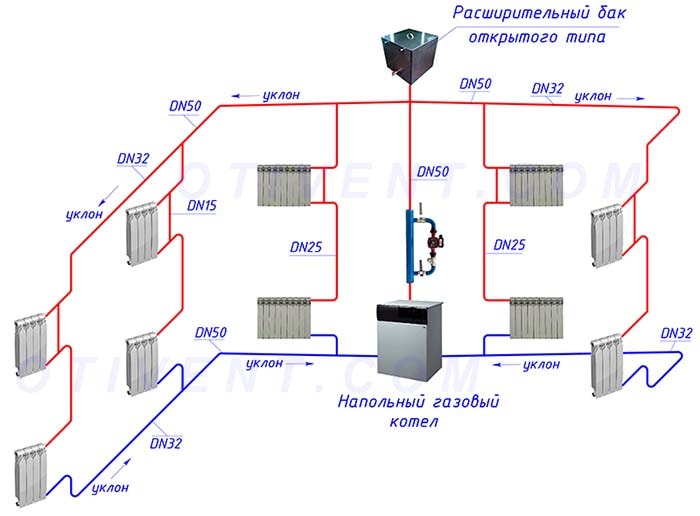

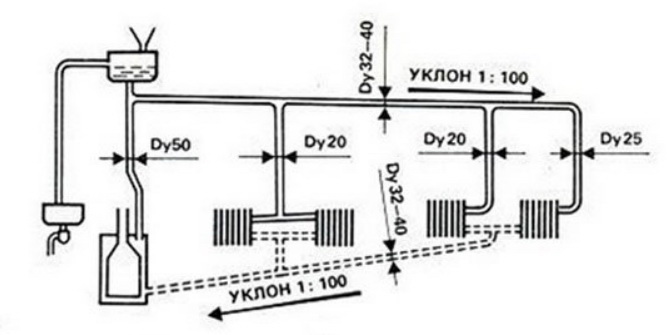

تجميع نظام تسخين الدورة الدموية الطبيعية

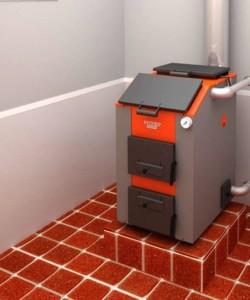

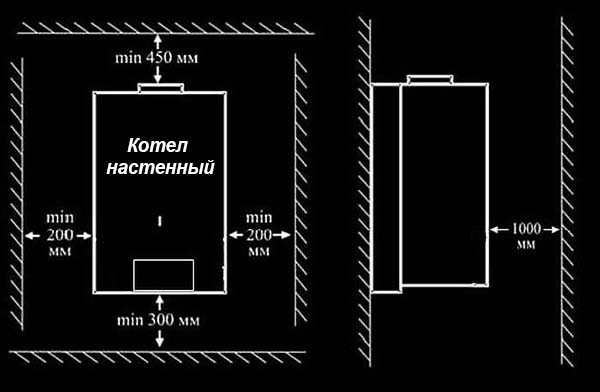

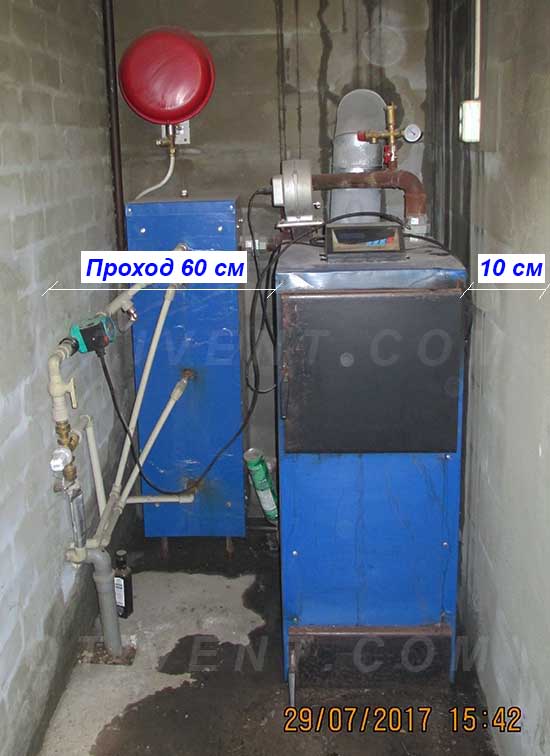

يبدأ بناء نظام الدوران الطبيعي باختيار موقع تركيب المرجل. يجب أن يكون مصدر الحرارة في غرفة الزاوية عند أدنى نقطة في الأسلاك. بعد كل شيء ، ستعمل البطاريات على طول المحيط الداخلي ، على طول الجدران الحاملة ، وحتى المبرد الأخير يجب أن يكون أعلى قليلاً من المرجل. بعد تحديد مكان المرجل ، يمكنك متابعة التثبيت. للقيام بذلك ، يتم تجانب الجدار الموجود في منطقة التنسيب ، ويتم وضع ورقة مجلفنة أو لوحة مسطحة على الأرض. المرحلة التالية هي تركيب المدخنة ، وبعد ذلك يمكنك تثبيت المرجل نفسه ، وربطه بأنبوب العادم وخط الوقود (إن وجد)

يتم إجراء مزيد من التثبيت في اتجاه حركة المبرد ويتم تنفيذه وفقًا للمخطط التالي. أولاً ، يتم تعليق البطاريات تحت النوافذ. علاوة على ذلك ، يجب وضع الأنبوب العلوي للرادياتير فوق مخرج الضغط من المرجل. يتم حساب مقدار الارتفاع على أساس النسبة: متر واحد من الأسلاك يساوي 2 سم من الارتفاع. يتم تعليق المبرد قبل الأخير أعلى بمقدار 2 سم من المبرد السابق ، وهكذا ، حتى البطارية الأولى في اتجاه حركة المبرد.

عندما يزن العدد المطلوب من البطاريات بالفعل على جدران المنزل ، يمكنك المتابعة إلى تجميع الأسلاك. للقيام بذلك ، يجب توصيل جزء 30 سم من خط الأنابيب الأفقي بوصلة الضغط (أو اتحاد) المرجل. علاوة على ذلك ، يتم إرساء أنبوب عمودي ، مرفوع إلى مستوى السقف ، في هذا القسم. في هذا الأنبوب ، يتم تثبيت نقطة الإنطلاق على خط عمودي ، مما يوفر انتقالًا إلى منحدر أفقي وترتيب نقطة ربط خزان التمدد.

لتركيب الخزان ، يتم استخدام وصلة رأسية ، ويتم ربط الجزء الأفقي الثاني من أنبوب الضغط بالمخرج الحر ، والذي يتم سحبه عند منحدر (2 سم × 1 متر) إلى المبرد الأول. هناك ، يمر الأفقي إلى القسم العمودي الثاني ، نزولًا إلى أنبوب الرادياتير ، الذي يتم ربط الأنبوب به باستخدام تركيب كوليت مع محرك ملولب.

بعد ذلك ، تحتاج إلى توصيل الأنبوب العلوي للمبرد الأول بالموصل المقابل للمبرد الثاني. للقيام بذلك ، استخدم أنبوبًا بطول مناسب وتركيلين. بعد ذلك ، يتم توصيل أنابيب الرادياتير السفلية بنفس الطريقة. وهكذا ، حتى يتم إرساء البطاريات قبل الأخيرة والأخيرة. في النهاية ، تحتاج إلى تركيب صنبور Mayevsky في الوحدة الحرة العلوية للبطارية الأخيرة وتوصيل أنبوب رجوع بالموصل السفلي المجاني لهذا المبرد ، والذي يتم توجيهه إلى الأنبوب الفرعي السفلي للغلاية.

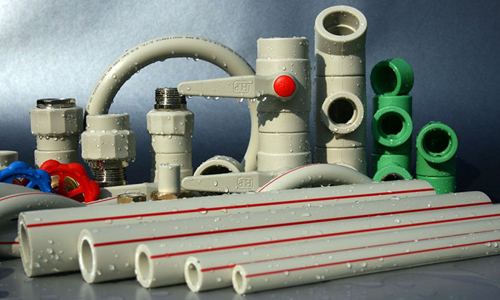

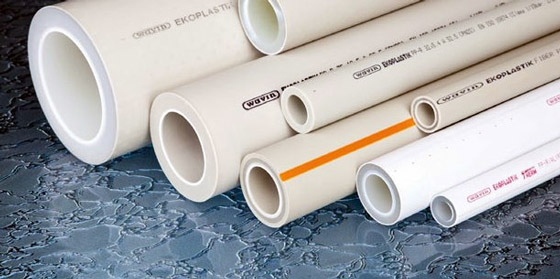

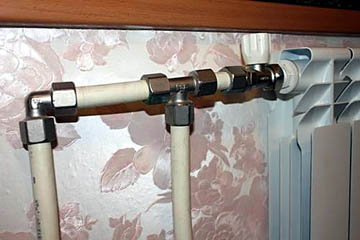

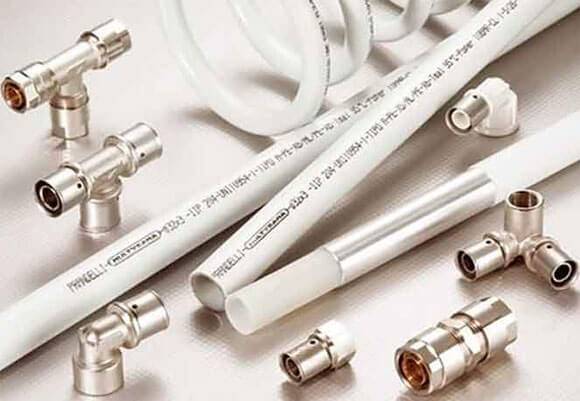

بلاستيك مقوى

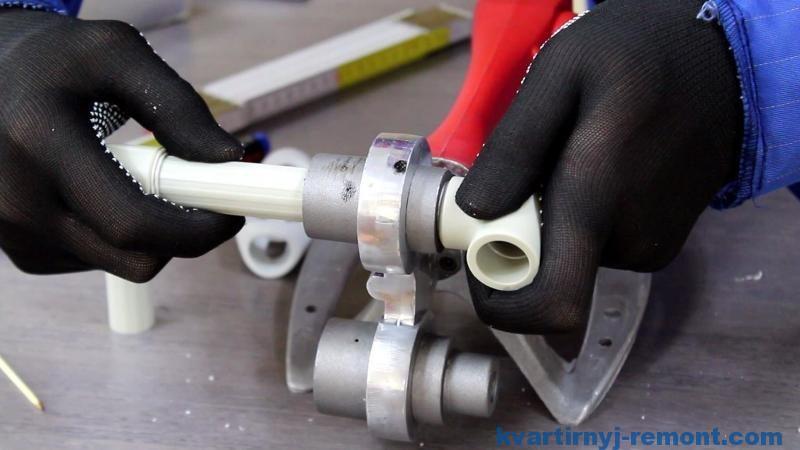

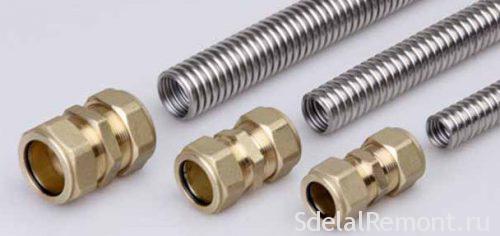

يمكن أن يتم تجميع نظام التدفئة من الأنابيب المعدنية والبلاستيكية بواسطة شخص دون معرفة وخبرة خاصتين. الأنابيب متصلة بواسطة تركيبات

تتمثل ميزة هذه الأنابيب في عدم وجود رواسب على الجدران ؛ ومن أوجه القصور ، يتم لفت الانتباه إلى الاحتمال الكبير بحدوث تسرب في الأنظمة المصنوعة من أنابيب البولي بروبلين..

أنظمة التدفئة في منزل خاص: صور ، مشورة الخبراء

لحل مسألة كيفية تخفيف التسخين بشكل صحيح ، تحتاج إلى معرفة ومهارات معينة. يمكن أن تسبب الأخطاء تكاليف إضافية. لذلك ، من الأفضل تكليف متخصص مؤهل بجميع أعمال التركيب والحوسبة..

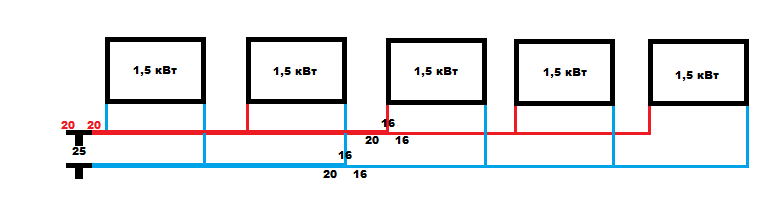

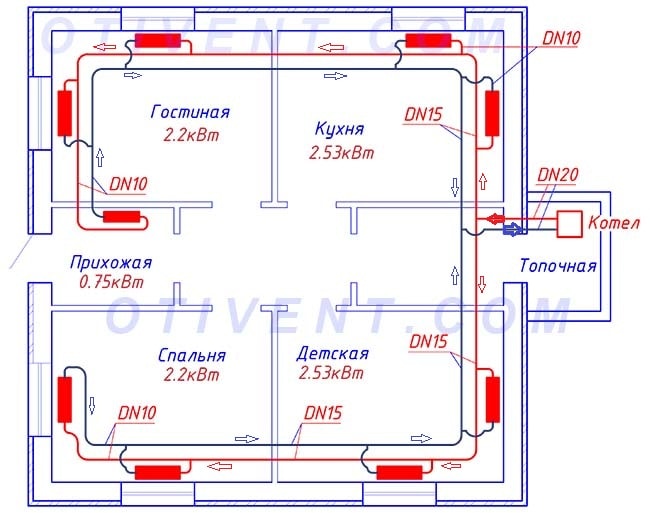

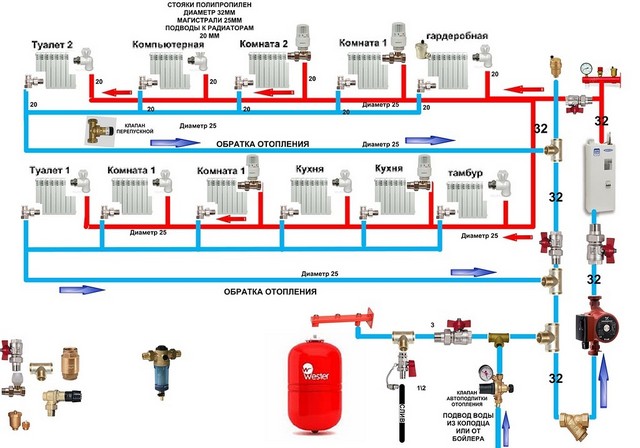

اختيار قطر الأنبوب

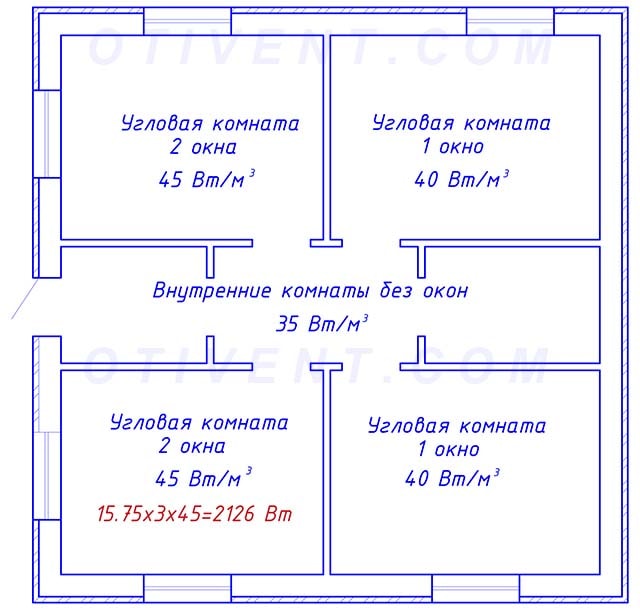

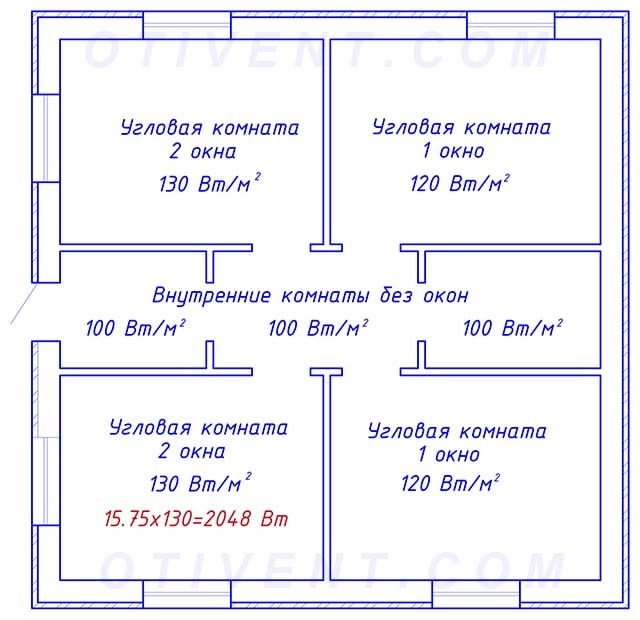

يتكون هذا الحساب من حقيقة أنه ، وفقًا للطاقة الحرارية المطلوبة لتسخين الغرفة ، حدد معدل تدفق سائل التبريد ، ووفقًا لذلك ، قطر الأنابيب لنظام التدفئة ثنائي الأنابيب. بعبارة بسيطة ، يجب أن تكون مساحة تدفق الأنبوب كافية لتوصيل الكمية المطلوبة من الحرارة إلى كل غرفة مع الماء الساخن..

يبدأ اختيار قطر الأنابيب من نهاية النظام ، من آخر بطارية. أولاً ، ضع في اعتبارك معدل تدفق سائل التبريد لتسخين هذه الغرفة وفقًا للصيغة:

G = 3600Q / (c∆t) ، حيث:

  • G هو الاستهلاك المطلوب من الماء الساخن لكل غرفة ، كجم / ساعة ؛
  • س هو مقدار الحرارة لتدفئة هذه الغرفة ، كيلوواط ؛
  • с – السعة الحرارية للماء ، تؤخذ على أنها 4.187 كيلوجول / كجم ºС ؛
  • Δt – فرق درجة الحرارة المحسوب في جامعي الإمداد والعودة ، عادة ما يستغرق 20 درجة مئوية.

على سبيل المثال ، لتدفئة غرفة ، تحتاج إلى 3 كيلو واط من الحرارة. ثم يكون معدل تدفق المبرد مساويًا لـ:

3600 × 3 / 4.187 × 20 = 129 كجم / ساعة ، في الحجم سيكون 0.127 م 3 / ساعة.

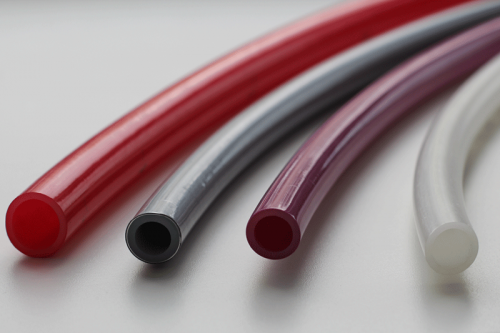

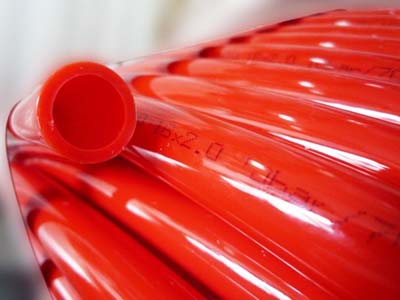

XLPE

أنابيب XLPE

المزايا الرئيسية هي المرونة ، والقوة العالية (يمكن للمادة أن تتحمل ضغط يصل إلى 10 بار) ، والجاذبية النوعية المنخفضة ، ومقاومة درجات الحرارة العالية والتأثيرات الكيميائية ، وسهولة التركيب والعقص للتركيبات ، والسطح الداخلي الأملس (مما يلغي عمليا احتمال انسداد). بالإضافة إلى ذلك ، تتمتع أنابيب البولي إيثيلين بعمر خدمة طويل – يصل إلى 50 عامًا..

العيوب – سعر مرتفع ، قدرة منخفضة على الحفاظ على الشكل. لهذا السبب ، أثناء التثبيت المفتوح ، تتدلى خطوط الأنابيب ، يجب تثبيتها بمشابك موجودة في كثير من الأحيان. هذا يفسد داخل المبنى. لذلك (وأيضًا بسبب القوة العالية للمفاصل) يتم استخدام خطوط البولي إيثيلين للتركيب بطريقة خفية.

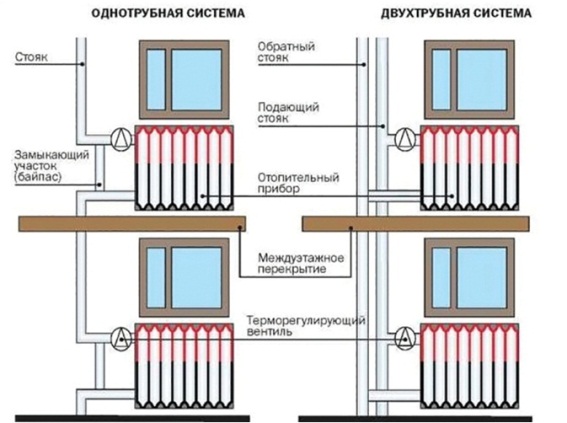

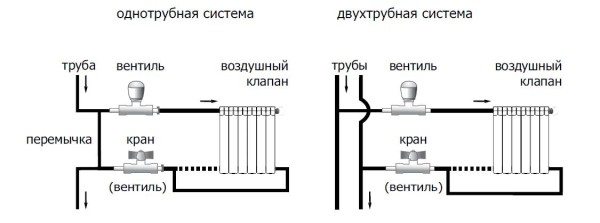

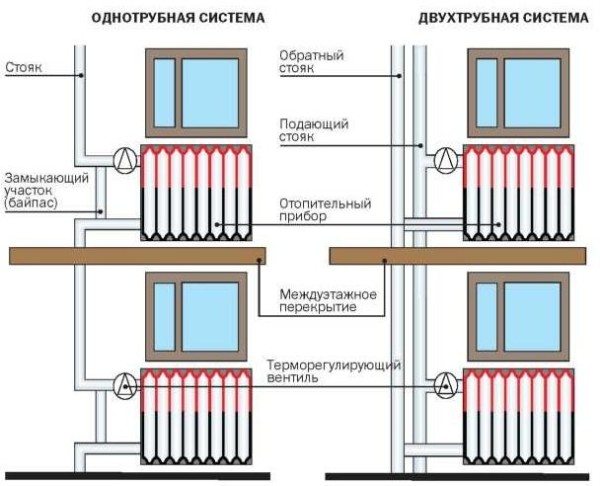

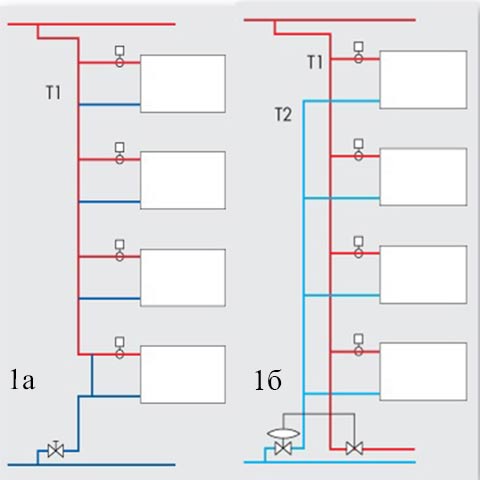

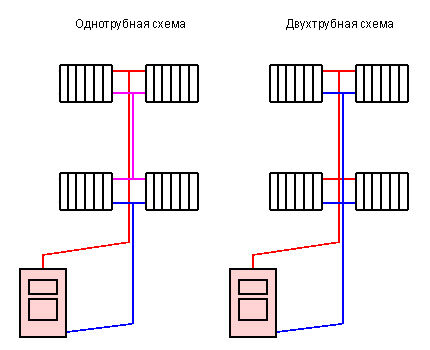

أنواع تركيب أنظمة التدفئة

وفقًا لطريقة إجراء المبرد ، يتم تقسيم أسلاك نظام التدفئة إلى نوعين فقط:

  • أنبوب واحد
  • أنبوبان

كل نظام له اختلافات جوهرية وخصائص معينة..

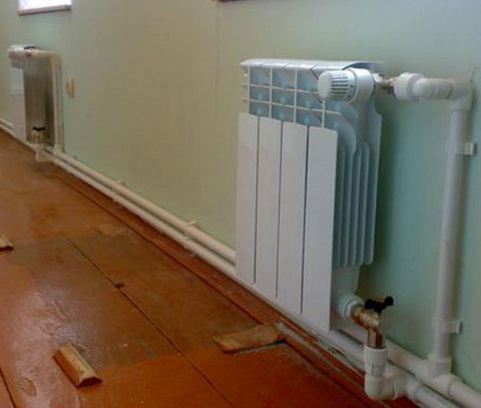

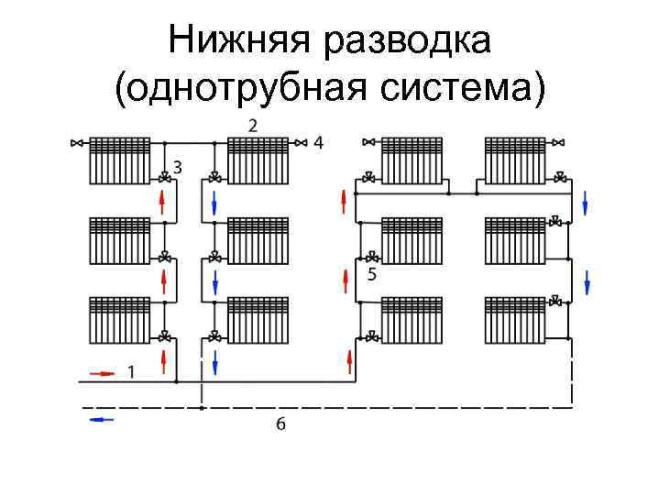

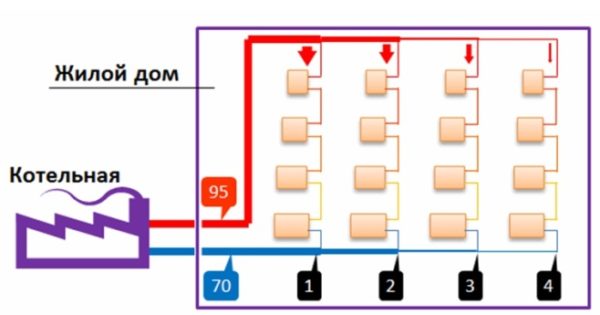

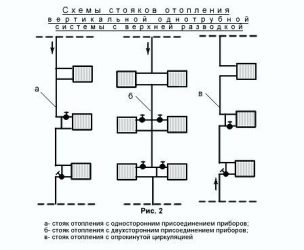

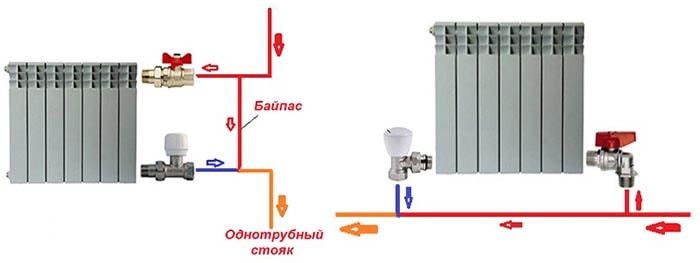

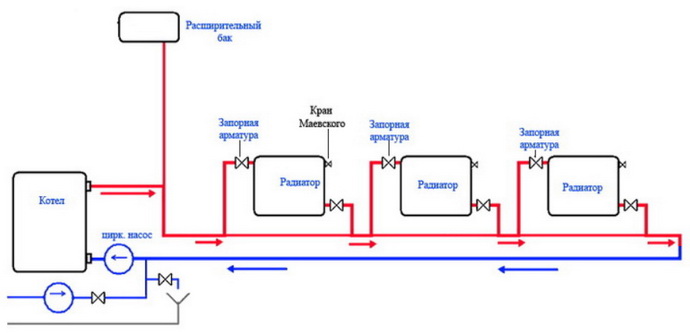

الأسلاك ذات الأنبوب الواحد

توزيع تدفئة أنبوب واحد

كقاعدة عامة ، يتم استخدامه كأنظمة تدفئة في منزل خاص من طابقين ، حيث يتم استخدام نظام تدفئة مركزي قديم أو شبكة جاذبية مستقلة. يتمثل الاختلاف الرئيسي بين هذا المخطط في التثبيت المبسط ، نظرًا لأن تكاليف العمالة وتكلفة هذا العمل أقل بكثير..

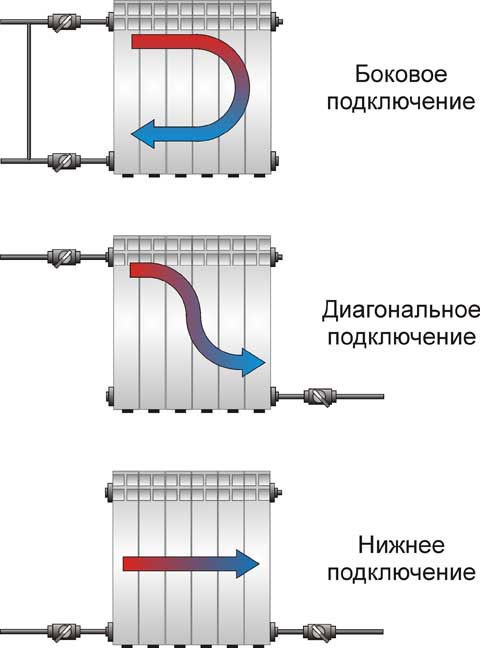

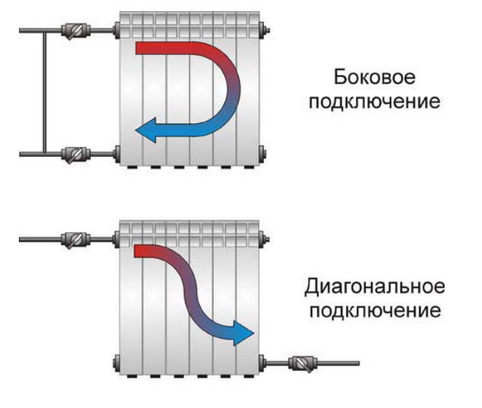

يجب توصيل المشعات بمثل هذا النظام في تسلسل معين. لا يمكن إخراج المبرد من العمل. يمثل مخطط التدفئة هذا نظامًا من الرافعات الرأسية المثبتة على أرضيات المنزل. غالبًا لا يمكن لهذه الطريقة توفير ظروف درجة حرارة مريحة تمامًا..

العيوب الرئيسية للأسلاك أحادية الأنبوب:

  • الميل إلى النقص في الطاقة الحرارية خلال كل دورة منفصلة لتدفق المياه. أي انخفاض في مستوى تسخين كل جهاز تسخين لاحق.
  • عدم القدرة على ضبط مستوى درجة الحرارة في غرفة منفصلة. ستؤثر زيادة أو تقليل شدة التدفئة على المبنى بأكمله.
  • لا يمكن الحفاظ على مستوى الضغط الأمثل إلا عند توصيل معدات ضخ إضافية.

بالطبع ، هناك طرق تقنية لحل المشكلات الموضحة أعلاه جزئيًا. على سبيل المثال ، يمكن إضافة معدات مثل أدوات التحكم في الرادياتير وتنفيس الهواء وصمامات الموازنة والصمامات الحرارية إلى النظام لتحسين الأداء. لكن من المهم أن نفهم أن هذه الأنظمة قد عفا عليها الزمن بالفعل..

ميزات الأسلاك ذات الأنبوب الواحد

من السهل جدًا تثبيت جميع تفاصيل النظام داخل المنزل. في هذه الحالة ، يبدأ من نقطة إمداد المياه وينتهي عند جهاز التدفئة. الاتصال القطري هو الأكثر كفاءة ، لذلك يتم اختياره في كثير من الأحيان. يجب وضع خزان التمدد في المبنى.

أنظمة التدفئة في منزل خاص: صور ، مشورة الخبراء

هناك أيضًا خيار أبسط يسهل تنفيذه بنفسك. في هذه الحالة ، من الضروري وضع الباب على الدرج. سيؤدي ذلك إلى عزل الأرضيات عن بعضها البعض. هذا الخيار فعال للغاية ، على الرغم من أنه ليس جماليًا للغاية..

النصيحة! قبل توصيل الأسلاك ، من الضروري دراسة الدوائر المختلفة. بعد ذلك سيكون من الأسهل بكثير اتخاذ قرار بشأن اختيار النظام..

مزايا وعيوب النظام

بادئ ذي بدء ، سننظر في المزايا الرئيسية للدائرة:

  • سهولة التنفيذ؛
  • خيار رائع للمنازل الصغيرة.
  • مواد التوفير.

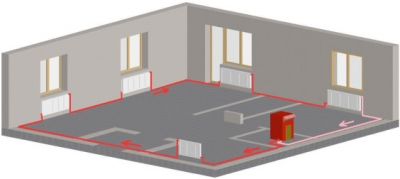

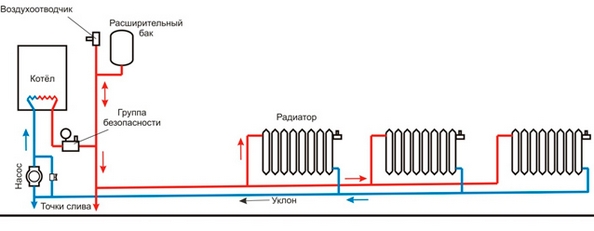

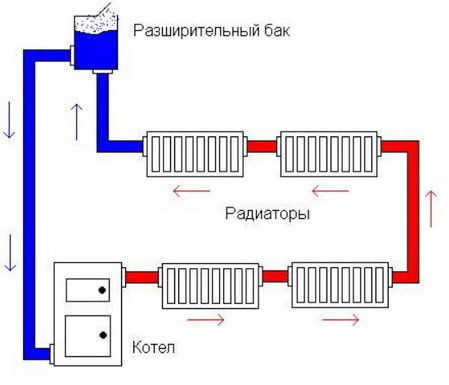

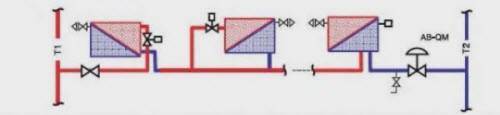

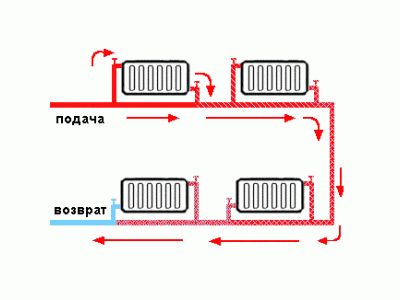

مخطط تسخين أفقي أحادي الأنبوب

يعد مخطط التسخين الأفقي أحادي الأنبوب خيارًا ممتازًا للغرف الصغيرة التي تحتوي على أقل عدد من الغرف.

المخطط بسيط جدًا ومباشر حقًا ، لذلك حتى المبتدئين يمكنهم التعامل مع تنفيذه. يوفر توصيلًا تسلسليًا لجميع المشعات المثبتة. هذا مخطط مثالي لأسلاك التدفئة لمنزل خاص صغير. على سبيل المثال ، إذا كان منزلًا من غرفة واحدة أو غرفتين ، فليس من المنطقي “تسييج” نظام أكثر تعقيدًا من أنبوبين.

بالنظر إلى صورة مثل هذه الدائرة ، يمكننا أن نلاحظ أن أنبوب الإرجاع هو قطعة واحدة هنا ، ولا يمر عبر المشعات. لذلك ، فإن مثل هذا المخطط أكثر اقتصادا من حيث استهلاك المواد. إذا لم يكن لديك أموال إضافية ، فسيكون هذا التصميم هو الأفضل بالنسبة لك – سيوفر المال ويسمح لك بتزويد المنزل بالحرارة..

أما النواقص فهي قليلة. العيب الرئيسي هو أن البطارية الأخيرة في المنزل ستكون أكثر برودة من البطارية الأولى. ويرجع ذلك إلى المرور المتسلسل للسائل المبرد عبر البطاريات ، حيث ينبعث الحرارة المتراكمة إلى الغلاف الجوي. عيب آخر للدائرة الأفقية أحادية الأنبوب هو أنه إذا فشلت إحدى البطاريات ، فسيتعين عليك إيقاف تشغيل النظام بأكمله مرة واحدة..

على الرغم من بعض العيوب ، لا يزال مخطط التدفئة هذا مستخدمًا في العديد من المنازل الخاصة الصغيرة..

مخطط “لينينغرادكا”

عادة ، بسبب بساطة التصميم ، في المباني السكنية الخاصة ، يتم تثبيت نظام تم اختراعه مرة أخرى في الحقبة السوفيتية البعيدة. يتم استخدام ما يسمى بأسلاك التدفئة “لينينغرادكا” للتدفئة بنجاح في واقع اليوم. تقنية التصميم ومبدأ تشغيل هذه الدائرة بسيط للغاية. في الإصدار الكلاسيكي ، “Leningradka” عبارة عن شبكة من أجهزة التسخين (مشعات ولوحات ومحولات) متصلة بواسطة نظام خطوط أنابيب. يجب وضع المشعات على طول محيط جدران الغرفة.

ومع ذلك ، فإن نظام التدفئة هذا له أيضًا عدد من العيوب:

  • عدم القدرة على الحفاظ على نفس المستوى من الحرارة في جميع مناطق المبنى.
  • بسبب النوع الأفقي للأسلاك ، من المستحيل تركيب نظام تدفئة الأرضية.
  • للحفاظ على الضغط الأمثل في النظام ، يلزم وجود مضخة دوران إضافية..

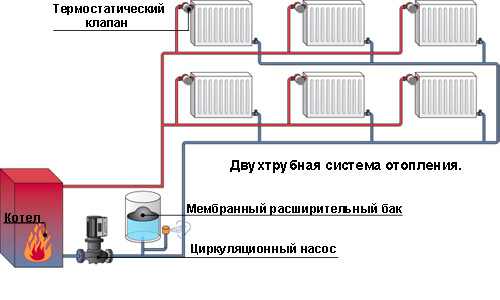

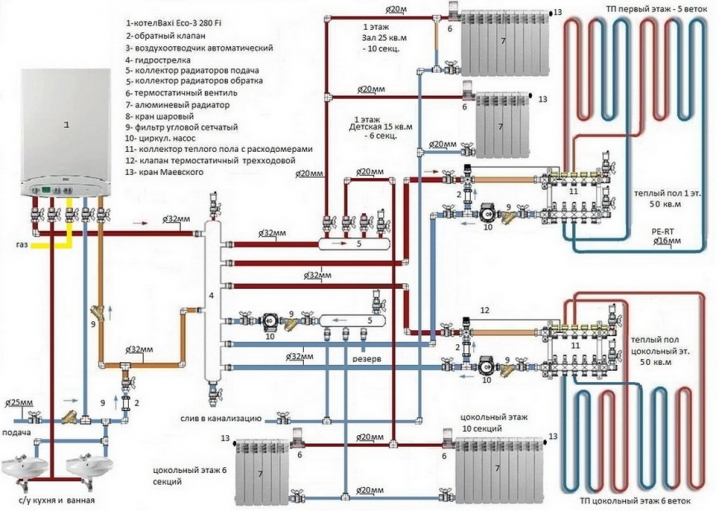

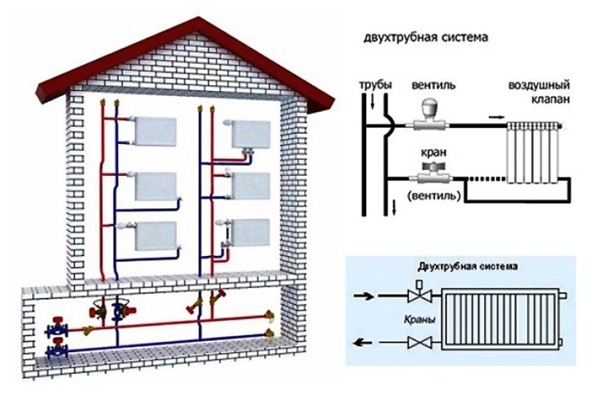

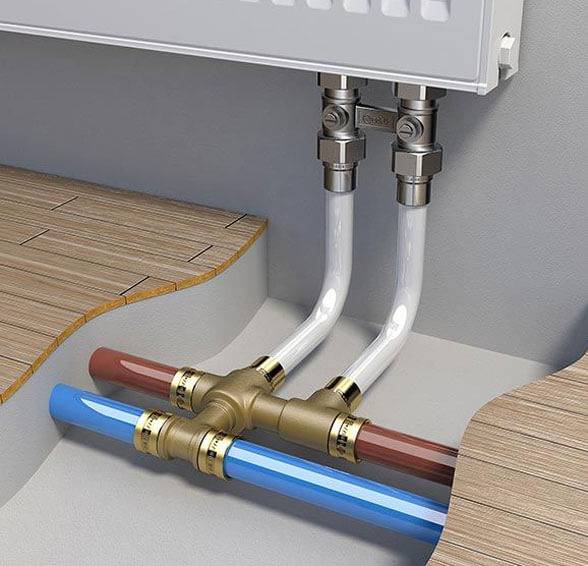

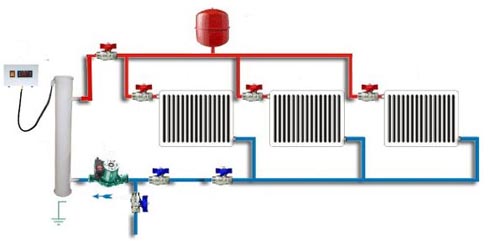

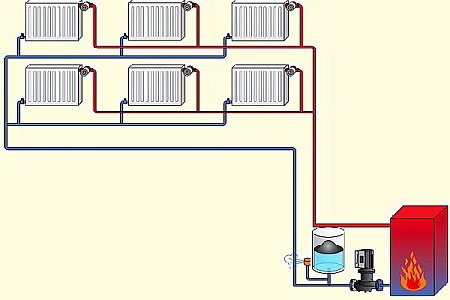

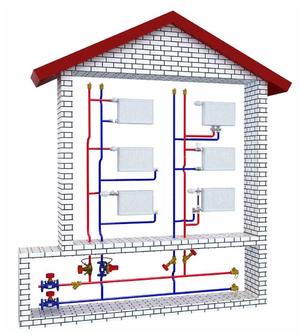

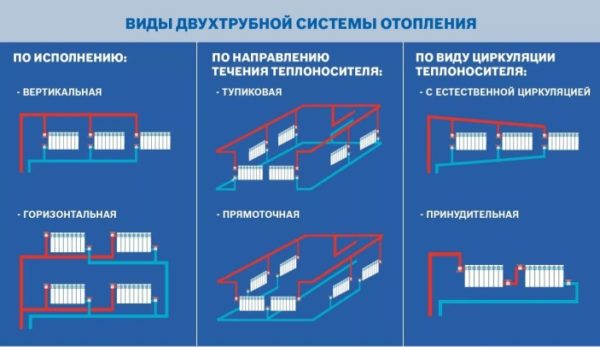

الأسلاك ثنائية الأنابيب

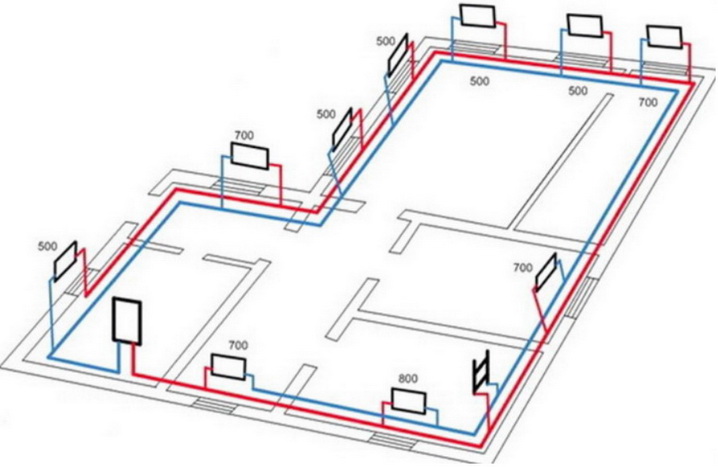

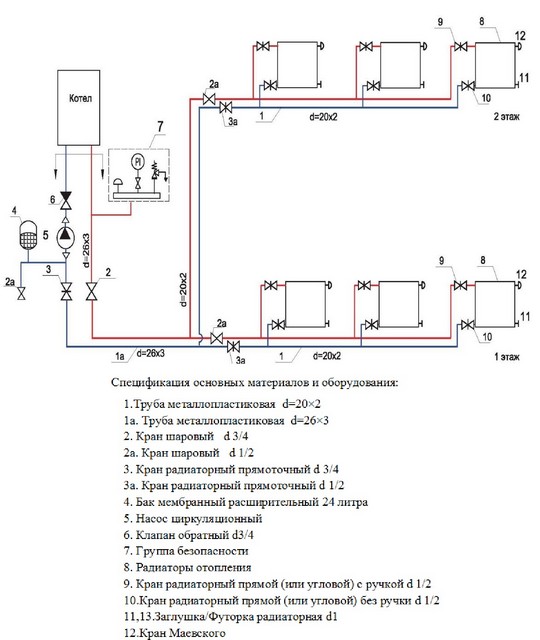

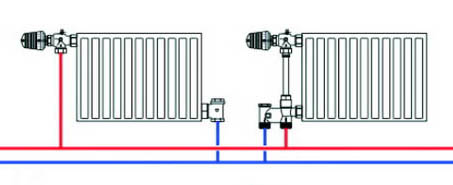

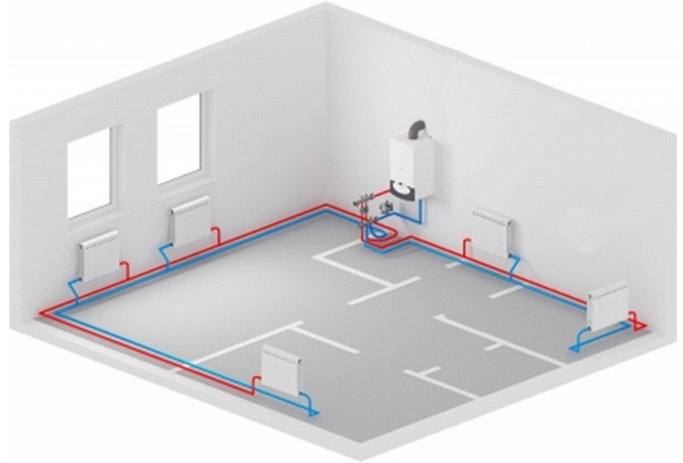

نظام تسخين ثنائي الأنابيب

الفرق الرئيسي هو أنه يتم استخدام أنابيب مختلفة للتزويد من المبرد الساخن والإزالة من المبرد. وبالتالي ، لا يتم التبادل الحراري بالتتابع ، كما هو الحال في مخطط الأنبوب الواحد ، ولكن بالتوازي.

مزايا نظام الأنبوب الثنائي:

  • لا يتغير مستوى الحرارة التي تمر عبر كل المبرد بسبب مبدأ التشغيل المتوازي.

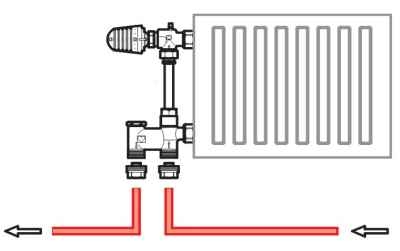

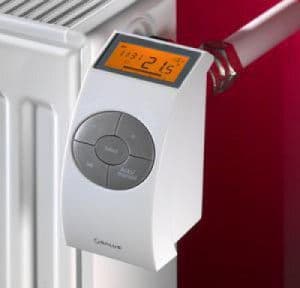

  • القدرة على تنظيم درجة حرارة كل غرفة على حدة عن طريق تركيب ترموستات خاص على المشعات.
  • لن يؤثر فشل البطارية المنفصلة على وظائف الآخرين..

عيوب الأسلاك ثنائية الأنابيب:

  • لتصميم هذه الدائرة لجهاز التسخين ، يلزم وجود العديد من الأنابيب وعناصر التوصيل..
  • درجة عالية من التعقيد في التركيب.
  • الشدة والتكلفة العالية.

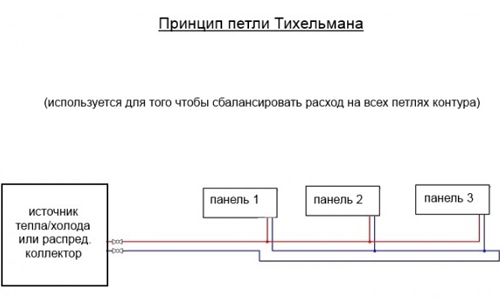

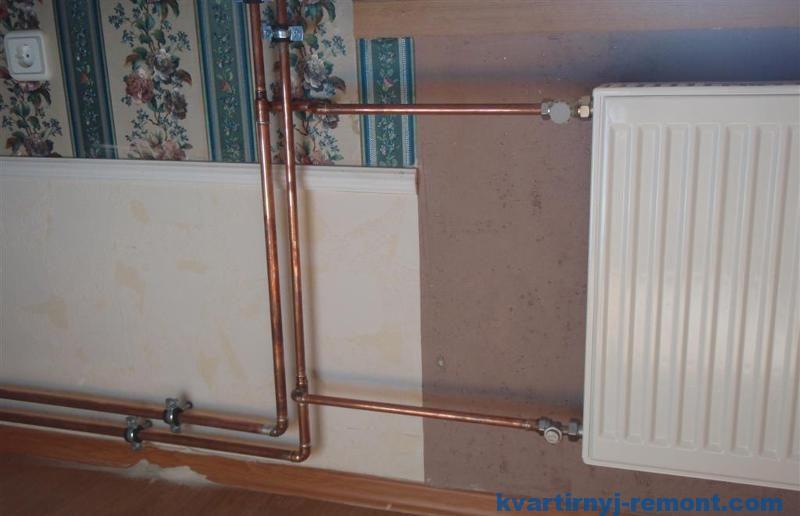

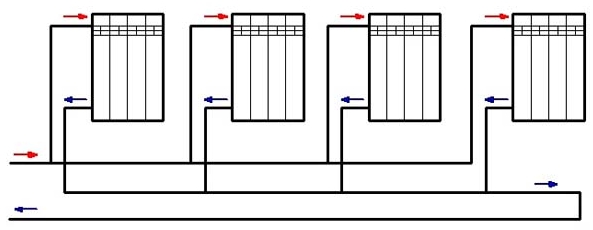

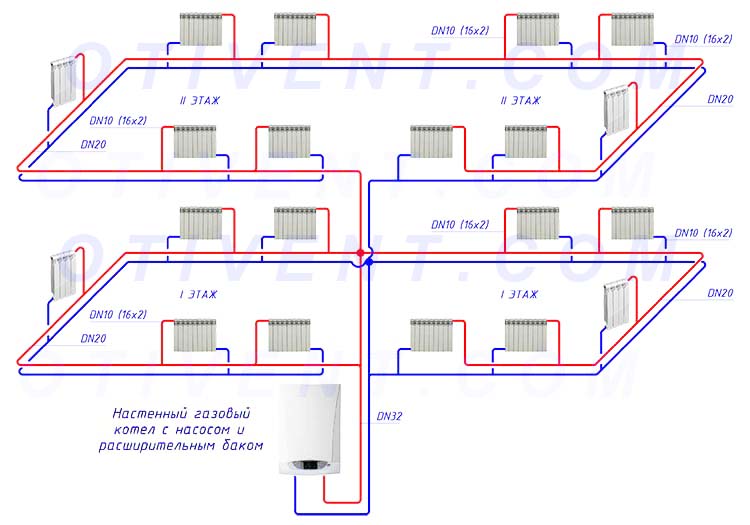

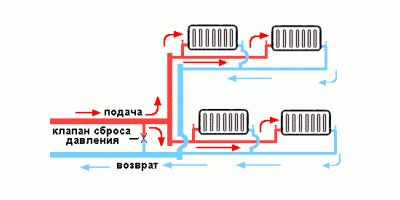

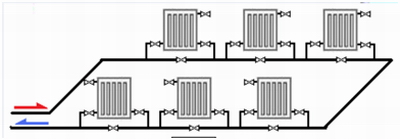

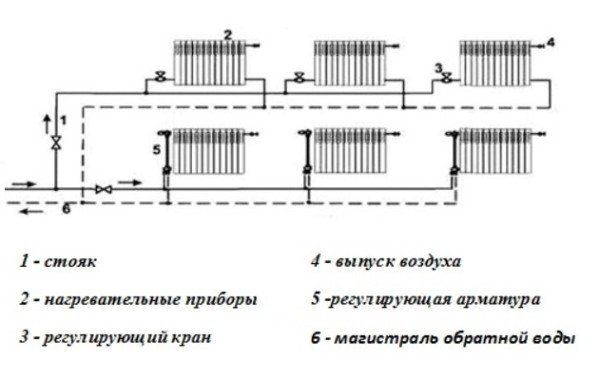

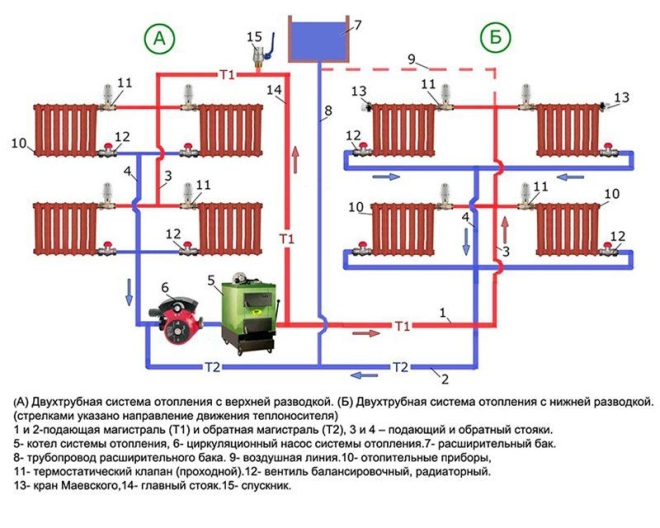

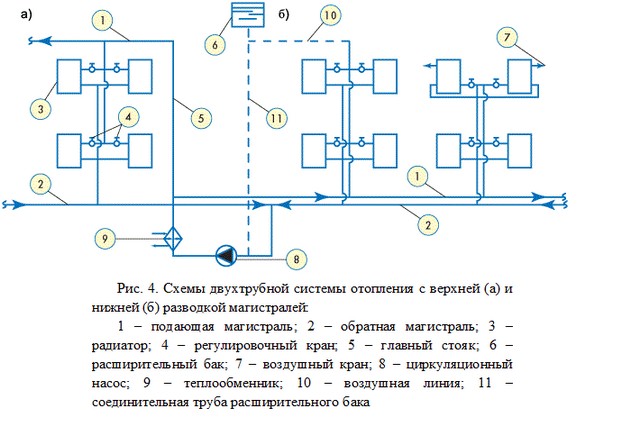

الأسلاك الكلاسيكية ثنائية الأنابيب

مخطط تسخين ثنائي الأنابيب

نظام تسخين كلاسيكي ثنائي الأنابيب.

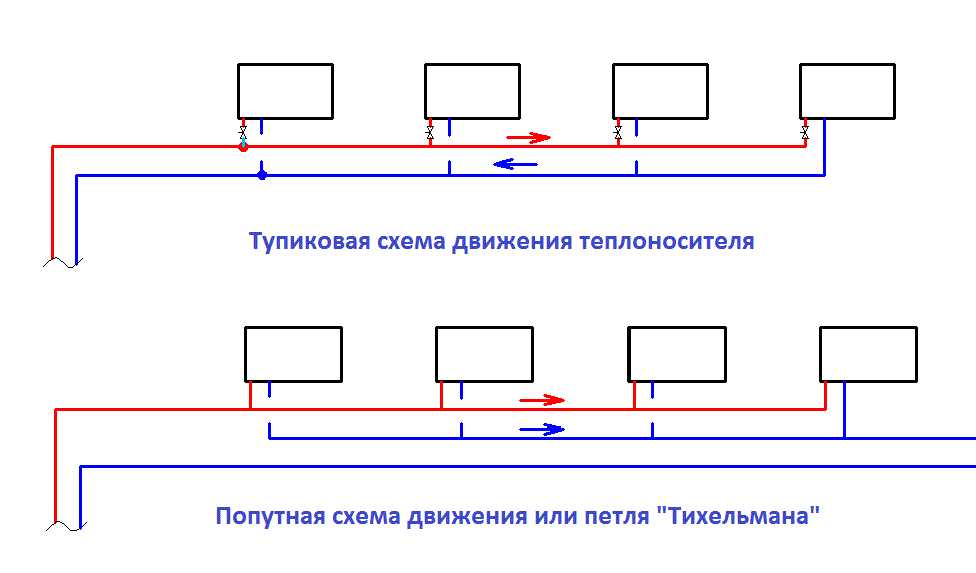

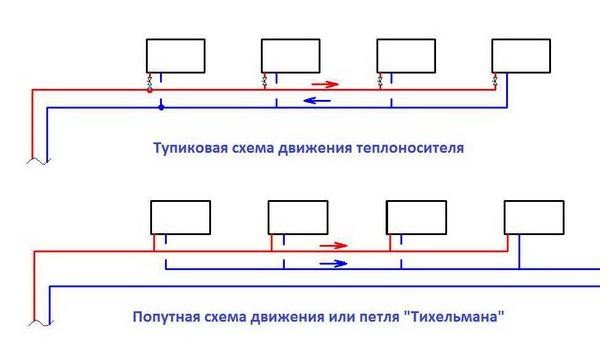

في المخطط الكلاسيكي ، يكون اتجاه حركة المبرد في خط أنابيب الإمداد عكس ذلك في خط أنابيب الإرجاع. هذا المخطط هو الأكثر شيوعًا في أنظمة التدفئة الحديثة ، سواء في المباني الشاهقة أو في المباني الفردية الخاصة. يسمح لك نظام الأنبوبين بتوزيع سائل التبريد بالتساوي بين المشعات دون فقدان درجة الحرارة وتنظيم نقل الحرارة بشكل فعال في كل غرفة ، بما في ذلك تلقائيًا باستخدام الصمامات الحرارية مع رؤوس حرارية مثبتة.

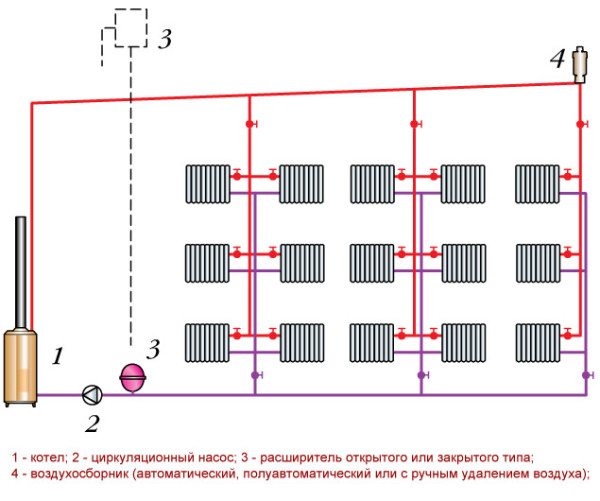

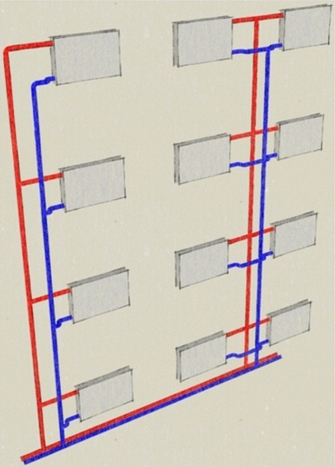

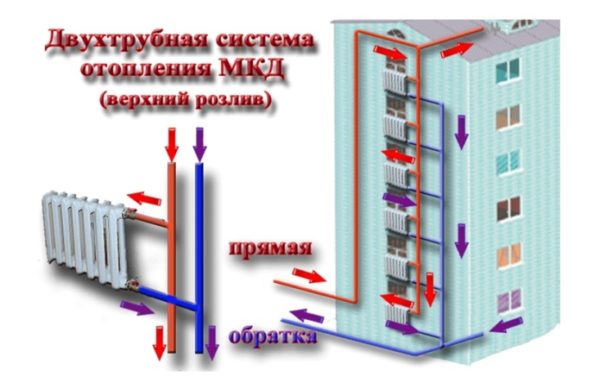

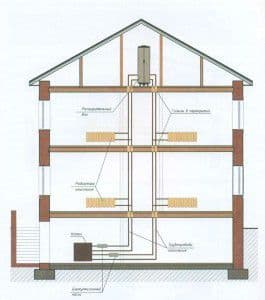

تدفئة من أنبوبين في مبنى متعدد الطوابق.

يحتوي هذا الجهاز على نظام تدفئة ثنائي الأنابيب في مبنى متعدد الطوابق..

مخطط عابر أو “حلقة تيشلمان”

تمرير أسلاك التدفئة

مخطط الأسلاك التدفئة المرتبطة.

مخطط التمرير هو تباين في المخطط الكلاسيكي مع اختلاف اتجاه حركة المبرد في العرض والعودة. يستخدم هذا المخطط في أنظمة التدفئة ذات الفروع الطويلة والنائية. يسمح لك استخدام دائرة المرور بتقليل المقاومة الهيدروليكية للفرع وتوزيع المبرد بالتساوي على جميع المشعات.

شعاع مروحة)

يتم استخدام مخطط المروحة أو الشعاع في البناء متعدد الطوابق لتدفئة الشقق مع إمكانية تركيب مقياس حرارة (مقياس حرارة) في كل شقة وفي بناء المساكن الخاصة في أنظمة مع أنابيب أرضية تلو الأخرى. مع وجود نمط مروحة في مبنى متعدد الطوابق ، يتم تركيب مجمّع في كل طابق مع وجود خط أنابيب منفصل لجميع الشقق ومقياس حرارة مثبت. يسمح هذا لكل صاحب شقة بأخذ الحرارة المستهلكة في الاعتبار ودفعها فقط..

توزيع مروحة التدفئة

مروحة أو نظام تسخين شعاعي.

في منزل خاص ، تُستخدم دائرة المروحة لتوزيع خطوط الأنابيب أرضية تلو الأخرى وللتوصيل الشعاعي لكل مشعاع بمجمع مشترك ، أي أن أنبوب الإمداد والعودة المنفصل من المجمع مشابه لكل مشعاع. تسمح طريقة التوصيل هذه بتوزيع المبرد بالتساوي قدر الإمكان على المشعات وتقليل الخسائر الهيدروليكية لجميع عناصر نظام التدفئة..

ملحوظة! باستخدام الأنابيب على شكل مروحة داخل طابق واحد ، يتم التثبيت في أقسام أنابيب من قطعة واحدة (بدون فواصل وفروع). عند استخدام أنابيب بوليمر متعددة الطبقات أو نحاسية ، يمكن سكب جميع خطوط الأنابيب في ذراع التسوية الخرساني ، وبالتالي تقليل احتمالية التمزق أو التسرب في مفاصل عناصر الشبكة.

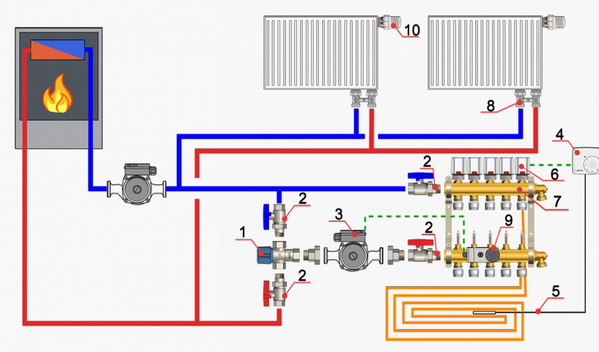

مخطط إمداد الحرارة الشعاعي

مبدأ مخطط الأسلاك الشعاعية (المجمع) لنظام التدفئة هو أن أجهزة التسخين متصلة بزوج منفصل من الأنابيب لتزويد الطاقة الحرارية باستخدام مجمع خاص. بفضل هذه التقنية ، يتم توزيع الماء الساخن للتدفئة بالتساوي في جميع أنحاء الغرفة. يتم تنظيم مستوى الحرارة عن طريق تغيير درجة حرارة الماء وسرعة تدفقه عبر الأنابيب.

تجدر الإشارة إلى أن توجيه الحزمة جديد تمامًا وهو نموذج محسّن لنظام ثنائي الأنابيب. لتوزيع الماء في المبرد ، يتم استخدام مجمّع مشابه يتم استخدامه في جهاز التدفئة تحت الأرضية.

تشمل مزايا مخطط الشعاع ما يلي:

  • انخفاض احتمال حدوث تسرب بسبب عدم وجود مفاصل في الهيكل ؛
  • القدرة على إيقاف تشغيل كل سخان على حدة دون الإضرار بالنظام بأكمله.

العيب الوحيد المهم في تخطيط الحزمة هو تكلفته العالية (ولكن المبررة). نظرًا لأن هذا النظام يستخدم أنابيب متشعبة وإضافية ، فإن تكلفة تصميمه تزداد أيضًا..

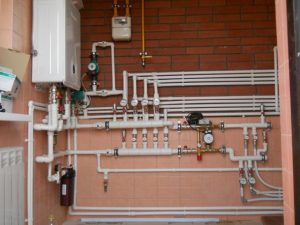

أسلاك البولي بروبلين

لحام أنابيب البولي بروبلين بالنحاس

في عصر التقنيات الجديدة ، يتم استخدام مواد جديدة بشكل متزايد في البناء ، لتحل محل المواد التقليدية. قبل بضعة عقود ، كان من الصعب تخيل أن أنابيب الصرف لا يمكن تصنيعها من المعدن فقط. اليوم ، تصنع أنابيب المياه حصريًا من البوليمر..

مزايا أنابيب البولي بروبلين هي:

  • سعر منخفض؛
  • مخطط تركيب بسيط
  • عمر خدمة عالي
  • خفيفة الوزن من المواد.

العيب ، ولكنه ليس ضروريًا ، هو عدم وجود انحناءات على الأنابيب. للقيام بذلك ، عليك استخدام عناصر توصيل خاصة: المحملات ، الزوايا ، أدوات التوصيل ، إلخ. حول عيوب مادة البولي بروبيلين ، شاهد الفيديو أدناه:

لربط أنابيب البولي بروبلين بمواد مختلفة (معدنية) ، يتم استخدام ما يسمى بالتجهيزات. هم أنفسهم مصنوعون من مادة البولي بروبيلين ، لكن بداخلهم لديهم خيط معدني.

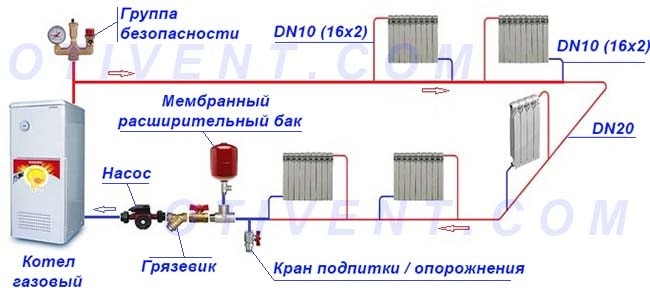

مخطط تي (ثنائي الأنابيب)


باستخدام هذا المخطط ، يتم تنفيذ التثبيت المتسلسل للمشعات على أنابيب الإمداد والعودة..

تكون أنابيب الإمداد والعودة مشتركة في نفس الوقت لجميع أجهزة التدفئة (في الكتف). يمكن تنفيذ هذا المخطط في شكل مفتوح وفي شكل مخفي..

عند استخدام أسلاك الإنطلاق المخفية ، من الضروري أن نفهم أن مخطط الإنطلاق يتضمن عددًا كبيرًا من توصيلات الأنابيب (ستة وصلات على الأقل لكل جهاز تسخين في تجاويف مخفية).

ليس من الصعب افتراض أن كل من هذه المركبات يمكن أن تبدأ في التقويض بمرور الوقت. ونظرًا لأن الأسلاك مخفية ، فلن يكون هذا الحفر مرئيًا على الفور وسيكون من المستحيل إجراء الإصلاحات في الوقت المناسب. في كثير من الأحيان ، لا يمكن اكتشاف عطل في النظام إلا عند حدوث تدمير لهياكل المباني..

لا يُنصح بشدة باستخدام أنابيب البولي بروبلين للأسلاك المحملة المخفية.!

لزيادة موثوقية دائرة الإنطلاق المخفية ، يتم استخدام أنابيب XLPE. وفقًا للرأي القاطع لخبراء الصناعة ، تتمتع هذه المادة بأعلى موثوقية اتصال لجميع المواد الموجودة في السوق..

أيضًا ، بالنسبة للأسلاك المحملة المخفية ، يمكنك استخدام الأنابيب المعدنية والبلاستيكية مع تركيبات الضغط (التركيبات التي توفر موثوقية متزايدة للاتصال) أو النحاس. في الوقت نفسه ، من الضروري فهم أن استخدام النحاس يؤدي إلى زيادة تكلفة النظام ككل ، سواء من حيث العمل أو تكلفة المواد..

يتضمن مخطط الإنطلاق المفتوح العمل على أنابيب النحاس أو البولي بروبلين. في الوقت نفسه ، من غير العملي استخدام البولي إيثيلين المعدني والبلاستيك المتقاطع بسبب جمالياتها المنخفضة. مادة البولي بروبيلين هي المادة الأكثر طلبًا ، ولكن في بعض الحالات ، يتم تثبيت التدفئة في المنزل باستخدام أنابيب نحاسية.

بالإضافة إلى ذلك ، يوجد أيضًا مخطط أحادي الأنبوب (ما يسمى بـ “لينينغراد”) ، ولكنه نادرًا ما يستخدم حاليًا.

يجب أن يتم اختيار خيار واحد أو آخر من المعدات والمواد ومخططات الأسلاك وما إلى ذلك مع مراعاة عدد من العوامل. أهمها: التكلفة الإجمالية للتركيب والتشغيل الإضافي ، وإمكانية التنفيذ العملي للخيار المحدد في ظروف منشأة معينة ، والمكون الجمالي ، ومستوى مؤهلات المقاول ، إلخ..

في أي حال ، عند الاختيار ، يجب أن تستمع إلى رأي المتخصصين المؤهلين الذين أكملوا العمل بنجاح على أكثر من مائة كائن..

الأسلاك السفلية والعلوية

مخطط الأسلاك العلوي لنظام التدفئة هو نظام يتم فيه تركيب أنابيب الإمداد أسفل السقف ويتم تشغيل الأنابيب ذات المخرج في أرضية الغرفة. يسمح هذا التصميم بالدوران الطبيعي لتدفق المياه في الناقل. نظرًا للاختلافات الكبيرة في الأنابيب ، فإن تدفق المياه لديه وقت لاكتساب سرعة عالية. ومع ذلك ، لم يتم استخدام الأسلاك العلوية على نطاق واسع بسبب عدم جاذبيتها على خلفية الجزء الداخلي للغرفة..

يتم استخدام مخطط التوزيع المنخفض للتدفئة في كل مكان. جوهر التصميم هو أن الأنابيب مثبتة من الأسفل. يقع خط الإمداد فوق خط الإرجاع مباشرة. ميزة كبيرة لهذا المخطط هي إمكانية التثبيت تحت الأرض أو حتى في الطابق السفلي من المبنى. العيب هو تعقيد التصميم. لضمان الدوران الطبيعي لتدفق المياه ، يجب أن تكون غلاية التدفئة أعلى بمقدار 50 سم على الأقل من المشعات..

محيط مختلط

التوجيه الشعاعي للكود في منتصف الأرضية غير مرغوب فيه لأي سبب من الأسباب ؛ يتم استخدام توجيه محيط الأنبوبين. يتم وضعه على طول الألواح تحت الأرضية أو بشكل مفتوح ، ولكن مع حواجز المبارزة.

عند تثبيت القاعدة ، ضع في الاعتبار موقع الأسلاك المحيطية حتى لا تتلف أنبوب الحرارة. عندما توجد عدة مشعات منفصلة على طول الجدار بعيدًا عن خزانة التحكم ، يتم تطبيق أسلاك الحزمة على أقرب جهاز ، ثم المحيط بين باقي الأجهزة.

وضع أنبوب التدفئة تحت الأرض في الشقة غير مرئي ، ولا يؤثر على مظهر الغرفة ، ولا يتطلب الفتح عند إصلاح أو استبدال خط الأنابيب.

التوجيه الأفقي والعمودي

يتم استخدام الأسلاك الأفقية لأنظمة التدفئة بشكل متزايد في الهياكل الحديثة متعددة الطوابق. بعد كل شيء ، إنه يوفر أداءً ممتازًا وخصائص تقنية أخرى. يفترض هذا المخطط استخدام اثنين من الناهضين الرئيسيين (العرض والعودة) ، الموجودين في غرفة منفصلة بالمبنى.

تشمل المزايا الرئيسية للأسلاك الأفقية ما يلي:

  • في حالة حدوث خلل في عنصر فردي ، يجب إيقاف تشغيل العقدة الضرورية فقط ، وليس النظام بأكمله ؛
  • القدرة على التحكم في تقلبات الضغط بسبب المعوضات ؛
  • تحسين التحكم في استهلاك الحرارة ؛
  • المظهر الجمالي الجيد الذي لن يفسد التصميم الداخلي العام للغرفة ؛
  • يمكن أن يكون متوسط ​​عمر خدمة النظام أكثر من 50 عامًا.

العيب الوحيد هو الحاجة إلى ضبط جميع اتصالات التدفئة يدويًا لضمان التشغيل الكامل للنظام. يتم ذلك يدويًا لأن الهيكل ككل هش إلى حد ما..

يتم استخدام نظام التوزيع الرأسي لنظام التدفئة بدرجة أقل في المباني الحديثة متعددة الطوابق. في كثير من الأحيان تم تثبيته في الهياكل السوفيتية منذ الخمسينيات. يرجع استخدامه على نطاق واسع إلى عدة أسباب:

  • منخفض الكلفة؛
  • بساطة التصميم
  • مواد التوفير.

تعتبر عيوب التخطيط الرأسي أكثر أهمية:

  • عدم القدرة على تداخل أجهزة التدفئة الفردية ؛
  • عدم القدرة على التحكم في مستوى تسخين أجهزة التدفئة ؛
  • عدم القدرة على تركيب أجهزة قياس للحرارة المستهلكة.

لخص

يختلف سعر الجهاز ، لذلك لا يوجد رأي واحد وتكلفة – فكل غلاية وكل مخطط يتطلب حسابًا فرديًا ، ولكن يجب أن يقال على الفور أنه سيكلفك “قرشًا جميلًا”..

أنواع مختلفة من مشعات التوصيل

الطرق الرئيسية لتوصيل أجهزة أنظمة التدفئة هي عدة أنواع:

  • اتصال جانبي (قياسي) ؛
  • اتصال قطري
  • اتصال القاع (السرج).

اتصال جانبي

اتصال جانب المبرد

اتصال جانب المبرد.

الاتصال من نهاية الجهاز – يقع الإمداد والعودة على جانب واحد من الرادياتير. هذه هي طريقة التوصيل الأكثر شيوعًا وفعالية ، فهي تسمح لك بإزالة أقصى قدر من الحرارة والاستفادة الكاملة من تبديد حرارة المبرد. عادةً ما يكون التدفق في الأعلى والعائد في الأسفل. عند استخدام سماعة رأس خاصة ، يكون الاتصال من الأسفل إلى الأسفل ممكنًا ، وهذا يسمح لك بإخفاء خطوط الأنابيب قدر الإمكان ، ولكنه يقلل من نقل الحرارة للرادياتير بنسبة 20-30٪.

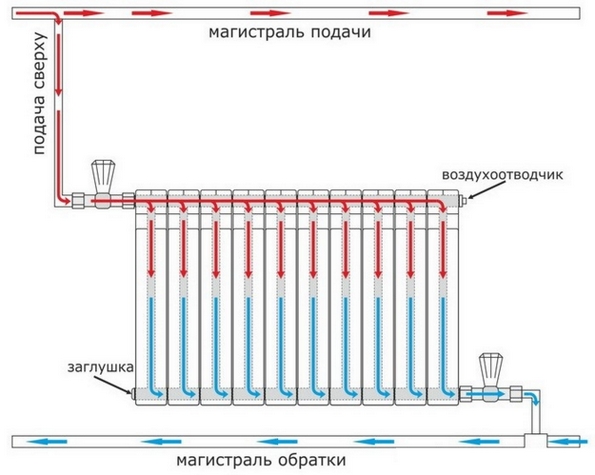

اتصال قطري

مخطط اتصال قطري للمبرد.

اتصال المبرد القطري.

اتصال قطري للرادياتير – يكون العرض على جانب واحد من الجهاز من الأعلى ، والعودة على الجانب الآخر من الأسفل. يستخدم هذا النوع من التوصيل في الحالات التي يتجاوز فيها طول الرادياتير المقطعي 12 قسمًا ، ويكون المشعاع اللوحي 1200 مم. عند تركيب مشعات طويلة مع وصلة جانبية ، يوجد تسخين غير متساوٍ لسطح الرادياتير في الجزء الأبعد عن خطوط الأنابيب. لكي يسخن المبرد بشكل متساوٍ ، استخدم وصلة قطرية.

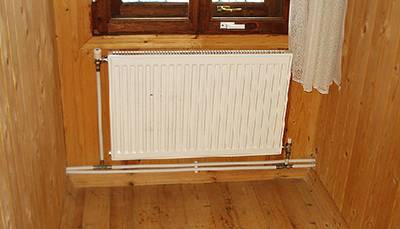

اتصال القاع

اتصال المبرد السفلي.

اتصال سفلي من نهايات المبرد

الاتصال من أسفل الجهاز – يقع الإمداد والعودة في الجزء السفلي من المبرد. يستخدم هذا الاتصال لأقصى قدر من التركيب المخفي لخطوط الأنابيب. عند تثبيت جهاز تسخين مقطعي وتوصيله بالطريقة السفلية ، يتم تركيب أنبوب الإمداد على جانب واحد من الرادياتير ، ويكون أنبوب الإرجاع على الجانب الآخر من الأنبوب الفرعي السفلي. ومع ذلك ، فإن كفاءة نقل الحرارة للمشعات بمثل هذا المخطط تقل بنسبة 15-20٪.

اتصال المبرد من الأسفل.

اتصال المبرد السفلي.

في حالة استخدام الوصلة السفلية لمبرد لوحة فولاذية ، تكون جميع الأنابيب الموجودة على المبرد في النهاية السفلية. في الوقت نفسه ، يتم تصميم المبرد نفسه بحيث يتدفق الإمداد عبر المشعب أولاً إلى الجزء العلوي ، ثم يتم جمع تدفق العودة في مشعب المبرد السفلي ، وبالتالي نقل الحرارة للمبرد لا ينقص.

اتصال المبرد السفلي

اتصال من الأسفل في دائرة تسخين أحادية الأنبوب.

أي نظام تدفئة للاختيار?

لا ينبغي حتى التفكير في مخطط الأنبوب الواحد عند العيش في مدينة حديثة ، حيث لا توجد عمليا أي مبانٍ تعاني من مشاكل الطاقة. لا ينبغي أن يكون توفير المال هو السبب أيضًا في اختيار تقنيات تصميم التدفئة التي عفا عليها الزمن. هذا الخيار مناسب فقط في المباني البعيدة عن المدينة ، على سبيل المثال ، في منزل ريفي (غير حديث).

أفضل الأسلاك في المنزل هي شعاع مزدوج الأنبوب. التكلفة العالية لتثبيت مثل هذا النظام أكثر من مبررة. الموثوقية والحفاظ على المستوى الأمثل للحرارة في الغرفة قبل كل شيء.

وتجدر الإشارة أيضًا إلى أنه قبل تثبيت التدفئة الأرضية ، من الضروري حساب وموازنة مستوى تدفق الحرارة الداخل وخسائره بسبب خصائص المبنى. وبالتالي ، يمكنك معرفة ما إذا كانت التدفئة القياسية كافية أو إذا كان من الضروري تثبيت مشعات إضافية..

اختيار المواد

قبل البدء في أعمال التثبيت ، من الضروري التفكير بعناية في اختيار المعدات.

أنابيب

يتم تركيب أنظمة التدفئة باستخدام الأنواع التالية من الأنابيب:

  • البولي إيثيلين المتصالب (لكل من شبكة الرادياتير والأرضيات المسخنة بالماء)
  • ميتالوبلاست
  • مادة البولي بروبيلين المقواة بالألياف الزجاجية أو الألومنيوم
  • سينك ستيل
  • نحاس
  • نحاس
  • ستانلس ستيل

تتميز أنابيب البولي بروبلين غير المقواة بدرجة حرارة تسخين قصوى تبلغ 60 درجة مئوية وبالتالي لا يتم تركيب أنظمة التدفئة منها.

تتمتع الأنابيب الفولاذية السوداء أو المجلفنة بقوة ممتازة ومقاومة لدرجات الحرارة المرتفعة في الماء شديد السخونة. ومع ذلك ، فهي عرضة للصدأ ويصعب تثبيتها. تجعل أسعار هذه المواد من المستحسن استخدامها في مواسير الفرن وغرف الغلايات.

الأنابيب البلاستيكية ذات المقاطع العرضية الصغيرة متينة وسهلة التركيب ، ولكن لها قيود في درجة حرارة التشغيل والضغط. لا يتم وضع أنظمة أنابيب التدفئة البلاستيكية في تلك المناطق التي تكون فيها أوضاع التشغيل في حالات الطوارئ ممكنة. على سبيل المثال ، عند مخرج غلايات الماء الساخن بالوقود الصلب وخطوط تصريف الصرف في الفرن.

نادرًا ما يتم استخدام أنابيب النحاس والنحاس والفولاذ المقاوم للصدأ نظرًا لارتفاع تكلفة المواد والحاجة إلى استخدام أدوات خاصة عند تنفيذ أعمال التركيب.

اليوم ، يعد تركيب التدفئة ، باستخدام أنابيب مصنوعة من البولي إيثيلين المتقاطع (مع وضع مخفي) أو أنابيب مصنوعة من مادة البولي بروبيلين المقوى (مع وضع مفتوح) ، الخيار الأمثل. بالنسبة لمعدات غلايات الأنابيب ، يُنصح باستخدام النحاس أو البولي بروبيلين المقوى.

أجهزة التدفئة

يعتمد اختيار نوع مشعات التدفئة ، أولاً وقبل كل شيء ، على كفاءة نقل الحرارة ، وضغط أنظمة تسخين المياه ، والحامل الحراري المستخدم ، ومتطلبات مظهرها ، والتكلفة.

اعتمادًا على مادة التصنيع وخصائص التصميم ، تكون المشعات من الأنواع التالية:

  • لوحة فولاذية
  • أنبوبي فولاذي
  • مقطعية بنظام المعدنين
  • قطاعات الألومنيوم
  • الحديد الزهر

في الدوائر المغلقة ، يكون إمداد الأكسجين بالمياه ضئيلًا ويمكن تثبيت أنظمة التدفئة بأي نوع من المبرد. يتم فرض القيد بواسطة حامل الحرارة المستخدم.

يتم عرض أفضل النتائج في شريحة السعر المتوسط ​​بواسطة مشعات ذات ألواح فولاذية. عند استخدام مشعات مقطعية ثنائية المعدن ، يجب أن نتذكر أن المبرد (إذا لم يكن ماء) يمكن أن يؤدي إلى تآكل الحشيات بين الأقسام وسيتدفق المبرد.

تركيب واستبدال المضخات

من الأنشطة الرئيسية لشركتنا استبدال وتركيب مضخات المياه بكافة أنواعها: سطحية وغاطسة وشبه غاطسة. متخصصو الشركة ذوو الخبرة الواسعة في العمل ، في أقصر وقت ممكن ، سيقومون بتركيب وفك وتركيب معدات الضخ التالية:

  • مضخات الآبار
  • مضخات الآبار
  • مضخات المياه؛
  • مضخات الدوران
  • مضخات معززة
  • مضخات الري.

بالإضافة إلى تركيب واستبدال المضخات ، نقوم أيضًا بالعمل في محطات الضخ المعقدة ، وتنفيذ العمليات المعقدة لتركيب وتفكيك وتركيب المعدات..

الصلة بالتدفئة المستقلة

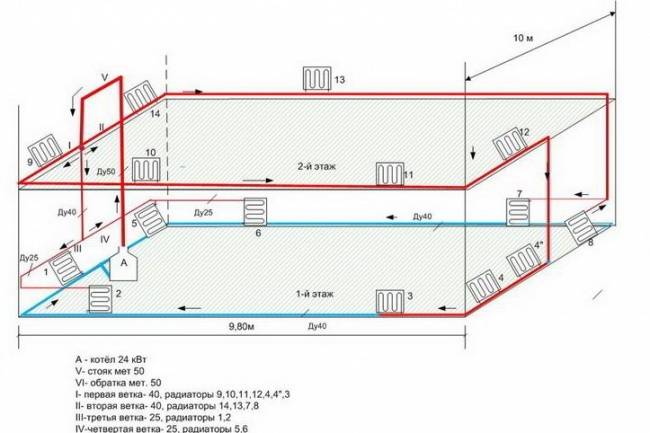

مثال على مخطط التدفئة العمودي لمنزل خاص من طابقين

مثال على مخطط التدفئة العمودي لمنزل خاص من طابقين

يمكن أن تنشأ المشاكل الأولى حتى في مرحلة توصيل البطاريات. هذا يرجع إلى موقع الفتحات وتصميم جهاز التسخين ذاته. تم تصميم جميع الموديلات تقريبًا للتركيب الأفقي. لذلك ، يوصي الخبراء بتركيب مشعات تدفئة رأسية خاصة مثبتة على الحائط..

ومع ذلك ، ينبغي أن يأخذ هذا في الاعتبار خصوصيات أدائها. كلما كانت البطارية منخفضة ، كان أداؤها أكثر كفاءة. الهواء البارد له كتلة أكبر من الهواء الدافئ ، لذلك يتركز على الأرض. وظيفة البطارية هي تسخينها. لذلك ، يجب أن تكون منخفضة قدر الإمكان. لا تستطيع مشعات التسخين الرأسية الضيقة من الناحية الهيكلية أداء هذه المهمة بالكامل..

لكن هذه ليست السمة الوحيدة للتوزيع العمودي لنظام التدفئة. يمكن حلها عن طريق زيادة طول أنابيب مدخل الرادياتير بشكل طفيف. إذا كنت تلتزم بشرائع المخطط ، فستظهر مشكلة أخرى. يتكون من ربط مشعات التسخين الأنبوبية الرأسية بموقع أنابيب التدفئة. هذا غير مهم للغرف ذات المساحة الصغيرة. ومع ذلك ، إذا كانت مساحة الغرفة 40 مترًا مربعًا أو أكثر وفي نفس الوقت بها جداران خارجيان ، فسيكون من الضروري تركيب عدة رافعات حرارية.

بإيجاز ، يمكن تمييز الشروط التالية عندما يكون تركيب نظام تدفئة رأسي أحادي الأنبوب أمرًا منطقيًا:

  • عدد كبير نسبيا من الطوابق. عادة 5 أو أكثر ؛
  • مساحة صغيرة نسبيًا من الغرف ؛
  • عزل حراري جيد وتوزيع متساوي للحرارة في جميع أنحاء الغرفة.

للأسف ، هذه الخصائص غير عادية بالنسبة لمعظم المنازل الريفية الخاصة. لهذا السبب يفضلون تركيب نظام تدفئة أفقي كواحد من أفضل الطرق للحفاظ على درجة حرارة مريحة..

في المباني السكنية القديمة التي تحتوي على نظام تدفئة رأسي ثنائي الأنابيب مزود بأسلاك سفلية ، يجب تثبيت عداد على كل رافع لقياس الحرارة. يمكن أن يكون هناك من 2 إلى 5 منهم..

وسائل التنظيم

في الأنظمة المنظمة في المباني السكنية ، غالبًا ما يتم استخدام أبسط منظمات الحرارة الميكانيكية ، والتي يتم من خلالها ضبط وضع التدفئة. يوصى بإيقاف تشغيل هذه الهيئات التنظيمية أثناء غياب الأشخاص من أجل توفير الطاقة فقط في منازل الأسرة الواحدة. نظرًا لأن مؤشرات الحماية من الحرارة لمواد الأرضيات والجدران الداخلية أقل من تلك الموجودة في الأسطح الخارجية ، فبعد إيقاف تشغيل نظام التدفئة الأفقي ، سيحدث تسخين السكن على حساب الشقق المجاورة. لهذا السبب ، يتم استخدام منظمات الحرارة في المباني السكنية ، مما يحد من إمكانية ضبط نظام درجة الحرارة للقيم القصوى والدنيا.

مخطط تدفئة مبنى سكني: من أين تبدأ?

الأسلاك العلوية لنظام التدفئة لمبنى سكني

تعتبر شقة المدينة مركزًا للراحة والراحة ، ومكانًا للعيش فيه ، يختاره العديد من مواطنينا. في الواقع ، يوجد في مبنى سكني حديث كل ما يحتاجه الشخص لحياة طبيعية ، من إمدادات المياه الساخنة إلى التدفئة المركزية والصرف الصحي..

وتجدر الإشارة إلى أن نظام التدفئة يلعب دورًا كبيرًا في ضمان جو الشقة المريح. حاليًا ، يحتوي مخطط نظام التدفئة لمبنى متعدد الطوابق على بعض الاختلافات الهيكلية عن تلك المستقلة ، وهم الذين يضمنون التدفئة الفعالة للشقة حتى في أشد الصقيع..

نظام تدفئة مبنى سكني: الميزات

تفترض تعليمات مخطط التدفئة لأي مبنى شاهق حديث الامتثال الإلزامي لمتطلبات الوثائق التنظيمية – SNiP و GOST. وفقًا لهذه المعايير ، يجب أن توفر التدفئة في الشقة درجة حرارة في حدود 20-22 درجة مئوية ، والرطوبة – 30-45٪.

النصيحة. في البيوت القديمة ، قد لا تتحقق هذه المعايير..

في هذه الحالة ، من المهم أولاً إجراء العزل الحراري بشكل صحيح لجميع الشقوق ، واستبدال المشعات ، وبعد ذلك فقط اتصل بشركة الإمداد الحراري..

يتم تحقيق هذه المؤشرات لدرجة الحرارة والرطوبة بسبب التصميم الخاص للنظام ، واستخدام معدات عالية الجودة فقط. حتى في مرحلة تصميم مخطط التدفئة للمباني متعددة الطوابق ، يقوم متخصصو التدفئة المؤهلون بحساب جميع التفاصيل الدقيقة لعملها بعناية ، وتحقيق نفس ضغط سائل التبريد في الأنابيب ، سواء في الطابق الأول أو الأخير من المبنى.

إحدى السمات الرئيسية لنظام التدفئة المركزي الحديث للمباني الشاهقة هي التشغيل على المياه الساخنة. يأتي سائل التبريد هذا مباشرة من CHPP ، ودرجة حرارة تتراوح من 130 إلى 150 درجة مئوية ، وضغط من 6-10 ضغط جوي. يتم التخلص من تكوين البخار في النظام بسبب الضغط العالي – كما أنه يساعد على تقطير المياه حتى أعلى نقطة في المنزل.

درجة حرارة العودة ، التي يفترضها أيضًا مخطط التدفئة لمبنى متعدد الطوابق ، هي حوالي 60-70 درجة مئوية. في مواسم الشتاء والصيف ، قد تختلف قراءات درجة حرارة الماء – فالقيم تعتمد فقط على البيئة.

التوريد من شبكات المدينة

لقد ورثنا تدفئة المناطق في المباني السكنية متعددة الطوابق كإرث من الإدارة المخططة منذ أيام الاتحاد السوفيتي. اليوم ، لا تزال هذه الطريقة لتزويد المساكن بالطاقة الحرارية هي الأكثر شيوعًا..

الميزة الرئيسية للتدفئة المركزية هي أن سكان المنازل لا يضطرون إلى حل المشكلات المتعلقة بتشغيل وإصلاح المعدات وخطوط الأنابيب..

تقع مسؤولية بدء التشغيل السنوي والإصلاح اللازم للشبكات على عاتق منظمة إمداد حرارة المدينة..

مع التسخين المركزي والمستقل ، لا يمكن إصلاح العناصر الفردية أو تغييرها إلا بالاتفاق مع مؤسسة إمداد الحرارة.

يمكن أن تتراوح درجة حرارة إمداد التصميم في الشبكات الحضرية بين 90-115 درجة مئوية ، وتحظر المعايير الحالية للتشغيل الآمن للمعدات تسخين الأسطح الساخنة التي يمكن الوصول إليها إلى أكثر من 60 درجة مئوية لمنع الحروق المحتملة.

لذلك ، تم تركيب وحدة مصعد خاصة عند مدخل الأنابيب إلى المبنى. يمزج المبرد الساخن من الإمداد بالماء المبرد من خط العودة العائد من المستهلك ، ويغير درجة الحرارة إلى درجة الحرارة المسموح بها. يتم حساب العناصر وصيانة العناصر وتغيير فوهة التحكم في المصعد فقط من قبل موظفي مؤسسة إمداد الحرارة.

غرفة مرجل مستقلة لمبنى واحد

بدأ بناء مصادر الحرارة التي تخدم منزلًا واحدًا فقط في المدينة في العقدين الماضيين.

يتم تركيب الغلايات في غرفة خاصة على السطح أو في ملحق أو في مبنى منفصل بالقرب من مبنى سكني.

لا يتطلب مستوى التشغيل الآلي لمثل هذا المنزل المرجل التواجد المستمر لموظفي الخدمة ويمكن أن يوفر تحكمًا مركزيًا في الإرسال على تشغيل المعدات..

إن عدم وجود شبكات توزيع كبيرة يجعل من الممكن القضاء على استخدام المياه شديدة السخونة ، مما يقلل من فقد الحرارة ويزيد من مستوى الراحة. يتم توفير المبرد للشقق من خلال الرافعات الرئيسية الموجودة عند كل مدخل أو مباشرة من خلال أنابيب التوزيع العلوي ، إذا تم تركيب غرفة المرجل على السطح.

اتصال منفصل لكل شقة

يوفر مبدأ تشغيل مخططات الإمداد الحراري مع التوزيع الفردي للحرارة جهازًا لأنبوب الإمداد والعودة بقطر كبير ، ويمر على طول المدخل أو يقع في مكانة تقنية.

جميع الشقق متصلة بهذا المصعد الرئيسي بشكل منفصل..

يمكن تركيب عداد عند مدخل الأنابيب لتنظيم قياس الطاقة المستهلكة ، وصمامات التحكم لتنظيم درجة الحرارة المطلوبة في المبنى.

يمكن توزيع المبرد داخل الشقة وفقًا لنظام أفقي أحادي الأنابيب أو ثنائي الأنابيب أو مخطط شعاع.

يوفر الإصدار الأخير من تسخين الماء الساخن اتصالاً منفصلاً لكل مشعاع تسخين بمشعب التوزيع.

هذا لا يسمح فقط بضمان التوزيع المتساوي للحرارة ، ولكن أيضًا لتوفير الكمية المطلوبة من الماء الساخن لكل مشعاع ، مع الحفاظ على درجة حرارة دنيا لسائل التبريد.

تعد دارات شعاع الشقة أو المجمعات الأكثر كفاءة وموثوقية في التشغيل والصيانة..

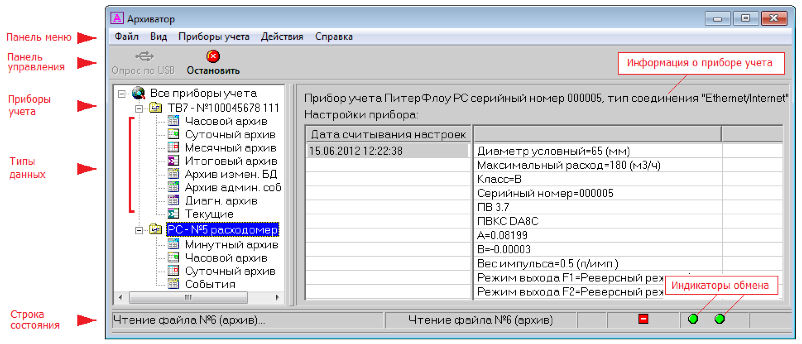

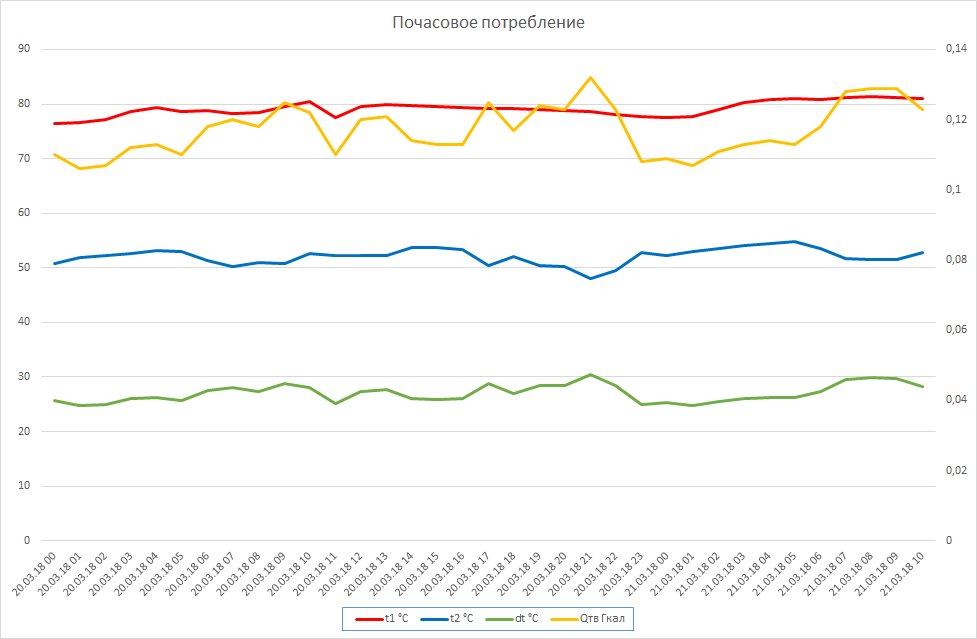

يسمح وجود عداد الحرارة للمقيمين بالتحكم بشكل مستقل في تكاليف تدفئة شقتهم.

ومع ذلك ، فإن التكاليف الرأسمالية المرتفعة للتركيب لا تزال غير مرضية لمعظم الشركات وتحد بشكل كبير من الاستخدام الواسع لأنظمة توزيع الحزمة في البناء السكني..

تداول السائل في النظام

في اتجاه حركة المبرد ، فإن دائرة التسخين لها تصنيفها الخاص:

  1. التدفق المباشر (أو المرتبط) ، عندما يتزامن اتجاه حركة المبرد الساخن والبارد في نظام ثنائي الأنابيب.
  2. طريق مسدود – يتم نقل السائل الساخن والبارد في اتجاهين متعاكسين.

يمكن أن يحتوي نظام التسخين الحديث ثنائي الأنابيب على مضخة توفر دورانًا قسريًا لسائل التبريد. يتم تثبيته عادة في المنازل المكونة من طابقين أو أكثر..

تتم حركة الماء بدون مضخة وفقًا لقوانين الفيزياء عند تسخينها ، حيث يزيح السائل الساخن السائل البارد ، والذي يتحرك بسببه عبر خط الأنابيب.

إذا كنت تخطط لتنظيم التدفئة مع الدوران الطبيعي ، فيجب أن تحتوي الشبكة على خزان تمدد في أعلى نقطة في خط الأنابيب لإزالة الهواء من النظام.

مشعات الحديد الزهر

تتميز سخانات الحديد الزهر بعمر خدمة طويل ونقل حرارة مرتفع إلى حد ما. بالإضافة إلى ذلك ، هناك ميزة مهمة جدًا لبطاريات الحديد الزهر وهي القصور الذاتي – حيث يكتسب الحديد الزهر الحرارة لفترة طويلة جدًا ، لذلك يستغرق الأمر وقتًا طويلاً لتسخين النظام ، ولكن عند توقف إمداد المبرد ، ستدخل الحرارة المتراكمة الشقة لعدة ساعات.

تركيب نظام التدفئة في الشقة

العيب الملحوظ لهذا النوع من البطاريات هو وزنه المرتفع. هذا العامل ، أولاً ، يعقد النقل بشكل كبير ، وثانيًا ، يفرض متطلبات خاصة على تقنية التثبيت. لن يعمل تركيب مشعات من الحديد الزهر بمفردك ، ولا يمكن تثبيتها إلا على الجدران الرئيسية التي يمكنها تحمل حمولة عالية ، نظرًا لأن وزن بطارية الحديد الزهر كبير..

الحجم الداخلي لبطاريات الحديد الزهر كبير جدًا ، لذا يلزم وجود كمية كبيرة من المبرد لتسخينها. من هذا يمكننا أن نستنتج أنه من غير المربح للغاية استخدام مثل هذه المشعات مع غلاية كهربائية. بالنسبة للتدفئة المركزية وتدفئة الغاز ، فإن أجهزة تسخين الحديد الزهر هي الأنسب..

بطاريات ألمنيوم وبطاريات ثنائية المعدن

هذه الأنواع من البطاريات مثالية للشقق ذات التدفئة المركزية. الحقيقة هي أن المبرد في مثل هذه الأنظمة به الكثير من الملوثات والسمات السلبية ، مثل الصلابة العالية. يقاوم ثنائي المعدن تمامًا مثل هذه التأثيرات ولا يصدأ بسبب التعرض للرطوبة والهواء. من بين المزايا ، تجدر الإشارة أيضًا إلى إمكانية تغيير عدد الأقسام ، ما لم تكن هذه بطاريات متجانسة..

تركيب التدفئة بأيديهم في الشقة

العيب الرئيسي والأكثر وضوحًا هو التكلفة العالية للألمنيوم أو المنتجات ثنائية المعدن. النقطة الثانية ، التي يمكن أن تُعزى جزئيًا إلى العيوب ، هي ضعف القدرة على تراكم الحرارة ، أي المبردات تبرد بسرعة عند توقف النظام. ومع ذلك ، إذا لم تكن هناك مشاكل في إمداد الحرارة ، فيمكن عندئذٍ استبعاد هذا العامل بأمان..

بطاريات الألواح الفولاذية

ربما تكون أجهزة التسخين المصنوعة من الفولاذ أفضل مزيج من السعر والجودة. كفاءة المشعات الفولاذية عالية جدًا ، وعمر الخدمة قوي جدًا ، والسعر ليس مرتفعًا جدًا بحيث يمكن اعتباره غير مبرر. بالإضافة إلى ذلك ، تجدر الإشارة أيضًا إلى الوزن المنخفض نسبيًا لهذه الأجهزة ، ونتيجة لذلك ، التثبيت البسيط..

كيفية إذابة التدفئة في الشقة

تتمثل إحدى العيوب المميزة للأجهزة الفولاذية القياسية في قابليتها للتآكل ، والتي يمكن أن تقصر بشكل كبير من عمر المشعات في نظام التدفئة. لكي تعمل الأجهزة بشكل صحيح ، فإنها تحتاج إلى صيانة دورية عالية الجودة. بالإضافة إلى ذلك ، لمنع التأثيرات المسببة للتآكل ، يجب أن تحاول عدم تصريف سائل التبريد لمدة تزيد عن أسبوع – حيث يمكن أن تؤدي الرطوبة مع الهواء إلى إتلاف الأجزاء الداخلية للرادياتير بشكل خطير..

المراجل الغاز

يعتبر التسخين الفردي بالغاز هو الأكثر شيوعًا ، لأن الغاز هو أرخص أنواع الوقود اليوم. وفقًا للخبراء ، فإن الغلاية المثبتة على الحائط بالغاز مع غرفة احتراق مغلقة هي الخيار الأفضل لتدفئة المنزل. يحتوي على نظام مدخنة أفقي ، بفضله تتسرب غازات المداخن إلى الشارع..

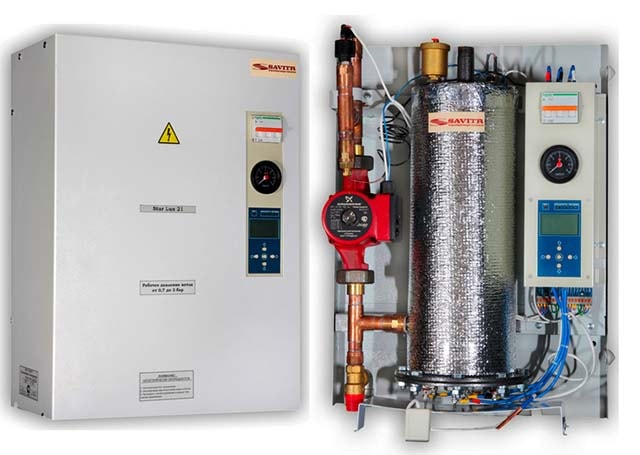

غلاية كهربائية

يمكن أن يكون تدفئة الشقة بالكهرباء إما طريقة التدفئة الرئيسية أو الإضافية. النظام سهل التثبيت وسهل الاستخدام ، ويستهلك مساحة صغيرة. تركيب الغلاية والأنابيب ميسور التكلفة. تنقسم الغلايات الكهربائية إلى أرضية مثبتة على الحائط ومثبتة على الحائط.

إن الطلب على التدفئة بالكهرباء أقل من التدفئة بالغاز ، لكن يُعتقد أن هذا النوع من الوقود سيصبح الأكثر شيوعًا في المستقبل القريب. الغلايات الكهربائية لها مزاياها الخاصة:

  • الصمت؛
  • النظافة؛
  • الامتثال للمتطلبات الفنية والجمالية ؛
  • نجاعة؛
  • الربحية
  • القدرة على تحديد الوضع المطلوب لكل غرفة.

وحدة المصعد – سمة من سمات نظام التدفئة للمباني الشاهقة

كما ذكرنا سابقًا ، تبلغ درجة حرارة سائل التبريد في نظام التدفئة لأي مبنى متعدد الطوابق حوالي 130 درجة مئوية. بالطبع ، لا توجد مثل هذه البطاريات الساخنة في أي شقة ولا يمكن أن تكون كذلك. الشيء هو أن خط الإمداد ، الذي يدخل من خلاله الماء الساخن ، متصل بخط العودة مع وصلة خاصة – وحدة مصعد.

يحتوي مخطط التدفئة في مبنى سكني به وحدة مصعد على بعض الخصائص ، حيث تؤدي الوحدة نفسها وظائف معينة.

  • يدخل الناقل الحراري ، الذي يحتوي على درجة حرارة عالية ، هذا الجهاز ، والذي يلعب دور جهاز قياس حاقن معين. مباشرة بعد ذلك ، تتم عملية نقل الحرارة الرئيسية ؛

نظام أحادي الأنابيب في مبنى متعدد الطوابق

  • يمر الماء شديد الحرارة تحت ضغط عالٍ عبر فوهة المصعد ويحقن المبرد من العودة. في الوقت نفسه ، تدخل المياه من خط أنابيب الإرجاع أيضًا إلى نظام التسخين لإعادة التدوير ؛
  • نتيجة لهذه العمليات ، من الممكن تحقيق خلط المبرد ، ورفع درجة حرارته إلى مستوى معين ، والذي سيكون قادرًا على توفير تدفئة فعالة للشقق في جميع أنحاء المبنى..

مثل هذا المخطط هو الأكثر فعالية وكفاءة ، فهو يسمح لك بتحقيق ظروف معيشية أفضل ، سواء في الطابق الأول أو الأخير من مبنى شاهق..

المحاسبة والرقابة

تتكون وحدة الاختيار والقياس من صمام إغلاق ومرشح خشن وعداد مياه وصمام فحص. مجمعة كما هو موضح في الشكل. يشير كل جهاز إلى اتجاه تدفق المياه له ، ويجب ملاحظته أثناء التجميع.

يتم تجميع التجميع مع العزل المائي للمفاصل بشريط FUM ومتصل أيضًا بالناهض ، بعد أن أغلق الماء مسبقًا ؛ تذكر أن تغلق صمام الإغلاق قبل إمداد المياه. هذه هي العملية الوحيدة ، والعملية قصيرة المدى ، والتي تتطلب قطع إمدادات المياه عن الجيران في الناهض..

مجموعات العدادات المنفصلة مطلوبة للمياه الباردة والساخنة. من المستحسن للغاية أن تكون العدادات ومقابض الصمامات مشفرة بالألوان. يجب أن تكون قراءات العدادات قابلة للقراءة بوضوح دون أي عمليات إضافية (إزالة الفتحة ، وما إلى ذلك) ، لذلك ، غالبًا ما يكون من الضروري تجميع جزء من خط أنابيب من قطعة واحدة ، وأحيانًا يكون تكوين غريب نوعًا ما ، لتوصيل أجهزة القياس للناهض. بالإضافة إلى الأنابيب وحديد اللحام ، سيتطلب ذلك وصلات انتقالية من البلاستيك إلى المعدن MRV – أداة توصيل داخلية ملولبة. يتم توصيل البلاستيك بوحدات القياس باستخدام وصلات خارجية لولبية MRN.

تُباع العدادات مختومة ، لكن هذا لا يعني أنه يمكنك الاتصال على الفور بمرفق المياه ودفع مقابل استهلاك المياه. ختم المصنع (الأرض الروسية غنية بالحرفيين) بحيث لا يزحف أحد إلى العداد ولا يلف أو يلف شيئًا هناك. يجب حماية ختم المصنع ؛ بدونه يعتبر العداد غير صالح للاستعمال وكذلك بدون شهادة بذلك.

عند تركيب عدادات المياه ، يتعين عليك إبلاغ مرفق المياه والاتصال بمفتشها. يمكنك استخدام الماء قبل وصوله ، فالمفتش لا يحتاج إلى قراءات صفرية ، وسوف يكتب القراءات الأولية ، ويغلق العداد ويستنزف الفلتر بختمه. سيتم الدفع مقابل استهلاك المياه بعد تسجيل أجهزة القياس.

ميزات تصميم مخطط التدفئة لمبنى متعدد الطوابق: العناصر والمكونات والوحدات الرئيسية

إذا تحركت على طول نظام التدفئة من وحدة المصعد ، يمكنك أيضًا رؤية جميع أنواع الصمامات. دور هذه التفاصيل رائع أيضًا ، لأنها توفر التحكم في التدفئة ، سواء للمداخل الفردية أو للمنزل بأكمله. عادة ، يمكن ضبط هذه الصمامات يدويًا. وبطبيعة الحال ، فإن المتخصصين في الخدمات المدنية ذات الصلة هم فقط من يشاركون في هذا ، وإذا دعت الحاجة إلى ذلك.

في المنازل الأكثر حداثة مع عدد كبير من الطوابق ، بالإضافة إلى ، في الواقع ، يمكن أيضًا تحديد موقع الصمامات الحرارية ، ومجمعات مختلفة ، وعدادات الحرارة وغيرها من المعدات ، حتى التشغيل الآلي. وبطبيعة الحال ، تتيح لك هذه التقنية تحقيق عملية تسخين أكثر كفاءة ، وتوزيع فعال لسائل التبريد على جميع الطوابق ، وصولاً إلى الأخير..

مخططات لتوجيه خط أنابيب في مبنى متعدد الطوابق

عادة ، في معظم المباني الشاهقة ، القديمة والجديدة ، تكون أنظمة التدفئة ذات أنبوب واحد مع أسلاك علوية أو سفلية. وتجدر الإشارة إلى أنه ، اعتمادًا على هيكل المبنى والمعايير الأخرى (حتى المنطقة التي تم فيها بناء المبنى) ، قد يختلف موقع التوريد والعودة..

اعتمادًا على تصميم المبنى ، يمكن أن يتحرك المبرد في الناهضين في دائرة التدفئة بطرق مختلفة – من أعلى إلى أسفل أو العكس. أيضًا ، في بعض المنازل ، يتم تثبيت رافعات عالمية ، وهي مصممة لتزويد الماء الساخن بالتناوب ، وبالتالي التبريد.

مواسير بلاستيك معدنيه

يعد البلاستيك المعدني من أكثر المواد شيوعًا ، إلا أن له عددًا من العيوب التي تميزه عن البولي بروبلين:

  • سيتطلب تركيب أنابيب التدفئة في شقة مصنوعة من هذه المواد تكاليف كبيرة جدًا..
  • لا يمكن إجراء عملية استبدال الأنابيب إلا باستخدام أدوات خاصة مثل قاطع الأنابيب ، ومكبس التوهج وثني الأنابيب..
  • بالنظر إلى صفاء المادة نفسها ، يتم تنفيذ تدفق كبير للطاقة الحرارية..
  • قد تحدث التسريبات عند نقاط التعلق بالبلاستيك المعدني بمواد أخرى..
  • مقاومة منخفضة التأثير ، وكذلك استحالة التعرض لأشعة الشمس لفترات طويلة.

مخططات نظام التدفئة: صورة ، مشورة الخبراء

ومع ذلك ، فإن أنابيب التدفئة المعدنية والبلاستيكية في الشقة لها أيضًا عدد من المزايا ، وهو ما يفسر هذا الانتشار الواسع:

  • إمكانية التوفير من خلال استخدام عناصر غير مكلفة لربط نظام التدفئة بالكامل.
  • مرونة جيدة للمادة ، بحيث يمكن تقليل طول خطوط التسخين.
  • نظرًا للتصميم الخاص للموصلات لهذه الأنابيب ، يمكن شراء أختام غير مكلفة..

صلب

أنابيب فولاذية للتدفئة

هذا في الواقع نظام تدفئة أبدي ويتعلق بالأنابيب الفولاذية ، والتي يكاد يكون من المستحيل قولها سيئة. في الوقت نفسه ، ستكون الأنابيب الفولاذية هي الأرخص بين الأنواع الأخرى. لكن في الوقت نفسه ، هناك نوعان ولكن لا يمكن تجاهل ذلك..

  1. سيكون من الصعب العمل مع الفولاذ ولهذا تحتاج إلى آلة لحام. لذلك ، من أجل الاستقلال ، يجب أن تتمتع بمهارات عامل اللحام. إذا لم تكن لديك مثل هذه المهارات ، فمن الأفضل أن توظف متخصصًا ، لأن عامل اللحام المحترف سيضع خطًا مغلقًا إلى الأبد وستنام بسلام..
  2. إذا كنت ستقوم بتركيب مشعات تسخين من الألومنيوم ، فتأكد من إدخال إدخالات البولي بروبلين بين المشعات والأنابيب. خلاف ذلك ، ستعطي وصلات التجميع بين الألومنيوم والصلب تأثير زوج كلفاني وسيبدأ التآكل الكهربائي..

أنابيب نحاسية

أنابيب نحاسية للتدفئة

حتى لا يتحدث بائعو الأنابيب النحاسية عن النحاس وصفاته ، دعهم يحتفظون بالأنابيب النحاسية لأنفسهم. أنا لا أقول أن تسخين الأنابيب النحاسية سيء. كل شيء عن لحام الأنابيب. يتم لحام الأنابيب مع القصدير. في حد ذاته ، القصدير ليس صعبًا بدرجة كافية وسوف يتفاعل كيميائيًا مع الأكسجين ، مما يؤدي إلى تدمير اللحام تدريجيًا.

يعرف كل هواة راديو أنه بمرور الوقت ، يتم تدمير الجنود القدامى على أجزاء ويحتاجون إلى إعادة لحام. بالطريقة نفسها تمامًا ، يتم تدمير القصدير عند لحام الأنابيب النحاسية. إذا كنت تأخذ النحاس من أجل نظام إمداد بالمياه ، فلا تزال هناك مشكلة مثيرة للجدل ، ولكن لا يمكنك جلب الحرارة في دلو من عمود في الشتاء إذا حدث تسرب في وصلة التثبيت.

نتيجة لذلك ، يمكنك تلخيص اختيار الأنابيب للتدفئة. في الشقق ، يمكنك تثبيت التدفئة بأمان ، أي تنفيذ الأنابيب المصنوعة من البلاستيك المعدني. إذا كان هذا منزلًا خاصًا ، فسيكون أفضل خيار هو مادة البولي بروبيلين أو الفولاذ..

البروبيلين

تعتبر أنابيب البولي أيزوبروبيلين لأنظمة التدفئة (التسمية التجارية – PPR) المنافس الرئيسي للصلب ، في كل شيء باستثناء السعر ، مساوية لها أو متفوقة عليها. في مبنى سكني ، الميزة القيمة هي أن أنابيب البروبيلين “صماء”: لا يتم توجيه ضربة للأنبوب في جميع الطوابق. هم عمليا لا يطلقون الحرارة على الأرض.

4849848

الميزة الرئيسية للبروبيلين في الانتقال الجماعي إليها. حاليًا ، تم تجهيز معظم المنازل بمقاييس حرارة منزلية ، ولا مفر من الانتقال الكامل إلى القياس المنزلي. يتم “تناثر” رسوم التدفئة في جميع أنحاء المنطقة ، ويقلل استبدال الفولاذ بالبروبيلين في جميع أنحاء المنزل من تسرب الحرارة ثلاث أو أربع مرات..

في بعض المناطق ، بسبب هذا ، هناك زيادة في صخب العمال الحراري: مع التحول الهائل إلى البروبيلين ، أصبحت الخسائر “السوفيتية” المخطط لها على الطرق السريعة ملموسة جدًا بالنسبة لهم ، مما يجبرهم على البحث عن الأموال والأساليب اللازمة إعادة بنائها. وصف أحد مهندسي التدفئة الأمر بهذه الطريقة: “بالنسبة لنا ، فإن التحول إلى البروبيلين يشبه اكتشاف المضادات الحيوية للأطباء”..

سيتم تخصيص قسم منفصل أدناه لخصائص تركيب أنظمة التدفئة من مادة البولي بروبيلين..

مواد بلاستيكية أخرى

إن تركيب التدفئة بأنابيب بلاستيكية مصنوعة من مواد بوليمرية أخرى يجذب الكثيرين برخصتها النسبية. يتم الإعلان بنشاط عن أنابيب البولي إيثيلين المعدلة المصممة خصيصًا لأنظمة التدفئة ؛ التسمية التجارية – PER. لسوء الحظ ، لديهم عيبًا أساسيًا: نقطة التليين لمادة البداية هي 65 درجة مئوية مقابل 130 درجة للبولي إيزوبروبلين.

من حيث المبدأ ، لا يمكن القضاء على أي تعديل في العيوب الأساسية ، وبالتالي ، لا يمكن التوصية بأسلاك التسخين PER أو PVC إلا في المناطق الدافئة ذات التسخين المنخفض الكثافة في الغالب. في الممر الأوسط ، لا ينبغي للمرء أن يتوقع عمر خدمة البلاستيك البسيط لأكثر من 10 سنوات ، وفي الشمال قد لا يعيش حتى نهاية موسم التدفئة دون تسرب.

هناك فروقان أخريان: إذا كانت جودة البروبيلين الصيني عمليا ليست أدنى من “الشركة الصعبة” ، فإن البولي إيثيلين “البديل” لا قيمة له. وغالبًا ما تتسرب التركيبات المعدنية (انظر أدناه) عند أي PER – يؤثر “الانزلاق” العالي للبولي إيثيلين.

ملحوظة: R – تعني معززة للماء الساخن الحالي المباشر. كلا أنابيب المياه “الباردة” و “الساخنة” ليست مناسبة للتدفئة. يتم شرح مراجعات المستخدم المتناقضة بدقة من خلال الجهل بهذا الظرف..

نحاس

حول توزيع التدفئة بأنابيب نحاسية ، فهم بحدة ، لكنهم يتحدثون عن حق في منتديات البناء: “دع بائعي الأنابيب النحاسية يزودون النحاس للتدفئة. إذا أحصوا الغربان في دروس الكيمياء المدرسية “.

والنقطة هنا ليست أن المضافات التقنية لمياه التسخين يمكن أن تتسبب في تآكل النحاس. وليس الأمر أن الأنابيب النحاسية تسخن الجدران والسقوف بشكل مثالي من الداخل بسبب مالكها “المحظوظ”. وليس في سعر النحاس نفسه.

الأنابيب النحاسية متصلة باللحام. الجزء الرئيسي من اللحام هو القصدير. يوجد القصدير في شكلين متطابقين كيميائيًا ولكنهما مختلفان تمامًا فيزيائيًا: معدن ناعم أبيض (قصدير أبيض) ومسحوق رمادي أشباه موصلات (قصدير رمادي). من الناحية الكيميائية ، يُعرف القصدير بتعديلين متآصلين.

49498

القصدير الأبيض هو تآصل غير مستقر ؛ بمرور الوقت ، يتحول إلى قصدير رمادي. يعرف أي هواة راديو: الحصص القديمة عرضة للتشتت ، ويجب إعادة لحامها. تحت ضغط الماء من الداخل ، سيتسرب أدنى ميكروكراك ، ودائمًا في فصل الشتاء ، عندما يكون النظام ممتلئًا. والتدفئة ليست مصدر مياه ، فلا يمكنك إحضار دلو من الحرارة من مدخل آخر ، من سخان مياه أو من ثقب جليدي.

دعونا لا نتذكر أهوال المنازل غير المجمدة التي تنقلها وسائل الإعلام من وقت لآخر. لكن الجيران على الناهض سيكون لديهم سبب مقنع لا يمكن إنكاره للمطالبة منك بتعويض عن تكاليف التدفئة الكهربائية أثناء الإصلاح. الذي سيكلف فلسا واحدا على أي حال.

بشكل عام ، الاستنتاج المتعلق بالنحاس هو أن إعلانه يرجع فقط إلى حيل المتخصصين في التسويق المسلحين بتقنيات غسل الدماغ الحديثة. لا يوجد مبرر اقتصادي مادي أو تقني أو موضوعي لإمداد الحرارة بأنابيب نحاسية..

استنتاجات القسم:

  1. في المباني السكنية ، الخيار الأفضل لتدفئة الأسلاك – من مدخل المنزل إلى الناهضين شاملاً – البروبيلين ؛ في الشقق – من البلاستيك المعدني مع ختم إضافي مع السحب.
  1. بالنسبة للمنازل الخاصة المدمجة ، فإن أفضل نظام تدفئة هو الفولاذ.
  1. بالنسبة للمنازل التي تحتوي على 2-3 طوابق لمدخل واحد أو اثنين ، والأسر المعيشية مع السندرات والجراجات المدفأة والمباني الملحقة – لا يوجد بديل للبولي بروبيلين.

أنبوب مموج غير قابل للصدأ

يوصى باستخدام أنابيب مموجة غير قابلة للصدأ ، تم تطويرها باستخدام تقنيات مبتكرة ، لوضع شبكات الإمداد الحراري. عند استخدام مثل هذا المنتج ، من السهل تثبيت التدفئة على الأرض في مبنى جديد أو استبدال خطوط الأنابيب القديمة.

أنبوب غير قابل للصدأ

أنبوب مموج غير قابل للصدأ

فيما يلي بعض فوائد استخدامه:

  • ينحني بسهولة
  • يوفر توصيلًا بسيطًا للتركيبات ، ويسهل ، ويسرع عملية التثبيت ؛
  • يعوض الهيكل المموج التقلبات في الأبعاد الخطية والصدمات الهيدروليكية ؛
  • متانة؛
  • لا يتآكل ، لا توجد رواسب على الجدران.

أنابيب PE-X

PE-X – منتجات البولي إيثيلين المتصالبة. الخياطة هي عملية إضفاء القوة على اتصال جزيئات البولي إيثيلين ، والحصول على منتج دائري. تم وضع علامة على الأنابيب (GOST 52134-2003 للمصنعين الروس) تشير إلى طريقة الخياطة:

  • PE-Xa,
  • PE-Xb,
  • PE-Xc.

جزيئات PE-Xa متشابكة مع البيروكسيدات. هذه عملية مكلفة وتستغرق وقتا طويلا. PE-Xb هو زوج من الغرز. العملية بسيطة ، لذا فهذه هي أرخص منتجات البولي إيثيلين. PE-Xc – تشابك مع النظائر المشعة.أنابيب PE-X

يسمح البولي إيثيلين للأكسجين بالمرور عبر البئر ، مما يسمح للبكتيريا بالنمو داخل عناصر التسخين. لمنع انتقال الأكسجين إلى سائل التبريد ، يتم تصنيع المنتج متعدد الطبقات. يتم إدخال طبقة EVOH في الداخل.

أدت التطورات المبتكرة إلى إنتاج مادة البولي إيثيلين الأكثر مقاومة لدرجات الحرارة المرتفعة – PE-RT. في البناء الحديث ، يتم توزيع أنابيب التدفئة في شقة على الأرض بواسطة PE-RT..

الأهمية! يوصى باختيار أنبوب يحمل علامة PE-RT / EVOH / PE-RT ، وهو من خمس طبقات ، ولا يسمح لجزيئات الأكسجين بالمرور إلى المبرد.

اسم. قطر الدائرة,

مم.

سماكة

الجدران ، مم.

سعر,

فرك / متر.

PE-Xb 16.0 2 59
PE-X / EVOH 16.0 2 28
Elsen PE-Xa 25 3.5 208.6
PexPenta PE-Xc 16 2 50
أنبوب مموج من الفولاذ المقاوم للصدأ S9304 15 95
غلاف ، HDPE مموج تحت البولي ايثيلين 16 مم 25 12

الحصير العازلة

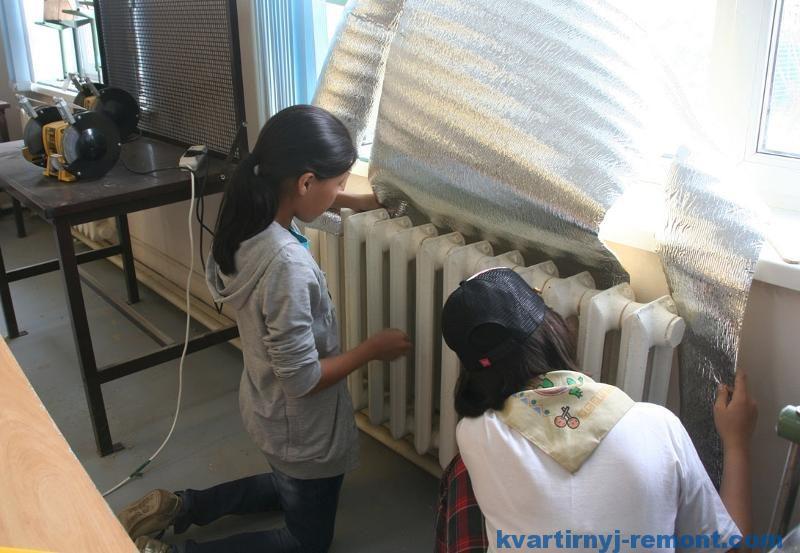

تركيب درع عاكس للحرارة خلف البطارية

سواء قررت استبدال المشعات أم لا ، ما زلت بحاجة إلى التفكير في كيفية قطع تدفقات الحرارة الخارجة. لهذا الغرض ، هناك حصائر عازلة خاصة من الألومنيوم مثبتة على الحائط خلف المبرد. إذا أخذنا كتلة خروتشوف ، فمع الحصائر المثبتة ، يزداد نقل الحرارة من البطارية بنسبة 20 في المائة.

الحصيرة العازلة سهلة التركيب. من الضروري قطع ثقوب في العزل للخطافات التي تعلق عليها المشعات. ضع السيليكون أو غراء التجميع على الحائط نفسه. بعد ذلك ، نأخذ الشاشات العازلة ونضعها على خطافات ونضغطها على الحائط ، ونعمل على تنعيمها تدريجياً. يجب عدم استخدام الحصائر العازلة المصنوعة من الصوف المعدني. الزجاج المتضمن في التركيبة يمكن أن يضر بصحتك. يجب أن تكون حصائر العزل مصنوعة من ألياف طبيعية أو عضوية.

الديكور الداخلي للمنزل بألواح Isotex

شاشات خشبية للرادياتيرات من سلسلة Prestige

إذا كنت ترغب في إلقاء نظرة جمالية على المشعات القديمة ، فستحتاج إلى دروع خاصة للمبرد. كثير منهم يصنعونها بأنفسهم ، والكثير منهم يشترون. تذكر أنه لن تكون كل شاشة جيدة ، حيث يجب أيضًا مراعاة الموصلية الحرارية عند تثبيتها..

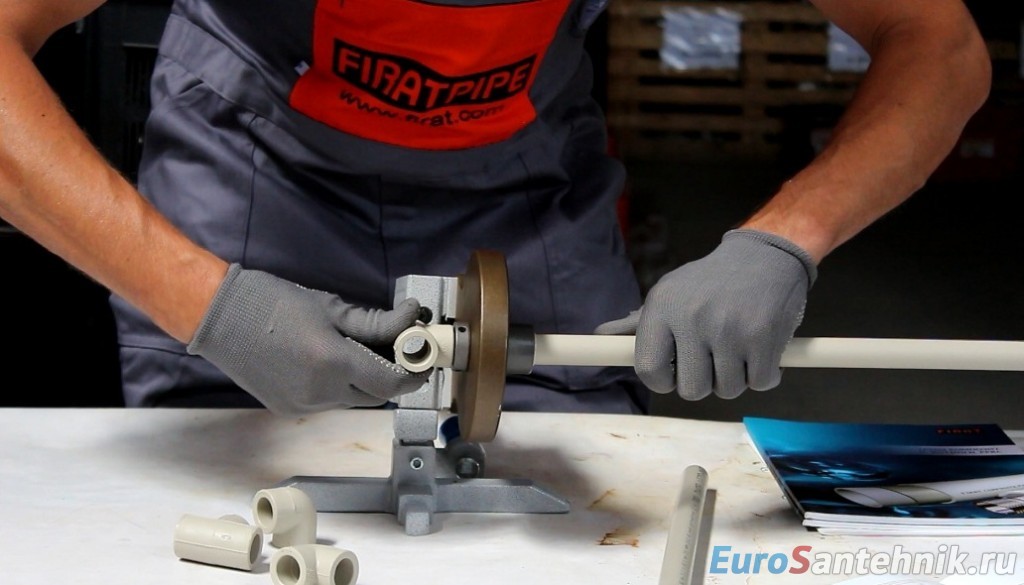

لحام أنابيب البولي بروبلين

كيفية لحام أنابيب البولي بروبلين

عملية اللحام نفسها بسيطة للغاية ، ما عليك سوى شراء مكواة خاصة لهذا الغرض. افعل كل شيء بعناية ، لأنك تعلم أنه إذا حدثت مشكلة في بداية موسم التدفئة ، فستحدث عواقب وخيمة..

القاعدة الأساسية عند لحام أنابيب البروبيلين هي أنه لا يجب أن تكون ملحومة بعقب. هذا يتطلب استخدام تركيبات خاصة..

تذكر أنه يجب أن يكون لأي توصيلات ، بأسلاك أنابيب مخفية ، إمكانية الوصول. من أجل إحضار الأنابيب في الاتجاه الصحيح ، يتم استخدام الزوايا الخاصة والمحملات..

يمكنك إعادة بناء نظام التدفئة في شقة بمفردك والعمل نفسه ليس بالأمر الصعب. إذا كنت لن تقوم بتحريك المشعات بأنفسهم ، فلا داعي أيضًا للحصول على تصريح لاستبدال نظام التدفئة. ستكون المهمة الرئيسية بالنسبة لك هي اختيار أنابيب للتدفئة ، واختيار المشعات نفسها ، وكذلك عزل الأرضية والشقة. هذا ضروري حتى لا يتم تدفئة الشارع والتدفئة..

مناسب

توصيل أنبوب التسخين

يتم تجميع كل زوايا ونقاط تسخين البروبيلين فقط على التركيبات ، والمعدن – “أمريكي” ، انظر الشكل. كما أن صمامات الإغلاق من المعدن بشكل حصري. قفص معدني مضغوط أو منصهر في موصلات معدنية بلاستيكية مع إمداد ثابت طويل الأمد بالماء الساخن مع درجة حرارة أعلى من الحد الأقصى المسموح به لإمداد الماء الساخن 70 درجة سوف يتسلل تدريجياً من الإطار البلاستيكي ، مما قد يؤدي إلى اختراق مفاجئ.

باستخدام الأسلاك المخفية ، يجب أن تكون جميع الوصلات القابلة للفصل متاحة للفحص والإصلاح. أي أنه من الضروري فكها وشدها إلى الوضع الطبيعي باستخدام مفتاح غاز بالحجم المناسب. من الناحية العملية ، هذا يعني أن الحد الأدنى للمسافة من أي نقطة اتصال إلى جدار التجويف تحته كان لا يقل عن 15 سم ، إلى أسفل التجويف – على الأقل 2 سم ، وإلى الجزء العلوي من التجويف ليس أكثر من 3 سم وبناءً على ذلك ، فإن أبعاد التجاويف أسفل التركيبات لتركيب الأنابيب في الأرض.

حصيلة

إعادة بناء نظام التدفئة في الشقة بأيديهم ليس بالأمر الصعب وليس صعبًا ولا يتطلب تسجيلًا مستنديًا ، بشرط عدم نقل المشعات. تتمثل المهمة الرئيسية في تنفيذه في التفكير بعناية في اختيار الأنابيب والمشعات وإمكانية دمجها مع عزل الشقة ، وخاصة الأرضية.

ختم

لقد اكتشفنا بالفعل أنه يجب إغلاق جميع الوصلات ، حتى الوصلات الكاملة على البلاستيك المعدني. Fumka (شريط FUM) ، الذي أثبت نفسه جيدًا في نظام إمداد المياه ، غير مناسب للتدفئة: إنه يتسلل من التسخين المستمر.

لا يزال إحكام إغلاق وصلات الأنابيب الحرارية تقليديًا حتى يومنا هذا: سحب الكتان المزيت. حتى الآن ، لم يتم التوصل إلى أي حيل من التكنولوجيا العالية لتحل محلها..

تستقيم

توزيع المبرد لأجهزة التدفئة في منزل خاص ممكن أفقيًا ورأسيًا (قائمًا). في المباني متعددة الشقق في مناطق مختلفة ، تكون هذه المخططات متجاورة: إذا كان الحشو دائمًا عبارة عن سلك أفقي ، فإن الناهض عبارة عن سلك رأسي.

ما هو مفيد لمعرفة الناهضين في مبنى سكني?

  • ليس في طابق واحد ، باستثناء الطابق العلوي في منزل بملء سفلي ، في حالة توصيل وصلات المبرد بالرافعات المزدوجة. إذا قمت بإدخال جهاز تدفئة بين رافعات الإمداد والعودة في الطابق الخامس من مبنى مكون من عشرة طوابق ، فسوف يتجمد سكان الطوابق العليا: سيتوقف الدوران فوق الجزء الداخلي بالفعل.
  • في مباني المشاريع الجديدة ، غالبًا ما يكون أحد الناهضين المقترنين خاملاً (بمعنى آخر ، إنه غير متصل بالبطاريات). يسمح الرسم التخطيطي لأسلاك التدفئة مع الناهضين العاطلين بتجاوز الناهضين المقترنين من الطابق السفلي ، دون مشاركة السكان. يكفي فقط تثبيت شاحنة قلابة بدلاً من سدادة على خط الخمول وتجاوزها للإغراق: سوف يطير قفل الهواء بالكامل عند الواجهة المائية.
  • في Stalinkas ، غالبًا ما يتم توصيل مشعاعين برافعة واحدة بالتوازي ، دون تغيير القطر. إلى جانب هذا ، فإن الناهض نفسه عبارة عن رابط بين بطاناتهم. مثل

تعمل أسلاك نظام التدفئة بكامل طاقتها ، ولكن فقط بقطر ضخم (DN25) من التوصيلات.

النتيجة العملية: إذا كنت ترغب في استبدال الأسلاك الداخلية بيديك ، أو استخدام أنابيب للتدفئة من نفس القطر ، أو خنق العبور. ترجع التعليمات إلى حقيقة أنه بقطر العبور 25 مم والوصلات ذات التجويف الاسمي من 15 إلى 20 ، ستكون البطاريات باردة ببساطة.

الأعمال ذات الصلة

غالبًا ما يتم الجمع بين استبدال نظام التدفئة في الشقة بيديك مع تدابير لعزل الشقة وإصلاح الأرضية بعزلها الإضافي. في الوقت نفسه ، يتم الحصول على مسار الأنابيب المخفي بالطريقة الأكثر طبيعية ، ويتم تقليل تكاليف الإصلاح الإجمالية بنسبة 7-10 ٪ (بالأسعار الحالية ، تكون القيمة أكثر من ملموسة) ، وإذا كانت الشقة تحتوي على مقاييس حرارة و HMS (انظر أدناه) ، ثم تنخفض تكاليف التدفئة للموسم بنسبة 15-20 بالمائة (!). في منزل خاص – أيضًا ، لست بحاجة إلى إنفاق الأموال على عدادات الحرارة.

مشعات في تدفئة مبنى متعدد الطوابق: الأنواع الرئيسية

كما ترى في العديد من الصور ومقاطع الفيديو ، يتم استخدام مجموعة متنوعة من أنواع بطاريات التدفئة في المباني متعددة الطوابق. هذا يرجع إلى حقيقة أن النظام عالمي ، وله نسبة مثالية نسبيًا من درجة الحرارة وضغط الماء.

من بين أبسط أنواع المشعات:

  1. بطاريات من الحديد الزهر. النوع التقليدي من المشعات ، والذي يمكن العثور عليه اليوم حتى في أحدث المباني متعددة الطوابق. إنها تختلف من حيث التكلفة المنخفضة والبساطة – يمكنك تثبيتها حتى بيديك ؛
  2. سخانات الصلب. نسخة أكثر حداثة تتميز بالجودة العالية والموثوقية والمظهر الجميل.

    خيار عملي يمكنك من خلاله استخدام العناصر بفعالية لضبط درجة حرارة التدفئة في الغرفة ؛

النصيحة. إنها بطاريات فولاذية تجمع تمامًا بين معايير جودة السعر ، وبالتالي يوصي اختصاصيو التدفئة بتركيب المباني الشاهقة في الشقق.

أحد خيارات مخطط التدفئة للشقة

  1. مشعات الألومنيوم والمعدن. سعر هذه المشعات ، بالطبع ، أعلى قليلاً من سعر الفولاذ أو الحديد الزهر. لكن الأداء مذهل..

    النقل الجيد للحرارة والمظهر الأنيق والوزن الخفيف – هذه قائمة غير كاملة من الصفات التي تتمتع بها البطاريات المعدنية غير الحديدية.

التوجيه الأفقي لنظام أحادي الأنبوب

وهذا رسم تخطيطي لنظام تسخين أحادي الأنبوب بأسلاك أفقية:

مخططات نظام التدفئة: صورة ، مشورة الخبراء

تدفئة الشقق

بالإضافة إلى البطاريات المألوفة للجميع والمثبتة تحت النافذة ، يمكن تسخين المياه للشقق باستخدام الأنظمة التالية:

  • تدفئة اللوح

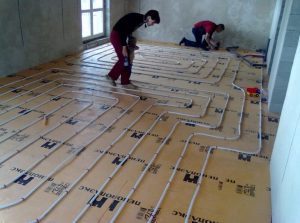

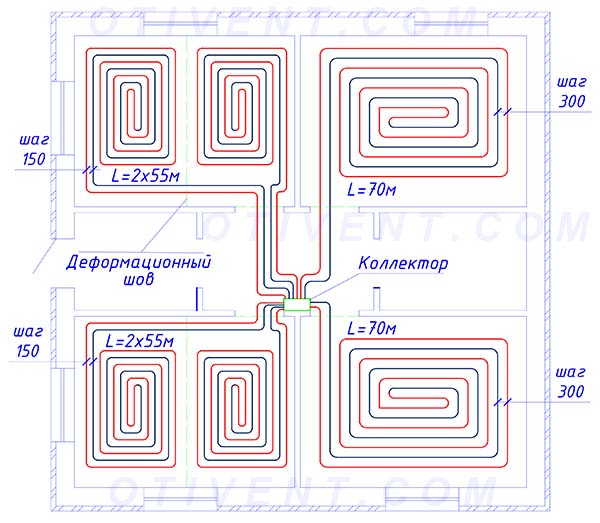

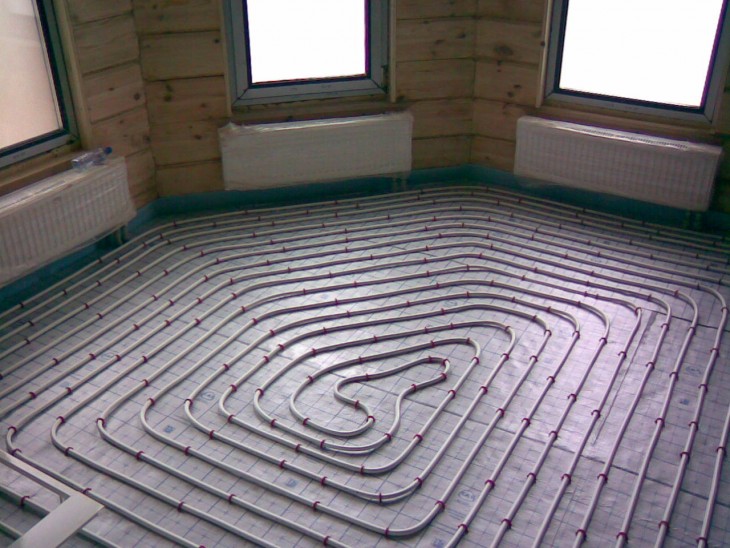

  • نظام التدفئة تحت الأرضية.

مخططات نظام التدفئة: صورة ، مشورة الخبراء

يعد تسخين المياه في الشقة طريقة بديلة لتدفئة الغرفة دون تركيب غلاية ماء ساخن ومشعات. تكتسب تدفئة الحواف شعبية واسعة في الشقق الحديثة والمنازل الريفية بسبب تنوعها.

يتم تدوير الماء لنظام التدفئة في الأنابيب ، وينتشر الهواء الساخن من اللوح إلى الأرضية والجدران ، والتي تعمل كمصدر لتوزيع الحرارة المنتظم في جميع أنحاء الغرفة. يمكن أن يحل تسخين القاعدة بسهولة محل المشعات المعتادة المثبتة على الحائط. ميزة هذه التسخين: لا تفسد التصميم الداخلي.

ميزة هذا النوع من التدفئة هي التوزيع المتساوي للهواء الدافئ والبارد. يتم توزيع درجة حرارة الهواء بأفضل طريقة: تحتها دافئة وفوقها باردة. إذا تم تثبيت نظام التدفئة تحت الأرضية في منزل خاص ، فيمكنك تقليل وضع درجة الحرارة المحددة لمرجل التدفئة الرئيسي..

مخططات نظام التدفئة: صورة ، مشورة الخبراء

وحتى لا تذوب الأنابيب في المنزل الريفي في حالة عدم وجود أصحابها ، فأنت بحاجة إلى شراء المياه لنظام التدفئة – “مضاد للتجميد”.

تكلفة التدفئة: الحساب

كم سيكلف تسخين المياه للمنزل الصيفي أو في كوخ خاص؟ يعتمد على نوع المرجل: غاز ، كهربائي أو وقود صلب. الأكثر شيوعًا هو الوقود الأزرق ، نظرًا لتوافره وسهولة استخدامه. سعر تسخين المياه على الغاز هو الأدنى. للحساب ، عليك أن تأخذ في الاعتبار:

  • المساحة الإجمالية للغرفة
  • القوة المحددة للغلاية بالنسبة للغرفة التي تبلغ مساحتها 10 أمتار مربعة / م 2.

بعد ذلك ، تحتاج إلى ربط 10 أمتار مربعة من المساحة بطاقة المرجل المطلوبة وفقًا للصيغة: 1 كيلو واط. 10 كيلو فولت / م. ولكن عند تحديد القوة الصحيحة ، يجب مراعاة العديد من العوامل ، على سبيل المثال درجة عزل الغرفة ومنطقة الإقامة..

  • للمنطقة الجنوبية – 1 كيلو واط: 0.9 متر مربع / م ؛
  • للممر الأوسط – 1.5 كيلو واط: 10 متر مربع / م ؛
  • للمناطق الشمالية – 2 كيلوواط: 10 متر مربع / م.

في المتوسط ​​، من أجل التحديد الصحيح لقدرة المرجل ، من الضروري إضافة 20٪ إلى الحساب النهائي. يتميز تسخين المياه بالحطب بمزاياه في تلك المناطق التي تكون فيها تكلفة الوقود معقولة نسبيًا.

الشكاوى المتعلقة بالتدفئة ترافق عمل جميع “أجهزة التدفئة” منذ زمن النيران الأولى في مواقع القدماء. ومع ذلك ، لم يعد من الممكن إلقاء فرع إضافي في “حريق” حديث ، مما يزيد من الحرارة المنبعثة من المدفأة. بعد كل شيء ، تعمل معظم أجهزة التدفئة الحديثة على الدائرة الرئيسية لتزويد المبرد.

نتيجة لذلك ، يجب على المواطنين ، المحرومين من فرصة تدفئة منازلهم بشكل مستقل ، أن يتخيلوا على الأقل: أين يذهبون للتدفئة وماذا (أو من) ، في نفس الوقت ، للشكوى.

مخططات نظام التدفئة: صورة ، مشورة الخبراء

التقسيم

بفضل التوزيع المدروس للطاقة الحرارية ، من الممكن ليس فقط خلق جو مريح في المنزل ، ولكن أيضًا توفير المال بشكل كبير.

قائمة درجات الحرارة الموصى بها للغرف المختلفة:

  • متوسط ​​مستوى درجة الحرارة المريحة: + 20-24 درجة.
  • يُنصح بزيادة مستوى درجة الحرارة قليلاً في غرفة النوم إلى + 22-25 درجة.
  • يجب تسخين الحمام والمرحاض وغرفة المعيشة والمباني الأخرى ، حيث يتواجد مستأجرو الشقة في أغلب الأحيان ، في نطاق من + 21 إلى + 24 درجة.
  • في غرفة الطعام والمطبخ والدراسة ، تنخفض درجة الحرارة إلى + 18-22 درجة.
  • يجب تدفئة قاعة المدخل والجراج وغرف المشي في حدود +12 درجة.

استقرار الضغط في نظام التدفئة

إن تمدد الماء نتيجة التسخين عملية طبيعية. في هذا المؤشر ، يمكن أن يتجاوز الضغط القيمة الحرجة ، وهو أمر غير مقبول من وجهة نظر عملية التسخين. من أجل تحقيق الاستقرار وتقليل الضغط على الأسطح الداخلية للأنابيب والرادياتير ، من الضروري تثبيت العديد من عناصر التسخين. سيكون من الأسهل والأكثر كفاءة ضبط نظام التدفئة في منزل خاص بمساعدتهم..

تعديل خزان التمدد

توسيع خزان الحجاب الحاجز

توسيع خزان الحجاب الحاجز

إنه خزان فولاذي مقسم إلى غرفتين. واحد منهم مملوء بالماء من النظام ، ويتم حقن الهواء في الثاني. قيمة ضغط الهواء تساوي القيمة العادية في أنابيب التسخين. إذا تم تجاوز هذه المعلمة ، فإن الغشاء المرن يزيد من حجم حجرة الماء ، وبالتالي يعوض التمدد الحراري للماء.

قبل ضبط الضغط التفاضلي في نظام التسخين ، تحقق من حالة وضبط وعاء التمدد. يمكنك ضبط الضغط في نظام التدفئة بشراء نموذج خزان مع إمكانية تغييره في غرفة الهواء. كتدبير إضافي ، قم بتثبيت مقياس ضغط للتحقق بصريًا من هذه القيمة..

ومع ذلك ، مع قفزة كبيرة في الضغط ، لن يكون هذا الإجراء كافيًا. بهذه الطريقة ، يمكن ضبط الضغط التفاضلي في نظام التدفئة إذا لم يتجاوز قيمة حرجة. لذلك ، يوصى بتثبيت أجهزة إضافية.

كيفية ضبط مجموعة الأمان

تتضمن هذه المجموعة من الأجهزة العناصر التالية:

  • مقياس الضغط. مصمم للتحكم البصري في نظام التدفئة ؛
  • فتحة تهوية. إذا تجاوزت درجة حرارة الماء 100 درجة ، يعمل البخار الزائد على مقعد صمام الجهاز ، ويطلق الهواء من الأنابيب في الخارج ؛
  • صمام أمان. يعمل بنفس طريقة تصريف المياه ، ولكنه ضروري لتصريف سائل التبريد الزائد من الأنابيب.

كيف يمكن ضبط مشعاع التدفئة باستخدام هذه الوحدة؟ للأسف ، تم تصميمه لمنع حالات الطوارئ في النظام بأكمله. تحتاج البطاريات إلى جهاز مختلف.

رافعة Mayevsky

من الناحية الهيكلية ، يشبه صمام الأمان. ميزة خاصة هي الحجم الصغير والقدرة على التركيب على أنبوب المبرد بقطر صغير.

من أجل ضبط بطاريات التدفئة بشكل صحيح ، تحتاج إلى معرفة الحالات التي يتم فيها استخدام رافعة Mayevsky:

  • القضاء على احتقان الهواء في المشعات. عن طريق فتح الصمام ، يتم إطلاق الهواء حتى يتدفق المبرد ؛
  • تحديد معلمات قيمة الضغط الحرج. في حالة التمدد الطارئ للماء ، يفتح الصمام ويستقر الضغط في المبرد.

    تصميم رافعة Mayevsky

    الوظيفة الأخيرة اختيارية ولا يتم استخدامها غالبًا. من الأفضل القيام بهذه المهمة من قبل فريق الأمن. يجب أن يشمل التنظيم الصحيح للتدفئة في المنزل جميع العناصر المذكورة أعلاه..

عند التنظيم الذاتي لنظام تسخين ثنائي الأنابيب أثناء تشغيل المرجل ، فأنت بحاجة إلى مراقبة قراءات موازين الحرارة ومقاييس الضغط باستمرار.

التحكم في درجة حرارة التدفئة

معلمة مهمة لأي نظام تدفئة هو نظام درجة الحرارة الأمثل لتشغيله. تعتبر نسبة مائع نقل الحرارة الساخن والمبرد 75/50 أو 80/60 مناسبة. ومع ذلك ، فإن هذه القيمة غير مقبولة دائمًا لأجزاء معينة من الشبكة. كيف يتم ضبط التدفئة في المنزل بشكل صحيح في هذه الحالة؟ مطلوب تركيب معدات خاصة. تم تصميم بعضها لتنظيم مشعات التدفئة.

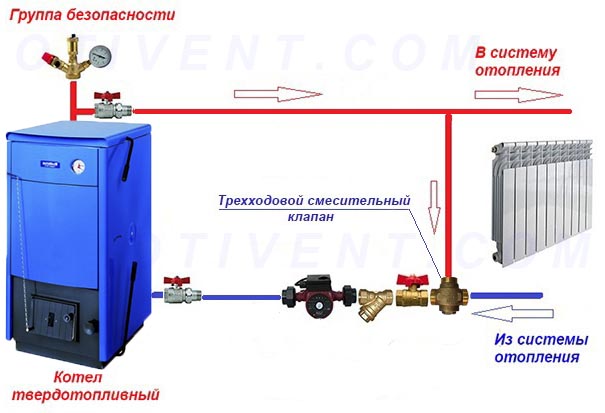

وحدات الخلط

ثلاثي صمام

عنصرهم الرئيسي هو صمام ثنائي أو ثلاثي. يتم توصيل إحدى الفتحات بأنبوب التسخين بالماء الساخن ، والثاني بالعودة. والثالث مركب على جزء من الخط ، حيث يكون من الضروري ضمان انخفاض مستوى درجة حرارة سائل التبريد.

كوحدات خلط إضافية ، فهي مجهزة بجهاز استشعار درجة الحرارة ووحدة تحكم ثرموستاتي. يرسل المستشعر إشارة حول مستوى تسخين عامل التسخين ويفتح أو يغلق صمام الخلط ، وبالتالي ينظم نظام التسخين ثنائي الأنابيب. في أغلب الأحيان ، يتم تثبيت هذه الآليات في مجمعات أرضية ساخنة بالماء..

إذا كنت بحاجة إلى ضبط تدفئة أرضية ساخنة بالماء في مبنى سكني ، فأنت بحاجة إلى مراعاة نظام درجة حرارة الأنابيب. في أغلب الأحيان لا تتجاوز 45 درجة..

الماكينات

مضاعفات المبرد

كيف يمكن ضبط التدفئة في مبنى سكني إذا لم يكن من الممكن تغيير درجة حرارة الماء في الأنابيب بشكل مستقل؟ هذا يتطلب تركيب صمامات خاصة. يمكنك تقييد نفسك بتثبيت صنابير بسيطة – بمساعدتهم ، يتم تنظيم تدفق المبرد إلى المشعات. ومع ذلك ، في هذه الحالة ، يجب إجراء التعديل بشكل مستقل في كل مرة. سيكون الخيار الأفضل هو تركيب الماكينات.

يتضمن تصميم هذا الجهاز ترموستات ومحرك مؤازر. للعمل ، يجب عليك تنفيذ الخطوات التالية.

  1. اضبط قيمة درجة الحرارة المطلوبة على منظم الحرارة.
  2. سوف تقوم المؤازرة تلقائيًا بقطع أو إغلاق تدفق المبرد إلى المبرد.

بالإضافة إلى هذه الطرز ، يمكنك شراء إصدار اقتصادي يتضمن فقط منظم حرارة. في هذه الحالة ، لن يكون مستوى الضبط دقيقًا. ولكن كيف يمكن ضبط نظام التدفئة في مبنى سكني إذا تم تركيب البطاريات القديمة؟ هناك نماذج من منظمات الحرارة المصممة للتركيب في مشعات الحديد الزهر. مثل هذا الإجراء سيجعل ضبط درجة حرارة الشقة أكثر دقة..

يجب عدم استخدام منظمات الحرارة لتنظيم الضغط التفاضلي في نظام التدفئة. سوف يحدون فقط من تدفق المبرد إلى المبرد ، دون التأثير على نظام درجة حرارة النظام بأكمله..

عمل نظام التدفئة لمبنى سكني

تؤدي أنظمة التدفئة المستقلة لمبنى سكني متعدد الطوابق وظيفة واحدة – النقل في الوقت المناسب لسائل التبريد الساخن وتعديله لكل مستهلك. لضمان إمكانية التحكم العام في الدائرة في المنزل ، يتم تثبيت موزع واحد مع عناصر لضبط معلمات المبرد ، جنبًا إلى جنب مع مولد حراري.

يشتمل نظام التدفئة المستقل لمبنى متعدد الطوابق بالضرورة على الوحدات والمكونات التالية:

  1. مسار خط الأنابيب الذي يتم من خلاله توصيل سائل العمل إلى الشقق والمباني. كما ذكرنا سابقًا ، يمكن أن يكون تخطيط الأنابيب في المباني متعددة الطوابق مفردة أو مزدوجة الدائرة ؛
  2. KPiA – أجهزة ومعدات التحكم التي تعكس معلمات المبرد ، وتنظم خصائصه وتأخذ في الاعتبار جميع خصائصه المتغيرة (معدل التدفق ، الضغط ، معدل التدفق ، التركيب الكيميائي) ؛
  3. وحدة التوزيع التي توزع المبرد المسخن عبر خطوط الأنابيب.

يتضمن المخطط العملي لتدفئة مبنى سكني متعدد الطوابق مجموعة من الوثائق: التصميم والرسومات والحسابات. يتم وضع جميع وثائق التدفئة في مبنى سكني من قبل الخدمات التنفيذية المسؤولة (مكاتب التصميم) بما يتفق بدقة مع GOST و SNiP. تقع مسؤولية ضمان تشغيل نظام التدفئة المركزية المركزية بشكل صحيح على عاتق شركة الإدارة ، بالإضافة إلى إصلاحها أو استبدالها بالكامل لنظام التدفئة في مبنى متعدد الشقق..

دائرة تسخين للتدفئة المركزية

نظام التدفئة

يلعب تصميم أنابيب التدفئة في مبنى متعدد الطوابق دورًا مهمًا في الحفاظ على المعلمات المحددة للمعدات وسوائل العمل. لذلك ، غالبًا ما يتم استخدام التوزيع العلوي لنظام التدفئة في المباني منخفضة الارتفاع ، والسفلية – في المباني الشاهقة. يمكن أن تؤثر طريقة توصيل المبرد – مركزي أو مستقل – أيضًا على التشغيل الموثوق للتدفئة في المنزل..

نظام تدفئة مركزي

في معظم الحالات ، يقومون بإجراء اتصال بنظام التدفئة المركزية. يتيح لك ذلك تقليل تكاليف التشغيل في التقدير لتدفئة مبنى متعدد الطوابق. ولكن من الناحية العملية ، يظل مستوى جودة هذه الخدمات منخفضًا للغاية. لذلك ، إذا كان هناك خيار ، يتم إعطاء الأفضلية للتدفئة المستقلة لمبنى متعدد الطوابق..

ترتبط المباني الجديدة الحديثة بالمنازل ذات الغلايات الصغيرة أو بالتدفئة المركزية ، وتعمل هذه المخططات بكفاءة عالية بحيث لا معنى لتغيير طريقة الاتصال إلى مستقلة أو أخرى (مشتركة أو قائمة على الشقة). لكن الدائرة المستقلة تعطي الأفضلية للشقة أو التوزيع العام للحرارة. عند تثبيت التدفئة في كل شقة منفصلة ، يتم تنفيذ أنابيب مستقلة (مستقلة) ، يتم تركيب غلاية منفصلة في الشقة ، كما يتم تثبيت أجهزة التحكم والقياس لكل شقة على حدة.

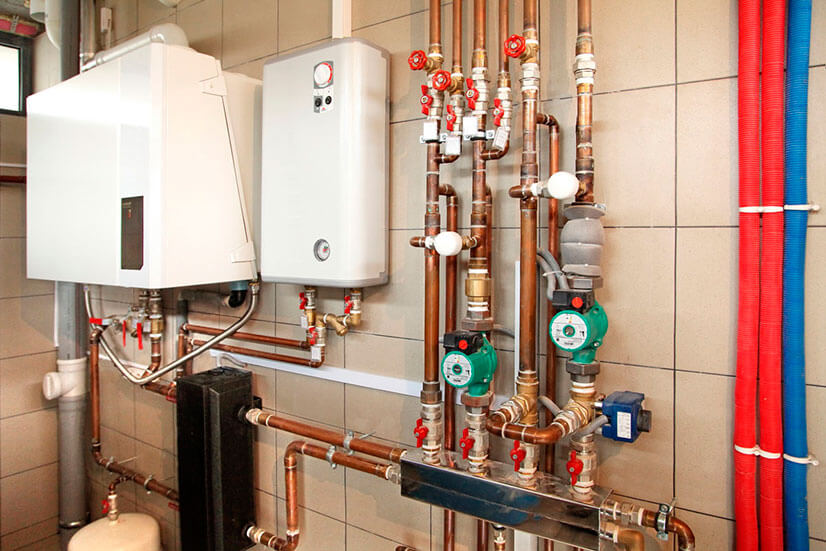

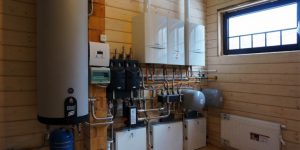

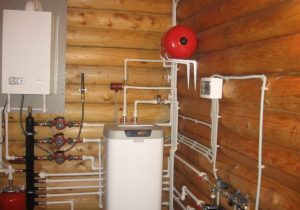

غرفة غلاية صغيرة في نظام تدفئة مستقل

عند تنظيم أسلاك منزلية عامة ، من الضروري بناء أو تركيب غرفة مرجل مشتركة بمتطلباتها الخاصة:

  1. يجب تثبيت العديد من الغلايات – الغاز أو الكهرباء ، بحيث يمكن تكرار تشغيل النظام في حالة وقوع حادث ؛
  2. يتم رسم مسار خط أنابيب مزدوج الدائرة فقط ، ويتم وضع خطته أثناء عملية التصميم. يتم تنظيم مثل هذا النظام لكل شقة على حدة ، حيث يمكن أن تكون الإعدادات فردية ؛
  3. الجدول الزمني للتدابير الوقائية والإصلاحية المخططة إلزامي.

في نظام تدفئة المنزل المشترك ، يتم التحكم في استهلاك الحرارة وحسابه على أساس كل شقة على حدة. في الممارسة العملية ، هذا يعني أنه يتم تثبيت عداد على كل أنبوب إمداد لسائل التبريد من الناهض الرئيسي.

تدفئة الحي لمبنى سكني

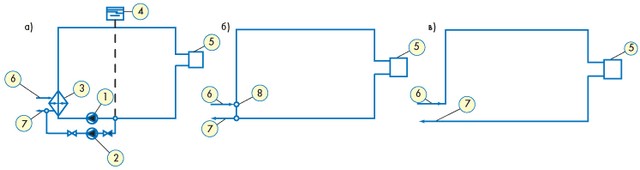

إذا قمت بتوصيل الأنابيب بتدفئة المنطقة ، فما هو الفرق في مخطط الأسلاك؟ وحدة العمل الرئيسية لدائرة إمداد الحرارة هي المصعد ، الذي يعمل على استقرار معاملات السوائل ضمن القيم المحددة. هذا ضروري بسبب الطول الطويل لأنابيب التدفئة ، والتي يتم فيها فقدان الحرارة. تقوم وحدة المصعد بتطبيع درجة الحرارة والضغط: لهذا ، يزيد ضغط الماء في نقطة التسخين إلى 20 ضغطًا جويًا ، مما يؤدي تلقائيًا إلى زيادة درجة حرارة المبرد إلى + 1200 درجة مئوية. ولكن نظرًا لأن هذه الخصائص للوسيط السائل للأنابيب غير مقبولة ، فإن المصعد يقوم بتطبيعها مع القيم المسموح بها.

تعمل نقطة التسخين (وحدة المصعد) في دائرة تسخين ذات دائرتين وفي نظام تدفئة أحادي الأنبوب لمبنى سكني شاهق. الوظائف التي ستؤديها مع مثل هذا الاتصال: تقليل ضغط العمل للسائل باستخدام المصعد. يغير صمام البوابة المخروطي الشكل تدفق السائل إلى نظام التوزيع.

نظام تسخين أحادي الأنبوب

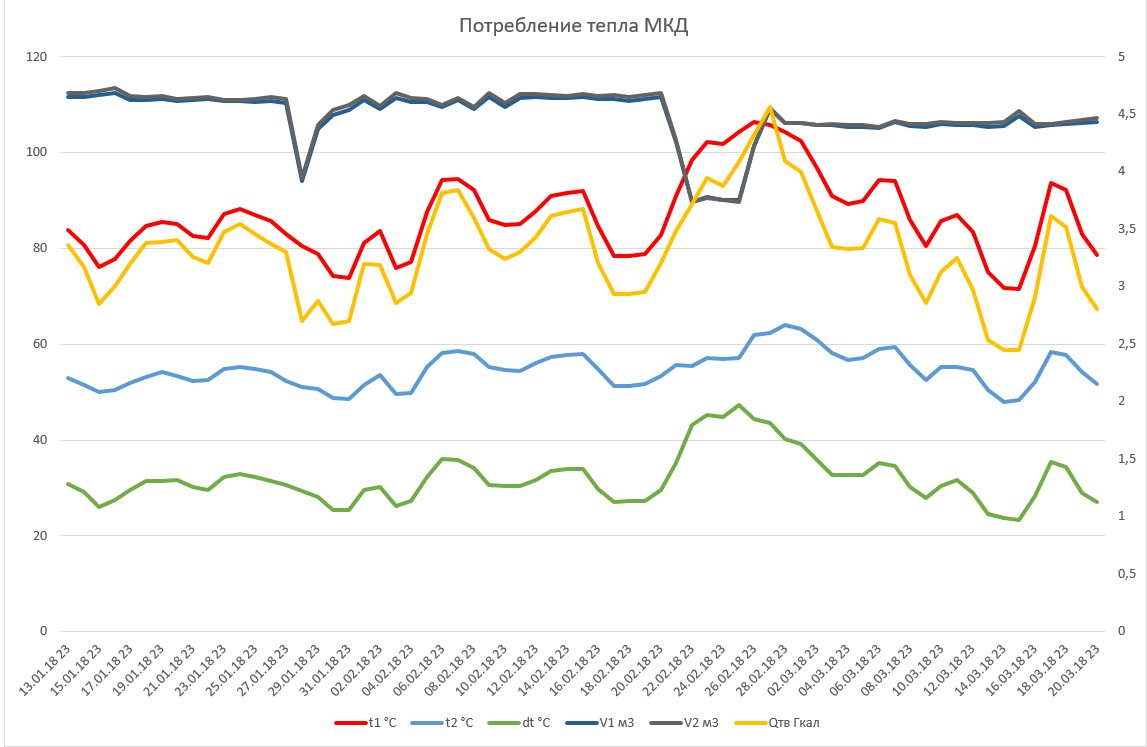

حاسبة الحرارة

يحتوي كل منزل تقريبًا بالفعل على جهاز خاص يسمى حاسبة الحرارة. وتتمثل مهمتها في حساب مقدار الحرارة التي استهلكها منزلك. لسوء الحظ ، لأسباب تاريخية ، عندما كان لدينا كل شيء مشترك ، وبالتالي لا أحد ، لم نعتد على حساب تكاليف التدفئة. وفي الوقت نفسه ، فإن التدفئة اليوم هي أغلى عمود من النفقات في الفواتير. علاوة على ذلك ، نظرًا لحقيقة أنه لم يفكر أحد تاريخيًا في التدفئة في بلدنا ، فإن هذه المنطقة هي الآن الأكثر رشوة وغير فعالة على الإطلاق. ومن أجل تصحيح الموقف بطريقة ما ، يجب على كل من يهتم بالأرقام التي يتعرض لها في فواتير الخدمات أن يتذكر ويفهم الصيغة الرئيسية في الإسكان والخدمات المجتمعية:

وبالتحديد ، وفقًا لصيغة المدرسة هذه ، يحسب مقياس الحرارة تكلفة التدفئة بالنسبة لك: m هي كتلة المبرد الذي مر عبر منزلك في ساعة واحدة ، dT هو فرق درجة الحرارة بين الإمداد والعودة. أولئك. عند المدخل ، على سبيل المثال ، 80 درجة ، يبرد المبرد الذي يمر عبر بطاريات التدفئة في المنزل إلى 50 درجة – dT يساوي 30 درجة. بضرب كتلة المبرد في فرق درجة الحرارة ، نحصل على نفس Gigacaloria. كل منطقة لها سعرها الخاص مقابل 1 جيجا كالوريا ، على سبيل المثال في بلدي فلاديمير هو 1987 روبل 40 كوبيل. يتم ضرب Q الذي تم الحصول عليه للشهر في التعريفة ، ثم قسمة مساحة المعيشة الإجمالية للمنزل ، ونحصل على تكلفة التدفئة لكل متر مربع. حسنًا ، كم متر مربع تملكه ، في الواقع أنت ملزم بدفعه. إليكم مخططًا بسيطًا إلى حد ما ، لا يشك فيه الكثيرون في بلدنا ، بما في ذلك ، لدهشة الجميع ، حتى أولئك الذين يشاركون في هذه الخدمات السكنية والمجتمعية (كما أوضحت ممارستي).

فقط من خلال فهم كيفية عمل مقياس الحرارة ومعرفة سعر التدفئة ، يمكنك التعامل مع مشكلات توفير الطاقة. وكما تظهر الصيغة ، يمكنك التوفير إما في اختلاف درجة الحرارة أو في كتلة المبرد الذي يمر عبر المنزل. هنا من الضروري إجراء حجز ، تمامًا مثل ذلك ، من المستحيل أخذ الإمداد ووضعه في الإرجاع ، إذا كان المنزل لا يأخذ الحرارة على الإطلاق ، وكان الفرق في درجات حرارة العرض والعودة أقل من 3 درجات ، تتم إزالة مقياس الحرارة هذا من السجل ويتم شحن المنزل وفقًا للمعيار. هذه الميزة لشبكة تدفئة المدينة والتي لن نتطرق إليها الآن..

ننزل إلى الطابق السفلي

حسنًا ، الآن نأتي إلى الجزء الممتع. معظم أجهزة الكمبيوتر الحرارية الحديثة هي أجهزة حديثة للغاية ، لا يتم استخدام إمكانياتها على الإطلاق ، نظرًا لحقيقة أن المنازل يديرها سباكون Vasya من الماضي البعيد والجدة من HOA. أحث جميع المتخصصين في تكنولوجيا المعلومات على ألا يكونوا كسالى وأن ينزلوا إلى قبو منزلك وينظروا إلى هذا الجهاز الحاسوبي المثير للاهتمام. على سبيل المثال ، كان هناك آلة حاسبة للحرارة Thermotronic TV7 في منزلي:

صورة

يتمتع هذا الجهاز بإمكانيات كبيرة جدًا ، مثل الاتصال عبر Ethernet و USB و RS-232 ، ولكن الأهم من ذلك أنه يحتوي على قارئ بطاقة SD. تحتاج فقط إلى إدخال بطاقة SD بداخلها ، وستقوم تلقائيًا بتسجيل السجل الكامل للقراءات – الضغط ودرجة الحرارة وحجم المبرد والخصائص الأخرى اللازمة لحساب تكلفة التدفئة. بالمناسبة ، في حالتي ، اتضح أيضًا أنه إذا تم استخدام مقاييس التدفق الأصلية (جهاز استشعار يحسب كتلة المبرد) ، فسيكون من الممكن تسجيل التسريبات تلقائيًا في المنزل وإرسال الرسائل القصيرة إلى السباكة – لديك فيضان ، ركض إلى المنزل!

ولذا قمنا بتنزيل البيانات من مقياس الحرارة ، والآن ، باستخدام برنامج Archiver ، يمكننا معالجة البيانات من العداد:

صورة

البرنامج نفسه بدائي تمامًا ، ولا يعرف حتى كيفية إنشاء الرسوم البيانية ، ولا يقوم حتى بالتصدير إلى Excel. لكن ctrl-ctrl-v القديم الجيد يجعل من السهل التعامل مع المشكلة!

رسم المخططات

الآن بعد أن أصبح لدينا البيانات في Excel ، يمكننا رسم الرسوم البيانية واستخلاص بعض الاستنتاجات. أوه ، كم يمكنك رؤيته على الرسوم البيانية! على سبيل المثال ، في الرسم البياني الأول ، هناك نوعان من الدعم في حجم المبرد (خطوط زرقاء غامقة ورمادية علوية) يمر عبر المنزل ، وهذا على الأرجح هو عطل في الأنابيب في المنطقة. يتزامن فقط مع زيادة في درجة حرارة العرض (الصقيع!)

صورة

المحور الأيمن هو Q ، والذي يظهر الحرارة بالجيجا السعرات الحرارية في اليوم. كما قلت بسعر 1 جيجا كالوريا في فلاديمير تكلف 1987.40 روبل. على الرسم البياني ، يتم تمييز Gigacalories بخط أصفر. هذا هو عدد الجيجاكالوري الذي سيجمعه المنزل في شهر واحد ، هذا المبلغ مضروبًا في 1987.40 روبل ، ثم يتم تقسيمه إلى شقق وتدفعه في إيصالاتك لشقة مشتركة.

الخطوط الحمراء والزرقاء هي درجات حرارة التدفق والعودة. القيم على المقياس الأيسر. الخط الأخضر هو دلتا أي تلك درجة الحرارة ، وكم استغرق منزلك للتدفئة. كما ترون ، فإن درجة حرارة التقديم في الطقس البارد تزيد عن 100 درجة. وإذا تم اختراقه ، فهو يهدد الحياة!

يمكن ملاحظة أنه على الرغم من القفزة في درجة حرارة التدفق ، فإن درجة حرارة العودة دائمًا ما تكون متماثلة تقريبًا. هذه ظاهرة مثيرة للاهتمام. هل يعرف احد لماذا؟ لدي نسخة ، لكنني سأتركها معي الآن ، انتقل إلى التعليقات! &# 128578 ؛ إنه لأمر مخز ، في الواقع ، لا يمكنك حفظ ما هو واضح ، على اختلاف درجات الحرارة.

يمثل الخطان الأزرق الداكن والرمادي حجم سائل التبريد الذي يمر عبر المدخل والمخرج ، على التوالي ، في الساعة. لسبب ما ، لدينا القليل من الأوراق أكثر مما يأتي. إما أن يكون هناك خطأ في القياس ، أو أن شيئًا ما يتدفق في مكان ما … سوف أفهم هذه المشكلة.

صورة

الحصول على إذن قطع الاتصال

إن رغبة المستأجرين في تحسين تدفئة شقتهم خلال فترة البرد أمر طبيعي ، إذا أخذنا في الاعتبار كيفية عمل التدفئة المركزية في منازلنا وما هي النفقات التي يتعين علينا تحملها مقابل شقة مشتركة. للوهلة الأولى ، كل شيء بسيط. إذا كان لديك مال ، خذ غلاية وقم بتثبيتها في المنزل وقم بتسخينها كما يحلو لك. ولكن هناك واحد أساسي “لكن”. في بلدنا ، استقلال المواطنين ، حتى من حيث التصرف في ممتلكاتهم ، له حدوده. علينا تدفئة مساكننا باستخدام خدمات المرافق العامة. تواجه أي محاولة لتغيير نظام دعم الحياة لشقة المدينة عقبات من الدولة.

شركات الطاقة محتكرة في سوق الإمداد الحراري ، وتساعدها الدولة في ذلك ، وتحد بشكل مصطنع من قدرة المواطنين على التحول إلى مصادر مستقلة لإمدادات الطاقة. غالبًا ما يكون نظام التدفئة DIY في الشقة نتيجة صراع شاق بين السكان والسلطات التنظيمية. تكمن المشكلة برمتها في كيفية الحصول على إذن لفصل مصدر التدفئة المركزية. لا تسمح المعايير التقنية الحالية بشكل مستقل ، دون إذن ، بالحصول على الحق في التدفئة المستقلة لشقة المدينة ، على الرغم من حقيقة أن القانون المدني للاتحاد الروسي لا يحظر بشكل مباشر مثل هذه الإجراءات لأصحاب المنازل وأن مالك الشقة لديه الحق في رفض الخدمات المركزية في أي وقت.

مخططات نظام التدفئة: صورة ، مشورة الخبراء

الأهمية! يُعاقب القانون على الإغلاق غير المصرح به لعناصر نظام التدفئة الداخلي ويُعد جريمة إدارية. تعطي المادة 7.21 من قانون الجرائم الإدارية للاتحاد الروسي فكرة واضحة عن مسؤولية السكان في هذا الصدد..

تنظيم التدفئة المستقلة لشقتك بأيديكم يعني شيئًا واحدًا فقط في المرحلة الأولية. سيتعين عليك طلب إذن رسمي بشكل مستقل لفصل التدفئة المركزية. بالفعل في هذه المرحلة ، عليك أن تقرر أي نوع من التدفئة المنزلية هو الأمثل في حالتك..

ملحوظة: في المباني الشاهقة (أكثر من 9 طوابق) لا يوجد إمداد غاز مركزي من أجل زيادة سلامة تشغيل المنشآت السكنية. لذلك ، فإن تسخين الغاز مقبول بشكل أساسي لسكان المباني السكنية في مبنى قديم ، حيث يوجد مصدر مركزي للغاز المنزلي..

الأمر متروك لك لاستخدام التدفئة أو الغاز أو الكهرباء. الشيء الرئيسي هو أن المشروع يلبي قوانين البناء ومعايير السلامة اللازمة.

يجب أن يشير المشروع إلى جميع المعلمات التقنية اللازمة لأجهزة التدفئة ، وخطة ورسم تخطيطي لاتصالها ، بالإضافة إلى الحسابات الهيدروليكية التفصيلية. فقط بعد حل جميع المشكلات البيروقراطية ، يمكنك معالجة الجانب الفني للمشكلة مباشرةً..

تفكيك التدفئة القديمة

بعد التعامل مع شركة الطاقة والحصول على إذن بالإيقاف ، يمكنك المتابعة إلى المرحلة التالية – تفكيك نظام خطوط الأنابيب ومشعات النظام الداخلي في الشقة. في هذه الحالة ، لا يمكنك الاستغناء عن مساعدة شركة الإدارة أو مكتب الإسكان. من الضروري الاتفاق مع هذه الخدمات على إجراء فصل الشقة عن اتصالات الإمداد الحراري الداخلية. عندها فقط يمكن أن يبدأ التفكيك..

مخططات نظام التدفئة: صورة ، مشورة الخبراء

في عملية العمل ، من الضروري الالتزام الصارم بالتسلسل ، واستبعاد تلك العقد وعناصر النظام التي تتوافق مع المخطط بالضبط. خلاف ذلك ، في حالة حدوث انتهاك لتزويد الشقق الأخرى بالحرارة ، فسيتعين عليك الرد ليس فقط بموجب القانون على أعمال التخريب ، ولكن أيضًا تتحمل التكاليف المالية المرتبطة بدفع الغرامة. يجب استعادة الاتصالات المنزلية التالفة على نفقتهم الخاصة..

يجب أن تبدأ في تفكيك العناصر الرئيسية للأسلاك. لإعطاء سلامة دائرة التدفئة المركزية ، التي أصبحت الآن عديمة الفائدة بالنسبة لك ، من الأفضل استبدال الناهض بقطع أنبوب فولاذي جديد من نفس القطر بدلاً من الأنبوب القديم. بعد عزله عن مصدر التدفئة المركزية ، تابع تفكيك خطوط الأنابيب القديمة وإيقاف تشغيل أجهزة التدفئة. بعد عزله عن مصدر التدفئة المركزية ، انتقل إلى التفكيك والفصل.

كمرجع! هناك قاعدة إلزامية. لا ينصح بشدة باستخدام الأسلاك والمشعات القديمة لأنظمة التدفئة الجديدة. عدم اتساق المعلمات التقنية ، يمكن أن يؤدي التلوث الكبير إلى انتهاكات تكنولوجية أثناء تشغيل التدفئة المستقلة.

أنواع التدفئة في المباني متعددة الطوابق

حاليًا ، يتم استخدام ثلاث مخططات رئيسية لنظام التدفئة في مبنى سكني ، والتي تعتمد على العديد من العوامل الخارجية والداخلية: المركزية ، المستقلة والفردية.

عند اختيار أفضل خيار تدفئة ، يجب أن تتعرف على خصائصه الرئيسية. هذه هي الميزات التالية:

أنواع التدفئة في المباني متعددة الطوابق

تدفئة مركزية ، وتتميز بالخدمة المتسقة لعدة منازل أو كتل كاملة من منزل مرجل واحد في وقت واحد. كقاعدة عامة ، يتم استخدامه في المساكن القديمة ، وغالبًا ما يمكن العثور على مثل هذا النظام في الألواح النموذجية والمباني المكونة من خمسة طوابق وتسعة طوابق..

  • نظام التدفئة. يوفر هذا المخطط صيانة جميع الشقق في منزل واحد من غرفة مرجل منفصلة (في مخزون الإسكان القديم ، يتم لعب هذا الدور بواسطة الموقد) أو غرفة المرجل الموجودة في الطابق العلوي. يمكن العثور على الخيار الأخير في أغلب الأحيان في مطوري المساكن المريحة ودرجة رجال الأعمال..
  • التدفئة الفردية ، والتي تتميز بموقع غلاية الغاز والأسلاك الفردية منها في كل شقة في مبنى متعدد الطوابق ، وبفضل ذلك يمكن للمقيمين تنظيم بداية ونهاية موسم التدفئة ، وكذلك مستوى تدفئة منازلهم.

كل خيار من هذه الخيارات له مزايا وعيوب خاصة به ، لذا فإن التعرف على ميزاتها أمر مرغوب فيه للغاية قبل شراء العقارات..

مخططات الأسلاك في المباني الشاهقة

بغض النظر عن حداثة المبنى ، والاتصال بغرفة المرجل ، وكذلك المواد اللازمة لتصنيع مشعات التدفئة والأسلاك في المباني الشاهقة الحديثة ، يتم توفير خطتي ربط فقط لنظام التدفئة العام أو الفردي : أنبوب واحد وثنائي. كلا الخيارين لهما أيضًا مزايا وعيوب ، والتي يجب أخذها في الاعتبار عند شراء منزل أو إعادة تشكيل الأسلاك الداخلية..

نقل أو استبدال البطاريات

كثير من المالكين يخطئون عن طريق القيام بأعمال إصلاح غير مصرح بها في المنزل ، على الرغم من أن هذا لا يمكن القيام به. ومن أجل استبدال جهاز تسخين قديم أو معيب بآخر جديد أو تغيير الأسلاك ، من الضروري ترك الطلبات للسلطات المختصة والحصول على إذن للقيام بهذا العمل. بعد الحصول على إذن ، يمكنك المتابعة لتفكيك وتثبيت جهاز جديد ، والذي يتضمن الإجراء التالي:

نقل البطاريات أو استبدالها

بادئ ذي بدء ، من الضروري إغلاق صمامات الإغلاق واستنزاف جميع المياه المتبقية من البطارية. ستتيح لك هذه التقنية إصلاح أو تفكيك الرادياتير دون إغلاق الناهض أو النظام بأكمله..

يتم اختيار مادة تصنيع السخان وعدد المقاطع الموجودة فيه حسب الأرضية وحساب قوتها الحرارية.

تتضمن المرحلة التالية تركيب العدادات وصمامات الإغلاق وجميع الوصلات الضرورية ، والتي يعتمد اختيارها بشكل مباشر على مادة التصنيع وقطر الرافعات والأسلاك الرئيسية..

يتم تركيب بطارية جديدة بزاوية طفيفة معاكسة للإمداد ، لأنه عندها فقط ستظل الأقسام الخارجية دافئة أيضًا نظرًا لحقيقة أن الماء لن يدخلها فحسب ، بل سيظل موجودًا فيها أيضًا.

إذا كان المالك يفتقر إلى المهارات اللازمة لأداء مثل هذا العمل ، فمن الأفضل أن يعهد بتنفيذ المهمة إلى متخصصين مؤهلين يمكنهم ترتيب كل شيء بسرعة ، وفي أقصر وقت ممكن لحل حتى أصعب المهام.

الدوائر المفتوحة والمغلقة

يتضمن مخطط التسخين ذو الأنبوبين من النوع المفتوح استخدام خزان تمدد تقليدي ، يتم تركيبه في أعلى نقطة في الدائرة. الضغط هنا ضئيل للغاية ، المبرد على اتصال مع الغلاف الجوي. في حالة التمدد المفرط ، يدخل الماء في أنبوب فرعي خاص يمتد من الخزان. الميزة غير المشكوك فيها للدوائر المفتوحة هي سهولة إزالة الهواء – يخرج من خلال خزان التمدد من تلقاء نفسه. الآن فقط ، جنبًا إلى جنب مع خروج الهواء ، لوحظ تبخر سائل التبريد ، لذلك يجب مراقبة مستواه باستمرار.

مع وجود كمية غير كافية من الماء في أنظمة التسخين المفتوحة ثنائية الأنابيب ، يتم سماع فقاعات من الماء في المشعات.

تشمل أنظمة التسخين المغلقة خزانات تمدد من النوع الغشائي محكمة الغلق. المبرد يدور هنا في مكان مغلق ، لذلك لا يوجد مكان يتبخر فيه. إذا لزم الأمر ، يمكن إضافة مادة الإيثيلين جلايكول المضادة للتجمد هنا. من أجل منع تهوية الدائرة ، يتم تثبيت صمامات تنفيس الهواء فيها – أوتوماتيكيًا أو يدويًا.

في أنظمة التدفئة المغلقة ، يجب تركيب مضخة دورانية ، بينما في أنظمة التدفئة المفتوحة ليست ضرورية.

أنظمة التدفئة ثنائية الأنابيب للمباني السكنية

أنظمة التدفئة للمباني متعددة الطوابق من الأنواع التالية:

  • عمودي: أنبوب واحد ، أنبوبان ؛
  • أفقيًا: مع رافعات رأسية ثنائية الأنابيب ودوائر شقة أفقية أحادية الأنبوب ، مع رافعات رأسية ثنائية الأنابيب ودوائر شقة أفقية ثنائية الأنبوب.

يعني النوع الرأسي للنظام أن عدة مصاعد رأسية تمر عبر شقة من عدة غرف ، واحدة على الأقل لكل غرفة. في هذه الحالة ، من المستحيل قياس الشقة للحرارة المستهلكة. تظهر الرسوم البيانية لهذه الأنظمة في الشكل أدناه..

نظام تدفئة من أنبوبين لمبنى متعدد الطوابق

1. مخططات للأنظمة الرأسية للمباني متعددة الطوابق. أ) أنبوب واحد ، ب) أنبوبان.

النوع الأفقي يفترض الصاعد الرأسي على السلالم مع مدخلات فردية ثنائية الأنابيب للشقق ، مما يسمح بتركيب عدادات حرارة الشقة ، والتي تعد جزءًا هيكليًا من وحدة التحكم في حرارة الشقة والقياس (KURU) الموجودة داخل الشقة أو خارجها.

بعد دخول الشقة ، يمكن لأنابيب التدفئة تجاوزها حول المحيط أو وضعها بشكل نصف قطري من الباب الأمامي. للحصول على مخطط أفقي للمحيط ، ستكون هناك حاجة إلى أنابيب ووصلات بأقطار مختلفة ، مما يزيد من التكلفة. حساب مثل هذا النظام معقد نوعًا ما. للتركيب الشعاعي ، يلزم وجود أنابيب ووصلات من نفس الحجم القياسي ، على سبيل المثال ، DN 15 أو 20 مم.

يتم حساب هذا المخطط بسهولة يدويًا. العيب هو الحاجة إلى تمرير جميع الأنابيب من خلال فتح الباب الأمامي. يتم عرض كلا المخططين الأفقيين في الشكل أدناه..

نظام تدفئة من أنبوبين لمبنى متعدد الطوابق

2. أنظمة الشقة الأفقية ثنائية الأنبوب. أ) مخطط المحيط ، ب) مخطط نصف قطري

ماذا يعني مصطلح “نظام مغلق” في تدفئة المناطق

يمكن أن يكون أي من الأنظمة المذكورة أعلاه من “نوع مغلق (مستقل)”. هذا يعني عدم وجود مناطق مشتركة ، وانفصال بين دائرة التدفئة الداخلية وشبكات التدفئة الخارجية. يتم تشغيل الماء داخل نظام التدفئة في المنزل (غالبًا ما يحتوي على مواد مضافة مضادة للتآكل) بواسطة مضخة دوران. يسخن من الماء الأساسي داخل المبادل الحراري من الماء إلى الماء (مثل الماء في دائرة إمداد الماء الساخن).

بسيطة من الناحية الهيكلية هي الدائرة التابعة لنظام التسخين الداخلي ، والتي تمزج التدفق العائد لمياهها مع مياه الشبكة ذات درجة الحرارة العالية عن طريق جهاز خلط – مصعد أو مضخة نفاثة مائية.

أبسط من ذلك هو دارة التدفق المباشر لتوصيل الشبكة الخارجية والداخلية ، عندما تكون الثانية استمرارًا بسيطًا للشبكة الأولى.

يكون هذا الخيار ممكنًا إذا لم تكن المياه الخارجية شديدة السخونة. يحدث موقف مماثل عند التسخين من منزل مرجل منخفض الطاقة لصف من المباني المجاورة..

تظهر مخططات التوصيل الثلاثة المذكورة أعلاه في الأشكال التالية أ) و ب) و ج) ، على التوالي.

نظام تدفئة من أنبوبين لمبنى متعدد الطوابق

3. مخططات لربط الأنظمة الداخلية بخطوط الأنابيب الخارجية.

1 – مضخة الدورة الدموية 2 – مضخة المكياج ؛ 3 – مبادل حراري من الماء إلى الماء ؛ 4 – خزان التمدد 5 – أجهزة التدفئة ؛ 6 – خط توريد “توريد” ؛ 7 – خط أنابيب العودة ؛ 8 – جهاز الخلط.

المخطط الأول (مغلق) يشبه مخططات التدفئة للمنازل الخاصة مع استبدال المرجل بمبادل حراري. كجزء من الدائرة ، يجب أن يكون هناك خزان تمدد مركب في أعلى نقطة في النظام ومتصل مباشرة بالجو ، أي. “افتح”. يميل الهواء المذاب في الماء إلى التحرك لأعلى ، ويصل إلى خط الهواء الأفقي المتصل بالخزان المفتوح ، ويترك من خلاله إلى الخارج. لا يتسبب حادث في القسم الخارجي من شبكة التدفئة في توقف دوران المبرد في نظام مغلق.

يظهر في الشكل أدناه نظام تسخين عمودي مركب (مع التوزيع العلوي والسفلي للتيار الكهربائي) ثنائي الأنابيب مغلق من النوع.

نظام تدفئة من أنبوبين لمبنى متعدد الطوابق

4 مخططات لنظام تسخين ثنائي الأنابيب مع أنابيب علوية (أ) وسفلية (ب).

لا تحتوي الدوائر التابعة والمباشرة (الشكل 3 ب و 3 ج) على مبادلات حرارية وخزانات تمدد ومضخات موجودة في نقاط تسخين مركزية أو فردية (CHP ، ITP). تصميم وصيانة الأنظمة المغلقة أسهل مع المضاعفات المتزامنة لدوائر التدفئة المركزية (ITP).

تم تجهيز معظم أنظمة التدفئة في المباني متعددة الطوابق في روسيا بخزانات تمدد مفتوحة ، حيث يتم ضخها في نفس الوقت. لذلك ، من الخطأ القول أن الخزان المفتوح هو ملحق لأنظمة تسخين الجاذبية (الجاذبية) حصريًا..

ما هو المقصود بـ “النظام المغلق” في المنازل المنخفضة الارتفاع (الخاصة)

العلامة الرئيسية لتصنيف نظام التدفئة للمنازل الخاصة كأنواع مغلقة / مفتوحة هي تصميم خزان التمدد. الخزان المفتوح المتصل مباشرة بالجو هو نظام مفتوح. خزان بغشاء محكم الغلق – نظام مغلق. لقد تطور هذا التصنيف في الواقع في الجزء الناطق بالروسية من الإنترنت.

يكون الغرض من خزان التمدد واضحًا بشكل حدسي – للتعويض عن التغيرات في حجم حامل الحرارة السائل في نظام التسخين مع التقلبات في درجة حرارته. يؤدي تسخين المبرد (الماء ، مضاد التجمد) إلى زيادة حجمه (الماء المسخن من 0 درجة مئوية إلى 100 درجة مئوية يزيد في الحجم بنسبة 4.33٪) ، ويزيد الضغط في الأنابيب (في المتوسط ​​بمقدار 1.2 – 2.2 بار / درجة مئوية) ) والمشعات ، مما يزيد من احتمالية حدوث حالات الطوارئ. يمكن لخزان التمدد المثبت في النظام أن يأخذ مؤقتًا كمية زائدة من المبرد الساخن. يتم ضغط السائل المبرد ويترك الحجم الداخلي للخزان.

خزان التمدد المفتوح عبارة عن حاوية تسريب بغطاء (رفع) قابل للإزالة وأنبوب تصريف ، يتم تثبيته في أعلى نقطة من النظام ، حيث تتحرك فقاعات الهواء المذابة في الماء من خلال الناهضين تحت تأثير قوة أرخميدس. في الغلاف الجوي. تحدث الحركة العكسية أيضًا – يشبع الهواء الجوي حجم السائل المسخن في الخزان ، ويدخل داخل النظام عندما يتم ضغط المبرد بعد التبريد.

تستبعد خزانات التمدد الغشائية الحديثة دخول الهواء الجوي إلى أنظمة التدفئة ، والتي يظهر تصميمها في الشكل أدناه.

نظام تدفئة من أنبوبين لمبنى متعدد الطوابق

5. جهاز خزان توسيع الحجاب الحاجز.

يوجد بداخله غشاء مرن (غشاء) يقسم التجويف الداخلي المختوم للخزان إلى غرفة هواء وماء. النماذج المتقدمة تحتوي على النيتروجين بدلاً من الهواء. يتم ضخ الغاز في الخزان تحت ضغط زائد ، مما يؤدي إلى ثني الغشاء باتجاه مدخل المياه. الضغط المتزايد لمبرد ساخن يجبر الغشاء على ضغط الغاز. تستمر العملية حتى يتساوى الضغطان (السائل والغاز).

يمكن تركيب خزان الغشاء في أي مكان في النظام. يعتبر أفضل مكان هو نقطة على أنبوب الإرجاع أمام مضخة الدوران. يمنع احتياطي السائل داخل الخزان حدوث تجويف في مدخل المضخة.

في محاولة لمنع “تهوية” حجرة الماء بخزان التمدد بالهواء المذاب في المبرد ، يتم قلب أنبوب المدخل لأعلى ، كما هو موضح في الشكل أدناه.

نظام تدفئة من أنبوبين لمبنى متعدد الطوابق

6. طرق تركيب خزان غشاء التمدد.

بالإضافة إلى ذلك ، فإن طريقة التثبيت هذه تقلل درجة حرارة سائل التبريد في الخزان ، مما يحمي الغشاء من الأحمال الحرارية. الأغشية عالية الجودة قادرة على تحمل أي درجة حرارة لسائل التبريد لفترة طويلة ، مما يسمح لنا بالتوصية بكلتا الطريقتين لتركيب خزانات التمدد.

مخططات أنظمة التدفئة الحديثة المغلقة للمنازل الخاصة

يوصى بتجهيز المنازل الفردية بأنظمة تسخين بالدوران القسري ثنائية الأنابيب. يمكن أن تكون مخططاتهم عمودية ، على غرار المخطط في الشكل. 4 مع غلاية بدلاً من مبادل حراري (البند 9) ووعاء توسيع غشاء مغلق متصل بواسطة أنبوب قصير في نفس النقطة أمام المضخة.

لكن حفر السقف والأرضيات في جميع الغرف ، وتخطي الرافعات الرأسية ذات الأنبوبين ، أمر غير منطقي. من الأصح استخدام أنظمة ثنائية الأنابيب الأفقية الموضحة في الشكل 2. ستتجاوز الغرف في كل طابق في منزل خاص دوائر التسخين الأفقية المحيطية بالتسلسل المتصلة بواسطة رافع واحد ثنائي الأنابيب ، كما هو موضح في الشكل أدناه.

نظام تدفئة من أنبوبين لمبنى متعدد الطوابق

7. مخطط تدفئة أفقي ثنائي الأنابيب لمنزل من طابقين.

يتم توصيل مشعات الدوائر المكونة من طوابق من المخطط الأخير ، والتي تسمى النهاية المسدودة ، بأنابيب التدفئة (“الإمداد” و “العودة”) بطريقة جانبية. يمكن أن يكون أقل ، عندما تكون الأنابيب الرئيسية وأنابيب الرادياتير مخفية تحت قاعدة زخرفية ، أو قطرية ، مما يضمن أقصى تدفق للمبرد حول المدفأة. جميع طرق تنفيذ المخطط المسدود لها عيب مشترك – مقاومات هيدروليكية مختلفة لمسار المبرد عبر المشعات ، بسبب الأطوال المختلفة لأنابيب التسخين. تتمتع المشعات الأقرب إلى مدخل الطابق بأصغر مقاومة هيدروليكية ، حيث يتم تحريكها بواسطة المبرد بشكل مكثف أكثر من غيرها ويتم تسخينها بشكل أقوى من الأجهزة الأخيرة في الدائرة بالطابق.

ليس من السهل موازنة مخطط الطريق المسدود ، يجب عليك فتح / إغلاق صنابير الرادياتير لفترة طويلة ، من أجل تحقيق تسخين موحد للمشعات. مخطط الأنبوبين الأفقي لـ Tichelman (مخطط عابر) لتدفئة منزل من طابقين ، كما هو موضح في الشكل أدناه ، خالٍ من هذه العيوب..

نظام تدفئة من أنبوبين لمبنى متعدد الطوابق

8. مخطط أنبوبين أفقيين من Tichelman.

هنا ، الطول الإجمالي لأنابيب التسخين لأي مشعاع في دائرة الطوابق هو نفسه. المشعات الأقرب إلى مدخلات الطوابق لها الحد الأدنى لطول أنبوب “الإمداد” ، ولكن الحد الأقصى لطول “العودة”. الأبعد منها تستقبل المبرد من خلال الأنابيب الأطول ، وتعطيها من خلال أقصرها. والنتيجة هي أن جميع المشعات يتم تسخينها بالتساوي ، لكن مخطط التوازن نفسه لا يتطلب موازنة ، على الرغم من أنه يفقد طريقًا مسدودًا من حيث الطول الإجمالي للأنابيب..

أنظمة الحلقة المفتوحة والمغلقة

لم يتجذر نظام الأنبوب المفتوح من النوعين في شقق المدينة بسبب الخصوصية المرتبطة بالأنابيب العلوية ، التي تنطوي على استخدام خزان التمدد. يتيح هذا الجهاز إمكانية التحكم في نظام التدفئة وتجديده بالماء ، ولكن لا يوجد دائمًا مكان في الشقة لتركيب مثل هذا الجهاز الضخم..

التدفق والنهاية المسدودة

في نظام التدفق ، لا يتغير اتجاه تدفق المياه في أنابيب الإمداد والتفريغ. مع مخطط مسدود ، يتحرك المبرد في أنابيب الإمداد والعودة في اتجاهين متعاكسين. في مثل هذه الشبكة ، يتم تثبيت ممرات جانبية ، وتوجد مشعات في مناطق مغلقة ، مما يجعل من الممكن إيقاف تشغيل أي منها دون تعطيل تشغيل التدفئة.

أنواع أنظمة التدفئة: طريق مسدود وتدفق

أنبوبان أفضل من أنبوب واحد?

الفرق الرئيسي بين أنظمة التدفئة من بعضها البعض هو كيفية تنظيم حركة المبرد. في حالة وجود أنبوبين ، يستغرق وضع الأنابيب ضعف الوقت والمواد. مقارنةً بالإصدار أحادي الأنبوب ، هذا ناقص.

أنواع التدفئة

خياران لجهاز التسخين

ولكن إذا كان هناك أنبوب واحد فقط ، فيجب أن يكون له قطر أكبر ، ولن تكون المدخرات كبيرة..

ولكن عند استخدام نظام يحتوي على أنبوبين ، يمكن تزويد الغرف المُدفأة بدرجة حرارة ثابتة.

مع مخطط الأنبوب الواحد ، يكون غير متساوٍ ، ومن المستحيل تثبيت رؤوس ثرموستاتية على المشعات.

لا يمكن تحسين الوضع هنا إلا من خلال تركيب مجرى جانبي مع صمام متعدد الاتجاهات ، ولكن هذا يمثل أموالًا وتكاليف عمالة إضافية تستهلك المنفعة الشبحية بالفعل.

ملحوظة: عيب نظام الأنبوبين هو الحاجة إلى إغلاق كامل للإصلاحات..

ولكن حتى هذا العيب يتم تسويته تمامًا عن طريق تثبيت صمام كروي عند مدخل ومخرج كل بطارية..

مخطط خط الأنابيب

يجب أن يكون هناك صمام عند مدخل وخروج كل بطارية

في حالة وجود نوعين من التيار الكهربائي ، يتم توفير الماء الساخن بنفس درجة الحرارة من الغلاية إلى جميع نقاط الاستهلاك دفعة واحدة. شريطة أن يتم تثبيت الصمامات أمامها ، لتنظيم معدل التدفق ، يتم توزيعها بالتساوي على طول مسار خط الأنابيب بالكامل.

في نظام ثنائي الأنابيب ، لا يوجد شيء مثل أن المنزل الذي يقع بعيدًا عن غرفة الغلاية ، أو شقة بعيدة قدر الإمكان عن الطابق الأول ، يتم تسخينها بشكل أسوأ.

الفرق في درجة الحرارة

فرق درجة الحرارة بين العرض والعودة

يخلق أنبوبان حد أدنى من الصعوبات لتنظيم تسخين الجاذبية ، وعند استخدام مضخات الدوران ، فإن المعدات ذات الحد الأدنى من الطاقة تكون كافية.

هل هناك اختلافات في الهيكل

يمكن تنفيذ الأنظمة ثنائية الأنابيب أفقيًا ، عندما يكون المنزل من طابق واحد ، وعموديًا ، عندما يكون هناك طابقان أو أكثر. توفير الحرارة هو ميزتها الرئيسية.

تقوم منظمات الحرارة المثبتة على أجهزة التسخين بفصل الجهاز تلقائيًا عن الدائرة إذا اكتشف المستشعر ارتفاع درجة الحرارة.

خيارات خطوط الأنابيب

الخيارات: مخططات نظام ثنائي الأنابيب لتدفئة مبنى سكني

في هذه الحالة ، ينتقل المبرد إلى الجهاز التالي ، وفقط عندما يتم تسخين الغرف بثبات ، يدخل الحد الأدنى المتبقي في المصاعد غير المنظمة. عادة ما تشمل هذه الممرات بين الشقق والممرات أمام المصاعد والسلالم حيث يتم تثبيت المشعات أيضًا..

هام: يعمل منظم الحرارة أيضًا كخانق ، مما يمنع النظام من فقدان الضغط المطلوب..

ولجعل ذلك ممكناً ، فإن ثقب الخانق في الجهاز له قطر مماثل لقطر الدبوس. نظرًا لصغر حجم الفتحة ، يسهل انسدادها ، وبالتالي ، فإن مرحلة مهمة في نظام ثنائي الأنابيب هي ترشيح المبرد..

يؤثر اختيار منظمات الحرارة أيضًا على التشغيل المريح للدائرة. من المهم الانتباه إلى مستوى الضوضاء أثناء فقدان الضغط..

ضع في الاعتبار عدد الإعدادات التي يمكن أن يوفرها منظم الحرارة بشكل ثابت – فكلما زاد عدد الإعدادات ، زادت دقة توزيع المبرد على المشعات..

خيارات الأسلاك

غالبًا ما يتم تصميم الأنظمة المثبتة في إصدار عمودي بأسلاك منخفضة ، لأن الاختلاف في درجات حرارة الإمداد والعودة يؤدي إلى ضغط الجاذبية ، والذي يمكن أن يصل ، حسب عدد طوابق المبنى ، إلى 10 كيلو باسكال.

كلما ارتفعت الشقة ، زاد الضغط في أجهزة التدفئة.

يتم استخدامه في مثل هذا النظام للتغلب على مسار خط الأنابيب الصاعد بواسطة المبرد. نتيجة لذلك ، يتم تحقيق أكبر قدر من الاستقرار في الدائرة..

ومع ذلك ، عندما يتعذر تصميم نظام بأسلاك سفلية ، يتم وضع خط أنابيب الإمداد من أعلى إلى أسفل. في الوقت نفسه ، يتم إنتاج الأنبوب الثاني (المرتجع) من الأسفل ، وإلا ستظهر الانسدادات باستمرار في الجزء السفلي من خط الأنابيب بسبب الحمأة.

دائرة التسخين

أعلى نظام أنابيب التسليم

لموازنة فرق الضغط وضمان الضغط التفاضلي ، يتم توفير BC (صمام موازنة) في قاعدة الرافع.

إنه مشابه للصمام العادي ، إلا أنه ليس مخصصًا لإغلاق النظام ، ولكن للتنظيم. على الرغم من وجود نماذج يمكنها أداء كلتا الوظيفتين..

مثال صمام

في مخطط ثنائي الأنابيب ، يقوم المنظم بتوصيل الناهضين هيدروليكيًا ، مما يوفر لهم ظروف تشغيل ثابتة في ظل وضع تشغيل معين.

ومع ذلك ، لا يتم تثبيت مثل هذا الصمام في كل مكان ، ولكن فقط في الأنظمة التي يفقد أسلاكها ما يصل إلى 20 كيلو باسكال.

إذا كانت الخسائر ضئيلة ، فلا ينبغي للمرء أن يتوقع تأثيرًا خاصًا من هذا التنظيم. إن فقدان الضغط بمقدار 3-4 كيلو باسكال له تأثير ضئيل أو معدوم على أداء النظام.

للحصول على مثل هذه الخسائر الصغيرة والاستغناء عن الموازنة المكلفة ، غالبًا ما يتم تصميم أنظمة مقطعية من النوع المسدود..

من الأسهل تقليل حدود اختلالات الضغط الرأسي عن طريق تقليل عدد الطوابق. نحن لا نتحدث عن المباني التقليدية المكونة من خمسة أو تسعة طوابق ، ولكن عن المباني الشاهقة (انظر الرابط لمشاريع المباني السكنية متعددة الطوابق).

لتبسيط تصميم نظام التدفئة ، يوصي الخبراء بالاقتصار على 20 طابقًا..

في المباني الشاهقة (على سبيل المثال ، 25 طابقًا) ، يصل فرق درجة الحرارة بين الطابقين الأول والأخير إلى 15 درجة. لذلك ، عند التصميم ، من الضروري أيضًا مراعاة المخططات الإضافية لتزويد الحرارة إلى الأعلى ، مما يزيد من تكلفة النظام ككل..

ما هو مبدأ العمل

في هذه الحالة ، لن تكون هناك مفاجآت ، فالنظام عبارة عن حلقة مغلقة ينتقل من خلالها المبرد الساخن من المدفأة إلى المشعات. يتم ملاحظة نفس المبدأ في جميع الهياكل الأخرى حيث يتم استخدام الماء للتدفئة..

الاختلاف الوحيد هو الاستخدام المتزامن لفرعي خطوط الأنابيب:

  • الأول – ينقل ويوزع المبرد الساخن ؛
  • الثاني – يزيل السائل المبرد من مشعات التسخين ويعيده إلى المرجل.

نظام تسخين ثنائي الأنابيب لمخطط مبنى متعدد الطوابق

نظام تسخين أفقي ثنائي الأنابيب مع إشارة إلى اتجاه حركة المبرد

مميزات

الخيار البديل هو تصميم أحادي الأنبوب أرخص وأبسط ، ولكن نظرًا للمزايا الواضحة لتصميم الأنبوبين ، فإنه يفقد شعبيته. دعنا نفكر فيها بمزيد من التفصيل:

  • يتيح لك نظام التسخين ثنائي الأنابيب تزويد كل مبرد بسائل تبريد ، وتكون درجة حرارته لها نفس القيمة للجميع.
  • من الممكن ضبط مستوى التدفئة المطلوب لجميع الغرف باستخدام منظم الحرارة. يمكن ، إذا لزم الأمر ، تثبيته على كل بطارية.
  • لا يؤثر التحكم في درجة الحرارة على المبرد المحدد على درجة الحرارة في السخانات الأخرى.

انخفاض خسائر الضغط ، مما يسمح بتركيب مضخة دوران أقل قوة وفعالية من حيث التكلفة.

تسمح التعليمات بتثبيت النظام في مبنى من طابق واحد أو متعدد الطوابق ، وكذلك في المباني السكنية..

تسمح صمامات الإغلاق الموجودة على خطوط أنابيب الإمداد بإصلاح أجزاء وعناصر النظام دون إيقافه.

نظام تسخين ثنائي الأنابيب لمخطط مبنى متعدد الطوابق

نظام تسخين أحادي الأنبوب وأنبوبين – كيفية التوصيل بشكل صحيح

من بين أوجه القصور ، عادة ما يتم ملاحظة الطول المزدوج لخط الأنابيب ، مما يزيد من التكاليف المالية مقارنة بالإصدار أحادي الأنبوب. على الرغم من أنه في هذه الحالة لا يمكن اعتبار ذلك خاصية سلبية ، نظرًا لاستخدام الأنابيب ذات القطر الصغير ، فإن أبعاد السحابات والصمامات والمفاصل والتركيبات صغيرة أيضًا..

في الواقع ، سوف تتجاوز التكاليف الإجمالية بشكل طفيف تكاليف نظام التدفئة أحادي الأنبوب. في نفس الوقت ، سوف تحصل على المزيد من الفوائد..

نظام تسخين ثنائي الأنابيب لمخطط مبنى متعدد الطوابق

أنظمة تسخين أحادية الأنبوب وأنبوبين مع خزان تمدد مفتوح

تنقسم أنظمة التدفئة بشكل رئيسي إلى مفتوحة ومغلقة.

المعيار الرئيسي لهذا التقسيم هو نوع خزان التمدد المستخدم في التصميم.

  1. في الإصدار المفتوح ، يتم وضعه في الجزء العلوي من الدائرة ، حيث يمكن لسائل التبريد أن يتبخر بحرية. في هذه الحالة ، سيكون الضغط الداخلي للنظام منخفضًا نسبيًا..
  1. تم تجهيز النسخة القياسية ذات الأنبوبين المغلقين بوعاء تمدد من النوع الغشائي ، مما يسمح للسائل بالدوران حول الدائرة تحت ضغط قسري. نظرًا لعدم وجود تبخر ، فإن هذا يسمح باستخدام حلول أكثر عملية في شكل حامل حراري ، بالإضافة إلى الماء ، على أساس الجليكول. تعتبر الأنظمة المغلقة الأكثر أمانًا وصديقة للبيئة.

نظام تسخين ثنائي الأنابيب لمخطط مبنى متعدد الطوابق

افعل ذلك بنفسك تدفئة من أنبوبين مغلقين لمنزل خاص

اعتمادًا على موقع خطوط الأنابيب التي تربط جميع العناصر الهيكلية ، يمكن للمرء أن يميز:

  1. نظام تسخين عمودي ثنائي الأنابيب ، عندما تكون البطاريات متصلة بمصعد رأسي. يتم استخدامه في المباني متعددة الطوابق ، مما يجعل من الممكن ربط كل طابق به على حدة. الميزة الرئيسية للتصميم هي عدم وجود أقفال هوائية عند استخدامه. ستكون تكلفة الترتيب أعلى من الخيارات الأخرى.

نظام تسخين ثنائي الأنابيب لمخطط مبنى متعدد الطوابق

نظام تسخين عمودي ثنائي الأنابيب مع أنواع مختلفة من مجمعات الهواء

  1. عادة ما يتم استخدام نظام تسخين أفقي ثنائي الأنابيب في المباني المكونة من طابق واحد بمساحة كبيرة. أجهزة التسخين متصلة بخط أنابيب أفقي. يتم تفريغ الهواء المتراكم باستخدام رافعة Mayevsky.

نصيحة: في هذه الحالة ، من الأفضل وضع المصاعد على الدرج أو في الممر.

يتم استخدام تصميمين أساسيين:

  1. أقل ، عندما يتم وضع خط الأنابيب من المرجل في الجزء السفلي من المبنى ، على سبيل المثال ، في مساحة تحت الأرض أو أرضية أو قاعدة. يتم وضع الجزء الخلفي بشكل أقل ، وللحصول على دوران طبيعي لسائل التبريد ، يتم وضع المرجل في مستوى منخفض ، بحيث يتم وضع جميع بطاريات التدفئة فوقه.

نصيحة: تأكد من تضمين خط الهواء في الدائرة ، وتثبيته في الأعلى. بمساعدتها ، ستتم إزالة الهواء الزائد من الشبكة..

  1. في الجزء العلوي ، عندما يمر خط التوزيع على طول الجزء العلوي من الهيكل ، ويتم تثبيت خزان التمدد في أعلى نقطة في الدائرة. عادة ، يتم تمرير خط الأنابيب من خلال العلية المعزولة ، وهو أمر غير مقبول للمباني ذات السقف المسطح.

نصيحة: يمكن استخدام خيارين من الأسلاك لكل من أنظمة التدفئة الأفقية والرأسية.

الحساب الهيدروليكي

يجب أن يتم ذلك قبل بدء العمل في تركيب هياكل التدفئة ، حيث سيكون فرديًا لكل هيكل. عادةً ما يتم إجراء الحساب الهيدروليكي لنظام تسخين أفقي ثنائي الأنابيب ، بالإضافة إلى نظام عمودي ، وفقًا لمخطط “تقريبي” تم إجراؤه مسبقًا ، والذي يتضمن جميع العناصر.

أثناء العمليات الحسابية ، يتم تحديد حلقة خط الأنابيب الأكثر تحميلًا ، والتي يجب أن تؤخذ على أنها كائن محسوب وتقسيمها إلى أقسام شرطية.

نتيجة لذلك ، سيحصل صاحب المنزل على:

  • قيمة خسائر الضغط المحتملة في الدائرة ؛
  • القطر الأمثل لخطوط الأنابيب ؛
  • مساحة المشعات اللازمة للتدفئة والتي يمكنك من خلالها الحصول على عدد أجهزة التدفئة.

يتم إجراء الحساب الهيدروليكي لنظام التدفئة الأفقي ثنائي الأنابيب باستخدام عدة طرق..

فيما يلي أكثرها شيوعًا:

  1. يتم إجراء الحسابات مع مراعاة خصائص المقاومة وقيم التوصيل. هذا يجعل من الممكن الحصول على بيانات حقيقية عن درجة حرارة كل عنصر من عناصر دائرة التسخين وتدفق دقيق للمياه..
  1. تستند الحسابات إلى فقدان الضغط المحدد. والنتيجة هي صورة مادية مرئية للعملية ، والتي توضح التوزيع الحقيقي للمقاومات في خط الأنابيب..

يسمح لك الحساب الهيدروليكي لنظام التسخين ثنائي الأنابيب في النهاية بمعرفة المعلمات الدقيقة لدرجة الحرارة ، وكذلك معدل تدفق المبرد في أي جزء من الدائرة. سيكون هذا هو الأساس لتنظيم خطة تدفئة المبنى..

نظام تسخين ثنائي الأنابيب لمخطط مبنى متعدد الطوابق

كيف يتم تركيب أنظمة تدفئة من أنبوب واحد وأنبوبين لمبنى متعدد الطوابق

ابدأ في تركيب نظام تسخين ثنائي الأنابيب بعد إجراء الحسابات ورسم مخطط دقيق للدائرة وشراء المعدات اللازمة.

سيتم وصف ترتيب تنفيذه أدناه:

  1. قم بتركيب غلاية التدفئة. يعتبر الخيار الأفضل هو غرفة منفصلة صغيرة ، حيث تم تجهيز التهوية بشكل صحيح ، والتي ستزيل منتجات الاحتراق. نوصي بتغطية الأرضية والجدران بمواد مقاومة للحرارة مطورة خصيصًا. ضع الغلاية بعيدًا عن الجدران ، مع سهولة الوصول إليها للصيانة.
  1. ثبت مضخة التدوير بالأنابيب ومشعب التوزيع ، إذا كان منصوصًا عليه في الخطة.
  1. قم بتوجيه الأنابيب من الغلاية إلى المشعات. عمل ثقوب صغيرة في الجدران ، والتي يتم بعد ذلك إغلاقها بمدافع الهاون الأسمنتية. تعتمد التوصيلات على تكوين مادة الأنبوب.

نظام تسخين ثنائي الأنابيب لمخطط مبنى متعدد الطوابق

أنظمة التدفئة ذات الأنبوبين والأنبوب الواحد – مخطط توصيل المبرد

  1. ربط مشعات. يجب أن تتكون دائرة التسخين لكل بطارية من أنبوبين – الأول به أنبوب ساخن ، وأنبوب سفلي مزود بحامل حرارة مبرد. قم بتركيب مشعات تحت النوافذ بيديك باستخدام أقواس خاصة.

المسافة المثلى من:

  • مشعات – 100 مم ؛
  • الأرضية – حوالي 120 مم ؛
  • الجدران – 20-50 مم.

قم بتركيب تجهيزات التحكم والإغلاق في المدخل والمخرج. ستساعدك المستشعرات الحرارية على ضبط درجة حرارة الغرفة بسهولة.

  1. قم بإجراء فحص للنظام بعد الانتهاء من جميع الأعمال.

من هذه المقالة ، تعلمت ما هو نظام التدفئة الأفقي ثنائي الأنابيب ، وكذلك النظام الرأسي ، والذي يستخدم على نطاق واسع اليوم لإنشاء درجة حرارة مريحة في المباني السكنية والصناعية. بفضل مزاياها التي لا يمكن إنكارها ، أصبحت جذابة للغاية للمستهلكين..

اختارها أكثر من ثلثي الأسر والشركات للتدفئة. عند التخطيط لها ، من الضروري إجراء حساب هيدروليكي كفء..

تصنيف

تنقسم أنظمة التدفئة من أي نوع إلى مفتوحة ومغلقة. في مكان مغلق ، يتم تركيب خزان تمدد من النوع الغشائي ، مما يجعل من الممكن للنظام العمل عند ضغط مرتفع. مثل هذا النظام يجعل من الممكن استخدام ليس فقط الماء كناقل للحرارة ، ولكن أيضًا التركيبات القائمة على الإيثيلين جلايكول ، والتي لها نقطة تجمد منخفضة (تصل إلى -40 درجة مئوية) وتسمى أيضًا مضادات التجمد. للتشغيل العادي للمعدات في أنظمة التدفئة ، يجب استخدام التركيبات الخاصة المطورة لهذه الأغراض ، وليس للأغراض العامة ، بل والأكثر من ذلك ، ليس للسيارات. الأمر نفسه ينطبق على المضافات والمواد المضافة المستخدمة: المتخصصة فقط. من الضروري بشكل خاص الالتزام بهذه القاعدة عند استخدام الغلايات الحديثة باهظة الثمن مع التحكم التلقائي – لن يتم ضمان الإصلاحات في حالة حدوث أعطال ، حتى لو لم يكن الانهيار مرتبطًا بشكل مباشر بسائل التبريد.

نظام تدفئة من أنبوبين لمبنى متعدد الطوابق

يعتمد موقع تركيب خزان التمدد على نوعه

في النظام المفتوح ، يتم بناء خزان تمدد من النوع المفتوح في أعلى نقطة. عادةً ما يتم توصيل أنبوب فرعي به لإزالة الهواء من النظام ، وكذلك تنظيم خط أنابيب لتصريف المياه الزائدة في النظام. في بعض الأحيان يمكن أخذ الماء الدافئ من خزان التمدد لتلبية الاحتياجات المنزلية ، ولكن في هذه الحالة من الضروري إعادة شحن النظام تلقائيًا ، وكذلك عدم استخدام الإضافات والمواد المضافة.

من وجهة نظر السلامة ، تعتبر الأنظمة المغلقة واعدة أكثر وقد تم تصميم معظم الغلايات الحديثة من أجلها. اقرأ المزيد عن أنظمة التدفئة المغلقة هنا.

كيفية تركيب نظام تسخين ثنائي الأنابيب بشكل صحيح

نظام التسخين الأكثر استخدامًا هو نظام تسخين المياه. بفضل مساعدتها ، يتم تسخين أكثر من 67 ٪ من جميع الهياكل في بلدنا. لديها العديد من الأصناف ، من بينها الأنبوبين الأكثر شعبية. اليوم حددنا لأنفسنا مهمة معرفة ما هو نظام التدفئة ثنائي الأنابيب مع الدوران الطبيعي والدوران الميكانيكي بمزيد من التفصيل ، حتى تحصل على أكبر قدر ممكن من المعرفة عنه..

نظام تسخين ثنائي الأنابيب لمخطط مبنى متعدد الطوابق

نظام تسخين المياه ثنائي الأنابيب: الأصناف والتركيب

من بين الطرق العديدة لتوجيه أنابيب التدفئة حول المنزل ، فإن أكثر الطرق شيوعًا هو نظام التدفئة ثنائي الأنابيب. إنه عملي وموثوق وسهل الأداء ، خاصة إذا كنت تستخدم مواد حديثة لتركيب المشعات والطرق السريعة. إذا رغبت في ذلك ، سيتمكن المستخدم العادي من تجميع نظام التدفئة هذا بيديه ، دون إشراك المثبتين ، الذين لا يتألق تنفيذها بالجودة في كثير من الأحيان.

نظام تسخين ثنائي الأنابيب لمخطط مبنى متعدد الطوابق

العرض العام والنطاق

على عكس الأسلاك أحادية الأنبوب ، يهدف نظام التسخين ثنائي الأنابيب إلى تزويد جميع أجهزة التسخين بمبرد بنفس درجة الحرارة. يتم توفير خطين منفصلين للمشعات ، واحدًا تلو الآخر ، ينتقل المبرد الساخن من الغلاية إلى البطاريات ، ومن ناحية أخرى ، يعود الماء المبرد مرة أخرى. ينص مخطط نظام التسخين ثنائي الأنابيب على توصيل وصلات جهاز التسخين بكلا الفرعين.

كقاعدة عامة ، تتم حركة الماء في أنظمة التسخين ثنائية الأنابيب باستخدام مضخة دوران. يتيح لك ذلك إنشاء شبكة خطوط أنابيب بأي تعقيد أو تشعب من أجل توفير التدفئة لأبعد الأماكن. ولكن ، إذا لزم الأمر ، فإن المخطط مصنوع أيضًا من الجاذبية ، دون استخدام مضخة. تستخدم الأنابيب ذات القطر الكبير ، وتوضع بطريقة مفتوحة مع منحدر لا يقل عن 10 مم لكل 1 متر من طول خط الأنابيب. يتميز نظام التدفئة ثنائي الأنابيب لمنزل خاص بالمزايا التالية:

  • الموثوقية في العملية ؛
  • الكفاءة بسبب إمداد أجهزة التدفئة بالمياه بنفس درجة الحرارة ؛
  • تعدد الاستخدامات ، مما يجعل من الممكن وضع فروع الإمداد الحراري بطريقة مفتوحة ومغلقة ؛
  • راحة الموازنة
  • إمكانية التنظيم التلقائي بواسطة الصمامات الحرارية ؛
  • السهولة النسبية للتركيب.

نظام تسخين ثنائي الأنابيب لمخطط مبنى متعدد الطوابق

نظرًا لتعدد استخدامات المخطط ، فإن النطاق الذي يمكن فيه استخدام التسخين ثنائي الأنابيب واسع جدًا. وهي مباني مدنية من أي غرض وعدد طوابق ، بالإضافة إلى ورش إنتاج ومباني إدارية..

حول طرق وضع الأنابيب

عند تنظيم تدفئة المنازل الخاصة ، غالبًا ما يتم استخدام مخطط مسدود لنظام التدفئة ثنائي الأنابيب. مجموعة من المشعات متصلة بخطين على التوالي – من الأول إلى الجهاز الأخير.

يتم توفير تدفق المياه المطلوب في كل رادياتير عن طريق الموازنة المسبقة والتنظيم التلقائي باستخدام صمامات الرادياتير برؤوس حرارية.

بالإضافة إلى مخطط الطريق المسدود ، يتم استخدام أنواع أخرى من الأسلاك على نطاق واسع:

  • المرور (حلقة تيشلمان) ؛
  • مخطط الأسلاك جامع.

مع مرور الأسلاك ، لا توجد مشعات أولية وأخيرة ، نظام التسخين الأفقي ثنائي الأنابيب عبارة عن حلقة تغذي مجموعة من أجهزة التسخين بمبرد.

نظام تسخين ثنائي الأنابيب لمخطط مبنى متعدد الطوابق

البطارية ، الأولى على خط التدفق ، هي الأخيرة في خط الإرجاع. أي أن المبرد في الإمداد وفي المقابل يتحرك فقط للأمام وليس تجاه بعضهما البعض (على طول الطريق). نظرًا لحقيقة أن الماء في الحلقة يسافر بنفس المسافة ، فإن نظام التسخين الأفقي ثنائي الأنابيب مع حركة المرور يكون في البداية متوازنًا هيدروليكيًا.

تتمثل النقطة القوية لنظام تسخين المجمع مع الأسلاك السفلية في توصيل أنبوبين لكل سخان بوحدة توزيع واحدة – المجمع. تستخدم هذه في تنظيم تدفئة أرضية المياه. يتم وضع الفروع الفردية لكل بطارية بطريقة خفية في ذراع التسوية أو تحت غطاء أرضي خشبي. يتم التنظيم والموازنة في مكان واحد – على مشعب مجهز بصمامات خاصة وعدادات التدفق (مقاييس الدوران).

وفقًا للمتطلبات الحديثة للتصميم الداخلي ، غالبًا ما تستخدم المنازل التدفئة بأسلاك سفلية ، مما يسمح لك بإخفاء الأنابيب في الجدران والأرضيات أو قيادتها بشكل مفتوح فوق الألواح. هناك حاجة إلى نظام تسخين ثنائي الأنابيب مزود بأسلاك علوية ، عندما يكون خط الإمداد أسفل السقف أو في العلية ، مطلوبًا عند تنظيم شبكات الجاذبية. ثم يرتفع المبرد المسخن إلى السقف مباشرة من المرجل ، ثم يتباعد على طول الأنبوب الأفقي عبر البطاريات.

نظام تسخين ثنائي الأنابيب لمخطط مبنى متعدد الطوابق

وفقًا لضغط العمل في الشبكة ، يتم تقسيم الدوائر إلى نوعين:

  1. افتح. يتم تثبيت خزان التمدد في الجزء العلوي من النظام ، والذي يكون على اتصال مع الغلاف الجوي. يكون الضغط عند هذه النقطة صفرًا ، وبالقرب من المرجل يساوي ارتفاع عمود الماء من أعلى إلى أسفل شبكة التدفئة.
  2. أنظمة التدفئة المغلقة. هنا يتم إعطاء المبرد ضغطًا زائدًا قدره 1-1.2 بار ، ولكن لا يوجد اتصال مع الغلاف الجوي. يقع خزان التمدد الغشائي المغلق في أدنى نقطة بجوار مصدر الحرارة.

تخطيطات الأنظمة ثنائية الأنابيب أفقية ورأسية. مع مخطط رأسي ، يتحول كلا الطريقين السريعين إلى نواقل ، مما يؤدي إلى خفض الأسقف البينية في الأماكن التي يتم فيها تثبيت أجهزة التدفئة. من المميزات أن المبرد للرافعات لا يزال يتم توفيره بواسطة مجمعات أفقية موضوعة في الجزء السفلي أو العلوي من المنزل.

قواعد الاختيار

هناك العديد من الإرشادات العامة لاختيار نظام التدفئة المناسب:

  • مع مصدر طاقة غير موثوق به في المنزل ، عندما يتم إيقاف تشغيل مضخة الدوران في كثير من الأحيان ، لا يوجد بديل لمخطط مسدود ثنائي الأنابيب مزود بأسلاك علوية ؛
  • في المباني ذات المساحة الصغيرة (حتى 100 متر مربع) ، سيكون من المناسب استخدام طريق مسدود أو نظام تسخين ثنائي الأنابيب مع أسلاك منخفضة ؛
  • يتم تركيب الرافعات الرأسية في المباني متعددة الطوابق ، حيث يتم تكرار تخطيطات كل طابق وتكون المشعات في نفس الأماكن ؛
  • في البيوت والبيوت الخشبية ذات المساحة الكبيرة ذات المتطلبات العالية للداخلية ، من المعتاد ترتيب نظام تجميع مع وضع الفروع تحت الأرضيات.

نظام تسخين ثنائي الأنابيب لمخطط مبنى متعدد الطوابق

من المستحيل توقع كل الخيارات الممكنة ، فهناك الكثير منها. لاختيار الأفضل ، يُنصح صاحب المنزل بتصوير تخطيط البطاريات وتشغيلها على الورق بطرق مختلفة ، ثم حساب تكلفة المواد.

أنظمة ذات طرف مسدود وأنظمة ثنائية الأنابيب

النظام المسدود هو نظام تكون فيه حركة إمداد المبرد وتدفق العودة متعددة الاتجاهات. هناك نظام مع مرور حركة المرور. وتسمى أيضًا حلقة / دائرة Tichelman. الخيار الأخير أسهل في التوازن والتهيئة ، خاصة مع الشبكات الممتدة. إذا تم تثبيت المشعات بنفس عدد الأقسام في نظام مع حركة مرور لسائل التبريد ، فسيتم موازنة ذلك تلقائيًا ، بينما في مخطط مسدود ، ستحتاج إلى تثبيت صمام ثرموستاتي أو صمام إبرة على كل مشعاع.

نظام تدفئة من أنبوبين لمبنى متعدد الطوابق

مخططان لحركة المبرد في أنظمة ثنائية الأنابيب: مرتبط وطريق مسدود

حتى إذا تم تثبيت مشعات من عدد مختلف من الأقسام باستخدام مخطط Tichelman ويجب تثبيت الصمامات / الصمامات على أي حال ، فإن فرصة موازنة مثل هذا المخطط أعلى بكثير من المخطط المسدود ، خاصةً إذا كان طويلاً جدًا.

لموازنة نظام ثنائي الأنابيب مع حركة متعددة الاتجاهات لسائل التبريد ، يجب أن يكون الصمام الموجود في المبرد الأول مشدودًا بإحكام شديد. وقد تنشأ حالة تحتاج فيها إلى الإغلاق لدرجة أن المبرد لن يتدفق هناك. اتضح بعد ذلك أنك بحاجة إلى الاختيار: لن يتم تسخين البطارية الأولى في الشبكة ، أو البطارية الأخيرة ، لأنه في هذه الحالة لن يكون من الممكن معادلة نقل الحرارة.

نصائح للمساعدة الذاتية

قبل الشروع في تركيب نظام تسخين ثنائي الأنابيب ، من الضروري اختيار أنابيب بقطر مناسب.

بالنسبة للشبكة المسدودة لمنزل صغير ، حيث يتم التخطيط للدوران القسري لسائل التبريد ، فمن السهل القيام بذلك: يتم قبول أنبوب بقطر 20 مم على الطريق السريع و 16 مم للتوصيلات بالمشعات. في منزل من طابقين بمساحة تصل إلى 150 مترًا مربعًا ، يتم توفير معدل التدفق المطلوب بواسطة أنابيب بقطر 25 مم ، وتبقى التوصيلات كما هي.

مع دائرة التجميع ، يتم إجراء التوصيلات بأنابيب 16 مم ، ويتم تنفيذ مد الطرق السريعة للمجمع من خطوط الأنابيب التي يتراوح قطرها بين 25 و 32 مم ، اعتمادًا على مساحة الأرضية. في حالات أخرى ، يوصى بالاتصال بأخصائيي التصميم لإجراء الحساب ، حيث سيساعدونك في اختيار المخطط والأحجام الأمثل لجميع الفروع.

لتثبيت التدفئة المنزلية بيديك ، يجب عليك اختيار الأنابيب من مادة مناسبة من القائمة:

  1. عززت الأنابيب البلاستيكية. عند التجميع على تركيبات الضغط ، لا يلزم استخدام أدوات خاصة ، فقط مفاتيح الربط. يتم إجراء اتصالات صحفية أكثر موثوقية باستخدام الزردية.
  2. البولي إيثيلين المتشابك. يتم توصيل هذه المادة أيضًا عن طريق تركيبات الضغط والضغط وأنابيب Rehau – بطريقة التمدد والتداخل في حلقة الاستبقاء..
  3. بولى بروبلين. أرخص خيار ولكنه يتطلب بعض المهارات في وصلات اللحام ووجود آلة لحام.
  4. يتم ربط الأنابيب الفولاذية المقاومة للصدأ المموجة بواسطة تركيبات التثبيت.

لا يتم النظر في خطوط الأنابيب الفولاذية والنحاسية ، حيث لا يمكن للجميع التسخين منها ، والمهارة والخبرة مطلوبة هنا. يتم تجميع النظام بدءًا من المرجل مع التوصيل اللاحق للمشعات وصمامات الإغلاق.

اختبار ضغط النظام

من المستحيل تشغيل نظام التسخين دون إجراء اختبار الضغط – اختبار هيدروليكي أو هوائي لقوة خطوط الأنابيب وتوصيلاتها بالمعدات.

فحص النظام

بالإضافة إلى الاختبارات التي يتم إجراؤها قبل تشغيل المبنى ، يتم إجراء اختبار الضغط:

  1. قبل بداية كل موسم تدفئة. الهدف هو تحديد المناطق الضعيفة أو المنزوعة الضغط ، لدفع الأنابيب للتخلص من الحمأة التي تقلل من النفاذية.
  2. بعد الإصلاحات التي تم خلالها تغيير أقسام خطوط الأنابيب والتجهيزات والحشيات.
  3. يتم إجراء اختبار الضغط بعد التثبيت مرتين: أولاً ، تم الكشف عن وجود وصلات تسرب ، والمرة الثانية – للتأكد من أن النظام يعمل..

تساعد هذه الصيانة في الحفاظ على الدائرة في حالة جيدة في جميع الأوقات ، مما يضمن تدفئة المبنى في فصل الشتاء..

اللاحقة

يتم تنفيذ إجراءات اختبار أنابيب التدفئة فقط خارج موسم التدفئة ، عندما يتم إزالة المبرد تمامًا من النظام. نظرًا لوجود أحمال متزايدة أثناء اختبار الضغط ، فمن الضروري مراقبة الضغط على الأدوات.

قد يختلف الإجراء حسب حالة دوائر التسخين..

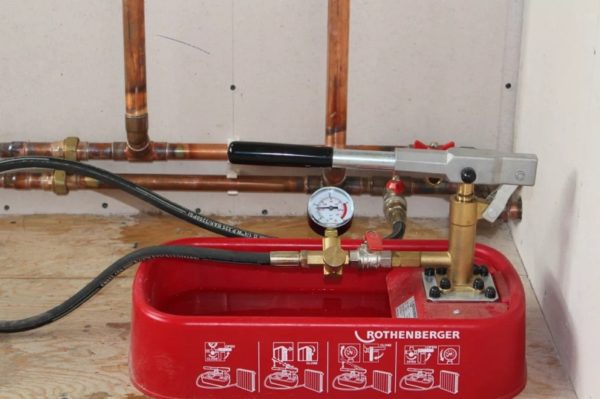

جهاز العقص

مأخوذ فى الإعتبار:

  • مادة الأنابيب وسمك الجدار ؛
  • خصائص التعزيز
  • عدد الطوابق التي يخدمها النظام ؛
  • خيار توجيه خط أنابيب الإمداد.

تتكون العملية من عدة مراحل:

  1. الاستعدادات.
  2. التأثيرات على الدائرة بالماء أو الهواء المضغوط عند ضغط نصف RD (ضغط العمل).
  3. إدخال البيانات في السجل وتحرير محضر.
  4. الشطف المسبق.

إذا تم تحديد المشاكل ، يتم إجراء أعمال الإصلاح ، وبعد ذلك يجب اختبار الدائرة مرة أخرى..

بعد انتهاء الاختبار ، لا ينخفض ​​الضغط لمدة 30 دقيقة أخرى ، يتضح خلالها ما إذا كانت هناك تسريبات.

فيديو: تجعيد نظام التسخين

أنظمة التدفئة: اختيارها والمتطلبات المطبقة عليها

خيار التسخين المشترك

في الخريف الممطر الرطب وفي الشتاء البارد ، ستمنح التدفئة المستقلة في منزل خاص سكانه دفئًا مريحًا ومريحًا. يوجد حاليًا العديد من الخيارات لتركيب أنظمة التدفئة ، وغالبًا ما تستخدم في المنازل الخاصة والشقق الفردية. يخضع اختيار توزيع التدفئة لمنزل خاص للقواعد التالية: التنظيم الصحيح والتوزيع الاقتصادي ونقل الطاقة الحرارية في جميع المباني الداخلية للمبنى السكني.

يجب أن يفي مخطط التدفئة المختار لمنزل خاص بالمتطلبات التالية:

  • الحد الأدنى لتكاليف جهاز نظام التدفئة.
  • عملية تلقائية.
  • درجة عالية من التآكل لمكونات خط التسخين.

تكمل قائمة معايير اختيار أنظمة التدفئة الشروط الصحية والصحية للتنظيم الإلزامي لدرجة حرارة المبرد في أجهزة التدفئة.

أي مخطط هو الأفضل للاختيار?

يثير تنوع مخططات التدفئة المنزلية سؤالًا معقولًا لمالك المنزل حول اختيار نظام التدفئة الأكثر كفاءة لمنزله. حاليًا ، لا يتم استخدام أنظمة الأنبوب الواحد والجاذبية عمليًا. عادة ما يوصى بهذه المخططات للمناطق التي بها إمدادات كهرباء غير مستقرة..

في المدن الحديثة والمستوطنات من النوع الحضري وحتى في المناطق الريفية ، لم تعد هناك أي مشاكل مع موارد الطاقة. لذلك ، يتم استخدام أنظمة الجاذبية فقط في الأماكن البعيدة عن الحضارة ، على سبيل المثال ، البيوت الصيفية البعيدة..

بالنسبة للمنازل الخاصة ، حيث يتم التخطيط لتدفئة المباني باستخدام مشعات التدفئة ، يتم عرض أفضل النتائج من خلال مخطط ثنائي الأنابيب أو شعاع لترتيب شبكة التدفئة. على الرغم من اختلاف كلا الخيارين في مخطط الأنابيب ، إلا أنهما متحدان من خلال القدرة على إيقاف تشغيل الرادياتير المتسرب واستبداله دون إيقاف التسخين الرئيسي.

كيفية حساب المعلمات المطلوبة?

يتوفر جهاز التدفئة المنزلية DIY لأي حرفي منزلي ، ولكن من الضروري أولاً حساب المعلمات الأساسية لنظام التدفئة. لإجراء عملية حسابية مبسطة ، يمكنك استخدام الصيغة العامة:

1 كيلوواط من الطاقة = 10 م 2 من الطاقة المسخنة

لتحديد أكثر دقة لمعايير التصميم المطلوبة ، من الضروري تطبيق عوامل التصحيح التي تأخذ في الاعتبار السمات الهيكلية للمبنى السكني. على سبيل المثال ، إذا تم بناء المنزل منذ عدة عقود ، يتم عزل الجدران الخارجية ، ويتم استبدال النوافذ الخشبية بكتل النوافذ المغلقة الحديثة ، ويتم تطبيق عامل تصحيح يبلغ 1.5. عند حساب المعلمات الحرارية لمنزل مبني حديثًا نسبيًا ، ولكن بدون جدران خارجية معزولة ونوافذ خشبية متسربة ، من الضروري مضاعفة السعة التصميمية.

تعتمد كمية الطاقة الحرارية في مبنى سكني على عدد فتحات النوافذ واتجاهها إلى النقاط الأساسية:

  • المعامل 1.3 – يستخدم لتحديد الحاجة إلى إخراج الحرارة في غرف مبنى سكني ، مع وجود نافذتين باتجاه الشمال.
  • المعامل 1.1 – نافذتان تواجهان الجنوب والجنوب الشرقي والشرق.
  • يستخدم العامل 1.2 للغرف ذات النافذتين المواجهتين للجانب الغربي.

بالطبع ، سيكون حساب المعلمات المطلوبة تقريبيًا للغاية..

لفهم كيفية حساب التدفئة بشكل صحيح في منزل خاص بالتفصيل ، يوصى بالتعرف على معيار الدولة SNiP 2.04.05-91 “التدفئة والتهوية وتكييف الهواء” مع وصف تفصيلي للمتطلبات الأساسية للأنابيب وأجهزة التدفئة والصمامات المختلفة.

للحصول على نتيجة أكثر دقة ، يمكنك استخدام الآلات الحاسبة عبر الإنترنت أو البحث عن برنامج خاص على الإنترنت لحساب التدفئة المنزلية.

أنظمة تسخين الماء الساخن

ننتقل إلى الخطوة التالية – تطوير مشروع للنظام المستقبلي ، والذي بموجبه سنشتري المواد والتجهيزات ومعدات الطاقة الحرارية. تتمثل المهمة في اختيار النوع المناسب من الأسلاك ، وتطبيق الأنابيب على تصميم منزل خاص ، وترتيب أجهزة التدفئة.

تحفظ. من المفهوم أنه تم تخصيص مكان بالفعل لتركيب مولد حراري – غرفة فرن أو ملحق أو مطبخ أو ممر. لقد قمنا بتفصيل المتطلبات التنظيمية لوضع الغلايات في منشور آخر..

لتوصيل المياه الساخنة للأجهزة ونقل الحرارة إلى هواء الغرف ، يتم استخدام المخططات التالية:

  • أنبوب واحد – نظام “لينينغراد” الأفقي أو الناهض ؛
  • أنبوبان – طريق مسدود ، جامع ، حلقي مرتبط (خلاف ذلك – حلقة Tichelman) ؛
  • دوائر تسخين المياه تحت الأرضية – تدفئة أرضية (TP).

يعمل النوعان الأولان من الأسلاك جنبًا إلى جنب مع أجهزة التدفئة أو أجهزة التدفئة الأخرى. يتم توفير حركة المبرد بطريقتين:

  1. قسريًا ، باستخدام مضخة كهربائية مثبتة على خط الأنابيب الرئيسي أو مباشرة في المرجل.
  2. الدوران الطبيعي للمياه عبر الأنابيب (الجاذبية) بسبب الاختلاف في درجة الحرارة وكتلة المبرد بين خطوط الإمداد والعودة. السائل البارد أثقل ، لذلك يميل إلى إزاحة الحرارة لأعلى.

كيفية عمل نظام دوران سائل التبريد بالجاذبية

نظام رفع الجاذبية مع التوزيع العلوي لوسط التسخين مناسب لمنزل من طابقين

في الحالة الأولى ، لا يتواصل النظام مع الغلاف الجوي ، ويعمل بضغط زائد قدره 0.6 … 3 بار ، اعتمادًا على درجة التسخين والضغط الأولي في الشبكة. يتم امتصاص الفائض الناتج من تمدد الماء بواسطة خزان مغلق بداخله غشاء مطاطي.

تتلامس دائرة الجاذبية مع الغلاف الجوي من خلال خزان التمدد الموجود في أعلى نقطة في النظام. بهذه الطريقة ، يتم منع التهوية – ترتفع الفقاعات المتكونة في الأنابيب والبطاريات وتذهب إلى الخزان المفتوح. منحدرات المقاطع الأفقية تساهم في الإخلاء الجوي بكفاءة.

الأسلاك أحادية الأنابيب – إيجابيات وسلبيات

يتم تنظيم الإمداد والعودة لسائل التبريد في هذا النظام من خلال أنبوب حلقي واحد. وفقًا لذلك ، يتم توصيل كل مبرد بالخط الرئيسي بكلا الوصلات. في مخطط لينينغراد ، يتم وضع هذا المجمع أفقيًا ، الناهض – عموديًا.

طرق توصيل أجهزة التدفئة

يُظهر اليسار اتصال المبرد بالناهض العمودي ، على اليمين – وفقًا لمخطط لينينغراد الأفقي

اللحظات السلبية للتوزيع أحادي الأنبوب لسائل التبريد:

  • بسبب إضافة الماء المبرد ، تنخفض درجة حرارة الخط بمقدار 1-2 درجة مئوية بعد كل بطارية ؛
  • من أجل ضمان معدل التدفق المطلوب لسائل التبريد في أجهزة التدفئة ، يجب ألا يقل قطر خط الأنابيب الرئيسي عن 25 مم ؛
  • إذا كان عدد المشعات أكثر من 5 قطع ، يزداد المقطع العرضي للمجمع إلى 32 مم ؛
  • تتلقى البطاريات الأخيرة ناقل حراري مبرد ، وبالتالي تسخن بشكل أسوأ ، يتم حل المشكلة عن طريق زيادة عدد الأقسام أو زيادة حجم الألواح بنسبة 10 ٪ ؛
  • “بسبب” زيادة قطر الخط الرئيسي وتمديد المشعات ، تزداد تكلفة المواد.

ملحوظة. يتم سرد عيوب “لينينغراد” هنا ، مع التخطيط العمودي العيوب ليست حرجة للغاية. هناك ، المشكلة مختلفة – فالنواقل التي تخترق الأسقف لا يمكن تثبيتها بسهولة داخل الجدران ، والأنابيب تبرز على مرأى من الجميع. مزيد من التفاصيل هنا: وصف شبكات التدفئة ذات الأنبوب الواحد.

الأسلاك الأفقية لينينغراد

نوع كلاسيكي مغلق “لينينغراد” مع غلاية غاز

نقاط إيجابية:

  1. توجيه مبسط – يكون تركيب أنبوب واحد أسهل من تركيب أنبوبين.
  2. يعد نظام التدفئة في Leningrad لمنزل خاص ، الذي تم تجميعه من أنابيب البولي بروبلين ، هو الخيار الأكثر تكلفة. ولكن إذا كنت تستخدم معدنًا بلاستيكيًا أو بولي إيثيلين متصالبًا ، يتم تسوية هذه الميزة بسبب سعر التركيبات.
  3. الرافعات الرأسية أحادية الأنبوب هي الحل الأفضل عند تركيب نظام الجاذبية في منزل من طابقين.

مع الأخذ في الاعتبار خصوصيات مخططات الأنبوب الواحد ونقص خبرة التركيب لمعظم مالكي المنازل ، نوصي بتجميع “لينينغراد” في أكواخ صيفية صغيرة أو مبان سكنية. إذا كنت تريد توفير المال ، فاستخدم البولي بروبلين بالإضافة إلى مشعات الصلب غير المكلفة.

خزان

يمنع الخزان الغشائي ، الذي يشتمل على نظام أحادي الأنبوب ، حالات الطوارئ.

لا يمكن إغلاق هذا الخزان فحسب ، بل يمكن فتحه أيضًا. يتم تثبيته في الطابق العلوي (الفني) للمبنى..

مجموعة أمنية

يشتمل نظام الأنبوب الواحد بالضرورة على مجموعة أمان تتكون من:

  • منفذ الهواء
  • صمام أمان؛
  • مقياس الضغط ومقياس الحرارة ، وغالبًا ما يتم دمجهما في مبيت واحد.

ستسمح هذه المجموعة بتقليل الضغط الزائد في النظام بسرعة ، وبالتالي منع تمزق خط الأنابيب وانهيار المعدات..

نسمح بتثبيت الأجهزة من مجموعة الأمان بشكل منفصل عن بعضها البعض. على سبيل المثال ، يتم قطع صمام الأمان قليلاً فوق المرجل. ومع ذلك ، هذا ليس له ما يبرره دائمًا من حيث تكلفة تركيب نظام التدفئة..

ما يستخدم في معظم الحالات

بادئ ذي بدء ، يهتم الملاك بالتخطيط العام للأسلاك للمنزل. هناك 4 خيارات تنطبق هنا.

  • مخطط مسدود.
  • Hitchhiking (حلقة Tichelman).
  • الأسلاك المجمعة.
  • لينينغرادكا – تم تصنيعه على نطاق واسع في وقت سابق ، ولا يزال قيد التشغيل.

تسخين الجاذبية ، الذي تم إنشاؤه بشكل مستقل باستخدام مجموعة متنوعة من مجموعات الأنابيب ، يقف منفصلاً – إذا تحرك الماء فقط تحت وزنه.

كيف يتم تقسيم المخطط العام

لكن يجب ألا يغيب عن البال أن المخطط العام يتضمن عددًا من المناطق الخاصة التي يمكن استبدالها بأخرى دون التأثير الكبير على مناطق التدفئة الأخرى. قم بتمييز ما يلي.

  • أنابيب المرجل.
  • أنابيب الرادياتير.
  • ربط مشعات.
  • مخطط التدفئة تحت البلاط.
  • توزيع التدفئة حول المنزل.
  • اتصال وتحكم DHW.
  • معادلة الضغط بسهم أو حلقات هيدروليكية.
  • أنابيب خزان العازلة.

ما إذا كان المخطط المعقد مفيدًا أو يحتاج إلى التبسيط

المبدأ الذي يجب على صاحب المنزل اتباعه عند إنشاء التدفئة هو تبسيط كل شيء وجعله أرخص ، ولكن بالطبع ليس على حساب الجودة. في واقعنا ، يسعى المثبتون المستأجرون إلى زيادة التكلفة وتعقيد كل شيء ، وهذا هو دخلهم المباشر.

تتمثل المشكلة الأساسية عند تركيب التدفئة في منزل خاص في الحاجة إلى إنشاء دوائر منفصلة معزولة بمضخات ضمن المخطط العام. سيسعد القائمون على التركيب بتشغيل كل مشعاع على الأقل بمضخة منفصلة. وكل هذا يجب تقليصه إلى سهم هيدروليكي ، لأنه سيصبح ضروريًا.

عند استخدام المخططات المعقدة والسهم الهيدروستاتيكي

  • إذا كان النظام تقليديًا ، فهناك ثلاث دوائر – مشعات ، وتدفئة أرضية ، ومرجل تسخين غير مباشر ، إذن ، كقاعدة عامة ، ليس من الضروري معادلة الضغط بين أي شيء ، فلا داعي لسهم هيدروليكي ، فالنظام هو مثبتة كأبسط التوصيلات.
  • ولكن إذا كانت لا تزال هناك دائرة بمضخة منفصلة ، والتي يتم تشغيلها بشكل دوري (على سبيل المثال ، تسخين بيت الكلب) ، فقد يؤدي عملها إلى تعطيل عمل الدوائر الأخرى. يتم معادلة الضغط بين الدوائر عن طريق إدخال سهم هيدروليكي في الدائرة أو باستخدام دائرة من الحلقات الأولية والثانوية.
  • أيضًا ، يتم تثبيت سهم هيدروستاتيكي في حالة تشغيل غلايتين أو أكثر في نفس الوقت..

عقبة أو حلقة تيشلمان

نظام تدفئة شامل حسب المنطقة. مستقر للغاية ، يعطي نفس درجة الحرارة لجميع المشعات. ولكنه يتطلب نفس القطر الكبير للأنابيب في الحلقة ، وأيضًا نفس المقاومة الهيدروليكية تقريبًا لجميع فروع المبرد ، وإلا تنشأ مناطق باردة لا يمكن إصلاحها. نظرًا للقطر الكبير ، فهي أكثر تكلفة. العقبة الثانية التي يجب استخدامها هي الحاجة إلى إغلاق الحلقة حول المنزل ، وهو أمر يصعب القيام به عند تعليق الأنابيب على الجدران – تحتاج إلى الالتفاف حول الباب من الأسفل أو من الأعلى. مع الأنابيب تحت الأرض – لا مشكلة.

عقبة وحلقة تيشلمان

طرق توصيل البطارية ثنائية الأنابيب

يتمثل الاختلاف الرئيسي بين هذه الأنظمة والأنظمة أحادية الأنبوب في الإمداد المنفصل لسائل التبريد للأجهزة – حيث يأتي الماء الساخن إلى البطاريات من خلال خط رئيسي ، ويعود من خلال الآخر. عند تثبيت التدفئة ، يتم استخدام 3 أنواع من المخططات:

  1. طريق مسدود كلاسيكي (كتف). يتم توفير المبرد لمجموعة البطاريات ، ثم يعود مرة أخرى عبر خط أنابيب الإرجاع. إذا لزم الأمر ، يتم تقسيم النظام إلى عدة فروع مسدودة ، يتم إنشاء توازن هيدروليكي بينهم بسبب التوازن.

    تسخين المياه في نهاية المطاف لمبنى من طابقين

    سلكين مسدود من أنبوبين لأربعة فروع لمنزل من طابقين

  2. حلقة الأسلاك مع تدفق عابر من المياه إلى الأمام والعودة. يتم تجميع الحلقة ذات الأنبوبين بطريقة لا يغير فيها المبرد المنطلق من الرادياتير اتجاه الحركة. أول سخان على خط الإمداد هو الأخير في خط الإرجاع والعكس صحيح.

    حلقة Tichelman في مبنى مكاتب من طابقين

    في مبنى من طابقين ، تم وضع حلقتين من Tichelman ، متصلتين بناهض مشترك

  3. توفر دائرة المجمع التوصيل الفردي لكل بطارية بمشعب توزيع مشترك يتم توفيره من المرجل.

    مشروع دائرة الجامع

    سيحتاج كل طابق إلى مشعب التوزيع الخاص به

نقطة مهمة. الميزة الرئيسية للشبكات ثنائية الأنابيب هي إمداد جميع المشعات بالمياه بنفس درجة الحرارة. ومن هنا المزايا الأخرى – أنابيب التوزيع ذات القطر الأصغر (15-20 مم) والحجم الطبيعي للبطاريات وعدم وجود قيود على عدد الأجهزة.

يُنصح المطور المبتدئ الذي يقوم بتثبيت التدفئة لأول مرة بيديه بالتوقف عند الخيار الأول – أسلاك الكتف. إنه بسيط وموثوق ، وأكثر تكلفة من حيث التكلفة. تم تطوير مشروع تصميم في منزل من طابق واحد على النحو التالي:

  1. في مخطط المبنى ، ضع علامة على النوافذ وضع مشعات بالقرب من هذه الفتحات. في حالة عدم وجود زجاج ، يتم وضع الجهاز مقابل أبرد جدار خارجي..
  2. ضع سخانًا على الرسم – غلاية ، موقد مع دائرة تسخين المياه ، مضخة حرارية.
  3. يمتد على طول الجدران الخارجية من أنبوب الغلاية إلى المشعات. لتجنب عبور المدخل ، قسّم الشبكة إلى ذراعين بنفس الطول تقريبًا.
  4. إذا كان هناك طابق ثاني ، فقم بعمل 1-2 فرعين إضافيين. من الأفضل رفع فرع الطابق الثاني مباشرة من غرفة المرجل..

مخطط شبكة تدفئة ثنائية الأنابيب على المخطط

مثال على مشروع تدفئة لمبنى من طابق واحد بمساحة 100 متر مربع..

قطر الأنابيب للمبنى 100 … 200 متر مربع (نظام مغلق): من المرجل – DN20 ، أذرع (فروع) – DN15 ، وصلات إلى السخانات – DN10. الأقسام المشار إليها مأخوذة من الممارسة ؛ ليس من الضروري حساب تدفق المياه والمكونات الهيدروليكية. الاستثناء هو منازل ذات تكوين معقد وعدد كبير من الطوابق والمساحات..

المرجعي. يشير التعيين “DN” إلى قطر الممر الداخلي بالمليمترات (تقريبًا). على سبيل المثال ، DN للأنبوب البلاستيكي 26 × 2 مم هو 20 مم.

من المريح إنشاء نظام تجميع أثناء عملية البناء – يتم إخفاء التوصيلات بالبطاريات في الأرضيات. تساعد حلقة Tichelman في المواقف التي تحتاج فيها إلى “وضع” 10 … 20 مشعات في سطر واحد. يوجد في مواردنا مادة منفصلة مخصصة للنظر في طرق الأسلاك ثنائية الأنابيب.

حول دوائر التدفئة تحت الأرضية

مزايا تسخين الماء الساخن مقارنة بطرق التسخين الأخرى واضحة:

  • تسخين موحد للغرفة ، بدءًا من المنطقة السفلية ؛
  • الكفاءة – بسبب انخفاض درجة حرارة الماء (35 … 55 درجة مقابل 60 … 80 درجة مئوية على البطاريات) ؛
  • جماليات – السخانات وخطوط الأنابيب غير مرئية ؛
  • تحكم مريح عن طريق الأتمتة – محركات مؤازرة التوزيع وأجهزة استشعار درجة حرارة الغرفة.

إلى جانب المزايا الرائعة ، نلاحظ العيب الرئيسي لـ TP – ارتفاع تكاليف شراء المواد والتركيب. ستحتاج الخطوط العريضة إلى لقطات مناسبة لأنابيب عالية الجودة (معدن – بلاستيك ، نحاس ، بولي إيثيلين متصالب) ، ومشعب بمقاييس تدفق ووحدة خلط. أضف تصميم المفصلات وجهاز ذراع تسوية الأرضية الأسمنتية – سيظهر رقم كبير.

تشغيل الدوائر من المرجل من خلال رؤوس RTL

نصائح لتقليل تكلفة البناء. في منزل ريفي أو شقة بمساحة تصل إلى 150 مترًا مربعًا ، يمكنك التوفير عند شراء مجمّع ووحدة خلط – اصنع مشط TP من المحملات بنفسك ، وللحد من درجة حرارة سائل التبريد ، ضع رؤوس RTL الحرارية.

عيوب طفيفة لخطوط الأرضية:

  1. التعطيل. عند تسخينها ، تمتص كتلة الخرسانة المتراصة الكثير من الحرارة ، والتي تستمر في الانطلاق بعد إيقاف التسخين. والعكس صحيح ، “تسريع” TP المبرد يستغرق 4 … 6 ساعات.
  2. إذا انكسر الأنبوب داخل ذراع التسوية ، يكون الإصلاح صعبًا للغاية. من غير المحتمل الاستغناء عن الاتصال بالسادة ، لأنك تحتاج إلى العثور على العيب ، وفتح الوحدة المتراصة والقضاء على التسرب بشكل صحيح.
  3. يعتبر فشل TP في مبنى سكني مشكلة حقيقية. سيتعين علينا إصلاح مسكننا بالإضافة إلى الجار الذي غمرته المياه (من الطابق السفلي).

موقع دوائر المياه في منزل من طابق واحد

مثال على تخطيط TP في الطابق الأول من المنزل. يقع المشط في وسط المبنى ، وتنقسم الغرف الكبيرة إلى دائرتين مائيتين

يتم “هزيمة” خمول أرضيات الماء الدافئ بواسطة المشعات التقليدية التي تستجيب بسرعة للتغيرات في درجة حرارة ماء الغلايات. لسهولة الضبط ، تم تركيب نظامين – TP والبطاريات ، وهي ليست رخيصة. كيفية تجهيز دوائر التدفئة بشكل مستقل ، اقرأ في دليلنا الآخر.

المعدات والمكونات والمواد

الخطوة التالية بعد تطوير المخطط هي اختيار جميع عناصر التسخين:

  • مولد الحرارة
  • مشعات ، مجمعات التدفئة الأرضية ؛
  • أنابيب؛
  • خزان التمدد ومضخة الدوران والتجهيزات وأجزاء أنابيب التسخين.

إيضاح. تم تجهيز الغلايات الغازية المثبتة على الحائط وبعض الموديلات الأرضية بمضخة وخزان تمدد موجود داخل الوحدة. إذا كنت تخطط لشراء مثل هذا الجهاز ، فتأكد من أن الخزان به حجم كافٍ لنظامك..

مخططات نظام التدفئة: صورة ، مشورة الخبراء

دعنا نحجز على الفور أننا سنعتبر غلاية الماء الساخن كوحدة تدفئة. لن تتمكن من تركيب مضخة حرارية من مصدر هوائي أو أرضي بدون مساعدة من المتخصصين ، ويتم توصيل دائرة المياه الخاصة بالموقد بنفس طريقة توصيل مولد حرارة الوقود الصلب..

كيفية حساب سعة خزان التمدد ، اختر المضخة المناسبة والتجهيزات:

  1. يجب أن يكون الحجم المفيد للخزان على الأقل 10٪ من إجمالي كمية الناقل الحراري المتداولة في شبكة التدفئة. يُنظر أيضًا في سترة ماء الغلاية.
  2. إذا كانت مساحة المبنى لا تزيد عن 150 م 2 ، فسيتم توفير الدوران بواسطة مضخة 25/40 أو 32/40. الرقم الأول هو قطر الوصلة الملولبة ، والثاني هو الضغط المتطور. وحدة 25/40 مجهزة بخيط أنبوب 1 بوصة وقادر على توصيل رأس 0.4 بار.

    قطر التجويف لوحدة المضخة

    النموذج الأكثر شيوعًا لوحدة الضخ 25/40 من ماركة Grundfos

  3. بالنسبة لمنزل ريفي كبير وخطوط أرضية ، من الأفضل اختيار مضخة وفقًا للخوارزمية.
  4. يتم تثبيت صمامات الإغلاق الكروية أمام مولد الحرارة وخزان التمدد ووحدة المضخة وأنبوب المكياج. يجب أيضًا قطع المعدات الإضافية – الخزان العازل ، وخزان التسخين غير المباشر ، والنظام الشمسي – بواسطة الصنابير.
  5. يتم تزويد كل مبرد بصمام ثرموستاتي عند المدخل وصمام موازنة في المخرج. في الإصدار غير المنظم ، يتم تثبيت صمام كروي على أنبوب إمداد البطارية.

يتم وضع القائمة النهائية للمكونات بعد اختيار العناصر الرئيسية – محطة طاقة حرارية وبطاريات ومضخة بخزان. وفقًا لذلك ، سننظر في السؤال …

أنواع الأجهزة التعويضية

اعتمادًا على طريقة تعويض قطرات الضغط لوسط العمل في الدائرة ، هناك نوعان من أنظمة التدفئة: مفتوحة ومغلقة..

  • في النظام المفتوح ، يتم تنظيم الضغط بواسطة خزان التمدد ، مفتوح جزئيًا أو كليًا. مع زيادة الضغط في شبكة التسخين ، يدخل الفائض من وسيط العمل إلى الخزان ، مع انخفاض ، يعود إلى خط الأنابيب.

ملحوظة! في شبكة تسخين من النوع المفتوح ، يكون وسط العمل على اتصال بالهواء المحيط ، لذلك يتم تركيب خزان التمدد فقط على أنظمة تسخين المياه.

  • في نظام مغلق ، يكون خزان التمدد مغلقًا ومكونًا من جزأين مستقلين ، يفصل بينهما غشاء. مبدأ التشغيل هو نفسه ، لكن المبرد ، عند دخوله إلى الحجرة الأولى ، لا يتلامس مع البيئة ، ولكنه يتفاعل مع الصمام. مع الضغط المفرط ، يضغط وسيط العمل على الغشاء ، ويضغط الهواء في الحجرة الثانية ، وعندما يتم تطبيع الضغط ، يتخلل الهواء في الحجرة الثانية ويعصر المبرد مرة أخرى في خط الأنابيب.

لينينغرادكا

يجب أن يزود أحد الأنابيب جميع المشعات بالطاقة حتى لا تختلف درجات حرارتها بشكل كبير. هذا ممكن للدوائر الصغيرة مع ما يصل إلى 4 مشعات. في ظل الظروف العادية ، تعاني الأنابيب أحادية الأنبوب من تعقيد الضبط ، وإهدارًا كبيرًا للطاقة لتحسين الدورة الدموية ، والتكلفة العالية بسبب القطر الكبير للأنابيب. تم استخدام المخطط سابقًا على نطاق واسع مع أنابيب فولاذية ذات قطر كبير. الآن أقل شأنا من المخططات الحديثة في كل شيء ، فهي مفيدة فقط في الإنتاج في ورش العمل الكبيرة.

مخطط التدفئة لينينغرادكا

تسخين الجاذبية

من المعروف أن السائل سوف يدور خلال النظام إذا كانت نقطة التسخين أقل من نقطة التبريد. يجب أن يكون المبادل الحراري للغلاية أقل من الخط المركزي للمشعات – المثبتة في حوض. إذا لم يتم ملاحظة ذلك ، فسيتم عمل أنابيب علوية كبيرة الحجم ، مما يعطي الكثير من الطاقة ، بينما تنتقل نقطة التبريد إلى أعلى. ويمكن أن يكون تكوين خط الأنابيب متنوعًا للغاية. شرط الإنشاء هو أكبر قطر للأنابيب ، عادةً من 40 مم ومشعات وغلاية ذات مقاومة قليلة. النظام أغلى بكثير في البناء ، إلى جانب أنه غير مريح ، ولا يمكن توصيل أي شيء بالمضخة – الأرضية ، وإمدادات المياه الساخنة ، والأرضية الخارجية ….

نظام الجاذبية التقليدي

تسخين الجاذبية التقليدية - رسم بياني

أنابيب ووصلة الرادياتير

من الضروري توصيل المشعات بحيث يتحرك السائل قطريًا من خلالها ، ثم يكون نقل الحرارة أكبر. يُسمح أيضًا باتصال تدفق العودة للمشعات التي يصل طولها إلى متر واحد.

توصيل المشعات بنظام التدفئة

يجب أن تشتمل الأنابيب على اثنين على الأقل من صمامات الإغلاق وصمام تنفيس الهواء. في الدوائر التي تتطلب الموازنة ، يتم إدخال صمام موازنة بدلاً من الصنبور ، وفي الأنظمة التي تحتوي على غلاية آلية ، من الممكن أيضًا تثبيت رأس حراري بصمام بدلاً من الصنبور الثاني ، مما يجعل من الممكن التحكم بسرعة درجة الحرارة في كل غرفة.

المشعات مرتبطة بالرافعات

أنابيب غلاية الوقود الصلب

في مخطط أنابيب غلاية الوقود الصلب ، يجب أن يكون هناك صمام ثلاثي الاتجاهات ، والذي لن يسمح لسائل التبريد البارد بدخول المبادل الحراري الساخن ، أي سيمنع وقوع حادث. النقطة الثانية – التكرار في مصدر طاقة المضخة هو شرط أساسي لتشغيل كل من المرجل نفسه ونظام التدفئة دون أعطال..

كيف يجب ربط غلاية الوقود الصلب:

  • يتم تثبيت ممر جانبي بين الإمداد والعودة للغلاية بصمام ثلاثي ، يتم التحكم فيه بواسطة رأس حراري وفقًا لدرجة حرارة العودة. إذا كانت درجة الحرارة أقل من 55 درجة مئوية ، فهناك خليط من العلف إلى الخلف مباشرة.
  • يتم تثبيت ترموستات في الغلاية نفسها أو عند مخرجها ، والذي يتحكم في تشغيل المضخة. عندما تنخفض درجة الحرارة عند مخرج الغلاية إلى أقل من 35 درجة ، يتم إيقاف تشغيل المضخة لتقليل تبريد المبرد من خلال المبادل الحراري ، الذي يتم نفخه في المدخنة. عند استئناف الاحتراق في الغلاية ، يجب تشغيل المضخة بواسطة هذا المرحل..

اتصال DHW

من المهم أن غلاية التدفئة غير المباشرة هي الطريقة الأكثر راحة وأرخص طريقة لإعداد الماء الساخن في منزل خاص. إذا كانت الغلاية مؤتمتة ، فإنها ، كقاعدة عامة ، قادرة على التحكم في كل من الغلاية ويتم تزويدها بإخراج “إلى المرجل”. باستخدام غلاية غير آلية ، سيتعين عليك إنشاء أنبوب ، ربما يعتمد على صمام ثلاثي الاتجاهات ، لتشغيل المرجل.

تنشيط طبيعي DHW مع إعادة تدوير

مخطط التدفئة المشترك

يوجد أدناه أبسط مخطط ولكنه شائع جدًا ، والذي يتضمن مصدرًا مريحًا للمياه الساخنة .. نظام التدفئة هو طريق مسدود ، مع توفير أقصى قدر من التوفير عند الإنشاء على أساس غلاية تعمل بالوقود الصلب.

مخطط دائرة التدفئة مسدود مع إمدادات الماء الساخن

دائرة معقدة مع خزان عازلة

سيكون التسخين بغلاية الوقود الصلب أكثر راحة إذا كنت تستخدم خزانًا عازلًا. في معظم الحالات ، يمكنك عمل صندوق نار واحد يوميًا ، إذا كنت تستخدم غلاية ، بالطبع ، فهي أقوى.

سعة المخزن المؤقت - الرسم البياني العام

ميزة أخرى هي تطبيق التعريفة الليلية لمرجل كهربائي قوي (12 كيلو واط) ، وسيبقى جزء من الطاقة لليوم. التكلفة الأولية تؤتي ثمارها براحة.

توصيل خزان عازل حسب المخطط بغلاية كهربائية

وصلة مرجل احتياطي

المخطط المعتاد لتشغيل مرجل احتياطي من خلال الصمامات. يوضح الشكل التعايش بين غلاية تعمل بالوقود الصلب ومرجل كهربائي متصل بالخزان العازل (ولكن يمكن توصيله بأي تبادل آخر). من المهم ألا يكون هناك تشغيل تلقائي للاحتياطي ، ويجب إجراء العملية يدويًا بفتح الحنفيات. يعد التشغيل التلقائي للاحتياطي ضارًا إلى حد ما ، لأنه نادرًا ما يحدث ، ولكنه يزيد من التكلفة ويزيد من فوضى النظام..

التكرار المرجل - مخطط التوصيل

إذا كانت الكهرباء تعمل باستمرار بمعدل الليل ، فحينئذٍ ، يتم تفعيلها وفقًا لمخطط معقد في الأتمتة..

استخدام السهم الهيدروليكي

إذا كنت بحاجة إلى الكثير من الدوائر ، على سبيل المثال ، أرضية دافئة ، وغلاية ، وغرفة ترتيب ، ومرآب ، وبيت كلب ، وأيضًا منزل ، فلا يمكنك الاستغناء عن موازنة الضغط بين الدوائر. يتم تنفيذه عن طريق تثبيت سهم هيدروليكي.

مخططات معقدة مع سهم مائي

نظام الحلقة الأساسي

نظام الحلقات الأولية والثانوية – للتخطيطات المعقدة للمنازل الخاصة. يتم قبوله من قبل العديد من المتخصصين على أنه أفضل من استخدام سهم الماء. يوضح الشكل الدوائر العامة والمبدأ ، ولكن كخيار ، يمكن تضمين المرجل الرئيسي في الحلقة الأولية ، والتي يتم توفير الدوران من خلالها بواسطة مضخة الغلاية الرئيسية.

الحلقات الأولية والثانوية في التدفئة

الأرضية الدافئة متصلة على النحو التالي

يشتمل مخطط توصيل التدفئة الأرضية بالضرورة على مضخة تدفئة أرضية ، والتي يجب تثبيتها وفقًا للمخطط الموجود خلف الصمام ثلاثي الاتجاهات (ثنائي الاتجاه). عن طريق وحدة الخلط بالمضخة ، يتم تقليل درجة حرارة السائل المزود إلى الأرضية الدافئة (مزيج التدفق العائد). يوجد أيضًا مشعب مع صمامات الإغلاق والتحكم للدوائر.

توصيل تدفئة الأرضية بالتدفئة

يتم وضع الخطوط العريضة نفسها وفقًا لرسومات معروفة جيدًا ، تعرف على المزيد حول كيفية إنشاء أرضية دافئة في المنزل

تخطيط الأنابيب في الأرض

التدفئة تحت الأرضية هي نظام تدفئة تدريجي – توفير وراحة. كما أن وضع الأنابيب التي تربط المشعات في الأرضية يعطي تصميمًا جديدًا وسهولة في الأسلاك – لا داعي لتجاوز العوائق على الجدران والأبواب. مثال على كيفية وضع الأنابيب بمخطط مسدود لتوصيل المشعات – في الرسم التخطيطي.

يمكن وضع الأنابيب في الأرضية - الصورة

مخطط خاطئ

في كل مخطط ، يمكنك العثور على خطأ ، إما واضحًا أو “وفقًا لرأي شخصي”. على سبيل المثال ، يظهر الشكل مع توصيل غلاية الغاز ذات الدائرة المزدوجة. هنا ، الدائرة الثانية متصلة مباشرة بصنابير استهلاك الماء الساخن ، والتي يمكن أن تسمى “البرية” ، حيث سيتم تشغيل المرجل عند كل فتحة ، وستكون درجة حرارة الماء غير مستقرة للغاية ، وأحيانًا تكون شديدة الحرارة.

الخطأ الثاني هو وجود سهم هيدروليكي ومضخات وجامع في مخطط بسيط – مشعات واثنين من خطوط التدفئة تحت الأرضية. ما هو ابتزاز المال من العميل.

مخطط خاطئ مع مرجل مزدوج الدائرة

المواد الاستهلاكية والأدوات المطلوبة

لتثبيت دائرة ذات أنبوب واحد مسدود ، ستحتاج إلى الأدوات التالية:

  • مفاتيح قابلة للتعديل
  • آلة لحام أو لحام ؛
  • المثقاب المطرقي أو المثقاب الكهربائي ؛
  • ملف.

ستحتاج أيضًا إلى المواد الاستهلاكية التالية:

  • مشعات كاملة مع التركيبات والمقابس والصنابير والصمامات الحرارية والأقواس ؛
  • الأنابيب والتجهيزات والانحناءات والمحملات ؛
  • ثلاثي صمام.

بالإضافة إلى ذلك ، ستكون هناك حاجة إلى مواد لعزل وصلات الأنابيب..

تحضير الدائرة

حتى لو كان النظام هو الأبسط ، فلا بد من الرسم. يشير إلى الأبعاد الدقيقة لجميع أجزاء الهيكل ، المسافة بين المشعات. من الصعب حساب كمية المواد المطلوبة بدون رسم بياني..

تركيب الفلتر

الحوض والمصفاة عبارة عن أجهزة تنظف السائل من الحطام. قم بتثبيتها قبل إدخال سائل النفايات في جهاز التسخين.

تركيب صندوق الامان

موقعه على خط أنابيب الإمداد ، عند مخرج الغلاية. لا تقم بتركيب الوحدة على بعد أكثر من 50 سم من الوحدة. لا تقم بتركيب أي صنابير أو وصلات تي شيرت بين الوحدة ومولد الحرارة..

تركيب المضخة

يتم تثبيت الجهاز على الأنبوب المركزي بالقرب من المرجل. يوجد في الأنابيب مرشح للتنظيف الميكانيكي للسائل والصمامات الكروية. يجب أن يكون محور التركيب في المستوى الأفقي..

تركيب خزان التمدد

يتم تثبيت الإصدار المفتوح تحت سقف الطابق الثاني (الأول) أو في العلية. يتم توصيل الخزان بالأنبوب الرئيسي عن طريق أنبوب فرعي يبلغ قطره 1.3-1.6 سم ، ويتم تثبيت الخزان الغشائي على الخط مع التركيبات. بعد التثبيت ، يتم ضخ الهواء فيه. يجب أن يكون الضغط في الخزان أقل بنسبة 10-15٪ منه في النظام. يمكنك تركيب الجهاز بالقرب من المرجل.

تعليم مواقع تركيب المشعات

يتم تركيب البطاريات في الأماكن التي يوجد فيها أكبر قدر من فقدان الحرارة. وتشمل هذه منافذ النوافذ والجدران الخارجية. تم تركيب المبرد على ارتفاع 20 سم من الأرضية. المسافة إلى عتبة النافذة – 10-15 سم.

بدء النظام

بعد الانتهاء من أعمال التركيب ، يتم ضغط نظام التسخين بالماء أو الهواء المضغوط. إذا ظهرت تسريبات في المفاصل ، فيجب إحكام ربط العناصر الموصلة وإغلاقها. في حالة وجود تركيبات ذات جودة رديئة ، يجب استبدالها. في حالة عدم وجود أي عيوب ، يُسمح للنظام بملئه بسائل تبريد ، لإجراء تشغيل اختباري وضبط وظائف الهيكل.

كيفية اختيار وحدة التدفئة

العوامل المؤثرة في اختيار المرجل (أو عدة أجهزة تسخين المياه):

  • حاملة الطاقة المستخدمة
  • طاقة مولد الحرارة
  • الاعتماد على مصادر الطاقة الخارجية ؛
  • سعر؛
  • الوظيفة وسهولة الاستخدام.

ملحوظة. يتم ترتيب معايير اختيار السخان حسب الأولوية. من المهم بالنسبة للمستخدم أن تستهلك الوحدة وقودًا رخيصًا وتنتج حرارة كافية. يلعب السعر دورًا ثانويًا ، في المرتبة الثالثة الراحة والأداء الوظيفي.

اختيار غلاية لتدفئة المنزل

عادة ما يتم تقسيم جميع الغلايات المنزلية إلى مجموعات حسب نوع الوقود (ناقل الطاقة) المحروق:

  • غاز؛
  • الكهرباء؛
  • وقود صلب
  • الوقود السائل الذي يستهلك وقود الديزل وزيت النفايات ؛
  • عالمي ، يعمل على 2-3 أنواع من مصادر الطاقة.

تنقسم كل مجموعة من المجموعات المدرجة إلى أصناف وفقًا لمبدأ التشغيل وطريقة التثبيت ومعايير أخرى. سنراجع الغلايات الموجودة ونقدم عددًا من التوصيات المفيدة.

أنواع غلايات الغاز

لتنظيم التدفئة في المنازل الخاصة ، يتم بيع 3 أنواع من الوحدات التي تستخدم الغاز الطبيعي:

  1. الغلاف الجوي. غرفة الاحتراق مفتوحة ، ويؤخذ هواء الاحتراق من غرفة الغلاية. كفاءة العمل في حدود 86 … 88٪.
  2. مستنشق (خلاف ذلك – شاحن توربيني). يتم نفخ الهواء في صندوق نيران مغلق بواسطة مروحة تتحكم فيها دائرة إلكترونية. كفاءة الغلايات 90 … 93٪.
  3. تكثيف. من الناحية الهيكلية ، تشبه السخانات ذات الشحن التوربيني ، لكن المبادل الحراري والموقد مصممان بطريقة تستخدم فيها الغلاية في وضع معين الحرارة الكامنة لاحتراق الوقود. الكفاءة – 95٪.

المرجعي. جميع مولدات الحرارة قادرة على حرق نوعين من الوقود – الغاز الطبيعي ومزيج البروبان والبيوتان المسال (LPG). للتبديل إلى غاز البترول المسال ، يتم استبدال نفاثات الوقود وإعداد الأتمتة.

أنواع مختلفة من وحدات تسخين الغاز

يتم تصنيع الغلايات في إصدارات الجدران والأرضيات والمتراس. تتكون المجموعة الأولى من غرف غلاية صغيرة جاهزة ومجهزة بخزان تمدد ومضخة خاصة بهم. النوع الثاني هو الوحدات عالية الطاقة ، أو تلك التي لا تعتمد على الكهرباء. يتم وضع نماذج المتراس بالقرب من الجدار الخارجي ، ويتم إخراج المدخنة مباشرة إلى الشارع.

ليس من السهل اتخاذ القرار الصحيح بين مجموعة واسعة من سخانات المياه بالغاز. توصياتنا هي:

  1. إذا كانت ميزانيتك محدودة ، احصل على غلاية جدارية مثبتة في الغلاف الجوي. لكن تذكر أن السخانات ذات الغرفة المفتوحة تحتاج إلى مدخنة تقليدية.
  2. للعمل مع نظام الجاذبية ، ستحتاج إلى وحدة خارجية غير متطايرة من النوع الجوي.

    غلاية غازية مقطعية في الغلاف الجوي

    سخان أرضي غير متطاير مزود بموقد أحادي المرحلة ، ومعدات أمان ميكانيكية EuroSIT ومبادل حراري من الحديد الزهر

  3. من الأفضل وضع مولد حراري مضغوط في شقة أو كوخ بدون مدخنة جاهزة. قم بتنظيم عملية إزالة نواتج الاحتراق من خلال أنبوب متحد المحور يمر عبر الجدار الخارجي.
  4. لتزويد 1-2 مستهلكين بالماء الساخن ، قم بشراء نموذج مزدوج الدائرة. إذا كان معدل التدفق في شبكة DHW كبيرًا ، فستكون هناك حاجة إلى غلاية تدفئة غير مباشرة متصلة بسخان تقليدي أحادي الدائرة.
  5. تحقق من الوصف التفصيلي لجميع سخانات الغاز المقدمة في مقال منفصل.

غلاية التكثيف هي الأكثر اقتصادا بين الأجهزة التي تستخدم الغاز. عيب الوحدة هو التعقيد والتكلفة العالية للمعدات وإصلاحها.

تركيبات الماء الساخن الكهربائية

ميزة أي نوع من أنواع الغلايات الكهربائية هي كفاءتها العالية التي تصل إلى 99٪. النقطة الإيجابية الثانية هي انخفاض تكاليف التركيب والشراء للسخانات نفسها. يجب استخدام الوحدات كمصادر حرارة مساعدة ، تعمل ليلاً بنصف معدل الضوء.

يوجد 3 أنواع من الغلايات الكهربائية (كلها مثبتة على الحائط):

  1. مع سخانات أنبوبية تقليدية – عناصر تسخين. تم تجهيز الأجهزة الحديثة بخزان تمدد ومضخة دوران.
  2. قطب كهربائي. يحدث تسخين المبرد نتيجة تفاعل كيميائي ناتج عن مرور التيار عبر طبقة الماء بين قطبين.
  3. الحث. هنا يتم تسخين المبرد بواسطة النواة الفولاذية لملف مغلق ، مما يخلق تيارات دوامة فيه..

غرفة غلاية صغيرة مع عناصر تدفئة

منظر مقطعي لمولد حرارة مزود بسخانات أنبوبية (TEN)

لتركيب التدفئة الكهربائية ، من الأفضل أن تأخذ مرجل عنصر التسخين الكلاسيكي ، والذي لا يتطلب أنابيب جادة. الجهاز موثوق به وسهل الإصلاح – يمكن دائمًا استبدال عنصر التسخين المحترق بنفسك. يعد مولد الحرارة التعريفي باهظ الثمن ولا يمكن استعادته في حالة حدوث عطل ، ويعتمد القطب بشكل كبير على محتوى الملح في المبرد.

النصيحة. لا تستمع إلى البائعين الذين يسمون غلايات الحث كفاءة في استخدام الطاقة. تقوم جميع التركيبات الكهربائية بتسخين المياه بكفاءة متساوية – لا تتجاوز الخسائر 2٪ ، ويتم تحويل باقي الطاقة إلى حرارة.

تصنيف غلايات الوقود الصلب

لتدفئة البيوت الريفية ، يتم استخدام 3 أنواع من وحدات الوقود الصلب:

  • الاحتراق المباشر – الغلاف الجوي والشاحن التوربيني ؛
  • الانحلال الحراري.
  • الحبيبات والفحم الآلي.

هناك العديد من الأساطير حول كفاءة غلايات TT. يدعي مصنعو المولدات الحرارية بالتحلل الحراري كفاءة 85-86٪ ، حبيبات – تصل إلى 90٪. في الواقع ، المؤشرات أكثر تواضعًا: وحدات حرق الأخشاب التقليدية – 75٪ ، الانحلال الحراري – 75٪ ، غلايات الكريات ورقائق الفحم – حتى 86٪.

TT- مرجل الاحتراق المباشر في القسم

جهاز غلاية الاحتراق المباشر مع مبادل حراري لأنبوب النار

المرجعي. بالإضافة إلى أنواع السخانات المدرجة ، هناك غلايات TT طويلة الأمد مع زيادة حجم صندوق الاحتراق. كيفية التمييز بين هذه التركيبات ومولدات الحرارة الكلاسيكية التي تعمل بالحطب ، اقرأ في المنشور المقابل.

توصيات لاختيار غلاية الوقود الصلب:

  1. لحرق الأخشاب والفحم والقوالب ، فإن جهاز الاحتراق المباشر للصلب المجهز بمنظم سحب السلسلة مثالي. وحدات الشحن التوربيني مؤتمتة وتحرق الأخشاب بشكل أفضل ، لكنها تعتمد على الكهرباء.
  2. انتبه إلى حجم فرن الغلاية التقليدية – تعتمد مدة الاحتراق على هذا المؤشر.
  3. تعتبر الوحدات الآلية للكريات حلاً جيدًا لمحبي التدفئة المريحة. ليس عليك تقطيع الحطب وحمله ، وإزالة غبار الفحم ، فقط قم بتنظيف الفرن والموقد أسبوعيًا.
  4. لا تعبث بغلايات الانحلال الحراري TT ، فهي بداهة أغلى من الغلايات التقليدية ، وتتطلب جودة الوقود ، بالإضافة إلى أنها تستهلك الكهرباء.
  5. تجنب النماذج ذات الشبكات المملوءة بالماء إذا كنت تخطط للتسخين بالفحم. يشكل اختلاف درجات الحرارة قشرة صلبة على سطح الشبكة ، وليس من السهل التخلص منها.

صر الأنابيب

صر أشيب من TT-boiler من الأنابيب المملوءة بسائل التبريد

عند اختيار مولد الحرارة ، تذكر القول المأثور القديم “البخيل يدفع مرتين”. من الأفضل أن تأخذ جهازًا كلاسيكيًا عالي الجودة مزودًا بمبادل حراري من الحديد الزهر ، بدلاً من “آلة الحبيبات” الرخيصة بإلكترونيات مجهولة المنشأ..

ديزل ونماذج مجتمعة

يتم استخدام معدات التسخين هذه في كثير من الأحيان أقل بكثير من غلايات الغاز والخشب والكهرباء. يعتبر وقود الديزل أكثر تكلفة من مصادر الطاقة الأخرى ، ومعالجة الزيت هي وقود محدد من الواضح أنه غير مناسب لمالك المنزل العادي. وفقًا لذلك ، يتم تشغيل أجهزة التدفئة هذه فقط في ظل ظروف معينة ، عندما يكون الوصول إلى الموارد الأخرى محدودًا..

تجمع الغلايات متعددة الوقود من مختلف الشركات المصنعة بين 2-3 مصادر للطاقة ، على سبيل المثال ، الحطب + الكهرباء ، الغاز + الفحم. الميزة: تشتري مولدًا حراريًا واحدًا ، لكنك تحصل على اثنين. العيب: لا يمكن للوحدة أن تتباهى بكفاءة ووظائف عالية. يظهر الخيار “الأكثر شيوعًا” في الصورة – غلاية TT مزودة بكتلة عنصر تسخين لتسخين المياه بالكهرباء بعد اختفاء اللهب في صندوق الاحتراق.

منظر جانبي وقسم طولي للسخان

حساب قوة مولد الحرارة

لاختيار غلاية للأداء ، يجب أن تعرف الحمل على نظام التدفئة المنزلية. أي احسب فقد الحرارة للمبنى. نقترح حساب هذا المؤشر بطريقة مبسطة:

  1. إذا تم فصل غرفة المعيشة عن الشارع بجدار واحد مع فتح نافذة واحدة ، فسيتم استهلاك 0.1 كيلو وات من الحرارة لتدفئة متر مربع من المساحة.
  2. غرفة بجدارين خارجيين (زاوية) ونافذة واحدة – 0.12 كيلو واط / متر مربع.
  3. نفس الشيء ، مع 2 مناور – 0.13 كيلو واط / متر مربع.

فارق بسيط مهم. يتم إجراء الحساب لكل غرفة على حدة ، ثم يتم تلخيص النتائج.

اختيار الخصائص الحرارية المحددة

الخوارزمية مناسبة للمباني التي يصل ارتفاعها إلى 3 أمتار. إذا كانت الأسقف أعلى ، فسيتم حساب استهلاك الحرارة بحجم الغرفة. وفقًا لذلك ، في غرفة بها سياج واحد ونافذة ، تُؤخذ القيمة على أنها 35 واط / متر مكعب من الحجم ، في غرفة زاوية – 40 واط / متر مكعب ، في غرفة زاوية بها فتحتان – 45 واط / متر مكعب.

بعد تحديد حاجة المنزل للطاقة الحرارية ، نختار طاقة محطة المرجل وفقًا للتعليمات:

  1. يؤخذ أداء الوحدة التي تعمل فقط للتدفئة بهامش 20٪. أي نضرب مقدار الحرارة الموجود في 1.2.
  2. يجب أن يؤخذ مولد الحرارة الذي يوفر إمدادًا بالماء الساخن بهامش 50٪ (معامل 1.5).
  3. بالنسبة لغلايات TT ، فإن عوامل الزيادة هي 1.5 و 2 على التوالي..

إذا كنت تعيش في منطقة ذات مناخ جنوبي معتدل ، فلا ينبغي تطبيق المعاملات. والعكس صحيح ، يجب على سكان المناطق الشمالية زيادة الرقم الأولي لفقدان الحرارة بمقدار 1.5-2 مرات.

خاصية حرارية محددة بالحجم

حساب الخسائر الحرارية حسب حجم المباني السكنية

تعليمات تركيب الغلاية

يتم وضع متطلبات صارمة فقط لتركيب السخانات التي تعمل بالغاز. لكننا نوصي بالالتزام بهذه القواعد عند تركيب أي مولدات حرارية:

  1. يُسمح بوضع المعدات التي تصل سعتها إلى 60 كيلو واط في مطبخ بسقف 2.5 متر (كحد أدنى). يتم إخراج وحدات أكثر قوة إلى الغرفة الفنية – داخلية أو ملحقة أو قائمة بذاتها.
  2. إن متطلبات تهوية الفرن هي ثلاثة أضعاف تبادل الهواء ، أي أن كمية الإمداد والهواء العادم تساوي ثلاثة أحجام للغرفة لمدة ساعة واحدة. نافذة المطبخ مجهزة بنافذة.
  3. عند وضع مرجل قائم على الأرض ، يجب مراعاة الحد الأدنى من الممرات التكنولوجية – أمام 1.25 متر ، على الجانب – 60 سم ، في الخلف – 250 مم من أقرب هيكل مبنى ، كما هو موضح في الصورة.موقع السخان في منطقة صغيرة
  4. المسافة البادئة من مولد الحرارة المثبت على الحائط إلى الجدران أو الخزانات هي 20 سم من الجانب ، و 45 سم من الأعلى ، و 300 ملم من الأسفل. قبل تعليقها على جدار خشبي ، يتم وضع لوح حماية من الصلب.مخططات نظام التدفئة: صورة ، مشورة الخبراء
  5. ارتفاع المدخنة 5 أمتار ، وتحسب من الموقد أو الموقد الغازي ، وليس من الأرض. يجب ألا يقع رأس الأنبوب في منطقة دعامة الرياح للسقف.
  6. الحد الأقصى لعدد لفات المدخنة هو 3 ، والمسافة من الأنبوب إلى الهياكل القابلة للاحتراق – 0.5 متر.

إيضاح. يمكن وضع المداخن ذات الجدران المزدوجة من نوع السندويتش على مسافة 38 سم من الجدران والأسقف الخشبية.

تعتمد مواسير مولد الحرارة على الوقود المستهلك. يتم توصيل الغلايات عالية الكفاءة – الغاز والديزل – بالنظام مباشرة من خلال صمامات الإغلاق. بالإضافة إلى ذلك ، تم تجهيز الإصدارات المثبتة على الأرض بوعاء تمدد خارجي ومضخة.

مخطط لنظام مضاد للتجميد

مخطط أنابيب نموذجي لمولد حراري مزدوج الدائرة مثبت على الحائط

يجب حماية وحدات الوقود الصلب من تدفق العودة الباردة والتكثيف ، على التوالي ، يتم توفير دائرة مرجل صغيرة مع صمام خلط ثلاثي الاتجاهات. يرجى ملاحظة ما يلي: يتم تثبيت المضخة دائمًا داخل الدائرة ، على خط الإمداد أو الإرجاع – لا فرق. تفاصيل مخططات الأنابيب موضحة في التعليمات الخاصة بتوصيل غلايات TT..

مخطط الأسلاك الكنسي

الأهمية! في نظام مغلق يعمل تحت الضغط ، توجد دائمًا مجموعة أمان – مقياس ضغط وفتحة تهوية أوتوماتيكية وصمام أمان. نقطة التركيب هي أنبوب الإمداد عند مخرج المرجل. لمنع الأوساخ والرمل من الدخول إلى المبادل الحراري ، يتم وضع مرشح على خط العودة أمام المدفأة – حوض.

كيفية صنع نظام ثنائي الأنابيب?

مخطط أنابيب التدفئة في منزل خاص: مخططات

لتجنب التبريد الكبير لسائل التبريد أثناء تنقلك في المنزل ، تم تطوير مخطط الأسلاك ثنائي الأنابيب.

يعني توفير الماء لكل مشعاع من خلال أنبوب واحد ، والصرف والتسليم مرة أخرى إلى المرجل من خلال الآخر.

يتم تزويد كل مبرد بالحرارة على حدة ولا يعتمد على الآخرين.

وفقًا لطريقة حركة المبرد ، تختلف مخططات الأنبوبين في:

  • الجاذبية – يتحرك المبرد تحت تأثير الحمل الحراري ؛
  • التدوير (الضغط) – يتم تركيب مضخة دورانية لتحريكه.

تركيب وتوصيل مشعات

مع دائرة التجميع ، يفهم الجميع. يوجد متشعب بمخرجات حسب عدد المشعات. كل واحد متصل بشكل منفصل عن المجمع نفسه بأنحف أنبوب 16 مم.

لتحقيق وفورات أكبر في المواد ، نقوم بتوصيل منزل من طابقين باستخدام مخطط من أنبوبين. سيكون كل مخرج من المجمع عبارة عن مصعد لطابق واحد. من المجمع ، نقوم بتوصيل ما يسمى بالناهضين بالأرضيات. لفهم كيفية إجراء التدفئة بشكل صحيح في منزل خاص وحساب أقطار الأنبوب ، دعنا ننتقل إلى النظرية.

كما نعلم ، للحصول على درجة حرارة مريحة في المنزل ، نحتاج ، في المتوسط ​​، إلى توفير الطاقة الحرارية لنظام التدفئة في 1 كيلو واط لكل متر مربع من المساحة مع ارتفاع قياسي للسقف يتراوح من 2.5 إلى 2.7 متر.

يجب أن يتراوح معدل تدفق السائل في الأنابيب من 0.4 إلى 0.6 م / ث ، ثم تكون الطاقة الحرارية التي يمكن أن تنقلها هذه الأنابيب (للبولي إيثيلين المتصالب / طاعون المجترات الصغيرة مم):

16/20 مم (تحويلة 12) – 3.7-5.5 كيلو واط (2-4 مشعات) ؛

20/25 مم (تحويلة 15) – 5.7-8.7 كيلو واط (4-6 مشعات) ؛

25/32 مم (تحويلة 20) – 10.2-15.3 كيلو واط (6-10 مشعات) ؛

32/40 مم (ext.25) – 16-24 kW (10-16 مشعات).

الحساب مأخوذ من جدول تطابق السرعة مع مقدار الطاقة الحرارية.

وفقًا لذلك ، إذا كانت مساحة الأرضية تصل إلى 100 متر مربع. ثم على الأرض ، يكفي أن نحضر رافعًا من أنبوب بمقطع عرضي 25 مم للبولي إيثيلين المتقاطع و 32 مم لـ PPR. علاوة على ذلك ، من خلال تقليل الطاقة ، نقوم بتقليل قطر الأنبوب بهذه الطريقة:

مخطط أنابيب التدفئة في منزل خاص: مخططات

ما الذي يجب عليك مراعاته عند التثبيت الذاتي

بالإضافة إلى الغلاية والأنابيب والرادياتير ، عند إجراء توزيع مستقل لتسخين المياه في منزل خاص ، فأنت بحاجة إلى إعداد المواد الاستهلاكية ذات الصلة: كتائف التثبيت ، والمحولات ، والحشيات المطاطية والأشياء الصغيرة الأخرى التي تكون مطلوبة دائمًا أثناء أعمال التركيب المتعلقة للتدفئة. بالإضافة إلى ذلك ، عند القيام بالعمل بيديك ، يجب عليك الالتزام بالقواعد التالية:

  • يُنصح بوضع بطاريات التدفئة تحت عتبات النوافذ ؛
  • يجب ألا تقل الفجوة بين سطح الأرض والبطارية عن 10 سم ؛
  • يجب أن تكون جميع المشعات في جميع الغرف في نفس المستوى ؛
  • يجب أن تكون أضلاع البطاريات رأسية دائمًا ؛
  • في نظام التدفئة ، عند أدنى نقطة له ، يتم دائمًا تركيب صمام تصريف لإزالة المبرد.

بعد اكتمال جميع أعمال التركيب ، يتم ملء نظام التسخين بالماء ويتم إجراء اختبار التشغيل. عندما يتم تسخين المشعات ، ويظهر أقصى ضغط في النظام ، يتم فحص توصيلات الأنابيب مع المشعات وعناصر تسخين المياه الأخرى بحثًا عن التسريبات. إذا تم الكشف عن أي عيب ، يتم إيقاف التدفئة ، وتصريف المياه ، وإصلاح الانهيار.

بعد التعرف على جميع التفاصيل الدقيقة والميزات الخاصة بجهاز نظام تسخين المياه ، سيتمكن الجميع من إجراء التثبيت الخاص بهم في منزل خاص بأيديهم. الشيء الرئيسي هو أن توصيل جميع المكونات يتم وفقًا لجميع متطلبات السلامة. إذا تم تركيب معدات الغاز ، فإن أول تشغيل للغلاية يجب أن يتم فقط بواسطة متخصص ، لأن الغاز هو وقود قابل للانفجار وأي أخطاء يمكن أن تؤدي إلى عواقب وخيمة..

توصيات لوضع أنابيب التدفئة

يتم تركيب خطوط الأنابيب الرئيسية في المبنى بطريقة مفتوحة ومخفية. يتضمن التمديد المفتوح ربط الأنابيب بهياكل المباني ، وغالبًا ما تكون الجدران ، وهو أرخص. هناك عدة خيارات للتركيب المتدفق:

  • وضع الأنابيب في ذراع التسوية ؛
  • وضع الأنابيب في بوابات مصنوعة من مواد الجدار ؛
  • جامعي التثبيت على الجدران أو في منافذ خلف اللوح الجصي أو مواد أخرى ؛
  • وضع طرق سريعة خلف سقف معلق.

يتم إجراء الخيارين الأخيرين باستخدام أنابيب مصنوعة من أي مواد ، والتوصية الوحيدة هي توفير إمكانية الوصول إليها حتى لا يتم تدمير جميع مواد التشطيب في حالة وقوع حادث. بالنسبة لتوحيد الطرق السريعة في ذراع التسوية أو الجدار ، فإن المنتجات المصنوعة من البلاستيك المعدني والبولي إيثيلين المتقاطع مناسبة لهذا الغرض. عندما يتم التخطيط لوضع الأنابيب في الأرض ، من الضروري عزل القاعدة تحتها ، وإلا فإن بعض الحرارة ستذهب إلى الطابق السفلي أو ببساطة في الأرض. إذا تعذر القيام بذلك ، فيجب تغطية خطوط الأنابيب بطبقة عازلة للحرارة بسمك لا يقل عن 20 مم..

عند تضمين البلاستيك المعدني في ذراع التسوية أو في الحائط ، يجب ألا تقوم بتضمين الوصلات على التركيبات ، خاصة تلك القابلة للطي. هذا محفوف بالتسريبات ، ونتيجة لذلك سيكون الجدار بأكمله رطبًا. التوزيع الخفي للتدفئة بأنابيب البولي بروبلين مصنوع فقط لهياكل اللوح الجصي ، ولا يوصى بوضعها في ذراع التسوية بشكل قاطع.

المكونات الرئيسية لتصميم ثنائي الأنابيب

يمكن إجراء مخطط تسخين ثنائي الأنابيب للمنزل باستخدام الدوران القسري أو الطبيعي للسائل. يتم تحديد ذلك بشكل أساسي حسب نوع توجيه الأنابيب. يتم تمييز الأسلاك السفلية والعلوية هنا..

في الإصدار ذو التخطيط العلوي ، يكون الأنبوب في ارتفاع. يوفر هذا ضغطًا كافيًا لوسط التسخين للدوران بشكل طبيعي في النظام. الطريقة العلوية لها مظهر جمالي.

في الحالة الثانية ، يتم وضع أنبوب الإمداد أسفل العتبة. في نفس الوقت ، يتم تبسيط تركيب خزان التمدد ويمكن تثبيته في جميع الأماكن الموجودة فوق موقع الأنبوب المستقيم..

لكن السؤال الذي يطرح نفسه هو ضمان الدوران الطبيعي لسائل التبريد ، والذي لا يتحقق بشكل طبيعي. للقيام بذلك ، قم بتثبيت مضخة تداول.

أحد أفضل خيارات التصميم هو تقسيم الأنابيب إلى جزأين منفصلين ، لكل منهما مواسير العودة والمستقيمة الخاصة به..

حتى لا تتسبب درجة حرارة المبرد في إتلاف مضخة الدوران ، فمن المعتاد تثبيتها على أنبوب الإرجاع. بالنسبة لخزان التمدد ، فإن موقعه في النظام يعتمد إلى حد كبير على النوع. إذا تم اختيار خزان غشاء وتم تجهيزه بغرفة مغلقة ، فيمكن تركيبه في أي مكان ، ولكن يتم تنفيذه في الغالب بالقرب من المرجل..

إذا اخترت نموذجًا مفتوحًا ، فيجب أن يكون موجودًا على مستوى أعلى من الأنبوب المستقيم. بهذه الطريقة سوف تمنع احتقان الهواء..

المشعات متصلة بعدة طرق:

  1. الجانبي.
  2. قطري.
  3. أدنى.

الخياران الأولان هما الأكثر فعالية. إذا كان ارتفاع المشعات صغيرًا ، فسيتم استخدام الوصلة السفلية هنا..

مخططات نظام التدفئة: صورة ، مشورة الخبراء

خيارات توصيل المبرد

افعل ذلك بنفسك تسخين الأسلاك في منزل خاص

مخططات نظام التدفئة: صورة ، مشورة الخبراء

يفترض نظام التسخين أن فقد الحرارة يتم تقليله ويظل ناتج الحرارة في أقصى حد. تحتاج أيضًا إلى مراعاة كمية المواد المستخدمة ونموذج المرجل ونوع البطاريات عند تصميم النظام. من أجل تنفيذ مثل هذا المشروع بنفسك ، ليس من الضروري الحصول على التدريب المناسب ، يكفي معرفة بعض القواعد ، وبعد ذلك يمكنك إعداد وتنفيذ التدفئة بنجاح في منزل خاص بيديك..

قبل شراء المواد والاستعداد للعمل ، حدد أولاً نوع نظام التدفئة الذي ستستخدمه ، واختر الغلاية والمشعات المناسبة. بعد ذلك ، من الضروري وضع مشروع وبعد ذلك فقط الشروع في الحصول على المواد والتركيب.

اختيار مصدر الحرارة

مثال على تركيب المرجل

المرجل هو العنصر الرئيسي لتوليد الطاقة الحرارية. يعتمد المعيار الرئيسي لاختيار مولد حراري على نوع الوقود كمصدر لتشغيله. يتم حساب ناتج الغلاية وفقًا لعدة عوامل:

  1. حجم المباني الساخنة.
  2. السمات المناخية للمنطقة.
  3. سمك الجدار الخارجي.
  4. وجود عازل حراري للعناصر الإنشائية الرئيسية للمبنى.
  5. وجود مساحة الطابق السفلي والعلية.

عند اختيار غلاية التدفئة ، من المهم الانتباه إلى تكييف النموذج المختار مع الظروف المحلية ووجود شهادة جودة.

مخططات تركيب نظام التدفئة في منزل خاص

هذا النوع من الأسلاك أرخص وأبسط. النظام مبني على شكل حلقة – جميع البطاريات متصلة ببعضها البعض على التوالي ، ويتنقل الماء الساخن من مشعاع إلى آخر ، ثم يدخل الغلاية مرة أخرى.

مخططات نظام التدفئة: صورة ، مشورة الخبراء

كما ترون في الشكل ، كل البطاريات متصلة في سلسلة ، ويمر المبرد عبر كل منها..

مخطط التسخين هذا اقتصادي للغاية في تنفيذه ، فهو سهل التركيب والتصميم. لكن له عيبًا واحدًا مهمًا. إنه ثقيل للغاية لدرجة أن الكثيرين يرفضون مثل هذا الأسلاك ويفضلون الأنبوبين الأكثر تكلفة وتعقيدًا. المشكلة هي أنه مع تقدم المبرد ، سوف يبرد تدريجيًا. حتى آخر بطارية ، سيتدفق الماء دافئًا قليلاً. إذا زادت قوة المرجل ، فإن المبرد الأول سوف يسخن الهواء أكثر من اللازم. مثل هذا التوزيع غير المتكافئ للحرارة يجعلنا نتخلى عن نظام أحادي الأنبوب بسيط ورخيص..

يمكنك محاولة الخروج من موقف صعب عن طريق زيادة عدد أقسام المبرد الأخير ، لكن هذا ليس فعالًا دائمًا. ومن ثم فإن الاستنتاج يشير إلى أنه يمكن استخدام الأسلاك أحادية الأنبوب في الحالة التي لا يزيد فيها عدد البطاريات المتصلة في السلسلة عن ثلاثة.

يخرج بعض الناس من الموقف على النحو التالي: يقومون بتوصيل مضخة بالمرجل ، وبالتالي إجبار الماء على التحرك بالقوة. ليس لدى السائل وقت ليبرد ويمر عبر جميع المشعات ، تقريبًا دون أن يفقد درجة الحرارة. ولكن حتى في هذه الحالة ، تنتظرك بعض المضايقات:

  • المضخة تكلف مالًا ، مما يعني أن تكاليف تركيب النظام تزداد ؛
  • يزيد استهلاك الكهرباء ، لأن المضخة تعمل بالكهرباء ؛
  • في حالة انقطاع الكهرباء ، لن يكون هناك ضغط في النظام ، مما يعني أنه لن يكون هناك حرارة أيضًا.

نظام ثنائي الأنابيب

مخططات نظام التدفئة: صورة ، مشورة الخبراء

يتم توفير الماء الساخن من خلال أحد خطوط الأنابيب ، ويتم تبريد الماء من خلال خط آخر. هذا يضمن توزيعًا متساويًا للحرارة عبر جميع البطاريات..

سيكون مثل هذا التوزيع للتدفئة في منزل خاص أكثر كفاءة وأفضل من أنبوب واحد. على الرغم من أن الأداء باهظ التكلفة وأكثر صعوبة في التثبيت ، إلا أنه يسمح لك بتوزيع الحرارة بالتساوي عبر جميع البطاريات ، مما سيساعد في خلق بيئة مريحة. على عكس الأنبوب الواحد ، في هذا الأسلاك ، يتم توفير أنبوب الماء الساخن تحت كل مشعاع ، وينزل السائل المبرد أسفل خط العودة إلى المرجل. نظرًا لأن المبرد يتم توفيره لجميع البطاريات مرة واحدة ، يتم تسخين الأخير بشكل متساوٍ.

هذا النظام ليس أكثر تعقيدًا من الأول ، فسيتعين عليك شراء المزيد من المواد ، حيث سيتعين توفير الأنابيب لكل مشعاع.

يمكن أن يعمل نظام الأنبوبين بطريقتين:

مخططات نظام التدفئة: صورة ، مشورة الخبراء

أسلاك الأشعة أقدم. في هذا الإصدار ، يتم تثبيت أنبوب الإمداد في الجزء العلوي من المنزل ، وبعد ذلك يتم وضع الأنابيب لكل بطارية. بفضل هذا التصميم ، تم تسمية الدائرة – شعاع.

يعمل المخطط الأول على النحو التالي: في العلية ، من الضروري تثبيت مجمع (جهاز خاص يتكون من العديد من الأنابيب) يوزع المبرد عبر أنابيب التدفئة. في نفس المكان ، تحتاج إلى تثبيت صمامات الإغلاق التي ستقطع الدوائر. هذا التصميم مناسب تمامًا ، فهو يسهل إصلاح الخط بالكامل وحتى المبرد المنفصل. على الرغم من أن المخطط موثوق ، إلا أنه يحتوي على عيب كبير – تركيب معقد يحتوي على كمية كبيرة من المواد (صمامات الإغلاق ، والأنابيب ، وأجهزة الاستشعار ، وأجهزة التحكم). يشبه تصميم المجمع لأنابيب التسخين المخطط الشعاعي ، ولكنه أكثر تعقيدًا وفعالية.

اختيار المعدات اللازمة لتدفئة منزل خاص

مخططات نظام التدفئة: صورة ، مشورة الخبراء

في الأماكن التي يوجد بها انقطاع في إمداد النوع الرئيسي من الوقود ، يوصى بتركيب غلايات تدفئة عالمية.

هناك مجموعة كبيرة من الغلايات في السوق. ظهرت حتى مراجل هجينة قادرة على العمل ، على سبيل المثال ، على الغاز والخشب. لذلك ، يعتمد الاختيار تمامًا على تفضيلاتك واحتياجاتك. بالطبع ، ستكون الغلايات المزودة بمجموعة كاملة من الأتمتة والهجينة أكثر تكلفة. الأولى ستؤتي ثمارها بكفاءتها العالية ، والأخيرة ، بتنوعها..

من المستحيل تقديم المشورة لطراز معين ، لأن الأجهزة المختلفة لها صلاحيات مختلفة. اختر الأنسب لظروفك ، ومع ذلك ، حاول تحديد المرجل بحيث لا يكون تشغيله مكلفًا. إذا كنت تستخدم الخشب ، فمن الأفضل اختيار نموذج يعمل بالحطب. إذا تم توفير الغاز ، فاستخدم نموذج الغاز.

نضع مشروع التدفئة

لإجراء التدفئة في منزل خاص بيديك ، ستحتاج بالتأكيد إلى مشروع. يجب أن يتكون بالترتيب التالي:

  1. ارسم المنزل أولاً.
  2. ثم تقسيم المنزل وتحديد درجة الراحة لكل غرفة..
  3. احسب فقدان الحرارة لجميع الغرف بشكل منفصل.
  4. تصميم مكان البطاريات في كل غرفة.
  5. حدد عدد الأقسام المطلوبة لكل مشعاع.
  6. حدد نظام التدفئة.
  7. احسب قوة المرجل ، الكمية المطلوبة من المواد (طول الأنابيب ، عدد المحملات ، الصمامات ، الأتمتة ، إلخ).

لن يجعلك التوزيع المناسب للحرارة تشعر بالراحة في المنزل فحسب ، بل يمكن أن يوفر لك أيضًا بعض المال. إذن ، ما هي درجة الحرارة الأفضل لتحملها في غرف مختلفة:

مخططات نظام التدفئة: صورة ، مشورة الخبراء

خطط بشكل صحيح للمناطق الحرارية في منزلك من أجل إقامة مريحة فيه.

  1. يجب أن تكون درجة حرارة الراحة الكلية بين 20-24 درجة.
  2. بالنسبة لغرفة النوم ، من الأفضل زيادة درجة الحرارة قليلاً وضبطها في حدود 22-25 درجة.
  3. بالنسبة للحمام والحمام وغرفة الضيوف والغرف التي تتواجد فيها معظم الوقت ، فإن نطاق درجة الحرارة سيكون من 21 إلى 24 درجة.
  4. بالنسبة لغرفة الطعام والمطبخ والدراسة ، من الأفضل خفض درجة الحرارة إلى 18-22 درجة.
  5. بالنسبة للممر والجراج ومنطقة المشي ، يمكنك ضبط الحد على 12 درجة.

يمكن تبسيط الحساب من خلال عدم مراعاة التبادل الحراري الداخلي بين الغرف. عند الحساب ، من المهم تحديد عدد الجدران والزوايا الخارجية ، حيث تحدث أكبر الخسائر. يمكن حساب الخسارة بأخذ البيانات من الجدول أدناه وضربها في سمك الجدار..

باستخدام مخطط اتصال أحادي الأنبوب

يُطلق على مخطط تسخين المياه لمنزل خاص باستخدام أنبوب واحد لتزويد الماء الساخن وإزالة الماء المبرد الأنبوب الواحد. الميزة الرئيسية لهذا النظام هي تقليل طول الأنبوب..

المزايا الرئيسية للخيار:

  • أقل تكلفة لشراء عناصر نظام التدفئة ؛
  • أبسط وأسرع تركيب ؛
  • أدنى خطر وقوع حادث.

العيب الرئيسي للتسخين أحادي الأنبوب هو الانخفاض التدريجي في درجة حرارة الماء ، والذي يمر بالتتابع عبر جميع المشعات في الدائرة.

لذلك ، من الضروري استخدام مساحة سطح أكبر قليلاً من المشعات الأخيرة (المزيد من الأكواع) ، والتي غالبًا ما تلغي فائدة التكلفة من تقليل طول الأنبوب.

بالإضافة إلى ذلك ، بسبب هذا العيب ، هناك قيود لدائرة واحدة لعدد المشعات المتصلة. إذا كان هناك الكثير منهم ، فإن الأخير لن ينبعث من الحرارة عمليًا في اتجاه حركة المبرد..

بالإضافة إلى ذلك ، تنشأ مشكلة عند حساب انتقال الحرارة. هنا يجب ألا يغيب عن البال أن فصل المشعات الأولى عن نظام التدفئة يؤدي إلى زيادة درجة حرارة المياه الواردة للأجهزة اللاحقة..

لا جدوى من استخدام مخططات أحادية الأنبوب بأسلاك رأسية منخفضة ، لأن طول الأنابيب سيكون هو نفسه طول الأنابيب ذات الأنبوبين ، مما يلغي جميع المزايا ، ولكنه يترك العيوب.

توجيه من أنبوب واحد سفلي وأنبوبين

إذا حدثت عودة المبرد على طول نفس مسار الإمداد ، فإن الطول الإجمالي للأنابيب لكلا الخيارين يكون عمليا متماثلا

يتم توصيل السخان ، كقاعدة عامة ، من خلال ممر جانبي حتى تتمكن من إيقاف تشغيل أي منها دون إيقاف دوران المياه على طول الدائرة.

لتوفير الحنفيات ، لا يمكنك تجاوز المياه من خلال الفرع ، ولكن بعد ذلك سيتعين عليك إيقاف تشغيل هذا الجزء من النظام وتصريف المياه إذا كنت بحاجة إلى استبدال أو إصلاح الرادياتير.

الخيار الأكثر اقتصادا هو استخدام أنبوب فولاذي واحد بقطر 1.5-2 بوصة بدون مشعات تسخين. إن عدم وجود الصنابير والتجهيزات يجعل مثل هذا النظام أيضًا أكثر عملية نظرًا لتقليل مخاطر تسرب المياه أو الاختراقات..

الاتصال بالنظام المتشعب

الطريقة الشائعة في الآونة الأخيرة لتنظيم تسخين المياه هي ما يسمى “مخطط الشعاع” باستخدام مشعب التوزيع.

تعمل طريقة الأسلاك هذه بشكل موثوق فقط مع ضغط الماء الجيد في النظام ، وبالتالي لا يتم استخدامها مع الدوران الطبيعي..

مخطط الإشعاع لتدفئة المنزل

تتضمن أسلاك الحزمة توصيل كل سخان (أو مجموعة صغيرة منهم) مباشرة بمشعب التوزيع الذي يوزع الساخن ويجمع الماء المبرد

حدثت أخطاء أثناء التثبيت

الأخطاء الأكثر شيوعًا في جهاز التدفئة المستقل لمنزل خاص:

  1. حساب غير صحيح للطاقة المطلوبة لمولد الحرارة.
  2. تنفيذ أنابيب المرجل بشكل غير صحيح.
  3. دائرة التدفئة المختارة بشكل سيئ.
  4. وضع غير صحيح لمشعات التدفئة.
  5. استخدام أنابيب ذات قطر خاطئ.
  6. تعبئة الأنابيب بدلاً من الماء بمانع التجمد (نوع “مضاد للتجمد”)

لكي توفر شبكة التدفئة المنزلية لمنزل خاص الحرارة بكميات كافية ، من الضروري أن تتذكر أن حسابات المعلمات الرئيسية للنظام صحيحة..

تؤدي محاولات التوفير في الأجزاء المكونة وتبسيط هيكل التسخين إلى نتائج سلبية ، ثم بدلاً من التدفئة عالية الجودة للغرفة ، سيكون من الضروري في فصل الشتاء استبدال نظام التدفئة بالكامل. لذلك ، قبل القيام بالتدفئة بأيديكم وارتكاب أخطاء فنية ، من الأفضل طلب المشورة من المتخصصين أو طلب التثبيت الجاهز للتدفئة المستقلة.

توصيل غلاية تعمل بالوقود الصلب ودائرة تسخين ثنائية الأنابيب مع وحدة مضادة للتكثيف في منزل بإطار:

نمذجة الشكل الهندسي الأمثل

يمكن تصميم العديد من دوائر المياه المغلقة لمنزل خاص واحد ، والذي سوف يقوم بتدفئة غرف مختلفة. يمكن أن تختلف اختلافًا كبيرًا عن بعضها البعض حسب نوع الأسلاك..

عند التصميم ، أولاً وقبل كل شيء ، ينطلقون من قابلية تشغيل النظام ، فضلاً عن الهندسة المثلى من حيث تقليل التكاليف وسهولة التركيب والقدرة على ملاءمة عناصر التسخين في تصميم المبنى..

  جص الستايروفوم
