نظام تدفئة مغلق: مخططات نموذجية ومبدأ التثبيت

ما هو نظام التدفئة المغلق?

من السمات المهمة لهذا النظام عدم وجود اتصال مع الهواء الخارجي ووجود ضغط زائد طفيف. كقاعدة عامة ، تعمل الدائرة مع الحث الاصطناعي لدوران المبرد باستخدام مضخة. يتيح لك ذلك عدم القلق بشأن الامتثال للمنحدرات الكبيرة للخطوط الرئيسية ، وكذلك قبول أقطار الأنابيب الأصغر ووضعها بالطريقة الأكثر ملاءمة..

كقاعدة عامة ، نظام تسخين الجاذبية مع الدوران الطبيعي لسائل التبريد مصنوع من خزان تمدد مفتوح مثبت في أعلى نقطة. يتم تزويد النظام المغلق تقليديًا بمضخة دوران ، مما يزيد من كفاءته ويقلل من استهلاك المواد..

نظرًا لخصائصها ، تتمتع الأنظمة المغلقة بالكثير من المزايا:

  • المبرد تحت الضغط يسخن بشكل أسرع ؛
  • احتمال بث شبكة خطوط الأنابيب والمشعات منخفض جدًا ؛
  • المبرد غير مشبع بالأكسجين ولا يتبخر في الغلاف الجوي ، وهو أمر مهم للغاية عند ملء النظام بمضاد التجمد ؛
  • يتم تثبيت خزان التمدد في نظام تسخين مغلق على أنبوب الإرجاع بالقرب من المرجل ، وهو مناسب جدًا من حيث الصيانة ؛
  • ليست هناك حاجة لاستخدام خطوط الأنابيب ذات الأقطار الكبيرة ووضعها على مرأى من الجميع ، وفي هذا الصدد ، فإن النظام المغلق مع الدوران القسري هو الخيار الأفضل لمنزل خاص.

لا يوجد سوى عيب واحد كبير – الاعتماد على موثوقية مصدر الطاقة ، لن يعمل نظام التدفئة المغلق بدون مضخة تعمل بالتيار الكهربائي. لحسن الحظ ، تتمتع وحدات الدوران للأنظمة الفردية باستهلاك منخفض للطاقة ، وبالتالي ، أثناء انقطاع التيار الكهربائي ، ستكون قادرة على العمل من مصدر طاقة غير متقطع لفترة طويلة..

يجادل بعض الخبراء بأن النظام المغلق مع الدوران الطبيعي سيساعد في حل مشكلة انقطاع التيار الكهربائي. تذكر أنه في هذه الحالة ، تحدث حركة المبرد بسبب الاختلاف في كثافة وكتلة الماء الساخن والمبرد. الأول ، يتم تسخينه في الغلاية ، حيث يتم إزاحة أخف وزنا إلى أعلى بواسطة المبرد المبرد الذي يحتوي على كتلة كبيرة قادمة من المشعات.

على الرغم من حقيقة أن الضغط في نظام التسخين المغلق (1.5-2 بار) لا يعيق حركة الجاذبية لتدفقات المياه الساخنة والباردة ، فإن كفاءته مشكوك فيها إلى حد كبير. الحقيقة هي أن الاختلاف في قوى الحمل صغير بالفعل ، وهنا ما زلت بحاجة إلى التغلب على مقاومة غشاء الخزان ، الذي يمتد عندما يتمدد الماء. من أجل عدم الانخراط في هذه اللحظات الزلقة ، من الأفضل دائمًا تثبيت مضخة على نظام مغلق. إذا كانت هناك حاجة لتركيب دائرة جاذبية ، فيجب أن تكون مفتوحة.

معلومات عامة

قبل أن تبدأ في ترتيب النظام بيديك ، من الضروري أن تدرس بالتفصيل مخطط التسخين من النوع المغلق ، والعناصر المكونة له ، فضلاً عن المزايا والعيوب. ستساعد كل هذه المعلومات مالكي منزل خاص في اختيار الخيار الأكثر فاعلية والمثالي لغرفة معينة.

التصميم المغلق هو نظام تسخين مغلق لا يتحرك فيه المبرد بشكل طبيعي ، ولكن بمساعدة معدات خاصة. يتكون الهيكل بأكمله من عدد كبير من الوحدات التي تكمل بعضها البعض وتسمح لك بتسخين الهواء في الغرفة إلى القيمة المطلوبة.

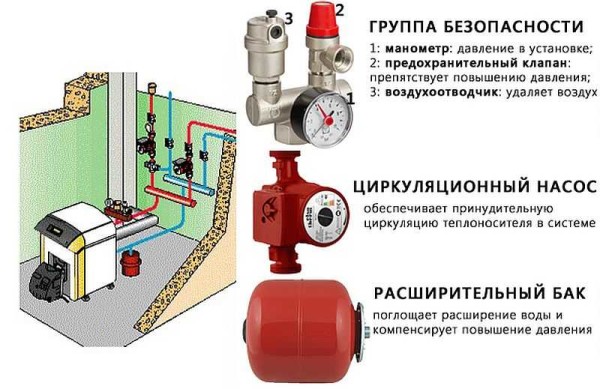

العناصر الرئيسية لنظام التدفئة من النوع المغلق:

  • غلاية (غاز ، كهربائي ، تحريض ، وقود صلب) ؛
  • مضخة الدورة الدموية؛
  • خزان التمدد المختوم من نوع التعويض ؛
  • حلقة أنبوب لحركة المبرد ؛
  • أحد أجهزة نقل الحرارة المثبتة في غرفة ساخنة (مشعات ، مسخنات حرارية ، إلخ) ؛
  • مجموعة الأمان ، وهي عبارة عن نظام من فتحات التهوية والصمامات ؛
  • أغلق الصبابات؛
  • الأجهزة المساعدة اللازمة لأتمتة عملية مراقبة وإدارة عناصر النظام.

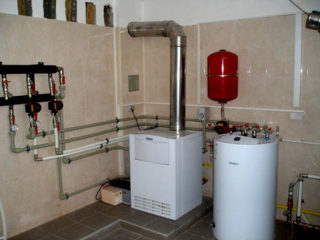

النوع المغلق: نظرة عامة على نظام التدفئة

أي نظام تدفئة أفضل مفتوحًا أم مغلقًا

يتميز هذا النظام بحقيقة عدم خروج أبخرة سائلة فيه ، لأن هذا التصميم محكم الإغلاق ، وتحدث حركة الماء بسبب استخدام مضخة.

لا يعد الدوران الطبيعي متأصلًا في هذا النظام على الإطلاق ، لكن مكوناته هي نفسها تمامًا كما في الهيكل ، الذي تم تجهيزه باستخدام دائرة مفتوحة. الاختلاف الأساسي هو وجود مضخة خاصة مدمجة.

في حالة وجود الكثير من السائل ، ويبدأ في الارتفاع فوق المستوى المحدد ، يفتح صمام الخزان قليلاً ، ويتبخر سائل التبريد الزائد. إذا انخفضت درجة الحرارة ، تقوم المضخة بإعادة السائل إلى الحاوية المغلقة لتدفئة المكان..

الأهمية! وتجدر الإشارة إلى أن الضغط في الأنظمة التي تعمل في دائرة مغلقة يكون دائمًا ضمن الحدود المحددة ، نظرًا لأن المبرد دائمًا في حالة صالحة للعمل..

أي نظام تدفئة أفضل مفتوحًا أم مغلقًا

خزان نظام التدفئة هذا ، كقاعدة عامة ، مصنوع من معادن قوية وموثوقة. بالإضافة إلى ذلك ، يحتوي الخزان على ميزاته التخطيطية الخاصة. يتكون من عنصرين ملفوفين. التجويف الداخلي للخزان عبارة عن طلاء مطاطي مقاوم لدرجات الحرارة العالية. السائل الموجود في الحاوية يدور باستمرار تحت الضغط ، لأنه يوجد دائمًا تراكم للغازات فيه. إن الحجاب الحاجز هو الذي يقسم الخزان إلى نصفين لتوزيع السائل. يوجد غاز في النصف والماء في النصف الآخر على التوالي. نظرًا لحقيقة أن السوائل تعمل تحت الضغط ، فإن الحجاب الحاجز يقوم باستمرار بإزاحة التدفقات للخلف.

أي نظام تدفئة أفضل مفتوحًا أم مغلقًا

مبدأ تشغيل نظام مغلق

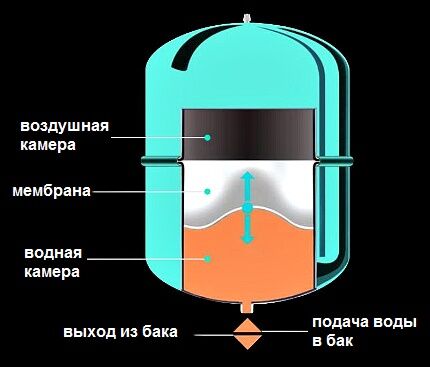

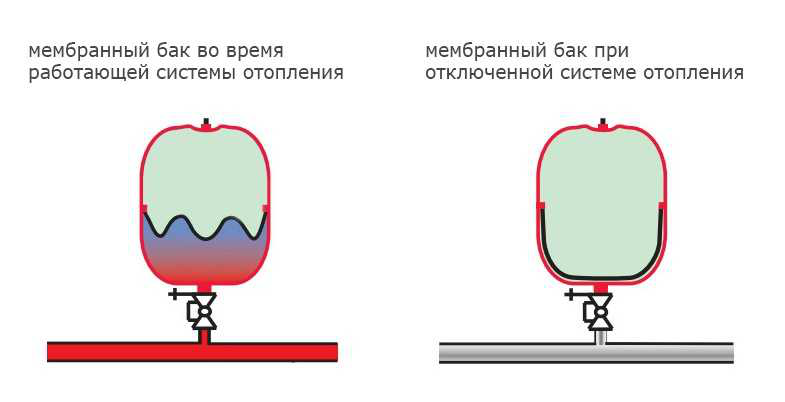

يتم تعويض التمدد الحراري في نظام مغلق عن طريق استخدام وعاء تمدد غشاء مملوء بالماء أثناء التسخين. عند التبريد ، تعود المياه من الخزان إلى النظام ، وبالتالي تحافظ على ضغط ثابت في الدائرة..

ينتقل الضغط المتولد في دائرة تسخين مغلقة أثناء التثبيت إلى النظام بأكمله. يتم تداول المبرد بالقوة ، وبالتالي فإن هذا النظام متقلب. بدون مضخة دورانية ، لن يكون هناك حركة للمياه الساخنة عبر الأنابيب إلى الأجهزة والعودة إلى مولد الحرارة.

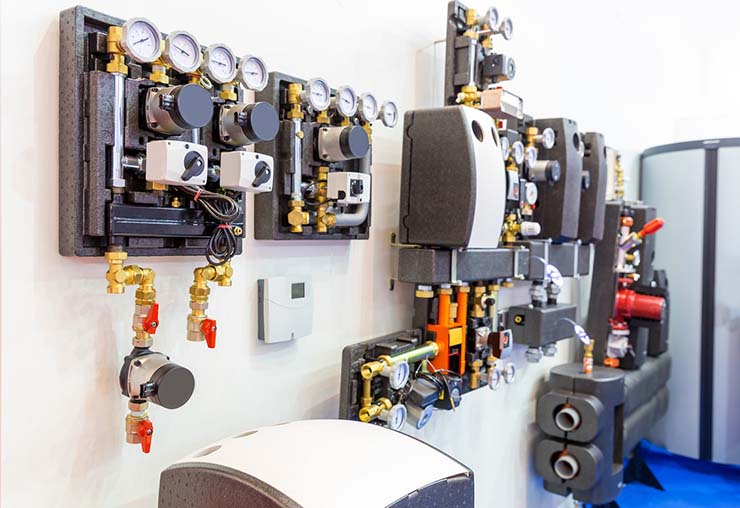

العناصر الرئيسية للدائرة المغلقة:

  • سخان مياه؛
  • صمام مخرج الهواء
  • صمام ترموستاتي؛
  • مشعات.
  • أنابيب؛
  • خزان التمدد ، لا يتلامس مع الغلاف الجوي ؛
  • صمام موازنة
  • صمام الكرة؛
  • مضخة ، مرشح
  • صمام أمان؛
  • مقياس الضغط؛
  • التجهيزات ، السحابات.

في حالة عدم انقطاع التيار الكهربائي للمنزل ، فإن النظام المغلق يعمل بكفاءة. غالبًا ما يتم استكمال التصميم بـ “الأرضيات الدافئة” ، مما يزيد من كفاءته ونقل الحرارة.

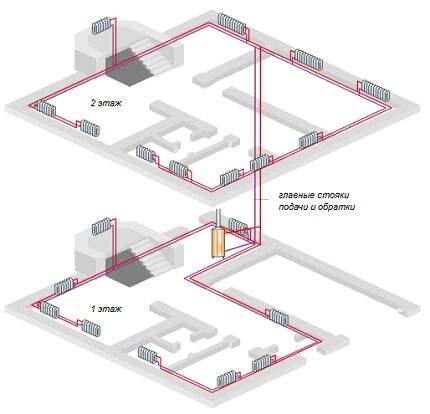

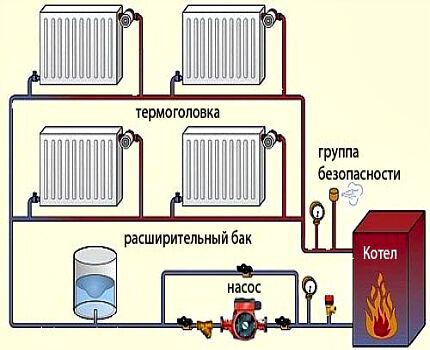

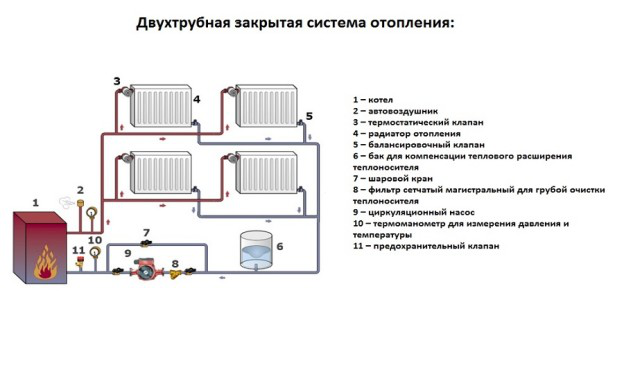

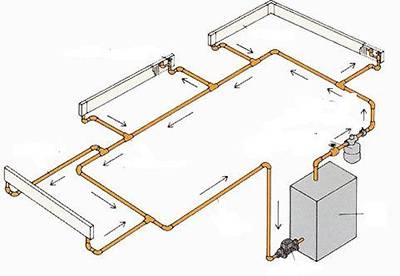

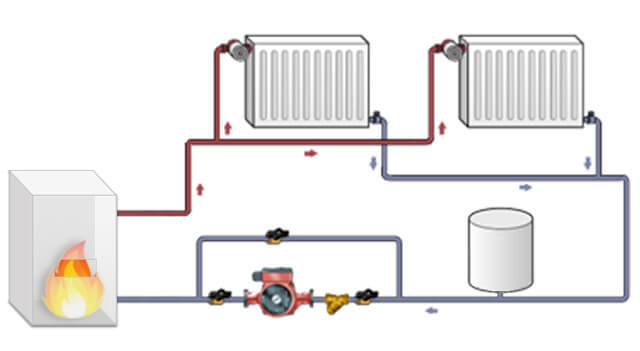

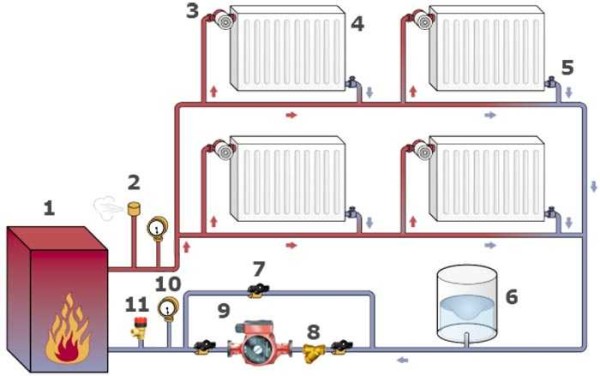

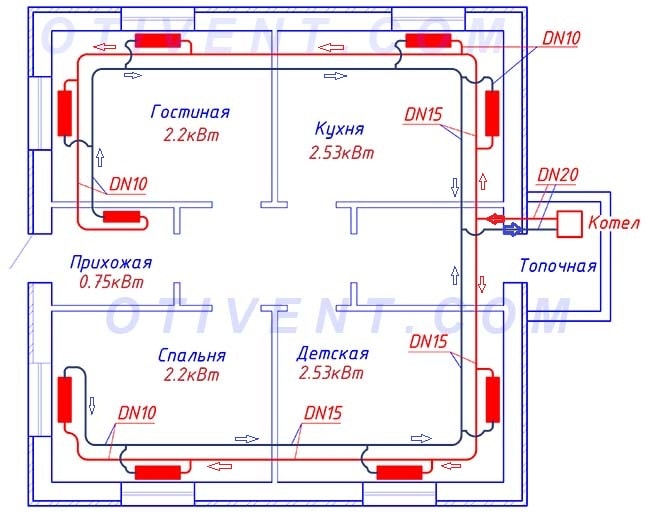

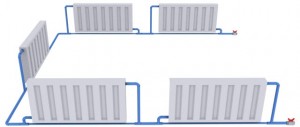

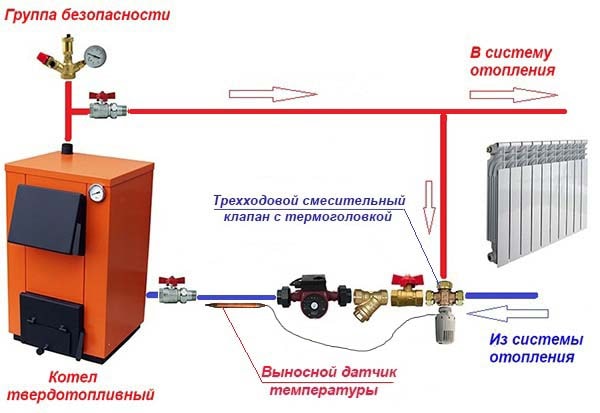

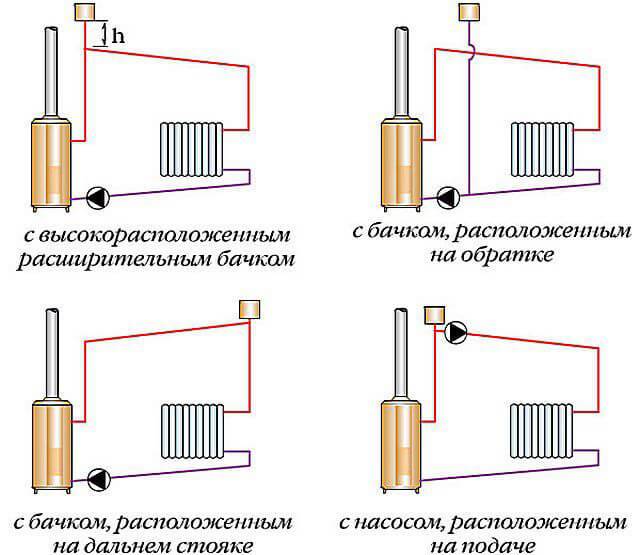

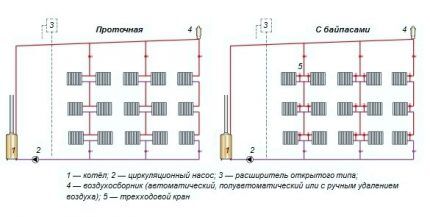

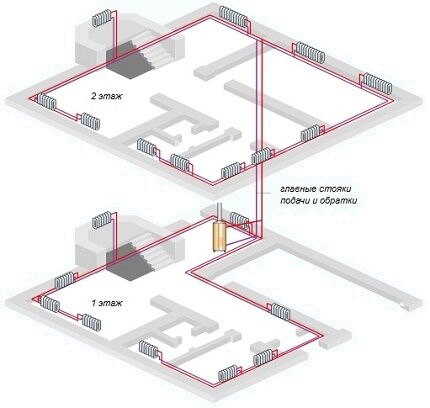

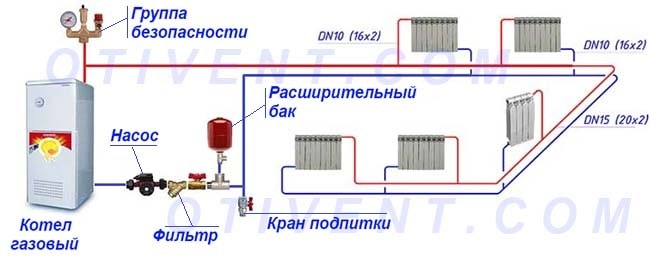

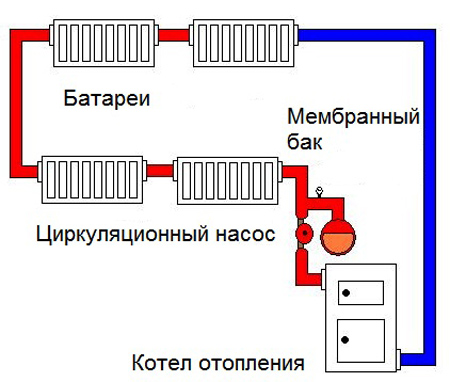

مخطط نموذجي لنظام تدفئة مغلق

يتيح هذا الترتيب عدم الالتزام بقطر معين لخط الأنابيب ، لتقليل تكلفة شراء المواد وعدم وضع خط الأنابيب على منحدر ، مما يبسط التثبيت. يجب تزويد المضخة بسائل بدرجة حرارة منخفضة ، وإلا فإن تشغيلها مستحيل.

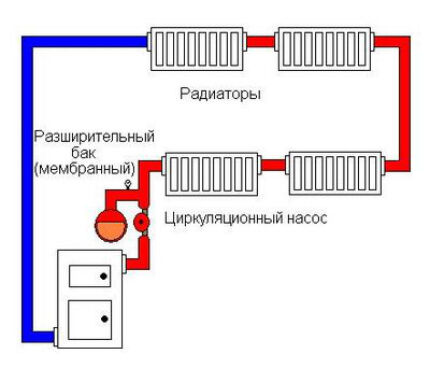

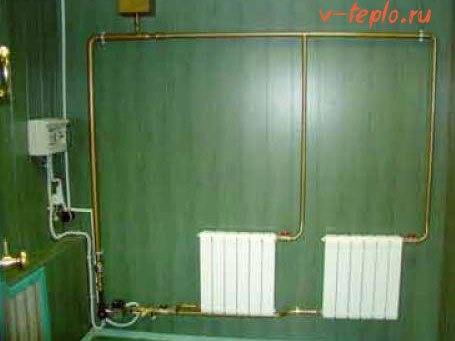

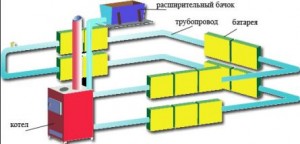

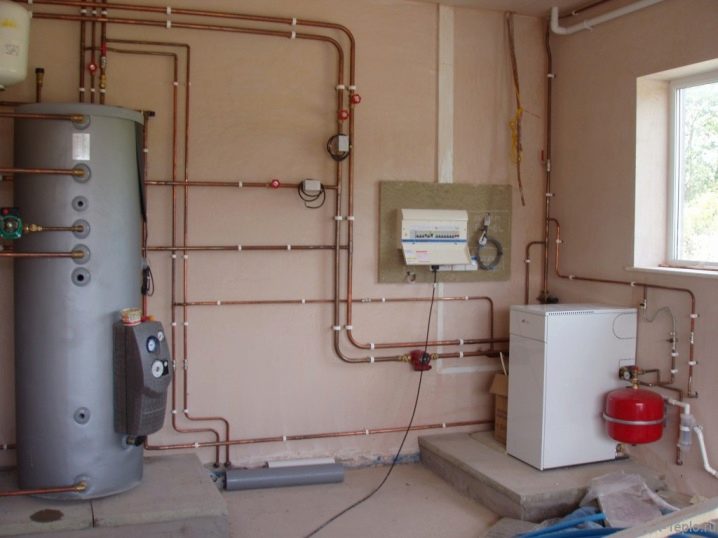

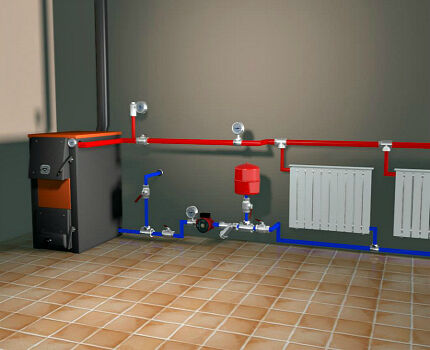

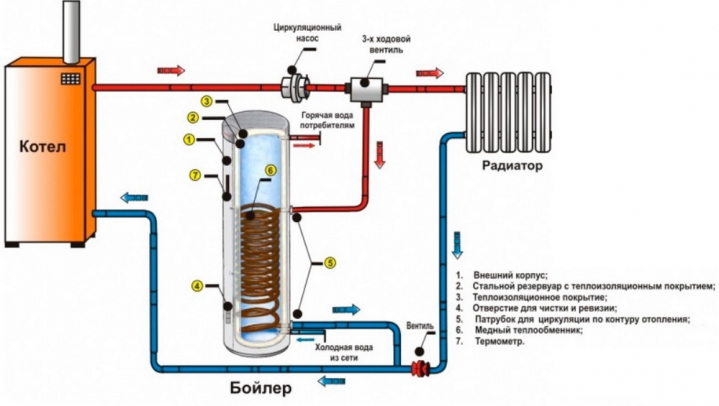

نظام تدفئة مغلق

تتضمن دائرة التسخين المغلقة بعض الأجزاء المستخدمة في أنواع أخرى من الأنظمة.

يحتوي هذا الخيار أيضًا على فارق بسيط واحد – بينما مع وجود منحدر ثابت ، يعمل التسخين حتى في حالة عدم وجود مصدر طاقة ، ثم مع وضع أفقي صارم لخط الأنابيب ، لا يعمل النظام المغلق. يتم تعويض هذا العيب بكفاءة عالية وعدد من الجوانب الإيجابية مقارنة بأنواع أنظمة التدفئة الأخرى.

التثبيت بسيط نسبيًا وممكن في غرفة من أي حجم. ليس من الضروري عزل خط الأنابيب ، يحدث الاحماء بسرعة كبيرة ، إذا كان هناك منظم حرارة في الدائرة ، فيمكن ضبط نظام درجة الحرارة. إذا تم ترتيب النظام بشكل صحيح ، فإن فقدان المبرد ، وبالتالي ، لا توجد أسباب لتجديده..

الميزة غير المشكوك فيها لنظام التدفئة من النوع المغلق هي أن اختلاف درجة الحرارة بين الإمداد والعودة يسمح بزيادة العمر التشغيلي للغلاية. الأنابيب في الدائرة المغلقة أقل عرضة للتآكل. من الممكن ضخ مادة مانعة للتجمد في الدائرة بدلاً من الماء عند الحاجة إلى إيقاف التدفئة في الشتاء لفترة طويلة.

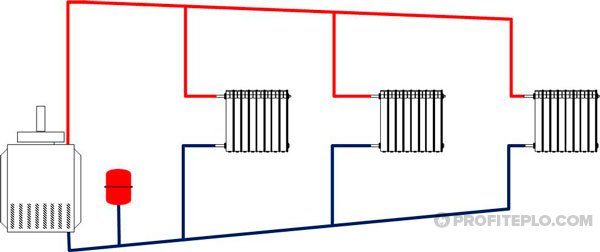

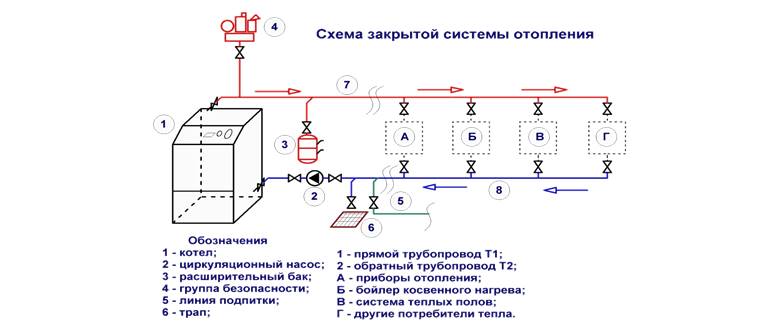

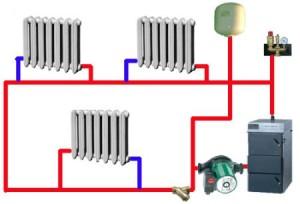

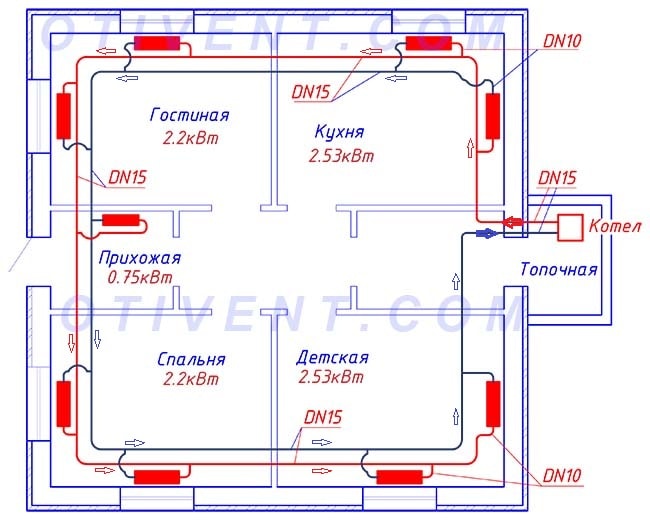

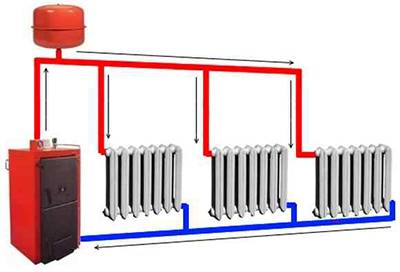

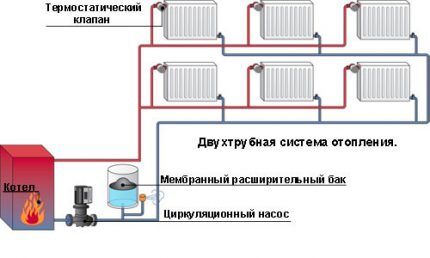

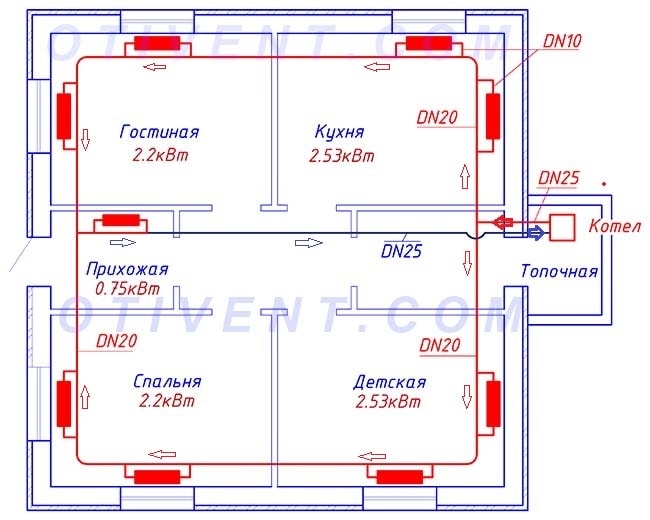

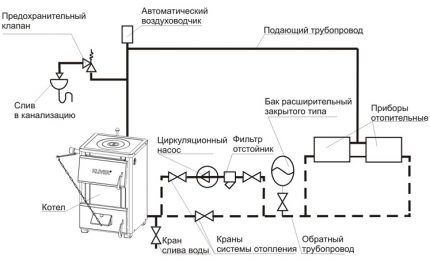

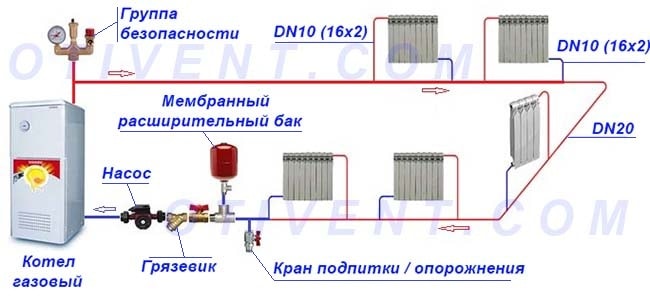

مخطط نظام التدفئة المغلقة

أكثر الأنظمة المغلقة شيوعًا هي أنظمة المياه ، على الرغم من أن السوائل غير المجمدة والبخار والغازات ذات الخصائص الضرورية يمكن أن تؤدي أيضًا وظيفة الناقل الحراري.

حماية النظام من الهواء

نظريًا ، لا ينبغي للهواء أن يدخل إلى نظام تدفئة مغلق ، لكنه في الواقع لا يزال موجودًا هناك. لوحظ تراكمه في وقت تمتلئ فيه الأنابيب والبطاريات بالماء. قد يكون السبب الثاني هو إزالة الضغط من المفاصل..

نتيجة لظهور أقفال الهواء ، يتم تقليل نقل الحرارة للنظام. لمكافحة هذه الظاهرة ، تم تضمين صمامات خاصة وصمامات إطلاق الهواء في النظام..

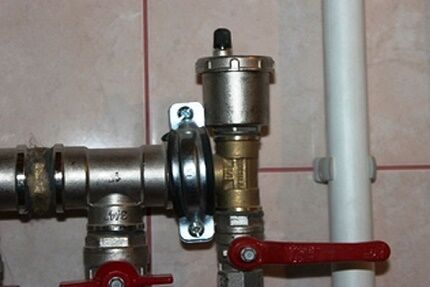

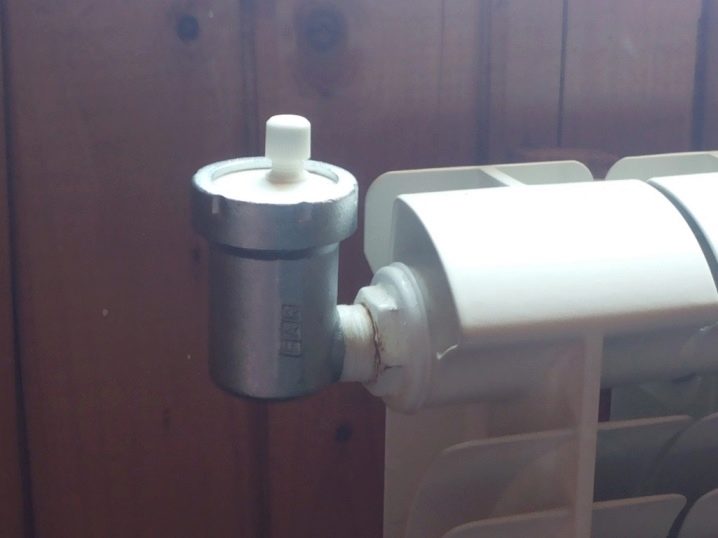

فتحة تهوية لنظام تدفئة مغلق

إذا لم يقم النظام بتجميع الهواء ، فإن عوامة فتحة التهوية سوف تسد صمام التهوية. عندما يتراكم قفل هوائي في غرفة العوامة ، يتوقف العوامة عن إمساك صمام المخرج ، مما يسمح للهواء بالخروج من الجهاز.

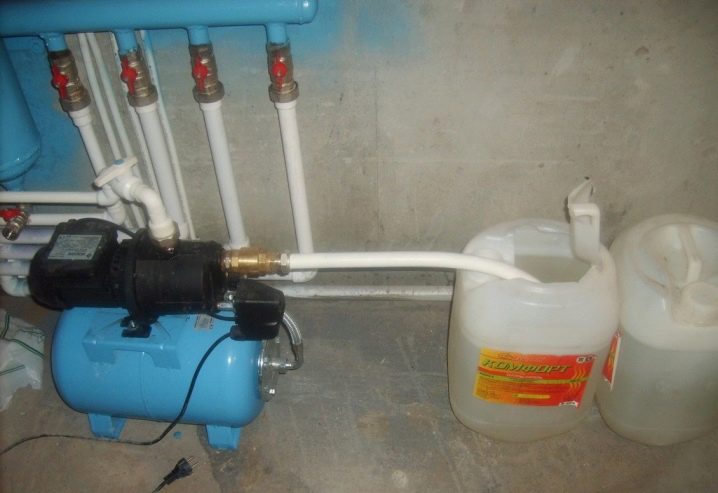

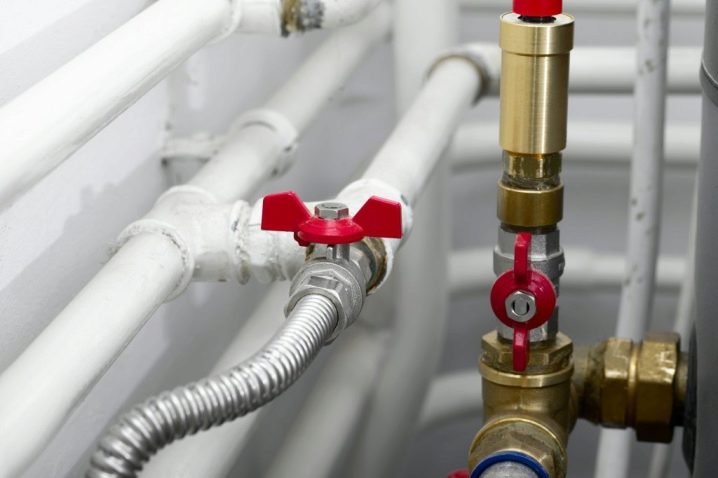

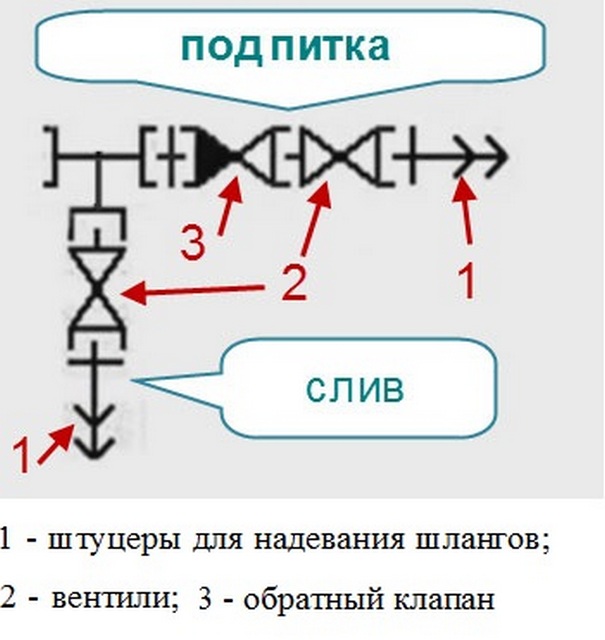

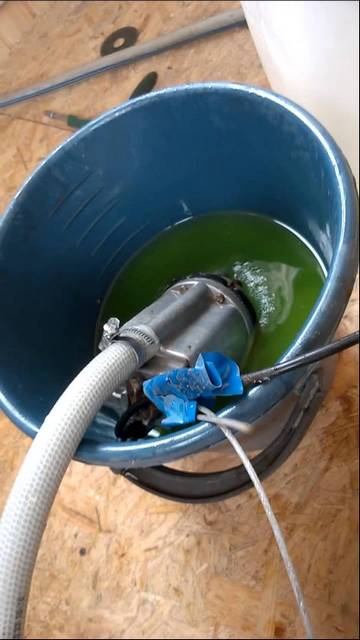

لتقليل احتمالية ازدحام الهواء ، يجب اتباع قواعد معينة عند ملء نظام مغلق:

  1. قم بتزويد المياه من الأسفل إلى الأعلى. للقيام بذلك ، ضع الأنابيب بحيث يتحرك الماء والهواء المتطور في نفس الاتجاه..
  2. اترك صمامات مخرج الهواء مفتوحة وصمامات تصريف المياه مغلقة. وبالتالي ، مع الارتفاع التدريجي لسائل التبريد ، سوف يخرج الهواء من خلال فتحات التهوية المفتوحة..
  3. أغلق صمام تنفيس الهواء بمجرد أن يبدأ الماء في التدفق من خلاله. استمر في العملية بسلاسة حتى تمتلئ الدائرة بالكامل بسائل التبريد..
  4. بدء المضخة.

إذا كان هناك مشعات من الألومنيوم في دائرة التسخين ، فإن فتحات التهوية مطلوبة في كل منها. يثير الألمنيوم ، عند ملامسته لسائل التبريد ، تفاعلًا كيميائيًا ، مصحوبًا بإطلاق الأكسجين. في المشعات ثنائية المعدن جزئيًا ، تكون المشكلة هي نفسها ، ولكن يتولد هواء أقل بكثير..

جهاز إزالة الهواء

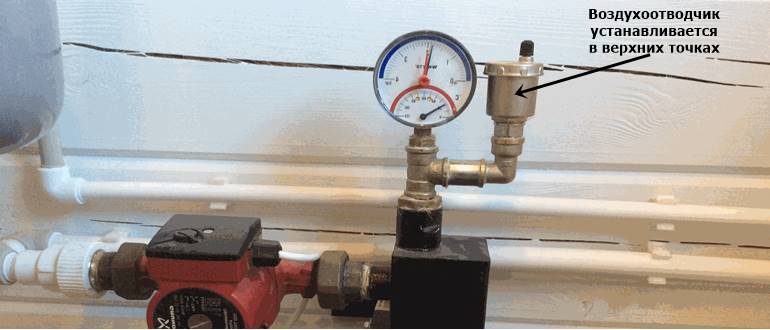

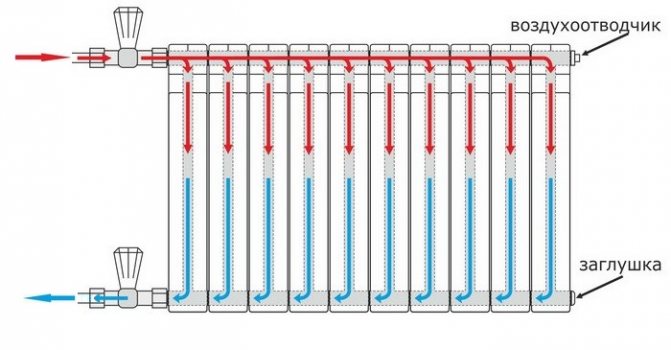

يتم تركيب فتحة تهوية أوتوماتيكية في أعلى نقطة. يفسر هذا المطلب من خلال حقيقة أن فقاعات الهواء في المواد السائلة تتسرع دائمًا في الأنبوب ، حيث يتم جمعها بواسطة جهاز لإزالة الهواء

في المشعات ثنائية المعدن بنسبة 100٪ ، لا يتلامس المبرد مع الألمنيوم ، لكن المحترفين يصرون على وجود فتحة تهوية في هذه الحالة. تم الانتهاء بالفعل من التصميم المحدد لمشعات اللوحة المصنوعة من الفولاذ بصمامات إطلاق الهواء أثناء الإنتاج..

في مشعات الحديد الزهر القديمة ، تتم إزالة الهواء باستخدام صمام كروي ، والأجهزة الأخرى غير فعالة هنا.

النقاط الحرجة في دائرة التسخين هي انحناءات الأنابيب والنقاط العلوية للنظام ، لذلك يتم تثبيت أجهزة عادم الهواء في هذه الأماكن. في الدائرة المغلقة ، يتم استخدام صنابير Mayevsky أو ​​صمامات الطفو الأوتوماتيكية ، والتي تسمح بإزالة الهواء دون تدخل بشري..

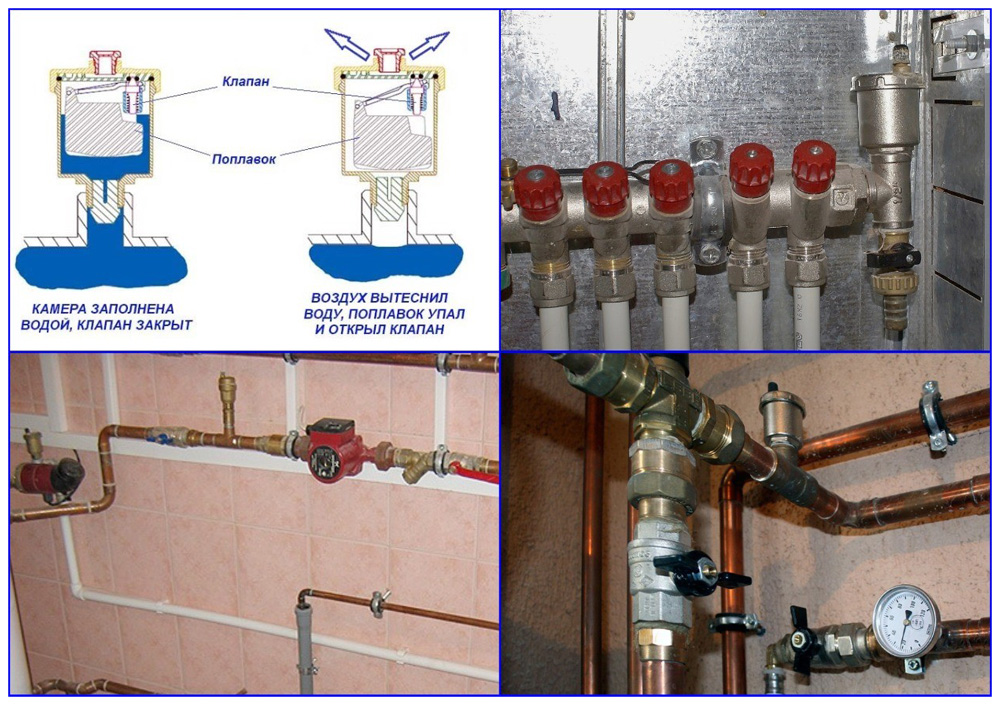

يوجد في جسم هذا الجهاز عوامة من مادة البولي بروبيلين متصلة من خلال ذراع متأرجح مع بكرة. عندما تمتلئ غرفة العوامة بالهواء ، تنزل العوامة ، وعند الوصول إلى الموضع السفلي ، تفتح الصمام الذي يهرب الهواء من خلاله.

يدخل الماء إلى الحجم المحرّر من الغاز ، يندفع الطفو إلى الأعلى ويغلق التخزين المؤقت. لمنع دخول الحطام إلى داخل الأخير ، يتم تغطيته بغطاء واقي..

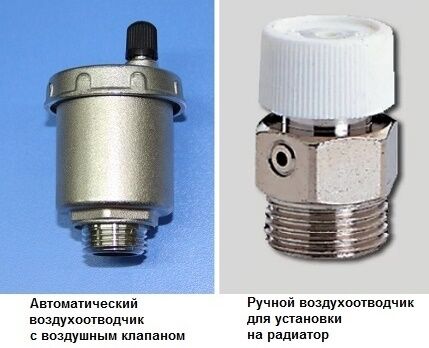

أجهزة لتنفيس الهواء من نظام تدفئة مغلق

جسم فتحات التهوية اليدوية والأوتوماتيكية مصنوع من مواد عالية الجودة لا تتآكل. لإزالة قفل الهواء ، يتم تشغيل المخروط عكس اتجاه عقارب الساعة ، ويتم إطلاق الهواء حتى يتوقف الهسهسة.

هناك تعديلات حيث تتم هذه العملية بطريقة مختلفة ، ولكن المبدأ هو نفسه: الطفو في الموضع السفلي – يتم إطلاق الغاز ؛ يتم رفع العوامة – يتم إغلاق الصمام ، ويتراكم الهواء. تتكرر الدورة تلقائيًا ولا تتطلب وجودًا بشريًا.

تصنيف نظام التدفئة

لملء نظام تسخين المياه بشكل صحيح. تحتاج إلى معرفة نوعه الذي ينتمي إليه. يوجد تصنيف للأنظمة وفقًا لطريقة توجيه الأنابيب: من الأعلى ، من الأسفل ، الأفقي ، الرأسي أو المجمع. وفقًا لطريقة توصيل الأجهزة باستخدام أنابيب النظام ، هناك: أنبوب واحد وأنبوبين.

أيضًا ، في النظام ، يمكن أن يدور الماء بشكل طبيعي أو قسريًا (إذا تم استخدام مضخة). من حيث حجم العمل ، تتميز أنظمة التدفئة المحلية والمركزية. في مجرى حركة الماء في المواسير – طريق مسدود وما يرتبط بها. تستخدم كل هذه الأنواع في الحياة اليومية بترتيب مختلط..

الأنواع الرئيسية لسوائل نقل الحرارة

نظام التدفئة.

مبدأ تشغيل نظام التدفئة هو أن المبرد ينتقل من مصدر الحرارة إلى نقطة النهاية عبر الأنابيب ، ويقوم بتسخينها. يعتمد نوع الناقل الحراري المستخدم على نوع وجهاز معدات التسخين ، والتي يمكن أن تكون سوائل وغازات.

الأكثر شيوعًا هي المبردات السائلة:

  1. الماء هو المورد الأكثر توافرا وأرخص الموارد. وفقًا للإحصاءات ، تستخدم حوالي 70 ٪ من أنظمة التدفئة المياه ، والتي تتميز بكثافة عالية وسعة حرارية. بالإضافة إلى ذلك ، اكتسب هذا النوع من المبرد شعبية كبيرة بسبب خصائصه مثل اللزوجة المنخفضة ، ومعامل نقل الحرارة المرتفع ، والتحكم البسيط في درجة الحرارة. العيب الرئيسي هو القدرة على التجميد عند درجة حرارة صفر. إذا تجمد الماء في نظام التدفئة ، فسيؤدي ذلك إلى تمزق الأنابيب وتعطل جميع المعدات..

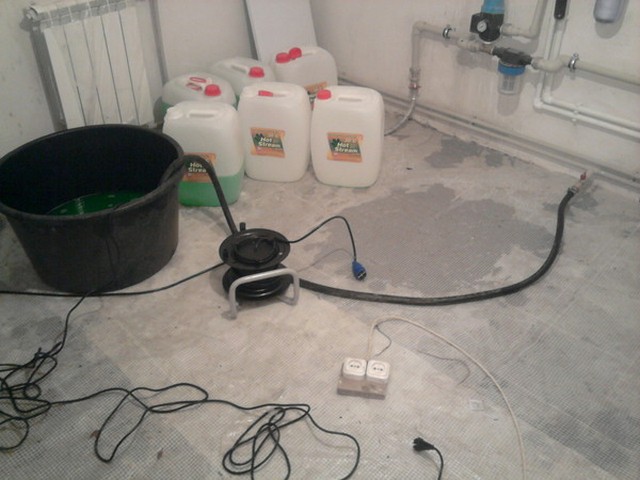

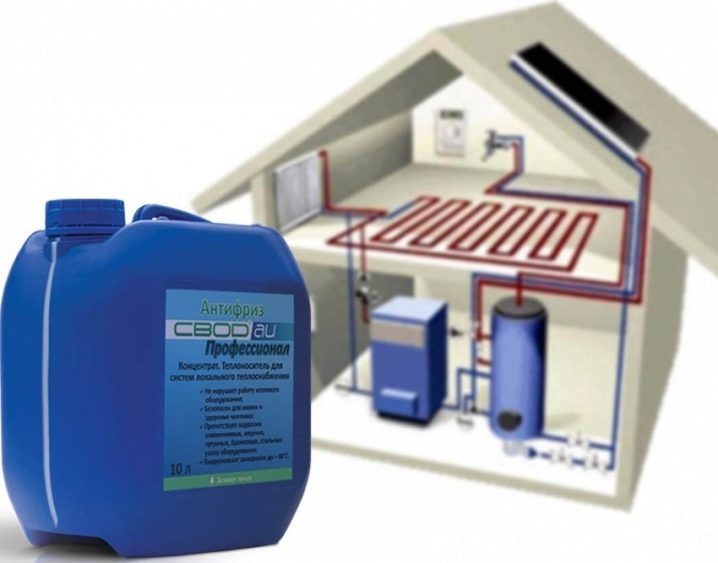

  2. مضاد التجمد – هذا النوع من المبرد ليس منتشرًا مثل الماء ، واستخدامه 5٪. يتم استخدامه لتدفئة مباني المكاتب والمباني السكنية حيث لا يسمح نظام التدفئة باستخدام المياه بسبب زيادة مخاطر التآكل. الميزة الرئيسية لمضاد التجمد هي التجميد في الصقيع 60-70 درجة..

تُستخدم الغازات التالية كناقل للحرارة:

  1. بخار الماء – يستخدم بشكل رئيسي في المباني الصناعية حيث يمنع استخدامه في المباني السكنية والعامة. يحافظ بخار الماء على درجة حرارة أجهزة التسخين عند 100 درجة ، وفقًا للمعايير الصحية ، يجب ألا يتجاوز هذا الرقم 80 درجة.
  2. تعتبر غازات المداخن سامة ، لذا فهي تستخدم مؤخرًا فقط لتسخين المياه وللتوفير في الكهرباء للحصول على مصدر حراري.
  3. يتميز الهواء بسعة حرارية منخفضة ، وبالتالي ، فإن تحريكه عبر نظام التدفئة يتطلب تكاليف طاقة عالية. يعتبر استخدام الهواء كناقل للحرارة أكثر فعالية من حيث التكلفة ، بشرط أن يؤدي وظيفتين في نفس الوقت: التدفئة والتهوية..

حاليًا ، يتم إدخال السوائل العضوية كناقل للحرارة ، والتي تتمتع بمعدلات تجميد ممتازة ولها لزوجة منخفضة. ومع ذلك ، لم يتم توزيعها على نطاق واسع بعد ، بسبب ارتفاع التكلفة والندرة.

المكونات والغرض منها

تكوين نظام تدفئة مغلق

بشكل عام ، يتكون نظام التدفئة المغلق من مجموعة محددة من العناصر:

  • غلاية مزودة بمجموعة أمان. هناك خياران هنا. أولاً ، تم بناء مجموعة أمان في الغلاية (غلايات معلقة على الحائط تعمل بالغاز ، ومراجل بيليه وبعض الغلايات التي تعمل بالغاز للوقود الصلب). الثاني – لا توجد مجموعة أمان في الغلاية ، ثم يتم تثبيتها عند منفذ في خط أنابيب الإمداد.

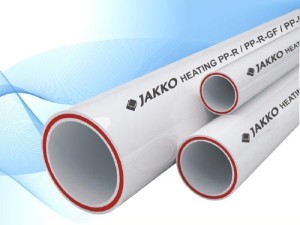

  • الأنابيب ، المشعات ، تدفئة أرضية المياه ، المسخنات الحرارية.
  • مضخة الدورة الدموية. يوفر حركة المبرد. يتم تثبيته بشكل أساسي على خط أنابيب الإرجاع (هنا تكون درجة الحرارة أقل وهناك فرص أقل للسخونة الزائدة).
  • خزان التمدد. يعوض عن التغيرات في حجم المبرد ، والحفاظ على ضغط مستقر.

بعض ميزات جهاز النظام المغلق

نظام تدفئة مفتوح ومغلق

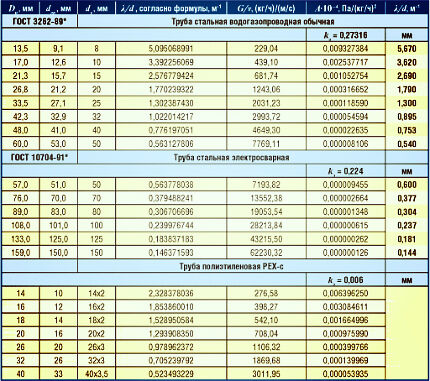

لا ينبغي الاستفادة من ميزة استخدام الأنابيب ذات القطر الأصغر إلى درجة العبثية وتركيب الأنابيب ذات المقطع العرضي الأدنى على أمل توفير المال. بعد كل شيء ، هذا محفوف بزيادة الضغط في خط الأنابيب ، حيث قد لا تتمكن المضخة الدائرية ذات الطاقة غير الكافية من التعامل معها.

ملحوظة! تحذير آخر. عند تثبيت نظام التدفئة ، انتبه بشكل خاص إلى التثبيت الصحيح للمضخة. يجب أن يكون دوار الآلية موجودًا أفقيًا بالنسبة لمحورها. سيسمح ذلك للجهاز بالعمل بدون ضوضاء وتجربة احتكاك أقل مع المبرد..

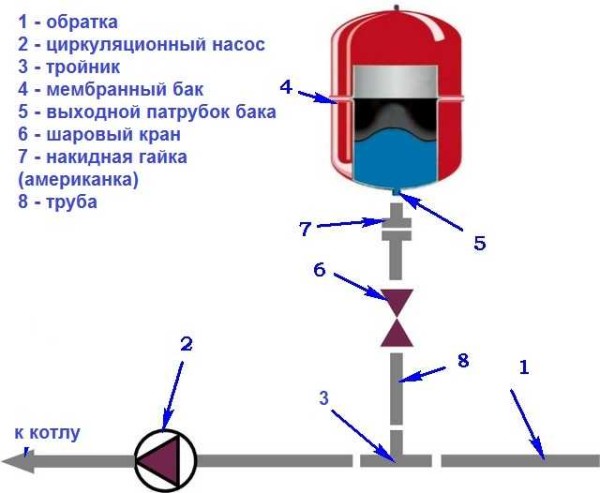

يجب تركيب مضخة التدوير وخزان التمدد على خط العودة قبل دخول المرجل.

عيب الدوران القسري باستخدام المضخة هو أن النظام بأكمله يعتمد على مصدر طاقة ثابت. لذلك ، لضمان عدم انقطاع إمداد المنزل بالحرارة ، يوصى بشراء محطات طاقة تعمل بالوقود السائل في حالات الطوارئ..

توصيات للاستخدام

الخزان من النوع الغشائي محكم ، مما يمنع تبخر المبرد. هذا يعني أنه يمكن استخدام مضاد التجمد. يتيح استخدامه مغادرة المنزل لفترة طويلة في الشتاء: يتم تقليل خطر التجمد وتلف النظام إلى الصفر تقريبًا.

الصفات الإيجابية والعيوب

تتمثل الاختلافات الرئيسية بين شبكات الإمداد الحراري المغلقة والأنظمة المفتوحة القديمة ذات الدوران الطبيعي في عدم الاتصال بالجو واستخدام مضخات النقل. يؤدي هذا إلى ظهور عدد من المزايا:

  • يتم تقليل أقطار الأنبوب المطلوبة بمقدار 2-3 مرات ؛
  • تكون منحدرات الطرق السريعة في حدها الأدنى ، لأنها تعمل على تصريف المياه لغرض التنظيف أو الإصلاح ؛
  • لا يتم فقد المبرد عن طريق التبخر من خزان مفتوح ، على التوالي ، يمكنك ملء خطوط الأنابيب والبطاريات بأمان بمضاد التجمد ؛
  • ZSO أكثر اقتصادا من حيث كفاءة التسخين وتكلفة المواد ؛
  • يفسح التسخين المغلق نفسه بشكل أفضل للتنظيم والأتمتة ، ويمكن أن يعمل جنبًا إلى جنب مع مجمعات الطاقة الشمسية ؛

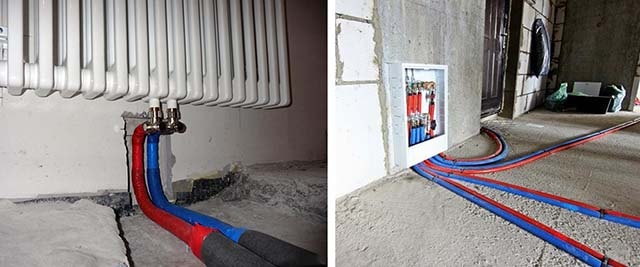

  • يسمح لك التدفق القسري لسائل التبريد بتنظيم التدفئة الأرضية باستخدام أنابيب مدمجة داخل ذراع التسوية أو في أخاديد الجدران.

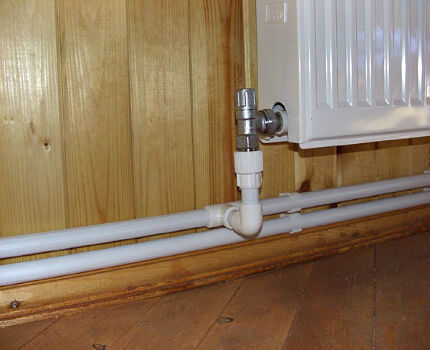

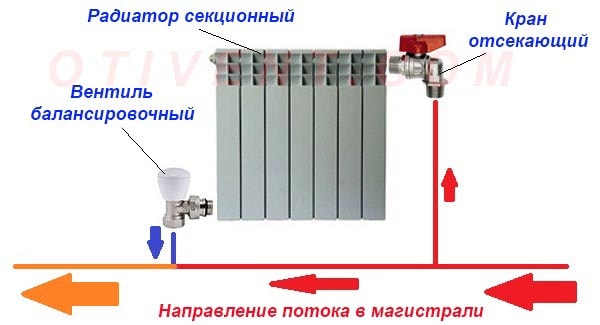

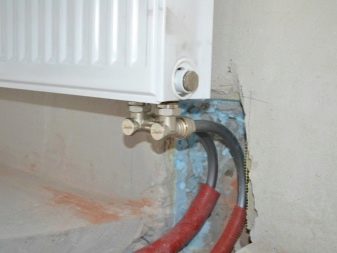

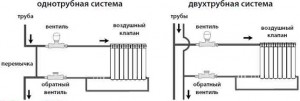

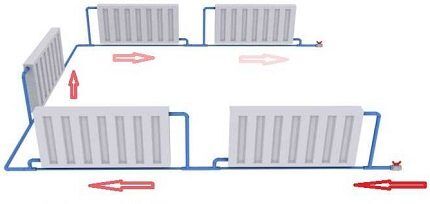

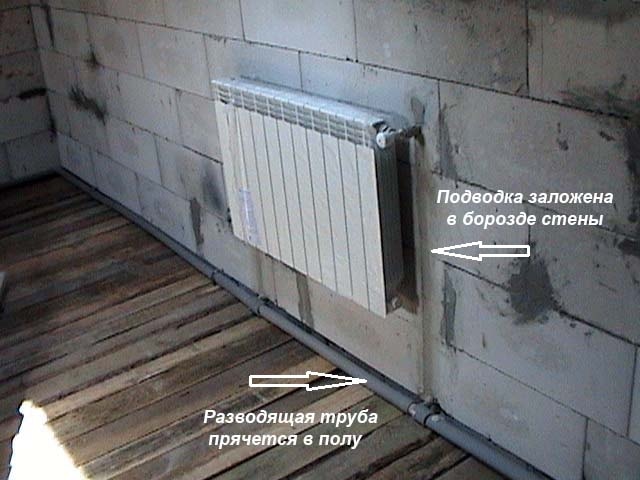

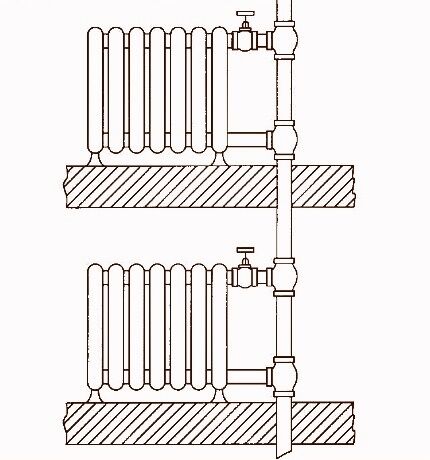

ربط مشعات بالطريق السريع

يتفوق نظام الجاذبية (الجاذبية) المفتوح على ZSO من حيث استقلالية الطاقة – هذا الأخير غير قادر على العمل بشكل طبيعي بدون مضخة دوران. اللحظة الثانية: تحتوي الشبكة المغلقة على كمية أقل من الماء وفي حالة ارتفاع درجة الحرارة ، على سبيل المثال ، غلاية TT ، هناك احتمال كبير للغليان وتشكيل قفل بخار.

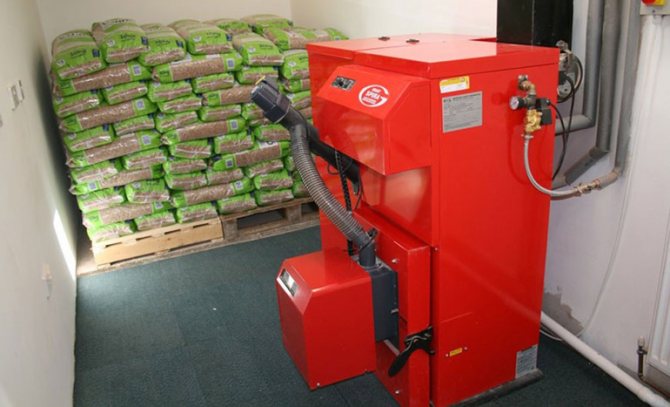

المرجعي. يتم حفظ المرجل الذي يعمل بالحطب من الغليان بواسطة صمام تنفيس أمان بالإضافة إلى خزان عازل يمتص الحرارة الزائدة.

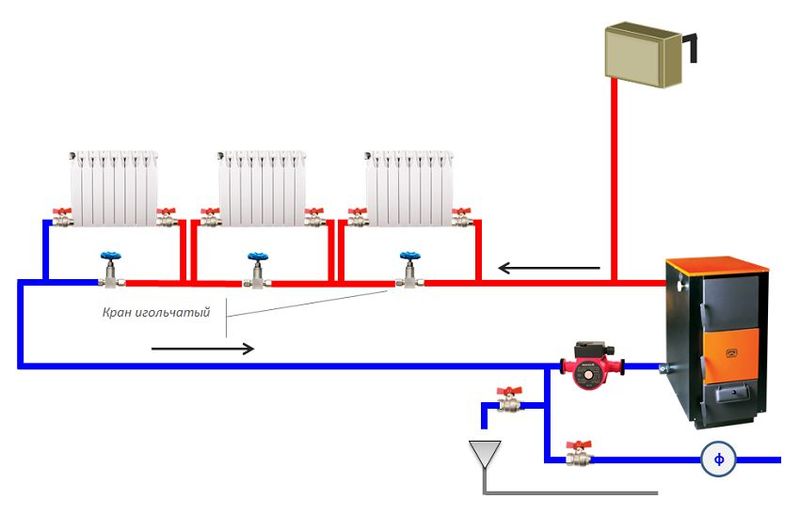

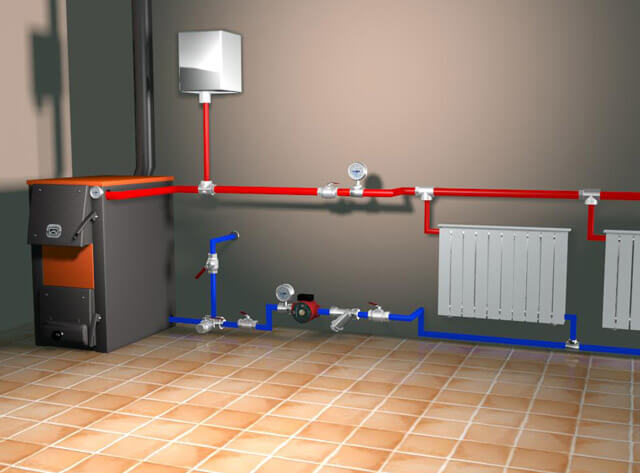

التداول القسري

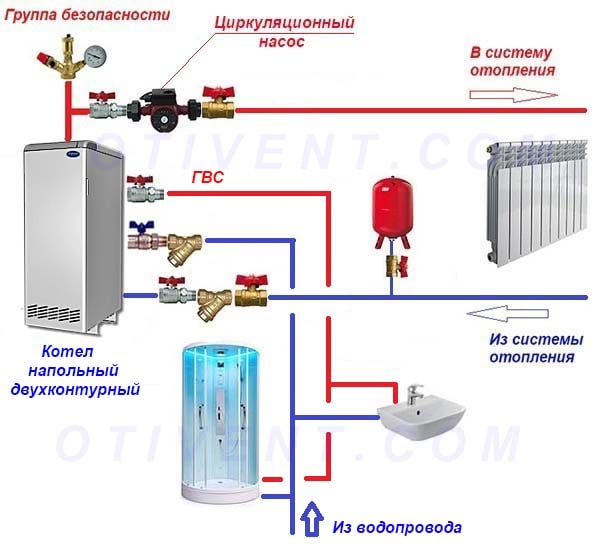

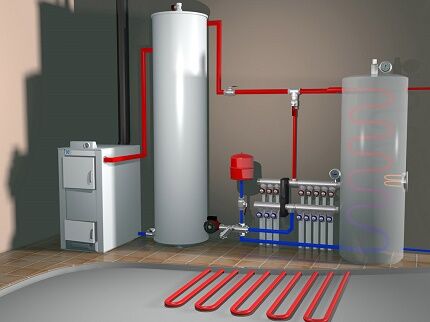

قد يشتمل نظام التدفئة من النوع المغلق في منزل خاص على مضخة دورانية ، مما يجبر المبرد على التحرك بنشاط ، وتسخين جميع أجهزة التدفئة إلى أقصى حد أو دائرة التدفئة الأرضية.

يتميز نظام التسخين الدوراني المغلق بالعديد من المزايا:

  • تسخين السائل تحت الضغط أسرع ؛
  • يتم تقليل خطر تهوية خط الأنابيب والمشعات ؛
  • يتم منع تبخر المبرد (وهو أمر مهم بشكل خاص عند استخدام مضاد التجمد) ، وتغلغل الأكسجين في السائل ، مما يؤدي إلى تآكل العناصر المعدنية للنظام ؛
  • يتم تبسيط التركيب والصيانة عن طريق تركيب خزان الغشاء في الجزء السفلي بجوار المرجل ، وليس في أعلى نقطة في الدائرة ، كما هو الحال في الأنظمة المفتوحة ؛
  • تعمل حركة السائل تحت ضغط منخفض على تبسيط حساب وتركيب خط الأنابيب – على عكس نظام الجاذبية ، في هذا الإصدار لا توجد متطلبات صارمة لزاوية ميل الأنابيب والأنابيب ذات القطر الأصغر ؛
  • ليست هناك حاجة لاستخدام الأنابيب ذات القطر الكبير وتركيبها بطريقة مفتوحة من أجل الوصول إلى أي جزء من النظام لإزالة أقفال الهواء.

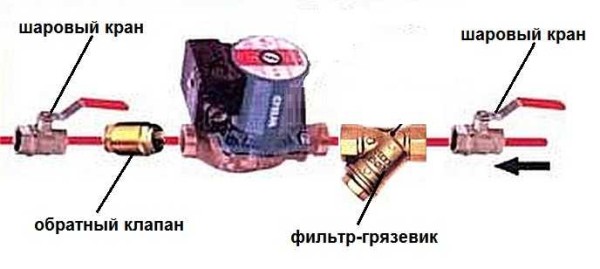

تسخين الدورة الدموية القسري

يوفر نظام التدفئة لمنزل خاص مع مضخة دوران وخزان تمدد غشائي تدفئة أفضل للمساحة من الجاذبية. ولكن في نفس الوقت فإن لها عيبًا واحدًا مهمًا – التقلب. تتطلب المضخة كهرباء ، لذا فإن هذا الخيار غير مناسب للمباني في المناطق النائية التي لا يوجد بها مصدر طاقة كافٍ أو لا يوجد بها مصدر طاقة.

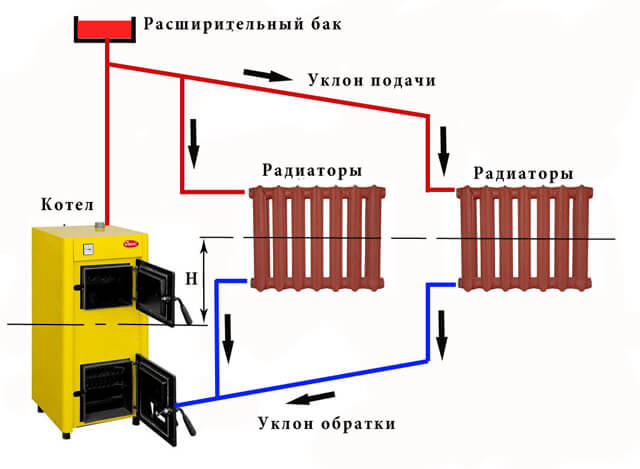

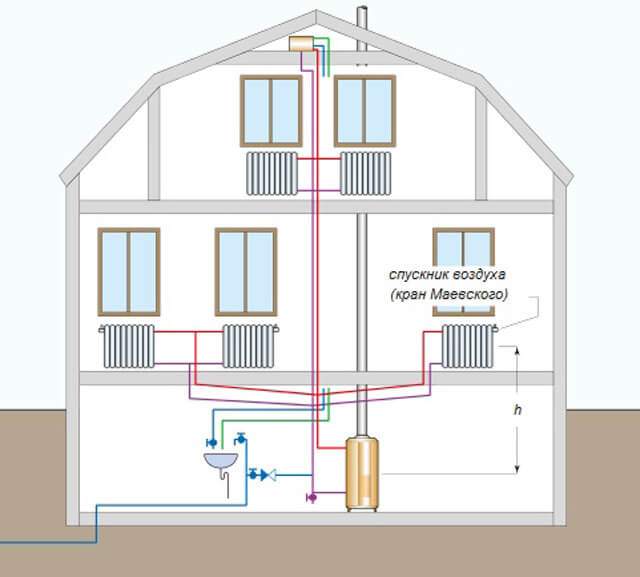

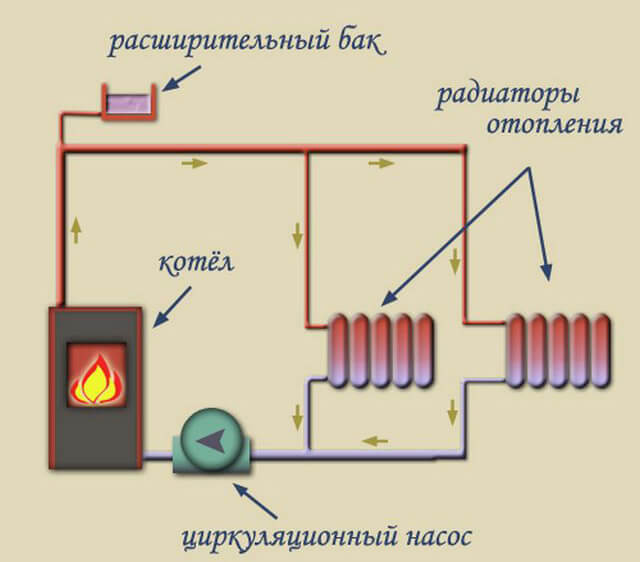

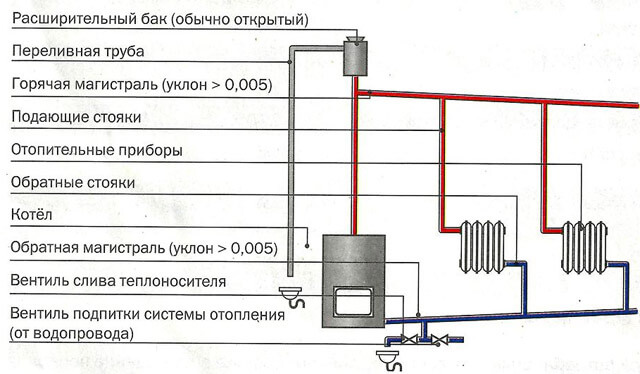

مع الدورة الدموية الطبيعية

نظام التسخين الجاذبي غير متطاير ، وهذه هي ميزته. عادةً ما يكون هذا نظام تسخين مزود بغلاية أو موقد يعمل بالوقود الصلب ، وغالبًا ما يتم استخدام وحدات الوقود السائل.

يعد التسخين بدون مضخة مناسبًا لمنزل مساحة صغيرة نسبيًا ، في حين أنه من المهم حساب قطر الأنابيب بشكل صحيح لكل جزء من النظام وتصميم مخطط لتركيبها ، مع مراعاة الزاوية المثلى لميل خط الأنابيب الروابط. من الضروري تقليل مخاطر تسرب الهواء وضمان التقدم الفعال لسائل التبريد.

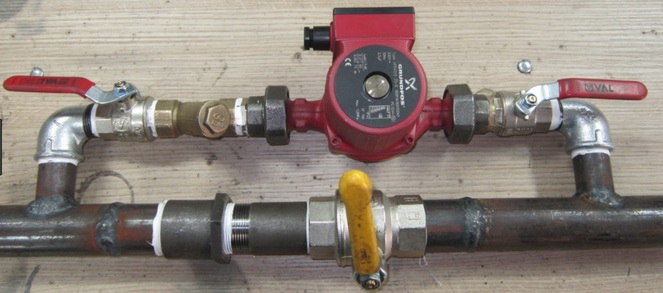

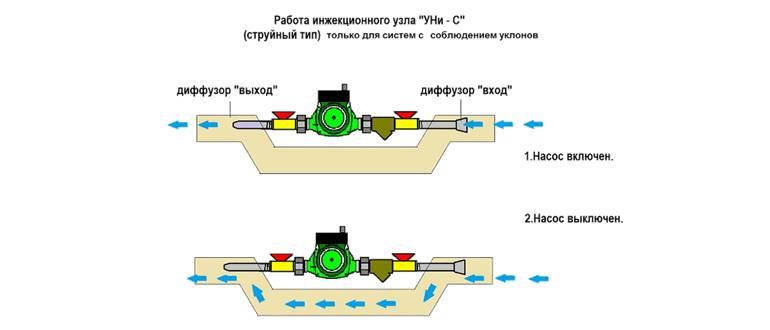

من الممكن إضافة مضخة دورانية إلى نظام تسخين مغلق مع دوران طبيعي في أي وقت ، مما يزيد من كفاءته. هذا هو الخيار الأفضل للمناطق التي توجد بها مشاكل في مصدر الطاقة. في هذه الحالة ، مع النقص المؤقت في الكهرباء ، لن يترك المنزل بدون تدفئة – سيعمل النظام المغلق في منزل خاص كجاذبية..

الدورة الدموية الطبيعية

الدورة الدموية الطبيعية

ملحوظة! يؤثر استخدام الخزان الغشائي في نظام الجاذبية سلبًا على أدائه ، لأن السوائل في نظام التسخين المغلق تحتاج إلى التغلب على مقاومة الغشاء في حاوية مغلقة. بالنسبة لأنظمة الجاذبية ، يفضل الخزان المفتوح ، وعادة ما تضاف مضخة الدوران إلى دائرة بخزان توسيع الحجاب الحاجز..

عندما تكون التدفئة مريحة

تسمى أنظمة تسخين المضخات الحديثة مغلقة أو مغلقة. فقط تحت تأثير المضخة يمكن ضمان إمداد عالي الجودة من الطاقة لجميع المستهلكين في المنازل الخاصة ، بما في ذلك ، على سبيل المثال ، أرضية دافئة ، إلى غلاية تسخن المياه للاحتياجات المنزلية (تعمل بالتدفئة) ، إلى الدوائر ذات الصلة في الطابق الثاني ، المرآب ، الدفيئة ، الطابق السفلي … أو ببساطة في مشعات التدفئة المنخفضة والأرضية ذات المقاومة الهيدروليكية العالية.

بدون مضخة ، سيكون التسخين بالجاذبية ، وهو أمر ممكن أيضًا للمناطق الصغيرة. لكنها باهظة الثمن بسبب القطر الكبير للأنابيب ، فهي غير وظيفية وغير مريحة.

لمنع النظام من الانهيار بالضغط

يجب أن يحتوي خزان التمدد على حجم لا يقل عن 1/10 من حجم السائل الذي يتم سكبه في النظام ، ثم يتم الحفاظ على الضغط بثبات دون التعرض لخطر حدوث زيادة كبيرة. إذا كان الحساب يمثل مشكلة ، فيمكنك قياس حجم السائل المصفى ثم التقاط الخزان …

مقياس ضغط ، صمام أمان 3 atm ، والذي يطلق الماء عند الوصول إلى هذا الضغط ، ويتم دائمًا تركيب فتحة تهوية أوتوماتيكية على الإمداد بالقرب من المرجل. معا يشكلون مجموعة أمنية. دائمًا ما تكون الغلايات الآلية مجهزة بهذه الأجهزة.

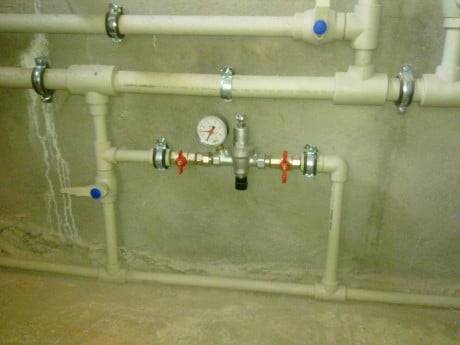

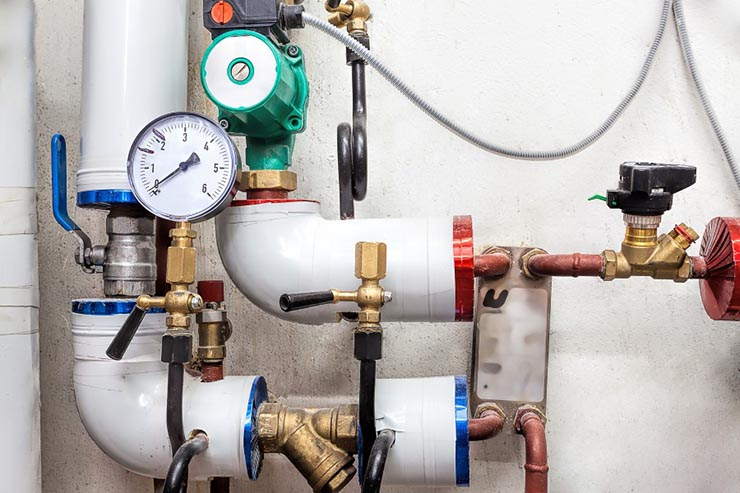

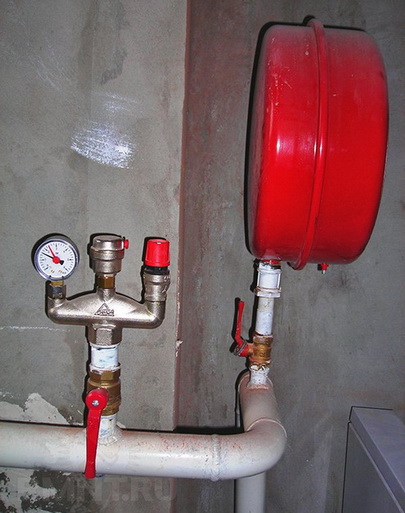

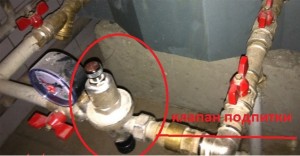

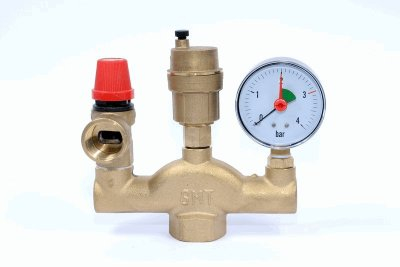

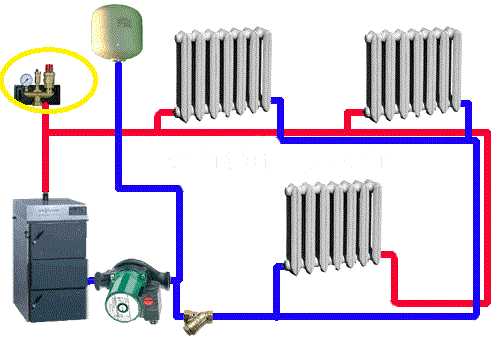

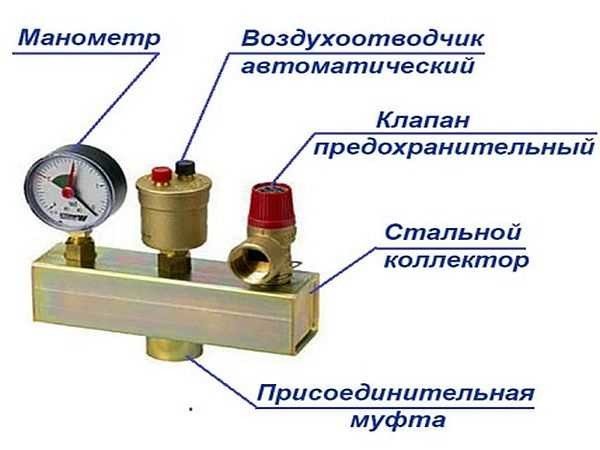

تركيب مجموعة أمنية في نظام التدفئة

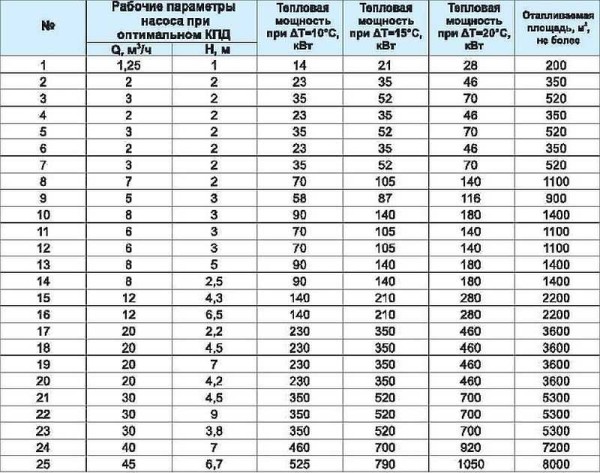

اختيار مضخة تسخين لغلاية غير آلية

يجب أن تخلق المضخة ضغطًا معينًا لدفع وسط التسخين عبر نظام التسخين المغلق. يجب أن يكون الضغط كافيًا لتحريك حجم معين من المبرد ، ونقل كل الطاقة من المرجل إلى المشعات.

مضخات متداولة للبيع بأحجام قياسية – 40 ، 50 ، 60 ، 80 ، 100 ، 120 كيلو باسكال. هناك ممارسة ناجحة للغاية لاختيار مضخة لمرجل يعمل بالوقود الصلب ، مسترشدة بالمنطقة الساخنة. هذا موصى به أيضًا من قبل الشركات المصنعة نفسها. في الغلايات الآلية ، يتم اختيار المضخات المدمجة مبدئيًا وفقًا لقدرة الغلاية (وفقًا للمنطقة الساخنة).

لذا فإن مضخة 25/40 (الرقم الأول هو قطر التوصيل ، والثاني هو الضغط بالكيلوباسكال) يصلح إلى 120 مترًا مربعًا. 50 – حتى 170 مترًا مربعًا ؛ 60 – حتى 240 مترًا مربعًا ؛ 80 – حتى 320 مترًا مربعًا. لا ينبغي اختيار زيادة القوة.

مضخة التدفئة إلزامية

ما هي ماركة الكابلات

العلامة التجارية السلكية هي عبارة عن تعيين حرف يميز مادة الموصلات الموصلة والعزل ودرجة المرونة وتصميم الأغطية الواقية. تستخدم التسميات التالية في وضع العلامات على السلع المحلية:

  • يشير الحرف الأول إلى مادة النواة الموصلة (على سبيل المثال ، A هو الألومنيوم). عدم وجود حرف في العلامة التجارية يعني أن الموصل مصنوع من النحاس.
  • الحرف الثاني يشير إلى السلك.
  • والثالث هو مادة العزل (على سبيل المثال ، ف – مطاط ، ب – بولي فينيل كلوريد ، ف – بولي إيثيلين).

قد تحتوي العلامات التجارية للأسلاك والأسلاك أيضًا على أحرف تميز العناصر الهيكلية الأخرى:

  • يا جديلة.
  • تي – للوضع في الأنابيب.
  • ف – مسطح.
  • F – غلاف معدني مطوي.
  • G – مرن ، إلخ..

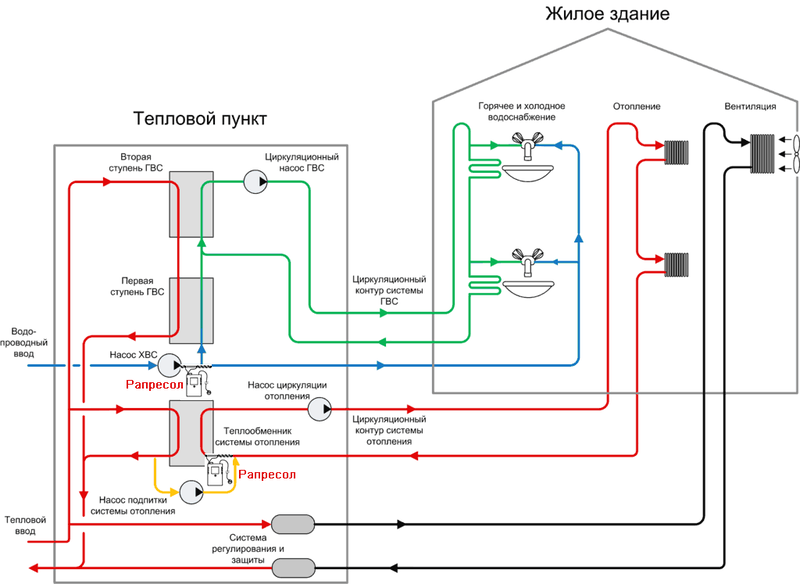

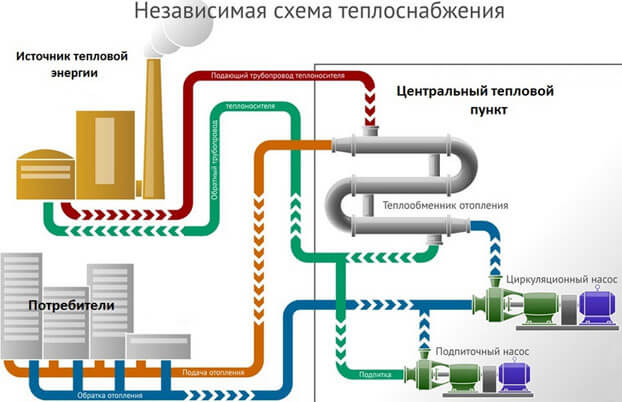

أنظمة إمداد حرارية مستقلة ومستقلة

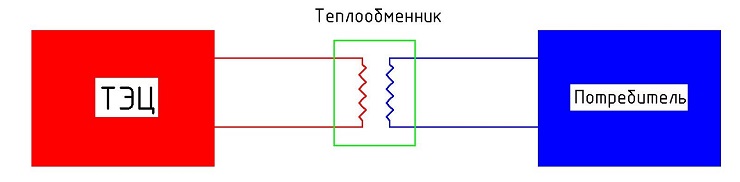

يمكن توصيل كل من أنظمة الإمداد الحراري المفتوحة والمغلقة بطريقتين – تعتمد على نفسها ومستقلة.

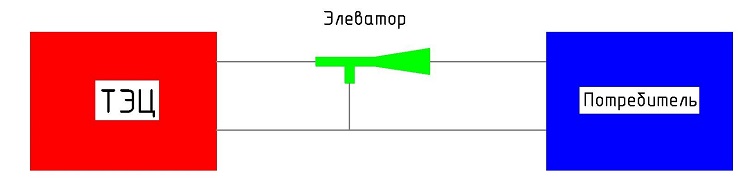

الطريقة المعتمدة لتوصيل نظام مفتوح تعني التوصيل من خلال المصاعد والمضخات. في نوع مستقل ، يدخل الماء الساخن من خلال مبادل حراري.

على عكس خيار التوصيل المعتمد ، يعتبر الخيار المستقل أكثر تكلفة ، لكن جودة المياه في خط الأنابيب أعلى (لمزيد من التفاصيل: "نظام تدفئة مستقل ومستقل – اختلافات الدائرة ، إيجابيات وسلبيات").

توفير الموارد

يوفر النوع التابع للنظام المغلق تدفق المياه إلى المستهلك ، متجاوزًا نقاط الحرارة. في هذه الحالة ، ليست هناك حاجة لتركيب مضخات الدوران ، وأجهزة لتنظيم التبادل الحراري والتحكم الآلي. ولكن هناك أيضًا ناقص – عدم القدرة على تنظيم نظام درجة الحرارة في النظام. دائرة تسخين مفتوحة

توفر أنظمة الإمداد الحراري المغلقة المستقلة موارد الطاقة بمقدار 10-40٪ سنويًا. إنها تسمح لك بتنظيم كمية الحرارة المقدمة ودرجة حرارة المبرد وتحسين خصائص الجودة ، مما يؤدي إلى تشغيل موثوق لمعدات التدفئة..

مثال على نظام تدفئة مفتوح في الفيديو:

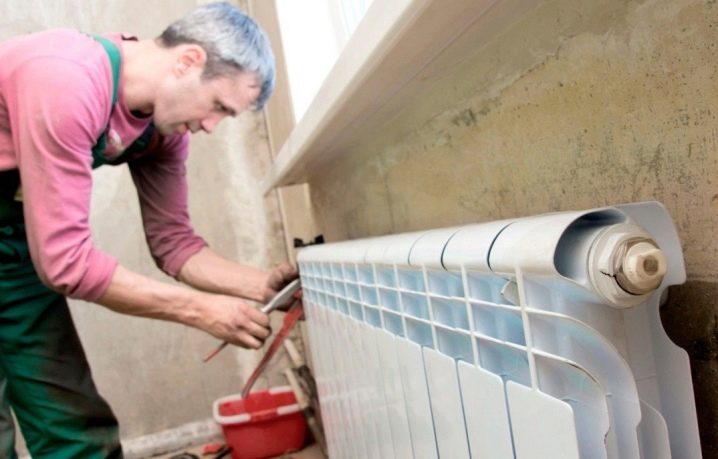

مشعات التدفئة

تعتمد كفاءة نظام التدفئة بالكامل أيضًا على الاختيار الصحيح للمشعات وتركيبها – فهذه الأجهزة هي التي تنقل الطاقة الحرارية مباشرة من المبرد المتداول إلى مباني المنزل.

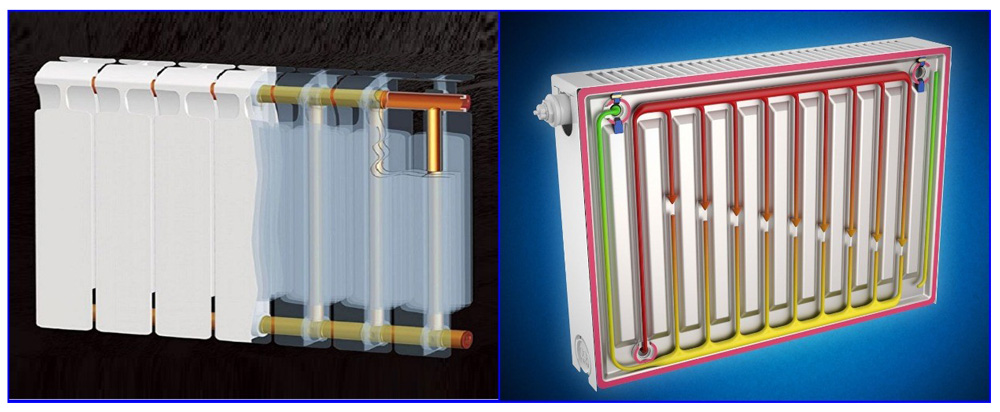

هناك عدة أنواع من المشعات ، لكل منها مجموعة مزايا وعيوب خاصة به:

  • مشعات الحديد الزهر ، على الرغم من صلابة “عمرها” ، لا يزال الطلب مرتفعًا اليوم. إنها مناسبة لأي أنظمة تدفئة ، ولديها نقل جيد للحرارة ، ومع ذلك ، فهي ضخمة جدًا ولا تتناسب دائمًا بشكل جيد مع الجزء الداخلي للغرفة. هناك بعض الصعوبات في الضبط الدقيق للنظام بسبب القصور الذاتي الحراري العالي لمشعات الحديد الزهر..
  • تتميز مشعات الصلب بسعر منخفض ومجموعة متنوعة من التصميم الخارجي – فهي عبارة عن لوحة أو أنبوبي. العيوب الرئيسية هي القابلية للتآكل وانخفاض السعة الحرارية بسبب الجدران الرقيقة. تبرد البطاريات بسرعة كبيرة ، ولن يكون نظام التدفئة المستقل معها اقتصاديًا.
  • أصبحت مشعات الألمنيوم حاليًا في طليعة الشعبية. تتميز بتبديد جيد للحرارة مما يزيد من كفاءة النظام ككل وفي نفس الوقت فهي خفيفة الوزن ولها مظهر جذاب. العيب الوحيد هو عدم استقرار تآكل الألومنيوم ، وفي هذا الصدد ، زيادة الطلب على نقاء سائل التبريد.
  • تجمع المشعات ثنائية المعدن بين صفات الفولاذ والألمنيوم. تتميز بنقل حرارة جيد ، ووزن منخفض نسبيًا ، ويمكن تعديلها بسهولة ، وجذابة في المظهر ، ومقاومة للتآكل. ومع ذلك ، فهي مصممة ، بدلاً من ذلك ، لمؤشرات الضغط العالي للتدفئة المركزية ، وفي الأنظمة المستقلة لا يُنصح باستخدامها تمامًا..

أيا كان نوع المشعات الذي يتم اختياره ، فمن الضروري حساب العدد المطلوب لكل غرفة بشكل صحيح..

من الممكن وضع مشعات ، من حيث المبدأ ، في أي مكان في الغرفة ، لكن المناطق الموجودة أسفل النوافذ تعتبر تقليدية – يتم إنشاء نوع من الستائر الحرارية ولا يُسمح بالتكثيف على حدود البرد والحرارة.

ومع ذلك ، فإن أبعاد فتحات النوافذ ليست على الإطلاق معيارًا محددًا عند اختيار عدد الأقسام أو الأبعاد الخطية للمشعات. كل واحد منهم لديه مؤشره الخاص لقوة نقل الحرارة المحددة عند متوسط ​​درجة حرارة سائل التبريد 70 درجة مئوية (على سبيل المثال ، أقسام الحديد الزهر المألوفة لدى الجميع بقوة 150 واط لكل منها). يجب الإشارة إلى هذه القيمة في جواز السفر الفني لكل منتج..

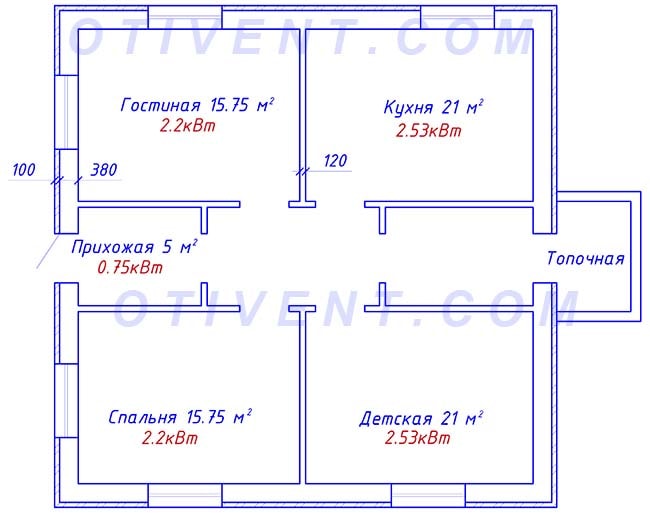

يمكن أن تستند الحسابات إلى حجم الغرفة – يعتبر 41 واط لكل متر مكعب معيارًا كافيًا. محسوبة بحجم الغرفة (الطول × العرض × الارتفاع) وضربها في 41 ، نحصل على الكمية المطلوبة من الطاقة الحرارية لتسخينها. يبقى فقط تقسيم القيمة التي تم الحصول عليها من خلال القوة المحددة للقسم – سيكون هذا هو الرقم المطلوب. يتم تقريبه.

ومع ذلك ، فإن هذا الحساب ينطبق على غرفة ذات جدار خارجي واحد ونافذة واحدة. من الناحية العملية ، يجب إجراء بعض التعديلات على الحسابات ، بناءً على خصائص الغرفة ووضع المشعات فيها:

  • تتطلب غرفة الزاوية بجدارين خارجيين زيادة سعة التدفئة بنسبة 20٪. إذا كان هناك نافذتان في هذه الغرفة ، فإن التصحيح يرتفع إلى 30٪.
  • بالنسبة للغرف ذات النوافذ في الشمال أو الشمال الشرقي ، يجب وصول 10٪ أخرى.
  • إذا كانت المشعات ستختبئ في منافذ تحت عتبات النوافذ ، فيجب توفير 5٪ لتعويض فقد نقل الحرارة..
  • في كثير من الأحيان ، يتم تغطية المشعات بشبكات أو شاشات زخرفية. هذا ، بالطبع ، يقلل من كفاءة نقل الحرارة ، ولتعويض الخسائر ، يجب عليك إضافة 15٪ أخرى إلى إجمالي الطاقة المطلوبة..

في حالة عدم فصل الغرف المتصلة عن طريق باب ، يتم حساب مساحتها الإجمالية مع وضع البطاريات المتناسب.

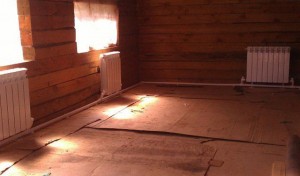

يمكن تركيب مشعات في أي مكان مناسب لتوزيع الحرارة بالتساوي

للتدفئة المنتظمة ، يوصى بعدم قصر أنفسنا على وضع مشعات تحت النوافذ فقط ، ولكن توزيعها بالتساوي على عدة نقاط حول محيط الغرفة..

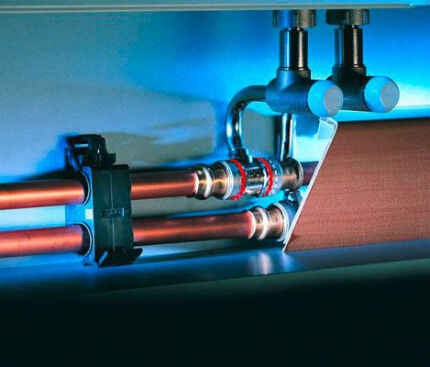

في الآونة الأخيرة ، أصبحت المسخنات الأرضية المخفية تحظى بشعبية كبيرة. إنها تخلق تيارات قوية من الهواء الساخن ، وتكون بمثابة ستارة حرارية فعالة من مصادر البرودة – النوافذ والأبواب. تم تجهيز بعض الطرز بمراوح لضبط تدفق الهواء المتولد.

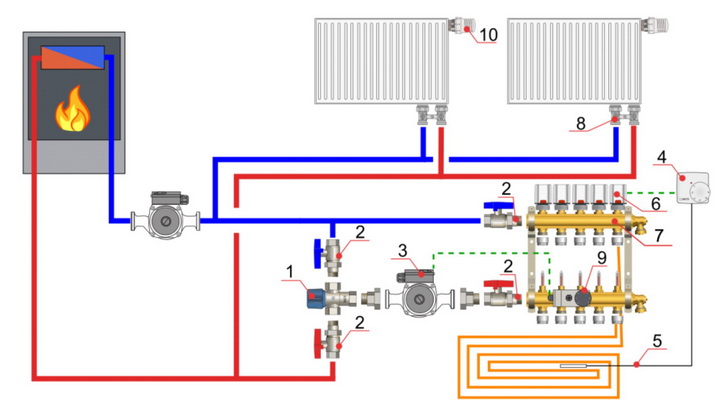

وأخيرًا ، يمكن أن يكون المصدر الرئيسي أو الإضافي لتدفئة المكان هو أرضيات المياه “الدافئة” ، مخفية بواسطة ذراع تسوية الأرضية. فيما يلي طرق حساب مختلفة تمامًا ، لذلك سيتم النظر في هذا الموضوع في منشور منفصل..

نظام التسخين المغلق: الاختلافات عن الفتح.

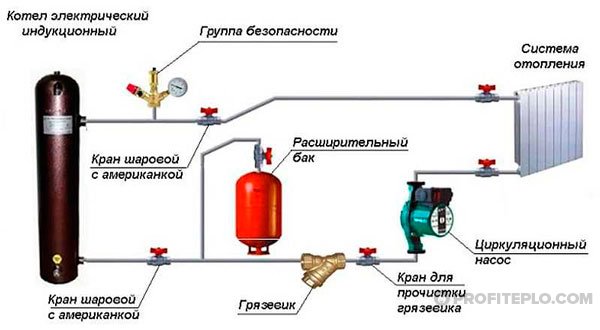

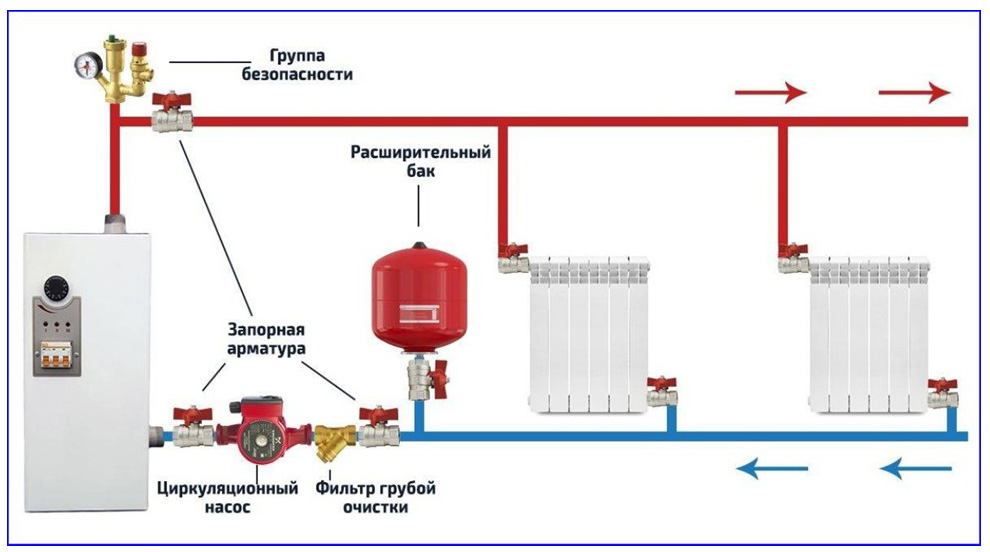

مخطط نظام التدفئة المغلقة

تتضمن هذه الشبكة العناصر التالية:

  • غلاية لتسخين المبرد
  • صمام تنفيس الهواء

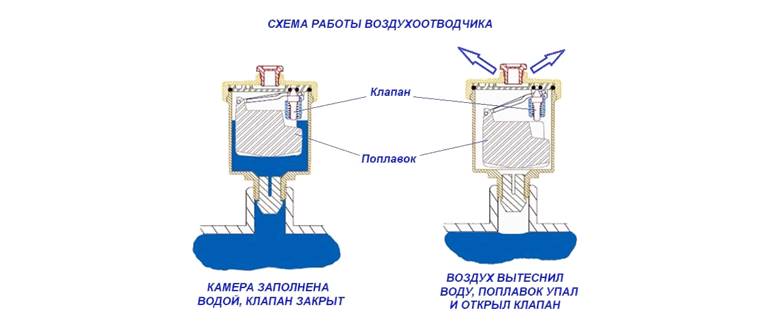

    مخطط تشغيل تنفيس الهواء

    صمام ترموستاتي

  • أجهزة التدفئة (البطاريات والتدفئة الأرضية وما إلى ذلك)
  • أنابيب
  • خزان التمدد من النوع المغلق ، أي مغلق من البيئة

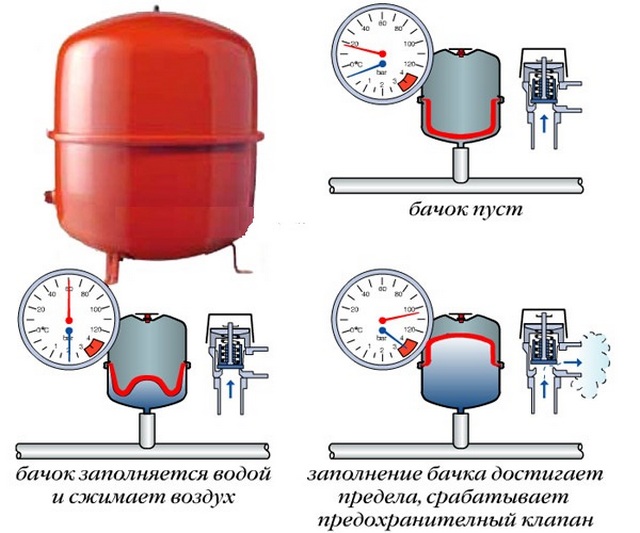

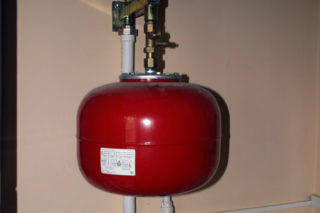

    خزان تمدد لنظام تدفئة مغلق

    خزان تمدد لنظام تدفئة مغلق

  • صمام موازنة
  • صمام الكرة
  • مقياس الضغط
  • ربط العناصر

يتمثل الاختلاف الرئيسي بين نظام الإمداد الحراري المغلق والمفتوح في أنه مع النوع المغلق ، يتم عزل المبرد تمامًا عن البيئة..

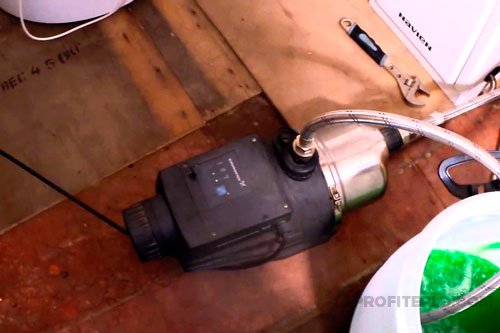

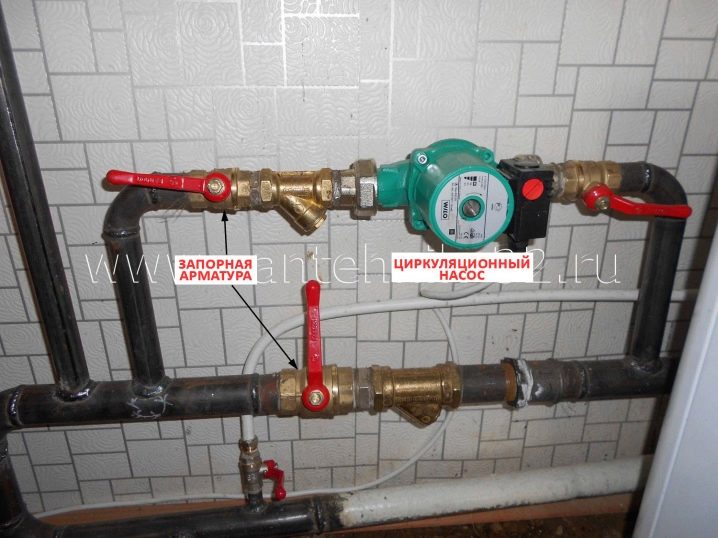

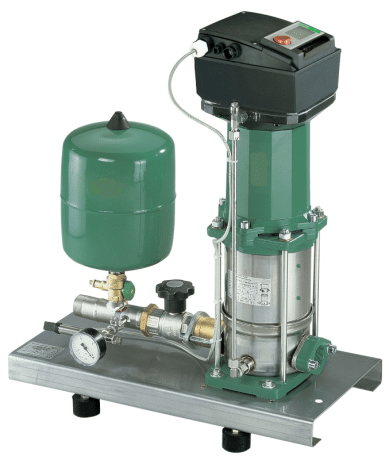

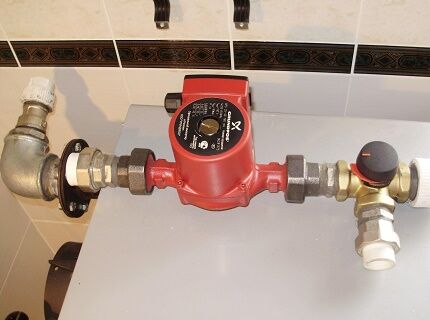

مضخة دوران في نظام تسخين مغلق

مضخة دوران في نظام تسخين مغلق

يحتوي هذا النظام على مضخة مدمجة لتسهيل دوران السوائل. مثل هذا المخطط يزيل عددًا كبيرًا من العيوب الموجودة في مصدر الحرارة المفتوح..

أنظمة التدفئة المستقلة

يتمدد الماء المملوء في الغلاية والأنابيب والرادياتير عند تسخينه. يرتفع الضغط الداخلي بشكل حاد. إذا لم تنص على إمكانية إزالة الحجم الإضافي للمياه ، فسيتمزق النظام. يحدث التعويض عن التغيرات في أحجام الماء مع التغيرات في درجات الحرارة في أوعية التمدد. مع ارتفاع درجة الحرارة ، ينتقل الماء الزائد إلى وعاء التمدد. مع انخفاض درجة الحرارة ، يتم تجديد النظام بالماء من وعاء التمدد.

  • يرتبط النظام المفتوح بشكل دائم بالجو من خلال وعاء تمدد مفتوح. الوعاء مصنوع على شكل خزان مستطيل أو دائري. الشكل لا يهم. من المهم أن يكون لديها سعة كافية لاستيعاب الحجم الإضافي للمياه الناتج عن التمدد الحراري للمياه المتداولة. يقع وعاء التمدد في الجزء العلوي من نظام التدفئة. الوعاء متصل بنظام التدفئة بواسطة أنبوب يسمى الناهض. يتم توصيل الناهض بأسفل الخزان – بالجدار السفلي أو الجانبي. يتم توصيل أنبوب التصريف في الجزء العلوي من خزان التمدد. يتم تصريفها في المجاري أو خارج المبنى. يلزم وجود أنبوب تصريف في حالة امتلاء الخزان بشكل زائد. كما يوفر اتصالًا دائمًا للخزان ونظام التدفئة بالجو. إذا كان النظام مملوءًا بالماء يدويًا باستخدام دلاء ، فإن الخزان مزود بالإضافة إلى ذلك بغطاء أو فتحة. إذا تم تحديد سعة الخزان بشكل صحيح ، يتم فحص مستوى الماء في الخزان قبل تشغيل التسخين. ضغط الماء في “النظام المفتوح” يساوي الضغط الجوي ، ولا يتغير عندما تتغير درجة حرارة الماء الذي يدور في النظام. جهاز سلامة تراكم الضغط غير مطلوب.
  • النظام المغلق معزول عن الغلاف الجوي. وعاء التمدد مغلق بإحكام. يتم اختيار شكل الوعاء بحيث يمكنه تحمل أكبر ضغط وبأقل سمك للجدار. يوجد غشاء مطاطي داخل الوعاء يقسمه إلى قسمين. جزء واحد مملوء بالهواء ، والجزء الآخر متصل بنظام التدفئة. يمكن تركيب وعاء التمدد في أي مكان في النظام. مع ارتفاع درجة حرارة الماء ، يدخل الفائض إلى وعاء التمدد. يتم ضغط الهواء أو الغاز في النصف الآخر من الغشاء. عندما تنخفض درجة الحرارة ، ينخفض ​​الضغط في النظام ، يُجبر الماء من وعاء التمدد على الخروج من وعاء التمدد بواسطة الهواء المضغوط إلى النظام. في النظام المغلق ، يكون الضغط أعلى منه في النظام المفتوح ويتغير باستمرار حسب درجة حرارة الماء المتداول. بالإضافة إلى ذلك ، فإن النظام المغلق مجهز بالضرورة بصمام أمان في حالة حدوث زيادة خطيرة في الضغط وجهاز إطلاق الهواء..

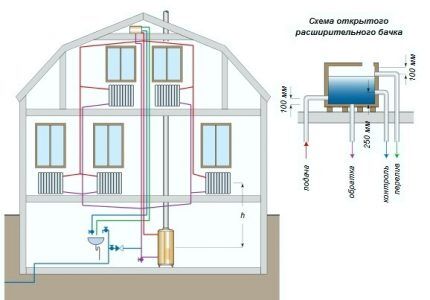

نظام تدفئة مفتوح

التدفئة المركزية

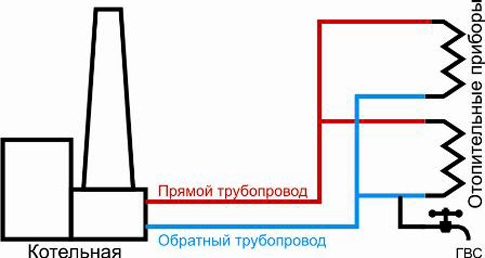

يتم تسخين مياه التدفئة المركزية في غرفة مرجل مركزية أو CHP. هذا أيضًا هو المكان الذي يتم فيه التعويض عن تمدد الماء مع تغير درجة الحرارة. بعد ذلك ، يتم ضخ الماء الساخن في شبكة التدفئة بواسطة مضخة دورانية. ترتبط المنازل بشبكة التدفئة بخطي أنابيب – مباشر وعكسي. عند دخول المنزل من خلال خط أنابيب مباشر ، يتم تقسيم المياه إلى اتجاهين – للتدفئة ولإمداد الماء الساخن.

  • نظام مفتوح. يذهب الماء مباشرة إلى صنابير الماء الساخن ، ويتم تصريفه في المجاري بعد الاستخدام. يعتبر “النظام المفتوح” أبسط من النظام المغلق ، ولكن في بيوت الغلايات المركزية ومحطات CHP ، من الضروري إجراء معالجة إضافية للمياه – تنقية وإزالة الهواء. بالنسبة للمقيمين ، هذه المياه أغلى من مياه الصنبور ، كما أن جودتها أقل..
  • نظام مغلق. يمر الماء عبر الغلاية ، مما يعطي الحرارة لتسخين مياه الصنبور ، ويتصل بمياه العودة للتدفئة ويعود إلى شبكة التدفئة. يتم توفير ماء الصنبور الساخن لصنابير الماء الساخن. يعد النظام المغلق ، بسبب استخدام المبادلات الحرارية ، أكثر صعوبة من النظام المفتوح ، لكن ماء الصنبور لا يخضع لمعالجة إضافية ، بل يسخن فقط.

نظام تدفئة مغلق

نظام تدفئة مغلق

لا يتم تطبيق مصطلحات “النظام المفتوح” أو “النظام المغلق” على نظام التدفئة المركزية للمدينة أو القرية بالكامل ، ولكن على كل منزل على حدة. في أحد أنظمة التدفئة المركزية ، يمكن توصيل المنازل بكل من “النظام المفتوح” و “النظام المغلق”. يجب استكمال الأنظمة المفتوحة تدريجيًا بالمبادلات الحرارية وتحويلها إلى أنظمة مغلقة.

فيما يلي ميزات الفرق بين عمل الدائرة المغلقة والدائرة المفتوحة:

  • يتم تعويض تمدد السائل الناتج عن تسخينه في الغلاية في خزان توسيع الحجاب الحاجز. بعد أن يبرد المبرد الذي يدخل الخزان ، فإنه يعود إلى النظام مرة أخرى. وبالتالي ، فإنه يحافظ على ضغط مستمر..
  • يتم إنشاء الضغط المطلوب حتى في مرحلة تركيب دائرة التسخين.
  • يتم تداول السائل فقط بمساعدة مضخة. نتيجة لذلك ، تعتمد الدائرة المغلقة كليًا على توفر الكهرباء (بالإضافة إلى حالات توصيل مولد مستقل).
  • لا يفرض وجود مضخة دورانية قيودًا صارمة على قطر الأنابيب المستخدمة. بالإضافة إلى ذلك ، لا يجب تحديد موقع خط الأنابيب بمنحدر. الشرط الرئيسي هو موقع المضخة على “العودة” بحيث يدخل المبرد المبرد إليها..
  • يمكن أن يلعب عدم وجود منحدر الأنابيب دورًا سلبيًا. في الواقع ، حتى مع وجود ميل طفيف ، سيعمل النظام بدون كهرباء. ومع الترتيب الأفقي للأنابيب ، لا يعمل هذا النظام. يغطي هذا الطرح من الدائرة المغلقة كفاءتها العالية ومزايا أخرى..
  • تركيب هذه الشبكة بسيط ويمكن تطبيقه على أي مبنى ، بغض النظر عن منطقته. بالإضافة إلى ذلك ، لا يلزم عزل الخط ، حيث يتم تسخين الأنابيب بسرعة كبيرة..
  • في النوع المغلق ، من الممكن استخدام مانع التجمد كناقل للحرارة بدلاً من الماء. كما أن هذا المخطط أقل تعرضًا للتآكل بسبب ضيقه..
  • على الرغم من عزل النظام عن البيئة ، قد يتم اختراق ضيقه. يمكن أن يحدث هذا في مفاصل الدائرة ، أو في مرحلة ملؤها بسائل التبريد. تعتبر أماكن منحنيات الأنابيب والنقاط العلوية أيضًا ذات أهمية خاصة. من أجل التخلص من ازدحام الهواء ، تم تجهيز الشبكة بعروض خاصة. الصمامات والصنابير Mayevsky. في حالة وجود أجهزة تسخين من الألومنيوم في الدائرة ، يلزم وجود فتحات تهوية (يتم إطلاق الأكسجين عند ملامسة الألومنيوم والمبرد).

    تنفيس الهواء في أنظمة التدفئة المغلقة والمفتوحة

    تنفيس الهواء في أنظمة التدفئة المغلقة والمفتوحة

بالإضافة إلى ذلك ، يجدر الالتزام بعدد من القواعد لتثبيت وتشغيل نظام مغلق:

  • يجب أن يتحرك المبرد في نفس اتجاه الهواء. هذا هو ، من أسفل إلى أعلى.
  • بعد تشغيل النظام ، افتح صنابير مخرج الهواء وأغلق صنابير تصريف المياه.
  • بمجرد خروج الماء من صنبور مخرج الهواء ، قم بإيقاف تشغيله.
  • فقط بعد كل ما سبق ، ابدأ مضخة الدوران.

حسب نوع توصيل المبنى بشبكات التدفئة

الأنظمة المغلقة (بمعنى في هذا السياق) هي بناء أنظمة تدفئة متصلة بشبكات التدفئة الخارجية من خلال مبادل حراري. أي أن نظام التدفئة الخاص بالمستهلك غير متصل بأي شكل من الأشكال بالشبكات الخارجية ، ومن هنا جاء الاسم “مغلق”.

في الواقع ، يسمى هذا النوع من الاتصال بشكل صحيح – مستقل

نظام تدفئة مغلق: مخططات نموذجية ومبدأ التثبيت

مع هذا الاتصال ، يدور المبرد من المصدر (CHP) من خلال المبادل الحراري ، مما يعطي حرارة.

عند تصميم نظام التدفئة بالكامل لأحد الأشياء ، على سبيل المثال ، مبنى سكني ، يصبح من الواضح أي نوع من المبادلات الحرارية مناسب: غلاف وأنبوب ، غلاف ولوح أو من الضروري شراء مبادل حراري للوحة.

في هذه الحالة ، يتم تثبيت المبادل الحراري في محطة التدفئة الفردية للمبنى (ITP).

حاليًا ، يحل هذا النوع من الاتصال محل الاتصال القديم – التابع.

الأنظمة المفتوحة هي أنظمة تدفئة متصلة مباشرة بشبكات التدفئة أو من خلال مصعد. في هذه الحالة ، يأتي الناقل الحراري من شبكات التدفئة الخارجية إلى المستهلك النهائي ، بعد أن مر سابقًا من خلال المصعد لخفض درجة الحرارة.

تبلغ درجة حرارة الإمداد في شبكات التدفئة 110-150 درجة مئوية ، ولا يمكن استخدام مثل هذا المبرد الساخن في أنظمة التدفئة ، لأن الحروق من المشعات وخطوط الأنابيب ستكون ممكنة.

المصعد ، بالإضافة إلى خفض درجة حرارة المبرد ، يؤدي وظيفة أخرى – فهو يخلق الضغط اللازم لحركة المبرد في النظام الداخلي (الشكل 4).

نظام تدفئة مغلق: مخططات نموذجية ومبدأ التثبيت

الاختلافات الرئيسية

الفرق بين نظام التدفئة المفتوح والمغلق هو كما يلي:

  1. موقع خزان التمدد. في الهواء الطلق – الطابق العلوي لمنزل خاص أو سطح مبنى شاهق. يُسمح بوضع خزان مغلق في أي مكان.
  2. العزلة عن الوصول إلى الهواء. على عكس الخط المفتوح ، فإن الخط المغلق محمي من دخول التيارات الهوائية. الضغط الإضافي في النقاط العليا يلغي تهوية البطاريات.
  3. تعقيد الترتيب. سيختلف النظام المفتوح عن النظام المغلق من حيث نوع خط الأنابيب. يتم تركيب المنتجات ذات القطر الكبير مع مراعاة موقع المشعات ومنحدر الهواء ووجود الدوران والارتفاع.
  4. تكاليف التنظيم. تتطلب إمدادات الحرارة والمياه المغلقة تكاليف مالية لشراء الأنابيب ذات الجدران السميكة. يمكنك توفير المال في نظام مفتوح باستخدام خطوط ذات قطر صغير.
  5. مستوى الضوضاء. يتضمن الدوران القسري في خط مغلق استخدام مضخة. عندما يتم تركيب الجهاز بشكل صحيح ، سيكون هادئًا.

سيوفر إنشاء التدفئة لمنزل مغلق من 10 إلى 40٪ من موارد الطاقة سنويًا.

إيجابيات وسلبيات الأنظمة المفتوحة

نظام التسخين المفتوح ، مثل أي اختراع بشري آخر ، له مزاياه الخاصة ، ولسوء الحظ ، عيوبه. لكن لنبدأ بالخير – بالإيجابيات.

  • سيتم تسخين الغرفة بشكل متساوٍ للغاية ، مما يخلق جوًا مريحًا ودافئًا في المنزل.
  • هذه الأنظمة مستقلة تمامًا عن الإمداد بالكهرباء ، والذي ، كما نعلم جميعًا ، يحب أن يختفي عندما لا نتوقعه على الأقل..
  • تركيب الأنظمة المفتوحة بسيط للغاية ، بالإضافة إلى صيانتها الإضافية..
  • لا يحتوي هذا النظام على مضخة للدوران ، والتي غالبًا ما تتعطل ، مثل جميع الآليات من حيث المبدأ ، نظرًا لأن عمرها التشغيلي طويل جدًا.
  • أخيرًا ، نفس النقص في المضخة يعطي ميزة أخرى – أثناء التشغيل ، لن يصدر النظام ضوضاء أو يهتز ، لذلك لن تشعر بأي إزعاج.

نظام تدفئة مغلق: مخططات نموذجية ومبدأ التثبيت

ولكن على الرغم من المزايا العديدة ، فإن شعبية الأنظمة المفتوحة تنخفض سنويًا بسبب بعض العيوب التي تمتلكها. وهم (عيوب) على النحو التالي.

  • يستغرق تسخين خط الأنابيب وجميع المشعات الكثير من الوقت..
  • تكاليف المواد الكبيرة المرتبطة بالحاجة إلى أنابيب ذات قطر كبير.
  • كما ذكرنا أعلاه ، لا يمكنك استخدام الماء ، ولكن مضاد التجمد كمبرد..
  • إن رسم مخطط التدفئة محفوف ببعض الصعوبات المرتبطة بحقيقة أن المقاطع الأفقية لخطوط الأنابيب يجب أن تكون موجودة عند منحدر.

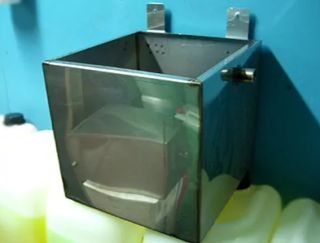

  • يمكن أن يدخل الهواء إلى النظام بسبب استخدام وعاء التمدد المتسرب.
  • علاوة على ذلك ، فإن نفس الخزان يمثل خطر تجمد الماء..
  • أخيرًا ، لا يتم استخدام مضخة دورانية ، لذلك يجب ألا يزيد الطول الإجمالي للنظام عن 30 مترًا..
  فقدان الحرارة في المنازل ، حسابها الصحيح المفصل

كما نرى ، لا تزال هناك عيوب أكثر من الإيجابيات. لذا فإن النظام المفتوح غير مناسب للمنازل ذات الطوابق المتعددة أو الأكبر من المتوسط..

نظام تدفئة مفتوح: ميزات التصميم والأداء

تم تطوير مخطط نظام التدفئة المفتوح منذ فترة طويلة وتم استخدامه بفعالية (ولا يزال يستخدم) لتوفير تدفئة عالية الجودة وغير مكلفة لأي منزل. يُطلق على هذا النظام أيضًا اسم السبائك الذاتية أو الجاذبية – يتم توفير هذه الصفات من خلال ميزات التصميم والمعدات المستخدمة.

تجدر الإشارة إلى أن أنظمة التدفئة المفتوحة والمغلقة متشابهة إلى حد ما ، لكن النظام المفتوح له مبدأ أصلي للتشغيل. يكمن جوهر عمل نظام التسخين هذا في حقيقة أن الماء الذي يتم تسخينه بواسطة المرجل يتحرك حرفيًا عن طريق الجاذبية إلى أعلى خطوط الأنابيب. في الواقع ، يميل الماء من منطقة ذات ضغط متزايد إلى منطقة أقل ، مما يوفر تسخين مشعات التدفئة..

نظرًا لأن نظام التسخين مفتوح ، فإن تعليمات التثبيت تفترض استخدام خزان تمدد خاص. بالمناسبة ، إنه غير محكم الإغلاق ، وبالتالي فهو يتفاعل مع الغلاف الجوي دون أي مشاكل ، مما يوفر دورانًا طبيعيًا وعالي الجودة لسائل التبريد.

نظام تسخين مفتوح: جزئين من جزء واحد كامل

يتطلب ترتيب نظام مفتوح بأيديكم بالضرورة مراعاة حقيقة أنه مقسم بشروط إلى عنصرين ، حيث تحدث عمليات مختلفة. الجزء الأول هو المبرد ، والذي يتم تسخينه بواسطة المرجل وتزويده بأجهزة التسخين. الجزء الثاني هو انخفاض الضغط بسبب تبريد الماء وتدفقه إلى مصدر الحرارة من خلال “العودة”.

كلا المكونين لمثل هذا النظام مهمان ، لأنه إذا كانا يعملان بكفاءة ويؤديان جميع المهام ، فمن الممكن ضمان الاستخدام الرشيد للحرارة لتدفئة المباني..

المتطلبات الخاصة لعملية تركيب النظام

يتطلب النظام المفتوح الحديث اتباع نهج دقيق لعملية تركيب المعدات.

من بين المتطلبات الأساسية هي:

  1. يتم تثبيت مصدر الحرارة في النظام عند أدنى نقطة ، بينما يكون وعاء التمدد في أعلى نقطة ؛
  2. عند مخرج المرجل ، يجب أن يكون لأنابيب إمداد وسط التسخين أكبر قطر. يتم استخدام أنابيب أضيق في أجزاء أخرى من النظام من أجل خلق ضغط مثالي ؛
  3. يجب أن يكون الناهض عالياً لخلق ضغط سائل التبريد المطلوب في النظام ، لضمان توزيعه المنتظم على طول المحيط بالكامل ؛
  4. في النظام المفتوح ، يجب أن يكون هناك حد أدنى من الفروع والانعطافات المختلفة والوصلات – إن وجدت ، من المستحيل تحقيق ضغط مستوى التشغيل الأمثل.

النظام المفتوح هو الخيار المثالي للمساحات الصغيرة والمنازل الريفية المدمجة والبيوت. تجدر الإشارة إلى أنه بالنسبة لمثل هذا النظام ، من المهم الالتزام بحدود المساحة – تبلغ مساحتها حوالي 150 مترًا مربعًا. أمتار. يضمن الدوران الطبيعي في النظام استقلاليته ، ويلغي الحاجة إلى استخدام الكهرباء.

الأهمية. إذا كنت ترغب في تحقيق نظام تدفئة فعال ، فقم بتركيب مضخة دوران. سيكون النظام قادرًا على العمل معه وبدونه ، وبالتالي الجمع بين مزايا الدوران القسري والطبيعي.

إذا تحدثنا عن استخدام نظام مفتوح على مساحات كبيرة ، فسيكون هذا غير عملي إلى حد ما وحتى غير مربح إلى حد ما. الشيء المهم هو أن الدوران الطبيعي لا يمكنه التعامل مع مساحة كبيرة من خط الأنابيب ، فهو ببساطة لا “يدفع” المبرد عبر جميع المشعات ، مع الحفاظ على درجة حرارته الأولية.

“لينينغرادكا”

ساهمت معدات التدفئة الحديثة والتقنيات الجديدة في تحسن ملحوظ في لينينغرادكا. لقد اكتسب مثل هذا النظام معالجة محسنة ووظائف متزايدة. الاختلافات الرئيسية بين “لينينغرادكا”:

  • تداول حر للمبرد.
  • وجود مصدر تدفئة
  • تركيب مشعات حول المحيط.

يمكن أن يكون خط الأنابيب أفقيًا أو رأسيًا ، مع نوع اتصال علوي أو سفلي. يعتبر الخيار الأول أكثر كفاءة من حيث الكفاءة الحرارية ، ويتميز نظام التوصيل السفلي بسهولة التركيب.

“العنكبوت”

  • الطريقة المثلى للتوزيع الهيدروليكي للناقل الحراري ؛
  • تجميع المياه المبردة من بطاريات الرادياتير في خط أنابيب أفقي ؛
  • لا حاجة لتنفيذ الأسلاك العلوية من النوع الأفقي

نظام تدفئة مفتوح ومغلق ، الفرق في التشغيل والتصميم.

بناءً على ما سبق ، تختلف الأنظمة المغلقة والمفتوحة:

  1. تكلفة الإمداد الحراري المفتوح أقل ، خاصة مع دوران الجاذبية ، في غياب المضخة وصمامات الإغلاق. ولكن في الوقت نفسه ، سيؤثر تثبيته في منزل خاص على الحجم الكامل للمباني ، من الطابق السفلي إلى العلية. بالإضافة إلى ذلك ، من الضروري الامتثال لمنحدرات الخط وأقطار الأنابيب..
  2. يتضمن تركيب دائرة مغلقة ، بالإضافة إلى مد خط الأنابيب ، تركيب عدد كبير من العناصر الإضافية.
  3. ستكون كفاءة الدائرة المغلقة أعلى في أي حال.
  4. في دائرة مغلقة ، من الممكن استخدام سائل تبريد غير متجمد – مضاد للتجمد (أفضل خيار للمنازل الخاصة التي لا يتم تسخينها في الشتاء)
  5. في النظام المفتوح ، يلزم المراقبة المستمرة لمستوى سائل التبريد ، بسبب تبخره في البيئة.
  6. النوع المغلق متقلب ، بسبب التشغيل المستمر لمضخة الدوران (يتم حل المشكلة عن طريق تركيب مولد كهربائي مستقل ، ولكن في نفس الوقت يجدر النظر في التكاليف في غيابه)
  7. يقتصر تركيب نوع مفتوح من الإمداد الحراري على المساحة الإجمالية للمبنى ، على عكس المساحة المغلقة.
  8. عمر الخدمة للنظام المغلق أطول بسبب الغياب شبه الكامل للتآكل.

يعتمد الاختيار النهائي لنظام تدفئة مغلق أو مفتوح على ظروف ومكان تركيبه. لكن عليك أن تتذكر أنه لتثبيت نظام مغلق ، يجب أن تكون لديك مهارات معينة ، أو تطلب المشورة المهنية.

فتح عملية بدء تشغيل نظام التسخين الجاذبي

في المنازل الحديثة ، نادراً ما تكون أنظمة التدفئة المفتوحة راضية ؛ لطالما اعتبرت هذه التقنيات من بقايا الماضي. لكنها لا تزال موجودة ، لذلك يجب أن تفكر في كيفية ملئها بالماء. في أي نظام تسخين من هذا القبيل ، يوجد خزان تمدد في أعلى نقطة له ؛ وهو مصمم لتجميع الماء بعد زيادة حجمه في النظام مع زيادة الضغط أثناء ارتفاع درجة الحرارة. الخزان عبارة عن خزان مفتوح بغطاء أو بدون غطاء. من خلال الخزان ، يتم ملء النظام بالماء. كميات كبيرة من السائل ، بالطبع ، ستكون مشكلة كبيرة لملء الحاويات الصغيرة ، علاوة على ذلك ، إلى أعلى نقطة.

الأكثر منطقية هو استخدام مضخة اهتزاز تقليدية للاستخدام المنزلي. للقيام بذلك ، قم بإعداد حاوية رحبة ، املأها بالماء. يتم توصيل الخراطيم المعدة مسبقًا بالمضخة باستخدام المشابك. هذه المضخة لها نوع غاطس من الهيكل. يجب إنزال الخرطوم الذي سيتم سحب الماء من خلاله إلى خزان ماء مُجهز. يتم غمر الخرطوم الذي سيتم تصريف الماء منه في خزان التمدد. المضخة قيد التشغيل ، يجب أن يكون الضغط في النظام من واحد ونصف إلى اثنين من الغلاف الجوي. عند التخفيض ، أضف الماء إلى الخزان المُجهز وقم بخفض الخرطوم فيه أدناه. عندما يكون مجمع التسخين ممتلئًا ، سيكون الماء مرئيًا في قاع خزان التمدد ، ويمكن اعتبار النظام ممتلئًا.

نظام تدفئة مغلق في منزل خاص أنواع ومخططات أنظمة التدفئة المغلقة

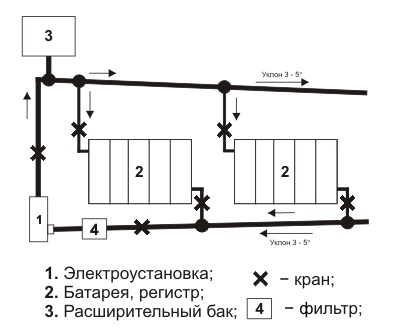

مخطط تركيب نظام تسخين الماء الساخن.

سيخرج الهواء الزائد من الأنابيب عند أول حريق من خلال الموسع. وتجدر الإشارة إلى أنه خلال موسم التدفئة ، عندما يحافظ النظام على درجة حرارة عالية باستمرار ، سوف يتبخر الماء تدريجياً من الموسع. من الضروري التعويض عن طريق إضافة الماء إلى الموسع إلى المستوى المطلوب. يجب عليك أيضًا مراقبة درجة الحرارة على مقياس الحرارة المرفق بغلاية التسخين. عند الوصول إلى مستواه فوق 80 درجة مئوية ، سيبدأ الماء قريبًا في الغليان وتناثر. في هذه الحالة ، من الضروري منع وصول الأكسجين إلى الفرن لتقليل شدة الاحتراق..

الضغط في نظام تدفئة مغلق

في دوائر التسخين المغلقة ، يتم استخدام ثلاثة أنواع من المضخات. يتم تمييزها بضغط عمود الماء:

  • 4 ؛
  • 6 ؛
  • 8 أمتار

وفقًا لذلك ، يتم توزيع الضغط بنسب:

  1. 0،4.
  2. 0.6.
  3. 0.8 بار.

بالنسبة لمنزل خاص تبلغ مساحته حوالي مائتي متر مربع ، يكفي ضغط 4 أمتار. إذا كانت المساحة ثلاثمائة متر مربع ، فستكون هناك حاجة لمضخة 0.6 بار ، وإذا كانت المساحة أكثر من 500 متر مربع ، فستكون هناك حاجة لضغط 0.8 بار. يتم تمييز جميع المضخات بالمؤشرات الفنية. الضغط منخفض نسبيًا ، وهناك أيضًا صمامات أمان ، ومن المستحيل حدوث انفجار في دوائر التسخين المغلقة.

كيف تملأ نظام مغلق

تبدأ بداية العمل بعزل جميع أجهزة التدفئة من التيار الكهربائي. تستخدم الرافعات لهذا الغرض. يتم تشغيل المكياج من الهيدروجين ، وتملأ الدوائر تدريجياً ، بينما يخرج الهواء تدريجياً.

بعد أن يصبح الضغط بارًا واحدًا (نراقب قراءات مقياس الضغط) ، نوقف إمداد الهيدروجين ، ونشّط المضخة لإزالة الهواء المتبقي. في وقت واحد ، يجب فك الصنابير ، ونزف الهواء باستخدام جهاز Mayevsky. بعد ذلك ، يتم تشغيل الغلاية والمضخة ، نقوم بتسخين المبرد ونقوم مرة أخرى بتنظيف البطاريات. بعد هذه العملية ، يرتفع الضغط إلى 2.2 بار ، ولا تتجاوز درجة الحرارة في الغلاية 85 درجة مئوية..

النظام محمي بشكل موثوق من اختراق الهواء ، ومع ذلك ، من المستحيل إزالة كل الهواء بنسبة 100 ٪. تسخن بمرور الوقت ويمكن أن تسبب انسدادًا ، مما قد يؤدي إلى حدوث خلل. تعتبر رافعة Mayevsky وسيلة فعالة للتخلص من الهواء الزائد. تُستخدم الفواصل أيضًا بنشاط ، والتي توجد في الدائرة نفسها..

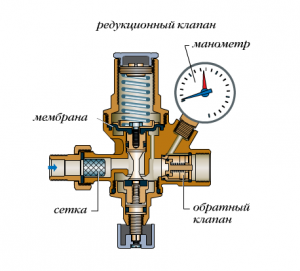

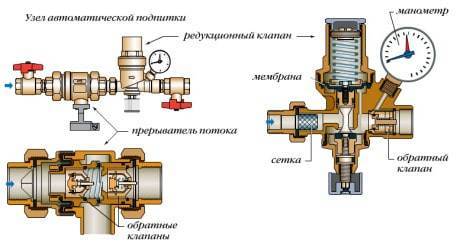

لمزيد من العمل العقلاني على جميع الدوائر المغلقة ، يتم استخدام منظم الحرارة ، مما يجعل من الممكن الحصول على الطاقة بجدية

أنواع الأنظمة المغلقة

قبل شراء معدات التسخين وتجهيزات الأنابيب والمواد ، تحتاج إلى اختيار نظام المياه المغلق المفضل. يمارس أساتذة السباكة تركيب أربعة مخططات أساسية:

  1. أحادي الأنبوب بأسلاك رأسية وأفقية (لينينغراد).
  2. جامع ، خلاف ذلك – شعاع.
  3. طريق مسدود ثنائي الأنابيب بأذرع من نفس الطول أو بطول مختلف.
  4. حلقة Tichelman – الأسلاك الدائرية بحركة مرور المياه.

معلومة اضافية. تشمل أنظمة التدفئة المغلقة أيضًا تدفئة أرضية. يعد حساب وترتيب ملامح الأرضية أكثر صعوبة من تجميع تدفئة الرادياتير ؛ لا ينصح المبتدئين بإجراء مثل هذا التثبيت.

مخطط الطابق الأول لمنزل ريفي 100 متر مربع.

نقترح النظر في كل مخطط على حدة ، وتحليل الإيجابيات والسلبيات. كمثال ، لنأخذ مشروع منزل خاص من طابق واحد بمساحة 100 متر مربع مع غرفة مرجل ملحقة ، والتي يظهر تصميمها في الرسم. تم بالفعل حساب مقدار الحمل الحراري للتدفئة وفقًا للتعليمات ، ويشار إلى كمية الحرارة المطلوبة لكل غرفة.

تركيب عناصر الأسلاك والاتصال بمصدر الحرارة متماثلان تقريبًا. عادةً ما يتم توفير تركيب مضخة الدوران في خط الإرجاع ؛ يتم تثبيت حوض وأنبوب مكياج مع صنبور وخزان تمدد (عند النظر إليه في اتجاه مجرى النهر) أمامه. يتم عرض الأنابيب النموذجية لمرجل الوقود الصلب والغاز في المخططات.

مخطط اتصال مفصل

تقليديًا ، لا يتم عرض خزان التمدد في الشكل

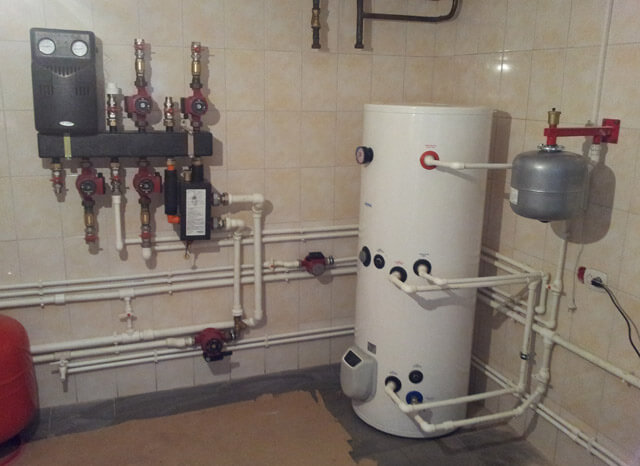

رسم تخطيطي لأنابيب المرجل الغازي القائم على الأرض بدائرة DHW

لمزيد من المعلومات حول طرق التثبيت والتوصيل لوحدات التدفئة باستخدام مصادر الطاقة المختلفة ، اقرأ الكتيبات المنفصلة:

  • مرجل TT
  • سخان غاز؛
  • مولد حراري كهربائي.

الأسلاك ذات الأنبوب الواحد

المخطط الأفقي الشهير “Leningradka” هو خط دائري واحد بقطر متزايد ، حيث يتم توصيل جميع أجهزة التسخين. بالمرور عبر الأنبوب ، ينقسم تدفق المبرد المسخن عند كل نقطة انطلاق ويتدفق إلى البطارية ، كما هو موضح في الرسم أدناه.

كيف تعمل الأسلاك أحادية الأنابيب

بعد الوصول إلى الفرع ، ينقسم التدفق إلى جزأين ، يتدفق حوالي الثلث إلى المبرد ، حيث يتم تبريده ويعود مرة أخرى إلى الجزء الرئيسي

بعد نقل الحرارة إلى الغرفة ، يعود الماء المبرد إلى الخط الرئيسي ، ويمتزج مع التدفق الرئيسي وينتقل إلى المبرد التالي. وفقًا لذلك ، يتلقى السخان الثاني الماء المبرد بمقدار 1-3 درجات ، ومرة ​​أخرى يأخذ منه كمية الحرارة المطلوبة..

الأسلاك الأفقية لينينغرادكا

الأسلاك الأفقية Leningrad – خط دائري واحد يتجاوز جميع أجهزة التدفئة

النتيجة: يتدفق الماء البارد إلى كل مشعاع لاحق. يفرض هذا قيودًا معينة على نظام مغلق أحادي الأنبوب:

  1. يجب حساب انتقال الحرارة للبطاريات الثالثة والرابعة واللاحقة بهامش 10-30٪ بإضافة أقسام إضافية.
  2. الحد الأدنى لقطر الخط هو DN20 (داخلي). سيكون الحجم الخارجي لأنابيب طاعون المجترات الصغيرة 32 مم ، والبلاستيك المعدني والبولي إيثيلين المتقاطع – 26 مم.
  3. المقطع العرضي لأنابيب الإمداد للسخانات هو DN10 ، والقطر الخارجي 20 و 16 مم لـ PPR و PEX ، على التوالي.
  4. الحد الأقصى لعدد أجهزة التسخين في حلقة واحدة “لينينغراد” هو 6 قطع. إذا كنت تأخذ المزيد ، فستكون هناك مشاكل في زيادة عدد أقسام المشعات الأخيرة وزيادة قطر أنبوب التوزيع.
  5. لا ينقص المقطع العرضي لخط الأنابيب الحلقي طوال الوقت.

المرجعي. يكون الأسلاك أحادية الأنبوب عموديًا – مع توزيع سفلي أو علوي لسائل التبريد عبر الناهضين. تستخدم هذه الأنظمة لتنظيم الجاذبية في أكواخ خاصة من طابقين أو العمل تحت الضغط في المباني السكنية القديمة..

يعتبر نظام التسخين أحادي الأنبوب من النوع المغلق غير مكلف إذا كان ملحومًا من مادة البولي بروبيلين. في حالات أخرى ، سوف تضرب جيبك بشكل لائق بسبب سعر الأنبوب الرئيسي والتجهيزات (المحملات) ذات الأحجام الكبيرة. يظهر في الرسم كيف تبدو “لينينغراد” في منزلنا المكون من طابق واحد.

تصميم شقة لينينغراد في منزل من طابق واحد

نظرًا لأن إجمالي عدد المشعات يتجاوز 6 ، يتم تقسيم النظام إلى حلقتين مع مشعب عودة مشترك. إن الإزعاج الناتج عن تركيب الأسلاك ذات الأنبوب الواحد ملحوظ – عليك عبور المداخل. يؤدي انخفاض معدل التدفق في مشعاع واحد إلى حدوث تغيير في استهلاك المياه في البطاريات المتبقية ، وبالتالي فإن موازنة “لينينغراد” تتمثل في تنسيق تشغيل جميع السخانات.

فوائد مخطط الشعاع

يمكن رؤية سبب تلقي نظام التجميع مثل هذا الاسم بوضوح في الرسم التخطيطي المقدم. تنحرف خطوط إمداد عامل التسخين الفردية لكل جهاز تدفئة عن المشط المثبت في وسط المبنى. يتم وضع البطانات على شكل أشعة على طول أقصر طريق – تحت الأرضيات.

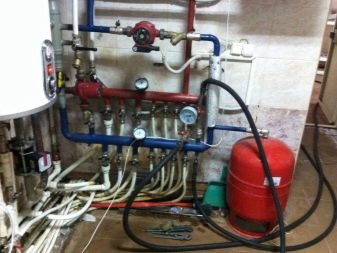

يتم تشغيل مجمّع نظام الشعاع المغلق مباشرة من المرجل ، ويتم توفير الدوران في جميع الدوائر بواسطة مضخة واحدة موجودة في الفرن. من أجل حماية الفروع من التهوية أثناء عملية الملء ، يتم تثبيت الصمامات الأوتوماتيكية على المشط – فتحات التهوية.

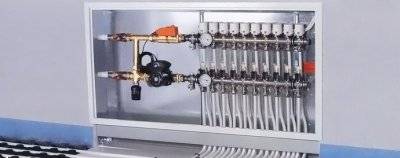

توجيه المروحة للأنابيب من المشط

قدرات نظام التجميع:

  • النظام موفر للطاقة ، لأنه يسمح لك بجرعة كمية المبرد الموجهة إلى كل مشعاع بدقة ؛
  • من السهل وضع شبكة التدفئة في أي جزء داخلي – يمكن إخفاء أنابيب الإمداد في الأرضية أو الجدران أو خلف السقف المعلق (الممتد) ؛
  • يتم إجراء الموازنة الهيدروليكية للفروع باستخدام الصمامات اليدوية وعدادات التدفق (مقاييس الدوران) المثبتة على المشعب ؛
  • يتم تزويد جميع البطاريات بالماء من نفس درجة الحرارة ؛
  • من السهل أتمتة تشغيل الدائرة – تم تجهيز صمامات التحكم المتشعبة بمحركات مؤازرة تغلق التدفق وفقًا للإشارة الواردة من منظمات الحرارة ؛
  • ZSO من هذا النوع مناسب للبيوت من أي حجم وعدد طوابق – يتم تركيب مجمع منفصل في كل مستوى من المبنى ، والذي يوزع الحرارة على مجموعات من البطاريات.

من حيث الاستثمار المالي ، فإن نظام الحزمة المغلقة ليس مكلفًا للغاية. يتم استهلاك العديد من الأنابيب ، لكن قطرها الأدنى 16 × 2 مم (DN10). بدلاً من مشط المصنع ، من الممكن تمامًا استخدام مشط محلي الصنع ، ملحومًا من المحملات المصنوعة من مادة البولي بروبيلين أو ملتويًا من تركيبات فولاذية. صحيح ، بدون مقاييس الدوران ، يجب أن يتم ضبط شبكة التدفئة بمساعدة صمامات موازنة الرادياتير..

مد الأنابيب للبطاريات تحت الأرضيات

يتم تثبيت مجمع التوزيع في وسط المبنى ، ويتم وضع خطوط المبرد مباشرة

هناك بعض الجوانب السلبية لتوصيلات الأشعة ، لكنها تستحق اهتمامك:

  1. يتم إجراء عمليات التركيب والاختبار المخفية لخطوط الأنابيب فقط في مرحلة الإنشاءات الجديدة أو الإصلاحات الرئيسية. من غير الواقعي وضع وصلات المبرد في أرضيات منزل أو شقة مأهولة..
  2. من المستحسن للغاية وضع المجمع في وسط المبنى ، كما هو موضح في رسم منزل من طابق واحد. الهدف هو جعل الخيوط المؤدية إلى البطاريات بنفس الطول تقريبًا..
  3. في حالة تسرب أنبوب مضمن في ذراع التسوية الأرضية ، من الصعب جدًا العثور على بقعة العيب بدون جهاز تصوير حراري. لا تقم بإجراء اتصالات في ذراع التسوية ، وإلا فإنك تخاطر بمواجهة المشكلة الموضحة في الصورة.

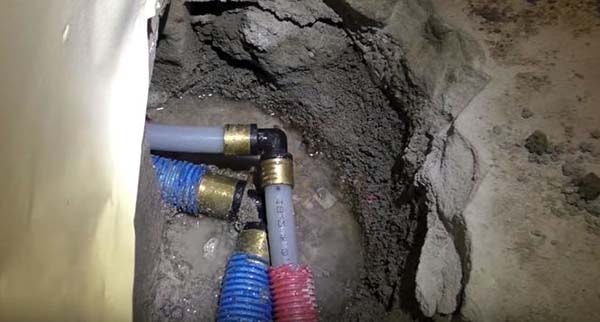

تسرب الأنابيب في الأرض

تسرب المفصل داخل كتلة الخرسانة

خيارات ثنائية الأنابيب

عند ترتيب التدفئة المستقلة للشقق والمنازل الريفية ، يتم استخدام نوعين من هذه المخططات:

  1. طريق مسدود (اسم آخر هو الكتف). يتم توزيع الماء الساخن على أجهزة التسخين من خلال خط رئيسي واحد ، ويتم تجميعه وتدفقه مرة أخرى إلى الغلاية من خلال الخط الثاني..
  2. حلقة Tichelman (تمرير الأسلاك) عبارة عن شبكة دائرية ثنائية الأنابيب ، حيث يتحرك المبرد المسخن والمبرد في نفس الاتجاه. مبدأ التشغيل مشابه – تتلقى البطاريات الماء الساخن من خط واحد ، ويتم تصريف الماء المبرد في خط الأنابيب الثاني – خط الإرجاع.

ملحوظة. في نظام المرور المغلق ، يبدأ خط الإرجاع من المبرد الأول ، وينتهي خط الإمداد في النهاية. سيساعدك الرسم البياني أدناه في معرفة ذلك..

اتصال مسدود لأجهزة التدفئة

ما هو الجيد في نظام التدفئة المغلقة المسدود لمنزل خاص:

  • عدد “الأذرع” – الفروع المسدودة – يقتصر فقط على قدرة مصنع الغلاية ، وبالتالي فإن الأسلاك ذات الأنبوبين مناسبة لأي مبنى ؛
  • يتم وضع الأنابيب بطريقة مفتوحة أو مغلقة داخل هياكل المباني – بناءً على طلب صاحب المنزل ؛
  • كما هو الحال في مخطط الشعاع ، يتم توفير الماء الساخن على قدم المساواة لجميع البطاريات ؛
  • يفسح ZSO نفسه جيدًا للتنظيم والأتمتة والموازنة ؛
  • لا تعبر “الأكتاف” الموضوعة بشكل صحيح المداخل ؛
  • بتكلفة المواد والتركيب ، ستكون الأسلاك المسدودة أرخص من الأنبوب الواحد ، إذا تم التجميع باستخدام أنابيب معدنية من البلاستيك أو البولي إيثيلين.

مخطط شبكة تدفئة ثنائية الأنابيب على المخطط

أفضل خيار لتوصيل البطاريات – هناك فرعان منفصلان يتجولان حول المبنى من كلا الجانبين

لا يعد تصميم نظام الكتف المغلق لبلد أو مبنى سكني بمساحة تصل إلى 200 مربع أمرًا صعبًا بشكل خاص. حتى لو تم عمل فروع بأطوال مختلفة ، يمكن موازنة الدائرة من خلال موازنة عميقة. مثال على الأسلاك في مبنى من طابق واحد بمساحة 100 متر مربع مع “كتفين” موضح في الرسم أعلاه..

النصيحة. عند اختيار طول الفروع ، يجب مراعاة حمل التدفئة. العدد الأمثل للبطاريات على كل “كتف” من 4 إلى 6 قطع..

حلقة توصيل بطارية ثنائية الأنابيب

توصيل السخانات بحركة مرور المبرد

حلقة Tichelman هي نسخة بديلة لشبكة مغلقة ثنائية الأنابيب ، تتضمن دمج عدد كبير من أجهزة التسخين (أكثر من 6 قطع) في حلقة واحدة. ألقِ نظرة على مخطط الأسلاك المرتبط ولاحظ: بغض النظر عن المبرد الذي يتدفق خلاله المبرد ، لن يتغير الطول الإجمالي للمسار.

ومن ثم ، ينشأ توازن هيدروليكي مثالي تقريبًا للنظام – ومقاومة جميع أقسام الشبكة هي نفسها. هذه الميزة المهمة لمفصلة Tichelman على الأسلاك المغلقة الأخرى تستلزم العيب الرئيسي – سوف يعبر طريقان سريعان المدخل حتمًا. خيارات الالتفاف – تحت الأرضيات وفوق دعامة الباب مع فتحات تهوية أوتوماتيكية.

كيفية عمل نظام تسخين بالمرور

العيب – تمر الحلقة من خلال فتح الباب الأمامي

خصوصية مخططات الأنبوب الواحد والثنائي الأنبوب

يتدفق الماء الساخن إلى المشعات ويعود إلى الغلاية بطرق مختلفة. في نظام الدائرة الواحدة ، يتم توفير المبرد من خلال خط واحد بقطر كبير. يمر خط الأنابيب عبر جميع المشعات.

مزايا نظام الأنبوب الواحد ذاتي الدوران:

  • الحد الأدنى من استهلاك المواد
  • سهولة التركيب؛
  • عدد محدود من الأنابيب داخل المسكن.

العيب الرئيسي للمخطط باستخدام أنبوب واحد ، والذي يؤدي واجبات التوريد والعودة ، هو التسخين غير المتكافئ لمشعات التدفئة. تقل شدة تسخين البطاريات ونقلها للحرارة كلما ابتعدت عن الغلاية..

مخطط الأنبوب الواحد

مع سلسلة الأسلاك الطويلة وعدد كبير من المشعات ، يمكن أن تكون البطارية الأخيرة غير فعالة تمامًا. يوصى بتركيب أجهزة تدفئة “ساخنة” في الغرف الواقعة على الجانب الشمالي وغرف الأطفال وغرف النوم

يكتسب مخطط التسخين ثنائي الأنابيب بثقة الأرض. المشعات تربط أنابيب الإرجاع والإمداد. تتشكل الحلقات المحلية بين البطاريات ومصدر الحرارة.

المزايا الرئيسية للنظام:

  • يتم تسخين جميع أجهزة التدفئة بالتساوي ؛
  • القدرة على ضبط تسخين كل المبرد على حدة ؛
  • موثوقية تشغيل الدائرة.

يتطلب نظام الدائرتين الكثير من الاستثمار والعمالة. سيكون من الصعب تثبيت فرعين من الاتصالات على هياكل المباني.

مخطط الدائرة المزدوجة

نظام الأنبوبين متوازن بسهولة ، مما يضمن إمداد وسط التسخين بنفس درجة الحرارة لجميع أجهزة التسخين. يتم تدفئة الغرف بالتساوي

توريد عامل التسخين العلوي والسفلي

اعتمادًا على موقع الخط الذي يزود المبرد الساخن ، توجد وصلات علوية وسفلية.

مخطط نظام تسخين مفتوح ثنائي الأنابيب

في أنظمة التدفئة المفتوحة ذات الأنابيب العلوية ، ليست هناك حاجة لأجهزة شفط الهواء. يتم تفريغ الفائض من خلال سطح خزان التمدد المتصل بالجو.

مع التوزيع العلوي ، يرتفع الماء الدافئ على طول المصعد الرئيسي وينتقل عبر أنابيب التوزيع إلى المشعات. يُنصح باستخدام جهاز نظام التدفئة هذا في المنازل الريفية المكونة من طابق واحد أو طابقين والمنازل الخاصة.

نظام إمداد حراري عملي بدرجة كافية بأسلاك منخفضة. يقع أنبوب الإمداد في الأسفل ، بجانب العودة. حركة المبرد في الاتجاه من الأسفل إلى الأعلى. يتم توجيه الماء ، الذي يمر عبر المشعات ، عبر خط أنابيب العودة إلى غلاية التدفئة. البطاريات مزودة بصنابير Mayevsky لإزالة الهواء من التيار الرئيسي.

نظام تسخين مفتوح مع أنابيب سفلية

في أنظمة التدفئة ذات الأسلاك المنخفضة ، يصبح من الضروري استخدام أجهزة لعادم الهواء ، وأبسطها هو رافعة Mayevsky

الناهضون الرأسي والأفقي

حسب نوع موقع الرافعات الرئيسية ، هناك طرق رأسية وأفقية لتوجيه خط الأنابيب. في الإصدار الأول ، يتم توصيل مشعات جميع الطوابق برافعات مرتبة رأسياً.

الأسلاك الرأسية لنظام التدفئة

يتم استخدام الأسلاك الرأسية عند ترتيب المنازل المكونة من طابقين أو ثلاثة طوابق أو أكثر مع غرفة علية ، يمكن من خلالها وضع خط أنابيب وعزله

ميزات الأنظمة “الرأسية”:

  • نقص احتقان الهواء
  • مناسبة للإمداد الحراري للمباني الشاهقة ؛
  • اتصال الأرضية بالناهض ؛
  • صعوبات في تركيب عدادات حرارية للشقة في المباني متعددة الطوابق.

يوفر الأسلاك الأفقية توصيل مشعات من طابق واحد برافعة واحدة. تتمثل ميزة المخطط في أنه يتم استخدام عدد أقل من الأنابيب للجهاز ، وتكلفة التثبيت أقل.

التوزيع الأفقي لنظام التدفئة المفتوح

عادة ما يتم استخدام الناهض الأفقي في الغرف المكونة من طابق واحد أو طابقين. يعد ترتيب النظام مناسبًا في المنازل ذات الإطارات والمباني السكنية بدون جدران

اختيار المقطع العرضي للأنبوب

نظام تدفئة مفتوح ومغلق

بمساحة منزل 50-100 متر مربع. م ، يوصى باستخدام أنبوب قطره 40 ملم ودخول المرجل. وكلما كانت المساحة أكبر ، يجب أن يكون قطر خط الأنابيب أكبر..

يجب أن يكون للأنابيب المؤدية إلى المشعات نفس قطر الرافعة ، وقد تكون الأنابيب المؤدية مباشرة إلى المشعات ذات قسم أصغر..

يتراوح منحدر الأنابيب الأفقية من 0.005 إلى 0.01٪. في هذه الحالة ، يجب أن يتم ذلك في الاتجاه من المرجل إلى المشعات..

أنظمة تدفئة من أنبوب واحد وأنبوبين

تم تطوير وتركيب العديد من أنظمة التدفئة. لكنها كلها تعديلات أو مجموعات من خيارين للنظام ، والتي يمكن تحديدها من خلال الخيارات الأساسية.

يمكن اعتبار المخططات الأساسية أو الأساسية:

نظام تسخين مفتوح مع مضخة دورانية

دائرة تسخين أحادية الأنبوب

نظام تسخين مفتوح مع مضخة دورانية

نظام بسيط أحادي الأنابيب شائع. كيف يعمل؟ بسيط وبسيط للغاية. يتدفق المبرد الساخن من المرجل عبر أنبوب واحد ، وبعد المرور عبر سلسلة متتابعة من البطاريات ، يعود إلى المرجل. يستخدم هذا المبدأ في الواقع مخطط التدفئة لمنزل من طابق واحد مع الدوران القسري ، علاوة على ذلك ، فإن تركيب ممر جانبي على المضخة يحولها إلى نظام “جاذبية”.

  • تسخين غير متساوٍ للمشعات ؛
  • لاستبدال البطارية تحتاج إلى إيقاف تشغيل النظام.

    نظام تسخين مفتوح مع مضخة دورانية

    تم التخلص عمليًا من مساوئ المخطط الموصوف أعلاه في مخطط التسخين الحديث أحادي الأنبوب ، والذي يُعرف باسم “لينينغراد” ، في مكان اختراعه في سانت بطرسبرغ. في سانت بطرسبرغ ، تستخدم “لينينغرادكا” حتى في المباني متعددة الطوابق. تسمح لك الصمامات الكروية عند مدخل / مخرج البطارية باستبدال البطاريات أو إصلاحها دون إيقاف التدفئة. تصطدم البطاريات بأنبوب الإمداد بالتوازي.

عند تنظيم مخطط تدفئة لمنزل من طابقين مع دوران قسري ، يتم تثبيت مخطط الأسلاك العمودي.

يرتفع خط الأنابيب إلى الطابق الثاني ، ويدخل الماء إلى البطاريات مرتبة أفقيًا في سلسلة. ثم ، من المبرد الأخير ، ينخفض ​​خط الأنابيب ويتم توصيله بالخط الأفقي للمشعات ، ثم يدخل المبرد الذي يبرد ويتخلى عن طاقته إلى المرجل. عيب مثل هذا النظام هو التسخين غير المتكافئ للمشعات. يمكن ملاحظة هذا العيب بشكل خاص إذا تم استخدام “الجاذبية” ، ولكن إذا تم تركيب مضخة دوران ، يكون الاختلاف في درجة الحرارة غير محسوس تقريبًا.

حساب قطر أنابيب الدائرة

بالنسبة لهياكل الجاذبية ، من الضروري استخدام أنابيب ذات قطر أكبر من الأنابيب ذات الدوران القسري.

نظام تسخين مفتوح بمضخة دوران: رسم تخطيطي ، تركيب ، غلايات

بعد حساب الطاقة الحرارية المطلوبة لتدفئة الغرفة يتم زيادة النتيجة بنسبة 20٪

وفقًا للصيغ الواردة في SNiP ، يتم حساب المقطع العرضي للأنابيب باستخدام آلة حاسبة عبر الإنترنت.

تؤخذ مادة خط الأنابيب المستقبلي في الاعتبار: يجب ألا يقل قطر الأنابيب الفولاذية عن 50 مم. يوصى بإرفاق أنبوب مثل الناهض بالغلاية.

بعد كل تفرع من الدائرة ، يتم تقليل قطر الأنابيب بحجم 1 ، بالنسبة للتدفق العكسي ، على العكس من ذلك ، فإنها تزيد.

يتيح لك الحساب الكفء لقطر الأنابيب المستخدمة ، فضلاً عن ميلها ، إنشاء نظام تدفئة يعمل دون أي مشاكل.

توصيل المضخة بدائرة التسخين

يوصى بتثبيت مضخة الدوران على أنبوب الإرجاع ، وفي هذه الحالة ، سيمر السائل المبرد بالفعل عبر الجهاز. ومع ذلك ، عند استخدام طرز أكثر حداثة ، مصنوعة من مواد مقاومة للحرارة ، لا يتم استبعاد الارتباط بخط الإمداد. في أي حال ، يجب ألا تزعج المعدات المركبة دوران المبرد..

نظام تسخين مفتوح بمضخة دوران: رسم تخطيطي ، تركيب ، غلايات

هناك عدة خيارات لتغيير مخطط الجاذبية إلى خيار قسري:

  1. تركيب خزان التمدد على مستوى أعلى. يمكن تسمية هذا الخيار بالأبسط ، لكن هذا سيتطلب مساحة علية عالية..
  2. يتم نقل خزان التمدد إلى الناهض البعيد. إذا استخدمت هذه الطريقة لإعادة بناء نظام قديم ، فسوف يستغرق الأمر الكثير من الوقت والجهد. إذا قمت بتجهيز نظام جديد وفقًا لهذا المخطط ، فلن يبرر نفسه.
  3. وضع الناهض لخزان التمدد بالقرب من الكوع الذي توجد عليه المضخة. في هذه الحالة ، يتم قطع الأنبوب الذي يحتوي على الخزان من خط الإمداد ويقطع في أنبوب الإرجاع خلف المضخة..
  4. توصيل المضخة بخط الإمداد. تعتبر هذه الطريقة الخيار الأفضل لإعادة بناء دائرة التسخين. ومع ذلك ، يجب أن نتذكر أنه ليس كل جهاز يمكنه تحمل درجات الحرارة العالية..

لكي يعمل نظام التسخين المزود بخزان تمدد مفتوح ومضخة بكفاءة ، من المهم اختيار الدائرة المناسبة ، وحساب معلمات جميع العناصر المكونة ، واختيار المعدات المناسبة ، وتنفيذ أعمال التركيب باستمرار.

مكونات دائرة التدفئة المغلقة

يكمن الاختلاف عن نظام الجاذبية في الحاجة إلى تركيب وحدات محددة. يستخدم بعضها بالضرورة في نظام مغلق ، ولكن في بعض الأحيان يتم استخدامها أيضًا في الدورة الدموية الطبيعية. مصدر الطاقة الحرارية هو الغلايات. تم تجهيز بعض نماذج الغاز الحبيبي والوقود الصلب على الفور بمجموعة الأمان اللازمة. إذا لم يكن متوفرًا ، يتم شراؤه بشكل منفصل ، ويتم تثبيته على أنبوب الماء الساخن.

يحافظ الخزان المحكم على الضغط ، ويعوض عن حجم المبرد. يتم توفير حركتها الفعالة بواسطة مضخة دائرية ، يوصى بتثبيتها على خط العودة بالقرب من المرجل نفسه. تملي هذا الترتيب من خلال حقيقة أن الماء في هذا المكان بارد جدًا ، والجهاز أقل عرضة لارتفاع درجة الحرارة. باقي العناصر هي نفسها الموجودة في نظام الجاذبية: خطوط الأنابيب أو المشعات أو المسجلات.

اختيار المعدات والأنابيب والمشعات

قبل الشروع في اختيار مصدر توليد الحرارة لنظام تدفئة مغلق ، من الضروري التعامل بعناية مع مسألة اختيار نوع الطاقة التي سيتم توليد الحرارة منها. في الواقع ، يوجد في السوق الحديث عدد كبير من أنواع الوقود الكهربائية والصلبة والسائلة ، فضلاً عن غلايات الغاز. من الضروري مراعاة جميع تكاليف التوصيل والفروق الدقيقة للتشغيل اللاحق واختيار الخيار المناسب ، اعتمادًا على تربيع ومناخ المنطقة.

تحتوي غلايات الغاز الأوتوماتيكية ذات الدائرة المزدوجة بالفعل على خزان تعويض الضغط ومضخة مسؤولة عن الدوران في التصميم. إذا اخترت غلاية أبسط ، فأنت بحاجة إلى شراء معدات إضافية.


خزانات التمدد قابلة للطي (إذا انفجر الغشاء ، يمكنك استبداله بنفسك) وغير قابلة للطي في حالة الفشل ، يتم استبدال الخزان بالكامل.

يعتمد حجم الخزان لهذا النوع من تسخين المبنى بشكل مباشر على عدة معايير ، وتحتاج إلى اختياره وفقًا لها:

  • حجم المبرد في النظام (حجم الخزان 10٪ من حجم السائل) ؛
  • قيمة درجة الحرارة القصوى.

إن قلب نظام التدفئة المغلق بالكامل لمنزل خاص هو مضخة الدوران ، وستعتمد الكفاءة الإضافية لتشغيلها على معاييرها. يعتمد اختيار قوة المضخة على العديد من مؤشرات طول وقطر الأنابيب والمواد التي تصنع منها المبادلات الحرارية وعددها ووضع التشغيل. إذا تم تركيب المضخة في منطقة سكنية ، فيجب الانتباه إلى مستوى الضوضاء الناتجة ، فقد يؤثر ذلك على جودة المعيشة.

كيف وأين يتم تركيب خزان التمدد للتدفئة:

يسمح لك عدد كبير من أنواع المشعات بالاختيار وفقًا لتفضيلاتك:

  • مشعات الحديد الزهر ضخمة ، ولها وزن كبير ، وتستغرق وقتًا طويلاً لزيادة درجة الحرارة ، ولكن في نفس الوقت تبرد ببطء ، فهي لا تخاف من انخفاض جودة المياه وانخفاض الضغط ؛
  • مصنوعة من سبائك الألومنيوم ، ولها شكل جميل ، وخفيفة الوزن ، وتسخن بسرعة ، لكنها أغلى ثمناً وتخشى المطرقة المائية ؛
  • مشعات الصلب غير مكلفة وذات نوعية جيدة ؛
  • مصنوعة من سبيكة ثنائية المعدن ، كقاعدة عامة ، ذات نوعية جيدة ، تسخن بسرعة وتنبعث منها حرارة جيدة.

للتدفئة المغلقة لمنزل خاص ، من الأفضل اختيار البطاريات بناءً على موثوقيتها. يعتبر الحديد الزهر والمعدن أكثر موثوقية..


اعتمادًا على الأنابيب التي سيتم اختيارها ، ستحتاج إلى تذكر المواد الإضافية ، على سبيل المثال ، أدوات التوصيل

هناك عدة أنواع من الأنابيب في السوق:

  • من معادن مختلفة
  • من البوليمرات (البلاستيك والبولي ايثيلين والبولي بروبيلين).

عند تركيب أنظمة التدفئة باستخدام أنابيب مصنوعة من أي معدن ، سيلزم لحام وعدد كبير من الانحناءات والزوايا والوصلات. يتضمن استخدام الأنابيب المعدنية والبلاستيكية عددًا كبيرًا من التركيبات والتحكم المستمر في التوصيلات. بالنسبة لدائرة التسخين المغلقة ، غالبًا ما يتم اختيار الأنابيب البلاستيكية (لسهولة التركيب والقدرة على إخفاء الأنابيب في الجدران). عادة ما يشير المصنعون في الخصائص إلى ما إذا كان يمكن استخدام الأنابيب في أنظمة التدفئة أو للمياه الباردة فقط.

من أجل السلامة والحفاظ على سلامة نظام التدفئة من النوع المغلق بالكامل ، من الضروري شراء وتركيب صمامات الأمان ومقياس الضغط.

أداء نظام التدفئة

في هذه الحالة ، يتم تحديد المؤشر من عدة قيم. نظرًا لوجود مضخة دوران وعناصر إضافية في التسخين (على سبيل المثال ، خزان غشاء تمدد) ، يتم إنشاء ضغط ديناميكي ، ويحدد الضغط الثابت المستوى الرأسي (عالي الارتفاع) لعمود السائل. يعطي جمع هذين المؤشرين ضغط العمل النهائي لنظام التدفئة من النوع المغلق..


القاعدة لمثل هذه المعلمة هي قيمة 1.5-2 أجواء للمنازل المكونة من طابق واحد أو طابقين. تعتمد الزيادة في مؤشر الضغط بشكل مباشر على الزيادة في عدد الطوابق.

يتم تحديد قيمة الذروة العليا بواسطة المكون الأضعف في دائرة التسخين. هذه غلاية ماء ساخن. حده هو 3 أجواء.

في المباني متعددة الطوابق ، يتم استخدام المشعات وخطوط الأنابيب على نطاق واسع والتي يمكنها تحمل صدمات المياه القوية. في مثل هذه الأنظمة ، يتراوح الضغط من 20 إلى 100 ضغط جوي..

الحساب الهيدروليكي لنظام مغلق

حتى لا نخطئ في اختيار الأنابيب وفقًا لقطر المضخة وقوتها ، يلزم إجراء حساب هيدروليكي للنظام.

التشغيل الفعال للنظام بأكمله مستحيل دون مراعاة النقاط الأربع الرئيسية:

  1. تحديد كمية المبرد التي يجب توفيرها لأجهزة التدفئة من أجل ضمان توازن حرارة معين في المنزل ، بغض النظر عن درجة الحرارة الخارجية.
  2. الحد الأقصى لخفض تكاليف التشغيل.
  3. التخفيض إلى الحد الأدنى من الاستثمار المالي ، اعتمادًا على قطر خط الأنابيب المحدد.
  4. تشغيل مستقر وهادئ للنظام.

سيساعد الحساب الهيدروليكي في حل هذه المشكلات ، مما يسمح لك بتحديد أقطار الأنبوب المثلى مع مراعاة معدلات التدفق المبررة اقتصاديًا لسائل التبريد ، وتحديد خسائر الضغط الهيدروليكي في الأقسام الفردية ، وربط فروع النظام وتحقيق التوازن بينها. هذه مرحلة تصميم معقدة وتستغرق وقتًا طويلاً ، ولكنها ضرورية..

قواعد لحساب معدل تدفق المبرد

الحسابات ممكنة في وجود حساب هندسة الحرارة وبعد اختيار المشعات من حيث القدرة. يجب أن يحتوي حساب هندسة الحرارة على بيانات معقولة عن أحجام الطاقة الحرارية والأحمال وفقدان الحرارة. في حالة عدم توفر هذه البيانات ، يتم أخذ طاقة الرادياتير فوق مساحة الغرفة ، لكن نتائج الحساب ستكون أقل دقة.

قياس المحاور

المخطط ثلاثي الأبعاد سهل الاستخدام. يتم تعيين جميع العناصر الموجودة عليها ، والتي تشمل العلامات والرقم بالترتيب

ابدأ برسم تخطيطي. من الأفضل القيام بذلك في الإسقاط المحوري وتطبيق جميع المعلمات المعروفة. يتم تحديد معدل تدفق سائل التبريد بواسطة الصيغة:

G = 860q / t كجم / ساعة,

حيث q هي قدرة المبرد kW ، ∆t هي فرق درجة الحرارة بين خطوط الإرجاع والإمداد. بعد تحديد هذه القيمة ، وفقًا لجداول Shevelev ، يتم تحديد المقطع العرضي للأنابيب.

لاستخدام هذه الجداول ، يجب تحويل نتيجة الحساب إلى لترات في الثانية باستخدام الصيغة: GV = G / 3600ρ. هنا يشير GV إلى معدل تدفق سائل التبريد بـ l / s ، ρ هي كثافة الماء التي تساوي 0.983 كجم / لتر عند درجة حرارة 60 درجة مئوية. من الجداول ، يمكنك ببساطة تحديد قسم الأنابيب دون إجراء حساب كامل.

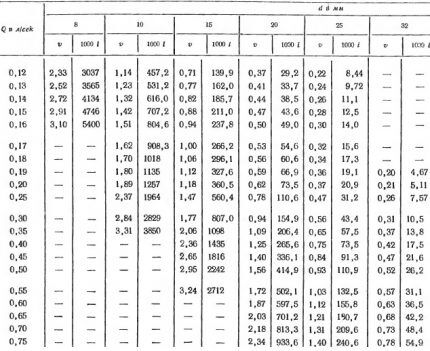

طاولة Shevelev

تبسط جداول Shevelev الحساب إلى حد كبير. فيما يلي قيم أقطار الأنابيب البلاستيكية والفولاذية والتي يمكن تحديدها من خلال معرفة سرعة حركة المبرد ومعدل تدفقه

من السهل فهم تسلسل الحساب باستخدام رسم تخطيطي بسيط يتضمن غلاية و 10 مشعات كمثال. يجب تقسيم المخطط إلى أقسام حيث يكون المقطع العرضي للأنابيب ومعدل تدفق المبرد قيمًا ثابتة.

القسم الأول هو الخط الممتد من المرجل إلى المبرد الأول. والثاني هو الجزء الواقع بين المشعاعين الأول والثاني. يتم تمييز الأقسام الثالثة واللاحقة بنفس الطريقة..

تنخفض درجة الحرارة تدريجيًا من أول جهاز إلى آخر جهاز. إذا كانت الطاقة الحرارية في القسم الأول 10 كيلو واط ، فعند مرور المبرد الأول ، يمنحه المبرد قدرًا من الحرارة وتنخفض الحرارة المفقودة بمقدار 1 كيلو واط ، إلخ..

يمكنك حساب معدل تدفق المبرد باستخدام الصيغة:

Q = (3.6xQuch) / (cx (tr-to))

Quch هنا هو الحمل الحراري للمنطقة ، s هي السعة الحرارية النوعية للماء ، والتي لها قيمة ثابتة قدرها 4.2 kJ / kg x s. ، Tr هي درجة حرارة المبرد الساخن عند المدخل ، إلى درجة حرارة المبرد المبرد في المخرج.

تتراوح السرعة المثلى لحركة المبرد الساخن عبر خط الأنابيب من 0.2 إلى 0.7 م / ث. إذا كانت القيمة أقل ، فستظهر أقفال الهواء في النظام. تتأثر هذه المعلمة بمواد المنتج ، والخشونة داخل الأنبوب.

في كل من دوائر التسخين المفتوحة والمغلقة ، يتم استخدام الأنابيب المصنوعة من الفولاذ الأسود والفولاذ المقاوم للصدأ والنحاس والبولي بروبيلين والبولي إيثيلين من مختلف التعديلات والبولي بيوتيلين وما إلى ذلك..

عند سرعة سائل التبريد ضمن النطاق الموصى به ، 0.2-0.7 م / ث ، سيتم ملاحظة فقد الضغط من 45 إلى 280 باسكال / م في خط أنابيب البوليمر ، ومن 48 إلى 480 باسكال / م في الأنابيب الفولاذية..

يتم تحديد القطر الداخلي للأنابيب في القسم (dvn) بناءً على قيمة تدفق الحرارة وفرق درجة الحرارة عند المدخل والمخرج (∆tco = 20 درجة مئوية لدائرة تسخين ثنائية الأنابيب) أو معدل التدفق المبرد. يوجد جدول خاص لهذا:

طاولة

من هذا الجدول ، مع معرفة اختلاف درجة الحرارة بين المدخل والمخرج ، وكذلك معدل التدفق ، من السهل تحديد القطر الداخلي للأنبوب.

لتحديد دائرة ، يجب أن تفكر في المخططات الأحادية والثنائية الأنبوب بشكل منفصل. في الحالة الأولى ، يتم حساب الناهض بأكبر كمية من المعدات ، وفي الحالة الثانية ، الدائرة المحملة. طول قطعة الأرض مأخوذ من الخطة الموضوعة على نطاق واسع.

لا يمكن إجراء حساب هيدروليكي دقيق إلا بواسطة متخصص في الملف الشخصي المناسب. هناك برامج خاصة تسمح لك بإجراء جميع الحسابات المتعلقة بالخصائص الحرارية والهيدروليكية التي يمكنك استخدامها عند تصميم نظام تدفئة لمنزلك..

اختيار مضخة الدوران

الغرض من الحساب هو الحصول على قيمة الضغط التي يجب أن تطورها المضخة لدفع المياه عبر النظام. للقيام بذلك ، استخدم الصيغة:

P = Rl + Z

حيث:

  • P هو فقدان الضغط في خط الأنابيب في Pa ؛
  • R هي المقاومة المحددة للاحتكاك بوحدة Pa / m ؛
  • l طول الأنبوب في القسم المحسوب بالمتر ؛
  • Z – فقدان الضغط في المقاطع “الضيقة” في Pa.

يتم تبسيط هذه الحسابات من خلال نفس جداول Shevelev ، والتي يمكن من خلالها العثور على قيمة مقاومة الاحتكاك ، يجب إعادة حساب 1000i فقط لطول أنبوب معين. لذلك ، إذا كان قطر الأنبوب الداخلي 15 مم ، فإن طول المقطع هو 5 أمتار ، و 1000 ط = 28.8 ، ثم R = 28.8 × 5/1000 = 0.144 بار. بعد العثور على قيم Rl لكل قسم ، يتم تلخيصها.

قيمة فقدان الضغط Z لكل من المرجل والمشعات موجودة في جواز السفر. بالنسبة للمقاومات الأخرى ، ينصح الخبراء بأخذ 20٪ من RL ، متبوعًا بجمع النتائج للمناطق الفردية وضربها بعامل 1.3. والنتيجة هي رأس المضخة المطلوب. بالنسبة للأنظمة الأحادية والثنائية ، فإن الحساب هو نفسه.

مضخة الدورة الدموية

يتم تثبيت المضخة بحيث يكون عمودها في وضع أفقي ، وإلا لا يمكن تجنب تكوين جيوب هوائية. يقومون بتثبيته على النساء الأمريكيات ، بحيث يمكن إزالته بسهولة إذا لزم الأمر

في حالة اختيار المضخة وفقًا للغلاية الحالية ، يتم استخدام الصيغة: Q = N / (t2-t1) ، حيث N هي قوة وحدة التسخين في W و t2 و t1 هي درجة حرارة المبرد عند الخروج من المرجل وعلى التدفق العائد ، على التوالي.

اختيار قيم الضغط في النظام وخزان التمدد

كلما زاد ضغط تشغيل المبرد ، قلت فرصة دخول الهواء إلى النظام. يجب أن نتذكر أن ضغط العمل يقتصر على الحد الأقصى المسموح به لمرجل التدفئة. إذا تم الوصول ، عند ملء النظام ، إلى ضغط ثابت يبلغ 1.5 ضغط جوي (15 مترًا من عمود الماء) ، ثم مضخة دورانية بضغط 6 أمتار من الماء. فن. سيخلق ضغط 15 + 6 = 21 م من عمود الماء عند مدخل الغلاية.

بعض أنواع الغلايات لها ضغط تشغيل يبلغ حوالي 2 ضغط جوي = 20 ميغاواط. احرص على عدم التحميل الزائد للمبادل الحراري للغلاية بضغط سائل تبريد مرتفع بشكل غير مقبول!

يتم تزويد وعاء توسيع الحجاب الحاجز بضغط المصنع لغاز خامل (نيتروجين) في تجويف الغاز. قيمته المشتركة هي 1.5 atm (أو بار ، وهو نفس الشيء تقريبًا). يمكن رفع هذا المستوى عن طريق ضخ الهواء في تجويف الغاز بمضخة يدوية.

في البداية ، يتم ملء الحجم الداخلي للخزان بالكامل بالنيتروجين ، ويتم ضغط الغشاء على الجسم بواسطة الغاز. هذا هو السبب في أنه من المعتاد ملء الأنظمة المغلقة حتى مستوى ضغط لا يتجاوز 1.5 ضغط جوي (بحد أقصى 1.6 ضغط جوي). بعد ذلك ، بعد تثبيت خزان التمدد على “الرجوع” أمام مضخة الدوران ، لن نحصل على تغيير في حجمه الداخلي – سيظل الغشاء ثابتًا. سيؤدي تسخين المبرد إلى زيادة ضغطه ، وسوف يتحرك الغشاء بعيدًا عن جسم الخزان ويضغط النيتروجين. سيزداد ضغط الغاز ، مما يؤدي إلى موازنة ضغط سائل التبريد عند مستوى ثابت جديد.

نظام تدفئة مغلق

مستويات ضغط خزان التمدد.

سيسمح ملء النظام بضغط 2 atm للمبرد البارد بشد الغشاء على الفور ، مما سيضغط النيتروجين أيضًا إلى ضغط 2 atm. تسخين المياه من 0 درجة مئوية إلى 100 درجة مئوية يزيد حجمها بنسبة 4.33٪. يجب أن يدخل الحجم الإضافي للسائل إلى خزان التمدد. يعطي الحجم الكبير من المبرد في النظام زيادة كبيرة عند تسخينه. الضغط الأولي الكبير جدًا لسائل التبريد البارد سيستهلك على الفور سعة خزان التمدد ، ولن يكون كافيًا لاستقبال الماء الساخن الزائد (مضاد التجمد). لذلك ، من المهم ملء النظام حتى مستوى الضغط المحدد الصحيح لوسط التسخين. عند ملء النظام بمضاد التجمد ، عليك أن تتذكر أن معامل التمدد الحراري الخاص به أكبر من معامل التمدد الحراري ، الأمر الذي يتطلب تركيب خزان تمدد بسعة أكبر..

شرح قيمة الضغط في أنظمة التدفئة الموصوفة

ما الذي يخلق ضغط الماء؟ عادة ، يتم إنشاء هذا الضغط بواسطة عمود مائي. إذا كان لدينا أنبوب ، أحد طرفيه أعلى بمقدار 10 أمتار من الطرف الآخر ، فعند الطرف السفلي نحصل على ضغط يساوي 1 جو. لا شيء يعتمد على قطر الأنبوب. لا شيء يعتمد على كتلة الماء في النهاية العالية أيضًا. يمكنك وضع خزان للسكك الحديدية هناك ، وسيتوافق الضغط دائمًا مع الاختلاف في مستويات المياه. بالمناسبة ، الخزان مرتفع جدًا. في الخزان المملوء بالكامل ، يضيف مستوى الماء الضغط ، ولكن مع تدفق الماء من الخزان ، سينخفض ​​الضغط. لقد أثيرت موضوع الضغط وقياساته لفترة طويلة جدًا ، ولكن فيما يتعلق بإمدادات المياه.

في أي نظام تدفئة لدينا ، هناك أيضًا اختلاف في مستويات السوائل ، مما يعني أن هناك أيضًا ضغطًا لهذا السائل. في أدنى نقطة من النظام المفتوح ، سيكون الضغط الأقصى ، في أعلى مستوى ، في خزان التمدد ، سيكون ضئيلاً. على سبيل المثال ، يقع المرجل في الطابق السفلي. يقع خزان التمدد في العلية بالطابق الثاني. وبالتالي ، في نظام تسخين ممتلئ بالكامل ، سيكون ارتفاع العمود مساويًا للمسافة من النقطة السفلية للعمود إلى النقطة العليا لخزان التمدد. أجرؤ على تخمين أنه حوالي 8 أمتار. وبالتالي ، فإن نظام التسخين المفتوح لدينا يعمل بضغط 0.8 ضغط جوي..

في نظام التدفئة المفتوح ، يكون الضغط دائمًا هو نفسه. لا يرتفع الماء الزائد عن مستوى معين. لدينا مصرف للطوارئ. في النظام المغلق ، لا يستنزف الماء وعندما يتمدد ، نحصل على زيادة في الضغط. لمنع النظام من الانفجار مع هذا الضغط بالذات ، لدينا جهاز خاص. يطلق عليه خزان التمدد الغشائي. لها غشاء مطاطي. به هواء من جهة والماء من جهة أخرى. يصل الماء إلى الخزان ويضغط الهواء. يزيد ضغط الماء في النظام بسلاسة.

وماذا سيحدث إذا وصل الكثير من الماء إلى خزان غشاء التمدد؟ سوف ينمو الضغط مثل الانهيار الجليدي وقد ينفجر النظام. لمنع حدوث ذلك ، يجب أن يكون هناك صمام طوارئ في النظام ، والذي ، عند ضغط معين آمن ، يفتح قليلاً ويتدفق الماء منه إلى الأرض ، إذا لم تقم باستبدال دلو تحت هذا الصمام.

كيفية حساب خزان التمدد?

يتلخص الحساب في تحديد المقدار الذي سيزداد به حجم المبرد أثناء تسخينه من متوسط ​​درجة حرارة الغرفة + 20 درجة مئوية إلى درجة حرارة العمل من 50 إلى 80 درجة. هذه الحسابات ليست سهلة ، ولكن هناك طريقة أخرى لحل المشكلة: ينصح المحترفون باختيار خزان بحجم 1/10 من إجمالي كمية السائل في النظام..

خزان التمدد

يعتبر خزان التمدد عنصرًا مهمًا جدًا في النظام. المبرد الزائد ، الذي يتم تناوله في وقت تمدد الأخير ، يحفظ الخط والصنابير من الانفجار

يمكنك معرفة هذه البيانات من جوازات سفر المعدات ، والتي تشير إلى سعة سترة ماء الغلاية وقسم مشع واحد. ثم يتم حساب مساحة المقطع العرضي للأنابيب ذات الأقطار المختلفة وضربها في الطول المقابل.

يتم تلخيص النتائج ، بالإضافة إلى البيانات من جوازات السفر لهم ، ويتم أخذ 10٪ من الإجمالي. إذا كان النظام بأكمله يحتوي على 200 لتر من سائل التبريد ، فحينئذٍ يلزم وجود خزان تمدد بحجم 20 لترًا..

حساب الحجم

وفقًا للمعايير المقبولة عمومًا ، يجب أن يكون حجم خزان التمدد 10٪ من الحجم الكلي لسائل التبريد. هذا يعني أنه يجب عليك حساب كمية المياه التي تناسب أنابيب ومشعات نظامك (توجد في البيانات الفنية للمشعات ، ولكن يمكن حساب حجم الأنابيب). 1/10 من هذا الرقم سيكون حجم خزان التمدد المطلوب. لكن هذا الرقم صالح فقط إذا كان المبرد ماء. في حالة استخدام سائل مانع للتجمد ، يتم زيادة حجم الخزان بنسبة 50٪ من الحجم المحسوب.

فيما يلي مثال لحساب حجم الخزان الغشائي لنظام تدفئة مغلق:

  • حجم نظام التدفئة 28 لترًا ؛
  • حجم خزان التمدد للنظام المملوء بالماء – 2.8 لتر ؛
  • حجم الخزان الغشائي لنظام مع سائل مضاد للتجمد – 2.8 + 0.5 * 2.8 = 4.2 لتر.

عند الشراء ، اختر أقرب حجم أكبر. لا تأخذ الأصغر – فمن الأفضل أن يكون لديك هامش صغير.

ما الذي تبحث عنه عند الشراء

تحتوي المخازن على صهاريج حمراء وزرقاء. الصهاريج الحمراء مناسبة للتدفئة. اللون الأزرق هو نفسه من الناحية الهيكلية ، إلا أنه مصمم للمياه الباردة ولا يتحمل درجات الحرارة المرتفعة.

ما الذي يجب الانتباه إليه أيضًا؟ هناك نوعان من الخزانات – مع غشاء قابل للاستبدال (يطلق عليهما أيضًا ذو حواف) والآخر لا يمكن الاستغناء عنه. الخيار الثاني أرخص ، وبشكل ملحوظ ، ولكن في حالة تلف الغشاء ، فسيتعين عليك شراء كل شيء بالكامل. في النماذج ذات الحواف ، اشترِ الغشاء فقط.

مكان لتركيب خزان التمدد الغشائي

عادة ، يتم وضع خزان التمدد على خط أنابيب الإرجاع أمام مضخة الدوران (إذا نظرت في اتجاه حركة المبرد). يتم تثبيت نقطة الإنطلاق في خط الأنابيب ، ويتم توصيل قطعة صغيرة من الأنابيب بأحد أجزائها ، ويتم توصيل الموسع بها من خلال التركيبات. من الأفضل وضعه على مسافة ما من المضخة حتى لا يحدث انخفاض في الضغط. نقطة مهمة – يجب أن يكون قسم الأنابيب لخزان الغشاء مستقيمًا.

مخطط تركيب خزان التمدد لنوع غشاء التسخين

مخطط تركيب خزان التمدد لنوع غشاء التسخين

يتم تركيب صمام كروي بعد نقطة الإنطلاق. من الضروري أن تكون قادرًا على إزالة الخزان دون تصريف سائل التبريد. من الأنسب توصيل الحاوية نفسها باستخدام أمريكي (صامولة نقابية). هذا مرة أخرى يسهل التجميع / التفكيك..

يرجى ملاحظة أن بعض الغلايات بها وعاء تمدد. إذا كان حجمه كافياً ، فإن تركيب الثاني غير مطلوب.

الجهاز الفارغ لا يزن كثيرًا ، لكن المملوء بالماء له كتلة صلبة. لذلك ، من الضروري توفير طريقة للتثبيت على الحائط أو دعامات إضافية..

المرجل – أي واحد تختار

نظرًا لأن نظام التدفئة المغلق لمنزل خاص يمكن أن يعمل في وضع مستقل ، فمن المنطقي تركيب غلاية تدفئة بأتمتة. في هذه الحالة ، بعد تكوين المعلمات ، لن تحتاج إلى العودة إلى هذا. يتم دعم جميع الأوضاع دون تدخل بشري.

المراجل الغازية الأكثر ملاءمة في هذا الصدد. لديهم خيار توصيل ترموستات الغرفة. يتم الحفاظ على درجة الحرارة المحددة عليه بدقة درجة واحدة. سقطت درجة ، تشغيل المرجل ، تدفئة المنزل. بمجرد تشغيل منظم الحرارة (الوصول إلى درجة الحرارة) ، تتوقف العملية. مريحة ومريحة واقتصادية.

تتمتع بعض الطرز بالقدرة على توصيل الأتمتة المعتمدة على الطقس – وهي أجهزة استشعار خارجية. وفقًا لقراءاتهم ، يقوم المرجل بضبط قوة الشعلات. تعتبر غلايات الغاز في أنظمة التدفئة المغلقة من المعدات الجيدة التي يمكن أن توفر الراحة. إنه لأمر مؤسف أن الغاز غير متوفر في كل مكان.

نظام تدفئة مغلق ثنائي الأنابيب في منزل من طابقين (رسم بياني)

نظام تدفئة مغلق ثنائي الأنابيب في منزل من طابقين (رسم بياني)

لا يمكن أن توفر الغلايات الكهربائية درجة أقل من الأتمتة. بالإضافة إلى الوحدات التقليدية ، ظهرت مؤخرًا وحدات الحث والإلكترود على عناصر التسخين. إنها مدمجة الحجم وقلة الجمود. يعتقد الكثير من الناس أنهم أكثر اقتصادا من الغلايات التي تحتوي على عناصر تسخين. ولكن حتى هذا النوع من وحدات التدفئة لا يمكن استخدامه في كل مكان ، لأن انقطاع التيار الكهربائي في الشتاء أمر شائع في العديد من مناطق بلدنا. ولتوفير الطاقة للغلاية. 8-12 كيلوواط من المولد عمل صعب للغاية.

أكثر تنوعًا واستقلالية في هذا الصدد هي غلايات الوقود الصلب أو السائل. نقطة مهمة: لتثبيت غلاية تعمل بالوقود السائل ، يلزم وجود غرفة منفصلة – وهذا أحد متطلبات إدارة الإطفاء. يمكن أن تقف غلايات الوقود الصلب في المنزل ، لكن هذا غير مريح ، حيث يسقط الكثير من الحطام من الوقود أثناء التدفئة.

غلايات الوقود الصلب الحديثة ، على الرغم من أنها تظل معدات متقطعة (يتم تسخينها أثناء الفرن ، تبرد عندما تحترق الإشارة المرجعية) ، إلا أنها تتمتع أيضًا بأتمتة تسمح لك بالحفاظ على درجة حرارة معينة في النظام عن طريق ضبط شدة الاحتراق. على الرغم من أن درجة الأتمتة ليست عالية مثل الغاز أو الغلايات الكهربائية ، فهي كذلك.

مثال على نظام تدفئة مغلق مع غلاية تحريض

مثال على نظام تدفئة مغلق مع غلاية تحريض

غلايات الحبيبات ليست شائعة جدًا في معسكرنا. في الواقع ، هذا أيضًا وقود صلب ، لكن الغلايات من هذا النوع تعمل في وضع مستمر. يتم تغذية الكريات تلقائيًا في صندوق الاحتراق (حتى يتم الانتهاء من المخزون الموجود في البركر). مع جودة الوقود الجيدة ، يلزم تنظيف الرماد مرة كل عدة أسابيع ، ويتم التحكم في جميع معلمات التشغيل عن طريق الأتمتة. لا يتم تأخير توزيع هذه المعدات إلا بسبب ارتفاع سعرها: المصنعون هم في الغالب أوروبيون ، وأسعارهم متطابقة.

قليلا عن حساب قوة المرجل لأنظمة التدفئة من النوع المغلق. يتم تحديده وفقًا للمبدأ العام: 10 أمتار مربعة. متر من المساحة مع العزل العادي تأخذ 1 كيلو واط من طاقة المرجل. فقط لاتخاذ “ظهر إلى ظهر” لا ينصح. أولاً ، هناك فترات باردة بشكل غير طبيعي قد لا يكون لديك فيها قدرة تصميم كافية. ثانيًا ، يؤدي التشغيل عند حد الطاقة إلى تآكل سريع للمعدات. لذلك ينصح بأخذ قوة المرجل للنظام بهامش 30-50٪.

غلايات الغاز

غلايات الغاز في تدفئة مغلقة في منزل خاص

يمكن توصيل منظم حرارة غرفة إضافي بهم. يتم تنظيم درجة الحرارة بأكبر قدر ممكن من الدقة. إذا لوحظ انحراف بدرجة واحدة على الأقل عن القاعدة. ثم يبدأ المرجل في التسخين من تلقاء نفسه. عندما يتم الوصول إلى درجة الحرارة المطلوبة ، يتم تشغيل منظم الحرارة وإغلاق العملية برمتها. إنه حل فعال وفعال من حيث التكلفة. النماذج ذات الآلية المعتمدة على الطقس (أجهزة الاستشعار الخارجية) مناسبة أيضًا. من خلال هذه الأجهزة ، يمكن للغلاية التحكم في قوة الشعلات. بشكل عام ، يفضل الأسياد استخدام نوع الغاز للغلايات بالضبط ، مما يضمن الاستخدام المريح للنظام بأكمله..

غلايات كهربائية

غلايات كهربائية إلكترونية وتحريضية. إنها صغيرة الحجم ، فضلاً عن قصور ذاتي منخفض. استخدام الموارد بشكل اقتصادي أكثر. ومع ذلك ، بسبب انقطاع التيار الكهربائي ، ليس من المناسب دائمًا استخدامها في المنازل الخاصة – خاصة أن مثل هذه المواقف نموذجية في فصل الشتاء..

غلايات كهربائية في تدفئة مغلقة في منزل خاص

غلايات للوقود الصلب والسائل

ستحتاج إلى غرفة منفصلة لمتطلبات السلامة من الحرائق. أثناء تشغيل الغلايات ، يتم إنشاء كمية كبيرة من القمامة في المنزل..

غلايات الوقود الصلب للتدفئة المغلقة في منزل خاص

ودي

يشغل هذا المرجل مساحة كبيرة ويتطلب غرفة منفصلة للتركيب. يتم تحميل الوقود يدويًا. يتطلب الحطب أيضًا مساحة تخزين كبيرة – جافة ومنفصلة عن المرجل (لأسباب تتعلق بالسلامة). يجب أن يكون الخشب جافًا – يجب تجفيفه لمدة عام إلى عام ونصف. يحترق الحطب بسرعة ، وسيتعين عليك وضع الوقود في الغلاية كل يوم تقريبًا. تشغيل المرجل لا يصلح للأتمتة – فقط عن طريق الحد من وصول الهواء إلى الفرن. ستكون هناك فترات يكون فيها المنزل باردًا.

فحمي

لديها تقريبا جميع عيوب غلاية الحطب ، بالإضافة إلى الغبار والأوساخ في غرفة المرجل. ومشكلة التخلص من الرماد. على الجانب الإيجابي ، يحترق الفحم لفترة طويلة ، ويتم تحميل الوقود كل بضعة أيام..

حبيبات مضغوطة

ظهرت هذه الغلايات في السوق المحلية مؤخرًا نسبيًا. غلاية مؤتمتة بالكامل ، بكفاءة عالية جدًا (تصل إلى 90 وحتى 95 ٪) ، مضغوطة نسبيًا ، مع تكوين كمية صغيرة من السخام وعمليًا بدون رماد. الوقود نظيف وصديق للبيئة – نشارة الخشب. تحميل قادوس واحد يكفي لعدة أيام.

نظام تدفئة مغلق: مخططات نموذجية ومبدأ التثبيت

العيوب: الوقود ليس أرخص (لكنه ليس أغلى). يجب تخزين الكريات في مكان جاف ونقلها يدويًا إلى غرفة المرجل.

معايير اختيار الخزان

خزانات التمدد مصنوعة من الفولاذ. يوجد بالداخل غشاء يقسم الحاوية إلى جزأين. الأول مملوء بالغاز ، والثاني مملوء بسائل تبريد. عندما ترتفع درجة الحرارة وتندفع المياه من النظام إلى الخزان ، يتم ضغط الغاز تحت ضغطه. المبرد لا يمكنه استيعاب الحجم بالكامل بسبب وجود الغاز في الخزان.

تختلف سعة خزانات التمدد. يتم تحديد هذه المعلمة بحيث عندما يصل الضغط في النظام إلى ذروته ، لا يرتفع الماء فوق المستوى المحدد. يتم تضمين صمام أمان لحماية الخزان من التدفق الزائد. ملء الخزان العادي – من 60 إلى 30٪.

اتصال الخزان

الحل الأمثل هو تثبيت خزان التمدد في مكان يوجد فيه عدد أقل من الانحناءات في النظام. أفضل مكان لها هو قسم مستقيم أمام المضخة.

مجموعة أمنية

يتم تثبيت مجموعة أمان على خط أنابيب الإمداد عند مخرج المرجل. يجب أن تتحكم في عمله ومعلمات النظام. يتكون من مقياس ضغط وفتحة تهوية أوتوماتيكية وصمام أمان.

يتم تثبيت مجموعة أمان الغلاية على خط أنابيب الإمداد حتى الفرع الأول

يتم تثبيت مجموعة أمان الغلاية على خط أنابيب الإمداد حتى الفرع الأول

مقياس الضغط يجعل من الممكن مراقبة الضغط في النظام. وفقًا للتوصيات ، يجب أن يكون في حدود 1.5-3 بار (في المنازل المكونة من طابق واحد يكون 1.5-2 بار ، في المنازل المكونة من طابقين – حتى 3 بار). في حالة الانحراف عن هذه المعايير ، يجب اتخاذ التدابير المناسبة. إذا انخفض الضغط عن المعدل الطبيعي ، فأنت بحاجة إلى التحقق من وجود تسرب ، ثم إضافة كمية معينة من سائل التبريد إلى النظام. مع زيادة الضغط ، يصبح كل شيء أكثر تعقيدًا إلى حد ما: من الضروري التحقق من الوضع الذي يعمل فيه المرجل ، وما إذا كان قد تسبب في ارتفاع درجة حرارة المبرد. يتم أيضًا فحص تشغيل مضخة الدوران والتشغيل الصحيح لمقياس الضغط وصمام الأمان. هو الذي يجب أن يتخلص من المبرد الزائد عندما يتم تجاوز عتبة الضغط. يتم توصيل أنبوب / خرطوم بالأنبوب الفرعي المجاني لصمام الأمان ، والذي يتم تفريغه في نظام الصرف الصحي أو نظام الصرف. من الأفضل هنا القيام بذلك بحيث يكون من الممكن التحكم في ما إذا كان الصمام قد تم تشغيله – مع تصريف المياه بشكل متكرر ، من الضروري البحث عن الأسباب والقضاء عليها.

تكوين مجموعة الأمان

تكوين مجموعة الأمان

العنصر الثالث في المجموعة هو فتحة تهوية تلقائية. من خلاله ، يتم إزالة الهواء الذي دخل إلى النظام. جهاز مريح للغاية يتيح لك التخلص من مشكلة ازدحام الهواء في النظام.

تُباع مجموعات الأمان مجمعة (في الصورة أعلاه) ، أو يمكنك شراء جميع الأجهزة بشكل منفصل وتوصيلها باستخدام نفس الأنابيب التي صنعت أسلاك النظام.

اختيار المخطط الأمثل

عند تثبيت التدفئة في منزل خاص ، يتم استخدام نوعين من المخططات: أنبوب واحد وثنائي. إذا قارنتهم ، فإن الأخير يكون أكثر فعالية. يتمثل الاختلاف الرئيسي بينهما في طرق توصيل المشعات بخطوط الأنابيب. في نظام ثنائي الأنابيب ، يكون العنصر الذي لا غنى عنه في دائرة التسخين عبارة عن رافع فردي يعود من خلاله المبرد المبرد إلى المرجل.

تركيب نظام أحادي الأنابيب أبسط وأقل تكلفة من الناحية المالية. تجمع الحلقة المغلقة لهذا النظام بين كل من خطوط أنابيب الإمداد والعودة..

نظام تسخين أحادي الأنبوب

في المنازل المكونة من طابق واحد أو طابقين مع مساحة صغيرة ، أثبت مخطط دائرة التسخين ذات الأنبوب الواحد من النوع المغلق نفسه جيدًا ، وهو عبارة عن سلك من أنبوب واحد وعدد من المشعات المتصلة به على التوالي.

يطلق عليها أحيانًا اسم “لينينغراد”. المبرد ، الذي يبعث الحرارة إلى المبرد ، يعود إلى أنبوب الإمداد ، ثم يمر عبر البطارية التالية. المشعات الأخيرة تتلقى حرارة أقل.

نظام أنبوب واحد

عند تثبيت نظام أحادي الأنبوب ، يمكنك عمل خيارين لحركة المبرد – المرور والطريق المسدود. في الحالة الأولى ، يمكن أن يكون النظام متوازنًا ، وفي الحالة الثانية ، لا يمكن

تسمى ميزة مثل هذا المخطط التثبيت الاقتصادي – فهو يستغرق مواد ووقتًا أقل من نظام ثنائي الأنابيب. في حالة فشل أحد المبردات ، سيعمل الباقي بشكل طبيعي عند استخدام المجازة.

إمكانيات الدائرة أحادية الأنبوب محدودة – لا يمكن أن تبدأ على مراحل ، المشعات تسخن بشكل غير متساو ، لذلك ، يجب إضافة أقسام إلى الأخيرة في السلسلة. لكي لا يبرد المبرد بهذه السرعة ، من الضروري زيادة قطر الأنابيب. يوصى بتوصيل ما لا يزيد عن 5 مشعات لكل طابق.

هناك نوعان من الأنظمة المعروفة: أفقي ورأسي. في مبنى من طابق واحد ، يتم وضع منظر أفقي لنظام التدفئة فوق الأرض وتحتها. يوصى بتركيب البطاريات على نفس المستوى ، وخط أنابيب الإمداد الأفقي عند منحدر طفيف على طول اتجاه المبرد.

مع الأسلاك الرأسية ، يرتفع الماء من الغلاية إلى أعلى الناهض المركزي ، ويدخل إلى خط الأنابيب ، ويتم توزيعه على طول نواقل منفصلة ، ومنهم – على طول المشعات. عند التبريد ، ينزل السائل على طول نفس الرافع ، ويمر عبر جميع الأجهزة هناك ، ويتضح أنه في خط أنابيب العودة ، ومنه تضخه المضخة مرة أخرى إلى المرجل.

التخطيط العمودي

يشتمل النظام الرأسي أحادي الأنبوب على رافع رئيسي وعدد من المنفصلة ، وخزان تمدد ، وخط أنابيب إمداد ، وبطاريات ، ومجمع هواء ، وخط أنابيب عودة ، ومضخة. في كثير من الأحيان ، يتم استخدام نظام به أقسام تعويض ، حيث يتم استخدام الصمامات ثلاثية الاتجاهات لتنظيم تسخين المشعات.

بعد اختيار نوع مغلق من نظام التدفئة ، يتم التثبيت بالتسلسل التالي:

  1. قم بتركيب المرجل. غالبًا ما يتم تخصيص مكان له في الطابق السفلي أو الطابق الأول من المنزل..
  2. قم بتوصيل الأنابيب بمدخل ومخرج الغلاية ، وانشرها حول محيط جميع الغرف. يتم تحديد التوصيلات اعتمادًا على مادة الأنابيب الرئيسية.
  3. قم بتثبيت خزان التمدد ، وضعه في أعلى نقطة. في الوقت نفسه ، يتم تثبيت مجموعة أمان ، وتوصيلها بالخط من خلال نقطة الإنطلاق. ثبت الناهض الرئيسي العمودي ، قم بتوصيله بالخزان.
  4. إنهم يقومون بتركيب مشعات بتركيب رافعات Mayevsky. أفضل خيار: تجاوز وصمامان عزل – أحدهما في اتجاه التيار والآخر في اتجاه التيار.
  5. يتم تثبيت المضخة في المنطقة التي يدخل فيها المبرد المبرد إلى الغلاية ، بعد أن قمت مسبقًا بتركيب مرشح أمام مكان تركيبها. يتم وضع الدوار بشكل أفقي بدقة.

يقوم بعض الفنيين بتركيب مضخة ذات ممر جانبي حتى لا يتم تصريف المياه من النظام في حالة إصلاح أو استبدال المعدات..

بعد تثبيت جميع العناصر ، افتح الصمام ، واملأ الخط بسائل التبريد ، وأزل الهواء. تأكد من إزالة الهواء تمامًا عن طريق فك البرغي الموجود على غطاء مبيت المضخة. إذا تسرب السائل من تحته ، فهذا يعني أنه يمكن تشغيل الجهاز عن طريق شد المسمار المركزي المفكوك مسبقًا أولاً.

يمكنك التعرف على مخططات الممارسة التي أثبتت جدواها لأنظمة التدفئة أحادية الأنبوب وخيارات الأجهزة في مقال آخر على موقعنا على الإنترنت..

نظام تسخين ثنائي الأنابيب

كما هو الحال في نظام أحادي الأنبوب ، يوجد سلك أفقي ورأسي ، ولكن يوجد خط إمداد وخط إرجاع. تسخن جميع المشعات بنفس الطريقة. يختلف نوع عن الآخر في أنه في الحالة الأولى يوجد رافع واحد ويتم توصيل جميع أجهزة التسخين به.

نظام ثنائي الأنابيب

غالبًا ما توجد مخططات الأنبوبين في البناء متعدد الطوابق ، عندما يكون مطلوبًا أن تقوم غلاية واحدة بتسخين المبنى بأكمله بشكل فعال.

يوفر المخطط الرأسي توصيل المشعات بالناهض الرأسي. ميزته أنه في مبنى متعدد الطوابق ، كل طابق متصل بالناهض على حدة..

تتمثل إحدى ميزات مخطط الأنبوبين في وجود الأنابيب الموردة لكل بطارية: تدفق مباشر واحد والعودة الثانية. هناك دارتين لتوصيل أجهزة التدفئة. واحد منهم هو المجمع ، عندما يصلح أنبوبان من المجمعات إلى البطارية.

تتميز الدائرة بتركيب معقد ، واستهلاك كبير للمواد ، ولكن في كل غرفة يمكنك ضبط درجة الحرارة.

والثاني هو أن الدائرة المتوازية أبسط. يتم تثبيت الناهضون حول محيط المنزل ، ويتم توصيل المشعات بهم. يمتد كرسي التشمس على طول الأرضية بالكامل ويتصل به الناهضون.

مكونات هذا النظام هي:

  • سخان مياه؛
  • صمام أمان؛
  • مقياس الضغط؛
  • تنفيس هواء أوتوماتيكي
  • صمام ترموستاتي؛
  • البطاريات.
  • مضخة؛
  • منقي؛
  • جهاز موازنة
  • خزان؛
  • صمام.

قبل متابعة التثبيت ، يجب حل مشكلة نوع ناقل الطاقة. علاوة على ذلك ، يتم تثبيت المرجل في غرفة مرجل منفصلة أو في الطابق السفلي. الشيء الرئيسي هو أنه يتم توفير تهوية جيدة هناك. قم بتركيب مشعب ، إذا تم توفيره من قبل المشروع ، ومضخة. تم تركيب معدات الضبط والقياس بجانب المرجل..

يتم توصيل خط بكل مشعاع مستقبلي ، ثم يتم تثبيت البطاريات نفسها. يتم تعليق أجهزة التسخين على أقواس خاصة بحيث تبقى 10-12 سم على الأرض و 2-5 سم من الجدران..

خط انابيب

تتكون عملية تركيب نظام ثنائي الأنابيب من عدة مراحل. الأول هو تركيب المرجل. يتم إحضار الأنابيب أولاً إلى مواقع تركيب البطاريات وبعد ذلك فقط يتم تثبيت المشعات نفسها

بعد تثبيت جميع مكونات النظام ، يتم ضغطه. يجب أن يتم ذلك من قبل المتخصصين لأنهم فقط هم من يمكنهم إصدار الوثيقة المناسبة..

يتم وصف ميزات جهاز نظام التسخين ثنائي الأنابيب بالتفصيل هنا ، في المقالة يتم تقديم مخططات مختلفة وتحليلها..

اختيار مخطط التدفئة لمنزل ريفي

وفقًا لخبيرنا فلاديمير سوخوروكوف ، فإن تصنيف أنظمة الحلقة المغلقة هو كما يلي:

  1. أنبوبان مسدودان.
  2. جامع.
  3. تمرير أنبوب مزدوج.
  4. أنبوب واحد.

ومن هنا جاءت النصيحة: لا يمكن أن تكون مخطئًا إذا اخترت الخيار الأول لمنزل بمساحة تصل إلى 200 متر مربع – مخطط مسدود ، سيفي بالغرض في أي حال. شعاع الأسلاك أقل شأنا من ناحيتين – السعر وإمكانية التثبيت في المباني مع الانتهاء من التشطيب.

يعتبر الإصدار أحادي الأنبوب من شبكة التدفئة مثاليًا لمنزل صغير بمساحة تصل إلى 70 مترًا مربعًا من كل طابق. تعتبر مفصلة Tichelmann مناسبة للفروع الطويلة التي لا تتقاطع مع الأبواب ، على سبيل المثال ، تسخين الطوابق العليا من المبنى. كيفية اختيار النظام المناسب للمنازل ذات الأشكال المختلفة وعدد الطوابق ، شاهد الفيديو:

فيما يتعلق باختيار أقطار الأنابيب والتركيب ، سنقدم عدة توصيات:

  1. إذا كانت مساحة المسكن لا تتجاوز 200 متر مربع ، فليس من الضروري إجراء حسابات – استخدم نصيحة الخبراء على الفيديو أو خذ المقطع العرضي لخطوط الأنابيب وفقًا للمخططات الموضحة أعلاه.
  2. عندما تحتاج إلى “تعليق” أكثر من ستة مشعات على فرع الأسلاك المسدودة ، قم بزيادة قطر الأنبوب بحجم قياسي واحد – بدلاً من DN15 (20 × 2 مم) ، خذ DN20 (25 × 2.5 مم) وضع حتى البطارية الخامسة. ثم قم بتوجيه التيار الكهربائي بقسم أصغر ، موضح في البداية (DN15).
  3. في مبنى قيد الإنشاء ، من الأفضل عمل أسلاك شعاع واختيار مشعات بوصلة سفلية. تأكد من عزل الطرق السريعة تحت الأرضية وحمايتها بتمويج بلاستيكي عند تقاطع الجدران.
  4. إذا كنت لا تعرف كيفية لحام البولي بروبلين بشكل صحيح ، فمن الأفضل عدم الاتصال بأنابيب PPR. تركيب التسخين مصنوع من XLPE أو من البلاستيك المعدني على تركيبات الضغط أو الضغط.
  5. لا تضع وصلات الأنابيب في الجدران أو ذراع التسوية ، حتى لا تحدث مشاكل مع التسريبات في المستقبل..

كيفية عمل وصلات المبرد في الأرضية

كمرجع. تشير الأحرف اللاتينية DN وفقًا للمعايير الأوروبية إلى القطر الداخلي لقطر الأنبوب الاسمي.

مضخة الدورة الدموية

تضمن مضخة الدوران تشغيل نظام التسخين المغلق. تعتمد قدرتها على العديد من العوامل: مادة الأنابيب وقطرها ، وعدد ونوع المشعات ، ووجود صمامات الإغلاق والحرارة ، وطول الأنابيب ، ووضع تشغيل المعدات ، إلخ. من أجل عدم الخوض في تعقيدات حساب الطاقة ، يمكن اختيار مضخة الدوران من الجدول. حدد أقرب قيمة أعلى للمنطقة المسخنة أو ناتج الحرارة المخطط للنظام ، في السطر المقابل في الأعمدة الأولى ، ابحث عن الخصائص المطلوبة.

يمكنك تحديد معلمات مضخة الدورة الدموية وفقًا للجدول

يمكنك تحديد معلمات مضخة الدورة الدموية وفقًا للجدول

في العمود الثاني نجد القوة (ما هو حجم المبرد الذي يمكنه ضخه في ساعة واحدة) ، في العمود الثالث – الضغط (مقاومة النظام) ، والذي يمكنه التغلب عليه.

عند اختيار مضخة الدوران في المتجر ، يُنصح بعدم توفير المال. النظام بأكمله يعتمد على أدائه. لذلك ، من الأفضل عدم توفير المال واختيار مصنع موثوق به. إذا قررت شراء معدات غير معروفة ، فأنت بحاجة إلى التحقق بطريقة ما من مستويات الضوضاء. هذا المؤشر مهم بشكل خاص إذا تم تركيب وحدة التدفئة في منطقة سكنية..

مخطط الربط

كما ذكرنا سابقًا ، يتم تثبيت مضخات الدوران بشكل أساسي في خط أنابيب الإرجاع. في السابق ، كان هذا المطلب إلزاميًا ، أما اليوم فهو مجرد رغبة. يمكن أن تتحمل المواد المستخدمة في الإنتاج تسخينًا يصل إلى 90 درجة مئوية ، ولكن لا يزال من الأفضل عدم المخاطرة به.

في الأنظمة التي يمكن أن تعمل أيضًا بالدوران الطبيعي ، أثناء التثبيت ، من الضروري توفير إمكانية إزالة المضخة أو استبدالها دون الحاجة إلى تصريف سائل التبريد ، وكذلك القدرة على العمل بدون مضخة. لهذا ، يتم تثبيت مسار جانبي – مسار جانبي يمكن أن يتدفق من خلاله سائل التبريد إذا لزم الأمر. مخطط تركيب مضخة الدوران في هذه الحالة في الصورة أدناه.

تركيب مضخة دورانية مع مجازة

تركيب مضخة دورانية مع مجازة

في الأنظمة المغلقة ذات الدوران القسري ، لا تكون هناك حاجة إلى المجازة – فهي معطلة بدون مضخة. ولكن هناك حاجة إلى اثنين من الصمامات الكروية على كلا الجانبين وفلتر مدخل. تتيح الصمامات الكروية ، إذا لزم الأمر ، إزالة الجهاز للصيانة أو الإصلاح أو الاستبدال. مرشح الطين يمنع الانسداد. في بعض الأحيان ، كعنصر إضافي من الموثوقية ، يتم أيضًا وضع صمام فحص بين المرشح والصمام الكروي ، مما يمنع حركة المبرد في الاتجاه المعاكس..

رسم تخطيطي لتوصيل مضخة دورانية بنظام تدفئة مغلق

رسم تخطيطي لتوصيل (الأنابيب) مضخة دورانية بنظام تسخين مغلق

وصف لنظام تسخين دائري بدون مضخة

يشتمل جهاز تسخين المياه الذي يتم تغذيته بالجاذبية على عنصر تسخين (مرجل) وأنابيب موضوعة بطرق مختلفة وخزان تمدد ومشعات.

مبدأ التشغيل

نظام تسخين مفتوح بمضخة دوران: رسم تخطيطي ، تركيب ، غلايات

يتم لعب دور المبرد في الدائرة بواسطة الماء ، والذي يتحرك عبر الأنابيب تحت تأثير القوى الديناميكية الحرارية. يعتمد مبدأ النظام على الاختلاف في الخصائص الفيزيائية للمياه الساخنة والباردة..

أثناء تشغيل الغلاية ، يوجد دائمًا ماء ساخن في الأنابيب ، والذي يبرد تدريجيًا ويمر على طول الدائرة وينبعث الحرارة من البيئة.

تقل كثافة وكتلة الماء عند تسخينه ، لذلك من السهل إزاحته لأعلى بواسطة السائل المبرد.

بعد الوصول إلى أعلى نقطة في الدائرة ، يتم توزيع الماء الساخن عبر الأنابيب المتصلة بالمشعات ، وتطلق الحرارة من خلال مادة البطاريات ، ثم تتدفق إلى أسفل الجزء السفلي من الدائرة إلى المرجل ، حيث ترتفع درجة حرارتها مرة أخرى.

مزايا التثبيت

المزايا الرئيسية لدائرة تسخين الجاذبية هي:

  • سهولة التركيب والاستخدام ؛
  • ارتفاع ناتج الحرارة واستقرار المناخ المحلي الداخلي ؛
  • اقتصاد الموارد ، مع مراعاة عزل المبنى عالي الجودة ؛
  • قلة الضوضاء
  • الاستقلال التام عن الكهرباء.
  • أعطال نادرة وعمر خدمة طويل ، مع مراعاة التدابير الوقائية الدورية.

المرجعي! يمكنك تصميم نظام تدفئة مع دوران طبيعي بنفسك. يضمن الحساب الصحيح للمعلمات واختيار مخطط الدائرة والتركيب المناسب لجميع المكونات عمر تصميم يصل إلى 35 عامًا.

بوحدات إضافية

في أي نظام به غلاية واحدة ، يجب تركيب جهاز ضخ. لكن في التخطيطات الأكثر تعقيدًا ، ستحتاج إلى مخططات إضافية. يحدث هذا في المواقف التالية:

  • عند استخدام مولدين أو أكثر ؛
  • عند استخدام خزان عازلة ؛
  • إذا كان هناك عدة دوائر أو غلاية ؛
  • عند تركيب فاصل هيدروليكي بطول إجمالي يزيد عن 80 مترًا ؛
  • عند استخدام تدفئة أرضية.

لإنشاء النظام الصحيح لعدة سخانات باستخدام أنواع مختلفة من الوقود ، سيكون من الضروري وضع مضخات احتياطية. في مثل هذه الحالة ، سيتم تقسيم الخط إلى قسمين: غرفة التدفئة والغلاية. تقوم سعة المخزن المؤقت بالشيء نفسه ، على الرغم من أنه قد يكون هناك المزيد من الخطوط العريضة. يتم تنفيذ مخططات مماثلة في منازل مكونة من 3 طوابق وكبيرة..

منذ حدوث التفرع ، يتم تقسيم الأنابيب إلى عدة أقسام مستقلة ، يتم تركيب مضخة في كل منها. يوزعون المبرد بالتساوي عبر الأرضيات. بغض النظر عن الرقم ، يتم وضع كل منها في مسار جانبي. يُنصح بتكميلها بصمامات كروية لتقليل التدفق في فصل الصيف..

نظام تسخين مفتوح بمضخة دوران: رسم تخطيطي ، تركيب ، غلايات

عند استخدام التدفئة تحت الأرضية ، يتم تثبيت مضختين للدوران. ستساعد مجموعة من الأجهزة في تحضير سائل العمل وتسخينه إلى درجة الحرارة المطلوبة والحفاظ عليه.

لكي تكون الطاقة كافية ، يجب ألا يتجاوز طول الربط 50 مترًا. خلاف ذلك ، لا يعمل النظام بسلاسة..

المرجعي! بعض الأجهزة لا تتطلب مضخات. هذا ينطبق على مولدات الكهرباء والغاز المثبتة على الحائط. يقوم المصنعون بتثبيت جهاز تدوير قسري في تصميمهم..

باستخدام صمام ثلاثي

عند إنشاء مخطط أنابيب غلاية الوقود الصلب بأيديهم ، يجب أن تفكر في الحاجة إلى تثبيت صمام ثلاثي الاتجاهات. يجب ألا يُظهر نظام التسخين المصمم بشكل صحيح الفرق الأكبر بين درجة حرارة الماء في أنابيب الإرجاع والإمداد – فهو يتقلب عادةً بين 20-30 درجة. لكن في بعض الأحيان تتجاوز هذه المعلمة النطاق الطبيعي ، بسبب انخفاض درجة الحرارة في “العودة”.

يبدو أنه لا حرج في هذا ، لأن غلاية الوقود الصلب في أي حال سترفع المبرد إلى درجة الحرارة المحددة. لكن في الممارسة العملية ، غالبًا ما يؤدي هذا إلى تكوين التكثيف الذي يسبب التآكل. يساعد الصمام ثلاثي الاتجاهات في تحييد هذه الظاهرة. يتم تثبيته بين أنابيب الإمداد والعودة ، ويخلط في مبرد أكثر سخونة من الإمداد إلى “العودة”.

نتيجة للخلط ، ترتفع درجة الحرارة في أنبوب رجوع التسخين ، مما يجعل التكثيف مستحيلاً. يتم تزويد مستشعر درجة الحرارة بالصمام ثلاثي الاتجاهات لقياس درجة حرارة العودة. بمجرد أن تصل درجة حرارته إلى المعدل الطبيعي ، سيتوقف خلط المبرد الساخن.

يرجى ملاحظة أنه في مخطط أنابيب غلاية الوقود الصلب ، يجب وضع مضخة الدوران بين الصمام ووحدة التسخين ، وليس في مكان آخر.

الفروق الدقيقة في حساب تركيب نظام التدفئة مع الدوران القسري

يحدد التثبيت الصحيح لدائرة التدفئة المدة التي ستعمل فيها التدفئة في المنزل وخالية من المتاعب. نظرًا لأن السائل في نظام مغلق لا يتلامس مع البيئة ، فلا يمكن أن يتبخر. عند تسخينه ، يتمدد المبرد ، وبالتالي يزيد الضغط داخل النظام. نظرًا لأن نظام التسخين ذو الحلقة المغلقة مع الدوران القسري لا يعني إمكانية خروج الماء من الدائرة ، فهناك حاجة إلى خزان تمدد يأخذ الحجم الزائد على نفسه.

يتم توصيل الخزان بخط أنابيب الإرجاع ، وكذلك بمضخة الدوران ، لأن في هذه المنطقة يكون تسخين المبرد ضئيلًا. نظرًا لأن السائل الساخن سيقصر من عمر المضخة ، فمن الأفضل تثبيته في مكان تكون فيه درجة حرارة الماء في أدنى مستوياتها..

نظرًا لحقيقة أن الأنابيب في نظام يحتوي على مضخة لها قطر مقطعي أصغر ، فإن حجم المبرد المتداول من خلالها أقل من حجم السائل المطلوب لتدفئة منزل مشابه دون مشاركة مضخة. هذا العامل له تأثير إيجابي على ظروف تشغيل خزان التمدد ؛ في نظام مزود بمضخة ، لا يفشل الخزان لفترة أطول. لا يسبب نظام التسخين الدوراني القسري الكثير من الإزعاج مثل الدورة الدموية الطبيعية.

أيضًا ، غالبًا ما تحتوي النماذج الحديثة لمراجل التدفئة على آليات لتنظيم درجة حرارة الماء اعتمادًا على الوقت من اليوم ، والتي تعمل تلقائيًا. يسمح لك هذا الفارق الدقيق بجعل عمل الدائرة أكثر اقتصادا..

تتميز غلاية التدفئة الحديثة بإمكانيات كبيرة وتعديلات متنوعة ، مما يسهل التشغيل.

من أجل زيادة سطح التسخين ، يمكن تركيب أنبوب تسخين بزعانف في الدائرة. مشعات الحديد الزهر المعروفة هي نوع من الأنابيب ذات الزعانف. توفر هذه التصميمات ، بسبب الزيادة في سطح المدفأة ، تدفئة أكثر اتساقًا وعالية الجودة للغرفة. من الأفضل تركيب الأنابيب ذات الزعانف في الأماكن غير السكنية ، لأن بسبب شكلها المعقد ، فإنها تتراكم الغبار بسهولة.

على عكس دائرة الجاذبية ، حيث لا يوجد دوران في نظام التدفئة ، فإن تصميم المضخة يتطلب نهجًا دقيقًا. إحدى المهام الأساسية التي يجب حلها أثناء التصميم ، سواء كان نظام تسخين أحادي الأنبوب مع دوران قسري أو أنبوب ثنائي. الخيار الأول أكثر اقتصادا وأسهل في التركيب ، لكن نظام التسخين بالدوران القسري ثنائي الأنابيب يكون أكثر كفاءة..

يمكن تحويل دائرة التسخين لمنزل من ثلاثة طوابق مع دوران الجاذبية بسهولة إلى دائرة بدورة مياه قسرية. لهذا الغرض ، يتم إرفاق مضخة مياه وخزان تمدد به. وبالتالي ، يقومون بتحديث مخطط التدفئة والحفاظ على درجة حرارة مريحة في المنزل ، بغض النظر عن الطقس خارج النافذة..

عند شراء مضخة دوران ، ضع في الاعتبار موثوقيتها وكمية الكهرباء المستهلكة ومبدأ التشغيل المفهوم. يعتمد التسخين القسري على قوة الوحدة والضغط الذي يمكنها إحداثه. عند تقييم هذه الخصائص ، فإنها تستند إلى حجم الغرفة التي يتم شراء المضخة من أجلها للتدفئة. لذلك ، لمنزل خاص بمساحة 250 متر مربع. ستحتاج إلى مضخة بضغط 0.4 ضغط جوي وسعة 3.5 متر مكعب. م / ساعة. إذا كان المنزل واسعًا ومساحته تزيد عن 500 متر مربع. م ، ثم قوة المضخة المطلوبة 11 متر مكعب. م / ساعة ، والرأس هو 0.8 الغلاف الجوي. عند شراء مضخة لغرفة معينة ، يُنصح بإجراء حساب فردي يأخذ في الاعتبار الخصائص الفردية: طول الدائرة ، وعدد بطاريات التدفئة ، وقطر خط الأنابيب ، ومواد الأنابيب ، نوع الوقود.

ماذا تفعل إذا انخفض الضغط وارتفع في النظام

إذا تم اكتشاف انخفاض في الضغط ، فإن الخطوة الأولى هي إيقاف تشغيل المضخة. والأكثر فاعلية العمل على أساس قراءات مقياس المانومتر:

  • إذا انخفض الضغط الساكن أيضًا ، فهناك تسرب في مكان ما. من الضروري فحص جميع العناصر والقضاء عليها. يرجى ملاحظة أنه حتى وجود ثقب صغير جدًا (أقل من ملليمتر) يمكن أن يكون السبب ، لذلك قد يكون من الصعب العثور على الضرر. مع طول خط الأنابيب الطويل ، من الممكن تحديد موقع منطقة التسرب: قم بإيقاف تشغيل الفروع واحدة تلو الأخرى. بمجرد توقف السقوط ، تم تحديد الموقع – إزالة الضغط عن الموقع الذي تم إيقاف تشغيله للتو.
  • إذا كان الضغط مستقرًا عند إيقاف تشغيل المضخة ، فإن المضخة معطلة ، يجب حملها للإصلاح أو التغيير.

الزيادة في الضغط أقل شيوعًا ، لكنها تحدث أيضًا. عادة ما يحدث بسبب ارتفاع درجة الحرارة في النظام ، ويرتفع بسبب عدم كفاية دوران المبرد. ولكن لماذا يجب فهم سبب دوران المبرد بشكل سيئ.

  • أولاً ، نتحقق من تشغيل المضخة. افصل و شاهد. إذا استمر الضغط في الارتفاع ، فهو ليس المضخة. إذا استقرت ، يقع اللوم عليه.
  • نقوم بتنظيف المرشحات ومجمعات الطين.
  • إذا استمر الضغط في الارتفاع ، فقد يكون قفل الهواء قد تشكل – دع الهواء يخرج إلى النظام.
  • إذا لم يساعد ذلك ، فإننا نتحقق من حالة الصمامات – ربما قام شخص ما عن طريق الخطأ أو عن قصد بإغلاقها ، مما أدى إلى منع تدفق المبرد.
  • سبب آخر – بسبب عطل أو فشل الأتمتة ، يخضع النظام للتركيب المستمر..

آلية التشغيل

إذا تم إجراء المكياج ميكانيكيًا ، فسيتم إجراء جميع التلاعبات باستخدام صمام واحد. تُستخدم أنواع مختلفة من الصمامات التي يتم التحكم فيها عن بُعد في التجميعات التلقائية. ولكن في معظم الحالات ، يتم استخدام صمام تنفيس الضغط من أجل التكوين التلقائي لنظام التدفئة. عادة ما يكون هذا جهازًا مركبًا يشتمل على صمام فحص وصمام فحص ومخفض ضغط. يمكن أن يكون ميكانيكيًا أو به ملامسات كهربائية للتحكم في المضخة..

يتم ضبط الجهاز على نطاق ضغط التشغيل المطلوب. عندما يتم الوصول إلى الحد الأدنى لضغط سائل التبريد (على سبيل المثال ، بنسبة 5 أو 10 في المائة) ، فإن الحجاب الحاجز يطلق الزنبرك ، الذي يحرك جذع العمل بمخروط ، والذي يغلق فتحة تدفق الصمام. بعد ضخ النظام إلى مستوى الضغط المطلوب ، يقوم الحجاب الحاجز بضغط الزنبرك وإغلاق التدفق بالقضيب.

نظام تدفئة مغلق: مخططات نموذجية ومبدأ التثبيت

جهاز صمام تنفيس الضغط للمكياج الأوتوماتيكي

يتم ضبط ضغط فتح الصمام عن طريق برغي موجود في الجزء العلوي من الجهاز. بعد التثبيت في الموضع المطلوب ، يتم تثبيته بقفل الجوز. للتحكم البصري في الضغط أثناء الضبط ، تم تجهيز الصمام بمقياس ضغط.

فحص الصمام

يجب ألا يدخل الماء الساخن من نظام التسخين أبدًا إلى أنابيب إمداد الماء البارد. أولاً ، يمكن أن يؤدي إلى تطور البكتيريا في مياه الشرب. ثانيًا ، يمكن أن يكون المبرد المستهلك ضارًا جدًا بالبشر ، حيث تتراكم فيه منتجات التآكل. ثالثًا ، هذه هي الطريقة التي نفقد بها المبرد ، مما يؤثر سلبًا مرة أخرى على تشغيل وحدة التدفئة. يمكن أن تحدث الحركة العكسية لسائل التبريد أثناء التركيب ، إذا كان الضغط في خط الإمداد غير كافٍ (في نظام إمداد المياه يكون أقل منه في التدفئة) ، أو أثناء التشغيل ، إذا كان صمام الإغلاق “لا معلق”.

يتم دائمًا تثبيت صمام عدم الرجوع في الجزء الخلفي من المشغل ، وغالبًا ما يتم دمجه في جسم صمام تقليل الضغط. في الآونة الأخيرة ، تم تجهيز وحدة المكياج أيضًا بصمام فحص في المقدمة ، أو يتم استخدام ما يسمى “قاطع التدفق”..

الضخ والتخزين

تتمثل المهمة الرئيسية للمضخة في زيادة الضغط في خط أنابيب الإمداد ، على سبيل المثال ، عندما يكون الضغط في أنابيب إمداد الماء البارد أقل منه في نظام التدفئة. لذلك ، لن يكون من الممكن إضافة الماء إلى التدفئة سواء في الوضع اليدوي أو تلقائيًا. وفي حالة عدم وجود صمام الفحص أو تشغيله بشكل غير صحيح ، سيكون هناك أيضًا فقد إضافي لسائل التبريد..

نظام تدفئة مغلق: مخططات نموذجية ومبدأ التثبيت

وحدة مكياج مثبتة على الأرض بمضخة عمودية

الأهمية! بالنسبة للمنازل الخاصة ، يمكن استخدام مضخات التدفئة العمودية الغاطسة ، والتي تأخذ المياه من الآبار. يسمح لك خزان التخزين المتصل بوحدة المكياج بالحصول دائمًا على إمدادات المياه ، والتي يمكن تجديدها في النظام ، بغض النظر عن مستوى الضغط في خط أنابيب الشرب

للتجديد اليدوي لسائل التبريد في مخططات الجاذبية ، يتم استخدام حاوية موجودة فوق خزان التمدد ، أي في مكان ما في العلية. في أنظمة المكياج الأوتوماتيكية ، غالبًا ما يتم استخدام مجمع الحجاب الحاجز ، والذي يكون دائمًا تحت الضغط.

يسمح لك خزان التخزين المتصل بوحدة المكياج بالحصول دائمًا على إمدادات المياه ، والتي يمكن تجديدها في النظام ، بغض النظر عن مستوى الضغط في خط أنابيب الشرب. للتجديد اليدوي لسائل التبريد في مخططات الجاذبية ، يتم استخدام حاوية موجودة فوق خزان التمدد ، أي في مكان ما في العلية. في أنظمة المكياج الأوتوماتيكية ، غالبًا ما يتم استخدام مجمع الحجاب الحاجز ، والذي يكون دائمًا تحت الضغط..

عناصر التصفية

يمكن للشوائب الموجودة في الماء أن تؤثر سلبًا على تشغيل التدفئة بل وتضر بأجهزة وأجهزة التدفئة. من الأفضل تصفية المياه وتحضيرها على الفور عند “المدخل”. للتنظيف الميكانيكي لسائل التبريد ، يتم استخدام مرشحات شبكية مثبتة قبل صمام تخفيض الضغط. في بعض الأحيان تكون مجمعات الطين جزءًا لا يتجزأ من المشغل. لتليين المياه (بشكل أساسي لمكافحة أملاح الكالسيوم) ، يتم استخدام المرشحات التي تربط وترسب المواد “غير الضرورية” عن طريق الكواشف الكيميائية.

نظام تدفئة مغلق: مخططات نموذجية ومبدأ التثبيت

نظام تدفئة من النوع المغلق بيديك في منزل خاص

إن نظام التدفئة المفتوح اليوم في حالة طلب ثابت ، ولكن في نفس الوقت له عدد من العيوب التي لها تأثير سلبي للغاية على كفاءة مثل هذا التصميم (اقرأ: “نظام التدفئة المغلق والمفتوح على نماذج من المخططات”). العيب الرئيسي هو ملامسة الغلاف الجوي: يساهم الهواء في النظام في التآكل السريع لخط الأنابيب ويقلل من أداء النظام. لتجنب هذه العملية ، تم تطوير نظام تدفئة من النوع المغلق ، والذي لا يتأثر بالجو..

عند ملء وسط التسخين

هناك حالتان معروفتان فقط تتطلبان أداء هذه العملية التكنولوجية:

  • التكليف بالتدفئة (في بداية موسم التدفئة) ؛
  • إعادة التشغيل بعد أعمال الإصلاح.

عادة ، يتم تصريف مياه التسخين في أواخر الربيع لسببين:

  1. يتلوث الماء حتمًا بمنتجات التآكل (المشعات الداخلية وأنابيب البلاستيك والبولي بروبيلين لا تخضع لها). إذا تركت الماء القديم للموسم الجديد ، فإنك تخاطر بتكسير مضخة الدورة الدموية بالشوائب الصلبة..
  2. يمكن أن “تتجمد” أنظمة الفيضانات في المنازل الريفية غير المستخدمة في حالة حدوث موجة برد مفاجئة – مثل هذه الحالات ليست نادرة الحدوث.

    بهذا المعنى ، يفضل استخدام سائل التبريد المضاد للتجمد. يتميز التركيب عالي الجودة بخصائص عالية ضد التآكل ، مما يزيد من فترة “المدخل” حتى 5-6 سنوات. هناك حالات معروفة للتدفئة دون انقطاع على نفس الحجم من التجمد لمدة 15-17 سنة. يوصى باستنزاف مضاد التجمد منخفض الجودة بعد 2-3 سنوات.

نظام تدفئة مغلق

تكنولوجيا التعبئة: مكان تغذية المبرد

الوسائل الضرورية هي وعاء ومضخة تخلق الضغط المطلوب لسائل نقل الحرارة. الأنواع الغاطسة “جنوم” أو “كيد” (المشهورة لدى البستانيين الذين يستخدمونها لري المناطق الواقعة فوق مستويات الخزانات) مناسبة تمامًا. هناك أدلة على التعبئة الناجحة للأنظمة المغلقة بالمضخات اليدوية ، من تلك المستخدمة لرش المحاليل الواقية على محاصيل الحدائق ، إلى المضخات اليدوية المتخصصة المستخدمة لضخ وقود المحركات أو المواد الكيميائية السائلة من البراميل. يمكن ملء أي دائرة تسخين بنجاح من خلال مراقبة الضغط على مقياس الضغط.

نظام تدفئة مغلق

تعبئة النظام بمضاد التجمد بواسطة مضخة اهتزاز غاطسة.

الخطوة الأولى هي تحديد نقطة دخول السائل. إذا كان الضغط الناتج عن المضخة يرفع السائل إلى أعلى النظام ، فيجب توصيله عند أدنى نقطة في غرفة الغلاية – أنبوب تغذية المبرد ، مقطوعًا أمام المرجل إلى “رجوع”. بالإضافة إلى مدخل المكياج ، يلزم وجود مخرج تصريف منفصل بشكل بناء (وحدتا نظام مختلفتان). الأول مجهز بصمام (صمام كروي) وصمام فحص ، والثاني – فقط بصمام (صمام كروي). إذا كانت أدنى نقطة في النظام هي وصلة تصريف الغلاية ، فمن الممكن تصريف / ملء النظام بالماء من خلاله. نظرًا لعدم تثبيت صمام فحص خلف مصرف الغلاية (بشكل عام خلف المصرف) ، فإن أي إغلاق للمضخة سيؤدي إلى تدفق السائل الذي يتم ضخه – تحتاج إلى إغلاق الصنبور بسرعة أمام التركيب.

نظام تدفئة مغلق

أنظمة ذات الحث الاصطناعي لحركة المبرد

تتضمن مخططات نظام التدفئة المفتوح بمضخة في أي حال استخدام جهاز مناسب. يتيح لك ذلك زيادة سرعة حركة السائل وتقليل وقت تدفئة المنزل. يتحرك تدفق سائل التبريد في هذه الحالة بسرعة حوالي 0.7 م / ث ، لذلك يصبح نقل الحرارة أكثر كفاءة ويتم تسخين جميع أقسام نظام إمداد الحرارة بالتساوي.

في عملية تركيب نظام تدفئة من النوع المفتوح بمضخة ، يجب مراعاة العديد من الميزات:

  • يتطلب وجود مضخة دوران مدمجة الاتصال بنظام إمداد الطاقة. للتشغيل المستمر في حالة انقطاع التيار الكهربائي في حالات الطوارئ ، يوصى بتثبيت المضخة على الممر الجانبي.
  • يجب أن تقف معدات الضخ على أنبوب العودة أمام مدخل المرجل على مسافة تصل إلى 1.5 متر منه..
  • تقطع المضخة خط الأنابيب ، مع مراعاة اتجاه حركة المبرد.

رسم تخطيطي لنظام تدفئة مفتوح بمضخة

يتميز تركيب المضخة أيضًا بخصائصه الخاصة ، فهو يقع على الأنبوب الجانبي بين صمامي الإغلاق. في حالة وجود كهرباء في الشبكة ، وهو أمر ضروري لتشغيل معدات الضخ ، يتم إغلاق الصنابير. في هذه الحالة ، يمر المبرد عبر كوع جانبي بمضخة دورانية. في حالة عدم وجود جهد كهربائي ، يتم فتح الصمامات ، مما يسمح للنظام بالعمل في وضع الجاذبية..

نملأ النظام من الأسفل

لذا ، عد إلى ضخ السوائل في النظام. نستخدم حاوية ذات حجم مناسب (البرميل البلاستيكي بحجم 200 لتر مناسب تمامًا). نقوم بخفض المضخة فيه ، مما يخلق الضغط المطلوب لضخ السائل لا يزيد عن 1.5 ضغط جوي (القيمة النموذجية في نطاق 1-1.2 ضغط جوي). يتطلب مثل هذا الضغط إحداث ضغط 15 م بواسطة المضخة (بالنسبة للغاطسة “كيد” تصل إلى 40 م).

بعد ملء البرميل بالماء ، نقوم بتشغيل المضخة ، مع مراقبة مستوى السائل ، والذي يجب أن يكون فوق أنبوب الدخول لمنع “التهوية”. المستوى ينخفض ​​- أضف الماء. يجب ضخ مادة مانعة للتجمد من حاوية أصغر (دلو) حتى لا تغمر حاوية المضخة الغاطسة في السائل (ثم لا تغسلها) – يكفي غمر أنبوب المدخل. سيتعين عليك إضافة مادة مانعة للتجمد كثيرًا ، مع إيقاف تشغيل المضخة بشكل دوري.

النظام مليء بصنابير Mayevsky المفتوحة على مشعات التدفئة المثبتة مع خزانات بديلة لتجميع المياه. عندما يخرج السائل من جميع فتحات التهوية ، أغلق الصنابير واستمر في عملية الضخ.

نتحكم في الضغط على مقياس الضغط (جهاز المرجل مناسب). عندما تتجاوز قيمته القيمة الهيدروستاتيكية ، التي تساوي الضغط في عمود السائل بارتفاع من أسفل إلى أعلى نقطة في النظام (يعطي ارتفاع 5 أمتار ضغطًا ثابتًا قدره 0.5 ضغط جوي) ، نستمر في ملء النظام ، تتبع اللحظة التي يصل فيها الضغط إلى القيمة المطلوبة باستخدام مقياس الضغط.

نظام تدفئة مغلق

بعد ملء النظام ، قم بإيقاف تشغيل المضخة ، وافتح صنابير الهواء (سينخفض ​​الضغط حتماً) ، ثم قم بضخ الماء. نكرر العملية عدة مرات ، مع إزاحة فقاعات الهواء..

نكمل التعبئة عن طريق فحص النظام بحثًا عن التسريبات. بعد إيقاف تشغيل المضخة ، يكون السائل تحت ضغط في الخرطوم المتصل بالمخرج. إذا تم ضخ مادة مانعة للتجمد ، فافصل الخرطوم أولاً عن مدخل المضخة وصرف السائل في الحاوية ، وحاول ألا تصب على جسم الآلية.

حشوة بمضاد التجمد

استخدام سائل مضاد للتجمد كحامل حرارة له خصائصه الخاصة. سنكتشف كيفية ملء نظام تدفئة من النوع المغلق بمضاد التجمد ، نظرًا لأنه لا يمكن ملؤه من خلال خزان التمدد أو توفيره من مصدر إمداد المياه.

ملء مضاد التجمد

يتم تعبئة النظام على النحو التالي:

  • الخيار 1. يتم ضخ السائل غير المتجمد بواسطة مضخة ضغط يدوية ، والتي ستوفر الضغط المطلوب.
  • الخيار الثاني: يتم استخدام مضخة كهربائية قادرة على ضخ السوائل بكثافات مختلفة.
  • الخيار 3. يتم الملء من خلال خرطوم ، يتم توصيل الطرف السفلي منه بأنبوب فرعي صمام الفحص ، ويتم رفع الطرف العلوي فوق أعلى نقطة في النظام (إلى العلية ، والسقف ، والطابق الثاني). في نهاية العمل ، يتم تصريف باقي سائل التبريد من الخرطوم إلى الحاوية المستبدلة.

غرف تدفئة مع مشعات – كيفية القيام بذلك بشكل أفضل

يجب أن تكون الطاقة الإجمالية لأجهزة التسخين أكثر بقليل من طاقة المرجل. من المقبول عمومًا أن قسمًا واحدًا من المبرد بالحجم الكامل (500 مم بين المداخل) ، بغض النظر عن نوعه ، يعطي 150 واط من الطاقة بمتوسط ​​درجة حرارة تسخين +70 درجة مئوية. تم اختياره بالكامل وفقًا لفقد الحرارة في الغرفة.

عند تركيب المبرد ، فمن المستحسن

  • قم بتركيب المبرد أفقيًا.
  • تركيب سدادات ، إغلاق أو تنظيم صنابير ، رؤوس حرارية ، صمام هواء ، باستخدام لف الكتان مع إحكام قوي عالي الجودة لجميع الوصلات الملولبة.
  • توفير مخطط توصيل مواسير “قطري” ، لتوفير كفاءة عالية ، أو تدفق عكسي للمشعات القصيرة.
  • توفير فجوة لا تقل عن 10 سم في أعلى وأسفل المشعات والجدار. لا تقم بالتثبيت ، إن أمكن ، في منافذ ، لا تغطيها

حافظ على الأكسجين خارج النظام

إن تجديد الأكسجين المذاب في المبرد أمر غير مقبول. في الأنظمة المفتوحة ، يتواصل المبرد مع الغلاف الجوي ويتم إثرائه بحرية بالأكسجين ، وكان هذا أحد أسباب الفشل المبكر لجميع العناصر المعدنية للنظام. أصبح المعيار الآن نظام تسخين مغلق ، بينما تحتوي خطوط الأنابيب المصنوعة من البولي إيثيلين المعدل على رقائق معدنية أو طبقة بوليمر خاصة تتمتع بمقاومة كبيرة لانتشار الأكسجين..

يوصى بشراء واستخدام أنابيب خاصة للتدفئة تلبي هذا المطلب – PEX و PERT والبلاستيك المعدني والبولي بروبيلين. الآن الأكثر شيوعًا هي أنابيب البولي بروبلين PN25 ، حيث أسعارها منخفضة مع أبسط تركيب ، وأنابيب من البلاستيك المقوى والمعدن مصنوعة من البولي إيثيلين المعدل مع تضمين طبقة من رقائق الألومنيوم ، والتي يوصى بها على أنها توفر أكثر الوصلات موثوقية.

أنابيب خاصة للتدفئة

هجين

يفترض هذا الخيار أنه في حالة انقطاع التيار الكهربائي ، ستستمر الدائرة في العمل وفقًا لخيار الطوارئ ، وعلى الرغم من الخسائر الصغيرة ، فإنها ستستمر مع ذلك في توفير الحرارة عند الحاجة إليها..

نفذت عن طريق مد الأنابيب الأفقية. يجب أن يكون قطر الأنابيب أكبر مما هو عليه مع خيارات التوصيل الأخرى. المبرد ، عند تسخينه في الغلاية ، يرتفع عبر الأنابيب وفقًا لقوانين الفيزياء ، ويتدفق عبر أنبوب أفقي يقع أسفل السقف مع ميل طفيف. من الأنبوب الرئيسي توجد فروع وصولاً إلى المشعات. عند التحرك وفقًا للمخطط المقترح ، يبرد الماء ويتدفق إلى أسفل ، تاركًا المسار الأفقي السفلي ، والذي يعود على طوله إلى المرجل لإعادة التسخين..

تتمثل عيوب هذا الاتصال في الحاجة إلى وضع المسار العلوي للأنابيب ذات القطر الكبير ، وجذب الانتباه ، وسرعة الدوران المنخفضة ، والتوزيع غير المتكافئ للحرارة. بالإضافة إلى ذلك ، يجب حساب هذا الخيار بدقة باستخدام أنابيب بأقطار مختلفة في أقسام مختلفة للتعويض عن توزيع الحرارة.

وهناك ميزة واحدة ، ولكن ما هي: النظام مستقل ، وبالاقتران مع غلاية تعمل بالوقود الصلب ، لا يتطلب عمليا أي شيء باستثناء الوقود.

عندما يكون هناك كهرباء ، يتم ضخ المياه عبر الأنابيب ، وتزداد السرعة الحالية ، ويحدث الاحماء بشكل أسرع وينتشر بشكل متساوٍ.

نقوم بتوصيل الأرضية الدافئة

التدفئة تحت الأرضية ، المصنوعة على أساس ذراع التسوية الهائل ، هي جهاز التسخين الرئيسي لتهيئة بيئة مريحة. توزيع أفضل لدرجة الحرارة على الارتفاع واقتصاد أفضل. لكن يبقى أن نتذكر أن هناك حاجة أيضًا إلى شبكة المبرد لتغيير درجة الحرارة في المنزل بسرعة وتسخينه أثناء الطقس البارد الكبير. مخطط هيكلي لتوصيل أرضية دافئة بنظام تدفئة مغلق – رسم تخطيطي للتوصيل المباشر لوحدة الخلط على أساس صمام ثلاثي الاتجاه في شبكة تدفئة المبرد المغلقة.

كيف يتم توصيل الأرضية الدافئة بنظام التدفئة

عند إنشاء أرضية ساخنة بالماء

  • قم بإنشاء عزل حراري كافٍ أسفل ذراع التسخين تحت الأرضية (عادةً من 15 سم من رغوة البوليسترين المبثوقة) ، وإلا فسيكون هناك الكثير من فقد الحرارة.
  • يتم توفير سماكة ذراع التسوية لا تقل عن 8 سم ، وبالتالي تحقيق القوة أثناء التمدد الحراري وتوزيع الحرارة من خط الأنابيب.
  • لإنشاء تقوية ذراع التسوية الخرساني المسلح باستخدام شبكة معدنية ، بالإضافة إلى التلدين والتعزيز الدقيق للخرسانة (الألياف الزجاجية) وفقًا لمتطلبات المعايير.
  • قم بتخطيط دوائر التسخين بنفس الطول تقريبًا ، وقم بتقسيم ذراع التسوية إلى أجزاء لكل دائرة ، وتأكد من الكثافة والتخطيط المطلوبين لخط الأنابيب ، وفقًا لقواعد التدفئة تحت الأرضية.
  • تجنب وجود وصلات خطوط الأنابيب في ذراع التسوية ، ضع الأنابيب الموصى بها فقط (المعدن والبلاستيك).

نقوم بتوصيل غلاية تسخين المياه

العيش في منزل مريح أمر مستحيل دون توفر كمية كبيرة من الماء الساخن للاحتياجات المنزلية. من الأفضل الحصول عليها من الطاقة الرخيصة لنظام التدفئة. لهذا الغرض ، يتم استخدام غلاية غير مباشرة ونظام إعادة تدوير في إمدادات المياه. لكن الغلايات الآلية فقط هي القادرة على التحكم في هذه الغلاية. ثم يكون توصيله بسيطًا جدًا ، وفقًا لتعليمات المرجل. باستخدام غلاية تعمل بالوقود الصلب ، من الممكن تضمين غلاية في نظام تسخين مغلق باستخدام صمام ثلاثي الاتجاه وفقًا للمخطط الهيكلي التالي ، والذي يعد مجرد مثال على تنفيذ الفكرة …

مخطط توصيل المرجل لتسخين المياه

تحكم أوتوماتيكي في درجة الحرارة

كيفية أتمتة واختيار الوضع الأمثل في مباني المنزل ، خاصةً إذا كنت غالبًا غائبًا عن شقة أو في منزل ريفي خاص. الأمر بسيط للغاية ، فأنت بحاجة إلى شراء جهاز تحكم لنظام التدفئة – جهاز يسمح لك ببرمجة درجة الحرارة في المنزل والتحكم فيها. قبل شراء جهاز تحكم للتدفئة ، تحتاج إلى التأكد من أن الغلاية بها وحدة التحكم المناسبة. الخيار الأفضل هو استشارة المتخصصين.

يتم الحصول على أحد أفضل خيارات الأتمتة باستخدام أسلاك شعاع (مجمّع). يتم تثبيت صمامات خاصة على المشعب ، والتي يتم التحكم فيها بواسطة وحدة التحكم في جهاز التحكم متعدد القنوات. تصدر نفس وحدة التحكم إشارة لتشغيل المرجل..

يتم تثبيت ترموستات منفصل في كل غرفة ، والتي يتم ضبطها على درجة حرارة معينة. تقوم وحدة التحكم متعددة القنوات في نظام التسخين المشع بمعالجة البيانات من منظمات الحرارة ، وعندما تنخفض درجة الحرارة في أي غرفة ، تقوم بتشغيل الغلاية وتفتح صمام هذه الغرفة على المشط. على أي حال ، ستعمل الغلاية حتى تصل درجة الحرارة في جميع الغرف إلى القيمة المبرمجة..

التنظيم المستقل لنظام التدفئة

نظام تدفئة مغلق: مخططات نموذجية ومبدأ التثبيت

يمكن صنع خيار تدفئة جيد وعالي الجودة بأيديكم ، مع مراعاة تكاليف التصميم وشراء المعدات وتعقيد المنظمة. سيكون الخيار الأفضل لمنزل خاص هو نوع مغلق من الاتصالات بمضخة دوران وخزانات. يتم إنشائها على النحو التالي:

  1. حسابات الاتصالات. تم طلبه من شركة تصميم أو تم إنتاجه باستخدام آلة حاسبة على الإنترنت.
  2. تنسيق المشروع والحصول على الإذن والشروط الفنية.
  3. شراء معدات. ستحتاج إلى غلاية تدفئة ، ومضخة ، وأنابيب ، وخزان تمدد ، ومشعات (دوائر ، إذا تم التخطيط لأرضية دافئة) ، وفتحات تهوية ، وأجهزة إغلاق ، وأجهزة تحكم أوتوماتيكية.
  4. تركيب الغلايات ومعدات غرفة الغلايات. يتم تنظيم تهوية عالية الجودة في الغرفة ، وتم تجهيز مدخنة. الجدران وأسطح الأرضية والسقف مغلفة بمواد مقاومة للحريق.
  5. تركيب مضخة دورانية وأجهزة توزيع متنوعة وأجهزة قياس.
  6. السباكة لمواقع البطارية.
  7. تركيب مشعات.
  8. اختبار ضغط النظام. يتم الإطلاق الأول بحضور متخصصين.

يصعب تثبيت دائرة التجميع وهي باهظة الثمن ، ولكن نظرًا لتعديل الملامح ، ستكون ظروف المعيشة في الغرفة مريحة.

هناك العديد من الاختلافات بين خطوط إمداد الحرارة المفتوحة والمغلقة. يجدر اختيار نظام التدفئة حسب ظروف ومكان التثبيت. من السهل تنظيم طريق سريع مفتوح. يجب إنشاء نظام مغلق من قبل المتخصصين.

قواعد التثبيت

نظام تدفئة مغلق: مخططات نموذجية ومبدأ التثبيت

فتح خزان التمدد

تعتمد قواعد توصيل المعدات وإنشاء نظام على نوعه.

المرحلة التحضيرية

كقاعدة عامة ، في الطقس الدافئ ، لا يتم استخدام هيكل إمداد الحرارة. لذلك ، قبل البدء في التدفئة في منزل خاص ، من الضروري التأكد من سلامة وموثوقية عناصره وتنفيذ عدد من الأعمال التحضيرية. قبل استخدام نظام تسخين مغلق ، من الضروري تحديد انحراف مؤشراته الفعلية عن المعلمات المحسوبة.

وفقًا للقواعد ، يتم التحضير لموسم التدفئة في تسلسل معين. بادئ ذي بدء ، يتم إجراء فحص بصري لأجهزة الاتصالات والتدفئة. بالنسبة لمالك العقار ، لا ينبغي أن تأتي مسألة كيفية بدء تشغيل المبرد أولاً. بادئ ذي بدء ، يحتاج إلى التأكد من عدم وجود أضرار ميكانيكية على علبة الجهاز والتحقق من موثوقية اتصاله بخط الأنابيب..

أيضًا ، قبل بدء نظام التدفئة ، يتم اتخاذ عدد من الإجراءات الوقائية:

  1. فحص حالة نظام غاز المداخن. لبدء المرجل ، يجب أن تكون هناك قوة سحب كافية في المدخنة للحفاظ على الاحتراق. لهذا السبب ، يتم تنظيف التجاويف الداخلية من السخام ويتم فحص سلامة الأنبوب. في هيكل من الطوب ، يتم استبدال العناصر التالفة إذا لزم الأمر. يتم إزالة الصدأ عن الأنابيب المجلفنة إن وجدت..
  2. الفحص البصري للأنابيب. بدون هذا ، من الخطر بدء نظام التدفئة. من الضروري معرفة مدى ضيق الأنابيب ، سواء كان هناك أي تشققات أو عيوب ملحوظة.
  3. مراقبة حالة البطارية. يجب على شركة الإدارة ، قبل بدء التدفئة في مبنى سكني ، تحذير المستأجرين من ذلك ، ويجب عليهم التحقق من سلامة المشعات. لا تفصل الأجهزة الفردية عن شبكة التدفئة. عند ملء خطوط الأنابيب ، تأكد من عدم وجود تسرب لسائل التبريد.

كيف تبدأ التدفئة في مبنى سكني

هذه قائمة من القواعد ، والتي بدونها لا ينبغي أن تبدأ البداية الأولى للنظام. لكي يبدأ موسم التدفئة بشكل صحيح ، من الضروري تنفيذ عدد من الإجراءات. يتم إجراء الاختبار التجريبي لنظام الإمداد الحراري في مبنى سكني قبل شهر إلى شهرين من بدء التدفئة. في هذا الوقت ، يكون أصحاب العقارات أفضل حالًا في المنزل للتأكد من عدم وجود تسريبات..

رسم مخطط إمداد حراري

مخطط الإمداد الحراري هو وثيقة ما قبل المشروع ، والتي تعكس العلاقات القانونية ، وشروط تشغيل وتطوير نظام الإمداد الحراري للمنطقة الحضرية ، المستوطنة. فيما يتعلق به ، يتضمن القانون الاتحادي قواعد معينة.

  1. بالنسبة للمستوطنات التي تمت الموافقة عليها من قبل السلطات التنفيذية أو الحكومة المحلية ، اعتمادًا على عدد السكان.
  2. يجب أن تكون هناك منظمة إمداد حراري واحدة للمنطقة المقابلة.
  3. يشير الرسم البياني إلى مصادر الطاقة مع الإشارة إلى معلماتها الرئيسية (الحمل ، وجداول العمل ، وما إلى ذلك) والنطاق.
  4. يشار إلى تدابير تطوير نظام الإمداد الحراري ، والحفاظ على السعة الزائدة ، وخلق الظروف لتشغيله دون انقطاع..

تقع مرافق الإمداد الحراري داخل حدود المستوطنة وفقًا للمخطط المعتمد.

افتح متطلبات تثبيت النظام

عند الترتيب ، يجب عليك:

  • حدد أدنى نقطة لمصدر الحرارة وأعلى نقطة للخزان.
  • استخدم أنابيب بقطر كبير لحركة المبرد.
  • يلزم وجود أنابيب ضيقة لتطبيع الضغط.
  • قم بتركيب رافع مرتفع يوزع الماء بالتساوي.
  • تجنب عدد كبير من المنعطفات والشوك والوصلات.
  • ركب النظام في مكان ضيق – حتى 159 مربعًا.
  • في المنازل الخاصة ، من الأفضل وضع رواسب جيدة للتداول.

إجراءات تثبيت النظام المغلق

نظام تدفئة مغلق: مخططات نموذجية ومبدأ التثبيت

خزان تمدد مغلق

إذا تم تركيب نظام تسخين مغلق مع مضخة وخزان تمدد ، فمن الضروري:

  • ضع المرجل في الطابق السفلي وخزان التمدد في العلية.
  • توفير عزل حراري عالي الجودة للغرف مع خزان ورافعة.
  • لا تستخدم عددًا كبيرًا من التركيبات.
  • منع ارتفاع درجة حرارة الماء.
  • قم بتصريف سائل التبريد إذا لم يبدأ النظام في الشتاء.
  • قم بتشكيل منحدر من 2-3 مم لكل 1 متر من الكفاف.

تم تحديد مبادئ حساب المقطع العرضي والانحدار لخط أنابيب التسخين المغلق في SNiP 2.04.01-85.

الناهضون الرئيسيون

اعتمادًا على موقع الرافعات الرئيسية ، يمكن أن تكون الأسلاك رأسية أو أفقية.

في الحالة الأولى ، يتم توصيل المشعات في كل طابق برافعة رأسية. مثل هذا النظام له خصائصه الخاصة:

  • لم يتم تشكيل أقفال الهواء.
  • كفاءة تدفئة المباني المرتفعة من عدة طوابق.
  • إمكانية توصيل مشعات التدفئة في كل طابق.
  • تركيب أكثر تعقيدًا لعدادات الحرارة في شقق المباني متعددة الطوابق.

غلاية تسخين مفتوحة

باستخدام الأسلاك الأفقية ، يتم توصيل جميع مشعات الأرضية برافعة واحدة. الميزة الرئيسية لمثل هذا المخطط هي استخدام مواد أقل للتركيب ، وبالتالي انخفاض تكلفة النظام..

الحسابات اللازمة

من المهم جدًا إجراء الحسابات الهيدروليكية بشكل صحيح ، والتي على أساسها يتم تحديد قطر الأنبوب لدائرة تسخين من النوع المفتوح بمضخة.

لحساب ضغط الدوران ، يجب مراعاة المعلمات التالية:

  • المسافة من المحور المركزي للغلاية إلى مركز السخان. كلما زادت هذه القيمة ، زاد استقرار المبرد..
  • ضغط الماء عند مخرج الغلاية وعند مدخلها. يتم تحديد رأس الدوران من خلال الاختلاف في درجة حرارة السائل.

يعتمد قطر خط الأنابيب إلى حد كبير على المواد التي صنعت منها. يجب أن يكون للأنابيب الفولاذية لنظام التدفئة مقطع عرضي لا يقل عن 5 سم ، وبعد الأسلاك ، يمكنك استخدام أنابيب بقطر أصغر ، ولكن على العكس من ذلك ، يجب أن تتوسع الأسلاك.

دائرة تسخين من النوع المفتوح مع مضخة

تعتبر معلمات خزان التمدد ذات أهمية كبيرة أيضًا. من أجل التشغيل الفعال للنظام ، يجب استخدام خزان بحجم حوالي 5 ٪ من حجم كل السوائل في النظام. قد يؤدي عدم القيام بذلك إلى انفجار الأنابيب أو تناثر الماء الزائد..

مجموعة كاملة من النظام

تتطلب التدفئة من النوع المفتوح في منزل خاص تركيب غلاية تعمل بالوقود الصلب أو زيت الوقود. الحقيقة هي أن هذا النوع من التدفئة يتميز بالتشكيل الدوري للاختناقات الهوائية ، والتي يمكن أن تتسبب في وقوع حادث عند استخدام الغلايات الكهربائية والغازية..

يمكن حساب قوة غلاية التسخين وفقًا للمخطط القياسي ، حيث يلزم 1 كيلو وات من الطاقة بالإضافة إلى 10-30 ٪ لتسخين 10 م 2 من مساحة الغرفة ، بالإضافة إلى 10-30 ٪ ، اعتمادًا على جودة العزل الحراري.

يجب ألا تستخدم البوليمرات كمواد لخزان التمدد ؛ فالصلب هو الخيار الأفضل في هذه الحالة. يعتمد حجم الخزان على مساحة الغرفة المدفأة ، على سبيل المثال ، في نظام التدفئة لمبنى صغير بارتفاع طابق واحد ، يمكن استخدام خزان تمدد من 8 إلى 15 لترًا.

التدفئة في منزل خاص مفتوح

بالنسبة لأنابيب دائرة نظام التدفئة بمضخة دورانية ، في هذه الحالة يمكن استخدام المواد التالية:

  • صلب. يتميز خط الأنابيب هذا بالتوصيل الحراري العالي ومقاومة الضغط العالي. ومع ذلك ، فإن التثبيت يواجه بعض الصعوبات ويتطلب استخدام معدات اللحام..
  • بولى بروبلين. يتميز هذا النظام بسهولة التركيب والقوة والضيق ، فهو قادر على تحمل تقلبات درجات الحرارة. تتميز أنابيب البولي بروبلين بتشغيل لا تشوبه شائبة لمدة ربع قرن..
  • معدن بلاستيك. الأنابيب المصنوعة من هذه المادة مقاومة للتآكل ، ولا تتشكل الرواسب على جدرانها الداخلية مما يعيق الحركة الطبيعية لسائل التبريد. ومع ذلك ، فإن تكلفة مثل هذا النظام مرتفعة للغاية ، وعمره التشغيلي 15 عامًا فقط..
  • نحاس. يعتبر خط الأنابيب النحاسي الأغلى ثمناً ، لكنه يتحمل درجات حرارة عالية تصل إلى +500 درجة ، ويتميز بأقصى قدر من نقل الحرارة.

يجب أن تكون أجهزة التسخين في نظام التسخين المفتوح متينة بدرجة كافية ، لذلك يجب اختيار المعادن ذات الخصائص المماثلة. الأكثر شيوعًا هي المشعات الفولاذية ، والتي يفسرها الجمع الأمثل بين مظهر النماذج وسعرها وقوتها الحرارية..

حان الوقت لإعادة التعيين ووقت الملء

في ثلاث حالات فقط:

  1. في البداية
  2. بعد إصلاح صمامات الإغلاق والتحكم والغلاية والتعبئة واستبدال أجهزة التدفئة ، وما إلى ذلك ؛
  3. بعد إعادة ضبط نظام التدفئة خلال فصل الشتاء الطويل. تمارس إذا كانت الدائرة مملوءة بالماء وبقي المنزل بدون تدفئة لفترة طويلة..

للتصريف الكامل للدائرة ، يجب أن تكون القلابات على جميع الأقواس أسفل مستوى الملء. عند إعادة الضبط ، افتح فتحة تهوية واحدة على الأقل أعلى الدائرة حتى تمتص الهواء..

بدء التدفئة في منزل خاص

تسلسل إجراءات التثبيت الذاتي للنظام

يتضمن ترتيب نظام التدفئة من النوع المفتوح الأداء المتسلسل للعمل التالي:

  • تركيب غلاية التدفئة. اعتمادًا على الحجم ، يتم تثبيت الجهاز بإحكام وثبات على الأرض أو تثبيته على الحائط.
  • توجيه الأنابيب. يتم تثبيت خط الأنابيب وفقًا للمشروع الذي تم إعداده مسبقًا والمخطط المحدد. في هذه المرحلة ، يجب ألا ننسى المنحدر الموصى به على طول الكفاف بأكمله..
  • تركيب أجهزة التدفئة وتوصيلها بخط أنابيب مشترك.
  • تركيب خزان التمدد والعزل الحراري (إذا لزم الأمر).
  • توصيل عناصر النظام.
  • تشغيل اختباري ، يتم خلاله تحديد أماكن التوصيل غير المحكم.
  • بدء تشغيل نظام التدفئة.

نظام التدفئة مع مخطط مضخة الدورة الدموية

يوصى بتثبيت مستشعر درجة الحرارة عند مخرج المرجل ، والذي يتم من خلاله مراقبة كفاءة نظام إمداد الحرارة من النوع المفتوح..

أول بدء تشغيل غلاية التدفئة

يعتمد تسلسل الإجراءات عند بدء تشغيل الغلاية لأول مرة قبل بدء موسم التدفئة إلى حد كبير على طراز الجهاز ونوعه ، ولكنه يحتاج إلى فحص بصري. هذه إحدى المراحل المهمة التي تسبق البداية النهائية للتدفئة في المنزل..

كيفية التحقق من نظام التدفئة في منزل خاص

يعتبر المبادل الحراري أكثر الوحدات ضعفًا في الوحدة. التحقق من ذلك أمر لا بد منه ، لأنه يتعرض باستمرار لدرجات حرارة عالية أثناء التشغيل. بالتزامن مع إطلاق المبرد ، يعد فحص المرجل من أهم مهام المرحلة التحضيرية..

كم تكلفة التدفئة

نظرًا لأن المواطنين في مناطق مختلفة من الاتحاد الروسي لديهم دخل مختلف ، فإن أسعار أعمال تركيب الشبكات الهندسية ومعدات التدفئة يمكن أن تختلف اختلافًا كبيرًا. تلعب مؤهلات المتخصصين ومعداتهم بالأدوات دورًا أيضًا. تقليديا الأسعار المنخفضة للكتائب العاملة في “الظل” وغير المثقلة بدفع الضرائب. يتم أخذ أعلى سعر لخدماتهم من قبل الشركات الكبيرة التي تضم عددًا كبيرًا من الكوادر الهندسية والفنية..

النصيحة. ألوية “الظل” غير مكلفة ، لكنها ، كقاعدة عامة ، تقوم بعملها بشكل سيء للغاية. من أجل عدم دفع أموال إضافية لإجراء تعديلات أو استئجار شركة كبيرة ، من الأفضل الاتصال بشركة قانونية صغيرة تعرف سمعتها.

لإرشادك إلى مقدار تكلفة إجراء التدفئة في منزل خاص ، سنقدم متوسط ​​تكلفة العمل في موسكو ومنطقة موسكو ، حيث يكون عادةً الأعلى. الأسعار في المناطق المحيطة ليست مختلفة جدا. لذا فإن تركيب غاز أو أي غرفة مرجل أخرى سيكلف المبالغ التالية:

  • على أساس غلاية غاز مثبتة على الحائط مع مضخة مدمجة – من 10 إلى 20 ألف روبل ؛
  • غلاية إضافية ومرجل تسخين غير مباشر بسعة 28-50 كيلو واط – من 30 إلى 40 ألف روبل ؛
  • نفس الشيء ، بسعة 50-70 كيلو واط – من 40 إلى 50 ألف روبل ؛
  • نفس الشيء ، بقوة حرارية تصل إلى 100 كيلو واط – 70-90 ألف روبل ؛
  • عدة غلايات تعمل بأنواع مختلفة من الوقود ، أو متطابقة في سلسلة بسعة 28-70 كيلو واط – 50-70 ألف روبل. أكثر من 70 كيلو واط – 90-120 ألف روبل.

ملحوظة. توضح القائمة صافي تكلفة العمل جنبًا إلى جنب مع التكليف وبدء التشغيل ، ولكن باستثناء المعدات والمواد الاستهلاكية.

يوضح الجدول التالي سعر تنفيذ تسخين المياه ، محسوبًا بالنسبة إلى مشعاع واحد بالإضافة إلى الأنابيب وتركيبات التحكم. لا يتم تضمين مصاريف شراء البطاريات والصنابير وجميع المواد الأخرى أيضًا..

طرق توصيل المبرد بالطريق السريع

يعتمد تبديد حرارة المشعات على طريقة توصيلها بالتيار الكهربائي.

هناك ثلاثة أنواع رئيسية من التوصيلات:

  • قطري؛
  • الجانبي.
  • أدنى.

اتصال قطري أو متقاطع

تعتبر الوصلات القطرية أو المتقاطعة هي الأكثر كفاءة. يتم تحقيق أقصى تسخين للبطارية من حيث المساحة ، ولا يوجد عملياً أي فقدان للحرارة.

وفقًا لهذا المخطط ، يتم توجيه خط أنابيب الإمداد إلى أنبوب المبرد العلوي ، ويتم توصيل أنبوب المخرج بالأنبوب السفلي الموجود على الجانب الآخر من الجهاز. بالنسبة للأجهزة التي تحتوي على عدد كبير من الأقسام ، يتم استخدام نوع الاتصال القطري فقط..

اتصال جانبي أو أحادي الاتجاه

يتيح لك الاتصال الجانبي أو أحادي الجانب تحقيق تسخين موحد لجميع أقسام الجهاز.

للتوصيل ، يتم توفير خطوط أنابيب الإمداد والعودة من جانب واحد. في أغلب الأحيان ، يتم استخدام مثل هذا الاتصال لجهاز التسخين ذي الأسلاك العلوية..

نظام تدفئة مغلق: مخططات نموذجية ومبدأ التثبيت

نقل الحرارة للتدفئة مع التوصيل الجانبي للمشعات ، مع الإمداد من أعلى إلى أسفل ، يساوي 97 ٪. مع الحركة العكسية لسائل التبريد – من الأسفل إلى الأعلى – يكون هذا الرقم 78٪

وصلة المبرد إلى الأنبوب السفلي

الاتصال السفلي ليس مخطط التدفئة الأكثر كفاءة. ومع ذلك ، يتم ترتيبه كثيرًا ، خاصةً عندما يكون خط الأنابيب الرئيسي مخفيًا تحت الأرض..

يتم توصيل أنابيب المدخل والمخرج إلى الفتحات السفلية الموجودة على جوانب مختلفة من الرادياتير.

نظام تدفئة مغلق: مخططات نموذجية ومبدأ التثبيت

معدل نقل الحرارة في الوصلة السفلية للمشعات هو 88٪

العقد الرئيسية لنظام التدفئة من النوع المغلق

عادة ، عند تركيب نظام مغلق ، يتم تجهيز غرفة المرجل ، والتي يمكن أن تكون موجودة في منزل أو مبنى منفصل..

يتم تركيب غلاية فيه ويتم وضع جميع المعدات الرئيسية بجانبه ، والتي يتم من خلالها مد خط انابيب للمبادلات الحرارية في المنزل.

نظام تدفئة مغلق مع دوران قسري وعناصره.

أغلق الصبابات

بمساعدة الصمامات الكروية والصمامية ، يتم قطع تدفق المبرد في خط الأنابيب. غالبًا ما تُستخدم الأجهزة من نوع الصمامات في المبادلات الحرارية للمبرد لموازنة البطاريات من أجل معادلة درجات حرارتها. جميع الصمامات تقريبًا مصنوعة من النحاس ولها خيوط خارجية وداخلية لتوصيلها بخط الأنابيب.

فتحات التهوية لنظام التدفئة - أمثلة على التصميم والتنسيب.

الفتحات والسهام الهيدروليكية

لتوصيل عدد كبير من المبادلات الحرارية بدائرة التسخين ، يتم استخدام وحدات التوزيع – المجمعات والسهام الهيدروليكية.

عادة ، يتم استخدام المفاتيح الهيدروستاتيكية ، والتي هي عبارة عن خزانات حجمية مستطيلة الشكل رأسيًا ، لتوزيع عدد كبير من المجمعات أو المبادلات الحرارية للرادياتير. يجب وضع فتحة تهوية أعلى الأسهم الهيدروليكية.

المجمعات هي أجهزة أكثر تعقيدًا وتتكون من وحدتي توزيع مع منافذ متعددة (أمشاط) – توريد وإرجاع. بمساعدة المجمعات ، يقومون بشكل أساسي بتوصيل ملامح التدفئة تحت الأرضية ، وغالبًا ما يتم استخدامها في الأسلاك الشعاعية للمشعات.

يسمح لك مشط المجمع بضبط معلمات درجة الحرارة لأي مبادل حراري. لهذا الغرض ، يتم تثبيت مقياس التدفق القابل للضبط في علبة شفافة مع علامات ورأس مؤشر داخلي فوق كل من أمشاط التغذية..

يوجد فوق كل منفذ رجوع أيضًا صمام تحكم مغلق بغطاء واقي. إذا كان من الضروري أتمتة إعداد نظام درجة الحرارة ، يتم تثبيت محركات مؤازرة عليها ، والتي تقوم بتدوير صمامات التحكم ، وبالتالي تغيير حجم سائل التسخين المار. مع انخفاض سائل التسخين المتدفق على طول الدائرة ، تنخفض درجة حرارة المبادلات الحرارية ، ومع زيادتها ترتفع.

جهاز البطاريات ثنائية المعدن واللوحية.

أجهزة التحكم ووحدات الأمان

في العديد من أنظمة التدفئة ، يتم تثبيت مقاييس ضغط للتحكم في الضغط ، والذي يبلغ متوسطه 1 – 1.5 بار. يجب أن تكون مستشعرات درجة الحرارة موجودة أيضًا ، والتي تشمل بعض أنواع الفتحات..

في الجزء العلوي من خط الأنابيب الذي يغادر المرجل مباشرة ، يجب تثبيت مجموعة أمان تتكون من 3 أجهزة موضوعة في مبيت واحد. تشتمل المجموعة على فتحة تهوية وصمام تصريف ومستشعر ضغط المؤشر.

لماذا تحتاجين إلى مكياج في نظام مغلق

مكياج نظام مغلق

من أجل التشغيل الفعال لنظام التدفئة المغلق ، من الضروري الحفاظ على ضغط التشغيل باستمرار. على الرغم من حقيقة أن النظام مغلق ، إلا أنه غير محسوس للوهلة الأولى وتسريبات طفيفة فيه. يتم فقد الماء من النظام عند إزالة الهواء من خلال صنبور Mayevsky ، ويتسرب من خلال أختام مضخة الدوران ، عبر مفاصل مختلفة من الدائرة. هذه الخسائر تراكمية وبعد مرور بعض الوقت يكون لها تأثير على أداء النظام. للتعويض عن هذه الخسائر ، من الضروري تغذية نظام التسخين المغلق من مصدر المياه..

المكياج اليدوي أو الآلي

بالنسبة لأنظمة التدفئة البسيطة والصغيرة ، عادةً ما يتم استخدام صمام ميكانيكي. يتم تثبيته عند نقطة الضغط الأدنى ، والتي تكون أمام مضخة الدوران. يتم تثبيت مقياس ضغط في هذه المرحلة لمراقبة عملية المكياج..

لاستبعاد دخول المبرد إلى الماء الرئيسي ، يتم استخدام صمام الإغلاق.

في الأنظمة المعقدة والمتفرعة ، يتم إجراء إعادة الشحن التلقائي لنظام التدفئة ، ويعتمد سعر صمام إعادة الشحن على العلامة التجارية للشركة المصنعة. أحيانًا تكون صمامات الماكياج الأوتوماتيكية جزءًا من معدات الغلايات. إذا تم تنفيذ المكياج من نظام إمداد بالمياه ، حيث يكون الضغط عادة من 3 إلى 4 بار ، فسيحدث كل شيء بكل بساطة. ضبط المصنع للصمام هو 1.5 بار.

إذا انخفض الضغط في نظام التسخين عن 1.5 بار ، سيفتح الصمام وسيظل مفتوحًا حتى الوصول إلى الضغط المحدد. إذا كان المكياج الأوتوماتيكي سيستخدم سائل تبريد من مصادر أخرى ، فستكون هناك حاجة إلى مضخة ، والتي سيتم تشغيلها بإشارة من الصمام وتزويد نظام التدفئة بسائل التبريد عند ضغط معين..

تحكم أوتوماتيكي في درجة الحرارة

تصميم صمام تخفيض الضغط لتسخين المكياج

كيفية أتمتة واختيار الوضع الأمثل في مباني المنزل ، خاصةً إذا كنت غالبًا غائبًا عن شقة أو في منزل ريفي خاص. الأمر بسيط للغاية ، فأنت بحاجة إلى شراء جهاز تحكم لنظام التدفئة – جهاز يسمح لك ببرمجة درجة الحرارة في المنزل والتحكم فيها. قبل شراء جهاز تحكم للتدفئة ، تحتاج إلى التأكد من أن الغلاية بها وحدة التحكم المناسبة. الخيار الأفضل هو استشارة المتخصصين.

يتم الحصول على أحد أفضل خيارات الأتمتة باستخدام أسلاك شعاع (مجمّع). يتم تثبيت صمامات خاصة على المشعب ، والتي يتم التحكم فيها بواسطة وحدة التحكم في جهاز التحكم متعدد القنوات. تصدر نفس وحدة التحكم إشارة لتشغيل المرجل..

يتم تثبيت ترموستات منفصل في كل غرفة ، والتي يتم ضبطها على درجة حرارة معينة. تقوم وحدة التحكم متعددة القنوات في نظام التسخين المشع بمعالجة البيانات من منظمات الحرارة ، وعندما تنخفض درجة الحرارة في أي غرفة ، تقوم بتشغيل الغلاية وتفتح صمام هذه الغرفة على المشط. على أي حال ، ستعمل الغلاية حتى تصل درجة الحرارة في جميع الغرف إلى القيمة المبرمجة..

نظام تدفئة مفتوح لمنزل خاص

من المستحيل أن نقول بشكل لا لبس فيه أي نظام تدفئة أفضل – مفتوح أم مغلق. يعتمد تطبيق نظام معين على العديد من العوامل ، على سبيل المثال حجم المنزل وعدد طوابقه وموقعه وتوافر الموارد المالية والمنطقة. سيسمح لك الأسلوب المعقول فقط باختيار نظام تدفئة منزلي يوفر الراحة والراحة في المنزل بتكاليف مثلى للتركيب والتشغيل..

نصائح مفيدة

بغض النظر عن خيار التدفئة الذي تم اختياره ، فإن الشيء الرئيسي هو التشغيل الصحيح لنظام التدفئة. هناك عدد من القواعد والتوصيات لكل من النظام المغلق والمفتوح التي يجب عليك الالتزام بها..

خلاف ذلك ، فإن الجهاز لن يعمل لفترة طويلة..

  • بالنسبة للهيكل المفتوح ، من المهم جدًا في الطقس البارد ، إذا لم يتم تشغيل التدفئة ، لتصريف كل السوائل من النظام. هذا لمنع الأنابيب من التجمد. أيضًا ، بالنسبة لفصل الشتاء ، من الأفضل عزل خزان التمدد ، خاصةً إذا كان مثبتًا تحت سقف. عند تثبيت خط أنابيب في نظام من هذا النوع ، فإن الأمر يستحق تقليل عدد المنعطفات وكذلك عدد التوصيلات.

نظام تدفئة مغلق: مخططات نموذجية ومبدأ التثبيت

  • بعد الانتهاء من تركيب نظام مغلق يجب ملؤه بالماء. في المرة الأولى التي تملأ فيها النظام بالسائل ، اتبع تعليمات معينة. في تصميم التدفئة ، يجب أن تكون هناك حنفيات وصنابير تصريف تسمح لك بالملء بالماء. علاوة على ذلك ، يجب وضع صنابير التصريف في الجزء السفلي من النظام..

نظام تدفئة مغلق: مخططات نموذجية ومبدأ التثبيت

نظام تدفئة مغلق: مخططات نموذجية ومبدأ التثبيت

  • لكي يعمل الهيكل المغلق بشكل صحيح ، من الضروري أن يكون الضغط على نفس المستوى باستمرار. بالطبع ، الهيكل مغلق تمامًا ، لكن يمكن أن يحدث تسرب فيه. للوهلة الأولى ، قد تبدو غير مهمة. على سبيل المثال ، يمكن أن يترك الماء النظام إذا تمت إزالة الهواء باستخدام صنبور Mayevsky ، أو عند المفاصل. بعد فترة من الوقت ، يمكن أن تؤدي هذه الخسائر في السوائل ، التي تعمل كناقل للحرارة ، إلى حدوث خلل في تشغيل النظام ، مما يعني أنه يجب تعويضها.

نظام تدفئة مغلق: مخططات نموذجية ومبدأ التثبيت

  • إذا كان النظام صغيرًا ، فيمكن أن يُعهد بالملء بالماء إلى صنبور ميكانيكي. في الأنظمة الأكثر تعقيدًا ، من الأفضل إعطاء الأفضلية للماكياج التلقائي ، والذي سينظم في حد ذاته الحاجة إلى ملء النظام.

نظام تدفئة مغلق: مخططات نموذجية ومبدأ التثبيت

  • يعد بث النظام لحظة غير سارة ، ولكن يمكن أيضًا التعامل معها من خلال فتحات التهوية. هذه الأجهزة تلقائية أو يدوية. أشهر فتحات تهوية يدوية هي رافعة Mayevsky. عادة ما يتم تثبيته في نهاية البطارية..

نظام تدفئة مغلق: مخططات نموذجية ومبدأ التثبيت

  • تعتبر فتحات التهوية الأوتوماتيكية أفضل ، لأنها تسمح لك بإزالة الهواء من النظام مباشرة أثناء التشغيل. عادة ، يتم توصيل هذه الأجهزة في الأماكن التي توجد بها المنعطفات ، أو في أعلى نقاط النظام. هذا يتجنب تراكم الهواء في النقاط الحرجة..

نظام تدفئة مغلق: مخططات نموذجية ومبدأ التثبيت

  • في الأنظمة المغلقة ، يمكن استخدام الأنابيب ذات القطر الصغير. ومع ذلك ، لا تدخر الكثير عن طريق اختيار أصغر واحد. خلاف ذلك ، يمكنك زيادة الضغط في خط الأنابيب ، وإذا كانت المضخة بها طاقة غير كافية ، فإنها ببساطة لن تتكيف.

نظام تدفئة مغلق: مخططات نموذجية ومبدأ التثبيت

  • التثبيت الصحيح لمضخة الدوران مهم. وهو يتألف من حقيقة أن دوار الجهاز يجب أن يكون له وضع أفقي بالنسبة لمحوره. في هذه الحالة ، سيعمل الجهاز بصمت ، وسيتم تقليل الاحتكاك مع المبرد..

نظام تدفئة مغلق: مخططات نموذجية ومبدأ التثبيت

  • إذا تم سكب مضاد التجمد في نظام مغلق ، فسيصبح التسخين أفضل. على سبيل المثال ، سيكون من الممكن ، حتى في فصل الشتاء ، المغادرة بأمان لفترة طويلة وعدم الخوف من إزالة الجليد من النظام. في هذه الحالة ، يتم تقليل المخاطر إلى الصفر..

نظام تدفئة مغلق: مخططات نموذجية ومبدأ التثبيت

بالنسبة للأنظمة المفتوحة ، من المهم أن تكون الأنابيب التي تعمل أفقيًا مائلة. علاوة على ذلك ، يجب أن يتم ذلك في اتجاه مشعات الغلاية.
