Kedel som kilde til vandopvarmning

En klassisk kedel er en forseglet beholder med et elektrisk varmeelement indeni. For at forbinde til vandforsyningssystemet har designet 2 rør. Kan en lignende kedel bruges i varmesystemet i et privat hus?

Desværre har den ikke de korrekte egenskaber, der er nødvendige for organisering af autonom varmeforsyning. Ved normal drift skal en kedel til opvarmning af et privat hus have en meget høj effekt. I gennemsnit vil 10 m² boligareal kræve 1 kW termisk energi. De der. for at levere varme til et hus på 100 m² kræves en kedelmodel med en minimumseffektværdi på 10 kW. Producenter producerer simpelthen ikke sådanne modeller..

Hvis du bruger en kedel til at opvarme et sommerhus med et lille område, kan du støde på følgende problemer:

  • Høj inerti. I gennemsnit er en tank 100 liter. med et varmeelementeffekt på 2 kW, vil det varme op til en temperatur på + 75 ° C i 1,5-2 timer. I dette tilfælde vil cirkulation være umulig, da det kun øger opvarmningstiden;
  • Stort tankvolumen. I teorien gør det det muligt at bruge kedlen til opvarmning og varmtvandsforsyning. Imidlertid vil det konstante indtag af vand og påfyldning af systemet udefra føre til ujævn opvarmning af kølevæsken;
  • Højt energiforbrug. Inden der foretages opvarmning fra en kedel, er det nødvendigt at beregne dens effekt. Det skal huskes på, at brug af det i varmtvandsforsyning vil føre til permanent varmeelementer. Dette vil øge energiomkostningerne..

Så hvorfor er der flere og flere ordninger på netværket, hvor opvarmning udføres ved hjælp af en kedel? Det er trods alt meget mere rationelt at bruge en el -kedel til dette. Det handler om den forkerte terminologi. Ved vandopvarmning er det muligt at installere såkaldte indirekte varmetanke, som strukturelt ligner kedler. For at undgå yderligere forvirring vil vi også kalde dem kedler..

Hvis der er et ønske om at installere en klassisk kedel som hovedvarmeelement, kan der være problemer med producentens garanti. Dette skyldes en funktionsfejl på enheden..

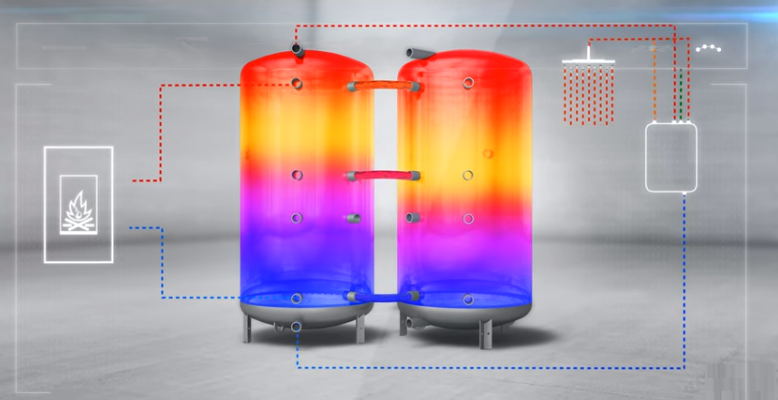

Lagertank som et alternativ til den traditionelle kedel

Opvarmning fra en vandvarmer med egne hænder

Indirekte opvarmningstank design

Lagertanken ligner strukturelt næsten fuldstændigt en klassisk kedel. Forskellen ligger i de interne rør, der tilsluttes varmesystemet. I dette tilfælde er det nødvendigt at løse spørgsmålet – hvorfor har du brug for en kedel i varmesystemet??

Korrekt organiseret opvarmning gennem kedlen forudsætter, at dette element vil udføre funktionen af ​​en varmeakkumulator. Vandet i tanken modtager varmeenergi gennem en intern spole, der er forbundet til varmesystemet. Efter at kedlen er slukket, finder den omvendte proces sted – en stigning i temperaturen af ​​kølemidlet fra vandet i kedlen.

Desuden vil det være i stand til at udføre følgende funktioner, efter at kedlen er korrekt tilsluttet varmesystemet:

  • Tilrettelæggelse af varmtvandsforsyning. Da væsken fra beholderen ikke kommer i kontakt med kølevæsken, kan den bruges på gården. Men for dette er det nødvendigt at foretage den korrekte beregning af kedlens effekt til opvarmning af huset, så dette ikke påvirker parametrene for varmeforsyningen;
  • Opvarmning af vand ved hjælp af et indbygget varmeelement. Således er det muligt at opretholde kølevæskens opvarmningsniveau selv med en inaktiv kedel. Dette kan kun gøres ved at købe en el -kedel til opvarmning..

Det er vigtigt i første omgang at tage stilling til formålet med lagertanken – den vil være designet til varmtvandsforsyning, arbejde som varmeakkumulator eller kombinere disse funktioner. Baseret på den trufne beslutning beregnes den optimale volumen, og varmeskemaet fra kedlen vælges.

Lagertanken kan laves af dig selv. For at reducere varmetab er det nødvendigt at lave termisk isolering af kabinettet.

Beregning af lagertankens volumen og varmeelementets effekt

Varme fra en vandvarmer med egne hænder

Anvendelsesområder for varmeakkumulatoren

På det første trin er det nødvendigt at beregne kedlens effekt til opvarmning af huset. Der er flere måder at opnå dette på. Den mest optimale af dem er at læse anbefalingerne fra producenten af ​​en bestemt tankmodel..

Det skal huskes på, at varmeskemaet fra kedlen direkte afhænger af hele systemets effekt. Derfor tages denne værdi som den indledende parameter. Lad os antage, at det er 1 kW / t. Efter installation af kedlen i varmesystemet i et privat hus skal den opretholde det optimale niveau af vandopvarmning i yderligere 5 timer. I dette tilfælde er systemets termiske regime 75/50 (lav temperatur). I dette tilfælde beregnes kedlens optimale volumen til opvarmning og varmtvandsforsyning ved hjælp af følgende formel:

Den resulterende volumen kan reduceres ved at købe en kedlemodel til opvarmning af et sommerhus med et varmeelement. Når du beregner, skal du tage højde for denne enheds strømtæthed. I gennemsnit er det nødvendigt at købe en model med et volumen på ca..

For en fuldstændig beregning af kedlens effekt til opvarmning af et hus er det nødvendigt at tage alle faktorer i betragtning – varmetab i bygningen, tankens placering i systemet osv..

Installation og drift af en varmekedel

Varme fra en vandvarmer med egne hænder

Efter at have udført alle de nødvendige beregninger af kedeleffekten og dens volumen, kan du begynde at integrere enheden i varmesystemet. Bestemmelse af installationsstedet er en vigtig opgave. Efter at have besluttet formålet med kedlen i varmesystemet, skal du læse vejledningen til installationen. Den bedste løsning ville være at installere den i umiddelbar nærhed af kedlen. I dette tilfælde er overførsel af varmeenergi fra kølemidlet til vand den mest effektive..

Men på samme tid kan du stå over for følgende vanskeligheder ved at organisere opvarmning ved hjælp af en kedel:

  • Varmtvandsforsyning. I et varmesystem med en fast brændselskedel er det mest bekvemt at placere kedlen direkte i fyrrummet. Men for at levere opvarmet vand til lokalerne skal du bruge en separat pumpe og styreenheder til det;
  • Stor kapacitet. hvis der planlægges opvarmning via en kedel til store boligarealer. Der er et problem med placeringen af ​​varmeelementet;
  • Strømforsyning for at sikre driften af ​​varmeelementet. For en kedels normale funktion til opvarmning af et privat hus anbefales det også at installere en autonom strømkilde.

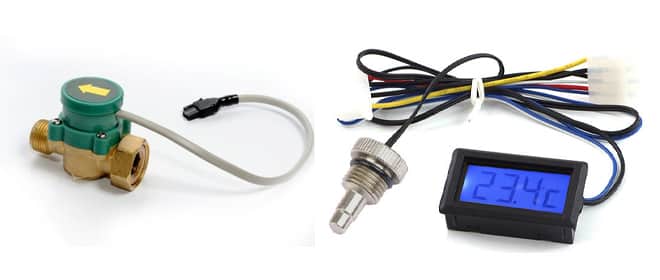

Varmtvandets temperatur gennem kedlen overvåges ved hjælp af et installeret termometer. Det er ikke inkluderet i standardpakken og skal derfor købes separat..

Installation af en varmebeholder

Varme fra en vandvarmer med egne hænder

For at installere varmeakkumulatoren er det nødvendigt at forberede et fladt område på forhånd. Overvej dens store vægt – om nødvendigt laves et separat fundament, eller gulvene forstærkes.

Den bedste monteringsmulighed er på en separat platform. På denne måde kan husets kontakt med betonoverfladen undgås, hvilket reducerer varmetab i el -kedlen til opvarmning. Næsten alle producenter laver containere på specielle ben. Hvis de er fraværende, anbefales det at installere isolering på gulvet..

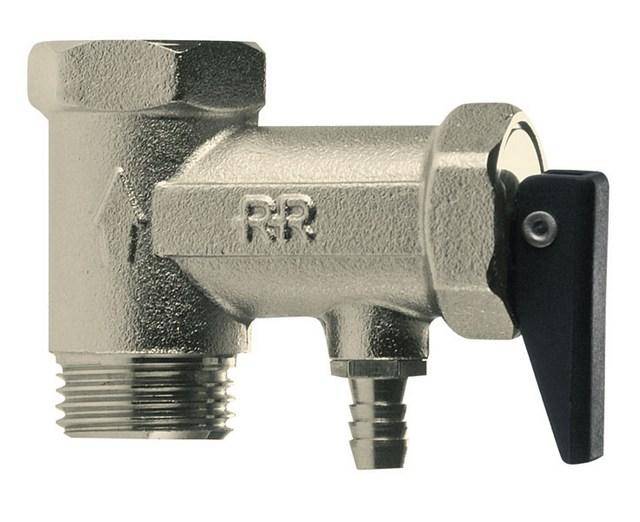

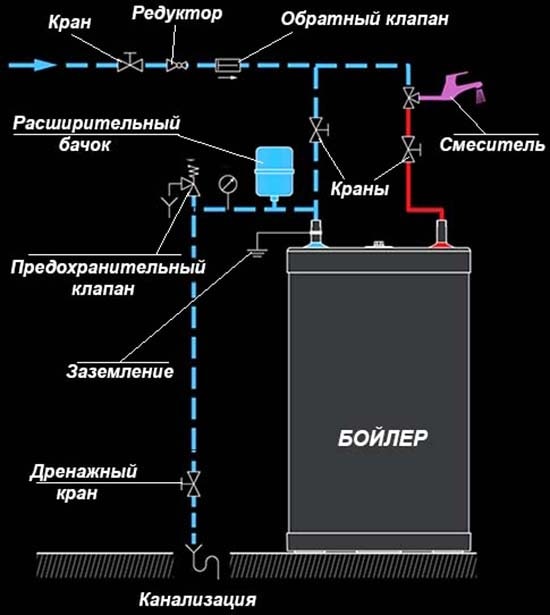

Proceduren for tilslutning af kedlen til varmesystemet er at udføre følgende handlinger:

  1. Efter installation af beholderen skal du kontrollere dens position i forhold til horisonten. Ingen afvigelser tilladt.
  2. Tilslut til varme. Det er vigtigt, at dysernes diameter er ens. Ellers vil der forekomme overdreven hydraulisk modstand efter tilslutning af kedlen til varmesystemet..
  3. Hvis installationen udføres i et uopvarmet rum, er kedelhuset isoleret.
  4. Der tilsluttes varmtvandsforsyningen, så kedlen ikke kun fungerer til opvarmning, men også til varmtvandsforsyning.

Efter afslutningen af ​​dette arbejde er det nødvendigt at kontrollere tætheden af ​​alle forbindelser og starte varmesystemet. Inden for 2-3 uger anbefales det at måle temperaturen på vandet i tanken og kølevæsken i rørene, efter at kedlen er slukket. Så du kan bestemme den faktiske tid for at opretholde det ønskede varmenniveau i varmekredsen fra kedlen..

For at opnå fuld opvarmning fra kedlen anbefales det ikke at bruge frostvæske. Det er kendetegnet ved en relativt lav varmekapacitet, som vil påvirke overførsel af varme til vand og tilbage til kølevæsken..

Betingelser for korrekt drift af kedlen

Varme fra en vandvarmer med egne hænder

Vedligeholdelse af lagertanken er praktisk talt ikke anderledes end at udføre de nødvendige procedurer for at opretholde funktionsdygtigheden af ​​en elkedel med varmeelementer. Og i dette tilfælde, for at kedlen skal fungere normalt i varmesystemet i et privat hus, er det nødvendigt at følge producentens anbefalinger.

Dette kan sikres, selv før varmeforsyningen fra kedlen foretages. Det er bedst at købe modeller med det såkaldte “tør varmeelement”. På den er dannelsen af ​​skalaen meget langsommere. Du bør også forfiltrere vandet, før det føres ind i opbevaringstanken..

Ud over disse procedurer skal du gøre følgende:

  • Kontroller integriteten af ​​strukturens varmeisolering en gang om måneden;
  • Kontroller varigheden af ​​opretholdelse af kølemiddeltemperaturen under driften af ​​varmeforsyningen gennem kedlen. Forskellen mellem de beregnede og de faktiske indikatorer bør ikke overstige 15%;
  • Kontrol af tilslutningernes tæthed. Det anbefales at udskifte pakningerne før hver fyringssæson. På denne måde kan du opnå mere pålidelig opvarmning af et privat hus ved hjælp af en kedel..

Betjeningsenheden på nogle modeller er følsom over for spændingsstød. For at undgå skader på denne dyre enhed skal du tilslutte en stabilisator til kedlen i varmesystemet.

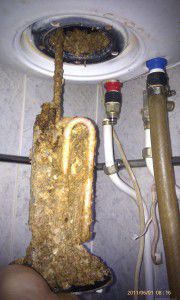

For at rengøre varmeelementet fra skala, skal det demonteres. Men inden det skal du spørge sælgeren, om fabriksgarantien bevares.

Valg af kedel til varmesystem

Som vi bemærkede ovenfor, producerer nogle virksomheder modeller af elektriske vandvarmere med fokus på integration med varmesystemet i et hus eller lejlighed. Sådanne varmekedler har flere forskelle fra apparater til opvarmning af vand – og derfor skal du vælge den mest passende model, når du designer varme baseret på en kedel.

Hvad er disse forskelle:

  • Den første forskel er placeringen af ​​vandindløb og udløb på vandvarmerens krop. I vores tilfælde skal indløbet til koldt vand være placeret i bunden og udløbet øverst i tanken..

    Med dette arrangement af rør vil varmt vand strømme ind i udløbsrøret med maksimal effektivitet, hvilket betyder, at rummet vil varme meget hurtigere op.

  • Den anden forskel er diameteren på husholdningshullerne. Indenlandske modeller leveres med afgangsrør med en diameter på en halv tomme eller ¾.

    For tilslutning til rør er dette klart ikke nok, fordi varmemodeller af elektriske kedler fremstilles med indgange og udgange med en diameter på mindst 2 tommer. Hvis den model, du har valgt, netop har sådanne dyser, kan du roligt stoppe valget på denne enhed.

  • Hvad angår tankens volumen, er alt ganske simpelt her: jo større det er, jo bedre. En vandvarmer med en lille tank til opvarmning af rummet er praktisk talt ikke anvendelig, da den ikke kun konstant vil arbejde under en meget høj belastning, men heller ikke vil sikre opretholdelsen af ​​den korrekte temperatur i kølevæsken.
  • Varmeelementets effekt er også vigtig, og igen – jo flere jo bedre. Som regel anbefaler eksperter at købe en enhed, hvis effekt er mindst 1 kW pr. 10 m 2 i det opvarmede rum..

    Det er af disse grunde, at de fleste husholdningskedler simpelthen ikke er egnede til opvarmning.!

Konklusionen fra alt dette kan gøres utvetydig: Uanset hvor attraktiv prisen på husholdningsvarmere er, til opvarmning af et hus af høj kvalitet skal du vælge en højeffekt-enhed, der er specielt designet til dette formål..

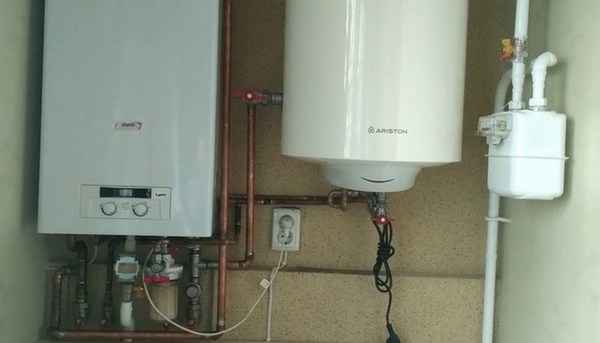

Er det muligt at bruge en vandvarmer i stedet for en kedel

Vandvarmeren kan bruges som en lagertank, en slags buffer til udvinding af varme og dens efterfølgende tilbagevenden til varmesystemet. Her er et klart plus, at selvom varmekedlen er slukket, vil der stadig strømme varme ind i radiatorerne og konvektorerne. Dets valg vil allerede ske ikke fra varmeveksleren, men fra vandvarmeren.

Er det muligt at bruge en vandvarmer i stedet for en kedel

Det er teoretisk muligt fuldstændigt at udskifte kedlen med en vandvarmer, hvis der installeres et kraftigere varmeelement. Hvis du bruger et standard varmeelement, er dets effekt tydeligvis ikke nok til at opvarme den nødvendige firkant i huset.

Er det muligt at bruge en vandvarmer i stedet for en kedel

Er det i lavsæsonen, og når det er nødvendigt, at radiatorer og varmeledninger ikke fryser, finder denne måde at bruge en vandvarmer sted.

Hvilken kedel er egnet til opvarmning

typer varmeapparater

Det vigtigste er at vælge den rigtige vandvarmer, så du ikke fortryder din beslutning senere. De bedste og mest egnede enheder er de kedler, der er udstyret til at udføre to funktioner på én gang. Populære modeller, der kombinerer funktionen af ​​en kedel og et varmesystem:

  • GORENJE;
  • ARISTON;
  • ELECTROLUX.

Ved at vælge disse enheder behøver du ikke at tænke på risici og konsekvenser af deres arbejde. Sådanne kedler er mere pålidelige af følgende grunde:

  • de giver den maksimale vandforsyning til rørene på grund af deres struktur;
  • stor krop hjælper med at opvarme mere vand;
  • diametre på indløb og afløb ikke overstiger to tommer, hvilket gør vandopvarmning mere effektiv.

Du skal også være opmærksom på graden af ​​vandvarmerens effekt. Det burde være nok både til opvarmning af almindeligt vand og til levering af varmeledningerne.

Øjeblikkelig vandvarmer

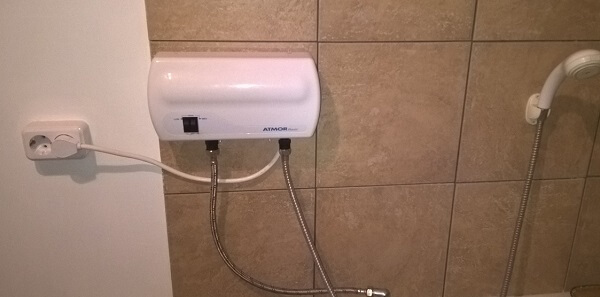

Husholdnings øjeblikkelige elektriske vandvarmere til opvarmning af private huse er teknisk egnede, men på grund af mangler (forbrug, ikke designet til langvarig belastning) bruges de sjældent, som regel betragtes de ikke som.

Fordele:

  • der er ingen pause til primær opvarmning, kølevæsken leveres straks;
  • kompakthed, som gør det muligt at placere det hvor som helst, forenkle installation, montering / demontering.

Ulemper:

  • kontroversiel økonomi, høj effekt, betydeligt elforbrug. Resultatet vil kræve fra 8 – 10 kW;
  • tændes fra den indstillede strømningshastighed, foretages justeringen ved at justere cirkulationspumpen, hvilket er ubelejligt;
  • der er ingen temperaturvedligeholdelsestilstand;
  • på grund af ændringer i strømmen vil enheden slukke, især på grund af dette er den ikke egnet til et etrørs kredsløb (Leningrad);
  • har brug for forstærket ledning.

Øjeblikkelige har ingen problemer med luftning, de er endnu bedre egnet end vandvarmere til opbevaring.

Men brugen af ​​en øjeblikkelig vandvarmer i varmesystemet har ulemper, der ophæver fordelene. Husholdningsapparater er ikke designet til langvarig kontinuerlig drift, normen er 2-3 timer om dagen (brusebad, vask, opvask). Derfor er nedbrud mulig.

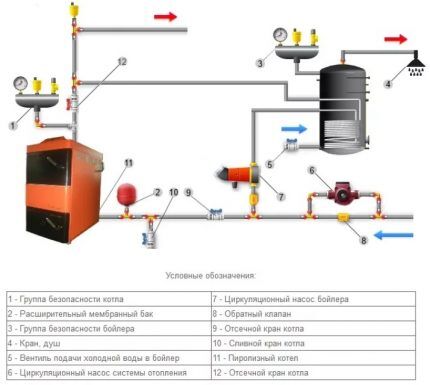

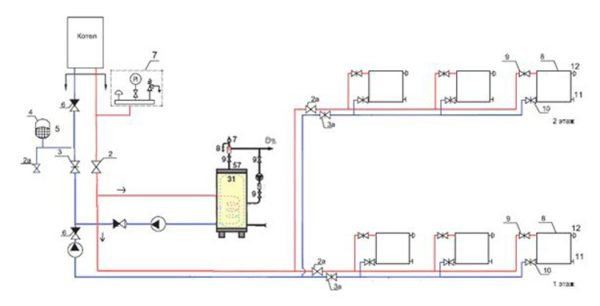

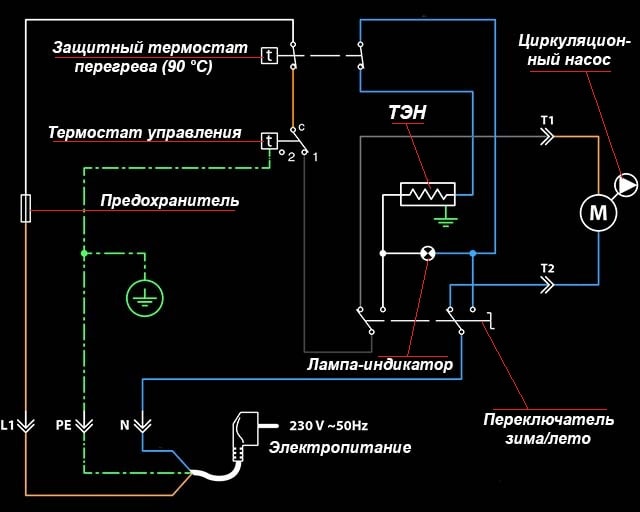

Eksempler på driftsordninger til tilslutning af en elektrisk kedel til opvarmning

Eksempler på vellykkede implementerede ordninger for brug af vandvandsvarmere til opvarmning:

  • areal 10 m², kedel 10 l med øvre forbindelse til vasken (spørgsmålet om luftudslip er løst). Sammensætning: 5 l hydraulikbeholder, manometer, termometer, påfyldnings -tee, luftventil, 60 W pumpe. Frostvæske bruges. Udstyret med 2 atm. Det vigtigste er tæthed – frostvæske har høj flydende;
  • kedel 15 l, 2 kW, pumpe, rør (plast) 20 mm, aluminiumsbatterier 2 stk. Der er ikke strøm nok til 3 radiatorer. Varmer et godt isoleret rum på 30 m² op;
  • en lagerkedel til 80 liter, en pumpe, en ekspansionsbeholder, 3 batterier i tre rum, en hydraulisk pil;
  • kapacitet på 50 liter, areal 32 m², to ti sektionelle aluminiumsbatterier. Pumpen og ekspansionsbeholderen leveres til returledningen. Frostvæske er kølevæsken.

Video: En interessant version af en hjemmelavet indirekte varmekedel ifølge ENKdom-projektet

En færdiglavet kedel kan købes i en butik, og så er det kun tilbage at installere den på et forberedt sted. Imidlertid er omkostningerne ret høje, og hvis du har færdighederne til at arbejde med de nødvendige værktøjer til fremstilling, kan du efter at have erhvervet det nødvendige materiale gøre alt med dine egne hænder, samtidig med at du sparer en anstændig mængde penge og øger din selvværd !

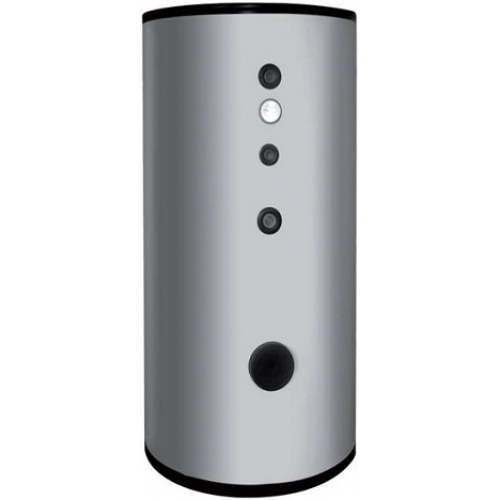

Hvad er en indirekte varmekedel

En indirekte varmekedel er en vandvarmetank, der fungerer sammen med centralvarmeenheder. I modsætning til traditionelle vandvarmere kræver den indirekte kedel ikke en elektrisk forbindelse.

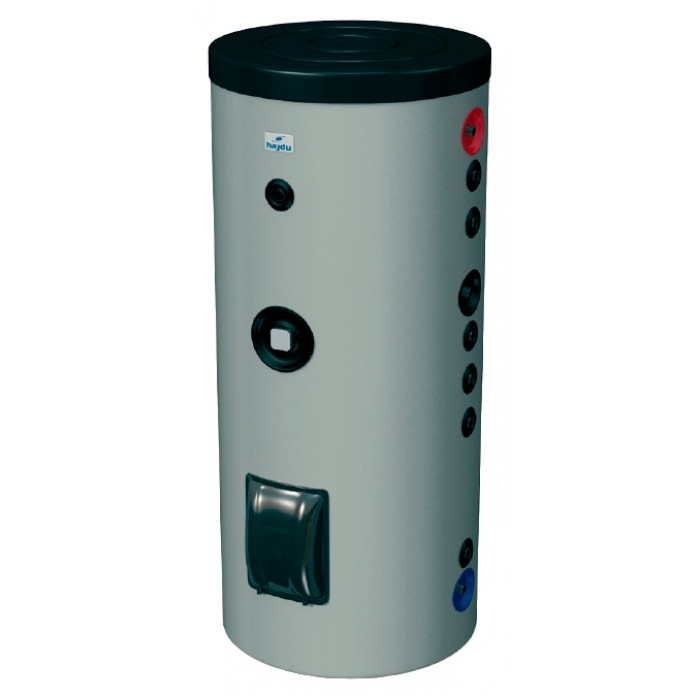

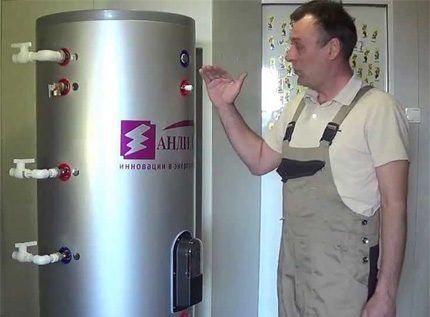

Indirekte varmekedel

Indirekte varmekedler kan have forskellige designs, men de opvarmer alle vandet ved hjælp af energien fra kedlens kølemiddel

Vandopvarmning opstår på grund af varmeudveksling mellem varmt vand, der strømmer gennem varmeveksleren, og koldt vand, som fyldes i kedeltanken. Eksternt er kedlen en cylindrisk beholder med en kapacitet på titusindvis til flere tusinde liter..

Indirekte vandvarmere bruges både i private huse, hvis ejere ikke har mulighed for at oprette forbindelse til autonom centraliseret opvarmning, og i store industrier, hvor der kræves en stor mængde varmt vand.

Indirekte varmekedelanordning

Faktisk er apparatet en konventionel varmeveksler..

Sandt nok er varmevekslere traditionelt bygget efter princippet om “rør i rør”, og i dette tilfælde er varmevekslingselementerne et fartøj og en rørformet spole. Opbevaringsbeholderen spiller rollen som et eksternt “rør”, inden i hvilket et indre “rør” eller spole er placeret.

Varmesystemets varmebærer føres gennem den rørformede spole, og beholderens indre område fyldes med koldt vand. Kølevæsken opvarmer væggene i den rørformede spole, og de opvarmer til gengæld det kolde vand i beholderen.

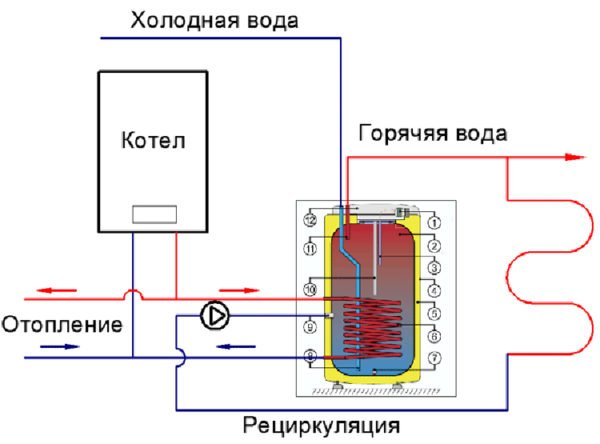

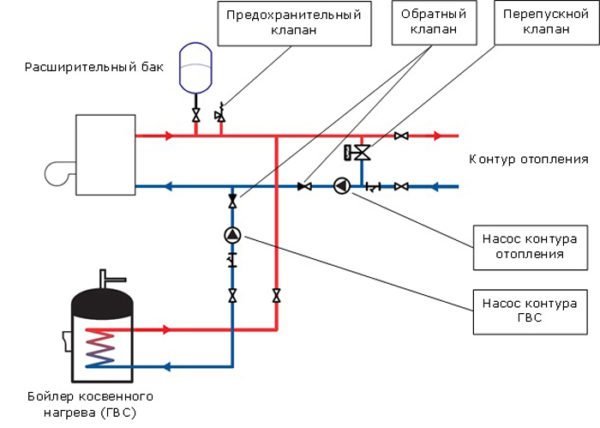

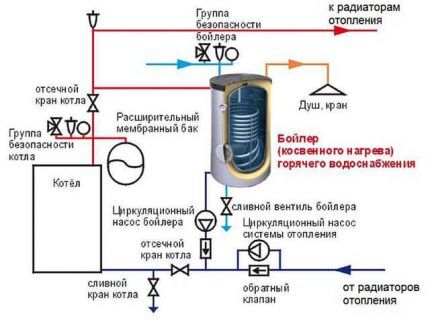

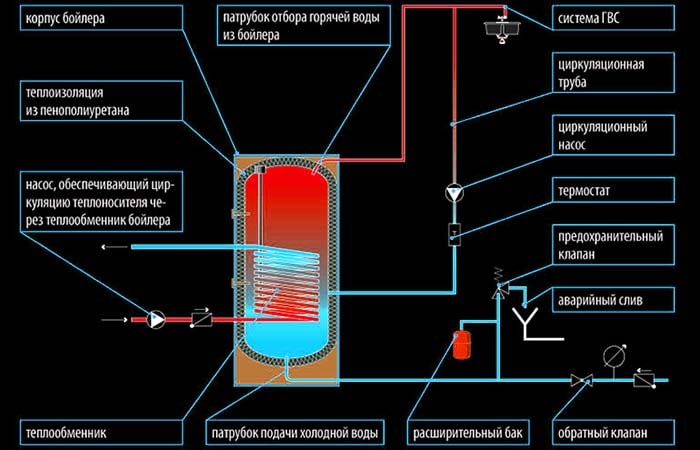

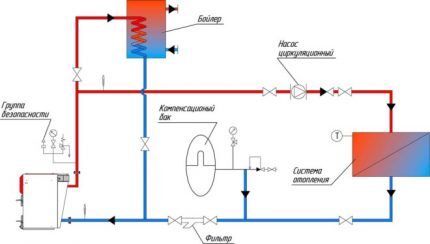

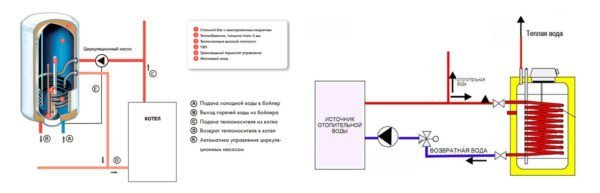

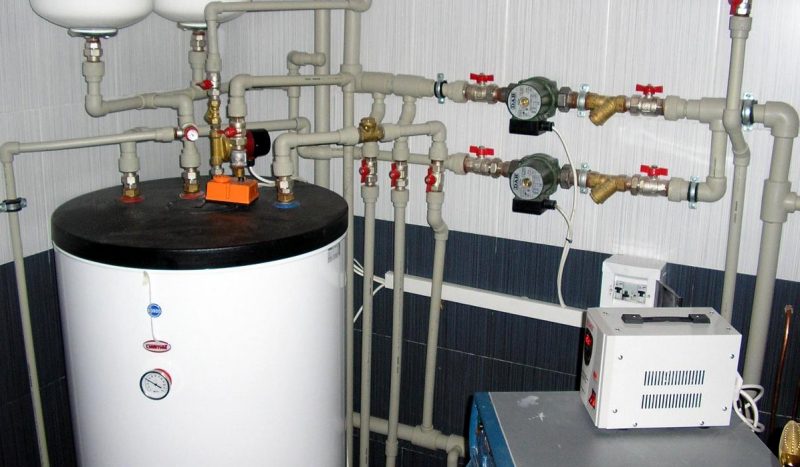

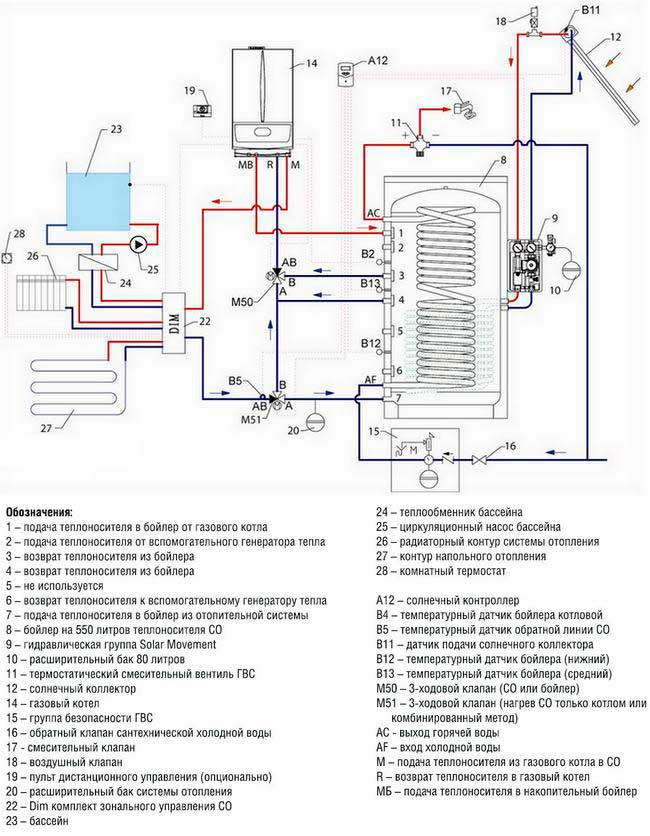

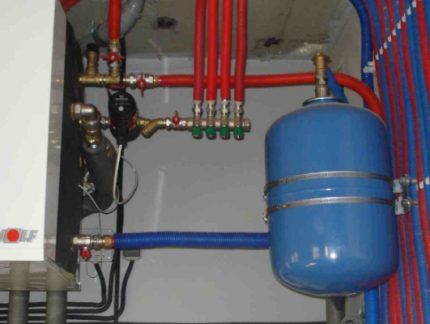

Ordning for tilkobling af en indirekte varmekedel

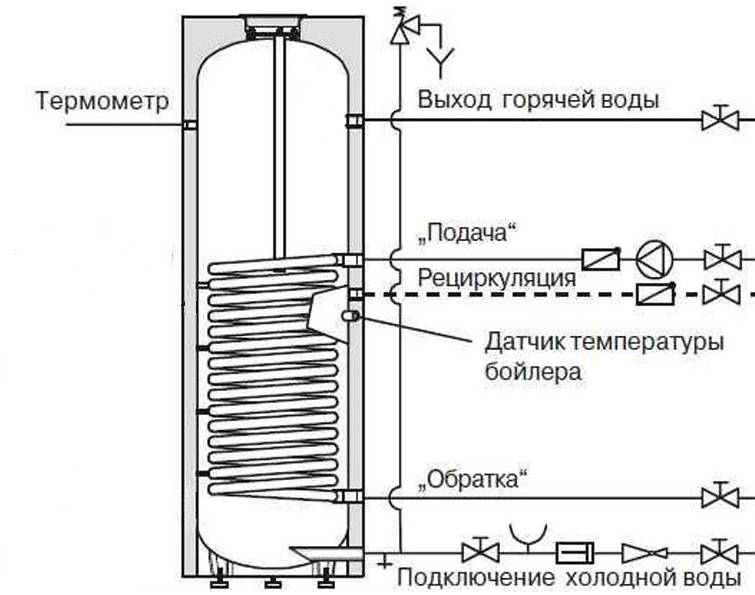

Det er omtrent sådan, den traditionelle ordning for tilslutning af en indirekte varmekedel ser ud. I dette tilfælde er enheden parret med en varmekedel.

Det indirekte varmekedelkredsløb fremstilles normalt ved hjælp af teknologien til modstrømning af to medier, forskellige i temperaturniveau. Med andre ord, hvis udløbet af opvarmet vand er tilvejebragt i den nederste del af tanken, og koldtvandsbehandlingsrøret er højere, tilføres i dette tilfælde kølevæsken til spolen på det øverste niveau..

Omvendt konfiguration udføres, hvis koldtvandsindløbet og -udløbet vendes. I praksis er kredsløb med det øvre udløb af opvarmet vand mere almindelige..

Isolering af den indirekte varmekedel

For at reducere varmetab skal en selvfremstillet indirekte varmekedel isoleres. God varmeisolator – stenuld

I betragtning af at den indirekte varmekedel tilhører termisk sanitærudstyr, er apparatet og de tilstødende rørledninger udsat for varmeisolering.

Det er rimeligt at installere systemet i umiddelbar nærhed af varmesystemets kedel. Denne fremgangsmåde giver mindre installationsomkostninger, og varmetab på vej fra varmesystemet til den indirekte varmekedel reduceres betydeligt..

specifikationer

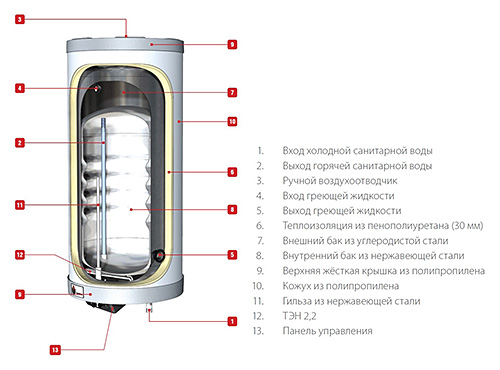

Et typisk design af en husholdningskedel indeholder følgende hovedelementer:

  1. Apparatets krop. Det er et eksternt element, der beskytter arbejdsbeholderen mod ydre påvirkninger.
  2. Arbejdstank eller opbevaringstank. Det er placeret inde i kabinettet og adskilt fra det med et varmeisolerende lag. Afhængigt af model og formål varierer tankens volumen fra 10 til 450 liter. Den bedste mulighed for et privat varmesystem – 150-250 l.
  3. Et varmeelement. Til kedler, afhængigt af tankens volumen, bruges forskellige designs af varmeelementer – stænger, spiraler, runde modeller osv. Deres vigtige egenskab er magt. I kedler til vandopvarmning installeres varmeapparater på 1-5 kW og i specialiserede varmekedler-7-12 kW. Når du vælger en strøm, er det nødvendigt at tage hensyn til området i det opvarmede rum, typen af ​​varmesystem og dets forgrening, rummets højde og dens varmeisolering samt eksterne klimatiske forhold..
  4. Forbindelser. De leverer tilførsel af koldt vand fra vandforsyningssystemet og output af det opvarmede kølemiddel til varmesystemet. Varmeeffektiviteten bestemmes af hastigheden for varmeoverførsel, som i høj grad afhænger af udløbets diameter. I varmekedler er det 1 / 2-2-3 / 4 “(10-20 mm), og i varmekedler er det 1,5-2” (30-48 mm). Jo større hullet er, jo mere effektivt fungerer systemet, men forudsat at varmeelementets effekt er tilstrækkelig.
  5. Kontrolenheder. Et uundværligt element i moderne enheder er temperatursensoren til opvarmning af vand i lagertanken. Det er inkluderet i varmeapparatets automatiske effektstyringskredsløb. Når den nødvendige vandtemperatur er nået, slukkes varmeelementet, og når det falder under det tilladte niveau, tændes det. Dette giver dig mulighed for at opretholde den nødvendige varmereserve i tanken under periodisk drift af varmeapparaterne. I nogle modeller af enheder er det muligt at regulere effekten af ​​varmeelementer, hvilket sikrer et optimalt energiforbrug.

Den anden vigtige type enhed er et netværksbelastningsrelæ. Langvarig overbelastning i strømforsyningsnettet forårsager kraftig opvarmning af ledningerne, hvilket skaber brandfare. Hvis der vises for store belastninger, slukker relæet for varmeren.

Ved brug af kedler til opvarmning tages der også hensyn til følgende egenskaber:

  1. Vandtemperaturen i lagertanken skal holdes inden for 65-75 grader.
  2. Systemets inerti afhænger af kedeltypen og varmeelementets effekt. I tanke med volumener på 200-250 liter er det 1-2 timer. I gennemstrømningsenheder opvarmes vand på 0,5-2 minutter.
  3. Husholdningsapparater skal fungere fra et 220 V-netværk, og belastningen må ikke overstige 25-40 A.

DIY indirekte varmekedel: hjemmelavet kedelanordning

Princippet om drift og formål med BKN

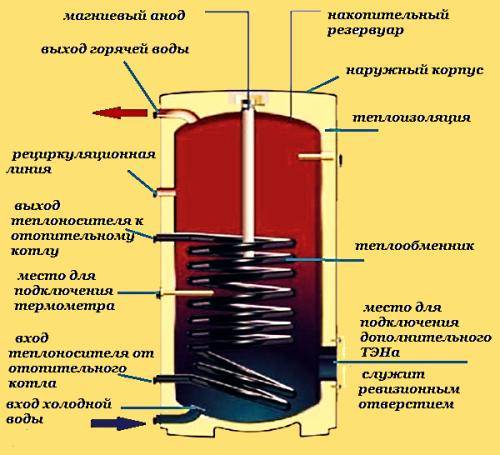

Den indirekte opvarmning af varmtvandsbeholderen har en enkel intern struktur og er kendetegnet ved et enkelt driftsprincip. BKN -designet består af følgende:

  • Et varmeelement er en spole eller beholder (en tank i en tank i enheden), hvorigennem kølevæsken cirkulerer fra varmesystemet. I kombinerede modeller er der desuden installeret et elektrisk varmeelement.
  • Lagertank – koldt vand inde i tanken kommer i kontakt med spolen og fjerner varme. Den opvarmede væske sendes til varmtvandsforsyningssystemet.
  • Varmeisolering – tjener til at reducere varmetab i drevet. Fabrikskedler bruger polystyren med en tykkelse på mindst 5 cm.

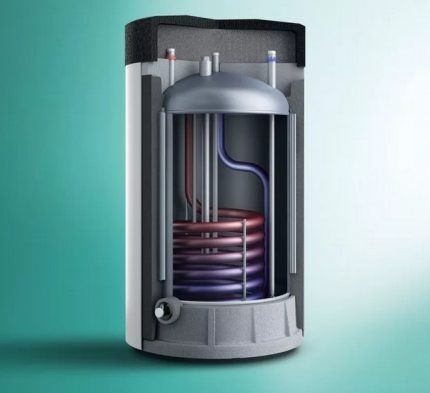

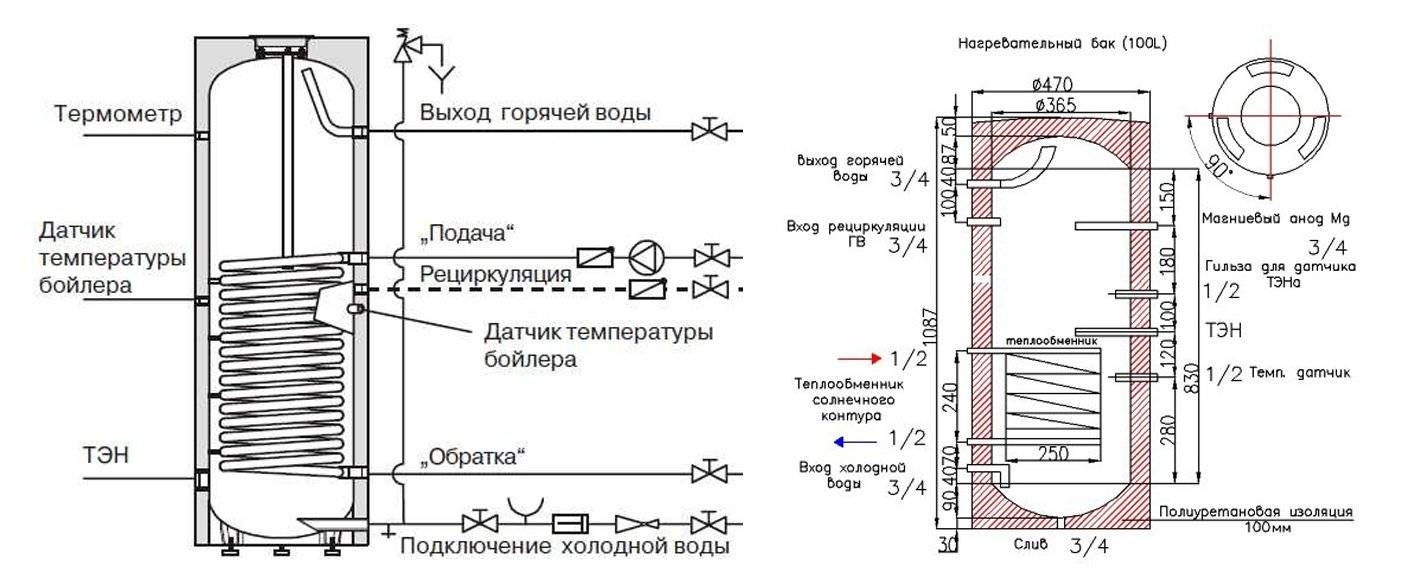

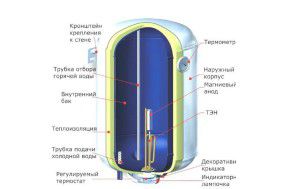

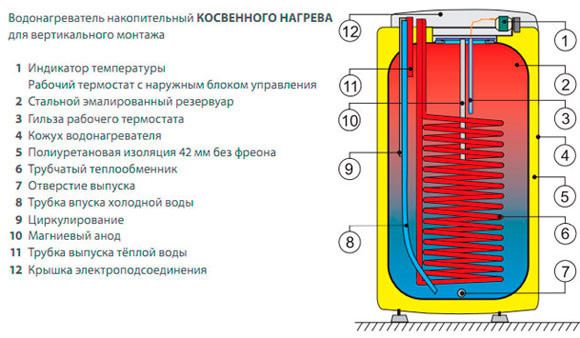

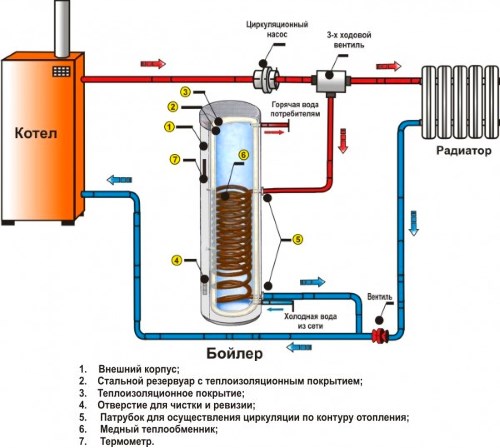

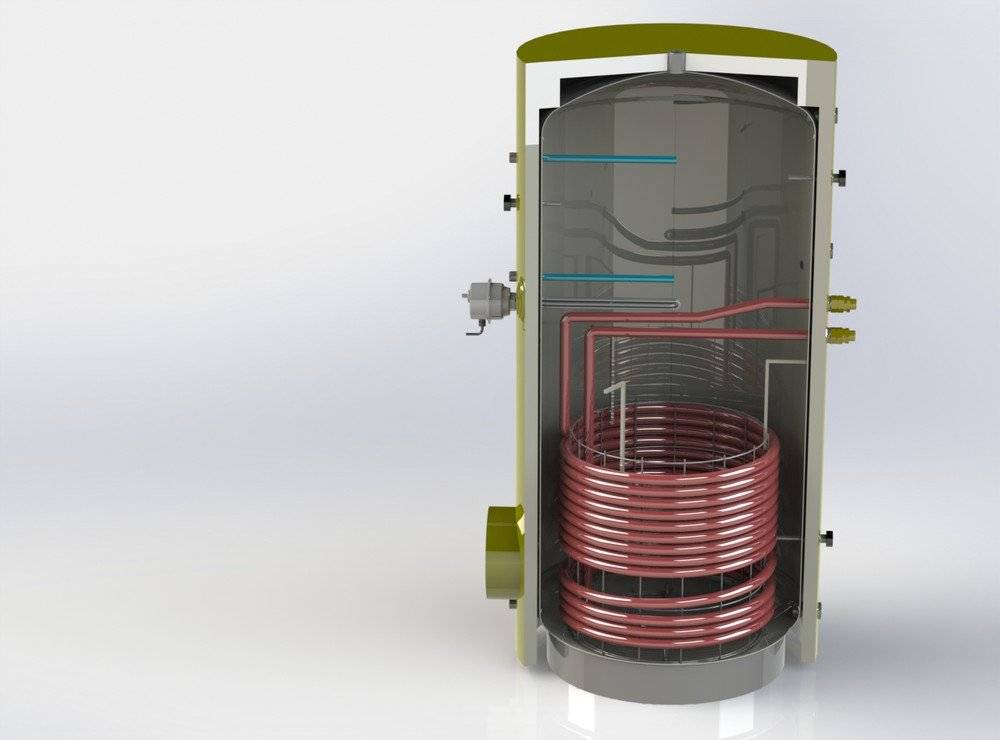

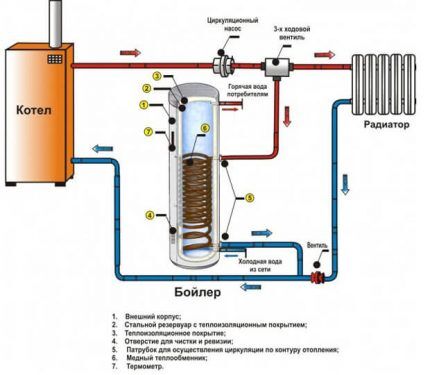

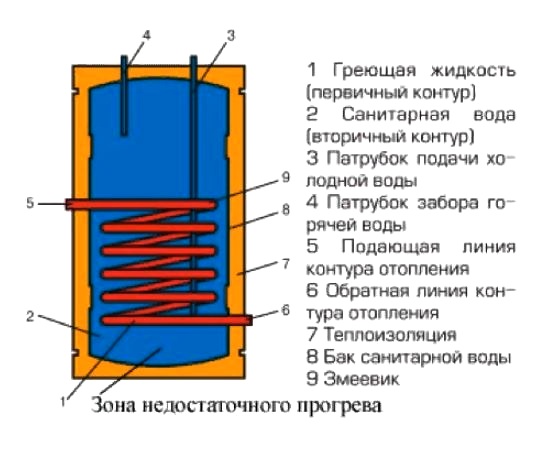

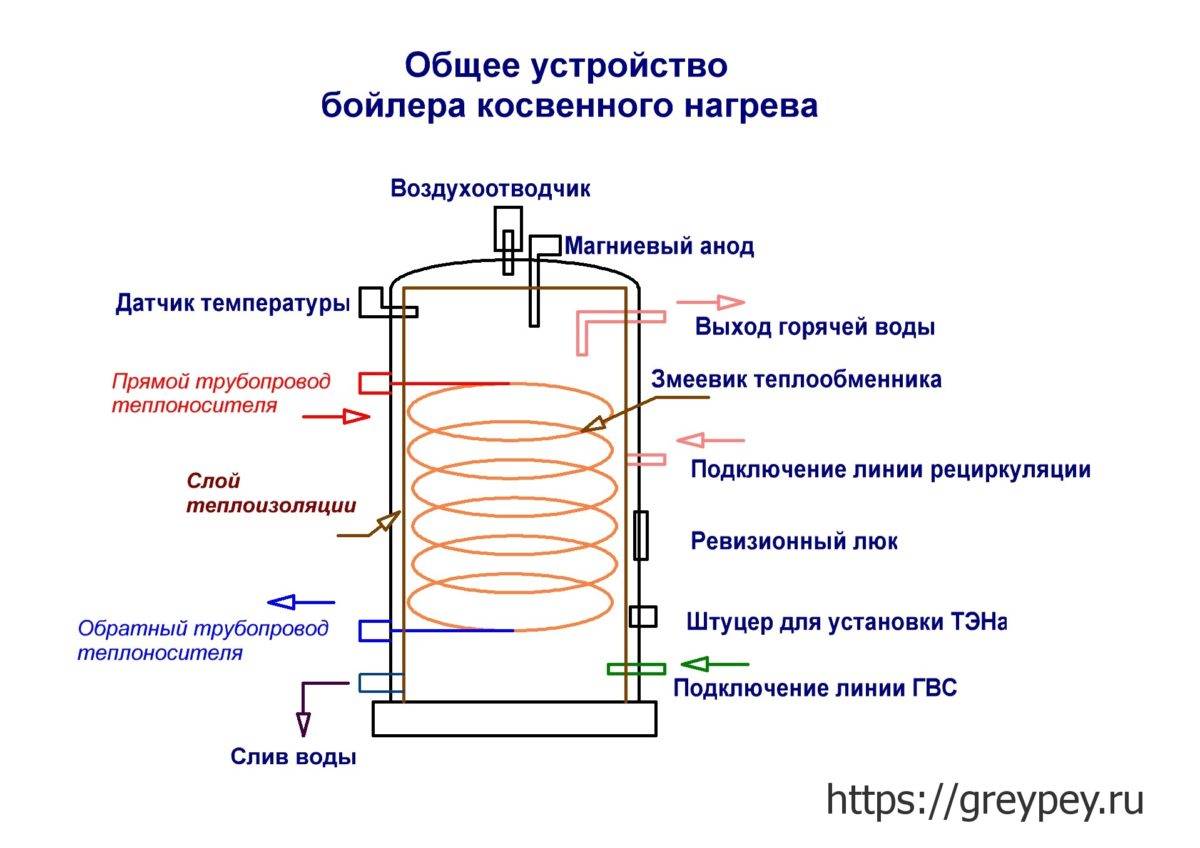

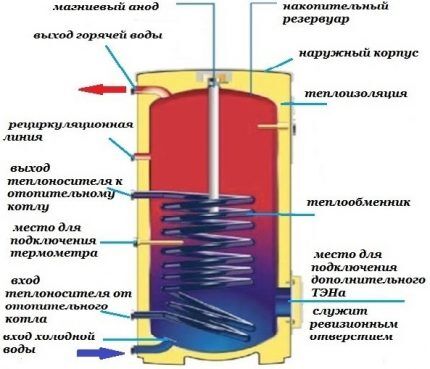

diagram over den interne konstruktion af en vandvarmer med indirekte opvarmning

Varmtvandsforsyning opvarmes af varme fra varmesystemet. Kedlen er tilsluttet kedlen. Kølevæsken overfører energi til varmeelementet: spole eller tank. Spolens opvarmede overflade kommer i kontakt med vandet fra varmtvandsforsyningen, varmeudveksling finder sted. Stikkontakten producerer varmt vand til husholdningsbehov med en temperatur på 65-70 °.

Den enkleste varmeveksler

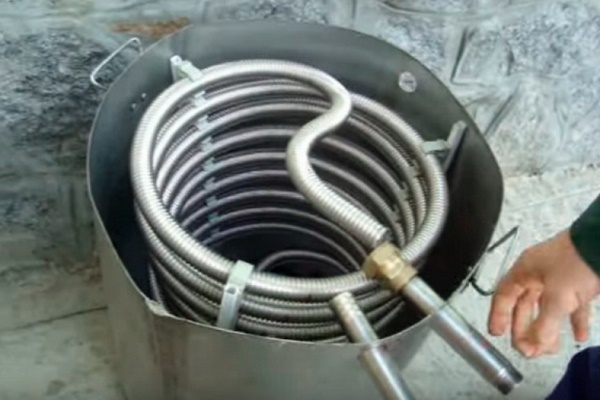

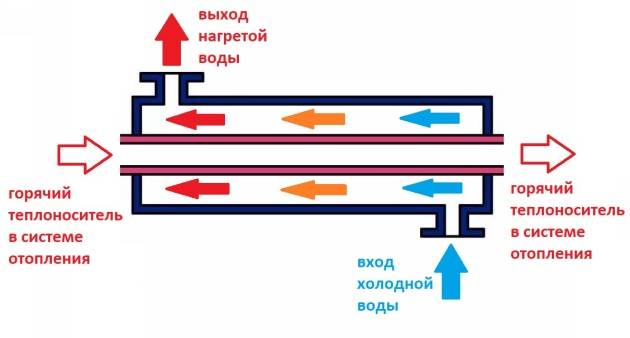

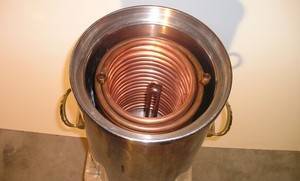

En hjemmelavet varmelegeme ser sådan ud:

Gør-det-selv indirekte varmekedel

En skal med større diameter svejses på centralvarmerøret. Det viser sig en forseglet beholder, inden i hvilken et varmt kølevæske strømmer. På modsatte sider af det ydre rør (faktisk er dette en kedel) er flanger arrangeret til tilførsel (dræning) af koldt vand. Med et tilstrækkeligt varmt kølemiddel opvarmes vandet i kedlen hurtigt. Derefter kan den øvre hane åbnes, og varmtvandsforsyningen kan bruges, indtil varmt vand erstattes af koldt vand..

Bortset fra lovligheden af ​​genudstyret i det kollektive varmeanlæg (der er næppe noget alvorligt ansvar for dette) fungerer systemet effektivt. Varmt vand er betinget gratis, minus engangsinvestering i materialer og en flaske varm drikke til svejseren.

Hvis du arrangerer en sådan gennemstrømningsvandvarmer med egne hænder i en privat husstand, vil der ikke være nogen betingede problemer.

Den eneste begrænsning er volumen af ​​den ydre beholder. I realtid bliver vandet ikke opvarmet, der er for lidt tilførsel af varmeenergi i varmeledningen. Derfor fungerer systemet cyklisk: opvarmning – brug – opvarmning. Jo højere forholdet mellem diametrene (eller jo længere røret) er, desto større er tilførslen af ​​varmt vand. Derfor vil den varme op længere tid..

Avanceret design

Hvordan forbedres varmeoverførsel? Det er rigtigt, du skal øge kontaktområdet. Naturligvis er materialet i det indre rør også vigtigt, kobberrøret overfører varme meget mere effektivt. Men i dette design er vægten lagt på besparelser, så vi laver en indirekte varmekedel lavet af stål med egne hænder.

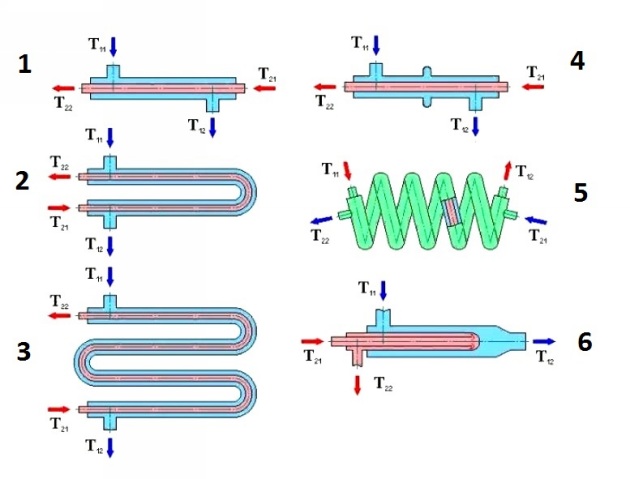

For at forbedre varmeoverførselskoefficienten kan flere ordninger anvendes:

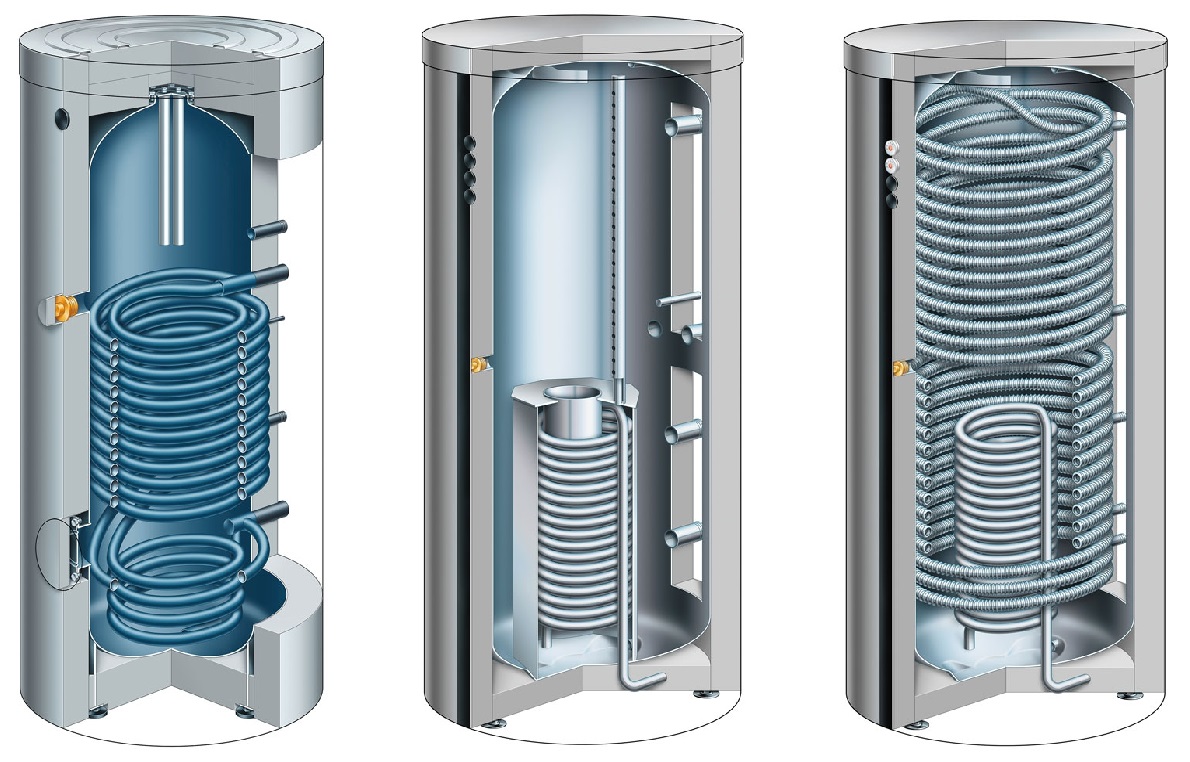

Kedel 3

  1. Vi har allerede overvejet den klassiske version.
  2. “U” -form med samme samlede længde fordobler næsten ydeevnen.
  3. Dobbelt “U” garanterer dobbelt effektivitet

Det er vigtigt på s. 2 og 3:

Termodynamik er ikke en lineær videnskab. Med en stigning i udvekslingsområdet i sådanne ufuldkomne strukturer som en rør-i-rør-kedel ændres effektiviteten forskelligt.

  1. Oprettelse af ekstra volumen på grund af dannelsen af ​​en slags “fold” i det ydre rør. Giver mulighed for at akkumulere mere sekundært opvarmningsvand.

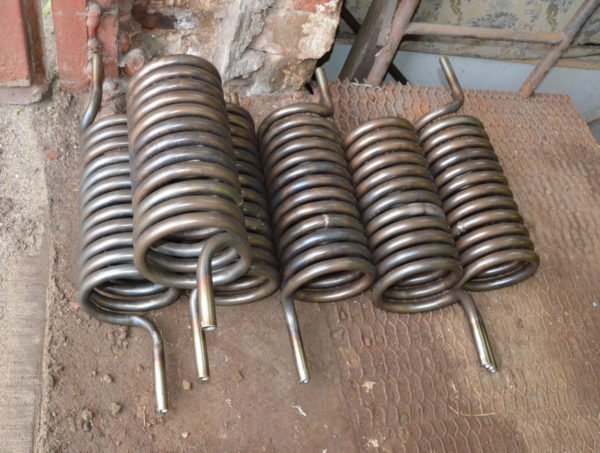

  2. Spolen øger enhedens længde betydeligt, samtidig med at de samme dimensioner bevares.
  3. Den såkaldte “turbo” -ordning. Det komplekse design af det primære rør (med varmemedium) øger tiden for varme til at passere gennem den ydre skal.

Lagringssystemer med store mængder

Vi har fundet ud af, hvad der er den største ulempe ved rør-i-rør vandvarmeelementet. Indirekte opvarmning tager for lang tid. Da det er svært at øge varmeoverførslen, kan en større beholder bruges til at opvarme vand. Så kan du “trylle” over varmeveksleren. Bedste illustrerede case: spole inde i bred krop.

Kedel 4

Designet er en tank med den nødvendige kapacitet (50, 100, 200 liter), inden i hvilken der er en spole (jo længere, jo mere effektiv opvarmning). Varmekilden er irrelevant: det er normalt rummets varmekredsløb. Vandet i den sanitære (indre) tank opvarmes hurtigt nok. Det eneste problem er den ujævne varmefordeling. Et “koldt” område forbliver i bunden af ​​beholderen. På trods af den korrekte ordning for valg af opvarmet vand (indløb ovenfra) tillader det kolde område ikke, at hele volumen opvarmes.

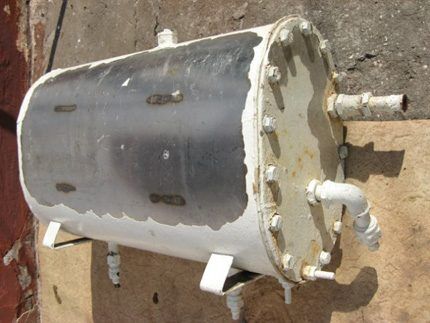

I tilfælde af egenproduktion anbefales det at bruge en tank i rustfrit stål og en kobberspiral. Meromkostningerne vil betale sig med systemets høje effektivitet.

Kedel 5

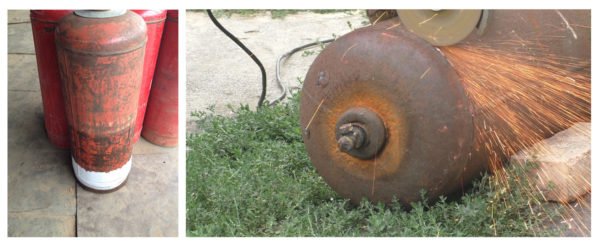

Desuden mangler der ikke materialer. Tanken passer fra en gammel vaskemaskine af aktivatoren. Og kobberrøret sælges i enhver VVS -butik..

En anden mulighed: “tank i tank”. Hvis du står over for spørgsmålet om, hvordan du laver en kedel med egne hænder, skal du se nærmere på denne ordning.

Kedel 6

Den interne beholder (hvor indirekte opvarmning vil forekomme) vælges med bølgede vægge (fortrinsvis). Så varmevekslingsområdet er større. Og vandet fra primær opvarmning strømmer gennem det ydre punkt. Hvis du har afkølet en gryde varm kompot i et bassin med koldt vand, er varmelegemets princip klart..

Selvfølgelig er et sådant system vanskeligere at implementere, men effektiviteten vil være højere..

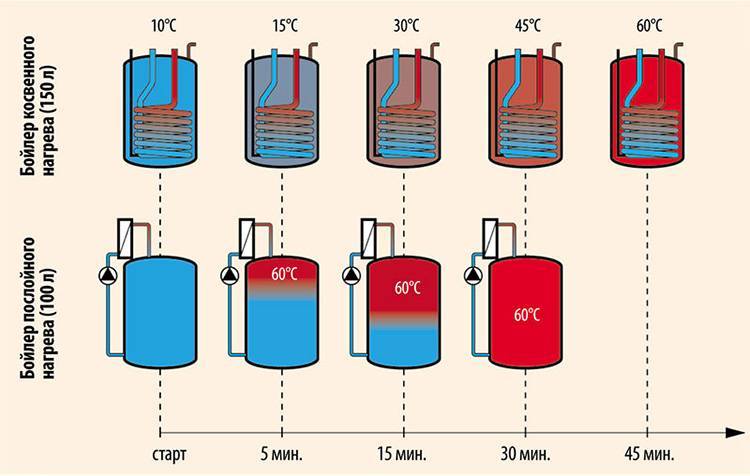

Vigtige forskelle fra traditionelle modeller

Enheder med spoler har en stor ulempe: deres nederste del har kolde zoner, der er dårligt opvarmet af varmevekslere. På grund af dette kan tiden til at bringe væsken til det ønskede termometermærke være meget lang med en høj kapacitet på enheden. Og hygiejnen i udstyret falder. Dobbeltvæggede indirekte enheder er uden disse ulemper..

Temperaturvekslere placeres inde i arbejdstanken, så de kommer i kontakt med vand og kan blive opskaleret, hvilket reducerer deres effektivitet og levetid. I modeller med dobbeltvægge virker væsken kun på tankens overflade, som er pålideligt beskyttet mod saltaflejringer og oxidation.

Sådan beregnes mængden af ​​fremstillet BKN

Ifølge de omtrentlige beregninger, der tages i betragtning ved design af et privat hus, bruger en gennemsnitlig familie på 4 personer i gennemsnit 280 liter om dagen. For normal vandforsyning til familien kræves en 200 liters kedel. Hvis du planlægger kun at bruge varmt vand til brusebad og vask af dit ansigt, er 100-120 liter nok. kapacitet.

Brug følgende tabel til at beregne det omtrentlige brugsvandsbehov:

Sted for vandindtag

Omtrentligt vandforbrug (l)

Normal temperatur

Kedelvandforbrug (l)

Køkkenvask

fra 10 til 20

50 ° C

fra 5 til 10

Bad

fra 110 til 180

40 ° C

fra 50 til 85

Bruser

fra 30 til 50

37 ° C

fra 16 til 27

Vask

fra 3 til 8

37 ° C

fra 1 til 3

Ved beregning af kedlens volumen tages der endnu en faktor i betragtning. Hvis du planlægger at installere et monteret BKN, er dets kapacitet begrænset til 150-160 liter, hvilket er forbundet med belastningen på væggen. Hvis der kræves en større volumen, installeres en gulvkedel.

Er det muligt at lave en BKN fra en elektrisk vandvarmer?

Dette er teoretisk muligt. Varmeelementet kan let fjernes fra drivhuset. I stedet kan du sætte en spole og som følge af ændring fra en konventionel el -kedel lave en indirekte varmekedel.

Fordelene ved løsningen er, at der allerede er en velisoleret beholder tilgængelig. Hvis det er nødvendigt, kan du demontere spolen og geninstallere det rørformede varmeelement.

Denne tekniske løsning har flere ulemper:

  • Utilstrækkelig ydelse – spolen vil have et lille varmeområde, henholdsvis kedlens hastighed vil falde.
  • Reducering af opvarmning af vand.

I praksis laves der sjældent en kedel fra en vandvarmer. Bedre at lave lagertanken igen. Så du kan tage alle nødvendige varmetekniske beregninger i betragtning, vælge materialet til tanken og varmeveksleren. Vælg den rigtige varmeisolering.

Fordele og ulemper ved indirekte varmeudstyr

Blandt fordelene ved en indirekte kedel er:

  • rentabilitet (ingen strømomkostninger);
  • udstyrets høje ydeevne, kun begrænset af varmekedlens effekt;
  • mangel på direkte kontakt mellem rindende vand og kølevæske;
  • evnen til at forbruge varmeenergi fra flere kilder på én gang for at øge kedlens effekt og effektivitet.

De væsentlige ulemper ved udstyret omfatter:

  • høj omkostning. En indirekte varmekedel koster 1,5–2 gange mere end en direkte vandvarmer;
  • utilstrækkelig strøm. For at opvarme en stor mængde vand (mere end 100 l) kan det tage ret lang tid – fra 1 time. I sortimentet af nogle producenter er der kedler med en højere opvarmningshastighed (30-35 min.), Men deres omkostninger er urimeligt høje;
  • store dimensioner. Udstyrets størrelse afhænger direkte af tankens volumen. Kedler med en kapacitet på over 200 liter fylder for meget, så de installeres i et separat bryggers;
  • umulighed for brug året rundt. Effektivt arbejde kun i fyringssæsonen (efterår – vinter). Om sommeren, når varmekedlen er slukket, opvarmes vandet i kedlen ikke..Effektiviteten af ​​den indirekte varmekedel

    En indirekte varmekedel tilbereder varmt vand længere, men det kræver ikke en elektrisk forbindelse

Video: erfaring med at bruge en indirekte kedel

Diagram over en hjemmelavet kedel

Standarddiagrammet over en vandopvarmningsanordning i form af en kedel kan have betydelige forskelle afhængigt af type og designfunktioner. Indirekte varmeenheder er ikke i stand til uafhængigt at producere termisk energi, men kan udstyres med indbyggede varmeelementer, ved hjælp af hvilke temperaturregimet for vand effektivt opretholdes inden for forudbestemte grænser.

Diagrammet over enheden forudsætter tilstedeværelsen af ​​hovedkomponenterne i designet, præsenteret:

  • opbevaringstank;
  • ydre kappe;
  • termisk isolering;
  • varmeveksler;
  • et sted til tilslutning af et ekstra varmeelement;
  • revision hul;
  • koldt vandindløb;
  • input og output til den termiske bærer;
  • termometer tilslutningspunkt;
  • recirkulation linje;
  • stikkontakt til varmt vand;
  • magnesiumanode.

Et varmeelement med en leveret varmebærer er bygget inde i den isolerede tank. Koldt vand kommer ind gennem tankens nedre del, og varmt vand tilføres fra den øverste del.

Varmtvandsudstyr af denne type er udstyret med en beskyttende magnesiumanode. De mest moderne og dyre modeller er udstyret med et par redundante spoler. Opretholdelse af temperaturregimet leveres af et varmeelement med en termostat indbygget i den øverste del af tanken.

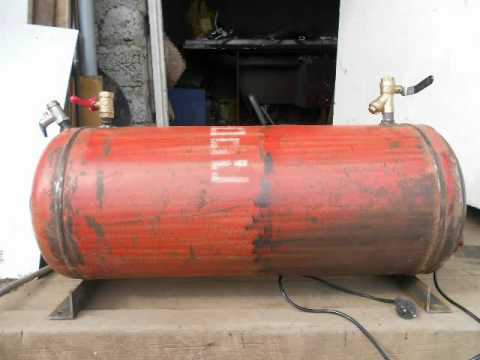

Gør-det-selv indirekte varmekedel

Der produceres også kedler med en indirekte opvarmning, helt uden spole. Dette særlige design kaldes “tank i tank”, hvilket skyldes tilstedeværelsen af ​​en anden tank inde i en tank. Opvarmning af vand i sådanne vandopvarmningsanordninger sker inde i tanken, og varmebærerens bevægelse udføres mellem væggene.

Fabriksmodeller af kedler med indirekte opvarmning og et cirkulationsrør er udstyret med de obligatoriske elementer repræsenteret af en magnesiumanode og en sikkerhedsgruppe samt en temperatursensor.

Vurdering af indirekte vandvarmere

I dagens verden er det meget svært at undvære varmt vand, og derfor bruger de fleste kedler. Du kan finde forskellige typer vandopvarmningsenheder i butikkerne..

De er af følgende typer:

  • elektriske kedler;
  • kedler indirekte vandvarmere;

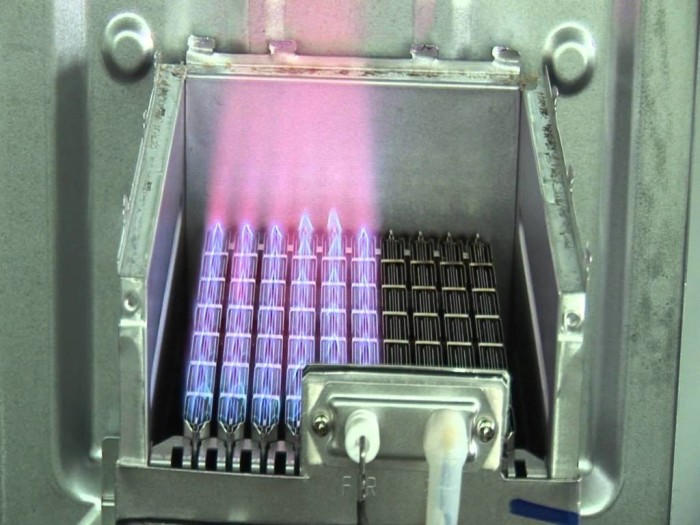

  • gaskedler;
  • dem, der opvarmes af solens varme.

I denne video lærer du, hvordan du laver en kedel med dine egne hænder:

For at opvarme vand i en indirekte vandvarmer behøver du ikke bruge gas, elektricitet eller fast brændstof. Grundlaget for fremstilling af en selvfremstillet vandvarmer er brugen af ​​termisk energi, der produceres af tredjepartskilder. På grund af varmeoverførselsvæsker i overgangsperioden er transport af varme nødvendig. Frostvæske eller vand kan tages som sådanne stoffer. Ved at bruge en kedel kan du spare mange energiressourcer..

Desværre har varmtvandsbeholderen en betydelig ulempe: den kan ikke bruges i slutningen af ​​fyringssæsonen. Anvendelsen af ​​kedlen i de varmeste perioder af året udelukkende til opnåelse af varmt vand anses for økonomisk urentabel. I dette tilfælde er det rationelt at lave en kombineret vandvarmer med egne hænder, som ud over en varmeveksler også vil være udstyret med en kraftig varmekomponent.

Indirekte varmekedel fordele og ulemper

Fordelene ved at bruge en indirekte varmekedel i varmtvandsanlægget i et privat hus omfatter:

  • Komfort i brug. Varmtvand som i en lejlighed;
  • Hurtig opvarmning af vand (på grund af at alle 10-24 eller endnu flere kW kedel energi bruges);
  • Mangel på kalk i systemet. Fordi opvarmning udføres gennem en varmeveksler, og temperaturen overstiger ikke vandets kogepunkt. Selvfølgelig er problemet ikke helt løst, men dets dannelse reduceres betydeligt. Opbevaringsvandvarmere kan også udstyres med anoder lavet af forskellige materialer (aluminium, magnesium, titanium). Dette bidrager også til korrosionsbestandigheden af ​​selve tanken og forhindrer dannelse af skala.
  • Mulighed for at organisere et vandrecirkulationssystem. Hæng opvarmede håndklædestænger. Det er ikke nødvendigt at vente og dræne en stor mængde vand, mens varmt vand strømmer. Du kan ikke gøre det på en dobbeltkreds-kedel.
  • Evnen til at få en stor mængde varmt vand, som vil være nok til alle behov på samme tid.Med en dobbeltkredsløbskedel er strømmen af ​​varmt vand begrænset af kedlens kapacitet – dens effekt. Du vil ikke være i stand til at vaske opvasken og bruge brusebadet på samme tid. Der vil også være tydelige temperaturfald..

Som altid er der ulemper:

  • Naturligvis er omkostningerne i forhold til en dobbeltkreds-kedel højere;
  • Stedet fylder anstændigt;
  • Yderligere problemer med tilslutning og konfiguration af systemet;
  • Med et recirkulationssystem, ekstra omkostninger (hurtigere afkøling af systemet, pumpedrift osv.), Hvilket vil medføre en stigning i DC i betaling for energibærere (gas, elektricitet);
  • Systemet skal serviceres regelmæssigt.

Fordele og ulemper ved en indirekte varmekedel

De positive faktorer ved brug af en sådan kedel omfatter:

  • Indirekte vandopvarmning skaber ikke en ekstra belastning af de elektriske ledninger, især i opvarmningssæsonen, da den er tilsluttet centraliseret opvarmning og praktisk talt ikke har noget med elektricitet at gøre;
  • med korrekt forbindelse og konfiguration er kedlen i stand til at vise et højt ydelsesforhold med en acceptabel omkostningssammenligning;
  • varmeapparatet placeret inde såvel som kølevæsken kommer ikke i kontakt med indgangsvandet og sikrer derved driftens varighed og enhedens sikkerhed;
  • det er altid muligt at tilslutte en indirekte varmekedel til andre varmekilder, samt at bruge flere enheder på samme tid, hvilket skaber en kaskade.

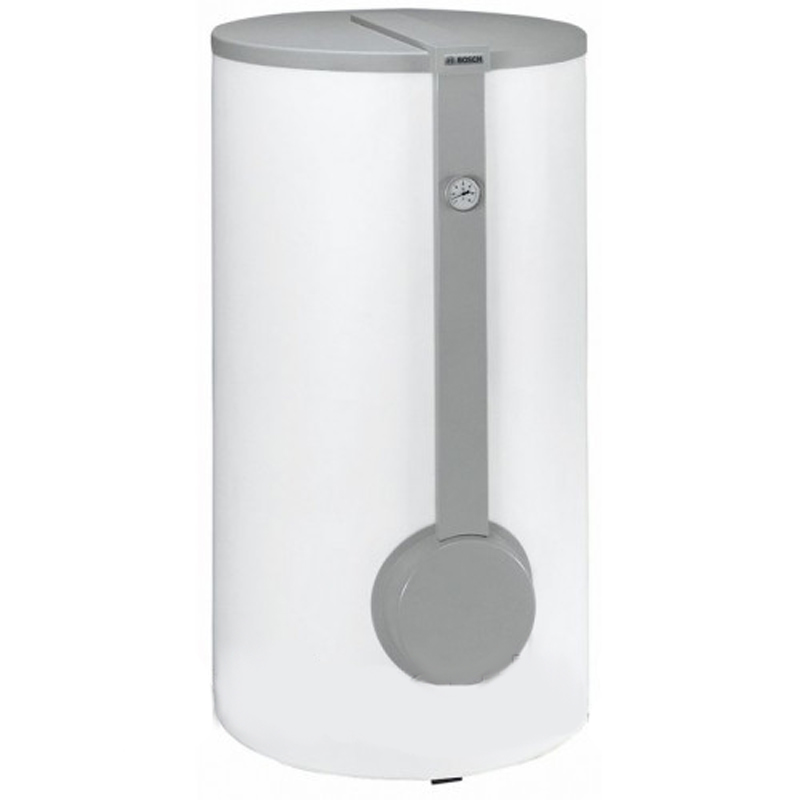

Indirekte varmekedel

Tanken og nødopvarmningselementet er beskyttet mod korrosion af magnesiumlegeringsanoden. For at undgå det maksimalt tilladte tryk er der installeret en termostat og en sikkerhedsventil i kedlen. Tankhuset kan være af ethvert design til en række forskellige interiører.

Sammen med de ubestridelige fordele ved dette system er der også ulemper:

  • hvis du skal genudstyre et eksisterende system, skal du være forberedt på omkostningerne;
  • prisen på en indirekte varmekedel er meget høj, de første køb og installationsomkostninger vil kræve betydelige økonomiske ressourcer. Så prisen vil altid være højere end omkostningerne ved øjeblikkelige elektriske eller gasvandvarmere;
  • efter installationen og den første opstart vil opvarmningen af ​​de første 100 eller flere liter vand vare i op til to timer, hvilket kan påvirke opvarmningen af ​​huset i denne periode negativt;
  • for at købe en kedel, er dette stadig halvdelen af ​​kampen, en kapacitet på 100 – 200 liter har store dimensioner, som skal tages i betragtning, dit fyrrum skal give ledig plads.

Fordelene ved hjemmelavede varmeapparater

Hvorfor foretrækker ejerne stadig ofte at lave en kedel med egne hænder? En hjemmelavet kedel har mange fordele i forhold til fabrikken:

  1. Tilsluttes varmesystemet.
  2. Placeret ved siden af ​​kedlen.
  3. Koster meget billigere end købt
  4. Giver dig mulighed for at spare energi.
  5. Giver dig mulighed for at opretholde en konstant vandtemperatur.

Hvis vi taler om ulemperne ved en kedel med egne hænder, så er de:

  1. Du har brug for et temmelig rummeligt værelse til at sætte eller hænge en varmelegeme.
  2. Hvis enheden ikke er kraftig nok, opvarmes vandet i lang tid.
  3. Vægt bygger hurtigt op, så det er bedre at blødgøre vandet

Vigtig! Den hjemmelavede enhed er også god, fordi den i fyringssæsonen fungerer fra centralvarmeforsyningen og om sommeren – fra lysnettet..

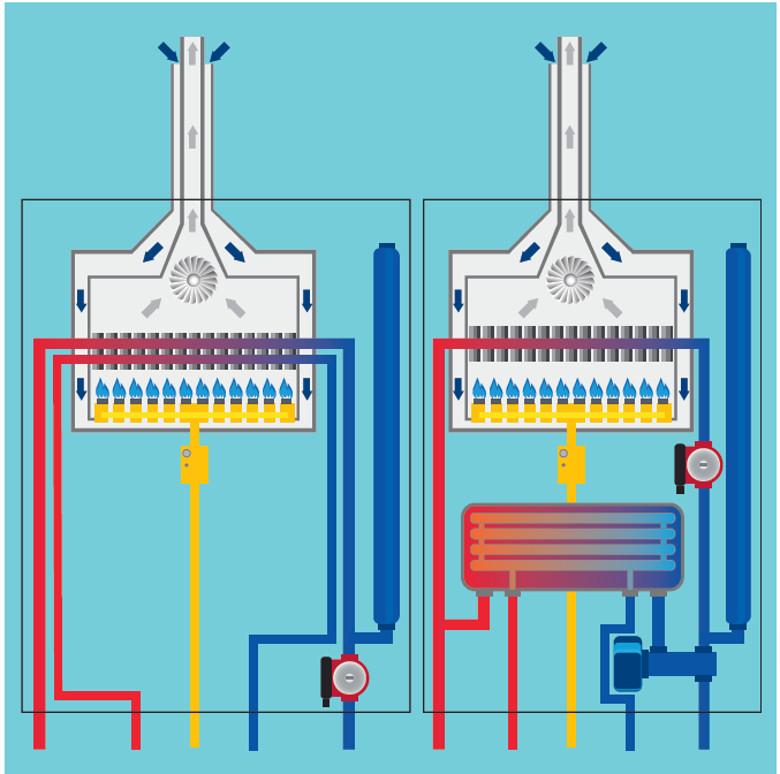

Hvilke kedler der kan tilsluttes

Indirekte kedler kan drives med enhver varmtvandskilde. Enhver varmtvandsfyr er egnet – fast brændstof – på træ, kul, briketter, pellets. Kan tilsluttes enhver form for gasfyr, elektrisk eller oliefyret.

Tilslutning til rør lavet af forskellige materialer

Kedelindsatsen kan variere lidt, afhængigt af hvilket materiale vandrøret er lavet af..

Polypropylenrør

Rør, der ikke er syet ind i væggen, skaber ikke forbindelsesproblemer. Arbejdet vil bestå i at skære vandforsyningsrøret på det krævede sted og lodde ind i teernes huller, hvorfra rørene går til kedlen. Kranerne er forbundet med almindelige koblinger. Hvis rørene er tilmuret, ændres handlingsalgoritmen lidt:

  • rør skal åbnes;
  • der er en tie-in;
  • grenrør omdirigeres;
  • rør sys ind i væggen.

Metal-plastrør

Da der ikke er nogen teknologi til at montere sådanne rør med en skjult metode, vil binding ikke være et problem. Rørene skæres, tees fastgøres til dem, og vandforsyningsrørene bringes til varmelegemet.

Stålrør

Tilslutning til stålrør er en vanskelig forretning. I dette tilfælde er det rationelt at bruge blandemundstykkerne, hvorigennem tanken vil blive tilsluttet. Tees lægges på grenrørene, ved at forbinde dem, vandvarmen og blanderen er forbundet til et rør.

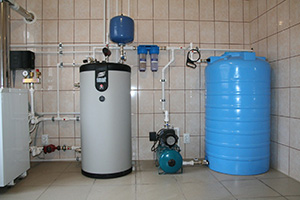

Hyppige fejl ved tilslutning af en indirekte varmekedel

En almindelig fejl er den forkerte placering af kedlen. Det skal installeres så tæt som muligt på en varmekedel eller centralvarmeudtag – dette hjælper med at spare på lægningen af ​​ekstra rør og anden ledsagende infrastruktur.

Badeværelset er næsten ideelt til dette, den eneste ulempe er dens lille størrelse:

Indirekte varmekedel

En anden “populær” fejl er den forkerte tilslutning af koldtvandsindløbet. Tilslutning i en sekventiel rækkefølge af input-output af stoffet i termisk energi (varmebærer) skal sikre kedlens korrekte og effektive drift.

Den optimale og effektive løsning til opvarmning og varmeforsyning vil være kølevæskens indløb i vandvarmeren ovenfra og henholdsvis udløbet fra bunden.

Forkert tilslutning af cirkulationspumpen kan føre til mange negative konsekvenser, nemlig:

  • en anden motorakse end en vandret position kan føre til hurtig slitage af lejerne;
  • en vigtig faktor er at holde pumpen ren og fri for snavs. Silerne skal kontrolleres regelmæssigt.

Udgifter til udstyr

Potentielle købere, der står over for valget af en indirekte varmekedel, løser problemet med at finde en acceptabel pris for udstyr med optimale funktioner. Omkostningerne ved det udstyr, der præsenteres i butikkerne, varierer meget afhængigt af modellen. Her er blot et par af de faktorer, der påvirker prisfastsættelsen:

  • Fremstillingsvirksomhed. Europæiske modparter vil på grund af indflydelsen fra de høje omkostninger ved EURO koste mere end de samme koreanske. Ikke desto mindre forbliver kvalitetsniveauet for de førende mærker i eurozonen: BOSCH, ACV, Viessmann, Buderus, Vaillant, Baxi, Protherm, Drazice, Gorenje, altid på toppen, hvilket gør produkterne efterspurgte på hjemmemarkedet.
  • Materialer til stede i produktionen og kvalitetsindikatoren for tankens ydeevne.
  • Komponenterne er af høj kvalitet og ikke særlig gode. Dyre modeller er udstyret med tanke af messing eller rustfrit stål. Karosseri beklædning lavet af dette materiale øger også prisen..
  • Konstruktiv løsning. Tank-i-tank-modulet fører til en stigning i omkostningerne i forhold til det traditionelle design af en indirekte varmekedel.
  • Overordnede parametre for enheden. Bestemt en større tank, der tilbydes til en øget pris.
  • Funktionalitet. At udstyre en recirkulationsindgang kræver ekstra omkostninger til produktionsprocessen, som du måske gætter, vil sælgeren inkludere alt i den endelige pris..

I begyndelsen af ​​2018 dannes prisen for opførelsen af ​​en udenlandsk fremstillet indirekte varmekedel med et volumen på 100 liter eller mere i området 50-90 tusind rubler. Omkostningerne ved en lignende kedel med et volumen på 300 liter stiger til 100 tusind rubler, og for et apparat med en kapacitet på 1000 liter skal du betale 350-450 tusinde rubler.

Sådan vælges en indirekte varmekedel

Den største forskel mellem en kedel og en traditionel vandvarmer er tankens kapacitet. For at træffe det rigtige valg og undgå for store omkostninger, skal du ved køb af en kedel vide, hvor meget vand der skal til for at imødekomme efterspørgslen efter en familiecelle. Gennemsnitlige indikatorer præsenteres ved sådanne beregninger: personlig hygiejne pr. Dag – op til 15 liter; vask af køkkenredskaber – op til 25 liter om dagen; brusebad – op til 100 liter om dagen; badeværelse – op til 200 liter.

Det er generelt accepteret, at en person forbruger omkring hundrede liter varmt vand, men dette er naturligvis en konvention, det reelle forbrug afhænger af personen selv og hans vaner. Nogen besøger badet to gange om dagen, den anden bruger en dag om ugen på at bade. Sikkert kan vi sige, at et større volumen af ​​varmelegemet vil have en større pris..

Indirekte varmekedel

Den anden vigtige faktor, der påvirker kedlens omkostninger, er de materialer, den er fremstillet af, især dens indre dele. Det anbefales at vælge en enhed med en messingspole, som giver mere effektiv opvarmning i forhold til stål. Messing er også praktisk, fordi det er meget lettere at fjerne kalk fra det end fra stål.

Beskyttelsesniveauet mod korrosion bør også tages i betragtning. I billige modeller er tankens overflade dækket med et emaljelag eller glaskeramik. I enheder af højere kvalitet bruges rustfrit stål i stedet for den indre belægning til fremstilling af tanken.

En god kedel skal være forsynet med et isolerende lag. Enten basaltuld eller gasfyldt plast – polyurethanskum bruges som dette materiale. Hvis kedelens varmeisolering er repræsenteret af skumgummi, er det bedre at omgå denne model..

Vigtige egenskaber ved valg

Måske er hovedkarakteristikken tankens volumen. Indirekte varmekedler kan have et volumen på 100 liter, 200 liter, 300 liter. Baseret på dit vandbehov. For eksempel har du brug for et bad fra 160 liter, til et brusebad – op til 85 liter. Hvis to tappesteder fungerer samtidigt, kræves en stor tilførsel af varmt vand. Men husk, at en stor kedel vil tage meget plads, og vandet i den vil tage længere tid at varme op. Hvis du vil købe kedler fra en online butik, skal du være opmærksom på følgende parametre: strømforbrug, driftstemperatur, systemtryk, lagertankvolumen. Prisen på kedlen afhænger ofte også betydeligt af deres værdier..

Vedligeholdt arbejdstryk

Denne parameter kan ses i specifikationen. Afhængigt af modellen varierer området fra 6 til 11 bar (normalt 6-7).

En meget vigtig indikator for dem, der installerer en kedel i en lejlighed. Indenlandske vandforsyningssystemer er kendetegnet ved trykstød, nogle gange dobbelt så meget som standard, og sikkerhedsventiler kan blive tilstoppede. Og for ikke at sværge på en uskyldig producent er der en grund til at installere en reducering ved indløbet og roligt nyde den perfekte drift af kedlen uden lækager.

Tilstedeværelsen af ​​varmeelementer

Uanset hvor god og økonomisk en indirekte vandvarmer er, kan varme nogle gange simpelthen være fraværende. Så er kombinerede modeller med tilføjelse af elektriske (gas) varmeelementer relevante. Kort sagt, en model med varmeveksler og varmeelement, hvis kølevæsketilførslen udefra ikke er tilgængelig, er i stand til at fungere som en traditionel elektrisk vandvarmer.

Designfunktioner og funktionsprincip for BKN

En indirekte varmekedel kan kun fungere på ressourcerne fra en ekstern kilde, men for at servicere systemet i den varme årstid kan du tilslutte et varmeelement.

For at sikre uafbrudt forsyning er der en recirkulationssløjfe i systemet – vand vil konstant bevæge sig gennem rørene, og når hanen åbnes, vil en varm strøm strømme på de punkter af vandindtag, der er forbundet til kredsløbet.

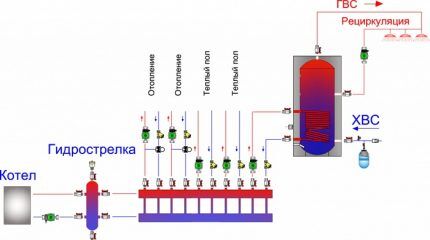

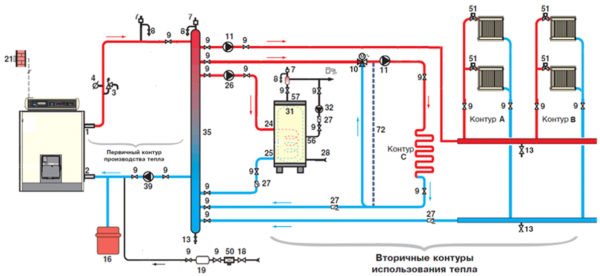

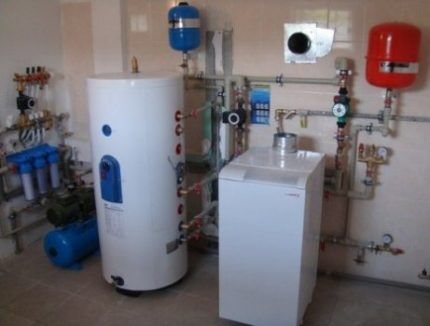

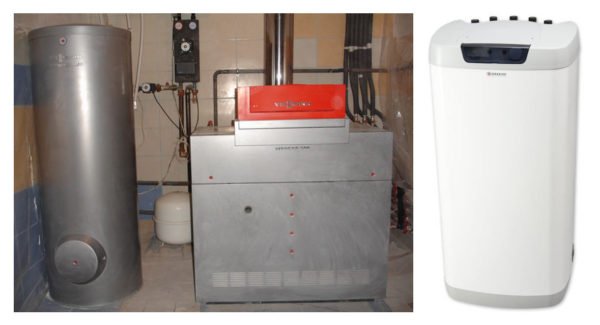

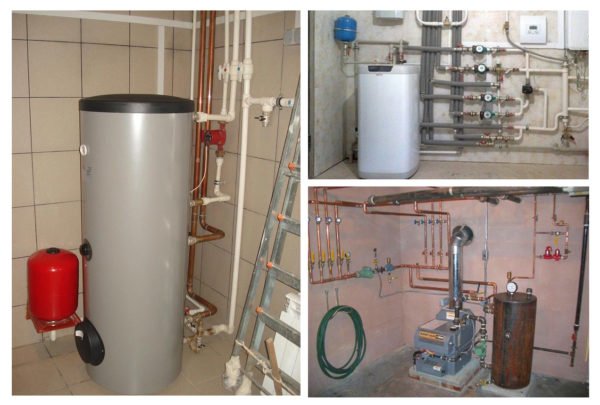

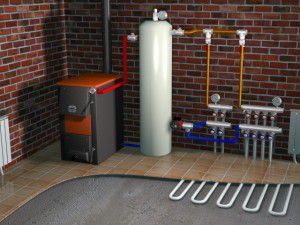

Kedel-kedelsystem

En indirekte varmekedel installeres normalt ved siden af ​​en varmekedel, og denne “duet” fylder et ret stort område, især hvis begge apparater er af gulvtype

Således giver enheden dig mulighed for betydeligt at spare på energiressourcer, men samtidig få ikke mindre komfort end ved brug af et centraliseret varmtvandsforsyningssystem..

Sådan fungerer en indirekte varmekedel

En enhed, der opvarmer vand efter et indirekte princip. – dette er en isoleret lagertank, inden i hvilken et varmeelement er installeret, som fungerer fra en ekstern varmebærer.

Selve tanken kan laves i form af et rektangel eller en cylinder, og der er dyser i dens vægge – til cirkulation af varmt vand fra varmesystemet og indgang / udløb af vandforsyningsrør.

Designet er baseret på en metal- eller plastbeholder med en kapacitet på ti til flere tusinde liter. Tankens inderside kan være belagt med emalje, keramik eller glasporcelæn for at hjælpe med at opretholde den korrekte vandkvalitet og undgå korrosion.

Kappen er beskyttet mod varmetab af et isolerende lag af polyurethan, skumgummi eller mineraluld.

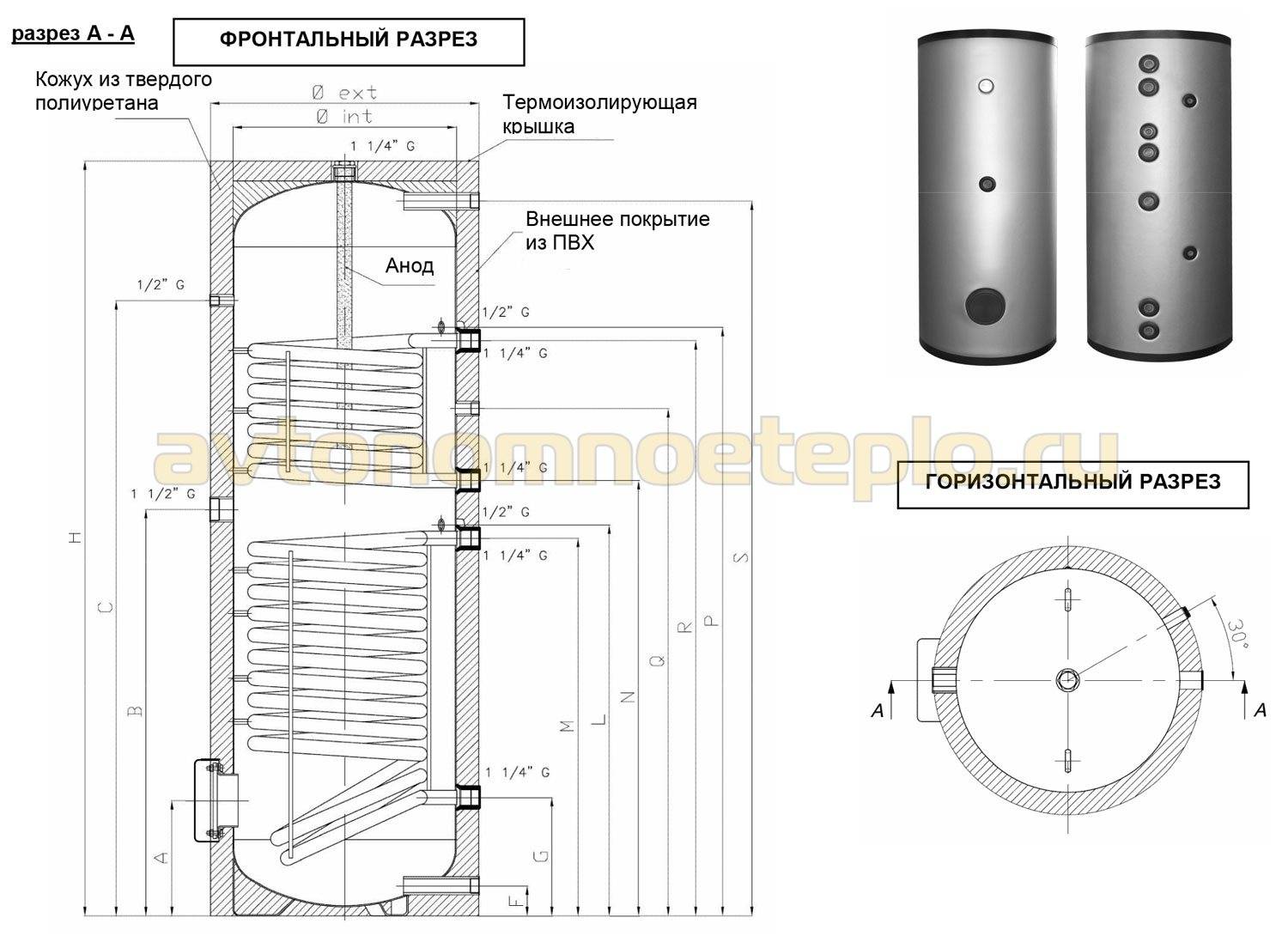

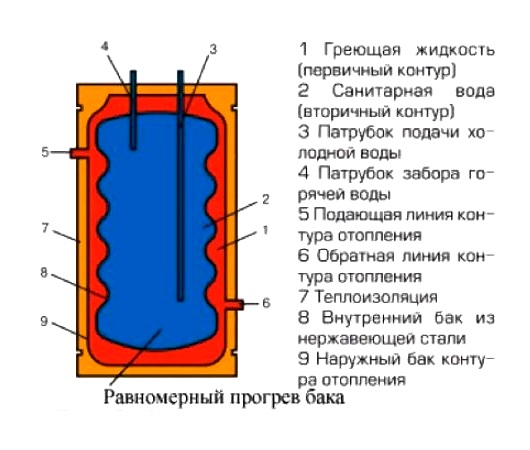

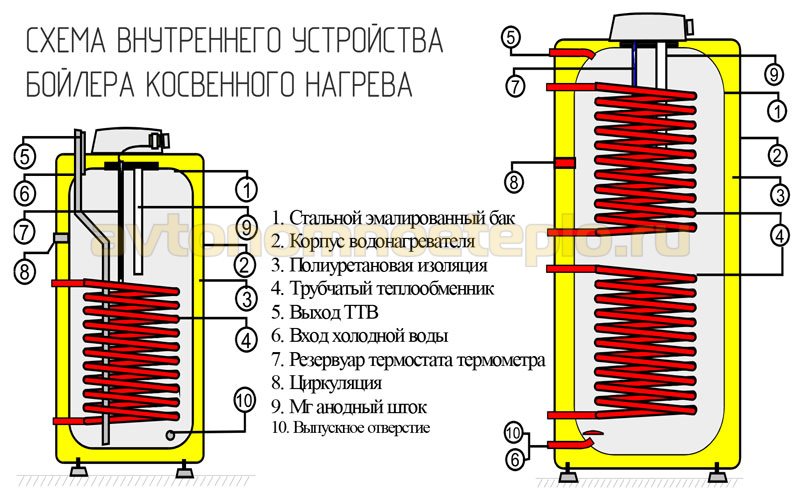

BKN -enhedsdiagram

Spiralen med kølevæsken kan være jævnt fordelt i hele beholderen eller passe tæt i bunden for hurtigt at opvarme det kolde vand, der kommer ind der (+)

For at forhindre skala installeres en magnesium- eller titananode i beholderens øvre del, som blødgør vandet, beskytter metallet mod galvanisk korrosion og øger enhedens levetid..

Enheden er også udstyret med en termostat, der styrer opvarmning til en bestemt temperatur, og sikkerhedsventiler, der er en del af beskyttelsesgruppen.

Hvad skal man kigge efter, når man vælger en BKN

En af de vigtigste parametre, der bør blive et afgørende argument, når man køber en kedel, er dens kapacitet. For at finde ud af den nødvendige tankkapacitet anbefaler vi dig at fokusere på antallet af mennesker i din familie..

Anbefalinger om forskydning:

  • 80-100 l – 2 forbrugere;
  • 100-120 l – 3 personer;
  • 120-150 L – 4 brugere;
  • 150-200 l – 5 forbrugere.

Det er vigtigt at adskille begreberne “total tankkapacitet” og “arbejdskapacitet”, fordi spiralrøret placeret inde i kedlen fylder et betydeligt område. Sørg derfor for at kontrollere, når du køber, hvor meget vand der egentlig passer ind i enheden. I de tekniske specifikationer skal denne nuance angives.

Ud over den “samlede” genberegning af potentielle forbrugere er det også nødvendigt at tage hensyn til både hyppigheden og mængden af ​​vandforbrug. For eksempel, hvis din familie kan lide at ligge i blød i et varmt bad og ikke tage et hurtigt brusebad, bør tankens arbejdskapacitet være passende – mindst 120 liter.

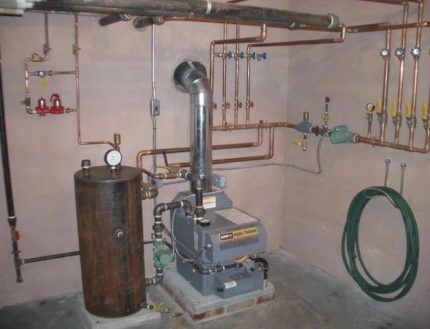

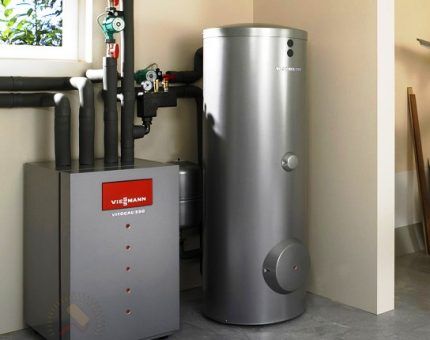

Gulvstående kedel med kedel

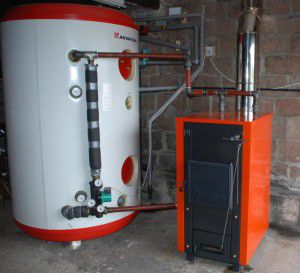

Det er en fordel at bruge BKN i forbindelse med et fast brændstof eller en-kreds gasfyr, men hvis vandforbruget er mindre end 1 l / min, vil en dobbelt-kreds kedel koste mindre, hvilket vil tage meget mindre plads end en system med indirekte opvarmning

Andre vigtige parametre:

  1. Strøm – jo mere vandforbrug, jo højere skal enhedens ressource være. Men samtidig er det vigtigt, at effekten af ​​det “indirekte” ikke overstiger varmesystemets (eller en anden ekstern energikilde) kapacitet. For eksempel, hvis lagertankens volumen varierer inden for 120-150 liter, skal kedeleffekten være mindst 23 kW, og for 160-200 liter vil der allerede være brug for 31-39 kW..
  2. Opvarmningstid er en parameter afhængigt af tankens volumen og antallet af omdrejninger på spolen (store eller kombinerede tanke kan udstyres med flere spoler).
  3. Tankmateriale – kedler i rustfrit stål eller medicinsk stål er bedst egnet til langvarig brug.
  4. Varmeisolering – i billige modeller bruges skumgummi, som slides hurtigt og lader varme passere igennem, så det er bedre at købe en dyrere enhed, hvor der blev brugt polyurethan.
  5. Kontrol – enheden vil kunne arbejde i automatisk tilstand, om nødvendigt, slukke og starte vandstrømmen, styre opvarmning ved hjælp af en temperatursensor.

Når du vælger tankens form og størrelse, er det også nødvendigt at tage højde for, at selvom kedlen teoretisk set kan installeres i ethvert rum, hvor der er adgang til varmeanlægget, er dens optimale placering ved siden af ​​kedlen. Sådan er varmeoverførsel mest effektiv..

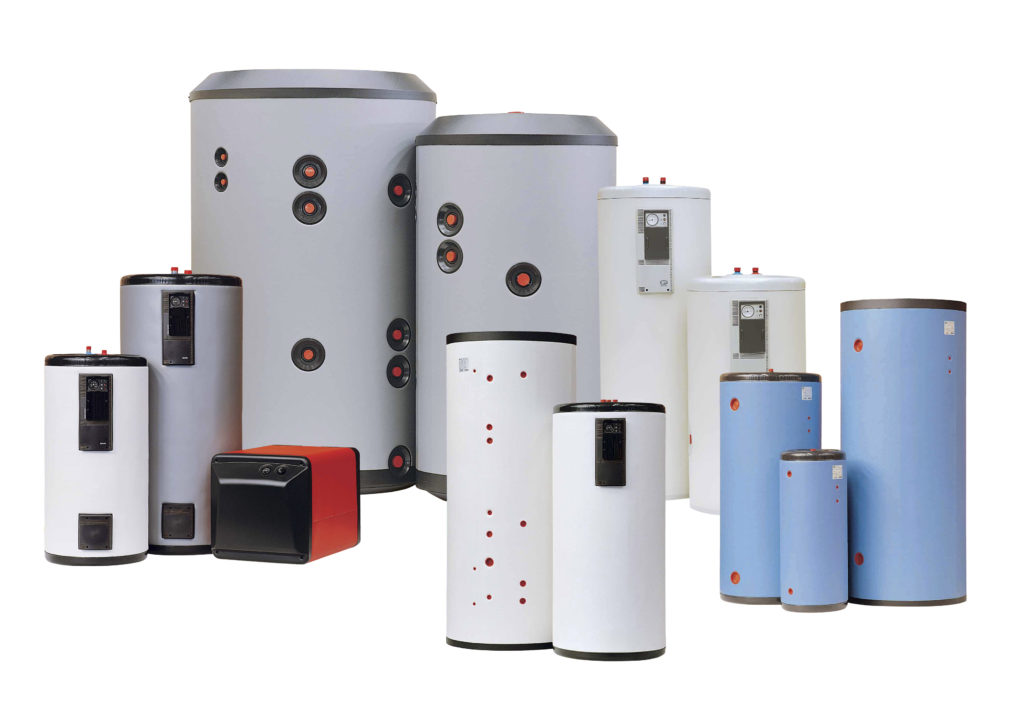

Typer af indirekte varmekedler

Moderne indirekte kedler har forskellige designs og former. Ud over den afrundede tyndvæggede tank er der kedler, der har et mere sofistikeret design, så udstyret kan blive mere økonomisk og effektivt. Udstyrsklassificering udføres i henhold til flere kriterier..

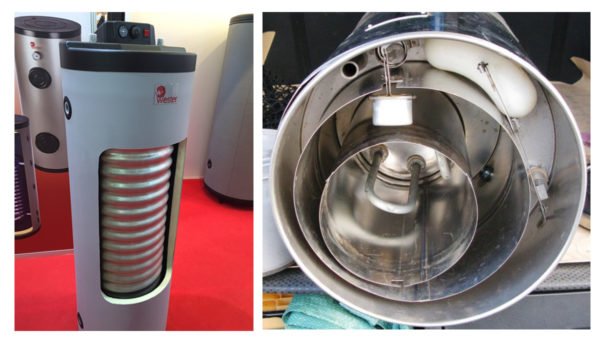

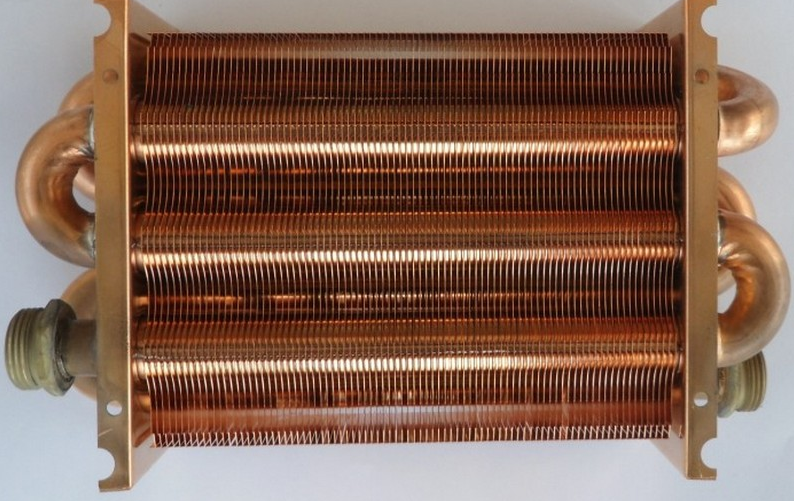

Varmeveksler typer

Indirekte vandvarmere kan have en varmeveksler i forskellige designs:

  • single-circuit coil-et spiralformet tyndvægget metalrør placeret inde i lagertanken. På grund af varmebærerens cirkulation gennem røret varmes spolen op og overfører termisk energi til koldt vand, som er i tanken. Dette er det enkleste og mest overkommelige design på markedet;Indirekte varmekedel med én varmeveksler

    En indirekte varmekedel med en enkelt kredsløbsspole er den enkleste og mest overkommelige løsning

  • dobbelt kredsløbsspole – et design svarende til den ovenfor beskrevne mulighed, med den eneste forskel, at vandvarmeren giver samtidig tilførsel af opvarmet vand og kølevæske til centralvarme. Sådant udstyr er noget dyrere end en enklere analog, men meget mere effektiv, når det er nødvendigt at opvarme en stor mængde vand;
  • tank-i-tank design-udstyret har en tank, der består af større og mindre containere. Inde i den store tank er der vand, der skal opvarmes, og inde i den mindre er der kølevæske. Sådanne kedler har ikke kun en høj vandopvarmningshastighed op til 75–90 ° C, men fremstilles også i større bygninger;Tank-i-tank kedel

    kombineret kedel – designet af en vandvarmer med to varmevekslere. Den første er en konventionel spole lavet af aluminium eller kobberrør. Den anden er lavet i form af en rørformet elektrisk varmelegeme. Kombinerede modeller har en temmelig høj pris, men de kombinerer også forskellige enheders funktioner.

Varmeveksler materiale

Til fremstilling af en varmeveksler i form af en spole og en intern tank bruges materialer som:

  • messing – lav varmeledningsevne, 100-110 W / (m ∙ ° C);
  • aluminium – gennemsnitlig varmeledningsevne, 200–240 W / (m ∙ ° C);
  • kobber – høj varmeledningsevne, 360-390 W / (m ∙ ° C).

Jo højere varmevekslermaterialets varmeledningsevne er, desto dyrere er kedlen.

Varmeelement til kombineret BKN

Rørvarmere sælges i et sortiment i boligforbedringsbutikker. Følgende formel hjælper med at beregne varmeelementets ydeevne:

{banner_downtext}

P = 0,0011 * m * (tk-tн) / T

Følgende værdier betragtes som beregnede:

  • P er varmeelementets effekt;
  • M er massen af ​​opvarmet vand;
  • tk er den ønskede vandtemperatur;
  • tн – indledende vandtemperatur;
  • T – vandopvarmningstid.

I en kombineret indirekte varmekedel placeres spolen over hele vandvarmetanken fra bund til top – kredsløbet giver maksimal effektivitet og ensartet opvarmning af vand. Varmeelementet er installeret i bunden af ​​tanken.

Sådan laver du termisk isolering BKN

For at minimere varmetab påføres flere lag varmeisolerende materialer på tankens overflade. Følgende behandlingsordre anbefales:

  • Kroppen er dækket af varmeisolerende maling – sammensætningen indeholder keramiske komponenter, der holder på varmen. På samme tid beskytter lakken tankoverfladen mod korrosion.
  • Mineraluld – et lag varmeisolering på cirka 5 cm. Anvendelsen af ​​basaltisolering er optimal. Materialet forhindrer varmetab, er modstandsdygtigt over for fugt og lader samtidig damp passere igennem, hvilket forhindrer væske i at samle sig i lagene af materialet. Ovenfra er mineralulden dækket af ethvert materiale med en foliebase. Du kan bruge Penofol og derivater.
  • I stedet for trelagsisolering er brug af Polinor tilladt. Isolering ligner polyurethanskum. Let at påføre og forhindrer varmetab.

Fremstilling af en indirekte varmekedel sparer omkring 10-15 tusinde rubler. Effektivitet og produktivitet, forudsat at samlingen udføres korrekt, vil være tæt på fabriksproduktion.

Installationsmetode

Afhængigt af installationsmetoden er enhederne opdelt i to typer:

  1. Vægmonteret – udstyret er monteret på et hængende beslag fastgjort til vægoverfladen. Kapaciteten på husholdningsvægskedler overstiger normalt ikke 200 liter, men i rækken af ​​nogle producenter kan du finde designs med en kapacitet på op til 650 liter.
  2. Gulvstående – tanken installeres på gulvoverfladen i umiddelbar nærhed af varmekedlen. Den gennemsnitlige kapacitet for husholdningsgulvmodeller varierer fra 200 til 500 liter. Industrielle versioner har kun gulvstående installation.Væg- og gulvkedel

    Kedler er vægmonterede (venstre) og gulvstående (højre) versioner

Layout metode

Ifølge metoden til arrangement af strukturelle elementer er vandvarmere opdelt i to typer:

  1. Vertikal er den mest almindelige layoutmetode for at spare plads i rummet. Lodrette enheder har en begrænset volumen og dimensioner, så dette design er ganske velegnet til brug i den private sektor.
  2. Vandret – har ingen klare begrænsninger for volumen og dimensioner. Som regel har sådanne enheder på grund af deres større størrelse mange ekstra funktioner. For eksempel et tykkere varmeisoleringslag, recirkulation og akkumulering.Indirekte vandret kedel

    Vandrette kedler kan have et tykkere lag af varmeisolering og en række ekstra funktioner

Valg af kedel til egenproduktion

Den generelle enhed i en indirekte varmekedel er ganske enkel – hvis du ved, hvordan du arbejder med et elværktøj og svejsning, kan du selv lave en vandvarmer.

Til brug i et privat hus, hvor en familie på tre bor, er en lodret kedel med en kobbervarmeveksler tilstrækkelig. Hvis familien er stor, så er det bedre at vælge en gulvstruktur. Dette vil gøre det muligt at lave udstyret med den nødvendige kapacitet samt at udføre korrekt varmeisolering af tanken..

Det er ikke tilrådeligt at lave din egen kedel med en tank-i-tank varmeveksler. Først skal du finde eller lave selve tanken, hvilket vil kræve en stor indsats og tid. For det andet stiger dimensionerne af strukturen ved fremstilling af store vandvarmere flere gange..

Derudover har fabriksmodeller fremstillet ved hjælp af denne teknologi en særlig belægning (emalje, keramik, sølvbelægning) på varmeveksleren. Det vil ikke være muligt at gentage påføringen af ​​en sådan belægning under “garageforhold”.

Designelementer ved en indirekte kedel

Den indirekte kedel er en tank i rustfrit stål. Tankens indervægge er dækket af et specielt materiale, der ikke kun beskytter vandvarmerens overflade mod korrosionsprocesser, men også reducerer koncentrationen af ​​skadelige bakterier og mikroorganismer.

Indirekte kedeldesign

Diagram over en indirekte kedelanordning med en enkelt kredsløbsspole

Resten af ​​kedlen i det enkleste design består af følgende komponenter:

  • varmeveksler – spiralrør eller mindre tank. Afhængigt af tankens volumen kan den placeres i dens øvre og nedre dele;
  • indløbsdyse – en montering i den nedre del af enheden til at forsyne et rør med koldt rindende vand;
  • udløbsrør – tilslutning til tilslutning af varmtvandsudløbsrøret;
  • magnesiumanode – yderligere beskyttelse af tankvæggene mod korrosionsprocesser;
  • internt termometer – en enhed til måling af temperaturen ved vandopvarmning;
  • termostat – en enhed, der forhindrer udstyrets overophedning;
  • styreenhed – drejeknap med inddelinger til indstilling af varmetemperaturen;
  • varmeisolering – et lag isolerende materiale, der hjælper med at opretholde en given temperatur på opvarmet vand;
  • udløb – ventil til dræning af stillestående vand;
  • revision – et hul med stor diameter beregnet til vedligeholdelse, reparation og modernisering af kedlen.

Designet af nye tankmodeller kan variere lidt og have en række ændringer fra producenter, men generelt består enhver indirekte kedel af de anførte elementer.

Kedlens arbejdsprincip

En indirekte kedel er en del af varmesystemet og er forbundet direkte til en gas-, elektrisk eller fast brændselskedel, som opvarmer kølervæsken ved hjælp af den energi, der frigives under brændstofforbrænding.

Varmemediet cirkulerer gennem varmtvandssystemet og passerer gennem varmeveksleren i den indirekte varmekedel. På grund af frigivelse af termisk energi fra det varme kølevæske opvarmes koldt vand, hvormed enhedens reservoir fyldes. Fra det transporteres det opvarmede vand gennem et rør gennem udløbet til badeværelset, til køkkenet og til andre rum med VVS -udstyr..

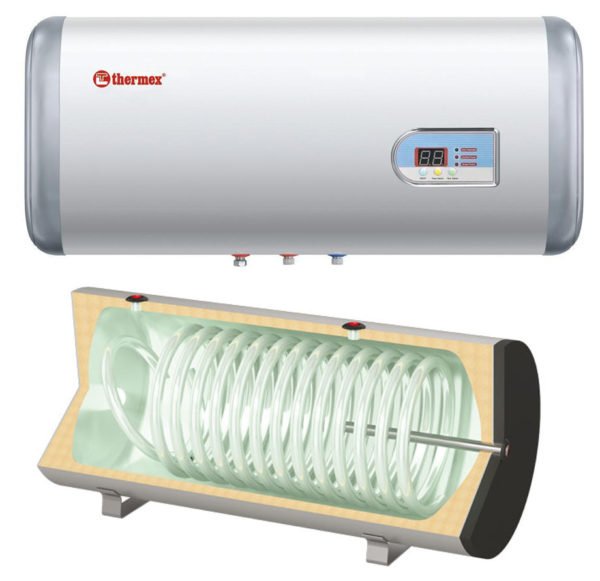

Diagram over den indirekte kedel

Den indirekte kedel kan fungere med alle typer varmekedler

Når varmekedlen er slukket, eller når den går over i en økonomisk driftsmåde, afkøles kølevæsken hurtigt. På grund af designet, der sørger for isolering af tankens vægge med urethanskum, afkøles vandet i tanken meget langsomt. Dette giver dig mulighed for at bruge hele mængden af ​​varmt vand i flere timer..

Beregning af kedlens hovedparametre

Inden søgningen efter materiale og direkte fremstilling fortsætter, vil det være nødvendigt at beregne tankens mindste volumen og varmevekslerens arbejdslængde.

Tankvolumen og form

Vandtankens volumen afhænger direkte af antallet af beboere, der permanent bor på installationsstedet for udstyret. Det menes, at en person forbruger op til 80 liter vand om dagen. For den beregnede værdi anbefales det at tage 45-50 liter pr. Person. Hvis normen overskrides, vil vandet i tanken stagnere, hvilket helt sikkert vil påvirke dens kvalitet.

Tankens form vælges under hensyntagen til trykstyrken i vandforsyningssystemet. Hvis trykket er lavt, er det tilladt at bruge hjemmelavede kedler med en firkantet tank. Ved høje systemtryk kan kun udstyr med rund bund og top bruges..

Firkantet og rektangulær kedel

Firkantede og rektangulære lagertankskedler kan kun bruges i vandsystemer med lavt arbejdstryk

Faktum er, at det øgede tryk bidrager til fremkomsten af ​​bøjningskræfter på tankens vægge, så en firkantet eller rektangulær tank kan deformeres. Tank med rund bund er mere modstandsdygtig over for deformation på grund af bedre effektivisering.

Varmevekslerens effekt og længde

I lodrette indirekte modeller bruges en kobberspiral normalt som varmeveksler mellem indløbet og udløbet..

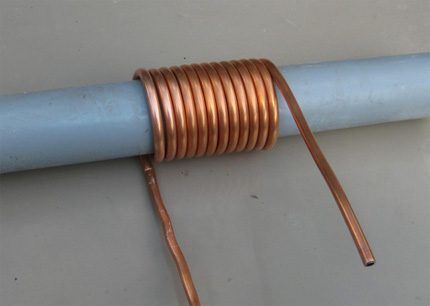

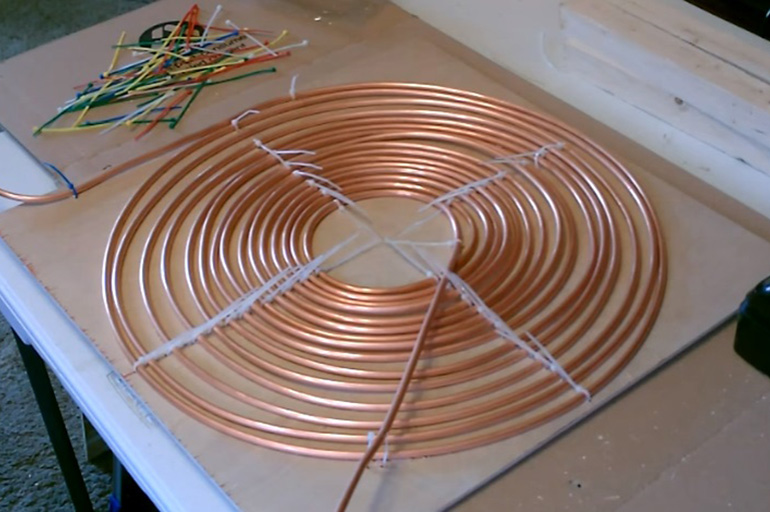

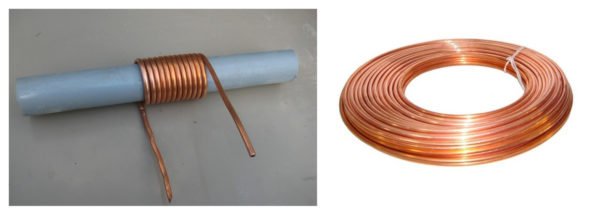

Kobberspole

Til egenproduktion er det bedst at bruge et kobberrør med en diameter på 10 mm. Et sådant produkt kan let bøjes i hånden uden brug af værktøj. Ved brug af et metal -plastrør skal man huske på, at kølevæskets opvarmningstemperatur ikke må være mere end 90 ° C, ellers deformeres røret, og leddene lækker – dette vil føre til blanding af vand i tanken.

Længden af ​​det rør, der kræves til fremstilling af spolen, beregnes med formlen L = P / (3,14 ∙ d ∙ ∆Т), hvor:

  • L – rørlængde (m);
  • d – sektion af røret (m);
  • ∆Т – temperaturforskel mellem opvarmet og koldt vand (оC)
  • P – varmevekslereffekt for hver 10 l vand (kW).

Ifølge eksperter skal der for hver 10 liter vand være mindst 1,5 kW termisk energi. Under hensyntagen til dette kan du beregne rørets længde til fremstilling af spolen..

Lad os f.eks. Beregne materialet til spolen, der installeres i en 200 liters kedel. Temperaturen på koldt vand, der leveres til tanken, er 15 ° C, og efter opvarmning er det nødvendigt at opnå vand med en temperatur på 80 ° C: L = 1,5 ∙ 20 / (3,14 ∙ 0,01 ∙ 65) ≈ 15 m.

Tabel: længde af kobbervarmeveksler til kedler med en kapacitet på 50-200 liter

Lagertankens volumen, l Udstyrseffekt, kW Varmevekslerlængde, m Kedeltankens diameter, m Sløjfediameter, m Antal omdrejninger
200 tredive 15 0,5 0,4 12
150 22.5 elleve 0,5 0,4 ni
100 15 7.5 0,4 0,3 otte
50 7.5 4 0,4 0,3 5

Spolens antal omgange afhænger af bøjningsmetoden og afstanden mellem elementerne. Normalt placeres spolen således, at afstanden mellem spolerne og tankvæggene er mindst 10–12 cm. Afstanden mellem spolerne bør ikke være mindre end 5 cm. De beregnede værdier for lagertanke i forskellige mængder kan være set i tabellen ovenfor.

Hvis en indirekte kedel skal være udstyret med en rørformet elektrisk varmelegeme, beregnes effekten ud fra, at et varmeelement med en kapacitet på mindst 1,5 kW er nødvendigt for hurtigt at opvarme 50 liter vand. Desuden skal enhver kombinationskedel være udstyret med en termostat..

Fremstilling af en indirekte varmekedel

Processen med at samle en vandvarmer kan variere afhængigt af konstruktionstypen, men i de fleste tilfælde fremstilles udstyr til gas- og el -kedler i følgende rækkefølge:

  1. I en tidligere forberedt cylinder bores to huller ved hjælp af en elektrisk boremaskine med en kronedyse. Det ene hul vil være placeret i bunden og bruges til at levere koldt vand, det andet øverst til fjernelse af varmt.
  2. De resulterende huller rengøres, fittings og kugleventiler er monteret i dem. Derefter bores endnu et hul i den nederste del, hvori der er installeret en hane til dræning af stillestående vand..Installation af kugleventiler til vandforsyning

    Der laves huller i cylinderens nedre og øvre dele, i hvilke haner indsættes for at forbinde vandforsyningsrør

  3. For at lave en spole kræves et kobberrør med en diameter på 10 mm. En spiralbøjning gøres bedst med en rørbøjer. Hvis der ikke er et sådant værktøj, kan du tage ethvert rundt emne – et rør med stor diameter, en brænde, en tønde osv..Lav en spole fra et rundt kobberrør

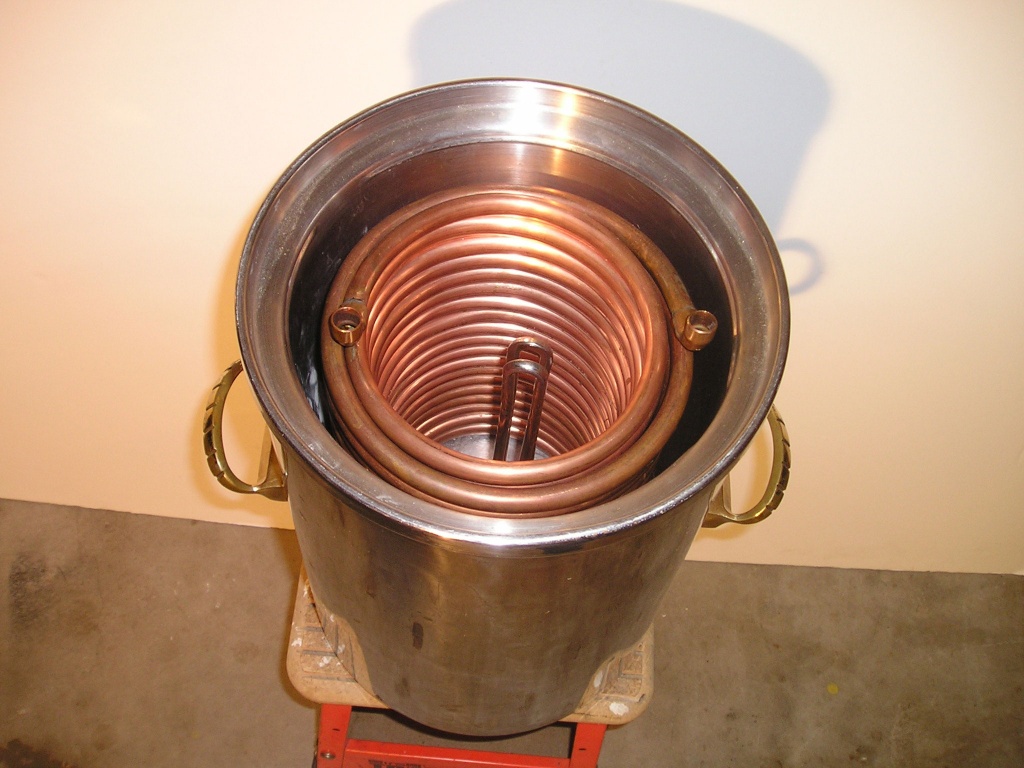

    Lav en spole til en vandvarmer fra et rundt kobberrør med en diameter på 10 mm

  4. Spolen fremstilles i henhold til de tidligere udførte beregninger. Varmevekslerens ender er bøjet i en retning i en afstand på 20-30 cm. For at montere spolen bores to huller i cylinderens bund. Gevindforeninger installeres og svejses i dem..Elementer til tilslutning af spolen til kedlen

    En gevindnipel bruges til at forbinde spolen til kedlen.

  5. Inden installationen sænkes spolen ned i en spand eller en stor beholder med vand og blæses ud. Hvis strukturen er forseglet, sænkes spolen ned i cylinderen, sættes i forhold til indløb og udløb og svejses.
  6. Hvis ballonen er skåret i midten, monteres en anode i den øverste del. Til dette bores der et hul, i hvilket en gevinddyse er skruet i, og der er allerede monteret en magnesiumanode i den. Hvis beholderen er samlet fra tre separate dele – bunden, låget og den centrale del, kan anoden installeres på det sidste trin..
  7. Varmeisolerende materiale er monteret på ydersiden af ​​kedlen. Det er bedst at bruge sprøjtet polyurethan. Før påføring beskyttes alle rør med tæt polyethylen og en klud. Hvis midlerne er begrænsede, kan du bruge almindeligt polyurethanskum, som efter hærdning er pakket ind i reflekterende isolering..Kedel termisk isolering

    Til varmeisolering er den nemmeste måde at bruge skum- og folieisolering

  8. Tilbehør til ophæng på beslag er svejset på bagsiden af ​​kedlen. For gulvstående kedler svejses støtteben fra en stålvinkel eller forstærkning til bunden af ​​udstyret.

I sidste fase skrues fittings på, haner og topdækslet monteres. Hvis det er muligt, kan låget ikke svejses, men fastspændingsbeslag kan være fremstillet af ståltråd med et tværsnit på 3 mm.

Ved fremstilling af en kedel til fælles brug med fastbrændselskedler anvendes i stedet for en kobberspiral et U-formet stålrør, som er monteret i bunden af ​​enheden. Fra siden af ​​ovnen eller kedlen er røret forbundet med udløbsrøret. Røret fjernes fra kedlen og tilsluttes direkte til skorstenen.

Nødvendige materialer og værktøjer

Enhedens lagertank er lavet af varmebestandig plast, rustfrit stål, aluminium eller stål med en keramisk belægning. Som emner til tanken kan du tage plasttønder til fødevarer, aluminiumstanke eller en unødvendig gasflaske..

Til fremstilling af varmeveksleren, som angivet ovenfor, er det bedre at bruge et rundt eller firkantet kobberrør. Ved montering af en varmeveksler fra firkantede rør kræves 90 ° bøjninger.

Som et værktøj skal du forberede:

  • vinkelsliber;
  • elektrisk boremaskine med kernebor til metal;
  • argon lysbuesvejsning apparater;
  • sæt skruenøgler;
  • skive til slibning og polering af metal;
  • sandpapir.Kedelmontering ved svejsning

    For at samle en kedel skal du kunne arbejde med en svejsemaskine

Beslag, afløbshane og andre forbindelseselementer vælges ud fra dimensionerne på det rør, der skal tilsluttes. Derudover købt FUM-tape, sikkerhedsventil, magnesiumanode og en dyse til installationen.

Klargøring af tanken til montering af vandvarmeren

Til fremstilling af en indirekte kedel kan du bruge en ny eller gammel gasflaske. Denne beholder er lavet af 3-4 mm tykt rustfrit stål og er ideel til arbejde med varmt vand..

Inden montering af varmestrukturen skal du omhyggeligt forberede cylinderen. For at gøre dette skæres produktet i halve med en kværn. Beholderens indre overflade rengøres ved hjælp af en vinkelsliber med et passende tilbehør.

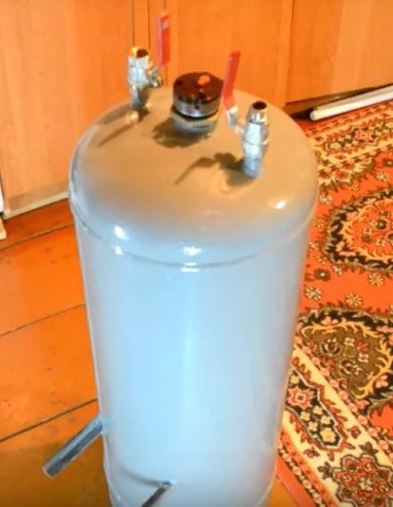

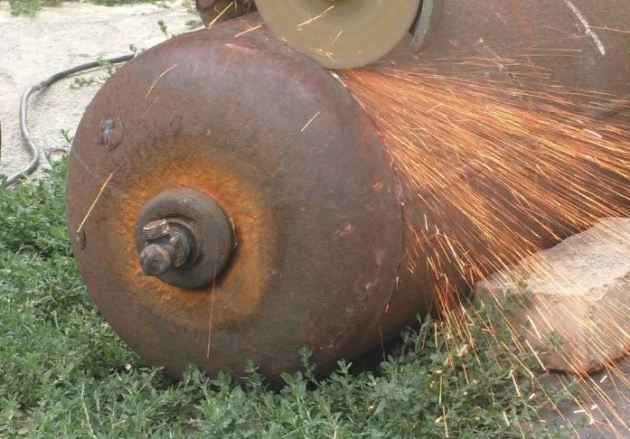

Forberedelse af gasflaske

Inden kedlen samles, skal cylinderen åbnes og den indvendige overflade rengøres.

Derefter vaskes indersiden af ​​beholderen, tørres og dækkes med nitro-primer maling. Disse arbejder skal udføres uden fejl, ellers vil det opvarmede vand lugte som gas, efter at kedlen er taget i brug.

Ved brug af en tank fra andre metalbeholdere udføres forberedelsen på en lignende måde..

Video: indirekte varmekedel fra en gasflaske

Stadier af arbejdet med oprettelse af en kedel

En kedeltegning kan se sådan ud.

Gør-det-selv indirekte varmekedel

Valg af tank til kedel

Gør-det-selv indirekte varmekedel

Vandvarmerens lagertank skal beregnes ud fra det daglige forbrug af varmt vand i huset. I tilfælde af at flere mennesker bor i en lejlighed eller et hus, vil en tank på 100 liter være nok. Og for en familie på 4-5 personer skal du allerede vælge en beholder med et volumen på 200-300 liter..

Den anvendte tank skal være fremstillet af en legering af aluminium, rustfrit stål eller andet metal, der er korrosionsbestandigt. Du kan bruge en stor gasflaske, hvis vægge yderligere rengøres og grundes. Hvis du ikke fylder cylinderens vægge, kan varmt vand have en ubehagelig lugt af gas..

Der skal bores fem huller i den valgte tank. To i bunden for indløbsrøret og nødafløb, to i siden til installation af spolen og et udløb til vandindtag fra toppen. I tilfælde af at det er planlagt at bruge en sådan kedel uden for fyringssæsonen, er det også nødvendigt at lave huller til installation af et elektrisk varmeelement. Til varmeelementet bores et eller to huller fra bunden. Kugleventiler eller afspærringselementer er installeret i hullerne, hvorefter lagertankens tæthed kontrolleres.

Oprettelse af en varmeveksler

Når du vælger diameteren på den fremtidige spole, er det vigtigt, at vandet i tanken er i kontakt med et sådant rør maksimalt. Til dette er der fri plads mellem rørdrejningerne.

For at gøre arbejdet lettere kan du bruge en log eller et rør, som varmevekslerrøret vil blive pakket rundt om. Den ene ende af dette rør er fastgjort, og derefter oprettes drejninger jævnt, hvilket styrer densiteten af ​​den resulterende spiral.

Gør-det-selv indirekte varmekedel

Blandt fordelene ved at bruge en håndlavet enhed er:

  • Mulighed for tilslutning af enheden til centralvarmeanlægget.
  • Mulighed for at placere enheden så tæt som muligt på varmekedlen.
  • Minimumsomkostninger for materialer, der kræves til installationen af ​​kredsløbet.
  • Anvendelsen af ​​en sådan enhed vil reducere forbruget af energiressourcer betydeligt, hvilket betyder at reducere forsyningsregningerne betydeligt..
  • Fuld levering af husholdningsbehov.

Ulemperne ved at installere en sådan kedel omfatter følgende funktioner i enheden:

  • For at rumme enheden kræves et tilstrækkeligt stort område eller fortrinsvis et dedikeret rum.
  • Det tager tid at opvarme et tilstrækkeligt volumen væske, hvilket påvirker intensiteten af ​​opvarmning af rummet.
  • Indskud akkumuleres hurtigt på spolen, hvilket forhindrer enheden i at fungere korrekt. Serpentinrøret skal rengøres regelmæssigt (mindst to gange om året).

Hvis du efter at have afvejet fordele og ulemper ved at bruge en sådan enhed stadig vil lave den selv, skal du få så mange oplysninger som muligt om kedlens design og arbejdssekvensen for at skabe den..

Tegningen herunder viser de grundlæggende designkrav for en 100 liters enhed..

Den relative enkelhed ved designet af denne enhed giver dig mulighed for at lave det selv.

Arbejdssekvensen for at skabe et kedeldesign

Produktionen vil foregå i etaper:

  • Fremstilling af containere. Enhver tank fremstillet af korrosionsbestandige legeringer kan bruges som beholder. Oftest er beholderen fremstillet af en gasflaske (bemærk, at før cylinderen skæres, skal den fyldes med vand for at undgå en eksplosion). Når du vælger en beholder, skal du fokusere på behovet for vand til husholdningsbehov.
  • At lave huller til vand. Der laves fem huller: to til spolen, to til afløbshanen og indløbsrøret, et til væskeudtagningen.
  • Termisk isolering. For at reducere varmetab og øge effektivitetsindekset skal strukturen dækkes med et lag isolerende materiale (mineraluld, polyurethanskum osv.).
  • Spole. Til fremstilling af denne del bruges et rør af kobber eller messing, som skrues på en aksel. Antallet af omdrejninger afhænger af tankens parametre.
  • Installation og tilslutning. Spolen installeres inde i beholderen og svejses. Ind- og udløbsrørene er forbundet. Om nødvendigt installeres et varmeelement (yderligere huller er forberedt til det). Håndtagene er svejset på. Beholderen er dækket med et låg. Alle elementer i systemet er forbundet i henhold til enhedens tilslutningsdiagram til varmesystemets kredsløb.

DIY projekt og installation

Hovedopgaven på gør-det-selv-designfasen er udvælgelsen af ​​en lagertank, der med sin volumen ville dække behovet for varmt vand..

Generelle regler for fremstilling af indirekte varmekedler

  • Tilstedeværelsen af ​​en varmeisolerende skal er påkrævet. Ellers vil det opvarmede vand hurtigt afkøle gennem ydervæggene. Den bedste løsning er at installere arbejdsbeholderen i en større tønde og blæse hullet mellem væggene ud med konstruktionsskum.
  • Du kan pakke beholderen ind med bygninger til varmeisolering, selvom den ikke ser så æstetisk tiltalende (men billig) ud. Hvis kedlen er placeret i fyrrummet, kan du spare.
  • Det indre rør (hvis der anvendes spolearrangement) skal være korrosionsbestandigt. Efter montering af strukturen vil adgangen til vedligeholdelse være vanskelig..
  • Ved anvendelse af elektrokemiske dampe (f.eks. Aluminiumstank + kobberrør) skal tilslutningsflangerne isoleres med neutrale pakninger.
  • Det tilrådes at arrangere et inspektionsvindue i væggen på den eksterne tank, hvorigennem rengøring eller vedligeholdelse udføres.

Materialer ved hånden

Vi har allerede talt om rustfrie ståltanke fra gamle vaskemaskiner. Det er dog ikke let at finde sådan en blank. En fremragende donor kan være en nedlagt 100 liters propan cylinder. Det holder ikke tryk (derfor blev det afskrevet), men det vil stadig fungere som en vandtank. Kedlen fra en gasflaske skal naturligvis rengøres grundigt (især indefra) og males med vandtæt emalje af høj kvalitet.

Kedel 7

Fremstilling kræver ikke industrielt udstyr. Nok “kværn” og en svejsemaskine. Den øvre del afskæres, derefter dannes en varmeanker i den.

Kedel 8

Med fri adgang til andre materialer kan du lave varmeren selv fra et stykke rustfrit stål. Du kan se, hvordan du laver en indirekte varmekedel med dine egne hænder i videoen (se nedenfor).

Måske lider æstetikken, men kvaliteten og holdbarheden af ​​den fremstillede varmelegeme er ikke værre end den fra fabrikken..

  • Vi ved allerede, at i den varme årstid, hvor varmekedlen ikke fungerer, er indirekte varmeapparater udeladt. I dette tilfælde vil det elektriske varmeelement, der er indbygget i tanken som et backup -element, hjælpe..
  • En anden mulighed for at få varmt vand om sommeren er installationen af ​​et andet varmevekslingskredsløb forbundet til solvarmeanlæg. Kedel 9

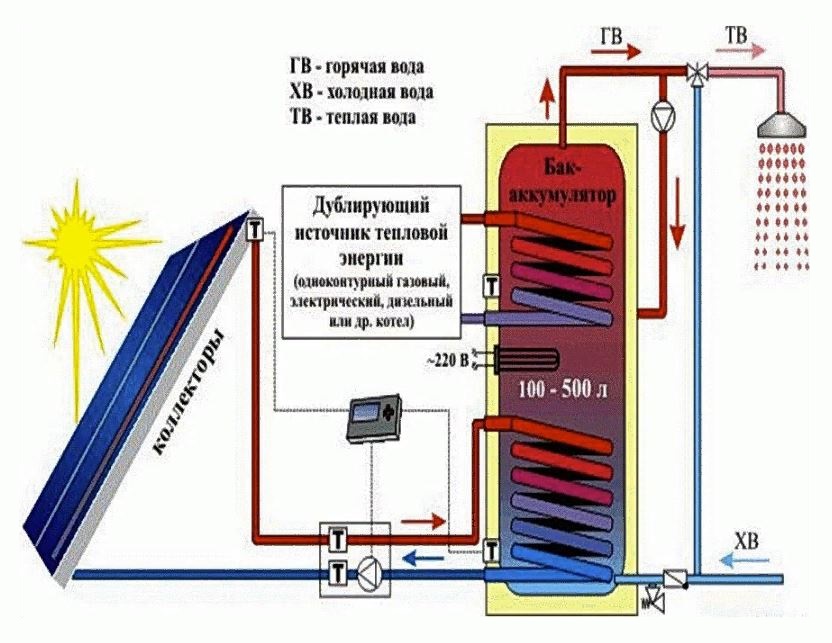

  • Som følge heraf er det muligt at samle et 3 i 1 varmesystem. Fra en varmekedel (uanset brændstoftype), fra et elektrisk varmeelement og fra solenergien. Hvis to af tre energikilder forsvinder, kan du stadig forsyne dit hjem med varmt vand..

Elektrisk indirekte varmelegeme

Anvendelsen af ​​varmeelementer gælder ikke for indirekte opvarmningsmetoder, da der er direkte kontakt af vand med den primære varmekilde. En undtagelse er induktionsvandvarmeren. Væsken modtager energi som praktisk talt uden at røre det indre termoelement. Faktisk er det slet ikke i designet..

En gør-det-selv-øjeblikkelig vandvarmer fremstilles i henhold til princippet om induktionskogeplader. Kun i stedet for en gryde med vand opvarmes et metalrør.

Den største fordel ved systemet er, at opvarmning ikke sker på grund af direkte termisk kontakt med kilden til elektrisk energi, men ved hjælp af hvirvelstrømme. Varmeoverførselskoefficienttab er minimale, effektiviteten har en tendens til 100%. I dette tilfælde opvarmes både metalrøret og selve væsken (hvis den er tilstrækkeligt varmeledende). Derudover er øjeblikkelige induktionsvarmere betydeligt sikrere end kedler med en traditionel elektrisk varmelegeme: der er ingen kontakt med vand med et element tilsluttet lysnettet.

Ulempen er indlysende: der kræves en strømtilslutning til opvarmning. Det vil sige, at muligheden for indirekte opvarmning ved hjælp af en træ (gas) kedel ikke virker. Rummet skal elektrificeres.

Vi laver kroppen af ​​den indirekte varmekedel

Kroppen af ​​den indirekte varmekedel er lavet af stål, og evt. Vandtemperaturen vil være op til 70 grader, så væggene kan være tynde, der vil stadig ikke være nogen deformation. Det er ikke nødvendigt at koge en tønde fra bunden, du kan tage en gammel gasflaske og på grundlag af den lave en indirekte varmekedel med egne hænder.

Hvis du ønsker, at BKN skal være snoet til rengøring eller udskiftning af spolerne, skal en flange med stor diameter svejses på fra den ene ende. Men dette er ikke nødvendigt, stort set alle laver ikke-adskillelige tanke. I sagen skal du skære huller til:

  • varmeforsyning og retur;
  • Varmt brugsvand;
  • Varmt vand cirkulation;
  • vandpåfyldning;
  • Varmeelement;
  • magnesiumanode;
  • temperatur måler.

En magnesiumanode er nødvendig, selvom du ikke planlægger at installere et varmeelement i BKN. Det beskytter tanken mod korrosion, derfor vil levetiden øges betydeligt..

Varmeveksleren skal placeres enten over hele tankens højde eller nedenfra. Varmtvandsforsyningen er øverst, og under den er cirkulationsrøret. Makeup fra vandforsyningen skærer ind i bunden. Varmeelementet og magnesiumanoden skal også placeres så lavt som muligt, så varmeelementet altid er i vandet, ellers brænder det ud. Temperatursensoren skal placeres et sted i midten af ​​tanken.

Metalrør med et ½ eller ¾ tommer udvendigt gevind svejses til varmtvandsforsynings- og cirkulationshullerne, efterfyldning fra vandforsyningssystemet og temperatursensoren. I dette tilfælde skal diameteren på alle være den samme. Grenrøret til anoden skal være større; et specialfremstillet låg skrues på det. En almindelig bolt er svejset til denne hætte, hvorpå anoden derefter skrues på. Dæktråd er pakket med slæb.

Varmeveksleren kan fastgøres på to måder:

  • en kobber- eller messingskraber indsættes i hullet og fastgøres til kroppen på begge sider med møtrikker;
  • stålskraberen er svejset ind i kroppen – der skal være en tråd på nalen på begge sider.

Den anden mulighed er enklere og mere pålidelig. I begge tilfælde skrues varmeveksleren fast på gummiskraberne inde fra tanken. For varmeelementet skal du svejse en møtrik med den nødvendige diameter til det forberedte hul i kroppen udefra. Varmeelementet kan udskiftes uden problemer, såvel som anoden..

Det er ikke nødvendigt at dræne. Hvis det bliver nødvendigt at tømme vandet, kan dette gøres gennem en tee installeret på vandforsyningen fra vandforsyningen. Der er ikke noget kompliceret i sådan en omsnøring..

For at skjule konturen kan du bruge et dekorativt overlæg på varmeledningen, som let kan fjernes om nødvendigt.

Der er en masse nyttig information om fastgørelse af stålvarmerør til væggen på denne side..

DIY kobberrørspole

Varmeveksleren i en indirekte varmekedel med egne hænder kan laves af et kobber- eller messingrør. Diameter ikke mindre end 8 mm og højst 20 mm. Det er vigtigt at beregne støbningen af ​​røret korrekt, så spiralens termiske effekt er tilstrækkelig til mængden af ​​det BKN, du har valgt.

Lad os sige, at vi har en 100 liters tank. For at vandet hurtigt kan varme op, er en 15 kW varmeveksler nødvendig. For at beregne rørets længde har vi stadig brug for:

  • diameter i meter – tag 0,01 m;
  • vandtemperatur i varmesystemet – 85 grader;
  • koldtvandsforsyningstemperatur – 15 grader.

Varmevekslerlængde = Varmevekslerens varmeydelse / 3,14 x rørdiameter x forskel i vandtemperatur i varme- og vandforsyningssystemet.

Så i vores tilfælde har vi brug for 6,82 meter kobberrør. Det er bedre at altid tage med en margin. For at lave en spiral ud af et rør skal du skrue det på en skive. Det er ønskeligt, at spolens diameter er næsten den samme som tøndernes. Derudover skal spiralerne ikke være i kontakt med hinanden, så røret vaskes fra alle sider med henholdsvis vand, afgiver mere varme.

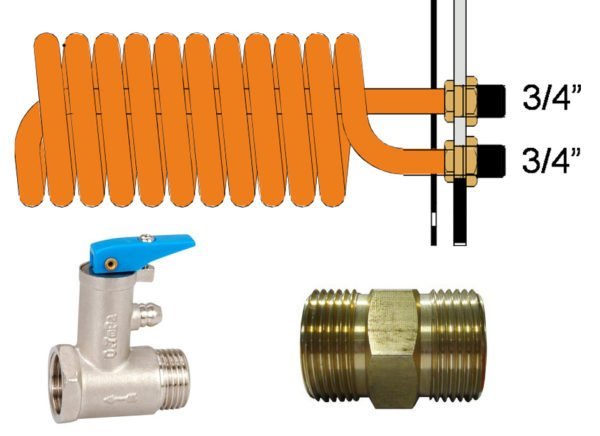

Beslag installeres i enderne af varmeveksleren, hvormed den skrues til dyserne. Det er vigtigt, før tanken svejses, at der sættes tryk på en hjemmelavet indirekte varmekedel. Sørg for, at leddene ikke flyder.

Varmeisolering af en indirekte varmekedel

En hjemmelavet indirekte varmekedel er charmerende isoleret. Vi anbefaler at bruge flere materialer. Til at begynde med kan kroppen belægges med varmeisolerende maling. Den indeholder hule keramiske mikrogranuler, der holder på varmen. Desuden beskytter isoleringsmalingen tanken mod korrosion, hvilket også er nyttigt.

Maling alene vil ikke være nok; derudover skal tanken isoleres med mineraluld. Til disse formål er det kun glasuld, der er elastisk. Oven på fiberisoleringen skal du vindes folie eller Penofol.

Du kan gøre alt hurtigere og lettere ved hjælp af Polinor – isolering, der ligner polyurethanskum. Af den måde vil polyurethanskum også fungere. Når du bruger disse materialer, kan du undvære varmeisolerende maling, selvom det ikke vil være overflødigt..

Valg af lagerkapacitet

For de fleste tilfælde af systemdrift foretages beregningen af ​​behovet for 3-4 personer (en gennemsnitlig familie). Ifølge standarderne forbruger en person cirka 70 l / dag. Det vil sige, for en gennemsnitlig familie er det helt nok at installere en indirekte varmekedel med et volumen på 200 liter. Med en sådan kapacitet er behovet fuldt ud opfyldt.

Fartøj til indirekte varmekedel

Der bør lægges særlig vægt på valg af et fartøj til omdannelse til et indirekte varmekedel. Det skal være en stærk, holdbar beholder, der ikke egner sig til korrosion.

En tank til opvarmning af koldt vand vælges normalt til lodret installation, men muligheden for installation i vandret position er heller ikke udelukket. Det er tilladt at bruge beholdere fremstillet af holdbare varmebestandige materialer som kedeltank..

Beholdermaterialet bør naturligvis vælges under hensyntagen til dets høje korrosionsbeskyttelsesegenskaber, tilladte termiske ekspansion og andre egenskaber..

Egnede materialer omfatter:

  • aluminium;
  • rustfrit stål;
  • særlige polymerer.

Husk: alle typer kedler er trykbeholdere. Desuden kan varmesystemets varmemedium opvarmes til en høj temperatur (90 ° C og derover). Baseret på disse egenskaber ved kedelinstallationer, bør du designe og bygge et system med dine egne hænder..

I praksis er der ofte virkelig absurde konstruktioner, også lavet i hånden, for eksempel på basis af en almindelig mælkekolbe eller en gryde. Sådanne beslutninger bør undgås.

Kedelparodi

Dette ligner en parodi på en indirekte varmekedel. Håndlavet med værdighed, men en helt anden tilgang er nødvendig for at sammenligne med en virkelig pålidelig og effektiv enhed

Projektet med en indirekte varmekedel, udført af egne hænder, inkluderer også beregning af en rørformet spole. Her er det nødvendigt at beregne den nødvendige termiske effekt af denne enhed for at bestemme længden af ​​spiralrøret og dets diameter baseret på resultaterne af beregningen..

Spolelængdeberegning

Det traditionelle materiale til fremstilling af kedelspiraler er kobber eller messing. Det anbefales at vælge præcis et af disse materialer, da begge materialer har en høj varmeoverførselskoefficient..

Kedelspole

Spolens effektivitet (opvarmningstid og indstilling af den nødvendige temperatur) afhænger stort set af den korrekte beregning. Det er også vigtigt at korrekt installere spiralen inde i beholderen.

For at beregne de nødvendige værdier til fremstilling af en kedelspole er følgende formel egnet:

L = Q / D * (Tg – Tx) * 3.14

Brevbetegnelser her:

  • L – rørlængde,
  • Q – varmeeffekt af spolen,
  • D – rørdiameter,
  • Tg – varmtvandstemperatur,
  • Tx – koldt vandtemperatur.

Lad os tage et eksempel på, hvordan man beregner længden af ​​et kobberrør under en 20 kW spiral til en indirekte varmekedel.

Der er et kobberrør med en diameter på 10 mm, købt fra markedet i en spole. Et fartøj med en kapacitet på 200 liter blev taget under kedlen. Beregnede værdier for temperaturer i koldt og varmt vand: henholdsvis 15 ° С og 80 ° С.

Det er påkrævet at bestemme størrelsen på kobberrørets længde, tilstrækkelig til produktion af en varmevekslingsrørspiral med en effekt på 20 kW. Ifølge formlen udføres følgende beregning: 20 / 0,01 * (80-15) * 3,14. Beregningsresultat: den nødvendige længde af kobberrøret er 10 meter.

Spole fremstilling og behandling

Til fremstilling af en indirekte varmekedelspole med en kapacitet på 150-200 liter tages der som regel et kobber- eller messingrør med en diameter på 10 – 20 mm. Røret er snoet i en spiral under hensyntagen til den resterende afstand på 5-7 mm mellem svingene.

Gabet skal laves uden fejl (det er tilladt at flytte svingene fra hinanden efter vikling), da kompensation for metalets ekspansion er nødvendig. Derudover opnås med dette design af spiralen fuld kontakt af vand med overfladen af ​​kobberrøret (messing)..

Hjemmelavet kedelspiral

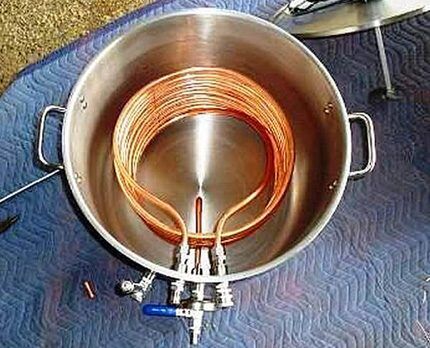

Et eksempel på selvviklende spole til en indirekte varmekedel. Et tyktvægget polyethylenrør bruges som en tromle. Efter viklingen bevæger svingene sig fra hinanden med 1-2 mm

I princippet kan kobber- eller messingspoler findes klar til brug. Tag for eksempel en spole fra noget teknologisk udstyr. Men så skal du tage højde for dimensionerne af den tilgængelige kapacitet og spiralens korrespondance med hensyn til varmevekslingseffekten.

Ofte er det ikke muligt at foretage et valg i nøjagtig overensstemmelse med parametrene. Derfor er det mere rentabelt at lave en rørformet spiralvarmer selv for ikke at spilde dyrebar tid i denne forstand.

Det er svært at lave en spole med egne hænder uden erfaring, men en sådan opgave kan lade sig gøre. Det vigtigste her er at udføre spiralvikling af høj kvalitet. Det anbefales at bruge en tromle af et egnet materiale under viklingen af ​​et kobberrør (messing)..

Tromlens diameter er ca. 10-15% mindre end kedeltankens indre diameter. Som et resultat, hvis tankens indvendige diameter er 500 mm, vil værdien af ​​spolediameteren være: (500 – 500/10) = 450 mm.

Kedel spole montering

En af de mulige muligheder for at installere en gevindbeslag på enden af ​​spolerøret. Beslagets frie gevindende passer ind i hullet i beholderens væg

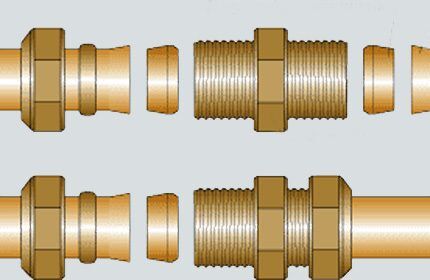

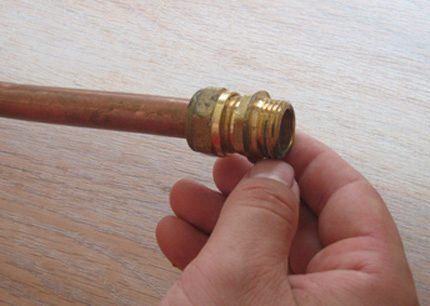

I enderne af spiralrøret skal du montere gevindskårne kontaktbeslag. For at løse dette problem er det nødvendigt:

  1. Få et lige snit i enderne af røret ved at bearbejde dem med en rørskærer.
  2. Skub kompressionsmøtrikker på rørets ender.
  3. Behandl kanterne af røret med en reamer.
  4. Monter fittings og stram dem tæt til røret med møtrikker.

Det er ikke nødvendigt at bruge udelukkende gevindbeslag med gevind. Hvis du har evnerne til at lodde kobberrør og det relevante værktøj, kan du bruge loddemetoden til at installere envejede gevindbeslag.

Afhængigt af karosseriets materiale er muligheden for lodning direkte til beholderens vægge ikke udelukket. Når du selv laver en indirekte varmekedel, anbefales dette trin imidlertid ikke på grund af en kompleks teknologisk operation..

Monteret på fittings eller svejset sammen, kan varmevekslingselementet (kedelspiral) allerede betragtes som klar til installation og efterfølgende drift. Det er stadig at forberede et sted til installation direkte på kedeltanken og indføre en vandvarmer i beholderen.

Forberedelse af kedeltank

Hvordan placeres en færdig kobber (messing) spiral inde i kedeltanken, hvis beholderen er i ét stykke? I dette tilfælde skal du omhyggeligt afskære den øvre del og lave et låg, der bliver boltet til karosseriet..

Sæderne på låget og tanken er nivelleret, poleret, udstyret med en gummipakning. I mellemtiden ses intern installation (og vedligeholdelse) som mere bekvem, hvis der laves to låg på beholderen – over og under..

Indirekte varmekedeldæksel

Et eksempel på en låganordning på et fartøj, som bruges til en indirekte varmekedel. Tætning opnås ved pakning og boltning rundt om omkredsen

Efter installation af dækslet på kedeltanken forsvinder problemet med installation af spolen inde i tanken af ​​sig selv. Nu er det nok at bore to huller på fartøjets krop med fokus på placeringen af ​​endedelene af spiralrøret. Diameteren på hullerne skal svare til diameteren på den gevindskårne del af beslagene med en margen på 1-2 mm.

De gevindskårne dele af beslagene føres ind i hullerne efter at have installeret tætningspakningerne tidligere. Skru derefter kontrabeslag fast på ydersiden af ​​tankvæggen, og stram forbindelsen stramt.

Med denne fastgørelse er varmespolen ganske stabil, men der skal laves yderligere understøtninger. Kølervæskestrømmen under tryk inde i røret ledsages ofte af vibrationer. Yderligere understøtninger kompenserer for defekten.

Kedelspiraltilslutning

En variant af overgangen fra kedelspiralens rør til hovedledningerne med varmesystemets kølevæske. Lige beslag fungerer på samme tid som fastgørelseselementer

På kroppen af ​​den indirekte varmekedel skal du også lave huller til opkald og dræning af vand, trykke korte rør ind i dem og montere afspærringsventiler på rørene. Hvis det ønskes, kan enheden suppleres med et pointertermometer.

Efter installationen af ​​alle komponenter lukkes beholderlegemet udefra med et isolerende materiale. Mineraluld med en topfoliebelægning fungerer godt her..

Sidste samling

Processen med selvsamling af et varmtvandsapparat består af følgende trin-for-trin aktiviteter:

  • installation af spolen;
  • lodning af grenrør på ind- og udløbsrør;
  • svejsning af støtteben eller ophængsløjfer;
  • installation af et varmeelement til opvarmning;
  • tæt tilpasning af låget.

Det skal bemærkes, at der skal lægges særlig vægt på tankens varmeisolering med basaltmåtter og deres fiksering på overfladen af ​​ydervæggene..

For at gøre driften af ​​varmtvandsbeholderen helt sikker, er det bydende nødvendigt at skrue det beskyttende stålhus på, dækket med pulvermaling eller galvaniseret.

Instruktioner til tilslutning og start af systemet

Først og fremmest skal en hjemmelavet indirekte varmekedel sluttes til varmeanlægget. Når der bruges et autonomt varmesystem, er kedlen inkluderet i kedlenetværket.

Den mekaniske forbindelse foretages med dækslet åbent på kedeltanken. Efter tilslutning skal du åbne afspærringsventilen, der er forbundet med kølevæskens returledning, lidt og sørge for, at der ikke er lækager både på ydersiden af ​​enheden og indeni.

Tilslutning af en indirekte varmekedel

Inden den hjemmelavede indirekte varmekedel tages fuldt ud i drift, anbefales det at foretage en lækagetest af systemet. På billedet – en fabrikskopi

Hvis der ikke findes lækager, skal du åbne kølevæsketilførselsledningen. Det er nødvendigt at vente lidt tid, før spolen opvarmes til varmesystemets temperatur. I fuld varme -tilstand skal du omhyggeligt kontrollere spolen og alle tilslutningspunkter igen for mulige lækager..

Hvis kontrollen viste systemets integritet, skal du lukke beholderlåget og tilslutte de opvarmede vandforsynings- og analyseledninger. Test systemet i reel varmeoverførselstilstand.

Instruktioner til første opstart af BKN-systemet

Når BKN er fuldt forbundet med kølevæsken og varmtvandsforsyningsledningen og er under tryk for lækager, skal du fortsætte til den første start:

  1. Åbn hanerne på tilførsel og retur af kølevæske fra en ekstern varmekilde.
  2. Åbn hanen med varmt vand på blanderen, og slip luften, indtil der kommer et jævnt vandtryk ud af hanen, hvorefter vandet på blanderen lukkes.
  3. Opvarmningstemperaturen indstilles i henhold til termostaten, og vandet forventes at varme op til den ønskede temperatur, eller det styres i henhold til indikationerne på et opkaldstermometer.

Under opvarmningsprocessen skal du igen foretage en grundig ekstern inspektion af strukturen for densitet og kontrollere tankens varmeisoleringskvaliteter.

Under den første opstart styrer de kedlens opvarmningstid ved kølemidlets maksimale parametre samt driften af ​​det automatiske kontrol- og sikkerhedssystem.

Kedelrør til indirekte opvarmning

Til tilslutning af en indirekte kedel bruges tre arbejdsordninger:

  1. Rør med trevejsventil.
  2. Forbindelse til to cirkulerende sedimenter.
  3. Udnyttelse med brug af en hydraulisk pil.

Rør med trevejsventil

Et rørsystem, der bruger en trevejsventil, bruges oftest, især når der forbruges en stor mængde varmt vand. Til dette er to varmekredse installeret i systemet. Det første er hovedkredsløbet, der bruges til rumopvarmning. Den anden er designet til at opvarme vand i en kedel.

Kedelrørdiagram med en trevejsventil

Rørsystemet til en indirekte varmekedel med en trevejsventil bruges oftest

Til ensartet distribution og regulering af mængderne af varmemediet, der kommer ind i kedlen, bruges en trevejsventil, som er forbundet til en termostat.

Systemets funktionsprincip er ganske enkelt: Hvis temperaturen i lagertanken falder til under den indstillede værdi, omdirigerer ventilen en del af kølemidlet til opvarmning af vandet i kedlen. Efter opvarmning af vandet vender kølemidlet tilbage til varmekredsen.

Rørføring med to cirkulationspumper

En indirekte vandvarmer er installeret i et system med to kredsløb: kedel og varme. En recirkulationspumpe bruges til at regulere hvert enkelt kredsløb. I dette tilfælde er pumpen på kedlens kredsløb monteret foran pumpen i varmeudstyret.

Kedelrørdiagram med to cirkulationspumper

I et rørsystem med cirkulationspumper reguleres tilførslen af ​​kølemiddel til kedlen automatisk

Begge pumper er tilsluttet kedlens termostat. Når vandet i kedlen afkøles, tænder termostaten den tilsvarende pumpe, som omdirigerer en del af strømmen fra opvarmningen og omvendt..

Udnyttelse med brug af en hydraulisk pil

Rørledninger ved hjælp af en hydraulisk skillevæg bruges i centralvarmesystemer bestående af to eller flere kredsløb. Hvis fordelingen af ​​strømme i kredsløbene nødvendigvis påvirker driften af ​​ethvert udstyr i et system uden hydraulisk kontakt, så når det installeres, sker der en jævn omfordeling af kolde og varme strømme..

Kedelrørdiagram med en hydraulisk pil

Kedelrørsystemet med installation af en hydraulisk separator sikrer den jævneste fordeling af koldt og varmt vand

For eksempel skal en hydraulisk separator installeres i private huse, hvor der udover en indirekte varmekedel er tilsluttet et gulvvarmesystem til centralvarme. Ordningen med denne omsnøring er temmelig kompliceret i udførelsen, især med et stort antal udstyr. Derfor er det bedre at overlade installationsarbejdet til specialister..

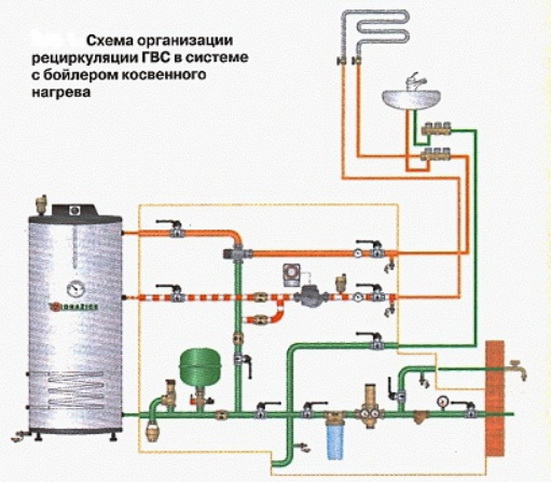

Recirkulationssystem til opvarmningsmedium

Dette rørskema bruges, når det er nødvendigt at minimere vandopvarmningshastigheden i kedlen, da vandet i tanken med hyppig nedetid afkøles hurtigt, og det tager fra 30 til 60 minutter at genopvarme..

For at gøre dette er en “retur” til vandvarmeren monteret i rørledningen fra kedlen til vandhanen. En cirkulationspumpe tilsluttet en termostat er også installeret i dette område..

Når vandet stagnerer og afkøles i rørledningen, tænder termostaten for pumpen, som omdirigerer det afkølede vand tilbage til opvarmning. Når vandforsyningen genoptages, behøver brugeren ikke at vente på, at den bliver varm, da den allerede vil være varm.

Funktioner ved driften af ​​en indirekte kedel

For at fungere korrekt skal kedlen installeres på en flad, monolitisk overflade. Ved installation af den vægmonterede kedel anvendes passende fastgørelseselementer, der er designet til vægten af ​​enheden fyldt med vand.

En tank med en kapacitet på op til 100 liter er fastgjort til en dybelsøm 100 mm lang, og for udstyr med en kapacitet på 150-200 liter skal du bruge fastgørelseselementer op til 150 mm lange. Det tilrådes at hænge kedlen på beton- eller murstensvægge.

På ledningen, der leverer koldt vand, skal der installeres en kontraventil foran kedlen, hvilket forhindrer varmt vand i at komme ind i det kolde kredsløb.

Tilslutning af en indirekte varmekedel til et recirkulationssystem

Den indirekte varmekedel er forbundet til systemet via en kontraventil

Hovedproblemet i driften af ​​indirekte kedler er dannelsen af ​​skala inde i lagertanken og varmeveksleren, når vandet opvarmes til over 80 ° C. Derfor er det med et moderat forbrug af varmt vand (opvask) tilrådeligt at reducere temperaturen til en behagelig 40-50 ° C. Dette vil forlænge udstyrets levetid betydeligt..

Rengøring og reparation af kedler

Hvis kedlen bruges ofte, skal tanken rengøres en gang om året. For at gøre dette pumpes en koncentreret opløsning af citronsyre eller eddikesyre ind i reservoiret og opvarmes til en temperatur på 80-90 ° C. Efter 20-30 minutter tømmes væsken. Hvis varmesystemet anvender et kølemiddel i form af almindeligt vand, rengøres varmeveksleren efter et lignende skema for forebyggende formål..

Hvis der opstår en lækage ved leddene i rørene, er det nødvendigt at adskille problemområdet og udføre installationen igen ved hjælp af en større mængde tætningsmiddel. I stedet for VVS -hør bør du bruge mere moderne materialer, for eksempel FUM -tape eller VVS -tråd.

Hvordan fungerer en kedel sammen med en ikke-flygtig kedel

Hvis en ikke-flygtig kedel fungerer som en varmekilde, så varmt vand bliver prioriteret, skal kedlen være placeret over radiatorerne. Dette er let at gøre, hvis modellen er vægmonteret. Den bedste position er, når bunden af ​​vandtanken er højere end kedlen og radiatorerne..

I gulvmodellen vil vandet varme op, men det vil tage meget længere tid. Desuden vil vandet i bunden af ​​tanken forblive uopvarmet. Dens temperatur vil ikke overstige opvarmningsniveauet for afkastet i varmesystemet. Med denne ordning forekommer kølevæskens strøm af tyngdekraften, tyngdekraften fungerer som drivkraften. Der er en installationsmetode, hvor en cirkulationspumpe er forbundet til kedlen med. Men dette er ikke en mulighed, for i mangel af elektricitet vil vandet ikke varme op. Specialister har udviklet flere ordninger, der er tilpasset gravitationsvarmesystemer..

Gør-det-selv indirekte varmekedel

Tricket er, at diameteren på røret, der er beregnet til vandvarmerkredsløbet, tages et skridt større end varmeledningens diameter. Kølevæsken vil ifølge fysikkens love “vælge” et rør med en stor diameter, det vil sige, at kedlen vil være i prioritet.

Installation af øjeblikkelig vandvarmer

Opvarmning af vand i en øjeblikkelig vandvarmer, på trods af det enkle driftsprincip i boliger, bruges sjældnere end lagertypen. Dette skyldes det faktum, at for hurtigt at opvarme koldt vand kræves kraftige varmeelementer fra 3 til 27 kW, og ikke alle elektriske ledninger inden for lejligheden vil kunne modstå en sådan belastning..

Forberedelse – kontrol af strømforsyningen

Inden du beslutter dig for at installere en øjeblikkelig vandvarmer, bør du kontrollere mulighederne for det interne elektriske netværk. Dens nødvendige parametre er angivet i passet til vandvarmeren, og hvis de ikke svarer til de faktiske data, vil rekonstruktion af den interne strømforsyningsledning være påkrævet.

For at tilslutte de fleste flowvarmere kræves en stationær installationsmetode, et 220 V vekselstrømnetværk, et 3-leder kobberkabel, med et tværsnit på mindst 3X2,5 mm og automatisk beskyttelse på mindst 30 A. Flowet -gennemgående vandvarmer skal også tilsluttes jordingssystemet.

Sædevalg

Ikke-trykstrømmende vandvarmere har generelt evnen til at garantere driften af ​​kun ét udtrækningssted, som følge af dette er spørgsmålet om valg af installationsområde ikke det værd.

Den placeres i stedet for en mixer i et badeværelse eller køkken. Valget af kraftfulde trykflowvarmere, der betjener flere vandhaner, skal foretages omhyggeligt. Som regel placeres den cirka fra den maksimale udtrækning eller stigning.

På trods af at ændringerne i IP 24 og IP 25 er strukturelt beskyttet mod direkte vandindtrængning, er det ikke desto mindre mere pålideligt at lokalisere dem på steder, hvor der ikke er fare for direkte vandindtrængning..

Desuden skal det tages i betragtning, at anordninger, der har et mekanisk system til justering af tryk og temperatur i varmtvandsforsyningen, skal være placeret i armlængdes afstand. Baseret på ovenstående vil installation af en kedel i badeværelset være den mest foretrukne.

Vægmontering

DIY indirekte varmekedel: hjemmelavet kedelanordning

Gennemstrømningsvarmere har ikke meget vægt, de stiller ikke krav til deres installation svarende til kapacitive enheder. Montering på bygningsvæggen består i at bore huller og fastgøre varmelegemet ved hjælp af specielle beslag, der følger med i sættet.

De vigtigste betingelser for en professionel installation:

  • Vægbeklædningens styrke;
  • perfekt vandret arrangement.

Hvis varmelegemet er placeret med en hældning, er der risiko for dannelse af luftrum, hvilket vil føre til overophedning af varmeelementet og fejl i vandvarmeren..

Sådan tilsluttes vandforsyningen

Det er ganske enkelt at spænde en ikke-trykflowvarmer. Forbindelsen foretages med en fleksibel slange, der er fjernet fra blanderen til enhedens forbindelse. For at gøre dette skal du installere en speciel pakning under møtrikken og pakke den først i hånden og derefter med lidt tryk med en skruenøgle.

Gør-det-selv indirekte varmekedel: 3 trin

Hjemmelavet indirekte varmekedel

Tilslutning af en indirekte varmekedel til kedlen. 3 gennemprøvede kredsløb

DIY indirekte varmekedel: tanken fungerer efter princippet, lav en hjemmelavet enhed til vand

DIY indirekte varmekedel: fremstillingsegenskaber | bygge tip

DIY indirekte varmekedel - fremstillingsfaser

DIY indirekte varmekedel-tilslutningsdiagram til en gasfyr, rør, trin-for-trin instruktioner med tegninger + fotos og videoer

DIY indirekte varmekedel - skabelsesteknologi.

Tilslutning af en indirekte varmekedel til en enkeltkreds-kedel-diagrammer, muligheder, trin-for-trin instruktioner-stroyday.ru

Indirekte varmekedel: gør det selv, video, tegninger

Det er vigtigt at overholde reglen om, at der ikke er installeret afspærringsventiler efter varmeapparatet. Vandet bør kun lukkes af den varmeenhed eller mixer, som det er tilsluttet

Med en anden udvikling af begivenheder på grund af den manglende vandbevægelse, vil varmeelementet overophedes og mislykkes.

Tilslutning til elnettet

Små ikke-trykændringer af vandvarmere implementeres hovedsageligt med den nødvendige stikledning. I denne forbindelse reduceres inklusionen til, at du skal sætte stikket i en jordet stikkontakt.

Elvarmeren er et kraftfuldt elektrisk apparat; det er forbudt at tænde den ved hjælp af forskellige forlængerledninger. På grund af den enorme elektriske strøm kan kontakterne overophedes og forårsage brand i ledningerne..

Gør-det-selv installation af en sikkerhedsventil på en kedel

Når du samler en kedel med egne hænder, skal du følge reglerne.

Mere præcist, glem ikke om:

  • Overholdelse af rækkefølgen af ​​værker;
  • Nøjagtighed;
  • Køb af alle nødvendige dele, inklusive en sikkerhedsventil.

Den sidste mini-detalje i vandvarmesystemet er især vigtig, da når vandet opvarmes, udvider det sig i tanken, hvilket øger trykket. Når et kritisk punkt er nået, begynder en sikkerhedsventil at fungere, på grund af hvilken vand frigives, indtil trykket falder til det ønskede niveau

DIY indirekte varmekedel: hjemmelavet kedelanordning

Sikkerhedsventilen skal installeres på kedlen

Hvis reservoiret er for stort, installeres derudover et membranudvidelsesbeholder. Det er ham, der har evnen til at kompensere for store mængder ekspanderende væske. Når du køber en tank, skal du vælge den, der er egnet til vandforsyningssystemet, og ikke den opvarmende. Det kan kendetegnes ved det arbejdstryk, det har (7-8 bar varmt vand). Derudover skal du som forberedelse til at arrangere tanken med dine egne hænder købe ventiler, filtre og andre dele.

Det er vigtigt, at selvom du planlægger at samle tanken selv, behøver du ikke at spare på materialer for at undgå sammenbrud og nødsituationer. En kompetent tilgang til planlægning og konstruktion af en kedel giver dig mulighed for at få et kvalitetsprodukt, der fuldt ud opfylder forventningerne

Hvordan fungerer en gasvandvarmer?

Grundprincippet for en gasvarmer er simpelt: koldt vand strømmer gennem en varmeveksler, der opvarmes af en gasbrænder. Vandcirkulationen leveres af en indbygget pumpe. Moderne modeller er udstyret med et sikkerhedssystem i flere trin og kontrolelektronik, giver mulighed for jævn regulering af vandtemperaturen og er i stand til at opretholde strømningsstabilitet uanset trykfald. Udløbsvandstemperaturen er fra 35 til 60 ° С, dette er mere end nok til vandprocedurer, da temperaturer op til 40 ° С anses for behagelige. Til forsyning til varmesystemet kan vand varmes op til 80 ° C.

Enheden tændes enten automatisk, når du åbner en hane med vand, eller blot ved at trykke på en knap.

Oftest i landhuse bruger de dobbeltkredsløbskedler, som kan løse to problemer på én gang: opvarmning af rummet og levering af varmt vand. De udløses af en termisk sensor, der reagerer på et fald i stuetemperatur. Et grundlæggende træk ved en dobbeltkreds-kedel er varmtvandets prioritet over opvarmning. Når varmt vand tændes i badeværelset eller køkkenet, stopper eller bremses varmeforsyningen til varmesystemet. Med husets varmeisolering af høj kvalitet fører dette ikke til et mærkbart fald i temperaturen i rummet: for at huset skal blive mærkbart koldt, må der ikke være opvarmning i mindst 2-3 timer.

I den varme sæson, når opvarmning ikke er nødvendig, kan kedlen skiftes til enkeltkredsløbstilstand.

Opvarmningsområdet for dobbeltkredsløbskedler bestemmes med en hastighed på 1 kW pr. 10 kvadratmeter areal. Det vil sige, at en 20 kW -enhed, der bruges i opvarmningstilstand, opvarmer omkring 200 kvadratmeter boligareal..

DIY indirekte varmekedel: hjemmelavet kedelanordning

Antal varmeelementer

Antallet af varmeelementer i kedlen afhænger af deres effekt og af enhedens ønskede ydeevne. Standardværdien for husholdningsvarmere er 2 kW. 3 sådanne elementer (i alt 6 kW) bruges til at opvarme vand med et volumen på 300 liter til 100 ° på 3 timer. På baggrund af dette kan du beregne, hvor mange varmeelementer der er nødvendige til en hjemmelavet vandvarmer. Jo flere der er, jo hurtigere klarer enheden opgaven..

DIY indirekte varmekedel: hjemmelavet kedelanordning

Andre detaljer

Der bør tages hensyn til sikkerheden ved fremstilling af enheden og dens drift. Nyttige tip:

  1. Hvis vandet i kedlen cirkulerer på en naturlig måde, skal du installere en temperatursensor, som ved overophedning vil slukke varmeelementet.
  2. Det er sikrere at tilslutte enheden ikke til stikkontakten, men til en separat linje med et større kabel.
  3. Åbne ledninger skal isoleres og jorde hele strukturen.
  4. Minimumsafstanden fra enheden til loftet er 30 cm og til gulvet 80 cm.
  5. Hvis forbindelsen er til et centralt vandforsyningssystem, er det nødvendigt at installere en sikkerhedsventil, der reducerer trykket.

Skemaer og størrelser

Flow -enheder kan være lukkede eller åbne. En hjemmelavet vandvarmer af den første type kan levere flere vandpunkter, den anden – kun en. Deres driftsprincip er designet til kun at forbinde varme, når vandet er tændt..

Gassenheder er opdelt i typer afhængigt af tændingstypen (hydraulisk turbine, piezoelektrisk element eller elektronisk enhed). Blandere er ikke nødvendige for dem..

Enhedens design består af flere elementer.

  1. Flow sensor. Denne komponent overvåger trykket i rørledningen. Da det kræver meget energi at opvarme vand, skal hovedet være højt. Ellers rettes opvarmningen til elementerne i varmelegemet..
  2. Temperatur måler. Dette er en termostat, der styrer varmeintensiteten. Når temperaturen når et bestemt punkt, lukker den hjemmelavede enhed automatisk ned.
  3. Vandknude. Det er et rør, gennem hvilket vand passerer i løbet af opvarmningsperioden.
  4. Betjeningsblok. Elektronisk kort, der forbinder og styrer opvarmningstilstanden.

DIY indirekte varmekedel: hjemmelavet kedelanordning

Gasenheder er også udstyret med et lukket forbrændingskammer, der opvarmer varmeveksleren. En ventilator kan bruges til at give luftstrøm ind i den. Ved hjælp af skorstenen afgives der gasser. For at beskytte enheden er der desuden installeret forskellige sensorer: tryk, træk, brænderdæmpning.

Vigtig! At lave en DIY -varmelegeme, der bruger gas, kan være svært og usikkert. Selv fabriksudstyr installeres med deltagelse af en specialist..

Opbevaringsvandvarmeren består af en tank og en varmekilde samt rør, en ventil og en temperaturkontrolanordning. En hjemmelavet kedel kan let fremstilles fra enhver stor beholder. For en familie på fire er det optimale volumen 300 liter..

Nominel effekt

For at træffe det rigtige valg skal du på forhånd beregne den nødvendige mængde varmt vand afhængigt af antallet af forbrugere. Kolonner kan opdeles i tre typer efter strømforbrug:

  • Lav effekt – fra 17 til 19 kW. Sådanne anordninger er egnede til at betjene to forbrugere og to indsugningspunkter (f.eks. En håndvask og et brusebad). Giver cirka 8 liter i minuttet.
  • Mellem – fra 22 til 24 kW. Installeret i private hjem til 3-4 brugere.
  • Høj – fra 28 til 30 kW. Kan bruges til badeværelsessæt og andre formål på samme tid. Giver godt hoved og varme.

Vær opmærksom på effektiviteten, som er angivet i dokumentet. Der kan være nyttig og forbrugt strøm – du har brug for nyttig strøm. Ellers risikerer du at købe udstyr, der ikke opfylder dine ønsker..

Tændingstype

Betjeningens bekvemmelighed og sikkerhed afhænger af dette kriterium..

  • Manuel tænding. En af de første og budgetmodeller. For at starte opvarmning skal du holde knappen nede og bringe en tændstik til tænderen. Denne metode er ubelejlig og usikker..
  • Piezo -tænding. Forskellen med den første mulighed er, at der kommer en gnist, når der trykkes på en knap. Mekanisk aktivering er praktisk, hvis enheden er i nærheden.
  • Elektronisk type. Så snart du åbner mixer, vises en gnist og starter processen. Den lyser, når batterierne er opbrugte.
  • Hydrogenerator. Den indbyggede miniturbine roterer med en vandstrøm og genererer strøm. Flammen vises, når du åbner hanen. Jo højere tryk i systemet, jo mere effektivt vil møllen fungere, og opvarmningen udføres..

DIY indirekte varmekedel: hjemmelavet kedelanordning

DIY indirekte varmekedel: hjemmelavet kedelanordning

Modulationssystem

Flammens intensitet i brænderen kan justeres af brugeren eller af et elektrisk relæ. Modulerende brændere regulerer effekten automatisk. Dette er nyttigt, hvis der er trykfald i systemet. I dette tilfælde justerer enheden uafhængigt af varmeeffekten – udløbsvandet har samme temperatur.

DIY indirekte varmekedel: hjemmelavet kedelanordning

DIY indirekte varmekedel: hjemmelavet kedelanordning

En slags radiator (varmeveksler)

Deres kvalitet og levetid afhænger af fremstillingsmaterialet. Der er varmevekslere fra:

  • Blive. De kendetegnes ved deres betydelige vægt og korrosionsbestandighed.
  • Meget renset kobber. Høj varmeoverførsel kan tilføjes til ovenstående kvaliteter..
  • Kobber. Radiatoren varmer ujævnt op, så revner fra temperaturændringer forekommer ret hurtigt i den. Nogle producenter dækker produktet med varmebestandig maling, men en sådan varmeveksler holder stadig ikke længe.

DIY indirekte varmekedel: hjemmelavet kedelanordning

DIY indirekte varmekedel: hjemmelavet kedelanordning

El -kedel – hvad der er indeni?

På samme tid er husholdningens elektriske kedler i forskellige størrelser og producenter fast trådt ind i vores liv..

Vi er allerede vant til dem og tænker praktisk talt ikke over, hvad der er indeni?

Og faktisk ikke noget særligt. Termisk isoleret tank og varmeelement med temperaturregulator. Vandforsynings- / tilbagetrækningsbeslag svejses i bunden af ​​tanken: kort – til forsyning til tankens nedre del, lang – til tilbagetrækning fra den øverste del. Og prisen på denne enhed er omkring $ 100, og et varmeelement med en termostat koster $ 5-10, resten er en tank med et mærke. Tanken kan maksimalt tåle 5 års drift, hvorefter rust gør den til blonder (jeg har set nok af dette). Desuden har jeg i min hukommelse aldrig haft behov for at skifte varmeelement eller termostat. Først satte jeg brugte kedler på dachaen – de serverede der et stykke tid, så kom der en anden idé.

Landebruser

Af en eller anden grund har en sådan stabil idé om designet af et landbruser udviklet sig:

Ris. 1. Ordningen er ikke den mest succesrige

Vand opsamles i tanken på en eller anden måde, hele strukturen opvarmes i solen (nogle håndværkere monterer et varmeelement i tanken), og derefter tages det opvarmede vand gennem det nedre udløb (hvordan ellers?). I dette tilfælde tømmes først det koldeste vand fra det nederste lag, og derefter bliver det varmt.

Der findes designs på forskellige typer flydere, hvortil der er fastgjort en vandindtagsslange.

Ud over ovenstående er der også ulemper:

– behovet for at påfylde vand, når det forbruges

– behovet for at sikre, at varmeelementet (hvis nogen) er nedsænket i vand

– vandtrykket bestemmes af tankinstallationens højde.

Fordelene omfatter lave omkostninger og nem fremstilling.

Ideen legemliggjort i en ballon

Vi tager en gammel propan cylinder på 50 liter (jeg købte den på et skrotopsamlingssted for omkring $ 5 – naturligvis i national valuta til valutakursen). Vi vasker resterne af propan og lugtstof af (ondskabsfuld besættelse – “Fe”, en stor mængde rindende vand, frisk luft og sund fornuft til at hjælpe). I den nederste del skærer vi et hul ud, i hvilket vi svejser i en gevindbøsning under kedelvarmeelementet ved gassvejsning (du kan finde det på markedet eller bestille en vender). Varmeelementet monteres lodret, såvel som på “branded” -kedlen. Svejs ½ “gummiskraber i cylinderens side i en højde større end højden på varmeelementet installeret i cylinderen..

Dette gøres for ikke at installere en kontraventil..

Termostaten er ikke vist på billedet – den er indsat i varmeelementet. Vi installerer ikke ventilen, fordi der ved fodring fra havetanken kan være utilstrækkeligt vandtryk til at “skubbe igennem” denne ventil. Vi vil levere koldt vand til denne nal, den vil gå ned til varmeelementet. Tilslut varmtvandsudsugningsslangen til den øvre ventil ved hjælp af en klemme (i den øvre beslag er der et gevind på venstre side).

Blå pile angiver stien til det leverede vand, røde pile angiver det opvarmede.

Hvis der af en eller anden grund forsvinder vand fra systemet, vil varmeelementet altid være nedsænket i vand, hvilket vil beskytte det mod fejl under elektrisk opvarmning. Overskydende vand, der ekspanderer under opvarmning, går ud gennem indløbsskraberen ind i systemet.

Vi maler ballonen i en mat sort farve uden jord og hænger den (vi lægger den, holder den, og installationens højde er ligegyldig) i solen på et passende sted med kranen opad, varmeelementet nedad, vi monter den som en almindelig kedel. Vi får gratis varmt vand i næsten hele sommeren! Af egen erfaring vil jeg sige, at elektriciteten i brusebadcylinderen skulle tændes (dække cylinderen med et tæppe) et sted i midten af ​​september og senere. Køkkencylinderen skal holdes på (jeg har 2 – i køkkenet og i bruseren) – i køkkenet er der brug for varmt vand oftere. Jeg agter at tilslutte den til gårdbelysningsmaskinen (jeg har en gratis gruppe af kontakter der), kun omvendt – kedlen slukker om aftenen og tænder ved daggry. Men ikke desto mindre vil ballonen stå i solen – en freebie!

Automatisering

Den indirekte varmekedel styres på basis af en trevejsventil med et termisk hoved og en fjernbetjeningssensor, som er placeret på cirkulationsrøret i varmtvandsforsyningssystemet. Så snart temperaturen i den falder under f.eks. 40 grader, udløses ventilen og omdirigerer en del af kølevæsken fra opvarmningen til kedelspiralen.

Elektrisk styring fra en termostat er også mulig. Typisk varmtvandskredsløb med indirekte varmekedel.

DIY indirekte varmekedel: hjemmelavet kedelanordning

Varmtvandssystemet kan have en cirkulationspumpe, der cirkulerer varmt vand gennem vandhanerne. Derfor er det ikke nødvendigt at tømme det kolde vand – jeg åbnede hanen – varmt vand gik straks.

Hvis du ikke ønsker at opsætte automatisering af varme, kan du bruge manuel styring ved hjælp af en balanceringsventil. En del af varmestrømmen ledes til kedlen og opvarmer den til den temperatur, som brugeren har indstillet – den enkleste ordning, men levedygtig.

Nuancer og diagrammer for tilslutning af kedlen

Som allerede nævnt bruger BKN energien fra en ekstern kilde til at opvarme vand. Derfor er det vigtigt, før du slutter til et kølevæske, at vælge et passende skema til installation af enheden. Lad os overveje de mest almindelige muligheder.

Generelle principper for installation af enheden

Det er nødvendigt at montere kedlen på en forberedt plan overflade i umiddelbar nærhed af kedlen. Ophængte modeller monteres på en beton- eller murstensvæg, i samme niveau eller lidt over varmekedlen.

For et gulvstående apparat – det område, der er afsat til tankens placering, skal udjævnes (hvis gulvet er kritisk ujævnt, kan du lave et stativ i form af et podie).

Selve BKN -rørledningen er designet til at forbinde enheden til to systemer – vandforsyning og opvarmning. Til dette er der specielle rør på kroppen..

Kedelsikkerhedsgruppe

Sikkerhedsgruppen for den indirekte varmekedel indeholder kontraventiler og aflastningsventiler, som beskytter systemet mod overtryk og lækage af varmt vand

Tilslutningsprincipper:

  1. Koldt vand fra afløbssystemet skal strømme ind i den nederste del af tanken, og varmt vand skal komme ud af overdelen.
  2. Der bør installeres en kontraventil ved koldtvandsindløbet, hvilket forhindrer den varme strøm i at lække fra kedlen i tilfælde af et fald i trykket i systemet..
  3. I midten af ​​enheden kan der være et punkt for recirkulationsindløbet.
  4. Når varmekredsløbet er tændt, skal kølevæskens bevægelse være fra top til bund. Det vil sige, at et rør med varmt vand kommer ind i det øvre grenrør, og et rør med et afkølet kommer ud af bunden..
  5. Alle tilslutninger skal være udstyret med vandhaner med møtrikker for at sikre, at kedlen kan slukkes, f.eks. Ved udskiftning af enheden eller reparationsarbejde..

Takket være denne ordning opnås enhedens maksimale effektivitet, da kølevæsken, der cirkulerer i spolen, opvarmer vandet i tankens øvre del, afgiver resten af ​​varmen til lavtemperaturlagene og kommer ind i kedlen i ny varme..

Ledningsdiagrammer over BKN til kilden

For at vælge den rigtige ordning for tilslutning af kedlen til varmesystemet er det nødvendigt at tage hensyn til mulighederne for de eksisterende ledninger og installationsstedet for varmeenheden. Der er flere løsninger.

Mulighed 1. Den mest almindelige ordning for konstant brug af varmt vand er tilslutning via en trevejsventil. Det forudsætter tilstedeværelsen af ​​to varmekredse – det vigtigste og et separat for BKN.

For at gøre dette skæres en cirkulationspumpe ind i varmtvandsforsyningen, og efter det er en trevejsventil installeret, som styres af kedeltermostaten..

Ordningen fungerer som følger: Når vandtemperaturen i kedlen falder under et forudbestemt mærke, ved termostatens signal, skifter ventilen systemet til opvarmning af lagertanken, og efter at have nået den ønskede indikator, sender det strømmen til at cirkulere langs fælleshusets kredsløb.

Trevejssystem

For den korrekte funktion af trevejskredsløbet er det vigtigt at justere termostatdata, så den temperatur, der er programmeret til kedlen, ikke indstilles lavere end i kedeltermostaten (+)

Mulighed 2. Installation af et topumpesystem – det er tilrådeligt at bruge ordningen, hvis der ikke er behov for konstante og store mængder varmt vand. For eksempel er kedlen installeret i et landsted og bruges kun i weekenden..

I dette tilfælde er BKN og varmekedlen forbundet parallelt, og kølevæskestrømmene vil bevæge sig langs to linjer. Til tvungen bevægelse af vand installeres to pumper: på varmekredsløbet og forsyningsrøret til kedlen.

Opvarmning udføres ved hjælp af en termostat, som midlertidigt slukker for radiatorvarmen og leder hele systemressourcen til kedlen.

To-pumpe ordning

I henhold til to-port-ordningen vil varmekredsløbet blive slukket under kedlens drift, men i de 30-60 minutter, der er nødvendige for at opvarme tanken “fra bunden”, vil radiatorerne ikke have tid til at køle ned kritisk (+)

Mulighed 3. I lokaler, hvor der bruges et fler-kredsløb varmesystem, f.eks. Ud over radiatorer, er der installeret et opvarmet gulv, bruges en hydraulisk fordeler.

Hydrauliske pile omfordeler trykket i visse sektioner af kredsløbet og sikrer uafbrudt flow af kølevæsken selv uden hjælp af cirkulationspumper.

Skema med en hydrocollector

Uden ingeniørerfaring er det usandsynligt, at et så komplekst skema kan laves af dig selv – for at forudse mange nuancer og etablere systemets smidige drift er det bedre at kontakte professionelle designere (+)

Uden en hydrokollektor i et multikredsløbssystem kan pumpeudstyr mislykkes, og endda varmeslag kan forekomme med skader på radiatorer..

Returcirkulationssystem

Hvis kedlen har en tredje indgang, kan der tilsluttes et recirkulationssystem. For at gøre dette indsættes en looped loop i recirkulationspunktet på enhedshuset..

Genanvendelsesordning

Vandstrømmen er i konstant bevægelse på grund af driften af ​​cirkulationspumpen, derfor leverer den øjeblikkeligt varmt vand til forbruget (+)

For at implementere ordningen skal du montere et ekstra kredsløb og installere følgende elementer:

  1. Kontraventil ved varmerens indløb.
  2. Automatisk udluftning, der beskytter pumpen mod luftindtrængning inden start.
  3. Sikkerhedsventil, der beskytter mod trykfald.
  4. Membranudvidelsestank, hvor overskydende vand vil gå ind, når trykket i systemet stiger. Bemærk, at reservetankens kapacitet skal være mindst 1/10 af volumenet af selve BKN.

Hvis der ikke er noget grenrør til recirkulationskredsløbet i enheden til den indirekte varmekedel, kan du foretage en binding af returledningen til koldtvandsrøret og installere pumpen. Derefter udføres forbindelsen i henhold til nedenstående skema..

Recirkulationssløjfe

Valget af et rørsystem med eller uden recirkulation bør være baseret på designet af BKN og varmesystemet samt udstyrets effekt (+)

Returtilslutningen sikrer uafbrudt tilførsel af varmt vand – det vil sige, at der ikke er behov for at vente på, at kølevæsken opvarmer vandet i tanken.

Tilslutning til vand

Hvis udtrækspunkterne er placeret i nærheden af ​​opvarmningstanken, foretages tilslutningen i henhold til det typiske skema, der er vist nedenfor. Lad os forklare funktionerne i nogle elementer:

  • trykreduktionen anbefales til brug med trykstød over 6 bar;
  • en kontraventil på koldtvandsforsyningen tillader ikke, at tanken tømmes i vandledningen;
  • ekspansionstanken kompenserer for stigningen i volumenet af den opvarmede væske;
  • en sikkerhedsventil, indstillet til 7 bar, udleder vand i kloakken i tilfælde af trykstigning til et kritisk niveau;
  • afløbsventil tjener til at dræne vand i henhold til metoden til kommunikation af fartøjer.

Varmtvandsbeholder tilslutningsdiagram

Det er vigtigt at lade afløbsledningen være fyldt – så når afløbsventilen åbnes, vil vand strømme ud i henhold til loven om kommunikerende fartøjer

Opmærksomhed! Brug i rørene en ekspansionsbeholder designet til vandforsyningssystemer og designet til et højere tryk – 6 … 8 Bar. Tanken er ikke egnet til opvarmning – membranen vil hurtigt blive forringet.

Når forbrugerne er væk fra kedlen, er det værd at sætte en recirkulationsledning med en ekstra pumpe og en kontraventil. Hvis din varmelegememodel ikke er udstyret med en separat forbindelse til denne linje, skal du blot skære returledningen ind i ledningen ved koldtvandsindløbet..

Recirkulation af varmt vand i et privat hus

Inden systemet startes med en vandvarmer af tank-inden-tank-typen, skal du først fylde den indre tank med sanitærvand, først pumpe kølemidlet ind og sætte det under tryk. Detaljerne vil blive fortalt af mesteren i videoen:

Ledningsdiagram

Den kombinerede version af tanken, der er udstyret med et varmeelement, skal tilsluttes husholdningsnettet under hensyntagen til overgangen til sommertilstand, hvor hovedspolen ikke længere vil modtage varme fra kedlen. Vi foreslår at bruge et universelt kredsløb, der inkluderer et pumpestyringsmodul ved hjælp af en termostat.

Sådan tilsluttes kedelens varmeelement til lysnettet

Farverne på ledningerne vist i figuren svarer til den generelt accepterede klassificering: blå – neutral, brun – fase, gulgrøn – jord, og så videre.

Kredsløbet anvender en anden sikkerhedstermostat, som udløses, når sanitetsvandet overophedes. Lampe – indikatoren signalerer, at varmeelementet er tændt.

Valgkriterier

Når du vælger en indirekte varmekedel, skal du være opmærksom på parametrene:

  • Strøm – afhænger direkte af tankens forskydning. For en varmelegeme med et volumen på 80-100 liter skal effekten være mindst 16 kW, for 120-140 liter mindst 23 kW.
  • Bind. Varmerens kapacitet afhænger af antallet af vandforbrugere og forbrugspunkter. For eksempel for en familie på 3-4 personer, der bruger brusere og varmt vandhaner i køkkenet og badeværelset, vil tallet være 140 liter.
  • Installationstype. Den indirekte varmekedel er gulvstående og vægmonteret. Den første type omfatter strukturer med stor kapacitet, der fungerer på en varmekedel (elektrisk, gas, fast brændstof). Installation kræver et separat rum. Den vægmonterede vandvarmer kan vægmonteres. Modellen har en mere kompakt størrelse, samt en begrænset forskydning.

Hovedtrækkene i tank-i-tank-teknologien

Tank-i-tank-teknologien, der bruges i ACV indirekte varmekedel, sikrer høj ydelse af enheden og garanterer samtidig ensartet opvarmning af vandet. Det er med denne funktion i tankerne, at installationen af ​​vandvarmeren kan udføres i enhver position, da væskens temperatur er den samme i hele tykkelsen. I tilfælde af at en sådan kedel antager tilstedeværelsen af ​​et ekstra elektrisk varmeelement, så er det altid placeret i det primære kredsløb, hvilket garanterer beskyttelsen af ​​varmeelementet mod skaladannelse og vandets renhed. Faktisk er ” tank i en tank “design er en stor varmeveksler med to kredsløb: ⦁ den første er dannet af en stor tank og væggene i den indre og et kølemiddel cirkulerer gennem den; det andet kredsløb er en mindre tank, en lagertank til varmt vand. For at øge overfladen og dermed produktiviteten har væggene i denne beholder en bølgelignende form. Kedlenhed ACV

Driftsprincippet for en kedel af denne type er ret simpelt: kølemidlet opvarmet af kedlen kommer ind i det primære kredsløb og opvarmer vandet i den anden tank til den angivne temperatur. Denne proces styres af en termostat, der reagerer på ændringer i vandtemperaturen og giver kommandoen til den cirkulære pumpe til at pumpe kølevæsken.

Modeludvalg af ACV -kedler

Sortimentet af produkter fra den belgiske producent er ret bredt og varieret og repræsenteres af flere modeller, der har fundamentale forskelle fra hinanden, så det er let og svært at træffe et valg. Men hvis du forstår funktionerne i hver type, så bliver opgaven meget lettere. Heat Line E -serien var den første, hvor teknologien “tank i tank” blev anvendt. Kedler er kompakte i størrelse, har et volumen på op til 240 liter og monteres udelukkende på en hængslet måde. De er desuden udstyret med varmeelementer, hvis effekt er 2,2 kW. Den næste var Smart Line -serien, hvor der blev installeret bedre varmeisolering, hvilket gjorde det muligt at reducere varmetab og øge udstyrets effektivitet. En stor fordel for forbrugeren er, at modellerne i denne serie kan installeres på enhver bekvem måde: Vægmonteret eller gulvstående, såvel som vandret eller lodret. Men det skal huskes, at den sidste betingelse kun gælder for kedler med et volumen på op til 320 liter, mens den maksimale størrelse for en repræsentant for denne serie er 800 liter..Kedel ACV

Den mest populære er ACV Comfort-kedlen, som har et indbygget betjeningspanel til brugervenlighed. Modellerne i denne serie, der fås i flere størrelser fra 100 til 240 liter, er udstyret med termisk isolering af polyurethan, som er 30 mm tyk. Gulv- eller vægmontering kan bruges (standardbeslag medfølger til den anden installationstype). Det skal også bemærkes, at producenten i modellerne i denne serie var opmærksom på den æstetiske komponent: de kendetegnes ved et originalt design og et dekorativt kabinet lavet af polypropylen..

Hvor kan man købe ACV -kedler

Hvis der vælges en indirekte metode til opvarmning af vand til et autonomt varmtvandsforsyningssystem i et landsted, er det i dette tilfælde fornuftigt at være opmærksom på produkterne fra en belgisk producent. Til dette kan du for eksempel vælge en ACV 210 l kedel, tankens volumen, som ganske kan levere en familie på op til 5 personer med varmt vand i den nødvendige mængde, mens omkostningerne ved opvarmning vil være minimal.

Sektionel ACV -kedel

I tilfælde af at når du vælger udstyr til et varmtvandsforsyningssystem, forårsager vanskeligheder og rejser uløselige spørgsmål, så er det mest korrekte trin at kalde virksomhedens specialister “Alfatep” eller bruge feedbacktjenesten på webstedet i vores online butik, som tilbyder en bred vifte af udstyr til systemet, varmt vand og opvarmning. Således vil det ikke være svært at træffe det bedste valg og vælge udstyr i overensstemmelse med dine behov..

Du kan afgive en ordre samt levering af varer til webstedet direkte på webstedets online butik. Derudover leverer vi tjenester fra professionelle håndværkere, der hurtigt og effektivt installerer en varmekedel og kedel. Hvis det er nødvendigt, kan vi yde service for det udstyr, der er købt hos os.

Bedømmelse af de bedste indirekte varmekedler

Kategori Stednavn Bedømmelse Pris
De bedste indirekte varmekedler med kun en varmeveksler 1 Baxi Premier Plus 150 9,8 / 10 41.400
2 Drazice OKC 160 NTR / BP 9,7 / 10 39458
3 Protherm FE 200/6 BM 9,6 / 10 38200
4 Vaillant uniSTOR VIH R 150/6 B (BR) 9,6 / 10 34520
5 De Dietrich BLC 200 9,5 / 10 33460
6 Gorenje GV 120 9,2 / 10 21.000
De bedst kombinerede kedler med varmeveksler og varmeelementer 1 OSO Super Coil SC 150 9,9 / 10 63.994
2 Gorenje GBK 150 ELLER RNB6 / LNB6 9,8 / 10 27160
3 Drazice OKC 160 / 1kvm 9,7 / 10 27990
4 ACV Comfort E 100 9,6 / 10 62.400
5 Thermex Combi Inox IRP 150 V 9,3 / 10 36490
De bedste billige indirekte varmekedler 1 BAXI UBT 80 (GR) 9,6 / 10 17 568
2 Drazice OKC 125 NTR 9,5 / 10 22.000
3 Kospel Termo Hit WW 80 9,3 / 10 11.200
4 Hajdu ID 20A 9,2 / 10 12.980

De bedste indirekte varmekedler med kun en varmeveksler

Baxi Premier Plus 150

En pålidelig og efterspurgt model fra en italiensk producent, som er en af ​​de anerkendte ledere på markedet for varme- og vandopvarmningsudstyr. Prisskiltet kan ikke kaldes overkommeligt, men kvaliteten af ​​de anvendte materialer og samlingen er uden tvivl. Og derfor er der al mulig grund til at regne med et langt og effektivt arbejde..

Mængden af ​​den interne tank er 150 liter, materialet er DUPLEX rustfrit stål med øget korrosionsbestandighed. Varmeisolering lavet af polyurethanskum minimerer varmetab. Et vigtigt designfunktion er coil-in-coil rørformet varmeveksler, som giver hurtig og ensartet opvarmning.

Vandvarmeren er holdbar og ikke særlig tung, lavet i et cylindrisk design, velegnet til både væg- og gulvinstallation, udstyret med en nøjagtig termostat. Baxi Premier plus-serien af ​​indirekte varmekedler lavet af rustfrit stål indeholder husholdningsmodeller til 100-300 liter og industrimodeller til 400-2500.

Vigtigste plusser:

  • Kompatibel med alle typer varmtvandskedler, herunder kondenserende kedler;
  • Hurtig opvarmning – 15 minutter med et delta på 45 ° C;
  • Valgfri mulighed for eftermontering af et varmeelement;
  • Der er en forbindelse til recirkulationskredsløbet.

Minusser:

  • Høj pris;
  • Temperaturføleren til kedelstyring er ikke egnet til alle modeller.

Modeller i rækken:

  • BAXI Premier Plus 100-100 l
  • BAXI Premier Plus 200-200 l
  • BAXI Premier Plus 300-300 l
  • BAXI Premier Plus 400 – 400 l

Drazice OKC 160 NTR / BP

Denne vandvarmer fra en tjekkisk producent er en repræsentant for en lidt mere seriøs linje end den, der tidligere blev overvejet i kategorien billige kedler. Og det handler ikke kun om det næsten fordoblede volumen – 148 liter. Selvom det er sådan, og modeller med mindre kapacitet i denne serie er simpelthen fraværende (kun flere og endda “køligere”).

BP -betegnelse refererer til sideflangen. Der er alt, hvad du har brug for for at levere en cirkulationsledning til varmt vand. En inspektionslem i den nedre del af huset tjener både til rengøring af tanken og til at tillade installation af en proprietær hjælpevarmer til den tilsvarende artikel.

Generelt er enheden stationær, installationsmetoden er gulvstående. Vandtank og spiralvarmeveksler – stålemaljeret. Belægningens kvalitet forårsager ingen tvivl. En magnesiumanode er tilvejebragt for yderligere beskyttelse mod korrosion. Maksimal temperatur for indgående opvarmningsvand – 110, teknisk – op til 90 ° С.

Vigtigste plusser:

  • Høj ydeevne – op til 990 l / t;
  • Spoleeffekt – 32 kW, opvarmningstid – fra 16 minutter;
  • Arbejdstryk i hovedtanken – 0,6, i varmeveksleren – 1 MPa;
  • Sikkerhedsventil;
  • Produktion – Tjekkiet.

Minusser:

  • Enkel emaljeret tank.

Modeller i rækken:

  • Drazice OKC 200 NTRR / BP – 200 l, med to spoler til tilslutning til alternative varmekilder
  • Drazice OKC 200 NTR / BP – 208 l
  • Drazice OKC 250 NTRR / BP – 242 l, med to spoler til tilslutning til alternative varmekilder
  • Drazice OKC 250 NTR / BP – 242 l
  • Drazice OKC 300 NTRR / BP – 285 l, med to spoler til tilslutning til alternative varmekilder
  • Drazice OKC 300 NTR / BP – 296 l
  • Drazice OKC 400 NTRR / BP – 363 l, med to spoler til tilslutning til alternative varmekilder
  • Drazice OKC 400 NTR / BP – 373 l
  • Drazice OKC 500 NTRR / BP – 433 l, med to spoler til tilslutning til alternative varmekilder
  • Drazice OKC 500 NTR / BP – 447 l
  • Drazice OKC 750 NTRR / BP – 710 l, med to spoler til tilslutning til alternative varmekilder
  • Drazice OKC 750 NTR / BP – 725 l
  • Drazice OKC 1000 NTRR / BP – 930 l, med to spoler til tilslutning til alternative varmekilder
  • Drazice OKC 1000 NTR / BP – 945 l

Protherm FE 200/6 BM

varme, relevant for brugere, der har eller planlægger at købe gas-, el- eller støbejernsgulvkedler fra samme producent med en kapacitet på op til 100 kW. Sidstnævnte er meget populære enheder, og derfor er tilstedeværelsen af ​​Protherm FE 200/6 BM -modellen i vurderingen af ​​de bedste indirekte varmekedler absolut berettiget..

Den tjekkiske producent tilbyder en højkvalitets og pålidelig kedel med et nominelt volumen på 184 liter. Den indvendige overflade af vandtanken har en emaljebelægning for at beskytte den mod korrosion, og for at forstærke effekten og reducere dannelsen af ​​skala, suppleres strukturen med en titaniumanode. En rørformet varmeveksler er placeret i bunden af ​​kedlen, hvilket giver hurtig opvarmning og en anstændig forsyning af varmt vand.

Produktivitet – op til 32,5 l / min., Polyurethanisolering er ansvarlig for varmebesparelse. Den maksimale understøttede vandtemperatur er 80 ° C, når den overskrides, udløses overophedningsbeskyttelsen.

Vigtigste plusser:

  • Antibakteriel tankbelægning;
  • Tilstedeværelsen af ​​en afløbsforbindelse til tømning;
  • Europæisk forsamling – Slovakiet;
  • Fabriksgaranti – 2 år.

Minusser:

  • Anstændig vægt (97 kg) og dimensioner;
  • TEN -forbindelse er ikke tilgængelig.

Modeller i rækken:

  • Protherm FE 120/6 BM- 117 l
  • Protherm FE 150/6 BM- 144 l

Vaillant uniSTOR VIH R 150/6 B (BR)

På tysk en pæn vandvarmer med en indirekte varmemetode fra et kendt firma fra Tyskland selv. Udformet i et klassisk cylindrisk design, er dekorationens farve også traditionel – hvid. Strukturelt optimeret til interaktion med gaskedler, uanset hvordan de placeres. Selv – gulv, der er ben til højdejustering.

Vores rating viste sig at være en 144 liters version, men der er muligheder for større og mindre kapaciteter. Materialet i den indre tank, spiralvarmeveksler er emaljeret stål. I betragtning af kedlens mærkeidentitet er pålideligheden god. Hvis der er problemer med tæthed, er de normalt forbundet med barbarisk transport eller installationsfejl.

Fysiske indikatorer: varmeeffekt – 27,4 kW, temperatur – op til 85 ° С, varmtvandstilførselskapacitet – 674 l / t, maksimalt tryk (varme / opvarmet vand) – 10/10 bar. Kvaliteten af ​​varmeisolering, hvor der ikke er fluor-chlor-carbonforbindelser, er absolut prisværdig. Garantiperioden fastsat af producenten er 24 måneder.

Vigtigste plusser:

  • Bygning i høj kvalitet, lakonisk design;
  • Stor antikorrosionsanode (magnesium);
  • Et grenrør til oprettelse af en cirkulationsledning;
  • Afløbsventil, kontraventil, inspektionsflange til intern rengøring;
  • Termometer.

Minusser:

  • Kun indirekte opvarmning.

Modeller i rækken:

  • Vaillant uniSTOR VIH R 120/6 B (BR) – 117 L
  • Vaillant uniSTOR VIH R 200/6 B (BR) – 184 L

De Dietrich BLC 200

En anden europæisk virksomhed, De Dietrich, bidrager selvsikkert til udviklingen af ​​kedeludstyr. Det er rart, at de indirekte varmekedler, der er interessante for os i dag på vores hjemlige Frankrigs område, indsamles. Dette giver håb om anstændig overordnet kvalitet og holdbarhed..

Den betragtede vandvarmer tilhører klassen af ​​højtydende lagertanke. I BLC-serien er der varianter af forskellige mængder, vi har en 200-liters version i vores anmeldelse. Formen er en hvid cylinder. Inde i en svejset forseglet tank lavet af emaljeret stålplade er materialet i spiralveksleren også emaljeret stål.

Den maksimale opvarmningsgrad er 95 ° C, driftstrykgrænsen er 10 bar. Spoleeffekt – op til 35,6 kW. Designet omfatter: en muffe til installation af en varmtvandssensor, et termometer. Der er også et forgreningsrør til recirkulationsledningen. Der er afløb i bunden. Garantiservice for denne producent varer også 24 måneder.

Vigtigste plusser:

  • Placeringsvenligt design;
  • Miljøvenlige fremstillingsmaterialer;
  • Indvendig emalje af høj kvalitet i drikkevand, glødet ved 850 ° C;
  • Ekstra stor magnesiumanode til korrosionsbeskyttelse;
  • Effektiv 50 mm skumisolering (CFC-fri).

Minusser:

  • Ikke den mest overkommelige pris.

Modeller i rækken:

  • De Dietrich BLC 150-150 l
  • De Dietrich BLC 300-300 l

Gorenje GV 120

Den indirekte varmekedel fra Gorenje -virksomheden er en repræsentant for budgetmodeller. Dens kvalitet er generelt i overensstemmelse med prisen, så du bør ikke forvente mirakler. På den anden side er det svært at finde en bedre indirekte varmekedel i denne priskategori. Denne kedelmodel er udstyret med en 120 liters tank (med et gennemsnitligt forbrug er det nok til 5-6 personer). Vandet opvarmes ret hurtigt. Enhedens vægt er 60 kg – lidt for meget.

Vigtigste plusser:

  • lav pris – selv en ikke særlig velhavende familie har råd til sådan en varmelegeme;
  • om nødvendigt kan du placere enheden både på gulvet og på væggen;
  • højtydende rørformet varmeveksler, er det muligt at tilslutte en lang række varmekilder, herunder centralvarmenetværk.

Minusser:

  • en emaljeret tank garanterer ikke beskyttelse af høj kvalitet mod korrosion, derfor bør du omhyggeligt overvåge vandets kvalitet;
  • den øvre forbindelse er tilvejebragt, hvilket ikke altid er praktisk – især hvis kedlen er fastgjort til væggen.

Modeller i rækken:

  • Gorenje GV 100- 98,6 l
  • Gorenje GV 150 – 141,5 l
  • Gorenje GV 200-200 l

BOSCH WSTB 160 (160 l.)

BOSCH WSTB 160

Hvis der er installeret en gasfyr i dit hus, så bør du overveje at købe en BOSCH WSTB 160 vandvarmer. Selvom der ikke er mulighed for at tilslutte et varmeelement her, men der er et recirkulationssystem. Modellen er tilpasset de barske brugsbetingelser i SNG, dvs. velegnet til hårdt vand. For at beskytte stålet mod korrosion er materialet belagt med en speciel glaskeramisk forbindelse. Der er en recirkulationslinje, så du kan altid regne med at få vand ved en konstant temperatur. For at minimere varmetab leveres en 50 mm polyurethanskumbelægning, foringen er lavet af blødt PVC. Frontforbindelse, det er muligt at tilslutte en temperatursensor. Hele volumenet opvarmes til ΔТ = 45 ° C på 37 minutter.

Vigtigste egenskaber

Karakteristika Værdi
Lydstyrke, l 160
effekt, kWt 20.8
Indkvartering væg
Et varmeelement spole (1 stk.)
Maksimalt vandtryk, MPa 1
Mulighed for tilslutning af varmeelementer
Mål, mm 550 × 1193
Vægt, kg 42

De bedst kombinerede kedler med varmeveksler og varmeelementer

OSO Super Coil SC 150

En dyr, men pengene værd kedel lavet i Norge. Allerede i dette nordlige land ved de meget om “varmt vand”. Byggekvaliteten er på det højeste niveau. Monteringsmetode – gulv lodret. Designet er praktisk og lakonisk. Ikke hi-tech, fordi kedeludstyr “maler” temmelig høj effektivitet. Og med dette er alt i orden.

Mængden i vores tilfælde er 150 liter. Større versioner kræves – de er tilgængelige fra OSO. Opvarmningsprincippet kombineres: indirekte fra kedlen ved hjælp af en intern rørformet varmeveksler eller elektrisk ved hjælp af et indbygget varmeelement. Som standard er et enkeltfaset 3-kilowatt-element installeret, eventuelt et mere kraftfuldt element til rådighed-4,5 kW, 380-400 V (3 faser).

Om materialerne: tanken og varmespolen er fremstillet af fremragende rustfrit stål, varmeisoleringen er polyurethan (50 mm tyk), topdækslet og bunden af ​​det ydre hus er holdbart og sikkert polypropylenplast, den cylindriske del er galvaniseret stål med epoxy belægning.

Vigtigste plusser:

  • Varmevekslereffekt – 26 kW;
  • Trykstøtte – op til 10 bar, sikkerhedsventil;
  • Justerbar blandeventil, elektrotermostat (60-90 ° C), temperaturbegrænser;
  • Der er et 3-meters elektrisk kabel med et stik (for 3 kW er en maskine i 16 A-panelet nok);
  • Tankgaranti – 10 år.

Minusser:

  • Men producenten er kun ansvarlig for den elektriske del i 12 måneder;
  • Høj pris.

Modeller i rækken:

  • OSO Super Coil SC 200 – 200 l
  • OSO Super Coil SC 300 – 300 l

Gorenje GBK 150 ELLER RNB6 / LNB6

En virkelig effektiv og teknologisk avanceret kedel fra et slovensk mærke. Gorenje GBK -serie vandvarmere er let i stand til at fjerne myten om uforenelighed mellem begreber som den berygtede europæiske kvalitet, fremragende funktionalitet og overkommelige priser..

Den pågældende model er udstyret med en 141,5 liters ståltank belagt med ultrarent emalje. Antikorrosionsegenskaberne forbedres ved brug af en forstørret magnesiumanode. Varmeelementerne er:

  • Varmeveksler med et areal på 0,9 m², hvilket giver en stigning i vandtemperaturen fra 15 til 45 ° C (maksimalt 75 ° C) på 14 minutter;
  • 2 “tørre” varmeelementer, 1 kW hver.

Ledelse er elektronisk. Frysebeskyttelsestilstande til rådighed, ECO. Der er en interessant funktion “Antilegionella” – i mangel af opvarmning over 65 ° C i 2 uger vil kedlen uafhængigt bringe vandet til en temperatur, hvor patogene bakterier neutraliseres.

ELLER i modelnavnet – mærkning af den elektroniske styreenhed. Producenten har en lignende model Gorenje GBK 150 RNB6 / LNB6 med mekanisk styring, men vi anbefaler modellen med elektronisk styring – som en mere moderne.

Vigtigste plusser:

  • Fremragende varmeisolering;
  • Digitalt termometer;
  • Effektivt sikkerhedssystem;
  • Garanti – 2 år plus 7 pr. Tank.

Minusser:

  • Kun lodret vægplacering;
  • Arbejdstryk – 6 bar.

Modeller i rækken:

  • Gorenje GBK 80 ELLER RNB6 / LNB6 – 72,6 l
  • Gorenje GBK 100 ELLER RNB6 / LNB6- 92,5 l
  • Gorenje GBK 120 ELLER RNB6 / LNB6 – 120 l
  • Gorenje GBK 200 ELLER RNB6 / LNB6 – 188,9 l

Drazice OKC 160 / 1kvm

Rummelig og relativt billig kombineret vandvarmer fra en kendt tjekkisk producent. Designet til vægmontering og kan levere uafbrudt forsyning af varmt vand i huse eller genstande med et centraliseret varmesystem. Denne indirekte varmekedel kan sikkert betragtes som en af ​​de bedste med hensyn til kvalitet og prisforhold, og ikke særlig store dimensioner og vægt (72 kg) med et godt tankvolumen på 147 liter forstærker kun det positive indtryk.

Den indvendige belægning er emaljeret. Vandopvarmning udføres på to måder:

  • Ved hjælp af en varmeveksler med et arbejdsoverflade på 1 m²;
  • Keramisk “tørt” elektrisk element med en effekt på 2,2 kW, monteret sammen med en korrosionsbestandig magnesiumanode på inspektionslågets flange.

Understøttet temperaturområde – fra 5 til 74 ° С, ydelsen afhænger af effekten af ​​den eksterne varmekilde.

Vigtigste plusser:

  • Tilstrækkelig pris;
  • Alsidighed;
  • Beskyttelsesfunktioner – mod overophedning, sikkerhedsventil;
  • Cirkulationsindløb.

Minusser:

  • Rustikt design;
  • Opvarmning af vand til 60 ° C ved hjælp af varmeelement i næsten 4 timer.

Modeller i rækken:

  • Drazice OKC 100 / 1m2- 95 l
  • Drazice OKC 125 / 1m2 – 120 l
  • Drazice OKC 200 / 1m2 – 195 l

ACV Comfort E 100

Den belgiske producent præsenterer en kombineret vandvarmer baseret på en tank-i-tank varmeveksler og et 2,2 kilowatt varmeelement i tilfælde af manglende varme (f.eks. Om sommeren). Installationsmetode – lodret væg. Det dekorative ydre hus er lavet af polypropylen. Der leveres et temperaturkontrolpanel med kedlen.

Den indre del af vandvarmeren består af to beholdere med forskellige mængder, indsat i den anden. Materiale – rustfrit stål. Dette fører naturligvis til en stigning i enhedens omkostninger, men pålideligheden, hygiejnen og holdbarheden er uden tvivl. Overfladen på den mindre beholder er bølgepap. Denne konfiguration giver effekten af ​​”selvrensning” fra aflejringer af hårdhedsalte (på en enkel måde – skala). Varmetab er designet til at reducere 30 mm polyurethanskumisoleringslaget.

For at være ærlig skal det bemærkes, at Comfort -serien uden elvarmer ikke er mindre populær og tilstrækkeligt kan konkurrere i sin klasse med de bedste modeller af klassiske indirekte varmekedler..

Vigtigste plusser:

  • Høj ydeevne;
  • Beskyttelsesfunktioner;
  • Hurtig opvarmning;
  • Monteringsbeslag medfølger.

Minusser:

  • Høj pris;
  • Recirkulation understøttes ikke.

Modeller i rækken:

  • ACV Comfort E 130-130 l
  • ACV Comfort E 160 – 161 l
  • ACV Comfort E 210 – 203 l
  • ACV Comfort E 240 – 242 l

Thermex Combi Inox IRP 150 V

Thermex vandvarmere er blevet fremstillet i Rusland i lang tid, i hvert fald til vores marked, og mærket opfattes ofte som sit eget hjemmemarked. Dog med varierende grader af positivt / negativt. Der er en efterspørgsel, den fastholdes stabilt på et ret højt niveau.

Kedleserien Combi Inox fortjener opmærksomhed af flere årsager. En kombineret opvarmningsmetode understøttes strukturelt: fra en varmeveksler (indirekte – 24 kW), fra et varmeelement (maksimal elektrisk effekt – 6 kW). Den indre tank er lavet af rustfrit stål, spolen er lavet af den.

Kedlen har den sædvanlige cylindriske form, kropsfarven er hvid. Installationsmetode – gulv. Snoren er lateral. Tilladt arbejdsvandstryk – op til 0,7 MPa. Ledelse – mekanisk (enkel, men pålidelig). Modellen fra vores anmeldelse har et volumen på 150 liter, men dette er ikke den eneste tilgængelige løsning..

Vigtigste plusser:

  • Effektiv 8-omdrejningsspiral;
  • Justerbar effekt af elvarmeren – 2, 4 og 6 kW;
  • Recirkulation grenrør;
  • Sikkerhedsventil, termostat;
  • Alvorlig garantiperiode for den interne tank – 84 måneder.

Minusser:

  • Den generelle garanti er kun 1 år;
  • Dyrt for russisk forsamling.

Modeller i rækken:

  • Thermex Combi Inox IRP 200 V- 200 l
  • Thermex Combi Inox IRP 280 V- 280 l

Protherm FS B300S (295 l.) – fra 63.000 rubler.

Protherm FS B300S

Denne akkumulator er beregnet til brug sammen med kedler Proterm Grizzly eller Bizon. Protherm FS B300S er en rummelig tank med en rørformet varmeveksler. Tanken har to flanger: til installation af varmeelementer og service af kedlen. Emaljerede overflader i kontakt med vand samt tilstedeværelsen af ​​en titaniumanode beskytter udstyret mod korrosion. Det skal bemærkes tilstedeværelsen af ​​en antibakteriel belægning. Et lag polyurethanisolering er ansvarlig for at reducere varmetab. Enheden har en høj ydeevne i flowtilstand, det er muligt at tilslutte en recirkulationsledning. Funktionerne i denne varmelegeme vil blive værdsat af ejere af store private huse med mere end tre badeværelser..

Vigtigste egenskaber

Karakteristika Værdi
Lydstyrke, l 295
effekt, kWt 46
Maksimal produktivitet i flydende tilstand ved ΔT = 25 ° С, l / min 46.2
Indkvartering udendørs
Et varmeelement spole (1 stk.)
Maksimalt vandtryk, MPa 1
Mulighed for tilslutning af varmeelementer +
Mål, mm 500 × 1775
Vægt, kg 125

Bosch SK 400-3 ZB (388 HK)

Bosch SK 400-3 ZB

Der er ikke så mange indirekte vandvarmere med den kapacitet, der interesserer os i Bosch -sortimentet, men blandt dem er der en speciel model – Bosch SK 400-3 ZB. Det er en emaljeret tank med en spole i rustfrit stål. Korrosionsbeskyttelse repræsenteres af en magnesiumanode, som allerede er blevet et naturligt fænomen i sådant udstyr. Enheden er ganske enkel: indbygget termometer og flange til let vedligeholdelse. Samtidig er det muligt at tilslutte en varmtvandsrecirkulationsledning, samt synkronisere med kedlen, hvis sidstnævnte har et stik til en NTC -sensor (temperatursensor). De der. du kan finjustere driften af ​​vandopvarmningsudstyr. Separat skal det siges om varmeisolering. Her er det ikke polyurethanskum, men lavet af stift skum, der med en lige tykkelse giver en lavere varmebeskyttende effekt..

Vigtigste egenskaber

Karakteristika Værdi
Lydstyrke, l 388
effekt, kWt 60
Maksimal produktivitet i flydende tilstand ved ΔT = 25 ° С, l / min 24.2
Indkvartering udendørs
Et varmeelement spole (1 stk.)
Maksimalt vandtryk, MPa 1
Mulighed for tilslutning af varmeelementer
Mål, mm 710 × 1681
Vægt, kg 150

BAXI UBVT 400 SC (395 l.)

BAXI UBVT 400 SC

Hvis den fremherskende del af kedler er designet til at fungere sammen med en kedel, er BAXI UBVT 400 SC -modellen en undtagelse fra reglen. Den er tilpasset til tilslutning til en solfanger, så dens køb vil være tilrådeligt i to tilfælde: steder med solskinsvejr året rundt eller til sæsonbestemt brug. Derudover er det muligt at installere elektriske varmeapparater til opvarmning. Selve beholderen er fremstillet af stål belagt med titaniumemalje – der opnås en korrosionsbestandig og holdbar belægning. Sidstnævnte lettes også af tilstedeværelsen af ​​en magnesiumanode. Sættet indeholder et termometer til temperaturkontrol, der er stikkontakter til tilslutning af sensorer. Designet giver en flange til overvågning af spolens tilstand samt et indbygget grenrør til recirkulation.

Vigtigste egenskaber

Karakteristika Værdi
Lydstyrke, l 395
effekt, kWt 54
Maksimal produktivitet i flydende tilstand ved ΔT = 35 ° С, l / min 22.9
Indkvartering udendørs
Et varmeelement spole (1 stk.)
Maksimalt vandtryk, MPa 1
Mulighed for tilslutning af varmeelementer +
Mål, mm 710 × 1671,5
Vægt, kg 135

Hajdu STA 400 C (400 l.)

Hajdu STA 400 C

Hajdu STA 400 C-modellen fra en velkendt ungarsk producent er interessant, fordi hvis der er en varmeveksler, er finjustering af udstyret mulig. Så i den kolde årstid kan en sådan indirekte varmekedel konfigureres til at fungere sammen med kedlen, mens den om sommeren kan tilsluttes en solfanger. I sidstnævnte tilfælde er varmeelementet om nødvendigt yderligere forbundet. Tanken og varmeveksleren er beskyttet mod korrosion af et lag varm emalje og en installeret magnesiumanode. For at minimere varmetab er beholderen dækket udefra med et lag polyurethanskum, beskyttet af et plastikhus. Der er tilvejebragt et grenrør til tilslutning af et varmtvandsrecirkulationssystem.

Vigtigste egenskaber

Karakteristika Værdi
Lydstyrke, l 400
effekt, kWt 69
Maksimal produktivitet i flydende tilstand ved ΔT = 35 ° С, l / min 28.3
Indkvartering udendørs
Et varmeelement spole (1 stk.)
Maksimalt vandtryk, MPa 1
Mulighed for tilslutning af varmeelementer + (2 stk.)
Mål, mm 670 × 1832
Vægt, kg 145

I den næste video præsenteres denne kedel i et afsnit..

De bedste billige indirekte varmekedler

BAXI UBT 80 (GR)

Det er ikke overraskende, at det italienske firma Baxi, der er en af ​​de førende producenter af varmekedler, er lige så overbevisende i rollen som producent af indirekte varmekedler af høj kvalitet til dem. Særligt glædeligt er det faktum, at der ikke kun er dyre sorter, men også versioner med en helt demokratisk pris..

Indirekte vandvarmere i UBT -serien er ikke absolut budgetmæssige, men billige. Tanken er imidlertid ikke fremstillet af rustfrit stål, men af ​​kulstofstål ST37 / 2, men dens vægge og varmevekslerspolen er dækket med titaniumemalje, som effektivt beskytter mod forskellige aggressive påvirkninger, opfylder de strengeste sanitære standarder.

Kapaciteten på en bestemt model er 80 liter. Der er andre variationer af temaet, op til enorme. Temperaturen på det tilberedte varme vand reguleres i området 5-65 ° С. Det maksimale understøttede tryk er 8 bar. Produktivitet ved Δt = 35 ° С – 500 l / t.

Vigtigste plusser:

  • Spoleeffekt (maks.) – 15,8 kW;
  • Antikorrosionsmagnesiumanode;
  • Flange til installation af varmeelementer og ekstra til rengøring;
  • Indbygget termometer;
  • Tilstedeværelsen af ​​et grenrør til recirkulationsledningen.

Minusser:

  • Grundlæggende udstyr (elvarmer, temperatursensor – valgfrit);
  • Garantiperiode – standard 2 år.

Modeller i rækken:

  • BAXI UBT 100-100 l
  • BAXI UBT 120-120 l
  • BAXI UBT 160-160 l
  • BAXI UBT 200-200 l
  • BAXI UBT 300-300 l
  • BAXI UBT 400- 400 l
  • BAXI UBT 500-500 l
  • BAXI UBT 800 – 800 l
  • BAXI UBT 1000-1000 l

Drazice OKC 125 NTR

Denne kedel er en typisk repræsentant for tjekkisk teknologi. Pålidelig og uhøjtidelig, den er perfekt til brug på Ruslands område med sine vanskelige kommunale forhold. Vandvarmeren er forbundet til varmekredsen i et fast brændstof- eller gasfyr. Takket være et specielt rørsystem, hvorigennem kølevæsken cirkulerer, opvarmes vand til 80 ° C på 17 minutter.

Vigtigste plusser:

  • uigennemtrængelig for kølevæskens kvalitet – det sker ofte, at med håndværksskylning bliver cirkulationssystemet tilstoppet. Denne kedel er i meget lille grad truet..

Minusser:

  • den pågældende kedel er ikke designet til at arbejde med et tryk på mere end 6 atmosfærer, og i netværkerne af lejlighedsbygninger kan arbejdstrykket være meget højere. Derfor er det bedre ikke at bruge centralvarme som varmekilde;
  • tanken er emaljeret, dette er ikke den bedste belægning med hensyn til korrosionsbestandighed;
  • Installation af et ekstra varmeelement tilbydes ikke

Modeller i rækken:

  • Drazice OKC 100 NTR- 87 l
  • Drazice OKC 160 NTR – 148 l
  • Drazice OKC 200 NTR- 208

Kospel Termo Hit WW 80

En budgetversion af en kedel fra et polsk mærke af polsk produktion. Designet til vandret placering. Designet er enkelt, men faktisk er det svært at betragte vandvarmere af denne type som et element i indretning. De er normalt “skjult” i en specielt udpeget niche eller et værelse ved siden af ​​kedlen. Forresten betragtes interaktionen mellem Termo Hit WW -kedler og varmesystemer med fast brændsel som den mest optimale..

Vandtanken er lavet af stål af høj kvalitet med en jævnt påført pulverlakeret belægning. Intet overnaturligt. Så trods alt betyder prismærket ikke brugen af ​​direkte højteknologiske legeringer og materialer. WW 80 -modifikationen har en kapacitet på 84 liter. Der er flere muligheder. En rørformet spole bruges som en intern varmeveksler. Der er mulighed for eftermontering med et elektrisk varmeelement. Understøttet produktivitet – 235 l / t.

Vigtigste plusser:

  • Strømindikator for vandopvarmning – 9,5 kW;
  • Det maksimale temperaturregime er 80 ° С;
  • Magnesiumanode til forbedring af korrosionsbeskyttelsesegenskaber;
  • Polyurethan termisk isolering lag;
  • Intern spray til jævn vandforsyning til reservoiret.

Minusser:

  • Vandret montering er ikke altid praktisk;
  • Energieffektivitetsklasse C.

Modeller i rækken:

  • Kospel Termo Hit WW 100-100 l
  • Kospel Termo Hit WW 120-120 l
  • Kospel Termo Hit WW 140-140 l

Hajdu ID 20A

Vores vurdering af indirekte varmekedler fortsættes af en værdig ungarsk fremstillet vandvarmer. Faktisk kommer selve mærket fra det samme europæiske land, så alt er naturligt. Og ingen “freaks” i den moderne globalismes ånd. Garantiserviceens varighed er 2 år for hovedsættet, for tanken alle 5.

Mængden af ​​modellen, der overvejes, er 80 liter. Lidt, men om nødvendigt kan du vælge en mere rummelig analog (det vil stadig være relativt billigt). Korrosionsbeskyttelse af tanken leveres af en indvendig belægning af høj temperatur glasemalje, tilstedeværelsen af ​​en magnesiumanode.

Hajdu ID 20A -kedlen er, ligesom dens større modstykker fra AQUASTIC ID A -serien, designet til vægmontering. Den er tilpasset til problemfri drift i forbindelse med varmekedler af enhver art. Bevarer en stabil ydelse for varmt vand – 450 l / t. Varmeeffekt i kW – 18,5.

Vigtigste plusser:

  • Tilladelig vandtemperatur i kedlen – op til 95 ° С, justerbar – op til 65;
  • Effektiv isolering af polyurethanskum;
  • Varmeveksler med strømningssektion G1;
  • Aflastningsventil (kombineret) 6 bar;
  • Valgfri installation af varmeelementer 2,4 kW.

Minusser:

  • Lille nyttig volumen;
  • Dårlig kvalitet af metalindløbsrør.

Modeller i rækken:

  • Hajdu ID 25A – 100 l
  • Hajdu ID 40 A – 150 l
  • Hajdu ID 50 A – 190 l

Nyttigt råd fra fagfolk

Der er en række vigtige nuancer, uden kendskab til og overholdelse af hvilken tilslutningen af ​​kedlen til vandforsyningen vil være forkert. Du skal vide, at varmtvandsforsyningssystemet ikke behøver at være udstyret med yderligere elementer, undtagen afspærringsventilen. Det er installeret på kedeldysen.

Koldtvandsgrenrøret installeres efter forudgående installation af tee. Hanen til dræning af overskydende koldt vand fra vandvarmeren skærer ind i splitterens sideafgang. Også en returventil og en afspærringsventil er forbundet til tee. Sidstnævnte forbinder til vandforsyningen.

Når tanken tilsluttes vandforsyningen, skal du ikke gøre følgende:

  • åbne beskyttelsesvinduet, når varmelegemet er tændt;
  • test en tom kedel. Først skal tanken fyldes med vand, ellers kan varmeelementet brænde ud;
  • tøm vandet uden først at slukke for varmeren;
  • udstyre vandvarmeren med dele fra andre kedler. Undtagelsen er de samme modeller samt tanke med kompatible reservedele..

  Hele sandheden om automatiske kedler til fast brændstof til lang brænding
