Hvad skal man gøre, hvis gulvvarmen ikke bliver varm – søg efter sammenbrud og afhjælpning af fejl

Lær gulvvarmeenheden at kende

For at vide om de sandsynlige årsager til, at din opvarmning i hjemmet fungerer intermitterende eller slet ikke fungerer, skal du kende varmesystemets driftsprincip, og hvordan hoveddelene og strukturelementerne fungerer. Hvis dit vandgulv ikke varmes godt op og ikke opfylder de angivne parametre, ligger hovedårsagerne på overfladen. Det handler om de tekniske fejl, der blev foretaget under installationen af ​​vandgulvet. Normalt er dette overtrædelser af installationsteknologien, de forkerte forbrugsstoffer og ekstra udstyr blev valgt..

Specificiteten ved installation af udstyr ligger i, hvor korrekt vandkredsløbet er lagt, og hvordan rørledningen er korrekt forbundet til varmesystemet. Manglen på korrekte hydrauliske beregninger, forkert indstilling af blandeenheden fører til, at varmegulvet begynder at strømme ind i rørledningen intermitterende eller dens temperatur er betydeligt lavere end nødvendigt.

Hvad skal man gøre, hvis gulvvarmen ikke bliver varm - søg efter sammenbrud og afhjælpning af fejl

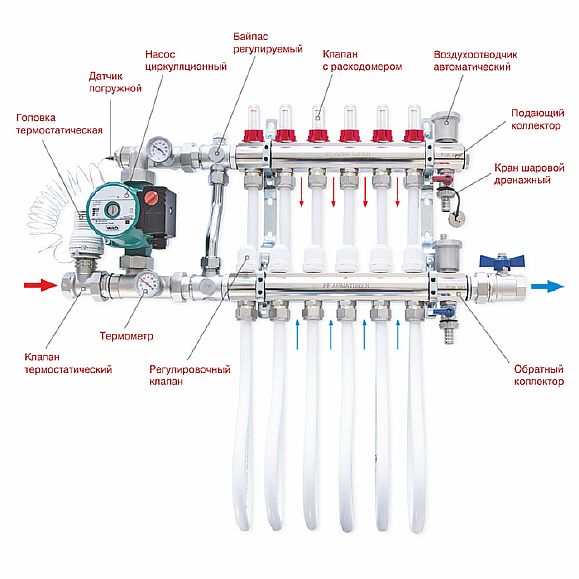

Ved evaluering af hele strukturen kan du fokusere på følgende strukturelle elementer i varmesystemet. Gulvvarme opvarmer oftest ikke af følgende årsager:

  • termostaten og temperaturreguleringssensoren er ude af drift;
  • balanceringsventilen er ude af drift;
  • cirkulationspumpen holdt op med at fungere;
  • den overliggende termostatsikring er gået i stykker;

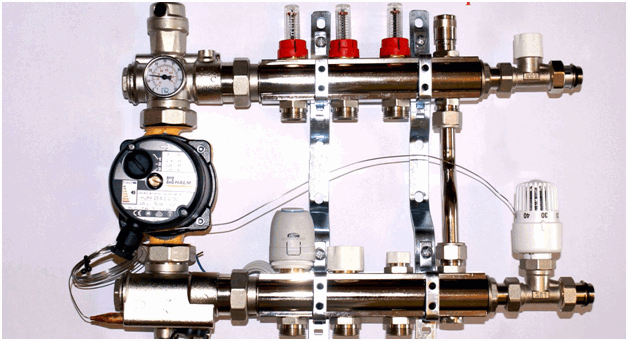

  • drevene i kollektorindløbsrørene er ude af drift;
  • vandkredsløbets integritet er blevet krænket
  • bypass problem.

Hver af disse elementer kan mislykkes, hvilket gør din gulvvarme ikke funktionel..

Bemærk: nedbrydning af servoen, temperaturstyringssensorer, der er stor sandsynlighed for fejl på termostaten. Situationen er den samme med balanceringsventilen. En defekt ventil vil ikke være i stand til at tilvejebringe en normal blanding af afkølet vand til det varme kølevæske. Derfor vil vandtemperaturen i vandkredsløbet være utilstrækkelig til opvarmning.

Det er muligt i lang tid at opregne de sandsynlige sammenbrud af individuelle elementer i varmesystemet. I hvert enkelt tilfælde bliver du nødt til at kigge efter den umiddelbare årsag til, at det varme gulv ikke tænder eller virker intermitterende.

Overvej separat de mest almindelige typer gulvvarme sammenbrud.

Hvordan fungerer gulvvarme – grundprincippet

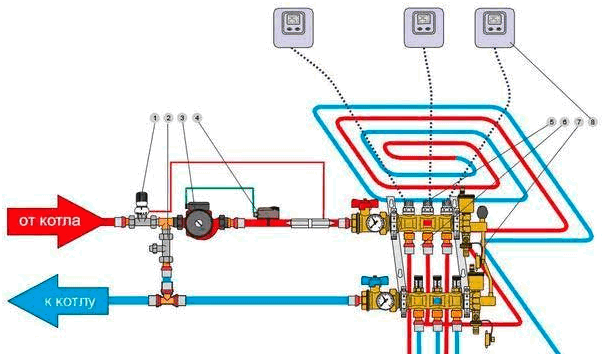

Kendskab til de grundlæggende principper for drift og design af systemet hjælper med hurtigt at opdage et sammenbrud og eliminere det. Varmesystemet indbygget i gulvstrukturen giver ensartet opvarmning af overfladen. Populariteten af ​​et sådant system sikres ved, at varmen fordeles langs gulvets omkreds og opvarmer hele rummet jævnt..

Tilslutning af vandgulvet

Den mest almindelige er to typer gulvvarme – vand og elektrisk. Princippet for drift af det elektriske system er, at der installeres et elektrisk kabel i afretningslag eller direkte under efterbehandlingen, på grund af gulvets opvarmning. Systemet styres af en termostat. Når den overophedes, slukker den automatisk.

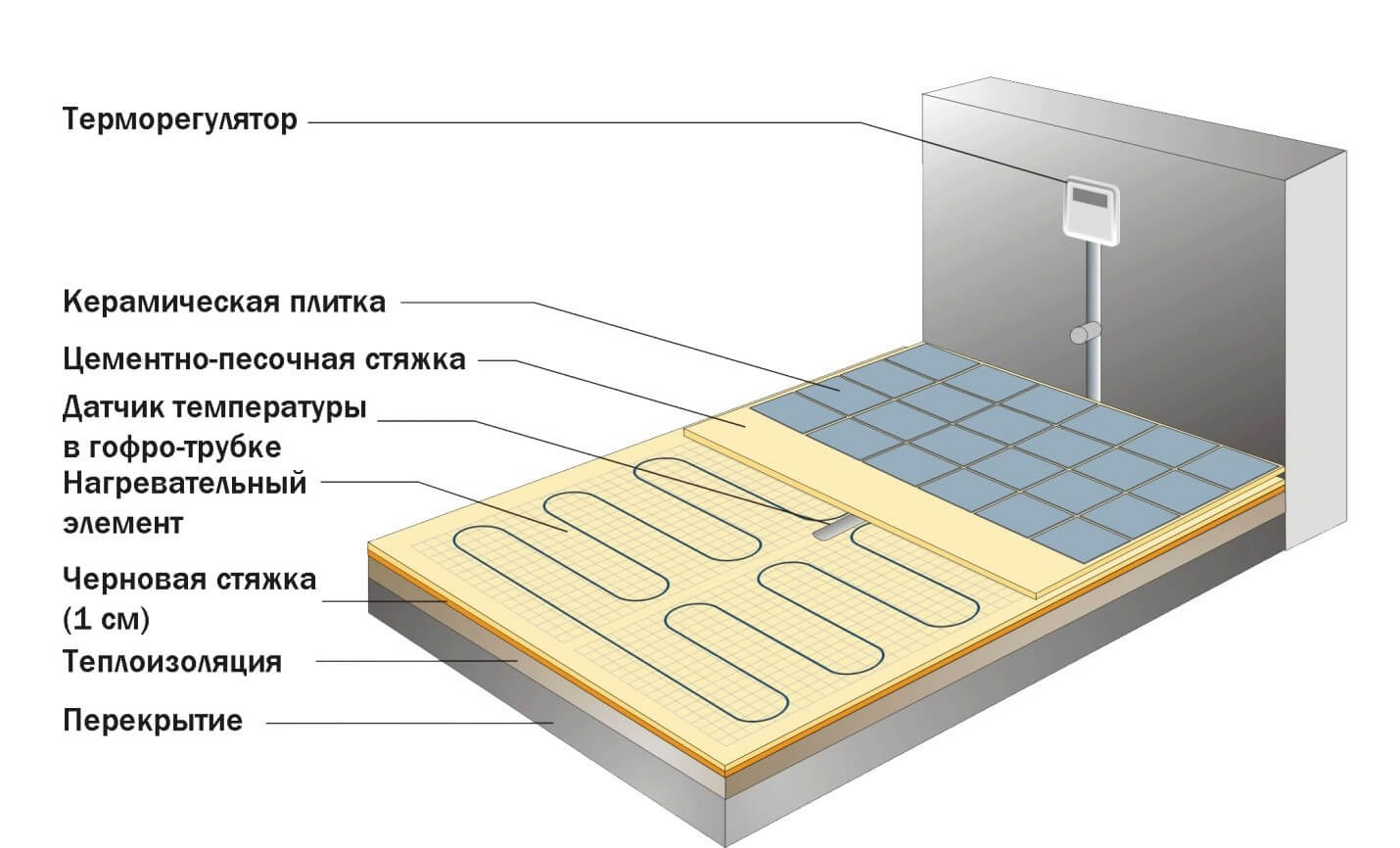

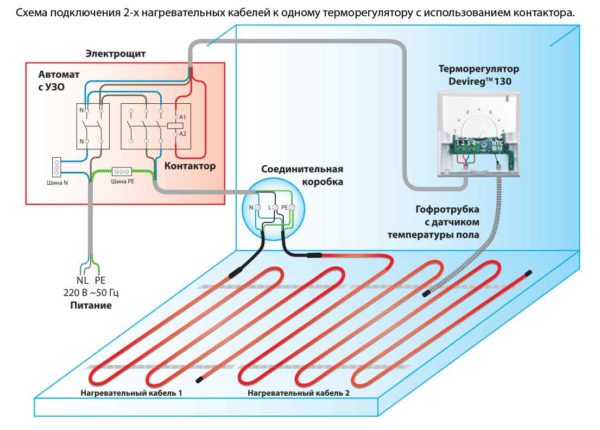

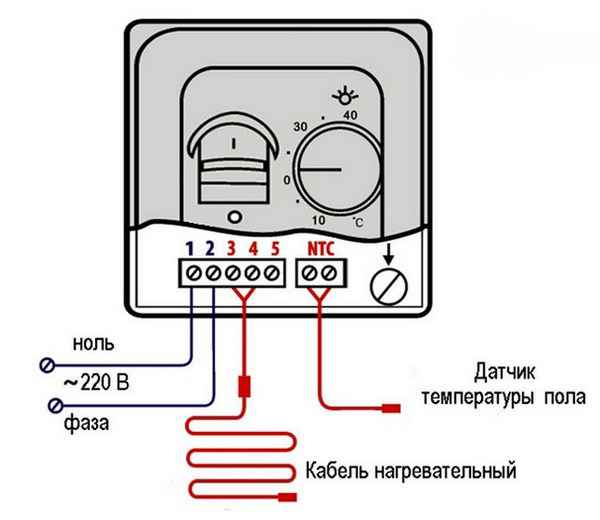

Elektrisk gulvvarme tilslutningsdiagram

Elektrisk gulvvarme tilslutningsdiagram

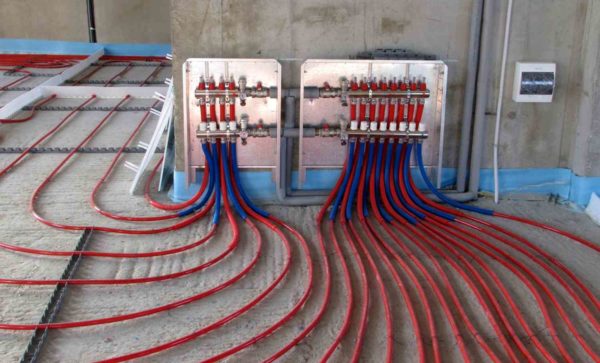

Varmebæreren på et vandopvarmet gulv er rør, som også monteres i et afretningslag eller fastgøres på en “tør” måde ved hjælp af afretningslag eller beslag til et armeringsnet, isolering eller specielle måtter med knaster. Rør fyldt med vand er tilsluttet et kontrolsystem, der regulerer gulvtemperaturen.

En af vores artikler hjælper dig med at beregne det varme vandgulv. I den finder du en særlig lommeregner, regneeksempler og instruktioner.

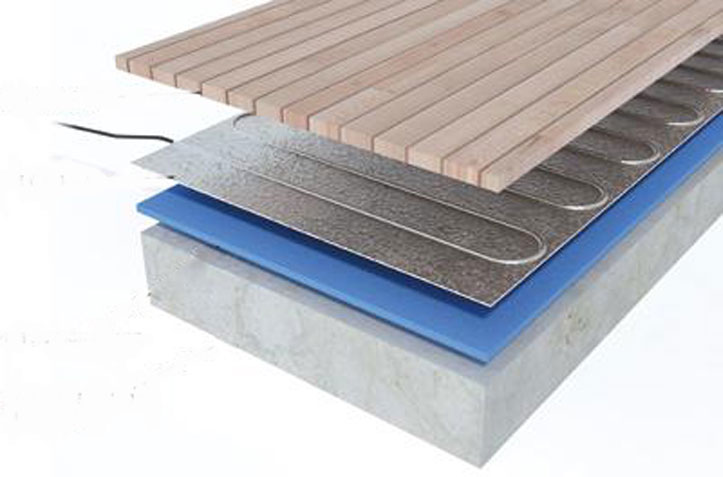

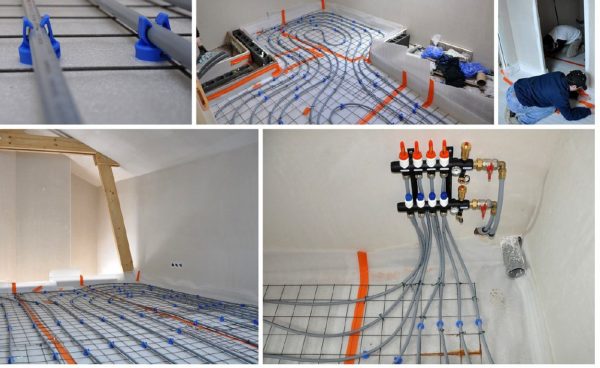

Princippet om at lægge et vandgulv

Princippet om at lægge et vandgulv

Driftsomkostningerne for disse to typer er forskellige – et vandgulv er mere økonomisk, men hvor installation ikke er mulig, installeres en elektrisk. Hvad angår installationen – elektriske ledninger er billigere, de er lettere at installere, de skaber ingen lyde under drift og har ikke brug for ekstra udstyr – for et vandgulv skal du installere en vandpumpe.

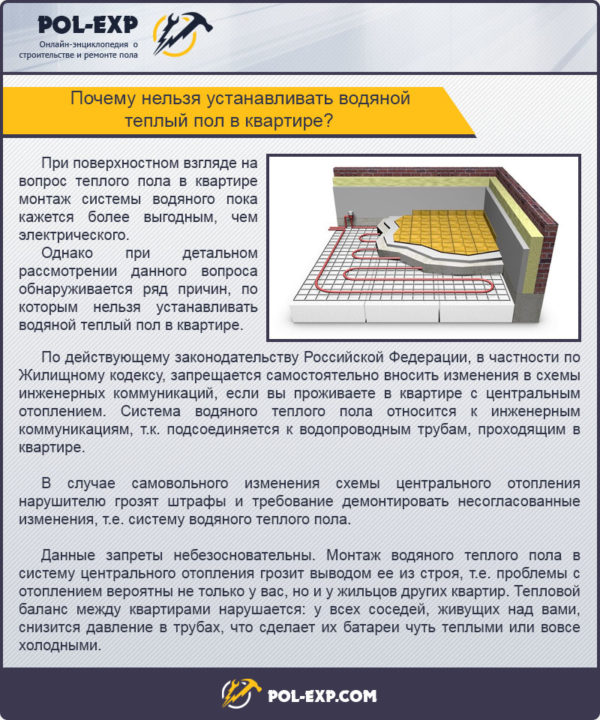

Hvorfor er det umuligt at installere et vandvarmeisoleret gulv i en lejlighed?

Hvorfor er det umuligt at installere et vandvarmeisoleret gulv i en lejlighed?

Hvordan laver man et varmt gulv korrekt? Denne proces vil i høj grad afhænge af, hvilken type system der blev valgt til installation. Redigering er ikke så svært som det ser ud til, men det er ret besværligt. Læs mere om, hvordan du installerer et varmt gulv i en særlig artikel..

Klassificering af varme gulve efter driftsprincippet

Eksperter i dag opdeler gulvvarme i tre hovedtyper: vand, elektrisk og infrarødt. Navnet har allerede fastlagt deres funktionsprincip, men det er bedre at forklare det lidt mere detaljeret: Vandgulve er arrangeret på en elementær måde – oftest monteres specielle rør i betongulvet, hvorigennem varmt vand cirkulerer.

Nogle gange er disse slanger simpelthen lagt under gulvet. Du kan tilslutte sådanne varme gulve til både centralvarme og gasfyr..

Desuden er den sidste mulighed mere prioriteret – derfor skal husejere ikke være afhængige af sæsonbestemte forbindelser og afbrydelser af varme, og også i dette tilfælde er det lettere at kontrollere temperaturen i rummet..

Funktionsprincippet for en elektrisk gulvvarme er noget lignende-et net af et specielt elektrisk enkelt- eller tokernet kabel med to lag isolering er monteret under gulvet. Det er værd at straks tilbagevise den veletablerede myte om, at sådanne gulve ikke er egnede til badeværelser med høj luftfugtighed. Dobbelt isolering og flettet skjold beskytter kablet pålideligt mod fugtkontakt.

Et infrarødt varmt gulv er en film af en bestemt struktur i to lag, mellem hvilke der er et kulvarmeelement. Disse filmstrimler er forbundet med kobberskinner med en sølvbelægning. En sådan film betragtes i princippet nu som en af ​​de mest populære muligheder for installation af gulvvarme, da den er meget sikrere og enklere end dens modstykker – der er ingen risiko for lækager, og installationen tager meget mindre tid..

Infrarød gulvvarme er udstyret med temperaturreguleringssensorer til både gulvet selv og lufttemperaturen. Separat er det dog ingen mening at adskille fordele og ulemper ved hver type gulvvarme – meget afhænger af husets ejer og tegnebogens muligheder.

Gulvvarme typer

Der er 3 typer strukturer på profilmarkedet:

  • vand. Systemet er baseret på metalpolymerrør indesluttet i en betonafretning. Vand bruges som varmebærer, det leveres opvarmet fra centralvarmen eller bringes til den nødvendige temperatur i kedlen. Rørledningerne er arrangeret spiralformet eller parallelt;
  • elektrisk. Varmeelementerne er kabler, parametrene for mikroklimaet i rummet reguleres ved hjælp af en termostat. Kabler kan lægges under afretningslag, oven på det (dvs. under efterbehandling) eller direkte under efterbehandlingsmaterialet. Den første teknik er almindelig ved indretning af køkkener, badeværelser, altaner;
  • infrarød. De er baseret på stænger eller en særlig filmbelægning, de arbejder fra lysnettet og er udstyret med en termostat. I det første tilfælde er arbejdselementerne grafit-sølvstænger indesluttet i en beskyttende kobberkappe. Filmversionen er lettere at installere; varme produceres også i den med kulstof, forseglet i en polymerfilm. Denne løsning er ikke bange for mekanisk påvirkning..

Den sidste mulighed er et moderniseret, alsidigt fabriksprodukt tilpasset ethvert gulv.

Gulvvarme virker ikke: årsager og metoder til at løse dem

Det første, der skal behandles, hvis systemet ikke fungerer, er kontakten. Det hjælper dig med at forstå, hvorfor det varme gulv ikke virker. Måske er der simpelthen ingen elektricitet på grund af afbryderen af ​​afbryderen. Det sker så, at ledningen er beskadiget, og dette fører til dens pludselige drift. Moderne gulvvarmesystemer (de fleste modeller) er udstyret med specielle skærme, der med et sæt symboler angiver, at de er på. Det er også en god idé at kontrollere spændingen med terminalerne. Et nøglefærdigt varmt gulv af høj kvalitet bør dog ikke modtage utilsigtede sammenbrud eller ulykker..

Selv med tilstedeværelsen af ​​spænding i systemet og normal drift af kontakten bemærkes det ofte, at det varme gulv ikke virker. Så kan hele punktet være i elementerne i gulvvarmesystemet, regulatoren eller endda sensoren. Du skal vide, hvilke af disse varer der er hvor. Når alt kommer til alt, da du købte, var du ikke kun interesseret i, hvilket varmt gulv der er bedre, men også i hvad hver af enhederne gør. Systemet kontrolleres som følger. Strømmodstand måles. Værdien skal være lig med modstanden på det kabel, der er valgt som varmeelement.

Det er let at måle spændingen på et kabel. Du kan følge denne procedure for en varmefilm. Spændingen divideres med den resulterende modstand. Den resulterende værdi er den strøm, der er i gulvvarmesystemet. Hvis du gange det med 220 volt, kan du få den effekt, der er nødvendig til gulvvarmesystemet. Disse værdier er også angivet i systempasset. De skal sammenlignes. Hvis det opnåede tal adskiller sig opad, har du måske at gøre med en kortslutning eller simpelthen beskadigelse af det isolerende lag. Dette kan også vise sig i den ujævne drift af varme gulve..

Da gulvvarme forudsætter en stor omkostning, anbefales det ikke at løse problemerne på egen hånd. Flere skader kan gøres. Det er bedre at ringe til vores specialister fra Savard -virksomheden, som hurtigt vil fastslå årsagen og eliminere sammenbruddet. Ved lave effektværdier kan årsagen til funktionsfejlen ligge i klipperne. Naturligvis kan de ikke repareres alene..

Forresten siger nogle skrupelløse sælgere af dette system ikke bare ikke præcist, hvor meget et varmt gulv koster, men giver heller ikke et pas til det, så dataene kan ikke sammenlignes. I sådanne tilfælde skal du tage gennemsnitsværdien.

Hvis de opnåede data indikerer, at der slet ikke er nogen spænding, kan vi konkludere, at der er en kortslutning. Kompleksiteten af ​​reparationen ligger i, at det er umuligt at identificere en funktionsfejl i betonbelægningen. Når alt kommer til alt, skal du få kablet og udskifte det. Du bliver nødt til helt at fjerne afretningslagret og geninstallere. Foliegulvet tillader i denne henseende reparationsarbejde hurtigt og nemt..

Ofte ligger årsagen ikke i selve gulvet, men i sensoren. Efter at have undersøgt gulvet, gå til det. Sensoren er i det væsentlige en modstand, det vil sige, at den har en modstand. Baseret på modstands- og temperaturindikatorerne er det let at beregne, hvor korrekt systemtemperaturføleren fungerer..

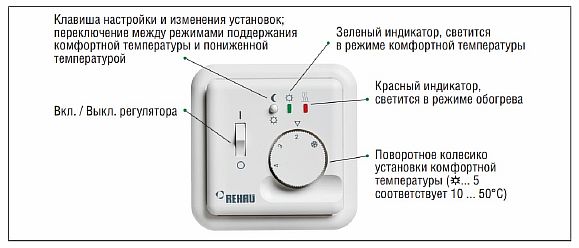

Hvis regulatoren er beskadiget, finder du ud af det fra meddelelserne på skærmen. Forresten er skader på regulatoren den lettest udskiftelige hændelse, da dette element i systemet ikke er i gulvet eller under betonbelægningen. Bare træk det ud af røret og udskift det. Det mest ubehagelige, der kan ske, er, at en lille del af væggen, som den er fastgjort på, vil blive beskadiget. I øvrigt er prisen på dette element ganske tilstrækkelig..

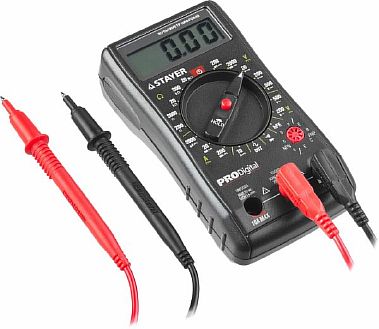

Regulatoren kontrolleres med et multimeter. Du skal også indstille den maksimale temperatur for systemet. Terminalerne skal angive spænding. Hvis du skifter til minimumstemperaturen, skal spændingen i terminalerne forsvinde.

Det anbefales ikke at udføre reparationsarbejde, hvis det varme gulv pludselig holder op med at fungere alene. Det er bedre at ringe til specialisterne i vores virksomhed, som hurtigt og effektivt vil udføre alt arbejdet for dig..

Fejl på elektrisk udstyr

Det sidste vigtige punkt, der skal tages i betragtning i tilfælde af funktionsfejl med et varmt gulv, er fejl på elektrisk udstyr. Dette omfatter alle enheder og enheder, der er elektrisk drevet. Hovedelementet i denne gruppe er cirkulationspumpen, termostaten, der er på udstyret i blandeenheden. Enheder kan mislykkes på grund af mangel på spænding i det elektriske netværk.

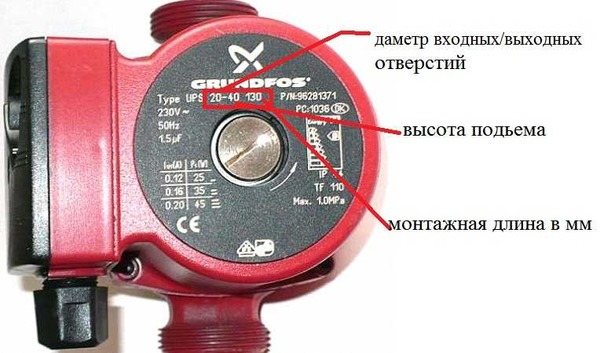

Bestem en pumpe, der kan serviceres eller ej, du kan bruge den karakteristiske driftslyd, som udsendes af en kørende enhed. Du kan identificere problemer med termostaten som følger:

  • med korrekt drift af enheden er stangens rotationsmoment tydeligt synligt. I tilfælde af sammenbrud sker denne proces ikke;
  • det er ikke nødvendigt at reparere termostaten. Det er bedre at købe en ny enhed, der vil sikre pålidelig drift af hele varmesystemet i fremtiden..

Mulige problemer og deres manifestation

En funktionsfejl i gulvvarmesystemet med vand manifesterer sig i et kraftigt fald i komfortniveauet i rummet.

Det føles fysisk:

  1. Oftest sker der ingen opvarmning, rummet bliver koldt.
  2. Mindre almindeligt skal brugerne håndtere overdreven varme, når det bliver ulideligt varmt, og opvarmningstiden for et vandopvarmet gulv reduceres betydeligt. Hvis en sådan fejl ikke elimineres i tide, kan gulvbelægningen, afretningslagret og selve rørene forringes..

Spørgsmålet opstår, hvorfor det vandopvarmede gulv ikke varmer godt, eller at der slet ikke er varme?

Ofte kan sådanne problemer opstå umiddelbart efter installationen af ​​systemet ved den første opstart. Derfor er det vigtigt at kende kravene til at sætte et varmtvandsgulv i drift, samt være i stand til korrekt at justere systemet..

For ikke at bekymre dig og undre dig over, hvor længe varmtvandsgulvet varmer op, er det værd at overholde alle krav til installationsteknologien, når du konstruerer en “varm tærte”. En af de mulige årsager til den lave kvalitet af varmeoverførsel fra systemet er termisk isolering af dårlig kvalitet..

Periodisk energi- og temperaturregistrering kan være uvurderlig til at identificere problemet. Ved at tjekke med dem er det meget lettere at identificere fejlen i tide..

Elektrisk gulvvarme opvarmer ikke – årsager og eliminering af dem

Elektrisk gulvvarme modtager energi fra elnettet. De holder op med at fungere, når varmeelementerne svigter – en termostat eller en temperatursensor, som følge heraf stopper gulvvarmen med at varme op.

I artiklen vil vi se på hovedproblemerne, selvom der kan være andre sammenbrud, der ikke er beskrevet i denne manual..

Vi fortæller dig, hvad du skal gøre, hvis den elektriske gulvvarme ikke virker, hvordan du laver reparationer og sætter enheden i drift for første gang..

Spændingsproblemer

I mangel af elektrisk gulvvarme bør du først kontrollere tilgængeligheden af ​​strøm. For at gøre dette skal du se på termostaten, der er en særlig indikator, og hvis den er tændt, betyder det, at strømmen flyder. Hvis det ikke lyser, udføres en visuel inspektion af de tilgængelige kontakter, og derefter bestemmes spændingen ved hjælp af et multimeter.

Foto - Kontrol af spændingen ved hjælp af regulatorens indikator

Hvis der er spænding ved indgangen, skal du sørge for, at den elektriske energi når kablet eller filmen. Derefter kontrolleres indstillingerne (minimumsopvarmningen er muligvis blevet indstillet forkert) og pålideligheden af ​​kontakterne (tilslutning af ledninger til terminalerne) – hvis kontakten er dårlig, stopper gulvet med at varme.

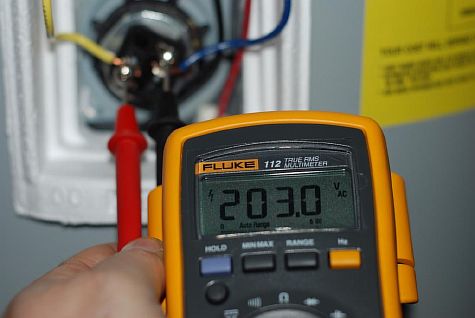

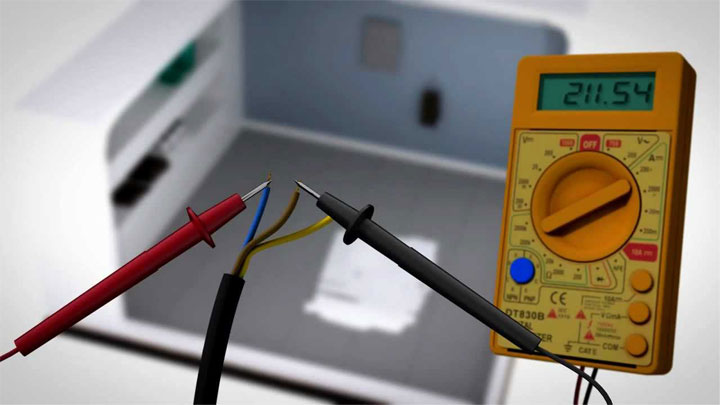

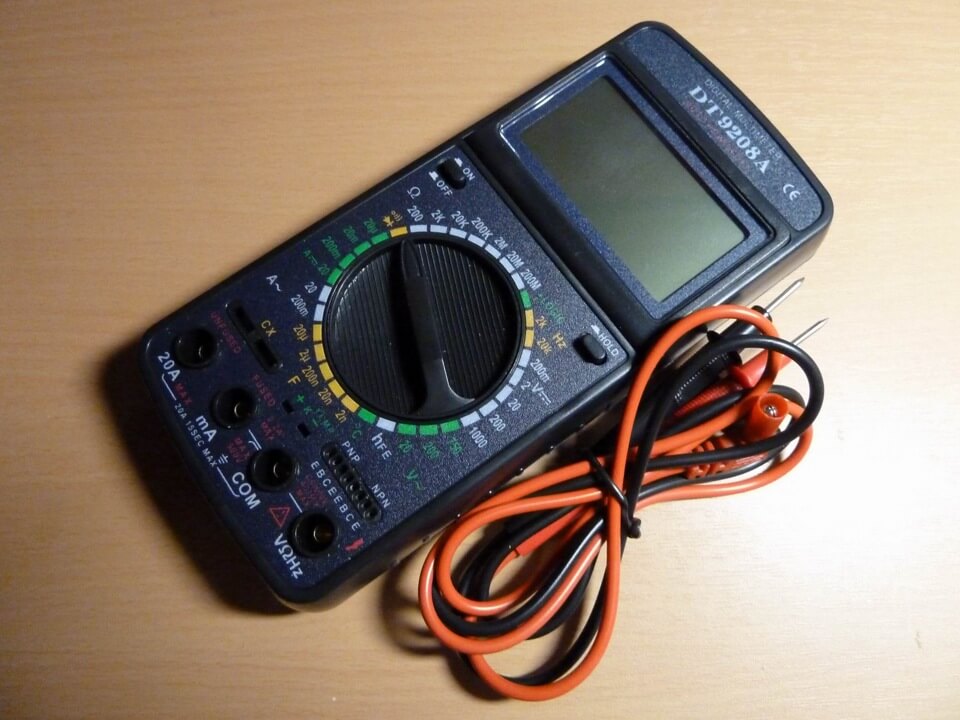

Foto - Kontrol af spænding med et multimeter

Derefter bestemmes spændingen ved udgangen – i krydset mellem ledningerne og termostaten. Hvis det ikke svarer til indikatorerne i netværket, skal regulatoren udskiftes..

Utilstrækkelig opvarmning kan indikere lav spænding, det er nødvendigt at installere en spændingsstabilisator.

Fejl under installationsarbejde

Hvis der er gulvvarme, men svag, tænder enheden ofte, får ikke en grad eller stopper endda helt og holdent – årsagen er forkert installation. Derefter skal du diagnosticere alle elementer.

Hvis gulvet ikke varmes op over 30 grader:

  1. Effekt er forkert bestemt;
  2. Højt varmetab – dårlig isolering;
  3. Varmeelementer placeret forkert eller trin valgt;

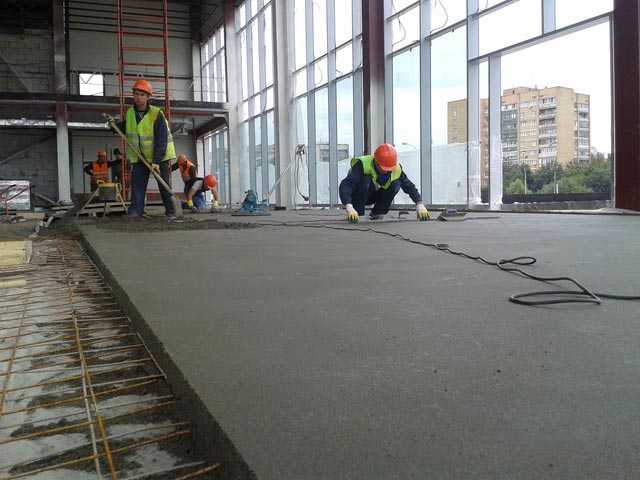

  4. Tyk afretningslag;
  5. Den termiske sensor er placeret tæt på overfladen.

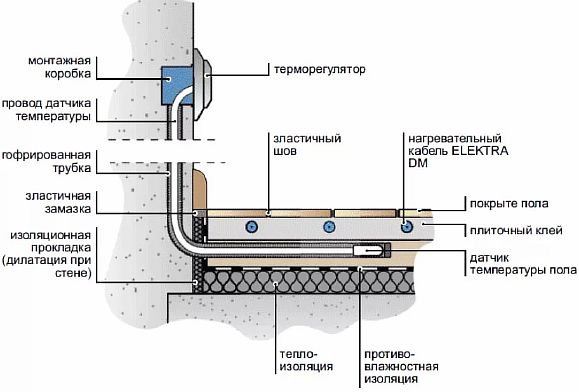

Foto - Sensorinstallation

Hvis sådanne fejl begås, bliver du nødt til at demontere gulvet og skifte alt igen..

Gulvet fungerer muligvis ikke effektivt, hvis sensoren er placeret tæt på kablet. Hvis den placeres i en korrugering, er det let at skubbe den længere, eller omvendt, trække den ud 5 cm – dette kan løse problemet.

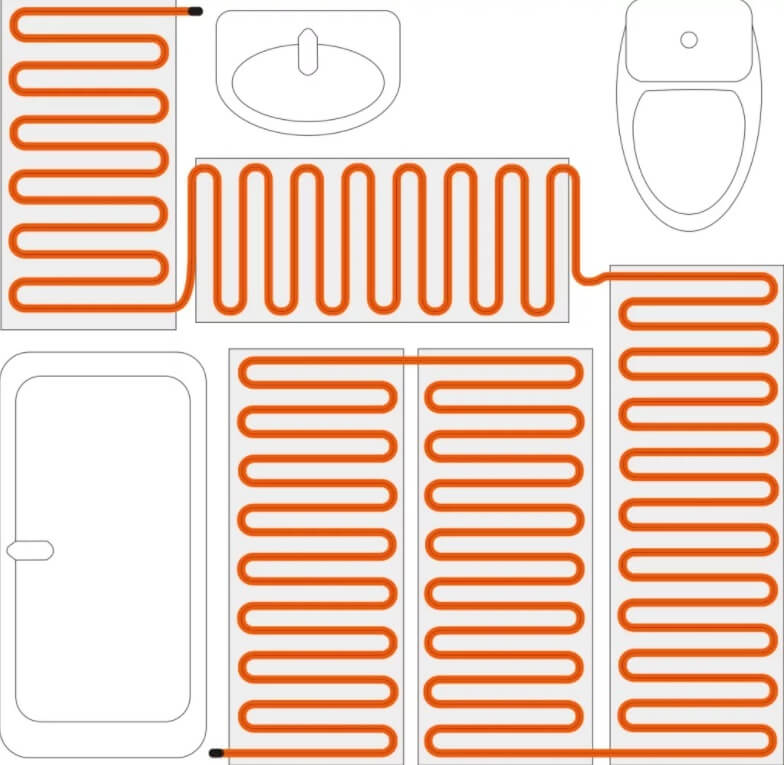

Det varme elektriske gulv fungerer ikke korrekt, hvis lægningsreglerne ikke overholdes under installationen – varmelegemet er placeret under tunge genstande.

Et andet punkt, der fører til fejl i enheden, er ikke en pæn installation (ledningsbrud). Derefter bliver du nødt til at adskille strukturen, lede efter et vindstødsafsnit og fjerne problemområdet..

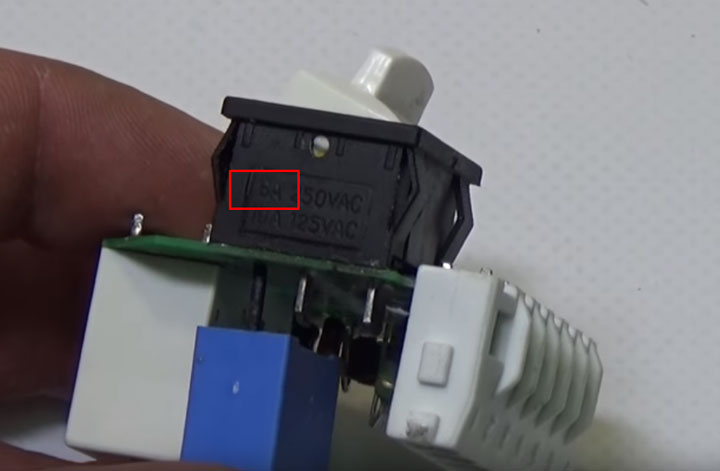

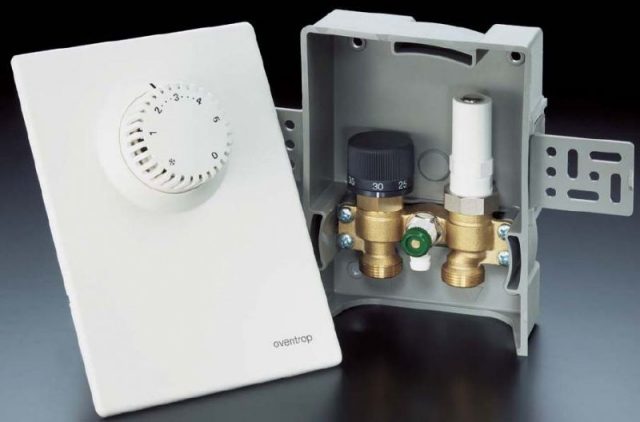

Termostaten virker ikke

Hvis det opvarmede gulv ikke tænder, kan årsagen være i termostaten – relæet er gået i stykker, eller det elektroniske kredsløb er blevet ubrugeligt. Du kan finde ud af, at enheden er defekt ved direkte at tilslutte gulvvarmen til netværket. Hvis det bliver varmt, er problemet i regulatoren..

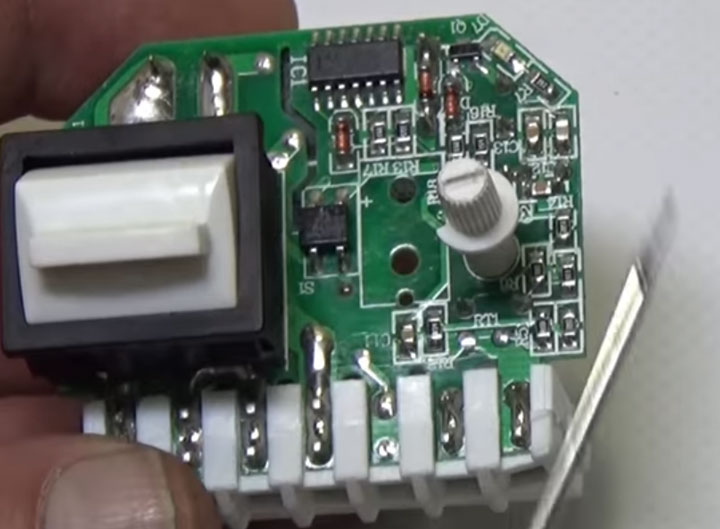

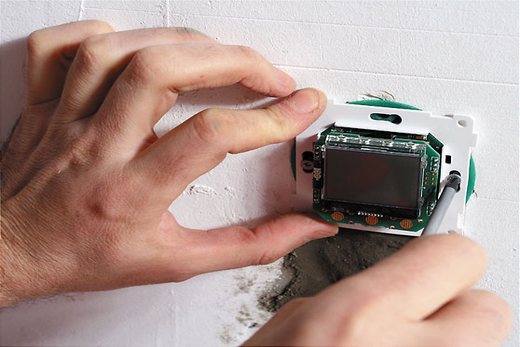

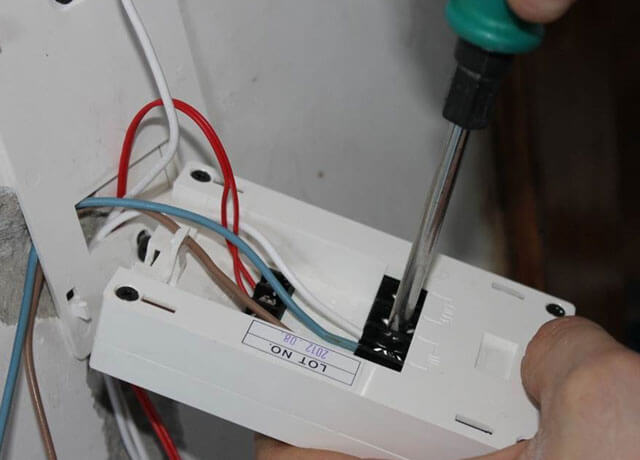

Du skal begynde at reparere ved at afmontere enheden fra sædet, så terminalerne er synlige.

Foto - Vi demonterer enheden

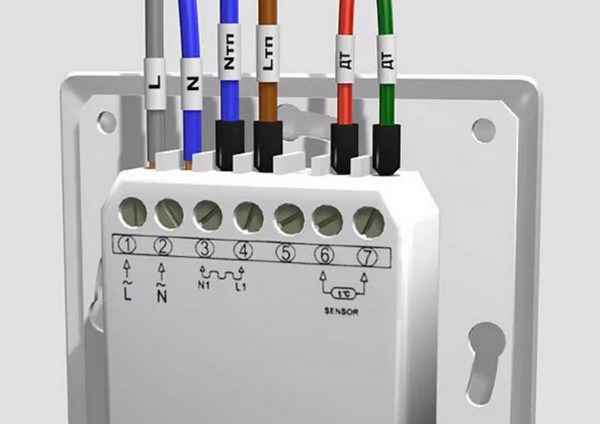

Derefter skal du kontrollere med et multimeter eller voltmeter – om der leveres 220 W til termostaten.

Foto - Kontrol af spændingen i termostaten

Hvis den nødvendige spænding er tilgængelig, skal du sikre dig, at kontakterne er pålidelige, og kablet er tilsluttet korrekt. På grund af svag kontakt kan ledningerne falde ud, og gulvprogrammet viser en fejl – “Sensorbrud”.

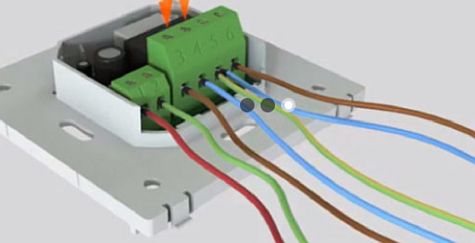

Foto - Kontrol af kontakter

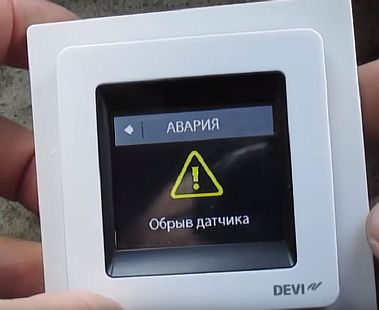

Foto - Sensorbrud

Hvis alt er normalt, måles modstanden – multimeterets kontakter og termostaten er forbundet. De indhentede data skal være tæt på pasdataene. Hvis de er lig med 0, er regulatoren defekt, og den skal sendes til reparation eller udskiftes med en ny..

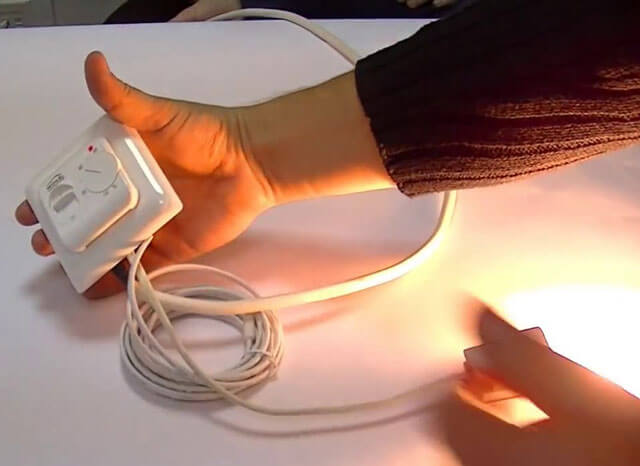

Du kan også kontrollere, om enheden fungerer eller ej, som følger. Der skal tilsluttes en pære til de terminaler, som gulvvarmetrådene er tilsluttet. Påfør derefter spænding, mens du konstant afbryder temperaturkontakten. I tilfælde af brugbarhed af enheden, når rumtemperaturen er nået, lyser lampen.

Foto - Kontrol af termostaten

Det er let at udskifte enheden med dine egne hænder. Men først skal du slukke for strømmen. Åbn derefter frontpanelet, udskift den gamle termostat med en ny, og tilslut alle ledninger til den.

Termostaterne har ikke kortslutningsbeskyttelsessikringer. Deres funktion i elektriske gulve er tildelt en autoswitch og en RCD.

Systemfunktioner

Der er to hovedtyper af gulvvarme. Disse er vand og elektriske systemer. Med korrekt installation og drift har de et højt pålidelighedsniveau. Levetiden for begge rør og kan nå 50 år.

Reparation af gulvvarme kan være påkrævet tidligere, hvis integriteten af ​​et af systemelementerne krænkes. Det skal også tages i betragtning, at når man køber strukturelle elementer af utilstrækkelig kvalitet, øges risikoen for brud betydeligt. Dette gælder både rør eller ledninger og en styreenhed (termostat).

I tilfælde af mekanisk skade, strømstød i netværket kan forskellige funktionsfejl observeres. At fjerne dem kan kræve en betydelig investering af tid og kræfter. For at undgå dette skal du omhyggeligt studere instruktionerne fra producenten af ​​sådant udstyr. Alle dens punkter skal følges nøje..

Temperatursensor virker ikke

En anden almindelig årsag til, at gulvvarmen ikke bliver varm, når termostaten fungerer, er et problem med temperatursensoren. Hvis det ikke lykkes, vil gulvet ikke slukke, hvilket vil øge energiomkostningerne.

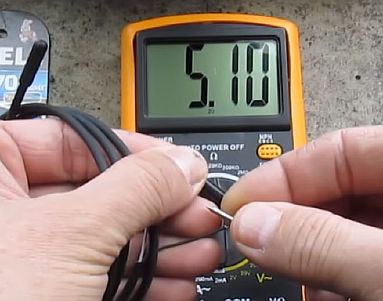

Ved kontrol af temperatursensoren er det nødvendigt at måle dens modstand og sammenligne resultaterne med pasdataene. Små afvigelser er tilladte, i tilfælde af væsentlige uoverensstemmelser skal enheden udskiftes.

Foto - Vi måler sensorens modstand

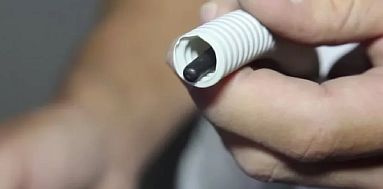

Hvis du har installeret sensoren korrekt – i korrugeringen, er det ikke svært at ændre den. Det er ikke nødvendigt at demontere gulv og afretningslag, du skal bare åbne væggen lidt. Termosensoren trækkes ud af korrugeringen og erstattes med en ny.

Foto - Udskiftning af sensoren

Beskadigelse af varmeelement

Hvis du efter kontrollerne fandt ud af, at termostaten og temperatursensoren fungerer korrekt, og alle kontaktforbindelser er af god kvalitet, skal du kigge efter problemet i kablet.

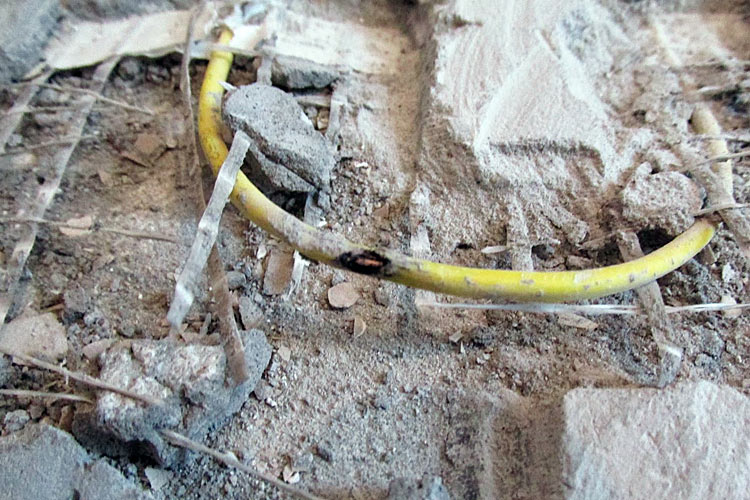

Der kan være opstået et brud på kablet under installationen. Tilstedeværelsen af ​​en kortslutning kan kontrolleres med et multimeter, men mere sofistikeret udstyr er påkrævet for at bestemme pausens placering..

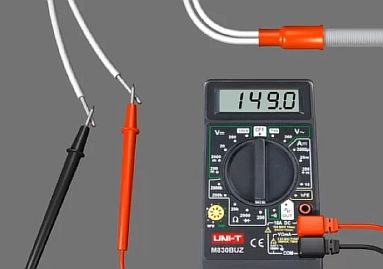

Først kobles kablet fra termostaten, og testeren måler modstanden mellem de to kerner. Det skal svare til fabriksspecifikationerne – 11 – 700 Ohm. Acceptabel uoverensstemmelse inden for 5%.

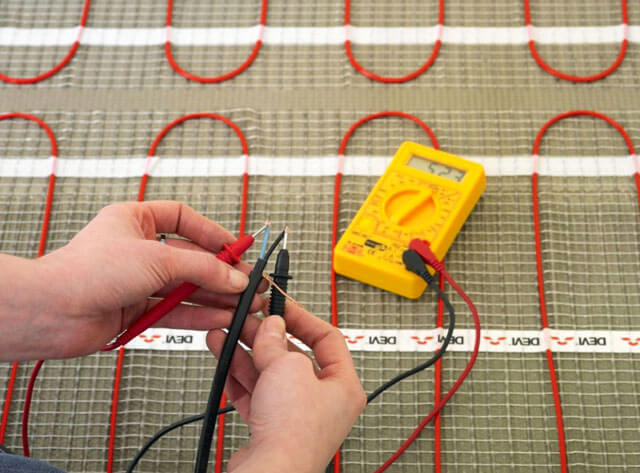

Foto - Vi måler kablets modstand

Hvis værdien er 0, er der en kortslutning. Dette sker, når systemet overophedes, eller når kabeltværsnittet beregnes forkert. Hvis enheden afgiver uendeligt, er der et ledningsbrud, eller den er brændt ud. Derefter bør du kontrollere forbindelserne.

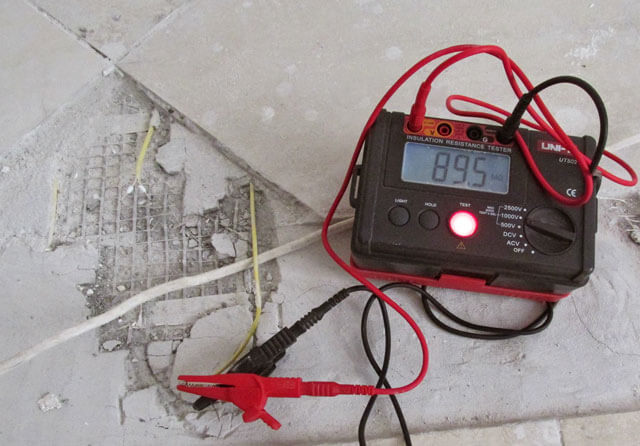

Hvis indikatorerne er i hundredvis af ohm, skal du tilslutte en 2500 V manometer og anvende et øget spændingsniveau mellem fletningen og kabelkernerne. Værdien er 0 – kablet er brudt, eller kontakten går tabt i muffen, det er nødvendigt at bestemme skadestedet.

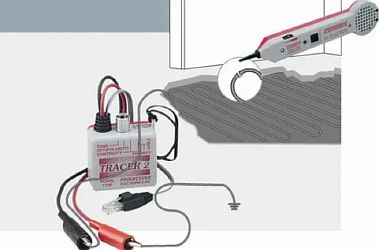

For at identificere den nøjagtige placering af funktionsfejlen skal du:

  • transformer;

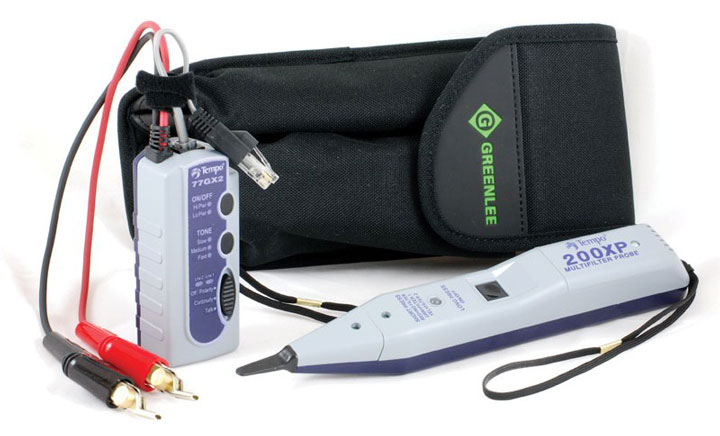

  • signal generator;
  • elektromagnetisk sensor;
  • termisk billedkamera.

Proceduren er som følger:

  • vi brænder gennem det sted, hvor isoleringen er svag – vi leverer der en øget spænding (10 kV), i nærvær af en spænding i venerne på 350 V, fører dette til dannelsen af ​​svejsningens lysbue;

Foto - Transformer til isoleringsbrænding

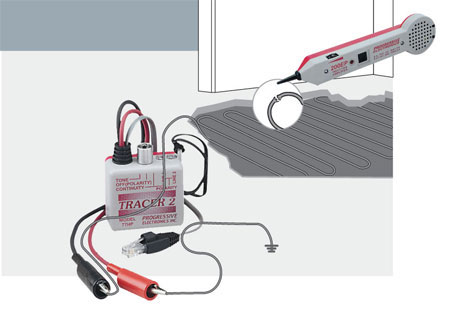

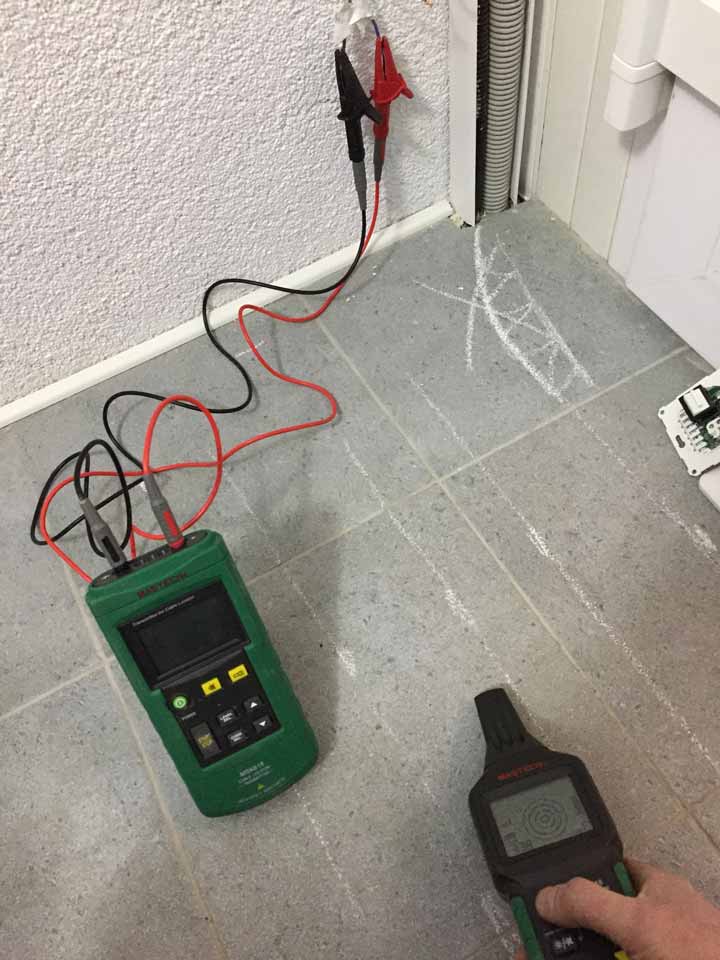

  • på samme tid sender generatoren signaler til kablet;
  • vi finder en sammenbrud med en elektrisk sensor;

Foto - Bestem stedet for nedbrydning af elektroden

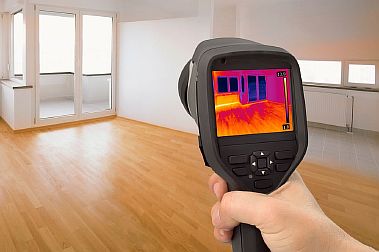

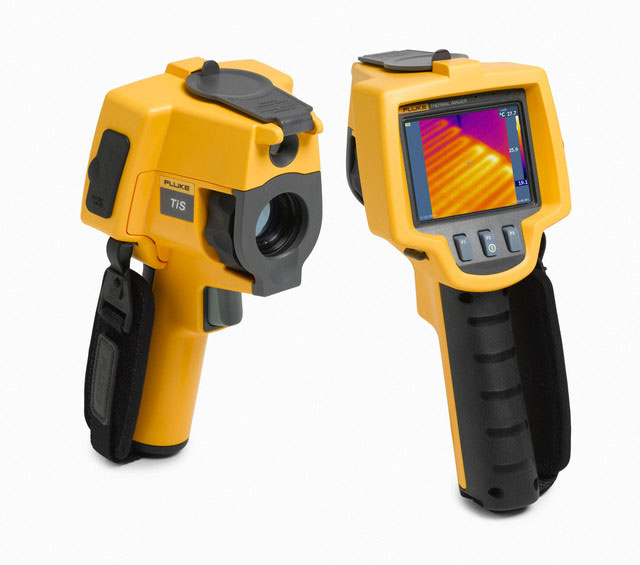

  • Vi undersøger omhyggeligt hele området med en termisk billedbehandler. Der vil være en øget temperatur i stedet for brænding.

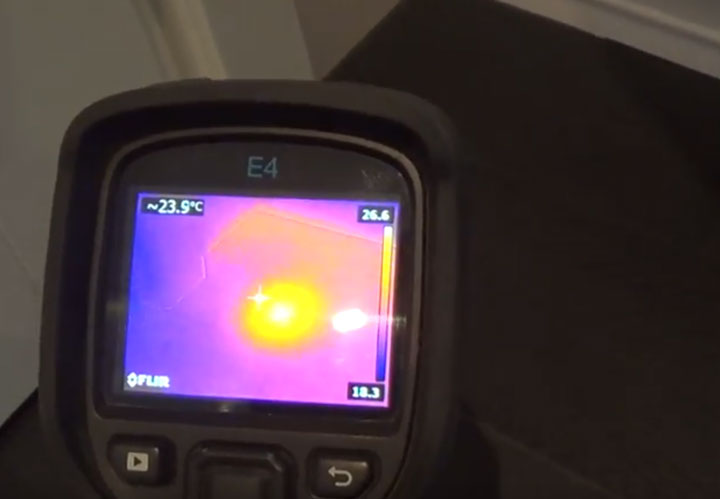

Foto - Vi tydeliggør vindstødets sted med en termisk billedbehandler

Når du bruger varmemåtter, er søgningen meget lettere, fordi de er tættere på overfladen.

Hvis der efter kontrol med et multimeter (se instruktioner til kontrol) opdages en kortslutning mellem kernerne, så er det ikke nødvendigt at brænde. Du kan straks tilslutte generatoren og lede efter skadestedet.

Efter at have identificeret skadestedet, kan du gå direkte til reparation af gulvvarmekablet. Trin-for-trin instruktionerne er som følger:

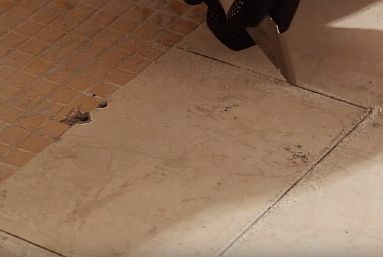

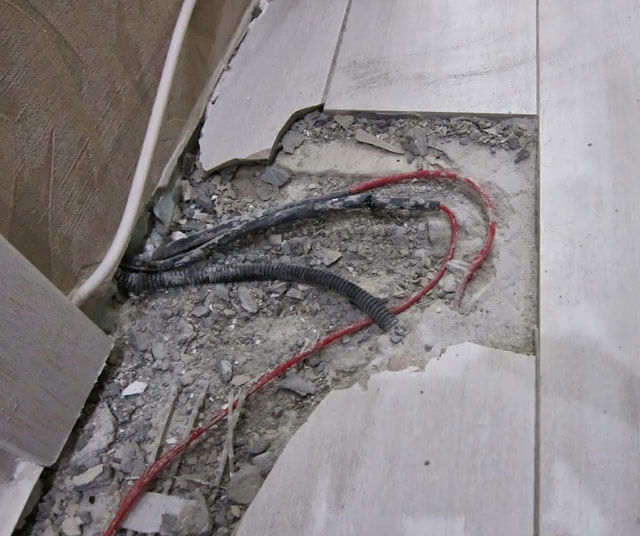

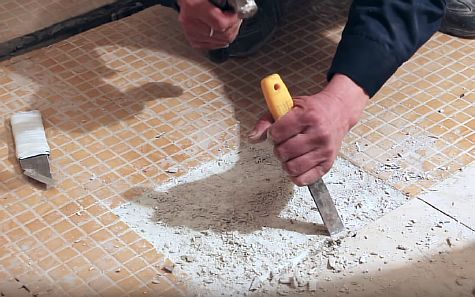

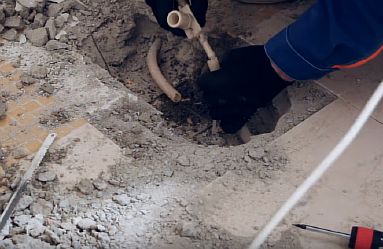

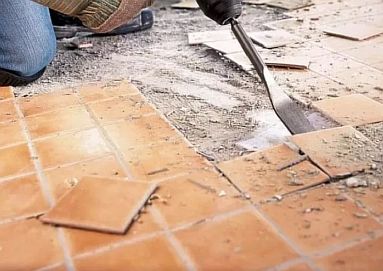

  1. På stedet for den konstaterede skade demonteres gulvbelægningen.

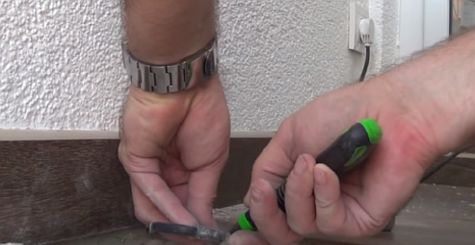

Foto - Afmonter finishen

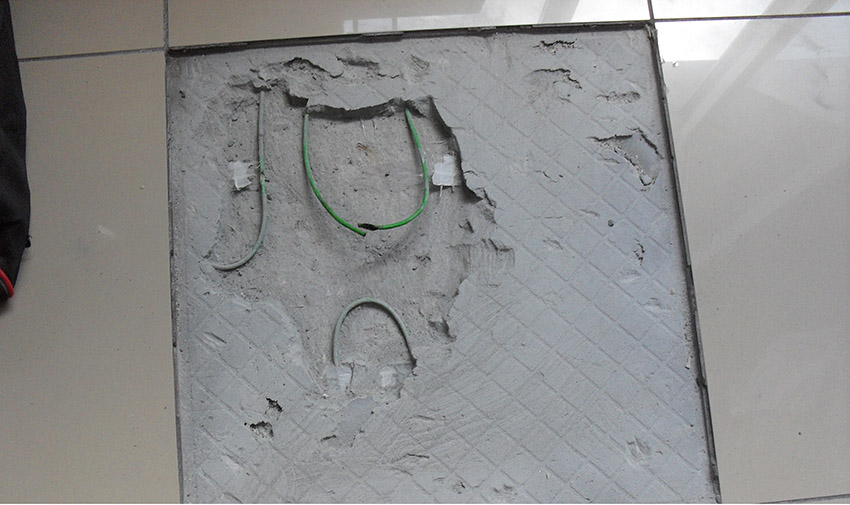

  1. Jernet eller limen er slået af.

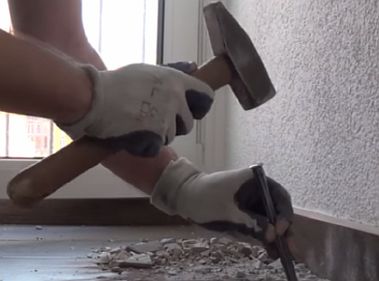

Foto - Vi slog afretteren

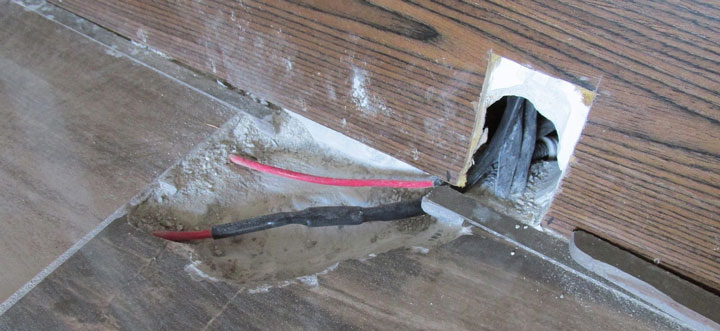

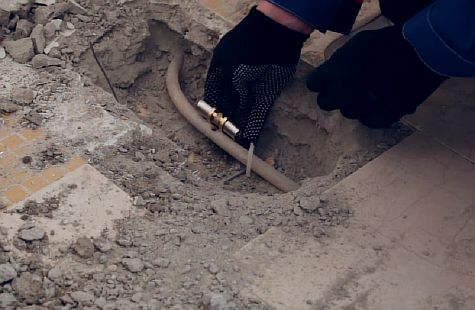

  1. Oftere er årsagen, at kontakten går tabt i koblingen. Det varmes op med en konstruktion hårtørrer – dette vil lette processen med at skære det..
  1. Koblingen skærer af ved brudspunktet.

Foto - Skær koblingen af

  1. Venerne fjernes ved brudpunkterne.

Foto - Beskyttelse af venerne

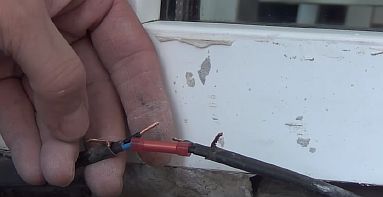

  1. Der er installeret en kontaktbøsning; først skal der sættes en muffe på kablet. Krydset skal vikles med elektrisk tape.

Foto - Installation af ærmet

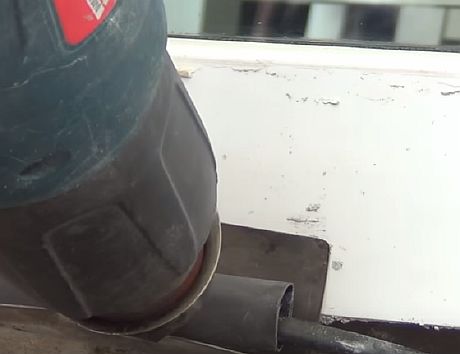

  1. Ærmet flyttes til det tilsluttede område og loddes med en hårtørrer for tæthed.

Foto - Vi satte koblingen og loddet

Med et enkelt kabelbrud er processen den samme. Kun der er ingen kobling, der skal skæres.

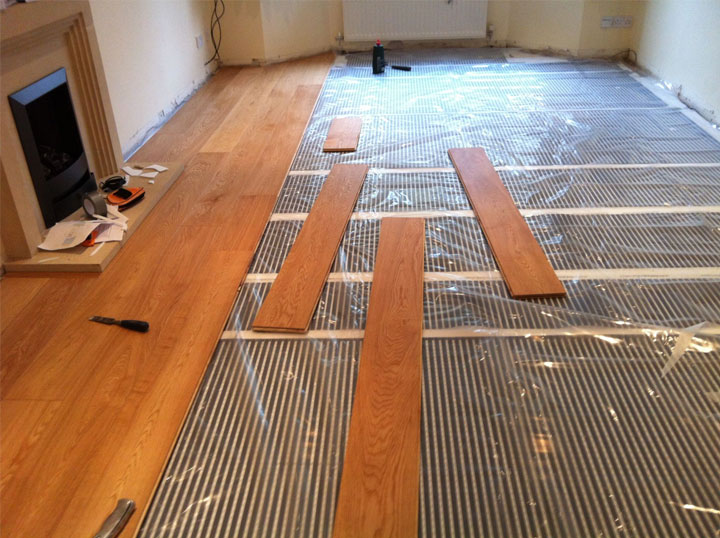

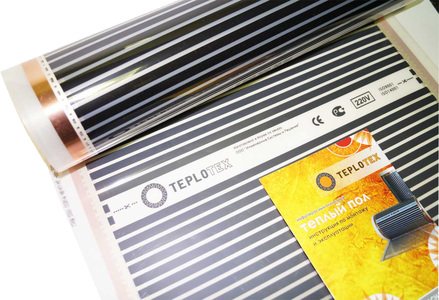

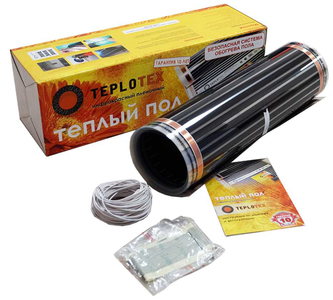

Manglende infrarød film

Infrarød film tilhører elektriske gulve, og den fungerer muligvis ikke af ovennævnte grunde: ingen strømforsyning, forkert installation, en ødelagt termostat eller termosensor.

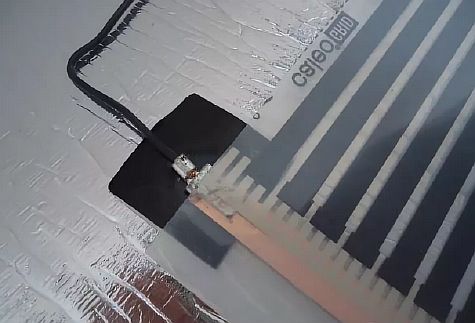

Men filmen har sine egne egenskaber – den er forbundet til netværket med ledninger, der er forbundet til kobberbussen med klemmer. I tilfælde af dårlig kontakt oxideres metallet, hvilket forårsager et åbent kredsløb.

Foto - Kontrol af kvaliteten af ​​kontakter

Derfor, hvis alle enheder er blevet kontrolleret, og gulvet stadig ikke opvarmes, er det nødvendigt at undersøge kontakterne. De skal strammes, eller klemmen skal udskiftes (hvis den er brudt).

Mangel på strøm

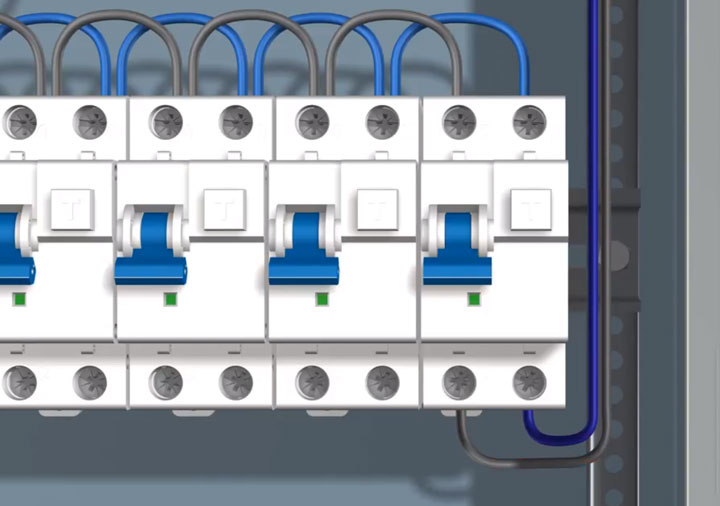

Det første trin er at sikre, at varmesystemet forsynes med strøm. Som regel er filmen eller varmekablet forbundet via en termostat, som er strømført. Hvis indikatorerne på temperaturregulatorens display lyser, er der strøm, hvis indikatorerne mangler eller ikke lyser, skal du manuelt kontrollere, hvorfor det varme gulv ikke opvarmes. Du skal tage et multimeter og kontrollere, om der er spænding ved indgangsstifterne. Vi beskrev detaljeret, hvordan man bruger et multimeter i den tilsvarende artikel..

  Gør-det-selv varmt gulv-hvordan man laver varme gulve, trin-for-trin instruktioner til installation af dig selv

Tester

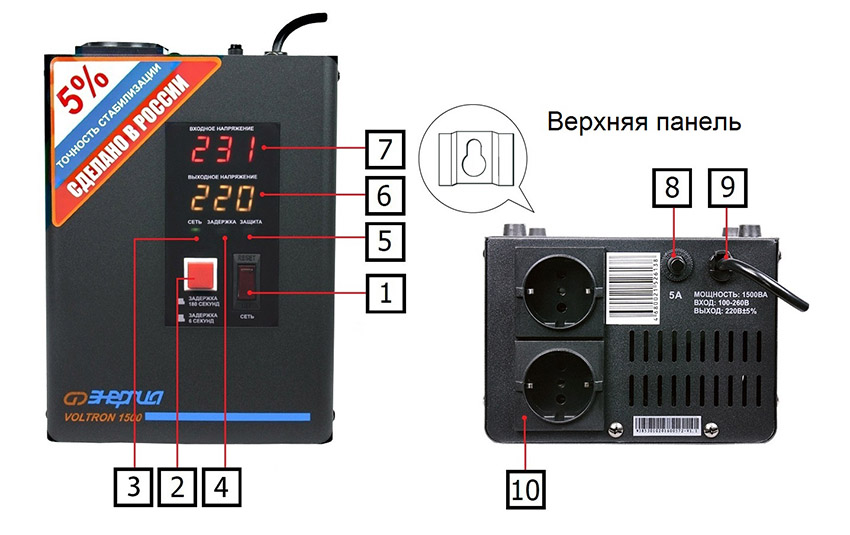

Lav spænding i netværket er i øvrigt også årsagen til, at det varme gulv ikke varmes op til den ønskede temperatur. Hvis der kommer 200 volt til terminalerne og ikke 220, reduceres varmeeffektiviteten med 20%. For at løse dette problem skal du installere en spændingsstabilisator i huset..

Videoen viser en anden måde at kontrollere regulatoren på:

Kontrol af termostaten

Hvis der er spænding ved indgangen, skal du sørge for, at den normalt leveres til selve varmekablet eller den infrarøde film. For at gøre dette skal du sørge for, at ingen ved et uheld rørte ved indstillingerne, fordi det er muligt, at temperaturen simpelthen er sat til et minimum, hvorfor opvarmningen ikke tændes. Kontroller også, at ledningerne er sikkert forbundet til terminalerne. Dårlig kontakt er også årsagen til, at den elektriske gulvvarme ikke varmes op eller varmer svagt op..

Er forbindelser og indstillinger i orden? Mål spændingen ved udgangen fra termostaten (terminaler, som selve varmeanlægget er tilsluttet). Når den er aktiveret, skal den matche netværksparametrene. Hvis dette ikke er tilfældet, skal termostaten udskiftes..

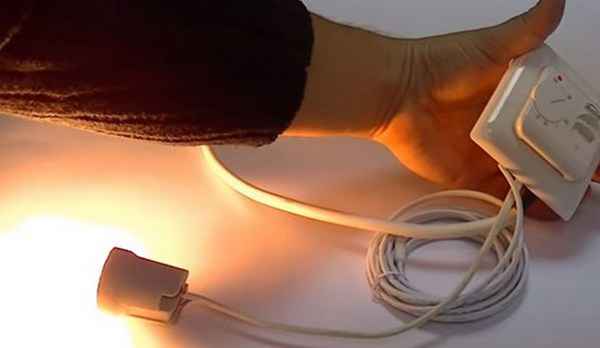

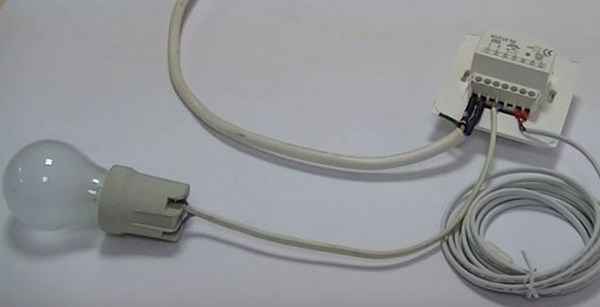

Du kan kontrollere termostatens funktionsfejl ved at tilslutte det varme gulv direkte til netværket. Hvis gulvet begynder at varme op, så er det regulatoren.

Elektriker

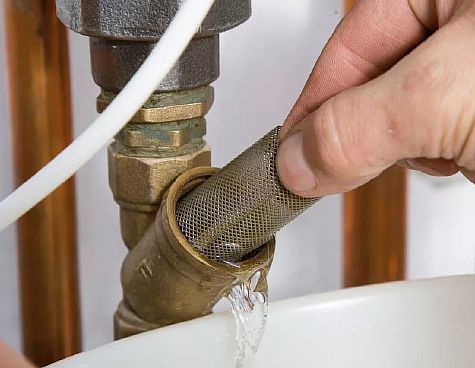

Kontrol af kølevæske, der kommer fra kedlen eller den centrale rørledning, udføres ved hjælp af en opsamler. Denne enhed består af en cirkulationspumpe, blandeventil, termostater, termostat og andet tilbehør. Svaret på spørgsmålet om, hvorfor varmtvandsgulvet ikke varmes op, kan være forbundet med nedbrydning af et af nøgleelementerne..

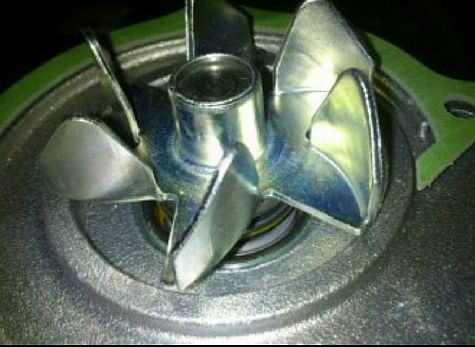

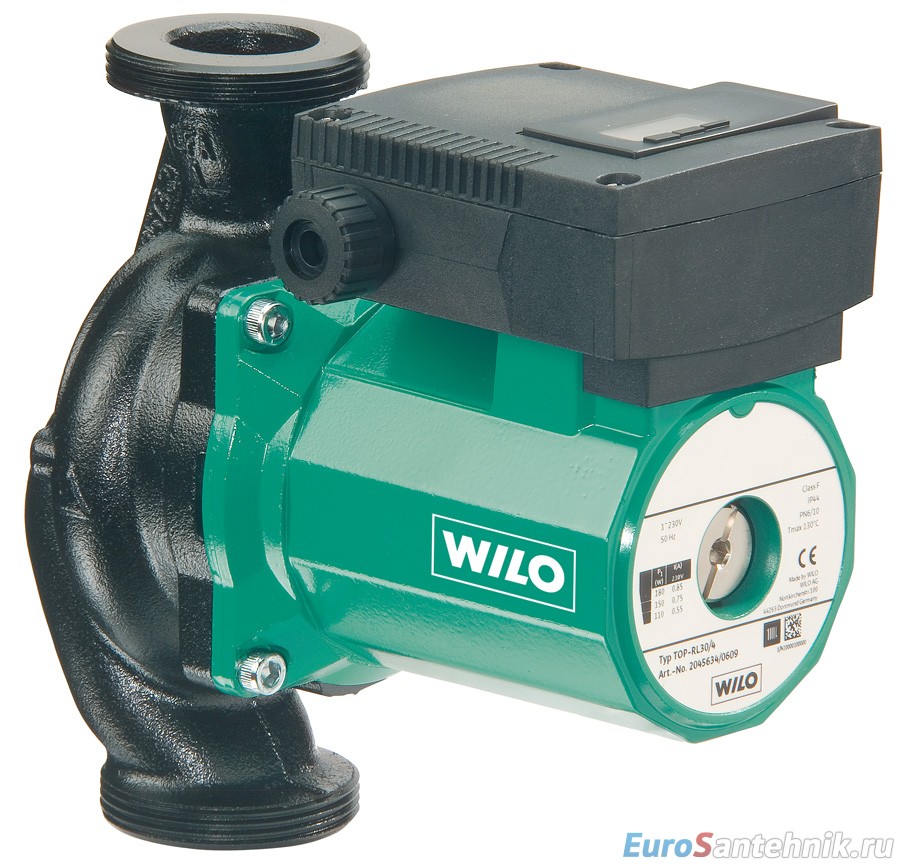

For eksempel kan cirkulationspumpen svigte. Dette kan let identificeres ved manglen på velkendt støj. Hvis gulvvarmetermostaten ikke fungerer, kan årsagen være mangel på spænding. Tilstanden kontrolleres ved hjælp af en indikatorskruetrækker eller et multimeter..

Du bør også sikre dig, at temperatursensorerne fungerer korrekt. Hvis du ikke er sikker på, at du er i stand til uafhængigt at fjerne årsagerne til, at det varme gulv stoppede med at varme, da du er dårligt bevandret inden for elektricitet, skal du kontakte en professionel.

Analfabeterede manipulationer er ikke kun farlige for teknologien, men også for kunstnerens helbred..

Sådan finder du en brudt ledning

Søgningen efter en åben kontakt skal startes ved at inspicere terminalerne på termostaten. Der kan være en løs forbindelse mellem kontakterne fra temperatursensoren og ledninger fra varmemåtten.

Det næste trin i kontrollen er at inspicere forbindelsen mellem strømkablet og det elektriske varmeelement.

Du skal være opmærksom på forbindelsens tæthed, tilstedeværelsen af ​​udbrændthed.

Derefter kontrollerer testeren spændingen i strømkablet. Hvis strømmen ikke flyder, leder de efter en pause i ledningerne. Ved test af varmetråden er det nødvendigt i kernerne, såvel som modstanden mellem hver kerne og isoleringen

Eksperter bruger et megohmmeter til dette. Hvis der ikke er en sådan enhed, vil et husholdningsmultimeter gøre det..

Modstanden i opvarmningsårerne kontrolleres i forhold til pasdataene. Uoverensstemmelser må ikke overstige 15%

Når du tester varmekablet, har du brug for kernerne, såvel som modstanden mellem hver kerne og isoleringen. Eksperter bruger et megohmmeter til dette. Hvis der ikke er en sådan enhed, vil et husholdningsmultimeter gøre det..

Modstanden i opvarmningsårerne kontrolleres i forhold til pasdataene. Uoverensstemmelser må ikke overstige 15%.

Hvis modstandsværdierne er meget forskellige fra den nominelle, så er der en åben.

Hvad skal man gøre, hvis gulvvarmen ikke bliver varm - søg efter sammenbrud og afhjælpning af fejl

Du kan finde et brud på varmekablet under afretningslag på en af ​​følgende måder:

  • Ved hjælp af et reflektometer. Dette er et højpræcisionsinstrument til at finde fejl i alle metalkabellinjer. Den sender en puls gennem ledningen, som efter at have nået skadestedet reflekteres og går tilbage til enheden. Af impulsens art kan du finde ud af, hvad der er galt med ledningen: åben eller kortslutning. Refleksometeret viser også afstanden til det beskadigede sted med en fejl på 0,01 – 0,2%.

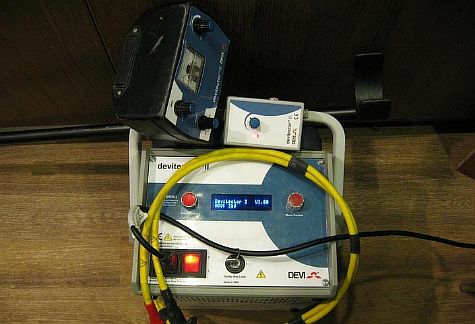

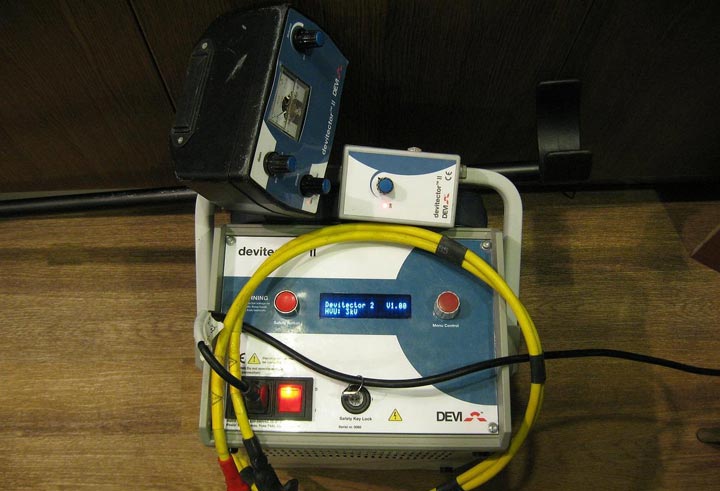

  • Brænding af kablet med en højspændingsenhed, for eksempel Devitector II (fås i Devi servicecentre). Stærk opvarmning sker ved brudspunktet, kabelkernen er forbundet til skærmen (isolering). Yderligere søges dette sted ved hjælp af en elektromagnetisk sensor eller et termisk billedbehandler..

Begge disse metoder kræver specialiseret udstyr, så du kan ikke undvære at ringe til guiden..

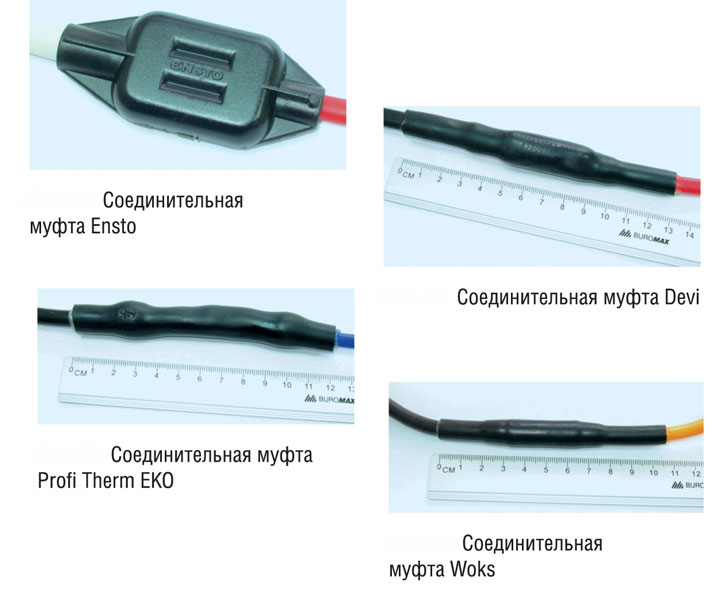

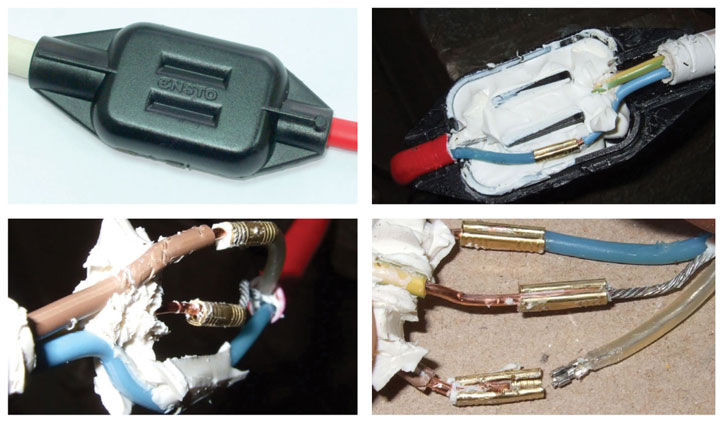

Fjernelse af koblingen

Problemet med varmemåttekoblinger er, at der er dårlig isolering mellem tilstødende koblingshylstre, hvilket får kablet til at trække sig ud under mekanisk belastning. Derfor er det ekstremt vigtigt ikke at tillade en skarp drejning af kablet efter koblingen..

Tabel 1. Reparation af kabel (kolde ender)

Området, hvor det ødelagte eller beskadigede kabel er placeret, er frigjort fra den dekorative belægning og afretningslag.
Lederne i enderne skal strippes og tilsluttes ved hjælp af ærmer med en passende diameter.

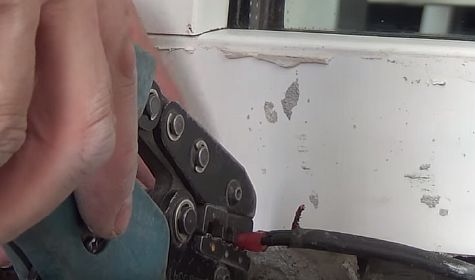

Ærmerne er krympet med specielle tang. Ærmer i isolatoren gør det muligt at reducere ærmens længde, som ikke skal sys til siden.
Afskærmningsflettet er forbundet med en isoleringstråd. Når du tilslutter den kolde ende til varmekablet, forbinder fletningen med en ledning uden isolering, kan du få et fald i isolationsmodstanden mellem skærmen og varmekernen med efterfølgende nedbrud.
Så ærmet ikke påvirker varmekrympningen, ikke gennemborer det, isoleringstråden er pakket med elektrisk tape.
Sæt en klæbende varmekrymp på.
Varm det op med en konstruktion hårtørrer.
Lim frigives under opvarmningsprocessen. Som følge heraf bliver koblingen lufttæt og er ikke engang bange for at blive nedsænket i vand. Slutningen af ​​processen er angivet med limen, der stikker ud langs koblingens kanter, hvorefter det er nødvendigt at lade koblingen køle helt af, så når limet ikke flyttes, når det flyttes..

Udstyr valgt forkert

Gulvvarmeens utilstrækkelige funktion kan skyldes en forkert valgt model. Inden du køber, skal du bestemme gulvvarmesystemets opgaver – det vil være en ekstra eller hovedopvarmning.

En økonomisk model, der kan varme gulvet op til 30 grader, er velegnet som ekstra opvarmning. Hvis dette er det eneste varmesystem, skal effekten være højere, hvilket kan varme overfladen op til 40 grader.

Når du vælger en enhed, skal du overveje varmetabet og afstanden mellem varmeapparaterne.

Installationsfejl

Du kan sikre dig en forkert installation efter at have diagnosticeret alle systemelementer og identificeret deres funktionsfejl..

Hvis gulvtemperaturen ikke stiger over 30 ° C, skal årsagen søges i:

  • fejl ved bestemmelse af effekten, hvis resultat er svag opvarmning;
  • utilstrækkelig isolering af rummet, hvilket bestemmer stort varmetab;
  • forkert installation af varmeelementer;
  • valg af forkert kabelhældning, intervaller mellem tilstødende elementer;
  • hæld et for højt lag af afretningslag;
  • for tæt temperatursensoren på gulvoverfladen.

Hvis installationen af ​​temperatursensoren til den krævede højde ikke fører til en positiv effekt, er det elektriske gulv ikke repareret, hele systemet skal demonteres og geninstalleres..

Skema til installation af en temperatursensor

Skema til installation af en temperatursensor

Blandt de mest almindelige installationsfejl er følgende:

  1. I strid med producenternes krav placeres varmekablet under massive møbler eller VVS -armaturer på badeværelset..
  2. I processen med at lægge kablet bruges materialer med lav varmeledningsevne: ved installation af en afretningslag – gipsfyr, bygningsaffald i form af stykker af gips, luftbeton og andre materialer.
  3. Skader og brud på kablet efter lægning – når man går på et uhærdet afretningslag, overfører værktøj, materialer, udstyr. Inden du hælder, bør du omhyggeligt inspicere kablet igen, sørg for at det “varme gulv” fungerer.
  4. Ofte er årsagen til kabelskader brugen af ​​en kværn eller en metalspatel til at åbne samlinger, når der lægges flisegulve for at fjerne overskydende lim. Det er meget let at beskadige kablet, da det ofte lægges direkte i klæbelaget og er tæt på overfladen.

For at forhindre skader under installationen af ​​det “varme gulv” skal du udarbejde en plan for kablets placering og bruge det i fremtiden, når du udfører reparationsarbejde og betjener varmesystemet.

Et eksempel på layoutet af kølevæsken i badeværelset

Et eksempel på layoutet af kølevæsken i badeværelset

Kortslutningsbeskyttelse

Ingen sikringer er normalt installeret i termostater, kig ikke efter dem indeni. Faktisk skal funktionen af ​​en sikring i elektriske gulvvarmesystemer udføres af en afbryder + RCD eller en diff. Automat i dit instrumentbræt. tilslutning af gulvvarmekablet gennem diffautomat

I nogle modeller af regulatorer (f.eks. RTC 70) er der en indbygget switch. De kan manuelt, uden at løbe til tavlen, slukke for de opvarmede gulve. termostat RTC70 til gulvvarme, hvad der er indeni

Mange tror fejlagtigt, at det er igennem det, at al strømmen går til varmekablet. Det er ikke sandt. Denne switch er kun ansvarlig for at levere strøm til kortet, deraf dens lave driftsstrøm – 6A. indbygget 6A switch i RTC70 termostat

Brændkabel og signalgenerator

For at finde den nøjagtige placering af fejlen skal du have specialiserede enheder, som er:

  • brænde transformer transformer til afbrænding og finde stedet for skader på gulvvarmekablet
  • signalgenerator
  • elektronisk magnetisk signalmodtager signalgenerator og modtager til lokalisering af et beskadiget gulvvarmekabel
  • termisk billedkamera termokamera til gulvvarme

Derhjemme har ingen sådanne enheder, så du skal ringe til en specialist. Hvordan søgningen efter sådanne fejl udføres kan findes i en detaljeret video fra et ægte objekt:

Ordren er:

  • et sted med svag isolering brændes

Til dette påføres en øget spænding på nedbrydningspunktet (op til 10 kV!). Med en samtidig spænding på lederne op til 350V, oprettes tændingen af ​​svejsebuen. varmemåtte kabelforbrænding

Denne bue svejser sådan set en kulstofbane ved krydset mellem lederne med en strøm på op til 3A og danner en lukket sløjfe.

  • generatoren sender et signal til kablet fodring af et signal til varmekablet fra en signalgenerator og finde en fejlplacering
  • en elektrisk magnetisk sensor, der fungerer som en modtager, er en omtrentlig kortslutning. Alt dette uden at åbne fliser eller andet gulv. at finde kortslutningen mellem varmekablet og måtten
  • Termokameraet scanner hele området nærmere og fastslår visuelt den nøjagtige placering af kortslutningen. Hvor forbrændingen blev udført, vil temperaturen være for høj. påvisning af et beskadiget gulvkabel med et termisk billedkamera

Varmemåtter er lettere at finde, da de er placeret tæt på overfladen. Men med kablet er det meget vanskeligere, især under et tykt slips. Det svækker signalet meget, og søgningen efter en kortslutning kan tage meget længere tid.. støbejern til lægning af gulvvarme

Hvis du stadig er på scenen med at kontrollere med et multimeter, viste lukning af to kerner til hinanden, så behøver du ikke at brænde noget her. Tilslut straks en generator til dem og kig efter et punkt.

Brækket kerne af varmekablet

Nå, en anden almindelig situation er en ledningsbrud. Dette er en af ​​de mest ubehagelige ulykker. Det er umuligt at brænde igennem kablet, der er ingen kortslutning, og selv en termisk billedkamera er ubrugelig her. brud på en kerne af et varmekabel eller måtten, hvordan man finder

Oftest opstår en sådan skade i koblinger – initial, tilslutning eller ende. sorter af koblinger i gulvvarmekabler

Varmeårerne der er meget tynde, og ofte på dette sted formår de af en eller anden grund at dreje sporet. gulvvarmestik demonteret

Med et indlysende brud vil både multimeter og megohmmeter vise modstanden mellem kernerne tæt på uendeligt. Men hvis der stadig er en ustabil kontakt tilbage, kan testeren vise ganske gode data, for eksempel 200-300 Ohm.

Men når den tændes under en spænding på 220V, vil der ikke være fuld opvarmning, og driftsstrømmen vil maksimalt være flere milliamper i stedet for den krævede belastning på flere ampere. kontrol af belastningen i gulvvarmekablet

Som følge heraf vil kablet næppe varme op, og der kan naturligvis ikke være tale om normal opvarmning.

Ofte er selv brænding ubrugelig her. Og det eneste, der er tilbage, er at adskille de mest mistænkelige steder, primært de fliser, hvor koblingerne er installeret. søg efter et beskadiget gulvvarmekabel, hvor du skal starte

Kablet vil ikke være fuldt afskærmet i stikkene. Og ved at anvende spænding til kernen kan du forsøge at registrere det signal, hvor fasen mangler, dvs. bare i stedet for klinten. Men meget vil afhænge af dybden af ​​forekomsten og detaljerne ved skaden..

Andre grunde

Hvis du kontrollerede og alt fungerer, men årsagen kunne ikke stoppes. Det betyder, at dit varme gulv oprindeligt blev installeret forkert. Der er følgende fejl under installationen, som kan føre til, at den elektriske gulvvarme ikke opvarmer:

  1. Hvis rummet er dårligt isoleret, kan der være for meget varmetab. Derfor kan det varme gulv måske ikke varme meget op, hvilket vil medføre mange problemer..
  2. Det sker så, at under designet blev effekten beregnet forkert. I så fald vil det varme gulv aldrig blive opvarmet normalt..
  3. Der kan være en fejl under hældning af gulvvarme afretningslag. Hvis afstanden er for stor, vil gulvet ikke varme op.

Hvis du har sådanne grunde, bliver du nødt til at lave alt om. Der er ingen anden måde at løse problemer under installationen nu..

Video – Sådan installeres og tilsluttes en elektrisk gulvvarme

Video – Sådan foretages en fremtidig udskiftning af den termiske sensor

Selvhjælp fejlfinding

Så hvis du nægtede en specialists tjenester og besluttede at finde ud af det på egen hånd, skal du udføre flere operationer afhængigt af de identificerede årsager til systemets inoperabilitet.

De mest almindelige fejl begået ved installation af et varmt gulv

Mekanisk skade på kablet

I tilfælde af at den elektriske gulvvarme ikke fungerer, skal du sikre dig, at der ikke er skader på kablet. For at gøre dette skal du afbryde termostaten fra netværket og derefter kablet. Dernæst skal du måle modstanden mellem opvarmningsårerne. Resultatet skal svare til det, der er angivet i passet. Mål også “isolationsmodstanden”, som skal være mindst 1 Mohm. Til en sådan kontrol skal du bruge et megohmmeter. Du kan dog også bruge et multimeter, men du skal huske Ohms lov. Og anvend formlen R = U / I.

I tilfælde af at resultaterne adskiller sig fra standarden med mere end 5%, er det nødvendigt at lede efter og eliminere mekanisk skade på kablet og fejl i dets installation. Bemærk, at dette problem og måden at løse det på er relevant for kabelgulvvarme. Infrarøde gulve bør ikke have disse problemer..

elektrisk gulvvarme

Skaden på trådene på filmgulvet bestemmes ved at finde nedbrydningsstedet. Efter at gulvbelægningen er fjernet, skal kablet skæres (hvis det ikke var muligt visuelt at bestemme skadestedet). Ring derefter til hvert websted. Når nedbrydningsstedet er bestemt, skal det (og de skabte udskæringer) forbindes med koblinger eller lodde- og varmekrympeslanger.

Lavspænding og problemløsning

Når du har kontrolleret kablets integritet, den korrekte installation af komponenterne og termostatens funktionsdygtighed, er det stadig at kontrollere, om det varme gulv modtager tilstrækkelig spænding. Et oplagt “symptom” på et sådant problem: gulvet fungerer, men opvarmning er klart svagere og længere, end det burde være i henhold til standarden. Et andet tegn er, at opvarmning fungerer bedre på bestemte tidspunkter. For eksempel varmer gulvvarme om aftenen ikke, men i løbet af dagen udfører den normalt sin opgave..

Sådan vælger du et varmt gulv til en lejlighed og ikke fortryder det?

Hvis der er mistanke om ustabilitet i spændingen, er det bedre at tænke over dette, selv om du installerer et varmt gulv, og vælger et kabel, der giver en specifik strømforsyning. Når gulvet allerede er lagt, men det ikke varmes op på grund af problemer med strømforsyningen, kan du overveje at købe en trappetransformator. Det er installeret på hele huset eller lejligheden. Denne løsning bruges ofte i landsteder. Sandt nok er disse enheder ret dyre, og deres pris kan overstige omkostningerne ved hele det opvarmede gulv..

En anden mulighed er at købe en stabilisator, der er forbundet direkte foran en bestemt forbruger. For eksempel kan du købe Optivolt H-S2000, der fungerer med en indgangsspænding på 170-260 V med en stabiliseringsnøjagtighed på 5%. Billigere – Energy Voltron 1500 (indgangsspænding 105-265 V, output – 209-231 V, effekt 1500 VA). Du bliver nødt til at bruge 4000-5000 rubler på køb af en sådan enhed, og dette køb vil være ganske berettiget.

Voltron 1500

Sådan repareres gulvvarmekablet

Trådbrud er en af ​​hovedårsagerne til funktionsfejl i hele systemet. Som følge heraf opvarmes den elektriske gulvvarme ikke. Hovedårsagen til sammenbruddet kan være skjult bag uforudsete mekaniske skader på ledningerne. Oftest sker dette under afretningslag eller under flisearbejde. Dette er fyldt med fejl i hele opvarmningen af ​​rummet eller en bestemt zone..

Sådan repareres gulvvarmekablet

Diagnostik hjælper med at håndtere problemet. Du kan kontrollere for skader som følger: Afbryd den fra temperatursensoren, og mål derefter den elektriske modstand. Her skal du gå gennem sektionerne mellem alle venerne for ikke at gå glip af en mulig funktionsfejl. Du skal kontrollere værdien med enhedens pasdata. En fejl er tilladt inden for 5%. De mest almindelige tilfælde er:

  1. Multimeteret viser nul modstand. Det betyder, at der er sket en kortslutning i systemet. Oftest opstår en ubehagelig situation efter overophedning eller et forkert beregnet trådtværsnit.
  2. Måleren viste uendelighed. Dette vil gøre det klart, at kablet er brudt eller brændt ud i strukturen. Det er værd at kontrollere systemets forbindelseselementer.

Sådan kontrolleres systemets forbindelseselementer

Gør-det-selv reparation af et opvarmet gulvkabel involverer ikke kun diagnostik, men også identifikation af fejlstedet, hvilket eliminerer en defekt enhed. Når enheden viser den korrekte værdi, skal du gå til diagnostik af et andet varmeelement – termostaten.

Systemet fungerer muligvis ikke ved fuld kapacitet af en enkel grund: Udenlandske udviklere går ud fra, at gulvvarmen vil blive drevet fra et 230 V netværk, når landsmænd i virkeligheden forbinder kablet til en 220 V. Det er her strømtabet ligger..

Video

Hvis det nyinstallerede varme gulv ikke fungerer eller ikke varmer godt, er det nødvendigt at håndtere årsagerne til sammenbruddet, derefter reparere dem selv eller ved hjælp af specialister. Så i ethvert koldt vejr vil huset være varmt og hyggeligt..

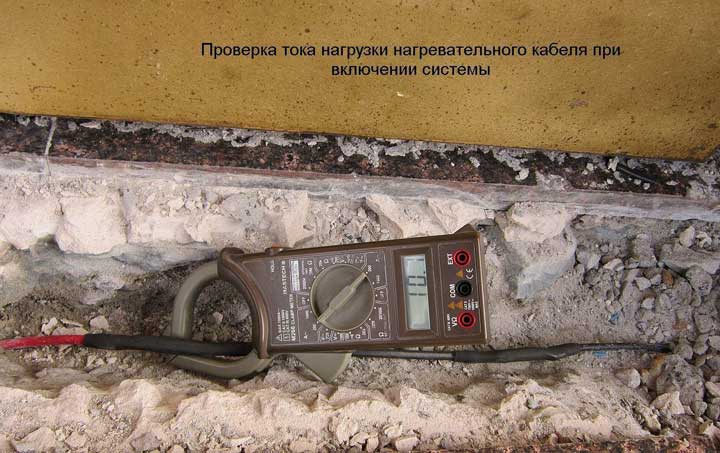

Sådan kontrolleres modstanden på et varmekabel

Tilslutning af varmekablet er mulig, efter at gulvvarmen er installeret, og afretningslag og fliselim er helt tørre. Det ville være rart at kunne kontrollere kablets funktion på alle trin i gulvinstallationen. Dette kan gøres ved at måle ledernes modstand..

Målinger kan udføres ved hjælp af et specielt multimeter. Det er meget let at lære at bruge enheden. For at gøre dette skal du sætte enheden i en tilstand, der måler modstand..

Sådan kontrolleres isolationsmodstanden:

  • Det er nødvendigt at måle modstanden mellem hver varmeleder samt isoleringen.
  • Multimeteret skal skiftes til 2000 kOhm -tilstand.
  • Den værdi, der opnås. Skal stræbe efter 1. I så fald kan du være sikker på, at kabelisoleringen og kappen ikke er beskadiget.

For at kontrollere, om multimeteret fungerer korrekt, skal du kortslutte proberne, så skal enheden vise nul. For nogle målinger er det bedre at bruge et megometer.

Skifte er en seriøs forretning

Kontakten er en vigtig del af det elektriske kredsløb. Den er placeret bag knappen, som du drejer, når du justerer varmen. Det kan mislykkes – for eksempel når der opstår en kortslutning. Forbindelsen i kredsløbet afbrydes, det nødvendige signal leveres ikke til varmelegemet, som følge heraf fungerer ovnen i elkomfuret eller en brænder på kogepladen ikke. I dette tilfælde kan resten af ​​brænderne fungere

Sådan testes en switch?

Kontakter til ovn og komfur kontrolleres på samme måde.

  1. Tag stikket ud.
  2. Drej knappen til “off” positionen. eller “0” – forskellige modeller har forskellige markeringer.
  3. Drej langsomt knappen med uret til minimal varme – kontakten skal klikke.
  4. Drej knappen mod uret – kontakten skal klikke igen.

Hvis der ikke er noget klik

Klikte kontakten ikke? Der er et problem, men ikke nødvendigvis et alvorligt. Fortsæt med at teste:

  1. Sæt knappen i “off” position.
  2. Sæt stikket i stikkontakten.
  3. Drej knappen med uret, indtil den klikker.
  4. Lad pennen være i ro et stykke tid.
  5. Efter et par sekunder slukker kontakten.
  6. Hvis dette ikke sker, er det nødvendigt at udskifte det..

Skift kontakten:

  1. Fjern alle penne – det er bedst at fotografere eller tegne i hvilken position de stod.
  2. Fjern bagpanelet – til dette skal du selvfølgelig skrue fastgørelseselementerne af.
  3. Skru monteringspladen af.
  4. Fjern skruerne fra den defekte kontakt.
  5. Husk placeringen af ​​ledningerne, eller bedre – tegn ledningerne eller tag et foto.
  6. Fjern ledningerne på ledningerne.
  7. Tilslut ledningerne til den nye switch, og fortsæt derefter i omvendt rækkefølge..

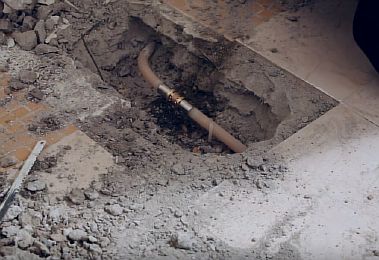

Hvad skal man gøre, hvis et elektrisk varmt gulv bryder igennem?

Det sker sådan, at når du installerer en filmstruktur, hælder beton eller installerer fliser, kan du bryde igennem ledningerne i det varme gulv. Selvfølgelig er det umuligt at bemærke dette med det samme, men sammenbruddet vil vise sig, når systemet tændes. Så vil det være mærkbart, at det filmvarme gulv ikke opvarmer.

Det første trin er at bestemme præcist, hvor sammenbruddet fandt sted. Hvis det var muligt at bestemme, at varmekablet var brudt, er det værd at finde stedet for sammenbrud. Fjernelse af linoleum eller laminatgulve vil ikke være et problem. Det bliver meget vanskeligere at demontere fliserne. Efter åbning af topcoaten er der som regel ingen nedbrydning. Dernæst skal du skære kablet. Dette vil skabe et ringeareal. Efter at have bestemt nedbrydningen, skal du forbinde alle nedskæringer og sammenbrud med koblinger.

Hvad skal man gøre, hvis et elektrisk varmt gulv bryder igennem

Et alternativ ville være at bruge lodning og krympeslange. Efter at have dækket alle interferenssteder med elektrisk tape, er det værd at forsegle nødstedet.

Indtrængning af fugt i systemet er kritisk. Hvis systemet er installeret i et brusebad, skal der bruges en fugtbarriere.

  Svagt vandtryk i lejligheden - hvad man skal gøre: hvordan man øger trykket i vandforsyningen

Alle funktionsfejl i den elektriske gulvvarme kan repareres af dig selv. Det er kun vigtigt at afgøre, hvor sammenbruddet opstod..

Diagnostik af elektriske gulvbrud

Funktionsfejl i gulvvarme kan føre til komplet svigt af udstyret eller et fald i effektiviteten af ​​dets drift..

I det første tilfælde kan du starte diagnostik med det samme; i det andet skal du først objektivt vurdere systemets funktion..

Faktum er, at lejlighedsejere ofte overvurderer muligheden for elektrisk gulvvarme til at opvarme rummet. Som et resultat ser det ud til, at systemet ikke fungerer effektivt nok..

Hvis det slet ikke varmer

Hvis den elektriske gulvvarme slet ikke varmer op, skal du udføre diagnosen i følgende rækkefølge:

  1. Kontroller for spænding. Gulvet ophører helt med at varme op, når det er helt fraværende. Hvis der er mad, skal du gå til trin 2;
  2. Test sensoren ved at måle modstanden på tværs af den. Hvis den er defekt, skal den udskiftes. Ellers skal du gå til trin 3;
  3. Kontroller temperaturregulatorens funktion. Udskiftning er den nemmeste og billigste måde at reparere gulve på. Hvis det er ok, skal du gå til trin 4
  4. Kontroller modstanden i kredsløbene ved hjælp af det samme multimeter. Hvis det ikke svarer til de værdier, der er angivet i passet, skal du kigge efter kortslutninger eller kabelbrud.

    multimeter

Hvis sensoren og temperaturregulatoren er i god stand, og der er spænding, men gulvet stadig ikke opvarmes, skal det repareres. For ikke at demontere hele belægningen kræves et specielt fejlfindingsværktøj. Dette gælder især, hvis måtten eller kablet er indlejret i et afretningslag, hvis enhed er en besværlig og dyr opgave..

Sådan kontrolleres termostaten for et varmt gulv

Hvis du har et multimeter ved hånden, skal du kontrollere, om der leveres spænding til gulvvarmetermostaten. Du kan også kontrollere spændingen med en almindelig indikatorskruetrækker, men det er trods alt bedre at bruge et multimeter, da der kan være en fase, men der er ingen nul.

Hvis den elektriske gulvvarme ikke varmer

I nogle termostater er det meget vigtigt at observere polariteten af ​​forbindelsen: L er fasen, og N er nul. Det er også nødvendigt at kontrollere alle de andre terminaler, som ledningerne går til, de skal være forsvarligt pakket ind.

Hvis strømforsyningen til termostaten er passende, men der ikke er problemer med terminalerne, kan gulvvarmeens temperatursensor være defekt. Før du transporterer termostaten til reparation eller køber en ny, skal du derfor sørge for, at temperatursensoren fungerer..

Hvis den elektriske gulvvarme ikke varmer

For at kontrollere både termostaten selv og temperatursensoren uden at adskille de opvarmede gulve, er det nok at tilslutte en almindelig pære til dem. For at gøre dette skal du forbinde kontakterne fra lyspæren til kabelforbindelsesterminalerne på de opvarmede gulve og derefter tænde termostaten. Hvis der efter ændring af temperaturen på termostaten høres et klik, og lampen lyser, fungerer termostaten.

Sådan kontrolleres temperatursensoren for gulvvarme

For at kontrollere ydelsen af ​​gulvvarmetemperatursensoren skal du bruge en hårtørrer til bygningen og også vide nøjagtigt, hvor sensoren er placeret. Uden at slukke lampen, tag en hårtørrer til bygningen og opvarm den del af det varme gulv, hvor temperatursensoren er placeret.

Sådan kontrolleres temperatursensoren for gulvvarme

Når gulvtemperaturen stiger, skal sensoren give kommandoen til termostaten, og han vil slukke lampen.

Sådan kontrolleres termostaten for et varmt gulv

Hvis det er præcis det, der skete, er gulvvarmeens varmeelementer sandsynligvis beskadiget. Ofte er det netop det, der sker på grund af indblanding fra tredjemand eller på grund af en forældelsesfrist. Ofte, efter fem års drift af et varmt elektrisk gulv, falder temperatursensortråden af, eller der opstår andre, lige så alvorlige problemer.

Fejlfindingsmetoder – Sådan kontrolleres korrekt

Der er to måder at kontrollere systemets helbred:

  1. Først. Det består i en visuel inspektion af kablet og komponentdele for skader. Men det giver dig mulighed for kun at opdage synlige defekter, såsom udbrændt udstyr, mangel på strømforsyning i bygningen, ødelagt kabel og andre. Men denne metode er ikke særlig informativ, og det er ikke altid muligt at bruge den til at identificere årsagen til den manglende opvarmning..
  2. Sekund. Denne metode gør det muligt at finde en sammenbrud ved hjælp af et multimeter. Det giver dig mulighed for at finde ud af spændingen i netværket. Inden det varme gulv kontrolleres med et multimeter, fjernes temperaturregulatoren fra væggen, og ved hjælp af specielle sonder måles spændingen, som skal være 220V. Hvis denne parameter er normal, ligger årsagen til funktionsfejlen i et af systemelementerne..

Først og fremmest udføres en visuel inspektion for at sikre, at gulvet er strømforsynet. Dernæst leder de efter smeltede eller brændte dele. Hvis der ikke findes noget, skal du bruge et multimeter.

hvordan man kontrollerer gulvvarmesensoren

Du skal måle kablets modstand og dividere det med 220 for at få spændingsværdien i det elektriske netværk. Denne værdi afspejler mængden af ​​strøm, der passerer gennem systemet. Endvidere ganges dette tal med spændingen for at bestemme strømforbruget. Det er nødvendigt, at det svarer til varmesystemets effekt, hvilket afspejles i passet.

Når den opnåede parameter er større, betyder det, at kablets isolering er beskadiget. Hvis værdien er mindre end den, der er angivet i passet, skal du læse instruktionerne om, hvordan du kontrollerer det varme gulv for en pause. I mangel af dokumentation for udstyret anses det for, at effekten normalt er 150 W / m2.

Hvis gulvvarmeens modstand på multimeteret er nul, deaktiveres systemet af en kortslutning. I dette tilfælde vil reparation af udstyr vise sig at være dyrt, og det er svært at finde sådanne skader på kabelfeltet. Hvis opvarmning udføres ved hjælp af et infrarødt gulv, skal du hæve gulvbelægningen, finde det beskadigede område og udskifte det.

Kontrol af sensorens modstand med et multimeter

Hvis gulvet er i god stand, men ikke fungerer, ligger årsagen til funktionsfejl et andet sted. Der er en metode til at kontrollere gulvvarmesensoren med et multimeter, da enheden er en modstand, hvilket betyder, at den har sin egen modstand..

gulvvarmesensors modstand

Sandt nok afhænger aflæsningerne af multimeteret stort set af gulvtemperaturen. Ved en temperatur på 5 grader viser den 22 kOhm og ved 40C – kun 6 kOhm. Generelt bør gulvvarmesensors modstand svare til fabriksparameteren. Når den adskiller sig fra den deklarerede værdi med mere end 5 kΩ eller lig med nul, er sensoren ødelagt og skal udskiftes..

Sådan diagnosticeres en termostat

Denne enhed er også diagnosticeret med et multimeter. Inden du kontrollerer gulvvarmetermostaten, er det nødvendigt at slukke for bygningens varmeelement for at sikre, at det er årsagen til funktionsfejlen. Derefter indstilles varmegradregulatoren til maksimum.

hvordan man ringer varmt gulv

Derefter kontrolleres terminalerne uden ledninger med et multimeter. Ifølge reglerne skal relæet fungere, og enheden viser spændingsniveauet. Hvis regulatoren er indstillet til minimumsindikatoren for varmeniveauet, slukker relæet, hvorefter spændingen forsvinder.

Metode til kontrol af gulvsystemet

Inden du kontrollerer det varme gulv med en tester for fejl, kræves en vis forberedelse, som består i behovet for at sikre, at huset har en strømforsyning, og at der er forsyning til termostaten. Det er normalt nok at se på indikatorlyset på denne enhed..

Kontroller temperaturindstillingen, hvis der er elektrisk strøm. Nogle gange sker det, at regulatoren har en minimumsværdi – af denne grund ser det ud til, at systemet ikke fungerer. For at forhindre en sådan misforståelse bør du omhyggeligt undersøge enheden..

funktionsfejl på gulvvarmetermostaten

Hvis det var muligt at sikre, at der leveres elektricitet, er temperaturniveauet indstillet korrekt, men gulvet forbliver koldt, skal du gå videre til mere seriøse diagnostiske metoder.

Hvis du har viden om elektricitet og hvordan du diagnosticerer et varmt gulv med et multimeter, kan du selv foretage kontrollen, hvilket også kræver en skruetrækker. Multimeteret kan udskiftes med en spændingsindikator, men det er ikke helt informativt, hvis du har brug for en præcis diagnose.

I nogle tilfælde er det påkrævet at verificere det købte udstyr. Men det skal huskes på, at det elektriske kabel, der ikke er dækket med et afretningslag, ikke er tændt i luften. Før hældning kan det kontrolleres, men det er tilladt at levere strøm i kun 5 minutter og ikke mere, og tråden skal vikles af.

Kontrol af temperaturregulatorens funktionalitet

Som et eksempel vil vi overveje at diagnosticere driften af ​​en termostat ved hjælp af en konventionel pære..

Sekvensering:

  1. Regulatoren skal tilsluttes lysnettet. En fasetråd er forbundet til terminal L, og en nul -ledning er forbundet til terminal N. Du skal også tilslutte en temperatursensor og en fælles pære skruet i fatningen – det bliver en belastningsindikator.
  2. Vippekontakten tænder den enhed, der er forbundet til netværket.
  3. Håndtaget, der er ansvarlig for at øge temperaturregimet, er sat til maksimum.
  4. Hvis termostaten er i god stand, lyser lampen.
  5. Denne metode hjælper også med at løse problemet med, hvordan man kontrollerer gulvvarmesensoren, som registrerer opvarmningstemperaturen. For at gøre dette skal du tage den i hånden, og termostaten er indstillet til en gennemsnitlig værdi..
  6. Regulatoren er sat tilbage til høje værdier. Lyset vil nu tænde. Når sensorens temperatur når kropstemperaturen for den person, der holder den, går den ud.
  7. Systemet er nu alene. Efter en tid, hvor temperatursensoren køler af og giver et signal til termostaten, tændes lyset igen.

hvordan man kontrollerer termostaten på et varmt gulv

Modstandsmåling

Inden arbejdet påbegyndes med hældning af et afretningslag, anbefaler eksperter i processen med at oprette et system at udføre en sådan procedure som måling af modstanden på et varmt gulv med et multimeter eller rettere et varmekabel:

  1. Gennemfør installationen af ​​gulvvarme og forbered dig på videre arbejde.
  2. Modstandsværdien findes i passet eller på mærket, der er fastgjort til kablet. I dette tilfælde er det 150,9 ohm. Det kan ændres med 5 – 10% i retning af stigende eller faldende.
  3. Multimeteret tændes i målingstilstanden.
  4. Enhedens prober placeres på ledningerne, der strækker sig fra varmesystemet.
  5. Efter måling af modstanden på det varme gulv viste det sig, at indikatoren vil være synlig på multimeteret. Det skal være lig med værdien angivet i kabelpasset.

Sådan ringer du et varmt elektrisk gulv

Før det varme gulv ringes med et multimeter, installeres det på lydsignalikonet ved siden af ​​ohmmeter -skalaen. Når proberne rører hinanden, høres en lyd, der angiver, at kredsløbet er lukket. Hvis du samtidig berører kernerne på det varme gulv med sonderne, skal der vises en summer.

hvordan man ringer et varmt gulv med et multimeter

Når det er fraværende eller afbrudt, indikerer dette en tåre i venen. Når du har fundet ud af, hvordan du ringer et varmt gulv, skal du udføre en lignende procedure med en termisk sensor. I mangel eller uoverensstemmelse mellem sensorens modstand og pasdata er det klart, at den er defekt.

Opsummering

I tilfælde af at problemer i gulvets arbejde opstår umiddelbart efter installationen af ​​gulvbelægningen eller implementeringen af ​​afretningslag, handler det oftest egentlig om mekaniske skader. I tilfælde af et kabelgulv kræves professionelt udstyr for at finde ud af, hvor problemet er. For at løse dette problem anbefaler vi at kontakte en professionel.

Fejl i driften af ​​termostaten og temperatursensoren kan bestemmes uafhængigt. Samt selvdiagnosticering af et spændingsproblem.

Vandgulvvarme opvarmes ikke – årsager og måder at fjerne dem på

Garantien for godt arbejde med varmtvandsopvarmning er korrekt installation, høj kvalitet og kompetent udvalgte komponenter med hensyn til effekt.

Som med elektriske gulve vil dårlig varmeisolering reducere varmeeffektiviteten betydeligt, og et komplet redesign er påkrævet for at rette op på denne fejl. Derfor bør valget og konstruktionen af ​​et vandopvarmet gulv tages alvorligt..

Vi vil fortælle dig om de vigtigste årsager, der fører til en funktionsfejl i varmtvandsanlægget..

Beskadiget rørledning

Det største problem, der opstår under drift af hydraulikgulve, er lækage. Årsagen vil være et kraftigt fald i trykket inde i rørledningen..

Undersøg gulvbelægningen for at afgøre, om der er en lækage. Du kan finde våde pletter, hvor slutstykket slutter sig til. Hvis en sådan inspektion ikke gav resultater, skal der foretages en inspektion med en termisk billedbehandler. Efter at have bestemt placeringen af ​​skaden på rørledningen, kan du fortsætte med at reparere arbejdet, men før det skal du tømme vandet fra systemet.

Foto - Bestem vindstødets sted

Rækkefølgen af ​​reparationsarbejde er som følger:

  1. Vi demonterer efterbehandlingsmaterialet.

Foto - Afmonter topcoaten

  1. Vi fjerner afretningslag, det er bedre at bruge et slag til dette.

Foto - Fjernelse af betonbelægningen

  1. Vi skærer røret med en hacksav i stedet for skader.

Foto - Trompet Mode

  1. Vi renser røret for forurening.
  2. Juster rørets kanter med en fejning.

Foto - Juster kanterne

  1. Vi sætter en kobling i begge ender af røret og klemmer det med en tang.

Foto - Vi tog koblingen på

Efter at have testet systemet for lækager, kan du hælde afretningslag og lægge topcoaten..

Gav ikke mulighed for isolation

Dette er den mest almindelige årsag til, at et gulv muligvis ikke fungerer godt. Enten var isoleringen dårligt installeret, eller også er den slet ikke.

Ofte bruges en standard polyethylenunderlag som isolering. Et sådant underlag er dog ikke beregnet til varmeisolering af varme gulve. Det er bedre at erstatte det med ekspanderet polystyren med en tykkelse på 5-10 cm.

Der er en vej ud af denne situation, men du bliver nødt til at betale for systemet igen. Selvfølgelig kan du prøve at indstille en højere temperatur og sætte opvarmningsteknologien mere kraftfuld. Men vær forsigtig!

Den maksimalt mulige temperatur for gulvvarme er 70 ° C. Denne opvarmning anbefales dog kun midlertidigt. Ellers vil røret svigte..

Varmekredsløb for længe

Lange konturer kan også være årsagen til, at et varmt gulv ikke varmer godt. Den optimale længde skal være 80-90 meter. Men i nærvær af designværdierne for systembalanceringen er længden tilladt og meget mere. Som praksis viser, formår nogle blikkenslagere at gøre gulvet endda 200-300 m i en kontur.

For at løse dette problem kan du købe en pumpe med højere kapacitet i håb om, at den kan klare så lange kredsløb..

Gulvvarmerør gennemboret

Dette sker sjældent, men muligheden bør ikke udelukkes. Når systemet ikke varmes op på det sted, hvor du borede gulvet for nogen tid siden, vil årsagen være netop i nedbrydningen af ​​røret..

Prøv at finde bruddet. Brug et termokamera. Du bliver nødt til at åbne gulvet på det mistænkte sted, skære et hul og indsætte en ærme i stedet, som derefter skal pakkes ind i polyethylen. Gulvet støbes igen.

Overdreven luftophobning i systemet

Dette er generelt det første, du skal tænke på, hvis det varme gulv ikke varmer godt. For at fjerne udluftningen er det nødvendigt at skrue luftventilen ud (hvis nogen) og frigive luften.

Når der ikke er et sådant element i systemet, skal du skrue det ind i fordelingsmanifolden og slippe luften derfra..

Uegnet pumpe

Gulvet kan også forblive koldt på grund af en svag pumpe, der ikke klarer de funktioner, der er tildelt det. Enheden kan ikke skubbe gennem konturerne, og du, når du er i rummet, fryser. Skift bare pumpen til en mere kraftfuld model.

Dårlig installation

Hvis du ikke har nok erfaring, men stadig beslutter dig for at installere et varmt elektrisk gulv, skal du gøre alt for at fjerne sådanne problemer i fremtiden:

  1. Forkert installation af temperatursensoren. Hvis den er installeret meget tæt på varmeelementet, fungerer enheden muligvis ikke korrekt og fungerer for tidligt. Som et resultat slukker varmeelementet, når gulvet stadig ikke er varmt nok, og du vil fryse.
  2. Når f.eks. Varmemåtten blev installeret i et stort lag fliseklæbemiddel eller endda i et afretningslag, vil der slet ingen eller ingen effekt være. Når alt kommer til alt, vil opvarmning af en tyk belægning tage al strøm væk.

Ødelagt termostat eller temperatursensor

Sensoren er det svageste systemforbindelse til gulvvarme fra elektricitet. Den tid kommer, når du skal diagnosticere enheden og udskifte den. Termostaten er en præcis elektronisk enhed, så dens brud bør heller ikke udelukkes..

I tilfælde af en funktionsfejl på nogen af ​​disse enheder kræves kun diagnostik og udskiftning, gulvet forbliver intakt.

Svag netspænding

Spændingsfald kan også være årsagen til, at det varme gulv ikke opvarmer.

Når spændingen kun falder med 10%, reduceres varmeudstyrets effekt med 20%..

Én etage til flere værelser

Når et system installeres i to rum med forskellige temperaturregimer, kan varmen variere i et af værelserne. Dette skyldes, at temperatursensoren kun er i ét rum. Og termostaten kan slukke for varmeelementet, når sensoren når den nødvendige grad i rummet, mens gulvet i et andet rum endnu ikke har haft tid til at nå den optimale temperatur.

Ring til en specialist, hvis du føler de første tegn på, at det varme gulv er begyndt at opvarme værre. De vil hurtigt identificere årsagen til problemet, udskifte eller reparere de nødvendige elementer. Så du vil være sikker på kvaliteten af ​​det reparerede arbejde, derudover har modtaget en garanti.

Ujævn opvarmning på grund af forskellige længder af kredsløbene

Hvis gulvet er dårligt eller ujævnt opvarmet, vil der sandsynligvis opstå en ujævn tilførsel af kølevæske gennem rørledningen. Dette sker på grund af de forskellige længder af konturerne. I lange sløjfer, med en lige strømningshastighed for kølevæsken, sker køling hurtigere.

For at afhjælpe situationen er det nødvendigt at justere mængden og hastigheden af ​​vandforsyning til hver gren. Afhængigt af tilslutningsdiagrammet gøres dette ved hjælp af kamventiler eller en trevejsventil. For at finde ud af resultatet af de foretagne ændringer skal du vente, indtil gulvet varmes op.

Foto - Justering af kølevæsketilførsel med rotometre

Hvis du bruger automatiske enheder (temperatursensor eller servodrev), vil korrektionsprocessen blive meget forenklet. Vandforsyningsreguleringen starter i automatisk tilstand..

Defekt elektrisk udstyr

I mangel af lækage skal fejlen undersøges i udstyr, der fungerer fra lysnettet – dette er en termostat, en temperatursensor og en elektrisk pumpe.

Først skal du kontrollere, at der er spænding i temperatursensoren og hver terminal på regulatoren, dette gøres med et multimeter eller en indikatorskruetrækker. Hvis sensoren eller termostaten er ødelagt, er det bedre at udskifte dem med nye..

En pumpeafbrydelse angives ved fravær af lyde, når den tændes. Afbrydelser i arbejdet er forbundet med aflejring af salte fra vandet. Du kan starte motoren ved at dreje løbehjulet med en skruetrækker, men du skal først fjerne det. Hvis sådanne foranstaltninger ikke virker, skal pumpen udskiftes..

Foto - Rul pumpehjulet

Varmer ikke helt op af kedlen

Der er kun to grunde til, at vandgulvet ikke opvarmer:

  1. Lav kedeleffekt. For at opvarme et værelse i lejligheden bør du reducere temperaturen i andre..
  2. Forkert valgt pumpe – der er ikke strøm nok til at føre kølevæsken gennem alle grene. Løsningen er at udskifte pumpen med en mere kraftfuld.

Utilstrækkelig opvarmning af vandgulve

Her er hovedårsagen til det ustabile arbejde de mangler, der er foretaget under installationsprocessen. Lav ydelse kan være forbundet med forkert brug af vandpumpen, lav kedeleffekt.

Almindelige situationer:

  • Hvis der observeres ujævn eller utilstrækkelig opvarmning, skal du sørge for, at kedlen fungerer korrekt. Du skal sørge for, at hanerne på tavlen er åbne, vippekontakterne skal drejes langs rørene;
  • cirkulationspumpen i aktiv tilstand støjer let, vibrerer. Hvis det under inspektionen afsløres, at alt er i orden med strømforsyningen, og gulvet ikke varmes op, er der problemer med pumpen – den skal repareres eller udskiftes;
  • luftindtrængen i rørene kan forårsage funktionsfejl i systemet. Kun specialister kan slippe af med dette problem;
  • en kedel med utilstrækkelig ydeevne ikke er i stand til fuldt ud at servicere varme vandgulve, når du vælger en opvarmningstank, skal der efterlades en strømreserve, eller opvarmning i ubrugte rum bør begrænses.

Hvis det føles, at overfladen i nogle områder varmer mere op, betyder det, at dampspærrelaget blev lagt forkert. Du bliver nødt til at åbne strukturen og lave den om, ellers er der stor risiko for fugt og skimmelsvamp.

Returstrømsproblem

Der er flere grunde til, at returstrømmen kan være kold, hvilket igen fører til et fald i gulvets effektivitet:

  1. Lille tryk – kølevæsken har ikke tid til at skubbe koldt vand ud. For at fjerne dette problem er det nødvendigt at installere en pumpe. Det vil give det nødvendige cirkulationsniveau for kølevæsken og skubbe det ind i kredsløbene. Det samme problem kan opstå, hvis der er en pumpe, men hvis den ikke er af passende effekt, skal beregningen af ​​enhedens effekt tages alvorligt..
  2. Reducering af rørets permeabilitet – de skal rengøres. Dette kan gøres på forskellige måder: ved hjælp af en vandpulserende blanding og biologiske produkter eller ved pneumohydroimpact.
  3. Lille rørstørrelse – rør med forkert tværsnit blev valgt. Situationen kan kun ændres ved at udskifte rør med produkter med den ønskede sektion..
  4. Forkert installation – retur- og forsyningsrør blandes. Det skal være i henhold til den nye ordning, tilslut gulvrørene korrekt til kammen.
  5. Systemets luftighed – tilstedeværelsen af ​​luft i systemet fører til en dårlig permeabilitet af kølevæsken. For at fjerne luft fra rørledningen skal du åbne ventilationsåbningen.

Foto - Udluftning af luft fra systemet

Dårlig isolering

Manglende eller dårligt installeret varmeisolering er en almindelig årsag til den ineffektive drift af et varmt gulv. Ofte bruges almindelig polyethylenfilm som substrat, men det er ikke varmeisolering. Lægning af polystyrenskumplader med en tykkelse på 5-10 cm er påkrævet.

Afslut – for at skifte systemet igen. Men dette er en tidskrævende proces og fører til ekstra udgifter. Du kan indstille temperaturen højere eller installere en mere kraftfuld teknik, men du bør rådføre dig med specialister, da dette ikke er sikkert.

70 grader er jo maksimumsgrænsen for opvarmning af kølemiddel til et varmt gulv. Og systemet kan kun fungere i denne tilstand midlertidigt, ellers mislykkes det hurtigt..

Forkert matchet strøm

I gennemsnit beregnes varmetab derhjemme som følger – 100 W pr. 1 m2. Men nogle gange overskrides disse værdier, og det fører til ineffektiv funktion af systemet..

I dette tilfælde kræves en genberegning af varmetab i alle rum. Du kan bruge en online lommeregner. Derefter er det nødvendigt at analysere varmetabet i rum, hvor gulvet ikke opvarmer. Med dette i tankerne skal du foretage justeringer på samleren af ​​de grene, der ikke varmes op.

Efter rekonfiguration skal du give 2 – 3 timer og kontrollere resultatet. Hvis situationen ikke er forbedret, skal varmesystemet opgraderes..

Konturernes størrelse er for stor

For store konturer kan også forårsage dårlig opvarmning af det varme gulv, eller en, den længste kontur, fungerer muligvis ikke. Anbefalet rørledningslængde 80 – 90 meter.

Små overskridelser er tilladt. Men hvis længden af ​​et kredsløb er meget længere end gennemsnitsstandarden, kan pumpen ikke cirkulere væske i en sådan rørledning..

Pumpen kan udskiftes med en mere kraftfuld enhed, men hvis kredsløbets størrelse overskrides væsentligt, kan selv den ikke klare en sådan opgave. Derfor skal du ved konstruktion af gulvet overholde den anbefalede længde af konturen.

Samleren virker ikke

Hvis gulvvarmen ikke varmer op, så kan et andet problem ligge i, hvordan fordelerkammen fungerer. Der er to hovedårsager til en samlers fejl:

  1. Forkert valg af pumper, hvis der er to af dem. Pumpen på fordelingsgruppen skal have en lavere effekt end pumpen på kedlen eller i selve systemet.
  2. Mudderkarret er tilstoppet – du skal skrue det af og rengøre det.

Foto - Vi renser mudderkarret

Vi har overvejet de største problemer, der kan opstå under drift af gulvvarme. I de fleste tilfælde kan du selv identificere problemer i systemet og rette dem. Hvis du ikke er sikker på dine evner, er det bedre at invitere specialister.

Udluftning af systemet

Det mest elementære, hvorfor et varmt gulv måske ikke varmer op eller ikke virker, er en banal luftning.

Sådan repareres?

Sælg dit hus. Det er nødvendigt at skrue luftventilen ud og “bløde” luften. Hvis der ikke er nogen udluftning i systemet, skal du skrue det i gulvvarme fordelingsmanifolden og “bløde” luften derfra.

Svag pumpe

cirkulationspumpe

Måske varmer det varme gulv heller ikke på grund af en forkert valgt pumpe. Sådan en pumpe kan ikke kompetent “skubbe igennem” konturerne, og derfor varmer de varme gulve dig ikke.

Sådan repareres?

Skift pumpen til en mere kraftfuld.

Årsager til problemer med returstrømmen i batterierne i en privat eller lejlighedsbygning

Der er flere grunde til, at returlinjen ikke er varm nok eller helt kold. Almindelige problemer er:

  • utilstrækkeligt vandtryk i systemet;
  • lille del af røret, hvorigennem kølevæsken passerer;
  • forkert installation;
  • luftighed eller kontaminering af systemet.

Hvis der er opstået et problem med en kold returstrøm i en lejlighed, er det første, du skal være opmærksom på, presset. Dette gælder især for værelser på de øverste etager. Faktum er, at funktionsprincippet for returstrømmen er hurtigt og kontinuerligt at føre væsken gennem systemet. Og hvis hastigheden falder, har kølevæsken ikke tid til at skubbe koldt vand ud, og batterierne bliver ikke varme.

Hvad skal man gøre, hvis gulvvarmen ikke bliver varm - søg efter sammenbrud og afhjælpning af fejl

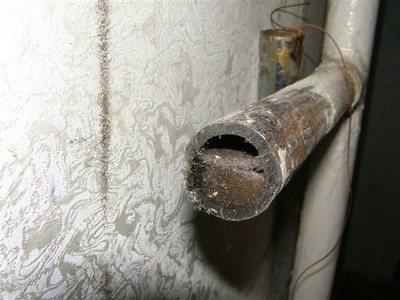

En anden årsag til returfejlen er forurening af varmekredsløbet. Som regel udføres større rengøring af systemer i etagebygninger ikke ofte. Sediment, der akkumuleres over tid på rørvæggene, forhindrer passage af væske.

Hovedårsagen til afbrydelser i driften af ​​varmesystemet i et privat hus er forkert installation. Oftest sker dette, når installationen udføres uden deltagelse af specialister. Da det er inkompetent i denne sag, er det ret let at forvirre forsynings- og returrørene eller vælge rørene af den forkerte størrelse..

Både i en lejlighed og i et privat hus kan problemet med et funktionssvigt varmesystem være forbundet med en utilstrækkelig vandforsyningshastighed eller luftighed. På lignende måde påvirker forureningen af ​​rørene driften af ​​retur..

Fejlfindingsmetoder. Hvorfor rengøring er nødvendig?

For at forstå, hvordan problemet præcist skal løses, skal du først fastslå dets kilde. Hvis batterierne bliver kolde på grund af utilstrækkelig hurtig cirkulation af vand, hjælper installationen af ​​en speciel pumpe i dette tilfælde. Det vil regelmæssigt skubbe vand ind i kredsløbet under et bestemt tryk og derved forhindre systemet i at stoppe eller bremse..

Hvad skal man gøre, hvis gulvvarmen ikke bliver varm - søg efter sammenbrud og afhjælpning af fejl

Hvis årsagen er de tilstoppede rør, skal de bare rengøres. Dette kan gøres på flere måder:

  • anvendelse af en vandpulserende blanding;
  • ved hjælp af biologiske produkter;
  • ved pneumohydraulisk påvirkning.

Vigtig! Sådan rengøring udføres regelmæssigt for at forhindre nye problemer..

I tilfælde af en funktionsfejl på grund af forkert installation af udstyret, skal du kontakte guiden. En kvalificeret specialist vil helt sikkert finde ud af problemet og løse alle problemerne. Derudover vil han give gode råd og anbefalinger til pleje og drift af systemet..

Reparation af et varmt vandgulv: hvordan man identificerer og retter problemer

Hvorfor forårsager det varme gulv i vandet ikke varme?

Opvarmning med gulvvarme anses for at være en yderst pålidelig og effektiv løsning til rumopvarmning. Nye teknologier dukker op, vand vil fungere som varmebærer i lang tid. Og selv for sådanne systemer opstår der forhold, når det varme gulv ikke virker, og så er det nødvendigt at reparere det varme gulv i vandet.

Årsager til problemet

Hovedfaktorerne for forekomsten af ​​sammenbrud i vandvarmesystemet er forkert installation eller forkert udvalgte materialer. Anlæggets specificitet ligger i den korrekte parring af gulvvarmekredsløbene med hovedvarmesystemet. Det er nok at begå en lille fejl ved beregning af det hydrauliske tryk eller i indstillingerne for vandblandeenheden for at forringe driftsegenskaberne..

Men hvordan repareres et varmt gulv uden at kende dets design? Overvej systemets hovedelementer og symptomerne på deres funktionsfejl.

  1. Termostat med temperatursensor. Regulerer strømmen af ​​varmemediet fra hovedsystemet. Hvis en servomekanisme eller sensor bryder sammen, er et kritisk overskud af vandopvarmning eller dens volumen muligt.
  2. Balanceringsventil. Det er nødvendigt at blande varm og afkølet varmebærer, indtil en temperatur på 55-60 ° C er nået. Fejl vil også påvirke graden af ​​vandopvarmning..
  3. Cirkulationspumpe. Med dens hjælp dannes hydraulisk tryk i rørene i gulvvarmen.
  4. Sikkerhed pålagt termostat. Backupenhed, der forhindrer indtrængen af ​​vand med en temperatur over kritisk.
  5. Kollektorindløbsgruppe elektriske drev. Reguler strømningshastigheden i forskellige kredsløb i systemet.
  6. Rørledninger. En forgrenet linje, der udfører funktionerne med at overføre termisk energi fra opvarmet vand til gulvoverfladen.
  7. Omgå.
  8. Fjerntermostater. De er forbundet til inputgruppens elektriske drev, de gør det muligt at fjernstyre opvarmningstemperaturen.

Med korrekt design og faktisk implementering kan et sådant system fungere problemfrit i op til 40 år. Eksterne faktorer eller skjulte defekter i materialer forårsager imidlertid nødsituationer..

Sådan repareres et varmt gulv, hvis der opstår en lækage

En af grundene til, at gulvvarme ikke fungerer, er skader på rørledningen. Hvis trykket i rørledningen er faldet kraftigt, er dette et af tegnene på en mulig lækage. Selvom trykaflastningen af ​​linjen er helt ubetydelig, kan konsekvenserne heraf være ganske alvorlige..

Og det handler ikke kun om at sænke varmesystemets effektivitet, men også fremtidig ødelæggelse af gulvet. For at reparere et varmt vandgulv skal du først beslutte stedet for lækagen. Hvis der ikke er våde pletter på overfladen, kan der bruges specielle enheder: termiske billedoptagere eller fjerntliggende fugtindikatorer.

Området med kølevæskelækage på enheden vil ligne et lyst lyspunkt.

Så hvordan håndteres et så almindeligt problem som rørskader, for eksempel med en hammerbor. I en sådan situation er det første skridt at forblive rolig. Den første impuls er at fjerne værktøjet, men under ingen omstændigheder skal dette gøres, da vandet vil “oversvømme” huset, og det faktisk fungerer som en stik. Først skal du lukke vandstrømmen.

Fjern forsigtigt adgangen til det beskadigede område for at gøre det lettere at skære det beskadigede rørstykke og efterlade så store ender som muligt på begge sider. Ikke altid på et sådant tidspunkt kan der være stykker af det samme rør eller fittings til rådighed for at beskytte systemet mod snavs. De kan erstattes ved at dække de frie ender, for eksempel med plastposer eller gummihandsker..

Den eneste pålidelige forbindelsesmetode er krympning. Til reparation købes et stykke rør og fittings. Krymp kanterne på monteringsdelene med en speciel krympnøgle.

Gevindbeslag kan ikke bruges til indlejring, da de ikke er pålidelige nok og vil lække en dag.

Den ene ende af røret skal rengøres og flares, og der skal monteres en beslag på det. Krymp det med en dobbelt bevægelse. Tilsvarende er den anden ende krympet..

Vi sætter tryk på armaturet i den anden ende af gulvvarmerøret, der repareres. Vi skærer reparationsrøret til den nødvendige størrelse og trykker igen, men allerede forbindelserne. Start vandet, og test kun det reparerede område for lækager. Derefter hældes en ny afretningslag med et positivt resultat.

Denne teknologi er velegnet til rør lavet af metalplast eller tværbundet polyethylen; for PVC-produkter gør de det lidt anderledes. Selvom de kendetegnes ved høj mekanisk styrke, kan rørledningen blive beskadiget, hvis boreplaceringen er forkert. Et særligt loddejern og et reparationshylster bruges til reparationer. For det første koordineres koblingens snit med linjens dimensioner, derefter installeres de ved hjælp af et loddejern.

Elektriske problemer

Blandt de enheder, der fungerer med strømforsyning, er det først og fremmest nødvendigt at notere en cirkulær pumpe og en termostat i blandingsenheden. Først skal du sørge for, at der mindst leveres strøm til disse elementer. Dette er ganske let at gøre ved hjælp af den enkleste indikatorskruetrækker eller multimeter..

Driften af ​​en cirkulær pumpe ledsages altid af en let støj, derfor kan dens anvendelighed bestemmes af lyd. Du kan bestemme termostatens tilstand:

  • visuelt, da stilkens rotation under enhedens drift skal være synlig;
  • med et multimeter: kontroller, om der er strømforsyning, og efter måling af modstanden ved terminalerne skal du kontrollere dem med mærkerne i enhedens pas.

Årsagen til funktionsfejl i vandgulvets drift kan være: utilstrækkelig varmeisolering eller kedelkraft, tilstedeværelse af luft i systemet og en række andre årsager, og hver af dem elimineres i henhold til visse regler.

Fjernelse af mulige problemer

Den infrarøde film kan monteres og demonteres flere gange, men den kan ikke tjene som den vigtigste kilde til termisk energi. En fuldstændig udskiftning af gulvet vil være påkrævet, hvis det er indbygget i gulvet, og det ikke har nok strøm til at opvarme lejligheden, eller der ikke er nogen termisk isolering overhovedet. Og i hvilke tilfælde er det muligt at reparere et varmt elektrisk gulv lokalt, og hvordan gøres det? Overvej, hvordan du foretager fejlfinding af systemet “varmt gulv”, fra at udskifte termostaten og slutte med kabelreparation.

Sådan udskiftes termostaten?

Hvis de elektriske gulve ikke fungerer på grund af en defekt termostat, er der ingen grund til at reparere denne enhed. Dens omkostninger er lave, og de fleste udskiftninger foretages under garanti. Du skal først slukke for strømmen for at arbejde sikkert. Derefter åbnes frontpanelet, fastgøres med låse eller med skruer. En ny, der kan betjenes, sættes på plads.

4

Spændingsproblemer: hvad skal man gøre?

Hvis ledningen er beskadiget eller afbrudt, afbrydes kontakten automatisk, så vil der slet ikke være nogen spænding. Og gulvene vil slet ikke kunne varme op. Hvis spændingen er svag, skal der bruges en stabilisator. Med et fald i spændingen halveres kabelens varmeeffekt. Derfor er køb og installation af en stabilisator en berettiget udgift..

Forkert installation eller nedbrud af temperatursensoren

Hvis den termiske sensor viser sig at være defekt, skal du udskifte den med en ny. Sensorer er billige, og reparationer er mulige selv med afretningslag. Temperatursensoren er altid installeret i et beskyttende kobber- eller plastbølgerør, der går ud. Men for at få adgang til det skal du komme ind i væggen. Efter at have taget røret ud, skal du bare installere en ny sensor i det. Derefter monteres den igen, og spor af skader på væggen skjules..

Termisk sensor i et bølgepaprør

Hvis temperatursensoren er placeret tæt på varmekablet, vil det være nødvendigt at fjerne en del af gulvbelægningen og fjerne afretningslagret på det sted, hvor det er installeret. Når den resulterende grube fyldes med cementmørtel, skal du sørge for, at sensoren indtager den korrekte position i forhold til kablet.

Knækket kabel eller kortslutning

Hvis sensoren, termostaten er i god stand, og der er spænding, er der kun 2 muligheder. Dette er en kortslutning eller et brudt kabel. Under alle omstændigheder vil det være nødvendigt at demontere gulvet og åbne eventuelt afretningslag. For at finde et defekt sted skal du bruge professionelt udstyr. Det vil gøre det muligt at styre kun lokal reparation af det varme gulv, spare økonomiske og tidsomkostninger. Derfor er der i tilfælde af et defekt kabel kun en vej ud: ring til en specialist.

Du skal tage sig af behovet for at reparere et varmt elektrisk gulv på designstadiet. Den korrekte beregning af effekt og under hensyntagen til de sædvanlige spændingsindikatorer hjælper med at undgå problemer med utilstrækkelig opvarmning af gulvoverfladen. Og den korrekte installation af temperatursensoren og kontrol af det elektriske systems helbred før afretningsenheden eliminerer risikoen for at demontere gulvbelægningen for at søge efter sammenbrud, hvis det som det viste sig, kablet slet ikke varmer op.

Automatisk temperaturkontrol TP

Automatisk justering af det varme gulv kan udføres termomekanisk eller elektronisk ved hjælp af elektromekaniske aktuatorer, der styrer driften af ​​afspærringsventiler.

Termomekanisk styresystem

Det er baseret på driften af ​​termostatventiler eller haner med termiske hoveder, der reagerer på ændringer i kølevæskens temperatur. Forskellige modeller af sådanne afspærrings- og styreventiler tilbydes i øjeblikket af mange producenter, for eksempel Oventrop. Uanset navn og type af termohærdende stof, der bruges i dem (væske eller gas), er disse termomekaniske selvregulerende mekanismer, som er mest hensigtsmæssige at installere for at styre temperaturen på et separat taget kredsløb..

Funktionsprincippet for termiske ventiler er enkelt, hvilket gør dem meget pålidelige og fejlsikre. En kobber-, messing- eller bronzekerne installeret i enhedens krop, opvarmet af kølevæskens strømning, overfører temperaturen til det termohærdende fyldstof. Til gengæld skubber det ekspanderende termohærdende element kernen, som ved at flytte ventilen gradvist blokerer cirkulationen af ​​den opvarmede væske.

Den termostatiske ventil til gulvvarme kan udover at blive installeret på fordelingsmanifolden monteres i en separat samling af typen “unibox”. Sådanne samlinger omfatter også automatiske ventilationsåbninger, som sammen med termostater placeres i kompakte kasser (kasser). Brugen af ​​”unibox” gør det muligt for temperaturregulering i en separat TP -gren ikke at blive bundet til omfangsrige samlerskabe, hvilket er særlig bekvemt med et lille antal kredsløb.

unibox til gulvvarme

Derudover kan termomekaniske gulvvarme -controllere have fjernluftfølsomme elementer. De giver dig mulighed for at konfigurere dem til at kontrollere kølevæskestrømmen ikke ved dens temperatur, men af ​​lufttemperaturen i lokalerne. Princippet for deres handling er det samme, kun det termohærdende stof er meget mere følsomt. Det tilrådes at installere et termisk hoved til samtidig styring af flere kredsløb i et rum, hvor vandgulvvarme er den eneste varmekilde.

Elektronisk kontrolsystem

Det omfatter elektroniske termometre, controller og elektriske drev (aktuatorer, servodrev). Elektriske aktuatormekanismer kan fastgøres til blandehovederne på konventionelle styreventiler (ventiler) eller være en del af deres design. Ændringen i kølevæskens strømningshastighed udføres i overensstemmelse med de indstillede tærskelværdier. Målemediet for temperatursensorerne i den automatiske gulvtemperaturregulator kan både være kølevæske og luft i lokalerne..

Vigtig! Sådan kontroludstyr er en ganske dyr fornøjelse, men det er samtidig i stand til at levere optimale driftstilstande til gulvvarme og maksimale energibesparelser. Derudover tillader elektroniske regulatorer, at TP kan programmeres ved at koble dens driftstilstande til forskellige tidsperioder, hvilket garanterer brugeren maksimal termisk komfort..

Film varmt gulv

Film varmeisoleret gulv Teplotex-0.5

Film varmeisoleret gulv Teplotex-0.5

  • Effekt: 220W
  • Formål: gulvvarme
  • Oprindelsesland: Sydkorea
  • Opvarmningstype: grundlæggende / behagelig
  • Maks. temperatur (drift): 45 ° C
  • Skæretrin: 25 cm

Film varmeisoleret gulv Teplotex-0,8

Film varmeisoleret gulv Teplotex-0,8

  • Effekt: 220W
  • Formål: gulvvarme
  • Oprindelsesland: Sydkorea
  • Opvarmningstype: grundlæggende / behagelig
  • Maks. temperatur (drift): 45 ° C
  • Skæretrin: 25 cm

Film varmeisoleret gulv Teplotex-1.0

Film varmeisoleret gulv Teplotex-1.0

  • Effekt: 220W
  • Formål: gulvvarme
  • Oprindelsesland: Sydkorea
  • Opvarmningstype: grundlæggende / behagelig
  • Maks. temperatur (drift): 45 ° C
  • Skæretrin: 25 cm

Sæt med film gulvvarme Teplotex 1m²

Sæt med film gulvvarme Teplotex 1m²

  • Effekt: 220W
  • Formål: gulvvarme
  • Oprindelsesland: Sydkorea
  • Opvarmningstype: grundlæggende / behagelig
  • Maks. temperatur (drift): 45 ° C
  • Skæretrin: 25 cm

En vis del af gulvvarmeområdet opvarmes ikke

En del af kulstofstrimlerne er beskadiget – normalt mekaniske skader på filmens beskyttende lag. Der foretages en visuel inspektion af området, der ikke opvarmer.

Upålidelig kontakt mellem forsyningskablet og den strømførende strimmel på en hvilken som helst sektion af det opvarmede gulv eller mekanisk skade på den strømførende strimmel af filmgulvet. Dette er sandt, hvis der lægges flere sektioner af filmgulvet i rummet, og nogle af dem virker (varme), og nogle gør det ikke. Det er nødvendigt at inspicere alle forbindelseskontakterne på forsyningskablet og det opvarmede gulv og identificere stedet for fejl. Til dette åbnes den del af gulvet, under hvilket filmen ikke opvarmes..

Reglerne for at oprette forbindelser er beskrevet detaljeret i det tilsvarende afsnit..

Skader på gulvbelægningen over det varme gulv

Lokal overophedning af filmgulvområdet. Film varmeisoleret gulv er bange for at “låse”. Hvis der var en lokal overophedning (en omfangsrig genstand som f.eks. En madras eller en pude blev efterladt på gulvet), blev varmevekslingen forstyrret, temperaturen stiger på dette sted, hvilket fører til skader på gulvbelægningen. Samtidig er det varme gulv i sig selv korrekt funktionelt. Det er forbudt at lægge filmen gulvvarme under møbler og andre genstande, der forværrer overførsel af varme til det omgivende rum..

Film varmeisoleret gulv “summende”

Nogle gange, når man installerer en film gulvvarme, forekommer en sådan effekt som “buzz” i filmen, der manifesterer sig i form af lydvibrationer med en lav frekvens og af øret opfattes som en knitren eller summen på overfladen af film. Denne effekt forsvinder, når der slukkes for strømmen..

Årsagen til udseendet af denne knitrende er resonansfænomener i systemet “Forsyningsnetværk – filmgulv”, som kan opstå på grund af påvirkning af harmoniske forsyningsnettets hovedfrekvens (50 Hz) på filmen. Faktum er, at forskellige former for afvigelser kan være til stede i forsyningsnetværket: en stigning og et fald i amplituden af ​​netværksspændingen, tilstedeværelsen af ​​højfrekvent interferens, der opstår under drift af udstyr osv. Alle disse afvigelser kan under visse betingelser i en eller anden grad føre til et sådant fænomen som filmens “buzz”.

Opmærksomhed! “Brummen” eller “knitren” -effekten er ikke en filmfejl..

Tips til fjernelse af Film Buzz

  • Kontroller varmeisoleringsmaterialet under filmen – det skal være ikke -ledende (baseret på lavsan). Alternativt kan du prøve at vende isoleringen med den reflekterende side nedad..
  • Skift fase L og nul N på regulatoren.
  • Kontroller lægningen af ​​filmen – ledende kobberstrimler skal være i bunden.
  • Strømførende ledninger fra filmen til termostaten bør ikke gå langs selve filmen, de skal transporteres langs rummets omkreds.
  • Værelset skal være tørt. Filmen kan undertiden summe ved tilstedeværelse af fugt i rummet (f.eks. På badeværelser eller hvis afretningslagret i rummet ikke er helt tørt osv.)
  • Nogle gange kan filmen summe, hvis den lægges langs gulvpladerne (der er hovedbeslag). Du kan prøve at folde filmen 90 grader ud og placere den på tværs af pladerne. Gulvkonstruktionens effekt kan kontrolleres som følger: hæv et snit af filmen over gulvet til en højde på 0,5-1 m, og lyt til buzz. Hvis filmen fortsætter med at nynne, påvirker gulvstrukturen ikke filmen..

Gulvet er “gennemboret” med elektricitet

Hovedårsagen er dårlig isolering af forsyningskablet og strømførende strimler. Eftersyn af alle terminaler og tilslutninger påkrævet.

Overtrædelse af forsyningskablets isolering – der kan opstå et problem under langvarig drift af det varme gulv, hvis forbindelsestrådene er forkert installeret (især hvis de var overlappede).

Værelset er meget fugtigt – for eksempel var der en vandlækage eller fugt kom på en eller anden måde under topcoaten på det varme gulv. I dette tilfælde er samlingerne mellem filmgulvet og forsyningskablet et “svagt” punkt, som først skal kontrolleres..

Gulvet er for varmt

Sensorens placering på overfladen af ​​filmgulvvarmen

Termostaten er kun indstillet til at fungere med lufttemperaturføleren. Nogle termostater (især programmerbare) har to temperatursensorer (gulv + luft), ved opsætning skal du vælge sensortype, så styringen udføres af gulvtemperaturføleren. Det anbefales ikke at indstille gulvtemperaturen på termostaten over 27-28C.

Gulvføleren er muligvis ikke installeret korrekt. Hvis det er uden for det område, hvor det varme gulv er lagt, læser det muligvis ikke temperaturen korrekt, da gulvet ved siden af ​​den infrarøde film ikke varmes op. Derfor vil termostaten, baseret på temperaturfølerens aflæsninger, ikke slukke for det varme gulv..
