Kugleventiler til vandforsyning: enhed, typer, forskelle og størrelser på afspærringsventiler til vand

Hvad er en kugleventil ?

En kugleventil er en type rørledningsbeslag, hvis afspærringselement har form som en kugle, forbundet til håndtaget og er designet til at lukke strømmen af ​​arbejdsmediet i rørledningen. Når håndtaget drejes, roterer bolden rundt om sin akse, som er placeret vinkelret på arbejdsmediets strømning, og dermed åbner eller lukker kugleventilen.

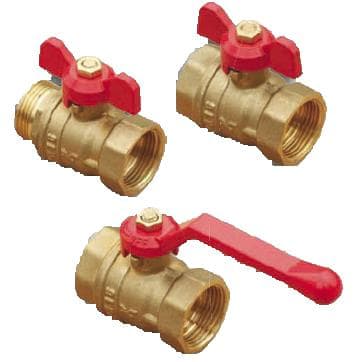

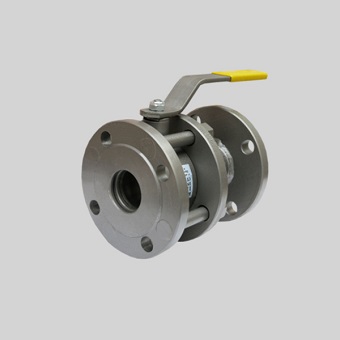

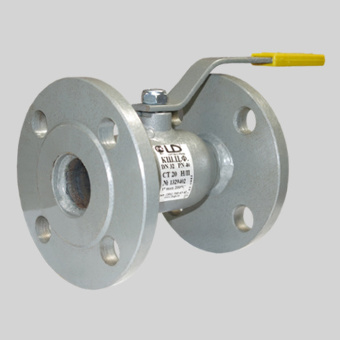

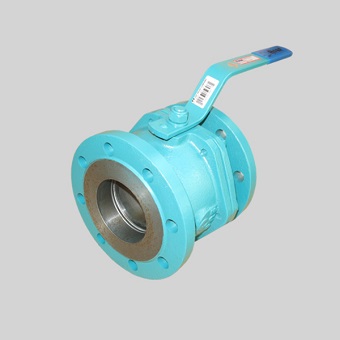

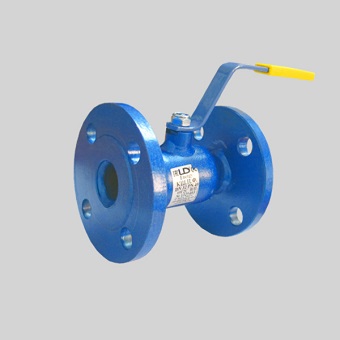

Kugleventil med flange		Kugleventil til kobling

Fordele ved kugleventiler:

– let vægt;

– lille ansigt til ansigt længde;

– lav hydraulisk modstand af arbejdsmediet;

– evnen til at installere i enhver rumlig position;

– godt forhold mellem pris og kvalitet;

– høj klasse af tæthed.

Ulemper ved kugleventiler:

– højt drejningsmoment til drejning af håndtaget;

– forekomsten af ​​hydrauliske stød i rørledningen, når ventilen hurtigt åbnes;

– behovet for regelmæssig (mindst 1 gang om ugen) åbning og lukning af ventilen for at forhindre bolden i at “stikke”

– dårlig anvendelighed af de mest almindelige kugleventiler med fluoroplastisk tætning ved temperaturer over 150 grader C.

Hvordan staves det korrekt

I overensstemmelse med sprognormen skal du i denne kombination skrive et adjektiv med slutningen “oh” – kugleventil.

Hvilken regel gælder

På det russiske sprog er der par adjektiver, som i den oprindelige form har enderne “åh” – “th”. Men forskellen ligger ikke kun i stress og slutning, men også i deres brug. For eksempel er en sprogbarriere en sprogskib, et rullende materiel er en mobil person, en nødplan er en nødudgang. Det adjektiv, der bruges i vores kombination, refererer også til en gruppe af sådanne ord. I betydningen “malingfarve” er adjektivet skrevet med bøjningen “th”. Ordet bruges ofte i nautisk terminologi. Med slutningen “åh” skriver vi et leksem med betydningen “i form af en bold”. I den præsenterede kombination bruges adjektivet netop i denne betydning, så vi skriver det med bøjningen “åh”.

Eksempel på sætninger

• Kugleventilen var defekt og skulle udskiftes.
• Låsesmeden rådede os til at installere en kugleventil og ikke lide.

Aftale

Rørsystemer kan ikke altid være åbne. Ethvert VVS -system skal lukkes mindst to gange: på brugsstedet og på det sted, hvor vand kommer ind i bygningen eller lejligheden. Et stort VVS-system bør have afspærringsventiler, der giver dig mulighed for at lukke alle dele separat. Pålidelige, praktiske og holdbare kugleventiler bliver mere udbredt på alle områder af menneskelivet..

Anvendelsesområdet for kugleventiler er meget bredt:

• I industrien. Rørledninger og afspærringskugleventiler findes overalt – i hydrauliske og pneumatiske drivsystemer, brændstof, gas, kemiske reagenser, vandforsyningsrørledninger.
• I byernes og byernes infrastruktur – i de vigtigste varmesystemer, vand og gasforsyning.
• I hverdagen – i ethvert hus og lejlighed er der en rørledning til levering af gas, varmt og koldt vand, opvarmning.

Anvendelsesområde i husstanden

Ejeren af ​​en lejlighed i en højhus, ejeren af ​​et individuelt hus, står over for kugleventiler i følgende kommunikationstyper:

• Kugleventiler er ansvarlige for overlapning af den almindelige kolde og varme vandforsyningsledning i lejligheder, de er installeret ved siden af ​​vandmålere nær kloakstigninger.
• Ved hjælp af kugleventiler frakobler de og leverer koldt vand til mixer, toilet og placerer dem på rørene foran den fleksible forbindelse.
• Der er også installeret vandhaner for at slukke og levere vand til vaskemaskiner, opvaskemaskiner.
• I enhver gasforsyningsledning, foran ovnen eller anden gasforbrugende enhed, er der installeret en gasafspærringsventil.
• I varmesystemer spiller vandhaner en vigtig rolle, med deres hjælp dræner og fylder de kølemiddel, blokerer væskestrømmen foran vandopvarmningsudstyr og kedler, varmevekslerradiatorer, en cirkulationspumpe, en ekspansionsbeholder og andre komponenter så at de kan repareres, serviceres eller udskiftes uden at tømme arbejdsmediet.
• I de enkelte vandforsyningssystemer afbrydes vandforsyningen til den interne husledning ved hjælp af vandhaner, forskelligt udstyr afbrydes fra rørledningen, og vand leveres til vandingsanlæg.

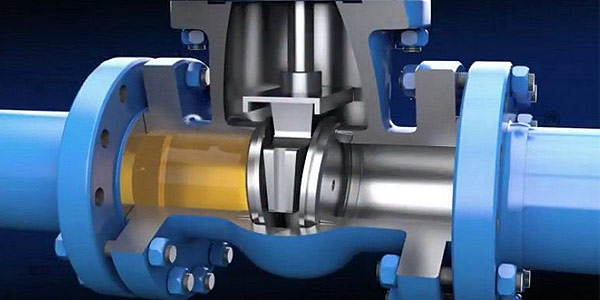

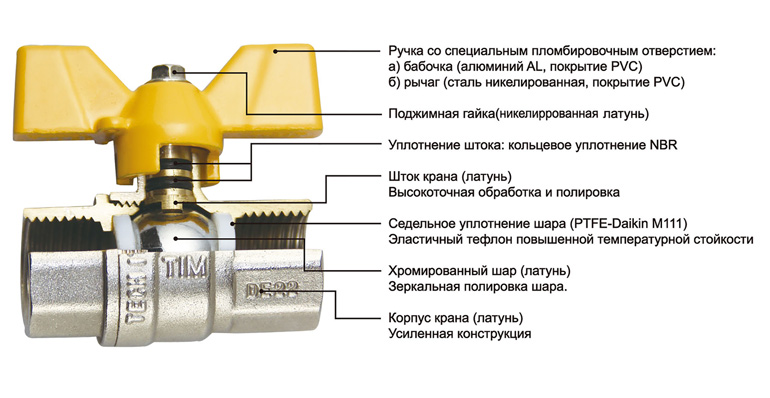

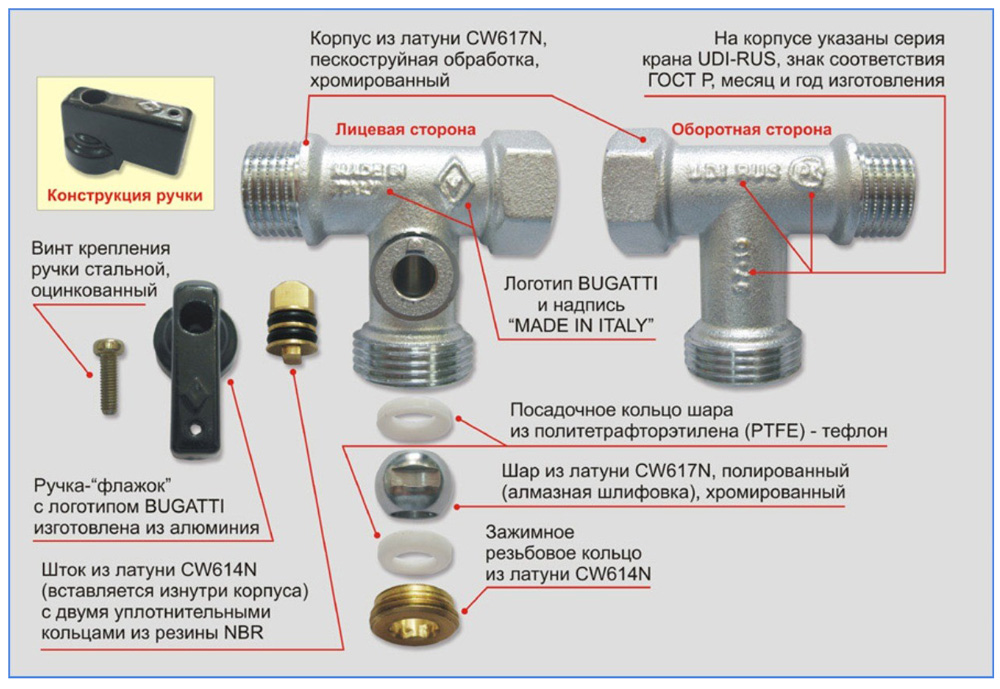

Enhed og funktionsprincip

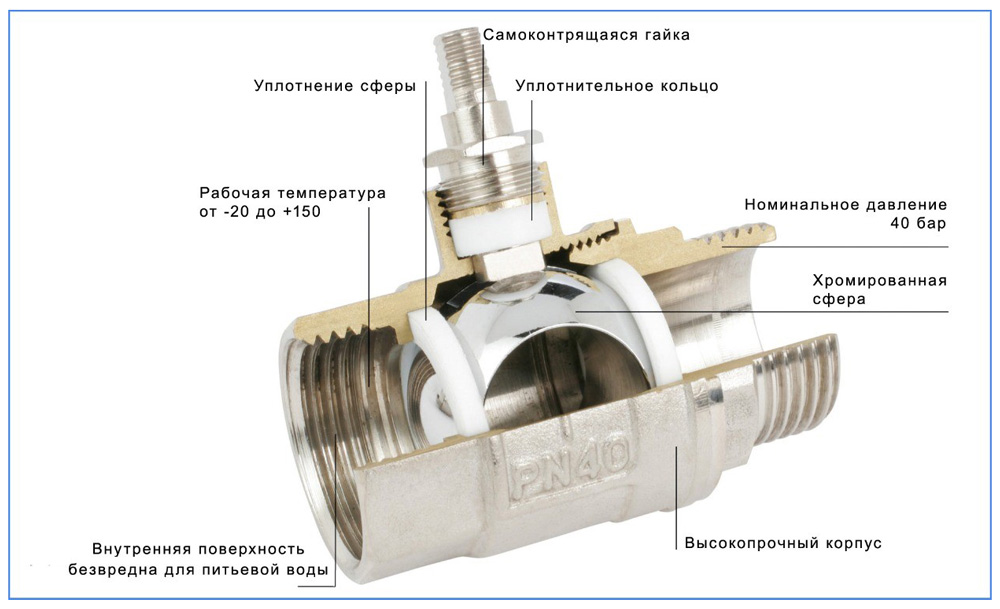

Kugleventilen består af et legeme, et kugleformet afspærringselement (stik), fastgjort på en stang (vinkelret på mediets bevægelsesakse). Afspærringselementet har et rundt hul, som mediet kan passere igennem. Afspærringselementet (stik, stik) og sædet er forseglet med fluorplast eller syntetisk gummi. Spindlen (spindlen) drejes af håndtaget.

For helt at lukke for rørledningen er det nok at dreje håndtaget, der roterer spindlen 90 °. I dette tilfælde drejer lukkeren i form af en kugle, og med sin solide side blokerer pålideligt og hermetisk mediets strømning. Når håndtaget åbnes, drejer ventilen på en sådan måde, at aksen i det gennemgående hul i ventilen falder sammen med rørledningens akse, og væsken bevæger sig frit gennem ventilen.

Kugleventilens designfunktioner muliggør meget let og hurtig lukning af mediumstrømmen, især i sammenligning med portventiler og ventiler. Derfor er tidligere populære ventiler (ventiler), som skulle vendes i lang tid for at lukke for strømmen, en saga blottet, og håndtagsblandere er allerede i hver lejlighed..

Hvilke materialer er de lavet af

Der er mange materialer til fremstilling af kuglestrukturer:

• Kulstofstål. Oftest bruges stål 20 og 09G2S (dette stål kan bruges ved temperaturer ned til -60 ° C). Stålprodukter er billige, stærke, holdbare, men udsat for korrosion – de er belagt med krom eller nikkel for at beskytte dem.
• Rustfrit stål, oftest klasse 12X18H10T. Rustfrit stålprodukter kan bruges i systemer med aggressive medier, ved lave temperaturer er de stærke og holdbare, men ret dyre.



• Messing er en legering af kobber og zink. Messing er stærk og plastik, ruster ikke, er holdbar, men mister sin styrke allerede ved 200 ° C. Men sådanne temperaturer eksisterer ikke i beboelsesbygninger, og i øjeblikket er det det mest populære materiale til kraner med lille diameter i boliger..
• Bronze er en legering af kobber og tin (sorter af bronze er legeringer med aluminium, silicium, beryllium, bly). Kvaliteten af ​​produkter ligner messing, prisen er højere. Ikke særlig almindeligt.
• Titanium. Let, holdbar, dyr, ikke brugt i hverdagen.
• Plast. De bruges til plastrørledninger, de er lavet af det samme materiale (de er lavet af uplastiseret PVC, polyethylen, polypropylen). Sådanne haner har tilstrækkelig styrke, er ikke tilbøjelige til korrosion og er kemisk inerte. Mindre pålidelig end metalprodukter. I hverdagen bruges de på vandforsyning og varmesystemer, men ikke ved indgangen til en lejlighed eller et hus..



• Keramik. Nyt stærkt, holdbart materiale. Holdbar, ikke-ætsende, kemisk inert. Ganske dyrt og trods deres styrke og slidstyrke er skrøbelige, bange for stød og fald.
• Støbejern. Arkæisme. Findes i nogle ældre VVS -systemer (ikke i hverdagen).
• Siluminium. Legering af aluminium med silicium. I praksis kan det overvejes, at siluminiumbeslag er en falsk. De står ikke i lang tid, de revner, tråden er afskåret, de begynder at flyde i det mest upassende øjeblik. Generelt – pengeoverførsel.

Mærkning

Kroppen påføres:

• Producentens emblem.

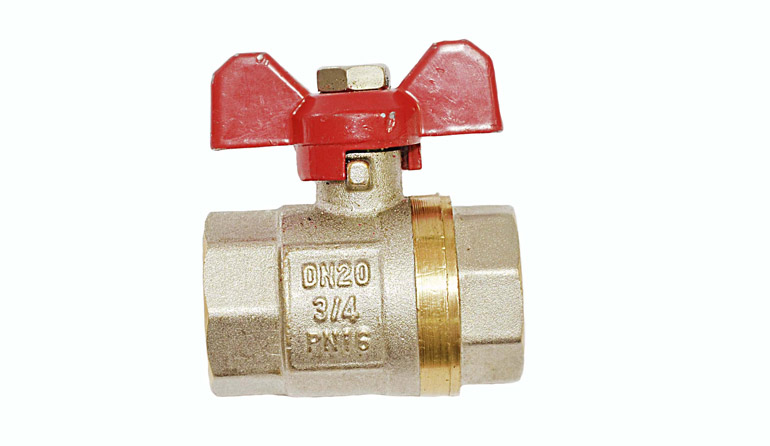

• Nominel diameter – DN – i mm og tommer, men små hus tommer ikon " kan gå ned.



• PN er arbejdstrykket i bar. Bar er lig med 1 atmosfære og 0,1 MPa.



Anvendelsesområder

De første patenterede kugleventiler blev brugt i flybrændstofsystemer. Nu er det svært at finde områder, hvor de ikke ville finde anvendelse..

Hverken pneumatisk-hydrauliske systemer af missiler eller forbindelser til rør i badeværelset kan undvære sådanne beslag. De er blevet en nødvendighed inden for opvarmning, vandforsyning og ventilationssystemer i offentlige og beboelsesbygninger. De foretrækkes i stedet for ventiler og ventiler ved udskiftning af radiatorer, tilslutning af kedler, installation af flowmålere. De imponerende dimensioner af designet med snekkegear bruges i olie-, gas- og kemiindustrien. Der er udviklet særlige tekniske løsninger for at sikre, at mekanismen ikke falder sammen under transport af aggressive medier, olier og madvæsker, spildevand.

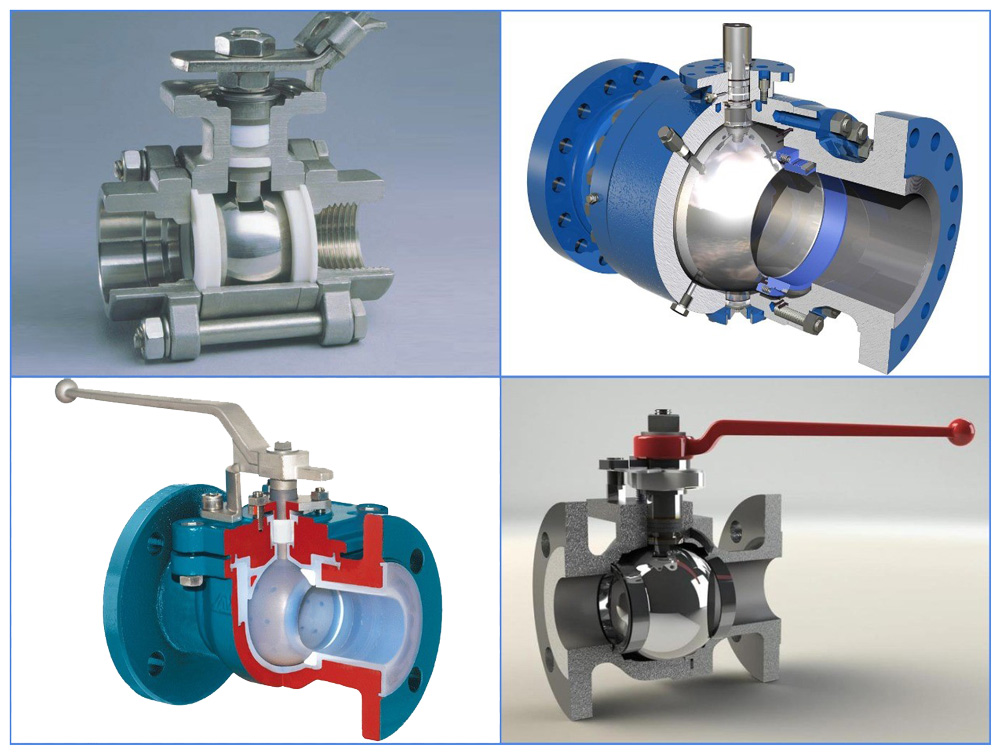

Design funktioner

Designdetaljer for kugleventiler varierer alt efter deres anvendelse. For eksempel på rør med en diameter på mere end 30 cm installeres modeller med gearkasser, og haner til højpræcisionsjustering er udstyret med måleinstrumenter. Enheder med mere end 2 dyser med T-formede eller L-formede porte tillader blanding og omdirigering af strømme. Men i hverdagen bruges en kran med to vandhaner oftere (fig. 1).

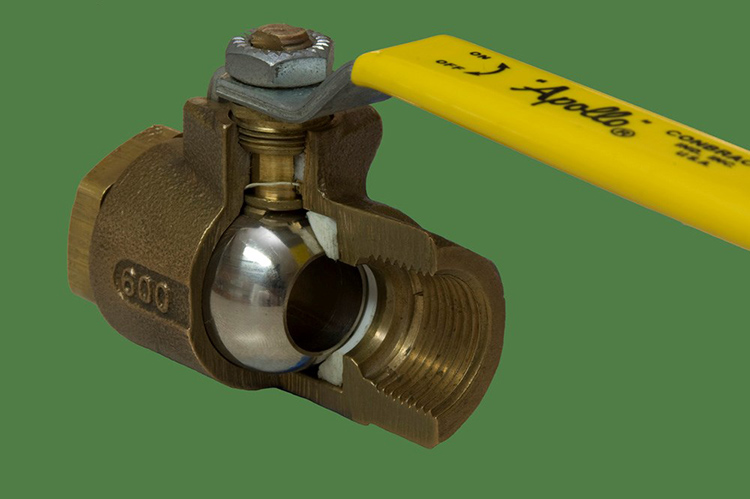

Ventilens hovedelement er en veljordet kugle: sfærisk stik / prop med cylindrisk gennemgående hul.

Huldiameteren er den samme som rørdiameteren eller lidt mindre. Afhængigt af denne parameter er kraner opdelt i fuld boring og delvis boring / reduceret. Førstnævnte er dyrere (nogle gange næsten to gange) og bruges, når det er vigtigt at minimere hydrauliske tab. For det andet er gennemstrømningen 20-50% lavere (afhængig af ændringen). Dette bremser mediets strømning, øger risikoen for erosion og reducerer holdbarheden. Men de er billigere og mere kompakte, så de er oftest valgt til hjemmebrug..

Kuglemateriale – stål eller messing med antikorrosionsbelægning (nikkel, krom).

Der findes også modeller fremstillet af polypropylen til installation på plastrørledninger. Bemærk, at de er mindre holdbare end metal og ikke er velegnede til transport af varme medier (over 60 ° C).

De fleste ventiler er forsynet med fluoroplastiske tætningselementer. Dette materiale er designet til drift i temperaturområdet fra -100C til + 1500C. Ved vanskeligere temperaturforhold vælges ofte strukturer med stive metaltætninger. Men de er kendetegnet ved mindre tæthed..

Spindlen er en del, der overfører kraften fra håndtaget til bolden. I moderne modeller, under montering, installeres den inde fra kabinettet: dette reducerer risikoen for at slå ud under trykstød.

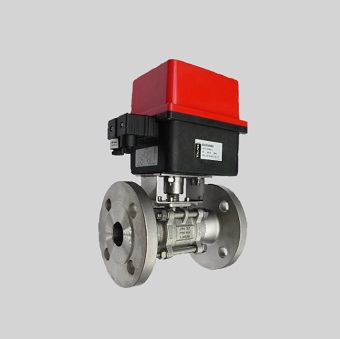

Boltets position kan styres af et håndtag (i form af et håndtag, sommerfugl eller hjul), som holdes ovenfra af en selvlåsende møtrik.

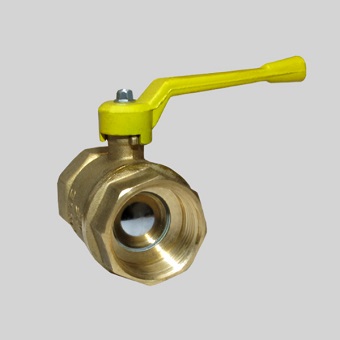

Forresten, ved håndtagets farve kan du hurtigt bestemme formålet med hanen (fig. 4). Hvis farven er gul, er dette en gasrørledning. Andre farver bruges normalt til at markere vandhaner til varme- og vandforsyningssystemer..

Ventilhuset er fremstillet af stål, messing, støbejern eller plast. Til industriel brug bestilles modeller i en stålkasse oftere og til husholdningssystemer – messing.

Kobling er typisk for systemer med rørdiametre op til 45 mm. Hvis du har brug for at sætte afspærringsventiler på en hjemmekøler, så ville en koblingsventil med et eksternt eller indvendigt gevind være en rimelig løsning..

Flangede samlinger kan modstå tunge belastninger. Sådanne kraner er installeret på systemer med et rør over 50 mm i diameter..

En svejsemaskine er påkrævet for at fastgøre en svejset hane. Denne forbindelse betragtes som den mest holdbare og bruges i industrielle rørledninger med en stor diameter..

Klassifikation – typer og forskelle

Ifølge metoden til tilslutning til systemet er kugleventiler:

• Til svejsning – de svejses til rørledningen og bruges i kritiske systemer med højt tryk.
• Flanger.
• Montering – med udvendig tråd.
• Koblinger – med indvendig gevind.
• Kombineret – forbundet til systemet fra forskellige sider på forskellige måder.

Ved gennemløbskraner er:

• Fuld boring – diameteren af ​​passagen i stikket er lig med rørledningens diameter.
• Standardboring (reduceret) – størrelsen af ​​hullet i bolden er en størrelse mindre end rørledningens diameter.

Strukturelt-der er lige og kantede designs, to-vejs og tre-vejs.

Ved hjælp af låsemekanismen

• Med en flydende bold. Den flydende kugle er ikke stift forbundet med håndtaget, den kan presses mod O-ringen, hvilket forbedrer tætningen af ​​den lukkede ventil.
• Med en bold i understøtninger. I et design med en kugle i understøtninger installeres og roteres bolden i understøtningerne, i den nederste del har den et aksialt fremspring, der passer ind i en fordybning i kroppen. Kuglens overflade presses tæt mod sæderne og lukker konstruktionen pålideligt, når den lukkes.

Hvilken hane er bedre at bruge til vandforsyning som den vigtigste, når man kommer ind i en lejlighed

Uanset hvilket materiale rørledningen er lavet af i et hus eller en lejlighed, placeres metalafspærringsventiler altid ved indgangen. Metalkonstruktioner er mere pålidelige, og i tilfælde af fejl er det lettere og hurtigere at ændre.

Hvilken udsigt er bedst til VVS

Det er umuligt at sige entydigt, hvilke arter der er bedre. Stålprodukter kan ruste og blive bevokset med salte; usædvanligt titanium, keramik, rustfrit stål er sjældne, dyre og der er ingen særlig mening at installere dem. Messing (bronze) og plast er tilbage. Indgangen er bestemt messing, polypropylen kan også leveres på plastdelene i systemet. Hvis systemet er monteret af tværbundet polyethylen, monteres rørene ved hjælp af fittings, og det er mest bekvemt at fastgøre metalprodukter til dem..

Efter materiale

Ved betjening af afspærrings- og styreventiler er det vigtigt, hvad produktet var lavet af. Afhængigt af anvendelsesformålet vil bestemt materiale blive taget

Som regel forsøger de at tage ventiler af messing, bronze, rustfrit eller plast til husholdningsbrug. Til udendørs brug er det tilrådeligt, ud over de anførte, at vælge støbejern og stål.

De vigtigste materialer, der er egnede til fremstilling af ventiler:

• Messing. Bruges til at lave små ting. Mekanismerne er lette, de modstår perfekt korrosion. Messingventilen har en lang levetid. Det bruges i koldt og varmt vandforsyningssystemer. Fastgøres til stål- eller plastrør. Den største ulempe ved sådanne mekanismer er imidlertid deres høje omkostninger;
• Støbejern. Det er altid tunge strukturer. De adskiller sig fra andre materialer i deres styrke og pålidelighed. Installeret på højtryksrørledninger. Støbejernsprodukter modstår perfekt deformationseffekter. På samme tid er omkostningerne ved ventilen lave, derfor bruges disse mekanismer ofte i VVS -systemer i lejlighedsbygninger, i sommerhuse, i den private sektor, garager;
• Stål. For produkter fremstillet af dette materiale er håndtagets udseende karakteristisk – det er et hjul, der kan drejes for at regulere strømningstrykket eller helt stoppe væskens bevægelse. Hvis vi sammenligner støbejerns- og stålprodukter, så har sidstnævnte en lettere vægt, enklere design. Låse- og reguleringsudstyr i stål kan repareres. De bruges ofte i vandledninger til levering af væsker med høje temperaturer og højt tryk. Det bruges i vandforsyningssystemer, hvor der er risiko for vandhammer.
• Rustfrit stål. Produkter fremstillet af dette materiale er billige. Ulempen ved et sådant produkt er, at det er tilbøjeligt til at blive dannet. Derfor anbefales det ikke at installere en sådan ventil på varmtvandsforsyningssystemer;
• Plast. Velegnet til langtidsbrug, det er billigt. Det vil være fri for korrosion og skala. Imidlertid er deres anvendelse kun mulig på plastrør..

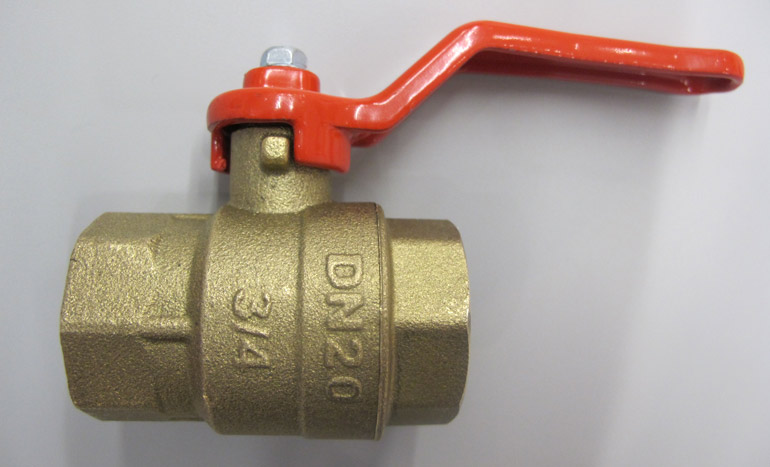

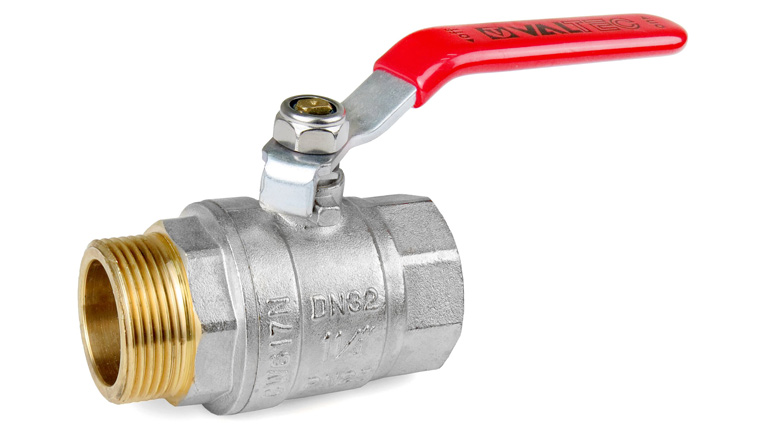

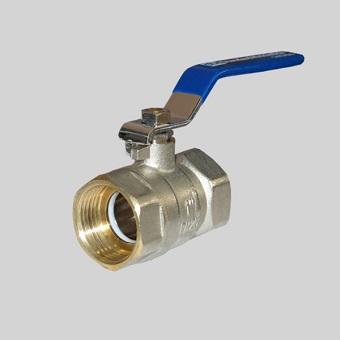

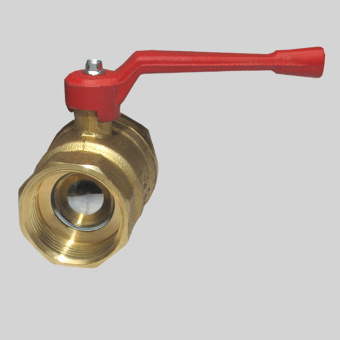

Kugleventil messing.

Messing kugleventiler er de mest almindelige vandhaner i VVS..

De vigtigste fordele ved messinghaner:

– lav pris;

– et stort udvalg af modeller fra forskellige producenter;

– korte leveringstider;

– god ydeevne for vand og gas;

– modstand mod mekanisk belastning.

De største ulemper ved messinghaner er:

– lille antal diametre, hovedsageligt produceret fra DN 8 til DN 100 mm;

– mangel på svejset udførelse;

– ustabil drift ved temperaturer over 200 grader C;

– umulighed for stabil drift af olieprodukter.

Kugleventil i stål.

Stålkugleventiler er ventiler lavet af kulstofstål (normalt stål 20 eller stål 25), som er meget udbredt i industrien og boliger og kommunale tjenester.

De vigtigste fordele ved stålkraner:

– lav pris;

– et stort udvalg af modeller fra forskellige producenter;

– korte leveringstider;

– god ydeevne for varmt vand og gas;

– modstand mod mekanisk belastning;

– bredt modelprogram.

De største ulemper ved stålkraner:

– ustabil drift ved temperaturer under -40 grader C;

– vanskeligheder ved langsigtet drift i koldtvandsforsyningssystemer;

– umulighed for drift i let aggressive miljøer.

Kugleventil lavet af legeret stål (koldtfast).

Koldbestandige kugleventiler er ventiler lavet af legeret stål (normalt 09G2S) og designet til drift ved lave temperaturer ned til -60 ° C, deres andre egenskaber falder sammen med stålventiler.

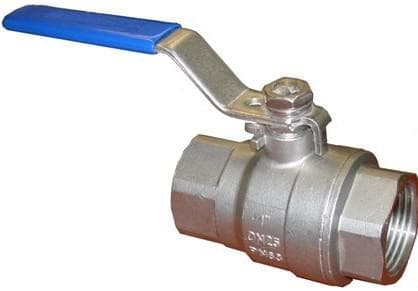

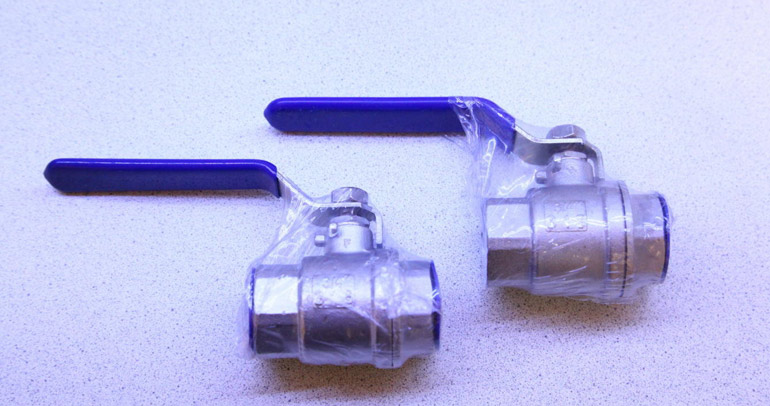

Kugleventil i rustfrit stål (rustfrit).

Kugleventil i rustfrit stål – disse er ventiler lavet af rustfrit stål (normalt 12X18H10T og lignende), som er meget udbredt i industrien.

De største fordele ved vandhaner i rustfrit stål:

– en lang række arbejdsmiljøer;

– evnen til at fungere ved temperaturer op til -60C.

De største ulemper ved haner i rustfrit stål:

– høj pris;

– snævert modelprogram, hovedsageligt produceret fra DN 8 til DN 300 mm;

– lange leveringstider for de fleste kraner.

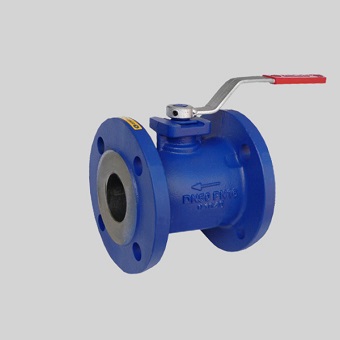

Kugleventil i støbejern.

Kugleventiler i støbejern er ventiler lavet af gråt (duktilt) støbejern. På grund af masseproduktionen af ​​stålkugleventiler er støbejernsventiler blevet dyrere, og de fleste producenter nægter at fremstille dem. Som et resultat var der fra omkring 2010 i Rusland kun en producent af støbejerns kraner og et stort antal illikvide aktiver, der blev produceret tilbage i 80’erne under Sovjetunionen. På grund af det faktum, at støbejerns kraner ikke har nogen fordele i forhold til stålkraner, anbefaler vi at ændre dem uden tvivl til stålkraner.

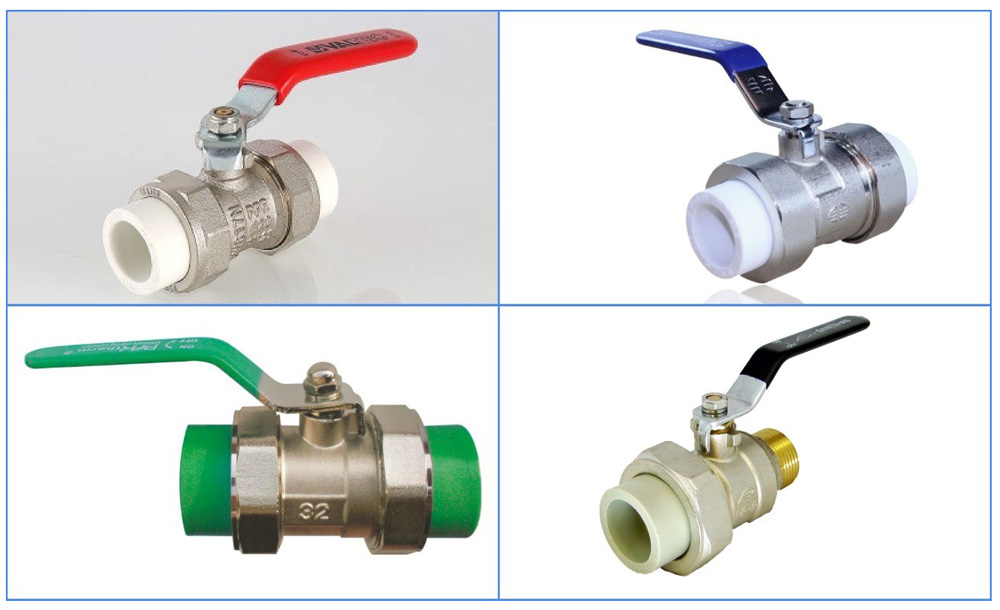

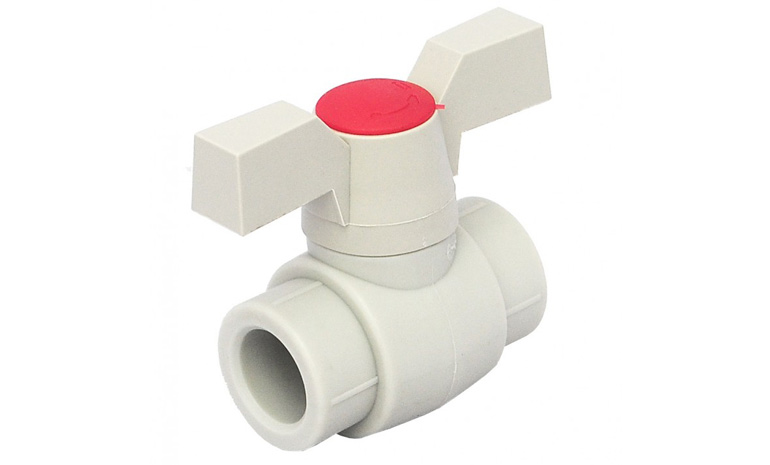

Kugleventil plast

Plastkugleventiler er ventiler fremstillet hovedsageligt af polypropylen og beregnet til installation på plastrør.

De største fordele ved polypropylenhaner:

– holdbarhed, der kan sammenlignes med messing;

– pris;

– let vægt.

De største ulemper ved polypropylenhaner:

– mulighed for installation kun på plastrør.

Ved fastgørelsesmetode

Hver ventiltype har sine egne designfunktioner og metode til tilslutning til vandforsyningsprocessen. Produkter fastgøres med yderligere elementer eller svejses til rørledningen.

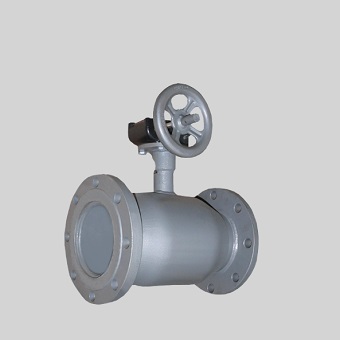

Flangeforbindelse. Bruges til at forbinde støbejern eller ståludstyr. For korrekt fastgørelse skal enderne af mekanismens forgreningsrør have flanger med en gummipakning. Installationsprocessen er som følger: enden af ​​røret og grenrøret på afspærringsudstyret leveres med flanger. En gummipakning er installeret mellem dem. Forbindelsespunktet strammes med bolte for at sikre.

Koblingsfastgørelse sker på grund af et ekstra forgreningsrør, som skrues fast på enden af ​​ventilen og har en ekstern sekskant, så skrueprocessen er let, du kan bruge en skruenøgle. For det første vikles en linnedstreng på mekanismens grenrør til tæt fastgørelse og forhindring af lækager. Et specielt MUF -tape bruges også, forsegler og forhindrer lækager.

Tsapovy forbindelsesmetode. En del med en udvendig gevind på grenrørene bruges. Det installeres tæt på røret, og ved hjælp af forbindelsesmøtrikken sættes mekanismen i drift. En metalpakning er ansvarlig for stramhedens stramhed; der bruges også specielle smøremidler.

Svejset fastgørelsesmetode. Allerede fra navnet bliver det klart, at installationen finder sted ved svejsning. Denne installation af ventilen er tilladt både på metalrør og plast.

Det skal bemærkes, at når du installerer ventilen på en flanget måde eller bruger et gevind, kan udstyret fjernes for reparationsarbejde. Hvis ventilen er svejset på, er det ikke muligt at reparere den igen..

Fastgørelse af plastikafspærringsventiler har sine egne teknologiske egenskaber. Især deres svejsning udføres med en særlig svejsemaskine. Strukturen, der skal installeres, består udelukkende af plastelementer. For at forbinde ventilen og røret opvarmes begge rør til den nødvendige temperatur. I dette tilfælde er det værd at overveje en detalje – ydersiden opvarmes på røret, indersiden af ​​grenrøret opvarmes på hanen. Så snart plastikken bliver blød, indsættes røret i røret og får lov til at afkøle. Molekylær vedhæftning sker indeni, hvilket garanterer fuldstændig forsegling af knuden

Varianter af kuglelåsemekanismer

Denne type afspærringsanordning har flere sorter, der adskiller sig i design, gennemstrømning, flowregulering, styreenhedens struktur og fremstillingsmateriale. Nedenfor ser vi på disse spørgsmål..

Materialer brugt til kugleventiler

Til fremstilling af ventiler kan en række metaller og deres legeringer bruges:

• stål;
• messing;
• bronze;
• støbejern;
• chrom;
• zink-aluminiumslegering;
• polypropylen.

Brugen af ​​dette eller det pågældende materiale skyldes delens formål og funktionerne. Det mest almindeligt anvendte metal til fremstilling af kugleventiler er messing, hvilket skyldes dets høje korrosionsbeskyttelse og styrkeegenskaber..

Portenhedens muligheder

I henhold til lukkeanordningens muligheder er kugleventiler opdelt i:

• låsning – har kun to positioner: åben og lukket;
• regulering – i stand til problemfrit at ændre trykket i arbejdsmiljøet;
• trevejs – kroppen er en tee, hullerne i metalkuglen er lavet på en sådan måde, at det er muligt at omdirigere væsken til forskellige grene af rørledningen eller forbinde strømme af to arbejdsmedier sammen.

Kugleventilens strømningskapacitet

Ved gennemløb skelnes følgende typer koblingskugleventiler:

• fuld boring. Diameteren af ​​det gennemgående hul i portenhedens kugle er den samme eller lidt mindre (1-10%) af rørets indre sektion. Dette gør det muligt at springe arbejdsmiljøet fuldstændigt over;
• standardboring. Hullet i kuglen på arbejdsenheden er mindre end grenrørets indvendige diameter, hvilket reducerer ventilens gennemløb.

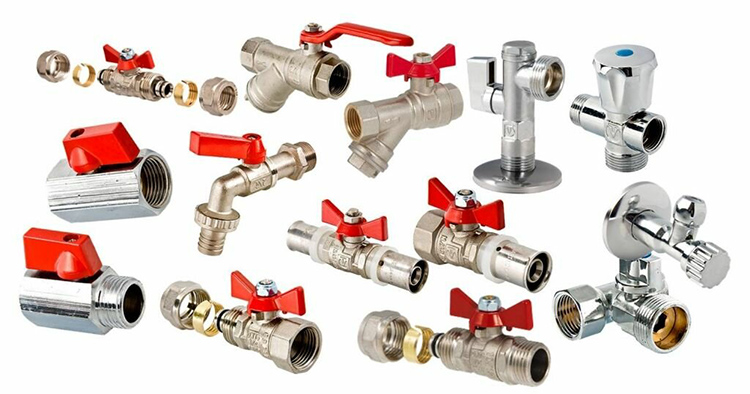

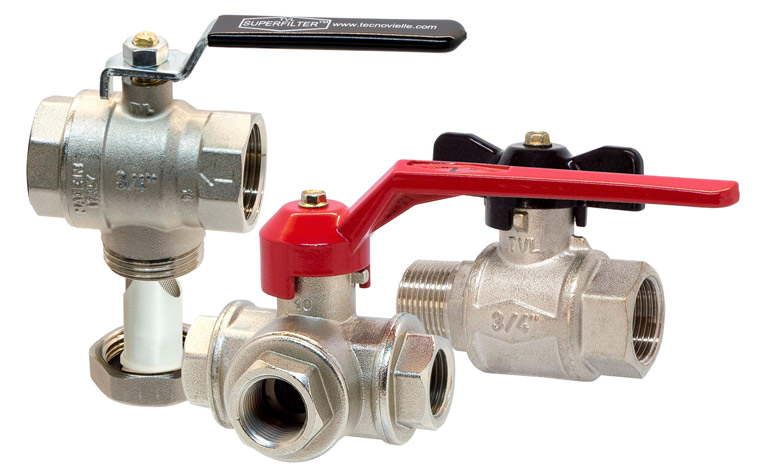

Varianter af kuglekoblingsventiler

Som enhver mekanisme kan sådanne ventiler være forskellige. Nogle af typerne er mere almindelige i hverdagen, andre bruges sjældnere, men det er værd at overveje alt, for at læseren kan få mere detaljerede oplysninger. Hovedkriterierne, som kuglekoblingsventiler er opdelt efter:

• gevindstik;
• båndbredde;
• type låsemekanisme;
• kontrol metode;
• fremstillingsmateriale.

Gevindforbindelser og deres typer

Gevindstik bruges til at forbinde ventilen til røret og tilslutte det til systemet. De kan være af tre typer:

• ekstern – en møtrik på røret er skruet fast på koblingskugleventilen på begge sider. Til forsegling bruges en paronit-, gummi- eller silikonepakning her;
• indvendig – gevindet er placeret i ventilens krop. På samme tid skrues det fast på rørets ydre gevind, og tætningen laves ved hjælp af hør eller FUM -tape;
• kombineret – her er der begge tidligere muligheder, der er placeret på forskellige sider

Messing

Denne type produkt betragtes som den mest populære, når det er nødvendigt at installere det på rørledningsbeslag for at regulere væsketilførslen. I produktionsforløbet anvendes forkromet eller poleret messing. Takket være dette er det muligt at opnå et produkt af høj kvalitet..

Kugleventilen, der er lavet af messing, er i stand til at modstå store temperatursvingninger, hvilket resulterer i, at enheden kan udføre alle sine funktioner, selv under ekstreme forhold. Messingventiler korroderer ikke, derfor er deres levetid meget længere end stålprodukter.

Kobling

Denne ventil er også en almindelig type kugleindretning. Det er kendetegnet ved tilslutning til et rør eller en lagertank til væske ved hjælp af koblinger. De har en indvendig cylindrisk gevind.

Desuden kan koblingsventilens udformning indebære tilstedeværelsen af ​​et indvendigt konisk gevind. For at åbne hanen skal du tage håndtaget og dreje det mod uret. Når håndtaget er i en position parallelt med røret, betyder det, at ventilen er helt åben..

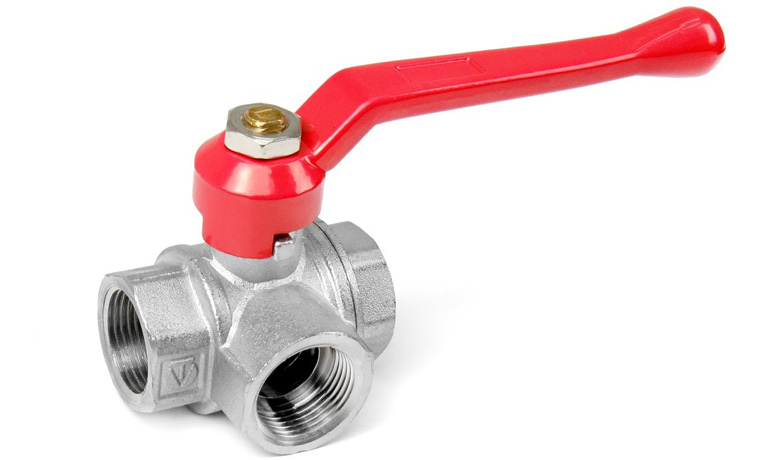

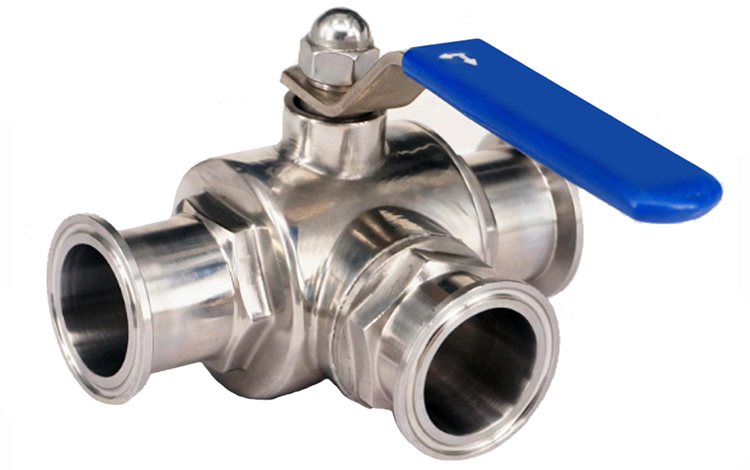

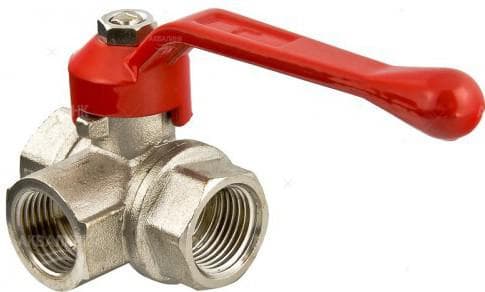

Tre-vejs

Denne type kugleventil er kendetegnet ved tilstedeværelsen af ​​et indløbs- og to udløbsrør. Dette gør det muligt at blande mediestrømme med forskellige parametre. Baseret på de angivne egenskaber har trevejshaner fundet deres aktive anvendelse i VVS, når der installeres en mixer.

Desuden har sådanne produkter følgende positive egenskaber:

• enkelhed i design;
• lille størrelse;
• kort behandlingstid
• kan bruges til tyktflydende og kontaminerede medier.

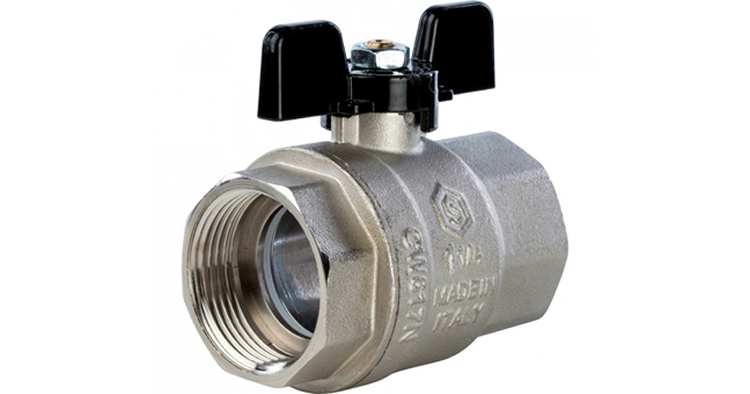

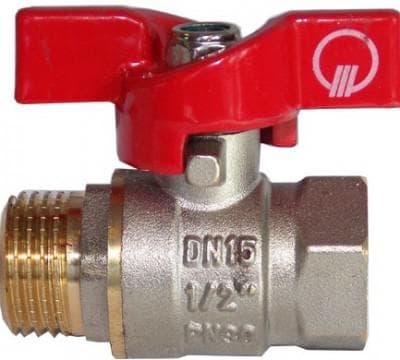

Sommerfugl

En sådan indretning har et legeme lavet af smedet messing. Det eksisterende kugleelement er forkromet. For at styre sommerfuglhanen er der en speciel håndtag, der ligner en “sommerfugl”. Dette håndtag er belagt med epoxyemalje under produktionen..

Vinklet

Kuglehane bruges til at forbinde til koldt og varmt vandforsyningssystemer. Typisk kan de findes i slangen til cisternen, mixer, vasketøj og opvaskemaskine. Tilslutningsprocessen udføres ved hjælp af fleksible stik med en møtrikmøtrik. Takket være en sådan hane er det muligt at afbryde tilførslen af ​​væske til en bestemt vandforbrugskilde..

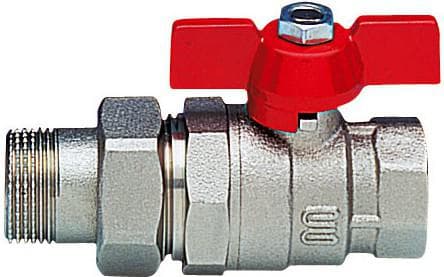

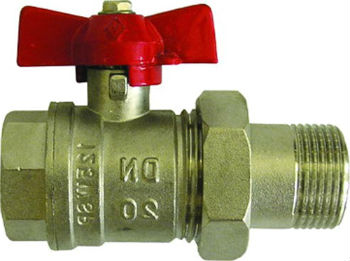

Krave (amerikansk)

Denne version af kugleventilen præsenteres i form af afspærrede rørledningsbeslag. Et sådant produkt udfører en fuldstændig lukning eller åbning af fluidpassagen i røret. Til fremstilling af et kugleventillegeme med en møtrikmøtrik (amerikansk) anvendes messing og fornikling.

Hvad er kugleventilerne efter typen af ​​forbindelse ?

Koblingskugleventiler er ventiler med gevindforbindelser, som er meget udbredt inden for forskellige områder af industri og boliger og kommunale tjenester. Disse ventiler fås fra DN8 til DN100, husmateriale: messing, stål og rustfrit. De største fordele ved sådanne kraner er: let vægt, lille konstruktionslængde, lave omkostninger. Ulemperne ved koblingskugleventiler omfatter et snævert område af diametre og kompleksitet under vedligeholdelse (ventilen er tilstoppet med skala osv.) Og reparationsarbejde.

Der er flere varianter af trådtype:

– kugleventil vn-vn med indvendigt gevind på begge sider;

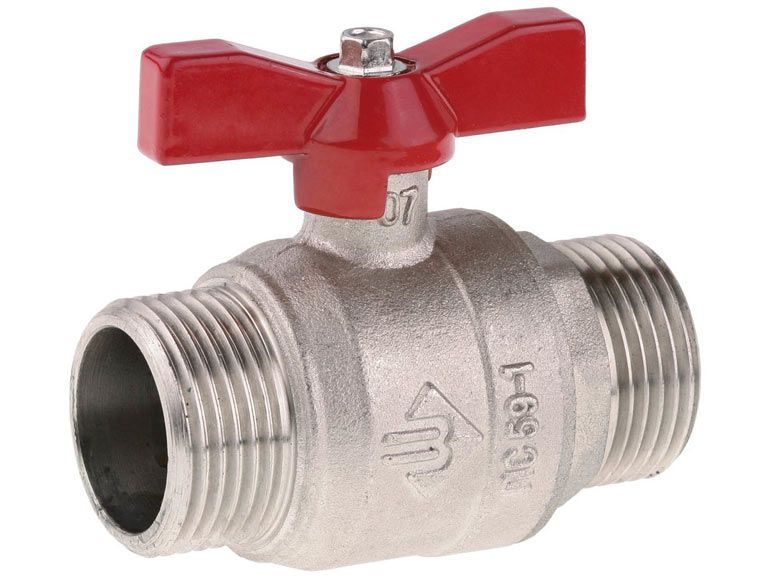

– kugleventil nar-nar (også kaldet kugleventilstift) med udvendigt gevind på begge sider;

– en kugleventil er en ventiltype med et udvendigt gevind, kun fittings skrues på hvert gevind;

– kugleventil vn-planke med et indvendigt gevind på den ene side og et udvendigt gevind på den anden side;

– kugleventil med “amerikansk” med et indvendigt gevind med en og en møtrik på den anden side.

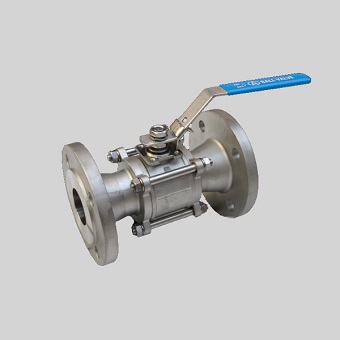

Flangede kugleventiler er ventiler, der er forbundet direkte med returflangerne. Disse ventiler fås fra DN15 til DN800, kropsmateriale: støbejern, stål og rustfrit. Den største fordel ved sådanne ventiler: nem installation og vedligeholdelse, anvendelighed for hele trykområdet. Ulemperne ved flangede kugleventiler omfatter stor vægt og overordnede dimensioner samt mulighed for at løsne sig over tid med at stramme boltene og som følge heraf tab af tæthed.

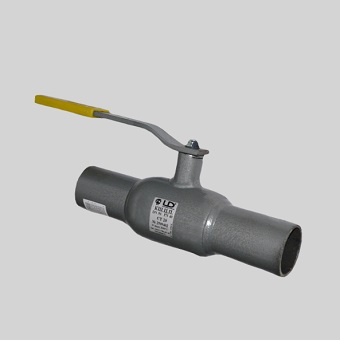

Kugleventil til stødsvejsning er ventiler med stødsvejsesender. Disse ventiler er fremstillet fra DN10 til DN800, husmateriale: stål og rustfrit. Den største fordel ved sådanne kraner: komplet og pålidelig tæthed af forbindelsen, lille, i sammenligning med flanger, vægt og konstruktionslængde. Ulemperne ved svejsede kraner inkluderer umuligheden af ​​vedligeholdelse, kompleksiteten ved demontering og udskiftning.

Ved kropsgeometri

Kugleventiler bruges på ulige sektioner af rørledningen. Ventilen kan bruges som en gennemgående ventil med samme eller forskellige størrelser af indvendige eller udvendige gevind; den placeres ofte på rørledningens gren for at dræne eller fylde den med vand. Hvis vandhanen bruges til kunstvanding, er en af ​​dens ender udstyret med et sildebensbeslag for at fastgøre den fleksible slange til klemmer eller ledninger; til grov sandrensning er et indbygget filter anbragt i kroppen på nogle modeller.

Der er sorter designet til at ændre strømningsretningen, de har tre input (tre-vejs). Andre installeres bekvemt i en rørledning, der ændrer dens vinkelposition – deres krop er udstyret med forbindelsesrør placeret i en vinkel (vinkelvisninger).

Efter dimensionelle parametre

DN -markeringerne på ventilhuset angiver kanalens diameter i millimeter og sjældnere i tommer, følgende nominelle størrelser betragtes som almindeligt accepterede: 1⁄2 (15 mm), 3⁄4 (20 mm), 1 (25 mm) ), 1 1⁄4 (32 mm), 11⁄2 (40 mm), 2 (50 mm) tommer. Det skal bemærkes, at for husholdningsafspærringsventiler i systemer med koldt og varmt vandforsyning, opvarmning, anses den højeste størrelse for at være et tværsnit på 32 mm. Næsten alle ventiler med kanalpassager op til 50 mm er udstyret med gevinddyser, 50 mm og derover ventiler er udstyret med skiveplader til flangeforbindelse.

Arbejdspres

Nominelt tryk (bogstaverne PN med et tal) er den anden indikator, der er fastgjort til kroppen af ​​alle vandhaner. Den digitale betegnelse viser, hvilket tryk ventilen tåler i løbet af dens levetid ved en omgivelsestemperatur på 20 ° C.Den digitale værdi af Pn er angivet i atmosfærer (barer) svarende til 0,1 MPa, standardindikatorer er 10, 16, 25, 40, mindre almindelige importerede modeller (Bugatti) med højere trykegenskaber på 50 og 64 bar.

Type passage kanal

Kugleventiler produceres i to typer – med en reduceret boring, en standardstørrelse (1/4 inch) mindre end rørledningens tværsnit og fuld boring. Når de vælger afspærringsventiler, forsøger de at tage denne faktor i betragtning ved at montere fuldborede enheder i sektionen af ​​rørledningen, hvor de har mindst hydraulisk modstand mod strømmen. Modeller med reduceret kanalpassage installeres bedst på forgreninger til dræning eller påfyldning af rør med væske – så påvirker deres diameter ikke systemets ydeevne.

Rørforbindelsesmetode

Det blev bemærket ovenfor, at i det overvejende flertal af tilfælde er metalkugleventiler til rørledninger med en diameter på op til 50 mm lavet til en gevindforbindelse. Store modeller fra 50 mm er ofte lavet med flanger. Industrielle sorter af jernholdige metaller fremstilles til svejsning, husholdningsvarianter til installation i polymerrørledninger er udstyret med rør til lodning (PP polypropylen), limning (PVC polyvinylchlorid), kompressions- eller presseforbindelser til rør fremstillet af lavtrykspolyethylen ( HDPE) eller metalplast (PEX-AL-PEX).

Form og materiale på håndtaget

Alle typer kugleventiler er udstyret med håndtag i forskellige former, dette blev ikke gjort ved en tilfældighed og bestemmer anvendelsesområdet for enheder.

• Konsolens enkeltgrebsmodeller har en tendens til at blive monteret på steder uden direkte adgang for mennesker eller i trange rum. I dette tilfælde kan håndtaget ikke flyttes ved et uheld, og takket være det lange håndtag er det praktisk at dreje det på et svært tilgængeligt sted med en finger på en hånd.
• Ankeret med et sommerfuglhåndtag er monteret på steder, hvor det kan røres ved et uheld, da der skal bruges mere kraft for at dreje det end for en cantilever -model, reduceres sandsynligheden for dets utilsigtede åbning betydeligt.
• Sommerfuglhåndtaget med en lille tallerken bruges til at levere vand til vaskemaskiner, det er også svært at dreje det ved et uheld, og de små overordnede dimensioner og den samme forkromning med vandhanen øger produktets dekorative effekt.

Husholdningsarmaturer er lavet af stål eller aluminium pulverlakeret i røde, sorte eller gule farver, polymermaterialer.

Hvad er kugleventiler efter type passage ?

En kugleventil med fuld boring er en ventil, hvor den angivne nominelle diameter DN falder sammen med værdien af ​​den reelle passage i kuglen. For eksempel for en fuld boring DN100 og diameteren og den reelle passage i kuglen er 100 mm.

En standard boringskugleventil er en ventil, hvor den angivne nominelle diameter altid er større end det faktiske hul i kuglen. For eksempel har en standardboringsventil DN100 en nominel boringsdiameter på 100 mm, og den faktiske boring i kuglen er 80 mm. Den største fordel ved standardboringsventiler er deres lavere pris i sammenligning med ventiler med fuld boring..

Mange vil spørge – hvorfor dukkede standardboringsmodellen op og er så populær? (mere end 90% af alle kugleventiler er standardboringer). Svaret er ret interessant. På grund af ventilens udformning, når der opnås en lav hydraulisk modstand af arbejdsmediet, når den passerer gennem kuglen, er gennemstrømningen af ​​en standardflowventil undertiden endnu større end ventiler og portventiler med samme diameter, og da kugleventiler er blevet udbredt siden 2000, erstatter de uden problemer lignende beslag uden tab af tryk og medium flow.

Hvad er kugleventiler efter kropstype? ?

Den helsvejsede kugleventil er en ikke-adskillelig ventil lavet af carbon, legering eller rustfrit stål, som på grund af det svejste legeme har en lavere pris i forhold til sammenklappelige ventiler. I betragtning af kranens levetid på omkring 20 år opstår behovet for obligatorisk brug af en sammenklappelig struktur ganske sjældent.

En sammenklappelig kugleventil er en kran, der kan skilles ad og serviceres. Den eneste betydelige nuance er, at uden specialudstyr er det usandsynligt, at det vil være muligt at udføre demontering og vedligeholdelse af høj kvalitet uden tab af tæthed..

Hvad er kugleventilerne efter typen tætning ?

Vores erfaring viser, at 99% af alle kugleventiler er PTFE-forseglede, med undtagelse af versioner med høj temperatur, hvor der anvendes metal-til-metal-tætninger..

PTFE (fluoroplast, teflon) er en temperaturbestandig polymer, der sikrer stabil drift på varmt og koldt vand, industrielle olier, kulbrinteblandinger (råolie, naturgas), damp (op til 150C). Driftstemperaturområde fra -10C .. + 150C, maksimal tilladt temperatur -40C .. + 200C.

Metal til metal er en tætning, hvor ventillegemet og kuglen er i kontakt med hinanden uden bløde tætninger. Den største fordel ved metaltætninger er modstandsdygtighed over for høje temperaturer. Den største ulempe kan betragtes som vanskeligheden ved at sikre tæthedsklasse A.

Hvad er kugleventilerne efter type kontrol ?

Manuel kugleventil – det er de mest almindelige kugleventiler med et håndtag eller “butterfly”.

En kugleventil med gearkasse er en ventil med en mekanisk gearkasse på. Reduktionsenheden skal installeres på alle ventiler med diametre over 300 mm samt på ventiler med en mindre diameter, hvor det er nødvendigt at sikre en jævn åbning af kugleventilen.

Kugleventil med elektrisk drev – det er kraner med elektriske drev installeret på dem bruges til fjernbetjening af teknologiske processer samt til nødstop af rørledninger.

Kugleventil med pneumatisk drev – disse er ventiler med pneumatiske drev installeret på dem bruges til fjernbetjening af teknologiske processer samt til nødafbrydelse af rørledninger i farlige områder, hvor installationen af ​​et elektrisk drev er uacceptabelt.

Hvilke parametre er vigtige, når du vælger en kugleventil ?

Mange af vores kunder står over for behovet for at installere en kugleventil på anlægget, men de har ikke et mærke.I dette tilfælde kan du vælge den ventil, du har brug for..

Overvej hvilke parametre der er vigtige, når du vælger en kontraventil.

– ventildiameter, DN – normalt falder det sammen med rørledningens diameter. Standardudvalg af diametre i millimeter og tommer: 6, 8, 10 (3/8 “), 15 (½”), 20 (¾ “), 25 (1”), 32 (1 “), 40 (1 ½” )), 50 (2 “), 65 (2 ½”), 80 (3 “), 100 (4”), 125, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800 mm.

– ventil nominelt tryk, PN – Standard trykområde: 10, 16, 25, 40, 63, 100, 160 kgf / cm2. Når du vælger det nominelle tryk, er det værd at overveje, at for stabil og langvarig drift af ventilen er det nødvendigt, at arbejdstrykket er 2 gange mindre end det nominelle. For eksempel har du et tryk på 12 kgf / cm2 i dit rør. Det er nødvendigt at installere en kran ved 25kgf / cm2. Hvis du installerer en kran på 16 kgf / cm2, kan kranen muligvis svigte inden for et par måneder..

Hvad er bedre at sætte en kugleventil, en butterflyventil, en afspærringsventil eller en portventil ?

Vores mange års erfaring med afspærringsventiler siger, at der ikke er en universalventil, og for forskellige driftsbetingelser er det nødvendigt at installere forskellige typer ventiler. Overvej de tilfælde, hvor det er fornuftigt at installere kugleventiler:

– brugsvand og gaskommunikation – her anbefaler vi installation af messingkugleventiler.

– industrielle gas- og olierørledninger – her anbefaler vi installation af stålflanger og svejsede ventiler.

– varme- og varmtvandsforsyningssystemer – her anbefaler vi installation af stålflanger og svejsede ventiler.

Lad os nu se på de mest almindelige fejl ved valg af kugleventiler:

– stålhaner kan ikke installeres i koldtvandsforsyningssystemer, da der er meget ilt i vandet, og vandhanen bogstaveligt talt bliver tilgroet med rust i 3-6 måneders drift og fejler. For langvarig drift anbefaler vi at installere ventiler med en gummikile.

– det er umuligt at installere stålhaner med en fluoroplastisk tætning på damprørledninger med en konstant damptemperatur over 150C, da bogstaveligt talt inden for 1-2 måneder efter drift begynder tætningen at svigte, og ventilen mister sin tæthed. For stabil drift af dampledninger anbefaler vi at installere ventiler med en metal-til-metal-tætning, som uden problemer står ved høje temperaturer.

Hvilke kugleventiler man skal vælge

Hovedkriterierne for valg af kugleventil:

1. Diameter / nominel boring (DN eller DN). Denne egenskab er angivet på produktets krop. Diameteren på de mest populære kraner i Rusland er fra 15 til 50 mm.
2. Tilslutningstype. Hvis et hjemmesystem er udstyret, tager de normalt modeller med en ærmetilslutning. For hurtig installation er en ændring med en møtrikmøtrik (“amerikansk”) praktisk.
3. Maksimalt arbejdstryk (PN). Denne parameter anvendes også på kroppen. Til vandforsyningssystemer derhjemme køber de ofte vandhaner designet til tryk op til 16 atmosfærer (16PN). Det anbefales at installere vandhaner i varmesystemer med en “margin” for driftstryk (f.eks. 40PN). Ventillegemets materiale i systemer med et varmt kølevæske (fra 1000C) ødelægges hurtigere (især hvis der købes en billig messingindretning uden beskyttende belægning).
4. Kassemateriale, vægtykkelse. For de fleste ikke-industrielle systemer er messinghusventiler velegnede. De mest pålidelige er lavet af varmpresset CW617N messing. En magnet hjælper med at bestemme materialet (messing eller jern): det bør ikke tiltrækkes. En budgetløsning – billige kugleventiler lavet af silumin, en aluminium -siliciumlegering. Sådanne produkter er lettere end deres messing -modstykker. Materialet blev forelsket i håndværksmæssige kinesiske producenter, da det ikke kræver dyrt forarbejdningsudstyr. På trods af de lave priser på silumin kugleventiler anbefales det ikke at købe dem på grund af materialets skrøbelighed. I billige produkter sparer de også på sagens materiale: deres vægge er meget tyndere.
5. Overfladekvaliteten af ​​lukkeren og samlingen. Det er problematisk at skille kranen ad i butikken, men du kan visuelt inspicere kuglens overflade. Den skal være poleret og fri for ridser. Tætningsdele skal være teflon, ikke gummi. Når du drejer på knappen, skal du sørge for, at bolden fuldstændigt dækker passagen. Håndtaget skal sidde tæt, uden modreaktion.
6. Produktionstid. Hvis kranen har været på lageret i mere end 5 år, er der stor sandsynlighed for, at tætningselementerne har ændret deres egenskaber. Se derfor ikke kun på garantiperioden, men også på fremstillingsdatoen..
7. Varemærke. I branchen har kraner fra russisk produktion (f.eks. ADL, BAZ) vist sig godt. Produkter til olie- og gasproduktionsindustrien, der overholder GOST og internationale certifikater, konkurrerer med succes med vestlige mærker. Dyrere, men robuste kraner produceres under tyske, spanske og italienske mærker. Det vigtigste er, at en falsk ikke er skjult under hanen med VALTEC-, BUGATTI- eller DANFOSS -mærket.

Det er bedre at købe en kugleventil ikke på markedet, men i en specialbutik, der giver en kvalitetsgaranti.

Tips til installation og betjening

Inden ventilen installeres, tørres tråden af ​​med en klud og rengøres for støv, spåner, snavs; den gamle tråd skal køres af med en matrice – dette vil rense tråden for rust og bundfældede calcium- og magnesiumsalte. Først prøves kranen – FUM’en vikles uden tape, og antallet af omdrejninger huskes. Retningen for viklingen af ​​båndet skal falde sammen med armeringsviklingens retning. Hanen skrues på samme antal omdrejninger som ved montering. Det mindste antal omdrejninger er 4. Derefter skrues nalen på samme måde, eller møtrikken skrues på den anden side.

Systemet er fyldt med vand og testet, hvis der er en lækage, skal forbindelsen skrues af, tilføjes et tætningsmiddel (FUM), strammes og testes igen.

Under drift er det nødvendigt at lukke og åbne hanen mindst en gang om måneden – dette fjerner saltaflejringer fra kuglen. Hold ikke lukkeren delvist åben – det fører til for tidlig slid af lukkeren. Håndtagets position skal enten være åben eller lukket.

Udvælgelsestip

Næsten hele udvalget af de bedste kugleventiler til hjemmet kommer til messingprodukter – pålidelige, ikke -ætsende, holdbare, billige og udbredte. På polypropylenrør bruges polypropylenstrukturer til at afbryde en del af systemet. Metalprodukter sættes altid på input.

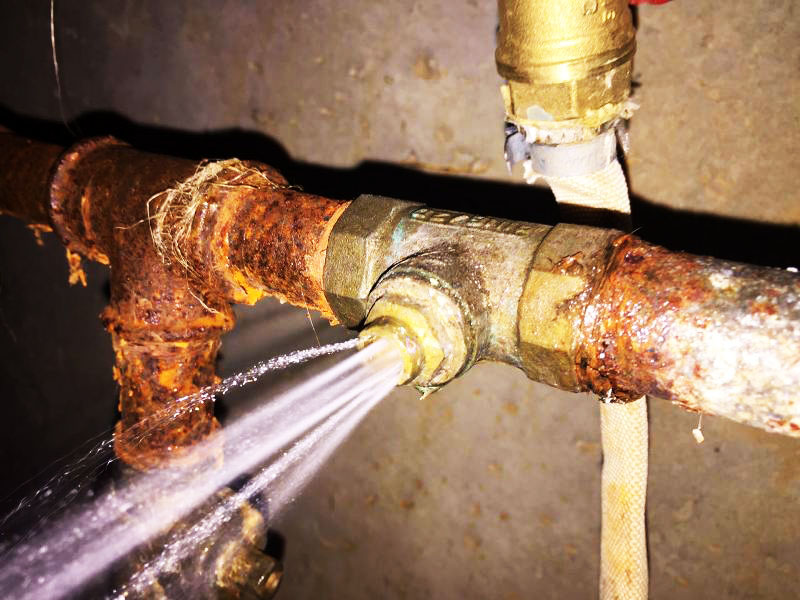

Utætheder i vandsystemer er dyre, så du bør købe produkter i temmelig store butikker med en kvittering og et certifikat. Bliv ikke hængt på importerede produkter – indenlandske producenter producerer også produkter af god kvalitet.

Kranen skal inspiceres – der må ikke være chips, revner; tråden skal have mindst 4-6 hele omdrejninger uden at sidde fast; væggene skal være tykke nok; det er nødvendigt at inspicere vandhanen indeni, kontrollere hvordan håndtaget og kuglen drejer, om der er et hul i bolden (og om der er en kugle – lejlighedsvis er der “dummies”, hvor kroppen skæres som et rør, håndtaget drejer ikke, der er slet ingen bold). Derudover er det nødvendigt at prøve at forstå, om kroppen ikke er silumin – metallet indvendigt vil være hvidt, og armaturet vil virke let – densiteten af ​​silumin er mindre end messing (ifølge standarden – 8,5-8,7 g / cm³). Du kan ikke købe Silumin – nogle gange brister det allerede under installationen.

Håndtaget er mere pålideligt og mere praktisk end “sommerfuglen” i drift, men når du installerer armaturet mod en væg eller i et trangt badeværelse, bør du overveje, om der er plads nok til at dreje håndtaget, eller om du skal købe en ” sommerfugl”. For at komme ind skal du oftest vælge en hane med gevindforbindelser af typen “møtrikforening”.

cirka pris

Messingskraner med løbende diametre på 15 og 20 mm koster fra 150 rubler, polypropylen med samme diametre – fra 110 rubler. En grebsblander til køkkenet koster fra 2.000 rubler (den enkleste) til … der er ingen grænser for perfektion – der er blandemaskiner, der koster titusinder, og for et brusebad kan de endda vare op til 100.000.

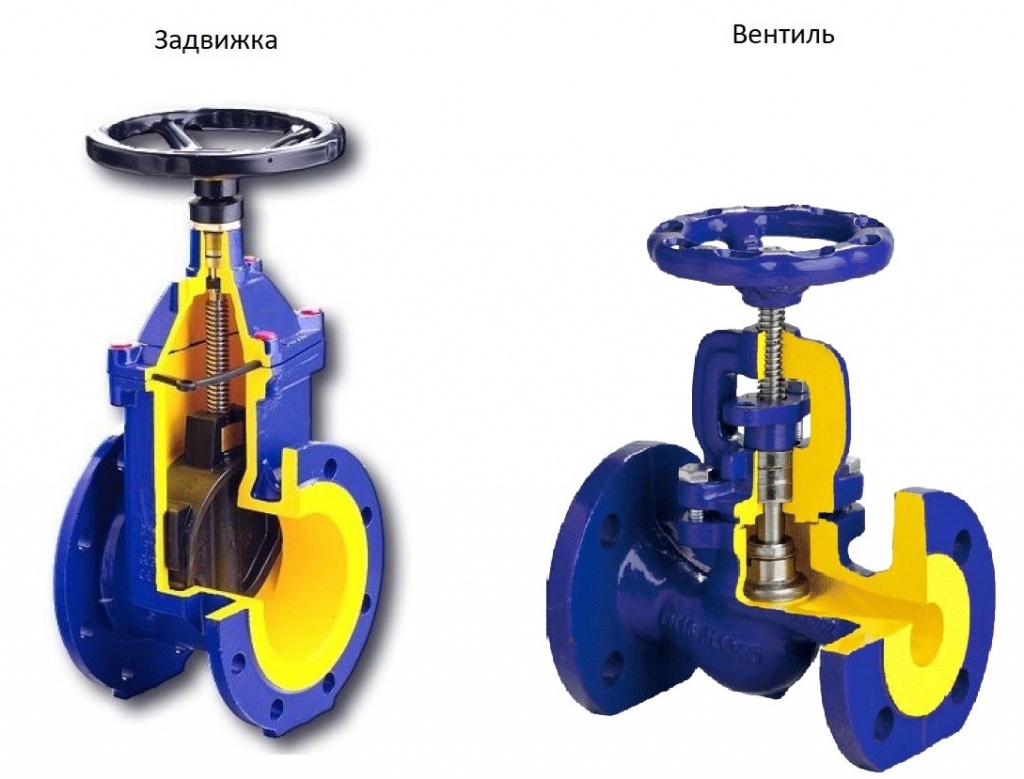

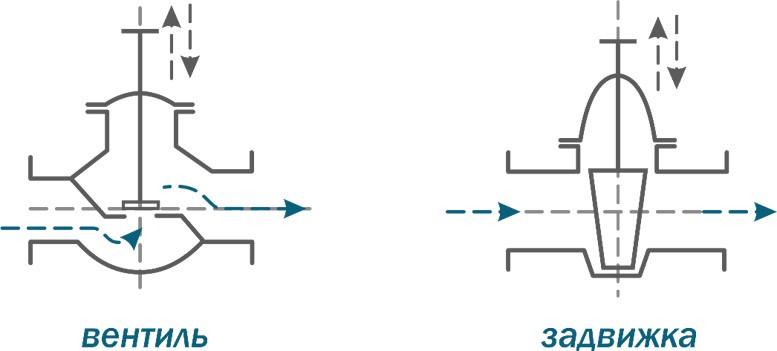

Strukturelle forskelle mellem en portventil og en ventil

Hovedforskellen mellem en portventil og en ventil ligger i udformningen af ​​afspærringselementerne.

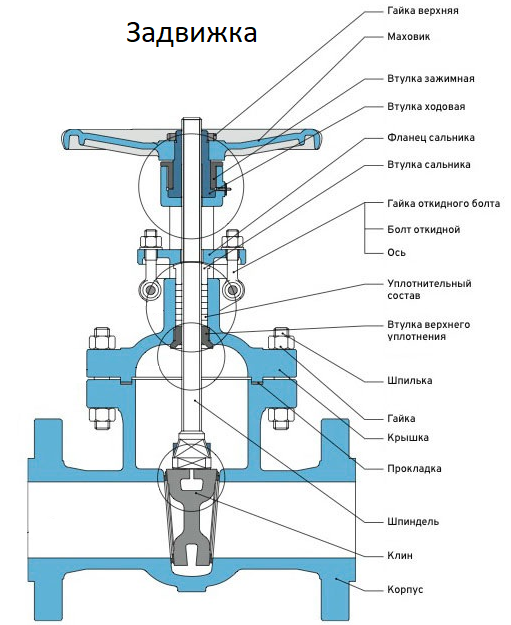

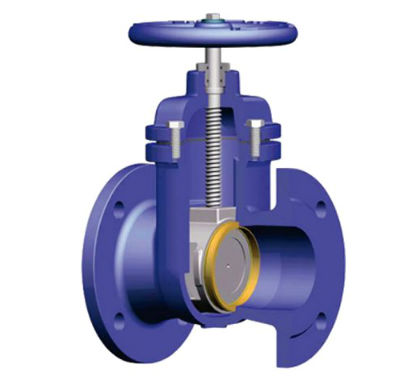

I en ventil er det en kile- eller parallelventil bestående af en eller to skiver. Når spindlen roterer, bevæger afspærringselementet sig vinkelret på arbejdsmediets strømning og åbner eller lukker ventilens gennemgående hul.

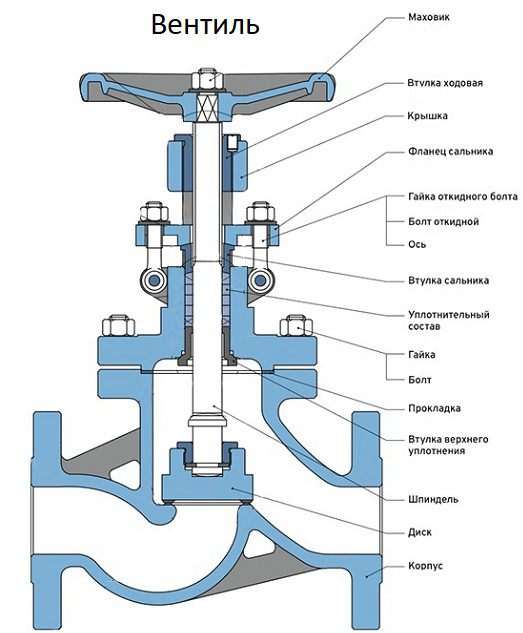

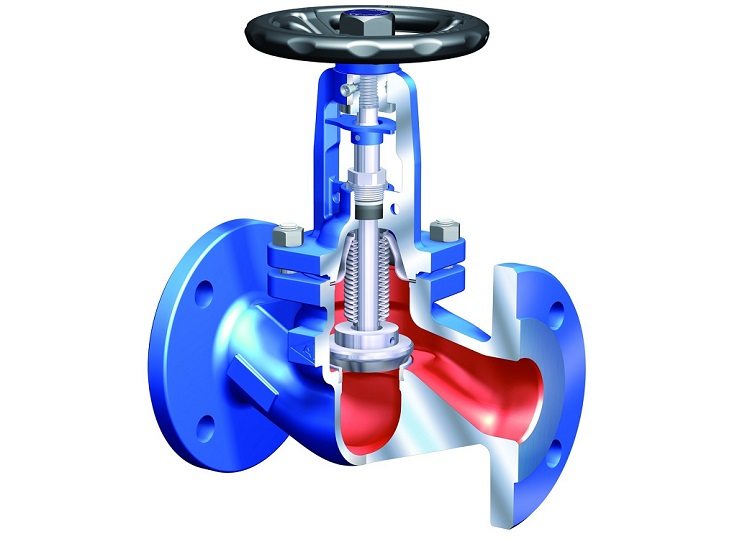

Ved ventilen er afspærringselementet en kegle eller skive (spole) med en gevindskåret stilk, der bevæger sig parallelt med strømmen. Når stammen roterer, sænkes afspærringsventilen ned i sædet, hvorved tilførsel af væske stoppes. Ved omvendt rotation stiger afspærringselementet og åbner banen for bevægelse af arbejdsmediet.

Ventilhuset har en cylindrisk form. Strømmen af ​​arbejdsmediet bevæger sig lige igennem det. Når ventilen er i “åben” position, bevæger strømmen sig i en lige linje med lille eller ingen forhindring. En lille forhindring kan være indsnævring af boringen og tilstedeværelsen af ​​o-ringe i den. Tætningselementerne sikrer en tæt tilpasning af portventilens lukkeelement i “lukket” position. Dette husdesign har lav hydraulisk modstand..

Ventilhuset har et meget mere komplekst design. I den bevæger arbejdsmediets strømning sig ikke lige som i en ventil, men foretager to på hinanden følgende omdrejninger i rette vinkler. Dette design skaber en høj modstand, når ventilen er åben, dvs. når lukkeren hæves og reducerer arbejdsmediets strømningshastighed markant. Når ventilen lukkes og åbnes, bevæger afspærringselementet imidlertid kun en fjerdedel af den nominelle diameter, og for portventiler skal den flyttes til fuld diameter. På grund af denne omstændighed er bygningshøjden på portventilerne meget højere end ventilernes..

Funktionelle forskelle mellem portventil og ventil

Både ventilen og ventilen udfører deres opgave på rørledningen – at lukke arbejdsmediets strøm med kun en forskel.

Ventilen har kun to positioner: “åben” eller “lukket”. De der. åbner eller lukker bevægelsen af ​​arbejdsmediets strømning. Der er ingen tredje.

Ventilen kan ud over disse to positioner også være i en mellemstilling og delvist blokere strømmen af ​​arbejdsmediet. Således regulerer ventilen strømmen i rørledningen..

Ventilerne har følgende fordele

• kort spindelslag, når lukkeren er helt lukket;
• de bedste betingelser for at sikre tætheden af ​​strømafbrydelsen
• minimal friktionsslid på sælerne.

Væsentlige ulemper omfatter:

• høj hydraulisk modstand, hvilket øger energiforbruget til pumpning af mediet betydeligt og det nødvendige tryk i rørledningen;
• begrænset strømningsdiameter, som ikke tillader deres anvendelse på rørledninger med stort tværsnit (mere end 15 cm);
• tilstedeværelsen af ​​stillestående zoner, hvor forurening ophobes.

Med hensyn til økonomisk værdi adskiller de sig:

• vandventil (vandventil);
• gasventil i distributionsnetværket;
• ventil til en gasflaske mv..

Definition

En ventil er en enhed, der er installeret på gas, luft, vand, damp, olie og andre rørledninger for at åbne og lukke åbninger med en ventil. Ventilen består af en stål-, støbejern- eller bronzekrop med et sæde til ventilen, selve ventilen med en gevindspindel og et håndtag, der gør det muligt for spindlen at rotere. Ventiler er forbundet til rørledningen ved hjælp af gevind eller flanger og er opdelt i kobling og flanger.

En portventil er en enhed, der er installeret på rørledninger for at åbne og lukke åbninger med en ventil, der bevæger sig vinkelret på aksen for arbejdsmediets strømning. Afhængigt af udformningen af ​​afspærringslegemet er portventilerne opdelt i slange, glide og parallel. Spindlerne kan være indtrækbare eller drejelige..

Sammenligning

Det skyldes den forskellige udformning af deres låseorganer. I ventilen afbrydes strømmen af ​​væske eller gas ved hjælp af en ventil presset mod sædet i vandrette planer parallelt med strømmen, for hvilken der udføres en dobbelt bøjning af strømmen af ​​væske eller gas i en vinkel på 90 ° , men dette øger modstanden mod det. I portventilen blokeres strømmen af ​​et spjæld eller en kegle, som sænkes vinkelret på bevægelsesretningen..

Hvis ventilen er korrekt designet, er der ingen indsnævring af de gennemgående huller i forhold til indløb og udløb, og når der bruges ventiler, er der muligheder. I de fleste rørledninger er firehjulstrækventiler installeret, det vil sige, at diameteren på deres boring svarer til rørledningens diameter, men nogle gange, for at reducere drejningsmomenter, er der også installeret indsnævrede ventiler, hvilket reducerer slid på tætningsfladerne.

Med en stor diameter af rørledninger (fra 300 mm) eller højt tryk fungerer portventiler mere effektivt i dem. Ventiler har derimod et enklere design, hvilket resulterer i deres lavere omkostninger, de er også lettere at rotere ved høje tryk, men ved høje tryk skaber ønsket om at presse ventilen fra sædet en ekstra belastning på strukturen . Ventilen har slet ingen modstand, da den ikke har bøjninger. Envejstryk giver en tættere pasform mellem ventilen og sædet, hvilket gør ventilen mere pålidelig låseanordning.

Ventilernes blokeringselementer kan enten helt blokere strømmen af ​​væske eller gas eller være helt åbne, mens ventilerne kan bruges som kontrolelementer.

Generelle egenskaber

Portventiler og ventiler bruges som afspærringsanordning i kloak, vand og gasledninger.

Ved design er hvert af elementerne designet til brug i systemer med højt tryk. Denne egenskab afspejles i prisen (portventiler og ventiler er dyrere end konventionelle ventiler), men det tillader dog brug af enheder i systemer, hvor andre designs vil være ineffektive.

Begge elementer monteres på røret ved hjælp af flanger og koblinger samt ved en svejset metode, dvs. elementerne kan være en del af enten en sammenklappelig eller monolitisk anordning.

Strukturelt er både det ene og det andet design et støbt legeme og et afspærringselement til flowkontrol.

Ansøgningsforskel

Beslagene bruges i alle branchegrener, herunder boligsfære og kommunale tjenester. Installeret på enhver teknologisk hovedledning.

Der er to hovedtyper af ventiler: afspærring, regulering. De kan enten blokere strømmen helt eller regulere dens effekt. Administrer enheder manuelt. Derfor installeres de på ikke-fjerntliggende steder med let tilgængelighed på ruter med en diameter på ikke mere end 300 mm..

Ventilen har en øget hydraulisk modstand, der opstår som følge af en dobbelt ændring i strømningsretningen inde i enheden. Af denne grund skal den være placeret nedstrøms for arbejdsmediet. For at forenkle installationen tegner producenterne en pil på sagen.

I modsætning til en ventil er ventilens installationsposition på rørledningen enhver. Dens struktur er symmetrisk, den kan modstå højere belastninger. Anvendes ved udlægning af hovedrørledninger, som kræver et jævnt stop i tilførslen af ​​et stof for at forhindre vandhammer.

Afhængigt af lovgivningsstandarden drives produkterne i systemer med:

• tryk op til 25 MPa;
• temperatur op til + 600⁰C.

De bruges til transport af olie, olieprodukter, vand, gas, brændstof, mineralgødning og andre stoffer, der ikke er aggressive over for materialernes dele.

Ankeret forudsætter manuel og automatisk styring. For at automatisere styringsprocessen er enheder udstyret med hydrauliske, pneumatiske eller elektriske drev. Drevene giver dig mulighed for at installere enheder på svært tilgængelige, fjerntliggende steder, fjernt overvåge arbejdet.

specifikationer

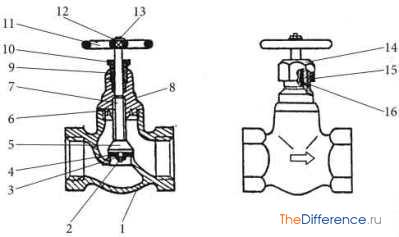

Ventilen består af et legeme, to grenrør, en spole, en spindel, et ågesamling. Dens design er stort set det samme som ventilanordningen. Den grundlæggende forskel ligger i den synkrone bevægelse af lukkeren med det transporterede produkt. Det betyder, at lukkeelementet presses mod sædet vandret parallelt med arbejdsmediet, der bøjer to gange i rette vinkler..

Seglet kan være pakdåse, bælge, membran. På grund af brugen af ​​ikke-metalliske O-ringe opnås en strammere presning af de elementer, der udelukker lækager.

Portventiler fremstilles hovedsageligt ved støbning, hvilket giver dem højere egenskaber end modstykker fremstillet ved stempling eller svejsning. Afhængigt af tætningsringens struktur og placering skelnes der mellem følgende typer afspærringsventiler: portventiler, kileformede, parallelle, slanger.

I henhold til placeringen af ​​undervognen er enhederne tilgængelige med en udtrækkelig og ikke-tilbagetrækkelig spindel. I det første tilfælde foretager stangen rotations -translationelle bevægelser, hvilket øger enhedens konstruktionshøjde, i det andet – kun roterende.

Beslagene er lavet af stål, støbejern. Materialet vælges ud fra driftsbetingelserne. Stålprodukter er kendetegnet ved øget styrke og hårdhed. Afhængigt af stålkvaliteten kan de bruges i enhver region, uanset klima. Støbejernsenheder kan modstå dynamiske belastninger og vibrationer. Nogle gange er enheder lavet af bronze eller messing..

Sådan installeres korrekt

Beslaget er installeret, så væskestrømmen er bøjet i rette vinkler to gange i to parallelle planer. I dette tilfælde lækker væske eller gas under pladen, hvilket skaber tryk på den i “lukket” driftstilstand fra siden af ​​sædet. Dette tryk hjælper noget med at løsne skiven fra sædet, når ventilen åbnes..

Bemærk! Hvis strømningsretningen er modsat, vil dens tryk ved åbning skabe en ekstra belastning på ventilen og kan bryde stammen..

Funktioner ved brug af ventiler

Portventilerne er lavet af stål eller støbejern og er designet til at udføre opgaver, der ligner ventiler. Så hvad er forskellen mellem en portventil og en ventil? Med forskellige designfunktioner indebærer alle denne type produkter problemfri drift og bruges til tæt blokering af teknologiske lysnettet og ingeniørsystemer og har også et enklere design..

Hele boringsdelen af ​​karrosseriet giver minimal hydraulisk modstand, hvilket gør det muligt at anvende ventiler i teknologiske linjer med høje fyldstofflowhastigheder.

Vigtigste fordele:

• Modstandsdygtig over for ethvert miljø.
• Enkelhed i design.
• Sikrer høj tæthed af gulvet.
• Evne til at arbejde ved ekstreme temperaturer.
• Lav hydraulisk modstand.
• Pålidelig låseknude.
• Stort udvalg af produkter efter type og størrelse.
• Lille konstruktionslængde.
• Hurtig restaurering af arbejdstilstand.
• Evne til at arbejde med produktet ved ethvert tryk inde i linjen.
• Let at vedligeholde.

For at minimere arbejdsomkostningerne under drift er ventilerne ofte udstyret med specielle mekaniske gearkasser med et holdbart metalrat. Lav hastighed ved udførelse af teknologiske operationer gør det ikke muligt at bruge denne type låseanordning på motorveje, der kræver minimal tid til at fuldføre lukke- / åbningsprocessen.

På trods af de betydelige forskelle mellem ventiler og ventiler bruges sidstnævnte også med succes i olie- og gassektoren og på teknologiske linjer, der kræver høj modstandsdygtighed over for virkningerne af aggressive kemiske forbindelser.

Produktklassificering

En vandventil er klassificeret efter en række forskellige egenskaber, som omfatter:

1. Låseanordningens type og udformning.
2. Fremstillingsmateriale.
3. Funktioner i forbindelse med vand- eller gasledninger.

Efter låseanordningens type og design er ventiler opdelt i følgende typer:

• Ventil.
• Kork eller konisk.
• Bold.

Vi finder ud af hovedtrækkene ved hver type ventiler samt bestemmer deres formål..

Ventilenheder

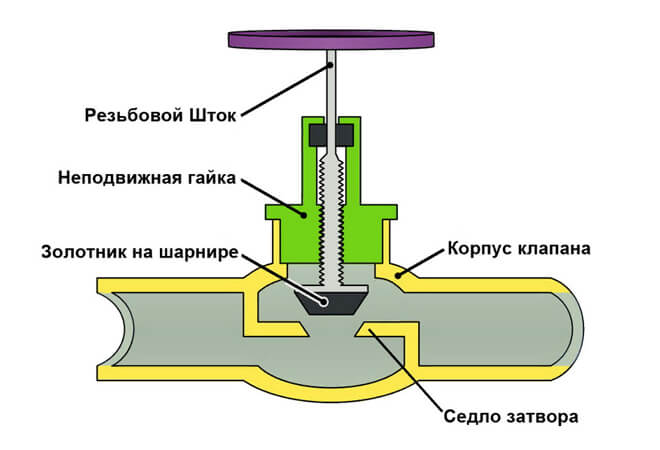

Ventilventilen kaldes også ventilventilen, da produktlegemet er opdelt i to dele af vandrette og skrå skillevægge. Produktets design med en skrå baffel har et hul, der har en rille til ventilen. Dette hul kaldes en sadel..

Ventilen er en del af stammen, der er placeret i bunden af ​​produktet. En elastisk pakning indsættes i produktets struktur og støder op mod sadlen. Ved hjælp af et sådant anlæg på sædet lukkes væskestrømmen, der strømmer gennem enheden. I den øvre del er stammen gevindskåret, som er forbundet med gevindmøtrikens gevindforbindelse. Ved hjælp af denne gevindforbindelse hæves og sænkes ventilen, hvorved tilførselsvæskens tryk lukkes og reguleres..

Denne type produkt har fordele og ulemper. Fordelene inkluderer:

1. Modstå højt tryk.
2. Justering af vandmængde og tryk.
3. Let at betjene.
4. Hvis låsenheden svigter, kan den udskiftes.

Ulemperne ved en sådan anordning er:

1. Høj hastighed til sletning af pakningen, da der ved hyppig åbning og lukning af enheden opstår gummi-til-metal kontakt.
2. Relativt kort levetid.
3. For helt at lukke for væsketilførslen skal du dreje svinghjulet i lang tid..

Produkt af kegletype

En kegleventil er en type ventilprodukt. Forskellene mellem disse to enheder ligger i udformningen af ​​låsemekanismen. Hvis låsemekanismen i den tidligere version præsenteres i form af en skillevæg, så har enheden i dette design et stik i form af en kegle. Når skaftet roterer, sænkes afspærringsventilen ned i baffelåbningen og stopper derved væsketilførslen.

Fordelene og ulemperne ved denne type produkter ligner dem for en ventil af ventiltypen. Kegleventilen har følgende struktur som vist nedenfor.

Tilslutningstype

Vi har allerede bemærket, at en ventil, ligesom en portventil, har en lignende struktur og bruges til lignende opgaver. For at sammenligne dem med hinanden samt for at få et komplet billede i dit hoved, hvordan ventilen adskiller sig fra ventilen, skal du adskille driftsprincippet for hver prøve. Forstå, hvordan det fungerer, og hvad det består af.

Men før det, lad os være opmærksomme på måderne at forbinde dem til rørledningen. De har det tilfælles.

Elementer af denne type kan være:

• flanger;
• svejset;
• kobling.

Dette refererer til typen af ​​forbindelse til rørledningen. Der er praktisk talt ingen forskelle her. Hvilken ventil, hvilken portventil er lavet i alle variationer.

Flanget forbindelsestilslutning indebærer montering på flanger. En slags forbindelsesringe svejset til kanterne på både ventiler og rørledningen. Dette er en god mulighed, når du har brug for pålidelighed kombineret med praktisk..

Flangerne svejses på udløbene og forsegles derefter med gummiringe. Tilslutningen sker ved at stramme modflangerne på røret og ventilen med bolte. Antallet af bolte, deres størrelse, flangediameter og mange andre parametre afhænger af forholdene i hvert enkelt tilfælde..

Flanger bruges mest bekvemt i industrien, men også i hjemlige forhold såvel som i anlægsarbejde, de er gode for dem..

Jeg tror, ​​du allerede ved nok om svejsede samlinger. Svejsede afspærringsventiler er ikke så populære som flanger eller koblingsventiler, men de er også ret bredt repræsenteret på markedet, hvilket betyder, at det ville være en fejl at ikke nævne det..

Svejsede beslag monteres på rørledninger ved hjælp af gas eller elektrisk svejsning. Fordelene ved sådanne forbindelser er i deres styrke. Ulemper – i mangel af evnen til at fjerne afspærringsventilerne. Og et sådant behov kan dukke op når som helst..

Spærreventiler holder ikke evigt. Der foregår konstant dynamiske processer i den. Tætningerne er slidte, kilen løsnes, delene slibes. Før eller siden vil ventilen svigte. Og her er hvad du skal gøre, spørgsmålet er åbent.

Koblingsprøver monteres hovedsageligt på gevindforbindelser. Dette er en mellemliggende mulighed mellem svejsning og flanger. Du skal pille mere med det, men du kan helt undvære en svejsemaskine. Engageret i større omfang på mellemstore civile systemer.

Analyse af indersiden

Ventilen består af flere hoveddele. Basen til alle dens indersider indeholder en kraftfuld krop.

Kroppen er overvejende støbt frem for sammenklappelig. Men der er forskellige modeller, hvert specifikt kredsløb undergår nogle ændringer i overensstemmelse med producentens forventninger og ønsker.

Inde i kroppen er der et hul til passage af væske. Dette hul kan enten være i fuld størrelse eller reduceret..

Den fulde boring muliggør fuld væsketransport og reducerer også belastning på ventilens inderside. Væske flyder uden problemer uden at støde på modstand.

Miniatureventiler er en anden sag. I deres grundtilstand er de ikke i stand til at videregive den nominelle mængde medier i den samme periode..

I den centrale del af kroppen er der en ventilbloker eller simpelthen en ventil med en spindel. Et gevind med guider er forbundet til det, og tråden styres ved at dreje ventilhåndtaget.

Systemet er enkelt og uhøjtideligt og derfor så effektivt. Ved at dreje håndtaget overfører vi kraften til skruegevindet. Dette påvirker ventilens position inde i ventilen. Vridning af håndtaget sænker ventilen, skruer den af, tværtimod hæver den. Følgelig kan du regulere transportørens bevægelse i røret, som du ønsker..

Et vigtigt træk er, at væskestrømmen i ventilen er blokeret på grund af den parallelle blokering af strømmen. Dette påvirker omkostningerne ved hele strukturen samt prisen på dens sorter. Derfor er en fuldprøveventilprøve meget dyrere end en standard indsnævret.

Installation af ventilventil med flange

Installationsproceduren for en flangeventil betragtes som ganske enkel, selvom den skal udføres i en bestemt sekvens:

• Stålflanger svejses til begge ender af rørene, der skal tilsluttes. Deres dimensioner skal svare til dimensionerne af flangerne i enderne af ventilen..
• Rør spredes i en bestemt afstand, hvor den monterede ventil er placeret.
• Hullerne på røret og ventilflangerne er justeret, og bolte indsættes i dem. O-ringe (polymer eller gummi) placeres mellem ventilens flanger og røret, hvorefter møtrikkerne skrues på boltene.
• Det sidste trin er stramning af gevindforbindelserne. Tilspænding udføres korrekt i denne rækkefølge: hvert par boltmøtrikker strammes 3-4 omdrejninger, hvorefter vi går videre til det næste, indtil alle forbindelsespunkter er fuldstændigt fastgjort.

Ventil fordele og ulemper

Den største fordel ved ventiler er, at der ikke er friktion på tætningsfladerne, når de lukkes, da ventilen bevæger sig vinkelret, hvilket igen reducerer risikoen for skader. Ventilen har en lavere højde i forhold til ventilen på grund af det faktum, at spindelslaget er lille og ikke overstiger ¼ af rørledningens diameter. De har imidlertid en større længde ansigt til ansigt, da det er nødvendigt at implementere strømmen inde i huset..

Ved ventilen bevæger lukkeren sig vinkelret, i det øjeblik systemet lukkes, oplever forseglingsfladerne ikke friktion, og dette forhindrer forekomst af scoringer.

Ulempen ved ventiler er deres høje hydrauliske modstand. Det opstår som et resultat af en ændring i arbejdsmiljøets strømningsretning. Denne ændring sker to gange inde i enhedens etui..

Ventilen adskiller sig ved, at den har begrænsninger under drift og kun kan bruges med en bestemt bevægelsesretning for arbejdsmediet. Designet er forudbestemt, at strømmen skal flyde under dukken og trykke på den fra siden af ​​sædet i lukket position. Åbning af ventilen provokerer, at skiven løsnes fra sædet. Hvis ventilen er orienteret i den modsatte retning, vil disken i den lukkede position blive presset mod sædet, hvilket vil skabe betydelige vanskeligheder ved at åbne. Som et resultat kan disken komme af spindlen, og ventilen kan svigte..

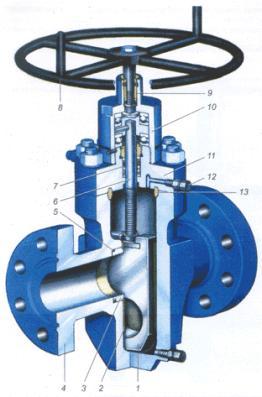

Portventil design og drift

Forskellen mellem en portventil og en ventil består af flere små, men stadig ekstremt vigtige designfunktioner. Efter at have behandlet dem, vil du helt sikkert forstå, hvad der er her, og hvordan det fungerer..

Portventilen udfører de samme opgaver som ventilen. Hun er også i stand til at blokere eller åbne systemet når som helst..

Kun her findes ventilen i to positioner:

• åben;
• lukket.

Den tredje mulighed er ikke givet. Dens meget design giver simpelthen ikke mulighed for en effektiv delvis strømafbrydelse. Låseelementet indeni er af en grund designet i henhold til denne ordning..

I ventilen er afspærringselementet eller kilen i en position vinkelret på bæreren. Den lukker på samme måde og bevæger sig kun et par ti centimeter ned.

Dette forenkler designet, gør det mere uhøjtideligt og billigt. Men det øger også trykket på alle komponentdelene. Især når det kommer til ventiler monteret på højtryksrørledninger.

Monteringsdiagram

På mange måder gentager portventilen ventilens design. Den består også af et støbt legeme i ét stykke. Det kan også være enten fuld boring eller standard med en indsnævret diameter.

De største forskelle vedrører selve afspærringselementet. I ventilerne blokeres strømmen med en kile. Kilens lukkede position skjuler den i den øvre saddel. Kilen forstyrrer ikke bevægelsen af ​​væske i systemet..

Et gevind er forbundet til dets styringer, og det styres ved at dreje håndtaget. Generelt er systemet det samme som med ventilen. Forskellen ligger i detaljerne.

Når håndtaget drejes, frigøres kilen ganske enkelt og blokerer hele røret på et tidspunkt. Bunden af ​​kilen passer ind i de gummipaknede indersæder.

De vigtigste forskelle

Vi lister alle forskelle mellem ventiler og portventiler. Dette vil gøre det lettere for dig at navigere og træffe dit valg..

Liste over forskelle:

1. Ventilen kan regulere flowet i systemet, mens ventilen er i to tilstande: åben og lukket.
2. Der er en parallel blokering af systemet i ventilen, ventilen er blokeret vinkelret på strømmen.
3. Ventilen slides hurtigere.
4. Ventilen er dyrere, især den fulde udgave.

Regulatorer til tryk, flow og niveau

Trykregulator med tilslutningsflanger

Formål med regulatorer

Regulatorer (reducatorer) for tryk, flow og niveau er designet til automatisk at opretholde den tilsvarende parameter uden brug af sekundære energikilder.

Regulator design

Efter konstruktion er regulatoren en ventil med et pneumatisk eller hydraulisk drev af en membran, bælge eller stempeltype samt en speciel indstillingsfjeder designet til at justere regulatoren til den nødvendige parameterværdi. Regulator designs er ekstremt forskellige.

Niveaukontroller er opdelt i:

• effektregulatorer, hvor niveauet opretholdes ved periodisk at tilføre væske til beholderen, og
• overløbsregulatorer, hvor overskydende væske tømmes.

Trykregulator

ved hjælp af eksemplet med en gascylinderreduktion. Gasindløbsporten er ventilsædet, mod hvilket ventilskiven presses mod den ene ende af vinkelarmen. Den anden ende af håndtaget er forbundet med en bevægelig membran, som påvirkes udefra af atmosfærisk tryk og indstillingskraftens kompressionskraft og på den anden side af gastrykkraften i regulatorhulrum. Håndtagets rotationsakse er fastgjort til bunden af ​​regulatorlegemet. Hvis trykket på en af ​​brænderne i gaskomfuret er lukket, falder gasforbruget, hvilket resulterer i, at gastrykket i reducerhulrummet begynder at stige. Dette vil flytte membranen, hvilket trækker enden af ​​håndtaget forbundet til det med det. Den anden ende af håndtaget med ventilerne fastgjort til det vil også bevæge sig og dække hullet til gaspassagen. Som følge heraf vil gastrykket i reduktionshulrummet være næsten konstant, da ventilslaget er ekstremt lille, og kraften af ​​indstillingsfjederen ændres en smule, når membranen bevæger sig..

Regulatoren sikrer, at den nødvendige gasstrøm passeres ved et konstant tryk foran brænderne.

Flowregulator

ligner en niveauregulator og opretholder et konstant differenstryk på tværs af en eller anden gasindretning, såsom en membran eller variabel dyse. Da den lokale modstandskoefficient for gasindretningen ikke ændres, betyder et konstant differenstryk, at strømningshastigheden gennem gasindretningen er konstant, og derfor er strømningshastigheden konstant. Nogle regulatorer har en choker, hvis design giver dig mulighed for at justere dens modstand og justere regulatoren til den nødvendige flowhastighed. Oftere efterlades dog gasspjældets modstand konstant, og kompressionen af ​​indstillingsfjederen ændres, hvilket gør det muligt at regulere trykfaldet over gashåndtaget og derfor strømmen gennem regulatoren..

I regulatorer er et vigtigt princip aflæsning af ventilen fra arbejdsmediets envejstryk, hvilket kan reducere de kræfter, der er nødvendige for at flytte arbejdskroppen, betydeligt. Den mest perfekte form for losning er dobbeltsædet ventildesign, når de kræfter, der virker på de to skiver, er modsat i retning og indbyrdes kompenserer. I et sådant design er kroppen imidlertid vanskeligere at fremstille kroppen, og det er vanskeligere at sikre fuldstændig tæthed af lukningen af ​​de to ventiler på samme tid. På trods af disse vanskeligheder er dette design meget udbredt i moderne regulatorer..

Fordelene ved denne type rørledningsbeslag

De vigtigste fordele omfatter:

• enkelhed af mekanismen;
• langsom lukkerrejse;
• operationel regulering og lukning af strømmen af ​​forskellige medier;
• optimeret frihøjde i forhold til portventiler;
• øget pålidelighed af konstruktionens forseglede struktur.

Hvad bestemmer omkostningerne?

Prisen på ventiler fra Luxor -producenten varierer afhængigt af konstruktionstypen. Omkostningerne påvirkes også af dysernes diameter og typen af ​​justering af mekanismen..

Ifølge metoden til blokering af bevægelse af flydende og gasformige medier er der:

• manuel kontrol;
• automatiseret.

De første reguleres på den klassiske mekaniske måde – ved at dreje på ventilen. Sidstnævnte er i stand til at deaktivere transport af stoffer i en autonom tilstand, når de tilladte temperaturer overskrides ved hjælp af en termostat. De gør et fremragende stykke arbejde med at begrænse forsyningen af ​​kølevæske til gulvkonvektorer, radiatorvarmesystemer og husholdningsrørledninger.

Varmeisolering Energoflex til en lejlighed bidrager til en betydelig reduktion af omkostningerne ved opvarmning af vand og varmebærer. Strukturen af ​​propan-butan-opskummet materiale er fremstillet af fleksibelt højtrykspolyethylen. Micropores garanterer pålidelig beskyttelse mod varmeafledning i miljøet.

Tilslutning af enheder til rør

Ifølge installationsmetoden er ventiler opdelt i to typer:

1. Kobling og gevind. Hovedforbindelseselementet for denne type forbindelse er tråden. Det kan være internt og eksternt på ventilen (populært kaldet “mor-far”). Fittings af denne type installeres i rørledninger med et tryk på højst 1,6 MPa.
2. Flanger. Der er flanger på dysens endedele, ved hjælp af hvilke forbindelsen af ​​støbejern eller stålprodukter udføres. Installation af sådanne enheder udføres på hoved- og industrielle rørledninger, hvor vandtrykket overstiger 10 MPa.

Plastventiler forbindes til rørledninger ved hjælp af speciel svejsning. Når du kender funktionerne på de pågældende enheder, kan du vælge den bedste mulighed for den passende installation. For nylig har kugleventiler været meget populære, som har en lang levetid på trods af manglen på mulighed for reparation..
