Mayevsky -kran: driftsprincip, typer, korrekt installation

Mayevsky kran enhed

Hvordan bløder luften fra hanen? Dets arbejde er baseret på princippet om udluftning af luftlåsen på det tidspunkt, hvor kontraventilen løsnes..

Mayevsky -ventilens ventil er designet på samme måde som en konventionel ventil, det vil sige en hermetisk forbindelse fra et gasformigt eller hydraulisk medium med højt tryk til et medium med normale forhold åbner og lukker. Den historiske prototype af det moderne design af Mayevsky-ventilen er en almindelig vandhane af sadeltype.

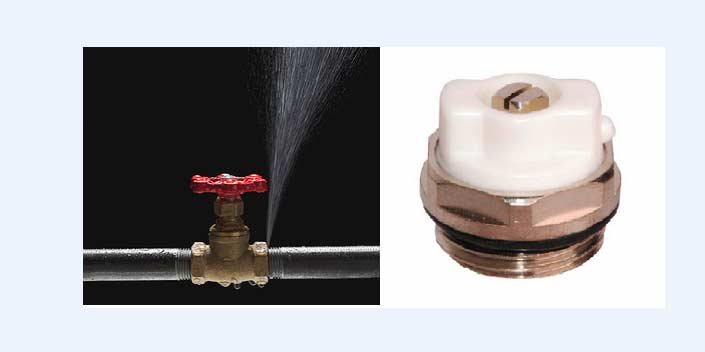

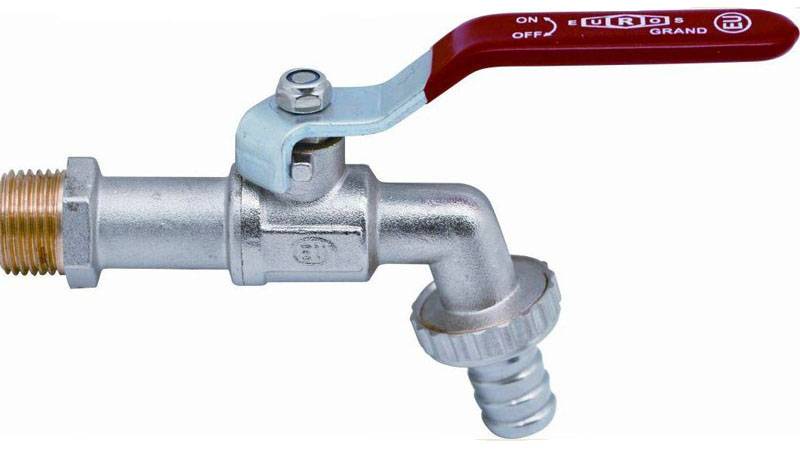

Men ved brug af en konventionel vandhane var der en ukontrolleret lækage af vand fra varmesystemet. Til dette var der behov for et specielt design af hanen, hvilket ville gøre det svært eller helt eliminere tab af væske fra varmeanlægget. Dette problem blev løst med opfindelsen af ​​Mayevsky -kranen, som gennemgik et stort antal forbedringer.. Strukturen af ​​Mayevsky -kranen

Hvor er Mayevsky -kranen installeret?

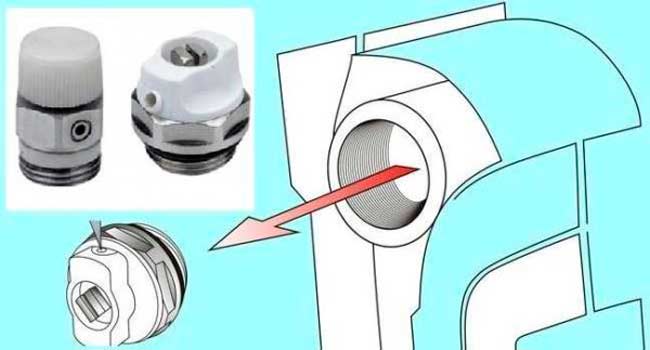

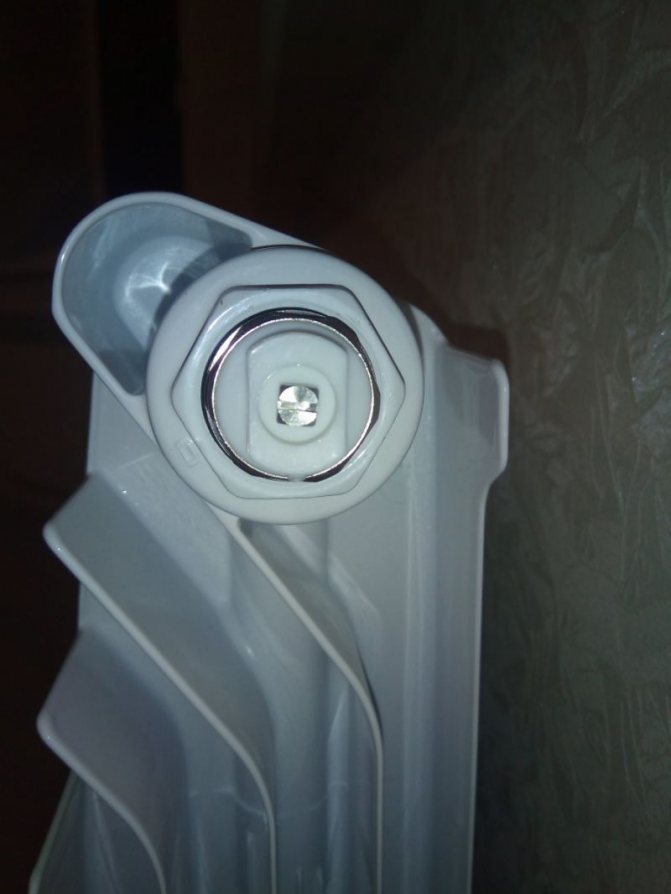

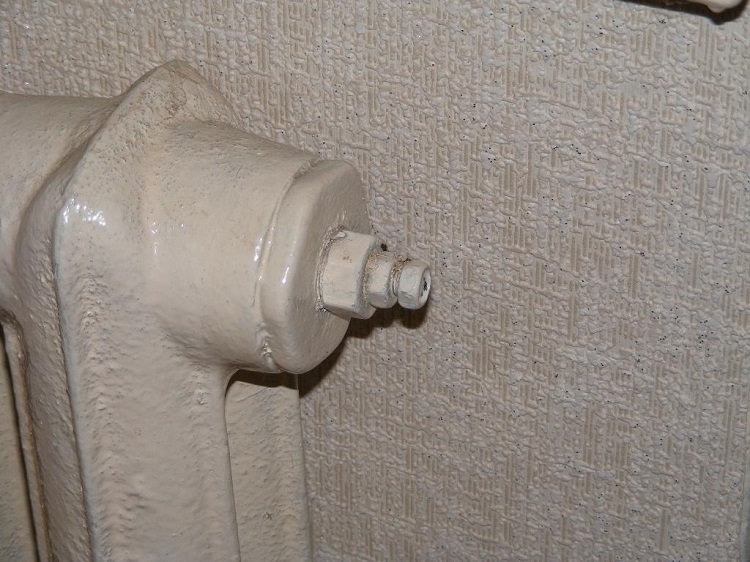

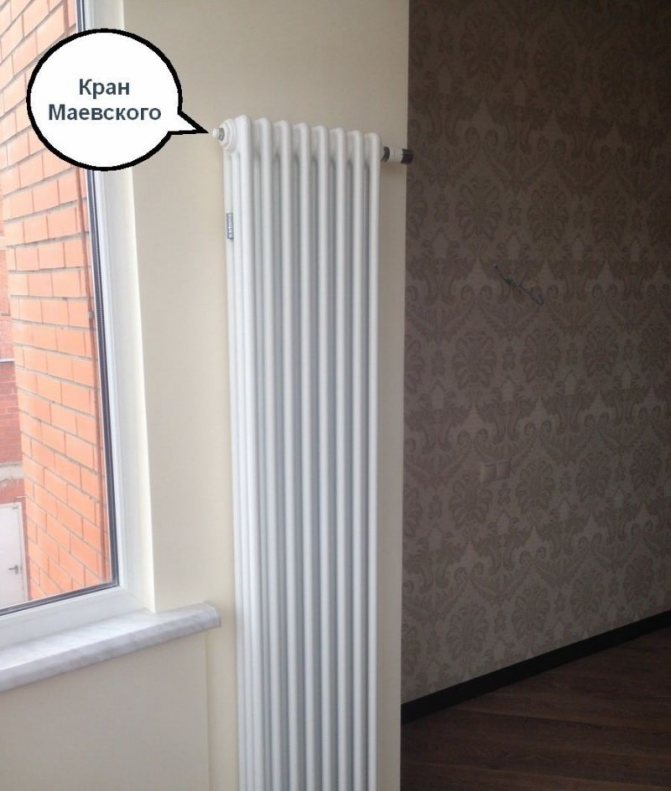

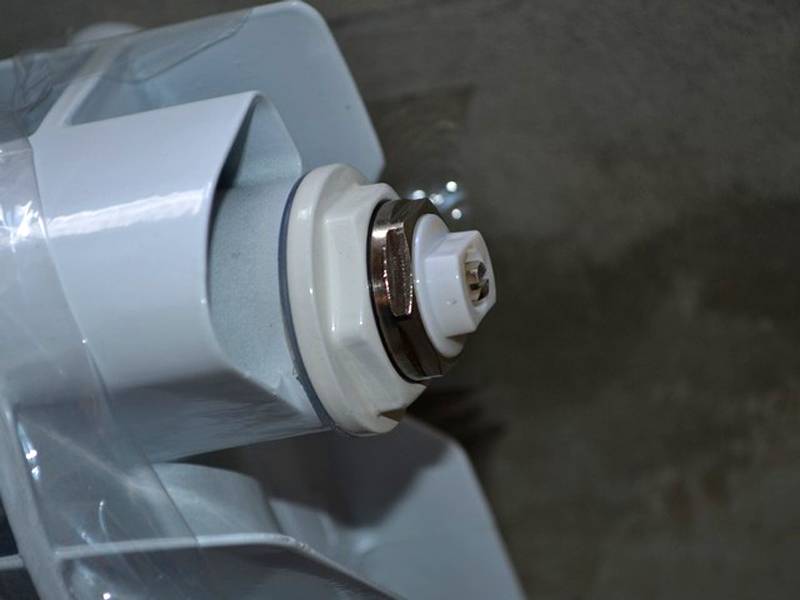

Vandhanen er installeret øverst på radiatorerne. Den kan udstyres med en automatisk udluftning eller manuelt betjent.

Ved at åbne ventilen en halv omgang forlader luft systemet og giver plads til kølevæsken. Denne enhed bruges til alle slags batterier, selv til gamle prøver.

Udseendet af luftlåse kan have flere årsager:

  • ved installation af varmesystemer;
  • under reparationsarbejde med fjernelse af væske fra systemet;
  • ved installation af en ny radiator;
  • i tilfælde af luftlækager ind i systemet under drift
  • som en konsekvens af et fysisk fænomen (vand udsender luftbobler under enhver korrosionsproces);

Sidstnævnte sker ofte med aluminiumsbatterier i bybygninger..

Fra Mayevsky -kranens historie

For nylig er disse typer af ventilationsåbninger ikke blevet brugt på radiatorer. I stedet brugte de konventionelle vandhaner. Dette førte til et ukontrolleret indtag af industrielt vand fra varmesystemet, hvilket krævede udvikling af nye enheder, der ville reducere vandforbruget betydeligt. Denne enhed fungerede som Mayevsky -ventilen..

Hvad er Mayevsky -kranen

Forsøg på at løse problemet med luftbelastning i varmesystemer blev foretaget i begyndelsen af ​​det 20. århundrede. Til dette blev vandhaner aktivt brugt – de klarede opgaven med at bløde luft, men de blev ofte brugt ikke kun til det tilsigtede formål, men også til at dræne vand fra varmekredsen til andre formål..

Ukontrolleret udledning af kølemiddel forårsagede skader på varme- netværket, da det kunne forårsage dannelse af yderligere luftlåse og trykændringer i rørene. På grund af den høje temperatur i vandet, der kommer ind i radiatorerne, kan mennesker der bruger det også lide..

Mayevsky -kran: funktionsprincip, typer, korrekt installation

Opfinderen Ch.B. Mayevsky, efter hvis navn luftventilen er opkaldt, opfandt ikke selve luftventilen, men en metode til at forsegle dens dele. Mayevsky foreslog at forbinde kranens dele til en kegle. Dette gjorde det muligt at opretholde tætheden af ​​varmenetværksenheden i lukket position. Desuden gjorde dette design det upraktisk at opsamle vand fra varmelegemet..

Udnævnelse af Mayevsky -kranen

Luft er lettere end vand, derfor ophobes det på spidspunkterne i rumopvarmningssystemet og radiatorer. Dette sker af flere årsager:

  • rør fyldes ikke hurtigt nok op med vand;
  • fodringssystemet var delvist tomt;
  • der er meget opløst ilt i vandet.

Nogle gange fremkalder akkumulering af luft en særlig enhed i varmesystemet, når der i nogle områder dannes sløjfer af rør, der vendes op.

I 1931 besluttede Statsplanlægningsudvalget, at i tilfælde af lavere distribution skulle der installeres almindelige vandhaner på systemer for at fjerne luft. Men gennem dem eliminerede husets indbyggere ikke kun luftbelastning, men ofte drænet varmt vand, som i dette tilfælde spillede rollen som varmebærer, og derefter brugte det til husholdningsbehov – for eksempel til at vaske gulve. Dette var uacceptabelt med hensyn til sanitet og centralvarmeteknologi i bygninger. Derfor begyndte de at installere Mayevsky -kraner på radiatorer, hvilket betydeligt komplicerede opgaven med upassende brug af kølevæsken.

Automatisk CM

Automatiske CM’er er bekvemme i private huse med individuel opvarmning, da de eliminerer luftlåse og regulerer trykket på egen hånd. Inde i denne enhed er der et kammer udstyret med en flyder indeni. Det er igen forbundet med en nåleventil placeret øverst på knuden..

Når luftspalten overstiger den indstillede grænse, åbner ventilen et stykke tid, så luft kan forlade systemet. På grund af flyderens funktion vender den derefter tilbage til udgangspositionen igen og forhindrer vand i at strømme ud..

Det største plus ved AKM er, at du ikke behøver at udskifte en beholder for at dræne luften, der er kommet ind i rørene, da vand ikke strømmer ud. Ventilen blokeres automatisk, så snart kølevæskeniveauet stiger. Automatiske modeller er dog dyrere end mekaniske..

Ventilationsåbninger er:

  • lige;
  • kantet;
  • radiator.

Mayevsky -ventil: hvordan man bruger

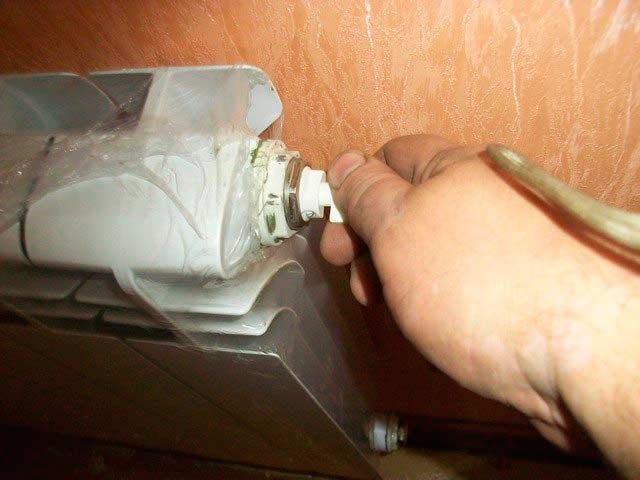

Overvej hvordan man bruger Mayevskys hane, eller mere enkelt, hvordan man slipper luften? Mayevsky -kranen giver en ret enkel proces til udluftning af luft fra varmesystemet. Der bør lægges særlig vægt på det øjeblik, hvor en brændstofpumpe er installeret i varmesystemet for at øge kølevæskens cirkulationshastighed. Sørg for at slukke den, før du bløder luft. For det første for at reducere trykket inde i kredsløbet og for det andet at stoppe processen med at blande luftbobler i hele kølevæskens volumen.

Med forbehold for et lille sæt regler kan du uafhængigt udføre arbejde for at fjerne akkumuleret luft i systemet:

  • brug en lille beholder og tørre klude, som skal installeres under udløbet på Mayevsky -hanen;
  • forbered en nøgle til at dreje ventilens justeringsskrue;

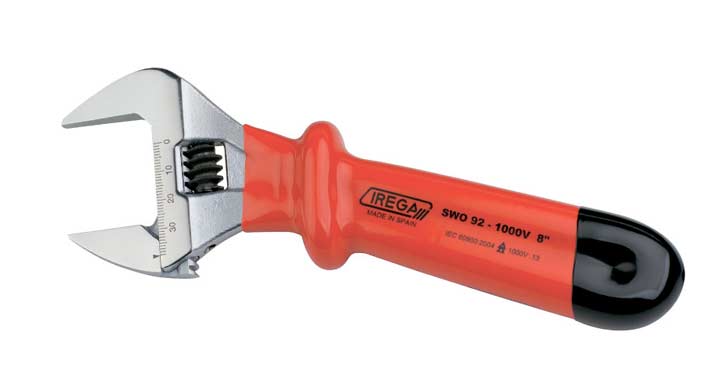

  • Af sikkerhedsmæssige årsager skal du have en justerbar eller åben skruenøgle med dig for mulig yderligere stramning af ventilen i radiatoren.

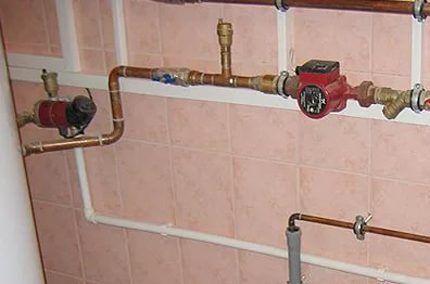

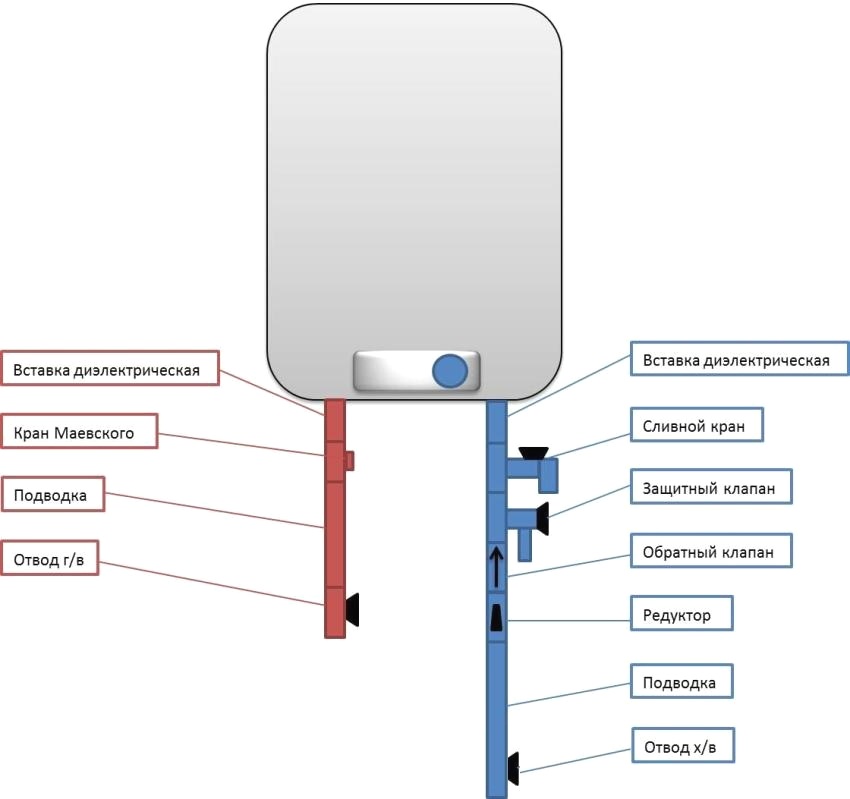

Mayevskys kran i et varmtvandsforsyningssystem ved hjælp af en søjle eller kedel

Mayevskys kran i et varmtvandsforsyningssystem ved hjælp af en søjle eller kedel

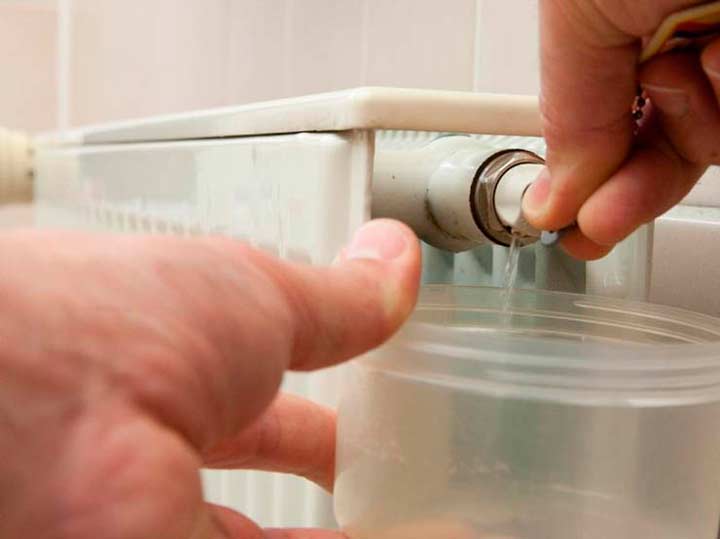

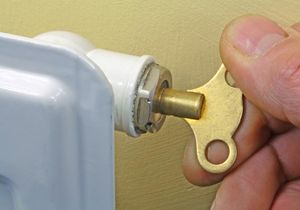

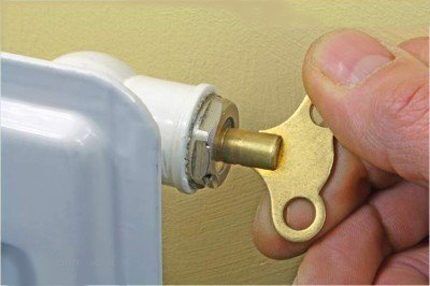

Når du sætter en nøgle (eller sætter en skruetrækker) på justeringsskruens hoved, er det nødvendigt at udføre åbningen gnidningsløst (skrue skruen løs), indtil lyden af ​​hvæsende luft vises. Hold skruen i denne position, indtil væsken drypper ud af radiatoren. Det er ønskeligt, at det drænes i den forberedte beholder. Skru derefter forsigtigt skruen i, indtil væsken holder op med at strømme helt ud. For at gøre dette skal du tørre ventilhuset med en tør klud og se ventiludløbet visuelt. Hvis der ikke observeres væskelækage, lukkes ventilen hermetisk..

I tilfælde, hvor der observeres vand, der strømmer ud under ventilens gevindforbindelse efter ventilen åbnes, skal du forsigtigt stramme tråden ved hjælp af en skruenøgle, indtil dannelsen af ​​dråber helt stopper. De vil også hjælpe dig med at lære at udlufte luft fra en varme radiator videoer og instruktioner, der findes på Internettet.

I hvilke tilfælde er det nødvendigt at installere en Mayevsky -kran

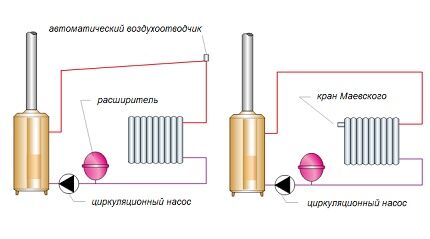

I åbne systemer udføres luftventilationens rolle normalt af en ekspansionsbeholder af åben type.

Installation nødvendig:

  • i varmesystemer, hvor der ofte udluftes rør og varmeanordninger:
  • i lukkede varmesystemer;
  • i to -rør vandrette systemer – beskrivelse;

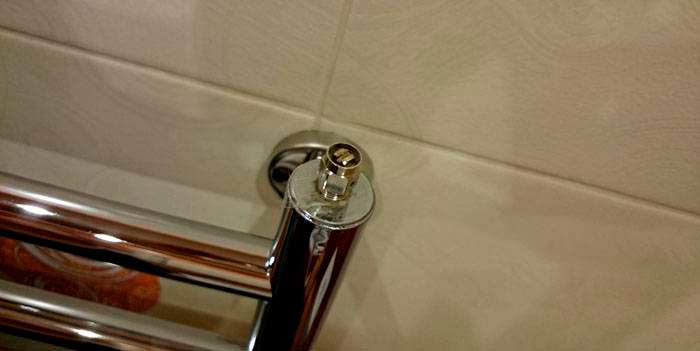

  • i opvarmede håndklædeholder osv..

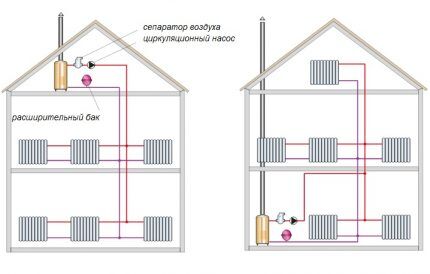

Med et lodret layout af systemet i en etagers bygning (mere end en etage) på radiatorerne på overetagen er installation af en afspærringsventil også nødvendig.

I betragtning af Mayevsky -kranens lave omkostninger, pålidelighed og praktisk, er installationen berettiget på alle enheder i varmesystemet. Dette vil forbedre effektiviteten af ​​varmeoverførsel fra varmeenheder og reducere varmeomkostninger, især i autonome systemer i private huse..

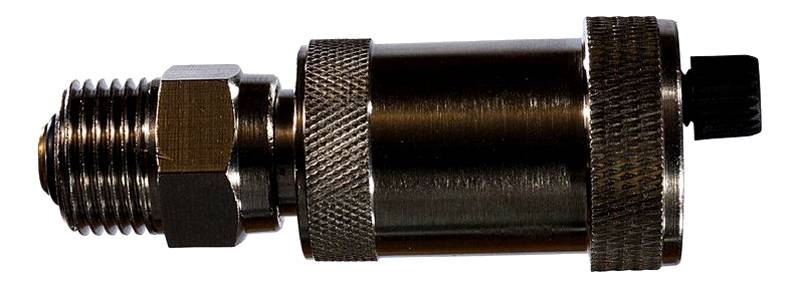

Automatisk ventil

Automatisk udluftningsventil

Mayevskys vandhaner bruges ikke i centrale centralvarmesystemer på grund af den varme kvalitet af den varmebærende væske.

Det fører til hurtig tilstopning af hanen og behovet for hyppig rengøring..

I centralvarmeanlæg forekommer ofte kraftige vandstød i snesevis af atmosfærer, hvilket kan føre til svigt i vandhaner..

Til det centrale system bruges specielle automatiske ventilationsanordninger..

Årsager til luftbelastning

Udseendet af luftstop fører til det faktum, at radiatorerne varmes op værre, hvilket igen fører til ubehagelige levevilkår. Denne forekomst er mulig, når:

  • installation af et nyt varmesystem;
  • dræning af vand fra rørledninger og reparationsarbejde;
  • installation af radiatorer;
  • manifestation af korrosion på metal af rør;
  • trykaflastning af kredsløbet.

Mayevskys automatiske kran: omfang

I moderne varmesystemer er der installeret en automatisk Mayevsky -ventil. Hvordan adskiller den sig fra andre krantyper? Først og fremmest kendetegnes Mayevskys automatiske kran ved dets driftsprincip. Den automatiske version af enheden ligner en metalcylinder, og inden i den er der en flyder, der er fastgjort med en ventil i cylinderens øvre del – sådan en enhed til en automatisk Mayevsky -ventil. Og hvordan ser dens handling ud??

De fleste moderne varmesystemer er udstyret med en automatisk Mayevsky -hane

Når luft ophobes i cylinderen, begynder varmtvandsniveauet at falde, flyderen sænkes, trykker på ventilen, og hullet åbner.

Ydermere, når overskydende luft kommer ud, falder lufttrykket i cylinderen, og samtidig stiger kølevæskens niveau. Flåden flyder op og lukker hullet. Denne ventil fungerer automatisk og kun når det er nødvendigt. Eksperter anbefaler kun at installere denne automatiske Mayevsky -ventil på de steder i varmesystemet, hvor der ofte opstår luftstop, men der er nogle nuancer. Denne automatiske vandhane er designet på en sådan måde, at den er meget lunefuld og kræver et rent og kølevæske af høj kvalitet. Med andre ord er dette en vidunderlig variation af den herlige slags Mayevsky -haner, disse maskiner er ikke egnede til centraliserede varmesystemer..

Hvor er det nødvendigt at installere en automatisk vandhane:

  • I moderne varmesystemer;
  • Varmesystemer med højkvalitetsrensning af kølevæsken;
  • På steder, hvor luft oftest vises;
  • På steder i varmesystemet, hvor det er svært at få adgang til systemets service;
  • På et batteri, der ikke har fri adgang til vedligeholdelse;
  • Individuelt varmesystem med cirkulation;
  • Individuelt varmesystem med aluminiumsradiatorer.

Og en ny nuance – hvis der er mange luftstop i varmesystemet, især for individuelle varmesystemer med cirkulation i systemet, så skal du i dette tilfælde først slukke for den elektriske pumpe og derefter udlufte luft fra systemet. Det er meget vigtigt at vide!

Ledelse og specifikationer

Mayevsky -kranen betjenes manuelt – skruen skrues af og strammes med skruetrækkere eller ved hjælp af en særlig nøgle.

Ventilen er designet til brug i varmesystemer med et tryk på op til 1,6 MPa.

Når den bruges i systemer med højere tryk eller mulighed for stærke vandhamre, er den ikke pålidelig nok – der er mulighed for lækage.

Tilslutningstype

Ventillegemet med et udvendigt gevind er skruet ind i radiatorstikket eller rørforbindelsen, som en koblingsventil med et udvendigt gevind.

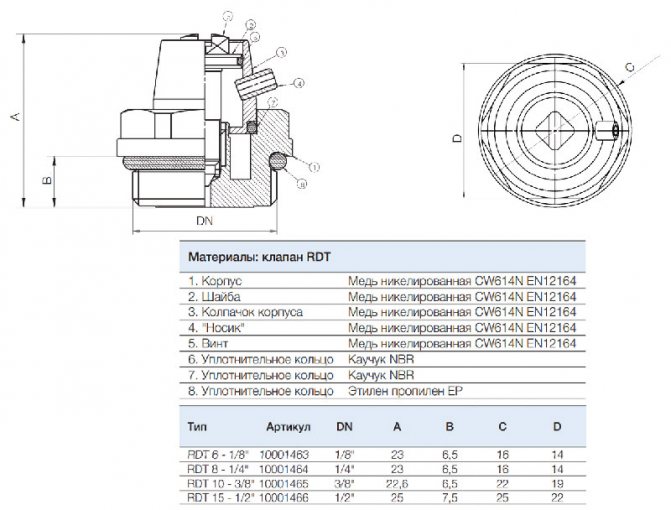

Design funktioner

Kranens design er ganske enkelt. Den består af en krop med et kalibreret tyndt hul og en keglehovedlåseskrue skruet ind i den. Huset har et hul til luftudgang til ydersiden.

Den ydre ende af låseskruen kan laves i formen:

  • slidset hoved til en skruetrækker;
  • et firesidet hoved til en særlig nøgle;
  • vinge-håndtag til at løsne skruen i hånden.

Nogle designs har en separat plenum med en luftudgang inde i kabinettet.

Uden for kroppen er der lavet en standardgevind for at installere ventilen i radiatorhullet i stedet for stikket (stikket).

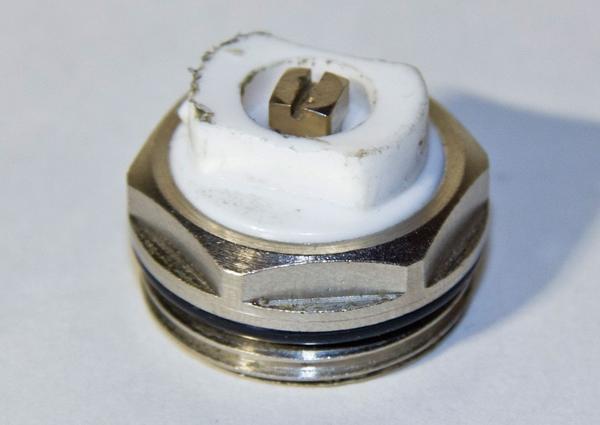

Mayevsky kran enhed

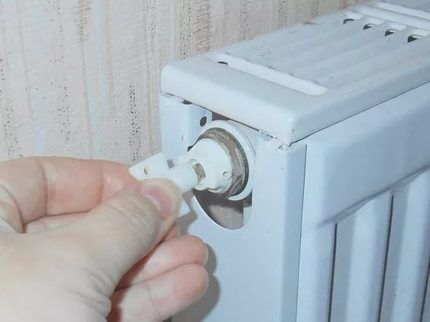

For at frigøre luften skrues propskruen af ​​et halvt omgang (en fuld omgang er mulig). Dette åbner kalibreringshullet, gennem hvilket luft fra radiatoren først kommer ind i hullet i ventilhuset og derefter kommer ud.

Efter fuldstændig fjernelse af luft skal låseskruen strammes til anslaget..

Klassificering af Mayevsky -kraner

Der er flere variationer af denne enhed, lad os stifte bekendtskab med hver af dem.

  1. Den manuelle enhed er den mest primitive version af kranen, en klassiker, så at sige. For at frigive luft drejes skruen, kroppen er lavet af messing, og hovedet er lavet af plastik.

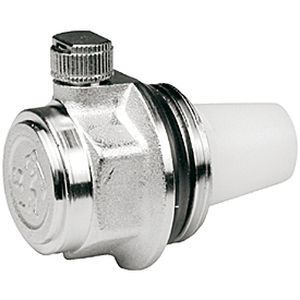

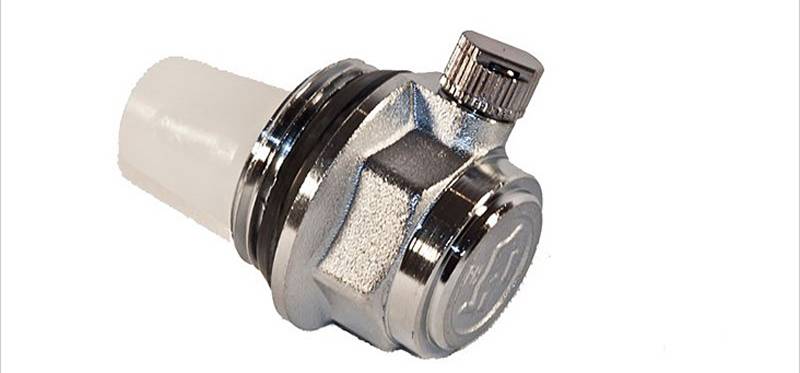

  2. Den automatiske enhed er en forbedret version af Mayevsky -kranen. De er også lavet af messing, men designet er naturligvis mere komplekst. Disse enheder er installeret direkte på batteriet, uden adapter, og er ideelle til individuelle varmesystemer. Hvad angår centraliserede systemer, hvor gamle støbejernsradiatorer bruges, anbefales det ikke at bruge automatiske enheder her – ellers skal du cirka hver måned demontere kranen og rense den for snavs og urenheder, som er fulde i enhver system.

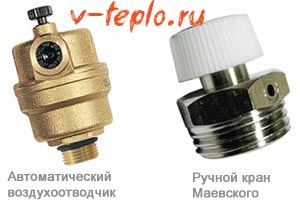

automatisk og manuel Mayevsky -kran

  1. En ventil udstyret med en sikkerhedsventil er påkrævet til manuel udluftning. Ud over dens direkte funktion beskytter den også ledningen mod pludselige trykfald inde i rørledningen, det vil sige mod hydrauliske stød. Efter at trykket stiger over 15 atmosfærer, aktiveres ventilen og frigiver overskydende vand. Hvis der blev brugt polypropylenrør til varmesystemet, kan rørene simpelthen sprænges, hvis der opstår en sådan vandhammer i mangel af en sådan ventil.

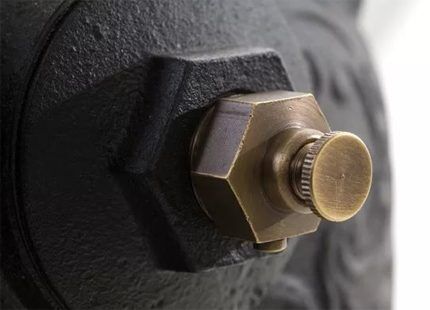

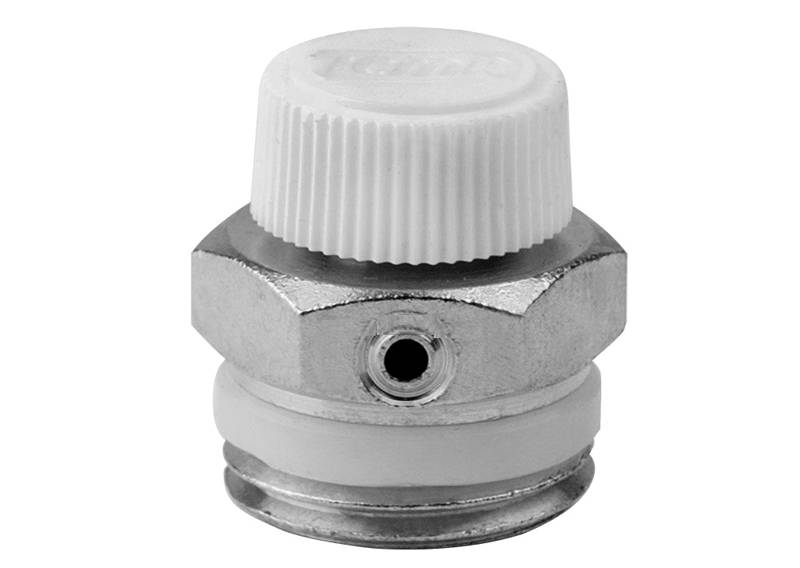

Klassisk Mayevsky -hane med tråd

Fremstillet i messing, et meget korrosionsbestandigt materiale. Installeret på en hvilken som helst sektion af rørledningen, hvis rørsystemet er komplekst og snoede.

Mayevsky -kran: funktionsprincip, typer, korrekt installation

Et komplekst opvarmningsskema kræver en Mayevsky -kran ved overgange af lodrette sektioner til vandret

Relateret artikel: Termostat til en radiator. Denne artikel beskriver mulighederne for udførelse af disse enheder, hvordan de installeres, samt flere populære modeller af termostater med priser og egenskaber for at lette dit valg.

Til installation i en radiator eller på et rør er det påkrævet at bore et hul og skære gevind inde i radiatoren eller rør / stigrørvæg.

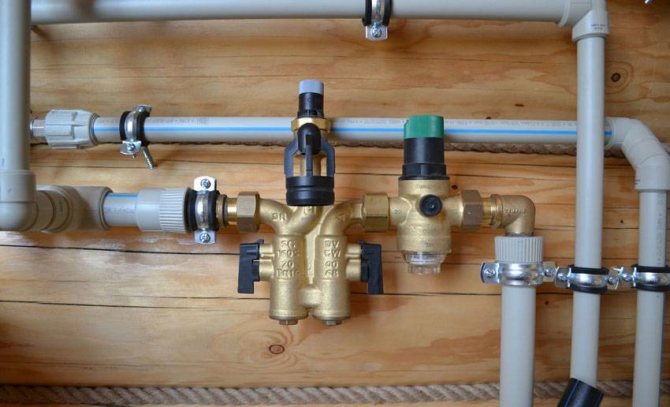

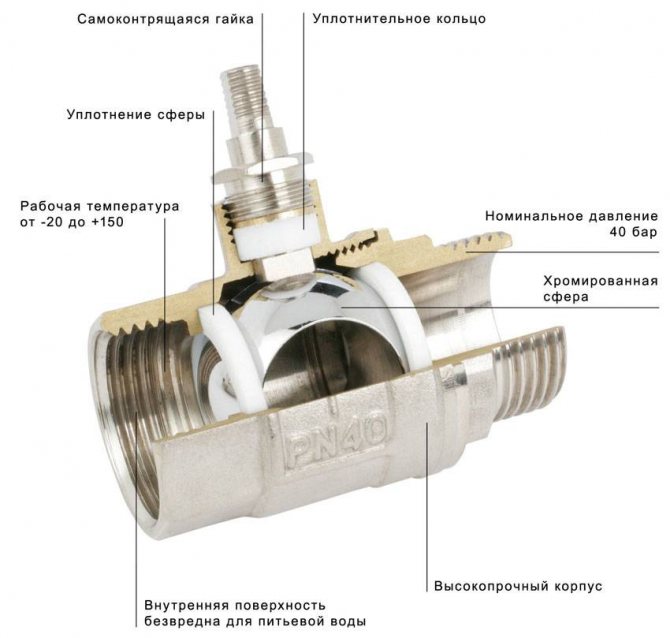

Mayevsky kugleventil: funktionsprincip

Hybridnetværk bruger en kugleventil. Driftsprincippet er som følger: i stedet for en skrue har designet en drejelig kugle med en åbning svarende til boringen. Tætninger inde i ventilen er ansvarlige for pålideligheden i lukket position..

Mayevsky -kran: funktionsprincip, typer, korrekt installation

Fordele og ulemper

Fordele:

  • enkel konstruktion;
  • holdbarhed;
  • kompakthed og mulighed for at installere selv på svært tilgængelige steder;
  • pålidelighed
  • lille pris;
  • stilfuldt design.

Ulemper:

  • behovet for at frigive luft manuelt – Mayevskys haner virker ikke automatisk. De er ikke særlig velegnede til påfyldning af store systemer – det vil tage meget lang tid at udlufte luften; på steder, hvor luft konstant akkumuleres, er det bedre at installere en automatisk udluftning;
  • ikke beregnet til drift i systemer med tryk over 1,6 MPa.

Monteringssteder for Mayevsky -kranen

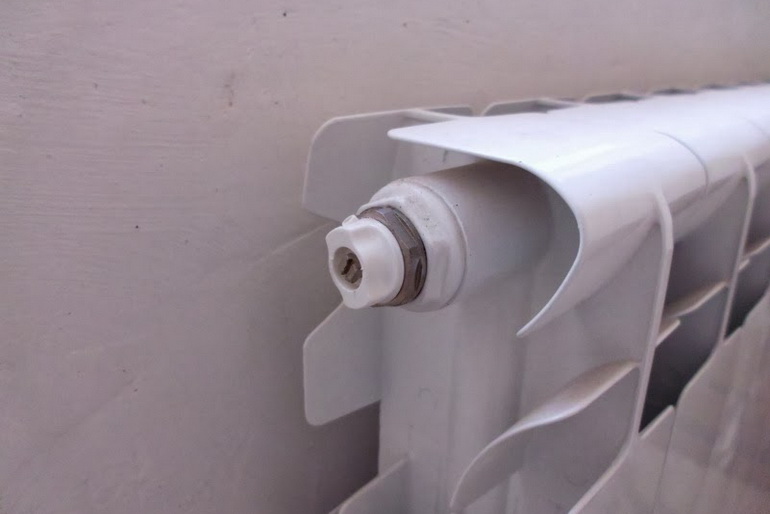

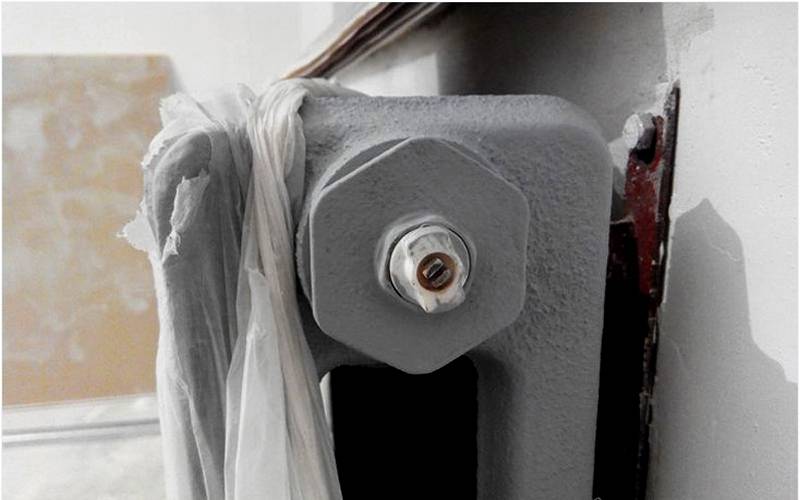

Som nævnt ovenfor er disse elementer med vertikale systemer installeret på batterier placeret på øverste etage. Derudover er de monteret på de elementer i systemet, der er forbundet til stigrøret under det øvre tilslutningspunkt..

Med et vandret system er alle radiatorer forsynet med Mayevsky -kraner.

Ved installation af gulvvarme er Mayevskys vandhaner muligvis slet ikke installeret, automatiske vandhaner kan installeres. Hvis de bruges, installeres de på gulvvarmesystemets fjerneste punkt opad..

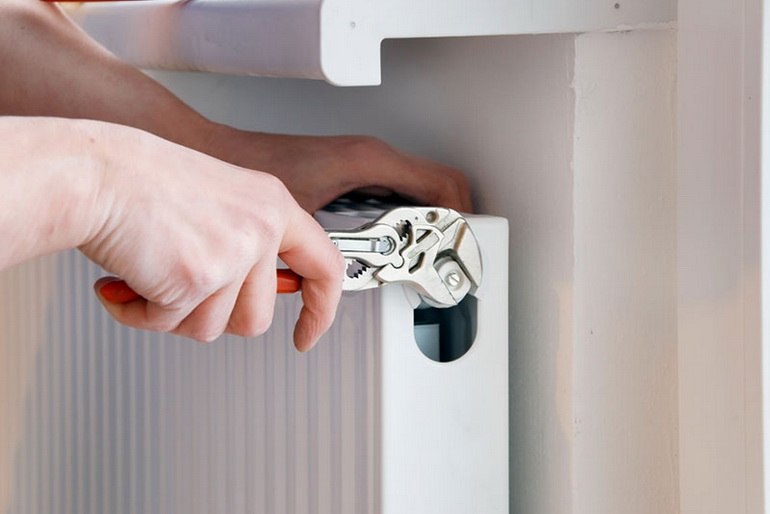

Monter teknologi

Driften af ​​Mayevsky -ventilen i den form, den skal være i, kan kun sikres, hvis den er korrekt installeret. Ventilen skal først og fremmest have en passende diameter. Dens installation bør kun udføres efter fuldstændig dræning af vand fra systemet. Inden montering fjernes stikket på siden af ​​batteriet, og en Mayevsky -kran skrues på plads.

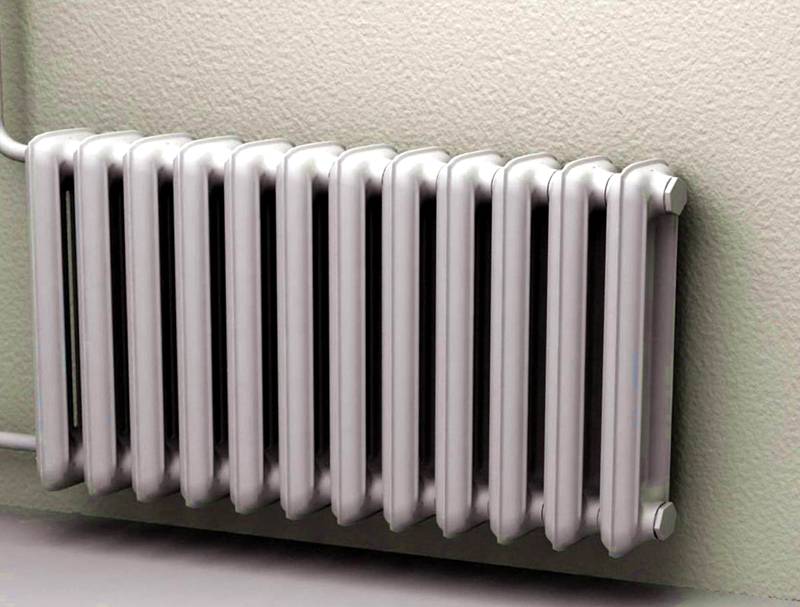

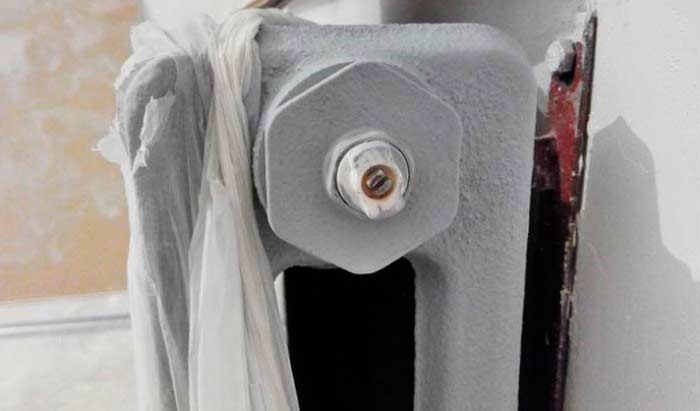

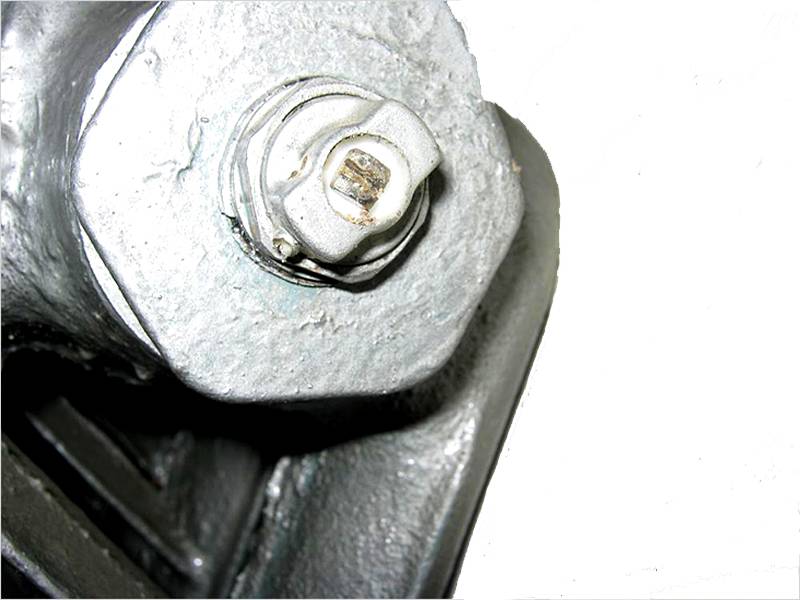

Hvis det bliver nødvendigt at installere denne enhed i et støbejernsbatteri, skal man huske på, at der ikke er et hul i stikket, så den skal forbores med en boremaskine i en borepatron, hvoraf et metalbor med en diameter på 9 mm indsættes. I dette hul skærer vi en tråd og skruer ventilen i. Det skal dog tages i betragtning, at tråden kan rives af under en vandhammer, derfor er det bedre at installere automatiske Mayevsky -kraner tilpasset pluggenes landingsdimensioner.

Ved krydset er det tilrådeligt at installere en silikone- eller gummipakning samt en linnedvikling.

Udvælgelsestip og priser

Køb ventiler fra butikken, ikke markedet. Gerne med en check. Selvom deres design er enkelt og pålideligt, sker der defekte produkter – de kan udskiftes. Køb ikke stålprodukter (hvis du pludselig støder på), det ideelle materiale er messing.

Mayevsky -kran: funktionsprincip, typer, korrekt installation

Hvis skruen har et håndtag, vil det være meget lettere at udlufte luften. Og børn i en interessant alder også. Derfor, når du vælger en sådan model, skal du nøgternt vurdere alder og grad af legende børns hænder..

Tag ikke fejl med sagens diameter.

Modeludvalg og producenter af Mayevsky -kraner: priser

I øjeblikket præsenteres et stort antal modeller af Mayevsky -kraner, både indenlandske og importerede, der bruger forskellige materialer og komponenter på markedet for sanitetsartikler. Når du køber denne eller den type, kan og bør du også købe en metalnøgle til Mayevsky -kranen. Nøgler fås også i plast.

Tabellen indeholder oplysninger om typer og priser på Mayevsky -kraner:

produktnavn Varemærke Materiale Pris, gnid.
Mayevsky kran Du 10, 15, 20 mm LLC “Promart”, Kazan krom stål 21-51
Mayevsky kran Ru 16 mm og DN 10, 15, 20 mm LLC “MetPromInteks”, Moskva krom stål 63,8
Nøgle til Mayevsky -hanen 5 mm, Meibes SX 11202 LLC “COMFORT.RU”, Moskva silumin atten
Nøgle til radiatorstik og Mayevsky -hane LLC “MantechBryansk”, Bryansk polymer plast 118
Manuel Mayevsky kran, DN 15 mm LLC “OK Resan”, Perm krom stål 152
Mayevsky-kran Demin Dokum Classik Art, DN 15-20 mm Heat Laboratory LLC, Rostov ved Don messing 138
Udluftning til radiator automatisk PP “Termoklimat”, Yaroslavl rustfrit stål 259
Mayevsky kran (automatisk) “TECHNO-GROUP”, Kirov rustfrit stål 230

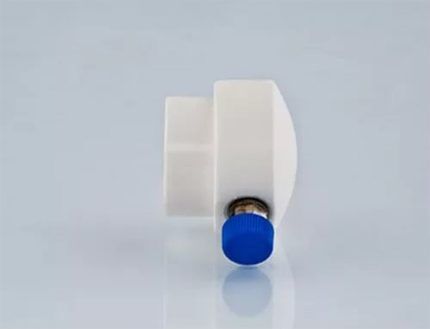

Kugleventil med Mayevsky ventil DN 15 mm (1/2 ″) LLC “TEKOM”, Krasnoyarsk forkromet messing 243

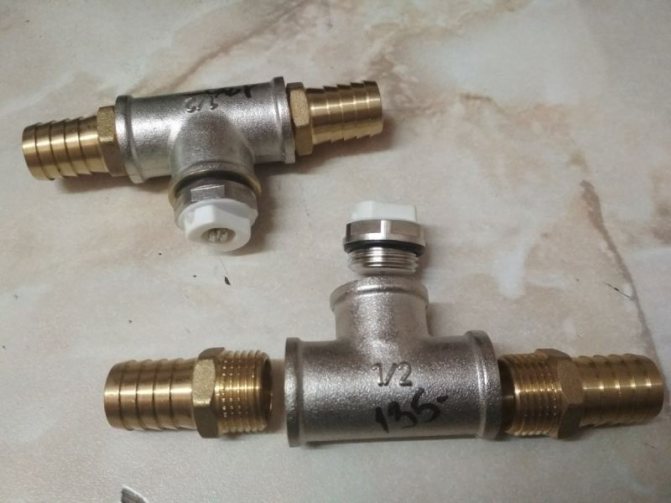

T -shirt med Mayevsky -kran LLC “Siberia GOST”, Omsk krom stål 596
Trevejsventil med Mayevsky -ventil (G1 / 2 – G1 / 2) LLC “AQUA-KIP”, Moskva krom stål 245
Mayevsky kran med filter DN 15 mm LLC “Promarmatura”, Barnaul forkromet messing 474
Mayevskys kran automatisk RR 374 fuld boring, til støbejerns radiatorer LLC “SantehKlass”, Moskva krom stål 700

Nyttigt råd! Hvis det bliver nødvendigt at købe en Mayevsky -kran, skal du sørge for at koordinere landingsdimensionerne for ventilinstallationsstederne i varmesystemelementerne med parametrene for de købte. I tilfælde af uoverensstemmelse er det nødvendigt med yderligere køb af adaptere og forbrugsvarer.

Enhed og funktionsprincip for enheden

Mayevskys kraner, der var velkendte for mange, blev fremstillet under kontrol af en særlig nøgle eller en låsesmedens skruetrækker. Det vil sige, at sådanne produkter faktisk ikke kan kaldes automatiske enheder..

Moderne prototyper af Mayevskys kraner – automatiske ventilationsåbninger – er blevet noget forbedret af designerne.

Men i VVS -praksis er der forskellige designvariationer af Mayevskys haner:

  • lige lager manual;
  • vinkel stang hånd;
  • flyde lodret automatisk.

Manuelle og automatiske muligheder er noget anderledes ved at førstnævnte kan monteres i næsten enhver position og sidstnævnte udelukkende i lodret position.

Manuelle designs er traditionelt monteret direkte i køleren af ​​radiatorpaneler eller batterier. Automatiske ventilationsåbninger er som regel designet til installation på motorveje på svært tilgængelige punkter i varmesystemet.

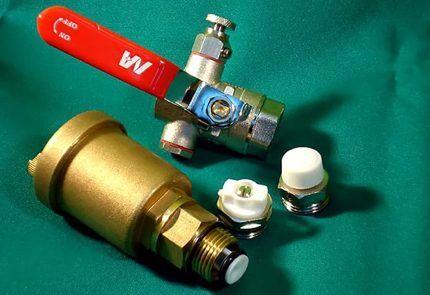

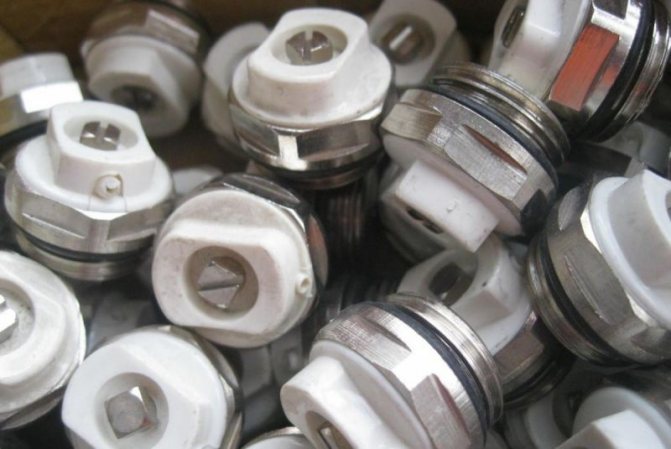

Forskellige Mayevsky -kraner

Her vises forskellige designs af Mayevsky -haner, som oftest findes i VVS -praksis. Sættet indeholder manuelle, automatiske produkter samt kombineret med en sikkerhedsventil

Princippet om drift af Mayevsky -kranen er baseret på samspillet mellem de enkleste dele. Manuelle designs repræsenterer faktisk en konventionel nåleventil.

Elementerne i en sådan ventil er:

  1. Metalhus.
  2. Gevindstamme med lige riller.
  3. Hætte med kanal til luftudtag.
  4. O-ring gummipakning.

Messing er traditionelt valgt som materiale til fremstilling af Mayevskys kraner. Sandt nok kan en separat del af mekanismen – en hætte med en luftkanal – være lavet af nylon, nylon, høj temperatur plast.

  Termisk hoved til en radiator: typer, driftsprincip, installationsregler

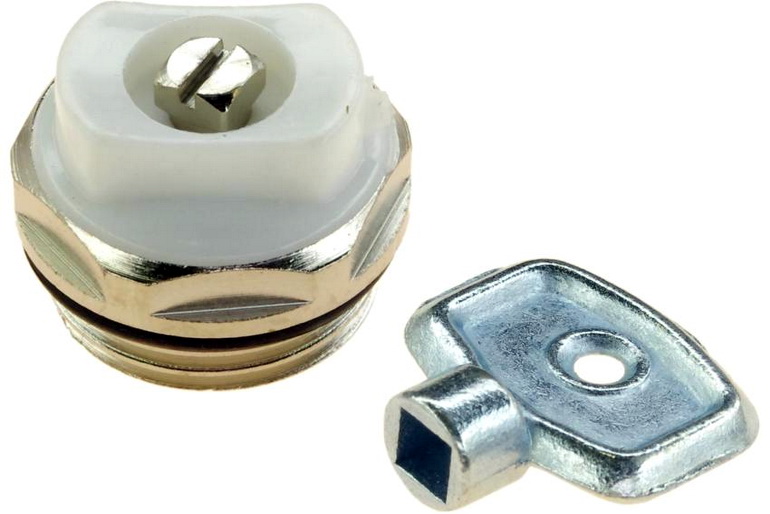

Nøglefærdig Mayevsky -kran

Ændring af en udluftning til radiatorer til husholdningsvarme. Konstruktiv mulighed for en særlig nøgle. Praktisk og praktisk hane til husholdningsbrug

Enhedens messinglegeme har en gevind langs den ydre diameter af den nedre del. Med denne del af kroppen er ventilen skruet fast i sædet på varmekølerproppen.

Manuel kranmekanisme handling

Det er simpelt. I normal tilstand skrues betjeningsstangskruen helt ind i afløbshullets ringformede skal med nåldelen.

Når det bliver nødvendigt at frigøre systemet fra luftlåsen i radiatoren, skruer VVS-installatøren (eller boligejeren) skruen af ​​2-3 omgange med en nøgle eller skruetrækker. På grund af den store forskel i tætheden af ​​vand og luft er sidstnævnte den første, der strømmer gennem det åbnede udløb.

Endvidere siver luftstrømmen gennem stilkens langsgående riller og kommer ind i området under nylonhætten. Derfra udledes luftmassen gennem afgangskanalen. Så snart luftstrømmen er stoppet, og vand er strømmet ud, drejer VVS -installatøren skruen på Mayevsky -hanen hele vejen. Dette fuldender luftblødningsproceduren..

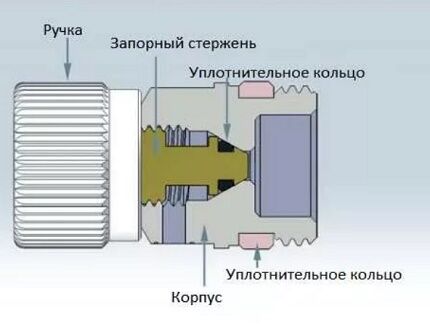

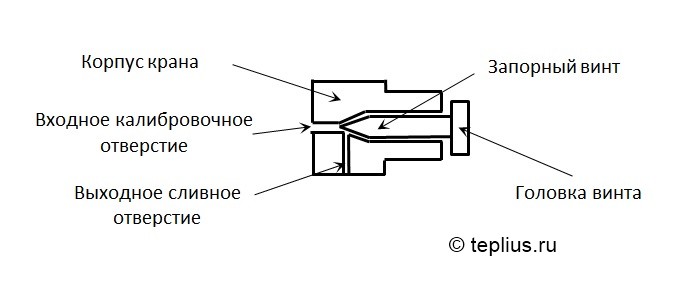

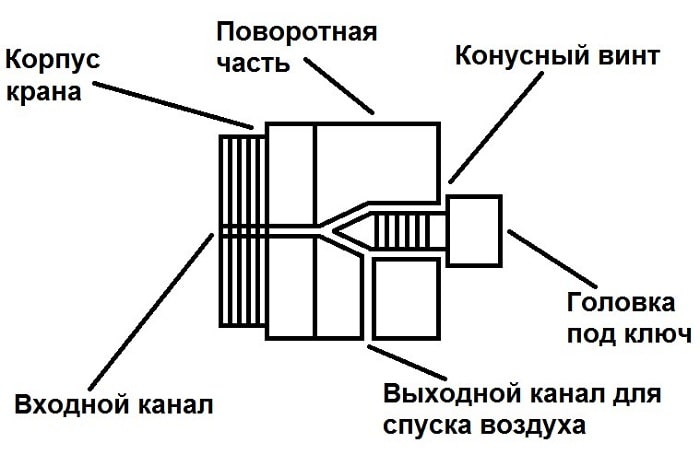

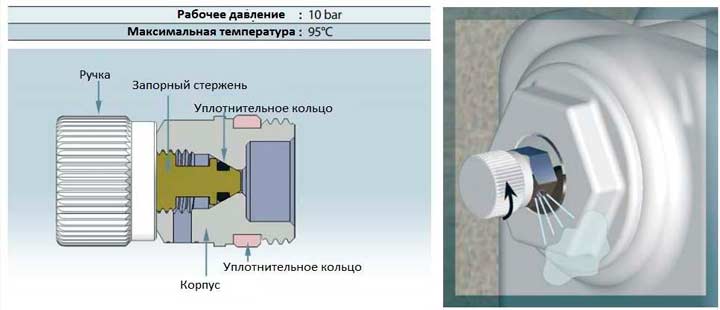

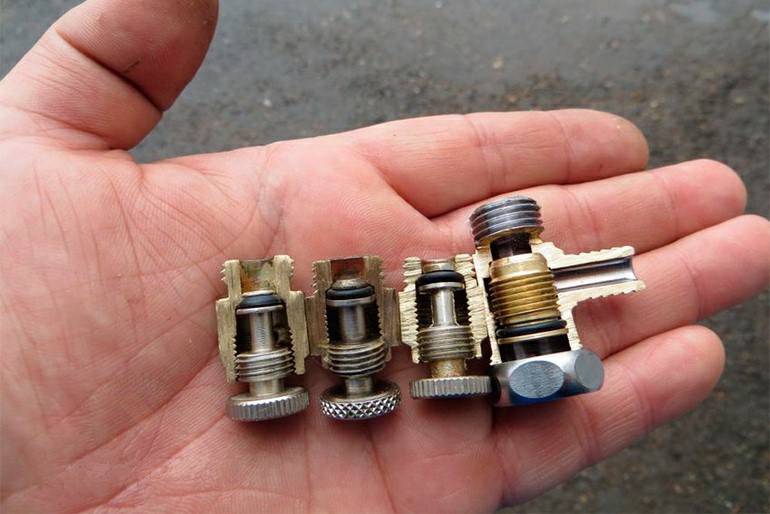

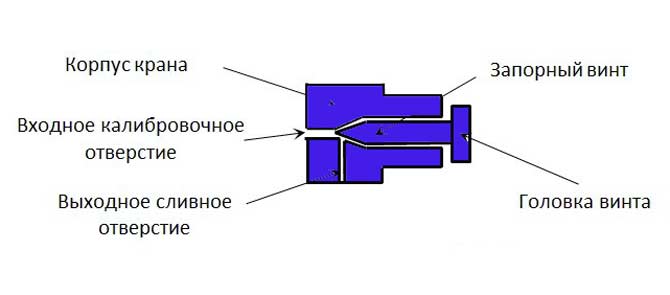

Diagram over Mayevsky -kranen

Mayevsky -ventilen er arrangeret meget enkelt, fordi sammenbrud med den er ekstremt sjældne, og enheden fungerer fejlfrit

Periodisk gentages proceduren for fjernelse af luft fra kredsløbsopvarmningen, da det ikke er muligt at frigive hele luftmængden ad gangen..

Princippet om drift af automatiske ventilationsåbninger

Maskinens handling, en tilhænger af Mayevsky -kranen, ses noget anderledes. Funktionsprincippet for et lignende produkt, men som fungerer automatisk, adskiller sig væsentligt fra den manuelle standard. Den automatiske udluftningsventil er anbragt i et cylindrisk legeme. En flydemekanisme er installeret inde i cylinderen.

Ved et system med håndtag er mekanismeens svømmer forbundet med en nålestang. I dette design er stammen lodret. Dens nåleende fungerer som en ventil, der blokerer eller fjerner hullet i cylinderens øvre del. Indløbet af luft-vand-mediet er tilvejebragt i den nederste del.

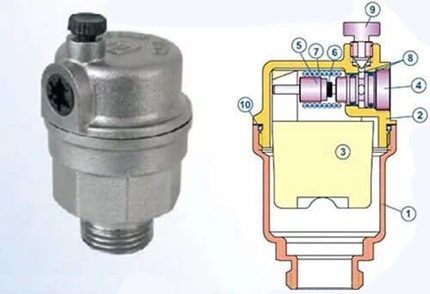

Automatisk udluftning

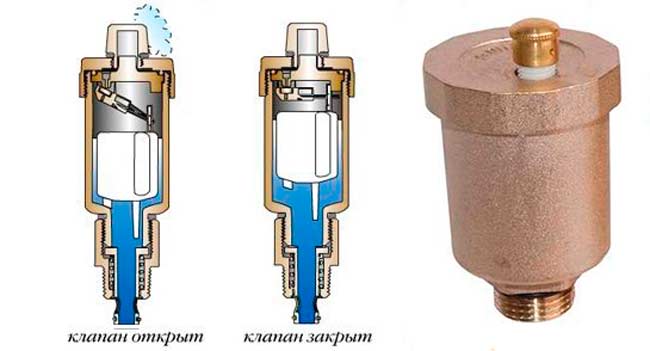

Automatisk ændringsskema: 1 – enhedskrop, 2 – gevinddæksel, 3 – flyder, 4 – dyse, 5 – holder, 6 – spole, 7 – fjeder, 8 – tætningselement, 9 – stik, 10 – O -ring

I nærvær af vand inde i cylinderen i luftventilen hæves flyderen ved tryk. Trykstyrken presser nåldelen af ​​ventilen. Dette lukker igen det øvre udløb.

Men så snart luft kommer ind i cylinderen, svækkes vandtrykets kraft på flyderen, nålens del af ventilen bevæger sig ned. Det øvre kalibreringshul åbner, hvorigennem luft udledes til ydersiden. Da luftboblen forsvinder, fylder vand cylinderen igen. Ventilen svæver til “lukket” position.

Sådan monteres udluftningsmekanismen?

Mayevskys manuelle kran er en selvforseglende enhed. Produktet indeholder en O-ring lavet af gummi, så det er ikke nødvendigt at bruge yderligere tætningsmaterialer.

Traditionelt udføres installationen af ​​manuelle luftaflastningsventiler af denne type sammen med radiatorbeslag (1 dm x ½ dm; 1 dm x ¾ dm). En skruenøgle specielt designet til at arbejde med ærmer og stik bruges som et monteringsværktøj..

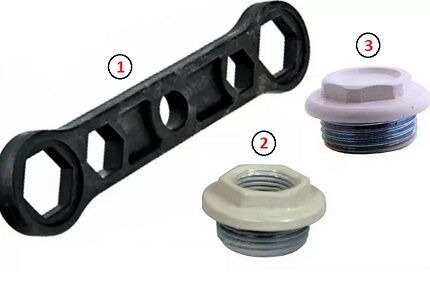

Nøgle til hætter og lukninger

Nøgle VVS -hætte til installation af radiatorbeslag og stik. 1 – cap -nøgle, 2 – radiatorfod, 3 – radiatorstik. Dette værktøj og dele bruges ofte ved installation af haner, der udsender luft.

Driften af ​​Mayevsky -ventiler (ventilationsåbninger) er kun tilladt ved de tryk og temperaturer, der er angivet i standarderne. Disse værdier bestemmes af enhedens tekniske egenskaber..

Tekniske egenskaber ved luftkanalen

De nødvendige funktionelle egenskaber er vist i følgende tabel:

Tekniske specifikationer Tilladt værdi Enheder
Tryk (arbejder) ti ATI
Temperatur (maks.) 120 ºС
Passage diameter 25,4 eller 20,0 mm
Gevinddiameter 25,4 eller 20,0 mm
Arbejdsmiljø vand og andre ikke-aggressive væsker
Livstid 20 – 25 flere år
Lækage klasse “EN”

Under drift er forstyrrelser i driften af ​​enheder ikke udelukket. Små affald, der transporteres af kølevæsken, bliver en hyppig årsag til tab af ydeevne på Mayevskys kraner..

Hvis hanen er tilstoppet og ikke længere fungerer, anbefales det at udføre enkel vedligeholdelse:

  1. Skær radiatoren af ​​fra systemet med afspærringsventiler.
  2. Dræn ca. 1/3 af vandmængden ud af batteriet.
  3. Fjern instrumentet fra batterikassen.
  4. Rengør det gennemgående hul med en tynd (ikke-metallisk) skarp genstand.

Varmesystemer er ikke altid udstyret med radiatorer, der har stik med færdige huller til Mayevskys haner. I sådanne tilfælde skal terminaler til ventilationsåbninger udføres i hånden. Der er ikke forudset særlige vanskeligheder i denne sag. Du skal bare bore et hul for ventilens installationsstørrelse og skære tråden.

Installation af luftventilen på batteriet

Der bør lægges særlig vægt på installation af vandhaner i kroppen af ​​støbejernsradiatorer. Det bruger traditionelt produkter lavet af pålideligt materiale af høj kvalitet.

Hullet bores med et metalbor ved hjælp af en boremaskine, og tråden skæres med en hane. Boremaskinens diameter vælges naturligvis 1 – 1,5 mm mindre end hanens installationsstørrelse, og hanen er nøjagtig den samme størrelse..

Funktioner for inklusion i varmesystemet

Der er særlige funktioner i installationen af ​​luftudluftningsventiler, når de skrues i kroppen på eksisterende radiatorstik. Kølerpropper skrues normalt ind på venstre gevind.

Ventilen er snoet til højre, og derfor skal blikkenslageren fikse stikket med en nøgle og samtidig stramme luftventilen med den anden. Men det er tekniske bagateller, som uerfarne mennesker på gaden burde vide om..

Skematiske løsninger til installation af Mayevsky -kraner

Dannelse af luftlås er et iboende problem i tvungen cirkulationssystemer. For at udlufte luft er de enten udstyret med en automatisk udluftning på stigrøret (til højre) eller med Mayevsky -haner på hver radiator (til venstre)

Skematikken over installationen af ​​luftudluftningsanordninger har også nogle funktioner. Så hvis radiatorsystemet er bygget i henhold til et lodret arrangement af anordninger, placeres luftudluftningsventiler normalt på varme radiatorerne på det øverste niveau..

Men i et parallelt tilslutningsskema, selv med en lodret struktur, er Mayevskys vandhaner installeret i varmeenheder på de nedre og øvre niveauer. Generelt foretages installationen i VVS -praksis i hvert enkelt tilfælde under hensyntagen til den mulige ophobning af luft i systemet.

Luftseparator i stedet for Mayevsky -haner

I stedet for at Mayevsky trykker på hver radiator eller udluftning på stigrøret, kan der indgå en luftseparator i systemet. Dens handling er baseret på Henrys lov, ifølge hvilken luft frigives fra vandet og fjernes fra det lukkede kredsløb.

Hvis varmesystemet installeres i henhold til et vandret skema, er hver varmeapparat som regel udstyret med ventilationsåbninger. I det store og hele er det tilrådeligt at udstyre næsten alt udstyr til varmeanlæg med luftudsugningsventiler..

I virkeligheden er udstyr underlagt:

  • alle radiatorer i systemet;

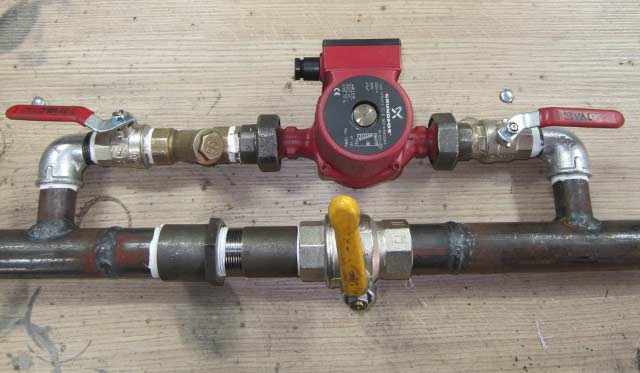

  • kompensatorer, bypass og lignende anordninger;
  • optagere og spoler;
  • rørføring af varmesystemets øverste niveau.

Nogle kredsløbsløsninger giver endda mulighed for placering af Mayevsky -kranen på opvarmede håndklædestænger. Forresten er der modeller af opvarmede håndklædeholder til salg, hvis design har indgang til Mayevsky -kranen..

Årsager til luftens udseende i varmesystemet

Luft i varmesystemet kan forekomme af flere årsager – på grund af forkert hældning af rør, trykaflastning af systemet på grund af forkert påfyldning af systemet med kølevæske eller løse forbindelser af strukturer, under reparationsarbejde, på grund af metalkorrosion, under fuldstændig dræning vand eller andet kølevæske.

Årsagerne til udluftning kan også være tilstopning af rør, trykket i rørledningen er under det normale, fejl i systemdesign, fravær af ventilationsåbninger på fordelingsmanifolden eller i systemet..

Mayevsky -kran: funktionsprincip, typer, korrekt installation

Konsekvenser af luftning af varmesystemet

  • Varmeanlægget fungerer ikke korrekt
  • Støj under cirkulation af kølevæsken
  • Vibration af rør, hvilket i sidste ende vil føre til trykfald
  • Luftpropper bremser kølevæskens cirkulation eller stopper den helt
  • Korrosion af det indre af radiatorer og rør

Mayevsky -kran: funktionsprincip, typer, korrekt installation

Mayevskys kran i den form, som den eksisterer nu, dukkede op allerede i det 33. år i det tyvende århundrede, dens opgave er at frigøre varmesystemet fra den luft, der er kommet ind i det, hvilket forhindrer kølevæsken i at fylde hele det indre rum i batterier og motorveje.

Mayevsky -kran: funktionsprincip, typer, korrekt installation

Mayevsky -kran: funktionsprincip, typer, korrekt installation

Værktøjer til installation af lufthaner

Hvordan installeres en Mayevsky -hane på en eksisterende radiator? Hvad skal jeg gøre? Det er nødvendigt at skrue kølerdækslet af, og på dette sted installeres en Mayevsky -ventil eller en luftventil med en passende udvendig gevinddiameter. Og til forsegling er det nødvendigt at bruge en gummi eller silikone pakning, specielt designet til varmesystemer..

Luftventil installationsværktøjer er billige, så alle har råd til dem.

Værktøjer til installation af Mayevsky -kranen:

  • Skruetrækker;
  • Gummipakning eller silikonepakning til varmesystemer;
  • Skrue;
  • Justerbar nøgle.

Hvis du installerer det i et gammelt varmesystem (med støbejernsbatterier), bruges der en lidt anden teknologi der. Der bores et hul i stikket på et gammelt støbejernsbatteri, og en tråd skæres. Og så installerer de Mayevskys manuelle klassiske kran.

Råd til årsagets bedste

Inden du beslutter dig for køb af luftudsugningsanordninger, anbefales det omhyggeligt at studere layoutet af enhederne i varmekredsløbet..

Kranstyring med nøgle

Specialnøgler i lille størrelse er praktiske at bruge i trange rum, hvor brugen af ​​en skruetrækker er hæmmet af andre genstande i nærheden

Afhængigt af graden af ​​fri adgang til udstyret skal Mayevsky -kraner med en passende modifikation installeres.

Hvor det er svært at arbejde med en skruetrækker, er nøglefærdige modeller bedre egnet, og hvor det er svært at arbejde med nøgler, er det rimeligt at placere automatiske enheder. Omhyggelig analyse hjælper med at gøre vedligeholdelse af enheden mere effektiv og spare penge på køb.

Ventilationsåbninger på rørledninger

Automatiske ventilationsåbninger er traditionelt installeret på rørledninger, på steder med potentiel ophobning af luftmasser. På radiatorer bruges sådanne enheder som regel ikke

Manuelle enheder har det mest forenklede design, for eksempel i sammenligning med automatiske ventilationsåbninger. Men som praksis viser, er enkelhed nøglen til pålidelighed..

Hvis der bruges støbejernsradiatorer i varmesystemet, er manuelle vandhaner mere pålidelige for et sådant system end automatiske maskiner. I mellemtiden afhænger konstruktionens pålidelighed stort set af kvaliteten af ​​det metal (messing), hvorfra luftventilen er fremstillet..

Mayevsky for polypropylen

Mayevskys kransamling på et nylonstik. En struktur specielt forberedt til installation i et system bygget på polypropylenrør

Du kan også nævne oplevelsen af ​​at indføre Mayevsky -haner i varmesystemer bygget på plastrør. Dette materiale holder pålideligt stabilt tryk og temperatur, men er svagt mod vandhammer..

Installation af en Mayevsky-kran parret med en sikkerhedsventil eller en fuldgyldig sikkerhedsgruppe øger systemets pålidelighed i sådanne tilfælde. Og generelt anbefales det for kredsløb, hvor der er tale om trykstabilitet, at bruge haner som stabilisatorer.

Eksempler på Mayevsky -kranen (foto)

2bd7b96034851f33c4ebde8608e30c6e

1Abr3Uer7OIhNq4SbWxI7RX4nzH1PFgTiYDuMvwYdagrk4mejYP3aYDY

34fc067c64414361962836d58e00a43f

203b5c0b-f1d1-11e6-b287-0800271b9ec8

250GBPG021d

18541-1024x1024

125587-Modernsys

2764711

9810671

137831812w640h640billede

218348464w640h640seroekol3smaevsinij

258680100w640h640billede1444815746731v

258686658w640h640billede1444815667132v

c845d71500112590bb38ca0ce4d30e83

flagermus

itap194-1

CIMG4369

itap299-1

kranmaevskogonabatareefoto

maxresdefault

mt2000-3-8

Otoplenie

ruchnoy-kran-maevskogo-1-2-s-bokovym-otverstiem-dlya-razvozdushivaniya-1000x1340

shop14573

vozduhootvodchik-avtomaticheskiy-uglovoy

VT502NHs

Mayevsky -kran: typer og omfang

--1200x1500

--- Icma-707710

12ITAP

Typer af Mayevsky -kran, enhed og funktionsprincip

Der er to hovedtyper af KM: en mekanisk ventil og en automatisk udluftning. Principperne for drift af disse enheder adskiller sig markant på grund af deres designfunktioner. Lad os se nærmere på design og funktionsprincip for hver af disse enheder..

Mekanisk kran

Mekanisk CM bruges mest i opvarmning og andre hydrauliske systemer med tvungen cirkulation af arbejdsvæsken..

Design funktioner

Designet af Mayevsky mekaniske kran er enkelt og pålideligt. Enheden består af følgende elementer:

  • kabinetter med ind- og udløbskanaler;
  • en kegleskrue, der fungerer som en afspærringsventil;
  • roterende del.

Mayevsky -kran: funktionsprincip, typer, korrekt installation

Ved design kan mekanisk CM være:

  • radiator – installeret på varmeenheder;
  • traditionel – bruges i alle typer lukkede hydrauliksystemer med tvungen cirkulation af arbejdsmediet;
  • komplet – består af en kugleventil med integreret KM.

Afhængigt af hovedets designfunktioner kan kegleskruen skrues af:

  • en skruetrækker;
  • sekskant eller firkantnøgle;
  • uden hjælp af et værktøj, med et specielt håndtag permanent fastgjort til kegleskruens hoved.

Mayevskys mekaniske kran kan være fremstillet af:

  • blive;
  • messing (kobber-zinklegering);
  • støbejern;
  • rustfrit legeret stål;
  • varmebestandig plast.

På grund af dets høje driftsejendomme, lange levetid og overkommelige priser er de mest udbredte messing mekaniske Mayevsky -kraner.

Princippet om drift af Mayevsky mekaniske kran

Da luftens tæthed er meget mindre end tætheden af ​​ethvert kølemiddel, bevæger damp-luft-blandingen, der er akkumuleret i radiatoren hurtigere gennem rørledningerne end arbejdsmediet, derfor, hvis det er muligt at kommunikere med atmosfæren, frigives det spontant . Det sker som følger:

Når skruen skrues af, kommer dens koniske del ud af sædet og åbner derved indløbskanalen. Under påvirkning af driftstrykket i systemet skynder damp-luft-blandingen ind i indløbskanalen og fjernes fra varmekredsen gennem udløbskanalen. Efter udluftning af systemet strammes kegleskruen og lukker indløbskanalen – systemet er klar til drift.

Forskelle

Grundlæggende forskelle er kun i diameteren af ​​den ydre tråd på kroppen: der er produkter med diametre ½ ” og ¾ ‘(15 og 20 mm)’. Der er produkter med en diameter på 1 tommer.

Skruen kan fjernes med en skruetrækker eller specialnøgle. Skruehovedet har en firkantet form (lejlighedsvis et seks- og ottekantet hoved) og en åbning til en skruetrækker med fladt hoved. Nøglen følger med ventilen. Der er modeller med et håndtag til at skrue skruen af.

Markeringen angiver forbindelsesdiameteren i millimeter; gevindparametre betegnes M10 × 1 – længde 10 mm, metrisk gevindafstand 1 mm.

Foto af Mayevsky -kranen og en beskrivelse af dens sorter

Hvert varmesystemprojekt har et andet arrangement af arbejdsorganer (batterier og håndklædetørrer), så designet tillader ikke altid at placere Mayevsky -kranen på et sted, der er tilgængeligt for vedligeholdelse. Hvad fik udviklerne til at oprette flere typer ventiler.

Manuel kran model

Den mest almindelige ændring, da den har en tilstrækkelig pålidelig mekanisme, er det vigtigste, at adgangen til den er gratis, da kranen åbnes med en flad skruetrækker eller en særlig firesidet nøgle til Mayevsky-kranen. Nålemekanismen fungerer i to versioner og åbner lukkeren vandret for at tillade luft at passere igennem og med et hul i møtriklegemet.

Mayevskys manuelle kran

Mayevskys manuelle kran Mayevskys kran

Sådan fungerer automatiske ventilationsåbninger

Funktionsprincippet for en automatisk udluftning til opvarmning er tilstedeværelsen af ​​en flyder. Float støtter nåleventilen gennem en fjeder, systemet er indstillet til et bestemt lufttryk i radiatoren, så snart luften bliver mere end den tilladte værdi, åbner ventilen og bløder al overskydende luft gennem hullet i midten af ventilhovedet. Når trykket vender tilbage til det normale, lukker ventilen. Installation af denne version af enheden gælder kun for svært tilgængelige varmeenheder. På industriel skala bruges andre enheder til at fjerne luftbårne batterier..

Mayevsky kran automatisk

Mayevsky automatisk kranMayevsky automatisk kran

Sikkerhedsventil

Dette er en forbedret Mayevsky manuel ventil, suppleret med en højtrykssensor. Essensen af ​​dets arbejde er at forhindre nedbrydning af varmesystemet og dets arbejdslegemer, hvis kølevæsketrykket overstiger 15 atmosfærer. Ventilen åbner og dræner overskydende vand fra batteriet. For højt tryk kan bygge sig op på grund af vandhammer.

Sikringsudluftningsenhed

Sikringsudluftningsenhed

Hvor kommer luften fra i systemet??

Luftlåse inde i varmesystemet vises uundgåeligt i følgende tilfælde:

  • når installationen af ​​et nyt varmesystem udføres
  • i tilfælde af reparation af systemet og fjernelse af vand fra det;
  • ved installation af nye radiatorer;
  • når luft siver ind i systemet under dets drift
  • når der gradvist frigives luftbobler fra vandet, hvilket er et naturligt fysisk fænomen;
  • i nærvær af ætsende processer, som ledsages af frigivelse af en vis mængde luft. Aluminium radiatorer er især modtagelige for sådanne processer i bylejligheder..

Sådan vælger du den rigtige enhed

I dag er der en bred vifte af ændringer og designs af Mayevsky -kranen. Der er visse nuancer, du skal være opmærksom på, når du køber. Hovedindikatoren for holdbarhed er messingbasen. Ud over selve metallet skal du være opmærksom på gevindets kvalitet, brugervenligheden af ​​mekanismen til åbning af ventilen, tilstedeværelsen af ​​et tætningsgummi på beslaget. Indløbsrørets størrelse strækker sig 1, ½, ¼ tommer.

Moderne enheder er udstyret med en færdiglavet plastventil, som sparer ejeren for at bruge tilgængelige værktøjer. Men sådanne modeller er ikke helt praktiske i lokaler, hvor der ofte findes børn..

Ventil med behageligt håndtag

Valgkriterier

Mayevsky kran

For at afgøre, om det er nødvendigt at installere en Mayevsky -kran, skal du overveje, om luften vil være i stand til at forlade rørene og radiatorerne alene. Overvej fysikkens love: luft kan kun efterlade rør og radiatorer opad. Baseret på denne parameter kan du vælge, hvilken enhed der er bedre.

For at vælge en passende model er det også værd at overveje rørmaterialet, tilgængeligheden af ​​gratis adgang til installationsstedet og nuancerne ved service af mekanismen.

Vigtig ekspertrådgivning om udvælgelseskriterier:

  • I huse med centralvarme er det tilrådeligt at installere manuelle modeller eller vandhaner med sikringer, som hjælper med at beskytte systemet mod vandhammer. Automatiske vandhaner for at forhindre tilstopning kan installeres i hjemmesystemer, hvor den rensede varmebærer cirkulerer.
  • Kun manuelle haner kan installeres på støbejernsbatterier, selv i et hjemmesystem..
  • For plastrør vælges modeller med en sikring. Dette vil beskytte mekanismen mod skader på grund af vandhammer..
  • På svært tilgængelige steder er det værd at installere en automatisk model eller en manuel kran med en ventil..
  • Når du køber en ventil, er det vigtigt at være opmærksom på det materiale, den er lavet af. Messinghuskonstruktionen vil vare længst: dette materiale er modstandsdygtigt over for korrosion.
  • Produkttypen, maksimal belastning og overensstemmelse med kommunikationstypen afspejles i dokumentationen til modellen, derfor er det vigtigt at studere instruktionerne ved køb.

Mayevsky kran

Mayevsky kran

Mayevskys haner med ventiler bør ikke installeres i lokaler, hvor små børn er.!

Valg af ventil efter tekniske parametre

Standardstørrelserne på Mayevskys kraner er henholdsvis 15 og 20 mm, ½ ″ og ¾ ″ – rørernes diametre og radiatorernes øvre punkter. Arbejdstrykket ved privat boligopvarmning er 10 bar, i en lejlighedskompleks – op til 16 bar. I begge tilfælde skal udstyr købes med en trykreserve under hensyntagen til mulige fald og vandstød.

Alternative udskiftningsmuligheder

  • Vandfoldelige vandhaner. De installeres ofte ved slutpunktet af varmesystemet. En sådan vandhane tjener til at fylde rør med vand og dræne det. Hvis opvarmningen er autonom, skal du sætte en sådan hane i begyndelsen af ​​systemet, så det er muligt at foretage en revision for tilstedeværelsen af ​​luftstop. Vandforsyningen er forbundet til den indledende hane, og en vis tid drænes fra den sidste hane for at udvise al luften. Et sådant system er fundamentalt forskelligt fra Mayevsky -kranen og princippet om dens drift..

Hydrant

Hydrant

  • Hvis ejeren af ​​en eller anden grund ikke ønsker at installere Mayevsky -kranen, kan følgende procedure udføres. Ved at løsne gevindene på det øverste rør, der kommer ud af radiatoren. Så der vil komme luft ud, og på samme tid vil det sprøjte alt rundt.
  • I det tilfælde, hvor systemet ikke indebærer brug af en pumpe, betyder det, at vandgennemstrømningshastigheden er lille. I dette tilfælde er det muligt at organisere en naturlig fjernelse af ilt. Så en lodret gren med en tom ekspansionsbeholder i enden skæres ind i den øverste del af batteriet i rørets område..
  • Når du bruger en ionisk kedel med et lukket vandcirkulationssystem, holder Mayevsky -hanen ikke længe. Faktum er, at der tilsættes en saltopløsning til kølevæsken for større acceleration af ioner i kedlen. Når luft frigives, vil der blive afsat salte inde i ventilen, hvilket vil føre til en hurtig nedbrydning. Til ionkedler leveres særlige anordninger, der er resistente over for salt..
  Spærreventiler - typer og typer, struktur, fremstillingsmateriale

Vigtig! Enhver ændring af varmesystemets design, som ikke er nedfældet i GOST- eller SNiP -standarder, skal koordineres med specialister i statstjenester på varmeenheder. Ellers bringer du ikke kun dig selv i fare, men alle mennesker omkring dig..

Oversvømmelse i huset

Vandhaner

Fordele: Vandhaner er lettere at finde på gården, også i landdistrikter. Brugen af ​​sådanne vandhaner i processen med at fylde varmesystemet gør det let at lokalisere lækage af vand i beholderen, hvilket frigør dig fra behovet for konstant at overvåge hver hane.

Ulempe: gennem sådanne vandhaner analyserer forbrugerne ofte vand. Vand i lukkede varmeforsyningssystemer af uacceptabelt lav kvalitet i henhold til sanitære standarder (uegnet til husholdningsbehov), mens i tilfælde af et øget forbrug af kølevæske kan kvaliteten falde endnu mere, hvilket bidrager til den hurtige tilvækst af rør med skala og øget korrosion.

Vedligeholdelsesfrie alternativer

Mayevskys vandhaner og vandhaner er ikke automatiske enheder: en person skal aktivere dem og spore det øjeblik, hvor de skal lukkes. Ved opstart af store varmesystemer eller på enheder, hvor luft konstant akkumuleres, er betjeningen af ​​sådanne enheder ubelejlig. I sådanne tilfælde gælder:

Varmesystemer, der eliminerer akkumulering af luft i radiatoren

I varmesystemer er der altid enheder til fjernelse af luft på ledningerne – automatiske ventilationsåbninger eller åbne ekspansionsbeholdere. Hvis der tilføres vand ovenfra til det øverste radiatorstik, kan luft slippe ud gennem dette hjørne. Men hvis vandhastigheden overstiger 0,2-0,25 m / s, flyder bobler ikke opstrøms, selv i et lodret rør (stigerør), og tilstedeværelsen af ​​en hane på radiatoren vil være nyttig. Desuden kan stigerne med den lavere fordeling (vandforsyning gennem stigerørene fra bunden) fortsætte bag radiatorerne på overetagen med specielle luftrør til de centraliserede luftopsamlere. Dette design er ganske effektivt, men de økonomiske omkostninger ved rør stiger meget..

Hvad skal man kigge efter, når man køber en udluftningsventil?

Varmesystemer er modtagelige for vandhammer. Dette sker sjældent, men muligheden findes. Derfor er det bedre at vælge modeller med en sikkerhedsventil, der er følsom over for trykfald. Når indikatoren når kritiske niveauer, åbner ventilen, og vand forlader varmekredsen.

Reference. Vandhammer er trykfald, der skyldes en kraftig ændring i kølevæskens bevægelseshastighed. Dette fænomen fører til dannelse af revner, brud på rør, radiatorer, som følge heraf strømmer kølevæsken ud af systemet og oversvømmer lokalerne. Oftest er PVC -rør beskadiget.

Det er bedre at vælge produkter med pakninger af gummi eller silikone. Der er også paronitpakninger, men de viste sig at være værre. Derudover kan tråden forstærkes med linnedstræk eller fum tape.

Manuelle kranmodeller er universelle. Når du køber dem, er det nødvendigt at tage hensyn til afstanden fra røret, ved hvilken ventilen er installeret til væggen. Afstanden efterlades sådan, at værktøjet kan bruges, især hvis dette kræver en skruetrækker, en tang.

Maskinerne er ikke særlig velegnede til centraliserede varmesystemer. Der rejser kølevæskens renhed spørgsmål, så enheden ofte er tilstoppet. Sådanne modeller er ikke særlig velegnede til støbejernsradiatorer. I sidstnævnte tilfælde har manuelle modeller i et messinghus vist sig bedre. De kan også bruges i dampopvarmningssystemer..

På den anden side er AKM praktisk i trange rum og steder med vanskelig adgang. De bruges også i gulvvarmesystemer, da det er svært at opdage dannelsen af ​​en luftsluse..

Når du køber, skal du være opmærksom på trådparametrene. Du bør også finde ud af typen af ​​sæde på radiatoren. Til salg tilbyder producenter KM -modeller udstyret med et håndtag med en sideafgang, som er mere bekvemme end dem, der er placeret på traditionel vis.

Når du vælger en knude, tages der også hensyn til følgende egenskaber:

  • tilladt tryk
  • arbejdstemperatur.

Hvorfor ophobes luft i vandvarmeradiatorer?

Der er ingen spørgsmål om luftens udseende inde i radiatorerne, når varmeelementerne lige er blevet installeret nye eller har gennemgået større reparationer. Det er vanskeligere at finde ud af, hvor luftlåsene kommer fra under intensiv brug af systemet. Dette skyldes ofte fejl ved installation eller drift..

Hvis du dækker alle tilfælde af et problem, vises luft i opvarmning af følgende årsager:

  • tyngdekraftsystemet ikke overholder rørhældningen;
  • batteriet er placeret på beslagene ikke på niveau med streng vandret position;
  • påfyldning af vand i varmesystemet sker forkert;
  • trykaflastning af knuder, dårlig forbindelse af nogle varmeelementer;
  • mangel på automatisering for luftblødning eller dens nedbrydning
  • mindre reparationer af en separat enhed, som følge heraf var der en trykaflastning af systemet;
  • ophobning af store mængder rust inde i batterisektionerne;
  • hældning i den autonome opvarmning en ny portion vand indeholdende en stor blanding af luft.

Overtrædelse af batteriets vandrette position vil føre til hyppig udluftning.

Det er af denne grund, at luft dukkede op i batteriet er svært at finde ud af. Men at kende dem, er det værd at træffe foranstaltninger på forhånd for at reducere sandsynligheden for luftopvarmning..

Sådan finder du ud af, om batteriet er luftigt

Tegn på dannelse af luftsluse vises med det samme. Du behøver ikke at være en stor specialist her for at forstå, at det er nødvendigt at slippe af med luften i radiatoren ved at bløde den.

Du kan få mere at vide om luftvarme ved at følge følgende tegn:

  1. Luft fungerer som en slags varmeisolator. På det sted, hvor det ophobes inde i batteriet, varmes sektionerne ikke op af kølevæsken. Områder kan let identificeres ved at røre ved radiatoren med din håndflade.
  2. Tilstedeværelsen af ​​luft vil blive signaleret af en boblende i batterierne, når opvarmningen er tændt..
  3. Autonom lukket opvarmning er udstyret med en manometer. Hvis måleenheden viser et fald i trykket i systemet, sker det ikke uden en særlig grund. Sandsynligvis et sted dukkede der en lækage op på grund af en trykaflastning af samlingen. Når kølevæsken strømmer ud, kommer der naturligvis luft ind i systemet.

Hvis en af ​​årsagerne vises, er det nødvendigt at bløde luften fra batteriet i lejligheden, hvorefter varmeeffektiviteten genoprettes.

Vigtig! Årsagen til afkøling af batteriet kan være blokering af rust eller snavs i et af forsyningsrørene. Hvis en stærk vandstrøm strømmer uden at sprænge luft, når der tømmes fra Mayevsky -hanen, så lukker problemet ikke.

Hvor meget luft skal der ventileres i batterierne

Procedurens varighed bestemmes individuelt. Det hele afhænger af ordningen, opvarmningstype, luftningsgrad. Normalt betragtes processen som fuldført, når luften holder op med at hvæse fra hanen, og vandet strømmer i en jævn strøm.

Afluftningsprocessen betragtes som fuldført, når vand strømmer jævnt fra hanen.

For at fjerne luftlåsen i radiatoren trygt hældes 3 spande vand gennem vandhanen. Med så meget kølevæske vil al luft garanteret forlade.

Sådan undgår du luftbelastning

Det er umuligt helt at eliminere dannelsen af ​​luftstop med 100% selv i moderne opvarmning. Men du kan reducere sandsynligheden for deres dannelse, hvis du følger en række regler..

Ved installeret opvarmning i henhold til det korrekte skema forekommer luftning sjældent.

Først og fremmest skal du montere alle varmeenheder korrekt, vælge det optimale varmeskema til en bestemt bygning. Batterier placeres strengt vandret. Rørledningen lægges med skråninger. Hver radiator er udstyret med en Mayevsky -kran, eller der er installeret automatiske ventilationsåbninger. Desuden er knuden yderligere placeret på vanskelige sektioner af rørledningen, hvor der er risiko for propdannelse.

Vand tilføres det autonome system gennem returledningen. Til dette formål er der tilvejebragt en armatur med et afspærringselement på konturens laveste punkt. Hvis det autonome system er åbent, skal du konstant opretholde vandstanden i ekspansionsbeholderen.

Den medfølgende video hjælper med at udlufte luft fra radiatoren:

Hvor skal enheden installeres?

Enheden installeres på de højeste punkter i rummets netværk. Men derudover tager de højde for installationsskemaet for varmeanlægget.

Den lodrette fremgangsmåde til tilførsel af kølemiddel kræver, at KM er udstyret med hver radiator på sidste etage, hvor der er en lavere forsyning i nærvær af en returledning.

Luftventiler er også nødvendige overalt på enheder, hvor forbindelsen er helt eller delvist under niveauet for den øvre forbindelsesakse. Så er den naturlige eliminering af iltblokeringen vanskelig. Med den vandrette version af KM -skemaet er det placeret på hver radiator.

Luftventiler installeres også i områder, hvor der er bøjninger i rørledningen. Så for eksempel med en skarp opadgående bøjning af røret efterfulgt af en nedadgående nedstigning for et kort segment, dannes en lomme. I dette område vil luftning konstant forekomme. Kranen installeres her på stedets øverste punkt..

Systemet “varmt gulv” kræver i de fleste tilfælde også installation af dette udstyr. Blødning er mest effektiv på en samlergruppe, der stiger over gulvniveau.

Gulvvarmesystemer vinder hurtigt popularitet blandt ejere af private forstæder og bylejligheder. I en særlig artikel vil vi fortælle dig, om det er muligt at forbinde et “varmt gulv” fra varme.

Mayevskys vandhaner bruges også til at udstyre en håndklædetørrer på badeværelset. Dette er nødvendigt, når der sker regelmæssig luftning i systemet. Producenten tilvejebringer et hul til ventilen i håndklædetørrer, der er tilsluttet nedenunder. Med en lateral forbindelse er denne sektion af røret lidt ændret. Derefter implanteres en tee med de ønskede trådparametre i forsyningszonen. Installer enheden ved at rette stikkontakten væk fra væggen.

Det er vigtigt! Hvis der konstant akkumuleres luft i rørene, er det i løbet af den næste reparation værd at købe håndklædemodeller, der allerede er udstyret med en Mayevsky -kran.

Sådan installeres en Mayevsky -kran

Ventilen er installeret på toppen af ​​batteriet på den modsatte side af kølevæskeindtaget, fordi dette er stedet, hvor luft ophobes. Det er også værd at huske på finesser i forskellige systemer..

Bemærk: Med et lodret varmesystem skal der installeres vandhaner på batterierne i de øverste etager. De skal også installeres på alle varmeelementer, der leveres til stigrøret under tilslutningsaksen. Og med et vandret system er vandhanerne monteret på alle radiatorer, uden undtagelse..

Mayevskys kran installeret på en håndklædetørrer

I tilfælde af installation af en Mayevsky -kran på et batteri, der står på gulvet, skal den placeres på radiatorens højeste punkt. Justeringsskruen peger opad.

Badeværelset har som regel en håndklædetørrer, der opvarmes af den cirkulerende varmebærer inde. Her installerer de en Mayevsky -kran til en håndklædetørrer.

Fraværet af denne ventil i et sådant system kan føre til luftlåse, der stopper cirkulationen af ​​både varmekredsen og varmtvandskredsløbet. Derfor vil tilstedeværelsen af ​​denne hane på opvarmede håndklædestænger fjerne dette problem..

Installation af Mayevsky -kranen

Når du installerer en Mayevsky -kran til en håndklædetørrer, skal den placeres strengt lodret ved hjælp af en særlig tee. Tee vil flytte den arbejdende lodrette akse til en vandret position. Denne bestemmelse opfylder kravene i instruktionen. Luftblødningshullet skal nemlig rettes i den modsatte retning fra væggen og skrånes ned.

Udluftning af varmesystemet

Blødning skal udføres umiddelbart efter afslutningen af ​​installationsarbejdet på varmesystemet. Fordi under driften kommer luft under alle omstændigheder ind i radiatorerne. Denne begivenhed skal også udføres inklusive systemet efter sommerperioden. Når alt kommer til alt kan luft også akkumuleres på grund af frigivelse af brint under et metalelements ætsende processer. I radiatorer lavet af aluminium uden en særlig belægning observeres frigivelsen af ​​dette element konstant indeni, og der opstår en kemisk reaktion med kølevæsken.

Mayevsky -kran i pneumatiske systemer

Det tekniske træk ved Mayevsky -kranen er det unikke ved designet..

Kran MAevsky til tilbagetrækning af væske

Det kan bruges ikke kun til at fjerne luft, men også væske. Nemlig væske fra et pneumatisk system, hvor lufttrykket øges. Indtrængen af ​​trykluft fra kompressoren til systemet ledsages af en stor mængde vanddamp. Særlige fryseanordninger og forskellige filtre fjerner overskydende fugt. Ved langvarig drift kan der ophobes en stor mængde væske i rørene. Det ophobes i det nederste område af de pneumatiske linjer og sprøjtes også i hele systemet. Vand må ikke komme i kontakt med den fungerende pneumatiske enhed. Her viser frelsen sig at være Mayevskys kran. Kun i denne situation er den monteret i den nedre del af kredsløbet. Blødningsprocessen begynder med at slippe af med vandet og slutter med frigivelse af luft. Derefter lukkes hanen, og systemet lukkes igen..

Proceduren for installation af kranen på radiatoren

1. Inden installationen af ​​hanen påbegyndes, er det nødvendigt at tømme vandet fra systemet..

2. Skru hætten, der er placeret øverst på radiatoren.

3. Skru hanen tilbage på plads. Ventilen er som standard udstyret med en gummipakning, som sikrer, at installationen er tæt. For en mere pålidelig forsegling anbefales det at skrue FUM -tape eller olierede hørfibre fast på hanen.

Tip: Under installationen af ​​ventilen anbefales det, at luftudløbet rettes lidt nedad. I denne position vil det være mere bekvemt at opsamle vandet, der forlader systemet, som vil begynde at komme ud efter luften..

Hvis kranen er installeret på et gammelt støbejernsbatteri, der ikke har et hul, udføres følgende revision. Der bores et hul i støbejernsproppen, som har en lidt mindre diameter end ventilgevindets. Trådning udføres inde i støbejernsproppen. Derefter udføres montering og skruing af udluftningsventilen..

Trin-for-trin instruktioner til installation af KM i systemet

På den første fase udføres forberedende arbejde. Det tilrådes at installere installationen i den varme årstid, når det virkelig er muligt at fjerne kølevæsken fra varmesystemet. Ofte har gamle radiatorer ikke et specielt hul til CM, så det skal bores.

  1. I den første fase omdirigeres rørene.
  2. Fjern køleren fra krogene og tøm vandet helt ud.
  3. På siden modsat indgangen til rørene bores der et hul i den øvre prop, hvis diameter svarer til den erhvervede CM.
  4. Indvendigt skæres trådene i overensstemmelse med den, der blev brugt på CM. Det skal tages i betragtning, at hanen har et højre gevind, derfor har stikket en venstre gevind. En anden mulighed er at udskifte hele proppen på én gang..
  5. Derefter installeres kranen som angivet i instruktionerne til enheden..
  6. Batteriet returneres til sit sted.
  7. På det sidste trin er rørledningen forbundet.

Anvendelse af Mayevsky -kranen til støbejernsradiatorer

Mayevskys kran i støbejernsbatterier

I en støbejernsradiator er der ingen boring til en standardventil i stikket. Der er håndværkere, der forsøger at installere en ventil for at fjerne en luftlås ved at bore og trykke på en støbejernsprop. Men denne struktur kan blive forstyrret af et sådant fænomen som vandhammer, når trykket stiger. Vejen ud af denne situation er at installere en automatisk udluftning, der matcher størrelsen på støbejerns radiatorstik. Og de er heller ikke bange for blokering..

Hvis kølevæsken indeholder faste partikler af forskelligt affald, er det umiddelbart foran vandhanen nødvendigt at installere et mekanisk standardfilter til dræning af vand.

Installation af kranen i systemet

Først og fremmest skal du udføre forberedende arbejde. Deres liste varierer afhængigt af radiatortypen. Hvad angår generelle anbefalinger, er det nødvendigt at tømme alt kølevæske fra systemet, før arbejdet påbegyndes..

Montering af enheden i et støbejernsbatteri

I første omgang indebærer den gamle ændring af støbejernsradiatorer ikke tilstedeværelsen af ​​et specielt hul til yderligere enheder, der forbedrer varmeydelsen. Derfor skal du svede lidt, så Mayevsky-kranen er tilpasset radiatorer i støbejern..

Støbejernsbatteri - klassisk

Støbejernsbatteri – klassisk

  1. Frakobl de medfølgende rør helt fra batteriet. Fjern det fra vægkrogene, og tøm det resterende vand helt igennem det nederste hul.
  2. Bestem den side, der er modsat den side, hvor varmt vand kommer ind.
  3. Nu, i midten af ​​den øvre prop, skal du bore et hul, hvis diameter falder sammen med hanen, du har købt (det er bedre at købe den mindste gevinddiameter for at gøre det lettere at lave et hul til det). Efter at have gjort indgangen skal du skære trådene i trin på 1,5 mm.

Lav et hul til luftventilen

Lav et hul til luftventilen

  1. Alt, du kan skrue vandhanen ned i det færdige hul.

En kran monteret i et støbejernsbatteri

En kran monteret i et støbejernsbatteri

Bemærk! Der er hyppige vandstød i centralvarmesystemet, derfor bør der købes en ventil med sikkerhedsventil. I sådanne systemer er installationen af ​​en automatisk luftudluftning upraktisk på grund af princippet om dens drift og forurening af kølevæsken. Afløbshullet bliver ofte tilstoppet. Det er ganske enkelt at rengøre det: du skal tage en nål og rense hullet, indtil det er helt fri for snavs.

Teknologien til installation af en Mayevsky -kran på en støbejernsradiator

Installation af enhver model af Mayevsky -kranen begynder med frigivelse af systemet fra kølevæsken. Når alt vandet er tømt ud af systemet, udføres arbejdet i følgende rækkefølge:

  • Det er nødvendigt at skrue stikket øverst i batterirummet af.
  • Installer et tryk i stedet. Når modellen skrues i, skal man passe på at forsegle hullet. Til dette formål er enheden udstyret med en gummipakning for at sikre, at installationen er tæt. For at styrke tætningen vikles hørfibre imprægneret med olie eller FUM -tape på hanen.

Vigtigt: til installation i radiatorer af støbejern anbefales det at bruge en Mayevsky -hane af messing. Dette materiale har øget styrke.

Hvis det er nødvendigt at installere en Mayevsky-kran på et gammelt støbejernsbatteri, hvor det øvre stik er fastgjort, det vil sige, at det ikke kan skrues af, er det nødvendigt at forberede et sted til installation af enheden. For at gøre dette skal der bores et hul i støbejernsproppen. Dens diameter skal være lidt mindre end hanens gevind.

Derefter skæres en tråd i hullet ved hjælp af en hane, der svarer til ventilens gevind. Efter at have kontrolleret, at gevindene er korrekte, kan ventilen geninstalleres. Glem ikke den obligatoriske forsegling af enhedens påskruede sted..

Det sker, at det bliver nødvendigt at udskifte Mayevsky -kranen. To justeringsnøgler skal bruges til at fjerne den gamle enhed. En af dem skruer hanen af, og den anden på dette tidspunkt skal holde stikket på køleren. Dette er nødvendigt, så stikket ikke løsnes i øjeblikket, hvor hanen skrues af, og bryder batteriets tæthed..

Nye og gamle typer Mayevsky -kraner til støbejernsradiatorer, hvordan du installerer dig selv

Tilstedeværelsen af ​​visse metaller i varmesystemet, såsom aluminium, fremmer frigivelse af hydrogen fra vand. Som regel er systemet fyldt med luft i lange perioder med inaktivitet, og under påfyldningsprocessen skal det forskydes med vand. I alle tilfælde fjernes luft eller akkumulerede gasser gennem ventilationsåbninger, der er installeret på systemets øverste punkter, herunder i varmeindretninger. For at fjerne luft fra radiatorer blev der ofte brugt almindelige vandhaner, men forbrugere, især dem, der ikke har varmt vandforsyning, er der samtidig en stor fristelse til at bruge dem til analyse af vand til husholdningsbehov, hvilket er uacceptabelt i lukkede varmeforsyningssystemer.

Nogle beboere i lejligheder og private huse observerer problemet med utilstrækkelig opvarmning af radiatorer. Grunden til at bunden af ​​batteriet er kold, og toppen er varm kan være tilstopning, luft i systemet, ventilfejl osv. Lad os overveje hver årsag og metoder til at løse problemet mere detaljeret. På grund af den dårlige kvalitet af varmemediet, der leveres til varmesystemer, bliver blokeringer en meget almindelig årsag til dårlig opvarmning. Problemet bliver især relevant under lanceringen af ​​fyringssæsonen. I private huse er systemet autonomt, og tilstopning kan kun forekomme gennem en åben ekspansionsbeholder

  Manometre til måling af gastryk: en oversigt over typerne af målere, deres design og funktionsprincip

Betingelser for installation af ventilationsåbninger på radiatorer af forskellige metaller

Mayevskys luftudløbsventil er installeret på radiatorer af enhver type – bimetallisk og aluminium, støbejern og stål. Aluminium ved en høj temperatur, aluminium reagerer med de kemiske komponenter i kølemidlet og frigiver hydrogen. Du kan heller ikke montere aluminium og kobber i et fælles system, de er antagonister, kobberioner vil gradvist ødelægge lys og plast aluminium.

Gasformige medier danner luftlåse, selv i de varmeindretninger, hvor metallet ikke reagerer med kølevæsken. Installation af en udstødningsventil er en forudsætning for en lukket sløjfe af ethvert metal, herunder knude- og drejeafsnit af rørledningen og opvarmede håndklædestænger.

Bemærk! Mayevskys kran til gammeldags støbejernsradiatorer er ikke en forudsætning, det optimerer bare driften af ​​hele varmesystemet.

Ved frigørelse fra luftpropper er der et stort varmetab på grund af kølevæskens udledning, selv med en lille huldiameter – ca. 15 mm. Med en lille diameter er det umuligt at vælge den passende luftudluftning, så du kan installere kugleventiler, der ikke “går i stykker” under en vandhammer.

Mayevsky -kran til støbejernsbatterier

Installation af en Mayevsky -kran i moderne systemer

Som standard er ny generation af radiatorer designet til installation af alle slags enheder og haner. Derfor er installationen af ​​ventilen meget lettere..

  1. Dræn alt vandet.
  2. Fjern stikket, der forseglede det ønskede hul. Hvis stikket har en usædvanlig diameter, betyder det, at du skal skrue kernen helt af, og efter at have købt en passende, samler du alle elementerne.
  3. Selve vandhanen skal skrues på en sådan måde, at drænhullet ser ud fra væggen og 45 grader fra vandret ned. Dette er den ideelle position til at placere den beholder, der er nødvendig, når der tømmes væske..

Korrekt tapposition

Korrekt tapposition

Sådan udluftes luft fra varmesystemet?

Hvis kølevæsken drives af en cirkulationspumpe, slukkes den. Der skal være mindst 15 minutter mellem at standse udstyret og begynde at udlufte luft. I løbet af denne tid vil ilt stige.

Forbered en beholder, der skal bruges til at opsamle vand. Brug en skruetrækker, nøgle eller drej på håndtaget til at skrue hanen af, indtil der høres et karakteristisk hvæs – et tegn på, at luft forlader systemet. Det er dog ikke nok bare at vente på, at suset skal stoppe. Det er nødvendigt for vand at strømme. Det betyder, at de slap af med proppen. Strålen skal være glat og flyde uden afbrydelse. Først da er ventilen lukket..

Opmærksomhed! Nogle gange, selv efter gentagen blødning, dannes der stadig luftlåse. Så kan årsagen være sammenbrud eller utilstrækkelig vridning.

Nuancer under drift

For at processen med blødning af den akkumulerede luft i systemet skal ske uden uønskede konsekvenser, er detaljerede instruktioner for alle manipulationer givet nedenfor..

  • Hvis varmevekslerens bevægelse skyldes cirkulationspumpen, skal den slukkes. Dette gøres 15 minutter før arbejdets start. Dette er nødvendigt, så luft stopper med at blande sig med vand og ophobes i toppen af ​​batteriet..

Frakoblet pumpe

Frakoblet pumpe

  • Lager med en tør klud og en tom spand, for efter at du har åbnet ventilen, skal du vente, indtil luften holder op med at hvæse, efterfulgt af vand. Du kan kun lukke ventilen, når vandet begynder at strømme i en jævn, periodisk strøm..
  • Hvad hvis luften ikke stopper med at bløde ud? Se efter en sammenbrud eller et løst twist i det område af batteriet, der serviceres. Dette kan gøres med et stykke papir. Lad ventilen stå åben, og flyt papiret fra en afstand af 1 cm over alle mulige steder på radiatoren og rørene, der passer til det. Efter at have fundet stedet for luftlækage, udskift det beskadigede element.
  • Når luftudluftningssystemet ikke har været brugt i flere år, kan ventilgevindene syre. Du bliver nødt til at bruge et fedt af typen WD-40, og prøv derefter med et let tryk på hanen at skrue det af.

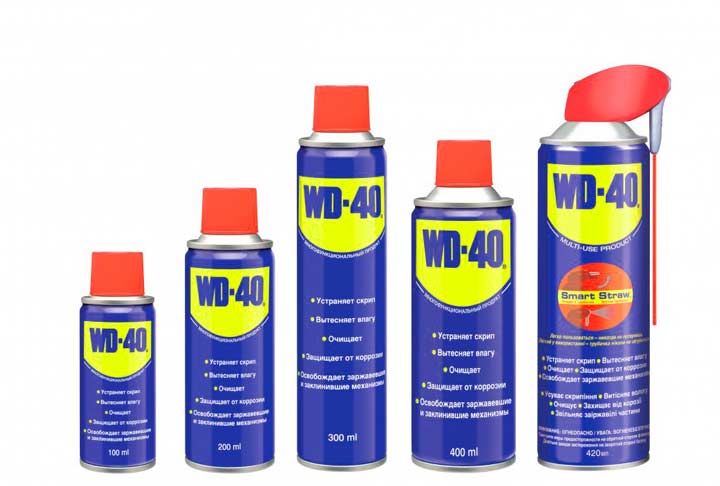

WD-40 opløsningsmiddelfedt

WD-40wd-40 fedt til opløsningsmidler

Funktioner i driften

Drift af Mayevsky -kranen

Lad os se, hvordan du bruger Mayevsky -kranen i arbejdet. Først skal du lægge en beholder under radiatoren og forberede en tør klud. Brug en speciel skruenøgle eller en simpel skruetrækker til at dreje låseskruen. I dette tilfælde skal du dreje mod uret og en halv omgang. Luft vil begynde at komme ud, og derefter vil der komme vand ud. Det er nødvendigt at vente på det øjeblik, hvor væsken flyder uden afbrydelse. Spænd derefter skruen.

Et tilfælde, hvor luften er blevet fjernet, og radiatoren forbliver kold, indikerer et tilstoppet system.

For at rense et tilstoppet batteri skal du søge hjælp fra en blikkenslager.

Ved rengøring af batterierne skal pumpen slukkes.

Bemærk: Hvis varmesystemet har en pumpe, der fungerer efter princippet om tvungen cirkulation, skal den slukkes 10 minutter, før luftlåsen frigøres. Når pumpen er tændt, fører vandstrømmen luft gennem systemet og akkumuleres ikke øverst på batteriet..

WD-40

Hvis der er en blokering i åbningen af ​​Mayevsky -hanen, kan du prøve at rense den selv med en skarp genstand. Hvis ventilen ikke bruges i lang tid, vil justeringsskruen også være svær at dreje på grund af mulige korrosionsdannelser. Hvis et sådant problem opstår, skal du bruge et værktøj som f.eks. WD-40 spraysmøremiddel. Det fungerer meget hurtigt og hjælper med at skrue skruen let af.

Smør også skruen ved slutningen af ​​opvarmningsperioden. I dette tilfælde vil der ikke blive ødelagt tråden under påvirkning af kølevæsken..

Justerbar skruenøgle til at skrue Mayevsky -kranen af

Hvis det bliver nødvendigt at udskifte Mayevsky -kranen, skal du bruge to justerbare nøgler. Den ene nøgle holder kølerdækslet, og den anden skruer hanen af. Hvis dette ikke observeres, kan stikket løsnes, når hanen skrues af, hvilket kan føre til lækage.

Hvis du overvåger denne enhed, foretager rutinemæssig diagnostik og rengøring, den vil vare længe uden problemer..

Installationsmetoder

Mayevsky -kran: funktionsprincip, typer, korrekt installation

For at installere en Mayevsky -kran skal du have særlig viden. Elementet skal have samme størrelse som indløbet. Pakningen tages med en silikone eller gummi.

Påkrævede værktøjer:

  • justerbar eller skruenøgle;
  • FUM tape;
  • ventil;
  • radiator stik.

Enheden er monteret på toppen af ​​batteriet, indsat i radiatorstikket.

Installationsordre:

  1. Systemet er fri for vand, ventilerne på batteriet eller stigerør er lukkede.
  2. Brug en skruenøgle til at skrue stikket ud af radiatoren.
  3. De nye batterier har åbninger til hanen. Hvis der er stik, installeres enheden, så hullet vender modsat væggen med en nedadgående hældning..
  4. Hvis batteriet er gammelt, laves der en åbning i den del af stikket, der skæres en tråd.
  5. Skru Mayevsky -kranen i.
  6. Fyld radiatoren med vand, og kontroller for utætheder.
  7. Hvis vand lækker, stram møtrikken og hanen med en skruenøgle.

Installationsfejl

Det er nødvendigt at skrue skruen af ​​en til et og et halvt omgang. Hvis du skruer det hårdere af, vil det være svært at vende tilbage: vandtrykket forstyrrer, der flyder meget væske ud.

Stikket holdes på plads med en justerbar skruenøgle under ventiludskiftning. Ellers kommer det ud af batteriet..

Luftventiler er installeret på hvert batteri, registre, U-formede kompensatorer med en sløjfe. Monter til det højeste punkt.

Tilstedeværelsen af ​​et Mayevsky -hane i radiatoren vil øge varmesystemets effektivitet. Det anbefales at bruge det, hvis der ikke er problemer med kølevæsken. Dette element vil forenkle vedligeholdelsen af ​​varmesystemet og reparationen. Hvis du overvåger enhedens helbred, skal du foretage rengøring, det vil vare længe og forårsage ingen problemer.

Hvad er nødvendigt for at fjerne luft fra batteriet

  • Skruetrækker med hul
  • Lille kapacitet – håndvask, spand, spand
  • Klud

Sådan bløder luften

Procedure:

  • Læg en beholder under hanen for at opsamle det rindende vand.
  • Låseskruen drejes 90-180 grader mod uret.
  • Med en karakteristisk hvæsende lyd begynder luft at komme ud af batteriet..
  • Så snart vand strømmer fra hullet, og trykket stabiliseres, drejes skruen i den modsatte retning. Jævnt flow betyder, at der ikke er luft tilbage i rørene.

Mayevsky kran

Mayevsky kran

Hvis batterierne efter tømning ikke begynder at varme helt op, er de tilstoppede. Det er ikke umagen værd at løse problemet på egen hånd, det er bedre at kontakte specialister.

Blødende luft

Udluftningsnøgle

En udluftningsnøgle vil i høj grad forenkle processen

Et tegn på luftning af systemet eller varmeenheder er en svag eller ujævn opvarmning af deres overflader under cirkulation af et varmt kølemiddel.

For at udlufte luftpropper skal du:

  • forbered en lille beholder eller klud for at opsamle væske, der kommer ud af systemet;
  • i systemer med tvungen cirkulation skal du først slukke for cirkulationspumpen;
  • ved hjælp af en skruetrækker, en speciel nøgle eller et håndtag, begynder vi at skrue ventilens låseskrue, indtil der vises et karakteristisk sus af luft, der slipper ud af hullet i kroppen;
  • vent, til al luften bløder af, og en ensartet strøm af varmebærende væske begynder at komme ud, hvorefter vi drejer skruen hele vejen;
  • Sørg for, at kølevæsken er holdt op med at strømme fra udløbet i huset.

Serviceregler

Uafbrudt drift af afløbsventilen er kun mulig, hvis reglerne for dens drift overholdes:

  1. Åbn hanen for at frigive luften. Hvis luftudløbet ikke stopper efter et par minutter, er der et ekstra sug i systemet. For at kontrollere tætheden skal du tage et tyndt ark papir og tørre det rundt om alle samlinger. På steder med sug vil arket blive tiltrukket af leddet.
  2. Hvis udløbskanalen er snavset, skal du rengøre den med en tynd nål eller tråd..
  3. Ved sjælden brug tærer ventilen og holder op med at fungere. For at afhjælpe situationen skal kranen behandles med WD-40. For forebyggende formål bør trådene efter sæsonens afslutning behandles med silikonefedt..
  4. Kranen kan ikke repareres og skal udskiftes, hvis den går i stykker. Demontering skal foretages ved hjælp af en ekstra justerbar skruenøgle til at fastgøre radiatorstikket. Ellers kan selve radiatoren blive beskadiget..

Når du bruger en ionkedel med et lukket kølevæskecirkulationssystem, holder hanen ikke længe. En saltopløsning tilsættes til kølevæsken til et sådant system for at accelerere ionerne i kedlen. Hvis luften frigives, vil salte aflejres inde i ventilen og forårsage skade. Til ionkedler er der udstyret med apparater, der er resistente over for salt.

Spørgsmål og svar

Mayevskys kran blev sprængt af, flere lejligheder blev oversvømmet. Hvem vil være ansvarlig: ejerne af lejligheden eller administrationsselskabet?

Hvis kranen ikke var på stigrøret (eller dette er den første afspærringsenhed efter stigerøret) og blev installeret uden godkendelse, er ejeren ansvarlig for det i henhold til art. 210 i Den Russiske Føderations borgerlige kodeks.

Hvis batterierne er varme ovenpå og meget kolde under, giver det mening at sætte en Mayevsky -hane for at frigive luft?

Installation af en hane hjælper kun med at fjerne luft. Hvis batteriet er tilsluttet forkert (dette sker med den øverste forbindelse) eller er tilstoppet, hjælper denne procedure sandsynligvis ikke..

Mayevskys hane lækker. Sådan repareres?

En særlig tætning er ansvarlig for ventilens tæthed, og dens slid kan være årsagen til lækagen. I dette tilfælde skal du udskifte tætningen eller hele ventilen. Hvis der er vist dråber i tråden, skal hanen strammes med en skruenøgle for en tættere pasform. Lækagen kan skyldes en blokering..

Jeg åbner hanen, men der er hverken luft eller vand. Hvad er grunden?

Hvis varmesystemet er i god stand, og der er nok kølevæske indeni, er årsagen blokering af hanehullet. Det skal rengøres eller hanen udskiftes..

Installation af en Mayevsky -kran på et varmesystem forenkler i høj grad driften og øger arbejdseffektiviteten.

Installationsprocessen er ikke kompliceret og kan let udføres i hånden. Men valget af en passende ventilmodel kræver anvendelse af en vis viden, så det er bedre at rådføre sig med specialister. Under drift er det vigtigt at følge reglerne og regelmæssigt udføre forebyggende vedligeholdelse for at opretholde mekanismens funktionsdygtighed..

Instrumentinstallation og driftsregler

Teknologien til at installere ventilen i varme radiatorer er ikke særlig vanskelig, selv en uerfaren hushåndværker kan tage den.

Mayevsky -kran: funktionsprincip, typer, korrekt installation

Nødvendige værktøjer og materialer

Justerbar eller skruenøgle, FUM -tape, ventil, radiatorstik med et hul til montering af en luftventil.

Tilslutningsdiagram

Mayevsky -hanen skrues normalt ind i det øverste radiatorstik, modsat kølevæsketilførslen.

Arbejdsfremgang

Inden arbejdet påbegyndes, er det nødvendigt at lukke ventilerne ved batteriforbindelsen eller lukke stigrøret i en lejlighedsbygning. Tøm derefter vandet. I praksis udføres arbejdet med varmesystemet i højhuse om sommeren..

Derefter er det nødvendigt at skrue blindproppen af ​​radiatoren med en skruenøgle og skrue et nyt stik i. På stikket skal du kontrollere, om tætningen er tændt, du kan sno flere omdrejninger af FUM -båndet på tråden.

Mayevsky -kran: funktionsprincip, typer, korrekt installation

Skru derefter Mayevsky -ventilen på (og kontroller også, om der er en tætning).

Fyld radiatoren eller systemet med vand, og kontroller for utætheder. Hvis forbindelserne lækker, stram møtrikken og vandhanen med en skruenøgle.

Hvis du har støbejernsradiatorer med stålpropper, kan du bore et hul og trykke på tråden.

Sådan tømmes luften

Under drift kræver enheden ikke vedligeholdelsesarbejde.

Brug af hanen er meget enkel: før du åbner ventilen og slipper luften ud, skal du lægge en spand under hanen, dække hanen med en klud (eller polyethylen). Beskidt eller rustent vand kan sprøjte med luften og sprøjte på vægge, gardiner eller møbler. Skru derefter skruen af ​​med den ene hånd (ved hjælp af en skruetrækker, nøgle eller håndtag), og hold kluden med den anden hånd. Luften kommer ud med et sus, når vandet begynder at dryppe – stram skruen godt.

Du kan tydeligt se fremskridtet i arbejdet med brugen af ​​luftventilen i vores video:

Hyppige fejl og problemer under installationen

Det er nødvendigt at skrue skruen af ​​en til et og et halvt omgang. Dette er ganske nok. Hvis du skruer skruen kraftigt ud, vil det være svært at skrue den tilbage under tryk, og der vil ikke hælde så lidt vand ud..

Det tilrådes at montere ventilen i en sådan position, at hullet rettes fra væggen og nedad – når vandet frigives, vil væggen ikke sprøjte.

Når du udskifter udluftningsventilen, mens du skruer den af, skal du holde stikket med en anden justerbar skruenøgle, ellers løsnes den fra batteriet.

Video: Sådan fjernes luft fra et batteri

| Sådan fjernes luft fra batteriet |

Video: Installation af Mayevsky -kranen på batteriet

| Installation af Mayevsky -kranen på batteriet |

Ekspertråd

Vand vises ofte i netværket. Derfor anbefales det at installere ventilationsåbninger i hvert varmebatteri, registrere U-formede ekspansionsfuger med et hængsel vendt opad og på det højeste punkt i systemet..

Mayevsky -kran: funktionsprincip, typer, korrekt installation

Det er nødvendigt at skrue skruen af ​​en til et og et halvt omgang. Dette er ganske nok. Hvis du skruer skruen kraftigt ud, vil det være svært at skrue den tilbage under tryk, og der vil ikke hælde så lidt vand ud..

Hvis du vil installere ventilen i støbejernsstikket på det gamle støbejernsbatteri, er det bedre at udskifte stikket.

At bore et hul og skære en tråd i støbejern er ekstremt problematisk på grund af dets ejendommelighed – stor skrøbelighed.

Professionel rådgivning

Et par tip fra fagfolk hjælper dig med at bløde systemet sikkert og reducerer sandsynligheden for trafikpropper:

  1. Vand tilføjes til den afkølede autonome varmekreds altid fra det laveste punkt under lavt tryk. Efter påfyldning tændes kedlen, opvarmes kølevæsken til en temperatur på 60 ° C, begynder at udlufte luft fra hvert batteri gennem Mayevsky -hanen. Efter behov tilsættes vand til systemet efter service på alle radiatorer..
  2. Stangen fra Mayevsky -kranen kan ikke skrues helt af. Det er svært at skrue det tilbage under rindende varmt vand, og ofte umuligt..
  3. Det er strengt forbudt at skrue kølerdækslet af i lejligheden. Fjernvarme fungerer under højt tryk. Hvis stikket er revet af, vil alle lejlighederne under det blive oversvømmet..

Hvis der opstår problemer med luftventilation, er det optimalt at ringe til en specialist fra serviceorganisationen, der har ret til at slukke stigrøret for reparationer, selv i fyringssæsonen..

Lad os opsummere

Så tilstedeværelsen af ​​en Mayevsky -kran forenkler betjeningen i høj grad og forbedrer kvaliteten af ​​opvarmning i en privat- og lejlighedsbygning. Algoritmen til valg og installation er enkel og passer i flere regler:

  • At erhverve den korrekte ventiltype kræver en forståelse af dit eget system. Mayevskys mekaniske kraner er universelle. Automatiske er velegnede til svært tilgængelige steder og autonom opvarmning med et rent kølevæske.
  • Installation består i at fjerne stikket fra det øverste punkt på radiatoren og skrue den forberedte ventil i. Forberedelse forstås at forsegle trådene med fum tape og / eller gummipakninger..

Forebyggelse er også vigtig. Rengøring og mulig udskiftning er nøglen til pålidelig drift af ventilen og varmesystemet som helhed.

Opsummerende

Hver ejer af varmeenheder baseret på et flydende kølevæske har naturligvis ret til selv at bestemme, hvordan han bedst ændrer sit system, og om han overhovedet skal gøre det. Men jeg vil gerne bemærke, at brugen af ​​Mayevsky -kranen for det første vil øge effektiviteten af ​​hele installationen, og for det andet vil det lette vedligeholdelsen af ​​batterierne, og for det tredje vil det ikke tage mange penge fra dig, fordi som du bemærkede, viser tabellen i artiklen billighed af produkter … Nu ved du, hvad en Mayevsky -kran er, driftsprincippet og nuancerne i driften.
