Trevejsventil på varmesystemet: funktionsprincip, valg, installation

Hvorfor er det nødvendigt at regulere varmestrømmen i varmesystemet?

Under forberedelsen af ​​et husopvarmningsprojekt er det nødvendigt at udføre en varmeberegning, takket være hvilken den optimale udstyrsydelse, linieeffekt og termisk balance i hele huset vælges. Under drift kan tilstanden ændre sig af mange årsager:

  • ændring i temperaturen udenfor;
  • sol Aktivitet;
  • vindstød;
  • varmestråling fra husholdningsapparater.

Som følge heraf overtrædes den beregnede temperaturbalance. Men du kan ikke fjerne eller overdøve enkelte sektioner af varmebatterier. For at fjerne denne situation er det nødvendigt at installere yderligere elementer, ved hjælp af hvilke kølevæskens temperatur er reguleret..

Fordelene ved en trevejs blandeventil omfatter:

  • let installation;
  • lang levetid;
  • funktionelle funktioner;
  • praktisk;
  • evnen til uafhængigt at ændre væskens temperatur.

Af de negative aspekter er det nødvendigt at fremhæve: de høje omkostninger og umuligheden af ​​at fungere med forurenede vandløb

Justeringsgrænse for varmestrøm

Det er vigtigt at vide, at enhedens driftsprincip giver dig mulighed for at regulere batteriets drift inden for visse grænser. Grænseværdier afhænger af produkternes tekniske parametre. Hver radiator har sin egen maksimale varmeafledning. Du kan præcisere det i producentens pas til installationen.

Hvad er det og hvad er det til

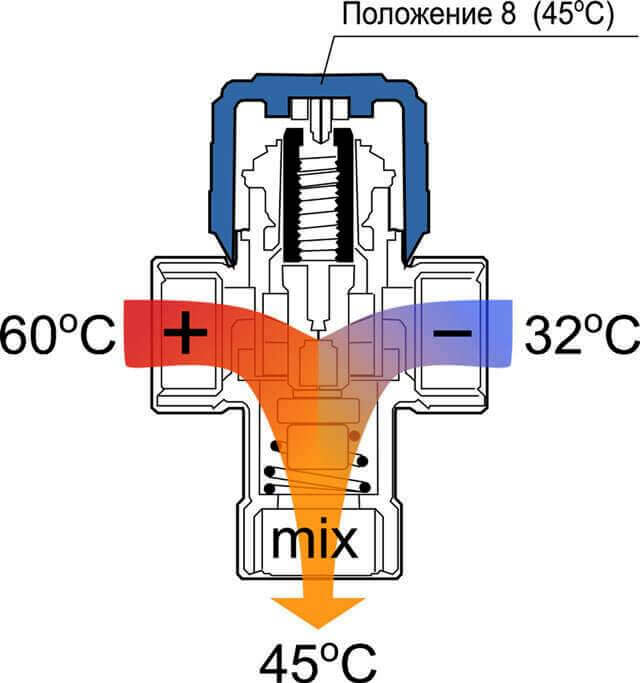

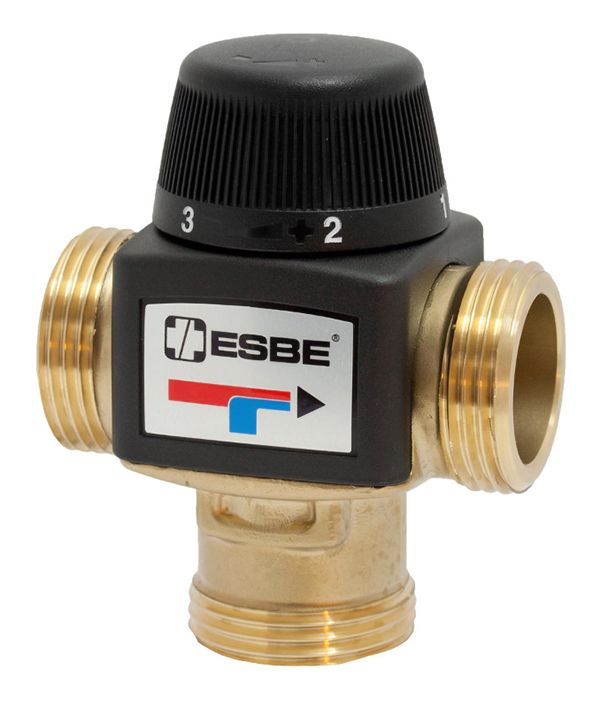

En trevejs termostatventil er en mixer, der er designet til at ændre temperaturregimet for varmebæreren i varmesystemet.

generelle oplysninger

Det er ingen hemmelighed, at problemet med ujævn fordeling af varme i rummet ofte giver ejerne mange problemer. For at slippe af med et ubehageligt fænomen og skabe et behageligt temperaturregime, skal der indføres en særlig enhed i varmesystemet – en varmeeffektregulator eller en trevejsventil.

Mekanismen giver recirkulation af varmeoverførselsvæsken ved at blande en vis mængde afkølet behandling med hovedstrømmen. I øjeblikket er tees installeret i varmtvandsforsyningssystemer, varmekredse og VVS -systemer..

Trevejsventil – multifunktionel, holdbar

I de fleste tilfælde installeres trevejshaner i varmesystemer med mange knudepunkter og kredsløb, hvilket er nødvendigt for at stabilisere temperaturen i alle radiatorer. Anvendelsen af ​​enheden giver dig mulighed for at kontrollere kølevæskestrømmen og distribuere den til forskellige dele af rummet (f.eks. I køkkenet, garagen og stuerne). Blandt de vigtigste fordele ved opfindelsen er:

  • kompakte og ergonomiske dimensioner;
  • multifunktionalitet;
  • nem installation, betjening og vedligeholdelse
  • høj tæthed;
  • lang levetid;
  • bekvemmelighed ved at skifte mellem driftstilstande.

Ud over profferne har tees også ulemper. Disse omfatter sandsynligheden for ventilstop, hvis driftsreglerne ikke overholdes og hurtig slitage af billige produkter..

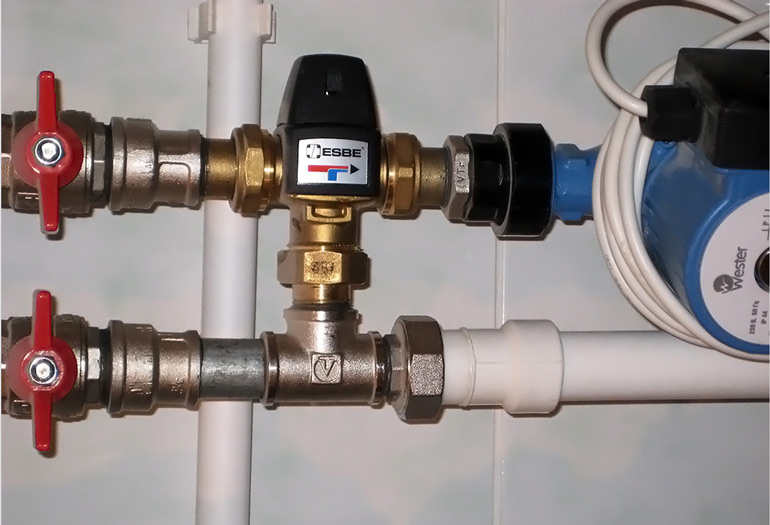

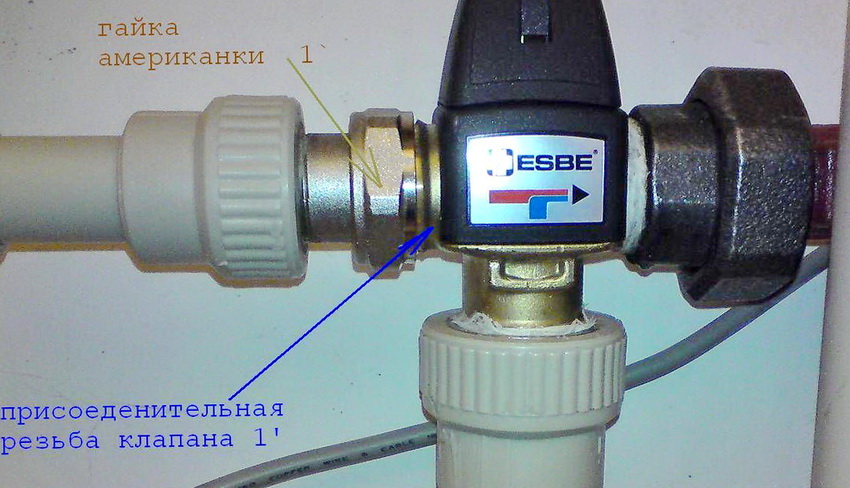

Sådan installeres en trevejsventil korrekt – denne video fortæller dig:

Opgaven med trevejsventilen

Formålet med trevejsventilen er at omdirigere, blande eller adskille arbejdsstrømmen / mediet, som i sidste ende bestemmes af formålet med systemet som helhed.

Det bruges i rørledningssystemer i kedelhuse, kølestationer, vandforsyning og ventilation.

Hvad er en trevejsventil

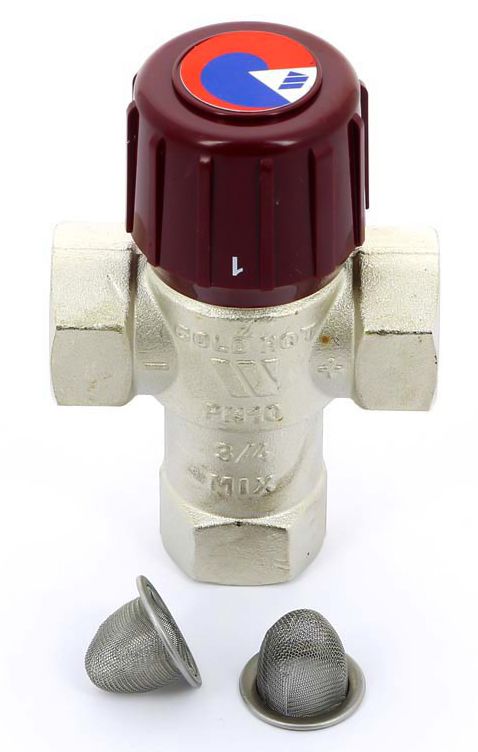

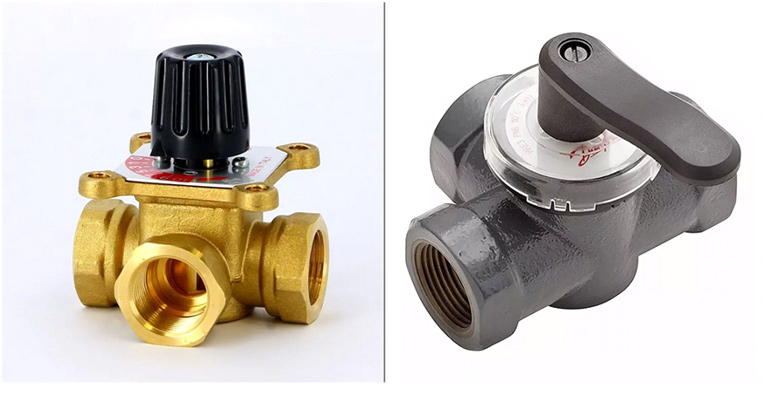

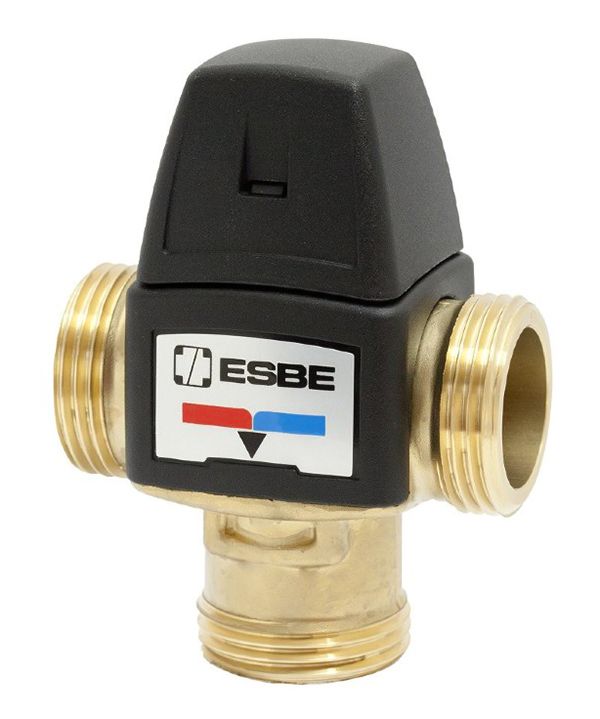

En trevejsventil til opvarmning med en termostat ligner en messing-tee (nogle gange stål eller støbejern). Men det fungerer anderledes. Indvendigt er der en særlig termostatisk mekanisme. Ifølge mekanismens struktur skelnes der mellem to typer af en sådan mekanisme: roterende og sadel.

ventil

I den første åbnes grenrørene ved at hæve stammen, de kolde og varme strømninger blandes, den udgående væskes samlede temperatur falder.

Den anden (roterende) er baseret på rotation af en sfærisk form. Rummet mellem dyserne åbnes helt eller delvist ved at dreje en kugle med en åbning (ligner en kugleventil).

Enhedens formål og omfang

Selvom vi tager alle varmetab i betragtning og udstyrer varmekredsen i fuld overensstemmelse med varmeberegningsdataene, vil det ikke fungere at udelukke en fejl i varmebalancen som følge af eksterne faktorer (temperaturforskelle, vindbelastninger osv. ).

Trevejsventil på varmesystemet: funktionsprincip, valg, installation

For at reagere rettidigt på disse processer og opretholde en behagelig temperatur i rummet i lang tid, er afspærrings- og styreventiler installeret i linjen-trevejs termostatventiler.

De bruges både i et konventionelt radiatorvarmekredsløb og i gulvvarmesystemer, hvor de giver:

  • Omdirigering (distribution) af kølevæskestrømme.
  • Blanding af varmebærerstrømme med forskellige temperaturer for at opnå en forudbestemt temperaturbar.
  • Beskyttelse af gulvbelægningen mod overophedning (i gulvvarmesystemer).

Til samme formål bruges trevejs termiske ventiler ofte i varmt brugsvandsanlæg, hvor de udfører funktionen som en velkendt mixer..

Specifikationer for 3-vejs ventiler

De vigtigste tekniske egenskaber ved trevejs termo-blandingsventiler er:

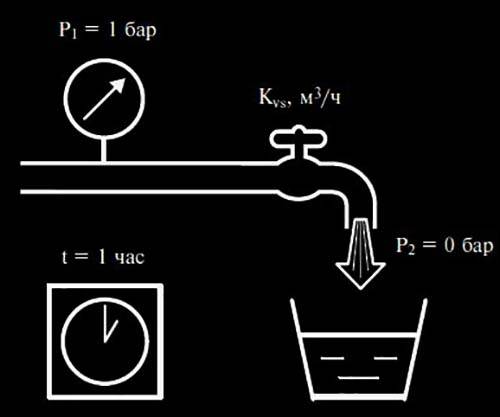

  • Gennemstrømning: forbrug af kubikmeter vand pr. Time ved nominelle værdier af temperatur (20 ° C) og tryk.
  • Indvendig diameter på dyser.

Parametrene for gennemløb og interne tværsnit af alle 3 dyser i trevejsventiler er oftest de samme.

  • Maksimalt arbejdstryk.
  • Dynamisk reguleringsområde (forholdet mellem termoventilens gennemstrømning under en helt åben lukker og den samme indikator med en halvlukket lukker).

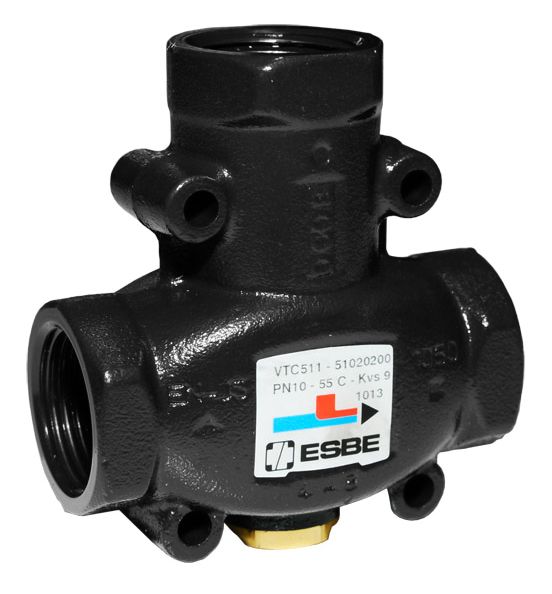

På en note! Det dynamiske område af trevejs termostatventiler, såsom 50: 1 eller 30: 1, betragtes som gennemsnitligt. De bedste regulerende egenskaber vises af enheder med en indikator for et dynamisk område af regulering på 100: 1..

Størrelser og værdier for det nominelle arbejdstryk på trevejs termostatventiler reguleres af henholdsvis GOST 28338-89 og 26349-84.

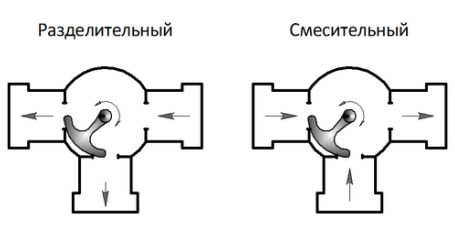

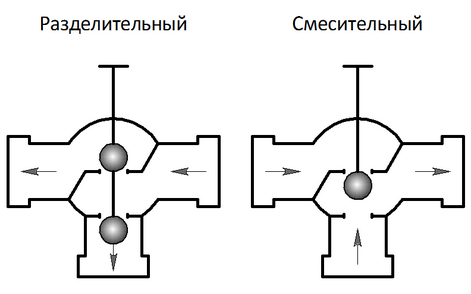

Adskillelses- og blandeanordninger

Visuelt ligner trevejsventilen en tee, men udfører helt andre funktioner. En sådan enhed, der er udstyret med en termostat, tilhører afspærringsventiler og er et af dens hovedelementer..

Der er to typer af disse enheder: adskillelse og blanding.

Den første bruges, når kølevæsken skal tilføres samtidigt i flere retninger. Faktisk er enheden en mixer, der danner et stabilt flow med en indstillet temperatur. De monterer det i et netværk, hvorigennem der tilføres opvarmet luft og i vandforsyningssystemer.

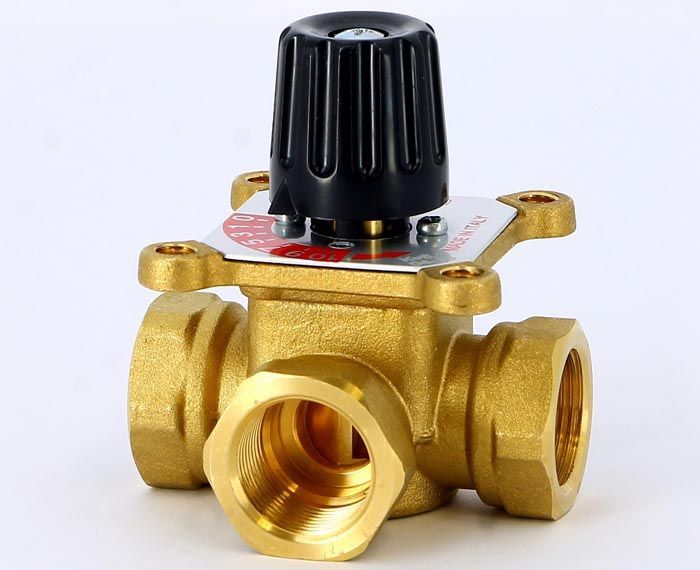

Trevejsventil

Trevejsventilen bruges både som mixer og som luft- eller varmtvandsfordeler

Produkter af den anden type bruges til at kombinere strømme og deres termoregulering. Der er to åbninger til indgående strømninger med forskellige temperaturer, og en til deres udgang. De bruges ved installation af gulvvarme for at forhindre overophedning af overfladen..

Trevejsventilen og temperaturregulatoren sælges separat. For autonome varmesystemer betragtes det stadig som en mere rationel og effektiv løsning at købe en struktur med en termostat.

Design af trevejsventiler

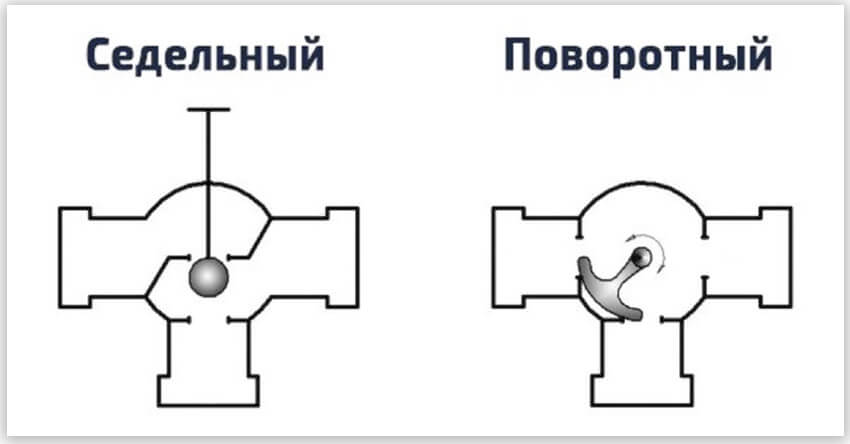

Ved design er ventilerne opdelt i sadel og roterende. Funktionsprincippet for førstnævnte er baseret på stammens rytmiske bevægelse lodret – justeringsskemaet “stilk -sadel”. Denne type refererer til blandingsventiler. Ofte styret af et elektromekanisk drev.

Nøgleelementet i drejestrukturen er den roterende sektor. Under bevægelse virker stangen på kugleventilen, og den afbryder tilførslen af ​​kølemiddel helt eller delvist. Denne justeringsordning kaldes “kugle-fatning”.

Disse enheder er yderst holdbare. De er tilpasset store temperatursvingninger og klassificeres som afspærringsventiler. I private huse, hvor vand forbruges i relativt små mængder, kan de også fungere som vandhaner..

Et særligt træk ved blandeventilen er tilstedeværelsen af ​​et udløb og to indløb. Det er designet til at styre arbejdsvæskens temperatur ved at kombinere høje og lave temperaturstrømme. Når produktet er korrekt installeret, kan og vil produktet adskille strømme.

Tre-vejs kranoperation

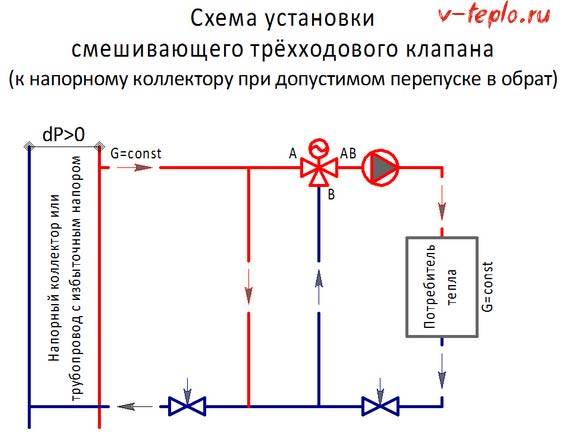

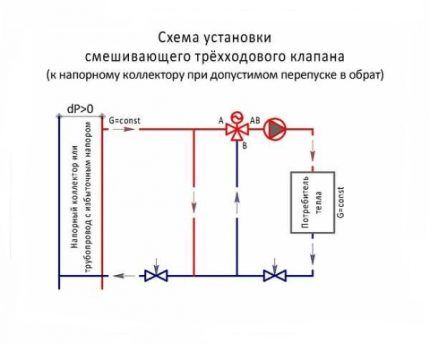

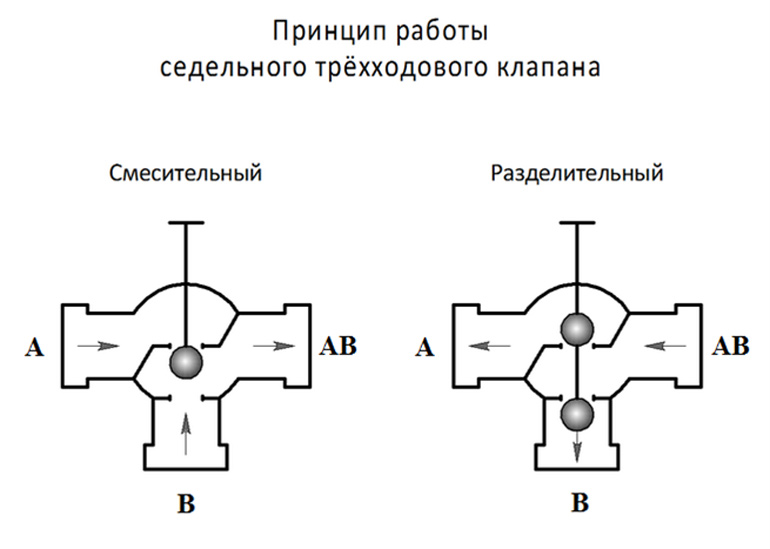

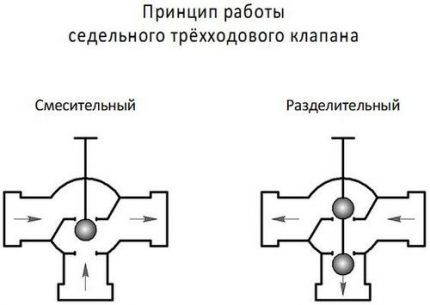

Her er driften af ​​en trevejsventil af en sadelblandings- og adskillelsestype vist skematisk

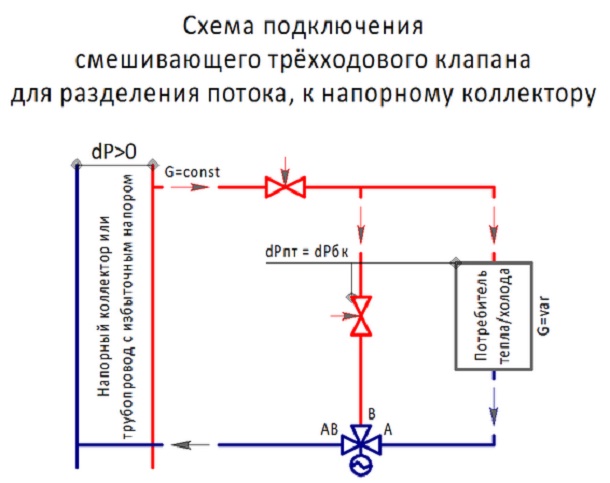

En trevejsventil af en separeringstype bruges, når det er nødvendigt at tilføre et varmt kølevæske i flere retninger..

Alle modeller af sådanne kraner adskiller sig fra hinanden på nogle måder:

  • lukkermekanik – det kan enten være spændings- eller pakdåse;
  • stubform – der er L, T, S -formet;
  • typen lukker – der er en cylindrisk, sfærisk, konisk;
  • forbindelse til kredsløbet – ved hjælp af en kobling, flange, ved svejsning osv .;
  • kontrolmetode – automatisk, halvautomatisk, manuel.

Blandeindretningen er udstyret med en centralt placeret spindel; der er kun en kugleventil i den. Det lukker lukkeren for indløbet på det rigtige tidspunkt.

I anordninger af adskillelsestypen er skaftet udstyret med to ventiler monteret i udløbsdyserne.

Det fungerer efter en lidt anderledes ordning. Arbejdet med en trevejsventil bliver tydeligere efter en detaljeret analyse af dens design.

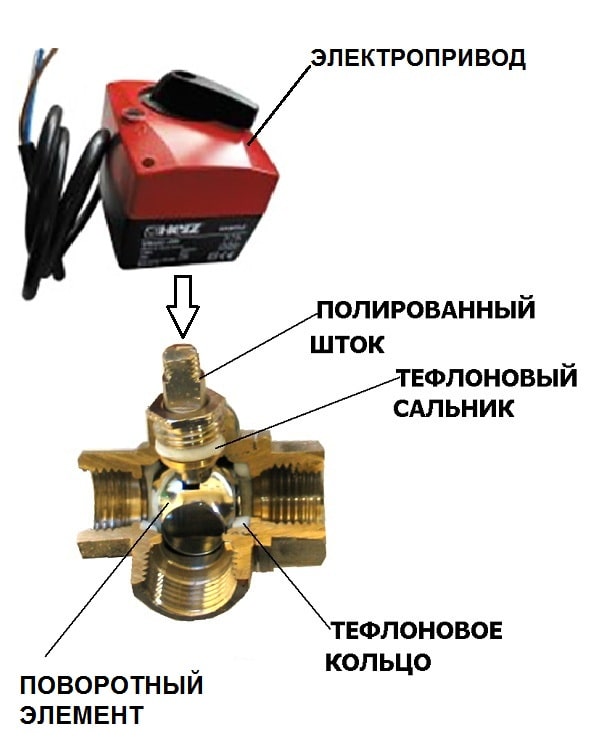

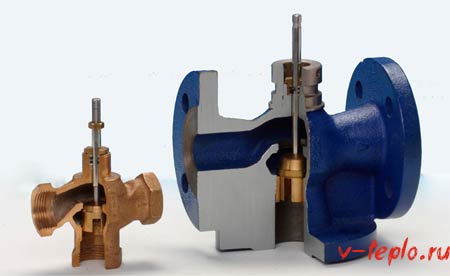

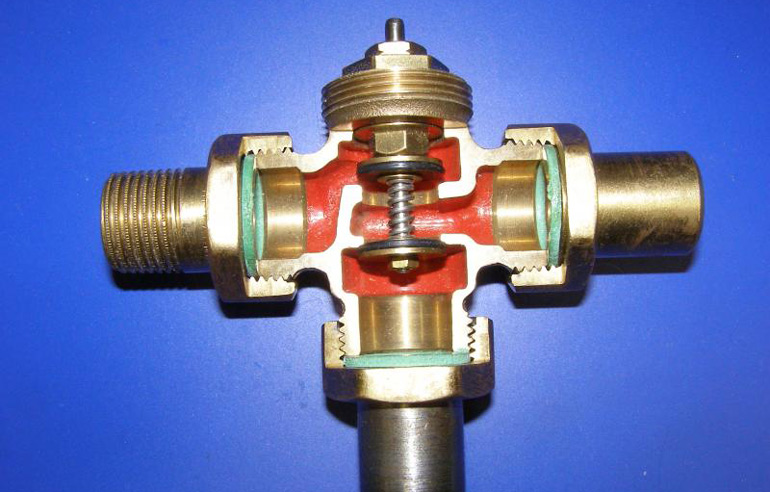

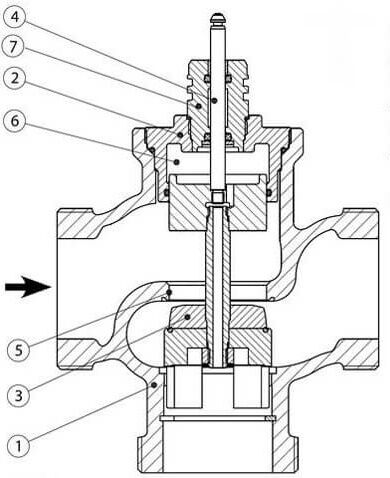

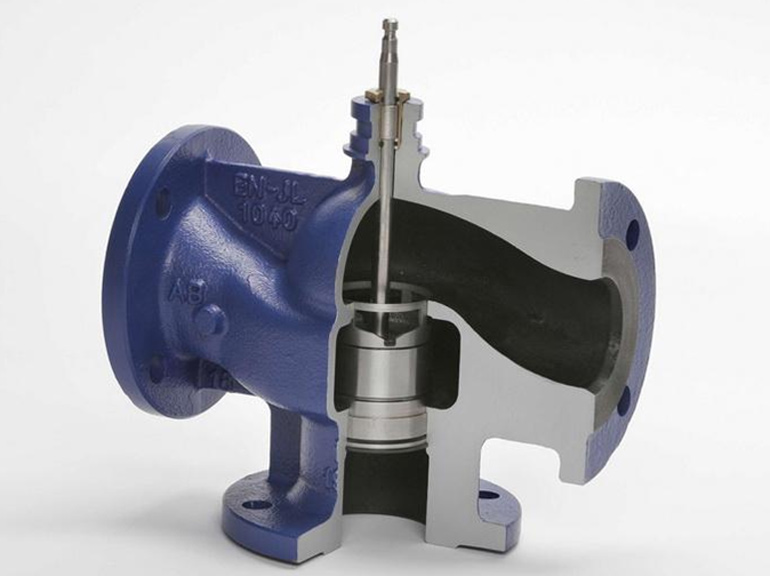

Detaljering af en trevejsventil

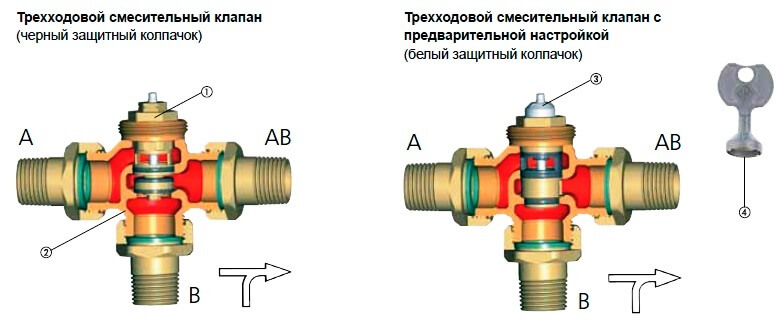

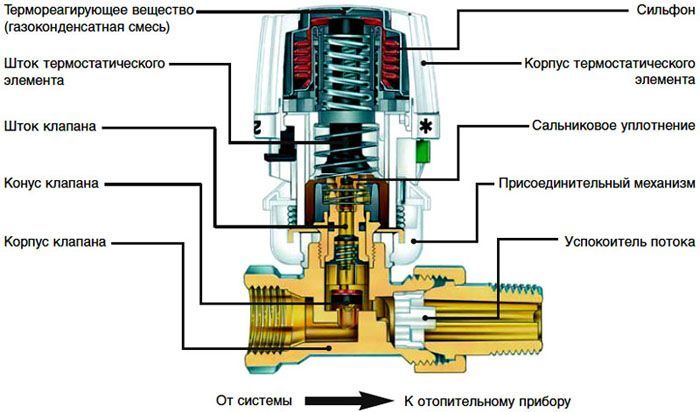

Trevejsventilen består af: hus (1), ventilindsats (2), ventilkegle (3), poleret ventilspindel (4), ventilsæde (5), aflastningskammer (6), pakning af pakninger (7)

Kroppen af ​​denne type produkt er støbt. Den er lavet af messing eller bronze med en forkromet nikkelforzinket belægning. Det udfører både beskyttende og dekorative funktioner. Til tilslutning til rørledningen er der gevindskårne grene – kun tre stykker. Type skrueforbindelse afhænger af den valgte model.

Optimale trykparametre i varmesystemet til stabil ventildrift er 10 kg / cm². Hvis denne værdi overskrides, kan der opstå problemer..

Der er også temperaturgrænser – 95º for kedler, 110º for solpaneler. Den tilladte regulering af kølevæsketemperaturen for forskellige modeller ligger i området 20-60º. Produktiviteten spænder fra 1,6-2,5 m3 / t.

Hvilke materialer er trevejs termiske ventiler lavet af?

En række metaller og legeringer bruges til fremstilling af 3-vejs termostatventiler. Når det kommer til industrielle faciliteter, bruges følgende oftest:

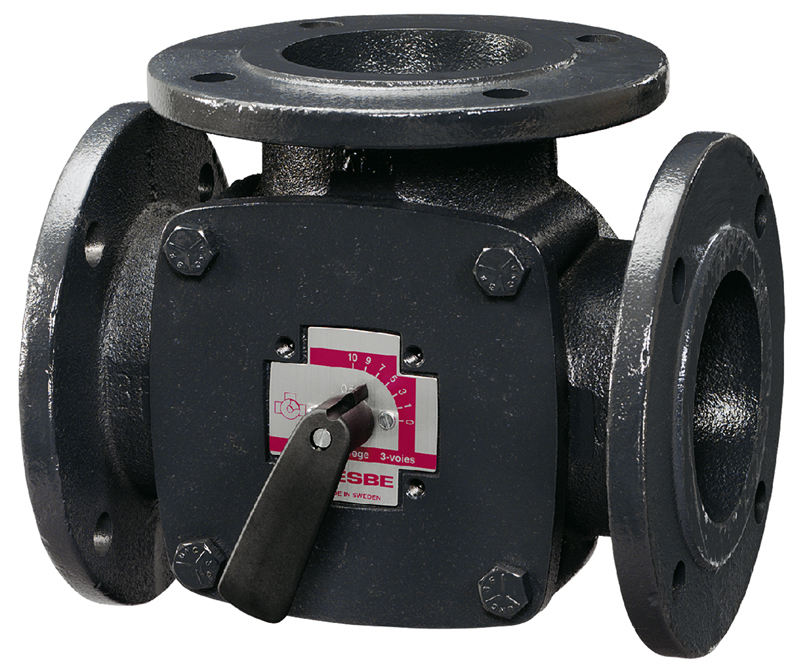

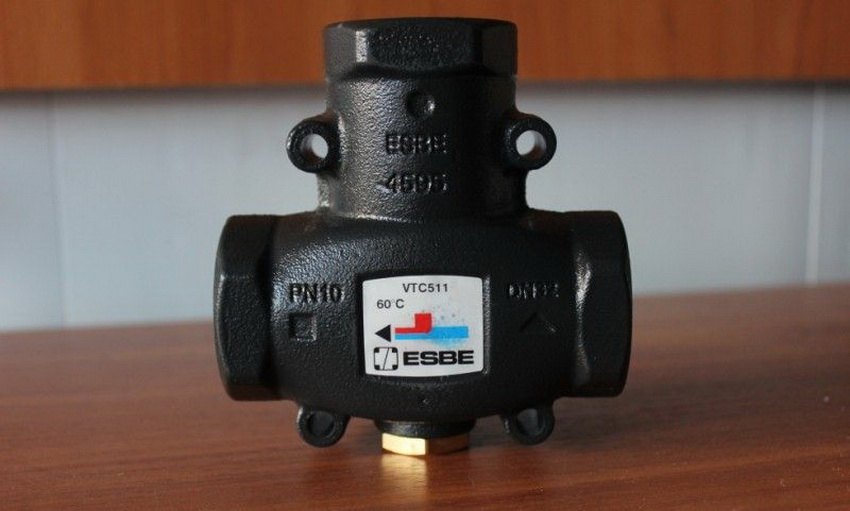

Støbejern. Afviger i korrosionsbeskyttende egenskaber og temmelig høj styrke. I tilfælde af overtrædelser af produktions- og driftsteknologier kan støbejernsprodukter imidlertid være ret skrøbelige.

Trevejsventil på varmesystemet: funktionsprincip, valg, installation

Sort kulstofstål. Materialet er holdbart, billigt, men ætsende. For at udjævne den sidste ulempe er trevejsventilerne nikkel og forkromet..

Rustfrit (legeret) stål. Parametrene er højere på grund af tilføjelsen af ​​en legering af nikkel og chrom. Høj styrke, modstandsdygtighed over for oxidation og korrosion giver produkterne en lang levetid. Sådanne termiske ventiler er imidlertid meget dyrere..

Trevejsventil på varmesystemet: funktionsprincip, valg, installation

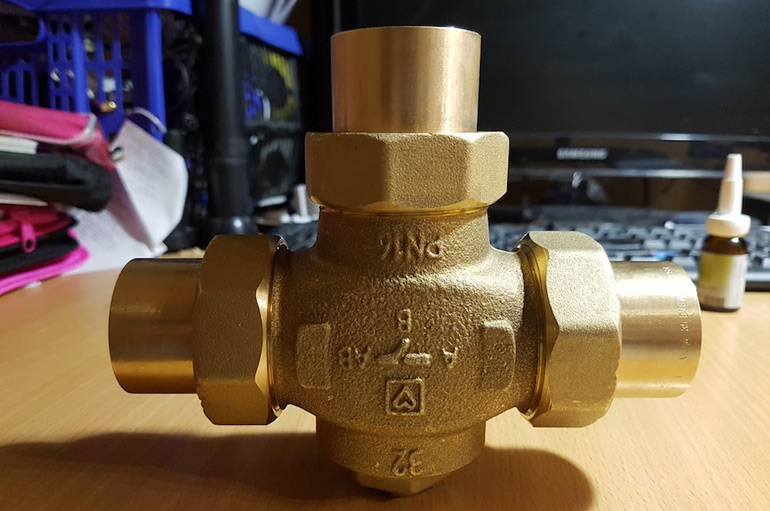

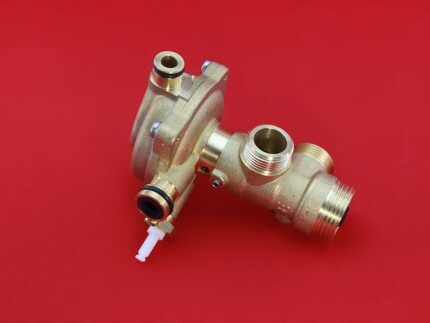

Til varmesystemer i private huse bruges trevejsventiler i messing oftest. Deres temperaturregime er begrænset til 200 ° C, men i det tilladte temperaturområde kan messingindretninger fungere i lang tid. Ikke mindre populære er polymerprodukter, der anvendes i de tilsvarende varme- eller VVS -kredsløb..

Dyrere er trevejsventiler lavet af bronze, som ikke er ringere end deres messingmodstande i styrke. Bronzeprodukter installeres normalt i varmekredse i kobber.

Vigtig! Nogle gange på salg kan du finde stopventiler lavet af silumin (lavstyrke aluminiumslegering med silicium). Udadtil ligner de meget produkter af rustfrit stål eller messing, men samtidig er de flere gange billigere og tjener desværre nøjagtigt så meget, som de anslås til.

Den interne låsemekanisme i husholdningsprodukter kan være fremstillet af keramik (med undtagelse af trevejsmotoriserede termiske ventiler). Keramiske mekanismer er kemisk inerte og holdbare, men ekstremt følsomme over for renheden af ​​det transporterede kølemiddel. Dens dårlige kvalitet er årsagen til hurtig slitage af keramiske elementer..

Enheden og funktionsprincippet for trevejsventilen

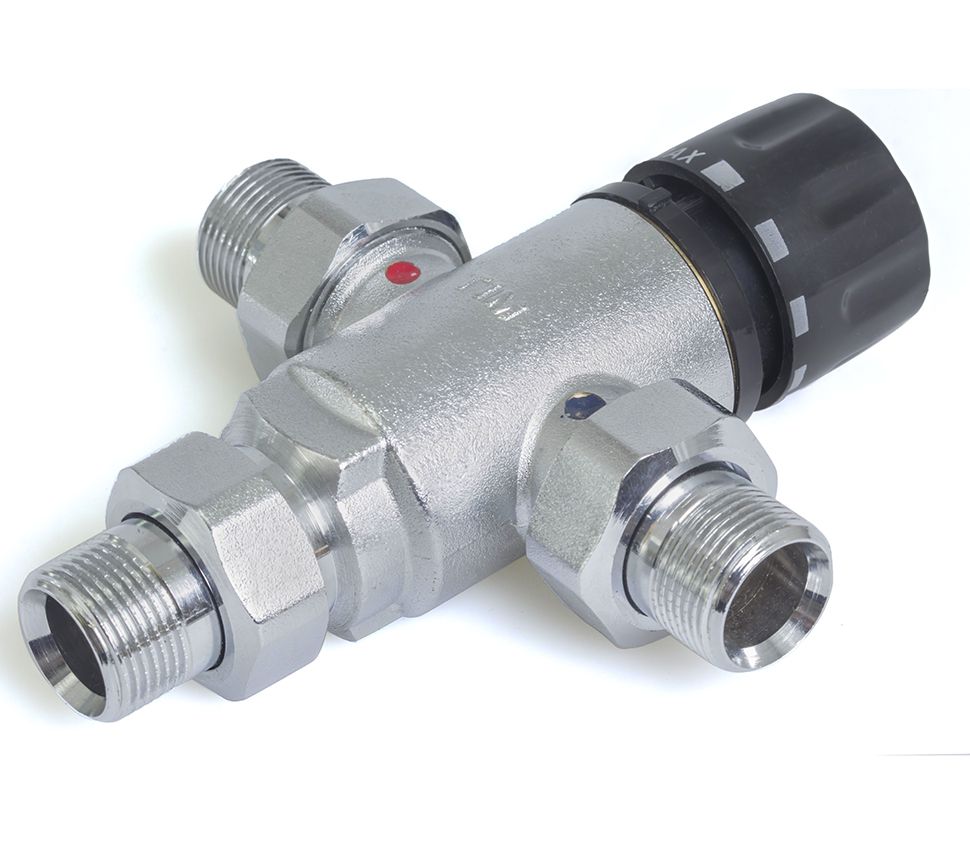

Designet af en trevejs termisk ventil ligner en tee. På 3 sider er der rørsektioner (dyser):

  1. To (direkte og bypass, på billedet yderligere betegnet som A og B) er beregnet til henholdsvis den indgående eller udgående strøm i blanding eller adskillelse.
  2. En (almindelig, på billedet – AB) – til udgående eller indgående (også i tilstanden til blanding eller adskillelse af kølevæske).

Inde i kassen er der:

  1. En stang, der giver bevægelse af lukkermekanismen.
  2. Låsemekanisme (lukker).
  3. 2 sæderinge, der fastgør ventilen (ikke tilgængelig på alle modeller).

Afhængig af den specifikke ændring kan designet af den trevejs termostatiske ventil suppleres med andre elementer, der er nødvendige for dens fulde drift..

Trevejsventil på varmesystemet: funktionsprincip, valg, installation

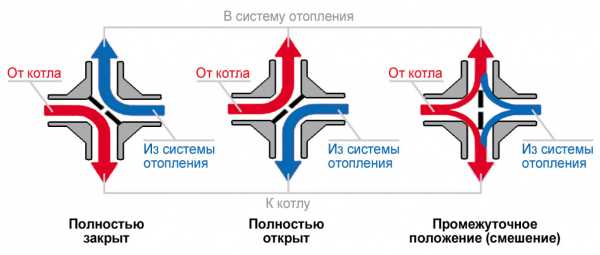

Udformningen af ​​lukkermekanismen forudsætter opdeling af trevejsventiler i 2 hovedgrupper – sadel og roterende, lidt forskellige i deres funktionsprincip. Desuden skelnes der mellem blanding og adskillelse (distribution) termiske ventiler..

Trevejs globeventiler er udstyret med en roterende spindel med en kugle, plade eller cylindrisk ventil fastgjort til den. Stammens translationelle bevægelse aktiverer lukkermekanismen. Dens funktioner:

  1. I blandingstilstanden, der befinder sig i den ekstreme øverste position, blokerer det væskestrømmen fra forgreningsrøret A, samtidig med at det åbner grenrøret B. Ved at være i den ekstreme nedre position blokerer det strømmen af ​​kølemiddel fra grenrør B, åbning af grenrør A.
  2. I split mode fører lukkerens øverste position til afslutning af grenrør B og samtidig åbning af grenrør A. Den ekstreme nedre position lukker tværtimod grenrør A og åbner grenrør B.

    Trevejsventil på varmesystemet: funktionsprincip, valg, installation

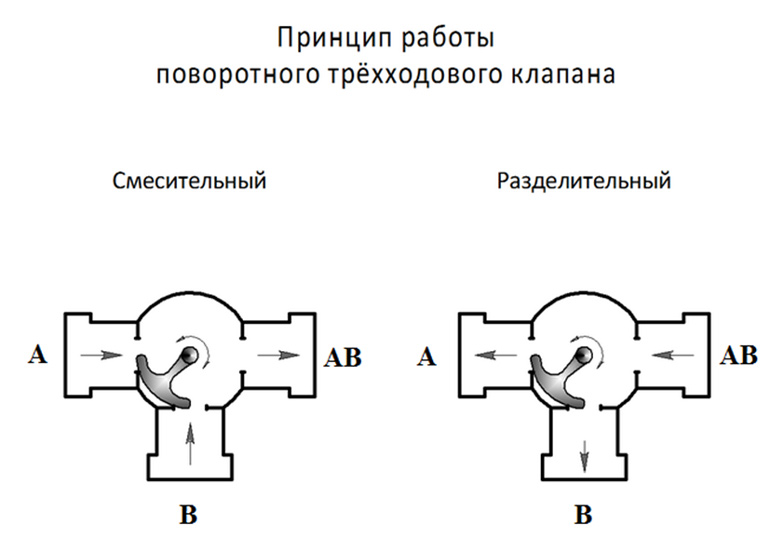

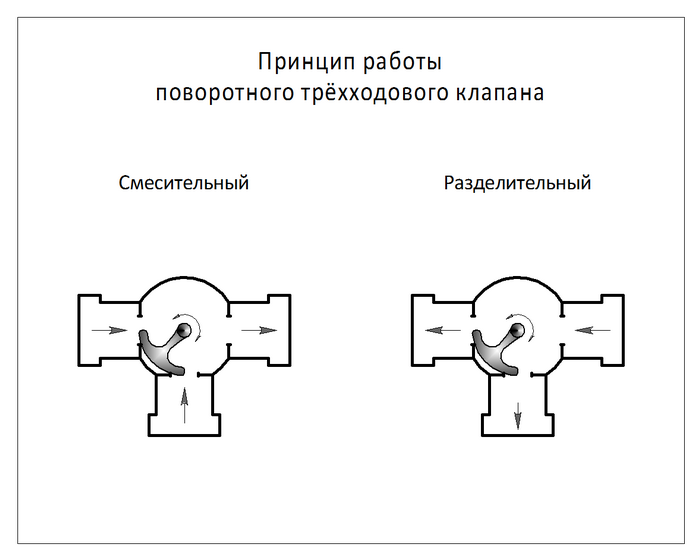

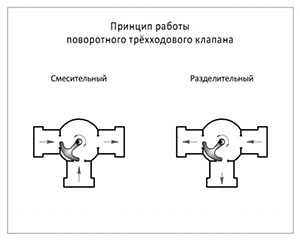

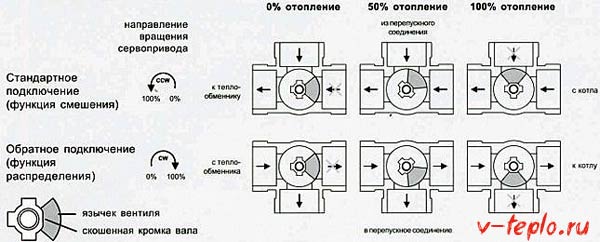

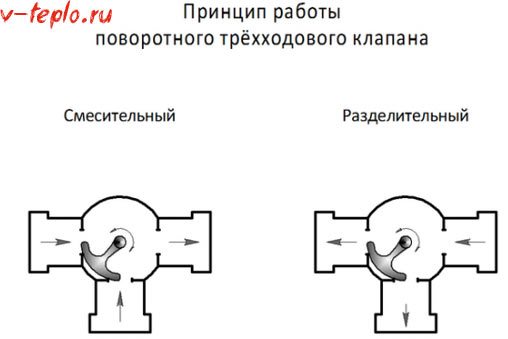

Trevejsventiler er udstyret med en 90 ° radial rotation:

  1. I blandingstilstand lukker porten B til venstre ved at dreje stammen til venstre, åbne kølevæskestrømmen fra port A. Drejning af stangen til højre lukker port A og åbner port B.
  2. I split flow -tilstand omdirigerer den yderste position til bærestrømmen mod port A og yderst til højre mod port B.

    Trevejsventil på varmesystemet: funktionsprincip, valg, installation

På en note! Det fælles grenrør AB overlapper ikke i nogen af ​​mulighederne, derfor er det kendetegnet ved en konstant hydraulisk tilstand.

Fordele og ulemper ved termostatiske 3-vejs ventiler

De utvivlsomme fordele ved at bruge trevejs termostatventiler:

  1. Let at påvirke temperaturen på arbejdsmiljøet.
  2. Praktisk og energieffektivitet i varmesystemet.
  3. Enkel installation og vedligeholdelse.
  4. Lang levetid (afhænger af det materiale, hvorfra det er lavet).

Af manglerne vil jeg bemærke de relativt høje omkostninger og behovet for et filter i varmekredsløbet for at sikre en høj grad af renhed af kølevæsken.

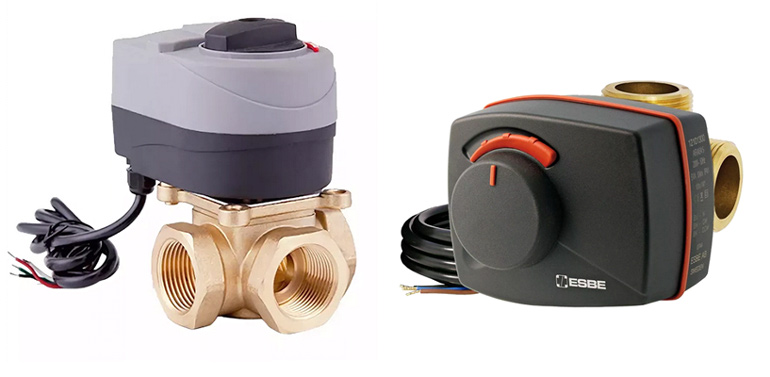

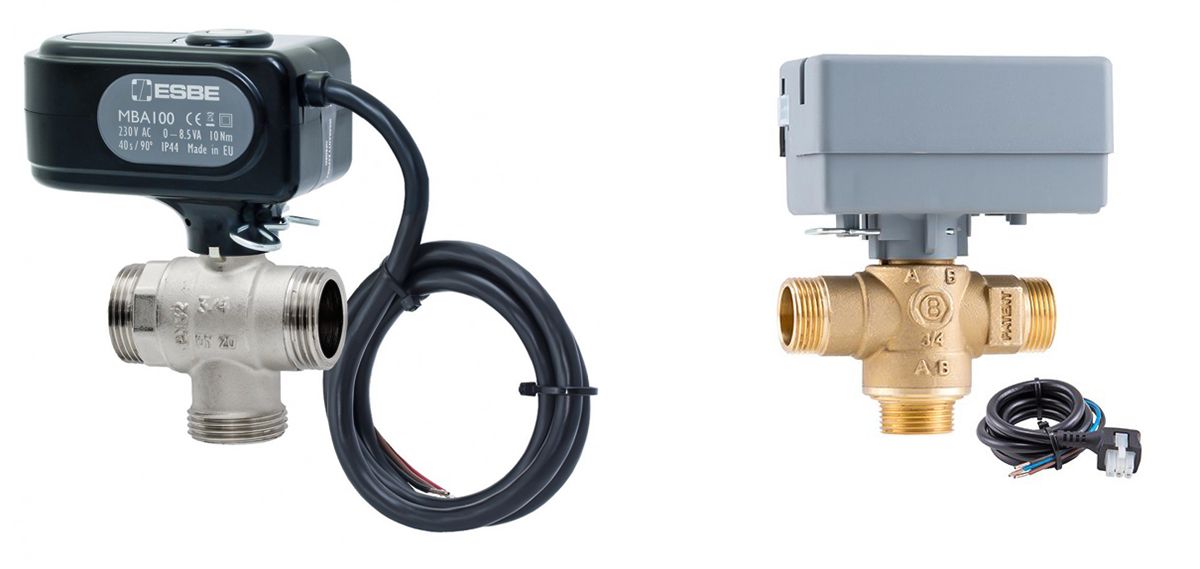

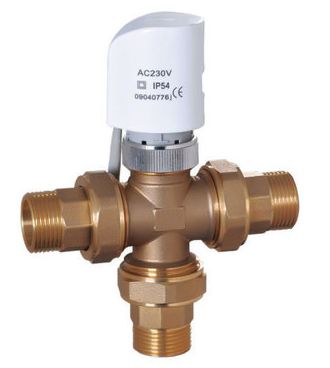

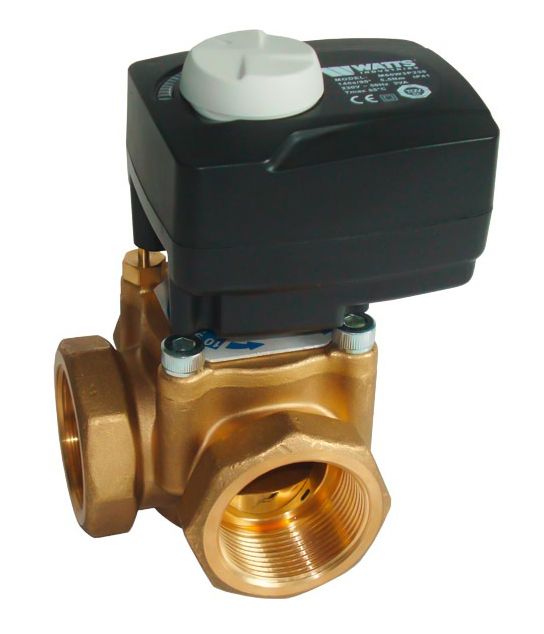

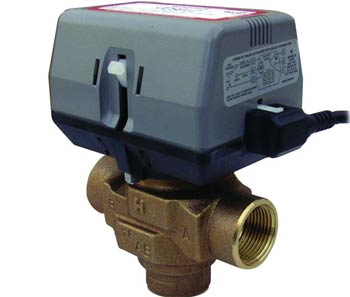

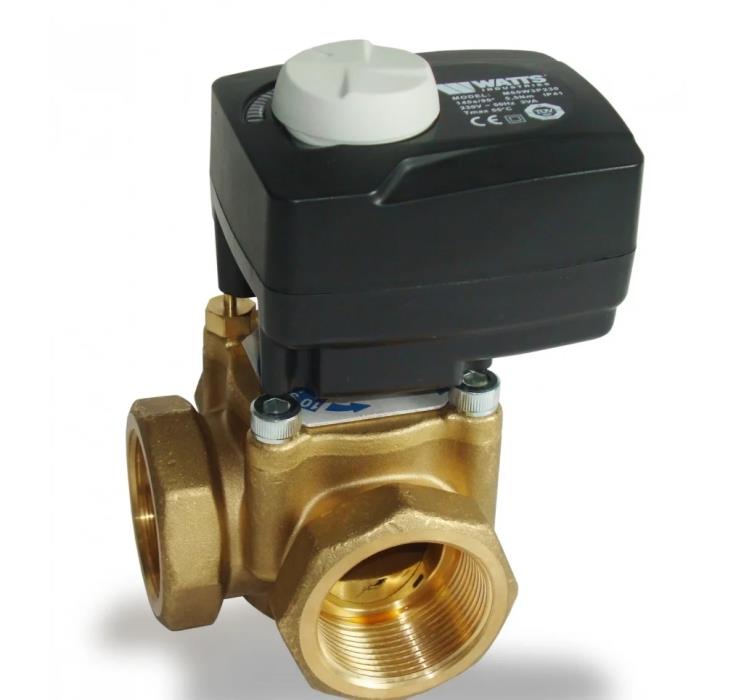

Elektrisk betjente trevejsventiler: funktioner og fordele

Uanset stilkens position i trevejsventilen stopper cirkulationen ikke, derfor er denne type enhed ikke egnet til at reducere kølevæskens strømningshastighed. Dette er hovedforskellen mellem en trevejskugleventil med elektrisk drev og tovejsventiler, regulatorer og andre enheder..

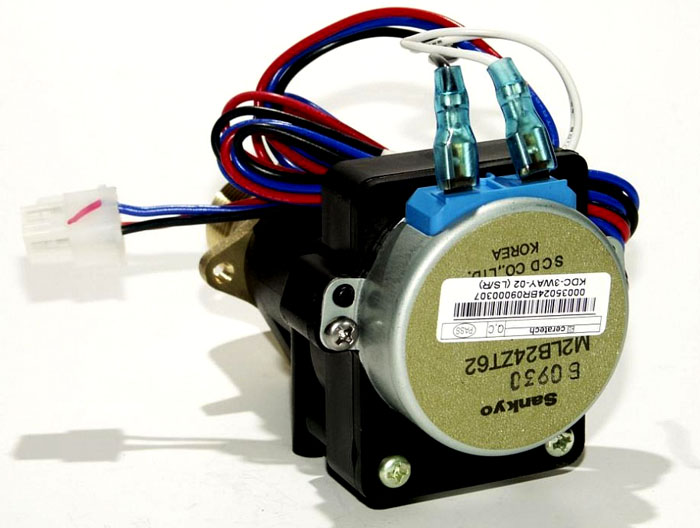

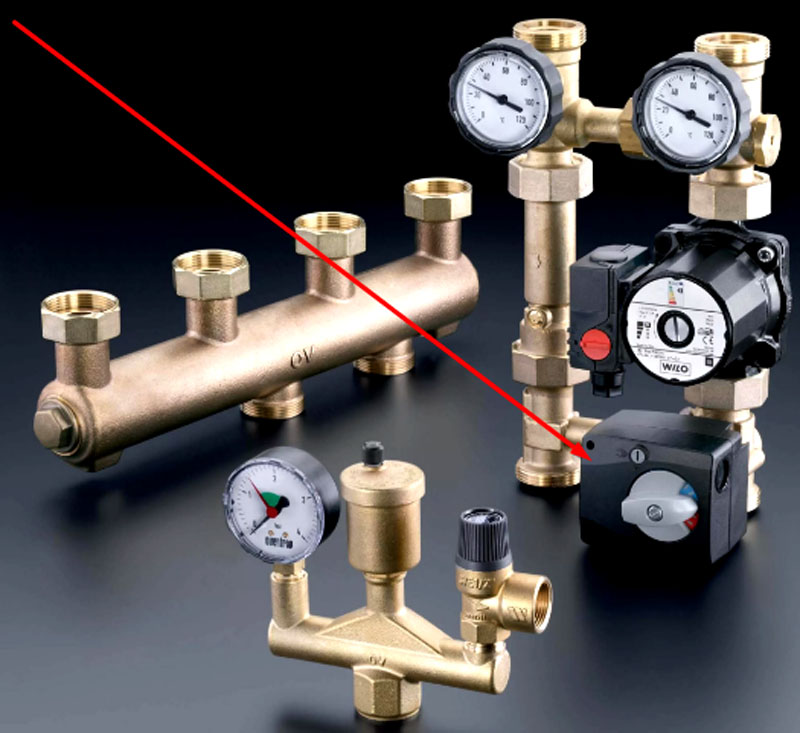

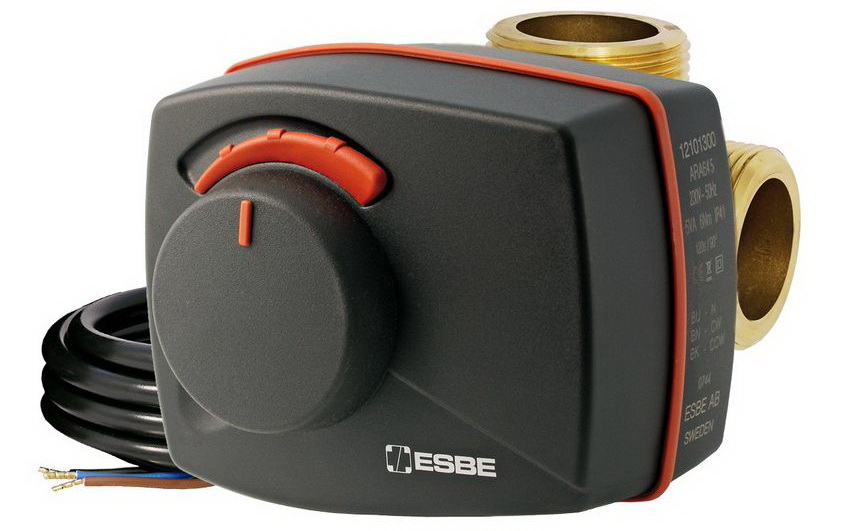

Det elektriske drev giver dig mulighed for at automatisere driften af ​​en trevejsventil til opvarmning

Det elektriske drev giver dig mulighed for at automatisere driften af ​​en trevejsventil til opvarmning

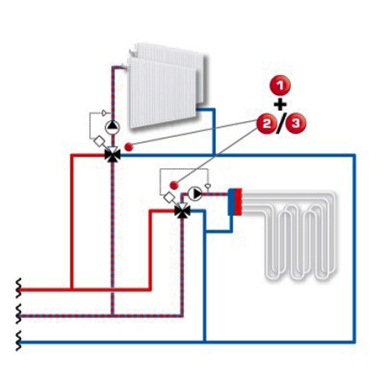

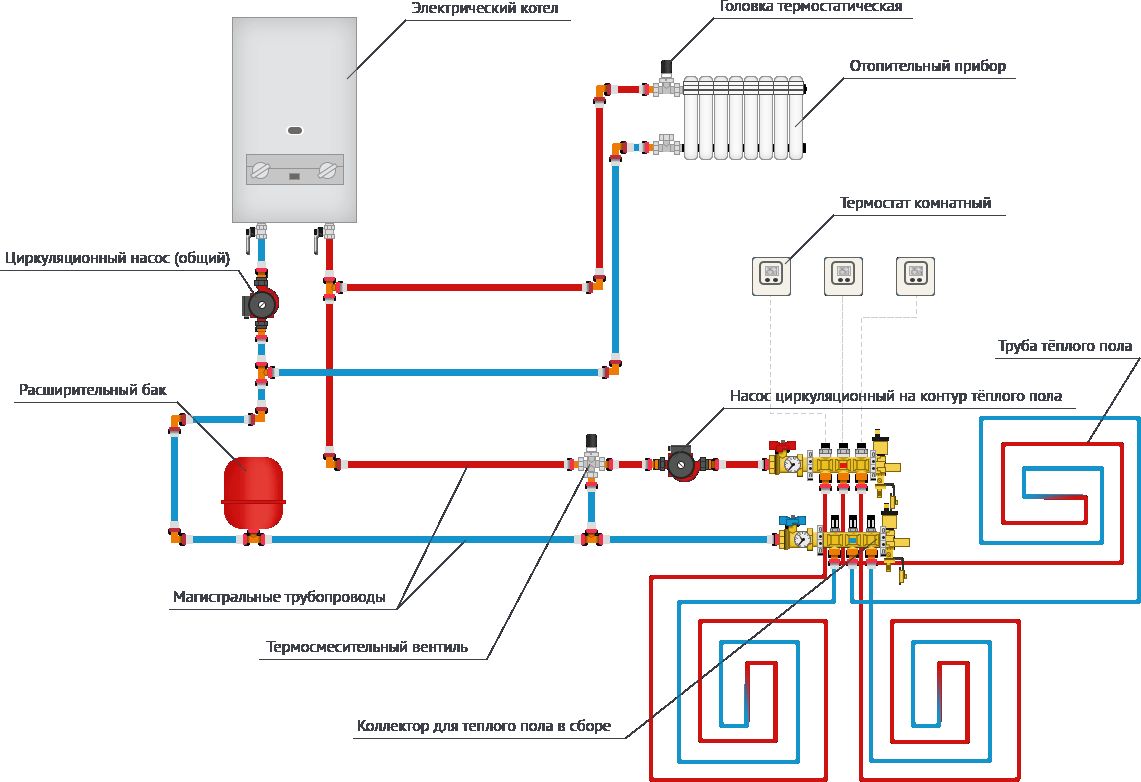

Trevejsventiler til gulvvarme og andre formål

Der er flere muligheder for at bruge denne type ventil:

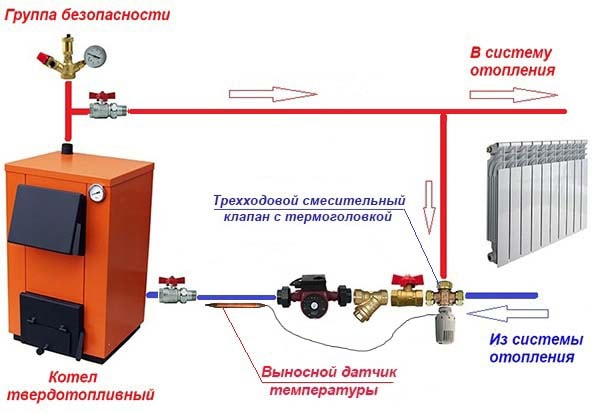

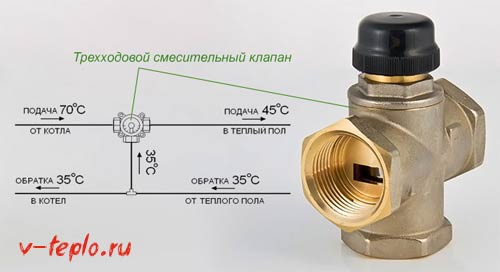

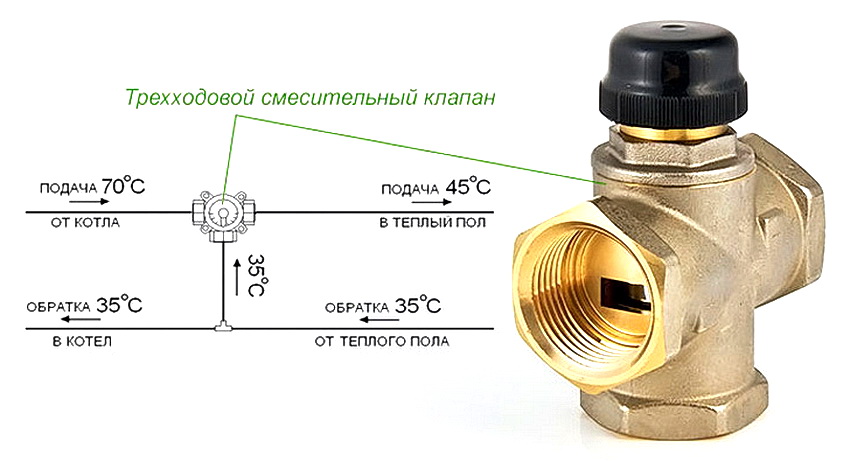

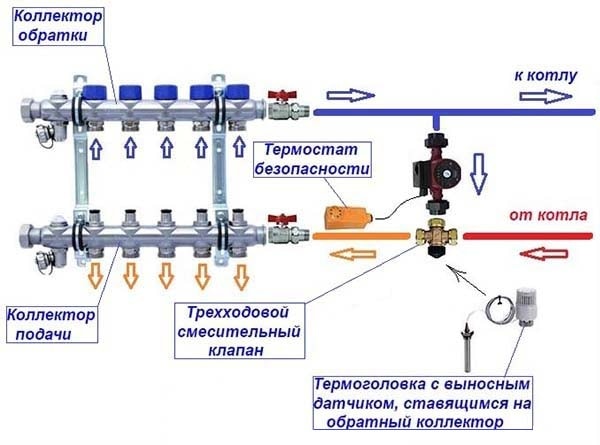

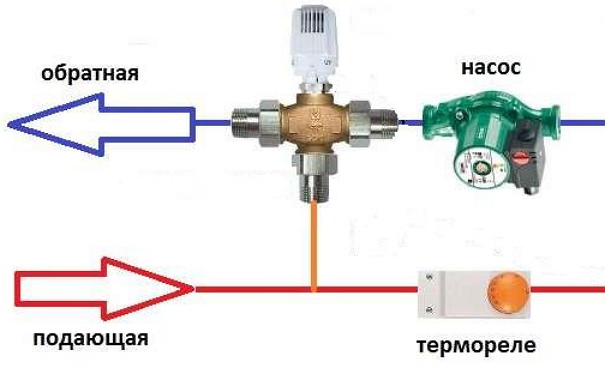

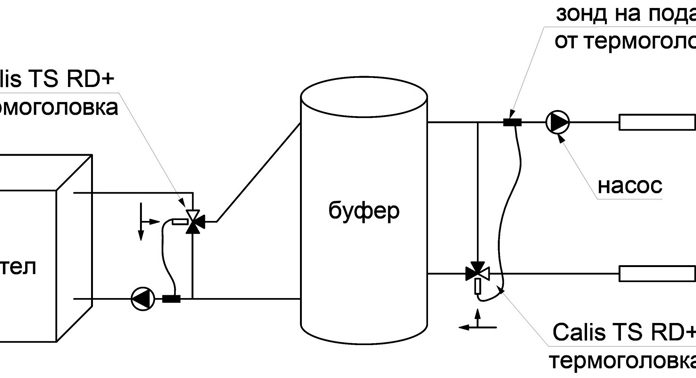

  1. Trevejsblandeventiler til gulvvarme er installeret for at forhindre overophedning af individuelle veto-systemer. Som følge heraf opvarmes det vandopvarmede gulv jævnt, hvilket bidrager til et behageligt mikroklima i rummet samt sikkerhed i systemet.

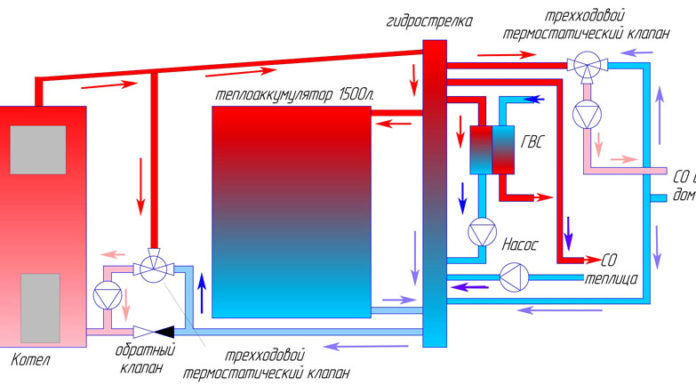

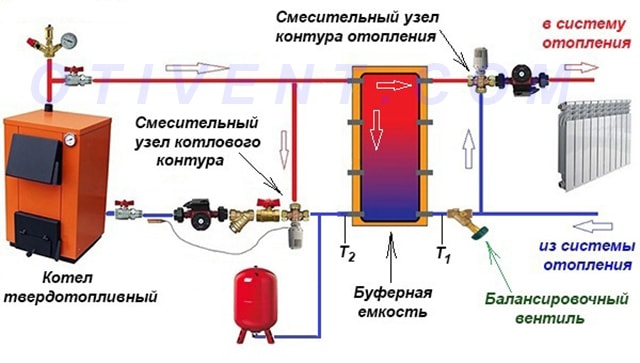

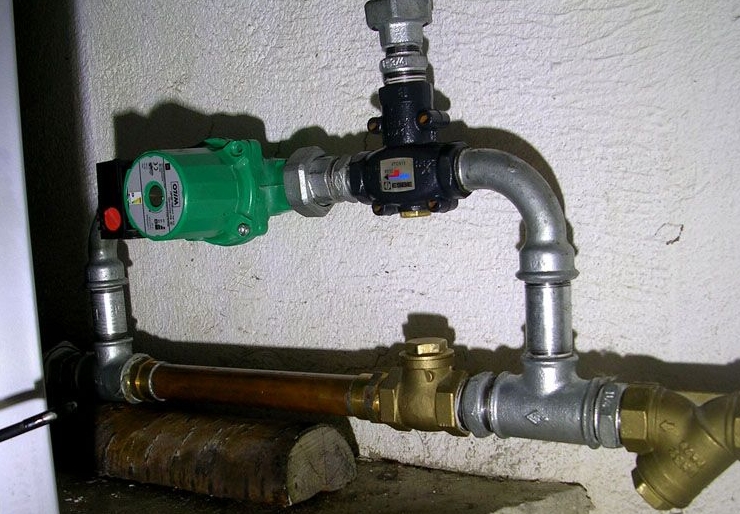

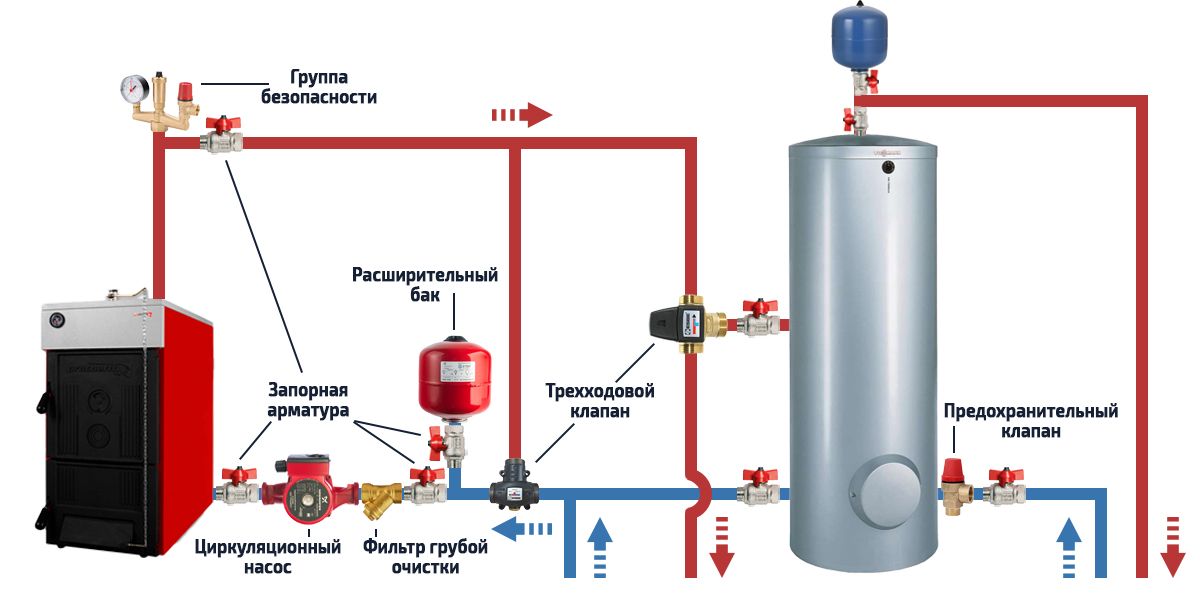

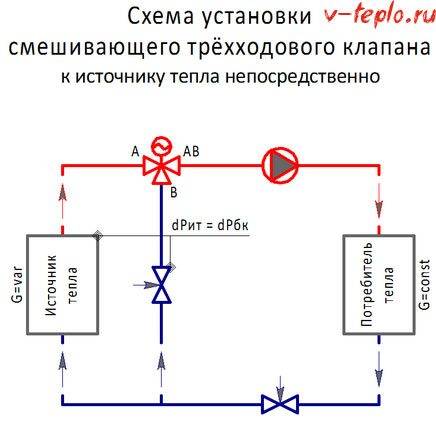

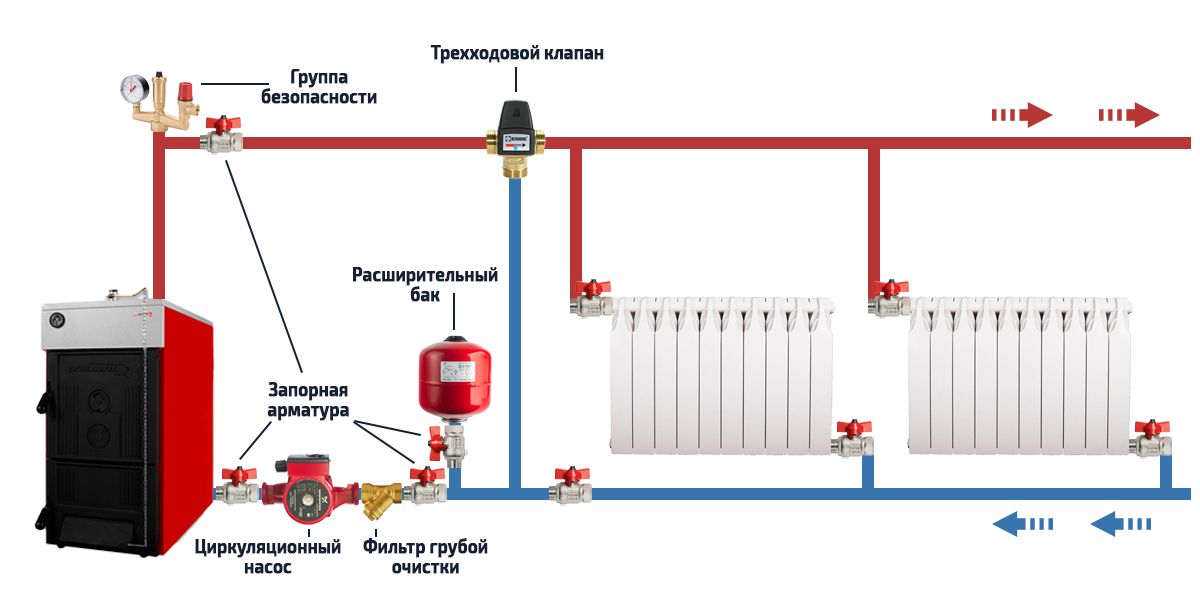

  2. Køb af trevejsventiler til fastbrændselskedler giver dig mulighed for at klare situationen, når kondens falder ud i kedlens kammer i begyndelsen af ​​ovnen.

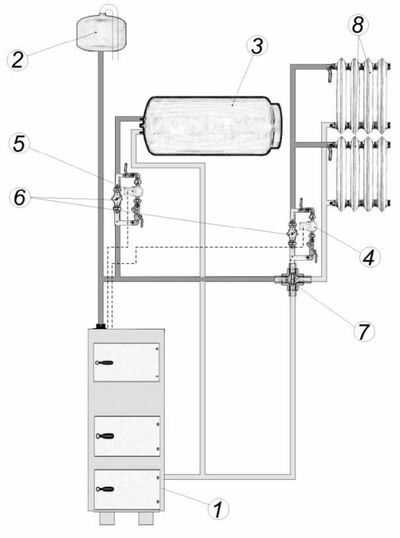

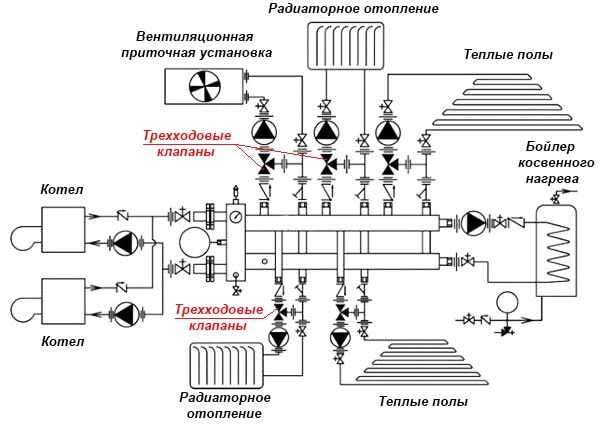

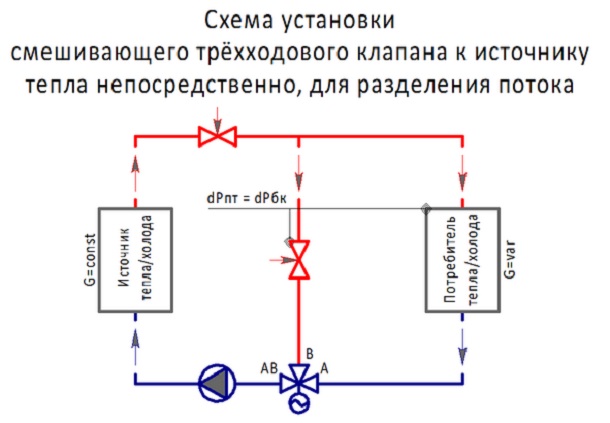

  3. Trevejsventiler er installeret i varmesystemet for at adskille strømme og fodre varmtvandskredsløbet.
  4. Trevejsanordninger bruges til bypass-rørføring af radiatorer.
  5. Ventilerne er optimale til at skabe en kortslutning ved forberedelse af returen.

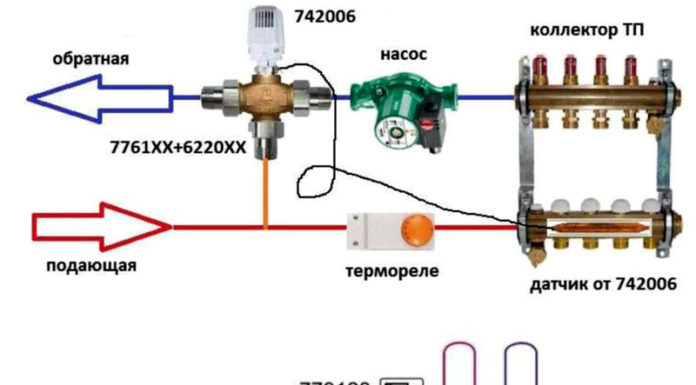

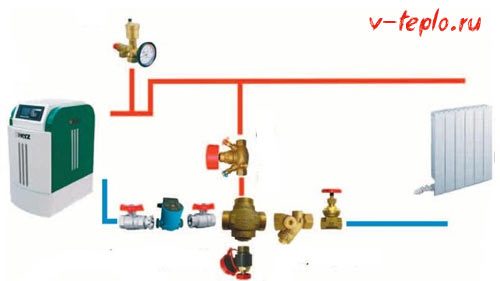

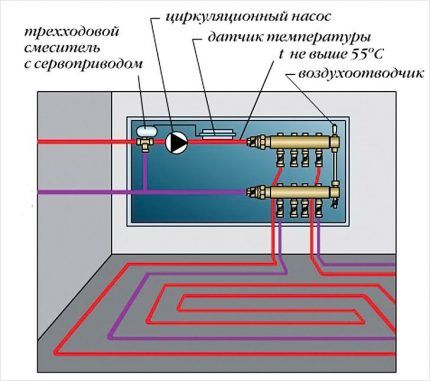

Brug af en trevejsventil til regulering af gulvvarme

Enhedsdesign og funktionalitet

Trevejsventiler (TC) adskiller sig i størrelse og materialer: rustfrit stål og bronze. Kroppen kan være fremstillet af både metal og polymermateriale. Selvom sidstnævnte ikke er særlig populær.

Trevejsventil på varmesystemet: funktionsprincip, valg, installation

Designet har 3 åbninger: indløb og to udgange; indeni er der et drev, der styrer strømninger for at opnå en given temperatur.

Strukturelt udfører produktet sammenkoblingen af ​​virkningen af ​​et par tovejsventiler. Den største forskel er, at MC ikke stopper mediets strømning, men regulerer dets intensitet. 3-vejs-enheder er opdelt i grupper i henhold til justeringssystemet: “stamme-sæde” og “kuglesæde”, og kan parres med Herz termiske hoved.

Kontrol af stangens bevægelse udføres sædvanligvis af et elektromekanisk drev og bruges til installation i automatiske kontrolsystemer til termiske processer i Proterm -kedlen og andet moderne fast brændstof.

Trevejsventil på varmesystemet: funktionsprincip, valg, installation

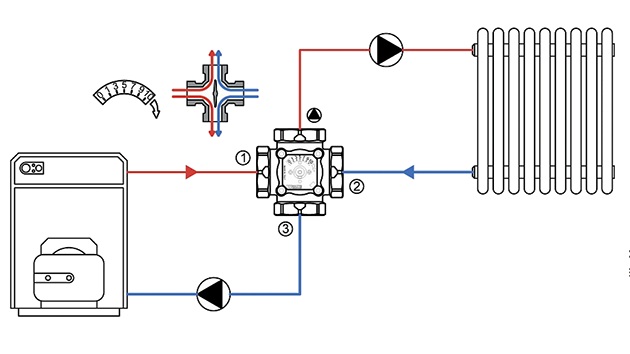

Funktionsprincippet for TC er baseret på at blande 2 temperaturstrømme af kølemidlet ved tilførsel og retur i det generelle flow med en temperaturindikator indstillet af brugeren.

Mediet i enhedens indre hulrum bevæger sig fra et grenrør til et andet, indtil dets temperaturindikator skifter til den ønskede størrelse.

Trevejsventil på varmesystemet: funktionsprincip, valg, installation

Ansøgninger

Trevejsventilen, hvis driftsprincip blev diskuteret ovenfor, har en temmelig bred vifte af applikationer. Så dens sorter, såsom en elektromagnetisk enhed eller en enhed med et termisk hoved, findes ofte på moderne motorveje, hvor det er nødvendigt at justere proportionerne ved blanding af to adskilte væskestrømme, men uden at reducere effekten eller volumen..

Med hensyn til husholdningsbrug betragtes den mest populære her som en termostatisk blandeindretning, som du som nævnt ovenfor kan regulere arbejdsvæskens temperatur. Denne væske kan leveres både til gulvvarmerørledningen og til radiatorer. Og hvis ventilen også har automatisk styring, vil det være muligt at styre temperaturen i boligen uden problemer.!

Bemærk! Anvendelsen af ​​en trevejsventil i et varmesystem for at afbalancere temperaturfald er yderst fordelagtig ikke kun hvad angår komfort og bekvemmelighed, men også med hensyn til omkostningsbesparelser.

Faktum er, at ved at regulere væskens temperatur på varmeapparatets “retur”, er det muligt at reducere mængden af ​​brændstofforbrug betydeligt, og dette vil have en positiv effekt på selve systemets effektivitet. I nogle systemer er en ventil simpelthen påkrævet. For eksempel forhindrer denne enhed i et “varmt gulv” -system gulvbelægningen i at blive overophedet over et forudbestemt komfortniveau og derved lindre brugerne for ubehagelige fornemmelser..

tre-vejs ventil applikation

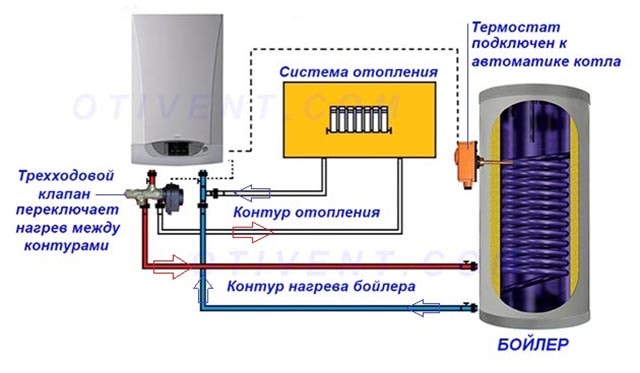

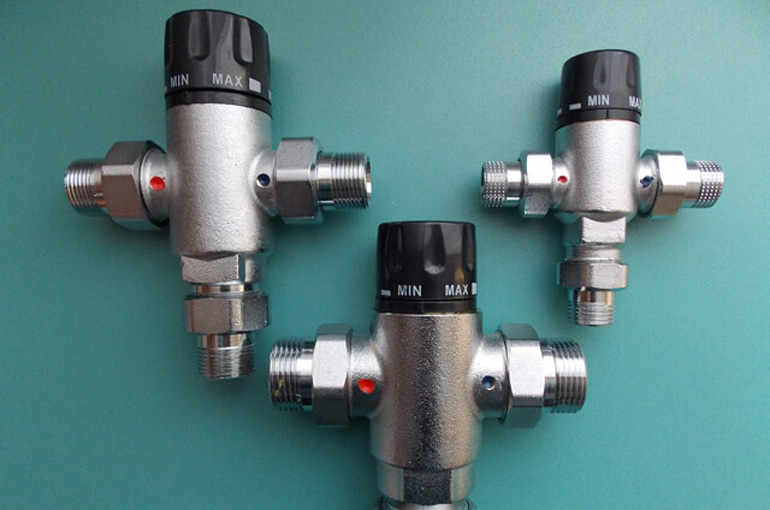

Denne type styreenheder bruges også i vandforsyningssystemer for at opnå en permanent strømning ved den krævede temperatur. Det enkleste eksempel er en almindelig mixer, hvor du kan gøre vand varmere / køligere ved at åbne / lukke en kold hane..

Trevejsventil på varmesystemet: funktionsprincip, valg, installation

Levetid for trevejsventiler

De vigtigste faktorer, der påvirker levetiden for en trevejs:

  1. Materiale, som det er lavet af.
  2. Overholdelse af de driftsbetingelser, der er foreskrevet af producenten – temperaturregime og kølevæskens kvalitet.
  3. Betjeningsintensitet.
  4. Installationskvalitet.

I gennemsnit giver producenterne en garanti for deres produkter i intervallet 5 til 7 år, hvilket betyder, at en trevejsventil let kan fungere 2 gange længere. Men garantien for plastmodeller overstiger ikke 1 år..

Ventiler med et manuelt styringssystem er altid blevet anerkendt som de mest pålidelige. Elektroniske og termostatiske sensorer fejler meget hurtigere end selve ventilen og kræver reparation eller fuldstændig udskiftning.

Trevejsventil på varmesystemet: funktionsprincip, valg, installation

Bestemmelse af typen

Alle trevejsventiler er opdelt i 3 typer. De adskiller sig i struktur og funktionsprincip, hvilket fremgår tydeligt af navnet. Blandingsventiler blander varmt og koldt vand. Adskillelse – del. De bruges normalt til at opretholde den optimale temperatur. Men der er også en tredje type – en omstilling, som skifter vand mellem to linjer. De bruges f.eks. I gasvæggede kedler eller til at skabe et varmtvandskredsløb..

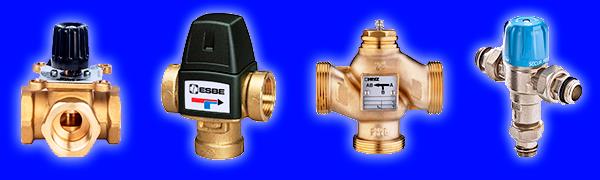

Typer af trevejsventiler og funktioner i deres arbejde

Først og fremmest klassificeres trevejs termiske ventiler efter deres formål i adskillelse og blanding:

  • I en blandeventil arbejder 2 retninger for at levere en varmebærer med forskellige temperaturer (varme og kolde), og 1 retning udsender en allerede blandet væskestrøm. Indstillingen af ​​de nødvendige temperaturparametre udføres ved at justere temperaturen og proportionerne for de medfølgende strømninger.

    Trevejsventil på varmesystemet: funktionsprincip, valg, installation

  • Ved fordelingstermostatventilen forsyner 1 grenrør kølevæsken, og 2 andre deler det indbyrdes og fordeler i forskellige retninger.

Til din information! Under visse betingelser kan 3-vejs blandeventilen fungere i distributionstilstand.

Ifølge kontrolmetoden er trevejs termiske ventiler autonome, manuelle, termostatiske og elektriske. De to sidste fungerer som regel i automatisk tilstand..

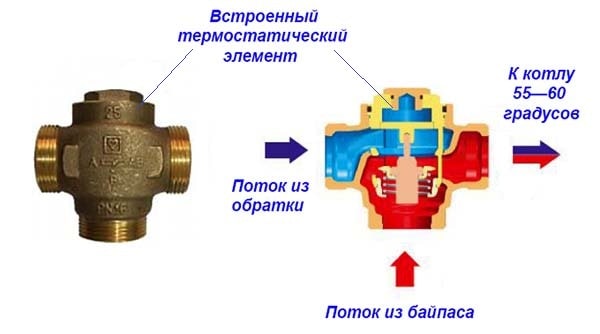

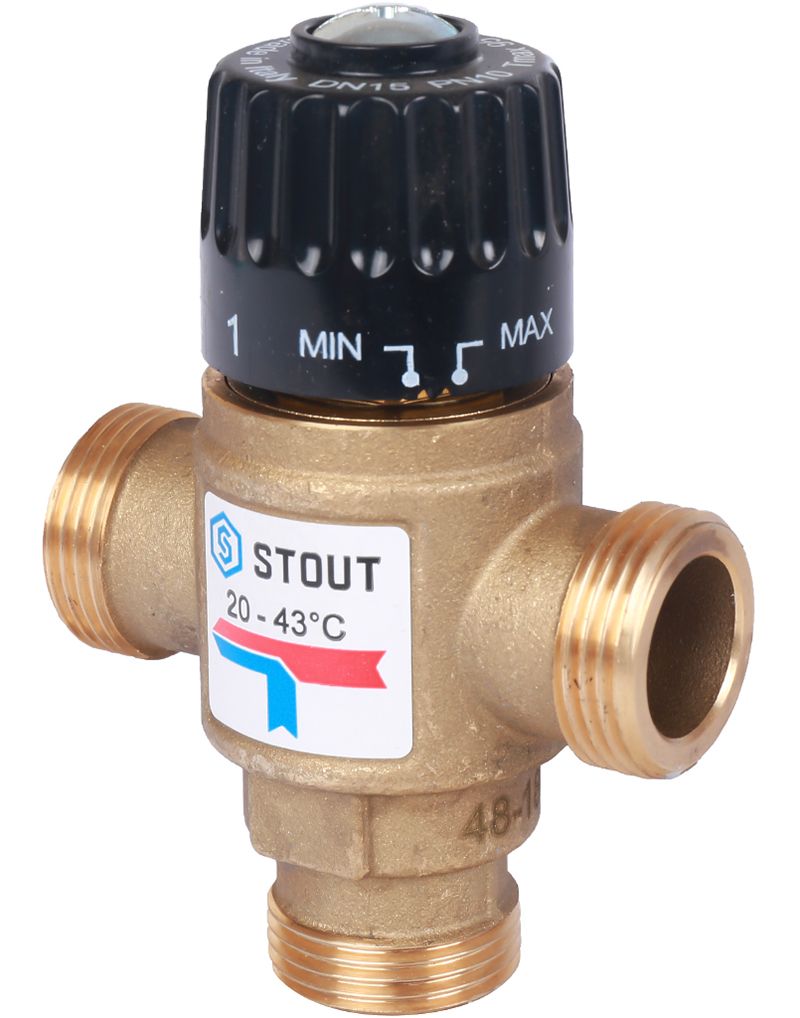

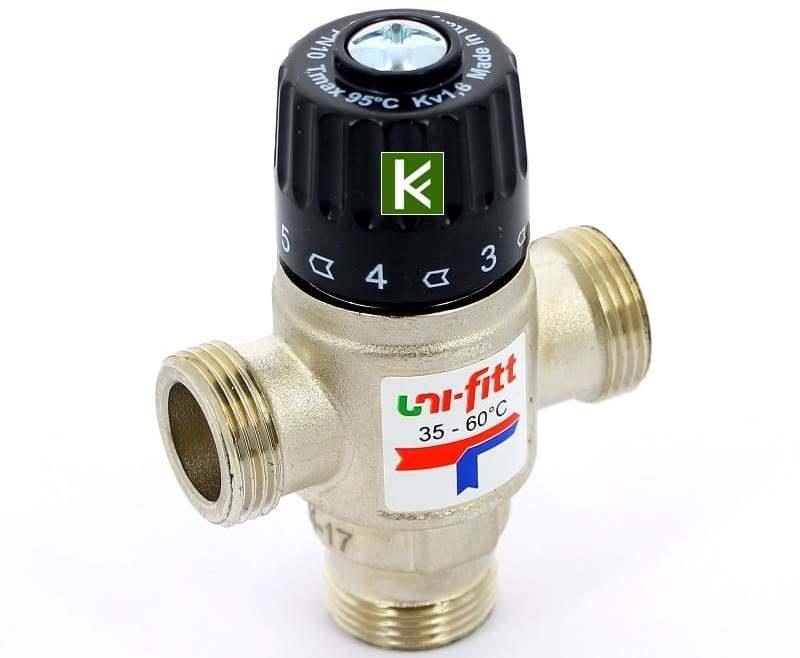

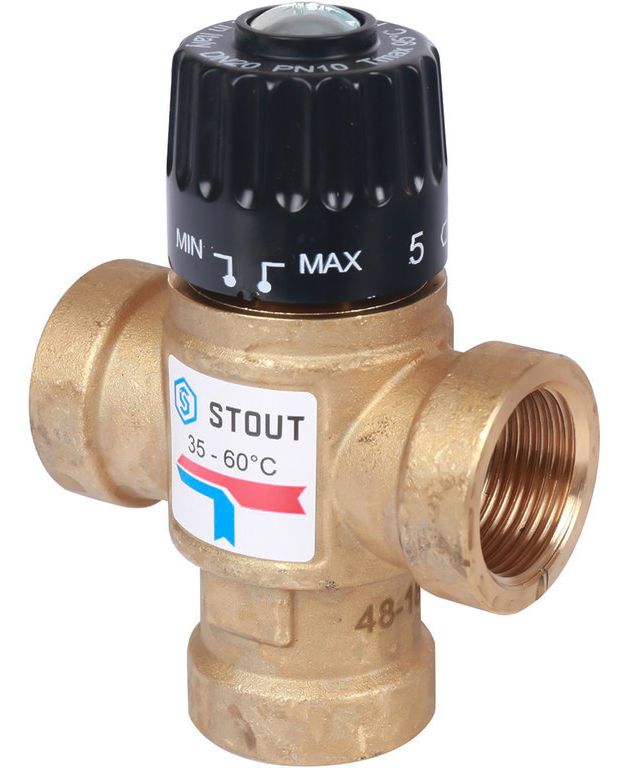

Enkle enkeltstående modeller er udstyret med et termostatisk element installeret inde i kabinettet med en kølevæsketemperatur, der allerede er indstillet på fabrikken. Denne værdi forbliver konstant i hele levetiden..

Trevejsventil på varmesystemet: funktionsprincip, valg, installation

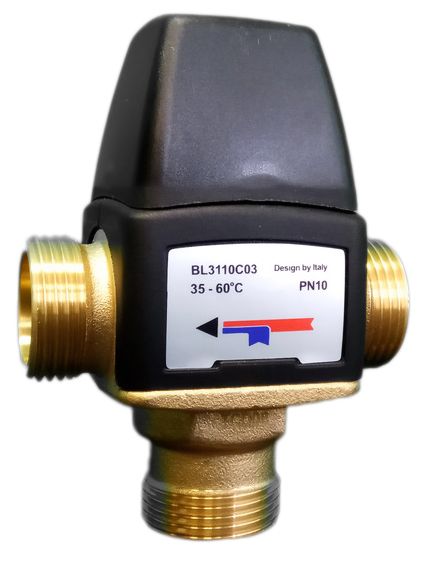

Selvstændig blandet trevejsventil
fordele Minusser
Lav pris Behovet for at vælge en ventil til temperaturregimet for varmegeneratorens returstrøm
Kontrol af kølevæskens temperaturregime Den temperatur, der er indstillet af producenten, kan ikke ændres.

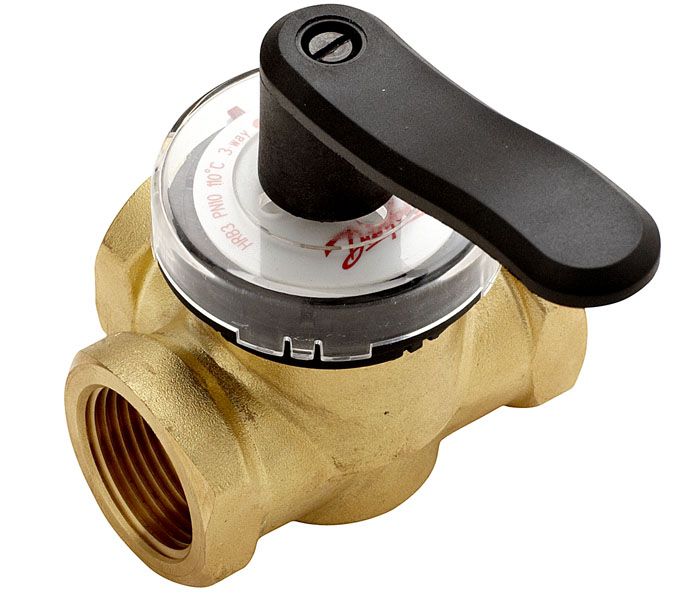

Til manuel styring er stammen udstyret med en ventil eller en drejeknap og et betjeningspanel med mærker, i overensstemmelse med hvilken den termiske tilstand justeres.

Trevejsventil på varmesystemet: funktionsprincip, valg, installation

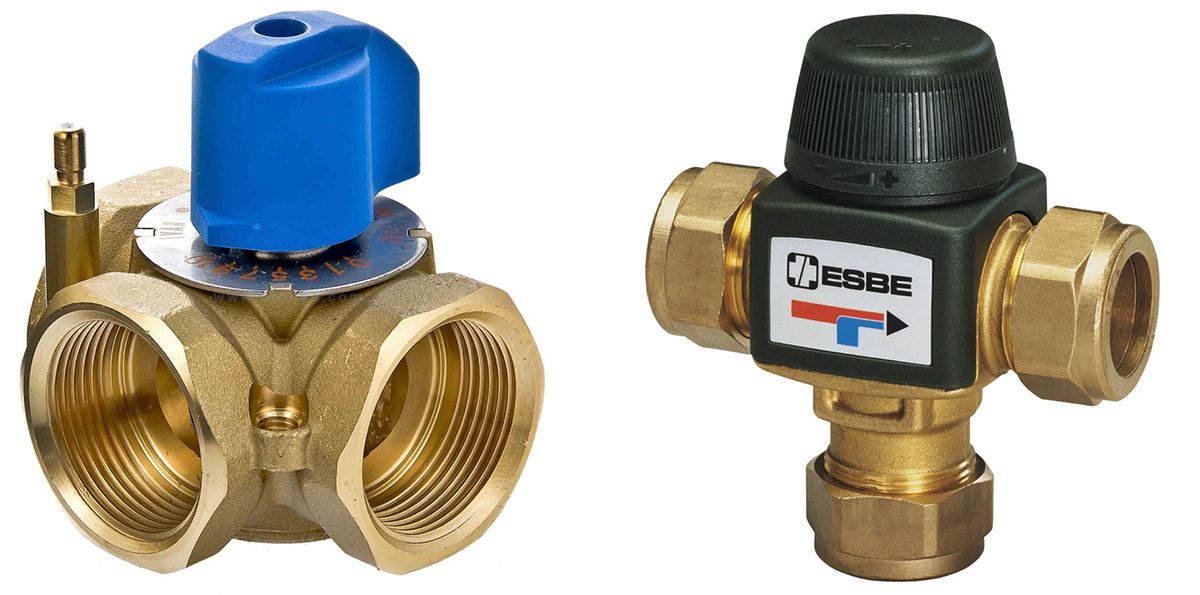

Manuel blandeventil
fordele Minusser
Relativt lav pris Behovet for konstant overvågning af en person som følge heraf en langvarig karakter af reaktionen på ændringer i miljøforhold
Kontrol af kølevæskens temperaturregime
Mulighed for at ændre temperaturregimet under drift Ujævn opvarmning af varmekredsen

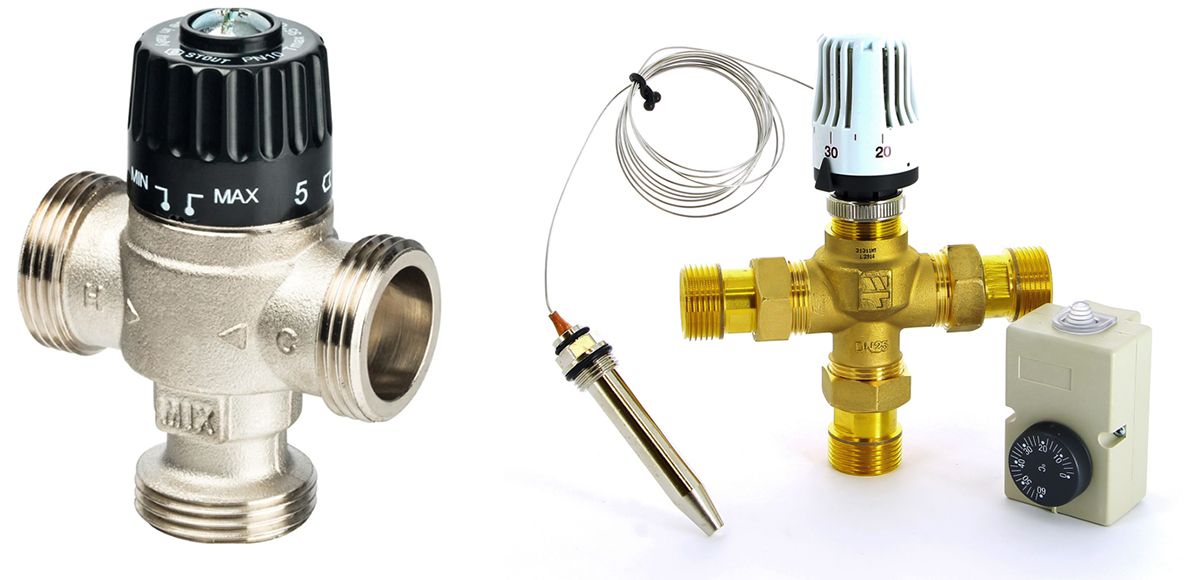

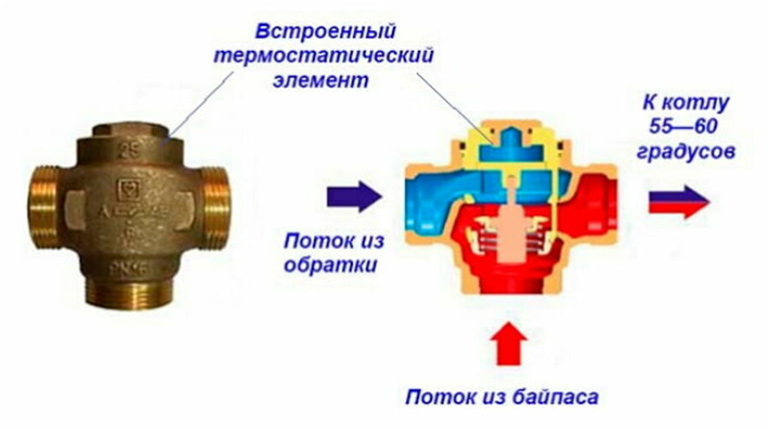

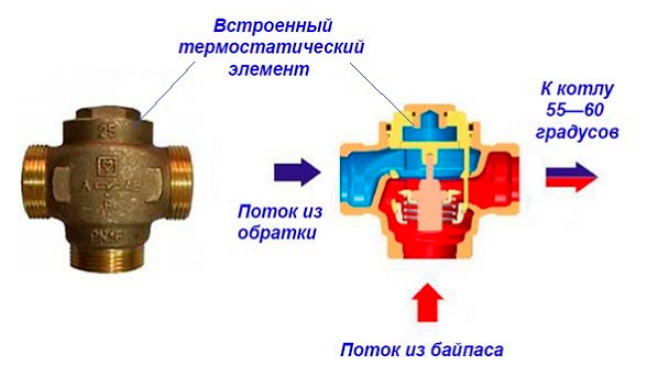

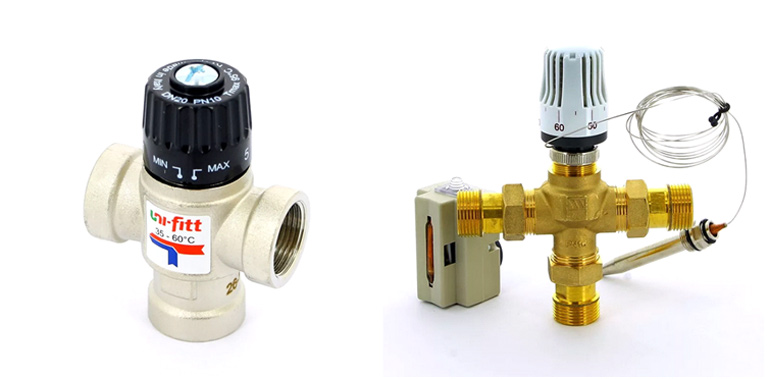

Den trevejs termostatiske ventil med en termostat er udstyret med en termostat fyldt med et væske- eller gasmedium, der reagerer på de mindste udsving i kølevæskens temperatur.

Så snart kølevæsken opvarmes til den indstillede temperatur, på grund af reagensets ekspansion, aktiveres termoventilens stempelsystem automatisk, og forgreningsrøret med varme strømninger lukkes..

Trevejsventiler med termostat kan være mekaniske eller elektroniske. Fordelen ved mekaniske modeller er deres absolutte autonomi. Elektroniske kræver tilslutning til lysnettet eller drives af batterier..

Denne ulempe udjævnes imidlertid ved fuldstændig automatisering af processen, nem opsætning og avanceret funktionalitet – automatisk ændring af temperaturregimet efter tidspunkt på dagen, ugens dage osv..

Trevejsventil på varmesystemet: funktionsprincip, valg, installation

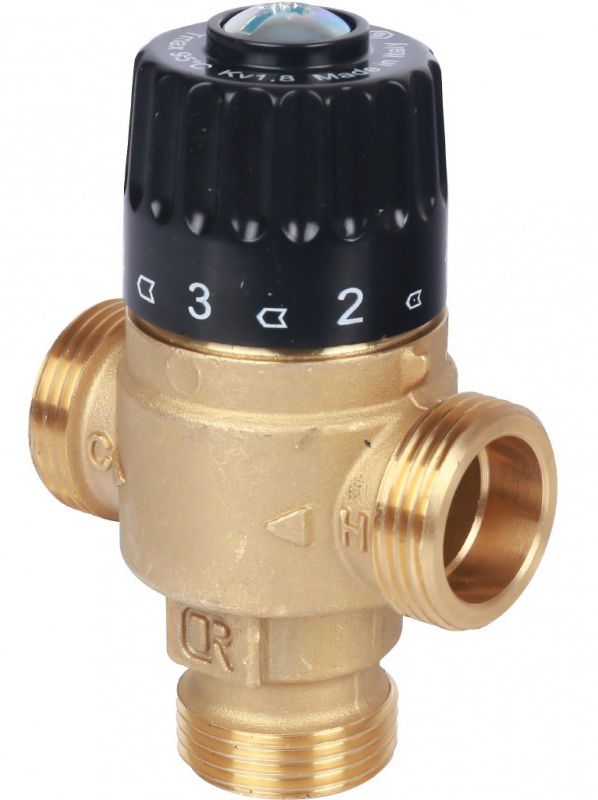

Trevejs blandeventil med termostat
fordele Minusser
Automatisk styring af kølevæskens temperaturregime Høj pris
Evnen til at ændre temperaturregimet En ekstrem præcis indstilling er påkrævet, fejl i de indstillede parametre giver en lille fejl i driften af ​​systemet
Ensartet opvarmning af varmekredsen

Trevejs termoventiler med et elektrisk drev styres af en elektronisk styreenhed, der fungerer på et servodrev. Hvis varmebærerens temperaturregime overstiger de indstillede værdier, detekteres det af en termostat installeret i modulet, som signalerer dette til regulatoren. Han sender en kommando til drevet, der regulerer strømmen af ​​kold eller varm kølevæske i systemet.

I dette tilfælde er ingen af ​​dyserne som regel helt lukkede, men kun volumenet af den medfølgende afkølede og varme varmebærer reguleres..

Trevejsventil på varmesystemet: funktionsprincip, valg, installation

Trevejs blandeventil med elektrisk drev
fordele Minusser
Automatisk styring af kølevæskens temperaturregime Høj pris
Mulighed for at ændre temperaturregimet Øget strømforbrug
Præcis regulering af fremløbstemperaturen for varmemediet Øget forbrug af kølevæske
Ensartet opvarmning af varmekredsen

Kropsmateriale

  1. Messing. Det er den mest populære metallegering for pålidelighed og praktisk..
  2. Stål. Det kan findes meget sjældnere. Det er kendetegnet ved øget styrke, men mindre holdbarhed end messing.
  3. Støbejern. Ikke brugt i hverdagen. Det bruges til installation af industrielle varmesystemer, hvor rør har en diameter på mere end 40 mm.

Efter princippet om ledelse

En tre-vejs hane til opvarmning af hjemmet kan variere i måden den styres på:

1. Manuel kontrol. Produkter af denne type har drejeknapper, som styrer kølevæskestrømmen. Når du drejer på knappen, ændres andelen af ​​vand, der leveres fra forskellige linjer. Ulempen ved sådanne mekanismer er den ujævne og lange opvarmning af fjernradiatorer. Sådanne beslag kendetegnes ved en enkel enhed og lave omkostninger..

2. Automatisk kontrol. Kranerne, der styres af automatik, tillader opvarmning af lokaler til den krævede temperatur uden menneskelig indgriben. Desuden bliver opvarmning mere effektiv, radiatorer opvarmer jævnt, der er ikke behov for konstant at overvåge driften af ​​varmekredsløbet. Reguleringsventilen kan styres ved hjælp af et servodrev, såvel som ved hjælp af en hydrodynamisk eller pneumatisk termostat. Nedenfor vil vi overveje funktionerne i hver af disse enheder..

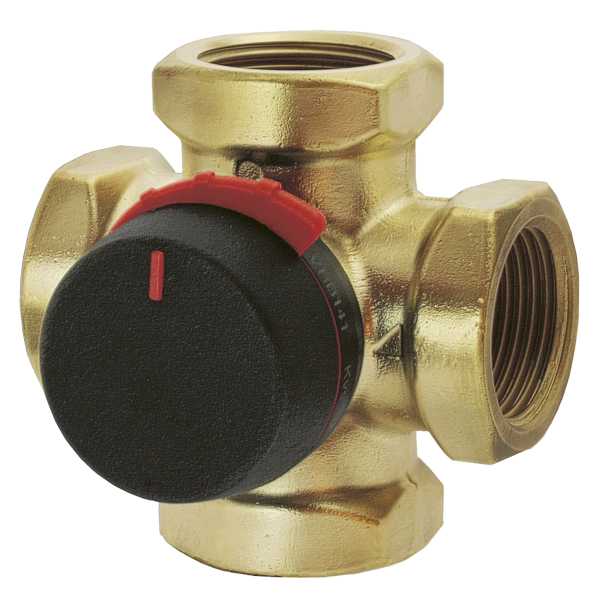

Manuel styring

Spindelen drives af en drejeknap eller ventil. For nemheds skyld er der installeret et kontrolpanel, hvor mærker påføres. Risici svarer til specifikke termiske hydrologiske regimer.

  • De positive aspekter omfatter:
  • lave omkostninger ved et manuelt drev;
  • direkte kontrol af tilstandsindikatorer;
  • evnen til øjeblikkeligt at ændre arbejdsorden.

Hydraulisk

Trevejsventilen til opvarmning med termostat leveres med en termostat installeret inde i huset. Enheden fungerer i henhold til parametrene for udløbsvandstemperaturen, som er indstillet på fabrikken. Den hydrauliske aktuator har et skiveformet hus.

Den lave pris hører til de positive aspekter ved brug. Den negative side er behovet for at vælge et hydraulisk drev til temperaturen af ​​væsken i varmeledningen. Den anden ulempe er umuligheden af ​​at ændre den varmefunktion, der er indstillet på fabrikken..

Pneumatisk

Den pneumatiske aktuator automatiserer betjeningen af ​​styreventilen og bruges til fjernbetjening. Aktuatorerne er en cylinder med et stempel, der bevæger sig under trykluft.

Fordele ved at bruge pneumatiske drev:

  • hurtig kontrol, når miljøforholdene ændres
  • enkelhed i design og udskiftelighed;
  • ændringen i kraft opnås ved blot at begrænse lufttrykket i aktuatoren.

Automatiske ventiler

Det blev nævnt ovenfor, at 3-vejs ventiler kan betjenes manuelt ved hjælp af en spindel, der er placeret på den ene side af ventilen og er udstyret med et svinghåndtag eller møtrik. Men denne kontrolmetode er ikke helt praktisk..

Som du ved, justeres varmekredsløbets effekt under hensyntagen til returtemperaturen, derfor er det kun muligt at bestemme andelen af ​​blanding af vand med forskellige linjer ved den manuelle metode. Ændring af det endelige temperaturindeks kan tage for lang tid, og fordelingen af ​​det termiske potentiale er ujævn..

På grund af denne funktion er automatiske ventiler for nylig blevet meget populære, som fungerer på basis af servodrev eller specielle hydrodynamiske og pneumatiske hoveder. Disse elementer kan øjeblikkeligt ændre den nuværende konfiguration af trevejsventilen under hensyntagen til udløbstemperaturen.

Automatiske ventiler

Automatiske ventiler er praktiske at bruge, derfor er de mere populære end manuelle

Ifølge driftsprincippet ligner det elektriske drev manuel styring, men det fungerer uden menneskelig indgriben, men på grundlag af en elektronisk styreenhed. Selve enheden er et kraftværk, der vender stangen og ændrer sin position baseret på signalet.

Næsten alle trevejsventiler understøtter installationen af ​​et servodrev, men det er tilrådeligt at købe specielle designs, der er små i størrelse og er designet til elektriske drev.

Efter at have opnået de ønskede værdier, sendes et signal til servoen for at handle, derefter begynder det at ændre stilkens position eller dreje bolden inde i tee. Uafbrudt og højkvalitets drift af systemet sikres ved hjælp af den elektroniske styreenhed. Fraværet af denne knude gør installationen ubrugelig..

Servoer har mange fordele. Deres største fordel ligger i evnen til at automatisere hele driften af ​​varmesystemet og fratage dig selv ekstra besvær. Hvis du forbinder en knude med Smart Home -systemet, giver det dig også mulighed for at styre varmen direkte fra din smartphone..

Tre-vejs ventilaktuatortyper

Aktuatortype Funktionsprincip Sådan fungerer det
Sadel Suppleret med en stang, der foretager translationelle op / ned bevægelser. Sadlen inde i knuden overlapper en kegle fastgjort til enden af ​​stangen..
Drej Suppleret med en roterende kugle (sektor) Tråden ruller stangelementet og får bolden til at åbne eller lukke kølevæskens bevægelse mellem dyserne med en åbning.

Drejelig mixer

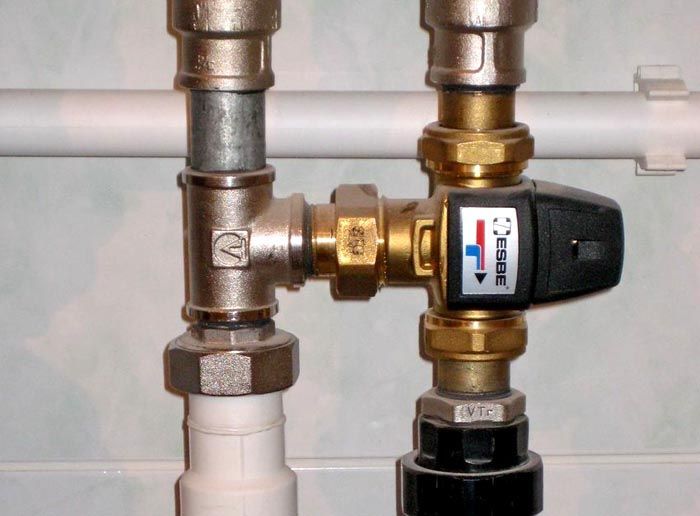

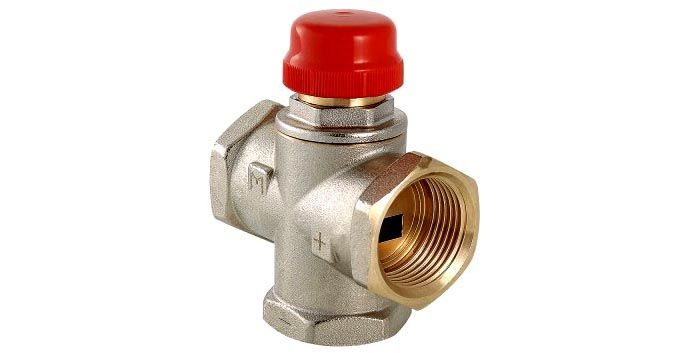

Trevejs termostatventil

Dette produkt suppleres med en termostat – gas eller speciel væske. Termostaten er placeret i et bestemt hulrum inde i enheden. Det reagerer på selv de mindste udsving i kølevæsken.

Når temperaturen stiger, udvider termostaten sig og driver stempelsystemet, hvilket stopper adgangen til varme strømme.

Dette er vigtigt! Inden du installerer en enhed med en termostat, er det nødvendigt at konfigurere den så præcist som muligt: ​​indstil temperaturgrænser, takket være hvilke opvarmning af væsken i varmesystemet vil blive reguleret.

Den største fordel ved produktet er absolut autonom drift..

Trevejs termostatventil

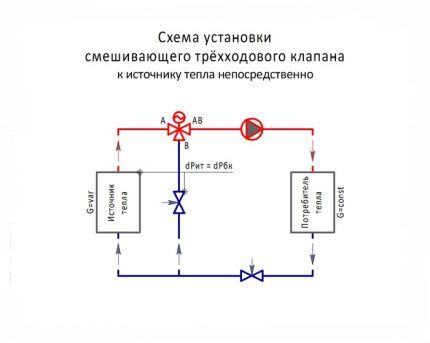

Skema til tilslutning af en trevejsventil til opvarmning med en termostat til ledningen

Det er ikke nødvendigt at sige meget om dette. Det er nok at se på diagrammet, det bliver klart, hvordan inklusionen udføres. Vi tilbyder flere skematiske billeder af installationen af ​​sådanne enheder..

Trevejsventil til opvarmning med termostat: diagram, sorter, brugsbehov

Trevejsventil til opvarmning med termostat: diagram, sorter, brugsbehov

Trevejsventil til opvarmning med termostat: diagram, sorter, brugsbehov

Trevejsventil til opvarmning med termostat: diagram, sorter, brugsbehov

Trevejsventil til opvarmning med termostat: diagram, sorter, brugsbehov

Trevejsventil til opvarmning med termostat: diagram, sorter, brugsbehov

Båndbredde

Ved ventilen skal den lidt overstige konstruktionskapaciteten for det generelle varmesystem. Ved passage gennem et kredsløb på 2 m3 / t er en ventil på 2,5 m3 / t nødvendig. Men ventilens tilstand påvirker også – hvor åben eller lukket den er. En hundrede gange forskel i strømninger betragtes som ideel. Men forhold på 50: 1 og endda 30: 1 er nok.

Varianter af termostater til en radiator

En termostat til en radiator til opvarmning hjælper med at opretholde et behageligt mikroklima i alle rum. Denne artikel beskriver mulighederne for udførelse af disse enheder, installationsmetoder samt flere populære modeller af termostater med priser og egenskaber for at lette dit valg..

Det er muligt at installere termostater på batteripassagerstikkene. Med deres hjælp er væsketilførslen til produktet delvis eller helt blokeret. En kran udstyret med en termostat fungerer efter det samme princip. Det er nok at indstille parametrene en gang, hele systemets funktion i fremtiden vil gå i den angivne tilstand. Elektroniske samlinger besidder særlig præcision og funktionalitet..

Det burde du vide! Termostaten kan ikke ændre udstyrets originale strømdata. Men med dens hjælp kan du skabe en optimal temperaturbalance og et behageligt indeklima..Radiatormonteret termostat

Princippet om drift af termostaten

Kontroltype Driftsprincip Fordele Ulemper
Mekanisk Det grundlæggende funktionsprincip for termostaten er baseret på de fysiske egenskaber ved temperaturmidlet (gas eller væske) inde i hovedet for at ekspandere under påvirkning af temperatur.

For at arbejde skal du blot dreje på knappen med divisioner og indstille den til den nødvendige temperatur.

Dette er den enkleste og mest pålidelige enhed. Det kræver ikke en ekstern strømforbindelse for at fungere. Der kan være en fejlmargin, lav funktionalitet
Elektronisk Temperaturregulering er fuldt automatiseret.

Data vises på panelet.

Kontrol over stangens bevægelse udføres af en mikroprocessor.

Enheden fungerer på batterier.

Du kan uafhængigt indstille en behagelig temperatur og binde den til tiden. Stor størrelse, skal overvåge batteriopladning og høje omkostninger

Termostat design

Princippet for drift af forskellige termostater

Forøgelsen af ​​væske i bælgen sker enten ved opvarmning fra kølevæsken eller fra rumtemperaturføleren. Her vælger alle, hvad der er mere bekvemt. Hvis radiatoren er under et vindue, hvorfra den blæser, kan den interne sensor fejlagtigt aflæse temperaturen, hvilket vil føre til overdreven forbrug af brændstof eller elektricitet. I denne forstand er et elektronisk rumtermometer, der er tilsluttet en varmestyring, mere bekvemt og pålideligt. Imidlertid mister elektronik i holdbarhed til flydende bælge, der fungerer fra opvarmning med et kølevæske.

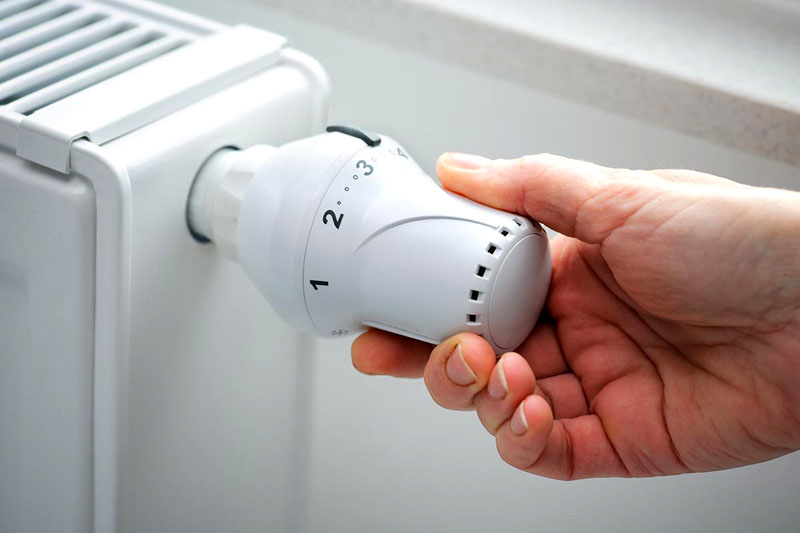

Termostaten på radiatoren er let at bruge

Termostaten på radiatoren er let at bruge

Termostatens funktionsprincip kan sammenlignes med afløbstankens beslag. Vandtrykket presser ventilen, væsken forlader ikke tanken. Ved at løfte gummiventilen giver vi vandet et frit flow, mens afløbet forbliver åbent, indtil vandtrykket bliver minimum. Efter et trykfald lukker ventilen automatisk. Selvfølgelig er dette en grov analogi, men der er noget tilfælles her..

Ventilklassificering

Uden langvarige injektioner bemærker vi, at enheden kan være af to typer i henhold til driftsprincippet. Det kan være:

  • adskillelse;
  • blanding.

Funktionerne i handlingen af ​​hver type er allerede tydelige fra deres navn. Blandeindretningen består af to udløb og et indløb. Med andre ord er det nødvendigt at blande væskestrømme, som kan være nødvendige for at sænke temperaturen. I øvrigt er dette den mest optimale mulighed for at indstille den ønskede tilstand i det “varme gulv”.

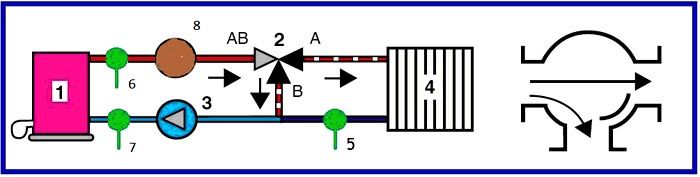

Tre-vejs rotationsventil drift diagram

Selve proceduren til justering af temperaturen er ekstremt enkel. Du skal bare vide om de aktuelle temperaturindikatorer for de indgående væskestrømme, nøjagtigt beregne de nødvendige proportioner for hver af dem for at opnå de nødvendige indikatorer ved udgangen. Forresten, denne enhed, under forudsætning af korrekt installation og justering, er i stand til at fungere og opdele strømmen..

tegning af 3-vejs blandeventil

Men splitventilen deler et flow i to, derfor er det udstyret med et indløb og to udgange. Denne enhed bruges hovedsageligt til at opdele strømmen af ​​varmt vand i varmtvandssystemer. Selvom det ganske ofte også findes i rørføring af luftvarmere.

Udadtil er begge muligheder næsten identiske. Men hvis du gør dig bekendt med deres snittegning, så kan deres største forskel ses med det samme. Spindlen, der er installeret i blandeapparatet, har en kugleventil. Det er centreret og overlapper hovedpassagen..

sektionsventilstruktur

Hvad angår separationsindretningerne, så har stammen i dem to sådanne ventiler, som er installeret ved udgangene. De fungerer efter følgende princip: den ene presses mod sædet, lukker passagen, og den anden åbner parallelt hermed passage nr. 2.

arbejdsmuligheder

Ifølge kontrolmetoden kan moderne modeller være:

  • elektrisk;
  • med hånden.

foto af elektrisk ventil

I de fleste tilfælde bruges en håndholdt enhed, som udadtil ligner en almindelig kugleventil, men er udstyret med tre udløbsrør. Men elektriske modeller med automatisk styring bruges hovedsageligt i private huse, nemlig for at distribuere varme. For eksempel kan brugeren justere temperaturregimet for rum, og arbejdsvæsken flyder i overensstemmelse med afstanden mellem rummet og varmelegemet. Alternativt kan du kombinere det med et “varmt gulv”.

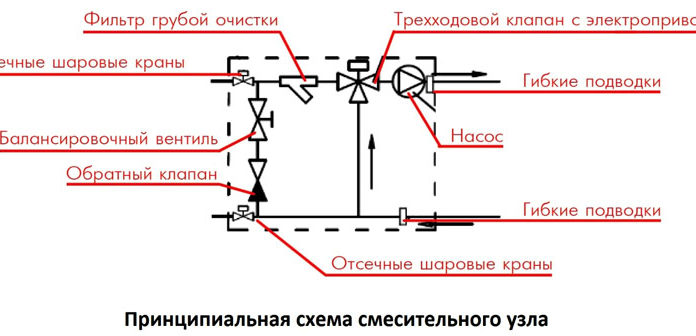

Video – Enheden i kedlegruppen

Hvor bruges 3-vejs ventiler??

Der findes ventiler af denne type i forskellige ordninger. De er inkluderet i ledningsdiagrammet for gulvvarme for at sikre ensartet opvarmning af alle dets sektioner og for at udelukke overophedning af individuelle grene..

I tilfælde af en fast brændselskedel observeres der ofte kondens i dets kammer. Installation af en trevejskran hjælper med at håndtere den..

Ventil i systemet

En ventil indbygget i “varmt gulv” -systemet er ansvarlig for at opretholde temperaturen på det ønskede niveau ved at blande små portioner varmt vand i kølevæsken

En trevejs-enhed i varmesystemet fungerer effektivt, når der er behov for at tilslutte et varmtvandskredsløb og adskille varmestrømme.

Anvendelsen af ​​en ventil i rørføring af radiatorer eliminerer behovet for en bypass. Installation af det på returlinjen skaber betingelser for en kortslutningsanordning..

Hvor bruges denne enhed?

Trevejsventilen, hvis driftsprincip blev diskuteret tidligere, bruges ret bredt. For eksempel kan sådanne sorter af det som en elektromagnetisk enhed eller en enhed med et termisk hoved let findes på moderne motorveje, hvor det er nødvendigt at justere proportionerne under blanding af to adskilte væskestrømme, men samtidig volumen eller strøm bør ikke reduceres..

I hverdagen er den mest populære den termostatiske blandeindretning, som som tidligere nævnt hjælper med at regulere kølevæskens temperatur. Det kan leveres både til gulvvarmerørledningen og til radiatorer. Og i det tilfælde, hvor ventilen er udstyret med automatisk styring, udføres temperaturkontrollen uden problemer..

Bemærk! Brugen af ​​et trevejs varmesystem i varmesystemet for at afbalancere temperaturfald er ikke kun fordelagtigt fra siden med at skabe bekvemmelighed og komfortable forhold, men sparer dig også penge.

Konklusionen er, at ved at justere kølevæsketemperaturen på varmeapparatets “retur”, kan du reducere mængden af ​​brændstof, der forbruges markant, derudover øges effektiviteten af ​​selve systemet. På nogle systemer er det simpelthen nødvendigt at installere en ventil. I et “varmt gulv” -system tillader denne enhed f.eks. Ikke, at gulvbelægningen overophedes højere end det er nødvendigt for behagelige forhold, og derved sparer brugerne for ubehagelige fornemmelser.

Reguleringsindretninger af denne art bruges også i VVS -systemer for at opnå en permanent strømning ved den krævede temperatur. Det mest almindelige eksempel er en konventionel mixer, som giver dig mulighed for at regulere vandtemperaturen ved at åbne og lukke ventiler..

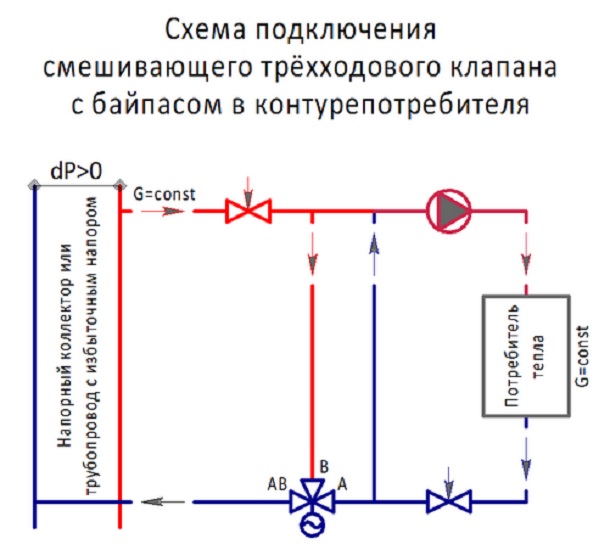

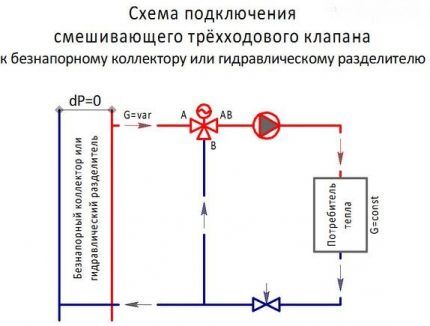

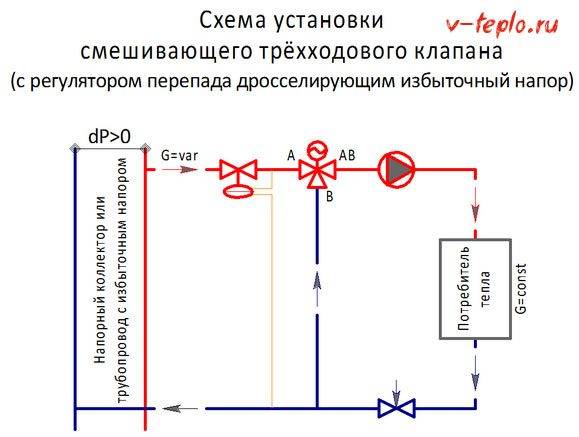

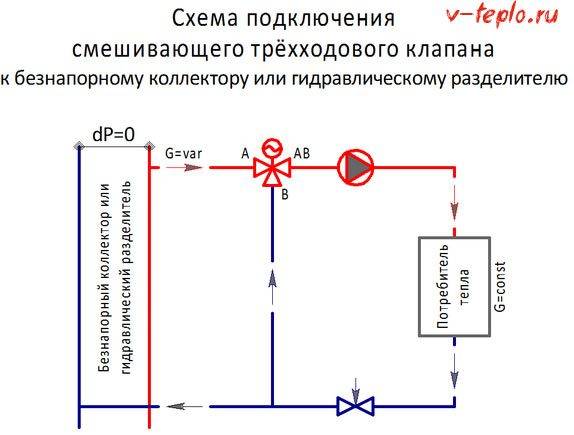

Ventilkoblingskredsløb

Sådan vælges en trevejsventil

Sortimentet af trevejs termoventiler er ekstremt bredt. Hvordan vælger man en model, så den passer til de hjemlige varmesystemers tekniske egenskaber? Vær opmærksom på følgende parametre:

  1. Lukkermekanismens type er roterende eller sadel. Sidstnævnte giver en strammere vedhæftning af ventilen og regulerer mere præcist trykket selv ved høje temperaturer og trykfald.
  2. Kontroltype. Det kan være autonomt, manuelt, termostatisk og elektrisk. Elektriske servomodeller er bedst egnede til vandgulvvarme.
  3. Anvendelsesområde. Varmtvandsforsyning, varme – radiator eller gulvvarme. Til varmt vand – opdeling, til varmekredse – blanding.
  4. Ventilmateriale. Messing- og kobberbeslag holder meget længere.
  5. Diameter på rør, som termoventilen skal tilsluttes.
  6. Tilslutningsmetode – gevind eller flange. Ved tværsnit over 65 mm installeres normalt modeller med flanger.

Ydermere bør du stole på dataene fra den termiske og hydrauliske beregning af varmekredsen og specifikt det område, hvor installationen af ​​trevejsventilen er planlagt:

  • Tryk.
  • Maksimal temperatur på varmemediet på ventilinstallationsstedet.
  • Gennemsnitligt vandforbrug (m³ pr. Time).

Disse data skal nødvendigvis falde sammen med mærket på selve ventilen eller oplysningerne i den medfølgende dokumentation for produktet..

På en note! 3-vejs termo-blandingsventilen bør ikke forveksles med en lignende ventil. På trods af det samme design og funktionsprincip er forskellen i kontrolsystemet betydelig. For komplekse varmesystemer er det bedre at bruge en ventil, og for små og så enkle som muligt er en manuelt betjent hane ganske velegnet..

Nuancerne ved at vælge en enhed

Følgende retningslinjer er almindelige, når du vælger en passende 3-vejsventil:

  1. Anerkendte producenter foretrækkes. Ofte på markedet er der ventiler af lav kvalitet fra ukendte virksomheder..
  2. Kobber- eller messingprodukter er mere slidstærke..
  3. Manuel kontrol er mere pålidelig, men mindre funktionel.

Nøglepunktet er de tekniske parametre i systemet, hvor det skal installeres. Følgende egenskaber tages i betragtning: trykniveauet, kølevæskens højeste temperatur ved installationen af ​​enheden, det tilladte trykfald, vandmængden, der passerer gennem ventilen.

Kun en ventil i korrekt størrelse vil fungere godt. For at gøre dette skal du sammenligne ydelsen af ​​dit VVS -system med enhedens gennemgangskoefficient. Det er obligatorisk mærket på hver model..

For værelser med begrænset areal, f.eks. Et badeværelse, er det irrationelt at vælge en dyr ventil med en termoblander.

På store områder med gulvvarme kræves en enhed med automatisk temperaturkontrol. Retningslinjen for valg bør også være produktets overensstemmelse med GOST 12894-2005.

Omkostningerne kan være meget forskellige, alt afhænger af producenten.

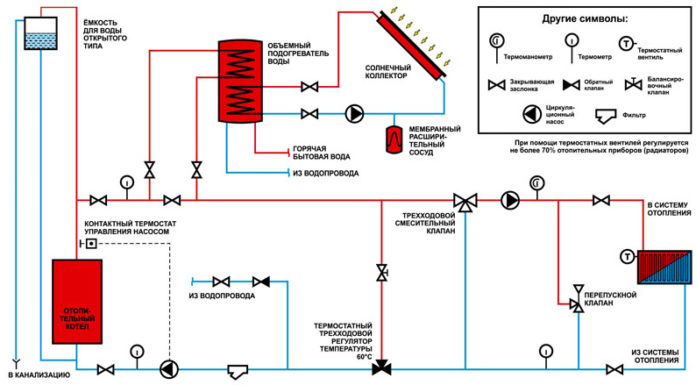

I landhuse med en installeret fastbrændselskedel er opvarmningsordningen ikke særlig kompliceret. En trevejsventil med et forenklet design er fint her..

Det fungerer autonomt og har ikke et termisk hoved, sensor eller endda en stang. Det termostatiske element, der styrer dets drift, er indstillet til en bestemt temperatur og er placeret i huset.

Justering af arbejdsvæskestrømme. Hvad skal man kigge efter, når man køber?

Manuel justering udføres ved hjælp af en konventionel kugleventil. Visuelt ligner det meget en simpel ventil, men den har et ekstra udtag. Denne type ventiler bruges til tvungen manuel styring..

Hvad angår automatisk justering, bruges en særlig trevejsventil her, udstyret med en elektromekanisk enhed til at ændre stilkens position. Den skal tilsluttes en termostat for at kunne justere temperaturen i rummet..

Husk, at når du køber en ventil, er det bydende nødvendigt at tage hensyn til enhedens tekniske parametre, som omfatter følgende.

  • Diameter på forbindelsen til varmeanlægget. Ofte varierer denne indikator fra 2 til 4 centimeter, selvom meget afhænger af selve systemets egenskaber. Hvis det ikke var muligt at finde en enhed med en passende diameter, skal du bruge specielle adaptere.
  • Muligheden for at installere et servodrev på en trevejsventil, funktionsprincippet diskuteres i begyndelsen af ​​artiklen. Takket være dette vil enheden kunne fungere automatisk. Dette øjeblik er meget vigtigt, hvis enheden vælges til drift i “varme gulve” af vandtype.
  • Endelig er der gennemløb af rørledningen. Dette koncept betyder mængden af ​​væske, der kan passere gennem det på en bestemt tid..

Udvælgelseskriterier for en trevejsventil til opvarmning

Inden du køber sådant udstyr, skal du sammenligne parametrene for modellerne. Sammenligningen foretages:

  • efter typen af ​​aktuator;
  • type drev;
  • tilstedeværelse og type af termostat
  • producent og pris.

For at gøre det lettere for læseren at navigere i sortimentet af sådanne produkter, skal du overveje modellerne fra nogle producenter præsenteret på det russiske marked..

Der er trevejsventiler til rør med stor diameter.

Forskelle i design

Kontrolventilen kan, afhængigt af designet, være:

  • sadel – stilkens bevægelse sker lodret i forhold til sadlen. Funktionen for denne type udstyr er som regel blanding af vandløb med forskellige temperaturer;

Lodret stilkventil

Lodret stilkventil

  • roterende – når stammen bevæger sig, roterer spjældet, hvilket regulerer strømmenes retning og kraft.

Portventil

I den hjemlige sfære bruges roterende ventiler mest. Saddelgear er kun installeret i tilfælde af udsættelse for høje temperaturer og høje strømningshastigheder.

Forskellige typer drev og deres funktioner

Spindlen på en trevejsventil kan betjenes:

  • termofølsomt element installeret på termostaten. Fordelene ved denne type kontrol er enkelhed, høj nøjagtighed og ikke behov for strømforsyning;

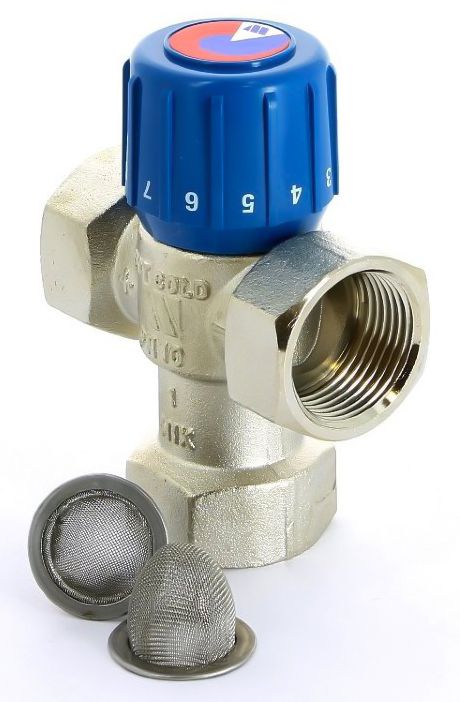

Trevejsventil med termostat

Trevejsventil med termostat

  • elektrisk drev. Ventiler med elektrisk drev modtager parametre, der er indstillet af brugeren fra temperatursensorer installeret forskellige steder eller fra en fælles styreenhed. Omkostningerne ved sådant udstyr er høje, men den største fordel er enhedens maksimale nøjagtighed..

Elektrisk drevet udstyr

Elektrisk drevet udstyr

Båndbreddeberegning

Det vil ikke fungere ganske enkelt at vælge en trevejsventil i henhold til diameteren på varmeenhedens grenrør eller forsyningsrørledningen. Faktum er, at i processen med automatisk regulering skaber elementet en variabel hydraulisk modstand, som skal overvindes af cirkulationspumpen for at sikre den nødvendige strømningshastighed for kølevæsken. Ved beregning vælges ventilen på en sådan måde, at den passerer den nødvendige mængde vand på forskellige positioner af stilken.

Trevejsventiler i varmesystemet: funktionsprincip og installationsdiagrammer

Hovedkonstruktionskarakteristikken for enhver 3-vejsventil er den nominelle kapacitet, angivet med bogstavet Kvs og udtrykt i m³ / h. Denne værdi, angivet i produktpasset, afspejler mængden af ​​koldt kølevæske, der passerer gennem en helt åben ventil på 1 time. I dette tilfælde er trykfaldet i sektionen før regulatoren og efter det 1 bar.

For at vælge en reguleringsventil til gennemstrømning skal du først bestemme strømningshastigheden for kølevæsken, der strømmer gennem den regulerede ledning. Følgende formel bruges:

Her:

  • G er den nødvendige vandgennemstrømningshastighed, m³ / t;
  • Q er varmebelastningen på varmegrenen, kW;
  • Det er temperaturforskellen mellem tilførsels- og returvand, normalt taget 20 ° С og i varme gulve – 10 ° С.

Det næste trin er at beregne den reelle koefficient K for blandingsventilens gennemstrømning under hensyntagen til trykfaldet over det 0,2 Bar ved formlen:

For det samme eksempel vil værdien af ​​K være lig med 0,86 / √0,2 = 0,86 / 0,45 = 1,9 m³ / t. Åbn derefter kataloget over den valgte ventilproducent og vælg fra linjen en trevejsventil, hvis Kvs er lig med eller større end den opnåede værdi. Tag det kendte Danfoss-mærke, og vælg fra VRB3-produktserien en ventil med DN15 dyser og Kvs = 2,5 m³ / t. Den tidligere betegnelse i serien er 1,6 m³ / t, hvilket klart ikke er nok i vores tilfælde..

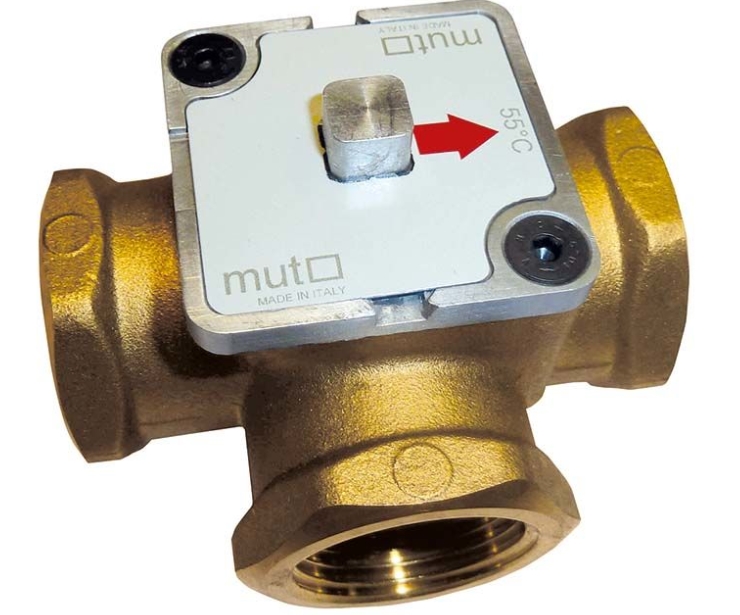

Forenklede blandeelementer med temperaturlås

Det er tilladt at installere en autonom trevejsventil af en forenklet type i simple varmesystemer i landhuse, hvor der hentes varme fra en TT-kedel. Til drift har det ikke brug for et termisk hoved med en temperatursensor, og der er ingen stilk der..

Det termostatiske element, der er installeret inde i huset, justeres f.eks. Til en bestemt temperatur i kølevæsken ved udløbet. оС (skal markeres på sagen).

Trevejsventil på varmesystemet: funktionsprincip, valg, installation

Blandingsventilen i denne prøve fastholder altid den indstillede temperatur for kølevæsken ved udløbet, denne indstilling ændres ikke. Derfor er der positive og negative punkter ved brug af en sådan armatur:

  • fordelen er, at den er billigere end en enhed med et termisk hoved. Forskellen er omkring 30%;
  • ulempe – der er ingen mulighed for at justere opvarmningen af ​​det udgående kølevæske. Hvis fabriksindstillingerne er indstillet til 55 ° C, vil den konstant levere vand ved en given temperatur på ± 2 ° C;
  • Inden du køber en ventil med et forenklet design, skal du omhyggeligt studere dokumentationen til fastbrændselskedlen, det angiver normalt minimum returtemperatur.

Den termostatiske trevejsventil er en ret nyttig ting i varmesystemet i et privat hus, hvilket gør det muligt effektivt at bruge den opvarmede væske og derved spare brændstof. Desuden giver denne del dig mulighed for at øge levetiden for kedler med fast brændsel og spiller også rollen som et sikkerhedselement. På den anden side bør du ikke forme ventilen nogen steder, det er altid bedre at rådføre sig med en specialist, der er velbevandret i dette.

Sådan vælges en trevejsventil til et privat hus varmesystem

Nu ved du i hvilke tilfælde visse typer ventiler bruges. Men dette er ikke det eneste valgkriterium, fordi ventilerne har flere metoder til temperaturregulering og forskellige strømningshastigheder. Og fremstillingsmaterialet kan variere. Lad os behandle dette mere detaljeret..

Temperaturreguleringsmetode

Manuelle 3-vejs ventiler

Lad os starte med manuelle justeringer. Her er stammen forbundet til en ventil eller håndtag, under dem er der mærker, ved hjælp af hvilken temperaturen reguleres. Dette er den enkleste og billigste måde, så nogle mennesker anser det for mere pålideligt. Men jeg tror, ​​at alt afhænger af virksomheden: hvis ventilen er af høj kvalitet, vil den ikke fungere mindre med automatisk justering end med manuel.

Fordele ulemper
Lav pris i forhold til andre ventiler Du skal uafhængigt reagere på alle ændringer i miljøforholdene
Virker uden tilslutning af elektricitet Varmekredsen opvarmes ikke jævnt

Termostatiske 3-vejs ventiler

Termostatisk.

Hvis en termostat er indbygget i strukturen, kaldes en sådan ventil for en termostatventil. Det konfigureres normalt kun én gang. Derefter vælger han selv stilkens position, baseret på temperatursvingninger. En varmefølsom væske eller gas er ansvarlig for dette: Når temperaturen stiger, udvider de sig og begynder at flytte stammen. Disse ventiler er elektroniske og mekaniske. En trevejsventil med termostat er meget mere praktisk end en manuel, da de fungerer automatisk, men det koster også mere.

Fordele ulemper
Automatisk temperaturkontrol Høj pris i forhold til manuelle ventiler
Ensartet opvarmning af varmekredsen
Mekaniske modeller kører uden elektricitet

Motoriserede 3-vejs ventiler

Servodrevet.

De mest præcise er trevejsventiler med et elektrisk drev. De har en indbygget termostat, men de styres af en elektronisk enhed, der fungerer på et servodrev. Når temperaturen ændres, sender termostaten et signal til controlleren. Og han styrer allerede drevet, hæver eller sænker stammen.

Fordele ulemper
Kræver ikke menneskelig deltagelse i temperaturkontrol Høj pris
Højeste præcision af alle trevejsventiler Afhængighed af elektricitet
Højeste kvalitet og ensartet opvarmningsopvarmning Højere energiforbrug sammenlignet med elektroniske termostatventiler

Jeg synes, det er bedre at vælge den midterste mulighed. Manuel justering er ubelejlig, og den motoriserede ventil er dyr. Og sådan nøjagtighed kræves sjældent i hjemmet..

Fremstillingsmateriale

Produktets holdbarhed afhænger af det materiale, der bruges til fremstilling af etuiet. Jeg vil med det samme sige, at der nogle gange er ventiler lavet af silumin. Selvom de er meget billigere, anbefaler jeg ikke at være opmærksom på dem. Og der er mange andre pålidelige materialer:

  1. Ventiler i sort kulstofstål er holdbare og relativt billige. Desværre korroderer de, og derfor er de normalt belagt med nikkel eller krom. Rustfrit stål bruges også ofte, men sådanne produkter er dyrere..
  2. Støbejern er stærkt, holdbart og ikke-ætsende. Men normalt er dette ventiler i gammel stil, da der nu bruges mere avancerede materialer..
  3. De mest populære er produkter i messing og bronze. Disse er holdbare, stærke og rustfrie materialer. Under industrielle forhold, hvor temperaturen overstiger 200 grader, kan de ikke bruges, men de er ideelle til husholdningsbehov. Jeg råder dig til at vælge netop sådanne trevejsventiler, hvis materialet ikke er specificeret i egenskaberne, kan det altid identificeres ved sin karakteristiske farve og tekstur..

Jeg vil også gerne sige om keramik. Det bruges praktisk talt ikke som et materiale til kroppen. Men de interne detaljer er ofte lavet af det. Dette skyldes, at keramik ikke angribes af kemikalier. Det er også holdbart.

Temperaturområde og arbejdstryk

Ved valg af en trevejsventil skal temperaturjusteringsområdet også tages i betragtning. For eksempel er en termoblander til gulvvarme normalt indstillet til 30-40 ° C. Selvom denne rækkevidde er den mest behagelige til opnåelse af varmt vand. Det maksimale tryk, som ventilen kan modstå, er også forskelligt. Nogle modeller kan tåle op til 16 bar. Selvom der normalt ikke kræves mere end 6 bar under husholdningsforhold. Generelt reguleres arbejdstrykværdierne for disse enheder af GOST 26349-84.

Andet

Glem naturligvis ikke, at trevejsventiler har forskellige diametre på forbindelsesrørene. De mest almindelige hjemmestørrelser er 1 og ¾ tommer. Tråden kan være intern eller ekstern.

Antallet af liter, der passerer gennem ventilen i timen, afhænger af gennemløbsindikatorerne. Det bør vælges, så ventilen har en koefficient, der er lidt højere end det beregnede resultat. For eksempel, hvis der strømmer 2 m³ i timen gennem systemet, skal der vælges en ventil med en kapacitet på 2,5 m³ i timen..

Men kapaciteten varierer afhængigt af, om ventilen er helt åben eller lidt åben. Forholdet mellem disse indikatorer kaldes det dynamiske område for regulering. Jo højere forholdet er, jo bedre opretholdes gennemstrømningen. Det bedste forhold anses for at være 100: 1, men det er ret sjældent. De mest almindelige indikatorer er 50: 1 eller 30: 1, ventiler med sådanne indikatorer kan trygt tages.

Trevejsventil til opvarmning med termostat: diagram og hovedfunktioner

På trods af den eksterne lighed med tee udfører ventilen helt andre funktioner. Enheden, suppleret med et termisk hoved, er hovedelementet i afspærringsventilerne.

Opretholdelse af en behagelig temperatur

For at opretholde en behagelig lufttemperatur skal du styre opvarmningen. Dette kan gøres på to måder. Under alle omstændigheder er manipulationer med kølevæskestrømmene nødvendige. Det anbefales at installere termiske blandingsventiler i huse med varme gulve.

Kvalitativ ændring i radiatorernes egenskaber

For at regulere kølevæskens kvalitet skal varmegeneratoren skiftes til en let driftsmåde (der leveres en kold strøm til batterierne).

Du bør vide dette! I et privat hus kan du ændre tilstanden i kedeludstyret. I byhøjhuse er der kun tilbage at regulere temperaturen i batteriet..Ved hjælp af mixer kan du opretholde et behageligt mikroklima

Kvantitativ regulering af varmestrøm

Hvis kølevæskens temperatur ikke kan ændres på nogen måde, bør mængden af ​​væske reguleres ved hjælp af en trevejs reguleringsventil. Færre strømme passerer gennem rørledningen, derfor vil lufttemperaturen i rummet falde.

En sådan enhed er en trevejsventil med en termostat. Med dens hjælp kan du begrænse (øge) mængden af ​​væske, der passerer gennem varmesystemet. Med andre ord vil en mindre (større) mængde kølevæske passere henholdsvis batterierne, temperaturbalancen i rummet ændres.

Det er muligt at installere separat regulatoren på batteriet og tre-vejs samlingen, men for at øge effektiviteten anbefales det at installere en mixer med en termostat.

Stream splitting ordning

Producentens vurdering

Det er naturligvis umuligt at svare entydigt på, hvilken producent der laver de bedste trevejsventiler. Hvert produkt har sine egne styrker og svagheder. I denne liste er stedene fordelt efter pris / kvalitetsforholdet.

  1. ESBE (Sverige);
  2. Danfoss (Danmark);
  3. Watt (EU);
  4. Valtec (Rusland-Italien);
  5. Caleffi (Italien);
  6. Herz (Østrig);
  7. Barberi (Italien).

De mest kendte producenter og modeller: egenskaber og priser

Nu vil jeg tale om de mest populære og pålidelige trevejsventiler, så det er lettere for dig at vælge den rigtige model..

TIM

Producent fra Kina. Tilbyder produkter af temmelig høj kvalitet til varme og vandforsyning til en relativt lav pris.

Foto Model specifikationer Særegenheder Pris, gnid.
TIM ZEISSLER BL3110C04 (ZEISSLER) BL3110C04 Materiale: messing

Temperaturområde: 35-60

Arbejdstryk: 2-5 bar

Diameter: 1 tommer

Blanding, til opvarmning og varmtvandsforsyning 2.300-3.000
TIM BL8803 BL8803 Materiale: messing

Temperaturområde: 38-60

Arbejdstryk: 3-10 bar

Diameter: ¾ tommer

Blanding, ekstern forbindelse via amerikansk 2800-3 500
TIM BL8804A BL8804A Materiale: messing

Temperaturområde: 38-60

Arbejdstryk: 3-10 bar

Diameter: 1 tommer

Blanding, med elektrisk drev 2.000-2.600

Esbe

Dette svenske firma beskæftiger sig med produktion af forskellige modeller af ventiler og controllere. Jeg tror, ​​at produkterne i dette firma er af højeste kvalitet. Selvom det er dyrt.

Foto Model specifikationer Særegenheder Pris, gnid.
Esbe VTA321 VTA321 Materiale: messing

Temperaturområde: 35-60

Arbejdstryk: 2-10 bar

Diameter: ¾ tommer

Blanding, til opvarmning og varmtvandsforsyning 6.000-6.500
Esbe VTA372 VTA372 Materiale: messing

Temperaturområde: 20-55

Arbejdstryk: 3-10 bar

Diameter: 1 tommer

Blanding, høj gennemstrømning 7.000-8.000
Esbe VTC511 VTC511 Materiale: støbejern

Temperaturområde: 60-75

Arbejdstryk: 3-10 bar

Diameter: 1 tommer

Til kedler med fast brændsel 8.000-9.000

STOUT

Fælles produktion af Rusland, Italien, Spanien og Tyskland. Produkterne er perfekt tilpasset russiske forhold.

Foto Model specifikationer Særegenheder Pris, gnid.
Stout SVM-0120-164325 SVM-0120-164325 Materiale: messing

Temperaturområde: 20-43

Arbejdstryk: 3-10 bar

Diameter: 1 tommer

Blanding, til opvarmning og varmtvandsforsyning 4.500-5.000
Stout SVM-0125-186520 SVM-0125-186520 Materiale: messing

Temperaturområde: 30-65

Arbejdstryk: 3-10 bar

Diameter: ¾ tommer

Blanding, til opvarmning 4.000-4.300
Stout SVM-0120-256025 SVM-0120-256025 Materiale: messing

Temperaturområde: 35-60

Arbejdstryk: 3-10 bar

Diameter: 1 tommer

Blanding, høj gennemstrømning 5 200-5 800

WATTS

En af de største producenter af varmeudstyr i Europa. Kæmpe udvalg af produkter.

Foto Model specifikationer Særegenheder Pris, gnid.
Watts Aquamix 61C Aquamix 61C Materiale: messing

Temperaturområde: 32-50

Arbejdstryk: 3-10 bar

Diameter: ¾ tommer

Blanding, til varmtvandsforsyning 5 200-5 700
Watts Aquamix 63C Aquamix 63C Materiale: messing

Temperaturområde: 25-50

Arbejdstryk: 1-10 bar

Diameter: ¾ tommer

Blanding, til gulvvarme 5.500-6.000
Watts V3GB Watts Classic V3GB Watts Classic Materiale: messing

Temperaturområde: 20-50

Arbejdstryk: 3-10 bar

Diameter: 1 tommer

Blanding, med elektrisk drev 12.500-14.000

“Navien”

Producenten “Navien” er kendt for fremstilling af kedeludstyr. Trevejsventiler er fremstillet til at regulere strømmen af ​​fastbrændstofudstyr. Frigivelse af en producent “Navien” af både trevejsventiler og kedler er et betydeligt plus. Dette er en garanti for effektiv drift af hele varmesystemet..

Trevejsventil

Danfoss

Den ret populære tyske producent Danfoss producerer trevejskraner med et elektrisk drev, som er lette at betjene, holdbare og pålidelige. Kranerne er kompakte nok. Det vigtigste er at vælge den rigtige model, så opnås resultatet..

Ud over ovenstående fordele kan det bemærkes:

  • nøjagtighed af temperaturkontrol;
  • stabilitet;
  • let vedligeholdelse;
  • arbejdet er fuldt automatiseret.

Danfoss trevejsventil

Prisoversigt

Inden du går til en butik til køb af en tre-vejs hane, skal du afklare alle de tekniske punkter vedrørende mixer og varmeanlæg. Derudover kan du bruge vores råd, se anmeldelser af producenter.

Vi tilbyder et overblik over dokumenterede producenter og en estimeret pris på ventiler:

  • Den svenske producent “Esbe” tilbyder kraner fra 3.900 rubler;
  • Honeywell tilbyder praktiske og enkle trevejsventiler til opvarmning med en termostat til en pris af 5.500 rubler;
  • Valtec kom ind på markedet for ikke så længe siden, men produkterne har kun vist sig på den positive side. Kraner kan købes til en pris af 3.500 rubler;
  • blandere fra producenten “Danfoss” tilbyder til en pris af 3.550 rubler;
  • Heimer -produkter kan kaldes ledere på budgetposten. Du kan købe dem fra 2.000 rubler.

Tekniske egenskaber “ESBE VRG131” i sammenligning med “ESBE VTA522”

Model Arbejdstryk, bar Maks. T, ° С Gevinddiameter, tommer Gennemstrømning, m3 / t
ESBE VRG131

ESBE VRG131

ti 110 ¾ 6.3
ESBE VTA522

ESBE VTA522

ti 95 1 3.2

Esbe trevejsventiler: installationsvejledning og funktioner

Blandt de største fordele ved Esbe -modeller er enkelhed og overkommelige omkostninger..

Esbe trevejsventil til opvarmning

Nyttigt råd! Hvis du har brug for at justere ventilen, skal du opgive simple modeller, hvis største ulempe er manglende evne til at stabilisere temperaturregimet ved udløbet.

Ved installation af ventilen skal der tages højde for en række funktioner:

  1. Blandingsenheden giver dig mulighed for at oprette et ekstra kredsløb i systemet, der er forbundet til fordelingsmanifolden med to punkter, hvilket garanterer kontinuerlig cirkulation af vand ved udløbet.
  2. Ved indløbet sikres strømmen i tilfælde af behov for ekstra varme.
  3. Ventilen med en termostat er forbundet til blandeenheden.
  4. For at øge pumpeudstyrets strømningshastighed, hvilket ofte er utilstrækkeligt på grund af ventilernes snæverhed på et tidspunkt, kræves en ekstra ledning for at reducere pumpens strømforbrug. Sådanne foranstaltninger er imidlertid ikke relevante for alle Esbee -modeller..
  5. Hvis der er behov for en anden ledning, er det planlagt at installere en afbalanceringsventil eller tilslutte pumpen til denne ekstra ledning, hvilket fører til udligning af temperaturerne i ind- og udløbsstrømmene..

Esbe ventil integreret i varmesystemet

“Navien”: Koreansk monteret udstyr

Det skete så, at koreanske produkter altid er af høj kvalitet. Denne erklæring gælder for enhver teknik, så længe den ikke er manipuleret. Anerkendte producenter som Navien følger alle teknologiske processer. Og de lave omkostninger skyldes netop, at produktionen i Kina er billigere end i andre lande..

Trevejsventil

Trevejsventil “Navien” oprindeligt fra Korea

Omkostningerne ved trevejsventiler “Navien” er lavere end for det forrige mærke, men det betyder ikke, at de er værre. Psykologi spiller en rolle her. Producenten er mindre kendt, hvilket betyder, at mærket er mindre..

Gennemgang af priserne på trevejsventiler til opvarmning på russiske tællere

Omkostningerne ved de betragtede modeller af trevejsventiler med servodrev er angivet fra januar 2018.

mærke, model Arbejdstryk, bar Arbejdstemperatur, ° С Svartid, sek Pris, gnid.
A20S

A20S

ti 0 ÷ 90 otte 3300
SMART QT5304 / 5306

SMART QT5304 / 5306

tyve 0 ÷ 90 n / a 6 800
Mosklapan MS-311-32-50

Mosklapan MS-311-32-50

tyve 0 ÷ 95 40-50 7 800
SMART QT3308

SMART QT3308

16 0 ÷ 95 16 2700
ARM CR03

ARM CR03

16 0 ÷ 90 otte 2.000

Gør-det-selv ventilinstallation

Når du installerer en trevejs termo-blandingsventil med egne hænder, skal du tage diagrammet over din kedel og varmeforsyning i huset i betragtning. Følg alle instruktioner og tilslutningspunkter tydeligt. Læs også omhyggeligt diagrammet over de vigtigste noder. Knudepunkterne omfatter alle enheder, der er installeret i nærheden af ​​vores kedel til husets forsyning.

  1. Vi installerer pumpen på returledningen. Hvis det står på foderet fra kedlen, vil det hurtigt blive forringet..
  2. En forbindelse er påkrævet, hvilket også kan udføres i hånden, det vil beskytte hele vandtilslutningsenheden mod overophedning.
  3. I kølevæskens naturlige cirkulationssystem er koldtvandsforsyningsrøret forbundet med kedlens indløb (normalt i bunden). Varmtvandsrør – til kedlen ovenfra (som vist i diagrammet). Det skal huskes på, at røret til det varme kølevæske skal være fremstillet af godt stål, kobber, støbejern eller bis-legering, da vandtemperaturen kan opvarmes til 100-105 grader Celsius.
  4. Forbindelsen af ​​ekspansionsbeholderen (enten på returledningen eller ved udløbet – det gør ikke noget, se diagrammet) fungerer som en slags sikring og buffer i vores knudepunkt.
  5. Tilslutning til en sikkerhedsgruppe: til en manometer, der viser trykket i kedlen; til nødaflastningsventilen; automatisk sikkerhedsventilator. Disse sikkerhedsanordninger installeres ved kedlens udløb for at styre den opvarmede varmebærer (se diagram).
  6. Installation og tilslutning i henhold til ordningen for varmeakkumulatoren.
  7. Efter det er tilslutningen af ​​trevejsblandeventilen strengt i overensstemmelse med diagrammet, det er ham, der vil blande varmt vand fra varmeakkumulatoren med koldt vand fra returen.

Hvis du kom til denne artikel gennem søgningen, har du sikkert allerede hørt noget om blanding af rørfittings, der bruges i varmesystemer i private huse og lejligheder. Så uden lange forord foreslår vi at diskutere 3 spørgsmål: hvordan fungerer en termostatisk trevejsventil, hvor den skal installeres, og hvordan man vælger den rigtige for ikke at bruge ekstra penge.

Enhver 3-vejsventils opgave er at levere vand med den nødvendige temperatur til hovedledningen ved at blande eller adskille 2 strømme. Derfor er elementet udstyret med tre udgange, hvoraf den ene altid er åben, og de to andre overlapper helt eller delvist under drift. Deraf navnet på kranen-trevejs (nogle gange siger de også “trevejs”, hvilket ikke er korrekt).

Ifølge metoden til fremstilling af kølevæske med den nødvendige temperatur er de termostatventiler opdelt i 2 grupper, vist på billedet:

  1. Blanding. De forsynes med 2 vandstrømme – varme og afkølede (input er angivet med bogstaverne “A” og “B”), og fra det tredje grenrør (mærket “AB”) er der en blanding af den indstillede temperatur. På messinglegemet er der et mærke i form af en pil, der konvergerer fra to retninger.
  2. Adskillelse eller distribution. Den indkommende varmebærer er opdelt i 2 kontrollerede variable strømninger. Markering på kroppen – 2 divergerende pile eller bogstaver “A”, “B” på udløbsrørene og “AB” ved indløbet.

Ifølge driftsprincippet er trevejsventiler også opdelt i to typer – sadel- og kugleventiler. Enheden i den første ligner almindelige vandventiler, kun i stedet for en gevindstang bruges en trykventil. En plade er fastgjort på den, der bevæger sig mellem to sadler og blokerer 2 passager efter tur. Stangen presses på tre måder:

  • indbygget termoelement
  • termisk hoved med fjern temperatursensor
  • servo.

Termo-blande kugleventiler arbejder efter princippet om de samme ventiler, med kun tre udtag. De styres manuelt eller fra et elektrisk drev, der roterer stangen på kommando af automatiseringen. Elementerne er fulde og er kendetegnet ved høj strømningskapacitet, hvilket betyder lavere hydraulisk modstand. Ulempe – afhængighed af spændingen i lysnettet og behovet for at installere en afbrudt strømforsyning (UPS).

Monteringsregler for fittings

Normalt angiver fabrikanten på kroppen af ​​en trevejsventil vandstrømmens bevægelse med pile. Ved disse referencepunkter kan du også bestemme ventiltypen. Forbindelse til systemet fortsætter som angivet med pilene. Installationsstedet skal være bekvemt til efterfølgende justeringer eller udskiftning i tilfælde af fejl. Til dette er både retur og levering egnet. Men læs instruktionerne omhyggeligt, da ikke alle ventiler kan installeres til forsyning.

Da de fleste ventiler er lavet af keramik indvendigt, tåler de ikke godt snavset vand. Derfor er det bedre at installere et filter foran ventilen. Hvis dette ikke gøres, kan apparatet blive tilstoppet. I nogle tilfælde er det nok at rengøre det, men nogle gange hjælper selv dette ikke. Spar derfor ikke på filtre..

Det elektriske drev bør ikke være placeret i bunden, og mekaniske termostatiske blandere rådes heller ikke til at installere på denne måde, udelukkende lodret. Men jeg vil sige af egen erfaring, at dette i nogle tilfælde er muligt. Og anmeldelser fra nogle ejere bekræfter dette..

Intern organisation

Der er to typer drejeventiler, sæde og roterende. De adskiller sig i intern struktur og type påført kraft til justering..

Den roterende trevejsventil har en kugleventil. Det drejer, blokerer en retning og åbner en anden (se fig). Den indre struktur af en sådan vandhane ligner en kugleventil..

Arbejdsprincip for 3-vejs roterende ventil

Arbejdsprincip for 3-vejs roterende ventil

Tre-vejs sadelventilen har en spindel med en (i blandingen) eller to (i adskillelsen) afspærringsanordninger (se fig.). De er metalbolde, der passer tæt ind i reden. Når en af ​​dem blokerer strømmen, er den anden helt åben.

Driftsprincippet for en trevejs ventil

Sådan installeres en DIY blandeventil

Denne installationsordning bruges hovedsageligt i fyrrum i de varmesystemer, der er forbundet til en hydraulisk separator eller til en tyngdekraftsamler. Og pumpen, der er placeret i kredsløbet nr. 2, giver den nødvendige cirkulation af arbejdsvæsken.

Trevejsventiler i varmesystemet: funktionsprincip og installationsdiagrammer

Bemærk! Hvis trevejsventilen vil blive forbundet direkte til en bypass-kilde til termisk energi, der er forbundet til port B, skal der installeres en ventil med en hydraulisk modstand svarende til den samme modstand for denne kilde.

Trevejsventiler i varmesystemet: funktionsprincip og installationsdiagrammer

Hvis dette ikke gøres, vil strømningshastigheden for arbejdsfluidet i segmentet AB svinge i overensstemmelse med stangens bevægelse. Bemærk også, at denne installationsordning muliggør afslutning af væskecirkulation gennem kilden, hvis installationen blev udført uden en cirkulationspumpe eller en hydraulisk separator i hovedkredsløbet.

Trevejsventiler i varmesystemet: funktionsprincip og installationsdiagrammer

Det er uønsket at tilslutte ventilen til varmesystemer eller en trykmanifold i fravær af anordninger, der begrænser det for store tryk. Ellers vil væskens strømningshastighed i afsnittet A-B svinge og betydeligt.

Trevejsventiler i varmesystemet: funktionsprincip og installationsdiagrammer

Hvis overophedning af returen er tilladt, bortskaffes for stort tryk ved hjælp af en jumper installeret parallelt med ventilblandingen i kredsløbet.

Funktioner ved produktinstallation

Under installationen af ​​trevejsventiler opstår der mange nuancer. Varmesystemets uafbrudte funktion afhænger af deres regnskab. Fabrikanten vedlægger instruktioner for hver ventil, hvis overholdelse efterfølgende vil undgå mange problemer..

Generelle installationsretningslinjer

Det vigtigste er i første omgang at sætte ventilen i den korrekte position, styret af instruktionerne angivet med pilene på kroppen. Pegere angiver vandstrømningens vej.

A står for direkte kørsel, B står for vinkelret eller bypass retning, AB står for kombineret input eller output.

Baseret på retningen er der to ventilmodeller:

  • symmetrisk eller T-formet;
  • asymmetrisk eller L-formet.

Når den er monteret langs den første af dem, kommer væsken ind i ventilen gennem endehullerne. Kommer ud gennem midten efter blanding.

I den anden variant kommer en varm strøm ind fra enden, og en kold strøm kommer nedefra. Udløbet efter blanding af væsken ved forskellige temperaturer sker gennem den anden ende.

Ventilinstallationsdiagram # 1

Ventilinstallationsdiagrammet vist på billedet bruges i varmesystemer, der drives af et trykmanifold

Det andet vigtige punkt ved installation af blandeventilen er, at den ikke må placeres med aktuatoren eller det termostatiske hoved nedad. Inden arbejdet påbegyndes, er forberedelse nødvendig: vand afskæres foran installationsstedet. Kontroller derefter rørledningen for tilstedeværelse af rester i den, der kan få ventilpakningen til at mislykkes.

Det vigtigste er at vælge et sted til installation, så ventilen har adgang. Det skal muligvis kontrolleres eller demonteres i fremtiden. Alt dette kræver ledig plads..

Blandingsventilindsats

Når der indsættes en trevejs blandeventil i et fjernvarmeanlæg, er der flere muligheder. Valget af ordningen afhænger af arten af ​​tilslutningen af ​​varmesystemet.

Når et sådant fænomen som overophedning af kølemidlet i returen ifølge kedlens driftsbetingelser er tilladt, opstår nødvendigvis et overtryk. I dette tilfælde er der monteret en jumper, der kvæler det overskydende hoved. Det installeres parallelt med ventilblandingen..

Ventiltilslutningsdiagram # 2

Dette kredsløb bruges, når varmesystemet er tilsluttet en tyngdekraftsamler. Det er vigtigt at vælge den korrekte installationsmulighed baseret på egenskaberne ved din rørledning.

Diagrammet på billedet er en garanti for højkvalitetsregulering af systemparametrene. Hvis trevejsventilen tilsluttes direkte til kedlen, hvilket oftest er tilfældet i autonome varmeanlæg, kræves en indreguleringsventilindsats..

Hvis anbefalingen om installation af en afbalanceringsenhed ignoreres, kan der forekomme betydelige ændringer i arbejdsfluidens strømningshastighed afhængigt af stilkens position i AB -porten..

Tilslutning i henhold til ovenstående diagram garanterer ikke, at kølevæsken ikke cirkulerer gennem kilden. For at opnå dette er det nødvendigt yderligere at tilslutte en hydraulisk isolator og en cirkulationspumpe til dens kredsløb..

Blandingsventilen er også installeret for at adskille strømningerne. Behovet for dette opstår, når det er uacceptabelt at isolere kildekredsløbet fuldstændigt, men det er muligt at omgå væsken i returen. Oftest bruges denne mulighed i nærvær af et autonomt fyrrum..

Tilslutningsdiagram nr.3

Balanceringsventilen er installeret i sektionen af ​​rørledningen til trevejsventilen forbundet til porten markeret med symbolet B. Dens hydrauliske modstand skal være identisk med kedlens.

Vær opmærksom på, at der kan forekomme vibrationer og støj på nogle modeller. Dette skyldes inkonsekvente strømningsretninger i rørledningen og blandingsartiklen. På grund af dette kan trykket over ventilen falde under det tilladte.

Installation af adskillelsesenheden

Når temperaturen på kilden er højere end krævet af forbrugeren, er en ventil, der adskiller strømningerne, inkluderet i kredsløbet. I dette tilfælde vil den overophedede væske ikke komme til sidstnævnte ved en konstant strømningshastighed både i kedlens kredsløb og af forbrugeren..

For at kredsløbet fungerer, skal der være en pumpe i begge kredsløb..

Baseret på ovenstående kan generelle anbefalinger opsummeres:

  1. Ved installation af en trevejsventil installeres manometre før og efter den.
  2. For at undgå indtrængen af ​​urenheder monteres et filter foran produktet.
  3. Enhedens krop må ikke udsættes for stress.
  4. God regulering skal sikres ved at indsætte en overtryksdrossel foran ventilen..
  5. Under installationen må ventilen ikke være over aktuatoren.

Det er også nødvendigt at bevare de lige sektioner anbefalet af producenten foran produktet og efter det. Manglende overholdelse af denne regel vil resultere i en ændring af de erklærede tekniske egenskaber. Garantien for enheden er ikke gyldig.

Layout af trevejsventilen i varmesystemet

Trevejsventil i et varmesystem med en fast brændselskedel

Den enkleste ordning i et system med en fast brændselskedel. Formål: beskyttelse mod kondens og overophedning, opretholdelse af temperaturen i varmekredsen.Diagram over tilslutning af et varmt gulv til en el -kedel

Varmeordning med el -kedel og gulvvarme. Hydrosamlere bruges til at adskille varme gulve i flere kredsløb..Trevejsventil i et varmesystem med indirekte kedel

Anvendes i rørledninger ved hjælp af en indirekte varmekedel, som giver dig mulighed for at organisere varmtvandsforsyning med en enkeltkreds-kedel.

Brug af drev

Ud over det termostatiske hoved kan ventilen styres på andre måder. Den første af dem er manuel, når dybden på at trykke på stangen bestemmes af håndtagets rotation uden for kroppen. Ikke den bedste løsning og er kun egnet, hvis temperaturen på vandet, der kommer ind i rørene, er uændret. En anden mulighed er styring ved hjælp af en servo og et elektrisk drev, der modtager kommandoer fra controlleren. Til at arbejde sammen med forskellige aktuatorer bruges en anden type ventiler – drejeventiler, hvis enhed er vist i figuren:

3-vejs kugleventil svingtype

Denne 3-vejsventil ligner meget en konventionel motoriseret kugleventil.

Skemaet for svingkranen til 3 udgange

Her er der en vis lighed med en kugleventil, kun arbejdsdrejelementet har en anden hulform for at lade kølevæsken passere i to retninger på én gang. Driftsprincippet her er enkelt: aksen drejes til den nødvendige vinkel, roteret af drevet. Sidstnævnte styres af en controller, der modtager pulser fra en eller flere sensorer. Typisk installeres ventilaktuatorer i komplekse eller automatiserede vejrstyrede varmesystemer..

Diagrammer til tilslutning af ventilen til varmesystemet

Når der er en forståelse af, hvad en trevejsventil er, og hvad dens arbejde består af, kan du overveje forskellige tilslutningsordninger afhængigt af elementets formål og rolle i opvarmning af huset. Installation af en termo-blandende 3-vejs ventil udføres i 4 tilfælde:

  1. For at beskytte kedlen med fast brændsel mod kondens og temperaturchok efter pludselige strømafbrydelser.
  2. Kølevæsken i gulvvarmekredsløbene skal varme op til 45 ° C, temperaturen opretholdes af en blandeenhed med en trevejsventil.
  3. For at opretholde den nødvendige vandtemperatur i forskellige grene af systemet.
  4. Når du vil tilslutte en indirekte varmekedel til en enkeltkredsløbskedel.

For at beskytte opvarmningsenheden til fast brændsel mod kondensdannelse er det umuligt at tillade kølet vand fra radiatornetværket til kedeltanken under opvarmningen. Til dette bruges følgende kedeltilslutningsdiagram med en bypass og en trevejs blandeventil:

Detaljeret diagram over ventilinstallationen i TT-kedelkredsløbet

Kredsløbet fungerer sådan. Indtil varmegeneratoren er blevet varm, cirkulerer vandet i en lille cirkel gennem bypass. Når kølevæsken i returledningen varmer op til 50-55 ° C, begynder ventilen at åbne og blander det kolde kølevæske fra systemet. Når varmelegemet går i driftstilstand, lukkes bypass, og hele strømmen går gennem radiatorerne. Dette emne er dækket mere detaljeret i videoen:

I gulvvarmesystemet udfører dette element de samme funktioner. Cirkulationspumpen driver kølevæsken langs varmekredsløbene, indtil den begynder at køle af. Så snart dette sker, fungerer sensoren og det termiske hoved, hvorefter trevejsventilen tilføjer varmt vand fra kedlen til det lukkede kredsløb. Sådan installeres gulvvarme -manifold, pumpe og ventil korrekt med egne hænder er vist i diagrammet:

Vandblanding med 3-vejs ventil

Pumpen får vand til at cirkulere langs konturerne af det varme gulv, og ventilen holder temperaturen på 35 … 45 grader

Det næste eksempel på brug og tilslutning af denne vigtige del er rørføring af en varmebrænder til fast brændsel og en buffertank med en varmeakkumulator. For at varme det op hurtigt hurtigt nok skal temperaturen på det medfølgende kølevæske være fra 70 til 85 ° C, hvilket slet ikke er nødvendigt i radiatorvarmesystemet. Trevejsventilen installeret bag tanken sammen med en separat cirkulationspumpe hjælper med at sænke den..

Tilslutningsdiagram af buffertanken til CO

I ordningen med en varmeakkumulator og en TT-kedel bruges 2 blandeventiler, der hver regulerer temperaturen i sit eget kredsløb

Vigtig. Når du installerer blandeventilen, skal du huske, at pumpen skal være placeret på den side, hvor den altid åbne forbindelse af trevejsventilen er placeret..

Det komplekse varmesystem i et stort sommerhus kan få mange forbrugere forbundet ved hjælp af en hydraulisk pil og et fordelingsmanifold. Desuden er det i hvert af kredsløbene nødvendigt at levere et kølevæske med en anden temperatur. Det højeste er nødvendigt for en indirekte varmekedel, derfor er der ingen reguleringsventiler på forsyningen til den. Resten af ​​forbrugerne har brug for et koldere kølevæske, og derfor er de forbundet via trevejsventiler.

Varmeordning for et sommerhus med gulvvarme, radiatorer og en kedel

Der er en trevejsventil i hvert kredsløb i kredsløbet, da det er nødvendigt at forberede vand med forskellige temperaturer. Kun varmtvandskedlen er direkte forbundet til kammen

I en ordning med en indirekte varmekedel og en enkeltkreds-gasfyr kan du heller ikke undvære en 3-vejsventil. Elementets opgave er at skifte kølevæskestrømmen til varmtvandskedelspiralen på kommandoen fra controlleren (det elektriske drev udløses).

Tilslutning af termostaten til påfyldning af kedlen

Mens spolen varmer kedlen op, er opvarmningen inaktiv, fordi ventilen skifter strømmen mellem 2 linjer

Installationsdiagram over en trevejs separationsventil

Giver kvantitativ kontrol hos forbrugeren – ved at ændre kølevæskens strømningshastighed. Det bruges, hvis det i henhold til varmekildens driftsbetingelser er tilladt at omgå kølevæsken til returledningen, og ophør af cirkulation i kildekredsløbet ikke er tilladt..

Denne trevejsventilinstallationsordning har været meget udbredt i vand- og luftvarmeenheder, der er forbundet fra et autonomt fyrrum. For at forbinde de hydrauliske kredsløb skal hovedtabet ved balanceringsventilen i bypasslinjen være lig med hovedtabet hos forbrugeren.

Dette trevejs ventilinstallationsdiagram er beregnet til tilslutning til en rørledning med overtryk. Kølemidlets cirkulation i forbrugerkredsløbet er tilvejebragt på grund af det overtryk, som cirkulationspumpen skaber i varmekildens kredsløb.

Installationsdiagram over en trevejs separationsventil

Installationsdiagrammer over en blandings trevejsventil til adskillelse

Giver kvantitativ kontrol hos forbrugeren ved hjælp af en 3-vejs blandeventil. Det bruges, hvis det i henhold til driftsbetingelserne ikke er tilladt at afslutte strømmen i kildekredsløbet, og kølevæskens bypass fra forsyningsrørledningen til returen er acceptabel.

Lignende ordninger til tilslutning af trevejsventiler bruges i vid udstrækning i rørføring af luftvarmere og luftkølere samt vandvarmeanlæg installeret i autonome fyrrum..

Det anbefales at installere en balanceringsventil med hydraulisk modstand svarende til forbrugerens på blandingsrøret i trevejsventilen. Cirkulation gennem forbrugeren og bypass udføres på grund af overtrykket i kildekredsløbet.

Med det korrekte valg af ventilen og hydraulisk forbindelse af bypass med forbrugskredsløbet er strømmen gennem varmekilden konstant og i forbrugerkredsløbet – variabel.

Installationsdiagrammer over en blandings trevejsventil til adskillelse

Tilslutningsdiagram for en blandende trevejsventil til flowadskillelse til et trykmanifold

Da vandstrømmen bevæger sig i den modsatte retning af strømningsretningen i blandeventilen, kan støj og vibrationer øges på nogle ventiler samt et fald i det tilladte trykfald over ventilen..

Installationsdiagram over en trevejs blandeventil til adskillelse til en hydraulisk kontakt Ved tilslutning af en enhed med en trevejs adskillelsesventil til en varmekilde direkte eller i en ikke-trykmanifold manifold, skal der installeres en cirkulationspumpe i forsyning eller retur rør. Pumpen kan deles af flere kredsløb.

Installationsdiagrammer over en blandings trevejsventil til adskillelse

Tilslutningsdiagrammet for en trevejsventil, der deler strømmen, med en ekstra bypass i forbrugerkredsløbet, parallelt med blandeledningen, bruges, forudsat at kildens temperaturregime overstiger forbrugerens temperaturregime.

Det særlige ved denne ordning er, at omkostningerne i kilden og forbrugerens kredsløb vil være konstante, og det overophedede kølevæske kommer ikke til forbrugeren. Forbrugeren får kvalitetsregulering. For at denne ordning fungerer, er det nødvendigt at installere en pumpe i forbrugerkredsløbet og i kildekredsløbet..

Installationsdiagrammer over en blandings trevejsventil til adskillelse

Budgetelementer med fast vandtemperatur

I enkle varmesystemer i landhuse, der modtager termisk energi fra en TT-kedel, er det tilladt at installere en trevejsventil af en forenklet type, der fungerer autonomt. Til arbejde har han ikke brug for et termisk hoved med en temperatursensor, og der er heller ingen stang der. Det termostatiske kontrolelement er installeret inde i huset og er indstillet til en bestemt udløbsvandstemperatur, for eksempel 60 eller 50 ° C (angivet på huset).

Trevejsventil med indbygget termoelement

Driftsplan og design af en ventil med et indbygget reguleringselement

En termoblandeventil af denne type opretholder altid en fast udløbstemperatur for kølevæsken; denne indstilling kan ikke ændres. Derfor er der et plus og et minus i brugen af ​​sådanne beslag:

  1. Fordelen er lavere omkostninger end den termiske hovedenhed. Forskellen er betydelig – omkring 30%.
  2. Ulempe – du kan ikke regulere opvarmningen af ​​den udgående varmebærer. Når elementet fra fabrikken er indstillet til 55 ° C, vil det altid levere vand med denne temperatur ± 2 ° C.

Råd. Inden du køber en ventil med et forenklet design, skal du omhyggeligt læse den tekniske dokumentation for en fastbrændselskedel, det angiver ofte minimumstemperaturen for returvarmeholderen. Flere oplysninger om brugen af ​​blandeventiler findes i en separat publikation..

Funktionelle fundamenter og grundlæggende typer af samlere

Arbejdsordningen for samleren til et varmt gulv er ret simpelt. Varmemediet fra varmekedlen kommer ind i forsyningsfordeleren. Det anbefales at placere den ovenpå (over returkammen), men afhængigt af lokale installationsfunktioner samt typen af ​​den tilsluttede blandingsenhed kan den også installeres herunder. Samlerhuset har to eller flere grene udstyret med passende afspærrings- og styreventiler. For hver af grenene omdirigeres kølevæsken til visse TP -rørledninger. Udløbsenden af ​​rørsløjfen lukker på en returmanifold, der leder den samlede samlede strøm til varmekedlen.

Naturligvis er opsamleren til et vandopvarmet gulv i det enkleste tilfælde et stykke rør med et antal gevindudtag. Afhængigt af hvilken endelig konfiguration han modtager, kan kompleksiteten af ​​hans samling, indstillinger og omkostninger imidlertid variere betydeligt. Lad os først overveje de mest populære grundlæggende modeller af distributører til vand TP.

Med beslag til tilslutning af kredsløb

En af de mest budgetmæssige, men helt klar til brug, er en kam med ind- / udløbstråde og fittings til tilslutning af metal-plast eller krydsbundne polyethylenrør. En af disse modeller er vist på billedet herunder..

Med integrerede vandhaner

I minimumskonfigurationen kan du også finde en kollektor til gulvvarme udstyret med tovejskugleventiler (fig. 3). Sådanne enheder giver ikke mulighed for justering pr. Kredsløb – de er kun designet til at tænde eller slukke for individuelle varmegrener. I betragtning af at gulvvarmesystemet er købt og installeret for at øge beboernes komfort, hvilket sikres ved præcis justering af systemet, er det tilrådeligt at bruge sådanne kamme af en rent selektiv karakter. Billedet viser en lignende manifold til tre kredsløb med integrerede tovejskugleventiler.

Når man køber de angivne budgetmuligheder for distributører, skal man huske på, at deres anvendelse kræver grundlæggende viden samt omfattende erfaring med installation af varmesystemer. Derudover er købsbesparelserne ret vilkårlige, da alt ekstra udstyr skal købes separat. Praktisk forenklede opsamlere til et varmtvandsgulv uden ændringer er kun velegnede til hjælpesystemer til en eller to sløjfer med kort længde. De er også velegnede til flere kredsløb, men med identiske termiske og hydrauliske egenskaber. Trods alt giver designet af sådanne kamme ikke den tekniske mulighed for at installere kontrol- og reguleringsudstyr direkte på hver gren..

Med reguleringsventiler

Det næste niveau, både hvad angår omkostninger og funktionalitet, er gulvvarmefordelingsmanifolden med reguleringsventiler. Sådanne anordninger kan, når de drives i manuel tilstand, allerede give justering af kølevæskens strømningshastighed til individuelle varmekredse. For dem er det i de fleste tilfælde teknisk muligt at installere aktuatorer med servodrev i stedet for manuelle ventiler. Aktuatorerne kan enten tilsluttes direkte til elektroniske temperatursensorer installeret i lokaler eller til en central programmerbar styreenhed. Figur 4 viser et eksempel på en manifold med reguleringsventiler.

Montering fra forsynings- og returindsamlere

Økonomiversionen af ​​opsamleren til et varmtvandsgulv inkluderer også parrede samlinger af forsynings- og returfordelere (fig. 5). De har muligvis allerede ekstra monteringshuller eller installerede Mayevsky-haner, sikkerhedsgrupper, hurtigafbrydet gevind “amerikansk” for let tilslutning til de primære varmekredse eller blandeenhed.

Sådan kontrolleres en trevejsventil for drift

Først og fremmest bør der udføres en ekstern undersøgelse: der bør ikke være revner på plast- og metalkasserne. Hvad angår regulatoren, skal den dreje glat i alle retninger. For at kontrollere det termiske hoved skal det opvarmes. For eksempel en bygning hårtørrer. I dette tilfælde skal stammen bevæge sig i overensstemmelse med indikatorerne. Hvis ventilen har en elektrisk aktuator, kan du kontrollere dens funktionalitet ved hjælp af en tester, men for dette skal du adskille den elektriske aktuator.

Trevejsventiler ligner kun en tee. Deres enhed er meget mere kompliceret, og anvendelsesområdet er ret forskelligt. Vælg en ventil ansvarligt, overvej kun modeller fra kendte, velrenommerede producenter, heldigvis er der nok af dem. Og så vil denne lille, men meget vigtige enhed virke i mange år uden at forårsage problemer.

Regler for drift af en trevejsventil

En tee installeret i systemet kræver periodisk inspektion for slid og lækager. Hvis der findes en lækage, kan du prøve at stramme gevindforbindelsen. Hvis lækagen ikke kan repareres, skal mixeren skilles ad. Meget ofte er det O-ringene, der slides. Udskiftning og rengøring af elementerne i skala forlænger enhedens levetid..

For at reducere slid på enheden skal den periodisk smøres med et specielt VVS -produkt..

Hyppige fejl og problemer ved installation af en trevejsventil

Fejl under installationen af ​​”tee” forkorter ikke kun dets levetid, men påvirker også driften af ​​hele linjen negativt:

  1. Forkert tilslutning af grenrørene øger den hydrauliske modstand.
  2. Brug af modeller med PTFE-tætninger i systemer med en driftstemperatur på over 150 ° C kræver udskiftning af trevejsblander efter 2-3 måneder.
  3. Installation på et svært tilgængeligt sted vil komplicere forebyggende vedligeholdelse.

Ekspertråd

  1. Messinghuset beskadiges let under installationen. For at forhindre dette er det bedre at lægge en tæt stofpakning under skruenøglen..
  2. For at installere en trevejsventil på plastrør er der brug for særlige adaptere..
  3. I stedet for en “tee” kan 2 konventionelle tovejsventiler bruges. De skal fungere efter det omvendte skema: Når den ene åbner, lukker den anden.

Sådan laver du et varmesystem med en firevejsventil

En firevejsventil er et element i varmesystemet, hvortil fire rør er forbundet, med varmebærere med forskellige temperaturer, bruges til at forhindre overophedning af et fastbrændselskedel. Den termostatiske ventil forhindrer temperaturen inde i kedlen fra at overstige 110 ° C. Allerede ved en temperatur på 95 ° C starter det koldt vand for at afkøle systemet.

Fire-vejs ventil design

Firevejs blandeventil. 4-vejs ventil til opvarmning

Kroppen er lavet af messing, der er fastgjort 4 forbindelsesrør til den. Inde i kroppen er der en bøsning og en spindel, hvis drift har en kompleks konfiguration.

Den termostatiske blandeventil udfører følgende funktioner:

  • Blanding af vandstrømme ved forskellige temperaturer. Takket være blanding, jævn regulering af vandopvarmningsværker;
  • Kedelbeskyttelse. Firevejsblander forhindrer korrosion og forlænger dermed udstyrets levetid.

Fire-vejs mixer kredsløb

Funktionsprincippet for en sådan ventil til opvarmning er at rotere spindlen inde i kroppen. Desuden bør denne rotation være fri, da ærmet ikke har noget gevind. Spindelens arbejdende del har to snit, gennem hvilke strømningen åbnes i to passager. Således vil strømmen blive reguleret og vil ikke være i stand til at gå direkte til den anden prøve. Strømmen vil være i stand til at dreje ind i en hvilken som helst af dyserne placeret på venstre eller højre side af den. Så alle vandløb, der kommer fra modsatte sider, blandes og fordeles over fire dyser.

Der er designs, hvor en trykstang fungerer i stedet for en spindel, men sådanne enheder kan ikke blande strømme..

Firevejs blandeventil. 4-vejs ventil til opvarmning

Ventilen styres på to måder:

  • Brugervejledning. Fordeling af strømninger kræver installation af stammen i en bestemt position. Du skal justere denne position manuelt..
  • Auto. Spindlen roterer som følge af en kommando modtaget fra en ekstern encoder. På denne måde opretholder varmesystemet hele tiden den ønskede temperatur..

Firevejsblandeventilen sikrer en stabil strøm af koldt og varmt varmemedium. Princippet om dets drift kræver ikke installation af en differentiel bypass, fordi ventilen selv passerer den nødvendige mængde vand. Enheden bruges, hvor temperaturkontrol er påkrævet. Først og fremmest er det et radiatorvarmesystem med en fast brændselskedel. Hvis reguleringen af ​​varmebærere i andre tilfælde sker ved hjælp af en hydraulisk pumpe og en bypass, så erstatter driften af ​​ventilen fuldstændigt disse to elementer. Som et resultat fungerer kedlen i en stabil tilstand og modtager konstant en doseret mængde kølevæske.

Opvarmning med firevejsventil

Installation af et varmesystem med en firevejsventil:

Firevejs blandeventil. 4-vejs ventil til opvarmning

Firevejs blandeventil. 4-vejs ventil til opvarmning

Tilslutningsdiagrammet for et varmesystem med en firevejsblander består af følgende elementer:

  1. Kedel;
  2. Fire-vejs termostatblander;
  3. Sikkerhedsventil;
  4. Reduktionsventil;
  5. Filter;
  6. Kugleventil;
  7. Pumpe;
  8. Opvarmning af batterier.

Det installerede varmesystem skal skylles med vand. Dette er nødvendigt, så forskellige mekaniske partikler fjernes fra det. Derefter skal kedlens funktion kontrolleres ved et tryk på 2 bar og med ekspansionsbeholderen slukket.

Det skal bemærkes, at der skal gå en kort periode mellem starten på kedlens fulde drift og dens kontrol under hydraulisk tryk. Tidsbegrænsningen skyldes, at det med et langt fravær af vand i varmesystemet vil tære

Praktisk brug

Hvor det er nødvendigt for at sikre højkvalitetsregulering af kølevæsken, kan firevejsventiler bruges. Kvalitetskontrol er kontrollen af ​​kølevæskens temperatur, ikke dens gennemstrømningshastighed. Der er kun en måde at opnå den nødvendige temperatur i vandvarmesystemet – ved at blande varmt og afkølet vand, opnå et kølevæske med de nødvendige parametre ved udløbet. Den vellykkede implementering af denne proces er netop det, der sikrer enheden til firevejsventilen. Her er et par eksempler på indstilling af et element til sådanne sager:

  • i et radiatorvarmesystem med en fast brændselskedel som varmekilde;
  • i gulvvarmekredsløbet.

Som du ved, har en fast brændselskedel i opvarmningstilstand brug for beskyttelse mod kondens, hvorfra ovnens vægge er udsat for korrosion. Det traditionelle arrangement med en bypass og en trevejs blandeventil, der forhindrer koldt vand fra systemet i at komme ind i kedeltanken, kan forbedres. I stedet for en bypass-linje og en blandeenhed er der installeret en firevejsventil, som vist i diagrammet:

rørføring af varmesystemet med en firevejsventil

Et naturligt spørgsmål opstår: hvad er brugen af ​​et sådant skema, hvor du bliver nødt til at installere en anden pumpe og endda en controller til at styre servodrevet? Faktum er, at arbejdet med firevejsventilen ikke kun erstatter bypass, men også den hydrauliske separator (hydraulisk pil), hvis der er behov for en. Som et resultat får vi 2 separate kredsløb, der udveksler kølevæske med hinanden efter behov. Kedlen modtager kølet vand i en doseret dosis, og radiatorerne modtager varmebæreren med den optimale temperatur..

Da vandet, der cirkulerer gennem varmekredsløbene i gulvvarmen, opvarmer op til maksimalt 45 ° C, er det uacceptabelt at køre kølervæsken i dem direkte fra kedlen. For at modstå denne temperatur er der normalt installeret en blandeenhed med en trevejs termostatventil og en bypass foran fordelingsmanifolden. Men hvis der i stedet for denne enhed er installeret en fire-vejs blandeventil, kan returvand fra radiatorerne bruges i varmekredsløbene, som vist i diagrammet:

blandingsbeslag i gulvvarmekredsløbet

Skematisk billede

Funktionen af ​​en firevejsventil er baseret på rotation af en spindel, der er installeret inde i den. Dens bevægelse er ikke begrænset, da der ikke er tråd på ærmet. Der er 2 prøver på den bevægelige del af det bevægelige element. Gennem dem strømmer vand gennem to kanaler. Dette fører til det faktum, at væsken ikke kan komme ind i alle kanaler på samme tid og fordeles jævnt.

Sund og rask! Det bevægelige kølevæske kommer ind i en af ​​to dyser placeret på højre eller venstre side af det. Ifølge dette princip blandes vand i hele systemet..

Der findes modeller af firevejsventiler uden spindel. I stedet for dem er der installeret en skubbestang. Ulempen ved dette design er manglen på en funktion til blanding af vandløb..

Kontrol over driften af ​​4-vejsventilen udføres på 2 måder:

  • Brugervejledning. For at fordele væsken installeres stammen strengt i en position. Indstillingen af ​​tilstande udføres også manuelt..
  • Automatisk. Det roterende element begynder at bevæge sig efter at have modtaget en kommando fra en ekstern sensor. Specifikt design sikrer en konstant indstillet temperatur.

Firevejsventilen til opvarmning tjener til at reducere overløbet af den brugte varmebærer. Den enkle konstruktion af enheden gør det muligt at betjene elementet uden differentielle omgåelser, på grund af ventilens evne til kun at føre et bestemt væskemængde gennem sig selv.

Enheden er uundværlig, hvor konstant overvågning af kølevæskens temperatur er påkrævet. Først og fremmest omfatter disse varmesystemer af en radiatortype med en kedel drevet af fast brændsel (brænde, kul).

I tilfælde med andre varmesystemer reguleres kølevæskens temperatur af en vandpumpe og en bypass, her er disse funktioner tildelt en firevejsventil. Som et resultat er kedlens drift stabil, og mængden af ​​varmebærer, der modtages, overstiger ikke normen..

Hvordan systemet er opbygget

Varmeanlæggets konstruktion og varmeanlæggets tilslutningsdiagram i kombination med en firevejsventil ser ud som vist på billedet..

Varmeanlæggets enhed er opbygget af følgende komponenter:

  • 1 – Kedel.
  • 2 – Firevejsventil.
  • 3 – sikkerhedsventilen.
  • 4 – Reduktionsventilen.
  • 5 – Filter.
  • 6 – Kugleventilen.
  • 7 – Cirkulationspumpen.
  • 8 – Varmebatterier (radiatorer).

Honeywell

Amerikansk virksomhed med speciale i produktion af komponenter og elektroniske systemer til brug i en lang række industrier, fra rumfart til militære regeringsordrer.

Ventiler i V5442A -serien er beregnet til drift i systemer, hvor kølevæsken er en væske med et glycolindhold på ikke mere end 50 enheder. Kan modstå temperaturområder fra 2 til 110 ° C.

Honeywell ventiler fås i tilslutningsstørrelser: 20, 25, 32 mm. De fungerer sammen med elektriske drev. I systemer med en høj effektværdi installeres flangerprodukter fra ZR-FA-serien.

Valtec

Det italienske firma, der blev etableret i 2002. En af virksomhedens retninger er produktion af fire-vejs blandere designet til kontinuerlig drift i varme- og klimaanlæg..

Med en relativt lille eksistenshistorie analyserede den tekniske afdeling af mærket fordele og ulemper ved produkter fra førende mærker og skabte sin egen linje under hensyntagen til deres fejl. I dag er det kvalitetsmæssigt på ingen måde ringere end kendte mærker..

Sammenfatte

En trevejsventil til opvarmning generelt og gulvvarme i særdeleshed, en nyttig og nødvendig enhed. Takket være ham slipper ejeren for lav eller høj temperatur – det er altid på et behageligt niveau. I dag, når man ser på klimaforandringerne, bliver trevejskraner mere og mere efterspurgte. Det betyder, at folk begyndte at forstå vigtigheden af ​​at installere en sådan enhed i varmesystemet..

Vi håber, at oplysningerne i vores artikel var nyttige, interessante og forståelige for læseren. Måske, mens du læser, har du spørgsmål – vi svarer dem gerne i kommentarerne herunder. Hvis du har erfaring med produktion af sådanne værker, kan du dele det med mindre erfarne gør -det -selv -brugere, der besøger vores onlinemagasin for at få råd..

  Sådan tændes en komfur med kul: trin for trin trin og tips til tænding
