Valg af varmeveksler til et vintertelt: typer og designfunktioner

Hvad er en varmeveksler?

I modsætning til mange andre varmeapparater fjerner dette apparat forbrændingsprodukter udenfor, så det er ikke nødvendigt at “slippe” frisk luft ind og miste den genererede varme. Til dette skal teltet have mindst en luge i den øverste del. Ud over skorstenen er det fra designfunktionerne værd at fremhæve tilstedeværelsen af ​​luftvarmerør og en ventilator for at forbedre effekten (kører på batterier eller akkumulator).

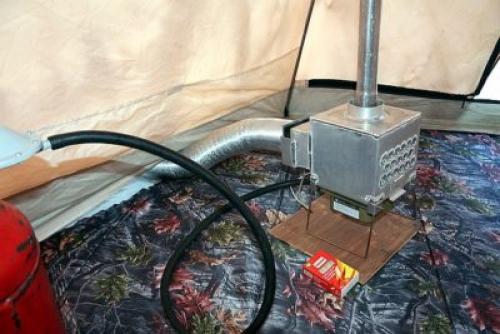

Hvordan fungerer varmeveksleren i et vinter fisketelt? En bundmonteret brænder opvarmer vekslerrørene, gennem hvilke luft trækkes af en ventilator. Ved at passere dem opvarmes det også og kommer ind i teltet. Gasserne som følge af forbrænding af brændstof går udenfor gennem skorstenen. Som du kan se, er intet kompliceret. Dette design ligner brandrørs varmevekslere, der bruges i kedler med fast brændsel, og det fungerer efter det samme princip. Luften, der passerede gennem de stegte rør, bliver til tør varme og opvarmer teltets inderside.

Varmevekslere kan have forskellig termisk stråling. Nogle har stærkere stråling, andre svagere. Denne vigtige tekniske egenskab afhænger af:

  • brænderens termiske effekt;
  • opvarmet område;
  • materialet, hvorfra enheden er fremstillet
  • varmeveksler form.

Med hensyn til formen er den runde version mere effektiv end den rektangulære, da der ikke er hjørner i den, hvor varmen kan “stagnere”.

Varmevekslerens formål

Specielle gaskomfurer kan bruges til at opvarme rummet inde i teltet, men sådanne anordninger har en væsentlig ulempe – de fjerner ikke forbrændingsprodukter udenfor, som følge heraf øges sandsynligheden for kulilteforgiftning (op til døden) betydeligt. I processen med at brænde gaskomfurer frigives der også fugtig varme til luften, det betragtes ikke som behageligt for mennesker og kan forårsage udvikling af mange sundhedsmæssige problemer.

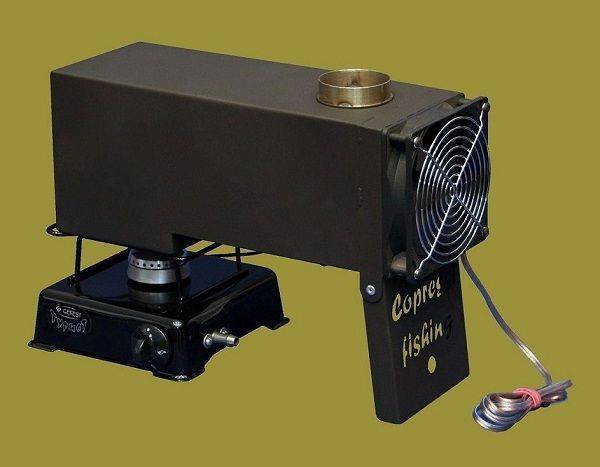

Varmeveksleren sikrer den sikreste og mest komfortable drift af gasbrænderen indendørs.

Fordele ved fiskeri med varmeveksler

Uanset hvilke tætte stoffer teltet er lavet af, vil det uden ekstra opvarmning kun kunne beskytte mod vinden, men ikke mod frost eller fugt. Derfor skal lystfiskeren opvarme den. Og hvis du i et par timer stadig kan klare dig med et paraffinlys eller et par tabletter tør alkohol, så har du brug for noget mere alvorligt for et langt fiskeri. Hvorfor vælge en varmeveksler? Denne enhed har mere end nok fordele. Disse omfatter:

  • Varmevekslervektor b

    evnen til at opvarme teltet på få sekunder;

  • det mest effektive varmeforbrug produceret af brænderen;
  • frigivelse af gasser som følge af forbrænding af brændstof og ilt;
  • mangel på uønsket fugt (luften indeni bliver ikke kun varm, men også tør);
  • kompatibilitet med alle gasbrændere, der er til salg i dag;
  • evnen til at bruge den som en flise (for eksempel kan du varme afkølet te);
  • kompakthed (enheden fylder ikke meget).

Der er også ulemper. Varmeveksleren kan kun placeres i et telt, som har en åbning til skorstenens udløb. Forresten forbedrer nogle opfindende fiskere (efter deres mening) lagringsenheder og bringer skorstenen nedefra – mellem teltets gulv og væggen. Derudover er strøm påkrævet for korrekt drift af enheden, hvilket betyder, at du skal fjerne batteriet fra bilen eller bære en anden strømkilde med dig..

Et andet negativt punkt er, at varmeveksleren optager en vis plads. Hvis to fiskere bliver fanget i et tremands-telt, så vil det ikke skabe noget ubehag, men det sker, at flere mennesker end de burde forsøge at passe under en kuppel. I dette tilfælde er der ikke plads til enheden, du bliver nødt til at varme dig selv med dit eget åndedrag..

Essensen i varmeveksleren

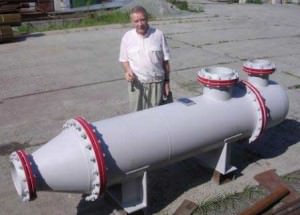

Til opvarmning af beboelsesbygninger, kontorer og industrilokaler bruges radiatorer og batterier. Elektriske kedler kan øge deres fordele betydeligt..

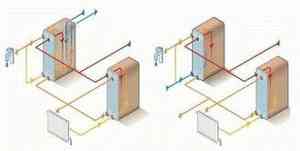

Ofte er der en varmeveksler, som er repræsenteret af to beholdere af deres metal. Den ene passer ind i den anden som en redende dukke. Ved hjælp af væggene omdannes den genererede energi til varme og kommer ind i rummet. Denne model er oftest populær blandt varmesystemer..

Den største fordel ved denne enhed er dens tæthed. Faktum er, at forskellige miljøer ikke blander sig med hinanden, hvilket ifølge fysikkens love ikke ender særlig godt. Varmebærere har forskellige egenskaber, og dette afspejles positivt i apparatets drift.

Valg af varmeveksler til et vintertelt: typer og designfunktioner

Særegenheder

Denne enhed gør det muligt at udvide funktionaliteten af ​​udstyr betydeligt, hvis hovedformål er rumopvarmning. Da forsyning af koldt og varmt vand er en faktor, der angiver trivsel i en boligbygning, er tilgængeligheden af ​​effektivt udstyr til dette formål et must..

Med koldtvandsforsyning i private huse er situationen noget enklere end med varmtvandsforsyning. Varmtvandsforsyning er et mere komplekst system, hvor produktiviteten af ​​arbejdet direkte afhænger af varmemekanismen. Rollen for et sådant element er ganske ofte en husholdningsvarmekedel..

Der er et stort antal lignende enheder til salg, som adskiller sig i deres designfunktioner. Baseret på dette vil opvarmningen af ​​væsken blive udført på forskellige måder. En af mulighederne, som for nylig er blevet udbredt, er en varmeveksler til varmtvandsforsyning.

Enheden har dette navn på grund af dens hovedfunktion – processer med temperaturudveksling finder sted i varmevekslere. Og da det handler om varmtvandsforsyning, bliver det klart, at varmeenergi fra varmt vand fra opvarmning overføres til koldt vand, så det når den ønskede temperatur. Nogle fabrikker bruger luftvarmevekslere med ventilatorer, derudover er der varmevekslere til skorstenen, som sparer termisk energi..

Det særlige ved processen ligger i det faktum, at varmt vand fra varmesystemet cirkulerer gennem varmeveksleren, samtidig med at en bestemt del af varmen afgives til den kolde væske i enhver beholder. Typisk fungerer en kedel som et reservoir. Og hele processen kaldes indirekte opvarmningsteknologi, da der i løbet af tilførslen af ​​den nødvendige temperatur til vandet ikke er nogen direkte kontakt mellem energibæreren og varmestrukturen i vandforsyningssystemet.

Varmevekslerens drift påvirkes af følgende faktorer:

  • kontaktområde for to medier og selve enheden;
  • indikatorer for varmeledningsevne af materialer, der blev brugt til fremstilling af strukturen;
  • temperaturforskellen mellem koldt vand og vand fra varmesystemet. Jo større denne værdi er, desto mindre bliver enhedens effektivitet..

Nogle mestre til hjemmebrug bruger hjemmelavede produkter som sådan en enhed, der overfører varme mellem flydende medier..

Varmevekslerstruktur

Valg af varmeveksler til et vintertelt: typer og designfunktioner

Varmeveksleren kan laves i hånden derhjemme

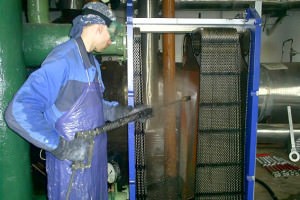

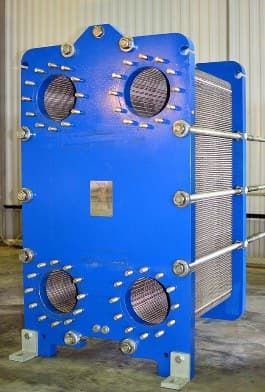

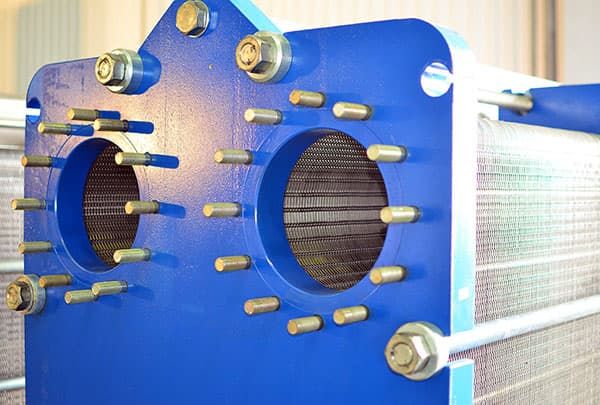

Udstyret består af en fast og en bevægelig plade, hver med huller til mediets bevægelse. Mange andre mindre mindre installeres mellem hovedpladerne, så hvert sekund af dem roteres til de nærliggende 180 grader. Sekundære plader er forseglet med gummipakninger.

Det andet vigtige element i vedligeholdelse er kølevæsken. Det flyder gennem bølgepap i rustfrit stål. Kolde og varme medier bevæger sig på alle plader, undtagen den første og den sidste, samtidigt, men fra forskellige sider, hvilket forhindrer blanding. Ved en høj strømningshastighed af vand i det bølgede lag opstår turbulens, hvilket øger varmevekslingsprocessen..

Enheden er forbundet til rørledningen ved hjælp af huller på for- og bagvægge. Kølevæsken kommer ind fra den ene side, passerer gennem alle kanaler og efterlader udstyret på den anden. Ind- og udløbsåbningerne er forseglet med en speciel pakning.

Kanalpladerne er et meget vigtigt vedligeholdelseselement. Når du vælger en varmeveksler, skal dens ydeevne tages i betragtning. Jo højere krav til udstyret er, jo flere plader skal der være i det. Deres nummer er ansvarlig for enhedens samlede effektivitet og evnen til at opvarme et bestemt rum..

specifikationer

Plader og pakninger kan laves af forskellige materialer, deres valg afhænger af enhedens formål, fordi anvendelsesområdet for sådanne varmevekslere er meget bredt. Vi overvejer varme- og varmtvandsforsyningssystemer, hvor de fungerer som varme- og kraftudstyr. For denne kugle er pladerne lavet af rustfrit stål, og afstandsstykkerne er lavet af NBR eller EPDM gummi. I det første tilfælde kan en varmeveksler i rustfrit stål fungere med vand opvarmet til en maksimal temperatur på 110 ºС, i det andet – op til 170 ºС.

varmekraftudstyr

Til reference. Disse varmevekslere bruges også til forskellige teknologiske processer, når syrer, alkalier, olier og andre medier strømmer gennem dem. Derefter er pladerne lavet af titanium, nikkel og forskellige legeringer, og pakningerne er lavet af fluorgummi, asbest og andre materialer..

fragment af varmevekslerpladen

Beregningen og valget af en varmeveksler udføres ved hjælp af specialiseret software i henhold til følgende parametre:

  • den nødvendige temperatur til opvarmning af væsken;
  • starttemperatur for kølemidlet
  • påkrævet forbrug af det opvarmede medium;
  • kølevæskestrøm.

Bemærk. Varmemediet, der strømmer gennem pladevarmeveksleren til varmt vand, kan være vand med en temperatur på 95 eller 115 ºС eller damp opvarmet til 180 ºС. Det afhænger af typen af ​​kedeludstyr. Pladernes antal og størrelse vælges på en sådan måde, at der opnås vand ved udløbet med en maksimal temperatur på ikke mere end 70 ºС.

Det må siges, at fordelene ved pladevarmevekslere ikke kun ligger i deres beskedne størrelse og evnen til at levere høje strømningshastigheder. Faktum er, at rækkevidden af ​​udvalgte udvekslingsområder og omkostninger for de betragtede enheder er ekstremt bred. De mindste af dem har et overfladeareal på mindre end 1 m2 og er designet til strømning af 0,2 m3 væske i timen, og den største – 2000 m2 ved en strømningshastighed på mere end 3600 m3 / t. Tabellen herunder viser de tekniske egenskaber, der viser driften af ​​pladevarmevekslere af det velkendte mærke ALFA LAVAL:

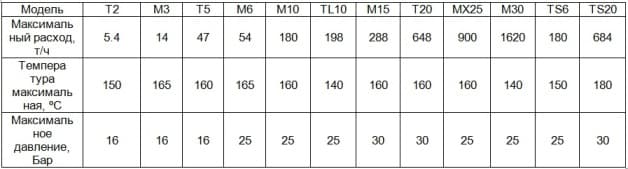

tekniske parametre for varmevekslerdrift

Ved design er varmevekslingsenheder af følgende typer:

  • sammenklappelig: den mest almindelige mulighed, som giver dig mulighed for hurtigt og effektivt at reparere og vedligeholde en højhastigheds varmeveksler;
  • loddet eller svejset: sådanne anordninger har ikke gummipakninger, hvor pladerne er stift forbundet med hinanden og placeres i et hus i ét stykke.

    loddet varmeveksler

    Bemærk. Det er de loddede varmevekslere, som mange håndværkere bruger til et privat hus og tilpasser dem til opvarmning eller køling af vand.

Fordele ved varmevekslere til vintertelte

Lad os se, hvad disse enheder er gode til:

  • Fremskyndet opvarmning af teltets indre rum;
  • Mangel på overskydende fugt;
  • Mere effektiv absorption af varme genereret af brænderen;
  • Kompatibel med alle typer gasbrændere;
  • Kompakt design;
  • Indbyggede skorstene til fjernelse af forbrændingsprodukter.

Der er også ulemper:

  • Optager ledig plads;
  • Kræver strømforsyning;
  • Kræver en god skorsten og dens udløb uden for teltrummet.

Varmevekslerne er ideelle til rejsende og isfiskerentusiaster, der har mulighed for at bære et stort antal hjælpeapparater og tilbehør med sig – for eksempel i en bil.

Hvad kan man ellers bruge som varmeveksler.

Hvis der ikke er nogen steder at få et kobberrør, og der er et lille skrald af metalskrot i gården, kan du prøve at finde et alternativ. For eksempel er opvarmede håndklædeholder perfekte til rollen som en spole i en hjemmelavet varmeveksler. Gamle radiatorer i varmesystemet vil klare sig, hvis de bare ikke lækker. Bilradiatorer og bilvarmeradiatorer er også færdige varmevekslere, der kan bruges som varmeelement ved at opfinde adaptere til dem og om nødvendigt kombinere dem for at øge det samlede varmevekslingsareal.

Der opnås fremragende varmevekslere fra gamle gasvandsopvarmningskolonner, især da praktisk talt intet skal laves om på samme tid.

Driftsprincippet for enhver varmeveksler, uanset hvor det er, er det samme, derfor kan det, afhængigt af specifikke forhold, opvarme eller afkøle ethvert medium: væske, gas eller fast stof. Det hele afhænger af den opgave, som vores varmeveksler skal løse, og af din tekniske fantasi..

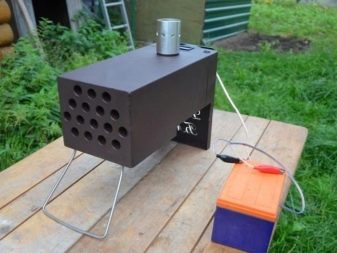

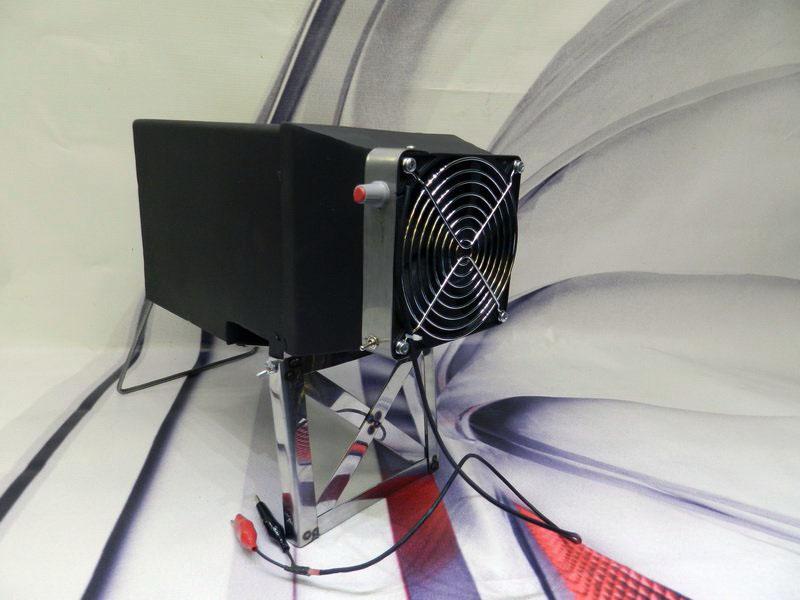

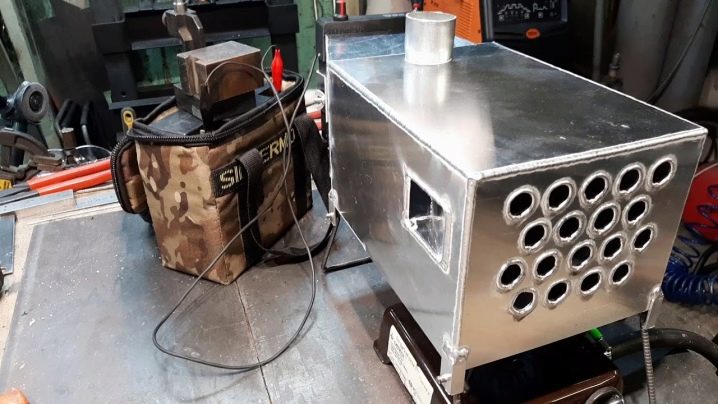

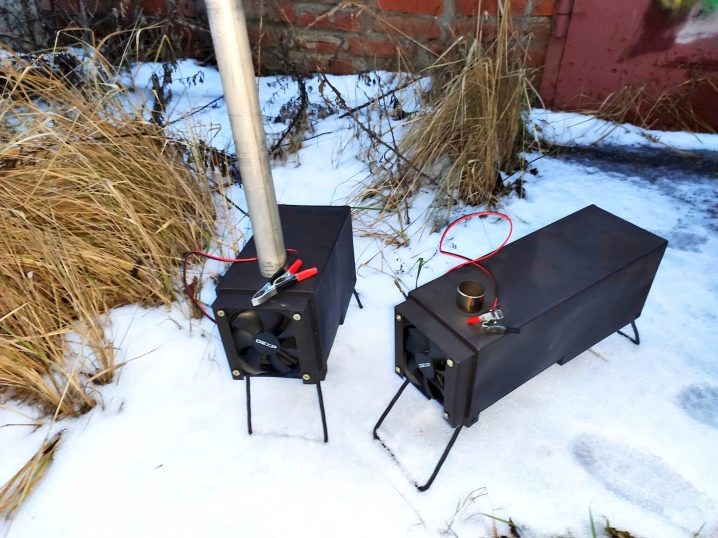

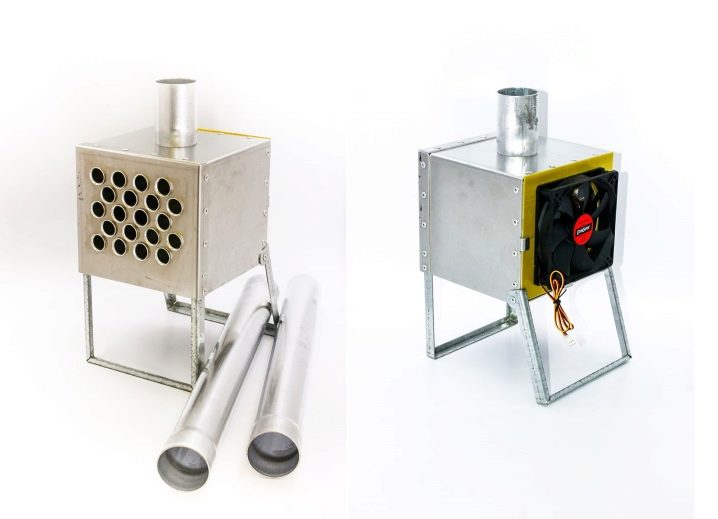

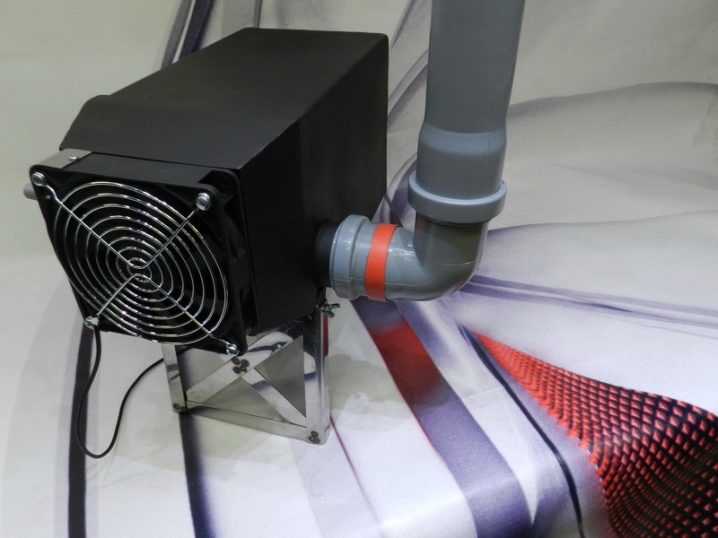

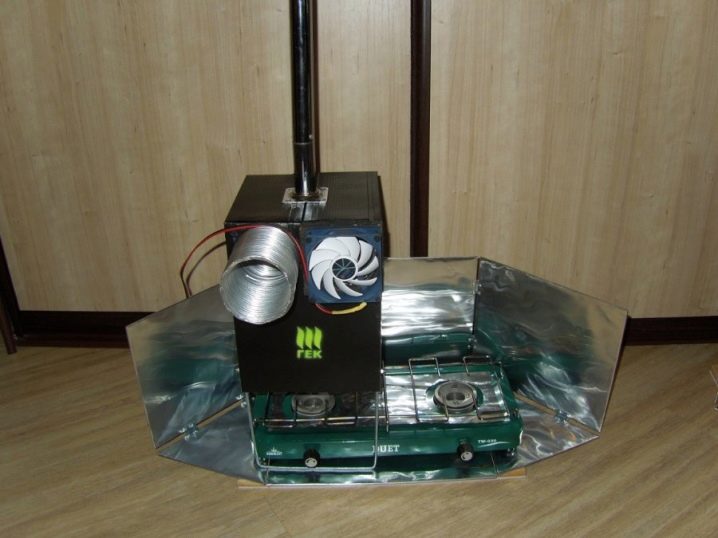

Varmeveksler til fiskeri Sibtermo ST-1.6

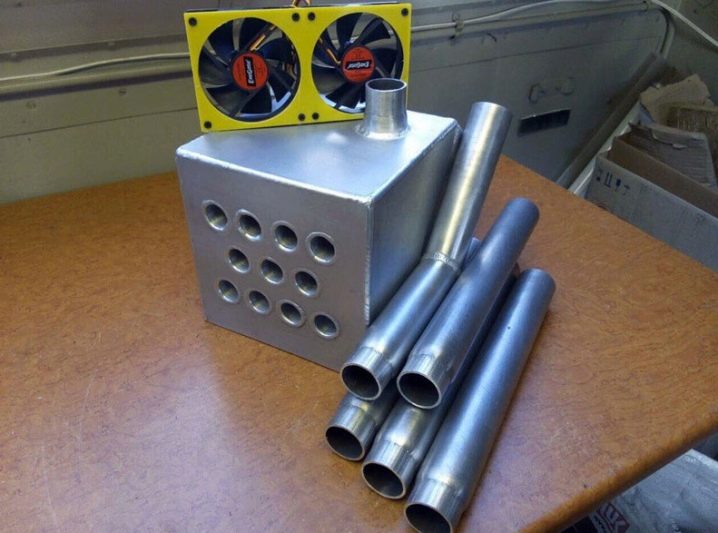

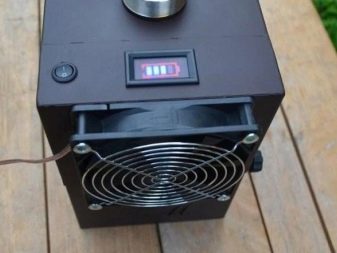

Den præsenterede model kendetegnes ved tilstedeværelsen af ​​to fans på én gang, hvilket øger kapaciteten. Dette er en fremragende varmeveksler til et telt til vinterfiskeri, så du hurtigt kan varme en stor mængde luft op. Enheden vejer kun 1,88 kg, den kan betjenes sammen med alle gas- og infrarøde brændere. Selv i den hårdeste vinter vil dit telt være varmt og behageligt. Skorstenen i denne model er forbundet ovenfra.

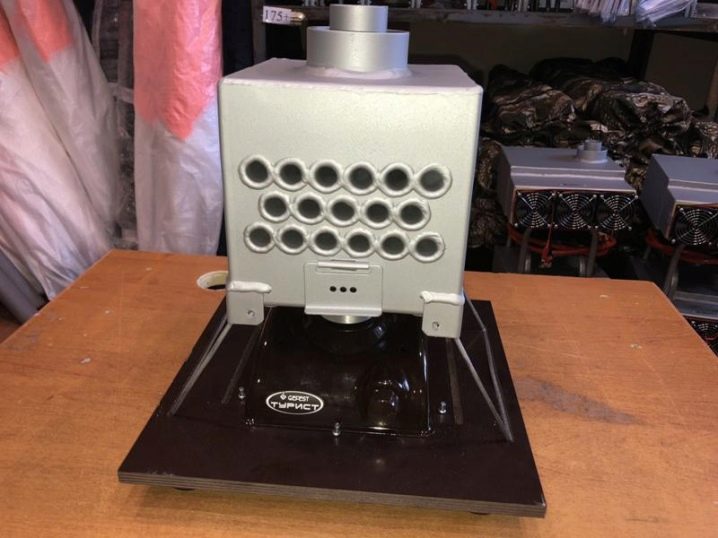

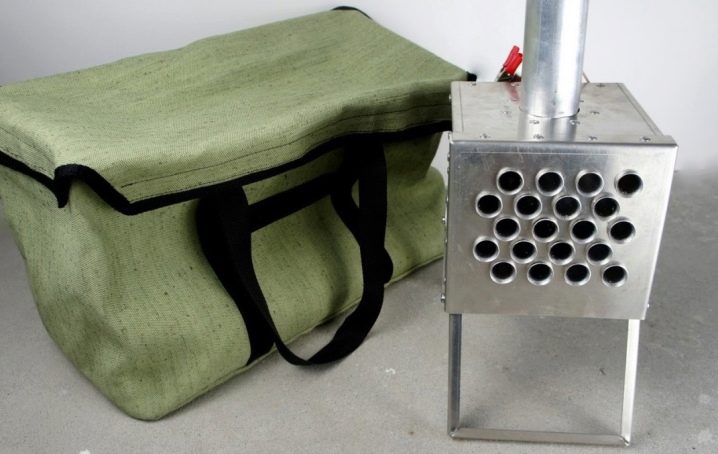

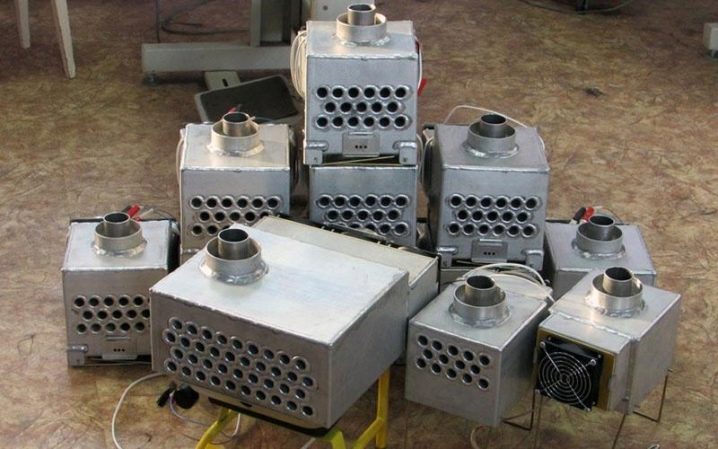

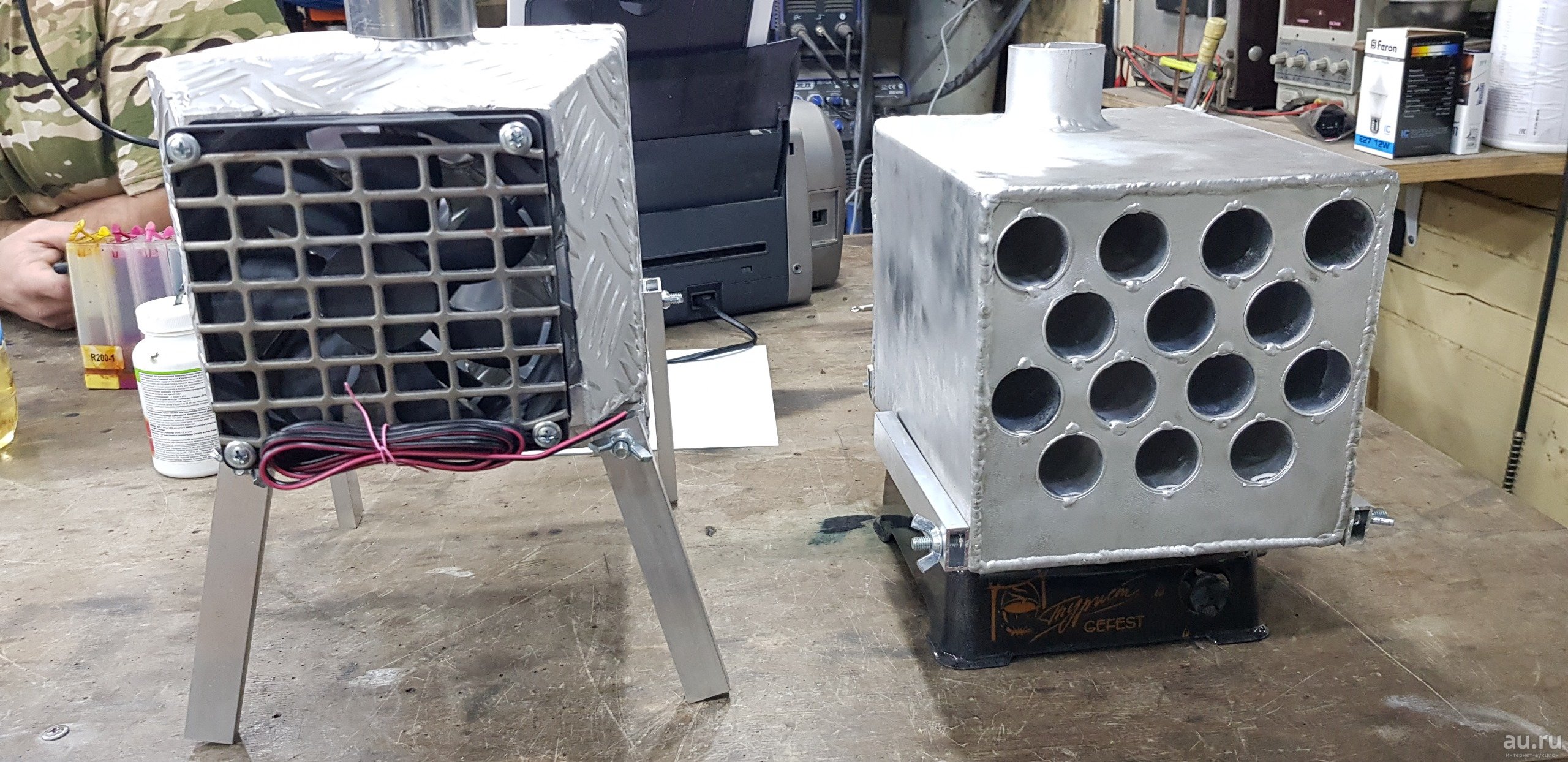

Bedste fabriks varmevekslere

Dette udstyr er vist for nylig på fiskemarkedet, så du vil ikke se et stort udvalg i butikkerne. Men ud fra det, de tilbyder, kan du vælge en enhed, der opfylder alle kravene til hårdt vinterfiskeri. Lad os liste de mest populære modeller:

  1. SIBTERMO ST-4.5 er et produkt fra Omsk håndværkere, som nu kaldes et hit af salg. Varmeveksleren er fremstillet af en aluminiumslegering med god varmeledningsevne. På grund af den naturlige konvention er den i stand til ikke kun at opvarme et vintertelt, men også et lille boligareal. Helt ufarligt for helbredet, udstødningsgasser udledes udenfor. Luftforsyning udføres af tre ventilatorer, der drives af 12V spænding. Enhedens krop er dækket med varmebestandig maling. Sættet indeholder en infrarød gasbrænder, men rør og en gasflaske skal købes separat. Enhedens samlede vægt er 7,4 kg. SIBTERMO ST-4.5 koster lidt mere end $ 200, men prisen berettiger sig selv. Især når man fisker ved ekstremt lave temperaturer.

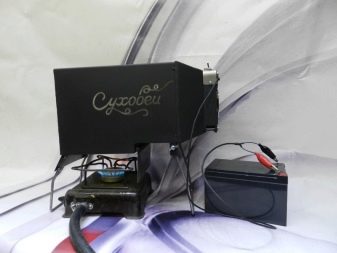

  2. DRY er en fremragende varmeveksler i rustfrit stål med aluminiumsrør indeni, som giver god varmeafledning. Udstyret med en blæser med mulighed for at justere effekten (der er en dæmper), det maksimale antal omdrejninger pr. Minut – 3100. Ventilatoren er beskyttet mod overophedning af et specielt forhindringsgardin. Enhedens udløbsrør er placeret i husets nedre del, hvilket øger effektiviteten betydeligt på grund af tilbageholdelsen af ​​varme gasser. Udviklerne anbefaler at bruge en 2,3 kW infrarød brænder til denne varmeveksler. Det er ikke inkluderet i sættet, så DRY er halvdelen af ​​prisen på modellen beskrevet ovenfor. Hvis vi tilføjer ubetydelig vægt (kun 2,9 kg), pålidelighed, holdbarhed og brugervenlighed til den demokratiske pris, så kan vi roligt sige, at dette er en af ​​de bedste muligheder..

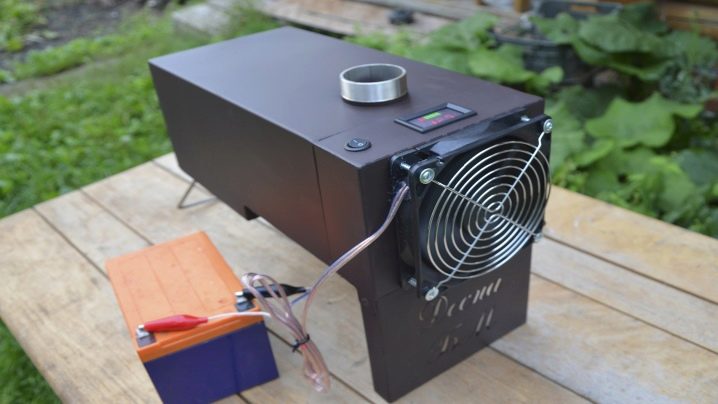

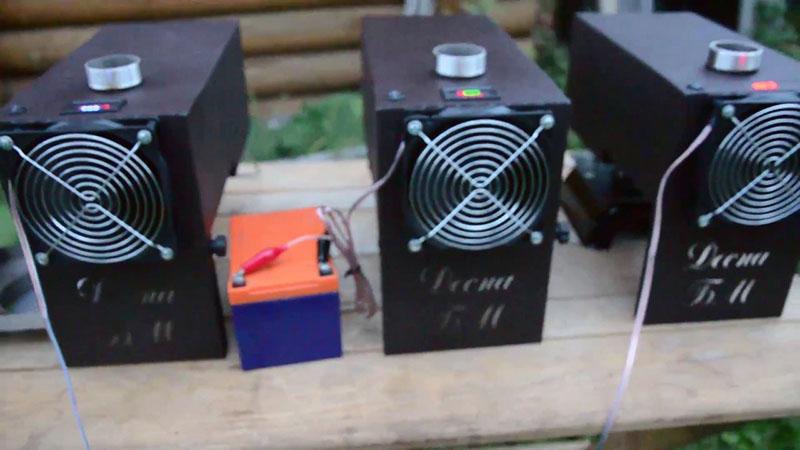

  3. DESNA BM er en anden god enhed med en, men stor køler, der giver luftcirkulation i teltet. Denne enhed kan fungere i to tilstande: automatisk og turbo. Strømkilden er et 12-volts batteri eller et sæt batterier. Varmeveksleren starter simpelthen, du skal bare installere den over brænderen, sætte skorstenen, tilslutte blæseren, tænde brænderen og kontrollere trækket. Sørg for god ventilation ved første opstart, da lugt er mulig. Efter en halv times arbejde forsvinder de. Denne varmeveksler menes at være mere effektiv end de fleste konkurrenter. Det vil sige, at den hurtigt opvarmer luften til en høj temperatur, men samtidig varmer den desværre selv. Utilsigtet berøring af en krop opvarmet til 130 grader vil forårsage alvorlige forbrændinger. Det er absolut umuligt at installere en sådan enhed i nærheden af ​​brandfarlige materialer. Og selv efter at gasbrænderen er slukket, afkøles den i lang tid, selvom du lader blæseren være tændt ved fuld effekt..

Både de anførte fabriksvarmevekslere til vinterfiskeri og dem, der ikke var med på listen, klarer deres opgave på omtrent samme måde. Derfor er det værd at overveje andre egenskaber ved enheden ud over muligheden for at “producere” varm tør luft (termisk stråling), når man vælger. For eksempel dens dimensioner og vægt. Det bør ikke være for tungt, tage meget plads og forstyrre fiskeriprocessen..

Funktionelle egenskaber ved varmevekslere

Inden du begynder at fremstille en varmeveksler, skal du forstå arten af ​​den funktion, den udfører i varmesystemet. Funktionsprincippet for denne enhed er implementeret i enheder til elektriske kedler, gas og fast brændsel. Varmeveksleren er en konstruktion af bøjede rør, der placeres inde i varmeudstyret og opvarmes ved hjælp af en energikilde.

Et kølemiddel passerer gennem varmevekslerens rør, for eksempel vand, der opvarmes og sendes til radiatorerne, afkølet vand fra batterierne kommer ind på stedet og opvarmes igen. Således opvarmes huset. Gasser kan bruges som varmebærer, så fungerer en recuperator som et varmeelement. En sådan anordning bruges imidlertid ekstremt sjældent i beboelsesbygninger..

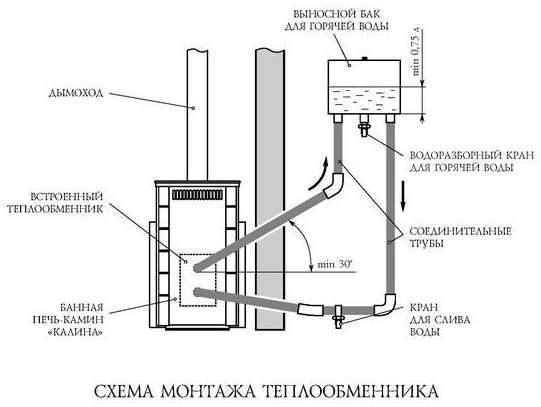

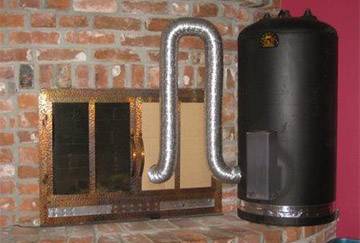

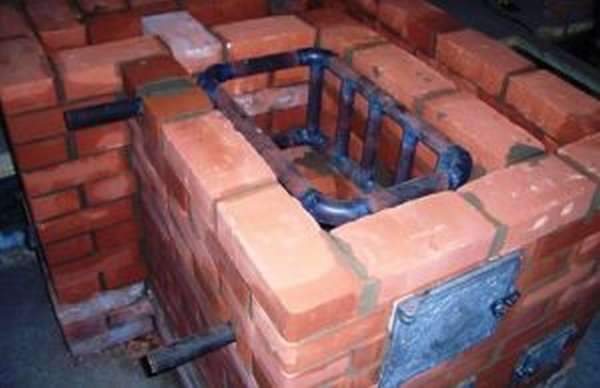

Husvarmeanlæg

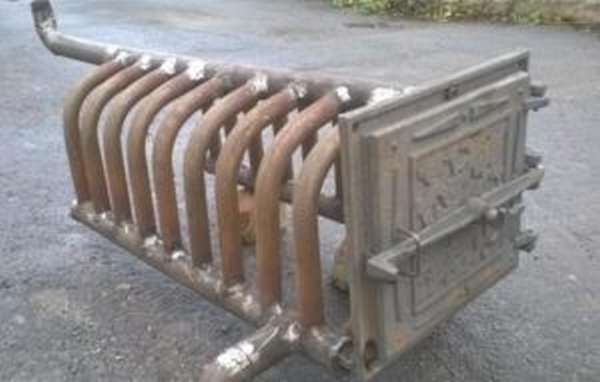

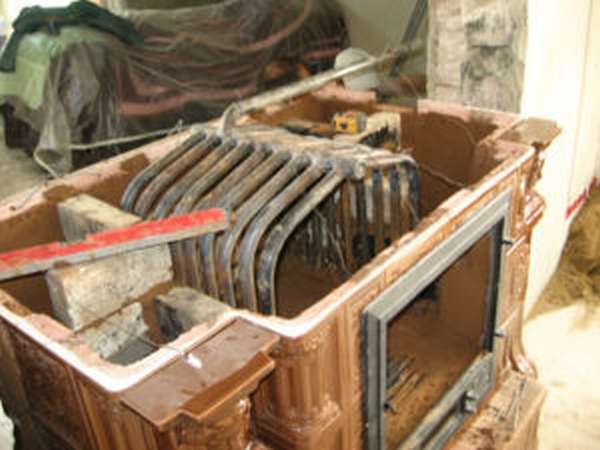

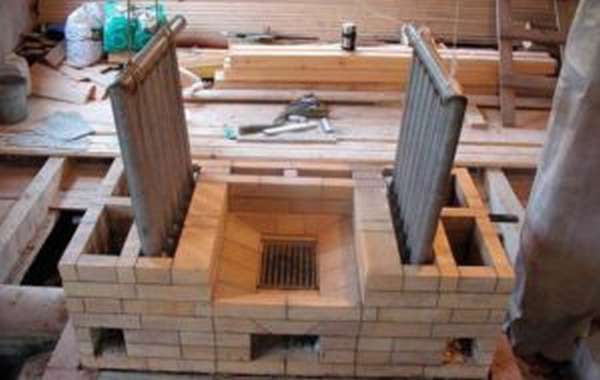

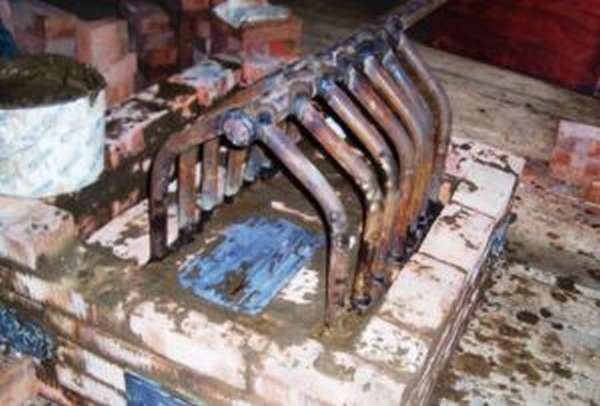

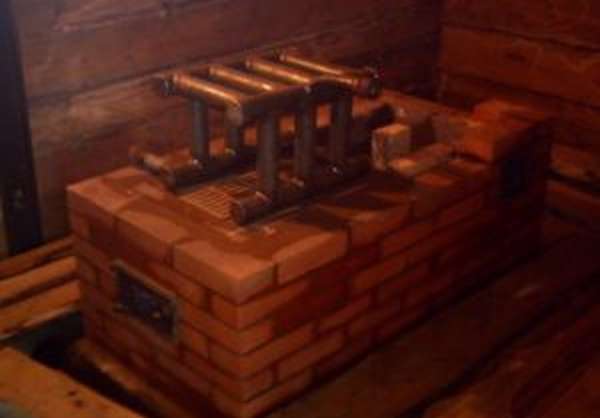

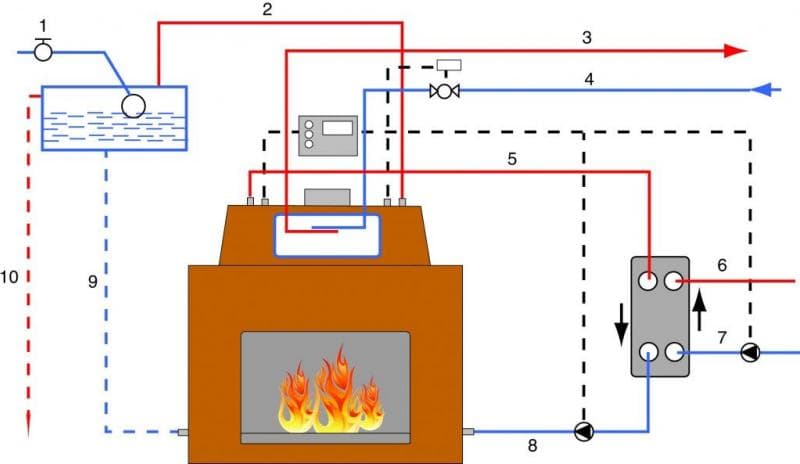

Ved at installere en varmeveksler i ovnen kan du få et komplet varmesystem.

Driftsprincip

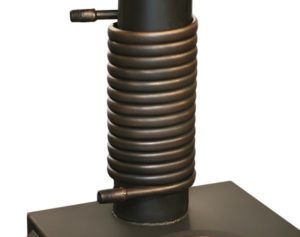

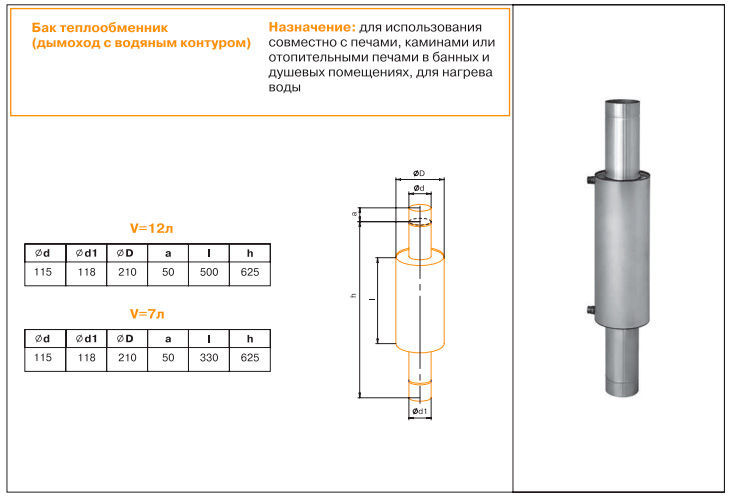

Ikke et enkelt varmesystem af kedler kan undvære en kobbervarmeveksler. Driftsprincippet er enkelt. Vandet begynder at cirkulere gennem spolerne i rørene, varmer op, strømmer ind i systemrørledningen, ind i radiatorerne, hvorfra det vender tilbage, i en allerede afkølet form.

I private hjem er der installeret en varmeveksler for at gøre ovnen til en vandvarmer. Med en hjemmelavet enhed er det vigtigt at tage størrelse og form i betragtning, så veksleren kombineres med komfurets dimensioner.

Radiatorer, rør er forbundet til veksleren, rør opvarmes jævnt, varme fordeles i hele huset.

Fordele og ulemper

De klare fordele ved en varmeveksler omfatter:

  • enkelhed ved fremstilling og installation;
  • opvarmning kan kombineres, udover opvarmning, installere et vandvarmesystem;
  • brændstof til enheden kan varieres: fast, gas – flydende;
  • enheder er smukke i udseende, kan du give interiøret en national stil.

Varmeveksleren har to ulemper:

  • der er ingen automatisk kontrol over opvarmningen af ​​transportøren;
  • Effektiviteten er ikke for høj.

    Varmeveksler

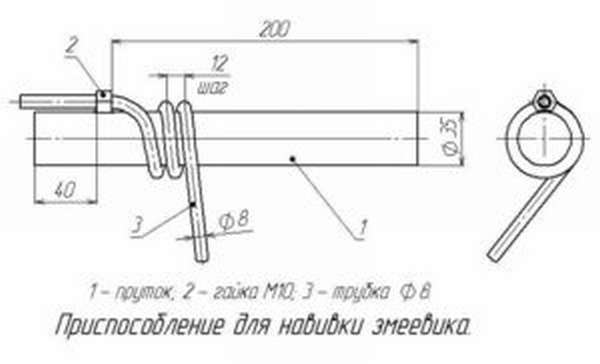

Nødvendige materialer, værktøjstegninger

For en varmeveksler er det værd at vælge:

  • Kapacitet 90-110 liter.
  • Anode.
  • Kobberrør op til 400 cm langt til termisk varmelegeme. Hvis der ikke er noget kobberrør, kan du bruge aluminium, metal-plastik, hvis det bare bøjer godt.
  • Effektregulator til regulering af varmeforsyning.

Det er ikke nødvendigt at lave en spole af stål, materialet er dårligt til varmeoverførsel, det er ligegyldigt om det bøjer, luften opvarmes takket være kobber mange gange hurtigere. Når du bruger stål, har du desuden brug for en rørbøjer.

Hvilke typer er på markedet

Enheder klassificeres efter den type brændstof, de forbrænder for at generere varme. Det kan være:

  1. Alkohol. Varmevekslere, der kører på alkohol, kendetegnes ved deres kompakthed. De er dog ikke i stand til at varme fiskeren i alvorlig frost. Oftere brugt som et ekstra opvarmningsværktøj.
  2. Fast brændstof (brænde). Varmevekslere, der arbejder på faste brændstoffer (træ, briketter) er de mest almindelige blandt lystfiskere, fordi den kan findes i enhver skov. Den største ulempe ved sammentrækning er dens store vægt og størrelse..

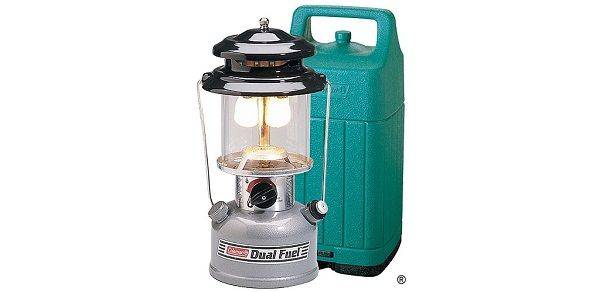

  3. Benzin. Flydende brændstofenheder er kompakte. De blev dog ikke udbredt på grund af benzinens eksplosive egenskaber..
  4. Gas. Fisk bruger enheder, der fungerer på gas ganske ofte. Deres særpræg er deres lille størrelse og brugssikkerhed. Gas kommer ind i brænderen fra lageret gennem en speciel slange. Brændstoftilførslen reguleres af en ventil.

Varmevekslere til vinterfiskeri - de bedst købte og hjemmelavede modeller

Elektrisk varmeveksler

Bemærk! Der er enheder til salg, der fungerer på elektricitet.

Hver person bestemmer, hvilken af ​​mulighederne der skal vælges ud fra personlige præferencer.

Typer af varmevekslere

Varmevekslere, afhængigt af deres formål, er køling og opvarmning:

  1. Køleindretningen er i kontakt med en flydende eller kold gas, mens den varme kølevæske afkøles.
  2. En opvarmningsanordning med en opvarmet gas eller væske afgiver varme til de cirkulerende strømme af kold væske, gas, en udveksling finder sted.

Strukturelt er varmevekslere:

  • overflade, når medier kontakter gennem den mellemliggende overflade;
  • regenerativ, ved tilførsel af enten koldt eller varmt vand til dysen på grund af opvarmning og afkøling, reguleres og opretholdes temperaturregimet;
  • blanding, levering af medier fra den ene til den anden ved at blande dem.

Overfladevarmevekslere kan have forskellige former, de er:

  • lameller, bestående af en flerhed af plader med væske, der passerer gennem deres labyrinter;
  • i form af spoler, tynde rør snoet til en spiral;
  • rør i et rør, bestående af to rør med forskellige diametre og placeret det ene i det andet.

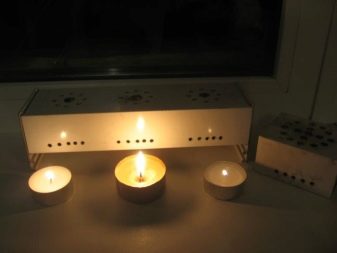

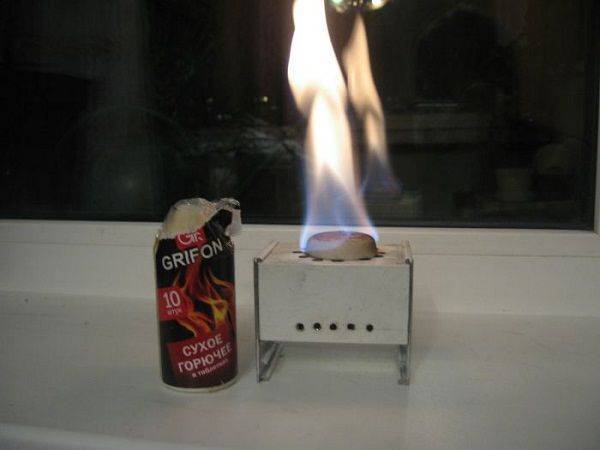

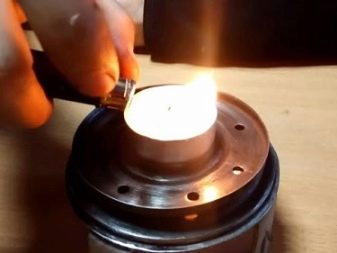

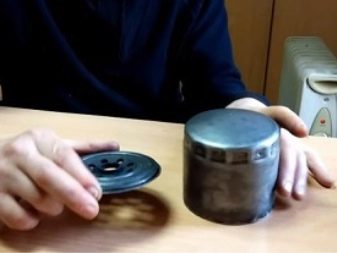

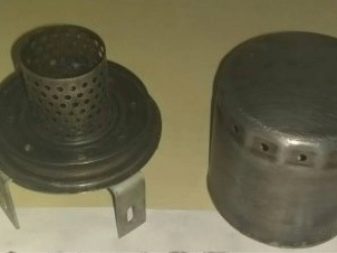

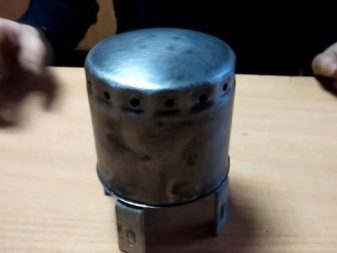

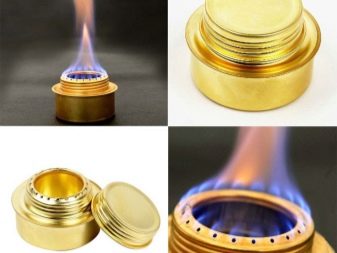

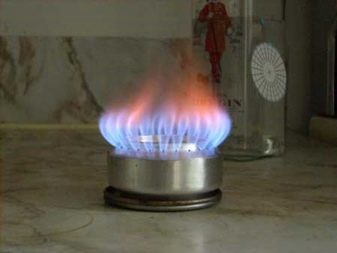

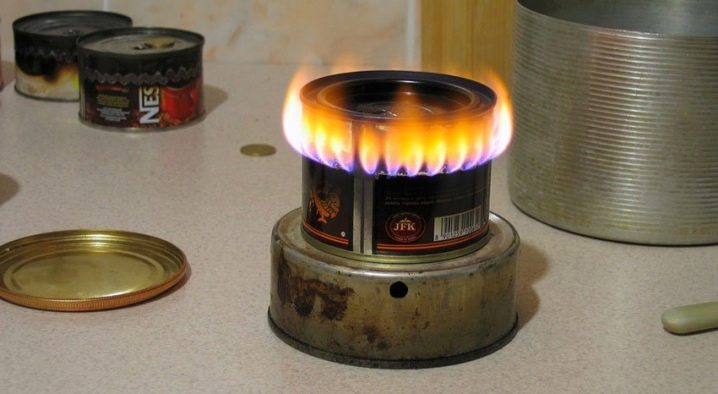

Stearinlys og spritbrændere

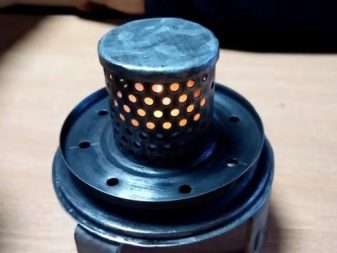

Denne type er den enkleste. Som regel bruges brændere, der bruger sådant brændstof, i mildt koldt vejr, da de ikke kan generere meget varme. Alkohol og varmevekslere er meget økonomiske og kompakte, men ikke særlig effektive.

Valg af varmeveksler til et vintertelt: typer og designfunktioner

Valg af varmeveksler til et vintertelt: typer og designfunktioner

Typisk bruges disse typer brændstoffer i hjemmelavede enheder..

Valg af varmeveksler til et vintertelt: typer og designfunktioner

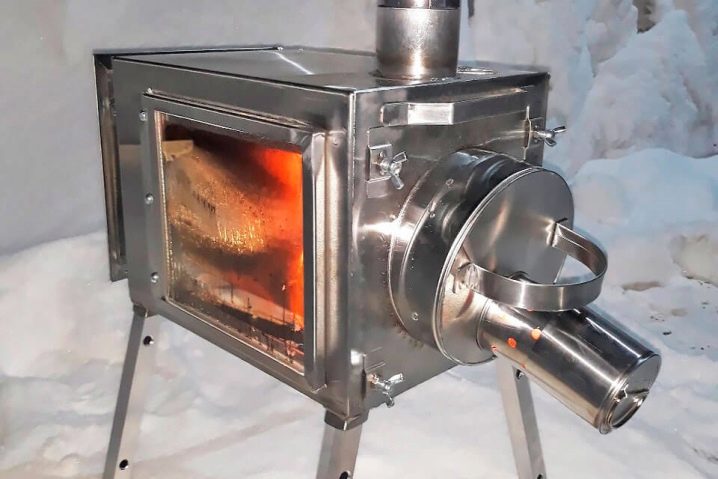

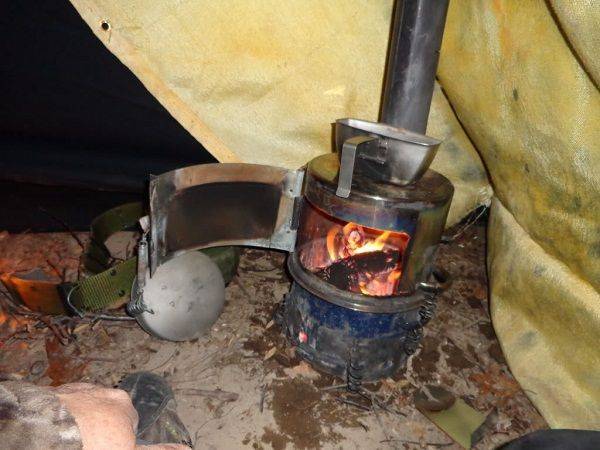

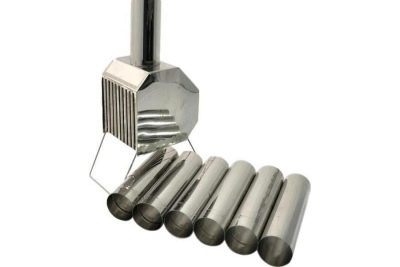

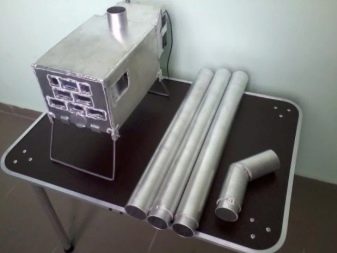

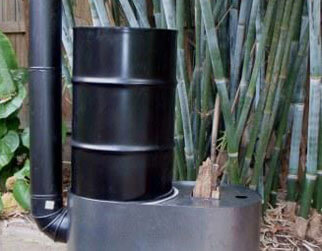

Fast brændstof

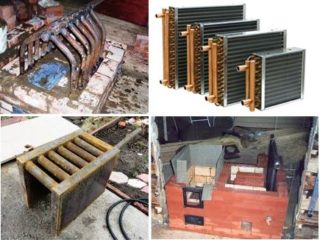

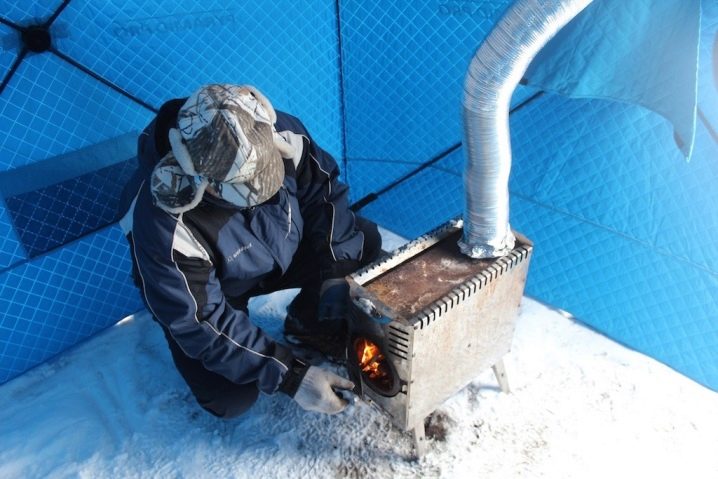

Fast brændsel bruges meget ofte af lystfiskere, da det kan være almindeligt brænde, der kan hugges i skoven, hvis det er nødvendigt. Men oftere bruges allerede høstet tørt brænde eller paller..

Valg af varmeveksler til et vintertelt: typer og designfunktioner

Ulempen ved træfyrede varmevekslere er konstruktionens store størrelse. Faste materialer har brug for et stort kammer for at brænde effektivt.

Valg af varmeveksler til et vintertelt: typer og designfunktioner

Sammenklappelig

De består af en ramme, to endekamre, separate plader adskilt af varmebestandige pakninger og fastgørelsesbolte. Dette udstyr er let at rengøre og kan være mere effektivt ved at tilføje plader. Men sammenklappelige TO’er er følsomme over for vandkvalitet. For at forlænge deres levetid er installation af ekstra filtre påkrævet, hvilket øger omkostningerne ved projektet.

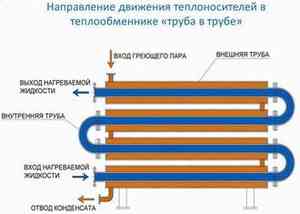

Rør-i-rør varmeveksler design

Der er flere muligheder for at samle en rør-i-rør varmeveksler. Deres design varierer afhængigt af de forskellige layoutmuligheder. Under alle omstændigheder kan du med de korrekte tegninger og kvalitetsdele ved hånden samle enhver form for varmeveksler.

Dette kræver standardelementer:

  • Varmevekslerrør
  • Skalrør
  • Support
  • Shell rørgitter
  • Kamera.

Ved hjælp af forskellige diagrammer og tegninger kan du hurtigt og uden ekstra indsats samle en passende varmeveksler..

Det er vigtigt at evaluere alle parametrene korrekt for at kunne konstruere varmeveksleren korrekt. Til dette evalueres følgende: kølevæskens strømningshastighed, varmetabets rækkefølge, graden af ​​modstand af de anvendte materialer, start- og sluttemperaturernes værdier, den teknologiske ordning, varmebelastningen, hydrauliske data, varmetrafikens retning, netværksbalancens balance, materialets fysisk -kemiske egenskaber, en kombination af relaterede faktorer

Men de vigtigste er andre indikatorer: beregning af hovedtab, bestemmelse af økonomisk effektivitet, beregning af varmevekslerens område, beregning af varmeisolering af udstyr, bestemmelse af “enhedens” geometriske værdier, herunder knudepunkter. På grundlag af disse data er rør-i-rør varmevekslere designet til industriel og hjemmebrug. Det er meget svært at udføre alle beregningerne på egen hånd uden specialundervisning, så det er bedre at tage færdige tegninger.

På enhver tegning repræsenterer et rør-i-rør-varmevekslerdiagram links forbundet på en bestemt måde. I beregningerne bestemmes det, hvilket af materialerne der skal bruges til hvert af elementerne. På samme trin beregnes grænseværdierne. For alle konstruktionstyper foretrækkes rustfrie forbindelser, f.eks. Specialbehandlet stål eller kobberlegeringer.

Fremstilling i henhold til rør-i-rør-metoden, tilslutningsfunktioner, diagram

Enheden fungerer efter dette enkle princip, en varm væske passerer gennem et rør med lille diameter, varme overføres gennem rørets vægge til vand, som er placeret i hulrummene i røret af en større størrelse. På denne måde overføres varmeenergi, og ikke-ensartede væsker, såsom olie og vand, blandes ikke. Denne type enhed er let at fremstille og betjene..

Valg af varmeveksler til et vintertelt: typer og designfunktioner

Fremstillingsproces

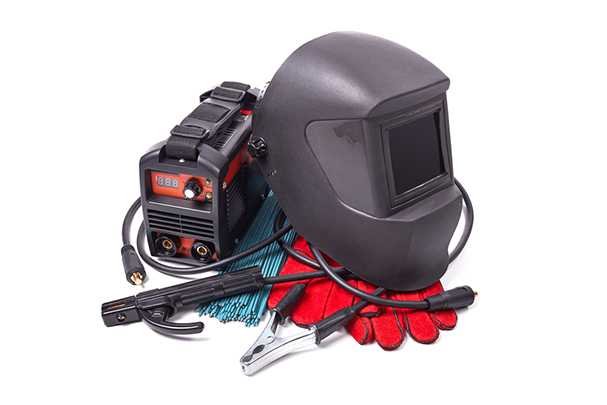

  1. En tee er svejset på et rørprofil med en større diameter på begge sider, som skal placeres på siden på en sådan måde, at der indsættes et rør af en mindre størrelse.

Reference. Ved tilslutning af en sådan struktur anbefales det at placere varmeveksleren i en vandret position, væsker skal cirkulere i forskellige retninger, dette vil øge effektiviteten.

  1. Efter at et produkt med en mindre diameter er kommet ind i tee, koges det fra enderne.
  2. Dyser svejses til de frie kanter af teerne, som er designet til at tilføre og fjerne varmevæske.

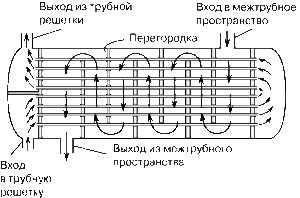

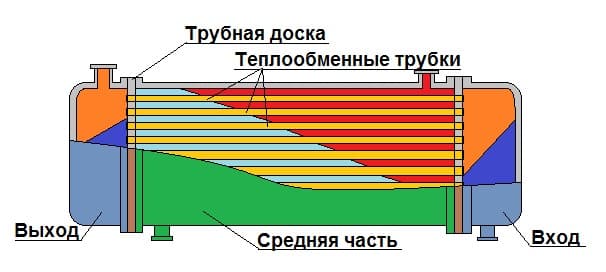

Recuperative varmeveksler typer

Recuperative varmevekslere er meget efterspurgte i dag. Enig

men det strukturelle design skelner mellem følgende typer af de præsenterede enheder:

Nedsænket

Dens design indebærer nedsænkning af et kølevæske i en beholder med en anden. Sådanne anordninger er kendetegnet ved lave omkostninger og enkelhed..

Vandets bevægelse i det ringformede rum sker ved lav hastighed, hvilket resulterer i lav varmeoverførsel.

Rør-i-rør varmevekslere

Består af flere links placeret over hinanden og forbundet med hinanden. Hvert led er en struktur af rør indsat i hinanden, mellem hvilke varmeudveksling finder sted.

Det tilrådes at betjene dem ved høje tryk og lave vandstrømme i systemet..

Vanding

Består af flere rækker af rør placeret oven over hinanden, på hvis ydre overflade kølevand strømmer ned i en tynd film

Det bruges aktivt i køleenheder, da de fungerer som kondensatorer..

Grafit

Varmevekslerens design forudsætter tilstedeværelsen af ​​grafitblokke forseglet med hinanden med gummipakninger og fastgjort med dæksler.

Grafit betragtes som en fremragende leder af termisk energi. For at eliminere porøsitet behandles det med specielle forbindelser..

Anvendes til kemisk aggressive væsker.

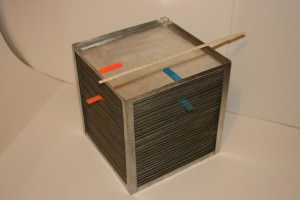

Lamellar

Denne enhed er lavet af plader, hvis overflade er stemplet med en særlig metode. Resultatet af dette arbejde er dannelsen af ​​kanaler, hvorigennem kølevæsken bevæger sig. Pladerne er forseglet indbyrdes. Fremstillingsprocessen for en sådan enhed kendetegnes ved sin enkelhed, den er let at rengøre, den har høj varmeoverførsel. Minus – tåler ikke højt tryk.

Lamelleret rib

Består af et system med opdelingsplader, mellem hvilke der er ribberede overflader – dyser fastgjort til pladerne ved vakuumlodning.

Designet til varmeudveksling mellem ikke-aggressive flydende og gasformige medier i temperaturområdet fra plus 200 ° C til minus 270 ° C.

Har lav vægt og dimensioner, høj styrke og stivhed.

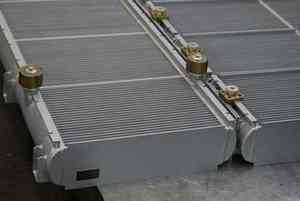

Ribbet lameller

Dens design forudsætter tilstedeværelse af ribberede paneler af lille tykkelse, hvis produktion foregår ved hjælp af højfrekvent svejsning..

Takket være dette design og de anvendte materialer er det muligt at opnå et højtemperaturregime for kølevæsken, lavt hydraulisk tryk, høj effektivitet, lang levetid, lave omkostninger.

Det er tilrådeligt at bruge det, når man udnytter gassenes varme.

Spiralformet

Udstyret med to kanaler, der er viklet i en spiralform omkring hoveddelvæggen. Formålet er at opvarme og afkøle væsker med et højt viskositetsindeks..

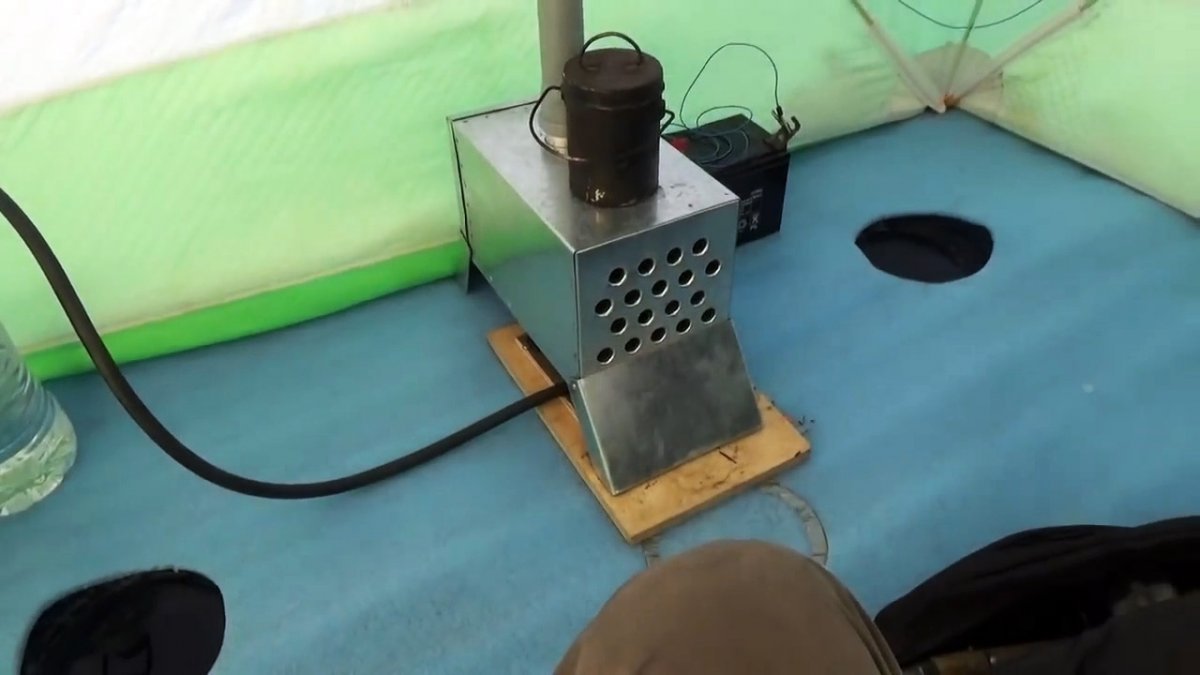

Typer varmevekslere til teltopvarmning

For at hæve og opretholde lufttemperaturen i teltet på et tilstrækkeligt niveau bruges forskellige typer varmeindretninger..

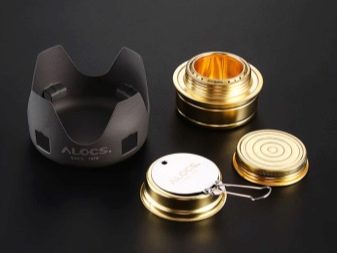

Alkohollys

De kan bruges i et enkelt telt ved en udetemperatur på op til -5 grader. For at opvarme et mere rummeligt værelse er deres kraft ikke nok..

Valg af varmeveksler til et vintertelt: typer og designfunktioner

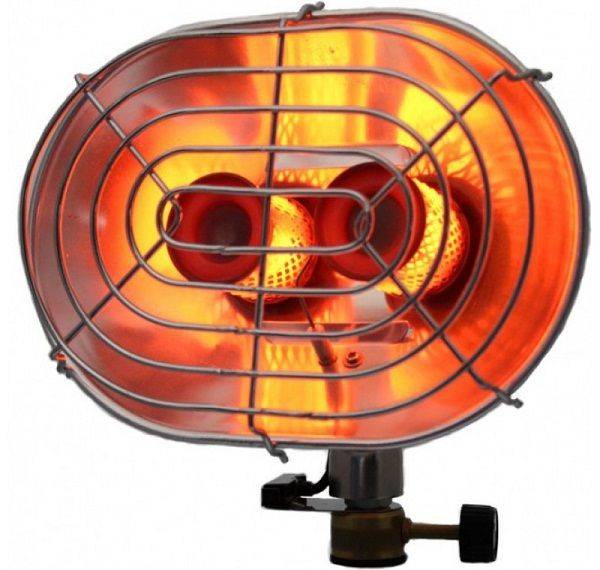

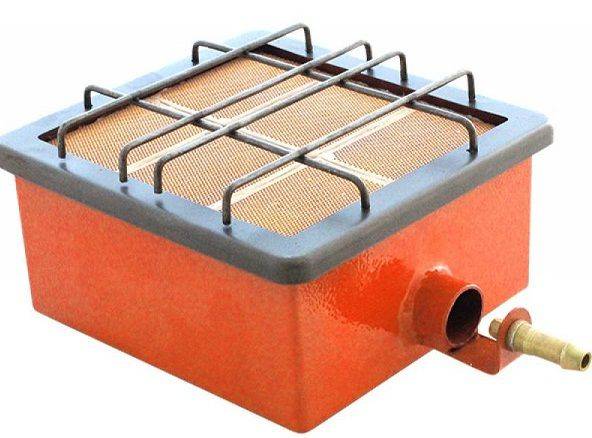

Gasvarmere

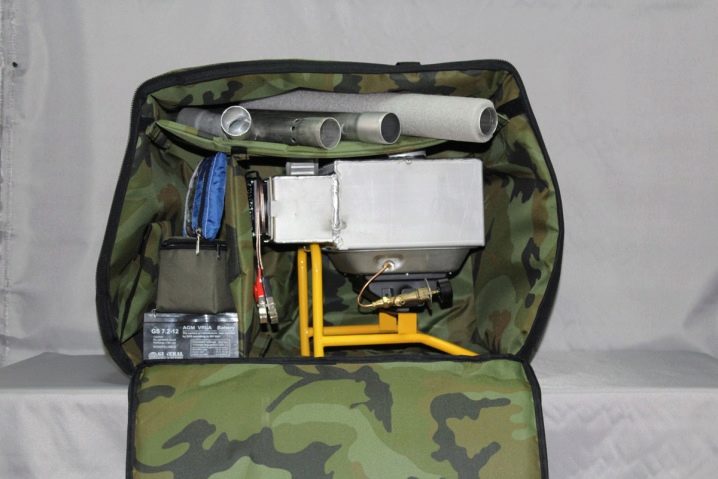

Brændstofkilden i dette tilfælde er en fem liters gasflaske, og varmekilden er en gasbrænder, der ofte er udstyret med en konvektor. Sådanne varmeapparater bruges ikke kun som en varmegenerator, de kan bruges til at lave mad eller opvarme mad.

Valg af varmeveksler til et vintertelt: typer og designfunktioner

Dens største ulempe er et højt brændstofforbrug. Derfor bruges de på steder, der er tilgængelige for køretøjsadgang. Bærbare gasvarmere er ikke brandsikre, de er den mest almindelige årsag til brand..

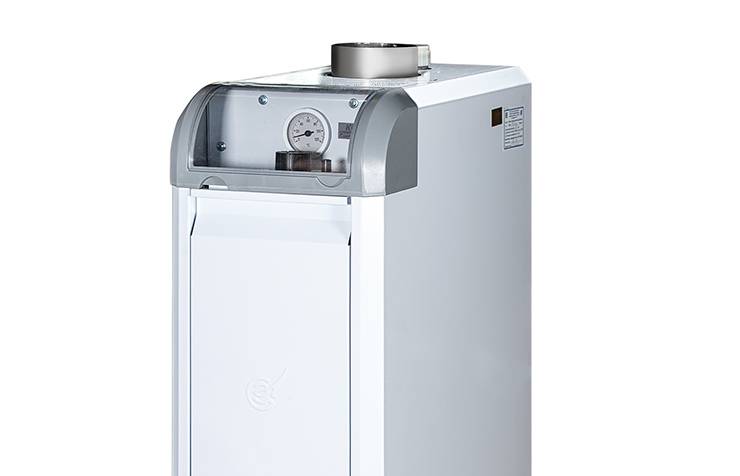

Gasudstyr

Gasvarme er et godt alternativ. Hovedgas bruges her. Sådanne kedler er effektive og pålidelige. Effektiviteten er 87% for den enkleste ændring. For dyre kondenserende ændringer nærmer dette tal sig 97%..

Varmeapparatet er kompakt, sikkert og automatiseret. Han har ikke brug for service mere end en gang om året. På samme tid skal du gå til fyrrummet udelukkende for at ændre indstillingerne og overvåge deres normale funktion. Sammenlignet med fast brændstof er dette en rimelig budgetenhed..

Valg af varmeveksler til et vintertelt: typer og designfunktioner

Benzinvarmere

De har været brugt til opvarmning i lang tid, og deres design er forblevet praktisk talt uændret over tid. Sådanne enheder er også populære af den grund, at det specifikke forbrug af midler til køb af brændstof er det laveste i sammenligning med andre opvarmningsmetoder..

Valg af varmeveksler til et vintertelt: typer og designfunktioner

Desuden er duften af ​​brændstof altid til stede i et rum opvarmet af en benzinkomfur. Når du bruger en varmelegeme, der kører på benzin, skal du nøje følge driftsreglerne – en dårligt rengjort brænder kan forårsage en eksplosion og brand.

Faste brændstofenheder

Brande, der bruger brænde som energikilde, har været og er stadig populære i skovområder. Her er det nok bare at samle dødt træ og bruge det i en varmeveksler til et vintertelt..

Valg af varmeveksler til et vintertelt: typer og designfunktioner

Følgende typer er populære:

  • Langsomt brændende ovne efter princippet om “Bubafonya” varmelegeme. Brændetiden for et bogmærke til brænde er 4-6 timer. Ulempe – udskiftning af en portion brændstof udføres på en helt slukket ovn og efter rengøring af det indre indhold.
  • De samme enheder fremstillet i henhold til Buleryan -ovnen. En fane brænde brænder i op til 6 timer.
  • Foldbare metalovne i forskellige designs. Praktisk til transport, da de fylder lidt i bagagerummet på en bil. Ved brug kræver de konstant opmærksomhed og tankning.

Andre ovndesign baseret på forskellige fysiske principper vises konstant på markedet, men de mest populære designs nævnes her..

Varmeveksler i stål

Fordelene ved stålindretninger:

  • Øget varmeledningsevne – ligesom støbejern, varmes stål hurtigt op og overfører perfekt varme til en kold bærer.
  • Lav vægt – varmevekslere i stål vejer ikke det samlede varmesystem ned, så de kan bruges til at levere varmt vand i store huse.
  • Slagfasthed – stålkonstruktioner er meget stærke, så de er ikke bange for mekaniske skader.
  • Modstand mod termiske ændringer – stål kan modstå pludselige temperaturændringer i systemet uden konsekvenser.

Ulemper ved stålvarmevekslere:

  • Modtagelighed for korrosion – stål er kendetegnet ved lav modstandsdygtighed over for sure miljøer, hvilket reducerer varmevekslerens levetid betydeligt.
  • Manglende evne til at øge enhedens effekt ved at tilføje nye sektioner.
  • Afkøles hurtigt – stål afgiver hurtigt temperatur, hvilket øger brændstofomkostningerne.

Råd. Til fremstilling af en højkvalitets og holdbar varmeveksler anbefales det at bruge varmebestandige stålrør med en diameter på mindst 32 mm og en vægtykkelse på 5 mm eller mere..

Hvordan fungerer en varmeveksler installeret i en saunaovn?

Enheden i en ovn med en varmeveksler har bevist sig så godt, at forskellige muligheder for design af varmefjernelse har vist sig med forskellige grader af effektivitet. Den mest almindelige:

  1. Klassisk spole.
  2. Indbygget flad varmeveksler (ligner to hule bakker forbundet til hinanden).
  3. Samovar varmeveksler installeret på skorstenen.

Vandkappen omkring forbrændingskammeret bruges ekstremt sjældent og findes kun i 1-2 modeller af fabriksfremstillede ovne.

I mellemtiden er saunaovne med varmeveksler blevet genstand for forbrugerdiskussioner. Nogle hævder, at applikationen ikke er praktisk, andre viser tværtimod bekvemmelighed og komfort under betjening..

Hvad giver en indbygget eller samovar varmefjernelsesenhed?

  • En varmeveksler i en saunaovn er nødvendig for at få varmt vand til vask. Denne opgave var den vigtigste i konstruktionen af ​​strukturen..
  • Muligheden for opvarmning i et bad fra en komfur med et vandkredsløb – faktisk bliver en metalkomfur en slags varmekedel. Under ovnen genereres tilstrækkelig varme til at varme kølemidlet op og opvarme det nødvendige volumen varmt vand.

Driftsprincippet afhænger af den anvendte enhed. Effektiviteten bestemmes af flere parametre:

  1. Pålidelighed.
  2. Tilstrækkelig varmeafledning.
  3. Evne til at arbejde uden brug af varmeveksler.

Ved sit design er det muligt at opdele alle vandopvarmningsanordninger i indbygget og overbygning (samovartype).

Indbygget varmeveksler

Komfurer til et bad med et vandkredsløb til opvarmning og behovet for varmtvandsforsyning begyndte at dukke op, efter at almindelige vandvarmegeneratorer fik gode anmeldelser. Ved sin konstruktion er ovnudstyr med et integreret vandvarmekredsløb opdelt i flere klasser:

  • Spolen er den enkleste enhed, der bruges i klassiske fastbrændselskedler. Et bøjet metalrør er placeret inde i strukturen. Formen er anderledes og afhænger af funktionerne i ovnens indre design. Spolen er placeret således, at flammen ikke direkte påvirker den, men opvarmning udføres ved hjælp af røggasser.
  • En flad varmeveksler er en mere kompleks enhed end den forrige. En flad varmeveksler til en saunaovn ligner to hule tallerkener forbundet til hinanden. Med hensyn til termisk effektivitet er designet bedre end spolen, der bruges i moderne modeller af ovnudstyr.

  • Indbygget tank – der laves en separat beholder i ovnen, installeret oven på forbrændingskammeret. Den indbyggede vandrette varmeveksler opvarmes hurtigt og holder temperaturen, mens ovnen forbliver varm.

  • Vandkappe – repræsenterer et hulrum, der omgiver hele brændkammeret og røgkanaler. Designet bruges ofte til fremstilling af kedler til fast brændsel, men har ikke været meget udbredt ved fremstilling af saunaovne..

Funktionsprincippet for en integreret varmeveksler i en saunaovn er som følger. Spiralen eller pladen opvarmes af røggasser, hvis temperatur når 450-500 ° C. Ved opvarmning opstår der tryk, der tvinger kølevæsken til at cirkulere i varmesystemet. I ordninger, hvor der anvendes en indirekte varmekedel, opvarmes varmt vand ved opvarmning af varme.

Samovar type

Installation af en varmeveksler på en saunaovn er en budgetløsning på problemet med varmtvandsforsyning og opvarmning. Varmtvandsapparatet er fremstillet på to måder:

  • Spole – en spole af aluminium eller kobber er installeret på skorstenen. For systemer med naturlig cirkulation, op til en lagertank eller vandfordelingshaner, bør spolens dimensioner ikke overstige 3 m. Optimale dimensioner af varmeveksleren med tvungen cirkulation, 5 m.
  • Samovar -type varmeveksler – eksperter er enige om, at det er dette design, der er optimalt til et bad. Det varme vand til brusebadet tilberedes gradvist og forhindrer væsken i at koge.

Bevægelsen af ​​vand i en varmeveksler af samovartype sker i henhold til naturlige fysiske love. Den opvarmede væske stiger opad, tryk dannes i beholderen.

Det optimale volumen af ​​en samovar-varmeveksler vælges, så vandet når den krævede temperatur efter 2-3 timers intens forbrænding. Design optimalt egnet til varmtvand.

Teltovnens dimensioner og egenskaber

Ovne findes i forskellige størrelser og konfigurationer. For ikke at tage fejl af beregningerne skal du kende nøjagtigt 3 hovedfaktorer:

  • størrelsen på det telt, der skal opvarmes;
  • udstyrets samlede bæreevne sammen med ovnen;
  • rutens varighed.

Vigtig! Det er forbudt at lade ovnen køre natten over, når ingen ser ilden. Hvis du vil lade det være tændt, skal du arrangere arbejdstiden, så nogen ser flammerne og strømmen af ​​ren luft. De omtrentlige dimensioner af ovnen til camping eller isfiskeri vil være som følger:

De omtrentlige dimensioner af ovnen til camping eller isfiskeri vil være som følger:

  • rørdiameter – ca. 86 mm;
  • kroppens størrelse (ovn) – 25 × 25 × 50 cm;
  • ovnvolumen – 30 l;
  • antal skorstensrør – 3;
  • rørlængde – 50–70 cm;
  • bøjningsrør – 1 stk.
  • omtrentlig vægt – 5 kg.

Når du laver et komfur med egne hænder, kan dine dimensioner selvfølgelig være forskellige. Det vigtigste er at bekymre sig om strukturens ydeevne efter samling..

Hjemmelavet grydeovn

I begyndelsen af ​​det 20. århundrede blev en grydeovn kaldet en metalbrændeovn, som blev installeret indendørs. Forbrændingsprodukter blev udledt gennem skorstenen til vinduet. Campingovnen har det samme funktionsprincip, kun den er mere kompakt i størrelsen. Brændstof er i begge tilfælde flis, savsmuld, små stykker træ. Gennemsnitstemperaturen på sidefladen når 100-150 grader, som skal huskes, når du laver mad.

Vigtig! Hvis der er problemer med svejsning af galvaniserede stålplader, skal de områder, der skal svejses, slibes. Fjernelse af det galvaniserede lag gør det muligt at lave sømme, men vil noget reducere produktets levetid, da det vil være mere modtageligt for korrosion. Instruktioner til fremstilling af ovnen:

Ovnfremstillingsinstruktioner:

  1. Tænk over modellen. Tegn en tegning eller et diagram med de nøjagtige dimensioner af det færdige produkt. Marker metalpladen og rørene med en markør, hvor du skal lave metalsnit.
  2. I den øverste del laves et hul i diameter, der falder sammen med røret, som bliver skorstenen.
  3. Skær røret i flere stykker, så de kan foldes inde i ovnen under transport. Lav snit i den ene ende og fold de resulterende kronblade indad. Dette giver dig mulighed for at indsætte den ene ende af skorstenen i den anden..

Splint

En sliver er en lille komfur, som du kan tage med på en sommer- eller efterårstur for 2 personer. Det er en lille cylinder. I den nederste del er der en rist, på siden er der en åbning til lufttilførsel og opretholdelse af forbrænding. En rist er installeret ovenpå, hvorpå der er placeret en beholder med mad.

Der laves også et hul på den side, som brændstof vil blive kastet ind i. Som sådan bruges kogler, chips, små kviste. Ovnen kan udstyres med fødder for at give et mellemrum mellem bundristen og jorden. Benene garanterer også stabilitet og lader den brændte aske flyde frit..

Makulatoren kan være fremstillet af rektangulær, cylindrisk, trekantet eller ethvert andet design. Det vigtigste er at afgøre, om det er nødvendigt i en bestemt tur, da det er for lille til madlavning til mere end 3 personer. Og det er selvfølgelig ikke egnet til vinteropvarmning af teltet..

Men den enkleste version af dette design er en dåse. Der laves huller langs omkredsen i den nederste del, gennem hvilken luft vil bevæge sig. Et hul hulles i den nederste del for at hælde aske. Brændstof påføres inde i strukturen, og der er installeret en rist på overfladen, hvorpå der er placeret en kedel eller kedel.

Brændeovn design

De fleste turister forbinder vinter og camping med frosne fødder og behovet for at varme op i et telt om natten. Komfuret vil altid give teltets indbyggere en strøm af varm luft. Som et resultat vil du roligt falde i søvn og vågne varm op..

Hvis du også skal tilberede mad, er der nogle gange installeret 2 ovne for hurtigt at løse begge problemer:

  • en i et telt til opvarmning;
  • den anden på gaden til madlavning.

Metallmodeller er normalt lavet af stål. De holder varmen længere, giver mere ensartet opvarmning. Jo tykkere stålpladen er, desto bedre modstår den deformation og jo længere køler den, hvilket er godt om natten, når ovnen er slukket. Forseglede ståldøre forbliver sådan i hele driftsperioden og lader ikke røg og forbrændingsprodukter komme ind i teltet.

Teknisk set består selve ovnen af:

  • kammeret, hvor forbrændingen finder sted;
  • hulrum og kanaler, gennem hvilke luft bevæger sig;
  • skorsten, hvorigennem forbrændingsprodukter fjernes.

Brændeovnen er også udstyret med et koldt luftindtag og en skorstensspjæld. Alt dette hjælper med at kontrollere luftstrømmen, øge eller reducere den. Det er ønskeligt, at benene og røret er afbrudt fra produktet. Under transport foldes de indvendigt, og på parkeringspladsen samles de på plads.

I nogle butiksmodeller er benene justerbare, og dette er nyttigt, hvis du skal placere teltet på et ujævnt område. Det er tilrådeligt at sørge for en flad overflade til opvarmning af vand og tilberedning af mad..

Vigtig! Ovnen er installeret på en varmeisolerende plade, så hvis der kommer kul ud af ildkassen på gulvet, skaber det ikke brandfare. Det vil også være praktisk, hvis ovnen er udstyret med håndtag til flytning.

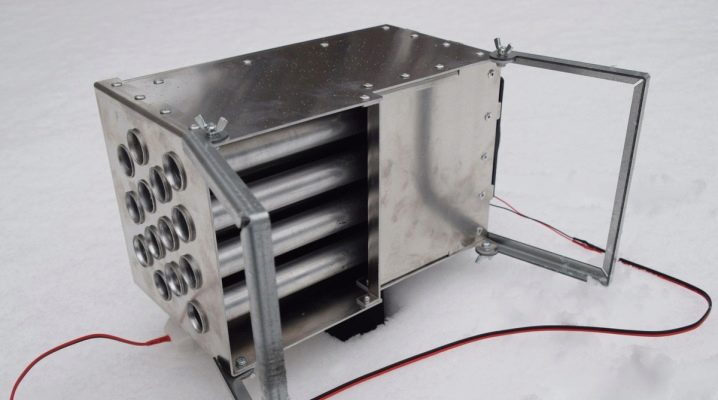

At lave en varmeveksler med egne hænder

Det er ikke altid muligt at købe et færdigt ovnprojekt med varmeveksler. Det er heller ikke alle, der kan svejse selv. Men at bygge en varmeveksler i en ovn til opvarmning med egne hænder er ikke så vanskelig en opgave. Ved brug af aluminium eller kobber kan svejsning undgås. Med god forberedelse, korrekt beregning er dette muligt og ikke belastende. Derudover sparer det familiebudgettet.

Hvad kræves

  • For at lave en bærbar varmeveksler har du brug for:
  • aluminiumsrør med en diameter på 25 mm og en længde på 350 mm – 18 stk .;
  • galvaniseret plade med en tykkelse på ca. 1 mm til fremstilling af kroppen;
  • nitter med nitter;
  • boremaskine og boremaskine og boremaskiner;
  • listogib;
  • ventilator (gerne med hastighedsregulering) og strømforsyning til den.
  • Du skal også bruge en hammer, mejsel, kerne, måle- og markeringsværktøj..

Forbrugelige materialer

Efter at have valgt sted og størrelse, er det værd at overveje, hvad der er lettere at bygge en varmeveksler fra. Du kan bruge både de ovennævnte materialer samt varmejern i støbejern, bilradiatorer og lignende. Det vigtigste er at tage højde for varmeledningsevnen korrekt. Tænk over, præcis hvilket værktøj du har brug for, og forbered det på forhånd. Alle disse små ting gør installationen lettere.

Samlingsalgoritme

Du skal starte med et projekt, tænke de små ting igennem og vælge muligheder. Det er værd at gå ud fra størrelsen, hvis ovnen er svag, så vil en uforholdsmæssigt stor varmeveksler kun skade. Hvis du bruger kobber som rør til spolen, må længden ikke overstige tre meter.

Den nemmeste måde at lave en spole på. Det kræver et kobberrør, 2 m til 3 m langt.

Opvarmningshastigheden afhænger af rørets længde og antallet af omdrejninger. Men det er værd at huske at tage hensyn til ovnens størrelse, ovnen og ikke misbruge stigningen i spolen. Dimensionelle fejljusteringer reducerer ovnens levetid.

For at vride røret til en spiral er der brug for en skabelon. Dette er en hvilken som helst hjælpedel af en cylindrisk form. Skabelonens diameter skal passe ind i forbrændingsdimensionen. Valg af varmeveksler til et vintertelt: typer og designfunktioner

Efter at have forberedt materialerne fortsætter vi:

  • Ved at bøje røret, vikler vi det på det forberedte emne for at opnå en spiral,
  • Vi observerer de dimensioner, hvor spolen skal placeres,

Den gennemsnitlige indikator for varmevekslerens beregnede effekt er 1 kW pr. 10 meter areal.

Hvis du ikke er tilfreds med denne type varmeveksler, kan du lave en anden type, for eksempel ved at svejse stålrør. Det ser sådan ud:Valg af varmeveksler til et vintertelt: typer og designfunktioner

Sådan installeres?

Det er praktisk at installere en varmeveksler i ovnen, når du lægger en ny ovn. Dette vil tillade det at blive revideret, idet alle huller og dimensioner observeres. Denne indstilling gør det lettere at opretholde den korrekte størrelse. Efter at have monteret varmeveksleren på ovnens fundament, er det lettere at lægge en mursten på den end at adskille den færdige ovn og forsøge at tilpasse den på plads. Men dette er også muligt.

Der er også vigtige punkter og krav, der skal overholdes for at forlænge levetiden:

  • det er ikke nødvendigt at fastgøre rørene i strukturer med metalbeslag,
  • hæld ikke isvand for at undgå kondens,
  • oprethold proportionerne mellem ovnen og varmeveksleren, undgå store forskelle,
  • brug tætningsmaterialer med høj varmebestandighed,
  • overholde alle brandsikkerhedsforanstaltninger,

Enkle regler hjælper med at undgå farlige situationer, hjælper med at forlænge ovnens levetid. Glem ikke også brandsikkerheden..

Valg af varmeveksler til et vintertelt: typer og designfunktioner

Valg af varmeveksler til et vintertelt: typer og designfunktioner

Valg af varmeveksler til et vintertelt: typer og designfunktioner

Valg af varmeveksler til et vintertelt: typer og designfunktioner

Valg af varmeveksler til et vintertelt: typer og designfunktioner

Valg af varmeveksler til et vintertelt: typer og designfunktioner

Bund:

Fra det galvaniserede ark bøjer vi den nedre del af kroppen, ruller delen fra brænderens side eller fra begge sider.

Delen skal optage halvdelen af ​​bundarealet, en gaskomfur placeres under den anden.

Vi laver en ventil til røret for at reducere varmetab.

Vi bøjer dækslet og laver et hul til ventilatoren, som vil distribuere varm luft gennem teltet og rette det.

Vi fastgør dækslet med blæseren med nitter.

Vi gør benene så høje, at ild i gaskomfuret er tættere på aluminiumsrørene.

Vi tilslutter strømkilden til blæseren, gasflasken til brænderen i overensstemmelse med sikkerhedsforanstaltninger, og vi sætter plastrøret på en metal og tager den ud af teltet.

For at reducere varmetab er det muligt at organisere luftindtag til brænderen udefra – tag det andet rør fra gaden til brænderen. Kold luft, der omgår et varmt rum, vil gå ind i skorstenen sammen med kulilte.

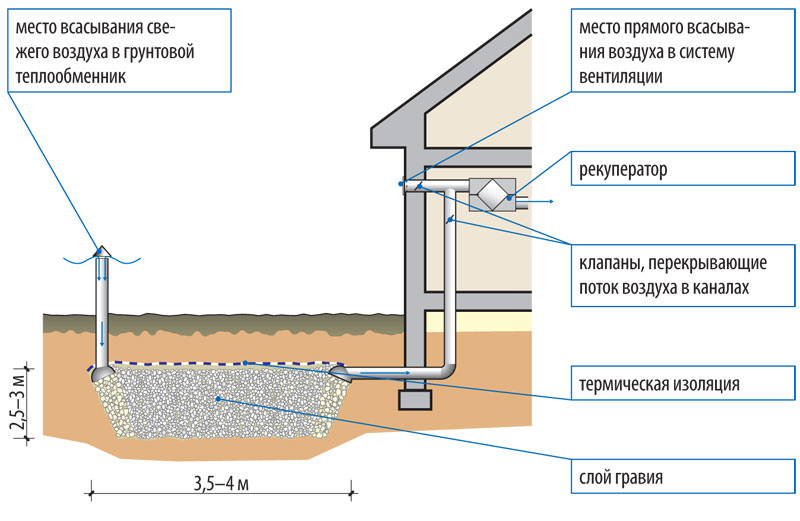

Luft varmeveksler

luft varmeveksler

En luftvarmeveksler er en pladeindretning, der er fremstillet efter det samme princip som pladevarmeveksleren beskrevet ovenfor i denne artikel, med den eneste forskel, at kollektoren ikke er installeret på en sådan enhed.

Både i det lodrette og i det vandrette plan bruges gas som varmebærer gennem enheden. Varme gasser, der dannes som følge af brændstofforbrænding, bruges kun til opvarmning, og luft fungerer som den opvarmede gas, som for større effektivitet kan tvinges gennem varmeveksleren ved hjælp af en ventilator..

Luft varmeveksler design

Luftvarmeveksleren til skorstenen er en hul krop, der er forbundet til varmesystemet ved hjælp af specielle rør. Inde i karosseriet er der installeret en særlig bremseenhed til gasser, der dannes under forbrænding af brændstof. Oftest er dette et specifikt spjældsystem med små udskæringer til bevægelse af luftstrømme. I nogle modeller af varmevekslere er det muligt at justere trækkraften i skorstenskanalen, hvilket påvirker enhedens produktivitet..

Denne enhed fungerer takket være konventionens princip. I bunden af ​​varmeveksleren er der et hul, gennem hvilket kold luft kommer ind i kroppen. Den varmes hurtigt op af skorstenens høje temperatur og vender derefter tilbage til rummet. På få minutter i rummet, hvor denne enhed er installeret, bliver den således mærkbart varmere..

Fordelen ved dette design er en betydelig stigning i ovnens produktivitet. Ved at bruge den samme mængde fast brændstof kan du få flere gange mere varmeenergi..

Overflade

overflade varmeveksler

Blanding

blande varmeveksler

Når du bruger denne type enhed, trænger det varme kølevæske ned i det kolde. Som følge af denne blanding sker der en direkte varmeoverførsel. I et varmesystem bruges denne type varmeoverførsel sjældent..

Normalt bruges blandingsmetoden til opvarmning af solvand, når kølevæsken fra varmegeneratoren kommer ind i lagertanken, hvor varm og kold væske blandes..

Arbejdsordre

  1. Skær et stykke bølgepap i lige store firkanter med sider på 30 cm. Til konstruktionen kræves 31 firkanter.
  2. Skær strimlerne af en flad rustfri stålplade. Bredde 1 cm, længde 30 cm. Den samlede længde af delene skal være 18 meter – du får 60 stykker.

Valg af varmeveksler til et vintertelt: typer og designfunktioner

      Svejs firkanter af bølgemateriale sammen ved hjælp af en strimmel på 1 cm to modsatte sider af firkanterne, sektionerne er placeret vinkelret på hinanden.

    I en kubeformet kasse skal der opnås 15 sektioner, som vender i den ene retning og 15 i den anden..

    På grund af den korrugerede overflade sker der en effektiv varmeoverførsel fra en bærer til en anden uden indbyrdes forskydning af forskellige eller homogene varmebærere..

    • I tilfælde hvor varme overføres ved hjælp af en varmeoverførselsvæske, anbefales det at svejse på solfangeren. Ventilen er bedst lavet af rustfrit stål. For at gøre dette skal du bruge en kværn til at afskære rektangler 30×30 cm (2 stk.) Og 30×3 cm – 8 stykker fra en stålplade. Fra et sådant sæt dele er to samlere konstrueret i form af et firkantet dæksel fra en kasse.
    • Lav et hul i manifolden til et grenrør, som vil fungere som en forbindelse til varmeledningen.
    • Hullet på manifolden er lavet tættere på et af hjørnerne. Når den installeres på en varmeveksler, skal indgangsrørets placering være i bunden af ​​enheden, udløbsrøret er altid øverst.

    Skorsten

    Enheden til fjernelse af forbrændingsprodukter fra teltet er en integreret del af varmesystemet. For at installere det skæres der et hul i husets øvre væg, og udløbsrøret svejses. Selve skorstenen er monteret fra separate grenrør med en længde på cirka 60 centimeter.

    Dens diameter skal være mindst 60-80 millimeter, og væggen skal være 0,8-1,0. Skorstenens samlede længde skal være cirka en halv meter over teltets tag..

    For stabil drift af varmeveksleren skal der installeres en blæser på rørpladen, hvortil der ofte bruges computerkølere. De er ret produktive og fungerer næsten lydløst. Du skal svejse fastgørelseselementer til sagen på de rigtige steder og reparere blæseren med skruer. Den kører på batteri.

    Ovnen installeres i teltet, skorstenen monteres, strømmen tilsluttes, hvorefter den kan startes. I de første 10-15 minutter kan der dukke en ubehagelig lugt af brændende metal op i teltet. Rummet skal ventileres og efterfølgende opvarmes til en behagelig temperatur..

    Effektberegning

    Det er meget svært at lave et ideelt varmesystem uden at kende varmevekslerens effekt. Ved beregning af denne indikator skal følgende parametre tages i betragtning:

    • rør diameter;
    • varmeanordningens længde
    • varmeledningsevne af det anvendte metal;
    • maksimal brændstofforbrændingstemperatur
    • væskecirkulation.

    Hvis det er problematisk at etablere disse startværdier, kan du bruge en gennemsnitsberegning baseret på, at for at opnå en effekt på 1 kW skal du bruge en meter rør med en radius på mindst 2,5 centimeter.

    Konstruktion og installation

    Varmeelementet kan laves i form af et register – et gitter af glat svejsede rør. Dette er det mest almindelige design. Det kan dog forenkles ved at lave det i form af en tank, i form af en cylinder eller et rektangel. Hovedbetingelsen er et tilstrækkeligt område til implementering af processen med væskeudveksling.

    Ved fremstilling af et varmeelement skal følgende regler overholdes:

    1. For at undgå kogende vand skal rørets indre volumen være mindst 50 mm.
    2. Metallet bør ikke brænde igennem, så dets anbefalede tykkelse er mindst 3 mm.
    3. Ved opvarmning har metallet evnen til at ekspandere, dette øjeblik skal tages i betragtning ved at give en afstand mellem ovnens vægge og varmeelementet.

    Installationsprocessen for varmeelementet består af et par enkle trin:

    • læg en varmeveksler på bunden af ​​ovnkammeret;
    • give huller til rør i ovnen.

    Telt varmeveksler fra bilradiator. Hvad er en varmeveksler?

    I modsætning til mange andre varmeapparater fjerner dette apparat forbrændingsprodukter udenfor, så det er ikke nødvendigt at “slippe” frisk luft ind og miste den genererede varme. Til dette skal teltet have mindst en luge i den øverste del. Ud over skorstenen er det fra designfunktionerne værd at fremhæve tilstedeværelsen af ​​luftvarmerør og en ventilator for at forbedre effekten (kører på batterier eller akkumulator).

    Valg af varmeveksler til et vintertelt: typer og designfunktioner

    Hvordan fungerer varmeveksleren i et vinter fisketelt? En bundmonteret brænder opvarmer vekslerrørene, gennem hvilke luft trækkes af en ventilator. Ved at passere dem opvarmes det også og kommer ind i teltet. Gasserne som følge af forbrænding af brændstof går udenfor gennem skorstenen. Som du kan se, er intet kompliceret. Dette design ligner brandrørs varmevekslere, der bruges i kedler med fast brændsel, og det fungerer efter det samme princip. Luften, der passerede gennem de stegte rør, bliver til tør varme og opvarmer teltets inderside.

    Varmevekslere kan have forskellig termisk stråling. Nogle har stærkere stråling, andre svagere. Denne vigtige tekniske egenskab afhænger af:

    • brænderens termiske effekt;
    • opvarmet område;
    • materialet, hvorfra enheden er fremstillet
    • varmeveksler form.

    Med hensyn til formen er den runde version mere effektiv end den rektangulære, da der ikke er hjørner i den, hvor varmen kan “stagnere”.

    Alkohol og paraffinlys

    Kan bruges i et enkelt telt ved en gennemsnitlig daglig lufttemperatur på op til -5 grader. For at opvarme et større rum er deres ressource ikke nok.

    Valg af varmeveksler til et vintertelt: typer og designfunktioner

    Valg af varmeveksler til et vintertelt: typer og designfunktioner

    Trin instruktioner

    Hullerne i gryderne (om nødvendigt) brøndes til stangens diameter.

    1. En stang indsættes i den største gryde og sikres udefra med en møtrik.
    2. Flere skiver er spændt på stangen inde i gryden..
    3. Læg den næststørste gryde fast med skiver og møtrikker.
    4. Den tredje gryde sættes på og er også fastgjort med metalelementer.
    5. Hætten er fastgjort over lyset. Flammen skal være strengt under metalkernen.

    Alt arbejde skal udføres meget omhyggeligt, da keramik er meget skrøbelig og kan revne, hvis du strammer møtrikkerne. Du kan bruge et ikke -brandfarligt fugemasse på steder, hvor ler kommer i kontakt med metal – dette reducerer risikoen for revner og flis

    Du kan bruge et ikke -brandfarligt fugemasse på steder, hvor ler kommer i kontakt med metal – dette reducerer risikoen for revner og flis.

    Support

    I princippet kan ethvert ikke-brændbart objekt af passende størrelse tjene som en støtte. For eksempel tre klodser. Men hvis du prøver, kan du arrangere alt på en mere civiliseret måde. Du får brug for:

    • Tre flade metalhjørner, der bruges til at forstærke vinduesrammer (Den ene kant i hvert hjørne skal være lig med lysestagens radius, den anden = lysestykkets højde i lysestagen + 2-3 cm.)
    • Kraftig sele, ledning eller ledning.
    • Svejsemaskine.
    • Bore.

    DIY teltvarmer

    Den enkleste murstenstøtte

    Først skal du svejse metalhjørner ved 120 ° til hinanden. Mindre ender vender indad og svejses i midten, længere ender vender opad.

    Der laves små huller i den øverste del af de lange ender.

    Det er vigtigt, at de er i lige stor afstand fra toppen..

    En tråd trækkes gennem hullerne, så der dannes en trekant. Der er placeret en hætte på denne ledningsstøtte.

    DIY systemfremstilling

    At lave en varmeveksler til fiskeri med egne hænder er meget lettere, end det ser ud ved første øjekast. Og selvom nogle fiskere mener, at det er klogere at købe en færdiglavet billig struktur, giver folkemester ikke op og fortsætter med at producere en række designs med unikke arbejdsejendomme og arbejdseffektivitet..

    Dette er ikke overraskende, fordi denne tilgang er berettiget af mange grunde:

    1. En lystfisker kan spare økonomiske besparelser. En hjemmelavet varmelegeme er meget billigere end butiksmodeller. Og hvis vi taler om beboere i fjerntliggende bosættelser, der simpelthen ikke kan komme til et specialiseret stikkontakt, hvor der er professionelt udstyr til jagt og fiskeri, så skal du selvfølgelig begynde at arbejde på egen hånd.

    2. Hvis du laver en varmeveksler med dine egne hænder, kan du give den et bestemt sæt funktionalitet. I dette tilfælde kan du blot opgradere den købte model eller prøve at oprette et design fra bunden..
    3. Hvis du laver et system derhjemme fra tilgængelige værktøjer, vil dette udvide dine muligheder betydeligt og give dig mulighed for at tilegne dig nye færdigheder. Forresten kan mange håndværkere praktisk talt ikke forestille sig deres liv uden konstante eksperimenter på værkstedet..

    Fra oliefilteret

    Det vil kræve:

    • oliefilter fra enhver bil;
    • elektriske boremaskiner og boremaskiner;
    • M6 bolte med møtrikker – 4 stykker;
    • jernhjørner – 4 stykker;
    • et stykke galvaniseret stål;
    • mærke;
    • tang;
    • saks til metal;
    • tørt brændstof tabletter;
    • slibemaskine.

    Valg af varmeveksler til et vintertelt: typer og designfunktioner

    Valg af varmeveksler til et vintertelt: typer og designfunktioner

    Trin for trin proces.

    Trin 1

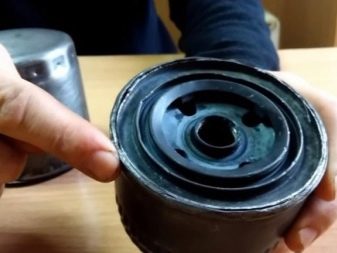

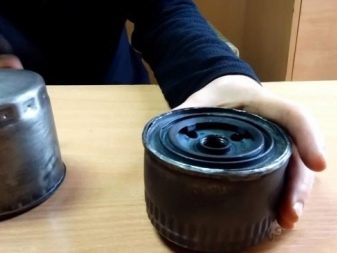

    Oliefiltre til biler findes i korte og lange versioner. Det er bedre at tage et langt filter, så du kan putte mere tør alkohol i det – dette øger varmeeffekten. Alle indvolde fjernes fra filteret. For at gøre dette skal du skille den ad ved at slibe den bøjede kant af en slibemaskine.

    Arbejde skal udføres med brug af personlige værnemidler og implementering af sikkerhedsforanstaltninger, da gnister og metal vil spredes i alle retninger.

    Valg af varmeveksler til et vintertelt: typer og designfunktioner

    Valg af varmeveksler til et vintertelt: typer og designfunktioner

    Trin 2

    Når alle elementerne er fjernet, skylles filteret ud af olie. Fordelen ved at samle en sådan enhed er, at filteret allerede indeholder alle de nødvendige elementer, de skal kun rettes. Først vil vi lave kroppen, den indeholder 2 dele: bunden og låget. Bunden på det indledende trin er næsten klar, den indeholder huller til luftindtag og forbrændingsstøtte, du skal kun lave 4 ekstra huller til M6 bolte og til benene.

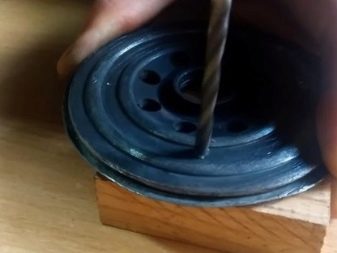

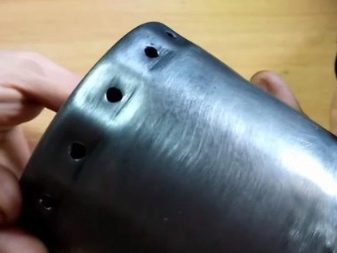

    Hullerne er lavet med en elektrisk boremaskine og et 8 mm metalbor. Vi markerer hullerne, slår og borer derefter. Boret skal smøres, så dets arbejdskant vil vare længere og ikke klæber ved boring.

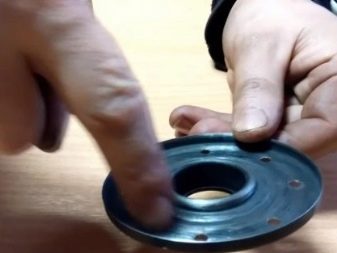

    Vi udfører hullerne i dækslet i samme rækkefølge, kun deres antal vil være større.

    Valg af varmeveksler til et vintertelt: typer og designfunktioner

    Valg af varmeveksler til et vintertelt: typer og designfunktioner

    Trin 3

    I det store og hele er alle varmelegemets komponenter klar, det er tilbage at lave et dæksel på nettet og skrue på benene. Vi konstruerer låget af et stykke galvaniseret plade: ved hjælp af saks til jernet skærer vi en cirkel ud med en lille margen under siden og bøjer kanterne med en tang, så de klæber tæt til masken. På samme måde kan denne del laves ved at banke kanterne på emnet på rundt tømmer med den nødvendige diameter.

    Dækslet er nødvendigt for at dække den åbne flamme på et lys eller tør alkohol. Der er en anden bund i oliefilteret, kun uden huller, så de skal oprettes på samme måde som i det første. Et lys (tør alkohol) installeres på det og dækkes med et net med et låg, som vi lavede tidligere. Vi fastgør benene (fra metalhjørner) til bunden med fire huller på M6 bolte med møtrikker.

    Valg af varmeveksler til et vintertelt: typer og designfunktioner

    Valg af varmeveksler til et vintertelt: typer og designfunktioner

    Trin 4

    Nu er alle elementerne til varmelegemet forberedt, det er stadig at samle dem til en helhed og teste denne hjemmelavede enhed i drift. På bunden med ben monterer vi den anden bund for at placere et lys eller tør alkohol på det, installerer derefter lyset (tør alkohol), tænder det og dækker det med et net med et lille låg, og dækker derefter hele enheden med en stort lågkasse. Enheden er klar.

    Valg af varmeveksler til et vintertelt: typer og designfunktioner

    Valg af varmeveksler til et vintertelt: typer og designfunktioner

    Infrarøde installationer

    Brug af infrarøde varmesystemer kræver ledninger. Varmeapparater bruger et minimum af energi og er velegnede til opvarmning af garagen, selvom der er træk.

    Sådanne varmeapparater adskiller sig fra andre med hensyn til opvarmning. De formerer bølger, der i egenskaber ligner solstråling. Denne type opvarmning opvarmer ikke luften, men de nærliggende objekter.

    De opvarmede genstande giver den opnåede temperatur til miljøet. Takket være dette tørrer luften ikke ud. Infrarøde lamper er meget populære i hverdagen. De købes ikke kun til opvarmning af lagre og garager, men også til beboelsesbygninger..

    DIY gasvarmer: muligheder for de bedste hjemmelavede produkter

    Selvfølgelig er prisen på infrarøde varmeapparater højere end for gas- eller dieselapparater. De høje omkostninger betaler sig imidlertid hurtigt på grund af den lange levetid..

    Fordelene ved denne varmelegeme:

    • mobilitet,
    • lille størrelse,
    • pålidelighed,
    • lang levetid,
    • lave ressourceomkostninger,
    • opvarmning af lokalerne på kortest mulig tid.

    Infrarøde installationer installeres oftest i loftsområdet, så varmestrømmen går mod gulvet. Takket være denne installation fylder de minimalt..

    Ulemperne ved denne type opvarmning – enheden opvarmer jernhestens krop, hvilket kan forårsage korrosion eller deformation af kroppen. Det anbefales heller ikke at bruge enheden i lokaler med høj luftfugtighed. Derudover er det strengt forbudt at placere i nærheden af ​​brandfarlige stoffer.

    DIY infrarød brænder

    Vi skal bruge en gammel varmelegeme, den skal laves om. Varmereflektoren er lavet af aluminiumsfolie, vi fastgør den direkte til bagvæggen på vores enhed. Varme, der reflekteres fra skærmen, fordeles i rummet.

    Vi blander grafitpulver og epoxy. Vi anvender den resulterende masse på præfabrikerede plader af lamineret plast i bølgede striber, så når arkene samles, kommer vores løsning i kontakt med hinanden. Derefter forbinder vi de elektriske ledninger fra modsatte kanter til de forberedte terminaler. Varmeeffekten styres af en termostat. Varmelegeme klar.

    DIY vintertelt varmeveksler

    At lave en varmeveksler til et telt med egne hænder vil ikke være svært. Metalomkostninger vil være minimale, hjemmelavede produkter vil være mere rentable end deres fabriks kolleger. Når man laver hjemmelavede produkter, kræves der ingen fantastisk nøjagtighed ved at observere dimensionerne-dette er ikke en dobbeltkreds-kedel, men den enkleste hjemmelavede varmeveksler til et telt til rekreation og fiskeri under kolde vinterforhold.

    Det er bedst at lave en varmeveksler til et vintertelt af rustfrit stål og aluminiumsrør. Hvis ingen af ​​disse er tilgængelige, skal du finde et tyndvægget metalrør med en diameter på ca. 20 mm og metalplader 1 mm tykt. Du skal også bruge en svejsemaskine og en boremaskine med et metalbor med en passende diameter. Montering tager ikke meget tid, installationen kan udføres bogstaveligt på en dag.

    DIY telt varmeveksler

    Alle størrelser er temmelig rådgivende, du kan godt ændre noget specifikt til dine behov..

    Klargøring af varmevekslerrør

    Vores første opgave er at bygge direkte selve varmeveksleren i billedet og lignelsen af ​​dens flamme-rørmodstykke. For at gøre dette skal du tage to rektangulære udskæringer af metalplader og markere hullerne i det til varmevekslerrørene. Vi anbefaler at lave tre rækker i et tavlemønster – fem rør i de øverste og nederste rækker, fire rør i den midterste række. Den vanskeligste opgave er at svejse rørene på begge sider til to metalplader..

    Samling af sagen

    Dernæst samler vi kroppen fra fire segmenter mere. I den øverste del laver vi et hul til skorstenen. Det skal tænkes ud, så skorstenen let kan fjernes. Vi svejser topdækslet til vores varmeveksler, vi svejser sidedækslerne på siderne. Det er for tidligt at prøve at opvarme et vintertelt – du skal lave ben.

    Det er bedst, hvis benene er foldbare, men du kan undvære det. Lav dem af tynde metalstænger (tråd), mens du måler deres længde, skal du ikke glemme at tage højde for den anvendte flise / brænder. Derfor er den nederste del af vores vintertelt varmeveksler ikke kontinuerlig – der er en udskæring, hvor de indre rør er synlige. Det er gennem denne afbrydelse, at flammen og varmen vil trænge ind i vores enhed..

    Elektrisk arbejde

    En god blæser er påkrævet for at betjene varmeveksleren til et vintertelt. Vi anbefaler, at du tager en produktiv køler med en diameter på 120 mm fra en stationær computer. Disse kølere har god båndbredde og minimalt støjniveau. Vi svejser passende fastgørelseselementer på bagsiden af ​​vores varmeveksler, vi fastgør blæseren, vi lodder lange ledere for at forbinde til batteriet (ShVVP 2×0,75 er egnet).

    Alt er nu klar til at starte varmeveksleren. Vi placerer det i et vintertelt, forbinder skorstenen og bringer det ud, placerer komfuret / brænderen nedefra. Vi forbinder gasflasken, antænder gassen, tænder køleren og venter på opvarmning. Indtil metallet brænder, er en ubehagelig lugt mulig. Efter 10-15 minutter går vores enhed i driftstilstand – juster lufttemperaturen ved at justere komfuret / brænderen.

    Sådan beregnes varmeydelse

    Hvis der vælges en pladevarmeveksler, skal følgende fakta tages i betragtning:

    • hvilken kraft af apparatet er nødvendig
    • konstruktionstype;
    • materialekvalitet.

    Effekten beregnes efter følgende formel:

    P = 1,16 x ∆Т / (t x V), hvor

    P er den krævede effekt;

    1.16 er en specielt udvalgt konstant;

    ∆Т – temperaturforskel;

    t er tid;

    V – volumen.

    Systemets produktivitet afhænger af strømmen af ​​arbejdsmedier i begge kredsløb. Den passende model til samling bestemmes under hensyntagen til volumen i rummet, der skal opvarmes. Jo større areal, jo flere materialer har du brug for.

    Sådan tilsluttes en hjemmelavet varmeveksler

    Valg af varmeveksler til et vintertelt: typer og designfunktioner

    Der er 3 hovedordninger for tilslutning af varmevekslere-parallelt et-trins, blandet totrins og sekventielt:

    • Paralleltypen er den enkleste og mest pålidelige, fordi vandet opvarmes direkte i apparatet. Varmeveksleren installeres parallelt med varmeledningen.
    • Totrinsordningen er designet til at reducere varmemediets strømningshastighed. Dette gør det muligt at bruge varmeenergien fra returvandet i varmesystemet..

    Fordele og ulemper

    En selvfremstillet varmeveksler til opvarmning, let at fremstille, velegnet til alle typer varmeoverførselsvæsker, den er let at rengøre. Væskers bevægelseshastighed kan let justeres ved det korrekte valg af rørstørrelser. Det eneste negative er de høje omkostninger ved byggematerialer i kobber.

    DIY varme varmeveksler

    Når der er en komfur i huset, skal du ikke skynde dig at skille den ad. Når alt kommer til alt, ved at installere en varmeveksler i den, kan du opgradere udstyret og gøre varmesystemet mere avanceret. Hvordan man laver en varmeveksler, og selv gør det selv til opvarmning af et privat hus, vil det være interessant at kende alle husejere, der stadig bruger komfurvarme.

    Trin-for-trin instruktioner om, hvordan du gør det selv

    Du kan selv lave en varmeveksler med dine egne hænder, produktionsomkostningerne vil være minimale, mens selve enheden i sine driftskarakteristika på ingen måde er ringere end fabrikkenes modstykker.

    For at samle varmeveksleren skal du bruge:

    • aluminium og stålrør;
    • svejsemaskine;
    • boremaskine til metal.

    I diagrammet kan du se det mest populære design til en varmeveksler, som er let at lave derhjemme..

    Produktionsteknologi

    Den enkleste enhed af denne type kan betragtes som et flere meter langt kobberrør, oprullet i ringe og installeret i en tønde vand på en sådan måde, at kun indgang og udgang forbliver udenfor. Dette design (kaldet en “spole”) er i stand til at afkøle eller opvarme væsken i cylinderen, afhængigt af hvad der er nødvendigt (i de fleste tilfælde er opvarmning påkrævet).

    “Serpentinen” skærer ind i rørledningen ved siden af ​​ovnen eller i lagertanken. Spiralrøret installeres i en højde på 1,5-2 m og bliver en ekstra varmekilde.

    Separat er det værd at tale om, hvor længe røret vil være lig med for eksempel 2 kilowatt. Hovedkriteriet i dette tilfælde er materialets varmeledningsevne. Lad os sige, at rørdiameteren er 2 cm, og temperaturforskellen er 40 ° C. Hvis du foretager enkle beregninger, viser det sig, at:

    • metal-plastrør med deres varmeledningskoefficient på 0,3 vil kræve mere end 4 km;
    • stålrør med en indikator på 50 – 25 m;
    • kobberrør med varmeledningsevne over 380 – kun 3 m.

    Efter sådanne regneopgaver er det ganske indlysende, at det mest egnede materiale er kobber. Desuden bøjer dette metal let og forbinder med en gevindbeslag..

    Varmeveksler med tank

    Den mest egnede mulighed for en kedel eller komfur. Til fremstilling kræves en metaltank på tyve liter og to kobberrør..

    Trin et. Hvis der ikke er en passende tank, tages stålplader med en tykkelse på 2,5 mm, og en tank med det nødvendige volumen svejses derfra. Svejsning skal udføres med en minimum sømtykkelse.

    Trin to. Tanken installeres i en højde af 1 m fra gulvet, men ikke mere end 3 m fra varmekomfuret. Der laves to huller i den: et til højre, nær bunden af ​​strukturen, det andet til venstre, på det højeste punkt.

    Trin tre. Det nederste udløb føres til ovnen med en minimum nedadgående hældning på 2ᵒ. I dette tilfælde er den øvre gren forbundet med en hældning på 20ᵒ, men allerede i den anden retning.

    Trin fire. Ved udløbet af den nederste udløb skæres afløbstanken på opbevaringstanken. På det laveste punkt i den samme gren skæres endnu en hane ind – for at tømme hele systemet.

    Trin fem. I slutningen af ​​installationen kontrolleres varmeveksleren for lækager. Til verifikationsformål er den fyldt med vand under et let tryk – dette gør det muligt at detektere lækager, hvis der er nogen..

    Rørbræt

    En varmeveksler med et så indviklet navn kan også laves i hånden, selvom dette vil kræve en erfaren svejser eller færdigheder i at arbejde med en svejsemaskine.

    Til fremstilling skal du bruge:

    • forseglede metalltanke, 2 stk.;
    • kobberrør med lille diameter, 15-20 stk.

    Reservoirerne er placeret i kanterne og er forbundet med kobberrør installeret i en vinkel på forskellige punkter i containerne. Vand vil bevæge sig fra et reservoir til et andet og mellem dem på det sted, hvor forbindelsesrørene passerer, og varme vil blive udvekslet.

    Vandjakke

    En lige så populær type varmeveksler er den såkaldte vandkappe. Den består af to forseglede tanke med forskellige diametre, hvoraf den ene er placeret i den anden. Men vi bemærker straks, at et sådant design er ret svært at fremstille, og det er umuligt at klare det på egen hånd uden særlige færdigheder..

    Installation af en varmeveksler i et telt – sikkerheden kommer først

    Varmeveksleren er placeret på en flad overflade på gulvet i teltet. Det anbefales at lægge et metalplade eller krydsfiner under bunden for større stabilitet af enheden. Skorstenen er forbundet i den ene ende til enheden, den anden skubbes ind i et specielt hul i teltet. Forbrændingsprodukter udledes gennem det. Hvis dette ikke gøres, kan mennesker i det indre forgiftes af kulilte..

    Derudover er brændstof og / eller strømkilder forbundet til enheden. Varmeveksleren er derefter klar til drift. Det er kun at sætte ild til brændstoffet eller tænde for strømmen.

    Varmevekslere til vinterfiskeri - de bedst købte og hjemmelavede modeller

    Sådan installeres ovnen korrekt

    En kort instruktion hjælper dig med at gøre det selv uden involvering af tredjeparter.

    1. Forbered fundamentet med en dybde på 400 mm, højden justeres afhængigt af ildkassen.
    2. Afhegn saunaovnen med murværk ved hjælp af lermørtel.

    Sauna komfur hegn

    1. Installer en varmeveksler i forbrændingskammeret. I dette tilfælde skal brandkammerets udgang føres ud på et separat rum..
    2. Isoler rørene fra varmeveksleren.
    3. Før sauna skorstenen gennem et præfabrikeret hul i taget og beskytt træelementerne med metalplader og asbest.
    4. Forsegl forsigtigt alle samlinger.

    Trin for trin vejledning

    Valg af varmeveksler til et vintertelt: typer og designfunktioner

    Fremstilling af en kanalløs varmeveksler

    1. Forbered en beholder, helst metal, plast vil varme op længere.
    2. Installer tanken i begyndelsen af ​​varmesystemet.
    3. Lav 2 huller til afløbene i beholderen. Den ene er øverst, hvorigennem varmt vand vil blive udledt. Den anden er i bunden, der kommer kold væske fra systemets rør.
    4. Placer stikkontakterne korrekt, dette bestemmer hastigheden for varmeoverførsel.
    5. Tæt hullerne tæt, så lufttemperaturen ikke spildes på batteriet, og rummet varmes jævnt op.
    6. Brug kobber til røret, det skal bøje godt og give så meget varme som muligt til rummet.
    7. Bøj røret i form af en spiral, du får en slange.
    8. Placer spolen i tanken, rørets ender skal bringes ud, fastgør dem godt.
    9. Tilslut gevindbeslaget til enderne af delene.
    10. Tilslut en strømregulator til røret, du kan købe det i en butik, det er billigt, så du bør ikke hænge på egenproduktion.
    11. Systemet vil fungere godt uden en regulator, men det er nødvendigt for at regulere strøm, spare strøm. Strøm kan indstilles efter eget skøn.
    12. Tilslut terminalerne til termostaten og derefter strømkablerne.
    13. For at forhindre tanken i at blive slidt af temperaturfald, skal du installere en anode.
    14. Forsegl alle elementer tæt.
    15. Fyld tanken med vand, varmeveksleren er klar.

    Sikkerhed

    Der må ikke være brandfarlige genstande i nærheden af ​​enheden. På modeller, der kører på benzin og gas, anbefales det periodisk at kontrollere cylinderens tilstand for brændstoflækager.

    Du skal også være opmærksom på skorstenens tæthed. Hvis lystfiskeren bemærker, at varmevekslerhuset er varmt, skal enheden afbrydes med det samme. Ellers kan der opstå en eksplosion..

    Lad ikke enheden være uden opsyn i lang tid. Selvom der ikke er nogen visuelle tegn på funktionsfejl, bør enhedens funktion af og til kontrolleres grundigt. Dette bør ikke negligeres. Det handler om menneskeliv.

    Vigtig! Kan ikke bruge faklen som en cigarettænder.

    Sådan opgraderes en købt varmeveksler

    På nogle modeller af varmevekslere skal brugerne nogle gange gå til revision af fabriksudstyr. Bag kølerne placerer håndværkere små gitre for at styre luftstrømmen og installerer også ventilatorregulatorer.

    Nogle fiskere foretrækker også at installere ekstra ventiler på brænderne for at minimere adgangen til kulilte til teltet. Det er ofte nødvendigt at forlænge skorstenen, så den kan indsættes i det tilsvarende hul.

    En almindelig forfining er installationen af ​​et ekstra stativ, hvilket øger enhedens stabilitet..

    Reparation af udstyr

    Under drift kan forskellige dele af enheden svigte. De skal repareres rettidigt. Skorstens tilstopning er et almindeligt problem. Du kan løse det med en almindelig børste..

    Under transport og drift kan sagen løsne sig en smule. Dette er fyldt med apparatets fejl. Det anbefales at afbryde det med jævne mellemrum..

    Tilstanden på tilslutningsslanger på cylinderen skal overvåges. Hvis du har mistanke om en lækage, skal den straks udskiftes..

    Varmeveksleren er nyttig for de fiskere, der kan lide at fiske om vinteren. Det giver dig mulighed for at opretholde en behagelig lufttemperatur i teltet i en lang periode. For at købe enheden kan en person bruge butiksindstillingerne eller samle den med egne hænder.

    Klassificering af pejseovne

    De mest populære pejseovne:

    1. Viking pejseovne. En af de mest effektive ovne. De har en fantastisk hastighed til at varme rummet op, uanset dets størrelse. Brænde eller brunkul bruges som brændstof. Den eneste ulempe: vikinger nægter at arbejde med kul.
    2. Pilleovne. Som navnet antyder, bliver disse ovne “drevet” ikke af det sædvanlige træ eller kul, men af ​​piller. Pellet er en type brændstof, der er miljøvenlig og produceres i pellets. Det er fremstillet af affald fra træbearbejdningsindustrien ved at trykke på. Sådant brændstof udgør ingen fare for miljøet og er meget billigt, hvilket forklarer dets høje popularitet. Derudover vil pellets ikke støde i huset, så deres fordele omfatter øget komfort..
    3. Pejseovne “Keddi”. Konstruktionen er af svensk oprindelse, den er produceret i to versioner: hjørne og bag-til-væg. Komfurer har en række fordele i forhold til deres modstykker: For det første er deres design betydeligt bedre end andre designs. For det andet er “Keddies” lette, så de behøver ikke et fundament, og installationsprocessen vil blive meget forenklet. Skorstensforbindelsen og kanalsystemet er også ganske enkelt, hvorfor disse systemer er så populære..
    4. Madlavningsovn med pejs. Det vigtigste kendetegn ved disse designs er funktionalitet. Sådanne ovne er gode til madlavning, varmer huset op og ser samtidig pæne ud. Disse kombinerede ovne har tjent deres popularitet netop på grund af disse kvaliteter, som giver dig mulighed for at udføre en lang række opgaver og på samme tid mentalt vende tilbage til fortiden, hvor åben ild var hovedmetoden til madlavning og opvarmning..
    5. Pejseovne “Baikal”. Denne mulighed bruges oftest i landhuse. Denne model er yderst effektiv, og hvis du har brug for et mere præcist valg, kan du overveje hele modelområdet. Det anvendte brændstof er brænde. Hovedkarakteristikken ved sådanne ovne er en utrolig lang varmebesparelse, selv ved en lang slukket brand..

    Valg af varmeveksler til et vintertelt: typer og designfunktioner

    Vigtigste fordele

    De utvivlsomme fordele ved at bruge en varmeveksler i ovnens design er:

    • Samtidig implementering af flere funktioner: opvarmning af vand, luft i flere rum samt dampgenerering;
    • Tankinstallationsmuligheder i en betydelig afstand fra ovnen (selv i et andet rum);
    • Holdbarhed. Med brug af moderne materialer og overholdelse af installationsteknologien når levetiden 20 år.
    • Æstetisk udseende
    • Tilgængelighed af pleje
    • Nem installation;
    • Høj effektivitet;
    • Mulighed for installation både i et traditionelt russisk bad og i en moderne finsk sauna;
    • Pladsbesparende på grund af kompakt størrelse;
    • Høj effekt og som følge heraf hurtig opvarmning til den krævede temperatur;
    • Fravær (eller ubetydelighed) af deformationer under opvarmning

    Sådan laver du en booster til skylning af en varmeveksler

    Boosteren består af et reservoir, en pumpe til vandcirkulation og et elektrisk varmeelement. Det er ikke nødvendigt at adskille varmekedlen til skylning, det er nok at frakoble dyserne, tilslut en slange til en af ​​dem med en kemisk opløsning, der pumper igennem den inde i enheden. Løsningen vil hælde ud gennem et andet rør, men du skal også tilslutte en slange til den.

    Af de kemiske reagenser anvendes hovedsageligt saltsyre, svovlsyre, fosforsyre, salpetersyre.

    Det er ikke svært at skylle varmeveksleren, men det er nødvendigt at overholde sikkerhedsforanstaltninger, det vil sige først at afbryde enheden fra strømkilden, det være sig gas, vand, elektricitet. Demontering skal udføres omhyggeligt, en beskadiget tætning kan føre til lækage af strukturen, udstyret vil hurtigt mislykkes.

    Skylning af varmeveksleren

    varmeveksler skylning

    Rettidig skylning og rengøring af sådanne enheder tillader sådanne enheder at fungere i mange år uden fejl. Varmevekslere har især brug for rettidig rengøring, som bruger opvarmede gasser fra forbrænding af fast brændsel som varmebærer..

    Som regel er lamellekanalerne i sådanne systemer tilstoppet med sod, hvilket reducerer effektiviteten af ​​en sådan enhed kraftigt, og hvis arbejdshullerne er overdrevent tilstoppede med forbrændingsprodukter, kan enheden mislykkes fuldstændigt..

    Til rengøring af sådanne varmevekslere i høj kvalitet demonteres enheden fuldstændigt, og kanalerne rengøres grundigt for sod efterfulgt af vask af pladerne.

    Kredsløbet, hvor vand med øget hårdhed cirkulerer, skal vaskes med et specielt afkalkningsmiddel eller citronsyreopløsning. Med et betydeligt lag kalkaflejringer rengøres pladerne mekanisk. Til dette formål skæres samleren ved sømmen med en kværn. Pladerne afkalkes, derefter svejses samleren til sit oprindelige sted.

    På lignende måde rengøres rør-i-rør varmevekslingssystemet. Hvis det ikke er muligt effektivt at fjerne skala ved kemisk metode, skæres røret, fjernes skala mekanisk. Derefter samles enheden.

    Gør-det-selv vandvarmeveksler til ovnen

    For at øge effektiviteten af ​​en kedel med et vandkredsløb. En metalkonstruktion af rør med stor diameter vil blive indbygget i ovnen og forbundet til varmeledningen.

    Valg af varmeveksler til et vintertelt: typer og designfunktioner

    Et par generelle retningslinjer:

    • Rørens diameter bør ikke være mindre end 2,5 cm. Ellers vil varmeveksleren bremse væskens bevægelse.
    • Omtrentlig beregning af varmevekslerens areal: 1m2 til 3-5 kW ovneffekt.
    • Men hvis ovnen ikke kun opvarmer huset, men også opvarmer vandet, bør varmeveksleren “tage” mere end 1/10 af varmen.

    Varmevekslerens design er to vandrette rør, mellem hvilke et batteri på 6-9 rør med samme diameter svejses.

    1. Varmevekslerens udløb sker i den øverste del, indløbet (gennem hvilket returstrømmen vil blive tilført) – i den nederste.
    2. Ind- og udløbsdyserne er gevindskårne til tilslutning til varmeledninger.
    3. Installation i ovnrummet begynder på det tidspunkt, hvor ovnens fundament lægges.
    4. Når ovnens rækker bygges, fastgøres den rørformede struktur hele tiden, og dens position overvåges (til kølevæskeudløbet lidt højere fra niveauet).
    5. Når ovnen er færdig, tilsluttes varmeveksleren til varmen. Dette gøres ved hjælp af en kobling. Et langt gevind skæres i en af ​​enderne, en smal møtrik skrues på, derefter skrues muffen fast, indtil den stopper. Trådene på det andet rør er pakket med FUM -tape, slæb osv., Derefter drejes koblingen i den modsatte retning. For at samlingen på det første rør ikke skal flyde, er tråden også pakket ind med FUM -tape og presset med en møtrik.
    6. Systemet med en varmeveksler er fyldt med vand, og der udføres en testbrand.

    Kvaliteten af ​​sømmene skal være ideel, fordi varmeveksleren skal arbejde ved høje temperaturer, der vil ikke være adgang til den, og lækager vil føre til reparation af hele ovnen!

    En variant af varmeveksleren til ovnen kan være en tank, inden i hvilken en del af den varme skorsten passerer. Sådan en enhed er lettere at vedligeholde, adskille efter behov, men for at gøre den noget vanskeligere..

    Negative øjeblikke

    Sammen med fordelene ved en skorstensvarmeveksler er det værd at bemærke en række negative faktorer. For det første reduceres temperaturen på udstødningsgasserne på grund af dette design betydeligt. Dette kan forårsage overdreven sodopbygning, kondens og nedsat trækkraft..

    Et vigtigt punkt i indretningen af ​​et sådant varmesystem er at beregne, hvor meget vand der er nødvendigt for dets fulde funktion. Hvis der ikke er nok af det, kan systemet blive overophedet, vandet i det vil koge, og rørene kan briste.

    Derudover er det vigtigt at sikre tætheden i sømmene..

    Under alle omstændigheder gør arrangementet af varmeveksleren det muligt at øge effektiviteten af ​​enhver ovn. Af sikkerhedsmæssige årsager bør der udføres visuel diagnostik af systemet og vedligeholdelse af det mindst to gange om året – rengøring af sod, udskiftning af defekte elementer osv. Så vil det være muligt med sikkerhed at bruge varmeveksleren til at opvarme huset og opvarme vandet i badet..

    Sådan laver du denne enhed selv?

    At lave en varmeveksler til en skorsten med egne hænder er ganske enkelt. For at gøre dette skal du bruge følgende materialer:

    • metalplade 0,35 mx 0,35 m i størrelse – 2 stk .;
    • rør med en diameter på 0,032 m og en længde på 2,4 m – 1 stk.
    • rør med en diameter på 0,058 m og en længde på 0,3 m – 1 stk.
    • cylindrisk metalbeholder med et volumen på 20 liter – 1 stk.

    Valg af varmeveksler til et vintertelt: typer og designfunktioner

    Vand varmeveksler lavet af rustfrit stål

    Trin-for-trin instruktioner til fremstilling af en varmeveksler:

    1. Skær to cirkler ud med en radius på 0,15 m fra metalplader, de fungerer som stik.
    2. Marker stederne for rørene på et metalplade. Den største cirkel med en diameter på 58 mm skal være i midten og langs konturen – otte små cirkler med en diameter på 32 mm.
    3. Et rør med en diameter på 5,8 cm skal skæres med en kværn i otte identiske dele.
    4. Svejs et stik til den ene ende af det største rør.
    5. Alternativt svejses hvert rør med en diameter på 3,2 cm til en metalkreds.
    6. Sæt et andet stik på den modsatte side af rørene, og svejs det derefter.
    7. Skær bunden af ​​metalbeholderen af ​​med en kværn.
    8. Skær to huller på siden af ​​metalhuset på modsatte sider. Deres diameter skal svare til parametrene for skorstenen.
    9. Svejs rørene til de forberedte huller, ved hjælp af hvilken enheden vil blive forbundet til skorstenen.
    10. Indsæt den forberedte kerne i kappen med tappe. Fastgør strukturen omhyggeligt ved hjælp af svejsning.
    11. Tilslut varmeveksleren til skorstenen.
    12. Behandl den færdige enhed med varmebestandig maling.

    Gnistslukning

    Ethvert telt har et hul til en varm skorsten (skorsten). Desuden er området omkring brændeovnen altid beskyttet med en brandsikker måtten i tilfælde af varme kul. Nogle teltproducenter anbefaler at rulle teltets bund og placere produktet direkte på jorden..

    Ikke kun varmt kuldioxid stiger gennem skorstensrøret fra komfuret, men også gnister. Hvis røret er kort, kan de ramme teltets tag og forårsage brand. For at forhindre, at dette sker, laves skorstensrøret langt, så det er mindst 2–2,5 m langt. Mens gnisten flyver langs denne sti, får det tid til at slukke. Derfor spiller skorstenen rollen som en gnistslukker.

    Sikkerhedsforanstaltninger indebærer også, at alle genstande, der kan antænde, skal være væk fra en fungerende ovn. En anden fare er kulilte. Den skal strengt ind i skorstenen. Og selve teltet skal være designet, så der kommer regelmæssig ren luft ind i det..

    DIY kobberrør varmeveksler

    Valg af varmeveksler til et vintertelt: typer og designfunktioner

    Kobberrør varmeveksler

    Denne enhed er en kobberrørspole, der vikler rundt om skorstenen. Det varmes hurtigt op, og luften, der bevæger sig indeni, bliver varm. For at sikre dette systems høje effektivitet uden brug af en pumpe bør spolens længde ikke være mere end 3 m.

    En sådan struktur kan laves ved hjælp af argonsvejsning. Muligheden for at fastgøre med tin er tilladt. I dette tilfælde skal alle overflader affedtes med fosforsyre..

    I enderne af kobberrøret skal der være en udvendig gevind til tilslutning af en fjern vandtank. Det skal være placeret over spolen for at sikre maksimal systemydelse..

    Valg af materiale

    Spolen er traditionelt fremstillet af et rør, hvis længde og diameter bestemmes af det ønskede varmeoverførselsniveau. Konstruktionens effektivitet afhænger af varmeledningsevnen for det anvendte materiale. De mest anvendte rør er:

    • kobber med en termisk konduktivitetskoefficient på 380;
    • stål med en termisk konduktivitetskoefficient på 50;
    • metal-plast med en termisk ledningsevne-koefficient på 0,3.

    Kobber eller metal-plast?

    Med samme varmeoverførsel og lige tværgående dimensioner vil længden af ​​metal-plastrør være 11, og stålrør være 7 gange længere end kobber.

    Derfor er det bedst at bruge glødet kobberrør til fremstilling af en spole..

    Vi leder efter improviserede midler

    I betragtning af de høje omkostninger ved materialer vil det være hensigtsmæssigt at overveje muligheden for at bruge produkter, der allerede har tjent deres formål, men som endnu ikke har udviklet deres ressource fuldt ud. Dette vil ikke kun reducere omkostningerne ved fremstilling af varmeveksleren, men også reducere den tid, der bruges på installationsarbejde. Som regel foretrækkes:

    • eventuelle radiatorer, der ikke har utætheder;
    • håndklædetørrer;
    • radiatorer fra biler og andre produkter af lignende design;
    • øjeblikkelige vandvarmere.

    Vigtige produktionspunkter

    Hvis du skal udstyre et simpelt, men effektivt teltvarmesystem fra bunden, skal du designe varmeveksleren i billedet og lignelsen af ​​brandrørsmodeller. I dette tilfælde skal du bruge to rektangulære udskæringer af metalplader, hvor flere huller skæres for at installere varmevekslerrørene. Det tilrådes at lave tre rækker i et tavlemønster – fem rør i de øverste og nederste rækker og fire mere i den midterste række. De største vanskeligheder opstår på stadiet af svejserør fra begge sider til to metalplader.

    På det næste trin begynder samlingen af ​​kroppen fra yderligere fire segmenter. Det er nødvendigt at lave et hul i den øverste del til skorstenen, efter at have tænkt over det på en sådan måde, at det let kan fjernes. Svejs derefter topdækslet til varmeveksleren, og fastgør de tilsvarende sidedæksler på siderne. Strukturen er næsten klar, men den kan ikke bruges til opvarmning endnu. Dernæst skal du installere benene.

    Eksperter anbefaler at bruge foldebenet, selvom der kan findes en anden løsning. Under alle omstændigheder er sådanne elementer bedst fremstillet af tynd metaltråd i betragtning af højden på den anvendte brænder. Naturligvis forbliver den nedre del af varmesystemet ikke kontinuerlig, fordi der stadig er en afbrydelse, hvor de indre rør er installeret. Det er gennem denne afbrydelse, at flammer og varme trænger ind i udstyret..

    At købe en butiksmodel

    Den hurtige udvikling af aktive former for vinterrekreation, herunder fiskeri, har tvunget producenter af turistprodukter til intensivt at udforske et nyt aktivitetsområde. Således begyndte de at udvikle en lang række forskellige typer varmevekslere og andet relateret tilbehør til opvarmningstelt..

    I øjeblikket er tællerne i sådanne specialforretninger overfyldte med mange interessante forslag til indenlandsk og udenlandsk produktion..

    Derudover er der små værksteder, der producerer sjældne modeller i små partier eller på bestilling. Som regel er der blandt de fremstillede produkter moderniserede kopier af serieprodukter eller unikke designs af vores eget design..

    Der er flere måder at købe disse enheder på:

    1. Køb af varmeveksler i netbutikken

      Find i netbutikken. Metoden er populær, da den giver dig mulighed for at købe næsten alt ved at bestille produktet direkte fra producenten.

    2. Bestil fra skibsføreren. Hvis du vil bestille en varmeveksler fra en mester, så er det mere logisk at straks finde en betroet specialist, der vil opfylde ordren på en hurtig tid og til en passende pris. For at gøre dette kan du finde en lignende service på et specialiseret websted samt spørge dine venner.
    3. Køb systemet i butikker, der sælger forskellige rejseudstyr. Store udendørs butikker tilbyder et stort udvalg af sådanne enheder, så det bliver meget lettere at træffe et vellykket valg. Derudover giver mange butikker mulighed for at købe varer på ordre..

    Hvis du selv skal behandle spørgsmålet om, hvordan du laver en varmeveksler til vinterfiskeri og helt opgiver butiksmodeller, så vær forberedt på at bruge ret meget tid og kræfter på denne aktivitet. Dette vil dog være berettiget, fordi du får en uvurderlig oplevelse, og vigtigst af alt – et funktionelt varmesystem til et vinterhjem.

    Top modeller

    For at starte med noget ved at vælge en effektiv varmeveksler til et telt kan du fokusere på bedømmelsen af ​​de bedste modeller præsenteret af følgende mærker.

    “GEK”

    Det er et ret populært varemærke. Det producerer forskellige produkter, herunder varmevekslere. Deres karakteristiske træk er balancen mellem alle indikatorer. Holdbarheden af ​​disse modeller bemærkes af mange købere. Blandt andre fordele kan man også notere tilstedeværelsen af ​​en ventilator og rør til fjernelse af forbrændingsprodukter i sættet. Materialet, som brænderen er fremstillet af, er galvaniseret stål. Det er ikke modtageligt for korrosion og er også stærkt nok.

    Der er også ulemper. Den vigtigste er blødheden i det materiale, hvorfra korrugeringen og blæseren er fremstillet. Uforsigtig transport af disse dele kan deformeres..

    Valg af varmeveksler til et vintertelt: typer og designfunktioner

    “Omsk”

    Denne model er produceret af Sibtermo -virksomheder. Ifølge producenten vil dens model være nok til at varme et lille telt op. Inkluderet med brænderen er 2 luftkonvektionskølere. Varmeveksleren er lavet af aluminium, som har en høj varmeledningsevne. Ulempen ved denne model er et ufuldstændigt sæt nødvendige dele. Så det købte kit indeholder ikke en kuldioxidføler, skorsten og taske til transport..

    Valg af varmeveksler til et vintertelt: typer og designfunktioner

    “Tør vind”

    Denne model er lavet af rustfrit stål og skorstenen er lavet af aluminium. Generelt er vægten af ​​varmeveksleren ret lav. På grund af forskellige designtriks er dens effektivitet højere end gennemsnitsværdien af ​​denne indikator på markedet. Brænderen leveres med en ekstra blæser og tre skorstene.

    Valg af varmeveksler til et vintertelt: typer og designfunktioner

    Valg af varmeveksler til et vintertelt: typer og designfunktioner

    Et vigtigt og interessant træk ved “Sukhoveya” er evnen til at justere blæserhastigheden. Dette sparer strøm i tilfælde, hvor brænderens temperatur er lav og omvendt for at maksimere ydelsen ved høje temperaturer. Ulempen er den lidt overpris for denne model..

    Valg af varmeveksler til et vintertelt: typer og designfunktioner

    “Desna BM”

    En meget kompakt version af varmeveksleren, som er perfekt til opvarmning af et lille telt. En funktion ved denne enhed er muligheden for at skifte mellem to tilstande: økonomisk og turbo. Økonomi -tilstand minimerer brændstofforbruget og øger den samlede effektivitet.

    Valg af varmeveksler til et vintertelt: typer og designfunktioner

    Valg af varmeveksler til et vintertelt: typer og designfunktioner

    Turbo -tilstand vil ikke være så økonomisk, men det kan varme et større rum op..

    Valg af varmeveksler til et vintertelt: typer og designfunktioner

    Ural

    Endnu en kompakt og effektiv varmeveksler. Der er tre sæt at vælge imellem: små, mellemstore og store. Hver af dem har forskellige omkostninger og konfigurationer. Selve brænderen har udtrækkelige ben, hvilket fjerner risikoen for at miste dem. Det skiller sig også ud, at modellen har 2 ventilatorer, takket være hvilket teltet opvarmes mere jævnt..

    Valg af varmeveksler til et vintertelt: typer og designfunktioner

    Dette var kun en del af de modeller, der fyldte markedet for varer. Du kan også fremhæve følgende mærker, der skiller sig ud fra den generelle baggrund:

    • “Ripus”;

    Valg af varmeveksler til et vintertelt: typer og designfunktioner

    • “Bullfinch”;

    Valg af varmeveksler til et vintertelt: typer og designfunktioner

    • PoshehonStar;

    Valg af varmeveksler til et vintertelt: typer og designfunktioner

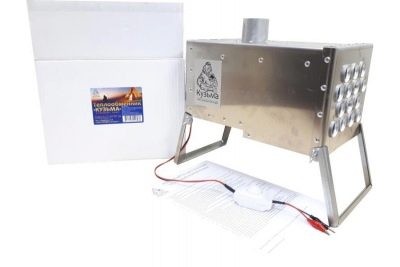

    • “Kuzma”.

    Valg af varmeveksler til et vintertelt: typer og designfunktioner

    Anmeldelse af de bedste modeller

    På det moderne marked kan du finde et bredt udvalg af varmevekslermodeller. Inden du går på indkøb, bør du gøre dig bekendt med de bedste..

    Gas varmeveksler SIBTERMO ST-4.5 fra Omsk producent

    Kroppen er fremstillet af aluminiumlegeringer, som har god varmeledningsevne. Dækket med varmebestandig maling. Han er i stand til at opvarme ikke kun teltet, men også boligkvarteret er ikke særlig stort. Vægten på den ubelastede enhed er 7,4 kg. Det fungerer på gas. Pris 16 500 RUB.

    Tramp TRG-037

    Tramp TRG-037 bærbar gasvarmer er designet til opvarmning af lukkede rum, såsom campingtelte, trailere, bilinteriører og lignende. Udgangseffekten er cirka 1,3 kW, gasforbruget er cirka 100 g / 1 times drift.

    Stifinder Dixon 2.3

    Udstyret med en keramisk emitterende overflade med en opvarmningstemperatur på op til 900 grader. I dette tilfælde er gasforbruget 0,068 kubikmeter i timen. Brænderens vægt – 1 kg. Effekt – 2,3 kW. Opvarmet område op til 12 kvadratmeter.

    Valg af varmeveksler til et vintertelt: typer og designfunktioner

    Kompakt varmelegeme Pathfinder Dixon 2.3 blev skabt specielt til Ruslands forhold.

    Gasvarmevekslere i Pathfinder -serien

    Bærbare gasvarmevekslere i Pathfinder -serien fremstilles i Rusland under hensyntagen til alle dens klimatiske egenskaber. Produktet anvender innovative teknologier, der væsentligt forbedrer vægtegenskaber (370 gram) og energiforbrug – 50-110 gram i timen. Varmevekslerkomplekset opvarmer effektivt et område på op til 20 kvadratmeter.

    Valg af varmeveksler til et vintertelt: typer og designfunktioner

    Enheden er ideel til brug i telte, telte samt i husholdningsområder uden opvarmning, selv om vinteren.

    Elektrisk batteri varmeveksler Desna BM

    Enheden kan fungere i automatiske og turbo -tilstande. Drives af genopladeligt batteri eller batterier.

    Det bemærkes, at effektiviteten af ​​denne enhed er lidt højere end for lignende enheder. Det varmer luften hurtigt op. Anbring ikke produkter fremstillet af brandfarlige materialer i nærheden af ​​enheden. Varmevekslerhuset opvarmes hurtigt til en høj temperatur. Pris 11.000 RUB.

    Varmevekslere til vinterfiskeri - de bedst købte og hjemmelavede modeller

    Tør vind

    Sukhovey varmevekslers ydre hus er lavet af rustfrit stål. Indvendigt er der aluminiumsrør, takket være hvilken god varmeoverførsel sikres. Grundpakken indeholder en blæser, hvis effekt kan justeres ved hjælp af en dæmper. Grenrøret er placeret i bunden af ​​huset. Dette øger enhedens effektivitet betydeligt. Enheden vejer kun 2,9 kg. Pris 9.500 RUB.

    Varmevekslere til vinterfiskeri - de bedst købte og hjemmelavede modeller

    Bullfinch

    Enhedens krop er lavet af 1,5 mm tykt rustfrit stål. Dækket med varmebestandig maling. Enheden er designet til at fungere ved ekstremt lave temperaturer. Udstyret med foldeben. Grundpakken indeholder en transportbeholder, som også kan bruges som bord. Pris 4.700 RUB.

    Ripus

    Den er lavet af stållegering belagt med korrosionsbeskyttelse. Dens kompakte størrelse gør det muligt at installere den selv i små telte, og dens lave brændstofforbrug øger driftstiden. Farlige forbrændingsprodukter udledes hurtigt til ydersiden gennem skorstenen. Pris 3.150 RUB.

    Hvad skal man kigge efter, når man vælger en enhed

    Det første, en person, der skal købe en varmeveksler, skal tage stilling til, er typen af ​​brændstof. Hver type har sine egne fordele og ulemper. Det er umuligt at give specifikke råd her, det skal kun bemærkes, at for nylig blandt fiskere vinder enheder, der opererer på gas og petroleum, samt sikrere elektriske muligheder mere og mere popularitet..

    Ydermere anbefales det at kontrollere sagens kvalitet. Den skal være fri for rust, revner og andre fejl..

    Hovedkriteriet for at vælge en enhed til mange fiskere er dens størrelse. Hvis du planlægger at komme til fiskestedet i bil, kan du faktisk købe en større og dermed kraftfuld varmeveksler. En anden ting er, når en person tager på vandretur. Her foretrækkes lette og kompakte enheder, der kan passe i en rygsæk..

    Varmevekslere til vinterfiskeri - de bedst købte og hjemmelavede modeller

    Komponenter og tilbehør

    Når du køber varmevekslere, er det vigtigt straks at tænke over, hvilket ekstra tilbehør du skal købe. Som regel lægger producenten nogle af disse ting i sættet, men han skal selv købe den anden del. Så af de vigtige detaljer, der skal købes om nødvendigt, kan følgende skelnes.

    • Batteri. Et must for ethvert langt fiskeri, især når du bruger en varmeveksler. Det vil levere elektricitet til at køre blæseren..
    • Ventilator. Ofte er det inkluderet, men hvis det ikke var der, så er det bedre at købe det selv. Han vil være i stand til at øge varmevekslerens ydelse ved at blande varm luft med kold luft, hvilket giver materiale til opvarmning..
    • Rør. Uden det vil det være umuligt at sætte en brænder i teltet, da alle forbrændingsprodukter simpelthen vil forblive indeni, hvilket gør at tilbringe tid der usikkert.
    • Gasflasker. Afhængigt af typen varmeveksler kan benzinflasker bruges i stedet. Begge er stedet at opbevare brændstoffet til brænderen..
    • Stå. Generelt kan du undvære det, hvis producenten giver en garanti for sikkerheden ved kun at bruge benene. Men et sådant køb vil bestemt ikke være overflødigt..

    Valg af varmeveksler til et vintertelt: typer og designfunktioner

    Tilbehør er også nyttige ting, da det gør det lettere at arbejde med varmeveksleren..

    • En pose. Nogle gange kommer det samlet, men ofte ikke. En god pose hjælper med at transportere varmeveksleren mere bekvemt og sikkert.
    • Kulilte sensor. En sådan anordning hjælper med at bestemme tilstedeværelsen af ​​farlig gas i luften. Sørg om nødvendigt for at åbne indgangen til teltet og ventilere det.
    • Dæksel til et vindue til et gasudløbsrør. Vintertelte har normalt specielle huller, men om nødvendigt kan en sådan enhed købes.

    Valg af varmeveksler til et vintertelt: typer og designfunktioner

    Udvælgelsestip

    For at vælge den bedste varmeveksler til opvarmning af et telt om vinteren, skal du i det mindste groft forestille dig, hvilke opgaver det vil blive brugt til. Baseret på dette skal du være opmærksom på følgende parametre.

    • Enhedstype. Dette refererer til varmevekslerens design, som enten giver dig mulighed for at installere en blæser eller ej..
    • Absorberet brændstof. Et ganske vigtigt punkt, da brænderen kun er specialiseret til én type brændstof. Derfor er det værd at vælge, hvad du vil brænde.
    • Dimensioner. Forskellige designs findes i forskellige størrelser. Det er værd at overveje her, at varmevekslere med en ventilator vil være store..
    • Fremstillingsmateriale. Produktets styrke afhænger af det såvel som den maksimale opvarmningstemperatur.
    • Vægten. Det afhænger af de to ovenstående parametre: størrelse og fremstillingsmateriale.
    • Tekniske egenskaber: effektivitet, varmeydelse og varmeområde. Som regel afhænger prisen på varmeveksleren af ​​dem..

    Så for at vælge en sådan enhed korrekt skal du sammenligne enhedens parametre og de opgaver, du overlader til den. Hvis varmeveksleren købes til et lille telt, skal du være opmærksom på eksemplarer af mindre dimensioner og vægt..

    Valg af varmeveksler til et vintertelt: typer og designfunktioner

    Det skal dog huskes på, at for lette konstruktioner ikke vil være særlig stabile..

    Hvis der er behov for opvarmning af et stort rum, kan du ikke tage højde for dimensionerne, men koncentrere dig om brænderens termiske effekt.

    Valget af varmeveksleren i henhold til typen af ​​absorberet brændstof er helt individuelt. Det vigtigste er at huske, at benzin er en ret farlig mulighed. Faste brændstoffer fylder meget under transport, og paraffin eller alkohol giver lidt varme.

    Valg af varmeveksler til et vintertelt: typer og designfunktioner

    Det er bedre at vælge et materiale, der er mere holdbart og varmebestandigt. Strukturer fremstillet af dem vil være dyrere, men i dette tilfælde er der en pris at betale for sikkerhed og praktisk. Selvfølgelig er økonomi en vigtig faktor for dem, der har økonomiske problemer..

    Det er bedre at først betale for meget for en dyrere, økonomisk varmeveksler end at betale mere for brændstof til den senere..

    Valg af varmeveksler til et vintertelt: typer og designfunktioner

    Tips og tricks

    Valg af varmeveksler til et vintertelt: typer og designfunktioner

    Som du kan se, er det ikke svært at lave en varmeveksler selv. For et enkelt design er en tank, to kobberrør med forskellige diametre, en spole og en blæser nok. På grund af enheden kan du ikke kun opvarme rummet, men også afkøle det.

    En ting, som en veksler i en eller anden form, er tilgængelig i næsten alle hjem. Gør arbejdet konstruktivt og grundigt, lav tegninger, beslut dig om valg af materiale, følg ovenstående instruktioner til fremstilling, samling og tilslutning af enheden.

    Hvis det ønskes og konsekvente handlinger, samler du en struktur, der ikke er værre end en butik, huset bliver varmt og behageligt, og enheden fungerer fejlfrit i lang tid.
