Стени на рамкова къща: пай и строителна технология

Стените са необходим елемент на всяка жилищна или техническа сграда. Особено трудно е да се надцени тяхната роля в къща от рамков тип. Тук те имат доста сложна структура поради използването на няколко категории материали. Освен това по време на монтажа им в никакъв случай не се изисква отклонение от технологията на работа. В допълнение към задължителната външна облицовка, стена от този тип ще се състои от изолация, специална защита срещу вятър, както и пароизолация.

Поради тази причина такава конструкция често се нарича „стена от рамка“ или „сандвич“.. Нека се опитаме да разберем какви технологии съществуват за създаването на такива стени, как се сглобява рамката и как се прави самата “баница”.

Строителни технологии

Преди да пристъпите директно към разглеждане на структурата на така наречения пай, първо трябва да обърнете внимание на факта, че има 2 технологии за създаване на стени от вида на разглежданите сгради:

  • Канадски;
  • финландски.

Те дават възможност бързо да се създаде къща от екологични строителни материали в най -кратки срокове. По принцип основната разлика между технологиите ще бъде методът за повдигане на носещите стени на сградата..

За да направите това, разгледайте всеки алгоритъм по -подробно..

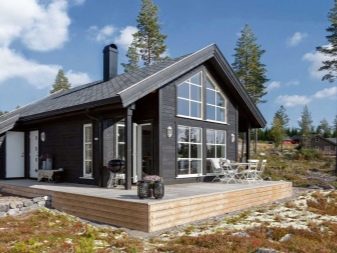

Финландски

Ако говорим за тази технология, тогава тя включва изпълнението на цялата работа по изграждането на стени (от инсталирането на рамката до създаването на слой пароизолация) точно на строителната площадка. Схемата за извършване на работа по тази технология ще бъде следната:

  • монтаж на дървена рамка върху ивична основа, монтаж на долния етаж;
  • монтаж на панели от фабрични заготовки;
  • монтаж на панелите, получени върху предварително подготвена основа, след което те са свързани помежду си (за това се използват метални скоби);
  • монтаж на всяка избрана изолация, както и OSB слой и слой пароизолация;
  • полагане на груба подова настилка върху подове;
  • монтаж на подови греди;
  • монтаж и монтаж на стенни панели на втори етаж и таванско помещение;
  • монтаж на покривната рамка;
  • монтаж на покривна изолация и монтаж на покрив.

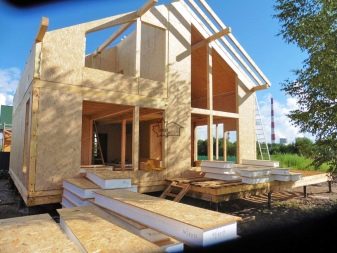

Канадски

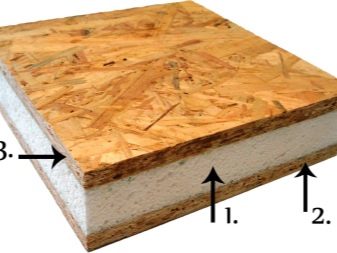

Ако говорим за канадска технология, това дава възможност да се намали времето за изграждане на къща благодарение на използването на готови лешоядни панели.. Устройството на тези панели обикновено представлява “торта”, която се състои от чифт обшиващи слоеве, между които има изолационен слой.

Дебелината на панелите и материалите, използвани за създаването му, могат да варират в зависимост от желанията на клиента. Но обикновено след монтажа на рамката, изолацията и обвивката, дебелината на стената ще бъде в диапазона 15-20 сантиметра.

Етапи на сглобяване на рамката

Сега нека поговорим за процеса на сглобяване. Тя ви позволява да задавате параметри на сградата, структурна твърдост и да гарантирате надеждност. Като се има предвид това, трябва да направите правилния избор на материали и да извършите следните операции:

  • монтаж на лентата отдолу;
  • монтаж върху фундамент;
  • монтаж на вертикални стелажи;
  • горна релса.

Процесът на създаване на рамка започва от долната лента на основата, която се извършва някъде след 7 дни след изливането на основата. Долният сутерен ще се превърне в опора за стените на къщата, което им позволява да бъдат свързани с основата на сградата. За свързване обикновено се използва лента с размери 15 на 20 сантиметра. За такива цели могат да се използват само залепени и плътни екземпляри. Материалите се различават по якостни характеристики и цена. Но залепените ще бъдат по -здрави.

Преди да извършите работа по подреждането на тръбопроводите, е необходимо да проверите нивото на основата. Ако има отклонения от 1 сантиметър или повече хоризонтално, ще трябва да го изравните с разтвор. Ако отклоненията са по -малки от сантиметър, тогава можете просто да поставите дъска.

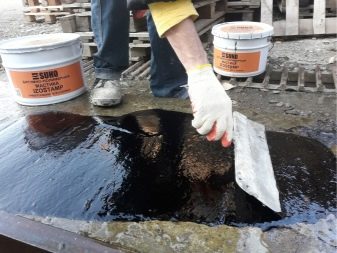

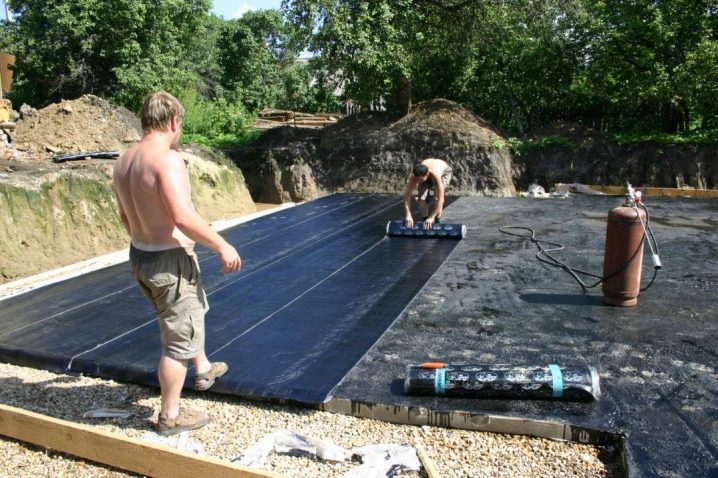

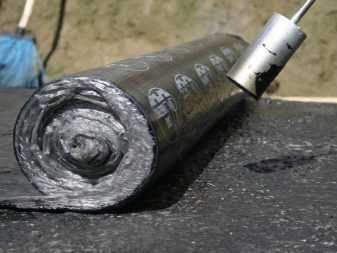

Ако няма проблеми с нивото, тогава можете да започнете хидроизолация на основата. Обикновено за това се използва покривен материал или битум..

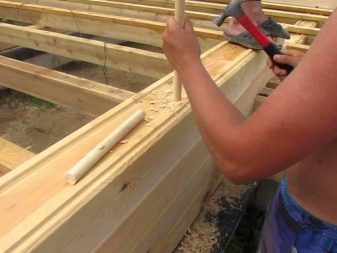

Лентата за закрепване е прикрепена към основата на сградата с помощта на закрепване. За да направите това, ще трябва да направите дупки в материала на стъпки от 100-120 сантиметра. Размерът на анкерните болтове, които могат да се използват за такава работа, е 1,2-1,6 сантиметра, а дълбочината на закрепване е най-малко 10 сантиметра.

  Проекти на двуетажни къщи от дървени трупи

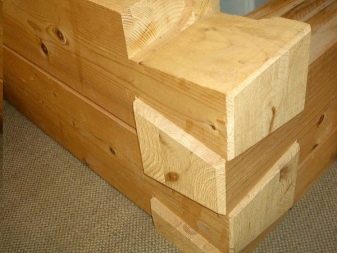

Закрепването на дървения материал между частите може да се извърши по един от няколко метода:

  • коренов трън;
  • ластик опашка;
  • в половин дърво и “в лапата”.

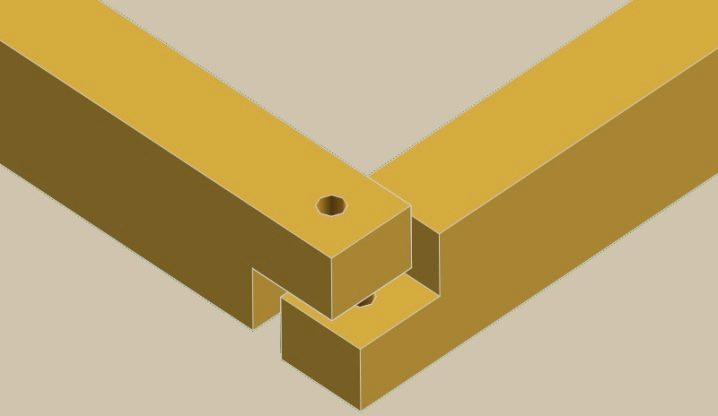

Първите техники са надеждни, но трудни за изпълнение. Следователно обикновено се използва третият вариант. Ако говорим за закрепване в половин дърво, тогава говорим за изрязване на парче дървен материал.

Дебелината му ще бъде около 50 процента, а дълбочината – 100 процента.. Техниката „в лапата“ ще бъде по същество същата, с изключение на това, че напитката се прави под ъгъл. Изпъкналата блокова област ще бъде оформена като трапец. Части от дървения материал също трябва да бъдат фиксирани с ъгли за армировка и пирони 12-15 сантиметра. Възможно е да се използват дървени щифтове за дюбели за закрепване на гредите един към друг. Техните размери трябва да бъдат по -малки от необходимите им дупки. Причината е свиването на бъдещата сграда..

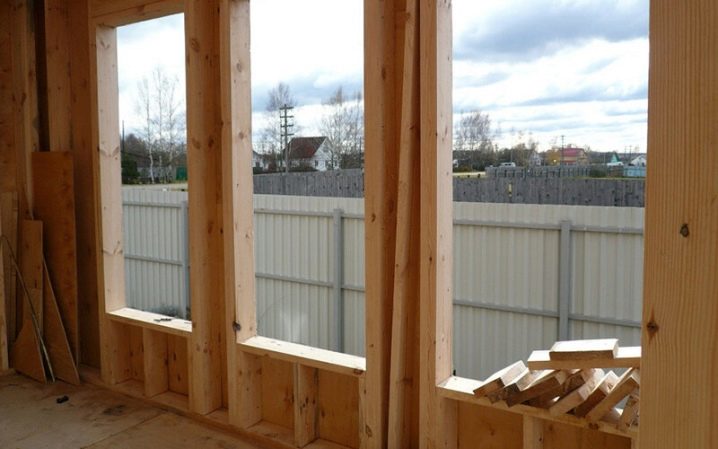

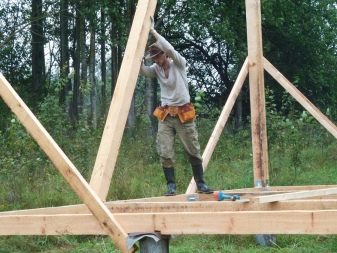

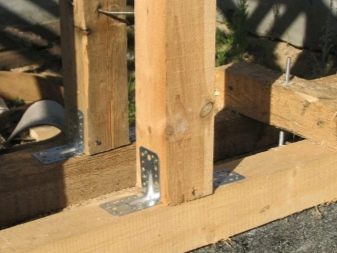

След това можете да продължите към монтажа на вертикалните стълбове на сградата. Това трябва да се направи от ъглите. За това се използват ъгли, които обикновено са прикрепени към долната лента.. По права линия е необходимо да се монтират стелажите с пълно и частично рязане. Можете да използвате и стоманени ъгли. Пробиването означава рязане на жлеб в шина. Ширината тук трябва да бъде подобна на вертикалната стойка, а височината трябва да бъде от една трета до 50% от дебелината на лентата. Когато се извърши пълно рязане, ще е необходимо да потопите края на стелажа на необходимата дълбочина, а ако е непълен, не напълно.

След изрязване краят трябва да изглежда като буквата G.

Ако е решено да се използва сеч, тогава трябва да се има предвид, че дължината на стелажа трябва да бъде по -голяма с няколко канала от височината на стените на сградата. Размерът на пространството между стълбовете на рамката ще зависи от материала, който ще се използва за облицовка.

Горната колана се прави по същия начин като долната. Стелажите са прикрепени към дървения материал, който е разположен хоризонтално, като се използват метални ъгли или рязане. Методът трябва да бъде същият като този, използван на долната колана. Горните канали на багажника са направени перпендикулярно на долните, в противен случай конструкцията ще бъде изкривена.

Стойките не само се монтират в жлеба им, но и се закрепват с пирони. Те не трябва да се погребват на повече от 10 сантиметра..

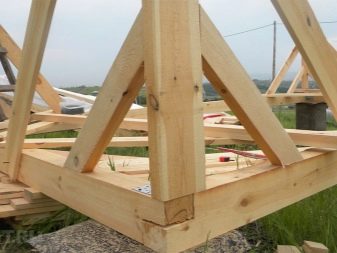

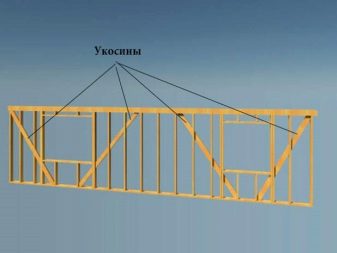

Освен това трябва да се използват стрели. Това е името на дъските със сечение 2,5 на 10 сантиметра. Те са фиксирани върху сбруята и стелажите. Това е необходимо, за да се направи рамката по -твърда..

Стрелките се монтират под ъгъл от 45 до 60 градуса чрез изрязване на канали за тях в конструкцията. Освен това за закрепване се използват пирони. Ако дължината на стените е до 600 сантиметра, тогава могат да се използват само няколко стрели. И ако е по -дълго, тогава броят им може да е по -голям..

“Пай”

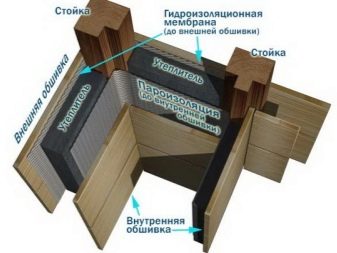

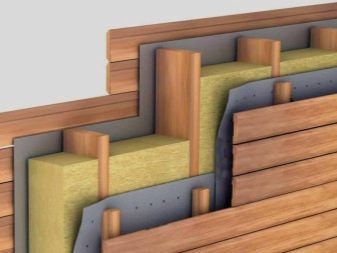

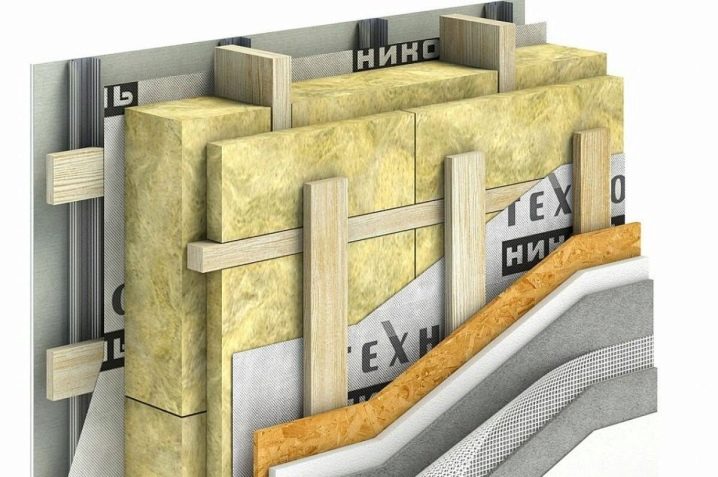

Сега нека поговорим за това как да направите висококачествена “торта” на стената в сграда за постоянно пребиваване и какво е това в контекста. Обикновено има следните компоненти:

  • вътрешна подплата;
  • пароизолационен слой;
  • изолация;
  • хидроизолационен слой;
  • външна декорация.

Сега нека поговорим за всички тези части по -подробно..

Вътрешна облицовка

За облицовката на прегради отвътре на базата на многослойни конструкции се налагат други експлоатационни изисквания, като се вземат предвид условията на тяхното използване. Обикновено вътрешните или вътрешните прегради са облицовани с влагоустойчив гипсокартон. Има и алтернативна опция с OSB. Донякъде е по -удобно да се работи с гипсокартон, но OSB плочите придават на стените определена допълнителна твърдост. Използването им за покриване на “пая” елиминира необходимостта от инсталиране на стрели.

  Боядисване на къща от бар

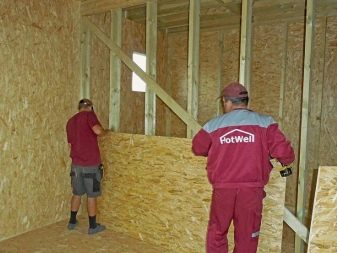

Технологията за вътрешно облицоване с OSB плочи е подобна на техниката, която се използва за работа на открито..

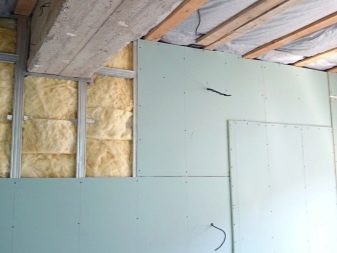

Но действията с гипсокартон тук ще бъдат малко по -различни. Те могат да бъдат облицовани, както следва:

  • монтаж на гипсокартон върху рамката (тази техника се нарича американска);
  • монтаж върху рамка върху метална решетка с стъпка 400–500 мм;
  • закрепване на листове от материал директно към рамкови стелажи с предварително подсилване с хоризонтални пръти с напречно сечение 5 на 5 сантиметра.

Освен това не трябва да има празнини между листовете, а след това фугите трябва да бъдат шпакловани. И за фиксиране на кожата обикновено се използват самонарезни винтове. Изградените по този начин стени са отлична основа за довършване на помещенията..

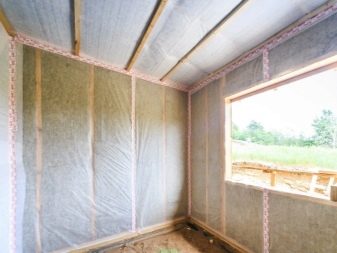

Пароизолация

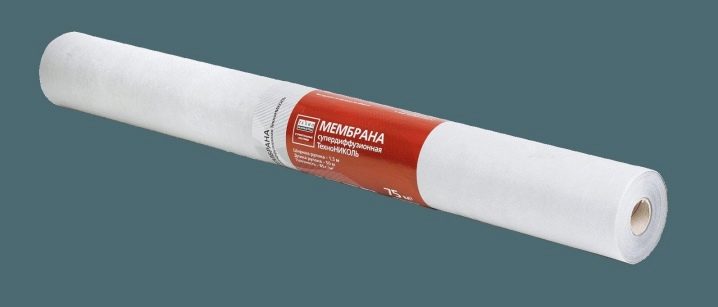

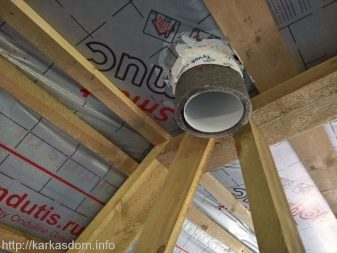

Като пароизолационен слой, който се полага отстрани на помещенията, в рамкови къщи обикновено се използва специална мембрана. Но използването му не осигурява 100 % защита от влага на стената “торта”. Филмът все още преминава през определен обем пара, който е необходим за формиране на нормален микроклимат вътре в сградата.. За да се предотврати увреждането на влагата от изолацията и дървените елементи, в помещенията трябва да има ефективна вентилация, а стените трябва да са от висококачествени материали, които допринасят за отстраняването на влагата от изолацията.

Редица експерти смятат, че за това е най -добре да се използва полиетиленово фолио. Той не пропуска влагата, но изисква добра вентилация. Ако не е там, след това в комбинация с висококачествени пластмасови прозорци, тя ще превърне къщата в такава оранжерия..

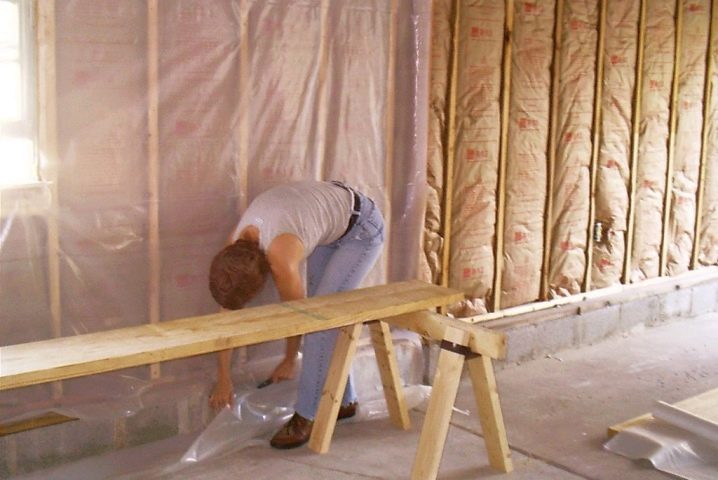

Закрепването на пароизолационния слой обикновено се извършва, както следва:

  • по протежение на дървения материал материалът се фиксира със строителен телбод или поцинковани пирони;
  • в ставите на покритието се прави припокриване на платна от 100-150 милиметра;
  • фугите се залепват със специална лента.

При полагане на пароизолацията е важно материалът да не образува гънки, да няма прекъсвания. Мембраната трябва да бъде допълнително фиксирана с ламели, което дава възможност да се създаде щайга за обшивка с ламарина. Това ще осигури вентилация в “тортата” на стената и ще изключи влагата.

Изолация

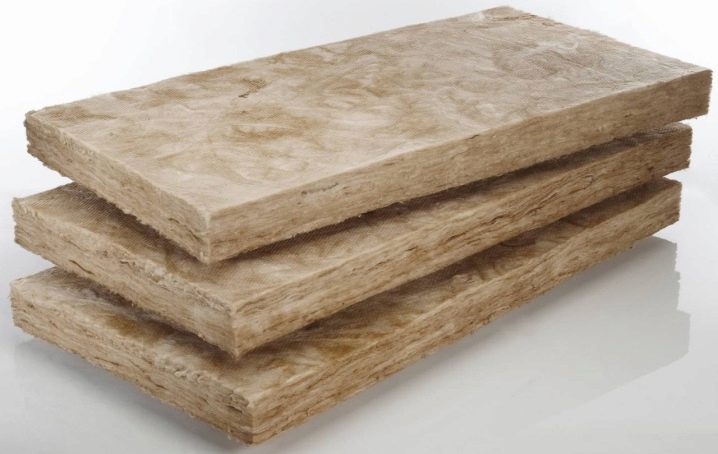

Правилно избраният изолационен материал за конструкцията на рамката ще осигури висококачествен микроклимат в нея през цялата година. Ниската топлопроводимост и правилното полагане на материала ще позволят да се намалят разходите за електричество и топлина. Най -често използваната суровина в този случай ще бъде минералната вата.. Той има добри характеристики за спестяване на топлина и отлични характеристики на шумоизолация. Най-добрият му показател за изолация на стени на рамката е 30-50 кг / куб. м.

Според характеристиките на експлоатационния характер, еко вълната ще бъде по -добра от нея, която е целулоза със специално импрегниране.

Тя не се страхува от въздействието на водата и огъня. Освен това е екологично чист и запълва добре кухините. Но за да го използвате правилно, трябва да привлечете специалисти..

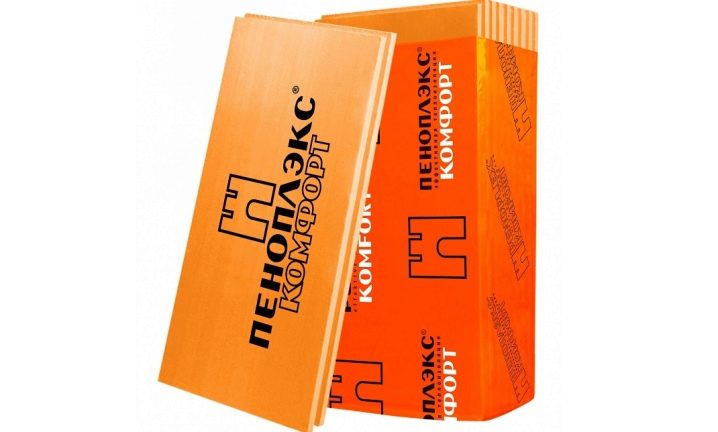

Друг изолационен материал е полистирол.. Той е устойчив на вода, не се свива и не отделя вредни вещества. Но е доста крехка, особено при ниски температури. Освен това той гори добре, поради което не се използва в строителството. Но понякога те се използват за изолация. Същото важи и за свързания с него материал – екструдиран пенополистирол..

Хидроизолация

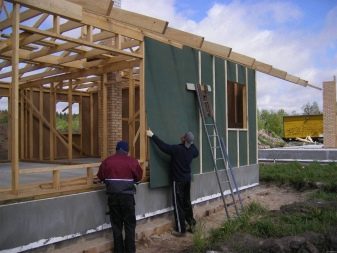

Хидроизолацията на “пая” на рамковата сграда се извършва по същата технология като пароизолацията, но от външната страна на стената. За създаване на висококачествен хидроизолационен слой се използва супердифузионна мембрана, която има индекс на паропропускливост 800 g / кв. м и повече. Върху положената хидроизолация трябва да се монтира щайга. Тук ще се прилага облицовъчният материал..

  Проекти на къщи от бар в размер 6 на 9

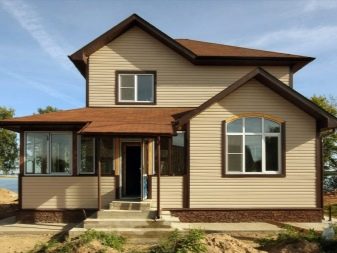

Външна декорация

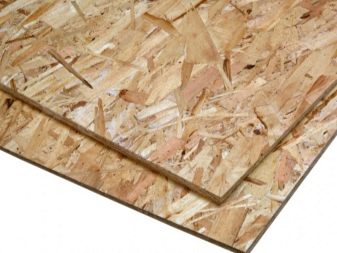

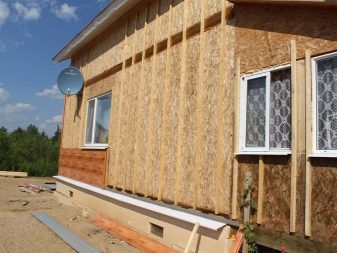

За външната облицовка на рамкова къща обикновено се използват OSB листове с дебелина 1,1-1,3 см. Те имат доста добри показатели за якост и са устойчиви на вода, температурни крайности, физически натоварвания. В допълнение към тях, за подобни цели все още могат да се използват:

  • листове от гипсови влакна;
  • циментови частици;
  • плочи от дървесни влакна;
  • влагоустойчив шперплат с дебелина 1-1,2 сантиметра.

Закрепването на обвивката се извършва по такъв начин, че листовите фуги да са ясно в средата на стелажите.

В този случай долният ръб на плочите трябва да съвпада с долния ръб на ремъка. Между отделните облицовъчни елементи може да се остави празнина от 3-4 милиметра. Ще се наложи разширяване на материала при промяна на температурата..

Изисква се да се добави, че при облицоване на врати и прозорци се използват цели плочи, в които след това се изрязва отвор с определен размер. Самонарезните винтове или пирони обикновено се използват като крепежни елементи..

дебелина на стената

Ако говорим за такъв показател като дебелина на стената, тогава трябва да разберете, че за къща, която се използва като лятна вила, и сгради, където хората живеят постоянно, тя ще бъде различна. В случай на лятна къща или лятна къща, структурата на стената ще бъде донякъде опростена.. Ето защо обикновено дебелината на стената тук рядко надвишава 15-18 сантиметра. А оптималното е 12-14 сантиметра. Това ще бъде напълно достатъчно за защита от вятър, шум, топлина и леко застудяване..

Но за къщи, където хората живеят постоянно, “тортата” на стената трябва да има всички необходими слоеве. Тук дебелината му ще бъде 20-22 сантиметра. И ако вземете предвид и външното покритие – 25 сантиметра. Всичко ще зависи от параметрите на сградата, общото натоварване, като се вземе предвид снежният слой на покрива, промените в климата.

Изчисляването на дебелината трябва да се извърши според установеното топлоустойчивост за конкретна зона и топлоизолационните характеристики на конкретни материали..

Грешки при изграждането на стени

При подреждането на стени понякога се допускат прости грешки, които в крайна сметка могат да доведат до доста неприятни последици..

Първата често срещана грешка е неправилно монтирана мембрана за пароизолация.. Обикновено тя има пореста структура и влагата може да преминава през нея само в една посока. И ако го монтирате от грешната страна, тогава вместо да излизате навън, водата ще се натрупва вътре, изолацията ще се смачка, структурата ще се влоши.

Друга грешка е липсата на хидроизолационен слой между бетонната основа и долната лента.. Това ще доведе до ускорено намокряне и последващо гниене на конструкцията. В този случай би било по -добре да използвате няколко слоя покривен материал..

Третата често срещана грешка е грешният избор на дървен материал. Ако закупите дървен материал, който има малко по -високо ниво на влага от нормалното, това ще доведе до повреда на рамката с последващо разрушаване на сградата.

Друга грешка е използването на грешни крепежни елементи.. Често начинаещите строители фиксират носещата рамка със самонарезни винтове, които са предназначени за вътрешна декорация. Изработени са от закалена стомана, която е доста крехка и не може да издържи на големи натоварвания. За закрепване на носещата конструкция се използват само пирони..

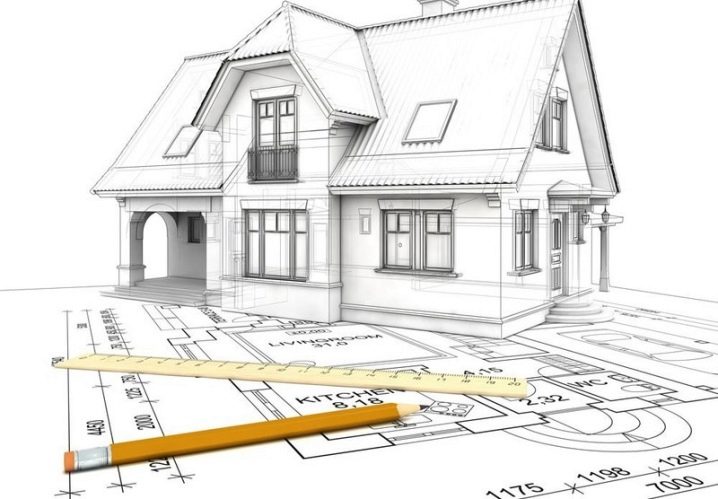

Последната грешка е липсата на проект за къща и изготвяне на документация. Това в повечето случаи води до факта, че получената сграда е неизползваема..
