Електрическо подово отопление под плочки: плюсове и минуси

Електрическото подово отопление е удобно и практично, особено ако е монтирано под подовите плочки..

Особености

По -рано подовите плочки се считаха за студено покритие, но с появата на подово отопление този проблем беше отстранен. Устройството на иновативната отоплителна технология ви позволява да постигнете равномерно и редовно отопление на помещението.

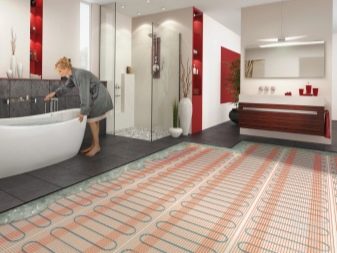

По правило подовото отопление под керамични плочки се полага в помещения с висока влажност, например в кухнята, банята, сауните, басейните. Отоплението кара настилката в тези зони да се чувства комфортно и топло, дори когато ходите боси..

Самата подова плочка е материал, устойчив на влага и механично триене.. Заедно с отоплението, той става още по -функционален и търсен.

Електрическото подово отопление е един от видовете подово отопление. Има и подове с отопление с вода, които се отопляват с вода. Тази система е подходяща само за частни къщи, тъй като когато се използва в жилищна сграда, има голяма вероятност от наводняване на съседи отдолу, както и прекъсвания в отоплението на съседни апартаменти..

Предимства и недостатъци

Електрическото подово отопление, за разлика от водното, стана по -широко разпространено. Това се дължи на факта, че те имат редица предимства:

  • Тяхното предимство е тяхната универсалност: подходящи са за всички видове помещения;
  • Използването на електрическо подово отопление ви позволява да постигнете оптималната температура на въздуха в помещението за здраве: на разстояние 20-30 см от пода температурата достига комфортни 24 градуса, докато в горната част е 18-20С;
  • Отоплението с топъл под не изсушава въздуха в помещението;
  • Поради наличието на сензори и регулатори, температурата в помещението може да варира в зависимост от климатичните особености, размера на помещението, броя на хората в него;

  • Електрическото подово отопление, за разлика от водното, не създава натоварване върху конструкцията. Водната система включва използването на тръби за циркулация на водата, които са положени в подовата замазка и имат дебелина 10 cm.
  • Дългият експлоатационен живот и липсата на годишна поддръжка правят електрическия под икономичен;
  • В случай на повреда ще бъде достатъчно да премахнете подовата настилка под топъл под, така че ремонтът няма да изисква големи време и финансови разходи.
  • Разнообразието от опции за електрическа система ви позволява да изберете най -добрата опция за всеки потребител.

Недостатъкът на системата е повишената консумация на енергия. Средно отоплението на големи помещения изисква 15-20 kW. Тези показатели значително увеличават разходите за комунални услуги.

Не трябва да забравяме, че всички електрически отоплителни устройства могат да станат източник на токов удар.

Електрическите подове изискват допълнително заземяване и функция за аварийно изключване.

Изгледи

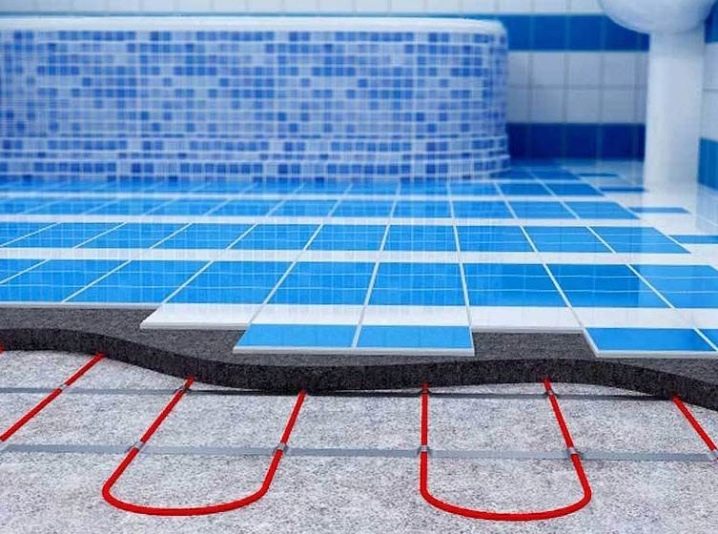

Нагревателните кабели са в основата на електрическите подове, които могат да бъдат 2 вида:

  • Резидент, тоест излъчва топлина равномерно. Разграничаване на едножилни и двужилни кабели, всички те се характеризират с постоянно съпротивление;

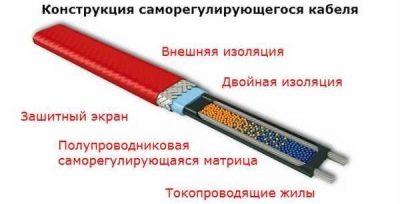

  • Саморегулираща се, които могат да бъдат само многожилни, което почти напълно елиминира риска от прегряване в определени точки на кабела.

В зависимост от използваните системи и метода на монтаж, електрическият под е разделен на следните видове.

Кабел

В основата на пода има резистивен (едножилен или двужилен) или саморегулиращ се кабел. Първата система обикновено има термостат, докато втората самостоятелно регулира температурата в зависимост от условията в помещението. Например, близо до прозорци и врати, отоплението е по -интензивно от зоните под мебелите..

Естествено неравномерно нагряване може да се постигне дори при използване на резистивни кабели, тъй като по време на монтажа е възможно да се регулира стъпката на нагревателния кабел. В райони, където се изисква повече топлина, кабелът се полага по -плътно.

Кабелната обвивка в такава система може да издържа на температури до 70C. Предимството на кабелното подово отопление е неговата добра съвместимост с плочки, както и ефективността на отоплението при включване..

Недостатъците включват факта, че не се препоръчва за използване в жилищни сгради. Това се дължи на особеностите на монтажа на кабелния под. Полага се в бетонна замазка, чиято височина трябва да бъде около 4 см. Така след монтажа на отоплителната система и подовата настилка височината на пода в помещението се повишава с 5-6 см. Освен това натоварването на етажите се увеличава. Сред недостатъците на кабелния под може да се отбележи високата консумация на енергия и трудоемкостта на самостоятелната инсталация..

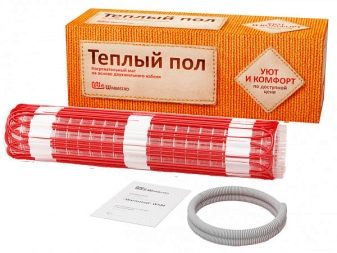

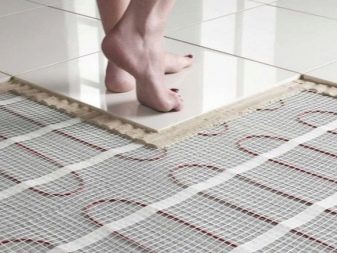

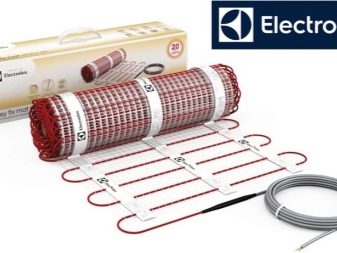

Отоплителни рогозки

Подложките са подсилена мрежа с вградени топлинни кабели. Поради малката (не повече от 3 мм) дебелина на материала и ниското им тегло, те са подходящи за полагане във всякакви помещения, включително жилищни сгради.

В зависимост от вида на използваните кабели се разграничават рогозки с двужилни и едножилни кабели. Първите имат по -висока цена и повишена еластичност. Последният показател е важен при полагане на кабелно подово отопление..

Ако говорим за отоплителни рогозки, където кабелите вече са положени в мрежа, няма нужда да харчите пари за материал с по-скъп двужилен кабел. С други думи, няма значение дали постелката има двужилен или едножилен кабел.

Кабелите за нагревателни рогозки издържат на високи температури, системата има термостат. За най -ефективната и безопасна комбинация с плочки при монтаж на рогозки, първият слой е слой топлоизолация.

Предимството на отоплителните рогозки е лекотата на монтаж „направи си сам“, бързото загряване и възможността за регулиране на температурата. Такава система обаче не е подходяща като единствен източник на отопление. Освен това работата му ще бъде по -скъпа в сравнение с използването на кабелно електрическо поле..

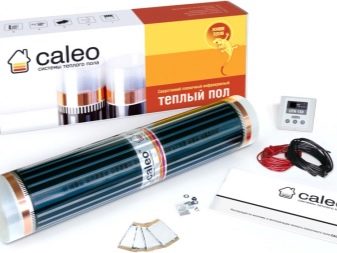

Филм

Филмовият под е тънък инфрачервен филм с вградени въглеродни плочи. Поради особеностите на структурата и функционирането, такава електрическа система се счита за най-ефективната, спестяваща топлина.

  Характеристики на подово отопление Valtec

Ниското тегло и дебелина на филма го правят универсално приложим. Характеристика на филмовата система е създаването на комфортен микроклимат в помещението – предмети и хора се нагряват, а нагряваните предмети от своя страна отдават топлина на въздуха. Последният се нагрява равномерно, без да изсъхва.

Друго предимство на инфрачервения под е в случай на повреда на една част от покритието, системата продължава да работи. Това е възможно благодарение на паралелното свързване на елементите..

Използването на филма изисква инсталиране на инсталационна мрежа на базата на фибростъкло, тъй като електрическата система е несъвместима с лепилото за плочки. Струва си да се отбележи по -високата, в сравнение с цените на системите, разгледани по -горе, цената на инфрачервения под.

Пръчка

Основният под е подобрен тип филмов под. Принципът му на действие се основава и на инфрачервено излъчване. Благодарение на използването на въглеродни пръти, вградени във филм на полимерна основа, беше възможно да се постигне по-висока механична якост на пода. Това ви позволява да го поставите дори под масивни интериорни предмети..

Полагането на прътовата система не изисква допълнителни основи, материалът е добре съвместим с подови плочки.

Подобно на инфрачервения под, версията с прът продължава да се нагрява, дори ако отделните секции се провалят. Съвсем лесно е да се определи мястото на дисфункция – подът на това място остава студен.

Естествено, като има такива значителни предимства пред другите системи, основният под има най -висока цена..

Кое е по добре?

Пазарът предлага огромен брой отоплителни системи и следователно не е лесно за купувача да направи избор. Оценката на електрическата система въз основа на отзиви на клиенти и експертно мнение ще помогне за улесняване на този процес..

Така че, ако говорим за кабелни подове, тогава британската марка има добри отзиви Енергия. Системата има добра стойност за парите. С достъпна цена материалът има добра функционалност, характеризира се с лекота на монтаж.

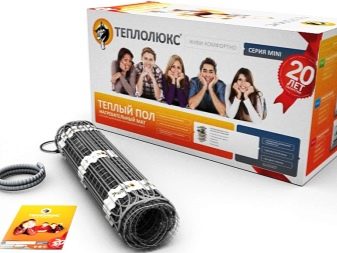

Вътрешен аналог – “Теплолюкс”. Системата се основава на двужилен кабел с дължина 28 м (достатъчно за отопление на площ от 2,8 кв. М). Предимството е високата мощност на пода, което от своя страна води до увеличаване на консумацията на енергия. Не е лош вариант, ако няма начин да закупите по -скъпа марка..

Лидерът сред кабелните системи на средна цена е полски производител Деви. Продуктите на марката се основават на самонагряващ се двужилен кабел. Системата е подходяща както за вътрешен, така и за външен монтаж.

Ако говорим за по -ефективни инфрачервени системи, тогава подовете от корейския производител заслужават внимание. Калео. Системата се характеризира с абсолютна саморегулация, която позволява да се намали консумацията на енергия с 5-6 пъти след достигане на необходимия температурен режим. Сред предимствата е лекотата на инсталиране, до голяма степен поради подробните инструкции и наличието в комплектите на диск с подробно описание на процеса.

Вътрешният производител “Teplolux” също произвежда инфрачервен под в линията “Национален комфорт”. Това е бюджетен модел с дълъг експлоатационен живот. С напрежение 220 W, мощността на модела е 150 W.

Лидерът сред основните подове са продуктите на израелската марка Electrolux. Това е идеално за плочки – за площ от 4 кв. m мощността на двужилен кабел ще бъде до 600 W / кв. м. Средната цена (за посочената площ) е в рамките на 8 000 рубли. Благодарение на използването на кабели на основата на арамидна резба в системата се постига висока механична и термична якост на пода.

При избора на топъл под трябва да се вземат предвид още 2 фактора:

  • Консумация на електроенергия;
  • Време за загряване.

Консумация на електроенергия

Консумацията на електроенергия зависи от вида на пода. При полагане на кабелни системи консумацията зависи от това колко плътно е положен кабелът. В рогозките и фолиото, подреждането на кабелите е фиксирано, както и консумацията на енергия.

За ефективна работа на пода е необходима определена мощност на 1 кв. М.

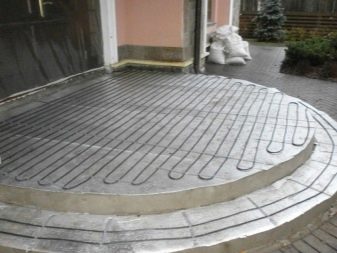

За вътрешни плочки тази цифра е 110-180 W / кв. м, за улични хора – 2-3 пъти по -висока.

Важно е да се вземат предвид характеристиките на стаята. Колкото по -малка е загубата на топлина, толкова по -малко мощна може да бъде системата за подово отопление.. За студени сгради, консумацията на електроенергия на 1 кв. m може да достигне до 300 вата. С други думи, когато се организира топъл под на балкон, например, се изисква по -мощна версия на системата.

Видът на подовата настилка също е важен. Ако захранващата система под дървен под може да има мощност 110-130 W / кв. m, тогава под плочките се изисква опция с мощност най-малко 150-180 W / m. кв..

Специална формула ви позволява да изберете оптималната мощност. Например, за баня в стандартен апартамент (където има централно отопление), етажният капацитет е 1 кв. m средно 150 W.

Този индикатор трябва да се умножи по площта на стаята, след като се изключи зоната за водопровод и мебели от нея. Средно това е 3 кв. м. И така, умножаваме 150 W / кв. м на 3 кв. м, получаваме 450 W.

Като се вземе предвид получения индикатор, можете да изберете дължината на кабела на електрическите подове. Това е оптималната стойност на мощността. Когато намалява, ефективността на топлия под намалява, когато се увеличава, неразумните разходи за електричество не могат да бъдат избегнати.

Време за загряване

Времето за нагряване на електрически под зависи от това дали отоплителната система е монтирана директно под плочките или е вградена в замазката. С други думи, от типа система.

  Циментова замазка: разход на 1 кв. м

Има определени форми за оценка на времето за нагряване, които често се разбират само от специалисти.. В тази връзка отхвърляме изчисленията и даваме стандартното време за отопление за различни видове подове:

  • Отоплителна подложка, поставена под плочка с дебелина 1,5-2 см, има време за нагряване малко по-малко от час (45-50 минути);
  • Кабелна система в замазка с дебелина 5 см без топлоизолация в отопляемо помещение – 2-2,5 часа;
  • Подобна система с топлоизолация – 1,5 часа.

По този начин минималното време за нагряване се демонстрира от системата от рогозки и фолиа, монтирани директно под подовата настилка. Когато използвате мощни модели, времето може да бъде намалено до 30 минути.

В сравнение с подложките под плочките, кабелите за замазка отнемат 3 пъти повече време, за да се затоплят. Тази стойност обаче може да бъде намалена 2 пъти, ако замазката е снабдена със слой топлоизолация. Необходимо е също така, ако отдолу има неотопляема стая или земя..

Що се отнася до времето за подово отопление, трябва да се вземат предвид показателите за мощност, местоположението на температурния сензор и монтажа на топлоизолация.

Ако мощността е неправилно изчислена, системата “не дърпа”, подовете не се затоплят или отнемат много време за затопляне. Ако температурният сензор е разположен твърде близо до нагревателния елемент, той достига желаната температура по -бързо от подовете в стаята и се изключва преди време. При липса на топлоизолация или недостатъчна дебелина на слоя, топлинните загуби надвишават генерираната топлина, така че изглежда подовете се нагряват по -дълго, но необходимата температура не е достигната.

Как да изберем?

Изборът на подово отопление за плочки зависи от характеристиките на помещенията и финансовите възможности на купувача. Ако търсите евтина опция, тогава можете да изберете кабелна система. Предимството му е, че като регулирате плътността на полагането на кабели, можете да изберете мощността в зависимост от предназначението на помещението. Например, препоръчително е да изберете под с мощност 140-150 W за баня, докато 110-120 W ще са достатъчни за кухня. За балкони и други неотопляеми помещения е необходима мощност от 150-180 W / кв. м.

Предпоставка за монтажа на кабелната система е наличието на замазка, която увеличава натоварването на подовете и намалява височината на помещението. Това от своя страна намалява обхвата на този тип подови настилки. Те обаче са подходящи за частни къщи, гаражи и улици (веранди, беседки).

Според прегледите, оптималното по отношение на цена и ефективност, когато става въпрос за топло поле под плочките в банята или гипсокартон, е отоплителна постелка. Лесно се монтира – ролката се търкаля из стаята и се свързва към гнездо с термостат. Подложката не се страхува от удара на лепилото за плочки, така че не се изисква допълнителна изолация.

Ако искате максимална ефективност и „чист“ стайлинг, докато сте готови да похарчите много пари – изберете инфрачервен под. Това е интелигентна система със саморегулиране на температурата, висока скорост на нагряване (15-30 минути) и надеждност. Ако дори една единица се повреди, останалите продължават да функционират.

Монтаж

Монтажът на топъл електрически под със собствени ръце започва с изготвянето на диаграма за полагане на кабели. Следните препоръки помагат за правилното монтиране на пода:

  • Кабелите не трябва да се полагат под стационарни интериорни предмети. В противен случай това може да доведе до прегряване на елементите, тъй като няма топлообмен между пода и въздуха в помещението. Освен това отоплението е вредно за мебелите, напуква се и се свива..

И накрая, отоплението на пода под обемисти шкафове и дивани не е икономично..

  • При монтиране на кабел от стени и стационарни мебели се прави отстъп от 0,5 см; от щрангове и други елементи на отоплителната система – 1 см.

  • За ефективното функциониране на системата за подово отопление, зоната на покритие трябва да бъде най -малко 70% от площта на помещението..
  • Трябва незабавно да определите местоположението на температурния сензор. Той се намира на височина 30-100 см от пода, трябва да е лесно достъпен.
  • Важно е да запомните, че отоплителните проводници винаги се полагат паралелно..

След като са направени всички изчисления, продължете с инсталацията. Технологията е еднаква за всички видове системи и включва следните стъпки:

  1. Подготовка на подове – отстраняване на старото покритие, изравняване;
  2. Монтаж на термостата на височина 0,5-1 м от пода.
  3. Полагане на свиваемата лента по периметъра на помещението;
  4. Изливане на първия слой на замазката;
  5. След изсъхване на замазката се полага монтажната лента, върху нея – нагревателни кабели (рогозки);
  6. Монтаж на температурни сензори, свързване с помощта на кабели на терморегулатора и електрическата система на пода, тяхната проверка;
  7. Изливане на довършителния слой на замазката.

Стъпки 4 и 7 се пропускат при монтаж на рогозки и фолиа. Когато използвате инфрачервен под, слой от монтажна мрежа се полага между него и плочката.

Важно е да се гарантира, че повърхността е абсолютно равна, тъй като всяко огъване на кабела ще доведе до прегряване и повреда. За да се получи равна повърхност, се използват изравняващи смеси..

Има 3 вида схеми за прокарване на кабели, използващи кабелна връзка:

  • Монтаж на замазка (използва се за кухни, балкони за кабелни системи);
  • Над замазката под плочките;
  • Директно върху замазката (филмови подове).

Ако се предполага наличието на топлоизолация, тя трябва да бъде поставена между пода и отоплителната система. При висока влажност в помещението, хидроизолационните материали се полагат върху топлоизолационни материали..

За отопляеми помещения е достатъчна изолация с фолио с дебелина 2-4 мм.

  Подсилваща мрежа за замазка: видове и характеристики

За да изолирате неотопляеми помещения, се препоръчва да се създаде “пай”: под слой изолация, покрита с фолио, поставете топлоизолационен материал на базата на експандиран полистирол с дебелина 5-10 cm.

Връзка

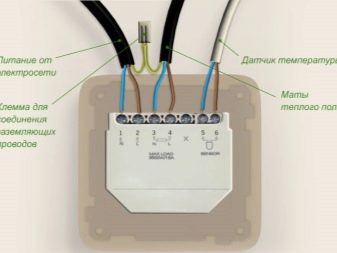

Един от ключовите елементи на подовете е термостат. С негова помощ се поддържа комфортна температура в помещението, системата се включва и изключва въз основа на показанията на температурния сензор. При липса на термостат работата на пода се организира ръчно.

Свързването на електрическия под започва с инсталиране на термостат, от пода до устройството – 1 м. Съвременните версии, оборудвани с чувствителни температурни сензори, могат да бъдат фиксирани на 30 см от пода. Термостатът е свързан чрез щит или гнездо.

Въз основа на начина, по който ще бъде инсталиран термостатът, за него се правят дупка и жлеб за проводници (скрит монтаж) или само стробоскоп (тип монтаж отгоре). Заземяващ проводник, фаза, нула се изтегля към разпределителната кутия от изхода. Стробоскопът “скрива” както нагревателния проводник, така и температурния сензор. Последната стъпка е да свържете подовото отопление и електронното устройство за контрол на температурата с кабели..

За големи площи в помещението се препоръчва да се свържете чрез щит. По принцип процесът е същият като при включване през стенна розетка. Разликата е наличието на RCD (устройство за остатъчен ток), което е монтирано в панела.

Нека разгледаме стъпка по стъпка процеса на инсталиране на най -често срещаните системи..

Инфрачервен под

Процесът на инсталиране е както следва:

  • Материалът се нарязва по специални линии и се търкаля по посока на стената с монтиран термостат.
  • Ставите на филма са залепени с лента.
  • Единият край на терминала е поставен между слоевете на филма, вторият е разположен отгоре, в посока на медната шина.
  • Клемата е затегната с клещи, след което към нея е прикрепен едножилен кабел.
  • Подложките се свързват последователно с термостата един по един, след което се монтира заземяването.

  • Клемите и краищата на медни пръти са изолирани с битумна лента.
  • Препоръчва се местата за свързване на клемите и проводниците да се поставят в вдлъбнатините, направени в слоя топлоизолационен материал. Това ще помогне в бъдеще да се постави равномерно подовата настилка..
  • Свържете кабела от температурния сензор и термостата.
  • Свържете системата.
  • След това продължете с монтажа на подови плочки.

Под от прът

Стъпки за инсталиране:

  • Поставете постелките върху повърхността.
  • С помощта на термопанел осигурете серийно свързване на проводници, изолирайте получената връзка с термосвиваем филм и я фиксирайте с помощта на строителен сешоар.
  • Прикрепете постелките към пода с лепяща лента, след като върху нея поставите слой фолио.

  • Свържете термостата и кабела на първата постелка.
  • Фиксирайте терморегулатора между прътите на средната постелка.
  • Съберете сензора и термостата заедно, направете тестово стартиране на системата.
  • Изсипете замазка върху пода, след това поставете плочките.

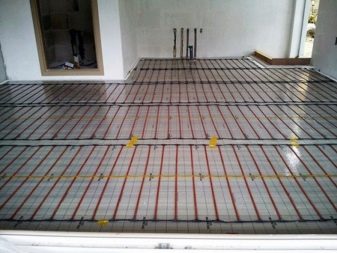

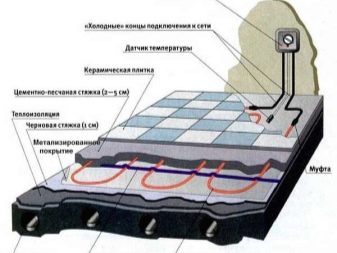

Кабелна система

Инсталационните стъпки са както следва:

  • Поставете и фиксирайте метална лента на пода (стъпка – 50 см). Той се вписва в цялата стая и е закрепен с винтове или пирони..

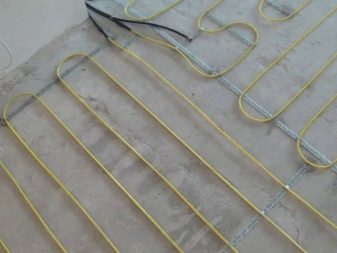

  • След това се поставя нагревателен кабел, оптималната стъпка е 20-25 cm.
  • Поставете нагревателния кабел върху монтажната лента със скоби.

  • След това между кабелните линии се поставя термичен сензор, проводниците са скрити в гофрирането.

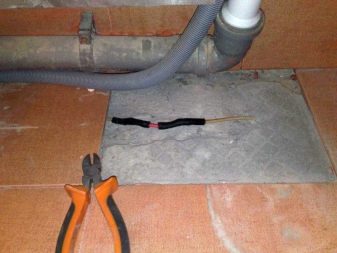

  • Входящият кабел, нула, фаза, заземен проводник и кабели на сензора за температура са свързани към регулатора на температурата на отопление.
  • Повърхността е покрита с бетон или замазка, върху която са положени плочките.

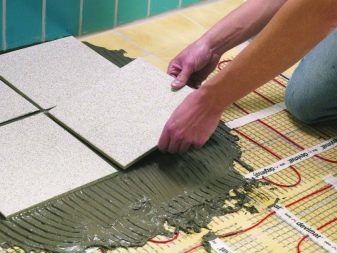

Отоплителни рогозки

При полагането им се спазват същите правила, както при инсталирането на кабелен аналог. Важно – ако е необходимо, се отрязва само мрежата, а не кабелът, прикрепен към нея.

Професионални съвети

Важно е да знаете следното:

  • За да увеличите ефективността и да затоплите пода по-бързо, използвайте топлоизолационно покритие, независимо от избраната подова система..
  • Повишете безопасността на системата, като инсталирате отделен електропровод и система за заземяване.
  • Предварителното изчисление на полагането на кабела и стъпката ще помогне да се осигури най -рационалното подово отопление. Това ще избегне недоразумения като студени петна в областта на прозорците и вратите и мощно подово отопление под хладилника, например.

  • Не забравяйте да вземете предвид типа стая, когато избирате капацитета на системата. Така че за отопление на помещения с висока влажност са необходими по -мощни електрически подове..
  • Когато избирате подови плочки, уверете се, че са съвместими с типа подово отопление, което използвате..

Използването на допълнителен програмист ви позволява да постигнете равномерно нагряване на отворени площи на пода, намалявайки мощността в зоните под мебелите, водопроводните инсталации. Това от своя страна помага за намаляване на разходите за енергия. Освен това програмистите намаляват риска от прегряване, като по този начин удължават живота на пода..

  • Когато избирате система, трябва да дадете предпочитание на надеждни марки с добра репутация. Разбира се, техните продукти ще струват повече. По-добре е обаче да харчите пари веднъж за инсталиране на висококачествена система, отколкото редовно да демонтирате пода за следващия ремонт на кабел.

За информация как да поставите топъл под под плочките, вижте следващото видео..
