При монтажа на подово отопление е важно да се вземат предвид съществуващите сградни и технически норми и правила. За да избегнете грешки и да се насладите на топлината, е необходимо да извършите всички монтажни работи с високо качество. Изборът на материали, монтажни схеми, окабеляване, стилни характеристики – това ще бъде обсъдено.
Характеристики на дизайна
Всеки топъл под намалява височината на помещението.
Той има неоспорими предимства пред централното радиаторно отопление:
- независимост от сезонна връзка;
- няма разлика в температурите на въздуха в долната и горната част на помещението, което се случва в случай на използване на батерии;
- прецизен контрол на отоплението.

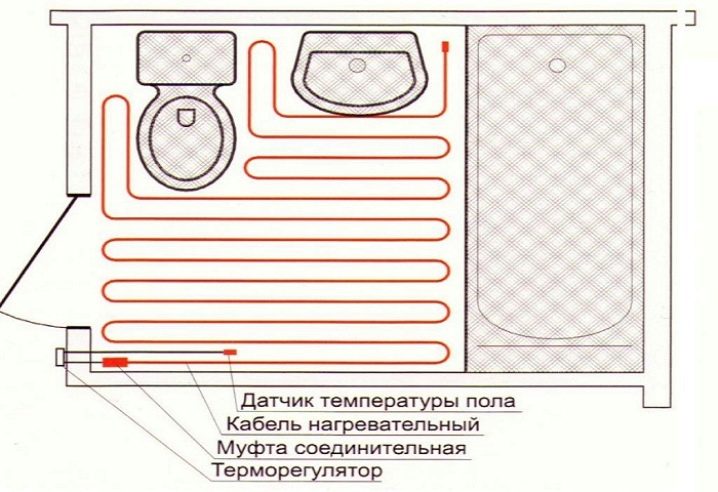

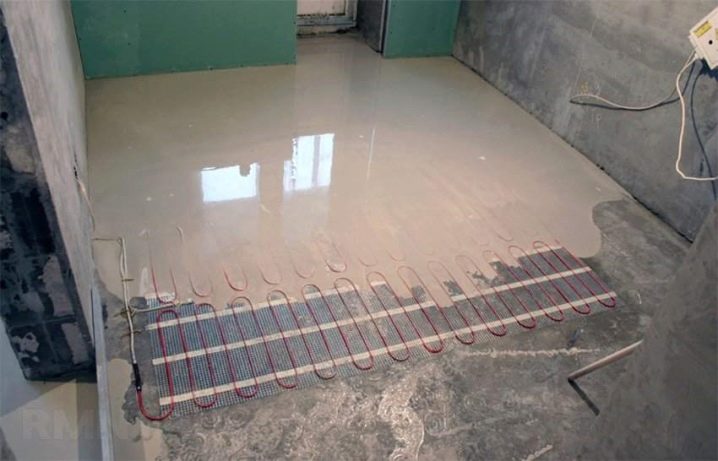

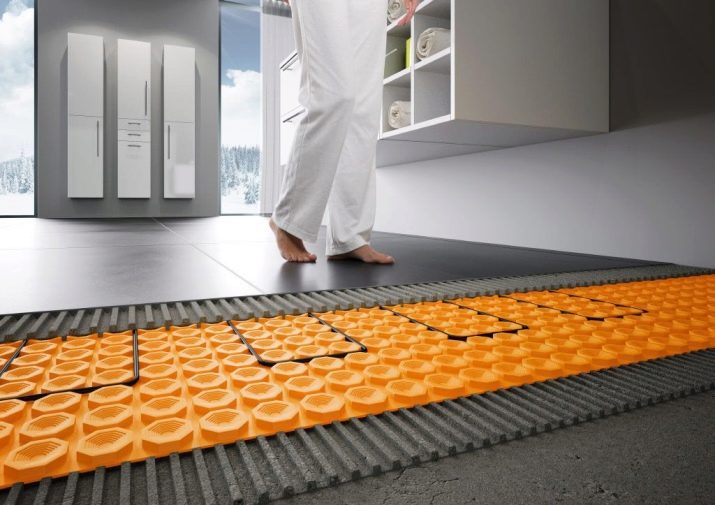

Електрическият под е лесен за инсталиране, контурът може да има чести завои и малки радиуси. Не изисква вмъкване в общите комуникации. Загрява пода равномерно по цялата площ. Изисква повишено внимание по време на работа.
“Вода” – проста инсталация, но с големи радиуси, изисква свързване към колектор или тръбопровод. Поради по -високата цена на електроенергията в сравнение с водата, тя е по -икономична за работа от електрическата. Това до голяма степен обяснява високата му популярност..

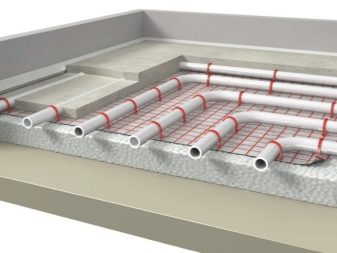

Общата структура на воден под е доста проста и представлява система от метални или пластмасови тръби, през които се движи топла вода. Самата конструкция е положена в бетоно-циментова замазка, а контролът се извършва с помощта на терморегулиращ колектор и спомагателни сензори.

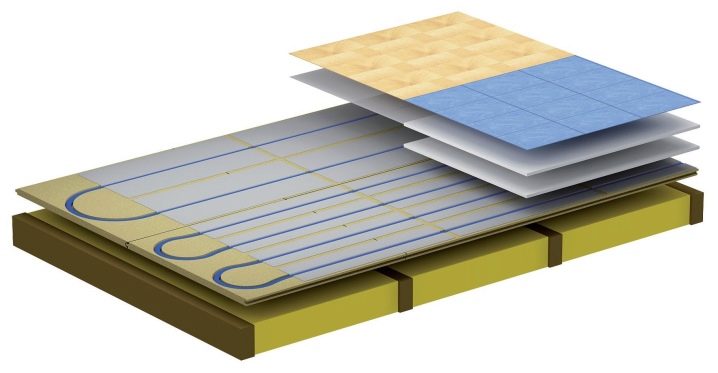

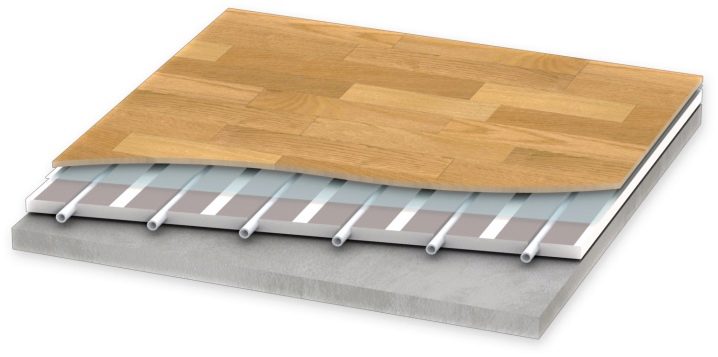

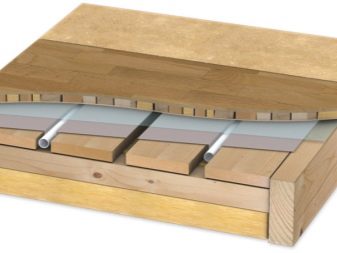

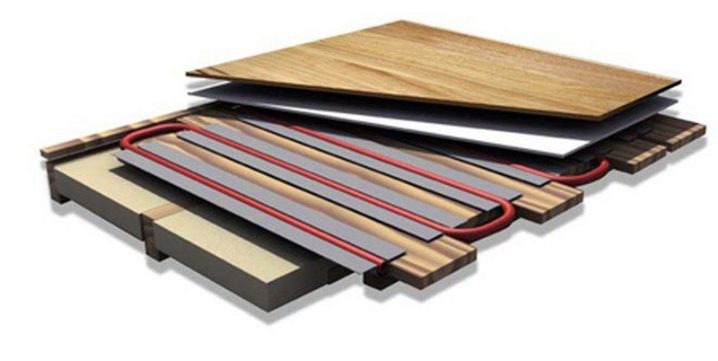

Подовата конструкция “с отопление” има 7 основни елемента:
- Припокриване (основа) – ако подът трябва да бъде положен върху открит терен, трябва да направите груба замазка.
- Хидроизолация – може да се извърши чрез залепване на повърхността с кърпа или покритие с мастика.
- Топлоизолация – направена от минерална вата или експандиран полистирол. По -добре да изберете по -евтина и по -лека пяна.
- Алуминиева мрежа за подсилване – укрепва носещата конструкция.
- Тръби.
- Бетонна замазка.
- Довършителна подова настилка.

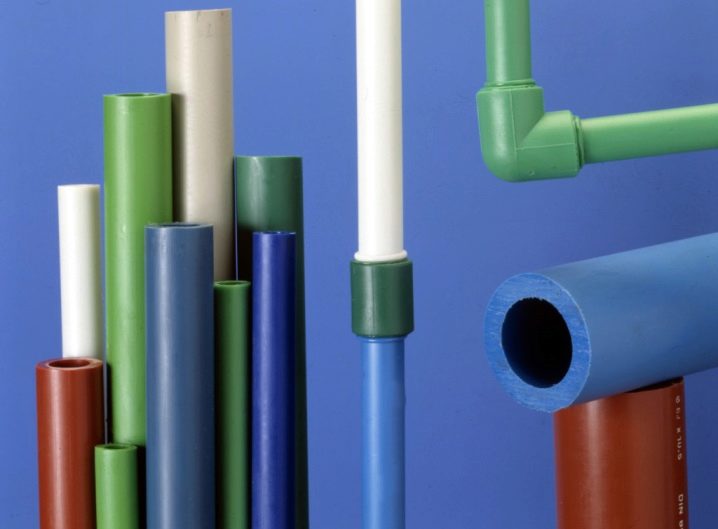

За полагане на подово отопление се използват тръби от следните материали:

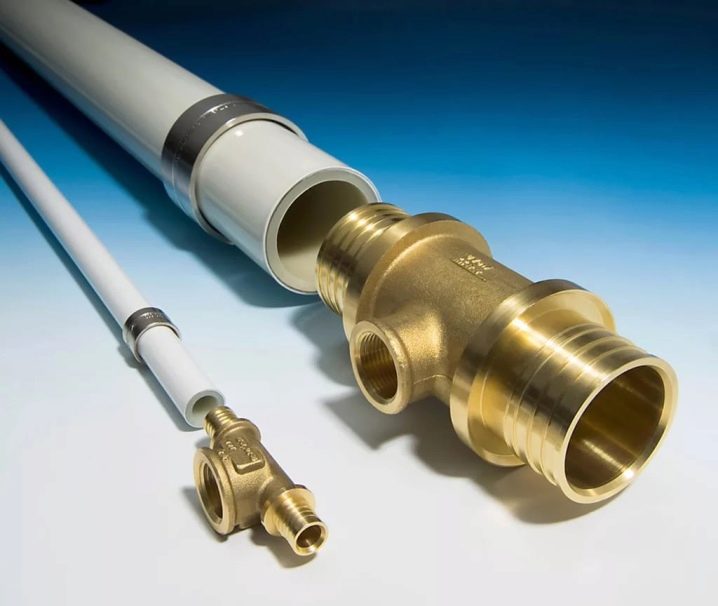

Метал-пластмаса
Евтин вариант на тръба с добра топлопроводимост, лесно свързване и устойчивост на ръжда.

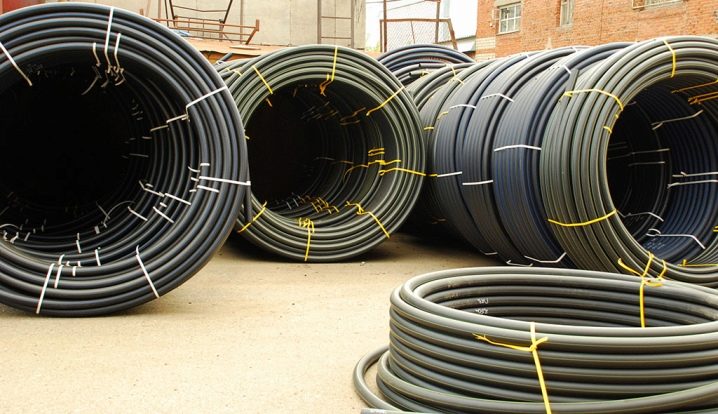

Полиетилен
Достъпни и гъвкави проводници с добро разсейване на топлината, единственият недостатък на които е необходимостта от допълнително фиксиране.
Полипропилен
Използването на такива тръби не е най -добрата идея, тъй като те не са достатъчно гъвкави..

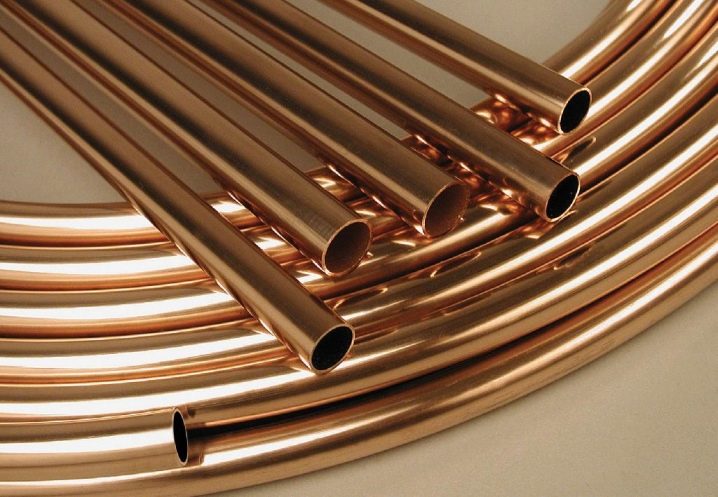

Мед
Най -подходящият и издръжлив тип контури. Въпреки това, той не е най -популярният поради високата цена и трудоемкия монтаж..
Методи на полагане

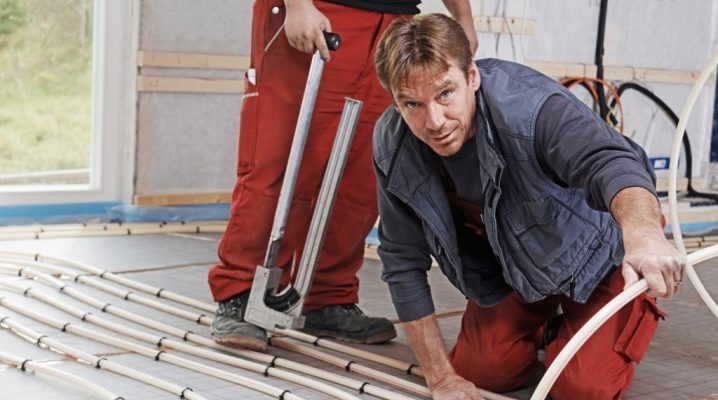

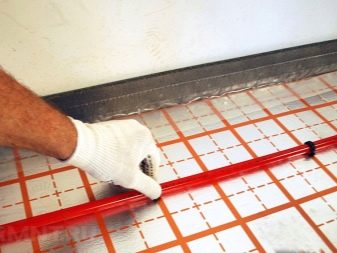

За да поставите правилно топъл под, трябва внимателно и стриктно да следвате технологичните инструкции и препоръки. Директното полагане трябва да започне чрез свързване на отрязаната тръба към контролния блок. Освен това линията е разположена според избраната схема, по интегрален начин, без допълнителни връзки (принципът на еднотръбна отоплителна система).
За да може общото натоварване да бъде правилно разпределено по цялата дължина на линията и контурите да не се изместват, трябва да изберете оптималния тип закрепване на тръбата към основата.

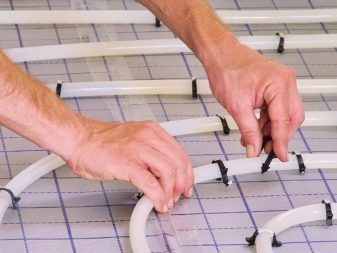

Има такива методи:
- тел към подсилената мрежа;

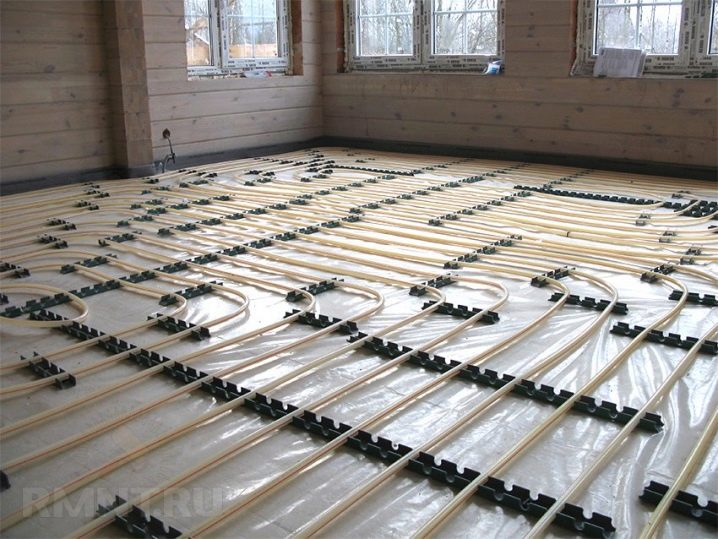

- закрепваща лента към изолационния слой;
- строителна скоба.

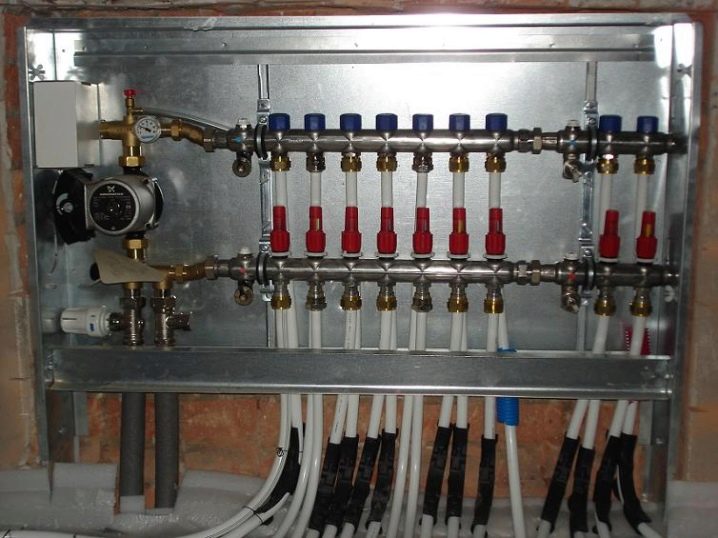

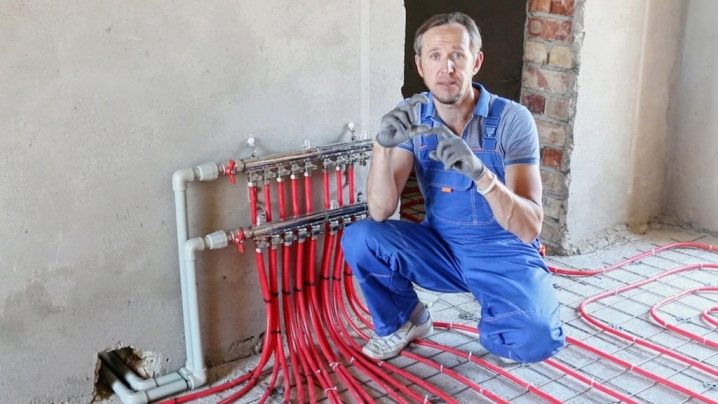

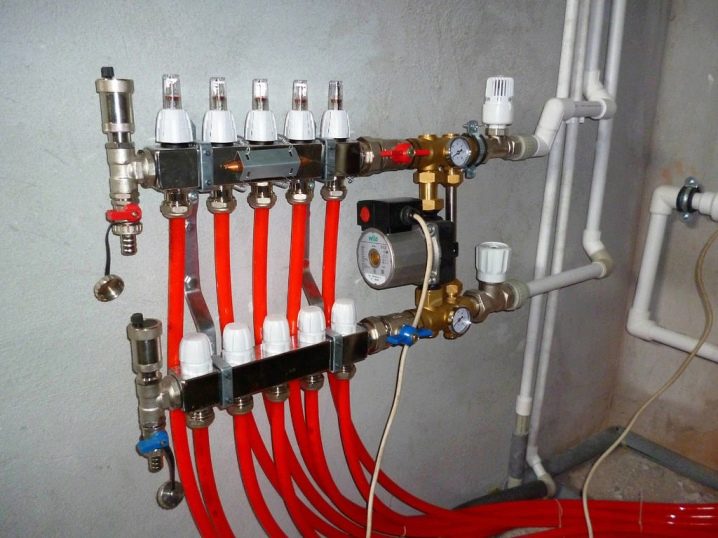

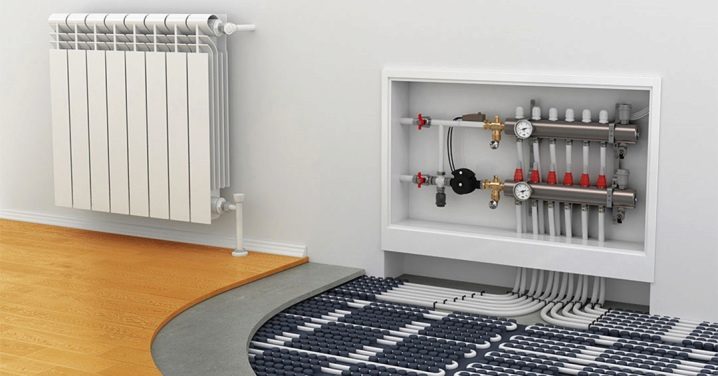

Положеният и фиксиран тръбопровод трябва да бъде свързан към колектора. Свързването се осъществява чрез свързване на свободния край на тръбата към управляващото устройство.
След това се извършва тестване под налягане, тоест тестване за повреди в системата. На първия етап в тръбопровода се пуска топла вода под значително повишено налягане (0,7 МРа). Най -ефективната програма е инсталирана за колектора. Тестовете се провеждат в рамките на половин час. През това време налягането на водата не трябва да намалява с повече от 0,07 МРа. Вторият етап на изпитване под налягане продължава поне няколко часа, но при ниско налягане (1 МРа). В резултат на проверката този показател не трябва да пада с повече от 0,025 МРа..
След като сте получили положителни резултати от теста, можете да започнете да изливате замазката с бетон, където се препоръчва да добавите пясък, за да увеличите плътността.

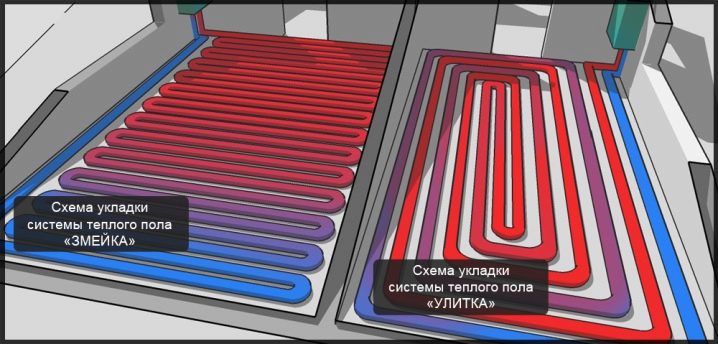

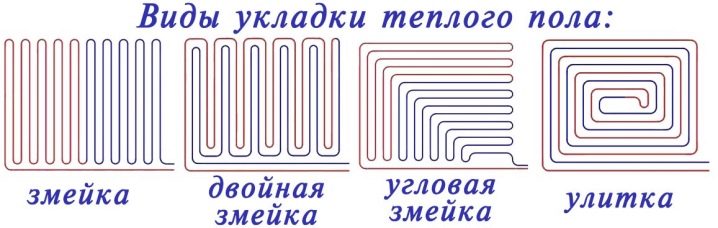

Схема на полагане
Водопроводът за топъл воден под се извършва по един от следните начини:

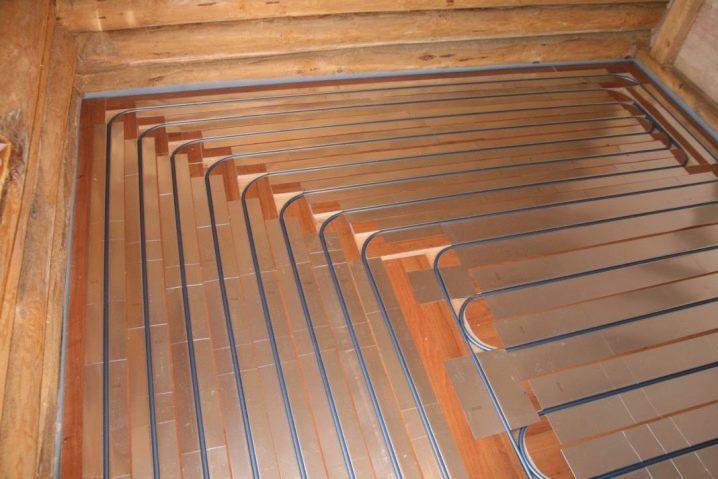

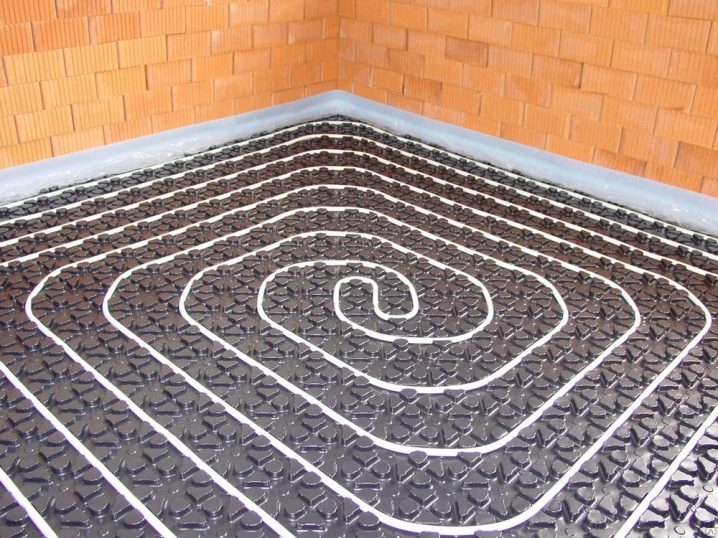

Класически “охлюв”
Това е спирала, в която горещият и студеният кръг вървят успоредно един на друг, разпределяйки равномерно топлината по повърхността.
Това оформление има редица неоспорими предимства:
- ниско хидравлично съпротивление;
- плавен ъглов завой;
- възможност за спестяване на материали.
Недостатъците включват:
- сложността на проекта;
- трудоемкост на инсталацията.

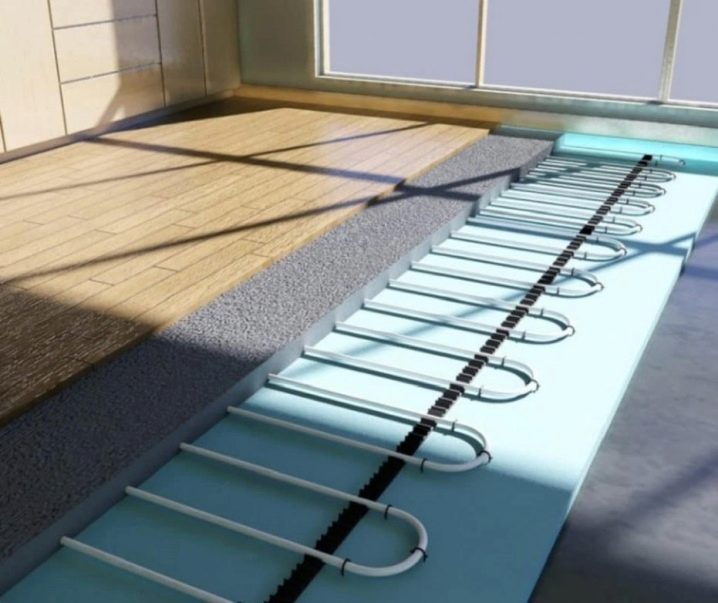

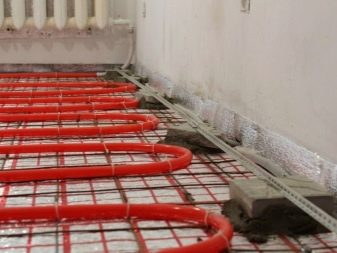

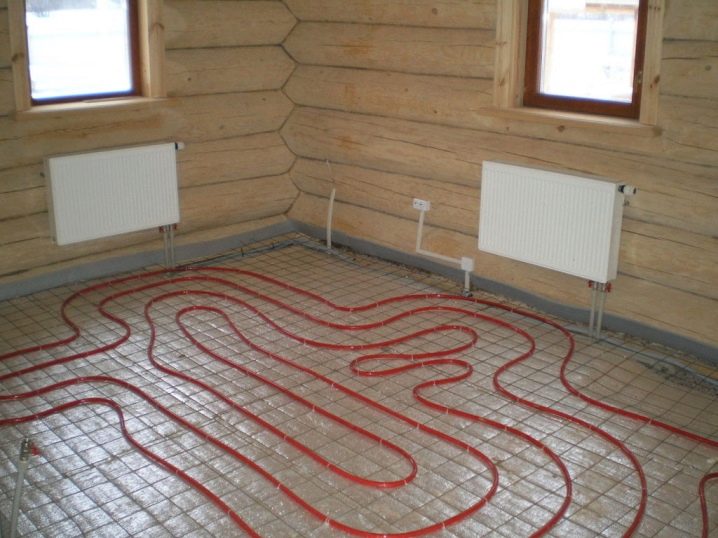

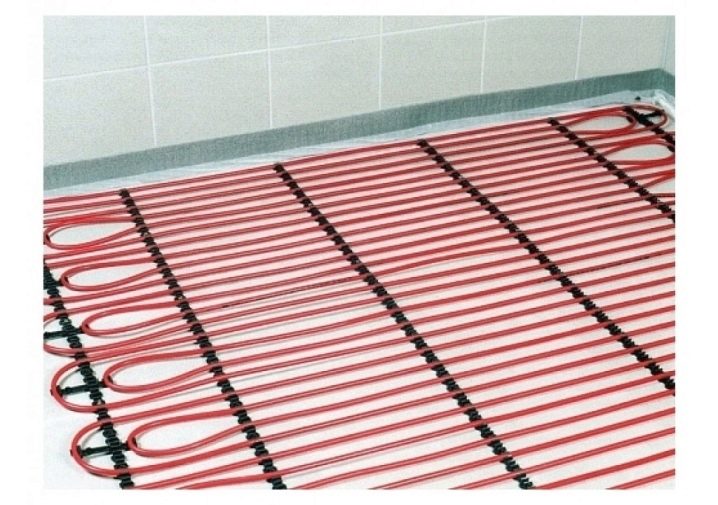

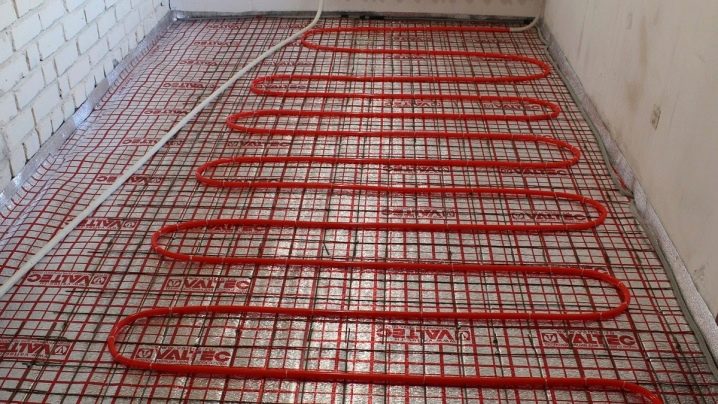

“Змия”
Това обобщено име крие три типа вериги..
Една проста “змия” – подходяща за помещения, разделени на зони, защото приема разлика в температурите в различни участъци на тръбопровода. Първичният контур на системата обгражда двете страни на помещението и след това преминава в змия, в горната част на която циркулира топла вода, а в долната част – студена вода.
Двойна “змия” – циркулацията на топла и студена вода се разпределя между двата кръга, а температурната разлика не се усеща толкова ясно.
Ъглов “змия” – използва се за ъглови помещения с две съседни стени с изглед към улицата.
Предимства на схемата:
- простота на дизайна;
- лекота на инсталиране.
Недостатъците също са очевидни:
- температурна разлика в рамките на една равнина;
- крехкост на конструкцията поради прекомерно огъване на пропиленови тръби.

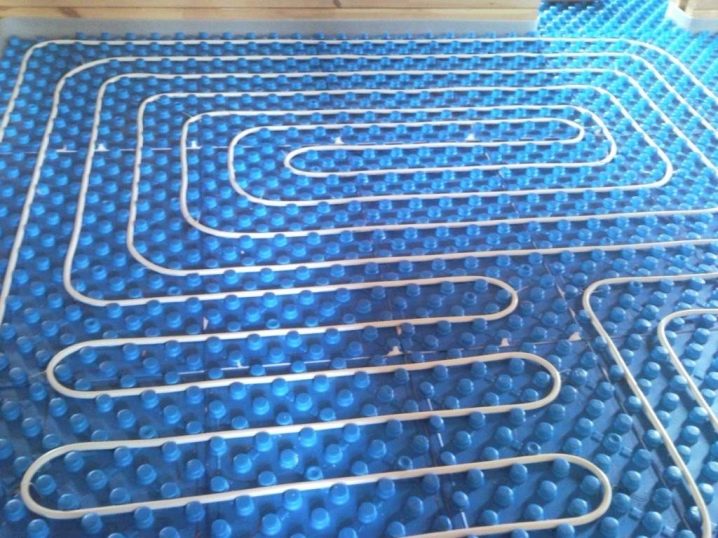

Комбиниран метод
Това предполага използването на гъвкави схеми в зависимост от формата и вида на оборудваното помещение.
Плюсове на смесения вид:
- гъвкавост на приложението;
- равномерност на излъчваната топлина.
Основният недостатък е необходимостта от получаване на специални разрешителни за монтаж.
След като проучихме подробно всяка схема, можем да заключим, че “охлювът” е по -подходящ за квадратни и кръгли помещения, където е осигурен постоянен температурен режим. “Змията” е предназначена за дълги правоъгълни помещения, в които се предполага, че са разпределени няколко зони.
След като сте избрали най -подходящата схема за оформяне, трябва да продължите директно към нейното изпълнение. Тоест, направете изчисления, закупете материал, поставете тръбопровода в съответствие с определена форма върху изолацията (експандиран полистирол и филм) и, използвайки специални скоби, свържете контура към армиращата мрежа под замазката.
Изчисляване на минималното разстояние
След избора на материал и решаването на теоретичните въпроси идва времето за изчисления. Първо, трябва да определите необходимия брой тръби. Това може да стане по алгоритъма.

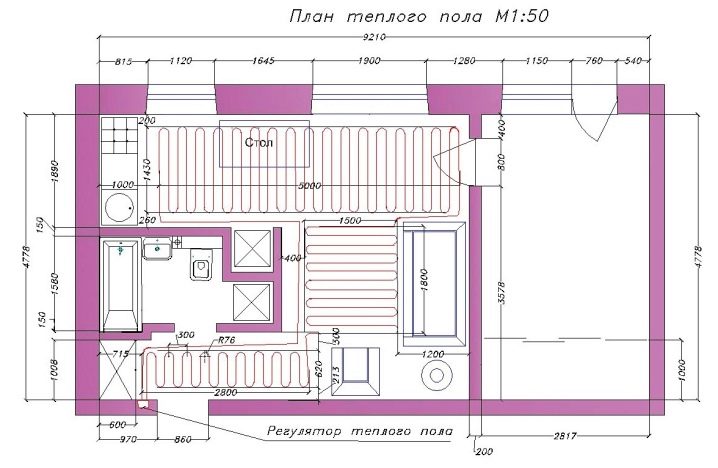

Начертайте върху милиметрова хартия подробен план на помещението, където ще бъде положена отоплителната система. Важно е да бъдете точни за мащабиране. Маркирайте на чертежа местата, заети от мебели и уреди, тъй като тръбопроводът няма да бъде разположен под тях.
Изберете схема за излагане на контурите
- Много по -лесно е да полагате тръби със “змия”, но не забравяйте за функцията “зониране” на тази схема.
- Оформлението на “охлюв” (спирала) е по -трудоемко и изисква повече време, но ще осигури равномерен приток на топлина в помещението.
Ако нито една от тези опции не се вписва в размерите на стаята, трябва да използвате универсалната схема.
- Приложете избраната инсталационна схема към чертежа.
Измерете общата дължина на контурите и умножете получената цифра по индикатора на скалата. Например, общата дължина на тръбопровода в чертежа с мащаб 1: 20 беше 50 см. За да получите реалното число, трябва да умножите индикатора за дължина по 20, тоест по броя пъти по колко чертежът е намален.
Следващата стъпка е да се определи разстоянието между контурите на подовото отопление (стъпка на полагане). При изчисляването е важно да се вземе предвид обратната зависимост на стъпката на полагане от общия климат на помещението: колкото по -хладна е стаята, толкова по -широки са контурите, за да се увеличи плътността на нагряване.
Разстоянието между тръбите също зависи от диаметъра им. За този показател са изчислени няколко усреднени стойности. Те са най -удобните за използване на практика..
Минимално разстояние между тръбите:
- 10-15 см – 16 мм в диаметър;
- 15-20 см – 20 мм в диаметър;
- 20-30 см – с диаметър 25 мм или повече.
След като завършите основните изчисления, е необходимо да определите необходимото количество и да закупите допълнителни консумативи:
- изолация за топлоизолация – подложки от пяна или минерална вата;
- хидроизолационен филм – на пазара има богата гама от висококачествени полиетиленови покрития;
- амортисьорна лента – вид дублиращо се уплътнение, използвано за по -добро закрепване на замазката;
- подсилваща мрежа със средни клетки;
- комплект крепежни елементи – специални скоби или скоби, които ви позволяват сигурно закрепване на контурите.
Ще ви трябват също колектор, помощни сензори на колектора (ако е необходимо), смесител на колектора, фитинги, покритие – килим, ламинат, линолеум или плочки (в зависимост от индивидуалните предпочитания).
Трябва също да закупите инструмент:
- деколер – устройство за развиване на ролки от изолация, филм или подсилена мрежа;
- резачка за тръби – избрана, като се вземе предвид материалът на тръбата;
- пробивна машина;
- отвертка;
- поялник;
- гаечен ключ (за предпочитане регулируем).
След като материалите и инструментите бъдат закупени, можете да продължите към директното инсталиране на конструкцията. Успешното полагане на подови контури зависи от спазването на инструкциите и препоръките. Необходимо е обаче да се вземат предвид някои строителни тънкости, които ви позволяват да вършите работата по -добре..
Нюансите на инсталирането на топъл под
Полагането на система за воден под със собствените си ръце не е трудно.
Основното нещо е внимателно да следвате технологията:
- демонтирайте старата настилка;
- ако е необходимо, възстановете пода или запълнете вътрешната замазка;
- изолирайте основата и фиксирайте топлоизолационния слой с демпферна лента;
- покрийте повърхността с хидроизолационен филм и я фиксирайте с широка лепяща лента;
- поставете армировка;
- инсталирайте колектор и свържете тръба към него;
- поставете тръбопровода според избраната схема, стриктно спазвайки изчислената стъпка на полагане;
- фиксирайте контурите с помощта на специална стойка;
- напълно свържете и тествайте отоплителната система;
- ако всичко е направено правилно, напълнете замазката с бетон;
- нанесете декоративно покритие.
Монтажът не отнема много време (с изключение на времето за изсъхване на замазката). Горният алгоритъм е абсолютно универсален и достъпен за всеки..
Има обаче редица нюанси:
- Разстоянието между полаганията варира в зависимост от твърдостта на тръбата. Съответно, за пластмасови полиетиленови и металопластични конструкции тя е по-малка, отколкото за твърд пропилен и мед.
- За да стане тръбопроводът по-надежден, той може да бъде подсилен със самонарезни винтове, завинтени в основата.
- За да се избегнат течове, е необходимо, ако е възможно, да се сведе до минимум броя на ставите и да се укрепи връзката с ключарска намотка.
- Ако контурите се пресичат с амортисьорната лента в припокриване, тези места трябва да бъдат подсилени със защитна втулка.
- По -рационално е замазката да се запълни по протежение на фаровете. Тогава основата за декоративната настилка ще бъде много по -гладка..
- Колекторите и сензорите се монтират в зависимост от вида на жилищното пространство. В апартаментите за тях е пригодена специална стена за ниши. В частните къщи термостатите се изнасят в мазетата.
Полезни съвети
Не разпространявайте линията по -широка от 6 метра. В противен случай водата в тръбите бързо ще се охлади и температурата на въздуха ще падне. В просторни стаи и зали е по-добре предварително да разделите площта на нагрятата повърхност на равни сектори и да ги напълните с отделни отоплителни кръгове.
Ако решите да поставите вашия топъл под с металопластични продукти, дайте предпочитание на безшевни сортове. За да се оптимизира разпределението на топлината, разстоянието между контурите може да се променя в рамките на една отоплителна система.
От съображения за безопасност се препоръчва да се запази разстоянието между стените и отоплителната линия най -малко 10 см. Хидроизолацията може да се монтира не само с филм, но и под формата на битумна замазка..
За да се избегне разширяването на бетонния слой под въздействието на температурни падания, професионалистите съветват да се добави специален пластификатор към суровия разтвор. Не бива да пестите от консумативи, инструменти и аксесоари, защото купувайки ги, допринасяте за вашия комфорт.
Можете да видите тънкостите на инсталирането на топъл под с вода в следващото видео.
