Избор на размер и форма на камината

Тухлените камини са подходящи за отопление на големи помещения в селски къщи без централно отопление. Това могат да бъдат сгради, изработени от дърво, газосиликатни блокове, трупи или друг материал. С добра топлоизолация на стените е възможно да се изгради отворена печка, която да се справи с отоплението на всяка зона. Предимства на тухлена камина във висок Ефективност от работа – достига 80%, здравина, дълго задържане на топлина, издръжливост и лекота на поддръжка и почистване.

Изборът на размер и форма на тухлена камина зависи от следните условия:

  • площта на отопляемото помещение;
  • местоположение в стаята;
  • избрания тип конструкция;
  • характеристики на сградата – фундамент, подови плочи, изолация на стени, местоположение на комина;
  • функционалност на бъдещата камина.

Площта на отвора на пещта за тухлена камина трябва да бъде приблизително 100 пъти по -малка от площта на отопляемото помещение. Височината и ширината на горивната камера се избират в съотношение 1,5 към 1, дълбочината е 1,5-2 пъти по-малка от ширината, напречното сечение на комина е 10-15 пъти по-малко от площта на Горивната камера. Например, въз основа на тези параметри, за стая от 24 кв. м. можете да направите чертеж на камина със следните размери:

  • площ на пещта – 0,24 кв. м.;
  • ширина на пещта – 40 см;
  • височината му е 60 см;
  • дълбочина – 20 см;
  • коминна секция – 0,024 кв. м. или 240 кв. см.

По местоположение в стаята камините са стена, ъгъл и остров.

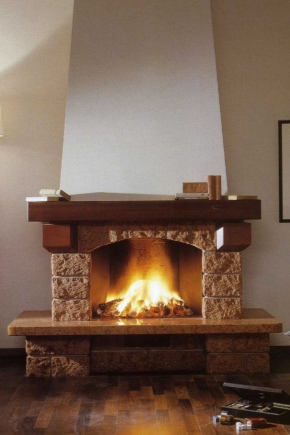

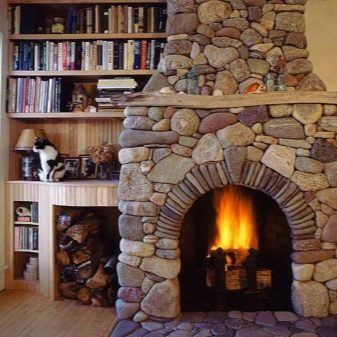

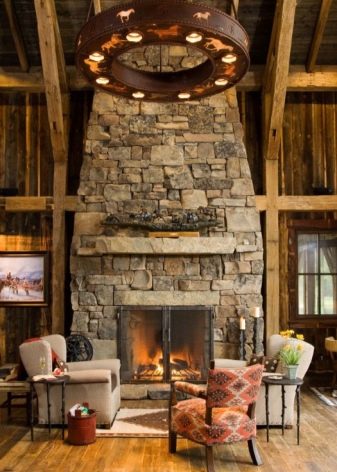

  • Първият вариант ще изисква най -много материали и решение, но то ще покрие помещението с топлина колкото е възможно повече, а около него можете да седнете в голяма компания. Чертежът на такава камина е най-често симетричен, фасадата е U-образна, в повечето случаи се изисква тухлена зидария, покриваща комина до тавана.

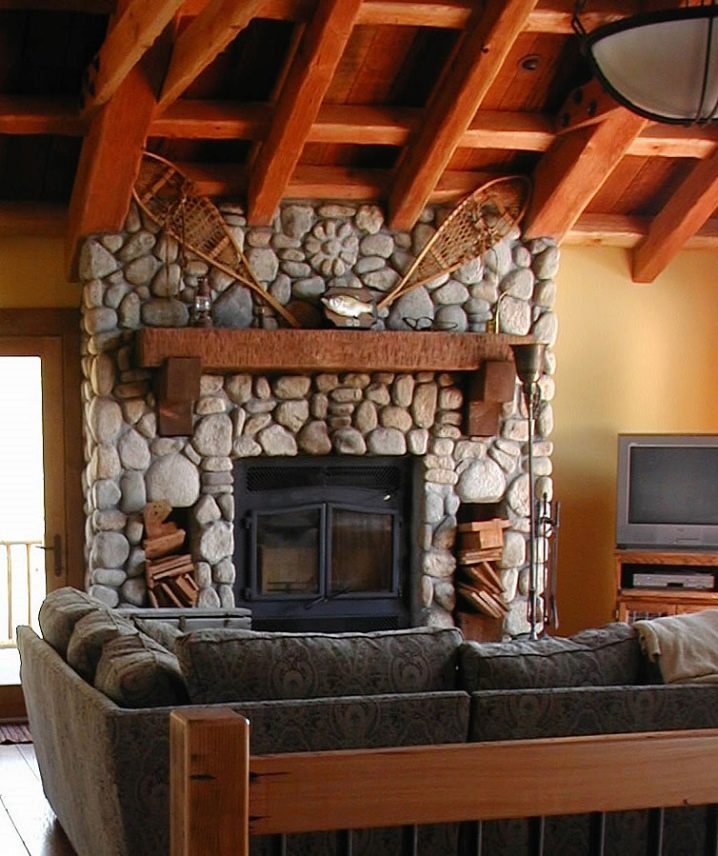

  • Ъглова камина може да бъде компактен, изисква малък брой тухли, облицовката се случва само от едната страна, ролята на другите две се играе от стените на стаята. Въпреки малкия си размер, тази опция е в състояние ефективно затопля помещение с площ 20-30 кв. м за кратко време.

Вижте във видеото как да направите ъглова камина със собствените си ръце.

  • Островни камини те обикновено се намират в центъра на стаята, а не в съседство с вътрешните тавани. Те приличат на басейн с ниски страни, вътре в който се поставят дърва за огрев за разпалване. За да се премахне димът, окачен качулка се поставя над такива конструкции. Такива проекти изискват минимум строителни материали, а техните чертежи са изключително прости, най -често в профилна проекция представляват квадрат или правоъгълник. Въпреки че някои инсталират в селската си къща по-сложни форми на кръгли островни камини, многостепенни, с плот за маса.
  Камина с парогенератор

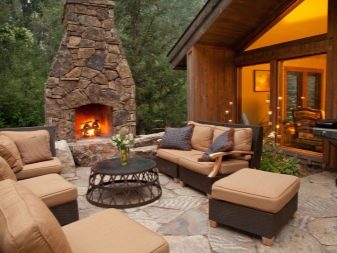

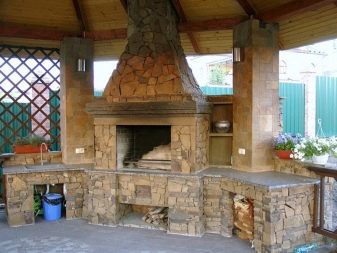

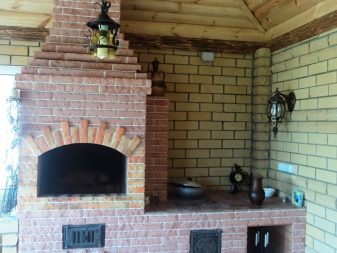

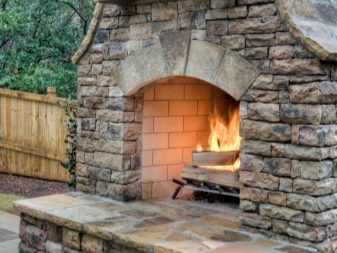

  • Отделен вариант е външни камини за барбекю, кебапчета, вградени в беседката в задния двор. Техните модели са по -разнообразни, особено когато площта на обекта позволява изграждането на голяма сграда с много елементи. Те определено изискват фундамент върху бетонна основа, за да не се затъват и да се носят в двора с времето. Преди да започнете строителни работи за външна камина с барбекю, трябва да се създадат подробни чертежи с реда на тухли и планове за различни издатини.

Ако външна камина е направена на улицата с беседка, тогава стените или покривите обикновено са направени от дърво, пластмаса, метални профили и други леки материали. В допълнение към самата пещ, тухлите могат да бъдат опорни колони, платформа пред горивната камера за предотвратяване на пожар.

Сортове

Тухлена камина за отопление на стая се състои от 4 основни части:

  • портал, съдържащ зидана фасада;
  • горивна камера – място, където се поставят дърва за огрев;
  • колектор за дим, който служи за плавен преход на дим в комина;
  • комин, който извежда дим на улицата.

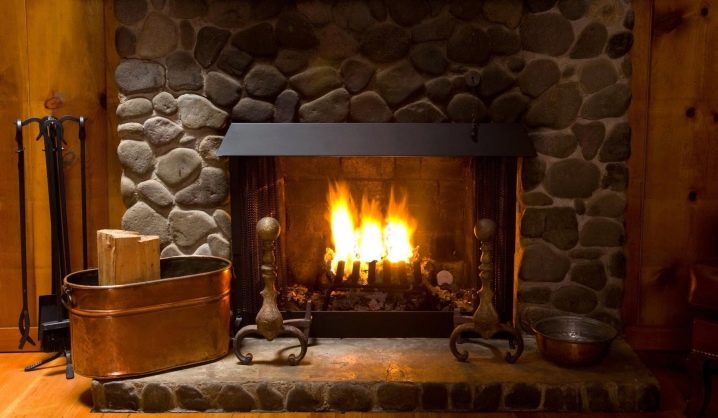

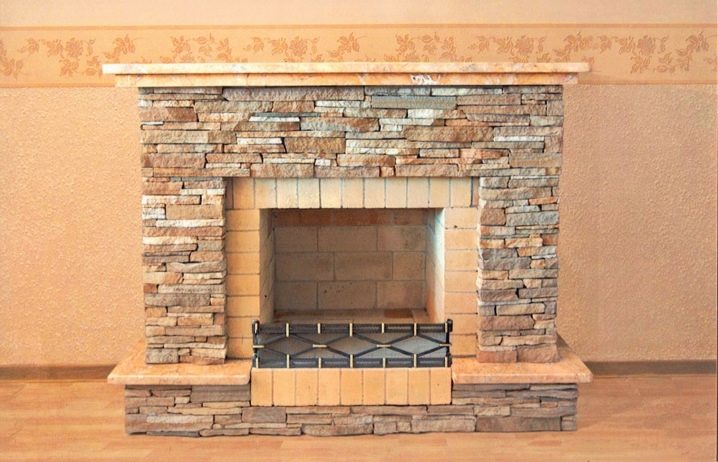

Вътрешните камини се предлагат с отворена камина и затворена. Първият вариант не изисква в портала да бъде вградена чугунена вложка, която предпазва стените от открит огън. Но вътрешните стени на пещта трябва да бъдат направени от огнеупорни тухли. Това е специален клас строителни материали, който се получава чрез пресоване и изпичане на шамотна маса или кварц..

  • Предимства на откритите камини в красотата на естествения огън във вътрешността на стаята и лекотата на инсталиране на портала без обемен чугунен шкаф, който има значителна цена. Но с отворената версия има възможност искри да влязат в стаята, така че зоната пред камината трябва да има огнеупорно покритие. Понякога е направена от същата тухла като фасадата на камината..

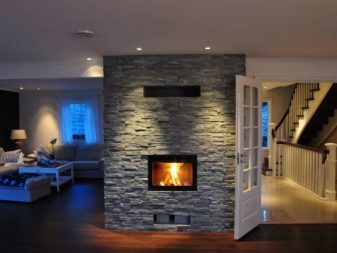

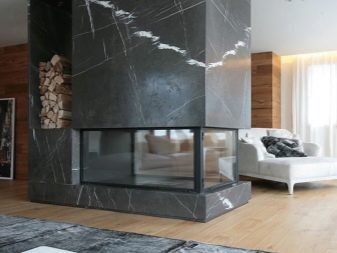

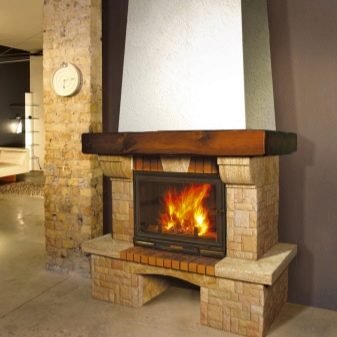

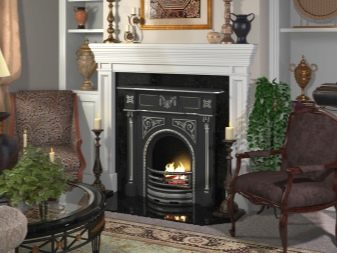

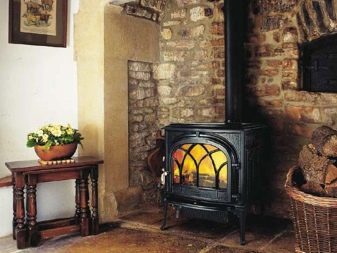

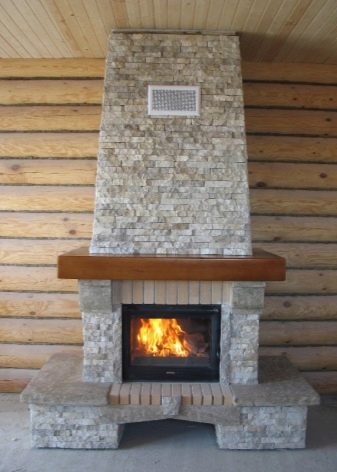

  • Ако камината е изработена от чугун, тя може да бъде отворена или затворена.. В този случай вътрешната повърхност на нишата може да бъде изградена от обикновени тухли, които не са огнеупорни – металът предпазва от пламъка. Отворените горивни камери са по -безопасни, предотвратяват проникването на искри в помещението, устройството на вратите им може да се отваря отстрани или отгоре. Амортисьорите за домашни камини са изработени от закалено огнеупорно стъкло – през него се вижда горящо дърво и пламъци.

За да се предотврати покриването на прозрачния материал със сажди, той е покрит със специален отблъскващ дим слой..

  • Стенни и ъглови камини са изградени с комин. Нейната метална тръба е най -добре скрита от декоративна тухлена облицовка, освен красота, тя придава допълнителна изолация и здравина на коминната система. За полагане на комин, както и за портал, е необходимо да се създадат чертежи с поръчка.
  • Островна камина най-често няма тухлен комин; за него се продават готови метални качулки, които са окачени на тавана.
  Инсталиране на камина в дървена къща

Изчисления и чертежи

Изчисленията на размерите и схемите на бъдещата камина трябва да бъдат подготвени по -подробно предварително, дори преди закупуването на необходимите материали. От визуален чертеж винаги можете да видите колко обикновени, огнеупорни и облицовъчни тухли трябва да закупите. По -добре е да купите малко повече, отколкото е необходимо в готовия проект, с очакване на брак по време на работа или малки изменения в строителството.

След това трябва да изчислите консумацията на цимент за зидария. Има различни методи за изчисляване на разходите в зависимост от вида на материала. Но можете да вземете най -често срещания вид суха циментова смес за работа в пещта – M200. Смесва се с пясък в съотношение 1: 3. Освен това тази суха смес се разрежда с вода и се разбърква добре до получаване на гъста хомогенна маса. За зидария 1 куб. м. тухли се нуждаят от около 0,3 кубически метра. м. такъв разтвор на циментова основа M200. Обемите на коминната фасада и облицовката на комини могат да бъдат изчислени от размерите на чертежа. По -лесен начин за изчисляване е да умножите обема на една тухла по техния брой, това ще даде приблизително точен резултат.

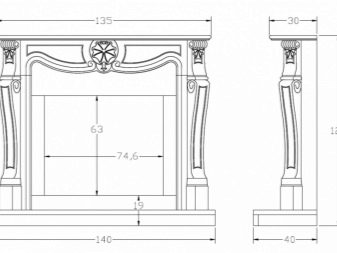

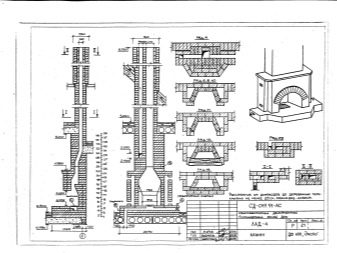

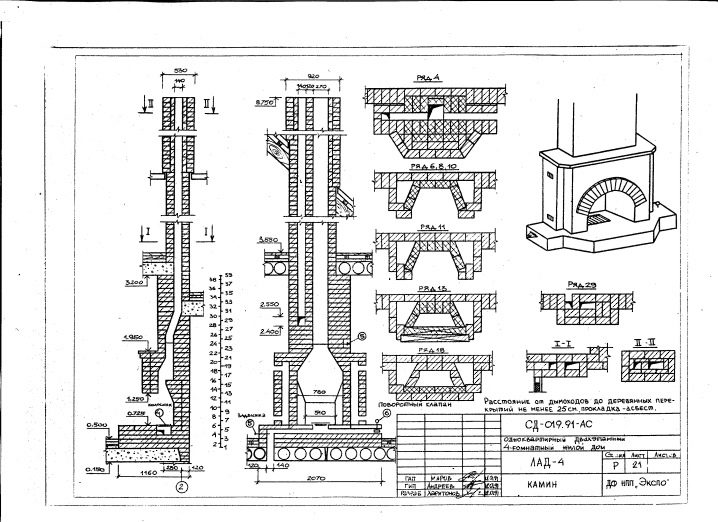

Чертеж на завършена камина обикновено се състои от хоризонтална и челна проекция.. Тези два изгледа дават подробна представа за височината, ширината и дебелината на портала с комин, броя на тухлите за всеки ред, начина на свързването им. За горивната камера, особено с арка или трапецовиден отвор и наклонени вътрешни стени, могат да бъдат създадени отделни визуални чертежи с различни издатини. Най -важното е, че капитанът разбира как димоотводът е разположен вътре в печката, как е фиксиран комина, под какъв ъгъл стените са наклонени в нишата.

Оперативна процедура

След като създадете чертежи на камина с размерите и реда на тухлите и закупите необходимите строителни материали, трябва да подготвите работни инструменти. Списъкът им е следният:

  • контейнер за смесване на разтвора, оптимално – с обем най -малко 50 литра, ако има електрически смесител, това е още по -добре;
  • сито и контейнер за пресяване на пясък, ако е с едри примеси;
  • хоросан мистрия;
  • ниво на сградата с дължина 1-2 м;
  • рулетка, линийка, квадрат;
  • молив или маркер;
  • чук.
  Как да тухлите метална камина

За зидария може да са необходими допълнителни елементи, например нож, мелница, ножовка, парцали, съд с вода – всичко зависи от естеството на работата.

Преди да започнете, си струва да организирате работното място възможно най -удобно и функционално, да донесете удължители с гнезда, осветление, да предпазите интериорните детайли от евентуална замърсяване.

Лесно е да се извърши монтаж на тухлена камина със собствените си ръце според чертежите, дори без опит в такива строителни работи, ако създайте предварителен план стъпка по стъпка.

  • Монтажните работи започват с монтажа на основата. Тя може да бъде лента от бетон, блокове или тухли. Ако основата е желе, кофражът е предварително изграден от дървени панели, в него се излива течен бетонен разтвор. В същото време полагането на фасадата на камината започва едва след като основата напълно изсъхне и се сви..
  • На готовата основа се извършва подредено оформление на тухли. в съответствие с разработените чертежи. Схемата за поръчка съдържа всички етапи на строителството с подреждането на фрагменти. Полагането в редове трябва да се извършва много внимателно, като се спазват равномерни шевове, куп тухли и хоризонтално ниво. След образуването на всеки ред е необходимо да се извърши допълнителна проверка на нивото и, ако е необходимо, да се регулира, докато разтворът изсъхне.
  • След като изградите портала за камина, трябва да се заемете с инсталирането на комина. Металният комин е прикрепен към хоризонтална стена и е допълнително изолиран. След това се изгражда с тухлена стена според съществуващия чертеж..
  • След като тухлената основа на портала и комина на камината е готова, можете да започнете да декорирате, подреждате плотове, скари, рафтове, клапи и други елементи.

Вградена камина никога не трябва да се използва веднага. От момента на строителството до пълното запалване трябва да минат поне 2-4 седмици. Преди това се организира частична горивна камера с малко количество дърва за огрев за изсушаване на печката и комина. Започнете с 2 кг сухи трупи, увеличавайте теглото с килограм на всеки 2 дни.
