Инсталиране на газов асансьор на кухненски шкаф

Какво е?

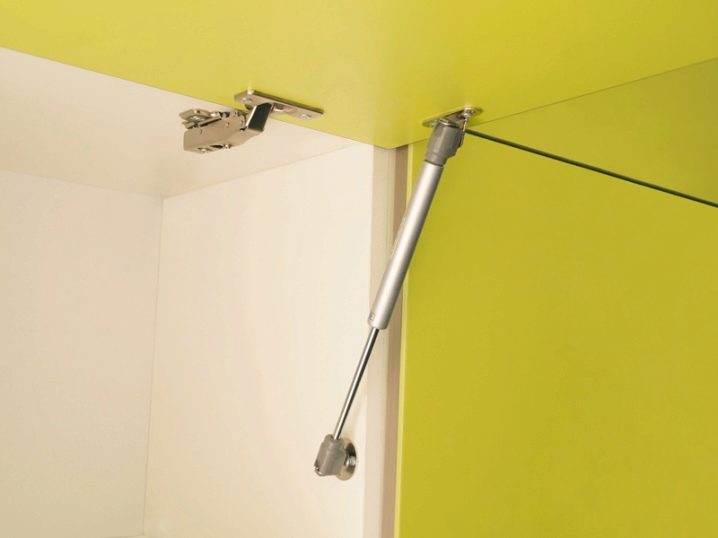

Кухненският газлифт е амортизиращ механизъм за хоризонтални врати. Самият механизъм “газлифт” принадлежи към голяма група скоби. Прилича на повдигащ механизъм, чиято основна цел е отваряне и задържане на врати. Това позволява вратите да се отварят и затварят без усилие. Освен това, като се отвори напълно, вратата ви позволява да видите напълно съдържанието на шкафа..

Газовият лифт е известен като напълно запечатана конструкция. Азотът влиза в бутилката по време на производството и, ако е повреден, не може да бъде поправен.

Основни предимства

  1. Плавно движение със саморегулиране;
  2. Заключва сигурно в положение “отворено”;
  3. Два вида отваряне – стъпаловидно (триене) и автоматично;
  4. Закопчалките за газови асансьори са подобни на материала, от който са изработени мебели (ламинирано ПДЧ или алуминий);
  5. Възможно е отваряне на вратата при липса на дръжка.

Дизайн

Газовият асансьор е направен от няколко пластмасови и метални части: бутон, външен конус, газов клапан, пластмасова втулка, външна кухина, конус за газлифт, канал за обход на газ, вътрешна кухина, вътрешен конус, уплътнителен елемент, повдигащ прът, упорен лагер, седалка конус.

Как да инсталирате?

Правилното монтиране на газлифта върху шкафовете трябва да започне с подготовката на инструментите и изчертаването на маркировките за по -ясно закрепване..

Изборът на газов асансьор за кухненски шкаф се определя от два най -важни показателя: параметрите на устройството и силата на компресия на пружината. На първо място е необходимо да инсталирате устройството, според размерите, съответстващи на размерите на шкафа. За да направите това, е необходимо да измерите височината на вратата и дълбочината на шкафа и според получените стойности да изберете стандартен газов лифт. Обикновено трябва да избирате от три стандартни размера: това са 164, 244 и 355 в разширено състояние. Освен това е задължително да се проверят следните размери на газлифта: сгъната дължина със и без крепежни елементи, както и максималната дължина на удължаването на стъблото.

  Италиански плочки на гърба за кухнята

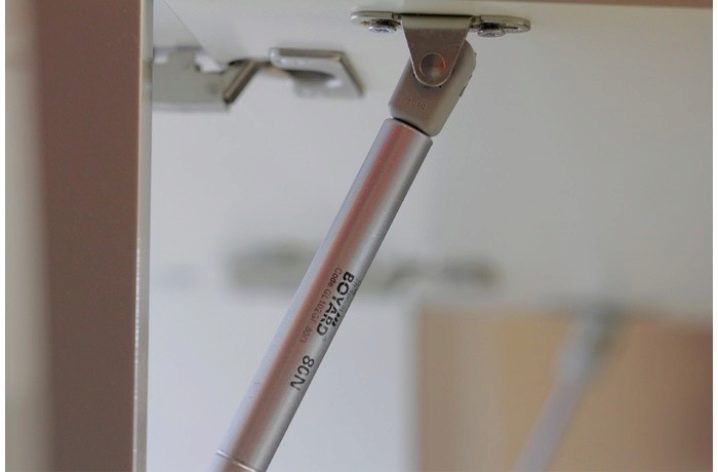

Важен показател за надеждно фиксиране на вратата в отворено състояние е силата на натиск. Тази стойност е стандартизирана и трябва да бъде посочена в паспорта и върху тялото на механизма. За безпогрешен избор на газов асансьор е необходимо да се определи теглото на вратата, като се вземат предвид всички фитинги, покрития и декор. Според стандарта мебелните газови асансьори се произвеждат с усилие от 60, 80, 100, 120 и 140 нютона. Изчислението при избора се прави от условието: 1 кг на 10 нютона.

При избора на оборудване трябва да се вземе предвид системата за закрепване на механизма към повърхността на мебелите. Най -често срещаните крепежни елементи са плоски подложки, които позволяват монтаж върху повърхността на стените и вратите на шкафа с помощта на винтове. Ако корпусът на шкафа е изработен от дърво, е възможно да се използват крепежни елементи под формата на винтов елемент..

Инструменти

За да инсталирате газов асансьор на кухненски шкаф, трябва да се въоръжите с цял набор от инструменти.

  1. Отвертка;
  2. Отвертка;
  3. Клещи;
  4. Чук;
  5. Електрическа бормашина;
  6. Владетел;
  7. Рулетка.

Оформление на шкафа

Фигурата показва схематично представяне на инсталацията и таблица на съответствието на размерите на инсталацията. Това показва инсталирането на механизма при завъртане на вратата надолу. Повдигащата врата се монтира по абсолютно същия начин. На първо място се проверява съответствието на избраното оборудване: за стенен шкаф с височина на вътрешната кухина 365 мм е необходим газов асансьор с размер 355 мм.

Шкафът е подреден в следния ред. Първо, върху центъра за закрепване на страничната част се поставя знак: за това височината L2 се измерва от вътрешната повърхност на горния капак, равна на 366 мм, а 37 мм се измерва от предния ръб на страничната част. След това центърът на закрепването на вратата се маркира: за това дължината L1 се измерва от горния й разрез, равен на 128 мм, а от страничния край се измерва разстояние, равно на пълната височина на закопчаването отстрани на шкафа (от повърхността на страничната стена до центъра на сферичната става на асансьора) – обикновено 19 мм. Такива маркировки се правят от двете страни на стенния шкаф..

  Завеси за кухнята

Монтаж

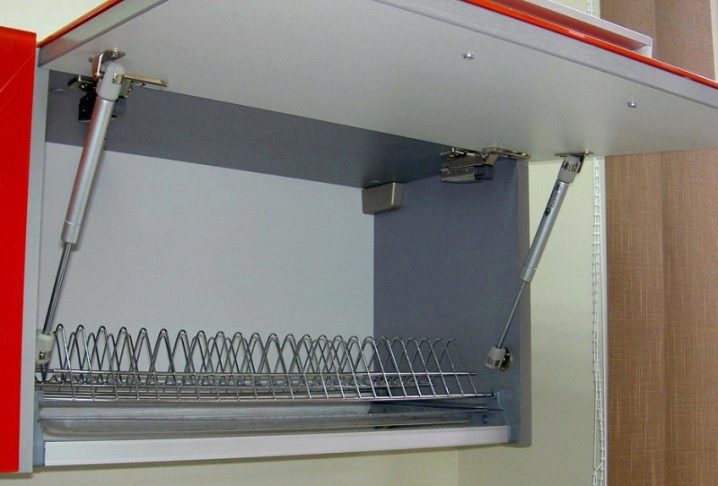

Инсталирането на оборудването започва с фиксиране на монтажната основа отстрани на шкафа в точката на маркиране. Най -често се използват два метода – скоба с пружина и плоча. Конзолата обикновено се завинтва в материала на страничната стена в маркираната точка, а главата на асансьора просто се впива в скобата..

Ако основата на стойката изглежда като плоча с отвор, тя се прикрепя с 3 или 4 винта към страничната стена, така че центърът на отвора съвпада с маркираната точка. Въртящата глава на асансьора се вкарва в този отвор и се заключва. В този случай е важно основната плоча да не се деформира – в случай на огъване асансьорът няма да работи.

Точно същите стъпки за инсталиране на монтажната основа на устройството се извършват върху вътрешната повърхност на вратата. Тук е важно да се осигури наклоненият ъгъл на пантите, който трябва да бъде около 8 градуса..

8 снимки

Полезни съвети

  1. За да се предотвратят изкривявания, механизмите трябва да бъдат закрепени от двете страни;
  2. Вратата трябва допълнително да бъде прикрепена към горния капак на шкафа с помощта на две мебелни панти от тип диск;
  3. Асансьорите с товарно налягане над 80 Нютона се използват много рядко и само за много тежки врати;
  4. Механизмът се инсталира след инсталиране на всички необходими аксесоари, облицовки и декор на вратата;
  5. Инсталирането на оборудване трябва да се извършва върху шкаф, отстранен от стената;
  6. Увеличаване на ъгъла на отваряне на вратата може да се постигне чрез преместване на монтажната точка по -близо до предния ръб на страничната стена;
  7. По време на инсталирането на автоматични механизми е необходимо стриктно да се следват инструкциите за инсталиране..
