شريط الخلاط: قواعد الاختيار والتركيب

يعتبر قضيب الخلاط عنصرًا هيكليًا ضروريًا لمعظم الخلاطات الحديثة ويعمل على تثبيت أجزاء خط الأنابيب بشكل آمن على الحائط..

الجهاز والغرض

شرائط الخلط عبارة عن أجهزة من المعدن أو البولي بروبلين تتكون من واحد أو اثنين من مآخذ المياه الموجودة بزاوية قائمة على السطح الأمامي للهيكل. الجزء الداخلي من التركيبات ملولب ، وغالبًا ما يكون مصنوعًا من النحاس ، ويعمل كنقطة لربط غريب الأطوار. يوجد في الجزء العلوي من العنصر ثقوب لتثبيت اللوح على الحائط. يمكن أن يختلف عددهم من 2 إلى 4 قطع ويعتمد على التصميم ونوع النموذج. الجزء السفلي مجهز بمنافذ لتوصيل الأنابيب. يمكن تركيب شرائح الخلط على جميع أنواع الجدران ، بما في ذلك الحجر والخرسانة والكتل الخرساني والقواعد الخشبية ، وكذلك ألواح الجبس وألياف الجبس..

وهي تنتج من الحديد الزهر والصلب والنحاس وسبائك البرونز ، وكذلك البولي إيثيلين والبولي فينيل كلوريد والبولي بيوتين.. الأكثر متانة وعملية هي النماذج المصنوعة من مادة البولي بروبيلين والنحاس. تتمتع هذه المنتجات بخصائص عالية ضد التآكل ، واستقرار حراري جيد ، وسهولة الصيانة والتركيب ، فضلاً عن المتانة والوزن المنخفض..

إنهم قادرون على تحمل درجات حرارة تصل إلى 90 درجة ويتحملون بشكل جيد تأثيرات المواد الكيميائية المنزلية.

تصنيف

يتم تصنيف شرائح الخلط وفقًا لعدة معايير.

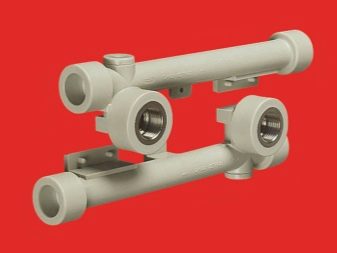

• حسب نوع الكحل الشرائط من نوع الاتصال السفلي والتدفق. الأول هو جهاز توجد فيه منافذ توصيل خط الأنابيب في الأسفل. يمكن أن تحتوي هذه النماذج على إصدارات معدنية وبولي بروبيلين وهي خيار كلاسيكي. مناظر التدفق عبارة عن أنبوبين متوازيين مع أكواع مثبتة بهما وتستخدم في الحالات التي يكون فيها التوصيل السفلي للخلاط مستحيلًا..
• مواد التصنيع. يمكن أن تكون الشرائط ذات تصميم معدني أو غير معدني. الأولى مخصصة للتركيب على خط أنابيب من المعدن والبلاستيك ، والذي يتم توفير الاتصال به بواسطة تركيبات الضغط. يتم استخدام الأخير مع أنابيب البولي بروبلين ، التي يتم التوصيل بها باستخدام جهاز خاص باستخدام اللحام التناكبي.

• هيكليا تقسم قضبان الخلط إلى ثلاثة أنواع.

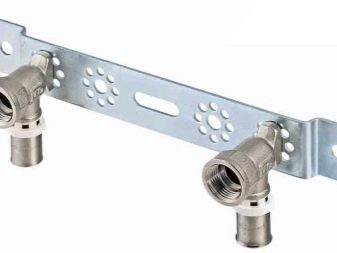

1. تصنع الشرائط العامة على شكل شريحة معدنية مثقبة ، من خلال الفتحات التي يتم فيها تثبيت العنصر على الحائط وتثبيت مآخذ المياه. تُستخدم هذه النماذج لتركيب الخلاطات غير القياسية أو المصنوعة منزليًا ، في الحالات التي تختلف فيها المسافة المركزية بين التركيبات عن تلك التقليدية. يسمح لك تصميم الشرائح بإصلاح مآخذ المياه عليها على مسافة 75 و 115 و 155 ملم من بعضها البعض. تتيح العديد من الثقوب إمكانية تثبيت تركيبات ذات نوع تثبيت مركزي ومستقيم وزاوي. من المزايا المهمة للشريط العام القدرة على تثبيته في الحائط باستخدام طريقة التثبيت المتدفق. يسمح لك هذا بإخفاء جسم الجزء الموجود في الحائط وتحرير الجزء الداخلي للحمام من تراكم عناصر خطوط الأنابيب غير الضرورية.

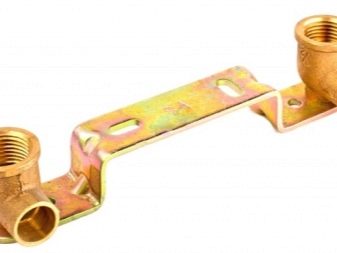

2. لوح التثبيت البسيط مصنوع من المعدن ، به فتحتان للتركيب ومجهز بفتحتين للتركيبات القياسية مع تباعد نموذجي بينهما.

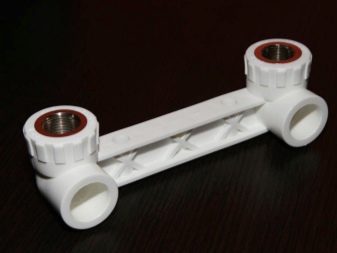

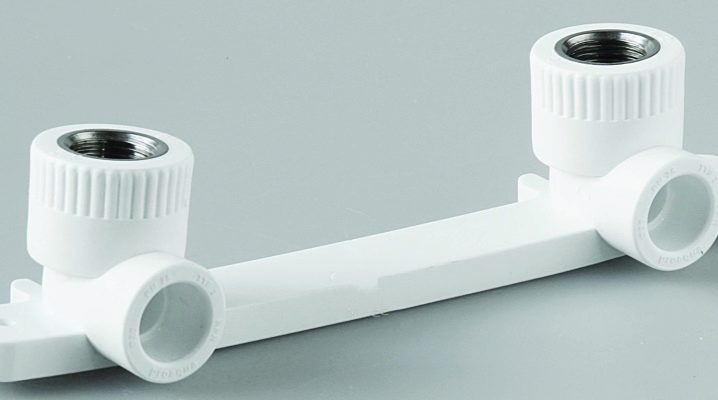

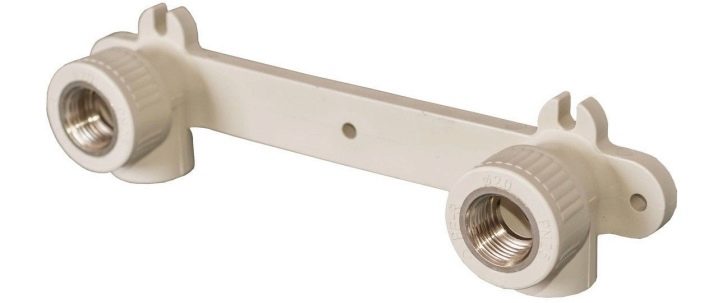

3. يتم تقديم النوع الثالث من المنتجات بواسطة نماذج لأنابيب PVC وهو عبارة عن هيكل فردي أو مزدوج يتم فيه ضغط مخرج المياه في علبة بلاستيكية. هذه الشرائط جاهزة تمامًا للتثبيت ولا تتطلب التجميع الذاتي. مآخذ المياه في هذه الشرائط متوافقة تمامًا مع الخلاطات المصنوعة بأحجام قياسية تقليدية ، حيث تقابل المسافة بين محاور الصواميل 150 مم ، وأبعاد الأنابيب الرئيسية ووصلاتها تساوي 20×1 / 2 و 25×1 / 2 . بفضل ميزة التصميم هذه ، ليست هناك حاجة لتوسيط نقاط الاتصال ، ولا توجد مشاكل عند تثبيت الشرائط..

أنواع مآخذ المياه

مآخذ مياه مثبتة أو موجودة على شرائح الخلط, تنقسم أيضًا إلى عدة أنواع.

• يتم توصيل التركيبات الملولبة بالأنابيب عن طريق خيط وتتميز بمتانتها وسهولة التركيب وإحكام الاتصال الجيد ومقاومة الصدمات.

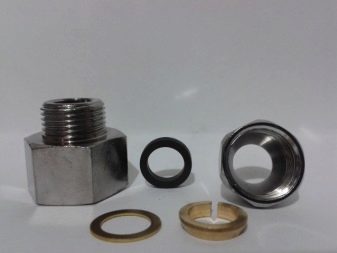

• يتم توصيل مآخذ تجعيد المياه بخط الأنابيب باستخدام جلبة خاصة مثبتة بين الأجزاء الخارجية والداخلية للتركيبات وتسمى “كوليت”. يتميز هذا النوع بتكلفته المنخفضة وعمره التشغيلي الطويل والتركيب السريع وإمكانية إعادة التجميع والتجميع وضيق الاتصال العالي..

• يتم توصيل مآخذ تجعيد المياه بإمدادات المياه عن طريق لحام يتم إجراؤها بجهاز خاص. تتميز الموديلات بالتنوع والسعر المنخفض والاتصال الموثوق والحجم الصغير.

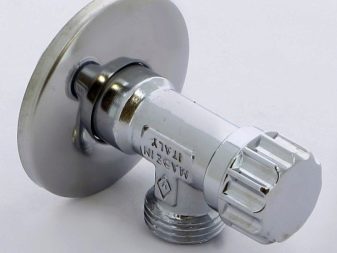

• مداخل المياه ذاتية الغلق مصنوعة من النحاس الأصفر ويتم تثبيتها على شريط الخلط. تتميز النماذج بسهولة التركيب والجهاز القابل للفك وقابلية إعادة الاستخدام والاتصال القوي.

التفاصيل الدقيقة للتثبيت

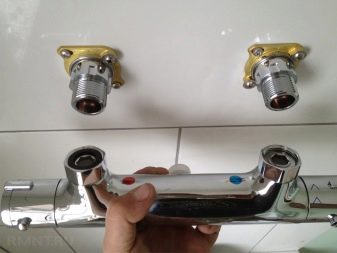

يجب أن يتم تركيب شريط الخلط خلال مرحلة تجديد الحمام. ويرجع ذلك إلى الحاجة إلى حفر جدار الأنابيب ، وهو شرط أساسي لإغراق اللوح الخشبي. في الحالات التي يتعذر فيها إخفاء الشريط ، يتم تثبيته مباشرة على الحائط. يتم تجميع أنواع المنتجات القابلة للطي من النوع البسيط والشامل قبل التثبيت. للقيام بذلك ، قم بتثبيت مآخذ المياه على الشريط دون تشديدها والتحقق من مراسلات المسافة المركزية بين التركيبات مع المسافة المركزية للخلاط. بعد التأكد من أن العناصر الهيكلية متوافقة تمامًا ، يمكن إحكام شد مآخذ المياه.

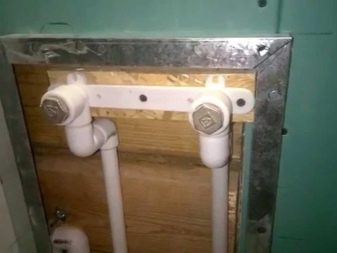

عند تثبيت الجهاز أسفل قسم من اللوح الجصي ، يتم تثبيت اللوح على لوح خشبي, التي يتم تثبيتها بين أدلة الملف الشخصي ، أو على رف خشبي ، مثبت مسبقًا في الجيب بالارتفاع المطلوب. يتم حساب سماكة الفاصل الخشبي بحيث يكون الشريط الموضوع عليه بالكامل في التجويف ، وتكون نهايات التركيبات في نفس المستوى مع سطح الجدار.

بعد تثبيت الشريط ، قم بتثبيت اللوح الخارجي للحوائط الجافة وفي الأماكن الضرورية ، قم بتشكيل فتحات للغريب الأطوار.

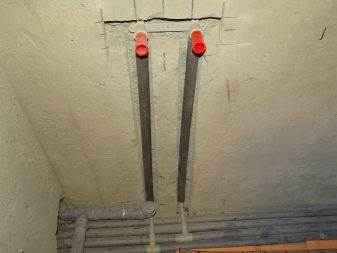

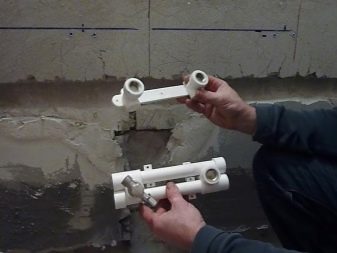

لتثبيت قضيب الخلط على قواعد خرسانية أو من الطوب ، يجب تفريغ مكان بعمق 4-5 سم في المكان الذي سيتم تثبيت الجهاز فيه ، ثم تحديد وتوضيح موقع الشريط بالأماكن المحددة لثقوب التركيب. يوصى بالتمييز باستخدام مستوى المبنى ، مما سيساعد على وضع الجهاز في وضع أفقي تمامًا. بعد ذلك ، يجب تثبيت قطع صغيرة من الأنابيب المستقيمة على كل من مآخذ المياه ، والتي تعتبر ضرورية لمحاذاة الشريط عند الشد ومنع المحلول من الدخول إلى التركيبات أثناء الملء اللاحق للمكان المناسب. بعد تثبيت اللوح الخشبي ، تحتاج إلى التحقق من موقعه مرة أخرى باستخدام مستوى ومعجون الجيب بمحلول سميك. بعد التجفيف الكامل لخليط المعجون ، يمكنك البدء في تركيب الخلاط.

تعد شرائط الخلاط جزءًا لا يتجزأ من نظام إمداد المياه. إنها تساعد على استبدال الخلاط الفاشل بسرعة وتبسيط أعمال تركيب خطوط الأنابيب بشكل كبير..

كيفة تختار?

عند اختيار شرائط التثبيت ، يكون لدى العديد من الأشخاص سؤال حول ما إذا كان يجب شراؤها مع خلاط ومخرج مياه أو بشكل منفصل ، مع ضبط الأبعاد.

عند الشراء ، يجب أن تسترشد بالمعايير التالية:

• يجب أن تتطابق الثقوب المستخدمة في توصيل مآخذ المياه مع ثقب الشريط ؛
• يجب أن تتوافق الفجوة بين مآخذ المياه مع حجم الخلاط.

تركيب شريط للخلاط – في الفيديو التالي.
