منذ وقت ليس ببعيد ، تم توصيل الصنابير والخلاطات بنظام إمداد المياه باستخدام التثبيت الملولب للأنابيب الصلبة واللحام. ولكن مع ظهور المنفاخ ، تغيرت تقنيات التثبيت ، وبدأ المستهلك الحديث في التحول إلى الأنابيب اللينة..
تحديد

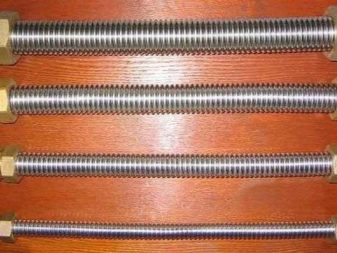

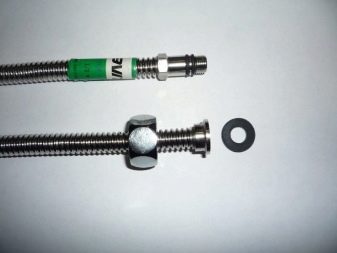

يتم تقديم الوصلات منفاخ للمياه على شكل خراطيم مموجة مصنوعة من الفولاذ المقاوم للصدأ AISI 304. يمكن أن يكون للمنتجات تصميم مرسوم ملحومًا أو قطعة واحدة بسماكة جدار لا تتجاوز 0.3 مم. الخراطيم كاملة مع صواميل دوارة من النحاس أو الصلب أو البرونز أو مطلية بالنيكل أو الكروم.

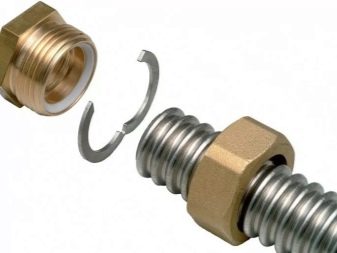

يتم لف التمويجات 2-3 المتطرفة ، مما يضمن تثبيتًا موثوقًا للصواميل وربطًا محكمًا. تم تجهيز كل أنبوب بحلقة احتجاز ، تكون مسؤولة عن التوافق المحكم للأختام والدرز في الأنبوب والتركيب. تستخدم المحولات للاتصال بخطوط الأنابيب ذات الأقطار الأكبر أو الأصغر..
تدين بطانات المنفاخ بالموثوقية والمتانة للمواد التي صنعت منها. يتميز الفولاذ بمقاومة عالية لعمليات التآكل ، ويتحمل بشكل جيد تأثيرات الأحماض والمركبات الكيميائية العدوانية ومقاوم للغاية للتغيرات المفاجئة في الضغط ودرجة الحرارة. نظرًا لهذه الصفات ، يمكن أن تعمل منتجات الصلب لمدة 20 عامًا أو أكثر ولديها القدرة على تحمل درجات الحرارة من -40 إلى 250 درجة. يعتمد ضغط العمل للوصلات من نوع المنفاخ على حجم المقطع وسماكة الجدار ، ولكن في المتوسط يختلف من 1.5 إلى 3 ميجا باسكال.

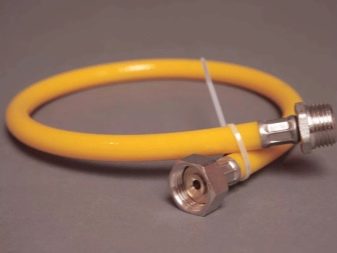

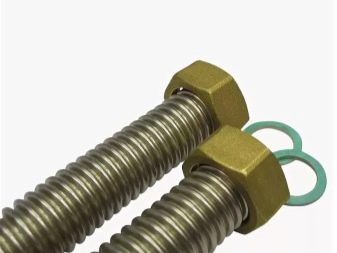

يتم تزويد كل طراز بحشية يمكن تصنيعها من البارونيت أو النحاس أو البوليمر الفلوري. نظرًا لحقيقة أن الأختام تتعرض لضغط شديد ، فإن سمكها يتوافق مع 2.5 مم. نظرًا لضيق الاتصال وموثوقيته ، غالبًا ما تُستخدم خطوط المنفاخ للتوصيل بخطوط الغاز. من أجل عدم الخلط بين أنابيب الغاز وأنابيب المياه ، يتم طلاء الأنابيب الأولى باللون الأصفر الفاتح..
يمكن أيضًا استخدام الخطوط عند ترتيب أنظمة التدفئة لتوصيل المشعات بالرافعة الرئيسية. هذا ممكن بسبب مقاومة درجات الحرارة العالية للمنتجات التي يمكنها تحمل درجات حرارة تصل إلى 250 ، وأحيانًا 300 درجة. للمقارنة: تم تصميم النماذج المقواة بالمطاط للأحمال الحرارية حتى 120 درجة ، وخراطيم PVC المرنة حتى 60 درجة مئوية.

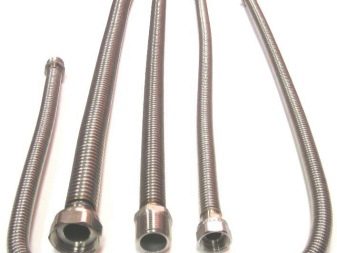

يتم إنتاج وصلات المنفاخ بعدة أحجام قياسية ، والتي يتم حسابها بالبوصة وتشير إلى الحجم المطلق للقسم الداخلي للصواميل ، باستثناء الأخاديد الملولبة. الأحجام الأكثر شيوعًا في الحياة اليومية هي 1/2 و 3/4 و 2 بوصة. يشار إلى جميع خصائص أداء البطانات ، بالإضافة إلى تمييز الفولاذ الذي صنعت منه ، في جواز سفر المنتج المرفق بكل عبوة ويمكن للبائعين تقديمه بناءً على طلب المشتري..
الخصائص
ارتفاع طلب المستهلكين وشعبية اتصالات المنفاخ بسبب عدد من المزايا التي لا جدال فيها لهذه المنتجات:
تسمح المقاومة المتزايدة لانتشار الأكسجين للخراطيم بمقاومة الضغط الشديد الناتج عن ارتفاع ضغط الشبكة.
تسمح المقاومة الكاملة للنار والسلامة البيئية للنماذج باستخدامها في المباني السكنية والأماكن العامة دون قيود.
زيادة مقاومة التآكل وعمر الخدمة الطويل يميزان توصيلات المنفاخ عن الأنواع الأخرى من الخراطيم والفوهات المستخدمة لإمداد المياه.

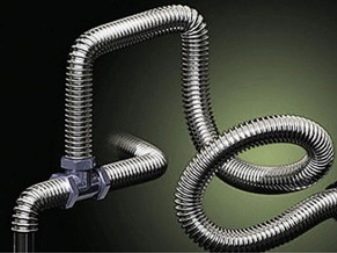

ترجع قدرة البطانة على الحفاظ على نفس الضغط بطول الطول بالكامل إلى الحفاظ على قسم العمل في الأنبوب حتى أثناء الانحناء القوي..
تعمل القدرة على التثبيت كوصلات تمدد على خطوط أنابيب البوليمر على توسيع نطاق المنتجات بشكل كبير.
تسمح المقاومة العالية لمطرقة المياه لشبكة إمداد المياه والقدرة على ترطيب الاهتزازات باستخدام التوصيلات في الضواغط والآليات الأخرى المعرضة لأحمال الاهتزاز والصدمات.
مجموعة واسعة من التطبيقات. بالإضافة إلى التوصيل بشبكات إمدادات المياه والتدفئة والغاز ، تُستخدم وصلات المنفاخ في تركيب مكيفات الهواء وأنظمة إطفاء الحريق والرشاشات المختلفة ، وكذلك لإزالة البخار وفي إنشاء المعدات الصناعية التي تعمل مع المنتجات البترولية و مواد كيميائية سامة.

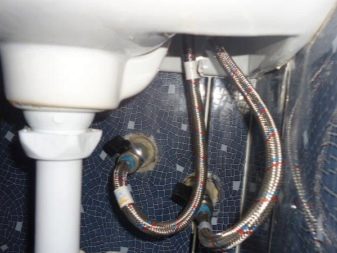

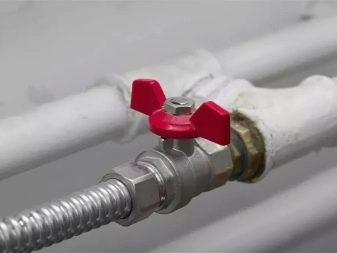

تستخدم البطانات أيضًا في صناعة المواد الغذائية ، حيث تقوم بتوريد المواد السائبة والمشروبات والسوائل الأخرى. في الحياة اليومية ، بمساعدة البطانات ، يقومون بتوصيل الغسالات وغسالات الصحون وكبائن الاستحمام والحنفيات.
تشمل عيوب البطانات معدلات أقل من المرونة مقارنة بالخراطيم المطاطية ، مما يعقد أحيانًا التثبيت في الأماكن الضيقة. على سبيل المثال ، تحت حوض صغير وضيق مع موقع قريب من أنبوب الماء الرئيسي وخلاط ، سيكون من الصعب تثبيت بطانة مموجة.
ومع ذلك ، في ظل ظروف معينة ، يتحول هذا العيب بسهولة إلى ميزة ، نظرًا لمرونته ، فإن الخرطوم قادر على الحفاظ على شكله والاحتفاظ به دون مساعدة الهياكل الإضافية..
عيب آخر من المنافاخ هو تكلفتها العالية ، مقارنة بالخراطيم المطاطية. ومع ذلك ، نظرًا لقوتها ومتانتها ، فإن التكاليف ستؤتي ثمارها بمرور الوقت..
الآراء
في سوق السباكة الحديث ، يتم تقديم بطانات مموجة غير ملحومة في نطاق واسع. تصنف النماذج منفاخ وفقًا للخصائص مثل مادة تصنيع التركيبات والغرض الوظيفي..

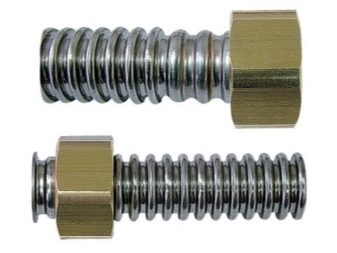

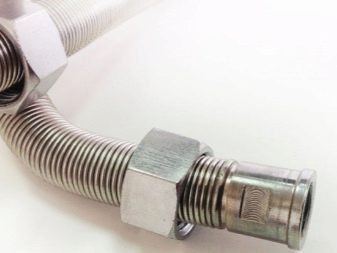

توجد التركيبات على طرفي الخرطوم ، وهي مسؤولة عن توصيلها بنقطة الاستهلاك ويمكن أن تكون مصنوعة من النحاس والفولاذ المقاوم للصدأ والفولاذ الكربوني:
موصلات نحاسية تتميز بمقاومة عالية للتآكل ومنخفضة التكلفة. الجانب السلبي لهذه الأجزاء هو الحاجة إلى استبدالها كل خمس سنوات. هذا يرجع إلى ميزة تصميم الجزء. الحقيقة هي أن النحاس ليس مادة مناسبة للحام ، لذلك يتم تثبيته في نهايات الخرطوم المعدني عن طريق اللحام. يعتبر اللحام بالنحاس أقل قوة من اللحامات الملحومة ويتدهور بسرعة تحت تأثير درجات الحرارة المرتفعة.
تجهيزات الفولاذ المقاوم للصدأ هي الخيار الأفضل ويمكن أن تستمر حتى مائة عام. تتكيف المادة جيدًا مع أحمال الاهتزاز والتمدد الحراري ، لذا يمكن استخدامها في الأنظمة ذات الضغوط العالية ودرجات الحرارة الخطيرة. العيب الوحيد لمنتجات الصلب هو السعر المرتفع مقارنةً بالتجهيزات النحاسية.
تركيبات من الصلب الكربوني من حيث خصائص أدائها ، فهي أدنى بكثير من المنتجات المصنوعة من النحاس والفولاذ المقاوم للصدأ. الأجزاء عرضة للتآكل والأكسدة عند تعرضها للرطوبة. المزايا هي التكلفة المنخفضة للنماذج وعمر خدمة طويل إلى حد ما ، يصل إلى 25 عامًا..
وظيفيًا ، تنقسم وصلات المنفاخ إلى سباكة وغاز وعالمية.
يشار إلى الغرض من المنتجات وجدول الأحمال النهائية في الوثائق المصاحبة ، المرفقة بكل دفعة ، جنبًا إلى جنب مع شهادات المطابقة أو المستندات الأخرى التي تسمح بتشغيلها..
نظرة عامة على الشركات المصنعة
يقدم السوق الحديث لمنتجات السباكة عددًا كبيرًا من وصلات المنفاخ المصنعة في مؤسسات في بلدان مختلفة..
ومع ذلك ، فإن أشهر الشركات المصنعة هي الشركات الألمانية والإيطالية..
قلق من ايطاليا إيدروسابيان معروف في جميع أنحاء العالم. تعمل الشركة في إنتاج الأنابيب وخطوط الأنابيب والخراطيم وغيرها من المنتجات الصحية ، وبسبب جودتها العالية وتشكيلتها الواسعة ، فإنها تحتل مكانة رائدة في السوق. يتم تقديم المنفاخ من جميع الأنواع لعناية المستهلكين ، وهي قادرة على تحمل الأحمال الخطيرة وتتميز بمظهر جذاب..
شركة Witzenmann GmbH من ألمانيا ، إلى جانب النماذج الكلاسيكية ، فهي تقدم إصدارات معززة يمكنها تحمل ضغط الشبكة حتى 21 ميجا باسكال وتستخدم في التركيبات الصناعية. تحتوي أدوات تحديد العيون المنزلية المنتجة في المؤسسة على عدد كبير من المراجعات الإيجابية وذات جودة عالية وسعر معقول..
منتجات الشركة الايطالية Emiflex S. p. أ. أيضا في ارتفاع الطلب. تتميز الموديلات بهيكل كروم جميل وتركيبات فولاذية عالية الجودة. عيب المنتجات هو السعر المرتفع للغاية بالنسبة للمستهلك الروسي..
من بين الشركات المصنعة المحلية ، يمكن للمرء أن يميز شركات مثل Aquatekhnika و Monolit و Flexiline ، التي تنتج منتجات غير مكلفة ، ولكن في نفس الوقت ، عالية الجودة بما فيه الكفاية..
كيفة تختار?
عند اختيار اتصال منفاخ ، من الضروري الاسترشاد بمراسلات توصيلات المدخل مع الجهاز المتصل دون استخدام المحولات الإضافية. هناك عدد كبير من الخراطيم معروضة للبيع بتركيبات وصواميل بأقطار مختلفة ، لذا فإن اختيار الحجم المناسب ليس بالأمر الصعب.

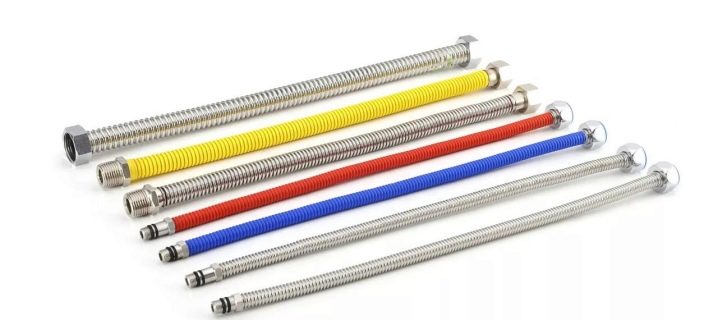

بالإضافة إلى ذلك ، يجب أن تتوافق الأنابيب الموردة مع نظام درجة الحرارة والضغط داخل النظام. يمكنك تحديد الغرض من نموذج معين باستخدام الترميز اللوني الموجود على جديلة التمدد للمنتج. للحصول على إمدادات المياه الباردة ، تحتاج إلى شراء نموذج بعلم أزرق ، ونموذج ساخن – بنموذج أحمر. هناك أيضًا بطانات عالمية يمكنها العمل مع كل من الماء الساخن والبارد. تم تمييزها بلونين.
إذا تم اختيار النموذج لتوصيل خلاط حوض المطبخ ، حيث تكون المسافة من الأنبوب الرئيسي إلى قاعدة الصنبور ضئيلة ، فمن الأفضل شراء واحدة أكثر مرونة. للقيام بذلك ، خذ عدة عينات واحتفظ بها في أحد طرفيها في وضع أفقي. تحتاج إلى شراء الخرطوم ، حيث ستكون زاوية الانحناء القصوى. انتبه للعيوب الظاهرة. لذلك ، لا ينبغي شراء المنتجات ذات النوعية الرديئة من التجعيد بالقرب من تركيبات المخرج ، وكذلك النماذج التي تضررت من التآكل بالتزامن مع الحشيات الصلبة..
عند اختيار طول الأنابيب ، يوصى بإضافة بضعة سنتيمترات إلى المسافة بين الأنابيب والجهاز. يرجع هذا المطلب إلى حقيقة أنه عند توصيل الخرطوم لا ينبغي أن يتم شدها بين نقطتين: في هذه الحالة ، يكون الترهل المعتدل مناسبًا. سيؤدي ذلك إلى تقليل الضوضاء الناتجة عن حركة الماء داخل البطانة ويضمن إقامة مريحة في الحمام..
توصيات للاستخدام
لا تتطلب توصيلات المنفاخ رعاية خاصة وصيانة متخصصة.
لزيادة عمر الخدمة والتشغيل العادي للخراطيم ، يجب اتباع بعض القواعد:

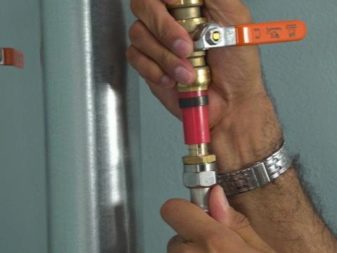

بعد نصف ساعة من تركيب البطانة ، يجب فحص الوصلات بقطعة قماش جافة. إذا تم العثور على تسرب ، فمن المستحسن إزالته على الفور عن طريق شد صواميل النقابة ، ولكن في نفس الوقت ، تجنب الضغط المفرط للحشية..
من المرغوب فيه أن يتكون التوصيل الملولب لتركيب خط الإمداد والأنبوب من نفس السبيكة. سيساعد هذا في منع التآكل الجلفاني وإطالة عمر الخرطوم..
عادةً ، يتم تحديد الحد الأقصى المسموح به لنصف قطر الانحناء للخوار في جواز سفر المنتج ويجب عدم السماح له بالانخفاض.
عند تركيب البطانة ، لا تقم بلف الخرطوم أو تمديده أكثر من اللازم. يمكن أن يتسبب ذلك في انتهاك سلامة الجدران ، ولا يمكن إصلاح المنفاخ التالف ، لذلك سيتعين عليك تغيير محدد العيون بالكامل.
اتصال المنفاخ هو عنصر لا يمكن الاستغناء عنه وموثوق به في خط الأنابيب ، فهو يسمح لك بشكل مستقل وفي وقت قصير بإجراء اتصال عالي الجودة ومحكم.
للحصول على معلومات حول كيفية اختيار بطانة منفاخ للمياه ، انظر الفيديو التالي.
