يبدو أن بناء مدفأة بيديك مهمة شاقة للكثيرين. وعبثا تماما. يتبين أن كل شيء بسيط للغاية مع اتباع النهج الصحيح والشامل لهذه المسألة. يتم تحديد أبعاد المواقد المبنية من الطوب اعتمادًا على مساحة الغرفة ويمكن للجميع معرفة ذلك.
من أين أبدا
تحتاج أولاً إلى تحديد موقع الموقد في المنزل.. من غير المرغوب وضعه مقابل النوافذ ، حيث ستكون هناك مسودات. يمكن أن يصبح الجدار الخلفي للموقد ساخنًا جدًا ، لذلك من الأفضل جعله يتدفق مع الجدران الخارجية للمنزل. في البيوت الخشبية ، من أجل تجنب نشوب حريق ، ينبغي اتخاذ تدابير إضافية للقضاء على هذا الخطر..
يجب أن يبدأ حساب الأبعاد مع صندوق الاحتراق..
يتم تعريفها على النحو التالي: تشير مساحة الغرفة التي يوجد بها المدفأة إلى منطقة صندوق الاحتراق على النحو التالي: 1:50 – 1:70.
لذلك ، لغرفة تبلغ مساحتها 20 مترًا مربعًا. م وارتفاع السقف القياسي (3 – 3.5 م) ، ستكون مساحة بوابة صندوق الاحتراق 0.4 متر مربع. م أو 52 × 77 سم.
وبالمثل بالنسبة للغرفة التي تبلغ مساحتها 15 مترًا مربعًا. م – 0.3 قدم مربع م أو 44 × 67 سم.
لغرفة مساحتها 10 أمتار مربعة. م – 0.2 قدم مربع م أو 36 × 45 سم.
يجب أن يكون عمق صندوق الاحتراق من إلى 2/3 من ارتفاع البوابة. من المهم اتباع هذه القاعدة ، وإلا فسوف تنعكس بشكل غير سار أثناء تشغيل الموقد. سيؤدي العمق الضحل جدًا إلى دخان وعميق جدًا – إلى فقدان نقل الحرارة.
يتم تحديد أبعاد المدخنة من خلال أبعاد صندوق الاحتراق. يجب أن تكون مساحتها حوالي 8-15 مرة أصغر. إذا كنت تخطط لصنع مدخنة من الطوب ، فستكون الأبعاد 14 × 14 و 14 × 27 سم ، وعند استخدام أنبوب غير قابل للصدأ – 8-14 سم ، الارتفاع القياسي للمدخنة هو 4-5 م.

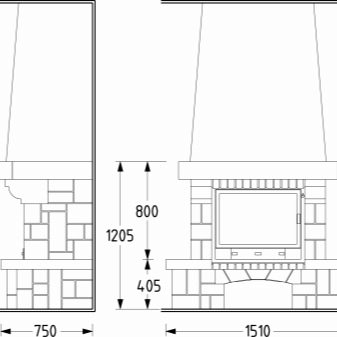

يتم تحديد الأبعاد الكلية للموقد بناءً على معايير الطوب: 6.5 × 12 × 25 سم ، مع مراعاة سمك اللحامات ، سيكون ارتفاع صف واحد من البناء 7 سم ، ويمكن صنع الجدار الخلفي في نصف طوب – 12.5 سم جدران جانبية من طوب واحد – 25 سم.
يوصي الخبراء بشدة بعمل رسم لموقد المستقبل على الورق قبل بدء العمل..
جنبًا إلى جنب مع مخطط الترتيب (المخططات التي يُشار فيها إلى ترتيب الطوب فيها لكل صف) ، سيسمح لك بتحديد عدد الطوب المطلوب للعمل. يجدر النظر في أن المخططات الجاهزة التي تحتوي على كمية محسوبة بالفعل من المواد تعد كل نصف وثلاثة أرباع كطوب كامل.
بالنسبة للمبتدئين ، لتجنب المفاجآت غير السارة ، يفضل استخدام مخططات الطلبات الجاهزة.. يجب أن نتذكر أنه حتى في حالة اتباع مثل هذا المخطط بدقة ، قد يختلف استهلاك المواد الفعلي عن المعلن.
يلعب نوع الموقد دورًا أيضًا. لذلك ، ستذهب حوالي 200 قطعة إلى موقد زاوية بأبعاد 1 × 1 متر. طوب احمر و 100 قطعة. المواد المقاومة للحرارة. بالنسبة لموقد بسيط بأبعاد 65 × 115 سم ، تبلغ كمية الطوب الأحمر حوالي 250 قطعة ، وللشاموت – 100. بالنسبة لموقد إنجليزي كبير تقليدي ، هناك حاجة بالفعل إلى 300 قطعة. الأحمر و 130 fireclay.
لتقدير الأبعاد والتأكد من صحة الحساب ، فإن الأمر يستحق صنع البناء الجاف.
أولئك. قم بطي الموقد وفقًا لمخطط الطلب بدون ملاط ، وبعد ذلك ، بعد تفكيكه ، انتقل إلى الوضع الحقيقي. سيؤدي ذلك إلى تجنب الأخطاء دون جعل العملية طويلة جدًا..
المؤسسة

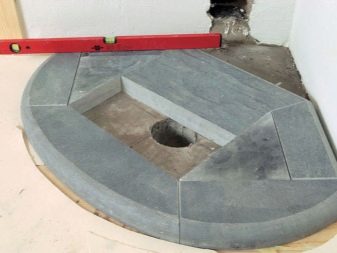

المؤسسة هي مرحلة عمل مهمة ومسؤولة. عند وضع الأساس لمدفأة ، يجدر النظر في النقاط التالية:
- يجب ألا يكون أساس الموقد على اتصال بالأساس الرئيسي للمنزل ؛
- يجب أن تكون أبعاد الأساس أكبر بحوالي 10 سم من أبعاد الموقد على كل جانب ؛
- يجب أن يكون عمق الحفرة 50-60 سم ؛
- يجب خفض مستوى الأساس من مستوى الأرض إلى ارتفاع لبنة واحدة – 6-7 سم ؛
- وضع الموقد على أساس متجمد منتهي بالكامل.
الأساس مصنوع من الطوب أو الخرسانة.
الخرسانة أكثر تعقيدًا في التنفيذ ، لذلك دعونا نتحدث عنها.

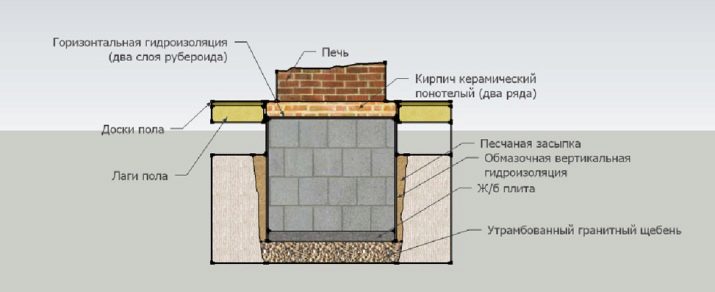

في الجزء السفلي من الحفرة ، يُسكب الحجر المكسر بسمك 10-15 سم ، ويتم تركيب القوالب ، ومعالجتها بالراتنج أو التنجيد بمواد التسقيف. يُسكب الأساس بملاط من الأسمنت الرملي (3 أجزاء من الملعب وجزء واحد من الأسمنت). بعد تسوية الأساس المصبوب على المستوى ، اتركه حتى يجف لمدة أسبوع تحت غلاف بلاستيكي.
مباشرة قبل التمديد ، من الضروري توفير عزل إضافي للماء بطبقتين أو ثلاث طبقات من مواد التسقيف.
اختيار المواد
تعتمد قوة ومتانة الموقد على جودة المواد. انتبه إلى مظهر الطوب: لا يُسمح بالشقوق والرقائق. يمكن استخدامها فقط في الصف الأول من القاعدة. يجب أن يكون الرمل والطين خاليين من المواد الغريبة والكتل.

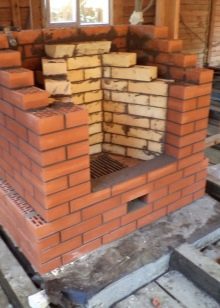

مواد البناء الرئيسية لمدفأة الطوب هي الطوب الأحمر والحراري والطين والرمل والأسمنت M300 و M400 (للمؤسسة). من المعتاد صنع الطبقة الخارجية من الطوب الأحمر وصندوق الاحتراق والمدخنة – من مادة مقاومة للحرارة (شاموت).
قبل البدء في العمل ، يجب نقع الطوب الأحمر في الماء.
هذا سيمنع امتصاص الرطوبة من الهاون ويضمن قوة البناء.. يتم تحديد الجاهزية ببساطة: إذا توقفت فقاعات الهواء عن الخروج من لبنة مغمورة في الماء ، فيمكنك استخدامها للعمل.
طوب فرن Fireclay ذو اللون الأصفر لا يتعرض للتشوه ، يمكنه تحمل درجات حرارة تصل إلى 1000. يسخن ببطء ، ولكن بعد ذلك يبرد ببطء ، مع الحفاظ على الحرارة بشكل جيد. لذلك ، فهي مثالية لوضع داخل الموقد..
ومع ذلك ، فإن أحد العيوب هو أنه لا يمكن تقطيع الطوب إلى أجزاء بسبب قوته العالية. لكن الشركات المصنعة تأخذ هذه الحقيقة في الاعتبار وتنتج طوبًا بأشكال مختلفة: مستقيم ، على شكل إسفين ، شبه منحرف ، مقوس.
11 صور
إلبه

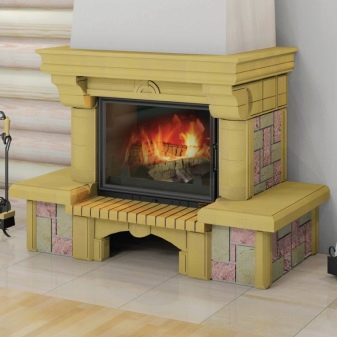

يمكن لأولئك الذين يرغبون في توفير الوقت والجهد في بناء مدفأة شراء صندوق نيران جاهز. حاليًا ، أثبتت علامة Elba التجارية نفسها جيدًا بين المنتجات المحلية. وهي ملحومة من الفولاذ المقاوم للصدأ السميك ، ومجهزة بأنبوب مدخنة من الحديد الزهر ، ونظام زجاجي نظيف. غرفة الاحتراق مبطنة بطوب النار ، مما يوفر نقلًا إضافيًا للحرارة ، ويساهم في زيادة عمر خدمة الفرن.
