مدفأة حديثة مع مدخنة بيديك
من المستحيل تخيل حياة البشرية وتطورها دون استخدام النار. منذ العصور القديمة ، حاول الناس الحفاظ عليها واستخدامها لتدفئة منازلهم وطهي الطعام. في البداية ، كان حريقًا بسيطًا ، تم إشعاله في وسط الكهف ، ثم منطقة حجرية أو من الطوب في المنزل ، حيث احترق الحطب الذي تم إحضاره ، وملأ الغرفة بأكملها بالدخان. مرت قرون ، وظهرت المواقد في منازل خاصة ، وظهرت المواقد في قلاع منيعة وعقارات أرستقراطية..
في عصرنا ، يبدو أن الحاجة إلى هؤلاء الذين يلتهمون الحطب والفحم قد اختفت. في الواقع ، في منزل ريفي حديث ، يمكنك تشغيل أنابيب التدفئة المتصلة بمولد بخار محمول ، أو يمكنك استخدام نظام حديث مع تسخين الهواء. كل هذا سيسمح لك بتدفئة الغرفة بتكلفة أقل ، لكن الرغبة لا تزال تعيش في روح الشخص العصري في الاستلقاء على كرسي هزاز في الطابق الثاني من منزل قديم ومشاهدة لعبة اللهب المكشوف في الشفق.
بالطبع ، الموقد الموجود في الطابق الثاني يمثل تحديًا إضافيًا ، لكن التقنيات الحديثة يمكن أن تحل هذه المشكلة. إذا كان الهدف الرئيسي هو الرغبة الجمالية في النظر إلى النار ، فيمكن استخدام مدفأة كحولية. لا يتطلب هياكل حرارية ، حتى أن مجرى الهواء لإزالة منتجات الاحتراق يكون اختياريًا..
إذا كان هذا الجهاز لا يبدو صلبًا بدرجة كافية ، فيمكنك صنع مدفأة الجزيرة في وسط الغرفة مباشرةً. نظرًا لأن أساس الموقد ضخم جدًا ، يجب وضعه على ألواح الأرضية الحاملة ، فمن المستحسن استخدام مدخنة معلقة تذهب إلى السطح من خلال غرفة تخفيف الضغط.
7 صور

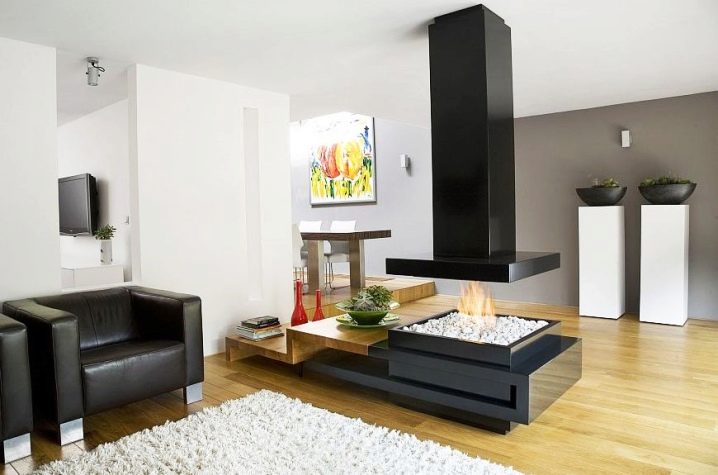

مدفأة الجزيرة
نظرًا لأن هذا التصميم يتعامل مع مصدر مفتوح للنار ، فهناك بعض القواعد التي سيسمح لك الالتزام بها بالاستمتاع بهذا المنظر الساحر داخل المنزل ، والاستلقاء على كرسي ، وعدم الركض بالخارج ، وإعطاء التعليمات لرجال الإطفاء..
مبادئ التصميم
دعنا نتخلص من بناء مدفأة في الطابق الثاني ونفكر في أي خيارات متاحة. لقد تطورت أنظمة التدفئة هذه لقرون ، لكن خلال كل هذا الوقت لم تكن قادرة على تغيير مبدأ التشغيل ، ونتيجة لذلك ظلت أجهزة منخفضة الكفاءة واستهلاك وقود مرتفع..

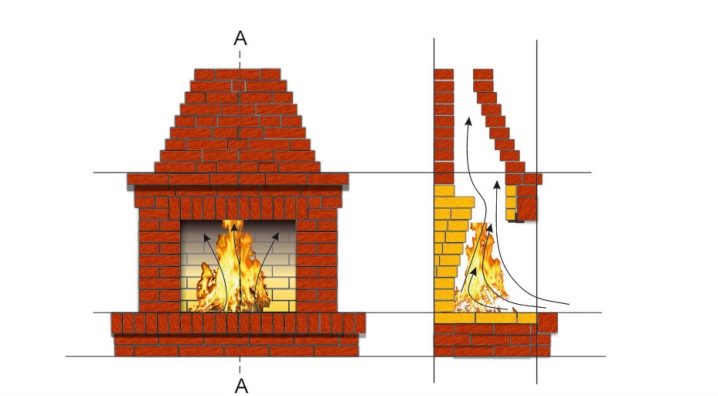

رسم تخطيطي للموقد
تم تصميم أي مدفأة لحرق الوقود ، أثناء تلقي الحرارة ، ولإخراج منتجات الاحتراق إلى الشارع بأقل إزعاج لمن هم بالداخل. نتج عن التطور العديد من الحلول القياسية..

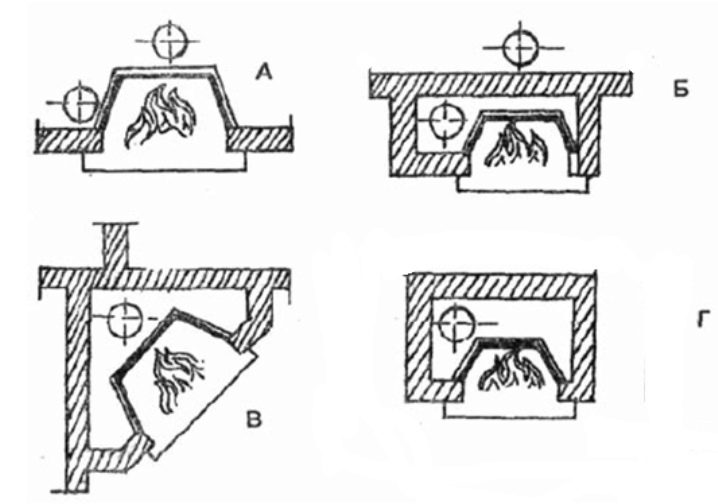

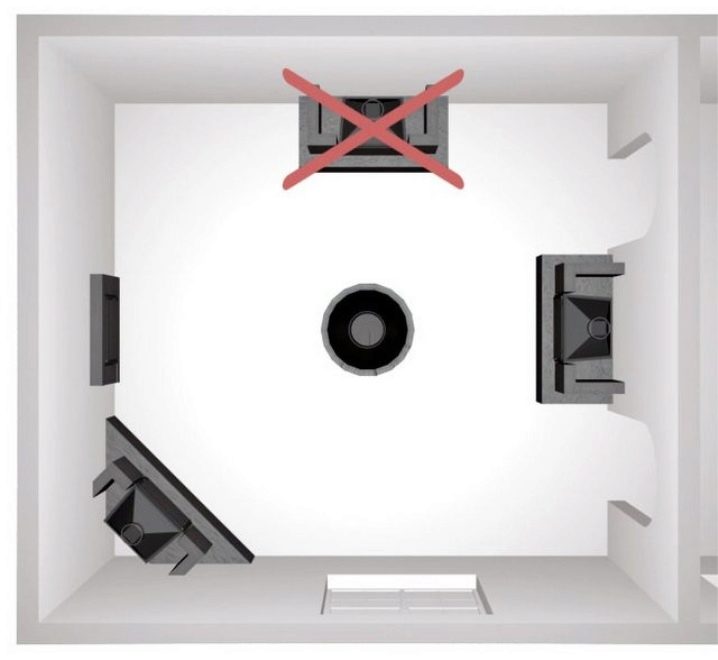

الخيارات الرئيسية لوضع المواقد
- الخيار أ – مدمج في الحائط. يتطلب هذا التصميم للتنفيذ التطوير حتى في مرحلة تصميم المبنى ، وبالتالي فهو غير مناسب تمامًا كخيار لمراجعة منزل قائم..
- الخيار ب – الموقد على الحائط. يمكن صنعه في مبنى قائم ، ومزاياه مساحة كبيرة بما فيه الكفاية من السطح تشع الحرارة ، والتي لا تسمح لك فقط بالاستمتاع بجمال حرق الحطب ، ولكن أيضًا للحصول على فوائد عملية من درجة حرارة مريحة في مجال..

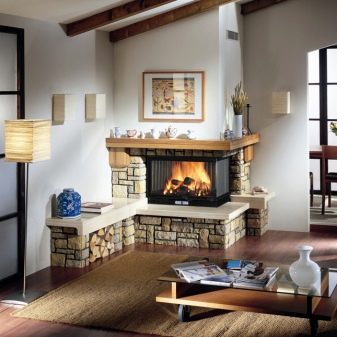

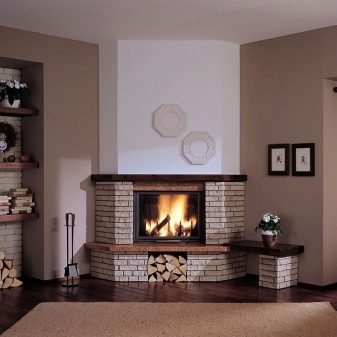

- الخيار ب – موقد الزاوية. حالة خاصة ، ليست موجودة على جدار واحد ، ولكن على جدارين في وقت واحد. في هذا الصدد ، يعد البناء أكثر اقتصادا ، ولكن للسبب نفسه يحتوي على مساحة تدفئة أصغر..
- الخيار د – موقد الجزيرة. يمكن أن يكون موجودًا في وسط الغرفة ، في الواقع ، إنه موقد قديم جيد للإنسان البدائي في قوقعة حديثة.
قبل أن تبدأ في بناء مدفأة ، تحتاج إلى حساب أبعادها. هناك تقنيات مثبتة للقيام بذلك..
7 صور
أبعاد مكونات الموقد
Firebox ومميزاته
يعتمد حجم الموقد بشكل مباشر على مساحة الغرفة المُدفأة ، بينما يجب أن يكون حجم صندوق الاحتراق تقريبًا واحدًا على خمسين من مساحة الغرفة. على سبيل المثال ، لنأخذ مساحته 25 م 2 ، مساحة الفرن في هذه الحالة 0.5 م 2. بناءً على ذلك ، نجد باقي الأبعاد. عادة ما تؤخذ نسبة الطول إلى العرض على أنها 2/3. لنحل مشكلة للصف الرابع:
أ / ب = 3/2
أ = 3 ب / 2
S = AB = 3B2 / 2 = 0.5 متر مربع
B2 = 1/3 م 2
ب = 58 سم ، أ = 87 سم.
نتحقق من: 0.58 × 0.87 = 0.5046 متر مربع ، كل شيء صحيح.
لذلك ، نحن نعرف أبعاد صندوق الاحتراق ، يمكنك الذهاب إلى أبعد من ذلك. يجب أن يكون عمق الموقد C مساويًا لثلثي الارتفاع الذي تم العثور عليه B ، وفي حالتنا نحصل على 58 / 3×2 = 39 سم ، وهذه المعلمة مهمة جدًا. إذا جعلت صندوق النار عميقًا جدًا ، فحينئذٍ ستتدفق كل الحرارة تقريبًا إلى المدخنة ، وستكون عميقة جدًا صغيرة جدًا ، ثم يدخل الدخان إلى الغرفة.
بدءًا من ثلث ارتفاع صندوق الاحتراق ، يجب أن يبدأ الجدار الخلفي في الميل بزاوية 20 درجة تقريبًا. في الرسم ، يشار إلى هذه المعلمة بالحرف L ، وفي مثالنا 58/3 = 19 سم.
في بعض الأحيان يصنعون المواقد بصندوق نيران مغلق ، لكن في هذه الحالة ، يتحول الموقد إلى نوع من الموقد. بالنسبة لهم ، يحاولون شراء أبواب جاهزة بأبعاد قريبة قدر الإمكان من الأبواب المحسوبة..
مدخنة
لكي يحترق الخشب الموجود في الموقد لإرضاء العين وعدم التدخين ، يجب استيفاء شرطين: الوصول إلى الأكسجين وإزالة منتجات الاحتراق. كقاعدة عامة ، يدخل الهواء صندوق الاحتراق مباشرة من الغرفة ، وهذا مصدر تهوية طبيعي ، ولا يتطلب أي تكاليف خاصة. ومع ذلك ، إذا كانت سعة الموقد عالية ، وكانت الغرفة بها عدد قليل من الفتحات والثقوب ، فقد يحدث دخان ، وفي بعض الحالات ، حتى تيار عكسي ، عندما يبدأ الهواء ، بدلاً من الخروج من خلال المدخنة ، في التدفق من خلاله الشارع. من أجل تجنب مثل هذه الحالات ، يتم استخدام تهوية مجرى الهواء. لهذا الغرض ، يتم عمل مجرى هواء خاص ، يتم توجيهه إلى صندوق الاحتراق مباشرة من الشارع..
تعتمد أبعاد المدخنة على سعة الموقد. يجب ألا يقل ارتفاع الأنبوب عن خمسة أمتار. إذا تجاوز طول المدخنة 10 أمتار ، يمكن أن يصبح التيار كبيرًا لدرجة أن كل الحرارة سوف “تطير إلى المدخنة” بالمعنى الحقيقي للكلمة. لتجنب ذلك ، يلجأون إلى الانحناءات الاصطناعية واستخدام مخمدات خاصة. يجب أن تكون مساحة المقطع العرضي للمدخنة أقل بـ 10-12 مرة من مساحة الفرن.
يعمل الموقد في ظروف درجات حرارة عالية ، لذلك يتم وضعه من الطوب الخاص. يمكن أن يتحمل الطوب الأحمر في الفرن درجات حرارة تصل إلى 1000 درجة مئوية.
طوب الفرن
عند وضع الموقد ، يجب ألا يغيب عن البال أنه أثناء عملية التسخين ، فإن المواد الصلبة (في حالتنا ، الطوب) لها خصائص للتوسع ، ونتيجة لذلك ، لا يمكن استخدام الملاط العادي. بسبب معاملات التمدد المختلفة للطين والأسمنت ، فإن هذا البناء سوف يتصدع وينهار بعد ذلك تمامًا. يتطلب صنع حل فرن حقيقي معرفة خاصة ومواد غير متوفرة دائمًا ، لذلك فمن المنطقي للمبتدئين الهواة شراء خلطات جافة جاهزة.
عناصر إضافية
عند بناء مدفأة ، لن تحتاج فقط إلى الطوب والملاط ، ولكن أيضًا المكونات الأخرى التي سيتعين عليك شراؤها أو طلبها.
معدات إضافية للمدفأة
إليك ما لا يمكنك الاستغناء عنه:
- عموم الرماد – صينية تجميع الخبث.
- صر – يوفر وصول الهواء إلى الخشب المحترق ، مما يمنعه من السقوط.
- مخمد البوابة هو جهاز خاص يتم تثبيته في المدخنة لتنظيم السحب.
- الرسومات والرسوم البيانية
- مخطط تشغيل الموقد
- مخطط البناء
- مدفأة المدخنة الخشنة.
- ركن الموقد الرسم
قواعد ومتطلبات الموقع
يجب أن يكون عرض المنصة أمام الموقد 50 سم على الأقل ، ويجب أن تكون النتوءات على الجانبين 20-30 سم ، ولا تضع الموقد في مسار حركة الأشخاص ، فالمسافة من حافة الموقد إلى يجب أن تكون نهاية الجدار مترًا واحدًا على الأقل.
جهاز الموقد الكهربائي
يساعد استخدام السخانات الكهربائية ، المصممة كمدفأة ، على تغيير الداخل ، وتجنب السمات السلبية لنظيراتها التي تعمل بحرق الأخشاب. الموقد الكهربائي لا يدخن ، ولا يتطلب بناء مداخن ضخمة ، ولا يتطلب الحطب والفحم. هيكلها بسيط للغاية. في الواقع ، هذا عنصر تسخين تقليدي يحول الطاقة الكهربائية إلى إشعاع حراري. باستخدام المواد الحديثة ، يمكن إنشاء تصميمات أنيقة للغاية دون تكلفة كبيرة..

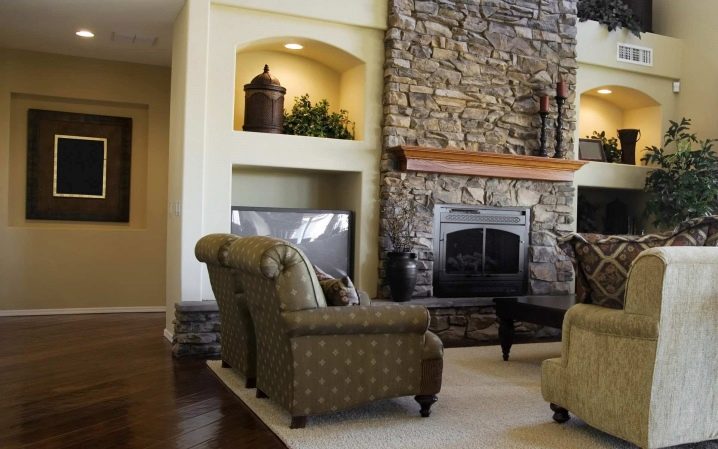

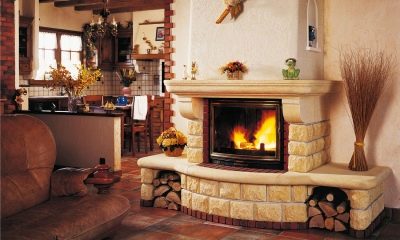

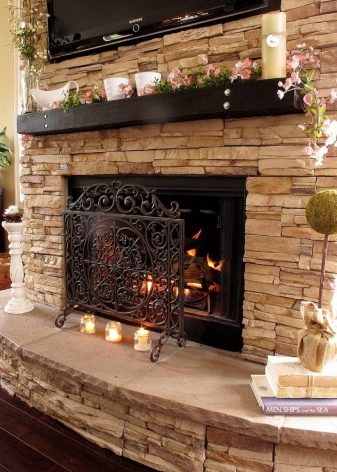

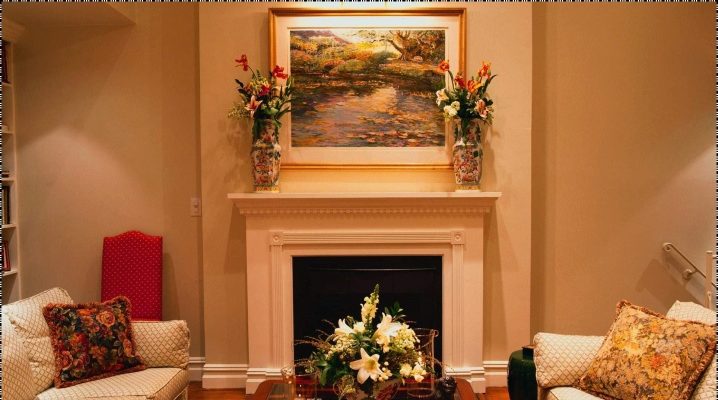

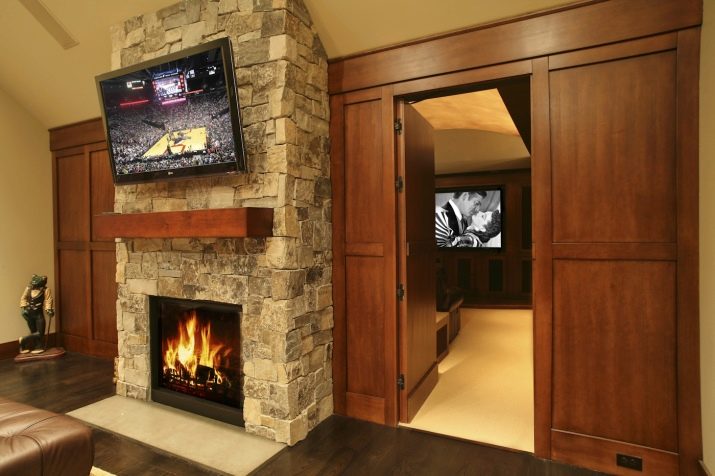

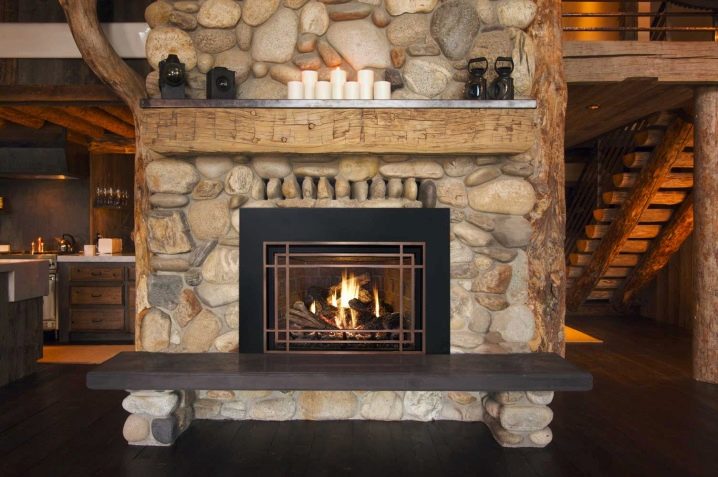

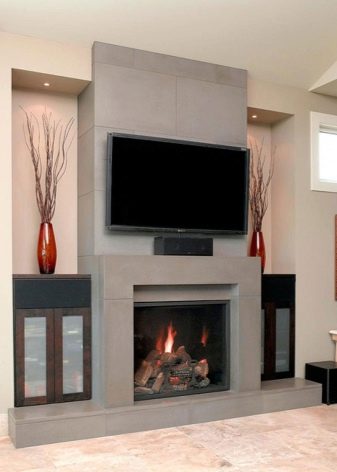

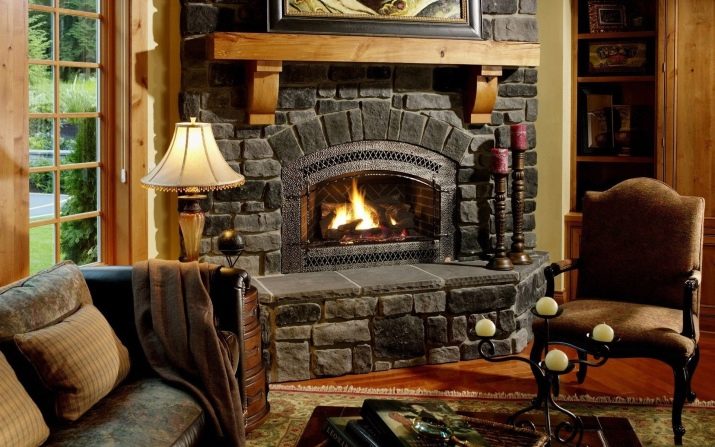

حلول داخلية مثيرة للاهتمام

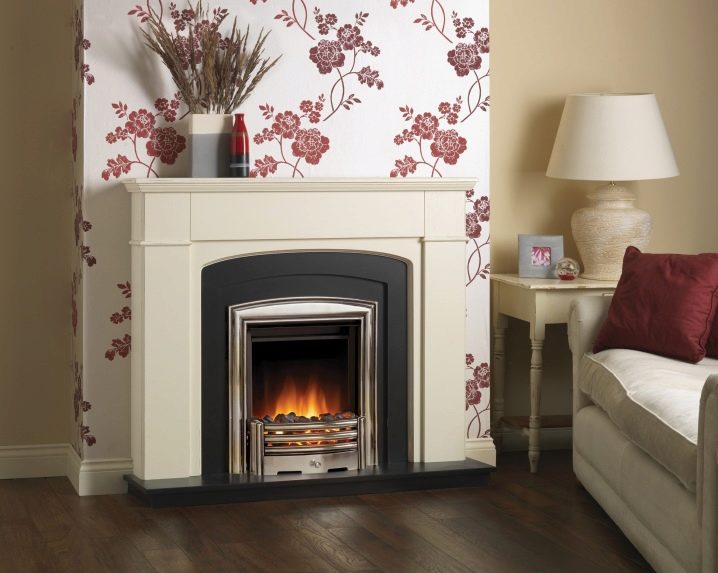

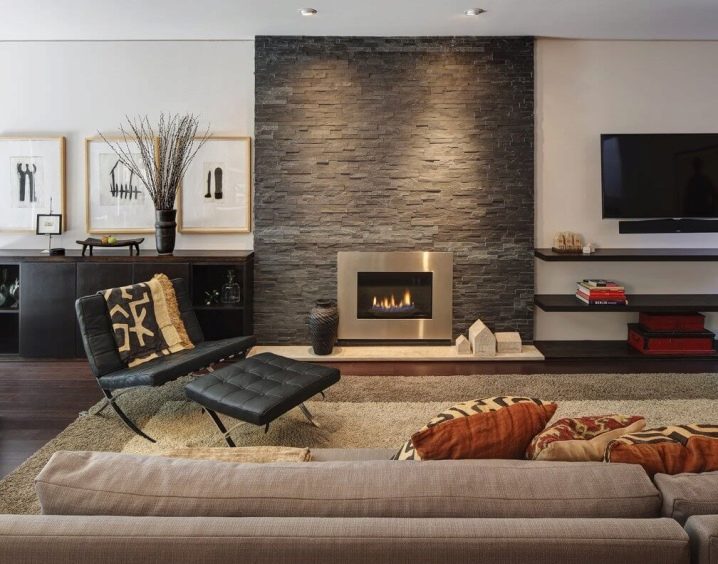

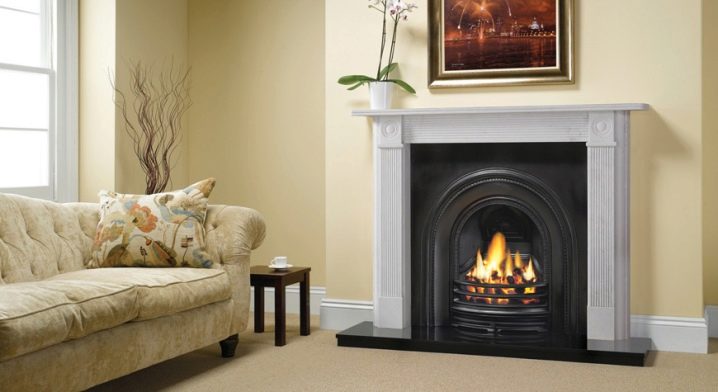

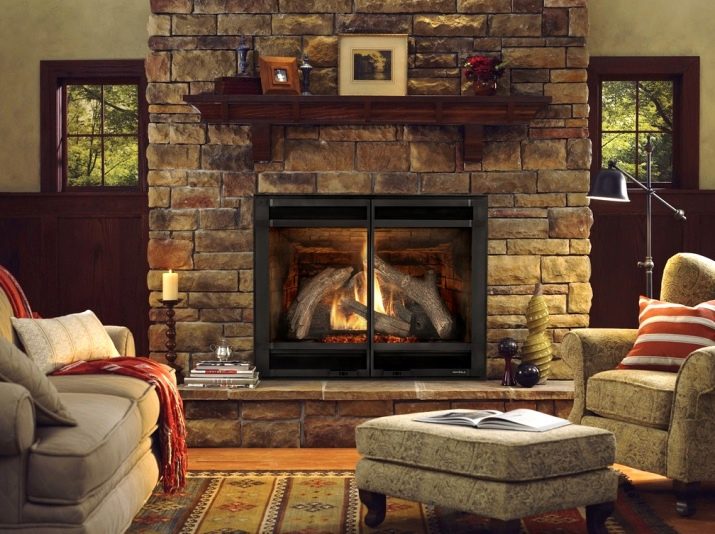

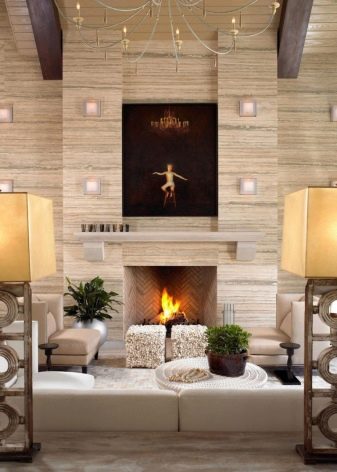

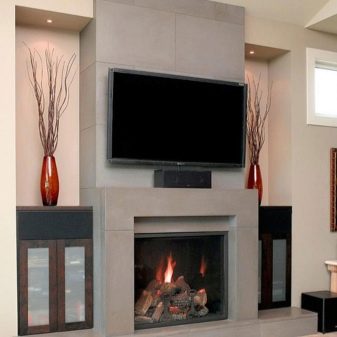

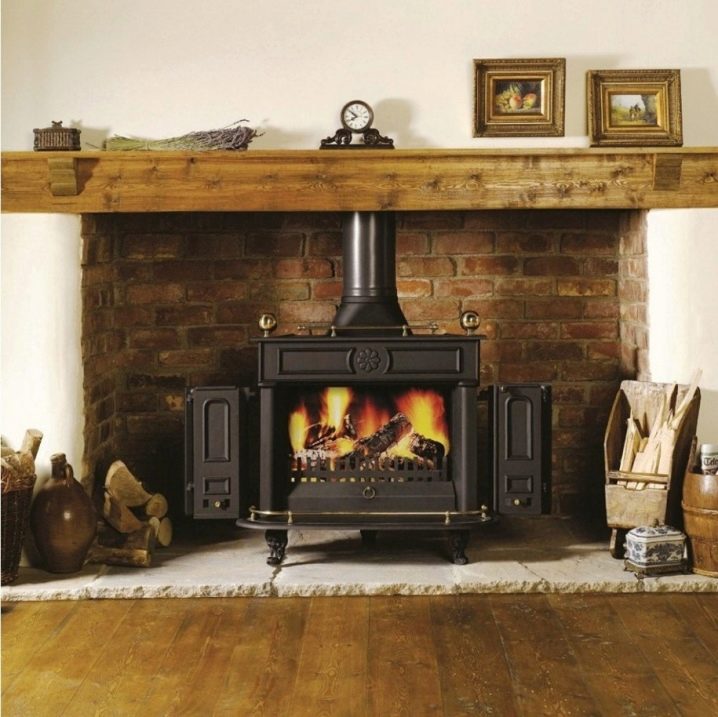

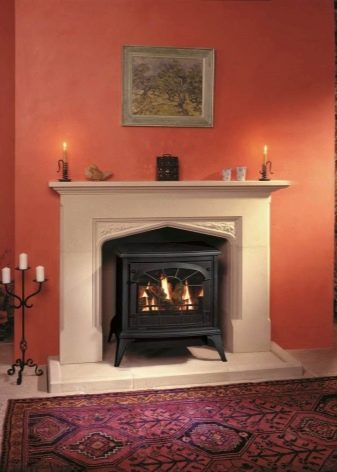

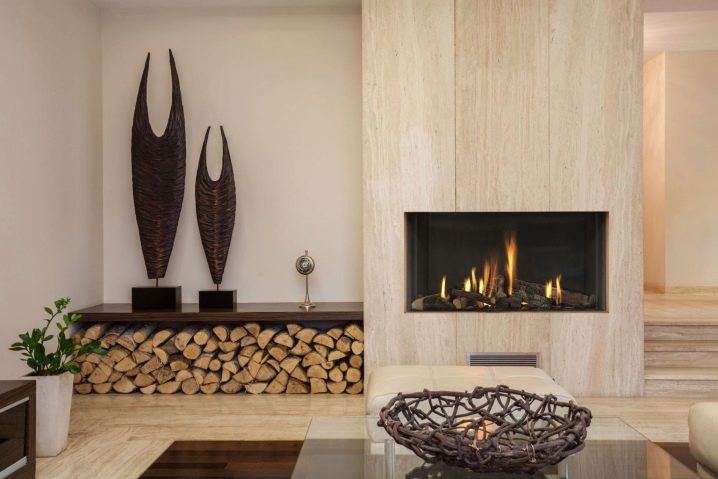

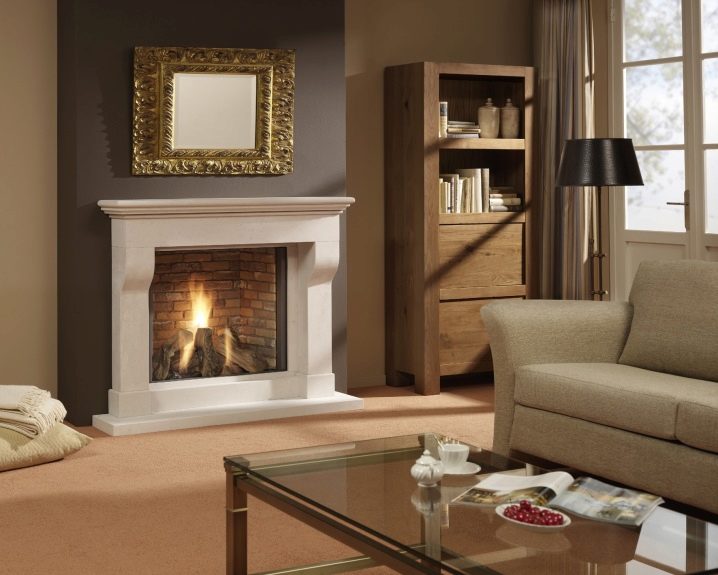

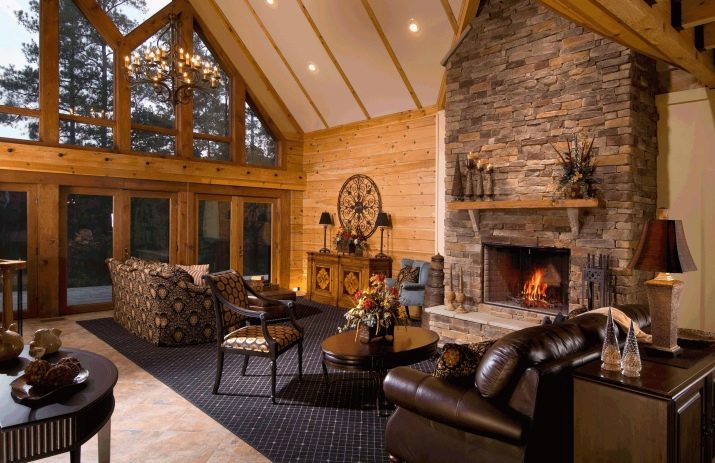

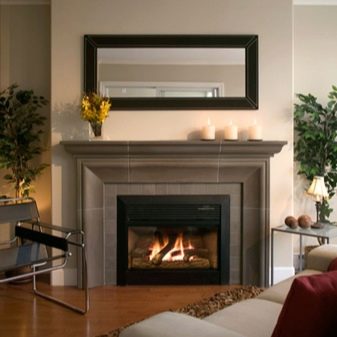

يمنح بناء الموقد في المنزل مجالًا غير عادي لرحلة الخيال. لا يمكن تقييده بأي شكل من الأشكال ، ولكن يمكنك رؤية عينات وأمثلة عن كيفية وضع هذا الهيكل في المنزل.
9 صور
جهاز الموقد
مدفأة حديثة مع مدخنة بيديك
من المستحيل تخيل حياة البشرية وتطورها دون استخدام النار. منذ العصور القديمة ، حاول الناس الحفاظ عليها واستخدامها لتدفئة منازلهم وطهي الطعام. في البداية ، كان حريقًا بسيطًا ، تم إشعاله في وسط الكهف ، ثم منطقة حجرية أو من الطوب في المنزل ، حيث احترق الحطب الذي تم إحضاره ، وملأ الغرفة بأكملها بالدخان. مرت قرون ، وظهرت المواقد في منازل خاصة ، وظهرت المواقد في قلاع منيعة وعقارات أرستقراطية..
في عصرنا ، يبدو أن الحاجة إلى هؤلاء الذين يلتهمون الحطب والفحم قد اختفت. في الواقع ، في منزل ريفي حديث ، يمكنك تشغيل أنابيب التدفئة المتصلة بمولد بخار محمول ، أو يمكنك استخدام نظام حديث مع تسخين الهواء. كل هذا سيسمح لك بتدفئة الغرفة بتكلفة أقل ، لكن الرغبة لا تزال تعيش في روح الشخص العصري في الاستلقاء على كرسي هزاز في الطابق الثاني من منزل قديم ومشاهدة لعبة اللهب المكشوف في الشفق.
بالطبع ، الموقد الموجود في الطابق الثاني يمثل تحديًا إضافيًا ، لكن التقنيات الحديثة يمكن أن تحل هذه المشكلة. إذا كان الهدف الرئيسي هو الرغبة الجمالية في النظر إلى النار ، فيمكن استخدام مدفأة كحولية. لا يتطلب هياكل حرارية ، حتى أن مجرى الهواء لإزالة منتجات الاحتراق يكون اختياريًا..
إذا كان هذا الجهاز لا يبدو صلبًا بدرجة كافية ، فيمكنك صنع مدفأة الجزيرة في وسط الغرفة مباشرةً. نظرًا لأن أساس الموقد ضخم جدًا ، يجب وضعه على ألواح الأرضية الحاملة ، فمن المستحسن استخدام مدخنة معلقة تذهب إلى السطح من خلال غرفة تخفيف الضغط.
مدفأة الجزيرة
نظرًا لأن هذا التصميم يتعامل مع مصدر مفتوح للنار ، فهناك بعض القواعد التي سيسمح لك الالتزام بها بالاستمتاع بهذا المنظر الساحر داخل المنزل ، والاستلقاء على كرسي ، وعدم الركض بالخارج ، وإعطاء التعليمات لرجال الإطفاء..
مبادئ التصميم
دعنا نتخلص من بناء مدفأة في الطابق الثاني ونفكر في أي خيارات متاحة. لقد تطورت أنظمة التدفئة هذه لقرون ، لكن خلال كل هذا الوقت لم تكن قادرة على تغيير مبدأ التشغيل ، ونتيجة لذلك ظلت أجهزة منخفضة الكفاءة واستهلاك وقود مرتفع..
رسم تخطيطي للموقد
تم تصميم أي مدفأة لحرق الوقود ، أثناء تلقي الحرارة ، ولإخراج منتجات الاحتراق إلى الشارع بأقل إزعاج لمن هم بالداخل. نتج عن التطور العديد من الحلول القياسية..
الخيارات الرئيسية لوضع المواقد
قبل أن تبدأ في بناء مدفأة ، تحتاج إلى حساب أبعادها. هناك تقنيات مثبتة للقيام بذلك..
أبعاد مكونات الموقد
Firebox ومميزاته
يعتمد حجم الموقد بشكل مباشر على مساحة الغرفة المُدفأة ، بينما يجب أن يكون حجم صندوق الاحتراق تقريبًا واحدًا على خمسين من مساحة الغرفة. على سبيل المثال ، لنأخذ مساحته 25 م 2 ، مساحة الفرن في هذه الحالة 0.5 م 2. بناءً على ذلك ، نجد باقي الأبعاد. عادة ما تؤخذ نسبة الطول إلى العرض على أنها 2/3. لنحل مشكلة للصف الرابع:
أ / ب = 3/2
أ = 3 ب / 2
S = AB = 3B2 / 2 = 0.5 متر مربع
B2 = 1/3 م 2
ب = 58 سم ، أ = 87 سم.
نتحقق من: 0.58 × 0.87 = 0.5046 متر مربع ، كل شيء صحيح.
لذلك ، نحن نعرف أبعاد صندوق الاحتراق ، يمكنك الذهاب إلى أبعد من ذلك. يجب أن يكون عمق الموقد C مساويًا لثلثي الارتفاع الذي تم العثور عليه B ، وفي حالتنا نحصل على 58 / 3×2 = 39 سم ، وهذه المعلمة مهمة جدًا. إذا جعلت صندوق النار عميقًا جدًا ، فحينئذٍ ستتدفق كل الحرارة تقريبًا إلى المدخنة ، وستكون عميقة جدًا صغيرة جدًا ، ثم يدخل الدخان إلى الغرفة.
بدءًا من ثلث ارتفاع صندوق الاحتراق ، يجب أن يبدأ الجدار الخلفي في الميل بزاوية 20 درجة تقريبًا. في الرسم ، يشار إلى هذه المعلمة بالحرف L ، وفي مثالنا 58/3 = 19 سم.
في بعض الأحيان يصنعون المواقد بصندوق نيران مغلق ، لكن في هذه الحالة ، يتحول الموقد إلى نوع من الموقد. بالنسبة لهم ، يحاولون شراء أبواب جاهزة بأبعاد قريبة قدر الإمكان من الأبواب المحسوبة..
مدخنة
لكي يحترق الخشب الموجود في الموقد لإرضاء العين وعدم التدخين ، يجب استيفاء شرطين: الوصول إلى الأكسجين وإزالة منتجات الاحتراق. كقاعدة عامة ، يدخل الهواء صندوق الاحتراق مباشرة من الغرفة ، وهذا مصدر تهوية طبيعي ، ولا يتطلب أي تكاليف خاصة. ومع ذلك ، إذا كانت سعة الموقد عالية ، وكانت الغرفة بها عدد قليل من الفتحات والثقوب ، فقد يحدث دخان ، وفي بعض الحالات ، حتى تيار عكسي ، عندما يبدأ الهواء ، بدلاً من الخروج من خلال المدخنة ، في التدفق من خلاله الشارع. من أجل تجنب مثل هذه الحالات ، يتم استخدام تهوية مجرى الهواء. لهذا الغرض ، يتم عمل مجرى هواء خاص ، يتم توجيهه إلى صندوق الاحتراق مباشرة من الشارع..
تعتمد أبعاد المدخنة على سعة الموقد. يجب ألا يقل ارتفاع الأنبوب عن خمسة أمتار. إذا تجاوز طول المدخنة 10 أمتار ، يمكن أن يصبح التيار كبيرًا لدرجة أن كل الحرارة سوف “تطير إلى المدخنة” بالمعنى الحقيقي للكلمة. لتجنب ذلك ، يلجأون إلى الانحناءات الاصطناعية واستخدام مخمدات خاصة. يجب أن تكون مساحة المقطع العرضي للمدخنة أقل بـ 10-12 مرة من مساحة الفرن.
يعمل الموقد في ظروف درجات حرارة عالية ، لذلك يتم وضعه من الطوب الخاص. يمكن أن يتحمل الطوب الأحمر في الفرن درجات حرارة تصل إلى 1000 درجة مئوية.
طوب الفرن
عند وضع الموقد ، يجب ألا يغيب عن البال أنه أثناء عملية التسخين ، فإن المواد الصلبة (في حالتنا ، الطوب) لها خصائص للتوسع ، ونتيجة لذلك ، لا يمكن استخدام الملاط العادي. بسبب معاملات التمدد المختلفة للطين والأسمنت ، فإن هذا البناء سوف يتصدع وينهار بعد ذلك تمامًا. يتطلب صنع حل فرن حقيقي معرفة خاصة ومواد غير متوفرة دائمًا ، لذلك فمن المنطقي للمبتدئين الهواة شراء خلطات جافة جاهزة.
عناصر إضافية
عند بناء مدفأة ، لن تحتاج فقط إلى الطوب والملاط ، ولكن أيضًا المكونات الأخرى التي سيتعين عليك شراؤها أو طلبها.
معدات إضافية للمدفأة
إليك ما لا يمكنك الاستغناء عنه:
قواعد ومتطلبات الموقع
يجب أن يكون عرض المنصة أمام الموقد 50 سم على الأقل ، ويجب أن تكون النتوءات على الجانبين 20-30 سم ، ولا تضع الموقد في مسار حركة الأشخاص ، فالمسافة من حافة الموقد إلى يجب أن تكون نهاية الجدار مترًا واحدًا على الأقل.
جهاز الموقد الكهربائي
يساعد استخدام السخانات الكهربائية ، المصممة كمدفأة ، على تغيير الداخل ، وتجنب السمات السلبية لنظيراتها التي تعمل بحرق الأخشاب. الموقد الكهربائي لا يدخن ، ولا يتطلب بناء مداخن ضخمة ، ولا يتطلب الحطب والفحم. هيكلها بسيط للغاية. في الواقع ، هذا عنصر تسخين تقليدي يحول الطاقة الكهربائية إلى إشعاع حراري. باستخدام المواد الحديثة ، يمكن إنشاء تصميمات أنيقة للغاية دون تكلفة كبيرة..
حلول داخلية مثيرة للاهتمام
يمنح بناء الموقد في المنزل مجالًا غير عادي لرحلة الخيال. لا يمكن تقييده بأي شكل من الأشكال ، ولكن يمكنك رؤية عينات وأمثلة عن كيفية وضع هذا الهيكل في المنزل.
