وصف الأغطية على أنبوب المدخنة واختيارها

من الضروري أن يكون المنزل الذي يحتوي على مدفأة أو موقد أو غلاية مزودًا بمدخنة تخرج من السقف إلى البيئة الخارجية. إذا نظرت إلى أسطح المباني الخاصة ، يمكنك أن ترى كيف توجد الهياكل المعدنية المختلفة فوق الأنابيب. هذه هي القبعات. في هذه المقالة سوف نخبرك ما هي من أجله ، وما هي وكيفية تركيبها بنفسك..

الميزات والغرض

الغطاء ، المثبت على رأس المدخنة ، يشبه المظلة أو الحاجب. يمكن أن تبدو بسيطة وعملية أو مذهلة وغير عادية.. عند مراقبة أسطح المنازل ، يمكن ملاحظة أن ليس كل الأنابيب بها مظلة واقية..

هذا لأن عنصر المدخنة هذا يحتوي على إيجابيات وسلبيات..

المميزات والعيوب

قد يبدو المنتج كإكمال زخرفي لأنبوب من الطوب ، ولكن في الواقع ، يؤدي الغطاء وظائف عملية تمامًا..

  • الهيكل فوق المدخنة يحمي من المطر والثلج.
  • يمنع الأوراق والأغصان الصغيرة وغيرها من الحطام من الوصول إلى المدخنة.
  • إذا امتد الغطاء فوق الأنبوب ، فلن يكون لدى الطيور فرصة لعمل عش فيه..
  • بمرور الوقت ، يدمر التأثير السلبي للبيئة الخارجية البناء بالطوب للرأس. تتمثل مهمة غطاء المحرك في تمديد خصائص أداء الأنبوب الخارج إلى السقف.
  • أثناء هبوب الرياح القوية ، يمكن أن يتشكل الدفع العكسي ، والذي يتم منعه بنجاح بواسطة حاجب واقي ، وإعادة توزيع تدفقات الهواء.
  • تصبح العناصر الزخرفية زخرفة حقيقية للسقف. في بعض الأحيان يتم إضافة ريشة طقس جميلة إليهم. بمساعدتها ، يمكنك دائمًا معرفة اتجاه الريح..

على الرغم من أهمية الاحتفاظ بغطاء واقي فوق رأس المدخنة ، لا يعتقد الجميع أنه ضروري. العديد من العوامل السلبية تجبر بعض أصحاب المنازل الخاصة على عدم استخدام هذا التصميم.. هناك القليل من السلبيات ، لكنها مهمة.

  • غطاء محرك مثبت في مسار الدخان الخارج ومنتجات الاحتراق ، إلى حد ما ، يؤخرها. يتضح هذا بشكل خاص في الحالة التي يؤدي فيها التصميم الذي تم اختياره بشكل سيئ إلى تضييق القناة.
  • أثناء احتراق الوقود ، يتولد بخار الماء. يرتفع مع الدخان ويتكثف على السطح الداخلي لواقي الشمس. في فصل الشتاء ، يؤدي هذا إلى تكوين رقاقات ثلجية يمكن أن تسد قناة المدخنة. تم تجهيز بعض ممرات غاز المداخن الحديثة بحجرة خاصة تجمع الرطوبة ، وهذا يسمح لك بتسوية مشكلة التكثيف..
  • تحترق الأغطية المصنوعة من مادة رقيقة في غضون خمس سنوات وتحتاج إلى الاستبدال.

بناءً على الحجج المذكورة أعلاه ، يعتبر بعض المالكين أن تكاليف المنتج غير مبررة ، والتي قد لا تكون هناك فوائد فقط ، ولكن أيضًا مشاكل..

تصميم

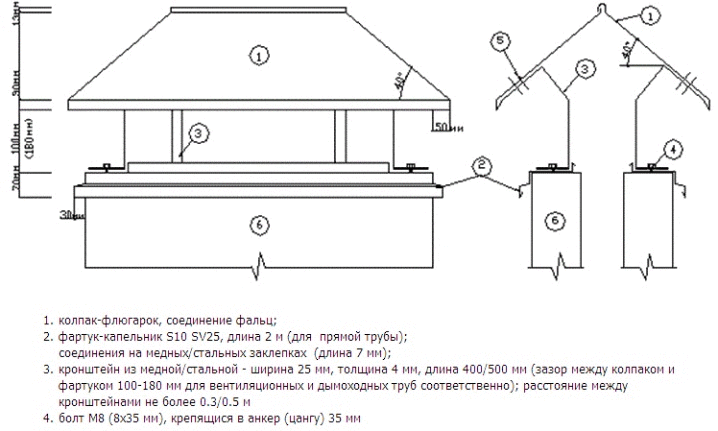

الآن دعنا نتعرف على كيفية عمل غطاء المدخنة.. يتكون من عدد من العناصر.

  • غطاء ريشة الرياح (مظلة واقية). هذا هو الجزء الذي نراه ممدودًا فوق الأنبوب. لها أشكال وتصميمات مختلفة ، ولكن يجب عليهم جميعًا حماية المدخنة من المظاهر السلبية للبيئة الخارجية..
  • ساحة قطارة. يحمي هذا العنصر رأس الأنبوب من الرطوبة الناتجة عن القطرات المرتدة من الغطاء أثناء المطر..
  • اقواس. يمسكون بالمظلة فوق المريلة ، مما يخلق مساحة تهوية كافية بينهم. يتم تحديد عدد الأقواس حسب أبعاد الحاجب ، والمسافة بينهما من 30 إلى 50 سم.
  • مسامير التثبيت.

مبدأ التشغيل

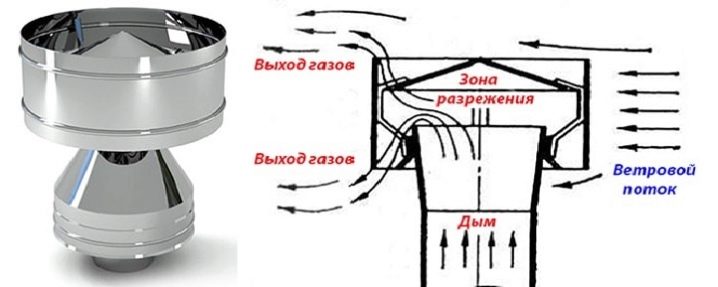

بالإضافة إلى وظيفة الحماية ، يؤدي الغطاء أيضًا أعمالًا مهمة أخرى.. مبدأ تشغيل النظام على النحو التالي: يتم إعادة توجيه تدفق الهواء بواسطة الجدران الأسطوانية للغطاء في دائرة ويتم دفعه لأعلى. في هذه اللحظة ، يتم امتصاص الدخان وسحبه من المدخنة ، مما يسمح بحركة هواء أكثر كثافة في المدخنة نفسها. تتيح منطقة الضغط المنخفض المتكونة تحت الجرس أن يندفع الدخان من حجرة الاحتراق نحوها..

أولئك الذين يقررون أن هناك حاجة إلى غطاء الأنبوب يجب أن يتعرفوا على الوثائق التنظيمية و SP 7.13130.2013. يلاحظ فيها أن شكل الحاجب لا ينبغي أن يؤثر على معايير الدفع المحسوبة ، ويزيد من سوء عملية إزالة تيارات الهواء. من المتصور إنشاء هياكل أكثر تعقيدًا على المدخنة حتى في مرحلة تصميم السقف..

نظرة عامة على الأنواع

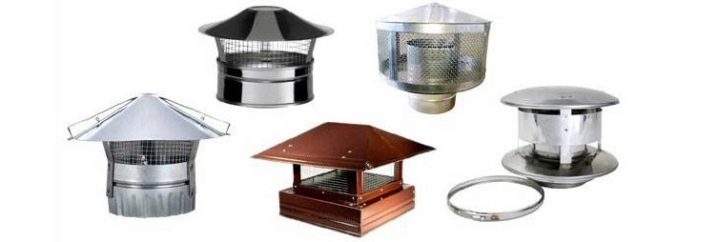

المطورين الحديثين لديهم مجموعة كبيرة من أغطية المداخن. يتم إنتاج هذه المنتجات بأشكال مختلفة: فهي زخرفية ، مع ريشة الطقس ، ثابتة أو قابلة للطي ، مع مانعات شرارة. إلى

يمكن تصنيف النظارات حسب التصميم والشكل.

من تصمبم

هذه الأنظمة لها ميزات تصميم مختلفة.. الأكثر شيوعًا هي الأنواع التالية.

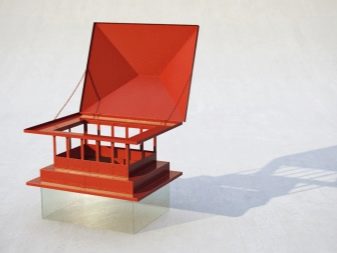

  • مع فتح الغطاء. تصميم مناسب لسهولة صيانة المدخنة.

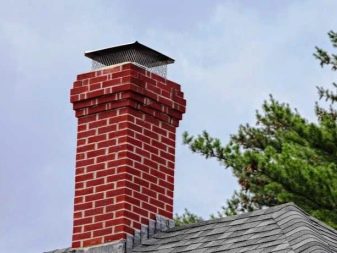

  • مع مانع شرارة. المنتج يحتوي على جدران مصنوعة من شبكة معدنية ومغطاة بغطاء. يتم تثبيت الحماية على مداخن الحمامات ، حيث يتم إطفاء الشرر بنجاح على الجدران الشبكية لمانع الشرارة.

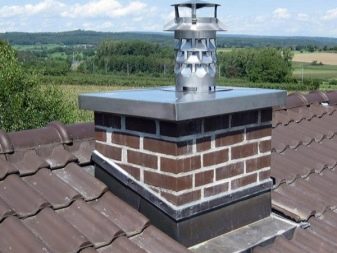

  • مع عاكس. تعمل المدخنة ذات العاكس بأفضل طريقة على تنظيم وتعزيز السحب. يزيد هذا الجهاز من كفاءة الفرن أو المرجل بنسبة 20٪..
  • في كثير من الأحيان ، يتم تزيين الأنابيب بهياكل مزورة أو منحوتة., مع ريشة الطقس.

حسب النموذج

تتيح لك مجموعة متنوعة من أشكال غطاء المحرك اختيار خيار يناسب السمات المعمارية للمنزل. في بعض الأحيان ، يكرر شكل المدخنة مخطط سقف الكوخ وهو الجملون والورك ومسطح والورك. يمكنك أيضًا العثور على قبعات مستديرة ، ومنبطة ، ومقببة ، وشكل مستدقة.

تبدو الهياكل الواقية في بعض الأحيان مثيرة للإعجاب وغير عادية لدرجة أنها تصبح زخرفة حقيقية للمبنى.. لكي تقتنع بهذا ، يكفي أن تتعرف على مجموعة مختارة من الصور لمنتجات مماثلة..

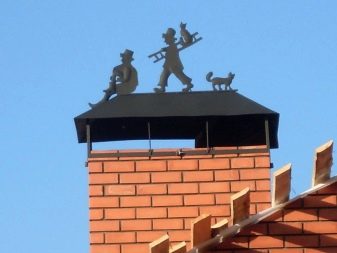

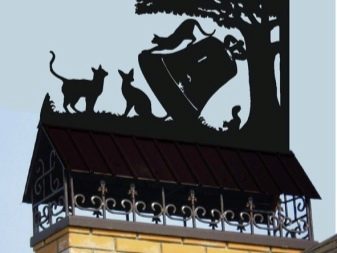

  • يمكنك التفكير باهتمام في مشاهد المؤامرة من حياة الأشخاص أو الحيوانات ، والتي يتم تقديمها في شكل أشكال على سطح الحاجب..

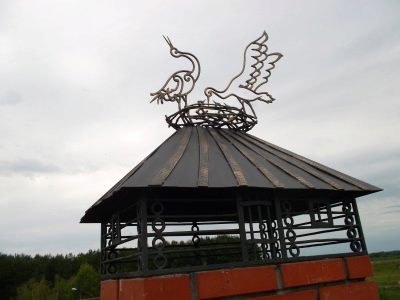

  • يعتبر الغطاء المتوج بعش طيور اللقلق مع الصور الظلية للطيور علامة على السعادة لمنزل السيد. إن وجود عائلاتهم على السطح هو رمزي مثل حدوة الحصان عند الباب الأمامي..

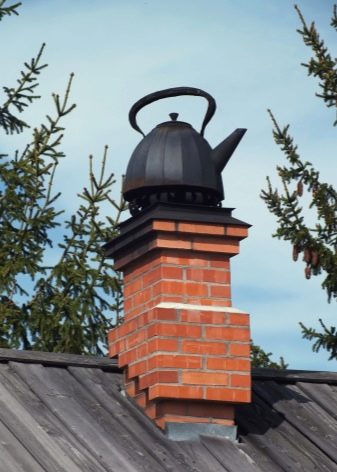

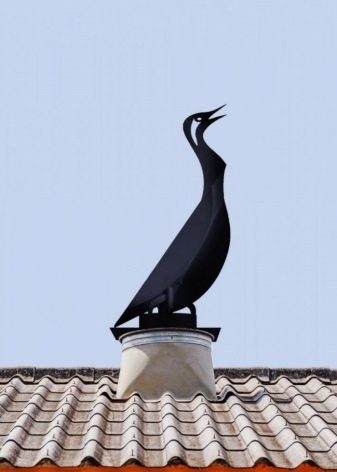

  • في بعض الأحيان يتم تحويل الحاجب نفسه إلى صورة نحتية لطائر أو إبريق شاي أو أي شخصية أخرى. إنه لمن دواعي سروري أن ننظر إلى مثل هذا المنتج أكثر من القبعة العادية..

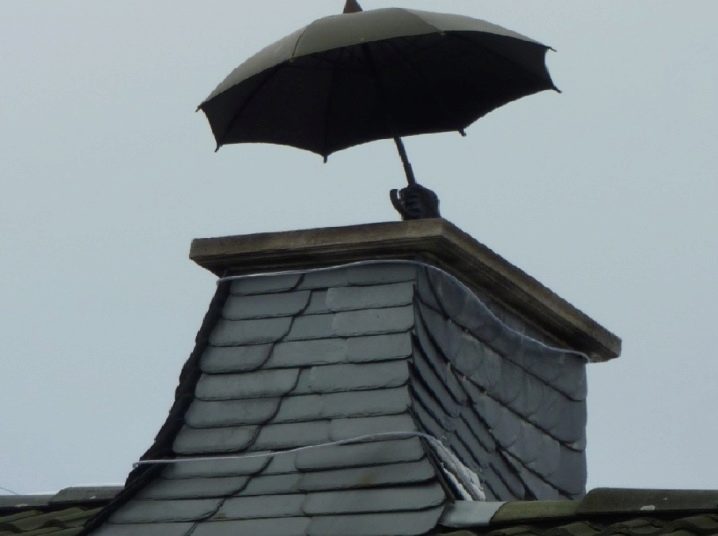

  • قد يظهر مثل هذا التصميم الباهظ من المالك ، الذي يأخذ مفهوم “المظلة الواقية” حرفيًا.

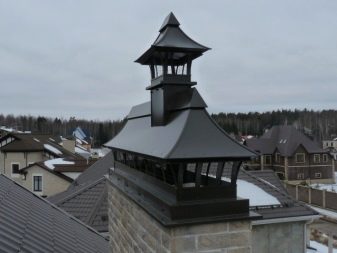

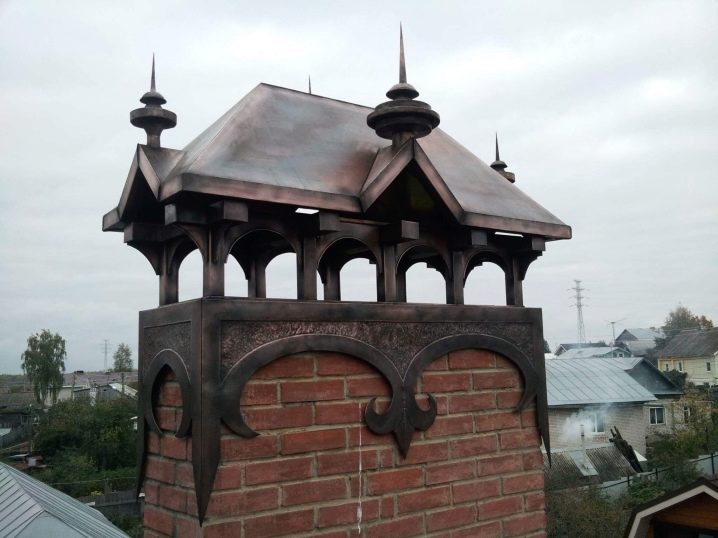

  • نموذج متطور للغطاء ، يذكرنا بمنزل بمدخنة خاصة به ، والتي تتصدر الجزء العلوي من المدخنة.

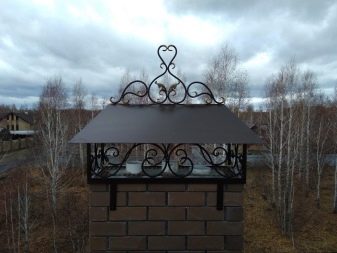

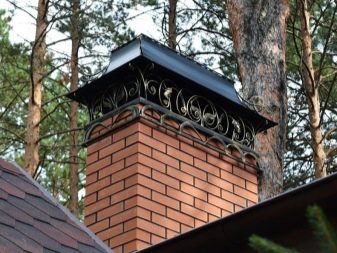

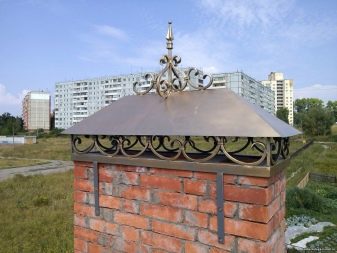

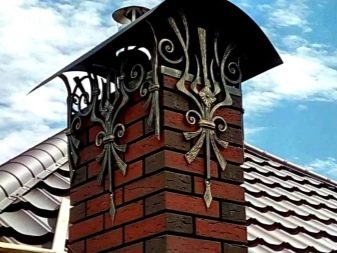

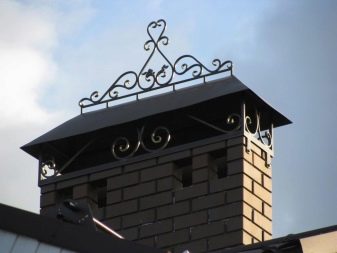

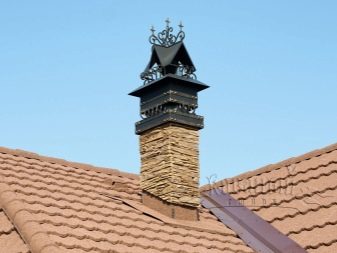

  • يتم دعم الهياكل المزورة الموجودة في الجزء الخارجي من المبنى بشكل مثالي من خلال ظهور المظلة فوق قناة المدخنة.

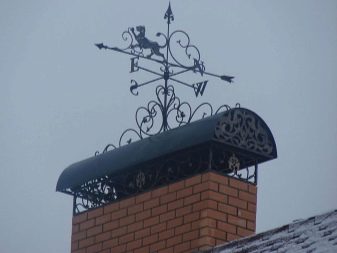

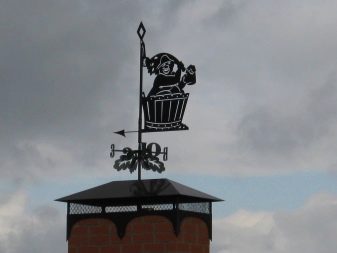

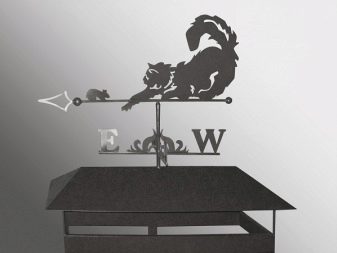

  • سمة ريشة الطقس ليست غير شائعة بالنسبة للغطاء الواقي. لا تزين الأشكال الدوامة أعلى نقطة في المنزل فحسب ، بل تتيح لك أيضًا معرفة اتجاه الريح.

  • وهذا الأنبوب مزين بقطعة نحاسية رائعة الجمال بأربعة أبراج على أبراج مستديرة..

المواد

في الأماكن التي يتم فيها إخراج المدخنة إلى سطح السقف ، قد تتشكل فجوة بين الأنبوب ومواد التسقيف. يتم حل الموقف بواسطة مخروط سيليكون ، يتم تحديد أبعاده وشكله بشكل فردي للأنبوب. يمكن أن يتحمل السيليكون درجات حرارة تصل إلى +300 درجة وفي نفس الوقت يخلق الضيق اللازم.

ثم يتم تثبيت غطاء واقي فوق المدخنة. يجب أن تتحمل المادة التي صنعت منها الظروف الجوية بكثافة مختلفة وأن تكون مقاومة للبهتان. إن العثور على غطاء المحرك على السطح يعقد صيانته ، لذلك من الأفضل اختيار طراز أغلى ثمناً ولكنه أكثر متانة. الدروع الواقية مصنوعة من المواد التالية.

  • نحاس. سبائك النحاس هي الأكثر استخدامًا. من بين جميع المواد ، تعتبر الأكثر موثوقية. مع التركيب عالي الجودة للواقي ، يمكن أن يستمر المنتج حتى 70 عامًا.
  • ستانلس ستيل. كما تتميز بمتانتها ، وتدوم حتى 50 عامًا ، وهي أرخص من النحاس. يوفر السعر المخلص والمتانة المنتجات بشعبية مستقرة.
  • سبائك التيتانيوم. معدن ناعم ولكنه قوي ودائم. القبعات ذات نوعية جيدة.
  • سينك ستيل. يمكن أن تستمر أقنعة هذه السبيكة لمدة تصل إلى 20 عامًا. ولكن إذا تم استخدام طبقة رقيقة من المعدن للمنتج ، يحدث الإرهاق بشكل أسرع..

نصائح الاختيار

عند اختيار غطاء المدخنة ، انتبه للنقاط التالية:

  • مواد الأنابيب
  • نوع وقود الاحتراق
  • أبعاد وشكل المنفذ.

كل هذه العوامل مهمة يجب مراعاتها ، حيث يتم تحديد درجة حرارة منتجات الاحتراق الخارجة مع الدخان حسب نوع الوقود. تتفاعل مواد البناء بشكل مختلف مع قراءات درجة الحرارة.

يمكن أن تتسبب المداخن المصنوعة من الطوب المستطيل أو المربع في حدوث اضطراب وتلف السحب.

تحتفظ الأسطح الخشنة للطوب بالسخام والسخام على نفسها ، مما يؤدي بمرور الوقت إلى تضييق القناة. يتدهور الجر في هذه الحالة أيضًا..

في مثل هذه الحالة ، سيكون أفضل شراء هو غطاء محرك السيارة مع عاكس.. سوف يحسن خصائص الجر للمدخنة ويزيد من كفاءة المرجل.. لن يسمح العاكس باستقرار الرطوبة على جدران الأنابيب ، مما يحميها من الغبار والسخام. سيخلق مثل هذا الجهاز منطقة من الضغط المنخفض تحت الحاجب ، حيث ستندفع منتجات الاحتراق والدخان بنشاط.

الآن دعنا نتعرف على الغطاء المطلوب لأنابيب السيراميك أو الهياكل من نوع الساندويتش (الأنابيب في الأنبوب). عادة ما يتم وضعها على غلايات الوقود الصلب. المنتجات لها سطح أملس وغالبًا ما تكون مجهزة بحجرة لتجميع المكثفات ، والتي تمنع إلى حد كبير ترسب السخام على جدران الأنابيب. يتأثر استقرار الدفع بارتفاع الهيكل: يجب ألا يقل عن 8 أمتار. إذا كان من الضروري تقليل المدخنة ، يمكنك تثبيت غطاء مع عاكس. تم تقليل الأنابيب بنسبة 20٪ ، مع الحفاظ على نشاط الجر.

بالنسبة لمرجل مولد الغاز ، حيث يتم حرق المواد المتطايرة المتسربة بشكل منفصل ، يجب تثبيت حاجب بفوهة مفتوحة. عندما تكون محمية بالكامل من البيئة الخارجية ، فإنها لن تتداخل مع إزالة الدخان في درجات الحرارة المنخفضة. نفس الغطاء مناسب لغلاية الديزل..

تعتبر المظلة المخروطية ذات الفوهة المفتوحة ضرورية للغلايات ذات المستوى العالي من الكفاءة ، والتي يتم منع استخدام الهرم التقليدي لها.. النموذج العلوي المخروطي المستدير أقل عرضة للتثليج. عند تثبيت الهيكل على المدخنة ، يجب أن تحدد المسافة المثلى للرأس.

لن يحمي الحاجب المرتفع للغاية القناة من الحطام والطيور ، وإذا قمت بضبطه على مستوى منخفض ، فقد تواجه مشاكل في الجر..

قواعد التثبيت

في معظم الحالات ، يفضل أصحاب المنازل الخاصة شراء شفاطات جاهزة تلبي متطلبات مداخنهم.. لكن يمكن لعشاق فعل كل شيء بأيديهم أن يصنعوا قناعًا بأنفسهم.

الأدوات والمواد

قبل البدء في العمل ، يجب عليك شراء لوح حديد مجلفن أو مادة مناسبة أخرى مسبقًا ، وجمع الأدوات اللازمة. للعمل تحتاج ما يلي:

  • صفائح معدنية بسمك 0.6-0.8 مم ؛
  • مقص نحت المعادن.
  • مطرقة مطاطية؛
  • زوايا معدنية

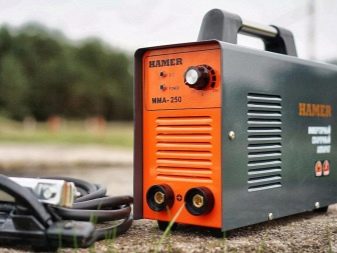

  • آلة لحام؛

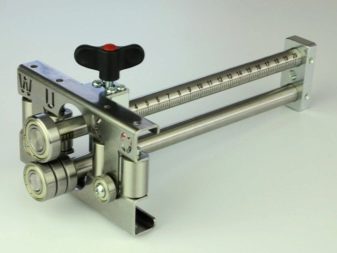

  • ليستوجيب.
  • المسامير.

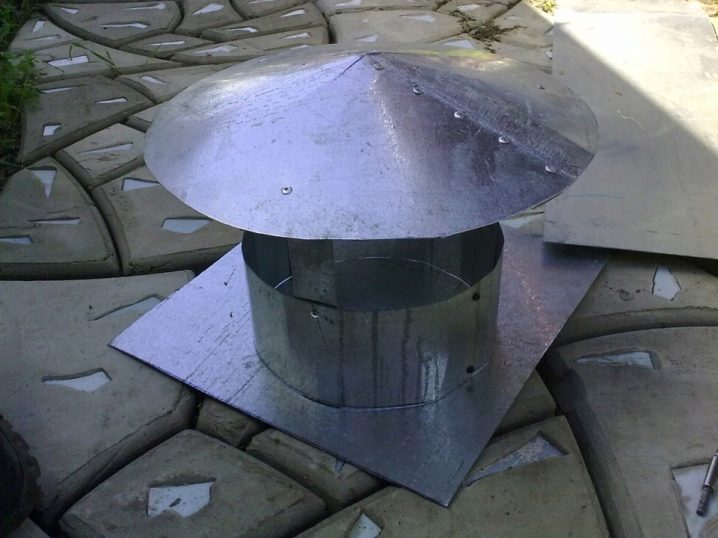

عملية العمل

أولاً ، تحتاج إلى عمل رسم تخطيطي للغطاء المستقبلي. من خلال معرفة معلمات رأس الأنبوب ، من الضروري حساب أبعاد المنتج بحيث يتداخل سطح الحاجب من جميع الجوانب مع الجزء العلوي من المدخنة بمقدار 10 سم. من المهم معرفة أبعاد كل من الأجزاء الخارجية والداخلية للأنبوب ، ثم يتناسب الغطاء تمامًا. بعد ذلك ، يتم تنفيذ الإجراءات التالية.

  1. يتكون نمط الحاجب من ورقة من الورق المقوى.
  2. ضعه على لوح معدني وارسم بقلم فلوماستر.
  3. يتم قطع السطح على طول الخطوط المرسومة باستخدام مقص معدني.
  4. قم بتشكيل صندوق على شكل منزل ، آمن بالزوايا والمسامير.
  5. باستخدام نمط ، يتم نقل الرسم إلى المعدن ويتم قطع قطارة. يتم تشكيل المريلة بمشاركة listogib. تستخدم المسامير للتثبيت..
  6. يتم تقطيع الأقواس إلى شرائح معدنية بعرض عدة سنتيمترات. يتم توصيل الواقي والقطارة في هيكل واحد ، مع الحفاظ على مسافة بين الأقواس لا تزيد عن 50 سم ، ويتم تنفيذ هذا العمل عن طريق اللحام.
  7. الهيكل النهائي مطلي بلون مناسب ومثبت بالمدخنة.

قبل إرفاق الغطاء بالأنبوب الخاص بك ، يجب أن تتعرف على المستندات التنظيمية.. بالإضافة إلى الخصائص الزخرفية والحماية ، يؤثر المنتج على عملية إزالة منتجات الاحتراق في البيئة الخارجية. لهذا ، من المهم معرفة معدلات الجر المحسوبة..
