التدفئة الكهربائية تحت البلاط: إيجابيات وسلبيات

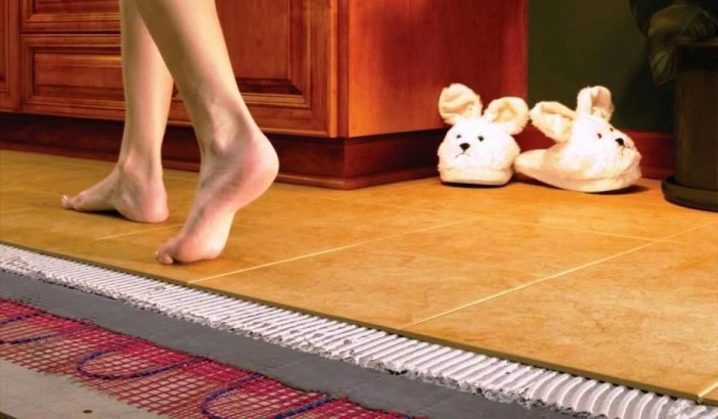

تدفئة الأرضية الكهربائية مريحة وعملية ، خاصة إذا تم تركيبها تحت البلاط..

الخصائص

في السابق ، كان بلاط الأرضيات يُعتبر طلاءًا باردًا ، ولكن مع ظهور التدفئة الأرضية ، تم القضاء على هذه المشكلة. يتيح لك جهاز تقنية التدفئة المبتكرة تحقيق تدفئة موحدة ومنتظمة للغرفة.

كقاعدة عامة ، يتم وضع التدفئة الأرضية تحت بلاط السيراميك في غرف ذات رطوبة عالية ، على سبيل المثال ، في المطبخ والحمام والساونا وحمامات السباحة. التدفئة تجعل الأرضيات في هذه المناطق تشعر بالراحة والدفء ، حتى عند المشي حافي القدمين..

بلاط الأرضية نفسه مادة مقاومة للرطوبة والتآكل الميكانيكي.. جنبًا إلى جنب مع التدفئة ، تصبح أكثر فاعلية وتزايد الطلب عليها.

التدفئة الأرضية الكهربائية هي أحد أنواع التدفئة الأرضية. كما توجد أرضيات يتم تسخينها بالماء يتم تسخينها بواسطة الماء. هذا النظام مناسب فقط للمنازل الخاصة ، لأنه عند استخدامه في مبنى سكني ، هناك احتمال كبير لفيضان الجيران من الأسفل ، وكذلك الانقطاعات في تدفئة الشقق المجاورة..

المميزات والعيوب

أصبحت التدفئة الأرضية الكهربائية ، على عكس الماء ، أكثر انتشارًا. هذا يرجع إلى حقيقة أن لديهم عددًا من المزايا:

• ميزتها هي تنوعها: فهي مناسبة لجميع أنواع المباني ؛

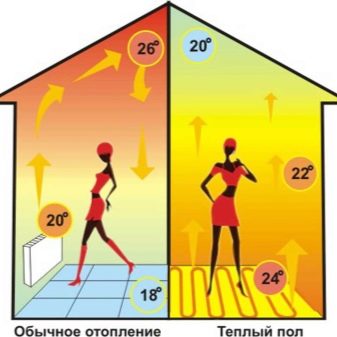

• يسمح لك استخدام التدفئة الأرضية الكهربائية بتحقيق درجة حرارة الهواء المثلى في الغرفة من أجل الصحة: ​​على مسافة 20-30 سم من الأرض ، تصل درجة الحرارة إلى 24 درجة ، بينما في الأعلى تتراوح من 18 إلى 20 درجة مئوية ؛
• التدفئة بأرضية دافئة لا تجفف الهواء في الغرفة ؛
• نظرًا لوجود المستشعرات والمنظمين ، يمكن أن تختلف درجة الحرارة في الغرفة اعتمادًا على السمات المناخية وحجم الغرفة وعدد الأشخاص فيها ؛

• التدفئة الأرضية الكهربائية ، على عكس الماء ، لا تخلق عبئًا على الهيكل. يتضمن نظام المياه استخدام الأنابيب لتدوير المياه ، والتي يتم وضعها في أرضية ذراع التسوية ويبلغ سمكها 10 سم.
• عمر خدمة طويل ولا توجد متطلبات صيانة سنوية تجعل الأرضية الكهربائية اقتصادية ؛

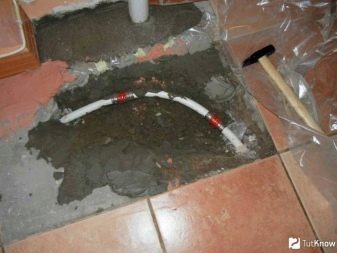

• في حالة حدوث عطل ، يكفي إزالة غطاء الأرضية تحت الأرضية الدافئة ، لذلك لن تتطلب الإصلاحات وقتًا وتكاليف مالية كبيرة.
• تتيح لك مجموعة متنوعة من خيارات النظام الكهربائي اختيار الخيار الأفضل لكل مستخدم.

عيب النظام هو زيادة استهلاك الطاقة. في المتوسط ​​، تتطلب تدفئة الغرف الكبيرة 15-20 كيلو واط. هذه المؤشرات تزيد بشكل كبير من تكاليف المرافق.

يجب ألا ننسى أن جميع أجهزة التدفئة الكهربائية يمكن أن تصبح مصدرًا لصدمة كهربائية.

تتطلب الأرضيات الكهربائية تأريضًا إضافيًا ووظيفة إيقاف التشغيل في حالات الطوارئ.

الآراء

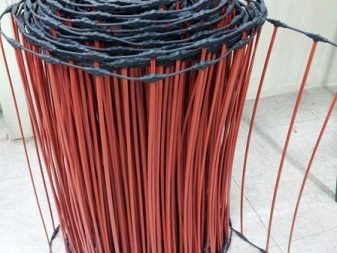

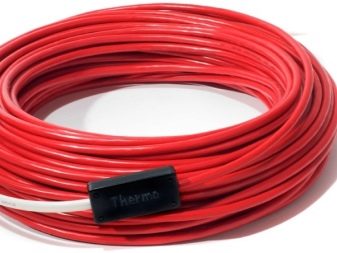

تقع كابلات التدفئة في قلب الأرضيات الكهربائية, والتي يمكن أن تكون من نوعين:

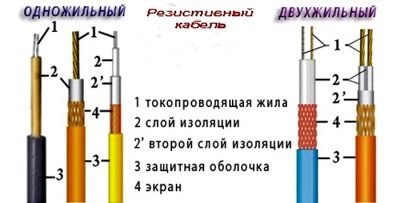

• مقيم, أي أنها تنبعث منها الحرارة بالتساوي. يميز بين الكابلات أحادية وثنائية النواة ، وكلها تتميز بمقاومة ثابتة ؛

• الضبط الذاتي, والتي يمكن أن تكون متعددة النواة فقط ، مما يقضي تمامًا تقريبًا على خطر ارتفاع درجة الحرارة في نقاط معينة في الكبل.

اعتمادًا على الأنظمة المستخدمة وطريقة التثبيت ، يتم تقسيم الأرضية الكهربائية إلى الأنواع التالية.

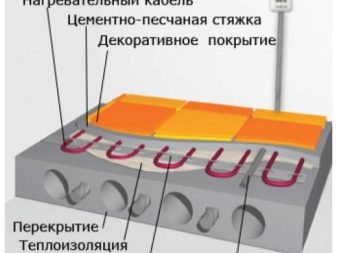

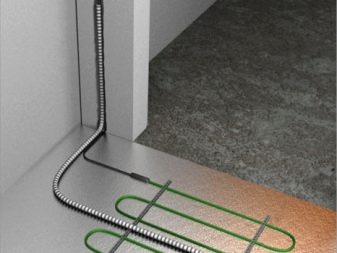

كابل

يوجد في قاعدة الأرضية كابل مقاوم (أحادي أو ثنائي النواة) أو كبل ذاتي التنظيم. عادة ما يحتوي النظام الأول على منظم حرارة ، بينما ينظم النظام الثاني درجة الحرارة حسب ظروف الغرفة. على سبيل المثال ، بالقرب من النوافذ والأبواب ، تكون التدفئة أكثر كثافة من المناطق الموجودة أسفل الأثاث..

ومع ذلك ، يمكن تحقيق التسخين الطبيعي غير المتكافئ حتى عند استخدام الكابلات المقاومة ، حيث يمكن ضبط درجة حرارة كابل الحرارة أثناء التثبيت. في المناطق التي تتطلب مزيدًا من الحرارة ، يتم إحكام ربط الكابل.

يمكن أن يتحمل غلاف الكابل في مثل هذا النظام درجات حرارة تصل إلى 70 درجة مئوية. تتمثل ميزة التسخين تحت الأرضية للكابل في توافقه الجيد مع البلاط ، فضلاً عن كفاءة التسخين عند التشغيل..

تشمل العيوب حقيقة أنه لا ينصح باستخدامها في المباني السكنية. هذا يرجع إلى خصوصيات تركيب أرضية الكابل. يتم وضعه في ذراع التسوية الخرساني ، الذي يجب أن يكون ارتفاعه حوالي 4 سم ، وبالتالي ، بعد تركيب نظام التدفئة وأغطية الأرضية ، يرتفع ارتفاع الأرضية في الغرفة بمقدار 5-6 سم. بالإضافة إلى ذلك ، فإن الحمل على الطوابق يزيد. من بين عيوب أرضية الكبل ، يمكن للمرء أن يلاحظ ارتفاع استهلاك الطاقة وصعوبة التثبيت الذاتي..

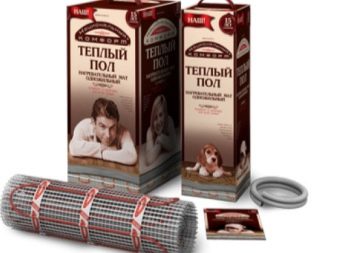

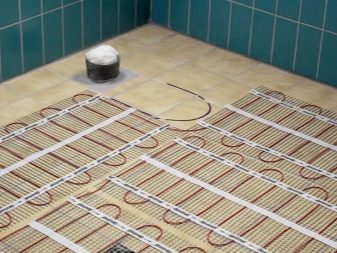

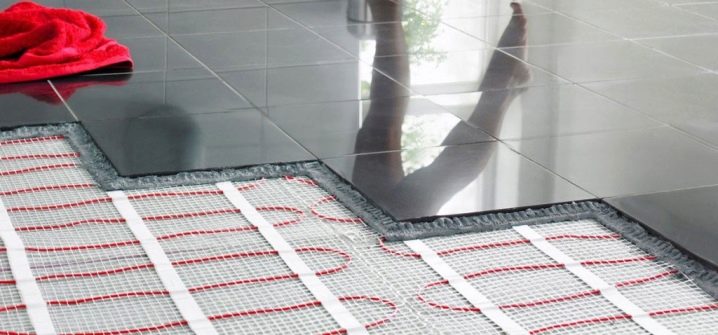

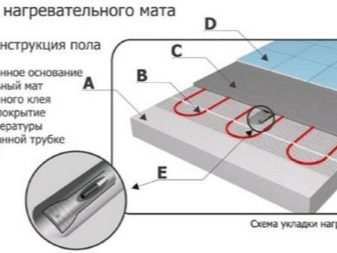

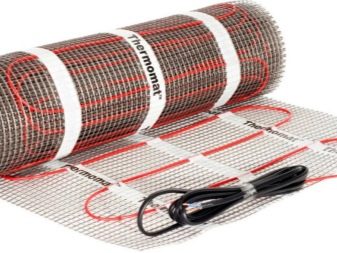

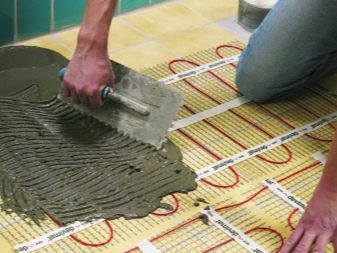

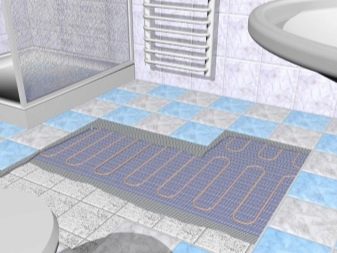

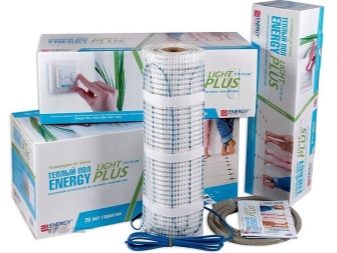

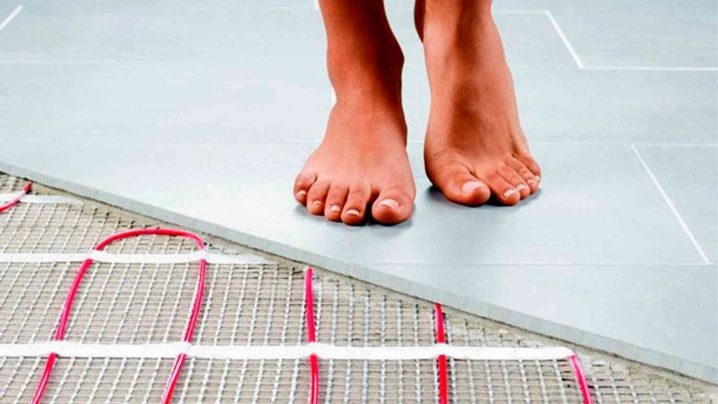

حصائر التدفئة

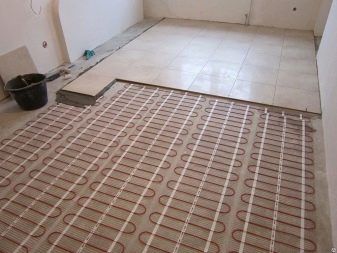

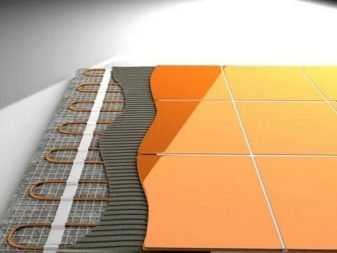

الحصائر عبارة عن شبكة مقواة بها كابلات حرارية مدمجة فيها. نظرًا لصغر سمك المادة (لا يزيد عن 3 مم) ووزنها المنخفض ، فهي مناسبة لوضعها في أي مبنى ، بما في ذلك المباني السكنية.

اعتمادًا على نوع الكابلات المستخدمة ، يتم تمييز الحصائر ذات الكابلات ثنائية النواة والكابلات أحادية النواة. الأول له تكلفة أعلى ومرونة متزايدة. المؤشر الأخير مهم عند وضع كابل تدفئة تحت الأرضية..

إذا تحدثنا عن حصائر التدفئة ، حيث تم وضع الكابلات بالفعل في شبكة ، فلا داعي لإنفاق الأموال على مواد ذات كبل ثنائي النواة أغلى ثمناً. بمعنى آخر ، لا يوجد فرق بين ما إذا كانت السجادة بها كبل ثنائي النواة أو كابل أحادي النواة.

كابلات حصيرة التسخين تتحمل درجات الحرارة العالية ، يحتوي النظام على ترموستات. للحصول على مزيج أكثر فاعلية وأمانًا مع البلاط عند تركيب الحصائر ، تكون الطبقة الأولى عبارة عن طبقة من العزل الحراري.

تتمثل ميزة حصائر التدفئة في سهولة التركيب ، والتسخين السريع والقدرة على تنظيم درجة الحرارة. ومع ذلك ، فإن مثل هذا النظام غير مناسب باعتباره المصدر الوحيد للتدفئة. بالإضافة إلى ذلك ، سيكون تشغيله أكثر تكلفة مقارنة باستخدام مجال كهربائي للكابل..

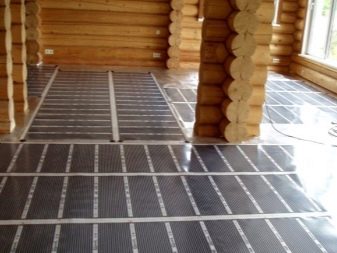

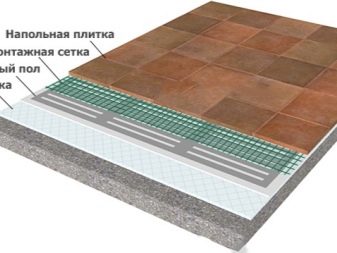

فيلم

أرضية الفيلم عبارة عن فيلم رقيق يعمل بالأشعة تحت الحمراء مع وجود ألواح كربون مدمجة فيه. نظرًا لخصائص الهيكل والأداء ، يعتبر هذا النظام الكهربائي الأكثر كفاءة وتوفيرًا للحرارة.

الوزن المنخفض وسمك الفيلم يجعلها قابلة للتطبيق عالميًا. تتمثل إحدى ميزات نظام الأفلام في خلق مناخ محلي مريح في الغرفة – حيث يتم تسخين الأشياء والأشخاص ، وتطلق الأجسام الساخنة بدورها الحرارة إلى الهواء. يسخن الأخير بالتساوي دون أن يجف.

ميزة أخرى لأرضية الأشعة تحت الحمراء هي في حالة فشل قسم واحد من الطلاء ، يستمر النظام في العمل. هذا ممكن بفضل الاتصال المتوازي للعناصر..

يتطلب استخدام الفيلم تركيب شبكة تركيب قائمة على الألياف الزجاجية ، حيث أن النظام الكهربائي غير متوافق مع لاصق البلاط. تجدر الإشارة إلى ارتفاع تكلفة أرضية الأشعة تحت الحمراء مقارنة بأسعار الأنظمة التي تمت مناقشتها أعلاه.

عصا

الأرضية الأساسية هي نوع محسّن من أرضية الفيلم. يعتمد مبدأ عملها أيضًا على الأشعة تحت الحمراء. بفضل استخدام قضبان الكربون المضمنة في فيلم قائم على البوليمر ، كان من الممكن تحقيق قوة ميكانيكية أعلى للأرضية. هذا يسمح لك بوضعه حتى تحت العناصر الداخلية الضخمة..

لا يتطلب وضع نظام القضيب ركائز إضافية ، فالمادة متوافقة جيدًا مع بلاط الأرضيات.

مثل أرضية الأشعة تحت الحمراء ، يستمر إصدار القضيب في التسخين حتى إذا فشلت الأقسام الفردية. من السهل جدًا تحديد مكان الخلل – تظل الأرضية في هذا المكان باردة.

بطبيعة الحال ، مع وجود مثل هذه المزايا المهمة على الأنظمة الأخرى ، فإن الأرضية الأساسية لها أعلى تكلفة..

ايهما افضل?

يقدم السوق عددًا كبيرًا من أنظمة التدفئة ، وبالتالي ليس من السهل على المشتري الاختيار. سيساعد تصنيف النظام الكهربائي بناءً على مراجعات العملاء ورأي الخبراء في تسهيل هذه العملية..

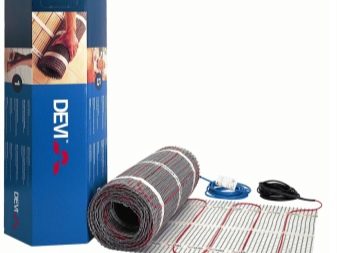

لذا ، إذا تحدثنا عن أرضيات الكابلات ، فإن العلامة التجارية البريطانية لديها تقييمات جيدة طاقة. النظام له قيمة جيدة مقابل المال. مع القدرة على تحمل التكاليف ، تتمتع المادة بوظائف جيدة وتتميز بسهولة التركيب.

التناظرية المحلية – “Teplolux”. يعتمد النظام على كبل ثنائي النواة بطول 28 مترًا (يكفي لتسخين مساحة 2.8 متر مربع). الميزة هي القوة العالية للأرضية ، والتي بدورها تؤدي إلى زيادة في استهلاك الطاقة. ليس خيارًا سيئًا إذا لم تكن هناك طريقة لشراء علامة تجارية أكثر تكلفة..

الشركة الرائدة بين أنظمة الكابلات متوسطة السعر هي شركة تصنيع بولندية ديفي. تعتمد منتجات العلامة التجارية على كابل ثنائي النواة ذاتي التسخين. النظام مناسب للتركيب الداخلي والخارجي.

إذا تحدثنا عن أنظمة الأشعة تحت الحمراء الأكثر كفاءة ، فإن أرضيات الشركة المصنعة الكورية تستحق الاهتمام. كاليو. يتميز النظام بالتنظيم الذاتي المطلق ، والذي يسمح بتقليل استهلاك الطاقة بمقدار 5-6 مرات بعد الوصول إلى نظام درجة الحرارة المطلوب. من بين المزايا سهولة التثبيت ، ويرجع ذلك إلى حد كبير إلى الإرشادات التفصيلية والتواجد في مجموعات القرص مع وصف تفصيلي للعملية.

ينتج المصنع المحلي “Teplolux” أيضًا أرضية الأشعة تحت الحمراء في الخط “راحة وطنية”. هذا نموذج ميزانية ذو عمر خدمة طويل. بجهد 220 واط ، تبلغ قوة النموذج 150 واط.

الشركة الرائدة بين الطوابق الأساسية هي منتجات العلامة التجارية الإسرائيلية الكترولوكس. هذا مثالي للبلاط – لمساحة 4 أمتار مربعة. م ستصل طاقة الكبل ثنائي النواة إلى 600 واط / متر مربع ، ومتوسط ​​التكلفة (للمنطقة المشار إليها) في حدود 8000 روبل. بفضل استخدام الكابلات القائمة على خيط الأراميد في النظام ، يتم تحقيق قوة ميكانيكية وحرارية عالية للأرضية.

عند اختيار أرضية دافئة ، يجب مراعاة عاملين آخرين:

• استهلاك الكهرباء؛
• الوقت التدفئة.

استهلاك الكهرباء

يعتمد استهلاك الكهرباء على نوع الأرضية. عند وضع أنظمة الكابلات ، يعتمد الاستهلاك على مدى كثافة وضع الكابل. في الحصائر وأرضيات الرقائق ، يتم إصلاح ترتيب الكابلات ، وكذلك استهلاك الطاقة.

لأعمال الأرضيات الفعالة ، يلزم توفر طاقة معينة لكل 1 متر مربع.

بالنسبة للبلاط الداخلي ، فإن هذا الرقم هو 110-180 واط / قدم مربع. م ، لسكان الشوارع – 2-3 مرات أعلى.

من المهم مراعاة خصائص الغرفة. كلما قل فقد الحرارة ، قل نظام التدفئة تحت الأرضية.. للمباني الباردة ، استهلاك الكهرباء لكل 1 متر مربع. يمكن أن يصل م إلى 300 واط. بمعنى آخر ، عند تنظيم أرضية دافئة على الشرفة ، على سبيل المثال ، يلزم إصدار أقوى من النظام.

نوع الأرضيات مهم أيضًا. إذا كان نظام الطاقة تحت أرضية خشبية يمكن أن يكون له قوة 110-130 واط / متر مربع. م ، ثم خيار بقوة لا تقل عن 150-180 واط / م مطلوب تحت البلاط. قدم مربع.

تسمح لك الصيغة الخاصة بتحديد القوة المثلى. على سبيل المثال ، بالنسبة للحمام في شقة عادية (حيث توجد تدفئة مركزية) ، تبلغ سعة الأرضية 1 متر مربع. متوسط ​​\ u200b \ u200b 150 واط.

يجب ضرب هذا المؤشر في مساحة الغرفة ، بعد استبعاد منطقة السباكة والأثاث منها. في المتوسط ​​، تبلغ مساحتها 3 أمتار مربعة. م لذا ، نضرب 150 واط / متر مربع في 3 متر مربع ، نحصل على 450 واط.

مع الأخذ في الاعتبار المؤشر الناتج ، يمكنك تحديد طول كابل الأرضيات الكهربائية. هذه هي قيمة الطاقة المثلى. عندما تنخفض ، تقل كفاءة الأرضية الدافئة ، وعندما تزداد ، لا يمكن تجنب الإنفاق غير المعقول على الكهرباء.

الوقت التدفئة

يعتمد وقت تسخين الأرضية الكهربائية على ما إذا كان نظام التدفئة مثبتًا مباشرةً تحت البلاط أو مدمجًا في ذراع التسوية. بمعنى آخر ، من نوع النظام.

هناك أشكال معينة لتقدير وقت التسخين ، والتي غالبًا ما يفهمها المتخصصون فقط.. في هذا الصدد ، نتجاهل الحسابات ونعطي وقت التسخين القياسي لأنواع مختلفة من الأرضيات:

• حصيرة التسخين الموضوعة تحت البلاط بسمك 1.5-2 سم لها وقت تسخين أقل بقليل من ساعة (45-50 دقيقة) ؛
• نظام الكابلات في ذراع التسوية بسمك 5 سم بدون عزل حراري في غرفة مُدفأة – 2-2.5 ساعة ؛
• نظام مماثل مع عزل حراري – 1.5 ساعة.

وبالتالي ، يتم توضيح الحد الأدنى من وقت التسخين من خلال نظام الحصائر والرقائق المثبتة مباشرة تحت غطاء الأرضية. عند استخدام نماذج قوية ، يمكن تقليل الوقت إلى 30 دقيقة.

مقارنةً بالحصائر تحت البلاط ، تستغرق كابلات ذراع التسوية 3 مرات وقتًا أطول للتسخين. ومع ذلك ، يمكن تقليل هذه القيمة بمقدار مرتين إذا تم تزويد ذراع التسوية بطبقة من العزل الحراري. من الضروري أيضًا إذا كانت هناك غرفة غير مدفأة أو أرضية تحتها..

عندما يتعلق الأمر بوقت تدفئة الأرضية ، يجب مراعاة مؤشرات الطاقة وموقع مستشعر درجة الحرارة وتركيب العزل الحراري.

إذا تم حساب الطاقة بشكل غير صحيح ، فإن النظام “لا يسحب” ، ولا يتم تسخين الأرضيات أو يستغرق وقتًا طويلاً للتسخين. إذا كان مستشعر درجة الحرارة قريبًا جدًا من عنصر التسخين ، فإنه يصل إلى درجة الحرارة المطلوبة بشكل أسرع من الأرضيات الموجودة في الغرفة ، ويتم إيقاف تشغيله في وقت مبكر. في حالة عدم وجود عزل حراري أو سماكة غير كافية لطبقتها ، فإن فقدان الحرارة يتجاوز الحرارة المتولدة ، لذلك يبدو أن ارتفاع درجة حرارة الأرضيات أطول ، ولكن لا يتم الوصول إلى درجة الحرارة المطلوبة.

كيفة تختار?

يعتمد اختيار التدفئة الأرضية للبلاط على خصائص المبنى والإمكانيات المالية للمشتري. إذا كنت تبحث عن خيار غير مكلف ، فيمكنك اختيار نظام الكابلات. ميزته هي أنه من خلال ضبط كثافة مد الكابلات ، يمكنك تحديد الطاقة حسب الغرض من الغرفة. على سبيل المثال ، يوصى باختيار أرضية الحمام بقوة 140-150 واط ، بينما ستكون 110-120 واط كافية للمطبخ. للشرفات والغرف الأخرى غير المدفأة ، يلزم توفر طاقة من 150 إلى 180 واط / متر مربع. م.

الشرط الأساسي لتركيب نظام الكابلات هو وجود ذراع التسوية ، مما يزيد من الحمل على الأرضيات ويقلل من ارتفاع الغرفة. وهذا بدوره يقلل من نطاق هذا النوع من الأرضيات. ومع ذلك ، فهي مناسبة تمامًا للمنازل الخاصة والجراجات والشوارع (الشرفات الأرضية وشرفات المراقبة).

وفقًا للمراجعات ، فإن الأمثل من حيث السعر والكفاءة ، عندما يتعلق الأمر بالحقل الدافئ تحت البلاط في الحمام أو اللوح الجصي ، هو حصيرة التدفئة. إنه سهل التركيب – يتم لف اللفة حول الغرفة وتوصيلها بمقبس مع منظم حرارة. السجادة لا تخاف من تأثير لاصق البلاط ، لذلك لا يلزم عزل إضافي.

إذا كنت تريد أقصى قدر من الكفاءة والتصميم “النظيف” ، بينما أنت على استعداد لإنفاق الكثير من المال – اختر أرضية الأشعة تحت الحمراء. إنه نظام ذكي مع تنظيم ذاتي لدرجة الحرارة ومعدل تسخين عالي (15-30 دقيقة) وموثوقية. إذا تعطلت حتى وحدة واحدة ، فإن الباقي يستمر في العمل.

تصاعد

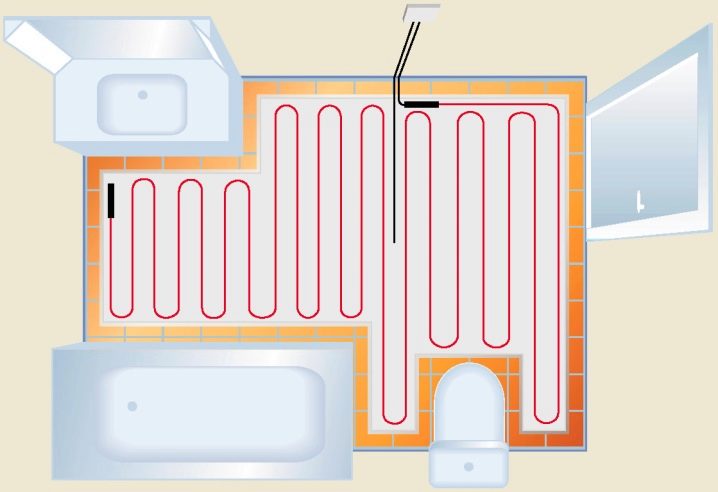

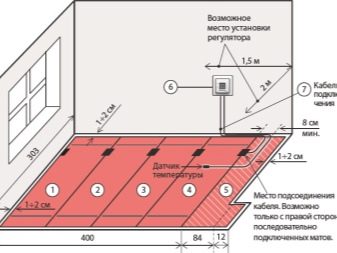

يبدأ تركيب الأرضية الكهربائية الدافئة بأيديهم برسم مخطط لمد الكابلات. تساعد التوصيات التالية على تركيب الأرضية بشكل صحيح:

• لا ينبغي وضع الكابلات تحت العناصر الداخلية الثابتة. خلاف ذلك ، يمكن أن يؤدي ذلك إلى ارتفاع درجة حرارة العناصر ، حيث لا يوجد تبادل حراري بين الأرضية والهواء في الغرفة. بالإضافة إلى ذلك ، فإن التدفئة ضارة بالأثاث ، فهي تتشقق وتتقلص..

أخيرًا ، تدفئة الأرضية تحت الخزانات والأرائك الضخمة ليست اقتصادية..

• عند تركيب كبل من الجدران والأثاث الثابت ، يتم عمل مسافة بادئة 0.5 سم ؛ من الناهضين وعناصر أخرى من نظام التدفئة – 1 سم.

• من أجل التشغيل الفعال لنظام التدفئة تحت الأرضية ، يجب أن تكون مساحة التغطية على الأقل 70٪ من مساحة الغرفة..
• يجب عليك تحديد موقع مستشعر درجة الحرارة على الفور. يقع على ارتفاع 30-100 سم من الأرض ، ويجب أن يكون الوصول إليه سهلاً.
• من المهم أن تتذكر أن أسلاك التدفئة توضع دائمًا على التوازي..

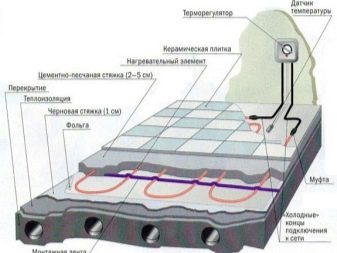

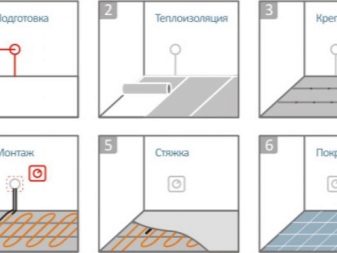

بعد إجراء جميع الحسابات ، تابع التثبيت. التكنولوجيا موحدة لجميع أنواع الأنظمة وتتضمن الخطوات التالية:

1. تحضير الأرضية – إزالة الطلاء القديم والتسوية ؛
2. تركيب الثرموستات على ارتفاع 0.5-1 متر من الارض.
3. وضع شريط الانكماش حول محيط الغرفة ؛
4. صب الطبقة الأولى من ذراع التسوية ؛
5. بعد أن يجف ذراع التسوية ، يتم وضع شريط التثبيت فوقه – كابلات التدفئة (الحصير) ؛
6. تركيب مجسات درجة الحرارة ، توصيل بواسطة كابلات منظم درجة الحرارة ونظام الأرضية الكهربائية ، فحصها ؛
7. صب طبقة التشطيب من ذراع التسوية.

تم حذف الخطوتين 4 و 7 عند تركيب الحصائر والأفلام. عند استخدام أرضية الأشعة تحت الحمراء ، يتم وضع طبقة من شبكة التثبيت بينها وبين البلاط.

من المهم التأكد من أن السطح مسطح تمامًا ، لأن أي انحناء للكابل سيؤدي إلى ارتفاع درجة الحرارة والفشل. للحصول على سطح مستوٍ ، يتم استخدام مركبات التسوية..

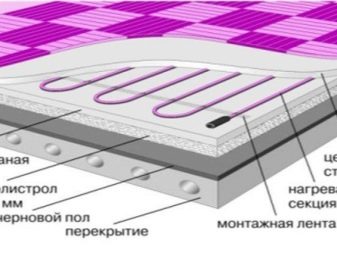

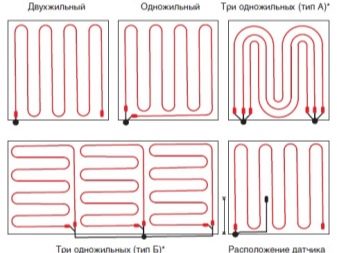

هناك 3 أنواع من مخططات توجيه الكبلات باستخدام رابط الكابل:

• تركيب ذراع التسوية (يستخدم للمطابخ والشرفات لأنظمة الكابلات) ؛
• فوق الممله تحت البلاط.
• مباشرة على ذراع التسوية (أرضيات الفيلم).

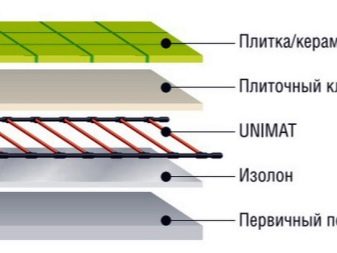

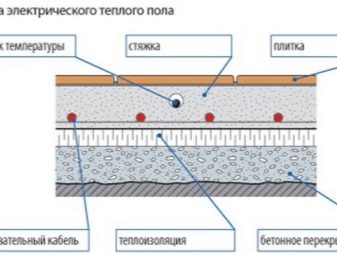

إذا كان وجود العزل الحراري ضمنيًا ، فيجب وضعه بين الأرضية ونظام التدفئة. مع ارتفاع نسبة الرطوبة في الغرفة ، يتم وضع مواد العزل المائي فوق المواد العازلة للحرارة..

بالنسبة للمباني الساخنة ، يكفي العزل المكسو بالرقائق بسمك 2-4 مم.

لعزل الغرف غير المدفأة ، يوصى بإنشاء “فطيرة”: ضع مادة عازلة للحرارة تحت طبقة من العزل المغطى بالرقائق المعدنية على أساس البوليسترين الموسع بسمك 5-10 سم.

اتصال

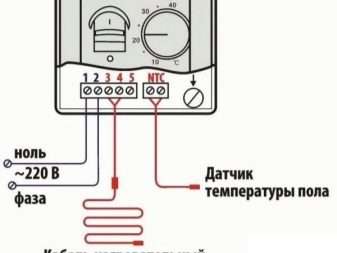

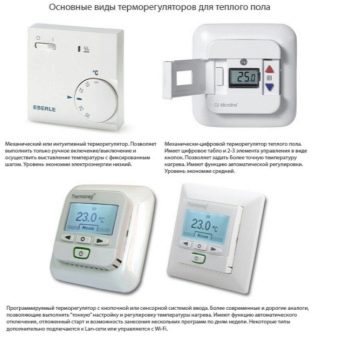

أحد العناصر الرئيسية للأرضيات هو منظم الحرارة. بفضل مساعدتها ، يتم الحفاظ على درجة حرارة مريحة في الغرفة ، ويتم تشغيل النظام وإيقافه ، بناءً على قراءات مستشعر درجة الحرارة. في حالة عدم وجود منظم حرارة ، يتم تنظيم عمل الأرضية يدويًا.

يبدأ توصيل الأرضية الكهربائية بتركيب ترموستات من الأرضية إلى الجهاز – 1 متر والإصدارات الحديثة المجهزة بأجهزة استشعار درجة الحرارة الحساسة يمكن تثبيتها على بعد 30 سم من الأرضية. يتم توصيل منظم الحرارة عبر درع أو مقبس.

بناءً على كيفية تثبيت منظم الحرارة ، يتم عمل ثقب وأخدود للأسلاك (تركيب مخفي) أو ستروب فقط (نوع التثبيت العلوي). يتم سحب سلك أرضي ، طور ، صفر إلى صندوق التوصيل من المخرج. “يخفي” ستروب كلاً من سلك التسخين ومستشعر درجة الحرارة. الخطوة الأخيرة هي توصيل تدفئة الأرضية وجهاز التحكم الإلكتروني في درجة الحرارة بالكابلات..

بالنسبة للمساحات الكبيرة من الغرفة ، يوصى بالاتصال من خلال درع. بشكل عام ، فإن العملية هي نفسها بالنسبة للتوصيل من خلال مقبس الحائط. الفرق هو وجود RCD (جهاز التيار المتبقي) ، والذي يتم تثبيته في اللوحة.

دعنا نفكر خطوة بخطوة في عملية تثبيت الأنظمة الأكثر شيوعًا..

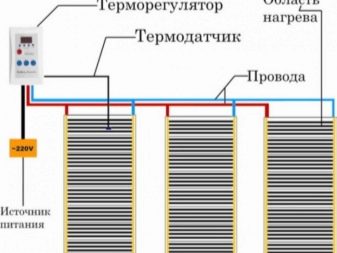

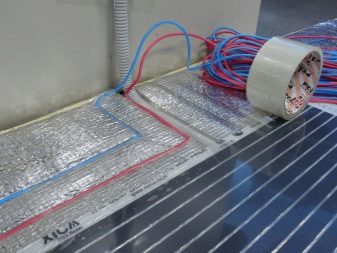

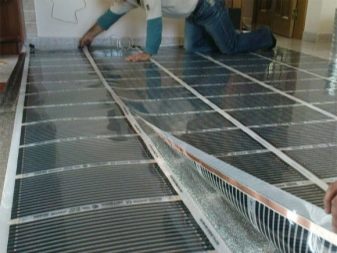

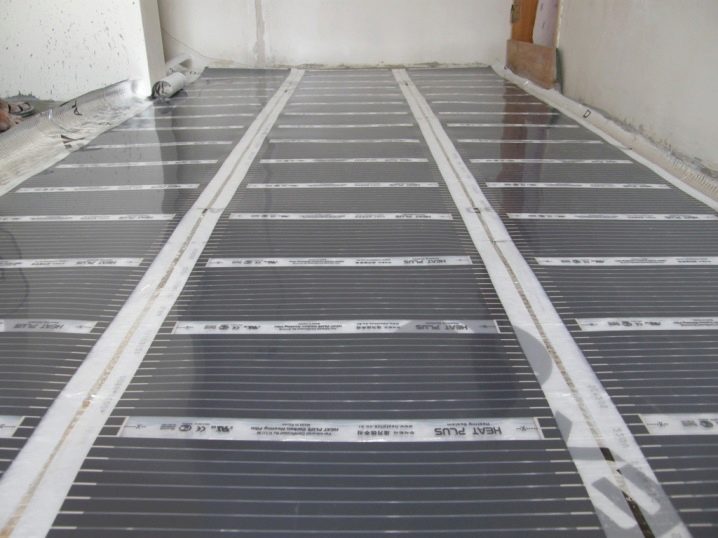

أرضية الأشعة تحت الحمراء

عملية التثبيت كالتالي:

• يتم قطع المواد على طول خطوط خاصة وتدحرج في اتجاه الحائط مع تثبيت منظم الحرارة.
• يتم لصق مفاصل الفيلم بشريط لاصق.

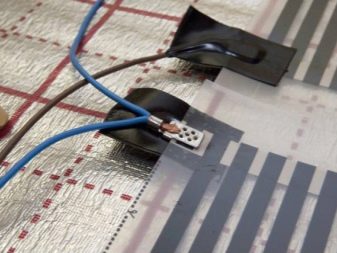

• يتم وضع أحد طرفي المحطة بين طبقات الفيلم ، والثاني يقع في الأعلى ، في اتجاه الحافلة النحاسية.
• يتم تثبيت المحطة بالكماشة ، وبعد ذلك يتم توصيل كابل أحادي النواة بها.
• يتم توصيل الحصائر في سلسلة مع منظم الحرارة واحدًا تلو الآخر ، وبعد ذلك يتم تثبيت الأرضية.

• أطراف ونهايات القضبان النحاسية معزولة بشريط البيتومين.
• يوصى بوضع نقاط توصيل المحطات والأسلاك في التجاويف المصنوعة في طبقة مادة العزل الحراري. سيساعد هذا في المستقبل على وضع الأرضيات بالتساوي..
• قم بتوصيل الكابل من مستشعر درجة الحرارة ومنظم الحرارة.
• قم بتوصيل النظام.

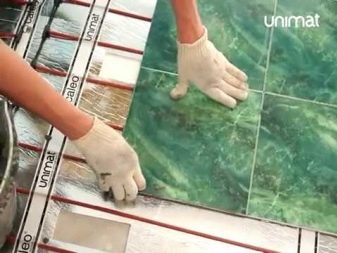

• ثم تابع تركيب بلاط الأرضيات.

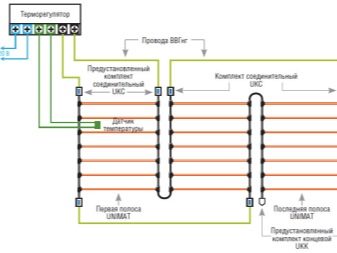

أرضية قضيب

خطوات التثبيت:

• ضع الحصائر على السطح.
• باستخدام Thermowell ، تأكد من التوصيل التسلسلي للأسلاك ، وعزل الاتصال الناتج بفيلم قابل للتقلص بالحرارة وقم بإصلاحه باستخدام مجفف شعر البناء.

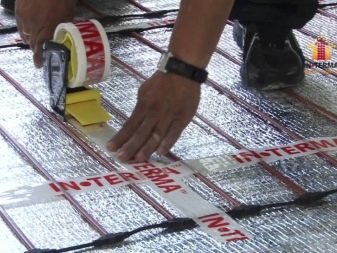

• نعلق الحصائر على الأرض بشريط لاصق ، بعد وضع طبقة من مادة رقائق معدنية عليها.

• قم بتوصيل منظم الحرارة وكابل السجادة الأولى.
• ثبت منظم درجة الحرارة بين قضبان السجادة الوسطى.
• اجمع المستشعر مع منظم الحرارة معًا ، ابدأ اختبار النظام.
• صب ذراع التسوية على الأرض ، ثم وضع البلاط.

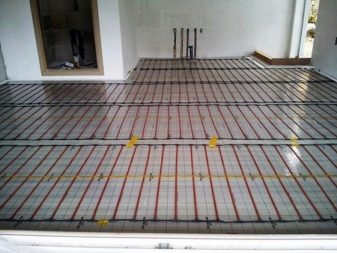

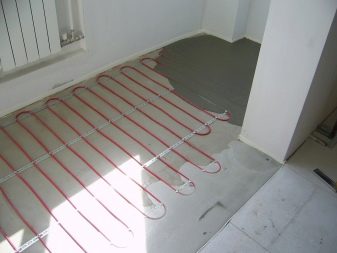

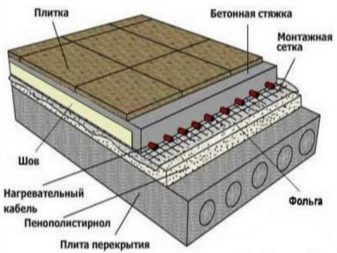

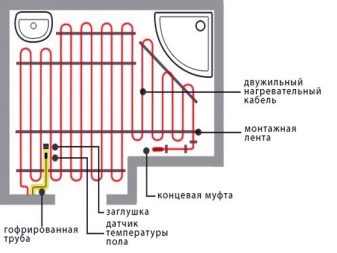

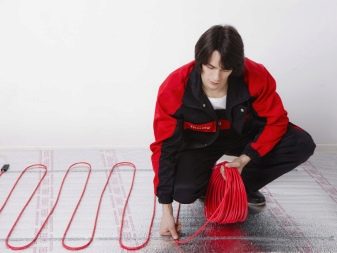

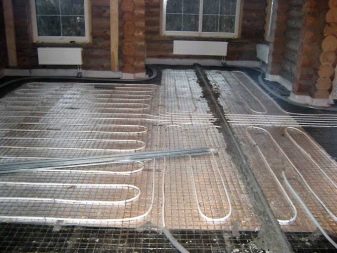

نظام الكابلات

خطوات التثبيت كالتالي:

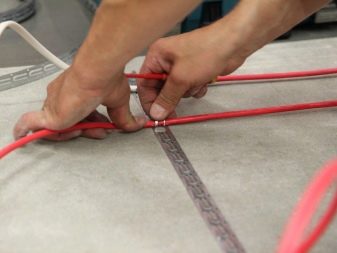

• ضع شريطًا معدنيًا وثبته على الأرض (خطوة – 50 سم). يناسب جميع أنحاء الغرفة ويتم تثبيته بمسامير أو مسامير..
• بعد ذلك ، يتم وضع كابل التدفئة ، والخطوة المثلى هي 20-25 سم.
• ضع كابل التسخين على شريط التثبيت بمشابك.

• بعد ذلك ، يتم وضع مستشعر حراري بين خطوط الكابل ، ويتم إخفاء الأسلاك في التمويج.
• يتم توصيل الكابلات الواردة ، صفر ، المرحلة ، سلك الأرض وكابلات مستشعر درجة الحرارة بجهاز التحكم في درجة حرارة التسخين.
• السطح مغطى بالخرسانة أو ذراع التسوية ، فوقها يتم وضع البلاط.

حصائر التدفئة

عند وضعها ، يتم اتباع نفس القواعد عند تثبيت كابل تناظري. هام – إذا لزم الأمر ، يتم قطع الشبكة فقط ، وليس الكابل المتصل بها.

نصيحه مهنيه

من المهم معرفة ما يلي:

• لزيادة الكفاءة وتسخين الأرضية بشكل أسرع ، استخدم طبقة عازلة للحرارة ، بغض النظر عن نظام الأرضية المختار..
• زيادة سلامة النظام عن طريق تركيب خط كهرباء منفصل ونظام تأريض.
• سيساعد الحساب الأولي لتمديد الكبل والخطوة في ضمان التدفئة الأرضية الأكثر منطقية. سيؤدي ذلك إلى تجنب سوء الفهم مثل البقع الباردة في منطقة النوافذ والأبواب والتدفئة الأرضية القوية أسفل الثلاجة ، على سبيل المثال.

• لا تنسَ التفكير في نوع الغرفة عند اختيار سعة النظام. لذلك ، لتدفئة الغرف ذات الرطوبة العالية ، يلزم وجود أرضيات كهربائية أكثر قوة..
• عند اختيار بلاط الأرضيات ، تأكد من توافقه مع نوع التدفئة الأرضية التي تستخدمها..

يتيح لك استخدام مبرمج إضافي تحقيق تدفئة موحدة للمناطق المفتوحة من الأرض ، مما يقلل من الطاقة في المناطق الموجودة أسفل الأثاث والسباكة. وهذا بدوره يساعد في تقليل تكاليف الطاقة. بالإضافة إلى ذلك ، يقلل المبرمجون من خطر ارتفاع درجة الحرارة ، وبالتالي إطالة عمر الأرضية..

• عند اختيار نظام ، يجب أن تعطي الأفضلية للعلامات التجارية الموثوقة ذات السمعة الطيبة. بالطبع ، ستكلف منتجاتهم أكثر. ومع ذلك ، من الأفضل إنفاق الأموال مرة واحدة على تثبيت نظام عالي الجودة بدلاً من تفكيك الأرضية بانتظام لإصلاح الكابل التالي.

للحصول على معلومات حول كيفية وضع أرضية دافئة تحت البلاط ، انظر الفيديو التالي..
