التفاصيل الدقيقة لربط أرضية دافئة بثرموستات

التفاصيل الدقيقة لربط أرضية دافئة بثرموستات

كل من يبدأ في تجديد شقة يريد أن يصنع غطاء أرضي مثاليًا ، وتساهم التقنيات الجديدة في ذلك بعدة طرق. جميع المواد متوفرة الآن ومتنوعة. هذه أنواع عديدة من بلاط السيراميك ، أو الأرضيات الخشبية ، أو الباركيه ، أو الأرضيات ذاتية التسوية بتأثير ثلاثي الأبعاد..

ولكن بالإضافة إلى الخصائص الزخرفية ، لا ينبغي لأحد أن ينسى الخصائص المادية ، على سبيل المثال ، فإن المشي على البلاط البارد بعد الاستحمام بالماء الساخن أمر غير سار. لذلك ، فإن جودة الأرضيات لا تكمن فقط في جمالها ، ولكن أيضًا في درجة حرارة مريحة..

أنواع ومبدأ العمل

هناك نوعان رئيسيان من التدفئة تحت الأرضية:

  • ماء؛
  • كهربائي.

تدفئة تحت البلاط ليس شائعًا بين مالكي الشقق في المباني العادية متعددة الطوابق ، لأن إعادة تجهيز أنظمة إمدادات المياه في العديد من مناطق بلدنا محظور بموجب القانون. في أغلب الأحيان ، يوصى بتركيب أرضية مائية في منازل خاصة., حيث سيكون بلا شك الأكثر فائدة وأمانًا للمستهلكين. يتم استخدام أنابيب لمثل هذا التمديد ، كقاعدة عامة ، من البلاستيك المعدني أو البولي إيثيلين.

تعتبر التدفئة الأرضية الكهربائية مريحة للمستخدمين لأنه باستخدامها مع جهاز التحكم في درجة الحرارة ، يمكنك توفير الطاقة وجعل درجة حرارتها مريحة قدر الإمكان.

في الوقت الحاضر ، غالبًا ما يتم استخدام جهاز تحكم ثنائي المناطق ، والذي يمكنه التحكم في درجة الحرارة في الأرضيات الدافئة المختلفة الموجودة في الغرف المجاورة..

يتم تقديم الأرضية الكهربائية بعدة أصناف:

تدفئة أرضية بالكابل

الأكثر اقتصادا بين التدفئة تحت البلاط الكهربائية. يباع في متاجر الأجهزة على شكل شلات ، ويتم وضعه مع ثعبان على شبكة تقوية خاصة. بعد ذلك ، يتم سكبه بملمس خرساني. يتم تنشيط الكابل وتوليد الحرارة.

هناك نوعان من كابلات التسخين المقاومة:

  • جوهر واحد؛
  • ثنائي النواة.

غالبًا ما يتم استخدام هذا الأخير ثنائي النواة. والسبب في ذلك هو الإشعاع الكهرومغناطيسي ، فهو يأتي من كبل كهربائي أحادي النواة أكثر من كبل ثنائي النواة. ويرجع ذلك إلى حقيقة أن قلبين موصلين يطلقان حقلي دوامة ، يتم تعويضهما جزئيًا على الأقل من قبل بعضهما البعض. وبما أن تأثير المجالات الكهرومغناطيسية على جسم الإنسان يؤثر سلبًا على أدائه ، فقد اتضح ذلك يعتبر الكبل ثنائي النواة أكثر أمانًا لصحتنا. يُنصح باستخدام الحصائر أحادية النواة خارج المسكن..

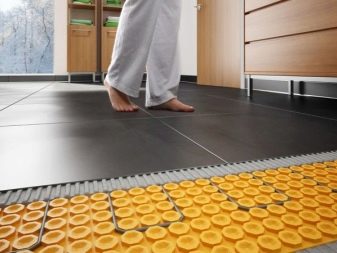

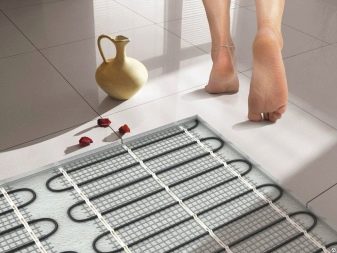

حصائر التدفئة

هذه شبكة من النايلون بعرض 50 سم مع كابل تسخين رفيع مثبت بالفعل عليها بخطوة صغيرة (5-7 مم). تم إنشاء طريقة وضع الأرضية الدافئة هذه خصيصًا للغرف حيث لا يمكن ملء طبقة سميكة من ذراع التسوية الخرساني..

يبلغ سمك نواة التسخين 3 مم فقط ، مما يجعل من الممكن تثبيت الأرضية الجافة (مباشرة تحت الصفيحة) والرطبة (على سبيل المثال ، في الطبقة اللاصقة من البلاط). سعر حصائر التدفئة أعلى من سعر الكابلات البسيطة للتدفئة تحت الأرضية ، ولكنها تتمتع أيضًا بمزايا أكثر: التثبيت بسيط وتسخن السجادة بشكل أسرع ، لأن الكابل أقرب إلى السطح.

فيلم الأشعة تحت الحمراء

  كيف تضع الأرضيات بشكل صحيح في الشقة؟

هذا فيلم حراري رقيق مرن ، يتكون من عناصر تسخين (كربون أو ثنائي المعدن) على طول الحواف التي توجد بها قضبان نحاسية ، يتدفق من خلالها التيار الكهربائي. يتميز بالتركيب الجاف تمامًا ويناسب الأرضيات الخشبية والسجاد والباركيه والبلاط. يتم توزيع الحرارة الناتجة عن أرضية الأشعة تحت الحمراء بالتساوي ، مما يجعلها مختلفة عن التدفئة الأرضية البسيطة القائمة على كابل التدفئة..

مخطط الاتصال

يعد تركيب وإعداد تدفئة أرضية كهربائية مهمة بسيطة إلى حد ما.. الشيء الرئيسي هو وضع عناصر التسخين بشكل صحيح ، وتوصيل النظام بالثرموستات ومصدر الطاقة. باتباع التوصيات ، يمكنك تثبيت التدفئة تحت الأرضية بشكل صحيح بيديك ، دون اللجوء إلى مساعدة المتخصصين..

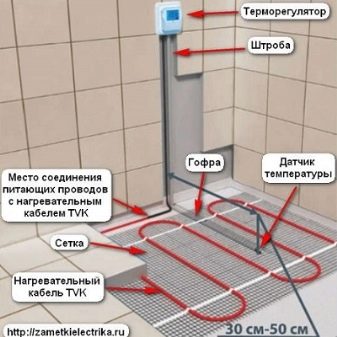

بغض النظر عن نوع التدفئة الأرضية المراد تركيبها ، فمن الضروري تحضير منظم حرارة. تحتاج إلى توصيله بالشبكة ، والتفكير في ما إذا كان سيتم تشغيله من لوحة كهربائية أو من منفذ موجود. كقاعدة عامة ، يتم عرض مخطط اتصال بالفعل على منظمات الحرارة ، مما يسهل إجراء التثبيت. تحتاج أيضًا إلى حفر حفرة في الحائط. في المستقبل ، يجب أن يكون هناك تمويجان: في أحدهما سيكون هناك مستشعر لدرجة الحرارة ، والآخر – أسلاك الطاقة لكابل التسخين. فقط بعد تنفيذ هذه الأنشطة ، يمكنك البدء في التمدد المباشر للأرضية الدافئة..

عند توصيل أرضية الكبل ، تحتاج إلى إحضار طرفي كابل الطاقة إلى منظم الحرارة (يُسكب غلاف التوصيل لاحقًا بملمس خرساني).

الطريقة الأسهل والأكثر فاعلية لمد الكبل هي الثعبان ، ولكن يمكن استخدام أي طريقة أخرى لتجنب عبور الكابلات.

بعد ذلك ، تحتاج إلى تثبيت جهاز استشعار حراري ، ويجب وضعه في أنبوب بلاستيكي خاص. سيكون من الممكن التحقق من التسخين تحت الأرضية للكابل من أجل التشغيل فقط بعد أن يجف ذراع التسوية الخرساني تمامًا. من الضروري توصيل الأسلاك التي تزود النظام بأكمله وأسلاك الطاقة لكابل التسخين وكذلك سلك مستشعر درجة الحرارة.

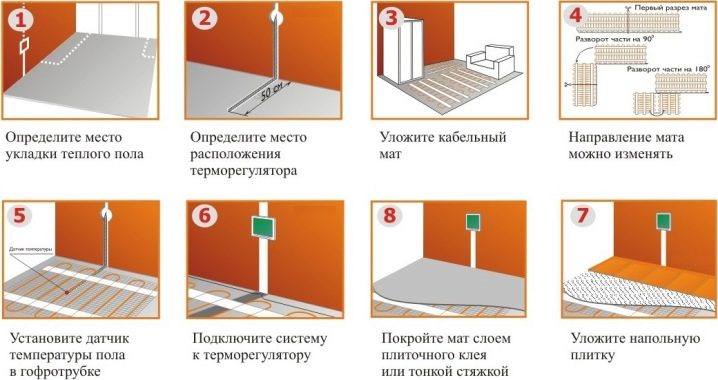

مبدأ وضع حصيرة الحرارة مشابه ، ما عليك سوى حساب القدرة لكل متر مربع بشكل صحيح. بعد وضع الحصيرة ، تُسكب بطبقة رقيقة من ذراع التسوية الخرساني أو غراء البلاط ويتم وضع طلاء زخرفي في الأعلى. لا تستخدم العزل الحراري ، لأنه سيؤدي إلى ارتفاع درجة الحرارة. يقع الموصل أيضًا داخل ربطة العنق.

يختلف مخطط وضع أرضية فيلم الأشعة تحت الحمراء عن سابقتها فقط باستخدام ركيزة خاصة تعتمد على فيلم رقائق. يسمح لك بعكس الأشعة تحت الحمراء في الاتجاه المطلوب.

التثبيت والتكوين

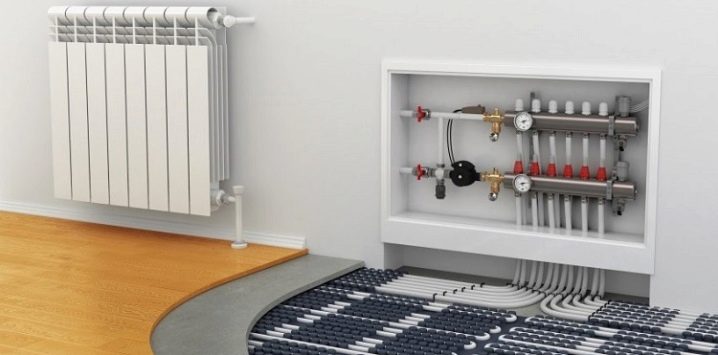

من وجهة نظر توفير موارد الطاقة ، فإن تركيب أرضية مائية هو الأكثر كفاءة. يتم التحكم في جميع أنابيب الأنظمة المغلقة من خلال ما يسمى بنظام المشط (المجمع) للأرضية الدافئة. إنها وحدة توزيع تتلاقى فيها جميع أنابيب أنظمة التدفئة المغلقة..

يقوم المشط بعدة وظائف في آن واحد:

  • يقلل من درجة حرارة الماء. يجب ألا تتجاوز درجة حرارة الأرضية الدافئة 45 درجة.
  • يوفر الحرارة اللازمة في الغرفة ، ويتحكم في معدل التدفق في كل دائرة. لهذا الغرض ، يتم توفير عدادات التدفق في المجمع ، فهي مسؤولة عن تدفق المياه.
  الأرضية المعزولة بالماء: الخواص الدقيقة للاختيار

يتم تركيب الخزانة مع المجمع بالنسبة لارتفاع الأرضية الدافئة المخطط لها. يوصى بوضع المجمع بدون خزانة على ارتفاع لا يقل عن 1 متر من مستوى الأرض.

أيضًا ، غالبًا ما يتطلب النظام إدراج صمام ثلاثي الاتجاه لتنظيم تدفق المياه. إن وجودها في النظام هو الذي يجعل من الممكن توفير المياه بدرجة حرارة ثابتة لتوزيع الأرضية الدافئة. يوجد صندوق ترموستاتي على الصمام يسمح لك بتنظيم التسخين عند المنفذ. يحدث خلط الماء بين الماء الساخن القادم من الغلاية مع عودة السائل من النظام ، مما يوفر أقصى قدر من التوفير.

وبالتالي ، يبدو الدوران في النظام كما يلي:

  • يدخل الماء الساخن من المرجل إلى المجمع.
  • ثم يدخل في الصمام الثلاثي ، إذا كانت درجة حرارة الماء أعلى من المطلوب ، يفتح الصمام لتدفق الماء المبرد.
  • في الداخل ، يتم الخلط حتى تصل درجة الحرارة إلى المستوى المطلوب.
  • الصمام يغلق.

بالنسبة للتدفئة الكهربائية تحت الأرضية ، في هذه الحالة يجب أن تكون في حيرة من اختيار منظم الحرارة وضبطه بشكل صحيح ، فهي:

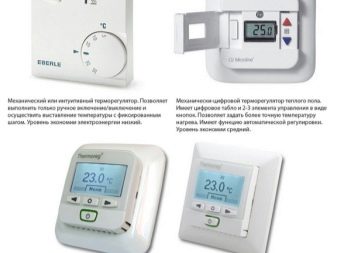

  • مع التحكم اليدوي أو الإلكتروني ؛
  • مع وبدون امكانية البرمجة.

أبسط منظمات الحرارة ميكانيكية ، يتم التحكم فيها بواسطة عجلة دوارة. لديهم عيب كبير – زيادة استهلاك الطاقة ، لأنه في هذه الحالة من السهل نسيان وترك الأرضية الدافئة.

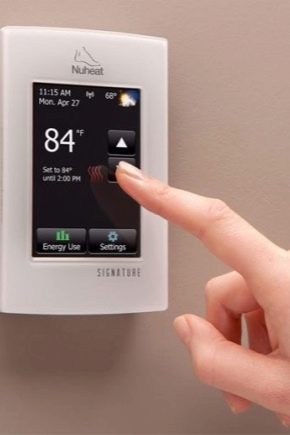

منظمات الحرارة الإلكترونية – يتم التحكم فيها عن طريق الضغط على الأزرار ، ويتم عرض درجة الحرارة المطلوبة ودرجة الحرارة الحالية على شاشة LCD..

تتمتع منظمات الحرارة الإلكترونية القابلة للبرمجة بنفس مظهر الأجهزة الإلكترونية البسيطة ، ولكنها مُكملة بوظيفة تشغيل وإيقاف الأرضية في وقت معين وحتى اعتمادًا على يوم الأسبوع (أيام الأسبوع / عطلة نهاية الأسبوع). إن استخدام هذه الأجهزة ليس ملائمًا فحسب ، ولكنه يساعد أيضًا في توفير قدر كبير من الكهرباء إذا قمت ببرمجتها بشكل صحيح.

قد تكون المشكلة الوحيدة لبعض المستخدمين هي تعقيد برمجة مثل منظم الحرارة. للقيام بذلك ، يقوم المصنعون بتضمين المجموعة تعليمات مفصلة بشكل كاف للاستخدام والتعديل والضبط..

يتم توصيل منظم الحرارة الإلكتروني وفقًا للمخطط المشار إليه من قبل الشركة المصنعة في العلبة. بالقرب من المحطات المخصصة لسلك معين ، توجد مؤشرات: محطتان لمستشعر درجة حرارة الأرض ، وثلاثة لكابل الطاقة (الطور ، والصفر والأرضي) واثنان لكابل التدفئة للأرضية الأكثر دفئًا (لسلك ذي سلكين يستخدم سلكين ، لسلك واحد ، على التوالي ، واحد).

عند العمل مع تثبيت منظم الحرارة ، لا تنس مراعاة قواعد السلامة الأساسية:

  • أزل الطاقة من الغرفة.
  • وضع درجة حرارة تشغيل منظم الحرارة – من -5 إلى +40 درجة.
  • يجب أن يتم التنظيف دون استخدام المواد الكيميائية المسببة للتآكل.
  • يجدر التحقق من اداء الثرموستات فقط بعد اتمام العمل فلا يجب ان تشغل الجهاز اذا تم تفكيكه.

تصنيف الشركات المصنعة

حتى الآن ، يعد اختيار أنظمة التدفئة الأرضية في المتاجر واسعًا للغاية. في هذا الصدد ، قد يكون من الصعب الاختيار من بين مجموعة متنوعة من المنتجات عالية الجودة التي تلبي جميع المتطلبات..

  كيف أضع الخشب الرقائقي على أرضية خشبية؟

لذلك ، من الضروري مراعاة الشركات المصنعة الرئيسية ومقارنة ميزات منتجاتها:

  • “ديفي” – مُصنِّع من الدنمارك ، يمثل تدفئة أرضية الكابلات. تتميز هذه العلامة التجارية بميزة إضافية لا جدال فيها: توجد مراكز خدمة “Devi” في جميع المدن الكبرى تقريبًا في بلدنا ، لذلك ، في حالة حدوث مشكلات ، يمكنك دائمًا الاتصال بأخصائي إصلاح الذي سيساعدك في حل مشكلتك. الضمان للأرضيات الدافئة من هذا المصنع هو 20 عامًا ، وغالبًا ما تكون تكلفة أنظمتها أقل من تكلفة المنافسين. كما تنتج “ديفي” منظمات حرارة عالية الجودة ، لذا فإن العديد من الشركات تمنح العلامة التجارية المكانة الأولى التي تستحقها عن جدارة..

  • “Teplolux” – شركة تصنيع روسية أصبحت رائدة في السوق المحلية للتدفئة الأرضية في عام 2010. تمنح الشركة المصنعة ضمانًا لمدة 25 عامًا ، وسعر هذا المنتج لطيف للغاية ، والنطاق واسع جدًا. تنتج “Teplolux” أرضيات دافئة رفيعة للغاية وأرضيات متحركة والعديد من الأرضيات الأخرى المصممة لتهيئة ظروف مريحة.
  • “طاقة” هي شركة تصنيع بريطانية أثبتت نفسها في البداية في المنزل ، ثم في بلدان أخرى من العالم لاحقًا. ميزتها على الشركات المصنعة الأخرى هي ملائمة المواد للبيئة. كما تعتبر الثرمومات “الطاقة” من أكثر الأنظمة الاقتصادية اقتصاديًا سواء من حيث استهلاك الطاقة عن طريق الكابل أو من حيث تكلفة المعدات نفسها. ضمان الشركة المصنعة 20 سنة.

  • “نيكسانز” – شركة نرويجية مشهورة في جميع أنحاء العالم ، وتشتهر بتطوراتها المبتكرة. إحداها اتصال حراري بدون أكمام ، مما يسمح لك بضبط درجة الحرارة في الغرف المختلفة دون أي مشاكل..
  • “ليجراند” – متخصص عالمي المستوى ، يعمل في إنتاج مختلف الأنظمة الكهربائية والمعلوماتية ، بما في ذلك منظمات الحرارة للتدفئة الأرضية. يشمل نطاقها جميع الأنواع: من المنظمين الميكانيكيين البسيطين إلى المنظمين القابلين للبرمجة المعقدة. يتم تمثيل سلسلة Celiane من خلال أنظمة قابلة للبرمجة عالية التقنية ترضي العملاء الأكثر إرضاءً..

نصائح من السادة

هناك فروق دقيقة يجب مراعاتها عند تركيب التدفئة تحت الأرضية وربطها بثرموستات.

  • قم بقياس مساحة الغرفة بعناية ، وبالتالي قياس طول الكابل.
  • في البداية ، من الأفضل إنشاء خطة على الورق لتركيب نظام الأرضية الدافئة ، فقد تحتاجه ، على سبيل المثال ، عند إعادة ترتيب الغرفة أو أي أعمال إصلاح.
  • يجدر التحقق من مقاومة النظام قبل سكب الكابل في ربطة العنق ، ويكون الانتشار حتى 10٪ ضمن النطاق الطبيعي.
  • من الأفضل التحقق من الأداء فقط بعد أن يجف ذراع التسوية تمامًا..

للحصول على معلومات حول كيفية توصيل منظم حرارة من أرضية دافئة ، انظر الفيديو التالي.
