موقد معدني للحمام: الرسومات ونصائح التصنيع

تعود أصول تقاليد الاستحمام الروسية إلى العصور القديمة. تحدد هذه الحقيقة عددًا من السمات المميزة. بالنسبة لشخص روسي ، فإن الحرارة الحقيقية للموقد الساخن ومكنسة البتولا المبخرة مهمة..

في هذا المفهوم ، لا تصمد الحمامات الحديثة والجاكوزي ومولدات البخار وأحواض الاستحمام والسخانات الكهربائية في وجه النقد. يقدر الشخص الروسي الحمام لإتاحة الفرصة له للتواصل وأداء طقوس التطهير ومناقشة الأخبار مع الأصدقاء. اليوم ، لا يكتمل بناء واحد لمنزل ريفي بدون بناء حمام..

الخصائص

كثافة العمل العالية تتعب الشخص. لتجديد قوتك ، عليك العودة إلى الطبيعة ، أصولها. الحمامات الضيقة والمواد التركيبية لأكشاك الدش لا تساهم في التهدئة والاسترخاء. يوجد مكان واحد فقط لا يتم فيه إزالة الأوساخ فحسب ، بل أيضًا التعب – إنه حمام ريفي.

السمة الرئيسية للحمام المنزلي هي فرن ذو تصميم فردي مصنوع يدويًا. عادة ما يكون جهازًا اقتصاديًا يولد حرارة وفيرة..

السخانات المعدنية تلبي هذه المتطلبات وتتفوق بشكل كبير على المولدات الحرارية الكهربائية والغازية..

إيجابيات المواقد المعدنية محلية الصنع هي كما يلي:

• افعل ذلك بنفسك ، بينما يكفي امتلاك مهارات اللحام الكهربائي الأساسية ؛
• أرخص بكثير من نظيراتها من الطوب ؛
• لا تتطلب معرفة خاصة عند القيام بالبناء ؛
• عندما تكون مبطنة بالطوب ، فهي ليست أدنى من نظيراتها من الطوب من حيث نقل الحرارة ؛
• حجم صغير ، وهو أمر بالغ الأهمية للغرف الصغيرة ؛

• سهولة الاستخدام ، العملية لا تتطلب مهارات ؛
• يمكن تسخينها بأي نوع من الوقود الصلب ؛
• تحضير سريع – عادة في غضون ساعة.

تشمل عيوب الأفران المعدنية ما يلي:

• عدد محدود من التعديلات
• تشوهات لا مفر منها تحت تأثير درجة الحرارة ؛
• السعة الحرارية المنخفضة ، والتي يتم تعويضها بواسطة بطانة الطوب ؛
• هواء جاف؛
• في حالة عدم وجود سخان ، هناك احتمال لضربة شمس ؛
• الكفاءة فقط في المساحات الصغيرة.

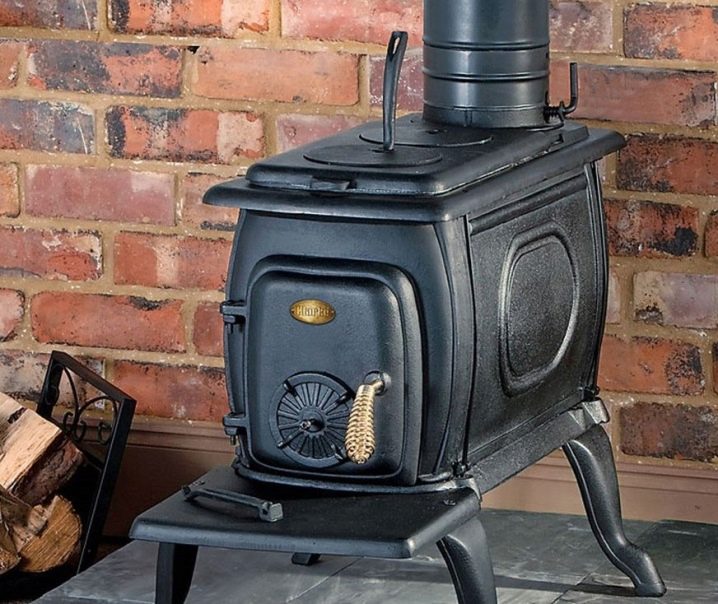

ظهرت المواقد الحديدية في نهاية القرن التاسع عشر. النموذج الأولي لهذه الأجهزة هو ما يسمى موقد وعاء ، ومجهز بخزان فولاذي وباب ومدخنة. ظهر هذا المصطلح غير المعتاد منذ وقت طويل وهناك افتراضان حول أصله..

الخيار الأول هو أن هذا الاسم تم تشكيله بسبب “الشراهة” الطبيعية للتصميم وانخفاض الكفاءة. جمع الخيال الشعبي هذه الصفات مع مفهوم “البرجوازي” الذي “يأكل” الكثير من الحطب ولا يعطي سوى القليل من الحرارة. فقط الجنسية الحقيقية يمكنها تفسير القطبية المثالية للتفسير الثاني. من المعروف أن هذا الموقد أصبح شائعًا خلال الثورة البرجوازية ، لأنه كان يعمل بكفاءة عالية..

يجدر النظر بمزيد من التفصيل في ميزات التصميم الخاصة به. اليوم ، يتم تقديم الكثير من المواقد المماثلة ، لكنها مرتبطة عمليًا. هذا هو أول ما يتبادر إلى الذهن عند التعرف على عملية عملهم ، بغض النظر عما إذا كنا أمام نسخة من الطراز القديم أو عينة حديثة عالية التقنية تم إنشاؤها باستخدام تقنية النانو والمركبات..

على الرغم من حقيقة أن الموقد هو أبسط جهاز تسخين ، إلا أن تصميمه يتوافق بوضوح مع مبادئ نقل الحرارة..

اليوم ، هناك طلب كبير على موقد الساونا المعدني بسبب خصائصه ومزاياه الاستثنائية. تسمح التقنيات الحديثة بتحقيق نقل مثالي للحرارة وحرق طويل.

يجب النظر في جهاز جهاز التسخين هذا بالتفصيل. يوفر التصميم تنفيذ وظيفتين – تسخين السخان والمساحة.

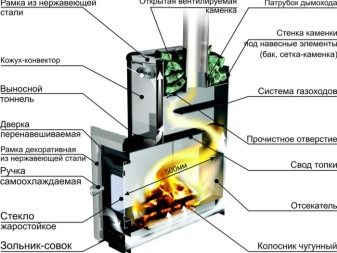

يشتمل موقد حمام الحديد التقليدي على العديد من الكتل الوظيفية ، مثل:

• صندوق النار – هذه منطقة لحرق ناقل طاقة ؛
• مبادل حراري يوفر التبادل الحراري مع الموقد ويسخن المساحة ؛
• سخان – هذه أحجار مختارة خصيصًا لتكون مصدرًا للحرارة في غرفة البخار ؛
• مدخنة يزيل منتجات الاحتراق المتطايرة من الغرفة ؛

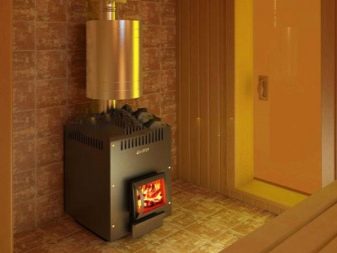

• خزان تسخين المياه عادة ما تكون مصنوعة من الفولاذ المقاوم للصدأ.

أنواع الهياكل

المخطط العام للفرن المعدني ينقسم إلى أنواع مختلفة. التصميمات محلية الصنع لها اختلافات كبيرة حسب الظروف المحلية.

هم بسبب العوامل التالية:

• نوع الوقود المستخدم. عادة ما يستخدم موقد الحطب ؛

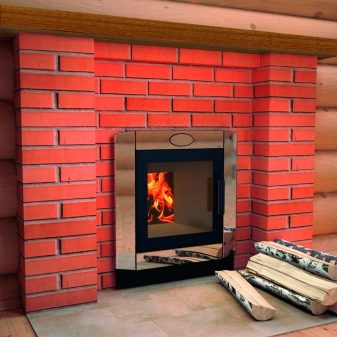

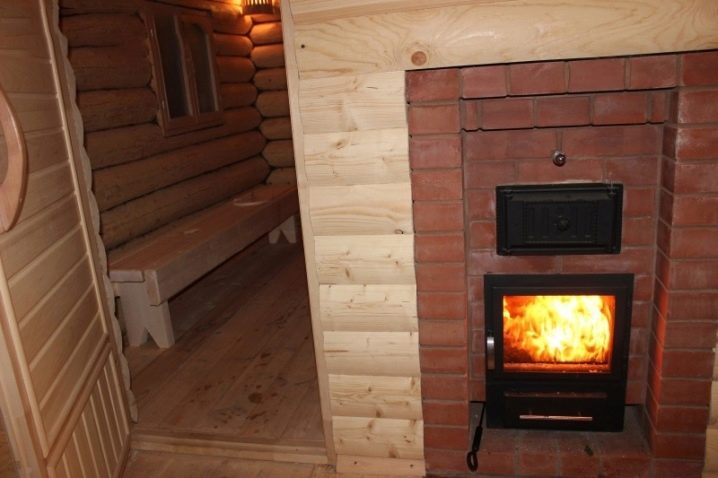

• نوع البناء. تختلف في موقع الفرن ، على سبيل المثال ، صندوق النار من غرفة الملابس ؛
• تسخين السخان.

هناك العديد من أنواع معدات التدفئة لحمام الصفائح المعدنية ، والتي قد تختلف في معايير التشغيل. العامل المحدد هو نوع الهياكل ، وتعتمد عليه مجموعة الخصائص الوظيفية للجهاز ، وطريقة تركيب موقد معدني في الحمام.

هناك ثلاثة أنواع أساسية ، مثل:

• مغلق؛
• افتح؛
• مجموع.

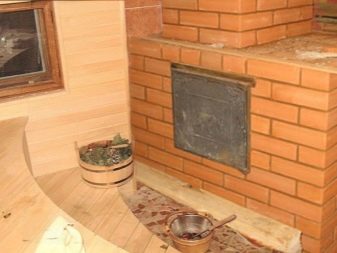

مغلق

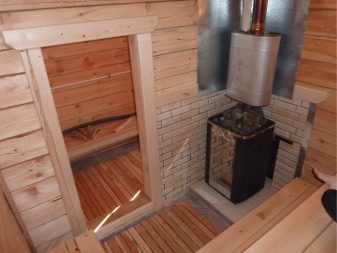

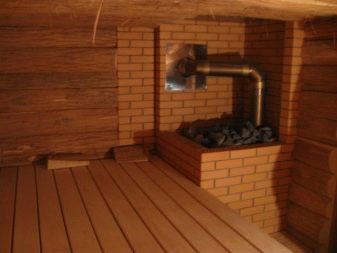

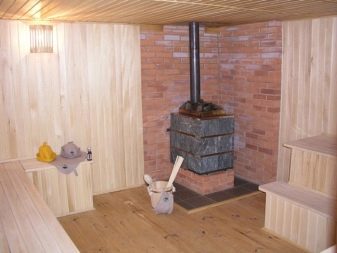

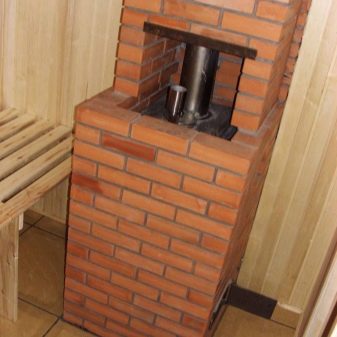

لزيادة السعة الحرارية وتحسين نقل الحرارة ، يتم تبطين القاعدة المعدنية بالطوب. بالنسبة للجزء الأكبر ، هذه الأفران “محلية الصنع”. أساس الهيكل عبارة عن صفائح معدنية بسمك 1.5-2 مم. وفقًا للتخطيط القياسي ، يوجد صندوق الاحتراق في غرفة ارتداء الملابس ، ويتم وضع السخان في غرفة البخار. الأسطح الأمامية مخفية بطبقة من الطوب.

لضمان ربط المواد غير المتشابهة ، يتم لحام المشابك الفولاذية بالقاعدة. طولها أصغر ببضعة ملليمترات من أبعاد الطوب..

يقع السخان المغلق فوق صندوق الاحتراق ، ويتم توفير الحماية من الأعلى بواسطة لوح فولاذي. يعمل الباب الجانبي الموجود على جانب غرفة البخار على توفير المياه وتوليد البخار.

يتمتع الموقد المغلق بالمزايا التالية:

• تكلفة ضئيلة
• إمكانيات غير محدودة للتكيف مع الخصائص المحلية للمباني.

تشمل العيوب ما يلي:

• خصوصية أعمال التركيب بسبب عدم تجانس المواد ؛
• لا توفر الحلول الذاتية المستوى التكنولوجي المطلوب ، مما يقلل من عمر الخدمة.

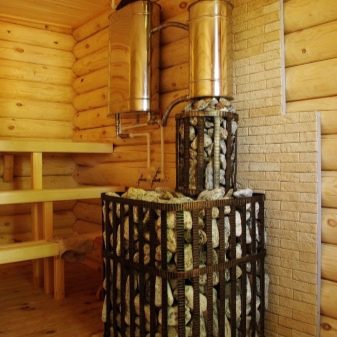

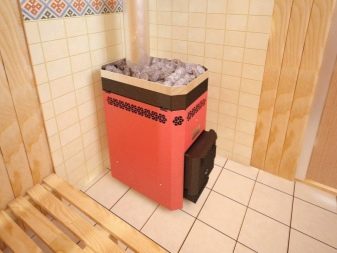

افتح

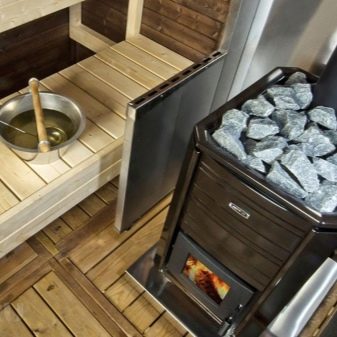

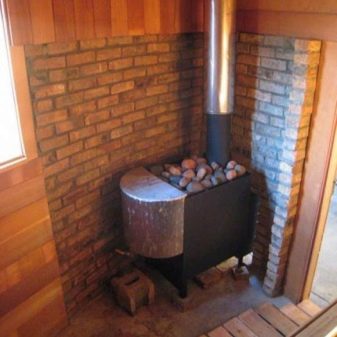

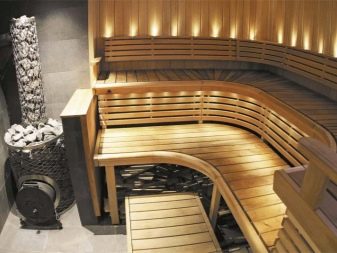

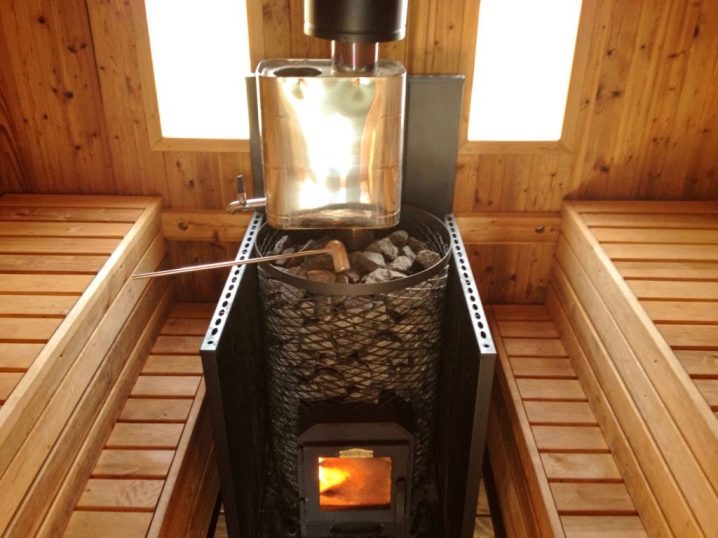

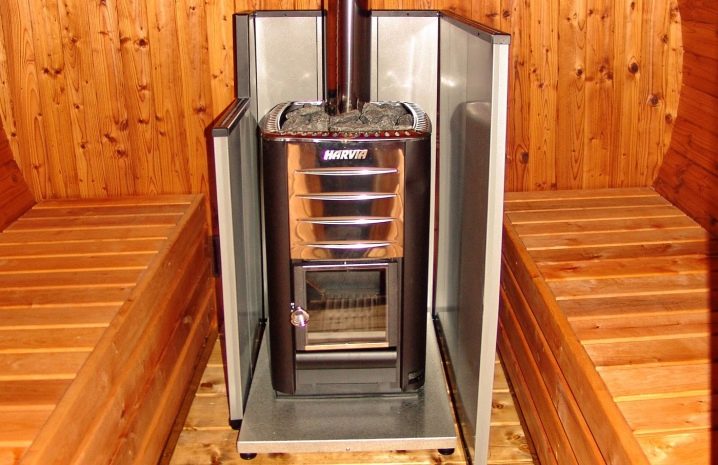

يفضل عشاق البخار السريع موقدًا مفتوحًا مصنوعًا من المعدن للاستحمام. يفترض التصميم المفتوح معاملة خاصة. لإنشاء تسخين مثالي للأسطح الحجرية ، من الضروري التأكد من أن الحد الأقصى لمساحة السطح الخارجي لصندوق الاحتراق ملامس للموقد.. لزيادة الكفاءة ، يلجأ الحرفيون إلى الحيل المختلفة. على سبيل المثال ، تغيير في تكوين الموقد ، مما يزيد من مساحته في منطقة الاحتراق. هذا الحل يسرع تسخين الحجارة..

كفاءة التصميم يمكن زيادتها باستخدام صمام يقيس إمداد الحرارة لمنطقة السخان. يستخدم هذا المبدأ على نطاق واسع من قبل بعض مصنعي الأفران الذين يصنعون أنظمة بخار متطورة. يتم توليد البخار “الخفيف” عن طريق تمرير الطبقة الحجرية للسخان الخارجي. يشعر أن جودته ليست أقل شأنا من البخار المتشكل في المواقد الحجرية القديمة..

مزايا الفرن المفتوح للحمام المعدني هي كما يلي:

• سهولة الاستعمال؛
• انخفاض استهلاك الوقود
• كفاءة عالية.

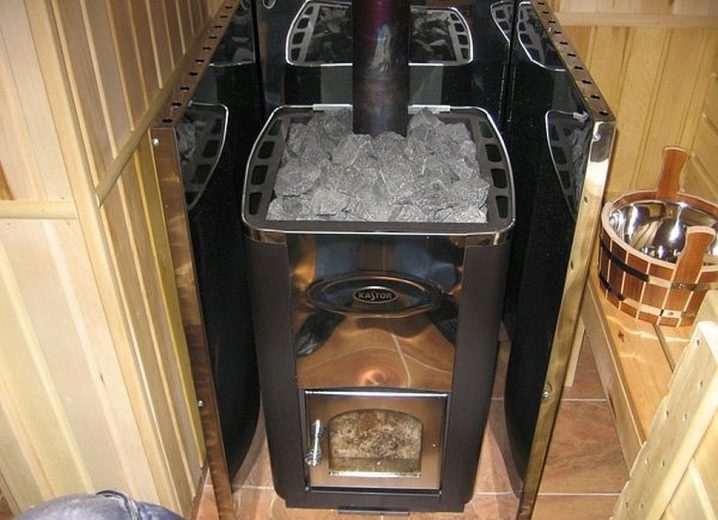

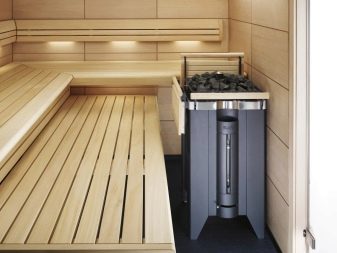

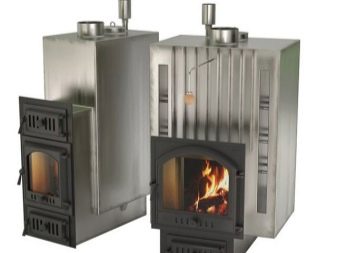

يعد هذا التعديل لموقد الساونا المعدني بديلاً مثالياً لنظرائه الحجريين التقليديين. الميزة التي لا جدال فيها في التصميم هي قدرته على التكيف مع الغرف الصغيرة. من بين أوجه القصور ، يمكن تمييز التكلفة العالية فقط..

يتم توفير طريقة التشغيل المذهلة حصريًا من خلال نماذج المصنع. لا تتمتع “المنتجات محلية الصنع” بالخصائص المطلوبة للتوصيل الحراري ، مما يقلل من كفاءتها.

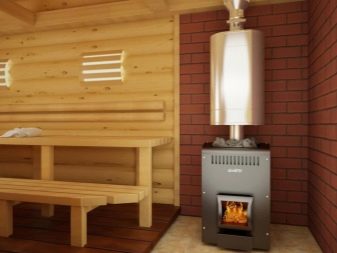

مجموع

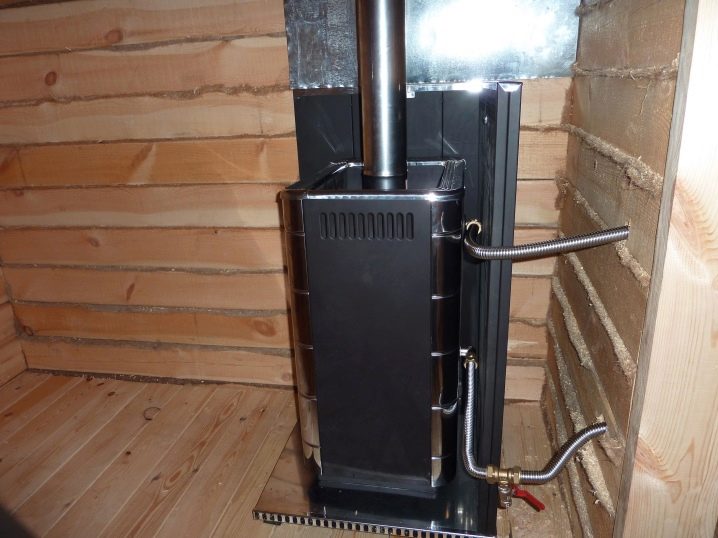

تتميز هذه التصميمات بوجود نظام تدفئة إضافي للغرفة. يتيح لك ذلك تحقيق درجة حرارة مريحة حتى في حالة عدم وجود تدفئة مستقلة..

المصدر الرئيسي للحرارة هو الفرن. توجد دائرة تسخين إضافية فوق صندوق الاحتراق. مع هذا التصميم ، يتم تسخين سطح الفرن عن طريق نقل الحرارة عبر فجوة الهواء. عادةً ما يكون لهذه المواقد تصميم سخان مفتوح..

نظام داخلي مدروس جيدًا لأنابيب التدفئة ، يقع حول محيط الغرفة ، يسخن غرفة البخار والحمام بأكمله في وقت قصير. يتم توصيل خط الأنابيب بأنبوب فرع الفرن. تعمل الطاقة الحرارية الناتجة عن احتراق الوقود على تسخين الهواء في الدائرة الداخلية وتجعله يدور. يتم تنظيم إمداد الهواء إلى الدائرة الداخلية بواسطة شبكة تهوية.

تقدم الأفران المدمجة المزايا التالية:

• تسخين غرفة البخار والمباني لمرة واحدة ؛
• تحكم مبسط في درجة الحرارة.

تشمل عيوب مواقد الساونا المعدنية ما يلي:

• بناء معقد
• غالي السعر؛
• عدد محدود من التعديلات.

كيف تصنعها بنفسك?

قبل تنفيذ مشروع بسيط ، من الضروري مراعاة الظروف المحلية حتى يكون التثبيت ناجحًا ويكون موقد الحطب فعالاً. تعتمد راحة ظروف الحمام الروسي على النسبة الجيدة لحجم غرفة البخار وموقع الموقد وكيفية تصميم الموقد..

ما هو المعدن الأفضل القيام به?

يحتوي الموقد الحديدي على عدد من الميزات التي تعتمد عليها كفاءته وعمر خدمته. تتجاوز درجة الحرارة في غرفة احتراق الوقود + 450 درجة مئوية. يؤدي هذا التسخين إلى تشوه المادة. الصفيحة المعدنية عرضة للاحتراق بالنار. إذا كنت تستخدم ألواح الفولاذ المقاوم للصدأ التي يزيد سمكها عن 10 مم للهيكل ، فيمكن تجنب ذلك ، ولكن يتم زيادة وقت تسخين الغرفة واستهلاك الوقود بشكل كبير. مثل هذا الفرن سيكون غير موات اقتصاديًا..

لصنع موقد متين دون التعرض لخطر التشوه والإرهاق ، وكذلك مع التوصيل الحراري الجيد ، يجب أن تكون لديك مهارة حقيقية. في المصنع ، تصنع الهياكل وفقًا لتقنيات مجربة من مواد مقاومة للحرارة.

يجب أن يتم تركيب موقد محلي الصنع وفقًا لرسومات تم التحقق منها بعناية ، مع مراعاة جميع الفروق الدقيقة.

يوصي الخبراء باستخدام مواد من علامات تجارية معينة للإنتاج:

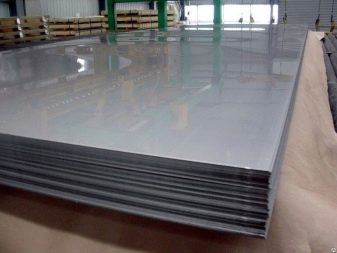

• 08x17T هو عبارة عن فولاذ مقاوم للصدأ عالي السبائك لا يتآكل حتى في درجات الحرارة العالية. AISI 430 عبارة عن فولاذ 08x17T. لا يغير هيكله حتى + 850 درجة مئوية ، ويحتوي على محتوى كربوني منخفض ، ويبسط أعمال الإصلاح الممكنة.
• يستخدم الفولاذ للإنتاج الذاتي لغرفة الاحتراق 10 GOST 1050-88. أجزاء الحمل الحراري مصنوعة من 08PS و 08U GOST 19904-90. بالنسبة للإسكان ، تعتبر الألواح الفولاذية الهيكلية مثالية. يجب أن يكون باب غرفة الاحتراق مناسبًا لأقصى أحمال حرارية. اختيار ممتاز هو باب من الحديد الزهر.

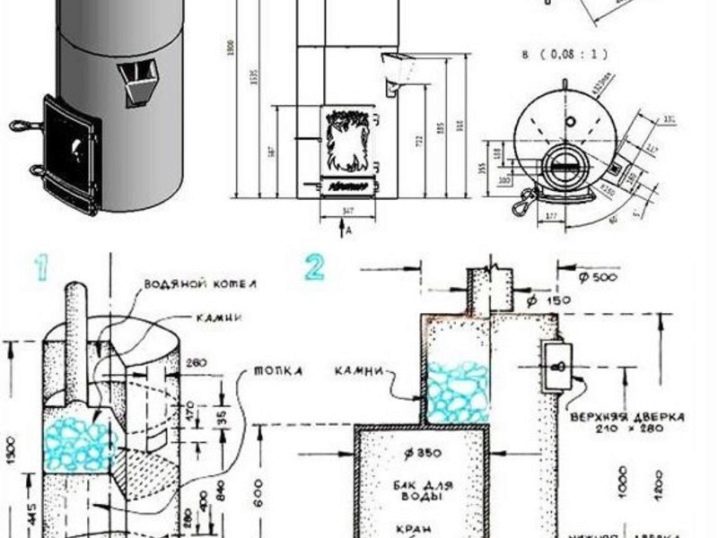

المخططات والرسومات

الكتل الوظيفية الرئيسية هي كما يلي:

• غرفة الاحتراق (غرفة الوقود) ؛
• ملعب بالحجارة (سخان) ؛
• خزان المياه (خزان المياه).

لكي يكون الموقد فعالاً ، من الضروري أن يكون لديك فهم واضح للغرض الوظيفي لهذه الأجزاء. علاوة على ذلك ، يتم إجراء حساب يأخذ في الاعتبار حجم الغرفة والميزات المحلية الأخرى. صندوق النار هو مكان يتم فيه حرق الحطب. يتطلب بابًا لتحميل الوقود ومصدرًا للهواء للاحتراق المكثف. مثل هذا الجهاز يسمى المنفاخ. يجب أن تتم إزالة منتجات الاحتراق (الرماد) دون إزالة الحطب ، ويتم تحقيق ذلك عن طريق مقلاة الرماد – شبكة خاصة.

من حجرة الوقود ، ترتفع الطاقة الحرارية إلى المنصة بالحجارة. لتعزيز نقل الحرارة ، يتم وضعها على شبكة.. إنها تلعب دور توصيل صندوق الاحتراق والمخبأ بالحجارة. يمكن إغلاق القبو أو فتحه. يتم ضمان تغيير الحجارة وإمداد سطحها بالمياه من خلال باب خاص. يوجد أعلاه خزان لتسخين المياه. في كثير من الأحيان ، لزيادة الكفاءة ، يتم تمرير مدخنة من خلالها.. عادة ، يتم ملء الماء من الأعلى ، ويتم تصريفه من خلال صنبور في الأسفل..

بناء وتثبيت

لإكمال العمل ستحتاج إلى الأداة الأساسية التالية:

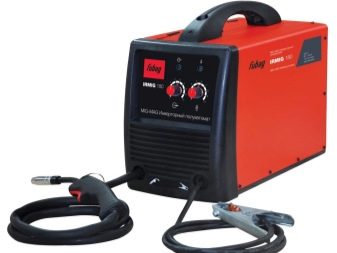

• آلة لحام قياسية
• مقص لقطع المعادن

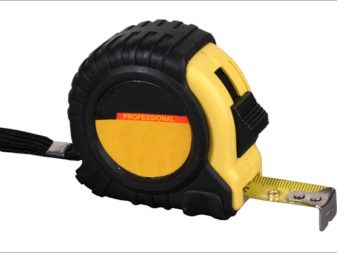

• أدوات القياس.

يمكن لأي شخص لديه المهارات الأولية في العمل مع المعدن ويعرف كيفية قراءة الرسومات البسيطة أن يصنع موقدًا للساونا بأيديهم. على الرغم من التكاليف المادية والوقت المستغرق ، فإن المدخرات ستتجاوز التوقعات. من الضروري التفكير بالتفصيل في تصنيع فرن معدني مع خزان للحمام بأبعاد 700 مم (قطر) و 1600 مم (ارتفاع).

من أجل لحام الإطار ، ستحتاج إلى المواد التالية:

• صفائح فولاذية (سمك يعتمد على درجة الفولاذ) بأبعاد 2.2×1 م ؛
• أنبوب معدني – ارتفاع 1600 مم ، الجدران – من 7-10 مم ؛
• أنبوب (مدخنة) بقطر عشوائي ، جدران – 5 مم ؛
• قضيب معدني – 10 مم ؛
• صر صر مصنوع من الصلب والحديد الزهر.
• 8 حلقات و 3 مزلاج ؛
• صنبور.

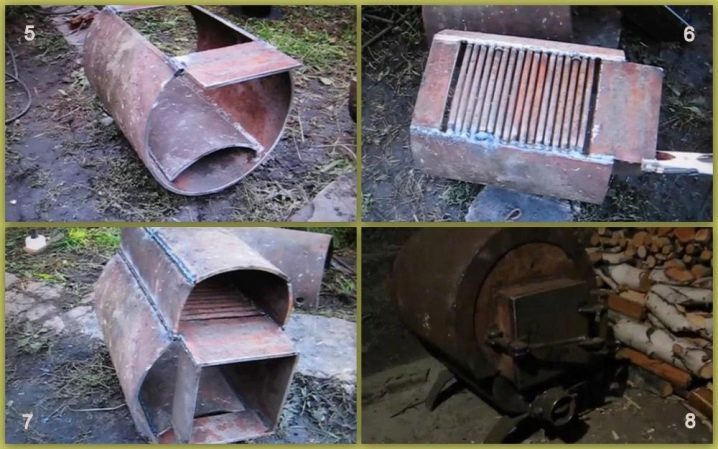

تتضمن خوارزمية العمل عدة مراحل رئيسية:

• من الضروري قطع الأنبوب إلى جزأين 0.7 و 0.9 متر.
• في الجزء السفلي من أنبوب المنفاخ ، يجب عمل فتحة مستطيلة بحجم 20 × 5 سم. يوجد المنفاخ أسفل صندوق الاحتراق ، على ارتفاع 7-10 سم من الأساس وفوق الحاوية أسفل فتحة الرماد. فوق المنفاخ ، تحتاج إلى عمل ثقب لتحميل الوقود. يمكن استخدام المعدن المنحوت في صناعة الأبواب.

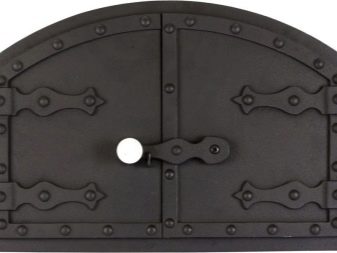

• من الضروري لحام الأذنين والمفصلات لأنبوب الأبواب والأبواب – المزالج ووضع أبواب منفضة السجائر وغرف الاحتراق.
• من الضروري قطع دائرة معدنية 0.7 متر وضع صر في المنتصف. إذا لم يكن من الممكن التقاط شبكة من المتجر ، فيجب عليك بناء شبكة من قضيب معدني. يتم لحام الهيكل الناتج في الأنبوب فوق المنفاخ.
• من الضروري الوصول إلى سقي الحجارة ووضع باب عليها.

• يجب استخدام قضيب فولاذي لعمل صريف لمنصة الحجارة..
• من الضروري قطع دائرة بقطر 0.7 متر من صفيحة معدنية وعمل ثقب للمدخنة. عادة ما يكون موجودًا في الجزء الذي سيكون عند الجدار البعيد للفرن. من الضروري لحام أنبوب المدخنة. فوق منصة الحجارة (أو القبو المغلق) ، يجب أن يكون الهيكل المصنوع ملحومًا.
• بعد ذلك ، من الضروري لحام مقطع 0.7 متر بالجزء الطويل من الأنبوب الكبير. في الجزء السفلي من خزان المياه ، قم بتركيب صنبور.
• يجب قطع الدائرة المقطوعة من لوح فولاذي (0.7 متر) إلى جزأين مختلفين. في الجزء الأكبر ، قم بقطع فتحة للمدخنة ، ضع هذا الجزء على أنبوب عادم الدخان واللحام. الجزء الأصغر مفصلي ويشكل فتحة مدخل المياه.

للحصول على معلومات حول كيفية صنع موقد للاستحمام من الأنبوب ، انظر الفيديو التالي.

كما ترى ، ليس من الصعب صنع وتثبيت موقد معدني بيديك. اعتمادًا على أولوياتك الخاصة وتصميم غرفة الاستحمام ، يمكن أن تختلف بعض الفروق الدقيقة ، مثل المبادل الحراري والشاشة وإمداد الهواء بشكل كبير. يمكن للجميع بناء حمام خاص بهم باستخدام موقد معدني.

التشطيب

في معظم الحالات ، يتم الانتهاء من الموقد لإضفاء مظهر جذاب. ومع ذلك ، لا ينبغي إهمال الخصائص الخاصة لمواد التزيين. يمكن أن تعمل كشاشة وتزيد من السعة الحرارية للأفران. غالبًا ما يتم التكسية بالطوب.

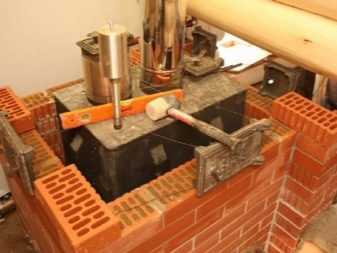

لتراكب الهيكل بنفسك بالطوب المقاوم للحرارة أو الحجر الطبيعي ، يكفي أن يكون لديك معرفة أساسية بالبناء.

عند تزيين الهياكل المنزلية المصنوعة من الحجر والمعدن ، مواد مثل:

• البلاط (الكلنكر والبلاط) ؛
• الطوب (الأحمر ، أو النار ، أو السيراميك) ؛
• حجر (طبيعي أو اصطناعي) ؛
• حالات مصنوعة من الفولاذ (قوة عالية) ؛
• جص (طين) ؛
• البلاط.

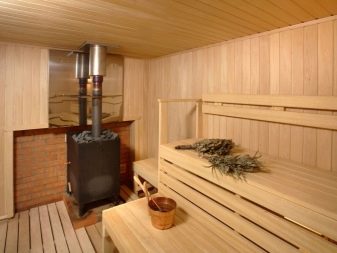

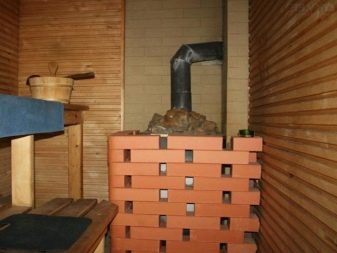

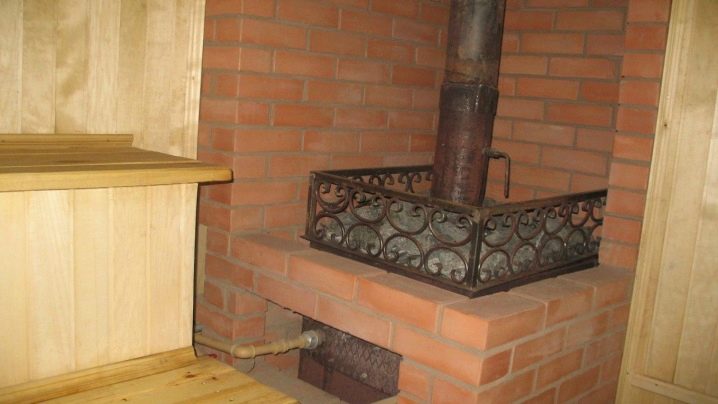

أفضل الممارسات هي الطوب والحجر. السمة الرئيسية للتشطيب بهذه المواد هي موقع الكسوة على مسافة 10-15 سم من هيكل الهيكل ، في ظل وجود ثقوب توفر دوران الهواء.. الطريقة الأكثر شيوعًا والأرخص للتزيين هي الطلاء..

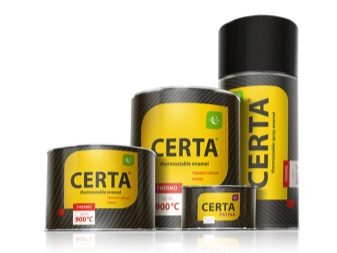

يجب أن نتذكر أن عوامل التلوين التقليدية القائمة على الزيوت والمينا ليست مناسبة لهذا الغرض.. يجب استخدام أنواع خاصة مقاومة للحرارة ، على سبيل المثال ، OS-82-03 “Certa”. يتطلب طلاء الحمام أيضًا خلائط صبغ خاصة مقاومة للرطوبة ، على سبيل المثال ، KO-8101 أو KO-8222.

قبل طلاء الموقد ، يجب تحضير السطح بعناية وتنظيفه وتقليل شحومه..

نصائح وخدع

ينصح الخبراء عند عمل موقد معدني للاستحمام بالالتزام بالعديد من التوصيات البسيطة ، مثل:

• يجب أن نتذكر أن المعدن عرضة للتشوه تحت تأثير درجات الحرارة المرتفعة. يجب اختيار السماكة المثلى للمادة بشكل صحيح ؛
• سوف يتسبب المعدن السميك جدًا في إهدار استهلاك الوقود وزيادة وقت تسخين الغرفة ؛
• لأغراض التحسين ، يوصى بتصميم المدخنة بحيث تمر عبر خزان المياه ؛
• يجب أن يضمن الانتهاء من الهيكل المعدني تدفق الهواء ؛
• الفرن المصنوع من صفائح ذات محتوى كربوني منخفض سوف “ينجو” بسهولة من أعمال الإصلاح الممكنة ؛

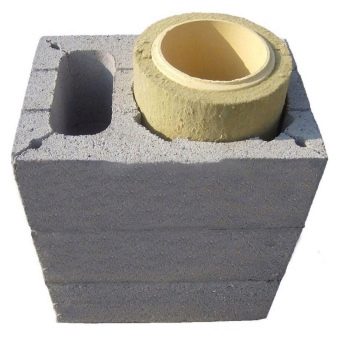

• لتجنب المواقف التي يدخن فيها الموقد ، يوصى بشراء كتل مدخنة جاهزة ؛
• يمكن أن تكون قاعدة الفرن عبارة عن أرضية أسمنتية أو صفيحة معدنية أو منطقة مغطاة ببلاط مقاوم للحرارة ؛
• تجدر الإشارة إلى أن تسخين موقد الحطب يستغرق وقتًا وكمية كبيرة من الوقود ؛
• تسخين موقد معدني بشكل فعال فقط في غرفة صغيرة ؛

• يلعب اختيار موقع مصدر الحرارة دورًا حاسمًا في كفاءة الحمام ؛

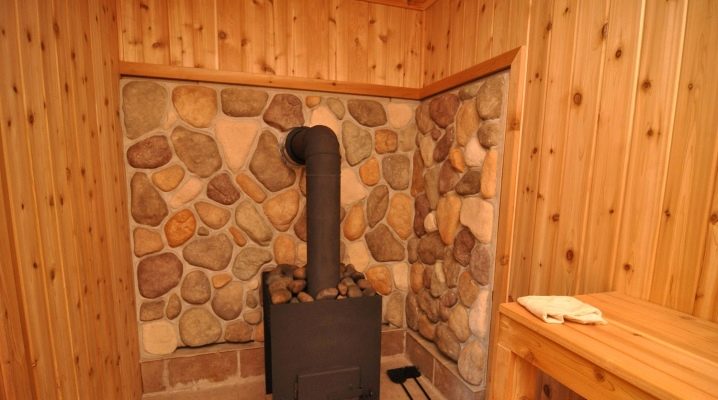

• بالقرب من جسم الموقد ، من الضروري تغطية الجدران بمواد مقاومة للحريق ؛

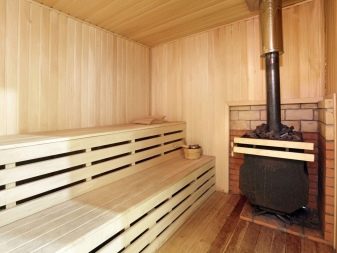

• بعد الانتهاء من التثبيت ، يوصى بعمل تشطيب من الطوب أو الحجر. هذا سوف يتجنب الحروق العرضية ويجعل الفرن أكثر جاذبية..

في روسيا ، أخذ حمام البخار هو طقوس كاملة ، عادة. التأثير الإيجابي لغرفة البخار على الصحة البدنية معروف منذ العصور القديمة. العديد من العلاجات الطبية اليوم لا تكتمل بدون حمام روسي. من الصعب المبالغة في تقدير أهميتها في علاج الأمراض المختلفة. تتخلص النظم الغذائية الحديثة بمساعدة مكنسة وغرفة بخار من الوزن الزائد. يجدد الحمام ويخفف من التعب والإجهاد.

الموقد هو محور كل حمام. تعتمد التسخين الأمثل للغرفة ونوعية البخار على الاختيار الصحيح للتصميم والموقع الجيد والتركيب الصحيح..
