مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع

لماذا تحتاج مدخنة على الإطلاق?

يعد أول أكسيد الكربون أحد أخطر المنتجات المتولدة في جميع أنواع الاحتراق تقريبًا. هذه مادة خبيثة وخطيرة للغاية ، ويهدد استنشاقها بأشكال شديدة من التسمم..

عندما تعمل غلاية الغاز في عملية احتراق الوقود ، يتشكل أول أكسيد الكربون ، بالإضافة إلى منتجات الاحتراق الأخرى..

إذا لم يتم تثبيت المدخنة التي تزيل منتجات الاحتراق بشكل صحيح أو تعرضت للتلف ، فقد يؤدي ذلك إلى التسمم..

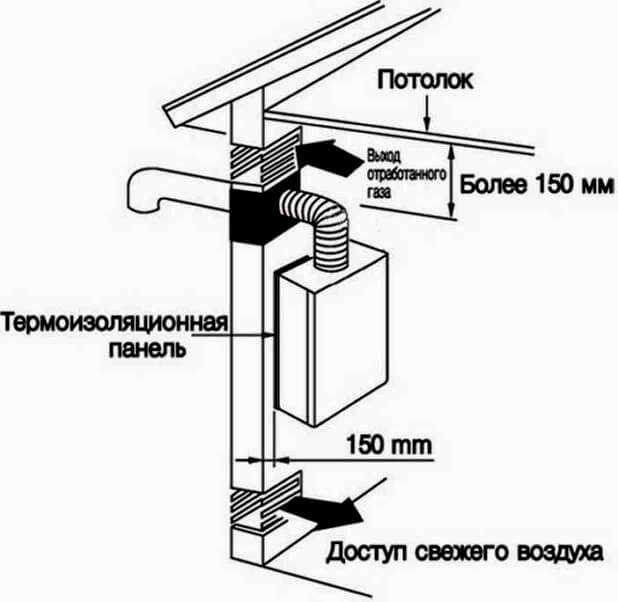

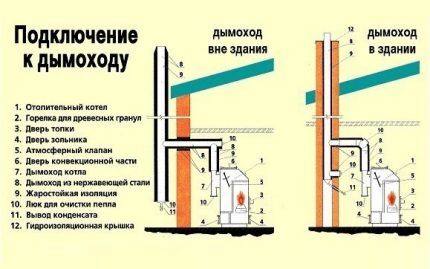

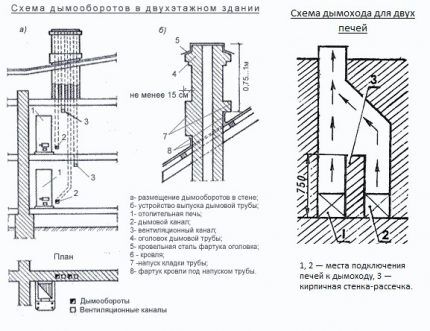

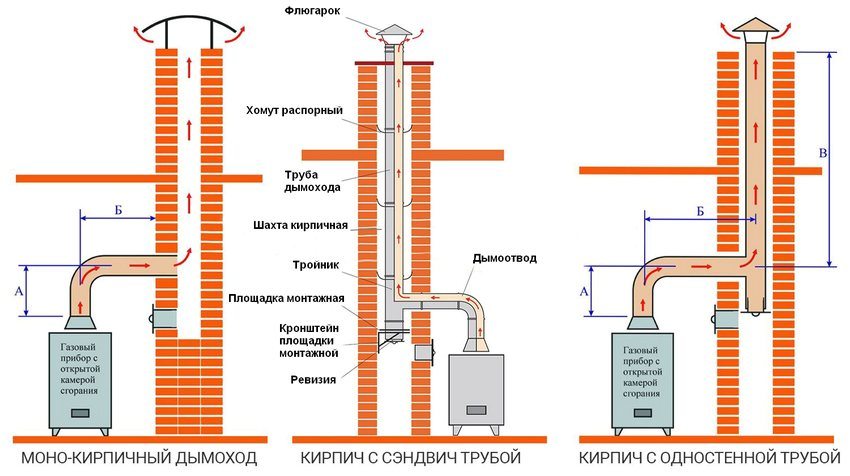

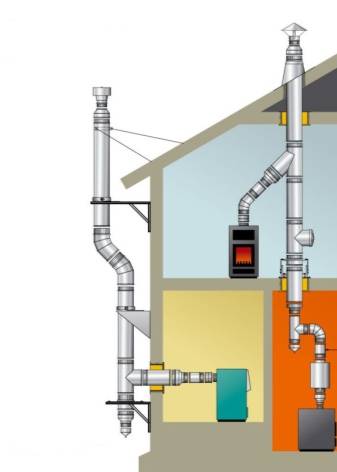

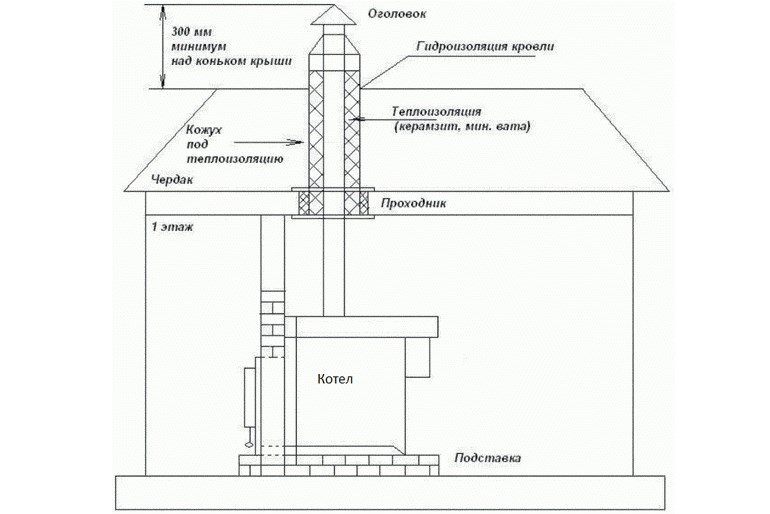

يوضح هذا الرسم البياني جهاز المدخنة لغلاية الغاز ويعكس موقعها داخل المبنى أو خارجه.

لا ينبغي التقليل من الخطر. أول أكسيد الكربون (المعروف أيضًا باسم أول أكسيد الكربون) عديم الرائحة وعديم اللون ، لذلك يمكن أن يحدث التسمم دون أن يلاحظه أحد تمامًا من قبل أي شخص في المنزل.

بمجرد دخول الجسم البشري ، تتفاعل جزيئات أول أكسيد الكربون مع الهيموجلوبين. نتيجة لذلك ، يتم تكوين ما يسمى بالكاربوكسي هيموجلوبين ، والذي يمنع جزيئات الأكسجين من دخول أنسجة جسم الإنسان..

بالإضافة إلى ذلك ، يمكن أن يكون أول أكسيد الكربون ضارًا جدًا بالعمليات الكيميائية الحيوية الأخرى في الجسم. كانت هناك حالات تم فيها اكتشاف التسمم بأول أكسيد الكربون بعد فوات الأوان ، ولم يكن بالإمكان إنقاذ الشخص.

لتجنب مثل هذه المشاكل ، يوصى بإيلاء اهتمام وثيق للتصميم الصحيح للمدخنة وتركيبها ، بالإضافة إلى الصيانة الإضافية لها..

كيف تعمل المدخنة

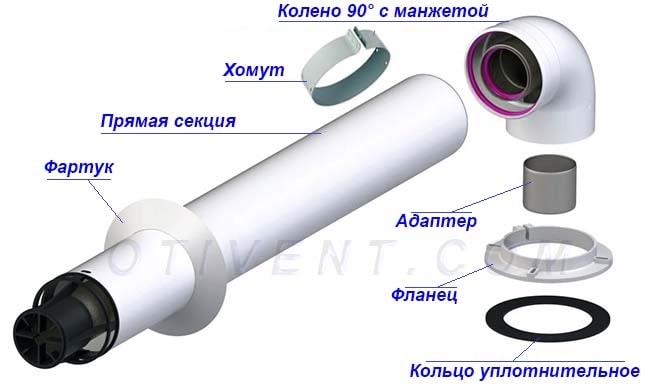

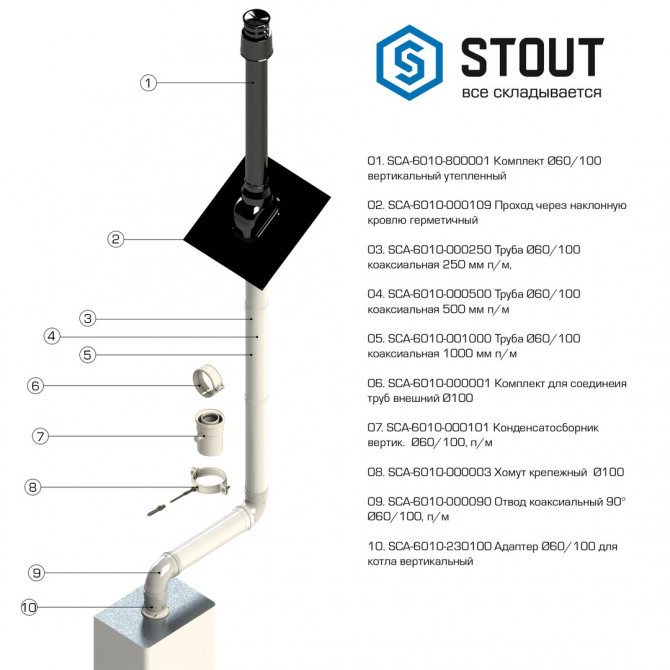

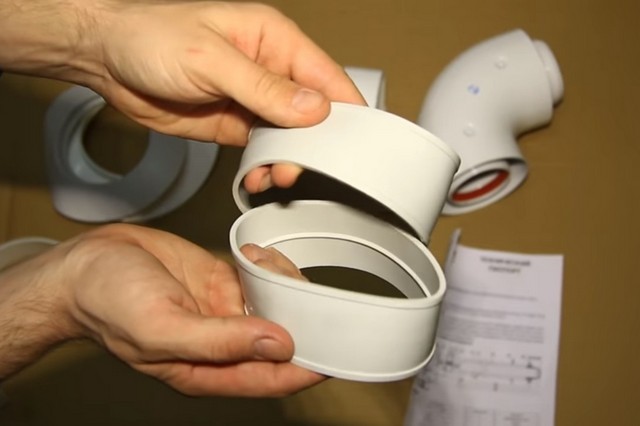

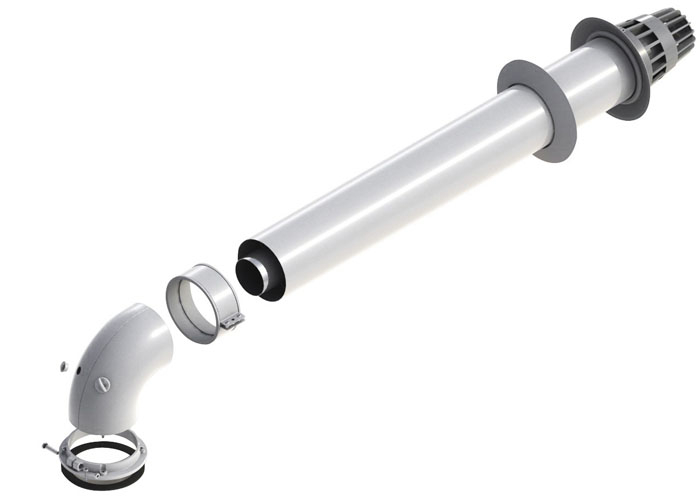

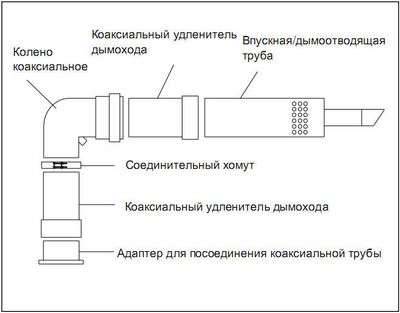

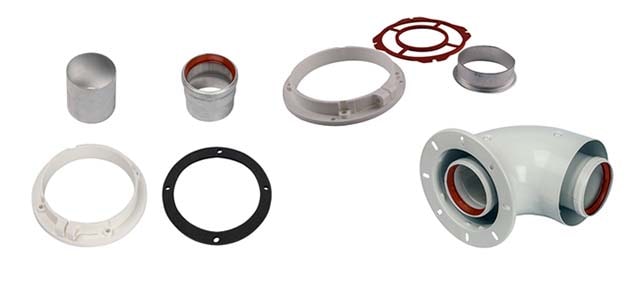

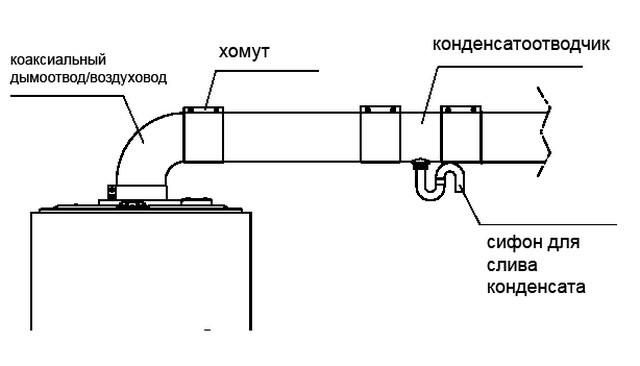

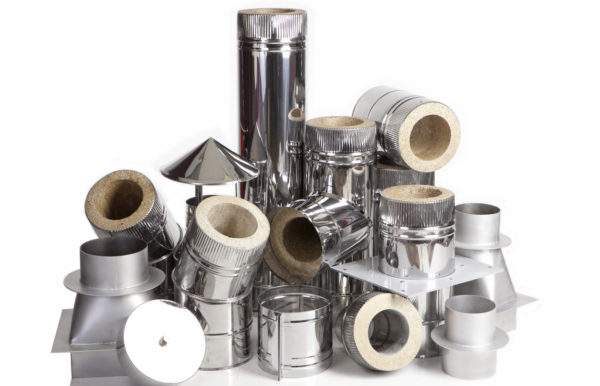

تتكون مدخنة غلاية الغاز من عدة أجزاء رئيسية:

  • أنبوب عادم الدخان
  • محول يربط الأنبوب بأنبوب فرع المرجل ؛
  • أنبوب فرعي لمرور القناة عبر جدار أو سقف المبنى ؛
  • مهمات الربط؛
  • نقطة الإنطلاق مع الاتحاد ، اللازمة لتصريف المكثفات ؛
  • مصيدة المكثفات
  • الانحناءات.

اسمحوا لي أن أؤكد أن هذه هي المكونات الرئيسية. قد تختلف المجموعة الكاملة اعتمادًا على مدى تعقيد تصميم المدخنة والمواد التي صنعت منها.

الجهاز والغرض

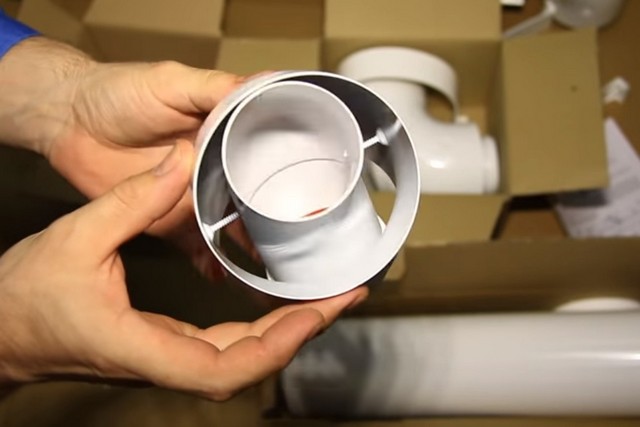

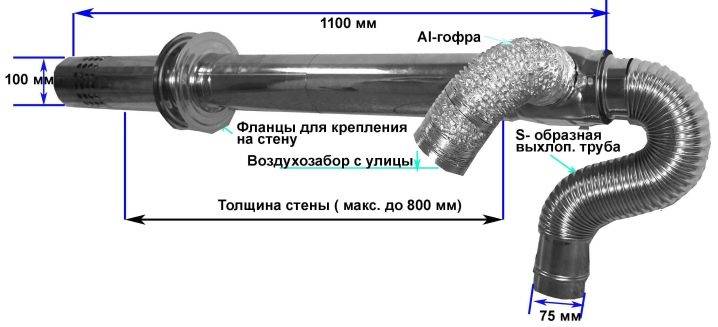

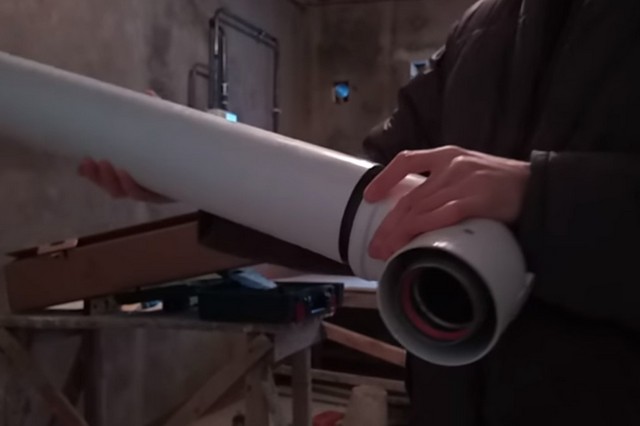

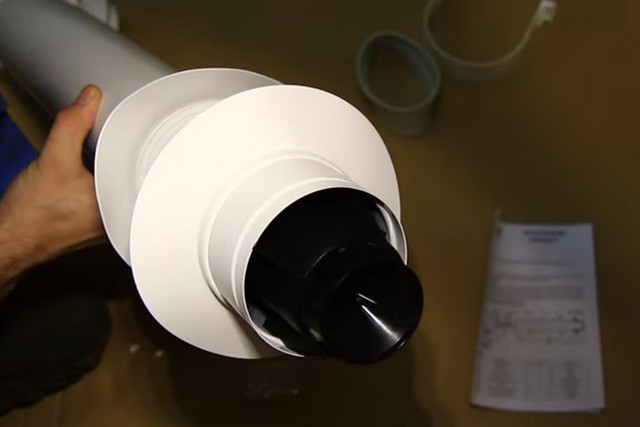

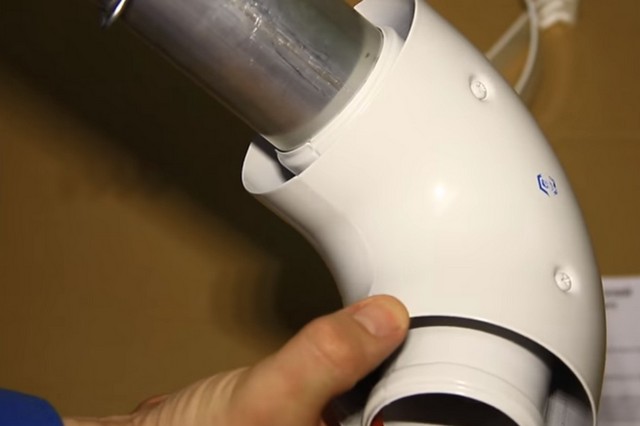

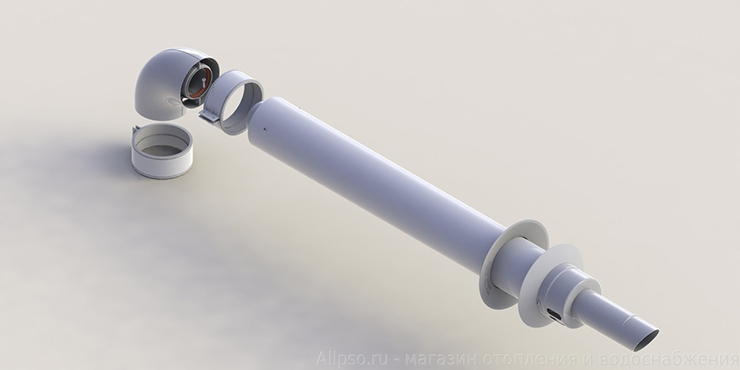

تتكون هذه المدخنة من أنبوبين بأقطار مختلفة. وهي مصنوعة من أنابيب ، أصغر حجمًا ، يتم إدخالها في أخرى ، بحيث يكون بينهما فجوة عدة سنتيمترات. يسمح جهاز نظام المدخنة هذا بإزالة منتجات الاحتراق ، وفي نفس الوقت سحب الكمية المطلوبة من الهواء من الشارع. وهذا يعني أن التداول المستمر مكفول. أيضًا في بناء الأنظمة المحورية ، يتم استخدام “الركبة” ، وهي عنصر انتقالي ، ومشابك ، والتي تحمل جميع أجزاء الهيكل بشكل موثوق..

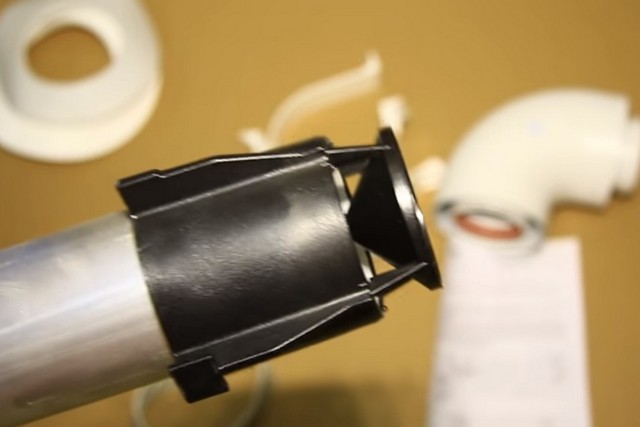

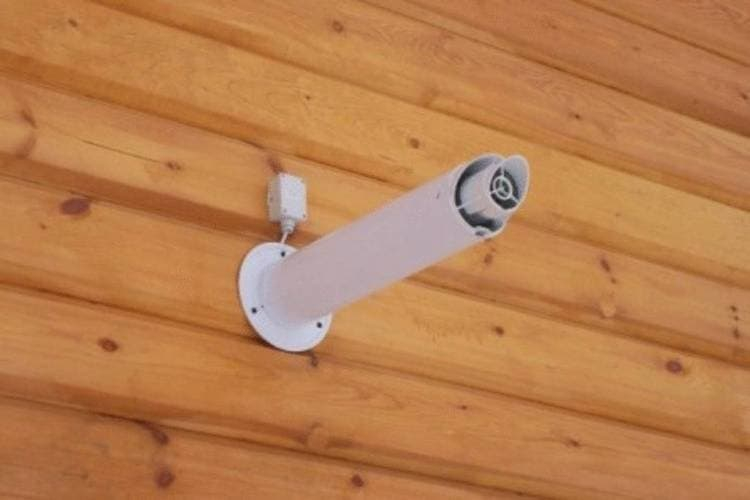

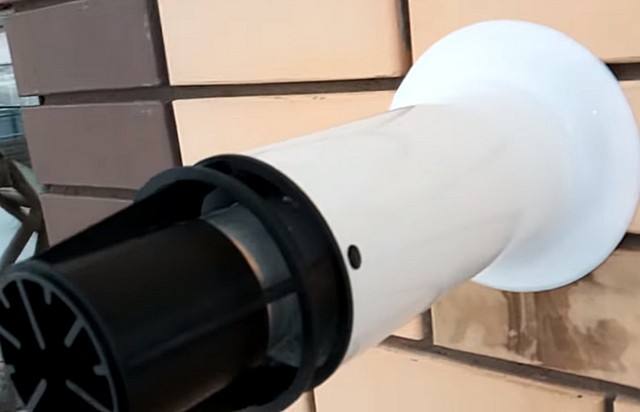

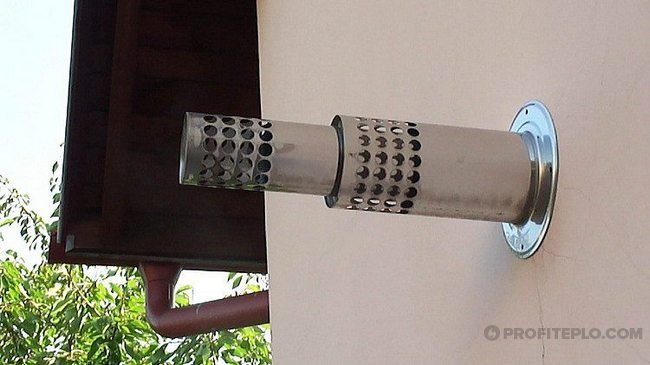

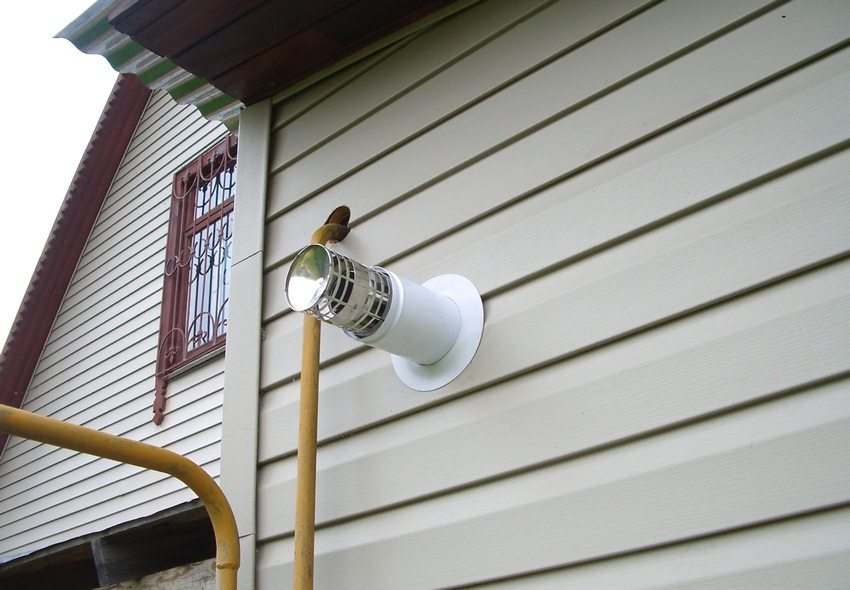

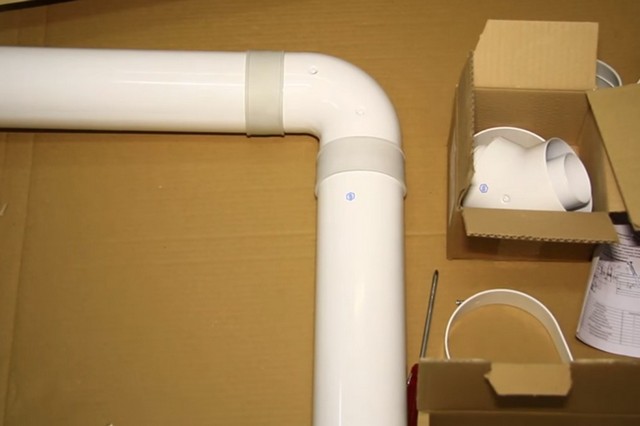

مدخنة متحدة المحور لغلاية الغاز: توصيات التركيب

يجدر أيضًا تسليط الضوء على نوعين رئيسيين من الأنظمة ، اعتمادًا على ميزات التصميم ، حيث يمكن تثبيت هذه المداخن:

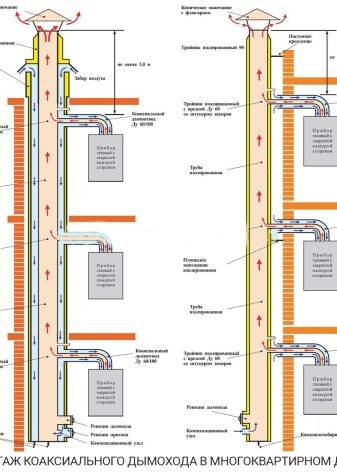

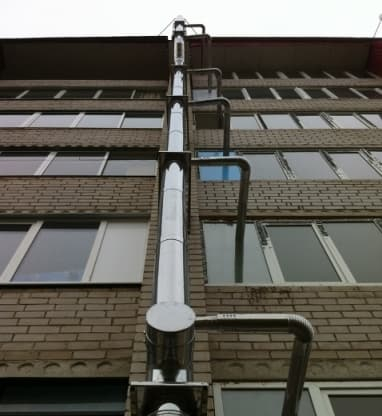

  1. الأنظمة الجماعية. يتم تثبيت هذه الأنواع من المداخن أثناء تشييد المباني الشاهقة الكبيرة..
  2. أنظمة فردية. يستخدم هذا النوع من النظام للتركيب في المنازل الخاصة حيث يتم استخدام جهاز تدفئة واحد..

    مدخنة متحدة المحور لغلاية الغاز: توصيات التركيب

    مدخنة متحدة المحور لغلاية الغاز: توصيات التركيب

مبدأ التشغيل

يعتمد مبدأ تشغيل أي مدخنة على قانون بسيط للفيزياء – الهواء الدافئ والأبخرة أخف دائمًا وتميل إلى الأعلى ، والهواء البارد أثقل ، وبالتالي يستقر.

مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع

بسبب الاختلاف في درجات الحرارة بين الشارع (خارج المدخنة) والغازات الساخنة (داخل النظام) ، يظهر الدفع. بفضله ، لا تنتشر منتجات الاحتراق في جميع أنحاء الغرفة ، ولكنها تخرج إلى الغلاف الجوي..

مبادئ التشغيل

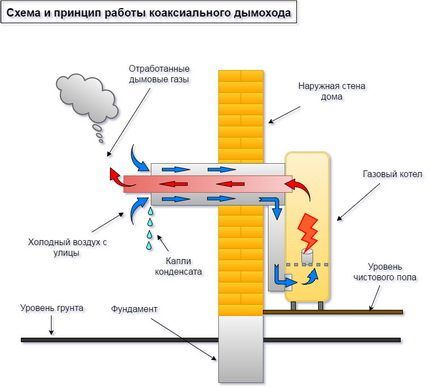

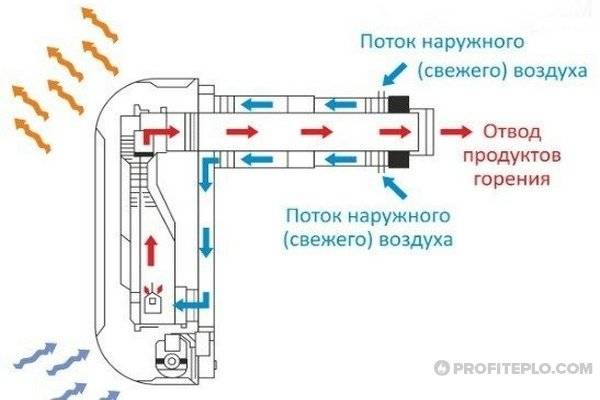

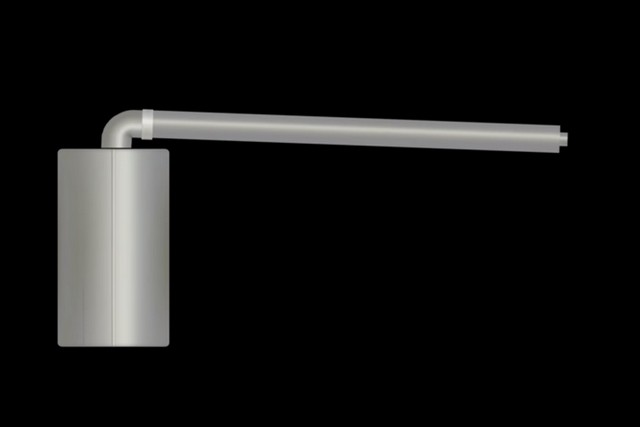

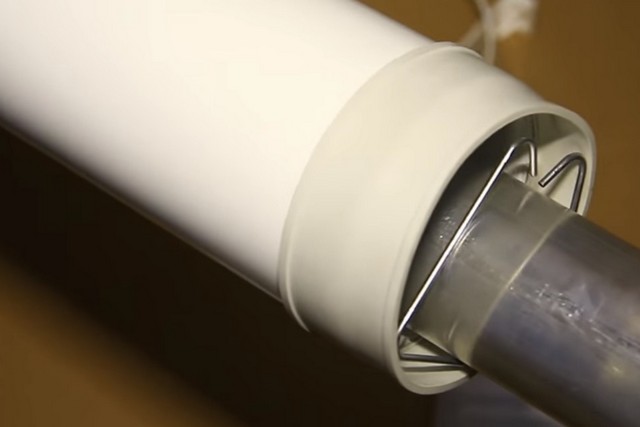

حسب التصميم ، يتكون الأنبوب المحوري من أنبوبين بأقطار مختلفة – يتم إدخال أحدهما في الآخر ويتم تثبيته بعبارات بحيث لا تلمس الجدران. يجب أن تتطابق محاور كلا الأنبوبين.

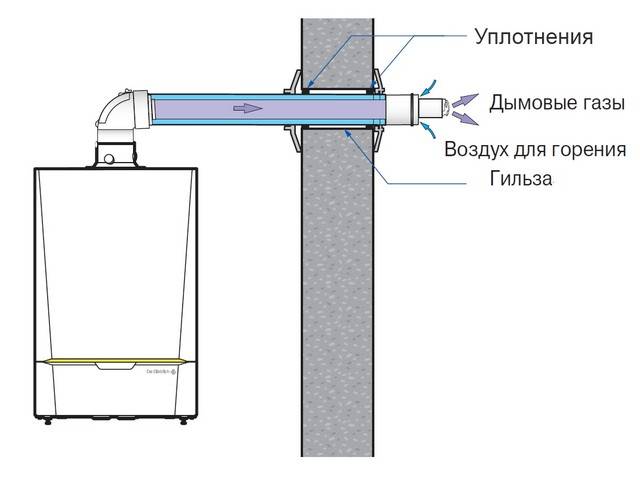

تسمح المدخنة المزدوجة بتدفق الهواء من الشارع إلى صندوق الاحتراق (على طول الممر الخارجي على شكل حلقة) ومخرج غازات المداخن (عبر القناة المركزية). نتيجة لذلك ، يعمل المرجل بغرفة الاحتراق المغلقة دون امتصاص الهواء أو حرق الأكسجين في الغرفة. هذا يجعل من الممكن تركيب وحدات بغرفة احتراق مغلقة ليس فقط في غرفة مرجل مجهزة خصيصًا ، ولكن أيضًا في غرف أخرى بالمنزل في إطار متطلبات SNiP..

أثناء تشغيل غلاية الغاز ، تتحرك غازات المداخن الساخنة إلى الخارج على طول الأنبوب الداخلي ، بينما تطلق حرارتها للهواء المتحرك في الاتجاه المعاكس على طول الفجوة بين الأنابيب الداخلية والخارجية. نظرًا لحقيقة أن الهواء الساخن وليس البارد يدخل غرفة الاحتراق ، تزداد كفاءة المرجل ، حيث لا يحتاج إلى إنفاق الطاقة الحرارية لتسخين الهواء الداخل.

مدخنة متحدة المحور لغلاية الغاز: توصيات التركيب

نظرًا لحقيقة أن الهواء من الشارع يتحرك على طول المحيط الخارجي للمدخنة المحورية ، فإن الأنبوب الخارجي للجهاز لا يسخن ، وهذا يضمن السلامة من الحرائق ويبسط تركيب العقد لمرور الأنبوب عبر الجدار والأرضيات والسقف. تجدر الإشارة أيضًا إلى انضغاط المدخنة المحورية والمظهر الجذاب والتركيب الأسهل مقارنة بالإصدار التقليدي.

هذا مهم بشكل خاص إذا تم التخطيط لتركيب المرجل في مبنى تم تشييده بالفعل ، حيث لم يتم توفير مدخنة.

إيجابيات وسلبيات استخدام مدخنة متحدة المحور

قبل اتخاذ قرار بشأن تثبيت مثل هذا الجهاز ، تحتاج إلى فهم مزاياها وعيوبها. يجب استخدام الأول ، والثاني – ليكون قادرًا على التأقلم.

  • حماية. سيكون تشغيل السخان أكثر أمانًا ، حيث يتم تبريد الأنبوب الذي يزيل منتجات الاحتراق.
  • العمل المتواصل. يوفر النظام الهواء النقي لغرفة الاحتراق دون انقطاع.
  • يزيد من كفاءة المرجل. نظرًا لتدفق الهواء الساخن إلى غرفة الاحتراق ، يتم توفير استهلاك الوقود بشكل كبير.
  • الحفاظ على البيئة. في الغلايات ذات التبادل المحوري للهواء ، يحترق الوقود تمامًا ، ويدخل الحد الأدنى من المواد السامة إلى الغلاف الجوي.
  • استخدام مريح. لا يؤثر تبادل الهواء على داخل الغرفة ، حيث تتم جميع العمليات بالخارج. لا رائحة ولا حرق.
  • سهل التركيب والتشغيل طويل الأمد. التصميم خفيف الوزن وسهل التركيب في أي ظروف. ستستمر المواد المقاومة للصهر لعقود.

سلبيات:

  • غير مناسب لجميع الغلايات. لا يمكن تركيب هذه الأنابيب إلا في أنظمة ذات غرفة احتراق غاز مغلقة..

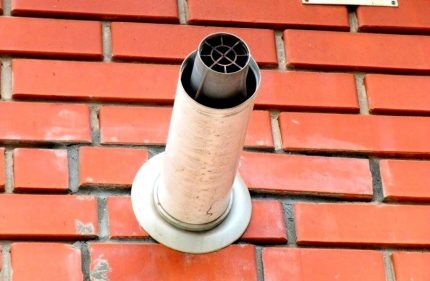

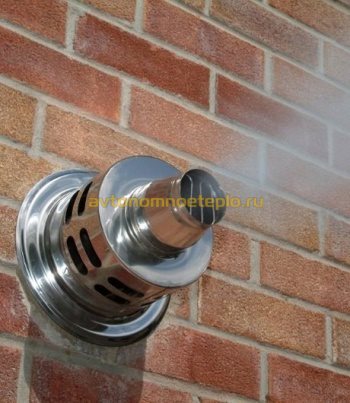

  • خروج غير جمالي للواجهة. من غير المحتمل أن تزين الخيوط الأفقية جدار المنزل. المنافذ العمودية أسهل في التصميم مثل الأنبوب العادي.

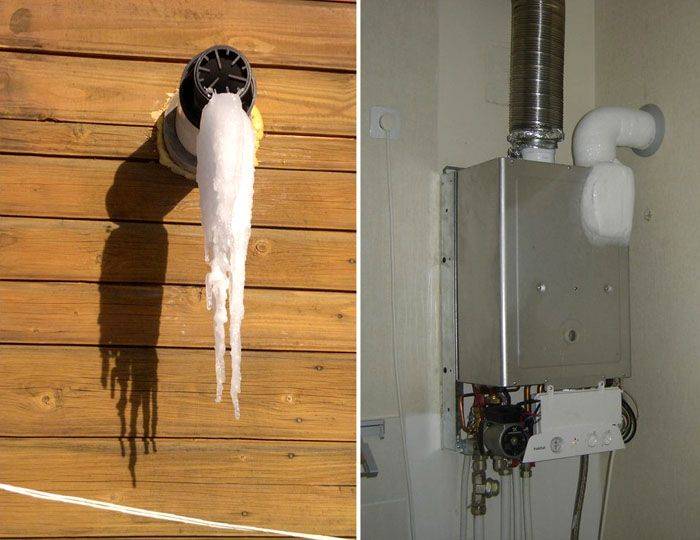

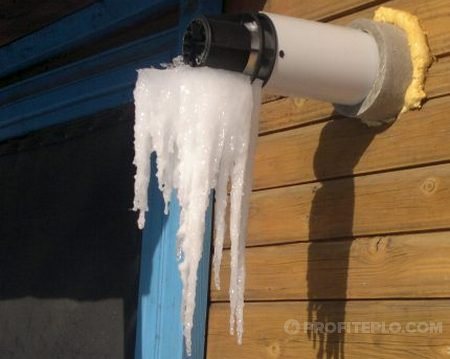

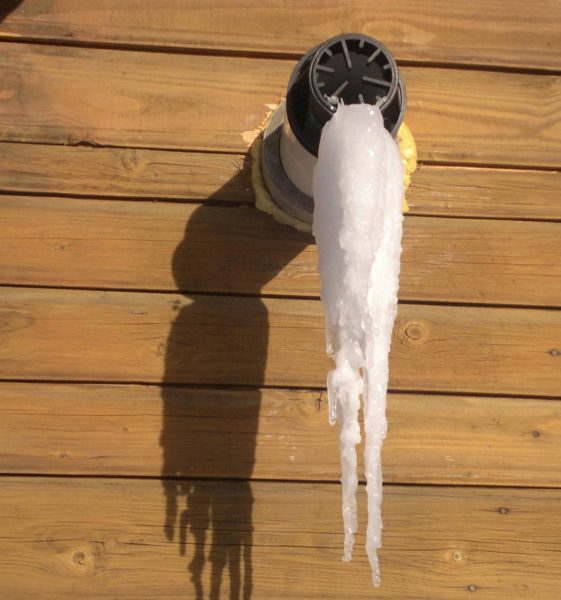

  • التجلد. عند درجات حرارة أقل من -10 درجة مئوية ، يتم تغطية مخرج الأنبوب بالجليد بسبب التكثيف. لمنع حدوث ذلك ، يلزم عزل أنابيب إضافي..

    مدخنة متحدة المحور لغلاية الغاز: توصيات التركيب

المتطلبات الواجب مراعاتها أثناء التثبيت

عند تركيب مدخنة متحدة المحور ، يجب مراعاة عدد من متطلبات التثبيت.

  1. سيضمن الالتزام الصارم بقواعد تركيب مدخنة متحدة المحور سلامة منزلك ؛
  2. من الضروري اتباع توصيات SNiP 2.04.08 – 87 ؛ 2.04.05 – 91.3. عليك أن تعرف أن هذه القواعد ليست محظورة من تركيب مداخن عمودية في المنازل الخاصة ؛
  3. يجب أن تكون المسافة إلى المباني المجاورة 2 متر على الأقل بشرط عدم وجود فتحات أخرى في حدود 3 متر لإزالة الدخان. في حالة وجود مثل هذه الثقوب في حدود 3 أمتار ، يجب ألا تقل المسافة إلى الهيكل عن 3 أمتار ؛

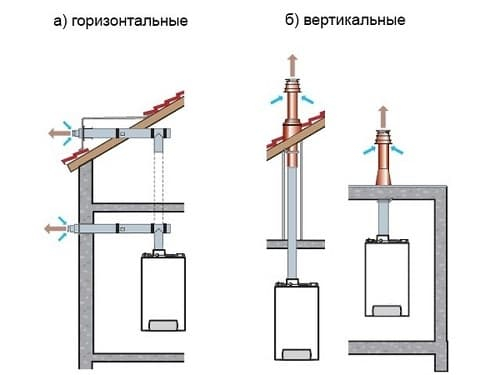

المداخن العمودية الأكثر شيوعًا في المنازل الخاصة. ومع ذلك ، هناك مجال آخر لتطبيقهم – هذه مدخنة متحدة المحور في مبنى سكني. يضمن استخدام المدخنة الجماعية أمانًا عاليًا في استخدام أجهزة الغاز.

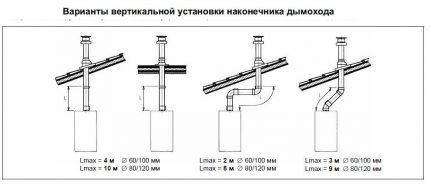

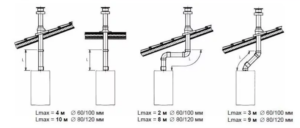

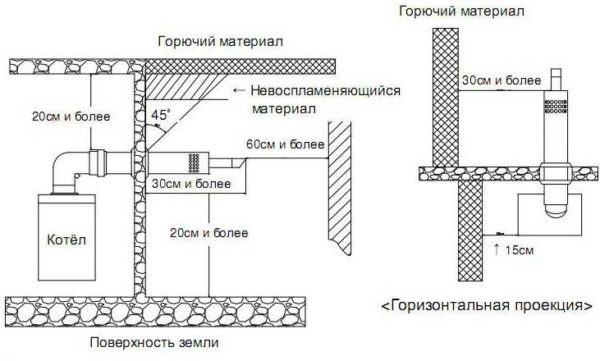

تنظم قواعد تركيب المدخنة المحورية الحد الأقصى لطول المدخنة المثبتة بما لا يزيد عن 4 أمتار.

يجب مراعاة القواعد التالية لتركيب المدخنة المحورية.

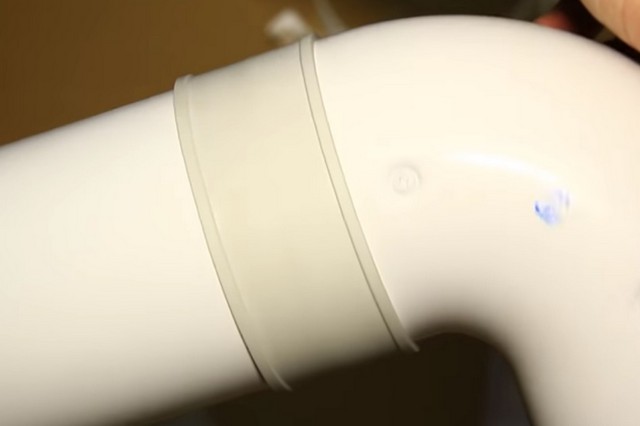

  • يمكن استخدام طيتين كحد أقصى ؛

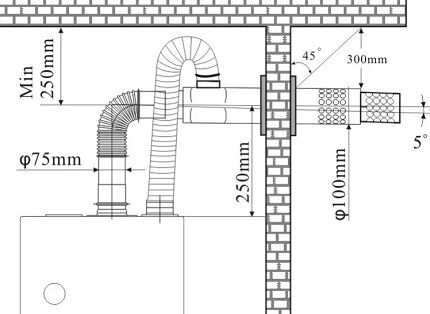

  • يجب أن يتوافق منحدر القسم المواجه للخارج للتركيب الأفقي مع حوالي 3 ؛
  • يجب أن يكون لأجزاء المدخنة إمكانية الوصول للفحص الروتيني ؛
  • لا يمكن إزالة المدخنة تحت سطح التربة ؛
  • يجب ألا تقل المسافة إلى المباني المجاورة عن 8 أمتار ، وإذا كان هناك عاكس ، فيمكن تقليله إلى 2-3 أمتار ، اعتمادًا على وجود ثقوب على الحائط ؛
  • إذا تم تركيب المدخنة بحيث يكون مخرجها أقل من 1.8 متر فوق سطح الأرض ، فيجب أن تكون مزودة بشبكة خاصة ؛
  • إذا كانت هناك رياح في المنطقة التي تم تركيب المدخنة فيها ، موجهة في الاتجاه المعاكس لمخرج الدخان ، فمن الضروري تثبيت حاجز خاص على مسافة لا تقل عن 40 سم ؛
  • إذا كان المنزل يقع في منطقة بها صقيع شديد جدًا ، فمن الأفضل استخدام منفذ متحد المحور مع قناة ممتدة ؛
  • لا حاجة لتركيب مصادر تهوية إضافية

مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع

بالإضافة إلى القواعد المذكورة أعلاه ، يجب أيضًا مراعاة المتطلبات التالية. يجب ألا تقل المسافة من المدخنة المحورية إلى النافذة عن 60 سم ، ولا تقل المسافة إلى أنابيب الغاز عن نصف قطر الأنبوب الخارجي. إن تركيب أجزاء الأنابيب بإحكام شديد إلزامي

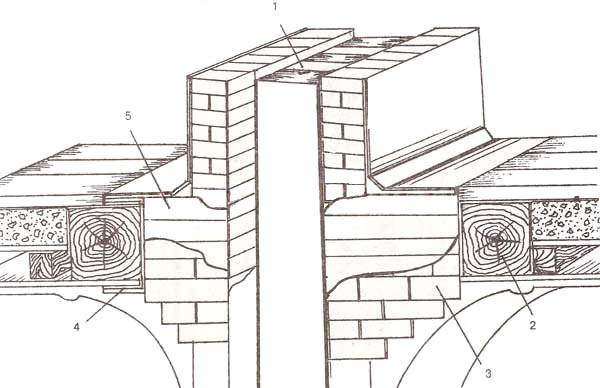

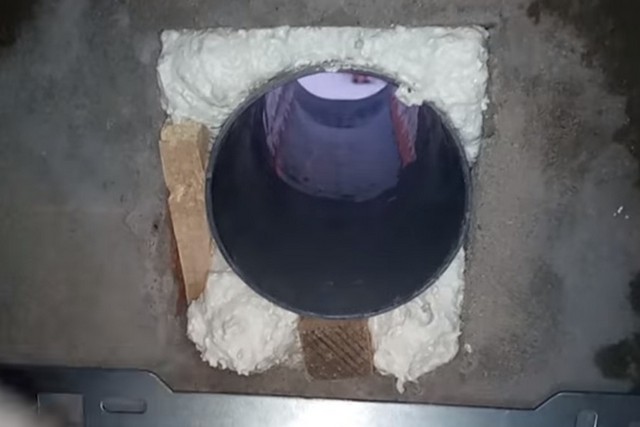

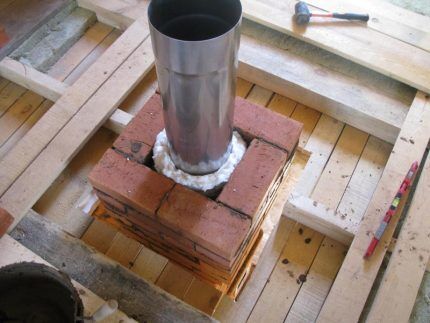

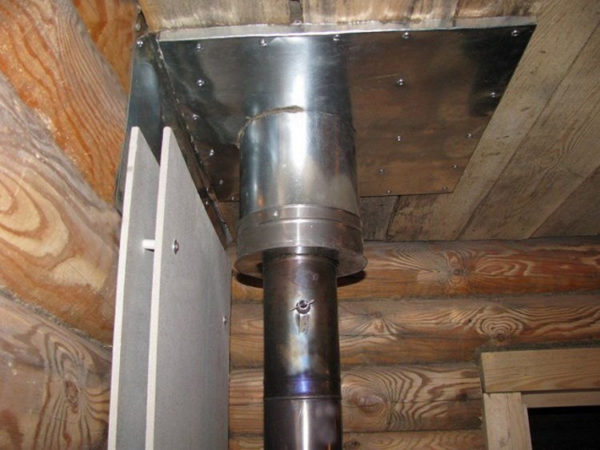

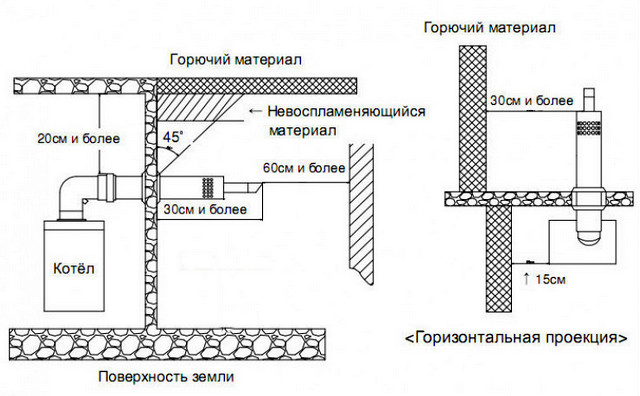

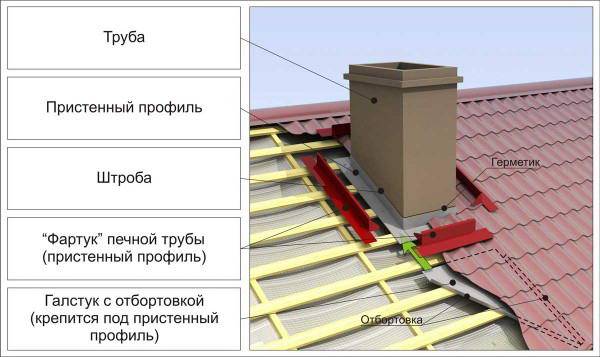

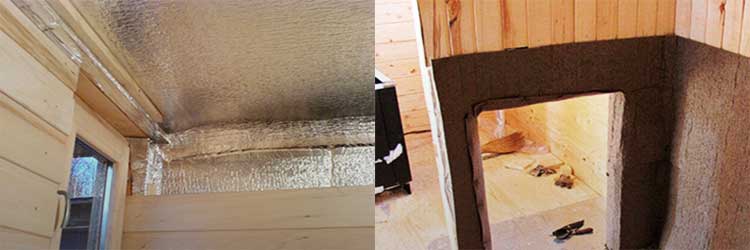

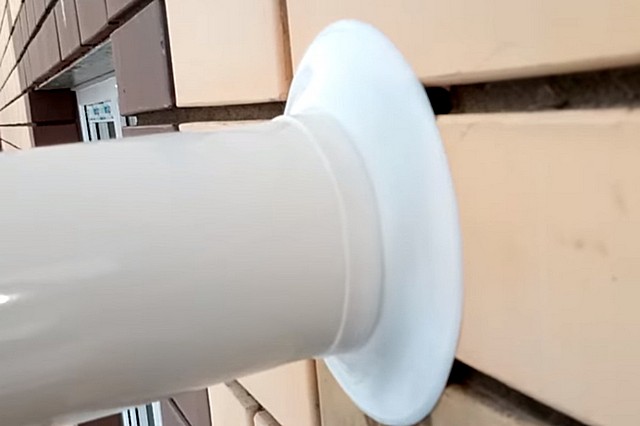

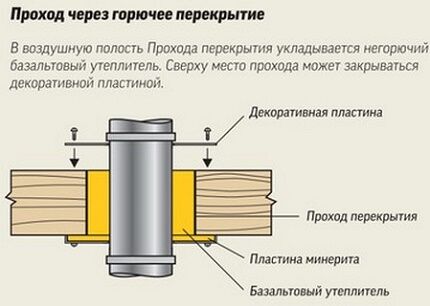

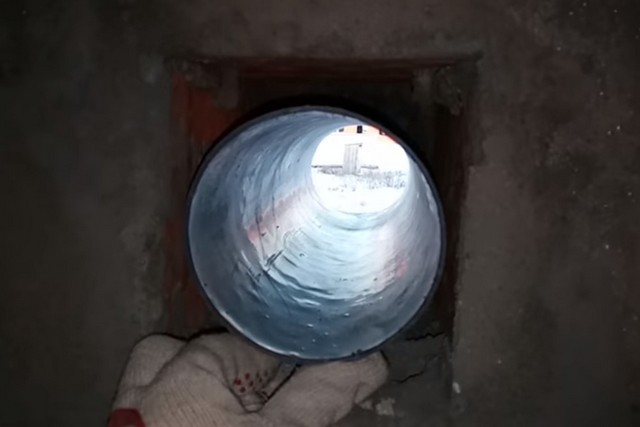

من المهم إيلاء اهتمام خاص للسلامة من الحرائق عند النقطة التي يخرج فيها الأنبوب على السطح. يجب استخدام أغطية خاصة للحماية من ملامسة المدخنة لجميع أنواع الأشياء.

إذا كان مرجل الغاز بعيدًا جدًا عن الجدار المواجه للشارع ، فقد يطرح السؤال حول كيفية إطالة المدخنة المحورية. لهذه الأغراض ، يتم استخدام ملحقات مدخنة محورية خاصة. تُباع هذه الأجهزة في العديد من متاجر لوازم البناء. سيساعدك تمديد المدخنة المحورية على تثبيتها دون انتهاك المتطلبات المحددة.

متطلبات المداخن لمراجل الغاز

تم توضيح جميع متطلبات قنوات الدخان في الوثائق التنظيمية – SNiP 2.04.05-91 و DBN V.2.5-20-2001. تنفيذها إلزامي. للتلخيص ، يمكن تلخيص كل شيء في عدة نقاط:

  • يجب ألا يقل المقطع العرضي (القطر) للمدخنة عن مخرج المرجل. بمعنى ، إذا كان مخرج غلاية الغاز 150 مم ، فيجب أن تحتوي المدخنة على قسم داخلي لا يقل عن 150 مم. المزيد ممكن ، والقليل ليس كذلك. في الحالات القصوى ، يمكنهم أن يغمضوا أعينهم بفارق بضعة ملليمترات..
  • يجب أن تعمل المدخنة رأسياً لأعلى. يُنصح بتطوير هيكل بحيث لا توجد أقسام مائلة. في الحالات القصوى ، يُسمح بانحدار 30 درجة. طول القسم المائل – لا يزيد عن ارتفاع الغرفة.
  • في جميع أنحاء المدخنة ، لا ينبغي أن يكون لها انحناءات وتضيقات..

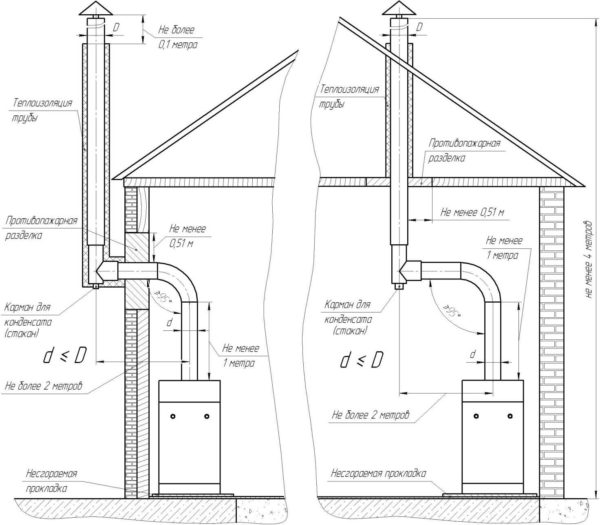

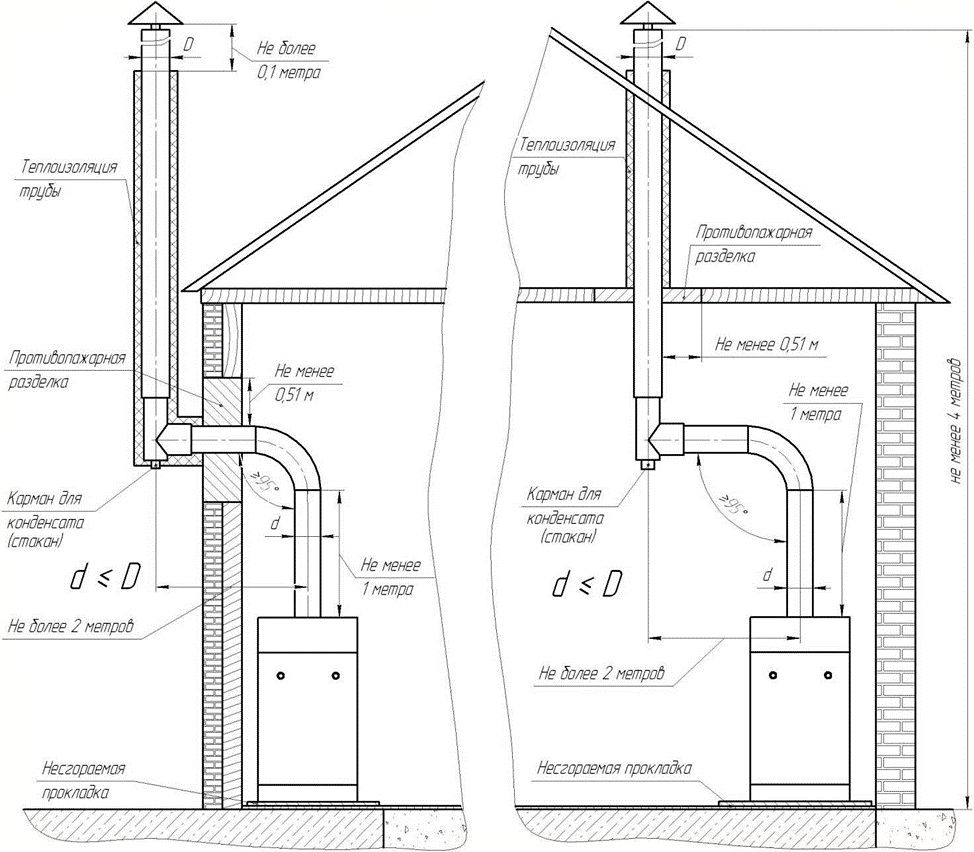

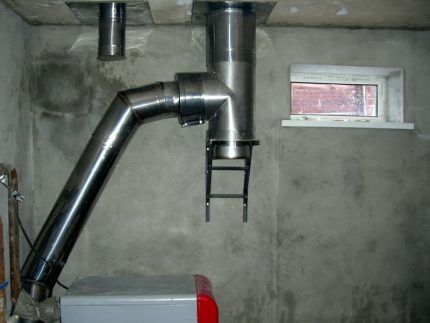

    خيارات تركيب مداخن لمرجل غاز قائم على الأرض (مع مخرج المدخنة لأعلى)

    خيارات تركيب مداخن لمرجل غاز قائم على الأرض (مع مخرج المدخنة لأعلى)

  • يجب أن تكون المدخنة مصنوعة من مواد مانعة لتسرب الغاز.
  • اعزل المفاصل بعناية – يجب أن تكون محكمة الإغلاق (يجب ألا تسمح بمرور المواد الغازية ويجب ألا تسمح بمرور الرطوبة).
  • نظرًا لأن غازات المداخن عند مخرج غلايات الغاز الحديثة لها درجة حرارة منخفضة ، فمن المحتمل أن يتشكل التكثيف. لذلك ، عند تركيب مدخنة ، يجب توفير مجمع مكثف في الجزء السفلي منه. إنه زجاج قابل للإزالة مصنوع من مواد مقاومة للمواد الكيميائية. الخيار الأفضل هو مصيدة التكثيف المصنوعة من الفولاذ المقاوم للصدأ ، أما الخيار الأرخص فهو البلاستيك. الفولاذ المجلفن هو خيار أرخص ولكنه يتحلل بسرعة.
  • يجب أن تكون مدخنة غلاية الغاز في منزل خاص من هذا الارتفاع بحيث توفر تيارًا جيدًا. للقيام بذلك ، يجب أن ترتفع بمقدار 50 سم فوق حافة السطح ، إذا تم عرضها في المنطقة المجاورة مباشرة لها.
  • في الجزء العلوي من الأنبوب ، يُنصح بتثبيت حاجب واقي – مظلة. يحمي الأنبوب من الانسداد والهطول.

هذه هي المتطلبات الأساسية. وجوب الوفاء بها. أنها توفر الدرجة المطلوبة من الأمن. بعد كل شيء ، حقيقة أن عادم غلاية الغاز ليس له لون لا يعني أنه غير ضار. لذلك ، يجب إيلاء أقصى قدر من الاهتمام لجميع جوانب الأمن..

تصميمات الغلايات وطرق بناء المداخن

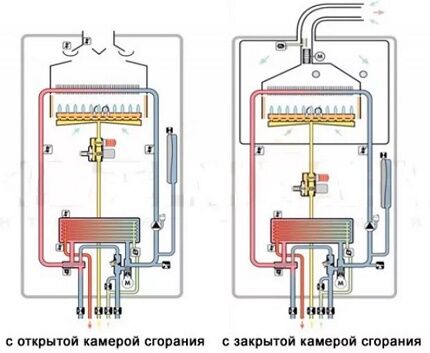

هناك نوعان من الشعلات لغلايات الغاز:

  • افتح. في نفوسهم ، يتم أخذ الأكسجين من الغرفة التي تم تركيب المرجل فيها. لذلك ، يُطلق على هذا النوع من الشعلات أو الاصطياد أيضًا اسم “الغلاف الجوي”. في مثل هذه الغلايات الغازية ، يتطلب تصريف غاز المداخن أنبوبًا به منفذ إلى الغلاف الجوي وجودة جيدة..

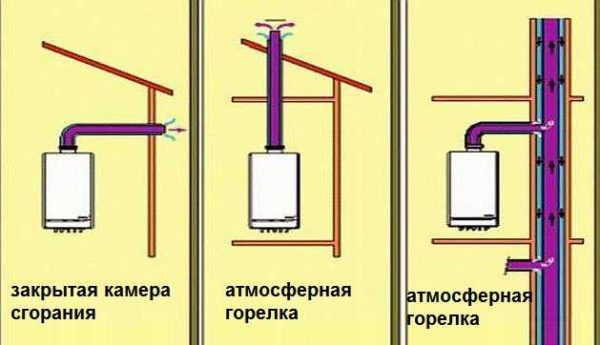

    طرق إزالة المدخنة من غلاية الغاز

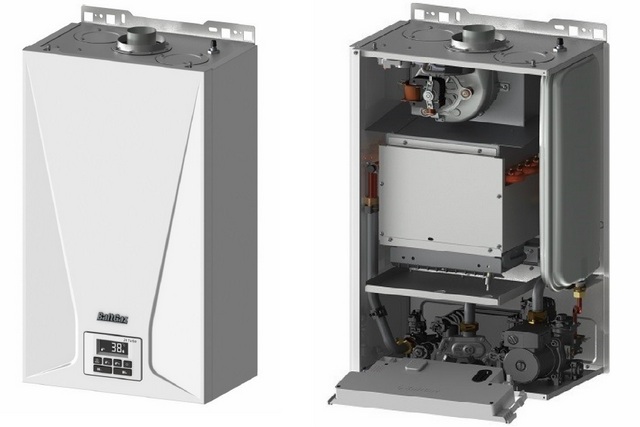

    غرف الاحتراق المغلقة (المراجل التوربينية). إنها تعمل جنبًا إلى جنب مع مداخن من النوع المحوري – من أنبوبين يتم إدخالهما في بعضهما البعض. تتم إزالة منتجات الاحتراق من خلال أنبوب واحد ، ويتم توفير الهواء من خلال الآخر للحفاظ على الاحتراق. عادة ما يتم إخراج الأنبوب المحوري عبر الجدار إلى الشارع. لذلك يقولون أن غلايات الغاز هذه لا تحتوي على مدخنة. ولكن ، إذا كنت ترغب في ذلك ، يمكنك أيضًا إحضار المدخنة إلى مدخنة الغلاف الجوي. في هذه الحالة ، هناك حاجة إلى دفع عادي (لا يهم عند دخول الجدار ، حيث يتم توفير حركة الغاز بواسطة التوربين).

من الواضح أن اختيار نوع المدخنة يعتمد بشكل أساسي على نوع غرفة الاحتراق. في إحدى الحالات ، يجب أن يكون أنبوبًا متحد المحور ، في الحالة الأخرى – أنبوبًا تقليديًا. ولكن إلى جانب ذلك ، هناك العديد من الفروق الدقيقة في التصميم..

افعلها بنفسك أو اطلبها

اطلب مدخنة من المحترفين أو افعلها بنفسك – الأمر متروك لك.

التثبيت الذاتي الصحيح لنظام عادم الدخان سيوفر بالتأكيد ميزانية الأسرة. عند تثبيت الجهاز ، من الضروري الامتثال لجميع متطلبات معايير SNiP ومعايير الحريق.

مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع

أنظمة البناء

يجب أن تتوافق جميع المداخن مع SNiP 2.04.05-91 و DNP V 2.5-20-2001 و SNiP 42-01-2002 وكذلك SP 7.13130. لا يجوز لك تحت أي ظرف من الظروف استخدام منتجات غير معتمدة..

متطلبات السلامة من الحرائق الأساسية للمداخن:

  • يجب اختيار المقطع العرضي للمدخنة وفقًا لقدرة المرجل ؛
  • لا يُسمح بانحراف الأنبوب عن العمودي بأكثر من 30 درجة ؛
  • سمك جدران المدخنة لا يقل عن 6 سم للخرسانة المقاومة للحرارة ، و 12 سم على الأقل للطوب وغير موحد للأسمنت الساندويتش والأسبستي ؛
  • يجب ألا يزيد طول الفرع (المقطع الأفقي) للمدخنة عن متر واحد:

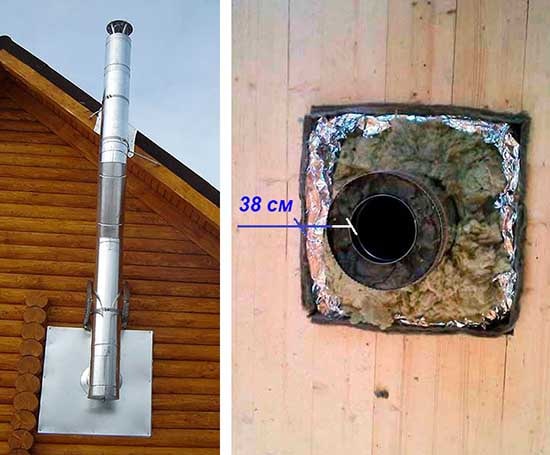

  • الحد الأدنى للمسافة بين الأنابيب والجدران المصنوعة من مواد قابلة للاحتراق هو 250 مم ، للمواد غير القابلة للاحتراق – 50 مم. في الأماكن التي يمر فيها الأنبوب عبر الجدران والفواصل ، من الضروري تركيب عزل حراري عالي الجودة ؛
  • يتم اختيار قطر المدخنة بما يعادل أو أكبر من مخرج المرجل ؛
  • يجب أن يتحرك الهواء في النظام بسرعة 15-20 م / ث ؛
  • يجب أن تكون المسافة من السطح الساخن للقناة إلى عناصر الأرضية الخشبية أكثر من 13 سم للخرسانة والطوب والسندويتش و 25 سم لخط الأنابيب المصنوع من السيراميك أو الأسمنت الأسبستي ؛
  • في قاعدة المدخنة ، من الضروري تنظيم أنبوب فرعي لإزالة المكثف ؛

متطلبات الجر:

  • يجب ألا يقل ارتفاع مدخنة غلايات الغاز عن 3 أمتار (موصى به 5 أمتار) ؛

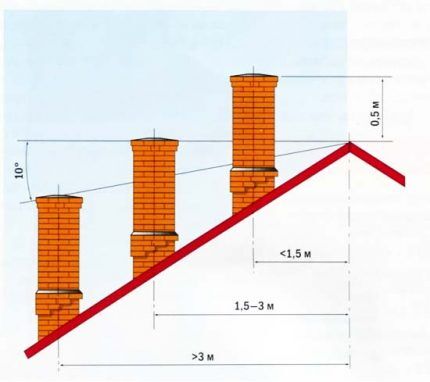

  • ارتفاع المدخنة فوق السطح:
  1. سقف مسطح – حتى 500 مم ؛
  2. دافق مع التلال على مسافة 1.5-3 م منه ؛
  3. عند مستوى خط وهمي مرسوم من الحافة بزاوية 10 درجات إلى الأنبوب ، عندما تكون المسافة بين الأنبوب والحافة أكثر من 3 أمتار ؛
  • يساوي نصف قطر انحناء الأنابيب المسموح به في النظام قطر المنتج ؛
  • الترتيب الضروري للجيوب للتنظيف (المراجعات) ؛
  • يجب ألا يكون للمدخنة تضيق وانحناء..

يجب ألا يغيب عن البال أن نظام عادم الدخان يجب ألا يحتوي على أكثر من ثلاث لفات. خلاف ذلك ، ينخفض ​​الاتجاه بشكل حاد.

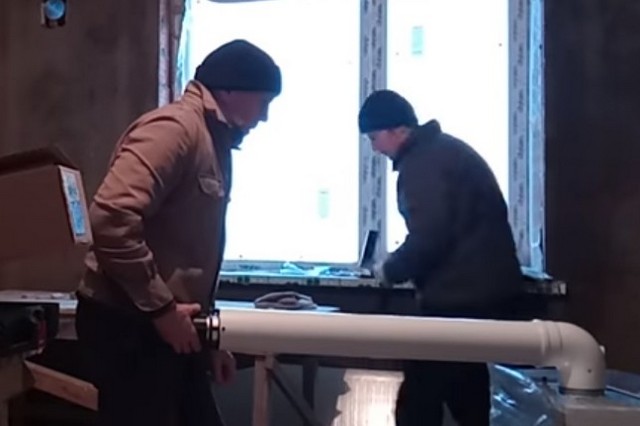

طرق العمل

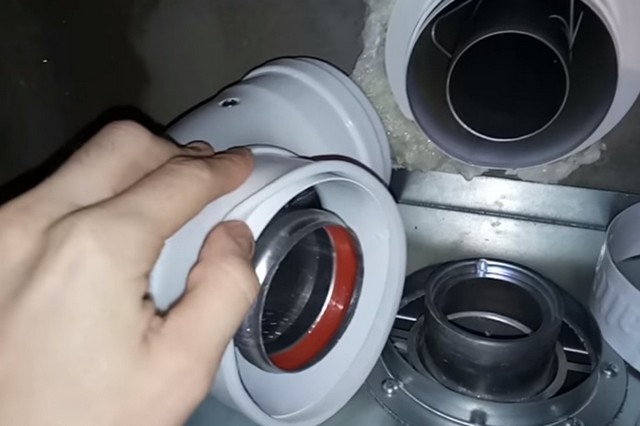

مدخنة متحدة المحور لغلاية الغاز: توصيات التركيب

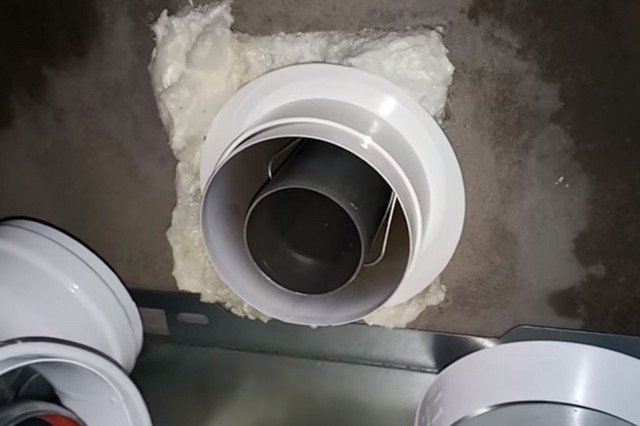

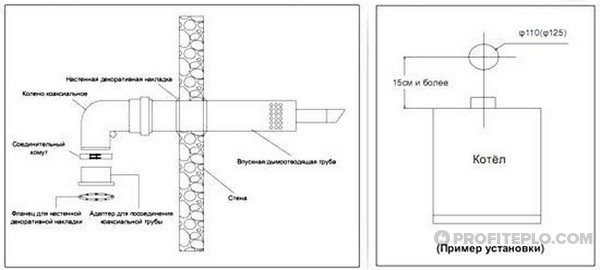

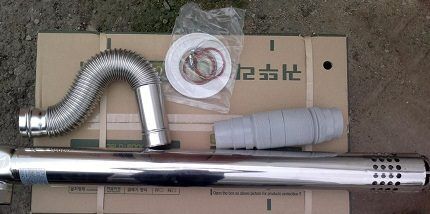

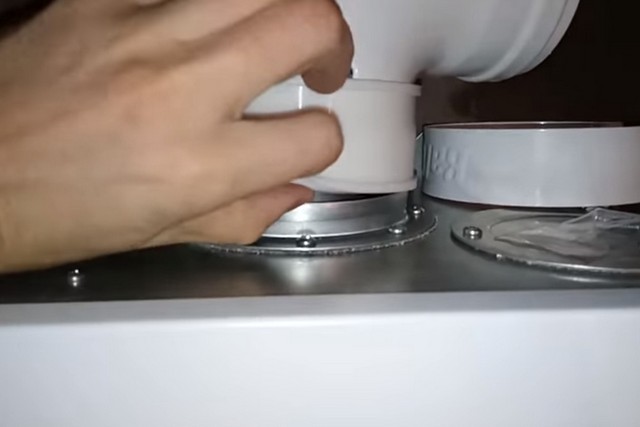

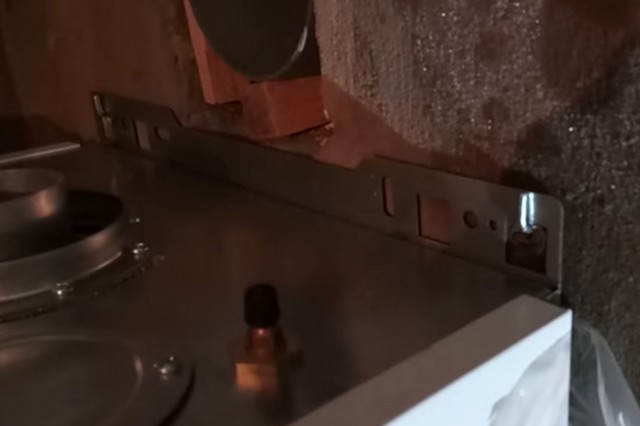

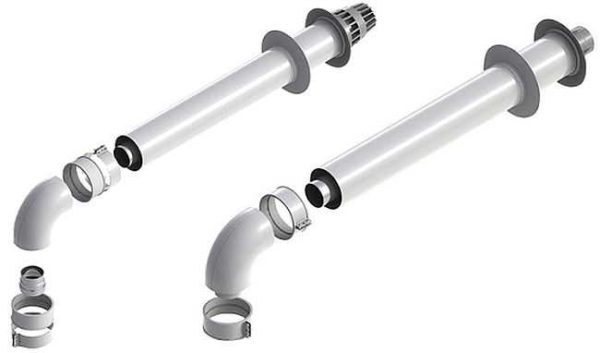

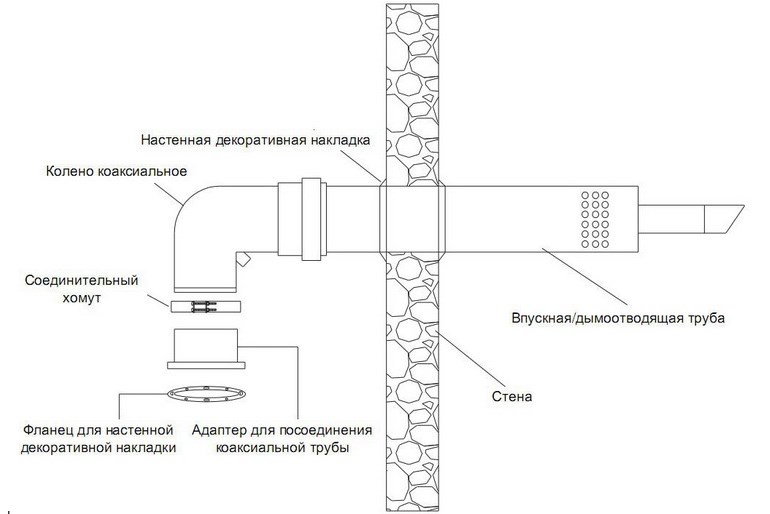

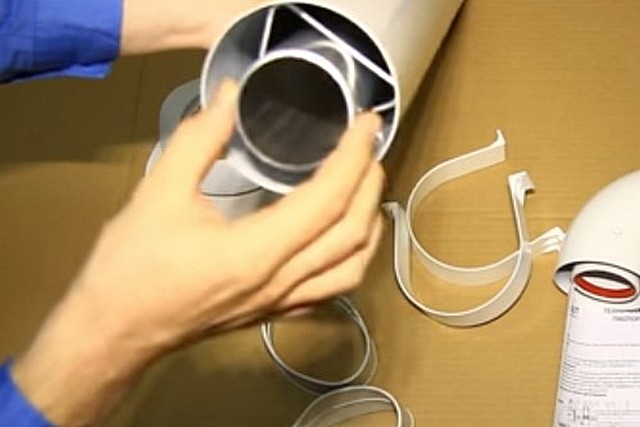

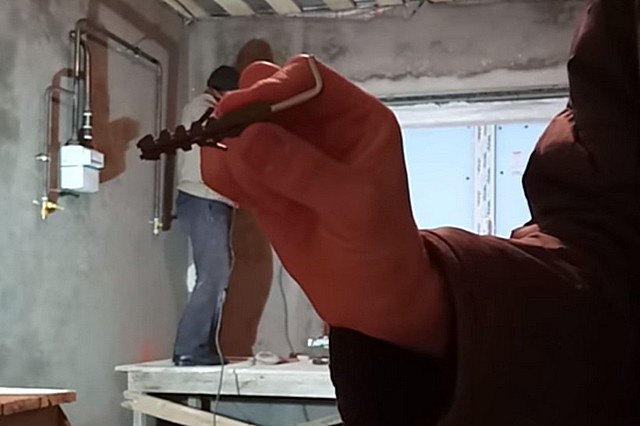

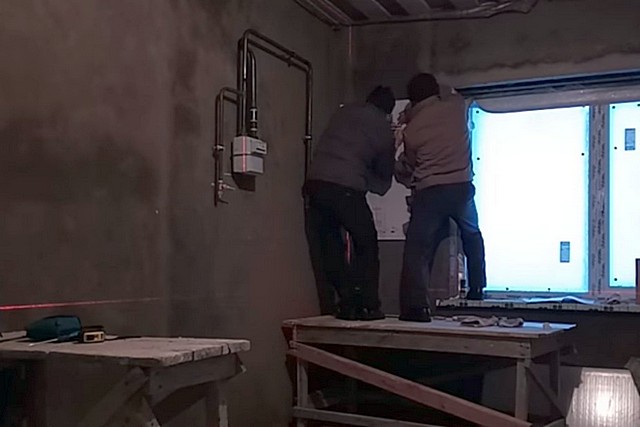

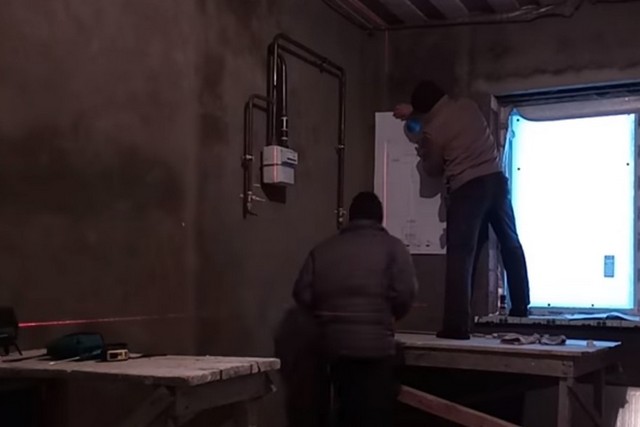

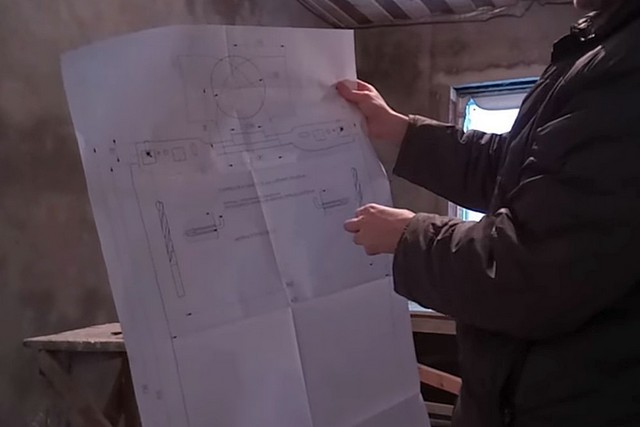

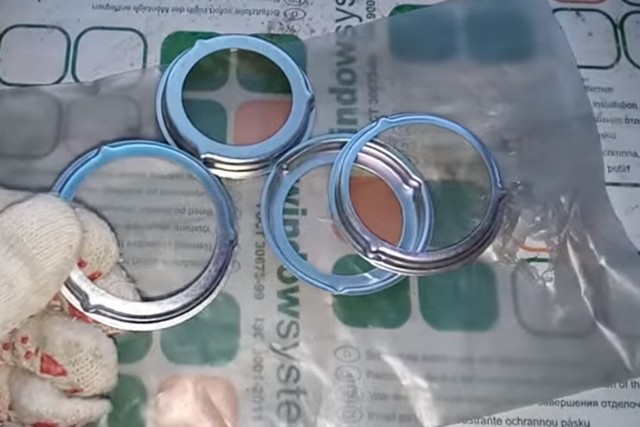

تعتمد قائمة العناصر المطلوبة للتثبيت على مكان وجود المنفذ – في الأعلى أو على الجانب. في الحالة الأولى ، من الأسهل بكثير إزالة المدخنة. بالنسبة للخيار الثاني ، تحتاج إلى استخدام هيكل أفقي ، يتم إخراجه بمساعدة التعديلات والأقواس على الوضع الرأسي.

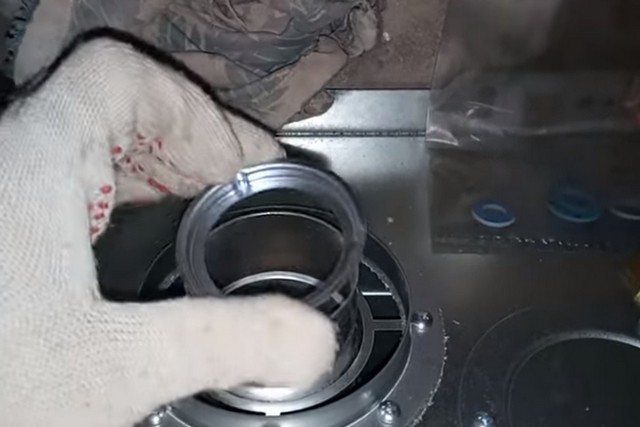

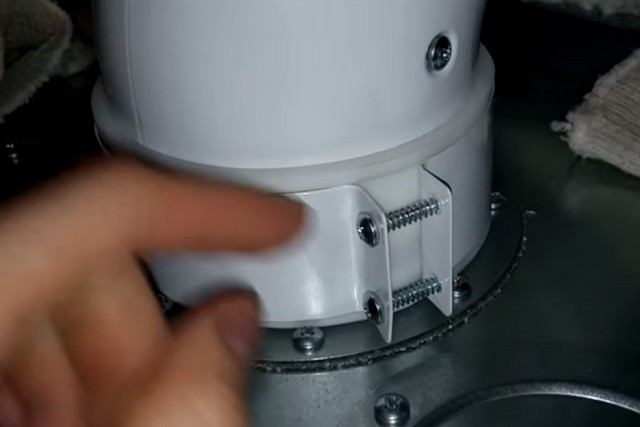

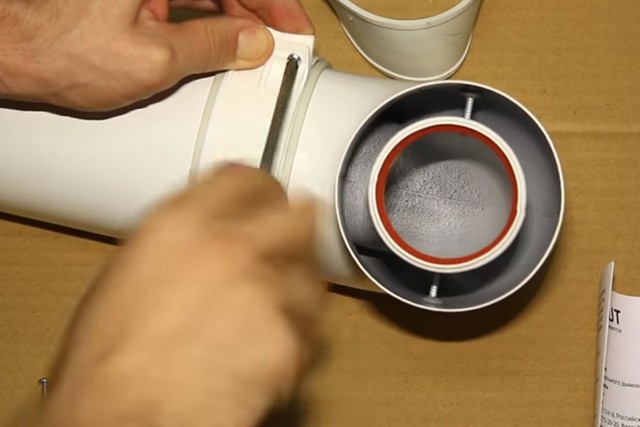

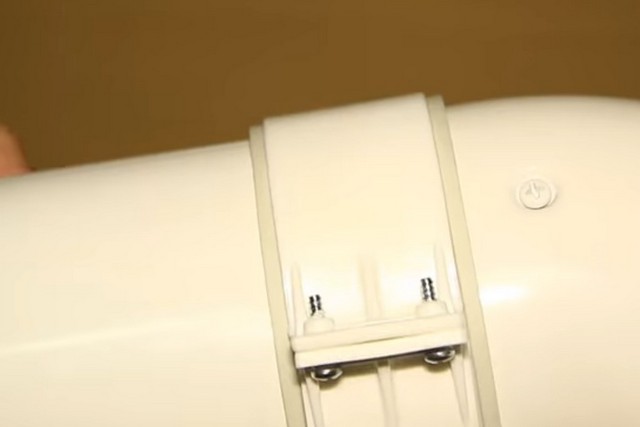

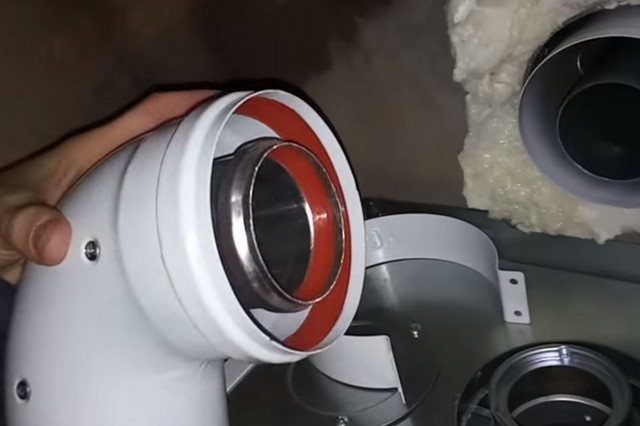

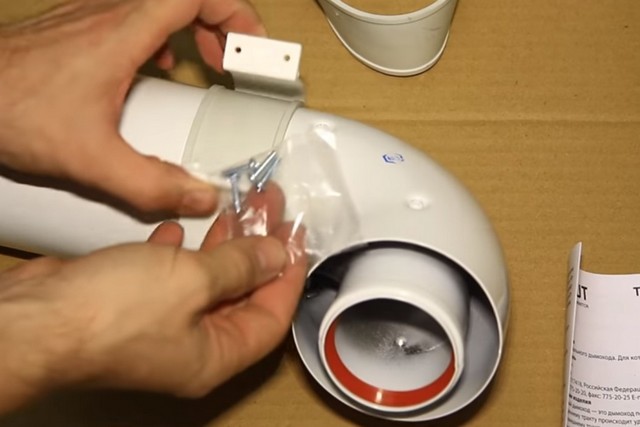

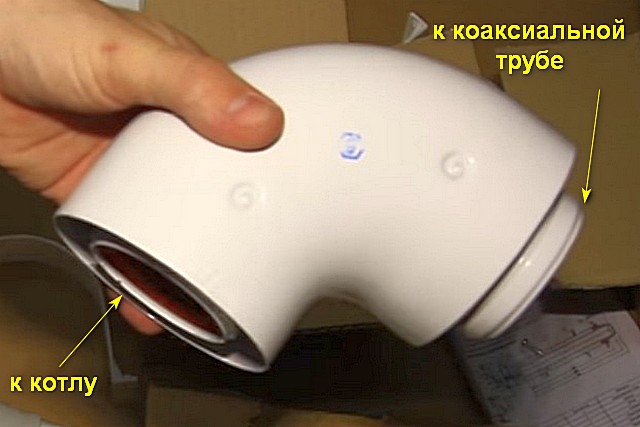

لتثبيت الأنبوب ، تحتاج إلى استخدام وحدة انتقالية. يتم تثبيت المشابك على العناصر الأخرى بطريقة جامدة. استخدام مهايئ أو أسلاك تمديد للإنتاج محلي الصنع واللف بشريط لاصق وتطبيق مانع التسرب أمر غير مقبول ، لأن هذه الخيارات لن تكون غير آمنة فحسب ، بل غير موثوقة أيضًا.

أيهما أفضل للاختيار?

عند اختيار مجرى غاز المداخن ، من الضروري التركيز على التركيبة المثلى للميزانية وقوة غلاية الغاز ونوع غرفة احتراق الوقود والسمات الهيكلية العامة للمبنى..

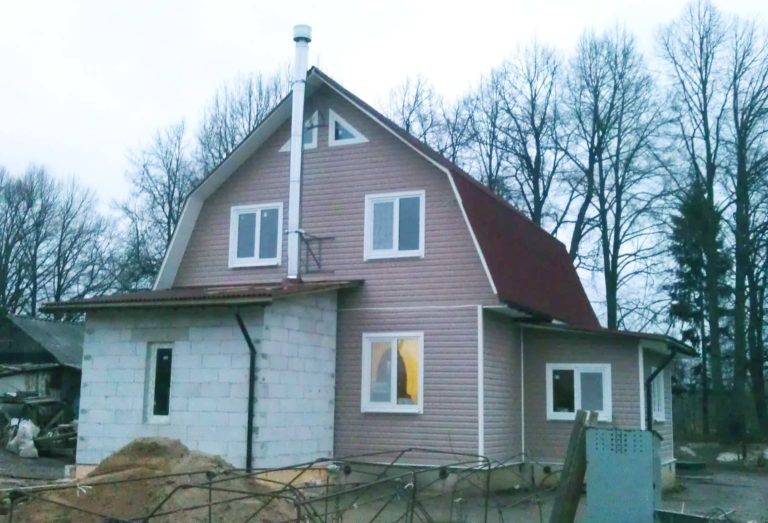

جهاز المدخنة الخارجية يوفر المساحة الداخلية وهو أكثر أمانًا لسكان المنزل ، لكن هذه الأنظمة عرضة للتأثيرات البيئية ، لذا فإن مدة خدمتها أقصر.

أنواع المداخن حسب نوع غرفة احتراق الغاز:

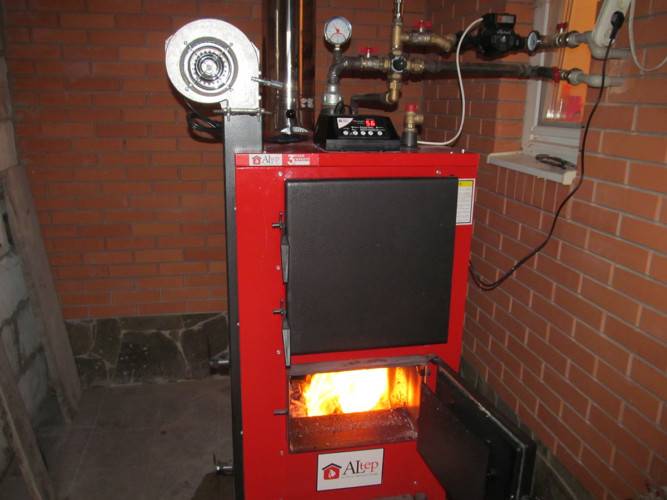

  • غلايات الغرفة المفتوحة

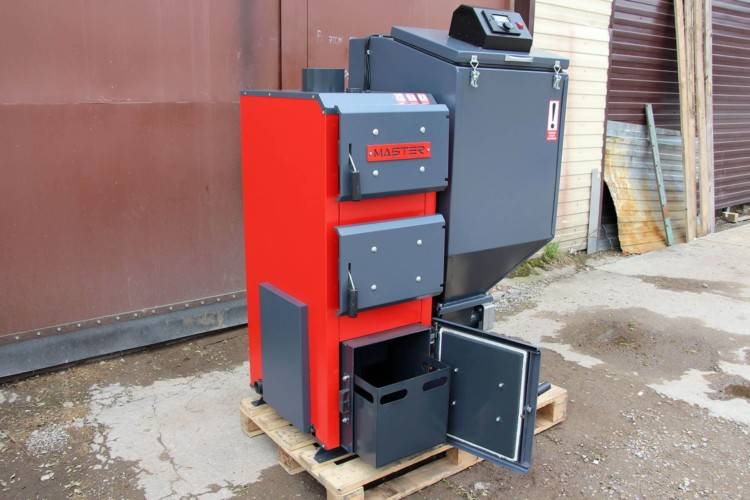

غالبًا ما تصنع الغلايات الغازية القائمة على الأرض بموقد مفتوح. بالنسبة لمثل هذه الأجهزة ، يلزم وجود مدخنة توفر مسودة جيدة باستمرار. الطوب والسيراميك والأنابيب الفردية وأنابيب السندويتش مناسبة. ولكن يجب أن نتذكر أن مدخنة الطوب رطبة ويصعب تركيبها ، والمدخنة الخزفية ثقيلة جدًا.

  • غلايات مع غرفة احتراق مغلقة

في هذه الحالة ، يوصي معظم الحرفيين بتركيب مدخنة متحدة المحور ، أو نظام من أنابيب الساندويتش ، المحملات والتجهيزات..

كيفية اختيار المدخنة?

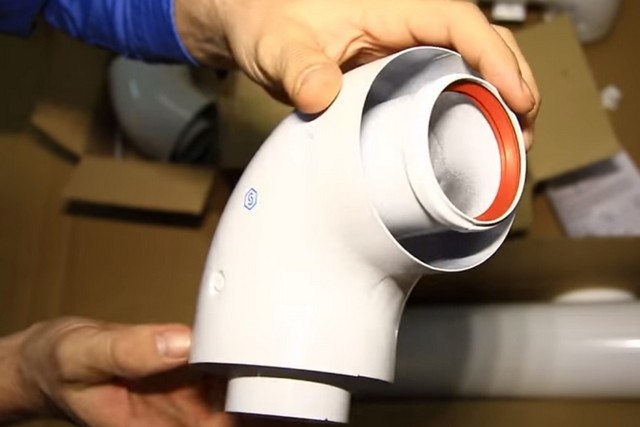

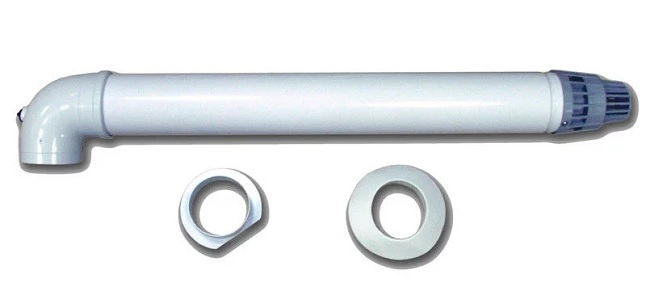

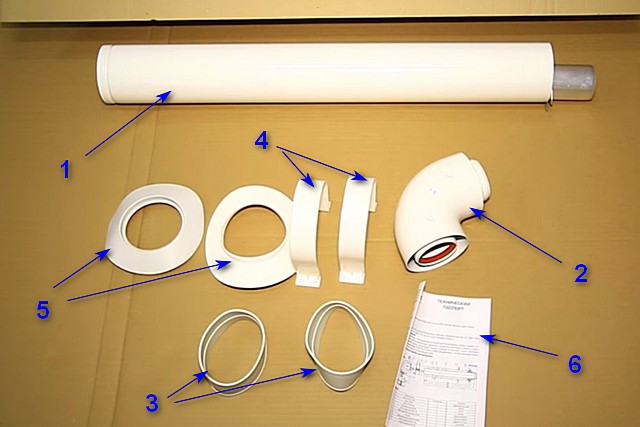

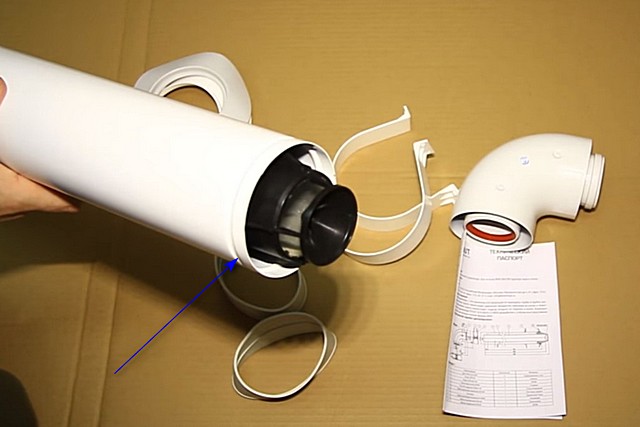

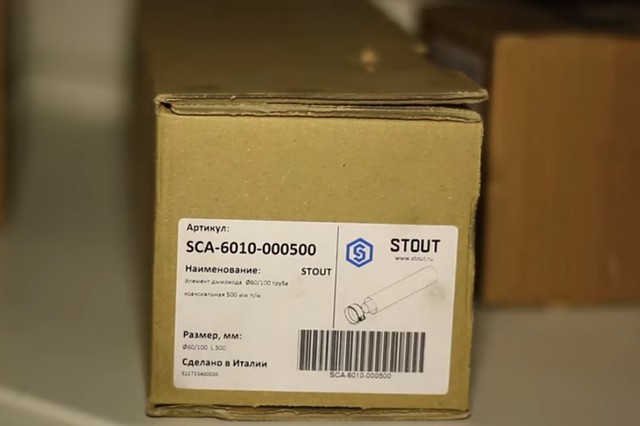

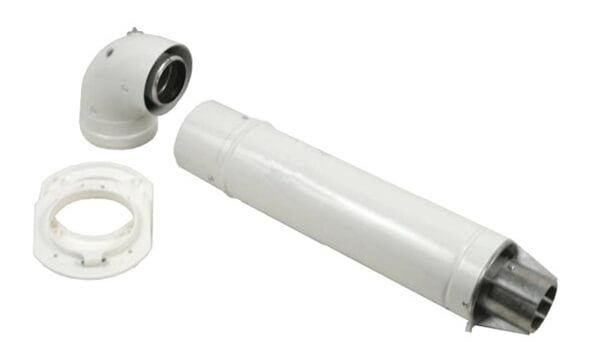

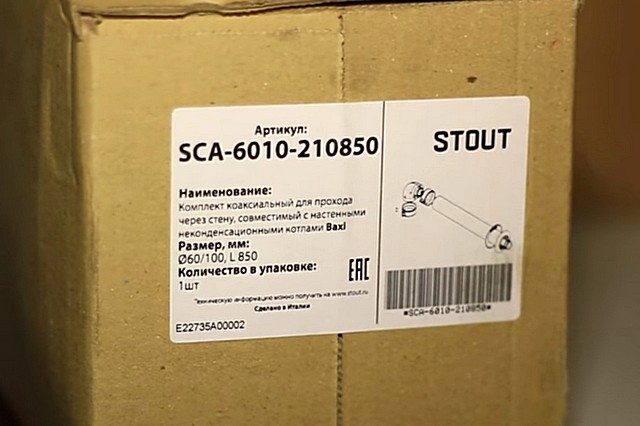

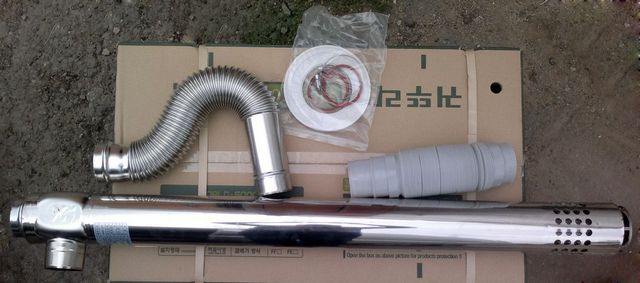

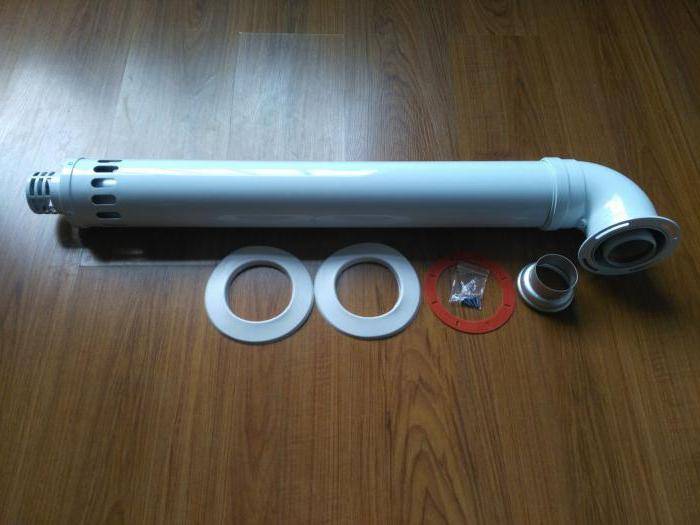

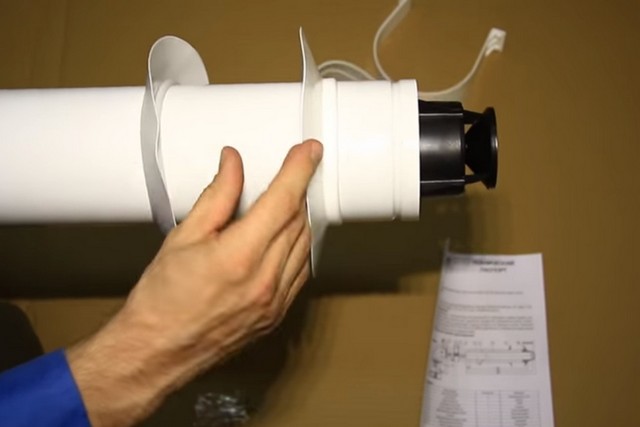

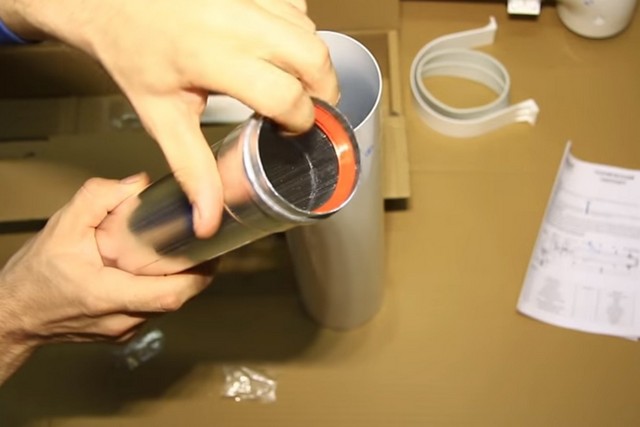

تعد المداخن المحورية جزءًا من مجموعة توصيل غلايات الغاز ويتم تصنيعها بواسطة الغالبية العظمى من مصنعي معدات الغلايات.

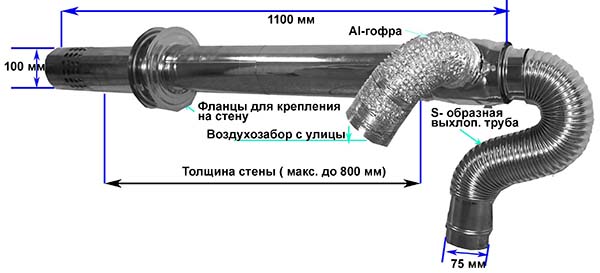

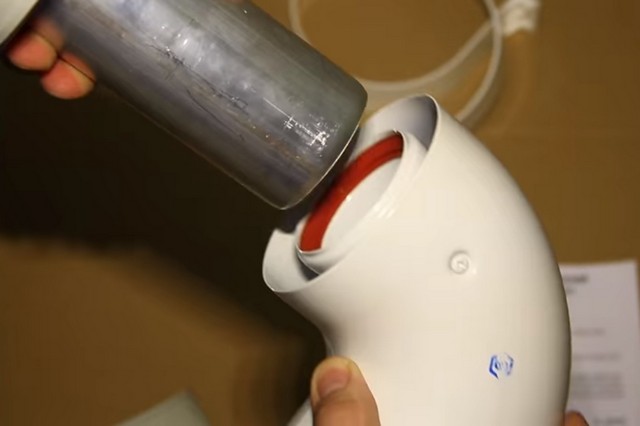

يُشار إلى قطر الأنبوب المحوري كقيمة كسرية للأنبوب الداخلي والخارجي (على سبيل المثال ، 110/150). لتحديد القطر المطلوب ، لا تحتاج إلى إجراء أي حسابات ، حيث أن جداول التحديد موضحة في إرشادات الشركات المصنعة.

بالإضافة إلى قطر المقاطع ، فإن المعلمة المحددة للمدخنة هي طولها الإجمالي. يتم تحديد هذه القيمة على أنها مجموع أطوال مكونات المداخن ويجب ألا تتجاوز الحد المحدد في تعليمات التثبيت الخاصة بالنظام. يقاس الطول الأقصى المسموح به بالأمتار المكافئة (Em). بالنسبة للمداخن التي تخدم الغلايات بدون مروحة ، يتم وضع حد أدنى للطول لإنشاء تيار طبيعي.

مدخنة متحدة المحور لغلاية الغاز: توصيات التركيب

خيارات لمجاري الغاز لمنزل ريفي

لإزالة منتجات الاحتراق ذات درجة الحرارة المنخفضة نسبيًا (حتى 120 درجة مئوية) المنبعثة من غلايات الغاز ، فإن الأنواع التالية من المداخن مناسبة:

  • شطيرة معيارية من ثلاث طبقات مصنوعة من الفولاذ المقاوم للصدأ مع عزل غير قابل للاحتراق – صوف البازلت ؛
  • قناة مصنوعة من الحديد أو أنابيب الأسمنت الأسبستي ، محمية بالعزل الحراري ؛
  • أنظمة السيراميك المعزولة مثل Schiedel ؛
  • كتلة من الطوب مع أنبوب غير قابل للصدأ ، مغطى من الخارج بمادة عازلة للحرارة ؛

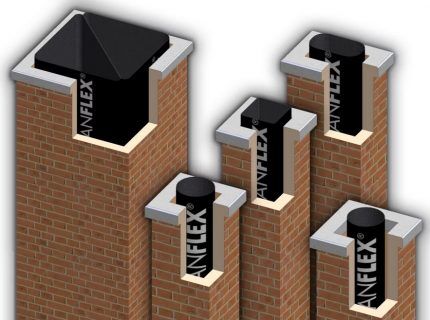

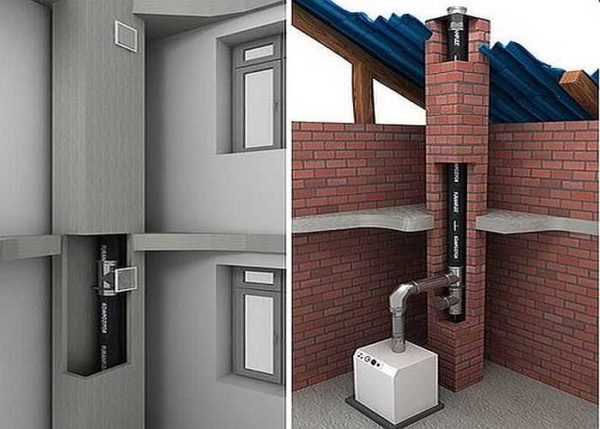

  • نفس الشيء ، مع غلاف بوليمر داخلي من نوع FuranFlex.

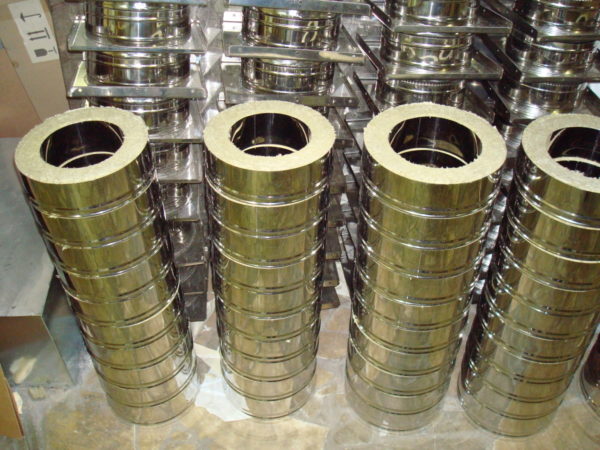

أنابيب مزدوجة الجدران عازلة

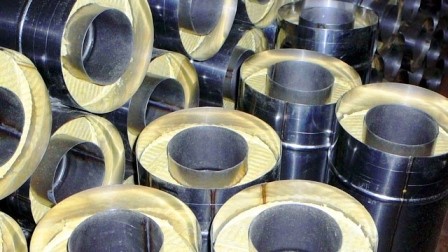

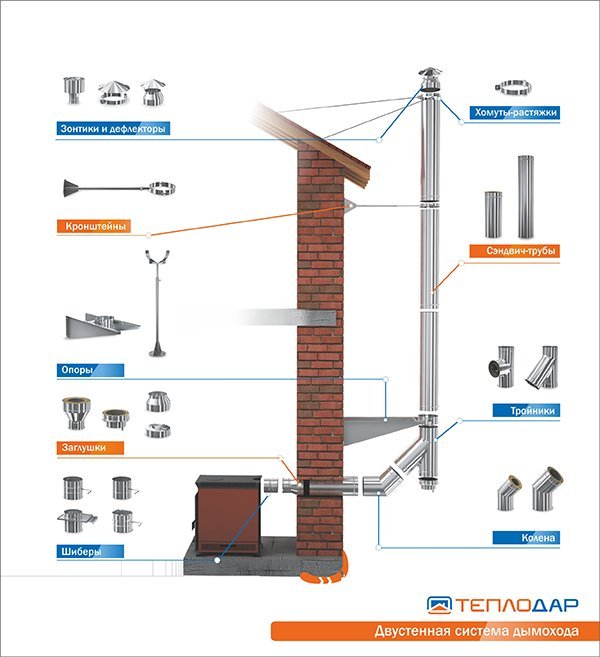

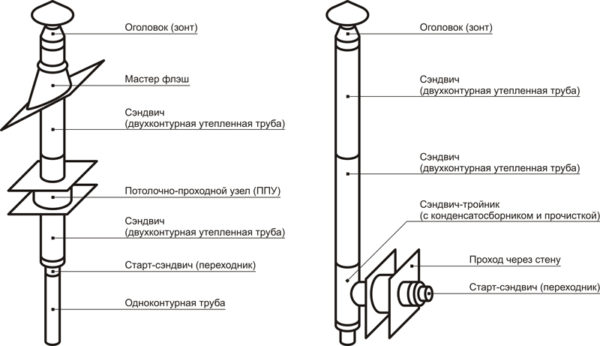

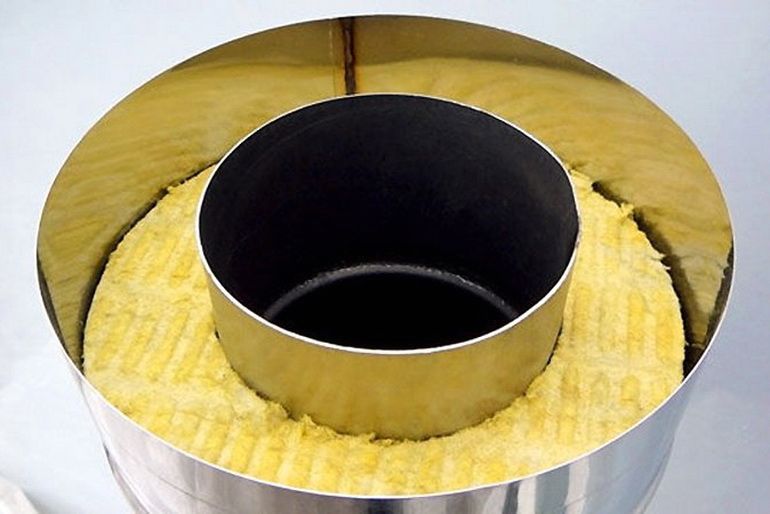

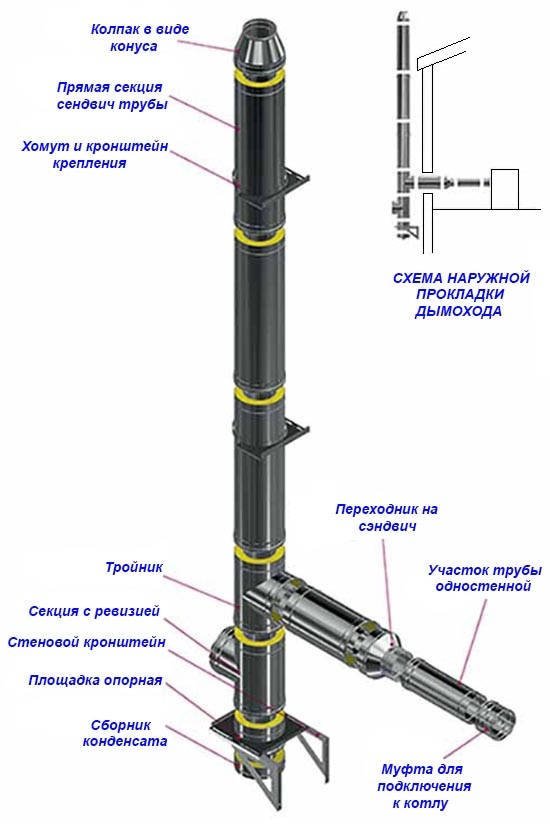

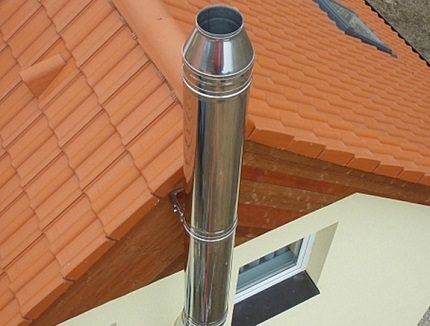

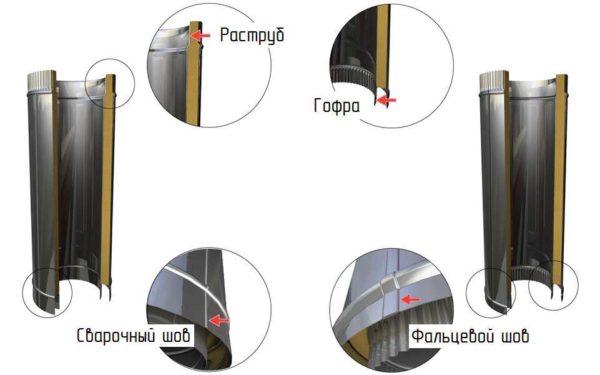

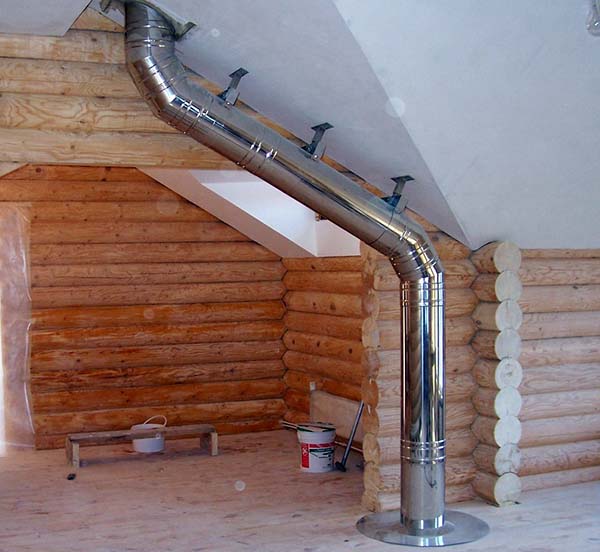

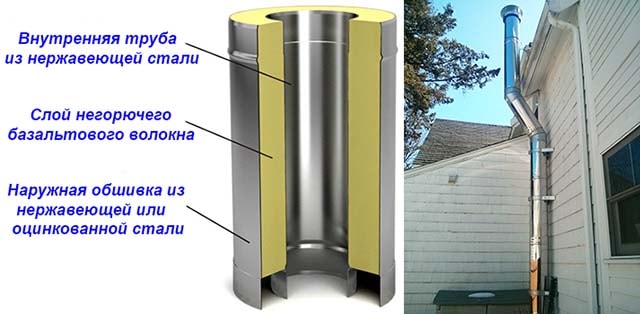

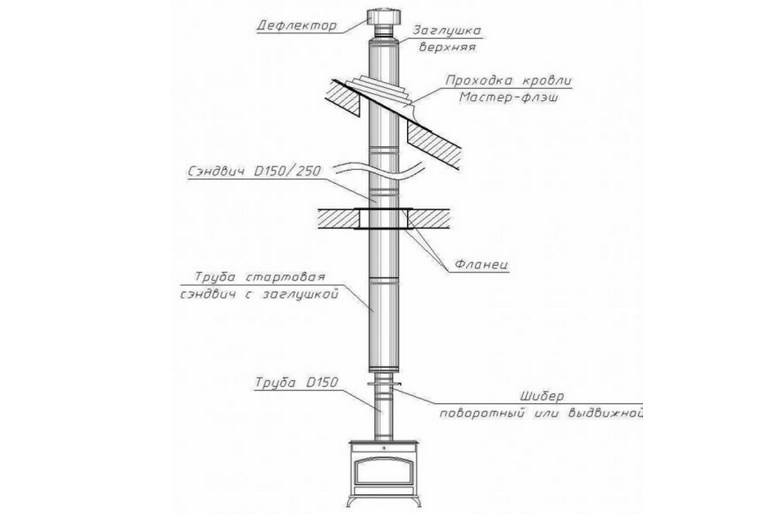

جهاز شطيرة استخراج الدخان ثلاث طبقات

ملحوظة. يجب أن تكون الغلايات الغازية ذات غرفة الاحتراق المغلقة (مضغوطة أو مشحونة بشاحن توربيني) مجهزة بمداخن متحدة المحور. في الواقع ، هذا أنبوب معدني مزدوج الجدار ، قادر على امتصاص هواء الاحتراق من الشارع وإخراج الدخان في نفس الوقت.

دعونا نوضح سبب استحالة بناء مدخنة تقليدية من الطوب أو تركيب أنبوب فولاذي عادي عن طريق توصيله بغلاية غاز. تحتوي غازات النفايات على بخار ناتج عن احتراق الهيدروكربونات. من ملامسة الجدران الباردة ، تتكثف الرطوبة ، ثم تتطور الأحداث على النحو التالي:

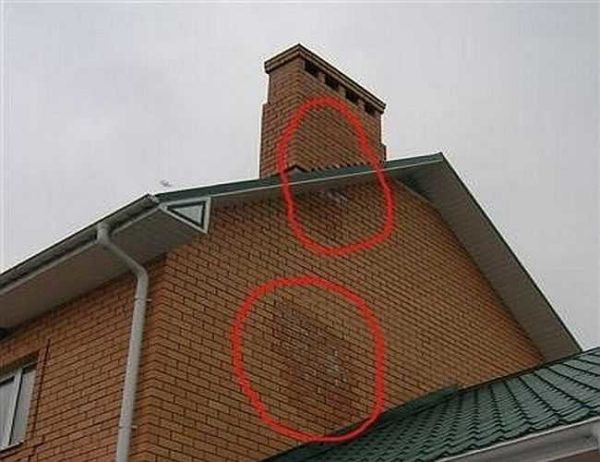

  1. بسبب المسام العديدة ، يتغلغل الماء في مواد البناء. في المداخن المعدنية ، يتدفق التكثيف عبر الجدران.
  2. نظرًا لأن الغلايات الغازية وغيرها من الغلايات ذات الكفاءة العالية (الديزل والبروبان المسال) تعمل بشكل دوري ، فإن الصقيع لديه الوقت لجذب الرطوبة وتحويلها إلى ثلج.
  3. حبيبات الجليد ، المتزايدة في الحجم ، تقشر الطوب من الداخل والخارج ، وتدمر المدخنة تدريجياً.
  4. لنفس السبب ، فإن جدران مجرى الغاز الفولاذي غير المعزول بالقرب من الرأس مغطاة بالجليد. قطر التجويف المنخفض للقناة.

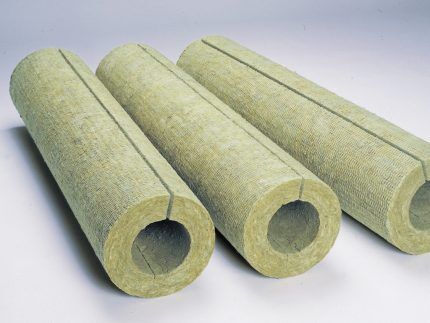

افعل ذلك بنفسك عزل المدخنة

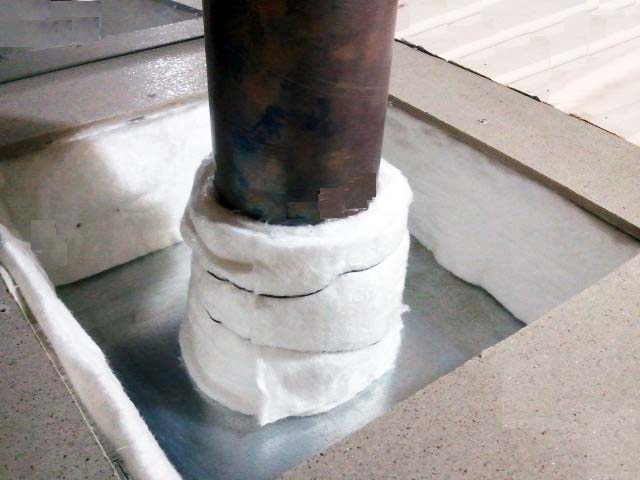

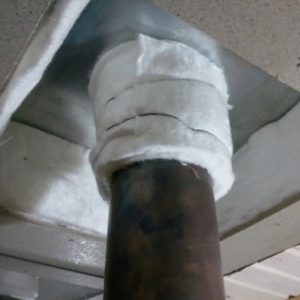

أنبوب حديد عادي معزول بصوف الكاولين غير القابل للاحتراق

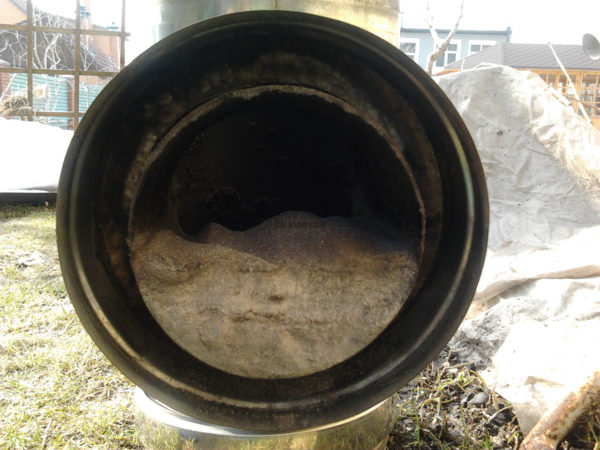

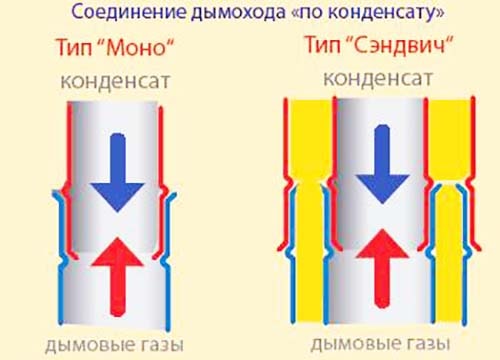

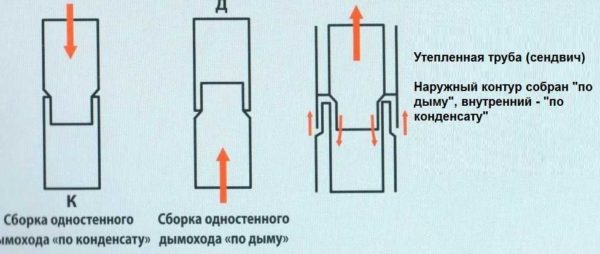

كمرجع. في الخارج ، عند مفاصل المداخن المعدنية ذات الجدار الواحد ، تتشكل خطوط قذرة قبيحة.

توصيات الاختيار

نظرًا لأننا شرعنا في البداية في تثبيت خيار مدخنة غير مكلف في منزل خاص ، ومناسب للتركيب بنفسك ، فإننا نوصي باستخدام شطيرة من أنابيب الفولاذ المقاوم للصدأ. يرتبط تركيب أنواع أخرى من الأنابيب بالصعوبات التالية:

  1. الأسبستوس والأنابيب الفولاذية سميكة الجدران ثقيلة ، مما يجعل المهمة صعبة. بالإضافة إلى ذلك ، يجب تغليف الجزء الخارجي بالعزل والصفائح المعدنية. ستتجاوز تكلفة ومدة البناء بالتأكيد تجميع الساندويتش.
  2. المداخن الخزفية لغلايات الغاز هي الخيار الأفضل إذا كان لدى المطور الوسائل. أنظمة مثل Schiedel UNI موثوقة ومتينة ، لكنها باهظة الثمن ولا يمكن تحملها بالنسبة لصاحب المنزل العادي..
  3. تُستخدم الحشوات المقاومة للتآكل والبوليمر لإعادة البناء – غلاف قنوات الطوب الموجودة ، والتي تم إنشاؤها مسبقًا وفقًا للمشاريع القديمة. من غير المربح ومن غير المجدي أن يتم تسييج مثل هذا الهيكل عن قصد..

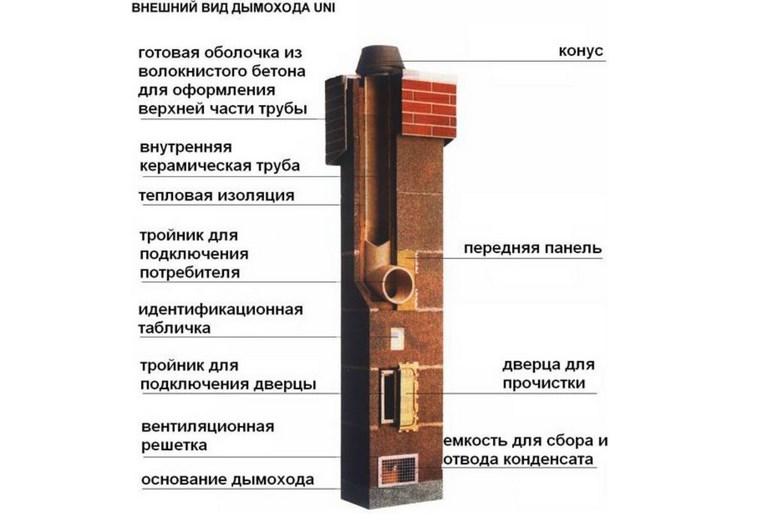

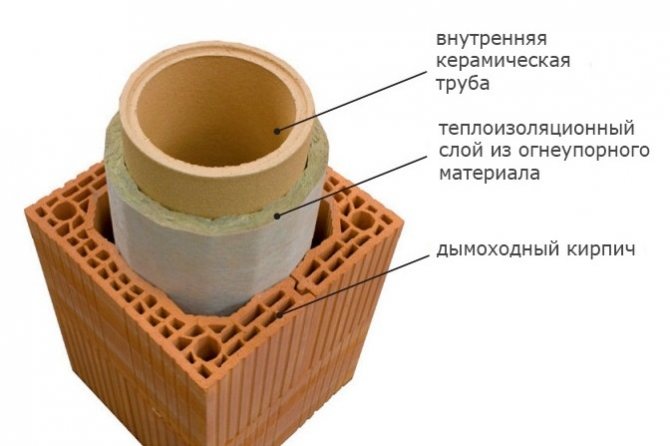

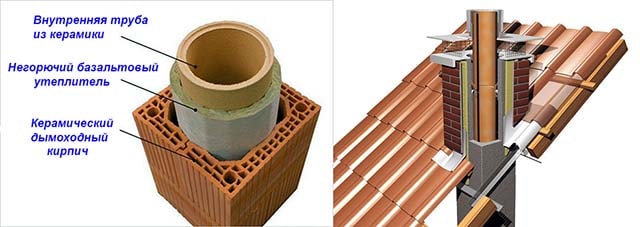

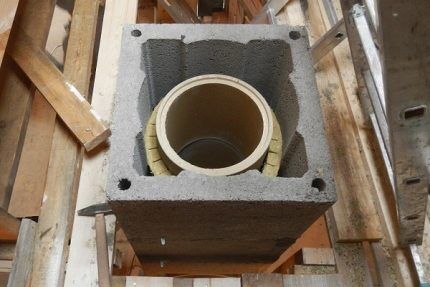

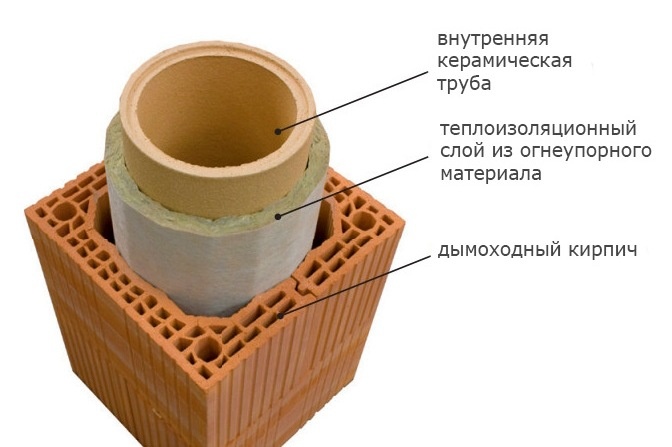

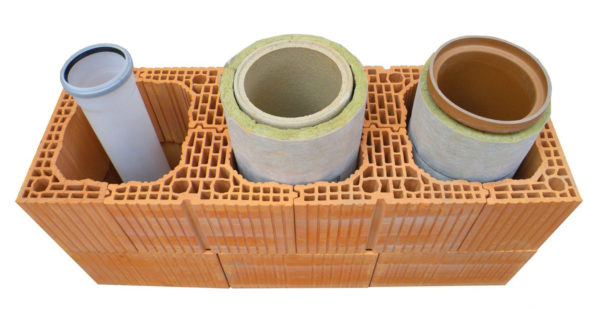

جهاز مدخنة سيراميك

خيار غاز المداخن مع إدراج السيراميك

النصيحة. من الأفضل شراء مداخن السندوتشات المصنوعة بالكامل من الفولاذ المقاوم للصدأ – ستستمر لفترة أطول وتحتفظ بمظهر أنيق. إذا كانت ميزانية المشروع محدودة للغاية ، فاخذ نظامًا معياريًا مبطنًا بمعدن مجلفن – سيستمر الهيكل لمدة 20 عامًا على الأقل.

يمكن أيضًا توصيل غلاية الغاز المزودة بشاحن توربيني بمدخنة رأسية تقليدية عن طريق تزويد الهواء الخارجي عبر أنبوب منفصل. يجب تنفيذ الحل التقني عندما يكون قد تم بالفعل إنشاء مجرى غاز في منزل خاص يؤدي إلى السقف. في حالات أخرى ، يتم تركيب أنبوب متحد المحور (كما هو موضح في الصورة) – هذا هو الخيار الأكثر اقتصادا وصحيحًا.

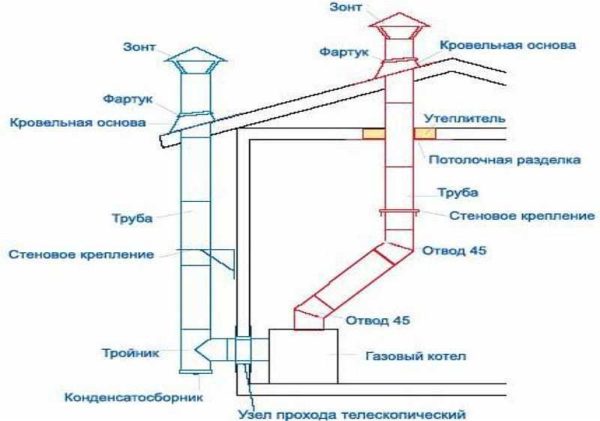

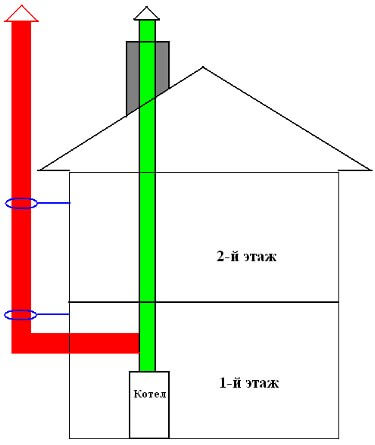

مخطط المدخنة

الطريقة الأخيرة والأرخص لبناء مدخنة تستحق الاهتمام: اصنع شطيرة لغلاية الغاز بيديك. يتم أخذ أنبوب غير قابل للصدأ ملفوفًا بصوف البازلت بالسماكة المطلوبة ومغلفًا بسقف مجلفن. يظهر التطبيق العملي لهذا الحل في الفيديو:

ما تتحدث عنه SNiPs

يتم تنظيم ترتيب المداخن لمراجل الغاز بواسطة SNiP 2.04.05-91 ، وكذلك DBN V.2.5-20-2001

  1. غلاية واحدة – مدخنة واحدة. يحظر الجمع بين المحملات وتثبيتها وما إلى ذلك..
  2. يجب تنظيف منتجات الاحتراق بشكل دوري ؛ لذلك ، يتم تجهيز الجيوب بعمق 250 مم.
  3. ارتفاع الأنبوب لا يقل عن 5 أمتار.
  4. يجب ترتيب صعود الأنابيب فوق السطح مع مراعاة الفقرة 3.73. من SNiP 2.04.05-91.
  5. يجب ألا يقل قطر المدخنة عن قطر مخرج المرجل نفسه.
  6. يتم فحص النظام وتنظيفه سنويًا قبل موسم التدفئة..

إذا امتثلت لجميع المتطلبات أثناء أعمال التركيب ، يمكنك التأكد من أن متخصصي خدمة الغاز لن يكون لديهم أي أسئلة لك. في أمسيات الشتاء الباردة ، ستكون عائلتك دافئة وآمنة.

لمعرفة كيفية اختيار المدخنة وتثبيتها بشكل صحيح ، شاهد الفيديو:

متطلبات ماديه

المتطلبات الأساسية للمواد:

  • مقاوم النار؛
  • خصائص مضادة للتآكل.
  • مقاومة تأثيرات الحمض الناتج عن تفاعل المكثفات مع نواتج الاحتراق ؛
  • على المدى الطويل من الاستخدام.

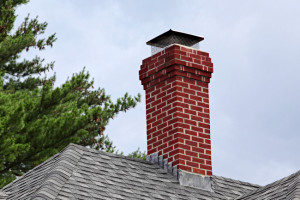

مدخنة من الطوب. لديه سحب منخفض وعرضة للتدمير السريع بسبب تكوين تكاثف وفير على السطح ، والذي يتحول إلى قشرة جليدية في موسم البرد.

ستانلس ستيل. تتمتع بالكثير من المزايا ، مما يجعلها من أوائل الشركات التي تحظى بشعبية بين إخوانها. يمتلك جرًا جيدًا ومقاومة للحريق ومقاومة للتآكل وعمر خدمة طويل (خاصة نماذج الدائرة المزدوجة). تسمح طريقة التجميع المعيارية بإنشاء مداخن فولاذية ذات تكوينات مختلفة ويمكن الوصول إليها حتى للشخص العادي. متوافق مع الغلايات عالية الطاقة. ستستمر 15 سنة.

المداخن المصنوعة من الفولاذ المجلفن تتصرف بشكل أسوأ أثناء الاستخدام. مطلي بالزنك عرضة لتكوين الصدأ.

عمر الخدمة – 5 سنوات كحد أقصى.

مدخنة سيراميك. ظاهريا ، هو ضخم مثل الطوب. خيار التثبيت – عمودي فقط بدقة. طور المصنعون النمساويون نماذج من المداخن الخزفية ذات محيط خارجي ليس فقط من السيراميك ، ولكن أيضًا من المعدن. إنها أخف بكثير ، ولكن عند تثبيتها ، من الضروري حساب الأحمال على الأساس والجدران. ضمان يصل إلى 30 سنة.

أنابيب الأسمنت الأسبستي. عمر خدمة قصير (5 سنوات) ، التركيب المعقد ، الصداقة غير البيئية. حتى السعر المنخفض للمادة لا يمكن أن يكون سببًا جيدًا لاختيار مثل هذه المدخنة. من ارتفاع درجة الحرارة ، يمكن أن ينفجر الأنبوب ببساطة. كخيار للاستخدام غير المنتظم في البلاد ، فهو مناسب.

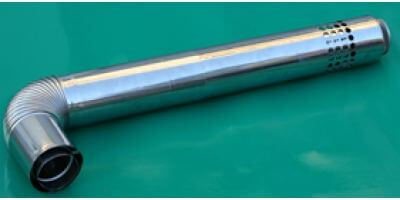

محوري – مصنوع من الألمنيوم على شكل أنبوبين شطريين بأقطار مختلفة ، يقع أحدهما داخل الآخر. الخارجي مصمم لإمداد الهواء ، والداخلي مصمم لإزالة منتجات الاحتراق. البناء الجاهز. غالبًا ما يكون الموقع أفقيًا.

مزايا المدخنة المحورية:

  • حماية
  • زيادة كفاءة نظام التدفئة
  • الحفاظ على البيئة

قواعد الجهاز للغلايات ذات العادم الطبيعي لمنتجات الاحتراق

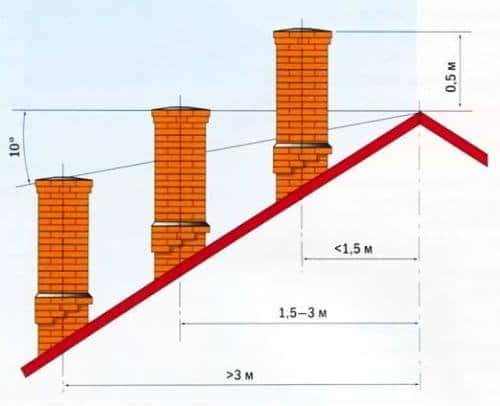

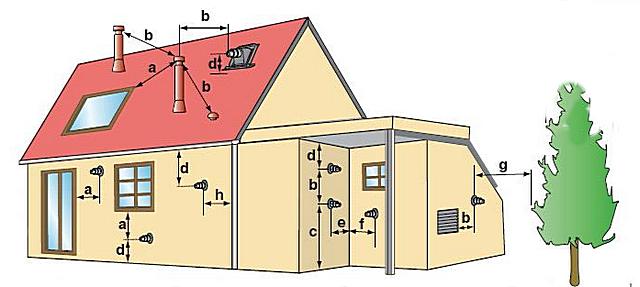

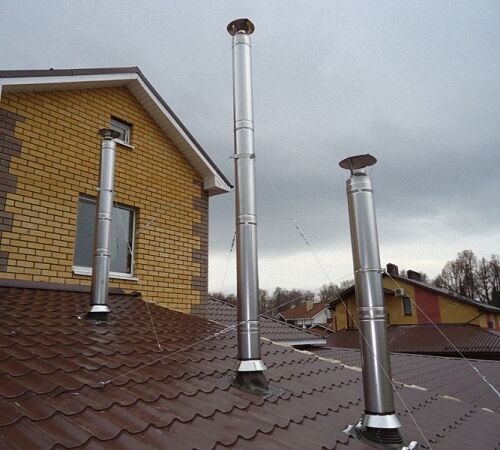

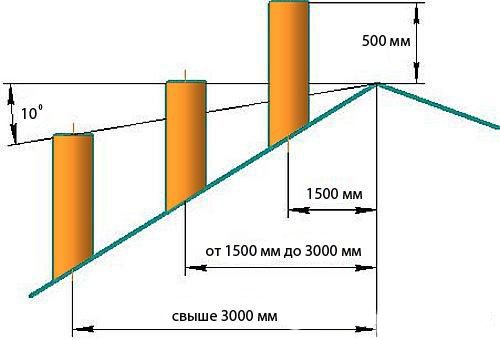

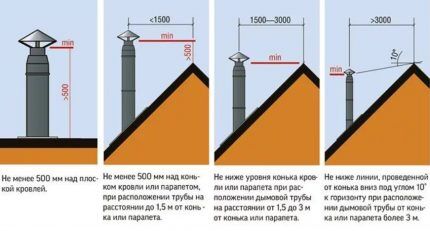

موقع الأنابيب بالنسبة لحافة السقف

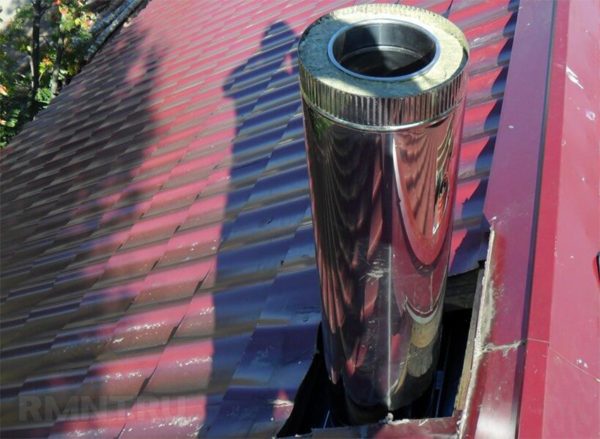

  • يجب أن تكون المدخنة فوق حافة السقف ، على ارتفاع 0.5 متر على الأقل فوقها ، بشرط أن يكون محورها قريبًا من الحافة أو الحاجز (أقل من 1 متر ولا يزيد عن 1.5 متر).
  • إذا كان الأنبوب يقع بعيدًا عن التلال (من 1.5 م إلى 3 م) ، فيجب أن يكون ارتفاعه مغمورًا بالحافة.
  • عندما تقع المدخنة على مسافة تزيد عن 3 أمتار ، يجب ألا يتجاوز ارتفاعها حد الخط الذي تم وضعه من التلال بزاوية 10 درجات على الأفقي.
  • إذا كان لديك سقف مسطح ، فيجب أن يكون ارتفاع المدخنة بحد أدنى 0.5 متر ، وفي حالة السقف المشترك – 2 متر.

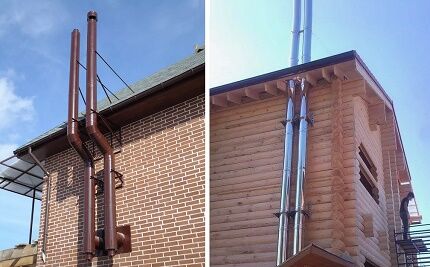

لا يمكن إنشاء ماسورة عادم دخان من خارج المبنى بدون عزل: فالمكثفات الناتجة ستدمر المدخنة.

  • يجب تثبيت نظام إطلاق نواتج الاحتراق على الحائط مع وجود فجوة لا تزيد عن 2.5 متر ، في المناطق ذات المنحدر – كل 1.5 متر.
  • يجب استخدام المشبك في أي قسم متصل بالمدخنة المعزولة.
  • يجب أن يكون كوع المدخنة بزاوية ميل لا تقل عن 15 درجة ولا تزيد عن 90 درجة (لا يُسمح بأكثر من ثلاثة أكواع دوارة في النظام). يجب أن يكون القسم الرأسي الذي يلي المنعطف ثابتًا بشكل واضح باستخدام قفل. يحظر تحميل المقاطع المائلة للأنبوب أو فروعه..

جفاف

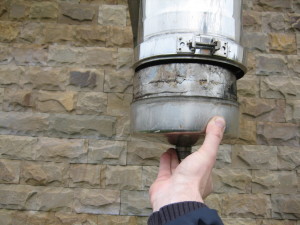

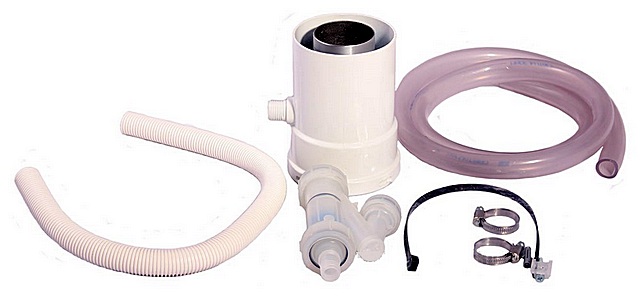

  • من الضروري تجهيز المدخنة بمصرف مكثف ، والذي يجب أن يكون متاحًا للصيانة..

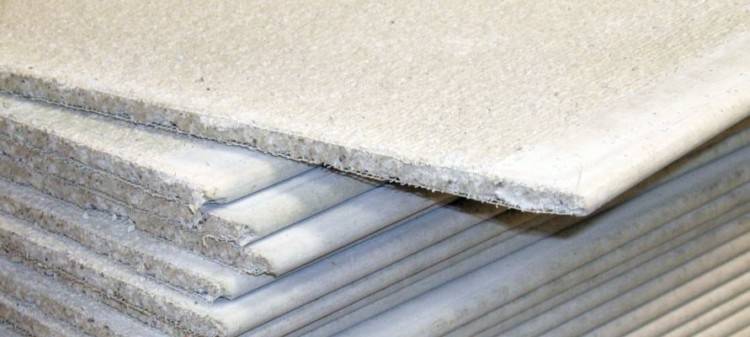

  • يجب عزل المدخنة عن المواد القابلة للاشتعال باستخدام الطوب أو لوح الأسبستوس. يجب ألا تقل المسافة من أنبوب التوصيل إلى الأسطح القابلة للاشتعال عن 25 سم ، وإذا تم تطبيق طبقة واقية – من 10 إلى 5 سم.
  • يمكن ضمان الدفع المستقر إذا تم نصب الأنبوب فوق منطقة دعم الرياح.

العزل وعزل الطوب

  • لا تحتاج أنظمة المداخن التي أقيمت داخل المبنى إلى عزل إضافي ، ولكن من الضروري الاهتمام بالضيق ونظام التهوية. يمكن للدخان السام أن يتسرب بسهولة حتى من خلال أعمال الطوب للغلاف الواقي.
  • المناطق الواقعة خارج الهيكل معزولة. في حالة عدم وجود عزل حراري ، تبرد الغازات بسرعة ، وتقل المسودة ، وتنخفض طاقة المرجل. يتشكل التكثيف على الجدران.

قراءة قواعد التثبيت:

  • مطلوب تفريغ كامل وخالي من غازات العادم في الغلاف الجوي ، ويتم توفير الدفع من خلال ارتفاع وقسم محددين بشكل صحيح من الأنبوب (البند 5.1.1. VDPO).
  • يجب أن يحتوي كل جهاز تسخين على مدخنة مقابلة (البند 3.70 SNiP-91).
  • يجب ألا يقل قطر المدخنة عن مخرج أنبوب وحدة التسخين (3.71. SNiP-91).
  • يجب ألا يقل سمك الأنابيب المعدنية عن 0.5 مم. يجب أن تكون مصنوعة من سبائك الصلب الخاصة مع زيادة مقاومة التآكل (GOST).
  • لتنظيف منتجات الاحتراق ، يجب توفير جيوب في مجاري المداخن بعمق 250 مم. – (الفقرة 3.74 SNiP-91 والفقرة 5.1.1 VDPO).
  • لا يمكن أن تحتوي مجاري المداخن على أكثر من 3 لفات ، ولا يمكن أن يكون نصف قطر انحناءها أقل من قطر الأنبوب – (4.2.17.VDPO).
  • لا يمكن أن يقل ارتفاع المدخنة عن 5 أمتار (الفقرة 3.73 SNiP-91). يوفر هذا الارتفاع الاتجاه المطلوب ويعطي الدقة المطلوبة. في هذه الحالة ، يجب أن يكون ارتفاع مجاري تهوية العادم ، والموجودة بجوار المدخنة ، مساوياً لارتفاع الأنابيب (5.1.14.1)..
  • فوق السطح ، يجب أن يتم رفع المداخن (البند 3.73 SNiP-91):
    1. حتى 500 مم إذا كان السقف مسطحًا ؛
    2. حتى 500 مم فوق الحاجز أو السقف ، إذا كانت الأنابيب تقع على مسافة أقل من 1.5 متر من الحاجز أو الحافة ؛
    3. ما لا يقل عن محور التلال أو الحاجز ، إذا كانت المدخنة تقع على بعد 1.5 – 3 أمتار من الحاجز أو الحافة.

      قواعد تركيب المدخنة

    4. يتم تنفيذ تركيب جميع العناصر من الأسفل (من جهاز التوليد نفسه) والمتابعة. يتم تركيب الأنابيب عن طريق إدخال الأنبوب في الأنبوب السابق. لتعزيز الختم ، يتم استخدام مواد منع التسرب في العمل ، ويجب ألا تقل درجة حرارة التشغيل عن 1000 درجة مئوية (البند 5.3.GOST). يجب توصيل الأنابيب والعناصر الأخرى المستخدمة بمشابك ، ويجب ألا تقع الوصلات في المقطع العرضي للتداخل. كل مترين من المدخنة ، يجب تثبيت قوس على الحائط ، ويجب تثبيت نقطة الإنطلاق بقوس دعم. يتم أيضًا ربط جميع عناصر المدخنة بهيكل المبنى بأقواس. تم استبعاد ترهل الهيكل (4.2.14.VDPO).

    تنص قواعد بناء المداخن على أنه يُسمح بوضع قنوات الدخان داخل الجدران المصنوعة من مواد غير قابلة للاحتراق. في حالة عدم وجود مثل هذه الجدران ، يلزم استخدام أنابيب التاج والتعبئة (بند 3.69 SNiP-91).

    تخضع أقسام المدخنة التي تمر عبر غرف غير مدفأة ومن خارج المبنى للعزل الحراري بحيث لا يحدث تكاثف للأبخرة الحرارية وغاز الفرن داخل المدخنة (4.2.16.4)..

    وفقًا لمتطلبات VDPO و SNiP-91 ، يُسمح بوضع مثل هذه الخيارات للمداخن:

    • مع أنظمة المداخن المعيارية ، يُحظر:
      1. الذوبان مع السوائل القابلة للاشتعال.
      2. ذوبان الخشب يتجاوز حجم الفرن نفسه.
      3. تجفيف الملابس والأحذية والأشياء الأخرى على أجزاء المدخنة.
      4. إزالة السخام بالحرق.
      5. يحظر تشغيل الوحدة بطريقة غير محددة في الدليل..
      6. صب الماء على النار في الفرن.
      7. استخدم الكلور لمركباته.

      يجب فحص المداخن بواسطة فني مؤهل مرتين على الأقل خلال فترة التسخين. للثقة في تشغيل وحدة التدفئة ، يجب إجراء فحص للمداخن ، ويجب أن يتم ذلك بواسطة متخصصين..

      • عند توصيل غلايتين بالمدخنة ، يتم تحديد المقطع العرضي للأنبوب عندما يعملان معًا DBN V.2.5-20-2001 (الملحق G ، البند رقم 6). يتم تحديد أبعاد المداخن عن طريق الحساب ، كما هو موضح في الوثائق الفنية..
      • يُسمح بتوصيل أجهزة الغاز غير المنزلية (غلايات الجهاز الهضمي ، معدات المطاعم) بالمداخن المشتركة.
      • يُسمح بتركيب أنابيب المداخن مع مخرج من خلال واحد ، في حين يجب إجراء حساب إضافي لمقطع الأنبوب.
      • يُسمح بانبعاث غاز العادم لعدة أجهزة. يجب إجراء الحساب على مستويات مختلفة ، وفقًا لـ DBN V.2.5-20-2001 (الملحق ز ، البند رقم 3).
      • يتم تحديد قسم وارتفاع المدخنة مع مراعاة تشغيل جميع الأجهزة في نفس الوقت ، DBN V.2.5-20-2001.

      تعمل المداخن المصنوعة وفقًا لـ SNIP بكفاءة ولا تتعارض مع القواعد التشريعية.

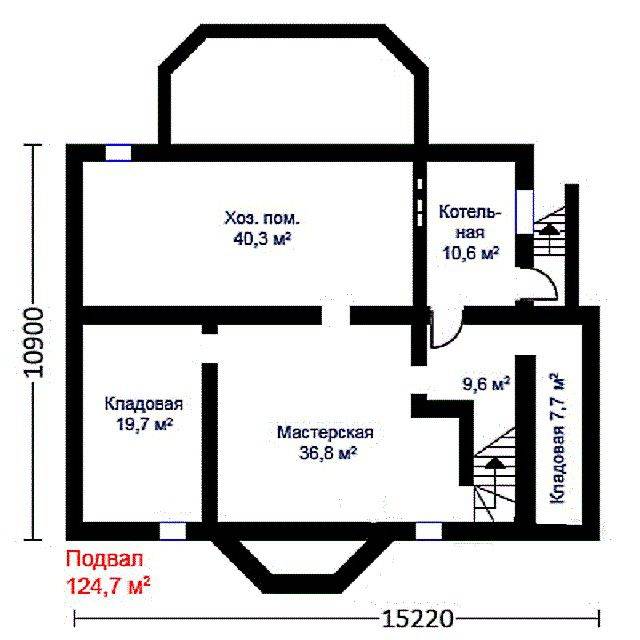

      معايير الغرفة لمرجل مع صندوق نيران مغلق

      المتطلبات التنظيمية لتركيب وحدة غاز مع صندوق نيران مغلق ليست متطلبة للغاية. هذا يرجع إلى نظام عادم غاز المداخن الموثوق به لهذه التعديلات..

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع

      مخطط فرن مغلق

      في نفوسهم ، تتم إزالة غازات غلاية العادم من غرفة الاحتراق المغلقة إلى أنبوب متحد المحور. من خلاله ، مباشرة من الشارع ، يتم إجراء إمداد قسري للهواء النقي لضمان الاحتراق الكامل للوقود.

      في هذا الصدد ، يُسمح بتعديل الغلايات بسعة تصل إلى 60 كيلو وات في أي مباني غير سكنية تفي بالمتطلبات التالية:

      • لا يقل ارتفاع الغرفة عن 2.2 متر ؛
      • الحجم الكامل – أكثر من 7.5 م 3 ؛
      • تهوية إمدادات موثوقة ؛
      • الجدران والأرضيات مصنوعة من مواد متينة مقاومة للحريق.

      مدمج

      داخل المنزل ، وفقًا لـ SNiP ، يُسمح بتركيب معدات الغاز بسعة تصل إلى 350 كيلو واط. يمكن وضع الغلايات حتى 60 كيلو واط في أي غرفة. كقاعدة عامة ، هذا مطبخ أو مبنى منزلي. توجد مولدات حرارة أكثر قوة في الطابق الأول أو الطابق السفلي ، في الطابق السفلي.

      يجب ألا يقل سقف الغرفة عن 2.5 متر. من المتوقع أن تغير التهوية الهواء ثلاث مرات في غضون ساعة ، أي أن المقطع العرضي لمجاري التهوية يجب أن يضمن معدل الدوران الطبيعي لكمية الهواء التي تساوي حجم الغرفة بثلاثة أضعاف.

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع

      يجب أن يتوافق حجم فتح النافذة ، مطروحًا منه الروابط ، مع متطلبات السلامة من الانفجار. وفقًا لذلك ، يتم حساب مساحة الهياكل القابلة لإعادة التوطين بسهولة ، في هذه الحالة ، من حالة التزجيج 0.03 م 2 لكل 1 متر مكعب من الغرفة.

      عندما تزيد طاقة وحدة التدفئة عن 150 كيلو واط ، تكون الغرفة مجهزة بمخرج منفصل. بغض النظر عن خصائص المرجل ، اترك ممرًا على طول الجزء الأمامي لا يقل عن 1 متر.

      المباني المرفقة

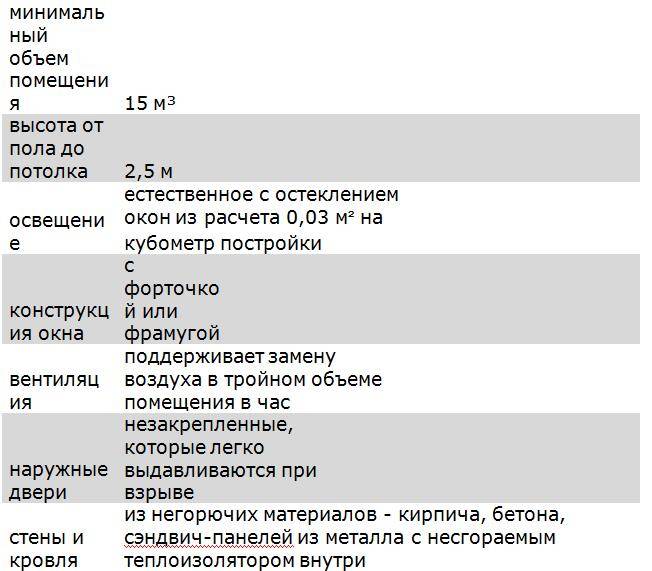

      توجد غرفة مرجل ملحقة بوحدات تدفئة بسعة تصل إلى 350 كيلو وات على طول الجدار الفارغ للمنزل. تراجع مسافة متر واحد على الأقل من أقرب باب أو نافذة مفتوحة. يجب ألا يكون هيكل الفرن متجاورًا بشكل صارم مع أساس وجدران وسقف مبنى سكني.

      يتم اختيار مادة جدران غرفة المرجل مع الأخذ في الاعتبار الحد الأدنى لمقاومة الحريق وهو 0.75 ساعة. يجب ألا تحترق الهياكل أو تحافظ على الاحتراق.

      لا يقل ارتفاع غرفة الغلاية بالداخل عن 2.5 متر ، ويتم وضع المعدات بحيث يكون من السهل صيانتها. حجم المنصة الحرة أمام المرجل – 1×1 متر.

      تم تجهيز الغرف الملحقة بمخرج منفصل للخارج. يجب أن يفتح الباب للشارع.

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع

      الضوء الطبيعي أمر لا بد منه. منطقة التزجيج – لا تقل عن 0.03 متر مكعب لكل 1 متر مكعب. يجب أن يحافظ غطاء المحرك على تبادل الهواء لمدة ساعة ثلاث مرات..

      الباب المؤدي إلى المبنى السكني مصنوع من مواد غير قابلة للاحتراق. يجب أن يتوافق مع النوع الثالث من السلامة من الحرائق.

      كيفية تجنب تراكم المكثفات في مدخنة غلاية الغاز – فيديو تعليمي

      يجب ترتيب أي جزء من نظام التدفئة بعناية قدر الإمكان ، ولا ينبغي أن يؤخذ ذلك بلا مبالاة. لذلك ، إذا لم تكن هناك خبرة في هذا المجال ، فمن الأفضل الاتصال بأخصائي يعرف عمله ، أو بشركة تقوم بتركيب المداخن..

      متطلبات الحريق

      وفقًا لـ SNIP ، يجب فحص وتنظيف قنوات المدخنة والتهوية:

      1. قبل بدء موسم التدفئة – المداخن التي تعمل فيها الغلايات وأجهزة التدفئة بشكل موسمي.
      2. مرة واحدة على الأقل كل ربع – مداخن مجمعة وطوب.
      3. مرة واحدة على الأقل في السنة – مداخن وقنوات من الأسمنت الأسبستي ، فخار ، مصنوع من الخرسانة المقاومة للحرارة.

      يجب أن يتطرق الفحص الأولي لمداخن غلايات الغاز إلى النقاط التالية:

      • يتم تنفيذ الاستخدام الصحيح للمواد وفقًا لمتطلبات DBN V.2.5–20 ؛
      • وجود انسداد في القنوات.
      • فحص الأقسام التي تحمي الهياكل القابلة للاحتراق ؛
      • كم يتم فصل قنوات التهوية والدخان ؛
      • مدى صلاحية الرأس ووضعه بشكل صحيح ؛
      • التحقق من وجود جر عادي ، تعتمد هذه المعلمة على صحة البناء ، على وجه الخصوص ، يؤثر ارتفاع وقسم الأنبوب (انظر كيفية تحسين الجر).

      يتم فحص التهوية والمداخن مرة أخرى للتأكد من عدم وجود انسداد ، وفصلها وكثافتها ، ويتم فحص المسودة:

      • يتم إجراء الفحص لأول مرة وبعد إصلاح التهوية والمداخن بواسطة متخصصين. المنظمات بمشاركة المنظمة المشغلة. النتائج التي تم الحصول عليها تتناسب مع القانون.
      • إذا تم التعرف على مجاري التهوية والمداخن الخاصة بغلايات الغاز على أنها غير مناسبة وغير صالحة للخدمة ، فإن المفتش ملزم بتحذير المالك كتابيًا بشأن مخاطر استخدام أجهزة الغاز.
      • تسمح مدخنة SNIP في المنازل الخاصة للمالكين بتنظيف قنوات التهوية والمداخن بوثيقة تؤكد مرور الإحاطة.
      • قبل البدء في إصلاح مجاري التهوية ومداخن غلايات الغاز ، تلتزم المنظمة المشغلة ، المالكة لمبنى سكني ، بتحذير السكان من بدء العمل. بعد الانتهاء من الإصلاح ، يجب فحص جميع المداخن وقنوات التهوية.

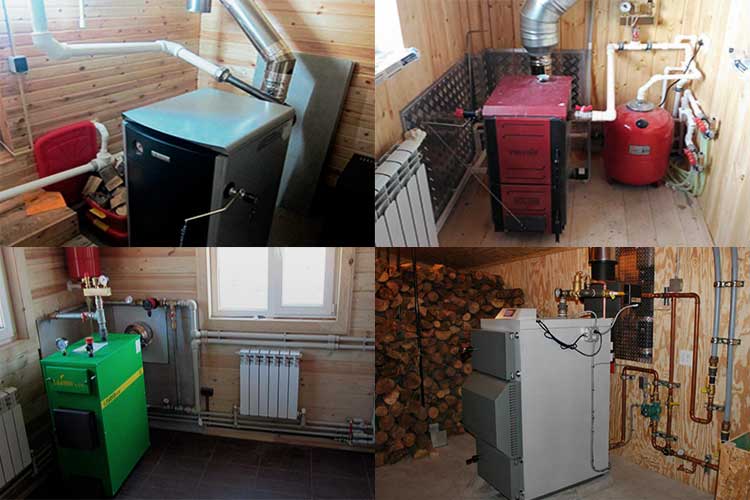

      متطلبات المباني عند وضع أجهزة الغاز فيها

      قواعد المدخنة

      يجب أن تفي المدخنة بالمعايير المعمول بها!

      • SNiP 31-01-2003 – في المباني السكنية ؛
      • SNiP 41-01-2003 – حدد كل شيء عن تكييف الهواء والتهوية والتدفئة ؛
      • SNiP 42-01-2002 – تعليمات حول أنظمة توزيع الغاز ؛
      • SP 31-106-2002 – سيخبر عن إنشاء مشروع وبناء منازل الأسرة الواحدة المستخدمة للمعيشة ؛
      • SP 42-101-2003 – بشأن بناء وتصميم أنظمة توزيع الغاز من الأنابيب ذات المدخلات المختلفة.

      ماذا يقول خطاب القانون:

      1. يجب أن تفي الغرفة التي سيتم وضع سخان المياه بالغاز فيها ومدخنة غلاية الغاز لإزالة المنتجات القابلة للاحتراق بمتطلبات معينة ، ليس فقط المنطقة منظمة ، ولكن أيضًا ارتفاع الأسقف. لذلك ، يجب ألا يقل ارتفاع الأسقف عن مترين. حجم المساحات لايقل عن 7.5 متر مكعب لتركيب جهاز واحد ولا تقل عن 13.5 متر مكعب لوحدتين.
      2. يجب أن تكون الغرفة مجهزة أيضًا بقناة تهوية. يجب توفير شواية أو ممر بين الأرضية والباب أسفل الباب أو الحائط حيث يجب ألا تقل المساحة الحرة عن 0.02 م 2.
      3. انتباه: من غير المقبول إزالة الدخان في قناة التهوية. يحظر تركيب شبكات تهوية على مجاري الدخان..
      4. في الغرف ذات الشفاط القياسي يلزم تعويض هواء العادم من خلال اختراقه من خارج الغرفة وكذلك استبداله عن باقي مساحة هذه الشقة.
      5. انتباه: عندما يتم إغلاق النوافذ في الغرفة ، قد ينطفئ العمود بسبب إمداد الهواء المتقطع. هذا يرجع إلى أتمتة العمود نفسه.
      6. في الحمامات وغرف المرافق ، يجب أن تفتح الأبواب للخارج.
      7. يمنع منعا باتا تركيب المقابس والمفاتيح في الحمام..

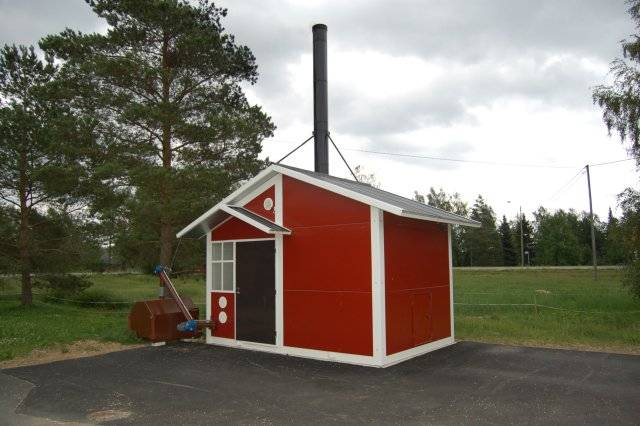

      متطلبات الأفران القائمة بذاتها

      يتم بناء بيوت الغلايات المنفصلة من أجل مولدات الحرارة القوية ، والتي يوفر تشغيلها نظام أمان معزز..

      متطلبات الأفران المبنية بشكل منفصل عن المباني السكنية:

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع

      في المبنى ، يقومون بترتيب الأرضيات الخرسانية أو تغطيتها بنهاية مقاومة للحريق. بالنسبة للمعدات التي يزيد وزنها عن 200 كجم ، يتم إعداد قاعدة مقواة بارتفاع 15 سم.

      يدخل الماء الساخن إلى المنزل من خلال خط أنابيب معزول مع فقدان حرارة منخفض. لا يشغل الفرن المنفصل المساحة الصالحة للاستخدام في المنزل ، وهو آمن للاستخدام ولا ينتهك المظهر المعماري للمبنى. يمكن استخدامه لتدفئة مجموعة من المباني ، على سبيل المثال ، المنازل والساونا والصوبات الزراعية.

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع

      متطلبات الباب

      في الأفران ، يتم استخدام نوعين من الأبواب:

      • في الهواء الطلق دون تضخيم للخروج ؛
      • الحماية من الحرائق الداخلية للتواصل مع أماكن المعيشة.

      يجب أن تكسر الأبواب الخارجية في حالة حدوث انفجار بسهولة مفصلاتها. بعد ذلك ، سيتم توجيه الطاقة إلى الخارج وتسبب ضررًا أقل من اللوحة القماشية الثابتة بشكل صارم وثابت. ولكن على أي حال ، فأنت بحاجة إلى حماية الغرفة من الغرباء الذين يمكنهم الدخول وإتلاف معدات باهظة الثمن..

      الأبواب الداخلية مصممة لمنع اللهب في حالة نشوب حريق لمدة 15 دقيقة. يتوافق المعيار مع اللوحات القماشية من النوع 3 مع حد مقاومة الحريق لـ EI 15. وهي تحتفظ بخصائص سلامتها وعزلها الحراري لفترة زمنية كافية لإجلاء الأشخاص من المنزل ووصول خدمة الإنقاذ.

      تهوية غرفة المرجل

      متطلبات غرفة المرجل في منزل خاص صارمة للغاية من حيث التهوية. تعتبر منتجات الاحتراق الناتجة عن احتراق الوقود خطرة على الإنسان. يؤدي استنشاق غاز أول أكسيد الكربون إلى تسمم شديد. التركيز العالي يسبب الشلل وحتى الموت.

      يؤدي تسرب الغاز في الشبكة إلى حدوث انفجار. الميثان والبروبان والبيوتان أثقل من الهواء. تتراكم في الطابق السفلي من الغرفة. هذا هو السبب في أنه يوصى بترتيب فجوات بالقرب من الأرضية أو فتحات العادم في الحائط أسفل الباب الخارجي لإزالة المواد الخطرة. لكل 10 كيلو وات من وحدة الطاقة ، مطلوب 0.01 متر مربع من مساحة المقطع العرضي لقناة الإمداد.

      تشمل التهوية الطبيعية ، الموصى بها وفقًا للمعيار ، مجاري الإمداد والعادم لتحل محل الهواء في الغرفة. يتم حساب مساحتها بناءً على الحجم الثلاثي للغرفة ويتم اختيارها وفقًا لجداول خاصة أو رسوم بيانية أو باستخدام الآلات الحاسبة عبر الإنترنت.

      لكل 10 كيلوواط من الطاقة ، مطلوب 0.01 متر مربع من مساحة المقطع العرضي لقناة الإمداد.

      يتم تفريغ منتجات الاحتراق من خلال مدخنة أو أنبوب محوري مدمج في الجدار. في الحالة الأولى ، يجب أن يتوافق المقطع العرضي للقناة مع قطر أنبوب الغلاية. الشكل الأمثل هو دائرة أو بيضاوية.

      تحمي جدران المدخنة من التكثيف. يبرد الهواء الدافئ الذي يتحرك عبر الأنبوب ، مما يؤدي إلى فقدان بخار الماء على شكل ندى. في الشتاء تتجمد الرطوبة وتضيق القناة. هذا يساهم في تدهور إزالة منتجات الاحتراق.

      يتم تنفيذ حماية التكثيف بواسطة بطانة مدخنة أو يتم تثبيت أنبوب فولاذي مقاوم للصدأ بالداخل. يجب أن تكون الزوايا والمنعطفات سلسة ، ويجب إغلاق مفاصل عناصر القناة.

      في حالات أخرى ، قد تكون قناة التهوية أقل. يتم ترتيب أنظمة تفريغ الدخان منفصلة للوحدتين.

      اختيار المواد لبناء المدخنة

      الغازات التي يتم تفريغها من خلال مدخنة غلاية تعمل على هذا الوقود لها درجة حرارة منخفضة – حوالي 150 درجة مئوية ، وبالتالي ، فإن متطلبات مادة المدخنة مختلفة إلى حد ما..

      عندما يحترق ، يتكون البخار من خليط من ثاني أكسيد الكربون – مواد محايدة لا تساهم في حدوث عمليات مدمرة ، ولكن بالإضافة إلى ذلك ، يوجد حمض الكبريتيك العدواني أيضًا في منتجات الاحتراق.

      مدخنة

      يعتمد نوع المدخنة على مكان تركيب نظام التدفئة. عند تركيب غلاية غاز في منزل مبني حديثًا ، يتم تضمين المدخنة في المشروع. عند تركيب غلاية في مبنى قديم ، سيكون عليك إعادة بناء شيء ما.

      عند تركيب التدفئة بالغاز في منزل ريفي ومدخنة لغلاية الغاز ، يجب استخدام المواد شديدة التحمل فقط التي تقاوم العديد من العوامل الخارجية. يجب أن تكون مقاومة للحريق وقادرة على التلامس مع الرطوبة والأحماض المنبعثة أثناء احتراق الغاز وترسب على جدران المدخنة في شكل مكثف.

      عند اختيار مادة ، من الضروري الانتباه إلى معلمة مثل نفاذية الغاز للمادة. يجب أن يكون صفرًا. بالإضافة إلى ذلك ، لا ينبغي أن تكون المادة ثقيلة جدًا ، لأن مثل هذا الهيكل يخلق ضغطًا إضافيًا على الجدران وأساس المنزل..

      يختار أصحاب المنازل بشكل متزايد أنابيب الفولاذ المقاوم للصدأ خفيفة الوزن المقاومة للأحماض ، باستخدام فوران فليكس ، والأكمام الواقية ، ووحدات السيراميك.

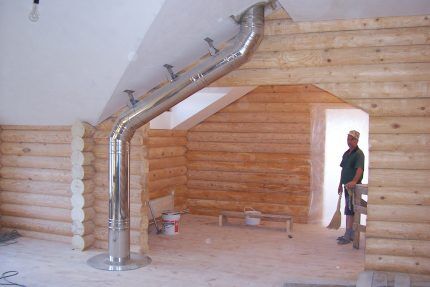

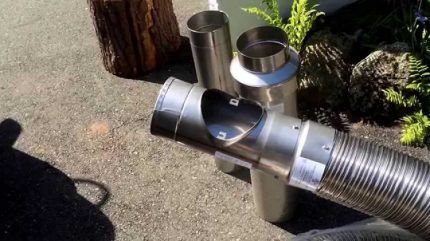

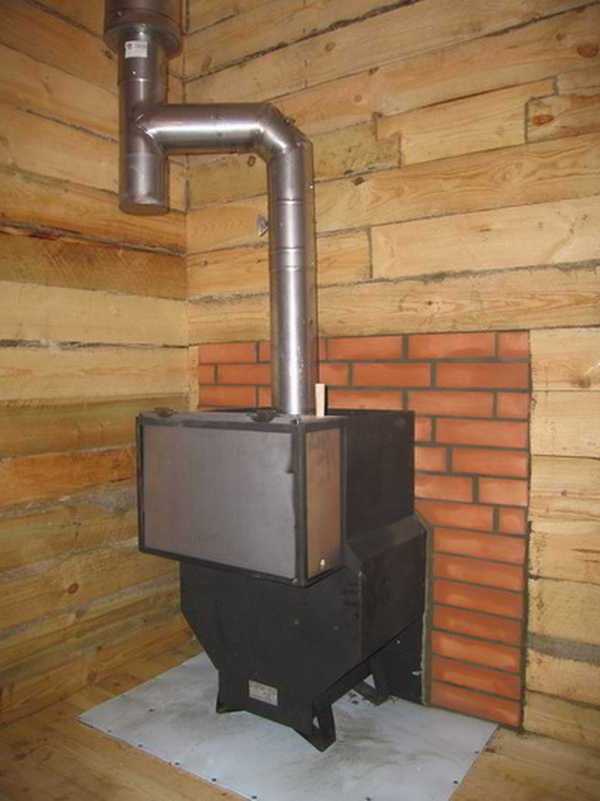

      مداخن من الستانلس ستيل

      تعتبر هذه التصاميم الخيار الأفضل. إنها مقاومة للغاية للعديد من أنواع الهجمات المسببة للتآكل ، وخفيفة الوزن نسبيًا وتوفر جرًا ممتازًا. عادة ما تكون مدة خدمة المدخنة الفولاذية حوالي 15 عامًا..

      مدخنة ستانلس ستيل

      يسمح لك الوزن الخفيف لهيكل المدخنة المصنوع من الفولاذ المقاوم للصدأ بتثبيته بنفسك. علاوة على ذلك ، فإن تركيب مثل هذه المدخنة ليس بالأمر الصعب ، حيث يتم بيع العناصر الهيكلية الفردية في شكل وحدات جاهزة.

      يتواءم الفولاذ المجلفن مع إزالة منتجات الاحتراق أسوأ بكثير من الفولاذ المقاوم للصدأ. ستعمل الأبخرة الرطبة والساخنة ذات الحموضة العالية على تدمير هذه المواد بسرعة. يجب استبدال المدخنة المجلفنة في غضون خمس سنوات..

      مداخن سيراميك

      تتميز بعمر خدمة طويل بشكل استثنائي – يمكن أن تستمر حتى 30 عامًا. تحظى نماذج الإنتاج الأوروبي بشعبية خاصة ومريحة بشكل خاص مع محيط خارجي من الفولاذ.

      نظام مدخنة سيراميك

      المصطلح التقني “مدخنة خزفية” هو تعريف نظام ثلاثي الطبقات ، الجزء الخارجي منه مصنوع من قشرة خزفية-خرسانية ، والجزء الداخلي عبارة عن قناة خزفية. يتم وضع عزل الصوف المعدني بين الغلاف والقناة

      لكن هذا الخيار له أيضًا عدد من العيوب الخطيرة:

      1. الوزن المرتفع للهيكل ، والذي يجب أن يرتبط بقدرة تحمل الأساس وجدران المنزل.
      2. زيادة متطلبات التثبيت. يُعتقد أنه من أجل الحصول على أقصى مسودة ، يجب وضع مدخنة السيراميك بشكل عمودي بدقة ، وهذا التكوين ليس مناسبًا في كل مكان..

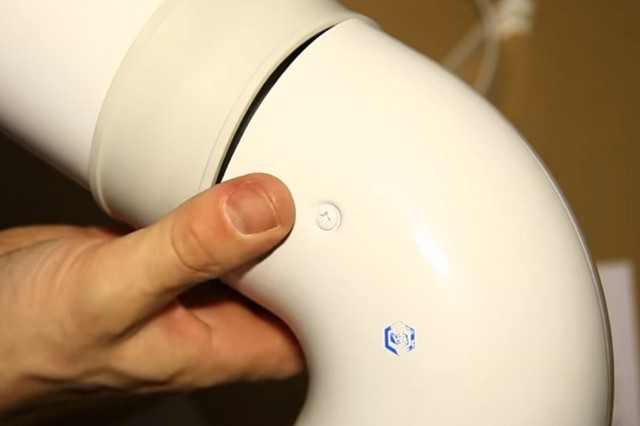

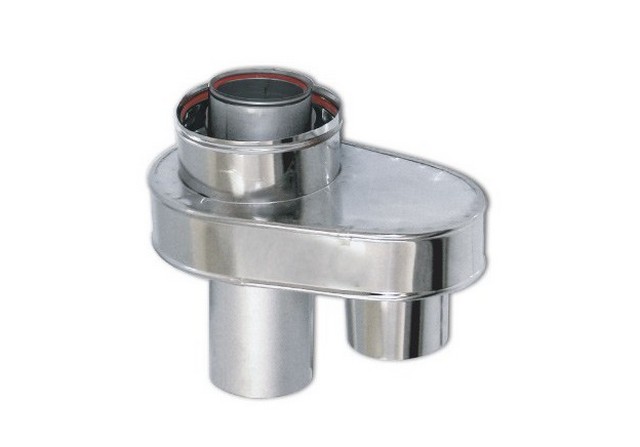

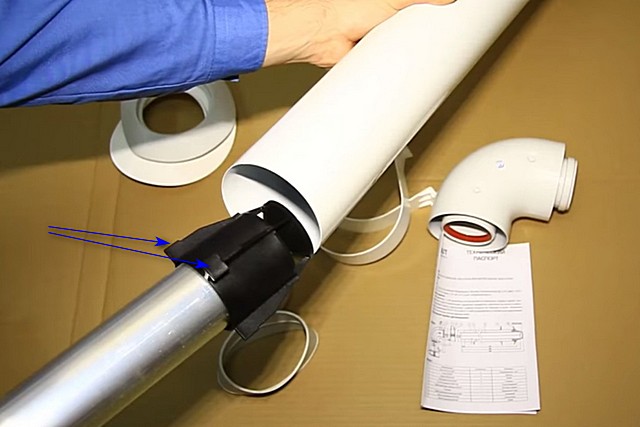

      مدخنة متحدة المحور

      تعتبر المدخنة المحورية خيارًا عالي الكفاءة وحديثًا ولكنه مكلف. يتكون تصميم هذه المدخنة من أنبوبين متداخلين داخل بعضهما البعض. يتم تفريغ منتجات الاحتراق من خلال الأنبوب الداخلي ، والأنابيب الخارجية مصممة لتزويد الهواء.

      مدخنة متحدة المحور

      رسم تخطيطي لمدخنة أفقية متحدة المحور. هذا التصميم متعدد الاستخدامات. يتكون من عدة أجزاء متداخلة واحدة في الأخرى. يتم تثبيت العناصر الفردية في مكانها بفضل وجود جسور خاصة

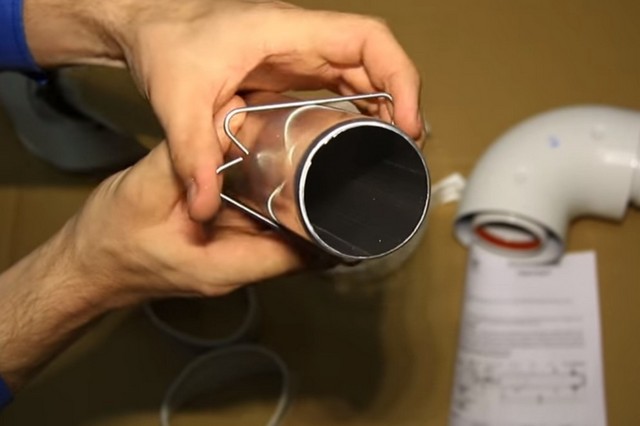

      يتم توفير المدخنة المحورية أيضًا في شكل وحدات ، مما يجعل من السهل التجميع والتركيب. ميزة أخرى هي زيادة مستوى الأمان. هذا ، بالطبع ، إذا تم اتباع معايير التثبيت الخاصة بالمدخنة المحورية وقواعد البناء أثناء عملية التثبيت..

      مدخنة متحدة المحور

      تتميز تصاميم المداخن المحورية بكفاءة عالية وآمنة وسهلة التركيب نسبيًا. إنها مناسبة لإزالة منتجات الاحتراق لوحدات تسخين الغاز

      مزايا أنظمة غازات المداخن المحورية

      تُستخدم المداخن المحورية في معدات الغاز المختلفة التي تكون فيها غرفة الاحتراق ذات تصميم مغلق. هذه هي غلايات الغاز الأرضية والجدران ، وسخانات تدفق الغاز (الأعمدة) ، والحمل الحراري والأجهزة الأخرى..

      تجدر الإشارة إلى المزايا الرئيسية لاستخدام المداخن المحورية على الأنواع الأخرى من أنظمة عادم الغاز:

      • التبادل الحراري الطبيعي – يحدث تسخين الهواء الداخل وتبريد الغازات الخارجة بسبب تصميم الأنبوب ، والذي بدوره لا يسمح للجدار بالتسخين كثيرًا ؛
      • زيادة إنتاجية معدات الغاز نفسها ؛
      • الاكتناز – المدخنة مثبتة بدقة ولا تشغل مساحة كبيرة ، مما يسمح باستخدامها ليس فقط في المنازل الريفية الخاصة ، ولكن أيضًا في الشقق الشاهقة ؛

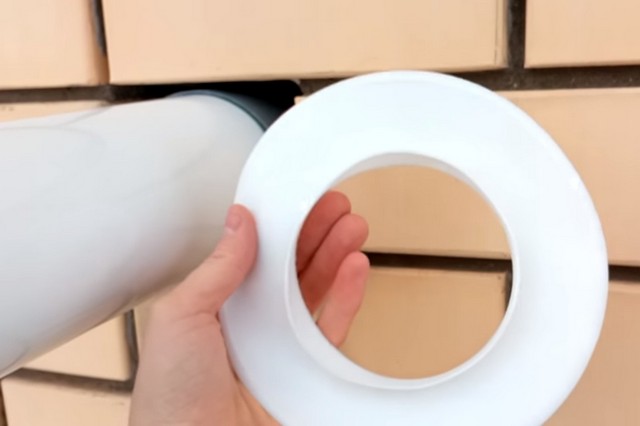

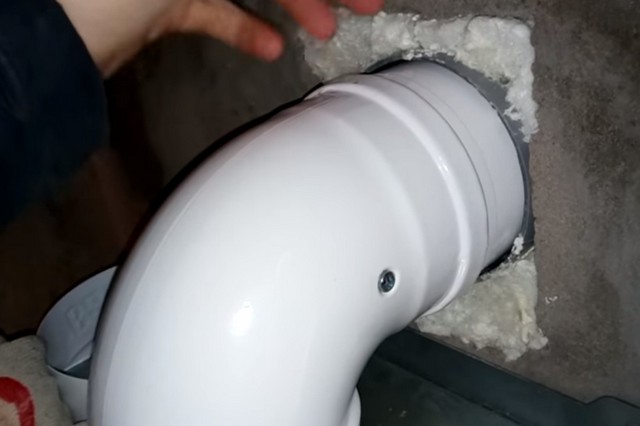

      منفذ مدخنة متحد المحور على جدار منزل ريفي

      منفذ مدخنة متحد المحور على جدار منزل ريفي

      • سلامة التشغيل – لا يوجد نقص في الأكسجين في هواء الغرفة حيث تم تركيب المرجل ، حيث يتم استبعاد ملامسة الهواء من الغرفة بالمواد المفرزة تمامًا ؛
      • سهولة التثبيت – يسمح لك بتقليل تكلفة تركيب مدخنة متحدة المحور.

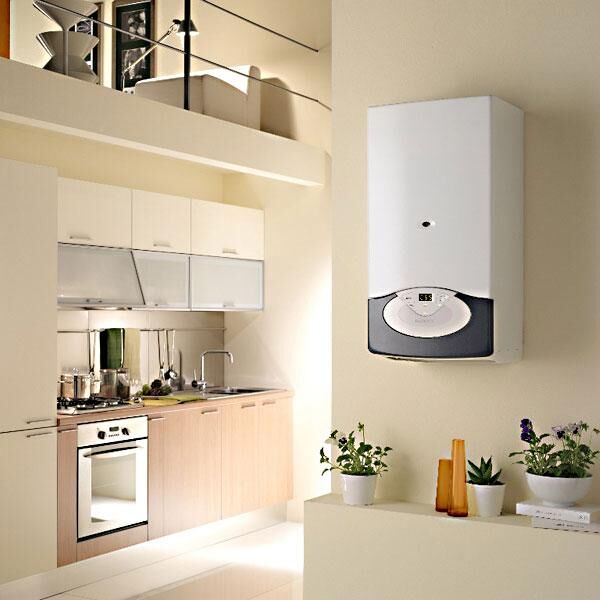

      نصائح مفيدة! إذا كنت قد اشتريت غلاية غازية مثبتة على الحائط للتدفئة المستقلة للشقة ، فإن استخدام مدخنة متحدة المحور هو الأكثر أمانًا ، حيث لا تتم إزالة منتجات الاحتراق في قناة التهوية ، ولكن مباشرة في الغلاف الجوي.

      مدخنة من الطوب

      هذا ليس الخيار الأفضل لمرجل يعمل بالغاز. البناء الضخم عادة لا يتمتع بجر جيد ، ويزن كثيرًا ولا يدوم طويلاً. من الضروري تنظيف مثل هذه المدخنة في كثير من الأحيان ، حيث يتراكم الكثير من المكثفات على سطحها ، وبالتالي فإن مدة خدمتها عند استخدامها مع معدات الغاز تكون قصيرة.

      تعتبر قناة الطوب خطيرة أيضًا بسبب عدم استواء الجدران الداخلية في درجات الحرارة الخارجية المنخفضة ، وقد يظهر تأثير الدفع العكسي أو قد يتشكل قفل مائي ، مما يؤدي إلى إنهاء عملية الاحتراق.

      مدخنة من الطوب

      عند ترتيب مدخنة من الطوب ، يوصى بتغليفها: يتم إدخال بطانة فولاذية خاصة في غلاف البناء ، حيث تسهل جدرانها الملساء إزالة منتجات الاحتراق وتمنع تراكم الرواسب

      ولكن إذا كان المنزل يحتوي بالفعل على مدخنة قديمة من الطوب ، فمن الممكن تمامًا استخدامها. يتم إدخال ملحق خاص من الفولاذ المقاوم للصدأ داخل الهيكل ، وتصبح أعمال البناء بالطوب حالة واقية. بالطبع ، يجب أن يتوافق قطر الملحق وتكوينه مع المعايير الموضحة أعلاه..

      أنابيب الأسمنت الأسبستي

      كان ذات يوم أكثر أنواع المواد شيوعًا في بناء المداخن لغلاية الغاز في منزل خاص. المادة ، بالطبع ، مسامية ، لها جدران خشنة ، والمقطع العرضي غير كامل (ليس دائريًا ، بل بيضاويًا). لكن ربما يكون هذا هو الخيار الأرخص..

      لتجنب ظهور مثل هذه البقع ، من الضروري جعل المفاصل مشدودة تمامًا.

      لتجنب ظهور مثل هذه البقع ، من الضروري جعل المفاصل مشدودة تمامًا.

      عند استخدام أنابيب الأسمنت الأسبستي لمداخن غلاية الغاز ، يجب عليك:

      • اجعلها مستقيمة قدر الإمكان ، في محاولة لجعل المفاصل متساوية.
      • ختم المفاصل. كما ذكرنا سابقًا ، فإن التستر عليها ببساطة باستخدام الأسمنت ليس خيارًا. مطلوب اتصال محكم. عدة حلول للمشكلة – استخدام إضافات كارهة للماء في المحلول ، وطلاء ملاط ​​الأسمنت المجفف بمادة مانعة للتسرب ، واستخدام مشابك مختومة.
      • لتقليل كمية المكثفات ، اجعل الأنبوب مرتفعًا وعزل جيدًا.

      بشكل عام ، لا شيء جديد ، كل نفس القواعد الخاصة بالمواد الموصوفة أعلاه ، ولكن تتم إضافة متاعب مع المفاصل. لذلك ، بالنسبة للسعر ، فإن المدخنة من أنابيب الأسبستوس هي نفسها من الفولاذ المقاوم للصدأ..

      مدخنة من الأنابيب المجلفنة

      يعتبر بناء نوع “الساندويتش” من الأنابيب بحق أحد أكثر الخيارات فعالية ونجاحًا لأجهزة شفط الدخان..

      اليوم ، يقدم المصنعون مجموعة كبيرة من هذه المداخن. من بين مزاياها ، من الضروري ، أولاً وقبل كل شيء ، ملاحظة مقاومة التأثيرات الخارجية العدوانية والأحمال الميكانيكية المختلفة..

      “الشطيرة” نفسها لها هيكل بسيط للغاية. يتكون من أنبوبين بأقطار مختلفة ، يتم إدخال أحدهما في الآخر. لملء الفجوة بين هذه الأنابيب ، غالبًا ما يستخدم صوف البازلت غير القابل للاحتراق..

      الفولاذ المقاوم للصدأ – مواسير أحادية الجدار وساندويتش

      تم تصميم غلايات الغاز الحديثة بحيث لا تكون درجة حرارة مخرج غازات المداخن عالية جدًا. لذلك ، يتشكل التكثيف دائمًا. مع الجر الجيد ، يذهب معظمه إلى الأنبوب ، مع عزل جيد ، يتبخر الباقي. لذلك اتضح أن السائل لا يوجد دائمًا في مصيدة المكثفات. لكن المكثفات نفسها تتشكل أثناء تشغيل غلاية الغاز طوال الوقت. في وقت أكثر ، وأحيانا في أقل. في هذا الصدد ، فإن متطلبات الفولاذ المقاوم للصدأ للمدخنة عالية: يجب أن تتحمل التلامس المطول مع المواد المسببة للتآكل. يتم تلبية هذه المتطلبات بشكل أساسي بواسطة الفولاذ المقاوم للصدأ من الدرجة الغذائية. نعم ، إنها تكلف الكثير ، لكنها فقط ستعمل لسنوات.

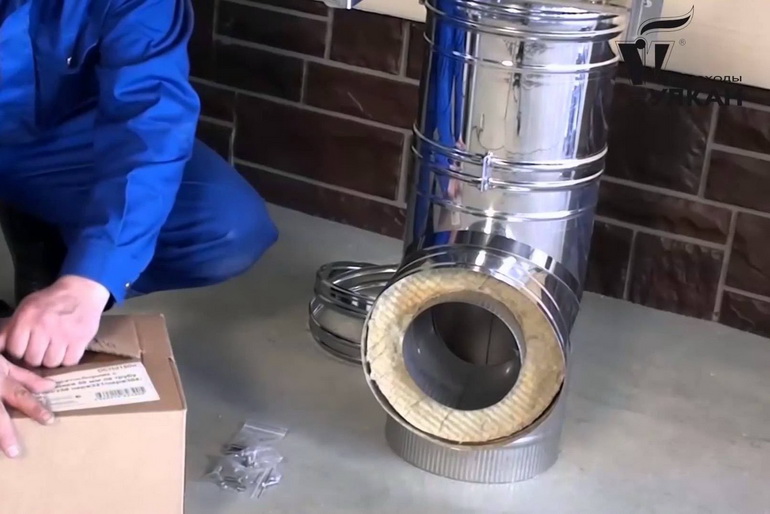

      هيكل أنبوب ساندويتش

      هيكل أنبوب ساندويتش

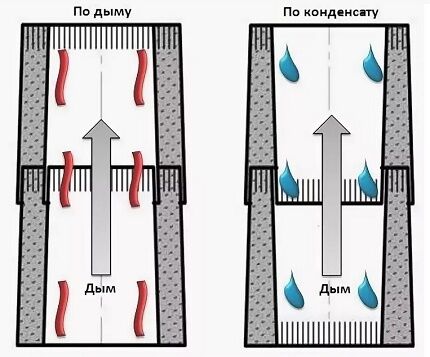

      الآن حول صنع مدخنة لغلاية غاز من أنبوب أحادي الجدار أو من أنابيب شطيرة. من أجل تكوين المكثفات بكميات قليلة ، يُنصح بعدم تبريد المدخنة. أي يجب أن تكون معزولة. وعلى الرغم من أن مدخنة الساندويتش تحتوي على حشية مصنوعة من العزل ، فمن الأفضل أيضًا عزلها بحشية خارجية (في الشارع) – ستستمر لفترة أطول ، وستكون المسودة أفضل. ولكن في هذا الإصدار ، ستكون هناك حاجة إلى عزل أقل – طبقة واحدة ، بينما قد يلزم لف الأنبوب العادي في طبقتين أو حتى ثلاث طبقات. لذا فإن تكاليف ترتيب المدخنة من أنبوب غير قابل للصدأ أحادي الجدار وسندويتشات ستكون قابلة للمقارنة. كل ما في الأمر أنه في الحالة الأولى سيتعين عليك استخدام المزيد من العزل ، في الحالة الثانية أقل.

      إذا تحدثنا عن الموثوقية ، فإن مداخن السندويتش تكون أكثر موثوقية ، إذا كان ذلك بسبب حقيقة أنها تتكون من طبقتين من المعدن. بالمناسبة ، إذا قمت بعزل المدخنة ، يمكن أن تكون الأنابيب الخارجية مصنوعة من الفولاذ المجلفن – فهي لا تتلامس مع المكثفات ، ودرجات الحرارة منخفضة ، والمظهر غير مهم ، حيث سيتم تغليف كل شيء بالعزل.

      تحديد القطر وطريقة التثبيت

      يبدو حل السؤال الأول في متطلبات قنوات المداخن: انظر إلى أبعاد التوصيل في جواز سفر مولد الحرارة وحدد مدخنة شطيرة من نفس القطر أو أكبر من أنبوب المخرج.

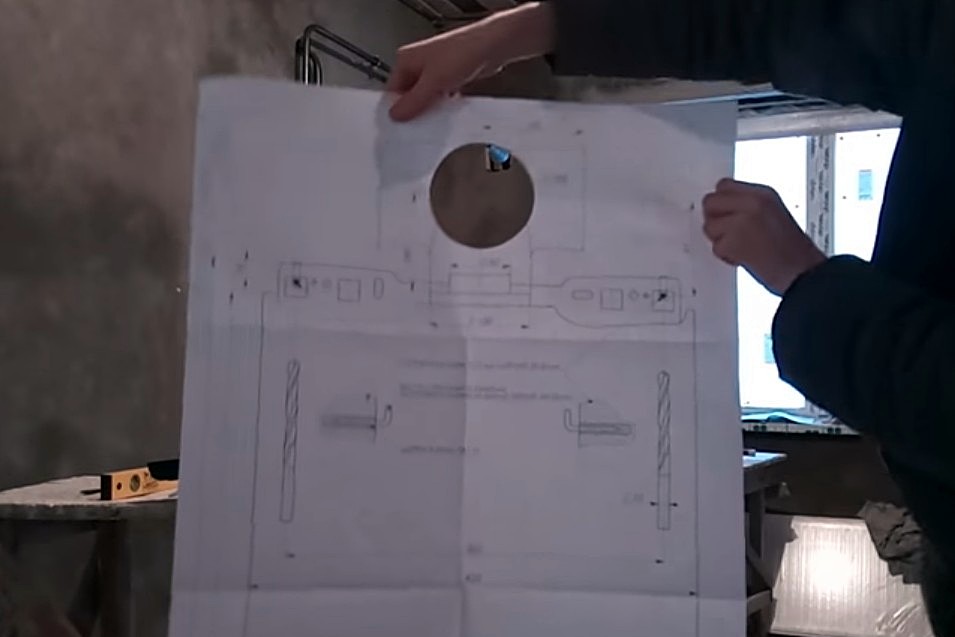

      رسم تخطيطي لتركيب مجرى غاز متحد المحور

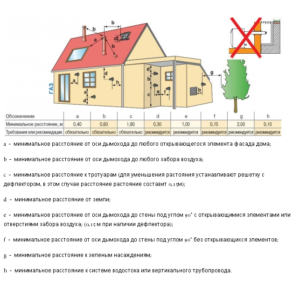

      المسافات البادئة عند تركيب فتحة تهوية غاز المداخن المحورية

      السؤال الثاني: كيفية اختيار سماكة عزل الساندويتش ، لأن الشركة المصنعة تقدم خيارين على الأقل – 5 و 10 سم ، ولحماية المدخنة المتصلة بغلاية الغاز من التكثيف والتجميد الوفير ، يكون سماكة العزل 50 مم يكفي. يجب استخدام العزل 10 سم في المناطق الشمالية ذات درجات الحرارة الشتوية المنخفضة للغاية.

      يبقى اختيار طريقة وضع من طريقتين محتملتين:

      • إخراج القسم الأفقي إلى الخارج من خلال الجدار والاتصال بالمدخنة الجانبية الرأسية ؛
      • قم بتمرير أنبوب رأسي عبر الأسقف والعلية والسقف ، أي وضع مجرى مدخنة داخل المنزل.

      مخططات جهاز إزالة الدخان

      خيارات التثبيت لمجاري الدخان التقليدية والمحورية

      ملحوظة. كلا الخيارين مناسبان لتركيب قنوات الغاز المحورية ، ولكن في معظم الحالات يتم تحقيق الأول من خلال ممر عبر الجدار الخارجي.

      أسهل الطرق وأرخصها هو التمديد على أقصر طريق إلى الشارع ورفع الأنبوب على طول الجدار. سيكون عليك عبور هيكل واحد فقط ، وفي الخيار الثاني – اثنان على الأقل. بالإضافة إلى إحكام تقاطع السقف الذي يغطي المدخنة.

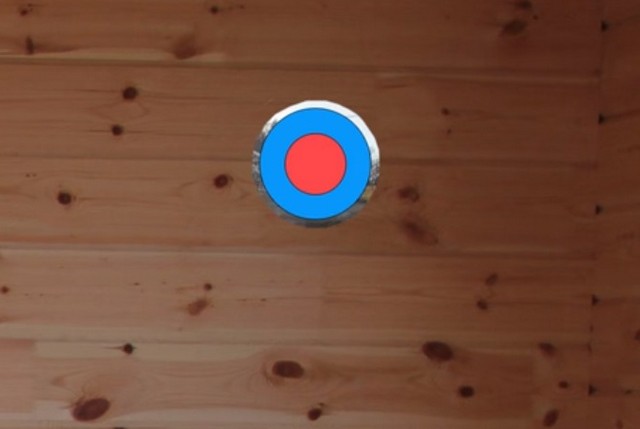

      كيفية الحصول على مدخنة متداخلة

      في الطابق الثاني ، يجب خياطة هيكل مماثل.

      بكل طريقة ممكنة ، حاول تجنب الاستلقاء داخل المنزل ، لأنه في منزل من طابقين أو سقف منحدر ، سوف يمر أنبوب صحي حتمًا عبر المبنى ، مما يزيل مساحة مفيدة. ارسم مخططًا مقطعيًا للمبنى ومدخنة عابرة ، إذا كان لا يمكن تركيبها بالخارج.

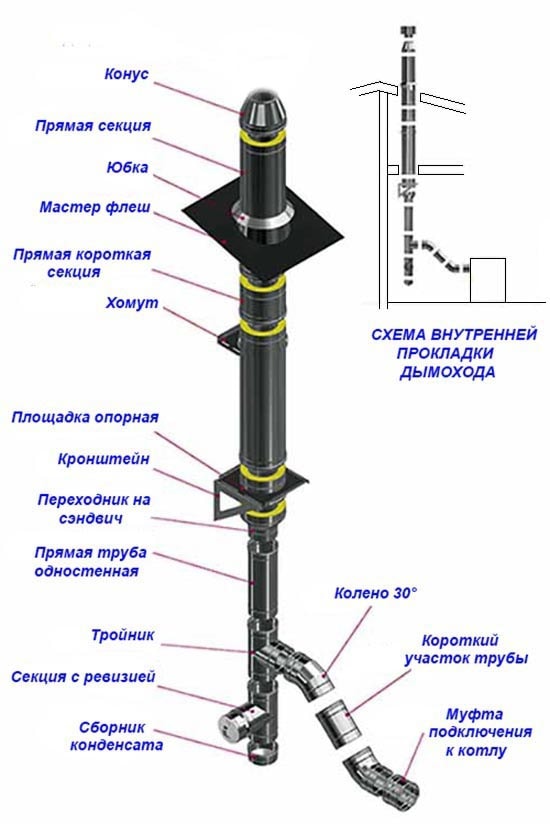

      نقوم بعمل قائمة بالأجزاء وفقًا للمخطط

      لتركيب مدخنة جانبية متصلة بغلاية تعمل بالغاز أو الوقود الصلب ، ستحتاج إلى عناصر الساندويتش المعيارية التالية:

      • نقطة الإنطلاق مع أنبوب فرعي 89 درجة لربط قسم أفقي بقسم رأسي ؛
      • نقطة الإنطلاق مع فتحة التفتيش ؛
      • قسم مع جامع المكثفات.
      • قسم من أنبوب أحادي الجدار ووصلة لتوصيل مولد حراري ؛
      • الانتقال من أنبوب عادي إلى شطيرة ؛
      • المقاطع المستقيمة – يتم تحديد العدد والطول وفقًا لطول مجرى الغاز ؛
      • مطلوب 2 انحناءات 30 درجة لتجاوز سقف السقف ؛
      • غطاء علوي على شكل فوهة تحمي عزل القسم الأخير من الترسيب.

      مخطط الأسلاك الخارجية للمدخنة

      انفجر الرسم التخطيطي في الهواء الطلق

      نقطة مهمة. يحظر تركيب الفطريات والأقنعة الزخرفية على مدخنة غلاية الغاز. خلال فترة الصقيع الصدمي ، سيتجمد الرأس وتنخفض مساحة التدفق ، مما يشكل خطورة على حياة السكان.

      من بين السحابات ، ستحتاج إلى مشابك حائط مع أقواس ومنصة دعم يمكنها دعم وزن الهيكل المركب. إذا كنت تخطط لتثبيت مداخن داخل المبنى ، فستحتاج أيضًا إلى عقد جاهزة للمرور عبر الأسقف وشريط مانع للتسرب على السقف (خلاف ذلك – سقف ، رئيسي – تدفق) وأكواع 90 درجة لتركيب مدخنة في غرفة المرجل.

      للغلايات ذات غرفة الاحتراق المفتوحة

      بالنسبة للغلايات الغازية ذات الموقد الجوي ، يلزم وجود مجرى مداخن يوفر تيارًا جيدًا – تحدث إزالة منتجات الاحتراق بسبب حركة الهواء عبر الأنبوب. لذلك ، فهي مصنوعة بشكل مستقيم قدر الإمكان ، ويفضل أن يكون ذلك بجدران ناعمة. هناك نوعان مختلفان من التنفيذ:

      • قم بالتوجيه أفقيًا عبر الجدار ، ثم على طول الجدار الخارجي حتى الارتفاع المطلوب. يسمى هذا الخيار أيضًا بمدخنة خارجية..

        أنواع المداخن لغلاية الغاز ذات الموقد الجوي

        أنواع المداخن لغلاية الغاز ذات الموقد الجوي

      • قم بقيادة الأنبوب لأعلى من الغلاية ، مر عبر جميع الأسقف والسقف وقوده فوق مادة التسقيف. إذا لزم الأمر ، يمكنك إبعاد الأنبوب عن الحائط عن طريق صنع كوعين بزاوية 45 درجة. من الأفضل عدم عمل الانحناءات عند 90 درجة بهذا التصميم..

      أي خيار أفضل؟ يسهل تنفيذ المدخنة الخارجية – بمخرج عبر الحائط. من المهم فقط المرور عبر الجدار بشكل صحيح (لاحظ فجوة الحريق إذا كانت الجدران قابلة للاشتعال). لكن هذا الخيار يتطلب عزلًا جيدًا وتثبيتًا عالي الجودة للجدران. حتى في ظل هذه الظروف ، عادة ما يكون هناك الكثير من التكثيف. لذلك ، يلزم تركيب نقطة الإنطلاق وجامع المكثفات.

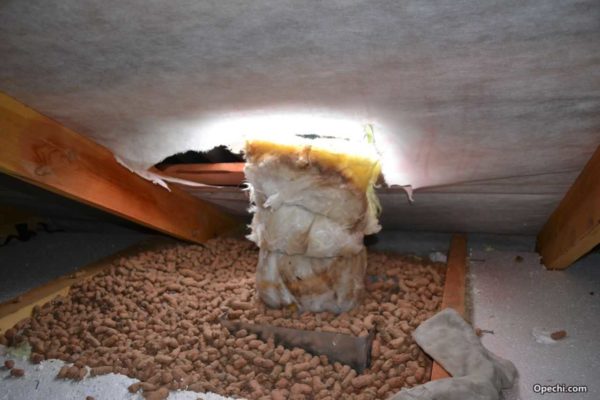

      خيار المرور عبر السقف والعزل

      خيار المرور عبر السقف والعزل

      في حالة مخرج المدخنة عبر السقف ، هناك لحظتان صعبتان على الأقل – المرور عبر سقف الطابق الأول وعبر السقف. في هذه الأماكن ، يتم تثبيت عقد مرور خاصة. أنها توفر الدرجة المناسبة من السلامة من الحرائق.

      ملامح تجميع الأنابيب المعدنية

      في حالة استخدام أنابيب شطيرة أو أنابيب معدنية أحادية الجدار ، يتم تجميع المدخنة الخارجية لمرجل الغاز “بواسطة المكثف”. أي إدخال الأنبوب العلوي داخل الأنبوب السفلي. هذا ممكن بسبب وجود حافة مموجة من جانب واحد.

      عند تجميع مدخنة داخل مبنى ، يتم تجميع الهيكل “بالدخان”. في هذه الحالة ، من المهم ألا تدخل الغازات إلى الغرفة. لذلك ، يتم تشغيل الأنابيب بحيث يتم تثبيت العنصر العلوي على المثبت بالفعل.

      أنواع تجميع المداخن المصنوعة من المعدن وأنابيب السندويتش

      أنواع تجميع المداخن المصنوعة من المعدن وأنابيب السندويتش

      هناك خيار ثالث – لتجميع دائرتين بطرق مختلفة: خارجية للدخان وداخلية للمكثفات. لمثل هذا التجميع ، من الضروري استخدام السندويشات ، حيث أن لديهم دائرتين فقط. هذا هو الخيار الأفضل ، حيث أن الحماية كاملة ، لكن التجميع صعب..

      مداخن في العمود (صندوق)

      لمنع الاتصالات من إفساد الداخل ، غالبًا ما يتم “تعبئتها” في منجم – صندوق مبني خصيصًا. يوجد بالداخل ، كقاعدة عامة ، مدخنة (أو مداخن ، إذا كانت هناك عدة أجهزة تعمل) ، وقنوات التهوية ، وقد يكون هناك رافعات لإمدادات المياه والتدفئة والصرف الصحي. في أي حال ، من الأفضل إغلاق أنبوب المدخنة بالعزل الحراري. إذا كان لا يزال من الممكن عدم استخدام العزل في غرفة مُدفأة ، فيجب أن يكون العزل مطلوبًا في العلية (خاصة إذا كان الجو باردًا). استخدم صوف البازلت بدرجة حرارة تشغيل لا تقل عن 300 درجة مئوية.

      يمكن إخفاء المدخنة في المنجم

      سيكون للعزل الحراري تأثير إيجابي على درجة الحرارة داخل المداخن ، مما سيزيد من السحب ويقلل من كمية المكثفات. لكن لا تنس أننا نتحدث عن غلايات الغاز ، ولديها درجة حرارة منخفضة لمنتجات الاحتراق..

      اختيار المدخنة حسب نوع المرجل

      تم تجهيز غلايات الغاز بواحد من نوعين من غرف الاحتراق: مفتوحة أو مغلقة. خارجياً ، لا تختلف وحدات التدفئة ، لكن مبدأ عملها مختلف. يتم اختيار تصميم المدخنة حسب نوع غرفة الاحتراق.

      مخطط المرجل

      يقوم المصنعون بتوريد العديد من نماذج غلايات الغاز إلى السوق. عند اختيار وحدة لتدفئة السكن ، عليك أن تقرر مسبقًا ما هو أكثر ملاءمة لمنزل معين – موقد مفتوح أو مغلق. الجهل بهذه التفاصيل الدقيقة يمكن أن يخلق مشاكل تشغيلية.

      يجب أيضًا تحديد موقع المدخنة مسبقًا. يمكن أن يكون داخليًا وخارجيًا. في مشاريع المنازل الجديدة ، عادة ما يتم توفير تركيب المداخن الداخلية. عندما يتم نقل المنازل القديمة إلى التدفئة بالغاز ، يتم ترتيب مدخنة بعيدة.

      لغرف الاحتراق المغلقة

      تشبه المدخنة المحورية الأنبوب في الأنبوب. يتم تسليم الهيكل جاهزًا وتجميعه بسرعة وبدون مشاكل. ما عليك سوى معرفة قطر أنبوب المخرج والمعلمات – الارتفاع والطول.

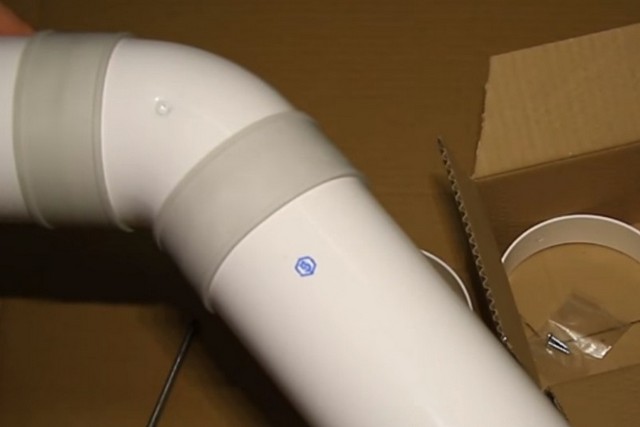

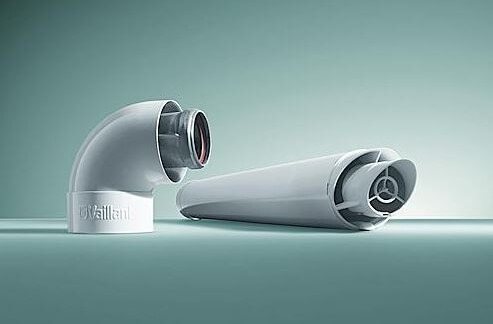

      ظهور المدخنة المحورية

      ظهور المدخنة المحورية

      جهاز المدخنة المحورية هو الأبسط. يرتفع الأنبوب فوق المرجل ويتحول إلى 90 درجة. يجب أن يكون على بعد 20 سم على الأقل من ذلك إلى السقف ، كما يتم تنفيذه من خلال ثقب في الحائط ، من الخارج يجب أن ينتهي بما لا يقل عن 30 سم من الحائط.

      جهاز مدخنة متحد المحور لغلاية غاز - مسافات ومعايير

      جهاز مدخنة متحد المحور لغلاية الغاز – المسافات والمعايير

      يتم أيضًا ضبط الارتفاع بالنسبة إلى مستوى الأرض – يجب أن يكون خروج الأنبوب 20 سم على الأقل فوق الأرض ، ويجب أن تكون المسافة إلى أقرب جدار – من نهاية الأنبوب إلى الجدار 60 سم على الأقل.

      مدخنة لمرجل مع موقد مفتوح

      الجهاز الأبسط يحتوي على غرفة مفتوحة. يتكون من الموقد نفسه والملف الموجود أسفله. يتكون الأخير من أنابيب رفيعة يدور المبرد من خلالها. يعمل الجهاز فقط عند وجود الهواء ، لذلك يطلق على الموقد الغلاف الجوي.

      تستقبل هذه الغلاية الهواء من الغرفة التي تم تركيبها فيها ، على الرغم من وجود طرز مثبتة على الحائط وتحدث فتحة لسحب الهواء فيها..

      مرجل مثبت على الحائط

      المرجل المثبت على الحائط لا يصدر ضوضاء أثناء التشغيل. الأجزاء المضمنة في تصميمها عمليا غير قابلة للتآكل. الصيانة بسيطة للغاية – التحقق من الإشعال ، ولكن فيما يتعلق باستهلاك الوقود ، لا يمكن تسمية هذه الغلايات بأنها اقتصادية

      من أجل التشغيل الجيد للغلاية ذات الحجرة المفتوحة ، يلزم وجود أنبوب يخرج وتدفق هواء ممتاز يحدث عندما يتحرك الهواء عبر قناة المدخنة. الوحدة مناسبة تمامًا عندما تحتاج إلى تدفئة منزل كبير يقع خارج حدود المدينة.

      يوجد حلان:

      1. يتم تمرير الأنبوب الأكثر استقامة ، الموجود أفقيًا ، عبر الحائط ، ومن الخارج يتم توجيهه لأعلى على طول الجدار إلى الارتفاع المطلوب. يسمى هذا الإصدار من المدخنة الخارجية..
      2. يتم سحب الأنبوب من المرجل. يجب أن يمر عبر الأسقف ويخرج فوق سطح السطح. في مثل هذه المدخنة ، يجوز عمل ثنيتين بزاوية 45 درجة.

      في التنفيذ ، يكون الخيار الأول أبسط ، لكن العزل عالي الجودة مطلوب. سيقلل هذا من كمية التكثيف ، لكنه سيقضي عليه تمامًا. عند المخرج ، يلزم وجود مصيدة للمكثفات ونقطة الإنطلاق..

      تطبيق الخيار الثاني معقد بسبب حقيقة أن المدخنة تمر من السقف وفطيرة التسقيف. لذلك ، في هذه الأماكن ، وفقًا لمتطلبات السلامة من الحرائق ، سيكون من الضروري تركيب وحدات تجول في السقف.

      عقدة التمرير

      التجميع المار في المصنع. يتم تثبيته ، بعد أن سبق له أن قام بالعزل الحراري من صوف البازلت المغطى بالرقائق ، والذي يمكنه تحمل درجات حرارة أعلى من 150 درجة مئوية. إذا تم إهمال هذا المطلب ، سيتم تلبيد المادة وتفقد خصائص العزل الحراري الخاصة بها.

      هناك مصطلحات مثل تركيب مدخنة “دخان” و “مكثف”. يتم التجميع وفقًا للطريقة الأولى عند تركيب مدخنة داخلية ، ووفقًا للطريقة الثانية – عند إنشاء مدخنة خارجية.

      في الحالة الأولى ، يتم إدخال العنصر السفلي المثبت بالفعل في العنصر العلوي ، مما يمنع الغازات من التسرب إلى الغرفة. في الثانية ، يفعلون كل شيء بالعكس..

      طرق التثبيت

      لن يسمح تجميع المدخنة “بواسطة المكثف” للرطوبة بالتغلغل إلى الطبقة العازلة ، وبالتالي ، فإنه سيمنع تآكل الأنابيب. ينصح أساتذة الأفران بتجميع المدخنة وفقًا لـ 3 – الخيار المشترك: المقاطع الأفقية “من خلال الدخان” ، و “من خلال المكثفات” تلك التي تمر عبر العلية أو غرف الطابق الثاني التي لا يتم تسخينها

      إذا تم إخراج الأنبوب إلى الطابق الثاني السكني ، فيجب إحضاره بشكل جمالي. لهذا الغرض ، يتم استخدام شاشات خاصة مثبتة على الأرض بمسامير ذاتية التنصت. عندما تدخل المدخنة إلى العلية ، لا يلزم عمل إضافي..

      مداخن المراجل التوربينية

      تسمى الغلايات ذات الموقد الانفجار بشاحن توربيني. هذا تصميم أكثر تقدمًا مع حقن أكسجين قسري في غرفة مغلقة بها فوهة. يأتي الهواء من مروحة مثبتة خارجيًا عبر مجرى خاص.

      تحتوي كتلة التسخين على جدران مزدوجة ، يوجد بينها ماء. يسخن السائل عندما يحترق الغاز ، ويقوم المنفاخ بإزاحة منتجات الاحتراق إلى المدخنة.

      مدخنة متحدة المحور

      بالمعنى الكلاسيكي ، لا توجد مدخنة على هذا النحو – يتم إخراج المدخنة ببساطة إلى الشارع ، على الرغم من أن البعض يضعها في مدخنة جوية

      تعتبر المدخنة المحورية مناسبة للغلاية المزودة بشاحن توربيني. تتم إزالة غازات العادم من خلال أحد الأنابيب الخاصة به على مسافة تصل إلى 3 أمتار ، ومن خلال الآخر ، يتم تنفيذ تدفق الهواء اللازم لعملية الاحتراق.

      من حيث البيئة ، تعتبر هذه الوحدة أكثر أمانًا ، ويتم التحكم في عملية الاحتراق عن طريق التشغيل الآلي لمراجل الغاز. يحترق الوقود فيه بنسبة 100٪ تقريبًا. تكون الكفاءة أعلى بسبب حقيقة أن الماء ملامس لجدران الغرفة.

      من الممكن استخدام مداخن أفقية قصيرة. نتيجة لاستخدام أنبوب مزدوج ، يتم تسخين الهواء القادم من الشارع عن طريق نقل الحرارة من غازات العادم.

      تفاصيل ترتيب مدخنة لغلايتين

      يجب أن يكون لكل جهاز يستخدم الغاز كوقود مدخنة فردية. في حالة الحاجة الملحة ، كاستثناء ، يجوز توصيل وحدتين من المعدات المستهلكة للغاز التي تعمل في نفس الوقت. الشرط الرئيسي هو الحفاظ على مسافة لا تقل عن 0.7 متر بين نقاط إدخال الأنابيب في المدخنة..

      إذا لم يكن المنزل يحتوي على غلاية غاز فحسب ، بل وأيضًا معدات تسخين أو تسخين مياه أخرى ، فيجب مراعاة المعايير التالية:

      1. لا يمكن توصيل أكثر من جهازين من هذا القبيل بمدخنة واحدة تقع في نفس الأرضية أو في طوابق مختلفة..
      2. في هذه الحالة ، يجب أن تكون الثقوب الخاصة بإزالة منتجات الاحتراق لهذه الأجهزة على مستويات مختلفة.
      3. يجب فصل مداخل المداخن بمسافة 50 سم أو أكثر.
      4. يُسمح بإدخال منتجات الاحتراق من جهازين على نفس المستوى فقط في حالة وجود ملحق تشريح خاص داخل المدخنة.
      5. في هذه الحالة ، يجب أن يكون ارتفاع موقع المداخل المتوازية في المدخنة ، المجهزة بفاصل ، مترًا واحدًا على الأقل.

      بالطبع ، سيكلف إنشاء العديد من المداخن أكثر من هيكل واحد ، لكن لا يجب إهمال متطلبات قوانين البناء وقواعد السلامة من أجل تحقيق وفورات مشكوك فيها..

      متطلبات المدخنة لغلاية الغاز

      تسمح لوائح البناء بخيار توصيل وحدتي تسخين بمدخنة واحدة. في مثل هذه الحالات ، يتم ترتيب قطع 12 سم على ارتفاع 1 متر من النقطة السفلية لوصلة الأنبوب.

      عند إنشاء مدخنة ، يجب ألا تستخدم مواد ذات كثافة منخفضة ومسامية عالية ، والتي تتميز بكتل الخرسانة الرغوية والخبث. يجب ألا تمر المدخنة من خلال أماكن المعيشة.

      لا يُسمح أيضًا بتثبيت مثل هذه الهياكل على الشرفات أو الشرفات المغلقة. في جميع الغرف التي توجد بها مدخنة ، من الضروري تنظيم التهوية المناسبة..

      الحسابات الأولية لمعلمات المدخنة

      يجب أن يبدأ اختيار المدخنة فقط بعد شراء المرجل ، وإلا فإنه من المستحيل تحديد المقطع العرضي وحساب الأبعاد. أفضل شكل هو المقطع الدائري ، على الرغم من أن المستطيل مقبول أيضًا..

      قائمة إرشادية بالعناصر الهيكلية للمدخنة:

      • محول يربط أنبوب فرع المرجل بهيكل المدخنة ؛
      • نقطة الإنطلاق بفتحة فحص وتركيب مصمم لجمع المكثفات ؛
      • المشابك لتوصيل العناصر الفردية للمدخنة ؛
      • الأقواس والسحابات الأخرى ؛
      • طرف مخروطي
      • أنابيب تلسكوبية
      • الانحناءات.
      • أنبوب تمريري ، إلخ..

      يجب أن نتذكر أنه يوصى عادةً بتثبيت الانحناءات على مسافة لا تزيد عن مترين من أنبوب فرع غلاية الغاز. سيوفر هذا أكثر قوة جر ممكنة..

      عناصر المدخنة لغلاية الغاز

      يمكن شراء العناصر الفردية لهيكل المدخنة لغلاية الغاز جاهزة. الشيء الرئيسي هو حساب أبعاد الهيكل بشكل صحيح والوفاء بمتطلبات السلامة

      من أجل التثبيت الصحيح للمدخنة ، يوصى أولاً بحساب مساحة المقطع العرضي للمخرج.

      في هذه الحالة ، يتم استخدام الصيغة:

      F = (K ∙ Q) / (4.19 ∙ √ˉ N),

      أين:

      • K – معامل ثابت ، تختلف قيمته في حدود 0.02-0.03 ؛
      • Q هي سعة غلاية الغاز المشار إليها في ورقة البيانات الفنية للجهاز ؛
      • Н – ارتفاع تصميم المدخنة.

      بعد حساب مساحة المقطع العرضي باستخدام هذه الصيغة ، من الضروري مقارنة البيانات التي تم الحصول عليها وتصحيحها ، إذا لزم الأمر..

      على سبيل المثال ، وفقًا لمتطلبات مدخنة غلاية الغاز ، بالنسبة للهياكل المستديرة ، يعتمد المقطع العرضي الموصى به على قوة المرجل ويمكن أن يترك:

      • 120 مم لمرجل 24 كيلو واط ؛
      • 130 مم – لـ 30 كيلو واط ؛
      • 170 ملم – 45 كيلو واط ؛
      • 190 مم – 55 كيلو واط ؛
      • 220 مم – لـ 80 كيلو واط ؛
      • 230 مم – لـ 100 كيلو واط.

      إذا تم تركيب مدخنة مستطيلة ، يتم أخذ الطاقة الحرارية لمعدات الغاز في الاعتبار:

      • للأجهزة التي تقل طاقتها عن 3.5 كيلو واط – 140 × 140 مم ؛
      • للأجهزة التي تبلغ قوتها 3.5-5.2 كيلو واط – 140 × 200 مم ؛
      • للأجهزة التي تبلغ قوتها 5.2-7.3 كيلو واط – 140 × 270 مم ، إلخ..

      في حالة استخدام أنابيب الأسمنت الأسبستي ، يجب ألا يقل المقطع العرضي للمدخنة عن 100 مم. يتم تثبيت المقاطع الرأسية للمدخنة على الحائط بخطوة 2.5 متر ، وفي المناطق ذات المنحدر ، يجب أن تكون الخطوة في كثير من الأحيان – 1.5 متر.

      أنابيب المداخن المستديرة

      يمكن أن تحتوي مداخن غلاية الغاز على قسم دائري أو مربع ، ولكن يجب أن تتوافق أبعاد هذا القسم مع المعايير المعمول بها

      يتم اختيار ارتفاع المدخنة حسب موقعها بالنسبة لحافة السقف.

      جدول لتحديد ارتفاع المدخنة للتوصيل بغلاية الغاز

      ارتفاع المدخنة الوارد في الجدول هو الحد الأدنى. يمكنك زيادة المعلمة المحددة ، لكن لا يمكنك تقليلها.

      إذا تبين ، عند الحساب ، أن الشرط الذي يجب أن يكون فيه القسم المفيد من الأنبوب أكبر من المساحة الداخلية لوحدة التسخين غير مستوفى ، يجب أن تأخذ أنبوبًا من قسم أصغر ، ولكن بطول أكبر.

      مكان وضع المدخنة

      تعتمد الطريقة التي تتم بها عملية ترتيب المدخنة لغلاية الغاز إلى حد كبير على مكان وجود هذه الآلية. لذلك ، يجب التعامل مع لحظة اختيار مكان لها بعناية خاصة..

      خارج المنزل.

      ستكون ميزات هذا التثبيت كما يلي:

      • يجب أن يكون طول الأنبوب بالكامل مزودًا بالعزل الحراري ؛
      • الهيكل متاح دائمًا للتفكيك وأي أعمال إصلاح ؛
      • لا حاجة لتحديد أنواع مختلفة من الأجزاء للهيكل بأكمله ؛
      • درجة أمان عالية.

      داخل مبنى سكني.

      يتميز هذا التثبيت بالنقاط التالية:

      • ما عليك سوى عزل ذلك الجزء من المدخنة الموجود خارج المبنى ، أي في الشارع ؛
      • عملية تركيب وإصلاح أكثر تعقيدًا ؛
      • الخطر المحتمل لدخول المنزل من المواد الضارة التي تشكلت أثناء احتراق الوقود ؛
      • الحاجة إلى شراء أنواع مختلفة من الأجزاء لتركيب الأنابيب.

      التفاصيل الدقيقة لتصميم قناة دخان

      عند تصميم المدخنة ، كل شيء مهم: الحجم والتكوين والمقطع العرضي والمنحدر والمعلمات الأخرى. عند تركيب مدخنة من غلاية غاز ، من الضروري الالتزام الصارم بمتطلبات المستندات التنظيمية: SNiP 2.04.05-91 و DBN V.2.5-20-2001.

      القاعدة رقم 1 – الامتثال لمعايير المقطع العرضي للقناة

      يجب ألا يقل المقطع العرضي للمدخنة في المنطقة عن المقطع العرضي لفوهة غلاية الغاز التي يتصل بها الجهاز بالمدخنة.

      عند إنشاء وتوصيل مداخن للغلايات الغازية بطولها بالكامل ، فإن تضييق القناة والانحناء واستخدام الوحدات غير المناسبة في المقطع العرضي أمر غير مقبول.

      عند توصيل جهازين بالمدخنة في نفس الوقت ، يجب زيادة المقطع العرضي مع مراعاة احتمال التشغيل المتزامن لجهازين. أولئك. يجب أن يكون المقطع العرضي للقناة مساويًا للأبعاد الإجمالية لفوهات كلتا وحدتي المعدات.

      القاعدة # 2 – ضمان التحكم في التكثيف

      تم تصميم غلايات الغاز الحديثة بحيث يتم توفير أقصى قدر من الحرارة للمبادل الحراري. تساهم هذه الكفاءة العالية في إنتاج منتجات الاحتراق بدرجة حرارة منخفضة نسبيًا..

      نتيجة لذلك ، تتشكل الرطوبة على جدران المدخنة. يمكن أن يكون لزيادة كمية المكثفات ، بما في ذلك المواد العدوانية ، تأثير مدمر على سلامة جدران المداخن..

      المدخنة المحملة

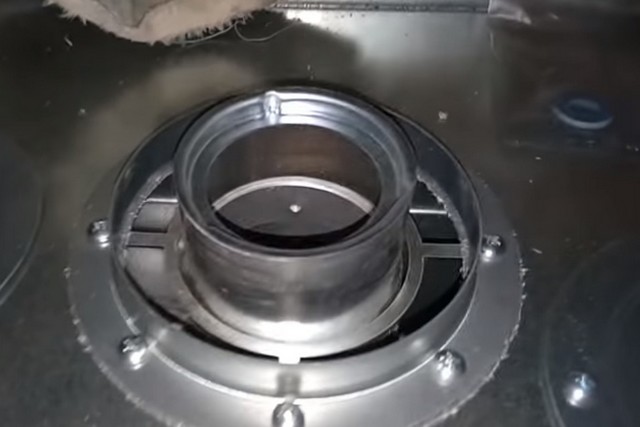

      لتوصيل غلاية الغاز بهيكل المدخنة ، استخدم نقطة الإنطلاق الخاصة ، والتي يتم تركيب جهاز لتجميع المكثفات عليها

      في الجزء السفلي من المدخنة ، يجب أن يكون هناك مصيدة للمكثفات على شكل حاوية بلاستيكية أو من الفولاذ المقاوم للصدأ قابلة للإزالة. لا يُحظر استخدام الزجاج الفولاذي المجلفن ، ولكن يجب تغييره كثيرًا.

      لحماية الهيكل ، يوصى ليس فقط بوضع المدخنة من الطوب ، ولكن أيضًا لتنفيذ غلافها ، أي أدخل أنبوبًا خاصًا من الفولاذ المقاوم للصدأ بالداخل. هذه الأنابيب متينة ومقاومة للتآكل..

      يمكن أن يكون الحل البديل لمكافحة التكثيف هو البطانة ، أي تركيب مدخنة مرنة خاصة. يتم استخدام حاوية خاصة لتجميع المكثفات. يتم تثبيته أسفل المكان الذي يتصل فيه أنبوب المرجل بالمدخنة..

      القاعدة # 3 – اختيار الشكل المقطعي للهيكل

      يعتبر الشكل الأسطواني التقليدي للمدخنة هو الأمثل لإزالة منتجات الاحتراق بكفاءة. بالإضافة إلى ذلك ، من الأسهل إجراء التنظيف الوقائي في مثل هذه المدخنة..

      تعتبر المداخن ذات المقطع العرضي على شكل بيضاوي مقبولة تمامًا ، رغم أنها ليست مريحة. تتمتع الهياكل المربعة أيضًا بالحق في الوجود ، ولكن عادةً ما يتم تقليل مؤشرات الدفع الموجودة فيها..

      القاعدة # 4 – صنع المنحدرات ، المنعطفات ، الحواف

      تعتبر المدخنة العمودية التي لا تحتوي على حواف مثالية لغلاية الغاز القائمة على الأرض. من الناحية العملية ، ليس من الممكن دائمًا تحقيق مثل هذا الترتيب للهيكل..

      لا يُسمح بالانحراف عن العمودي بأكثر من 30 درجة. في هذه الحالة ، يجب التأكد من أن أبعاد القسم المائل تفي بالمتطلبات التنظيمية..

      في هذه الحالة ، يجب أن يشتمل الأنبوب نفسه ، الذي يربط المدخنة والغلاية ، على قسم رأسي بدقة بارتفاع نصف متر أو أكثر. بالطبع ، إذا لزم الأمر ، يمكنك جعل بعض أقسام المدخنة أفقية ، ولكن لا ينبغي أن يكون هناك الكثير منها..

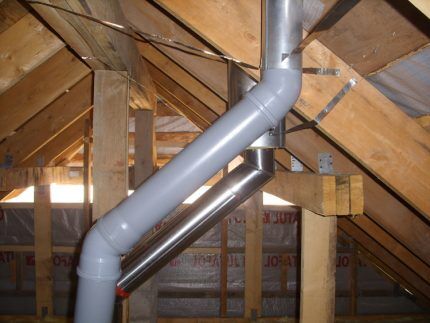

      منحدر المدخنة

      عند تركيب هيكل المدخنة لغلاية الغاز ، يُسمح بوجود أقسام مائلة ، ويجب أن يكون المنحدر 60 درجة أو أكثر بالنسبة إلى الأفق ، ويصل طول القسم المائل إلى 1 متر

      على سبيل المثال ، إذا كان ارتفاع الغرفة التي تم تركيب المدخنة فيها حوالي ثلاثة أمتار ، فيجب ألا يتجاوز الطول الإجمالي للأقسام الأفقية للمدخنة هذه الأبعاد..

      على الرغم من أنه ، كما ذكرنا سابقًا ، كلما كان تصميم المدخنة أقرب إلى العمودي ، كان ذلك أفضل. لا يجوز أن يكون منحدر المدخنة نحو المرجل أكثر من 0.1 درجة. أما بالنسبة لدوران هيكل المدخنة ، فإن أقصى عدد لها هو ثلاث لفات ، لا أكثر.

      القاعدة # 5 – توصيل الأنابيب الصحيح

      لتوصيل الأجزاء الفردية من هيكل المدخنة ، يتم استخدام مشابك خاصة. يمكن أن يكون منحدر منحنى هيكل المدخنة 15-90 درجة. يجب الحفاظ على مسافة معينة بين الأنابيب الموصلة والأسطح الأخرى..

      يعتمد ذلك على المواد المغطاة بهذه الأسطح. في الأماكن التي تستخدم فيها مواد قابلة للاشتعال أو حتى بصعوبة الاحتراق ، يوصى بالحفاظ على مسافة لا تقل عن 25 سم.

      يجب ألا تقل المسافة عن الأسطح المغطاة بمواد مقاومة للحريق عن 5-10 سم ، ولحماية المدخنة من المواد القابلة للاشتعال ، استخدم الورق المقوى الأسبستوس والطوب وما إلى ذلك..

      تثبيت أنابيب المدخنة

      عند تركيب مدخنة لغلاية الغاز ، يجب تثبيت جميع عناصرها بإحكام ، مع الحفاظ على الخطوة الصحيحة بين المثبتات

      يجب إيلاء اهتمام خاص لنقاط تقاطع الأقسام الفردية لهيكل المدخنة. يجب أن تكون مصنوعة من مواد متينة لا تنحني تحت تأثيرات خارجية.

      يجب أن تتمتع جميع عناصر ربط المدخنة بنفس الخصائص. يجب عدم تحميل المقاطع الأفقية أو المائلة من المدخنة.

      يتم إدخال عناصر المدخنة في بعضها البعض على عمق يساوي أو يزيد عن نصف قطر الأنبوب. لا يُسمح بوجود فجوات في هذه الأماكن ، يجب أن يكون الاتصال محكمًا ومحكمًا.

      في حالة حدوث تسرب في اتصال العناصر الفردية للمدخنة ، يمكن أن يدخل أول أكسيد الكربون بشكل غير مرئي إلى الغرفة. لذلك ، يجب فحص حالة المدخنة بشكل دوري ، ويجب تنظيم تهوية جيدة في جميع الغرف التي يتم فيها وضع المداخن..

      القاعدة # 6 – التفاصيل الدقيقة لموقع الأنبوب على السطح

      يجب أن ترتفع المداخن بمقدار 50 سم أو أكثر فوق حافة السقف ، بينما يجب ألا تزيد المسافة من حافة الحاجز إلى المدخنة عن 150 سم ، إذا كان محور المدخنة يقع على مسافة 1-1.5 متر من حافة السقف ، ثم يجب أن يرتفع فوق مستوى التلال بمقدار 50 سم أو أكثر.

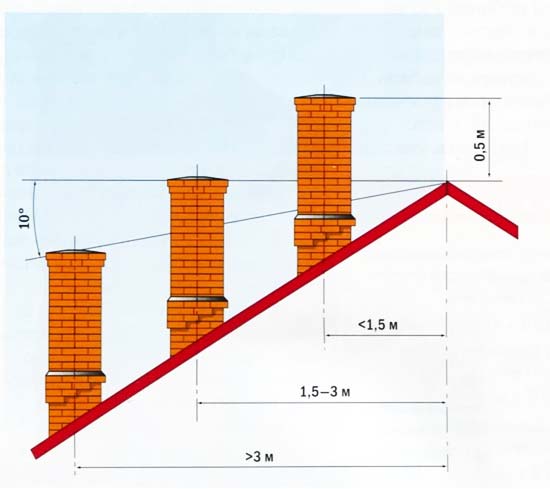

      المسافة إلى المدخنة

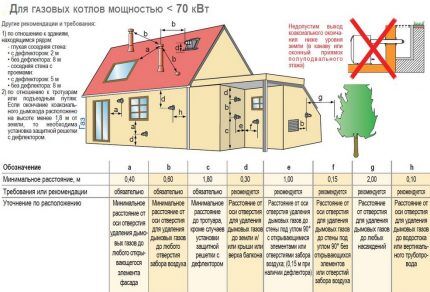

      يوضح هذا الرسم البياني بوضوح كيف ، وفقًا للمعايير الفنية ، يتم تحديد ارتفاع المدخنة بالنسبة إلى حافة السقف بحيث لا يتداخل مع تكوين المسودة

      إذا كان العمل بعيدًا عن التلال ، فيمكن صنعه بنفس ارتفاع التلال. يمكن أن يكون الأنبوب أقل من ذلك إذا تم فصله عن حافة السقف بمسافة تزيد عن ثلاثة أمتار.

      في هذه الحالة ، تحتاج إلى رسم خط شرطي لأسفل من التلال بزاوية 10 درجات في الأفق. يجب أن يصل ارتفاع المدخنة إلى هذه العلامة. اتضح أنه كلما كان الأنبوب بعيدًا عن التلال ، يجب أن يكون ارتفاعه أقل بالنسبة إلى حافة السقف..

      لا توجد مدخنة على سطح مسطح ، لذلك ، وفقًا للمعايير ، يتم إنشاء مدخنة بارتفاع 100 سم ، ويجب أن يكون ارتفاع المدخنة حوالي مترين على السطح المشترك.

      قذيفة البازلت

      يجب عزل قسم المدخنة الموجود فوق السطح وداخل العلية غير المدفأة لتحسين السحب ومنع التكثيف. أحد خيارات هذا العزل هو غلاف البازلت

      يجب عزل الجزء الخارجي من المدخنة. إذا تم إهمال هذه النقطة ، فسوف يتراكم التكثيف على سطحها. يمكن أن تخترق الرطوبة المدخنة ، مما يؤدي إلى تطور عمليات التآكل وإلحاق الضرر بالهيكل..

      يحتاج جزء هيكل المدخنة ، الموجود خارج المنزل ، أيضًا إلى عزل. يمكن أن يؤدي العزل غير الكافي أيضًا إلى تقليل كفاءة المدخنة وتقليل مسودتها.

      إذا لم يكن من الممكن توجيه المدخنة عبر السقف العلوي والسقف ، يتم استخدام المداخن المحورية. يمكن إخراج هذا الخيار من خلال الحائط ، بينما لا تقل شدة إزالة نواتج الاحتراق للوقود الأزرق على الإطلاق.

      القاعدة # 7 – الامتثال لمعايير السلامة من الحرائق

      في مرحلة تركيب المدخنة ، من الضروري مراعاة متطلبات السلامة من الحرائق. عندما تمر القناة عبر جدران مصنوعة من مواد مختلفة ، فإنها تختلف:

      • إذا كان الجدار مصنوعًا من الخشب ، فيجب عزله من مادة مقاومة للحريق ، ويجب تغليف الأنبوب نفسه بالأسبستوس ؛
      • في جدار خرساني من الطوب ، يوجد عزل كافٍ من رغوة البولي يوريثان.

      يجب أن يتوافق تصميم المدخنة مع المتطلبات المنصوص عليها في التعليمات المرفقة بالغلاية..

      مداخن الغلايات التي تحول الغاز إلى طاقة حرارية ، وبشكل أساسي من النوع المصمم من نوع shell-on. وفقًا لمخطط العبوة ، يتم تثبيت القناة مباشرة على لوح الأرضية لوحدة التدفئة. ومع ذلك ، يجوز توصيل مداخن الحائط بواسطة فوهات لا يزيد طولها عن 40 سم.

      في حالة التوصيل بمدخنة جدارية ، يجب أن تبقى فجوة 14 سم بين الخط السفلي للأنبوب الفرعي والسقف القابل للاشتعال ، ويجب ترك 50 سم بين الخط العلوي للأنبوب الفرعي والسقف القابل للاشتعال ، إذا لا توجد حماية من الحريق 40 سم إذا كان هناك حماية.

      مرور مدخنة غلاية الغاز عبر السقف القابل للاشتعال

      تم تجهيز مرور المدخنة من خلال هيكل قابل للاحتراق بمواد أو أجهزة عازلة للحرارة غير قابلة للاحتراق مثل الصناديق الرملية

      تم تجهيز قسم تقاطع السقف القابل للاحتراق بصندوق به رمل أو مانع تسرب مصنوع من مادة عازلة غير قابلة للاحتراق.

      خيارات تركيب المدخنة

      يجب إقامة أساس تحت المدخنة الداخلية. إذا قمت أيضًا بإضافة قناة واقية من الطوب ، فسيؤدي ذلك إلى تقليل مقدار التكثيف. أحيانًا يتم توصيل المداخن بالخارج بالجدار الذي توجد خلفه الوحدة..

      التصميم الداخلي للمدخنة

      قبل الشروع في تركيب المدخنة ، يتم اختيار مكان لها. ثم حدد الأماكن التي ستمر فيها من خلال السقف والسقف. تحقق بعناية من دقة العلامات وافتح الفتحات. تتمثل الخطوة التالية في توصيل فوهة الغلاية بالمدخنة ، ثم تركيب المراجعة والانطلاق.

      يتم تثبيت لوح من الصلب ، ويتم تثبيت الدعامة الرئيسية ، ويتم تمديد الأنبوب ، إذا لزم الأمر ، يتم استخدام “الركبتين”. في منطقة التلامس مع التداخل ، يتم استخدام الفوهات. يأخذون صفيحة من الصلب المجلفن مع مثل هذه الفتحة بحيث يمكن للأنبوب أن يمر عبرها بحرية ، ويربطها بالسقف. تستخدم المشابك لتقوية المفاصل. كل 2 م ، يتم تثبيت المدخنة بمشابك ، وكل 4 أمتار – بأقواس.

      يتم الانتهاء من العمل عن طريق فحص اللحامات للتأكد من إحكامها. للقيام بذلك ، خذ محلولًا صابونيًا ، ضعه على جميع المفاصل. إذا تم كل شيء بكفاءة ، فعند توصيل الوحدة بالمدخنة ، لن تظهر الفقاعات في هذه الأماكن.

      جهاز الهيكل الخارجي

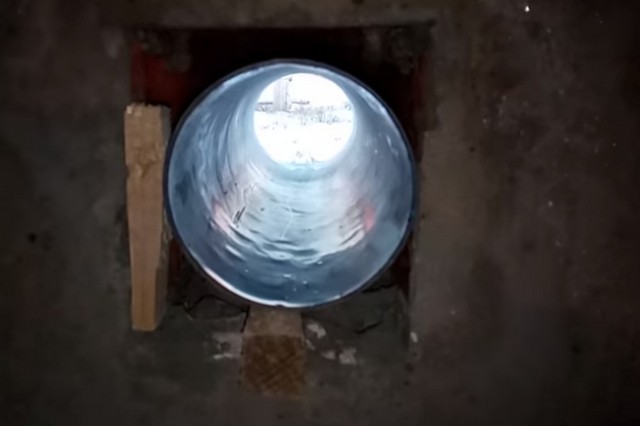

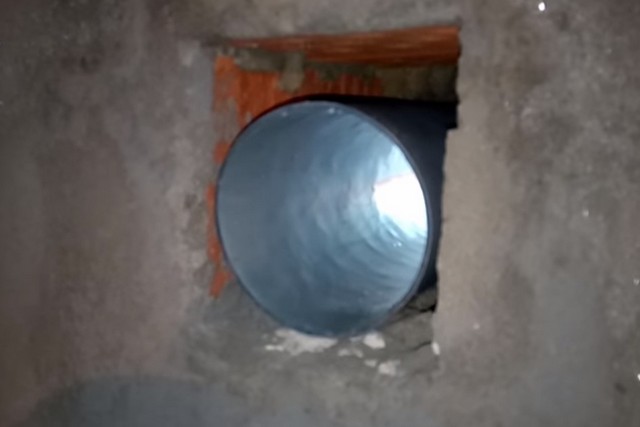

      بالنسبة للمدخنة البعيدة ، يتم عمل ثقب في جدار فارغ بقطر بحيث يمكن للأنبوب الذي يحتوي على عازل أن يمر عبره بحرية. بعد تثبيت العنصر الأول من المدخنة المستقبلية في الحفرة ، قم بإصلاحه ، ولفه بالعزل. تتم إضافة الأقسام التالية من جانب الشارع ، للتحكم في العمودية بخط راسيا..

      مدخنة خارجية

      تعتبر المدخنة الخارجية أكثر أمانًا ، ولكنها تحتاج إلى عزل جيد. في التصميم الذي تم شراؤه ، تتناسب جميع العناصر جيدًا ، بحيث لا يتسبب التجميع في حدوث مشكلات.

      يتم تثبيت الأنبوب على الحائط بأقواس حتى يصل إلى الارتفاع المطلوب. تكتمل العملية بربط الأنبوب بفوهة الغلاية وختم الوصلات. من أجل تسخين المدخنة الخارجية بسرعة ، يتم عزلها بصوف البازلت بطولها بالكامل.

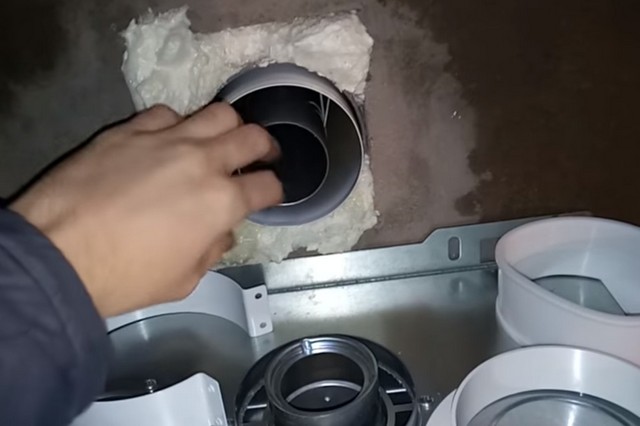

      تركيب مدخنة متحدة المحور

      يزيل هذا النوع من المداخن نواتج الاحتراق في الخارج وفي نفس الوقت يزود موقد الغلاية بهواء غني بالأكسجين. مع هذا التصميم ، ليست هناك حاجة إلى تهوية إضافية..

      تتكون المدخنة من مواسير دائرية – فولاذ خارجي بقطر 10 سم وسماكة جدار من 0.1 – 0.2 سم وألمنيوم داخلي بقطر 6 سم. هناك صداري بينهما.

      يتم تركيب المداخن المحورية للغلايات ذات غرفة الاحتراق المغلقة ، المصممة للتركيب على الحائط وعلى الأرض ، وكذلك للأعمدة ووحدات الغاز الأخرى.

      يتميز منفذ الغاز هذا بالعديد من المزايا:

      • من الناحية الهيكلية ، تم تصميم الأنبوب بحيث يتم تبريد غازات العادم بالتزامن مع تسخين الهواء الوارد ؛
      • المدخنة تزيد من كفاءة المعدات ؛
      • لها أبعاد مضغوطة ، لذلك ، يتم استخدامها ليس فقط في المنازل الخاصة ، ولكن أيضًا في شقق المدينة ؛
      • آمن – لا تتلامس غازات العادم مع هواء الغرفة ولا تخرج من خلال مجرى التهوية ، ولكن مباشرة في الغلاف الجوي ؛
      • سهل التنصيب.

      قم بتركيب مدخنة متحدة المحور أفقيًا وعموديًا. بغض النظر عن طريقة التثبيت ، يجب ألا يزيد الحد الأقصى لطول المدخنة عن 4 أمتار ، وهناك نماذج ذات معلمات أساسية ، مصممة خصيصًا للمدخنة لمسافات طويلة.

      مباشرة لتركيب مدخنة متحدة المحور ، ينتج المصنعون محولات ذات تصميم خاص يستخدم للانتقالات الرأسية من خلال الأسقف والأسقف. لحماية النظام من التساقط والتأكد من إحكام المنطقة التي يمر فيها الأنبوب عبر السقف ، توجد رؤوس خاصة.

      قواعد توصيل المدخنة المحورية بغلاية الغاز

      يوضح الشكل النصائح والمتطلبات الإلزامية لتركيب مدخنة من النوع المحوري. كل منهم يتعلق بمنافذ الغاز للغلايات ، التي لا تتجاوز قوتها 70 كيلو واط.

      في حالة استخدام مدخنة متحدة المحور لغلاية مثبتة على الحائط ، يتم وضعها أفقيًا. في هذه الحالة ، من الضروري ضمان منحدر بنسبة 3-5 ٪ ، وإلا فإن المكثفات ستدخل المرجل..

      لا تنظم القواعد أبعاد المدخنة نفسها لغلاية الغاز فحسب ، بل تنظم أيضًا موقع الفتحة الموجودة في الحائط. يجب أن يكون على بعد 50 سم على الأقل من النافذة المجاورة له و 25 سم على الأقل إذا كان أعلى النافذة..

      افعل ذلك بنفسك مداخن لمراجل الغاز

      كما هو الحال مع معدات التدفئة الأخرى ، يمكن شراء مدخنة غلاية الغاز من المتاجر المتخصصة. سيكون هذا منتجًا معياريًا قياسيًا ، يتم اختياره مع مراعاة نوع المرجل وقوته..

      ماذا تصنع مدخنة لغلاية الغاز

      يمكن صنع مدخنة لغلاية الغاز من مواد مختلفة. الشيء الرئيسي هو أن المادة غير قابلة للاحتراق ، ومقاومة للبيئة العدوانية كيميائيًا ولا تسمح بمرور الغازات عبر قناة الدخان..

      طقم مدخنة فولاذية عالية القوة

      لتصنيع اجزاء المداخن الفولاذية يستخدم الفولاذ مع اضافة الموليبدينوم والتيتانيوم والنيكل

      مع مراعاة المتطلبات التنظيمية لتصنيع المدخنة ، يتم استخدام المواد التالية:

      • الطوب مادة تقليدية لتصنيع المداخن لمواقد الوقود الصلب. لوضع المدخنة ، يتم استخدام طوب مقاوم للحريق من الفئة A أو B. عند استخدام معدات الغاز ، غالبًا ما يتم استخدام نهج مشترك ، عند استخدام أنبوب من الصلب أو الأسمنت الأسبستي كقناة داخلية ؛
      • فولاذ – يستخدم لإنشاء مداخن من أي تكوين. يتم تحديد جودة المادة ومقاومتها للحرارة من خلال سبيكةها ، والتي يشار إليها بعلامة خاصة. لذلك ، بالنسبة لتصنيع المداخن ، فإن المنتجات المصنوعة من الفولاذ AISI 316i أو AISI 321 أو AISI 310S مناسبة بشكل أفضل ؛
      • السيراميك – خليط من الطين والرمل ، تصنع منه المداخن المدمجة. القناة الداخلية مصنوعة من أنبوب خزفي من مقطع عرضي معين. يتم استخدام صندوق مصنوع من قشرة أو طوب خرساني موسع كغلاف واقي.

      إذا أجرينا مقارنة مفصلة ، فإن أفضل مادة من حيث نسبة جودة السعر هي الفولاذ المجلفن من العلامات التجارية AISI 321 و AISI 310S. تم تصميم المداخن المصنوعة من هذا الفولاذ لدرجات حرارة غازات الاحتراق تصل إلى 800 و 1000 درجة مئوية ، على التوالي..

      مدخنة سيراميك لغلاية الغاز

      تتميز المداخن الخزفية بخصائص أداء عالية ، لكن تكلفتها أعلى بكثير من نظيراتها الفولاذية

      يبلغ متوسط ​​عمر المداخن الفولاذية من 13 إلى 17 عامًا ، ولكن نظرًا للتوحيد العالي للأجزاء ، ليس من الضروري تغيير التصميم تمامًا. أثناء الإصلاح ، يتم استبدال جزء فقط من الوحدات المحترقة.

      تتميز المداخن الخزفية بخصائص أداء عالية وعمر خدمة يزيد عن 50 عامًا ، لكن تكلفتها أعلى بشكل ملحوظ من نظيراتها الفولاذية. لذلك ، يوصى باستخدام هذا النوع من المدخنة فقط إذا كان هناك مبلغ كافٍ من الأموال وترغب في بناء هيكل لفترة طويلة. استخدام مداخن الطوب مع معدات الغاز غير مبرر من حيث تكاليف العمالة والتكلفة النهائية للهيكل.

      المخططات والرسومات

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع

      حساب التحجيم

      يتم تقليل حسابات عناصر نظام المداخن إلى تحديد المعلمات الرئيسية:

      • منطقة المقطع العرضي للأنبوب الرئيسي ؛
      • ارتفاع مجرى غاز المداخن.

      في هذه الحالة ، يجب دائمًا تنسيق البيانات التي تم الحصول عليها مع جداول SNiP والمعلومات المحددة في دليل المرجل. دعني أذكرك أن ارتفاع الأنبوب يجب ألا يقل عن 3 ، من الناحية المثالية – 5 أمتار.

      يعتمد الدفع على قطر الأنبوب المحدد بشكل صحيح.

      ضع في اعتبارك خيارين لحساب قطر الأنابيب لمراجل الغاز:

      • بالقوة:

      قوة السخان (بالكيلوواط) مضروبة بـ 5.5. لحساب ، خذ قوة جواز السفر (وليس الحرارية). إذا تم توصيل وحدتين في مدخنة واحدة ، فسيتم تلخيص قوة جواز السفر.

      • وفقًا لـ SNiP:

      نقيس قطر مخرج الغلاية ونختار قطر الأنبوب الداخلي بما لا يقل عن هذه القيمة.

      كيفية حساب معلمات المدخنة لغلاية الغاز

      من أجل اختيار أو تصنيع المدخنة بشكل صحيح ، من الضروري حساب المقطع العرضي للمدخنة ، وكذلك ارتفاعها بالنسبة إلى مستوى التلال. يتم تحديد الارتفاع الإجمالي للمدخنة وفقًا للوائح المحددة في SNiP 2.04.05-91.

      الجدول: اعتماد المقطع العرضي للمدخنة على قوة غلاية الغاز

      قسم المدخنة ، مم ذروة طاقة غلاية الغاز ، كيلوواط
      120 24
      130 ثلاثين
      170 45
      190 55
      220 80
      230 100

      لحساب المقطع العرضي للأنبوب ، يتم استخدام الصيغة التالية – F = (K ∙ Q) / (4.19 ∙ √ˉ Н) ، حيث:

      • K هي قيمة ثابتة ، وتتراوح قيمتها من 0.02 إلى 0.03 ؛
      • Q هو أقصى أداء لمعدات الغاز المحددة في المواصفات ؛
      • H – تصميم ارتفاع المدخنة حسب SNiP.

      بالنسبة للغلايات الغازية ، يجب ألا يقل ارتفاع المدخنة عن 5 أمتار ، ويتم تحديد الارتفاع بالنسبة للحافة من القواعد الموضحة في بداية المقالة. تذكر أن الحد الأدنى للارتفاع بالنسبة للتلال يجب ألا يقل عن 0.5 متر.

      بعد حساب مساحة الأنبوب ، من الضروري مقارنة القيمة التي تم الحصول عليها بالبيانات الموضحة في الجدول. إذا لزم الأمر ، يتم تقريب القطر المحسوب لأنبوب المداخن..

      تركيب مدخنة DIY

      لتجميع المدخنة ، يتم استخدام أنابيب فولاذية أحادية الدائرة أو أنابيب شطيرة خاصة بالقطر المطلوب. إذا تم اختيار الخيار الأول ، فبعد تجميع المدخنة ، يوصى بعزلها. في الحالة الثانية ، لا تحتاج المدخنة إلى العزل..

      أنابيب شطيرة لتجميع المداخن

      عند استخدام مدخنة شطيرة ، لا يلزم عزل إضافي للمدخنة

      كمثال ، سنقدم تقنية تركيب مدخنة فولاذية لغلاية الغاز. لتجميع المدخنة ، ستحتاج إلى أنابيب فولاذية مستقيمة بطول 50 أو 100 سم ، ومنافذ مدخنة 30 درجة ، وصندوق ممر للجدران والسقوف ، وعاكس ، ومشابك تجعيد ، ومانع تسرب مقاوم للحرارة.

      إذا كان قطر أنبوب المخرج لا يتطابق مع قطر المدخنة ، فسيتم استخدام محول مناسب. من الأفضل استخدام صوف البازلت كمادة عازلة..

      يتم تركيب مدخنة لغلاية الغاز بالتسلسل التالي:

      1. يتم توصيل أنبوب أحادي الجدار أو معزول بمخرج غلاية الغاز. لهذا الغرض ، يتم تغليف الأنبوب الفرعي بمادة مانعة للتسرب مقاومة للحرارة ، وبعد ذلك يتم وضع محول عليها ، والذي يتم شدّه بمشبك تجعيد.
      2. يتم استخدام طريقة مماثلة لتوصيل المحول بالأنبوب. أولاً ، يتم إغلاق طرف تركيب المحول بمادة مانعة للتسرب. بعد ذلك ، يتم دفع أنبوب مستقيم عليه إلى العمق المطلوب. ثم يتم تشديد الاتصال بمشبك. مخطط تجميع مدخنة أنابيب الصلب

        قبل تجميع المدخنة ، يوصى بالتحقق من اكتمالها للتأكد من وجود جميع الوحدات والمثبتات

      3. لسحب المدخنة عبر السقف ، ستحتاج إلى قطع فتحة مربعة فيها. يتم تحديد حجم الفتحة بحيث تبقى مسافة 20 سم على الأقل من المدخنة إلى السقف.
      4. يتم تثبيت صندوق فولاذي في الفتحة المنشورة في السقف. للتثبيت ، يتم استخدام براغي فولاذية بطول 30-50 مم. ثم يتم تمرير أنبوب عبر الصندوق ، والذي يتم تثبيته على وحدة متصلة بأنبوب فرعي. الفراغ بين الأنبوب والصندوق مملوء بالعزل المعدني. فوق الصندوق مغلق بلوحة فولاذية. مخرج المدخنة من خلال السقف

        يجب عزل مخرج المدخنة عبر السقف بصندوق فولاذي

      5. إذا كان الإزاحة مطلوبًا بعد إدخال الأنبوب في الفضاء بين العلية ، فسيتم تثبيت الركبة 30 درجة وفقًا للمخطط الموضح أعلاه. في حالات أخرى ، يتم تركيب أنبوب مستقيم..
      6. لإزالة المدخنة من خلال السقف ، يتم تنفيذ إجراءات مماثلة. أولاً ، يتم قطع فتحة مربعة بالحجم المطلوب. بعد ذلك ، يتم تثبيت لوحة تثبيت مع فتحة للأنبوب. ثم يتم تركيب قسم مستقيم من المدخنة. أخيرًا ، يتم وضع حشو فولاذي مدبب أو حشو بلاستيك غير قابل للاحتراق على المدخنة.. مخرج المدخنة من خلال السقف

        يجب تركيب عاكس في مخرج المدخنة

      7. في المرحلة النهائية ، يتم تركيب الجزء المتبقي من المدخنة. يتم تثبيت رأس وعاكس في نهاية الأنبوب. بعد التجميع ، يتم فحص أداء الهيكل المجمع. لهذا ، يكفي أن تعمل المعدات بنسبة 50-60 ٪ من الطاقة القصوى لمدة ساعة واحدة..

      عند تركيب مدخنة خارجية ، يتم استخدام منحنى دوار بزاوية 90 درجة. يتصل الكوع مباشرة بالمحول ، والذي يتم تثبيته أيضًا على أنبوب مرجل الغاز.

      لإزالة المدخنة ، ستحتاج إلى عمل ثقب في الجدار الداعم. يتم تحديد حجم الفتحة بنفس الطريقة كما في حالة السقف والسقف. علاوة على ذلك ، يتم تثبيت صندوق فولاذي في الجدار الذي يمر من خلاله الأنبوب. يستخدم البازلت أو الصوف المعدني لملء الصندوق.

      لإعادة تدوير الأنبوب ، يتم تركيب ثني آخر بزاوية 90 درجة. يتم استخدام دعامة خاصة مع دعامة كهيكل داعم ، يتم تثبيته تحت الكوع الدوار. تبلغ خطوة تثبيت كتائف التعليق من 1 إلى 1.5 متر. الخطوات الأخرى متشابهة – من الضروري تجميع المدخنة من المنتجات المستقيمة ، والتي يتم توصيلها باستخدام المشابك ومانعات التسرب.

      كثرة الأخطاء والمشاكل أثناء التثبيت

      التصميم غير الصحيح لأنظمة غاز المداخن له عواقب وخيمة..

      اخطر الاخطاء:

      • استخدام المواد المسامية ؛
      • مد المداخن من خلال غرف المعيشة ؛
      • حواف مثبتة بشكل غير صحيح ؛
      • وضع الأنابيب في غرف بدون تهوية ؛
      • تصريف غازات العادم في التهوية ؛
      • ضعف حماية هياكل الأرضيات والأسقف من ملامسة الأنابيب الساخنة ؛
      • استخدام مدخنة واحدة للعديد من الغلايات (يُسمح بمدخنة واحدة ، ولكن مع مراعاة المسافة بين إدخالات كلا الغلايتين لا تقل عن 50 سم) ؛
      • اختيار غير صحيح للمقطع العرضي للقناة.

      الصيانة والنظافة

      عند تشغيل مدخنة غاز ، يتشكل السخام أقل مما يحدث عند تشغيل الغلايات على الوقود الصلب ، ولكن مع ذلك ، تتلوث أنابيب المداخن بشكل دوري ويجب تنظيفها. هناك طريقتان لتنظيف مداخن معدات الغاز (غلايات ، سخانات مياه):

      • ميكانيكي

      يتم التنظيف باستخدام فرش خاصة ، كاشطات ، بكرات. من الضروري اختيار الأدوات غير القادرة على إتلاف الجدران الداخلية للمدخنة. الأداة الأكثر شيوعًا للتنظيف الميكانيكي في الوقت الحاضر هي المكنسة الكهربائية..

      • المواد الكيميائية

      يتكون من رش مركبات خاصة على الجدران الداخلية للمدخنة.

      نصيحة إختصاصية

      في الختام – بعض النصائح من الخبراء.

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع

      تحت تأثير الهواء الخارجي ، يبرد الأنبوب وتنخفض درجة حرارة الغازات الخارجة ، ونتيجة لذلك ، تنخفض المسودة. يمكن تجنب هذه المشاكل عن طريق عزل أنبوب المدخنة..

      يتم عزل المداخن بطرق مختلفة:

      1. مداخن الطوب محمية عن طريق وضع طبقة من الجص ، أو (إذا لم تكن العلية معزولة) ، من الحجر أو الصوف البازلت. لضمان سلامة العزل ، يتم تغطيته برقائق معدنية في الأعلى..
      2. يمكن أيضًا عزل المداخن المعدنية بعزل غير قابل للاحتراق.
      3. أنظمة عادم الدخان الخزفية معزولة بكتل طينية ممتدة وصوف معدني.
      4. يجب عزل أنابيب الأسبستوس بحذر شديد. تنفجر هذه المادة عند ارتفاع درجة حرارتها..

      كيفية إعادة تشكيل مدخنة قديمة?

      إذا تم تضمين غلاية الغاز في نظام التدفئة الموجود منذ فترة طويلة بدلاً من الموقد التقليدي ، فلا يلزم إعادة بناء مدخنة الطوب بالكامل. يمكن ترقيته بواسطة الأكمام. هناك طريقتان للقيام بذلك..

      الطريقة رقم 1. قم بتركيب أنبوب فولاذي مقاوم للصدأ في قاعدة المدخنة الحالية.

      يجب اختيار الأنبوب بحيث يكون ارتفاعه مساويًا لارتفاع المدخنة القديمة ، ويتوافق القطر مع أنبوب المرجل. تمتلئ الفجوة بين جدران المدخنة الحالية والأنبوب بمادة عازلة للحرارة مثل الزجاج الرغوي أو الطين الممتد أو البيرلايت.

      الطريقة الثانية: تطبيق تقنية Furan-Flex. هذا الخيار أغلى من الأول ، لكن قطر المدخنة لم يتغير. المادة مقاومة للصقيع ، لا تتأكل ، يتراوح قطرها من 6 إلى 100 سم.

      تقنية FuranFlex

      فيديو: مدخنة أنبوب شطيرة لمرجل يعمل بالغاز

      مدخنة من الطوب DIY

      بناء مدخنة من الطوب عبارة عن قناة رأسية حصرية ذات مقطع عرضي مربع أو مستطيل. لوضع مدخنة من الطوب ، يتم استخدام لبنة خزفية صلبة ، موضوعة على ملاط. تم وضع الجزء الخارجي من القناة بالطوب العادي المطابق لأسلوب بناء المساكن ، والذي يمكن رؤيته في العديد من صور المداخن المبنية من الطوب. إذا كان المنزل مبلطًا بالحجر أو الجص ، فيمكنك ترتيب المدخنة بنفس الطريقة..

      تحضير ملاط ​​لوضع مدخنة من الطوب

      يتم تحديد تركيبة الهاون لوضع مدخنة من الطوب مع الأخذ في الاعتبار أي قسم من الأنبوب تم وضعه: خارجي أو داخلي. لبناء القناة الخارجية ، يتم استخدام نفس الملاط المستخدم في بناء الجدران الحاملة لمبنى المنزل. يتم تحضيره من الأسمنت والرمل والماء ويمكن أن يتصلب في الهواء والماء. يتم تحضير الخليط في مثل هذا الحجم بحيث يتم تحضيره في غضون ساعة ، حيث يتم ضبطه بسرعة..

      حتى لا ينهار الخليط تحت تأثير البيئة العدوانية ، يوصى بإضافة إضافات خاصة إليه ، مما يزيد من اللدونة والقوة ومقاومة الأحماض. بفضل هذه الإضافات ، يمكنك تحسين جودة البناء نفسه ، وزيادة سرعة البناء ومتانة العمل المنجز..

      يمكن تحسين خصائص ملاط ​​بناء المدخنة بإضافات مختلفة.

      يمكن تحسين خصائص ملاط ​​بناء المدخنة بإضافات مختلفة.

      يعتمد تحضير ملاط ​​لمداخن الطوب التي تمر داخل المنزل على استخدام الطين المقاوم للحرارة والشاموت بنسبة 1: 1 في تركيبته. تقوم هذه الخلائط بعمل ممتاز مع درجات حرارة عالية ، فهي متينة ولا تنبعث مواد مؤذية. لإعطاء خليط الصلصال قوة ، يمكنك إضافة ملح الطعام إلى تركيبته (حوالي 120-150 جم لكل دلو).

      نصائح مفيدة! يمكن زيادة قوة ملاط ​​المدخنة بإضافة الأسمنت البورتلاندي بنسبة 1 كجم لكل دلو.

      عند وضع مدخنة من الطوب بيديك ، يمكنك شراء خلائط جاهزة تتميز بمقاومة الحرارة ومقاومة الأحماض. يمكن أن يؤدي تحضير الحل بنفسك إلى تقليل تكلفة بناء المدخنة.

      من الممكن تمامًا بناء مدخنة من الطوب بيديك – سيساعدك الفيديو أدناه في التعرف بالتفصيل على مراحل البناء ، مع مراعاة جميع المتطلبات الأساسية.

      جدوى استخدام مدخنة طوب لغلاية الغاز

      بالنظر إلى مزايا وعيوب مداخن الطوب ، من الممكن استخلاص استنتاجات بشأن استخدامها مع غلايات الغاز. تشمل مزاياها:

      • احتمال استخدام قناة مدخنة موجودة ، مما يقلل من تكاليف المدخنة ؛
      • القدرة على العمل مع معدات الغاز مع غرفة الاحتراق المفتوحة ؛
      • التكلفة المقبولة لمواد البناء والديكور للهيكل.

      يتم ملاحظة متانة قنوات الطوب فقط عند استخدامها للمواقد أو المواقد. إذا تم استخدامها لغلايات الغاز ، نظرًا لانخفاض درجة حرارة منتجات الاحتراق ، فسوف تتشكل المكثفات على جدران القناة ، وستؤدي ظروف التشغيل القاسية في بيئة عدوانية إلى التدمير التدريجي لأعمال الطوب وتدهور الأداء.

      بالإضافة إلى ذلك ، فإن متطلبات هذه المداخن أكثر صرامة:

      • بناء لا تشوبه شائبة – إذا لم تكن المهارات كافية ، فسيكون من الضروري دعوة عامل بناء مؤهل للعمل ، الأمر الذي سيكلف مبلغًا مقطوعًا. أسعار العمل: مدخنة من الطوب الخام من 6000 روبل لكل 1 متر مكعب ، تواجه البناء – 2500 روبل. لمساحة 1 متر مربع ؛

      مخططات لتوصيل غلاية الغاز بمدخنة من الطوب

      مخططات لتوصيل غلاية الغاز بمدخنة من الطوب

      • استحالة إجراء تكوين معقد للقناة (إذا كنت بحاجة إلى تجاوز ، على سبيل المثال ، شعاع في الأرض) ؛
      • يجب أن يتم استخدام القناة القديمة باستخدام غلاف ؛
      • الحاجة للعزل الحراري.

      تشمل عيوب مثل هذا النظام انخفاضًا في الجر أثناء تسخين الطوب. وبالتالي ، فإن المدخنة المناسبة لغلاية الغاز ستكون عبارة عن قناة من الطوب مع بطانة من الصلب أو السيراميك. تظهر صورة مداخن الطوب أن البطانات مجهزة بعملية وضع القناة. في هذه الحالة ، من الضروري ترك فجوة بين أنبوب البطانة وسطح الطوب. يعد ذلك ضروريًا حتى يتمكن الأنبوب من التحرك داخل القناة..

      Interfloor تداخل

      توضح الصورة أدناه مرور المدخنة عبر أرضية خشبية. يوجد على اليسار جهاز مرور يستخدم طبقتين من الأسبستوس ، ثم المسافة من الأنبوب إلى عارضة الأرضية الخشبية هي لبنة واحدة ، أي 250 مم. ويظهر الخيار بدون الأسبستوس على اليمين ، وفي هذه الحالة يجب أن تكون المسافة من المدخنة إلى شعاع الأرضية الخشبية 1.5 قرميد على الأقل ، أي 380 مم.

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع

      ارتفاع الأنبوب فوق السقف

      يوضح الشكل أدناه مخططًا عامًا لارتفاع الأنبوب فوق سقف مائل..

      يُؤخذ ارتفاع المدخنة فوق السطح على النحو التالي:

      • لا تقل عن 500 مم عندما تكون بالقرب من حافة سقف مائل أو في حالة سقف مسطح ؛
      • لا تقل عن 500 مم فوق حافة السقف مع مسافة تقل عن مخرج محور الأنبوب عن 1500 مم من الحاجز أو الحافة ؛
      • ليس أسفل حافة السقف عندما يخرج محور المدخنة من 1500 إلى 3000 مم من التلال ؛
      • ليس أقل من خط وهمي مرسوم لأسفل من التلال بزاوية 10 درجات إلى الأفق ، عندما يمتد محور المدخنة أكثر من 3000 مم من التلال.

      طريقة توصيل مدخنة ذات قناتين بغلاية تسخين

      1. الخطوة الأولى هي النزول إلى وضع العلامات. بالنسبة لنموذج الحائط ، يُسمح باستخلاص النتيجة فورًا بعد تثبيت المحول بزاوية قائمة. إذا كان لديك غلاية مثبتة على الأرض ، فسيتعين عليك رفع قناة المدخنة من 90 إلى 100 سم ، وعندها فقط قم بتجهيز ثقب في الحائط.
      2. بعد وضع العلامات التفصيلية ، يتم حفر ثقب بالقطر المطلوب باستخدام مثقاب أساسي وحفر بزاوية 3 درجات فيما يتعلق بالجدار. يجب أن يؤخذ في الاعتبار أنه بالإضافة إلى الأنبوب ، سيتم تثبيت حلقة O عازلة في الفتحة..
      3. بعد ذلك ، يتم توصيل محول محول ، من أجل موثوقية مكان الإرساء ، يتم استخدام مشبك تجعيد خاص مصنوع من الفولاذ المتين ، ويتم إحكام ربطه بمفك البراغي.
      4. يتم تثبيت أنبوب الأسبستوس وطوق ختم ناعم في الجدار. يتم إخراج الجزء المستقيم إلى الفناء ، وفي أنبوب الغلاية يتم توصيله بالكوع الدوار ، وبعد ذلك يتم تطبيق المشبك مرة أخرى.
      5. الفتحة الموجودة في الجدار معزولة تمامًا بحشيات مقاومة للحرارة. في مناطق التلامس المباشرة مع الجدار ، يتم وضع مادة مانعة للتسرب يمكنها تحمل التسخين حتى 300 درجة مئوية ، ويتم تثبيت الفوهة نفسها على براغي ذاتية التنصت (ويفضل أن تكون مغطاة بالزنك). حسب تقديرك ، يمكنك وضع انحراف وحماية ضد هبوب الرياح القوية.

      إرشادات خطوة بخطوة لبناء نظام عادم الدخان

      خيارات موقع المدخنة لغلاية الغاز كيفية تركيب مدخنة شطيرة

      سيتم النظر في إجراء ترتيب المدخنة باستخدام مثال بناء نظام شطيرة من الأنابيب. هذا هو الحل الأمثل والأكثر تنوعًا. هناك طريقتان لتجميع مثل هذا الهيكل: داخل المنزل وخارجه. استكشف كلا الخيارين واختر الخيار الذي يناسبك.

      خارج المبنى

      مخطط تركيب مدخنة الغاز موضع المدخنة لغلاية الغاز

      الخطوة الأولى. نقوم بتوصيل عنصر مرور مصمم لوضعه عبر الجدار بأنبوب وحدة التسخين.

      الخطوة الثانية. نضع علامات على سطح الجدار وفقًا لأبعاد عنصر المرور ونقطع الفتحة.

      خطوة ثالثة. نخرج المدخنة من الغرفة.

      الخطوة الرابعة. نقوم بإجراء عزل شامل للفتحة والأنابيب التي تمر عبرها.

      الخطوة الخامسة. نعلق نقطة الإنطلاق مع مراجعة الأنبوب ، ثم نضع قابسًا

      الخطوة السادسة. نقوم ببناء المدخنة عن طريق إرفاق روابط جديدة حتى الوصول إلى الطول المطلوب. بعد أن اكتسبنا الارتفاع المخطط له ، نقوم بتثبيت طرف مدبب على الأنبوب. سيحمي النظام من المطر والرياح. نستخدم الأقواس لتثبيت الأنبوب على جدار المبنى. يجب ألا تقل خطوة وضع عناصر التثبيت عن 200 سم.

      الخطوة السابعة. نحن نعزز جميع مفاصل الهيكل بالمشابك. نربطهم بالأسلاك أو البراغي.

      الخطوة الثامنة. نحن نرسم المدخنة بطلاء خاص مقاوم للحرارة وتكوين الورنيش. سيوفر حماية مناسبة للمواد من الصدأ..

      داخل المنزل

      نبدأ بالتحضير:

      • نحدد فتحات الأنبوب في الأسقف والسقف ؛
      • فحص العلامات بأبعاد الأنبوب ، نقوم بعمل فتحة للمدخنة.

      الخطوة الأولى. نقوم بتوصيل محول المحول بالأنبوب الفرعي للوحدة.

      الخطوة الثانية. تثبيت نقطة الإنطلاق والمراجعة.

      خطوة ثالثة. نبدأ في بناء المدخنة.

      إذا لزم الأمر ، نقوم بتنفيذ العمل باستخدام ما يسمى ب. الركبتين. في الأماكن التي يعبر فيها الأنبوب الأرضيات ، نستخدم أنبوب حماية خاص.

      الخطوة الرابعة. نضع ورقة من الفولاذ المقاوم للصدأ على المدخنة. مقدمًا ، قمنا بقطع ثقب في الورقة يتجاوز قطر الأنبوب قليلاً. يجب أن تكون هذه الورقة على جانبي كل طابق..

      الخطوة الخامسة. تقوية مفاصل الهيكل بالمشابك.

      الخطوة السادسة. إذا لزم الأمر ، قم بتوصيل الأنبوب بعوارض العلية. لهذا نستخدم الأقواس (كل 400 سم) ومشابك الحائط (كل 200 سم).

      الخطوة السابعة. نقوم بتركيب طرف مخروطي الشكل (منحرف) عند مخرج المدخنة.

      عزل هيكل عادم الدخان

      عند نقاط التلامس بين عناصر المدخنة والمواد القابلة للاشتعال ، من الضروري تجهيز عزل حراري موثوق. لضمان ذلك ، قم بتغطية مقدمة الرصاص بصوف البازلت بطبقة من رقائق الألومنيوم. اربط العزل بمصطكي مقاوم للحريق. بالإضافة إلى ذلك ، ضع الصوف المعدني حول محيط كل فتحة في الحواجز والسقوف.

      في نهاية أنشطة التثبيت ، تأكد من أن كل شق في النظام مشدود. للقيام بذلك ، يكفي تطبيق محلول صابون بسيط على اللحامات. يشير ظهور فقاعات الصابون إلى حدوث انتهاك لضيق النظام. أصلح أي مشاكل تجدها في أسرع وقت ممكن.

      تركيب مدخنة شطيرة

      تتمثل المرحلة الأولى من تركيب الهيكل المرفق في إحداث ثقب في الجدار الخارجي والتحضير لوضع مقطع أفقي. في منزل مبني من مواد قابلة للاشتعال ، يتم الفتح مع مراعاة هامش النار (38 سم من حافة الجدار الخشبي إلى الأنبوب الداخلي للساندويتش) وتركيب شفة تجميع الممر ، كما هو موضح في الصورة.

      حجم الثقب للتجميع المار

      ملحوظة. في الهياكل المقاومة للحريق المصنوعة من الطوب والكتل الرغوية ، لا يلزم وجود جهاز لمكافحة الحرائق. يتم وضع غلاف معدني في الفتحة ويتم إدخال جزء من مجرى الغاز مع سد الفجوة بمادة غير قابلة للاحتراق.

      يتم العمل على تركيب شطيرة معيارية وتوصيلها بغلاية الغاز بالتسلسل التالي:

      1. قم بتجميع الجزء السفلي من المدخنة الجانبية ، بما في ذلك 2 أنبوب وقسم تصريف مكثف. اربط المقطع الأفقي الممتد في الفتحة.
      2. جرب التجميع المواجه للحائط وحدد مكان التثبيت للوسادة الداعمة. قم بتثبيته وتثبيت الجزء السفلي عن طريق دفع الأنبوب في الحائط. راقب الوضع الرأسي ، مع التحكم في موضع الوحدة بمستوى المبنى.مخطط تجميع قسم شطيرة
      3. بعد تثبيت الجزء السفلي من المداخن ، قم بتركيب القسم الرأسي. قم بتوصيل المقاطع المستقيمة بطريقة يتم فيها وضع الغلاف العلوي على الجزء السفلي ، ويتم إدخال أنبوب المداخن ، على العكس من ذلك ، في الداخل (التجميع “بواسطة المكثف”).
      4. قم بتركيب المدخنة المثبتة على الحائط على فترات لا تزيد عن 2.5 متر ، ويجب ألا تلمس الأقواس مفاصل الأقسام..
      5. ضع الجزء الأفقي من السندويتش على غلاية الغاز وقم بتثبيته على المحول. اربط المدخنة بالمشابك في هياكل المباني بحد أقصى 1.5 متر.
      6. قم بتوصيل مولد الحرارة بالمدخنة بقطعة من الأنابيب غير القابلة للصدأ ذات الجدار الواحد.

      تذكير. في منزل خشبي ، املأ الفراغ بين أطراف الجدار وأنبوب العبور بألياف البازلت ، ثم قم بتركيب الفلنجات المعدنية على كلا الجانبين.

      يتم إدخال المقاطع المستقيمة ببساطة في بعضها البعض وتثبيتها بمشابك ، وليست هناك حاجة لتشويه المفاصل باستخدام مواد منع التسرب. إذا كان التشذيب ضروريًا ، فسيتم تقصير الطرف السفلي للقسم ، حيث يتم تدفق العزل باستخدام الألواح المعدنية. يتم وضع مخروط واقي على الجزء العلوي من المدخنة.

      تجميع شطيرة معيارية داخل مبنى

      التفاصيل للتركيب الداخلي

      يتم وضع قناة عادم الدخان داخل المبنى بنفس الطريقة ، سيتعين عليك فقط المرور عبر الهياكل مرتين ، أو حتى ثلاث مرات. في كل مكان ، يتم ملاحظة نفس القواعد الخاصة بترتيب القطع عند عبور الأسقف والجدران القابلة للاشتعال. في النهاية ، تحتاج إلى إغلاق السقف بعناية عند ممر الأنبوب ، كما هو الحال في الفيديو:

      جهاز المدخنة المحورية النموذجية – التي يتم تجميع النظام منها

      مجموعة المداخن المحورية المعروضة للبيع واسعة جدًا. يمكن تصميمها لعلامة تجارية معينة أو حتى نموذج مرجل ، أو لديها تنوع معين ، أو مصنوعة من مواد مختلفة ، أو لها تكوين أساسي فقط أو ممتدة ، مع وحدات ووحدات إضافية. لكن بالنسبة للجزء الأكبر – فهي تتكون من نفس الأجزاء والتجمعات تقريبًا.

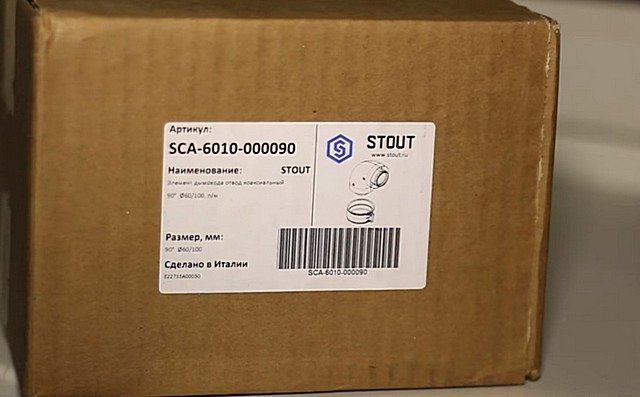

      دعونا نلقي نظرة على مثال مجموعة قياسية لشركة “STOUT” الإيطالية ، المصممة لغلاية غازية غير مكثفة بشاحن توربيني “Baxi”.

      توضيح وصف موجز
      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع تأتي المجموعة في صندوق من الورق المقوى.

      يشير ملصق التعبئة إلى خصائصه الرئيسية – للمرور عبر الجدار ، أقطار الأنابيب الداخلية والخارجية 60/100 مم ، التوافق مع غلايات Baxi المثبتة على الحائط من النوع غير التكثيف.

      الطول الإجمالي ، مع الأخذ في الاعتبار الانحناء والقسم المستقيم ، هو 850 ملم. غالبًا ما يكون هذا الطول كافياً لتركيب نظام كامل..

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع ما هو مدرج في المجموعة الأساسية?

      1 – ماسورة متحدة المحور بطول 750 مم برأس منحرف خارجي

      2 – محول فرعي لتوصيل الأنبوب المحوري بغلاية التسخين.

      3 – كفافان مطاطيان EPDM لإغلاق الوصلات – الانتقال من المرجل إلى المحول ، ومن المحول – إلى الأنبوب المحوري.

      4 – اثنين من المشابك البلاستيكية لتثبيت موثوق للعقد المتصلة.

      5 – سدادة شفة مرنة للزينة الزخرفية لمرور الأنابيب عبر الحائط من داخل الغرفة ومن جانب الشارع.

      6- صحيفة البيانات الفنية للمجموعة مع مواصفات الأجزاء والتعليمات التفصيلية للتركيب والتشغيل.

      دعنا نلقي نظرة فاحصة على كل عنصر..

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع أنبوب محوري.

      في هذا النموذج ، الأنبوب الخارجي مصنوع من بلاستيك مقاوم للحرارة ومقاوم للصدمات.

      يوضح الرسم التوضيحي الطرف الخارجي للأنبوب ، والذي يجب أن يكون في الشارع. الحافة (الموضحة بالسهم) واضحة للعيان والتي تتاخم عليها نتوءات حاجب الرأس. أي أن الأنبوب الداخلي سيتم وضعه بالضبط في نفس المكان الذي تريده الشركة المصنعة..

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع لا تحتوي الحافة المقابلة للأنبوب الخارجي على مثل هذه الحافة. من هذا الجانب يُسمح بقطع الأنبوب إلى الحجم المطلوب..

      داخل الأنبوب الخارجي بقطر 100 مم ، يوجد معدن داخلي برأس في النهاية. تُظهر الأسهم نتوءات الرأس التي ستستقر على الحافة.

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع وهذا – يظهر العاكس نفسه بشكل منفصل.

      والغرض منه هو حماية مجرى العادم من تأثير الرياح ، والذي في بعض الحالات يمكن أن يعطل الدوران الطبيعي لهواء السحب ونواتج الاحتراق المنبعثة..

      ستحمي أيضًا من الحطام الكبير ، وكذلك من الطيور ، التي غالبًا ما تتوهم الأنابيب لتعيش فيها في الصيف..

      بالإضافة إلى ذلك ، نظرًا لقدرته الهائلة ، ونقل الحرارة المرتفع ، وزيادة السعة الحرارية ، فإن الغطاء سيمنع ، إلى حد ما ، رقاقات الثلج من التجمد من تدفق المكثفات..

      قد تختلف أشكال الرؤوس – عن أحد الخيارات البسيطة فقط.

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع يتم ضمان التمركز الدقيق للأنبوب الداخلي في الأنبوب الخارجي بواسطة مثل هذه الدبابيس.
      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع بعد إدخال الأنبوب الداخلي ، سيتم محاذاته مع الخارج.

      تكون الحافة الموضحة للأنبوب الداخلي متساوية ، ويمكن قطعها أيضًا ، كما هو الحال في الخارج ، إلى الطول المطلوب إذا لزم الأمر.

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع العنصر الهيكلي التالي هو محول مطلوب لتوصيل مدخنة متحدة المحور بغلاية غاز. في النموذج قيد النظر ، يكون له شكل منحنى تقليدي 90 درجة.

      التصميم هو نفسه محوري. يوجد على جانبي الأنبوب الداخلي مآخذ يتم فيها وضع أصفاد مانعة للتسرب مصنوعة من السيليكون المقاوم للحرارة في أخاديد خاصة. أنها تضمن ضيق منفذ الغاز الداخلي. يتم وضع جانب واحد على فوهة الغلاية مع توهج ، وسيتم إدخال الأنبوب المؤدي إلى الخارج في الثانية.

      هذا هو واحد من أبسط المحولات. بالنسبة لبعض الغلايات ، يلزم وجود غلايات خاصة – مع التوصيل المتوفر أو القفل أو اللولب. كل هذا منصوص عليه في جوازات سفر المرجل والمدخنة المحورية..

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع لا يوجد اتصال مقبس على الأنابيب الخارجية للنموذج الموضح – يتم تركيبها من طرف إلى طرف. سيتم إغلاق كل مفصل بهذه الكفة العريضة..
      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع يتم توصيل الأنبوب المحوري بفرع (محول) بالتسلسل التالي.

      أولاً ، يتم وضع الكفة المطاطية على الأنبوب. يوجد حزام بارز داخل مركز الكفة – يجب أن يستقر على طرف الأنبوب الخارجي.

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع ثم يتم إدخال الأنبوب المعدني الداخلي في مقبس القناة الداخلية للمحول ، حيث يتم وضع طوق الختم في الأخدود..
      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع يتم تغذية الأنبوب إلى الأمام حتى عمق التجويف الكامل ، حتى يتوقف.
      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع بعد ذلك ، يتم ربط أطراف الأنابيب الخارجية في الكفة الخارجية العريضة..

      تقع نهاية الأنبوب الثاني أيضًا على حافته ، ولكن بالفعل من الجانب الآخر.

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع هذا ما يبدو عليه الموصل بعد الإرساء..

      الآن يجب أن يتم إصلاحه وإغلاقه بشكل نهائي..

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع يتم حل هاتين المهمتين عن طريق تثبيت المشبك البلاستيكي المرفق مع النظام..

      يحتوي كل مشبك على مسامير تثبيت.

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع يلتف الطوق حول الأنبوب تمامًا في منتصف الوحدة المتصلة – وهو مناسب تمامًا بين الحواف البارزة من الكفة. ثم يتم إدخال البراغي وتشديدها باستخدام مفك البراغي.
      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع ستبدو عقدة التوصيل بعد التثبيت النهائي هكذا.

      لم يعد هناك أي شك حول موثوقيتها..

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع في الواقع ، بالطبع ، قد لا يكون النظام الذي يحتوي على اتصال واحد فقط كافيًا. هذا يعني أنه يتم شراء أجزاء إضافية بالكمية المطلوبة..

      يمكن أن يكون هذا قطعة مستقيمة من الأنابيب المحورية (تمديد) بالطول المطلوب. في هذا المثال ، هذا امتداد 500 مم.

      تتضمن المجموعة سوارًا خارجيًا واسعًا ومشبكًا بمسامير. يمكن قطع الامتداد إلى الحجم المطلوب من جانب الطرف المسطح (غير المزود بجرس).

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع وعلى جانب المقبس في الأنبوب المعدني الداخلي ، يتم وضع نفس طوق الختم بالضبط في الأخدود كما هو الحال في المحول.
      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع تستخدم الأكواع لتغيير اتجاه الأنبوب. هم من نوعين.

      تظهر الحزمة بانحناء 90 درجة. يشتمل ، مرة أخرى ، على صفعة مطاطية عريضة ومشابك بمسامير.

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع يشبه الصنبور نفسه إلى حد كبير المحول الذي تمت مناقشته أعلاه …
      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع …مع الاختلاف الوحيد في الأنبوب الداخلي ، يوجد مقبس التثبيت مع طوق في الأخدود على جانب واحد فقط.

      وعلى الجانب الآخر – نهاية مسطحة للتزاوج بمقبس أنبوب متحد المحور متصل بالمخرج.

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع هناك انحناءات بزاوية دوران 45 درجة – تصميمها ومعداتها متشابهة.
      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع أمثلة على العقد المُجمَّعة (على الرغم من عدم تغطيتها بالكامل بالمشابك) مع دوران بزاوية قائمة …
      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع .. وبزاوية 45 درجة.
      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع لاختراق الجدران ، يتم قطع نافذة بقطر أكبر بحوالي 10 مم من قطر الأنبوب الخارجي للنظام المحوري.

      في كثير من الأحيان ، يتم تثبيت الغلاف مسبقًا في هذه النافذة من أجل استبعاد ملامسة الأنبوب المحوري بمادة جدار صلبة يمكن أن تسبب ضررًا ميكانيكيًا لها (مهم بشكل خاص للطوب والخرسانة المسلحة وجدران الكتل).

      تمتلئ الفجوة المتبقية بمادة عازلة للحرارة ومقاومة للحرارة (للجدران الخشبية). على سبيل المثال ، يمكن أن تكون شرائط من صوف البازلت.

      بالنسبة للجدران الحجرية ، يكفي ملء الفجوة برغوة البولي يوريثان..

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع بعد تثبيت الأنبوب ، يتم إغلاق الاختراق في الجدار من جانب الغرفة ومن جانب الشارع بحواف زخرفية (بوليمر أو مطاط).

      من المهم – يجب ألا يكون هناك عقد توصيل في قسم الاختراق – يجب أن يظلوا جميعًا في الغرفة. أي ، للمرور عبر الجدار والقسم الخارجي للمدخنة ، يتم استخدام جزء كامل فقط من الأنبوب المحوري برأس.

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع هكذا سيبدو الجزء الخارجي من المدخنة المحورية بعد اكتمال التجميع..
      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع بالنسبة لنماذج الغلايات المختلفة ، يتم تقديم توصيات بشأن حجم واتجاه منحدر الأنبوب من أجل التصريف المجاني للمكثفات المتكونة.

      في هذا المثال ، يوصى بالانحدار بمقدار 3 درجات تقريبًا..

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع خيار آخر أكثر عقلانية هو التحيز ، على العكس من ذلك ، تجاه المرجل..

      في الوقت نفسه ، يتم إضافة “رابط” آخر إلى هيكل المدخنة – مجمع المكثفات. مزود بفتحة تصريف ، يتم توصيل خرطوم مرن بها من خلال سيفون خاص ، يتم من خلاله تصريف المكثفات المجمعة في الصرف (المجاري).

      هذا النهج لا يشمل تجميد الجليد على رأس المدخنة..

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع يُظهر الرسم التوضيحي مجموعة اختيارية – مجمّع مكثفات مع سيفون وخراطيم وأدوات تثبيت ضرورية.

      المجمع له نفس التصميم المحوري ويتم تثبيته في النظام وفقًا للقواعد العامة..

      يجب أن يكون أنبوب التصريف في الأسفل ، وأن يكون السيفون بخرطوم متصلاً به بالفعل.

      المثال الموضح ، بالطبع ، ليس نوعًا من “العقيدة” – في نماذج أخرى من المداخن المحورية ، قد تكون هناك اختلافات في المواد المستخدمة في تصنيع الأنابيب الخارجية والداخلية (الفولاذ المقاوم للصدأ ، المجلفن) ، وبعض الفروق الدقيقة في التركيب التجمعات. لكن مبدأ الجمعية العامة سيبقى كما هو..

      فارق بسيط آخر. تحتوي بعض الغلايات على أنبوبين فرعيين منفصلين في الجزء العلوي – أحدهما لتزويد الهواء والآخر لإزالة منتجات الاحتراق. يمكن تجهيز هذه الوحدات ، على التوالي ، بقنوات منفصلة ، أي وضع أنبوب سحب منفصل ومدخنة منفصلة. من المريح من وجهة النظر أن مشكلة التكثيف تم القضاء عليها بالكامل تقريبًا. لكن تركيب النظام المحوري لا يزال يبدو أبسط وأكثر إحكاما. في مثل هذه الحالات ، يتم استخدام نماذج خاصة من المداخن ، والتي يتم تقسيمها في منطقة المرجل إلى قناة مدخنة فولاذية مموجة وقناة هواء مرنة من البوليمر. ثم يتم دمج هذه القنوات هيكليًا في أنبوب محوري واحد..

      مدخنة متحدة المحور مع توصيل منفصل لقنوات الهواء والمداخن بالغلاية

      مدخنة متحدة المحور مع توصيل منفصل لقنوات الهواء والمداخن بالغلاية

      خيار آخر هو الجمع بين التدفقات في أنبوب محوري واحد باستخدام محول خاص يتم تثبيته مباشرة على المرجل..

      محول للتحويل من قناتين منفصلتين إلى أنبوب محوري.

      محول للتحويل من قناتين منفصلتين إلى أنبوب محوري.

      عند التخطيط لتركيب نظام مدخنة متحد المحور وعند تثبيته ، يجب أن تلتزم بعدد من القواعد ، والتي سيتم مناقشتها أدناه..

      لماذا التصميم المحوري فريد من نوعه?

      مفهوم “متحد المحور” يعني وجود كائنين مدرجين في بعضهما البعض. وبالتالي ، فإن المدخنة المحورية عبارة عن هيكل من دائرتين مصنوع من أنابيب بأقطار مختلفة ، تقع إحداها داخل الأخرى. توجد وصلات عبور داخل الجهاز تمنع لمس الأجزاء. يتم تركيب المعدات في مولدات حرارية مجهزة بغرف احتراق مغلقة. وتشمل هذه ، على سبيل المثال ، غلايات الغاز.

      تم تصميم المدخنة المحورية بطريقة تجعل الأنبوب الداخلي مصممًا لتصريف منتجات الاحتراق في الغلاف الجوي. يستخدم القطر الخارجي الأكبر لتوفير الهواء النقي للاحتراق

      بفضل التصميم الخاص للمدخنة المحورية القياسية ، فإنها تؤدي وظيفتين في وقت واحد: فهي تخلق إمدادًا مستمرًا من الهواء الضروري لضمان عملية الاحتراق ، وتزيل منتجات الاحتراق في الخارج. لا يتجاوز طول الجهاز عادة مترين. في الأساس ، إنه مصمم للوضع الأفقي ويتم عرضه في الشارع عبر الحائط. أقل شيوعًا ، يمكنك العثور على هيكل من خلال السقف والسقف.

      يسمح التصميم الخاص للمدخنة المحورية بالعمل وفقًا لمبدأ مختلف تمامًا عن الجهاز التقليدي. يدخل الأكسجين المطلوب للاحتراق إلى المرجل من الخارج. وبالتالي ، ليست هناك حاجة لتوفير تدفق مستمر للهواء النقي إلى الغرفة عن طريق التهوية ، وهو أمر حتمي بالنسبة لمجاري المداخن التقليدية. بالإضافة إلى ذلك ، تم بنجاح حل عدد من المشاكل النموذجية للمداخن القياسية:

      • الحد من فقد الحرارة بسبب تسخين الهواء الداخل من الخارج من أنبوب العادم الداخلي للدخان الساخن ، مما ينتج عنه كفاءة أعلى للنظام.
      • الحد من مخاطر نشوب حريق في مناطق التلامس بين الأسطح القابلة للاشتعال وأنبوب المداخن ، حيث يتم تبريد الأنبوب الداخلي ، الذي ينطلق الحرارة إلى الخارج ، إلى درجات حرارة آمنة.
      • تسمح الكفاءة العالية للنظام بالاحتراق الكامل للوقود ، وبالتالي لا تنبعث الجسيمات غير المحترقة في الغلاف الجوي ولا تلوثه. الغلاية المجهزة بمدخنة متحدة المحور صديقة للبيئة.
      • تتم عملية الاحتراق ، بما في ذلك إمداد الأكسجين وإزالة الغازات ، في غرفة مغلقة. إنه أكثر أمانًا للناس ، لأن منتجات الاحتراق الخطرة عليهم لا تدخل الغرفة. لذلك ، فإن ترتيب التهوية الإضافية غير مطلوب..
      • توفير المساحة بسبب الحجم الصغير للجهاز.
      • مجموعة كبيرة من المداخن المصممة لأنظمة ذات سعات مختلفة.

      المميزات والعيوب

      يتمتع النظام المحوري بالعديد من المزايا مقارنة بأنواع المداخن الأخرى. يمكن تمييز المزايا التالية:

      1. ينتقل الهواء النظيف ، اللازم لإشعال اللهب ، من الشارع عبر نظام مغلق من المعدات. لا يتم استخدام الهواء من الفضاء الساخن لتشغيل الجهاز.
      2. يمنع هذا المخطط دخول أول أكسيد الكربون أو الغاز الطبيعي إلى المبنى. لن يكون هناك مسودات في المنزل ، وتشغيل النظام لن يؤثر على الرطوبة ودرجة حرارة الهواء بأي شكل من الأشكال.
      3. تعمل المدخنة المحورية على زيادة إنتاجية غلاية الغاز ، وسيكون استهلاك الغاز الطبيعي اقتصاديًا ، وسيتم تقليل كمية المواد التي يتم إطلاقها في البيئة.
      4. قناة الدخان محمية بشكل موثوق به بواسطة غلاف به فجوة هوائية ، لذلك لا يوجد اتصال مفتوح مع الهياكل والأشياء المحيطة.
      5. مع التركيب والتشغيل المناسبين ، يتم استبعاد احتمال نشوب حريق أو حروق.
      6. يتطلب شراء وتركيب أنبوب متحد المحور تكاليف مالية أقل بكثير من تكلفة شراء وترتيب نوع آخر من المداخن.

      التحليل_المحوري

      هذه المعدات لديها الكثير من المزايا

      مثل هذا النظام له عيب واحد فقط – تجميد المكثفات على سطح الأنبوب الخارجي في البرودة الشديدة. ومع ذلك ، فهذه مشكلة قابلة للحل تمامًا. يمكن عزل نهاية المدخنة بالصوف القاعدية أو المعدنية.

      بعض الحرفيين على يقين من أنه من الممكن تجنب تجميد المكثفات عن طريق تقصير الأنبوب. لا ينصح المحترفون بتغيير التصميم بأيديهم. طور المصنعون نموذجًا برأس مضاد للجليد. يمكن استخدامه لمنع التجمد.

      يدخل الهواء هذا الأنبوب من خلال فتحاته في المنطقة السفلية. تم تصميم هذا الاختراع للعمل حتى في ظروف الصقيع الشديدة. يحتوي الجهاز على فوهة لأنبوب داخلي ، يتم وضع لولب خاص بداخله. يتم توزيع ثقوب استقبال الهواء على طول حافة الأنبوب في نفس الوقت من الأسفل.

      هل تحتاج تهوية

      تصميم المدخنة المحورية بحيث لا تستهلك وحدة التسخين الهواء الموجود في غرفة الغلاية بأي شكل من الأشكال. ومع ذلك ، من الخطأ الافتراض أنه عند استخدام مثل هذه المعدات ، لا يلزم تجهيز التهوية في هذه الغرفة..

      يجب تهوية هذه الغرفة بالطبع. على أي حال ، من الضروري تجهيز النافذة بنافذة في غرفة المرجل بالطبع.

      يمكن أن يكون لنقص إمدادات الهواء النقي تأثير سلبي للغاية على تشغيل المرجل. نظرًا لارتفاع نسبة الرطوبة ، ستبدأ أجزائه في الصدأ بسرعة ، مما يؤدي إلى تعطل هذا الجهاز..

      بالإضافة إلى ذلك ، إذا تعطلت الغلاية ، يمكن أن تبدأ الغازات الضارة في دخول الغرفة. سيقلل وجود التهوية في هذه الحالة من خطر تسمم الأشخاص الذين يعيشون في المنزل..

      مواسير صلب لا يصدأ متحدة المحور

      الفولاذ المقاوم للصدأ المستخدم في تصنيع المدخنة مقاوم للأحماض ويمكن أن يتحمل درجات حرارة أعلى من الأنبوب البلاستيكي ، حتى 550 درجة مئوية. تقدم الشركات المصنعة مداخن من تصميمين:

      • أنابيب محورية غير قابلة للصدأ

        الأنابيب المحورية غير المعزولة المصنوعة من الفولاذ المقاوم للصدأ – لها تصميم بسيط. الأنبوب الداخلي مقاوم للأحماض. كعيوب ، من الممكن ملاحظة الحاجة إلى عزل مدخنة من الفولاذ المقاوم للصدأ ذات قناتين لتقليل حجم التكاثف المتساقط. المزايا: عمر طويل للنظام وإمكانية الاستخدام المنزلي والصناعي.

      • الأنابيب المحورية المصنوعة من الفولاذ المقاوم للصدأ المعزولة هي الأنظمة الأكثر استخدامًا لتركيب مدخنة رأسية جماعية. حسّن البناء المعزول الخصائص الديناميكية الهوائية. يُسمح بتوصيل الغلايات بنظام إزالة غاز المداخن القسري والطبيعي.

        نظام مدخنة عمودي متحد المحور مع مدخل هواء خارجي ، يتم تركيبه أثناء مرحلة تشييد المبنى. يتم حساب الأنبوب الجماعي في منظمة التصميم. عمر خدمة المدخنة لا يقل عن 30 عامًا.

      عند اختيار الأنبوب المحوري ، أولاً وقبل كل شيء ، يسترشدون بتوصيات الشركات المصنعة لمعدات التدفئة المحددة في الوثائق الفنية.

      المتطلبات الأساسية لوضع مدخنة أفقية متحدة المحور.

      لذلك ، إذا قررت تثبيت مدخنة متحدة المحور بنفسك ، فأنت بحاجة إلى معرفة بعض المتطلبات. بالمناسبة ، ستكون المعلومات مفيدة لأولئك الذين سيتصلون بالماجستير – على الأقل سيكون من الممكن التحقق مما إذا كانوا يمتثلون للمعايير المعمول بها..

      • لا يمكن أن يكون طول المدخنة غير محدود. يضع المصنعون ويشارون في جوازات سفرهم إلى الحد الأقصى لطول النظام المحوري. كقاعدة عامة ، لا تتجاوز أربعة أمتار (في بعض الحالات أقل من ثلاثة). هذا يعني أنه يجب عليك حساب موقع تركيب الغلاية مسبقًا. يعتبر الحد الأدنى للطول مترًا واحدًا..
      • لا ينبغي التخطيط للعديد من التغييرات في اتجاه الأنبوب المحوري. من المستحسن ألا يتجاوز عدد الدورات اثنين. بالإضافة إلى ذلك ، من المقبول عمومًا أن تركيب منحنى واحد بزاوية 90 درجة “يأكل” مترًا واحدًا مسموحًا به من طول النظام ، وانحناء عند 45 درجة – نصف متر.
      • أثناء التثبيت ، يجب استخدام الأجزاء المضمنة في المجموعة فقط. ويجب أن يكون النظام نفسه مناسبًا لطراز معين من غلاية الغاز. يمنع منعا باتا استخدام مكونات الطرف الثالث ، بغض النظر عما إذا كان المصنع أو الحرف اليدوية.
      • يمنع منعا باتا استخدام أي مواد لاصقة أو مواد مانعة للتسرب..
      • يكون منحدر القسم الأفقي نحو الشارع بمقدار 2 3 درجات إذا تم تركيب المدخنة على غلاية غاز عادية ، باتجاه المرجل بنفس الزاوية – إذا كانت الغلاية تتكثف أو إذا تم تركيب مجمّع مكثفات في البداية القسم الذي تم ذكره أعلاه.

      لا يسمح بإرساء الأنابيب في قسم المرور عبر الجدار. يجب أن يسمح موقع جميع الموصلات بالفحص البصري..

      هناك عدد من المتطلبات لوضع الأنبوب المحوري ورأسه فيما يتعلق بعناصر البناء الأخرى والأشياء المحيطة. يمكن اعتبارها في الرسم البياني التالي:

      المعلمات الإلزامية والموصى بها لوضع رأس المدخنة المحورية بالنسبة لعناصر المبنى والأشياء المحيطة

      المعلمات الإلزامية والموصى بها لوضع رأس المدخنة المحورية بالنسبة لعناصر المبنى والأشياء المحيطة

      أ ≥ 400 مم. الشرط المطلوب. الحد الأدنى للمسافة من محور المدخنة المحورية إلى أي كائن مفتوح على واجهة المبنى (نافذة أو باب). كما أنها تنطبق على المسافة من رأس المدخنة بموقعها الرأسي إلى نوافذ السقف.

      ب ≥ 600 مم. الشرط المطلوب. الحد الأدنى من المسافة من محور المدخنة إلى أي مجرى سحب هواء أو عادم ، إلى محور المداخن المحورية أو التقليدية المجاورة.

      ق ≥ 1800 مم. الشرط المطلوب. الحد الأدنى لارتفاع محور المدخنة فوق مستوى سطح الأرض على جانب الأرصفة أو ممرات المشاة. يمكن لمصنعي النظام تعيين متطلباتهم الخاصة لهذه المعلمة. على سبيل المثال ، بالنسبة لبعض طرز الغلايات والمداخن المحورية ، يتم تعيين الحد الأدنى للارتفاع عند 2000 مم. يُسمح بالتركيب السطحي على ارتفاع 150 مم من الرصيف ، بشرط أن يتطلب الأمر عاكسًا عالي الجودة وشبكة واقية.

      د ≥ 300 مم. الحالة الموصى بها. الحد الأدنى لارتفاع محور المدخنة فوق مستوى سطح الأرض على الجدران التي لا تحد من مناطق المشاة.

      ≥ 1000 مم. الحالة الموصى بها. الحد الأدنى للمسافة من محور المدخنة إلى الجدار المجاور للزاوية الداخلية للواجهة ، حيث توجد أشياء مفتوحة (نوافذ أو أبواب). في حالة وجود عاكس ، يمكن تقليل المسافة إلى 150 مم.

      f ≥ 150 مم. الحالة الموصى بها. الحد الأدنى للمسافة من محور المدخنة إلى الجدار المجاور للزاوية الداخلية للواجهة ، حيث لا توجد كائنات مفتوحة. في كلتا الحالتين (هـ و و) ، إذا كان الجدار المجاور مبطنًا أو مبطنًا بمادة قابلة للاحتراق ، فإن المسافة الدنيا التي تصل إليه تزيد إلى 300 مم.

      ز ≥ 2000 ملم. الحالة الموصى بها. الحد الأدنى للمسافة من رأس المدخنة إلى أقرب مناطق خضراء.

      ح ≥ 100 مم. الحالة الموصى بها. الحد الأدنى للمسافة من محور المدخنة إلى المزاريب الرأسية الممتدة على طول الواجهة وأي أنابيب اتصال.

      بغض النظر عن مدى جاذبية هذا الموقع لمخرج المدخنة المحورية – تحت مستوى الأرض ، فهو محظور تمامًا.

      يمنع منعا باتا تحديد موقع مخرج المداخن المحوري تحت مستوى الأرض. على سبيل المثال ، في حفرة تكنولوجية مجهزة ، تم جمعها بواسطة صر.

      عدة إضافات لشروط تركيب مدخنة متحدة المحور.

      عدة إضافات لشروط تركيب مدخنة متحدة المحور.

      عدد قليل من المتطلبات:

      • في الداخل ، يجب ألا يكون الأنبوب أقرب من 200 مم من السقف.
      • يجب أن يكون هناك مسافة لا تقل عن 150 مم بين المرجل (المثبت على الحائط أو القائم على الأرض) والجدار المجاور..
      • إذا كان هناك هيكل آخر مقابل الجدار ، من خلال المدخنة النهائية ، هناك هيكل آخر ، فيجب الحفاظ على 600 مم على الأقل من الرأس إلى جدار هذا المبنى..

      من المستحيل تحديد طول القسم الخارجي للمدخنة المحورية – يمكن تثبيتها بشكل مختلف ، اعتمادًا على الطراز. يوضح الرسم البياني أعلاه 300 مم على الأقل. ومع ذلك ، هناك أنظمة تتطلب نصف متر في الطول ، وتلك التي يقع فيها الرأس بالقرب من الحائط تقريبًا..

      تركيب أفقي لأنبوب متحد المحور لغلاية غاز

      قبل التثبيت ، اكتشف:

      • وجود المباني والمزروعات بالقرب من التثبيت ؛
      • وجود فتحات الأبواب والنوافذ من الجيران ؛
      • قرب النوافذ والأبواب في المبنى ؛
      • المسافة من الفوهة إلى الحفرة ؛
      • عدد العناصر الدوارة
      • الحاجة لبناء أنبوب.

      بعد جمع جميع البيانات المحددة ، يتم التحقق من القراءات وفقًا لقواعد SNiP. إذا كانت جميع المتطلبات ممكنة ، فانتقل إلى التثبيت المباشر لمدخنة متحدة المحور. إذا كان من المستحيل تلبية المتطلبات ، فاختر الطريقة الرأسية لتركيب نظام المدخنة.

      ينصح الخبراء بتنفيذ زاوية الميل ، باتباع توصيات الشركة المصنعة لغلاية الغاز. بالنسبة لنوع الدائرة المزدوجة ، يوصى بالتحيز تجاه المرجل ؛ أما بالنسبة للجهاز الكلاسيكي ، فيتم إجراؤه باتجاه الأرض. إذا كان الأنبوب مائلاً للخارج ، ينصح الخبراء بعزل القناة.

      تركيب عمودي لمدخنة متحدة المحور لغلاية الغاز

      في الحالات التي يكون فيها من المستحيل بناء هيكل تدفئة بطريقة أفقية ، يتم استخدام التثبيت الرأسي لمدخنة متحدة المحور لغلاية الغاز. عندما يصبح من الضروري بناء منجم من خلال هيكل سقف ، يجب أن تتذكر مشكلات السلامة من الحرائق واستخدام الأنابيب العازلة والأغطية الواقية في التثبيت. تستخدم العناصر العازلة المقاومة للحريق كمواد عازلة..

      انتباه! يوصي الخبراء بترك فجوة هوائية بين قسم السقف والأنبوب. ومع ذلك ، يجب أن تكون نقطة الخروج محكمة الغلق ومغطاة بغلاف محكم..مدخنة متحدة المحور لغلاية غاز: تركيب ، رسوم بيانية ، أبعاد ومنحدر

      خيارات تركيب عمودي أنبوب العروة

      يتم التثبيت بإحدى طريقتين: خارجي أو داخلي. يوصي الخبراء بعمل العزل الحراري باستخدام أي من الطرق المختارة..

      أساسيات اختيار النوع الأفقي أو الرأسي

      ليس من الممكن دائمًا تلبية جميع متطلبات التثبيت الأفقي للمدخنة المحورية. يمكن مواجهة الصعوبات إذا كانت الغرفة التي تم تركيب المرجل فيها صغيرة جدًا. يمكن أن يكون الجانب الخارجي للمبنى مشكلة أيضًا. على سبيل المثال ، إذا كانت هناك نوافذ قريبة من بعضها البعض.

      مدخنة محورية عمودية

      إذا لزم الأمر ، يمكن توجيه المدخنة المحورية عموديًا من خلال سقف مائل أو مسطح باستخدام فوهات الطقس المناسبة. يعتمد طول هذه المدخنة على قوة المرجل المتصل بها (+)

      يحدث أيضًا أن المسافة إلى المباني المجاورة صغيرة جدًا لضمان السحب الطبيعي للمدخنة المحورية. إذا لم يكن من الممكن تلبية جميع شروط التركيب الأفقي للهيكل ، فيجب إعطاء الأفضلية للتركيب الرأسي ، أي قم بقيادة الأنبوب عبر السقف.

      عند تركيب مدخنة متحدة المحور عموديًا ، كما هو الحال مع تثبيت الأنبوب التقليدي ، يتم استخدام الأقواس. إنها تسمح لك بالحفاظ على الهيكل في الموضع الصحيح وعلى مسافة من الجدران.

      عند توجيه المدخنة المحورية عبر كعكة التسقيف ، يجب إيلاء اهتمام خاص لقضايا السلامة من الحرائق. يجب استخدام الأنابيب العازلة هنا ، ويوصى باستخدام عازل مقاوم للحريق..

      كما أنهم يستخدمون أغطية واقية لعزل المدخنة عن ملامسة الأشياء والمواد الأخرى. يجب ترك فجوة هواء صغيرة بين الأنبوب المحوري ومنطقة التداخل ، ولكن يتم إغلاق السقف عند نقطة خروج الأنبوب بعناية شديدة. تقاطع الأنبوب والسقف مغطى بغلاف واقي كثيف.

      ماذا يقول التشريع

      لا يوجد قانون تشريعي محدد أو معيار للأنابيب المحورية ، نظرًا لأن SNiP 2.04.08-87 بشأن إمدادات الغاز والتهوية قد عفا عليها الزمن. التشريعات التنظيمية الأخرى SP 42-101-2003 لا تجيب ببساطة على هذا السؤال ، ببساطة تعطي تعليمات حول موضع المقطع نفسه.

      في الوقت نفسه ، يشير بعض البناة إلى GOST R 51847-2009 ، بدعوى أنه مناسب لأي أنظمة تدفئة ، على الرغم من أنه يشير تحديدًا إلى نوع المعدات ، والكلمات المتعلقة بأنابيب الصوديوم المحورية.

      في الواقع ، لا يوجد حتى الآن تشريع عام محدد ، ولكن فقط تشريعات منفصلة هي المعيار لكل نوع من الأجهزة. مع وضع ذلك في الاعتبار ، يجب التعامل مع هذه المشكلة لأسباب تتعلق بسلامتك..مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع

      النهج الصحيح

      من المهم أن نفهم أن سلامة الناس تعتمد على التصنيع الصحيح لمثل هذا الممر في الجدران الخشبية. لذلك ، يجب ألا تهمل بعض إجراءات الوقاية من الحرائق ، خاصةً إذا كانت بسيطة جدًا ولا تتطلب تكاليف كبيرة:

      • يمكنك استخدام مواد خاصة تنشئ طبقة معينة تفصل الجدار عن الأنبوب نفسه. وتشمل هذه الصوف المعدني والأسبستوس وأنواع أخرى من العزل.
      • يوصى أيضًا بتثبيت نوع من الجلبة ، يكون قطرها أكبر من نظام المدخنة. في نفس الوقت ، فإن المساحة الفارغة أثناء التثبيت مبطنة أيضًا بمواد غير قابلة للاحتراق..

        مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع

      • أسهل طريقة هي شراء تصميم خاص يمثل بالفعل ممرًا كاملاً. يجب تثبيته بالحائط أو بالسقف حسب التعليمات..

      تحل الأنابيب المحورية الحديثة مشكلة حماية الجدران من الحرارة والنار. ومع ذلك ، إذا تعرضت للتلف أثناء التشغيل ، فقد يؤدي ذلك إلى نشوب حريق ، إذا لم يتم اتباع قواعد التثبيت الأولية. لهذا السبب يوصي الخبراء بعدم إهمال الحماية حتى عند استخدام الأنابيب المحورية..

      سؤال المدخنة المحورية

      هل يمكن إخراج مدخنة متحدة المحور من غلاية مثبتة على الحائط من خلال جدار خشبي بدون عزل حراري إضافي؟ التعليمات لا تقول أي شيء عن هذا – يتم رسم جدار من الطوب هناك..

      يمكنك ذلك لأن المدخنة باردة للغاية أثناء التشغيل. لا يزال من المستحسن عمل ثقب في الحائط أكبر من قطر المدخنة لاستبعاد الحركات الميكانيكية. وضع الفجوة مع أي عازل للحرارة

      من الأفضل حفر حفرة ليس بين جذوع الأشجار ، ولكن في وسط سجل واحد ، ولكن حول التدفئة ، نعم – هناك ، بين المدخنة والجسم ، يستيقظ الهواء الخارجي. من المستحسن أيضًا أن يتم إخراج الإخراج إلى الحد الأدنى ، لكن الإدخال يكون من جواز السفر ، بحيث لا يتجمد في الصقيع الشديد – لدي 4 سم من الجدار الخارجي إلى الثقوب لسحب الهواء (وفقًا لجواز السفر ، 30 ملم على الأقل)

      جداري من الخشب ، وبداخله لوح من الصلصال ، ومن الخارج مبطّن بطوب السليكات مع فجوة تم سكب الأحادي فيها. وفقًا لمشروع المصمم (ليس أقرب من 50 سم من النافذة ، ولا يزيد عن 15-20 سم من أنبوب الغاز الذي يمتد على طول الجدار الخارجي ، ولا يقل عن 2.5 متر من مستوى الأرض) ، فقد اكتشف مكان المدخنة كن ، أزل الطين ، وقطع من خلال القوباء المنطقية ، وحفر ثقوبًا حول سجلات المحيط (لدي نصف جذوع – مفكوكة جنبًا إلى جنب) مع مركز الثقوب المستقبلية بين جذوع الأشجار ، منتهية بإزميل ، مرت عبر جدار من الطوب باستخدام تمرين من الداخل – حدد المحيط ، وقطع الزحف الضروري في دائرة كبيرة بالخارج وأخرجها. ثم ذهب من خلال الحائط بأكمله لربط المرجل بالمسامير. قمت بتعليق الغلاية ودعوت “صانعي المواقد” لتلقي عمل على قنوات التهوية. ومع قنوات التهوية ، كل شيء على ما يرام معي ، tk. كان هناك بالفعل غلاية مدخنة في هذه الغرفة ، أي. هناك تهوية مع مراعاة ظروف المواقد.

      “ثم جاء الحراج وأعطى الجميع n # ؛٪ s. ” (مع)

      جاء صانعو المواقد ويقولون إنه على الرغم من أن المرجل به مسودة إجبارية ، إلا أنه من الضروري عمل قاطعة مقاومة للحريق مصنوعة من الطوب الأحمر بنصف قطر 35 سم من وسط المدخنة + قم بإزالة الأحادي ورسم دائرة (مربع) بالنسبة لي على أرضية الحائط.

      إنهم يرسمون عملًا ، ويأخذون المال للفحص الأولي ، ويقولون إن كل شيء على ما يرام مع قنوات التهوية و “أراك قريبًا”..

      أضع جانباً مكواة اللحام المستأجرة – لقد خرجت للتو من الأنابيب لأطبخ وألف الأكمام – أخلع الطين بألواح خشبية من نصف الجدار ، وأقطع هذين الجذعين التالفين على الارتفاع المطلوب ولا أرتفع لتدمير المنزل أكثر.

      لقد فعلت ذلك – لقد أصلحت ركنًا على طول الحد السفلي لهذه “الدائرة” ، ووضعت جدولًا كاملاً في الحفرة بدلاً من جذوع الأشجار المقتولة ، وأبلغت حدود “الدائرة” بقطع مقطوعة خصيصًا من الطوب (” جدار زائف ”

      ) ، صقل الفجوة في الجدار الخارجي بدلاً من الجدار الصغير ، ثم عجن الطين وأخفى الأماكن التي يمكن رؤية الأخشاب غير النظيفة تحت الطوب. قُتل بسبب هذه الجلبة لمدة يومين تقريبًا.

      دعا صانعي المواقد ، وأخذوا نقودًا مرة أخرى لإجراء فحص ثانوي ، ولم يتحققوا من الحقيقة باستخدام شريط قياس ، ولم يبدأوا في إجراء القياسات المطلوبة لدوران الهواء (أو أيا كان) ، فقد أصدروا عمل طال انتظاره.

      ثم قمت بقص لوح الجبس على هذه الجدران النصفية ولصق المرجل وعلقه على دبابيس الشعر. عرض الحرفيون ، الذين “جمعوا” الغلاية من أجلي وهضم الغاز الموجود تحتها ، رغوة الفجوة بين المحاور المركب والفتحة برغوة البولي يوريثان ، وهو ما فعلته معهم. قبل وصول عمال الغاز المستقبلين ، قمت بلصق الرغوة على جانبي الحفرة وعلى هذا “موزع مضاد للحريق بقلب” (ج) أوكر. و انتهت.

      الأنبوب الخارجي بارد بالطبع ، ولكن بعد كل شيء ، لا تزال تعليمات المرجل تحتوي على كلمات مفادها أن المحول يجب أن يمر عبر جدار من مواد غير قابلة للاحتراق.

      تركيب المدخنة في ضوء اللوائح

      يمكن تركيب نظام عادم الدخان من النوع المحوري في مبنى خاص أو سكني. هذا الأخير شائع أيضًا ، لا سيما فيما يتعلق بالتركيب الواسع لأنظمة التدفئة الفردية في الشقق. حتى عام 2012 ، تم تنظيم تصميم وتركيب المداخن من النوع المحوري في المباني السكنية والمنازل الخاصة بواسطة SNiP واحد ولم يختلف.

      في عام 2012 ، تم اعتماد مجموعة قواعد SP 60.13330.2012 ، وهي نسخة محدثة من SNiP 41-01-2003. قسمت الوثيقة شروط تركيب مدخنة متحدة المحور في مبنى فردي ومبنى سكني. في الحالة الأخيرة ، يُحظر تركيب مداخن فردية في الشقق ، كما كان مسموحًا به سابقًا ، ويوصف تركيب مدخنة جماعية..

      لذلك ، يجب أن تكون حذرًا للغاية وأن تعلم أنه إذا اقترح المصممون تجهيز مخرج غاز عادم فردي من مولد حراري يقع في إحدى شقق مبنى سكني ، فهذا مخالف للمعايير الحالية. يجب ألا تقل المسافة من حافة سطح المبنى إلى المقطع العرضي لقناة المداخن عن 1.5 متر ، وتكون القيمة المماثلة لمنزل خاص من 0.5 متر.

      يجب أن تكون منافذ المداخن المحورية على مسافة كافية من النوافذ ، وإلا سيدخل الدخان إلى الغرفة

      لم تكن هناك أعمال خاصة فيما يتعلق بالمباني الفردية ، لذلك يُعتقد أن ترتيبها لا ينبغي أن يتعارض مع المتطلبات المستخدمة عند تركيب المداخن في المباني السكنية. استنادًا إلى الإصدار الجديد من SNiP ، يمكن تثبيت الأنظمة المحورية من أي نوع في المنازل الخاصة. في المباني السكنية – عمودي فقط.

      فارق بسيط مهم. إذا تم تركيب المداخن في المبنى قبل عام 2012 والتي تتعارض مع الإصدار الحالي ، فيمكن تركها دون تغيير إذا لم تسبب أي إزعاج للجيران.

      فحص أداء الهيكل

      بعد اكتمال جميع خطوات التثبيت بنجاح ، يجب عليك التحقق من:

      • موثوقية ربط أجزاء توصيل المدخنة
      • الموضع الصحيح لأنبوب المداخن (يجب أن يكون مائلًا قليلاً)
      • لا توجد حواجز عند خروج الهيكل من الخارج

      فقط بعد التأكد من تركيب الجهاز بشكل صحيح ، يتم إغلاق الفتحة الموجودة في الجدار بطبقات زخرفية. يتم تثبيتها على غراء البناء أو الأظافر السائلة. يوصى برغوة الفتحة الموجودة حول المدخنة ، وهذا سوف يمنع دخول الهواء البارد إلى الغرفة وتراكم المكثفات.

      العناصر الرئيسية للمدخنة

      تتكون المدخنة المحورية من عناصر مختلفة تسمح لك بعمل مدخنة بالتكوين المطلوب لظروف تشغيل محددة وميزات هيكلية.

      تحتوي مجموعة المدخنة المحورية على كل ما تحتاجه لتثبيته

      يتم تصنيع التركيبات وعناصر التوصيل والفوهات والعناصر الهيكلية الأخرى وفقًا لمعيار معين ، مما يبسط عملية تجميع المدخنة وتركيبها. تشتمل مجموعة الشركات المصنعة الرائدة على أكثر من 80 عنصرًا من التكوينات المختلفة.

      تشتمل مجموعة المداخن المحورية الجاهزة من الشركة المصنعة على العناصر التالية:

      • أنبوب – قطعة مستقيمة من الأنبوب لتشكيل مجرى مداخن ؛
      • الكوع – عنصر لتغيير اتجاه الأنبوب بمقدار 45 أو 90 درجة ؛
      • اقتران – جهاز لتوصيل قسمين مستقيمين من المدخنة ؛
      • جامع المكثفات – جهاز لجمع وإزالة الرطوبة المتدفقة عبر الأنابيب. تستخدم في الأنظمة ذات الاتجاه الرأسي. للحفاظ على الضغط المستمر داخل غرفة الاحتراق ، فهي مجهزة بمصراع خاص ؛
      • مراجعة – قسم منفصل من المدخنة يستخدم لفحص وتنظيف المدخنة ؛ تحتوي مجموعة الشركات المصنعة الرائدة للمداخن المحورية على أكثر من 80 عنصرًا من عناصر التوصيل والتثبيت والوظائف المختلفة
      • المحول – عنصر رأسي أو زاوي (90 درجة) يربط المدخنة وأنبوب فرع المرجل ؛
      • الفوهات – أقسام الأنابيب التي توضع على مجاري الهواء والدخان. تستخدم لتحديد منطقة دخول الهواء ومكان انبعاث نواتج الاحتراق ؛
      • الختم – عنصر خاص مركب في المكان الذي يمر فيه الأنبوب عبر الأسقف أو السقف أو الجدار ؛
      • السحابات – الشفاه وأقواس الحائط والمشابك.

      لضمان إحكام جميع الأجزاء المتصلة بالهيكل ، يتم استخدام حلقات ختم خاصة مصنوعة من مادة مقاومة للحرارة (لدن بالحرارة). عند تسخينها إلى درجة حرارة عالية ، تتمدد الحلقة وتتحول إلى شكل أكثر مرونة ، مما يسمح لك بالحفاظ على إحكام الإحكام حتى عند الضغط العالي.

      لكي تتعامل المدخنة مع مهامها طوال فترة خدمتها بأكملها ، يجب حسابها وتجميعها بشكل صحيح..

      أبعاد المدخنة المحورية لغلاية الغاز

      وفقًا لمعايير السلامة المنظمة في SP 60.13330 ، من المهم مراعاة القواعد التالية:

      • يوصى بإمالة العنصر الأفقي بمقدار 3 0 باتجاه جهاز الغاز ؛
      • الطول الأقصى من 3 إلى 5 م ؛
      • لا يُسمح باستخدام زوايا الدوران أكثر من مرتين ؛
      • عند وضعها في جدار من الطوب ، يتم عمل فجوة 1 سم ؛
      • الفتحة مغلقة بوسادة آمنة ؛
      • يتم توسيع قناة المدخنة في منزل خشبي بمقدار 5 سم من عرض المدخنة ومختومة بعزل البازلت أو رغوة البولي يوريثان المقاومة للحريق ؛
      • للتنظيف ، يتم تثبيت نقطة الإنطلاق مع مصيدة التكثيف ؛

        مدخنة متحدة المحور لغلاية غاز: تركيب ، رسوم بيانية ، أبعاد ومنحدر

        متطلبات وضع المدخنة إلزامية

      • أصغر مسافة خروج لا تقل عن 2 متر من الأرض.

      يوصي الخبراء بتثبيت نظام المدخنة بدقة وفقًا للتعليمات المرفقة مع المدخنة..

      حساب معلمات المدخنة

      عند تصميم المدخنة ، يجب إيلاء اهتمام خاص لعمليات التصميم ، لأن أداء النظام ككل سيعتمد على معلمات المدخنة. يجب ألا تقل مساحة المقطع العرضي لمجرى العادم للمدخنة المحورية عن المقطع العرضي لأنبوب التوصيل الخاص بمعدات التسخين.

      يتم تحديد المقطع العرضي لقناة الدخان للمدخنة المحورية وفقًا لأبعاد أنبوب معدات التسخين

      في الأنظمة الجماعية ، عند التوصيل بجهازي تسخين أو أكثر ، يزداد المقطع العرضي للقناة بما يتناسب مع حجم الأنابيب الفرعية الخاصة بهم. يعد ذلك ضروريًا لضمان إنتاجية كافية لقناة المدخنة عندما تعمل عدة غلايات في نفس الوقت..

      منحدر الأنبوب المحوري لغلاية الغاز

      وفقًا لبعض الأساتذة ، يجب أن يكون منحدر تصريف المكثفات باتجاه الغرفة ، بينما يجادل البعض الآخر بأنه يجب أن يكون باتجاه الأرض. ومع ذلك ، أدت هذه الخلافات الشركات المصنعة إلى إنشاء جهاز لجمع المكثفات. في هذه الحالة ، يجب ضبط المنحدر نحو المدفأة..

      انتباه! عند إمالة الأنبوب للخارج في الشتاء يحدث تجمد للرأس مما يؤدي إلى انخفاض في سحب كفاءة المرجل.

      يوصي خبراء التصنيع بشدة بعمل منحدر داخلي ، لأن التشغيل طويل الأمد لجهاز الغاز باستخدام أنبوب جليدي يؤدي إلى تلف جسيم بالجهاز.

      إذا كان هناك منحدر نحو المرجل ، فسوف يتجمع التكثيف في غرفة الاحتراق. طور المصنعون مصيدة للمكثفات مثبتة داخل صندوق الاحتراق. أيضًا ، طور الخبراء مجموعة تحتوي على فوهة تمديد لأنبوب المدخنة الداخلي. تم بناء لولب واقي فيه. عند تثبيت هذه المجموعة ، يوصى بوضع فتحات سحب الهواء في الأسفل..

      اختيار منحدر

      غالبًا ما تتجمد المدخنة الأفقية في المناخات الباردة في فصل الشتاء – الهواء البارد في الأنبوب الخارجي لديه وقت لتبريد غازات المداخن ، ونتيجة لذلك ، تتشكل المكثفات وتتجمد على الجدران الداخلية ، مما يؤدي إلى انسداد المخرج تدريجيًا. يتم ملاحظة هذا التأثير إذا كان منحدر المدخنة للخارج لأسباب تؤدي إلى تصريف المكثفات إلى الأرض..

      ملحوظة! لا ينصح باستخدام منحدر خارجي ، لأن المكثفات سامة واختراقها في الأرض يضر بالبيئة. يجب التخلص من المكثفات المتراكمة في مكان مخصص لذلك..

      تجميد المكثفات عندما ينحدر الأنبوب للخارج

      تجميد المكثفات عندما ينحدر الأنبوب للخارج

      تدل الممارسة على أنه يمكن اختيار المنحدر الخارجي للأنبوب في المناطق ذات المناخ المعتدل. إذا كان الشتاء قاسياً ، يوصى بإمالة الأنبوب إلى الداخل وتركيب مستقبل التكثيف حتى لا تدخل الرطوبة إلى غرفة الاحتراق ، مما يقلل من كفاءة الغلاية..

      لا يعد العزل الحراري للجزء الخارجي من المدخنة المحورية إجراءً فعالاً في مكافحة تجمد الأنبوب المركب بمنحدر إلى الخارج. سيكون الخيار الأكثر عملية هو استخدام مجموعة خاصة لمكافحة الجليد. تم تجهيز هذه المدخنة المحورية برأس تمديد للأنبوب المركزي ، والذي يتم من خلاله تصريف غازات المداخن. يوجد دوامة واقية داخل الفوهة. توجد فتحات سحب الهواء للأنبوب الخارجي في الجزء السفلي منه من الحافة.

      تصنيف المداخن المحورية

      ضع في اعتبارك أنواع المداخن المحورية وتصنيفاتها.

      للعزل

      هناك مداخن محورية معزولة وغير معزولة. في حالة الصقيع الشديد ، يمكن أن تتجمد القناة الخارجية ، مما يجعل من الصعب إمداد الغرفة بالهواء. لذلك ، غالبًا ما تكون المدخنة معزولة. الأنبوب المعزول له ثلاث قنوات. يتم ترتيب العزل بين الأنبوبين الخارجيين ، مما لا يسمح للمدخنة بالتجميد.

      حسب عدد المعدات المخدومة

      توجد مداخن للخدمة الفردية والجماعية. الأول ليس له متفرع ويستخدم فقط لمرجل واحد..


      في المدخنة الجماعية ، ترتبط الفروع من مولدات الحرارة بقناة مشتركة. يمكن أن يكون هذا النوع من المدخنة عموديًا فقط.


      حسب نوع السحب

      المداخن المحورية متوفرة بمخرج عمودي وأفقي.


      العديد من المداخن لها أقسام أفقية ورأسية. لذلك ، يعتمد نوع المخرج على موقع غلاية الغاز. لكن المنفذ الرأسي يستخدم دائمًا للغلايات التي لا تحتوي على مروحة سحب قسرية..

      ما هي المواد التي صنعوا منها

      يتم تحديد معايير المتانة والأداء من خلال خصائص المواد التي صنعت منها.

      الألومنيوم

      يختلف في الوزن الخفيف ، دون ضرر يتحمل تقلبات درجات الحرارة وجميع أنواع التأثيرات المسببة للتآكل. ولكن نظرًا لانخفاض درجة حرارة التشغيل ، فإنه نادرًا ما يتم استخدامه لإنتاج المداخن المحورية. تستخدم عادة مع البلاستيك.

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع

      مداخن بلاستيكية ذات قناتين

      إنها مصنوعة من مادة مقاومة للحرارة مع درجة حرارة تشغيل تصل إلى 205 درجة مئوية. البلاستيك غير مكلف وخفيف الوزن وسهل التجميع. تم تصميم التصميمات المحورية من هذا النوع للعمل مع غلايات تكثيف الغاز مع وضع مدخنة ذات درجة حرارة منخفضة. تشمل العيوب فترة خدمة قصيرة والقيود المفروضة على الاستخدام في غلايات الغاز التقليدية..

      عند اختيار الأنابيب المحورية ، يجب أن يؤخذ في الاعتبار أن بعض الشركات المصنعة تنتج غلايات ذات أنابيب غير قياسية. لذلك ، للتثبيت ، يجب عليك استخدام الملحقات من نفس الشركة المصنعة..

      dvuhkanalnyj-plastikovyj-dymohod_

      مداخن مختلفة

      الأهمية! عند حساب كيفية توجيه المدخنة عبر سقف خشبي ، من المهم أن تتذكر أنه عند 200 درجة مئوية يبدأ تفحم الخشب بالفعل ، وتسمح لك درجة حرارة 300 درجة مئوية بالحفاظ على حرق ثابت للخشب في الفرن. يشير هذا إلى أنه يجب توجيه الجهود الرئيسية لخفض درجة الحرارة عند تقاطع الأنبوب..

      مواصفات التثبيت

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع

      يمكنك استخدام السيراميك

      • من أجل ضمان الترتيب الصحيح للمدخنة في منزل خشبي ، لا يتعين عليك “إنشاء دراجة” – هناك خبرة عملية تنعكس في الوقت الحالي في شكل لوائح في وثائق حكومية مختلفة. يمكنك الحصول على دليل التثبيت الأساسي من SNiP 41-01-2003 (التدفئة والتهوية وتكييف الهواء) – يحتوي على المعلومات الأساسية التي سيأخذها ممثلو السلامة من الحرائق في الاعتبار أثناء التحقق.

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع

      فرن الساونا

      • لكن درجة الحرارة الثابتة في المدخنة يمكن أن تعتمد أيضًا على بُعد أحد أقسامها من صندوق الاحتراق ، والذي يتأثر بتصميم السخان نفسه وتصميم نظام المدخنة. وفقًا لـ SNiP 41-01-2003 ، تحتاج إلى مراقبة مسافات معينة من المواقد والأنابيب إلى الأشياء شديدة الاشتعال – في هذه الحالة ، يكون الخشب (الجدران ، والفواصل ، والعوارض الخشبية ، وما إلى ذلك). لذلك ، يجب وضع أفران أو أنابيب من الطوب والخرسانة على مسافة 130 مم ، والمعدن والسيراميك – 250 مم من الهياكل الخشبية المنشورة.
      نوع من المعدات درجة حرارة التسخين
      مدفأة أو موقد روسي (خشب) 350-650 درجة مئوية
      موقد ساونا (حطب) 400-700 درجة مئوية
      غلايات توليد الغاز (حطب) 160-250 درجة مئوية
      غلاية وقود صلب (كريات) 120-250 درجة مئوية
      غلاية تعمل بالوقود الصلب (نشارة الخشب) 220-240 درجة مئوية
      المراجل الغاز 120-200 درجة مئوية
      غلاية تعمل بالزيت 150-250 درجة مئوية
      غلاية وقود صلب (فحم) 500-700 درجة مئوية

      التداخل والجدار

      كما تعلم ، فإن المسافة من المدخنة إلى الهياكل الخشبية وفقًا لـ SNiP 41-01-2003 تُعطى في مكان مفتوح ، ولكن يتم تنفيذ المرور عبر السقف وفقًا لمعايير مختلفة ، حيث يتم استخدام مواد عازلة مختلفة في مثل هذه الحالات التي تقلل من انتقال حرارة المدخنة.

      على سبيل المثال ، إذا تم استخدام طبقتين من لوح الأسبستوس عند تمرير أنبوب معدني أو أسمنت أسبستي عبر أرضية خشبية ، فيجب الحفاظ على مسافة لبنة واحدة هنا ، أي 250 مم ، ولكن إذا كانت طفاية الحرارة هذه لا موجودة ، ثم ستزيد هذه المسافة إلى 380 ملم. (راجع أيضًا مقالة العزل الحراري للأرضيات الخشبية: الميزات.)

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع

      في الصورة ، يتم استخدام الطوب والألواح المجلفنة كعزل حراري.

      تظل متطلبات المسافة بين المدخنة والجدار كما هي تمامًا بالنسبة للأرضيات ، أي إذا كان هناك عازل من طبقتين من الأسبستوس ، فيجب ألا يقل عن 250 مم ، وإذا لم يكن هناك أي شيء ، فإنه يزيد إلى 380 ملم.

      لكن في بعض الأحيان يمكن التنازل عن هذه المتطلبات قليلاً ، على سبيل المثال ، يمكن تقليل المسافة ببضعة سنتيمترات بالقرب من المرجل في غرفة البخار ، حيث تعمل بشكل دوري ، ومع ذلك ، حتى لا تحترق البطانة ، فهي مغلفة بالمجلفن الأطفال ، كما هو موضح في الصورة العليا.

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع

      عند تثبيت المدخنة مباشرة من خلال التلال ، يجب ألا يقل ارتفاعها عن الرأس عن 200 مم. في الحالات التي يكون فيها الأنبوب على الجانب ، على منحدر ، يجب أن يكون أعلى بمقدار 500 مم على الأقل من التلال. هذا سيضمن الجر الطبيعي..

      تمرير جهاز متحد المحور عبر جدار خشبي

      في قواعد SNiP والسلامة من الحرائق ، لا توجد توصيات لتركيب المداخن الأفقية. ومع ذلك ، هناك متطلبات عامة تنص على أن مرور الأنبوب عبر جدار خشبي يجب أن يتم بقطع معينة. إلى حد كبير ، لا يتم استيفاء هذا الشرط من أجل حماية الهيكل من الحريق ، ولكن لاستبعاد حوادث خدمات الإطفاء في شكل غرامات وتعليمات.

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع

      كيفية تركيب مدخنة متحدة المحور بشكل صحيح

      تركيب نظام الهواء / غاز المداخن بسيط للغاية. قسم الأنبوب والكوع متصلان “في تجويف” ، ولا يتم استخدام حشيات أو مواد مانعة للتسرب (توجد بالفعل حلقة O على القناة الداخلية). كيفية تركيب مدخنة أفقية:

      1. قم بتركيب الغلاية المثبتة على الحائط أو الأرضية في وضع التصميم. اصنع فتحة خارجية ، ضع علامة على مسار الحشية بقلم رصاص على الحائط.
      2. قم بتوصيل كوع 90 درجة أو قسم مستقيم بوصلة الغلاية ، اعتمادًا على مخطط الأسلاك. يتم استخدام محولات مختلفة هنا – في بعض الطرز ، يجب أولاً تثبيت غلاف معدني ، وفي نماذج أخرى – قم بربط شفة بجسم الوحدة.

        عناصر اتصال المدخنة - محولات

        أنواع محولات غلايات الغاز المختلفة

      3. اربط القسم التالي ، ضع رباط مطاطي على الأنبوب قبل الانضمام.
      4. اسحب الطوق فوق المفصل ، وقم بتثبيت المشبك في الأعلى ، ثم لفه بالمسامير من المجموعة.
      5. حرك المئزر الداخلي المزخرف فوق الأنبوب الذي يمر عبر الحائط. قم بتثبيت قسم من المدخنة المحورية بغطاء خارجي (مقسم) ، وشد الفجوات.
      6. إذا تم إطالة مجرى الغاز أثناء عملية التثبيت ، فقم بتوصيل الأنبوب بالجدار بمشابك خاصة.

      تجميع النظام المحوري

      مخطط تجميع المدخنة مع مخرج أفقي

      نقطة مهمة. يجب ألا يكون مفصل القسمين في سمك الجدار ، فهذا انتهاك صارخ لأنظمة الحريق. يجب أن يكون خط الأنابيب الذي يمر عبر السقف أو الجدار صلبًا.

      بضع كلمات حول كيفية تقصير الأنبوب المحوري إذا خرجت المدخنة من الخارج بمقدار 40-50 سم ، وتحتاج إلى قطع نهاية القناة المستقيمة من جانب مولد الحرارة ، ولا تلمس الرأس. اسحب المدخنة الداخلية واقطع كلا الأنبوبين بشكل منفصل ، لأن نهاياتهما لا تتطابق عند التجميع. سيخبرك السيد المزيد عن التثبيت في الفيديو:

      بناء بدون أخطاء

      الخطوة الأولى في تركيب المدخنة هي تحضير ثقب في الحائط. يجب أن يتوافق قطرها مع الأنبوب الخارج.

      ثم قم بتوصيل المدخنة بمخرج المرجل باستخدام مشبك لتثبيته. يتم تثبيت الهيكل المجمع على كلا الجانبين. بعد ذلك ، انتقل إلى تجميع المدخنة نفسها. أجزائه متصلة ببعضها البعض باستخدام المشابك لضمان موثوقيتها. فوقهم وضعوا تراكبات زخرفية. وظيفتها هي الحفاظ على تصميم الغرفة.

      بغض النظر عن مدى بساطة التثبيت وجهاز المدخنة المحورية ، هناك حاجة إلى معرفة معينة لإكمالها. في الواقع ، مع الحسابات غير الصحيحة لنظام إزالة منتجات الاحتراق ، يمكن أن يدخل الدخان وأول أكسيد الكربون إلى الغرفة.

      الأعمال التحضيرية قبل تركيب المدخنة

      وفقًا للإحصاءات ، فإن المداخن ذات النوع المحوري هي الأكثر أمانًا.

      جهاز تهوية جيد

      قد يبدو أن جهاز التدفئة بغرفة احتراق مغلقة ووجود مدخنة متحدة المحور يخففان أصحاب المنزل من الحاجة إلى تزويد غرفة المرجل بالتهوية العادية. في الواقع ، يدخل الهواء الفرن من الخارج ، وتتم إزالة منتجات الاحتراق من خلال قناة محكمة الإغلاق.

      ومع ذلك ، لا تزال الحاجة إلى تهوية الغرفة التي تم تركيب المرجل فيها ضرورية. بادئ ذي بدء ، سيحافظ تبادل الهواء الطبيعي على المستوى الأمثل للرطوبة في الغرفة ، مما يمنع تطور عمليات التآكل ويحمي علبة المعدات من التلف..

      ويجب أن تأخذ في الاعتبار أيضًا أن أي نظام يمكن أن يفشل بمرور الوقت. إذا كانت غرفة المرجل ذات تهوية جيدة ، ففي حالة حدوث عطل ، ستتم إزالة كمية صغيرة من أول أكسيد الكربون بشكل طبيعي من الغرفة. ونتيجة لذلك ، فإن خطر التسمم العرضي بأول أكسيد الكربون أقل بكثير..

      التثبيت والتشغيل

      يعد التثبيت والاتصال الصحيح للنظام بالغلاية عملية بسيطة. لتثبيت مدخنة أفقية ، يجب اتباع التعليمات خطوة بخطوة:

      1. أولاً ، تحتاج إلى وضع غلاية الغاز في مكانها ، وعلى السطح الخارجي لجدار المبنى ، حدد مركز مخرج الأنبوب المقصود..
      2. يجب الآن إزالة الغلاية مؤقتًا ويجب حفر ثقب في الجدار الداعم باستخدام مثقاب مطرقة وقمة قطع. يجب أن يكون قطرها أكبر من حجم الأنبوب الخارجي بمقدار 20 مم..
      3. يجب توصيل محول بمخرج المرجل. عند التوصيل ، استخدم حشية مانعة للتسرب. ثم ، باستخدام مسامير أو براغي ذاتية التنصت ، قم بتوصيل شفة المهايئ بسطح المرجل.
      4. يجب توصيل الأنبوب بالتركيب الخارجي للمحول. لإنشاء إصلاح موثوق ، لا تستخدم أي مواد مانعة للتسرب..
      5. من الضروري التحقق من ضيق التوصيلات وتثبيت السحابات. إذا تم كل شيء بشكل صحيح ، يتم إدخال الأنبوب في فتحة في الحائط..
      6. يمكن الآن إعادة المرجل إلى مكانه الأصلي وتثبيته على الحائط. يجب تركيب المدخنة بمنحدر 3-5 درجات باتجاه الشارع. يجب تثبيته في الحائط بالحجارة الصغيرة..
      7. يجب إغلاق الفتحات الموجودة بين الغلاف الخارجي والجدار باستخدام مادة مانعة للتسرب من البولي يوريثين..

      تهوية عالية الجودة

      على الرغم من خروج النفايات من خلال قناة مغلقة ، ويدخل الهواء من الخارج ، إلا أنك تحتاج إلى الاهتمام بالتهوية الجيدة للغرفة التي يوجد بها المرجل. سيؤدي ذلك إلى الحفاظ على الرطوبة المثالية في الغرفة ، مما سيكون له تأثير إيجابي على تشغيل الجهاز وإطالة عمره التشغيلي..

      بغض النظر عن مدى جودة النظام ، فقد يفشل بعد مرور بعض الوقت. إذا حدث انهيار صغير في غرفة المرجل ، مع تهوية جيدة ، فإن أول أكسيد الكربون سوف يخرج بشكل طبيعي. في هذه الحالة ، يتم تقليل خطر التسمم بالغاز بشكل كبير..

      المدخنة المحورية موثوقة وفعالة وسهلة التركيب. لكي يعمل النظام بكفاءة ، من الضروري الامتثال لمتطلبات التثبيت واتباع تعليمات التشغيل.

      مراحل العمل الرئيسية

      يُسمح بتركيب مدخنة متحدة المحور بنفسك إذا كانت لديك المهارات اللازمة للعمل باستخدام أداة كهربائية. عند تجهيز غلاية غاز ذات دائرة مزدوجة أو دائرة واحدة بمدخنة مزدوجة ، ستحتاج

      • قم بعمل ثقوب في الجدار (أو في الأسقف وفطيرة التسقيف ، إذا كنا نتحدث عن مدخنة رأسية) ، يجب أن يفي قطرها بمتطلبات SNiP.
      • قم بتوصيل المحول بمخرج الغلاية.
      • قم بتوصيل الأنبوب المحوري المجمع بالمحول ، إذا لزم الأمر باستخدام قطعة زاوية لإحضار المدخنة إلى الحائط (يتم تثبيت جميع الوصلات بمشابك تجعيد).
      • قم بقيادة الأنبوب عبر الفتحة المصنوعة (إذا كنا نتحدث عن مدخنة أفقية ، فمن الضروري مراقبة منحدر تصريف المكثفات).
      • املأ الفجوة بين الأنابيب وهياكل المباني الخشبية بعزل حراري غير قابل للاحتراق (صوف البازلت ، رغوة مقاومة للحريق) ، إذا كان الجدار من الطوب ، فلا يلزم وجود عازل حراري.
      • قم بتركيب الشريط الزخرفي.

      الفروق الدقيقة في التثبيت

      من أجل توصيل مدخنة ذات قناتين بشكل صحيح ، يجب عليك دراسة تعليمات الشركة المصنعة للغلاية ، حيث تتم الإشارة إلى جميع التفاصيل التكنولوجية ، مع مراعاة معلمات وحدة التسخين. تم تصميم المدخنة المحورية للاستخدام جنبًا إلى جنب مع غلاية ، لا تتجاوز قوتها 40 كيلو واط – عند تشغيل وحدات أكثر قوة ، يكون الدفع غير كافٍ ، بسبب انخفاض الكفاءة ، والكثير من أشكال المكثفات ، وخطر زيادة الجليد وانسداد المدخنة.

      ميزات التثبيتمحول لفوهة المرجل. من الخطأ استخدام بديل محلي الصنع بدلاً من محول قياسي ، على سبيل المثال ، قطع أنبوب بقطر مناسب من الفولاذ المقاوم للصدأ. هذا يؤدي إلى تغلغل غازات المداخن في الغرفة ، ويمنع المدخنة من العمل بشكل طبيعي..

      ميزات التثبيت. يتم تثبيت المدخنة ذات القناتين “بواسطة المكثف” – يجب إدخال العنصر العلوي في الجزء السفلي. يجب أن يؤخذ ذلك في الاعتبار عند تركيب الأنبوب بمنحدر خارجي لتصريف المكثفات على الأرض. إذا لزم الأمر ، استخدم الركبتين القياسيتين لتدوير 90 و 45 درجة. يجب أن تكون المفاصل مختومة بمشابك خاصة ، ويحظر استخدام مانع التسرب السيليكوني – فهو يدمر عناصر الختم القياسية.

      تمديد الأنبوب. لإطالة المدخنة ، يمكن استخدام العناصر القياسية فقط. لا تقم بتوصيل الهياكل المصنوعة يدويًا من الفولاذ المقاوم للصدأ أو أي مادة أخرى بأنبوب موجود.

      حماية ضد التجمد. يشير ظهور رقاقات الثلج على الجزء الخارجي من المدخنة ذات القناتين إلى حسابات غير صحيحة أو أخطاء في التثبيت. كتدابير إضافية لحماية الأنبوب من الجليد ، استخدم تركيب وحدة خاصة – مضاد للتجمد.

      الطول الخارجي

      يجب ألا يزيد طول الجزء الخارجي عن 0.5 متر

      حماية الرياح. من المهم منع الرياح من التدفق إلى الأنبوب وخلق دفع عكسي ، وإلا فإن أول أكسيد الكربون سوف يخترق الغرفة ، مما يسبب التسمم. لتجنب مثل هذا الخطر ، يلزم:

      • وضع الجزء البارز خارجيًا من الأنبوب بشكل صحيح ، مع مراعاة المسافات المنصوص عليها في المعايير من فتحات النوافذ والأبواب ، والهياكل البارزة ، والمباني المجاورة والأشياء الأخرى ؛
      • قم بتركيب حاجب رياح خاص وحاجز (إجراء إلزامي للمناطق ذات الرياح القوية).

      تنظيم الفضاء. في الفجوة بين المرجل والجدار الذي يتم من خلاله إخراج المدخنة المحورية ، من المستحيل تثبيت أي هياكل أو تخزين المواد أو الأشياء.

      فحص. قبل تشغيل وحدة غلاية الغاز ، من الضروري التحقق من وجود وشدة السحب.

      متطلبات التهوية

      تسمح المدخنة ذات القناتين بتزويد غرفة الاحتراق بالهواء من خلال أنبوب ، بحيث لا تحرق وحدة التسخين الأكسجين في الغرفة. ومع ذلك ، فإن الغرفة التي تم تركيب المرجل فيها تحتاج إلى تهوية جيدة للتزويد والعادم..

      يمنع غطاء المحرك تراكم أول أكسيد الكربون في الغرفة إذا تم تركيب المدخنة المحورية بشكل غير صحيح ، أو كان هناك تيار عكسي أو تم حظر المدخنة بواسطة المكثفات المجمدة. التجديد المستمر للهواء الداخلي سيقلل من خطر التسمم في حالة تعطل المدخنة.

      بالإضافة إلى ذلك ، يساعد نظام التهوية في الحفاظ على المستوى الأمثل للرطوبة في الغرفة ، مما يمنع تآكل المعدات المعدنية..

      المتطلبات العامة لتركيب الهياكل

      تختلف اللوائح الخاصة بغلايات الغاز حسب نوع الموقد. تشتمل أنظمة المداخن المثبتة على غلايات من النوع المفتوح على القواعد واللوائح التالية:

      • لا يحتوي الأنبوب على أكثر من 3 أكواع (45-90 درجة) ؛
      • يتم استخدام المواد غير القابلة للاحتراق فقط ؛
      • يجب حماية الأنابيب بالعزل الحراري ؛
      • يتم توفير فتحة مع المثبط يتم من خلالها تنظيف المدخنة ؛
      • يتوافق ارتفاع ومعلمات المقطع العرضي للمدخنة مع المتطلبات الموصى بها من قبل الشركة المصنعة للغلاية ؛
      • هناك ثقب آخر في الأنبوب لتجميع المكثفات ؛
      • لحماية المدخنة من الأوساخ والأوراق وما إلى ذلك ، يتم توفير مظلة خاصة.

      متطلبات المداخن في الغلايات ذات التبادل الهوائي المغلق:

      • قطر أنبوب المخرج أقل من قطر الأنبوب نفسه ؛
      • الحد الأدنى لمسافة المدخنة الأفقية من سطح الأرض – 2 م ؛
      • يقع أنبوب المدخنة على بعد مترين على الأقل من النوافذ والأبواب وفتحات التهوية ؛
      • الحد الأدنى للمسافة الرأسية من الأنبوب إلى فتحات النوافذ هو 1 متر ؛
      • يجب ألا تكون هناك جدران أو أسوار أو عوائق أخرى أقرب من 1.5 متر بجوار الأنبوب ؛
      • عند ترتيب الأنبوب ، يجب أن تكون زاوية ميل الأنبوب 6-12 درجة للإزالة الطبيعية للمكثفات.

      ربما سيكون من المفيد للكثيرين معرفة متطلبات المداخن لمراجل الوقود الصلب:

      • يُسمح باستخدام مجرى مخرج واحد لجهازين للتدفئة ، إذا كانت المسافة بينهما 750 مم على الأقل ؛
      • يجب أن تكون الأنابيب مغلقة تمامًا ؛
      • النوع الأمثل للقسم مستدير ؛
      • جدران داخلية ناعمة تمامًا (فولاذ مجلفن أو صلب لا يصدأ).

      حان الوقت للذهاب مباشرة إلى الحسابات نفسها.

      مخطط تركيب مدخنة شطيرة

      كيفية حماية المدخنة المحورية من الجليد والرياح

      تتمثل المشكلة الرئيسية المرتبطة بتشغيل الأنظمة المحورية في إمكانية تجميد الأنبوب أثناء الصقيع الشديد. يؤدي تثليج قناة إمداد الهواء إلى انخفاض مساحة التدفق ، ونتيجة لذلك ، نقص الأكسجين في غرفة الاحتراق. هذا يؤدي إلى زيادة حادة في استهلاك الغاز وانخفاض كبير في كفاءة مولد الحرارة..

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع

      يشير ظهور رقاقات جليدية في نهاية المدخنة بوضوح إلى الانتهاكات التي ارتكبت أثناء تصميم وتركيب نظام المداخن المحوري. مع الحساب الصحيح لمعلمات المدخنة وتركيب الجودة ، تقل احتمالية تكوين الجليد.

      من أجل منع التجمد الناتج والقضاء عليه ، يوصى باستخدام الطرق التالية:

      • تركيب طرف خاص يسمح لك بالتخلص من الجليد حتى إذا تم تثبيت الجهاز المحوري بشكل غير صحيح ؛
      • تركيب مدخنة بمنحدر باتجاه المرجل. هذا لا يسمح للمكثفات بالركود في الأنبوب ، ولكن بالتصريف في مجمع خاص موجود داخل الوحدة. إذا كان هناك استنزاف مكثف ، فيجب تمديد رأس الأنبوب من 55 إلى 65 سم من الجدار الخارجي ؛
      • يساعد العزل الحراري للأنبوب الخارجي بالصوف المعدني أو غيره من عوازل الحرارة أيضًا على تقليل شدة التكثيف والتجميد..

      هناك مشكلة أخرى يمكن أن تنشأ أثناء تشغيل المدخنة المحورية وهي إمكانية السحب الخلفي. من أجل تجنب هذه الظاهرة ، من الضروري اتخاذ تدابير لضمان الحماية من الرياح والجفاف. سيساعد تركيب الحجاب الحاجز الخاص في منع تخميد الموقد ودخول أول أكسيد الكربون إلى مساحة المعيشة..

      مثال على تركيب مدخنة متحدة المحور

      لمزيد من الوضوح ، يمكنك عرض مثال خطوة بخطوة على كيفية تعليق غلاية الغاز “Neva Lux 18 Turbo” ، مع التثبيت المتزامن لمدخنة متحدة المحور مع ممر عبر الحائط

      موجز التوضيح
      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع هذا ما يبدو عليه المرجل. يتضح جيدًا أنه يوجد على جداره العلوي أنبوب فرعي مزدوج لتوصيل مدخنة متحدة المحور.
      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع في المثال قيد النظر ، مقدمًا ، حتى أثناء بناء المنزل ، تم توفير نافذة لوضع المدخنة. تقرر تثبيت غلاف فيه ، والذي سيشكل قناة أنيقة.

      نظرًا لأن القطر الخارجي للأنبوب المحوري 100 مم ، يتم استخدام قطعة من أنابيب الصرف الصحي العادية بقطر 110 مم كغطاء..

      طول هذا الكم مصنوع بحيث ينتهي بمحاذاة سطح الجدار من الخارج والداخل. سيسمح لك ذلك بإغلاق منطقة الممر بسلاسة مع النهاية المحددة بعد ذلك..

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع وفقًا لتوصيات إرشادات التثبيت الخاصة بهذه الغلاية ، يجب أن تكون المدخنة الأفقية المحورية مائلة قليلاً نحو الشارع..

      في هذه المرحلة ، يمكن توقع ذلك على الفور عن طريق ضبط ميل الجلبة المراد تثبيتها..

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع بعد إعطاء الكم إلى الموضع المطلوب ، يمكن تثبيته مؤقتًا ، على سبيل المثال ، بتثبيته بأوتاد خشبية.

      سيتم ملء الفراغات المتبقية حول الغلاف برغوة البولي يوريثان.

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع لا يختلف النظام المحوري نفسه في هذه الحالة من حيث التعقيد.

      مباشرة من محول المخرج ، يوجد قسم أنبوب مستقيم يمر عبر الحائط حيث سيتم تعليق الغلاية. أي أن اتجاه الأنبوب يعود فورًا عبر الحائط ، بدون انعطافات غير ضرورية.

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع يتم إجراء أول “تركيب” ، كيف سيتم ربط الأنابيب بالوحدة.
      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع وجود المكان المحدد لمرور الأنبوب المحوري عبر الحائط ، ليس من الصعب تعليق الغلاية نفسها ، بحيث يتزامن كل شيء حرفيًا مع جزء من المليمتر. سيساعد في ذلك رسم تخطيطي للقالب كامل الحجم مرفق بإرشادات تركيب الغلاية..

      يوضح الرسم التخطيطي أيضًا المواقع المحتملة لمحول المدخنة في ثلاثة إصدارات (مع الاتجاه إلى اليسار واليمين والخلف ، ونقاط تثبيت المرجل على الحائط.

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع باستخدام هذا القالب ، يتم تبسيط المهمة إلى أقصى حد..

      نظرًا لأنه سيتم توجيه المدخنة للخلف ، يتم قطع نافذة مستديرة في الرسم التخطيطي ، المقابلة لموضع المحول هذا.

      هذه النافذة هي نوع من الإسقاط المقطعي لأنبوب متحد المحور يمتد إلى الجدار..

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع أي أنه يكفي دمج النافذة مع القناة المثبتة بالفعل في الحائط ، ثم محاذاة حافة رسم المرجل عموديًا ، والتحكم بمستوى الليزر (لا يوجد ليزر – من الممكن تمامًا القيام به مع عادي أو حتى خط راسيا).
      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع بعد تعريض القالب بدقة ، يبقى فقط من خلال النقاط المشار إليها عليه لوضع علامات على الحائط حيث يجب وضع السحابات (في هذه الحالة ، ستكون هذه المسامير الخطافية).

      بعد تطبيق العلامات ، سيكون من المفيد التحقق مرة أخرى باستخدام مستوى – يجب وضع كلتا النقطتين على نفس الخط الأفقي.

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع يتم حفر الثقوب في الحائط ، ويتم إعداد الخطافات المتضمنة في الغلاية للتعليق.
      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع يتم أولاً دفع سدادات وتد في الثقوب المحفورة …
      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع … ثم يتم ربط الخطافات بها.
      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع ثم يتم رفع المرجل (من الأفضل القيام بذلك معًا) وتعليقه بعناية على الخطافات.
      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع يتم تعليق الغلاية ، وتقع أنابيبها بدقة أسفل القناة المصنوعة في الحائط. وهذا يعني أنه عند تثبيت المدخنة ، لا ينبغي أن تنشأ مشاكل..
      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع الفراغ بين الجدار والغطاء مملوء برغوة البولي يوريثان.

      بعد توسعها وتصلبها الكامل ، سيكون من الممكن إزالة الأوتاد الخشبية وقطع الفائض.

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع وفقًا لتعليمات الغلاية ، يتم تحديد الإدخال المطلوب من المجموعة المرفقة. تتميز هذه الإدخالات بقطر مختلف للممر الداخلي ، وبمساعدتها ، يتم تحقيق الوضع الأمثل للتشغيل لجميع الأنظمة – توازن بين إمداد الهواء وعادم منتجات الاحتراق.

      يتم تقديم توصيات بشأن الاختيار الصحيح للبطانة في الوثائق الفنية..

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع يتم تثبيت الإدخال في الأنبوب الفرعي الداخلي للمخرج المحوري للغلاية ، أي في القناة لمخرج منتجات الاحتراق.
      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع سقطت البطانة في مكانها.
      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع من جانب الشارع ، يتم إدخال أنبوب متحد المحور في الغلاف.

      يجب أن يكون بالفعل (إذا لزم الأمر ، بالطبع) مقطوعًا إلى الحجم المطلوب ، مع مراعاة الخروج المطلوب للرأس من الجدار الخارجي.

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع يمكن وضع شفة بلاستيكية زخرفية على الأنبوب على الفور.
      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع يمكنك المتابعة إلى التثبيت في مكانه من صنبور المحول.

      انتبه – في النظام الموضح ، يتم توفير وصلة مأخذ مع أطواق مانعة للتسرب ليس فقط للأنابيب الداخلية ، ولكن أيضًا للأنبوب الخارجي. أي عند توصيل الأجزاء ، لا يلزم تثبيت صفعة خارجية عريضة مع إحكام المشبك لاحقًا..

      المهمة أسهل.

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع لا يزال يتم تضمين طوق مطاطي عريض ومشبك واحد في النظام. لكنها مخصصة فقط لوحدة توصيل المحول على فوهات الغلاية..

      يتم وضع طوق على الأنبوب الخارجي للمحول من الجانب الذي سيربط مع المرجل.

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع يتم تثبيت المحول على “المقبس” الخاص به ويتم تغذيته لأسفل بحيث يدخل الأنبوب الفرعي المركزي للغلاية في مقبس الأنبوب المركزي حتى يتوقف.
      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع بعد ذلك ، يتم تشغيل فرع المحول بعناية في الاتجاه المطلوب – نحو الأنبوب الذي يمر عبر الحائط.

      علاوة على ذلك ، مطلوب تنسيق إجراءات كلا العاملين. أحدهما في الغرفة يوجه الأنابيب إلى مقبس المحول ، والثاني يضمن الحركة الانتقالية للأنبوب من الخارج.

      من الضروري التأكد من دخول كل من الأنابيب (الخارجية والداخلية) للمدخنة المحورية في المقابس لكامل الطول المحتمل ، حتى نقطة التوقف. المزيد غير مطلوب هنا.

      إذا تم وضع العلامات بدقة ، فلن تكون هناك مشاكل في تركيب هذه الوحدة..

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع بعد تركيب التجميع العلوي ، يمكن أن ينتهي بك الأمر مع الجزء السفلي.

      ينخفض ​​الطوق إلى أسفل حتى يتوقف مقابل الحافة التي تثبت الأنبوب الفرعي بجسم الغلاية. سيحقق ذلك إحكام إغلاق قناة إمداد الهواء..

      القناة الداخلية ، كما نتذكر ، مغلقة بالفعل بسبب اتصال المقبس بشفة الختم الداخلية.

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع تتمثل الخطوة التالية في تثبيت المشبك البلاستيكي وإحكام ربطه بإحكام ببراغي.

      في الواقع ، انتهى العمل من جانب المرجل..

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع وفي الشارع ، يبقى ملء التجاويف المتبقية بين الغلاف والجدار برغوة البولي يوريثان (لسبب ما ، لم يقم السيد بذلك بعد) ، ثم وضع حافة مرنة زخرفية.
      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع ستخفي هذه الحافة جيدًا المكان الذي يمر فيه الأنبوب عبر الحائط ، مما يحميها من هطول الأمطار والرياح والأشعة فوق البنفسجية..
      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع هذا جزء من مدخنة متحدة المحور خرجت في الشارع.

      بعد إجراء فحص شامل لجميع الاتصالات ، يمكن اعتبار العمل مكتملاً..

      لذلك ، في المنشور ، تم النظر في القضايا الرئيسية المتعلقة بتصميم ومبدأ التشغيل وتركيب المداخن المحورية الأفقية لمراجل الغاز. نأمل أن تكون المعلومات مفيدة للقارئ..

      أخيرًا ، هناك مقطعا فيديو يشارك فيهما DIYers حيلهم وهم يكافحون مع مشكلة الجليد في المداخن المحورية. إذا كان هناك حرفي بين القراء على استعداد لتقديم حل خاص بهم ، فنحن ننتظره على صفحات بوابتنا. تعرف على عزل الأرضيات الخشبية عن طريق الرابط.

      فيديو: طريقة بسيطة للتعامل مع الجليد على رأس المدخنة المحورية

      فيديو: تعديل ذاتي صغير للمدخنة المحورية للتخلص من مشكلة تجمد الجليد

      المصنّعين

      يعد التصميم المحوري للعلامة التجارية STOUT خيارًا عالميًا لمعظم غلايات الغاز الشائعة. تتوافق جميع مكونات النظام بشكل مثالي مع بعضها البعض ، وسهلة التركيب والصيانة ، ومكيفة للاستخدام في بلدنا.

      تتيح لك مجموعة متنوعة من العناصر إنشاء أي نظام عادم دخان على الإطلاق. تمنح الشركة المصنعة ضمانًا لمدة عامين على جميع المنتجات. تتم عملية التصنيع في نفس المصانع في إيطاليا ، حيث يتم إنتاج منتج مماثل ولكن أغلى ثمناً. STOUT هو اختيار أولئك الذين لا يدفعون مبالغ زائدة مقابل الاسم التجاري الذي تم الترويج له ، ولكنهم معتادون على اختيار الجودة العالية فقط.

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع

      يتم تصنيع مداخن Baxi المحورية للغلايات التي تعمل بالوقود الغازي. بنيتها مصنوعة من أجود أنواع الفولاذ المقاوم للصدأ.

      تقوم شركة Immergas بتصنيع مداخن أفقية متحدة المحور. من الممكن استخدام مثل هذا الجهاز لغلايات الغاز ، وكذلك للوحدات التي تعمل بالوقود السائل..

      تعمل شركة Buderus في تصنيع أنظمة المداخن الأفقية. لإنتاجها ، يتم استخدام نوعين من الفولاذ: المجلفن وغير القابل للصدأ.

      مدخنة محورية Buderus

      يتم تصنيع المدخنة المحورية لغلايات الغاز Hermann بأحجام معينة: قطر الأنبوب الداخلي 6 سم ، والأنبوب الخارجي 10 سم ، ويتم تنفيذ هذه الأنظمة أفقيًا وعموديًا..

      يتم تصنيع مداخن فيلان المحورية ببعض ميزات التصميم التي تسمح باستخدام الجهاز بالاقتران مع غلايات من شركات أخرى.

      مدخنة متحدة المحور فيلان

      تقوم الشركة المصنعة الكورية Navien بتصنيع مداخن يمكن استخدامها مع الغلايات الأرضية أو المثبتة على الحائط بقدرة لا تتجاوز 75 كيلو واط..

      يتم إنتاج المداخن المحورية لشركة Viessmann الشهيرة بعدة إصدارات بأقطار 6/10 سم ، 8 / 12.5 سم ، 10/15 سم ، ويمكن أن يكون التصميم رأسيًا وأفقيًا.

      تقوم شركة Protherm بتصنيع كلا النوعين من المداخن المحورية بأحجام 6/10 سم و 8 / 12.5 سم.

      تم تصميم هذه الأجهزة من Daewoo بحيث يمكن إجراء التثبيت على جانبي المرجل..

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع

      مداخن أريستون الأفقية والعمودية مصنوعة من الفولاذ المطلي بالمينا.

      مداخن متحدة المحور من أفضل الشركات المصنعة – ضمان الموثوقية والجودة

      مدخنة متحدة المحور اريستون

      مداخن أريستون إيطالية الصنع مناسبة لمعظم الغلايات الحديثة. كما أنها تأتي مع جوانات وأغطية جدران..

      مدخنة محورية Baxi

      يجب أن يصل طول المدخنة في بنائها إلى 5 أمتار ، وإذا كانت موجهة نحو الشارع تعطى منحدرًا بمعدل 1 سم لكل متر من طولها. بالنسبة لظروف المناخ الروسي ، تكون الخيارات المعزولة أكثر ملاءمة مع التغييرات التالية التي تم إجراؤها على التصميم:

      • رأس مطول,
      • تصميم مجرى الهواء محمي بشكل خاص,
      • مصنوعة من مادة مركبة.

      مثل هذا النظام يجعل من الممكن منع تجمد المدخنة ويتسبب في توقف المرجل في وضع الطوارئ إذا انخفضت درجة الحرارة الخارجية إلى -50 درجة مئوية..

      مدخنة محورية Proterm

      هذه المنتجات سهلة التركيب للغاية وتساعد على زيادة كفاءة غلايات Protherm المعنية. بالإضافة إلى ذلك ، تقدم الشركة أيضًا ملحقات للمدخنة ومحولات مصممة لعادم الدخان المنفصل والمزيد..

      مدخنة متحدة المحور Vaillant تعتبر هذه الشركة واحدة من الشركات الرائدة في السوق الأوروبية. كانت منتجاتها في ارتفاع الطلب في السنوات الأخيرة.

      عند اختيار المدخنة ، من المهم بشكل خاص مطابقة مقطعها العرضي مع قسم أنبوب غلاية Vaillant. أثناء التثبيت ، من الضروري التأكد من أن المسافة بين المدخنة والعناصر الهيكلية القابلة للاشتعال لا تقل عن 100 مم

      مدخنة محورية Viessmann

      بالإضافة إلى المخرج المحوري (قطر 60/100 ، 90 درجة) ، تشتمل المجموعة عادةً على: أنبوب متحد المحور مزود بحلقة (قطر 60/100 ، بطول 0.75 م) وألواح حائط. تصميمه الخاص يمنع الأنبوب من التجمد في الشتاء..

      التكلفة التقديرية للمدخنة المحورية

      يمكن شراء مدخنة قياسية ثنائية القناة مقابل 3000-4000 روبل.

      إذا كنت معتادًا على هيكل التدفئة في منزلك ، فيمكنك تثبيت مدخنة متحدة المحور دون مساعدة. إذا لم تكن لديك المهارات والمعرفة في هذا المجال ، فمن المستحسن الاتصال بسيد مؤهل. كقاعدة عامة ، يتقاضى المحترفون 2.5-4 آلاف روبل لتركيب مدخنة متحدة المحور لغلاية الغاز..

      نحن على يقين من أن هذه المقالة كانت مفيدة وغنية بالمعلومات بالنسبة لك ، والآن يمكنك تثبيت مدخنة متحدة المحور بيديك. نتمنى لك حظا سعيدا في عملك!

      نصيحه مهنيه

      سيتم توفير وصلات أنابيب موثوقة من خلال تجميعات الانتقال. يجب تغطية جميع الوصلات بمادة مانعة للتسرب وغطاء واقي..

      لكي يتم قبول معدات الغاز للحصول على الضمان من قبل مركز الخدمة ، من الضروري تثبيت نظام المداخن المحوري الموصى به للغلاية المحددة..

      لا ينبغي إهمال مساعدة المتخصصين وتثبيت نفسك دون خبرة مناسبة..

      ينتج عن الحساب غير الصحيح تغيير في درجة حرارة المخرج وزيادة التكثيف. نتيجة لذلك ، يتراكم الجليد على الرأس. تأكد من تركيب دروع معدنية في الغرف الخشبية.

      تعمل مجموعات الحماية على زيادة تكلفة الهيكل ، مع زيادة إنتاجيته. مع التركيب الرأسي ، قم دائمًا بتثبيت صمام لزيادة المسودة ومجموعة تجميع المكثفات.

      بالإضافة إلى ذلك ، تم تجهيز الأنظمة الأفقية بوحدة مضادة للجليد وحماية من الرياح وغشاء.

      نصب مدخنة في منزل خشبي. مواسير من الطوب. المرور عبر السقف والجدار. مدخنة متحدة المحور

      المواد التقليدية لتصنيع المداخن في المنازل الخشبية هي الطوب الحراري.

      عند وضع المداخن ، من الضروري إيلاء اهتمام خاص لربط الطوب ببعضه البعض. لتوصيل عناصر مدخنة من الطوب داخل المنزل ، يمكنك استخدام خليط من الأسمنت والحجر الجيري ، ولكن عند وضع الطوب في مدخنة في مكان مفتوح ، يجب استخدام ملاط ​​أسمنتي نظيف

      يجب ألا يتجاوز سمك التماس بين الطوب في مثل هذا البناء سنتيمترًا واحدًا. في الوقت نفسه ، يجب أن يكون الطوب أحمر وليس مجوفًا..

      يتعرض السطح الداخلي لمداخن الطوب للتأثيرات العدوانية لمنتجات الاحتراق والمكثفات. نتيجة لذلك ، يمكن أن تحدث تشققات وانهيارات على الأسطح الداخلية. لتجنب مثل هذه اللحظات السلبية ، يتم وضع أنبوب الأسمنت الأسبستي داخل مدخنة من الطوب ، ويتم ملء الفراغ بين الطوب والأنبوب بالخرسانة. وبالتالي ، ستقوم بتنفيذ ما يسمى بـ “جلبة” المدخنة “.

      يوضح الشكل الوارد في المقالة كيف يمكنك قيادة مدخنة عبر سقف خشبي.

      يمكنك استخدام طبقات الأسبستوس عند عبور الأرضية. في هذه الحالة ، ستكون المسافة بين الأنبوب وشجرة الأرضية 25 سم..

      في حالة عدم استخدام حشية الأسبستوس ، يجب زيادة المسافة بين الأنبوب والشجرة إلى 38 سم.

      وكذلك عند المرور عبر السقف – عندما تكون مدخنة بجوار الجدران الخشبية – يجب عزل أنابيب المداخن بشكل موثوق.

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع

      يمكن بناء الهيكل بأكمله من الجانبين.

      إذا كنت تقوم بتركيب مدخنة في منزل خشبي جديد لم يتم تسويته بعد ، فمن الأفضل وضعه على لوح خشبي يمكن أن يتحرك بالنسبة للحائط. في هذه الحالة ، لن يؤدي هبوط المنزل الخشبي بمرور الوقت إلى تدمير أعمال الطوب في المدخنة والأنابيب..

      عند إزالة المدخنة من خلال السقف ، يجب ألا تقل المسافة بين عناصر التسخين والعوارض الخشبية عن 13 سم. يجب تركيب عازل حراري في الفجوة بين الأنبوب وشجرة العوارض الخشبية. يمكن استخدام صوف البازلت كما هو. عند اختيار الصوف للعزل الحراري ، تأكد من خلوه من المواد اللاصقة العضوية وأنه مقاوم لدرجات الحرارة المرتفعة..

      تغليف السقف والجدران

      بالإضافة إلى معالجة عناصر الهياكل الخشبية بمثبطات الحريق والمعاجين ، يمكنك حمايتها من الأجزاء الساخنة للأفران المعدنية عن طريق التنجيد بمواد مقاومة للحرارة. عند التحضير لهذا الإجراء ، يجب ألا يغيب عن البال أن حافظة السقف في منطقة الخروج إلى السطح تتم فقط بمواد غير قابلة للاحتراق لا تفسد الجزء الداخلي للغرفة..

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع

      خيار الكسوة الأمثل هو ألواح الجبس الليفية المعالجة بمعجون حراري. لحماية الجدران ، يمكن استخدام الورق المقوى البازلت المغلف بألواح فولاذية في الأعلى. في أغلب الأحيان ، يتم استخدام شاشات زخرفية خاصة مصنوعة من الفولاذ المقاوم للصدأ. إنها لا تحمي الأسطح جيدًا من الاحتراق فحسب ، بل إنها أيضًا تبدو جذابة من الناحية الجمالية..

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع

      هناك خيار آخر لحماية الجدران من أجزاء الموقد الساخنة ، وهو تغطيتها بالطوب الموضوعة على الحافة..

      المميزات والعيوب

      قبل العمل على تركيب غلاية تعمل بالوقود الصلب في منزل خشبي بيديك ، فأنت بحاجة إلى التعرف على نقاط القوة والضعف في الوحدة..

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع

      تشمل المزايا الرئيسية للمعدات المعنية ما يلي:

      1. عملية التسخين عند انقطاع الكهرباء – فقط افتح صنبور خاص وابدأ تشغيل المبرد مباشرة.
      2. وقود ميسور التكلفة شبه مجاني ، خاصة للأشخاص الذين يعيشون بالقرب من مناطق الغابات.
      3. سهولة تركيب غلاية مثبتة على الحائط في منزل خشبي.
      4. انخفاض سعر المعدات.

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع

      بالإضافة إلى المزايا ، فإن المخطط الذي يحتوي على غلاية خشب تعمل بالوقود الصلب له عيوب عديدة:

      • كتلة كبيرة من الوحدة ، لأن الحديد الزهر يستخدم في تصنيعها ؛
      • يجب على الشخص الاعتناء بالمرجل باستمرار ، وضبط تشغيله حسب الضرورة ، على سبيل المثال ، عند انقطاع الكهرباء ؛
      • زيادة استهلاك الوقود ، ينتج الخشب اللين القليل من الحرارة أثناء الاحتراق ؛
      • كفاءة منخفضة ، بحد أقصى 80٪ ؛
      • الأبعاد الكبيرة للوحدة.

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع

      يقوم العديد من المالكين بتركيب غلاية غاز مثبتة على الحائط في منزل خشبي ، ولكن هذا ممكن فقط في المنطقة المجاورة مباشرة لمصدر الغاز الرئيسي. يستخدم معظم مالكي المنازل الريفية الخاصة غلاية خشب تعمل بالوقود الصلب لتدفئة منازلهم. تركيبه له الفروق الدقيقة الخاصة به..

      تسلسل التثبيت

      يبدأ تركيب المدخنة الداخلية برسم مخطط وحساب العدد المطلوب من مقاطع الأنابيب. لإكمال التجميع بشكل صحيح ، يتم تنفيذ الجهاز بالترتيب التالي:

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع

      رسم تخطيطي لمخرج المدخنة من خلال السقف من اللوح المموج

      • سطح الجدران والأرضية خلف المدفأة والمدخنة محمي من الحرارة بمادة مقاومة للحريق مثل صفائح الاسبستوس.
      • يتم توصيل الجزء الأول من الأنبوب بأنبوب جهاز توليد الحرارة أو الفرن. إذا كانت هناك فجوات عند التقاطع ، فاستخدم محولًا أو مانعًا للتسرب. لإغلاق المفصل ، استخدم مادة مانعة للتسرب مقاومة للحريق ومشبك معدني..
      • يتم وضع كل جزء لاحق من الأنبوب أحادي الدائرة في الجزء السفلي حتى لا يعيق مرور الدخان. يتم إجراء توصيل أنابيب الساندويتش بشكل مختلف – يتم إدخال عناصر الدائرة الداخلية في الوحدة الأساسية ، في الوحدة الخارجية ، على العكس من ذلك.
      • يوصى بملاحظة تداخل بين الأنابيب يساوي ربع نصف القطر. لجعلها أكثر ملاءمة للتعامل مع مانع التسرب وتشديد المفاصل باستخدام المشابك ، يجب ألا تضعها في أماكن مرور الأرضيات والأسطح البينية.
      • إذا كنت بحاجة إلى قلب الأنبوب ، يتم توصيل الوحدات باستخدام كوع دوار بزاوية 45 أو 90 درجة.
      • لقيادة المدخنة عبر السقف والسقف ، تحتاج إلى عمل ثقب فيهما وتثبيت صندوق مرور أو أنبوب يتم فيه سكب عازل حراري.
      • بعد إحضار الأنبوب إلى السطح ، يتم حمايته بختم مرن على شكل قمع يحمي بشكل موثوق من اختراق الماء.

      • اكتمال الأنبوب إلى الارتفاع المحسوب ووضع مظلة واقية في الأعلى لمنع دخول الحطام والفروع والطيور إلى المدخنة.
      • يتم الانتهاء من مخرج الأنبوب بمئزر مزخرف يتناسب مع لون مادة التسقيف.

      بعد اكتمال التثبيت ، من الضروري بدء تشغيل أنظمة التدفئة ، والتحقق من قوة الجر وضيق المفاصل – حتى أن دخانًا صغيرًا طفيفًا يشير إلى مشاكل خطيرة ، يكون حلها غير آمن للتأجيل.

      يعد تركيب مدخنة في المنزل حدثًا مسؤولًا ، وتعتمد جودته على راحة وسلامة نظام التدفئة ، لذلك اتبع توصيات الشركة المصنعة ، وتكنولوجيا التثبيت.

      مداخن سيراميك للمباني الخشبية

      تنتج الصناعة الحديثة مداخن معيارية عالية القوة ومقاومة للحريق من مواد خزفية عالية الجودة. إنها نوع من التركيبات التي يتم تجميعها في مكانها من عدة عناصر..

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع

      مدخنة سيراميك

      مدخنة لغلاية الغاز: قواعد ومتطلبات التركيب ، نظرة عامة مقارنة للأنواع

      يمكن أن تكون هذه المدخنة مصنوعة من مادة متعددة الطبقات. سطحها الداخلي مصنوع من مادة خزفية ، وهي مقاومة بشكل خاص للحرارة والأحماض التي تتشكل أثناء تفاعلات منتجات الاحتراق. سطحها الداخلي أملس للغاية ، مما يمنع تراكم السخام ويخلق قوة جر قوية. لكن نظام المدخنة هذا له وزن كبير ويتطلب مهارة خاصة أثناء التثبيت..

      بالإضافة إلى الأنابيب المعدنية العادية للمداخن ، وعادة ما تكون مصنوعة من الفولاذ المقاوم للصدأ أو الحديد الزهر ، وتسمى “أنابيب الساندويتش” ، وهي عبارة عن تركيبة متعددة الطبقات.

      السطح الداخلي لهذه المداخن مصنوع من الفولاذ المقاوم للصدأ ، ثم هناك مادة عازلة – ثم أنبوب مجلفن. يؤدي هذا المجمع معًا وظائفه بنجاح كبير ويسهل تجميعه. يوفر السطح الأملس المصنوع من الفولاذ المقاوم للصدأ في الداخل قوة جرًا متساوية ، مما يمنع تكوين الاضطرابات.

      ومع ذلك ، عند اختيار مثل هذا الأنبوب ، من المهم جدًا أن تتذكر أن أجهزة التسخين المختلفة لها درجات حرارة احتراق مختلفة ، وبناءً على ذلك ، اختر السماكة المطلوبة للجدار الداخلي. عند بناء مدخنة للغاز أو الديزل أو غلاية الحبيبات ، يجب ألا تقل عن نصف ملليمتر

      عادة ما تكون مداخن الحمامات أو المواقد مجهزة بأنبوب داخلي يبلغ 0.8-1.0 مم ، ولكن بالنسبة للمواقد التي تعمل بالفحم ، يجب ألا يقل هذا الرقم عن ملليمتر.

      بالإضافة إلى المداخن الخزفية – تتميز المداخن المصنوعة من أنابيب الساندويتش بتصميم معياري ويمكن توصيلها بسهولة ببعضها البعض. لذلك ، يتم إنتاج عناصر خاصة للمرور عبر الأسقف البينية. ولكن حتى في هذه الحالة ، من الضروري التأكد من أن وصلة الأنبوب ليست في سمك السقف.

      كيفية تقليل درجة حرارة غازات المداخن في المدخنة

      ينتج عن احتراق الغاز الطبيعي ثاني أكسيد الكربون والبخار وأكاسيد تشكيل الملح الكبريتي ، إلخ. يجب أن تكون درجة الحرارة المثلى لغازات المداخن عند الخروج من المدخنة 100-110 درجة مئوية.

      إذا كانت درجة حرارة غازات المداخن أقل من نقطة الندى ، أي درجة حرارة تكثيف الهواء ، فإن بخار الماء الموجود في منتجات الاحتراق سوف يستقر على جدران المدخنة. إذا حدث هذا باستمرار ، يمكن أن تنهار المدخنة بسرعة..

      تجميد المدخنة المحورية

      إذا كانت درجة حرارة غاز المداخن منخفضة للغاية ، فسوف يتشكل التكثيف عند الخروج من المدخنة ، وسيبدأ الجزء الخارجي من المدخنة في التجمد

      بالإضافة إلى ذلك ، يؤدي وجود تكاثف دائم في قناة الدخان إلى إضعاف المسودة الطبيعية. لذلك ، من المهم للغاية مراقبة درجة حرارة غازات المداخن ، والتي تعتمد بشكل مباشر على قسم المدخنة..

      مما سبق ، يمكننا أن نستنتج أنه من خلال الحساب الصحيح ، ستكون درجة حرارة غازات المداخن في منطقة القيم المثلى. إذا كانت درجة الحرارة مرتفعة للغاية وتحتاج إلى تقليل ، فهذا يشير مباشرة إلى أن المقطع العرضي للمدخنة لا يتوافق مع سعة غلاية الغاز. لتقليل درجة حرارة غازات المداخن ، يوصى بإعادة تجميع نظام غاز المداخن مع مراعاة القيم القياسية.

      فيديو: مكثفات في المدخنة

      كيفية فحص وضبط المسودة في مدخنة غلاية الغاز

      الدفع هو انخفاض الضغط في المكان الذي يتم فيه حرق الوقود. يحدث انخفاض الضغط بسبب إزالة نواتج الاحتراق من خلال مجرى المداخن. إذا تحدثنا في إطار هذه المقالة ، فإن الدفع يدفع الهواء النقي إلى غرفة الاحتراق ، حيث يوجد ضغط منخفض ناجم عن حقيقة أن منتجات احتراق الغاز تتم إزالتها إلى الخارج..

      يشير وجود مسودة إلى أن المدخنة مصممة ومركبة بشكل صحيح وأن الجهاز يعمل بشكل صحيح. يمكن أن يكون عدم وجود مسودة تأكيدًا مباشرًا أو غير مباشر للحاجة إلى الصيانة الوقائية أو إصلاح المعدات ونظام عادم الدخان..

      X-Line مقياس شدة الريح

      يمكن قياس معدل تدفق الهواء في المدخنة بجهاز خاص – مقياس شدة الريح

      يتم استخدام الطرق التالية للتحقق من مستوى الدفع:

      • الفحص البصري – في الغرفة التي توجد بها معدات التدفئة ، يجب ألا يكون هناك دخان ؛
      • باستخدام وسائل مرتجلة ، على سبيل المثال ، ورقة. تم إحضاره إلى فتحة المشاهدة. إذا كان هناك سحب ، فسوف تنحرف الورقة نحو الفتحة ؛
      • القياس بجهاز خاص – مقياس شدة الريح. يتم استخدامه للتحكم في سرعة الهواء.

      من أجل التحكم في الجر ، من الأفضل استخدام الطريقة الأخيرة ، حيث إنها فقط ستظهر القيمة الدقيقة. عند قياس السحب الطبيعي ، يجب أن تكون سرعة غاز المداخن في حدود 6-10 م / ث. القيمة مأخوذة من SP 41-104-2000 “تصميم مصادر إمداد الحرارة المستقلة”.

      إذا كان مطلوبًا تقليل مستوى السحب ، فسيتطلب ذلك إعادة تجميع المدخنة بناءً على مدخنة قسم أكبر. لزيادة قوة الجر ، يوصى بفحص جودة وصلات التثبيت وتنظيف قناة الدخان ميكانيكيًا باستخدام كابل فولاذي بفوهة فرشاة.

      إذا لم يساعد ذلك ، فإن السبيل الوحيد للخروج هو استبدال المدخنة بحساب أولي لقسم المدخنة. في الوقت نفسه ، يُنصح بتقليل عدد العناصر الدوارة أو إزالتها تمامًا..

      لماذا تنفجر الغلاية وكيفية إصلاحها

      السبب الرئيسي وراء انفجار الموقد في الغلاية هو تأثير السحب الخلفي الذي يحدث بسبب مشاكل في المدخنة..

      قبل الشروع في أي تدابير ، يجب عليك التحقق من ارتفاع المدخنة فوق مستوى التلال ووجود عاكس مثبت ، مما يسمح بتقليل تغلغل تدفقات الرياح في المدخنة. إذا لم يتم تصنيع جهاز الأنبوب وفقًا للقواعد ، فبعد الخطوات الموضحة أدناه ، ستحتاج إلى بناء الأنبوب ووضع عاكس.

      مدخنة بها الكثير من السخام

      في بعض الأحيان ، من أجل زيادة قوة الجر ، تحتاج إلى تنظيف المدخنة من السخام.

      لحل مشكلة تفجير الغلاية ، سوف تحتاج إلى القيام بما يلي:

      1. بادئ ذي بدء ، تحتاج إلى التحقق من مستوى المسودة في الأنبوب. من أجل استخدام أفضل لجهاز قياس شدة الريح. إذا لم يكن من الممكن العثور عليه ، فعند تشغيل الغلاية ، فأنت بحاجة إلى ثني الورقة على مخرج المدخنة. إذا انجذبت الورقة إلى المدخنة ، فلا ينبغي أن تكون هناك مشاكل في المسودة.
      2. إذا كان من الممكن العثور على حدوث انفجار بسبب فقدان المسودة الطبيعية ، فسيكون من الضروري فحص مفاصل المدخنة. لهذا ، يتم استخدام التصوير الحراري. إذا كان الأنبوب يسرب الهواء ، فسيظهر الجهاز فرقًا قويًا في درجة الحرارة بين الأنبوب الرئيسي ووصلة الوحدتين..
      3. إذا تم تجميع المدخنة بشكل صحيح ، فمن الضروري تنظيف قناة الدخان باستخدام كابل بفوهة. يتطابق قطر الفوهة مع قسم أنبوب المدخنة. يتم استخدام فتحة فحص أسفل المدخنة لإزالة السخام والقطران ومنتجات الاحتراق الأخرى..
      4. بعد الانتهاء من هذه الخطوات البسيطة ، ستحتاج إلى التحقق من مستوى الدفع مرة أخرى. إذا لم تتحسن المسودة الطبيعية ، فمن الضروري القيام بعمل لتصحيح ارتفاع المدخنة وتثبيت عاكس. يستخدم التثبيت مانع التسرب المقاوم للحرارة ومشابك التجعيد.

      في الحالات التي لم يسفر فيها العمل الموصوف أعلاه عن نتيجة ، يجب عليك الاتصال بخدمة الغاز للتحقق من معدات الغاز. من المحتمل أن تكون مشاكل النفخ مرتبطة بالآليات فائقة الحساسية..

      فيديو: كيفية التحقق من قوة الجر في غلاية الغاز

        إمدادات مياه الآبار
