DIY kedel: hvordan man laver en vandvarmer til opbevaring

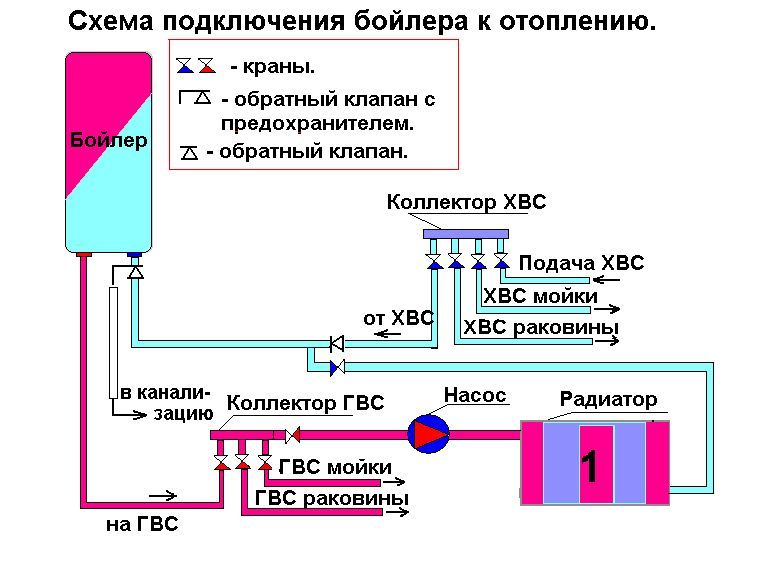

Installation af en kedel i et varmesystem: beskrivelse af designet, specifikationer for installation og drift

En varmtvandsfyr er installeret i næsten alle hus eller lejligheder. Og før eller siden opstår der et rimeligt spørgsmål – kan det bruges til opvarmning? For at løse det skal du kende detaljerne i betjeningen og betjeningen af ​​denne enhed. Lad os analysere i hvilke tilfælde kedlen bruges i varmesystemet i et privat hus: ordninger, beregninger, forbindelse.

Er det værd at lave en hjemmelavet vandvarmer

For at finde ud af det skal du beregne gennemførligheden af ​​installationen. Det kan være bedre at bruge fabrikken?

Beregn. For at gøre dette skal du overveje:

  • Varmtvandspris – 1 kubikmeter cirka 200 rubler.
  • Opvarmningstemperatur – 65 grader.
  • Varmekapacitet for vand – 4200 J / kg.
  • Indløbsvæsketemperatur – 8 ° om vinteren.

Beregn ved hjælp af følgende formel:

A = 4200 * (65 – 8) * 1000 liter = 239,4 MJ

Dernæst skal du beregne varmelegemets effekt for at bringe væsken til en sådan temperatur:

N = A / t = 239,4 MJ / 3600 = 66,5 kW

Bottom line: det ville være uklogt at montere en hjemmelavet enhed i et hus eller lejlighed. Billigere at betale elregninger.

Det kan dog være egnet til sommerbrug, fordi væsken ved indløbet ikke længere vil være 8 grader, men 15 ° C. Beregn:

N = A / t = 4200 * (65 – 15) * 1000 l = 239,4 MJ / 3600 = 58 kW

Overveje:

  • Opvarmning fra forsyningsselskaber matcher ikke altid de angivne 65 grader. Oftest er det 58-59 ° С.
  • På samme tid har en hjemmelavet tank varmetab, som du skal huske..

Konklusion: til permanent brug i en lejlighed fungerer en hjemmelavet vandvarmer ikke – det er ikke rentabelt. Det er lettere at installere en købt kedel. Men til en sommerbolig og et sommerbruser – en god mulighed.

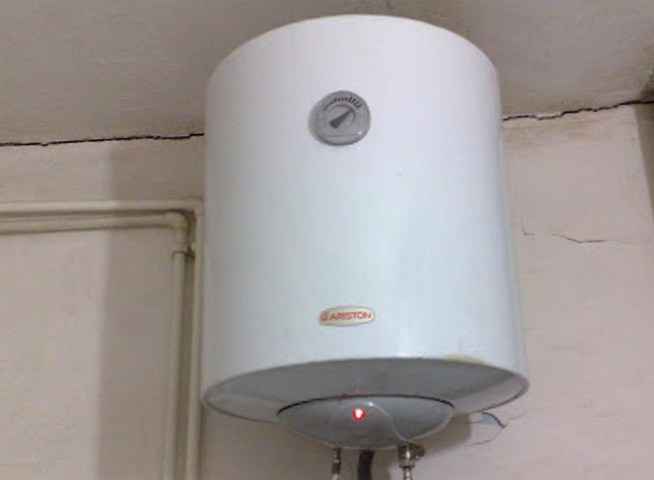

Kedel som kilde til vandopvarmning

En klassisk kedel er en forseglet beholder med et elektrisk varmeelement indeni. For at forbinde til vandforsyningssystemet har designet 2 rør. Kan en lignende kedel bruges i varmesystemet i et privat hus?

Desværre har den ikke de korrekte egenskaber, der er nødvendige for organisering af autonom varmeforsyning. Ved normal drift skal en kedel til opvarmning af et privat hus have en meget høj effekt. I gennemsnit vil 10 m² boligareal kræve 1 kW termisk energi. De der. for at levere varme til et hus på 100 m² kræves en kedelmodel med en minimumseffektværdi på 10 kW. Producenter producerer simpelthen ikke sådanne modeller..

Hvis du bruger en kedel til at opvarme et sommerhus med et lille område, kan du støde på følgende problemer:

  • Høj inerti. I gennemsnit er en tank 100 liter. med et varmeelementeffekt på 2 kW, vil det varme op til en temperatur på + 75 ° C i 1,5-2 timer. I dette tilfælde vil cirkulation være umulig, da det kun øger opvarmningstiden;
  • Stort tankvolumen. I teorien gør det det muligt at bruge kedlen til opvarmning og varmtvandsforsyning. Imidlertid vil det konstante indtag af vand og påfyldning af systemet udefra føre til ujævn opvarmning af kølevæsken;
  • Højt energiforbrug. Inden der foretages opvarmning fra en kedel, er det nødvendigt at beregne dens effekt. Det skal huskes på, at brug af det i varmtvandsforsyning vil føre til permanent varmeelementer. Dette vil øge energiomkostningerne..

Så hvorfor er der flere og flere ordninger på netværket, hvor opvarmning udføres ved hjælp af en kedel? Det er trods alt meget mere rationelt at bruge en el -kedel til dette. Det handler om den forkerte terminologi. Ved vandopvarmning er det muligt at installere såkaldte indirekte varmetanke, som strukturelt ligner kedler. For at undgå yderligere forvirring vil vi også kalde dem kedler..

Hvis der er et ønske om at installere en klassisk kedel som hovedvarmeelement, kan der være problemer med producentens garanti. Dette skyldes en funktionsfejl på enheden..

Hvad skal man lave en tank

Kroppen er grundlaget for den fremtidige kedel. For at skabe det skal du bruge et materiale, der er modstandsdygtigt over for korrosion og rust. Du kan bruge rustfrit stål, aluminium, plast. Jern bruges også, hvis det behandles med en speciel beskyttende maling, ellers vil vandet ikke være til nogen nytte..

Som et resultat akkumuleres vand i beholderen og opvarmes af et varmeelement. Du kan tage færdige tanke: lav f.eks. Et legeme af en gasflaske, plasttønder.

Type brændstof

Teknologiens arbejde er baseret på et kølevæske. Hvad er de:

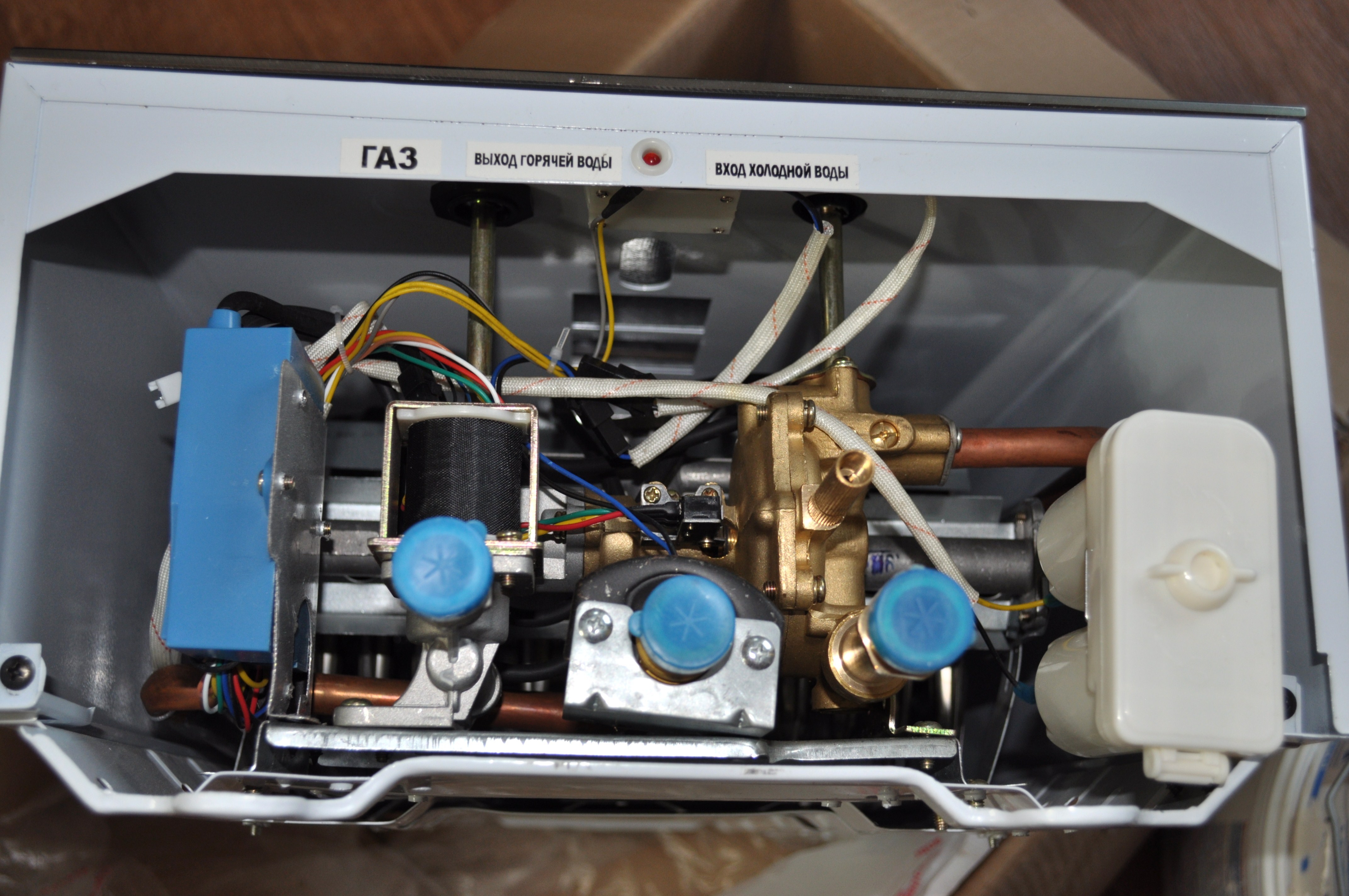

  • Gas vandvarmer. Dette er de mest økonomiske anordninger, men egenproduktion er strengt forbudt. For det første er det livstruende. På fabrikker gennemgår udstyr mange tests og kontroller, før de ankommer til butikken. For det andet, selvom du har lavet en varmelegeme, får du ikke tilladelse til driften. Desuden skal du betale en bøde..

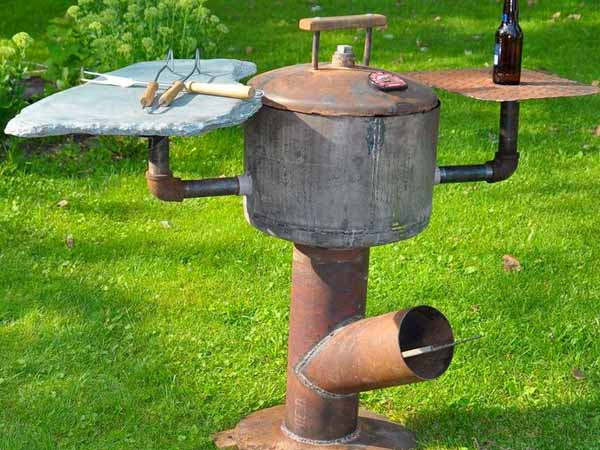

  • Træfyret kedel (indirekte opvarmning). Den nemmeste måde: du kan organisere en lille ovn og installere en kedel ovenpå.
  • Den elektriske type er den sikreste. Om ham vil blive diskuteret yderligere..

specifikationer

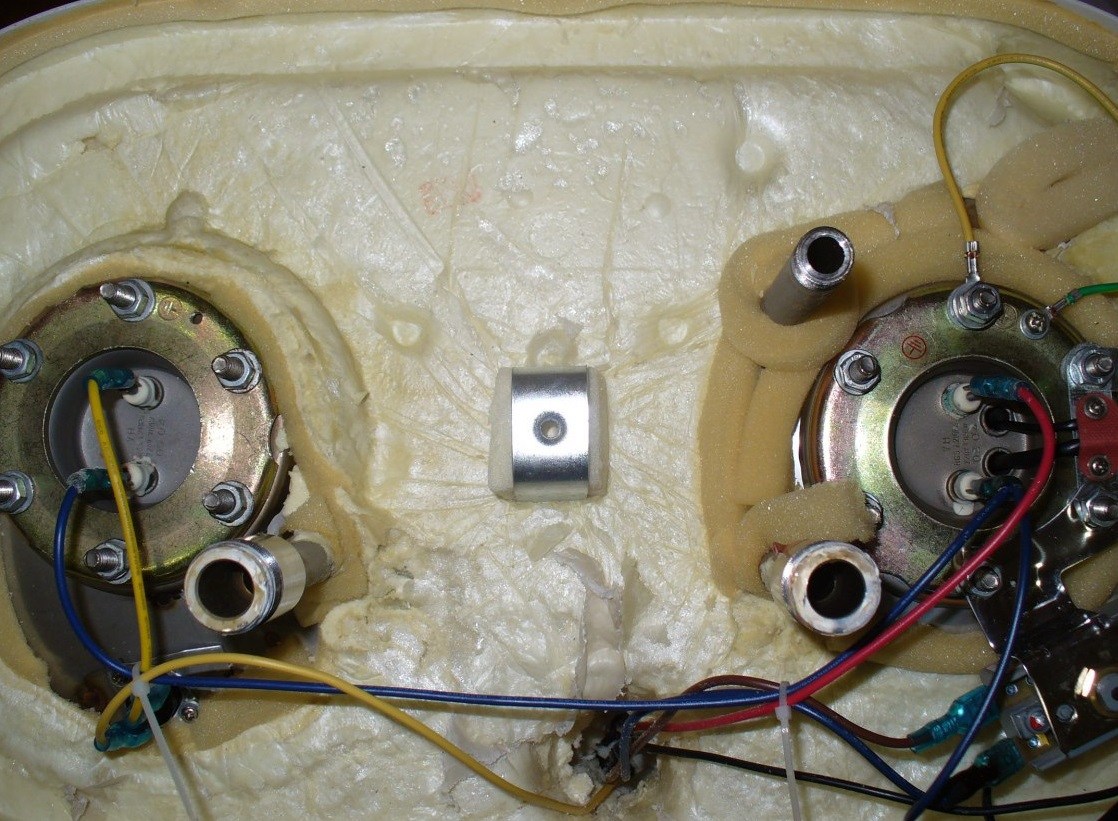

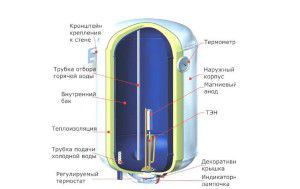

Et typisk design af en husholdningskedel indeholder følgende hovedelementer:

  1. Apparatets krop. Det er et eksternt element, der beskytter arbejdsbeholderen mod ydre påvirkninger.
  2. Arbejdstank eller opbevaringstank. Det er placeret inde i kabinettet og adskilt fra det med et varmeisolerende lag. Afhængigt af model og formål varierer tankens volumen fra 10 til 450 liter. Den bedste mulighed for et privat varmesystem – 150-250 l.
  3. Et varmeelement. Til kedler, afhængigt af tankens volumen, bruges forskellige designs af varmeelementer – stænger, spiraler, runde modeller osv. Deres vigtige egenskab er magt. I kedler til vandopvarmning installeres varmeapparater på 1-5 kW og i specialiserede varmekedler-7-12 kW. Når du vælger en strøm, er det nødvendigt at tage hensyn til området i det opvarmede rum, typen af ​​varmesystem og dets forgrening, rummets højde og dens varmeisolering samt eksterne klimatiske forhold..

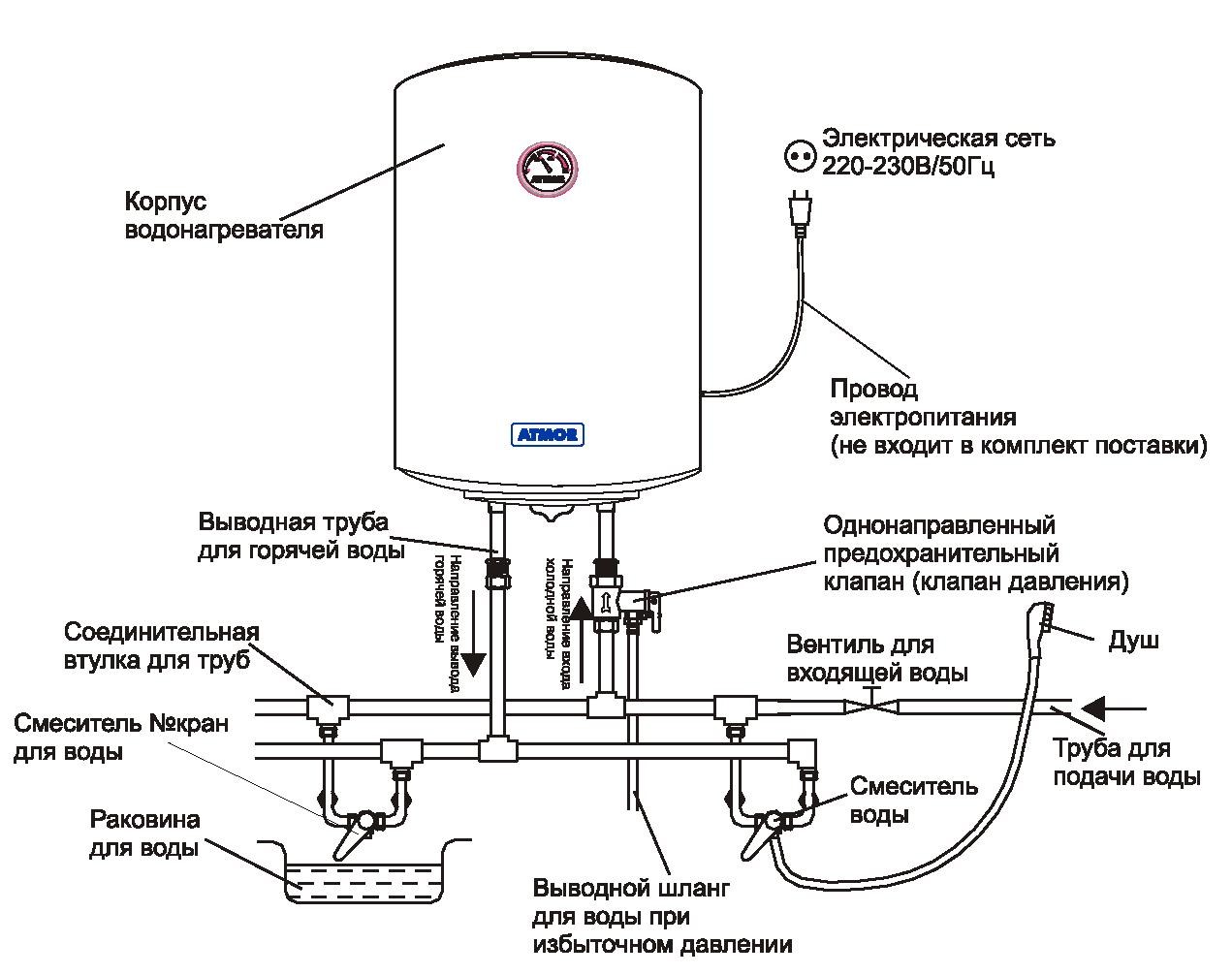

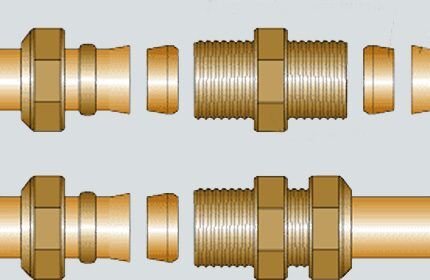

  4. Forbindelser. De leverer tilførsel af koldt vand fra vandforsyningssystemet og output af det opvarmede kølemiddel til varmesystemet. Varmeeffektiviteten bestemmes af hastigheden for varmeoverførsel, som i høj grad afhænger af udløbets diameter. I varmekedler er det 1 / 2-2-3 / 4 “(10-20 mm), og i varmekedler er det 1,5-2” (30-48 mm). Jo større hullet er, jo mere effektivt fungerer systemet, men forudsat at varmeelementets effekt er tilstrækkelig.
  5. Kontrolenheder. Et uundværligt element i moderne enheder er temperatursensoren til opvarmning af vand i lagertanken. Det er inkluderet i varmeapparatets automatiske effektstyringskredsløb. Når den nødvendige vandtemperatur er nået, slukkes varmeelementet, og når det falder under det tilladte niveau, tændes det. Dette giver dig mulighed for at opretholde den nødvendige varmereserve i tanken under periodisk drift af varmeapparaterne. I nogle modeller af enheder er det muligt at regulere effekten af ​​varmeelementer, hvilket sikrer et optimalt energiforbrug.

Den anden vigtige type enhed er et netværksbelastningsrelæ. Langvarig overbelastning i strømforsyningsnettet forårsager kraftig opvarmning af ledningerne, hvilket skaber brandfare. Hvis der vises for store belastninger, slukker relæet for varmeren.

Ved brug af kedler til opvarmning tages der også hensyn til følgende egenskaber:

  1. Vandtemperaturen i lagertanken skal holdes inden for 65-75 grader.
  2. Systemets inerti afhænger af kedeltypen og varmeelementets effekt. I tanke med volumener på 200-250 liter er det 1-2 timer. I gennemstrømningsenheder opvarmes vand på 0,5-2 minutter.
  3. Husholdningsapparater skal fungere fra et 220 V-netværk, og belastningen må ikke overstige 25-40 A.

DIY kedel: hvordan man laver en vandvarmer til opbevaring

Sådan laver du en tank til opvarmning af vand

Det er bedst at installere en ny cylinder til vandvarmeren. Forbered først alt, hvad du har brug for til arbejdet:

  • Svejseværktøj.
  • Udskæringsværktøj.
  • Gasnøgler.
  • Skruetrækker sæt.
  • Bore.
  • Ballon. Hvis du køber en ny, skal du vælge uden en ventil. Det vil ikke være nyttigt for dig, og produktet vil koste mere. Hvis du bruger en brugt version, skal du behandle væggene med en nitroprimer for at fjerne gasrester.
  • 3,2 cm nødder.
  • Et varmeelement. Vælg et varmeelement med et termisk relæ og lav effekt.
  • Træk eller smør.
  • Varmebestandige plastrør.
  • Ledninger og terminaler til tilslutning.
  • Afspærringsventiler.

Stadier af fremstilling derhjemme:

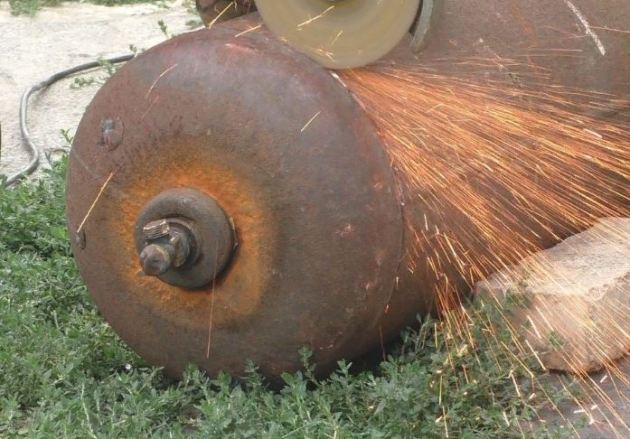

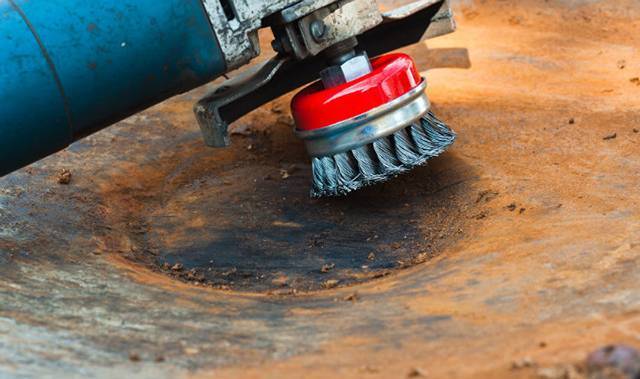

  • Forbered ballonen. Skær det på langs ved svejsning, behandl forsigtigt indersiden med en nitroprimer. Nu er det tilbage at svejse tanken.
  • I en ren beholder laves to huller med en boremaskine: i bunden til indtagelse af koldt vand, øverst til udgang fra den opvarmede væske. Placeringen svarer til fysikkens love, fordi varmt vand stiger op.
  • Svejs til rørhullerne. Hvis begge udtag er anbragt i bunden, skal det varme væskeslange være lige så langt som kroppen.
  • Installer vandhaner på rørene. Tilslut en kontraventil til den kolde, det hjælper med at forhindre indholdet i at strømme i kloakken. En sikkerhedsventil er placeret på den varme, hvilket forhindrer trykket i at stige til et kritisk niveau.
  • Ovenfor, hvor gasventilen stod, skal du installere et varmeelement. Fastgør den med 32 mm møtrikker. Isoler elementet med slæb eller fedt, og fastgør derefter termostaten.
  • For at få en super økonomisk kedel skal du isolere den. Der er en enkel måde til dette: Et metallag vælges med et område, der er lidt større end sagen. Indsæt den færdige krop i den forberedte arkcylinder. Fyld det resterende rum med varmeisolerende materiale: isoton, polyurethanskum. Dæksler er svejset på top og bund.
  • Til installation forbindes metalrørene til rørene. Hæng enheden på det påtænkte sted – tag hensyn til dens vægt, når den er fyldt.

Det er tilbage at udføre en testkørsel. Til dette er tanken fyldt med vand og inspiceret for lækager. Hvis alt er i orden, kan du tilslutte varmeelementet.

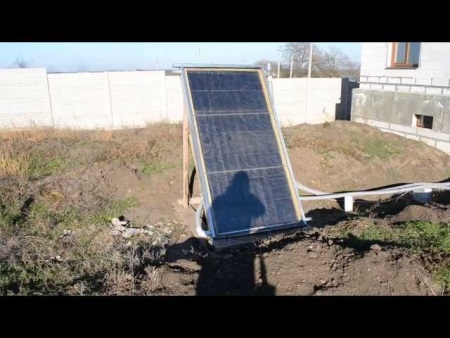

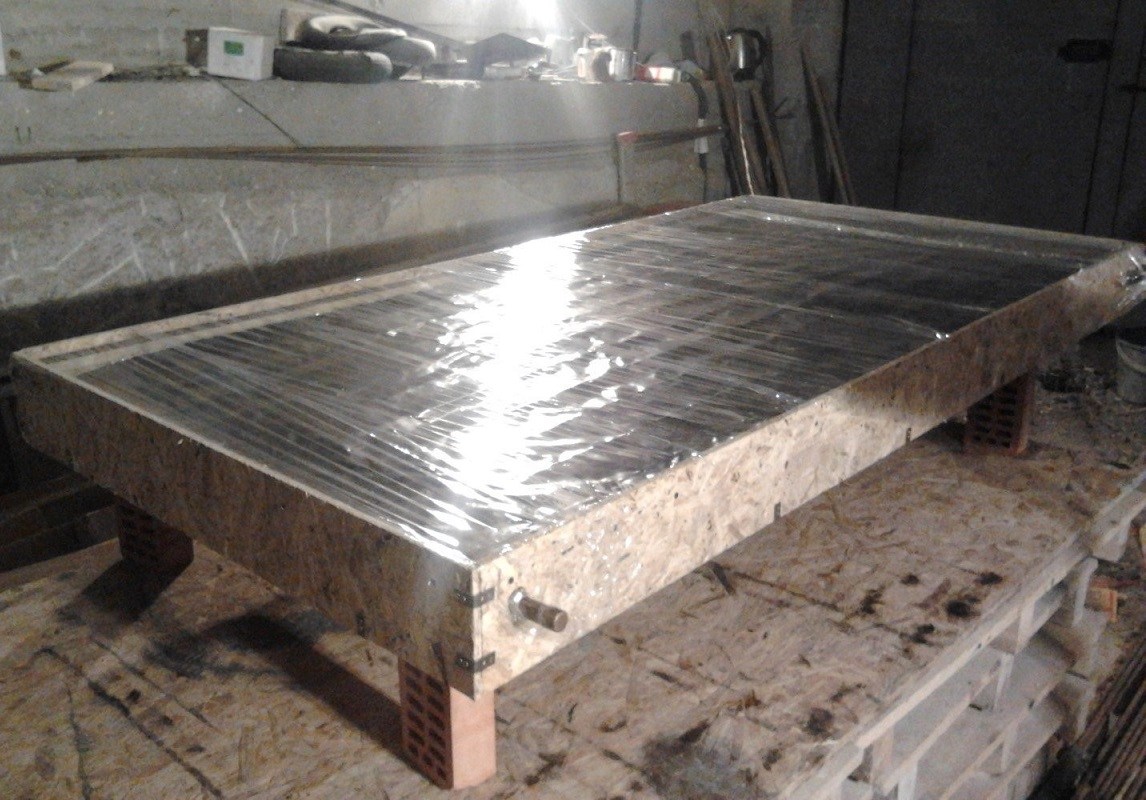

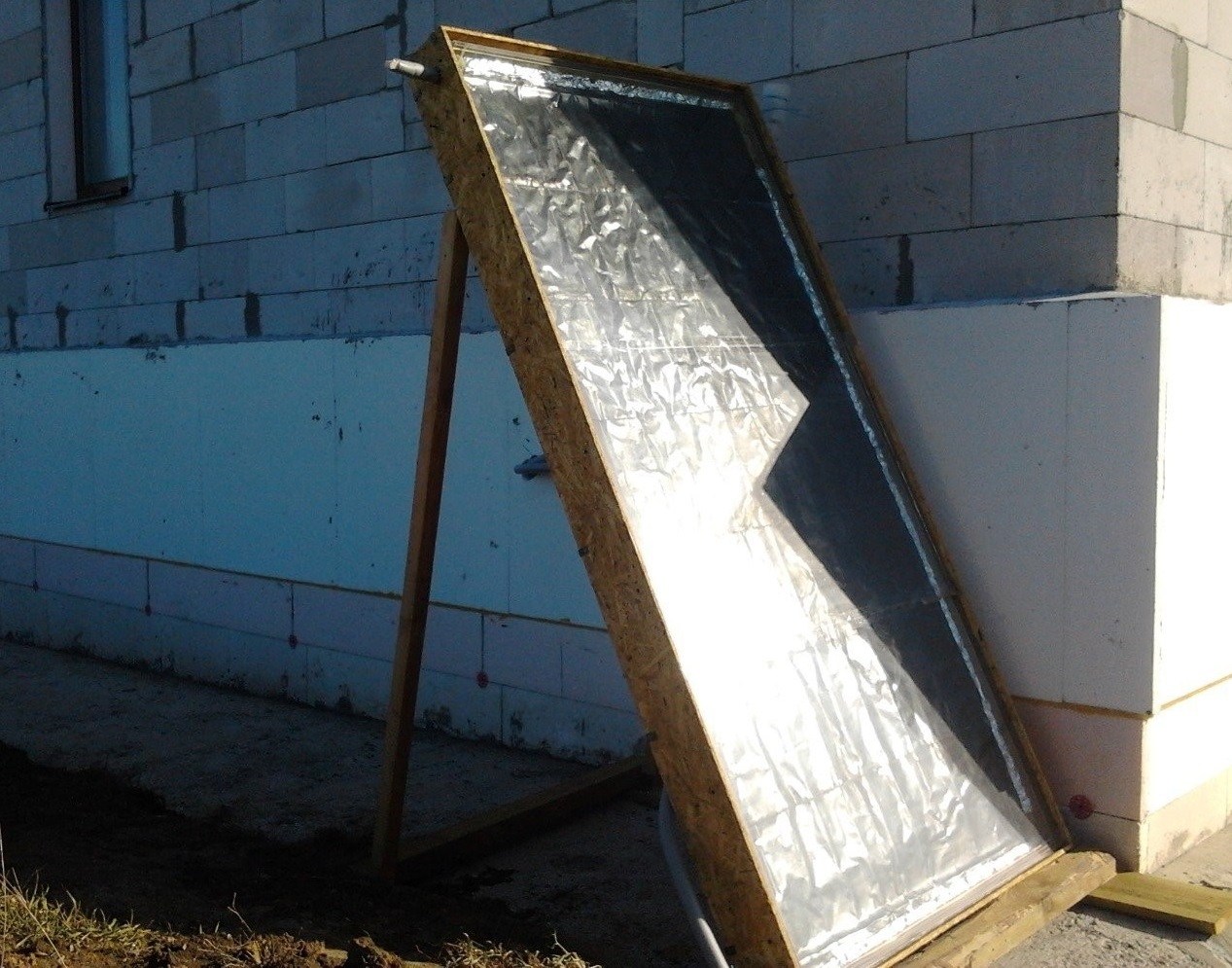

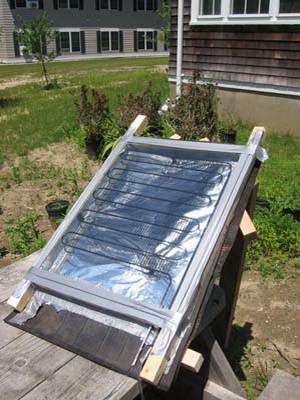

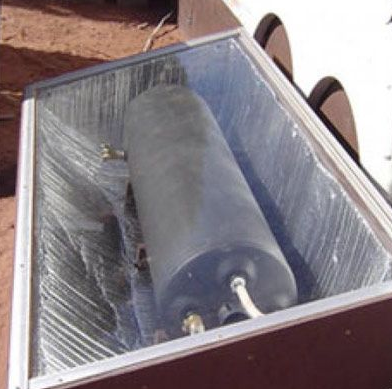

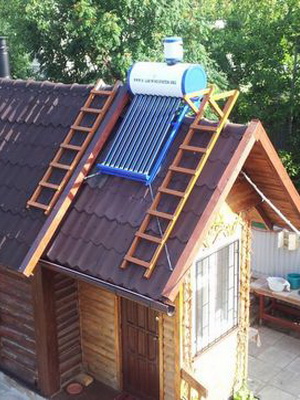

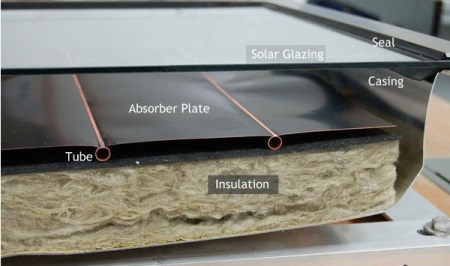

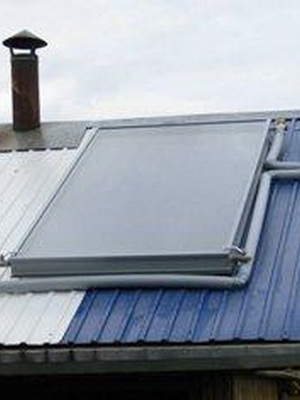

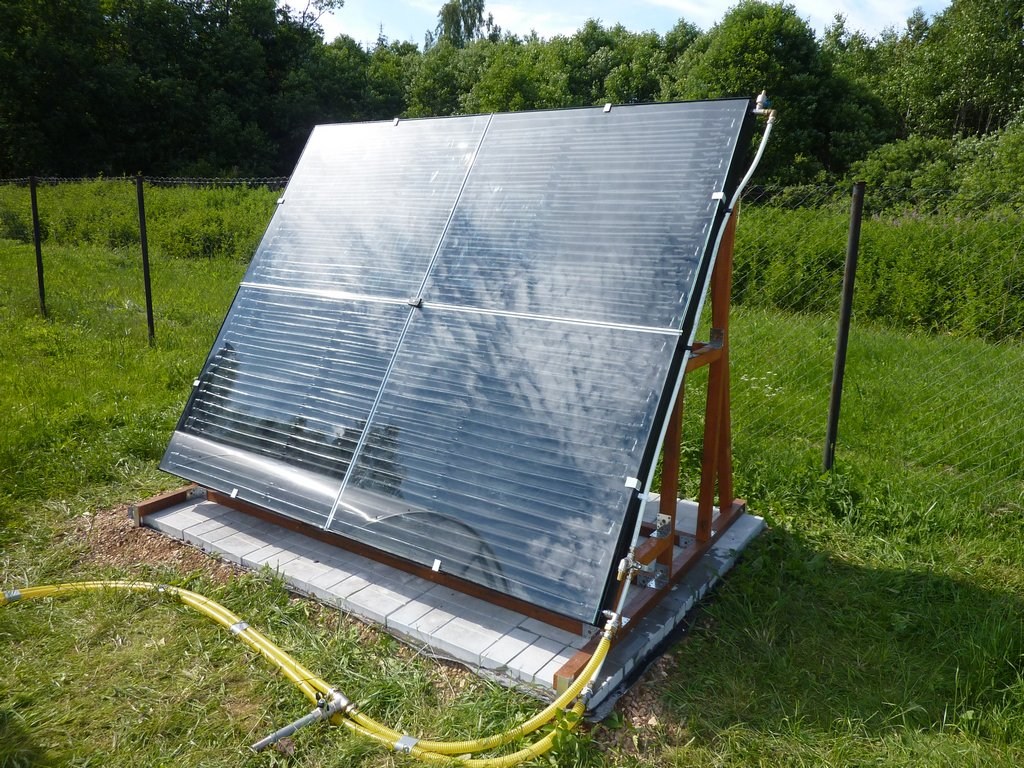

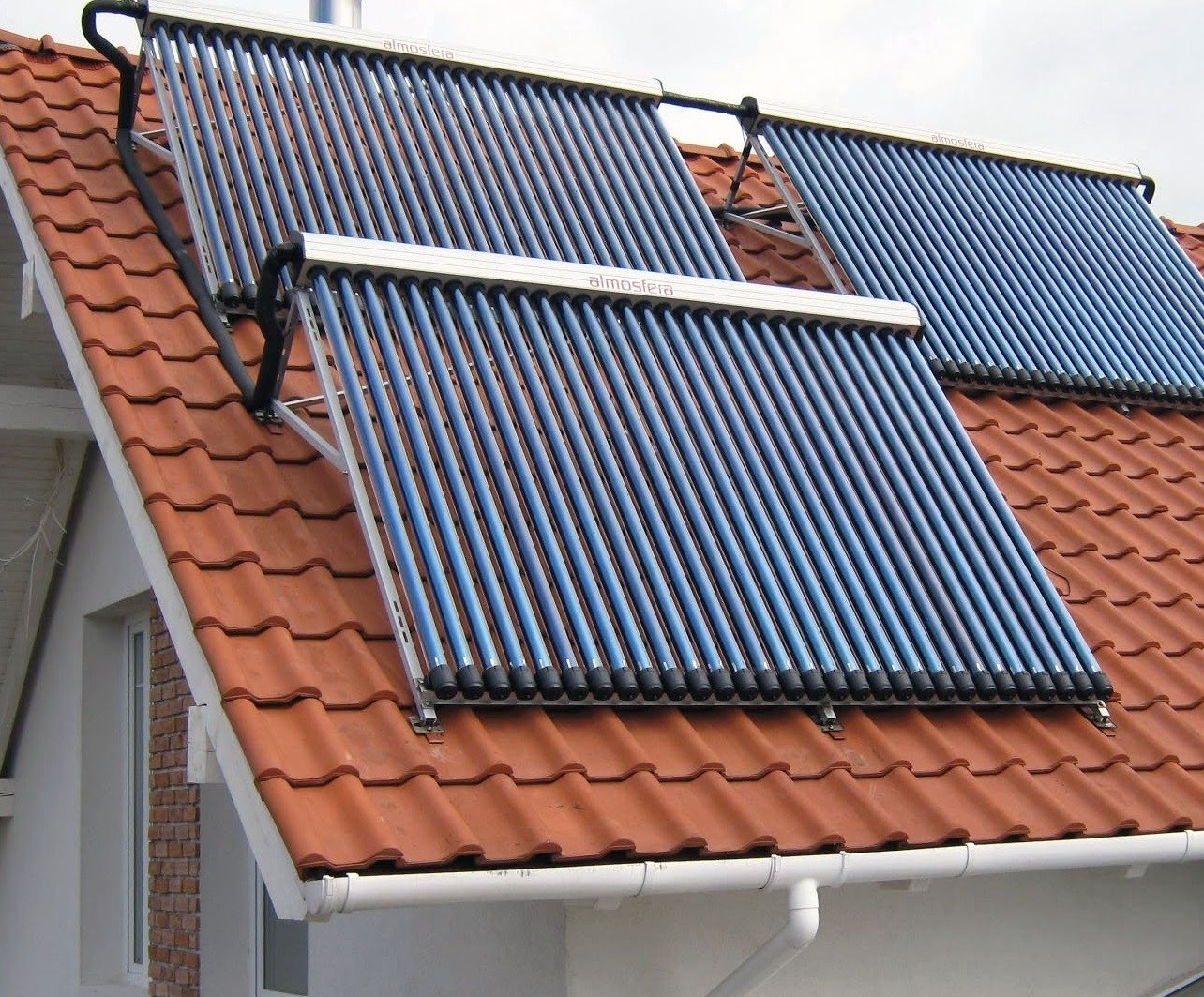

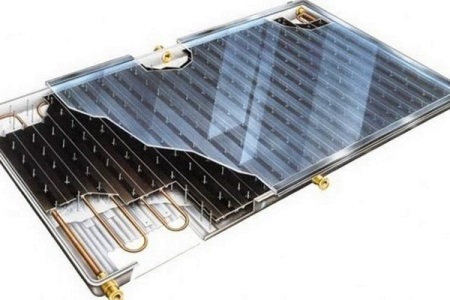

En opvarmer kan laves ganske enkelt, hvis den drives af sollys..

Forbered dig på organisationen:

  • Tank til 100-200 liter.
  • Slanger, rør til vandforsyning.
  • Hjørner til oprettelse af en ramme eller andre fastgørelseselementer.

Implementering af planer:

  • Lav huller i tanken.
  • Bring rør og slanger til dem.
  • Fastgør strukturen på et vindstille sted, så solens stråler konstant falder på den.
  • Pas på vandindløbet. Til dette kan en slange fra en brønd bruges..
  • Organiser et brusebad.

For at øge opvarmningen kan tønden males med sort maling. Arranger foliepaneler nær strukturen. De vil reflektere varme på tønden, så indholdet kan varme op til 40 grader..

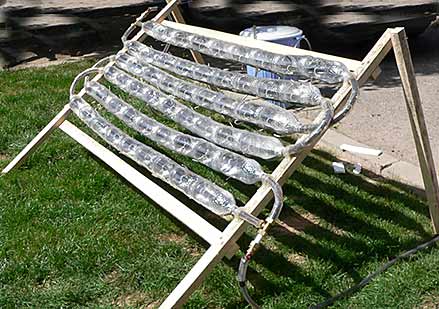

Ingen tom beholder eller tønde? Brug derefter plastflasker. Det er let at organisere et arbejdssystem. Du får brug for:

  • flasker;
  • fugemasse;
  • kraner;
  • bore.

Fortsæt konsekvent:

  • I bunden af ​​hver flaske laves et hul med en diameter på halsen.
  • Sæt flasker i hinanden, indtil et batteri på 10-12 stykker er samlet.
  • Der skal være fem eller flere striber i alt..
  • Forsegl alle forbindelser.
  • Ovenfor, ved indgangen, skal du installere en vandhane. Gør det samme i bunden af ​​stikkontakten..
  • Organiser vandforsyning, eller installer beholdere.

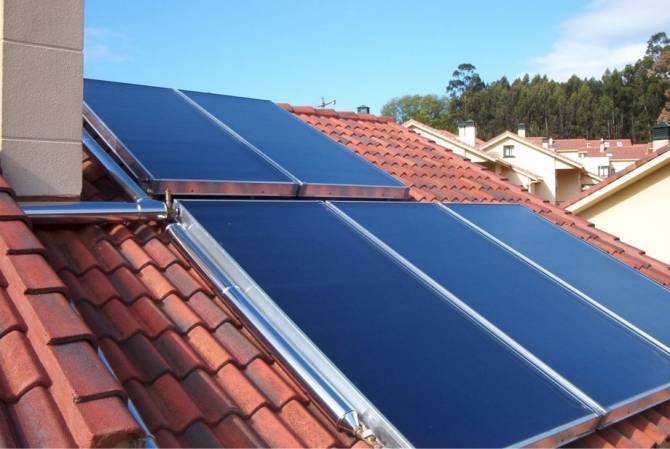

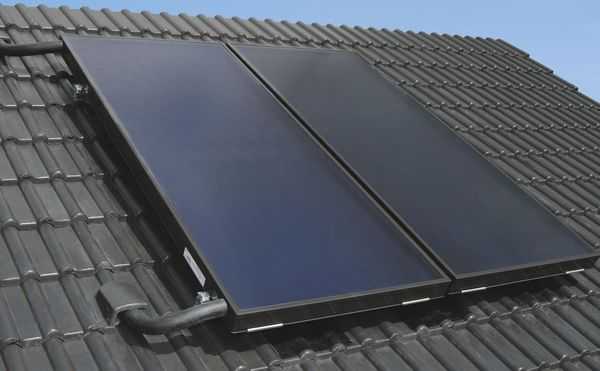

Installer systemet på taget for bedre opvarmning. Afhængigt af størrelsen vil strukturen give 2-3 personer varmt vand.

Hvad skal man lave en lagertank

Inden du laver en vandvarmer, skal du tage stilling til designfunktionerne i den fremtidige kedel. Oftest er dette en lagertank med et varmeelement installeret inde i det, som er ansvarligt for opvarmning af vand.

Til lagertanken er det bedre at vælge beholdere fremstillet af korrosionsbestandigt metal. De mest egnede muligheder: rustfrit eller emaljeret stål, plast af høj kvalitet, aluminium. Du kan også bruge jerntanke, kun de skal forbehandles med en særlig beskyttende forbindelse, der minimerer dannelsen af ​​rust. Ellers er vandet, der passerer gennem en sådan varmeindretning, muligvis ikke egnet til husholdningsbrug..

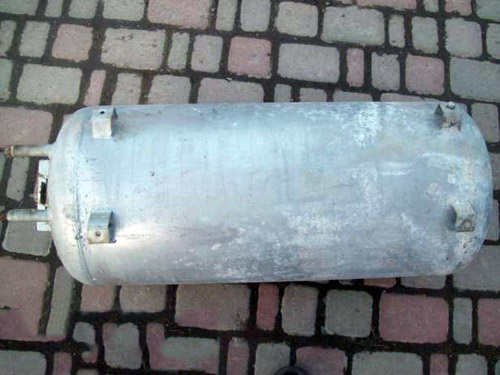

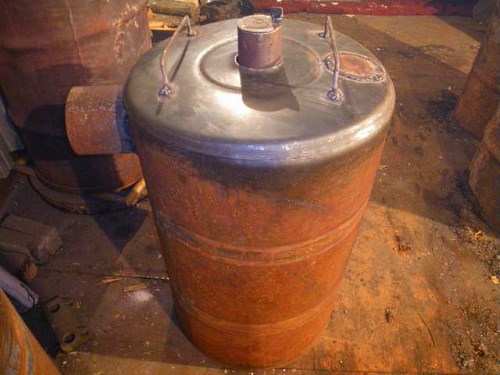

Til hjemmelavede opbevaringsvandvarmere bruges en række beholdere, for eksempel en gasflaske. Dette er en tank, der er ganske praktisk i størrelse, form og styrke..

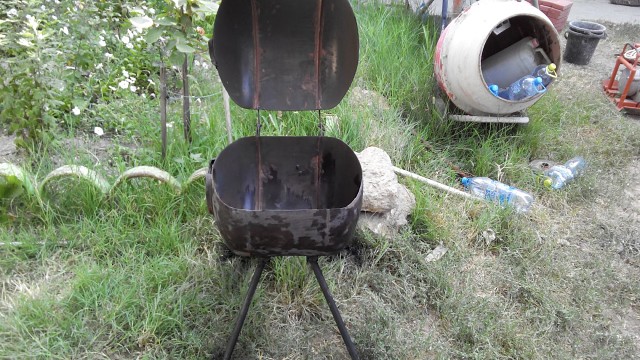

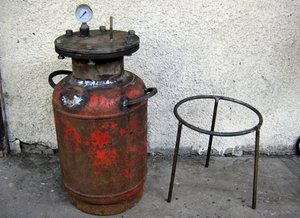

Sådan laver du en vandvarmer fra en gasflaske

Ideelt set vil der blive købt et nyt fartøj til dette. Hvis dette ikke er muligt, skal du bruge en brugt cylinder. For at slippe af med gaslugten, skal den behandles grundigt med en nitroprimer og den indre overflade skylles. For at gøre dette skal cylinderen først skæres og derefter svejses igen..

Det er værd at være særlig opmærksom på, at det før udførelse af arbejde, der vil være forbundet med en krænkelse af cylinderens integritet, skal fyldes med vand for at udelukke muligheden for en eksplosion.

DIY kedel: hvordan man laver en vandvarmer til opbevaring

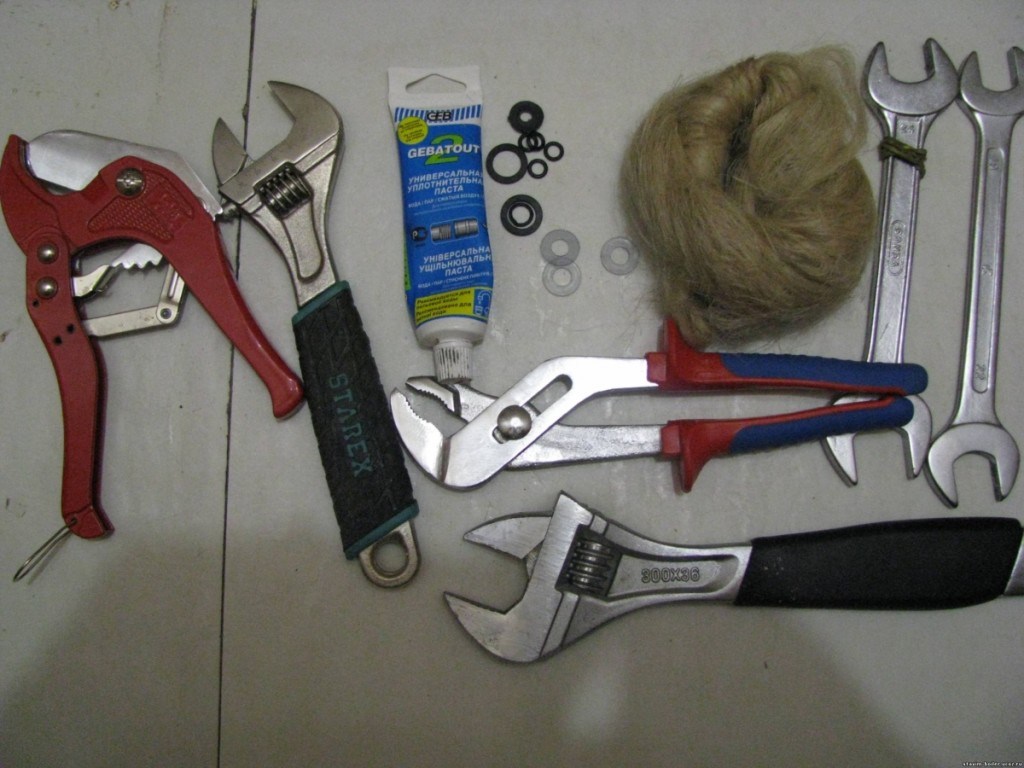

Værktøjer og materialer:

  • svejsemaskine og boremaskine til metal;
  • metalskæreværktøj til gevindskæring (matrice);
  • skruetrækkere og gasnøgle;
  • tom gasflaske;
  • varmeelement med termostat;
  • isolerende sammensætning til varmeelement (fedt eller slæb);
  • metalforinger;
  • møtrik, sikkerheds- og kontraventiler;
  • fastgørelseselementer til fastgørelse af den færdige kedel.

Fremstillingsinstruktion.

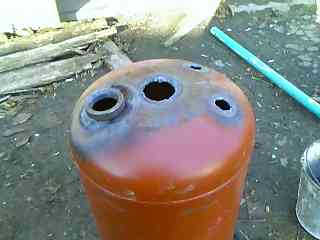

  1. I en ren cylinder, klargjort til arbejde, ved hjælp af en boremaskine og en metaldyse, laves to huller: i den nederste del – til vandindtag, i den øvre del – for at vandet, der opvarmes til den krævede temperatur, skal forlade. Dette arrangement af hullerne bidrager til den mest effektive drift af vandopvarmningsudstyret. Dette forklares ved, at varmt vand stiger i henhold til fysikkens love, henholdsvis vil væskens maksimale temperatur være i den øvre del. Du kan lave begge huller på den ene side (hvor gasventilen er placeret), og der installeres et varmeelement mellem dem. Dette design ligner standard vægmonterede vandvarmere..

    Huller i tanken

  2. Rør er svejset. Det er værd at bemærke, at hvis begge huller laves nedenunder, skal røret, hvorigennem varmt vand trækkes, have en længde, der svarer til tankens størrelse. Dette er nødvendigt, så vandudløbet har en maksimal opvarmningstemperatur.
  3. Kraner installeres. Der er tilsluttet en kontraventil til hanen, som er designet til koldt vand – den forhindrer den kolde væske i at vende tilbage. En sikkerhedsventil er installeret på den varme hane. Det udfører beskyttelsesfunktioner: det forhindrer trykaflastning af vandtanken på grund af tryk, frigiver overskydende væske, da vandet ved opvarmning øger dets volumen med 2-3%. Det giver dig også mulighed for at dræne vand for at demontere strukturen..

    DIY kedel: hvordan man laver en vandvarmer til opbevaring

  4. Varmeelementet er installeret på det sted, hvor gasventilen er fastgjort. Til dette skæres en tråd på 32 mm. Varmeelementgruppen er isoleret med slæb. For nemheds skyld under drift bør du også tilslutte LED’en her – det vil signalere driften af ​​varmeelementet.

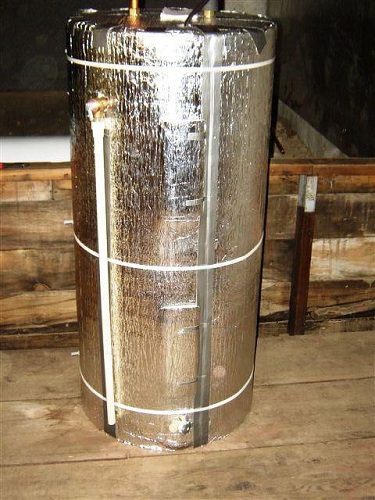

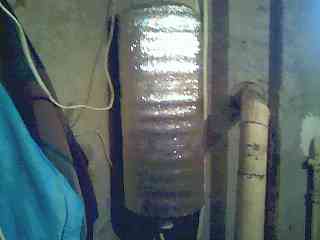

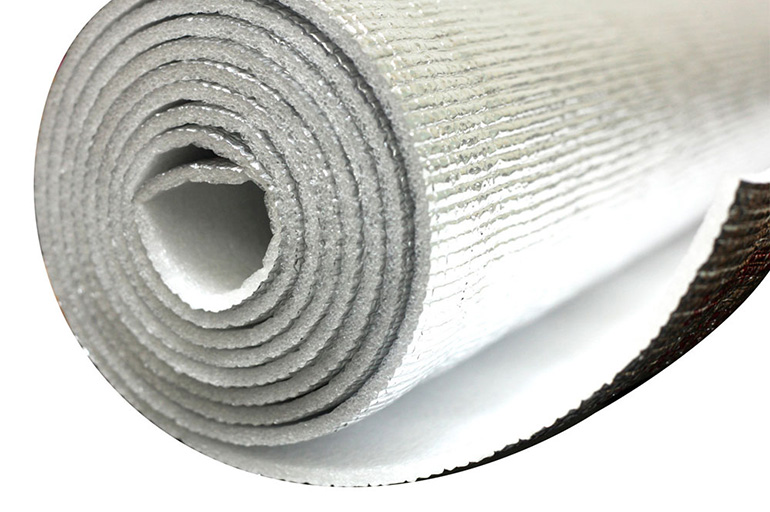

  5. En hjemmelavet kedel skal have et godt varmeisoleringslag for at minimere varmetab. Til disse formål kan du bruge: polyurethanskum, isolon, polyurethanskum, folieunderlag, skum. Det valgte materiale fastgøres til cylinderen, et tyndt metalhus sættes ovenpå.

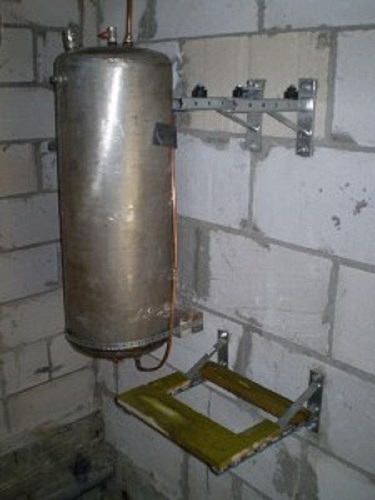

  6. Den færdige elektriske vandvarmer er vægmonteret ved hjælp af beslag.
  7. Nu kan du forbinde metalforinger til vandhullerne, som er fastgjort til vandrørene.

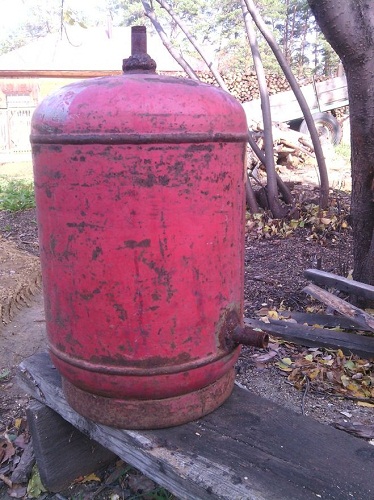

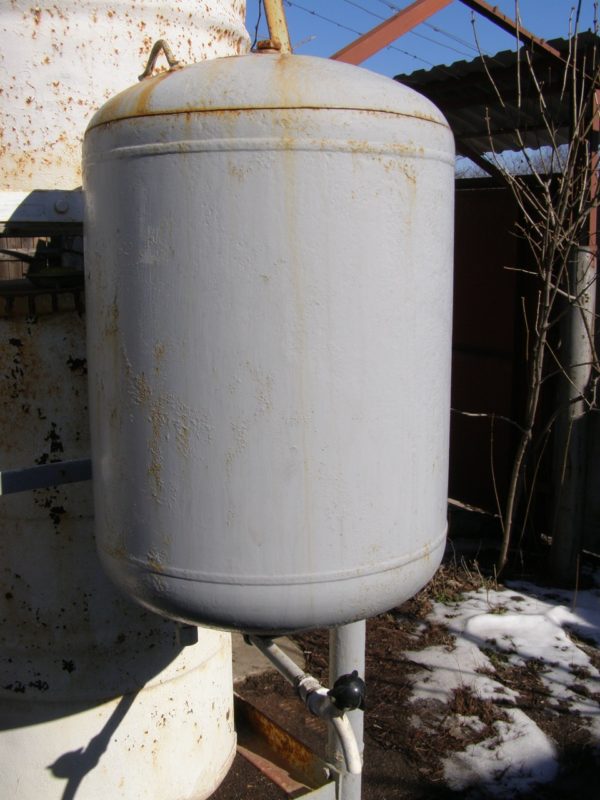

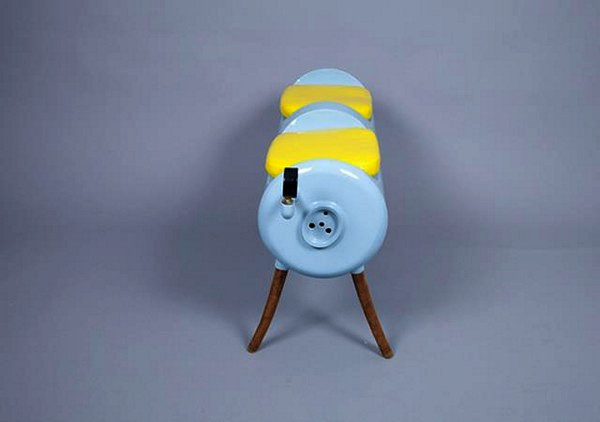

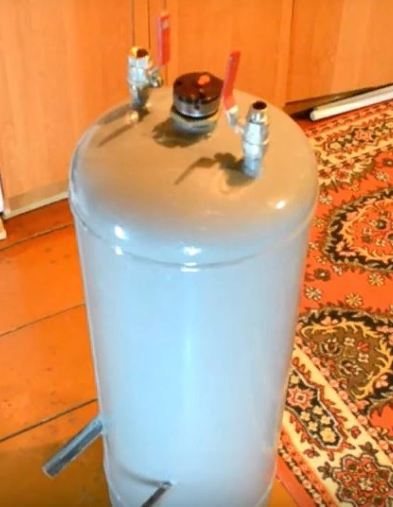

    Gasflaske vandvarmer

Gør-det-selv vandvarmeren er næsten klar. Nu kan den fremstillede enhed fyldes med vand og kontrolleres for lækager. Hvis alt er godt, kan du tilslutte varmeelementet og bruge enheden.

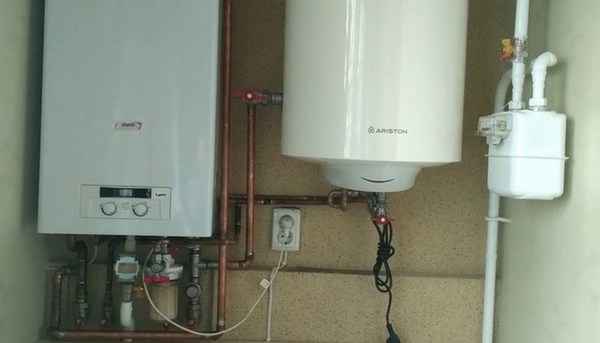

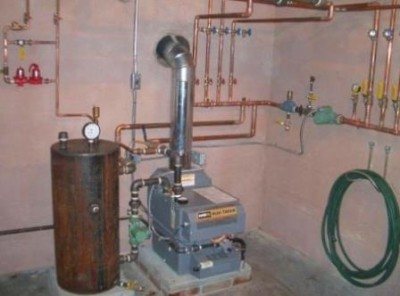

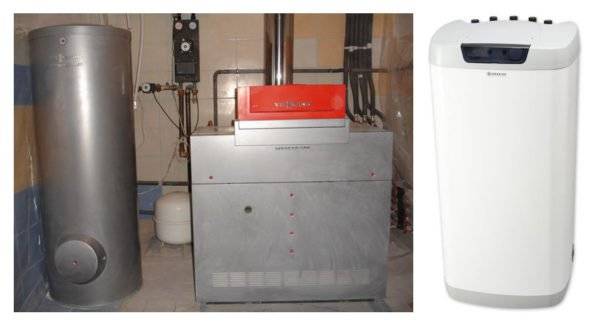

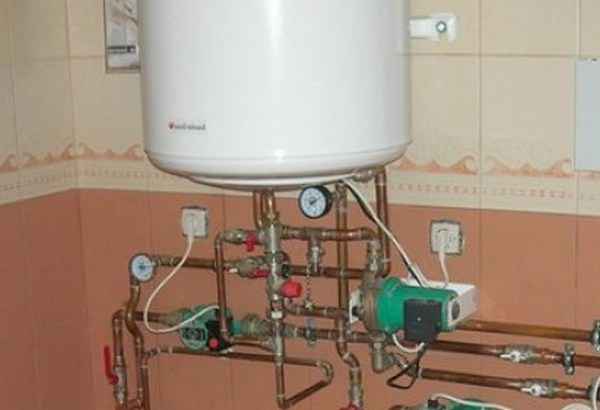

Lagertank som et alternativ til den traditionelle kedel

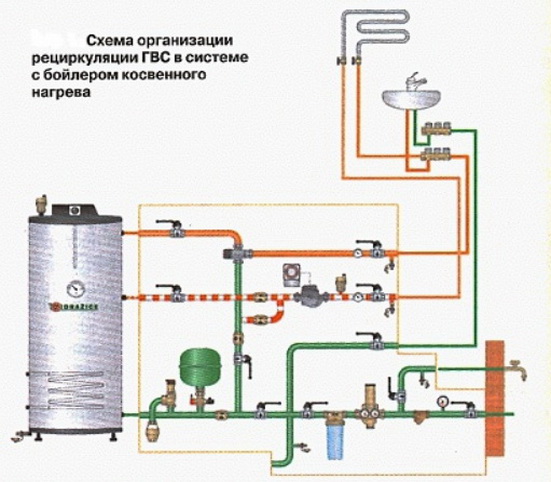

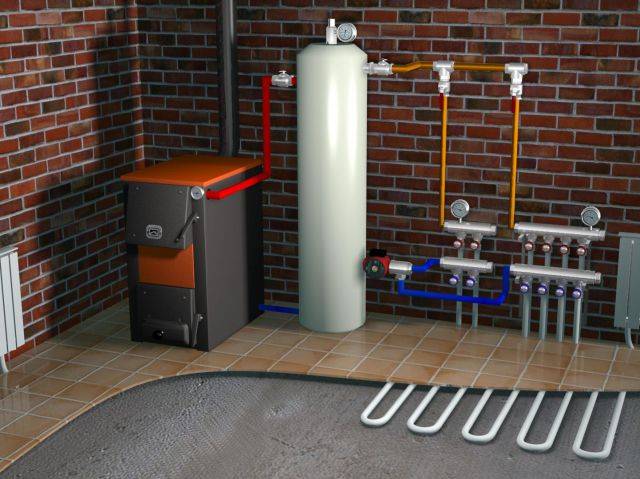

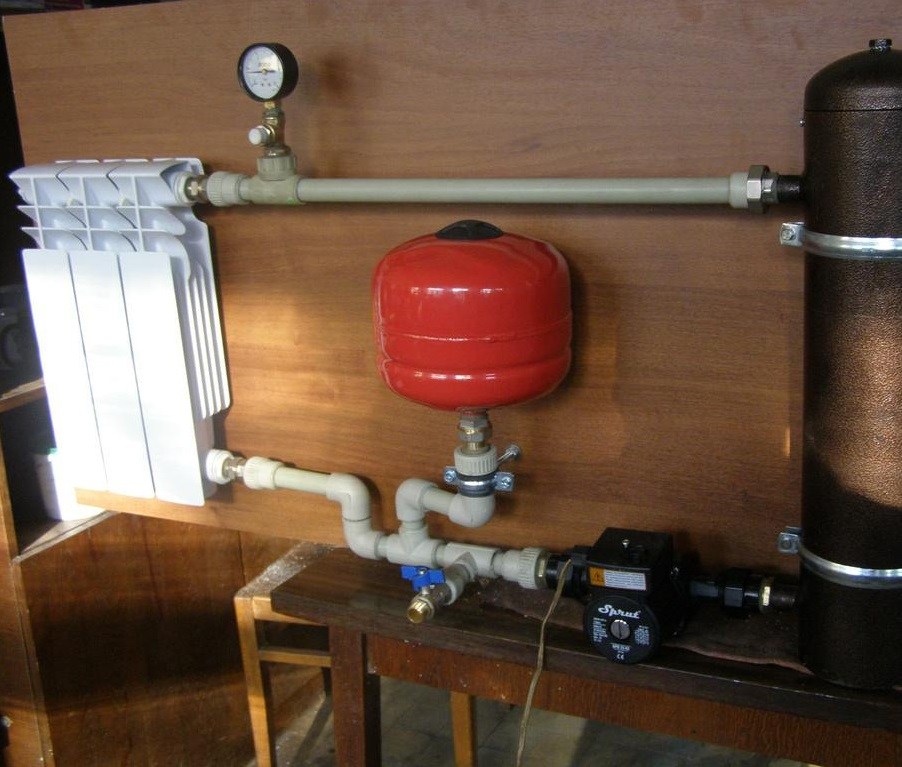

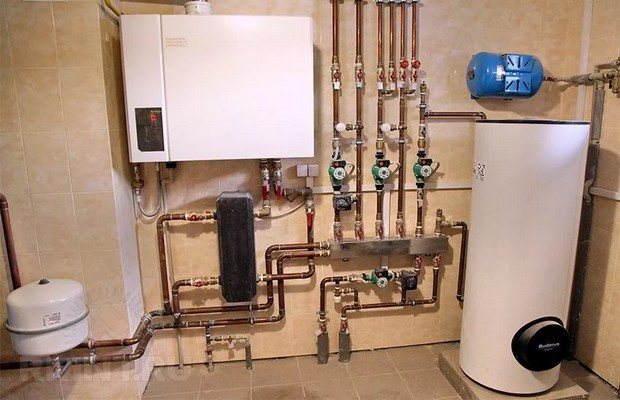

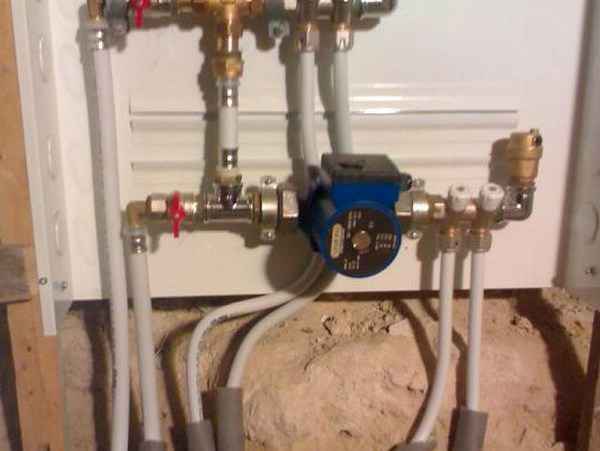

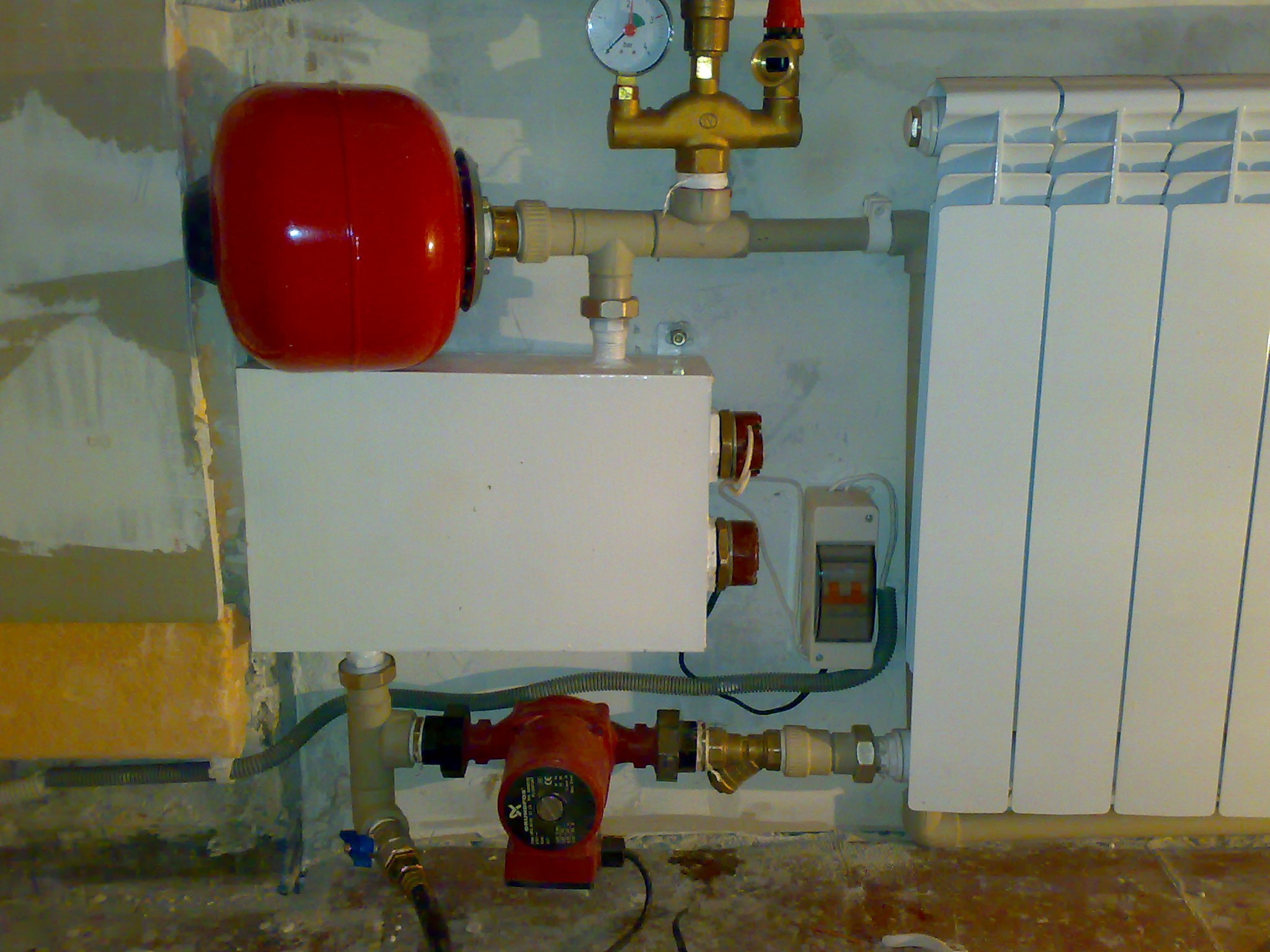

Opvarmning fra en vandvarmer med egne hænder

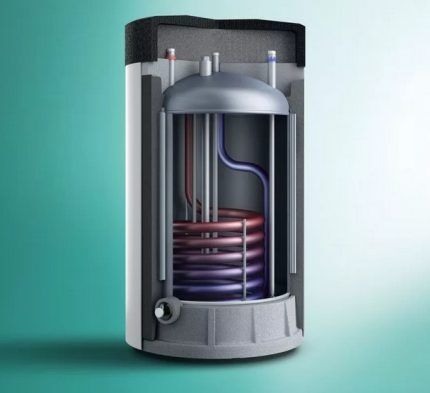

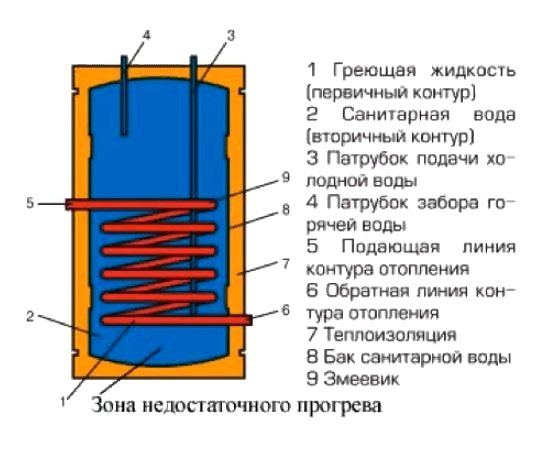

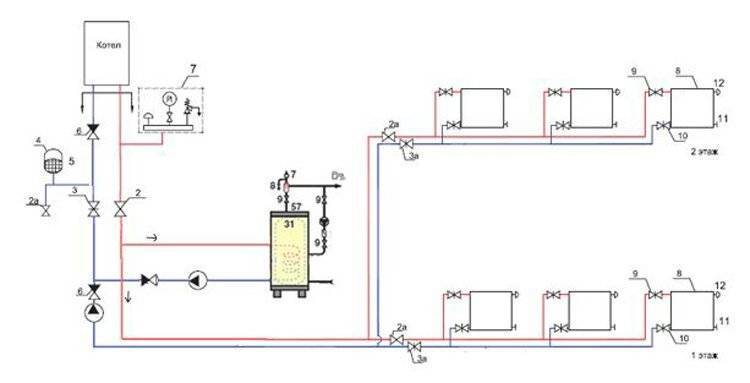

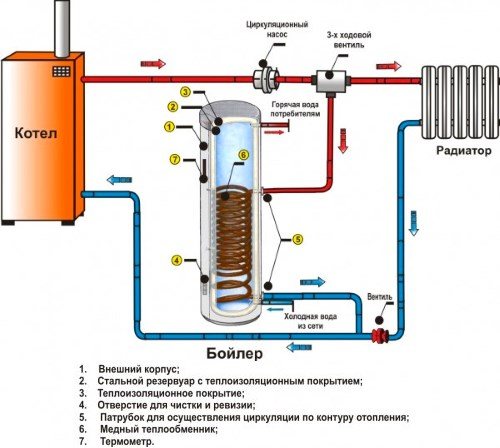

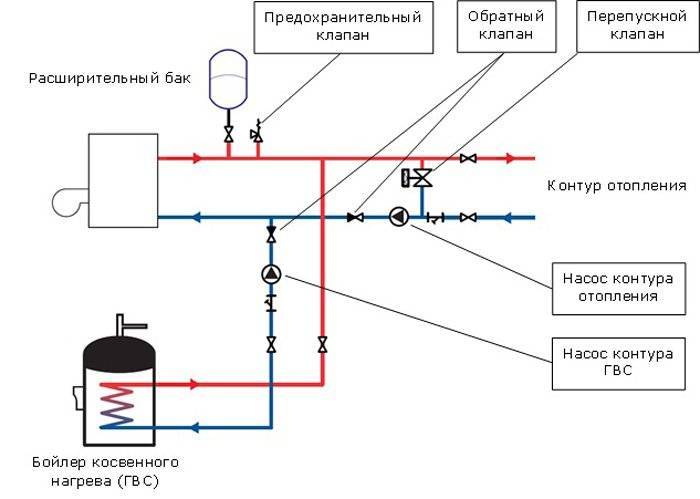

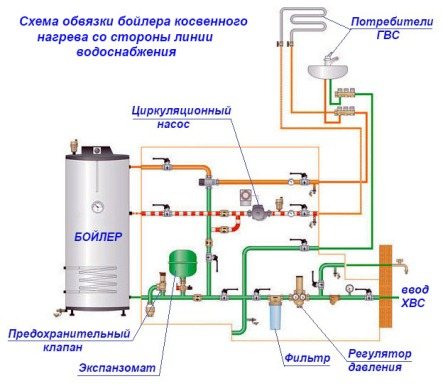

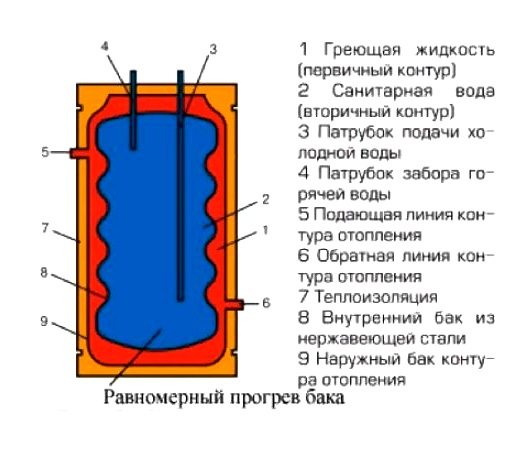

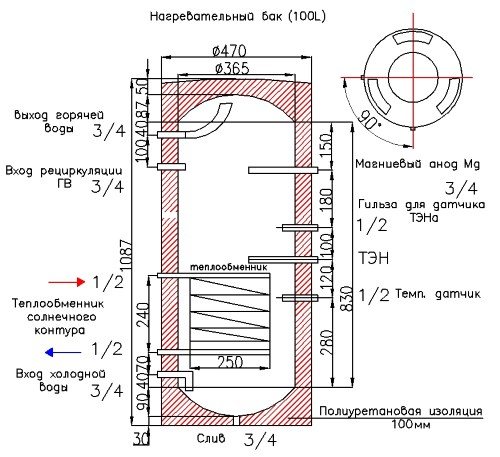

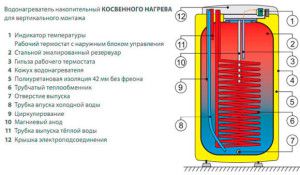

Indirekte opvarmningstank design

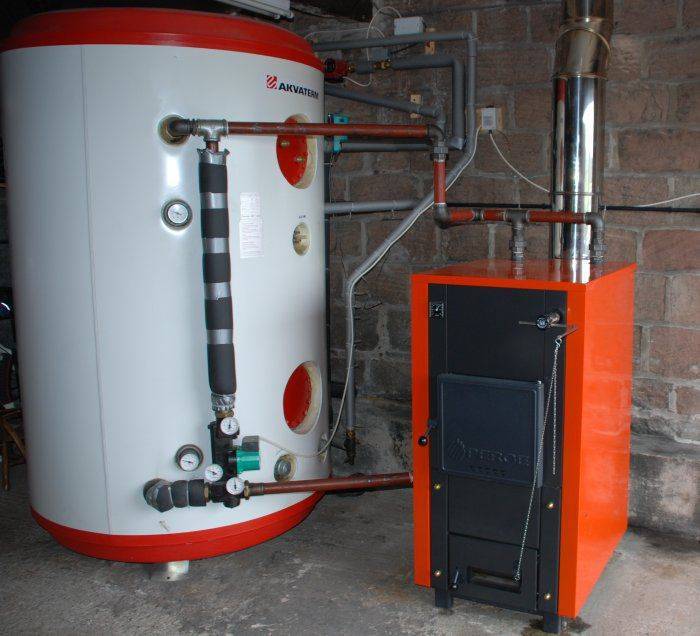

Lagertanken ligner strukturelt næsten fuldstændigt en klassisk kedel. Forskellen ligger i de interne rør, der tilsluttes varmesystemet. I dette tilfælde er det nødvendigt at løse spørgsmålet – hvorfor har du brug for en kedel i varmesystemet??

Korrekt organiseret opvarmning gennem kedlen forudsætter, at dette element vil udføre funktionen af ​​en varmeakkumulator. Vandet i tanken modtager varmeenergi gennem en intern spole, der er forbundet til varmesystemet. Efter at kedlen er slukket, finder den omvendte proces sted – en stigning i temperaturen af ​​kølemidlet fra vandet i kedlen.

Desuden vil det være i stand til at udføre følgende funktioner, efter at kedlen er korrekt tilsluttet varmesystemet:

  • Tilrettelæggelse af varmtvandsforsyning. Da væsken fra beholderen ikke kommer i kontakt med kølevæsken, kan den bruges på gården. Men for dette er det nødvendigt at foretage den korrekte beregning af kedlens effekt til opvarmning af huset, så dette ikke påvirker parametrene for varmeforsyningen;
  • Opvarmning af vand ved hjælp af et indbygget varmeelement. Således er det muligt at opretholde kølevæskens opvarmningsniveau selv med en inaktiv kedel. Dette kan kun gøres ved at købe en el -kedel til opvarmning..

Det er vigtigt i første omgang at tage stilling til formålet med lagertanken – den vil være designet til varmtvandsforsyning, arbejde som varmeakkumulator eller kombinere disse funktioner. Baseret på den trufne beslutning beregnes den optimale volumen, og varmeskemaet fra kedlen vælges.

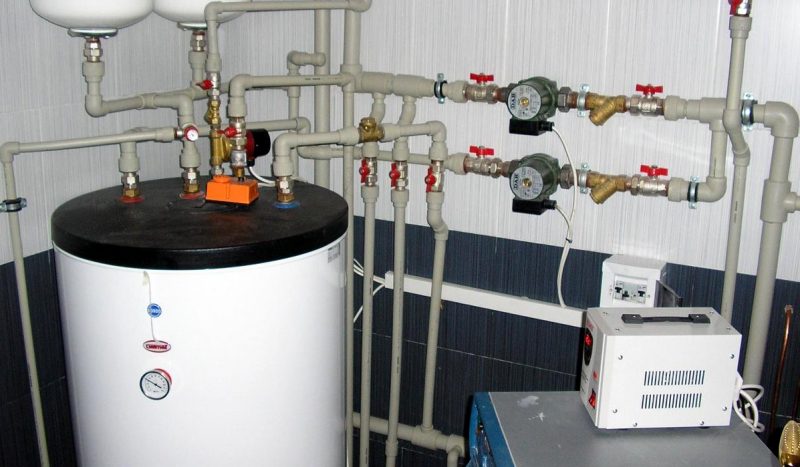

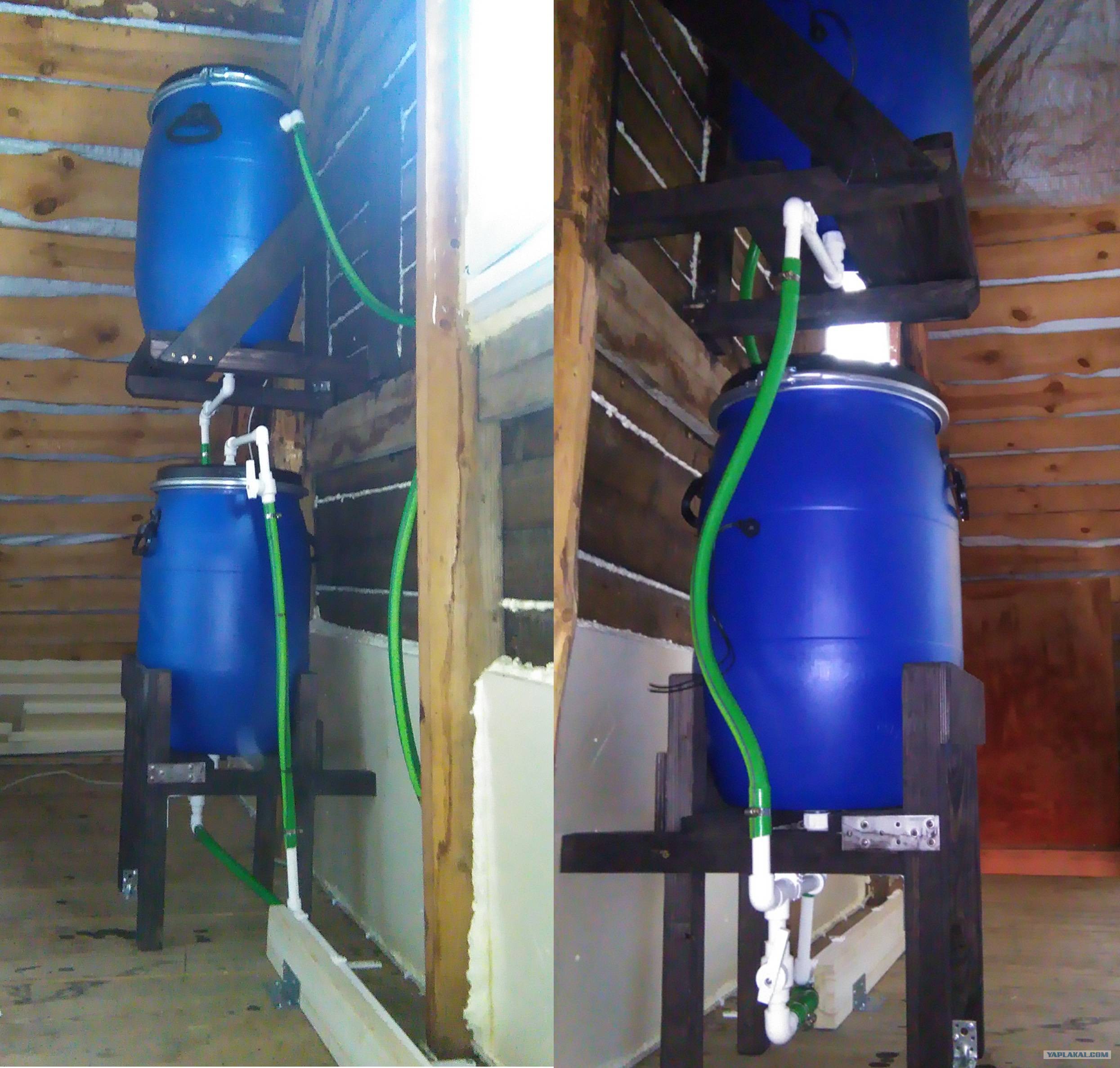

Lagertanken kan laves af dig selv. For at reducere varmetab er det nødvendigt at lave termisk isolering af kabinettet.

Gør-det-selv økonomisk vandvarmer

Den konstante stigning i eltarifferne tvinger mange forbrugere til at skifte til økonomitilstand. En god mulighed er en gør-det-selv opbevaringskedel, der drives af solenergi.

For at gøre det skal du bruge:

  • stor opbevaringstank (100-200 liter);
  • pvc rør og slanger til vandforsyning;
  • fastgørelseselementer.

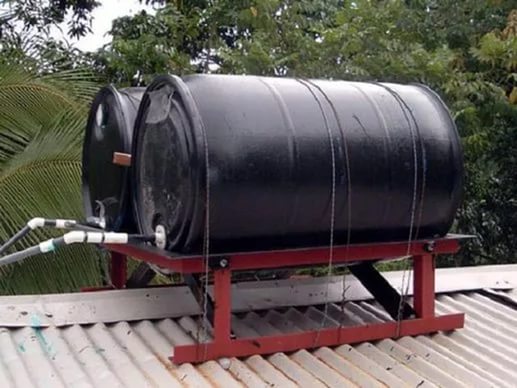

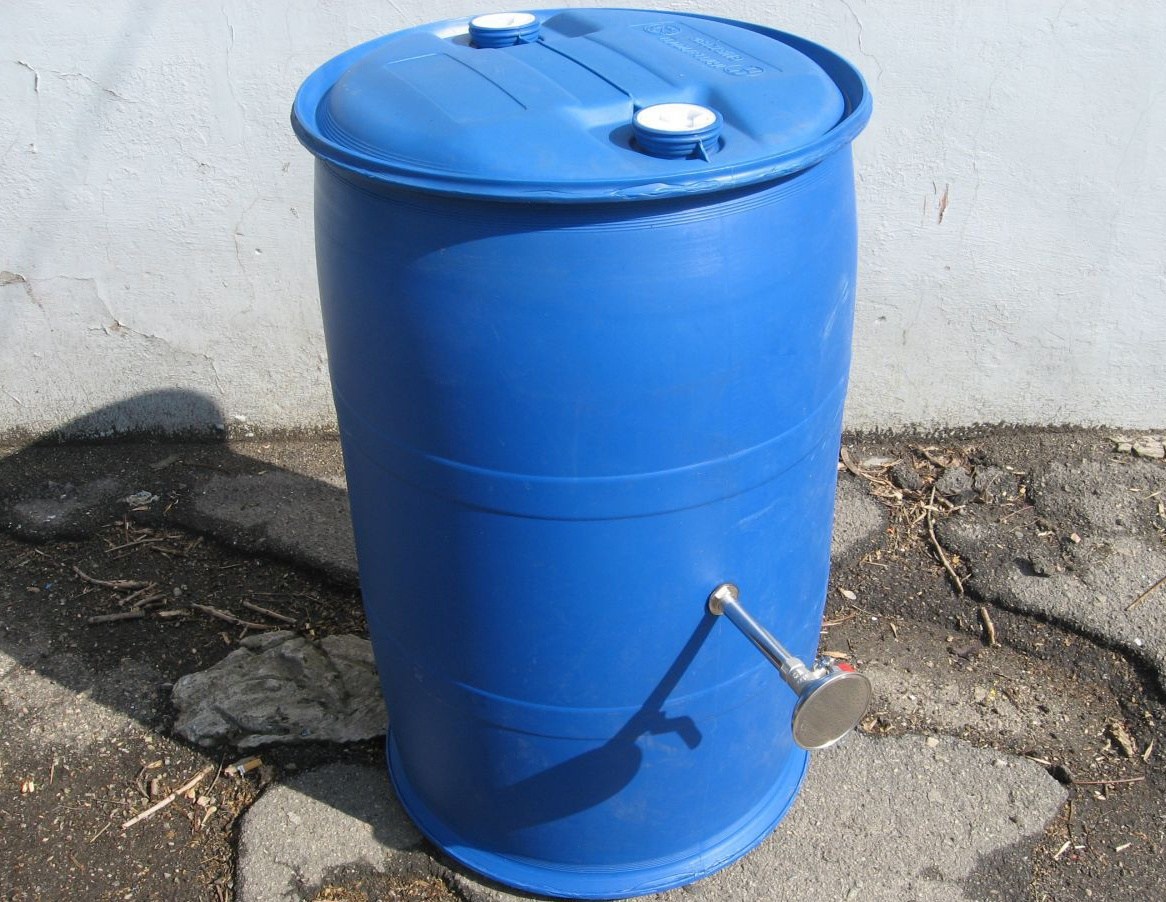

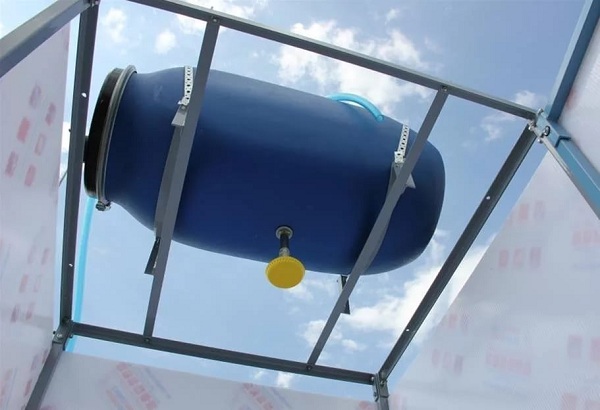

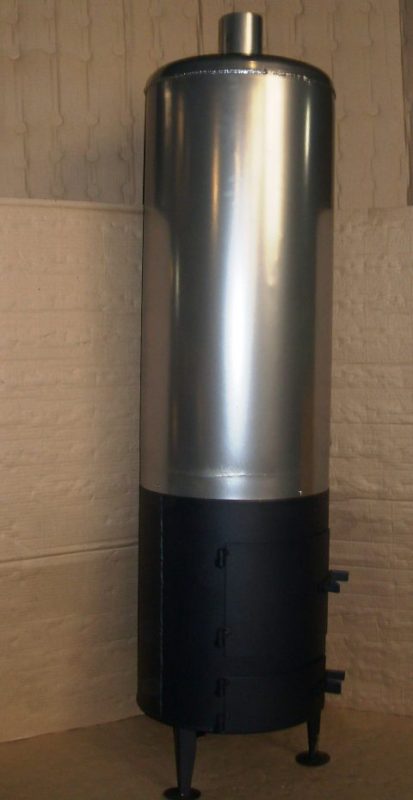

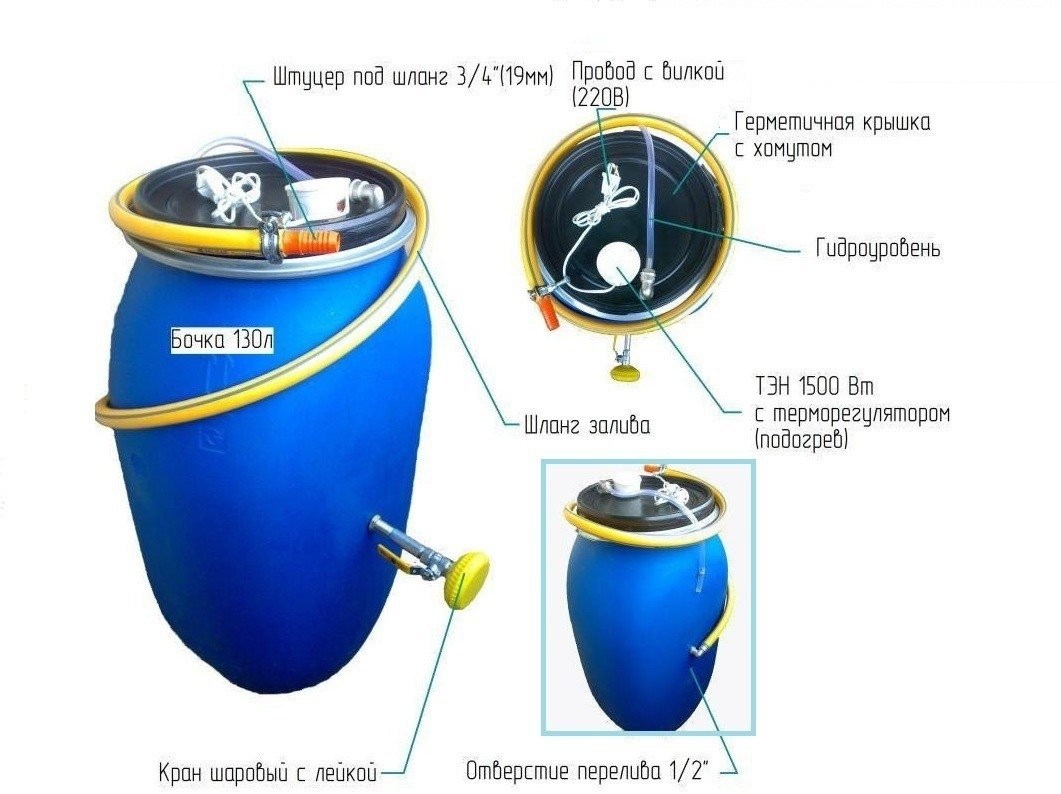

    Metal tønde vandvarmer

Instruktioner om, hvordan man laver en økonomisk kedel til et sommerhus:

  • der laves huller i opbevaringstønderen til dyserne;
  • slanger er forbundet til dem;
  • lagertanken er installeret på et solrigt sted beskyttet mod vinden;
  • vandforsyning er organiseret (det kan være en slange tilsluttet vandforsyningen);
  • konklusionen er lavet på hanen eller udenfor bruser.

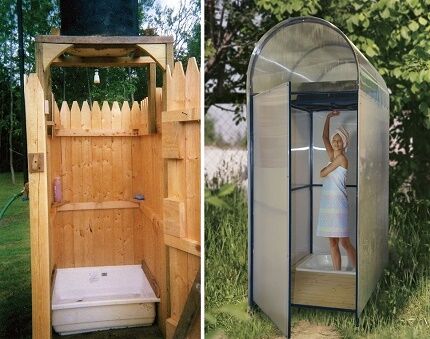

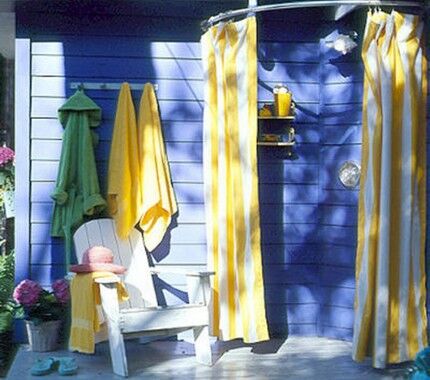

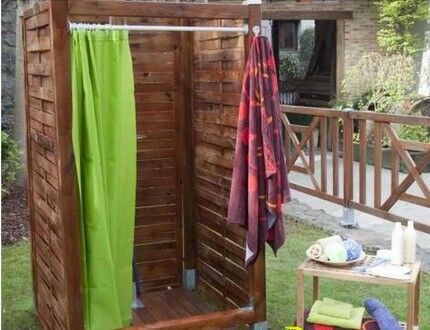

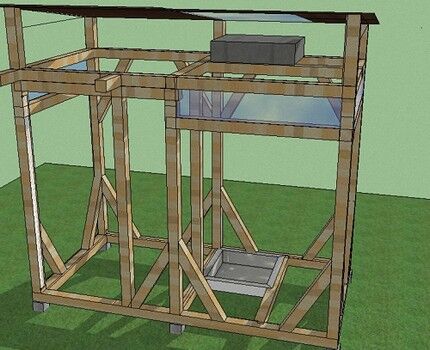

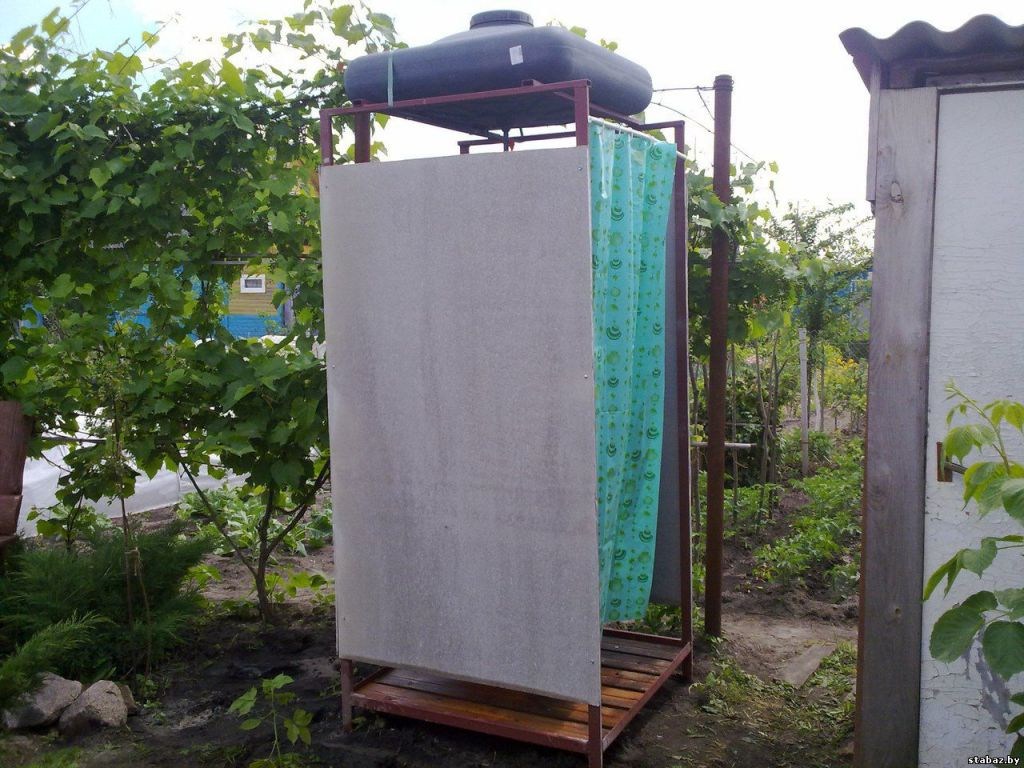

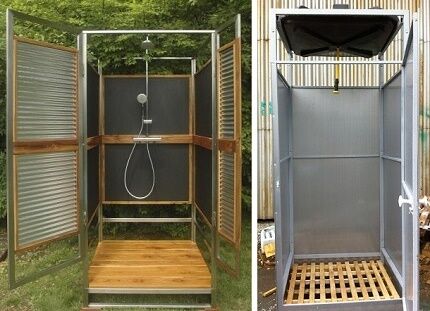

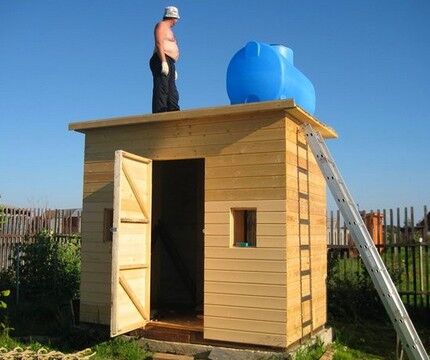

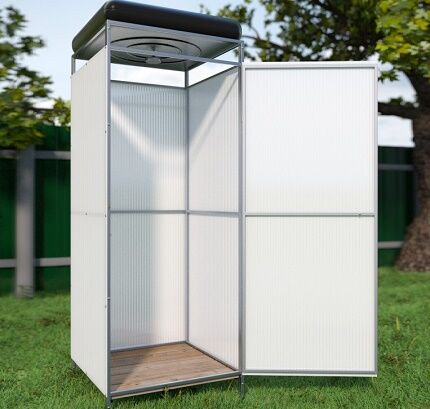

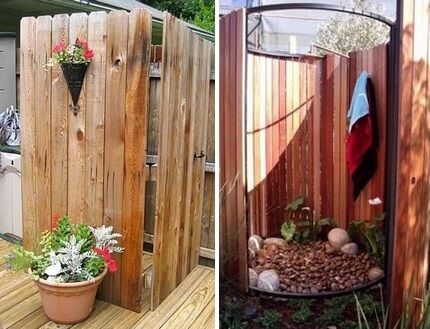

    Vandvarmer til sommerbruser

Under påvirkning af sollys opvarmes vandet i tønden, og du kan bruge det til dine behov. Dette er en praktisk mulighed for at organisere et sommerbruser i din have. Ofte installeres sådanne tønder direkte på taget af forskellige bygninger. For at få mest muligt ud af naturlig energi og få mest muligt ud af en sådan enhed placeres reflekterende elementer (for eksempel rester af folielaminatunderlag) ved siden af ​​reservoiret, hvor vandet er placeret, eller selve tanken er malet i en mørk farve.

Hvis det ønskes, kan enhver lave en vandvarmer med egne hænder. Det vigtigste er at tænke over udstyrets designfunktioner på forhånd, vælge egnede materialer og sikre vandvarmesystemet.

Hvilket tilbehør vil være nødvendigt

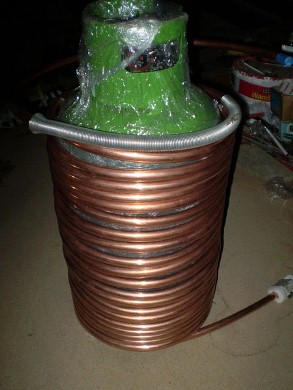

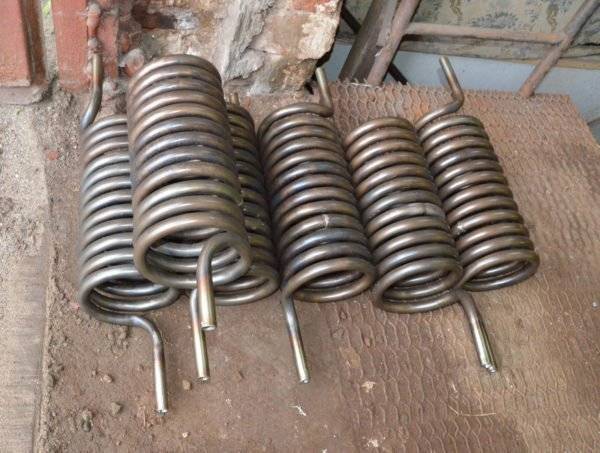

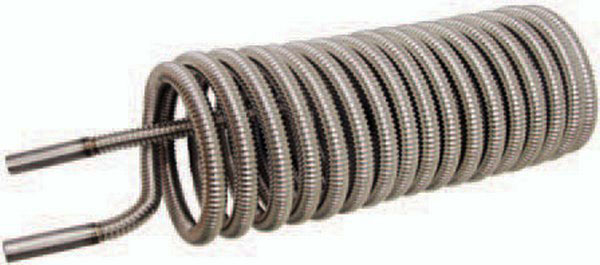

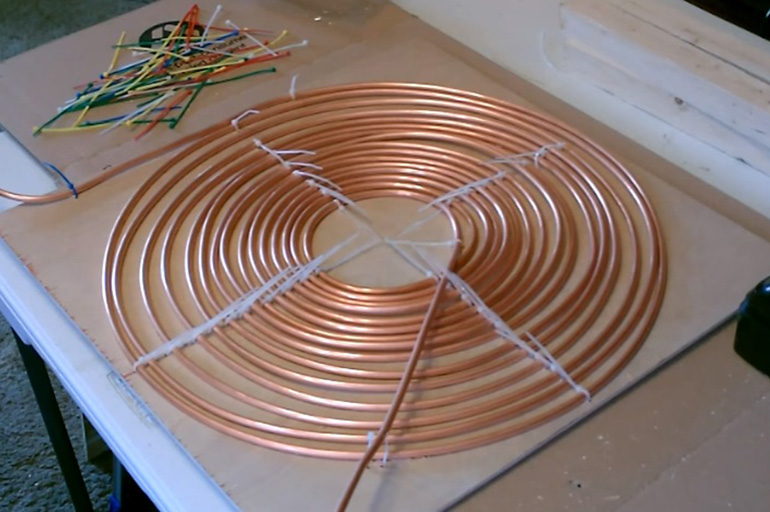

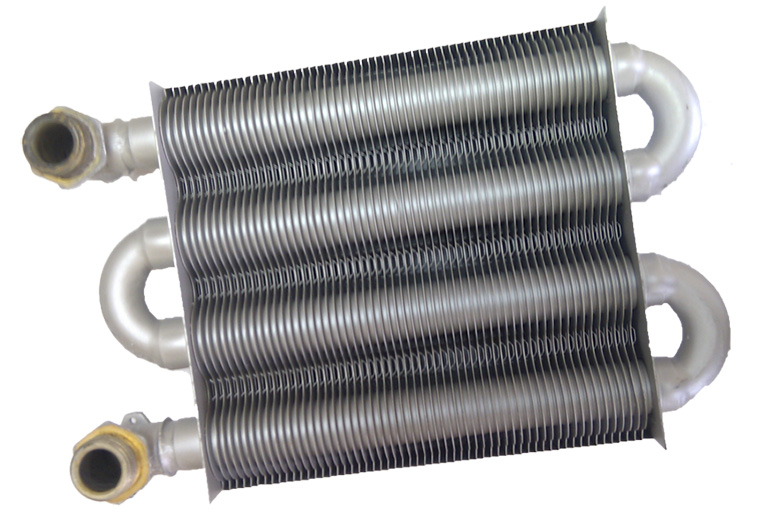

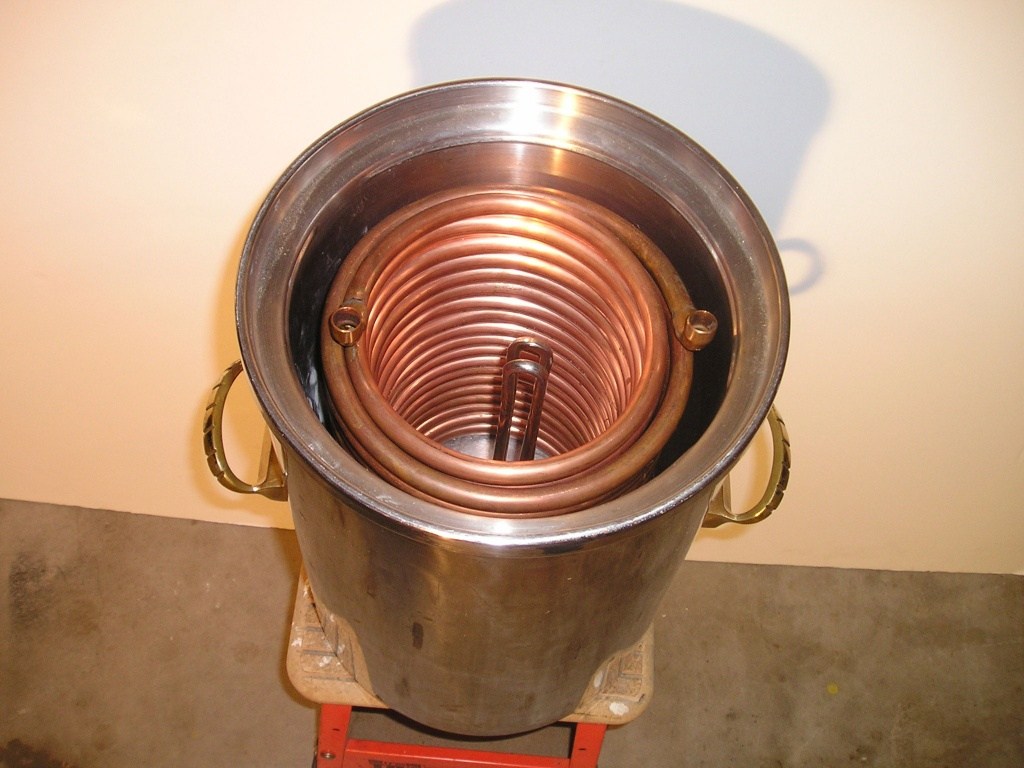

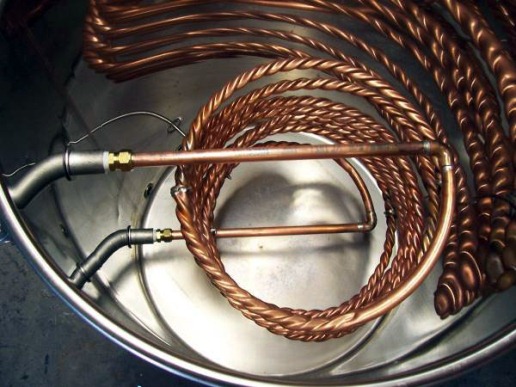

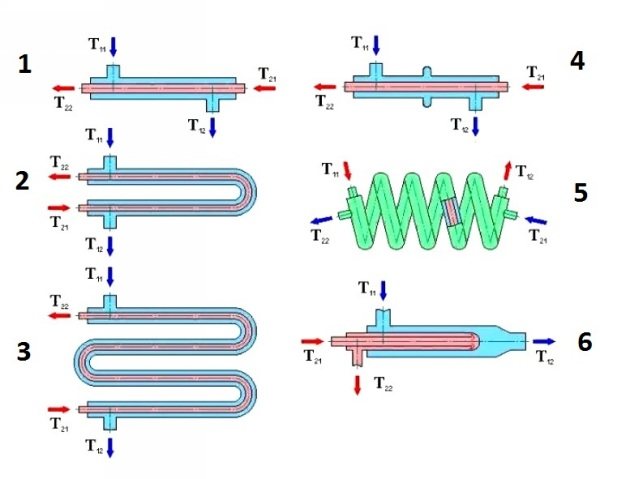

  • Kobberspiral eller rørbaseret varmeveksler.
  • Møtrikstørrelse 32 mm.
  • Plastrør.
  • Svejsemaskine.
  • Nitro primer.

Valgkriterier

Da gennemstrømningsenheder praktisk talt ikke kan anvendes i varmesystemet, vil vi dvæle ved lagermodeller.

Hvilke parametre skal du være opmærksom på, når du vælger en elektrisk varmelegeme?

  • Enhedens strøm. Ansvarlig for hastigheden på opvarmning af vand og påvirker i høj grad mængden af ​​strøm, der forbruges af enheden.

    Effekt måles i watt, og for de fleste modeller til husholdningsbrug vil 1,5 – 3 kW være.

Bemærk!

Der er elektriske kedler, hvis effekt af varmeelementet kan være fra 6 til 10 kW. Sådanne enheder er specifikt fokuseret på brug i varmesystemer..

Et eksempel på sådanne enheder kan være nogle varer fra Vesper -produktlinjen..

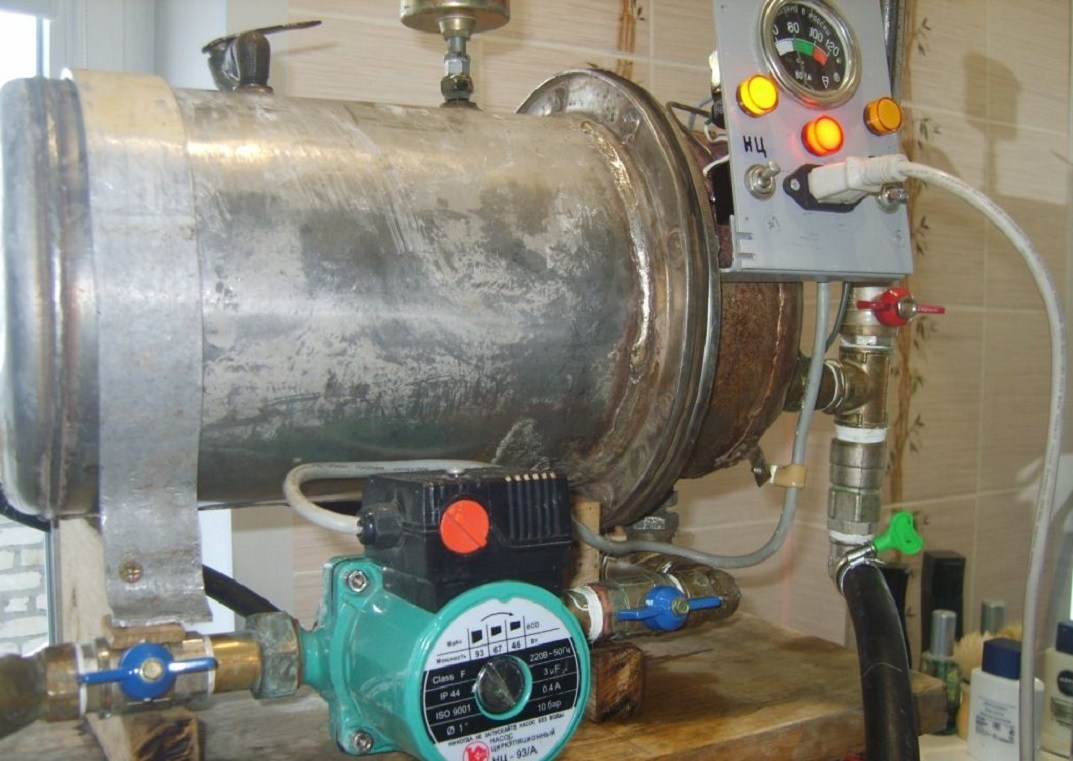

Opvarmning fra en vandvarmer med egne hænder

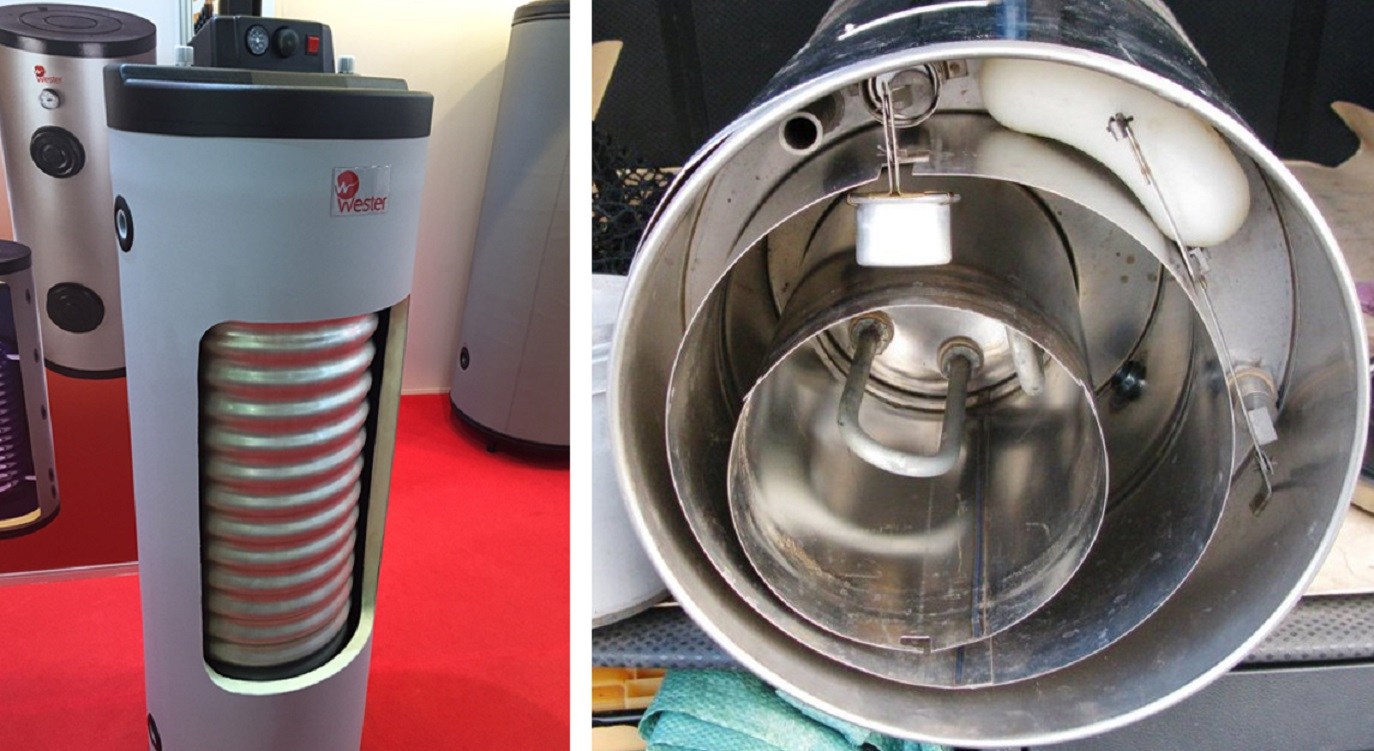

Varmekedel Vesper

  • Tankens volumen. Jo større volumen, jo mere varmt vand kan du få ad gangen, og jo sjældnere tændes varmeelementet..

    Husholdningsmodeller fås med tanke på 50-100 liter, tankmængden i industrikedler kan nå 300 liter eller mere..

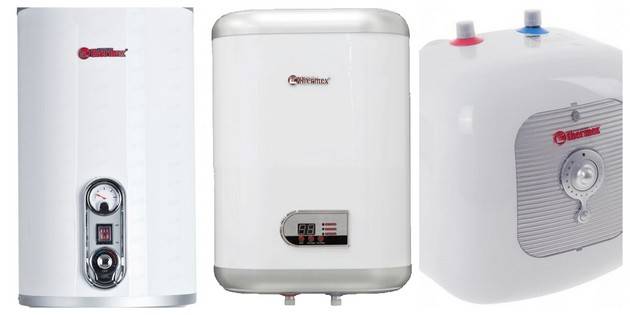

Enhedens vigtigste egenskaber

Enhver kedels hovedopgave er at opvarme vand. Dette kan gøres på to måder:

  • gasbrænder;
  • elektriske varmeelementer.

Den anden metode er mere acceptabel, da den er let at installere og ikke kræver mange tilladelser. Du kan bruge en elektrisk vandvarmer til opvarmning med maksimal effektivitet efter at have studeret dens designfunktioner:

  • grunddelen i kedlen er kroppen, som har flere lag. Det indre hulrum indeholder vand og opvarmes regelmæssigt. Det ydre lag beskytter forbrugerne mod varme overflader, og tanken beskytter mod negative mekaniske virkninger og reducerer varmetab;

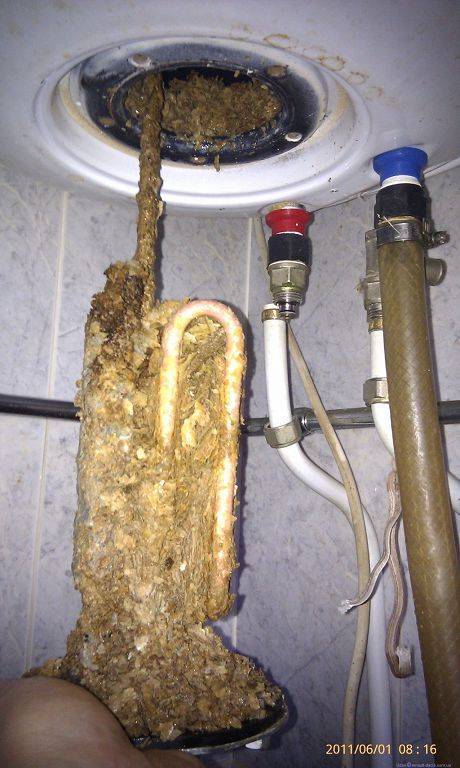

  • varmeelementer er en vigtig del af opvarmning gennem en vandvarmer. De er placeret direkte inde i hulrummet, hvor vandet kommer ind. De styres af programmeret automatik;
  • producenter øger varmeisoleringsegenskaberne ved at lægge mineraluld ud mellem lagene. Nogle modeller i dette hul har også et lag ekspanderet polystyren..

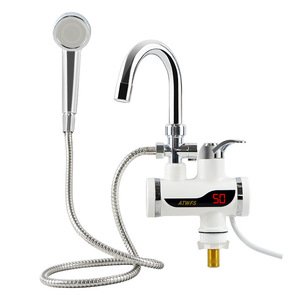

Der findes forskellige kedler til et privat hus, som er gennemstrømningsanordninger. De kendetegnes ved fraværet af en lagertank indeni. Hulrummet, hvori opvarmningen udføres, er en kompakt kolbe. Sådanne priori har høje effektparametre (5-25 kW for varmeelementer), som kombineres med små overordnede egenskaber..

Vandopvarmning i dem udføres på 30-120 sekunder, hvilket ved høj effekt skaber en betydelig belastning på husholdningens elnet. Når du installerer dem, er det nødvendigt at kontrollere alle ledninger til elektricitet i huset..

Hvilke parametre tages i betragtning, når du vælger en lagerenhed

Da det ikke vil være muligt at danne et varmesystem af høj kvalitet med en varmelegeme af flowtype, betragtes en kedel til opvarmning af et privat hus med en lagertank og indirekte opvarmning som mere acceptabel. Når du vælger den første, er det værd at være opmærksom på følgende kriterier:

Opvarmningshastigheden for kølevæsken afhænger direkte af det. Det påvirker også elforbruget. Hovedparten af ​​husholdningsapparater har en effekt i området 1,5-5,0 kW. Følgende forhold tages i betragtning: 10 m2 skal opvarmes af en kedel til opvarmning af ca. 1 kW effekt.

Denne parameter påvirker mængden af ​​det dannede volumen vand. De fleste husholdningskedelrum indeholder et hul på 50-10 liter. Industrielle apparater bruger traditionelt 300 liter. Jo større det er, jo mere pålideligt vil systemet være..

  1. Grenrøret med vandindgang, der er placeret på kroppen, skal helst vælges med et lavere sted, og udløbsrøret – på det øverste punkt.

Producenter udstyrer mange husholdningsgrenrør med en ¾ tommer diameter. For at montere varme er det tilrådeligt at have åbninger op til 2 tommer i strukturen ved indløbet og udløbet.

For ikke at oprette en kedel som et bevidst svagt led, er det nødvendigt at omhyggeligt vælge dette element..

Små enheder fungerer med fuld kapacitet, hvilket gør dem forskellige fra de samlede modparter, som starter / stopper når det er nødvendigt, for eksempel når du skal opvarme vand.

Det rigtige valg af kapacitet

Lagertanken fungerer som en beholder. Indikatoren for dens volumen afhænger af brugernes behov i varmt vand. Beregningen udføres efter følgende princip: 50-70 liter vand pr. Person dagligt. For en familie på fire er en 200 liters beholder velegnet..

Når du vælger et materiale, skal du være opmærksom på, hvor modtagelig det er for korrosion. Som regel bruges aluminiumslegering eller plast. En gør-det-selv-kedel kan være fremstillet af stål behandlet med rustbeskyttelsesmidler.

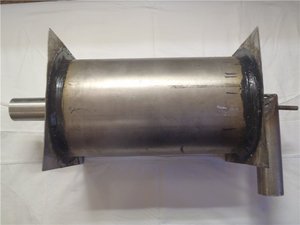

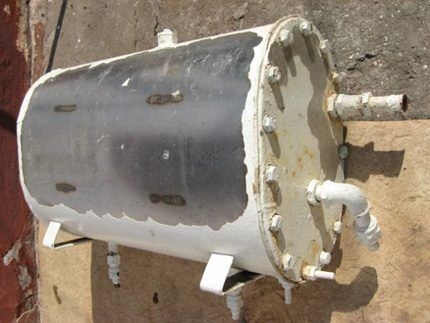

Grundlaget for en vandopvarmer kan være et rør fra en varmeledning. Dette giver dig en problemfri cylinder. Men eksperter anbefaler at lave en vandvarmer af et materiale som rustfrit stål. Prisen for det er rimelig. Jern er kendt for at frigive stoffer, der er skadelige for kroppen. En vandvarmer i rustfrit stål vil være helt sikker for helbredet.

Du bør også tænke på vægten af ​​røret. En løbende meter 720X10 vejer cirka 140 kg. Prisen på et kg er 12 rubler. Hvor meget er et rustfrit stål? Prisen på 1 kg i AISI304 -serien er 130 rubler. Vægten af ​​et ark med en størrelse på 2000x1000x1 er 16 kg.

At lave en kedel med egne hænder koster dig 2.000 rubler. Hvis metallet er bøjet langs dets længde, vil der blive opnået en cylinder, hvis højde vil være 1 m, og diameteren vil være omkring 63 cm. En tykkere stålplade virker ikke, da det er svært at arbejde med det . Tankens volumen vil være cirka 318 liter..

Resultatet bliver en fremragende hjemmelavet beholder, hvor du kan installere et varmeelement til fabriksfremstillet vand. Dens effekt skal være 6 kW. Han vil kunne opvarme 300 liter vand på tre timer. Hvis vi bruger et varmeelement med en effekt på 2 kW, tager det en hel nat.

Tanken leveres med to huller. Den ene er placeret øverst i sagen. Det tjener til at levere varmt vand. Den anden er i bunden. Dens funktion er at levere koldt vand. Hvert hul er udstyret med kugleventiler.

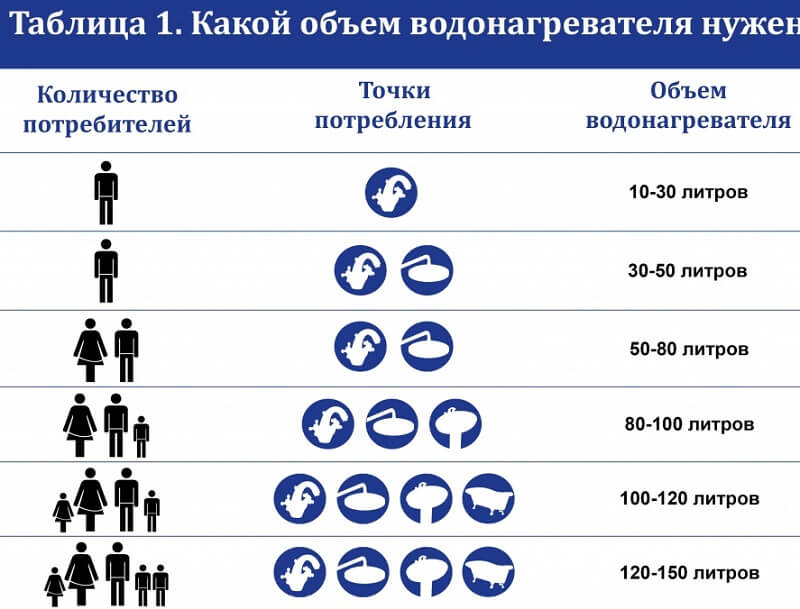

Sådan beregnes mængden af ​​fremstillet BKN

Ifølge de omtrentlige beregninger, der tages i betragtning ved design af et privat hus, bruger en gennemsnitlig familie på 4 personer i gennemsnit 280 liter om dagen. For normal vandforsyning til familien kræves en 200 liters kedel. Hvis du planlægger kun at bruge varmt vand til brusebad og vask af dit ansigt, er 100-120 liter nok. kapacitet.

Brug følgende tabel til at beregne det omtrentlige brugsvandsbehov:

Sted for vandindtag

Omtrentligt vandforbrug (l)

Normal temperatur

Kedelvandforbrug (l)

Køkkenvask

fra 10 til 20

50 ° C

fra 5 til 10

Bad

fra 110 til 180

40 ° C

fra 50 til 85

Bruser

fra 30 til 50

37 ° C

fra 16 til 27

Vask

fra 3 til 8

37 ° C

fra 1 til 3

Ved beregning af kedlens volumen tages der endnu en faktor i betragtning. Hvis du planlægger at installere et monteret BKN, er dets kapacitet begrænset til 150-160 liter, hvilket er forbundet med belastningen på væggen. Hvis der kræves en større volumen, installeres en gulvkedel.

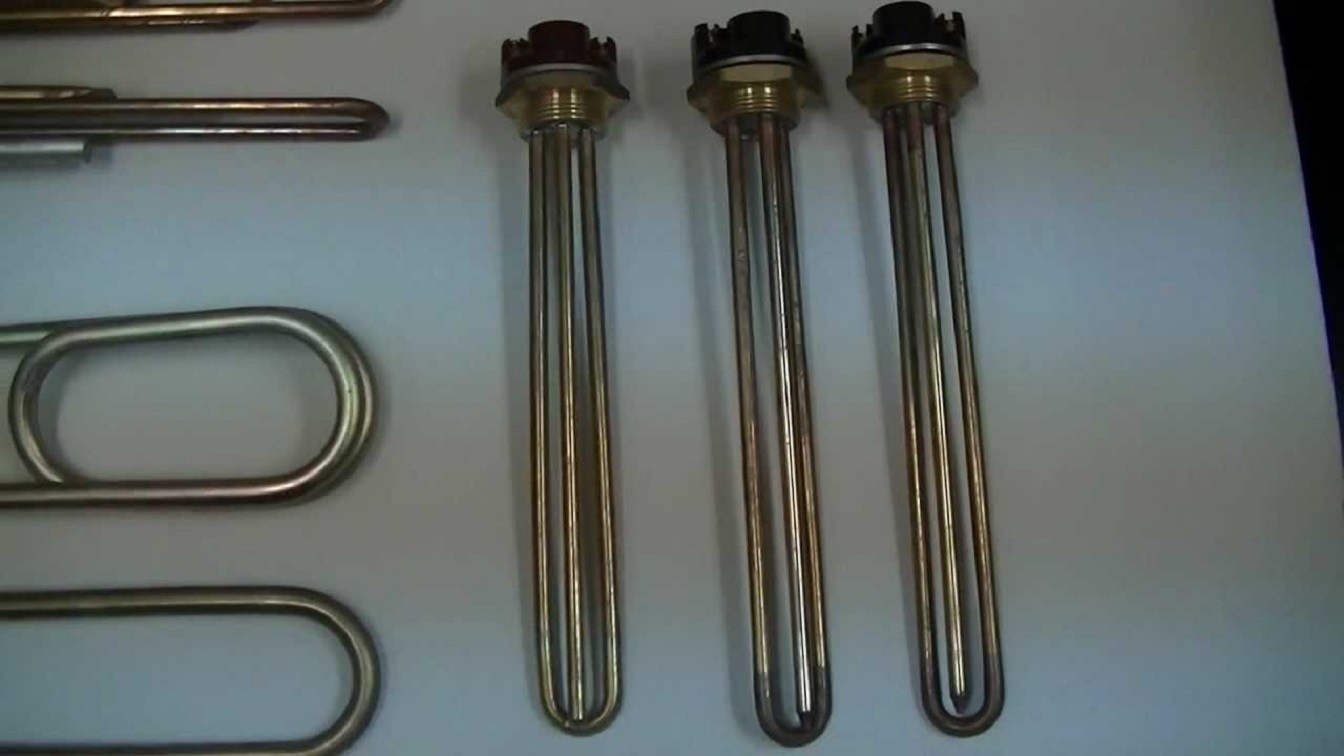

Varmeelement til kombineret BKN

Rørvarmere sælges i et sortiment i boligforbedringsbutikker. Følgende formel hjælper med at beregne varmeelementets ydeevne:

{banner_downtext}

P = 0,0011 * m * (tk-tн) / T

Følgende værdier betragtes som beregnede:

  • P er varmeelementets effekt;
  • M er massen af ​​opvarmet vand;
  • tk er den ønskede vandtemperatur;
  • tн – indledende vandtemperatur;
  • T – vandopvarmningstid.

I en kombineret indirekte varmekedel placeres spolen over hele vandvarmetanken fra bund til top – kredsløbet giver maksimal effektivitet og ensartet opvarmning af vand. Varmeelementet er installeret i bunden af ​​tanken.

Funktioner i varmesystemet på marengsen til en el -kedel

Så antag, at vi valgte kedlen.

Hvad der ellers skal overvejes, når du designer et rumvarmesystem:

  • For det første vil forgreningen af ​​varmeledninger påvirke varmeindretningens effektivitet.

    . Jo flere grene og der er inkluderet i varmenettet, jo langsommere vil kølemidlet bevæge sig, og jo koldere vil det være i dit hus.

DIY kedel: hvordan man laver en vandvarmer til opbevaring

  • For det andet, hvis kedlens kapacitet svarer til rummets dimensioner “ved den nedre grænse”, vil varmeeffektiviteten uundgåeligt falde med tiden.

    .

    Derfor er det nødvendigt enten at købe en mere effektiv vandvarmer eller at installere yderligere varmekilder..

  • Også kvaliteten af ​​plejen af ​​kedelvarmeelementet og tilstanden af ​​rør og radiatorer påvirker din komfort direkte.

    . Du bliver enten nødt til periodisk at kontakte de relevante tjenester eller gøre det selv.

Hvis alle disse faktorer tages i betragtning på det korrekte niveau, kan systemet samles og tilsluttes. Kedlens installationsproces er vist i videoen, der er lagt ud på vores websted, og du vil sandsynligvis klare forbindelsen af ​​rørledninger til indløbet og udløbet uden besvær..

For at øge varmeydelsen baseret på en varmelegeme kan der installeres en speciel cirkulationspumpe i rørledningen. Denne enhed sikrer den kontinuerlige bevægelse af kølevæsken gennem rørene, hvorfor rummet opvarmes så jævnt som muligt..

DIY kedel: hvordan man laver en vandvarmer til opbevaring

Bemærk!

På trods af at tilslutningsinstruktionerne er ganske enkle, bør specialister installere det under hensyntagen til alle funktioner i dit varmesystem..

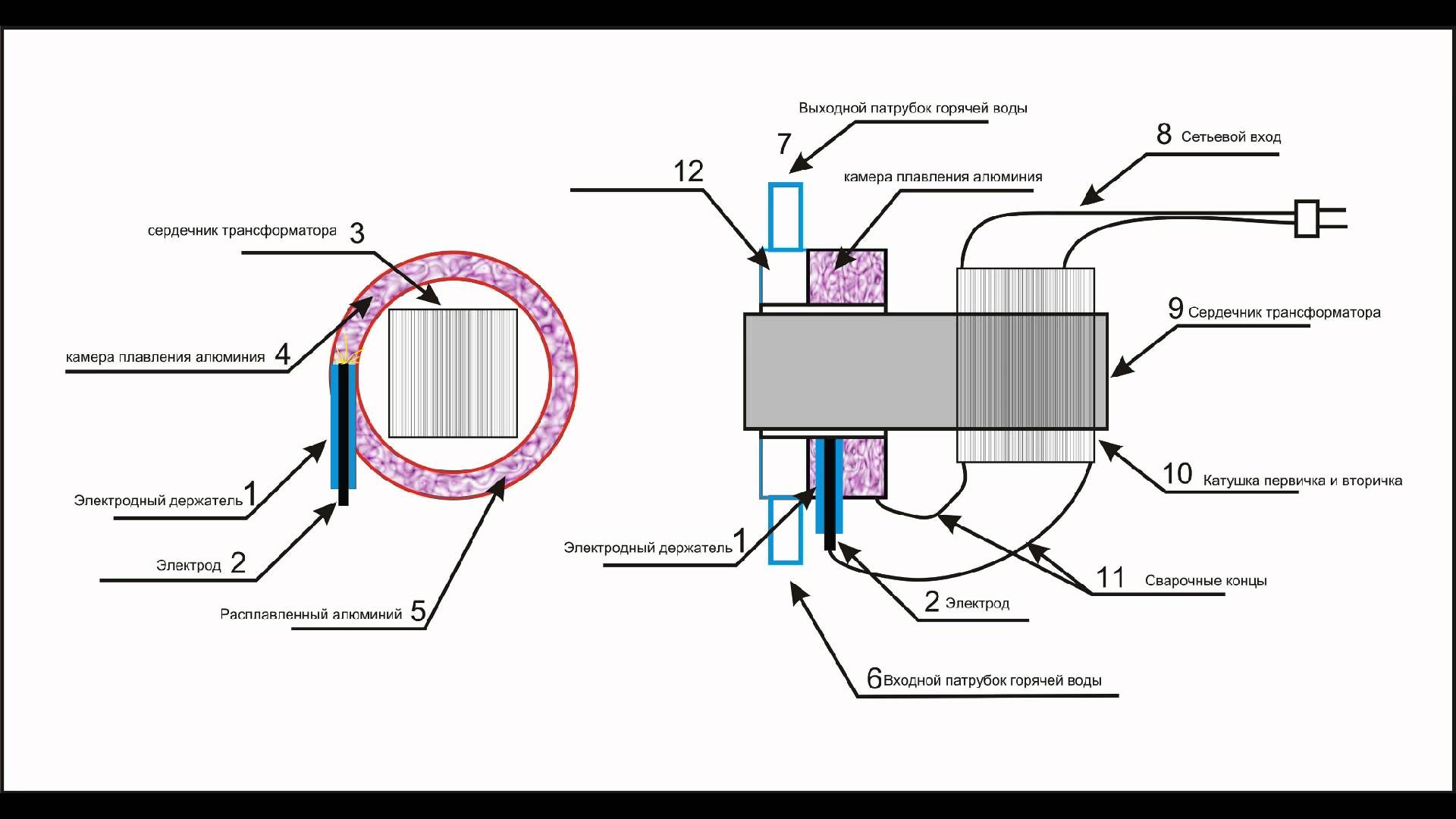

Andre metoder til at lave en vandvarmer

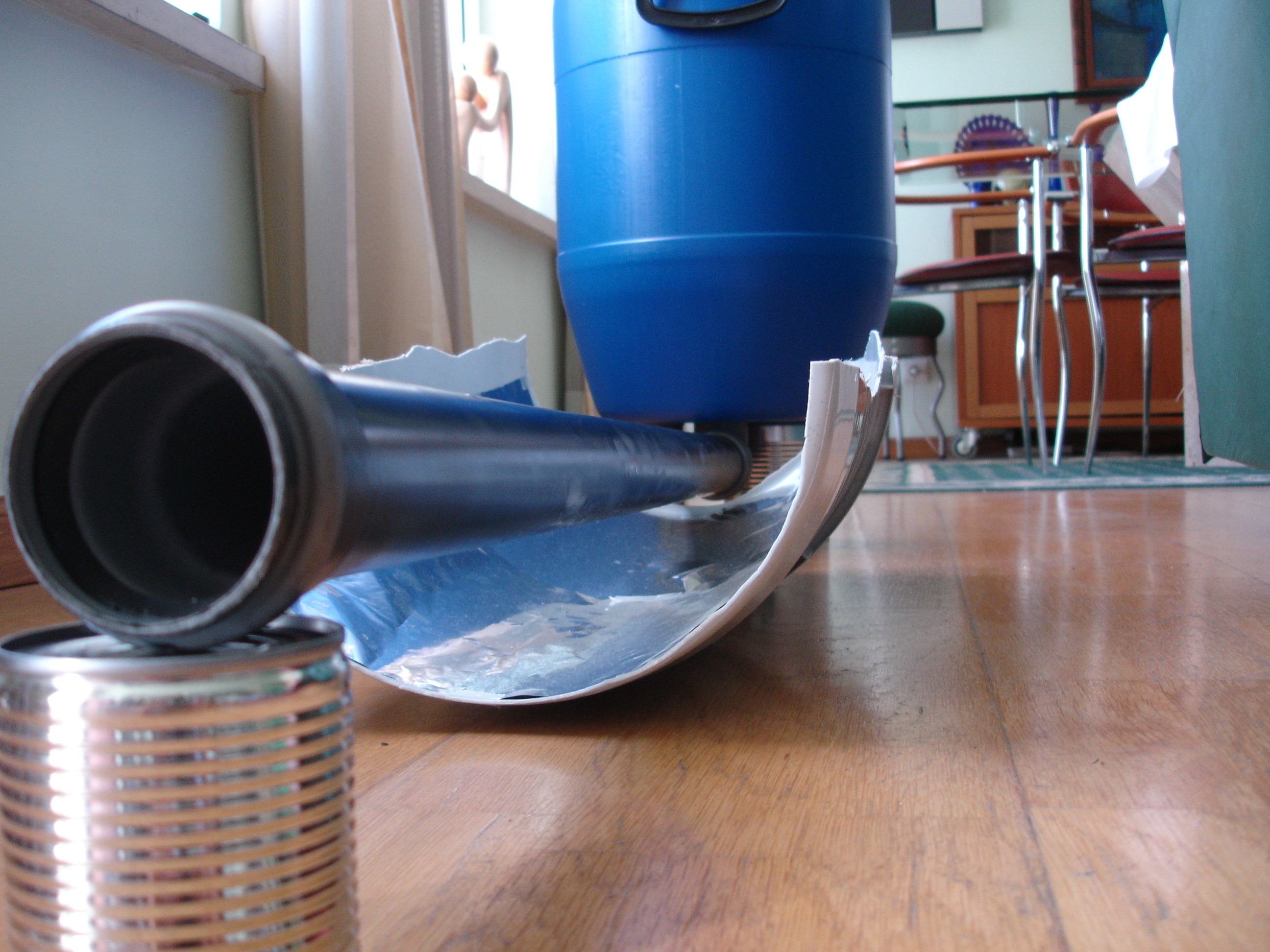

Du kan bygge en solvarmer. Dette er et ret almindeligt design, der er økonomisk. Enheden findes ofte i landhuse. Fremstillingen af ​​enheden er ikke særlig vanskelig, så mange kan bygge den med egne hænder..

Du får brug for:

  • stor kapacitetstank (100 l og mere);
  • PVC -rør til påfyldning af beholderen og tilførsel af vand til den;
  • hjørner af stål med en størrelse på 20 mm eller firkantede træstænger med en størrelse på 50 mm til en ramme til en beholder.

Det er mere tilrådeligt at bruge polyethylen tønder som en beholder. De kendetegnes ved deres styrke. De skal placeres på et solrigt sted uden vind. Som regel vælges et sommerbrusertag til installation..

For at tønden kan blive bedre, skal den males sort. Skærme er monteret på læssiden for beskyttelse. De er konstrueret af brædder dækket med et reflekterende folielignende materiale. I dette tilfælde rettes solens stråler mod tanken og øger vandtemperaturen. I varmt vejr kan du i en beholder på 200 liter få vand, hvis temperatur vil være 45 ºС.

Vandvarmer lavet af flasker af polyethylen

En gør-det-selv vandvarmer fra almindelige plastflasker kan laves på en dag. De danner grundlaget for lagertanken. Antallet af flasker afhænger af den ønskede kapacitet.

Til installation skal du bruge:

  • fugemasse;
  • PVC -rør;
  • bore;
  • to ventiler eller kugleventiler.

Først og fremmest er flaskerne forberedt. Der bores et hul i bunden af ​​hver, hvis diameter er lig med halsens diameter. Halsen på den anden indsættes i hullet i bunden af ​​flasken. Sådan forbinder de. Hvert batteri indeholder 10 flasker. Antallet af batterier er ikke begrænset. Alle samlinger behandles med fugemasse.

De færdige moduler placeres på sydsiden af ​​taget på skiferbeklædningens indre bølger. Udløbet på hver sektion er forbundet med et PVC -rør, som er vinkelret på dem. Snittet i hver sektion udføres analogt med tilslutning af flasker til et batteri efterfulgt af limbehandling af alle samlinger..

I hovedrøret, hvortil udgangene fra hvert batteri er forbundet, monteres ventiler på begge sider for at tilføre koldt vand og fjerne varmt.

Sådan en hjemmelavet vandvarmer har et ret højt funktionalitetsniveau. En person har brug for 100 liter vand til brusebad. Baseret på denne indikator kan du beregne strukturens volumen.

Om sommeren, i solskinsvejr, kan 60 liter vand opvarmes til 45 ºС på en time. Denne temperatur er ganske velegnet til husholdnings- og husholdningsbehov i landet..

Korrekt brug og vedligeholdelse

vedligeholdelse af varmelegeme

For at kedlen skal fungere i mange år og ikke forårsage problemer under drift, skal du bruge den korrekt og passe på selve enheden. Mekanismens integritet bør også kontrolleres regelmæssigt. Det er nødvendigt at gøre alt, hvad der udføres for at kontrollere driften af ​​en varmekedel. Vandet skal filtreres, før det omdirigeres til vandvarmeren. Dette vil beskytte rørene mod yderligere skala og korrosion..

Ved at følge enkle regler kan du opretholde normal drift af enheden i meget lang tid. Følgende procedurer skal følges:

  • kontrol af strukturens ydeevne og integritet hver 30. dag;
  • kontrollere tætheden af ​​leddene. Nogle gange, efter hver efterår-vintersæson, når vandvarmeren fungerer uden stop, begynder nogle dele af enheden at blive slidt og blive ubrugelige. Derfor anbefales det i slutningen af ​​varmesæsonen at ændre pakninger mellem leddene i rørene, dette vil give mere pålidelig opvarmning i hele rummet;
  • konstant overvåge vedligeholdelsen af ​​det samme temperaturniveau under opvarmning af vand ved kedlen. Faktiske indikatorer bør ikke afvige fra de beregnede med mere end 20%, ellers vil det indikere en fejl i enheden;

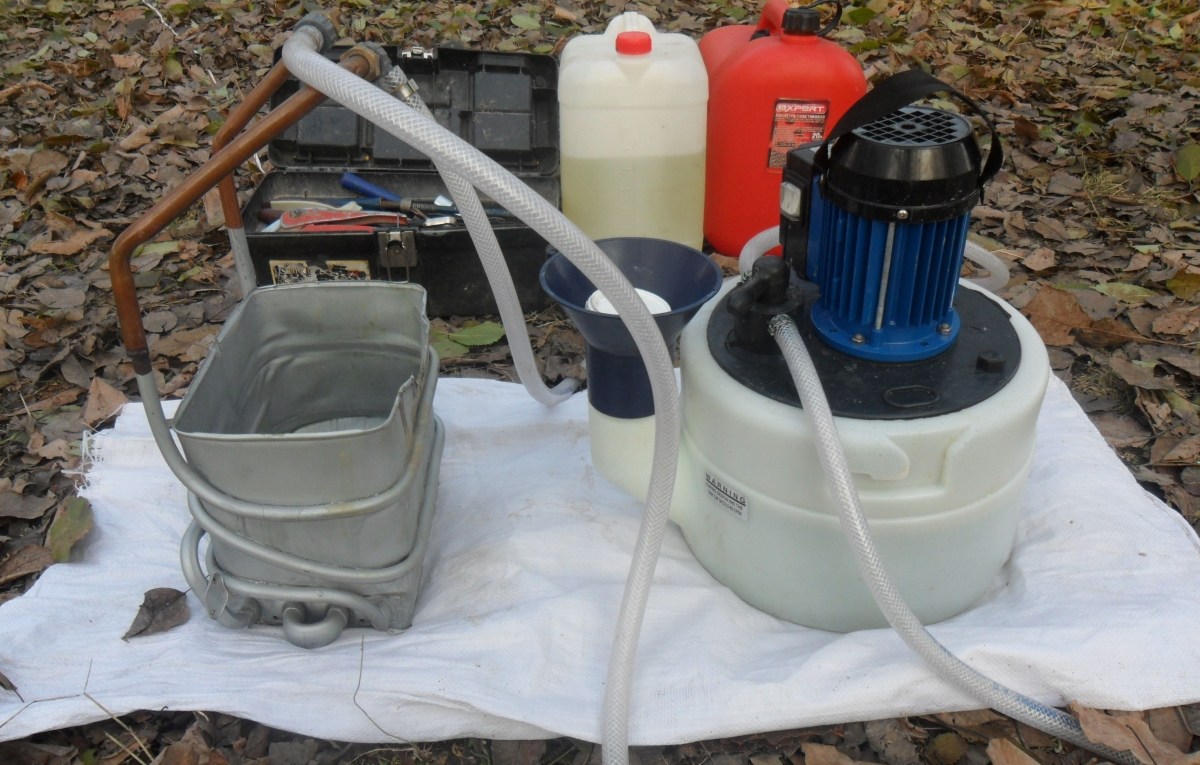

  • rengør vandvarmeren og dens komponenter regelmæssigt for skalaer og andre eksterne reaktioner, der forårsager forringelse af systemet;
  • tilslut stabilisatoren til kedlen, så der leveres varme uden afbrydelse.

Desuden skal vandvarmeren rengøres hver gang. For at gøre dette er det værd at skille enheden ad og rengøre hvert element separat. Der skal lægges særlig vægt på spolen, da den samler mest snavs og skala. Hvis den bruges korrekt, holder enheden meget længe og vil levere konstant varmeforsyning i hele huset..

Er det muligt at bruge en vandvarmer i stedet for en kedel

Vandvarmeren kan bruges som en lagertank, en slags buffer til udvinding af varme og dens efterfølgende tilbagevenden til varmesystemet. Her er et klart plus, at selvom varmekedlen er slukket, vil der stadig strømme varme ind i radiatorerne og konvektorerne. Dets valg vil allerede ske ikke fra varmeveksleren, men fra vandvarmeren.

Er det muligt at bruge en vandvarmer i stedet for en kedel

Det er teoretisk muligt fuldstændigt at udskifte kedlen med en vandvarmer, hvis der installeres et kraftigere varmeelement. Hvis du bruger et standard varmeelement, er dets effekt tydeligvis ikke nok til at opvarme den nødvendige firkant i huset.

Er det muligt at bruge en vandvarmer i stedet for en kedel

Er det i lavsæsonen, og når det er nødvendigt, at radiatorer og varmeledninger ikke fryser, finder denne måde at bruge en vandvarmer sted.

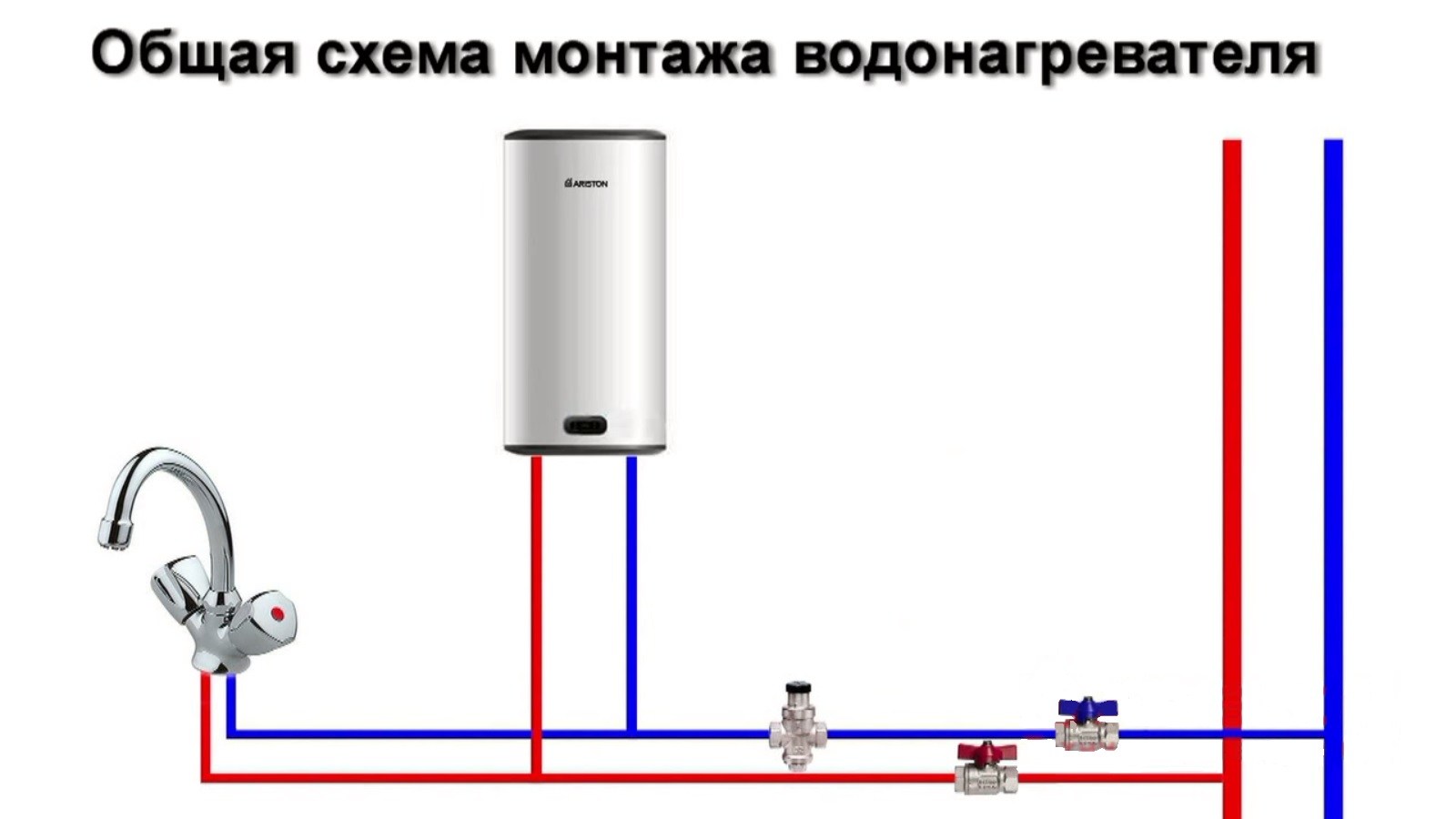

Sådan tilsluttes en vandvarmer korrekt

Under alle omstændigheder fungerer et tyngdekraftopvarmningssystem med vandvarmer ikke. En forudsætning er tilstedeværelsen af ​​en cirkulationspumpe og en ekspansionsbeholder med et tilstrækkeligt stort volumen (under hensyntagen til forskydningen af ​​vandvarmeren og varmekedlen).

Sådan tilsluttes en vandvarmer korrekt

Og selvom der er installeret en kontraventil på alle vandvarmere, hjælper det ikke med at klare det problem, der er opstået. Ved opvarmning stiger vandet i volumen, og trykket frigives konstant gennem kontraventilen. Derfor skal du hele tiden fodre varmesystemet, hvilket er meget ubelejligt..

Er det muligt at bruge en vandvarmer i stedet for en kedel

Det er ganske muligt at lave en elektrisk vandvarmer om fra driften af ​​en fastbrændselskedel. Dette er en fuldstændig fungerende ordning, der giver dig mulighed for at spare strøm i vinterperioden, når kedlen med fast brændsel kører. I det næste nummer af byggemagasinet viser jeg dig, hvordan du gør dette. Det vil være muligt at opvarme vand og varmeelementer i vandvarmeren og fra en fast brændselskedel

Varianter af elektriske vandvarmere

Der er to typer elektriske varmeapparater – opbevaring og flow. Den første er lettere at lave selv. Men den anden type er mere praktisk at bruge: varmt vand strømmer konstant fra hanen, du behøver ikke vente, til den bliver varm. En sådan enhed bruger strøm, når blanderen er åben. En anden fordel ved denne type er, at enheden ikke behøver at være isoleret..

Tryk eller tyngdekraft version

Selvfølgelig vil selvfremstillede trykopbevaringsvandvarmere, designet med hånden, være mere bekvemme at bruge. Men deres samling kræver yderligere investeringer og viden. Sådanne systemer bør være udstyret med en cirkulationspumpe for at opretholde et tryk på 1 atm eller være forbundet med et vandforsyningssystem, der allerede er installeret i huset..

Hvis budgettet er begrænset, og der ikke er mulighed for at købe sådant ekstraudstyr, eller der slet ikke er noget vandforsyningssystem i huset, skal du være opmærksom på muligheden for ikke-tryk. Sådan en vandvarmer med egne hænder kan laves af en almindelig spand eller en stor gryde. Det vigtigste er at montere en sådan enhed højere, så vand løber ud af den under påvirkning af tyngdekraften. Men du bliver nødt til at overvåge påfyldning af lagertanken og vandtemperaturen hele tiden..

Da det er svært at forestille sig et blandingssystem i sådan en hjemmelavet enhed, er det i første omgang værd at opvarme vandet ikke højere end 40 grader..

Vandvarmetank

Fordele og ulemper ved hjemmelavede varmeapparater

Hvis vi udfører beregninger af strøm og energiforbrug, bliver det klart, at det er urentabelt at installere en vandvarmer i en lejlighed eller i et hus. Billigere at betale for forsyningsselskaber eller købe en økonomisk kedel i butikken.

Selvproduktion af enheden er berettiget i landet, især når der er tænkt på måder at spare på, for eksempel bruges solenergi til at opvarme vand.

Fordele og ulemper ved en indirekte varmekedel

Fordele ved at bruge en DIY -kedel:

  • forbindelse til centralvarmesystemet;
  • installation nær en varmekedel;
  • ubetydelige omkostninger til installation af kredsløbet;
  • betydelig reduktion i energiforbruget
  • konstant temperatur vandforsyning.

Ulemperne omfatter følgende:

  • et stort område eller et separat rum er påkrævet for at installere en kedel;
  • det tager lang tid at opvarme en stor mængde vand, mens lokalets opvarmning udføres med en lavere intensitet;
  • hurtig dannelse af aflejringer på slangerøret, der kræver kemisk eller mekanisk rengøring to gange om året.

Derefter opvarmes vandet ved hjælp af elektricitet. I dette tilfælde kan du tænde for kedlen om natten, når natten, lave takster er gældende eller efter behov..

Fordele og ulemper ved indirekte varmekedler

Fordelene ved at bruge indirekte varmekedler omfatter:

  • Hjemmelavet kedel til opvarmning af vand

    ingen øget belastning på elnettet i den kolde årstid, da kølevæsken opvarmes af varmekedlen;

  • temmelig høj ydelse. direkte afhængig af kedlens effekt og af spolens diameter;
  • mangel på kontakt mellem opvarmet vand og varmebærer. som indeholder en øget mængde salte;
  • muligheden for at bruge forskellige kilder til termisk energi og brug af en kedel i forskellige årstider.

Ulemperne, som er ganske få, omfatter følgende faktorer:

  • en stor kedel optager en ret stor plads;
  • ved opvarmning af et stort volumen vand kræves flere timer, og i løbet af denne tid falder intensiteten af ​​opvarmning af rummet.

Således er indirekte varmekedler ideelle, når der er brug for store mængder varmt vand og for at spare energi..

Typer og fordele ved vandvarmere

Et vigtigt punkt at overveje, før du begynder at montere, er din varmelegeme med eller uden tryk. Trykmodeller er praktiske at bruge, men samtidig har de et mere komplekst design end ikke-tryk muligheder. Deres design skal nødvendigvis indeholde en cirkulationspumpe, hvis opgave er at holde trykket på 1 atm og også at være forbundet til hovedrørledningssystemet.

DIY kedel: hvordan man laver en vandvarmer til opbevaring

I boliger, hvor der ikke er et sådant system, vil en fri-flow-løsning være den bedste løsning. Hvis du er på et budget og beslutter dig for, hvilken vandvarmer der er bedre at vælge, anbefaler vi også at blive på den ikke-trykede version..

DIY kedel: hvordan man laver en vandvarmer til opbevaring

DIY kedel: hvordan man laver en vandvarmer til opbevaring

DIY kedel: hvordan man laver en vandvarmer til opbevaring

DIY kedel: hvordan man laver en vandvarmer til opbevaring

DIY kedel: hvordan man laver en vandvarmer til opbevaring

DIY kedel: hvordan man laver en vandvarmer til opbevaring

Det er vigtigt at installere denne beholder på en sådan måde, at der kommer vand ud af den på grund af tyngdekraften. Det vil sige at rette det i en højde. Det er svært at implementere et blandingssystem i en version uden tryk, derfor bør det beregnes, så vandet i princippet ikke opvarmes til over 40C.

DIY kedel: hvordan man laver en vandvarmer til opbevaring

Materialevalg

Yderligere instruktioner til en gør-det-selv vandvarmer afhænger af hvilket materiale du foretrækker..

DIY kedel: hvordan man laver en vandvarmer til opbevaring

Ideelt set bør det være et korrosionsbestandigt metal såsom:

  • aluminium;
  • rustfrit stål;
  • emaljeret stål;
  • plast af høj kvalitet.

DIY kedel: hvordan man laver en vandvarmer til opbevaring

Alternativt kan du bruge jern, hvis du anvender en beskyttende komponent på den, før du samler strukturen for at forhindre korrosion..

DIY kedel: hvordan man laver en vandvarmer til opbevaring

Vigtige nuancer

For en god kedeldrift er antallet og placeringen af ​​varmeapparater i tanken vigtig. Det anbefales at fastgøre dem over hinanden, i samme afstand fra hinanden og fra bunden. Ifølge fysiske love stiger varmt vand, strømmer til bagvæggen, falder gradvist, og en endnu varmere strøm erstatter det.

Konstant bevægelse hjælper med at opretholde temperaturen og opvarme hele volumen jævnt.

Antal varmeelementer

Antallet af varmeelementer i kedlen afhænger af deres effekt og af enhedens ønskede ydeevne. Standardværdien for husholdningsvarmere er 2 kW. 3 sådanne elementer (i alt 6 kW) bruges til at opvarme vand med et volumen på 300 liter til 100 ° på 3 timer. På baggrund af dette kan du beregne, hvor mange varmeelementer der er nødvendige til en hjemmelavet vandvarmer. Jo flere der er, jo hurtigere klarer enheden opgaven..

Varmeelement

Hvis du vil forbruge store mængder varmt vand, er det bedre at lave en model med to varmeelementer..

Tankens volumen

Ifølge statistikker bruger en beboer i en lejlighed 100-400 liter vand hver dag. Når du laver en kedel, skal du tage højde for antallet af mennesker, der vil bruge den og hyppigheden af ​​brug. Beholderens minimumskapacitet er 30 liter. Det skal huskes, at jo større vandvarmeren er, jo længere opvarmes den.

Andre detaljer

Der bør tages hensyn til sikkerheden ved fremstilling af enheden og dens drift. Nyttige tip:

  1. Hvis vandet i kedlen cirkulerer på en naturlig måde, skal du installere en temperatursensor, som ved overophedning vil slukke varmeelementet.
  2. Det er sikrere at tilslutte enheden ikke til stikkontakten, men til en separat linje med et større kabel.
  3. Åbne ledninger skal isoleres og jorde hele strukturen.
  4. Minimumsafstanden fra enheden til loftet er 30 cm og til gulvet 80 cm.
  5. Hvis forbindelsen er til et centralt vandforsyningssystem, er det nødvendigt at installere en sikkerhedsventil, der reducerer trykket.

DIY vandvarmer: Vælg enhedstype

På trods af at det er meget lettere at lave en lagerenhed derhjemme, bør du først og fremmest overveje muligheden for at samle en gennemstrømningsvarmer. Sådanne husholdningsapparater giver dig mulighed for øjeblikkeligt at opvarme vandet, og elektricitet forbruges først i det øjeblik, enheden tændes. I modsætning til kedler kræver installation af en gennemstrømningsenhed ikke meget plads, og det er heller ikke nødvendigt at isolere enheden..

Til opvarmning af vand i begge versioner bruges et varmeelement, men til fremstilling af en gennemstrømningsenhed skal du købe et mere kraftfuldt element.

Af de yderligere detaljer kan du ikke undvære brugen af ​​en RCD. Denne enhed afbryder automatisk kontakterne, hvis der opstår en elektrisk lækage. Du bør også byde på kobbertråde med stort tværsnit og værktøjer til arbejde..

DIY gennemstrømningsvandvarmer

Til fremstilling af en øjeblikkelig vandvarmer skal de nødvendige værktøjer forberedes:

  1. Svejsemaskine (inverter).
  2. Elektroder.
  3. Kværn med rustfjernelse.
  4. Hammer.
  5. Bor med et sæt bor til metal.
  6. Kern.

For en gennemstrømningsversion af en vandvarmer skal du bruge følgende materialer:

  1. Stålrør, hvis længde og diameter lidt overstiger bredden og længden af ​​varmeelementet.
  2. TI elektrisk vandkraft 4 kW.
  3. Stålplade 3 mm tyk.
  4. Antikorrosionsmaling.
  5. Bolt og møtrik М14.

Når alt hvad du har brug for er klar, kan du begynde at lave enheden. Den første ting at gøre er at rengøre metaloverflader korrekt fra rust. For at gøre dette skal du bruge en kværn med en dyse.

Derefter skæres et rektangel af metalpladen, hvis minimumsside lidt skal overstige metalrørets ydre diameter. På den udskårne metalplade laves 2 huller med en boremaskine, hvis diameter bør være 1 mm større end tykkelsen af ​​varmeelementbenene. For at placere hullerne i den nødvendige afstand fra hinanden, skal enderne af kontaktstængerne sænkes til hvid maling og derefter læne enderne af kontakterne mod pladen og forsøge at gøre mærker lige langt fra pladens sideflader. Når malingen tørrer lidt, er det nødvendigt at bore metallet langs de hvide prikker..

I det næste trin skal pladen, der er forberedt på denne måde, svejses til enden af ​​røret. Inden denne handling udføres, skal delen let klæbes, så de tidligere lavede huller er nøjagtigt i midten. Efter at sideproppen er svejset, skæres metallet ud over rørets ydre diameter af med en kværn eller en gasskærer.

Efter at have markeret med en kerne i en afstand af 20 mm 2 punkter, som skal være på samme linje, skal du lave huller med en diameter på 19 mm med en boremaskine. Disse huller er nødvendige for at svejse de gevindskårne rørsektioner til tilslutning af vandforsyningen og fjernelse af den opvarmede væske..

I betragtning af behovet for jordforbindelse er det bydende nødvendigt at svejse en forlænget M14 møtrik til røret, hvortil lederen vil blive forbundet med en bolt.

I det næste trin skal det elektriske varmeelement placeres inde i røret. Enhedens ben skal omhyggeligt installeres i de tidligere foretagne huller, og derefter strammes fastgørelsesmøtrikkerne med tilstrækkelig kraft. Når du installerer varmeelementet, skal du sørge for at lægge gummiskiver på den gevindskårne del af benene.

Skiver bør installeres på indersiden og ydersiden af ​​enheden, og for større pålidelighed bør der påføres tætningstætning på høj temperatur på pakningens overflade..

Derefter skal den modsatte ende af metalrøret svejses tæt. Til dette formål skal du også skære et firkantet stykke stålplade. Firkantens side skal være mindst 50 mm større end rørets ydre diameter. For at tilslutte enheden sikkert til pladen skal den lægges på en flad overflade og derefter placeres nøjagtigt på midten af ​​firkanten med enheden vendt på hovedet med varmeelementer, så enhedsrørene er placeret strengt vinkelret på en af ​​kanterne af den nederste firkant og forsigtigt svejse metallet og forsøge ikke at overophede den hjemmelavede vandvarmer for meget.

Når enheden er helt afkølet, installeres den også på hovedet på et træplade, og der laves 4 huller med et 10 mm bor i hjørnerne af bundpladen. Der kræves huller for at montere DIY -enheden på væggen.

Inden en øjeblikkelig vandvarmer installeres, skal dens funktionalitet kontrolleres. Til dette formål skal du tilslutte det elektriske kabel til varmeelementets gevindkontakt, hælde i enheden tilstrækkeligt til at fylde hele rummet, mængden af ​​vand og tilslutte enheden til netværket.

Så snart vandet i enheden koger, skal det afbrydes fra strømmen. Hvis der ikke er lækager, skal den hjemmelavede varmelegeme males i enhver farve med høj temperatur metalmaling. Inden denne handling udføres, skal du hælde vand ud af det, affedte overfladen med et opløsningsmiddel og male enheden med en sprøjtepistol..

Når malingen er tør, kan du begynde at installere enheden i VVS -systemet. For at gøre dette skal du installere enheden i lige stor afstand fra punkterne for væskeprøveudtagning, og ved at placere enheden med dyser opad, skal du fastgøre den til væggen. Til dette formål skal du først lave 4 huller i den lodrette overflade. Ved hjælp af ankerbolte er en hjemmelavet elektrisk vandvarmer fastgjort til væggen fra siden af ​​pladen, hvor der blev lavet specielle huller til dette.

Efter en sikker installation af enheden tilføres en fleksibel slange med koldt vand fra vandforsyningsnetværket til en af ​​dyserne, og den anden tilsluttes varmtvandskredsløbet.

Derefter tilføres vand til enheden, og vandvarmeren testes for lækager ved tryk på hanen. Hvis der ikke findes lækager, skal der tilsluttes elektricitet til den hjemmelavede enhed.

På grund af enhedens høje effekt anbefales det ikke at bruge et standardstik til at tænde enheden. For vandvarmeren skal der adskilles et separat elektrisk kredsløb fra det indgående elektriske panel. Du bør også installere en ekstra 20 A automatisk sikring, som skal være et tilgængeligt sted for at tænde enheden, når det er nødvendigt..

Når du betjener en varmelegeme af dette design, vil det være meget ubelejligt at tænde enheden ved hjælp af en kontakt hver gang. For en mere behagelig brug af enheden anbefales det at installere en trykafbryder i vandforsyningskredsløbet efter varmeapparatet. Og sæt en kontraventil foran vandvarmeren, så varmeelementet ikke automatisk tænder i mangel af vand i vandforsyningen. Ved brug af en sådan ordning udføres vandopvarmning kun i det øjeblik, hvor hanen er åben.

For automatisk at tænde enheden kan du installere termostaten direkte i vandvarmeren, men installationen af ​​et sådant system skal udføres selv på produktionsstadiet. Ulempen ved et vandopvarmningssystem med en indbygget termostat er, at enheden fungerer i en varmelegeme, og afgiver noget af varmen til den omgivende luft. Du kan reducere tab ved at dække enheden med en varmebestandig varmeisolator. På trods af det mere komplekse design af et sådant system vil den største forskel fra en enhed med en installeret trykføler være den øjeblikkelige forsyning af varmt vand, når hanen åbnes. Væsentlige ulemper omfatter et større forbrug af elektricitet på grund af den hyppigere tilkobling af varmeelementet.

Uanset hvilken type system der bruges, når apparatet tændes, er det nødvendigt at installere en sikkerhedsventil i umiddelbar nærhed af varmeenheden. Under driften af ​​vandvarmeren kan stikkende relæ- eller termostatkontakter forekomme. I dette tilfælde vil varmeelementet konstant være tændt, hvilket vil føre til vandkogning og højt tryk i systemet, hvilket kan føre til trykaflastning af de mest sårbare dele af vandforsyningssystemet. Sikkerhedsventilen reducerer trykket. Når den kritiske værdi af denne indikator er nået, åbnes afspærringsmekanismen, og en del af væsken fjernes i kloaksystemet..

Et selvsamlet elektrisk kredsløb skal også have sikkerhedsanordninger og mekanismer. For at forhindre elektrisk stød installeres oftest RCD’er, som øjeblikkeligt slukker for strømforsyningen, når en elektrisk strøm lækker til sagen. Det anbefales, såvel som en automatisk enhed, at installere en RCD kun i vandvarmerens elektriske kredsløb..

Denne enhed vil pålideligt beskytte mennesker mod elektrisk stød, selv i mangel af en tilsluttet jordleder, men for at øge effektiviteten anbefales det at tilslutte enheden til jorden. For at gøre dette er det nok at tilslutte en leder fra hjemmets jordingssystem til vandvarmerens krop. Installationen af ​​tråden udføres ved hjælp af en gevindforbindelse til en møtrik, der tidligere var svejset til et metalrør.

Hvis der blev lavet en hjemmelavet øjeblikkelig elektrisk vandvarmer i henhold til ovenstående instruktioner, bliver resultatet en pålidelig enhed, der fuldt ud forsyner sig selv med varmt vand.

Sådan laver du en termostat til en vandvarmer selv

Hvis budgettet er meget begrænset til fremstilling af en vandvarmer, kan du lave en termostat til en vandvarmer med dine egne hænder. Termoafbryderen installeres som følger:

  1. Fjern det defekte bil af ethvert mærke det termiske relæ, der styrer aktiveringen af ​​tvungen motorkøling.
  2. Indstil trådtypen for denne del.
  3. Vælg et metalrør med en passende diameter, og tryk på det indvendige gevind.
  4. Lav et hul i den øjeblikkelige vandvarmer og svejs det gevindskårne rør.
  5. Skru termostaten i, efter at du tidligere har påført et tætningsmiddel ved høj temperatur på gevindet.

For korrekt funktion af varmeelementets koblingssystem kan man ikke undvære at bruge en ekstra 12 V kilde og et mellemrelæ. Relæet installeret i systemet skal være omvendt, det vil sige åbne kredsløbet, når der laves en lavspændingsspænding på spolen. Denne funktion skyldes, at radiatorens luftstrøm i bilen tændes, når en bestemt temperaturværdi overskrides, mens gennemstrømningsradiatoren skal slukkes, når temperaturværdien overstiger en kritisk værdi..

Hvad kan man gøre fra den gamle varmelegeme “Ariston”

“Glade” ejere af Ariston vandvarmere beslutter sig efter flere udskiftninger af varmeelementet for at købe og installere en enhed af et andet mærke. Fra den gamle enhed opnås en fremragende version af et landbruser, hvis vand opvarmes af solenergi. For at konvertere enheden til en varmtvandsbeholder skal du:

  1. Skær enhedens ydre hus med en kværn og fjern den.
  2. Fjern varmeisolering fra den indre tank.
  3. Affedt overfladen.
  4. Mal tanken i mat sort med enhver metalmaling.
  5. Installer og tilslut tanken til sommerbrusersystemet.

Installationen af ​​tanken skal udføres i en højde af mindst 2,5 meter i et område, der er åbent for sollys. Det mest korrekte ville være at installere en varmtvandsanordning direkte på taget af sommerbruseren. Tanken skal installeres i en opretstående position, og vandtilslutningen skal foretages til enhedens afløbsrør, for i modsætning til den elektriske model vil vandet i sommerbruseren blive drænet af tyngdekraften.

Denne version af en landbruser er den enkleste; hvis du ønsker det, kan du lave et mere komplekst design af en enhed, der opvarmer en væske ved hjælp af solenergi.

Land version af vandvarmeren

Hjemmelavede solvarmere kan laves i landet. Den eneste ulempe ved sådanne enheder er manglen på opvarmning i overskyet vejr. Solvarmeren er lavet af følgende materialer og dele:

  1. Gammelt køleskab.
  2. Vandtank.
  3. Forstærket plastrør med en diameter på 16 mm.
  4. Kantede brædder 200 mm brede.
  5. Cellular polycarbonatark.
  6. Stålplade 3 mm tyk.
  7. Sort metal maling.

Du skal også købe forbrugsstoffer til fastgørelsesmaterialer og forskellige adaptere til tilslutning af rør. Derudover skal du købe en cirkulationspumpe med lav effekt.

At lave en solvarmer kan gøres i følgende rækkefølge:

  1. Den bageste radiator fjernes fra køleskabet, og kobberrøret skæres af, hvor enheden tilsluttes kompressoren og fryseren. Når denne handling udføres, er det nødvendigt at bevare delens originale fastgørelseselementer..
  2. Et rektangel skæres ud af en metalplade med en kværn, hvis længde og bredde skal være 20 cm mere end parametrene for køleskabstråleren.
  3. Den ene side af metalrektanglet rengøres, affedtes og males sort. Det er også nødvendigt at male køleskabets radiator..
  4. Når malingen er tør, placeres et kobbergitter på den malede overflade af metalpladen, så den er lige langt fra hjørnerne..
  5. På den malede overflade af en metalplade, med enhver skarp genstand, laves hak under kobberradiatorens monteringshuller.
  6. På de markerede punkter er det derefter nødvendigt at bore huller, hvis diameter skal svare til hullerne til fastgørelse af radiatoren.
  7. Langs metalpladens omkreds er det også nødvendigt at lave huller med en diameter på 5 mm til fastgørelse af enhedens sideflader. Afstanden mellem hullerne skal være omkring 100 mm.
  8. Med et gasloddejern er adaptere til tilslutning af metal-plastrør loddet til de afskårne ender af kobberrør.
  9. Fra brættet skal 200 mm saves af med en hacksav. 2 segmenter skal være lig med metalpladens bredde, og de to andre skal være 50 mm mindre end dens længde. Derefter skal træet behandles med en beskyttende forbindelse..
  10. Sektioner af brættet installeres på en kant langs omkredsen af ​​en metalplade og skrues med selvskærende skruer på træ gennem tidligere lavet huller.
  11. En kobberradiator er installeret inde i “boksen”, som er boltet til metalpladen. Grenrør med adaptere til tilslutning af et metal-plastrør skal bringes ud gennem hullerne med en fjerbor i et af sidepladerne.
  12. Skær et rektangel fra et ark gennemsigtigt cellulært polycarbonat, som vil være lig med metalbasisens størrelse.
  13. Skru polykarbonat-rektanglet til enderne af brædderne med selvskærende skruer med gummiskiver.
  14. Fryserummet skal installeres i vandtanken, fjernet fra køleskabet, til kobberrørene, hvor adapterne også skal loddes. Fryseren skal fastgøres i den nederste del af tanken, og grenrørene skal bringes ud til en af ​​sidevæggene.

En gør-det-selv landvandvarmer er installeret som følger:

  1. Enheden er placeret i et solrigt område.
  2. En tee er forbundet til et af vandvarmerens rør, hvortil et metal-plastrør og en hane er forbundet. Kun et metal-plastrør bør tilsluttes det andet grenrør.
  3. På den anden side er rørene forbundet med rørene, der kommer ud af vandtanken.

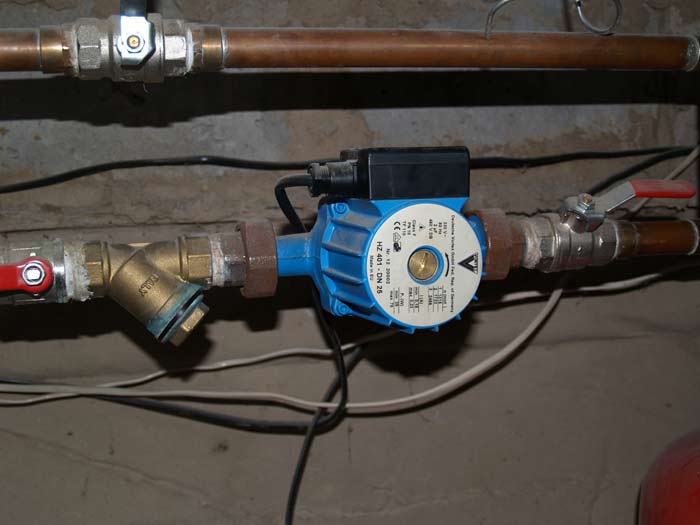

  4. Det er også nødvendigt at installere en cirkulationspumpe i systemet, så kølemidlet bevæger sig fra vandvarmeren til vandtanken..
  5. Vandvarmerhanen bruges til at fylde systemet med billig motorolie. For at eliminere sandsynligheden for luftbelastning skal ventilen i øjeblikket være placeret på det højeste punkt.
  6. Vandvarmeren er installeret på en rørformet støtte så højt som muligt fra jorden.

Efter tilslutning af pumpen til elektricitet opvarmes olien af ​​solstråling, som let vil passere gennem polycarbonatpladen. Der dannes også en drivhuseffekt i enheden, som tillader effektiv brug af enheden, selv under delvis overskyet himmel..

Den opvarmede olie overfører varme til vandet i tanken med fryseren installeret, så den skal isoleres med polyurethanskum. Varmtvandsindtaget kan forceres ved hjælp af en pumpe eller af tyngdekraften, men dette vil kræve, at tanken installeres så højt som muligt. For at den opvarmede olie ikke skal køle ned på vej til varmeveksleren, bør metal-plastrørene dækkes i hele længden med polyurethanskum.

At lave en hjemmelavet vandvarmer vil ikke kun spare penge, men også få uvurderlig erfaring med at designe komplekse enheder med egne hænder. Hvis du selv skal lave en elektrodenhed, skal du huske på sikkerheden, når du håndterer enheder, der drives af elektricitet.

Gasflaske – praktisk og praktisk

Hvad angår selve designet, kan det skabes ud fra en standard husholdningsgasflaske. Gør-det-selv reparation af sådanne vandvarmere, i tilfælde af systemfejl, er den enkleste. Samtidig er designet i sig selv kendt for sin bekvemmelighed og pålidelighed. Et varmeelement er installeret inde i det, som giver opvarmning af vand.

DIY kedel: hvordan man laver en vandvarmer til opbevaring

DIY kedel: hvordan man laver en vandvarmer til opbevaring

DIY kedel: hvordan man laver en vandvarmer til opbevaring

DIY kedel: hvordan man laver en vandvarmer til opbevaring

DIY kedel: hvordan man laver en vandvarmer til opbevaring

DIY kedel: hvordan man laver en vandvarmer til opbevaring

Det er bedst, hvis du køber en cylinder specielt til at oprette en tank. Allerede brugt er også velegnet, men det skal helt sikkert behandles med en nitroprimer og vaskes grundigt indefra. Dette hjælper med at fjerne eventuel resterende lugt. Sandt nok skal beholderen skæres og derefter svejses igen for at udføre disse manipulationer.

DIY kedel: hvordan man laver en vandvarmer til opbevaring

Vigtig! Hvis du alligevel beslutter dig for at skære ballonen, skal du fylde den med vand før denne proces. Ellers er der stor risiko for, at beholderen eksploderer..

DIY kedel: hvordan man laver en vandvarmer til opbevaring

Liste over værktøjer

Lad os finde ud af, hvordan vi korrekt samler og tilslutter en vandvarmer med vores egne hænder. For en komplet samling har vi brug for:

  • svejsemaskine og boremaskine til metal;
  • metalskæringsværktøj (med dets hjælp skaber vi en gevindforbindelse);
  • skruetrækkere og gasnøgle;
  • varmeelement med temperaturregulator;
  • isoleringsmateriale til varmeelementer (fedt eller speciel fiber);
  • metalforinger;
  • møtrik og to ventiler – metal og omvendt;
  • fastgørelsesdele for at sikre strukturen i slutfasen.

DIY kedel: hvordan man laver en vandvarmer til opbevaring

DIY kedel: hvordan man laver en vandvarmer til opbevaring

DIY kedel: hvordan man laver en vandvarmer til opbevaring

DIY kedel: hvordan man laver en vandvarmer til opbevaring

DIY kedel: hvordan man laver en vandvarmer til opbevaring

DIY kedel: hvordan man laver en vandvarmer til opbevaring

Trin-for-trin installationsvejledning

Proceduren vil se sådan ud:

Vi tager en rengjort og forarbejdet cylinder. I den, ved hjælp af en boremaskine og forberedte dyser, laver vi 2 huller – øvre og nedre. Væske suges ind gennem toppen, bunden er nødvendig for at dræne vand, der har nået den nødvendige temperatur.

DIY kedel: hvordan man laver en vandvarmer til opbevaring

Et sådant arrangement er dikteret af fysiske standardprincipper – varmt vand går op, hvilket resulterer i, at den højeste grad af væske vil være øverst i cylinderen. Placeringen af ​​begge huller på samme side er tilladt (på samme sted som gasventilen), et varmeelement placeres mellem hullerne.

DIY kedel: hvordan man laver en vandvarmer til opbevaring

Vi svejser rørene. For den mulighed, hvor begge huller blev lavet fra bunden, skulle rørets længde være lig med tankens størrelse. På grund af dette vil vandet ved udløbssektionen blive opvarmet til et maksimum.

DIY kedel: hvordan man laver en vandvarmer til opbevaring

Vi installerer haner. Vi sætter en kontraventil på den, der skal bruges til kold væske, det vil ikke tillade vand at strømme tilbage.

DIY kedel: hvordan man laver en vandvarmer til opbevaring

Vi sætter varmeelementet på det område, hvor gasventilen er fastgjort. Vi laver en tråd på 32 mm. Installation af isolering. Det er også tilrådeligt at tilslutte et LED -element, der viser, i hvilket omfang vandet opvarmes..

DIY kedel: hvordan man laver en vandvarmer til opbevaring

Vi skaber varmeisolering. Vi skal minimere varmetab. Som isolerende materiale er polyurethanskum, isolon, polyurethanskum, skum eller folieunderlag velegnede. Vi fastgør materialet oven på cylinderen, lægger et tyndt metal “dæksel”.

DIY kedel: hvordan man laver en vandvarmer til opbevaring

Vi installerer kedlen på væggen. Vi bruger parenteser, der er forberedt på forhånd til dette. Vi forbinder metalforinger til vandhullerne og fastgør dem på vandrøret.

DIY kedel: hvordan man laver en vandvarmer til opbevaring

Vi kontrollerer den færdige struktur. Vi fylder tanken med vand og ser om den lækker. Hvis der ikke er lækager, tilslutter vi varmeelementet og sætter enheden i drift.

DIY kedel: hvordan man laver en vandvarmer til opbevaring

Industrielle modeller

En vandvarmer er en enhed designet til at omdanne forskellige former for energi til varme, som derefter overføres til en varmebærer, som bruges som vand. Industrien tilbyder forskellige muligheder for sådanne enheder. Varmekilden i dem kan være elektricitet, gas, fast eller dieselbrændstof. Sammen med dette bliver alternative energikilder populære – solen, vinden.

Alle varmesystemer på markedet er opdelt i to typer:

  • akkumulerende;
  • flyder.

    Industrielle vandvarmere

Designet af den første forudsætter brug af en tank, hvor en bestemt temperatur opretholdes. Når hanen åbnes, kommer koldt vand ind i den forseglede beholder, og varmt vand presses ud i rørledningen. I midten af ​​tanken er der således altid en vis mængde opvarmet kølevæske. Akkumuleringsenheder adskiller sig i deres størrelse og langtidsopvarmning af vand. Deres anvendelse er berettiget i systemer med et stort antal vandindtagspunkter. Enhederne fås med en tankvolumen fra 10 til 200 liter..

Flow -enheder har et helt andet driftsprincip. I dem opvarmes vand kun, hvis det cirkulerer, det vil sige når hanen åbnes. Deres fordel er deres lille størrelse og nem installation. Af de betydelige ulemper tildeles høj effekt, hvilket er nødvendigt for hurtig opvarmning af vand..

På samme tid, hvis der bruges flere vandindtagspunkter på samme tid, vil tanken ikke være i stand til at levere ensartet opvarmning, og kølevæskens temperatur vil begynde pludselig at ændre sig. I praksis vil det tage fra 30 sekunder til 2 minutter, før vand strømmer fra hanen ved normal temperatur..

Hjemmelavede designs

At lave en vandvarmer selv vil være meget billigere end at købe en industriel version. Den enkleste metode er at bruge en forseglet tank placeret i en højde af cirka 2,5 meter i et åbent område. Fra undersiden leveres koldt vand fra rørledningen til tanken, og opvarmet vand tages fra toppen. I dette tilfælde skal røret til det opvarmede kølevæske nedsænkes i vand med 10% af toppen. En ventil er installeret på bagsiden.

Hjemmelavede vandvarmerordninger

Varmekilden er solenergi. Ifølge fysiske love stiger opvarmet vand og koldt vand synker. Derfor, hvis du åbner ventilen, begynder vandet i de øverste lag at blive taget fra tanken, og dens cirkulation sikres af det tryk, der skabes af vandforsyningen.

Et så enkelt design kræver minimale investeringer. Du skal bruge en forseglet beholder (tønde), rør og en hane. Hullerne er forseglet, og gevindrør indsættes gennem skiver med gummipakninger. Tilslutningens tæthed opnås ved at trykke pakningerne til overfladen af ​​tanken ved at stramme møtrikken. Selvfølgelig er en sådan selvfremstillet vandvarmer kun egnet til solrige områder om sommeren..

Det vil være originalt at bruge plastflasker indsat en i en i stedet for en tank. Rørledningens interval fra den kolde forsyning til varmtvandsindtaget laves i form af en spole, som flaskerne er spændt på. Deres midte er fyldt med vand. Hele denne struktur er forseglet og placeret i solen. Som praksis viser, kan vandtemperaturen ved en lufttemperatur på omkring 40 nå 80 grader.

Brug af en gasflaske

Et enkelt og billigt design opnås ved at lave en kedel af lagertype baseret på en gasflaske. Ud over ham vil det være nødvendigt at forberede svejsning, en elektrisk boremaskine, skruenøgler, en skruetrækker, en hane.

Kedlen opvarmes ved hjælp af et varmeelement, altid med en indbygget termostat. En enhed med en effekt på en til tre kilowatt er egnet. Du bør også købe:

  • slæb eller FUM tape;
  • to rørstykker omkring 10 cm lange og cirka 20 mm i diameter;
  • forbindelsesboks og elektrisk kabel med et tværsnit på mindst 2,5 firkanter;
  • to afspærringsventiler;
  • kontraventil.

    Gasflaske vandvarmer

    Samlingen af ​​systemet foregår i flere faser. På den første, ved hjælp af en boremaskine, laves to huller i cylinderen: et i den øverste del og det andet i bunden. Rør indsættes i hullerne i en dybde på 1 – 2 cm. Derefter svejses de omhyggeligt for at skabe en lufttæt forbindelse. På resten af ​​rørene skæres gevind, hvorpå kugleventiler er skruet fast. For at forsegle forbindelsen bruges slæb eller FUM -tape. Det er værd at bemærke, at for at beskytte tanken mod trykopbygning skal der være installeret en kontraventil foran koldtvandshanen med mulighed for at bløde.

I den anden fase er varmeelementet fastgjort. Den er placeret på fastgørelsesstedet for ventilen, som først skal fjernes. Når varmelegemet sænkes ned i cylinderen, lukkes det forsigtigt. For at tanken kan fikseres, svejses U-formede plader på den ene side af den, hvorefter det vil være praktisk at hænge den op.

For at øge strukturens effektivitet dannes termisk isolering. Da det kan bruges mineraluld, folieunderlag, polystyren eller polyurethanskum. Vedhæftning til tanken udføres ved hjælp af dobbeltsidet tape eller tråd.

På det sidste trin udføres installationen af ​​den fremstillede kedel. En rørledning er forbundet til ventilerne, og elektricitet er forbundet til varmeelementet. Regulatoren indstiller den nødvendige opvarmningstemperatur. Enheden er klar.

DIY vandvarmere foto

DIY kedel: hvordan man laver en vandvarmer til opbevaring

    DIY kedel: hvordan man laver en vandvarmer til opbevaring

DIY kedel: hvordan man laver en vandvarmer til opbevaring

DIY kedel: hvordan man laver en vandvarmer til opbevaring

DIY kedel: hvordan man laver en vandvarmer til opbevaring

DIY kedel: hvordan man laver en vandvarmer til opbevaring

DIY kedel: hvordan man laver en vandvarmer til opbevaring

DIY kedel: hvordan man laver en vandvarmer til opbevaring

DIY kedel: hvordan man laver en vandvarmer til opbevaring

DIY kedel: hvordan man laver en vandvarmer til opbevaring

DIY kedel: hvordan man laver en vandvarmer til opbevaring

    DIY kedel: hvordan man laver en vandvarmer til opbevaring

DIY kedel: hvordan man laver en vandvarmer til opbevaring

DIY kedel: hvordan man laver en vandvarmer til opbevaring

DIY kedel: hvordan man laver en vandvarmer til opbevaring

DIY kedel: hvordan man laver en vandvarmer til opbevaring

DIY kedel: hvordan man laver en vandvarmer til opbevaring

Beregning af kedlens hovedparametre

Inden søgningen efter materiale og direkte fremstilling fortsætter, vil det være nødvendigt at beregne tankens mindste volumen og varmevekslerens arbejdslængde.

Tankvolumen og form

Vandtankens volumen afhænger direkte af antallet af beboere, der permanent bor på installationsstedet for udstyret. Det menes, at en person forbruger op til 80 liter vand om dagen. For den beregnede værdi anbefales det at tage 45-50 liter pr. Person. Hvis normen overskrides, vil vandet i tanken stagnere, hvilket helt sikkert vil påvirke dens kvalitet.

Tankens form vælges under hensyntagen til trykstyrken i vandforsyningssystemet. Hvis trykket er lavt, er det tilladt at bruge hjemmelavede kedler med en firkantet tank. Ved høje systemtryk kan kun udstyr med rund bund og top bruges..

Sådan laver du en opbevaringskedel med dine egne hænder

Firkantede og rektangulære lagertankskedler kan kun bruges i vandsystemer med lavt arbejdstryk

Faktum er, at det øgede tryk bidrager til fremkomsten af ​​bøjningskræfter på tankens vægge, så en firkantet eller rektangulær tank kan deformeres. Tank med rund bund er mere modstandsdygtig over for deformation på grund af bedre effektivisering.

Varmevekslerens effekt og længde

I lodrette indirekte modeller bruges en kobberspiral normalt som varmeveksler mellem indløbet og udløbet..

Sådan laver du en opbevaringskedel med dine egne hænder

Til egenproduktion er det bedst at bruge et kobberrør med en diameter på 10 mm. Et sådant produkt kan let bøjes i hånden uden brug af værktøj. Ved brug af et metal -plastrør skal man huske på, at kølevæskets opvarmningstemperatur ikke må være mere end 90 ° C, ellers deformeres røret, og leddene lækker – dette vil føre til blanding af vand i tanken.

Længden af ​​det rør, der kræves til fremstilling af spolen, beregnes med formlen L = P / (3,14 ∙ d ∙ ∆Т), hvor:

  • L – rørlængde (m);
  • d – sektion af røret (m);
  • ∆Т – temperaturforskel mellem opvarmet og koldt vand (оC)
  • P – varmevekslereffekt for hver 10 l vand (kW).

Ifølge eksperter skal der for hver 10 liter vand være mindst 1,5 kW termisk energi. Under hensyntagen til dette kan du beregne rørets længde til fremstilling af spolen..

Lad os f.eks. Beregne materialet til spolen, der installeres i en 200 liters kedel. Temperaturen på koldt vand, der leveres til tanken, er 15 ° C, og efter opvarmning er det nødvendigt at opnå vand med en temperatur på 80 ° C: L = 1,5 ∙ 20 / (3,14 ∙ 0,01 ∙ 65) ≈ 15 m.

Tabel: længde af kobbervarmeveksler til kedler med en kapacitet på 50-200 liter

Lagertankens volumen, l Udstyrseffekt, kW Varmevekslerlængde, m Kedeltankens diameter, m Sløjfediameter, m Antal omdrejninger
200 tredive 15 0,5 0,4 12
150 22.5 elleve 0,5 0,4 ni
100 15 7.5 0,4 0,3 otte
50 7.5 4 0,4 0,3 5

Spolens antal omgange afhænger af bøjningsmetoden og afstanden mellem elementerne. Normalt placeres spolen således, at afstanden mellem spolerne og tankvæggene er mindst 10–12 cm. Afstanden mellem spolerne bør ikke være mindre end 5 cm. De beregnede værdier for lagertanke i forskellige mængder kan være set i tabellen ovenfor.

Hvis en indirekte kedel skal være udstyret med en rørformet elektrisk varmelegeme, beregnes effekten ud fra, at et varmeelement med en kapacitet på mindst 1,5 kW er nødvendigt for hurtigt at opvarme 50 liter vand. Desuden skal enhver kombinationskedel være udstyret med en termostat..

Instruktioner til oprettelse af en vandvarmer

Den nemmeste måde er at lave en kedel med en lagerenhed. Det foreslåede design giver ikke mulighed for tilslutning til den centrale vandforsyning eller brug af en pumpe. Vand tilføres på en naturlig måde under påvirkning af fysiske love: den kolde tank er placeret højere end den varme, og blanderen er placeret på et lavere niveau.

Vandvarmer samling trin

Vi har forberedt alle de nødvendige værktøjer og materialer, så finder vi ud af, hvordan vi laver hele enheden selv..

Sådan laver du en opbevaringskedel med dine egne hænder

  1. Inden du fortsætter med at montere en gennemstrømnings elektrisk vandvarmer med egne hænder, er det nødvendigt at rense alle metaldele af produktet for snavs og korrosion. Dette kan gøres med en boremaskine ved hjælp af en diskemundstykke med metal- eller polymerbørstehår (afhængigt af forureningsgraden), i mangel af en kan du bruge en børste med en metalbørste.
  2. På et metalplade foretages en markering på de steder, hvor varmeelementet er installeret, pladen skal overstige diameteren af ​​den kolbe, som varmeelementet er indsat i.
  3. Frakobl fastgørelseselementerne fra varmeelementet. Ved hjælp af en boremaskine bør dens størrelse overstige diameteren af ​​varmeelementbenet, lave huller til fastgørelse af det til vores hjemmelavede enhed, hullets størrelse skal svare til boltens diameter til fastgørelse.
  4. Brug et hul til at markere metallet langs enden af ​​kolben, og sørg for, at hullerne er i midten.
  5. Skær den skitserede skitse med en kværn, og lav derefter en anden af ​​samme størrelse, kun uden huller. Dette vil være bunden og toppen af ​​vores enhed..
  6. Tilslut den resulterende del (cirkel med huller) til varmeelementet. Kontroller samlingernes tæthed, hvis der et eller andet sted er et hul eller ikke passer tæt, skal du rette det.
  7. Svejs derefter den udskårne cirkel til kolben..
  8. Juster kolben, det er nødvendigt, at forskellen i længde af varmeelementet og kolben er ca. 1,5 cm.
  9. Skær to huller i røret, et øverst og et i bunden. Den ene er beregnet til indløbet af koldt vand, den anden til udløbet af varmt.
  10. Svejser rørsektionerne, der er gevindskåret på den ene side, med den ikke -gevindede side til hullerne i kolben.
  11. Svejs de to tidligere afskårne cirkler til enderne af varmeelementhuset.
  12. Til varmekammeret, afhængigt af hvordan du yderligere vil montere enheden, skal du svejse jordbolten, så den ikke forstyrrer dig.
  13. Opret forbindelse til vandforsyningen, og foretag en testkørsel for at sikre, at forbindelserne er tætte, og at intet forstyrrer vandstrømmen, hvis der findes en lækage, repareres ved at svejse eller forbedre tætheden.
  14. Afbryd derefter armaturet, rengør det for snavs, grund det, påfør anti-korrosionsmaling.

For arbejde af denne type skal der være passende kvalifikationer og erfaring. For at gøre brugen så sikker som muligt er det nødvendigt at jorde din enhed..

Nødvendige materialer og værktøjer

Enhedens lagertank er lavet af varmebestandig plast, rustfrit stål, aluminium eller stål med en keramisk belægning. Som emner til tanken kan du tage plasttønder til fødevarer, aluminiumstanke eller en unødvendig gasflaske..

Som et værktøj skal du forberede:

  • vinkelsliber;
  • elektrisk boremaskine med kernebor til metal;
  • argon lysbuesvejsning apparater;
  • sæt skruenøgler;
  • skive til slibning og polering af metal;
  • sandpapir.

Beslag, afløbshane og andre forbindelseselementer vælges ud fra dimensionerne på det rør, der skal tilsluttes. Derudover købt FUM-tape, sikkerhedsventil, magnesiumanode og en dyse til installationen.

Oprettelse af en varmeveksler

En af mulighederne for at lave en varmelegeme er omkring et varmeledning. En struktur er svejset på den med en lavere placering af udtrækspunkterne og et udløb for varmt vand ovenfra. Kølevæsken i batteriet virker i stedet for varmeelementet. Ulempen ved denne metode er, at den ikke virker om sommeren..

Oprettelse af en varmeveksler

Oftest er kedler udstyret med varmevekslere i form af spoler..

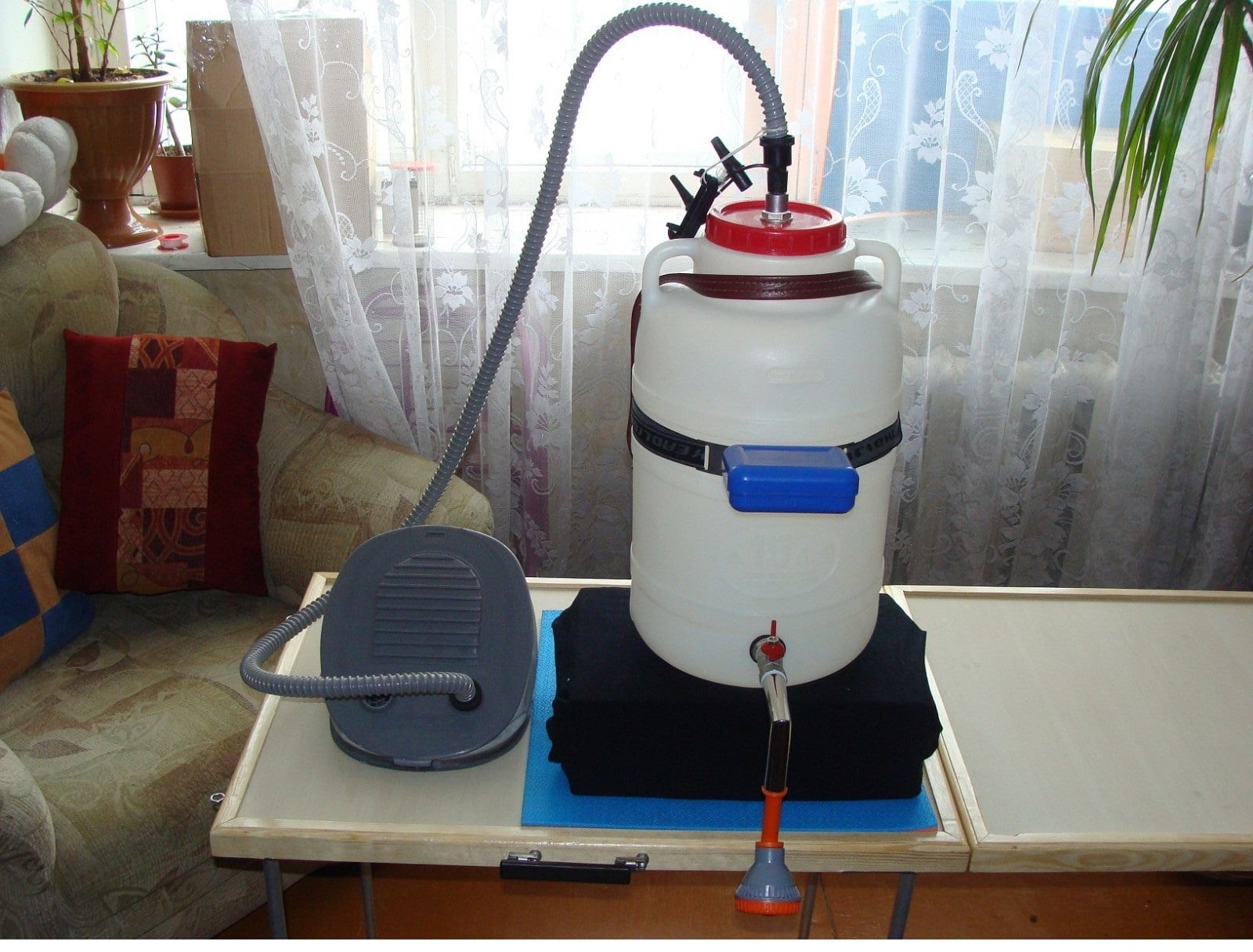

Tankfremstilling

Som beholder til vand kan du bruge en gasflaske eller en plastbeholder af en passende størrelse. Du kan selv svejse kroppen af ​​metalplader. For at gøre dette skal du bruge en svejsemaskine med elektroder, en boremaskine, et varmeelement. Du skal lave en cylinder med en bund fra arkene..

Sådan laver du en enhed:

  1. I den øverste del af tanken bores huller overfor hinanden for koldt og varmt vand.
  2. Fastgør kugleventiler til dem.
  3. Forbered et sted til fastgørelse af varmeveksleren på siden.
  4. Sæt rørene på indløbet og udløbet.
  5. Bor et hul til afløbsventilen nedenunder.
  6. Placer varmeelementer i den nederste del og fastgør dem med messingmøtrikker.
  7. Isolér varmeelementer fra fugt.
  8. Sæt termostaten.

Varmeisolering af enheden

For at holde beholderen varm, er den dækket med varmeisolerende materiale. Styrofoam og krydsfiner er velegnede til denne opgave. Først samles kassen. Det skal være større end tanken ved bredden af ​​polystyrenskummet. Bemærk, at ledningerne vil være placeret udenfor af sikkerhedshensyn.

Termisk isolering

Gør-det-selv termisk isolering af en vandvarmer.

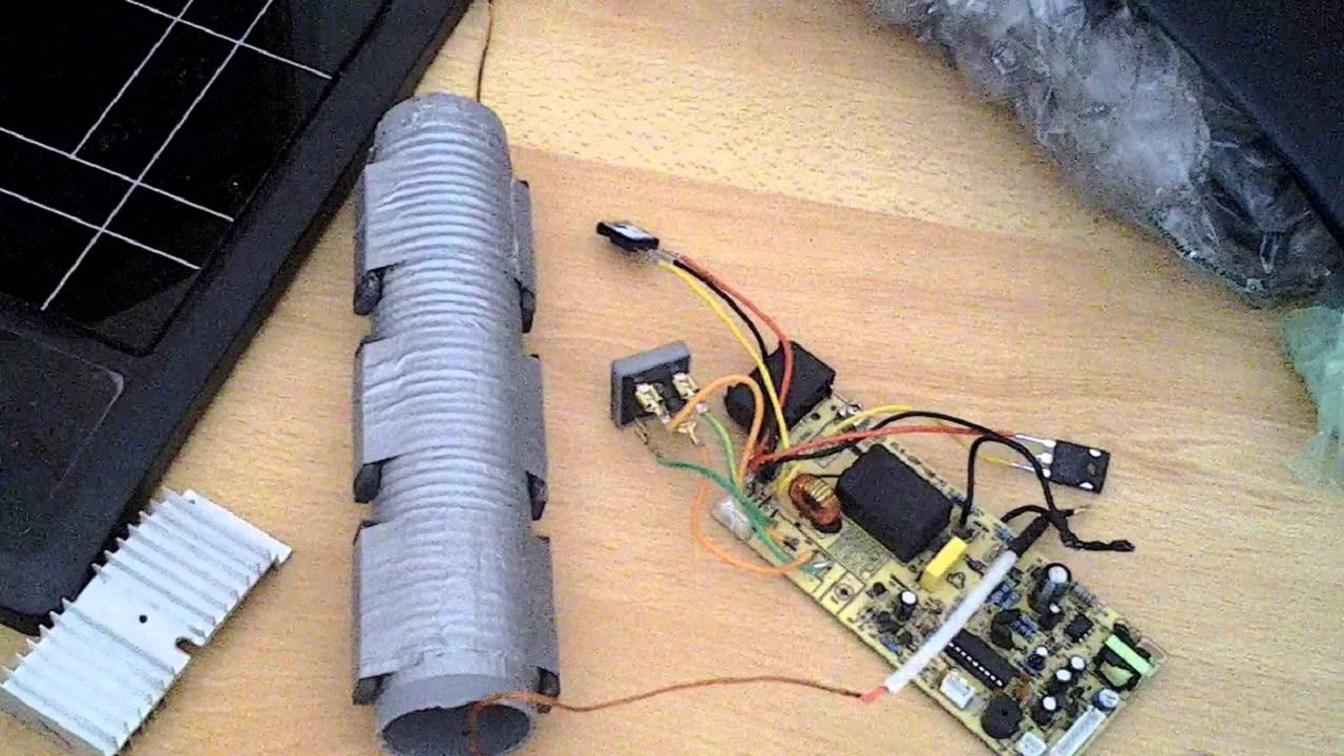

Spole til varmelegeme

At lave et varmeelement til en elektrisk vandvarmer med egne hænder er en vigtig fase af arbejdet. Det kan være fremstillet af et metal- eller metal-plastrør med en passende diameter. Bedre varmeafledning til kobber og messing.

Røret skal skrues fast på en cylindrisk bund. Du kan tage en log som en dorn. Det er vigtigt at sikre, at spiralens drejninger ikke rører hinanden. Opviklingen skal ikke være stram, ellers vil det være svært at fjerne den. Dens længde beregnes ud fra dataene: for hver 10 liter kræves 1,5 kW spoleeffekt.

Installationsproces

For at fastgøre enheden på væggen skal du bruge:

  • opbevaringstank;
  • en beholder til koldt vand med et volumen på mindst 50 liter;
  • ventil med en flyder, som på et toilet;
  • slanger og fittings til fastgørelse;
  • ledninger og terminaler;
  • stål hjørner.

Du kan købe oplysninger om interesse i onlinebutikken “KVANTA +”.

Først skal du installere float -mekanismen. For at gøre dette skal der laves et hul i cylinderens øverste del, lige under hætten. Derefter justeres enheden til strukturens størrelse. Det mest almindelige krav er at forkorte midterstangen. Ventilbeslagene skal være bøjede, hvis beholderen er cylindrisk.

Hele systemet er fastgjort på væggen eller på trinene. På det øverste niveau hæng en kold tank, 70-100 cm lavere-varm, og en anden 80-100 cm lavere installer en vask med en mixer.

Vi laver selv en kedel

Til arbejde skal du bruge:

  • gascylinder;
  • nitro primer;
  • møtrik med en diameter på 32 mm;
  • plastrør;
  • spole;
  • svejsemaskine.

Først skar vi gasflasken beregnet til arbejde i to dele..

Det er tilrådeligt at bruge en ny flaske, da en brugt vil give vandet en ejendommelig lugt i flere måneder. I tilfælde af at det er problematisk at få en ny cylinder, bruger vi en nitro -primer og behandler hele gasflaskens indre overflade med den efterfulgt af en grundig skylning..

Sådan laver du en opbevaringskedel med dine egne hænder

For det andet svejses en møtrik med et skruet hovedgevind på plads til installation af spolen. Varmtvandsrøret installeres helt til toppen af ​​enheden. Røret til koldt postevand skal have følgende skema: den ene ende er forsynet med et gevind, og den anden med huller og et stik på siderne. Dette system er designet til at forhindre blanding af varmt og koldt vand..

For det tredje danner vi ved svejsning et hul til installation af en varmeveksler. Afhængigt af den påtænkte installationstype af dette system kan du svejse på hjørner eller ører som et middel til at fastgøre kedlen til væggen. Det næste trin er at installere et varmeelement med en elektrisk signalering.

For det fjerde er det for større pålidelighed tilrådeligt at pakke kedlen ind med varmeisolerende materiale

Tilslut alle slanger og rør til husets generelle system, der skal lægges særlig vægt på røret, der er forbundet med koldt vand, det skal have en kontraventil. Denne foranstaltning beskytter mod vandafledning fra kedlen og beskytter varmeelementet mod mulig risiko for udbrænding.

Driftsprincip og hensigtsmæssig anvendelse

Den indirekte varmekedel er en tank med rør installeret indeni. Rørene er fyldt med cirkulerende kølevæske, der kan bruges til at opvarme huset. Selve tanken er fyldt med koldt vand; under opvarmning af vandet kan det bruges til husholdningsbehov.

Faktisk er kedlen en del af husets varmesystem, hvilket reducerer energiforbruget betydeligt. Når du bruger en række elektriske og gasvarmere, skal du vente på, at vandet varmes op til den ønskede temperatur. Anvendelsen af ​​en indirekte varmekedel, et sådant behov forsvinder, da vandet holder en konstant temperatur..

Varianter af vandopvarmningsudstyr

Der er kedler med indbygget vandvarmer. Et kobberrør er monteret i dem, som er en spiral.

En hjemmelavet vandvarmer med professionel montage kan holde i 5 år eller mere. Desuden er prisen en størrelsesorden lavere end den, der er købt i butikken. Forbruget af elektricitet til drift af hjemmelavede vandvarmere er minimalt, og opvarmningstiden står i rimeligt forhold til fabriksanalogen. En elektrisk vandvarmer til at skabe en helt realistisk idé med egne hænder. Sådanne hjemmelavede produkter kan bruges både i landhuse og i beboelseslejligheder..

Primitive vandvarmere

En uundværlig betingelse for den uafhængige konstruktion af en kedel er valget af ildfaste og varmebestandige materialer..

For en gasvandvarmer skal du købe et kobberrør (diameter 15 mm). Dette rør skal bøjes til en spiral. En gummislange med den passende diameter skal tilsluttes en af ​​spiralens ender. Den anden ende skal fastgøres til vandhanen. Derefter er det nødvendigt at kontrollere den resulterende struktur for lækager. Vand må ikke lække. Ved at variere vandtrykket kan du justere, i hvilken grad apparatet varmes op. Derfor, jo højere tryk, desto varmere strømmer vandet. Derefter skal du tænde for gassen og omhyggeligt kontrollere det resulterende varmesystem for fejl. Det er især værd at huske følgende nedlukningsordning. Sluk først gasstrømmen og derefter vandforsyningen. Ved at overtræde denne regel kan du overophede systemet, hvilket vil føre til irreversible konsekvenser..

Det letteste at fremstille er en solvarmer. Denne udsigt er kun egnet til sommertid. Dets funktionsprincip er baseret på at fylde en metaltank med koldt vand. Dette vand vil varme op i løbet af dagen. Igen er solen en vigtig varmekilde. Der laves et hul i tanken svarende til plastrørets diameter. En splitter fungerer som spidsen af ​​røret, som vil fungere som en vandkande.

Men først og fremmest, for at samle denne struktur, er det første trin at få støtte fra gas og forsyningsselskaber. Svejsearbejde skal udføres af en person med erhvervserfaring eller uddannelse. Da det er meget vigtigere at miste helbred end at spare et vist beløb.

Kedelmonteringsprocedure

Et elektrisk varmeelement er installeret ved fastgørelsen af ​​kranen. Til dette svejses en møtrik med en diameter på 32 mm på hullet. For at vandvarmeelementet ikke “leder” i processen med yderligere montering, og det præcist passer på sin plads, som designet foreskriver, før møtrikken svejses, skrues gevindet i det.

Metalrør saves af, så et af dem ikke når toppen af ​​cylinderen med 2 cm. Varmtvandsforsyningsrøret bør ikke hvile mod kedlens låg, men du bør ikke gøre det for kort, ellers blandes koldt vand med opvarmet. Den anden skal være cirka 15 cm lang. Den er beregnet til koldt vand. På den ene side er der monteret et stik (røret er forseglet), på den anden side i en afstand på 5-10 cm fra bunden af ​​kedlen dannes en skillevæg: to spalter laves, eller der bores huller. Det er ikke det værd at skære røret i bunden: i dette tilfælde er der en mulighed for, at sedimentet fra bunden af ​​cylinderen blandes med rent vand.

En kort tråd skæres i den ene ende af metalrørskrotene..

Huller skæres under rørene for at levere vand til vandvarmeren ved gassvejsning, hvorefter hele strukturen svejses.

Færdiglavede monteringsvinkler til kedlen er svejset. Du kan også lave dem selv ved at skære dem ud af stålplade..

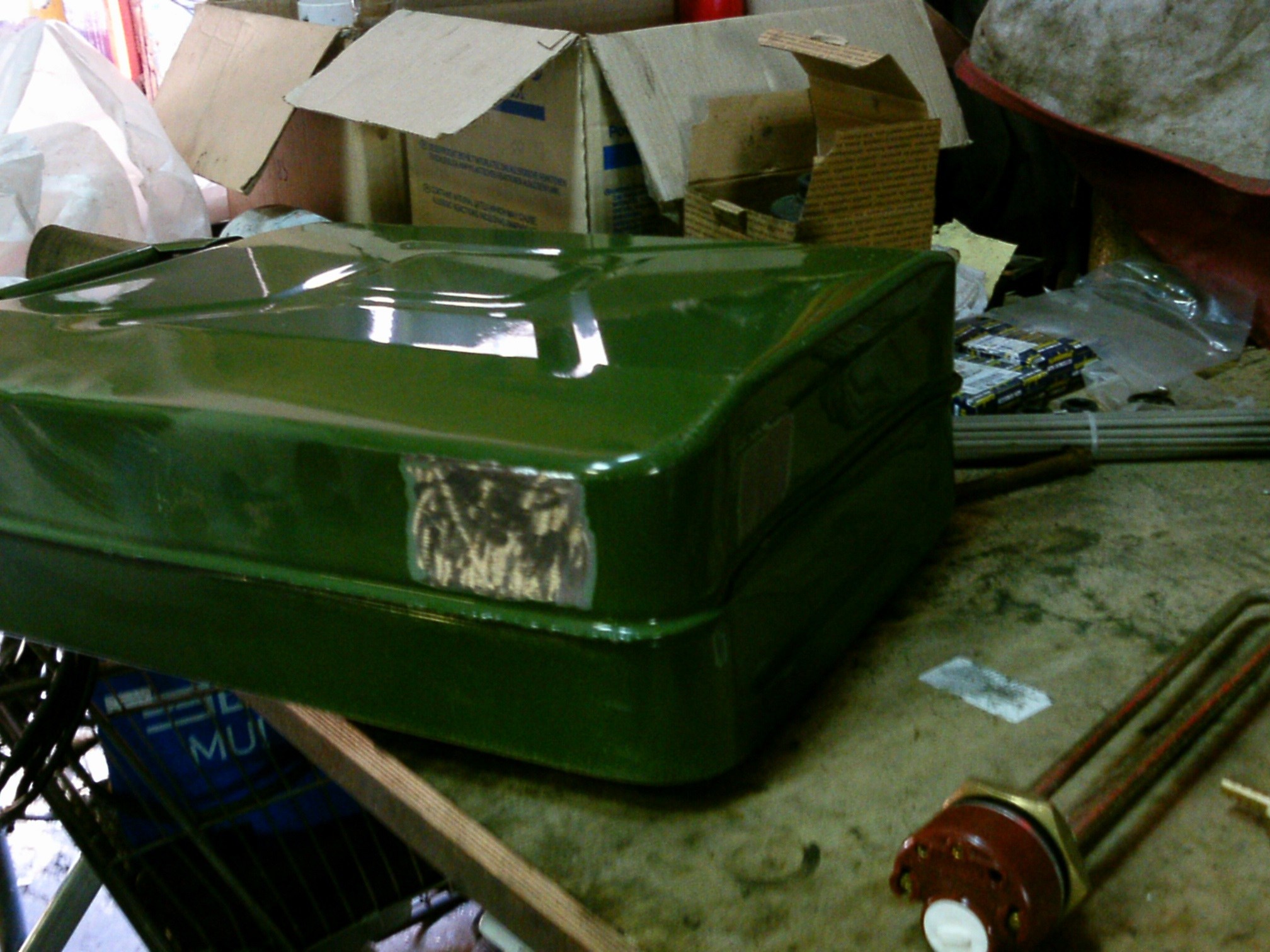

En varmelegeme skrues fast i en tidligere svejset møtrik, isoleret med slæb, specialfedt eller VVS -tape, en termostat og signal -lysdioder er installeret.

Dernæst skal kedlen pakkes ind med et varmeisolerende materiale, for eksempel et substrat til et laminat, der fastgør det første lag med den skinnende side til cylinderens vægge og det andet udad.

Spolelængdeberegning

Det traditionelle materiale til fremstilling af kedelspiraler er kobber eller messing. Det anbefales at vælge præcis et af disse materialer, da begge materialer har en høj varmeoverførselskoefficient..

Kedelspole

Spolens effektivitet (opvarmningstid og indstilling af den nødvendige temperatur) afhænger stort set af den korrekte beregning. Det er også vigtigt at korrekt installere spiralen inde i beholderen.

For at beregne de nødvendige værdier til fremstilling af en kedelspole er følgende formel egnet:

L = Q / D * (Tg – Tx) * 3.14

Brevbetegnelser her:

  • L – rørlængde,
  • Q – varmeeffekt af spolen,
  • D – rørdiameter,
  • Tg – varmtvandstemperatur,
  • Tx – koldt vandtemperatur.

Lad os tage et eksempel på, hvordan man beregner længden af ​​et kobberrør under en 20 kW spiral til en indirekte varmekedel.

Der er et kobberrør med en diameter på 10 mm, købt fra markedet i en spole. Et fartøj med en kapacitet på 200 liter blev taget under kedlen. Beregnede værdier for temperaturer i koldt og varmt vand: henholdsvis 15 ° С og 80 ° С.

Det er påkrævet at bestemme størrelsen på kobberrørets længde, tilstrækkelig til produktion af en varmevekslingsrørspiral med en effekt på 20 kW. Ifølge formlen udføres følgende beregning: 20 / 0,01 * (80-15) * 3,14. Beregningsresultat: den nødvendige længde af kobberrøret er 10 meter.

Beregning af mængden af ​​den fremstillede kedel

I tilfælde af at kedlen allerede er installeret i et privat hus og er designet til opvarmning, skal beregningen af ​​tankens volumen foretages baseret på kedlens maksimale drift til opvarmning og den resterende effektreserve til varmtvandstjenesten. Hvis denne balance overtrædes, fungerer systemet med undervarme både i varmesystemet og i varmtvandsforsyningen..

DIY kedel: hvordan man laver en vandvarmer til opbevaring

Hvis kedlen endnu ikke er installeret, bestemmes først varmebelastningen, derefter varmt vand, og derefter vælges kedeleffekten under hensyntagen til 10-15 procent af beholdningen.

For eksempel vil en indirekte varmekedel Termeks 80, med et volumen på 80 liter, kræve en reserve af kedeleffekt svarende til 14,6 kW ved en kedelvandstemperatur på mindst 80 C.

Belastningen på varmtvandsforsyningen bestemmes af mængden af ​​vandforbrug, det praktiske forhold mellem volumenet på BNK -tanken og varmebelastningen på varmtvandsforsyningen:

  • 100 l – 16 kW;
  • 140 l – 23 kW;
  • 200 l – 33 kW.

For at udføre mere præcise beregninger anvendes en formel, der er baseret på varmebalancen:

Vbkn = = Р х.в (tк – tх.в): (tbkn – tх.в).

Hvor:

  • Vbkn er den estimerede kapacitet på den indirekte opvarmningstank;
  • Р х.в – timeforbrug af varmt vand;
  • tk er temperaturen på kedelvarmevandet fra den primære eksterne varmekilde, normalt 90 C;
  • tх.в. – temperaturen på koldtvandsforsyningen i rørledningen, om sommeren tages det 10 C, om vinteren 5 C;
  • t BKN – temperaturen på det vand, der opvarmes af BKN, indstillet af brugeren fra 55 til 65 C.

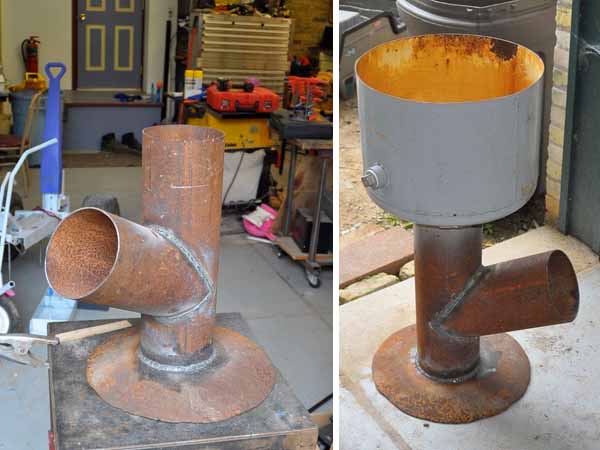

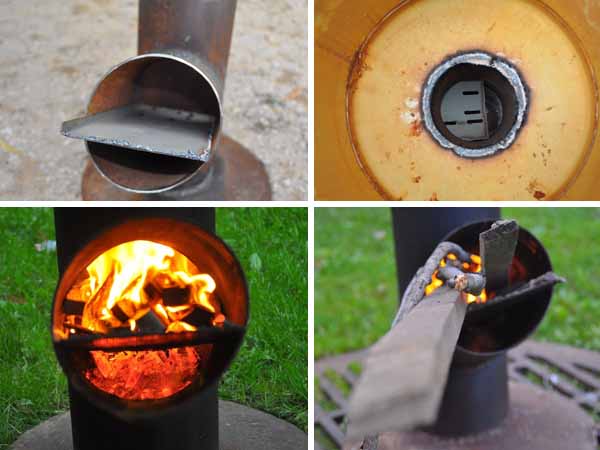

Fremstilling og beklædning af ovnen

Den største udfordring ved at lave en hjemmelavet Titan er at rulle en stålplade ind i en cylinder. Med en betydelig tykkelse af metallet er dette ikke så let at gøre, delene skal svejses uden stress, for når de udsættes for høje temperaturer, reduceres svejsens styrkeegenskaber kraftigt.

Indledningsvis skal du vælge den anslåede indvendige diameter af ildkassen i området 50–70 cm og skære to diske til denne størrelse. Ifølge diameteren beregnes omkredsen, langs hvilken en strimmel skæres fra arket, hvorfra forbrændingsblokens vægge vil blive dannet. Ovnens højde, som allerede nævnt, vælges i henhold til tankens volumen: der forbruges ca. 5 kW varme for at opvarme hver 50 liter vand, hvilket svarer til ca. 1 kg tørt brænde. For en 200 liters varmelegeme skal brændkammeret således frit rumme 4 kg brænde, ekskl. Askeformens volumen. Jo højere og smallere varmekolonnen er, desto mere effektiv sker varmeoverførslen, men Titans stabilitet falder..

Den skårne stålplade lægges vandret med to skiver lodret monteret på dens korte kant. Den ene er placeret parallelt med den lange kant med et let indrykning – denne disk danner bunden af ​​forbrændingsblokken. Den anden skive installeres parallelt med den første med en afstand på 20-25 cm fra den – sådan dannes en skillevæg mellem ildkassen og askebeholderen. I skillevæggen kan du straks skære en åbning, hvis størrelse er 40-50 mm mindre end den tilgængelige rist.

De to skiver fungerer som en stiv dorn til at rulle cylinderen. For det første svejses de til båndet fra begge sider med hakker på 10-15 mm med omhyggelig kontrol af installationens vinkelrethed. Yderligere genvindes metallet langs skiverne med en slædehammer, med en metaltykkelse på mere end 5 mm, opvarmning med en propanbrænder kan være påkrævet. Når de to dele, der skal svejses, presses tæt, kontrolleres vinkelret på skivernes position, hvorefter svejsesømmen fortsætter i yderligere 10-15 mm og så videre, indtil den er helt omgået. Når sømmen er fuldført i hele længden, er den dækket med en anden: elektroden ledes uden adskillelse med opvarmning og overfladebehandling af en bred zone, svejsepuljen forskydes langs en zigzag. Efter svejsning af skiverne til væggen svejses en langsgående søm udefra.

Når ovnlegemet er samlet, er det foret med ildfaste mursten indefra uden bindemiddel i sømmene; tykkelsen af ​​foringen er omkring 50–70 mm. For præcist at tilpasse stenene til ovnens størrelse placeres de først lodret på en flad overflade i en cylindrisk brønd, hvis indre diameter er omtrent lig med ovnblokens diameter. På samme tid er murstenene placeret tæt på indersiden og med den mest ensartede fordybning fra hinanden langs de ydre, divergerende stråler.

Afstanden mellem tilstødende sten på de mest ekstreme punkter skal halveres, og skråningerne af den resulterende størrelse skal fjernes med et diamanthjul, for at opnå en kileformet form. Derefter installeres murstenene på brandkassens vægge indefra, om nødvendigt justeres de til hinanden ved hjælp af vinkelslibere. For at sikre foringens stabilitet kan du bruge en stålstrimmel rullet ind i en ring og installeret indefra med et greb. Efter at have dækket væggene indsættes risten indeni.

Elektrisk indirekte varmelegeme

Anvendelsen af ​​varmeelementer gælder ikke for indirekte opvarmningsmetoder, da der er direkte kontakt af vand med den primære varmekilde. En undtagelse er induktionsvandvarmeren. Væsken modtager energi som praktisk talt uden at røre det indre termoelement. Faktisk er det slet ikke i designet..

Den største fordel ved systemet er, at opvarmning ikke sker på grund af direkte termisk kontakt med kilden til elektrisk energi, men ved hjælp af hvirvelstrømme. Varmeoverførselskoefficienttab er minimale, effektiviteten har en tendens til 100%. I dette tilfælde opvarmes både metalrøret og selve væsken (hvis den er tilstrækkeligt varmeledende). Derudover er øjeblikkelige induktionsvarmere betydeligt sikrere end kedler med en traditionel elektrisk varmelegeme: der er ingen kontakt med vand med et element tilsluttet lysnettet.

Ulempen er indlysende: der kræves en strømtilslutning til opvarmning. Det vil sige, at muligheden for indirekte opvarmning ved hjælp af en træ (gas) kedel ikke virker. Rummet skal elektrificeres.

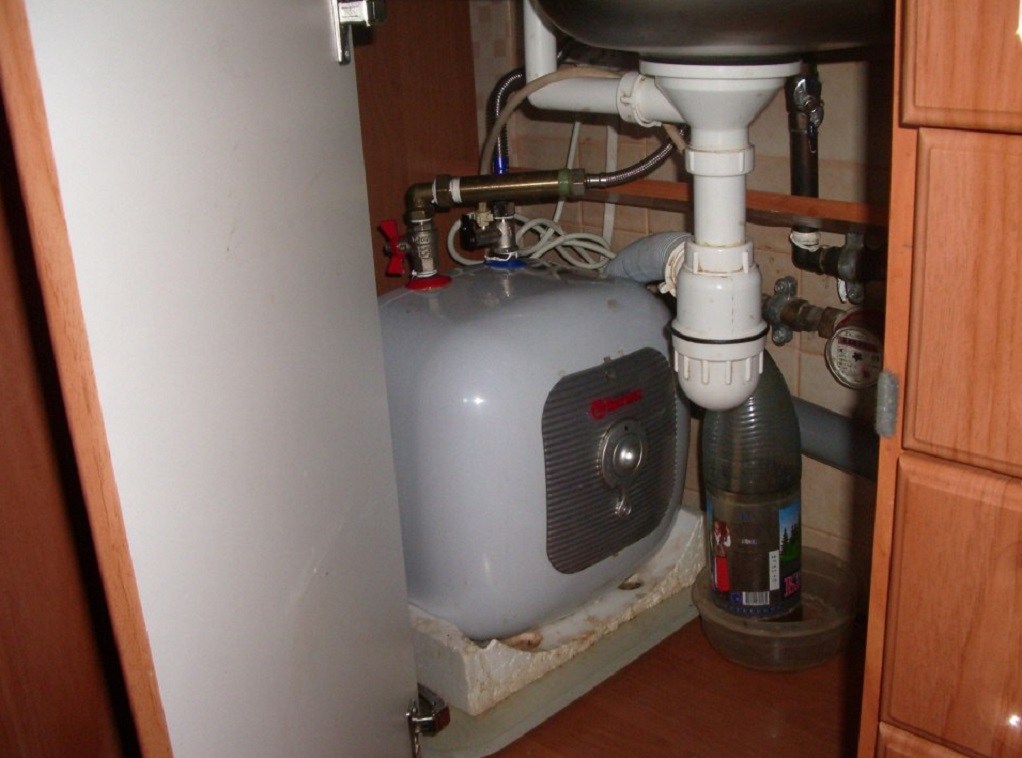

Kedeltilslutning

Hjemmelavet kedel til opvarmning af vand

Hjemmelavet kedel til opvarmning af vand

For den korrekte tilslutning af kedlen er det kun nødvendigt at forbinde med plastrør (metalrør kan ikke være) eller højtryksslanger i udløbet til varmtvandsrørene (forveksl ikke den varme og kolde afgang). Det er bydende nødvendigt at installere en kontraventil ved koldtvandsindløbet. Denne ventil er nødvendig, så de ti ikke brænder ud, når der ikke er vand i vandforsyningssystemet, ventilen tillader ikke vand at løbe ud af vandvarmeren og efterfølgende ikke elektrokutere, hvis varmeelementet brænder ud.

Hjemmelavet kedel til opvarmning af vand

Hjemmelavet kedel til opvarmning af vand

For at forbinde varmelegemet med elektricitet skal fasen bringes til varmeelementet, så når temperaturen regulatoren udløses, slukkes strømmen. For at finde ud af, hvilke af kontakterne der skal tilsluttes – fjern termostaten forsigtigt fra varmeelementet, tilslut ledningerne (kun to) og kontroller, om fasen er afbrudt med en tester eller en skruetrækker med en indikator. Grundstødning på sagen. Nogle vil ophæve, men det er bedre at spørge en elektriker. Du kan installere en kedel ved siden af ​​en gasfyr eller endda bygge en vandvarmer ind i et møbelskab.

Hjemmelavet kedel til opvarmning af vand

Hjemmelavet kedel til opvarmning af vand

Kedlen er 80 liter, og 100 liter er fremstillet af to cylindre. Udvekslingen af ​​varme fra den elektriske varme i varmeveksleren viser sig at være en slags hydraulisk akkumulator – det er lagervandvarmere.

Som du kan se, er kedelanordningen ikke kompliceret, endda enkel. Efter det samme princip kan du lave en gulvkedel med dine egne hænder.

Du kan selv lave både en vandret og en lodret kedel. Den hjemmelavede gorozontalny har et lidt anderledes tilslutningsskema, og indersiden er alle ens. Det viser sig ikke værre end thermex -kedlen, baxi, acv, drazice, gorenje (forbrændingskedel) eller for eksempel electrolux og ariston (ariston).

En af komponenterne i kedeludstyret er et kedelrum; vandvarmere er installeret i kedelrummet. Hjemmelavede kedler vandvarmere kan bruges som elektriske varmekedler i stedet for gaskedler.

Forberedelse af kedeltank

Hvordan placeres en færdig kobber (messing) spiral inde i kedeltanken, hvis beholderen er i ét stykke? I dette tilfælde skal du omhyggeligt afskære den øvre del og lave et låg, der bliver boltet til karosseriet..

Sæderne på låget og tanken er nivelleret, poleret, udstyret med en gummipakning. I mellemtiden ses intern installation (og vedligeholdelse) som mere bekvem, hvis der laves to låg på beholderen – over og under..

Indirekte varmekedeldæksel

Et eksempel på en låganordning på et fartøj, som bruges til en indirekte varmekedel. Tætning opnås ved pakning og boltning rundt om omkredsen

Efter installation af dækslet på kedeltanken forsvinder problemet med installation af spolen inde i tanken af ​​sig selv. Nu er det nok at bore to huller på fartøjets krop med fokus på placeringen af ​​endedelene af spiralrøret. Diameteren på hullerne skal svare til diameteren på den gevindskårne del af beslagene med en margen på 1-2 mm.

De gevindskårne dele af beslagene føres ind i hullerne efter at have installeret tætningspakningerne tidligere. Skru derefter kontrabeslag fast på ydersiden af ​​tankvæggen, og stram forbindelsen stramt.

Med denne fastgørelse er varmespolen ganske stabil, men der skal laves yderligere understøtninger. Kølervæskestrømmen under tryk inde i røret ledsages ofte af vibrationer. Yderligere understøtninger kompenserer for defekten.

Kedelspiraltilslutning

En variant af overgangen fra kedelspiralens rør til hovedledningerne med varmesystemets kølevæske. Lige beslag fungerer på samme tid som fastgørelseselementer

På kroppen af ​​den indirekte varmekedel skal du også lave huller til opkald og dræning af vand, trykke korte rør ind i dem og montere afspærringsventiler på rørene. Hvis det ønskes, kan enheden suppleres med et pointertermometer.

Efter installationen af ​​alle komponenter lukkes beholderlegemet udefra med et isolerende materiale. Mineraluld med en topfoliebelægning fungerer godt her..

Automatisering

Den indirekte varmekedel styres på basis af en trevejsventil med et termisk hoved og en fjernbetjeningssensor, som er placeret på cirkulationsrøret i varmtvandsforsyningssystemet. Så snart temperaturen i den falder under f.eks. 40 grader, udløses ventilen og omdirigerer en del af kølevæsken fra opvarmningen til kedelspiralen.

Elektrisk styring fra en termostat er også mulig. Typisk varmtvandskredsløb med indirekte varmekedel.

Varmtvandsordning derhjemme

Varmtvandssystemet kan have en cirkulationspumpe, der cirkulerer varmt vand gennem vandhanerne. Derfor er det ikke nødvendigt at tømme det kolde vand – jeg åbnede hanen – varmt vand gik straks.

Hvis du ikke ønsker at opsætte automatisering af varme, kan du bruge manuel styring ved hjælp af en balanceringsventil. En del af varmestrømmen ledes til kedlen og opvarmer den til den temperatur, som brugeren har indstillet – den enkleste ordning, men levedygtig.

Endeligt resultat

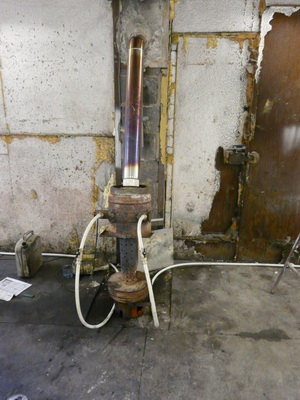

I løbet af alle ovenstående handlinger opvarmede den øjeblikkelige vandvarmer vandet. Hendes temperatur lå i intervallet 37-41 grader. Vandtrykket var lavt.

En hjemmelavet gas øjeblikkelig vandvarmer fungerer og er velegnet til mange husbehov, men der er også ulemper. På grund af det faktum, at vandet når at varme op med et lille tryk, vil det være ubelejligt at bruge en hjemmelavet varmelegeme for at svømme i brusebadet. Jeg vil sælge dette hjemmelavede produkt eller lave det på bestilling. Send mig en e -mail, eller lad en kommentar stå for at diskutere detaljerne. Bliv forfatter til webstedet, udgiv

Instruktioner til første opstart af BKN-systemet

Når BKN er fuldt forbundet med kølevæsken og varmtvandsforsyningsledningen og er under tryk for lækager, skal du fortsætte til den første start:

  1. Åbn hanerne på tilførsel og retur af kølevæske fra en ekstern varmekilde.
  2. Åbn hanen med varmt vand på blanderen, og slip luften, indtil der kommer et jævnt vandtryk ud af hanen, hvorefter vandet på blanderen lukkes.
  3. Opvarmningstemperaturen indstilles i henhold til termostaten, og vandet forventes at varme op til den ønskede temperatur, eller det styres i henhold til indikationerne på et opkaldstermometer.

Under opvarmningsprocessen skal du igen foretage en grundig ekstern inspektion af strukturen for densitet og kontrollere tankens varmeisoleringskvaliteter.

Under den første opstart styrer de kedlens opvarmningstid ved kølemidlets maksimale parametre samt driften af ​​det automatiske kontrol- og sikkerhedssystem.

Elektrisk vandvarmer markedsoversigt

I øjeblikket er der flere producenter, både indenlandske og udenlandske, på det russiske marked for elektrisk vandopvarmningsudstyr. Selvfølgelig dominerer hovedsageligt udenlandske producenter som MTS og Lorenzi Vasco, men de kan ikke kaldes nettoimport. De fleste virksomheder åbner deres egne produktionsfaciliteter i fuld cyklus i Rusland med fremstilling af grundkomponenter. Dette giver dig mulighed for at reducere produktionsomkostningerne og gøre dem tilgængelige for en lang række købere. Et af disse virksomheder er det italienske selskab Thermex, hvis produkter praktisk talt er blevet et russisk mærke..

I mere end tyve år har Termex -virksomheden med succes opereret i Rusland, åbnet sine egne fabrikker og forsynet vores marked med elektriske vandvarmere af høj kvalitet. Opstillingen fra denne producent omfatter alle former for elektrisk udstyr til vandopvarmning. Populariteten af ​​Termex vandvarmeren blandt forbrugerne er meget høj på grund af de innovative ideer, der blev brugt i fremstillingen. Funktionsprincippet for Termeks vandvarmer, uanset enhedstype, adskiller sig ikke fra lignende produkter fra andre producenter. Men det skal straks siges, at virksomhedens produkter har vundet den russiske købers tillid med deres tekniske egenskaber og overkommelige priser..

Sådan laver du en opbevaringskedel med dine egne hænder

Hvorfor er vandvarmere fra “Termeks” -selskabet så gode? Alt er meget enkelt! Sortimentet af produkter er meget bredt og giver næsten enhver forbruger mulighed for at vælge udstyr til opvarmning af vand i henhold til deres behov. Elektriske vandvarmere Termeks produceres i en lang række interne volumener fra 10 til 300 liter. Gennemstrømningsvarmere med forskellige kapaciteter giver dig mulighed for næsten øjeblikkeligt at varme strømmende koldt vand til den nødvendige temperatur.

Andre fordele ved Termeks elektriske vandvarmere omfatter følgende teknologiske og designfunktioner:

  • sortimentet af opbevaringsvandvarmere består af både runde og flade modeller i forskellige størrelser med et lakonisk design;
  • termisk isolering af produkter af høj kvalitet og automatisk styring af driftstilstande kan betydeligt spare energi;
  • i forskellige modeller bruges både elektronisk og mekanisk styring, hvilket gør det muligt at optimere hele processen med opvarmning af vand;
  • vandvarmerbeholdere er fremstillet af specielt rustfrit stål med høj korrosionsbestandighed;
  • i øjeblikkelige vandvarmere er varmemodulet fuldstændigt lavet af kobber, hvilket øger dets pålidelighed og holdbarhed;
  • i nogle modeller af opbevaringsvandvarmere er tankens indre overflade dækket med bioglassporcelæn, hvilket fuldstændigt eliminerer korrosion af tanken.

Desuden omfatter modeludvalget af produkter fra Termeks -virksomheden elektriske vandvarmere med et kombineret vandvarmesystem.

Sådan fungerer en indirekte varmekedel?

For at samle en indirekte varmekedel med egne hænder skal du forstå, at en sådan vandvarmer adskiller sig fra alle andre enheder, idet den er forbundet til varmesystemet. Varmt vand fra systemet gennem en varmeveksler, som kan være en spiral eller en intern tank, opvarmer det sanitære vand, der bruges på badeværelset eller i køkkenet.

Opvarmning

De vigtigste strukturelle elementer i kedlen:

  • Antikorrosionsbeholder (op til 450 liter)
  • varmeveksler
  • rørsystem
  • termometer
  • magnesiumanode

I midten af ​​tanken er der en spole, gennem hvilken varmt vand vil cirkulere. Grenrør ledes fra vandvarmeren, hvorigennem vand strømmer fra varmesystemet og vender tilbage til det og passerer gennem spolen.

I mangel af gasforsyning til huset, hvilket er ret almindeligt på nuværende tidspunkt, vil en indirekte varmekedel på træ være en reel redning i en sådan situation..

Det eneste, der skal tages hånd om, er levering af fast brændstof. En sådan vandvarmer fungerer efter princippet om en samovar og afhænger ikke af eksterne faktorer.

Det vigtigste i denne type vandvarmer er at bygge et komfur korrekt. Det kan være lavet af mursten eller, efter komfur-komfur-princippet, af metal. Skorstenen bringes ud efter at have passeret tanken.

Installation af sikkerhedsventil til vandvarmer

Denne lille enhed spiller en vigtig rolle i kedlens ledningsdiagram. Når vandet i tanken begynder at varme op, udvider det sig i volumen, og som følge heraf øges trykket..

Når den når en kritisk værdi, åbner sikkerhedsventilen og frigiver noget af vandet for at reducere trykket. Derfor skal ventilgrenrøret forbindes med et fleksibelt rør til kloakudløbet..

I tanke med stor kapacitet er det sædvanligt at yderligere installere en membranudvidelsesbeholder (ekspansomat). Det er i stand til at kompensere for et større volumen ekspanderende væske. På samme tid, når du køber en tank, er det vigtigt at vælge en, der er beregnet til vandforsyningssystemer, og ikke opvarmning. Det kan genkendes af det maksimale driftstryk på 7-8 bar (for varmetanke 3 bar).

Ud over disse elementer skal andre nødvendige dele være til stede i kedlens rørføring fra vandforsyningssiden: vandhaner, ventiler, filtre og andre fittings. Sådan bindes en indirekte vandvarmer korrekt med vandforsyningen i et privat hus afspejles i diagrammet med et omvendt kredsløbskredsløb:

installation af en indirekte vandvarmer med VVS i et privat hus

Fordele og ulemper ved udstyr – kedlen er god, men langt fra ideel

Effektiviteten ved at bruge en indirekte vandvarmer er vigtig, men ikke dens eneste fordel. Kedlen har en række andre driftsfordele:

Tilstrækkelig høj ydelse. Dens specifikke indikator afhænger af tværsnittet af de rør, der er installeret i enheden, såvel som selve varmekedlens effektkarakteristika. Der er ingen belastning på husholdningens elektriske netværk (hvis varmeelementet ikke er yderligere installeret). Muligheden for at betjene udstyret året rundt (kræver installation af et varmeelement – en særlig varmelegeme) og brug af forskellige kilder til termisk energi. I nogle tilfælde er dette af stor betydning: Fraværet af kontaktområder mellem kølevæsken indeholdende en betydelig mængde skadelige salte og opvarmet vand.

Nu vil vi behandle ulemperne ved de betragtede vandvarmere og med mulige måder at løse dem på. Den største ulempe ved kedlen er tankens store størrelse. Enheden fylder meget, hvilket kan forårsage problemer, når den installeres i rum, der er beskedne i størrelse. Den anden ulempe er, at vand i en stor beholder opvarmes i lang tid. Når væsken i tanken opvarmes, er der desuden et lille fald i boligens varmeintensitet..

Installation af rør til en indirekte varmekedel

Af beskrivelsen af ​​driftsprincippet for en indirekte vandvarmer er det klart, at det uden ekstra enheder kun kan betjenes, når varmesystemet fungerer. Det vil sige, at kedlen udelukkende bruges i den kolde årstid. Og hvis vi konstant ønsker at modtage varmt vand, uanset temperaturen udenfor? Det er ret virkeligt. Du skal bare udstyre vandvarmeren med et varmeelement. Det er indbygget i tanken og forbundet til lysnettet. Det er klart, at du i dette tilfælde skal betale dine elregninger. Men på den anden side vil dit hjem altid have varmt vand i den nødvendige mængde..

Funktioner og diagram over fremstilling af en indirekte varmekedel med egne hænder

I udseende er en indirekte varmekedel en stor lagertank, uafhængig af energikilder (gas, elektricitet osv.). Inde i tanken, der er lavet af et korrosionsbestandigt materiale, er der et spiralformet rør, hvorigennem kølevæsken cirkulerer. Koldt vand tilføres tanken gennem et indløbsrør, normalt placeret i bunden. Vandet i kedlen opvarmes jævnt på grund af varmesystemets bevægelige varmebærer. Varmtvandsafløbsrøret er installeret øverst. For nem betjening er rørene udstyret med kugleventiler. Tankens yderside er dækket af et lag varmeisolering.

En tegning af fremstillingen af ​​en indirekte varmekedel med et volumen på 100 liter er vist nedenfor:

Tegning af enheden til en indirekte varmekedel

Skematisk diagram over kedlens drift:

Driftsordning for en indirekte varmekedel

Opvarmningsvand fra kedlen kommer ind i vandvarmerens tank, hvor det passerer gennem et spiralrør, omdannes til koldt vand ved udløbet. Returner kølet vand tilbage til kedlen.

Forberedende arbejde

Lad os foretage en reservation med det samme, kun en erfaren og teknisk kyndig person kan lave en hjemmelavet elektrisk øjeblikkelig vandvarmer med egne hænder. Opsætning af en kompleks konturordning kræver særlig viden. Fejl vil føre til nødsituationer.

Egenproduktion anbefales kun til personer, der har erfaring med varme og elektriske systemer..

For at samle en vandvarmer med egne hænder har du brug for følgende værktøjer og materialer.

Den enkleste varmeveksler

En hjemmelavet varmelegeme ser sådan ud:

Den enkleste varmeveksler

En skal med større diameter svejses på centralvarmerøret. Det viser sig en forseglet beholder, inden i hvilken et varmt kølevæske strømmer. På modsatte sider af det ydre rør (faktisk er dette en kedel) er flanger arrangeret til tilførsel (dræning) af koldt vand. Med et tilstrækkeligt varmt kølemiddel opvarmes vandet i kedlen hurtigt. Derefter kan den øvre hane åbnes, og varmtvandsforsyningen kan bruges, indtil varmt vand erstattes af koldt vand..

Bortset fra lovligheden af ​​genudstyret i det kollektive varmeanlæg (der er næppe noget alvorligt ansvar for dette) fungerer systemet effektivt. Varmt vand er betinget gratis, minus engangsinvestering i materialer og en flaske varm drikke til svejseren.

Hvis du arrangerer en sådan gennemstrømningsvandvarmer med egne hænder i en privat husstand, vil der ikke være nogen betingede problemer.

Den eneste begrænsning er volumen af ​​den ydre beholder. I realtid bliver vandet ikke opvarmet, der er for lidt tilførsel af varmeenergi i varmeledningen. Derfor fungerer systemet cyklisk: opvarmning – brug – opvarmning. Jo højere forholdet mellem diametrene (eller jo længere røret) er, desto større er tilførslen af ​​varmt vand. Derfor vil den varme op længere tid..

En anden alvorlig ulempe: om sommeren (når opvarmningen er slukket) fungerer sådanne varmeapparater ikke.

Avanceret design

Hvordan forbedres varmeoverførsel? Det er rigtigt, du skal øge kontaktområdet. Naturligvis er materialet i det indre rør også vigtigt, kobberrøret overfører varme meget mere effektivt. Men i dette design er vægten lagt på besparelser, så vi laver en indirekte varmekedel lavet af stål med egne hænder.

For at forbedre varmeoverførselskoefficienten kan flere ordninger anvendes:

Avanceret design

Vi har allerede overvejet den klassiske version. “U” -formen med samme samlede længde fordobler næsten ydelsen. Dobbelt “U” garanterer dobbelt effektivitet

Det er vigtigt på s. 2 og 3:

Termodynamik er ikke en lineær videnskab. Med en stigning i udvekslingsområdet i sådanne ufuldkomne strukturer som en rør-i-rør-kedel ændres effektiviteten forskelligt.

Oprettelse af ekstra volumen på grund af dannelsen af ​​en slags “fold” i det ydre rør. Giver mulighed for at akkumulere mere sekundært opvarmningsvand. Spolen øger enhedens længde betydeligt, samtidig med at dimensionerne holdes uændrede. Den såkaldte “turbo” -ordning. Det komplekse design af det primære rør (med varmemedium) øger tiden for varme til at passere gennem den ydre skal.

Lagringssystemer med store mængder

Vi har fundet ud af, hvad der er den største ulempe ved rør-i-rør vandvarmeelementet. Indirekte opvarmning tager for lang tid. Da det er svært at øge varmeoverførslen, kan en større beholder bruges til at opvarme vand. Så kan du “trylle” over varmeveksleren. Bedste illustrerede case: spole inde i bred krop.

Lagringssystemer med store mængder

Designet er en tank med den nødvendige kapacitet (50, 100, 200 liter), inden i hvilken der er en spole (jo længere, jo mere effektiv opvarmning). Varmekilden er irrelevant: det er normalt rummets varmekredsløb. Vandet i den sanitære (indre) tank opvarmes hurtigt nok. Det eneste problem er den ujævne varmefordeling. Et “koldt” område forbliver i bunden af ​​beholderen. På trods af den korrekte ordning for valg af opvarmet vand (indløb ovenfra) tillader det kolde område ikke, at hele volumen opvarmes.

I tilfælde af egenproduktion anbefales det at bruge en tank i rustfrit stål og en kobberspiral. Meromkostningerne vil betale sig med systemets høje effektivitet.

Lagringssystemer med store mængder

Desuden mangler der ikke materialer. Tanken passer fra en gammel vaskemaskine af aktivatoren. Og kobberrøret sælges i enhver VVS -butik..

En anden mulighed: “tank i tank”. Hvis du står over for spørgsmålet om, hvordan du laver en kedel med egne hænder, skal du se nærmere på denne ordning.

Lagringssystemer med store mængder

Den interne beholder (hvor indirekte opvarmning vil forekomme) vælges med bølgede vægge (fortrinsvis). Så varmevekslingsområdet er større. Og vandet fra primær opvarmning strømmer gennem det ydre punkt. Hvis du har afkølet en gryde varm kompot i et bassin med koldt vand, er varmelegemets princip klart..

Selvfølgelig er et sådant system vanskeligere at implementere, men effektiviteten vil være højere..

Generelle regler for fremstilling af indirekte varmekedler

Tilstedeværelsen af ​​en varmeisolerende skal er påkrævet. Ellers vil det opvarmede vand hurtigt afkøle gennem ydervæggene. Den bedste løsning er at installere arbejdsbeholderen i en større tønde og blæse hullet mellem væggene ud med konstruktionsskum. Du kan pakke beholderen ind med bygninger til varmeisolering, selvom den ikke ser så æstetisk tiltalende (men billig) ud. Hvis kedlen er placeret i fyrrummet, kan du spare penge. Det indre rør (hvis der anvendes spolearrangement) skal være korrosionsbestandigt. Efter montering af strukturen vil adgangen til vedligeholdelse være vanskelig. Ved anvendelse af elektrokemiske dampe (f.eks. Aluminiumstank + kobberrør) skal tilslutningsflangerne isoleres med neutrale pakninger. Det tilrådes at arrangere et inspektionsvindue i væggen på den eksterne tank, hvorigennem rengøring eller vedligeholdelse udføres.

Materialer ved hånden

Vi har allerede talt om rustfrie ståltanke fra gamle vaskemaskiner. Det er dog ikke let at finde sådan en blank. En fremragende donor kan være en nedlagt 100 liters propan cylinder. Det holder ikke tryk (derfor blev det afskrevet), men det vil stadig fungere som en vandtank. Kedlen fra en gasflaske skal naturligvis rengøres grundigt (især indefra) og males med vandtæt emalje af høj kvalitet.

Materialer ved hånden

Fremstilling kræver ikke industrielt udstyr. Nok “kværn” og en svejsemaskine. Den øvre del afskæres, derefter dannes en varmeanker i den.

Materialer ved hånden

Med fri adgang til andre materialer kan du lave varmeren selv fra et stykke rustfrit stål. Du kan se, hvordan du laver en indirekte varmekedel med dine egne hænder i videoen (se nedenfor).

Måske lider æstetikken, men kvaliteten og holdbarheden af ​​den fremstillede varmelegeme er ikke værre end den fra fabrikken..

Vi ved allerede, at i den varme årstid, hvor varmekedlen ikke fungerer, er indirekte varmeapparater udeladt. I dette tilfælde vil et elektrisk varmeelement, der er indbygget i tanken som et backup -element, hjælpe. En anden mulighed for at få varmt vand om sommeren er installationen af ​​et andet varmevekslingskredsløb forbundet til solvarmeanlæg. Som følge heraf er det muligt at samle et 3 i 1 varmesystem. Fra en varmekedel (uanset brændstoftype), fra et elektrisk varmeelement og fra solenergien. Hvis to af tre energikilder forsvinder, kan du stadig forsyne dit hjem med varmt vand..

Advarsel

Når du laver en gennemstrømningsvandvarmer med egne hænder, skal du være klart opmærksom på, at det kun er dig, der er ansvarlig for at diagnosticere og kontrollere enheden for en funktionsfejl. Når du samler enheden, skal du være yderst forsigtig. Forkert montering kan føre til uforudsigelige konsekvenser.

DIY kedel: hvordan man laver en vandvarmer til opbevaring

Inden den første opstart og hver tredje måned anbefaler vi dig at kontrollere ledningernes, kontakternes og svejsernes tilstand. Inden du tænder for varmeelementet, skal du ikke glemme at levere vand. Ellers begynder væsken i apparatet at koge, og den rørbaserede elektriske varmelegeme svigter..

Vandvarmerisolering

Et sæt foranstaltninger vil øge enhedens effektivitet og niveauet for varmeoverførsel. Mineraluld kan bruges som isolering.

10 hjørner er svejset på kroppen. I dette tilfælde skal en af ​​hylderne svejses strengt parallelt med aksen. Det er bedre at svejse med korte sting på 1 – 1,5 cm.

Vi måler afstanden mellem cirklerne i enderne af kroppen. Skær en metalstrimmel ud, der er 2 cm større end den angivne afstand. Vi laver kofangere langs kanterne af strimlen.

Skær ligesidede tænder ud på midten af ​​siderne med en beskæresaks.

Vi påfører hjørnet og strimlen tæt på hinanden og borer 5-6 huller. Vi fastgør delene på de borede steder med en nitte maskine.

Skær et stykke stenuld af den rigtige størrelse og læg det mellem to hjørner.

Vi dækker isoleringen med en metalplade og sætter nitter til fastgørelse.

Vi svejser på stativet eller benene – enheden er klar!

Kedelrør til indirekte opvarmning

Til tilslutning af en indirekte kedel bruges tre arbejdsordninger:

  1. Rør med trevejsventil.
  2. Forbindelse til to cirkulerende sedimenter.
  3. Udnyttelse med brug af en hydraulisk pil.

Rør med trevejsventil

Et rørsystem, der bruger en trevejsventil, bruges oftest, især når der forbruges en stor mængde varmt vand. Til dette er to varmekredse installeret i systemet. Det første er hovedkredsløbet, der bruges til rumopvarmning. Den anden er designet til at opvarme vand i en kedel.

Sådan laver du en opbevaringskedel med dine egne hænder

Rørsystemet til en indirekte varmekedel med en trevejsventil bruges oftest

Systemets funktionsprincip er ganske enkelt: Hvis temperaturen i lagertanken falder til under den indstillede værdi, omdirigerer ventilen en del af kølemidlet til opvarmning af vandet i kedlen. Efter opvarmning af vandet vender kølemidlet tilbage til varmekredsen.

Rørføring med to cirkulationspumper

En indirekte vandvarmer er installeret i et system med to kredsløb: kedel og varme. En recirkulationspumpe bruges til at regulere hvert enkelt kredsløb. I dette tilfælde er pumpen på kedlens kredsløb monteret foran pumpen i varmeudstyret.

Sådan laver du en opbevaringskedel med dine egne hænder

I et rørsystem med cirkulationspumper reguleres tilførslen af ​​kølemiddel til kedlen automatisk

Begge pumper er tilsluttet kedlens termostat. Når vandet i kedlen afkøles, tænder termostaten den tilsvarende pumpe, som omdirigerer en del af strømmen fra opvarmningen og omvendt..

Udnyttelse med brug af en hydraulisk pil

Rørledninger ved hjælp af en hydraulisk skillevæg bruges i centralvarmesystemer bestående af to eller flere kredsløb. Hvis fordelingen af ​​strømme i kredsløbene nødvendigvis påvirker driften af ​​ethvert udstyr i et system uden hydraulisk kontakt, så når det installeres, sker der en jævn omfordeling af kolde og varme strømme..

Kedelrørsystemet med installation af en hydraulisk separator sikrer den jævneste fordeling af koldt og varmt vand

For eksempel skal en hydraulisk separator installeres i private huse, hvor der udover en indirekte varmekedel er tilsluttet et gulvvarmesystem til centralvarme. Ordningen med denne omsnøring er temmelig kompliceret i udførelsen, især med et stort antal udstyr. Derfor er det bedre at overlade installationsarbejdet til specialister..

Recirkulationssystem til opvarmningsmedium

Dette rørskema bruges, når det er nødvendigt at minimere vandopvarmningshastigheden i kedlen, da vandet i tanken med hyppig nedetid afkøles hurtigt, og det tager fra 30 til 60 minutter at genopvarme..

For at gøre dette er en “retur” til vandvarmeren monteret i rørledningen fra kedlen til vandhanen. En cirkulationspumpe tilsluttet en termostat er også installeret i dette område..

Når vandet stagnerer og afkøles i rørledningen, tænder termostaten for pumpen, som omdirigerer det afkølede vand tilbage til opvarmning. Når vandforsyningen genoptages, behøver brugeren ikke at vente på, at den bliver varm, da den allerede vil være varm.

Installation og drift af en varmekedel

Sådan laver du en opbevaringskedel med dine egne hænder

Efter at have udført alle de nødvendige beregninger af kedeleffekten og dens volumen, kan du begynde at integrere enheden i varmesystemet.

Bestemmelse af installationsstedet er en vigtig opgave. Efter at have besluttet formålet med kedlen i varmesystemet, skal du læse vejledningen til installationen. Den bedste løsning ville være installation i umiddelbar nærhed af kedlen.

I dette tilfælde er overførsel af varmeenergi fra kølemidlet til vand den mest effektive..

Men på samme tid kan du stå over for følgende vanskeligheder ved at organisere opvarmning ved hjælp af en kedel:

  • Varmtvandsforsyning. I et varmesystem med en fast brændselskedel er det mest bekvemt at placere kedlen direkte i fyrrummet. Men for at levere opvarmet vand til lokalerne skal du bruge en separat pumpe og styreenheder til det;
  • Stor lagerplads, hvis der planlægges opvarmning gennem en kedel til store boligarealer. Der er et problem med placeringen af ​​varmeelementet;
  • Strømforsyning for at sikre driften af ​​varmeelementet. For en kedels normale funktion til opvarmning af et privat hus anbefales det også at installere en autonom strømkilde.

Installation af en varmebeholder

Sådan laver du en opbevaringskedel med dine egne hænder

For at installere varmeakkumulatoren er det nødvendigt at forberede et fladt område på forhånd. Overvej dens store vægt – om nødvendigt laves et separat fundament, eller gulvene forstærkes.

Den bedste monteringsmulighed er på en separat platform. På denne måde kan husets kontakt med betonoverfladen undgås, hvilket reducerer varmetab i el -kedlen til opvarmning. Næsten alle producenter laver containere på specielle ben. Hvis de er fraværende, anbefales det at installere isolering på gulvet..

Proceduren for tilslutning af kedlen til varmesystemet er at udføre følgende handlinger:

Efter installation af beholderen skal du kontrollere dens position i forhold til horisonten. Ingen afvigelser tilladt.

Tilslut til varme

Det er vigtigt, at dysernes diameter er ens. Ellers vil der forekomme overdreven hydraulisk modstand efter tilslutning af kedlen til varmesystemet..

Hvis installationen udføres i et uopvarmet rum, er kedelhuset isoleret.

Der tilsluttes varmtvandsforsyningen, så kedlen ikke kun fungerer til opvarmning, men også til varmtvandsforsyning.

Efter afslutningen af ​​dette arbejde er det nødvendigt at kontrollere tætheden af ​​alle forbindelser og starte varmesystemet. Inden for 2-3 uger anbefales det at måle temperaturen på vandet i tanken og kølevæsken i rørene, efter at kedlen er slukket. Så du kan bestemme den faktiske tid for at opretholde det ønskede varmenniveau i varmekredsen fra kedlen..

Betingelser for korrekt drift af kedlen

Sådan laver du en opbevaringskedel med dine egne hænder

Vedligeholdelse af lagertanken er praktisk talt ikke anderledes end at udføre de nødvendige procedurer for at opretholde funktionsdygtigheden af ​​en elkedel med varmeelementer. Og i dette tilfælde, for at kedlen skal fungere normalt i varmesystemet i et privat hus, er det nødvendigt at følge producentens anbefalinger.

Dette kan sikres, selv før varmeforsyningen fra kedlen foretages. Det er bedst at købe modeller med det såkaldte “tør varmeelement”. På den er dannelsen af ​​skalaen meget langsommere. Du bør også forfiltrere vandet, før det føres ind i opbevaringstanken..

Ud over disse procedurer skal du gøre følgende:

  • Kontroller integriteten af ​​strukturens varmeisolering en gang om måneden;
  • Kontroller varigheden af ​​opretholdelse af kølemiddeltemperaturen under driften af ​​varmeforsyningen gennem kedlen. Forskellen mellem de beregnede og de faktiske indikatorer bør ikke overstige 15%;
  • Kontrol af tilslutningernes tæthed. Det anbefales at udskifte pakningerne før hver fyringssæson. På denne måde kan du opnå mere pålidelig opvarmning af et privat hus ved hjælp af en kedel..

Betjeningsenheden på nogle modeller er følsom over for spændingsstød. For at undgå skader på denne dyre enhed skal du tilslutte en stabilisator til kedlen i varmesystemet.

En enkel mulighed for at give

En opvarmer kan laves ganske enkelt, hvis den drives af sollys..

En enkel mulighed for at give

Forbered dig på organisationen:

  • Tank til 100-200 liter.
  • Slanger, rør til vandforsyning.
  • Hjørner til oprettelse af en ramme eller andre fastgørelseselementer.

Implementering af planer:

  • Lav huller i tanken.
  • Bring rør og slanger til dem.
  • Fastgør strukturen på et vindstille sted, så solens stråler konstant falder på den.
  • Pas på vandindløbet. Til dette kan en slange fra en brønd bruges..
  • Organiser et brusebad.

    Monter tanken sikkert på taget

For at øge opvarmningen kan tønden males med sort maling. Arranger foliepaneler nær strukturen. De vil reflektere varme på tønden, så indholdet kan varme op til 40 grader..

Ingen tom beholder eller tønde? Brug derefter plastflasker. Det er let at organisere et arbejdssystem. Du får brug for:

  • flasker;
  • fugemasse;
  • kraner;
  • bore.

Fortsæt konsekvent:

  • I bunden af ​​hver flaske laves et hul med en diameter på halsen.
  • Sæt flasker i hinanden, indtil et batteri på 10-12 stykker er samlet.
  • Der skal være fem eller flere striber i alt..
  • Forsegl alle forbindelser.
  • Ovenfor, ved indgangen, skal du installere en vandhane. Gør det samme i bunden af ​​stikkontakten..
  • Organiser vandforsyning, eller installer beholdere.

    PET -flaskebeholder

Vandvarmer til et brusebad i landet fra solenergi

DIY kedel: hvordan man laver en vandvarmer til opbevaring

Det vides, at for hver 1 m2 overflade vinkelret på solens stråler er der cirka 800-1000 W energi pr. Time. Det er desuden denne gratis energi, miljøvenlig, der kan bruges til at opvarme vand i dacha -brusebadet (i det mindste på solrige dage).

Det har længe været sædvanligt at udstyre vandvarme med egne hænder i et sommerbruser i form af en tønde, sortmalet og placeret på taget. Dette er den enkleste og billigste løsning: Solen opvarmer vand i en sort tønde. I dette tilfælde vil det effektive belysningsområde for en 200 -liters beholder dog kun være 0,5 m2 – produktet af dens bredde (0,6 m) i højden (0,8 m). Det betyder, at en sådan tønde i løbet af hele solskinsdagen kun vil modtage 5-6 kW energi. Dette er nok til kun at opvarme 200 liter vand til en varm tilstand. Derefter afkøles vandet natten over.

Der er en anden måde at lave en vandvarmer med egne hænder med et lidt øget effektivt område af vandtanken. Men selv dette design tillader ikke at spare den varme, der er akkumuleret i løbet af dagen; i dette tilfælde belyses kun den ene halvdel af tønden af ​​solen, og den anden, i dette tilfælde, fungerer snarere som en radiator til køling. Nedenfor lærer du, hvordan du laver en vandvarmer selv for at holde varmt vand i et sommerbruser i hele den varme sæson: fra april til september inklusive..

Sådan laver du en absorber til en samler?

Den varmeveksler, vi samlede, skal opvarmes af solvarme. Men for store mængder vand i tanken til hurtigt og jævnt at varme op under solen, er varmevekslerens område alene ikke nok. Det er nødvendigt at bygge en anden, større enhed, som vil akkumulere varme og overføre den til en vandvarmer. Sådan en enhed kaldes en “absorber”.

Absorber til solvarmer

Absorberen kan fremstilles af tynde metalplader, som vides at varme meget godt og holde på varmen i lang tid. Rør lægges mellem pladerne, og glasplader lægges ovenpå. I bunden af ​​strukturen er der et tykt lag isolering, som normalt er glasuld.

Sådan laver du en kasse til en vandvarmer?

For at vores struktur kan holde godt og være beskyttet mod virkninger af eksterne faktorer, bør den være indeholdt i en æske. Boksen fungerer som en slags understøtningsramme og giver ekstra varmeisolering.

DIY solfanger med kasse

Vi samler kassen fra en træstang. Dens højde skal være mindst 70 mm. Vi dækker bunden med plader af fugtbestandig krydsfiner og isolerer kanterne med det samme mineraluld.

Sådan samles en solvarmer?

Vi samler en enhed, der bruger solvarme til at opvarme vand i følgende rækkefølge:

  • læg det første lag – det vil være en krydsfinerunderlag;
  • installer en varmeveksler på underlaget;
  • vi sætter en absorber oven på varmeveksleren;
  • maling af absorberen sort;
  • vi samler en kasse fra en bar;
  • læg glasplader oven på absorberen.

DIY solfanger med kasse

Nogle anbefalinger vedrørende installation og konstruktion af enheden

DIY kedel: hvordan man laver en vandvarmer til opbevaring

Det er ligegyldigt, om du har en solvakuumvandvarmer eller anden, det er vigtigt, at enheden opfylder alle forbrugerparametre, derfor anbefales det at følge nedenstående tip:

  1. Det er bedst at installere drænventiler i det nederste område af varmevekslerne, så luften kan udluftes..
  2. Det hydrauliske system skal have en ventil, som udelukker cirkulation af kølevæsken. Hvis der er et kraftigt fald i temperaturindikatorer, skal ventilen lukkes.
  3. Manifolds kan indsættes i et komplet hydraulisk netværk, hvis du har brug for at forbedre radiatorens ydeevne.
  4. For at opnå den ønskede vandtemperatur skal du bruge blandere til at levere opvarmet vand.
  5. Varmeisolering skal være pålidelig!

Som du kan se, kan du oprette et apparat på egen hånd, det vigtigste er at være tålmodig, fylde op med alle materialer og begynde at designe. Alle kan oprette denne vandvarmer til deres hjem, de skal bare prøve lidt..

DIY solvandssamler

På grundlag af solenergi kan du bygge en solvandssamler med egne hænder – i forhold til en luft har den en lidt højere effektivitet, selvom dens enhed er mere kompleks og kræver en omhyggelig tilgang. Det er nødvendigt at lokalisere solfangeren, som direkte vil opvarme vandet, ved “foden” af varmeakkumulatoren. Så vil trykket i vandsøjlen have en minimal effekt.

DIY kedel: hvordan man laver en vandvarmer til opbevaring

DIY kedel: hvordan man laver en vandvarmer til opbevaring

En af arbejdsvæggene i en sådan solvarmer til en sommerbolig skal være lavet af glas. Dette materiale er ret skrøbeligt, så det vil ikke være muligt at lave en stor lodret væg ud af det, hvilket betyder, at arealet af selve samleren vil være mindre, end vi gerne vil. Desuden skal samleren placeres i en hældning på 30-40 ° til horisonten og fastgøre den på en passende pålidelig støtte.

For at lave en vandvarmer med egne hænder med et øget område kan du bruge en lang mørk slange, oprullet. Det skal placeres i en luftsolfanger. I dette tilfælde vil enhedens effektivitet dog falde. Slangen kan være 50-100 m lang. Den skal frit kunne modstå trykfald på flere meter. En sådan enhed vil tillade opsamling af solenergi fra flere kvadratmeter..

En sådan varmeakkumulator skal isoleres med en varmeisolator og placeres på brusebadets tag. Denne installation kan også bruges i en sauna eller endda i et hus ved at installere en solfanger på sydsiden af ​​bygningen..

Flad

P er en stor metalplade – en absorber, der er placeret inde i en aluminiumskasse med et glasdæksel. En flad solfanger med egne hænder vil være mere effektiv, når du bruger et glasdæksel. Absorberer solenergi gennem haglbestandigt glas, som transmitterer lys godt og praktisk talt ikke afspejler det.

Der er varmeisolering inde i kassen, hvilket kan reducere varmetabet betydeligt. Pladen i sig selv har en lav effektivitet, så den er dækket af en amorf halvleder, hvilket øger akkumuleringen af ​​termisk energi betydeligt..

Når man laver en solfanger til en pool med egne hænder, er det ofte en flad integreret enhed, der foretrækkes. Imidlertid klarer han lige så godt andre opgaver, såsom: opvarmning af vand til husholdningsbehov og opvarmning af rummet. Flat er den mest udbredte mulighed. Det foretrækkes at lave en absorber til en solfanger fra kobber.

Væske

Af navnet er det klart, at det er væsken, der fungerer som det vigtigste kølevæske i dem. En gør-det-selv solvandssamler fremstilles i henhold til følgende skema. Gennem en metalplade, der absorberer solenergi, overføres varme gennem rør, der er knyttet til den, til en tank med vand eller frostvæske eller direkte til en forbruger.

To rør passer til pladen. Gennem en af ​​dem tilføres koldt vand fra tanken, og gennem den anden kommer den allerede opvarmede væske ind i tanken. Rørene skal have ind- og udløbsåbninger. Denne varmesystem kaldes lukket.

Når opvarmet vand leveres direkte for at imødekomme brugerens behov, kaldes et sådant system open-loop..

Uglaserede bruges oftere til at opvarme vand i en pool, derfor kræver det ikke køb af dyre materialer at samle sådanne termiske solfangere med egne hænder – gummi og plast vil gøre det. Glaserede vinduer har højere effektivitet, så de er i stand til at opvarme huset og give forbrugeren varmt vand.

Sådan laver du en hjemmelavet katalytisk vandvarmer i landet

DIY kedel: hvordan man laver en vandvarmer til opbevaring

En katalytisk varmelegeme i landet er velegnet til dem, der regelmæssigt klipper deres område og sender det klippede græs til kompost. Det vides, at rådnende græs i en kompostbunke bliver meget varmt, nogle gange fører det endda til spontan forbrænding. Det er på denne kendsgerning, at opfindelsen af ​​den originale vandvarmer er baseret. Faktisk behøver du kun at lave en lille varmeveksler for at oprette den. Denne enhed udføres bedst i form af en flad spole, som derefter skal placeres midt på kompostbunken. Resultatet er en pålidelig kilde til varmt vand i 2-3 uger. Desuden fungerer en sådan enhed dag og nat, uanset vejret..

Efter 2 uger vil den katalytiske varmeapparats effekt mærkbart falde, men på dette tidspunkt er det tid til at slå græsset igen, hvilket betyder, at kompostbunken vil starte sit “arbejde” med genoparbejdning af brændstof igen – og “reaktoren” vil starte op. Når du fylder komposten igen med nyslået græs, skal du omhyggeligt komprimere bunken og vande den rigeligt med varmt vand for at starte en kemisk reaktion.

Som en nødmulighed kan du installere et konventionelt træfyret vandvarmesystem (beskrevet tidligere) ved siden af ​​brusekabinen. Endnu bedre, brug en kombination af forskellige metoder til opvarmning af vand – vand, luft og brug af en kompostbunke. Dette vil give en brusekabine i sommersæsonen med en konstant kilde til varmt vand, uanset vejrets “luner”..

Priser og hvad de afhænger af?

Hvad angår de specifikke tal, vil vandvarmere produceret i Rusland koste omkring USD 700 – 800. Dette er en model af vakuumtype. Omtrent de samme priser for lignende kinesiske produkter. Vandvarmere fra tyske producenter koster omkring 800-900 euro. Det er dyrere, men de har de nødvendige fastgørelseselementer i sættet, og kobber og rustfrit stål bruges til fremstilling af samlere. Så pengene bliver brugt godt.

DIY kedel: hvordan man laver en vandvarmer til opbevaring

Vandvarmer Viessmann Vitosol 200 Følgende faktorer påvirker prisen på en solvarmer:

  • Mærke;
  • Krops- og kølelegememateriale;
  • bygge kvalitet;
  • metoden til at lægge isoleringsmaterialet og omkostningerne ved selve materialet
  • glas tykkelse.

Prisen afspejler naturligvis de designforskelle, der er beskrevet ovenfor..

Bestemmelse af bygningens placering

For at sikre en hurtig dræning af vand er det bedre at placere bygningen på et let forhøjet sted. Til dette formål er en flad del af stedet også ganske velegnet. Det vigtigste er, at hun ikke skal være i et stærkt lavland..

Åbent område til installation af badeværelse

Den bedste mulighed for at placere et sommerbrusebad er et åbent område, der er godt oplyst af solen, som er placeret i en lille afstand fra andre bygninger

Hvis du vælger et solrigt område til opførelse af et brusebad, sikrer du, at tanken kan varme op naturligt. En sådan løsning reducerer omkostningsposten ved at kombinere tvungen opvarmning af vand i overskyet vejr og med naturlig opvarmning af en beholder med vand fra solen på fine dage..

Når du vælger et sted, skal du tage højde for det øjeblik, elektricitet leveres til den fremtidige bygning. Det vil være påkrævet at drive varmeelementet, som vil fungere som et varmeelement.

Dræn pit udstyr

Set fra biokemiens synspunkt er det en grov fejl at dræne afløb ned i en fælles grav fra et brusebad og et gatetoilet. Der skal bygges en separat pit under førerhuset. Til at arrangere et sommerbrusebad, der kun skal bruges fra tid til anden, er en drængrav med en kapacitet på højst to terninger tilstrækkelig.

Dræn pitvolumen

Ved beregning af det nødvendige volumen af ​​strukturen skal du overholde reglen om, at dens kapacitet skal være 2,5 gange mere end vandtankens indhold

Afløbet bør ikke placeres under selve brusekonstruktionen eller endda i nærheden af ​​dets vægge, men to eller tre meter fra bygningen.

Dette arrangement giver dig mulighed for at løse to problemer på én gang:

  • at forhindre udseendet af ubehagelige lugte af nedbrydning af organisk stof;
  • minimere risikoen for fundamentfejl.

Til opførelse af en drængrav graves en grav med en dybde på 2-2,5 m. På denne dybde vil spildevandet blive ledt ud i jorden under det frugtbare lag. Takket være dette vil jordens mikro-levende ikke lide under sådan et “kvarter”.

For at foretage dræning er bunden foret med grus-sandfyldning. Drænlagets tykkelse skal være 20-30 cm.

Når du opretter et vandtæt lag, bør du ikke bruge ler, da det under driftsperioden som følge af den naturlige erosionsproces simpelthen kan bryde dræningssystemet.

Væggen er beklædt med brugte dæk

For at undgå at kaste væggene i afløbsgruben skal de lægges i flere rækker med mursten eller dekoreres med brugte dækdæksler

Den øverste del af afløbskassen skal være tæt lukket. Låget kan konstrueres af et træplade eller metalplader.

Anskaffelse af de nødvendige materialer

Ud over at lave eller købe en varmebeholder, er det nødvendigt at købe plastvandrør D 50 mm. Det er praktisk at bruge en fleksibel silikoneslange til vandforsyning.

For at udstyre systemet fra materialer skal du også:

  • tagrender forstærket med metalnet;
  • kugleventil;
  • en kran med en flyder;
  • skillevæg.

For at få et fundament til at hælde, når du arrangerer en cesspool, skal du bruge cement med markeringer fra M150 og derover. Drænet kan dækkes med vandtætningsrullematerialer eller glasfiberisolering.

Til fremstilling af et trægulv i brusebadet er det bedst at bruge et rillet bord “fyrre”, behandlet med en vandpolymeremulsion eller oliehvide.

Badeværelsets originale design

Til den sidste dekoration og indretning af badeværelset har du brug for maling til udvendigt og indvendigt arbejde, rummelige hylder til badeværelsestilbehør og kroge til tøj

For at opføre en struktur skal du bruge følgende værktøjer:

  • bygningsniveau;
  • roulette;
  • hjørne;
  • skruetrækker;
  • selvskærende skruer.

For en foreløbig markering af territoriet skal du også forsyne dig med et snor garn og træpinde.

Opret en absorber

En af de mest tidskrævende processer ved fremstilling af en enhed, hvis den er bestået, forbliver den mindste detalje. Mange mennesker bruger en færdiglavet spole fra køleskabet, da den for at gøre mindre og hurtigt få en færdiglavet vandvarmer. Dette er en stor fejl for mange, siden da er det meget vanskeligere at løse de eksisterende problemer på grund af dårlig kvalitet. Hvis du beslutter dig for at bruge en spole, skal du skylle den grundigt. Vi vil diskutere med dig en mulighed, der er meget mere pålidelig og holdbar. Lad os begynde at oprette en absorber trin for trin:

  1. Vi koger absorberrammen fra 2 kobberrør, deres diameter må ikke overstige 22 millimeter. På den ene side af hvert rør installerer vi en beslag og et stik, og på den anden laver vi 2 gevind. For klart at forstå, hvad en absorber er, forestiller vi os en spole fra et køleskab.
  2. Vi laver huller i rørene, de skal være klart symmetriske og placeret i en afstand af 10 centimeter fra hinanden. Huldiameter må ikke overstige 9 mm i diameter.
  3. Sæt rør i de opnåede huller, og forsegl hvert enkelt, så der ikke er huller.
  4. For fuldt ud at sikre, at hele systemet er lufttæt, skal du køre det gennem vandet, i masserne, hvor der er små huller, vil det helt sikkert lække.
  5. Ved hjælp af et kobberark laver vi et substrat til spolen. Kobber betragtes som et af de mest holdbare materialer i den moderne verden, og derfor bruger vi det. Vi svejser 2 ark til spolen og svejser arkene sammen. Hvis det ønskes, kan du male arket sort, dette vil øge funktionaliteten af ​​opvarmningsvand.

Solar vandvarmer hus

  1. Det første trin er at slå boksen ned, som vil være lig med den færdige absorber. Kassen skal være uden top, og for at den skal være stærk og tjene i lang tid, skal jernhjørner skrues i hjørnerne med selvskærende skruer. Væggenes højde skal være inden for 25 cm.
  2. Det næste trin i den færdige æske er at dække isoleringen, det er bedre at vælge en rulle, isover er velegnet.
  3. Nu skal vi lave et lag, der afspejler solens stråler. Dette vil øge effektiviteten af ​​vandvarmeren betydeligt. Takket være dette trin forbliver al varmen i systemet og siver ikke udenfor..
  4. Vi lukker den færdige æske med glas, fylder alle samlinger med skum eller dækker med monteringslim.

Byggevejledning til sommerbruser

Der er ingen særlige vanskeligheder ved at bygge dit eget udendørs brusebad i landet. Den eneste snublesten for en nybegynder mester kan være spørgsmålet om, hvordan man monterer en opvarmet tank, og hvordan man organiserer et dræningssystem.

Trin 1: Udførelse af forberedende arbejde

Mængden af ​​arbejde med at forberede stedet afhænger af den type bygning, der bygges. Hvis du planlægger at opføre en midlertidig rammestruktur, for at forberede basen, er det nok at fjerne et 15 centimeter lag jord fra det markerede område og derefter udjævne bunden af ​​den gravede “pit” og fylde den med sigtet sand.

Når du installerer en brusekabine på stærkt svævende jord, for at reducere risikoen for, at den vælter, bør tykkelsen af ​​den ikke-svævende “pude” af grus og sand øges til 30-40 cm.

Trægulv i brusebadet

Når du konstruerer et trægulv over et grusbed, skal du være forberedt på noget ubehag, mens du svømmer på grund af et let træk.

Planlægger du at bygge et stort landbruser med varme? For at opføre det skal du lægge fundamentet. Fundamentets dybde afhænger af typen af ​​anvendte materialer. For eksempel er et fundament begravet med 30-40 cm for en murstensbygning ganske nok..

Grundlaget lægges i følgende rækkefølge:

  1. Territorimærkning. For at skabe den korrekte base hamres træpæle i de ydre hjørner af den fremtidige bygning, og der trækkes en snor mellem dem.
  2. Graver “pit”. Et lag jord fjernes fra det markerede område og uddybes, afhængigt af bygningstypen, med 15-40 cm.
  3. Klargøring af et sted til lægning af rør. Grav skyttegrave og jævn bunden på en sådan måde, at der sikres uhindret dræning af spildevand mod afløbskassen.
  4. Installation af afløbs- og afløbsrør. En forstærket tagrende er installeret på den jævne og tampede bund, og ikke glemt at opretholde hældningsvinklen.
  5. Hældning med betonmørtel. For at oprette en flad bund fyldes ved hjælp af et niveau og guider..

Ved konstruktion af en ramme af træ er det tilrådeligt at hæve brusekabinen over jorden med 20-30 cm.

Badeværelse på et søjleunderlag

Den bedste måde at hæve brusekabinen op over jorden er at installere en bunke eller søjlefundament ved hjælp af borede, drevne eller skruede bunker.

Ved udrustning af gulvet mellem brusekabinen og omklædningsrummet, for at minimere sandsynligheden for vandlækage, er det værd at sørge for en lav tærskel.

Trin 2: Byg en brusekabine

For at opføre en enkel rammestruktur skal du installere støtteposter. Da der vil blive installeret en tank fyldt med vand på rammen, bør rammen gøres stærk nok..

Støtteben kan laves af følgende materialer:

  • træbjælker med en sektion på 10 * 10 cm;
  • aluminiumsprofiler;
  • metal søjler.

For at forlænge levetiden for trækonstruktionselementer anbefales det at behandle emnerne to gange med en fugtafvisende og antiseptisk sammensætning. For større pålidelighed bør den nederste del af støttestolperne, som er planlagt at blive begravet i jorden, behandles med bituminøs mastik.

I overensstemmelse med markeringerne ved bruserens størrelse installeres understøtninger i hjørnerne af fundamentet og hver 1,5 m af konturen.

Installation af stativer fra et rør

For at lette arbejdet med at uddybe støttestolperne er der forboret huller i jorden med en dybde på 60-80 cm og en diameter lidt større end stolpernes størrelse

Det er bekvemt at bruge en snegl eller havebor til stansning af huller, som kan lejes fra et byggematerialecenter. Afhængigt af udførelsestypen for understøtningernes nedre ender kan de uddybes ved hjælp af en hammer-in metode eller ved at skrue dem ned i jorden..

Ved indretning af en døråbning placeres to tilstødende støttepæle, der holder afstanden til dørbredden. Mekanismer og en ramme er fastgjort til dem, som fungerer som karmen på den fremtidige dør..

Dørforsegling

For at opretholde en varm og behagelig atmosfære inde i rummet og forhindre træk, er der monteret særlige forseglingsmekanismer på døren

Efter at have uddybet støtterne begynder de at forbinde søjlerne. For at forenkle opgaven samles rammen først på en vandret plan overflade. Den færdige struktur er fastgjort til understøtningerne med lange bolte. For at skabe et gulvforsinkelse i bruseren udføres et bandage inde i rammestrukturen. Taget i brusekabinen er gjort enkelt og skråt.

Trin 3: Installation af en opvarmet tank

En tank er installeret på taget af strukturen, hvis ydervægge er malet sort. Mørke farver tiltrækker solens stråler godt og bidrager derved til hurtig opvarmning af overfladen.

Færdiglavede brustanke er allerede udstyret med hanehuller. Hvis du laver tanken på egen hånd for eksempel fra en tønde, skal du først lave en gren til tråden, før du installerer den på taget i en af ​​væggene. Hulets diameter skal svare til tværsnittet af grenrøret på den tilsluttede kugleventil med den installerede vandkande.

Vandtank på taget af brusekabinen

For at øge hastigheden og effektiviteten af ​​opvarmningsvand inde i tanken på taget, er det valgt i en mørk farve.

Et vigtigt punkt: Når du vælger placeringen af ​​drevet, skal du overveje: jo større afstanden mellem afgangspunktet, der er udstyret i den øverste tank, og sprøjten, desto større er vandtrykket.

Da varmeelementerne er meget følsomme over for vandfri medier og endda kan brænde ud i tilfælde af mangel på vand, er det vigtigt at kontrollere tankens påfyldningsniveau. For at gøre dette er der monteret en VVS -ventil på den installerede tank, som angiver mængden af ​​vand.

En slange, en hane og en vandkande er fastgjort til bunden af ​​tanken. For at rent vand kan strømme fra vandkanden og ikke slam, skal udtagningsrøret være placeret højere. I dette tilfælde skal den varme forsyning være 1-2 cm over mærket for valgkilden.

Det samme krav bør overholdes ved installation af tilførselsrøret for at sikre termosifoncirkulation inde i tanken. I dette tilfælde skal du ikke glemme at tage hensyn til det øjeblik, hvor tilførselsrørets åbning skal føres så langt som muligt fra udgangskilden.

Trin 4: ventilation og isolering af bruser

En af de almindelige fejl, når man arrangerer et sommerbruser, er konstruktionen af ​​tykke vægge, der absolut ikke tillader luft at passere igennem. Utilstrækkelig luftstrøm bidrager til dannelse af skimmelsvamp i hjørnerne og spredning af svamp på væggene.

For at sikre luftcirkulation og vandafledning foretages gulvet med huller mellem brædderne, og der er et hul i den øverste del af væggen.

Når du arrangerer afløb og gulvbelægning, kan du bruge færdige paller.

Stålbakke til opvarmet sommerbruser

Til en sommerbruser vælges oftest stålbakker med en størrelse på 1000 * 1000 mm, som har en enkel form med lave sider

For at forsegle pallen på installationstrinnet påføres byggeskum langs udskæringens kontur. Umiddelbart, indtil skummet er frosset, lægges pallen. Det pressede overskud fjernes omhyggeligt.

På installationstrinnet er det også vigtigt at tænke over, hvordan man sikrer vandforsyningen.

Du kan fylde tanken med vand på en af ​​tre måder:

  • i hånden med spande;
  • ved pumpning med en cirkulationspumpe;
  • i nærvær af et vandforsyningssystem ved at tilslutte det.

Hvis midler tillader det, er det bedre at gøre vandforsyningen automatiseret, så hver gang du skal fylde tanken, behøver du ikke at klatre op af en stige med en spand vand.

Når du planlægger at bruge en brusekabine i de kolde måneder, skal du passe på isoleringen af ​​strukturen. Den nemmeste måde at løse dette problem på er ved at dække væggene med plader af ekstruderet polystyrenskum..

Tips til efterbehandling

Til indretning vælges modstående materialer, der har øget fugtbestandighed: PVC -film, linoleum, plast. Ved valg af træbeklædning skal overfladen behandles med linolie og males.

Gitter fra brædder

For at gøre vedtagelsen af ​​hygiejneprocedurer mere bekvem og sikker, er der installeret et gitter af træplader på gulvet, hvorpå der er foret en gummimåtte

Gitteret er samlet af trælameller med en størrelse på 30-50 mm. Træforberedelse er det samme. Hvis du vil øge dets modstandsdygtighed over for sko -slid – behandl materialet med en akrylforbindelse, der bruges til reparation af badekar.

Adskillelse af badeområdet

Det tilrådes at adskille omklædningsrummet og baderummet med et gardin lavet af vandtæt tekstilstof eller PVC -film

Hvis det ønskes, kan både de indre og ydre vægge i det modstående materiale males og dekoreres med tegninger. Det originale design giver dig mulighed for at gøre bruseren ikke kun til et sted til at tage vandprocedurer, men også til et dekorativt element i et forstæderområde.

Yderligere interessante muligheder for at arrangere en havebruser foreslås i disse artikler:

  1. DIY polycarbonat udendørs bruser: trin-for-trin designinstruktion
  2. Projektet med et landlig toilet med bruser: valget af en ordning + instruktion om konstruktion

Nyttige produkter fra vandvarmeren

I dygtige hænder bliver alt, der har tjent sin tid, til et nyttigt produkt til hjem eller sommerhuse. Det er der mange eksempler på. Vi vil afsløre hemmelighederne ved at gøre det mest interessante af dem..

solfanger

I artiklen “Sådan laver du en solvarmer” finder du materialer til fremstilling af en opsamler fra andre improviserede midler. Her viser vi dig, hvordan du laver en manifold fra en affaldstank. Det vil tjene som en erstatning for central vandforsyning i sommerperioden og vil også være uundværlig i landet..

DIY solvarmer

Hvad du har brug for til hjemmelavede produkter:

  • vandvarmer tank;
  • mejsel;
  • Hammer;
  • metal børste;
  • sort maling;
  • krydsfiner ark;
  • Styrofoam;
  • glas;
  • stænger 50×50 mm;
  • folie;
  • slanger;
  • polyurethanskum;
  • antiseptisk til træforarbejdning.

Fremskridt:

  1. For at fjerne metaltanken skal du fjerne foringen..
  2. Tag en mejsel og en hammer eller kværn. Spar ikke skallen og isoleringen, du har brug for en helt rengjort beholder.
  3. Hvis den er rusten, skal du grundigt skrubbe overfladen med en metalbørste. Find derefter lækagen og tætningen.
  4. Affedt overfladen, dæk med sort maling for effektiv opvarmning.
  5. For at øge produktets effektivitet er det nødvendigt at organisere varmeisolering. Til dette laves en sag.
  6. Saml rammen fra det medfølgende træ. Strukturen skal være dobbelt så bred som tanken.
  7. På indersiden dækker rammen med krydsfinerplader. Udenfra lægges skummet og igen betrækkes med krydsfiner.
  8. Arranger stativer inde i kabinettet for at forhindre, at varmelegemet ruller. Placer brættet mod bunden af ​​kabinettet, lav mærker og skær stativerne ud.
  9. Hvis opsamleren vil være udendørs hele året, skal du behandle kassen med et antiseptisk middel og dække med maling..
  10. Installation af reflekterende elementer vil øge varmeeffektiviteten for at hjælpe.
  11. Placer folien i en vinkel, så strålerne rammer overfladen af ​​samleren.
  12. Tilslut vandslanger til udtag.
  13. Dæk strukturen med glas.
  14. Forsegl alle revner med polyurethanskum.

Brazier

Hvad kan du ellers gøre med en vandvarmer? Hvis du vil være original – saml en brazier med et komfur. I første omgang skal du svejse metalrør. De vil tjene som en ildkasse.

Brazier fra kedlen

Svejs en metaltank ovenpå. Skær toppen af ​​på forhånd.

Raketovn

Installer en stang i rørets indløb, som træet brænder på.

Rationel varmefordeling

Takket være ildkassen-raketkaster holder grillen temperaturen godt, så kødet kommer saftigt ud.

Fremragende madlavningsresultater for kød

Du kan lave en grill, som vist på billedet:

Brazier grill fra kedlen

Til dette skæres en mindre del af kroppen af, anbringes på vedhæftninger til en anden del, så der dannes en beholder med låg.

Praktisk brazier med låg

Et håndtag er svejset ovenpå for praktisk brug, jeg vil sænke – ben -afstandsstykker.

Røgeri fra en vandvarmer

Princippet ligner brazier. I dette tilfælde er det tilrådeligt at bruge en kedel med et volumen på mindst 80 liter. Skær de øverste 10 cm af. Installer hængslerne til låget.

Desuden er et håndtag svejset ovenpå, så låget kan tages af.

Røgeri fra en kedel

Du skal installere en plade til opsamling af fedt nedenfra. Indehavere til hængende kød er organiseret inde i strukturen. Ventilationshullet i bunden tjener til at lade røgen komme ind.

Komfur-grydeovn

Den nyttige og kompakte enhed kan installeres i ethvert rum. Det vigtigste er muligheden for at bringe røret til gaden..

DIY pandeovn fra en kedel

  • Forbered kabinettet. Fjern alle rør og bøjninger med en kværn.
  • Lav en lav snit langs.
  • Fjern dækslet, og fjern det isolerende skum.
  • Rengør tanken.
  • Overvej at placeringen af ​​varmeelementet skal være på toppen.
  • Brug kridt til at markere de to huller: ildkassen og døren. Skær dem ud.
  • Svejs rørhuller.
  • Installer håndtagene og låsene på dørene.
  • Svejs tre til fire understøtninger på bunden af ​​strukturen.
  • I stedet for varmeelementet skæres en cirkel og installeres et rør til ventilation.

Vandbeholder

Hvis din kedel drypper, lav en vask af den. For at gøre dette skal tanken rengøres ved hjælp af ovenstående teknologi. Skær toppen af ​​med en kværn. Rørledningen og forbindelsesledninger skal også skæres. Behandl overfladen: rengør, grund, mal. Indersiden af ​​beholderen kan belægges med hvid maling.

Håndvask fra kedlen

Luk et rørhul med et stik. Installer røret, og tryk på det andet. Fastgør et håndtag til den afskårne del og anbring låget. Det vil beskytte vand mod snavs.

Blomstersenge

Efter at have skåret beholderen i to lige store halvdele, kan du bruge dem til at plante blomster, grønt, grøntsager. Det hele afhænger af størrelsen. Du kan installere produkter i et drivhus. For at gøre dette skal du svejse bag på støtten og fylde indersiden med jord..

Hvis den er grundet, malet og smukt dekoreret, kan dele af sagen bruges som blomsterbed og usædvanlig indretning på gaden..

Stol-bænk

Dette er ikke en joke, men en idé fra den græske designer Nelly Trukido. I dag er det på mode at lave unødvendige genstande om til usædvanlige og nyttige ting til hjemmet..

Kedelbænk stol

Ved hjælp af metalværktøj og maling forvandlede designeren en unødvendig tank til en stilfuld bænk. Benene fra den gamle skammel blev brugt som understøtninger. Sæderne er aftagelige. Omslag kan ændres alt efter dit humør.

Kedelbænk i siden

Hvis du er i tvivl om, hvordan du bruger en unødvendig teknik, skal du være kreativ. Hvert element kan få et andet liv. Anvendelsen af ​​vandvarmeren er ikke begrænset til disse eksempler. Gør-det-selv-brugere gør dem til kompressormodtagere. Flere detaljer kan ses i videoen:

Forbered materialer og værktøjer

  • Spand eller kumme;
  • slange;
  • justerbar nøgle;
  • skruetrækker.

Reducer vandtemperaturen

For ikke at brænde dig selv under drift, skal du slukke for opvarmningen af ​​kedlen og tømme noget af det varme vand: tanken fyldes med koldt vand, og temperaturen falder. For at spare penge kan du gøre dette på forhånd efter at have brugt vand på noget, du har brug for..

Sluk for kedlen

Af sikkerhedsmæssige årsager bør alle manipulationer med vandvarmeren først udføres efter at være blevet fuldstændigt afbrudt netværket. For at gøre dette skal du afbryde strømmen til den tilsvarende afbryder i det elektriske panel eller tage netledningen ud af stikkontakten..

Sluk for vandforsyningen

Det næste obligatoriske trin er at lukke foderet ved indgangen. Hvis der er en vandhane på koldtvandsrøret ved siden af ​​kedlen, skal du bruge den. Hvis rørledningen udføres uden en sådan vandhane, skal hovedventilen til koldt vand slukkes ved indgangen til lejligheden eller huset.

Ejere af boliger med central varmtvandsforsyning skal desuden lukke varmtvandshanen ved indgangen.

Afløb vandvarmeren

Bare det at åbne varmt vand på blanderen og tømme kedlen virker ikke, fordi tanken fyldes på samme tid, når vandet forbruges. Koldt vand skubber varmt vand ud – sådan fungerer det. Det ser ud til, at det er nok at lukke hanen ved indgangen, så kedlen ikke fyldes op, men nej. Det er lidt mere kompliceret.

Varmtvandsindtagsslangen er placeret øverst i tanken, da væsken stiger op ved opvarmning. Forsyningsforbindelsen er tværtimod placeret i bunden – så vandlagene ikke blandes. Når forsyningen er afbrudt, tømmes der derfor ikke mere end en liter fra blanderen..

Vandet kan kun tømmes fuldstændigt gennem tilførselsrøret. I dette tilfælde er det nødvendigt at sikre luftstrømmen ind i tanken, så der ikke dannes et vakuum der, og vandet strømmer ned. Afhængigt af forbindelsestypen gøres dette på forskellige måder: fra blot at åbne hanen til at fjerne armaturerne.

Forbindelse med to tees

Det mest bekvemme system til dræning. Takket være tee-monterede haner tillader det luft at komme ind i tanken og hurtigt tømme den.

  • Sørg for, at kedlens ind- og udløbshaner er lukkede. Hvis de ikke er der, skal du lukke ventilerne på stigninger med koldt og varmt vand.
  • Placer en slange på afløbshanen på tee ved vandvarmerens indløb og sænk den i et bassin, en spand eller et toilet. Åbn hanen.
  • Åbn nu hanen på tee ved kedeludgangen.
  • Dræn hele eller en del af vandet. Hvis du skal holde pause, skal du lukke for hanen ved vandvarmerens indløb, og vandet holder op med at strømme.

Forbindelse med en tee

Ikke den værste forbindelsesmulighed, som stadig er ringere i forhold til den forrige. En tee med en hane er kun installeret ved indløbet, og derfor skal du for at dræne slippe luft ind i tanken gennem blanderen eller ved at fjerne røret fra udløbsbeslaget.

Der er en variation af en sådan ordning uden hane ved kedlens udløb. Faktisk er det ikke anderledes: Luften startes på samme måde.

  • Kontroller, at vandvarmerens ind- og udløbshaner er lukkede. Hvis de er fraværende, skal du lukke ventilerne på koldt- og varmtvandsforsyningsrørene.
  • Tilslut en slange til afløbshanen, og sænk den i en spand eller et bassin. Åbn hanen.
  • Åbn varmt vand ved den nærmeste mixer og vent, til alt eller den nødvendige mængde er drænet..
  • Hvis vandet flyder dårligt eller slet ikke flyder, betyder det, at luften strømmer svagt gennem blanderen. I dette tilfælde skal du fjerne slangen ved stikkontakten.
  • For at stoppe vandet kan du slukke for afløbsventilen eller blot lukke udløbet med din finger..

Tilslutning uden tees

Det mest upraktiske rørsystem er, når vandvarmeren er forbundet direkte uden tees og haner. Vi råder kun over en sikkerhedsventil med afløbsfilial. Gennem det, omend langsomt, kan du også tømme vandet. I ekstreme tilfælde kan ventilen let fjernes, og derefter vil strømmen være meget større.

  • Sørg for, at varmt og koldt vandrør er lukket.
  • Luk hanen ved kedelindløbet og åbn varmt vand på den nærmeste mixer.
  • Sæt en slange på ventiltuden og sænk den ned i en spand eller et bassin. Hæv ventilens flag.
  • Hvis vandet dræner meget langsomt eller slet ikke flyder, skal slangen fjernes fra kedlens udløb for at sikre luftstrøm.
  • Hvis der ikke er noget flag på ventilen, eller vandet stadig er svagt, skal forsyningsslangen kobles fra ventilen og en tynd skruetrækker sættes i dens krop. Dette vil hæve fjederen og blokere tilbagestrømningen af ​​vand, og strålen vil blive øget betydeligt..
  • For at fremskynde dræningen kan du blot fjerne ventilen for helt at tømme vandvarmerens indløb.

Produktionsanbefalinger

For at lave en indirekte varmekedel derhjemme har du brug for 2 hovedelementer – dette er selve tanken og en varmeveksler lavet af et kobberrør. Den ideelle form til en tank er cylindrisk, så det er bedre at bruge en form for cylinder, metaltønde eller tyndvægget rør med stor diameter som sådan. Kobberrøret bør ikke være for tyndt, en sådan varmeveksler vil ikke være effektiv. Passende diameter 15-20 mm.

cylindrisk tank til vandvarmer

Råd. Et korrugeret rustfrit rør, der bruges til varme- og vandforsyningssystemer, er også velegnet til fremstilling af en varmeveksler. Det er lettere at bøje det end kobber..

bølgepap i rustfrit rør

Efter at have hentet en passende tank og besluttet dens dimensioner, kan du begynde at sno spolen. Det anbefales at anvende en skabelon i form af et rør eller en log, hvis diameter er halvdelen af ​​beholderens størrelse. Med den ene ende af røret fastgjort, vind det på skabelonen så tæt som muligt, drej for at dreje. I dette tilfælde er det nødvendigt at overvåge produktets højde, så det efterfølgende passer ind i kedlen fremstillet i hånden.

DIY kobber varmeveksler

Den færdige varmeveksler er installeret i midten af ​​tanken, så røret ikke rører dets vægge nogen steder. Nu skal du arrangere en forseglet passage af rør gennem tanken, som udføres ved hjælp af lodning og gevindforbindelser, som vist på billedet:

DIY kedel

Nu er det tilbage at udføre termisk isolering af tanken ved hjælp af rulleisolering og bandager lavet af tråd eller tynd stålstrimmel. Først skal du fuldføre alt svejsearbejde – fastgør bunden og dækslet, skær i alle rørene og svejs støtterne. Ovenpå isoleringen skal der sættes et dekorativt dæksel af metalplader eller andet bekvemt materiale.

Råd. For at forlænge levetiden for en hjemmelavet ståltank anbefales det at købe og installere en magnesiumanode inde i vandvarmeren..

Opsummerende

Tendensen til en konstant stigning i prisen på energiressourcer får mange mennesker til at lede efter alternative og billige kilder til deres behov. På Jorden er solbelysning en gratis varmekilde..

Nu forsøger mange på enhver mulig måde at bruge for sig selv i det mindste en del af sådanne naturlige fordele og får betydelige besparelser på traditionel varmtvandsforsyning. Under hensyntagen til de eksisterende forhold forsøger mange at udstyre deres sommerhuse med håndlavede vandvarmere og organisere behagelige forhold for sig selv og deres familier med minimale materialomkostninger til opvarmning af vand.

  Hvilket varmesystem er bedre: et-rør eller to-rør
