Всеки, който реши да направи електрическо отопление в къщата, един ден ще бъде зададен много въпроси, един от които е свързан със спецификата на избора на кабел за топъл под.

Особености

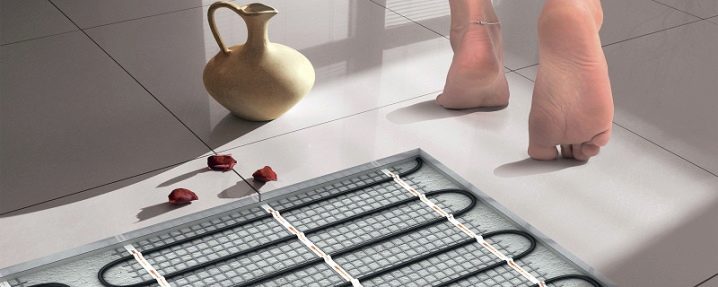

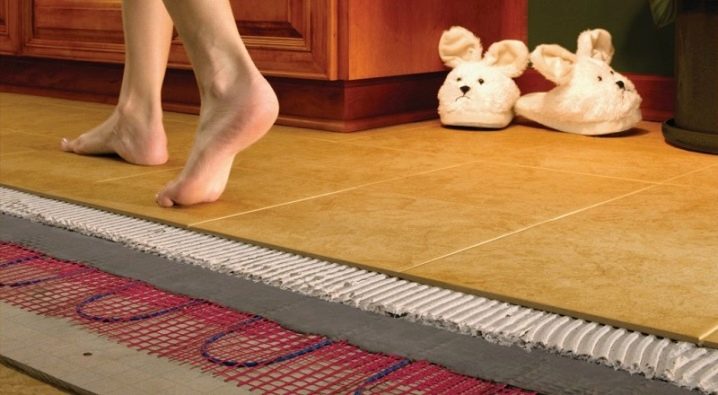

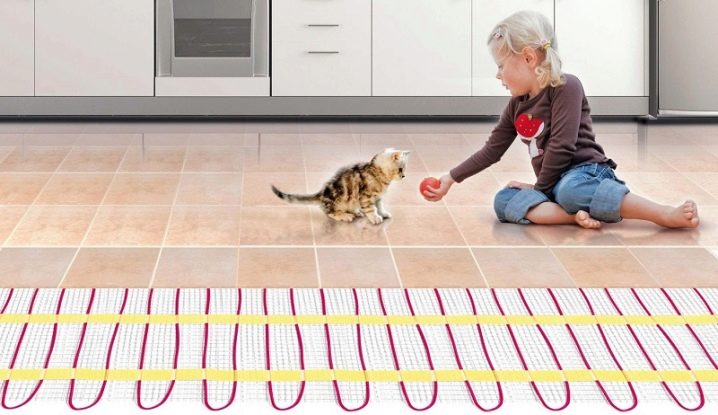

Електрическото подово отопление е модерен тип система за отопление на жилища. Тази конструкция се състои от отоплителни рогозки и специални регулатори, монтирани под пода или между слоевете бетонна замазка..

Предимствата на схемата включват:

  • равномерност на разпределението на топлината по височината на сградата;
  • няма смущения в циркулацията под формата на конвекционни потоци – движение на топлина във въздуха;
  • простота и яснота на самостоятелното сглобяване на системата;
  • бюджетен професионален монтаж;
  • спестяване на използваемата площ на отопляемото пространство;

  • няма нужда от допълнително оборудване;
  • възможност за монтиране под всякакви подови настилки;
  • повишен комфорт и удобство;
  • екологичност;
  • възможността за употреба от хора, страдащи от различни видове алергии, бронхиална астма.

Недостатъците на електрическото отопление са:

  • висока цена на 1 kW електроенергия;
  • създаване на електромагнитно поле в отопляемата стая;
  • задължителни умения за работа с терморегулатори;
  • сложността на диагностиката и ремонта на системата;
  • наличието на ограничения на височината на отопляеми сгради;
  • необходимостта от подобряване на електрическата безопасност чрез заземяване.

Въпреки това, с рационален дизайн и правилен монтаж, всички тези недостатъци се елиминират сами, поради което тази система става все по -популярна сред потребителите..

Основният активен елемент на електрическото подово отопление е нагревателният кабел. Ефективността на целия отоплителен механизъм зависи от неговото качество и характеристики, поради което трябва внимателно и отговорно да изберете нагревателен кабел за тези цели..

Изгледи

Преди да направите окончателния избор, трябва да се запознаете с всички видове нагревателни кабели. Има следните видове.

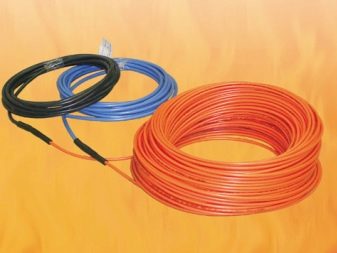

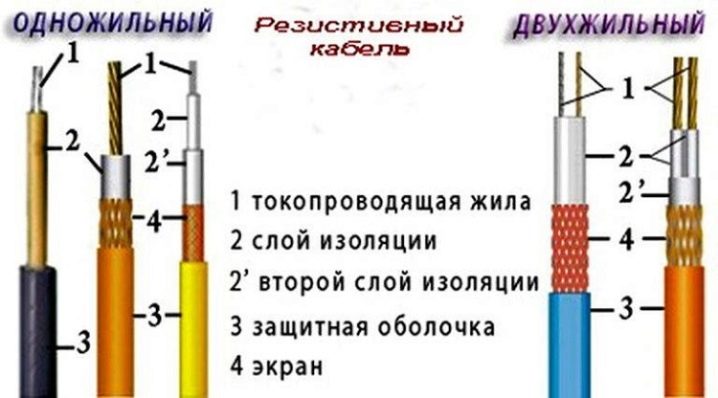

Резистивен кабел

Той създава същата температура по своята дължина и е разделен на сортове:

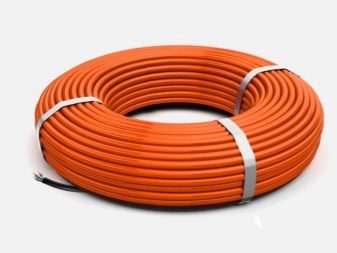

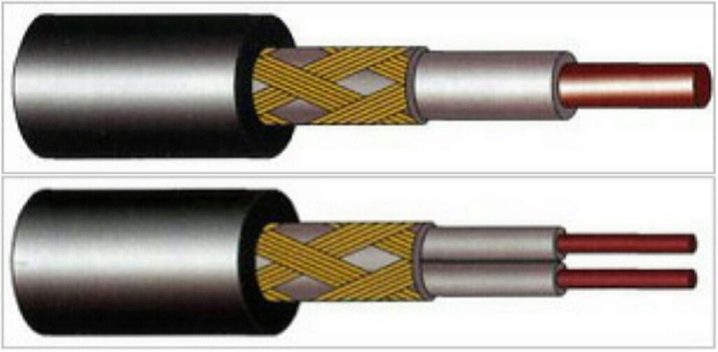

  • Едноядрен. Този вид отговаря на името си. Състои се от едно отоплително ядро, подсилено с тел или фолио. Процесът на свързване на такъв кабел изисква сближаване на двата му края на едно място, тоест свързването им към терморегулатора. Едножилен кабел има редица предимства, а именно:
  1. максимална температура на нагряване;
  2. ниска консумация на енергия;
  3. достъпна цена.

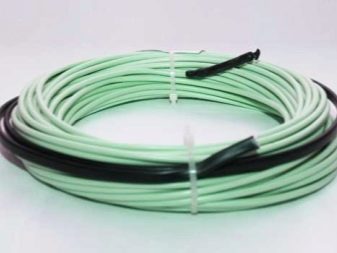

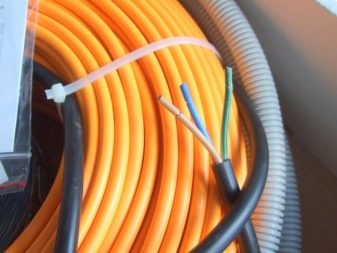

  • Двужилен. Състои се съответно от две ядра, които също са заобиколени от защитен филм. За свързване на двужилен кабел не се изисква връщане. Веригата се затваря чрез свързване на специална втулка към свободния край на проводника. Неговите предимства включват:
  1. лекота на инсталиране;
  2. възможността за формиране на маршрут с всякаква форма и дължина;
  3. еднопосочна връзка;
  4. постоянно електромагнитно поле.

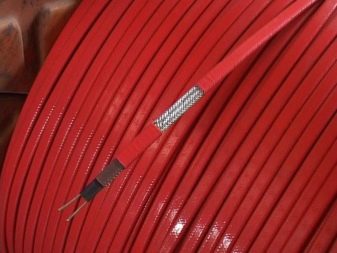

Саморегулираща се

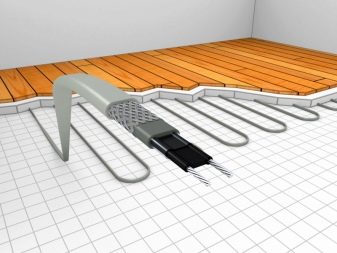

Такъв кабел се основава на две проводящи жила в контакт с полупроводникова полимерна матрица, която регулира нагряването на системата в зависимост от температурата на околната среда. Матрицата е изолирана на два слоя и защитена от екранна оплетка, разположена между слоевете. Предимствата на саморегулиращия се проводник са следните:

  1. универсалност;
  2. издръжливост;
  3. възможност за независимо избиране на температурата в стаята;
  4. устойчивост на повреди;
  5. надеждност.

Електрически рогозки

За да се направи по -лесен и по -удобен монтаж на топъл под, както и да се намалят финансовите разходи до минимум, се препоръчва използването на специални отоплителни електрически рогозки. На свой ред те се подразделят на:

  1. кабел;
  2. въглерод;
  3. филм.
  Тънкостите на свързването на топъл под с термостат

Нека разгледаме по -отблизо всеки тип:

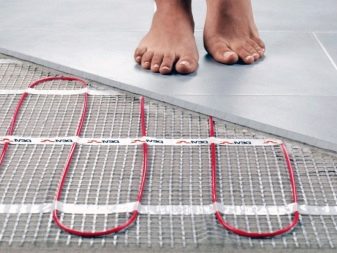

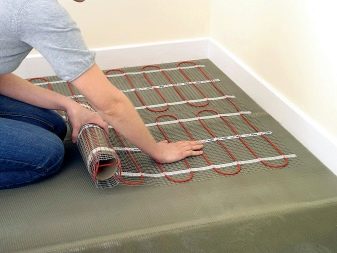

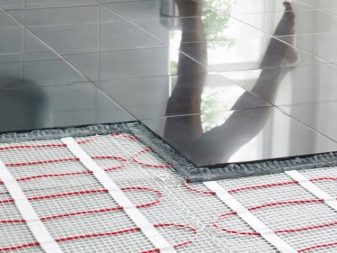

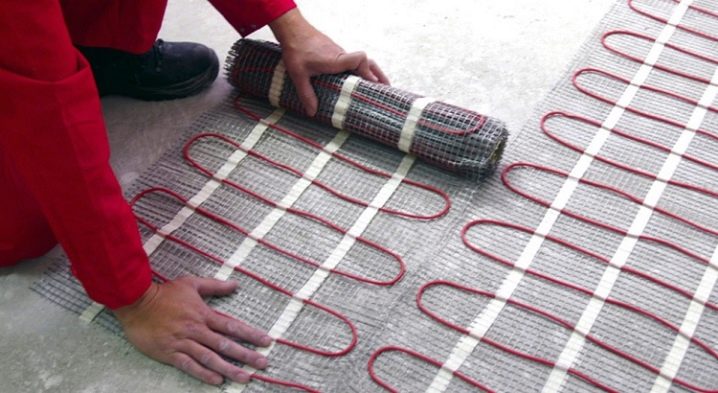

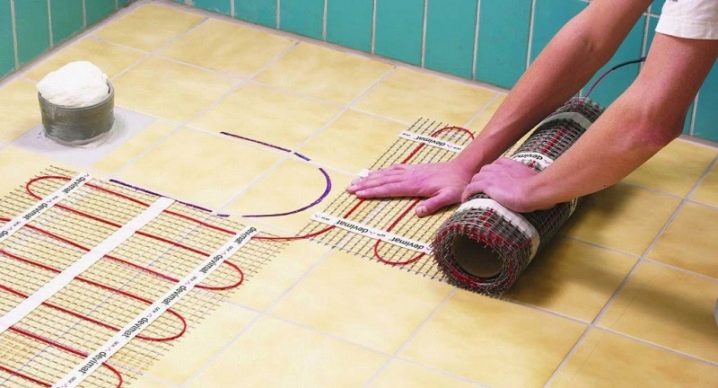

  • Кабелна (жична) постелка Представлява плоско гъвкаво устройство, състоящо се от едножилен проводник, прикрепен към метална мрежа във формата на змия. Тези рогозки са идеални за облицовани с плочки и керемидени покрития..
  • Подложка от въглерод или въглеродни влакна е структура от паралелни фиксирани автономни саморегулиращи се нагревателни пръти, които излъчват инфрачервено лъчение, което е източник на топлина в такива вериги.
  • Подложка за филм, всъщност работи по същия начин като въглерод.

Единствената разлика е, че въглеродните пръти са допълнително защитени с пластмасов филм..

Спецификации

Независимо от вида, нагревателните кабели се характеризират с редица основни индикатори:

  • Основен материал. Според техния състав проводниците са разделени на:
  1. алуминий (по -подходящ за стационарни инсталации);
  2. мед (гъвкав, но тежък);
  3. алуминий-мед (най-удобният и икономичен вариант).

Трябва да се помни, че съпротивлението му зависи от материала на кабела..

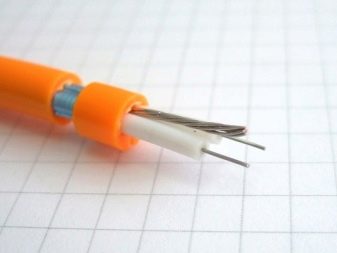

  • Броят и дебелината на проводниците в сърцевината. Този индикатор е правопропорционален на гъвкавостта на проводника, тоест колкото по -тънки проводници, толкова по -еластичен е кабелът..
  • Изолационен материал. За да се предпазят кабелните влакна от механични повреди, както и да се предотвратят течове, всички проводници са подсилени и разделени по вид изолация на:
  1. бронирани;
  2. топлоустойчив;
  3. водоустойчив;
  4. защитени от натиск и така нататък.

  • Работен температурен диапазон (топлоустойчивост). Колкото по -висок е този индикатор, толкова по -висока е температурата на нагряване на кабела, без да се губят първоначалните му свойства..
  • Напречно сечение или зона на прекъсване на проводник с ток. За едножилни проводници напречното сечение се определя по формулата за площта на окръжност (произведението на квадрата на радиуса и числото Pi-3,14). За двужилни кабели напречното сечение е сумата от площите на напречното сечение на двете жили. Съгласно “Правилата за електрическа инсталация” размерът на секцията се избира, като се вземат предвид планираните натоварвания (като текуща мощност, например), като се използват специални таблици или усреднени стойности.
  • Живот. Средно тя варира в рамките на 20-25 години. След като проучихме основните характеристики на електрическите кабели, можем да заключим, че за топъл под трябва да изберете медни или алуминиево-медни топлоустойчиви проводници с напречно сечение най-малко 1,5-2,5 mm2, което ви позволява да включите термостата максималната температура на нагряване.

Монтаж

Електрическият под се полага по следния алгоритъм:

  • Изготвяне на проект и изчисляване на области. Първо трябва да изготвите план за всяка стая, в която се планира инсталирането на отоплителната система. След това се извършва отделно изчисление на общата площ на помещението (Stotal). По -нататък на плана се маркира подреждането на мебелите, изчислява се заеманата от него площ (Sм). Въз основа на тези данни можете да изчислите директната настилка (Sу), като използвате проста формула: Sу = Stotal – Sм

Отоплената повърхност трябва да заема от 50 до 80% от общата площ на помещението, в противен случай използването на топъл под е непрактично.

  Подова замазка с експандирана глина: характеристики и технологии

  • Изчисляване на топлинната мощност. На предварителните етапи на инсталиране е необходимо да се изчисли мощността на електрическото отоплително устройство. Има формула за това: Ptr = Pp * 1.3, където Pp е силата на топлинните загуби, Ptr е мощността на термостата. Тоест мощността на отоплителното устройство трябва да се изчисли с марж от 30%..

  • Избор на резистивен кабел или нагревателна постелка. Проводниците се избират, като се вземат предвид мощността и вида на помещението. Това може да стане с помощта на специални таблици за асортимент, които се произвеждат от различни производители. Изборът на постелка също се основава на капацитета и обхвата..

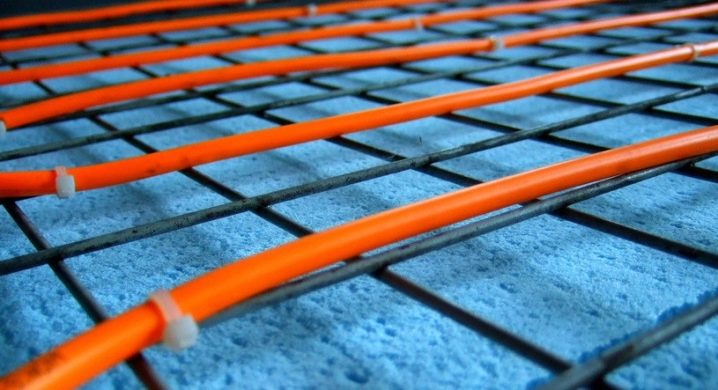

  • Изчисляване на необходимото количество нагревателен елемент. За кабелен под трябва да се определи стъпката на полагане, тоест разстоянието между кабелните контури. Изчисленията се правят по формулата: x = Sу * 100 / Dkab, където Sу – площ за полагане на кабели, Dkab – дължина на проводника.

За да се изчисли последната променлива, тоест дължината на кабела, е по-добре да се използват вградените калкулатори на строителни обекти. Не са необходими формули за определяне на необходимия брой нагревателни рогозки. Достатъчно е да знаете зоната за полагане.

  • Изчисляване на електрическата система на подово отопление. Този етап, който включва събиране на технически и разрешителни за монтаж, както и оценка на състоянието на електрическото окабеляване, е най -добре да бъде оставен на професионалисти..
  • Избор на термостат. Отивайки в магазина за най -важното устройство в тази схема, препоръчително е да следвате прости препоръки:
  1. слушайте съветите на консултанти;
  2. вземат предвид показателите на тока на натоварване;
  3. дайте предпочитание на модели с температурен датчик, ако системата за подово отопление се планира да се използва само като допълнителен източник на топлина;
  4. закупете мултиплекс контролер с дистанционни сензори, ако електрическото отопление ще се извършва едновременно в няколко стаи.

  • Проектиране на електрическо окабеляване. Поради безопасността и по -нататъшното непрекъснато функциониране на системата е по -добре да поверите тази работа на електротехник..
  • Топлоизолация под, например минерална вата.

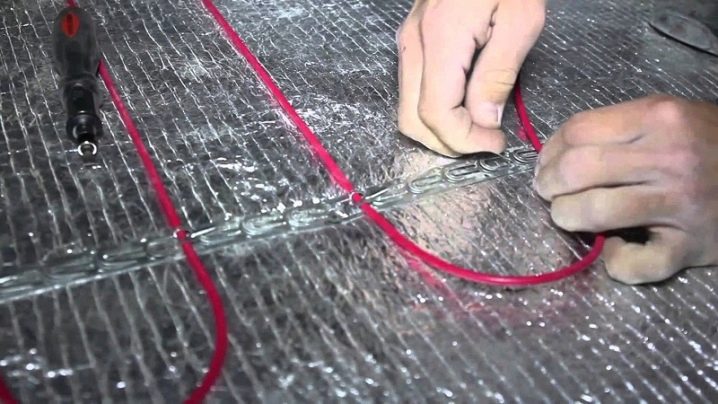

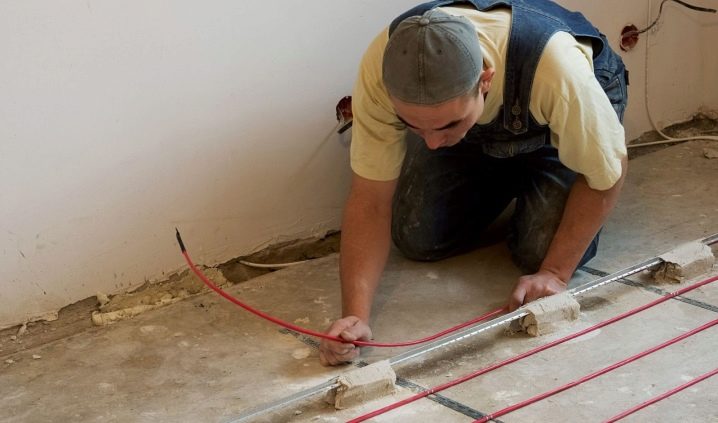

  • Фиксиране на кабела или полагане на постелката. Процесът не е особено труден.
  • Монтаж на термостат и сензори. Тази стъпка е най -важната от всички. Ако не сте уверени в способностите си, тогава поверете работата на професионалист.
  • Системна връзка. Едножилен кабел е свързан чрез свързване на два края към устройството, а двужилен-един. За затваряне на такава верига се използва крайна втулка, с която свободният край трябва да бъде свързан. На този етап е време да отрежете, скъсите или удължите кабела, като го настроите до желания размер..

Можете сами да отрежете кабела с подходящи инструменти.

  • Проверка на системата. Задържа се в рамките на половин час.

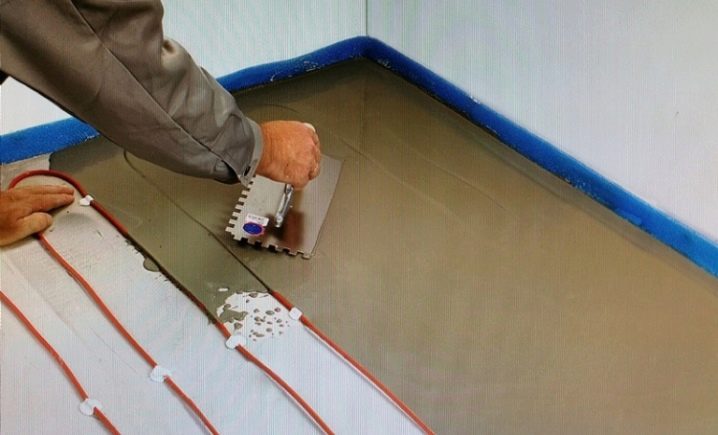

  • Попълнете. Ако за подова настилка е избрана плочка, тогава бетонната замазка може да бъде заменена с лепило за плочки.
  • Подравняване. Принципът на действие е разпределяне на разтвора.
  • Сушене. Слоят от излятата смес трябва да изсъхне. За да ускорите процеса, се препоръчва да отворите вратата към улицата.
  • Полагане на довършителното декоративно покритие. Остава само да поставите материала, избран за подовата настилка.
  Замазка Knauf: предимства и недостатъци

Как да поправя?

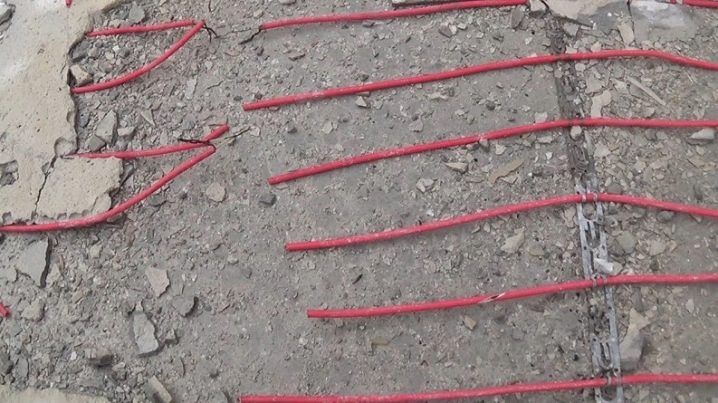

Ако електрическата система за подово отопление е престанала да работи, трябва да намерите причината за неизправността. По правило те са три:

  • липса на захранване;
  • повреда на термостата;

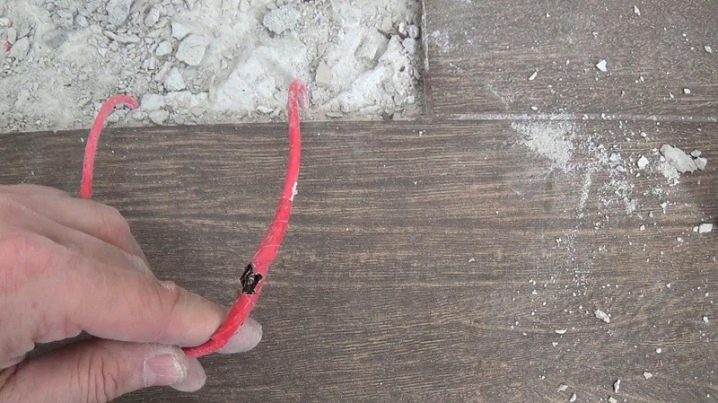

  • счупен или повреден кабел.

За да извършите диагностика, ще ви е необходим индикатор за отвертка или мултицет. С помощта на тези устройства се определя наличието на фази на напрежение, измерват се колебанията на съпротивлението и се откриват прекъсвания на кабелите. Ако няма захранване, свържете се със специалист. В случай на повреда се препоръчва смяната на регулатора. Ако проводникът е счупен, можете да го поправите сами. Технологията за ремонт на перфориран кабел е следната:

  • деактивирайте системата;
  • премахнете подовата настилка;
  • демонтирайте бетонната замазка в повредената зона;
  • намерете почивка;

  • почистете краищата на висящите вени;

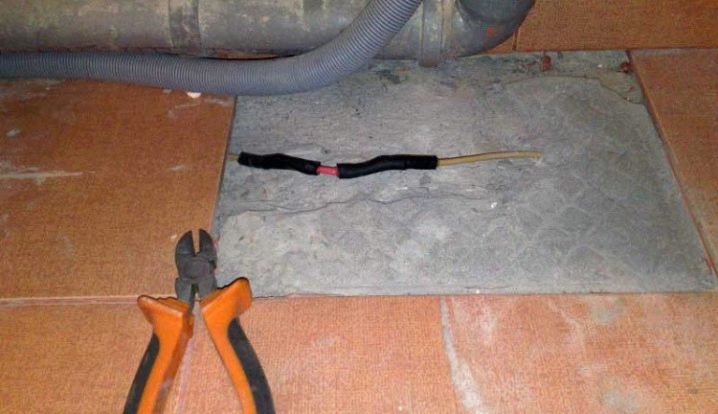

  • свържете ги с ръкави с помощта на пресови клещи (можете също да запоявате);
  • изолирайте фугата с термосвиваема втулка и излейте бетон;
  • проверете работата на системата;
  • възстановете замазката и финишното покритие.

Производители

Съставен е списък, представящ топ 5 популярни марки електрически подово отопление:

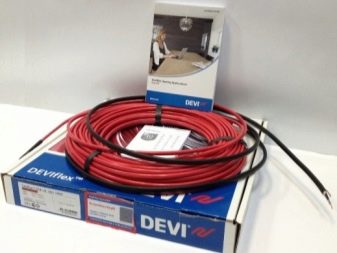

  • Датската фирма е начело Деви. Високото качество на продуктите не е единственото предимство. Компанията радва с достъпна цена, лекота на обслужване и издръжливост на системите. Отзивите за продуктите са напълно положителни. Потребителите не са регистрирали нито един случай на повреда на конструкцията поради дефекти.

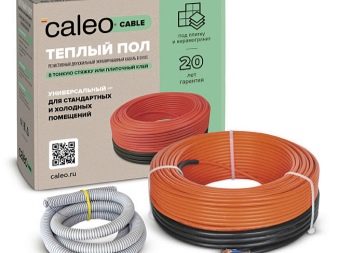

  • Корейска марка Caeo произвежда подложки за инфрачервени филми. Продуктите му са много по -скъпи, но имат впечатляващи спецификации..

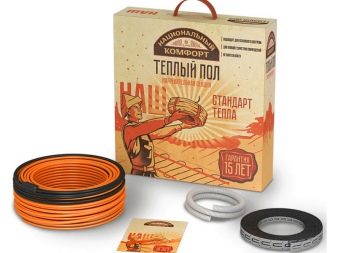

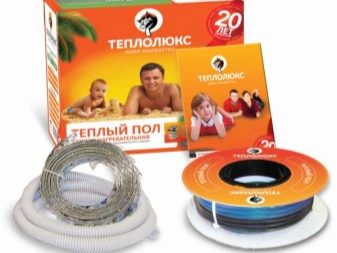

  • Водещите местни производители са конкурентни компании “Teplolux” и “Национален комфорт”, производство на висококачествени отоплителни системи.
  • Твърд Ensto (Финландия) стрпредставя на пазара продукт, който е най -подходящ за руския климат. Системите са специално проектирани за използване на места с неблагоприятни условия: за помещения с висока влажност, за прекалено сухи, неотопляеми, други проблеми.
  • Търговско дружество Топан е специализирана в производството на надеждни и бюджетни кабели, най-известният от които е TOP-3UTP10PR-GY.

Успешни примери и опции

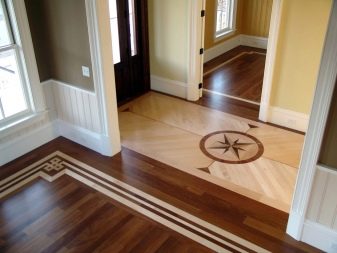

Подът, който поддържа комфортна температура на краката, е въплъщение на съвременната концепция за домашен комфорт. Днес изобщо не е необходимо пода да действа като сив фон..

Необичайни и стилни подови настилки могат да се използват като акцент.

Феновете на класическия консервативен стил също могат да намерят варианти по свой вкус. Където и да инсталирате електрическа система за подово отопление: в кухнята, банята или детската стая, тази стая ще се превърне в любимото ви място в къщата..

Можете да разберете как да изберете правилната дължина на нагревателния кабел в следния видеоклип..
