أبعاد أبواب المدخل المعدنية بإطار

تتيح التقنيات الحديثة إمكانية إنشاء أبواب دخول معدنية بمختلف الأشكال والأحجام والخصائص الأمنية. الصلب هو أحد المواد الأكثر شيوعًا لخط موديلات الحديد. إنه يضمن قوة الهيكل وصلابته ، ولكنه يتطلب تطابقًا دقيقًا بين معلمات اللوحة القماشية والإطار والإطار والمدخل.

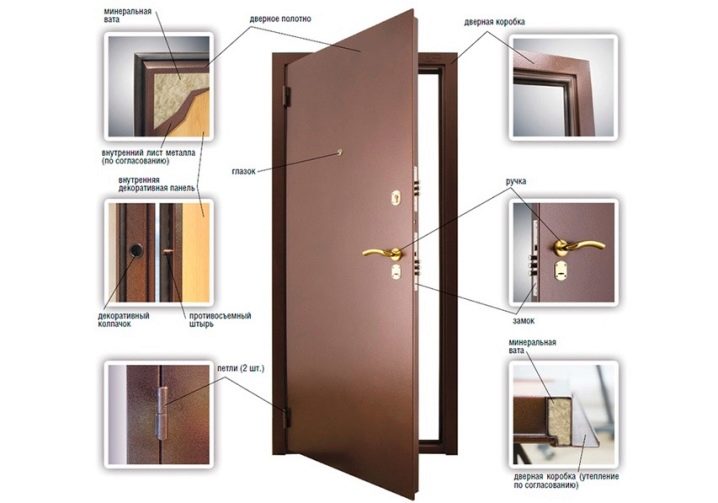

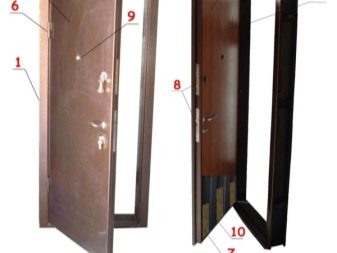

في الحالة الأولى ، من أجل استبعاد الأخطاء أثناء التثبيت ، لتجنب أي إزعاج في التشغيل, يتحمل المصنعون مسؤولية صنع المجموعة الكاملة. ويشمل:

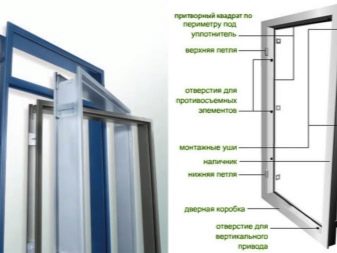

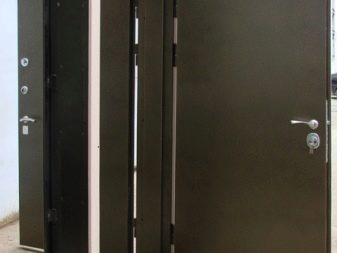

• صندوق مصنوع من زاوية مغلقة مستطيلة أو على شكل حرف U (العتبة جاهزة أو مصنوعة بشكل منفصل) ، مكوناته: العارضة ، الأدلة ؛

• ورقة الباب مصنوعة من صفائح فولاذية ملحومة معًا ؛

• التعزيزات – “التقوية”: أشكال طولية أو عرضية أو على شكل حرف V (مزيج منها في بعض الأحيان) ، مما يزيد من قوة الشبكة ويمنع تشوه سطحه ؛

• البطانة الداخلية

• زخرفة الواجهة الخارجية من مواد زخرفية مختلفة ؛

• ختم يقع بين القماش والجلد لزيادة الحماية الحرارية ؛

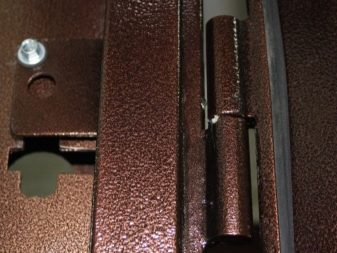

• أنظمة التثبيت – مفصلات: مفتوحة ، مخفية ، مزودة بأنظمة مضادة للسطو ؛

• العصابات.

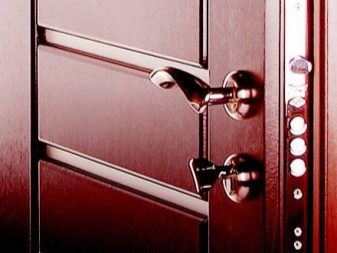

• عناصر إضافية: أقفال ، مزلاج ، ثقب الباب ، مقابض ، سدادات.

لا يمكن ضمان النسبة الصحيحة لأبعاد الصندوق والفتحة إلا من خلال قياسات تم إجراؤها بكفاءة ، بالإضافة إلى مزيد من الاختيار الدقيق للهيكل. يمكن إجراء القياسات من قبل كل من ممثلي شركة متخصصة والعميل نفسه. لهذا ، من الضروري دراسة المعايير الحالية. جميع القيم الخطية لأبواب المدخل مترابطة ، ويتم تحديدها بواسطة SNIPs و GOSTs ، والتي غالبًا ما يتم تعديلها وفقًا لأبعاد النماذج غير القياسية.

ما هي الأحجام الموجودة في روسيا?

تتأثر الأبعاد الخطية لهيكل كتلة المدخل بالمتطلبات الفنية لتشغيل المبنى. لذلك ، ستكون أبواب الشوارع في المنزل الريفي دائمًا أوسع منها في الشقة. يجب ألا تكون الفتحات التي تواجه السلالم والردهات أضيق من عرض رحلة السلالم. إنه مناسب لنقل الأثاث الكبير والإخلاء أثناء حالات الطوارئ.

أبعاد كتل حديد المدخل التي تلبي متطلبات السلامة من الحرائق لـ SNiP 210197:

• الارتفاع – لا يقل عن 1900 مم ؛
• عرض المباني السكنية – من 800 ملم للجمهور (أكثر من 15 شخصًا) – من 1200 ملم.

المعلمات الرئيسية للأبعاد القياسية لكتلة أبواب المدخل المعدنية في النطاق (مم):

• حسب ارتفاع الصندوق – من 2070 إلى 2370.

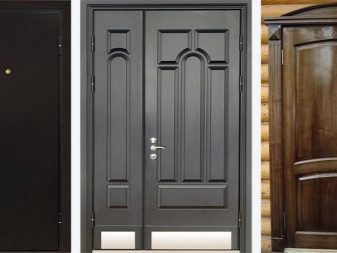

• حسب عرض الباب أو كوة لغرفة المعيشة:

1. للورقة الواحدة – من 800 إلى 1000,

2. لمدة عام ونصف – من 1300 إلى 1500,

3. لذوات الصدفتين – من 1910 إلى 1950,

• حسب سمك الكتلة (الباب مع الإطار):

1. بجدار من الطوب 75 مم – 108 ؛

2. مع شعاع خشبي قياسي – لا يزيد عن 120,

3. في بيوت اللوحات – 120-130.

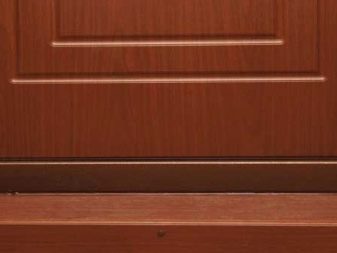

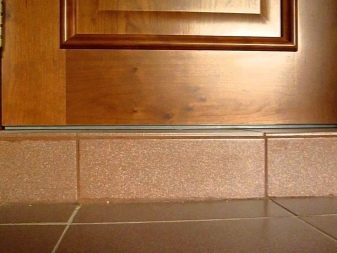

في المستندات التنظيمية ، يتراوح ارتفاع عتبة باب المنزل من 20 إلى 45 ملم. لا يُسمح بارتفاع المباني السكنية: أثناء الحريق ، سيجد الأشخاص ذوو الإعاقة صعوبة في مغادرة المنزل.

يضمن الامتثال للمعايير القوة والراحة والمتانة للمنتجات المعدنية.

خيارات لحلول كتلة الباب الجاهزة:

1. للورقة الواحدة (مم) – 1980×850 ، 2030×860 ، 2050×880 ، 2050×960 ، 2070×900 ، 2100×950 ، 2100×1000. يمكن استخدام الكتل الصغيرة في المباني الملحقة. التركيبة المثالية لحجم الأبواب والأبواب المعدنية للمدخل هي 2500×900.

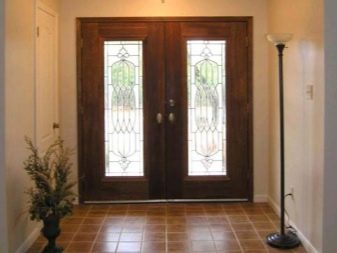

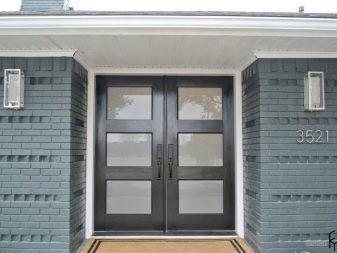

2. لذوات الصدفتين (مم) – 2050 × 1300 ، 2100 × 1400 ، 2100 × 1500 ، 2100 × 1600. مع ارتفاع قياسي من 2000 إلى 2300 عرض (ملم):

• 1200 (600 و 600) ؛
• 1600 (800 و 800) ؛
• 1800 (900 و 900).

سمك ووزن الباب المعدني

في روسيا ، تتكون ورقة الباب من نوعين – من صفائح ملحومة مثبتة على الإطار ، وأخرى صلبة وأكثر متانة.

تعتمد السماكة النهائية لسطح العمل للمنتج على عدد ألواح الصلب المترابطة ، بما يتوافق مع:

• للشقق – من 1.5 إلى 2 مم ؛
• للمنازل الريفية – 2-2.3 ملم.

تُستخدم الأقمشة السميكة للنماذج المقاومة للحريق والرصاص ، لكنها لا توفر الفتح أو الإغلاق المتكرر..

يتم استخدام اللوحات الرقيقة إذا تم توفير دهليز في المنزل.

في جميع الحالات الأخرى ، يكون السماكة القياسية للباب بأكمله:

• للموديلات التقليدية – من 60 إلى 80 مم ؛
• للتعزيز – من 80 إلى 100 ملم.

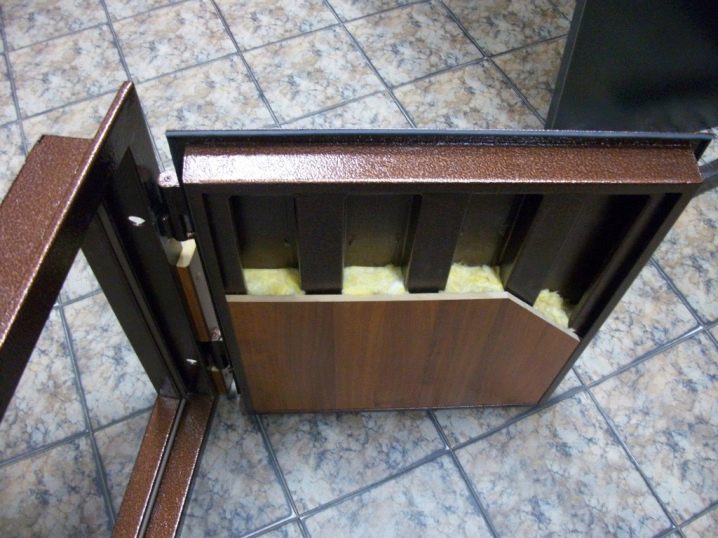

يتم تكوين القيمة الإجمالية بسبب العناصر الهيكلية الإضافية:

1. غرف العزل. وهو ضروري للمباني السكنية ، لأنه يتم فقدان ما يصل إلى 25٪ من الحرارة عبر الأبواب العادية. اعتمادًا على المواد المستخدمة من قبل الشركة المصنعة وعدد طبقاتها ، يتم تشكيل معلمات المساحة الداخلية المطلوبة.
2. كفاف الختم. يتم استخدامه من أجل إحكام أفضل ، مما يساعد على الاحتفاظ بالحرارة ومنع الروائح الكريهة من المدخل. اعتمادًا على سمك الأبواب الحديدية ، يتم تثبيت 2 أو 3 خطوط. يتوافق التصميم مع ثلاثة خطوط مانعة للتسرب مع سماكة الباب 80 مم.

في بعض الأحيان ، يتعين عليك الاختيار بين مستوى الحماية وجمال الباب: أي تعزيز ، يستلزم التشطيب الإضافي زيادة في وزنه ، والتي يجب ألا تتجاوز 250 كجم. تزن القيم المحددة لسمك اللوحة القماشية التقليدية وجميع الطرز المقواة بالفعل أكثر من 200 كجم.

لتقليل الحمل على الصندوق ، لمنع تشوه اللوحة القماشية ، لا يتم تثبيت هذه النماذج على اثنين ، ولكن على ثلاثة أو أربعة مفصلات..

أبواب غير قياسية

تشمل الأبواب غير القياسية أبوابًا لا تتطابق في الشكل والسماكة والارتفاع والحل الزخرفي (إدراجات زجاجية) وعدد التعزيزات ذات القيم المتوسطة للقاعدة. يتم إصلاح المعلمات المسموح بها لمثل هذه النماذج من خلال مقالات منفصلة من GOSTs و SNIPs..

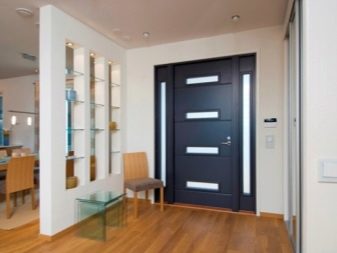

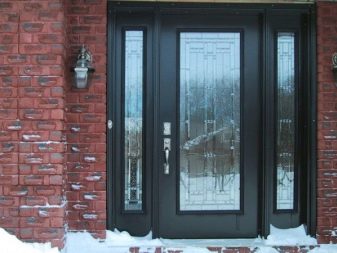

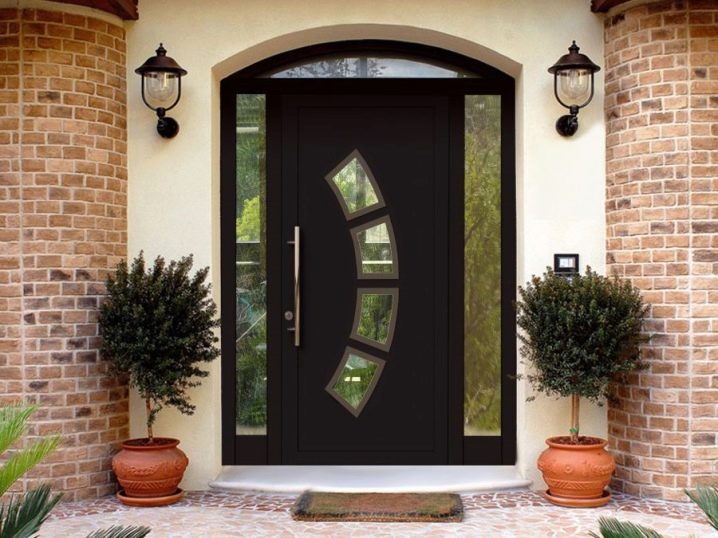

• كتل مع رافدة جانبية وأعلى, صنع لأجل. يتوافق عرض ممر العمل الخاص بهم مع باب واحد أو اثنين من الأبواب ، ويبدأ تعزيز الفولاذ للهيكل المركزي من 120 مم من حافة الفتحة. الأبعاد النموذجية للباب المقوس ذو الورقة الواحدة – 2000 × 800 مم.

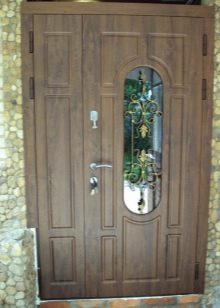

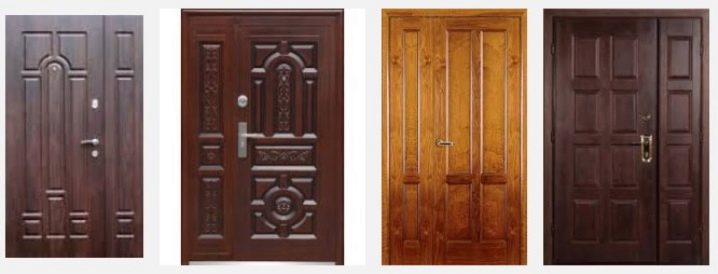

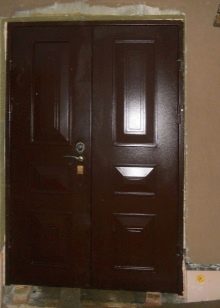

• باب واحد ونصف – الوشاح الضيق يغلق بمزلاج ويفتح حسب الحاجة. بارتفاع 2000 أو 2300 ملم يكون العرض (ملم):

1. 1200 (400 – ضلفة ثابتة ، 800 – شفرة عمل أو 300 و 900) ؛
2. 1400 (600 و 800 أو 500 و 900).

• تشمل الأبواب غير النمطية أيضًا أبواب مصفحة ومقاومة للحريق:

1. سمك مقاوم للحريق – 70 مم ، مدرعة – 100-120 مم ؛
2. الأبعاد (مم) – 1200 × 1900 ، 1200 × 2050 ، 2500 × 2500.

يجب اعتماد فتحات المداخل غير القياسية في المباني السكنية من قبل BTI. يعتمد القرار إلى حد كبير على سمك جدران المنزل ، حيث يتم التخطيط لإعادة التطوير. في مبنى خاص ، حيث يمكننا التحدث عن الهياكل الداعمة للمنزل ، ستحتاج إلى طلب مشروع من منظمة متخصصة.

الإجراءات المستقلة دون تصاريح ستؤدي إلى مصادرة العقارات ، وغرامة إدارية.

أبواب معدنية وبلاستيكية وألومنيوم

اليوم ، تحت الاسم العام للباب الحديدي ، يتم إخفاء عدة أنواع ، بما في ذلك النماذج متعددة الغرف. وتشمل هذه:

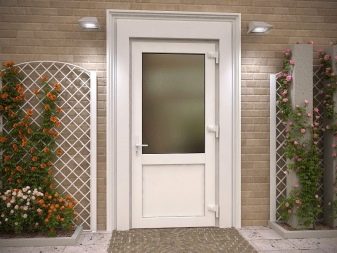

1. عززت البلاستيك – له نظام حماية قوي ، خفيف الوزن بدرجة كافية ، مصنوع من زجاج مزدوج بأحجام وأحجام مختلفة. عند تقوية الملف الشخصي ، يتم تثبيت هذه الأبواب في “منازل الترمس”.

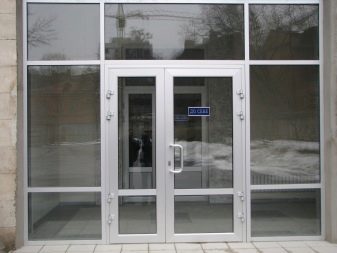

2. الألومنيوم – الأخف وزنا من بين جميع المعادن ، مع أو بدون زجاج مزدوج. حماية عالية من الحرارة ، زيادة مقاومة التآكل. أقوى 7 ​​مرات من الخشب ، أقوى بمرتين من المنتجات المعدنية البلاستيكية.

لا يتم إجراء حسابات معقدة للمربع والقماش ، والتقنيات تسمح بإنتاج كتل من أي حجم وعلى الفور في مجموعة. وهي تختلف عن الهياكل الفولاذية فقط بسمك – 95-120 مم. كلما زاد حجم المعدن ، كان أكثر دفئًا. نظرًا لخفة المادة ، لا يلزم وجود حلقات إضافية حتى في القيم القصوى.

في الأكواخ ، تم تجهيز كتل المدخل بمجموعة دفع ، وقفل على طول الكفاف ، مما يضمن نوبة محكمة ، عتبة من الألومنيوم – 40 مم. يمكن استخدام الأبواب ذات الضلفتين مع وصلة فاصلة.

يتم اختيار إطار الفتح وفقًا لنفس مبادئ أبواب المدخل الفولاذية..

GOST من البلدان الأخرى

تجذب النماذج الأوروبية المشترين الروس بتصميمها وسهولة بنائها النسبية. يتم استخدام الفولاذ الأخف في إنتاجها. تتوافق الأبعاد مع المتطلبات المعيارية لـ DIN ، والتي تسترشد بالتقاليد المعمارية لأوروبا وتستند إلى بيانات القياسات البشرية للمناطق الفردية. بناءً عليها ، فإن الأشخاص في فنلندا أطول منهم في جنوب الاتحاد الأوروبي ، وبالتالي فإن القيمة القياسية لارتفاع المدخل بالنسبة للفنلنديين ستكون أعلى منها في إيطاليا.

هناك أيضًا اختلافات في العرض بين البلدان. المعيار الفرنسي للأبواب ذات الضلفة الواحدة (ملم): 690 ، 790 ، 890 ، 990. المعيار الأسباني (بالملم): 600 ، 700 ، 800 ، 900 ، 1000.

تتطلب المنتجات المستوردة نفقات إضافية:

• عند إعادة صياغة كتلة ، عند تثبيت لوحة قماشية مستوردة في صندوق محلي ؛
• عند إنقاص أو زيادة فتح المدخل.

فترة الضمان للمنتجات أعلى بكثير من تلك الخاصة بالمنتجات الروسية – تصل إلى 10-20 عامًا ، لكن الشركات المصنعة الأجنبية في الحالات الساحقة لا يمكنها ضمان الوفاء بالالتزامات خارج الاتحاد الأوروبي..

شركات الأثاث العاملة في روسيا أو لفترة طويلة ، على الأقل 5 سنوات ، تتداول في السوق المحلية ، تأخذ في الاعتبار التناقضات في المعايير ، وتقدم حلولًا جاهزة للتخلص من المضايقات. تقوم بعض الشركات المصنعة بعمل دفعات وفقًا للمعايير الروسية.

تتوافق النماذج الصينية في معاييرها مع معايير GOST المحلية.

النماذج الموردة لها:

• في الارتفاع – 2050 مم ؛
• عرض ورقة واحدة – 860 ، 960 مم ، واحد ونصف – 1200 مم.
• في دفعات مختلفة من مصنع واحد ، يمكن أن يكون لحجم إطارات الأبواب اختلاف كبير ويختلف من تسليم إلى آخر. يتم إثارة الثقة من قبل المصانع الروسية الصينية المشتركة ، حيث يتم فحص جودة جميع المنتجات وفقًا للمعايير الروسية..

كيفية عمل القياس الصحيح?

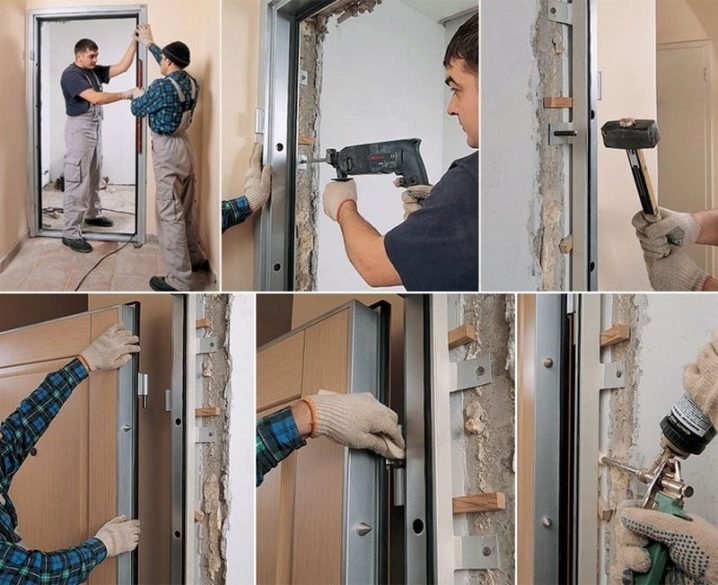

قبل إجراء القياسات ، من الضروري تفكيك الأبواب القديمة ، بما في ذلك الألواح الخشبية. إذا لزم الأمر ، قم بإزالة الجوز.

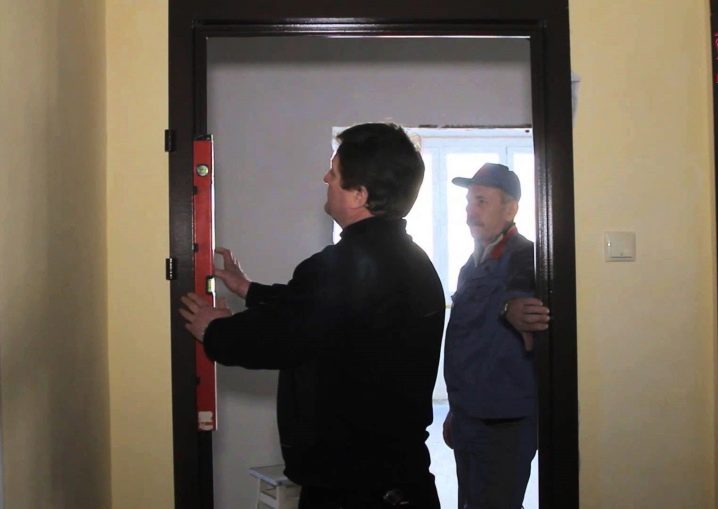

تحتاج الهياكل المعدنية الصلبة إلى جدران متساوية ، لذلك ، باستخدام المستوى ، يتم تحديد درجة انحناء الجدران. في حالة الانحناء الكبير ، يتم محاذاة باب المدخل المعدني بإطار مع الحجم القياسي ، مع مراعاة الموافقات الفنية. يتم تنفيذ نفس الإجراءات مع الجوز..

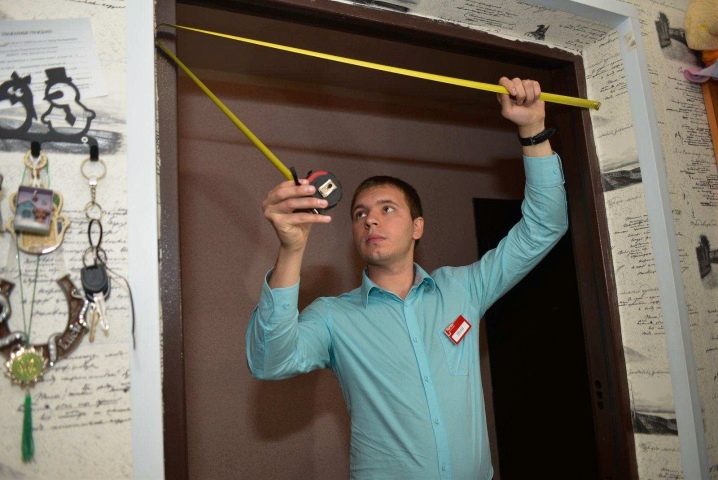

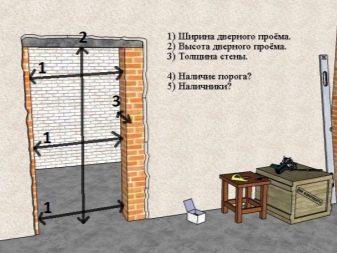

بعد ذلك ، يتم قياس طول الفتحة وعرضها وعمقها بشريط قياس. يتم أخذ قيم العرض والطول من قاعدة الجدار ، ويتم مقارنة النتائج التي تم الحصول عليها مع النتائج المرجعية. يتم فحص قيم التخليص.

يتم ضبط الفتحة ذات الأبعاد غير القياسية وفقًا لقيم GOST: يتم توسيعها باستخدام ثقب أو مطحنة أو تضييقها إلى القيم المحددة باستخدام أسمنت عالي الجودة ومستوي. يجب ألا يتجاوز انحراف الطائرة 3 مم بطول أو عرض كامل.

ما الذي يجب مراعاته أيضًا?

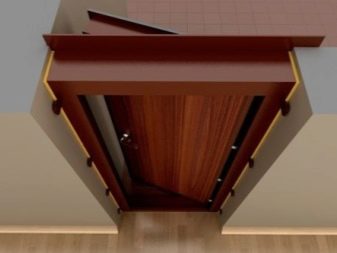

توجد فجوات فنية بين الفتحة والصندوق والقماش. إنها ضرورية من أجل تنفيذ تركيب الكتلة بسهولة ، لضمان حرية حركة الباب.

عند حساب كتلة الباب ، لا تؤخذ هذه المساحة الخالية في الاعتبار ، ولكن وجودها ضمني:

• المحيط الداخلي للصندوق أكبر من المحيط الخارجي لهيكل الباب الرئيسي (باستثناء الفائض) بسبب الفجوات:

1. في الجزء العلوي – 3-5 مم ؛

2. في الجزء السفلي – 6-8 مم ؛

3. في العرض – من 3 إلى 6 مم على كل جانب.

ارتفاع كتلة الباب = عرض الزاوية أو الأنبوب (30-35 مم) × 2 + ارتفاع الباب + الفجوات.

عرض كتلة الباب = عرض الزاوية × 2 + عرض الباب + الفجوات.

• يجب أن يكون فتحة المدخل أكبر من إطار الباب على كل جانب:

1. الارتفاع – لا يزيد عن 5 مم في أضيق نقطة في الفتحة,

2. العرض – 2 مم.

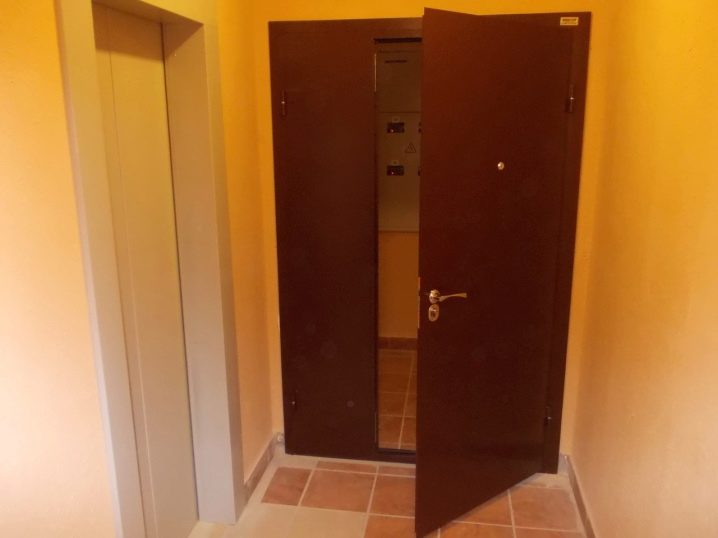

يمكن فتح الأبواب من الداخل والخارج. في الحالة الثانية ، من المهم التأكد من أنها في الحالة المفتوحة لا تسد الدرج واللوحات الكهربائية ولا تسد مدخل شقة الجيران.

أمثلة ومتغيرات

تعتمد معلمات وحدة الباب على فتحة المدخل. أبعادها ، بدورها ، تعتمد على تصميم المبنى ويجب أن تكون منسجمة مع الأبعاد الأخرى: ارتفاع الجدران ، والمساحة على جانبيها. تعتبر النسبة الجمالية للأحجام مهمة بشكل خاص في الاعتبار عند تصميم المنازل الريفية. يهدد خطأ بإعادة التطوير الحتمية.

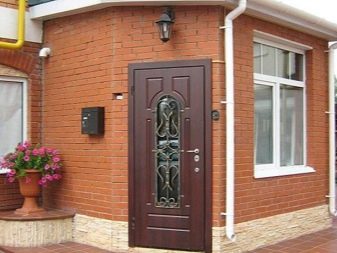

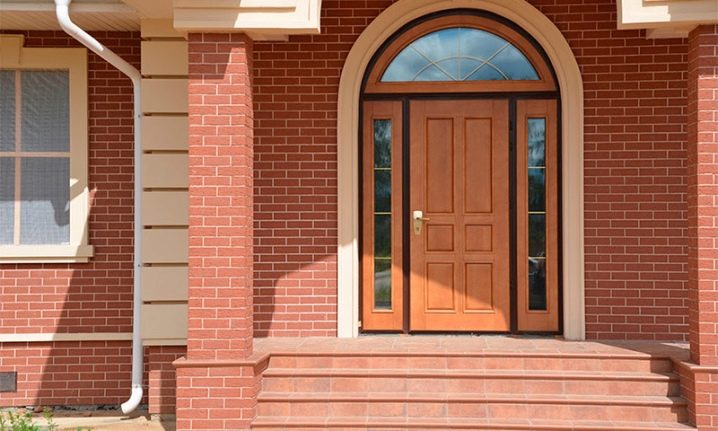

تتيح المعدات الحديثة إمكانية إنتاج اللوحات القماشية والصناديق من أي تكوين باستخدام حلول التصميم الأكثر تعقيدًا. يمكنك السماح بأشكال مقوسة بإدخالات زجاجية ملونة على رافدة مزينة بتزوير أو كتل ثلاثية الشرفات بمزيج معقد من المعدن والزجاج. الإضافة الإلزامية هي الحاجب ، والذي سيقلل من تأثير البيئة العدوانية على اللوحة القماشية وسيطيل عمر الخدمة..

في المباني السكنية ، لا توجد مشاكل في تطابق القيم المختلفة. ومع ذلك ، تخلق الاتجاهات المعمارية الجديدة مشاكل في بعض الأحيان: قد لا يتطابق حجم الفتحات مع الأحجام القياسية لكتل ​​الأبواب..

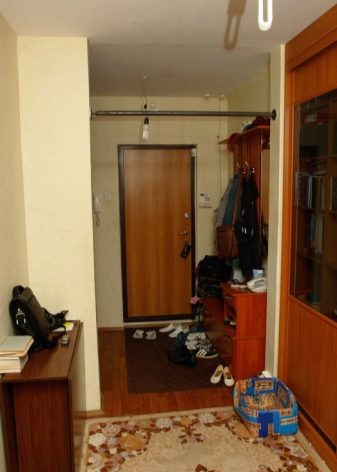

سلسلة P-44T هي الأكثر شيوعًا في موسكو. حجم بابها 800 × 2000 مم. ممر صغير جدًا يحتاج إلى التوسيع على الأقل لتركيب وحدة 860×2050. للقيام بذلك ، تحتاج إلى إزالة الجدران الزائدة من ثلاث جهات. العرض المريح 960 مم يتطلب توسيع المساحة حتى 1000 +/- 10 مم. سيكون من الصعب حمل أثاث كبير إلى فتحات أصغر في الشقة.

سلسلة البيت P-111M (111-M). حجم المدخل – 2100 × 900 و 2100 × 1000 ملم.

يتم التثبيت دون مشاكل. أبعاد مناسبة لإطارات الأبواب – 2050 × 860 مم أو 2050 × 960 مم ، ولكن قبل الطلب ، من الأفضل إجراء القياسات ، وتوضيح الأرقام.

السلسلة المنزلية P-55M ، P-30M ، P-3M. حجم الفتحة 2070 × 900 مم. أبعاد الصندوق المطلوبة – 2030×860.

في ظل ظروف التشغيل العادية ، يمكن أن تدوم قاعدة الباب الفولاذي حتى 100 عام. قد يتطلب الزخرفة ، اعتمادًا على المواد المستخدمة ، تجديدًا بعد 10-25 عامًا. لا يزيد ضمان الأقفال عن 2-5 سنوات ، ولكن هذا هو بالأحرى إعادة تأمين من جانب الشركات المصنعة.
