التفاصيل الدقيقة لتركيب تدفئة أرضية كهربائية

في العقد الماضي ، أصبح نظام التدفئة تحت الأرضية شائعًا للغاية. بعد كل شيء ، من الممكن تثبيته بيديك دون مساعدة المتخصصين. إنها أيضًا طريقة فعالة لتوفير الراحة في منزل ريفي أو شقة..

الآراء

يعتمد اختيار نوع نظام التدفئة تحت الأرضية الكهربائي على نوع التسخين (رئيسي أو إضافي). تحتاج أيضًا إلى مراعاة حجم الغرفة والأرضيات..

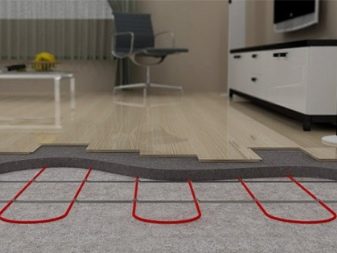

كابل

تم اختراع خيار الأرضية الدافئة هذا في وقت أبكر بكثير من الأنواع الأخرى. إنه سلك (كبل) يحدث من خلاله التسخين. هناك نوعان من هذه الأرضية الدافئة – مباشرة من الكابلات وحصائر التدفئة.

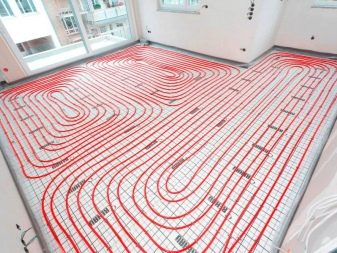

يعتمد نظام تسخين الكابلات ، كما يوحي الاسم ، على تسخين الكابل. يتكون النظام من ترموستات ومستشعر درجة الحرارة وسلك مزدوج معزول. هذا هو خيار التسخين الأكثر استهلاكا للوقت ، لأنه يجب تثبيته في ذراع التسوية الأسمنتي..

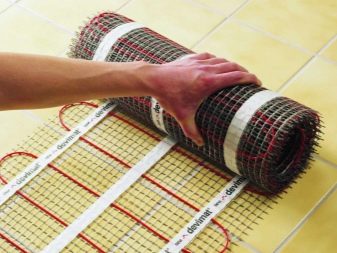

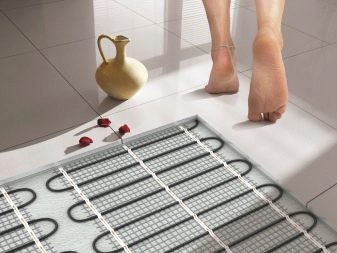

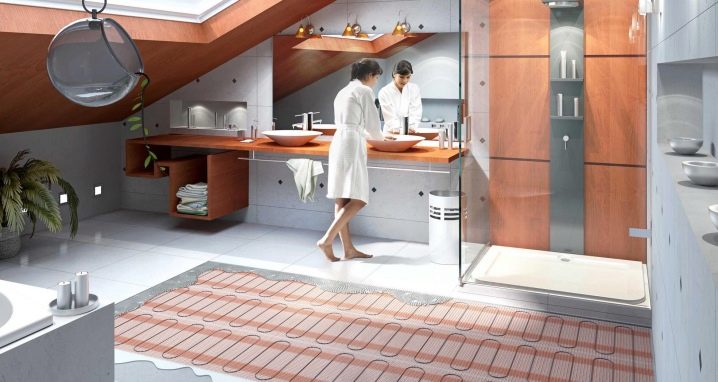

حصائر التسخين عبارة عن شبكة من الألياف الزجاجية مثبت عليها بالفعل عناصر التسخين الكهربائية (الكابلات). ميزة الحصائر هي أنه يمكن تثبيتها دون بذل الكثير من الجهد. يكفي فقط وضع حصائر التدفئة على القاعدة وتوصيلها بالتيار الكهربائي.

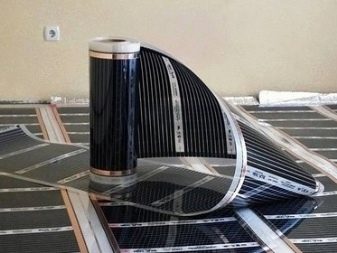

طلاء فيلم الأشعة تحت الحمراء

طلاء الفيلم عبارة عن فيلم حراري قائم على الكربون. سبيكة من النحاس والألمنيوم تعمل كعنصر تسخين. جميع العناصر متصلة بشكل متواز ومختومة في فيلم. مثل هذا التسخين لا يتطلب استخدام ذراع التسوية الأسمنتية ، ويتم وضع المعطف الخفيف مباشرة على الفيلم.

المميزات والعيوب

تتميز التدفئة الأرضية الكهربائية بعدد من المزايا المهمة:

  1. يمكن استخدامه كمصدر تدفئة رئيسي أو مساعد ؛
  2. يتم تسخين السطح بالتساوي.
  3. إمكانية التركيب مع أغطية الأرضيات المختلفة (مشمع ، صفح ، بلاط سيراميك) ؛
  4. يمكنك تنظيم درجة الحرارة بشكل مستقل في كل من الشقة بأكملها وفي الأجزاء الفردية ؛
  5. هذه منتجات صديقة للبيئة وغير ضارة بالصحة ؛
  6. عمر خدمة طويل
  7. لا تشغل مساحة مفيدة في مساحة المعيشة ، وبالتالي فإن المظهر الداخلي لا يتغير.

سلبيات:

  1. تكلفة إنتاج عالية
  2. لا يمكنك استخدام هذه التسخين تحت الباركيه أو لوح الأرضية ، لأن الخشب مشوه تحت تأثير درجات الحرارة المرتفعة ؛
  3. تخلق الكابلات مجالًا كهرومغناطيسيًا ؛
  4. إذا تم التثبيت بشكل غير صحيح ، فهناك خطر حدوث صدمة كهربائية..

ميزات التثبيت

هناك ثلاث طرق لتركيب أرضية كهربائية:

  • التثبيت في طبقة ذراع التسوية مع الطلاء اللاحق بمواد الأرضيات ؛
  • وضع فوق ذراع التسوية نفسه تحت البلاط ؛
  • تركيب نظام تحت الارض (فيلم تسخين).

يتم استخدام طريقة التثبيت الأولى للمباني السكنية. في هذه الحالة ، يوصى بتركيب كابلات التدفئة تحت الأرضية. يتم تثبيت طبقات العزل المائي والعزل الحراري تحت نظام التدفئة.

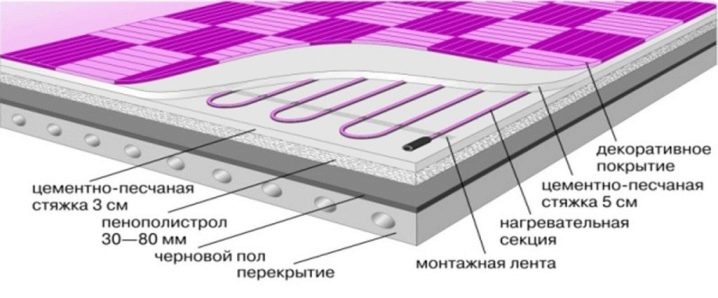

يتكون التثبيت من عدة مراحل:

  • وضع مواد العزل المائي.
  • تركيب العزل الحراري
  • كابلات تسخين التثبيت
  • خلق سكريد.

عند تركيب تدفئة أرضية كهربائية (ETP) تحت الأرضيات الخشبية والأرضيات الخشبية ومشمع ، يتم استخدام تسخين الفيلم (فيلم الأشعة تحت الحمراء). تمر الأشعة تحت الحمراء بكفاءة عبر المواد وتسخن سطح الأرض.

تكنولوجيا التثبيت:

  • السطح المطلوب مغطى برقائق معدنية ؛
  • إذا لزم الأمر ، يتم إنشاء العزل المائي بالإضافة إلى ذلك ؛
  • تركيب عناصر التسخين (فيلم الأشعة تحت الحمراء) ؛
  • فحص النظام الكهربائي لعنصر التسخين ؛
  • تطبيق المعطف الخفيف.

يتم تثبيت الكابلات الكهربائية وحصائر التدفئة تحت البلاط. ميزة تسخين الكابلات هي ذلك من الممكن تحديد خطوة التمديد بشكل مستقل (تباعد بين أسلاك الكابلات). عناصر التسخين الكهربائية مثبتة بشريط لاصق.

تحضير القاعدة

تعتبر القاعدة المعدة بشكل صحيح لوضع أرضية كهربائية مؤشرًا على جودة الأرضيات المستقبلية..

خوارزمية العمل:

  1. يجب أن تكون القاعدة نظيفة ومستوية. يتم تنظيف الأساس من الأوساخ ، وإذا لزم الأمر ، يتم تسويته بمزيج من الأسمنت. يتم إصلاح الشقوق والفجوات بعناية. يتم تسوية الخزف الحجري والخرسانة بمطحنة.
  2. قياس الغرفة. تساعد القياسات الصحيحة في تسريع عملية التثبيت.
  3. تجهيز سطح الأرضية السفلية. يسمح التمهيدي بربط القاعدة بشكل أفضل بملمس الأسمنت.
  4. بعد ذلك ، يتم وضع طبقة مقاومة للماء باستخدام البولي إيثيلين ، والتي يجب أن تمتد 10 سم على الحائط.
  5. وضعه حول محيط قاعدة شريط المثبط. إنه مصمم لتوزيع الحرارة بالتساوي على السطح..
  6. تركيب عازل حراري. يتم اختيار العزل حسب نوع الأرضيات.
  7. مغطاة بشبكة تقوية. إذا قمت بإضافة ألياف دقيقة أو مادة ملدنة إلى محلول ذراع التسوية ، فيمكنك الاستغناء عن تقوية إضافية.
  ملامح سكريد الأرضيات الجافة

كيفية حساب المواد والقوة?

تعد معرفة عامل الطاقة أمرًا ضروريًا لمعرفة ما إذا كانت تدفئة الغرفة كافية. كما يسمح لك بتحديد حجم وكمية المواد بشكل صحيح..

لحساب الطاقة ، يجب عليك استخدام الصيغة P1 = P2 * S * 1.3 (… 1.6) ، حيث:

  • Р1 – طاقة الكبل الكهربائي ؛
  • P2 – طاقة التسخين لكل متر مربع ؛
  • 1.3-1.6 – مؤشر الهامش المطلوب حتى لا يعتمد نظام التدفئة على موارده فحسب ، بل يحتوي على احتياطيات طاقة احتياطية.

الطاقة المطلوبة لتدفئة المسكن هي 120-180 واط ، وفي حالة وجود شرفة ولوجيا ، تزداد المؤشرات إلى 180-250 واط لكل متر مربع. أيضًا ، يمكن أن تختلف الطاقة عما إذا كان النظام قد تم تركيبه كمصدر إضافي للحرارة أو للتدفئة الرئيسية..

يتم حساب طول الكابل بواسطة الصيغة h = S x100 / L ، حيث h هو طول الكابل ، S هي مساحة السطح ، L هي إجمالي طول الكابل.

عند وضع تسخين الفيلم ، يكون تحديد الطاقة أسهل بكثير: يجب أن يغطي العدد الإجمالي لعناصر التسخين السطح المطلوب بالكامل.

كيفية تركيب العزل الحراري?

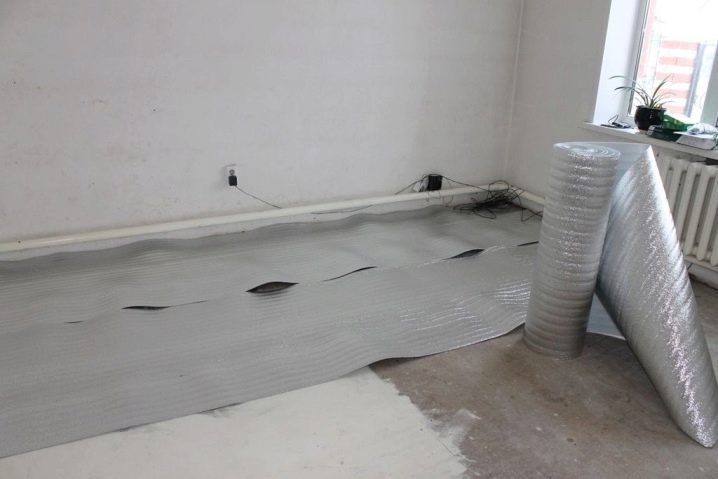

يستخدم العزل الحراري لتوزيع التدفقات الحرارية بالتساوي. مادة ذات طلاء فضي عاكس (رغوة أو بوليسترين ممدد) مناسبة لهذا الغرض..

بالنسبة للشقق في المباني متعددة الطوابق ، تكون طبقة العزل الحراري بسمك 3-4 مم مناسبة ، وفي المنازل الخاصة يجب أن تكون الطبقة أكثر سمكًا. تم إصلاح مادة العزل الحراري بمادة لاصقة.

إذا كان من الضروري تسخين غرفة بمستوى عالٍ من الرطوبة (الحمام) ، فإن العزل الحراري تتم معالجته أيضًا بمادة مانعة لتسرب المياه..

كيف تفعل ذلك بنفسك?

تختلف الإرشادات خطوة بخطوة لطرازات ETP المختلفة قليلاً. دعونا نلقي نظرة فاحصة على كيفية تركيب أنواع مختلفة من التدفئة تحت الأرضية بيديك..

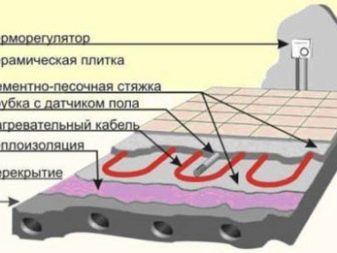

تركيب كابل تدفئة تحت البلاط:

  1. إعداد الأساس للحالة المطلوبة (متساوي ، نظيف) ؛
  2. تركيب العزل المائي في الحمامات والمراحيض.

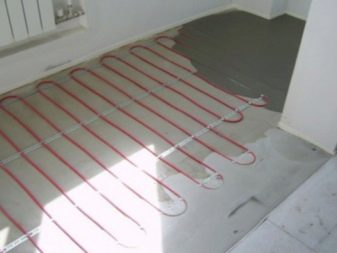

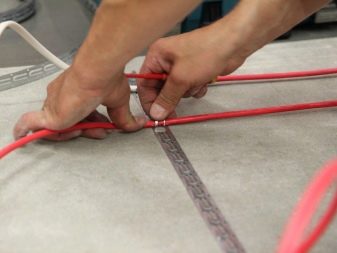

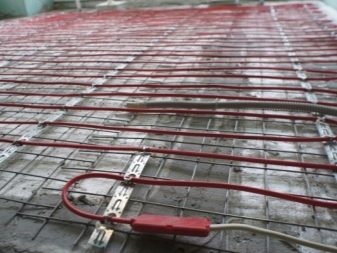

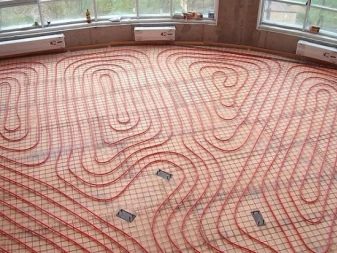

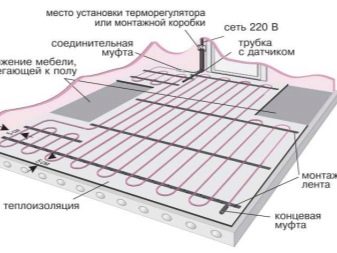

  3. يتم تثبيت شريط التثبيت ويتم وضع الكابل بالميل المطلوب. يتم إخراج طرف سلك الكبل إلى صندوق التوصيل ، حيث يوجد منظم الحرارة.

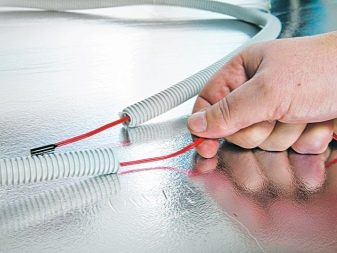

  4. يتم تثبيت مستشعر درجة الحرارة في أنبوب مموج ، يتم توصيل أحد طرفيه ، ويتم وضعه بين الكابلات على مسافة 70-100 سم من الحائط. يتم إدخال الطرف الثاني من الأنبوب مع جهاز الاستشعار في الصندوق من أجل اتصال بالثرموستات.

لا يمكن توصيل النظام بالشبكة إلا بعد جفاف ذراع التسوية.

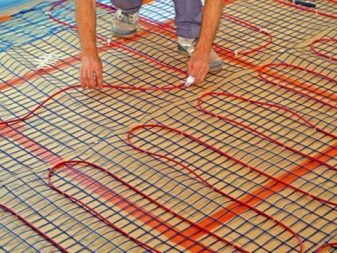

تركيب حصائر التدفئة:

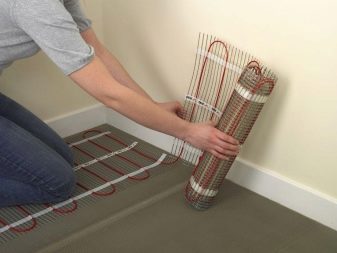

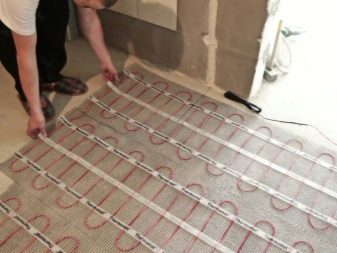

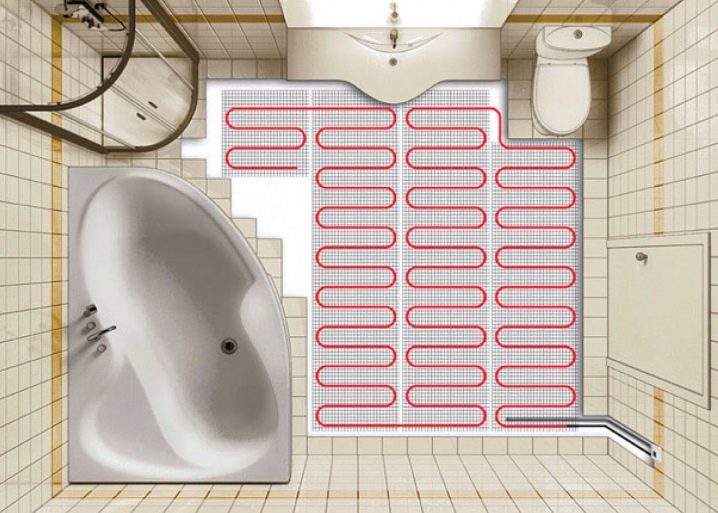

  1. يتم وضع الحصائر على القاعدة المعدة بطريقة لا تتداخل مع بعضها البعض ، بل تتلامس بإحكام. إذا كنت بحاجة إلى قطع الألياف الزجاجية ، فاحرص على عدم تشويه كابل التسخين. عند تثبيت منظم الحرارة بكابل أحادي النواة ، يجب أن ينتقل طرفي أسلاك الكبل إلى الصندوق الذي يحتوي على منظم الحرارة. في حالة وجود كبل ثنائي النواة ، يكفي توصيل سلك واحد فقط إلى منظم الحرارة.

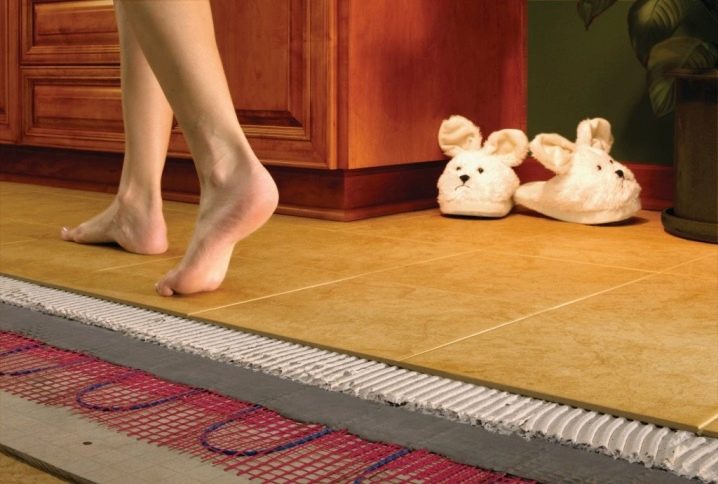

  2. يتم وضع الحصيرة على غراء خاص (طبقة الغراء – 2-3 مم) ، مع الضغط عليها قليلاً في الأرضية.
  3. يتم تثبيت مستشعر درجة الحرارة في الأنبوب المموج بين لفات عناصر التسخين. قناة الكابل الثانية متصلة بجهاز التحكم في درجة الحرارة.
  4. بعد ذلك ، من الضروري التحقق من أداء النظام باستخدام جهاز اختبار..
  قواعد وخواص تسوية أرضية خشبية

إذا كان من المقرر تركيب التدفئة تحت الأرضية تحت البلاط ، فعندئذٍ بعد إجراء فحص وظيفي ، يمكن المضي قدمًا في تركيب غطاء الأرضية. في حالة الألواح الخشبية والباركيه ، بعد الاختبار ، من الضروري عمل ذراع التسوية من 1.5 إلى 2.5 سم ، ولا يتم وضع غطاء الأرضية إلا بعد أن يجف ذراع التسوية تمامًا.

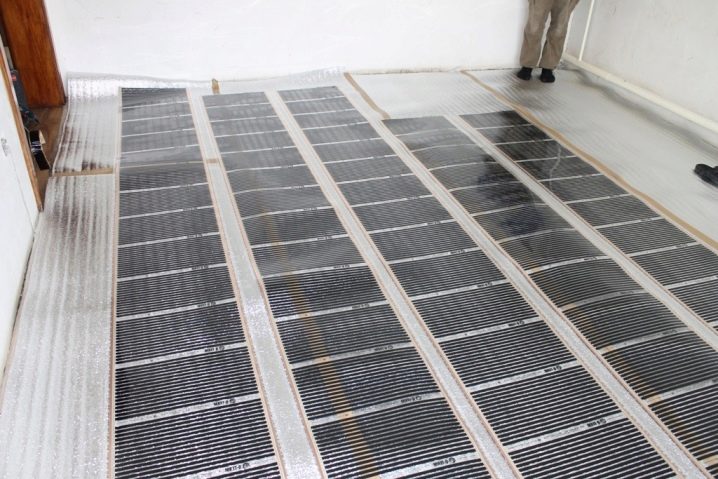

تركيب أرضية فيلم الأشعة تحت الحمراء:

  • تحتاج أولاً إلى تثبيت صندوق التوصيل مع منظم الحرارة. يتم قطع ستروب في الحائط لتوصيل الفيلم والمستشعر بالثرموستات. نقوم بتوجيه كابل الطاقة إلى صندوق التوصيل.
  • قاعدة الأرضية مغطاة بطبقة عازلة للحرارة (لا يزيد سمكها عن 5 مم). مفاصل المادة مثبتة بشريط لاصق.
  • من الضروري وضع رقائق الأشعة تحت الحمراء مع عناصر التسخين لأسفل. يتم تثبيت الحواف أيضًا بشريط لاصق حتى لا تكون هناك تحولات. يجب أن يتم ترتيب الشرائط بطريقة تكون جهات الاتصال أقرب إلى منظم الحرارة.

  • توصيل الوصلات الكهربائية وسلك التثبيت بالجدار ، وزيادة عزلها بعزل البيتومين. يتم توصيل أسلاك التثبيت إلى صندوق التوصيل.
  • يتم تثبيت مستشعر درجة الحرارة في القسم الثاني من أرضية الأشعة تحت الحمراء لتلقي معلومات أفضل حول تسخين السطح.
  • اختبار الاتصال. إذا كان كل شيء على ما يرام ، فأنت بحاجة إلى إيقاف تشغيل النظام.
  • غطيها بغطاء بلاستيكي.
  • وضع المعطف الخفيف.

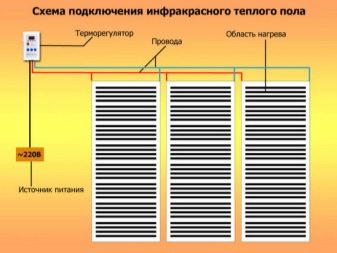

مخطط توصيل الكهرباء

هذا الجزء من التثبيت هو الأكثر أهمية. يتطلب التوصيل الكهربائي الإجراءات المتسلسلة:

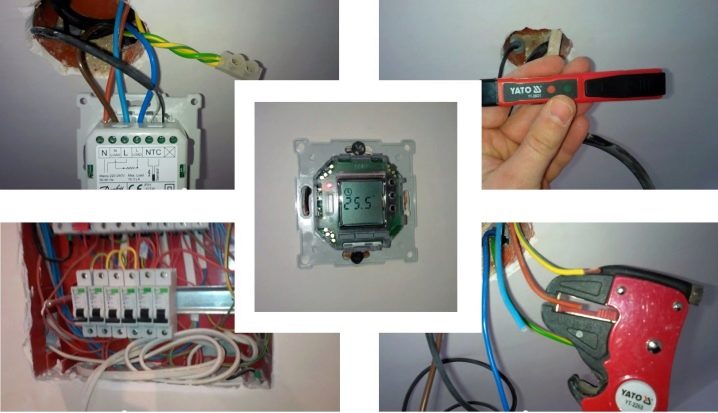

  1. اختبار الكابلات والأسلاك لمقاومة النظام (باستخدام مقياس متعدد) وعزل الحصائر (باستخدام مقياس ميغا أوم).

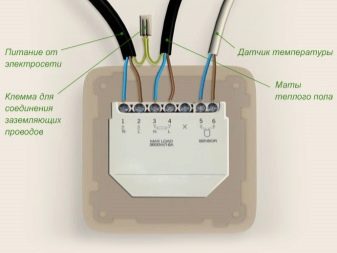

  2. توصيل مستشعر درجة الحرارة والثرموستات وكابل الطاقة. يجب أن يتم ذلك وفقًا للتعليمات المضمنة في نظام ETP..
  3. التأريض الإضافي للكابل وسلك الطاقة ، والذي يتم عن طريق تثبيت هذه العناصر بطرف حماية.

يتم توصيل مستشعر درجة الحرارة بالثرموستات وفقًا للتعليمات ، وبعد ذلك يتم توصيل نظام التسخين بقاطع الدائرة. لا يتم بدء التشغيل الأول للنظام إلا بعد أن يجف ذراع التسوية تمامًا..

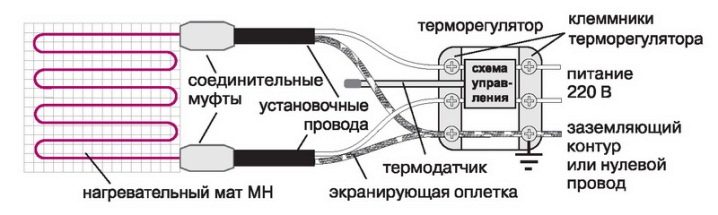

اعتمادًا على طراز الأرضية الكهربائية المستخدمة للتدفئة ، تختلف مخططات التوصيل. يعد توصيل ETP أسهل بكثير من توصيل أرضية مائية. ليست هناك حاجة لتوصيلات إضافية (على سبيل المثال ، إلى غلاية كهربائية) ، ولكن فقط بالتيار الكهربائي.

توصيل نظام الكابلات:

  1. يتم تثبيت مستشعر درجة الحرارة في أنبوب مموج ويتناسب مع أخدود مُجهز في الحائط.
  2. سلك القطب متصل بالثرموستات. يتم تثبيت السلك نفسه بين لفات عناصر التسخين.
  3. في المرحلة النهائية ، يتم فحص نظام التدفئة باستخدام جهاز اختبار. فقط إذا تزامنت بعد الاختبار والتحقق من القراءات باستخدام القراءات التعليمية ، يمكنك وضع ذراع التسوية.

حصائر التدفئة:

  1. بادئ ذي بدء ، يتم تحديد مساحة موقع منظم الحرارة.
  2. تم وضع الحصائر وفقًا لتعليمات التركيب.
  3. يتم تثبيت مستشعر درجة الحرارة ، الموضوع في أنبوب مموج ، بين أدوار النظام.

اتصال أرضية الفيلم:

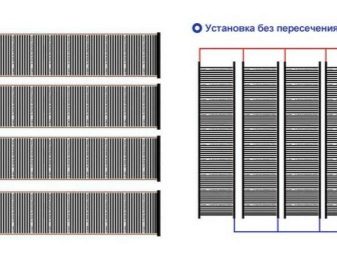

  1. بادئ ذي بدء ، من الضروري توصيل جميع صفوف الفيلم. يمكنك استخدام تلك المحطات التي تأتي مع تدفئة أرضية فقط. شرائط الفيلم متصلة بالتوازي. يجب عزل جميع جهات الاتصال مع تراكبات.
  2. في وسط الركيزة العازلة للحرارة ، يوجد جيب لتركيب جهاز استشعار حراري.
  3. توصيل مستشعر درجة الحرارة والفيلم الحراري بالثرموستات والنظام بأكمله بالتيار الكهربائي من خلال قاطع الدائرة.

للتأكد من عمل النظام ، تحتاج إلى تشغيل التدفئة بكامل طاقتها والانتظار بضع دقائق. يجب ألا يكون هناك شرر أو روائح كريهة. بعد اختبار وظائف النظام ، يمكنك المتابعة لتركيب غطاء الأرضية.

كتلة التحكم

يتم تنظيم نظام التدفئة تحت الأرضية بواسطة وحدة كهربائية. يمكنك تشغيل وإيقاف التدفئة ، والتحكم في درجة حرارة الغرفة ، وكذلك تنظيم فترات التشغيل التلقائي وإيقاف تشغيل النظام.

  أرضية مظلمة: أمثلة جميلة في الداخل

توجد عدة أنواع من لوحات التحكم الكهربائية الأرضية:

  • كهروميكانيكية المنظم أسهل طريقة للتحكم. وتتمثل مهمتها في التحكم في التدفئة وإغلاق النظام. يتم التحكم في المنظم يدويًا. هناك عجلة متصلة بمنظم يحافظ على درجة حرارة غطاء الأرضية. نظرًا لتصميمه البسيط ، فإن المنظم الكهربائي لديه أقل سعر تكلفة وأقل عرضة للأعطال..
  • لوحة رقمية وظائف التحكم بنفس طريقة المنظم السابق. الاختلاف الوحيد هو أن التنظيم لا يتم باستخدام عجلة ، ولكن باستخدام زر أو لوحة تعمل باللمس. وحدة التحكم مزودة بأجهزة استشعار كهربائية تقيس درجة حرارة الهواء في الغرفة. تنقل مستشعرات درجة الحرارة البيانات إلى منظم الحرارة.
  • ترموستات قابل للبرمجة أنتجت وفق أحدث التقنيات. تتوفر العديد من أجهزة استشعار درجة الحرارة ، والتي تنقل جميع المؤشرات إلى وحدة التحكم ، والتي تحافظ على درجات حرارة مختلفة في الغرف المختلفة. يمكنك التحكم في منظم الحرارة هذا عبر شبكة Wi-Fi باستخدام هاتف ذكي أو كمبيوتر محمول. عندما تغادر المنزل ، يمكنك إيقاف تشغيله تمامًا أو تشغيله عند درجة الحرارة المطلوبة قبل وصولك..

يوصى بإعطاء الأفضلية للوحات التحكم الحديثة التي يمكن تكوينها يدويًا. ستساعد الراحة والتطبيق العملي في الاستخدام وألوان التصميم المختلفة على ملاءمتها لأي نمط داخلي.

الأخطاء الشائعة

يمكن اعتبار الخطأ الأول هو تركيب أرضية كهربائية تحت سماعة رأس ضخمة ثقيلة. تحت وزن المواد ، يحدث تبريد غير كافٍ للأرضيات ، مما يؤدي إلى ارتفاع درجة الحرارة وانهيار عناصر التسخين.

يؤدي ثني الكابل وثنيه إلى انهيار نظام التدفئة بالكامل. إذا تم استخدام طريقة تسخين الفيلم ، فقد يحدث فشل في النظام بسبب تلف فيلم التسخين..

التحكم غير السليم في مقاومة العزل أثناء التثبيت هو أيضًا خطأ شائع للمبتدئين. يجب ألا تنحرف القيمة عن الشركة المصنعة المعلنة بأكثر من 10 بالمائة. خلاف ذلك ، تنتظرك أعطال ETP..

يجب عدم سكب مستشعر درجة الحرارة في ذراع التسوية. يتم تثبيته في أنبوب مموج ، يتم وضعه في ذراع التسوية. سيستغرق الأمر الكثير من الجهد لإصلاح عطل في جهاز استشعار مملوء بذراع التسوية..

يتطلب تركيب فيلم الأشعة تحت الحمراء عزل الأجزاء الحية للفيلم. سيؤدي عدم القيام بذلك إلى تسريب التيار وإيقاف تشغيل النظام باستمرار. لا تقطع الكبل المثبت في حصيرة التسخين. من الضروري قياس مساحة التدفئة و من الأفضل ترك جزء من الغرفة غير مغطى بالسخان.

التوصيات

إن تركيب تدفئة أرضية كهربائية بيديك ليس بهذه السهولة. عند القيام بذلك ، يجب أن تأخذ في الاعتبار بعض التوصيات المفيدة:

  • تأكد من اتباع تعليمات الشركة المصنعة أثناء التثبيت ؛
  • يجب عدم قطع الكبل ثنائي النواة ؛
  • عند التثبيت ، لا تخطو على الكابل ، فقد يؤدي ذلك إلى كسره ؛
  • يوصى بتثبيت تدفئة أرضية في الموسم الدافئ ؛
  • يجب ألا يزيد حجم فيلم الأرضية الكهربائية عن 15 مترًا ؛
  • التأريض عند توصيل ETP شرط أساسي ؛
  • يحظر ربط مواد الفيلم بالمنتجات المعدنية ؛
  • لا ينصح بتثبيت تسخين الفيلم بالقرب من السخانات والمدافئ.

إذا اتبعت التعليمات واتخذت موقفاً مسؤولاً تجاه تقنية تركيب الأرضيات الكهربائية ، فإن هذا النوع من التدفئة سوف يلبي توقعاتك..

للحصول على معلومات حول كيفية تركيب أرضية كهربائية دافئة ، انظر الفيديو التالي.
