Installation af en øjeblikkelig vandvarmer med egne hænder: trin-for-trin instruktion

Hvordan fungerer en øjeblikkelig vandvarmer – funktioner i arbejdet

I modsætning til hvad mange tror, ​​behøver en elektrisk vandvarmer ikke nødvendigvis at være en kæmpe tønde, der fylder halvdelen af ​​badeværelset. Der er også ganske kompakte enheder, der opvarmer vand i en flydende tilstand..

De er klar til regelmæssigt at udføre servicen og indtage et beskedent sted under vasken eller på væggen ved badet.

Lad os se, hvordan en øjeblikkelig vandvarmer fungerer, og hvordan forskellige modeller kan afvige fra hinanden..

Driftsprincippet for enhver øjeblikkelig vandvarmer

Som navnet antyder, opvarmer enheden det strømmende vand. Når der ikke bruges vand, fungerer varmelegemet heller ikke..

Den øjeblikkelige varmelegeme har også en beholder, hvor vand opvarmes. Men i modsætning til lagertanken fylder tanken ikke meget plads og kan installeres næsten ethvert bekvemt sted..

Rindende vand kommer ind i reservoiret, som indeholder kraftige varmeelementer. Varmeeffekten afhænger normalt af vandgennemstrømningshastigheden og sikrer en kontinuerlig tilførsel af vand opvarmet til 40–60 ° C ved udløbet. Alle varmelegemets elementer er placeret i et enkelt hus, som er indbygget i vægskabe eller monteret på væggen.

Beskrivelse af udstyr

Enheden drives af elektricitet. Derfor tilhører den den elektriske type vandvarmer. Princippet for drift af en øjeblikkelig elektrisk vandvarmer er opvarmning af en væske under dens bevægelse. Enheden er kompakt. Opvarmning sker øjeblikkeligt uden dens ophobning i tanken. Monteres ofte i sommerhuse, på steder hvor brug af væske ikke forekommer ofte.

Strukturelt består gennemstrømningsmodellen af ​​en kolbe med lav volumen. Inde er der et varmeelement. Der er to grenrør med gevindforbindelser: koldtvandsindløb og varmtvandsudløb. Når enheden er forbundet til netværket, udløses trykafbryderen. Enheden til den øjeblikkelige vandvarmer tillader, at væsken, der kommer ind i kolben, opvarmes der til en bestemt temperatur og går videre til forbrugspunkterne. Flydende opvarmningstid inden for 1 minut.

Overdreven opvarmning, processen med at tænde og slukke for enheden reguleres af relæer og sensorer.

For at overholde sikkerhedsreglerne er strukturen, før gennemstrømningen af ​​elektrisk vandvarmer begynder at virke, forbundet med jordkontakterne på ledningerne.

Antallet af forbrugspunkter afhænger af modellens effekt. Det er installeret både for en forbruger, og distributionen er spredt til flere forbrugere af varmt vand.

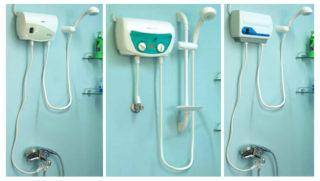

Inddeling i typer

• Hvis enheden leverer varmt vand til flere forbrugssteder, er dette en øjeblikkelig trykvarmer. For sit arbejde af høj kvalitet vil en forudsætning være et højt tryk i forsyningsvandforsyningen.

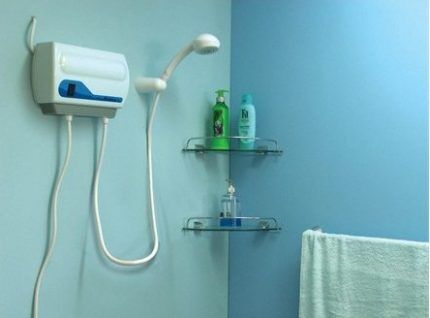

• Hvis enheden tjener et punkt, er det en tyngdekraftvarmer. For dets drift kræves ikke et højt tryk. Installationsstedet er placeret nær forbrugspunktet. Producenter producerer modeller af en ikke-tryk-enhed med et tryk i bunden. Det må ikke installeres på en rørledning med øget tryk. Dette vil føre til et gennembrud for dets arbejdende skal..

Disse to typer kan have forskellige varmeelementer:

• opvarmning med varmeelement. Hvis vandet i VVS -systemet er karakteriseret ved øget hårdhed, svigter elementet hurtigt;
• varmeelement – uisoleret spiral. Lider ikke af kalk, men luftlåse i vandforsyningssystemet kan beskadige elementet.

I henhold til princippet om temperaturregulering kan en varmeenhed være:

• enheden er hydraulisk. Vippekontakten til driftstilstande er placeret på vandvarmerens krop. Skift i manuel tilstand. Pålidelighed og enkelhed er en positiv kvalitet ved modellen;
• elektronisk model. Udløbstemperaturen indstilles én gang. Det forbliver konstant, indtil det bliver nødvendigt at ændre indikatoren..

En vigtig indikator, der beskriver enhedens funktion, er dens ydeevne. Det afspejler en kedels evne til at opvarme vand til den ønskede temperatur i et bestemt volumen på 60 sekunder. Hvis der er mere end et forbrugerpunkt, skal du bruge en øjeblikkelig vandvarmer med høj ydeevne.

Positive og negative aspekter ved brug

Varmerens tekniske egenskaber fortæller dig dens fordele:

• Vandmængden til opvarmning er ikke begrænset.
• Øjeblikkelig opvarmning til forbrug.
• Udstyrets kompakthed. Det kræver ikke meget plads at installere.
• Væsken i beholderen stagnerer ikke.
• Overkommelig for den gennemsnitlige køber.

Negative sider i brug:

• I vintermånederne opvarmes væsken ikke til en høj temperatur.
• Det er nødvendigt at lægge kraftfulde elektriske ledninger.

Typiske egenskaber ved gennemstrømnings elektriske varmeapparater

• Effekt – fra 3 til 20 kW. Men kraftfulde enheder kræver et trefaset elektrisk netværk med en spænding på 380 V. I huse med gamle ledninger kan det være et problem at bruge varmeapparater selv med gennemsnitlig (4-6 kW) effekt. Du skal muligvis køre en dedikeret strømledning.
• Den samlede størrelse af gennemstrømningsanordninger overstiger ikke 400 mm. Omtrentlige dimensioner – 350 x 200 x 100.
• Vandopvarmningstemperaturen er 30-45 ° С. Det er ikke vandets temperatur ved selve varmeapparatets udløb, men en indikator for temperaturændringen ved udløbet i forhold til indløbet. Det skal huskes, at indløbstemperaturen for koldt vand varierer med sæsonen..
• Produktiviteten af ​​de mellemstore blomster er 2–6 liter i minuttet opvarmet vand

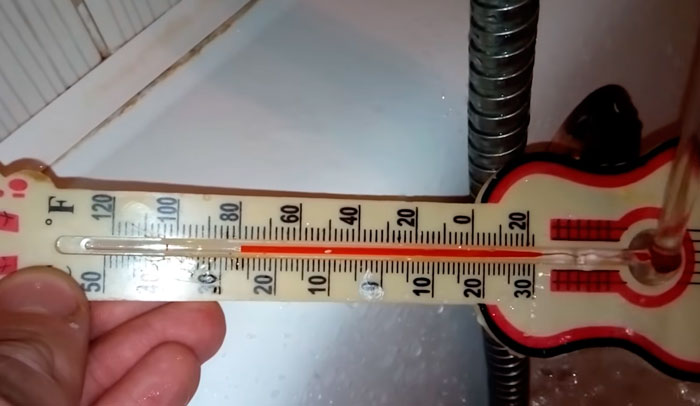

Valg af temperaturforhold

Opvarmningsprocessen reguleres af en elektronisk eller mekanisk vippekontakt. Uanset styringstype forlænges varmeapparatets levetid, hvis temperaturen er indstillet korrekt. Så for eksempel for et brusebad er opvarmningen indstillet til 40 grader; til opvask i køkkenet – op til 45 grader.

Hvis opvarmningstemperaturen er korrekt valgt, reduceres energiforbruget betydeligt..

Øjeblikkelig vandvarmer tilhører kraftfulde enheder. Men omkostningerne ved varmt vandforsyning reduceres på grund af væskens korte opvarmningstid (eller denne varmeapparats korte driftstid).

Design

Kroppen af ​​en øjeblikkelig elektrisk vandvarmer er normalt en cylinder med en vægt på ca. 2 kg. Inde er:

Et varmeelement

Der er to typer:

• uisoleret spiral;
• rørformet elektrisk varmelegeme (TEN).

Den første mulighed – spiralen i sin rene form – er placeret inde i en blok af polymerrør, som igen er omsluttet af et holdbart etui af samme materiale. Enhedens indre volumen med en sådan varmelegeme er lille nok, den er også lille, og dens masse er derfor ikke varmeakkumuleret..

Af denne grund, efter at have slukket for strømmen, afkøler vandvarmeren øjeblikkeligt, så skala på dens indervægge ikke har tid til at deponere. Grundlæggende bruges sådanne strømningsrør i pools til opvarmning af vand, men nogle gange også i husholdningsforhold – i nærvær af en stor mængde hårdhedsalte i vandet.

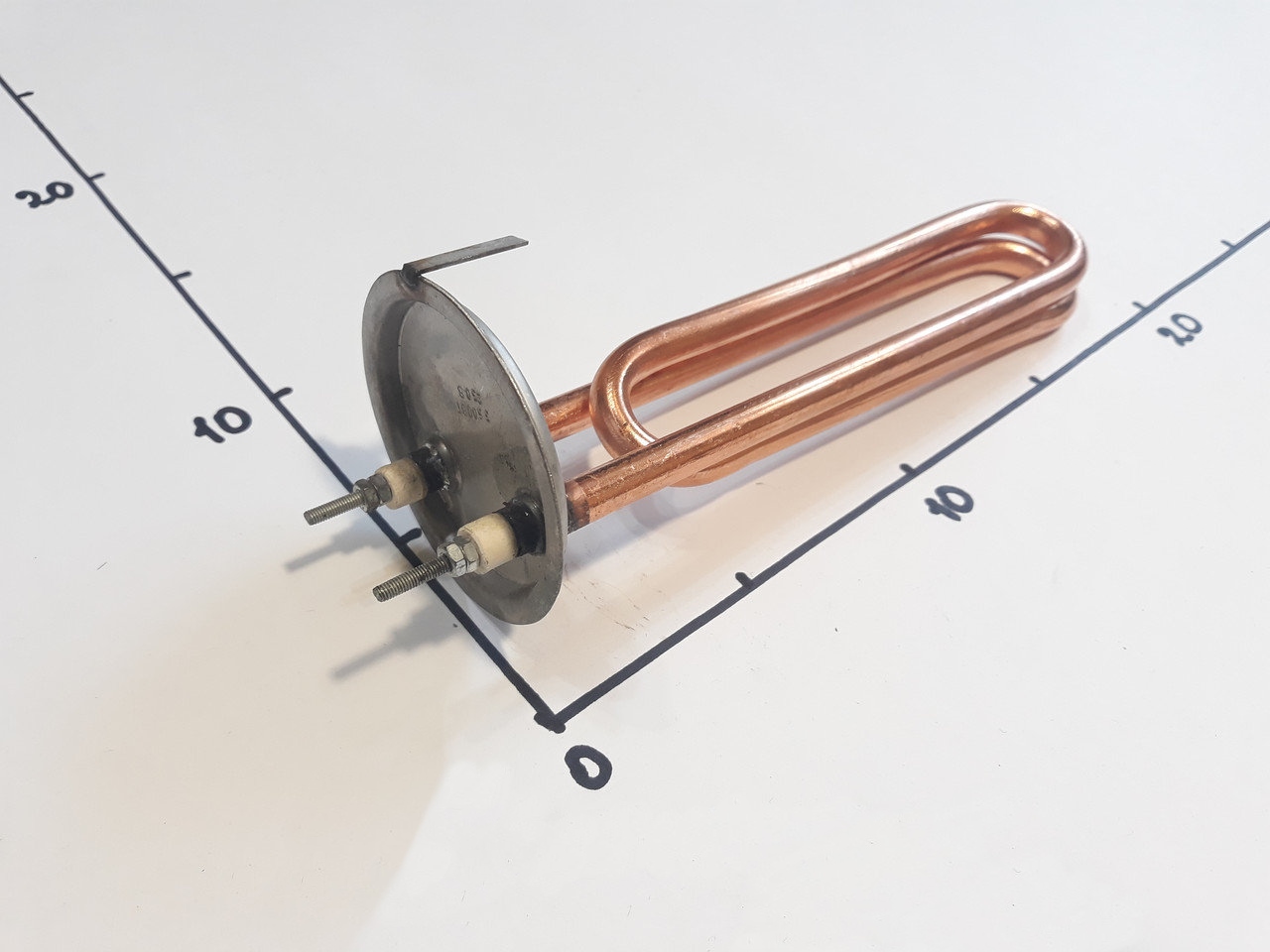

Varmeelementet er den samme spiral, men placeret i et kobber- eller messingrør fyldt med kvartssand. Denne mulighed er mere pålidelig med hensyn til elektrisk sikkerhed..

Brænder

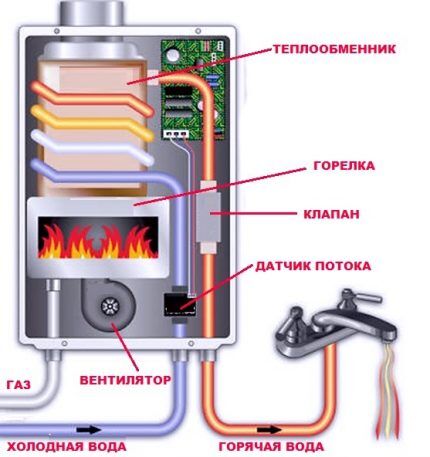

Hvis vi taler om gasstrømmende vandvarmere, fungerer en gasbrænder som et varmeelement. Du kan antænde gas på forskellige måder, afhængigt af enhedens model, men i dag betragtes højttalere med automatisk eller elektronisk tænding som mere populære, selvom modeller med en “knap” eller piezo til gastænding heller ikke er fortid . Ved elektrisk tænding genereres flammen automatisk, når vandet tændes og dør ud, når det slukkes. Sådanne enheder er i stand til uafhængigt at genoptage arbejdet under strømafbrydelser. Den eneste ulempe er, at du skal skifte batterier..

I en gasstrømningsenhed afhænger vandtemperaturen af ​​dens volumen samt værktøjets effekt. Du kan selv justere effekten, men hvis du øger vandtrykket eller tænder en anden hane et sted, vil vandtemperaturen falde. Udviklingen står ikke stille, og allerede modeller af gas øjeblikkelige vandvarmere med en moduleringsbrænder er i stand til uafhængigt at regulere effekten, så der ikke sker pludselige ændringer.

Varmeveksler

Ved opvarmning passerer vand gennem en varmeveksler, hvis kvalitet er meget vigtig for gassøjlen. En varmeveksler i stål giver dig mulighed for at spare penge, når du køber, men vil forkorte levetiden betydeligt. Det bedste betragtes som en kobbervarmeveksler, som ikke kun øger servicetiden, men også enhedens effektivitet..

Men hvad sker der med forbrændingsprodukterne, fordi vi har at gøre med gas, ikke elektricitet? Der er to typer vandvarmere: med åbne og lukkede forbrændingskamre. Et åbent forbrændingskammer forudsætter, at affald kommer ud i skorstenen og et lukket – tvangsfjernelse af produkter til en særlig enhed (koaksial skorsten).

Det er vigtigt, at en sådan enhed er meget lydhør over for stærke fald i vandtrykket..

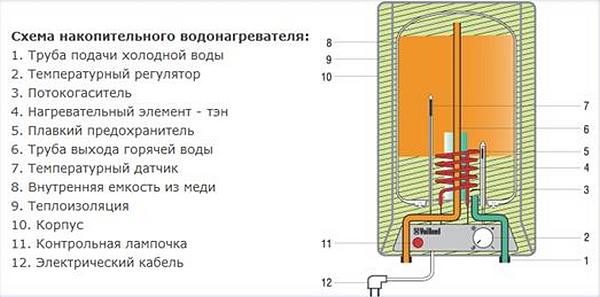

Tank

Vandtanken i elektriske modeller kan nå fra henholdsvis 10 til 100 eller flere liter, og opvarmningstiden vil variere baseret på enhedens størrelse og effekt. Så i Ariston PRO ECO 80 H -modellen med et volumen på 80 liter er opvarmningstiden 186 minutter, og i Termeks IF 30 V (RZB30 -F) -modellen med et volumen på 30 liter – kun 50 minutter. Men i vandvarmeren Ariston TI SHAPE Plus 100 H EE, hvis volumen er 100 liter, opvarmes vandet på bare 170 minutter ved en effekt på 1500 W. Tankens inderside skal være dækket af miljøvenlige materialer af høj kvalitet, fordi vandets kvalitet, dens temperatur samt enhedens holdbarhed afhænger af dem..

Tankmængden af ​​tankmodeller kan være mere end 300 liter, så Ariston NHRE 60 -modellen har et volumen på 350 liter. Vandvarmere til opbevaring er også de mest kraftfulde enheder af deres art: effekten på den samme Ariston NHRE 60 er 67.000 W, og Ariston NHRE 18 har 22.000 W med et volumen på 175 liter..

Alle lagerenheder er til gengæld opdelt i lodret og vandret afhængigt af deres konfiguration. Nogle modeller, såsom Termex IF 50 V (RZB50-F) er eksempler på ny generation af flade vandvarmere.

Termisk isolering

Når varmt vand trækkes ind, kommer koldt vand automatisk ind i vandvarmeren og varmes op til den indstillede temperatur. I gasmodeller overføres varme gennem forbrændingskammeret, og forbrændingsprodukterne kommer ud gennem specielle rør inde i tanken på grund af naturligt eller forceret træk, afhængigt af om det er et åbent eller lukket forbrændingskammer. Den slukkede enhed bevarer varmt vand i lang tid på grund af varmeisolering, takket være hvilken den fremragende vandkvalitet også sikres. Skala dannelse er usandsynligt i sådanne enheder..

Denne kvalitet er meget vigtig specifikt for lagermodeller, da deres hovedfunktioner er opvarmning og lagring af vand. Jo højere varmeisolering, jo mere økonomisk er brugen af ​​enheden og jo bedre vandkvalitet selv..

Anode

Og selvfølgelig kan du ikke undvære en anode, der overfører strømmen af ​​elektroder til det sted, hvor der er eller er planlagt skade i den beskyttende belægning. Vandvarmerens levetid afhænger også af magnesiumanodens kvalitet. Hvis du ikke er nærig til at købe en dyr enhed af høj kvalitet, behøver du derfor ikke at skifte anode snart..

Som regel har opbevaringsvandvarmere endnu flere funktioner end øjeblikkelige. Så Termex ER 100 V -modellen har funktionen antibakteriel vandrensning, og Termex Ultra Slim RZL 40 har funktionen accelereret vandopvarmning..

Lovgivningsmæssige og beskyttende elementer

At regulere temperaturen og overvåge driften af ​​vandvarmeren er en termostatfunktion. Det er ham, der beskytter enheden mod overophedning og uforudsete sammenbrud. Reguleringssystemet er som følger: Du indstiller uafhængigt den temperatur, du har brug for, ved hjælp af termostaten, og termostaten fastholder den automatisk, indtil du vil ændre den igen. Hvis vandstanden falder med mindre end 3-5%, slukker termostaten enheden, eller rettere sagt stopper varmeelementet.

Et meget vigtigt element i både elektriske og gasvandvarmere er magnesiumanoden. Det beskytter næsten alle elementer mod korrosion. Uden det havde enhederne ikke tjent mere end seks måneder, det er efter sådan en tid, at anoden periodisk skulle ændres.

Men tankens inderkant spiller også en vigtig rolle i beskyttelsen af ​​enheden. Det kan være lavet af glasporcelæn, emalje, keramik ved høj temperatur, polyurethanskum eller andet materiale..

Termisk isolering af tanken er også nødvendig, jo højere og bedre den er, desto mindre varmetab og omkostninger til opvarmning af vand. Varmeisolering spiller naturligvis en særlig rolle i vandvarmere til opbevaring.

Deres effekt kan være absolut enhver, den kan være 3300 W, som for eksempel i Ariston Bravo M 3323 U-PV1-modellen eller 25,1 W i Bosch WST 120 RO-modellen, og den kan være 26.200 W, som i Bosch GWH 15 -modeller. -2 COD H og Bosch GWH 15-2 CO P. Vandvarmerens kapacitet genkendes af den karakteristiske “minimale vandgennemstrømning”. Så Termex ID 80 H (RZB80-D) modellen med en effekt på 2000 W har en minimum vandgennemstrømning på 6 l / min. Nogle enheder indeholder også oplysninger om den maksimale opvarmningstemperatur, f.eks. I Termeks ID 80 H (RZB80-D) er det 60 grader C.

Flow sensor eller dens mekaniske analog

Dette element giver strøm til varmelegemet i det øjeblik, hvor vandets bevægelse registreres. Det vil sige, at enheden tændes automatisk, så snart brugeren åbner hanen. I enkle modeller, der ikke er udstyret med et elektronisk kontrolsystem, er der ingen sensor som sådan.

I stedet er der en membran, der er mekanisk forbundet til kontakten og reagerer på vandtryk. Ulempen ved denne løsning er, at ved et lavt tryk i rørledningen kan varmelegemet muligvis ikke tænde..

Overophedningssensor

Slukker for strømmen til varmelegemet, hvis vandet opvarmes for meget. Den øvre tærskel er normalt + 60 ° C eller + 70 ° C.

Det er praktisk, når enheden har et indikatorlys for overophedningssensoren, der udløser. Uden det er det svært for brugeren at forstå, om vandvarmeren er slukket på grund af overophedning eller på grund af en funktionsfejl..

Styrende organer

Med deres hjælp kan du ændre varmeeffekt og vandforbrug. Udløbsvandstemperaturen afhænger af begge dele. I enheder med elektronik er det normalt muligt at indstille den ønskede vandtemperatur, og vandvarmeren regulerer selve effekten og trykket. Temperaturværdi kan vises.

RCD

Faktisk er RCD’en ikke i sagen, men på netledningen. Det fulde navn på dette element er fejlstrømsenhed.

Det åbner kredsløbet i tilfælde af en strømlækage, der opstår, når brugeren rammes af et elektrisk stød, eller når en fase bryder ned til et jordet hus eller metalrørledning..

Ethvert elektrisk apparat, der er tilgængeligt på badeværelset, især i kontakt med vand, skal tilsluttes via en jordføler. Men i tilfælde af “fløjterne”, på grund af deres høje effekt, besluttede producenterne ikke at stole på brugernes forsigtighed og selv udstyre dem med jordfrekvenssignaler..

RCD’en beskytter ikke kredsløbet og enheden mod kortslutninger eller spændingsstød, som de undertiden skriver på Internettet. Så tilstedeværelsen af ​​denne enhed er ikke fritaget for behovet for at installere en afbryder eller sikring..

Cirkulationspumpe

Giver det nødvendige flow gennem spolen og opretholder det angivne vandtemperaturniveau.

Kedeltanken kan enten være 60 eller 200 liter, væg- eller gulvtype. Effektområdet kan variere fra 10 til 45 kW.

Fordele og ulemper ved øjeblikkelige vandvarmere

Som alle enheder har gennemstrømningsvandvarmere deres egne fordele og ulemper..

De utvivlsomme fordele omfatter:

• Tilførsel af varmt vand både i tilfælde af midlertidigt fravær og i konstant tilstand.
• De fylder lidt, da de ikke kræver store lagertanke.
• Elforbruget er begrænset af den tid, vandet bruges. De kræver ikke konstant vedligeholdelse af opvarmning i en lagertank. Ingen vandforbrug – intet elforbrug.
• Der er ingen begrænsning på mængden af ​​brugt vand – vandet opvarmes til den ønskede temperatur i hele brugsperioden.
• Afhængigt af driftsbetingelserne er det muligt at vælge en anden type varmelegeme – tryk eller tyngdekraft.
• Små dimensioner af gennemstrømningsanordninger tillader deres installation på ethvert sted i huset, selv muligheden for placering i overskabe.

Men der er også ulemper:

• Blomster med lav og mellemlang effekt kan ikke opvarme vand over 45–50 ° С. Til almindelige husstandsbehov er dette nok, men øget effekt er påkrævet for at øge temperaturen..
• Vedligeholdelse af temperaturen på det strømmende vand fører til et stort forbrug af elektricitet. Med store forbrugsmængder kan det være mere økonomisk at installere en opvarmer med en stor volumen. Hvis der er plads til ham.
• Højt strømforbrug stiller øgede krav til ledningerne. Nogle gange er det nødvendigt at foretage en separat strømforsyning eller endda en trefaset strømforsyning.

Kort oversigt over populære modeller

Hvis du ikke tager særligt kraftfulde modeller på en trefaset strømforsyning, betragtes de tyske firmaer Stiebel Eltron og AEG til husholdningsbehov som en af ​​de førende på markedet for gennemstrømningssystemer. Deres modeller er af upåklagelig tysk kvalitet og en bred vifte af beskyttelses- og kontrolfunktioner. Men prisen er passende.

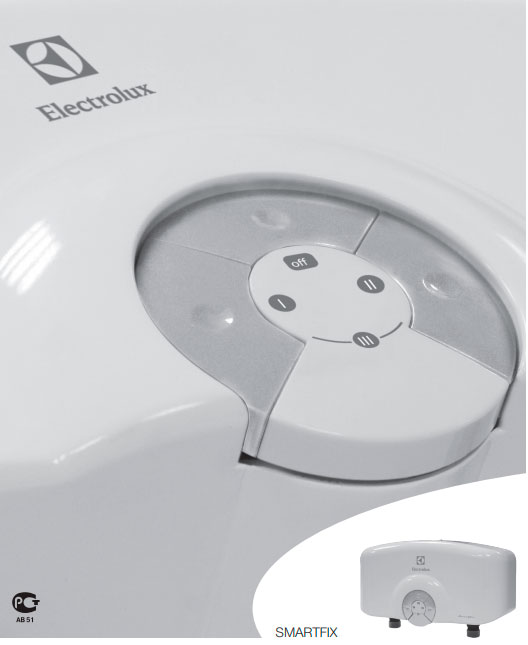

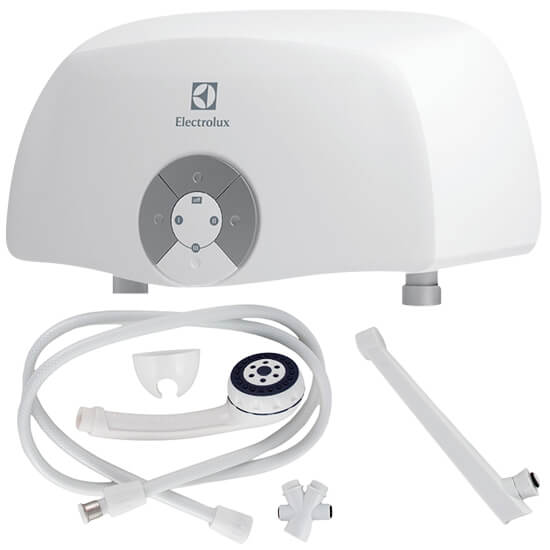

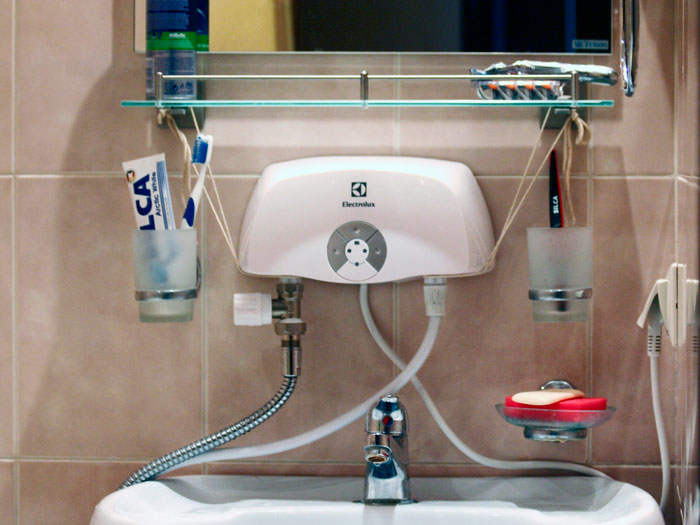

I budgetsegmentet på markedet er vandvarmere fra Electrolux og Atmor populære.

Stiebel Eltron DHC-E 12 er en forholdsvis dyr model. Et trykhoved vandvarmer med en effekt på 10 kW og dimensioner på 360x200x104 er udstyret med elektronisk styring, temperaturkontrol og beskyttelse mod overophedning. Anslået pris – 31.000 rubler.

Stiebel Eltron DHC-E 12

Stiebel Eltron IS 45E – et ikke -trykflowrør med en effekt på 4,5 kW, komplet med et brusehoved, koster – ikke mere end 10.000 rubler.

Friløbsmodel Stiebel Eltron IS 45E

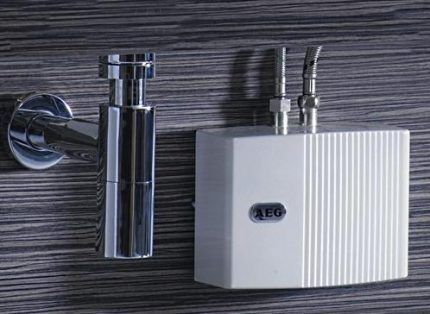

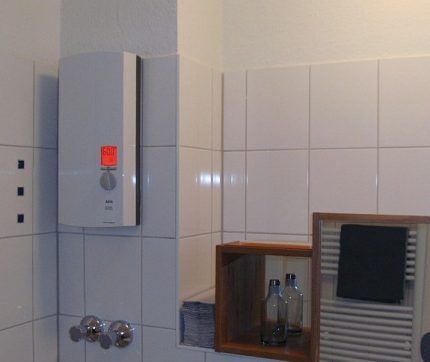

AEG RMC 8 E – en relativt billig trykvarmer på 8 kW med elektronisk styring, koster cirka 15.000 rubler.

Gennemstrømningsvarmer af tryk type AEG RMC 8 E

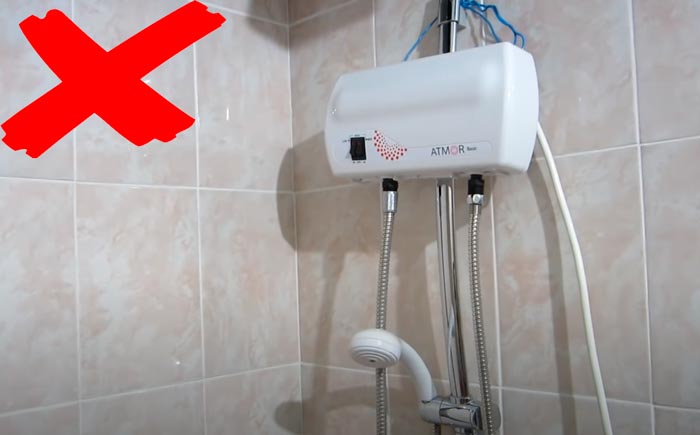

Atmor vandvarmere er populære i Rusland på grund af de lave priser på de fleste modeller. Så for eksempel kan trykhovedmodellen Atmor In-Line 7 med en kapacitet på 7 kW findes til en pris på ikke mere end 5.000 rubler..

Princippet om øjeblikkelig opvarmning af vand

Hvis du skal installere vandopvarmningsudstyr på egen hånd, skal du helt sikkert stifte bekendtskab med dets enhed og funktionsprincippet..

Opvarmning af vand i en gennemstrømningsanordning er ganske enkel: koldt vand fra vandforsyningen passerer gennem varmeelementerne og har ved udløbet en temperatur flere gange højere end den oprindelige indikator.

For eksempel opvarmes vand med en temperatur på + 10 ° C til en temperatur, der er behagelig at tage i bad – + 36-40 ° C. Parametrene justeres ved hjælp af kontrolknapperne på forsiden af ​​kabinettet.

Vandopvarmning starter automatisk fra det øjeblik hanen åbnes. På trods af enhedens miniaturestørrelse kan den levere varme op til en temperatur på + 50-65 ° С, tilstrækkelig til at vaske op eller tage et varmt brusebad..

For at udstyret fungerer korrekt, skal følgende nuancer tages i betragtning under installationen:

• styrken af ​​væggen, som enheden er monteret på;
• det nødvendige tryk i vandforsyningen

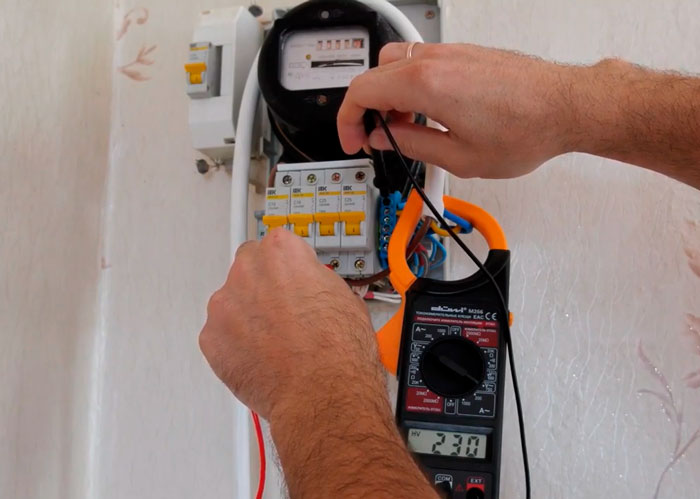

• egnethed af det elektriske netværk.

Hvis alle betingelser er opfyldt, afhænger kvaliteten af ​​vandvarmerens funktion kun af dine færdigheder..

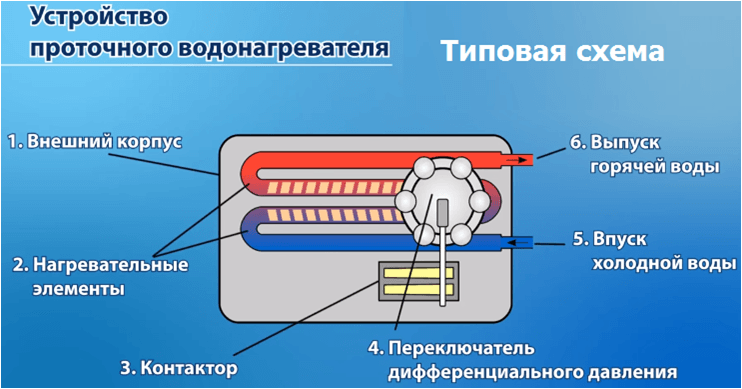

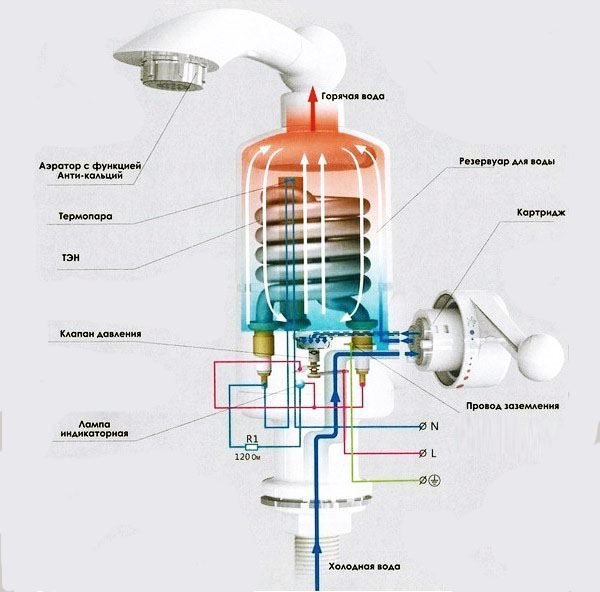

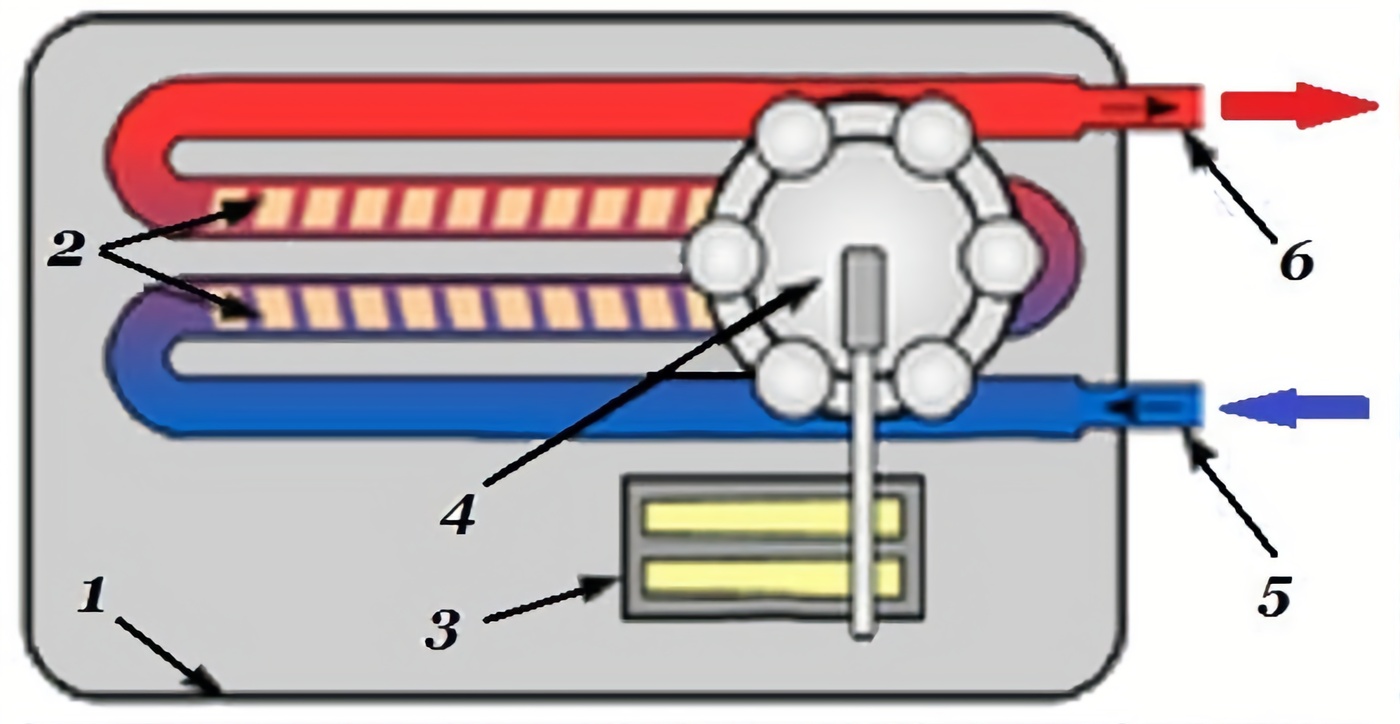

Standarddiagram over en gennemstrømningsvarmer. Varmeelementer bruges som varmeelementer i overordnede modeller, og kobberspiraler bruges i kompakte modeller. Et detaljeret diagram er præsenteret i den tekniske beskrivelse af produktet.

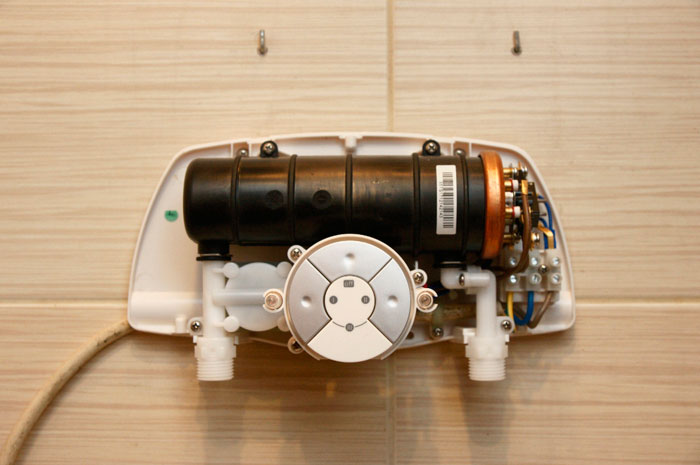

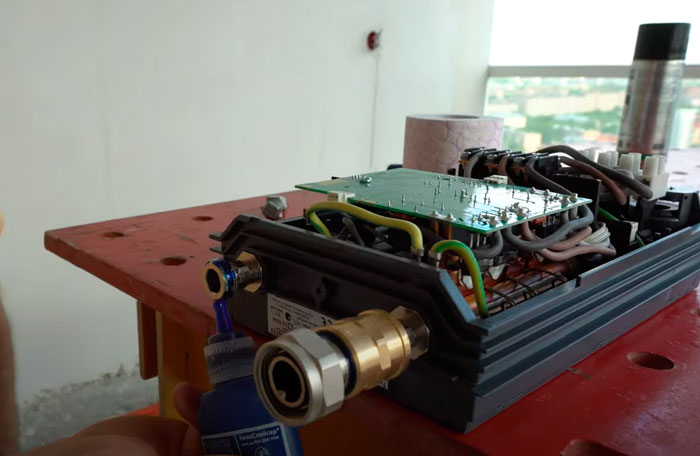

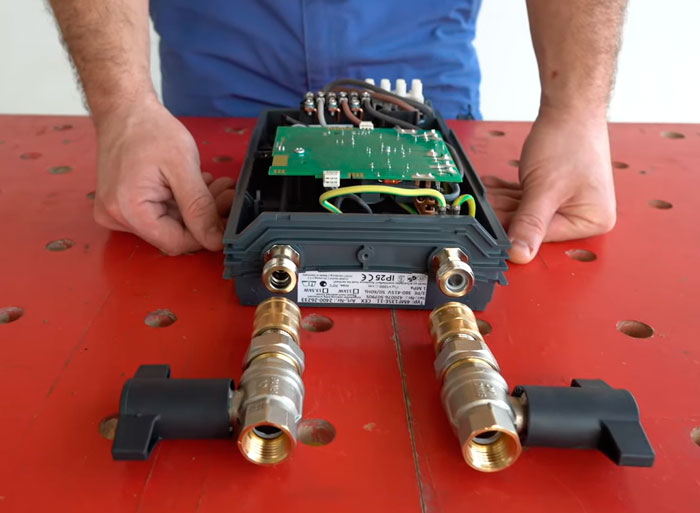

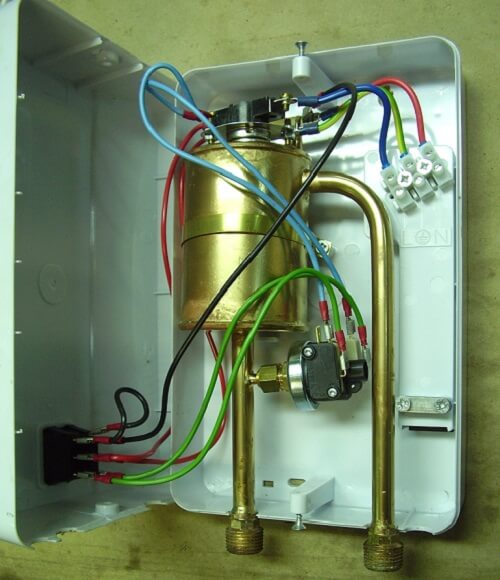

Indretning af enheden

Hoveddelen er varmeelementet.

Det styres af et relæ, der overvåges af temperatur- og flowfølere. Hvis vandet flyder svagt, starter mekanismen ikke. Termisk sensor beskytter strukturen mod overophedning.

Elforsyningsproblem

Ulempen ved gennemstrømningsenheder er det høje forbrug af elektricitet. Effekten er cirka 7 kW, hvilket kan sammenlignes med forbruget i en hel lejlighed.

Kedel fordele

Der er ubestridelige fordele ved en kedel, overvej dem:

1. Temperatursensor, der fungerer automatisk. I tilfælde af en funktionsfejl slukker den simpelthen. Med hensyn til brandsikkerhed vinder produktionskedlen naturligvis, da den er udstyret med flere typer af låse. Men hvis vi overvejer situationen med hjemmelavet – så er alt efter eget skøn.
2. Vandstrømssensor og tryksensor. Kedlen udligner naturligvis trykfald, udholder vandhammer og klarer også let et højt vandtryk. At spare vand med en kedel er kun gavnligt, hvis det er lille. For eksempel forbruger en 50 liters kedel en tilstrækkelig mængde elektricitet, så vandbesparelser praktisk talt ikke er mærkbare. Så snart der er utilstrækkeligt tryk i vandforsyningssystemet (mindre end 0,6 bar), slukkes kedlen automatisk. Hvad angår den øjeblikkelige vandvarmer, selv med en minimal vandgennemstrømning, er antallet af udstrømmede liter vand pr. Minut ca. 1,5 liter.

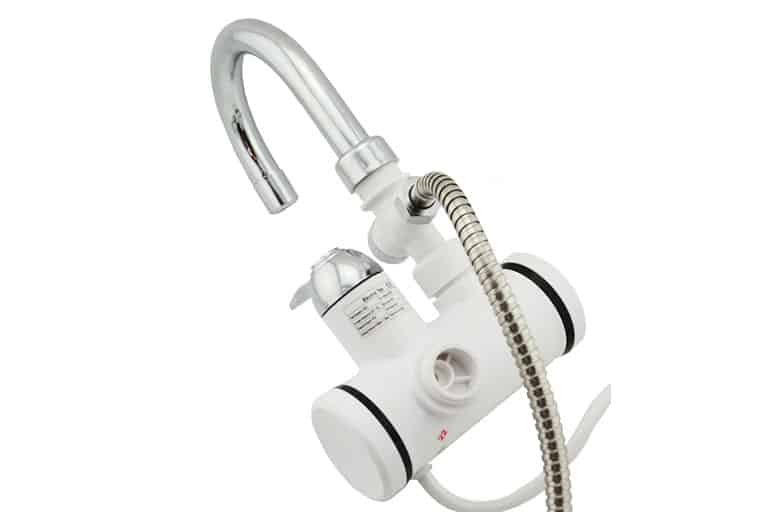

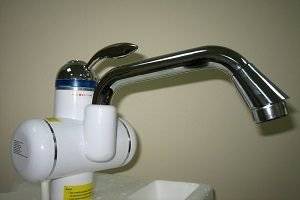

De er fastgjort i stedet for kranen og har et præsentabelt udseende. For at øge sikkerheden skal chassiset jordes, da udstyret er drevet..

Sådan bruges hele dette system?

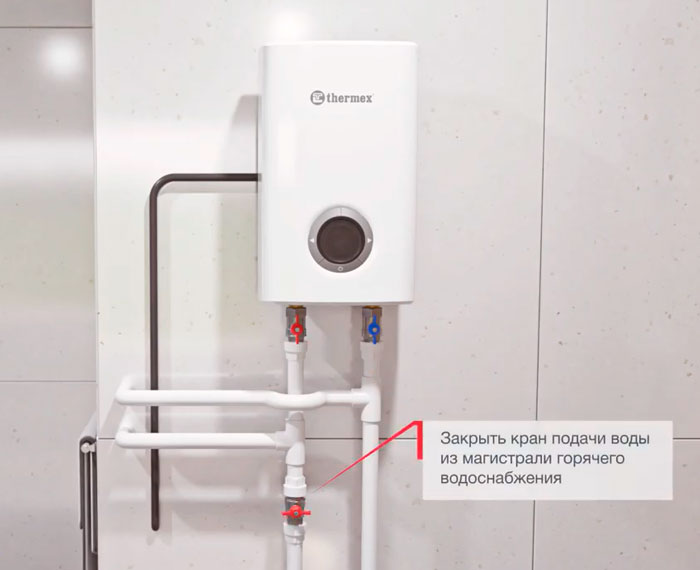

Om sommeren, når der ikke er varmt vand, skal du slukke for varmtvandsforsyningen og åbne vandhanerne ved vandvarmerens ind- og udløb. Derefter tænder vi RCD -maskinen og indstiller den nødvendige opvarmningstemperatur (hvis der er sådanne justeringer). Husk, at vandtemperaturen kan variere en smule ved brug af to tappesteder på én gang..

Når du genopretter den centraliserede varmtvandsforsyning, skal du slukke for RCD -maskinen, lukke hanerne ved indløbet til vandvarmeren og ved udløbet og derefter åbne varmtvandsforsyningshanen fra den centrale vandforsyning. Ved gentagne afbrydelser i varmtvandsforsyningen kan vi igen skifte til en øjeblikkelig vandvarmer.

Faktorer til valg af vandvarmer

Hvis du allerede med sikkerhed har besluttet, at den øjeblikkelige vandvarmer passer dig helt, skal du beslutte dig for den rigtige model.

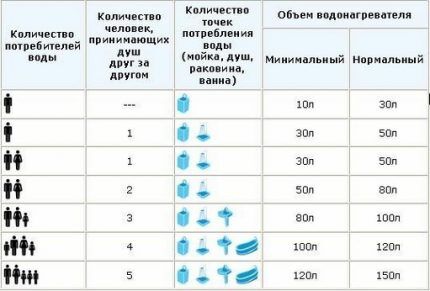

For at gøre dette skal du prøve at præcisere de ønskede egenskaber ved enheden, det vil sige analysere følgende oplysninger:

• antallet af fastboende
• den maksimale mængde vandforbrug med samtidig optagelse af alle punkter for vandindtag;
• det samlede antal af alle udtrækspunkter
• ønsket maksimal opvarmningstemperatur;

Indsamling af data hjælper dig med at beregne kapaciteten på dit udstyr. I dette tilfælde er det bedre at stole på oplysningerne fra producenten. Hvis der leveres gas til sommerhuset, bør du tænke på at forbinde en gassøjle, og hvis du konstant bor i huset, så en gasfyr.

Diagram over beregning af temperaturstigningsdata for AEG RMC øjeblikkelig trykvandvarmer ved et ledningsvandstemperatur på + 10 ºС og en spænding på 220 V

I boliger med mere end fem etager er installation af gasudstyr strengt forbudt. I dette tilfælde er valget forudbestemt – du skal købe en elektrisk vandvarmer. Det vil “spare” under sæsonbetonede varmtvandsafbrydelser.

Ejere af private huse, der ikke kan oprette forbindelse til systemer med hovedgas, skal foretrække elektriske muligheder for udstyr, der forbereder sanitært vand. Dette er, hvis du ikke planlægger at bruge gas på flaske eller installere en gasholder..

For selvinstallation er graden af ​​kompleksitet af installationen, enhedens omkostninger, den oprindelige konfiguration, muligheden for hurtig reparation og tilgængeligheden af ​​reservedele, betingelserne for garantiservice og garantiperioden også vigtige..

Hvis sælgeren tilbyder installationstjenester, skal du overveje denne mulighed, især når du køber en elektrisk trykmodel eller en gasvandvarmer.

Derudover vil en anden artikel gøre dig bekendt med argumenterne for at vælge en øjeblikkelig vandvarmer, som vi anbefaler at læse.

Årsager til selvinstallation af enheden

Gør-det-selv installation af en enhed, der er direkte forbundet til vandforsyningssystemet og det elektriske netværk, er en ansvarlig og seriøs forretning, derfor er det bedre for uerfarne brugere at stole på fagfolk.

Der er dog flere grunde, der tillader selvinstallation:

• mangel på midler til at betale for tjenester;
• behovet for hurtig installation af enheden
• lyst til at lære og tilegne sig nye færdigheder (bedre under opsyn af en specialist);
• udsigten til reparation eller udskiftning.

Selvfølgelig, hvis du uafhængigt finder ud af vandvarmerens enhed, skal du studere instruktionerne og installere den, i fremtiden vil reparation eller udskiftning af slidte dele blive almindeligt..

Derudover er der særlige livsomstændigheder, der tvinger dig til at lære at gøre alt med dine egne hænder. For eksempel bor i en fjerntliggende gård, hvorfra til det nærmeste servicecenter er mere end 300 km.

Det vigtigste i driften af ​​en øjeblikkelig vandvarmer

Sådanne kedler er velegnede til et punkt vandindtag: du kan tage et brusebad, vaske op. Temperaturen i de fleste modeller justeres for at finde et behageligt niveau. Justering kan foretages eksternt (med fjernbetjening) eller direkte på frontpanelet (mekanisk eller elektronisk kontrol).

Hvordan forstår jeg, hvilken vandvarmer i badeværelset der er mere egnet? Besvar en række spørgsmål:

• Hvor mange mennesker bor i lejligheden / huset? Hvis en eller to personer bor i en lejlighed, der kun skal gå i bad efter arbejde, er valget af vandstrøm berettiget. For fire familiemedlemmer, der regelmæssigt tager bad, vasker tøj, vasker op, er en sådan varmelegeme ikke egnet.
• Hvor ofte planlægger du at bruge det? To til fire uger under sæsonafbrydelser til forebyggende vedligeholdelse, reparationer, uplanlagt vedligeholdelsesarbejde er fint. Privat hus eller sommerhus, mangel på fuldgyldig central vandforsyning, drift året rundt-vi anbefaler at vælge en kedel med en rustfri ståltank.
• Er boligen rummelig nok? Små dimensioner på grund af fraværet af en tank er en fordel ved fløjten. Hvis lejlighedens størrelse ikke tillader installation af et varmelegeme, forbliver det at fokusere på et mellemstort alternativ.

Forskelle fra en opbevaringskedel:

• Mindre dimensioner. Fraværet af en beholder til opbevaring af væske reducerer varmeapparatets størrelse betydeligt. Dette er nyttigt, hvor pladsen er begrænset. Lagerkedler vejer meget. Krævende på installationsstedet: Under installationen tåler skrøbelige vægge ikke en tung, fyldt kedel.
• Betydeligt højere strømforbrug. Varmeelementet (rørformet elektrisk vandvarmer) fungerer konstant i tilførsel af væske, hvilket øger omkostningerne ved elektricitet. Fordelen ved opvarmningskedler er, at tankene midlertidigt beholder varme på grund af belægningsmaterialet. Dette eliminerer behovet for konstant temperaturvedligeholdelse..
• Ikke egnet til en stor familie. Det vil snarere være passende som en midlertidig foranstaltning, når varmtvandsforsyningen er slukket. En enhed giver ikke en håndvask, håndvask, bad. Desuden er hovedkraften yderligere begrænset af opvarmningshastigheden..
• Et andet arbejdsprincip. Lagerkedler akkumulerer en stor mængde fugt i tanke, hvor temperaturen stiger til det angivne niveau på grund af varmeelementer og ikke går tabt i nogen tid. Dette giver dig mulighed for at reducere elomkostningerne med en behagelig vandstrøm. Det tager tid at forberede vandet. Til gengæld forenkler manglen på en beholder vedligeholdelse: det er ikke nødvendigt at tømme og overvåge emaljens tilstand (hvis emaljeret).

Hurtigt tip. Beslut om kanalen er den rigtige for dig. Overvej antallet af brugere, regelmæssigheden af ​​brug, ledningens pålidelighed. Beregn den ledige plads i lejligheden.

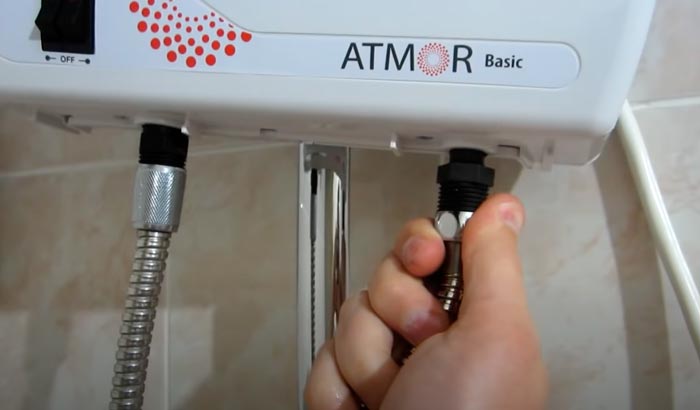

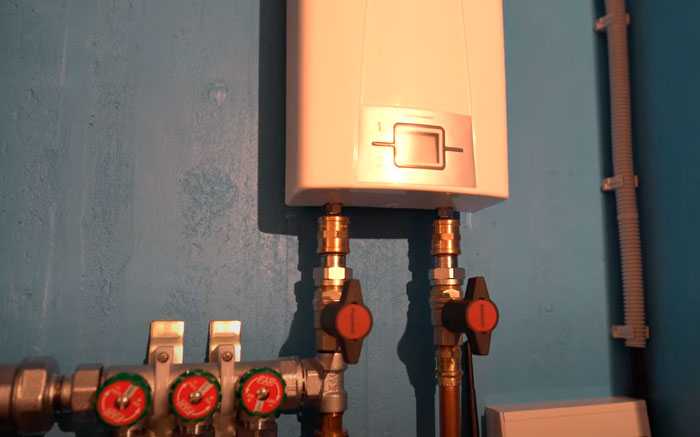

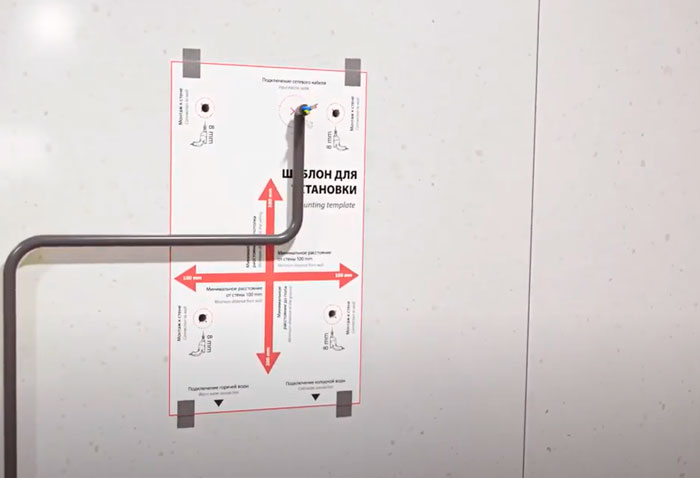

Hydraulisk installation og tilslutning af vandvarmeren

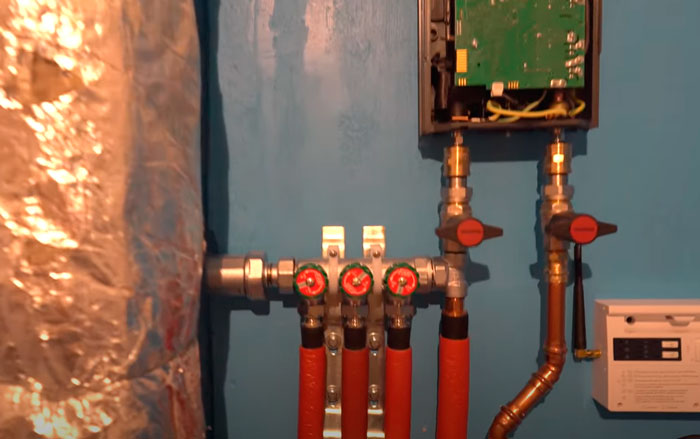

Arbejde med installation af vandgennemstrømningsanlæg til gennemstrømningstype begynder altid med hydraulisk installation, da det før tilslutning til det elektriske netværk skal være fyldt med vand, og luftlåse skal drives ud.

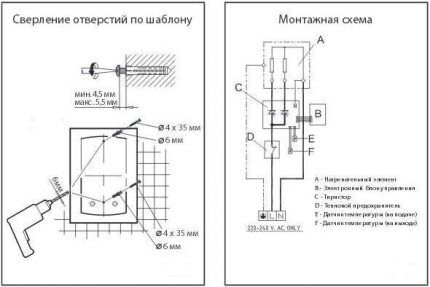

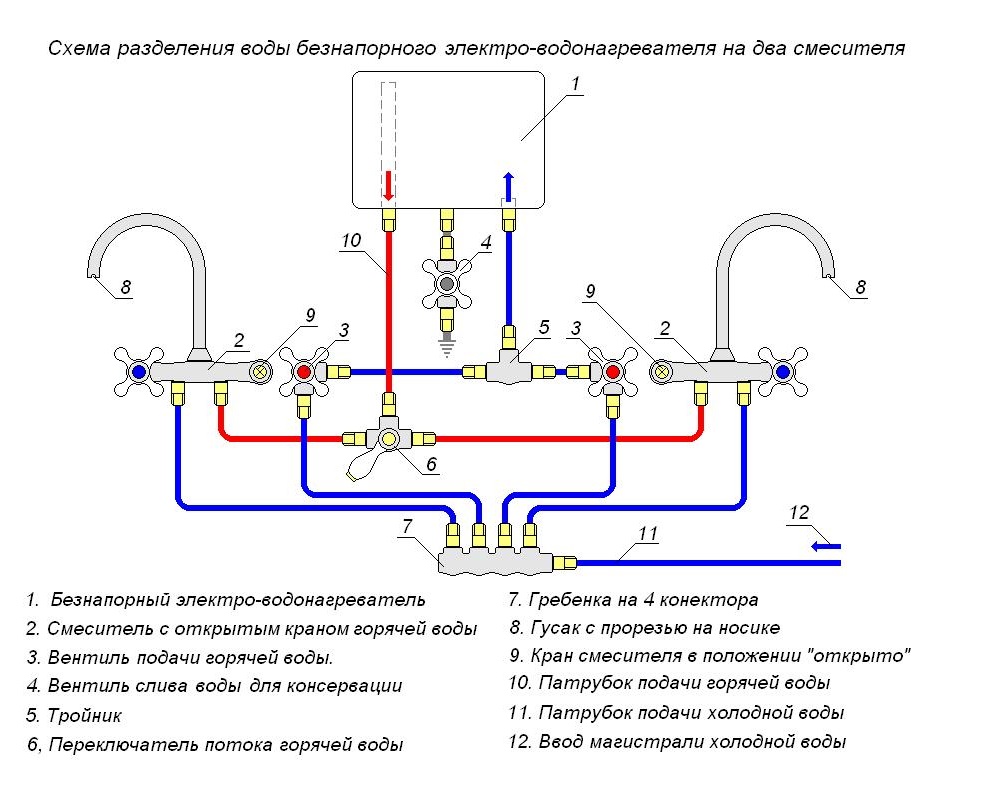

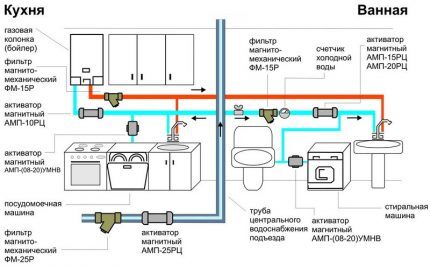

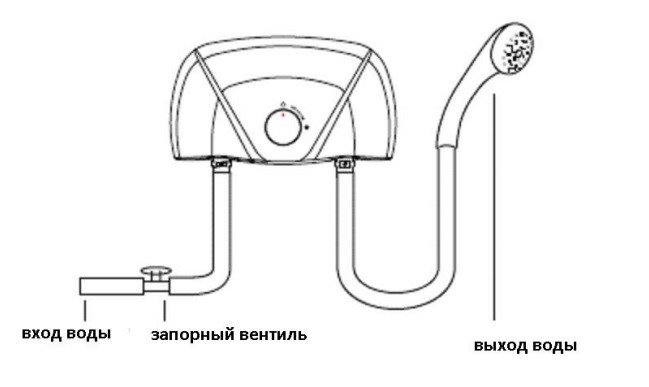

Installationsdiagrammet for en ikke-tryk øjeblikkelig vandvarmer adskiller sig fra installationsdiagrammet for en trykanordning i sin enkelhed og lette udførelse, da enheden kun er designet til at fungere kun et punkt af vandforsyningen, og varmt vand ikke tilføres den , men kun koldt. Sådant arbejde er tilgængeligt selv for en lægmand, du kan gøre det selv.

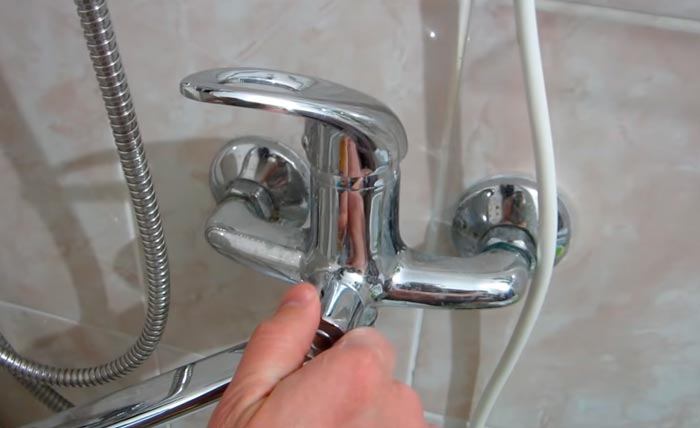

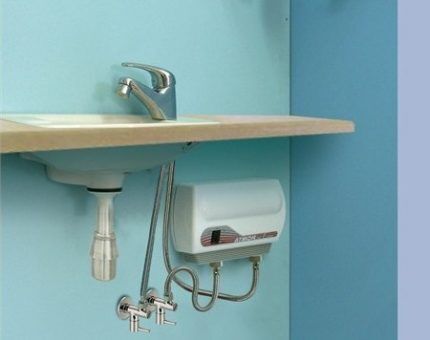

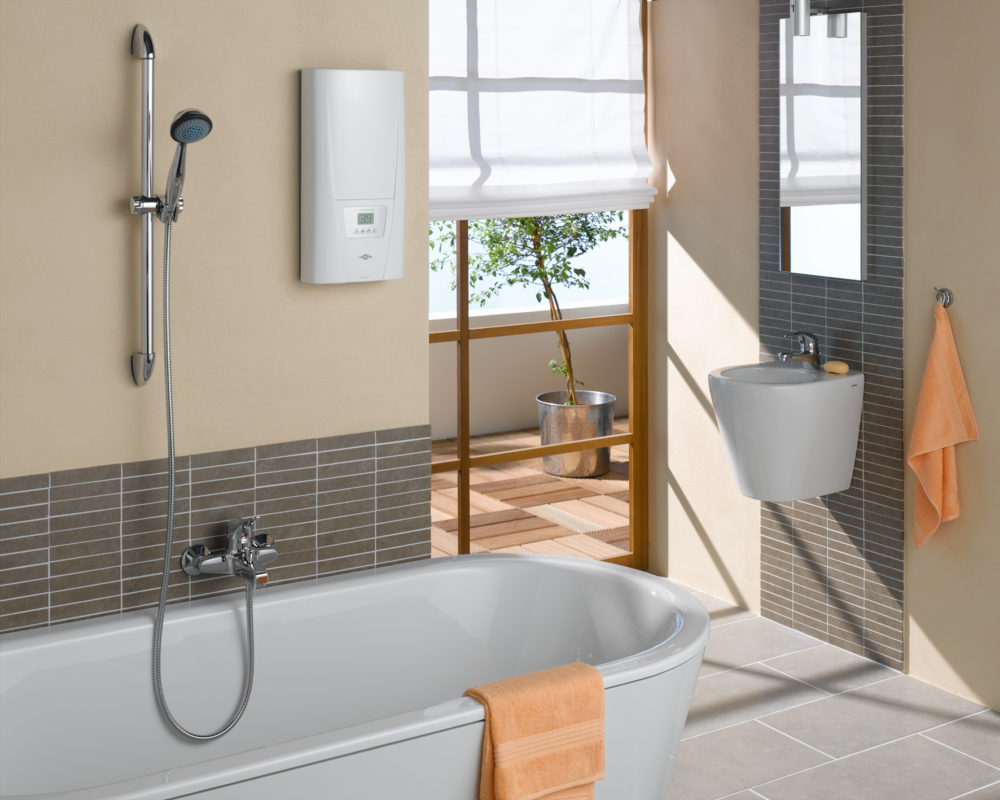

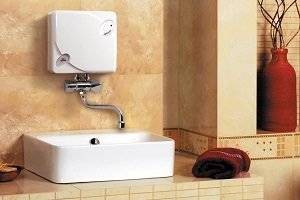

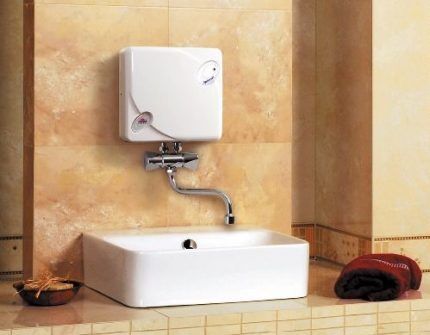

Placer enheden direkte i nærheden af ​​bruser eller vandhane, hvor de vil bruge opvarmet vand og fastgøre det på væggen. Når den tilsluttes et metalrør til koldt vand, bør kun den dielektriske plastmuffe, der følger med enheden, bruges til at sikre sikkerheden.

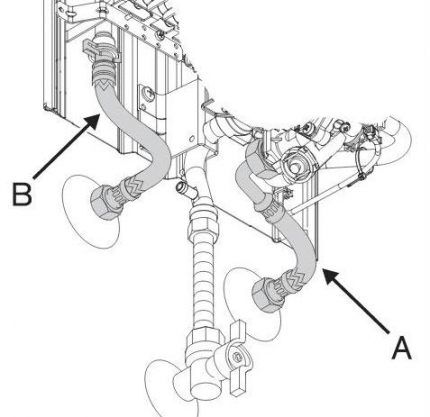

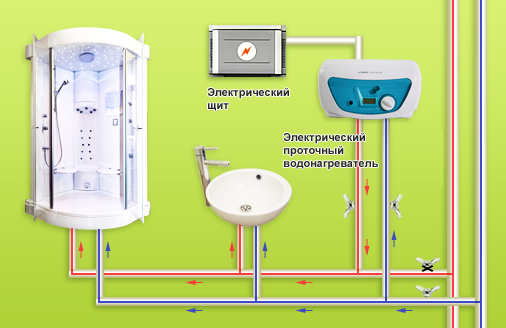

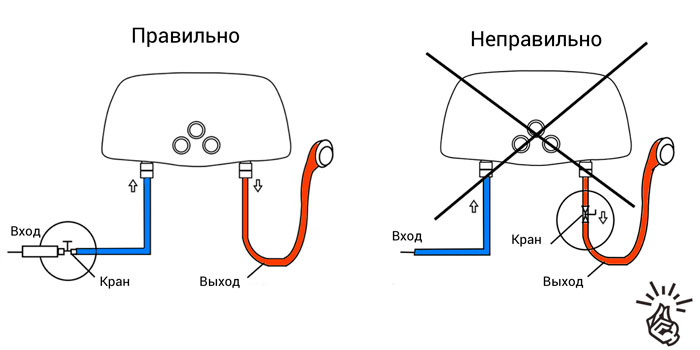

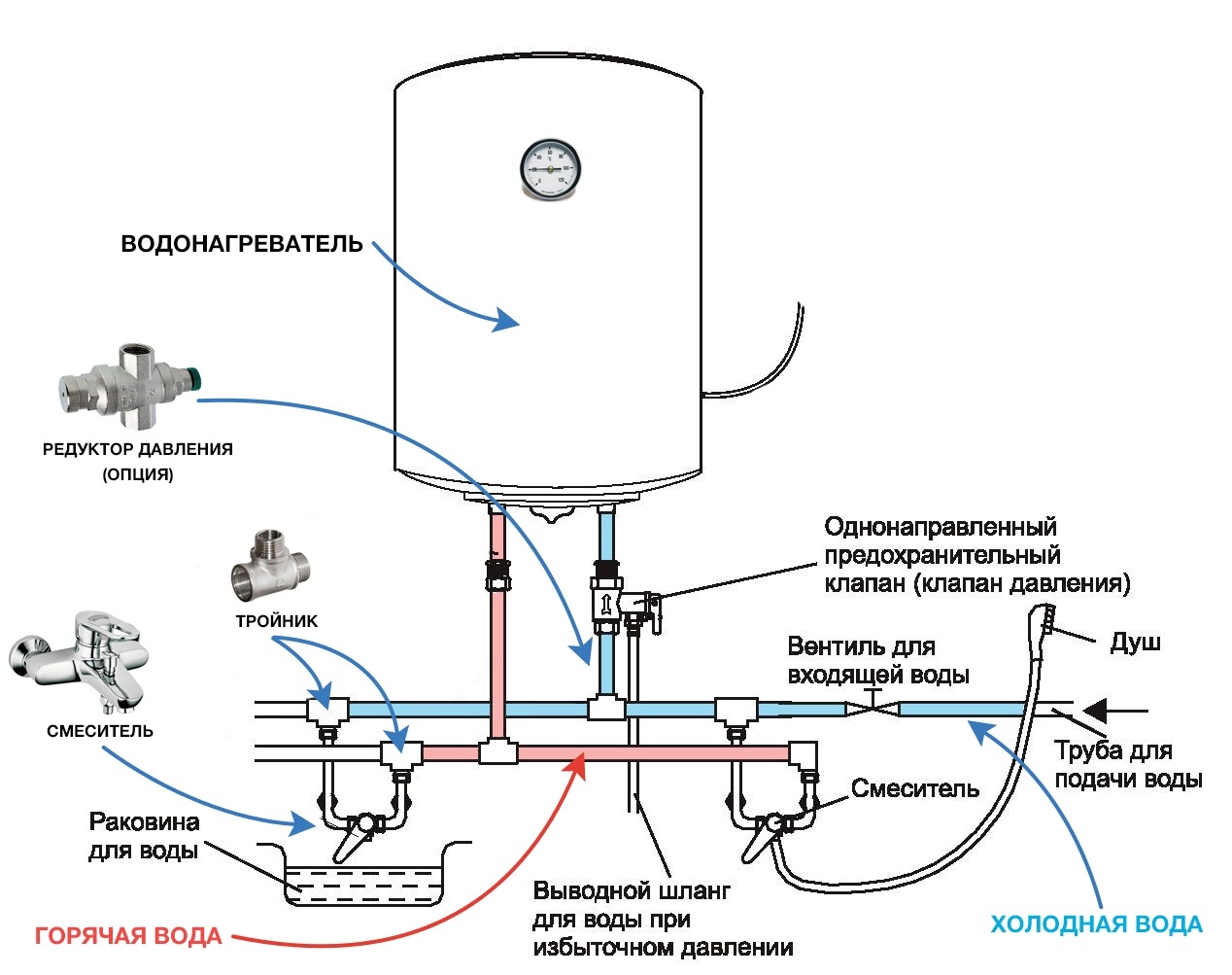

Diagrammet over den korrekte hydrauliske installation af en øjeblikkelig vandvarmer antager ved indløbet af koldt vand en mixer eller en afspærringsventil forbundet til enhedens krop med en kort spiralslange og ved udløbet af kroppen af ​​allerede opvarmet vand er der kun en lang spiralslange fastgjort til brusehåndtaget. Installation af afspærringsventiler på sektionen af ​​flow-brusehovedet-ordningen er forkert og uacceptabel.

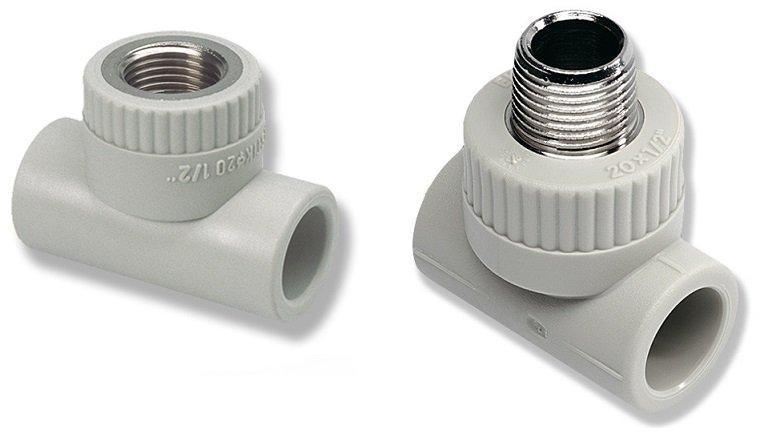

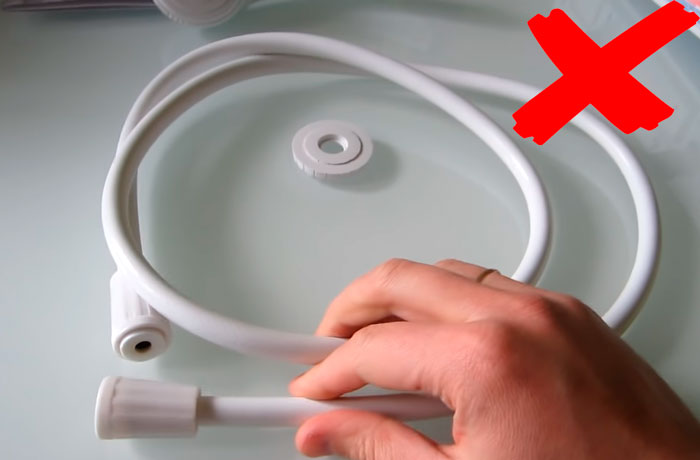

Under installationen er det umuligt at udskifte komponentmaterialerne – et brusehoved eller en specialarmatur – med andre, da de er specielt designet til at regulere vandforbruget og opvarme det. I slutningen af ​​den hydrauliske installation drives vand gennem vandvarmeren, slipper af med luftkugler og fortsætter med at forbinde det til netværket.

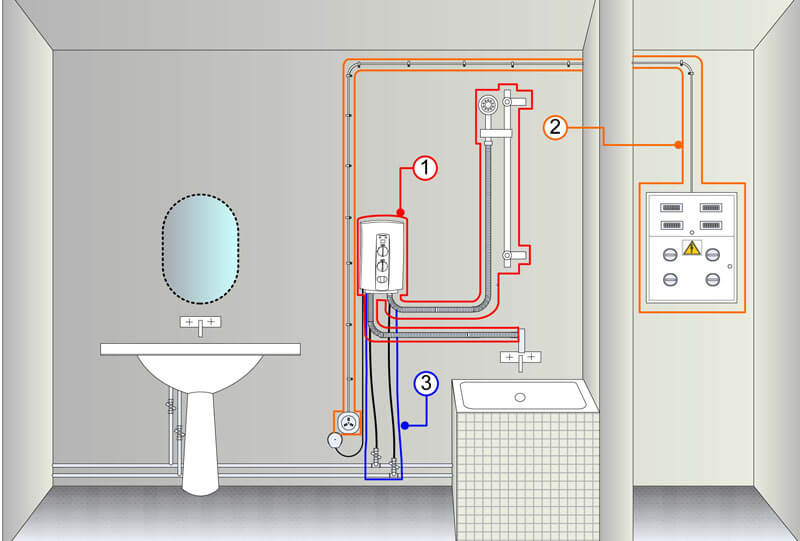

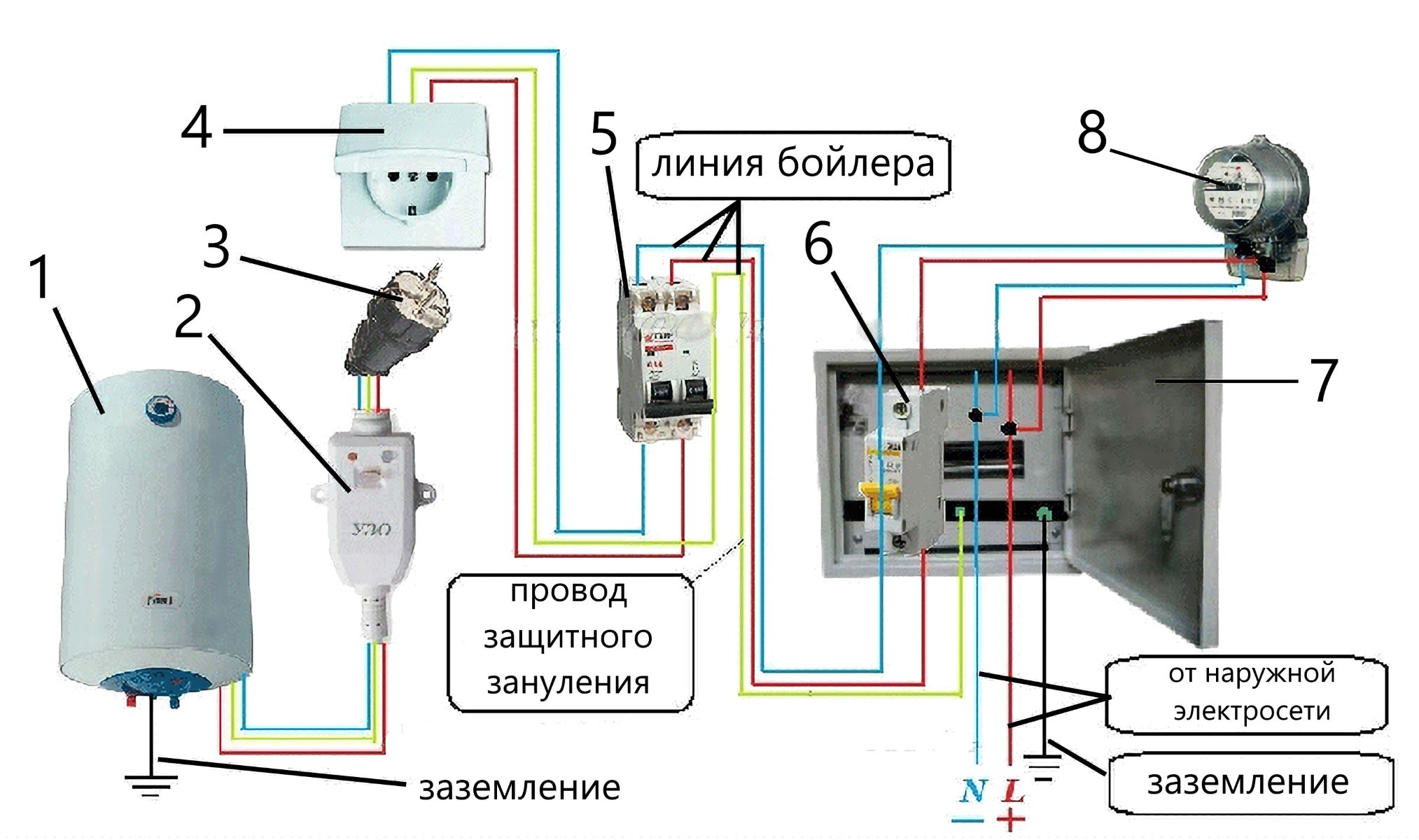

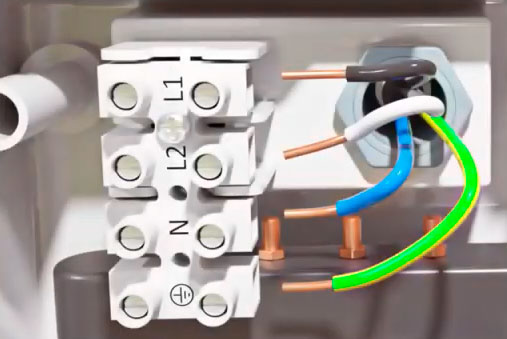

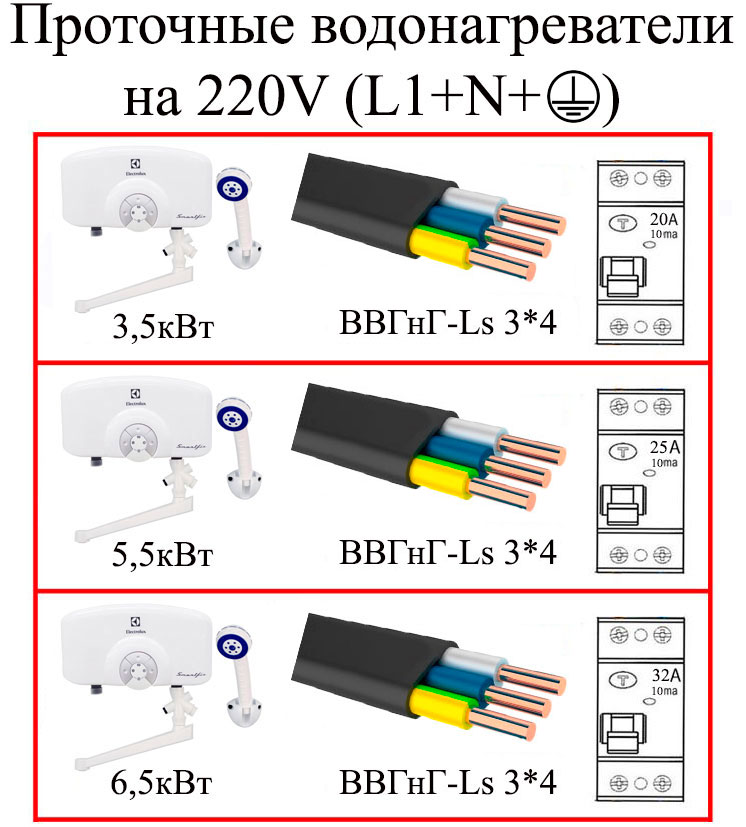

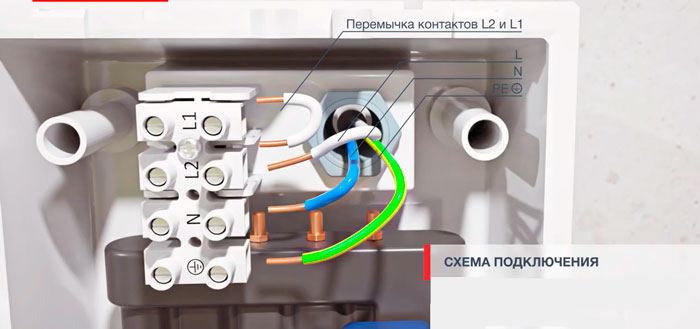

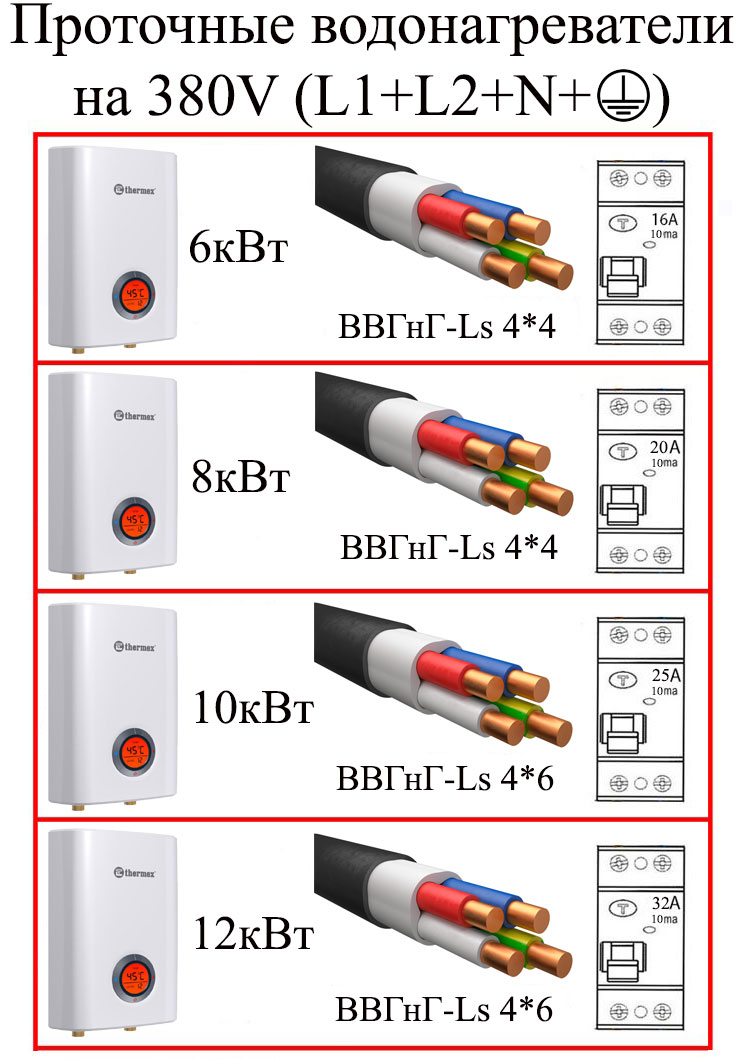

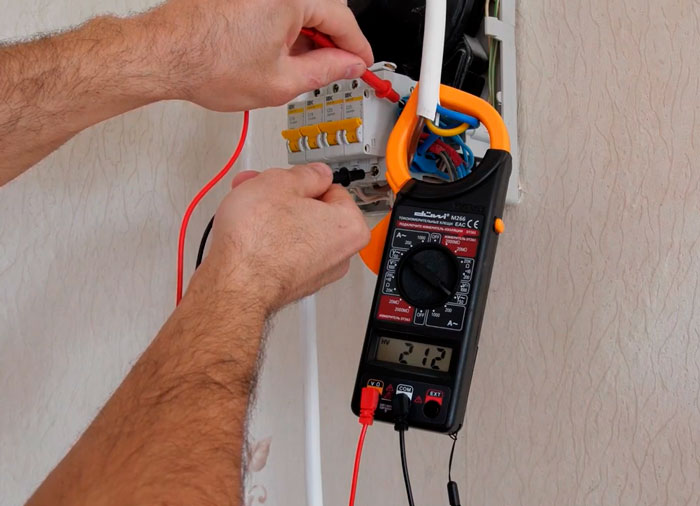

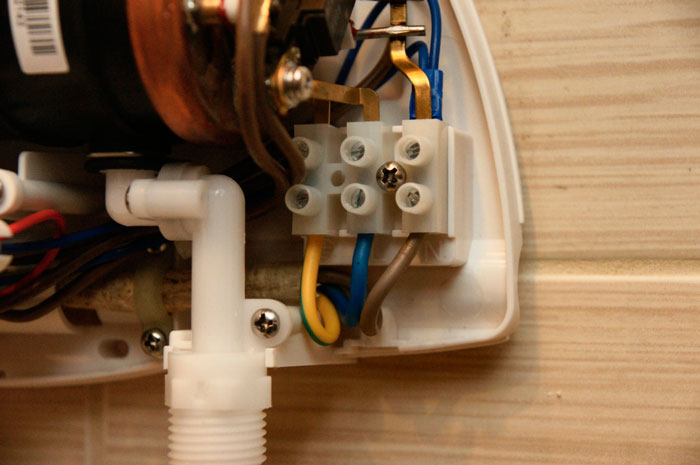

Ledningsdiagrammet omfatter lægning af et separat kabel fra elpanelet. På denne linje er der installeret en elektrisk maskine i instrumentbrættet, der svarer til energiforbruget til varmeenheden og en RCD for en strøm på 30 mA.

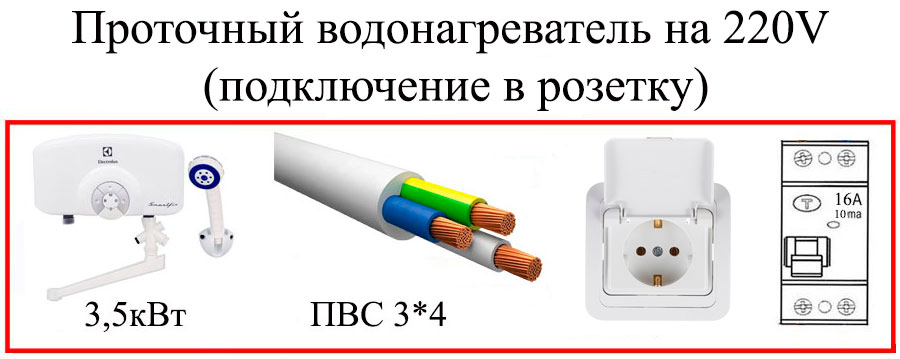

Til en laveffekt vandvarmer, der vil blive tilsluttet enfaset til et 220 V netværk, er et tre-leder kabel (fase, nul, jord) egnet.

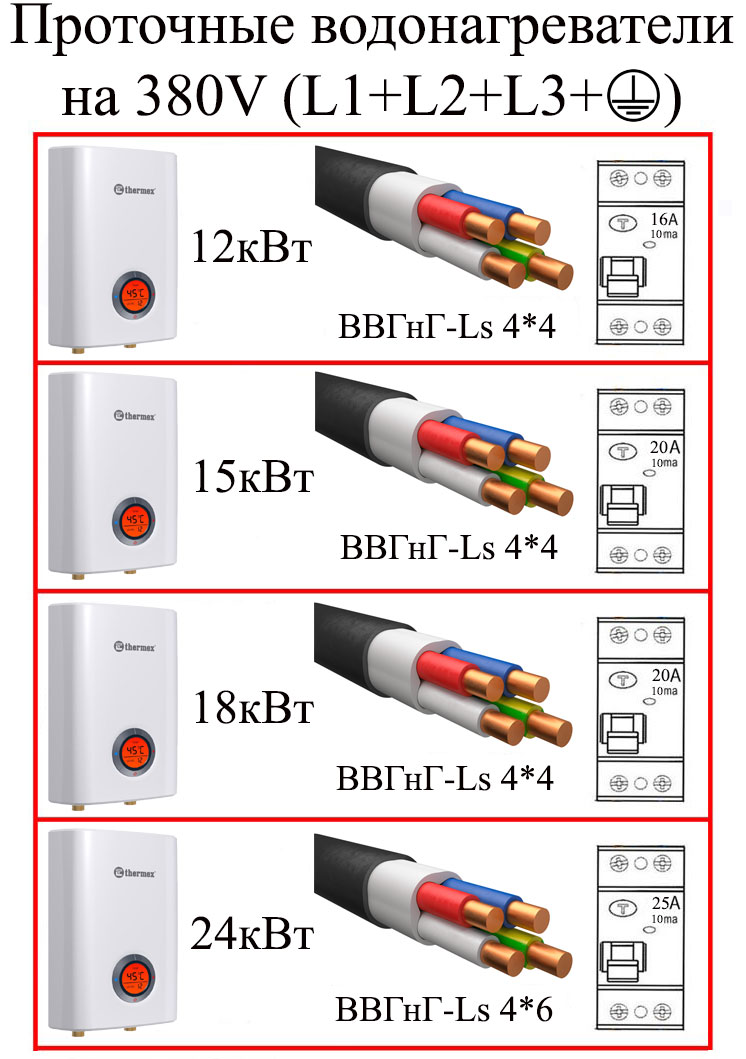

Hvis enheden har brug for et 380 V trefaset netværk, skal det elektriske kabel være 4- eller 5-leder, afhængigt af varmelegemets model og tilstedeværelsen eller fraværet af en nulterminal (fem ledninger er 3 fasetråde, jord, nul).

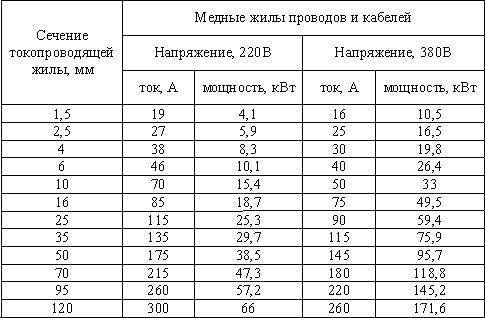

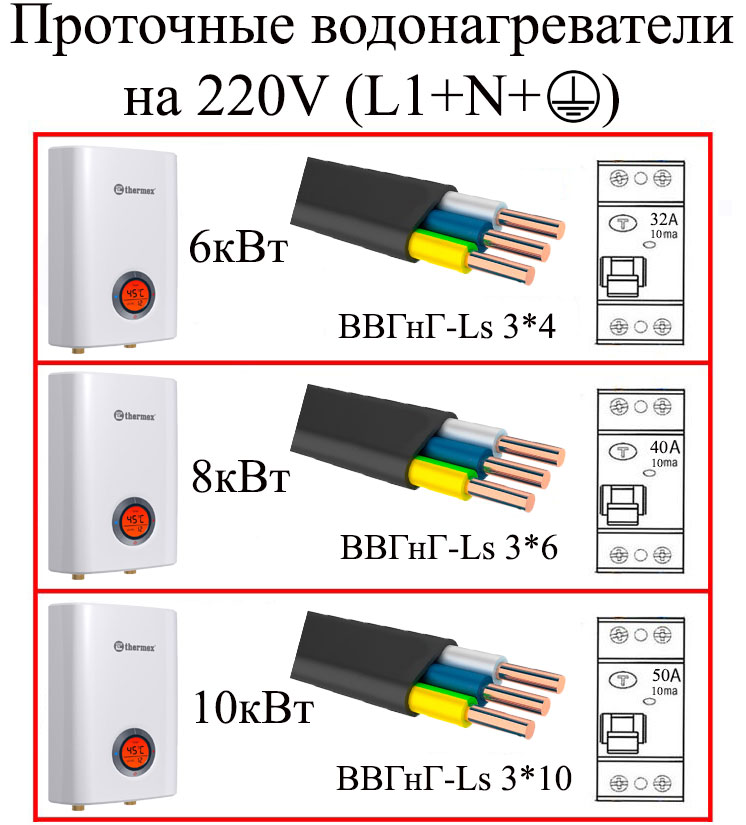

Tværsnitsarealet af kobberlederen, der kræves for den maksimale effekt af en bestemt enhed, beregnes på grundlag af, at 1 kW er forsynet med et tværsnit på 0,7-1 mm² af hver leder. Inden tilslutning, for at sikre pålideligheden af ​​ledningens kontakt, er det også tilrådeligt at bestråle det med et loddejern.

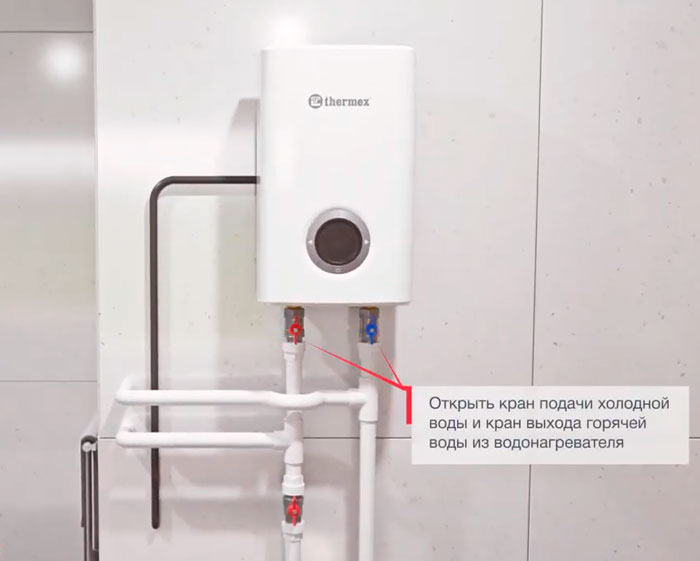

Ved afslutningen af ​​alt arbejde og sørger for, at luftlåse udvises fra vandvarmeren, tænder de den elektriske maskine på instrumentbrættet og bruger det varme vand, der konstant er til stede i huset.

Elektronisk kontrol

Baseret på den elektroniske styring af signalerne fra flere temperatur- og trykfølere. Giver dig mulighed for at indstille udgangstemperaturen med en nøjagtighed på en grad. Afhænger ikke af ændringer i ledningstryk. Sensorerne overvåges, og opvarmningstilstanden opretholdes af en mikroprocessor. Der er modeller udstyret med LCD -skærme, der viser varmelegemets parametre..

Forskelle mellem tyngdekraft og trykanordninger

Forskellen mellem en ikke-tryk-enhed er, at trykket inde i det ikke overstiger atmosfærisk, mens en trykvandvarmer altid oplever trykket fra hovedvandet.

Enheden uden tryk beskytter hanen, der er installeret ved indløbet, mod tryk fra postevand. Modeller af denne type har en svag effekt (2-6 kW), giver ikke tilstrækkelig vandopvarmning og bruges oftest i sommerhuse eller i huse med midlertidig bopæl..

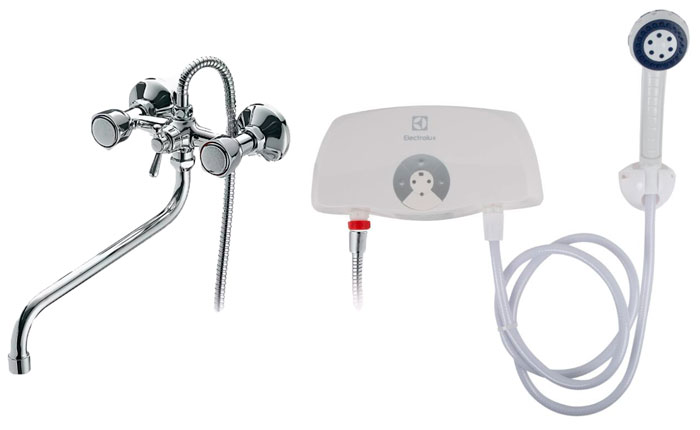

Ikke-tryk modeller er designet til at servicere et punkt, derfor er de udstyret med en vandkande, en hane eller et hane + brusersæt. Belastningen er lille, og det er ikke nødvendigt at udskifte ledningerne med en mere pålidelig

Trykapparatet har ingen dyser og er en minikedel med ind- og udløb. Én enhed kan tilsluttes samtidigt til flere analysepunkter på én gang.

Deres kapacitet er nok til at levere varmt vand til en køkkenvask, et brusebad og et par flere haner. Der er 2 kategorier af trykanordninger-enfaset (3-12 kW) og trefaset (3-30 kW).

Installationsstedet for en trykvandvarmer er under vasken, på væggen eller i et skab. Det er i stand til at opretholde den indstillede vandtemperatur og har en automatisk tænd / sluk -funktion

Ulemperne ved trykapparatet er den højere pris og øgede strømforbrug, men i den periode, hvor varmt vand slukkes i en bylejlighed, hvor en stor familie bor, kan du ikke undvære det.

Tilslutningspunkter – ikke -tryk- og trykversioner af flowvarmeren

Ifølge metoden til tilslutning til vandledningen er strømmende vandvarmere opdelt i to grupper.

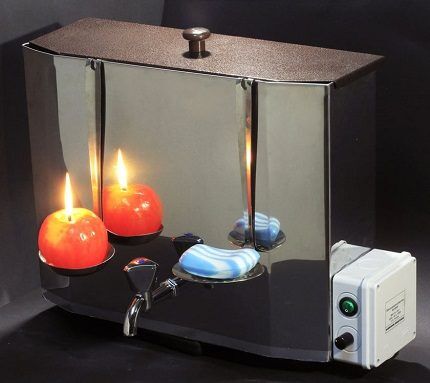

Ikke-tryk vandvarmere

Varmeanlæg i denne gruppe er ikke direkte forbundet med elnettet. De er designet til kun at betjene ét vanddispenseringspunkt. Vand kommer ind i ikke-trykapparatet via en allerede installeret hane eller mixer. En sådan varmelegeme udsættes ikke for hovedvandstrykket, og trykket i det overstiger ikke atmosfærisk tryk. Ved udløbet er tyngdekraftvarmeren udstyret med sin egen drejelige tud eller bruserslange eller en kombination af begge dyser.

Der findes forskellige versioner af sådanne enheder:

• Separat varmelegeme skal monteres ved siden af ​​håndvask eller brusekran.

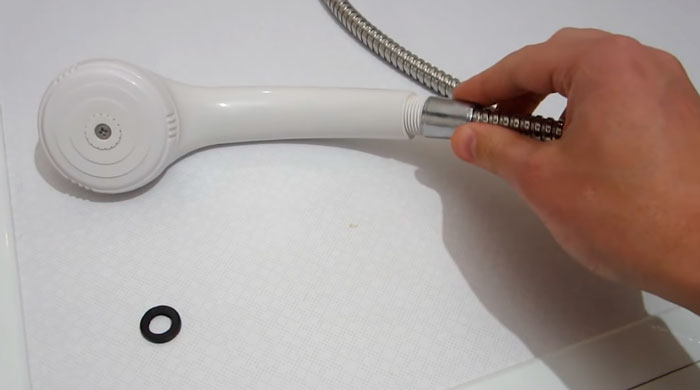

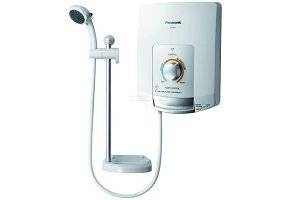

Vandvarmer uden tryk med en kombination af en hane og en bruserslange ved udløbet

• I form af en varmedyse fastgjort til en hane. Ulempe – den betydelige størrelse af en sådan dyse tillader ikke brug af den på lave vandhaner.
• En vandhane med en varmelegeme, der allerede er indbygget i kroppen.

Som regel har modeller med frit flow en lav effekt (3-7 kW), hvilket er nok til at levere varmt vand til et fordelingspunkt. Du kan montere forbindelsen til fri-flow-enheden til to forskellige vandhaner eller blandere, som vist i diagrammet.

Men brugen af ​​en ikke -tryk -enhed i henhold til denne ordning vil usandsynligt give tilstrækkelig opvarmning, mens begge blandere arbejder samtidigt – der vil ikke være nok strøm. Og med skiftende arbejde er ordningen ganske levedygtig.

For at varmelegemet fungerer, skal det tilsluttes lysnettet. Lavt strømforbrug kræver ikke særlige tilslutningsordninger med beskyttelsesanordninger. Det er nok at tilslutte det til en almindelig husholdningsstik. Moderne modeller af fritstrømsudstyr er udstyret med sikkerhedsventiler, der slukker for opvarmning, når vandtrykket falder.

Letheden ved at forbinde gravitationsvandvarmere og deres lave effekt gør det muligt at bruge dem som midlertidige enheder i perioder med lukning af varmt vand eller steder med midlertidig ophold. Deres brug er berettiget i et eller to forbindelsespunkter i sommerhuse – ved køkkenvasken og i sommerbruseren. Hvis konstant opvarmning af vand er påkrævet i løbet af året, er det bedre at bruge trykindstillingen.

Trykstrømmende vandvarmere

Varmeapparater af denne type er i stand til at opvarme vand til flere afgangssteder, hvilket er nok til fuldt ud at forsyne en lejlighed eller et helt landsted med varmt vand. Faktisk er dette et lille varmesystem, derfor kaldes trykvandvarmere undertiden system.

Trykapparatet skærer ind i hovedvandforsyningsledningen – ind i koldtvandsstigningen i huse med en central vandforsyning eller efter en pumpestation i landhuse med egen vandforsyning.

Alle filtre, der sikrer vandrenhed, skal tilsluttes, før vand kommer ind i trykvarmeren. Efter at have forladt varmeapparatet fordeles vandforsyningen til alle forbrugssteder. Opvarmning tændes kun, når der forbruges vand – af et signal fra en sensor, der reagerer på vandstrømmen. Det tager 1-2 minutter, før systemet når den nødvendige opvarmningstilstand.

Hvis tryksystemet er installeret i et hus, hvor der allerede er varmtvandsforsyning, for sikkerhedsnet i tilfælde af dets fravær, skal tilslutningsdiagrammet sikre hurtig omskiftning fra en varmtvandskilde til en anden.

Diagram over et gennemstrømningstryksystem, der giver dig mulighed for at skifte varmtvandsforsyningskilden fra central til intern

Samtidig opvarmning af vand til flere forbrugspunkter kræver varmeelementernes tilsvarende effekt. For en enfaset 220 V strømforsyning fås trykhovedet med en effekt på op til 12 kW. Driften af ​​mere kraftfulde systemer (op til 25 kW) kræver en trefaset spænding på 380 V. Tilslutningen af ​​sådanne enheder bør udføres af specialister..

Men selv for at tilslutte en kraftfuld enhed i en enfaset version af netværket, er det nødvendigt at give overbelastningsbeskyttelse. Det er ønskeligt at anvende en fejlstrømsindretning (RCD) og en ekstra afbryder, der styrer faselinjen.

Ud over beskyttelse er der også behov for en passende elektrisk ledning, der kan modstå den strøm, der forbruges af en kraftig strømvarmer. Som regel er det nødvendigt at installere en separat strømledning til drift af et gennemstrømningssystem. I boliger, hvor der allerede er installeret elektriske ovne, kan du bruge deres strømledning som en sidste udvej. Men i dette tilfælde er driften af ​​elkomfuret og vandvarmeren kun mulig separat..

Typer øjeblikkelige vandvarmere

Øjeblikkelige vandvarmere er opdelt efter den type energi, der bruges til opvarmning. Derfor kan de opdeles i følgende typer:

• Elektrisk, hvor det passerende vand opvarmes af et varmeelement (rørformet elektrisk varmelegeme) eller et metalrør, som påvirkes af et skiftevis magnetfelt (induktor). Derfor er de opdelt i to typer: induktions- og varmeelementer. Denne type vandvarmer forbruger elektrisk energi, derfor er den ikke egnet til steder, hvor det er umuligt at oprette forbindelse til lysnettet;
• Vand, der arbejder fra varmesystemet. Disse enheder kræver ikke en elektrisk forbindelse, så de kan bruges selv i ikke-elektrificerede hjem. Imidlertid tillader afhængighed af varmesystemet dem ikke at blive brugt om sommeren;
• Solar, der modtager varme fra solen. De er ikke afhængige af varmesystemet eller el, så de kan bruges i sommerhuse. Disse enheder opvarmer imidlertid kun vand på varme solskinsdage;
• Gas, drevet af flydende eller hovedgas. Sådanne anordninger bruges kun i huse og lejligheder, der er forbundet med den centrale gasledning..

  Denne enhed opvarmer vandstrømmen, der passerer gennem den

Grundlaget for en elektrisk vandvarmer er en nichromtråd med høj modstand, der er viklet på en keramisk ramme. En induktionsvarmer fungerer på en anden måde. En tyk kobberbus vikles på et metalrør, derefter påføres en højfrekvent (op til 100 kilohertz) spænding. Det vekslende magnetfelt opvarmer metalrøret, og røret opvarmer igen vandet. Der er øjeblikkelige varmeapparater, der er indbygget i kedler eller varmeakkumulatorer fyldt med vand. Derfor kaldes de akvatiske. Den bedste mulighed for et sommerhus er en øjeblikkelig vandvarmer til solenergi. Den drives af solenergi og opvarmer vand til 38–45 grader, hvilket er nok til at tage et bad. Gas øjeblikkelige vandvarmere dukkede op i elevmiljøet på grund af fortvivlelse forårsaget af en brudt søjle eller andre lignende faktorer. De er viklet i en spiral

Hvad du selv kan gøre

Inden du vælger en bestemt type vandvarmer, skal du bestemme, hvilke værktøjer, materialer og færdigheder der er tilgængelige for dig. Hvis du ved, hvordan du fungerer godt med en svejsemaskine, kan du lave en elektrisk vandvarmer. Hvis du allerede har et fungerende varmesystem med en varmeakkumulator, og du ved, hvordan du bruger en svejseomformer, kan du lave en vandvarmer. Hvis du ikke har sådanne talenter, eller du ikke har hverken elektricitet eller vandvarme, så er en solvarmer ganske inden for din magt..

Gasstrømmende vandvarmere er et middel til øget fare. For at arbejde med alle gasapparater skal du gennemgå en særlig uddannelse, ellers er der stor sandsynlighed for, at du i stedet for en gennemstrømningsvandvarmer modtager en mine med forsinket handling, som en dag vil eksplodere. Hvis koncentrationen af ​​gas i rummet er 2-15%, vil eksplosionen forekomme fra enhver gnist. Derfor er der i denne artikel ingen instruktioner til, hvordan du kan oprette en gas øjeblikkelig vandvarmer..

For at oprette de fleste vandvarmere skal du lære at bruge svejsning

Klassifikation

I henhold til problemets betingelser har vi brug for en kompakt indbygget enhed. Følgelig forsvinder gasvandvarmere: det er umuligt at montere en enhed af denne klasse i et skab under en vask eller håndvask.

Akkumulerede

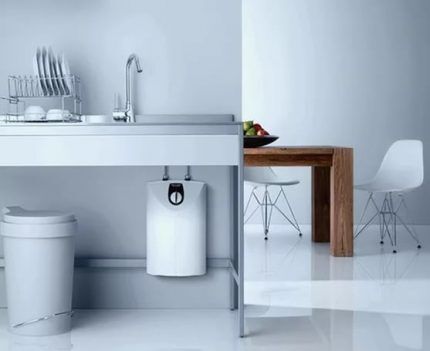

Opbevaring af elektriske vandvarmere under vasken passer også perfekt. Selvfølgelig med et lille volumen.

Hvor lille? Alt bestemmes af skabets størrelse, og om det bruges til noget andet.

En enhed med et volumen på 10 – 15 liter passer perfekt i det tætteste skab ved siden af ​​en skraldespand eller hjemmelavede pickles; med et volumen på 30 liter, vil der ikke være ledig plads under vasken.

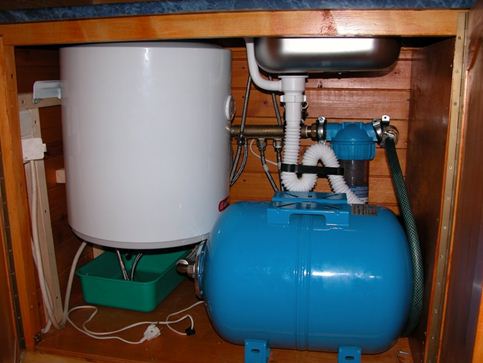

Den brede kantsten på billedet indeholder imidlertid en 50-liters varmelegeme og en hydraulisk akkumulator..

Hvordan fungerer disse enheder? I det væsentlige er de en lille forseglet varmeisoleret tank udstyret med et varmeelement og en termostat. Når temperaturen falder under den kritiske værdi, tænder varmeelementet og bringer det til den indstillede værdi. Der er ingen grundlæggende forskelle, bortset fra volumen, mellem forskellige enheder. (Se også badevaske: funktioner.)

Kedelanordning.

Typer af husholdningsvandvarmere

Funktioner ved at forbinde husholdningsvarmere er direkte relateret til typer af enheder, deres tekniske parametre, overordnede dimensioner.

Med varmelegemer opsamles koldt vand i en beholder, opvarmes og derefter udledes til vandindtaget.

Gennem gennemstrømningsenheder udføres opvarmning direkte under strømmen af ​​koldt vand i kontakt med varmeapparatet uden at opsamle væske i lagertanken.

Teknisk udstyr til lagertanken

Et vandopvarmningssystem af lagertype, kedler, i en forenklet skematisk form, er en tank udstyret med elektriske varmeelementer eller flydende varmevekslere. Lagerbeholderen har rørledninger til koldtvandsforsyning og varmtvandsudløb.

Designet af indirekte varmekedler er desuden udstyret med et arbejdsområde for kølevæsken og ledninger til tilslutning til varme.

Ethvert moderne system, uanset designfunktioner, er udstyret med automatisering, takket være hvilken temperaturen på vandopvarmning og driften af ​​systemet som helhed reguleres.

Strukturelt design af varmeenheder

Der findes designs af lagerkedler designet til lodret (væg) og vandret (gulv) installation. Selvfølgelig er der i hvert enkelt tilfælde af brug af bestemte kedler installationsfunktioner..

Så hvis der forventes en væginstallation af en vandopvarmningsanordning, kræves en foreløbig beregning af belastningen og sammenligning af de opnåede resultater med designparametrene for væggen i rummet, som enheden skal monteres på..

Installation af udstyr uden belastningsberegninger truer med at blive til en fatal installationsfejl, når en fyldt kedel ganske enkelt kan falde sammen med den spinkle skillevæg, som den blev monteret på.

I henhold til udstyrsinstruktionerne skal belastningen beregnes under hensyntagen til fire gange vægten af ​​kedelsystemet..

Hvis støttevæggenes struktur er ærligt svag, skal vandvarmerens kredsløb derfor ikke kun suppleres med ledninger til tilslutning til vandforsyningen og kølevæsken, men også med forstærkede stativer – gennem fastgørelseselementer.

På klassiske diagrammer til tilslutning af vægmonterede kedler er vandindløbs- / udløbsrørene på varmeenheder markeret med den tilsvarende farve – blå / rød.

Kriterier for valg af vandvarmer

Enhedens hovedparameter er strømforbrug. Det afhænger af, hvor meget elektricitet det vil forbruge, og hvor varmt vandet bliver. Til en lejlighed under sæsonafbrydelser er enheder til 3-7 kW egnede. De er forbundet til en stikkontakt på 220 V. Til et privat hus eller industrielle lokaler er det bedre at købe en enhed fra 18 kW, den fungerer fra et 380 V netværk.

Øjeblikkelig vandvarmer pålægger ikke begrænsninger for mængden af ​​opvarmet vand.

Ifølge kontrolmetoden er vandvarmere opdelt i elektronisk og hydraulisk. Førstnævnte styres af mikrokontrollere, alle parametre er finjusteret. Deres ulempe er deres høje pris. Hydraulik skifter tilstande med vandtryk. Det er lettere at betjene og reparere.

Kriterium # 1 – effekt- og ydelsesparametre

Strøm er et afgørende kriterium, der påvirker mængden af ​​varmt vand, der opvarmes over et bestemt tidsrum. Hvis du har brug for et hurtigt brusebad eller tilbereder aftensmad, er et laveffektapparat, der kan opvarme 3-5 liter vand på et minut, tilstrækkeligt..

Opvarmning udføres hurtigt på bare 20-25 sekunder. For øgede behov anbefaler vi at se på mere kraftfulde modeller..

Ved hjælp af bordet kan du bestemme behovet for varmt vand til din familie. Der tages hensyn til antallet af familiemedlemmer og antallet af haner.

For at beregne effekten kan du bruge den generelt accepterede formel:

P = Q x (t1 – t2) x 0,073,

Hvor:

• P (W) – effekt;
• Q (l / min) – varmtvandsgennemstrømning;
• t1 (° C) – påkrævet varmtvandstemperatur;
• t2 (° C) – vandtemperatur i vandforsyningssystemet;
• 0,073 – korrektionsfaktor.

For ikke at foretage komplicerede beregninger, se producentens anbefalinger – de angiver normalt formålet med vandvarmeren.

For eksempel anbefales det at installere enheder med en effekt på op til 8 kW i sommerhuse, hvor der ikke er behov for konstant opvarmning. En gennemsnitstemperatur på 40-50 ° C er nok til en hurtig vask eller et par retter.

Hvis du vil købe en seriøs enhed til konstant vedligeholdelse af dit hus eller din lejlighed, skal du overveje modeller med en kapacitet på mindst 20 kW. Når du vælger, skal du prøve at tage hensyn til installationsstederne for udtrækspunkterne.

Hvis brusebad og håndvask er placeret ved siden af ​​hinanden gennem væggen, er det muligt at installere et produkt, langt fra hinanden – du bliver nødt til at købe to lavstrømsenheder eller en mere kraftfuld trykvandvarmer.

Model til at give – Kospel EPJ 3.5 Optimus øjeblikkelig elektrisk vandvarmer. Effekt – 5,5 kW; spænding – 220 V; produktivitet – 2,7 l / min (ved en temperatur på 30 ° C); udstyret med termisk beskyttelse og en hane med p Vandvarmer Kospel EPJ 3.5 Optimus

Et par ord om de svageste modeller, hvis effekt ikke overstiger 3-4 kW. De er hovedsageligt designet til brug i en varm sæson, når den gennemsnitlige vandtemperatur i lysnettet er 18-20 ° C..

Hvis du vil tage et varmt brusebad selv om vinteren (bare i den periode, hvor der ofte sker uheld), skal du vælge modeller med en effekt på 6 kW og derover.

Enhedens effekt og ydeevne er angivet i det tekniske datablad for produkterne samt på prisskiltene i de forklarende beskrivelser. På webstederne for online butikker kan de nøjagtige data findes i afsnittet “Specifikationer”.

Kriterium # 2 – tilgængelighed af yderligere muligheder

Udformningen af ​​budgetmodeller er enkel, da de ikke har yderligere funktioner, men at udstyre dyrere modeller med elektronik gør brugernes liv meget mere behageligt..

Når du vælger, skal du være opmærksom på egenskaber som:

• flere strømtilstande;
• angivelse af tænding og opvarmning
• beskyttelse mod overophedning;
• temperaturbegrænsning (maksimum og minimum);
• beskyttelse mod hårdt vand;
• skala beskyttelse;
• kontraventil;
• programmeringsfunktion.

De anførte egenskaber er karakteristiske for middelklassemodeller, der koster 15-20 tusind rubler. I dyre enheder kan du finde mere interessante, snævert fokuserede muligheder. For eksempel er mange AEG -produkter velegnede til tilslutning til solpaneler – opvarmning op til +60 ° C ved indløbet.

AEG DDLE in-line model med lcd-display og justerbar effekt fra 18 kW til 24 kW. Yderligere funktioner: ændring af displayets farve fra blå til rød, når temperaturen når 42,5 ° C, ECO -option, kontrastbruser

Bedømmelse af kendte producenter

Hovedkriterierne, ved hvilke produkter fra kendte producenter vurderes, er kvalitet, garantiperiode, standardfunktioner, tilgængelighed af ekstra muligheder, forskellige modeller.

Prisen på produkter kan ignoreres, da hver producent har en række lave, mellemstore og høje priskategorier.

Sted # 1 – Stiebel Eltron

Det tyske firma Stiebel Eltron, der producerer fejlfrit udstyr med 3 års garanti. Kendt for udgivelsen af ​​kraftfulde trykvandsvarmere med et sæt ekstra funktioner. Let installation og brugervenlighed, mange praktiske tilstande, temperatur- og trykstyring – fremragende kvaliteter plus tysk pålidelighed.

Stiebel Eltron DHB-E 13 SLi til vægmontering. Effekt – 13 kW, beskyttelsesgrad IP 25, elektronisk styring, nødstopfunktion

Sted # 2 – AEG

Den tyske producent AEG, der har bevist sin fremragende produktkvalitet. Enheder holder længe og kommer sjældent til servicecentre for reparation..

En række enkeltfasede enheder fra “mini” -serien, kompakte og økonomiske, er blevet populære i Rusland..

Øjeblikkelig vandvarmer AEG MTD 570 i lakonisk design. Effekt 5,7 kW; produktivitet – 2,9 l / min; temperaturen styres hydraulisk

Sted # 3 – Electrolux

Svensk virksomhed Electrolux, kendt for en række forskellige modeller i mellemprissegmentet.

Kompakte, men kraftfulde nok enheder er billigere end deres tyske modstykker på grund af brugen af ​​mindre pålidelige materialer i konstruktionen. De fleste af produkterne er fremstillet i Kina.

Flow model Electrolux NPX6 Aquatronic med en effekt på 5,7 kW med elektronisk mekanisk styring. Udstyret med automatisk tænd / sluk -funktion, maksimal opvarmningstemperatur – +50 ° C

Sted # 4 – Atmor

Det israelske mærke Atmor, der producerer budgetudstyr til hjem og sommerhuse. Kompakte enheder med mekanisk styring har flere driftstilstande, velsmurt automatisering og beskyttelse mod overophedning.

Atmor Basic brusemodel. Den har tre driftstilstande – med en varmeeffekt på 2/3/5 kW er der temperaturkontrol (maksimum – +50 ° C), en indikation, et monteringssæt og et brusehoved med en fleksibel slange er inkluderet

Sted # 5 – Timberk

Det svenske firma Timberk, der producerer flere serier af billige øjeblikkelige vandvarmere. Linjerne Primalux og Watermaster er populære. Enhederne kræver ikke vandtryk, har kompakte dimensioner og moderne design.

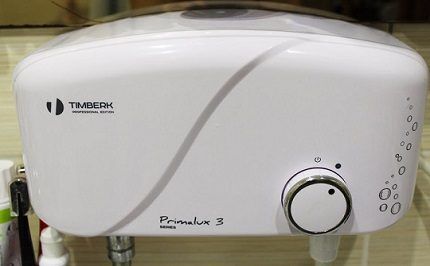

Timberk Primalux WHEL-7 6,5 kW brusebadsmodel. Produktivitet – 4,5 l / min. vandbeskyttelsesklasse – IPX4; har tre effektniveauer og et fint filter

De anførte modeller er populære i Rusland og fås i sortimentet af mange onlinebutikker. Priserne kan variere afhængigt af valutakursen og det sælgende selskabs marketingkoncept.

Sådan gør du det selv

For dem, der kan lide at gøre noget med egne hænder eller har en teknisk uddannelse, vil det ikke være svært at lave en gennemstrømningskedel.

Et enkelt design i sig selv kan repareres og være produktivt – alt dette er muligt for budgetpenge. En hjemmelavet øjeblikkelig kedel installeres ved at spiralisere en pandekage rundt om en elektrisk komfur eller gaskomfur.

For at lave en vandvarmer derhjemme skal du bruge:

1. Røret er lavet af kobber, da det er kobber, der er en glimrende varmeleder. Nogle gange bruger de nichromtråd og afvikler det flere gange.

Bemærk: rørets længde påvirker ikke mængden af ​​varme, der overføres fra kilden, så i dette tilfælde er det ikke nødvendigt at røre strukturen op med yderligere ringe.

1. Gummislange (helst ny).
2. Gummipakninger, velegnet til slangens diameter og metalklemmer.

For at gøre alt kompetent og sikkert skal du gøre dig bekendt med den tekniske dokumentation for den elektriske (gas) komfur og bestemme dens potentiale.

Fremskridt:

1. Mål diameteren af ​​en pandekage på en elektrisk komfur eller kogeplade.
2. Bøj kobberrøret til en spiral i diameter lidt større end pladens diameter, så spiraludløbene stikker 20-30 cm ud af pladen. Det er nødvendigt, at spiralen passer tæt til bunden af ​​pladen og ikke har forvrængninger. Sørg for, at spiralen har lige, glatte kanter.
3. Fastgør spiralen ved hjælp af buer og bolte (du kan bruge en anden fastgørelsesbeslag til fastgørelse).
4. Tilslut en gummislange til spiraludtagene og fastgør den med en metalklemme.
5. Tilslut den anden ende af slangen til blanderen og installer den langs vasken.
6. Tænd for vandet, og kontroller systemet for lækager.

Det er vigtigt at vide: før du slukker for vandet, skal du først slukke for varmeelementet. Hvis du gør det modsatte, så kan spiralen brænde ud

Øjeblikkelig tilslutningsdiagram for vandvarmer

Inden installationen finder vi ud af, hvad kanalen består af, hvordan den er forbundet til vandforsyningssystemet.

1. Fløjtelegeme.
2. Varmeelementer.
3. Kontaktblok relateret til styreenheden.
4. Kontrolenhed til væskestrøm.
5. Indgang til koldt vand.
6. Varmt stikkontakt.

Indløbsrøret for koldtvandsforsyningen kommer ind i enhedens krop. Væsken passerer gennem et varmeelement (repræsenteret af et varmeelement eller en spiral). Et rør med forhøjet indholdstemperatur fjernes fra vandvarmeren.

Nødvendige værktøjer og materialer

Hvis husets ledninger er ganske i stand til at arbejde med vandvarmere, og det er muligt at slutte det til vandforsyningssystemet eller lave en binding, kan du starte arbejdet.

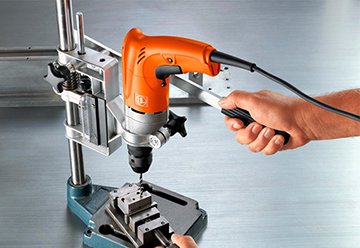

Af de værktøjer, du har brug for:

1. Perforator med en boremaskine af den nødvendige tykkelse;
2. Roulette;
3. Et sæt nøgler;
4. Skruetrækkere;
5. Tang;
6. Hammer osv.

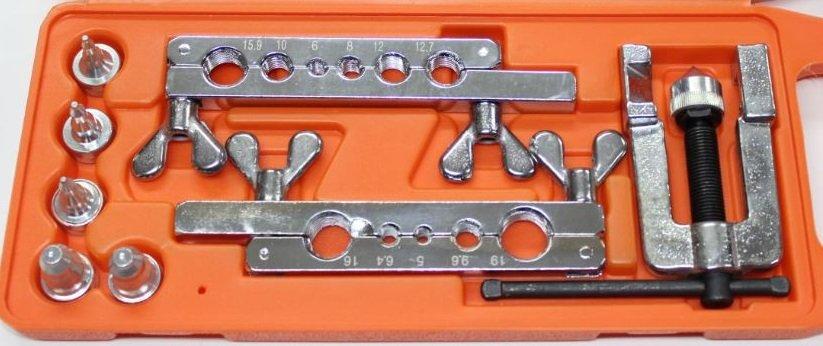

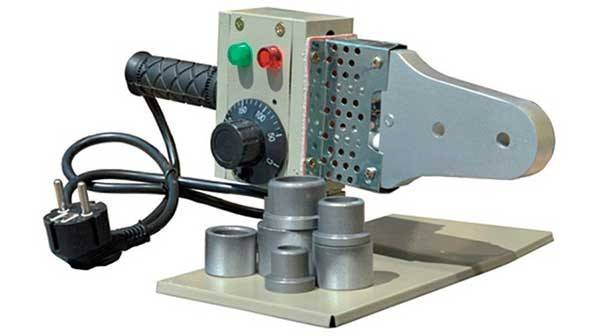

Derudover har du muligvis brug for et loddejern til plastrør eller en matrice til gevindskæring af metalrør.

Disse værktøjer er nødvendige, hvis du har brug for en forbindelse til et vandforsyningssystem..

Du skal også bruge følgende materialer:

• Slæb med en pasta til forsegling af fugen eller skumtape;
• Afspærringsventiler (mængde – fra 1 til 3 stk.);
• Tees (plast eller metal);
• Monteringskroge;
• Tilslutning af slanger (hvis ikke inkluderet i sættet);
• Sikkerhedsventil (til kedel);
• 3-leder kabel (det skal være langt nok til at nå måleren);
• Afbryder eller stikkontakt.

Dernæst vil vi overveje rækkefølgen af ​​handlinger til installation og tilslutning af forskellige typer vandvarmere.

Organisering af strømforsyning

Effekten af ​​husholdningsflowvarmere varierer fra 3 til 27 kW. Gamle elektriske ledninger vil ikke modstå en sådan belastning. Hvis en ikke-tryk-enhed designet til 3 kW stadig kan tilsluttes et eksisterende elnet, kræver kraftige trykmodeller en separat linje.

En kraftig vandvarmer må ikke tilsluttes en stikkontakt. Der lægges en lige linje fra enheden til det elektriske panel. Kredsløbet indeholder en RCD. Strømafbryderen vælges i henhold til gennemstrømningsapparatets effekt. Ifølge standarden er indikatoren 50-60 A, men du skal se vejledningen til enheden.

Kabeltværsnittet vælges på samme måde under hensyntagen til varmelegemets effekt, men ikke mindre end 2,5 mm 2. Det er bedre at tage en kobbertråd og altid tre-kerne. Den øjeblikkelige vandvarmer kan ikke bruges uden jordforbindelse..

Forberedende arbejde

Uanset hvor du agter at installere: i en lejlighed eller i et hus, er det vigtigt at vælge den rigtige placering. Læs mere i en separat artikel: “Gør-det-selv vandvarmerinstallation”.

Det er bedst at placere kedlen i et badeværelse eller toilet. Det anbefales at placere et lille gennemstrømningsapparat i køkkenet til brug af vasken. Sørg for, at alle enheder i udstyret efter installationen forbliver fri adgang. Selvom du installerer under en vask eller niche, skal du efterlade plads til service.

Opbevaringsprodukter kræver regelmæssig teknisk inspektion. Varmeelementet og tankens vægge skal afkalkes, og magnesiumanoden skal udskiftes en gang om året.

Hvad der ellers skal overvejes:

• Vægstyrke. 100 liters tanken skal installeres på en solid væg og sikres med stålankre.
• Kommunikationens nærhed – koldtvandsforsyning. Jo kortere rørene er, jo mindre varme taber væsken.
• Varmeapparater med et elektrisk system er korrekt forbundet direkte til panelet ved hjælp af et kobberkabel.

Hvilke værktøjer og materialer er nødvendige:

• konstruktion tape, niveau;
• boremaskine eller hammerbor;
• justerbare skruenøgler;
• for at oprette forbindelse til rørledningen skal du bruge tees-fittings;
• lukkeventiler;
• fum tape eller slæb til tætning af samlinger;
• fleksible slanger;
• rør til tilslutning – de skal tåle varmt vand.

For sikker drift skal du også installere sikkerhedsventiler. Hvis de ikke er inkluderet, skal du købe dem. Sikkerhedsventilen sparer enheden for overtryk. Kontraventilen forhindrer væske i at strømme ud af tanken, hvis der ikke er tryk i ledningen.

Forbindelsesdiagrammet er vist på billedet:

Klargøring til brug – kontrol af strømforsyningen

HAR BRUG FOR AT VIDE! En gennemstrømningsvandvarmer skaber en alvorlig belastning på elnettet (mere end 3 kW), derfor er det nødvendigt at organisere en separat linje.

Husholdningsnetværk i lejligheden er fyldt med en række strømkrævende apparater. Personlige computere, fjernsyn, vaskemaskiner, køleskabe, klimaanlæg, elkedler i en stor familie kan tændes på samme tid. Det anbefales ikke at tilføje en kedel til denne liste – opret en separat linje med en RCD.

Hurtigt tip. Tilslut ikke flowmåleren direkte til stikkontakten – der er stor sandsynlighed for, at netværket ikke kan modstå belastningen.

Lavspændingsfløjter

Den største fordel ved sådanne laveffektstrømrør (op til 3,5 kW) er imidlertid, at de kan tilsluttes en almindelig 16A-stikkontakt..

Alt det ovenstående kræver en separat ledning fra panelkortet. På samme tid skal du være opmærksom på, at de fleste 5.5kW-6.5kW modeller har to kontakter på panelet, der starter enheden i tre tilstande:

• minimum – 2,2-3,0 kW

• gennemsnit – 3,3-3,5 kW

• maksimum – 5,5-6,5 kW (opvarmningstemperatur om sommeren 43C)

Til midlertidig brug er det helt acceptabelt at tilslutte enheden via et stik med en stikkontakt til mellemstore effektværdier. Men forvent ikke varmt vand af høj kvalitet i dette tilfælde..

Især om vinteren, når vandet i rørene allerede er koldt (+ 5C).

Selv med en effekt på 6,5 kW er det bestemt umuligt at få et badeværelse, og ikke alle tør stå op under et “elektrisk brusebad”. For ikke at tale om spændingslandingen.

Netspænding, før der tændes for varmen

Spænding efter tænding af 5,5 kW vandvarmer

På grund af den lette forbindelse er mange ikke desto mindre ganske tilfredse med denne mulighed. Det er meget mere bekvemt end de hjemmelavede produkter, som beboere i højhuse undertiden er tvunget til at ty til..

Lad os se nærmere på alle faser af tilslutning af flowmåleren i to variationer:

• til et enkelt punkt

• for hele huset eller lejligheden

Vi vil studere både elektrisk installationsarbejde (kabelvalg, jordfilsikring, automatisk maskine) og VVS.

Enkeltpunkts varmeforbindelse

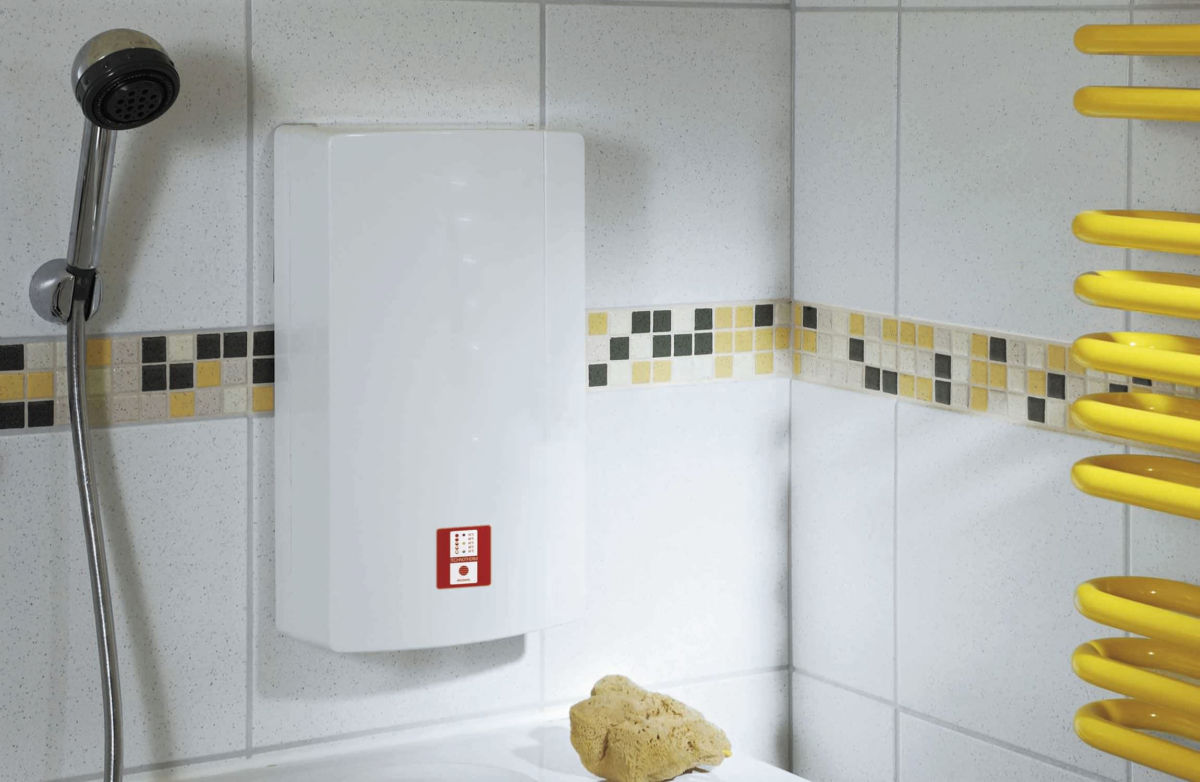

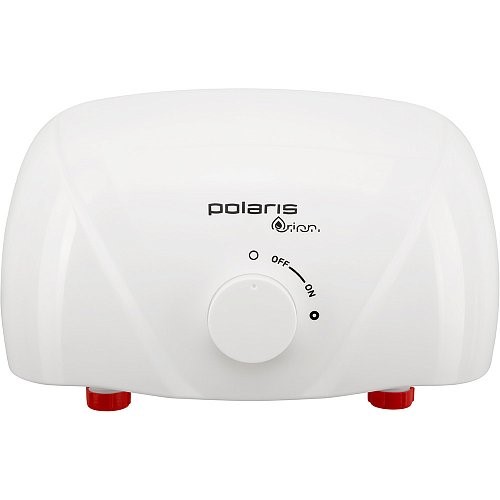

For et midlertidigt skift på et separat punkt er populære modeller som Electrolux Smartfix, Ariston Aures eller Atmor Basic til 3,5-5,5 kW egnede.

De er først og fremmest populære for deres lette installation. Hele installationen udføres bogstaveligt talt på 20-30 minutter.

Til installation skal du bruge:

• PVA-ledning (ind i stikkontakten) eller VVGng-Ls 3 * 4 mm2 kabel (op til skærmen)

• skruer + dyvler

Fejl # 1 Nogen driver generelt en kollektiv gård og hænger alt på en ledning – hvilket er en grov fejl, vi vil sige om dette lidt senere.

• fleksibel eyeliner

Fabriksplastikken (fra fleksibiliteten er der kun navnet) er bedre at straks udskifte med en metalbølgning.

Først og fremmest skal du skrue skruerne af og fjerne dækslet til enhedshuset.

Find tre terminaler inde:

• fase – L

• nul – N

• jorden

Tilslut den afisolerede ende af PVA -ledningen her. Brun eller hvid – fase, blå – nul, gulgrøn – jord.

Hvis du forveksler fase og nul, er der i princippet ikke noget kritisk. Du kontrollerer ikke hver gang, hvilken side du sætter stikket i stikkontakten..

Installer et Euro -stik i den anden ende af ledningen.

Fejl # 2 Prøv ikke at bruge modeller uden jordforbindelse!

Denne stikkontakt skal beskyttes af en diff. Automatisk enhed eller af en RCD + automatisk samling. Lækstrøm 10mA, som en vaskemaskine.

Fejl nummer 3 Tilslut stikkontakten kun via den modulære afbryder er umulig!

Nominel strøm på RCD + -maskinen eller diffautomat må ikke overstige 16A.

Pludselig vil dit barn have varmere vand uden dig og tænde enheden på egen hånd til maksimalt 5,5 kW. Standardstikket er ikke designet til en sådan belastning..

For fuldt ud at bruge vandvarmeren i alle tilstande skal du trække kablet direkte fra skjoldet. Vælg sektionen og maskinerne i henhold til denne tabel:

Tilslutning af en vandkande og en hane

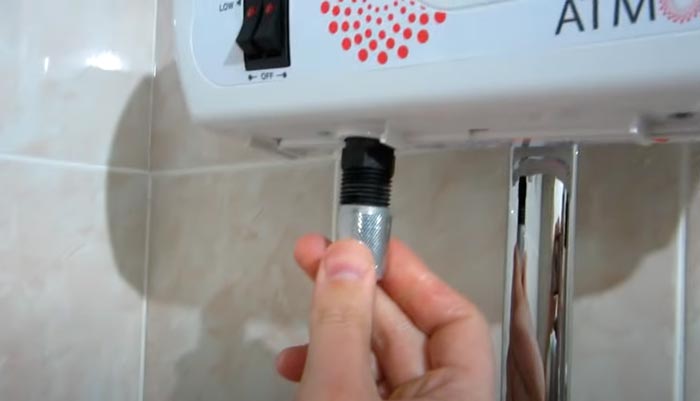

Skru vandforsyningsslangen af ​​dit stationære brusehoved, og skru den på indløbet til strømningsrøret (blå). Her og der er tråden den samme – ½ tomme.

Udskift den indvendige gummipakning, hvis det er nødvendigt (medfølger).

På den anden røde udgang, vind slangen med vandkanden fra fabrikken fra varmeren.

Således blev det, du plejede at have et brusehoved, tilførsel af koldt vand til tuden. En vandkande med en slange fra sættet er det samme varme vand ved stikkontakten.

Fejl # 5 Installer aldrig vandhaner eller ventiler på stikkontakten.

Selvom sådanne ting har intern beskyttelse, var der tilfælde, hvor der, når trykket i systemet faldt, forekom overophedning inde i varmeelementet med dannelse af damp, og det hele eksploderede.

Derfor, når vandet fra hanen næsten ikke strømmer (tryk mindre end 0,03 MPa), må du ikke bruge sådan opvarmning og slukke alle knapperne på kabinettet, men træk stikket ud med det samme. Dette hjælper med at undgå unormale situationer..

Hvad angår arbejdstrykket i systemet, skal en sådan enhed være designet til et niveau på op til 0,6 MPa. Se parametrene i vejledningen ved køb.

For at starte den øjeblikkelige vandvarmer for første gang skal du lukke den generelle varmtvandsventil ved indgangen til lejligheden og flytte kontakten på blanderen fra vandhanen til vandkanden.

Åbn derefter varmtvandshanen i 10-20 sekunder og fjern luften fra rørene. Først derefter kan opvarmningen startes på et gennemsnit eller minimumsniveau..

Ud over vandkanden kan der skrues en særlig tee i stikkontakten, og der kan tilsluttes en blandingsbatteri fra sættet. Dette er, hvis enheden er placeret over vasken.

T-shirten har en trykknapkontakt fra bruser til vandhane.

På dette, i princippet, det er alt. Forvent ikke kogende vand og kraftigt pres fra sådan en midlertidig, for slet ikke at tale om et tropisk brusebad. Men at vaske dig selv under varmt vand om sommeren vil gøre det fint..

Hvis du ikke har et stationært brusehoved eller en vandvarmer er installeret i køkkenet, skal du trykke på en hvilken som helst flad del af hovedrøret gennem en tee og forbinde fra det med en fleksibel slange.

Tilslutning af kraftig vandvarme til hele lejligheden

Dem, der ønsker at få en fuld erstatning for varmtvandsforsyning, bliver nødt til at købe noget mere kraftfuldt.

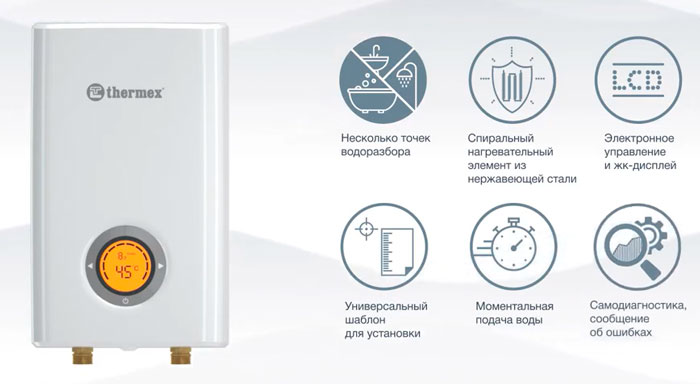

Vi taler her om modeller fra 10 kW og derover. For eksempel de populære mærker Thermex og Clage. Oftest køber de for 12-15kW og i tre faser.

Ifølge fabriksparametrene modstår sådanne stykker et maksimalt tryk på op til 10 bar (1 MPa) og vil roligt trække hele varmtvandssystemet i huset. Trykstandarden for en højhus er fra 0,3 (minimum) til 6 atmosfærer (0,6 MPa).

Apparatets strømningshastighed er fra 6 til 9 l / min, med en stigning i temperaturen fra initialen (delta) med 25C.

Forberedende arbejde begynder igen med demontering af vandvarmeren.

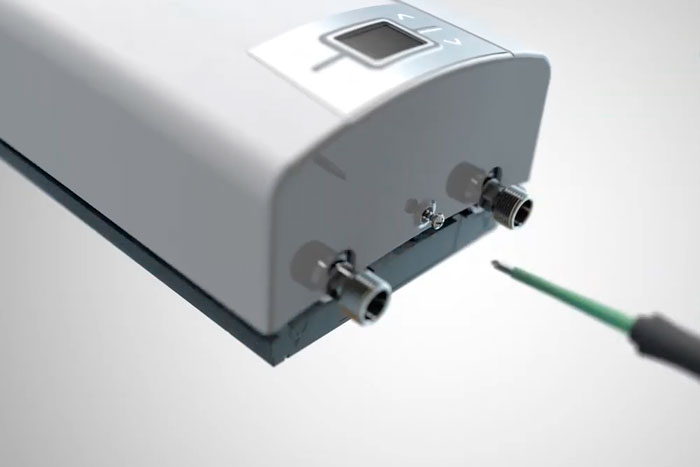

Skru skruerne i bunden af ​​kabinettet af, og fjern forsigtigt beskyttelsesdækslet.

Vær forsigtig, der er en sløjfe af ledninger fra det digitale display til kontrolkortet, ikke bryde det.

Dette kabel frakobles let via stikket.

I et komplet sæt med en vægvarmer er der ofte et kort stykke af et standardkabel, der sjældent kan tilpasses..

Netværksforbindelse – valg af kabel og maskine

På en trefaset enhed er kablet 4-leder. Enfaset-tre-kerne.

Samtidig bruges nul ofte slet ikke på enheder med høj effekt (over 10kW)..

Det vil sige, at du på enfasede enheder tilslutter Zero + Earth + Phase L1. Hvis der er en anden L2 -kontakt på terminalerne, skal du lave en jumper på den.

På trefasede vandvarmere med en kapacitet på 6-10 kW er kun to faser og nul forbundet (polerne til tilslutning er Pe, N, L1, L2).

Men på kopier af 12-15kW er der kun tre faser og jord.

Nultråden er slet ikke involveret i strømforsyningen!

Fabrikskablet fjernes, og en solid ledning føres ud til installationsstedet direkte fra panelkortet.

Hvilket kabeltværsnit og hvilken diff. Automatisk enhed eller RCD skal vælges her? Det hele afhænger af strømmen og driftsspændingen af ​​den øjeblikkelige vandvarmer.

Når du vælger, skal du styre af følgende tabeller. Til enfasede vandvarmere:

Til trefasede vandvarmere med nul:

Til trefasede vandvarmere uden nul:

Bemærk, at nogle mærker har en sikringsknap inde i enheden.

Det beskytter mod overtryk eller tørstart. Inden den allerførste start efter tilslutning af alle ledninger, glem ikke at kontrollere dens position.

Tilslutning til varmt og koldt vandrør

Efter kablet går vi til VVS -ventiler.

Vandvarmeren har to ½ ”(G1 / 2) gevindudtag. Her, i modsætning til den tidligere overvejede mulighed, er det nødvendigt at installere en ventil af den passende størrelse til den kolde og varme stikkontakt.

Alle gevindforbindelser udføres bedst med et aerobt tætningsmiddel. Det er meget hurtigere og mere pålideligt, plus det kræver ikke nogen særlige VVS -færdigheder fra dig, som når du arbejder med hør eller slæb.

Behandl gevindene med en alkoholholdig væske, fjern alt støv og snavs, påfør et lille lag tætningsmasse og stram beslagene.

Denne samling skal efterlades et stykke tid, så fugemassen griber og “står op” (se tørretiden på røret).

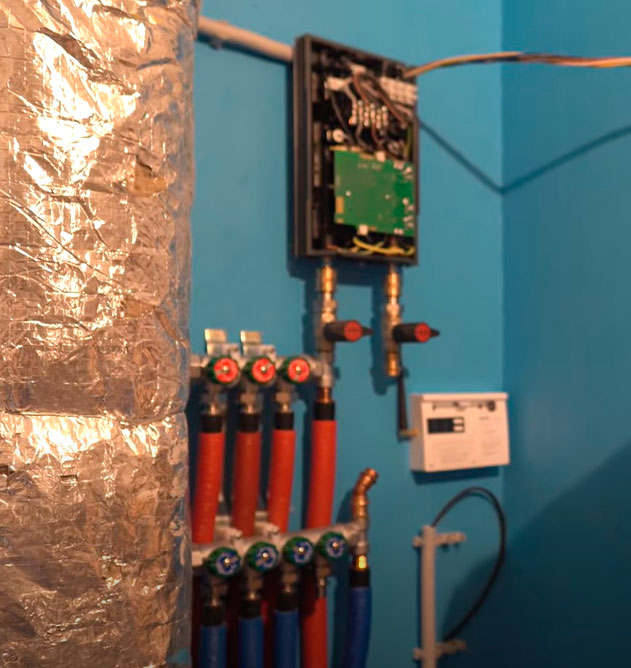

Hvor skal du installere en kraftig øjeblikkelig vandvarmer til hele huset? Det mest succesrige sted er i nærheden af ​​samlergruppen, hvor alt VVS er kablet.

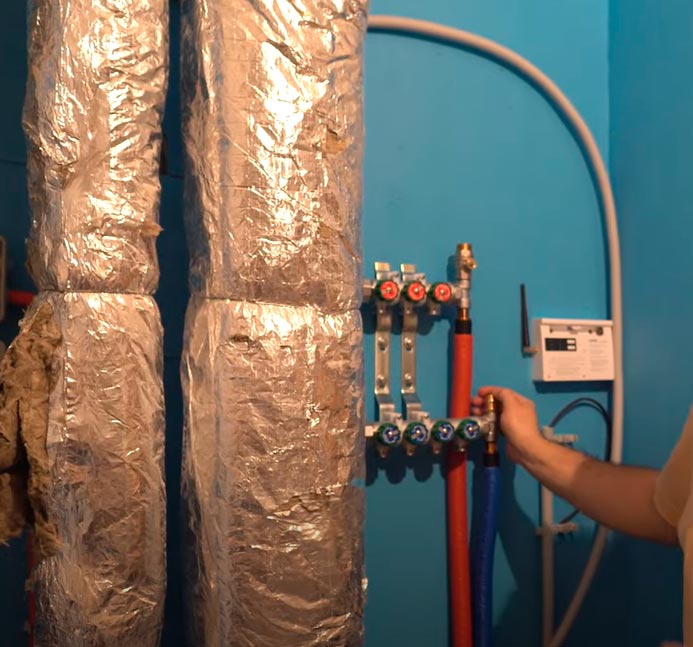

For at gøre dette skal der installeres en tee for enden af ​​manifolden. Monter det på varmt- og koldtvandsrøret.

Kablet skal også komme det samme sted fra panelkortet. Selvom nul undertiden ikke er nødvendig, som vi overvejede tidligere, er det bedre at strække kablet med en fem-kerne (til en 3-faset enhed) VVGng-Ls 5 * 4mm2 eller VVGng-Ls 5 * 6mm2.

En tom ubrugt vene vil være en reserveåre, som kaldes for sikkerheds skyld.

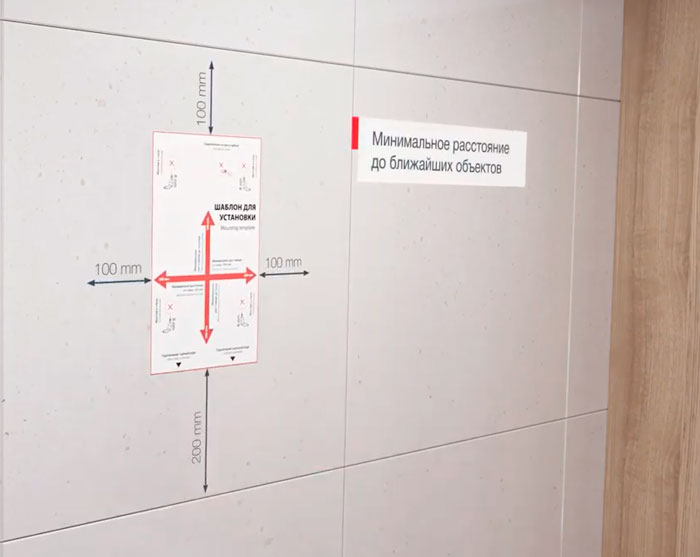

Mange kits leveres med en særlig skabelon til markering af fastgørelsespunkterne. Hvis ikke, skal du bruge en lineal.

Fejl nummer 6 I dette tilfælde skal du observere minimumsafstanden til de nærmeste objekter.

Dette gælder især for den nederste kant. Efterlad lidt plads, i fremtiden vil du stå over for problemet med at forbinde den nedre eyeliner.

Efter installation af karosseriet monteres rørene og beslagene fra manifolden til ventilerne på flowrøret. Det er ligegyldigt om det er kobber eller billig polypropylen.

Efter at have prøvet og monteret, krymper og loddes alle fittings.

Når du ikke ønsker at genere med et loddejern eller en presse, kan du klare dig med en fleksibel slange.

Dette er den billigste og hurtigste løsning til tilslutning af en strømningsledning. På denne måde kan du oprette forbindelse næsten overalt.

Lav en gren på hovedrørene gennem en T-formet tee og tilslut enheden med forstærkede fleksible slanger.

Nødvendige værktøjer og forbrugsvarer

Det er stadig at forberede et sæt værktøjer med tilbehør, og derefter kan du begynde at tilslutte og forbinde enheden.

1. Bore- / skruetrækker eller hammerbor med tilbehør, der passer til vægmaterialet. Værktøjets diameter tilpasses fastgørelseselementerne.
2. Stripper (krympeværktøj).
3. Hammer.
4. Justerbare og åbne skruenøgler.
5. Tang.
6. Skruetrækker.
7. RCD, som skal vælges baseret på enhedens strømstyrke.
8. FUM tape (fluoroplastisk tætningsmateriale).
9. Forstærket plastrør.
10. Rør tee.
11. Jordet stikkontakt.

Vægmonteringsmulighed og borehuller til fastgørelse

Inden installationen af ​​en øjeblikkelig vandvarmer i en lejlighed påbegyndes, skal du vælge et sted på badeværelset, toilettet eller i køkkenet. Vi markerer de steder, hvor hullerne til fastgørelseselementer vil blive oprettet.

1. Valg af sted til kedlen. Ved hjælp af bygningsniveauet sørger vi for, at vi har fundet et plant sted. Ellers vil vandforsyningen være ujævn, og dette vil føre til funktionsfejl (muligvis beskadigelse af varmeelementet).
2. Vi opretter huller ved hjælp af et boreværktøj (boremaskine, slag), egnet arbejdsudstyr.

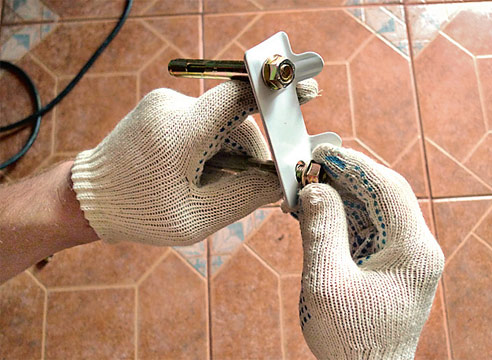

3. Vi monterer beslagene, som ofte følger med fløjten. De kan leveres som hængsler, beslag.
4. Næste er tilslutningen af ​​den øjeblikkelige vandvarmer til vandforsyningen. Vi bringer koldtvandsforsyningsrøret til indgangen. Vi tilslutter rør til vandhaner eller et brusehoved til stikkontakten – afhængigt af behovene.
5. Vi installerer en hane for at justere opvarmningstemperaturen ved indløbet.

DET ER VIGTIGT AT VIDE! På grund af deres store masse er kedler designet til installation på solide, pålidelige vægge: lavet af murværk, beton, massivt træ.

Vægmonteringsprocedure

Vægmontering består i at bore huller og hænge enheden ved hjælp af specielle hængsler eller beslag, der følger med i sættet.

Der er to hovedbetingelser for korrekt installation:

• vægstyrke (mursten, beton, træ, betinget gipsvæg er ideelle);
• ideel vandret position i forhold til fly.

Hvis udstyret er placeret med en hældning, vil der være risiko for luftbelastning og i fremtiden – sammenbrud. Faktum er, at varmeelementerne under drift skal være helt dækket af vand. På grund af enhedens skævhed kan en del af spiralen eller varmeelementet tørre ud, og mekanismen vil mislykkes på grund af overophedning.

Diagrammer, der hjælper dig med at ordne vandvarmeren korrekt på væggen. Vær opmærksom på befæstelsernes dimensioner (dyvler, skruer eller selvskærende skruer) og funktionerne i ledningsdiagrammet

Som du allerede har forstået, kræver installationen en boremaskine og visse boremaskiner – til beton eller træ.

Proceduren er som følger:

• Sæt vandvarmerkontakten i slukket position..
• Tag monteringspladen (skal inkluderes), fastgør den til væggen og markér hullerne.
• Bor huller.
• Sæt dyvlerne i, og skru skruerne i.
• Åbn husdækslet, lav huller til vandindløb.

Det næste trin bør udføres ved at tage sikkerhedsforanstaltninger, da du bliver nødt til at arbejde med elektricitet.

Opretter forbindelse til hjemmenetværket

Vi anbefaler kun at tilslutte den øjeblikkelige vandvarmer til lysnettet, hvis du har de nødvendige færdigheder. Hvis ikke, ring til en elektriker..

1. Inden arbejdet påbegyndes, er det nødvendigt at afbryde strømmen til det elektriske netværk i en lejlighed eller et privat hus.
2. Før det elektriske kabel gennem det tilsvarende hul bag på kedlen (bemærk, at det kan dækkes med et gummiprop).
3. Brug et krympeværktøj til at fjerne enderne af ledningerne.
4. Tilslut ledningerne til klemkassen (farvekodning hjælper med at undgå fejl).
5. Fastgør ledningerne med fastgørelseselementer.

HAR BRUG FOR AT VIDE! Det anbefales at oprette forbindelse til det elektriske netværk, før du fastgør flowvarmeren på væggen..

Til mixer

En øjeblikkelig varmelegeme med lav effekt er tilsluttet i stedet for blandetuden eller bruserslangen. Denne ordning bruges som en midlertidig.

Farvekodning af ledninger ved installation af en øjeblikkelig vandvarmer

Kabelfarve	Betyder
Gul grøn	Jording
Blå, lyseblå	Nul
Hvid, brun, rød	Fase

HAR BRUG FOR AT VIDE! Kombiner ikke nul og jord! Dette vil føre til skade.!

HAR BRUG FOR AT VIDE! Slut ikke enheden direkte til standardudtag, da de muligvis ikke er jordforbundet.

Den første start på den øjeblikkelige vandvarmer

Når varmtvandsforsyningen er slukket, skal du lukke varmtvandshanen ved indgangen til huset eller lejligheden. Koldt vand forbliver åbent.

Åbn derefter begge afspærringsventiler på vandvarmeren.

Derefter skal du dreje en hvilken som helst varmtvandshane i køkkenet eller badeværelset i 20-30 sekunder.

Således passerer du koldt vand gennem enheden og udsender akkumuleret luft fra alle rør og hulrum. Først efter alle disse manipulationer kan du tænde maskinen i instrumentbrættet..

Ved den første start er det tilrådeligt at vælge standardeffekten og i fremtiden ændre tilstande og opvarmningstemperatur efter dine behov..

En sådan gennemstrømningsvandvarmer starter op for hele sæsonen, når varmtvandsforsyningen er slukket. Du behøver ikke at klikke på den frem og tilbage hver dag.

Alle moderne modeller fungerer efter et simpelt princip – der er vandforsyning gennem det, det varmes op. Hvis ikke, deaktiveres det i standbytilstand..

Det vil sige, at han ikke konstant opvarmer vandet inde i sig selv efter princippet om den samme kedel..

Efter at varmt vand er genstartet i det centrale system, udføres alle operationer i omvendt rækkefølge:

• sluk for maskinen

• luk varmeapparatets afspærringsventil

• åbn varmtvandshanen ved indløbet

Bestemmelse af installationsstedet for vandvarmeren i lejligheden

Når du installerer en øjeblikkelig vandvarmer i et rum, er det vigtigt at overveje en række faktorer:

• Varmetab. Placer enheden så tæt som muligt på vandindtaget. Dette vil bidrage til at reducere varmetab ved transport af opvarmet væske gennem rørledningen..
• Elektrisk sikkerhed. Det er vigtigt at vælge en position, hvor kedlen ikke vil blive beskadiget under drift. Etuier af nogle modeller er udstyret med pålidelige fugtbeskyttelsessystemer (IP-24, IP-25 standarder). For at undgå væskeindtrængning må kedler ikke monteres direkte under vandkilder – de kan installeres på siden eller ovenpå. På badeværelset er enhedens optimale højde på hovedhøjde eller lidt højere.
• Bekvemmelighed. Husk, at du om nødvendigt skal overlade dig selv muligheden for at justere temperaturen eller foretage andre indstillinger..

Hurtigt tip. Vælg din monteringslokation klogt.

Diagram over tilslutning af strømningsrøret til vandforsyningen

Overvej en stationær forbindelsesmetode. Med det vil der være en ventil i ledningsdiagrammet, der er ansvarlig for at afbryde kedlen fra den generelle vandforsyning, hvis det er nødvendigt (afslutning af reparation / sæsonarbejde). Dette gør det muligt at bruge enheden med flere punkter med vandindtag..

1. Installer tee. Brug FUM -tape til at forsegle fugen.
2. Tilslut hanen (ventil). Vælg et sted, hvor det vil være mest behageligt at bruge.
3. Tilslut vandhanen til kedlen ved hjælp af et metal-plastrør.
4. Skjul røret på en måde, der passer dig bedst: i væggen eller i stroben.

Ved at fuldføre disse trin har du oprettet et vandudtag. Brug en fleksibel slange til at forbinde kedlen til den.

Sådan installeres en gasvandvarmer?

Installation af en gasvandvarmer adskiller sig fra installationen af ​​elektrisk udstyr i et stort antal krav og en mere kompleks tilslutningsproces. Tid og kræfter opvejes dog af besparelser på brændstofomkostninger – billigere end el, naturgas.

Harmonisering og overholdelse

For at installere en gasvandvarmer skal du bringe gas til huset (i nogle regioner er det den dyreste udgiftspost), derefter udarbejde et kompetent ingeniørprojekt og blive enige om det i visse myndigheder. Udkastet skal udføres af en autoriseret organisation.

Proceduren for tilslutning af et privat hus til hovedgasforsyningssystemet er beskrevet detaljeret her. Vi anbefaler, at du gør dig bekendt med de foreslåede oplysninger.

For at forestille dig, hvad kravene er til installationen, kan du se på titeldokumenterne:

• Generelle bestemmelser for design og konstruktion af gasdistributionssystemer fra metal- og polyethylenrør (SP 42-101-2003).
• Gasdistributionssystemer (SNiP 42-01-2002).

De grundlæggende regler for installation af gasudstyr omfatter rummets volumen – ikke mindre end 7,5 m³ og lofternes højde – ikke mindre end 2 m. En forudsætning er veletableret ventilation. Skorstenens mindste diameter er 110 – 130 mm (afhænger af producentens krav).

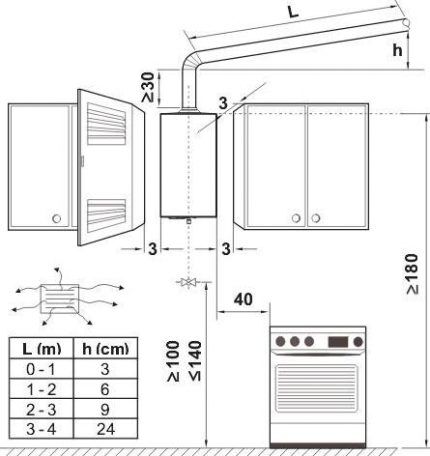

Ordning med minimumsafstande til installation i køkkenet. Som en prøve – gas øjeblikkelig vandvarmer Therm 6000 O fra den berømte tyske producent Bosch

Alle, der ønsker at installere en gasvandvarmer med egne hænder, bør forstå, at enheden uden installation af repræsentanter for en autoriseret organisation (autoriseret servicecenter) er fuldstændig fjernet fra garantien og gratis vedligeholdelse.

Regler for demontering af en gammel gasvandvarmer

Processen med at udskifte en gasvandvarmer er hurtigere end at installere en ny vandvarmer, da der ikke kræves skorstenudstyr eller forbindelse til gasledningen.

Arbejdets fremskridt er som følger:

• Luk ventilen på gastilførselsrøret for at lukke gasstrømmen.
• Løsn møtrikken, der fastgør den fleksible slange, fjern den forsigtigt. Hvis søjlen er forbundet med den gamle metode til tilslutning gennem et metalrør, bliver du nødt til at save den med en hacksav til metal.
• Det er bedre at smide gamle forbindelsesbeslag væk ved at købe en moderne slidstærk slange..
• Sluk for vandforsyningssystemet – for pålidelighed er det bedre at slukke for vandhanerne ved stigrøret.
• Fjern luftudstødningsrøret, fjern det forsigtigt fra skorstenen.
• Fjern forsigtigt enhedens hus fra vægbeslaget.

Under demonteringsprocessen skal du prøve ikke at beskadige forsyningsrørene, ellers vil udskiftning af vandopvarmningsenheden resultere i udskiftning af alt tilstødende udstyr.

Moderne gasvandvarmere (øjeblikkelige vandvarmere) har en obligatorisk tredobbelt forbindelse: til et gasrør, til to rør med vand (koldt – indløb, varmt – udløb), til skorstenen

Hvis du bemærker slid på røret, er det bedre at udskifte dem med nye – sandsynligvis under driften af ​​den gamle enhed er der kommet mere pålidelige modeller i butikkerne.

Installationsvejledning til en ny gasmodel

Kontroller først, at skorstenen fungerer korrekt. Kontroller samlingernes tæthed, det lodrette arrangement af gasudstødningsrøret, kvaliteten af ​​varmeisoleringen. Glem ikke, at udløbet skal være over tagets højeste punkt og beskyttet mod nedbør af en baldakin..

Hvilket rør du vil bruge – fleksibelt eller stift – er ligegyldigt, snarere afhænger dets egenskaber af installationsforholdene. Kontroller derefter, om ventilationen er i orden.

En af standardmulighederne for tilslutning af en gasvandvarmer, designet til at levere varmt vand til to vandforbrugspunkter – i køkkenet og på badeværelset (+)

Ret fastgørelsespunkterne for den nye model. Fjern knappen på kontakten (effektregulatoren), skru fastgørelseselementerne, der holder dækslet, og fjern den forreste del af kabinettet. Hæng højttaleren på væggen ved hjælp af fastgørelsesøjne, skruer og dyvler. Husk: sagen skal hænge frit på væggen og ikke stå på vand- eller gastilførselsrørene.

Brug fleksible slanger til at tilslutte enheden til et koldt vandrør, og slut derefter stikkontakten til en varmtvandshane.

Vandtilslutningsdiagram. For at markere forbindelsespunkterne for koldt og varmt vand (A og B) er de markeret med blåt og rødt. For at kontrollere differenstrykket ved indløbet anbefaler producenten at installere en kontraventil

Det næste trin er gasforbindelse. Tilslut gashanen til vandvarmerens indløb med en fleksibel slange. Du kan foretage verifikationen på traditionel vis ved at sæbe leddet og åbne gastilførslen. Ingen bobler betyder korrekt forbindelse.

Skorstensrøret installeres sidst. Oftest er det en fleksibel bølgepap, der matcher udløbets diameter. Fix den ene ende af korrugeringen ved søjlens udløb, indsæt den anden i skorstenen. Udskift rammen med kontakter, stram fastgørelseselementerne og test instrumentet.

Sådan tilsluttes en øjeblikkelig vandvarmer i en lejlighed og på landet

Inden installationen af ​​en vandvarmer af flowtype påbegyndes, skal du sørge for, at din måler og ledninger “trækker” vandvarmeren. Hvis måleren har en strømværdi på mindre end 40A, skal den udskiftes.

Det er let at udskifte tælleren. Vælg de mest kraftfulde modeller. Installationen udføres af energitilsynet.

Det samme gælder for ledninger. Gamle aluminiumskabler tåler ikke tunge belastninger, hvilket kan føre til brand. Det er bedre at erstatte det med et nyt kobber med et stort tværsnit.

Vær opmærksom på varmemodellens kraft. Du bør ikke vælge modeller, der ikke er i stand til at opretholde en vandtemperatur på 40 grader ved en strømningshastighed på 5 liter i minuttet.

Forberedelse til installation

Det første trin er at kontrollere dine egne ledninger og afgøre, om det kan modstå belastningerne fra denne enhed. I dag er der produkter på markedet med en kapacitet fra 2 til flere titalls kilowatt. Hvis enheden i det første tilfælde kan sættes i en stikkontakt uden problemer, kan det være nødvendigt at udskifte de elektriske ledninger i lejligheden fuldstændigt for at tilslutte en kraftfuld vandvarmer. Udskiftning er også obligatorisk, hvis ledningerne er uden jordforbindelse eller er for gamle, hvilket ofte findes i landet. Hvis du for nylig har foretaget reparationer og helt ændret strømledningen, vil det være nok at få et separat kabel frem til tilslutning fra forbindelsesboksen, som vi vil tale om lidt nedenfor.

Derudover skal du forberede et værktøj til installation af sagen på væggen: en elektrisk boremaskine, en hammer, et værktøj til fjernelse af isoleringen, en skruetrækker og et sæt skruenøgler..

Fra materialerne til tilslutning af en elektrisk øjeblikkelig vandvarmer til netværket og vandforsyningen, skal du sørge for at forberede et FUM-tape, der er egnet til RCD-strømstyrken, en kobber-trekernet ledning i en passende sektion eller en stikkontakt med jordforbindelse, en tee til metal -plastrør med en passende diameter og en metalflettet slange (du har muligvis ikke brug for det).

Hvad angår ledningens diameter, anbefaler vi, at du uafhængigt beregner kabeltværsnittet for strøm og strøm for at vælge den mest passende værdi for den aktuelle belastning.

Umiddelbart kan du se en visuel videoinstruktion til tilslutning af en gennemstrømningsvandvarmer til et 220 Volt netværk:

Vi tilslutter en enfaset vandvarmer på egen hånd

Vi monterer sagen på væggen

Alt er enkelt her – vi vælger et passende sted til installation af en elektrisk øjeblikkelig vandvarmer og borer huller til dens fastgørelse. Normalt indeholder sættet enten beslag eller specielle hængsler. Den eneste, men meget vigtige betingelse er, at enheden skal fastgøres perfekt jævnt i alle fly. Selv en lille skævhed kan få varmeelementet til at gå i stykker (varmeelementet vil ikke være helt dækket af vand og brænde ud efter et stykke tid).

Oftest installeres øjeblikkelige vandvarmere, der drives af lysnettet, i køkkenet (til opvask) eller på badeværelset (til badning). På grund af enhedens lille størrelse kan det i det første tilfælde installeres under vasken og i det andet tilfælde – under vasken, hvilket også sparer ledig plads. Under alle omstændigheder er boring uundværlig, så forbered den rigtige boremaskine – til beton til fliser eller til træ til fastgørelse til en trævæg..

Vi forbinder til lysnettet

Det er ikke svært at forbinde en elektrisk øjeblikkelig vandvarmer til netværket med dine egne hænder. Du skal selv fjerne beskyttelsesskærmen og sætte alle tre ledninger i klemrækken, som vist på billedet. Sørg for at observere farvekodningen på ledningerne, og tilslut alle ledningerne i henhold til betegnelsen til de nødvendige stik.

Det er forbudt at foretage installation, hvis der ikke er jordforbindelse i rummet, fordi Du har at gøre med en farlig forbindelse: vand + elektricitet. Den mindste lækage af strøm kan være den sidste for dig, hvis der ikke er forbindelse til jordledningen. Derudover er det nødvendigt yderligere at beskytte enheden ved at tilslutte den via en jordfelsbryder, som netop udløses, når der opdages en lækstrøm. Du skal tilslutte en RCD på tavlen, så den styrer hele ledningen til din øjeblikkelige vandvarmer.

Tilslutningsdiagram i badeværelset

Vi forbinder til vandforsyningssystemet

Alt er ikke mindre enkelt her – der er to huller ved udgangen fra sagen. Den første er nødvendig for tilslutning af koldt vand, den anden er for at fjerne varmt vand. Tilslutning af slangerne vil ikke være svært, det er meget vigtigere at korrekt bestemme “fodringspunktet”.

Hvis du vil bruge enheden til konstant vandopvarmning, skal du tilslutte direkte til vandforsyningsrørene gennem en tee med en stophane og en slange i en metalfletning. I dette tilfælde vil det være muligt at lukke for vandet under reparationen, så udskiftning af reservedele er praktisk..

Vi henleder din opmærksomhed på, at det er bydende nødvendigt at forbinde brusehovedet, der følger med sættet, til varmtvandsudløbet fra varmeelementet. Faktum er, at denne dyse har særlige tynde dyser, der ikke gør det svært at opvarme vandet. Hvis du vælger din egen dyse med store dyser, kan vandforbruget stige, og vandvarmeren når ikke at gøre sit arbejde..

Beregning af trådtværsnit

Tabel over afhængigheden af ​​tværsnittet af et kobberkabel af strømstyrken. Du kan vælge den passende værdi af ledningstværsnittet fra tabellen, idet du kender vandvarmerens effekt eller strøm..

Vi husker skolefysikkurset og magtformlen:

P = I * U;

hvor Р – effekt (W), I – strømstyrke (A), U – spænding (V).

Det viser sig, at hvis enhedens effekt f.eks. Er 7 kW, så er det let at beregne den nødvendige strømværdi ved hjælp af formlen.

I = P / U = 7000/220 ≈ 32 (A).

Ydermere overvejer vi med hvilket tværsnit kobberkablet skal være for at modstå en sådan strømstyrke.

For hver kvadratmillimeter kobbertråd er der 10 A strøm.

Det viser sig, at vi har brug for (vi tager med en margen), et kabel med et tværsnit på 4 mm.

Den maksimale effektværdi for den øjeblikkelige vandvarmer er 8 kW for en lejlighed. For dens større værdi bliver du helt sikkert nødt til at ændre tælleren. Glem ikke, at alle elektriske apparater får strøm fra måleren, og ikke kun enheden til opvarmning af vand.

Yderligere beskyttelse

Glem ikke, at enhver opvarmningsanordning, især en vandvarmer, er en kilde til øget fare. Vær ikke doven, og sæt en separat maskine på enheden ved at skifte ledninger. Dette vil beskytte resten af ​​enhederne, ledninger og måleren mod kortslutning og huset mod brand.

Kontrol af ledninger i huset

Strømvarmernes effekt varierer fra 3.000 til 27.000 watt. Ikke alle elektriske netværk kan modstå en høj belastning, derfor skal du selv, før du køber en enhed, finde ud af, hvilket materiale ledningerne er lavet af i din lejlighed, og hvilket tværsnit de har (område ved snittet).

Find det passende tværsnit og materiale af ledningerne i tabellen og se den maksimale effektværdi, som ledningen kan modstå:

Kerne sektion, mm2	Aluminiumstråde	Kobbertråde
Strøm (i netværk med spænding på 220 V), kW	Strøm (i netværk med spænding 380 V), kW	Strøm (i netværk med 220 V spænding), kW	Strøm (i netværk med spænding 380 V), kW
2.5	4.4	12.5	5.9	16.5
4	6.1	15.1	8.3	19.8
6	7.9	19.8	10.1	26.4
ti	11,0	25.7	15.4	33,0
16	13.2	36.3	18.7	49,5
25	18.7	46.2	25.3	59.4
35	22,0	56.1	29.7	75,9

For at tilslutte de fleste gennemstrømningsvarmere skal du bruge et 220 V elektrisk netværk og en tre-kerne kobbertråd med et tværsnit på mindst 4 mm2, separat tilsluttet skærmen og udstyret med en fejlstrømsenhed (RCD).

Klargøring af enheden til drift

For at forberede vandvarmeren til drift er det nødvendigt at fjerne den akkumulerede luft fra det sekundære kredsløb, ellers vil luftbobler ved opvarmning bevæge sig gennem kølevæsken og forårsage ubehagelig støj.

For at gøre dette skal vandvarmekredsløbet være fuldstændigt fyldt med vand. På samme tid forbliver varmtvandshanen åben, indtil tanken er helt fyldt..

Efter afslutning af installationsarbejde og tilslutning af enheden kontrollerer vi igen kvaliteten af ​​forbindelserne på alle noder og udfører en testkørsel af enheden

En elektrisk varmelegeme er en praktisk løsning til at forsyne et hjem med varmt vand. Forskellige typer enheder kan tilsluttes både til vandforsyningssystemet og til en lagertank med vand eller en pumpe.

Installation af udstyr kan udføres uafhængigt, især hvis hushåndværkeren har erfaring med VVS.

Det er vigtigt at følge producentens anvisninger nøje og at installere og tilslutte varmeapparatet korrekt.

Først da vil enheden tjene sin ejer i lang tid og uden afbrydelse..

Borehuller til beslag

Den forberedende fase slutter med at bore huller og installere dyvler i dem.

Beslag til ophængning af vandvarmeren er inkluderet i sættet, så du skal bare markere monteringspunkterne på dem.

Dette gøres sådan:

1. Tag et niveau og en blyant op, og markér rillens placering.
2. Fjern det øverste dæksel fra enheden, fastgør det til væggen, udjævner vandret og markerer midten af ​​fremtidige huller.
3. Brug en boremaskine til at bore hullerne til fastgørelseselementerne.
4. Installer vægpropperne, og skru vandvarmeren fast på væggen.

Fabriksleveringen af ​​riller afsluttes normalt med fastgørelseselementer. Men i nogle tilfælde er de ikke egnede – for eksempel når enheden hænges på en væg med et tykt lag gips. Beslut derfor på forhånd, hvor lang tid du har brug for den hardware, og køb dem separat.

Valg af et sted til installation

Gennemstrømningsvarmere er tilgængelige tryk og ikke-tryk. I trykhovedet er vandet ved et tryk på 2-6 bar. De kan betjene flere punkter af vandforbrug og endda en hel lejlighed. Men kun erfarne specialister vil være i stand til at integrere sådanne vandvarmere i vandforsyningssystemet. Derfor vil vi i denne artikel overveje installationen af ​​øjeblikkelige vandvarmere fra ikke-tryk type.

En tyngdekraftvarmer betjener ét punkt vandindtag (f.eks. En vask i køkkenet eller et brusebad. Den installeres ved siden af. Inden du installerer “kanalen”, skal du sørge for, at det valgte sted opfylder følgende kriterier:

• vægstrukturen er i stand til at modstå 4 masser af en vandvarmer fyldt med vand.
• der er en stikkontakt i nærheden (hvis enheden drives af den).
• der er en vandforsyning i nærheden.
• alle brugere vil kunne nå kontrolpanelet.
• enheden får ikke vand fra brusebadet (dette er vigtigt selv for enheder med et højt fugtbeskyttelsesniveau).

Vi hænger på væggen

Hver enhed har sine egne installationskrav, så før du tilslutter en øjeblikkelig vandvarmer, skal du kontrollere instruktionerne. Men under alle omstændigheder skal det være placeret over vandudgangspunktet parallelt med væggen uden at vippe og forvrænges.

Marker hullerne med en blyant, bor dem i henhold til størrelsen på de skruer og dyvler, der følger med i sættet. Sæt dyvlerne i, skru skruerne i uden at dreje dem hele vejen. Der skal være et mellemrum mellem skruehovedet og væggen. Hæng vandvarmeren på væggen, og sørg for, at den sidder godt fast.

Vi forbinder til lysnettet

Først er vandvarmeren forbundet med elektricitet og derefter til vandforsyningen.

Hvis enheden betjenes fra en stikkontakt, er der ingen problemer med forbindelsen. Vi vil overveje sagen, når enheden er tilsluttet lysnettet med et kabel. Handlingssekvensen vil være som følger:

1. Fjern frontpanelet på vandvarmeren (sandsynligvis er det fastgjort med selvskærende skruer).

2. Tilslut de 3 ledninger til klemrækken med henvisning til deres farve. Den gule jordleder skal tilsluttes korrekt og fast. Brug ikke en øjeblikkelig vandvarmer uden jordforbindelse – det er farligt!

3. Spænd skruerne.

Vi forbinder til vandforsyningen

Der er to åbninger til rørføring i enhedens krop – ind- og udløbsdyser. Du kan tilslutte vandvarmeren på forskellige måder.

Hvis du har brug for en vandvarmer i et stykke tid

Modeller med indbygget brusehoved er velegnede til midlertidig brug. Sådan forbinder du dem til dit VVS -system:

1. Fjern brusehovedet fra bruserslangen.

2. Tilslut slangen til vandvarmerens indløb.

3. Sæt en hane eller slange og et standard brusehoved på vandvarmerens udløb..

Hvis håndtaget på blanderen nu er i “brusebad” -position, kan du bruge vandvarmeren. I positionen “hane” omgår vandet enheden.

Hvis du hele tiden har brug for en vandvarmer

Princippet er det samme, kun forsyning og output af vand er stationær..

Tilslut en øjeblikkelig vandvarmer gennem udløbet til vaskemaskinen ved hjælp af en PVC -tee. Installer en afspærringsventil efter tee, som om muligt vil afbryde vandvarmeren fra vandforsyningssystemet. En afspærringsventil kan kun installeres ved vandindløbet. Anbring det ikke ved vandvarmerens udløb: det kan forårsage skade..

Plastrør eller fleksible slanger kan bruges til at levere vand til varmelegemet, men den første mulighed er at foretrække. Rør deformeres ikke af varmt vand, og de kan også fastgøres til væggen med beslag.

Tilslutningsmetoder

Fastgørelse af strukturen til væggen

Før brug er det vigtigt at vide, hvordan du tilslutter en øjeblikkelig vandvarmer selv derhjemme. Valget af installationsmetode påvirkes af installationssystemet, tilgængeligheden af ​​komponenter og reservedele, betingelserne for garantiservice

For at idriftsætte en kedel eller gasvandvarmer anbefales det at bruge en professionel skibsførers tjenester. Inden enheden fastsættes, skal du bestemme tykkelsen på væggen, trykket i vandforsyningssystemet og vurdere ledningens tilstand. Installation af en elektrisk øjeblikkelig vandvarmer er som følger:

1. Kontroller elnettet: AC med en spænding på 220 W, et tre-kernet kobberkabel med en diameter på 3×2,5 mm, beskyttelse 30 A, obligatorisk jordforbindelse.
2. Vælg et sted, hvor enheden skal tilsluttes.
3. Sikker enhed.
4. Tilslut til el.
5. Tilslut vand.

Efter kontrol af ledningerne vælges tilslutningsstedet for vandvarmeren: over eller under vasken, på siden af ​​blanderen. Hvis der følger en slange med dyser med enheden, skal du indstille fastgørelsespunktet for yderligere dele. Hovedfaktoren ved bestemmelse af placeringen er tilgængeligheden til styreenheden til regulering af tryk, temperatur. For at forsyne køkkenet, badeværelset, brusebadet med kogende vand, anbefales det at forbinde til en fyldt hane eller stigrør. Laveffekt- eller fritstrømsudstyr er fastgjort nær den brugte kran.

Hovedtyperne af fastgørelseselementer til en gennemstrømningsanordning er specielle hængsler og beslag, der skal installeres i huller i væggen. Elementer er allerede inkluderet i den oprindelige pakke. Det er nødvendigt at installere en øjeblikkelig vandvarmer i en vandret position i forhold til flyene for at undgå dannelse af luftstop, ufuldstændig påfyldning af varmeindretninger med vand, hvilket fører til nedbrydning af enheden. Installationstrin:

1. Sæt vandvarmeren på off -mærket.
2. Marker stedet for hullerne ved hjælp af monteringspladen, der fulgte med produktet.
3. Bor huller i væggen.
4. Indsæt dyvler, skru skruer i.
5. Åbn enhedens panel, lav et hul til vandindløb.

Efter installationsarbejdet begynder forbindelsen af ​​strukturen til strømforsyningen ved at installere kablet, der følger med sættet, i et specielt hul bag gummiproppen på bagsiden af ​​vandvarmeren. Inden tilslutning er det nødvendigt at fjerne ledningerne, indsætte fasen, nul og jord i forbindelsesboksen og fastgøre med fastgørelsesskruerne. Uden jordforbindelse er et skærm med en automatisk lukningsanordning, repareret enheden, ledning af elektricitet forbudt.

Metoden til tilslutning til vandforsyningen afhænger af udstyrsmodellen. Laveffekttyper, der er installeret på et væskeforsyningspunkt, er udstyret med et brusehoved til kogende vandudløb. En fleksibel slange med et snoet brusehoved eller et stationært metal, plastrør er forbundet til en fri afgang, ventilen placeret ved siden af ​​den er skruet af.

Til kraftfulde vandvarmere bruges grenadaptere, der forbinder 4 ventiler i rør med varmt og koldt vand. For at opvarme og cirkulere væsken skal ventilerne installeret på enheden være åbne, ventilerne placeret på rørene skal være lukkede. Du kan tilslutte udstyret til et centralt vandforsyningssystem, en kedel, endda en pool eller en brønd med et rensefilter..

Tænd for apparatet

Inden du forbinder den øjeblikkelige vandvarmer til netværket, skal du kontrollere:

• fastgørelsesstyrke;
• elektriske forbindelser;
• tæthed i forbindelser;
• vandtryk.

For at bruge en elektrisk øjeblikkelig vandvarmer skal du føre vand gennem hele systemet.

En prøvekørsel involverer følgende handlinger:

1. Luk for varmtvandsforsyningen.
2. Åbn ventilerne på vandvarmeren.
3. Fyld den med vand.
4. Vælg strøm.
5. Tænd for vandforsyningen, og vent på, at den bliver varm.
6. Sørg for, at der ikke er lækager. Derefter skal du slukke for enheden og lukke vandet.

Hvordan man korrekt installerer en øjeblikkelig vandvarmer med egne hænder, er detaljeret i vejledningen. Enheden løser problemet med en midlertidig mangel på varmt vand og gør det muligt ikke at forstyrre den sædvanlige komfort.

Nyttige tips

Inden varmeapparatet tændes, skal du først åbne hanen til koldt vand. Manglende overholdelse vil resultere i udbrændthed af enheden..

En hjemmelavet øjeblikkelig vandvarmer bruges bedst på steder med minimal menneskelig aktivitet.

Diagnose regelmæssigt en hjemmelavet enhed. Hvis der konstateres defekter, skal skaden straks repareres.

Kun et fabriksprodukt opfylder alle sikkerhedskrav. Medmindre det er absolut nødvendigt, anbefales det ikke at lave håndværksprøver derhjemme..

Ting at overveje, når du arbejder

Nå, og det sidste jeg gerne vil sige – brug enheden korrekt. Mange, der installerede denne type vandvarmer, klagede efter et stykke tid over dens fejl, idet de henviste til den dårlige kvalitet af produktet. Faktisk er problemet ikke i kvaliteten af ​​købet, men i skødesløsheden hos den, der bruger det. Problemet er, at selv i instruktionerne er en anbefaling til brug af varmelegemet fremhævet – når du slukker, skal du først slukke for selve enheden og derefter vandet. Og omvendt – når du tænder, skal du først åbne koldt vand og derefter tilslutte udstyret til netværket. Med denne operation minimeres sandsynligheden for, at varmeelementet brænder ud.

Det er hele teknologien til installation og tilslutning af en elektrisk øjeblikkelig vandvarmer med egne hænder. Som du kan se, er der ikke noget kompliceret, og selv en kedel i en elektriker kan klare en sådan installation!

Læs også:

• Bedømmelse af producenter af vandvarmer
• Sådan installeres en elektrodekedel
• Den mest økonomiske opvarmning af et privat hus

Vi tilslutter en enfaset vandvarmer på egen hånd

VVS -tee

Afhængigt af vandrørets materiale skal du udføre dette eller det arbejde.

Stålrør

Ideelt set er det bedre at udskifte sådanne rør med plast – polypropylen. De er ikke værre, men der dannes ikke rust i dem, og det er mere bekvemt at arbejde med dem. Hvis du ikke vil gøre dette, skal du gøre følgende:

1. Skær et stykke rør svarende til teeens længde;
2. Klip tråde på de resterende ender af rørene;
3. Pak den ydre tråd med fum tape;
4. Installer tee.

Kobberrør

En tee med kompressionsmøtrikker skal bruges. For at indsætte det skal du gøre følgende:

1. Skær et stykke rør på det punkt, hvor tee er installeret;
2. Anbring spændemøtrikkerne på de resterende ender af rørene;
3. Flare rørene til den nødvendige diameter;
4. Installer tee og fastgør den med møtrikker.

Til flaring har du brug for et specielt værktøj. Det er ret dyrt, og du vil sandsynligvis ikke bruge det ofte. Bedre at leje det.

Polypropylenrør (lodning)

Her skal du bruge en plastbeslag, ikke en metal. Trådtypen (ekstern eller intern) er ikke vigtig. Det vigtigste er, at den matcher slangen i diameter og stigning. For at installere tee skal du:

1. Skær en del af røret ud under hensyntagen til, at de resterende ender skal gå ind i tee;
2. Rengør overflader på rør og tee for snavs og støv;
3. Installer tee og lod den.



   T -shirts i plast med indvendige og udvendige gevind.

Plastrør (lim)

Sådanne rør er sjældne, men stadig værd at nævne. Som i det foregående tilfælde skal du bruge en gevindskåret tee. For at installere det skal du:

1. Skær et stykke af vandrøret, og husk på, at de resterende stykker vil gå ind i tee;
2. Rengør og affedt overfladerne, der skal limes;
3. Påfør lim og installer tee.

Lad os vurdere slangerne?

For at tilslutte skal du have en flettet metalslange af tilstrækkelig længde. Det vil ikke være svært at købe en i enhver almindelig VVS- eller netbutik. Når du vælger, skal du være opmærksom på det maksimale tryk, som slangen kan modstå.

Hvis du bor i et privat hus og har din egen koldtvandskilde, er alt enkelt. På pumpestationen kan du se det maksimale hoved, den kan levere. Fokuser på denne værdi.

Hvis vand kommer fra en artesisk brønd under naturligt pres, er spørgsmålet mere kompliceret. Normalt overstiger dets tryk ikke 6 bar, men kan nå 10 bar..

I bygninger i flere etager afhænger trykket af koldt vand af mange faktorer:

• Husets etager;
• Dit gulv;
• Pumpeudstyr.

Standardtrykket i bynettet er 4-5 bar. Men det hæves undertiden yderligere, især i højhuse. Hvis antallet af etager i bygningen er 16 eller mere, angives det tryk, som vandet tilføres under.

Vigtigt! Vær opmærksom på typen af ​​forbindelser – der er forskellige muligheder. For eksempel kan der være en ekstern tråd i den ene ende og en intern tråd i den anden. Eller det kan være det samme i begge ender.

Kontroller også, at gevindets diameter og stigning matcher dem på vandvarmeren og ventilen. Hvis diameteren eller afstanden ikke stemmer overens, eller du ikke kan finde den, skal du købe adaptere.

Hvad angår længden af ​​slangen – det skal være med en margen. 0,5-1 meter vil være nok. Hvis det er nødvendigt, kan du flytte en øjeblikkelig vandvarmer eller et analysepunkt – en brusekabine, en vask, en mixer.

Vi strikker ikke knuder, men vi samler

Installation af en ventil på en tee er et vigtigt punkt. Det skal være godt og fast. Til montering skal du bruge et fum tape og en passende nøgle i passende størrelse (til møtrikkerne på ventilen eller tee). Hvis du ikke har den nødvendige størrelse, kan du bruge en kile.

Kontroller, at gevindene på ventilen og tee matcher. Hvis de ikke har samme tonehøjde (dette sker nogle gange), risikerer du at beskadige beslaget. Hvis det matcher – frimodigt frem!

Pak delen med en udvendig tråd (far) i to lag med fum tape. Opviklingens retning skal være fra kant til midten og modsat tråden. Ellers vil tapen, når du skruer i, skrælle af sammen med tråden..

Tilslutning af slanger til blanderen er det letteste job. Det er ligegyldigt, hvor du præcist forbinder – til en tee, en ventil eller til et rør, der kommer fra mixeren. Teknologien er den samme.

Tilslut slangen til en ventil eller tee. Der er en spændemøtrik for enden af ​​slangen – stram den. gør det med dine hænder maksimalt, så vidt du har styrke. Stram derefter møtrikken med en skruenøgle 1/4 omgang.

Skru den anden ende af slangen ind i den øjeblikkelige vandvarmer. På samme måde strammes det hele vejen, og derefter strammes det med en skruenøgle en kvart omgang. Job er udført!

Plejeregler for brug og vedligeholdelse

1. Kør ikke den øjeblikkelige vandvarmer tør, da du ellers kan ødelægge varmeelementerne. Åbn vandforsyningen, sørg for at den løber kold, og tænd for den.
2. Sluk først for varmelegemet og derefter for vandhanen.
3. Ring til en specialist i tilfælde af sammenbrud og tekniske vanskeligheder. Overhold betingelserne i garantiservicen!
4. Skift varmeelementet i tide, ellers forringes kvaliteten af ​​det opvarmede vand betydeligt over tid.

Hvad anbefales ikke at gøre

Sådan installeres kedlen korrekt blev diskuteret ovenfor. Men der er anbefalinger om, hvad du skal gøre under installation og brug af enheden, du kan ikke:

• tænde den installerede enhed, ikke fyldt med vand;
• tilslut et rør fra vandledningen til vandvarmeren, hvis trykket i det er mere end 6 atmosfærer;
• fjern enhedens beskyttelsesdæksel og tøm væsken ud af den uden at frakoble den fra strømforsyningen;
• installer, hvis du ikke ved, hvordan du installerer en kedel med egne hænder;
• brug af “venstre” komponenter, bortset fra dem, der anbefales af producenten;
• ignorer installationen af ​​sikkerhedsventilen ved installation af enheden;
• følg ikke installations- og sikkerhedsreglerne.

For at vælge en kedel til dit hjem bør du blive guidet af dine behov samt tage hensyn til dens størrelse og passe til interiøret. Installationen kan overdrages til en specialist eller udføres uafhængigt, især da det ikke er en så vanskelig opgave, hvis alt udføres korrekt efter ovenstående anbefalinger..

Hyppige fejl

Det er faktisk meget let at tilslutte en øjeblikkelig vandvarmer til forskellige kommunikationssystemer, men hvis du ikke forstår dette problem på forhånd og heller ikke har erfaring, er der stor sandsynlighed for at begå flere alvorlige fejl. De påvirker ydelsen og levetiden for alt udstyr negativt..

De mest almindelige fejl er:

• sådan et kraftfuldt udstyr er forbundet til det eksisterende elektriske system uden at tildele en separat linje, hvilket fører til en genstart af systemet, da det ikke kan klare en sådan belastning, derfor slår det ofte stik ud, og der er også ustabilitet i operationen forskellige elektriske apparater;
• enheden tændes, før den tilsluttes vandforsyningssystemet, hvilket kan føre til afbrydelse af dens drift
• uegnede rør eller andre elementer bruges til at forbinde det med vandforsyningen;
• rør er lagt på en bekvem måde, men det tages ikke i betragtning, at de væsentligt ødelægger udseendet af ethvert rum, derfor kan rummets indre blive forringet efter installation af varmelegemet;
• enhedens effekt er forkert beregnet, derfor strømmer koldt eller varmt vand fra hanen, hvilket fører til mangel på komfort i dens konstante brug til det tilsigtede formål;
• elektriske ledninger blev tilsluttet forkert, derfor opstår der kortslutninger eller andre problemer i udstyrets ydeevne;
• vandvarmerens placering er analfabetisk valgt, derfor opstår der vanskeligheder og gener ved brug af den, forbundet med den manglende mulighed for fri regulering af dens funktioner.

Hver person, der uafhængigt installerede en øjeblikkelig vandvarmer alene, stod således over for visse vanskeligheder, derfor anbefales det at undersøge de korrekte instruktioner på forhånd for at undgå mulige fejl. Som et resultat sikres en kompetent installation af enheden, hvilket garanterer en konstant strøm af varmt vand ind i boligejendomme. Dette øger komforten ved at bo i enhver lejlighed eller hus, hvor der ikke er forbindelse til den centrale varmtvandsforsyning, betydeligt. Ofte installeres en øjeblikkelig vandvarmer som en hjælpekilde til varmt vand, hvis der er problemer i det centrale system.

Udstyret skal omhyggeligt tilsluttes strømforsyningen.

Forebyggende foranstaltninger

Sådanne forebyggende foranstaltninger vil omfatte følgende:

• brug ikke sådanne kanaler på de øverste etager i lejlighedsbygninger med lavt tryk i systemet;
• købe kraftfulde varmeapparater til at organisere flere distributionspunkter;
• kun tilslutte varmeapparater med en kapacitet på mere end 8 – 12 kW til et trefaset strømnet;
• Følg producentens instruktioner i forbindelsesprocessen;
• arbejder med elektricitet, glem ikke beskyttelsesudstyr og jordforbindelse;
• under drift er det nødvendigt regelmæssigt at inspicere og kontrollere udstyret.

På de øverste etager er det bedre at bruge kedler med en kapacitet. I mangel af et passende elektrisk netværk skal du opgradere alle eksisterende ledninger eller lægge et separat kabel fra elpanelet ved indgangen til tilslutningspunktet i lejligheden..

Nuancer af driften

Gennemstrømningsvandvarmere forfører mange forbrugere ved, at de ikke har nogen begrænsninger i brugen af ​​mængden af ​​varmt vand, det er især praktisk at installere det i en brusekabine – tag vandprocedurer så meget du vil.

Ikke alle ved, at installationen af ​​en sådan enhed kræver ansvar, fordi produktet tilhører enheder med høj effekt, kræver det obligatorisk at lægge en separat forbindelsesledning. Installation af ledningen og tilslutning af produktet kan kun udføres af specialister; med selvinstallation kan du ikke kun afbryde strømmen til din lejlighed, men også en lejlighedsbygning.

For at en øjeblikkelig vandvarmer kan fungere i lang tid og ikke forstyrre dig med hyppige sammenbrud, skal du nøje følge producentens anbefalinger og være opmærksom på følgende punkter:

• installationen af ​​produktet skal foretages nær brugsstedet for at reducere termiske energitab;
• hvis der er meget hårdt vand i dit område, skal du installere specielle beskyttelsesfiltre for at beskytte de indre dele mod skala;
• under ingen omstændigheder installere produktet i et uopvarmet landsted;
• i badeværelset, placer enheden på en sådan måde, at der ikke kan komme stænk på kroppen;
• ved lavt tryk skal du bruge produktet ved medium temperatur – ellers tænder automatiseringen simpelthen ikke.

Følg disse trin omhyggeligt, før du starter for første gang.

1. Kontroller tilstedeværelsen af ​​vand i husholdningsrøret og niveauet for dets tryk – det skal være tilstrækkeligt. Med et svagt tryk bliver du nødt til at opgive brugen indtil bedre tider.
2. Ved lav opvarmning af vandstrømmen indstilles den nødvendige temperatur ved hjælp af knapperne på betjeningspanelet.
3. Efter brusebadets afslutning skal hanen lukkes, produktet skal afbrydes fra netværket.

Husk! I mange modeller af øjeblikkelige vandvarmere gemmes de foretagne indstillinger, så næste gang du tænder enheden, giver den dig den vandtemperatur, du har indstillet..

Inden du går til butikken for et længe ventet køb, skal du kontrollere kvaliteten af ​​ledningerne i huset: gamle huse er kun designet til 3 kW / h pr. Lejlighed, så for at forbinde skal du ændre alle ledninger til den elektriske distribution bestyrelse. Brugere, der bor i nye etagebygninger, og selv med elektriske komfurer, er heldige: her er adgangen til en lejlighed højere og starter fra 10 kW / t, men det betyder ikke, at du samtidig kan tænde flere elektriske apparater kl. enkelt gang.

Afslutningsvis et par ord om den indenlandske elektriske øjeblikkelige vandvarmer Etalon Copper 350 af den kombinerede type: en vandhane og en bruserslange med en dyse. Konstruktionens vægt er kun 2 kg, dimensionerne er 240x160x95, effekten er op til 3,5 kW, den maksimale opvarmningstemperatur for vandstrømmen er 650C, produktiviteten er 3,5 l / m. Ifølge dets egenskaber er den ikke ringere end udenlandske kolleger og er billig – 2440 rubler, og i tilfælde af udskiftning vil det være meget lettere at finde komponenter.

Video

Anbefalinger fra mestrene

I stedet for en konklusion

I denne publikation forsøgte vi at beskrive alle de punkter, du kan støde på, når du tilslutter en gennemstrømningsvarmer til vandforsyningen. Det giver ingen mening at beskrive installationsprocessen for hver ventil eller slange – teknologien gentages.
