الشتاء في روسيا أكثر من الشتاء. ليس سراً أنه في هذا الوقت من العام ، من غير المريح أن تكون خارج غرفة بها تدفئة ، ولكن ماذا لو كانت هناك حاجة إلى هذا؟ على سبيل المثال ، تحتاج إلى زيارة المرآب وقضاء بعض الوقت هناك. وحب نصف البشرية القوي للتجمعات مع الأصدقاء بصحبة حصانهم الحديدي معروف للجميع.

بالطبع ، نادراً ما تجلب التجمعات التي تحتوي على “ناقص” صغيرة في الخارج الفرح إذا لم يتم تدفئة المرآب على مدار الساعة. هناك طريقة للخروج إذا كان يمكنك تثبيت موقد محلي الصنع في المرآب.

الميزات: الإيجابيات والسلبيات

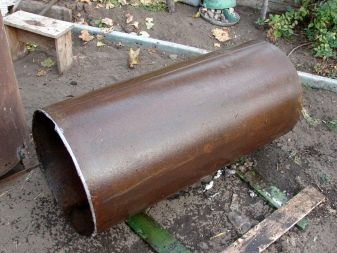

عادةً ما تشمل مزايا الموقد المصنوع منزليًا المصنوع من البرميل ما يلي:

  • التسخين السريع مع استهلاك الحد الأدنى من الوقود ؛
  • البساطة والتوافر ؛
  • القدرة على صنعها بأيديكم من مجموعة متنوعة من المواد ، حتى المواد المرتجلة ؛
  • التباين في اختيار الوقود (الحطب ، التعدين ، وقود الديزل ، الفحم ، الخث ، إلخ) ؛
  • في بعض الأحيان ، من أجل تسخين أفضل ونقل الحرارة ، يتم تثبيت نوع من “المتاهة” من الصفائح المعدنية على الفرن.

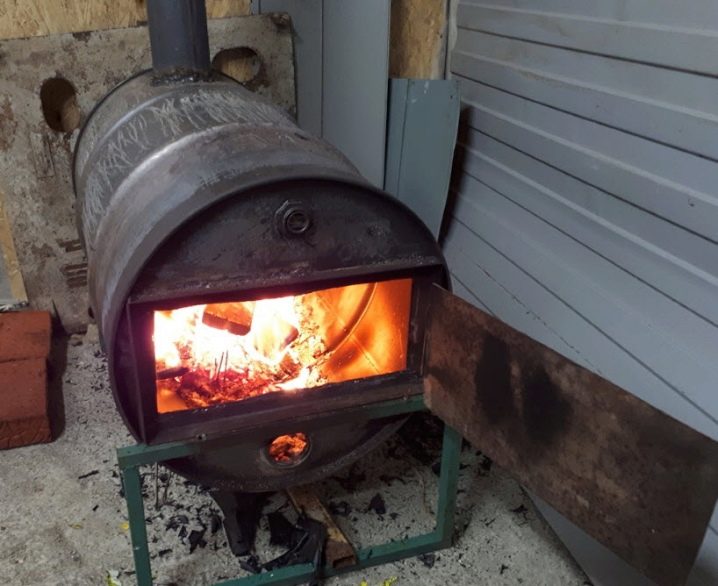

القول بأن عيوب الموقد المصنوع من البرميل ربما تكون أكثر من المزايا ستكون صحيحة تمامًا:

  • خسائر كبيرة في الحرارة ، ونتيجة لذلك ، استهلاك كبير للوقود أثناء الاستخدام طويل الأمد ؛
  • إذا كان الموقد مصنوعًا من برميل عادي ، فأنت بحاجة إلى الاستعداد لحقيقة أنه سيستمر قريبًا نسبيًا بسبب سمك الجدار الضئيل – سوف يحترق بسرعة ؛
  • ضعف القدرة على ضبط درجة الحرارة ؛
  • إذا كان الموقد مصنوعًا في شكل أفقي ، فسيشغل مساحة كبيرة إلى حد ما في المساحة المحدودة للصندوق ؛
  • سيعطي الاتجاه الرأسي للموقد مكسبًا في استخدام المساحة ، لكن الجدران ستحترق بشكل أسرع من الموقد الأفقي ؛
  • بسبب احتراق الجدران ، يمكن أن يكون الموقد خطرًا للحريق وسيتطلب مزيدًا من الاهتمام عند التسخين ؛
  • يحتاج هذا الموقد إلى مدخنة عالية يزيد ارتفاعها عن 4 أمتار ، والتي يجب تنظيفها بانتظام.

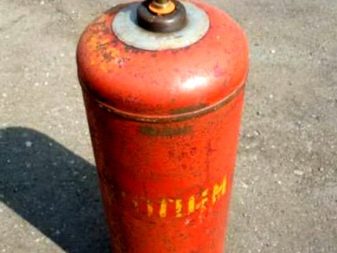

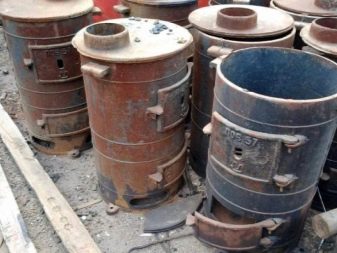

يمكن القضاء على معظم أوجه القصور هذه عن طريق صنع جسم موقد وعاء من اسطوانة غاز. لها جدران فولاذية سميكة ماصة للحرارة ملحومة جيدًا.

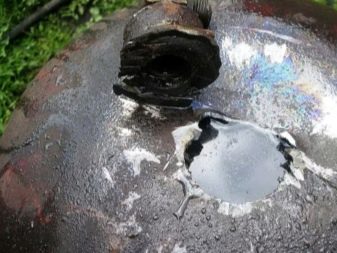

يعد تحضير أسطوانة قديمة للحام أمرًا مهمًا للغاية نظرًا لاحتمال وجود بقايا غاز متفجر بالداخل ، حتى لو تمت إزالة الرقبة..

هناك العديد من خيارات التحضير: يمكنك ببساطة ملء الأسطوانة بالماء وتركها لفترة طويلة ، أو إضافة مواد قلوية إلى الماء لمعادلة الغاز. ومع ذلك ، تعتبر هذه الطريقة الأكثر موثوقية:

  • يجب حفر الاسطوانة في وضع رأسي بشكل موثوق به لقطع ثقب بالمطحنة ؛
  • املأها بالماء تمامًا ، انتظر بضع ساعات ؛
  • الخطوط العريضة لخط القطع

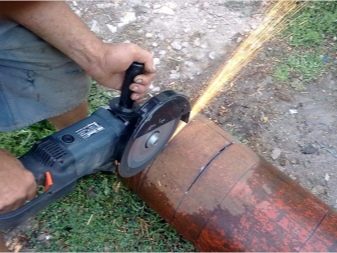

  • قطع بمطحنة حتى يظهر ثقب – يبدأ الماء في التدفق ؛
  • أكمل القطع وصرف المياه – خطر نشوب حريق مضمون ليتم القضاء عليه.

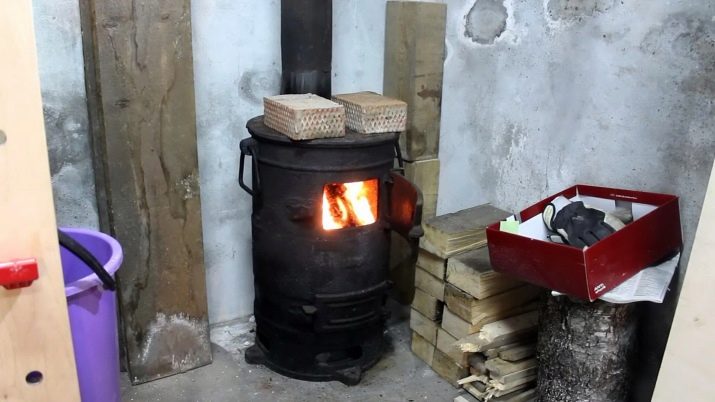

مبدأ التشغيل

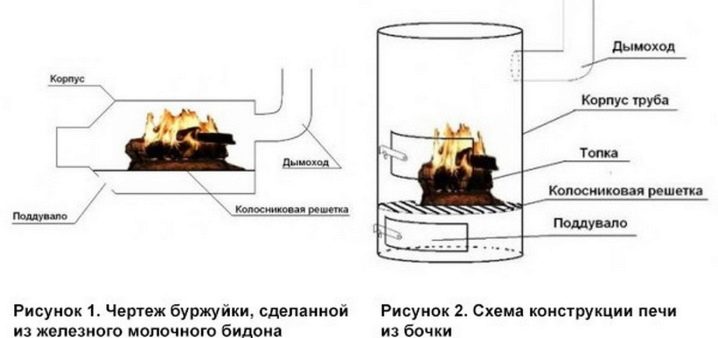

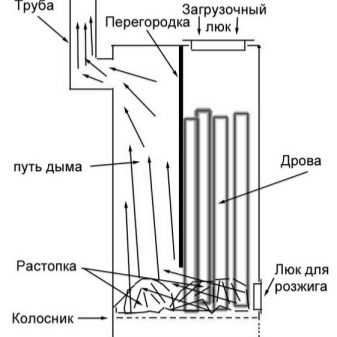

دعونا نلقي نظرة فاحصة على مخطط عمل موقد منزلي الصنع:

  • يتم توفير هواء الاحتراق للفرن من خلال المنفاخ ؛
  • في عملية الاحتراق ، يتم إطلاق الحرارة ، مما يؤدي إلى تسخين الطوب وجدران الفرن ؛
  • يتم سحب منتجات الدخان والسخام والاحتراق من خلال المدخنة ؛
  • يتم تنظيم الاحتراق مع الحصول على نقل الحرارة اللازم عن طريق زيادة / تقليل الفجوة المفتوحة لباب المنفاخ ؛
  • يتم تسخين الموقد باستخدام أنواع مختلفة من الوقود السائل والصلب (الحطب ، والتعدين ، ووقود الديزل ، والفحم ، والجفت).

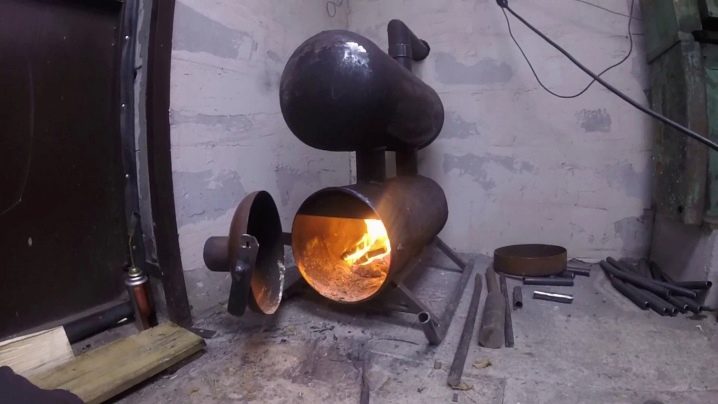

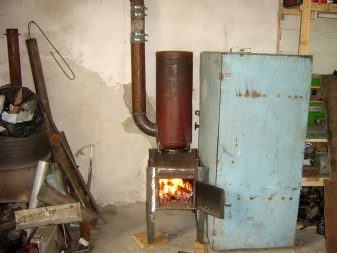

موقد بوتبيلي عند العمل

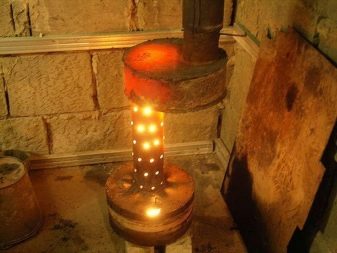

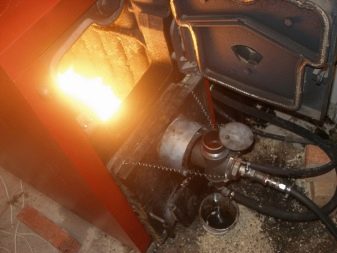

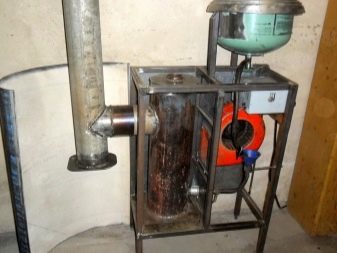

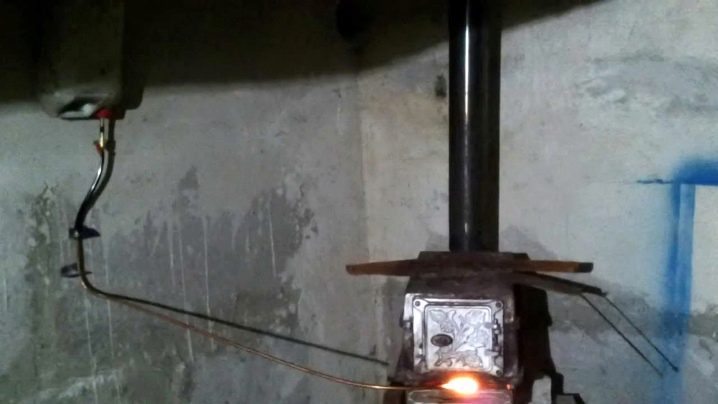

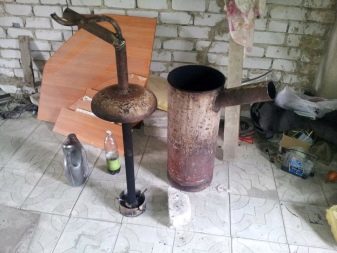

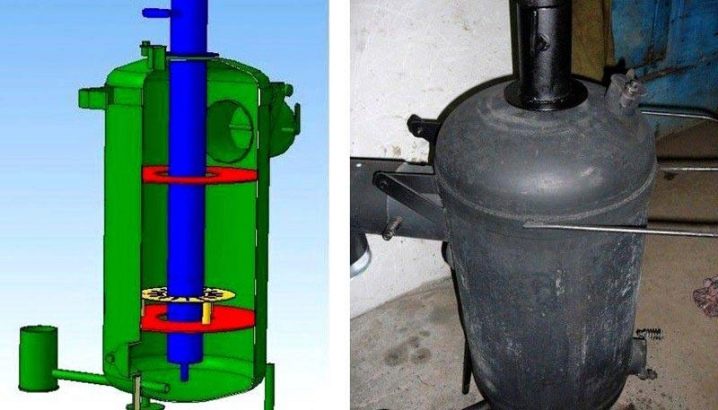

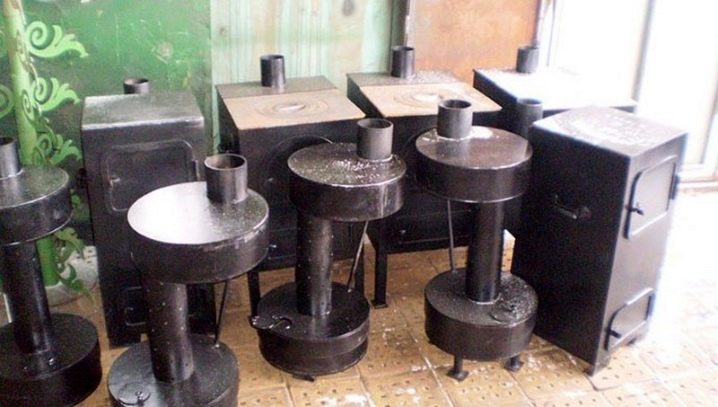

موقد وعاء الطبخ ، الذي لا يغذيه الخشب ، ولكن من نفايات الزيوت ، له خصائصه الخاصة. يمكن أن يكون موقدًا صغيرًا لمرآب عادي وجهازًا مصممًا لتدفئة المساحات الكبيرة.. على أي حال ، تعمل جميع النماذج وفقًا لنفس المبدأ ولديها تصميمات ومبدأ تشغيل متشابهين..

  • موقد بوتبيلي مكون من جزأين. يتم شحن الزيت المستخدم في الجزء السفلي ، حيث يتم إشعاله وغليه.
  • يتم سحب الأبخرة من خلال أنبوب مثقوب للوصول إلى الأكسجين ، حيث يتم احتراقها الأولي.
  • تتأكسد الأبخرة بالكامل وتحترق في الجزء العلوي المتصل بالمدخنة.
  • درجة الحرارة في الخزان السفلي منخفضة نسبيًا ، وتسخن الغرفة العلوية إلى الحد الأقصى ، مما يؤدي إلى تسخين الغرفة. حتى جدرانه يمكن أن تتوهج من الحرارة. وفقًا لذلك ، يؤثر هذا على اختيار المواد اللازمة لتصنيع الكاميرات..
  شرفات المراقبة السداسية: الرسومات والأبعاد

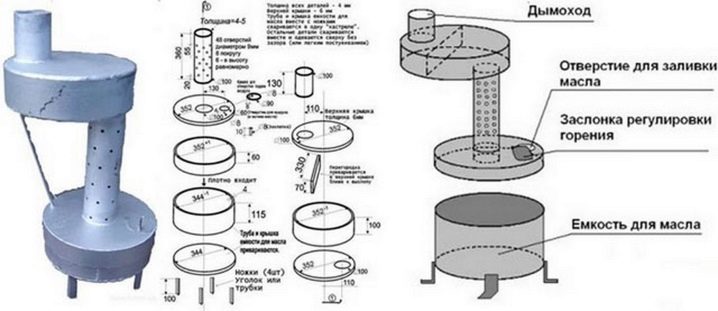

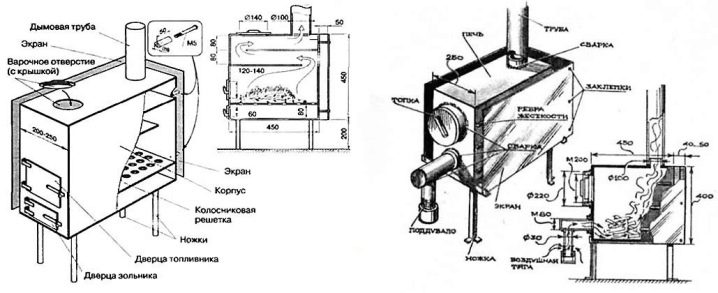

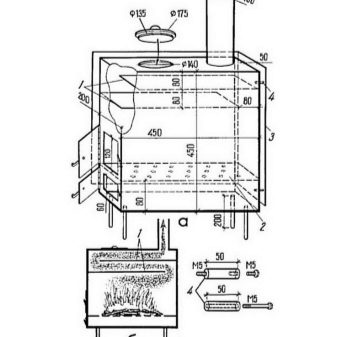

رسم تخطيطي لموقد وعاء للتعدين بأبعاد ونسب مشروطة.

النظر في مزايا burzhuykas للتعدين.

  • البديهية و “الاستقلال”. ليس من الضروري إضافة الحطب باستمرار أو القيام بأي إجراءات ، فالمطلب الرئيسي هو الضبط الصحيح لفجوة عنق الحشو (10-15 مم).
  • تبديد الحرارة الفعال.
  • لا يوجد سخام من المدخنة ، لا يدخن الموقد.
  • السلامة النسبية من الحرائق ، لأن الوقود المستهلك غير قابل للاشتعال ، ولا تحترق سوى أبخرة الزيت.

سلبيات:

  • ضوضاء.
  • رائحة مميزة (في بعض الأحيان يتم التخلص منها عن طريق تركيب دائرة مائية أو مبادل حراري للهواء بمروحة منفاخ ، والتي توجه جزءًا من الهواء من المدخنة إلى غرفة أخرى للتدفئة) ؛
  • يجب تنظيف غرفة الاحتراق (توصيل الأنبوب بالثقوب) والمدخنة كثيرًا ؛
  • طبقة فحم الكوك من الزيت المحروق في الغرفة السفلية هي أيضًا مشكلة كبيرة في إزالتها.

عند استخدام موقد مع وقود نفايات ، من الضروري الالتزام بالقواعد الإلزامية.

  • لا يُسمح باستخدام معالجة الزيت بالبنزين أو غيره من الشوائب القابلة للاحتراق..
  • ترشيح النفايات من الجسيمات الصلبة إلزامي.
  • لا تسمح للماء بالدخول إلى المناجم.
  • المسودات القوية غير مسموح بها.
  • الامتثال لجميع قواعد السلامة من الحرائق عند تركيب الموقد في الغرفة.
  • التوافر الإجباري للتهوية الموثوقة.

  • يمنع منعا باتا ترك الموقد دون مراقبة والنوم عندما يعمل الموقد.
  • لا تستخدم الماء للإطفاء!
  • أقسام عادم المداخن الأفقية محظورة. زاوية ميل المدخنة المسموح بها – 45 درجة.
  • يجب أن يتراوح طول المدخنة من 4 إلى 7 أمتار.
  • يوصى بصب التعدين في الفرن على ارتفاع أقل من؟ حجم الغرفة السفلية.
  • من الضروري وجود مطفأة حريق بودرة جافة و / أو رمال في المنطقة المجاورة مباشرة لمثل هذا الفرن..

صنع DIY

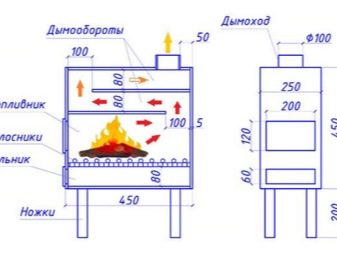

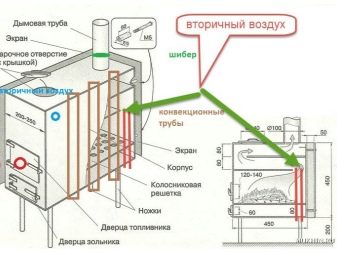

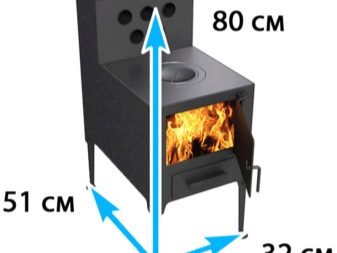

الرسومات والأبعاد

سيعطي موقد بوتبيلي أقصى قدر من الكفاءة ، مع مراعاة الامتثال للحسابات.

ضع في اعتبارك تصميم المدخنة.

  • الجزء الرأسي (حتى 2 م) مغطى بعزل حراري غير قابل للاحتراق.
  • الأنبوب مائل أو موازٍ للأرض (2.5-4.5 م) ، المسافة من السقف في حالة عدم وجود حماية مقاومة للحرارة – 1.5 متر ، من الأرضية – 2.2 متر ؛
  • يجب حساب قطر المدخنة بدقة كبيرة بحيث تكون سرعة تشغيلها أقل من سرعة احتراق الوقود ، ولن تتخلص من كل الهواء الساخن مع نواتج الاحتراق إلى الخارج على الفور ، بل اتركها تسخن الجدران ، وهي السمة الرئيسية لهذا النوع من المواقد. يجب أن تكون النفاذية المحسوبة للأنبوب 2.7 ضعف حجم الفرن. أي أنه مع صندوق النار بحجم 40 لترًا ، يجب أن يبلغ قطر المدخنة 106 ملم.
  • إذا كانت هناك شبكات في الموقد ، فسيتم حساب ارتفاع صندوق الاحتراق من أعلى الشبكة.
  • يمكن ضمان الاحتراق الكامل للوقود من خلال خلق درجة حرارة عالية ، والتي يمكن تحقيقها باستخدام شاشة ثلاثية الجوانب من المعدن أو الطوب حول الموقد. قم بتثبيته بمسافة حوالي 70 مم منه. يعكس انعكاس الحرارة أيضًا وظيفة مكافحة الحرائق..
  كيف تصنع موقد للاستحمام بنفسك؟

  • مطلوب بشكل صارم وجود نفايات أو سطح غير قابل للاحتراق للفرن ، للأسباب التالية:
  • يشع الإشعاع الحراري من الفرن في جميع الاتجاهات ، بما في ذلك إلى أسفل ؛
  • يمكن أن تصبح الأرضية شديدة السخونة ، وقد يؤدي ذلك إلى نشوب حريق.

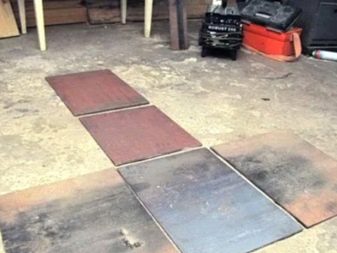

تستخدم الصفائح المعدنية كسرير ، وتكون المساحة أكبر من الإسقاط الرأسي للموقد على الأرض بمقدار 350-400 مم (يفضل 700 مم). يمكنك استخدام صفائح مصنوعة من مواد أخرى غير قابلة للاحتراق يزيد سمكها عن 1 سم.

يتم تثبيت المداخن في غرف مختلفة بطرق مختلفة.

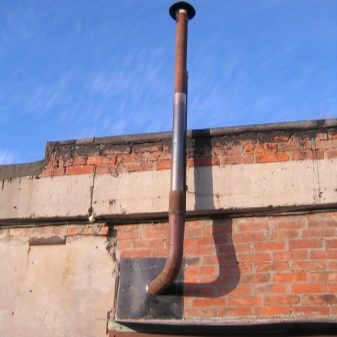

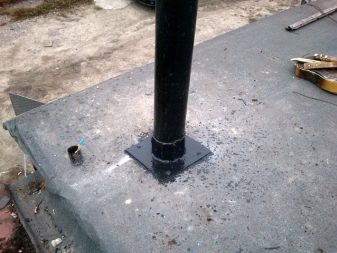

  • يتم إخراج جزء من الأنبوب عبر جدار المرآب ، وهذا هو النوع الأكثر شيوعًا.
  • تُترك المدخنة بالكامل داخل صندوق المرآب وتخرج من السقف. وبالتالي ، يتم تسخين المرآب بشكل أفضل ، لكن عملية التثبيت نفسها أكثر صعوبة..

المواد والأدوات المطلوبة

للإنتاج الذاتي لموقد وعاء في المرآب ، ستحتاج إلى المواد والأدوات التالية:

  • صفائح معدنية لتصنيع مقلاة الرماد والموقد ، إذا كان الموقد أفقيًا ؛
  • معدن لأنبوب المدخنة (يفضل أن يكون بمرفقين) ؛
  • مواد لتثبيت المشابك والدعامات ؛
  • أبواب الفرن

  • أقراص من الحديد الزهر

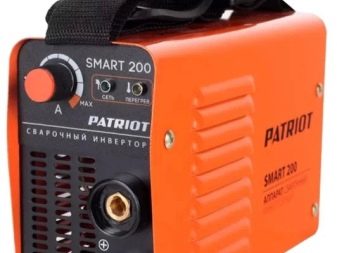

  • آلة لحام؛

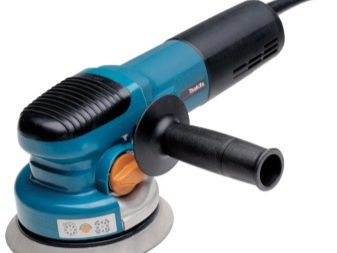

  • طاحونة؛

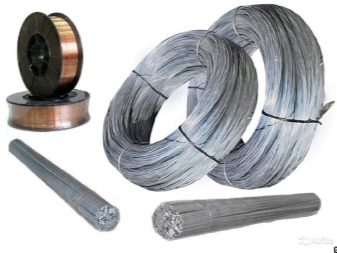

  • سلك اللحام / الأقطاب الكهربائية ؛

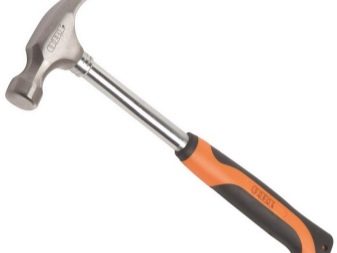

  • شاكوش؛
  • شريط قياس / شريط سنتيمتر ؛
  • إزميل؛

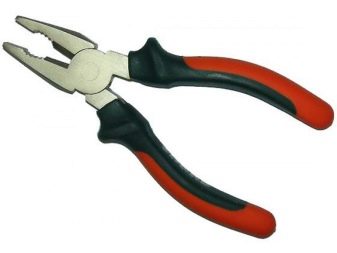

  • كماشة؛

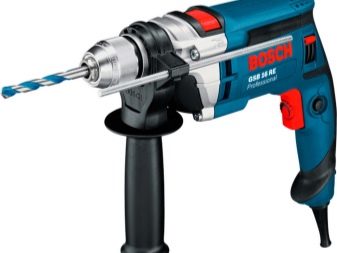

  • تدريبات؛
  • فرشاة تنظيف المعادن
  • قلم رصاص الطباشير.

ضع في اعتبارك عملية التصنيع خطوة بخطوة.

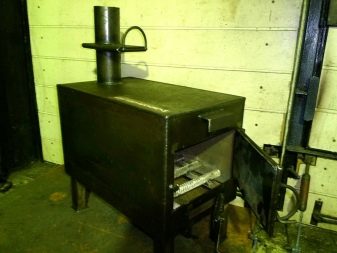

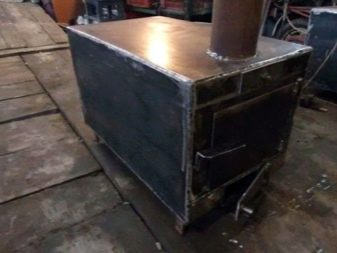

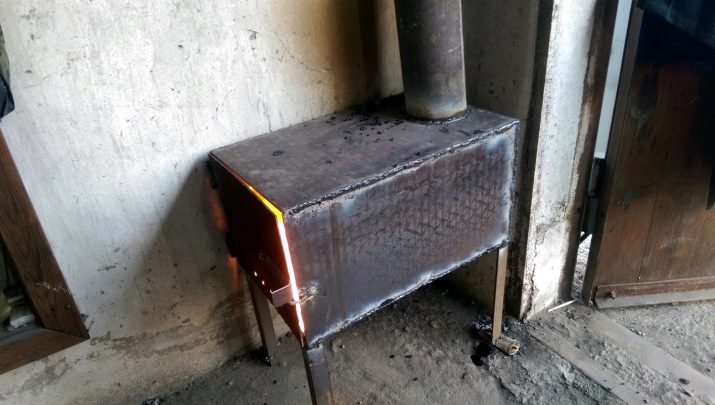

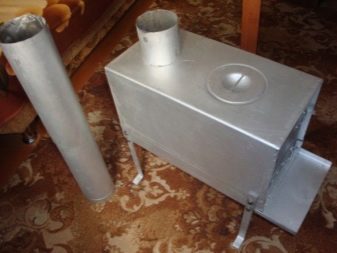

  • كما ذكرنا سابقًا ، يمكن تصنيع الفرن أفقيًا وعموديًا..
  • يتم تحديد أبعاد الموقد بناءً على أبعاد صندوق المرآب ، مع مراعاة جميع تدابير السلامة من الحرائق.

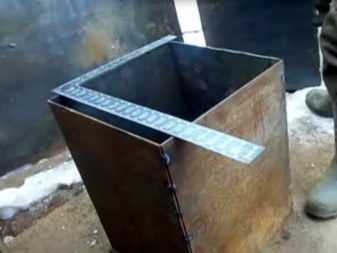

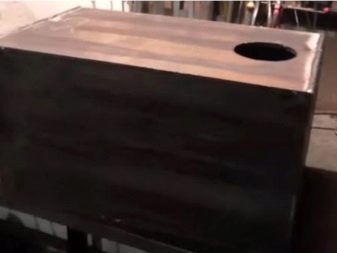

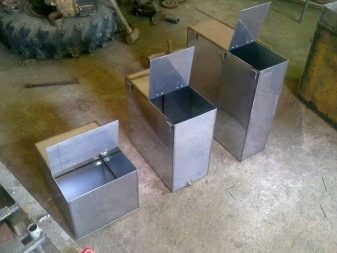

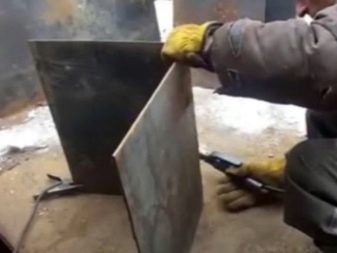

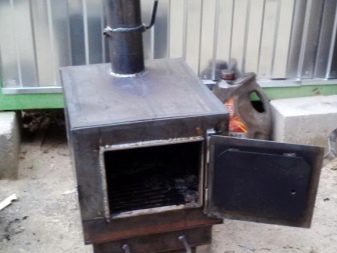

  • يجب أن تكون الجدران ملحومة من الصفائح المعدنية بسمك يزيد عن 4 مم.

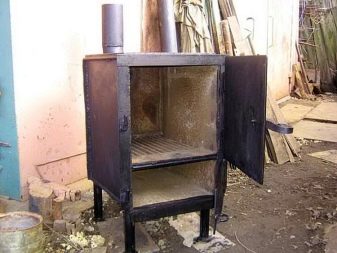

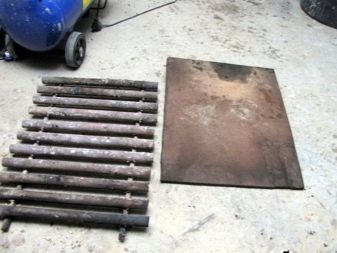

  • يتم لحام الشبكة بداخل صندوق الاحتراق أو وضعها على مشابك ملحومة بجدران صندوق الاحتراق من الداخل (نسخة قابلة للإزالة). يمكن شراؤها في سلاسل البيع بالتجزئة أو صنعها بيديك من صفائح فولاذية عن طريق حفر ثقوب لا يزيد قطرها عن 20 مم ، أو من سلك سميك.
  • لحام في القاع.

  • يتم قطع فتحة مناسبة لإمداد الوقود و 5-7 سم لوعاء الرماد.

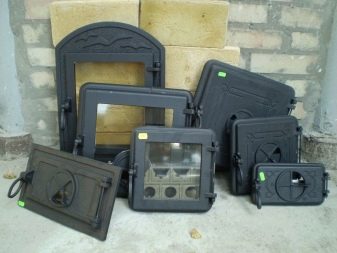

  • يمكن صنع الأبواب من ألواح الصلب بنفسك ، أو يمكنك شراء قالب من الحديد الزهر الجاهز.
  • الموقد مثبت في مكان محدد في المرآب.

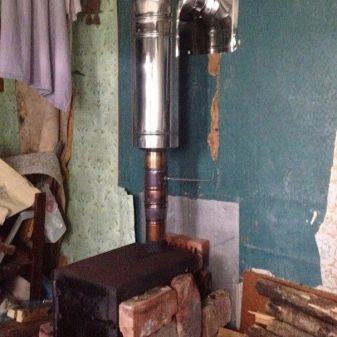

  • في هذه المرحلة ، يتم توصيل المدخنة. كلما زاد طول قسمه داخل الغرفة ، زاد دفئه في المرآب ، لأنه يسخن الهواء المحيط به أيضًا.
  • في المرحلة الأخيرة من العمل ، تحتاج إلى وضع الموقد على ساقيه. إنها مصنوعة من قطع ملف تعريف متصلة باللحام أو مشدودة بالجسم. يمكنك أيضًا استخدام صندوق معدني بدون جدار أمامي (يستخدم كخزانة خشبية) ، كما يمكن استخدام الطوب أو العناصر المزورة كمواد للقاعدة.

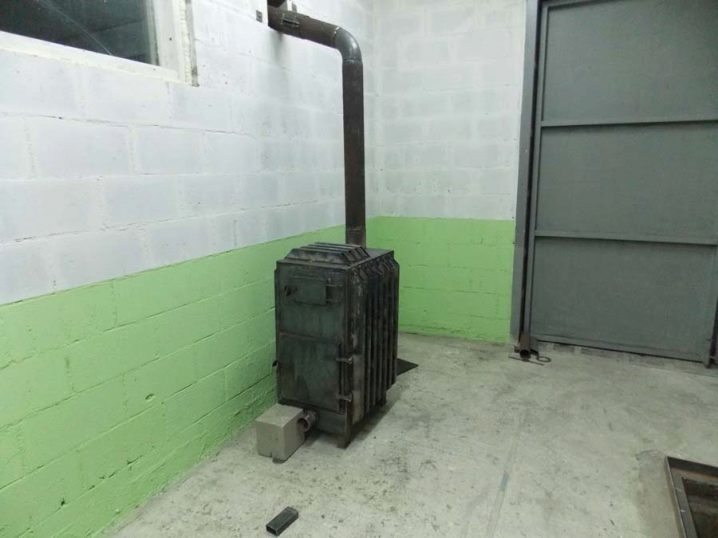

أين مكان?

يعد الامتثال لقواعد السلامة من الحرائق لاستخدام المرآب وتشغيل الموقد أمرًا حيويًا. نحن هنا نتحدث عن سلامة السيارة ، وعن الحفاظ على حياة الشخص نفسه. يعد موقع الموقد من المهام المهمة. في أغلب الأحيان ، يتم اختيار ركن صندوق المرآب ، المكون من جدارين ، والذي يقع مقابل البوابة. يمنع منعا باتا الاتصال المباشر بين الموقد والسيارة..

يجب أن تتجاوز المسافة بالضرورة مترًا ونصف المتر. يجب مراعاة ظروف مماثلة فيما يتعلق بالبعد عن المواد والأشياء القابلة للاشتعال..

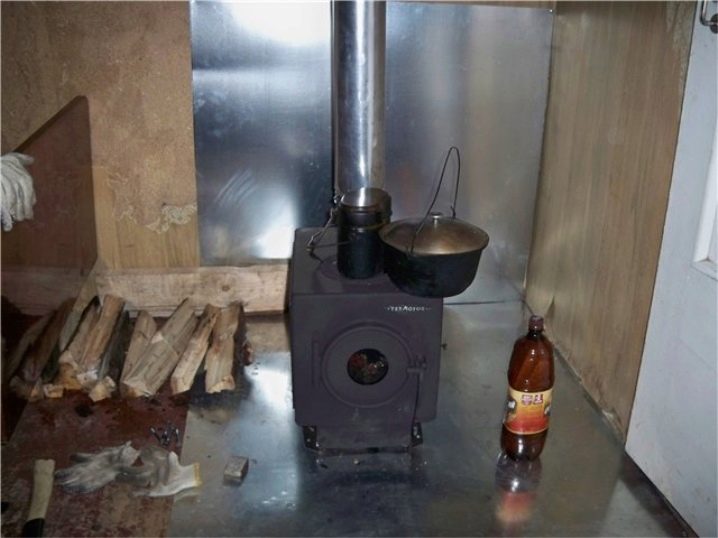

يجب تغطية سطح الجدران بالقرب من الموقد بمواد مقاومة للحرارة. يمكن تغطيتها بشكل إضافي بالطوب. إذا كان المرآب خشبيًا ، فيجب أن تتجاوز المسافة من سطح الموقد إلى أقرب جدار 1 متر.

  البيوت الزجاجية المصنوعة من البولي كربونات: مزايا وعيوب

توصيات للاستخدام

إذا تم استخدام موقد وعاء الطبخ للتدفئة أو الطهي ، فمن المهم جدًا اتباع قواعد تشغيله.. سيساعد تنفيذها ، بالإضافة إلى السلامة من الحرائق ، على زيادة مدة خدمتها..

  • قبل إشعال الموقد لأول مرة ، من الضروري التحقق والتأكد من أن جميع الوصلات والتجمعات محكمة ، وتصحيح جميع العيوب على الفور لتجنب تغلغل منتجات الاحتراق وأول أكسيد الكربون في المرآب.
  • لأسباب معينة ، يجب إخراج المدخنة. يجب إغلاق الجزء الموجود داخل مساحة المرآب..
  • يمنع منعا باتا تصريف المدخنة في نظام التهوية. حتى إذا كان الموقد مثبتًا في الطابق السفلي ، فيجب أن يكون به مدخنة منفصلة.
  • يجب عزل ممرات الجدار أو تداخل المدخنة بمواد مقاومة للحريق وغير خطرة.

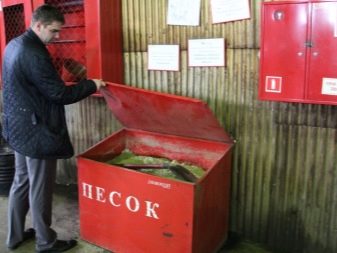

  • يجب وضع صندوق من الرمل ومطفأة حريق في المرآب بما يتوافق مع قواعد السلامة من الحرائق.

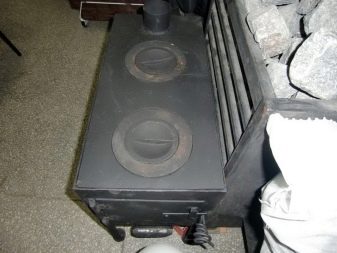

  • يستخدم الموقد أيضًا كموقد ولغلي الماء. للقيام بذلك ، يتم تثبيت موقد به شعلات (عادة ما يكون مصنوعًا من موقد من الحديد الزهر) أو خزان لتسخين المياه.

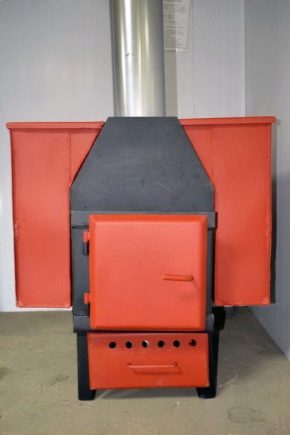

  • يسخن الموقد بسرعة ، ولكنه يبرد أيضًا بسرعة. يمكن تعويض هذا العيب جزئيًا بواسطة حاجز من الطوب يتراكم الحرارة ويعيدها إلى الغرفة حيث تبرد بعد خروج الموقد.

يحظر الاتصال المباشر بين الشاشة والموقد. يتم ترك الفجوة بينهما 10 سم على الأقل.

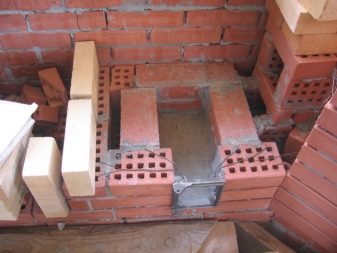

  • عادةً ما تكون شاشة الطوب ثقيلة ، لذا ستحتاج على الأرجح إلى أساسها الخاص. ضع في اعتبارك مراحل صنعه.
    1. احفر حفرة بعمق 50 سم.
    2. الجزء السفلي من الحفرة مغطى بطبقة من الرمل (متوسط ​​استهلاك الرمل 3-4 دلاء) مبللة.
    3. الطبقة التالية عبارة عن 10-15 سم من الأنقاض ، وهي مغموسة أيضًا.
    4. يتم تسوية الطبقات الموضوعة ، ثم سكبها بطبقة من الملاط الأسمنتي.
    5. من المتوقع حدوث تصلب كامل لطبقة الأسمنت. كلما طالت مدة التصلب ، كان ذلك أفضل (عادةً ما تكون الفترة الزمنية أكثر من يوم أو أكثر ، مما يمنح الأساس قوة إضافية).
    6. ثم يتم وضع عدة طبقات من مواد التسقيف.
    7. تم وضع الشاشة نفسها في نصف قرميد ، والصفان الأوليان مصنوعان من البناء المستمر على مواد التسقيف. في الصف 3-4 ، من الضروري عمل فجوات تهوية ، ثم الاستمرار في وضع الطوب مرة أخرى في طبقة مستمرة.

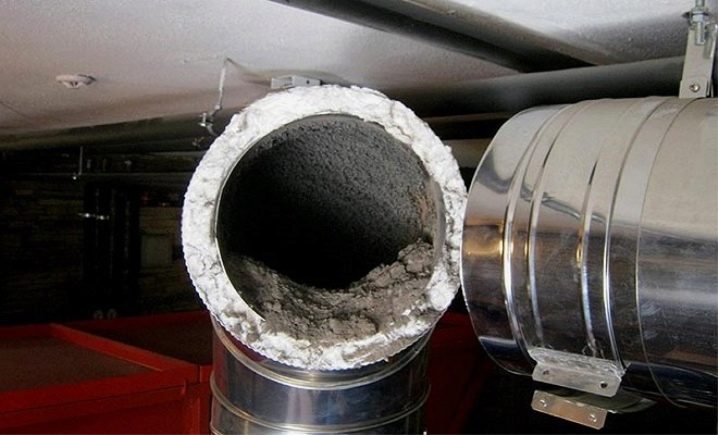

    الطرق الصحيحة لتنظيف الموقد تغلي بشكل أساسي لإزالة الأوساخ داخل المدخنة ، وهو أمر نادر نسبيًا. في الغالب يستخدمون فرشاة. من الممكن تمامًا أن تصنعها بيديك من فرشاة اسطوانية الشكل ، وربطها بحبل.

    من الأفضل استخدام الفرش ذات شعيرات من البلاستيك أو أسلاك حديدية. يتم تحديد قطر الفرشاة بحيث لا توجد مقاومة كبيرة عند المرور عبر المدخنة.

    يتم استخدام التنظيف من أجل زيادة مرور تدفق الدخان عبر الأنبوب ، لتحسين نقل الحرارة. تسلسل عملية التنظيف:

    • سد فتحة الفرن بقطعة قماش ؛
    • قم بإجراء 2-3 حركات دقيقة بالفرشاة حتى لا تكسر ضيق المدخنة (توقف إذا تحركت الفرشاة بحرية) ؛
    • كرر الخطوة 2 العدد المطلوب من المرات ؛
    • إزالة الفحم والرماد والسخام من مقلاة الرماد.

    للحصول على معلومات حول كيفية تركيب موقد وعاء في المرآب ، انظر الفيديو التالي.
