Окабеляване в гаража: тънкостите на дизайна и монтажа

За много собственици гаражът принадлежи към категорията на често посещавани места и се използва не само за паркиране на автомобил, но и като работилница, склад или помощно помещение..

Електричеството в гаража винаги е необходимо, защото често има нужда от презареждане на батерията или изпомпване на спукана гума, а за тези собственици, които съхраняват култури в ямата, електричеството също е изключително важно.

Особености

Въпреки площта, гаражът, като правило, има подобна схема на електрификация с апартамент или частна къща и е доста изпълнима задача да направите окабеляването със собствените си ръце в гаража. Независимо от това, всеки собственик прави всичко по свой начин и не винаги спазва правилата. При захранването много зависи от размера на гаража, вътрешната декорация и подредбата, но основното изискване за електрическо окабеляване е безопасността и функционалността..

Във всеки случай е важно правилно да позиционирате крушките, гнездата и ключовете..

Електрическата верига се съставя, като се вземат предвид всички необходими параметри.

В този случай всичко зависи от това какви устройства и потребители на енергия трябва да бъдат в гаража:

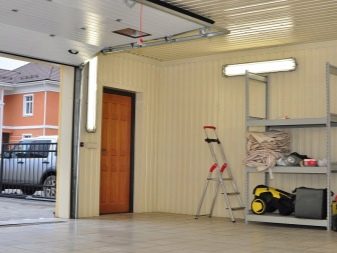

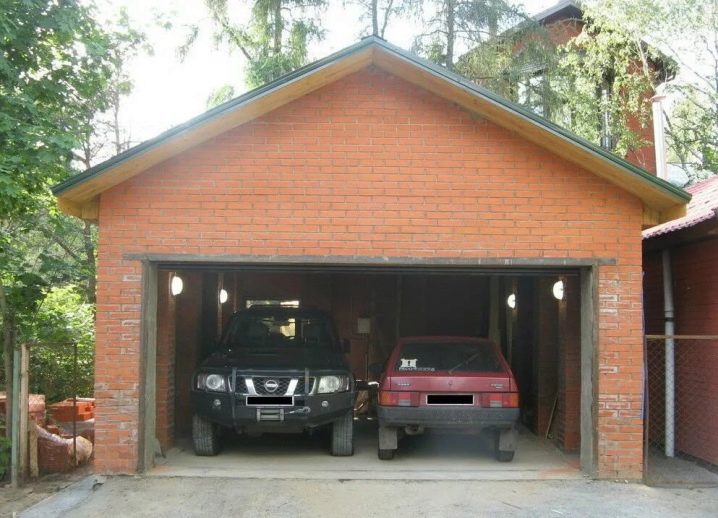

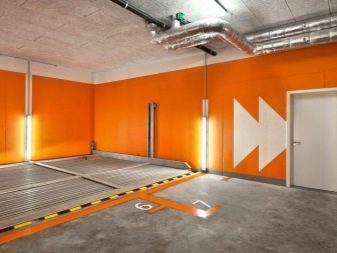

  • Централно осветление. Мощна таванна лампа е идеална за това. Експертите силно препоръчват да се избират прахоустойчиви лампи за гаража и да се разпределят по периметъра на гаража по такъв начин, че да осветяват напълно цялата стая, а не само покрива на колата..

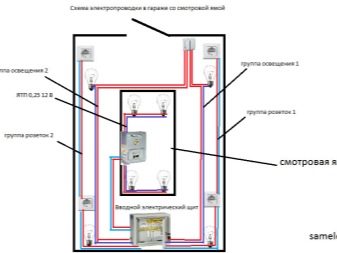

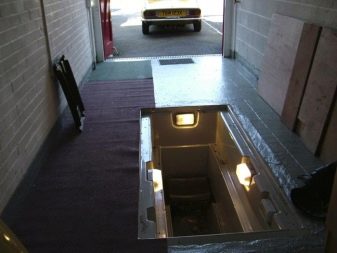

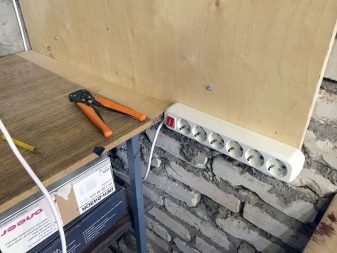

  • Инспекционна яма или яма за съхранение на реколтата трябва да има осветление. Слизането с фенерче в ръце не е много удобно. За пълно използване на ямата вътре е необходимо да се постави стационарно осветление, както и две гнезда със защитни капаци. Но ако не планирате да използвате гнездата по -долу, тогава трябва да помислите за опцията в полза на удължителен кабел. Но не забравяйте да поставите един изход отгоре, недалеч от ямата, така че да можете да опънете удължителя надолу без никакви проблеми..

  • Гнезда. Броят им зависи от индивидуалните желания. Вероятно с течение на времето ще ви е необходим контакт за електрически нагревател, а също така е добра идея да направите място за чайник и печка. Гнездата трябва да бъдат поставени в ъглите на гаража.

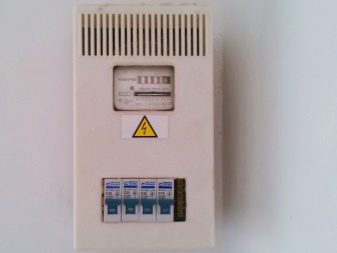

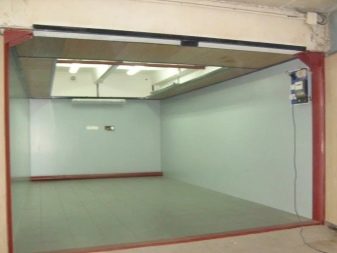

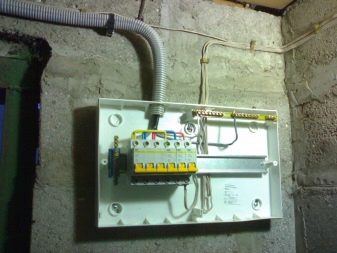

  • Ел табло. Той се различава значително от домашната версия. Охраната в гаража включва плот, вход и разделителна машина. Броят на машините може да се увеличи, ако е необходимо, но като правило този брой е напълно достатъчен за една кабелна линия..

Правила за безопасност

Преди да продължите с електрическата връзка в гаража, е необходимо да проучите основните изисквания за безопасност. Поради високата влажност, широк температурен диапазон и проводими стени, гаражът е опасна зона..

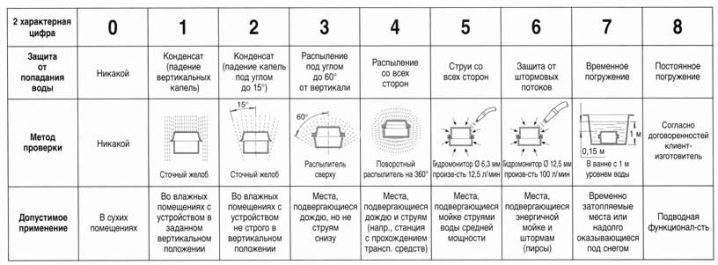

Следователно всички електрически продукти трябва да отговарят на клас на безопасност IP44, тоест да бъдат защитени от прах и влага..

Необходимо е да се вземат предвид всички основни правила на SNiP:

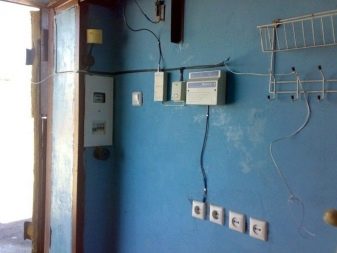

  • Окабеляването се полага в строго хоризонтални или вертикални линии и всички връзки трябва да се извършват под прав ъгъл. Не се допускат зигзагове или диагонални линии.
  • Ако гаражът е част от кооперативна собственост, тогава е необходимо да се получи съответното разрешение за свързване на електричеството, тъй като по правило кооперациите са свързани към собствена подстанция. Цялата необходима информация за списъка с документи и времето за получаване на одобрение трябва да се провери с администрацията.
  • Окабеляването се води по стената на разстояние 10 см от тавана. Също така трябва да поддържате отстъп от 15-20 см от преминаващите комуникации и ъгли.

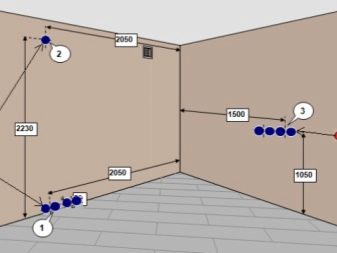

  • Необходимо е да поставите контактите на височина 50-60 см от пода – това е оптималното разстояние за удобна работа в гаража. За превключвателите оптималното разстояние е 150 см от пода..
  • Гнездата и ключовете трябва да бъдат изработени от незапалими материали.
  • При съставянето на план и избора на кабел трябва да се вземе предвид максималното натоварване на всички електрически уреди. Общата мощност е необходима, за да се изберат кабели и машини по напречно сечение и номинален ток. Десният кабел може да се справи с напрежението на мощни електрически устройства.
  Видове и характеристики на оформлението на бани 4х4

Материали и оборудване

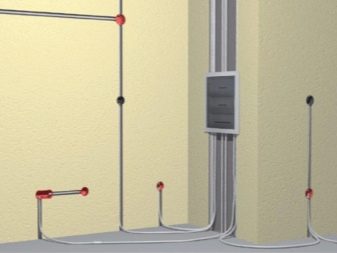

Има два вида електрически проводници: затворени и отворени. Разликата е дали окабеляването е на стената или е скрито вътре.

Затвореното окабеляване е защитено от механични повреди и вода, но изисква по -старателна работа. Друго предимство на затворения тип е, че когато кабелите се запалят, огънят няма да се разпространи в гаража, а бързо ще изгасне поради липса на кислород. Също така, човек не може да не отбележи по -привлекателен и завършен външен вид..

Отвореното окабеляване се полага бързо и дава възможност, ако е необходимо, да се смени проводник или кабел за кратко време. Освен това няма нужда да подготвяте стените и да правите линия..

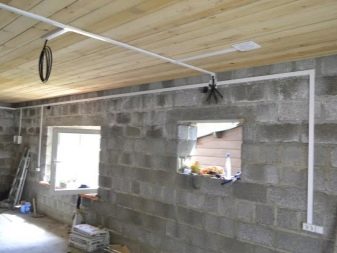

По правило собствениците на малки гаражи избират отворено електрическо окабеляване, защото е по -лесно за поддръжка, въпреки че винаги остава на очи. Ако е необходимо да се проведе електричество към гаража в крайградска зона, тогава собственикът трябва да обмисли опцията с капиталово окабеляване от затворен тип. Но при всички обстоятелства кабелите и проводниците за електрическо оборудване трябва да бъдат защитени с електрически продукти: гофрирани тръби, кабелни канали или метални маркучи.

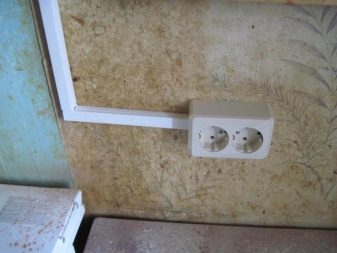

Ако окабеляването минава по стена, облицована с огнеупорни материали, тогава може да се използва кабелен канал. Това е пластмасова тава със закопчаващи се капаци. В този случай по всяко време без никакви проблеми можете да смените кабела или проводника..

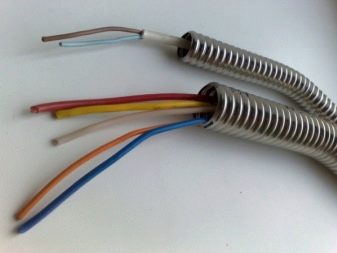

За отворено окабеляване на запалими покрития е по -добре да използвате метален маркуч, тъй като не изисква допълнителни аксесоари и може да се постави дори под прав ъгъл.

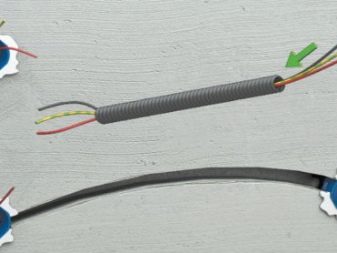

Когато окабеляването е затворено, не покривайте кабела и проводника вътре в стените. По -разумно е да се скрият гофрирани тръби в таваните, в които могат да се изтеглят кабели и проводници. В този случай дори след няколко години няма да е необходимо да отваряте стените и таваните и да извършвате пълноправен ремонт, за да смените окабеляването – ще бъде достатъчно само да вземете старите проводници и да опънете новите.

За закрепване на тръби към вертикални и хоризонтални повърхности се използват специални аксесоари – крепежни елементи. Също така всички връзки трябва да са плътни – за това съвременните производители предлагат специални съединители.

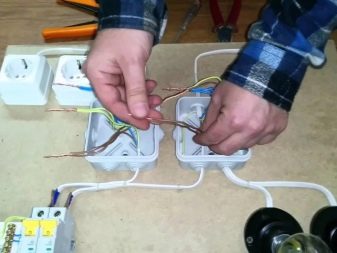

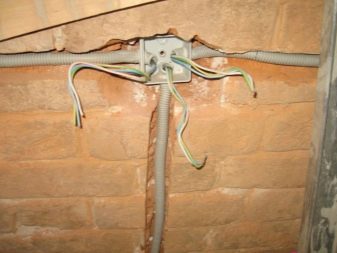

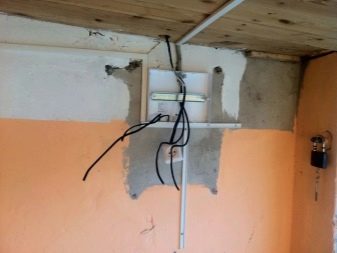

Всички връзки и разклонителни линии трябва да бъдат затворени в разклонителна кутия. Не е необходимо да вграждате кутията директно в стената – необходимо е да оставите устройството достъпно.

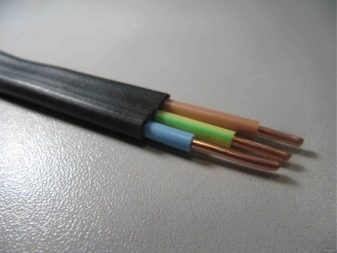

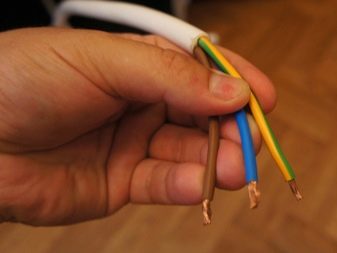

За самото окабеляване експертите препоръчват да изберете трижилен проводник с фаза, нула и земя.

Заземяващият проводник е необходим за защита на човек от токов удар, както и за поддържане на работоспособността на устройствата. Меден кабел с негорима изолация е идеален за това..

При полагане на окабеляване в гофрирана тръба, кабелен канал или метален маркуч можете да използвате кабел марка VVGng 3×1.5. За отворено окабеляване или полагане върху запалими повърхности Кабелът VVGng LS 3×1.5 е перфектен. Кабел с алуминиеви проводници е няколко пъти по -евтин, но има по -кратък експлоатационен живот. Освен това при завои проводникът може да се скъса и при многократни ремонти е вероятно да се наложи пълна подмяна на кабела..

Технология за инсталиране стъпка по стъпка

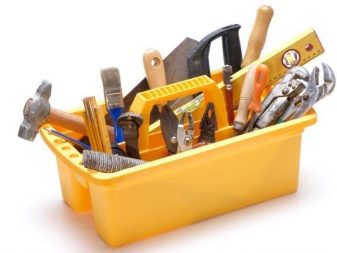

За работа ще трябва да подготвите всички необходими материали и инструменти:

  • ниво и боя с четка за маркиране на бъдещи електрически проводници;
  • чук и монтажно длето;
  • индикаторна отвертка;
  • странични фрези;

  • монтажен нож;
  • клещи с пластмасови дръжки;
  • бормашина със сменяеми бормашини;
  • крепежни елементи;
  • електрическо тиксо;
  • гумени ръкавици.

Всички инструменти трябва да имат изолирани дръжки.

Можете сами да разтегнете електричеството до гаража само за еднофазна 220 V мрежа. При провеждане на трифазна мрежа 380 V трябва да се получи разрешение в местното електрозахранване. В този случай ситуацията се усложнява и от подготовката и одобряването на проекта, но цялата работа, свързана с окабеляването, ще се извършва от оторизирана организация. В допълнение, напрежение от 380 V е необходимо в големи цехове и капитални гаражи за няколко коли и извънгабаритно оборудване..

  Оранжерии "Воля": видове и характеристики

За мрежа от 220 V ще ви трябва електрически панел от 50 A – тогава ще има запас за тока на натоварване. По -добре е щитът да се постави до входната врата..

Подготовка

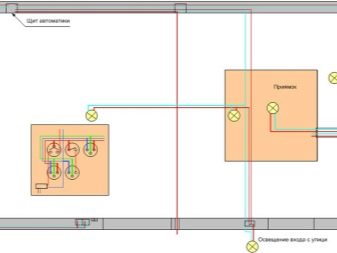

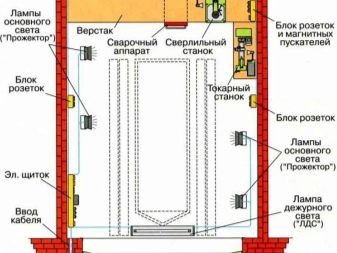

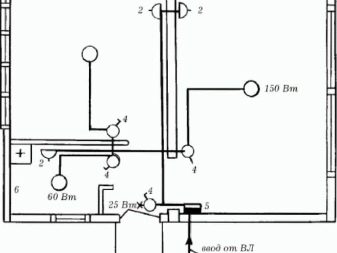

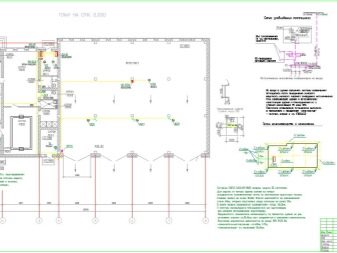

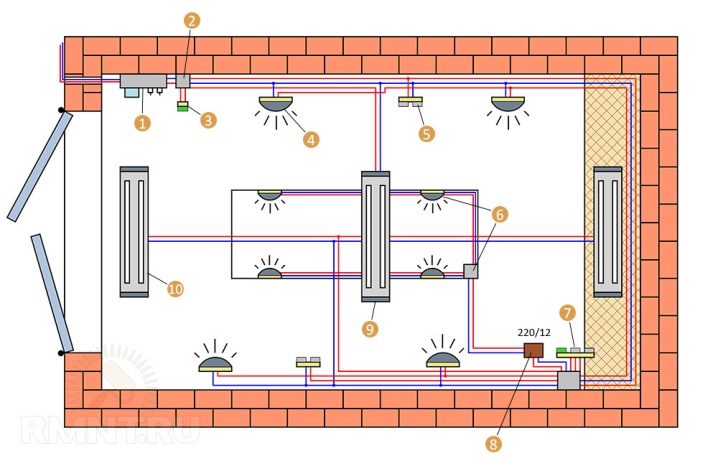

Първо трябва да съставите схема за електрификация в гаража. Тя трябва да посочва характеристиките на структурата и вътрешното подреждане. Трябва да се изготви чертеж и да се посочи на кои места трябва да се намират ключовете, осветителните устройства и контактите, както и за какво ще се използват. Също така чертежът трябва да посочва всички линии на електрическите комуникации. В този случай е необходимо да изберете схемата, която съответства на последната версия на правилата за електрически инсталации..

Тя трябва да посочва:

  • мястото на въвеждащата линия на кабела, подходящо за гаража;
  • въвеждащо табло;
  • контакти;
  • превключватели;
  • осветителни устройства;
  • кабели и проводници.

Необходимо е също така да се попълни разпределителната кутия.. Тя трябва да включва следните елементи:

  • верижни прекъсвачи – те са необходими за защита срещу късо съединение и претоварване;
  • електромер – е неразделна част от електрическата мрежа;
  • устройство за остатъчен ток – повишава електрическата безопасност на човек;
  • реле за наблюдение на напрежението – отговаря за изключването на онези участъци от мрежата, на които напрежението е достигнало максимално допустимата точка;
  • потискащи пренапрежението – необходими за защита на мрежата от превключване и мълнии.

На закрито

Качеството и безопасността на електрическото окабеляване също зависи от кабела. Напречното сечение на жицата не определя дебелината на сърцевината, а нейното максимално допустимо натоварване.

За всяко устройство е необходимо да изберете определен раздел:

  • Гнезда. Минималното допустимо напречно сечение на проводника не трябва да бъде по-малко от 2,5 квадратни метра. mm, а самите контакти трябва да бъдат проектирани за ограничение на тока от 16 A. Това е напълно достатъчно за свързване на устройство с мощност до 3 kW.
  • Ако планирате да свържете мощно оборудване в гаража, тогава трябва да инсталирате специален контакт с отделна линия. За всеки случай експертите препоръчват да инсталирате един такъв контакт..
  • Осветление. Счита се за по -малко натоварена линия, така че проводникът трябва да има напречно сечение най -малко 1,5 кв. mm.

Подробна схема на работа трябва да покаже как правилно да извършите окабеляването със собствените си ръце:

  • Всяка работа с електричество се извършва само при пълно отсъствие на напрежение.

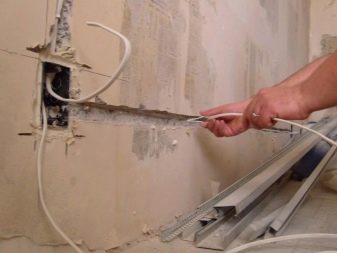

  • По -лесно е разтварянето на електрическото окабеляване според вече подготвените маркировки. За да направите това, трябва да нарисувате диаграма на стената, където ще премине окабеляването. Този подход ще улесни работата в следващите етапи. Можете също така да маркирате ключове, контакти, разпределителни кутии и осветителни тела.
  • След това трябва да опънете въвеждащия кабел в гаража. За извършване на електрическото окабеляване е достатъчна една линия, от която ще се захранват няколко групи. След това можете да продължите с инсталирането на щита и издърпването на кабела в цялата стая според схемата.

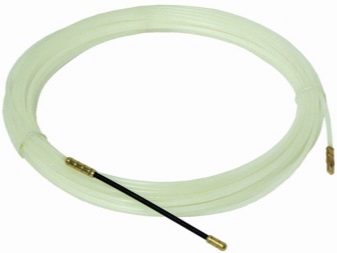

  • За полагане на кабела трябва да се използват електрически продукти. За да удължите кабела вътре в тръба или метален маркуч, си струва да използвате специална сонда. Много производители вече доставят електрически продукти с такива протяжки. Принципът на работа е доста прост: вътре в тръбата има жица, която стърчи от двете страни. Кабелът е прикрепен от едната страна и здраво увит с тел. След това от другата страна кабелът се издърпва вътре в тръбата с помощта на жица.
  • Всички кабелни връзки трябва да се извършват в разпределителната кутия.

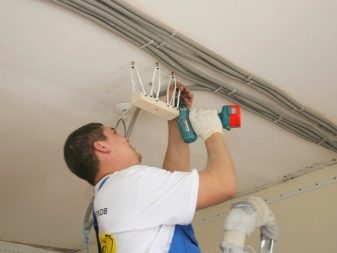

  • След това трябва да инсталирате лампи и контакти..

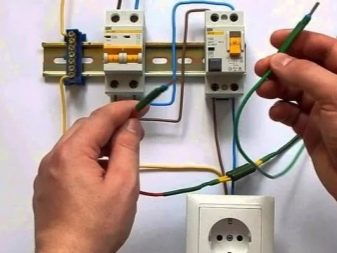

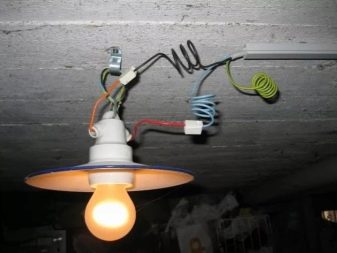

  • След това трябва да свържете кабелите към светлини, контакти, ключове и електрически панел.
  • В края на процеса е необходимо да се провери работоспособността на системата. За да направите това, трябва да включите машината и да се уверите, че работи правилно..

Улична работа

  Метални врати: разновидности и характеристики по избор

На улицата можете да провеждате електричество по въздуха или под земята. ВЛ може да бъде от стълб или от къща.

Ако разстоянието от обекта до гаража надвишава 25 м, тогава трябва да се полагат допълнителни грижи за монтиране на допълнителни стълбове. В този случай се нуждаете от многожилен кабел с подходяща мощност и стоманени носещи кабели за по-надеждно закрепване..

Ако окабеляването се извършва от жилищна сграда, тогава то трябва да бъде защитено от домашен автомат, а когато се провежда допълнителна отделна линия от стълба, тогава в гаража трябва да се инсталира измервателен уред. В този случай проводникът на мястото на влизане в гаража трябва да има допълнителна изолация.

Основни изисквания за височина за свързване на електричество по въздух:

  • в близост до сгради – най -малко 2,75 м;
  • над пешеходната част – не по -малко от 3,75 м;
  • над платното за движение – най -малко 6 м.

Ако височината на гаража е по -малка от 2,75 м, тогава за въздушната връзка е необходимо допълнително да се монтира специална стоманена тръба на покрива на конструкцията, която ще служи за свързване на кабела.

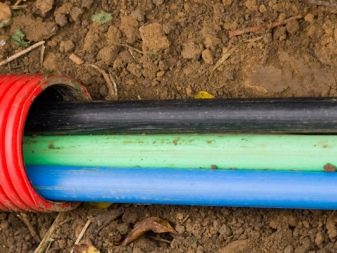

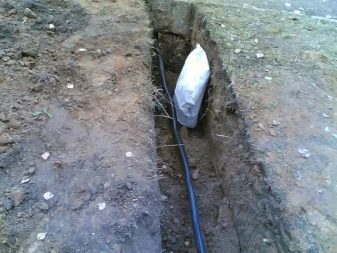

За полагане на линията под земята е необходимо да се използват специални гофрирани PVC или HDPE тръби – това зависи от капака. Ако кабелът е покрит със земя, тогава PVC тръбите ще бъдат достатъчни, а когато е необходимо в бъдеще да се запълнят комуникациите с бетон, тогава ще се справи само с тежка HDPE тръба. Но във всеки случай първоначално се подготвя изкоп с дълбочина 80 см, на дъното на който се изсипва пясък с дебелина около 10 см.

Полезни съвети

Инсталирането на окабеляване изисква определени знания и опит. Но водени от няколко препоръки и правила, дори начинаещ ще се справи с тази задача..

  • Когато свързвате осветителни тела в гаража, добре е да помислите и за осветлението отвън. За да направите това, трябва да инсталирате два отделни превключвателя или един два бутона.
  • Ако гнездото е свързано с контур, тогава такава линия трябва да включва не повече от три гнезда.
  • Устройството за остатъчен ток не защитава оборудването, а човека. В случай на късо съединение, устройството ще отвори веригата за част от секундата и ще предпази от изтичане на ток.
  • За да се предпази веригата от претоварване или късо съединение, се използва прекъсвач.

  • Не се допуска усукване на проводници, особено от различни метали. Вместо остарялото усукване с електрическа лента, трябва да използвате спойка и специални накрайници, които могат да бъдат закупени в магазин за електротехници..

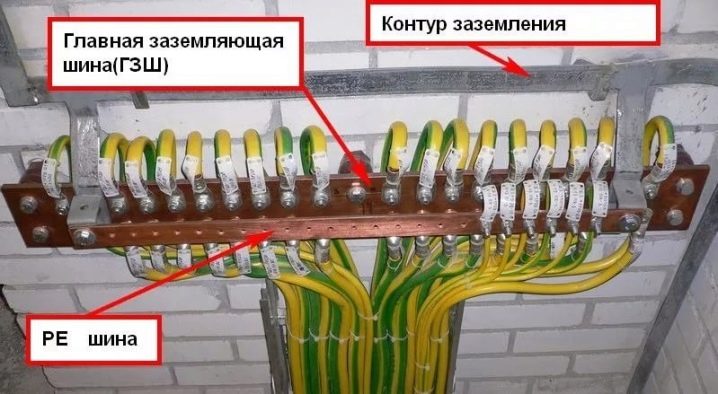

  • Допълнително заземяващо устройство, инсталирано на входа на разпределителното табло, ще увеличи безопасността при работа с електрически уреди. За това можете да използвате метални пръти с диаметър 15-16 мм. Те трябва да бъдат свързани със стоманена лента и вкопани в земята..

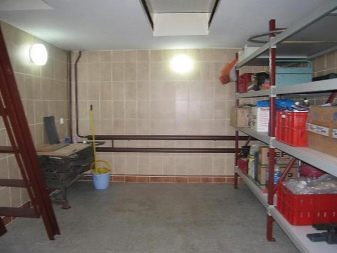

  • Ако собственикът използва мазето, тогава е задължително да поставите поне едно осветително тяло. Добра идея е да поставите допълнително осветление близо до стълбите, така че спускането и изкачването да не бъдат придружени от никакви проблеми..
  • За да влезете в електрическото окабеляване в гаража по въздух, трябва да се направи дупка в стената под ъгъл навън – това ще предотврати навлизането на вода от улицата вътре.

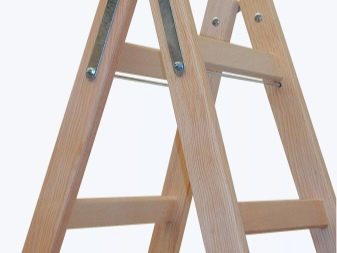

  • При работа на височина си струва да използвате дървени стълби или специални естакади и платформи. Не използвайте метални бъчви, маси, столове или други мебели за повдигане..

За информация как сами да направите осветление в гаража, вижте по -долу..
