منظم ضغط الماء في نظام تزويد المياه – أنواع ، تركيب

ما هو منظم ضغط الماء ، ما هو مبدأ تشغيله

المنظم ، أو مخفض ضغط الماء (WFD) ، هو جهاز تنظيم خاص للسباكة يحافظ على ضغط الماء في المعدل الطبيعي. لا يمكن أن تؤدي التغييرات الحادة في الضغط إلى إتلاف المعدات باهظة الثمن فحسب ، بل تؤدي أيضًا إلى إتلاف الإصلاحات في شقة أو منزل ، مما يؤدي إلى تكاليف جديدة. آلية المخفض قادرة على تقليل قوة إمداد السوائل إلى المستوى الطبيعي ومنع المطرقة المائية.

هناك نوعان من تصميم WFD يختلفان في اتجاه التنظيم:

1. من تلقاء نفسه – يعمل في خط أنابيب مثبت على فرع السباكة ؛
2. لنفسك – يعمل على الطريق السريع باتجاه تركيبات السباكة.

مبدأ تشغيل كلا النوعين هو تغيير قسم الصمام. مع ضغط ثابت لا يتجاوز القاعدة ، يظل صمام العمل مفتوحًا. تؤدي الارتفاعات الطفيفة إلى إغلاق الصمام تلقائيًا ، مما يقلل من الرأس ويقلل من خطر كسر أنابيب الصرف.

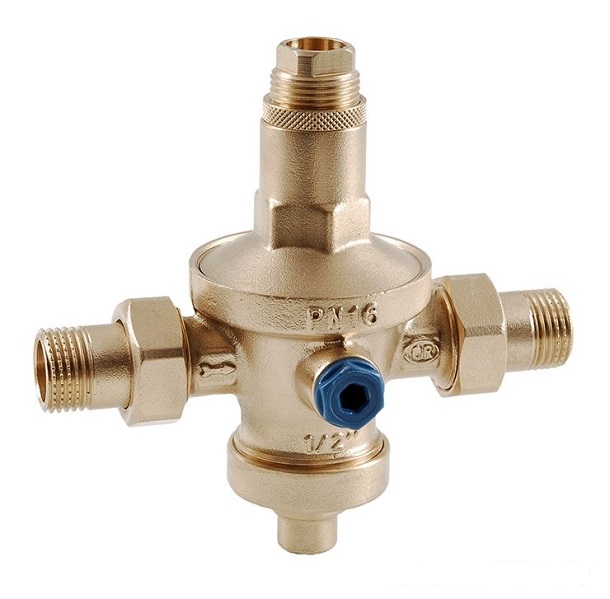

جهاز علبة التروس:

• جسم نحاسي أو فولاذي بغطاء وسدادة ؛
• ضبط الترباس لضبط الآلية ؛
• الجوز لتثبيت الترباس.
• قضيب مكبس مع اسطوانة.
• نوابض ميكانيكية
• غشاء مع حلقة توزيع أو مكبس في نموذج ميكانيكي ؛
• صمام عمل يتكون من برغي وحشية ؛
• غرفة الختم والمثبط للقابس.

أيضًا ، يتم استكمال علب التروس ، اعتمادًا على الشركة المصنعة والغرض منها ، بعناصر إضافية – صمامات الهواء ، والفلتر ، ومقياس الضغط ، والصمام الكروي.

منظمات المياه الساخنة والباردة ثابتة وديناميكية. الأول يحافظ على مستوى الضغط المعدل على أساس ثابت ، والثاني مصمم لإمداد وتدفق المياه بشكل مستمر. تستخدم المخفضات في إمدادات المياه المحلية والصناعية ، وفي محطات الضخ وخدمات الإطفاء ، وكذلك في محطات المياه ومحطات الاستصلاح.

لماذا تثبيت علبة التروس?

يعمل دمج منظمات الضغط في نظام إمداد المياه على حل مشكلة حماية المنزل الخاص من الفيضانات ، مما يطيل بشكل كبير من عمر خدمة الأجهزة المنزلية.

يتم برمجة سخانات المياه والغلايات ذات الدائرة المزدوجة والغلايات والأجهزة الأخرى للعمل في نطاقات ضغط مياه محددة.

يؤثر انخفاض الضغط في نظام إمداد المياه المنزلي سلبًا على تشغيل الجهاز ، وغالبًا ما يعطله. لا تتحمل أدوات التوصيل ودرزات اللحام ومفاصل الأنابيب (خاصة في أنابيب المياه البالية).

هل هو ضروري للغاية?

غالبًا ما يخضع المبنى السكني المكون من طابق أو طابقين لتأثير الضغط المفرط في نظام المياه. مع ارتفاع المياه إلى الطوابق العليا في المباني الشاهقة ، يفقد الضغط قوته ، ويصبح ارتفاع الضغط المفاجئ أقل خطورة.

عند تركيب مخفض ضغط الماء في مبنى فردي ، لم يعد يتم اختبار أجهزة تسخين المياه وتسخينها (الغلايات ، الفراريج) للتأكد من قوتها بواسطة مطرقة الماء. مدة عملهم أطول.

في أي الحالات تحتاج إلى وضع?

يُنصح بتثبيت علبة التروس في الحالات التالية:

1. ضغط مياه منخفض جدًا في نظام إمداد المياه.

في هذه الحالة ، يمكن أن يؤدي انخفاض ضغط الماء إلى فشل بعض الأجهزة المنزلية ، على سبيل المثال ، الآلة الأوتوماتيكية. وسيستغرق الحمام وقتًا طويلاً ، مما سيؤدي إلى عدم الراحة ، خاصةً إذا كان الشخص في عجلة من أمره إلى العمل. سيساعد المخفض بمضخة في حل مثل هذا الموقف غير السار ، مما يزيد بشكل كبير من معدل تدفق المياه..

1. تغيير ضغط الماء باستمرار

الوضع يحدث في كثير من الأحيان. عندما يتم فتح الصمام ، يكون ضغط الماء بنفس الشدة ، وبعد بضع ثوانٍ يضعف. في هذا الخيار يكاد يكون من المستحيل ضبط درجة حرارة الماء المطلوبة..

1. ضغط مياه قوي

تحدث هذه المشكلة عادة في الشقق الواقعة في الطابق الأول من المباني السكنية. مطلوب ضغط مياه مرتفع للوصول إلى الطوابق العليا. لكن السكان الذين يعيشون أدناه قد يواجهون حالات طوارئ ، على سبيل المثال ، قد تنفجر الأجزاء المتصلة من نظام إمداد المياه وقد يحدث تسرب..

بالإضافة إلى تنظيم ضغط المياه ، يقوم مخفض الضغط أيضًا بحماية الأجهزة المنزلية المتصلة بشبكة إمدادات المياه من الأعطال: الغلايات ، سخانات المياه ، غسالات الأطباق ، كبائن الاستحمام ، إلخ..

أين يجب أن تكون موجودة في نظام إمداد المياه?

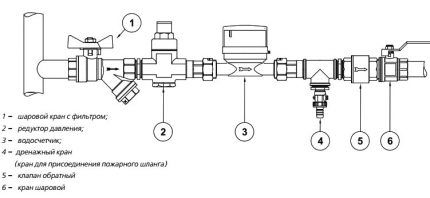

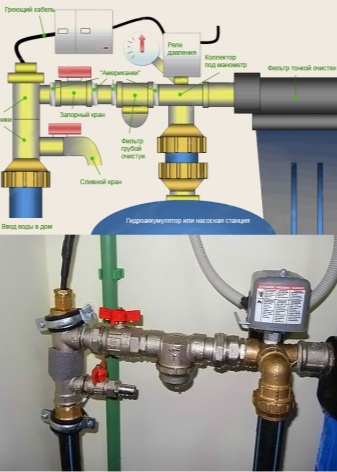

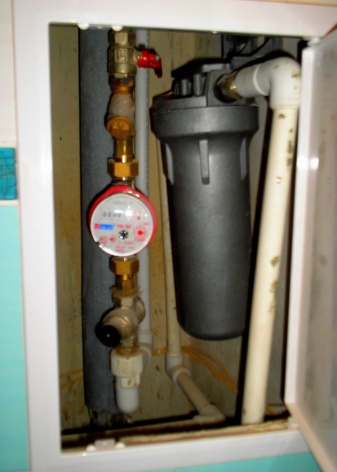

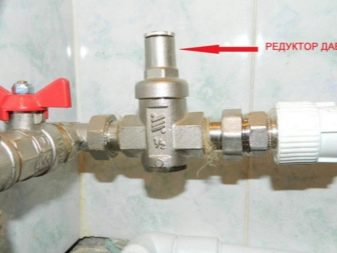

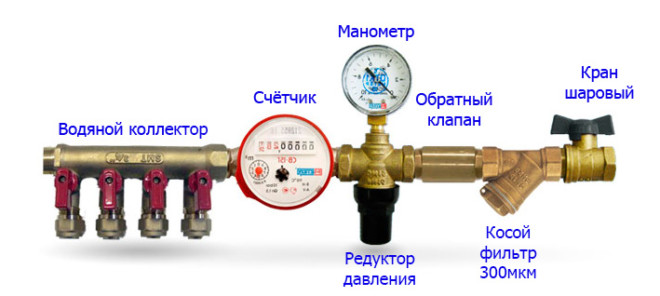

في المنازل ذات التصميم الفردي مع مصدر مياه مركزي ، يتم وضع مخفض الضغط مباشرة بعد صمام الإغلاق الأول ومرشح لتنظيف الشوائب الكبيرة.

بعد ذلك ، يتم توصيل صمام فحص وعداد مياه وهناك أسلاك سباكة داخلية. بعد عنصر المرشح ، لا يتم تنظيم تسلسل التثبيت للأجهزة بشكل صارم ، يمكن تبديل الأجهزة.

كيف يعمل صمام تخفيض الضغط?

مبدأ عملها بسيط للغاية. يعتمد على قوى التعادل ، أي أن الزنبرك المزود بصمام يعاكس الحجاب الحاجز. وبالتالي ، إذا تم تشغيل الماء في الغرفة ، فإن ضغط الإخراج ، وفقًا لذلك ، ينخفض ​​ويفتح الصمام ، ويزداد الضغط حتى تصبح قوى الحجاب الحاجز والزنبرك كما هي..

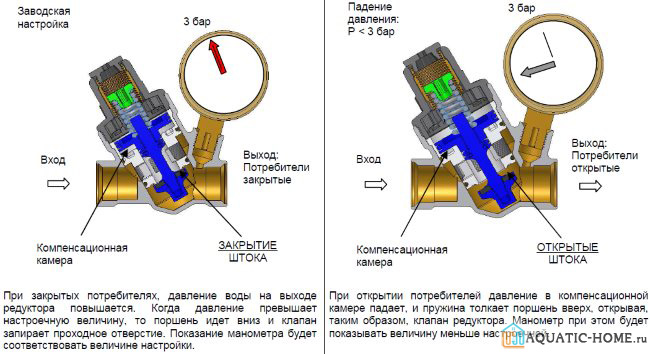

كيف يعمل المنظم القياسي?

من السهل فهم مبدأ تشغيل المنظم. ينشط الماء بضغطه الصمام الداخلي ، ويحركه.

يحتفظ مصراع الجهاز بموقعه بفضل الزنبرك المدمج. في حالة ارتفاع ضغط الماء ، يتم ضغط الزنبرك الداخلي ، مما يؤدي إلى تحرك قرص الصمام نحو مقعد المخفض ، وبالتالي تقليل ضغط الماء..

إذا انخفض ضغط الماء ، أو كان غير مهم في البداية ، يفتح صمام المنظم ويطلق التدفق في خط الأنابيب.

المبدأ الأساسي لـ WFD هو التشغيل المستقل. هذا يعني أنه ليست هناك حاجة لتوصيل معدات أو آليات إضافية بها. يكفي تثبيت مخفض في نظام خطوط الأنابيب ، وسيبدأ في تنظيم تدفق المياه..

هناك وظيفة لا تقل أهمية لعلبة التروس وهي الحماية من صدمات المياه التي يمكن أن تلحق الضرر بأجهزة التدفئة..

منظمات الضغط موثوقة وسهلة التشغيل. لا يحتاجون إلى أن يكونوا متصلين بأي مصدر للطاقة. يعد إعداد الجهاز سهلاً مثل الصيانة اللاحقة.

ما المهام التي يحلها الجهاز؟

يعمل منظم ضغط المياه في الشقة على حل عدد من المشكلات المعقدة. لذلك ، فهو يسمح لك بما يلي:

1. حماية خط الأنابيب ومعدات السباكة المتصلة به من الزيادة الحادة في ضغط المياه في خط الأنابيب. أثناء تشغيل خطوط المرافق ، يمكن أن يتجاوز ضغط الماء فيها القيمة العادية وحتى يصل إلى الحد الأقصى المسموح به. في أغلب الأحيان ، يعاني سكان المباني متعددة الطوابق من هذه المشكلة. في مثل هذه المباني ، من أجل رفع المياه إلى الطوابق العليا ، من الضروري زيادة ضغط السائل بشكل كبير. نتيجة لذلك ، قد تتعرض سلامة الطريق السريع وبعض تركيبات السباكة باهظة الثمن للخطر..
2. حماية السباكة والأنابيب من المطرقة المائية ، والتي يمكن أن تسبب أيضًا أضرارًا جسيمة للمرافق.
3. قلل رأس المدخل إلى القيمة المحددة. إذا كان ضغط المدخل أعلى قليلاً من القيمة المطلوبة ، فقد لا تعمل تركيبات السباكة بشكل صحيح ، أو حتى تفشل. لذلك ، على سبيل المثال ، يحتوي سخان الماء الفوري على حماية مدمجة تمنع تشغيل الجهاز في حالة وجود قيمة غير صحيحة لضغط الإدخال. يمكن أن تنشأ مشاكل مع مراجل التخزين. إذا لم يعمل صمام الأمان بشكل صحيح ، فسيتم تصريف الماء الساخن دون جدوى. سيؤدي ذلك إلى الإفراط في استهلاك كل من الماء والكهرباء..
4. تقليل استهلاك المياه. يؤثر الضغط على كمية السوائل التي ستتدفق من الصنبور في وقت معين. إذا قمت بتقليل هذا المؤشر ، فيمكنك توفير الكثير من الماء. بالنسبة للمنازل الريفية ، هذه المشكلة أكثر إلحاحًا. بعد كل شيء ، فإن تقليل استهلاك السوائل سيقلل من كمية المياه العادمة. لذلك ، ستكون هناك حاجة إلى خدمات الصرف الصحي في كثير من الأحيان..
5. تقليل مخاطر الفيضانات بسبب مشاكل الخط. لذلك ، في حالة حدوث تسرب ، سيتدفق الماء بسرعة منخفضة ، مما يقلل من عواقب مثل هذا العطل..
6. تقليل الضوضاء في مآخذ المياه. إذا كان لتدفق الماء ضغط مرتفع ، فهذا يؤدي إلى توليد ضوضاء في الخلاطات والصنابير. رأس مستقر لتقليل الضوضاء أو القضاء عليها.

يؤدي تركيب منظم ضغط في خط الأنابيب إلى حل العديد من المشكلات. على وجه الخصوص ، يتعلق هذا بالقضاء على زيادة ضغط السوائل ، والتي يمكن أن تؤدي إلى تدمير وتعطل تركيبات السباكة ، حيث تم تصميم الصنابير في الشقة لضغوط تصل إلى 5 ATM.

إذا تجاوز الضغط هذه القيم ، فمن الضروري تثبيت منظم ضغط المياه في الشقة.!

مجالات تطبيق WFD

• أنظمة إمدادات المياه الرئيسية – والتي تشمل:

  – إمدادات المياه للمرافق العامة – الشقق والمنازل الخاصة.

  – المؤسسات التجارية – المحلات التجارية والمكاتب.

  – المنشآت الصناعية عبارة عن مصانع ومنشآت صناعية وما إلى ذلك.

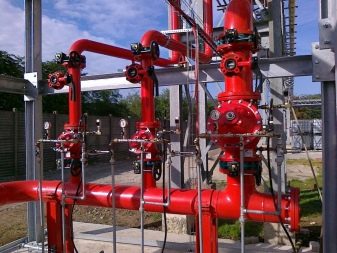

• أنظمة إطفاء الحريق ، حيث يكون الحفاظ على ضغط ثابت ومستمر في النظام أمرًا حيويًا.
• تتطلب أنظمة سحب المياه التي توفر المياه لقرى ومدن بأكملها الحفاظ على الضغط في الأنابيب عند مستوى ثابت.

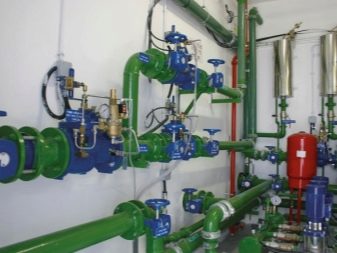

• محطات الضخ (محطة تدفئة مركزية وغيرها) ، وتتكون من نظام إمداد المياه الباردة والساخنة للسكان.

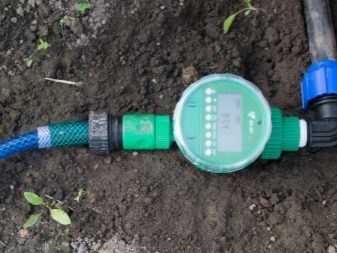

• أنظمة الري والتحسين المستخدمة في النباتات الزراعية والحيوانية.

الأهمية! لتجنب ارتفاع درجة الحرارة وفشل منظم الضغط. لا تستخدم WFD للمياه الباردة في إمدادات الماء الساخن.

ميزات التصميم

من الناحية الهيكلية ، يتم تقسيم WFD إلى مكبس وغشاء. لا تبلى نماذج المكبس عمليًا ، ولكن حتى مع هذا فهي أقل موثوقية ، لأن آليتها حساسة للحطام والمياه الملوثة.

من ناحية أخرى ، فإن مخفض الحجاب الحاجز متواضع في التشغيل بسبب الحجاب الحاجز الذي يفصل العمل إلى غرفتين. يحتوي الجزء المختوم على الآليات الرئيسية. مع مراعاة تعليمات التشغيل بشكل صحيح ، سيعمل صندوق التروس لفترة طويلة وبشكل موثوق ، ولكن من الضروري مراقبة سلامة الغشاء باستمرار.

الميزات والغرض

الغرض الرئيسي للمنظم هو تحسين الضغط والحفاظ عليه عند نفس المستوى ، لمنع تكوين الأحمال والصدمات الهيدروليكية في نظام إمداد المياه. يتم ضمان ذلك من خلال قطع مؤقت لإمداد السوائل عندما يرتفع الضغط فوق المعدل المحدد..

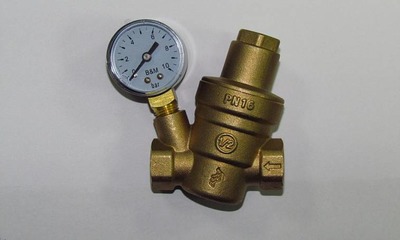

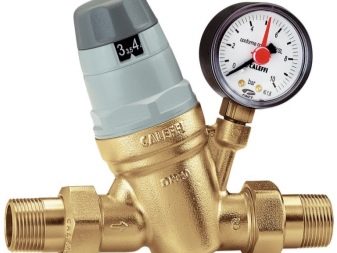

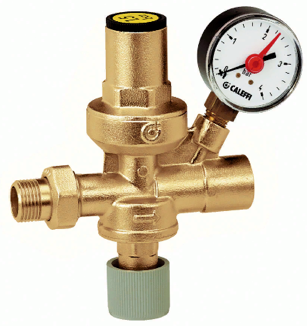

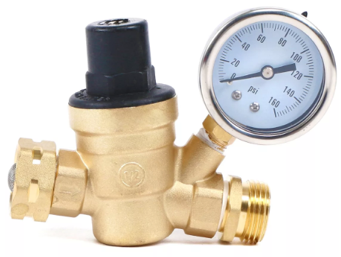

الجهاز عبارة عن جهاز أمان مزود بخيوط مدخل ومخرج. يمكن تزويده بمقياس ضغط بحيث يمكنك قياس الضغط في مصدر المياه ، وبرغي لضبط ضغط السائل.

لتوفير الماء البارد ، يجب تثبيت المنظم:

• على خطوط أنابيب المرافق والتكنولوجيا ؛
• في أنظمة إطفاء الحرائق.
• على خط الأنابيب الرئيسي في محطات الضخ ؛
• في نقاط تعبئة المياه ؛
• في أنظمة الري والتحسين.

أسباب تركيب منظم الضغط:

• غالبًا ما يزيد الضغط عن 3 أجواء. يحدث هذا عادة في المباني السكنية القديمة..
• انكسار العداد وتعفير الزجاج نتيجة الزيادة أو النقص الحاد في الضغط ، فضلًا عن رداءة جودة الجهاز.

مزايا استخدام المنظم:

1. يسمح بزيادة عمر خدمة الأجهزة المنزلية عن طريق تحسين الضغط في خط المستهلك ؛
2. ينخفض ​​استهلاك المياه عندما ينخفض ​​الضغط إلى المعدل الطبيعي ؛
3. حماية شبكة إمدادات المياه من الصدمات الهيدروليكية ؛
4. تقليل الضوضاء
5. يقلل من مخاطر تعطل المعدات أثناء الزيادات المفاجئة في الضغط.

لا ينصح بتثبيت علبة التروس إذا كان لدى الأسرة الخاصة نظام إمداد مياه كامل. هنا ، تعمل المرحلات ، جنبًا إلى جنب مع المركب الهيدروليكي ، كمنظم ، أي أنها تعمل على تحسين الضغط والصدمات الهيدروليكية الرطبة. وأيضًا ليست هناك حاجة لتركيب مخفض إذا كانت إمدادات المياه شائعة في مبنى سكني. في هذه الحالة ، يشتمل نظام إمداد المياه على محطة ضخ ومجمع هيدروليكي ومنظم ضغط وأجهزة أخرى ضرورية. يتم خدمتهم من قبل المرافق.

مبدأ التشغيل

مخفض الضغط هو صمام يحمل الضغط وينظمه. تعمل قوة التدفق على تغيير منطقة التدفق ، وتوصيل سدادة الصمام بالمقعد ، ثم تغلق أو تفتح ممر السوائل بشكل مستقل. تساهم الزيادة في الضغط في الانسداد الكامل أو الجزئي للممر.

يعتمد مبدأ تشغيل الجهاز على تحسين قوى نوعين من المعدات تحت ضغط الماء. يعمل الحجاب الحاجز الزنبركي على ضغط التيار الكهربائي لإمداد المياه من جانب واحد ، ويعمل الزنبرك على الحجاب الحاجز على الجانب الآخر. عندما يرتفع الضغط فوق المستوى المسموح به ، يضغط الماء على جسر الحجاب الحاجز ، والذي بدوره يجبر الصمام على التحرك..

لكي يعمل الجهاز بشكل صحيح ، يوصى بتثبيت المنظم بدقة وفقًا لمخطط معين ، وهو موضح في المستندات الفنية للجهاز..

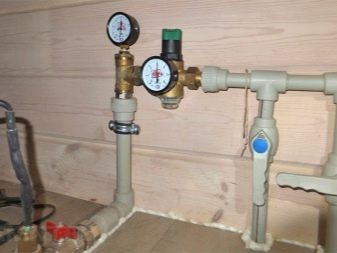

التركيب

تشير القواعد التي تحدد متطلبات أنظمة إمدادات المياه والصرف الصحي إلى أن تركيب منظمات ضغط المياه يتم عند المدخل بعد صمامات الإغلاق والتحكم قبل أجهزة التسجيل. في هذه الحالة ، سيوفر صندوق التروس الحماية الكاملة لجميع الأجهزة المنزلية الهيدروليكية ، بما في ذلك عداد المياه ووحدات الترشيح..

من أجل تحسين وقياس الضغط في مصدر المياه الرئيسي ولتجنب حدوث أعطال في نظام إمداد المياه ، يوصى بتركيب مخفض خاص. سيسمح لك جهاز الشقة أيضًا بتجنب الأضرار المحتملة للمعدات بسبب الصدمات الهيدروليكية..

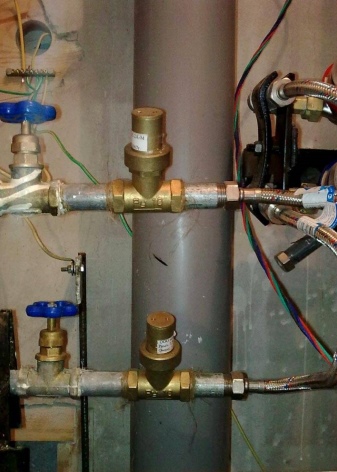

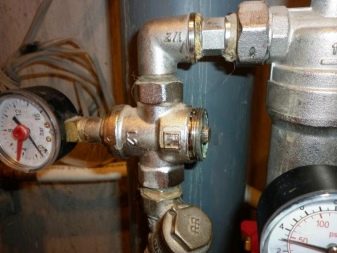

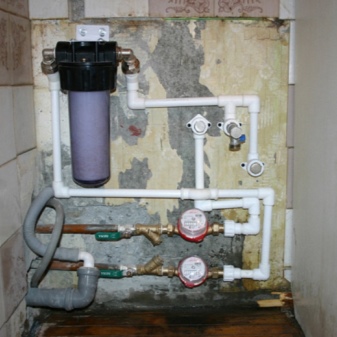

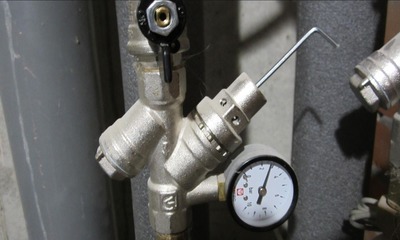

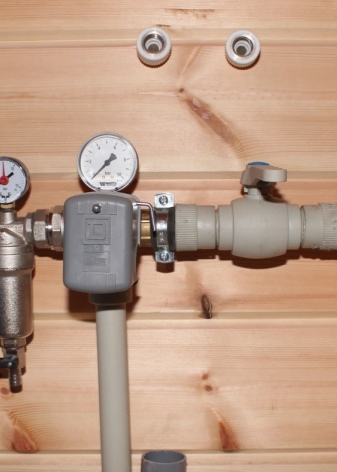

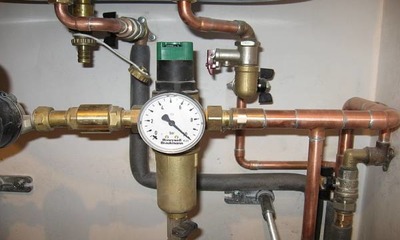

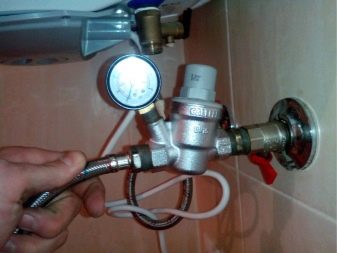

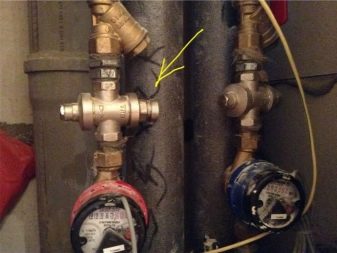

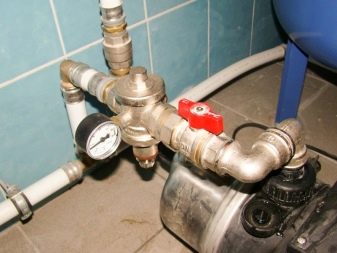

يتم تثبيت المخفض على الناهض خلف أجهزة القياس وفلتر التنظيف. يوصى بشدة أن يكون نظام إمداد المياه أفقيًا ، وأن يكون المخفض بين صمامين للإغلاق. يتم تركيب منظم الضغط عموديًا ، حيث لا يُسمح بالتركيب الأفقي أو المائل.

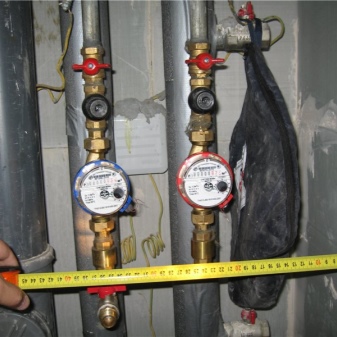

لا تختلف عملية تثبيت علبة التروس عن تركيب عداد مياه أو مرشح تنظيف. يُشار إلى اتجاه تدفق المياه بسهم على جسم الجهاز ، ويوجد مقياس الضغط أو موقعه في الجزء العلوي من المنظم..

قبل تثبيت علبة التروس ، يجب البدء في العمل عن طريق إغلاق المياه ، وإذا لزم الأمر ، يتم تثبيت صمامات إغلاق المدخل ، حيث يتم توصيل عنصر مرشح التنظيف الميكانيكي. أيضًا ، يجب ألا ننسى الصمام الكروي المثبت على خزان الحجاب الحاجز للمنظم..

يتم تنفيذ الختم الكامل لجميع المفاصل. من أجل عدم إتلاف علبة التروس ، يُنصح بإجراء جميع عمليات الختم بالسحب ، مما يؤدي إلى تجنب تكون التسريبات..

تم تصميم الأجهزة الخاصة بالمنازل الخاصة لأداء نفس الوظيفة التي تؤديها الشقق. تستخدم محطات الضخ فقط لتزويد المنازل الخاصة بالمياه. يتم تثبيت المخفضات في النقطة التي يتم فيها توصيل الشبكة المنزلية بخط الأنابيب. يجب أيضًا أن تعتني بفلتر التنظيف المثبت عند مدخل خط أنابيب المنزل. قبل وبعد منظم الضغط في محطة الضخ ، يتم تركيب صمامات الإغلاق.

تعديل

تعتبر القيمة المثلى للضغط هي 2-4 كجم / سم 2. نظرًا لأنه من الصعب جدًا تحقيق ذلك ، فمن الضروري فهم عملية ضبط مخفض الضغط..

تختلف النماذج المختلفة للمنظمين في سرعة عملها. في حالة حدوث تسرب ، تنخفض طاقة الرأس بمقدار 1.5-1 بار. بعد فترة ، يرتفع الرأس ويصبح أقل بقليل من القيمة الثابتة. يجب أن يكون رأس الماء الأمثل للمخرج أقل من 1.5 كجم / سم 2 من المدخل. خلاف ذلك ، سيؤدي ذلك إلى حركة بطيئة للمياه في إمدادات المياه..

تقوم الشركة المصنعة بإجراء الإعداد الأولي للجهاز. يجب أن يكون للمنظمين المنزليين ضغط معياري يبلغ 3 أجواء. في حالة عدم تطابق ضغط العمل لنظام إمداد المياه مع هذه القيمة ، يجب عليك ضبط المعلمات بشكل مستقل.

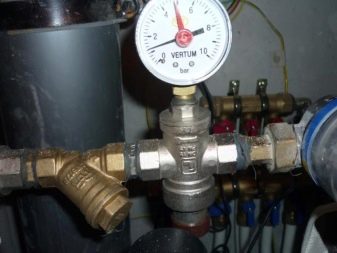

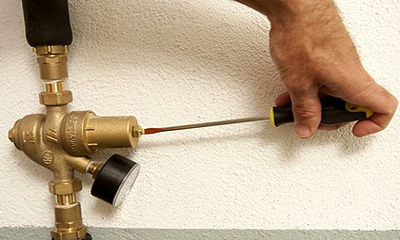

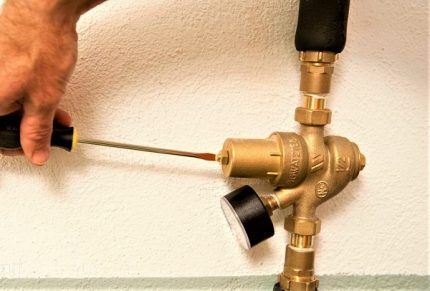

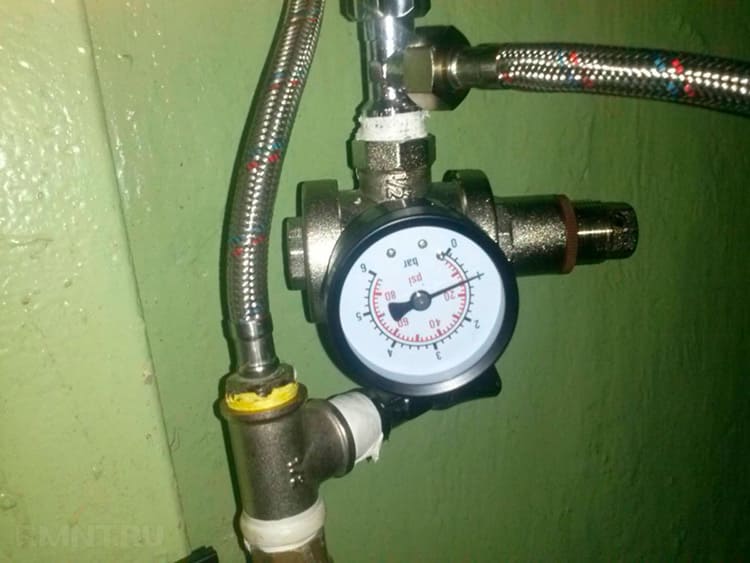

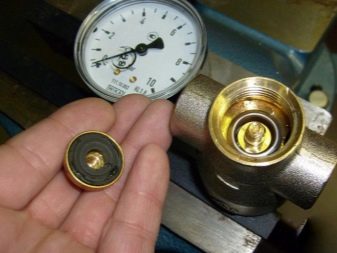

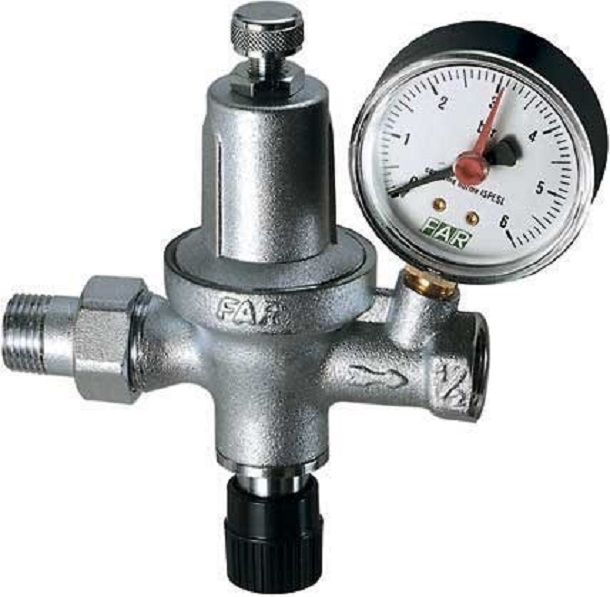

يعتمد ضبط علبة التروس على مقياس الضغط. أدر برغي الضبط حتى يظهر مقياس الضغط قيم الاختبار. يتم تثبيت هذا المسمار على جسم المعوض. يمكنك تدويره بمفتاح ربط سداسي. عند الدوران في اتجاه زيادة الضغط أو خفضه ، يتم إضعاف الزنبرك أو ضغطه ، مما يضغط على المكبس أو الصمام.

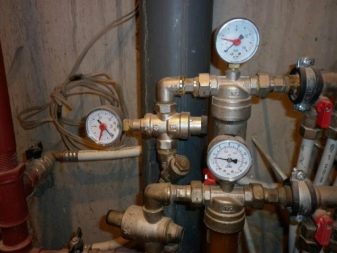

إذا لم يتم توفير مقبس قياس الضغط في المنظم ، يتم تثبيته بشكل منفصل في قسم إمدادات المياه. يجب أن يتوافق تحميل الضغط على الشبكة مع فئة الدقة لجهاز قياس الضغط ونطاق القياس. سيؤدي الخطأ في المعلمات إلى تدهور أداء المعدات المنزلية..

عملية التعديل كما يلي:

• فتح الصمام
• إغلاق جميع نقاط امتصاص الماء ؛
• تحديد قيمة الضغط المطلوبة ؛
• فتح نقاط سحب المياه والتحقق من مؤشر الضغط على مقياس الضغط.

يتم ضبط علبة التروس عند تشغيل الشبكة ووجود ضغط ماء. وبالتالي ، يمكنك ملاحظة الاختلاف في المعلمات على مقياس الضغط بعد فك برغي الضبط. لا ينصح بعملية الضبط في حالة عدم وجود مقياس ضغط ، حيث قد يؤدي ذلك إلى فشل إعدادات المصنع للجهاز..

المؤشرات الرئيسية

• قطر المدخل. من الناحية المثالية ، يجب أن تتناسب مع حجم أنابيب المياه ؛
• الحد الأقصى للضغط المحدود الذي يتم فيه ضمان تشغيل الجهاز لفترة طويلة دون أعطال ؛
• الإنتاجية (تقاس بالمتر المكعب في الساعة) ؛
• نطاق ضغط قابل للتعديل
• نطاق درجة حرارة التشغيل ، والذي يحدد قدرة الجهاز على العمل في درجات حرارة عالية ومنخفضة

تصنيف علبة التروس

مخفض بناء الماكينات العام. هذا النوع من المعدات هو وحدة مستقلة مستخدمة في محركات الماكينة. خصائصه التقنية تفي بالمتطلبات المشتركة للتطبيقات المختلفة. قد تختلف علب التروس الهيكلية العامة للآلة.

تم تصميم علب التروس الخاصة لصناعة السيارات والطيران وغيرها من الصناعات المتخصصة للغاية. يتضح من الاسم أن وحدات هذه المجموعة يجب أن تتوافق مع المواصفات والمعلمات الخاصة بتطبيق معين..

يمكن تصنيف علب التروس وفقًا للمعايير التالية:

• حسب أنواع التروس وعدد الخطوات ؛
• من خلال موقع محاور أعمدة الإدخال / الإخراج في الفضاء وفيما يتعلق ببعضها البعض ؛
• عن طريق طريقة التثبيت.

ماذا يكون?

ينتج المصنعون الآن الأنواع التالية من مخفضات ضغط الماء في أنظمة السباكة.

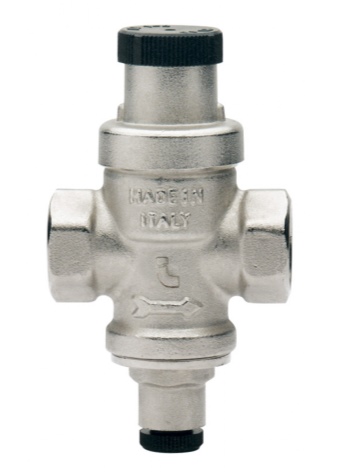

1. ميكانيكي. الأكثر شيوعًا هي رخيصة الثمن وتشغل مساحة على الأقل. يتكون من جسم وصمام زنبركي. قابل للتعديل بواسطة مسمار تعديل يغير قوة ضغط الزنبرك أو الحجاب الحاجز.
2. تلقائي. إنها نسخة معدلة من الميكانيكية. لديهم مفتاح مدمج. يتم تثبيتها في أنظمة إمداد المياه ، حيث يتم توفير الضغط بواسطة شاحن إضافي (مضخة). عندما ينخفض ​​الضغط إلى مستوى معين ، يبدأ هذا المخفض تلقائيًا المضخة لزيادة ضغط الماء إلى المستوى المطلوب..

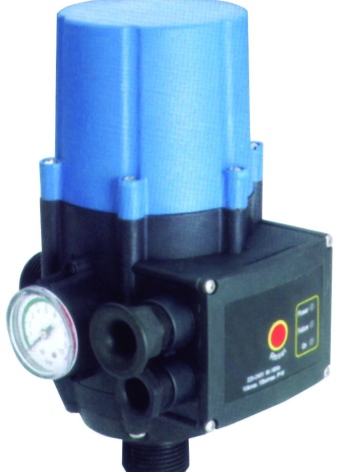

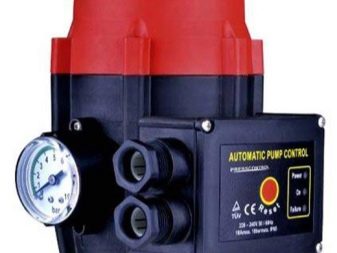

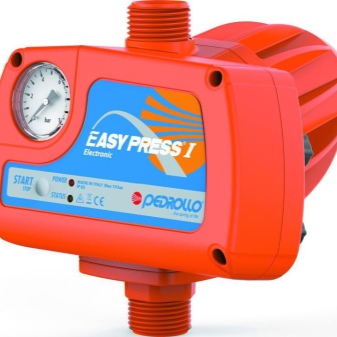

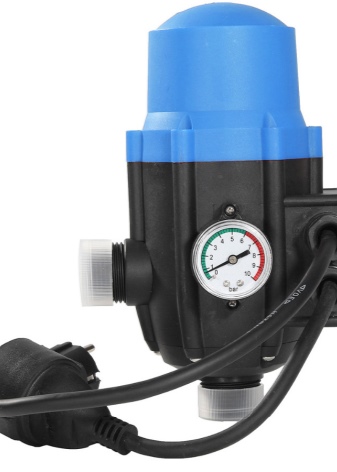

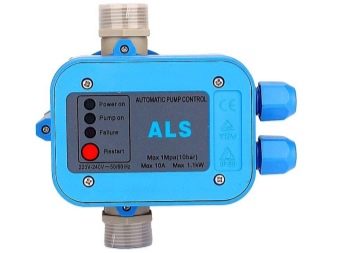

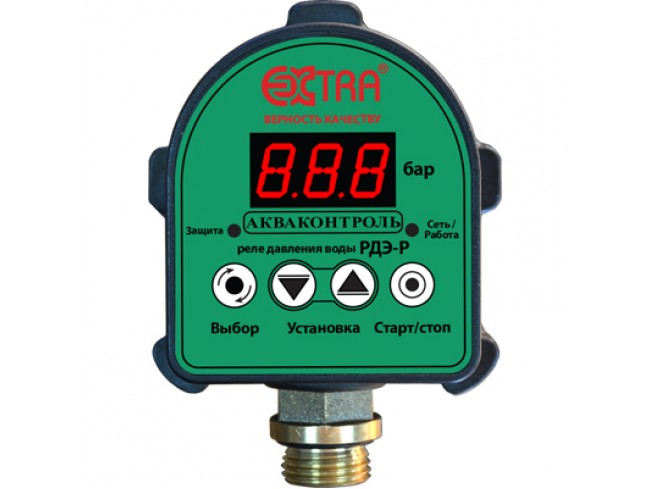

3. إلكتروني. ظهرت مؤخرًا نسبيًا ، فهي عبارة عن مزيج من علبة تروس أوتوماتيكية مع مضخة مدمجة. يتطلب مصدر طاقة للتشغيل ، يتحكم فيه البرنامج.

حسب تصميم الصمام نفسه ، يتم تقسيمها إلى ما يلي.

1. تبادلي. الأرخص ، يعتمد على مكبس محمل بنابض ، والذي يغلق المقطع العرضي لإمدادات المياه. عيب هذه: أنها تؤدي وظيفتها بشكل سيئ عند سرعة عالية لتدفق المياه عبر الأنبوب.
2. غشاء. إنه يعتمد على غشاء محمل بنابض يتم تثبيته في غرفة منفصلة مختومة. أكثر موثوقية ، نظرًا لأن آلية الضبط لا تتلامس مع الماء ، تحتفظ بوظيفتها بسرعة عالية لحركة الماء (في المتوسط ​​، حتى 3 م 3 * ساعة) ، لكنها أغلى من المكبس.
3. الكهرباء. يعتمد موضع الصمام على قراءة الضغط من المستشعر الإلكتروني ويتم تشغيله كهربائيًا

علبة التروس Spur

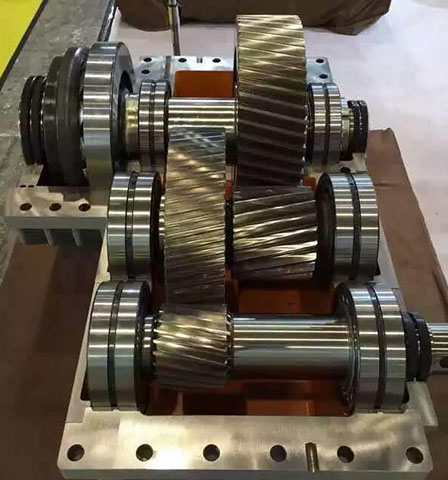

علبة التروس الحلزونية – الأكثر شيوعًا في الصناعة وغالبًا ما تستخدم لتغيير معلمات الدوران ونقل عزم الدوران. اعتمادًا على نوع الآلية وخصائص التصميم ، يتم استخدامها في العديد من المجالات ، على الرغم من أنها تستخدم على نطاق واسع في علم المعادن والهندسة الميكانيكية والمعدات الكهربائية والسيارات. توفر ميزات التصميم العديد من الاختلافات ، مما يوفر ظروف عمل مثالية لكل نوع من أنواع الآليات على حدة. يشتمل التصميم ، بغض النظر عن التعديل ، على العناصر التالية: عجلة ، ومجموعة من المحامل ، ومبيت ، ونظام تزييت ، وترس ، ومحاور قيادة وقيادة. هذه الآلية صاخبة للغاية ، حيث يحدث التأثير أثناء التلامس بين أسنان الأعمدة. ولكن في نفس الوقت يتم استبعاده ، ارتفاع درجة حرارة الآلية بسبب عدم وجود احتكاك بين الأجزاء.

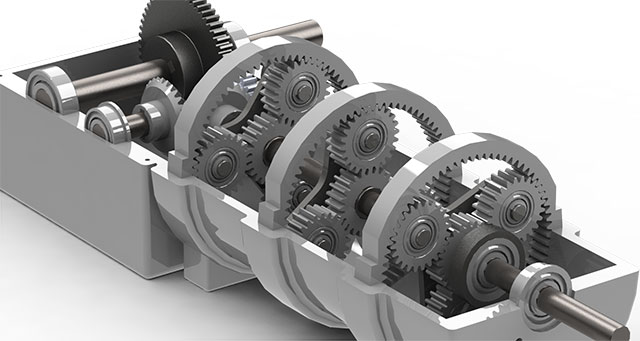

مخفض كوكبي

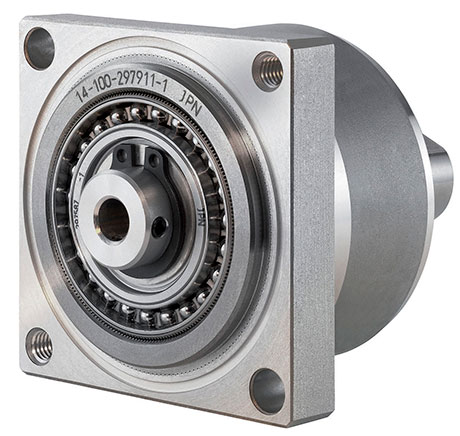

يعمل صندوق التروس الكوكبي على أساس نقل عزم الدوران بطريقة كوكبية. يحتوي قطار التروس الكوكبي على ترس شمسي في المركز ، وترس حلقي في المحيط ، وأقمار صناعية وناقل. توجد ثلاثة أقمار صناعية بين الترس الدائري وعتاد الشمس. يربط الناقل الأقمار الصناعية التي تدور على محاورها. سيتم زيادة عزم الدوران أثناء الحركة عدة مرات حيث يوجد عدد أقل من الأسنان لكل ترس شمسي مقارنة بالتاج.

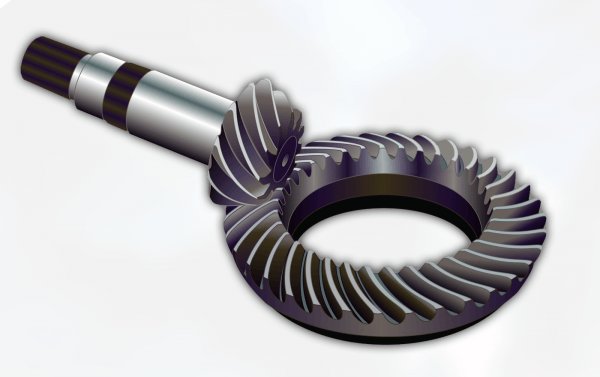

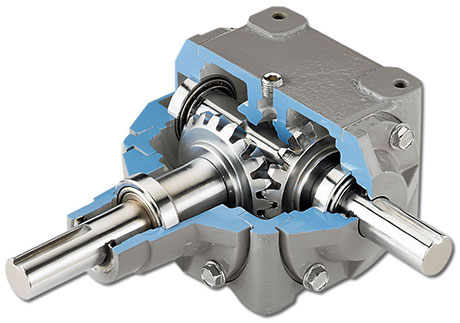

علبة التروس المخروطية

يوفر صندوق التروس المخروطي نقل الحركة الدورانية من عمود إلى آخر باستخدام التروس والوصلات. لا غنى عن الآلية في الحالات التي يكون فيها مطلوبًا هيكليًا لترتيب أعمدة الدفع والقيادة في وضع عمودي بالنسبة لبعضها البعض. يتم ضبط معدل عزم الدوران والسرعة الزاوية عن طريق تغيير أبعاد التروس أو القابض. هناك أنواع ضيقة وواسعة من علب التروس المخروطية. تتميز الآلية ، بالمقارنة مع الأسطوانية ، بكفاءة أقل وتشويش متكرر للأسنان أثناء الحركة.

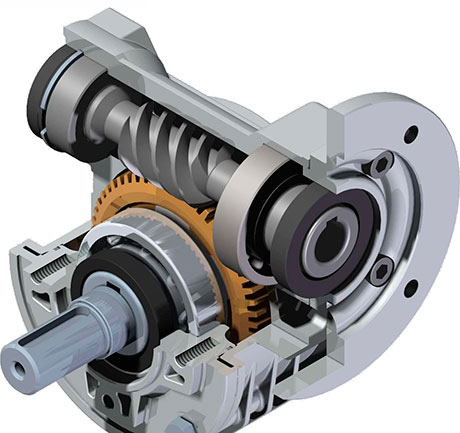

معدات دودة

يسمح صندوق التروس الدودي ، بسبب تصميمه الفريد ، للعمود بالدوران في اتجاهات مختلفة. تتسبب هذه الميزة في ارتفاع درجة الحرارة عند زيادة الأحمال ، والكبح الذاتي والتشبث ، لذلك يجب تشغيل الآلية بحمل متوسط ​​، دون الوصول إلى مؤشرات الطاقة الحدودية.

من بين المزايا ، نسلط الضوء على معدل كفاءة عالي يصل إلى 94٪ ، ونسبة تروس كبيرة عند استخدام مرحلة واحدة ، ولا يوجد ضوضاء أثناء القيادة ومقاومة لظروف العمل المعاكسة..

مخفض الموجة

يختلف مخفض الموجة هيكليًا عن الأنواع الأخرى ويتضمن ترسًا ثابتًا وعنصرًا مرنًا بأسنان ومولد موجة في وسط الآلية. أثناء دوران العنصر الداخلي ، يلتقط الترس المرن بأسنانه في نفس الوقت العديد من أسنان الترس الثابت ، مما يخلق صلابة عالية مع رد فعل عكسي منخفض. توفر الآلية نسبة تروس عالية ، حجمًا مضغوطًا ، دقة عالية في الحركة الحركية والتشغيل السلس ، مقاومة لأحمال العمل المتزايدة.

علب التروس المثبتة على عمود الدوران

وحدات التروس المثبتة على العمود عبارة عن وحدات ذات عمود إخراج مجوف. يتم تثبيتها مباشرة على العمود – بدون وصلات وتروس إضافية. ميزة علب التروس المثبتة على العمود هي أبعاد أكثر إحكاما ووزن منخفض نسبيًا.

طريقة التثبيت بالدفع قابلة للتطبيق بشكل عام على الدودة وبعض أنواع علب التروس الأخرى. الاستثناء هو مجموعة المعدات المحورية الأسطوانية ، التي تجعل ميزات التصميم مثل هذا التثبيت صعبة..

مع الديناميكيات الحادة للحمل على عمود الإخراج (غالبًا في المواقف غير الطبيعية) ، يمكن أن يتسبب عدم وجود اقتران في حدوث فشل سابق لأوانه في معدات القيادة. لذلك ، يتطلب تشغيل علبة التروس تهيئة ظروف تشغيل بحمل موحد. اختياريًا – حماية إضافية لمحرك الأقراص.

هيبويد

يتم استخدام ترسين متصلين بزاوية 45 درجة لنقل عزم الدوران إلى مركبات الدفع الرباعي والدفع الخلفي.

طرق تركيب علب التروس

غالبًا ما تُستخدم حوامل القدم مع العلب المصنوعة من السبائك لزيادة الوزن الأخف للوحدة. يحتوي السكن على مناطق خاصة للتثبيت السريع لعلبة التروس بالقاعدة.

عند استخدام حوامل الفلنجة ، يتم تثبيت علبة التروس باستخدام شفة موجودة على الهيكل. يمر عمود الإخراج عبر هذه الحافة.

يربط المرفق المزود بفوهة علبة التروس بآلية التشغيل من خلال عمود إخراج مجوف. يتم دفع هذا العمود إلى نهاية عمود آلية العمل..

أنواع والجهاز

يمثل السوق اليوم مجموعة كبيرة من منظمات الضغط للاستخدام في المنزل والصناعة..

اعتمادًا على الخصائص التقنية ، يتم تصنيف علب التروس وفقًا لما يلي:

• آلية العمل: مكبس أو صمام.
• آلية العمل: الغشاء أو الربيع.
• الإنتاجية: صناعية (أكثر من 16 م 3) ، تجارية (3-15 م 3) ، منزلية (أقل من 3 م 3) ؛
• مادة الجسم: الحديد الزهر ، الفولاذ المقاوم للصدأ ، النحاس ، النيكل أو طلاء الكروم ؛
• طريقة التثبيت: شفة أو اتصال ملولب ؛
• نوع تدفق العمل
• حجم الجسم ونوع وصلات شفة.

تم تصميم منظم الحواف الرافعة لتحسين الضغط قبل وبعد موقع التثبيت ، وكذلك لتثبيت ضغوط الضغط. مخفض الرافعة يقلل الضغط والضوضاء والاهتزاز ويزيد من عمر المعدات الهيدروليكية المنزلية.

ميزات التصميم:

• الحديد الزهر أو الجسم الصلب.
• غطاء مجهز بختم صندوق حشو ؛
• الأوراق المالية؛
• رافعة لدعم التحكم في الوصول بالدعم والحمل ؛
• مشغل الحجاب الحاجز.

في هذه الأجهزة ، يختلف موضع آلية العمل بالنسبة للسرج. يتضمن تنظيم الضغط حساب الكتلة واختيار موقع الحمل على الرافعة.

منظم ضغط المياه المنزلي هو جهاز منزلي من مصنع صمام الأمان Pascal. إنه مصمم لتقليل الضوضاء والاهتزاز والضغط وزيادة عمر الأجهزة الهيدروليكية. يؤدي تركيب المنظمين إلى انخفاض في استهلاك الطاقة وتكاليف أنظمة إمدادات المياه العامة.

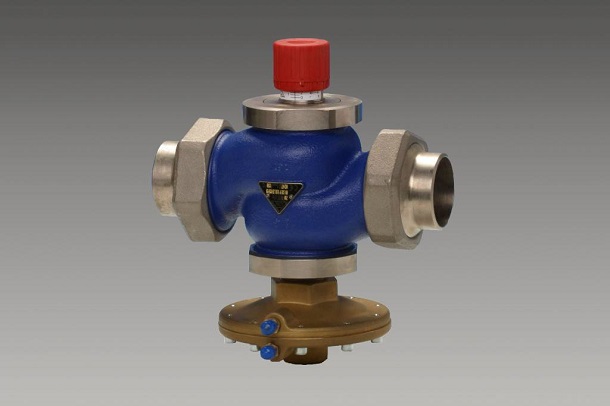

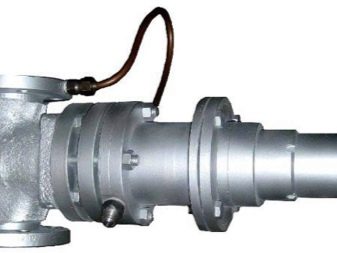

منظم الضغط المباشر المفعول هو عامل استقرار للضغط يستخدم طاقة تدفق التيار الكهربائي.

ميزات التصميم:

• الجسم مع الشفاه.
• الجذع والبطانات.
• الصمام الرئيسي؛
• صمام الحجاب الحاجز؛
• أنبوب الدافع.

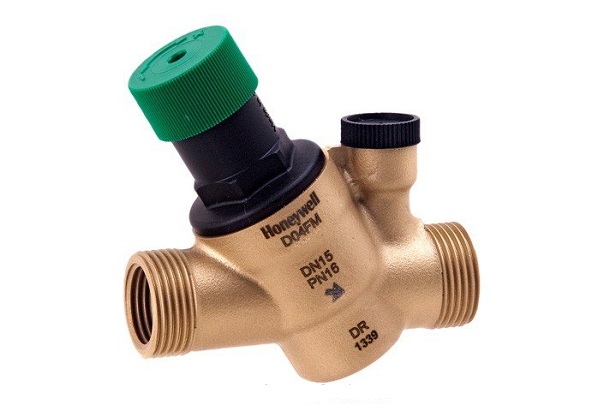

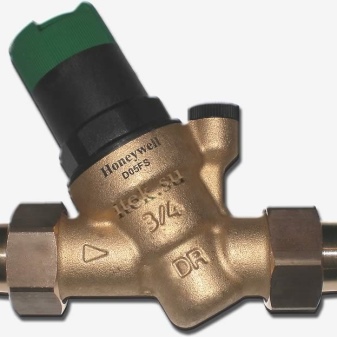

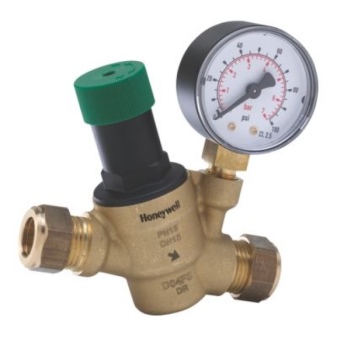

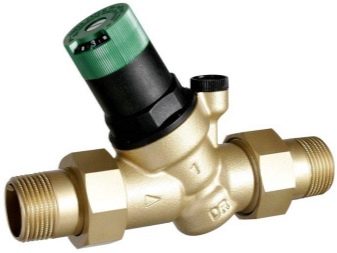

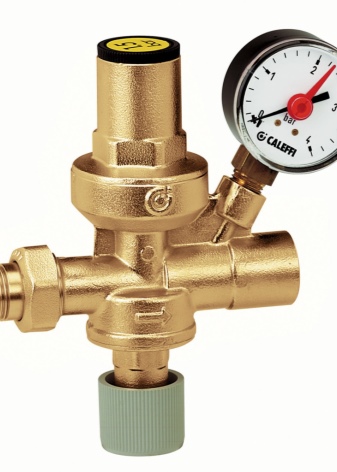

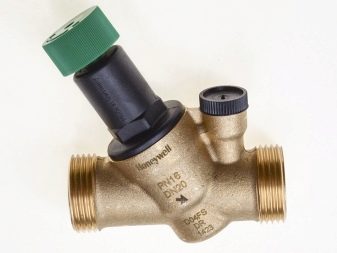

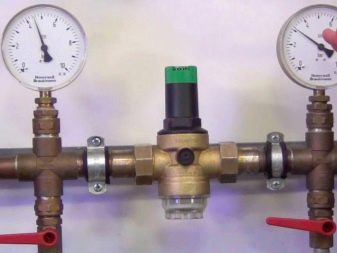

يقلل منظم ضغط المياه هانيويل الضغط الزائد في نظام إمداد المياه ، ويثبت معايير الشبكة ، ويوفر استهلاك المياه. يرجع التشغيل الصامت لعلبة التروس إلى الرأس الثابت عبر منطقة التدفق. يعتمد مبدأ تشغيل الجهاز على القوى المتعارضة للحجاب الحاجز والربيع عند تعرضه لضغط قوي جدًا.

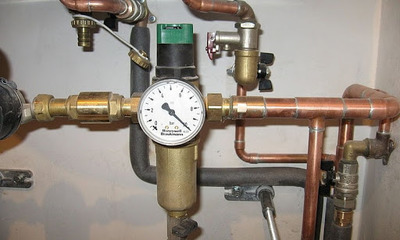

تنتج الشركة المصنعة نسخًا مجمعة من عناصر المرشح بوظيفة تنظيمية وصمام تفريغ. يوفر الفلتر تنقية أولية للمياه من الجسيمات الصلبة ، وبالتالي تحسين جودتها ، وزيادة عمر خدمة نظام إمداد المياه والأجهزة المنزلية.

جهاز الجهاز:

• الجسم مع وصلة ملولبة ومقبس قياس الضغط ؛
• مقبض تعديل مجهز بمقياس ؛
• زنبرك ضبط ، يعمل كهيئة عاملة ؛
• الأجزاء التنفيذية – الصمام والحجاب الحاجز.

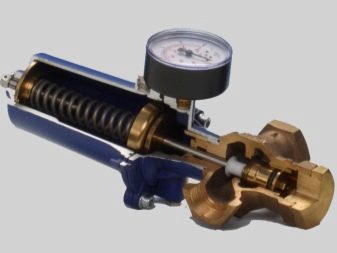

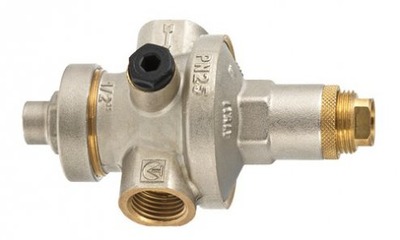

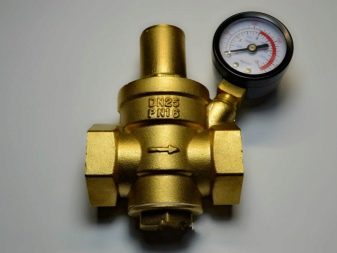

يعد المكبس أو المنظم الميكانيكي أحد أكثر أنواع الآليات شيوعًا المصممة لتقليل الضغط. ترجع هذه الشعبية إلى التكلفة المنخفضة مقارنة بالأنواع الأخرى من المنظمين. يتكون من مكبس قابل للتعديل مدفوع بقوة الزنبرك وضغط الصمام.

يعتمد مبدأ تشغيل علبة تروس المكبس على التغيير في التجويف الاسمي ، ونتيجة لذلك يتغير تدفق المياه. إذا كان الضغط غير كافٍ ، يمكن أن يفتح الصمام لكامل التجويف الاسمي لخط الأنابيب..

الجهاز مضبوط في المصنع على إعداد ضغط المصنع البالغ 3 بار. إذا كانت هناك حاجة لخفض الضغط في خط الأنابيب ، فاستخدم مفك براغي لتدوير رأس الضبط في اتجاه عقارب الساعة. دور واحد يساهم في تغيير ½ بار في المقاومة.

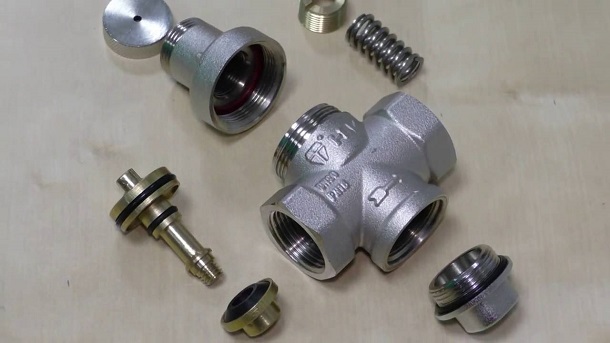

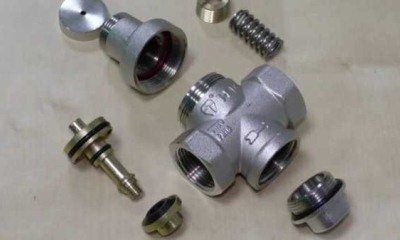

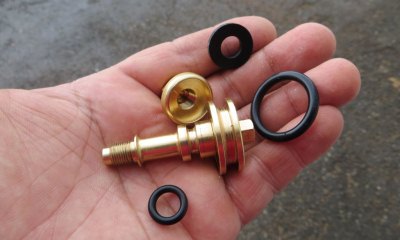

يتكون غلاف منظم ضغط المكبس من معدن غير حديد أو صلب لا يصدأ ويتكون من العناصر التالية:

• عنصر العمل – مكبس
• الخريف؛
• تعديل المسمار؛
• يا الحلقات.

من أجل تجنب زيادة مستوى الضوضاء ، يوصى بتركيب صمام تنفيس الهواء بالإضافة إلى حوض ومقياس ضغط على الخط..

للحفاظ على درجة حرارة الماء عند نفس المستوى ، من الضروري في كل من نظام إمداد الماء الساخن ونظام الماء البارد ضبط نفس قيم الضغط على مقياس الضغط.

تصميم المكبس له عيوب عديدة. أولاً ، الخوف من تلوث المياه؟ لذلك ، في حالة وجود رمل وصدأ في الماء ، يجب أن يكون النظام مزودًا بعناصر تصفية دقيقة وخشنة. ثانياً ، وجود عناصر متحركة تبلى بسرعة. نتيجة لذلك ، فشل الجهاز..

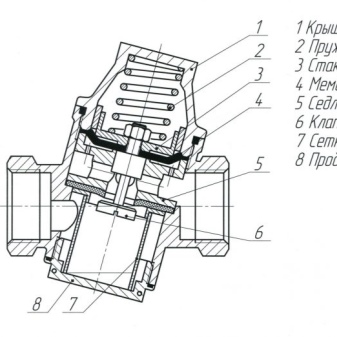

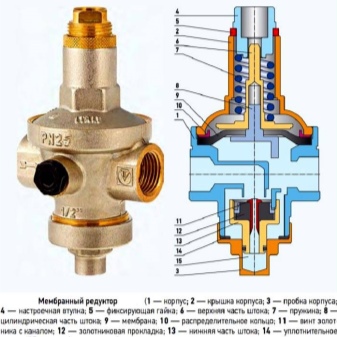

يتكون منظم الغشاء من غشاء مرن مدعوم بزنبرك. في هذه الحالة ، ينقسم المنظم إلى جزأين: الجزء الأول ملامس للسائل ، والآخر مزود بنابض ولا يتلامس مع الوسط السائل. بسبب الزنبرك ، يعمل الحجاب الحاجز على الصمام ، وبالتالي يزيد القطر الاسمي للأنبوب. لأن الغشاء مرن. يتم “إجبار” الغرفة على تمرير الشوائب الميكانيكية التي لا تؤثر على الوظائف الرئيسية لعلبة التروس. يتم تنظيم الجهاز بواسطة برغي ضبط.

آلية الغشاء لا تتطلب التنظيف ؛ إصلاحها يشمل فقط استبدال الحجاب الحاجز. الجهاز غير مزود بأجزاء متحركة خارجية. بالمقارنة مع آلية المكبس ، يعتبر منظم الحجاب الحاجز أكثر موثوقية في التشغيل. لكن هذا الجهاز له سعر مرتفع وعدد كبير من الأجزاء المتحركة وتعقيد استبدال الآلية..

أدوات ضبط شفة الرافعة

يحافظ جهاز الرافعة الهيدروليكية ذات التأثير المباشر على الضغط المحدد في بداية ونهاية موقع التثبيت أو ينظم معدل التدفق (الضغط التفاضلي).

العناصر الهيكلية للمنظم:

• الجسم (الحديد الزهر والصلب) ؛
• غطاء مع صندوق حشو.
• الجذعية مع اثنين من الصمامات.
• نظام رافعة مع حمولة ويدعم للحفاظ على وضع الإنتاجية ؛
• مشغل الحجاب الحاجز.

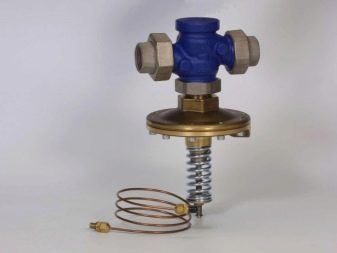

منظم ضغط الحجاب الحاجز “بعد نفسه” مع تحكم تجريبي

تتميز نماذج أدوات ضبط الرافعة “قبل” و “بعدهم” من خلال موضع الجسم العامل بالنسبة إلى السرج. تم تصميم الصمامات ، التي تفتح الممر تحت تأثير الحمل ، لتنظيم الضغط في اتجاه مجرى موقع التثبيت. في المخفض الذي يخفف الضغط في بداية موقع التثبيت ، يغلق الصمام ممر المقعد تحت تأثير الوزن. يتضمن ضبط ضغط المنظم حساب الكتلة واختيار موقع الوزن على الرافعة.

صمامات ميكانيكية للمياه

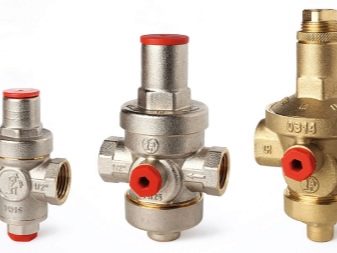

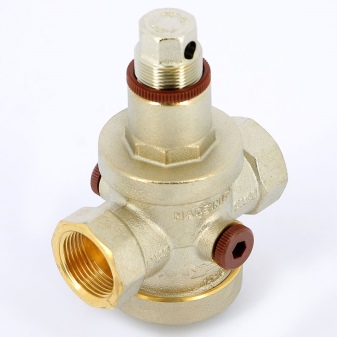

مخفضات ضغط الماء الميكانيكية أو المكبسية هي أكثر أنواع المنظم شيوعًا. تعود الشعبية إلى أقل تكلفة بين الأجهزة المماثلة. يتم التحكم في الضغط في نظام إمداد المياه باستخدام مكبس زنبركي ، والذي يغير منطقة تدفق الأنبوب. منظمات ضغط الماء لها نطاق ضبط لضغط الماء الخارج – 1-5 atm.

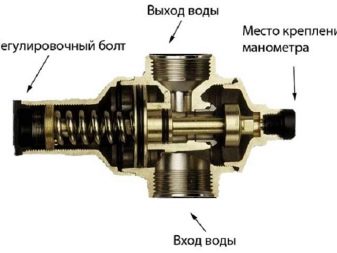

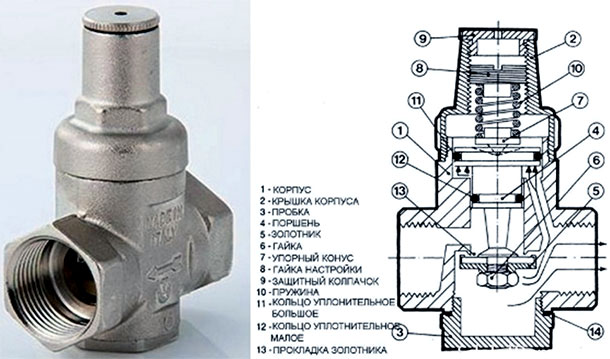

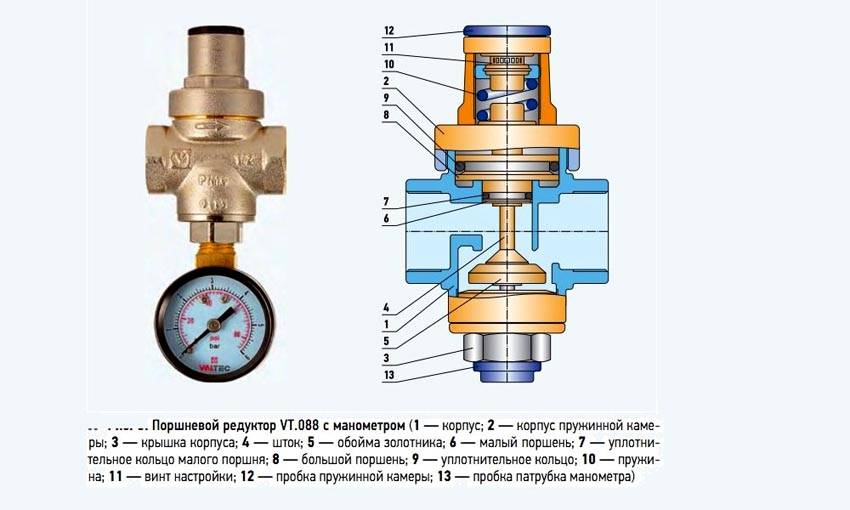

مخطط مكبس المخفض

العيب الرئيسي لمنظم ضغط الماء الميكانيكي هو وجود أجزاء متحركة عرضة للتآكل ، مما يؤدي إلى تعطل المعدات. بالإضافة إلى ذلك ، فإن مخفض المكبس لنظام إمداد المياه حساس للغاية للعديد من الشوائب الميكانيكية في الماء ، والتي توجد في الخطوط المنزلية والصناعية..

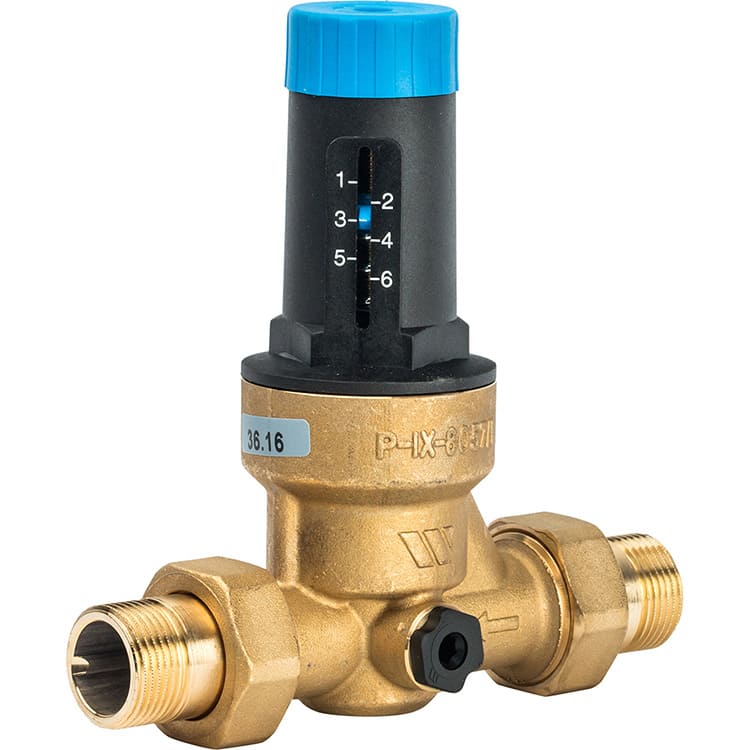

منظم ضغط المياه المنزلية RDV

يتم تصنيع منظمات الضغط الصناعية والتجارية والمنزلية للعلامة التجارية RDV من قبل الشركة الروسية المصنعة لصمامات إمداد المياه الآمنة Pascal LLC من تتارستان. تساعد مخفضات المياه المنزلية RDV على تقليل الضغط والضوضاء والاهتزاز ، وزيادة عمر خدمة المعدات الهيدروليكية لخطوط الأنابيب والتجهيزات. يقلل تركيب منظمات RDV من استهلاك الطاقة ، ويوفر تكاليف إمدادات المياه البلدية.

تساعد مخفضات المياه المنزلية RDV على تقليل الضغط والضوضاء والاهتزاز ، وزيادة عمر خدمة المعدات الهيدروليكية لخطوط الأنابيب والتجهيزات

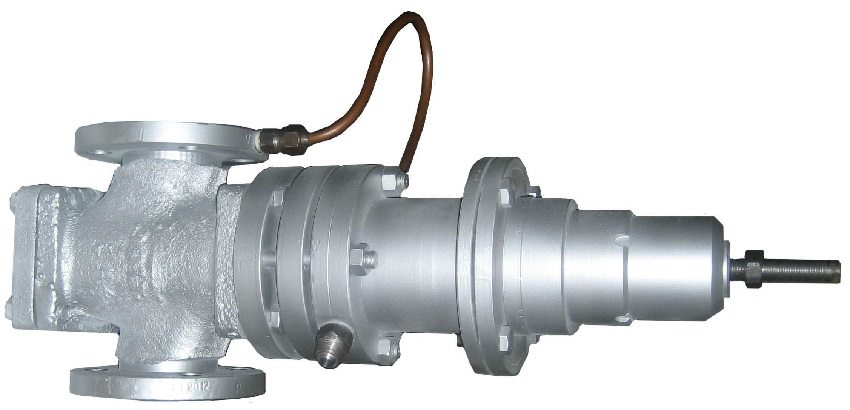

منظم ضغط الماء المباشر يعمل RDV

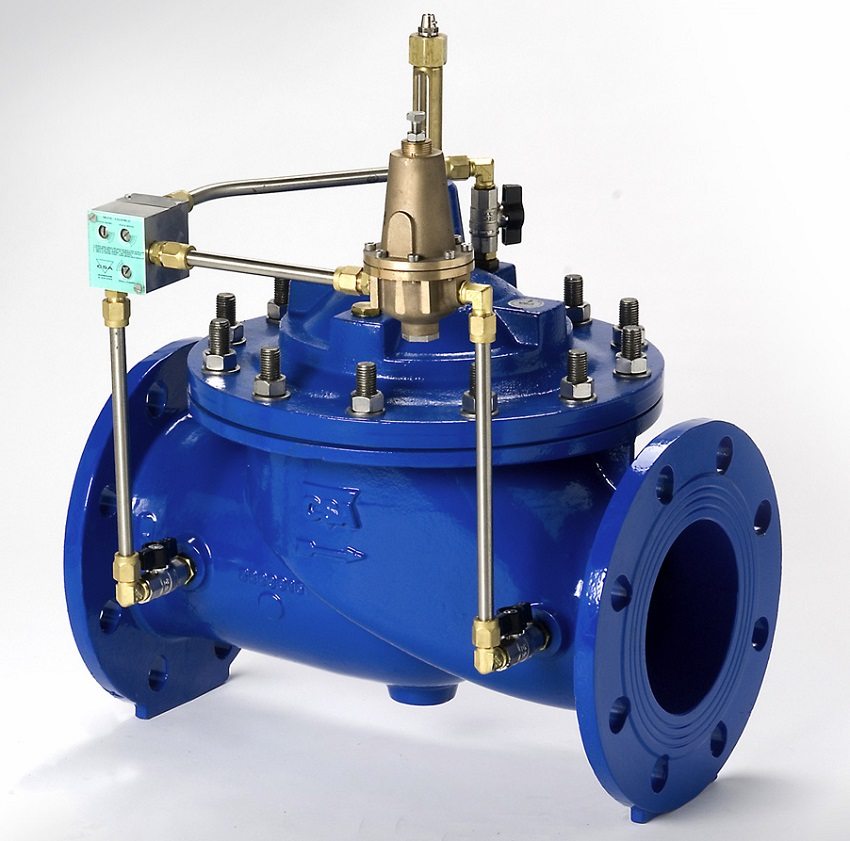

يتميز الصمام ذو الحواف من النوع التجريبي بتصميم RDV ، وهو مخفض ضغط الماء الصناعي. مبدأ التشغيل هو تقليل والحفاظ على نظام ضغط معين باستخدام طاقة تدفق الشبكة.

تصميم الجهاز RDV 150-1G:

• الجسم مع الشفاه (مدخل – مخرج) ؛
• دليل البطانات والساق ؛
• الصمام الرئيسي؛
• جسم صمام طيار بآلية وحجاب حاجز (عنصر تحكم في الصمام الرئيسي) ؛
• غشاء؛
• أنابيب الدفع.

مخفض ضغط الماء الصناعي مع صمام شفة طيار

عندما يرتفع الضغط في خط الأنابيب عن القيمة المحددة ، فإن التدفق الدافع للمياه عبر الأنبوب يميل إلى جسم الصمام الطيار. يفتح العنصر المحمّل بنابض القناة ، ويدخل الوسيط الغرفة فوق الحجاب الحاجز. يغطي الحجاب الحاجز المنحني منطقة تدفق المنظم. يؤدي انخفاض الضغط أمام الصمام إلى إرجاع الزنبرك إلى موضعه الأصلي ، ويفتح الغشاء مرور الجهاز.

المتطلبات التنظيمية لمنظمات الضغط

اللائحة الرئيسية لقواعد إمداد الشقق والمنازل الخاصة بالمياه هي SNiP 2.04.2-84. تشير الوثيقة إلى أنه لكل طابق ، يجب أن يزيد الضغط بمقدار 0.4 بار (أو 0.4 ضغط جوي). ويجب أن يؤخذ الحد الأدنى من ضغط المدخل للطابق الأول على أنه جو واحد (يتم توفير باقي الضغط بواسطة مضخة الدوران نفسها ، مع مراعاة إمدادات المياه إلى الطوابق العليا). القواعد الدقيقة:

• للإمداد البارد – من 0.3 إلى 6 أجواء عند القياس من قناة المدخل ؛
• للإمداد الساخن – من 0.3 إلى 4.5 أجواء.

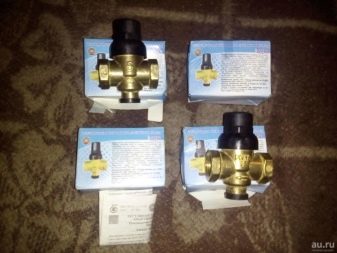

يوجد في الصورة مخفض لتقليل ضغط الماء

بناءً على هذه البيانات ، تم أيضًا طرح المتطلبات التنظيمية لمخفضات ضغط المياه الموضحة في GOST 12678 ، ويتم تنظيم الفروق الدقيقة التقنية للتركيب من خلال موضع GOST 2874 (لمخفضات المياه في الأنظمة ذات درجات الحرارة من +5 إلى +75 درجة درجة مئوية).

ضبط مستوى الضغط

بعد تركيب الجهاز ، يتم ضبطه لضبط الضغط المطلوب. يتم تنفيذ هذا الإجراء عند تدفق الماء صفر. لذلك ، من الضروري إغلاق صمام المدخل وفتح صمام المخرج. يحتوي صندوق التروس على لولب ضبط. الجهاز مزود بمفتاح خاص يتم من خلاله الضبط. لزيادة الضغط في نظام إمداد المياه ، يتم تدوير البرغي بمفتاح في اتجاه عقارب الساعة. ثم من الضروري فك برغي الضبط ببطء في الاتجاه المعاكس حتى يصل الضغط إلى 3 أجواء.

يتم تركيب الجهاز مباشرة بعد عداد المياه إن وجد. في حالة عدم وجود عداد مياه ، يتم تركيب الوحدة قبل الفرع الأول من نظام إمداد المياه. إذا لم يكن هناك مرشح خشن عند مدخل مصدر المياه ، فسيتم تثبيته أمام علبة التروس دون فشل.

المخفض هو جهاز آلي لشبكة إمداد المياه. لا توجد متطلبات محددة لصيانتها والعناية بها. تحتاج إلى تكوينه مرة واحدة بعد التثبيت. مع إجراء مزيد من العمليات ، مرة كل ستة أشهر ، يمكنك ضبط الضغط بشكل مستقل إذا لزم الأمر. اعتمادًا على جودة المياه المزودة ، سيحتاج الجهاز إلى الإزالة مرة واحدة في السنة أو سنتين وتنظيفه باستخدام عوامل أنابيب المياه التي تعمل على إذابة تراكمات الملح. أو بدلاً من ذلك ، أضف الزيت إلى فتحة مسامير الضبط لتشغيل الصمام بكفاءة..

عند اختيار جهاز يعمل على استقرار ضغط الماء في نظام إمداد المياه ، يجب إعطاء الأفضلية للمصنعين المعروفين. من المرغوب فيه أن يتضمن تصميمه مقياس ضغط.

الرعاية والصيانة

مخفض الضغط عبارة عن وحدة إمداد مياه مؤتمتة بالكامل. يتطلب إعدادًا لمرة واحدة فقط ، كل 3 إلى 6 أشهر ، يتم إجراء تعديل (يتم إجراؤه بشكل مستقل ، وليس بواسطة ممثلين عن شركة الإدارة).

يوصى بإزالة الصمام تمامًا مرة كل 12 – 24 شهرًا لتنظيفه من الأملاح المتراكمة. يتم إجراء التنظيف باستخدام مذيبات خاصة لأنابيب السباكة (أنابيب المياه ، وليس أنابيب الصرف الصحي). ستحتاج أيضًا إلى تشحيم الصمام ، إذا كان ذلك ممكنًا من الناحية الفنية (في أغلب الأحيان ، يُضاف الزيت إلى الفتحة الموجودة أسفل مسمار الضبط).

يتم تقسيم أنواع المنظمين وفقًا لنوع التحكم.

تم تصميم المنظم الإلكتروني لتشغيل معدات الضخ منخفضة الطاقة عند أخذ المياه من شبكة إمدادات المياه. مثبتة في الشقق والمنازل الخاصة والبيوت الصيفية. يوفر الجهاز الإلكتروني إيقاف تشغيل المضخة لتجنب التشغيل الخامل ، ويمنع المطرقة المائية بسبب وحدة التحكم الإلكترونية ويبلغ عن القيم المتغيرة للتدفق والضغط.

تتميز المعدات بالتشغيل الصامت. يتم التثبيت حتى العلامة الأولى لنقطة سحب المياه. قبل بدء التشغيل ، من الضروري ملء وحدة الضخ بالماء.

الأجزاء البناءة:

1. الإطار؛
2. جفن العين؛
3. البطانات البوليمر لتوصيل كابل كهربائي ؛
4. أنابيب فرعية للاتصال بالمياه الرئيسية ؛
5. الحجاب الحاجز؛
6. لوحة إلكترونية
7. جهاز استشعار إلكتروني في غلاف واقي.

تم تجهيز المنظمات الأوتوماتيكية بمرحلات خاصة تسمح لك بتنظيم ضغط الماء. الجهاز عبارة عن وحدة مدمجة مع غشاء وزوج من النوابض. يتم ضبط مستوى الضغط والعودة إلى الوضع الأصلي بالصواميل. يعمل المرحل الخاص كمثبت للضغط في نظام إمداد المياه ، كما يعمل على أتمتة عملية التحكم في محطة الضخ.

أنواع المنظمين في مكان التثبيت على خط الأنابيب:

• المخفضات “متروكة لأنفسهم” ، أي أنها تعمل على تحسين الضغط في إمدادات المياه قبل المنظم. إنهم يحافظون تلقائيًا على معلمة ضغط الماء المعدلة عن طريق تغيير الممر الاسمي عبر الصمام ، والذي يكون في وضع الفتح حتى يتم ضبط الضغط المحدد في الشبكة. يوصى بتثبيت هذا النوع من علبة التروس في محطات الضخ وأنظمة التدفئة..
• تعمل المخفضات “بعد نفسها” على استقرار ضغط الماء ، وتحسين الضغط في خط الأنابيب الرئيسي. مثبتة خلف الجهاز في مواسير منزلية.

تدفق

تدفق المياه المخفض

يتم ضمان الموثوقية والتفرد في تدفق WFD من خلال الغياب التام للأجزاء المتحركة فيه. ما يؤثر على متانته.

يتم تثبيت ضغط المصب من خلال العديد من القنوات الداخلية الضيقة. يتم توزيع ضغط الماء الوارد الفوضوي أولاً عن طريق المرور عبر العديد من الانحناءات. يأتي إلى معلمة معينة ثم يدمج في قناة إخراج واحدة.

يتم تقليل استخدام منظم ضغط التدفق ، كقاعدة عامة ، إلى أنظمة الري الخاصة بالمناطق الشخصية.

تلقائي

منظم الضغط الأوتوماتيكي مماثل هيكليًا لخرطوم الضغط العالي الغشائي. إن وجود برغيين لتغيير نطاق ضغط التشغيل في نظام إمداد المياه يميزه عن الغشاء.

يتم ضمان تشغيل الجهاز بواسطة الحجاب الحاجز ونابضين ، يتم تنظيم قوة ضغطهما بواسطة صواميل خاصة. مع ضعف ضغط الماء الوارد ، يضعف الغشاء. مع زيادة ضغط المدخل ، يتقلص الغشاء ، مما يؤدي إلى انخفاض قناة المخرج.

يتم تضمين منظم ضغط أوتوماتيكي مع WFD الأوتوماتيكي ، والذي يقوم بتشغيل الينابيع الموجودة على الحجاب الحاجز. عند الضغط المنخفض ، تغلق الينابيع نقاط التلامس ، وتحرك المضخة. تتمثل مهمتها في الحفاظ على الضغط في النظام عند مستوى معين.

إلكتروني

منظم ضغط الماء الإلكتروني

هذا جهاز متطور من النوع الأوتوماتيكي بالكامل مع تشغيل صامت ، مما يوفر حماية كاملة للنظام ضد المطرقة المائية..

تعرض الشاشة الإلكترونية المعلومات الحالية حول خصائص تدفق المياه في نظام إمداد المياه المحلي. تراقب الآلية الإلكترونية باستمرار ضغط الماء في خط الأنابيب باستخدام مستشعر الحركة.

يتم تشغيل محطة الضخ المضمنة في مجموعة الجهاز تلقائيًا عند تلقي إشارة من مستشعرات التتبع. مع إمداد الماء الجاف ، لن تسمح الإلكترونيات بتشغيل المضخة.

بفضل آلية إلكترونية مدروسة جيدًا ، سيلبي هذا الجهاز تمامًا جميع احتياجات المستخدم في الوضع التلقائي..

الخصائص التقنية لنماذج RFE الشائعة

نوع المنظم	قطر الاتصال (بوصة)	نطاق تنظيم الضغط (بار)	الإنتاجية (متر مكعب / ساعة)	استهلاك المياه الاسمي (متر مكعب /)
مع مرشح ومقياس ضغط	1/2	2-5	1.40	0.95-1.27
مع مرشح ومقياس ضغط	1/4	2-5	2.44	1.70-2.27
محدد التدفق	1/2	2-4	1.98	0.95-1.27
غشاء	1/2	0.5-7	1.85	0.95-1.27
غشاء	3/4	0.5-7	2.60	1.70-2.27
مكبس	1/2	1-4.5	1.60	0.95-1.27
مكبس	3/4	1-4.5	2.61	1.70-2.27
مكبس	1	1-4.5	3.34	2.65 – 3.53
مكبس	1 ¼	1-4.5	4.89	4.34-5.79
مكبس	1 ½	1-4.5	7.85	6.78-9.00
مكبس	2	1-4.5	10.8	10.6-14.1
مكبس مع مقياس ضغط	1/2	0.5-5.5	1.6	0.95-1.27

متى يتم ضبط وإزالة الإعدادات القياسية?

لا تتوافق طاقة الإدخال دائمًا مع المعيار 5.0 – 6.0 بار. إذا كان الضغط في شبكة الإمداد مختلفًا بشكل كبير عن المعيار ، فسيختلف ضغط الماء بعد المخفض عن إعدادات المصنع..

على سبيل المثال ، ضع في اعتبارك منظمًا مضبوطًا على 3.0 بار مع ضغط مدخل يبلغ 5.0 بار. أي بفارق 2.0 بار.

بالمناسبة ، هذه هي القيمة ، الفرق بين ضغط الماء الداخل والخارج ، وهي القيمة الفعلية لتعديل حمل الزنبرك على الصمام.

إذا كان رأس الإدخال 2.5 بار ، فإن الناتج يكون 0.5 بار فقط ، وهو منخفض جدًا للاستخدام العادي. التخصيص مطلوب.

إذا كان ضغط المدخل 7.0 بار ، فسيكون ضغط المخرج 5.0 بار ، وهذا كثير. التخصيص مطلوب.

يمكن أن يحدث الانحراف عن المعايير في ظل الشروط التالية:

• يتجاوز استهلاك المياه بشكل كبير قدرة الشبكات المركزية ومحطات الضخ ، سيكون الرأس منخفضًا ؛
• الطوابق العليا من المباني الشاهقة ، ضغط منخفض ؛
• الطوابق السفلية من المباني الشاهقة ، سيكون الضغط مرتفعًا ؛
• التشغيل غير الصحيح لمضخات التعزيز في المبنى ، قد يكون الرأس منخفضًا أو مبالغًا في تقديره.

في مثل هذه الحالات ، من الضروري إعادة ضبط علبة التروس. يمكن أن يحدث تغيير في ضغط المياه الداخل أيضًا أثناء التشغيل طويل الأمد لشبكات إمدادات المياه. بما في ذلك بسبب انخفاض مساحة تدفق الأنابيب في المبنى بسبب تكوين الرواسب والتآكل.

قد يكون التعديل مطلوبًا أكثر من مرة ، أثناء الاستخدام المطول للمياه.

علب التروس عرضة للبلى مما يؤدي إلى تسرب المياه. يمكن إصلاحها ، الأمر الذي يتطلب التفكيك. بعد تجميع الجهاز ، ستحتاج إلى تعديله..

كيفية اختيار منظم ضغط الماء المناسب

لاختيار جهاز موثوق به لضبط ضغط الماء ، تحتاج إلى معرفة بعض المعلمات التي يجب مراعاتها:

• عرض النطاق. موصى به للاستخدام المنزلي هو 0.1-0.15 متر مكعب / ساعة ، للاستخدام التجاري – 0.2-0.3 متر مكعب / ساعة ، للاستخدام الصناعي – أكثر من 0.3 متر مكعب / ساعة.
• فقدان الضغط المسموح به. مع استهلاك قليل للمياه ، يعتبر المعيار 1-2.5 بار ، بمتوسط ​​- 2-5 بار ، مع زيادة – 4-7 بار.
• قطر منطقة التدفق. تقاس بالبوصة وتعتمد على الوجهة. بالنسبة للمباني السكنية ، يجب أن يكون القطر إلى “، للمباني الصناعية ، ¾ إلى 2”.
• طريقة التوصيل. يوجد وصلة شفة ومترابطة (اقتران) للأجزاء التي تختلف في نوع التثبيت والتكلفة.

إذا كان لديك خيار – لتثبيت منظم ضغط المياه أم لا ، فإن الإجابة لا لبس فيها – للتثبيت. يبرر الجهاز تكلفته تمامًا ، ويلاحظ المستهلكون الكثير من مزايا تثبيت WFD:

• مقاومة موثوقة ودائمة للسباكة للأحمال الهيدروليكية وانخفاض الضغط ؛
• الحفاظ على المدى الطويل لمعدات السباكة في منزل أو شقة أو في مؤسسة ؛
• وفورات مالية بسبب انخفاض استخدام المياه ؛
• عدم وجود ضوضاء في خط الأنابيب وأثناء تشغيل المخفض ؛
• ضغط مخرج ثابت بغض النظر عن مستوى المدخل.

اختر بحكمة

عند اختيار منظم ضغط الماء ، يجب الانتباه إلى ما يلي:

1. أقصى ضغط عمل للجهاز (يجب أن يكون أعلى بنسبة 20-30٪ من الحد الأقصى في النظام) ؛
2. يجب أن يتطابق قطر المدخل والمخرج تمامًا مع قطر أنابيب النظام ؛
3. كلما كان نطاق ضبط الضغط أكبر ، كان ذلك أفضل ، لكن الأمر يستحق النظر في ميزات نظام التدفئة أو إمدادات المياه ؛
4. قبل الاستقرار على عرض المنظم ، تأكد من أنه يلبي احتياجاتك. لا يمكن دائمًا استخدام الخيار المناسب لنظام إمداد المياه في نظام التدفئة ؛
5. عند اختيار منظم إلكتروني للتوصيل بمضخة دوران ، تحقق من توافقها.

معايير الاختيار

في الوقت الحالي ، هناك العديد من أنواع منظمات ضغط المياه للشقق والمنازل الخاصة ، لكن جودتها لا تتوافق دائمًا مع النوع المعلن. لذلك ، تحتاج إلى معرفة بعض المعايير لاختيار الأجهزة لحماية المعدات الهيدروليكية من الضغط العالي ومطرقة الماء..

جسم الجهاز مصنوع من مواد باهظة الثمن مثل الفولاذ المقاوم للصدأ والنحاس الأصفر والبرونز. يوصى بأخذ العديد من المنظمين ومقارنة أوزانهم. من الضروري اختيار الجهاز الأثقل وبدون ترهل مع نتوءات. انتبه بشكل خاص إلى طبقات المفاصل. غالبًا ما يتم رش المنظمات منخفضة الجودة.

من الأفضل الاتصال بشركة متخصصة لشراء جهاز عالي الجودة..

عند اختيار الإصدار الأمثل للمنظم ، من الضروري مراعاة معايير مثل الإنتاجية – استهلاك المياه لكل ساعة (بالمتر المكعب) ووحدة الحساب ، مما يجعل من الممكن تقليل الضغط في النظام. لا تؤثر المقاومة المحلية المتولدة في الموقع بشكل كبير على تشغيل نظام إمداد المياه بالكامل. يعتمد المنظم القابل للضبط على حساسية الحجاب الحاجز ، وتعتمد جودته على درجة ضغط الزنبرك ومادة التصنيع. إذا كان هناك زنبرك واحد فقط ، فسيكون حد الضبط واحدًا. إذا قدمت الشركة المصنعة عدة نوابض تختلف في درجة الصلابة ، فسيستجيب الجهاز بدقة أكبر لأي تغييرات في الظروف البيئية..

عادة ، أثناء التشغيل ، يصدر صندوق التروس ضوضاء بسبب التجويف ، والذي يحدث بسبب زيادة سرعة الرأس عند مدخل الجهاز. إذا كانت منطقة التدفق ضيقة جدًا ، فإن احتمال حدوث التجويف مرتفع جدًا. لذلك ، عند اختيار منظم ، من الضروري معرفة درجة التجويف وسرعة الرأس المنظمة. يمكن العثور على هذه القيم في جواز سفر الجهاز..

عند شراء منظم ضغط ، لا يوصى بما يلي:

• قم بشراء جهاز من السوق ، حيث يتم وضع جميع أجزائه على أرضيات مرتجلة. هذا يعني أن الجهاز مزيف وغير مكلف للغاية..
• يجب أن يشتمل المنتج على جواز سفر وشهادة جودة. خلاف ذلك ، يجب عليك الامتناع عن شراء جهاز مشكوك فيه..
• قم بشراء جهاز مصمم لظروف التشغيل الأخرى.

من تصمبم

عند الاختيار بين تصميم المكبس والغشاء ، يجب تفضيل النوع الثاني. إنها أكثر موثوقية في التشغيل ، على الرغم من أن تآكل المكبس في منتجات النوع الأول يكون ضئيلًا. تعتبر هياكل المكبس حساسة جدًا لجودة المياه التي يتم توفيرها عبر الخط. حتى جزيئات صغيرة من الرمل يمكن أن تتسبب في تشويش المكبس..

سوف يستمر منظم الحجاب الحاجز لفترة أطول

لا يفرض نوع الغشاء متطلبات متزايدة للصيانة. بسبب تصميمها ، يتم استبعاد ملامسة الماء. لذلك ، لا يمكن أن تخاف من العمليات المسببة للتآكل. نقطة الضعف الوحيدة هي الحجاب الحاجز المتحرك..

انتباه! من خلال إعطاء الأفضلية لمنظم من النوع الغشائي ، يمكنك ضمان التشغيل المستقر لإمدادات المياه أو نظام التدفئة.

نوع الاتصال

غالبًا ما يتم تثبيت علب التروس المحلية باستخدام الخيوط ، وغالبًا ما يتم تثبيت علب التروس الصناعية باستخدام التركيبات. عند اختيار جهاز ، انتبه إلى قطر الاتصال ، والذي يقاس بالبوصة. 3/4 مخفض ضغط الماء قد يناسبك". في حالات أخرى ، سوف تحتاج إلى مخفض ضغط الماء بمقدار 1/2" أو 2". قم بقياس القطر الداخلي للأنبوب وحدد الجهاز المناسب.

نظام درجة الحرارة

ليست كل الطرز مناسبة لإمداد الماء الساخن. يجب تصميم مخفض ضغط الماء الساخن ليعمل في درجات حرارة تصل إلى 130 درجة مئوية. قد لا يكون مخفض ضغط الماء البارد مقاومًا للحرارة.

مادة

أفضل مخفضات ضغط الماء مصنوعة من مواد عملية غير قابلة للتآكل – نحاس مطلي بالنيكل أو مطلي بالكروم أو الفولاذ المقاوم للصدأ..

صمام تنظيم ضغط الماء

مخفض ضغط الماء هو جهاز لتثبيت وتنظيم قطرات ضغط السوائل في شبكة إمدادات المياه في المدينة وفي الإنتاج. ما هو صندوق التروس؟ يحمي خط الأنابيب من ارتفاع ضغط المياه بشكل غير طبيعي أو قطراته الحادة ، وبالتالي حماية مجموعة متنوعة من الأجهزة من إزالة الضغط.

حسب ميزات التصميم ، يتم تقسيم جميع مخفضات خفض الضغط إلى ثلاث مجموعات:

• مخفض ضغط الحجاب الحاجز

إنه يعمل بفضل الحجاب الحاجز النابض في غرفة تروس محكمة الغلق ، اعتمادًا على درجة ضغط الزنبرك ، يتم زيادة أو تقليل إنتاجية الجهاز عن طريق صمام صغير.

تعتبر علب التروس الغشائية جيدة لعرض النطاق الترددي الواسع ، مما يسمح باستخدامها للأغراض المنزلية والصناعية. كما أن ميزة منظمات الضغط الغشائية هي عزل آلية العمل عن الوسط المار (ماء ، هواء ، سوائل أخرى).

• مخفض ضغط المكبس

يختلف بشكل إيجابي في بساطة آلية العمل ، ولكن على عكس نوع الغشاء ، يجب تنظيف آلية المكبس بشكل دوري من الانسدادات.

يعتمد تشغيل مخفض المكبس على مكبس زنبركي ، والذي ينظم إمدادات المياه عن طريق إغلاق قناة المرور. يتم ضبط علبة التروس بآلية المكبس بواسطة صمام يحدد درجة ضغط الزنبرك..

• منظم ضغط في الخط

يحتوي الماء على متاهة من القنوات يحدث خلالها انخفاض في ضغط الماء الزائد. تعتبر مخفضات التدفق جيدة لأنها لا تحتوي على أي أجزاء متحركة يمكن أن تبلى أو تفشل ، ولكن لها أيضًا عيبًا واحدًا: إذا لم يمر الماء بالترشيح الأولي ، فقد تصبح قنوات صندوق التروس مسدودة.

مخفض ضغط المياه هانيويل

مخفضات هانيويل هي الأجهزة التي تقلل وتثبت ضغط الماء الوارد في أنظمة الإمداد بالمياه والتدفئة. يسمح لك التصميم الخاص للمنظم بمحاذاة وتعيين القيمة المرغوبة والآمنة لضغط الماء المزود.

يمكنه أيضًا حماية الأنابيب والأجهزة المنزلية من الصدمات الهيدروليكية المتكررة ، والتي يمكن أن يكون لها عواقب وخيمة (التسربات ، التهوية ، ضغط الماء الساخن البارد).

بمعنى ، إذا كان نظام إمداد المياه لديك يحتوي على قيمة مبالغ فيها لضغط الماء ، فأنت بحاجة ماسة إلى شراء منظم وتثبيته ، ولكن من أجل اختياره بشكل صحيح ، فأنت بحاجة إلى معرفة أنواع المخفضات وما هي الميزات التي يمتلكونها.

ضع في اعتبارك الأنواع الرئيسية لعلب التروس بناءً على إجراء التخفيض:
1. مخفض الضغط الديناميكي – يوفر تنظيمًا مستمرًا للتدفق المستمر للمياه ، وغالبًا ما يستخدم في خطوط أنابيب المياه الرئيسية ، وغالبًا ما يكون في المنشآت الصناعية (مثال: هانيويل D04F-1 / 2A) ؛
2. مخفض ثابت – يعمل في ظروف استهلاك المياه غير المتكافئ ، ما يسمى ، مع صنابير مغلقة ، يتم تثبيته على الشقة بأكملها أو عند مدخل منزل خاص أو كوخ – يحافظ على قيمة ثابتة عند المنفذ (مثال: هانيويل D06F- 1 / 2A) ؛
3. مخفض ضغط مع مرشح – غالبًا منظم ضغط ثابت مع مرشح غسيل لتنقية المياه الخشنة من الشوائب الكبيرة التي يزيد حجمها عن 50 ميكرون ، والتي تتميز بتنوعها وأبعادها المدمجة (مثال: هانيويل FK06-1 / 2AA)

تتميز مياه الصنبور ليس فقط بالضغط العالي في الشبكات الرئيسية للمدينة ، ولكن أيضًا بمجموعة متنوعة من الشوائب الميكانيكية التي تدخل المياه من الأنابيب القديمة وتنقية المياه غير الفعالة عند أخذها من الخزانات والأنهار الكبيرة.

من أجل تجنب دخول الشوائب الميكانيكية إلى الأجهزة المنزلية ونظام التدفئة ، من الضروري تثبيت مرشح خشن لتنقية المياه من الجسيمات المعلقة ، ويمكن شراء هذه المرشحات في متجرنا على الإنترنت لفلاتر المياه هانيويل.

يتميز فلتر الغسيل هانيويل بحجم صغير جدًا ، كما أنه سهل التثبيت في أنابيب المياه ، مما يجعله أحد أكثر المرشحات الميكانيكية شيوعًا لتنقية المياه الخشنة..

تُستخدم فلاتر الغسيل Honeywell على نطاق واسع في المنشآت الصناعية ، لتنقية المياه بكميات كبيرة (أكثر من 7-10 م 3 / ساعة) ، لهذه الأغراض ، يتم استخدام فلاتر الغسيل عالية الأداء من سلسلة Honeywell F76S. في الحالات التي تكون فيها الإنتاجية أقل من 5 م 3 / ساعة ، يتم تركيب مصافي هانيويل FF06.

ميزات هانيويل D04FM:

نطاق الإعداد (شريط)	1.5-6.0
ضغط ثابت PN	16
إنتاج	ألمانيا
الأعلى. درجة حرارة متوسطة	70
مخفض الضغط	نعم
الإنتاجية م 3	2.9
قطر الاتصال (بوصة)	3/4

تعتبر منظمات المياه في Honeywell موثوقة للغاية ، ولكن التكلفة تبدأ من 1500 روبل لنموذج D04FM.

علب التروس الحديثة هي المكبس والحجاب الحاجز. المكبس عالي المقاومة للتآكل. ولكن ، على الرغم من ذلك ، تتميز علب التروس من هذا النوع بموثوقية تشغيلية منخفضة..

ويرجع ذلك إلى طبيعة تنقية المياه وإمكانية حدوث تآكل على عناصر المنتج. لذلك إذا كان السائل قد يحتوي على جزيئات صغيرة من الأوساخ والرمل ، مما سيؤدي إلى تشويش الجهاز. المخرج الوحيد هو منظم ضغط الماء بفلتر.

فالتك منظم ضغط المياه

تحظى الصمامات الإيطالية بشعبية خاصة لخفض الضغط في نظام إمداد المياه Valtec ، وهي موثوقة ومبهجة في أسعارها (من 800 روبل). ربما يكون هذا هو جزء السعر المتوسط ​​للمنظمين للمباني متعددة الطوابق..

من أجل التشغيل الخالي من المتاعب لنظام إمدادات المياه ، ومستهلكو المياه ، ومعدات التدفئة ، والضغط المستقر في الأنظمة الهندسية أمر ضروري. تتميز شبكات الإمداد بالمياه والحرارة المركزية بالقفزات في المعلمات والصدمات الهيدروليكية.

يجب أن تكون الأشياء المتصلة بها مزودة بمخفضات ضغط الماء. في مبنى سكني ، سيحمي المخفض الشبكة المنزلية والأجهزة المنزلية وتركيبات السباكة. تقوم مخفضات Valtek بتجهيز خطوط أنابيب المياه والهواء المضغوط والسوائل والغازات الأخرى غير العدوانية للمواد المستخدمة.

مخفض ضغط الماء البعيد

عند اختيار منظم للمياه من شركة بعيدة أو شركة أخرى ، يجب الانتباه إلى معاييرها الفنية. بادئ ذي بدء ، يتعلق هذا بقيمة ضغط المدخل والمخرج. حل هذه المشكلة بسيط للغاية..

تحتاج إلى معرفة المتطلبات التي تنطبق على الجهاز في خط أنابيب معين ، وكذلك دراسة تعليمات المنظم. يشير فيه المصنعون إلى القيم الاسمية لضغط العمل:
• أقصى ضغط للمدخل: 16 بار.
• قابل للتعديل: من 1 إلى 6 بار.
• الإعداد: 3 بار.
• أقصى درجة حرارة: 75 درجة مئوية.

درجة حرارة التشغيل مهمة أيضًا. لذلك ، بعض الطرز قادرة على العمل في درجات حرارة تتراوح من 0 إلى 40 درجة. تستخدم هذه الأجهزة فقط في أنظمة إمداد الماء البارد. بالنسبة للأنابيب الساخنة ، فإن النماذج التي تعمل في نطاق يصل إلى 130 درجة مناسبة.

لكن تكلفة منظم المياه البعيد تبدأ بالفعل من 2500 روبل.

منظم ضغط RD-15

يحتوي منظم ضغط الماء الغشائي RD-15 على غرفتي عمل مفصولة بغشاء. هذا يجعل الجهاز سهل الصيانة وموثوق في التشغيل. إحدى الغرف مغلقة تمامًا لمنع دخول الماء إليها.

هنا يقع الجزء الرئيسي من العناصر الهيكلية. هذه الدائرة من منظم ضغط الماء تحمي الجهاز من التآكل والصدمات. يضمن الاستخدام الصحيح لعلبة التروس وسلامة الحجاب الحاجز عمر خدمة طويل.

وتتراوح التكلفة من 300 إلى 500 روبل ولها إصدارات مختلفة. إنه الأكثر استخدامًا ولديه شهادة المطابقة.

معلمات منظم المياه RD-15:

اسم المعامل المعنى

القطر الاسمي DN [mm]	15
الضغط الاسمي [MPa] (kgf / cm2)	1.0 (10)
منطقة التنظيم [٪]	40
حد الإعداد العلوي [MPa] (kgf / cm2)	0.4 (4)
الصبيب الشرطي [m3] / h	1.6
وزن المنظم [كلغ]	0.35

كيفية اختيار كوخ?

يعتمد الاختيار على المعلمات التقنية لعلب التروس: قدرتها وموثوقيتها وسعرها. يوجد أدناه وصف مقارن لمزايا وعيوب الأجهزة التي تختلف في مبدأ التشغيل..

غشاء

تصل أقصى نفاذية للمياه عبر الجهاز إلى 3 أمتار مكعبة في الساعة. الحجاب الحاجز الداخلي المدعوم بالزنبرك ، مع زيادة ضغط المدخل – الانحناءات.

يتم نقل الإزاحة إلى الصمام الذي يغلق المدخل. يتم تنظيم ضغط المياه المتدفقة عن طريق تغيير قطر الفتح.

المخفض موثوق به وبسيط في التشغيل. لمزيد من الضبط الدقيق والمراقبة البصرية للضغط ، يتم استكماله بمقياس ضغط. تشمل عيوب الجهاز التكلفة العالية والأداء المنخفض مقارنةً بالنظير.

يقع الجهاز الغشائي للمخفض في غرفة محكمة الغلق ، ولا يخضع للانسداد ويمكن تشغيله بدون تنقية المياه الأولية باستخدام مرشح.

مكبس

لديه قدرة كبيرة على تمرير الماء – تصل إلى 5 أمتار مكعبة في الساعة. أبسط بالمعنى البناء ، يشير إلى خيارات الميزانية للأجهزة. يحدث استقرار الضغط في نظام المياه بسبب حركة المكبس.

مع زيادة ضغط الماء ، فإنه يعمل على الربيع. أثناء الحركة ، يغلق المكبس جزءًا من الممر ، وبالتالي ، المجرى المائي. يتم تطبيع ضغط المخرج.

عندما ينخفض ​​ضغط الماء ، على العكس من ذلك: يستقيم الزنبرك ، ويفتح الصمام المدخل قليلاً. يزداد حجم الماء المار. لتتبع عملية الضبط ، تصحيح قراءات الضغط أثناء التشغيل ، يوجد مكان على جسم المنظم لتركيب مقياس ضغط.

بتكلفة منخفضة نسبيًا ، فإن النموذج له عيب خطير. يؤدي وجود كسور صلبة في نظام المياه إلى تعطيل الجهاز بسرعة ، وغالبًا ما يلزم الإصلاح أو الاستبدال.

يتم تركيب مخفض المكبس جنبًا إلى جنب مع مرشح خشن. هذا يطيل بشكل كبير من وقت التشغيل..

تفاصيل منظم ضغط المكبس في الفيديو:

متاهي

أحد أبسط علب التروس في التصميم والاستخدام. الجزء الميكانيكي الداخلي المتحرك مفقود.

يتم إخماد الصدمات الهيدروليكية (ارتفاعات الضغط) التي تنشأ في المجرى المائي بسبب مرور المياه عبر القنوات الصغيرة المنتظمة (المتاهات).

يتم تثبيت هذا النوع من المنظم مباشرة أمام مدخل تركيبات السباكة..

لا يضمن التصميم البدائي للجهاز السلامة الكاملة في تشغيل معدات المياه ، مما يحد من استخدامها.

كيفية تثبيت منظم ضغط الماء (المخفض) بيديك

يتم إرفاق مخطط مع التثبيت التدريجي للجهاز بالتعليمات الخاصة بأي منظم ضغط الماء. لذلك ، لن يكون تركيبها في شقة أو منزل خاص أمرًا صعبًا على أي شخص يعرف كيف يمسك مفتاح الربط بين يديه..

وفقًا لقوانين البناء ، يجب تثبيت منظم الضغط على أنبوب الإدخال بين محبس الحنفية وعداد المياه..

يضمن المكان الذي تم اختياره بشكل صحيح لتثبيت WFD سلامة كل من نظام إمداد المياه المحلي نفسه وجميع المرشحات وعدادات المياه.

إذا كنت واثقًا من أن هذا العمل في متناول يدك ولا يتطلب دعوة من سباك محترف ، فيمكنك البدء.

الانتباه! قم بالتثبيت بمفاتيح قابلة للتعديل والغاز ، واعمل بالقفازات حتى لا تتلف جلد يديك.

التثبيت في شقة

• تأكد من وجود جميع تركيبات الأنابيب PP. والتي ستكون مطلوبة في عملية التثبيت.
• ابدأ بفحص الجهاز ، وقم بتثبيت المقابس على الفتحات الجانبية لـ WFD. التي ستحتاج فيما بعد إلى تثبيت مقاييس الضغط.
• من الأفضل تركيب الجهاز على أنبوب مثبت أفقيًا. في هذه الحالة ، سيتم ضمان الوضع الرأسي لـ WFD ، مما يضمن تشغيله دون انقطاع..
• ترآيب صمامات الإغلاق قبل ومنظم منظم الضغط. في حالة الطوارئ ، باستخدام الصنابير ، يمكنك إيقاف إمدادات المياه بسرعة.
• لن يسمح السهم المحدد على منظم الضغط مع الإشارة إلى تدفق الماء بخطأ في تركيبه الصحيح. مع الموقع الصحيح لـ WFD ، يجب أن يكون قابس تثبيت مقياس الضغط في الأعلى.
• من الأفضل تثبيت مرشح أمام تدفق المياه الداخل في منظم الضغط ، مما يسمح بتمديد فترة التشغيل المتواصل لـ WFD.
• من أجل موثوقية التوصيلات ، استخدم شريط FUM ، والذي سيستبعد أي احتمال لتسرب الهيكل..

حجم مخفض ضغط المياه للشقة

بالنسبة للشقة ، في 90٪ من الحالات ، يكون حجم المخفض", وفي 10٪ من الحالات الحجم ¾".

الحجم 1/2" يتم تحديده عند استخدام ما يصل إلى 3 نقاط سحب في الشقة ، مقاس 3/4" – عندما يكون هناك أكثر من 3 نقاط تعادل. في الحالة الأخيرة ، الحجم 3/4" اضبط حتى لو كان الإدخال إلى الشقة 1/2", حيث إذا كان المخفض لديه سعة تدفق غير كافية ، فلن يكون قادرًا على توفير الضغط المحدد بعده.

مقياس الضغط وتعديل علبة تروس الشقة

عادة ما يكون إعداد المصنع للمنظم لشقة المنفذ 2 أو 3 بار. إذا كنت ترغب في تغيير هذه القيمة ، فمن الممكن أن تفعل ذلك “بالعين” ، أو استخدام مقياس ضغط. تنتج معظم الشركات المصنعة أجهزتها بفتحة لمقياس الضغط ، لكنها لا تتضمن مقياس ضغط. من السهل جدًا شراء مقياس ضغط. ما عليك سوى معرفة نوع علبة التروس الخاصة بك ، بالنسبة لمقياس ضغط محوري ، أو شعاعي ، اختر حجم مقياس الضغط 1/4", قطر قرص مقياس الضغط مناسب لك ، مقياس ضغط مقياس الضغط لشقة 6 بار أو 10 بار كافٍ تمامًا. القائمة الكاملة لمقاييس الضغط للشراء هنا.

هناك أيضًا عدد قليل من الشركات المصنعة التي اعتنت بمقياس ضغط مع علبة تروس وتضمينها. ونكرر ، إذا كنت لا تحتاج إلى ضبط دقيق مباشر ، فمن الممكن تكوين الجهاز بدون مقياس ضغط ، وبعد ذلك يمكنك شراء علبة تروس بأمان بدون ثقب لمقياس الضغط.

من الناحية الفنية ، تعد إعادة تكوين أداة سهلة للغاية. تحتاج فقط إلى الدوران بمفتاح أو مفك براغي في مكان خاص. في الوقت نفسه ، تمتلك بعض الشركات المصنعة ، على سبيل المثال هانيويل ، مقياسًا للبنية الفوقية المرئية.

نوع مبنى منظم المياه للشقة المنزلية

المخفضات هي المكبس والحجاب الحاجز. العنصر الأساسي الذي يقلل أو يزيد الضغط داخل الجهاز هو الحجاب الحاجز أو المكبس. هناك آراء مختلفة حول علب التروس التصميمية الأنسب للشقة..

منظم ضغط الشقة بفلتر

تنتج بعض الشركات المصنعة منظمات ضغط المياه جنبًا إلى جنب مع المرشحات ، وحتى الصمامات الكروية في نفس الوقت. يعد هذا المزيج مناسبًا جدًا إذا كان لديك مساحة صغيرة في الشقة حيث تقوم بتثبيت خط الأنابيب ، ولا يمكن تركيب الفلتر مع علبة التروس بشكل منفصل. تتوفر هذه النماذج من الشركات المصنعة Honeywell و Valtec.

إصلاح منظم ضغط الماء

الغرض من المخفض هو الحفاظ على ضغط المخرج المحدد بأكبر قدر ممكن من الدقة ، بغض النظر عن التغييرات في المدخل وتدفق المياه المستهلكة. يعد هذا ضروريًا حتى لا يشعر المستهلكون بعدم الراحة بدرجات مختلفة من استهلاك المياه ، وفي كل نقطة من استهلاك المياه ، باستخدام التركيبات ، سيكون من الممكن تنظيم تدفق المياه بشكل مستقل على نطاق واسع..

من المهم أيضًا أن يحافظ المخفض على ضغط الإعداد حتى في حالة عدم سحب المياه (في الوضع الثابت) ، حيث يضمن ذلك تشغيلًا خاليًا من المتاعب لأنابيب الشقة والتجهيزات والأجهزة.

اعمال صيانة:
1. يوصى بفحص الإعدادات وسرعة الاستجابة ودقة الحفاظ على الضغط من قبل المنظم على فترات شهرية. تحقق من عمل المنظم عن طريق تغيير معدل تدفق المياه التي تمر عبره – قم بإغلاق الصمام المثبت على نفس خط الأنابيب بسلاسة.
2. يجب تنظيف خط اختيار النبض كل ستة أشهر. للقيام بذلك ، يجب إيقاف تشغيل القسم الذي تم تثبيت المنظم فيه ، وتجفيفه ، ويجب تفجير خط الدفع ، بعد فصله مسبقًا عن المنظم وخط الأنابيب.
3. يتم تنظيف المصفاة الموجودة أمام المنظم حيث تتسخ. يتم تحديد انسداد المرشح من خلال قراءات مقاييس الضغط المقدمة قبله وبعده ، مع مقارنة انخفاض الضغط الفعلي عبر الفلتر مع القطرة على مرشح نظيف.

قد يلزم إصلاح المنظم إذا تم اكتشاف انحراف للضغط عند نقطة أخذ العينات النبضية عن القيمة المحددة أثناء التشغيل أو الصيانة. يعد إصلاح صندوق التروس بنفسك أمرًا غير عملي ، فمن الأسهل استبداله بآخر جديد ، ولكن يمكنك تجربة أبسط العمليات.

الأعطال المحتملة وطرق القضاء عليها:

القضاء سبب الانهيار

لا يستجيب المنظم لتغيرات الضغط عند نقطة التوصيل	خط الدافع مسدود	انفجر بالهواء المضغوط أو ضغط الماء ، بعد فصله مسبقًا عن المنظم
–	سقوط جسم غريب في مسار التدفق	نظف القابس والمقعد بعد إزالة المنظم
–	توقف السهم	قم بفك التحجيم وعمل الجذع يدويًا ، بعد أن سبق فكك المنظم والمشغل الهيدروليكي
المنظم مغلق طوال الوقت	لا يوجد زنبرك أو صمولة ضبط من خلالها يحمل الزنبرك الجذع مفتوحًا	بدون تعليقات
المنظم مفتوح طوال الوقت	ضغط الماء أمام المنظم ، أقل من الضغط المحدد	قم بتغيير ضغط الإعداد باستخدام برغي الضبط أو انتظر حتى يرتفع الضغط
–	تمزق الحجاب الحاجز	يلزم الاستبدال بالغشاء الأصلي

الأسئلة الأكثر شيوعًا في منتديات الإصلاح:
• يتدفق مخفض ضغط المياه ما يجب القيام به?
• كيفية تنظيف علبة التروس?

إذا كان يتدفق ، أو يفرز ، لكن من الأفضل الذهاب إلى كومة القمامة. جهاز غير مكلف ، لكن يعتمد على موثوقيته سواء كنت ستقوم بتسخينه أم لا)

التثبيت في منزل خاص

• لا يختلف تركيب منظم ضغط المياه في نظام إمداد المياه لمنزل خاص كثيرًا عن تركيب شقة. سيتعين عليك إضافة مضخة إلى دائرة إمداد المياه التي تحافظ على الضغط في النظام.
• يتم أيضًا اختيار موضع الجهاز بحيث يكون موضع مقياس الضغط عموديًا بعد التثبيت..
• موقع تركيب الهيكل هو مصدر المياه من نظام إمداد مياه المدينة أو من بئر. بعد ذلك ، يتم وضع عداد ، متبوعًا بمنظم ضغط.
• تأتي مضخة الحفاظ على الضغط ، كقاعدة عامة ، مع جهاز لمنزل خاص..
• لا تنس تثبيت عنصر مرشح عند مدخل مصدر المياه المنزلي الخاص بك.

تعليمات التثبيت خطوة بخطوة

تتيح لك بساطة التصميم وسهولة التنظيم تنفيذ العمل على دمج الجهاز في نظام السباكة دون امتلاك مهارات احترافية.

قواعد التثبيت والتعديل

إذا كانت لديك المهارات اللازمة للعمل مع الأنابيب ، فيمكنك القيام بتثبيت WFD بنفسك. يجب ألا يقوم المبتدئين بالتجربة ، فمن الأفضل دعوة سباك للقيام بعمل مسؤول.

يتم التثبيت بالترتيب التالي:

1. نقوم بشراء اثنين من المنتجات – للمياه الباردة والساخنة ، ويفضل أن يكون نوع الغشاء. نقوم أيضًا بإعداد الأدوات والمواد الاستهلاكية للإحكام – شريط الدخان أو السحب ، مواد التشحيم. الشدات وأدوات التنصت المطلوبة.
2. نقوم بإغلاق المياه في الناهضين ، وإخطار الجيران مسبقًا.
3. نقوم بتثبيت صمام مدخل على الأنبوب بعد العداد أمام صمام الإغلاق. نحن نستخدم طريقة الخيوط.
4. أولاً ، نصلح الفلتر الخشن ، ثم صندوق التروس.
5. نحن ختم المفاصل.
6. قم بتركيب مقياس ضغط إذا لزم الأمر. نضعه بحيث يكون الاتصال الهاتفي مرئيًا بوضوح.
7. نقوم بتوصيل المنظم بصمام الكرة ، الختم.

بعد التثبيت ، نقوم بتوصيل الماء وإيقاف تشغيل الصمامات الكروية واختبار المعدات.

أحد خيارات تركيب منظم الضغط في نظام إمداد المياه للشقة. يعتبر موقع WFD بين الصمام الكروي والمتر من الناحية الفنية سليمًا والأكثر نجاحًا.

تسلسل تثبيت المنظم في المنزل هو نفسه لتركيب الشقة.

يتم تصنيع معظم منظمات الضغط وبيعها بإعدادات المصنع. يعتبر الضغط 3 بار. إذا كنت بحاجة إلى تقليل أو زيادة المعلمات المحددة ، فيمكنك إجراء التعديل بنفسك..

مخفضات الضغط لها تصميم مختلف ، لذلك ، يتم التعديل أيضًا بطرق مختلفة ، وفقًا للتعليمات. ولكن عادة ما تكون هناك حاجة إلى أداة واحدة بسيطة – إما مفك براغي أو مفتاح ربط.

مثال على التكيف تفعل ذلك بنفسك. في البداية ، يتم ضبط ضغط 6 بار على المخفض بمقياس ضغط ، ويجب تغييره إلى 3 بار.

معرض الصور صورة من قسم نظام تزويد المياه حيث يتم التعديل ، من الضروري تخفيف الضغط مؤقتًا – قم بإيقاف تشغيل الصنابير باستخدام مفك البراغي ، قم بتدوير مسمار التثبيت لفك تثبيت آلية الضبط باستخدام الميزان ، قم بتغيير الضغط الفعال (6 بار) إلى الضغط المطلوب (3 بار) ، وقم بتحويل الضغط الأخضر قليلاً باستخدام مفك البراغي ، وشد البرغي بإحكام ، ثم اختبر النظام ، وتأكد من إمداد المياه – افتح الصنابير الخطوة 1 – حرر الخطوة 2 – قم بفك البرغي الخطوة 3 – اضبط الضغط المطلوب الخطوة 4 – أحكم ربط البرغي

نتيجة لذلك ، يجب أن تكون ضغوط المدخل والمخرج مختلفة. عند المدخل ، في البداية – 4.5 بار ، عند الخروج بعد التعديل – 3 أشرطة.

هذه الطريقة بسيطة ، ويتم تنفيذها على الفور. ليس من الضروري إزالة الجهاز من الأنبوب. يتم إجراء الضبط على الطاولة عند تركيب جهاز جديد بدلاً من جهاز قديم أو عند تركيب علبة التروس لأول مرة.

يصعب الحفاظ على جهاز بدون مقياس ضغط ، لأنه من المستحيل التحكم في المؤشرات. عادة ملتوية عشوائيا ، مع التركيز على النتيجة. لكننا ما زلنا نوصي باستخدام مقياس ضغط مؤقت ، وإدخاله بدلاً من السدادة..

تعديل الصك

الضغط القياسي في نظام المياه هو 2-4 ضغط جوي ، الضغط الحقيقي دائمًا أعلى. يتوافق ضبط المصنع مسبقًا لمنظمات الضغط في المتوسط ​​مع 3 أجهزة ضغط جوي. للحصول على عمر خدمة أطول لعلبة التروس ، يجب ألا يتجاوز الفرق في ضغط الماء بعد الجهاز 1.5 ضغط جوي في التشغيل المستمر..

للحصول على الضغط المطلوب ، يتم ضبط علبة التروس:

1. بمساعدة الصمامات الحابسة (صمام كروي ، صمام) ، يقومون بإغلاق المياه في نظام إمدادات المياه المنزلية ؛
2. باستخدام مفك مسطح أو مجعد ، قم بتدوير مسمار الضبط إلى الزاوية المرغوبة ؛
3. افتح صمام المدخل وفي نفس الوقت ، يراقب صمام الحوض أو خلاط الحمام ، قراءات الإعداد على مقياس الضغط ؛
4. تتكرر العملية حتى تتحقق النتائج المرجوة.

في النماذج الحديثة ، يتم توفير مقبض ومقياس ضغط لضبط الضغط. اعتمادًا على اتجاه دوران المقبض ، هناك انخفاض أو زيادة في تدفق المياه عند مخرج الجهاز..

الأدوات والمواد المطلوبة

لتثبيت الصمام سوف تحتاج:

• مفتاح براغي قابل للتعديل؛
• دخان – شريط أو سحب ؛
• معجون خاص لختم المفاصل.

مخطط الاتصال

على سبيل المثال ، ضع في اعتبارك مخطط تركيب الجهاز أمام سخان الماء الساخن في الشقة..

سير العمل

كل منتج مصمم لتحرير الضغط الزائد كامل مع تعليمات التثبيت ، والتي يجب قراءتها بعناية قبل بدء العمل. قبل التثبيت ، تحتاج أيضًا إلى فصل سخان المياه عن الشبكة وتصريف المياه منه. يجب وضع الصمام على مصدر الماء البارد حتى محبس الحنفية. تسلسل تركيب الصمام كالتالي:

• وضع علامات على موقع التثبيت ؛
• إزالة جزء من الأنبوب بحجم يتوافق مع طول جسم الجهاز ؛
• الخيوط في نهايات الأنابيب:
• تغطية الجزء الملولب بشريط سحب أو دخان ؛
• شد الصمام على خيط الأنبوب ؛
• الاتصال بأنبوب آخر أنبوب يؤدي إلى نظام الصرف الصحي.
• شد الوصلة الملولبة بمفتاح ربط قابل للتعديل ؛
• ختم التقاطع مع عجينة خاصة ؛
• ضبط الجهاز وفقًا لقيم جواز السفر (إذا لزم الأمر).

تزييت علبة التروس

لمنع التآكل المبكر لمكونات علبة التروس وتقليل فقد الطاقة بسبب الاحتكاك ، يتم تشحيم المحامل والتروس.

في علب التروس ذات الطاقة المنخفضة وسرعة الاشتباك المنخفضة ، يتم التزييت عن طريق الرش أو استخدام حمام الزيت. في نفس الزيت ، الذي يُسكب في الجسم ، يتم غمر الدودة والعجلة (الترس أو الترس الدودي) وحلقة الرش جزئيًا.

لتزييت المعدات عالية السرعة وعالية الطاقة ، يتم ضخ الزيت في منطقة الاشتباك من حمام الزيت. يتم تشحيم المحامل بقوام سائل أو كثيف.

الخطوبة

مع الارتباط اللاصق ، يكون لملف السن شكل مطوي. يحافظ ناقل الحركة الملتوي على نسبة تروس ثابتة أثناء القيادة.

مع مشاركة Novikov ، يتم تحديد ملف تعريف السن من خلال دائرة نصف قطرها معين. هذا النوع من الاشتباك فعال في نقل القوى الكبيرة بواسطة آلية التروس..

العلب علبة التروس

المتطلبات الرئيسية لعلبة التروس هي الصلابة والقوة ، باستثناء احتمال عدم محاذاة الأعمدة. في الإنتاج الحديث لعلب التروس ، يتم إنتاج نوعين من العلب – مقسومة وقطعة واحدة.

يشتمل تصميم العلبة المنقسمة على قاعدة وغطاء قابل للإزالة. تحتوي النماذج المنفصلة من علب التروس الحلزونية الرأسية على موصلات على 2-3 طائرات. لمنع تسرب الزيت ، يتم إغلاق موصلات علبة التروس بمادة مانعة للتسرب. لا يوصى بتركيب جوانات بين الغطاء والقاعدة لأنها ستتشوه عند تثبيت مسامير التثبيت. نتيجة لذلك ، يمكن المساومة على مقاعد المحامل..

يتم استخدام الغلاف المكون من قطعة واحدة بشكل أكثر شيوعًا في علب التروس الدودية وأنواع أخرى من المعدات خفيفة الوزن. يوفر هذا التصميم غطاء قابل للنزع.

لإنتاج علب التروس ، يتم استخدام درجات من الحديد الزهر SCH 10-15 بشكل أساسي. يتم استخدام صفائح الفولاذ بشكل أقل ، كقاعدة عامة ، عند استكمال معدات القيادة واسعة النطاق بناءً على طلب فردي. الغلاف الفولاذي الملحوم له سماكة جدار أقل بحوالي الثلث من تلك الموجودة في علب التروس المصنوعة من الحديد الزهر. في الآونة الأخيرة ، يتم استخدام سبائك الألومنيوم بشكل متزايد لإنتاج العبوات..

تحديث علبة التروس هو اتجاه مستقر

تشمل مجموعة طرازات الشركات المصنعة حلولًا قياسية وحديثة. الوحدات المحسّنة تحتفظ بنفس أبعاد وأبعاد التوصيلات.

التحديث يرتكز على:

• معايير ISO.
• الهياكل المعيارية الكتلية.
• آليات حماية علبة التروس المتقدمة.
• تعديلات العتاد.
• تحديث حاويات علبة التروس ، التي تركز على إنتاج هياكل متجانسة ذات وزن منخفض ، تتميز بنقل الحرارة المرتفع.
• تطبيق تقنية القولبة بالحقن في إنتاج أغلفة سبائك الألومنيوم.
• استخدام الزيت الاصطناعي طوال فترة خدمة علبة التروس.
• لا حاجة لصيانة آليات القيادة أثناء تشغيلها.

تساهم عملية التحديث المستمر في تحسين الخصائص التقنية لعلب التروس ، وتوسيع وظائفها وتنوع التصميمات. اليوم ، منتجات الشركات المصنعة الروسية الكبيرة ليست أقل جودة من نظيراتها الأجنبية..

كيفية إعداد منظم بيديك?

مبدأ تشغيل الأجهزة هو نفسه ، لكن المنظمين مختلفين في التصميم..

بما في ذلك هناك اختلافات في أداء ضبط مسامير. قد تكون هناك حاجة إلى أدوات مختلفة لتدويرها..

للحصول على إعداد أكثر دقة ، يمكنك استخدام مقياس ضغط. تحتوي بعض الأجهزة على أماكن مترابطة خاصة للاتصال بها.

تحضير

اعتمادًا على تصميم برغي الضبط ، قد تحتاج إلى:

• مسدس 4 أو 6 مم ؛
• مفك البراغي القياسي بشفرة عريضة مسطحة ؛
• مفتاح خاص أو شريط فولاذي بسمك حوالي 2 مم وعرض يصل إلى 20 مم.

للتحكم البصري في ضغط المخرج بعد المخفض ، قد تحتاج إلى مقياس ضغط مع محول للتوصيل بخرطوم الدش أو خلاط الخلاط.

يتم ضبط المنظم عند أدنى تدفق ممكن للمياه من خلال صنبور واحد.

عواقب عدم وجود تنظيم

إذا لم يتم إجراء التعديل ، فلن تكون هناك عواقب خطيرة من الناحية الفنية. ومع ذلك ، فإن استخدام الماء من الحنفية أو الخلاط ، بضغط مرتفع بشكل مفرط ، أو على العكس من ذلك ، يكون ضغطًا ضعيفًا للغاية ، أمر غير مريح للغاية..

صمامات أمان لسخان المياه

في الشقق التي توجد بها مشاكل في توفير الماء الساخن ، وفي المنازل والبيوت الخاصة حيث لا يوجد أي شيء على الإطلاق ، دون تركيب سخان مياه ، تصبح الحياة المريحة شبه مستحيلة. ولكن كما هو الحال في أي حاوية تحتوي على ماء تحت ضغط معين ، فهناك خطر تدمير الجدار إذا تجاوز هذا الضغط القيمة المسموح بها. تذكر خزانات التمدد لمراجل التدفئة الفردية أو حتى الغلايات نفسها: في كل مكان توجد أجهزة إما تنظم ضغط الماء الزائد ، أو تصريف المياه الزائدة في الخارج. سخانات المياه (الغلايات) ليست استثناء ، حيث توجد صمامات أمان لسخان المياه: صمام أمان وصمام تخفيض الضغط.

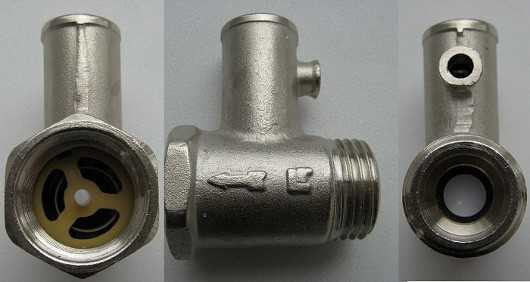

صمام أمان لسخان المياه

يباع صمام أمان سخان المياه كمجموعة لخزان سخان المياه وله ثلاث وظائف:

• يسمح للماء بالمرور إلى جانب واحد وليس إلى الجانب الآخر.
• يحمي الخزان من الضغط الزائد.
• يعمل على تصريف المياه من الخزان.

وإذا لم تقم بتركيب صمام أمان؟ لا ينبغي أن يتم ذلك بأي حال من الأحوال! إذا تجاوز الضغط في الخزان القيم المسموح بها ، فيمكن أن يتمزق بشكل طفيف ، وصدقوني ، يكون للانفجار قوة تدميرية قوية. بالإضافة إلى ذلك ، إذا تم تصريف المياه لأي سبب من الأسباب من جهاز رفع الماء البارد ، فلن يخرج الماء من سخان المياه الخاص بك بفضل صمام الأمان. تخيل أنه في هذا الوقت تم تشغيل سخان الخزان ، والذي ، في حالة عدم وجود الماء ، سوف يحترق بسرعة ويفشل..

تم تصميم صمام الأمان لحماية المرجل من انخفاض الضغط الذي ينشأ عند تسخين المياه

في كثير من الحالات ، قد يشعر الكثير من الناس بالقلق بشأن اللحظة التي تقطر فيها المياه من صمام الأمان. هذا طبيعي تمامًا ويشير إلى أن الصمام في حالة عمل جيدة ويؤدي وظائفه. في الواقع ، عند تسخينها ، يتمدد الماء الموجود في الخزان ويشكل ضغطًا زائدًا يتم إطلاقه بواسطة الصمام. ولكي لا تتساقط المياه على الأرض ، ضع على المنحدر الذي يحدث منه التسرب ، أنبوب تصريف من البولي فينيل كلوريد وأخرجه إلى المرحاض. لكن ضع في اعتبارك أنه في هذا الوقت ، عند أقصى درجة حرارة لتسخين المياه ، يزداد الضغط على جدران الخزان بشكل كبير ، وهو ليس أفضل طريقة لتشغيل المرجل..

لذلك ، يوصى بتثبيت وضع اقتصادي لدرجة الحرارة على سخان المياه ، والذي سينظم ويحافظ على درجة حرارة الماء في سخان المياه على النحو الأمثل قدر الإمكان ، بحيث لا يكون هناك تسرب من الصمام. سيؤدي هذا الوضع اللطيف إلى زيادة عمر خدمة سخان المياه بشكل كبير..

سبب آخر لتدفق الماء من صمام تسخين المياه هو أن جزيئات صغيرة من الحطام على شكل حصى أو حبيبات رمل أو قشور تدخلها. تأتي لحظة بحيث لا يمكن للصمام ، بعد فتحه ، أن يغلق وهناك تدفق مستمر للمياه. للقضاء على مثل هذا الإزعاج ، تحتاج إلى فتح وإغلاق الصمام يدويًا عدة مرات ، وكقاعدة عامة ، يبدأ في العمل. لكن للأسف لا تزال القمامة باقية ، لذلك ينصح بوضع فلتر لتنقية المياه قبل دخول الماء إلى السخان..

هناك أوقات يلزم فيها استبدال صمام الأمان. لا توجد مشاكل في هذا ، ولكن عند الاستبدال ، من الضروري الانتباه إلى ضغط العمل المحسوب لكل خزان ، وبالتالي اختيار صمام لا يتجاوز هذا الضغط. يشار إلى قيمة هذه القيمة على جسم الصمام: على سبيل المثال ، 0.6 ميجا باسكال و 0.75 ميجا باسكال و 0.8 ميجا باسكال. إذا قمت بتثبيت صمام أمان 0.8 ميجا باسكال على خزان مصمم لضغط 0.6 ميجا باسكال ، فتوقع بعد فترة مشكلة كبيرة: انفجار الخزان.

كيفية تفكيك الجهاز – خطوة بخطوة

يواجه العديد من مالكي RFE صعوبات في الإصلاح أو الصيانة. يمكنك فك وتجميع علبة التروس بيديك ، فمعظم الأجهزة بها آلية داخلية بسيطة ومزودة بتعليمات واضحة.

في أغلب الأحيان ، يتم تفكيك علب التروس لتقليل أو زيادة الإنتاجية وإزالة الحطام المتراكم..

يوصى بفك WFD للصيانة كل ستة أشهر ، أو عندما يتسخ. من الضروري غسل الآليات الداخلية بمذيبات خاصة لأنابيب المياه. يجب تشحيم الصمام قبل التجميع ، إن أمكن..

الادوات

مطلوب مفتاح ربط أو مفك براغي لتفكيك وتنظيف مخفض ضغط الماء. يعتمد اختيار الأداة على نوع الجهاز وطرازه. يتم ضبط جميع الأجهزة تقريبًا يدويًا ، ويتم تفكيك علب التروس باستخدام مفك براغي عريض عادي.

عملية الاعراب

عند التفكيك ، من المهم تذكر ترتيب الأجزاء الداخلية ، خاصةً إذا كان مكبسًا أو علبة تروس إلكترونية..

تتكون عملية التحليل نفسها من عدة خطوات:

•

  استخدم مفك البراغي لفك غطاء السكن ؛

• تفكيك الوصلة الداخلية المكونة من قضيب ومكابس ؛
• قم بإزالة الحلقة O والربيع الداخلي ؛
• تنظيف وتليين الجسم وعناصره الداخلية ؛
• استبدال مواد الختم.

عملية كفؤة بعد التثبيت

نظام إمداد المياه مشبع (بدرجة أكبر أو أقل) بكسور الكالسيوم والمغنيسيوم.

بمرور الوقت ، تحدث رواسب لا مفر منها في الحجرة والجزء الميكانيكي من علبة التروس. إشارات حول انسداد الجهاز ، انخفاض تدريجي في الضغط عند المنفذ.

مع تضييق طفيف ، يمكن تصحيح الخلل عن طريق شد برغي الضبط.

في حالة حدوث انخفاض كبير في ضغط الماء عند مغادرة المنظم ، من الضروري اتخاذ تدابير وقائية. من خلال فك الصواميل نصف المغلفة على كلا الجانبين ، يتم فصل الجهاز عن نظام إمداد المياه (يتم إغلاق صمام المدخل بشكل مبدئي).

باستخدام ضغط قوي لمدة 1-2 دقيقة. إجراء تنظيف شامل لعلبة التروس. يتم وضع كل من مدخل ومخرج المنظم تحت تيار التدفق. في معظم الحالات ، تساعد هذه الطريقة في عودة الضغط إلى طبيعته. إذا لم يؤد العلاج الوقائي إلى نتائج إيجابية ، فيجب استبدال الجهاز..

انتباه! قبل تفكيك علبة التروس ، يجب عليك التحقق من السبب الدقيق للمشكلة. بادئ ذي بدء ، يجب عليك شطف الحوض أو استبدال الخرطوشة في المرشحات عند المدخل..

استعراض أفضل مصنعي علبة التروس

يتم تقديم مجموعة كبيرة من أجهزة تنظيم المياه من مختلف الشركات المصنعة في السوق الروسية. لقد أثبت بعضهم مصداقيتهم وكفاءتهم في تصنيع WFD على مدار سنوات المبيعات..

1. VALTEC. شركة ايطالية لها مكتب تمثيلي رسمي في روسيا. عمليات الإنتاج مؤتمتة بالكامل ، مما يلغي العامل البشري. لدينا معملنا الخاص لاختبار وظائف المنتجات.
2. هانيويل. قلق من ألمانيا ، ظهر في روسيا قبل 45 عامًا. اكتسب شهرة عالمية بفضل التطورات الحديثة في مجال الاتصالات الهندسية وموارد الطاقة وتكرير النفط والصناعات الفضائية.
3. ICMA. يقع المكتب الرئيسي والمصنع للشركة في إيطاليا ، حيث يتم توريد منتجات إمدادات المياه والتدفئة والتهوية وتكييف الهواء إلى المدن الروسية. تولي الإدارة اهتمامًا خاصًا بالمواد الخام والمواد التي يقدرها العملاء.
4. أكواسفيرا. شركة روسية معروفة متخصصة في تصنيع وبيع صمامات التحكم والإغلاق والأمان ، كما تقوم بتوريد الصمامات والتركيبات والفلاتر والأنابيب إلى معظم المدن في روسيا.
5. واتس. شركة من الولايات المتحدة لديها العديد من الفروع في أوروبا ، والتي تركز على إنتاج أجهزة للتحكم في الموارد المائية ومعالجتها وتوريدها واستهلاكها. منتجات العلامة التجارية مخصصة لكل من القطاعات السكنية والصناعية.

تجدر الإشارة أيضًا إلى العلامات التجارية العالمية الرائدة مثل FADO و DANFOSS و GIACOMINI و EDD و ALTAIS. المنتجات الهندسية والاتصالات لشركة VALTEC مطلوبة بشكل خاص ، والتي تتميز بخصائص تقنية مستقرة وعمر خدمة طويل وسعر مناسب. يمكنك شراء منظمات ضغط المياه VALTEC منا ، الممثل الرسمي للعلامة التجارية.

نصائح وخدع

في عملية تركيب منظم ضغط الماء يجب الالتزام بالتوصيات التالية:

• يجب أن يكون الصمام الأوتوماتيكي في مكان ساخن ويمكن الوصول إليه ؛
• يجب عزل جسم الجهاز عن الضغط الخارجي ؛
• يجب أن يتوافق السهم الموجود على المنظم مع اتجاه تدفق المياه ؛
• قبل تثبيت الجهاز ، من الضروري إزالة الأوساخ والحمأة والقياس من الأنابيب ؛
• سيضمن تركيب مصفاة تحسين تشغيل الجهاز ؛
• يتم تركيب صمامات الإغلاق للصيانة والفك والاستبدال.

يمكن ملاحظة التشغيل السيئ لمنظم الضغط إذا كانت هناك مقاييس ضغط مقترنة أو كانت نقطة امتصاص الماء قبل المخفض.

تتكون صيانة علبة التروس من شطف عنصر المرشح المدمج وعلبة التروس نفسها. إذا لم تؤد هذه الإجراءات إلى أي نتائج ، فقد يكون هناك عطل ميكانيكي أو تآكل للعناصر. لا يمكن تحديد حالة الآلية إلا عند إزالة الجذع..

بعض الفروق الدقيقة

ولكن ، كيفية ضبط ضغط الماء في الشقة إذا كان هناك مخفض للميزانية لا يحتوي على مقياس ضغط. هناك عدة طرق لحل المشكلة:

• يتضمن الخيار الأول التثبيت المؤقت لمقياس ضغط في النظام ، مما سيتيح لك تحديد قيمة الضغط بدقة. بعد تعديل مخفض المياه في الشقة ، يتم تفكيك جهاز القياس ووضع قابس في مكانه.
• الخيار الثاني أسهل في التنفيذ. ليست هناك حاجة لتركيب وتفكيك إضافي لجهاز القياس. يتم إجراء التعديل حصريًا بالعين. بعد عدة دورات للرأس ، تحتاج إلى فتح الخلاط وتقدير قوة الضغط بصريًا.

عيب الطريقة الثانية هو أنه لا توجد طريقة لتحديد القيمة الدقيقة للرأس. في المستقبل ، يمكن أن يتسبب ذلك في حدوث أعطال في تشغيل الأجهزة المنزلية والسباكة. الحقيقة هي أن هناك معيارًا لضغط الماء البارد في الشقة ، حيث تعمل تركيبات السباكة بشكل طبيعي. ولكن ، إذا كان الضغط مرتفعًا جدًا أو منخفضًا ، فسيؤدي ذلك إلى انتهاك قواعد عملها.

دائرة منظم ضغط الماء

غالبًا ما تكون هناك حالات ينخفض ​​فيها الضغط في نظام إمداد المياه ، والسبب هو انسداد المرشح أو تأكسد منظم ضغط الماء عند مدخل الشقة. لحل هذه المشكلة ، يمكنك أن تطرق العلبة برفق أو تأخذ مفتاح ربط ولف برغي الضبط.

ومع ذلك ، إذا تعذر تعديل المنظم ، فيجب استبداله ببساطة..

فيما يتعلق بهذه الميزات ، يوصي الخبراء بأخذ اختيار الجهاز بجدية. من الأفضل الانتباه إلى الموديلات الحديثة التي تتضمن جهاز قياس تحكم ويسهل ضبطها دون استخدام أدوات إضافية. من بين العلامات التجارية الشهيرة هانيويل وواتس و Officine Riqamonti. سيكون من المفيد أيضًا تثبيت مرشح يحمي علبة التروس من الانسداد وبالتالي إطالة عمر الخدمة.

فيديو:

فيديو:

فيديو:

فيديو:

فيديو:

استخلاص النتائج

لذلك قمنا بتفكيك جهاز صمام تخفيض الضغط والغرض منه وأنواعه وقاعدة التركيب والإعدادات. أهم شيء يجب أن تعرفه هو أن التثبيت الناجح لا يمكن تحقيقه إلا من خلال التدريب النظري والعملي الدقيق ، بالإضافة إلى الاختيار الصحيح للجهاز. لذلك ، قبل أن تشتري منظم ضغط الماء ، ادرس هذه المادة..
