Automatické odvzdušnenie: princíp činnosti vo vykurovacom systéme

Čo sú vzduchové ventily?

Vzduchový ventil na vykurovanie je valcové uzavreté mosadzné teleso. Vnútri robustného plášťa je dutý polypropylénový alebo teflónový plavák spojený pákou s odvzdušňovacím ventilom vybaveným uzatváracou zátkou. Uzáver zátky je potrebný na zabránenie úniku chladiacej kvapaliny v prípade poruchy zariadenia.

Existujú tri typy odľahčovacích zariadení:

• zariadenia sú rovné iba na zvislú montáž;
• uhlové, môžu byť umiestnené v pravom uhle namiesto Mayevského žeriavov, ak nie je možné integrovať priame zariadenie;
• špeciálne vyhadzovače pre montáž na batérie.

Princíp činnosti je určený typom výrobku – ručným (Mayevsky žeriavy) a automatickým plavákovým typom.

Čo sú vetracie otvory a na čo slúžia?

Mnoho majiteľov radiátorových systémov sa stretáva so situáciou, keď s horúcimi rúrkami niektoré časti radiátora nevykurujú dobre alebo je im všeobecne zima, podobné problémy vznikajú pri otepľovaní vodných podláh. Hlavným dôvodom tohto javu je prítomnosť vzduchu v potrubiach, ktorý stúpa nahor a bráni pohybu nosiča tepla..

Pri veľkom objeme vzduchu sa môže vytvoriť zátka, čo vedie k úplnému zastaveniu cirkulácie chladiacej kvapaliny v potrubí – dochádza k vetraniu potrubia.

Ak sú v otvorenom okruhu vzduchové bubliny posielané do neuzavretej expanznej nádrže umiestnenej na vysokých poschodiach budovy alebo podkrovia a krvácanie nie je také dôležité, v uzavretom systéme je odvzdušňovací ventil vykurovacieho systému životne dôležitý pre všetky okruhy a individuálne teplo. výmenných zariadení.

Keď zátky zasahujú do činnosti systému, na odstránenie nahromadeného vzduchu sa používajú manuálne alebo automatické odtoky kúrenia. Jedným z najjednoduchších zariadení je konvenčný ventil inštalovaný v hornej časti vykurovacích radiátorov. Ak chcete uvoľniť vzduch z batérií, otvorte ventil a počkajte na okamih, keď prúd prestane prúdiť v trhnutí so vzduchom v radiátoroch bez vzduchu, prietok vody bude rovnomerný.

V jednotlivých vykurovacích vedeniach súkromných domov sú namiesto bežných ventilov na radiátoroch umiestnené špeciálne zámky, ktoré fungujú automaticky alebo sa nastavujú ručne. S ich pomocou sa zo zariadení, v ktorých dochádza k plynovaniu, odstraňuje nielen vzduch, ale v prípade potreby aj kyslík z vody, ktorý spôsobuje zrýchlenú koróziu kovových tvaroviek.

Bezpečnostný ventil

Vo väčšine modelov moderných kotlov poskytujú výrobcovia bezpečnostný systém, ktorého „kľúčovou postavou“ sú poistné ventily pripojené priamo k výmenníku tepla kotla alebo k jeho potrubiu.

Účelom poistného ventilu vo vykurovacom systéme je zabrániť zvýšeniu tlaku v systéme nad prípustnú úroveň, čo môže viesť k: zničeniu potrubí a ich spojov; netesnosti; výbuch zariadenia kotla Konštrukcia tohto typu ventilu je jednoduchá a nenáročná.

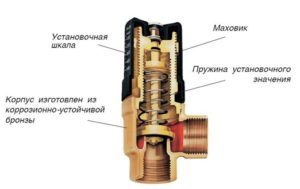

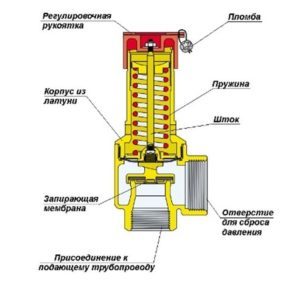

Zariadenie pozostáva z mosadzného telesa, v ktorom je uložená pružinová zatváracia membrána spojená so stonkou. Jarná odolnosť je tým hlavným faktorom

udržuje membránu v uzamknutej polohe. Nastavovací gombík nastavuje silu stlačenia pružiny.

Keď je tlak na membránu vyšší ako nastavený, pružina sa stlačí, otvorí sa a tlak sa uvoľní cez bočný otvor. Keď tlak v systéme nemôže prekonať pružnosť pružiny, membrána sa vráti do svojej pôvodnej polohy.

Tip: Kúpte si bezpečnostné zariadenie s reguláciou tlaku od 1,5 do 3,5 baru. Väčšina modelov zariadení na kotly na tuhé palivá spadá do tohto rozsahu..

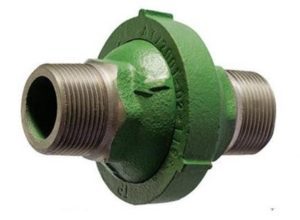

Spätný ventil

V gravitácii CO existujú podmienky, za ktorých môže chladiaca kvapalina zmeniť smer pohybu. V dôsledku prehriatia hrozí poškodenie výmenníka tepla generátora tepla. To isté sa môže stať v dostatočne komplexných CO s núteným pohybom chladiacej kvapaliny, keď sa voda cez obtokové potrubie čerpacej jednotky dostane späť do kotla. Mechanizmus účinku spätného ventilu vo vykurovacom systéme je pomerne jednoduchý: chladivo prechádza iba v jednom smere a pri pohybe späť ho blokuje.

Existuje niekoľko typov tohto druhu kovania, ktoré sú klasifikované podľa konštrukcie uzamykacieho zariadenia:

1. v tvare disku;
2. lopta;
3. okvetné lístok;
4. lastúrnik.

Ako je už z názvu zrejmé, v prvom type oceľový pružinový kotúč (doska) spojený s driekom funguje ako uzamykacie zariadenie. V guľovom ventile funguje plastová guľa ako uzáver. Pohybujúc sa „správnym“ smerom, chladiaca kvapalina tlačí loptičku kanálom v tele alebo pod krytom zariadenia. Akonáhle sa cirkulácia vody zastaví alebo sa zmení smer jej pohybu, lopta pod vplyvom gravitácie zaujme svoju pôvodnú polohu a zablokuje pohyb chladiacej kvapaliny.

V okvetnom lístku je uzamykacím zariadením pružinový kryt, ktorý sa spustí, keď sa zmení smer vody v CO pôsobením prirodzenej gravitácie. Mušľový prvok je inštalovaný (spravidla) na rúrky s veľkým priemerom. Princíp ich práce sa nelíši od okvetného lístka. Štrukturálne sú v takejto kotve namiesto jedného okvetného lístka, odpruženého zhora, nainštalované dve pružinové klapky. Tieto zariadenia sú určené na reguláciu teploty, tlaku a stabilizáciu činnosti CO.

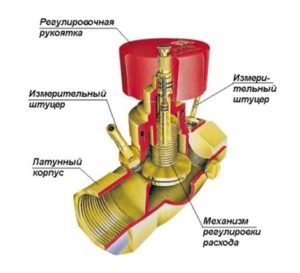

Vyvažovací ventil

Akýkoľvek CO vyžaduje hydraulické nastavenie, inými slovami – vyváženie. Vykonáva sa rôznymi spôsobmi: so správne zvoleným priemerom potrubia, podložkami, s rôznymi prierezmi prietoku atď..

Účelom tohto zariadenia je, aby bol do každej vetvy, okruhu a chladiča dodaný požadovaný objem chladiacej kvapaliny a množstvo tepla..

Ventil je konvenčný ventil, ale s dvoma armatúrami inštalovanými v mosadznom telese, ktoré umožňujú pripojiť meracie zariadenie (manometre) alebo kapilárnu trubicu s automatickým regulátorom tlaku.

Princíp činnosti vyvažovacieho ventilu pre vykurovací systém je nasledujúci: Otočí nastavovacím gombíkom, aby sa dosiahol striktne definovaný prietok chladiacej kvapaliny. To sa vykonáva meraním tlaku v každej tryske, po ktorom sa podľa schémy (obvykle dodávanej výrobcom k zariadeniu) stanoví počet otáčok nastavovacieho gombíka, aby sa dosiahol požadovaný prietok vody pre každý okruh CO . Manuálne vyvažovacie regulátory sú inštalované na obvodoch až s 5 radiátormi. Na vetvách s veľkým počtom vykurovacích zariadení – automatické.

Obtokový ventil

Toto je ďalší prvok CO určený na vyrovnanie tlaku v systéme. Princíp činnosti obtokového ventilu vykurovacieho systému je podobný poistnému ventilu, existuje však jeden rozdiel: ak bezpečnostný prvok odvzdušní prebytočnú chladiacu kvapalinu zo systému, obtokový ventil ho vráti do spätného potrubia za vykurovaním. obvod.

Konštrukcia tohto zariadenia je tiež identická s bezpečnostnými prvkami: pružina s nastaviteľnou elasticitou, vypínacia membrána so stonkou v bronzovom tele. Zotrvačník nastavuje tlak, pri ktorom sa toto zariadenie spustí, membrána otvára priechod pre chladiacu kvapalinu. Keď sa tlak v CO stabilizuje, membrána sa vráti na svoje pôvodné miesto.

Vlastnosti činnosti ručných ventilov

Mechanický alebo ručný odvzdušňovací ventil vykurovacieho systému sa vyznačuje jednoduchosťou zariadenia a je to mosadzné teleso s vonkajším závitom a koncovým otvorom veľkosti 2 mm, ktoré skrutku zakrýva kužeľovou špičkou. Na boku tela je otvor na zmenšenú veľkosť na odvádzanie plynov. Výkresy ukazujú, že Mayevského žeriav je jednoduché, ale trvanlivé a funkčné zariadenie, ktoré je ťažké zlomiť, a preto sú obľúbené ručné ventily..

Princíp činnosti:

1. Počas prevádzky systému je ventil tesne skrútený, otvor je uzavretý utesneným kužeľom.
2. Na uvoľnenie zátky odskrutkujte skrutku o 2-3 otáčky. Tlak pôsobí na plyny a núti ich uniknúť z otvoru, odkiaľ vzduch vstupuje do výfukového potrubia a von.
3. Koniec procesu krvácania – výstup prúdu chladiacej kvapaliny bez plynových bublín.

Mechanický ventil je inštalovaný iba na radiátoroch. Metódou odskrutkovania môže byť ručný odvzdušňovací ventil s plastovou / kovovou rukoväťou, čapom pre plochý skrutkovač alebo vybavený skrutkou so štvorstranným hrotom – pre takéto zariadenia potrebujete špeciálny kľúč.

Nadbytok alebo nedostatok vzduchu v potrubí negatívne ovplyvňuje účinnosť systému

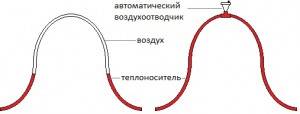

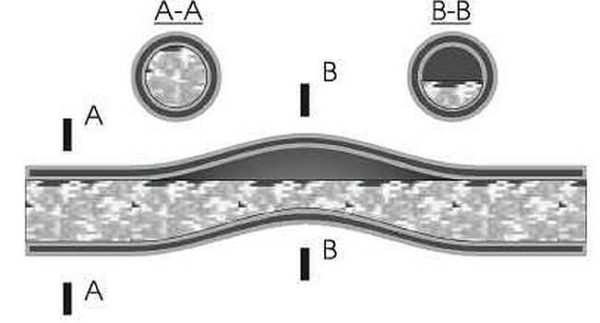

Keď sa vzduch zhromažďuje vo vysokých bodoch potrubia, čiastočne blokuje jeho prietokovú oblasť. Objaví sa takzvané „vzduchové vrecko“, ktoré znižuje spotrebu vody. V dôsledku toho sa zvyšuje spotreba energie potrebná na jeho čerpanie..

Ak existuje veľa takýchto „vzduchových vreciek“, prietok vody v potrubí sa môže úplne zastaviť. Posun a pohyb takýchto vzduchových vreciek môže mať za následok náhlu zmenu prietoku vody, čo spôsobí poškodenie vodného rázu a potrubia..

V miestach „vzduchových vreciek“ sa korózia stien rúrok zrýchľuje, meracie zariadenia sú poškodené a regulačné ventily sú nestabilné..

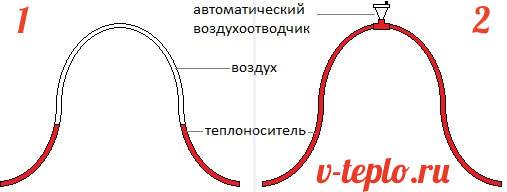

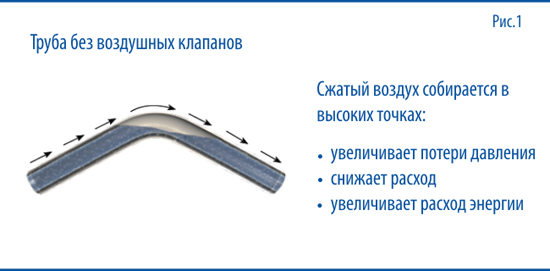

Ryža. 1 Rúra bez vzduchových ventilov

Na druhej strane, keď je potrubie vyprázdnené, atmosférický vzduch musí vstúpiť do potrubia, aby nahradil odchádzajúcu vodu. Ak sa tak nestane, výsledné vákuum spôsobí zrútenie potrubia..

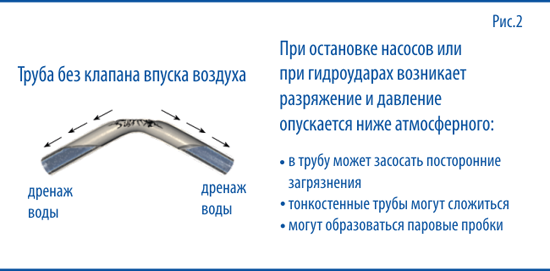

Ryža. 2 Potrubie bez ventilu prívodu vzduchu

Neexistujú žiadne potrubia bez vzduchu

Atmosférický vzduch vstupuje do potrubia, keď je naplnený vodou. Ak neexistujú žiadne zariadenia na jeho odstránenie, zhromažďuje sa vo vysokých miestnych bodoch. Pri normálnom tlaku a teplote môže voda obsahovať až 2% (objemu) rozpusteného vzduchu. Prietok vody sa môže meniť so zmenami teploty a tlaku, na svahoch, so zmenami priemerov potrubí, čiastočne otvorenými ventilmi atď. V tomto prípade sa môže uvoľniť rozpustený vzduch, ktorý sa zhromažďuje vo vysokých bodoch. Pri spustení ponorných čerpadiel môže vzduch vstupovať do potrubia zo sacích vírov bežných čerpadiel cez voľné spojenia v oblastiach nad hydraulickým gradientom (body s podtlakom). V prípade podtlaku je vzduch tiež privádzaný do potrubia vzduchovými ventilmi..

Vzduchové ventily regulujú vstup / výstup vzduchu v potrubí

Aby sa predišlo vyššie popísaným problémom, je potrebné v potrubí použiť vzduchové ventily. Prichádzajú v rôznych typoch – kinetický (protivákuový) ventil, automatický ventil, kombinovaný ventil – výber ventilu je určený potrebou konkrétneho úseku potrubia.

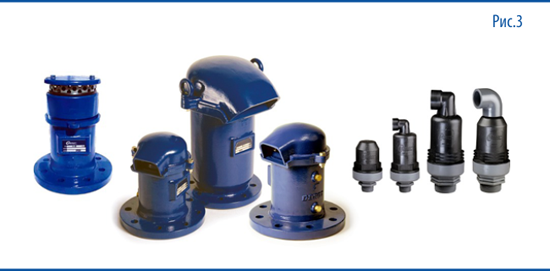

Nasledujúca tabuľka sumarizuje vlastnosti každého typu vzduchového ventilu Dorot..

		Kinetický (proti vákuu) ventil	Automatický ventil	Kombinovaný ventil
Funkcia		Po naplnení vodou pri nízkom tlaku odstráni z potrubia veľké množstvo vzduchu. Zavádza veľké množstvo vzduchu do potrubia, keď je vyprázdnené alebo keď tlak v potrubí klesne pod atmosférický počas prechodných podmienok a výskytu vodného kladiva.	Z tlakového systému odstráňte malé množstvo vzduchu	Ventil, ktorý vykonáva obe funkcie: „kinetický“ a „automatický“"
Poloha na potrubí Obr		Po čerpacej stanici	Na rovných dlhých horizontálnych častiach a dlhých svahoch. Ventily by mali byť umiestnené vo vzdialenosti niekoľko sto metrov od seba (500-1 000), čo je určené odolnosťou potrubia voči podtlakom vo vákuu. Pri nízkej rýchlosti pohybu vody sa na každom miestnom malom vrchole a pri zostupoch môžu objaviť vzduchové kapsy. Odporúča sa tomu zabrániť inštaláciou odvzdušňovacieho ventilu.. Akýkoľvek bod, kde sa ventil môže zhromažďovať v dôsledku lokálnych zmien tlaku.	Vysoké body (vo vzťahu k čiare hydraulického gradientu). Zvýšte sklon svahu. Na oboch stranách spätných ventilov, izolačných kohútikov a akéhokoľvek zariadenia, ktoré blokuje tok vody: kde sa na jednej strane môže zhromažďovať vzduch a na druhej strane vysávať.
Dátový hárok		Pracovný tlak 0,2 až 16 bar 1 “, 2” závit BSP alebo NPT Telo: vrchná doska GRP (odolná voči UV žiareniu), základňa: GRP alebo bronz Vnútorné časti: odolné voči korózii, vystužené plasty a syntetický kaučuk Plne otvorený ventil poskytuje prietok vzduchu 700 m3 / h pri tlaku v potrubí 0,5 bar	Pracovný tlak 0,2 až 16 bar Závity 1/2 “, 3/4”, 1 “BSP alebo NPT Telo: Vrch: GRP (odolný voči UV žiareniu), Základňa: GRP alebo bronz Vnútorné časti: odolné voči korózii, vystužené plasty a syntetický kaučuk Plne otvorený ventil poskytuje prietok vzduchu 28 m3 / h pri tlaku v potrubí 1 bar	Pracovný tlak 0,2 až 16 bar 1 “, 2” závit BSP alebo NPT Telo: Vrch: GRP (odolný voči UV žiareniu), Základňa: GRP alebo bronz Vnútorné časti: odolné voči korózii, vystužené plasty a syntetický kaučuk Plne otvorený ventil poskytuje prietok vzduchu 700 m3 / h pri tlaku v potrubí 0,5 bar

Mechanický

Telo ručného úniku je zvyčajne vyrobené z mosadze, má jednoduchú konštrukciu a malé rozmery. Hlavnou súčasťou celého Mayevského žeriavu je uzatvárací ventil ihlového typu. Na jeho aktiváciu a vytlačenie vzduchu je potrebné podľa modelu zariadenia otočiť skrutku proti smeru hodinových ručičiek o jednu otáčku špeciálnym kľúčom, skrutkovačom alebo rukou. Ihla otvorí otvor a plyny cez neho uniknú. V tomto mieste bude počuť slabý syčivý zvuk. Hneď ako odíde všetok vzduch, chladiaca kvapalina začne prúdiť cez otvor. Potom je potrebné skrutku dotiahnuť do konca..

V jednorúrkových systémoch s prirodzenou cirkuláciou plní expanzná nádrž otvoreného typu úlohu odvzdušňovača. Ak je nainštalovaná uzavretá membránová nádrž, musí byť do vykurovacieho systému nainštalované automatické odvzdušňovacie zariadenie..

Potrubia v sieťach s núteným obehom musia mať stúpanie od hlavného stúpača k zvyšku. Automatické vetracie otvory sú namontované v najvyšších bodoch siete, pretože v nich sa zhromažďuje plyn, ako aj na miestach pravdepodobnej akumulácie (kolektory).

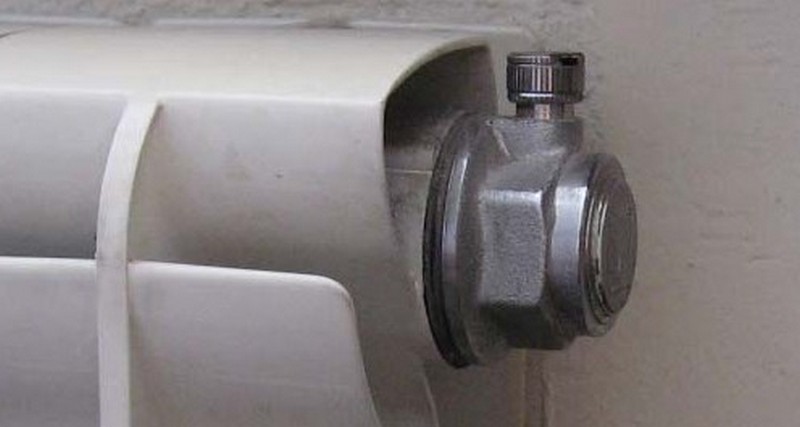

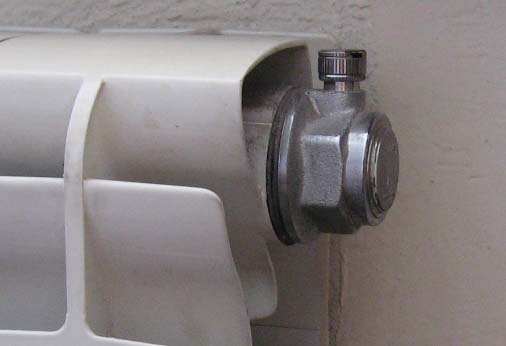

Mayevsky žeriav je inštalovaný na radiátoroch vpravo hore alebo vľavo na boku. Väčšina všetkých plynov sa odstraňuje z vykurovacej siete pomocou automatických vetracích otvorov a iba malá časť mechanickými zariadeniami.

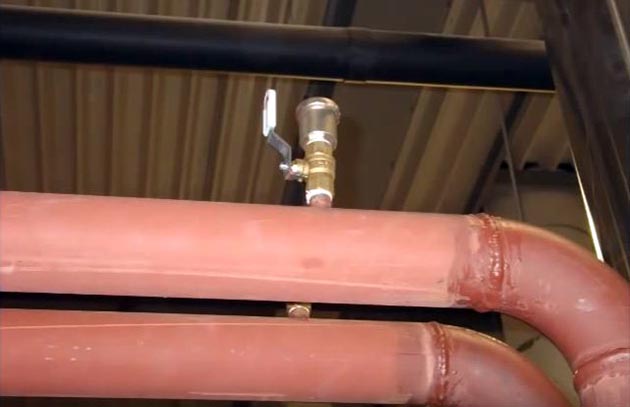

Aby bola výmena automatického odvzdušňovača jednoduchšia a rýchlejšia, odporúča sa nainštalovať ho na uzatvárací ventil. Pri odskrutkovaní zariadenia na odvádzanie vzduchu sa vypne chladivo.

Kombinácia s uzatváracím ventilom

Pred kúpou odvzdušňovača by ste mali vziať do úvahy jednu dôležitú prevádzkovú nuanciu. Ventil je možné nainštalovať na pripojovaciu vetvu s prechodným ochranným článkom alebo bez neho. Tento prvok sa nazýva uzatvárací ventil a slúži ako druh blokovača vypínania, ktorý uzatvára obvod. To znamená, že ak je potrebné odstrániť automatický vzduchový ventil, potom v systéme s uzatváracím blokom sa to dá urobiť bez zablokovania vody na vetve. Konštrukcia tohto prvku je usporiadaná tak, že keď je pripojený odkvapkávač, jeho ventil sa automaticky otvorí – a naopak, keď je zariadenie odstránené, odbočné potrubie sa zatvorí. Toto zariadenie žiadnym spôsobom neovplyvňuje proces odvzdušňovania, ale uľahčuje operácie demontáže systému vypúšťania vzduchu. Uzatvárací ventil môže byť navyše použitý ako montážny adaptér pri prechode z jedného priemeru na druhý, aj keď to nie je jeho hlavná funkcia..

Používateľská príručka

Automatický odvzdušňovací ventil prakticky nevyžaduje účasť človeka na pracovnom procese. Maximum, ktoré môže byť potrebné, je sledovanie správnosti jeho fungovania. Ako však uvoľniť vzduch z batérie, ak je zariadenie mimo prevádzky? V takom prípade budete musieť ovládať proces odvádzania plynov z vykurovacieho okruhu cez bočnú zástrčku. Je prítomný v najjednoduchších batériách a panely chladičov sú vybavené modernejšími mechanickými ventilmi. Používateľovi stačí otočiť ventil alebo zátku, potom nahromadený vzduch unikne gravitáciou.

Pri ručnom odvzdušňovaní je potrebné vziať do úvahy niekoľko technických aspektov. Po prvé, v tomto mieste musí byť vykurovanie vypnuté – kotol, kotol alebo iný zdroj vykurovania. Za druhé, po odvzdušnení musí byť ventil pri uťahovaní ventilu alebo zátky utesnený. Ako odvzdušniť batériu bez toho, aby potom zostala netesnosť? Na križovatke by mala byť navinutá hygienická páska alebo iné tesnenie, ktoré vylúči možnosť zachovania medzier. To isté sa robí v súvislosti s inštaláciou automatických vetracích otvorov, ktoré pri nesprávnom namontovaní tiež hrešia netesnosťami..

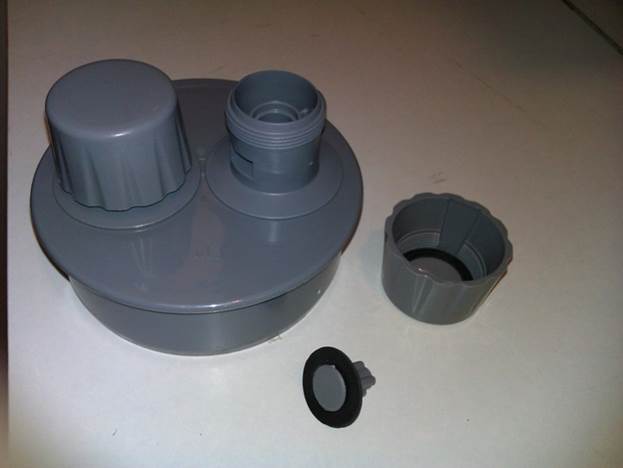

Vzduchové plastové ventily AKV: odrody, funkcie, prvky.

 Funkcie a súčasti liatinového kombinovaného vzduchového ventilu

Prečo inštalovať automatické vetracie otvory na parné potrubia?

Hlavnou myšlienkou použitia vetracích otvorov (termostatických odtokov kondenzátu) je odstránenie „vzduchových vreciek“ z parného potrubia, ktoré vedú k predĺženiu času zahrievania systému a k zníženiu produktivity spotrebiteľa. Prítomnosť vzduchu a nekondenzovateľných plynov v parnom potrubí je nebezpečná niekoľkými spôsobmi naraz:

• Pokles celkovej účinnosti systému. So vzduchom sa zahrieva pomalšie, v dôsledku čoho sa k spotrebiteľovi dostáva para s nižšími parametrami, ako je potrebné. Prenos tepla je možné znížiť až o 50%, čo znamená, že na zvýšenie teploty na požadované hodnoty budú potrebné ďalšie náklady.

• Kyslík vo vzduchu je silné oxidačné činidlo. Pri vysokej koncentrácii môže spôsobiť bodovú koróziu kovu parného potrubia..

• Nekondenzovateľný oxid uhličitý CO2, ktorý sa rozpúšťa v kondenzáte, tvorí kyselinu uhličitú, pod vplyvom ktorej sa v priebehu času zničia hlavné zložky parného potrubia a naruší sa jeho tesnosť..

Použitie automatických vetracích otvorov umožňuje automatizovať proces odvetrania vzduchu z parného potrubia, pričom nie je zahrnuté zapojenie ľudí do údržby systému parného kondenzátu. Po prvé, uvoľní to zamestnancov k ďalšej práci. Za druhé, vetracie otvory sú inštalované v najvyšších polohách potrubia, ku ktorým je zvyčajne ťažký prístup..

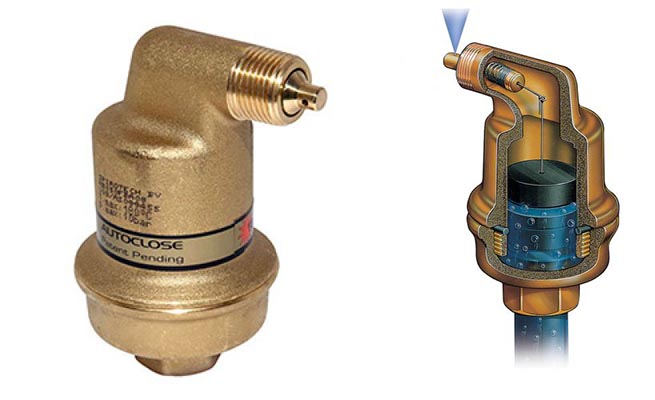

Automatický odvzdušňovač – ako funguje, prečo prúdi

Každý systém s uzavretým okruhom pod tlakom musí mať jeden alebo viac vetracích otvorov. Z toho najmenej jeden je automatický, pričom dochádza k hromadeniu vzduchu, ktorý uvoľňuje vzduch sám bez ľudského zásahu.

Bez malého zariadenia – automatického odvzdušnenia – systém nebude fungovať normálne – bude prúdiť vzduch.

Vzduch je vo vode rozpustený (v chladive), uvoľňuje sa pri poklese tlaku a teploty a vytvára bubliny, ktoré sa hromadia v hornej časti akéhokoľvek systému.

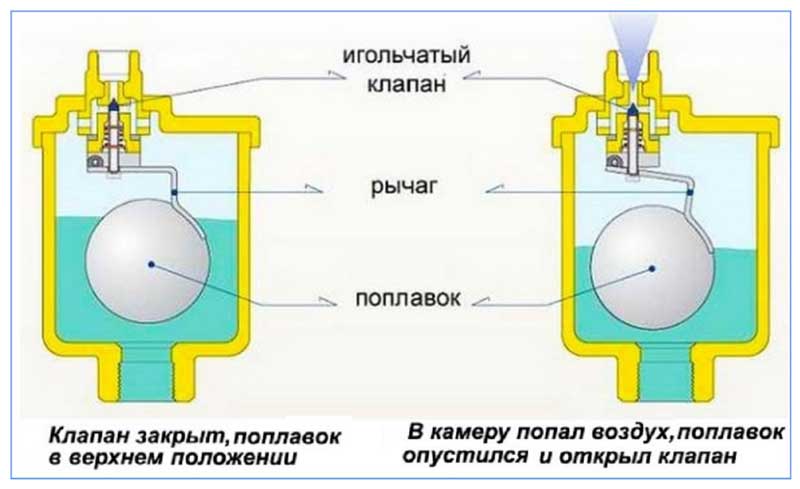

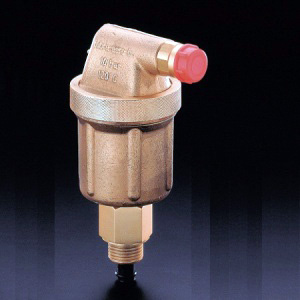

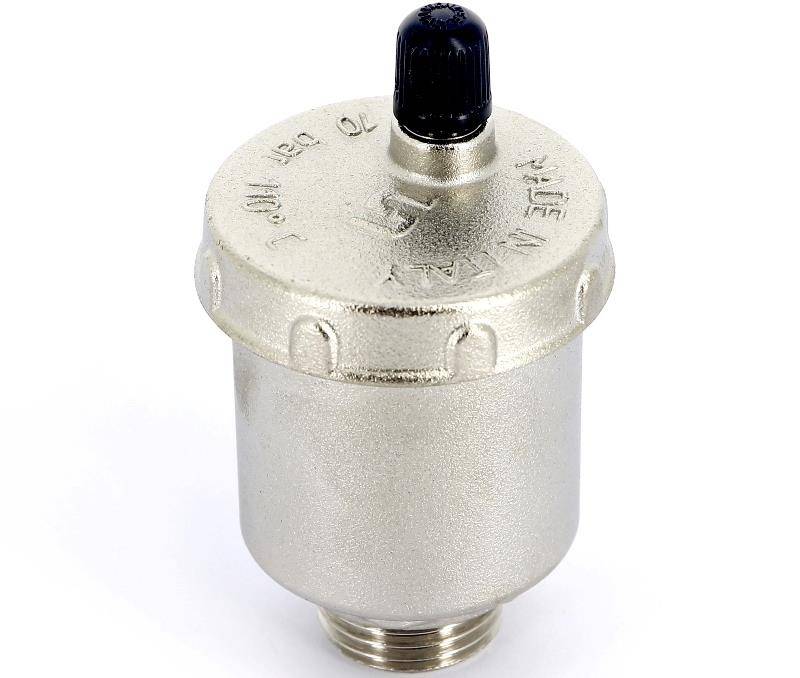

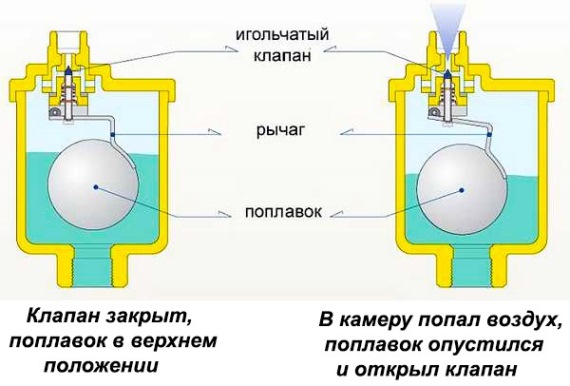

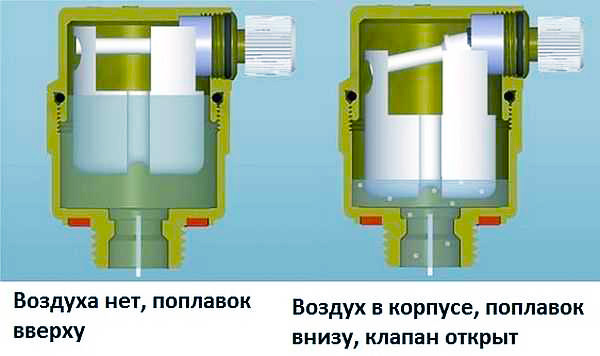

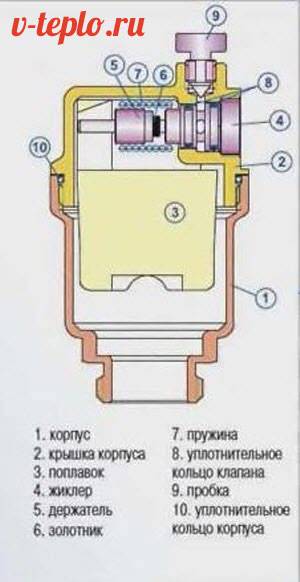

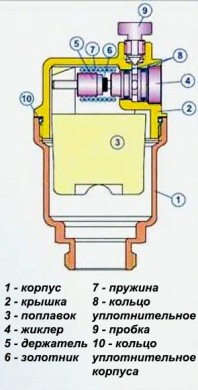

Zariadenie je založené na tele s plavákom. Plavák je spojený s výstupným ventilom ihly, ktorý je umiestnený úplne na vrchu. Ak je telo naplnené vodou, plavák zatvorí ventil, – výstup je zatvorený. Akonáhle sa objaví vzduch, voda sa vytlačí, plavák sa prehne, otvor sa otvorí a vzduch vyjde

Konštrukcia automatického odvzdušňovača môže byť odlišná, telo je oceľové alebo bronzové, mechanizmus páky od plaváka po ihlu sa môže líšiť. Existuje však jedna funkcia – vždy prísne vertikálna inštalácia, iba v tejto polohe zariadenie funguje.

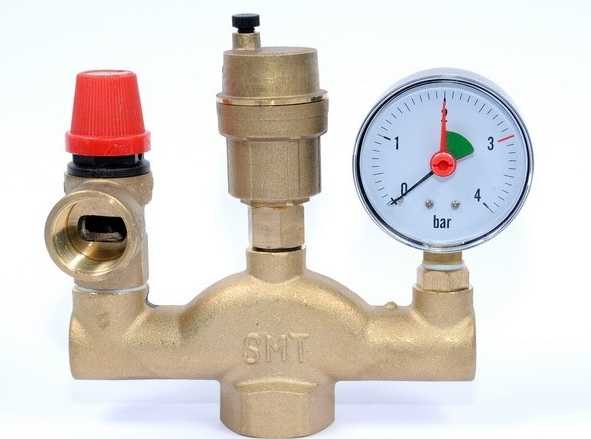

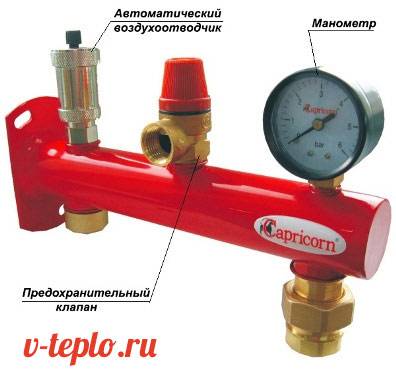

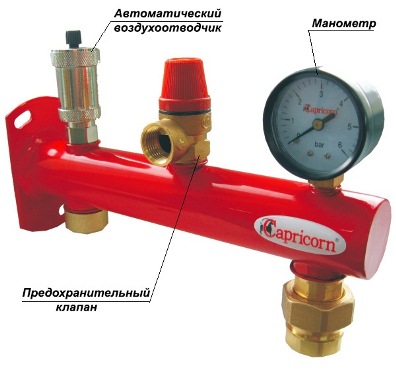

Do bezpečnostnej skupiny pre neautomatizované vykurovacie systémy (kotol na tuhé palivá) sa dodáva automatický odvzdušňovač. V automatických kotloch je takéto zariadenie vždy k dispozícii vo vnútri.

Spravidla pre malý domáci systém stačí jeden taký vzduchový ventil, ktorý je doplnený kohútikmi Mayevského, – manuálnymi zariadeniami na odvzdušnenie.

V rozvetvených systémoch sú na niekoľkých miestach nainštalované automatické vetracie otvory. Okrem kotlového zariadenia sú nainštalované aj tieto:

Na konci každého chladiča musí byť ručný odvzdušňovací ventil. Najpopulárnejší bol najjednoduchší prístrojovo -ručný ventil – Mayevského žeriav.

Keď je ventil odskrutkovaný, nahromadený vzduch sa uvoľní. Chladiaca kvapalina bude nasledovať vzduch.

Radiátory sú spravidla inštalované vodorovne alebo tak, aby hrana s ventilom bola o 1 cm vyššia. To stačí na spoľahlivé zachytenie a odstránenie vzduchu..

Vo veľkých sieťach je vhodné trochu viac nakloniť jeden zo sériovo zapojených radiátorov a vybaviť ho uhlovým automatickým odvzdušnením. Takéto zariadenie bude fungovať ako oddeľovač.

Na ihlovom ventile odvzdušňovača sa postupne tvoria usadeniny a usadeniny soli. Otvor sa prestane tesne zatvárať – voda vyteká, – zariadenie prúdi.

Je tiež dôležité zostaviť telo bez úniku, zvyčajne sa na utesnenie závitov používa páska FUM a samotné telo je skrútené ručne.

Pri inštalácii automatického odvzdušňovača existuje niekoľko dôležitých nuancií. Musí stáť vzpriamene, otvor ventilu je priamo hore, inak to nebude fungovať. Preto je pre jeho inštaláciu do linky zaskrutkovaný T -kus zodpovedajúceho priemeru závitu – 1/2 palca.

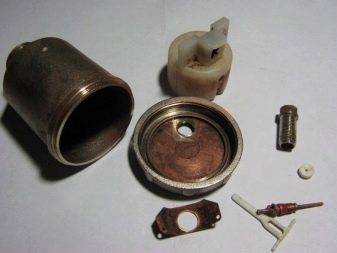

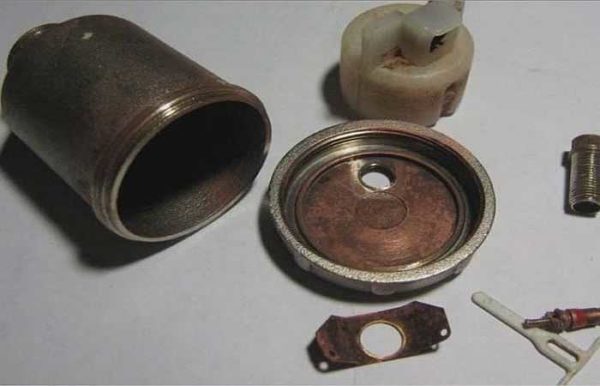

Automatický odvzdušňovač – zariadenie častej údržby. Musí sa rozobrať a vyčistiť, aby sa zabránilo úniku. Nie je však vôbec potrebné vypustiť chladiacu kvapalinu, znížiť tlak v systéme..

Odvzdušňovací ventil je zaskrutkovaný do jeho tela, zatlačí na páku, membrána ventilu sa prehne a zariadenie komunikuje so systémom. Keď je potrebné ho vybrať, odskrutkuje sa a uzatvárací ventil zatvorí otvor.

Účel a činnosť automatického odvzdušňovača

Na odstránenie vzduchových zámkov z vykurovacích systémov sa tradične používajú ručne ovládané zariadenia – vypúšťacie ventily, kohútiky Mayevsky. Široko sa používa aj automatický odvzdušňovací ventil, ktorý bez zásahu človeka uvoľňuje plyny nahromadené v potrubí s kvapalným tepelným nosičom..

Stanovenie technických parametrov

Odvzdušňovací ventil so spätným ventilom alebo priamym ventilom musí byť zvolený v súlade s parametrami vykurovacieho systému. Zásadné dôležité sú:

• druh chladiacej kvapaliny. Vyrábajú sa zariadenia určené pre vodu, neagresívne prostredie a podobne;
• maximálna teplota média v systéme. Väčšina moderných modelov je navrhnutá pre teploty do 120 ° C;
• maximálna teplota okolia;
• vnútorný tlak vo vykurovacom systéme.

Dodatočne určené:

• podmienený priechod (priemer zariadenia);
• výška a šírka zariadenia;
• typ a rozstup závitov.

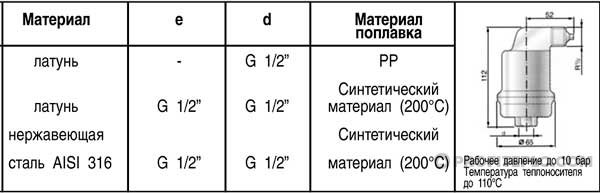

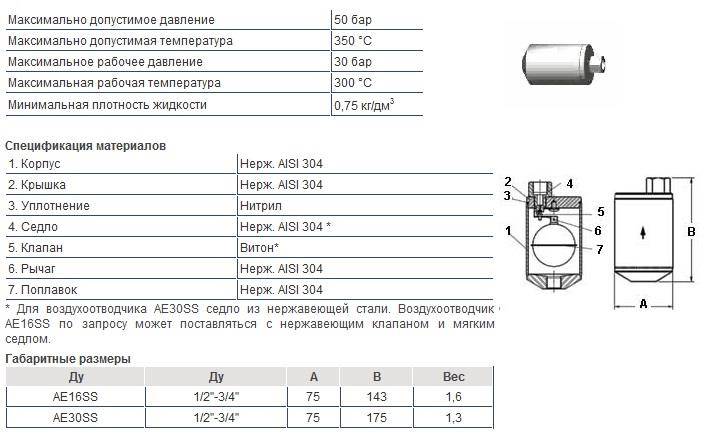

Všetky parametre vetracieho otvoru sú uvedené v sprievodnej dokumentácii.

Na čo slúži automatický odvzdušňovač??

Účel tohto zariadenia hovorí sám za seba: odstrániť vzduch z vykurovacieho systému, navyše v automatickom režime, bez našej účasti.

Pre pohodlie: najskôr zaskrutkujeme taký ventil a už do neho – odvzdušňovací ventil; ventil má plastovú vlajku, ktorá po zaskrutkovaní stlačí odvzdušňovací ventil, čím sa otvorí prístup k vykurovaciemu systému. Ak z nejakého dôvodu potrebujete odpojiť odvzdušňovací ventil, urobíte to, potom ventil zakryje zostávajúci „otvor“, čím zabráni vytekaniu chladiacej kvapaliny. Opravili sme tento odvzdušňovací ventil alebo sme kúpili nový, znova ho zaskrutkovali – ventil sa otvoril …

Ako funguje vypúšťací ventil

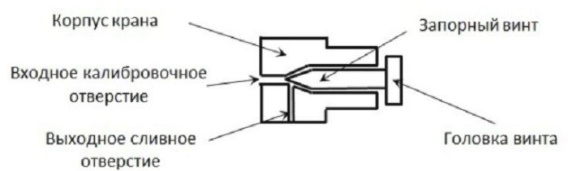

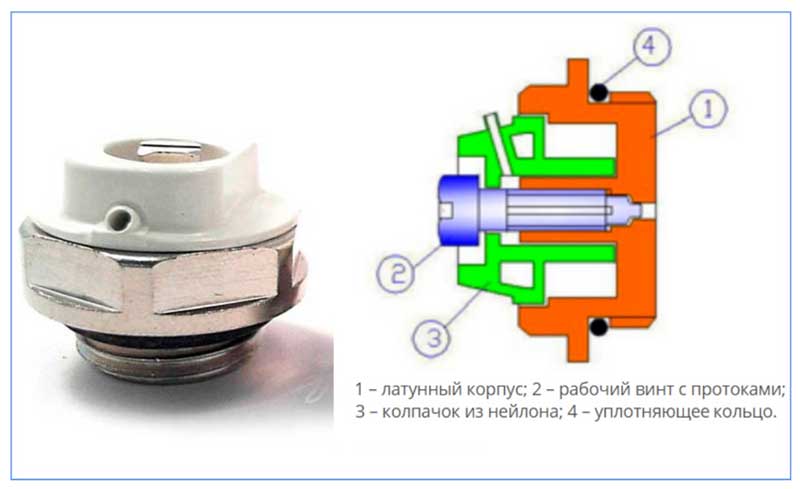

Zariadenie Mayevského ventilu znázorneného na výkrese je ľahké pochopiť. Na konci mosadzného telesa s vonkajším závitovým pripojením ½ ”(DN 15) alebo ¾” (DN 20) je vytvorený otvor Ø2 mm, ktorého prierez pokrýva skrutku kužeľovou špičkou. Na boku krytu je vytvorený otvor s malým priemerom na odvod vzduchu.

Prierezový výkres Mayevského skrutkového ventilu

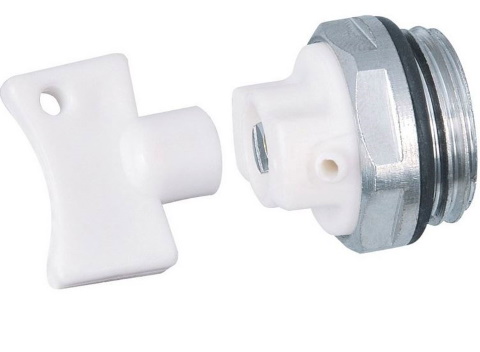

Poznámka. Prepracovaný odvzdušňovací ventil je vybavený otočnou plastovou vložkou, vo vnútri ktorej je odbočné potrubie. Praktické v tom, že polohu odvzdušňovacieho otvoru je možné nastaviť otáčaním plastovej podložky.

Mechanický „odvzdušňovací ventil“ funguje nasledovne:

1. V režime prevádzky vykurovania je poistná skrutka utiahnutá a kužeľ tesne uzavrie otvor.
2. Keď je potrebné uvoľniť vzduchový uzáver, skrutka sa odskrutkuje o 1-2 otáčky. Pod tlakom chladiacej kvapaliny vzduch prechádza otvorom s priemerom 2 mm, vstupuje do výstupného kanála a pohybuje sa ním von.
3. Najprv z otvoru vyjde čistý vzduch a potom sa zmieša s vodou. Skrutka je utiahnutá potom, čo z kanála vychádza hustý prúd chladiacej kvapaliny.

Odrody ventilov metódou odskrutkovania

Mayevského vzduchový ventil s ručným pohonom je spoľahlivým nástrojom na odvádzanie plynov z potrubí a vykurovacích radiátorov. Tajomstvom spoľahlivosti je absencia pohyblivých častí, ktoré sa môžu upchať, opotrebovať alebo hrdzavieť. Obvykle sa ventil používa ako odvzdušňovací ventil chladiča.

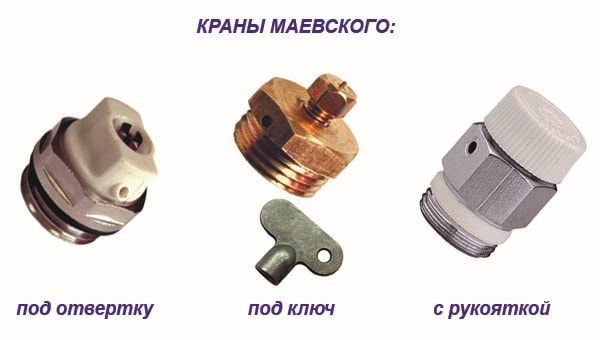

Ručné ventily ohrevu vzduchu sú rozdelené do odrôd podľa spôsobu odskrutkovania skrutky:

• pomocou plastovej alebo kovovej rukoväte;
• tradičná verzia je slot pre plochý skrutkovač;
• skrutku so štvorcovou hlavou na použitie špeciálneho kľúča.

Čo je Mayevského žeriav a ako funguje, je jasne ukázané na videu od majstra – inštalatéra:

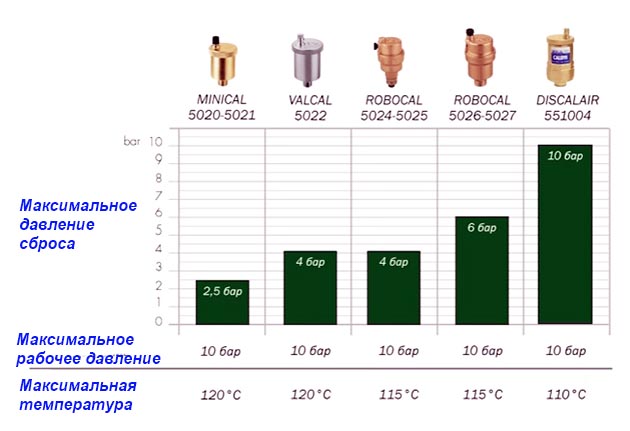

Druhy a značenie, obľúbené modely

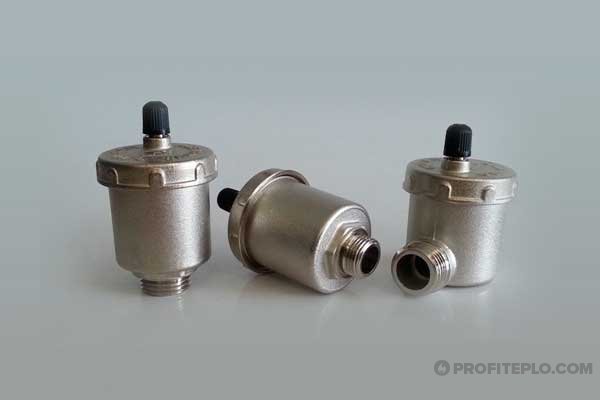

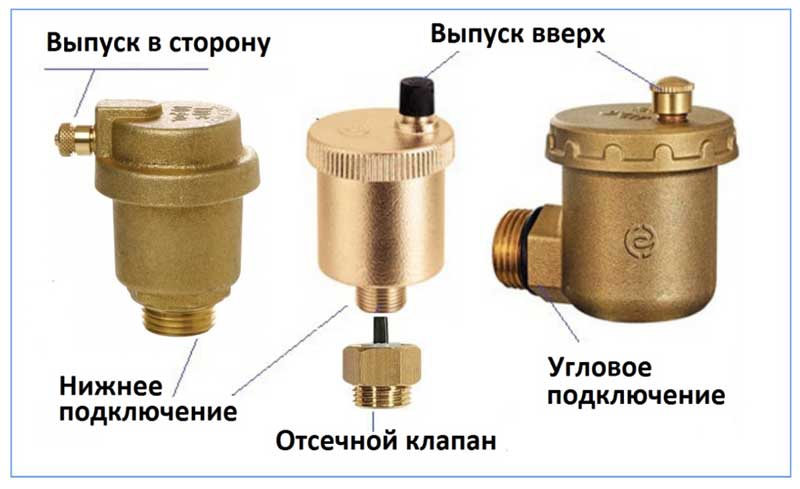

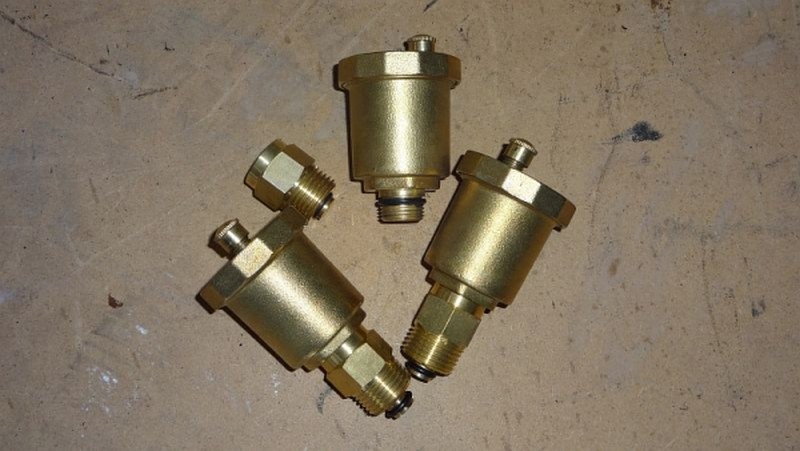

Existuje niekoľko typov automatických vetracích otvorov. Všetky sú rozdelené do dvoch veľkých typov: automatické a manuálne vetracie otvory pre radiátory alebo kohútiky Mayevsky.

V závislosti od priemeru závitového spoja sú dvoch typov: 1/2 a 3/4 palca. Prvý je lepšie známy podľa ruského označovania ako automatický odvzdušňovací ventil DN 15, druhý – DN 20.

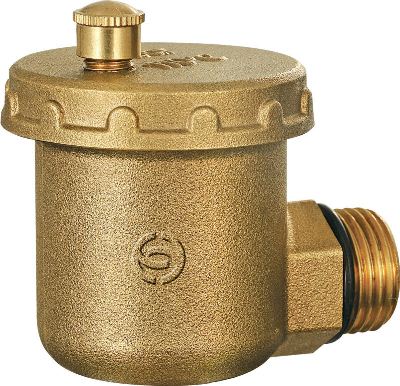

Podľa spôsobu zapínania sa delia na klasické rovné čiary a bočné. Pri druhom type odvzdušňovača sa závitové spojenie otočí o 90 stupňov. Odvzdušňovací ventil môže byť tiež umiestnený v hornej alebo bočnej časti. Výrobca vyrába rôzne modifikácie, ktoré uľahčujú ich inštaláciu na ťažkých miestach vykurovacieho systému alebo na montáž na stranu radiátorov.

Na domácom trhu sú najznámejší dvaja výrobcovia: Valtec a Danfoss. Spoločnosť Valtec dodáva na ruský trh automatický odvzdušňovací ventil VT.502 s montážnym priemerom 1/2 (DN15). Tento model sa osvedčil a je veľmi obľúbený u inštalatérov autonómnych vykurovacích systémov v súkromných domoch. Má poniklované mosadzné telo, ktoré je dimenzované na maximálny tlak 10 bar a teplotu 110 ° C. Priemerná cena, za ktorú si v súčasnosti môžete kúpiť tento model, je 280 rubľov.

Danfoss je na druhom mieste. Vyrába automatické vetracie otvory v dvoch sériách „Eagle“ a „Wind“. So všeobecnými technickými charakteristikami sa vzhľadovo len málo líšia. Modely sú uložené v mosadzných telách a sú navrhnuté pre maximálny tlak 10 bar a teplotu 120 ° C. Okrem štandardného závitu na upevnenie DN15 (1/2) vyrába spoločnosť Danfoss aj automatické vetracie otvory s upevnením 3/8 (DN10). Ceny za tieto zariadenia sú tiež do 300 rubľov..

Výhody používania zariadenia

Pred inštaláciou vzduchového ventilu na vodu alebo kúrenie musíte pochopiť hlavné výhody všetkých modelov. Hlavnou výhodou použitia produktov bude včasná prevencia poruchy systému, pretože konštrukcia neumožní vzduchu narušiť normálne fungovanie potrubia. Ďalším bonusom je prevencia zápachu z kanalizačného potrubia, čo si však vyžaduje aj organizáciu bežného prívodného vetrania v byte..

Inštalácia prevzdušňovača vám umožní ušetriť na prípadných následných opravách a umožní vám nevynášať ventilačnú stúpačku na ulicu. Takéto ventily môžete použiť na vykurovací systém a potrubie. Zariadenie zaisťuje stabilnú neprerušovanú prevádzku všetkých systémov.

Dôvody vetrania systému

Vzduch vo vykurovacom okruhu negatívne ovplyvňuje funkciu a trvanlivosť systému. Kyslík reaguje s oceľou a je korozívny. Vzduchové zámky zasahujú do normálneho pohybu chladiacej kvapaliny, blokujú zahrievanie hornej časti radiátorov alebo celých vykurovacích zariadení. Prítomnosť vzduchových bublín v chladiacej kvapaline vedie k predčasnému opotrebovaniu pohyblivých častí obehových čerpadiel.

Existuje niekoľko dôvodov pre vznik vzduchových zámkov:

• Použitie vody zo systému zásobovania vodou ako tepelného nosiča, ktorý nebol podrobený špeciálnej úprave na odstránenie rozpusteného vzduchu. Pri zahrievaní plyny opúšťajú kvapalné médium a hromadia sa v horných bodoch potrubia a batérií.
• Príliš rýchle naplnenie systému chladiacou kvapalinou alebo jej dodávkou z najnižšieho bodu. V takejto situácii kvapalina nemá čas vytlačiť vzduch zo všetkých rohov namontovaného systému..
• Strata tesnosti systému v dôsledku chýb pri inštalácii alebo poškodenia prvkov.
• Použitie polymérových rúrok, ktoré nemajú bariérový povlak, ktorý zabraňuje prenikaniu molekúl kyslíka do chladiacej kvapaliny.
• Chyby pri vývoji projektu alebo usporiadaní systému (nesprávne zvolený uhol sklonu potrubí atď.).
• Vnikanie vzduchu do systému počas opráv vyžadujúcich demontáž prvkov obvodu.

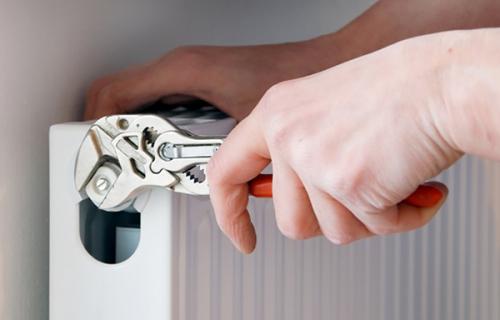

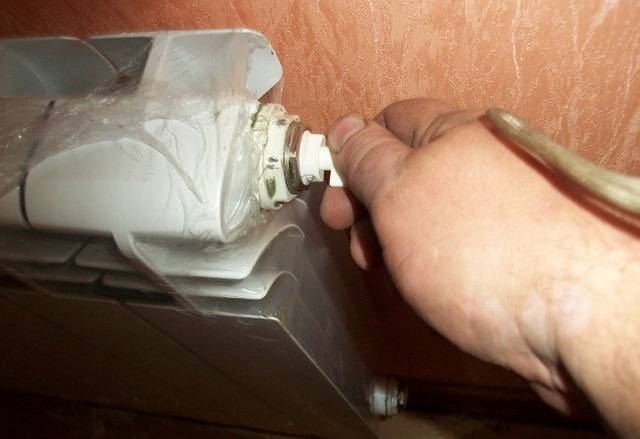

Odvzdušnenie vzduchu cez zátku

Ak na vykurovacích zariadeniach nie sú žiadne kohútiky, taký problém, ako je vzduchová komora vo vykurovacom systéme domu, sa stáva komplikovanejším. Budete musieť odkrútiť jednu zo zástrčiek.

Na tento účel by mal byť pripravený veľký nastaviteľný kľúč. Pod zástrčku umiestnite nádobu. Ďalej kľúč zachytí zástrčku a veľmi opatrne ju otočí. Je neprijateľné úplne odskrutkovať zátku, pretože v vykurovacom systéme môže byť vysoký tlak, chladiaca kvapalina s vysokým tlakom pôjde priamo do miestnosti a vyrovnať sa s touto situáciou bude problematické.

Z tohto dôvodu by sa mala zástrčka otáčať s mimoriadnou opatrnosťou. Odporúčame najskôr vypnúť všetky existujúce zariadenia v miestnosti, tesne uzavrieť okenné a dverné otvory. Pri otáčaní zástrčky musíte počúvať

Ak sa ozve slabé zasyčenie, zástrčku už neotáčajte. V tomto mieste sa musíte zastaviť a odložiť kľúč. Teraz by ste mali počkať, kým prebytočný vzduch z ohrievača opustí systém, kúsok po kúsku, ale úplne. Je veľmi jednoduché určiť, že zástrčka vo vykurovacom systéme vyšla – spod zástrčky začne unikať kvapalina. Potom pomocou veľkého nastaviteľného kľúča musíte hladko a opatrne vrátiť zástrčku do pôvodnej polohy..

Prehľad obľúbených výrobcov

Životnosť a spoľahlivosť zariadenia určeného pre vykurovací systém miestnosti je vo väčšine prípadov stanovená výrobcom. Najpopulárnejšie sú tieto:

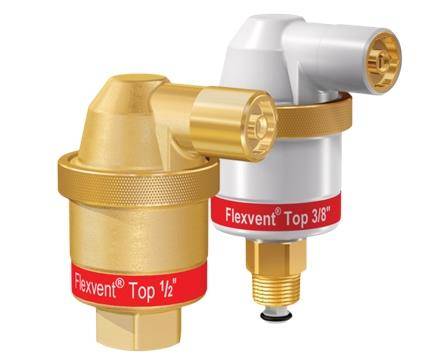

Spoločnosť Flamco (Holandsko). Vetracie otvory značky Flexvent sa vyrábajú s nízkou alebo strednou kapacitou a sú určené hlavne pre radiátory pre vykurovanie domácností;

Zariadenie vyrobené v Holandsku

• ADCA (Portugalsko). Spoločnosť sa špecializuje na výrobu zariadení pre priemyselné vykurovacie siete, ktoré sa vyznačujú vysokým výkonom a kapacitou;
• Valtec (Taliansko). Výrobca vyrába rôzne typy zariadení pre rôzne vykurovacie systémy. Vyznačuje sa odolnosťou proti opotrebovaniu, vysokou tesnosťou a dlhým používaním (viac ako 10 rokov), ako aj prijateľnými nákladmi;

Vykurovacie zariadenie od talianskeho výrobcu

• Danfoss (Dánsko). Vetracie otvory série Danfoss Airvent sú vyrobené z mosadze. Hlavnými výhodami sú dlhá doba používania (od 10 rokov), vysoká kvalita a veľký sortiment. Medzi nedostatky je možné rozlíšiť náklady na výrobky, ktoré sú 1,5 – 2 krát vyššie ako analógy;
• Itap (Taliansko). Zariadenie sa vyznačuje prijateľnými nákladmi a dlhou dobou prevádzky..
• Navien (Kórea). Výrobky spoločnosti Navien sú obľúbené vďaka nízkym nákladom a kvalite, ktoré sa dosahujú používaním náhradných dielov vyrobených v Japonsku..

Zariadenie, princíp činnosti a typy vetracích otvorov pracujúcich v automatickom režime sú uvedené vo videu.

Inštalácia do vykurovacieho systému

Malé vzduchové bubliny, ktoré prechádzajú vykurovacím systémom, sa zhromažďujú do väčších, ktoré stúpajú vyššie pozdĺž vykurovacieho systému. Z tohto dôvodu sa odporúča nainštalovať automatické vetracie otvory v najvyšších bodoch vykurovacieho systému. Kotly, kolektory, radiátory a ďalšie sekcie v tvare písmena U, ktoré sú tiež vybavené týmito zariadeniami, sú najnáchylnejšie na tvorbu vzduchových zápch. V obytných priestoroch sú nainštalované automatické alebo manuálne vetracie otvory pre radiátory a vykurovacie kotly sú chránené špeciálnymi bezpečnostnými skupinami pre vykurovacie kotly..

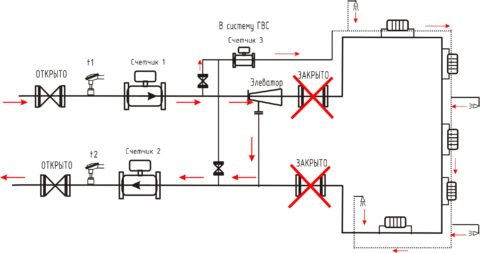

Aby sa zabránilo demontáži chladiacej kvapaliny z vykurovacieho systému pri demontáži odvzdušňovača na opravu alebo výmenu, je pred neho nainštalovaný uzatvárací ventil. Skladá sa z mosadzného tela s plastovou cievkou vo vnútri. Uzatvárací ventil je otvorený, keď je do neho zaskrutkovaný odvzdušňovací ventil. Po odskrutkovaní sa ventil automaticky zatvorí a izoluje vykurovací systém.

Automatický odvzdušňovač je mimoriadne dôležitým prvkom vykurovacieho systému. Napriek svojim malým rozmerom a jednoduchému dizajnu spoľahlivo chráni systém pred ničivými účinkami vzduchu. Správny výber a inštalácia tohto lacného zariadenia vám ušetrí značné peniaze za opravu drahých komponentov vykurovacieho systému vo vašom dome..

Mayevského žeriav

Mayevského žeriav samozrejme nepatrí do automatických vetracích otvorov, takže, zdá sa, nie je na tému článku. Na tom sa však nedá veľa maľovať, a keďže je to stále vetrací otvor, pár slov o tom je tu.

Ak pôvodne (pri inštalácii vykurovania) plánujeme nainštalovať Mayevského žeriav, potom musí byť radiátor namontovaný tak, aby časť, kde žeriav „vzhliadol“ (bola o 1 … 2 cm vyššia).

Ako funguje Mayevsky žeriav, ako je nainštalovaný

Pri konštrukcii ručného odvzdušňovača (Mayevského ventil) je možné rozlíšiť skrutku ihly, ktorá uzatvára tenký otvor v tele. Vzduch je odvádzaný do bočného otvoru, čo je výhodné, pretože sa dá otáčať v požadovanom smere a môže byť nahradená nádoba na zber kvapaliny..

Telo má štandardné priemery so závitom ½ “alebo ¾”, preto je zaskrutkované do akéhokoľvek štandardného príslušenstva systému, do zástrčiek chladiča.

• Je lepšie vybrať Mayevského žeriav s rukoväťou, aby ste na odskrutkovanie nepoužívali skrutkovač alebo kľúč. Ale ak sú tam malé deti, potom by mali byť rukoväte odstránené, aby sa zabránilo zraneniu dieťaťa horúcou tekutinou..

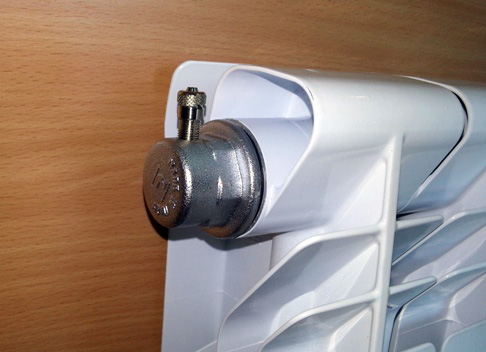

Mayevsky žeriav musí byť inštalovaný v horných rohoch všetkých radiátorov bez výnimky, ako aj vo vysokých bodoch systému, v prechodoch v tvare U. Aby ste však dosiahli najlepší výsledok v miestach s nadmorskou výškou, musíte dodatočne nainštalovať vzduchovú vaňu, kde sa môže hromadiť vzduch. Jednoduchá inštalácia odpaliska a zaskrutkovanie vetracieho otvoru do horného výstupu nie je vždy účinné..

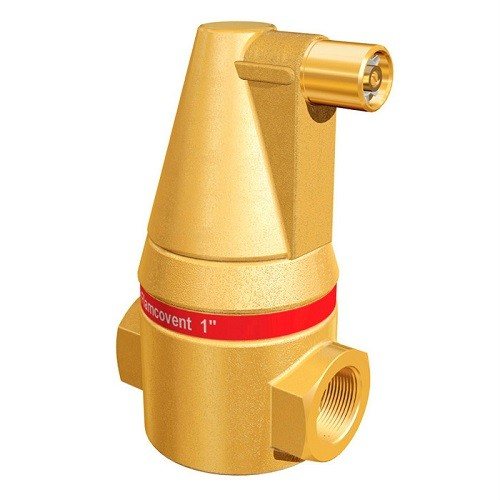

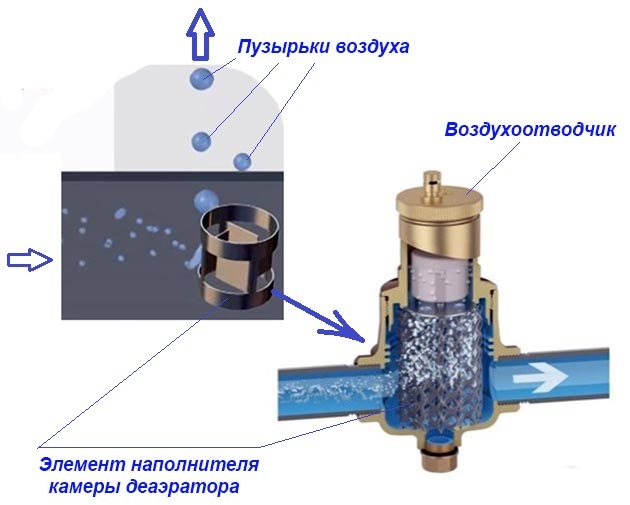

Odlučovač vzduchu

Toto zariadenie sa skladá z kovového puzdra, výstupu vzduchu, vypúšťacieho kohúta a trubice so sieťkou. Na rozdiel od bežných vetracích otvorov samotný separátor čerpá vzduch z vody. Chladiaca kvapalina prechádzajúca sieťou víri, vďaka čomu sa vytvárajú vzduchové bubliny. V dôsledku toho stúpajú na vrchol a plyny sa odstraňujú cez odvzdušňovací otvor. Separátor okrem vzduchu separuje piesok, hrdzu a ďalšie nečistoty. Kaly odstráňte vypúšťacím ventilom umiestneným vonku v spodnej časti puzdra.

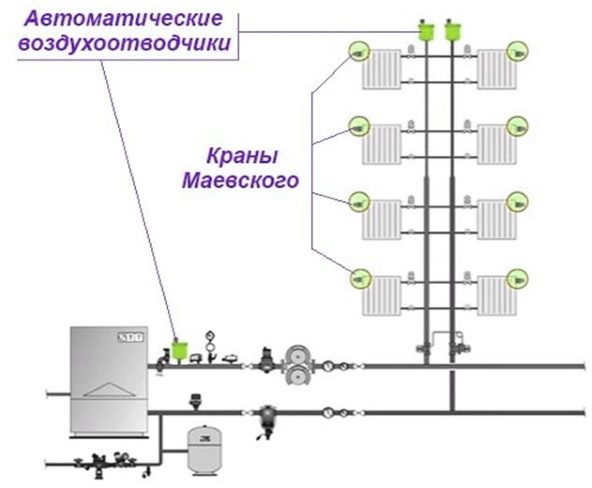

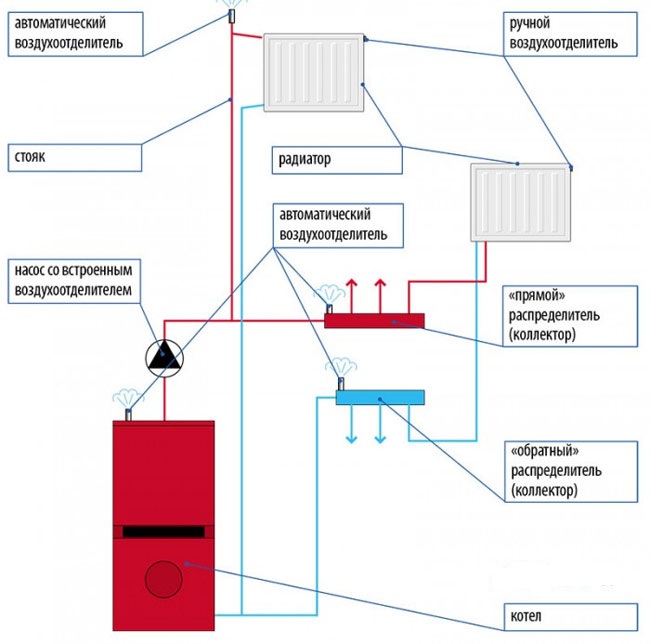

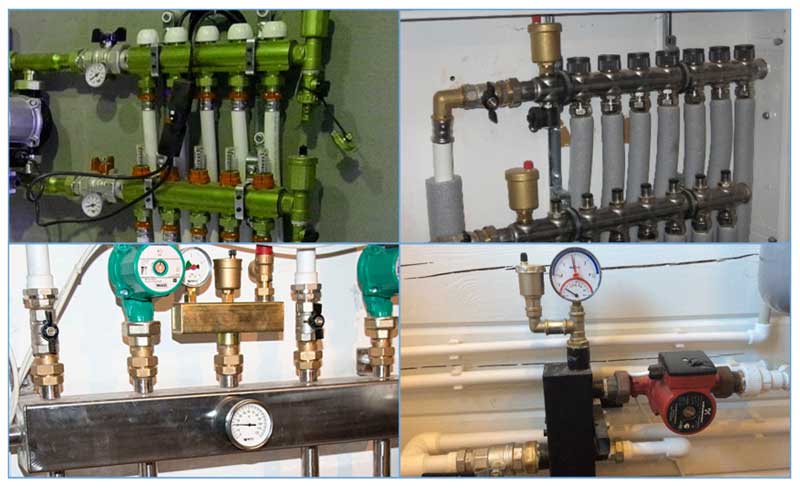

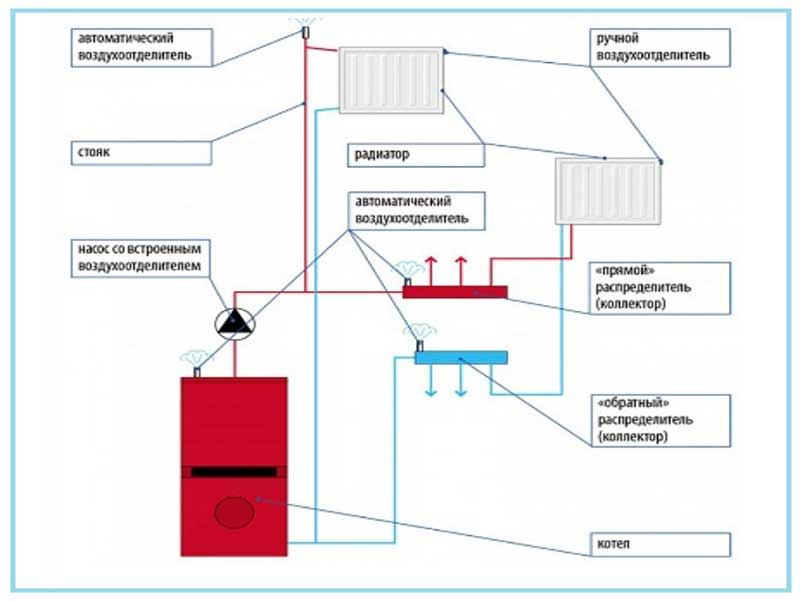

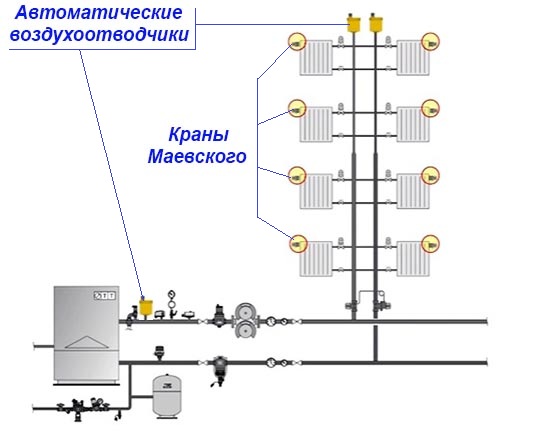

Umiestnenie vetracích otvorov v systéme

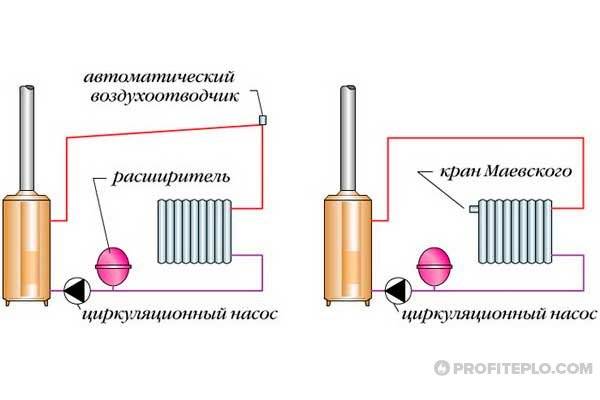

Odporúča sa nainštalovať automatický odvzdušňovací ventil:

• ako súčasť bezpečnostnej skupiny v najvyššom bode dodávky pri výstupe z kotla na tuhé palivá;

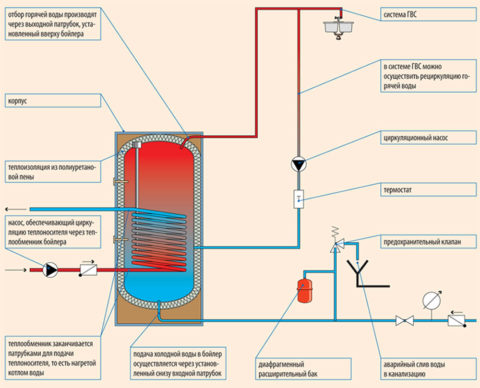

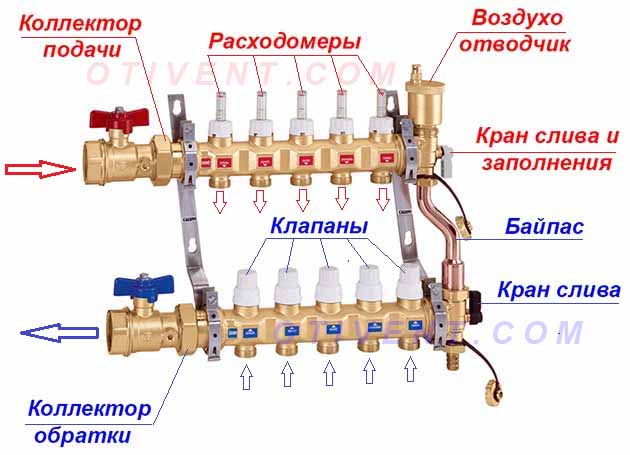

• v horných bodoch skladovacích a distribučných armatúr – vyrovnávacie nádrže, hydraulické šípy, kolektory vrátane podlahového vykurovania;
• v najvyšších bodoch stúpačiek;
• na odlučovačoch-vetracích otvoroch;

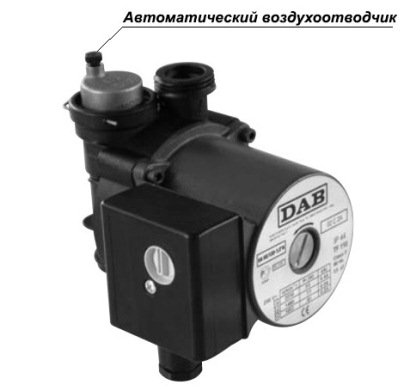

Ako súčasť automatizovaného kotla je vždy umiestnený, takže ďalší v blízkosti kotla nie je potrebný.

Ručné vetracie otvory by mali byť inštalované v každom chladiči, v kohútikoch v tvare U a vyvýšeninách systému. Môže nahradiť automatické vo vertikálnych stúpačkách.

Riešenie problémov s automatickým odvzdušňovaním

Vzhľadom na nekvalitnú chladiacu kvapalinu v automatických zariadeniach sa ihla v priebehu času koksuje, alebo sa na nej usádzajú soli. V dôsledku toho nemôže úplne uzavrieť výstup vzduchu. Výsledkom je, že cez ňu začne vytekať chladiaca kvapalina. Na vyriešenie tohto problému je potrebné odstrániť odvzdušňovací otvor, otvoriť kryt a vyčistiť ihlu a kolískový mechanizmus od všetkých nečistôt. Potom znova zložte a znova nainštalujte.

Ďalšou najčastejšou poruchou je prasknutie tesniacej gumy umiestnenej v kryte krytu. Hneď ako sa krúžok zlomí, chladiaca kvapalina začne vytekať spod krytu. Na odstránenie tohto problému je potrebné buď vymeniť O-krúžok, alebo namiesto toho navinúť pásku FUM na závit..

Náklady na mechanický odvzdušňovací ventil začínajú od 40 rubľov. Pri automatických zariadeniach to závisí od výrobcu, priemeru pripojenia a materiálu, z ktorého je vyrobený. Mosadzné vetracie otvory sú považované za najlepšiu možnosť, pretože oceľové sú náchylné na koróziu. Cena mosadzných zariadení začína od 400 rubľov.

Prepláchnutie a tlakové skúšky vykurovacieho systému vzduchom a vodou

Tlakové testovanie vykurovacieho systému je súbor opatrení, ktoré vám umožňujú identifikovať slabé miesta vo vykurovacom okruhu. Takýto postup sa musí vykonať pred začiatkom vykurovacej sezóny a podľa potreby aj v iných prípadoch. Vykurovací systém je natlakovaný vzduchom a vodou. Takéto testy umožňujú včasnú identifikáciu možných porúch a výrazne znižujú riziko netesností..

Keď je potrebné krimpovanie?

V procese fungovania vykurovacej konštrukcie bytu alebo súkromného domu sa potrubie, radiátory, uzatváracie ventily a ďalšie prvky okruhu postupne stávajú nepoužiteľnými.

Plánované alebo neplánované preplachovanie a tlakové skúšky vykurovacieho systému za účelom overenia jeho prevádzkyschopnosti sa môžu vyskytnúť v nasledujúcich prípadoch:

1. Ihneď po zostavení obrysu.
2. Po údržbe zariadenia.
3. Po rekonštrukcii individuálneho vykurovacieho bodu.
4. Po oprave, výmene ventilov a zápche.
5. Po dokončení rôznych typov stavebných prác.
6. Pred uvedením vykurovacieho zariadenia do prevádzky.
7. Na začiatku vykurovacej sezóny.

Po testoch sa niektoré prvky okruhu vymenia alebo opravia, v prípade potreby sa v dôsledku toho predĺži životnosť vykurovacieho systému..

Ako sa systém testuje?

Vykurovací systém je prepláchnutý a testovaný na tlak pomocou špeciálneho zariadenia – pneumatickej alebo hydraulickej čerpacej jednotky. Výber použitého prístroja závisí od toho, či je test testovaný s vodou alebo so vzduchom..

Kontrola tesnosti sa vykonáva vstrekovaním vody alebo vzduchu pod vysokým tlakom do okruhu. V jednotlivých domácnostiach tlak spravidla dosahuje približne 2 atm..

Odkiaľ pochádzajú plyny??

Vzduch a plyn sa môžu vo vykurovacom systéme objaviť z niekoľkých dôvodov, a to:

• Zlá kvalita vody;
• Voda je kyslá a reaguje s materiálom radiátorov;
• Chladiaca kvapalina sa začala rozpadávať v dôsledku dlhodobej prevádzky;
• Nesprávne zvolený alebo nekvalitný nosič tepla.

Systém ústredného kúrenia môže prijímať vodu, v ktorej je rozpustené veľa vzduchu alebo iného plynu. Pri prechode cez radiátory začne vyniknúť a objaví sa vzduchová komora. Vzdušnosť sa môže vytvárať v radiátore vykurovania aj v hornej časti systému.

Ak je voda kyslá, môže reagovať s hliníkovými radiátormi. V tomto prípade sa uvoľňujú plyny, ktoré sa hromadia v hornej časti sekcií chladiča. Z tohto dôvodu nevydáva teplo tak efektívne..

Údržba automatických vetracích otvorov, prečo prúdia

Automatický odvzdušňovací ventil pracuje nepretržite. V ihlovom ventile, kde je striedavo prítomná voda a vzduch, sa po vysušení vody objavia výrazné usadeniny soli. Soli porušujú tesnosť v sedle ventilu. Výsledkom je, že po vzduchu uniká aj chladiaca kvapalina, ventil uniká a voda sa kvapká po kvapkách z výstupu vzduchu.

• Ako odstrániť netesnosť automatického odvzdušňovača – odstráňte horný kryt, ktorý je možné vo všetkých štruktúrach ľahko odskrutkovať, pričom je možné opatrne použiť nastaviteľný kľúč. Potom rozoberte a vyčistite všetky časti ihlového ventilu. Mechanické čistenie drevenou tyčinkou (mäkký nástroj!), Alebo namočenie v koncentrovanej kyseline citrónovej alebo iných chemikáliách na odstránenie usadenín zvyčajne pomôže..

Okruh slepej uličky TÚV

Asi do 70. rokov minulého storočia boli systémy zásobovania teplou vodou (TÚV) vo všetkých rozostavaných domoch organizované rovnakým spôsobom..

Toto rozloženie má však dve hlavné nevýhody:

1. Po otvorení kohútika s teplou vodou musí majiteľ domu niekoľko minút čakať, kým sa zahreje. Jeho čakanie je obzvlášť dlhé v noci a ráno, keď pri nedostatku vody stúpačky a výtoky horúcej vody vychladnú. To je nielen nepohodlné, ale tiež to prispieva k neprimerane vysokej spotrebe vody;

Upozorňujeme, že pri registrácii spotreby teplej vody na mechanickom vodomere ste nútení zaplatiť za celý objem, ktorý ním prejde. V skutočnosti značná časť tohto objemu nespĺňa požiadavky súčasných prevádzkových noriem: teplota TÚV musí byť v rozmedzí +50 – + 75 ° С.

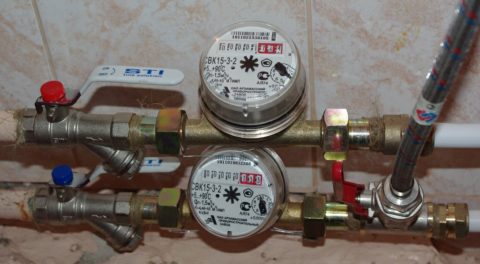

Mechanický merač na fotografii registruje prietok vody potrubím TÚV bez ohľadu na jej teplotu

1. Vykurovanie kúpeľní a kombinovaných toaliet v bytových domoch je zabezpečené vyhrievaným vešiakom na uteráky napájaným systémom teplej vody. Je zrejmé, že pri absencii príjmu vody v slepom systéme sa ochladí. Pre majiteľa bytu to znamená vlhkosť a chlad v kúpeľni a z dlhodobého hľadiska väčšiu pravdepodobnosť poškodenia stien hubami..

Vyhrievaný držiak na uteráky je namontovaný v medzere v prívode teplej vody a ohrieva sa iba pri čerpaní vody

Cirkulačný obvod

Od konca 70. rokov – začiatkom 80. rokov sa zásobovanie teplou vodou v nových budovách začalo postupne stávať obehom.

Ako sa implementuje:

• V suteréne alebo na podlahe domu sú položené dve výdajne teplej vody;
• Každá náplň má nezávislé pripojenie k výťahovej jednotke;
• Stúpače teplej vody sú striedavo spojené s oboma výdajmi a sú prepojené prepojkami na hornom poschodí alebo v podkroví. Skupiny prepojené obehovými mostíkmi je možné kombinovať od 2 do 7 stúpačiek.

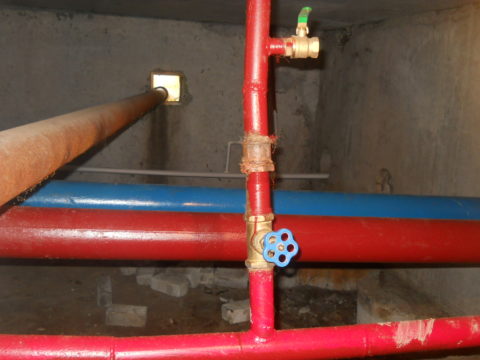

V suteréne sú dva rozvody teplej vody

Poznámka: inštalácia prekladov do podkrovia je v chladnom podnebí mimoriadne nerozumná. Autor sa s tým stretol na Ďalekom východe: pri teplote v studenej podkrovnej miestnosti -20 –30 stupňov zastavenie cirkulácie v systéme TÚV (napríklad počas núdzového vypnutia horúcej vody) spôsobí, že voda v preklade zmraziť na hodinu.

Aby voda mohla nepretržite cirkulovať cez stúpačky a dná, musí medzi nimi byť vytvorený tlakový rozdiel. Vo výťahovej jednotke a ďalej, v vykurovacom okruhu, ktorý je z nej napájaný, je cirkulácia zabezpečená tlakovým rozdielom medzi prívodným a vratným potrubím vykurovacieho potrubia. Zjavný spôsob napájania prívodu teplej vody je medzi vložkami do prívodu a spiatočky.

V tomto prípade nás však čaká nepríjemné prekvapenie: obchvat medzi potrubiami drasticky zníži pokles na vodnom výťahu a zabráni fungovaniu vykurovania..

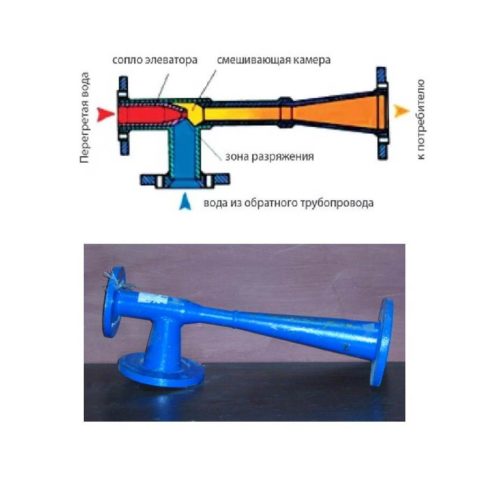

Vzhľad a princíp činnosti vodného výťahu

Problém je vyriešený jednoducho a elegantne:

• Teplá voda sa v dvoch bodoch zarezáva do prívodu do výťahu. Každé z úchytiek je dodávané s uzatváracími ventilmi;
• Príruba je vybavená upínacou podložkou medzi otvormi. Toto je názov oceľovej palacinky, v ktorej je v strede vyvŕtaný otvor s priemerom o 1 mm väčším ako je priemer dýzy. Pri bežnej prevádzke výťahu a s tým spojenom pohybe vody po prívodnom potrubí vytvára taká podložka rozdiel medzi vložkami asi 1 metra vodného stĺpca (0,1 atmosféry);
• Na spätnom potrubí sú namontované presne tie isté dve spojky s rovnakou prídržnou podložkou.

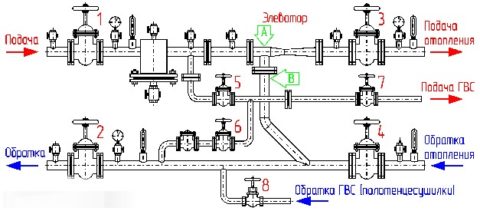

Najjednoduchšia výťahová jednotka s cirkuláciou teplej vody a dvoma prípojkami do vratného potrubia

Výťah s cirkulačnými prípojkami TÚV má tri prevádzkové režimy:

1. Teplá voda cirkuluje od prívodu k prívodu. Táto schéma sa používa na jar a na jeseň pri relatívne nízkej (až 80 stupňovej) teplote chladiacej kvapaliny v priamke vykurovacej siete;
2. Od návratu k návratu. V tomto režime sa TÚV prepne na zimu, keď teplota na výstupe prekročí 80 ° C;
3. Od dodávky po návrat. Systém zásobovania teplou vodou s cirkuláciou je teda napájaný v lete, keď je vykurovanie vypnuté, a rozdiel medzi vedeniami vykurovacej siete je minimálny alebo chýba..

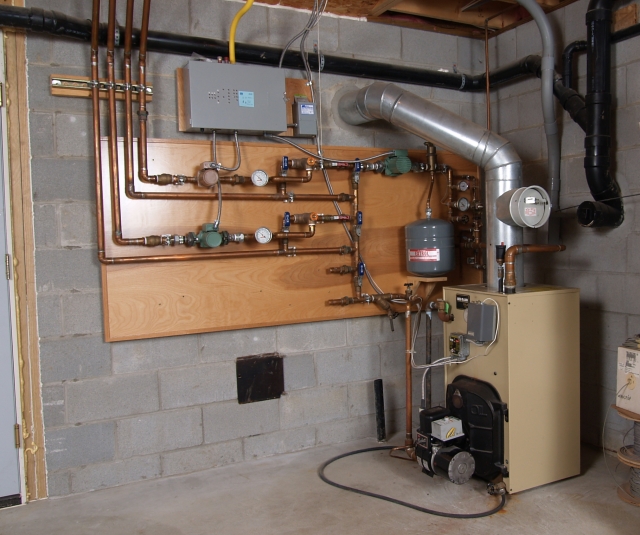

Súkromný dom

Odpoveď je celkom zrejmá. Odvod vzduchu je potrebný, ak váš teplovodný systém používa recirkuláciu a v jeho hornej časti nie sú žiadne vodovodné armatúry, ktorými by mohol unikať vzduch..

Poznámka: prítomnosť vysokotlakového obehového čerpadla spojená s nízkou výškou okruhu znamená, že sa nemôžete báť zastavenia obehu. Avšak vzduch v systéme TÚV je často príčinou nepríjemného hydraulického hluku..

Ak sú v hornej časti okruhu TÚV body odberu, zaobíde sa to bez vzduchových prieduchov

Aká je hrozba vzduchu vo vykurovacom systéme

Každý sa pravdepodobne viac ako raz stretol so skutočnosťou, že je zapnuté kúrenie a nejaký radiátor alebo celá skupina sa zle zahrieva alebo dokonca chladne. Dôvodom je vzduch vo vykurovacom systéme. Obvykle sa hromadí v najvyššom bode a vytláča chladivo z tohto miesta. Ak sa nahromadí dostatok, obeh chladiacej kvapaliny sa môže úplne zastaviť. Potom hovoria, že vo vykurovacom systéme sa vytvoril vzduchový zámok. Profesionáli v tomto prípade tvrdia, že systém je vo vzduchu..

Na obnovenie normálnej prevádzky kúrenia je potrebné odstrániť nahromadený vzduch. Na to existujú dve možnosti. Prvý sa častejšie používa v systémoch diaľkového vykurovania. Žeriavy sú inštalované na extrémnych radiátoroch vo vetve. Hovorí sa im odtoky. Jedná sa o konvenčný ventil. Po naplnení systému chladiacou kvapalinou ju otvorte a ponechajte otvorenú, až kým nevyjde rovnomerný prúd vody bez vzduchových bublín (potom sa voda trhnutím rozleje). Ak hovoríme o viacpodlažných budovách, potom pri spustení systému sa musia najskôr otvoriť výstupy vzduchu na stúpačkách a zvyšky je už možné vyviesť do bytov..

Vzduch v vykurovacom radiátore zasahuje do normálnej cirkulácie chladiacej kvapaliny. To spôsobuje, že sa batéria zle zahrieva.

V súkromných systémoch alebo po výmene radiátorov v bytoch nie sú nainštalované bežné kohútiky na odvádzanie vzduchu, ale špeciálne vzduchové ventily. Sú manuálne a automatické. Sú umiestnené v hornom voľnom potrubí na každom radiátore (pokiaľ možno) a / alebo v najvyššom bode systému..

Čo ešte ohrozuje vzduch vo vykurovacom systéme? Prispieva k rýchlejšiemu zničeniu komponentov vykurovacieho systému. Napriek tomu, že sa dnes polyméry používajú stále viac, kovových dielov je stále dostatok. Prítomnosť kyslíka podporuje aktiváciu oxidácie (hrdzavenie železných kovov).

Prečo je vzduchová komora v chladiči nebezpečná?

Ak sa v batérii objaví odvzdušňovací otvor, nebude z neho nič dobré. Prebytočný vzduch je prekážkou normálneho fungovania systému. Môže tiež spôsobiť koróziu na stenách chladiča..

Ak je v okruhu nainštalované obehové čerpadlo. vzduchový zámok môže narušiť jeho činnosť. Keď systém funguje správne, puzdrá ložiska na hriadeli čerpacej jednotky sú neustále vo vode. A za prítomnosti prívodu vzduchu dochádza k účinku „suchého trenia“, ktoré negatívne ovplyvňuje klzné krúžky a môže poškodiť hriadeľ.

Preto je dôležité vedieť, ako vytlačiť vzduch z domáceho vykurovacieho systému. Včasné opatrenia pomôžu zabrániť poškodeniu vykurovacej siete

Použitie vetracích otvorov v vykurovacích systémoch

Niekedy sa stane, že začne fungovať aj ten najdrahší a najmodernejší vykurovací systém. Prišla zima, kotol je zapnutý, ale radiátory sa nezahrievajú.

Ukazuje sa, že v potrubiach sa nahromadil vzduch a vytvorili sa zátky, ktoré zabraňujú voľnému obehu chladiacej kvapaliny. Problém je jednoducho vyriešený, ak pri návrhu obvodu boli v ňom vetracie otvory, ktoré uľahčujú odstraňovanie plynov z potrubí..

Vetracie otvory pre vykurovacie systémy – princíp činnosti

Na uvoľnenie vzduchu z okruhu môžete použiť konvenčný ventil, ktorý vypustí určité množstvo kvapaliny. Ak v spoločných budovách zníženie objemu vody v okruhu nespôsobí negatívne dôsledky a je doplnené inžinierskymi sieťami, potom v jednotlivých domoch bude potrebné vypustený nosič tepla doplniť nezávisle.

V uzavretom systéme je pridanie chladiacej kvapaliny pomerne veľkým problémom – budete musieť pripojiť manuálne alebo elektrické čerpadlo a ak je v potrubí jedovatá nemrznúca zmes etylénglykolu, vykonanie práce s potrebnými bezpečnostnými opatreniami bude vyžadovať veľa čas.

Hlavným rozdielom medzi špeciálnymi zariadeniami na odvzdušnenie a konvenčnými zámkami ventilov je malý priemer výstupu, jeho umiestnenie pod uhlom 90 stupňov a možnosť plynulého nastavenia prierezu výstupného kanála pomocou závitovej skrutky..

Ako je zrejmé z obr. 2, skrutka má zúžený tvar a podobné sedlo, vďaka čomu v uzavretom stave spoľahlivo a hermeticky zatvára vstupný otvor. Na uvoľnenie vzduchu sa hlava skrutky otočí o jedno alebo dve otáčky, čím sa otvorí odtokový otvor s malým priemerom a vzduchový tepelný nosič spolu s bublinami začne v malom množstve vytekať z kohútika, zatiaľ čo vzduchový zámok bude vypúšťa sa intenzívnejšie..

Výhodou použitia odvzdušňovača je to, že keď sa skrutka otočí, v prvom rade s charakteristickým syčivým zvukom vyjde prúd vzduchu a potom vyteká vzdušná chladiaca kvapalina, ktorej malé množstvo nie je možné pridať do systému.

Zariadenie a princíp činnosti odvzdušňovača

V dôsledku rôznych okolností sa v teplovodných vykurovacích systémoch môže objaviť vzduchový uzáver, ktorý bráni normálnej cirkulácii chladiacej kvapaliny. V dôsledku toho sa pozoruje chladenie časti chladiča alebo niekoľkých batérií umiestnených na tej istej vetve alebo stúpačke. Aby vzduch, ktorý sa objaví, mohol opustiť systém sám, v určitých bodoch je k dispozícii na inštaláciu odvzdušňovača pracujúceho v automatickom režime.

Zariadenie je zapečatené kovové puzdro so spojovacou rúrkou umiestnenou v spodnej časti. Vo vnútri tela komora obsahuje plavák z polymérneho materiálu, spojený tyčou s ihlovým ventilom, ktorého otvor je vytvorený na samom vrchu veka. Podrobnosti o zariadení na odvzdušnenie sú uvedené na obrázku:

Normálny stav odlučovača vzduchu je, keď je telo naplnené chladiacou kvapalinou, plavák sa zdvihne do maximálnej hornej polohy a ihlový ventil je zatvorený. V priebehu času vzduch zo siete v malých častiach vstupuje do komory zariadenia a vytláča vodu.

Plavák postupne klesá a v kritickom bode začne pomocou ťahu otvárať ventil v spojení s atmosférou. Z tohto dôvodu všetok vzduch nahromadený v komore pod tlakom vody rýchlo opúšťa otvorený otvor. Toto je princíp činnosti automatického odvzdušňovača, ktorý je znázornený na obrázku:

Potom, čo všetok vzduch vyjde von, v komore zaujme miesto voda a zdvihne plavák do pôvodnej polohy. Ventil sa zatvorí a odvzdušňovací ventil prejde do pohotovostného režimu. Tiež automatický plavákový odvzdušňovací ventil hrá veľmi dôležitú úlohu počas evakuácie systému alebo jeho časti. Pretože keď hladina chladiacej kvapaliny v komore klesne, páka otvorí ventil, čo umožní vstupu vzduchu do systému, a tým urýchli jeho vyprázdnenie..

technické údaje

Hlavným materiálom na výrobu telies pre manuálne a automatické vzduchové ventily na odvádzanie vzduchu z vykurovacích systémov je mosadz pokovovaná niklom (bronz sa používa oveľa menej často), vetracie otvory majú nasledujúce vlastnosti:

• Inštalácia – v najvyšších bodoch vykurovacích okruhov v priamom úseku.
• Prípustná teplota pracovného prostredia – od 100 do 120 ° С.
• Maximálny tlak 10 bar (atmosféra).
• Pripojovací priemer výstupných dýz 1/2 “, 3/4” (najbežnejšie veľkosti, označené v metrickom usporiadaní Dy 15 a Dy 20, čo zodpovedá 15 a 20 mm), 3/8 “, 1” palec.
• Typ pripojenia – rovné a uhlové.
• Umiestnenie vypúšťacej armatúry – horné, bočné.
• Balenie – niekedy dodávané s uzatváracím ventilom
• Pracovné médium – voda, nemrznúce nosiče tepla s obsahom glykolu až 50%.
• Plávajúci materiál – polypropylén, teflón.
• Životnosť mosadzných zariadení môže byť až 30 rokov.

Typy automatických vzduchových ventilov

Podľa konštrukcie je možné zariadenia rozdeliť do 3 typov:

• rovný;
• roh;
• radiátor.

Poznámka. Bez ohľadu na vonkajšie rozdiely a rôzne oblasti použitia zostáva princíp činnosti odvzdušňovača nezmenený.

Najbežnejšie sú tradičné zariadenia s priamym pripojením. Rozsah ich aplikácie je veľmi široký. Automatické odlučovače vzduchu sú určené predovšetkým na odvádzanie vzduchu cez najvyššie body potrubnej siete. Za týmto účelom sú umiestnené na samom vrchole zvislých stúpačov, kde sa podľa fyzikálnych zákonov zvyknú dostať všetky vzduchové klastre, ktoré sa objavili v potrubiach. Nebyť automatických vetracích otvorov vo vykurovacom systéme, bolo by veľmi ťažké ručne vypúšťať vzduch z najvyšších miest..

Tlakové uzavreté vykurovacie systémy sú dodávané s bezpečnostnými skupinami kotlov, ktoré sú umiestnené na prívodnom potrubí opúšťajúcom generátor tepla. Spolu s poistným ventilom a manometrom zahŕňa táto skupina aj automatický vzduchový ventil. Jeho úlohou je odvzdušniť vzduch pri plnení nádrže kotla vodou. Ak je potrubie jednotky vyrobené s nadhľadom, potom je v prípade potreby možné ho vždy odrezať od zvyšku systému a pomocou odvzdušňovača ho vyprázdniť a po údržbe opäť naplniť. ..

Poznámka. Bezpečnostná skupina pre vykurovanie musí byť bezpodmienečne nainštalovaná na kotloch spaľujúcich tuhé palivá.

V niektorých modeloch obehových čerpadiel sa používajú aj zariadenia na odľahčenie vzduchu. Cieľom je zaistiť plynulý chod čerpacej jednotky. Faktom je, že čerpadlo môže pohybovať iba nestlačiteľným médiom – vodou alebo inou kvapalinou. Vniknutie vzduchu do oblasti obežného kolesa jednotky hrozí úplným zastavením cirkulácie chladiacej kvapaliny, čomu má zabrániť odvzdušňovací ventil obehového čerpadla. Vzduch alebo para z kotla vstupujúceho do tejto oblasti bude okamžite odvzdušnená vonku a čerpadlo bude pokračovať v práci..

Rohové a vetracie otvory chladiča

V rôznych vykurovacích systémoch môže nastať mnoho situácií, keď je potrebné odstrániť vzduchové zámky na najťažších alebo najodľahlejších miestach. Nie je možné vymenovať všetky, pretože existuje príliš veľa možností. Tam, kde nie je možné nainštalovať jednoduchý ventil, pretože koncová rúrka so závitom je vodorovná, je vhodný šikmý odvzdušňovací ventil. Jeho odbočná trubica vychádzajúca zospodu sa otáča pod uhlom 90 ° a môže byť pripojená k horizontálnej časti.

Je potrebné poznamenať, že uhlový odvzdušňovací ventil s vonkajším závitovým pripojením sa nelíši od konvenčného priameho ventilu v ničom inom ako v otočenom odbočnom potrubí a v prípade potreby ho možno použiť namiesto neho..

Niektorí používatelia často na automatické vypúšťanie vzduchu z batérií namiesto tradičného Mayevského kohútika inštalujú uhlový ventil. To platí v nepríjemnej kombinácii okolností, keď sa v sieti neustále tvoria plyny a to sa deje práve v radiátoroch. Dôvodom je chemická reakcia látok niekedy prítomných vo vode s hliníkovou zliatinou batérií pri zvýšenej teplote. Nemá zmysel inštalovať ventil s uhlovou rúrkou, pretože na fotografii je špeciálny automatický odvzdušňovací ventil pre radiátory:

Tieto zariadenia sú navrhnuté iba pre batérie a majú vhodné závitové pripojenie. Namiesto ručných kohútikov je lepšie dať ich na ohrievače vyrobené z hliníka alebo čiastočne bimetalického, kde je tiež kontakt medzi zliatinou a vodou. V iných situáciách je vetrací otvor chladiča namontovaný ľubovoľne, ale skutočnosť, že prinesie pohodlie pri prevádzke, je nepochybná.

Poznámka. Tradičné liatinové batérie zahrnuté v sieti centralizovaného zásobovania teplom je lepšie vybaviť rovnako ručným kohútikom Mayevského a odtokovým potrubím.

Na uľahčenie údržby a čistenia sú v predaji kompletné zariadenia – automatické vetracie otvory s ventilom. Ten je malým závitovým adaptérom s pružinovým okvetným ventilom vo vnútri. Adaptér sa naskrutkuje na závit priamo pred odvzdušňovací otvor a slúži na to, aby ho bolo možné pri súčasnom systéme vybrať a vyčistiť alebo vymeniť. S podobnými adaptérmi sa dodávajú aj vetracie otvory od spoločností DANFOSS, VALTEK a mnohých ďalších známych značiek..

Priamy odvod vzduchu

Najbežnejší je prvý typ s rovnou rúrkou. Je nepostrádateľný v najvyšších bodoch systému, kde sa podľa všetkých fyzikálnych zákonov akumuluje maximálne množstvo plynov a ručné vypúšťanie vzduchu na takýchto miestach je často náročné..

Uzavretý systém, ktorý je neustále pod tlakom, zaisťuje bezpečnostná skupina kotla. Obvykle sa nachádza na prívodnom potrubí, ktoré vychádza z generátora tepla. Táto sada obsahuje okrem tlakomeru a poistného ventilu aj automatický odvzdušňovací ventil na vykurovanie, ktorý odvádza vzduch, keď je nádrž naplnená kvapalinou. Ak je jednotka správne nainštalovaná, môže byť kedykoľvek oddelená od systému a uvoľnená na údržbu pomocou plynového ventilu. Pre kotly na tuhé palivá je bezpečnostná skupina povinná.

V obehových čerpadlách nájdete dúchadlo. Jeho úlohou je vytvoriť im podmienky pre nepretržitú dodávku vody. Problém je v tom, že čerpacia jednotka môže pracovať iba s nestlačiteľným médiom. Prienik vzduchu do obežného kolesa čerpadla hrozí jeho úplným zastavením. Aktívna cirkulácia kvapaliny je ovládaná plynovým ventilom.

Manuálny

Manuálne zariadenia na odstraňovanie vzduchu zo systému nazýva Mayevsky žeriavom, kvôli jednoduchosti konštrukcie sú na radiátoroch všade nainštalované mechanické vetracie otvory. Na trhu nájdete ručné ventily v tradičnom prevedení na inštaláciu na rôznych miestach a niektoré úpravy uzatváracích ventilov sú vybavené ventilmi Mayevsky.

Vyrobené Mayevského žeriavy sa v dôsledku svojej jednoduchej konštrukcie nelíšia v širokej škále, pozostávajú z telesa so vzduchovým potrubím ohnutého o 90 stupňov a kužeľovej zaisťovacej skrutky.

Mechanický odvzdušňovací ventil na odvádzanie vzduchu z vykurovacieho systému funguje nasledovne:

• Pri prevádzke je kužeľová skrutka utiahnutá a spoľahlivo utesňuje výstup z telesa.
• Keď je potrebné z batérie odstrániť prebytočný vzduch, urobte jedno alebo dve otáčky skrutky – v dôsledku toho prúd vzduchu pod tlakom chladiacej kvapaliny vyjde z bočného otvoru.
• Po uvoľnení vzduchu začne voda krvácať, akonáhle vodný lúč získa integritu, skrutka sa opäť zaskrutkuje a operácia odvzdušnenia sa považuje za ukončenú

Poruchy a ich odstránenie

V prípade poruchy ventilu sa objaví netesnosť. Príčin môže byť niekoľko:

• Výrobné chyby. Jedno z päťdesiatich ťuknutí vôbec neudrží tlak. Jediným východiskom je výmena;
• Skrutka je príliš krátka. V tomto prípade jeho kónická časť nemôže úplne zakryť otvor, takže je potrebné vynaložiť určité úsilie na úplné zaskrutkovanie skrutky;
• Tvrdé častice nečistôt, ktoré sa dostanú medzi skrutku a kryt, môžu poškodiť vnútorné závity. Tu môže pomôcť jednorazová dymová páska, ale neskôr musíte kohútik ešte zmeniť.

Technické špecifikácie

Vetracie otvory pre vykurovacie systémy pracujúce v automatickom režime majú rôzny priemer pripojenia. Ruské vykurovacie systémy používajú zariadenia so závitovým pripojením 1/2 ”a 3/4”. Najbežnejší závit je 1/2 ”, ktorý je známy aj ako DN15 (veľkosť pripojenia je 15 mm).

Pri výbere sa berú do úvahy aj nasledujúce vlastnosti:

• pracovný tlak (štandardne 10 atm, existujú modely s indikátorom 16 atm);
• pracovná teplota média (štandardne do 110-120 ° С);
• typ závitového spojenia – vonkajší alebo vnútorný závit.

Dávajte pozor na materiál výroby puzdra. Spoľahlivé zariadenia sú vyrobené z vysoko kvalitnej sanitárnej mosadze. Výrobky Silumin sa vyznačujú zvýšenou krehkosťou.

Technické údaje automatického odvzdušňovača

Pre dom s autonómnym zásobovaním teplom je vhodný akýkoľvek odvzdušňovací ventil vykurovacieho systému s požadovaným typom závitu. Je ťažšie vybrať zariadenie pre radiátory pripojené k sieti ústredného kúrenia – je dôležité objasniť s oddelením bývania alebo inou organizáciou zodpovednou za dom prevádzkové parametre systému.

Materiály použité na výrobu

Plavákové automatické vetracie otvory je možné vyrábať:

• vyrobené z nehrdzavejúcej ocele. Zariadenia sa vyznačujú vysokou úrovňou odolnosti proti korózii, nízkou hmotnosťou, ale zároveň relatívne vysokými nákladmi;
• vyrobené z mosadze. Mosadzný ventil má nízke náklady. Na ochranu zariadenia pred koróziou sa dodatočne nanáša niklový alebo zinkový povlak;



Zariadenie z poniklovanej mosadze

• z liatiny. Vďaka svojej vysokej hmotnosti a špecifickým vlastnostiam sa v súčasnosti používa výlučne v prítomnosti vykurovacieho systému z podobného materiálu;
• z medi, niklu a iných zliatin.

Na výrobu plaváka sa najčastejšie používa polyetylén, ktorý sa vyznačuje svojou pevnosťou, odolnosťou voči vysokým teplotám a účinkami nečistôt..

Aké znaky naznačujú potrebu inštalácie vzduchového ventilu

Aby sa zabránilo hromadeniu vzduchu, vykurovací inžinieri navrhujú používať vzduchový ventil na vykurovanie od úplného začiatku prevádzky okruhu, preto odborníci na kúrenie v zostavenej schéme vykurovania poskytujú odporúčania, ktorý odvzdušňovací ventil je vhodný pre špecifický vykurovací systém.

V niektorých prípadoch sa však majitelia pokúšajú ušetriť peniaze na nákup tohto typu regulačného ventilu, odmietajú inštalovať zariadenia, a tým vyvolávajú množstvo problémov. Aby ich vyriešili, musia nainštalovať vzduchový ventil pre vykurovací systém po zviazaní okruhu a pripojení k kotlu..

Nasledujúce značky označujú prítomnosť vzduchových vreciek a naznačujú potrebu integrovať odvzdušňovací ventil do vykurovacieho okruhu:

1. nerovnomerné zahrievanie batérií;
2. vzhľad “studených miest” na potrubí;
3. zlý obeh vo vykurovacom systéme;
4. hluk vo vykurovacích zariadeniach;
5. nekvalitné vykurovanie domu.

Predpoklady a dôsledky vzniku preťaženia vzduchu

V vykurovacích systémoch sa ako nosič tepla najčastejšie používa surová voda nasýtená vzduchom. Pri zahrievaní sa uvoľňuje kyslík a postupne sa hromadiace mikrobubliny vytvárajú vážnu zátku, ktorá blokuje voľný obeh vody.

Ak sa kvapalina pri plnení systému dodáva príliš rýchlo, plyny nebudú mať čas uniknúť. Štruktúru je potrebné vyplniť postupne: jedno poschodie rozvetveného systému trvá najmenej 1 hodinu.

Ak v systéme uniká voda, jednotlivé spoje nie sú dostatočne priskrutkované, vzduch bude prúdiť do vykurovacej siete. Jeho penetrácia je možná aj v procese opravy potrubí..

Tesnosť závisí aj od typu materiálu: steny polymérových rúrok bez antidifúznej vrstvy sú priepustné pre kyslík. Niektoré kovy (napríklad hliník) reagujú na uvoľnenie plynov z chladiacej kvapaliny.

Dôvodom akumulácie plynových mikrobublín môžu byť aj chyby v inštalácii vykurovania. Vo väčšej miere sa to týka absencie svahov rúrok, ktoré bránia stagnácii vzduchu na určitých miestach, odkiaľ vzduch nevstupuje do automatického odvzdušňovača na vykurovanie. V takýchto problémových oblastiach je potrebné nainštalovať ďalšie zariadenia na odsávanie vzduchu..

• Znížený odvod tepla z radiátorov: horná časť naplnená vzduchom zostáva chladná.
• Vnútorná korózia: kyslík vo vzduchu ničí vnútorný plášť zariadenia.
• Porušenie obehu: pohyb chladiacej kvapaliny môže byť čiastočne alebo úplne zastavený.
• Rýchle opotrebovanie čerpadla: Lopatky a ložiská obehového čerpadla dochádza k pravidelnému preťaženiu, čo vedie k predčasnému zlyhaniu zariadenia.
• Ďalší hluk: radiátory, čerpadlo, potrubia neustále syčí.

Hliník nachádzajúci sa v moderných zliatinách batérií funguje ako katalyzátor rozkladu vody. Plynové bubliny sa hromadia na miestach, kde sú blokády voľného obehu, a spôsobujú dopravné zápchy.

V hornej časti vykurovacích batérií je často možné pozorovať vzduchové bloky. Na takýchto miestach zostáva kov pri kontakte chladný. V vykurovacích zariadeniach je preto nainštalovaný ručný odvzdušňovací ventil – Mayevsky žeriav, ktorý je od roku 1930 známy viac ako jednej generácii Rusov. Ďalším názvom vzácneho modelu je vzduchový ventil ihly chladiča.

Dnes sú pre moderné batérie vyvinuté rôzne typy automatických ventilov na odstraňovanie plynu, ktoré nevyžadujú pravidelné monitorovanie. Takto rozobraný model môžete vidieť v tomto videoklipe:

Prečo je vzduch vo vykurovacom systéme nebezpečný?

Keď sa vo vykurovacom systéme objaví vzduch, vytvorí sa zátka. Z tohto dôvodu zostáva jedna časť potrubia studená a druhá sa príliš prehrieva. Keď sa vzduch zo všetkých vykurovacích okruhov nahromadí na jednom mieste, pohyb chladiacej kvapaliny sa úplne zastaví. Čo ohrozuje:

1. Keď sa v uzavretej slučke objaví vzduchová blokáda, v systéme sa zvýši tlak. Tým sa spustí poistný ventil..
2. Bude neustále pracovať a odstraňovať vodu zo systému, až kým nevyhorí vykurovacie zariadenie..
3. Niekedy tento tlak roztrhne potrubia..

Aby sa tomu zabránilo a problém sa odstránil, je nainštalovaný odvzdušňovací ventil. Okrem týchto ťažkostí bude prítomnosť vzduchu v okruhu viesť k oxidácii potrubia, vzniku hrdze a zníženiu životnosti..

Automatický odvzdušňovací ventil je bežne rozdelený do nasledujúcich hlavných typov

1. Odvzdušňovací ventil konštantného pôsobenia. obr. 1. To znamená, že automatický odvzdušňovací ventil neustále odvádza vzduch a plyny v naplnenom systéme. Vyznačuje sa vysokou spoľahlivosťou, relatívne nízkou priepustnosťou a spravidla funguje tak pre vstup, ako aj pre výstup vzduchu. Ide o modely pre domáce aj priemyselné použitie, napríklad na stúpačkách obytných budov..

2. Spustenie vetracieho otvoru. Obr. 2. Slúži na rýchle odstránenie vzduchu pri plnení systémov, potom sa zatvára a neodoberá vzduch. Automatický odvzdušňovač tohto typu môže fungovať iba na vypustenie vzduchu alebo na spustenie a spustenie pri vypúšťaní systému. Tieto vetracie otvory sa spravidla používajú iba vo vodných systémoch s teplotou do 60 ° C..

3. Kombinovaný odvzdušňovací ventil. Obr. 3. Tento automatický odvzdušňovací ventil má vo svojej konštrukcii 2 plaváky – veľký na spustenie alebo vyprázdnenie systému a umožňuje priechod veľkého množstva vzduchu a malý na ovládanie ventilu, keď je systém už naplnený. Takéto ventily sa používajú hlavne vo vodovodných a kanalizačných systémoch, oveľa menej často vo vykurovacích systémoch..

Ako sa zbaviť vzduchovej komory

Vzduchová komora bohužiaľ nie je vždy na ľahko prístupnom mieste. V prípade konštrukčných alebo inštalačných chýb sa môže v potrubiach hromadiť vzduch. Vykrvácať ho odtiaľ je veľmi ťažké. Najprv určíme umiestnenie zástrčky. V mieste zástrčky sú potrubia studené a je počuť šelest. Ak nie sú zrejmé známky, skontrolujú potrubia zvukom – klepnú na potrubia. V mieste, kde sa hromadí vzduch, bude zvuk stále hlasnejší..

Nájdená vzduchová komora musí byť vylúčená. Ak hovoríme o vykurovacom systéme súkromného domu, zvýši sa teplota a / alebo tlak. Začnime s tlakom. Otvorí sa najbližší vypúšťací ventil (v smere pohybu chladiacej kvapaliny) a doplňovací ventil. Voda začne prúdiť do systému a zvyšuje tlak. Núti zástrčku pohybovať sa dopredu. Keď vzduch vstúpi do otvoru, vyjde. Prestaňte sa dopĺňať, keď zmizne všetok vzduch – vypúšťací ventil prestane syčať.

Toto je skupina zabezpečenia. Na strednom výstupe je nainštalovaný automatický odvzdušňovací ventil

Nie všetky vzduchové zámky sa tak ľahko vzdávajú. Pre mimoriadne tvrdohlavých je potrebné súčasne zvýšiť teplotu a tlak. Tieto parametre sa privedú na hodnoty blízke maximu. Nemôžete ich prekročiť – je to príliš nebezpečné. Ak potom zástrčka nezmizla, môžete sa pokúsiť otvoriť súčasne vypúšťací ventil (na vypustenie systému) a doplňovací ventil. Možno týmto spôsobom bude možné presunúť vzduchovú komoru alebo sa jej úplne zbaviť..

Ak sa podobný problém vyskytuje neustále na jednom mieste – chyba je v dizajne alebo v zapojení. Aby netrpelo každú vykurovaciu sezónu, je v problémovej oblasti nainštalovaný ventil na odvod vzduchu. Do potrubia je možné odrezať odpalisko a na voľný vstup nainštalovať vetrací otvor. V takom prípade bude problém vyriešený jednoducho.

Dôvody vzhľadu

Vzduch vo vykurovacom systéme sa môže objaviť z rôznych dôvodov. Ak ide o jednorazový problém, môžete ho jednoducho odstrániť a nehľadať zdroj. Ak je potrebné vetranie niekoľkokrát za sezónu, budete musieť hľadať príčinu. Najbežnejšie z nich sú:

• Oprava, modernizácia vykurovacieho systému. Pri opravách vzduch takmer vždy vstupuje do potrubia. Je to prirodzené.
• Plnenie systému chladiacou kvapalinou. Ak do systému nalievate vodu pomaly, nesie so sebou trochu vzduchu a súčasne vytláča ten, ktorý je v potrubiach a radiátoroch. Tento proces je tiež zrozumiteľný a nevyžaduje špeciálne opatrenia..
• Odtlakovanie spojov a zvarov. Táto chyba vyžaduje odstránenie, pretože vetranie bude prebiehať neustále. V jednotlivých vykurovacích systémoch je tento jav (netesné spoje) sprevádzaný aj poklesom tlaku. A to je ďalší dôvod, prečo hľadať chyby. Najpravdepodobnejším miestom sú spoje potrubí a radiátorov. Môžu byť netesné. Je veľmi ťažké ich nájsť, pretože sa vždy nezobrazujú zvonku. Ak si všimnete, že niektoré zlúčeniny „vniknú“ do všetkého, je to oveľa jednoduchšie – kvapky odstránite. Ale ak je všetko navonok normálne a vzduch sa neustále hromadí, musíte kĺby a švy natrieť mydlovou penou a sledovať, či sa objavia nové bubliny. Po nájdení každého „podozrivého“ spojenia sú utiahnuté, potiahnuté tmelom alebo prebalené (spôsob závisí od typu spojov).

Ak má vykurovací systém už vetracie otvory (odvzdušňovacie ventily) a začínajú sa v ňom objavovať zátky, je potrebné skontrolovať prevádzkyschopnosť ventilov a tesnosť spojov.

Vzhľad vzduchu v vykurovacom systéme môže byť spôsobený prasknutím membrány expanznej nádrže. V takom prípade budete musieť vymeniť membránu, a preto musíte zastaviť celý systém..

Toto sú najbežnejšie miesta a spôsoby, ktorými sa vzduch dostáva do radiátorov a batérií. Čas od času je potrebné ho odtiaľ vylúčiť, ale s jesenným štartom vykurovania – buďte si istí.

Ako vzduch vstupuje do okruhu

Druh automatických vetracích otvorov v otvorenom vykurovacom systéme prechádza cez seba chladivo, ktoré cirkuluje gravitáciou. Smer obehu je určený konštrukciou obvodu. Vždy udržiava sklon od najvyššieho bodu, pri prietoku, k najnižšiemu, pri návrate. V tomto prípade by nemali byť žiadne vzduchové vrecká. Vzduch vstupuje do vykurovacieho systému spolu s chladiacou kvapalinou, ktorá s ním prichádza do styku v expanznej nádrži. Potom je vtiahnutý do prúdu vo forme malých častíc, pretože nie je možné odvádzať vzduch z vykurovacieho systému chladiacim médiom s teplotou 20 stupňov. Čím je voda teplejšia, tým je proces oddeľovania bublín od chladiacej kvapaliny intenzívnejší. Kvapalina vytláča bubliny nahor. Podľa toho sa dostanú na vrchol, kde nájdu cestu von..

Pretože odstraňovanie vzduchu z vykurovania je jednou z kľúčových úloh bezpečného a efektívneho vykurovania priestorov, do okruhu je nainštalované špeciálne navrhnuté zariadenie..

Uzavreté systémy sú hermeticky uzavreté a cirkulujú v nich vďaka čerpadlu. V takýchto okruhoch je prietok vyšší. Sú navrhnuté tak, aby sa v nich vytvorili vzduchové vrecká. V tomto prípade je potrebná inštalácia špeciálneho zariadenia, pretože je potrebné odvádzať vzduch z vykurovacieho systému pri zachovaní jeho tesnosti. Hovorí sa tomu automatický odvzdušňovací ventil vykurovacieho systému. Pretože systém nie je v kontakte s prostredím a je hermeticky uzavretý, kyslík sa do neho môže dostať iba chladiacou kvapalinou.

Okrem prechodu kyslíka chladivom do okruhu môže dôjsť aj k vetraniu:

• v dôsledku mechanického poškodenia;
• z dôvodu opravy;
• v prípade úniku;
• po overovacích prácach.

Pretože nie je možné vylúčiť prienik kyslíka do systému, je potrebné zaistiť, aby našiel cestu von. Na tento účel sa používa niekoľko typov zariadení, ktoré vykonávajú zadanú úlohu. Môžu pracovať autonómne alebo v manuálnom režime.

K čomu môžu viesť zápchy v okruhu?

Dôležitosť potrubia nemožno preceňovať. Dopravné zápchy v okruhu môžu viesť k rôznym procesom:

• porušenie obehu;
• tlakové rázy;
• zníženie účinnosti vykurovacích zariadení;
• korózia kovu.

Inštalácia odvzdušňovača do vykurovacieho systému zabraňuje tvorbe zátok a vreciek. Keď do nich narazí, chladiaca kvapalina sa zastaví. Niekedy zástrčky odrežú celé časti radiátormi z okruhu. Súčasne sa zvyšuje tlak v systéme. Keď dosiahne kritickú úroveň, dôjde k núdzovému uvoľneniu chladiacej kvapaliny. To zase vedie k poklesu tlaku. Ako už bolo povedané, existuje mnoho prípadov, keď bol vzduch zbieraný do batérií. obvod pokračoval v práci, iba polovica chladiča vychladla. To výrazne znižuje účinnosť vykurovania a o niečo zvyšuje náklady na jeho prevádzku..

Hrdza je jednou z najväčších hrozieb pre otvorené systémy. Zároveň otázka, ako odstrániť vzduch z vykurovacieho systému, vzniká iba vo fáze návrhu. Takéto obvody sú zostavené pod uhlom z rúrok s veľkým priemerom, respektíve v systéme je veľa vody. Vzhľadom na skutočnosť, že chladiaca kvapalina je v kontakte so vzduchom a čerpá ju do obehu, je hladina kyslíka v potrubiach viac ako dostačujúca. Pretože vypúšťanie vzduchu z vykurovacieho systému trvá dlho, kyslík s kovom intenzívne reaguje. Výsledkom interakcie je tvorba korózie na vnútorných stenách rúr. Hrdza niekedy zožerie nádrž natoľko, že ju musíte vymeniť.

Priame dôsledky dopravných zápch na okruhu zahŕňajú nepriame, ktoré nie sú menej nebezpečné:

Vyskytuje sa, keď ventil na odvádzanie vzduchu z vykurovacieho systému a všetky snímače sú v dobrom stave a pracujú správne. V dôsledku zvýšenia tlaku dochádza k núdzovému uvoľneniu chladiacej kvapaliny, čo vedie k zníženiu jej množstva v okruhu. Po ochladení nebude v systéme dostatok tekutiny, tlak prudko klesne. Ak nezodpovedá minimu potrebnému na zapnutie kotla, ohrievač sa nezapne zodpovedajúcim spôsobom. A od tohto momentu v zime začína odpočítavanie, keď sa potrubia odmrazia. Závisí to od toho, ako je dom izolovaný. Stáva sa, že sa to stane len za tri hodiny. V tomto prípade čakajú doma z práce nepríjemné správy;

K tomu dôjde, ak dôjde k poruche vo ventile na odvádzaní vzduchu z vykurovacieho systému alebo zariadenia na reguláciu teploty. Nepravdepodobná situácia, aj keď je to možné. Výsledky sú veľmi katastrofálne. V najlepšom prípade oprava alebo výmena kotla, v najhoršom prípade zranenie;

• prasknutie okruhu a vyvrhnutie fontány s teplou vodou.

Veľmi pravdepodobná situácia, kĺby nemusia byť dostatočne tesné. S rastúcim tlakom nevydržia a praskajú. Súčasne z potrubia prúdi horúca chladiaca kvapalina ako fontána. Nielen, že je potrebné opraviť okruh, ale aj susedia urobia strop, pretože ste ho vyplnili v poriadku. Toto je reťaz, ktorú môže spôsobiť jednoduché vetranie systému..

Blokovanie obvodu môže viesť k vážnym následkom, ako je odmrazovanie systému alebo nehoda..

Ako vytiahnuť zástrčku z obvodu

Pred odstránením vzduchu zo systému ho musíte zistiť. Možnosti akcie:

• pred vypustením vzduchu z vykurovacieho systému na vlastnú päsť, môže byť lepšie zavolať pánovi a ukončiť to ;;
• skúste to nájsť sami klepaním na potrubie. Zvuk v oblasti, kde sa nachádza zápcha, bude iný;
• skontrolujte rovnomernosť vykurovania radiátorov. Vrch by mal byť teplý, so spodkom môže byť mierny rozdiel. Hlavná vec je, že teplota v hornej časti je vyššia. Ak tomu tak nie je, je k dispozícii batéria..

Na odstránenie vzduchu v súkromnom vykurovacom systéme z batérií stačí použiť Mayevského žeriav. V ostatných prípadoch musíte najskôr skontrolovať stav zariadenia zodpovedného za tento proces. Ak je v prevádzkyschopnom stave, môžete zvýšiť tlak tak, aby sa zátka sama vytiahla alebo napájať systém. Ak je okruh naplnený od nuly, potom je potrebné naplniť vodu v niekoľkých fázach bez ponáhľania. V tomto prípade musia byť všetky kohútiky, okrem vypúšťacieho, otvorené. Musíme poskytnúť kyslíku viac možností, ako sa dostať von. Niektorí remeselníci vykopávajú korok poklepaním na obrys. Metóda funguje, ale to neznamená, že musíte vziať kladivo a tvrdšie nabíjať potrubím. Nie, musíte vedieť, ako a kam zasiahnuť, inak to nebude mať zmysel, jedna škoda.

Kde správne nainštalovať vetracie otvory pre vykurovacie systémy

Pri inštalácii vykurovacieho systému je inštalácia vetracích otvorov povinným postupom; Aby ste určili požadované množstvo, musíte vedieť, kam tieto zariadenia umiestniť. Odporúča sa umiestniť vetracie otvory na nasledujúce miesta:

• Najvyššie body systému. Ak počas inštalácie potrubie stúpa hore, obchádza akúkoľvek prekážku a potom padá nadol na výmenníky tepla, na vrch by mal byť nainštalovaný automatický odvzdušňovací ventil pre vykurovací systém. Tým sa zabráni vzduchovému vetraniu, pretože ľahký vzduch vždy stúpa a zhromažďuje sa v potrubí v najvyššom poschodí..



• Vykurovacie radiátory. Výmenníky tepla chladiča majú zložitý tvar, ktorý zahŕňa veľký počet sekcií – to vytvára výhodné dutiny pre akumuláciu vzduchu. Preto sa v radiátoroch vždy používajú výstupné kohútiky Mayevského, v individuálnom vykurovacom okruhu sú inštalované na každom radiátore bez ohľadu na schému zapojenia (jednorúrkové, dvojrúrkové, spodné, bočné, diagonálne).

  Manuálne modely výfukových ventilov chladičov, na rozdiel od automatických, majú malé rozmery, nižšie náklady, esteticky zapadajú do okruhu chladiča, a preto sú v drvivej väčšine prípadov inštalované na batérie výrobcom a v prípade potreby aj vlastníkmi z domov.

• Vyhrievané držiaky na uteráky. Vyhrievané vešiaky na uteráky vyrábané priemyselným komplexom, obľúbeným v každodennom živote v tvare „schodiska“, sú vždy vybavené vetracím otvorom s rovnou rúrkou umiestnenou v jeho hornej časti. Je to pohodlnejšie, ak je vyhrievaná vešiak na uteráky vybavená automatickým odvzdušňovacím ventilom z nasledujúcich dôvodov: skrutka manuálneho modelu umiestnená v hornej časti je nepohodlné utiahnuť, v obytných budovách môže byť periodicky nedostatok vody a manuálne nastavenie je problematické , okrem toho, kanál vyčnievajúci z boku kazí estetický vzhľad ohrievača.

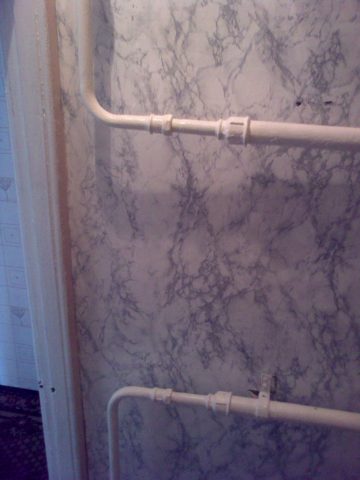

• Ohyby a obchvaty v tvare U. Akákoľvek časť potrubia so slučkou smerujúcou nahor zbiera vzduch, ak sa na odpojenie slučky používa uzatvárací ventil, je nainštalovaný v najvyššom bode pomocou modelu so vstavaným automatickým ventilom Mayevsky (samozrejme, odvzdušňovací ventil v hornej časti je možné nainštalovať aj oddelene od ventilu).
• Systém potrubia kotla. Odporúča sa tiež vybaviť potrubie kotla ventilom, aby sa zabezpečila bezpečná prevádzka vykurovacieho zariadenia v prípade vetrania vedenia..
• Hydro šípy. V vykurovacích systémoch pre domácnosť sa tak často používajú hydrostatické šípky, ku ktorým sú pripojené obehové čerpadlá, kolektory radiátorov a podlahové vykurovanie – ak je zariadenie umiestnené zvisle, do jeho hornej časti je zaskrutkovaný automatický odvzdušňovací ventil.
• Zberatelia. Pri inštalácii viacokruhového podlahového vykurovania sa používajú kolektory s hrebeňmi, ku ktorým je pripojené potrubie rôznych obvodov. Kolektory sú umiestnené nad úrovňou vodnej podlahy a sú vždy vybavené automatickými vetracími otvormi, ktoré sú v ich prípade nainštalované výrobcom, systém obsahuje dve zariadenia pre napájacie a spätné vedenie.



Kde sú odvzdušňovacie ventily

V každom teplovodnom vykurovacom systéme existujú miesta, kde je potrebná inštalácia vetracích otvorov. Ak hovoríme o kohútikoch Mayevského, musia byť nainštalované na všetky batérie, aby sa odviedol zberný vzduch. Presné miesto je v zástrčke horného rohu, vzdialenej od bodu pripojenia napájacieho vedenia k zariadeniu. Vzduchová bublina sa tvorí presne tam.

Ak je kotol vybavený vstavaným odvzdušňovacím ventilom, nie je potrebné ho uvádzať na napájanie.

Automatický vzduchový ventil musí byť inštalovaný striktne vertikálne v nasledujúcich bodoch vykurovacej siete:

• v bezpečnostnej skupine kotla pripojeného k uzavretému systému;
• na oboch kolektoroch podlahového vykurovania;
• ak je najvyšším bodom potrubie, a nie chladič, potom sa do neho prereže plavákový odvzdušňovací ventil;
• do vyrovnávacej nádrže a nepriameho vykurovacieho kotla, ak to umožňuje konštrukcia;
• na vyhrievanej cievke koľajnice na uteráky;
• do spoločného distribučného potrubia zložitého a rozvetveného systému (pre oba kolektory);
• k oddeľovaču hydraulického okruhu (hydraulická šípka).

Okrem uvedených bodov sú v problémových oblastiach vykurovacej siete inštalované vzduchové dumpre, kde kvôli ťažkým podmienkam kladenia potrubí vytvárajú slučky v tvare U otočené nahor. Diaľnica napríklad obíde dvere alebo schody a potom opäť klesne. V takýchto kompenzátoroch sú vzduchové zámky vytvorené s pravdepodobnosťou 100%, takže je tam potrebný odvzdušňovací ventil, lepšie – automatický..

Keď je najvyšším bodom siete potrubie alebo kompenzátor, je na ňom namontovaný ventil.

Rada. Nikdy nerežte kohútik Mayevsky priamo do potrubia, pretože popri ňom prúdia bubliny spolu s prúdom chladiacej kvapaliny a ventil bude zbytočný. Na správnu funkciu potrebuje ručný „odvzdušňovací ventil“ komoru na zber vzduchu („stroj“ má svoj vlastný). Vytvorte prepojenie so zvislou rúrkou do linky, ktorá bude slúžiť ako zberač vzduchu, a na vrch nainštalujte kohútik.

Ak pri plnení vykurovacej siete vodou nechcete behať medzi radiátormi pomocou skrutkovača, vymeňte ventily Mayevsky za automatické uhlové vetracie otvory. Táto možnosť je vhodná aj pre obyvateľov bytov vykurovaných centrálne: v liatinových batériách sa často objavujú vzduchové zápchy a neexistuje spôsob, ako ich odtiaľ odstrániť..

Ďalší tip. Aby ste zabránili tomu, aby žiarovka rohového vetracieho otvoru trčala na očiach a držala sa závesov, vezmite si mini model ventilu zabudovaného v kryte chladiča.

Ako si vybrať a kde nainštalovať odvzdušňovací ventil

Vzduch v rôznych množstvách vždy cestuje potrubím a zariadeniami na ohrev vody. Pri plnení systému zostáva v líniách, preniká cez steny polymérových rúrok a uvoľňuje sa z chladiacej kvapaliny (voda obsahuje kyslík v rozpustenej forme). Odstránenie výsledných bublín je úlohou, ktorú rieši dôležitý prvok okruhu – odvzdušňovač. Ďalej sa pozrieme na typy odvzdušňovacích ventilov a vysvetlíme, kde je potrebné ich nainštalovať..

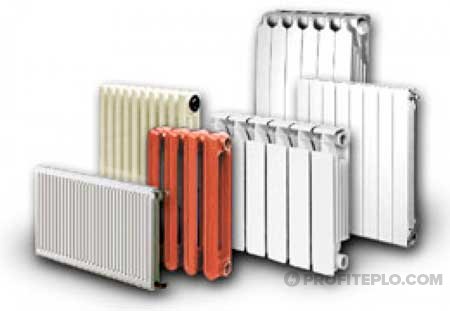

Aký typ radiátorov potrebuje vetracie otvory?

Automatické modely chladičov sú primárne určené pre hliníkové vykurovacie zariadenia, v ktorých dochádza k plynovaniu v dôsledku kontaktu chladiacej kvapaliny s kovom. Odporúča sa tiež vybaviť čiastočne bimetalové radiátory odvzdušňovacím ventilom. Všetky bimetalové batérie majú oceľové jadro, ktoré umožňuje inštaláciu ručného ventilu.

Vykurovacie zariadenia z oceľových panelov sú vybavené štandardným ručným kohútikom Mayevsky, na liatinových radiátoroch a rúrkových oceľových batériách je namontovaný vypúšťací ventil.

Poznámka! V blízkosti hliníkovej batérie vybavenej automatickým ventilom na uvoľnenie plynu nefajčite ani nezapaľujte oheň. Zariadenie uvoľňuje výbušný vodík z chemickej reakcie von..

Prečo odstraňovať kyslík z vody vo vykurovacom okruhu?

Už je zrejmé, že tvorba zápch výrazne znižuje výkon vykurovania. Existuje však niekoľko ďalších problémov, s ktorými sa možno stretnúť v dôsledku prítomnosti plynov v potrubiach..

Kov v prítomnosti kyslíka je náchylný k oxidácii. Tento proces sa aktivuje oveľa silnejšie, ak vzduch rozpustený vo vode pôsobí na steny potrubí, v ktorých je koncentrácia plynov oveľa vyššia..

V oceľových zariadeniach sa vytvára hrdza, vďaka ktorej sa vnútorný priemer zmenšuje, čo znižuje rýchlosť cirkulácie chladiacej kvapaliny. Pri dlhodobom ničivom pôsobení môže korózia viesť k narušeniu integrity a netesnosti potrubí.

Obsah vzduchu je nebezpečný aj pre hliníkové radiátory. Tento materiál urýchľuje reakciu vývoja kyslíka z vody a je citlivý na oxidáciu..

Preto je veľmi dôležité sledovať tvorbu vzdušnosti v batériách a včas ju eliminovať. S bimetalovými radiátormi prakticky neexistujú žiadne také problémy.

Odstránenie vzduchu z radiátorov

V ideálnom prípade vzduch stúpa do najvyšších častí okruhu, kde sú umiestnené dúchadlá, a je ventilovaný ventilmi. Ako však ukázala prax, chyby počas kladenia potrubí alebo návrhu systému vedú k vzniku dopravných zápch v ťažko dostupných oblastiach. Aby ste sa zbavili tejto zástrčky, musíte nájsť jej polohu – šelestom nosiča tepla, ktorý prechádza vzdušnými miestami, pri nižšej teplote potrubia alebo batérií, tupým zvukom počas odpichu vykurovacích potrubí

V ťažkých prípadoch je možné na korok pôsobiť súčasne s teplotou a tlakom. Je zakázané ohrievať nosič tepla nad maximálne prípustné kritické hodnoty, aby sa nepoškodil vykurovací systém. Neustále vytváranie zástrčky v jednej oblasti naznačuje nesprávnu inštaláciu alebo nesprávne výpočty počas návrhu. Do problémovej oblasti je potrebné vložiť odvzdušňovací otvor vyrezaním odpaliska do potrubia.

Metódy odstraňovania vzduchu

Existujú vykurovacie systémy s nútenou a prirodzenou cirkuláciou nosiča tepla. V prvom prípade kvapalina prúdi pomocou obehového čerpadla a v druhom kvôli určitému sklonu potrubí a tlaku v nich.

Systémy prirodzeného obehu

Na odstránenie vzduchu z tohto typu systému sa používa expanzná nádrž. Je nastavený na najvyšší bod. Pri zahrievaní chladiacej kvapaliny sa cez ňu nezávisle odstráni väčšina vzduchu. Ak vzduchové zámky stále zostávajú, potom mnoho odborníkov odporúča zvýšiť množstvo tekutiny v systéme otvorením vetracích otvorov. Samotná chladiaca kvapalina teda vytlačí vzduch zo siete pohybom a tlakom..

Systémy nútenej cirkulácie

V systémoch s obehovým čerpadlom sú potrubia a radiátory rovné a bez sklonu. Na odvádzanie vzduchu z nich slúžia vetracie otvory. Sú vždy namontované v zákrutách a v najvyšších bodoch, pretože tam dochádza k akumulácii plynov..

Poznámka! Ak nie je možné vytlačiť vzduch zo systému pomocou vetracích otvorov, potom je potrebné vypustiť všetku chladiacu kvapalinu a doplniť ju. Chladiacu kvapalinu nalejte do systému pomaly, pretože v dôsledku rýchleho plnenia sa tvoria vzduchové bubliny.

Súčasne je potrebné odstrániť vzduch z radiátorov a ďalších prvkov. Čím dlhší je systém, tým dlhšie je naplnený chladiacou kvapalinou. Ak je k vykurovacej sieti pripojená teplá podlaha, potom je inštalácia vetracích otvorov povinná, pretože potrubia sú často umiestnené v rôznych výškach. Tiež musíte neustále monitorovať množstvo chladiacej kvapaliny v systéme, aby ste vylúčili možnosť vstupu vzduchu do neho.

Chladiacu kvapalinu musíte do systému naliať pomaly, pretože v dôsledku rýchleho plnenia sa tvoria vzduchové bubliny. Súčasne je potrebné odstrániť vzduch z radiátorov a ďalších prvkov. Čím dlhší je systém, tým dlhšie je naplnený chladiacou kvapalinou. Ak je k vykurovacej sieti pripojená teplá podlaha, potom je inštalácia vetracích otvorov povinná, pretože potrubia sú často umiestnené v rôznych výškach. Tiež musíte neustále monitorovať množstvo chladiacej kvapaliny v systéme, aby ste vylúčili možnosť vstupu vzduchu do neho..

Inštalácia odvzdušňovacích ventilov

Na odstránenie vzduchu z vykurovania sú na radiátoroch nainštalované vetracie otvory – manuálne a automatické vzduchové ventily. Hovorí sa im inak: vetrací otvor, odvzdušňovací ventil, odvzdušňovací ventil alebo odvzdušňovací ventil, odvzdušňovací ventil atď. Podstata tohto sa nemení.

Čistenie soli

Hlavným problémom automatických ventilov na odvádzanie vzduchu z vykurovacieho systému je, že výstup vzduchu je často zarastený kryštálmi soli. V takom prípade buď vzduch nevyjde, alebo ventil začne “plakať”. V každom prípade ho musíte odstrániť a vyčistiť..

Demontovaný automatický odvzdušňovací ventil

Aby sa to dalo urobiť bez zastavenia vykurovania, automatické vzduchové ventily sú spárované s nevratnými. Najprv je nainštalovaný spätný ventil a naň je nainštalovaný vzduchový ventil. V prípade potreby sa automatický zberač vzduchu pre vykurovací systém jednoducho odskrutkuje, rozoberie (odskrutkuje), vyčistí a znova namontuje. Potom je zariadenie opäť pripravené na odvádzanie vzduchu z vykurovacieho systému..

Odporúčania pre výber a inštaláciu

Dostupné modely vetracích otvorov sú vybavené elastickými tesneniami, ktoré poskytujú spoľahlivé a tesné spojenie s potrubím alebo radiátormi. Inštalácia odvzdušňovača nie je náročná, z náradia je potrebný iba nastaviteľný kľúč.

Ak tesnenia neposkytujú tesnosť, môžete použiť ľanový kúdeľ kompletný s tmelom, vodovodnou niťou, je nežiaduce používať pásku FUM kvôli jej nízkej pevnosti na ostré nite.

Automatické zariadenia sú inštalované zvisle na rovných, prísne horizontálne umiestnených potrubiach; v prípade manuálnych vetracích otvorov nie je prísny horizont taký kritický. Pri výbere a inštalácii vetracích otvorov môžete použiť nasledujúce odporúčania:

• Ručné vetracie otvory sú inštalované iba na vykurovacích radiátoroch – vo všetkých ostatných prípadoch nie je možné predpovedať vetracie otvory a je bezpečnejšie používať automatické zariadenia..
• Nemali by ste vyberať úpravy chladiča s otočnými rukoväťami – malé deti ich môžu odskrutkovať a vypustiť chladiacu kvapalinu zo systému, a ak sa do nej naleje jedovatý etylénglykol, následky môžu byť katastrofálne.
• Mali by ste sa zdržať nákupu čínskych automatických výrobkov – väčšina lacných modelov prechádza chladiacou kvapalinou spolu so vzduchom a počas prevádzky sa zasekáva (kvapalina nemá čas vytesniť vzduch). Vnútorné časti čínskych spotrebičov sú vyrobené z nekvalitných materiálov, ktoré sú náchylnejšie na koróziu. Za prijateľnú cenu si môžete kúpiť výrobky od domácich a európskych výrobcov..

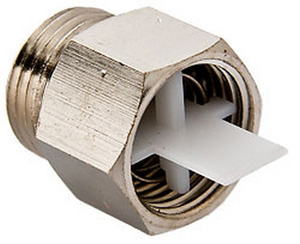

• Je lepšie nainštalovať automatický odvzdušňovací ventil spolu s uzatváracím ventilom – to vám umožní kedykoľvek demontovať zariadenie na výmenu, údržbu alebo opravu.



Odvzdušňovač je nevyhnutným prvkom, ktorý zaisťuje efektívnu prevádzku vykurovacieho systému pri použití radiátorových výmenníkov tepla, viacerých okruhov podlahového vykurovania. Vysoko kvalitné automatické modely za cenu 3 – 5 USD keď sú nainštalované na správnych miestach, úplne vylúčia možnosť vetrania systému bez účasti tretích strán vlastníkov.

Inštalácia poistných ventilov

Kde sa vykonáva inštalácia automatických a manuálnych deflektorov vzduchu. Všetky radiátory majú vhodné miesta na inštaláciu takýchto výrobkov a nezáleží na tom, o aký typ ide: manuálne alebo automatické. Ručne vyrábané výrobky sú inštalované po jednej jednotke na radiátor. Obvykle sú umiestnené v hornej časti batérie, vzdialene od prívodného potrubia..

Automatické zariadenia sú umiestnené nielen na radiátoroch, ale aj v týchto bodoch:

1. Bezpečnostná skupina pre kotol pripojený k uzavretému systému.
2. Na kolektoroch podlahového vykurovania.
3. Na potrubí, ak má vysoký bod.
4. Do vyrovnávacej nádrže a kotla nepriameho ohrievača.
5. Na vyhrievaných vešiakoch na uteráky.
6. Na rozdeľovači obvodov.

Okrem toho sú automatické zariadenia nevyhnutne inštalované tam, kde sú problémové oblasti vykurovacích sietí. Ak potrubie vytvára slučku v tvare U, potom sa v týchto miestach hromadí vzduch, ktorý je potrebné odvzdušniť pomocou odtokov.

Priamo do potrubia rezali iba automatickí absolventi, ale nie manuálni. Mayevsky žeriav nie je schopný zachytávať vzduchové bubliny, pretože nemá zodpovedajúcu komoru, preto sú navrhnuté na inštaláciu na výmenníky tepla.

Keď viete, kam umiestniť automatické vetracie otvory, môžete skontrolovať správne umiestnenie týchto produktov. Ak má váš systém v potrubí ventil Mayevsky, toto umiestnenie nie je správne. Ak veľkosť automatického zariadenia kazí dizajn radiátora a miestnosti ako celku, potom ich môžete nahradiť špeciálnymi mini absolventmi.

Ako rozobrať

Počas prevádzky automatických vetracích otvorov sa často stáva, že začnú unikať. V tomto prípade sa na ventile ihlového typu objavia plaky a mechanické usadeniny. V tomto prípade sa kohútik úplne zatvorí, chladiaca kvapalina odtiaľ prúdi, to znamená, že kohútik tečie. Mäkkým nástrojom je potrebné zariadenie rozobrať, rozobrať, vyčistiť samotnú ihlu, sedlo a ďalšie rozobraté časti. Pri dobrom čistení si takéto problémy možno neuvedomíte, kým nenastanú ďalšie zrážky. Na zostavenie odvzdušňovacieho otvoru sa odporúča použiť pásku FUM ako tesniaci závitový spoj a telo skrútiť ručne.

Inštalácia armatúr, odtokov, vetracích otvorov a ovládacích zariadení

Potrubné armatúry sa inštalujú zmontované s hotovými potrubnými zostavami. Vystuženie veľkých rozmerov, predtým auditované a testované, je inštalované nezávisle.

Pred inštaláciou armatúr je potrebné odstrániť zátky (alebo odstrániť štíty) a starostlivo skontrolovať vnútornú dutinu, aby ste sa uistili, že v nej nie sú žiadne cudzie predmety..

Pred zdvíhaním sa ťažká výstuž zavesí (zaviaže) lankom alebo lanom (v závislosti od hmotnosti), popruh sa navlečie na háčik zdvíhacieho zariadenia a napne sa takou silou, aby výstuž nevykĺzla a nevykĺzla. pád počas zdvíhania. Remienok môžete pripevniť iba za telo alebo za kryt ventilu (obr. 131). Nepripútajte zotrvačník, vreteno, puzdro upchávky a iné diely, pretože by to mohlo poškodiť tieto diely. Na ochranu vretena pred poškodením sa odporúča zabaliť ho handrou..

Pri zváraní ventilu oblátkového typu by mal byť ventil mierne otvorený, aby nedošlo k jeho zaseknutiu v dôsledku zahrievania telesa počas zvárania. Ventilová brána musí zostať otvorená až do konca preplachovania a čistenia potrubia. Ak chcete určiť správnu polohu ventilu na potrubí, postupujte podľa pokynov. Na telách ventilov je smer toku znázornený šípkou umiestnenou na bočnom povrchu telesa..

Výstuž s nominálnym otvorom do 100 mm nie je samostatne zaistená.

Ťažké armatúry sú spravidla pripevnené nezávisle na stavebných alebo technologických štruktúrach, aby nevytvárali zbytočné napätie na potrubiach.

Poloha osí volantu je určená projektom. Ak nie sú k dispozícii žiadne pokyny, musia byť uzatváracie ventily a ventily nainštalované tak, aby bolo možné ventil ľahko opravovať. V tomto prípade by mal byť smer zatvárania vždy v smere hodinových ručičiek a smer otvárania – proti smeru hodinových ručičiek..

Pred uvedením potrubia do prevádzky musia byť zostavené ventilové ventily uzavreté a ventilové ventily musia byť otvorené..

Potrubné tvarovky je potrebné v zime skladovať vo vykurovanej miestnosti. Ak nie je miestnosť vykurovaná, ventil by mal byť na ventile mierne otvorený (pol otáčky ručného kolesa), aby nedošlo k prasknutiu tela pri nízkych teplotách. Pri preprave ventilu na miesto inštalácie sa odporúča odstrániť zotrvačníky a uzavrieť koncové dutiny zátkami alebo drevenými štítmi, aby sa zabránilo upchatiu vnútorných povrchov, a najmä tesniacich povrchov ventilu. Poistné ventily páky by mali byť počas prepravy zaseknuté.

Odvodňovacie zariadenia sa používajú na vybavenie potrubí, v ktorých počas prevádzky dochádza k významnej kondenzácii pár a akumulácii kvapaliny. Kvapalina sa odoberá z potrubia cez odvzdušňovacie vsuvky umiestnené v najnižších bodoch každej sekcie, ktoré sa majú uzavrieť ventilmi. Drenážne potrubia sú vyrobené z potrubí s nominálnym priemerom do 32 mm, v niektorých prípadoch až do 50 mm (pre dlhé parné potrubia a veľké priemery). Na včasné odstránenie vody sú na nízkotlakových a strednotlakových parných potrubiach nainštalované odlučovače vody a zachytávače kondenzátu (kondenzačné vaničky)..

Na odstránenie vzduchu pri plnení potrubia vodou sú v jeho horných bodoch nainštalované armatúry s kohútikom alebo ventilom, nazývané vetracie otvory. Počet a veľkosti tvaroviek závisia od dĺžky potrubia, jeho kapacity a konfigurácie, ako aj od prijatej schémy plnenia potrubia vodou počas testu. Umiestnenie armatúr na potrubí by malo zaistiť maximálne možné odstránenie vzduchu, čo vytvára vzduchové kapsy a komplikuje hydraulický test..

Na potrubiach, ktoré sa počas prevádzky a opravy podrobia čisteniu, sú nainštalované vhodné armatúry a čistiace „sviečky“ s uzatváracími zariadeniami na pripojenie potrubia inertného plynu alebo pary a na uvoľnenie EP do atmosféry. Miesta ich inštalácie sú uvedené v projektoch..

Pri inštalácii technologických potrubí pre prístrojové vybavenie sú nainštalované vybrané zariadenia – oka, armatúry, vrecká. Odberové zariadenia musia byť inštalované v uzloch a prvkoch potrubí počas ich centralizovanej výroby v podmienkach obchodov a dielní na obstarávanie potrubí. Na mieste inštalácie skontrolujte iba správnosť ich inštalácie.

Vsuvky a výstupky musia byť narezané a zvárané tak, aby ich konce nevyčnievali do potrubia. Puzdrá teplomera sú inštalované v potrubiach s menovitým otvorom až 200 mm pod uhlom 45 ° proti pohybu chladiacej kvapaliny, pre veľké priemery potrubí – pod uhlom 45-90 °. Koniec objímky by mal byť približne v strede potrubia. Membránové merače sa inštalujú na rovné časti potrubia potom, čo boli prepláchnuté a prepláchnuté. Pri inštalácii potrubí je namiesto membrán potrebné dočasne nainštalovať montážne krúžky (cievky) – časti potrubia príslušnej šírky.

Regulačné ventily sú inštalované iba na vodorovných potrubiach potrubia a driek musí byť umiestnený zvisle (membrána – hlava hore). Aby bolo možné opraviť potrubie počas jeho prevádzky, na miestach inštalácie ventilov sa urobí obtokové potrubie so zaisťovacím zariadením (obtok)

Čo je lepšie: automatický stroj alebo ručný Mayevského žeriav

Bez ohľadu na to, ako atraktívne vyzerá prevádzka automatického odvzdušňovacieho ventilu, bez ohľadu na to, aké výhody sľubuje, stále existujú určité okolnosti, ktoré nehovoria v jeho prospech. Alebo aspoň hovoriť o ekonomickej nevhodnosti inštalácie stroja. Existuje len málo takýchto okolností, ale napriek tomu sa stávajú..

1. V prvom rade ide o systémy ústredného kúrenia s liatinovými batériami. Existuje niekoľko dôvodov, prečo je lepšie neinštalovať automatizáciu. Po prvé, je to špina, ktorej je veľa v kovových rúrach a liatinových batériách – stroj sa rýchlo upchá bahnom a bude sa musieť často čistiť. Ak vás to neobťažuje, vyvstáva ďalšia otázka – nemôžete odstrániť stroj, keď je systém plný a nebudete ho môcť vyčistiť. Aj keď, ak ho chcete napriek tomu nainštalovať, môžete pred stroj dodatočne postaviť malý ventil, ktorý zabráni vytekaniu chladiacej kvapaliny zo systému po odstránení automatického odvzdušňovača. Ak vás to nezastavilo, zamyslite sa nad tým, ako často budete z batérie ústredného kúrenia odvádzať vzduch. Som si celkom istý, že 90% obyvateľov viacpodlažných budov to neurobí ani raz počas vykurovacej sezóny. A uviesť to len pre istotu je akosi nerozumné – pre každý prípad si vystačíte s lacným ručným Mayevským žeriavom.



2. Aby ste pochopili druhú nuanciu, musíte zistiť, prečo sa vo vykurovacom systéme tvorí vzduch. A vzniká, pretože niektoré chemické prvky pri zvýšených teplotách reagujú s materiálom batérie – a treba pochopiť, že to intenzívne nerobia s každým z nich, ale iba s hliníkom. Preto musia byť na hliníkové a bimetalové batérie nainštalované automatické vetracie otvory. V prípade ocele, liatiny a iných materiálov dochádza k uvoľňovaniu plynov vo vykurovacom systéme veľmi pomaly – a to až tak, že potreba uvoľnenia vzduchu vzniká iba vtedy, ak je systém preplnený chladiacou kvapalinou. Z toho vyplýva záver, že v takýchto situáciách je celkom možné robiť s obvyklým ručným žeriavom Mayevsky..

Pýtate sa, prečo existujú také rozdiely? Všetko je celkom jednoduché – automatický odvzdušňovací ventil stojí najmenej 10 krát viac ako Mayevského žeriav. Ak to teda nie je potrebné, môžete sa zdržať zbytočných výdavkov. Mimochodom, úplne som zabudol povedať – v automatickom režime je možné použiť akýkoľvek automatický odvzdušňovací ventil. Na tento účel je navyše vybavený cievkou – stačí stlačiť zápalku alebo niečo iné tenké na jeho vnútorný kolík a vzduch sa uvoľní. Prípadne, ak tam nie je, pôjde trochu vody.

cena

Náklady na mechanický odvzdušňovací ventil začínajú od 40 rubľov. Pri automatických zariadeniach to závisí od výrobcu, priemeru pripojenia a materiálu, z ktorého je vyrobený. Mosadzné vetracie otvory sú považované za najlepšiu možnosť, pretože oceľové sú náchylné na koróziu. Cena mosadzných zariadení začína od 400 rubľov.

Namiesto záveru – tipy na výber

Prvým a najdôležitejším odporúčaním nie je kupovať automatické vetracie otvory čínskej výroby. Dôsledky týchto úspor sú odborníkom na vykurovanie dobre známe:

• spolu so vzduchom produkt prechádza chladiacou kvapalinou, čo spôsobuje pruhy na tele a podlahe a tlak v systéme klesá;
• odvzdušňovací otvor nekvalitnej kvality sa môže zaseknúť a nemusí fungovať;
• vnútornosti prvku sa pod vplyvom chladiacej kvapaliny rýchlo zhoršujú.

U Mayevského žeriavov nie je situácia taká žalostná z jedného dôvodu – nie je tam čo zlomiť. Na druhej strane výrobok nepatrí k komplexným vykurovacím zariadeniam a jeho cena je celkom dostupná aj od známych značiek. Napríklad výrobcovia Icma, Caleffi a Valtec ponúkajú slušné stredné ceny. Svojou spoľahlivosťou sú preslávené aj „stroje“ značky Spirotech, zobrazené na obrázku.

Teraz poskytneme niekoľko tipov na výber ventilov na odvádzanie vzduchu:

1. Je lepšie vziať Mayevského žeriav s rukoväťou, aby ste sa nehrali so skrutkovačmi a kľúčmi. Je vhodné ho skrútiť aj na ťažko dostupných miestach, keď je radiátor skrytý vo výklenku.
2. Ak malé deti žijú v byte alebo súkromnom dome, dajte ručný kohútik pod skrutkovač. Dieťa môže dosiahnuť na držadlo, otvoriť ventil a opariť sa chladiacou kvapalinou.
3. Ak je to možné, použite automatický ventil s uzatváracím ventilom. Umožní vám to kedykoľvek odstrániť súčiastku za účelom opravy alebo výmeny..
4. Eloxovaný povlak puzdra nehrá počas prevádzky špeciálnu úlohu. Chráni kov pred oxidáciou.
5. Podporuje sa prítomnosť ďalších funkcií, ktoré zlepšujú činnosť vykurovania. Ak vám to rozpočet dovoľuje, použite lapač bublín.



   Tu sa uplatňuje princíp činnosti odvzdušňovača – mnoho prvkov, ktoré vypĺňajú bubliny komory a nasmerujú ich na odvzdušňovací ventil

Poznámka. V predaji je kombinovaný uzatvárací ventil a zariadenie vybavené poistným ventilom. Patria sem obehové čerpadlá, vyvažovacie ventily a rôzne kohútiky. Na takéto výrobky by ste sa nemali zameriavať, je lepšie kúpiť a nainštalovať každý detail obvodu samostatne.

Plávajúce modely vetracích otvorov sú navrhnuté pre konkrétny nastavený tlak a teplotu chladiacej kvapaliny. Ako príklad navrhujeme zvážiť tabuľku technických charakteristík talianskej značky Caleffi a zaistiť, aby boli do inštalácie v súkromnom dome vhodné 2 možnosti – produktová rada MINICAL a VALCAL (efektívny reakčný tlak – 2,5 a 4 bary, resp. ).

Pri inštalácii v byte pripojenom na diaľkové vykurovanie by ste mali použiť model ROBOCAL, navrhnutý tak, aby fungoval pri tlaku 6 barov. Ostatní svedomití výrobcovia poskytujú podobné tabuľky s charakteristikami, podľa ktorých si môžete vybrať automatický „odvzdušňovač“.
