يختلف تسخين الأرضيات بالماء اختلافًا جوهريًا عن التسخين الكهربائي ، فكلا الطريقتين لهما نقاط قوة ونقاط ضعف. لكي تكون الأرضية المسخنة بالماء فعالة قدر الإمكان ، لا تحتاج فقط إلى تثبيت جميع مكوناتها بترتيب معين ، ولكن أيضًا لتكوين النظام بشكل صحيح ، واختيار مرجل جيد.
حتى ذراع التسوية الأرضية والعزل المائي ضروريان للتشغيل السليم لمثل هذا النظام..
الخصائص
في الغالبية العظمى من الحالات ، يفضل استخدام التدفئة تحت الأرضية لأصحاب المساكن الخاصة ، ولكن ليس لأصحاب الشقق. يعمل بشكل جيد عندما تحتاج إلى تدفئة المسكن بأكمله ، ولكن إذا كنت تحتاج فقط إلى تدفئة الأرضية في غرفة منفصلة ، فمن الأفضل استخدام الكهرباء. من الأسهل وضع الكابل في مساحة صغيرة (تصل إلى 20 مترًا مربعًا) بدلاً من تركيب الأنابيب هناك ، وتكميلها بمعدات التحكم اللازمة.
من غير المقبول تسخين الأرضية عن طريق إمداد المياه من نظام التدفئة المركزية., حتى لا تبرد بطاريات الجيران. حتى إذا قمت بتجهيز النظام عن طريق ربطه بدائرة تدفئة منفصلة ، فستحتاج إلى تنسيق ذلك مع فحص المبنى. بالمقارنة مع استخدام وسائل تدفئة الرادياتير ، فإن التدفئة الأرضية تسمح لك بتدفئة المنزل بالتساوي ، وتوزيع درجة حرارة الهواء مريح من الناحية الفسيولوجية.

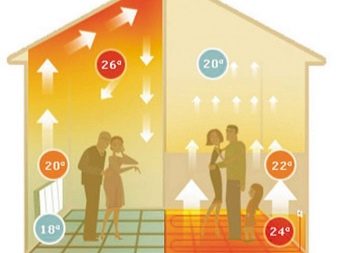

في كلا نظامي التسخين ، يتم تسخين الهواء المحيط بالسخان بشكل أساسي. ولكن نظرًا لأن المشعات هي مصادر حرارة محلية ، يتم الوصول إلى أقصى درجة حرارة بالقرب منها ، بالقرب من النوافذ وفي الأسقف ذاتها. هناك من 25 إلى 40 درجة ، وهذا شرط ضروري أن يكون متوسط التدفئة في الغرفة 20 درجة.

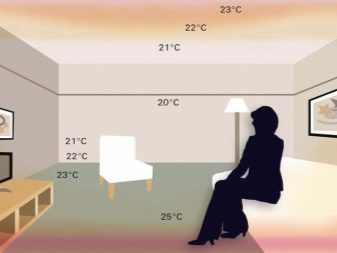

يتم توزيع ملامح التدفئة تحت الأرضية بالتساوي على جميع أجزاء الغرفة التي يمكن تسخينها ويجب أن يتم تسخينها ، لذا فإن استخدامها أكثر اقتصادا. عن طريق تقليل درجة حرارة المبرد بمقدار درجة واحدة فقط ، فإنها تقلل من استهلاك الطاقة الحرارية بنسبة 8٪ في المتوسط ، ويتم استبعاد الحرارة الزائدة المحلية وهروب الحرارة عبر الجدران.
لا يسمح جهاز تسخين الرادياتير باستخدام الأتمتة التي تحدد درجات حرارة مختلفة في الغرف الفردية ، خاصة في أجزائها. لكن استخدام الأرضية الدافئة يسمح لك فقط بتعيين معلمات التشغيل الخاصة بك لكل دائرة. عمر الخدمة للأرضيات المسخنة بالماء (بتعبير أدق ، أنابيب البوليمر والبوليمر المعدنية الموضوعة في قاعدتها) تزيد عن نصف قرن.
من بين الأسباب التي قد تؤدي إلى فشل تسخين المياه تحت الأرضية تركيب الأميين, بهذا المعنى ، فهي أكثر تطلبًا من التصميمات الأخرى.
أخيرًا ، نظرًا لطول خط الأنابيب وشكله المعقد جدًا في بعض الأحيان ، سيتم استخدام الماكينات بالتأكيد..
المميزات والعيوب
المزايا التي لا شك فيها لأرضية تسخين المياه ليست فقط توحيد تسخين الهواء, ولكن أيضا:
- النظافة البيئية
- عدم وجود ضوضاء
- الحفاظ على مناخ محلي جيد ؛
- الحفاظ على محتوى رطوبة منطقي ومؤرض فسيولوجيًا ؛
- إزالة الغبار والأوساخ المتراكمة في الشقة ؛
- لا حاجة للأجزاء والعناصر الضخمة.
لكن لا يسع المرء إلا أن يذكر عيوب الأرضيات المسخنة بالماء. من الصعب جدًا تركيبها ، فالمواد الاستهلاكية تكلف الكثير من المال ، والتي يجب استثمارها على الفور. ستحتاج إما إلى تركيب غلاية تكثيف أو استخدام وحدة تقليب ، مما يقلل درجة حرارة المبرد. لاحظ أن التكنولوجيا قد تقدمت كثيرًا خلال العقود القليلة الماضية ، و إن تسخين المياه تحت الأرضية غير معرض على الإطلاق لمطرقة المياه والعمليات المسببة للتآكل. فرصة أقل بكثير للتسرب.
ولكن مع ذلك ، فإن هذا التصميم هو الوحيد الذي يعمل بشكل جيد ، والذي يتم اختياره وتثبيته وتكوينه بما يتفق تمامًا مع المبادئ الأساسية لتكنولوجيا التدفئة. في بعض الأحيان ، يلزم إجراء حسابات معقدة للغاية ، خاصةً إذا كانت الخطوط العريضة معقدة في الشكل ولها العديد من المنعطفات. لذلك في مثل هذه الحالات ، يجب على المتخصصين رفيعي المستوى تصميم النظام وإنشائه ، بينما يمكنك وضع الكبل الكهربائي بنفسك..
لا تؤدي أرضيات الماء الدافئ إلى زيادة الرطوبة في الغرفة ، ولكن إذا كانت الغرفة تتميز بالفعل برطوبة منخفضة ، فقد يؤدي التسخين المطول إلى تجفيف الهواء. في الحمام ، هذا غير مناسب ، بل إنه ميزة إلى حد ما ، ولكن في الغرف الأخرى من الضروري التهوية كثيرًا ، أو وضع النباتات الداخلية أو أحواض السمك أو استخدام المرطبات. تذكر ذلك تعتبر التدفئة تحت الأرضية ضارة بالأثاث الخشبي الطبيعي والآلات الموسيقية. حيث ستقف هذه الأشياء ، لا يوجد مكان لدوائر التدفئة! بالإضافة إلى ذلك ، لا ينبغي حفر الأرضية التي يتم فيها إخفاء الأنابيب بالماء ؛ كحل أخير ، تحقق من كل إجراء من خلال تخطيط الاتصالات.
يمكن أيضًا اعتبار غياب الإشعاع الكهرومغناطيسي ميزة لتسخين المياه. ومع ذلك ، يجب أن يؤخذ في الاعتبار أن المجالات الكهرومغناطيسية تنشأ أثناء تشغيل أتمتة التحكم والمضخات وبعض المكونات الأخرى للنظام..
اسأل دائمًا عما إذا كانت هذه الأجهزة تفي بمتطلبات ومعايير السلامة الأساسية ، وما إذا كانت حاصلة على الشهادات والتراخيص اللازمة..
عملية التثبيت ، حتى عند استخدام ذراع التسوية أو الألواح شبه الجافة نسبيًا ، تكون شاقة إلى حد ما وتستغرق وقتًا طويلاً. يمكن أن يؤدي أدنى خطأ أثناء التثبيت إلى عواقب سلبية خطيرة ، واختراقات ، لذلك يجب التعامل معها بعناية. ليست كل الطوابق قادرة على تحمل الحمل الناتج عن الأرضية المسخنة بالماء ، وهذا سبب آخر لعدم حكمة استخدامها في الشقة دائمًا..
الآراء
في معظم الحالات ، يتم تنظيم إمدادات المياه إلى الأرضية الدافئة تلقائيًا ، يتحكم منظم الحرارة في الامتثال للمعايير المطلوبة. ولكن هناك أنظمة لا يتم توفيرها: ثم يتم استخدام الغلايات التي تحد من تسخين المياه إلى درجة حرارة معينة. إذا لم يوفر مطورو معدات التدفئة مثل هذا الوضع ، فسيتعين عليك استخدامه ثلاثي صمام, التي يعطي منظم الحرارة الأوامر.
يتم التمييز بين الأرضيات العازلة للحرارة أيضًا وفقًا لنوع الأداء. يتطلب ذراع التسوية الخرساني حسابات دقيقة تأخذ في الاعتبار التمدد الحراري ؛ تم تصميم ذراع التسوية للاحتفاظ بالحرارة في الغرفة ولا يسمح لها بالمرور عبر الأسقف. ثم يستخدمون شريطًا مثبطًا وشبكة فولاذية ويتم سكب الخرسانة فوقه..
لا يتطلب المنظر المسطح لأرضية الماء ذراع التسوية ؛ لوضع الأرضيات ، يتم استخدام ألواح الألمنيوم بشكل مبدئي ، وكذلك الورق المقوى أو طبقة من رغوة البولي إيثيلين. ينصح بالتدفئة من هذا النوع عندما يكون ارتفاع المبنى منخفضًا أو الأرضيات (الأساسات) ضعيفة بصراحة. ميزة محددة هي الحاجة إلى عزل حراري مقوى ، مغطى بالحصير على أساس البوليسترين. يتم إدخال هياكل من ألواح الألمنيوم في هذه الحصائر ، والتي تعمل كدعم للخطوط الفردية للأرضية الدافئة. ينهي غطاء الوجه.
في العديد من المباني اللوحية ، يتم تنظيم أرضية الماء الدافئ باستخدام أجزاء خشبية – وحدات أو شرائح. تم تجهيز الوحدات ، أو الألواح الخشبية ، في البداية بقنوات توضع فيها الأنابيب. تتصل الألواح بالقاعدة الخشنة بمسامير ذاتية التنصت ، الفجوة بينها 20 مم. لا يتم وضع اللوحات بالقرب من بعضها البعض, تعمل الفجوات على تكديس كتل الألمنيوم, يساعد الورق المقوى أو البولي إيثيلين على منع التلامس بين اللوحة ولوحة التوصيل الحراري.
يتم تثبيت الأنابيب ، ثم يتم وضع الأرضيات المختارة ، وهذا هو المكان الذي ينتهي فيه العمل.
إن اختيار خيار معين ليس سهلاً كما يبدو ، ويجب مراعاة عدد من ميزات كل منها. في المنزل الخشبي واللوحي ، من غير المقبول استخدام ذراع التسوية الخرساني ؛ سيكون عليك استخدام أرضية. عيب هذا الحل هو القصور الذاتي الحراري المنخفض ، حيث يبرد السطح بسرعة. أرضية مائية من البوليسترين ، بسعة تصل إلى 0.0045 كيلو واط لكل 1 متر مربع. م ، يمكن أن تكمل بشكل فعال نظام التدفئة الرئيسي ، ولكنها بالكاد مناسبة كطريقة التسخين الرئيسية.
الميزة غير المشكوك فيها للاختلاف الملموس (حيث يمكن استخدامه) هي القدرة على استخدام جميع الأنواع الحالية من الأغطية الأمامية ، ولا توجد قيود على التكنولوجيا. صحيح ، ليس كل شخص مستعدًا للانتظار 48 ساعة حتى يجف ذراع التسوية. الاستنتاج العام هو أنه فقط بعد التحليل الدقيق لخصائص مسكن معين ، واحتياجاتك وقدراتك المالية ، وظروف أخرى ، يمكنك اختيار النوع المناسب من الأرضية المسخنة بالماء.
ضع في اعتبارك دائمًا ذلك يكاد يكون من المستحيل تفكيك وتجميع الهيكل مرة أخرى, لذلك ، يجب عليك تحديد المكونات بعناية فائقة ، وإيلاء المزيد من الاهتمام لها.
بالإضافة إلى المكونات الميكانيكية البحتة ، فإن الأتمتة لها أهمية عملية كبيرة في تشغيل الأرضية الدافئة. تعتبر الأجهزة الميكانيكية أكثر موثوقية وبساطة ، لكنها أقل شيوعًا. ببساطة لأن الضبط اليدوي والحاجة إلى مراقبة تشغيل الجهاز باستمرار لا تحظى بشعبية كبيرة بين الناس. استخدم تحكم تلقائى.
يمكن أن يكون مختلفًا تمامًا في التصميم: تقوم بعض النماذج بجمع معلومات حول الطقس الفعلي وتغيير وضع التشغيل وفقًا لذلك ، بينما يسترشد البعض الآخر بقراءات أجهزة استشعار درجة حرارة الهواء أو الأرضيات. الخيار الأكثر تقدمًا (ولكن أيضًا الأغلى) هو جهاز قابل للبرمجة..
بفضل مساعدتها ، يمكنك ضبط تشغيل التدفئة تحت الأرضية بمرونة ، وسوف يتم تسخينها تمامًا بحلول وقت عودتك اليومية ، وكل ما تبقى من الوقت يوفر الماء الساخن قدر الإمكان..

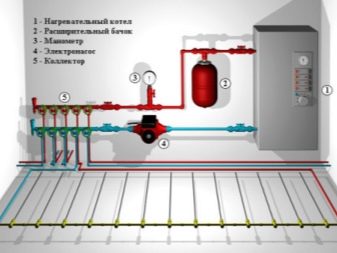

مبدأ التشغيل

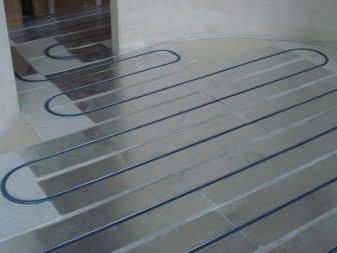

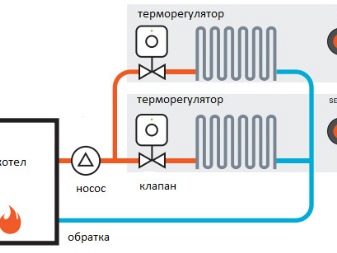

يعتبر تسخين المياه تحت الأرضية أمرًا صعبًا للغاية ، ولكن اتضح أنه من الأسهل استخدامه بعد اكتمال التثبيت مقارنة بالكهرباء. من الناحية الفنية ، تتحقق هذه المزايا عن طريق تدوير السائل الدافئ تحت الطبقة الزخرفية للأرضية. لا يمكن أن يكون الماء فقط ، ولكن أيضًا جلايكول الإيثيلين ومضاد التجمد وبعض الخيارات الأخرى. يختار صاحب المنزل المبرد بنفسه ، مع التركيز على احتياجاته وقدرات الأنابيب المحددة. مع ذلك, يستخدم الماء تقليديا, نظرًا لتوافرها الواسع وسهولة تجديدها إذا لزم الأمر.
يبلغ الطول الإجمالي للأنابيب التي يتكون منها قاع الماء دائمًا عشرات الأمتار. لذلك ، لا يكفي الدوران الطبيعي لسائل التبريد للتدفئة المنتظمة والعالية الجودة في المنطقة بأكملها. للحفاظ على المبرد ساخنًا بدرجة كافية ، يتم تسخينه باستخدام غلاية كهربائية أو مأخوذ من نظام تدفئة مركزي. الخيار الثاني صعب من الناحية الهندسية ، يمكن أن يكون خطيرًا جدًا إذا تم تنفيذه بشكل سيئ ويتطلب موافقات عديدة..
في كثير من الحالات ، يحظر مشرفو الإسكان تمامًا التوصيل بالتدفئة المركزية ، وبالتالي لا يمكن تركيب أرضية عازلة للحرارة في جميع الشقق.
ولكن مهما كان الأمر ، فإن الماء الوارد يكون ساخنًا جدًا: مشعات الغرفة العادية فعالة جدًا فقط عند درجة حرارة المبرد 65-95 درجة. تتطلب التدفئة تحت الأرضية سائلًا أقل تسخينًا بكثير ، لأن السطح الخارجي للأرضية لا ينبغي تسخينه فوق 30 درجة. يتم عمل استثناءات فقط للحمام والمناطق الواقعة فوق الأنابيب مباشرة ، والفرق في هذه الحالات هو 3-5 درجات كحد أقصى.

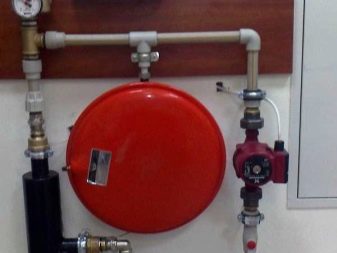

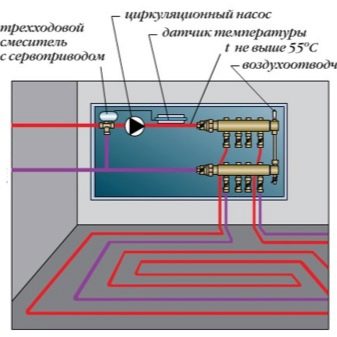

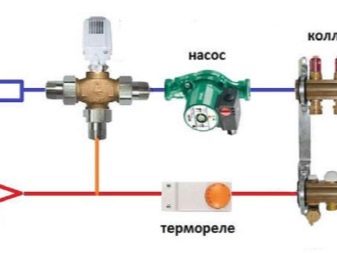

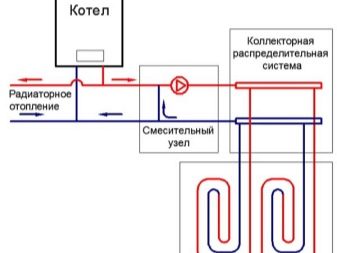

لفعل كل شيء بشكل صحيح ، سيتعين عليك تثبيت وحدة خلط ، يتم فيها تخفيف الماء المسخن حديثًا بالماء الذي مر بالفعل على طول الدائرة. من هذه العقدة ، يمر المبرد مرة أخرى في الأنابيب ويسخن سطح الأرض ، متحركًا على طولها ، بالفعل إلى القيم الآمنة.
عند اختيار المكونات ، يجب أن تعطي الأفضلية سخانات التكثيف. يطورون درجة حرارة منخفضة نسبيًا ، فقط النوع المطلوب للتشغيل العادي للأرضية الدافئة. بالإضافة إلى الأجهزة المدرجة ، يحتوي النظام المتطور أيضًا على أدوات تحكم أوتوماتيكية أو مستشعرات أرصاد جوية ، ووسائل لتنفيس الهواء الزائد من الأنابيب وبعض الأجزاء الأخرى..

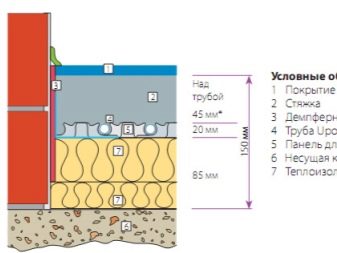

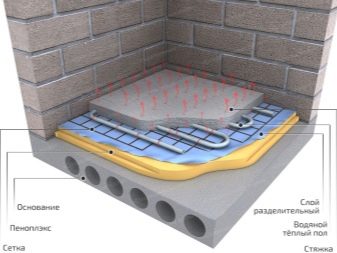

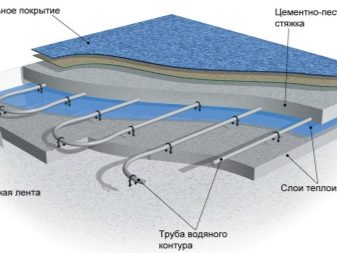

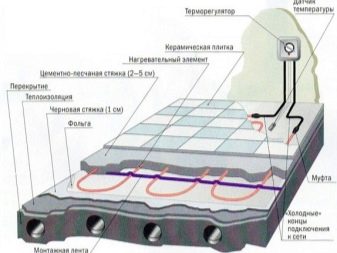

يتم تحديد ارتفاع “فطيرة” قاع الماء أساسًا بنوع ذراع التسوية ؛ الأهم من ذلك كله عند استخدام الهياكل الخرسانية.
سيتعين عليك أيضًا مراعاة سمك الحماية الحرارية ، فأنت تعرف بالفعل كيفية حسابها. لا يمكن التفكير في تدفئة أرضية عالية الجودة بدون مشعب ، كما أن ارتفاع تركيب هذا الجهاز مهم للغاية. عادة ما يتم وضع الخزانة المتشعبة على مستوى غطاء الأرضية لتقليل فروق الارتفاع والأحداث السلبية ذات الصلة.. لا تقم بتركيب الموزع أسفل الأنابيب التي تمد المياه بها., فقط إذا كانت هناك فرصة لتجنبها – استخدمها.
ولكن حتى أفضل جامع ، مثبت وفقًا لجميع القواعد ، لن يساعد في تدفئة المنزل إذا لم يتم اتباع خطوة تركيب الأنابيب الموصى بها. يتم اختياره بشكل أساسي مع مراعاة قطر خط الأنابيب ؛ إذا تم تجميع ملفات الأنابيب الكبيرة معًا بالقرب من بعضها البعض ، فسيظهر ارتفاع درجة الحرارة ، وستؤدي الإزالة المفرطة للهياكل الرقيقة إلى ظهور ما يسمى بالفراغات الحرارية.
في مبنى سكني ، تكاد تكون الأرضية المعزولة بالماء غير قابلة للتطبيق بسبب مبدأ عملها – لأنه من المستحيل أخذ الماء الساخن من دوائر التدفئة وأنظمة إمداد الماء الساخن.

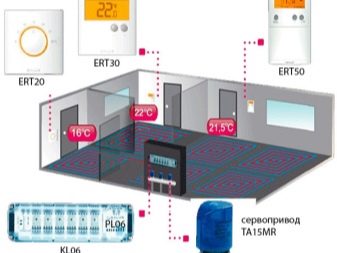

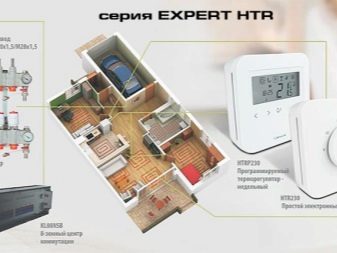

التنظيم الحراري
على الرغم من أن درجة حرارة الماء في الأرضية الدافئة محدودة من قبل المجمع ، إلا أنه يجب أن “يعرف” كيفية الحد منه ، ومتى ينخفض ، ومتى يمكن زيادة التسخين. يتم تولي هذه الوظيفة بواسطة منظم الحرارة (في كتالوجات المتاجر عبر الإنترنت وكتيبات الشركات المصنعة ، من أجل التبسيط ، يُطلق عليها اسم منظم الحرارة). عند التثبيت ، يتم توصيل منظمات الحرارة على الفور بالأجهزة التي تقيس تسخين غطاء الأرضية (أو الهواء في الغرفة) والمبرد.

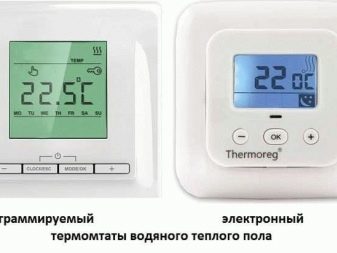

تعرض المؤشرات ، المجهزة بأي من اللوحات الموجودة ، معلومات حول التسخين الحالي. يعمل المتحكم الدقيق الموجود داخل منظم الحرارة باستمرار مع قراءات المستشعرات ، على أساسها ، يتم تنظيم التحكم التلقائي في درجة حرارة سائل التبريد. في الأنظمة الأبسط ، يتم استخدام طريقة ميكانيكية للتنسيق ، ولكن لا يزال تعتبر الأتمتة الخيار الأكثر عملية وملاءمة.
إذا لم يكن هناك أي شخص في المنزل ، يمكنها التكيف مع التغيرات في الطقس واستهلاك قدر من الماء بالضبط كما هو مطلوب للتدفئة المثلى. عندما يتم تزويد جميع مدخلات التجميع المتشعب بثرموستات منفصلة ، فلا يزال من المفيد تركيب وحدة تحكم في الأرضية ككل ، نظرًا لأن ضبط درجة الحرارة الصارم يزيد من الراحة في المنزل..
ومع ذلك ، إذا تم تثبيت أرضية دافئة في مبنى سكني ، فمن المستحيل تنظيم درجة حرارته بحيث تعمل أجهزة التدفئة في جميع طوابق المبنى بثبات.
يمكن أن يكون الحل هو معدات دائرة التدفئة المستقلة ، والتي لا ترتبط بالتدفئة المركزية للمسكن. ولكن بعد ذلك سيتعين عليك التفكير بعناية في استهلاك الغاز أو الكهرباء للغلاية ، ومعرفة ما إذا كان من الممكن ضمان الإمداد اللازم لها من خلال الاتصالات الحالية.

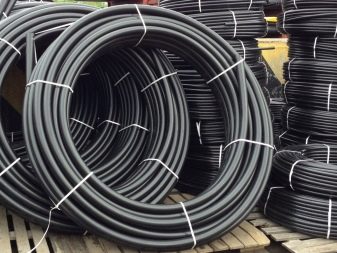

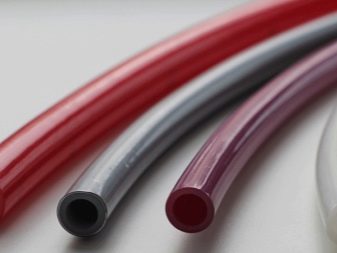

أنابيب
بعد معرفة تفاصيل كيفية تنظيم التنظيم الحراري لأرضية تسخين المياه ، حان الوقت للتعامل مع نقطة أخرى – تلك الأنابيب التي ستوصل المبرد الساخن إلى الأماكن الصحيحة. في التدفئة الأرضية ، يمكن استخدام الهياكل المصنوعة من البلاستيك المعدني والبولي إيثيلين والفولاذ المقاوم للصدأ والبولي بروبيلين والنحاس. يعمل أي من هذه الأنواع من إمدادات المياه بشكل جيد سواء في قدد التسوية أو عند استخدام الأرضيات.
لمعلوماتك: يجب وضع جميع الخلجان دون أي وصلات ، وعندما لا يسمح أحدها بإغلاق منطقة معينة ، يتم تقسيم الهيكل إلى عدد من الخطوط العريضة. تأكد من توصيل كل من هذه الدوائر بمدخل منفصل للمشط.

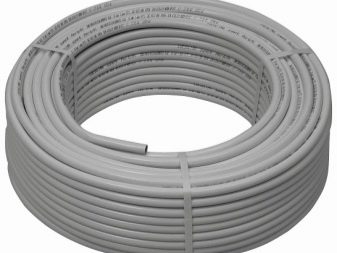

عند اختيار منتجات البولي إيثيلين ، تأكد من أن لديهم طبقة التسليح اللازمة.
بالإضافة إلى المادة ، يؤخذ قطر الأنبوب في الاعتبار بالتأكيد: من خلال تقليل عرض خط الأنابيب ، من الممكن جعل الجزء الفردي أقصر ، لكن لا يوصى باستخدام دوائر طويلة جدًا. النقطة المهمة ليست فقط أن هذا يزيد من تكلفة شراء المكونات ، ولكن أيضًا في التراكم غير المنطقي لكمية كبيرة من المياه. إذا كان هناك الكثير منه في الدائرة ، فإن التسخين يصبح خاملًا ولا يمكن أن يتفاعل بمرونة مع التغيرات في الظروف البيئية. لذلك ، فإن التركيب النموذجي للأرضية الدافئة يشمل فقط الأنابيب التي لا يقل قطرها عن 1.6 ولا يزيد قطرها عن 2 سم.
يجب ألا ننسى نوع غطاء الأرضية الذي سيتم وضعه فوق وحدة التدفئة. أنظمة النحاس باهظة الثمن ولا يوصى بها إلا للأرضيات ذات التأثير العالي لتوفير الحرارة. اقرأ دائمًا تعليمات الاستخدام والمستندات المصاحبة. يجب الإشارة بوضوح إلى أن هناك أنبوبًا معينًا مخصصًا خصيصًا لإنشاء أرضيات دافئة..
يعتبر البولي بروبلين أسوأ قليلاً من البلاستيك المعدني ، حيث يبلغ نصف قطر الانحناء 8 أضعاف قطر الأنبوب على الأقل. أي ، باختيار تصميم بعيار 2 سم ، لن يكون من الممكن تقريب المنعطفات معًا بأكثر من 320 مم.
يخلو البولي إيثيلين المتشابك من مثل هذا العيب ، ولكن يجب تثبيته بإحكام قدر الإمكان ، وإلا فسيتم تقويم التجميع ولن يكون قادرًا على أداء مهامه بشكل كامل.

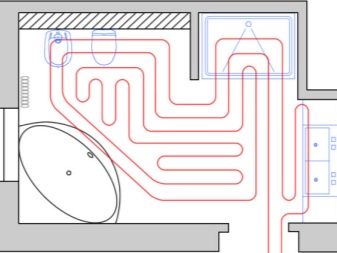

حساب وتصميم النظام
لكن الاختيار البسيط للمواد لا يعطي دائمًا نتيجة جيدة ، وحتى مراعاة خصائص المعطف الخفيف لا يكفي أيضًا لتحقيق النجاح النهائي. إن الحساب الدقيق ووضع مشروع كفء للتدفئة الأرضية لهما أهمية كبيرة. نظرًا لأنه من غير المحتمل أن تكون لديك الخبرة اللازمة ، فمن الأفضل عدم المخاطرة بها ، ولكن اتصل على الفور بالمحترفين. جمع وتزويد المصممين ببيانات عن:
- قطر خط الأنابيب والمواد التي سيتم تصنيعها منها ؛
- قوة ذروة المرجل
- خصائص الحماية الحرارية (السماكة ، المادة ، عدد الطبقات) ؛

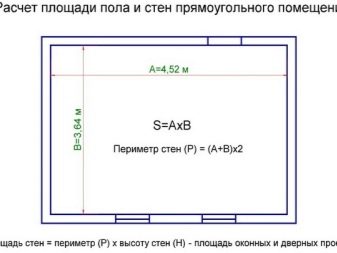

- المساحة الكلية والمدفأة للغرفة ؛
- مواد الجدران والأرضيات وسمكها ومستوى العزل الحراري والهندسة.
سيساعد برنامج كمبيوتر خاص في حساب المعلمات التي سيكون لها أرضية الماء. في معظم الحالات ، لا يقل معامل فقدان الحرارة عن 40 ولا يزيد عن 300 واط لكل 1 متر مربع. م.إذا كان الرقم أقرب إلى القيمة القصوى ، فلا يجب عليك التوفير في خط الأنابيب – اجعل الأنابيب أقرب إلى 150 مم فيما بينها ، أو لا يزال من الأفضل تقليل هذه المسافة. إنها مسألة أخرى إذا كانت الغرفة بها أسوار سميكة ومعزولة تمامًا ، إذا تم تثبيت نوافذ موثوقة بدون فجوة واحدة. ثم لا تتردد في توسيع خطوة التثبيت إلى 0.3 متر ، وستظل مريحة للغاية ودافئة في الغرفة بعد تشغيل الأرضية الدافئة..

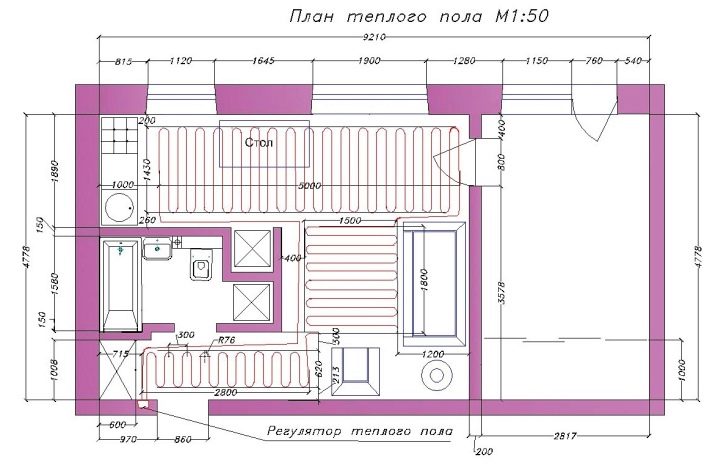

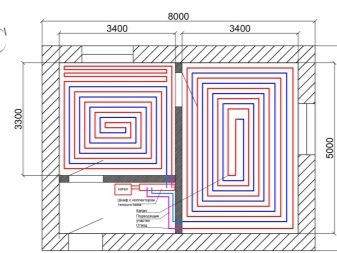

يجب أن يسبق صياغة مشروع الأرضية الدافئة مشروع تصميم.. أو على الأقل فكر بنفسك في المكان الذي سيتم فيه تركيب الأثاث الثقيل وتركيبات السباكة. لا يمكن أن يزيد الطول الأقصى لدوائر الأنابيب المستمرة عن 40 مترًا مربعًا. م ، وإلا اتضح أن الحمل الحراري مفرط ، ولن يساعد أي منع في تجنب تكسير ذراع التسوية أو الألواح.

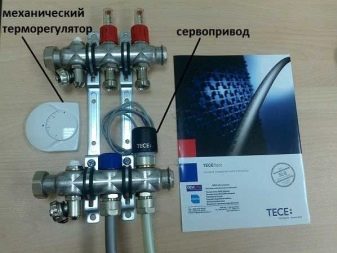

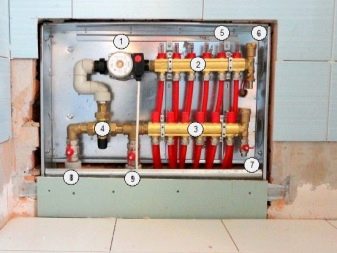

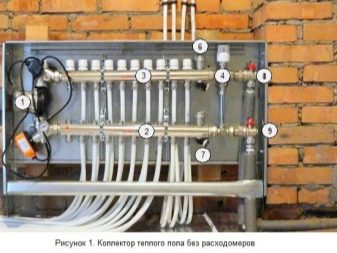

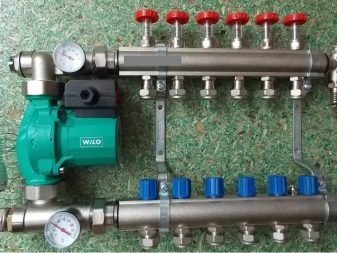

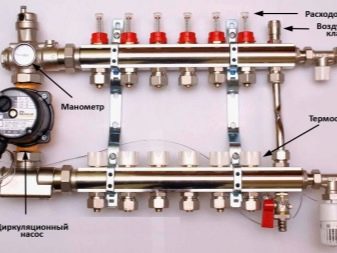

اختيار جامع
عند اختيار المجمع ، ركز على المنطقة التي ستحتاج إلى تسخينها بسائل تبريد ، ولكن ضع في الاعتبار الضغط المتطور في النظام. غالبًا ما تكون وحدة الخلط مصنوعة من النحاس الأصفر ؛ في بعض الأحيان فقط يوجد فولاذ مقاوم للصدأ وبلاستيك (مقوى مسبقًا). إذا كنت ترغب في شراء المنتج الأكثر موثوقية واستقرارًا ، فتحقق مما إذا كان قد تم استخدام رافعة Mayevsky ، وما إذا كان هناك مستشعر يحدد كمية سائل التبريد الذي يمر عبر الجهاز.
بالإضافة إلى ذلك ، في إصدارات مختلفة ، يمكن أن يحتوي الخلاط على مزدوجات حرارية (قياس تسخين السائل) ، وفوهات تطلق الهواء إلى الخارج ، وصمامات تغير معدل التدفق.

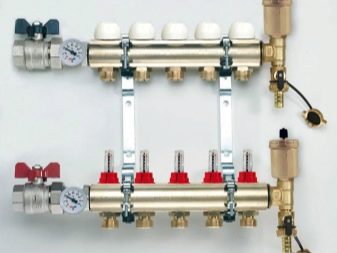

الجهاز الذي يحتوي على مقياس التدفق هو جهاز كامل عالي الجودة. ولكن يجب تثبيت منظم الحرارة حتى في أرخص المنتجات ، وإلا لديك زواج صريح أو حتى مزيف. بفضل مجمع التنظيم الحراري ، يتم تسخين أرضية الماء جيدًا بشكل متساوٍ ، ويتم منع القفزات في درجات الحرارة ، مما لا يجعل المنزل أكثر راحة فقط, ولكنه يزيد أيضًا من عمر خدمة الأرضيات.
يمكن تجهيز الفتحات التي تم تصنيعها في السنوات القليلة الماضية بمقياس تدفق ICMA من خمس نقاط. إذا كنت تبحث عن منتج أرخص ، فيجب عليك اختيار المنتجات ذات الصمامات الثابتة. تعمل وحدات التحكم البلاستيكية بشكل جيد فقط في الغرف ذات المساحة الصغيرة ، وفي غرفة أكبر تستخدم الهياكل المعدنية بالضرورة.
عند شراء مجمع مركزي ، يجدر اختيار مجموعات جاهزة للاستخدام.. تحقق بعناية مما إذا كانت هناك صمامات لكل منفذ مطلوب ، سواء الإمداد والعودة.. هذا مهم حتى تتمكن من فصل الدوائر وبدء تشغيلها بشكل مستقل عن بعضها البعض ، وعدم العمل مع النظام بأكمله مرة واحدة. يرجى ملاحظة أنه يمكن توصيل الأنابيب بالمشعب إما باستخدام تركيبات الضاغط أو عقد التوصيل (مزيج من حلقة التثبيت والصواميل والبطانات القوية).

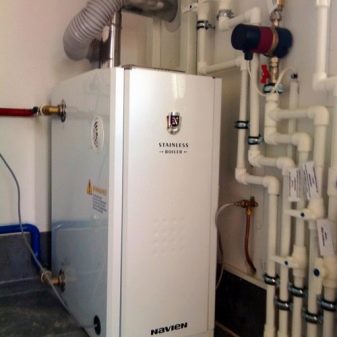

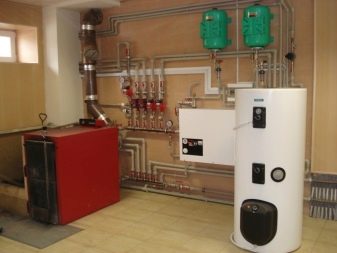

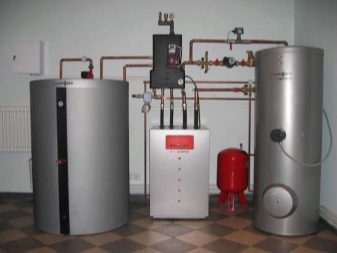

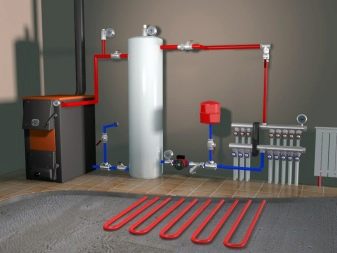

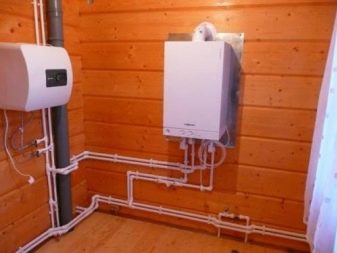

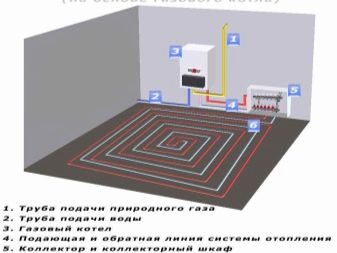

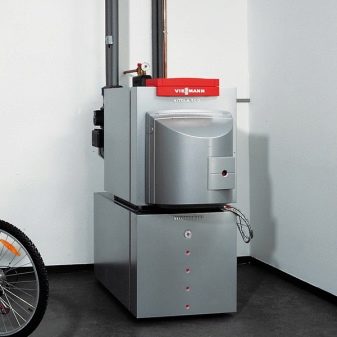

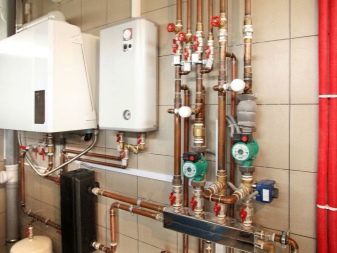

أي مرجل مناسب?
لكن المنوع وجميع المكونات السابقة بعيدة كل البعد عن كل ما يجب مراعاته. الخطوة التالية هي عنصر مهم بنفس القدر في نظام التدفئة – غلاية ، بدونها يستحيل ضمان إمداد ثابت بالماء الساخن. ليس من الممكن الإجابة بشكل لا لبس فيه على السؤال حول أي سخان هو الأفضل ، يجب مراعاة العديد من المعلمات.
لذلك ، فإن جميع الأجهزة أحادية الدائرة غير مقبولة بشكل قاطع إذا كنت ترغب في توفير الماء الساخن ليس فقط للأرض الدافئة ، ولكن أيضًا للصنبور. يمكنك بالطبع شراء الغلايات والخلاطات من عينة خاصة والأجهزة التكنولوجية الأخرى ، ولكن من الأسهل شراء نظام ثنائي الدائرة على الفور. احسب الطاقة التي تحتاجها بعناية ، واعتمادًا عليها ، اختر تعديلًا معلقًا (حتى 35) أو وضعه مباشرة على الأرض (حتى 120 كيلو واط). النسخة المثلى ، في رأي كل من المستهلكين والمتخصصين ، هي نسخة مثبتة على الحائط ، حيث لا توجد حاجة خاصة إلى سعة طاقة قياسية في الحياة اليومية.
هذه الأجهزة أسهل في التثبيت وأسهل في التعامل معها..
تتمثل الميزة التي لا شك فيها في مخطط النفقات العامة في أنه يتم تثبيت المضخة بشكل افتراضي ، مما يعني أنه ليس عليك تحديدها وإنفاق أموال إضافية وفقدان المساحة الخالية في الغرفة. إذا كان هناك أيضًا غلاية في النظام ، فهذه عبارة عن غرفة مرجل مصغرة تقريبًا ، قادرة على توفير المبرد بشكل إضافي للمشعات. شيء مفيد لأولئك الذين لا يريدون أو لا يستطيعون الاكتفاء بالتدفئة الأرضية.
فيما يتعلق بمصدر الطاقة المستخدمة في الغلاية ، يمكن اختيار أي وقود ، ولكن يجب أن يكون احتراقه آليًا. في الأساس ، يقوم المتخصصون بتركيب سخانات تعمل بالغاز أو الكهرباء. نظرًا لارتفاع أسعار الكهرباء بشكل مطرد ، لا يزال استخدام الغاز أكثر ربحية ، ولكن يجب تركيب النظام الذي يحرقه في غرفة منفصلة ، حيث سيتم إنشاء تهوية لا تشوبها شائبة.. يجب أن يُعهد بجميع الأعمال إلى ممثلي خدمة الغاز فقط ، ويتم تنسيق وثائق المشروع معها مسبقًا.
مركبات الديزل مفضلة في الأكواخ. تركيبها بسيط نسبيًا ، ولا توجد متطلبات تشغيلية خاصة لهم. لكنك ستحتاج إلى مراقبة حالة الغلاية باستمرار حتى تعمل بشكل طبيعي. خارج المدينة ، البديل الجيد لكل هذه الخيارات هو الوقود الصلب ، حيث يتيح لك حرقه توفير طاقة لائقة وكفاءة عادية.
أيًا كان نوع المرجل الذي تختاره ، حدد موقعًا له ، واكتشف المكونات الإضافية التي يجب استخدامها وأيها سيكون غير متوافق. يرجى ملاحظة أن أي سخان بخلاف الحمل الحراري, يتطلب استخدام مجموعة متنوعة لخفض درجة الحرارة إلى القيم المقبولة.

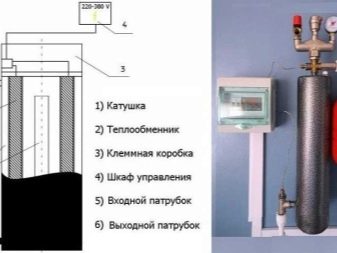

الغلايات الكهربائية ذات عناصر التسخين سيئة لأن عناصر التسخين تفشل بسرعة ؛ إلى حد ما يتم تعويض هذا العيب من خلال السعر المعتدل والتقنيات المتطورة. يحتوي إصدار القطب الكهربي على خمول حراري منخفض ، ولكن لا يمكن استخدامه إلا في حالة ملامسة الماء النظيف جدًا.
انتباه: عند بدء تشغيل النظام ، يلزم ملء السوائل الجاهزة لعينة خاصة أو ماء مُعد بشكل مستقل على الفور. ميزة الإصدارات الحثية هي توفير المساحة وسهولة تركيب الجهاز ، حتى غير المحترفين يمكنهم تركيبه.

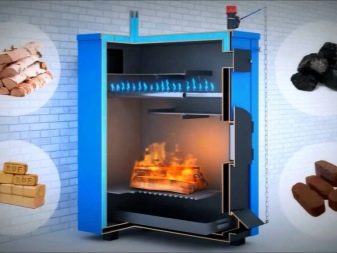

غلايات الوقود الصلب هي الأقل قبولًا ، ويجب التخلص منها كلما أمكن ذلك.
حتى مع القادوس الواسع ، حيث يمكن تخزين الكريات بكميات كبيرة وعند استخدام تراكم الحرارة ، لا يمكن التخلص من التدوير تمامًا. تعمل الأجهزة الإضافية على تعقيد وزيادة تكلفة العمل عدة مرات ، علاوة على ذلك ، يبدأ النظام ببطء شديد.
تصاعد

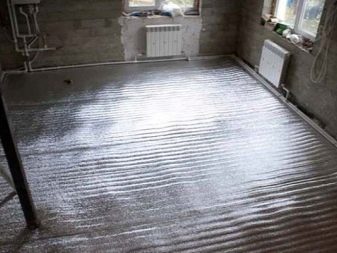

لا يبدأ العمل على تركيب أرضية دافئة بتركيب العزل الحراري. بادئ ذي بدء ، يجب أن تتأكد من أن القاعدة الخشنة مسطحة بدرجة كافية ، ويجب أن يكون لها أقصى فرق في الارتفاع يبلغ 10 ملم لكل 1 متر مربع. م يتم تحديد اختيار المواد التي توفر الحرارة من خلال العزل الأولي ، ووجود غرف مختلفة أدناه. يوصى دائمًا بإنشاء طبقة حماية حرارية أكثر سمكًا قليلاً مما يلي من الحسابات, لأنه يسمح لك بالتعويض عن الأخطاء المحتملة. فوق الشقق والمكاتب والمكاتب المدفأة للمنظمات ، تعتبر طبقة كافية من العزل الحراري 2-3 سم.
في المنازل الخاصة ، في الطابق الأرضي من مبنى سكني فوق الطوابق السفلية غير المدفأة ، بغض النظر عن منطقة الاتحاد الروسي ، تحتاج إلى توفير طبقة من العزل الحراري لا يقل عن 5 سم ، وإذا كنت تعيش في أبرد المناطق ، فخذ لا توجد حاجة للعناية بقاعدة موفرة للحرارة من 0.1 – 0.15 متر درع حراري سميك ما لم يكن المنزل في القطب الشمالي..

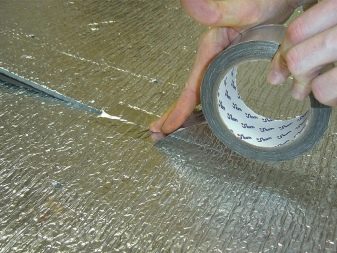

عندما يتم توفير العزل الحراري ، يتم تغطية محيط الغرفة بشريط مانع للتسرب أو يتم وضعه بشريط عازل حراري آخر. في سعتها ، يتم استخدام شرائح البوليسترين والبوليسترين الموسع وعزل الألواح الأخرى على نطاق واسع. يجب أن يكون عرض الشريط 100 مم ، ويجب أن يكون سمكه حوالي 10 مم ، ويتم تطبيق نفس المتطلبات عند وضع كرتون من الصوف المعدني. تم تصميم هذه العناصر لمنع حدوث تشققات في درجة الحرارة على حواف الأرضيات وتقليل انتقال الحرارة بشكل كبير عبر سطح الجدران من خلال الأساس..

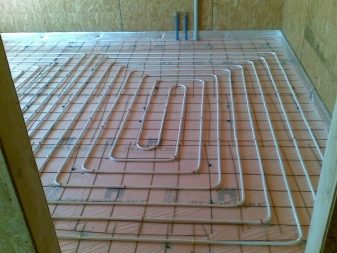

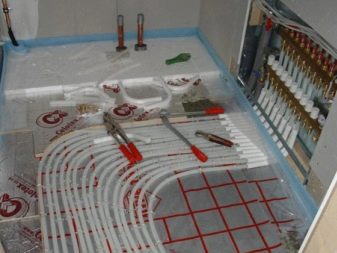

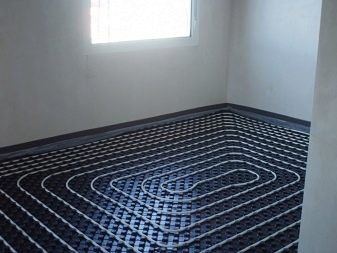

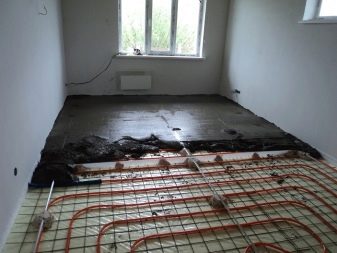

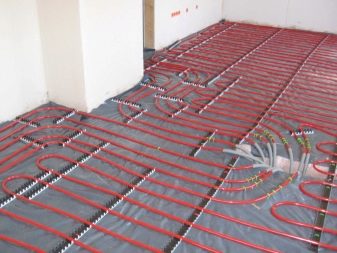

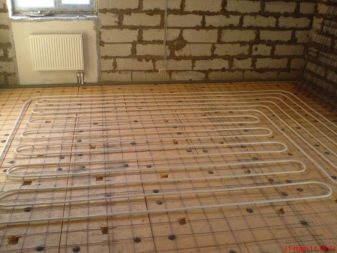

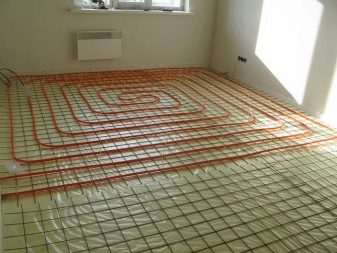

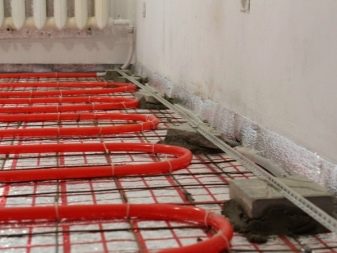

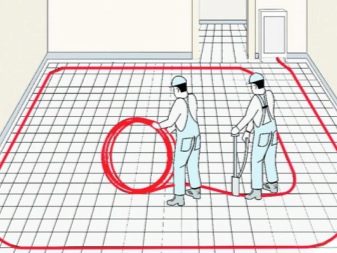

ثم يأتي دور مد الأنابيب وتثبيتها. في كثير من الأحيان ، يتم وضع شبكة معدنية أعلى الطبقة العازلة للحرارة بخطوة 50 أو 100 مم ، والتي تعتبر الأكثر عملية. من أجل تثبيت الأنابيب بإحكام على القضبان ، يجب تثبيتها ؛ كل من المشابك البلاستيكية والأسلاك الفولاذية مثالية لهذا الغرض. إذا اهتمت الشركة المصنعة بوضع العلامات على ركائز عازلة للحرارة ، وفقًا لهذه العلامة بالضبط ، يتم تثبيت أدوات التثبيت في قاعدة الأرضية ، والتي ستبدأ بعد ذلك في تثبيت الأنبوب المُدرج.

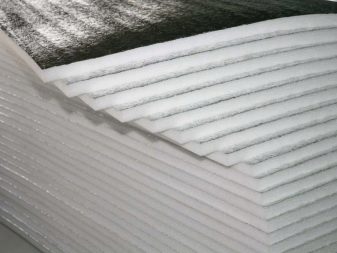

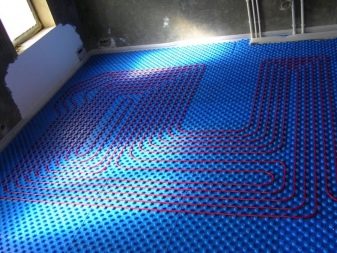

من الأسهل استخدام ألواح البوليسترين ؛ من خلال إصلاحها ، يمكنك تثبيت أجزاء من خط الأنابيب بين النتوءات المقدمة لهذا الغرض.
يتطلب التسخين تحت الأرضية بقاعدة خرسانية سكب ذراع التسوية على ارتفاع 30 مم على الأقل فوق مستوى الأنابيب. يتم سكب 40-50 مم من الخرسانة تحت البلاط ، ولكن إذا تم وضع مشمع في الأعلى ، فسيكون 15-20 مم فقط كافياً. ولكن سيكون من الضروري استكمال “الفطيرة” بشبكة تقوية أخرى حتى يكون الهيكل ككل أكثر استقرارًا. تسمح تقنية ذراع التسوية الخرسانية فقط بعد بدء نظام التدفئة تحت الضغط, يمكن استخدام الأسمنت فقط من فئة لا تقل عن M-300 أثناء العمل.
يجب تجفيف الخرسانة لمدة 28 يومًا على الأقل ، حتى في ظل الظروف المثالية ؛ ومن غير المقبول تسريع هذه العملية بشكل مصطنع ، لأن التشققات قد تظهر. فقط بعد التصلب الكامل ، يكون من المنطقي المضي قدمًا في التشطيب النهائي..

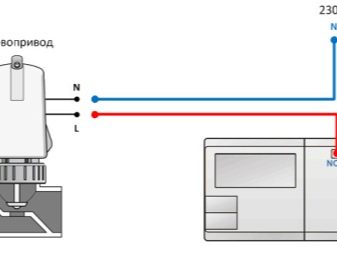

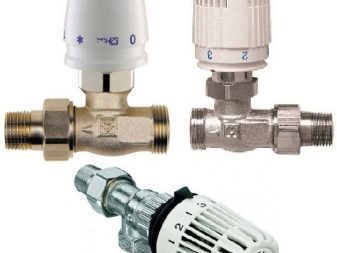

عند تركيب الأرضية الدافئة ، يتم وضع الصمام الحراري في العبور الذي يسبق مضخة الدوران في الرسم التخطيطي. يمكن تصنيع هذا الصمام بنظام ثنائي أو ثلاثي الاتجاه ؛ في كلتا الحالتين ، يؤدي فتحه إلى بدء خلط المبرد ، مما يجعل التسخين أكثر كثافة.

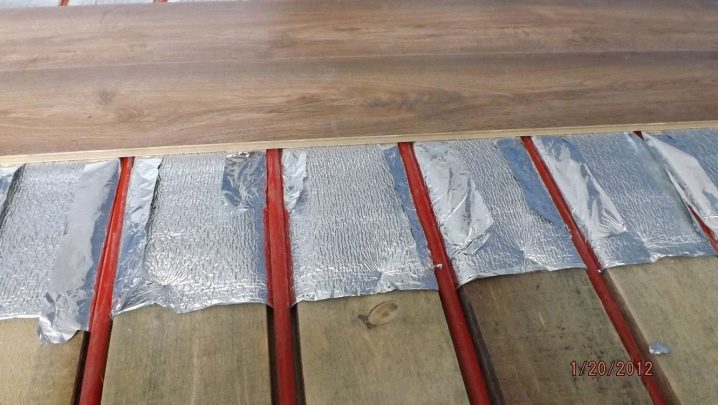

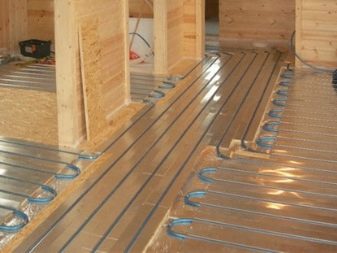

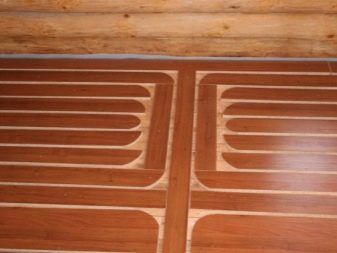

على أرضية خشبية

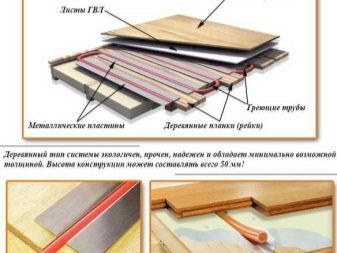

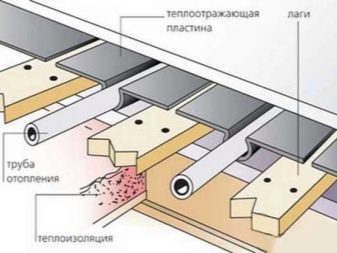

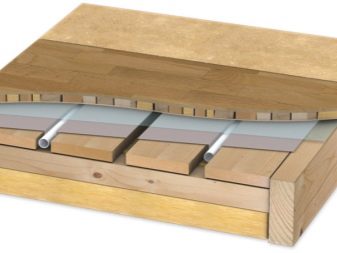

حتى وقت قريب ، كان يُعتقد أن تركيب أرضية دافئة على قاعدة خشبية لا معنى له على الإطلاق ، لأن الخشب نفسه يحتوي على مستوى كافٍ من العزل الحراري. لا يوجد حديث عن استخدام قدد الخرسانة ، يتم استخدام تعديل لطريقة الأرضيات. توجد خطوط الأنابيب مباشرة أعلى السجلات أو الألواح السفلية في قنوات معدة خصيصًا ؛ تقوم هذه القنوات بجمع ونقل الحرارة بشكل أكبر بسبب وجود ألواح خاصة ذات تجاويف ممدودة للأنابيب.
إلى جانب الاحتفاظ بأجزاء من خط الأنابيب ، تزيد الألواح من صلابة النظام بأكمله ، مما يعني أنه لا توجد حاجة لاستخدام الركيزة.
لا ينبغي أن ننسى ذلك تتضمن حلول فئة الميزانية استبدال الألواح بورق الألمنيوم بسمك 0.02 سم. عندما تكون هناك حاجة ، مع ذلك ، إلى استخدام الركيزة – على سبيل المثال ، إذا تم وضع بلاط السيراميك أو المشمع ، فيجب استخدام ألياف الجبس أو ألواح DSP. كعزل حراري ، هذه المواد ليس لها أي قيمة عملياً ، دورها ميكانيكي بحت..
يرجع الاختلاف عند وضع أرضية دافئة على طبقة سفلية خشبية أيضًا إلى الطريقة الفردية لإعداد القنوات.
يوجد اثنان منهم ، ويجب على كل صاحب منزل أن يختار ما يناسبه بشكل أفضل. لذلك ، إذا كانت هناك سجلات خشبية في الأسفل ، فيمكنك شراء كتل من الألواح الخشبية ، والتي يتم عمل الثقوب فيها عن طريق الطحن. يتم تحديد مسافات القنوات من أجل مستوى محدد بدقة من التوصيل الحراري للهيكل بأكمله. يمكن اعتبار ميزة المجموعة الجاهزة أنه سيكون لديك على الفور مجموعة كاملة من المكونات لتركيب عالي الجودة وسريع..
لكن العيب الخطير للوحدات النمطية لتشكيل الأرضيات هو سعرها ، والذي يمكن مقارنته في كثير من الحالات بنفس الحجم لإطار السجل الطبيعي. الرغبة في توفير المال ، يستخدم الكثيرون هياكل الرف ؛ الشرائح مصنوعة من الألواح ذات الحواف المسطحة أو الخشب الرقائقي المقاوم للرطوبة. في بعض الأحيان لتصنيعها ، يتم استخدام نفس النوعين من ألواح البناء ، والتي تمت مناقشتها أعلاه (السماكة بدقة من 2.1 إلى 2.8 سم).
غالبًا ما يتم الاحتفاظ بالمسافة بين الشرائح الفردية مساوية لسمك كل منها ، بحيث يمكن أن يتلاءم الأنبوب ولا يعاني من تغيير في حجم الشجرة تحت تأثير الحرارة. بالنسبة لعرض سكة التنسيق ، يجب أن يكون مساوياً لفجوة التصميم بين الأنابيب..
أخيرًا ، دعنا نتحدث عن طريقة أخرى جديدة نسبيًا ، ولكنها تكتسب شعبية ، لعزل أرضية خشبية. يأخذون لوح ذو حواف ويخرجونه من جانب واحد – بأبعاد الأخدود. علاوة على ذلك ، على الأقل 70 مم من مستوى الجدار ، باستخدام طريقة الطحن ، قم بعمل شريط متصل بنفس العمق (سيساعد ذلك على جلب الأنابيب إلى الصفوف التالية).
بالنسبة للعمل ، يتم استخدام لوحة أكثر سمكًا من حجم العينة ، ولكن عرضها يتطابق تمامًا مع خطوات التمديد. سيتم تزويد المرفق بالقاعدة (شعاع ، سجل) بمسامير ذاتية التنصت ، ولا يتم إنشاء الأرضية السفلية على الإطلاق. يبدو أن كل شيء بسيط وعملي ، ولكن سيتعين عليك فحص جميع الهياكل الداعمة بدقة ، وحتى تفكيك بعضها وفرزها. تمتلئ الأرضيات السفلية المعزولة بشكل ضعيف بقضبان حتى النهاية وتوضع بألواح حماية حرارية. إنه مغطى بالبولي إيثيلين بمقدار 0.2 مم ، ويجب وضع 50 مم من الشريط المثبط على الحائط حول المحيط.

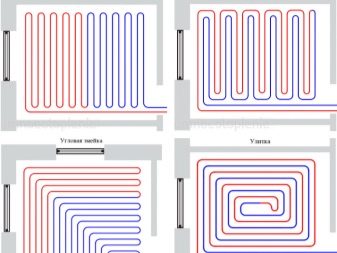

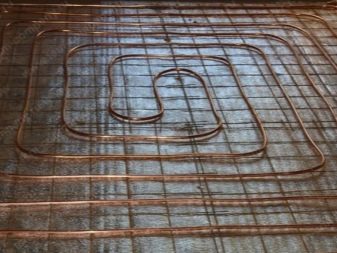

في أغلب الأحيان ، في هذه الحالة ، يتم وضع خط الأنابيب وفقًا لنظام “الثعبان” ، ويفضل أن يكون الأنبوب مموجًا بحجم خارجي يبلغ 1.6 أو 1.7 سم. وفي حالة دوران دوائر التسخين ، يُنصح بتقريب حواف الشرائح. يتم وضع الأخاديد برقائق الألمنيوم بسمك لا يقل عن 0.05 مم.
يعتقد بعض المحترفين أنه من الضروري إحاطة الأنابيب بهذه المادة لزيادة الكفاءة..
سكريد الأرضية

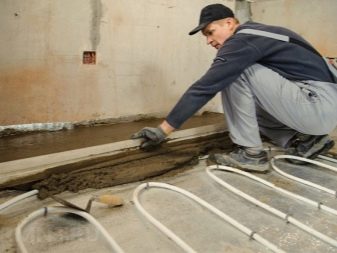

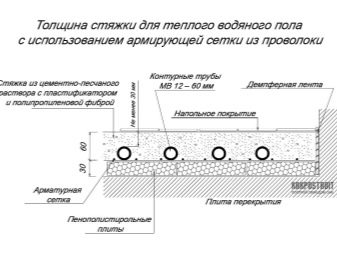

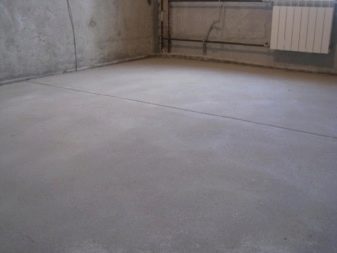

من الضروري ملء ذراع التسوية فوق الأرضية المسخنة بالماء بترتيب خاص واستخدام خليط من ملاط الأسمنت العادي مع الإضافات التي تزيد من مرور الحرارة. يبلغ الحد الأدنى لسمك المنتج 30 مم ، مما يجعل من الممكن جعل الطلاء مستقرًا ، ويحمل الضغط الميكانيكي بهدوء. يعتمد استبعاد شرائط الحرارة والبرودة أيضًا على سمك طبقة الشد..
كل هذا الوقت, حتى تصل ذراع التسوية بعد الصب إلى القوة المطلوبة ، فمن غير المقبول تشغيل التدفئة تحت الأرضية. لذلك ، من الضروري اختبار عملهم مسبقًا ، ومن الأفضل إجراء إصلاح شامل للأرضية نفسها في الموسم الدافئ من العام ، حيث يتم ضمان استبعاد الصقيع والبرد. يوصى بإجراء عملية الصب نفسها على طول المنارات ، خاصةً عندما تتطلب الأرضيات النهائية جزءًا مسطحًا وأنيقًا للغاية. دائمًا ما يكون العزل الحراري حول المحيط أعلى من ارتفاع الأرضية النهائية ، وبعد أن تصلب ذراع التسوية أخيرًا ، يتم قطع الفائض بسكين حاد عادي.
لا تضع أبدًا رقائق الألمنيوم والمواد التي تعتمد عليها في كتلة الانكماش., لأنه لن يمر حتى ثلاثة أشهر ، حيث سيتحول كل هذا إلى غبار ، وستنخفض الحماية الحرارية إلى الصفر.

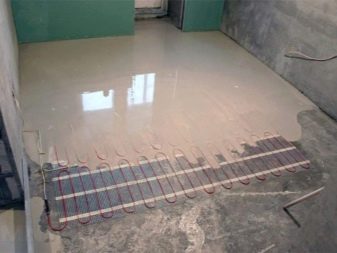

يمكنك استخدام أرضية التسوية الذاتية بدلاً من ذراع التسوية ، لكن ضع في اعتبارك أن حشوة البوليمر يمكنها فقط القضاء على الفروق الطفيفة في الارتفاع. إذا كانت القاعدة الخشنة غير متساوية ، فسيتعين عليك استخدام مزيج كلاسيكي من الأسمنت والرمل مع الإضافات الضرورية. تعتبر ميزة أرضيات التسوية الذاتية سماكة صغيرة جدًا (لا تزيد عن 35 مم) ، والقدرة على تحمل الأحمال الميكانيكية الرائعة ، وخفة المادة نفسها وتنوعها البصري. كموزع ضغط ، أثبتت طبقة التعبئة أنها جيدة جدًا ، كما أن توصيلها الحراري أفضل بكثير حتى من المونة المعدلة.
ولكن هناك أيضًا العديد من العيوب: سيتعين عليك ملء الأنابيب بكمية كبيرة جدًا من الخليط (ليس رخيصًا جدًا) ، وفي عدة خطوات.
إذا تم ذلك مرة واحدة ، يمكن أن يتشقق الطلاء بسرعة..
ما هو الأفضل للاتصال?

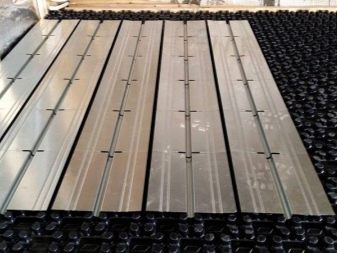

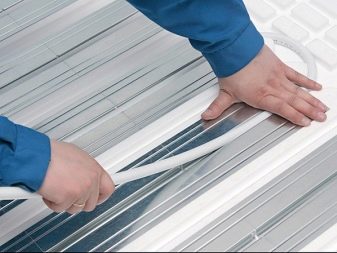

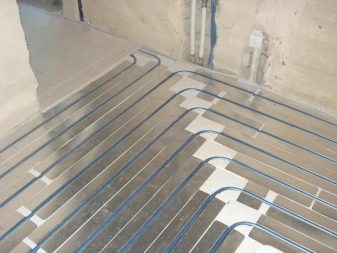

لقد اكتشفنا بالفعل الغلايات والمجمعات ، والآن سننظر في عناصر التسخين نفسها. يفضل في المنازل الخاصة استخدام طريقة التوصيل الجاف عند استخدام ألواح التوزيع الحراري. من الناحية العملية ، أظهروا أنفسهم لسنوات عديدة على أنهم بديل ممتاز لذراع التسوية الخرساني التقليدي ، لكنهم أقل وزنًا منها ومتفوقون في نقل الحرارة ، وهو بالضبط ما يحتاجه المستهلك. ميزة مهمة هي أن الحد الأدنى من ميل تركيب الأنابيب عند استخدام ألواح من 150 مم يتم تقليله إلى 125 مم ، مما يعني, حتى في المناطق شديدة البرودة ، ستكون الأرضية مريحة.
مع التثبيت الذاتي ، لن تحتاج إلى ضبط شبكة التعزيز وإرفاق خط الأنابيب بها ، وهذا إجراء غير ضروري تمامًا في هذه الحالة. ميزة كبيرة هي أنه بعد تركيب غطاء الأرضية النهائي مباشرة ، سيكون من الممكن تشغيل نظام التدفئة تحت الأرضية على الفور. تسخن الألواح بسرعة كبيرة ، بينما لا تزال الخرسانة تعاني من خمول حراري كبير إلى حد ما بسبب كتلتها الكبيرة. تمتص المبادلات الحرارية المعدنية ارتفاعًا أقل بمقدار ثلاثة أضعاف للغرفة من أخف قدد التسوية الخرسانية.
ومع ذلك ، يجب أن تعرف أيضًا عيوب ألواح التوزيع الحراري المعدنية: فهي لا تسخن بسرعة فحسب ، بل تفقد الحرارة أيضًا بشكل أسرع عند توقف الغلاية. وفي النهاية تبين أن التكلفة أعلى مما كانت عليه عند استخدام الملاط التقليدي. إلى حد ما ، يتم التخلص من هذه الصعوبة عن طريق صنع اللوحات بنفسك ، ولكن يرجى ملاحظة أنك ستحتاج إلى استخدام آلة خاصة.
نصائح الاختيار

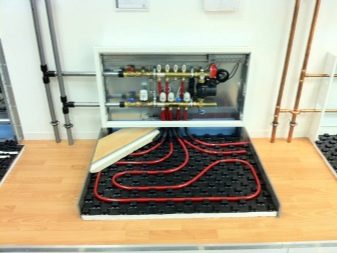

يجب وضع مجموعة من تدفئة الأرضية للباركيه والصفائح على ألواح البوليسترين ، ولا يلزم وجود طبقة وسيطة بينها وبين الطبقة العلوية. إذا كان هناك بلاطة أو مشمع في الأعلى ، يتم إنشاء القاعدة من طبقات من الألواح الخشبية أو ألياف الجبس. بالعودة إلى هياكل البوليسترين ، يجب التأكيد على مزاياها في المنازل الريفية والريفية ذات الأسقف غير المرتفعة. إذا كنت ترغب في تحقيق أقصى قدر من الصداقة البيئية ، فأنت بحاجة إلى وضع أرضية الماء أعلى الوحدات أو القضبان.
يجب أن يكون عرض اللوح (الوحدة النمطية) إما 13 أو 18 أو 28 سم ، ويتضمن المشروع سمكًا لا يقل عن 2.2 سم ، ويكون الفاصل من لوح إلى آخر 2 سم.
الأسطح المعيارية أكثر سمكًا من الأسطح المضلعة ويجب استخدامها بشكل أساسي في الطوابق الأرضية.
في منزل الإطار ، يمكنك وضع أرضية دافئة بأي شكل من الأشكال ، لكن الخطوة تقتصر على 150 مم ، لذلك شراء المزيد من الأنابيب. من الممكن تمامًا حساب الطاقة وفقًا للقيم التقريبية – إذا كان المبنى معزولًا تمامًا وتم تركيب نوافذ زجاجية مزدوجة ، فيجب أن يكون حوالي 40 واط لكل 1 متر مربع. م إذا كان المنزل عبارة عن مبنى قديم نسبيًا ولا يوجد أي عزل حراري عمليًا ، يكون هذا الرقم عادة 70 أو 80 وات.
المباني المتهالكة للغاية والتي لم يتم إصلاحها لفترة طويلة تعاني من خسائر في الحرارة تزيد عن 100 واط لكل متر مربع. م ، ويجب تعويضهم بوسائل التدفئة. لكن الوضع أسوأ في الأكواخ الجديدة التي لا تحتوي على عازل للجدار وبنوافذ بانورامية – يمكن أن يكون فقد الحرارة 0.3 كيلو واط لكل مربع.
من الممكن تمامًا تجهيز أرضية ساخنة بالماء على الشرفة ، ويوصي الخبراء في هذه الحالة استخدم النظام “ثعبان”, توفير التدفئة الأكثر اتساقًا. نظرًا لفقدان الحرارة الشديد ، يجب ألا تزيد الفجوة بين الأنابيب عن 100 مم ، وإلا سيكون الطلاء باردًا. وعلى العكس من ذلك ، يُنصح باستخدام ألواح من مادة عازلة بحيث تكون أكثر سمكًا بحيث توفر الطاقة الثمينة بشكل أكثر موثوقية.
عند اختيار موزع (جامع) ، يجدر إعطاء الأفضلية لنفس الشركة التي أنتجت مستشعر درجة الحرارة ، فلن تكون هناك بالتأكيد أي مشاكل في توافق المكونات مع بعضها البعض. من الناحية المثالية ، يجب أن تكون جميع المكونات من نفس العلامة التجارية..

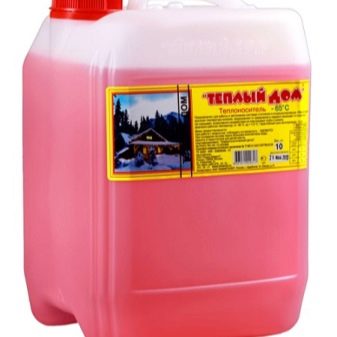

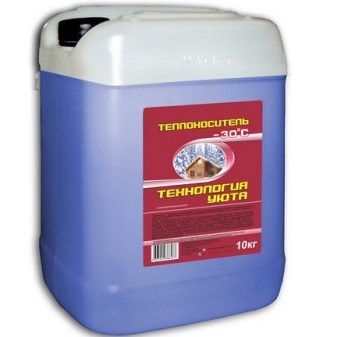

بالنسبة لسائل التبريد ، يمكن لنظام التدفئة تحت الأرضية استخدام نفس المواد المستخدمة في المشعات. تمتلئ حتى ثلث الأرضيات الدافئة بمضادات التجمد (خليط من البروبيلين غليكول والإيثيلين جلايكول). اقترب من اختيار السوائل التقنية بأكبر قدر ممكن من الدقة وانتبه إلى القائمة الكاملة لمكوناته ، والخصائص الفيزيائية الأساسية. لضخ مانع التجمد ، يجب أن تكون السعة الإجمالية للمضخة 1/10 أكثر مما كانت عليه عند استخدام الماء ، والضغط الناتج في النظام بشكل عام يزيد بنسبة 60٪. في هذه الحالة ، سيكون من الضروري زيادة قطر الدوائر أو طولها الإجمالي ، مع مراعاة انخفاض نقل الحرارة للسوائل غير المتجمدة..
الميزة عند استخدام مانع التجمد هي أن استبدال المبرد يمكن أن يحدث 3 – 5 مرات أقل من صب الماء في الأنابيب. يمكنك تحسين جودته عن طريق تقطير وإضافة ملينات..
من غير المقبول بشكل قاطع صب مادة مانعة لتجمد السيارات في دائرة التسخين ؛ فقط الخلائط المختارة خصيصًا لهذا الغرض.!
المصنّعين
من بين الشركات المصنعة للتدفئة الأرضية شركة روسية إيطالية مشتركة فالتيك لطالما جذبت انتباه المستهلكين وحصلت على عدد من التقييمات الإيجابية. يشمل نطاق الاهتمام ، على سبيل المثال ، أنابيب الفئة بيكس إيفوه بقطر 1.6 أو 2.0 سم ، لتوصيلها ، يتم إضافة تركيبات نحاسية إلى مجموعة التوصيل. يتم توفير الحماية اللازمة ضد تغلغل الأكسجين من الخارج بواسطة طلاء متعدد فينيل إيثيلين.
Rehau – الشركة لا تقل شهرة ، وترتبط بجدارة بالجودة الألمانية التقليدية. مهندسو الشركة لديهم سر في كيفية صنع الأنابيب الأكثر مرونة. يمكنك ثنيها في نطاق واسع إلى حد ما ، دون خوف من إتلاف شيء ما أو إحداث تسرب. تم إيلاء الكثير من الاهتمام لهيكل الجدران الداخلية – فهي الآن لا تتراكم التلوث على الإطلاق ، مما يجعل من الممكن تقليل متطلبات تحضير المياه التي يتم سكبها في الأرضيات الدافئة.
المراجعات
المراجعات العامة حول الأرضيات التي يتم تسخينها بالماء مواتية إلى حد ما. حتى أولئك الذين اعتقدوا في البداية أن هذا مجرد إهدار للمال ، بعد أن جربوا فوائد هذه المنتجات في الممارسة العملية ، غيروا رأيهم بشكل كبير. يتم تصنيف خصائص توزيع الحرارة لنظام التدفئة تحت الأرضية بدرجة عالية ، خاصةً التقييمات الإيجابية غالبًا ما ترتبط باستخدام التدفئة تحت الأرضية في الحمامات..
يمكن للأنابيب البلاستيكية المقواة ، وفقًا للمراجعات ، أن تدوم 10 سنوات على الأقل دون شكوى واحدة. يرجى ملاحظة أنه في الغرف الكبيرة مع الحد الأدنى من الأثاث ، ينصح الأشخاص ذوو الخبرة في كثير من الأحيان بالتدفئة فقط الوسط ، بحيث لا يكون خانقًا جدًا.
كما لا ينصح باستخدام الأرضيات التي يتم تسخينها بالماء في الحمامات والمطابخ ، وإلا فقد تزداد الروائح المميزة لهذه الغرف. من الأفضل الحرص على وجود عزل حراري فعال.
لكن الأنظمة التي تحتوي على أجهزة استشعار وأجهزة تنظيم الحرارة عالية الجودة يتم تصنيفها دائمًا على أنها أعلى من المعتاد ، معترف بها على أنها الأكثر ملاءمة وعملية للاستخدام..
أمثلة وخيارات ناجحة

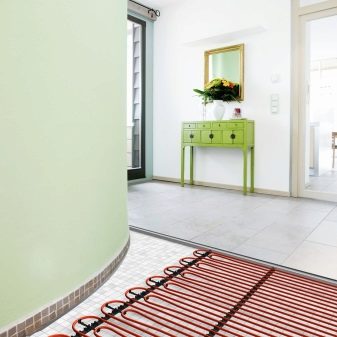

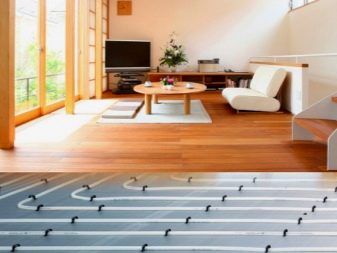

يمكنك استخدام أرضية ساخنة بالماء في أي مكان تقريبًا ؛ طريقة التسخين هذه ليس لها قيود خاصة. الآن أنت تعرف بالضبط كيفية اختيار الملحقات الخاصة بها ، وكيفية وضعها وتوصيلها ، وكيفية حساب الطاقة المطلوبة. الآن دعونا نرى بعضًا من أنجح عروضها..

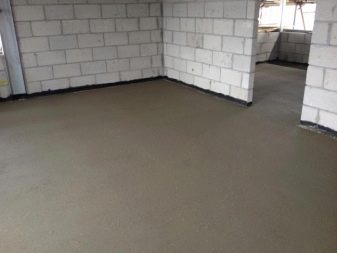

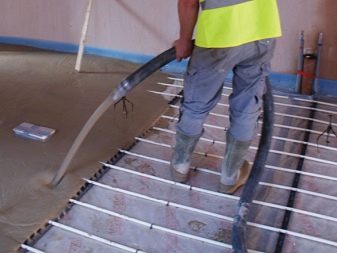

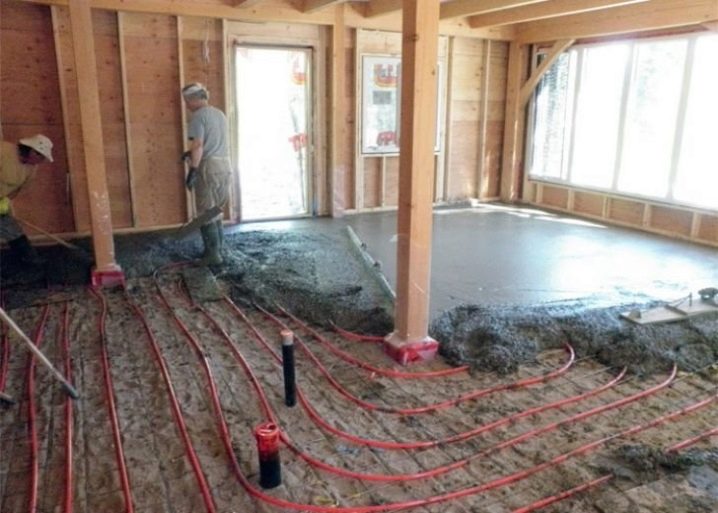

هذه هي الطريقة التي يعمل بها المحترفون على صب نظام التدفئة بملمس خرساني (تم سكب زاوية واحدة ، بعيدًا عن المدخل ، والعمل يسير في عكس اتجاه عقارب الساعة).

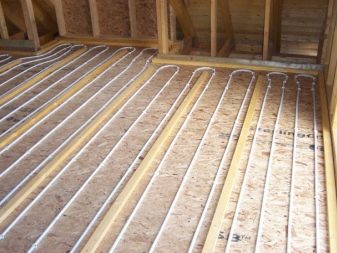

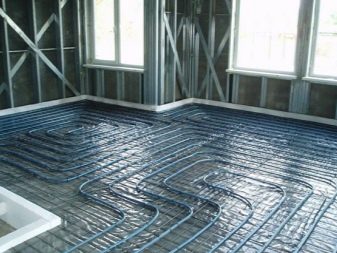

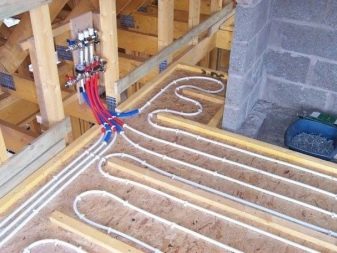

وهنا ، ببساطة وأنيقة ، يتم تثبيت أرضية دافئة في منزل بإطار.

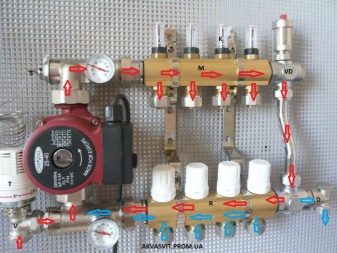

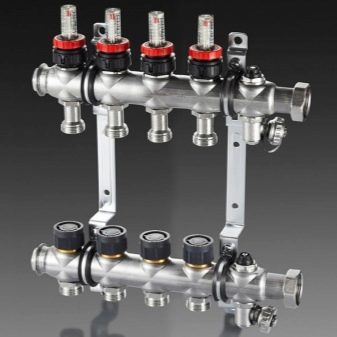

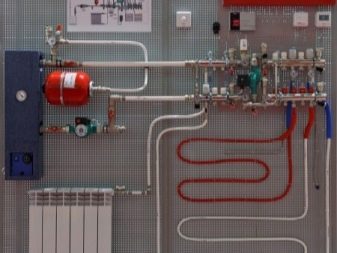

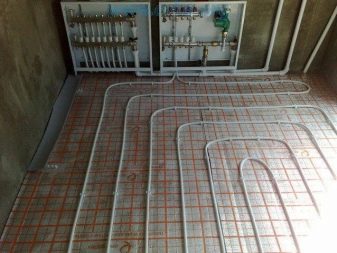

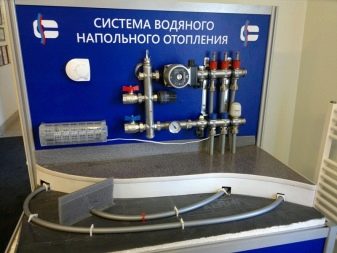

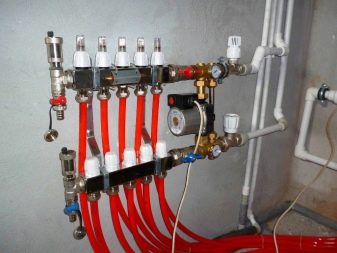

جامع حديث ممتاز لتزويد نظام التدفئة بالمياه.
للحصول على معلومات حول كيفية صنع أرضية ساخنة بالماء بيديك ، انظر الفيديو التالي.
